«Хочу быть, как Motorola»: обзор рации Hytera TC-700

Дошли руки еще до одной рации из моей коллекции: Hytera TC-700, она же с российской переклейкой — «Такт-302». Снова в обзоре профессиональный формат, причем без кавычек: тут китайцы из Shenzhen HYT Science &Technology подошли к вопросу вполне серьезно. Иногда даже с размахом — но об этом в свое время.

В радиосвязи понятия «профессиональный» и «любительский» диаметрально противоположны привычным. Если, скажем, профессиональный лазерный дальномер будет не только надежнее любительского, но и функциональнее (иногда на порядок — сравните, скажем, Bosch GLM 150-27 C и какой-нибудь PLR 30 C), то в радио все наоборот: любительская (то есть радиолюбительская, собственно) рация будет иметь и больше функций, и нередко лучшие параметры на прием, и, что самое главное — обширные возможности настроек «на ходу». Что для профессиональной как раз вредно — отсюда минимализм во имя дуракоустойчивости и общая «кирпичность» конструкции. Это ни разу не шутка — между прочим, на старых «Моторолах», служивших в милиции, антенны нередко убивались либо кручением самой рации за оную в воздухе, либо вовсе несли на себе следы зубов. Человеческих. А за антенной улетал и выходной каскад передатчика — благо он на GP 300 меняется микросборкой, перепаиваясь хоть ЭПСН-ом на коленке.

Введение

Желание купить TC-700 у меня начало зарождаться, когда, листая из интереса подвернувшуюся в сети инструкцию, я обнаружил вот это:

Защелки для слабаков — аккумулятор еще и прикручивается двумя винтами к шасси (правда, как выяснилось потом, не всегда). Гарнитура или тангента, кстати, тоже привинчивается при подключении (ну хотя бы кабель программирования без винта). Разъем, замечу, не «кенвудовского» типа, то есть ни кабель, ни аксессуары от баофенгокваншенгов и иже с ними не подходят. Здесь он аналогичен «мотороловскому» от раций коммерческой серии CP.

Несмотря на профессиональный формат, функционал, назначаемый на кнопки, здесь более чем богат — есть даже возможность настраивать оперативно уровень шумоподавления от 0 до 9, что для профессиональной рации роскошь: обычно и уровней два-три, и программируются они на каждый канал жестко, без перестройки «на ходу». Далее, есть режим разговора шепотом (ага, как у вышедшей несколько раньше Motorola GP 340), возможность временного и постоянного удаления каналов из сканлиста, работы не только со встроенным, но и со внешним скремблером (устанавливаются платы расширения — причем пайкой, а не на разъем), беспроводное клонирование настроек, сервисное меню доступно из CPS безо всякого колдунства… Да даже в самой рации есть сервисные настройки с кнопок (!!!) — спасибо быстро нашедшемуся сервис-мануалу. Пускай и мозголомные.

Это и сейчас (со всеми вещами, еще не перечисленными) очень приличный набор, а ведь TC-700 вышла на рынок в середине двухтысячных. Кто тогда всерьез говорил о «чистокровных китайцах»? Ну, в общем, понятно: «надо брать». И взял — минимально поюзанную (читай — удачно списанную) и по цене чуть ли не какого-нибудь нового «Баофенга». Не буду скрывать: 2500 рублей, Карл. Ибо модель «раскрутить» не успели, а те, кому она в руки попадает по списанию, обычно даже не в курсе ее применения — мол, старая, китайская, без кнопочек, без дисплея… Цена по факту на уровне Alinco DJ-195, которую еще в японской сборке удешевили настолько, что там даже корпус от неудачного чиха трескается, а выходной транзистор горит даже на хорошей антенне. Недавно это чудо подарил, так что обзора не будет.

Краткие характеристики

Знакомство

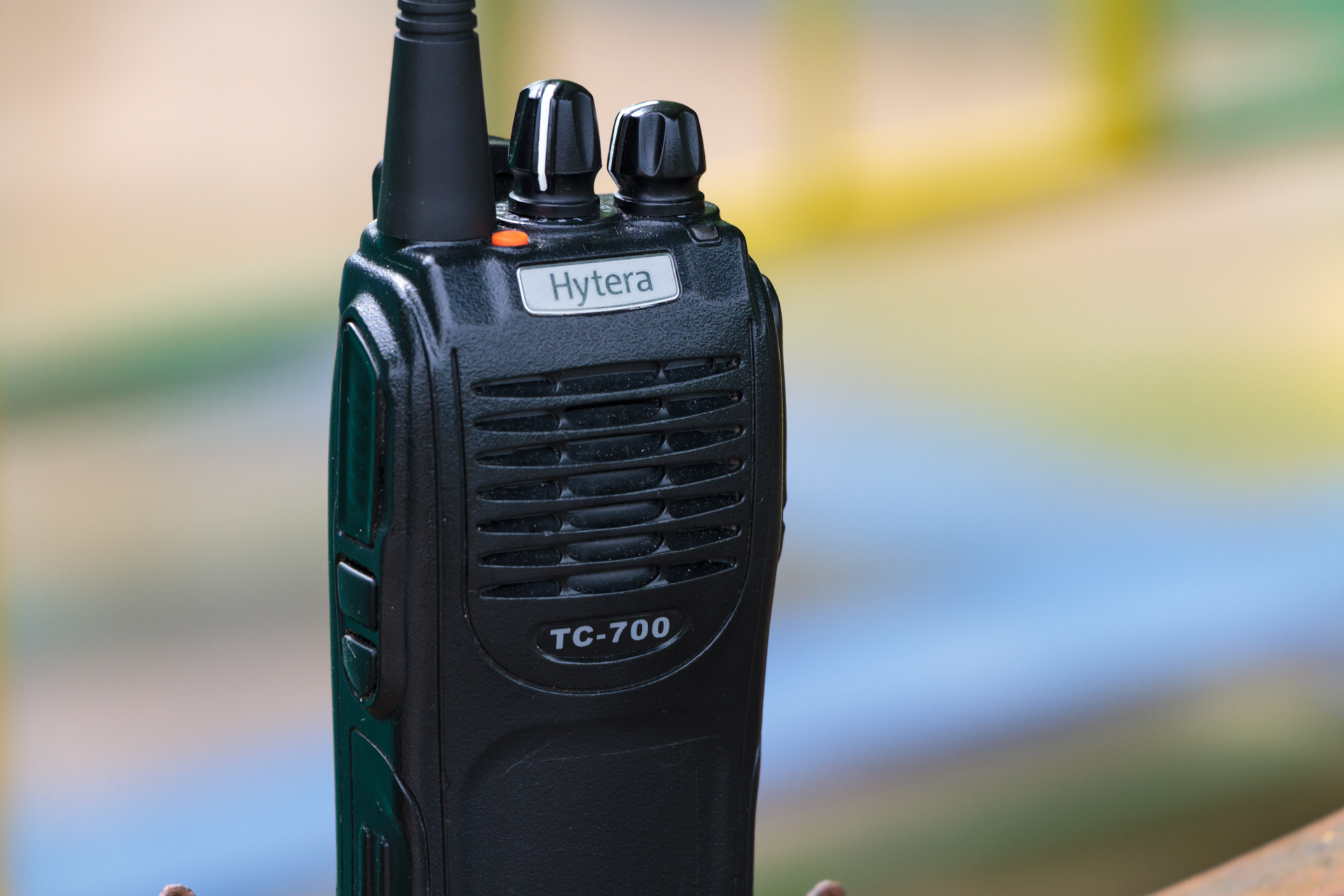

Вот, собственно, и TC-700: в моем случае родом из 2015 года — модель на тот момент прожила уже почти 10 лет на рынке, но в каталог для России ее как раз в этом году и добавили (если верить веб-архиву, на старом сайте компании она появилась в 2006, еще с логотипом HYT вместо «Hytera»).

Исполнение обычное, не взрывозащищенное (а такие тоже есть — Ex и Ex Plus, там цена уже сильно пятизначная), но в наиболее полной с точки зрения функционала версии с сигналингом 5-Tone (об этом ниже). Аппаратная ревизия — V3.26, насколько я знаю, последняя (прошивки шли до 3.29). Рабочий диапазон — широкий, от 400 до 470 МГц (что и значит U(7) в маркировке модели). Покрывает все хотелки от 70-см диапазона, как говорится.

Набор органов управления стандартный — селектор каналов, регулятор громкости, одна кнопка сверху и две сбоку (все — программируемые) плюс, естественно, PTT. Антенный разъем — обычный SMA-male.

Эта рация укомплектована литиевым аккумулятором BL1703. Он, в отличие от аккумуляторов Ex-версий, не прикручивается, а фиксируется снизу обычным образом, хотя винты на месте — тут к ним крепится клипса, (у взрывозащищенных BL1703-Ex клипса крепится на самом аккумуляторе пластиковой защелкой). Как опция для стандартного исполнения предлагаются литиевый BL2102 (2100 мА*ч) и никелевый BH1801 (1800 мА*ч).

Контактная группа аккумулятора — не на плоскости шасси, а сверху.

Антенна

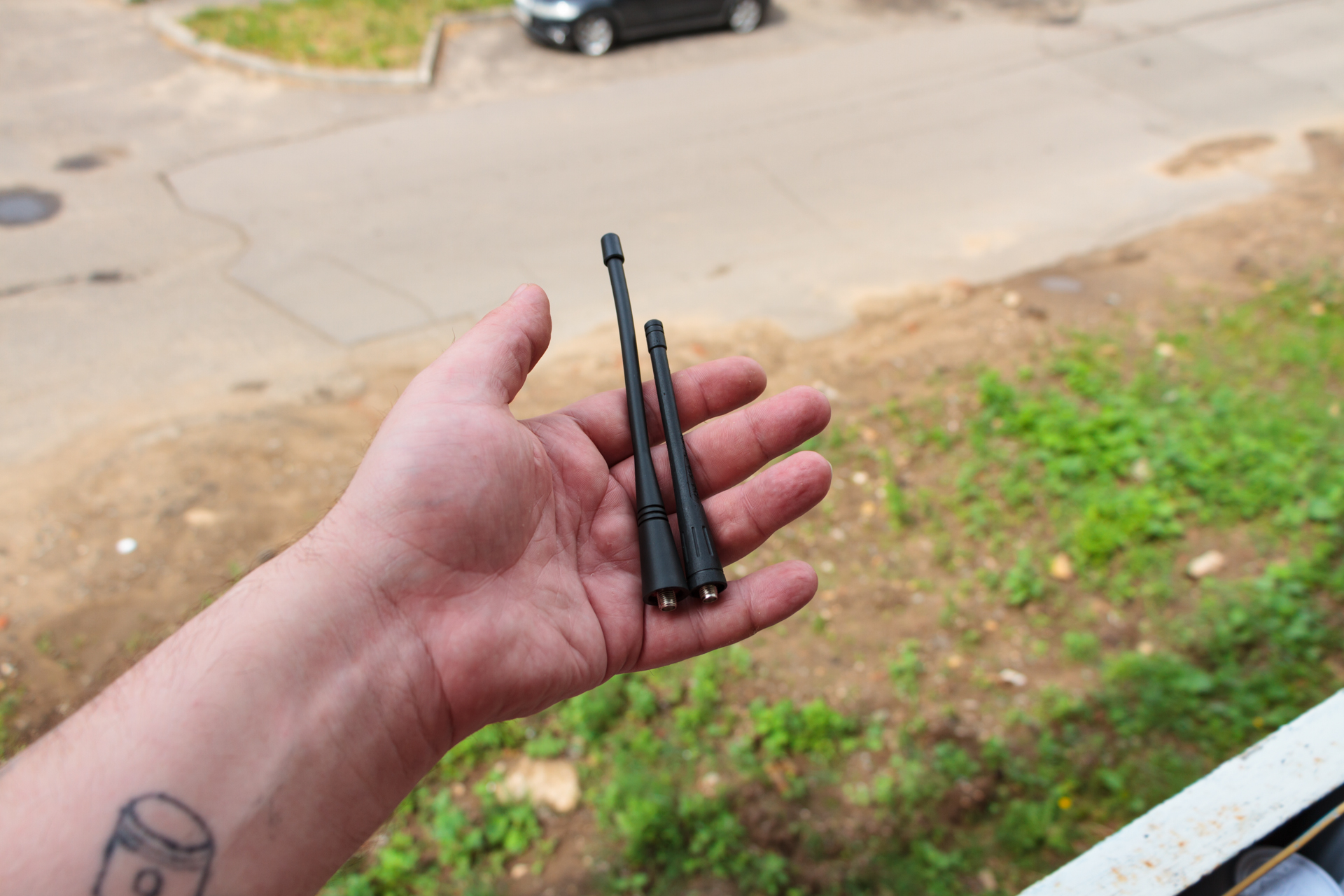

Снимаем характеристики антенны. Точнее — антенн, ибо их две. Для конкретно моей рации — на 70-см диапазоне, а так TC-700 есть и на «двойку», и на 300-350, и на 350-390 МГц. Оба графика снимались с имитацией емкости тела.

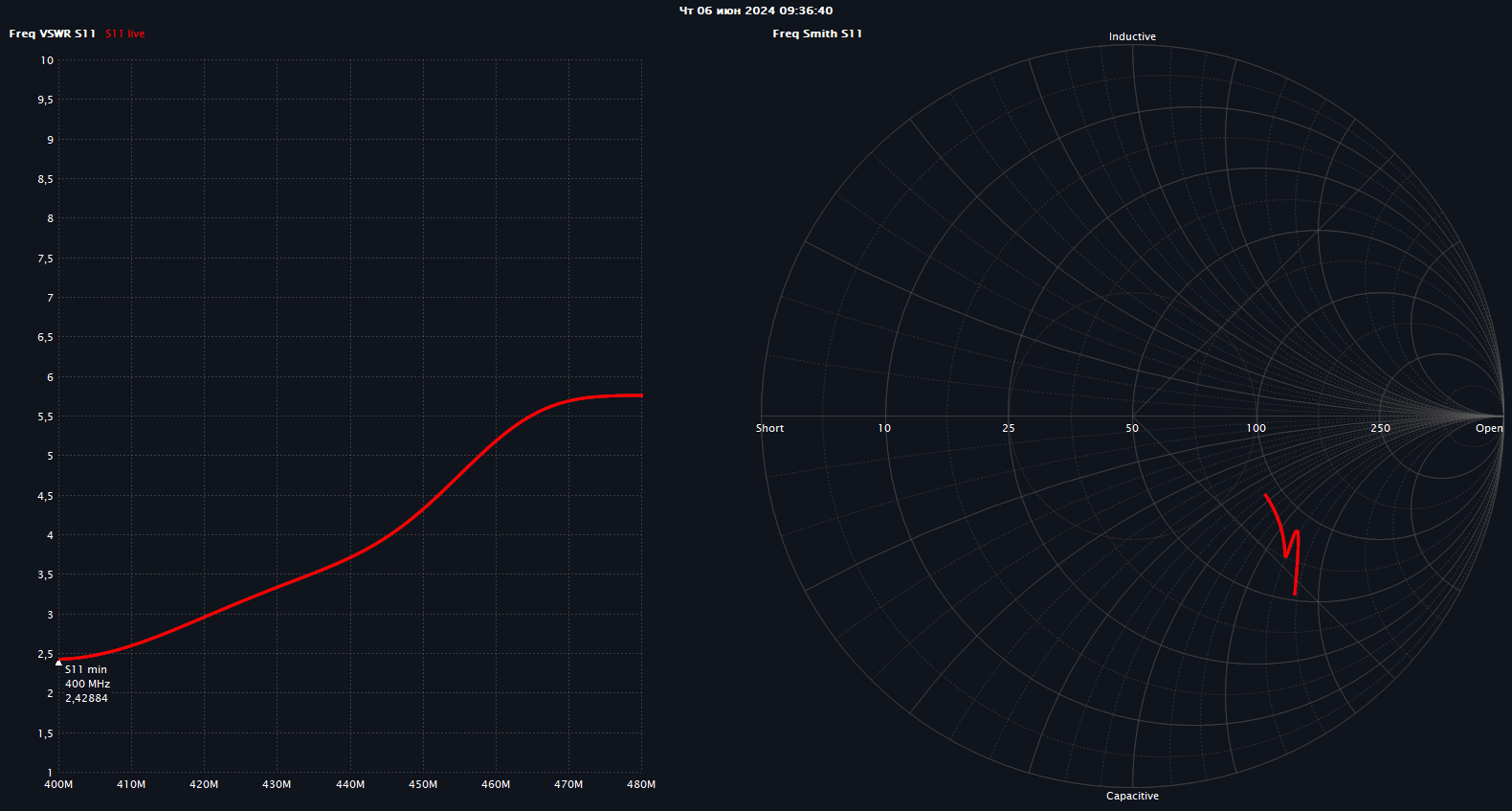

Короткая антенна:

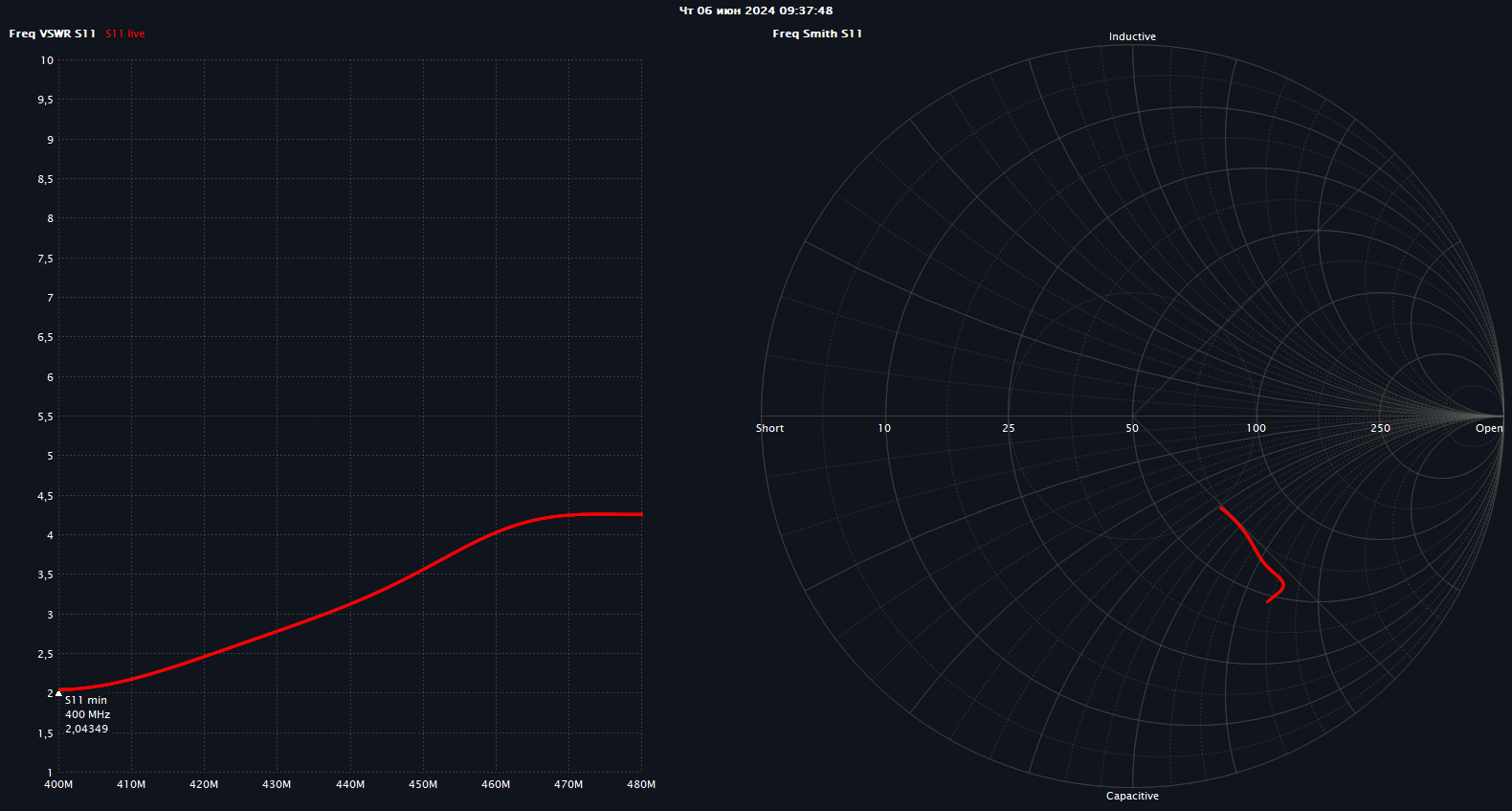

Длинная:

Настроены «в никуда». Ну, вот тут уже даже не удивляюсь — антенны китайцы делали и делают через известное место.

Внутренности

А теперь разбираем. И снова немного отвешиваем челюсть — панель с кнопками не припаяна к основной плате, а привинчена к шасси и припаяна на шлейф, динамик тоже крепится винтами. Кругом прокладки для пылевлагозащиты — под ручками, под антенным гнездом, по периметру шасси, между нержавеющей пластиной крепления динамика и самим динамиком.

С лицевой стороны платы процессорная часть и некоторые вспомогательные цепи. Процессор — 16-битный Mitsubishi 30622M4 (семейство M16C/62).

Приемник — честный супергетеродин, правда, ради экономии места (и удешевления, чего уж там…) резонатор первой промежуточной частоты (49,95 МГц) уже в SMD-исполнении, отсюда и достаточно высокая ПЧ. Для 70-см диапазона это еще нормально, вот для «двойки» — перебор. Вторая ПЧ — стандартные 450 кГц, фильтры раздельные для широкой и узкой полос. ГУН — на дискретных элементах, экранирован земляной дорожкой и «корытцем» в шасси.

Оконечник передатчика собран на мосфете Toshiba 2SK3476, на момент запуска модели в производство бывшим практически «свежим» (выпускается с августа 2000). Тепловая нагрузка у него приличная — по даташиту при напряжении сток-исток 7,2 В ему приходится рассеивать 7 Вт тепловой мощности, если ток не ограничен схемой. Для него-то это с запасом (рассеивание — до 20 Вт, ток — до 3 А), но тепло отводить надо даже с учетом того, что выходная мощность рации ограничена программно на заводской настройке в 4 Вт. Поднять можно, но автономность падает при этом быстрее, чем растет дальность связи (это еще на GP 300 проверено, которая так-то на хорошем аккумуляторе и под 8 Вт на антенну выдает, если снять ограничение).

Здесь вопрос теплоотвода решен классически для подобных раций — массовый полигон на плате с частой сквозной металлизацией и термопрокладка между корпусом и шасси, однако, в отличие от типичной китаерации на 4-5 Вт, полигоны сделаны с обеих сторон платы, имеют увеличенную площадь, плюс один из винтов крепления платы находится прямо у транзистора и прижимает непокрытый маской полигон непосредственно к шасси. Вопрос с теплоотводом решен грамотно. В HYT до этого додумались, а в хорошо знакомой мне компании с очень похожей аббревиатурой — до сих пор нет.

Гарнитурные «джеки» отделены от внутреннего пространства шасси перегородкой. Даже если их залить водой — проникнуть к самой плате ей будет труднее, чем в обычных рациях с разъемами подобного типа. Регулятор громкости и селектор каналов также отделены.

Звук обрабатывается не чем-нибудь, а AK2346 от Asahi Kasei. Он отвечает за работу встроенного инверсионного скремблера в обоих направлениях, цифровую настройку уровня усиления микрофона и компандер.

Выходной усилитель звука — TDA2822 в мостовом включении. С учетом 40-мм динамика рация переорет даже дизельный компрессор «Борей», если кто помнит такое чудо техники. Даже на заводской настройке (а там усиление на минимуме).

В целом — если бы я не знал, что это китаец, ни в жизнь бы не поверил.

Зарядный стакан и аккумулятор

Зарядное устройство не менее габаритно, чем сама рация. Это — уже «проапгрейженная» версия 2012 года, с индикацией ошибки при зарядке, в сервис-мануале схема только на старое. Но и то уже было собрано на специализированном контроллере заряда Texas Instruments bq2000T, а не по принципу «и так сойдет». Здесь же им управляет схема на 8-битном контроллере Freescale MC908QY4AC, отвечающая, в частности, за распознавание типа аккумулятора и задание конкретных настроек контроллера заряда.

Сразу обращает на себя внимание неплохая скорость зарядки — с током до 0,85 А, обычно китаестаканы не выдают больше 0,5 А. Схема работает как с никелевыми, так и с литиевыми аккумуляторами. И это — еще одна «вкусность». Дополнительные два контакта — не бутафорские (чем опять-таки сейчас грешат китайцы): один на никелевой батарее отвечает за контроль температуры при быстрой зарядке, второй как раз используется для различения, никелевый или литиевый аккумулятор вставлен.

Полностью заряжаем штатный аккумулятор из 2010-х на родной зарядке и отправляем разряжаться током 0,1 А на iMAX B6 V2. Ждать пришлось долго, хотя, когда уже выставил разряд до 6 В, вспомнил, что по сервис-мануалу положено настраивать отключение на 6,3 В, то есть эти миллиампер-часы рация использовать не сможет. Тем не менее, с учетом неотбалансированности элементов 2S в сборке — это что-то. Уже привык к тому, что «китайцы» умирают гораздо быстрее. Поймал момент на 6,29 В под нагрузкой: 1319 мА*ч. Китаец, которому почти 10 оет.

CPS

Теперь о программировании. Штатная CPS (последняя версия для 5-Tone — 3.23, поддерживает все рации ревизий 3.2x) вполне понятна и удобна (если сравнивать с теми «шедеврами», что пишут китайские дети на уроках программирования для раций низшего сегмента), для подключения подходит обычный китайский «универсальный» кабель с переходником USB-RS232, можно сделать из подручных средств того же уровня — линии Rx и Tx здесь расположены на кольцах джеков.

И — о боже! — у CPS есть нормальный хелп, который поясняет все, что тут происходит. Например, попробуйте нагуглить, что такое ATIS Code в настройках рации. Замучаетесь искать, ибо гугл будет упорно рассказывать про аэропорты. И зря будете мучаться, ибо хелп говорит просто: «The ATIS code is one kind of ID code specially used in Japan.». То есть нам это вовсе не надо, что бы оно ни делало.

Отмечу, что у раций с поддержкой сигналинга 5-Tone и 2-Tone CPS разные, и с разным набором доступных функций. В варианте 5-Tone «фарша» больше (хотя и не всегда нужного). В последней версии CPS и прошивки рации даже предусмотрели фильтрацию звукового фона от данных, передаваемых через HDC1200/2400 и ATIS — функция DOS (спасибо снова хелпу, иначе бы так и не понял, что это).

Забавная функция рации — «арендный таймер» (Rent Timer). При его установке она проработает заданное время, затем заблокируется. На боковые кнопки можно настроить проверку оставшегося времени. Вообще же для всего списка их функций пришлось делать три скриншота:

В отличие от версии 2-Tone, тут не поддерживается фирменный сигналинг HDC1200, совместимый… Ну, естественно, с мотороловским MDC-1200. HDC2400, доступный здесь — уже чисто хайтеровский. Впрочем, вещь все равно для меня абсолютно бесполезная.

Меню настройки канала. Всего их тут традиционно 16:

Опачки, тут есть и Beat Shift. А это, между прочим, очень ценная вещь — смещение тактовой частоты процессора, если одна из ее гармоник оказывается слишком близка к частоте приема, что порождает характерный звук помех, накладывающихся на полезный сигнал. У «японцев» сходного модельного возраста такое видел неоднократно и не особо удивлялся, а вот для «китайца» из двухтысячных — более чем похвально.

Настройка сканирования:

Функция Auto Contact служит «напоминалкой» о покидании зоны радиоприема. Тут все просто: станция, назначенная как Master, с заданной периодичностью отправляет кодовую посылку, Slave-рации слушают эфир и, не «поймав» очередную посылку вовремя, напоминают об этом владельцам.

Итоги

Что насчет личных впечатлений? Рация реально удобна — и под мою руку, и просто в ношении, несмотря на вес. Качество модуляции на настройках, какие были в рации, уже приличное, хотя дотянуть до уровня старой GP 300, которая лично у меня аккурат на 20 лет старше «Хайтеры», все еще не вышло (хм, в следующем году у обеих будут юбилеи). Чувствительность ожидаемо дубовата — но это в целом типично для профессиональных раций. А вот, скажем, в загруженной помехами обстановке не менее супергетеродинный TYT MD-619 слился быстрее «Хайтеры» (есть тут в одном ТЦ такое место для проверки раций прямо-таки: не знаю, что у них там работает, но помехи адские как раз на «семидесятке»).

Схемотехника что самой рации, что зарядки — вполне приличны. Если бы приемопередающий тракт имел побольше индивидуальных экранов, да и схемотехнику подтянули, было бы вообще прекрасно (ну да, тут «Хайтера» — все еще далеко не «Моторола», тут китайцам еще топать и топать, но вполне на уровне «японцев» второго эшелона, тех же Alinco/Vertex тех лет). Функциональность и удобство настройки «под себя» — отличные. Что же до надежности — то до сегодняшнего дня рация прекрасно дожила, а дальше посмотрим. Здесь отмечу, что аппаратные проблемы у «Хайтер» таки были, но узнал я о них только из сервис-бюллетеней, которые компания регулярно распространяет уже много лет — вылечены к концу 2012 года, еще во времена аппаратных ревизий V2.XX.

И в любом случае — учитывая, за сколько она была куплена, вообще грех жаловаться. Надо ли брать, естественно.
