Вторая версия конструктора от Xiaomi — собираем гусеничную технику
Не прошло и года, как компания Xiaomi выпускает вторую версию конструктора с возможностью программирования. Если в первой версии конструктора основной акцент был сделан на гироскопе и двухколесных моделях, то вторая версия акцентирована на модели с гусеничным ходом. За более детальной информацией приглашаю далее...
Характеристики
Производитель: | MITU |
Модель: | MITU Robot Rover |
Тип: | Игрушка-трансформер-конструктор |
Количество деталей: | 1086 |
Материал деталей: | Гипоаллергенный поликарбонат |
Цвет деталей: | Белый, серый, оранжевый |
Тип подключения: | USB Type-C |
Процессор: | 32-битный процессор ARM Cortex Mx |
Поддержка Bluetooth: | Да |
Поддержка Wi-Fi: | Да (частота 2.4 ГГц) |
Емкость аккумулятора: | 1650 мАч |
Управление со смартфона: | Да |
Поддержка iOS и Android-платформ: | Да |
Дополнительно: | Система автоматической балансировки и функция защиты двигателя от перегрева |
Упаковка и комплектация
Особых отличий от первой версии в упаковке почти и нет. Ну разве, что картинки стали совершенно другие =) .
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/15cc7a9ba2.jpg?w=877)

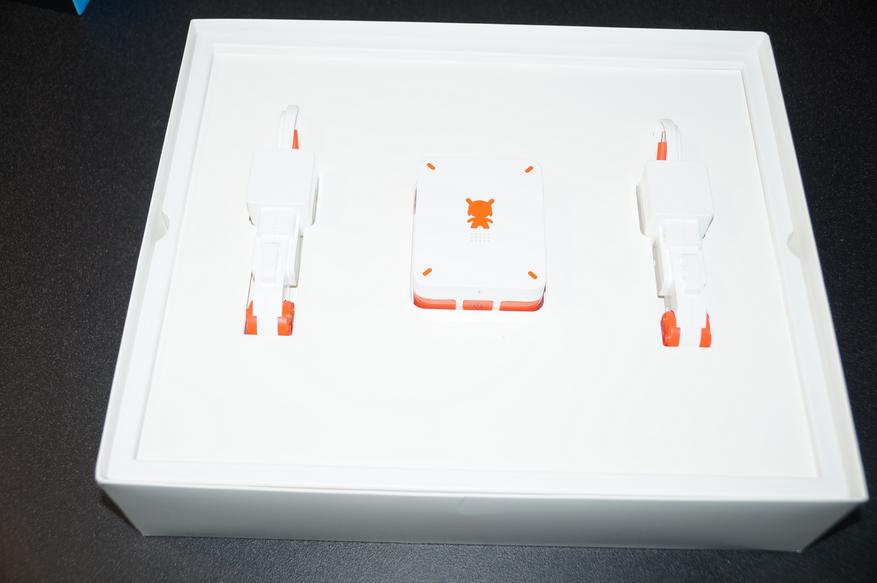

В верхнем отсеке два привода и главный блок управления с аккумулятором внутри.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/f66451fd1c.jpg?w=877)
Под ним с десяток пластиковых пакетов с различными деталями робота.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/e17e5805b0.jpg?w=877)
На задней части упаковки только небольшая наклейка с характеристиками устройства.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/4b9d054f61.jpg?w=877)
Каждая группа деталей запаяна в небольшой кулек. Я рекомендую сразу не раскрывать их, и не скидывать в одну кучу.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/bf47177483.jpg?w=877)
А разложить в специальный пластиковый контейнер с ячейками, который идет в комплекте.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/5b1ecdbec6.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/7d13ce4c63.jpg?w=877)
На собственном опыте сборки первой версии, когда я ссыпал все детали в коробку, сборка затянулась на +2 часа. После этого, для сборки динозавра я уже раскладывал отдельные детали по своим «отсекам» — так гораздо быстрее выходит.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/d91e7a0524.jpg?w=877)
Конструктор заявлен как 10+, но благодаря довольно детальной инструкции, мой 7-летний ребенок почти без проблем собирал свою часть робота.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/a4cd0b272d.jpg?w=877)
Бумажная инструкция, как и в первой версии, только для сборки основной модели.Для того, чтобы собрать другие две модели необходим смартфон, там уже скачать инструкции для двух официальных моделей. Про мобильное приложение расскажу чуть далее.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/53b4844944.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/3252e5f1b4.jpg?w=877)
Для подзарядки встроенного в основной блок 1650 мАч аккумулятора в комплекте находится блок питания 12В — 1А. Переходник под наши вилки магазин вложить подзабыл.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/0ec722ab71.jpg?w=877)
Для подзарядки используется один из 4-х портовUSB Type-C на задней части умного блока.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/eebcc24ace.jpg?w=877)
Приводы шасси полностью аналогичны первой модели. Различные варианты крепления на передней и задней частях с небольшим колесиком которое может вращаться в двух направлениях.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/a51919feee.jpg?w=877)
К блоку подключаются с помощью 15 сантиметрового кабеля с USB Type-C.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/813f4586a6.jpg?w=877)
Основной блок управления роботом, мозги и сердце. На верхней части отверстия под которыми расположен динамик, да робот может издавать различные звуки.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/446cbcd887.jpg?w=877)
На передней панели кнопка включения/выключения и отверстие микрофона. По идее робот может управляться с помощью голоса, но как мы не пытались это сделать, у нас не вышло. Возможно обновления прошивки, которые выпускаются довольно часто.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/088c948e6a.jpg?w=877)
В задней части 4 портаUSB Type-C для подключения шасси и прочих датчиков :
- Инфракрасный датчик;
- Ультразвуковой датчик;
- Датчик цвета;
- Wi-Fi 2.4G модуль беспроводной сети.
В нижней части отверстия для различных комбинация крепления.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/323dab282e.jpg?w=877)
На правой грани отверстие с кнопкой сброса робота на заводские установки. После года работы с первой версией, пользоваться этим сбросом не приходилось ни разу.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/7231e86392.jpg?w=877)
Сборка
Чем интересна первая и вторая часть конструктора, это не только возможность создать управляемую с телефона модель, но и рассказать на пальцах ребенку про различные механизмы. Пример дифференциала.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/0538591a72.jpg?w=877)
Начинаем собирать робота вокруг модуля шасси.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/958554032a.jpg?w=877)

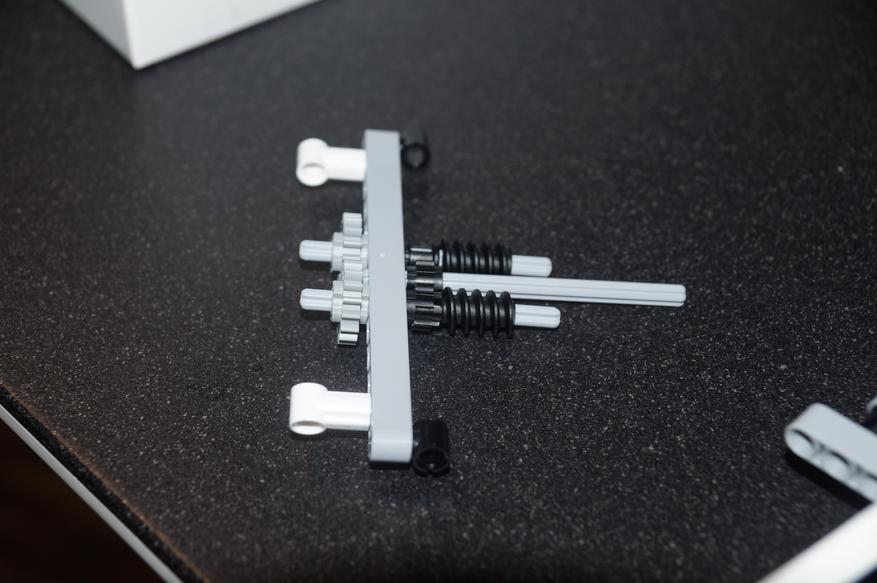

Не забываем про червячную передачу.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/121d3964f7.jpg?w=877)
А она через карданный вал, который размещен внутри двух модулей будет передавать крутящий момент на переднее направляющее колесо.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/760a4039d0.jpg?w=877)
Не забываем про необходимость подключения модулей привода к блоку, для этого аккуратно продеваем кабеля внутри «скелета» робота.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/c8d3005e04.jpg?w=877)

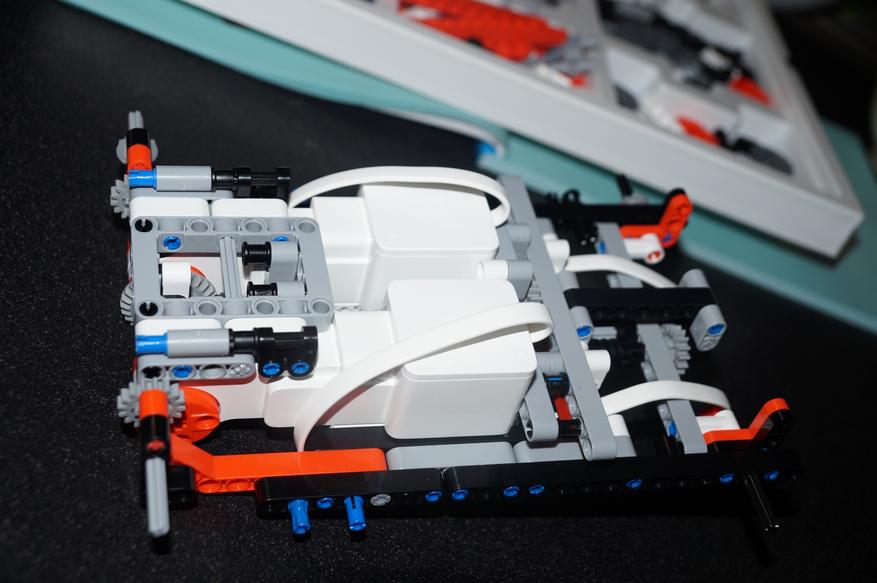

Понемногу робот обрастает различными деталями и прочими креплениями.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/c2aea259f6.jpg?w=877)
Приступаем к сборке ходовой части с опорными катками.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/0351922a71.jpg?w=877)
Крепим к остову робота. Все крепления очень прочные, иногда для того, что было достать засунутую не в то отверстие деталь приходилось применять узкогубцы, так как пальцами даже взрослому вытащить очень тяжело.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/ae123a649d.jpg?w=877)
Но так как роботу будет боевой, то начинаем его обвешивать «броней».
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/09d53b6799.jpg?w=877)
Даже моторный отсек не забыли прикрыть.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/e1803efbb7.jpg?w=877)
Еще немного навесных элементов. Все детали ПОЛНОСТЬЮ лего-совместимы.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/ec89487b7b.jpg?w=877)
Самая простая, но в то же время нудная процедура — сборка гусеницы.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/10bc224572.jpg?w=877)
Спустя минут 15 гусеница устанавливается на свое законное место.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/8bed09371d.jpg?w=877)
При сборке я только удивлялся продуманности во всех мелочах, и как из 1086 деталей на глазах растет что-то роботоподобное.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/d36822ddc5.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/c43bc66c8d.jpg?w=877)
Откладываем нижнюю часть и приступаем к сборке боевой части робота. Довольно кропотливо и долго, так как очень много мелких частей, которые необходимо собрать из множества еще более мелких деталей.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/49edc18475.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/a5c1402c92.jpg?w=877)
Спустя 40-50 минут сборки уже вырисовывается голова нашего боевого робота.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/aad349ca38.jpg?w=877)

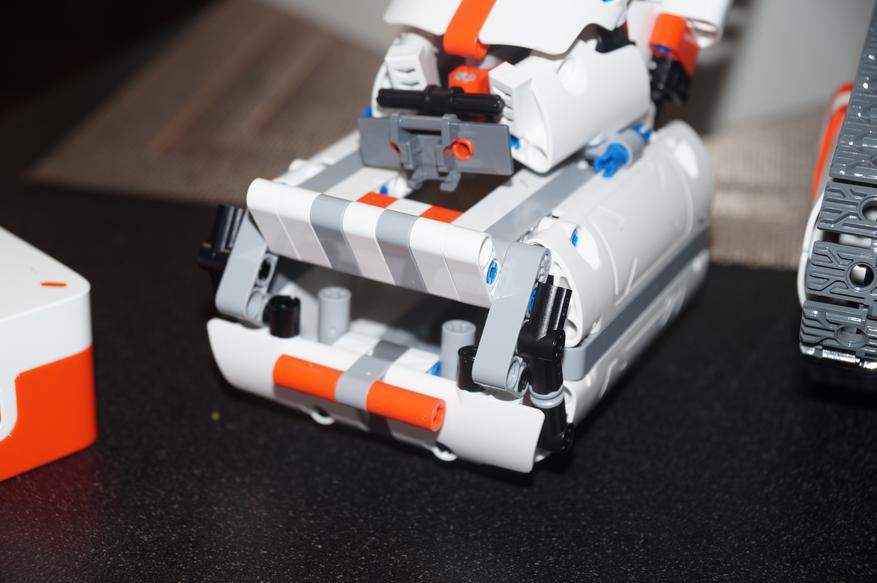

Пасть ужасного робота. На самом деле там прячется кнопка включения робота, но задумка интересная.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/09cacb3f16.jpg?w=877)
Ну и какой же робот без оружия — собираем руки-пулеметы.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/8d749449f6.jpg?w=877)
В руках есть свой механизм, благодаря которому их можно поднимать или опускать вдоль тела робота.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/0f5ec12ec7.jpg?w=877)
Верхняя часть робота готова, осталось вставить в нее только основной блок и «оживить» робота.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/af3b79b1d5.jpg?w=877)
Вставляем блок и закрепляем штырьками снизу.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/62b206cbab.jpg?w=877)
Руки можно не только поднять вверх/вниз с помощью крутилки в виде черной шестеренки, но и развести в разные стороны или немного согнуть.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/a03b8718de.jpg?w=877)
На все про все ушло около 6 часов времени. Некоторые части конструктора остались, они пригодятся либо для оставшихся 2-ух моделях, но часть является запасными на случай утери.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/d804a75cea.jpg?w=877)
Внешний вид
В итоге получился вот такой грозный боевой робот на гусеничном ходу.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/152f1352f4.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/4f98c3fa6a.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/572e1fec3c.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/f4511aeb19.jpg?w=877)
При необходимости можно легко открыть капот и заменить у робота масло и прочий антифриз =)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/1bc5854ce2.jpg?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/bf04568e8b.jpg?w=877)
Мобильное приложение
С ПлейМаркета скачиваем и устанавливаем программуMiTuBuilder. Она на английском языке, при желании на 4пда, насколько я помню, есть и русифицированная версия. После этого по Bluetooth коннктимся к роботу и в цлеом настйрока завершена. Само приложение имеет понятный даже ребенку интерфейс и большие кнопки.
- Построение маршрута — пальцем ведем траекторию, и робот ее повторит.
- Режим геймпада, или с помощью виртуальных стиков или с помощью гироскопа смартфона управляем роботом.
- В режиме программирования можно задать последовательность действий и различные условия, и/или/если и т.д.
- При покупке нового сенсора, например, цвета, необходимо его зарегистрировать в приложении и прописать в «мозги» робота.
- Различные инструкции.
- Голосовое управление.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/4860c244e4.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/459943fec6.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/326dfc4ca3.png?w=877)
В настройках присутствует небольшой FAQ, инструкции по сбросу и калибровке гироскопа и прочие мануалы.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/976b07e3a7.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/4a9aaba2ee.png?w=877)
Режим управления.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/0ecae1f4a8.png?w=877)
Инструкций по сборке уже достаточно много, как от официалов, так и кастомные.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/0210b4d4b8.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/eaf01c3c26.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/9121a33d0a.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/d58d023a77.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/14db55e90f.png?w=877)
Режим программирования. Вроде и не сильно сложно, но для ребенка минимум от 10 лет.
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/9beda6e6e9.png?w=877)
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/1e741819e7.png?w=877)
Видеообзор
В целом могу рекомендовать как первую, так и вторую версию конструктора, как альтернатива Лего. В первом роботе в минусы я отнес только гироскоп, но нельзя сделать нормальный автомобиль, но наличие двух конструкторов и немного фантазии открывают огромное поле для деятельности от различных роботов, до тракторов с прицепами и тележками. Мне бы этот конструктор лет в 12-14, да что теми моделями, которые собрал, можно было бы еще управлять....
Купить можно тут — AliExpress
Например, сделать такой самосвал и управлять им...
![](https://img.ixbt.site/live/images/original/00/16/08/2018/03/27/98b57b5855.png?w=877)
