Модернизация повербанка с помощью солнечной панели
Некоторые современные повербанки оснащаются функцией зарядки от солнечных лучей. Эта новомодная опция всё чаще распространяется во многих устройствах. Поэтому я задался вопросом, можно ли из обычного повербанка, сделать девайс, способный подзарядиться не только от электросети, но и от природных источников энергии. В данной статье я приведу вам результаты своих трудов. Давайте посмотрим, что у меня получилось.
Я взял свой старенький повербанк и решил его доработать посредством солнечной панели от бюджетного китайского фонарика. Со мной не раз происходили такие ситуации, что во время прогулки телефон разряжался, а зарядить его не было где. Портативный «зарядник» меня часто выручал. А что, если сядет и сам повербанк? Наличие в нем альтернативных источников питания, помогло бы в решении данного вопроса. Покупать «магазинное» устройство я не хотел. Решил собрать сам.
Что мне для этого понадобилось? Список приведу ниже.
⦁ Солнечная панель 3,2V, от Китайского старого фонарика
⦁ Диод марки 1N 4001
⦁ Два провода с маркировкой плюс и минус.
⦁ Старый рабочий повербанк
⦁ Паяльник и припой
⦁ Супер клей
⦁ Тестер
![](https://img.ixbt.site/live/images/original/27/68/84/2023/03/03/36a072c6b2.jpg?w=877)

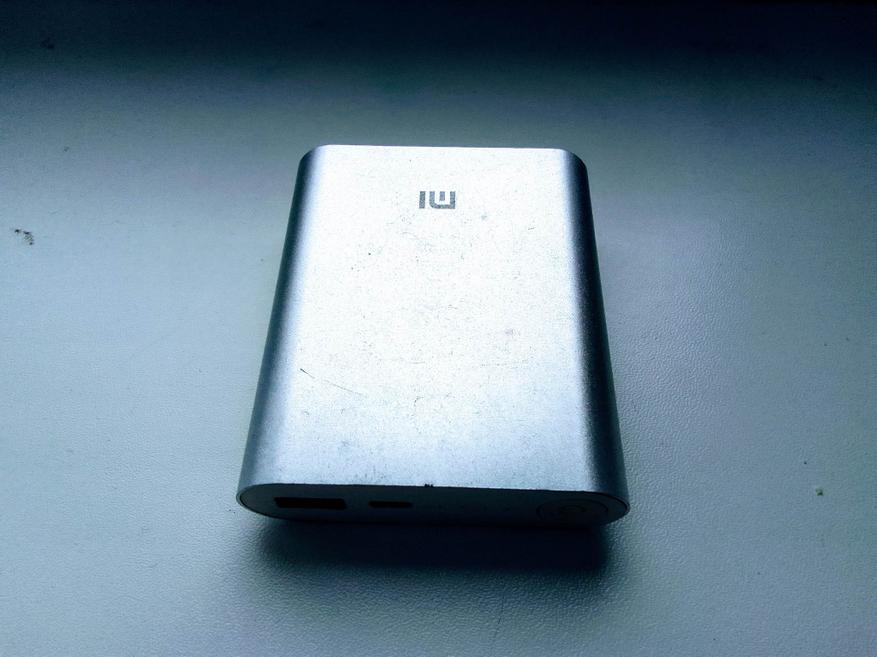

Для начала берем повербанк и производим его разборку. Необходимо аккуратно разобрать корпус, чтобы не повредить внутренние компоненты устройства.
Затем на плате находим припаянный разъем Micro USB или Type C.
![](https://img.ixbt.site/live/images/original/27/68/84/2023/03/03/05f5c6611f.jpg?w=877)

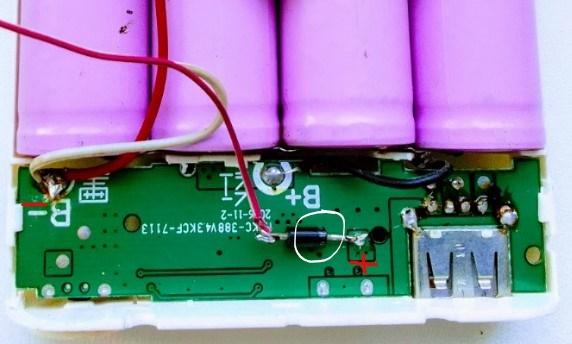

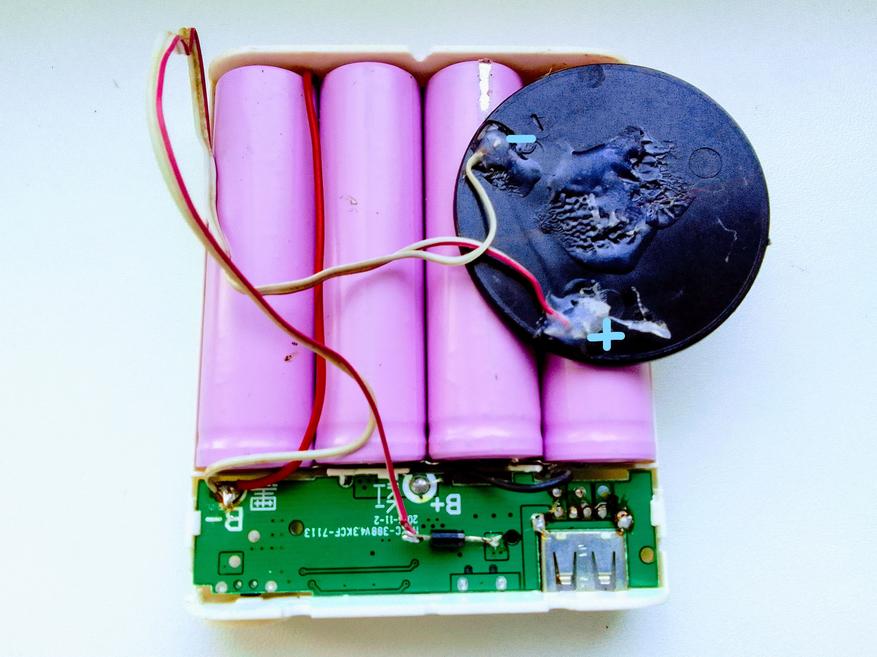

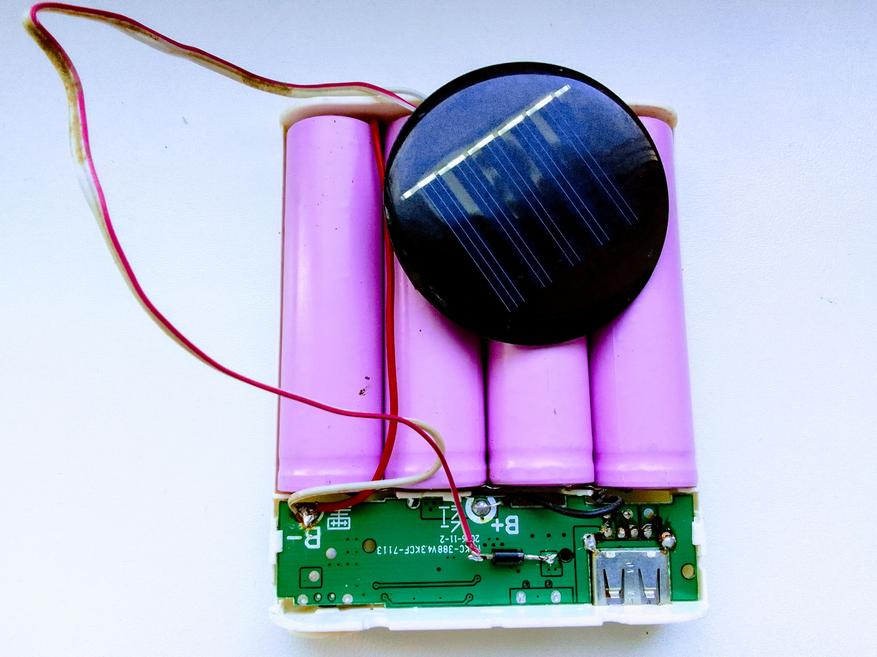

Определяем плюсовой и минусовой контакт на разъемах. Потом припаиваем к катоду (плюсового контакта) диод марки 1N 4001, а к аноду - провод плюсового контакта, идущего на солнечную панель. Минус припаиваем на прямую от платы к солнечной панели минусового провода. (Обязательно не перепутать, анод с катодом потому, что солнечная панель может повредиться от напряжения, который поступит от аккумуляторов).

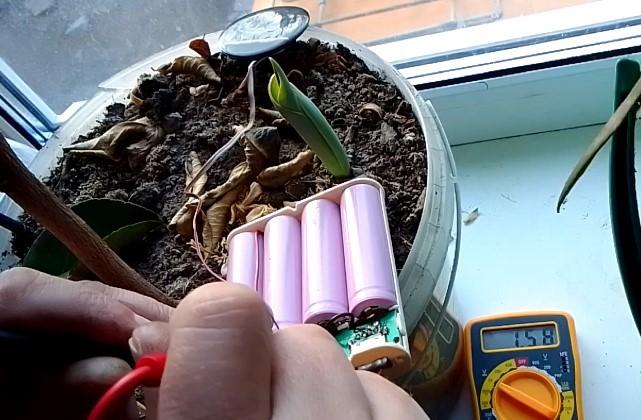

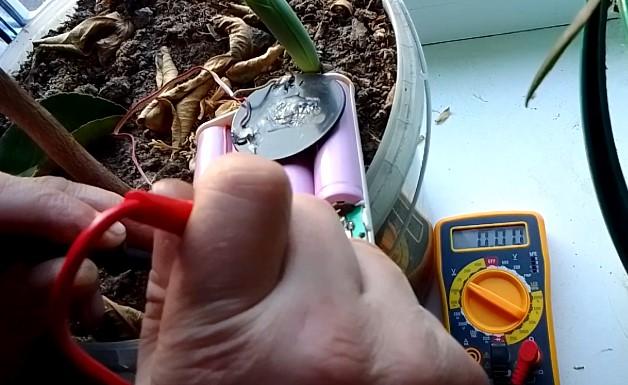

После проделанных работ, необходимо проверить работоспособность нашего устройства. Берем мультиметр и щупами проверяем, идет ли заряд от солнечной панели, когда на нее попадают прямые лучи солнца. Тестер должен показать 3,2V, когда на солнечную панель попадают лучи солнца. При отсутствии такого воздействия, показания напряжения должны быть «по нулям». Если все так, значит процесс модернизации у нас получился, и мы можем собирать повербанк.

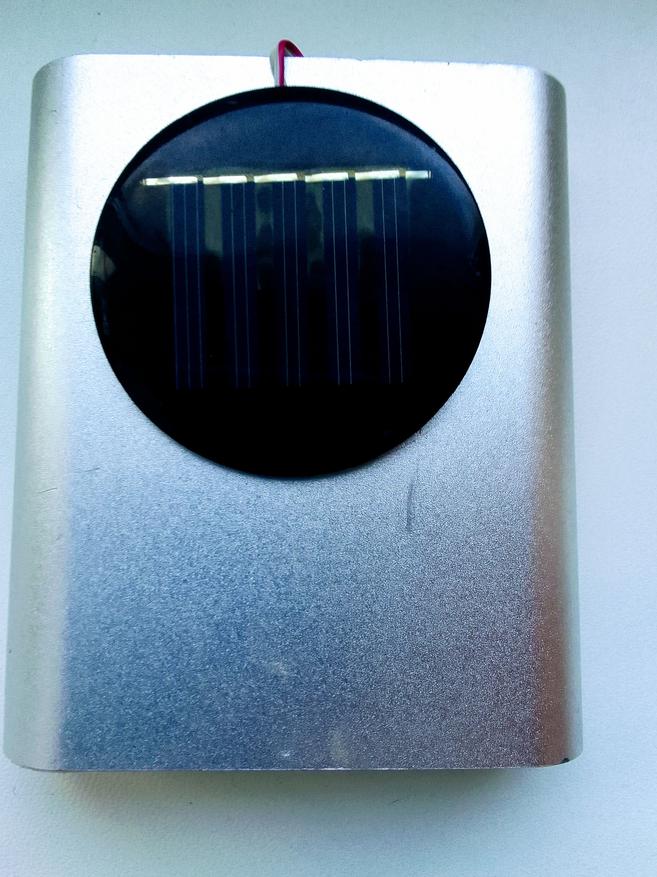

В процессе сборки устройства, выводим солнечную панель за корпус и обычным универсальным клеем приклеиваем панель к корпусу повербанка. На этом сборка устройства может быть окончена.
По поводу времени зарядки. По моим наблюдениям, цикл полной зарядки повербанка от солнечной панели, занимает от одного до трех часов.
Вывод. Безусловно, такого рода манипуляции со старыми устройствами не будут интересны широкой публике. Проще просто пойти купить новый внешний аккумулятор в магазине. Однако если у вас есть свободное время и желание придать новую жизнь старым вещам – то мой пост вам в помощь. Надеюсь, данная идея вас смогла заинтересовать. В комментариях можете поделиться своими соображениями по поводу данной модификации.
5 комментариев
Добавить комментарий
но при таких размерах солнечной панели даже три часа зарядки от неё говорят что у вас аккумы просто едва живые. там мощность-то при таких размерах какая, пол-ватта?
Тут можно будет снять теоретически примерно 0.1 Вт, а практически — вообще ничего, т.к. панель из пяти элементов может отдать напряжение 3 — 3.2 В, что соответствует уровню заряда литиевого аккумулятора в ноль процентов. :)
Я даже сдуру когда-то купил.
Панели размером с корпус хватит примерно для того, чтоб оно могло моргать лампочкой, имитируя процесс заряда ;)
