Обзор набора для создания беспроводного освещения в доме: одноканальное реле BOX ERC2201 и кинетический выключатель BOX ES2154-M

Представьте ситуацию: вы только завершили ремонт и вдруг понимаете, что забыли установить дополнительный выключатель. Или, допустим, вы въехали в дом, где ремонт делали за вас, и расположение выключателей вас не устраивает. Раньше в таких случаях приходилось штробить стены и прокладывать новую линию от монтажной коробки. Однако сейчас на рынке появились беспроводные выключатели BOX, которые позволяют легко воплотить любые задумки без лишних усилий. Беспроводное реле-приемник поддерживают подключение до 10 проходных выключателей, а само реле легко устанавливается за потолком рядом с лампой или в монтажной коробке за выключателем. В этом обзоре я расскажу о таком комплекте и поделюсь своим опытом установки проходных выключателей в своей квартире.

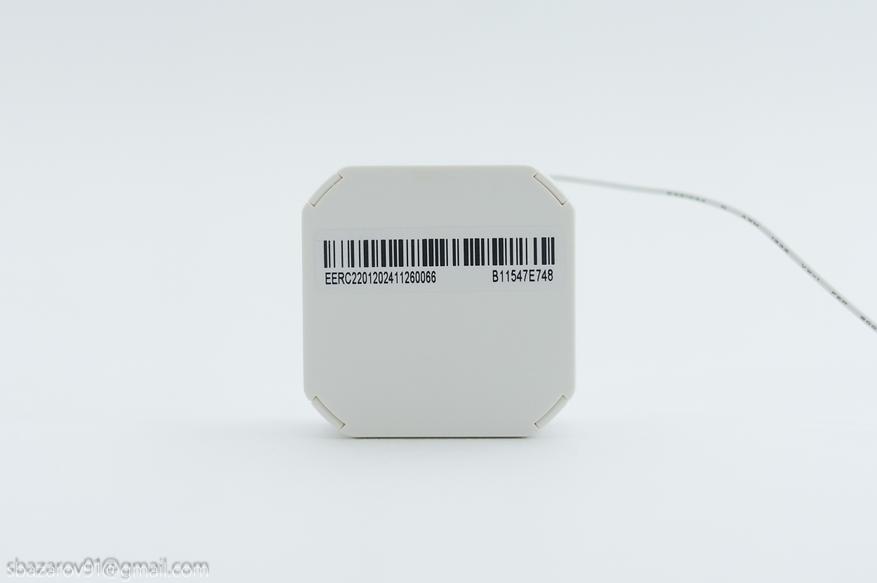

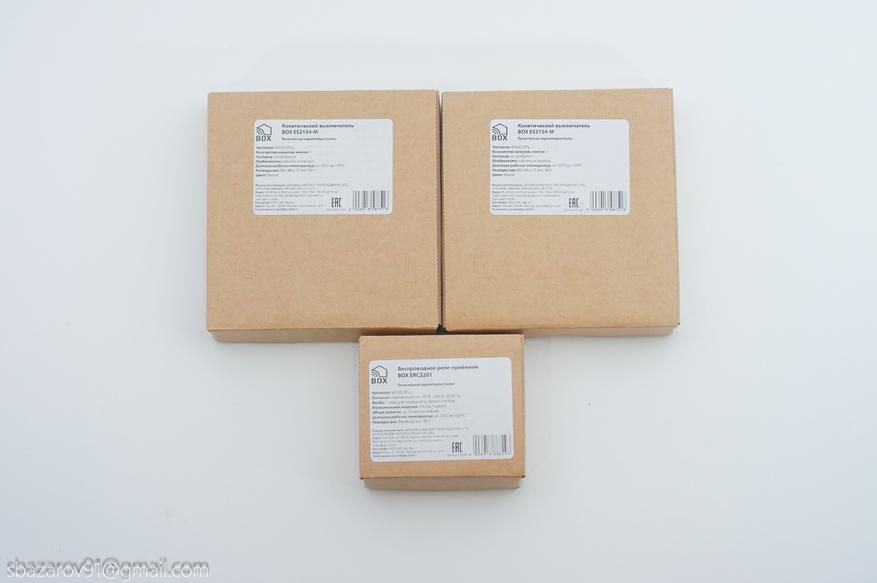

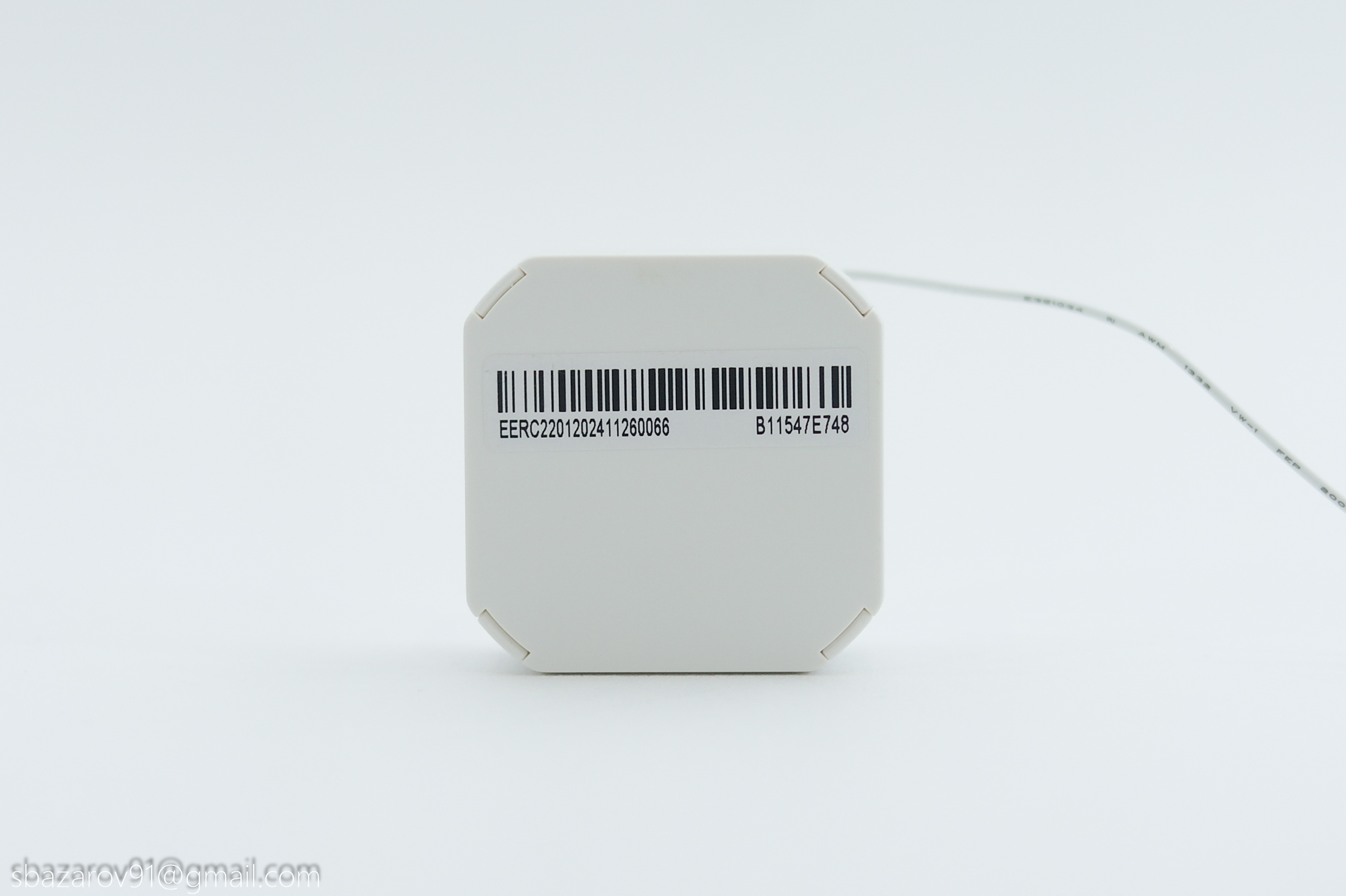

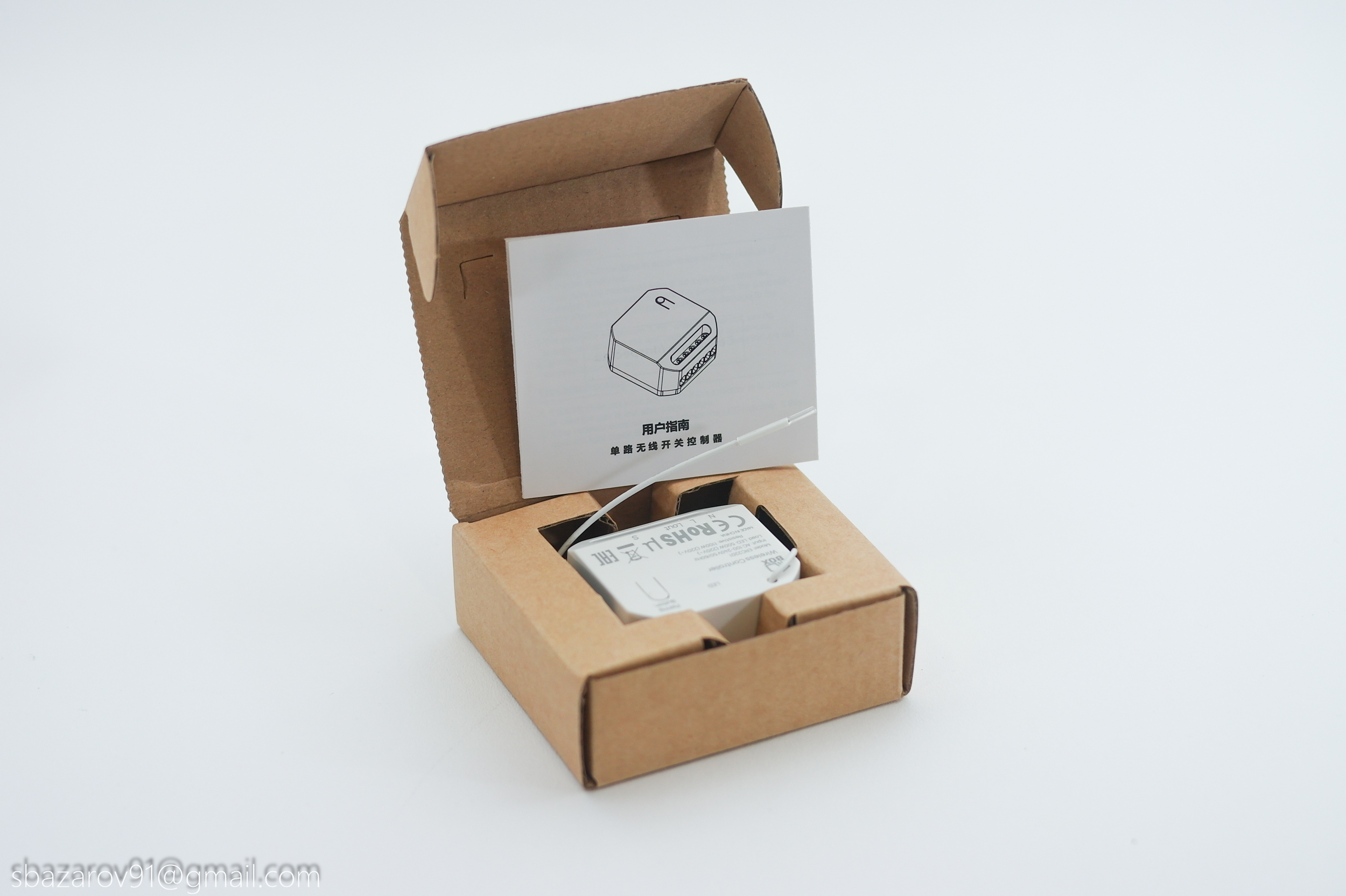

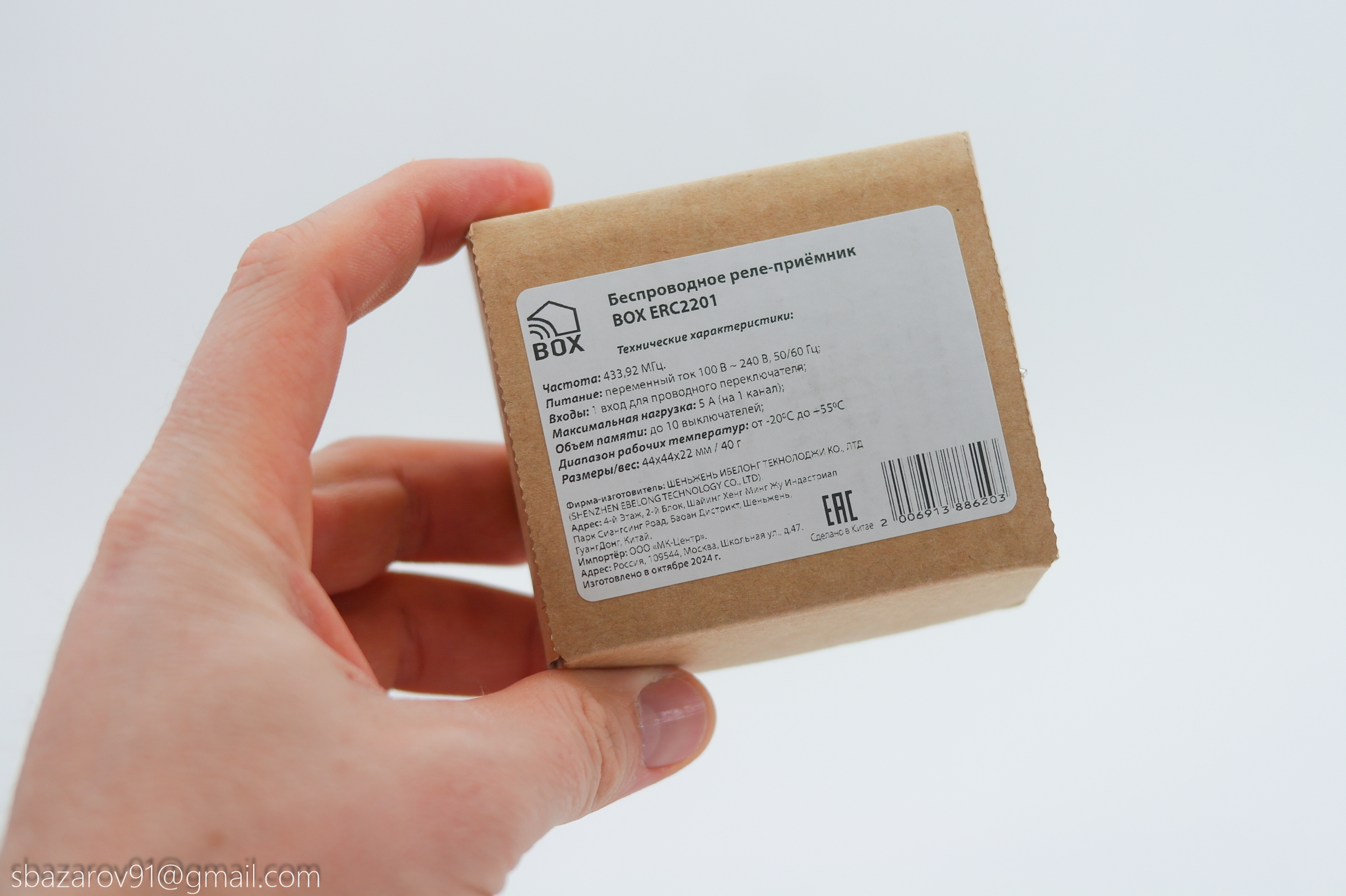

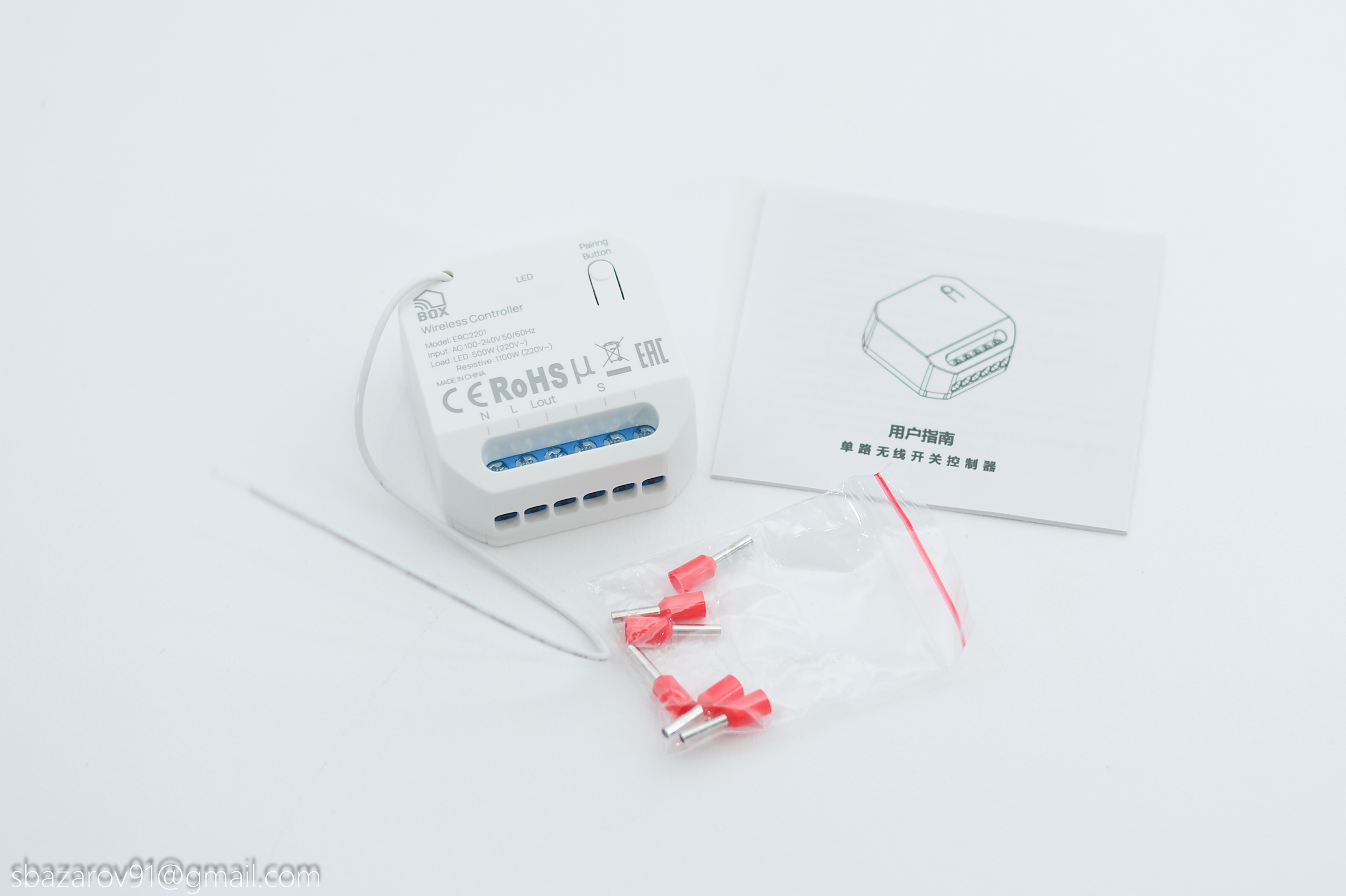

Начнем с беспроводного реле — BOX ERC2201. Поставляется он в картонной коробке с наклейкой с техническими характеристиками. Внутри само реле, концевые наконечники (6шт) и инструкция по эксплуатации. Гарантийный срок — 1 год.

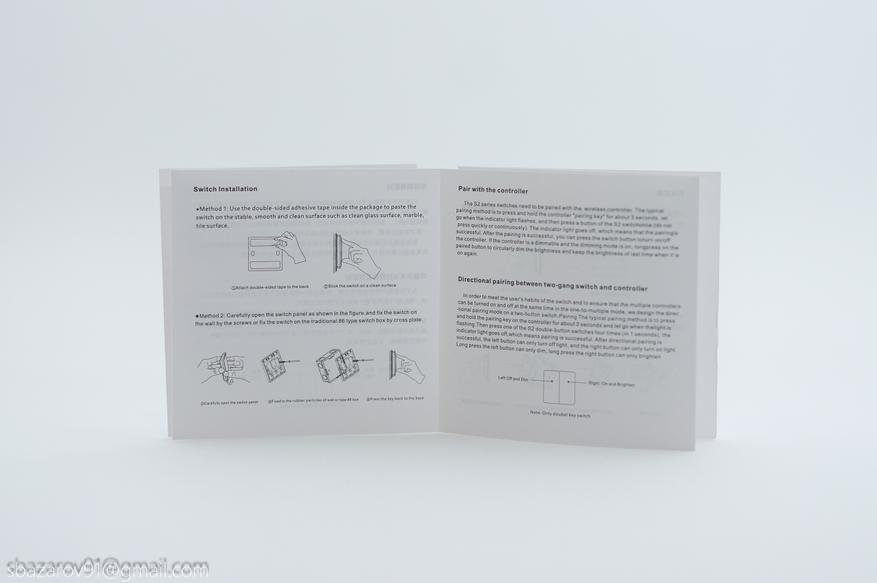

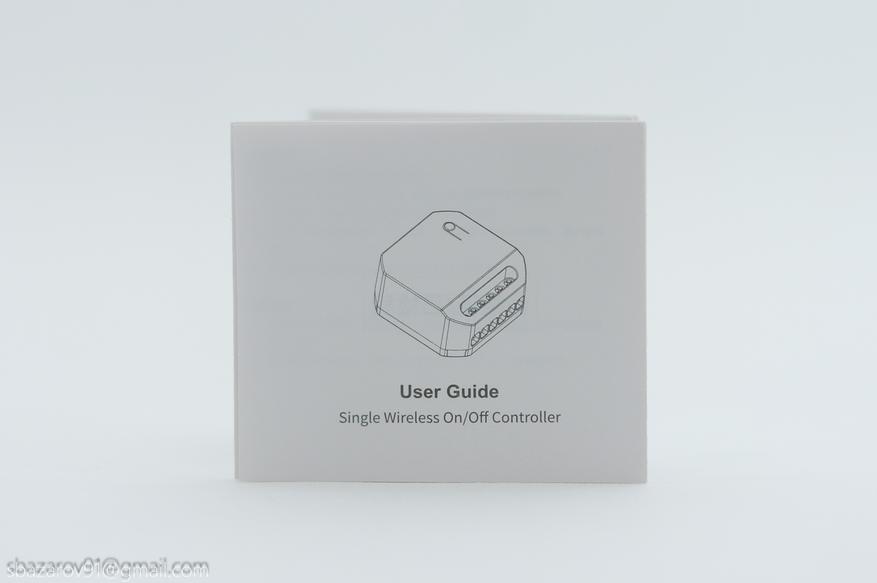

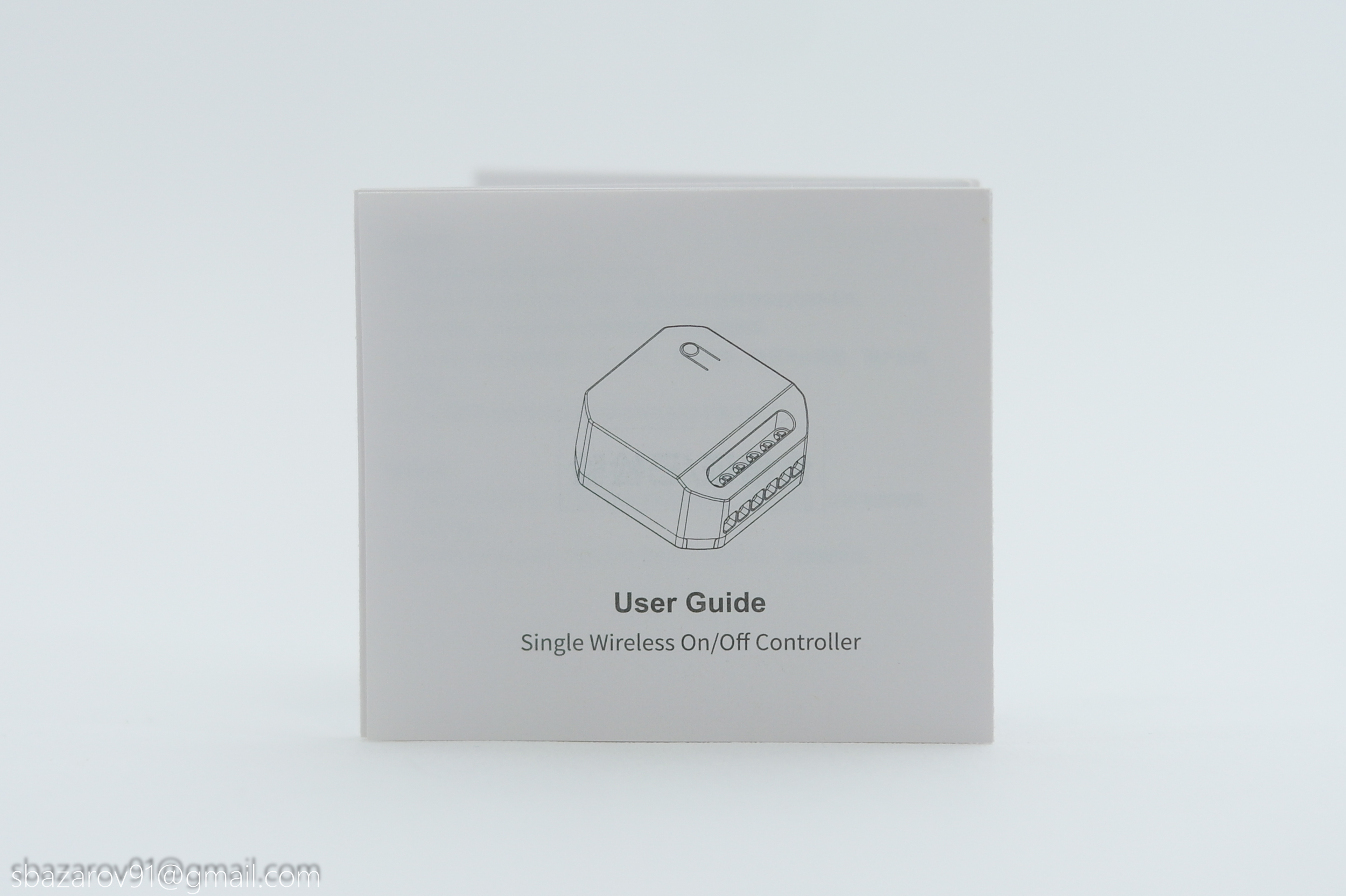

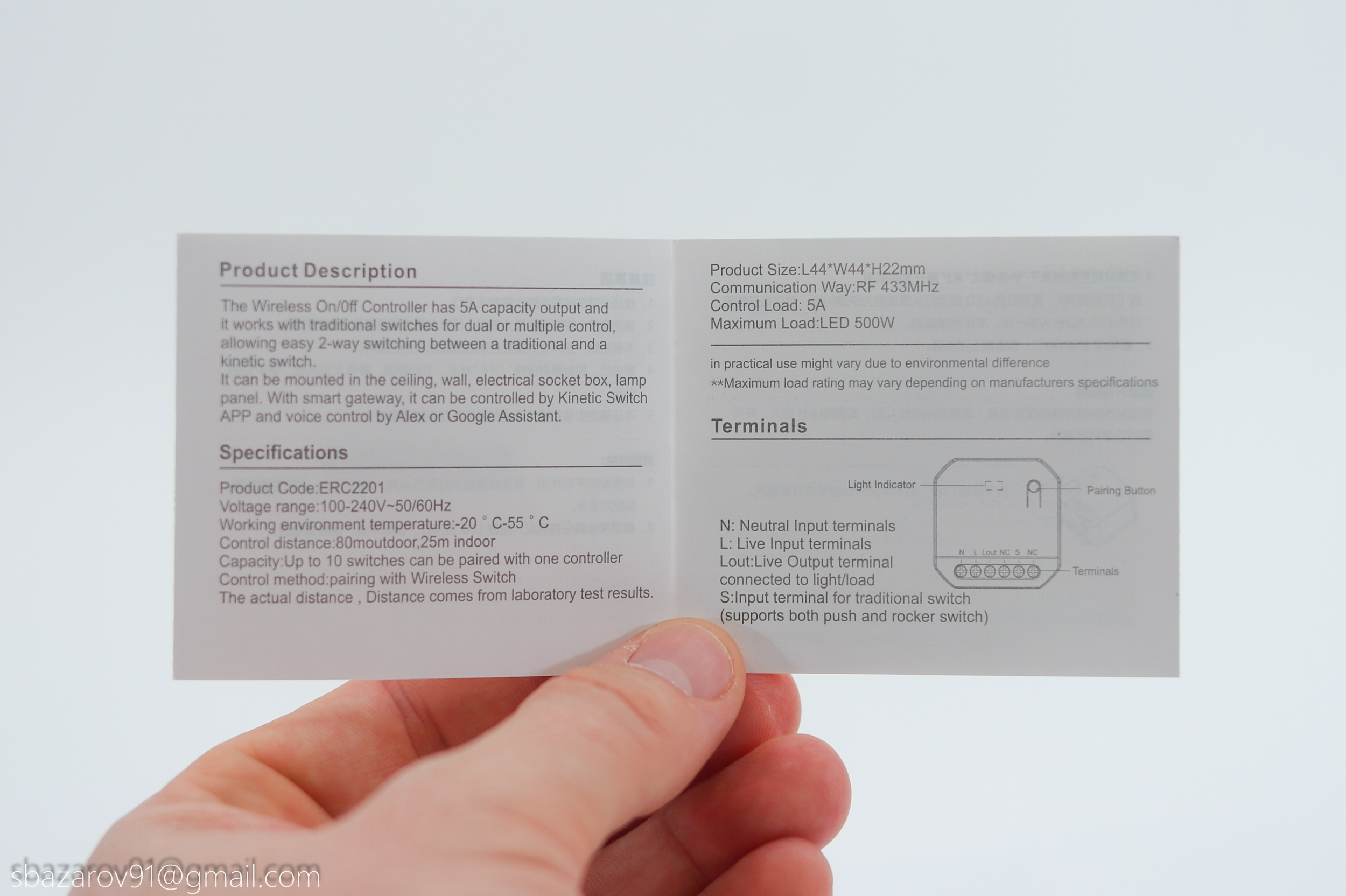

Инструкция на английском и китайском языках, там же схема подключения и описание привязки реле к выключателям.

Характеристики:

Беспроводное реле BOX ERC2201 — это одноканальное реле, совместимое с любыми кинетическими выключателями BOX, что позволяет реализовывать проходные схемы по включению освещения. Реле работает на частоте 433МГц, а максимальный ток не должен превышать 5А (1150Вт при напряжении сети 230В). Если использовать реле для дома со светодиодными лампами, то 5А хватит для подключения 46 ламп мощностью 25Вт. Понятно, что для светодиодных ламп мощность с избытком, однако при использовании с классическими лампами накаливания лучше сверяться с ТТХ лампы.

За счет внешней антенны, беспроводное реле BOX ERC2201 может передавать сигнал на расстоянии до 25 метров в помещении и до 80 метров на улице, а также поддерживает подключение до 10 выключателей одновременно. Мы проверили дальность: выключатель работает даже на расстоянии 20 метров без прямой видимости (через несколько стен), что более чем достаточно даже для управления светом в хоз. постройках прямо с террасы вашего дома.

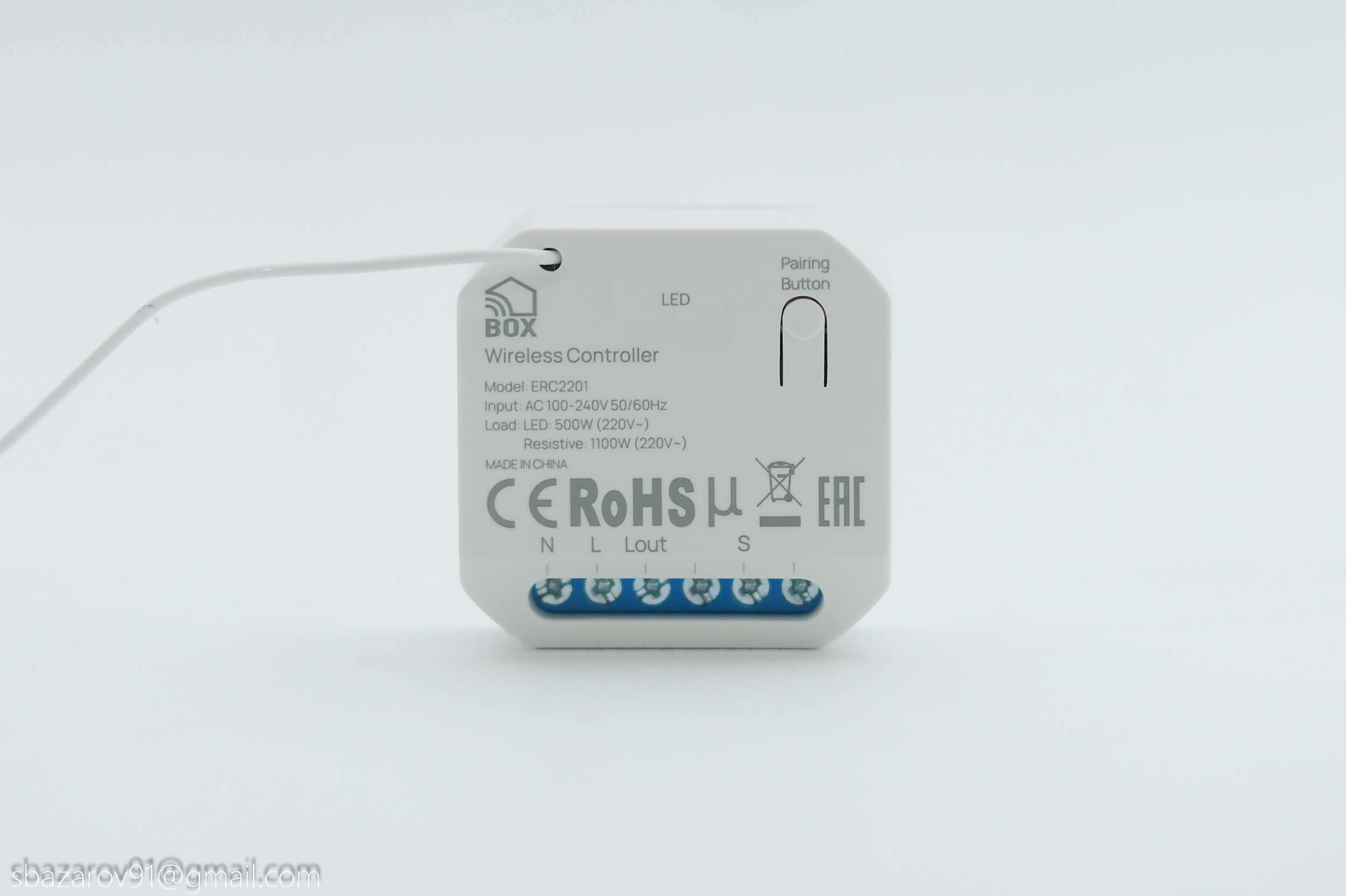

Для привязки выключателей к реле имеется физическая кнопка в правом верхнем углу, а слева от нее красный светодиодный индикатор. Принцип элементарный, удерживаем клавишу до появления мигающего светодиода, после чего жмем на клавишу выключателя. Повторяет до тех пор, пока выключатели не кончатся.

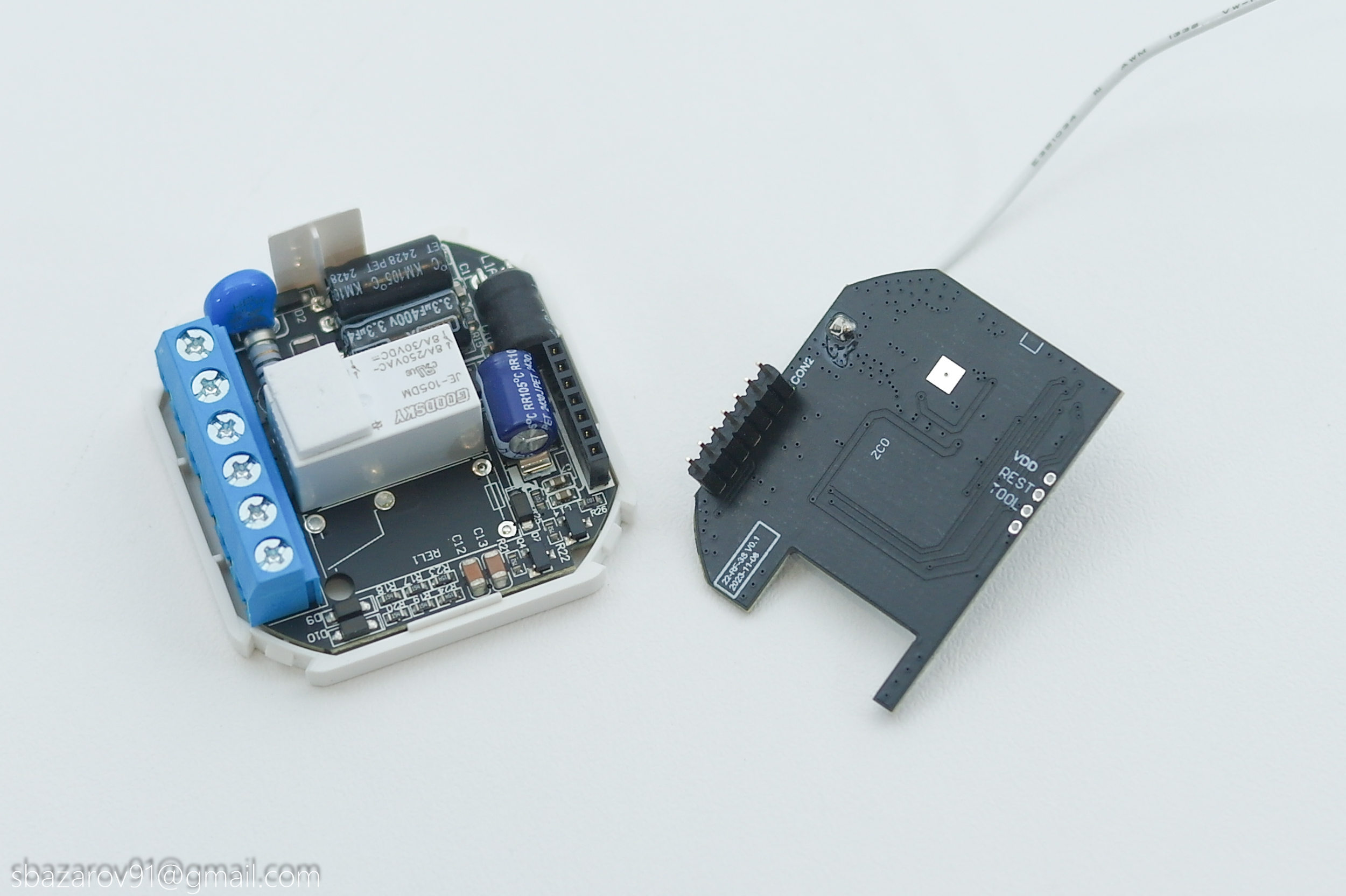

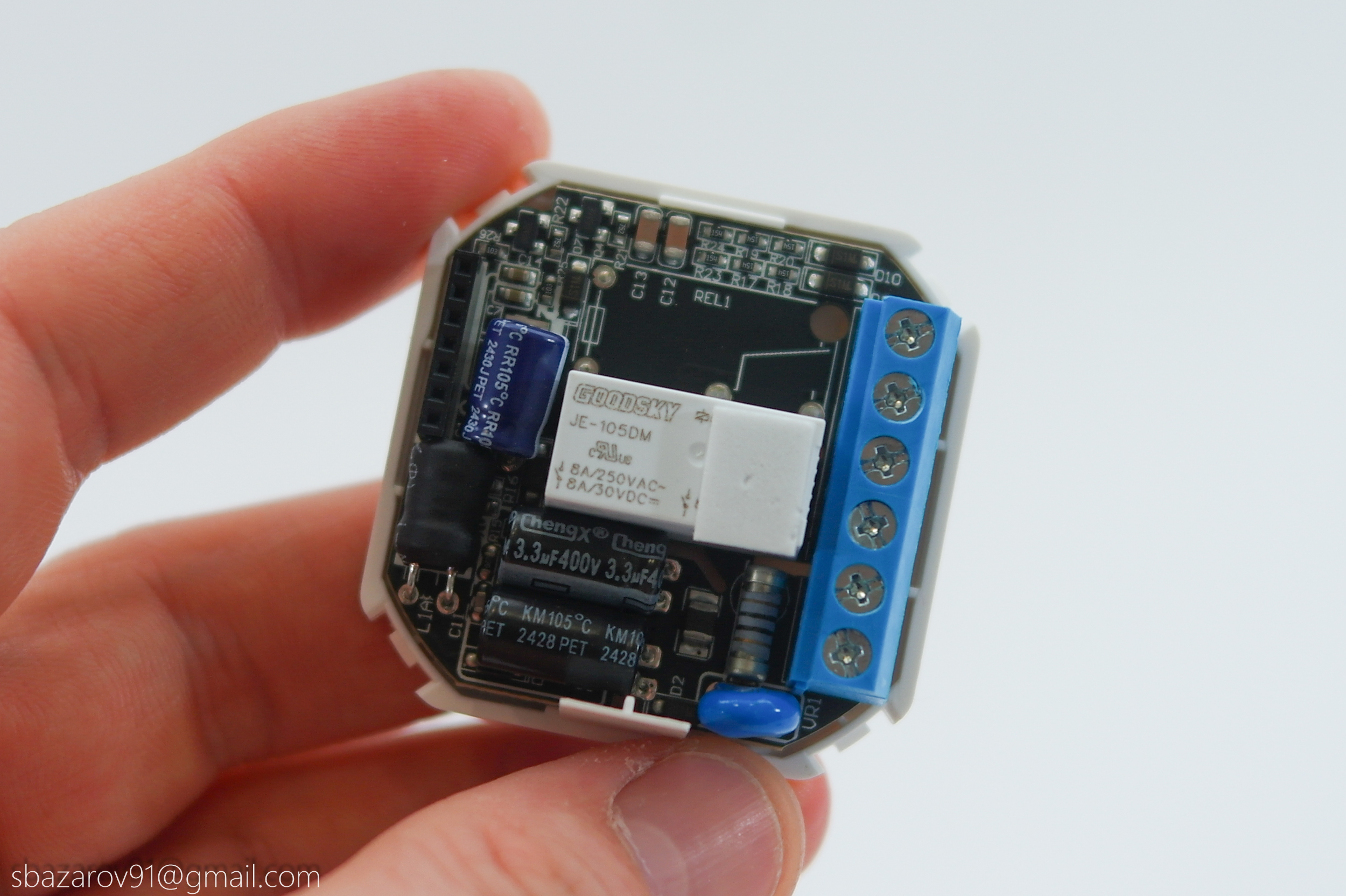

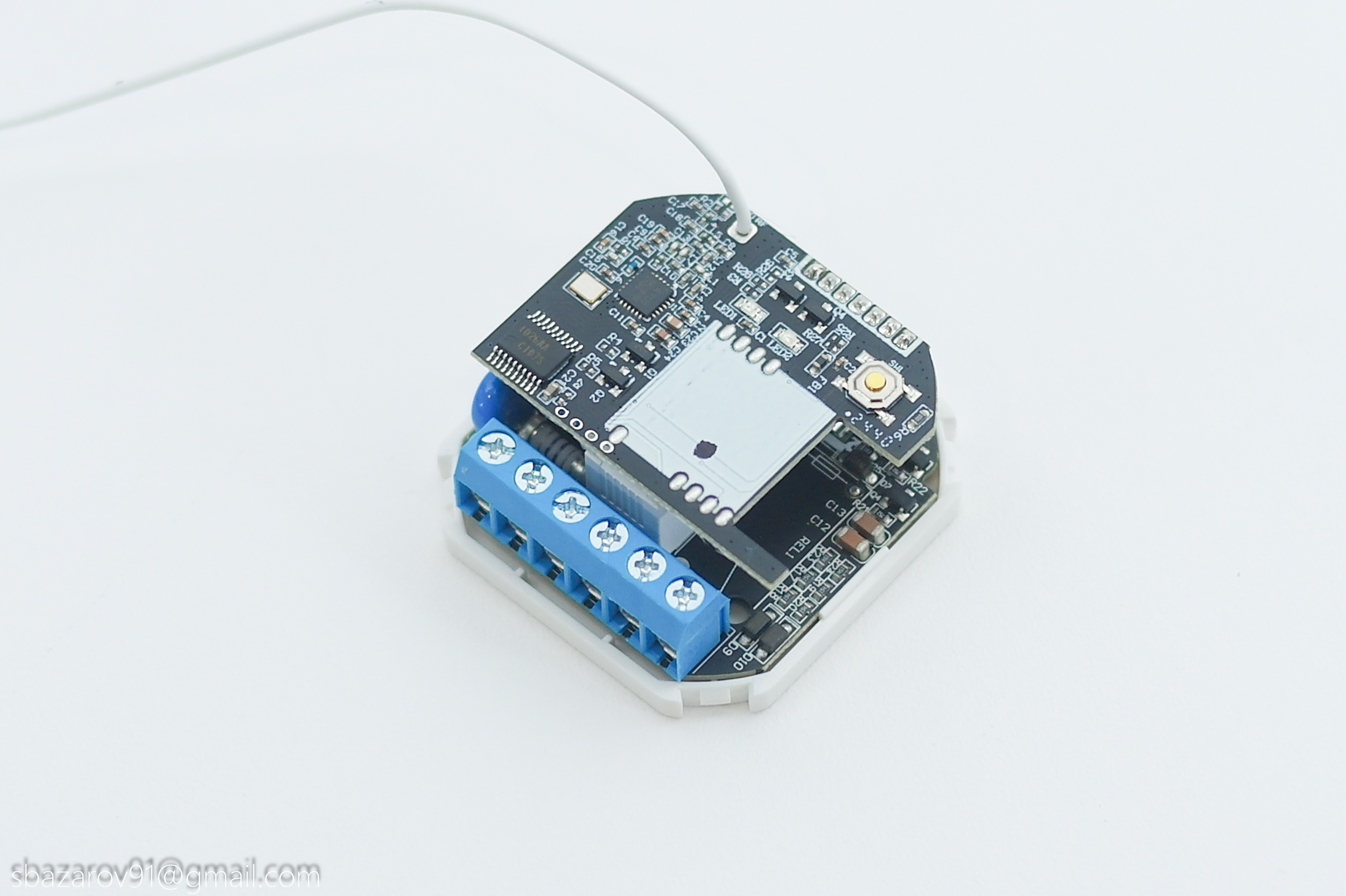

Снимается пластиковый кожух элементарно, под ним двухэтажная плата. В качестве коннектора выступает гребенка на 7 пинов. Электромагнитное реле GOODKY JE-105DM с номиналом 8А при 250В (т.е изготовить берет с запасом под нагрузку 2кВт). В целом пайка и сборка выполнена качественно, не придраться.

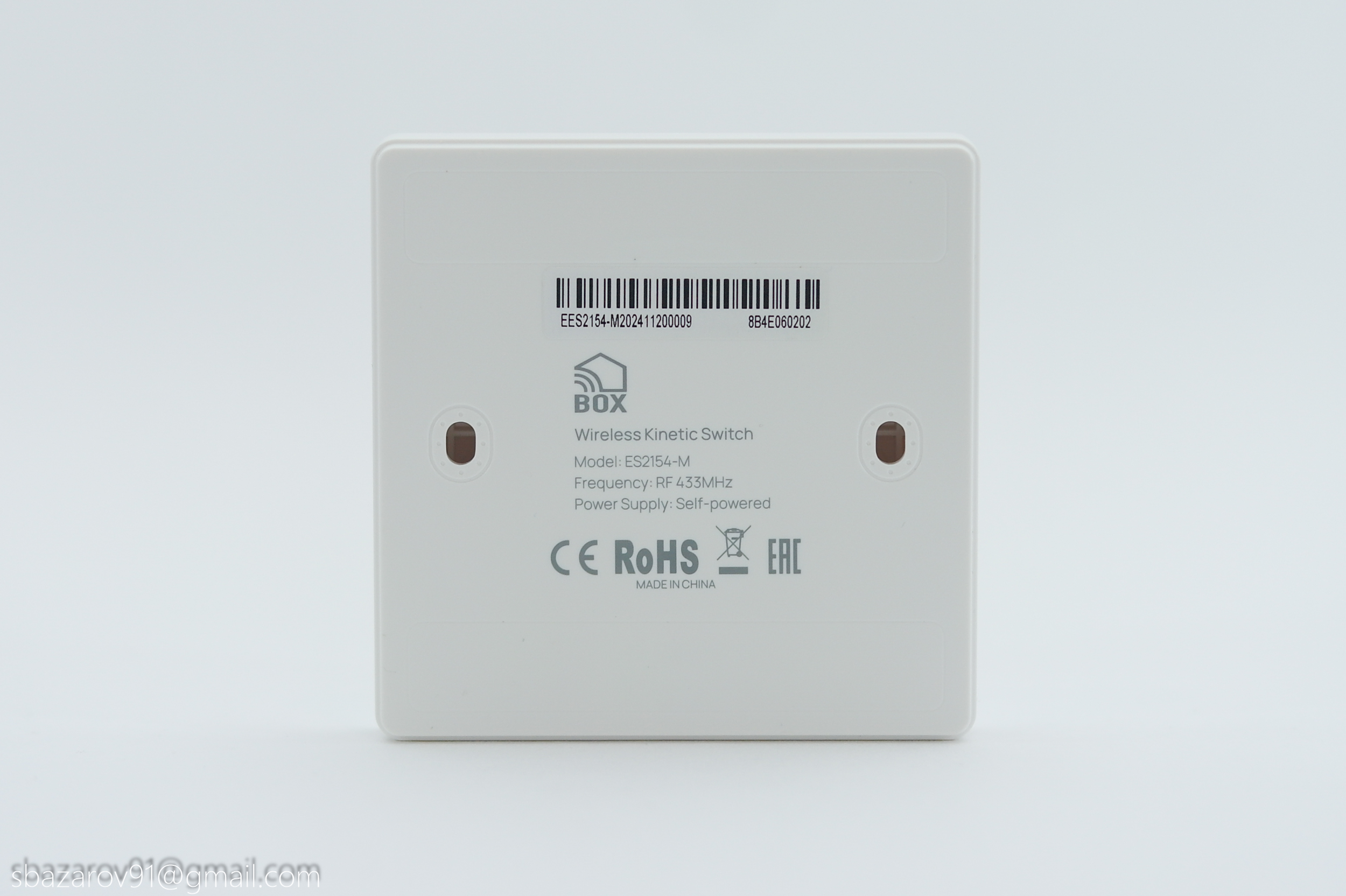

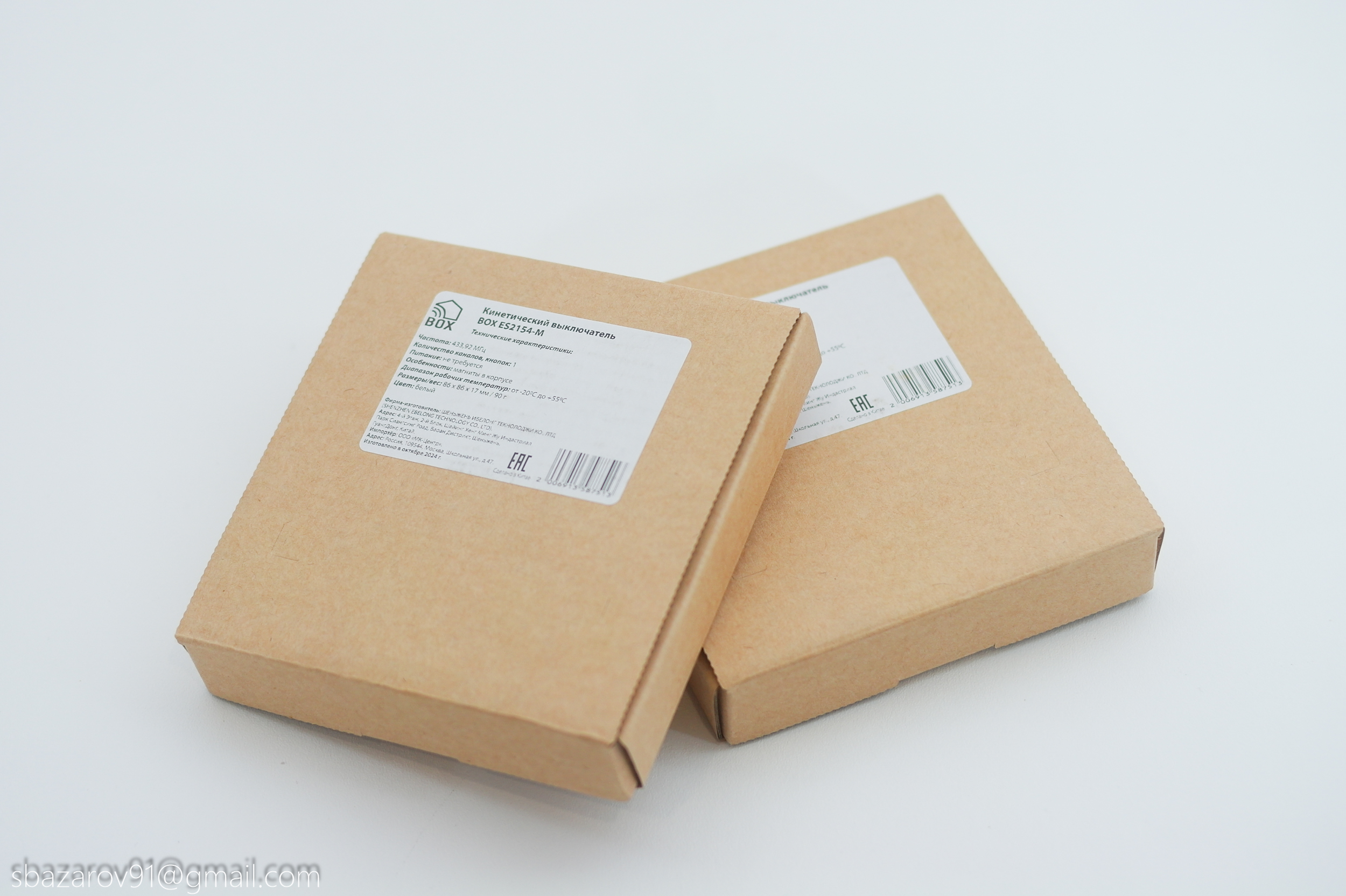

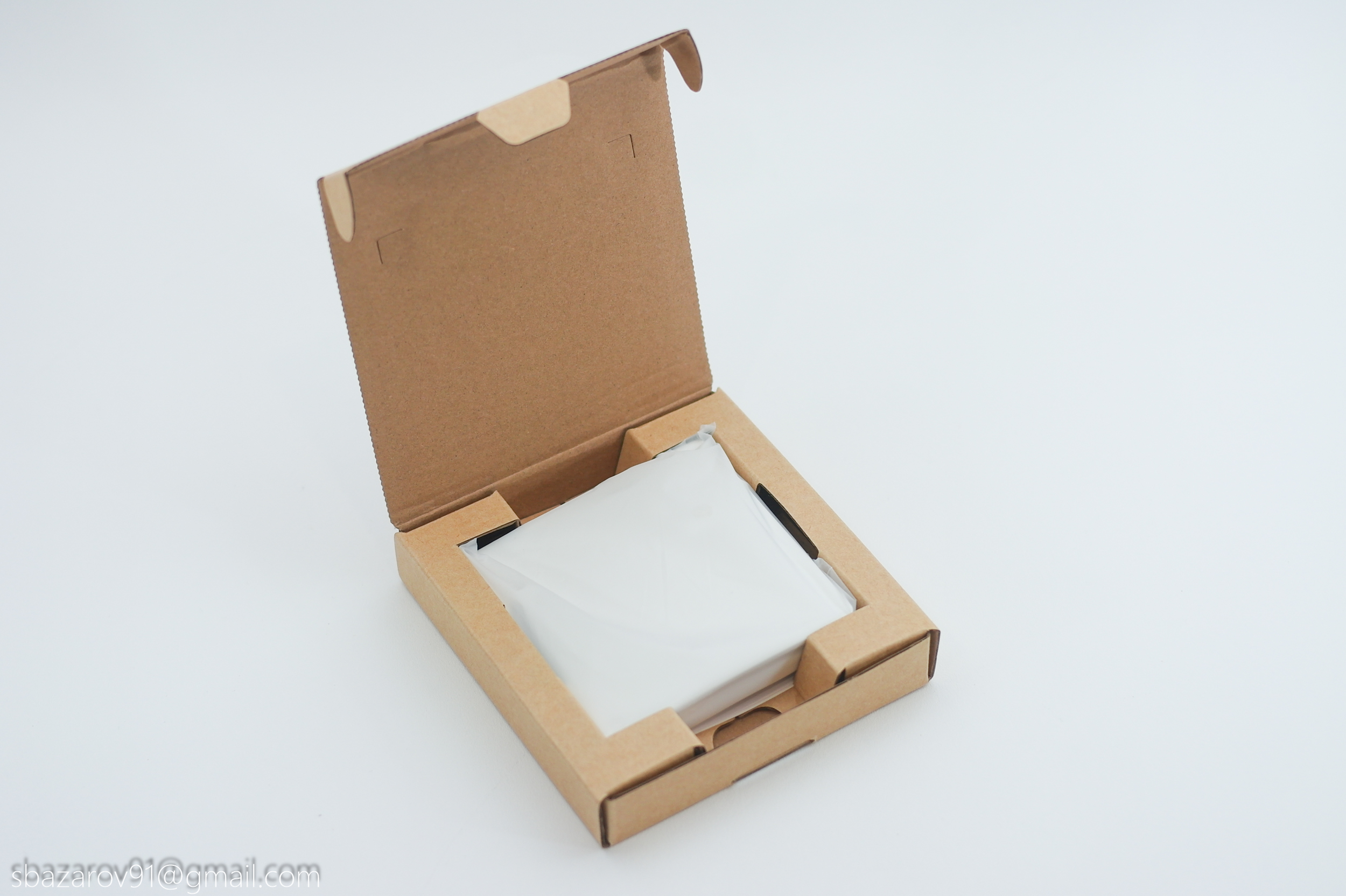

Переходим к выключателям. Выключатели серии BOX ES2154-М — кинетический выключатель, не требующий питания. Как и реле, выключатели работают на частоте 433,9 МГц.

Характеристики:

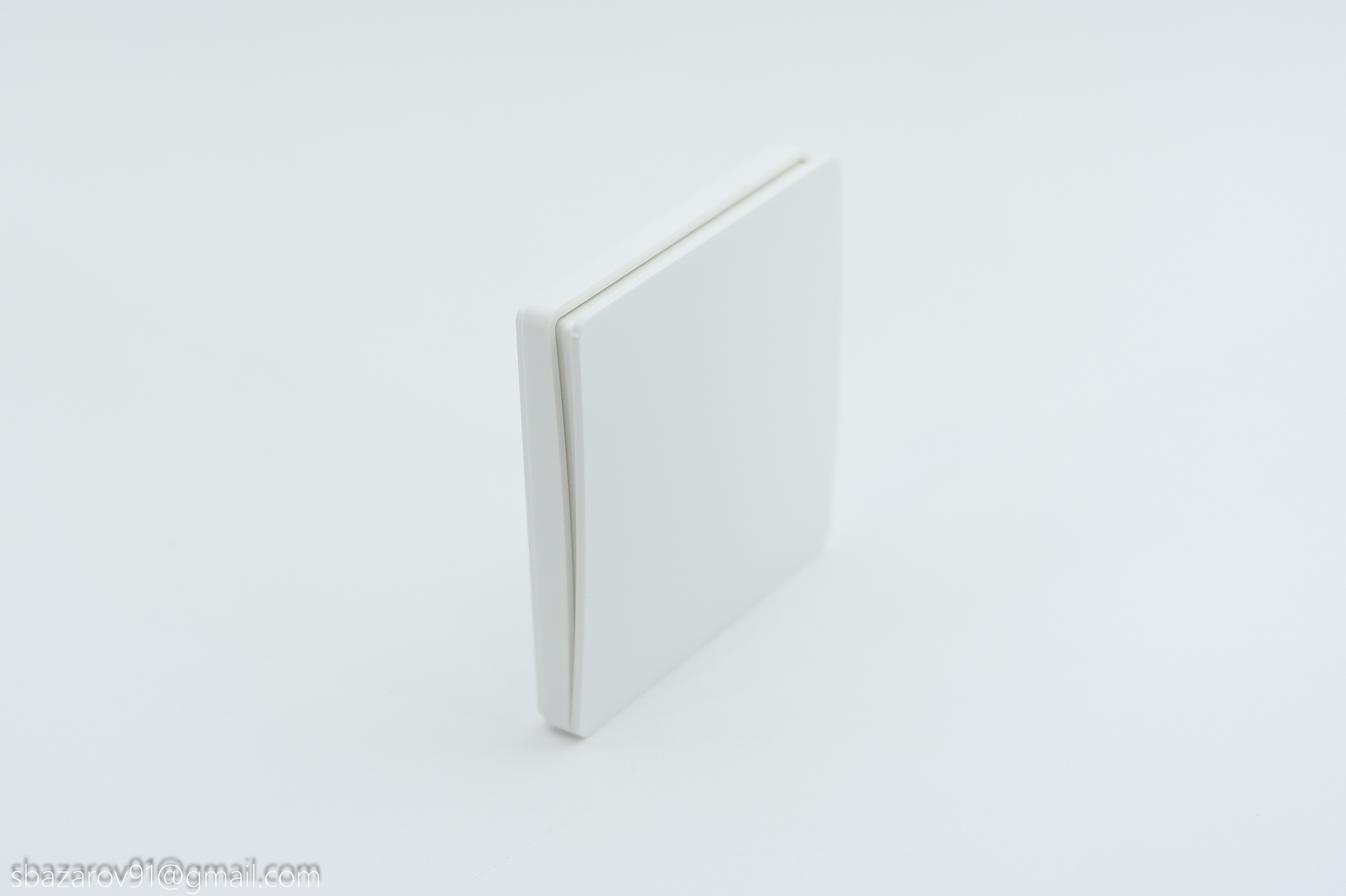

Выключатель BOX ES2154-М выполнен в минималистичном дизайне, что позволяет ему гармонично вписаться в большинство интерьеров. Я выбрал белую цветовую гамму, но производитель также предлагает варианты в черном, золотом и сером цветах. Помимо одноклавишной версии, доступны двухклавишные, трехклавишные, четырехклавишные и даже шестиклавишные модели, что предоставляет широкий выбор для различных потребностей и реализаций любых схем.

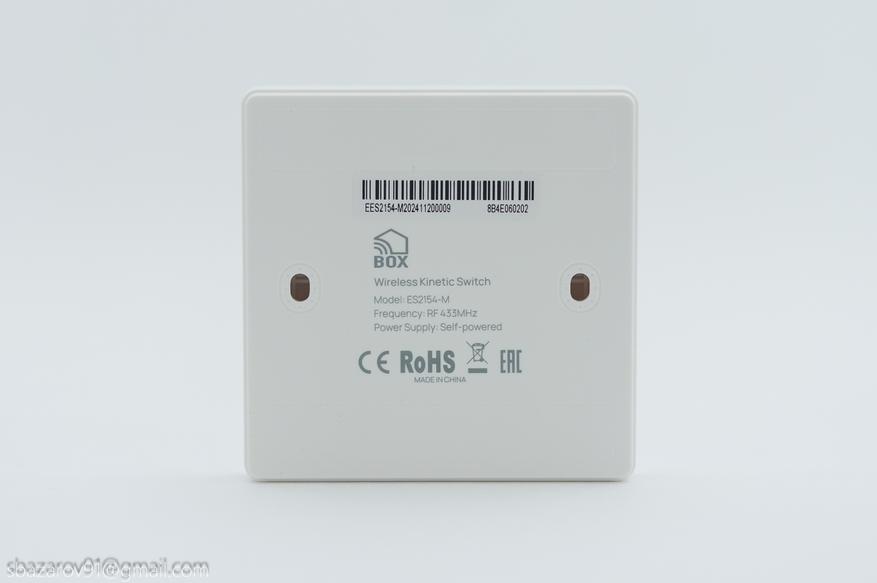

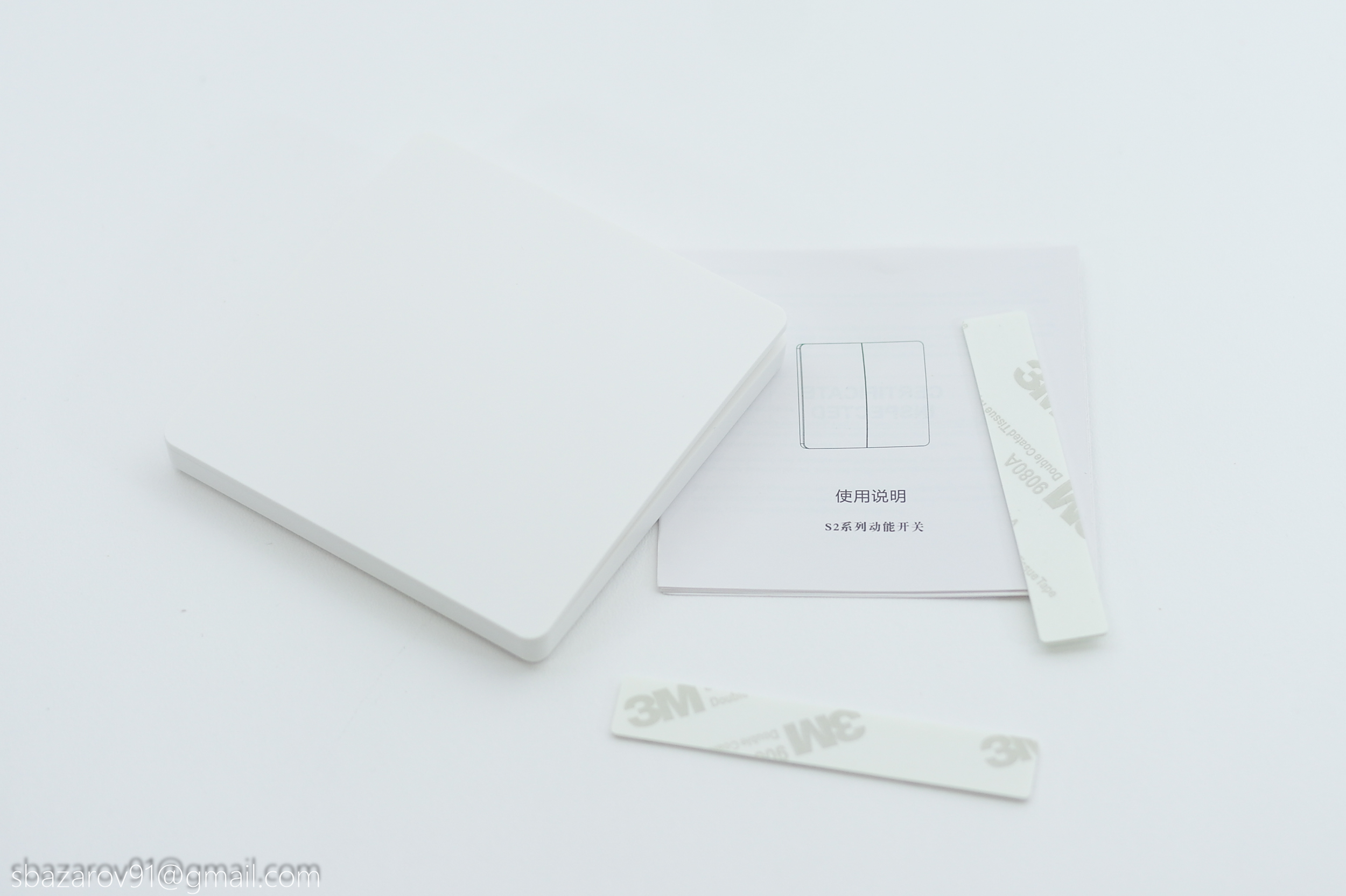

Размеры выключателя составляют 86х86х17 мм, а посадочные отверстия совместимы со стандартными подрозетниками на 68 мм. В комплект также входят два стикера 3М, которые позволяют закрепить выключатель в любом месте без необходимости использования подрозетников.

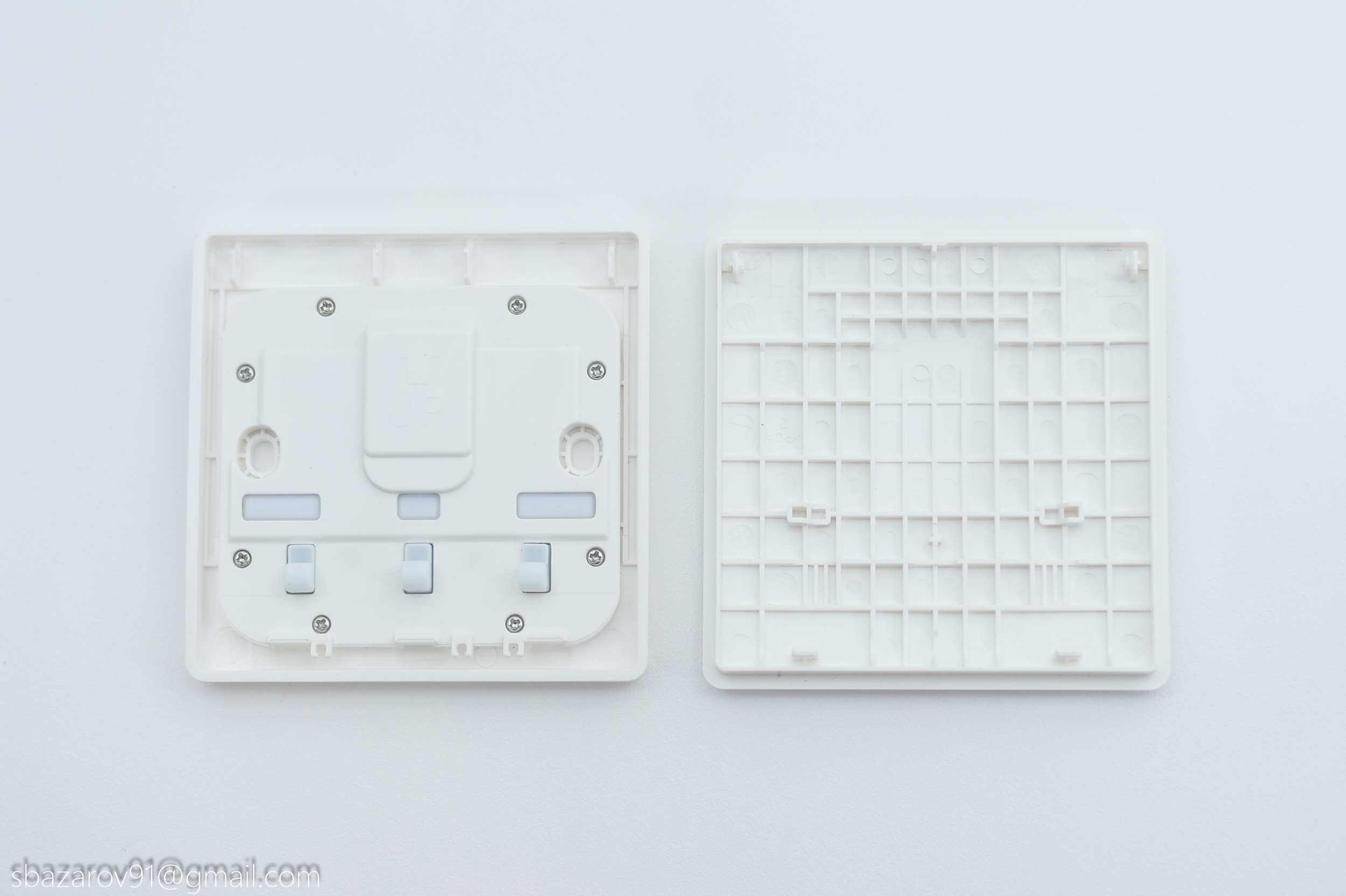

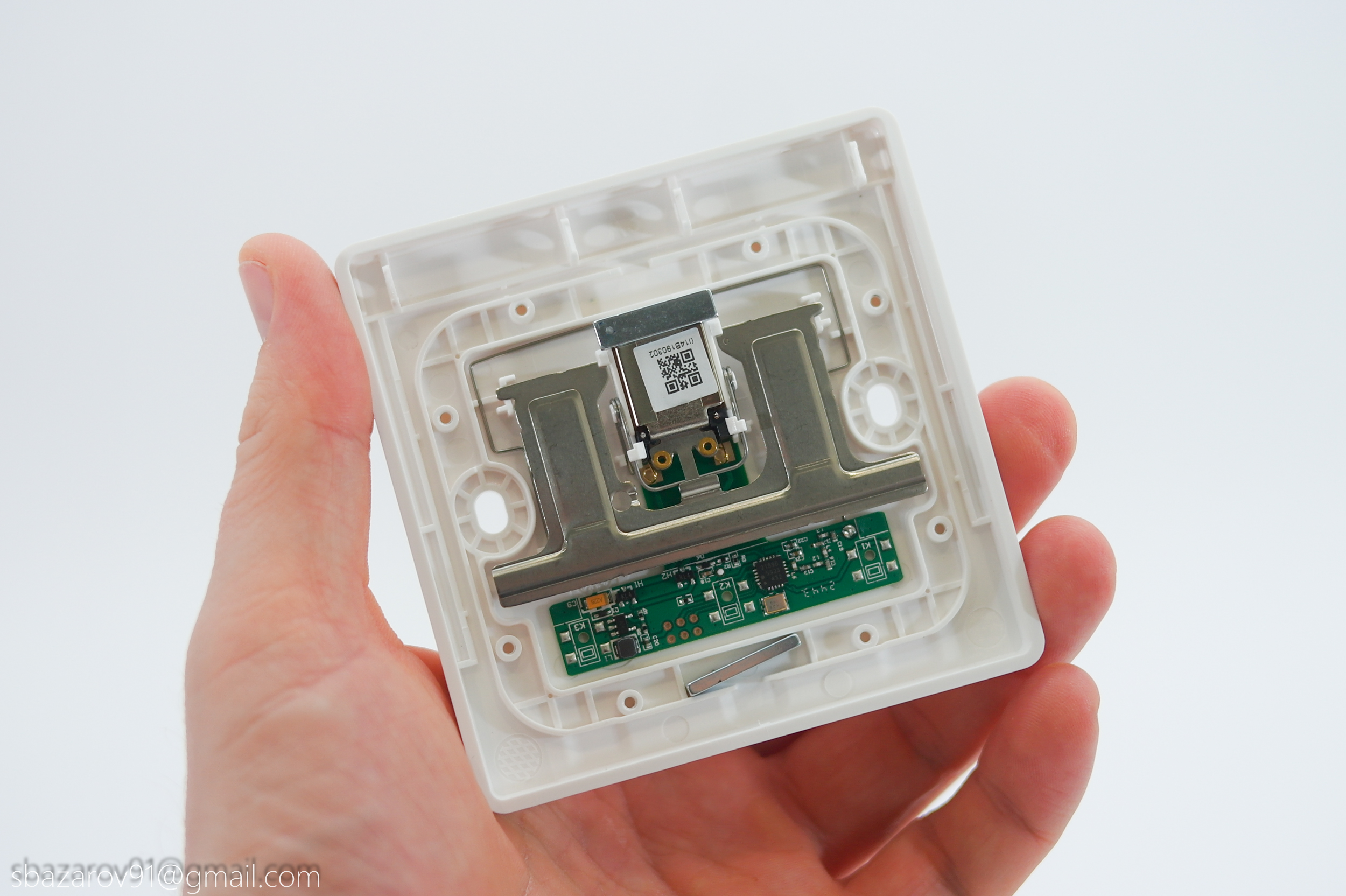

Для монтажа выключателя необходимо снять клавишу, держится она на пазах и защелках. Внутри три резиновых контакта, которые давят на пластину, а та в свою очередь дает контакт микрогенератору энергии, вырабатывающий импульс и преобразующий кинетическую энергию в электрическую. Этот сигнал «уходит» на реле, которое и управляет включением света. Таким образом для работы кинетического выключателя не требуется внешнее питание, так как он полностью автономный.

Схема монтажа прописана в инструкции:

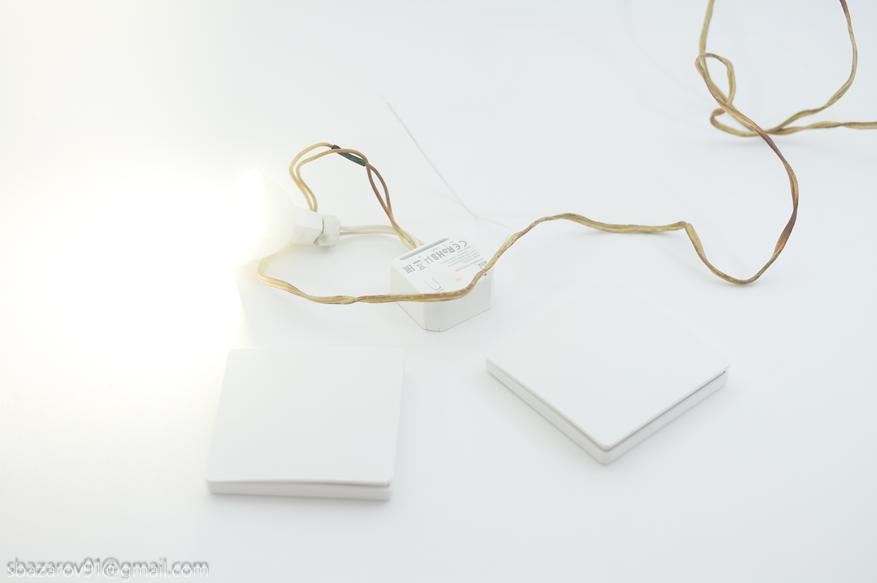

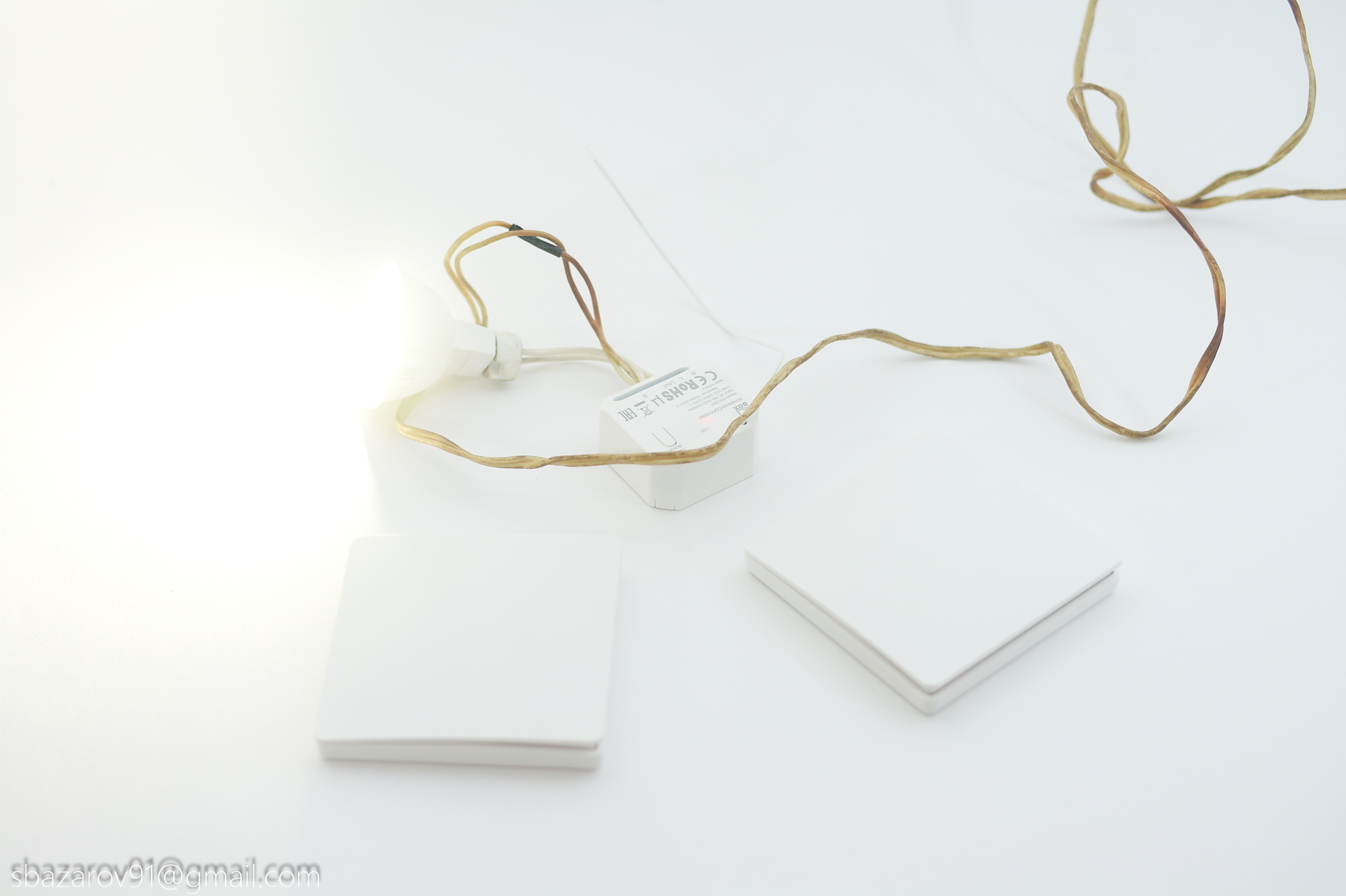

Перед началом монтажа соберем временную схему для проверки и привязки выключателей к реле. Для этого нужно удерживать кнопку на реле в течение 3 секунд, после чего светодиод начнет мигать, и можно будет нажать на выключатель. Аналогичную процедуру повторяем со вторым выключателем. Напомню, что на одно реле можно подключить до 10 выключателей.

Также можно использовать выключатели BOX вместе с обычным проводным выключателем, который будет выполнять роль мастер-выключателя. В моем случае это было бы лишним, так как я планировал реализовать схему с проходными выключателями в коридоре. Когда-то на этапе прокладки электрики я хотел установить второй выключатель на выходе из комнаты, что было бы очень удобно. Однако из-за лени я решил, что пройти 3 метра в темноте — не такая уж проблема, и отказался от этой идеи. Теперь, после установки проходных выключателей, я понимаю, что нужно было пересилить лень и все-таки сделать.

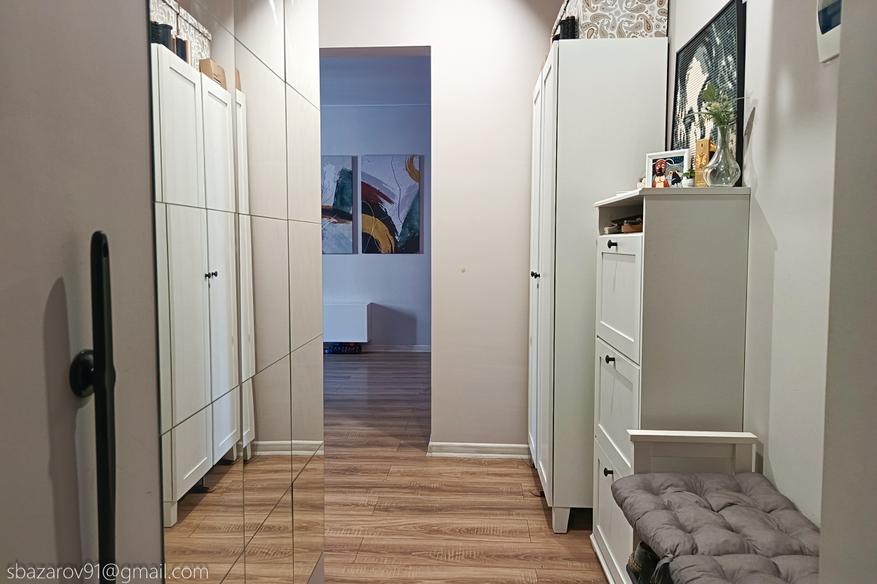

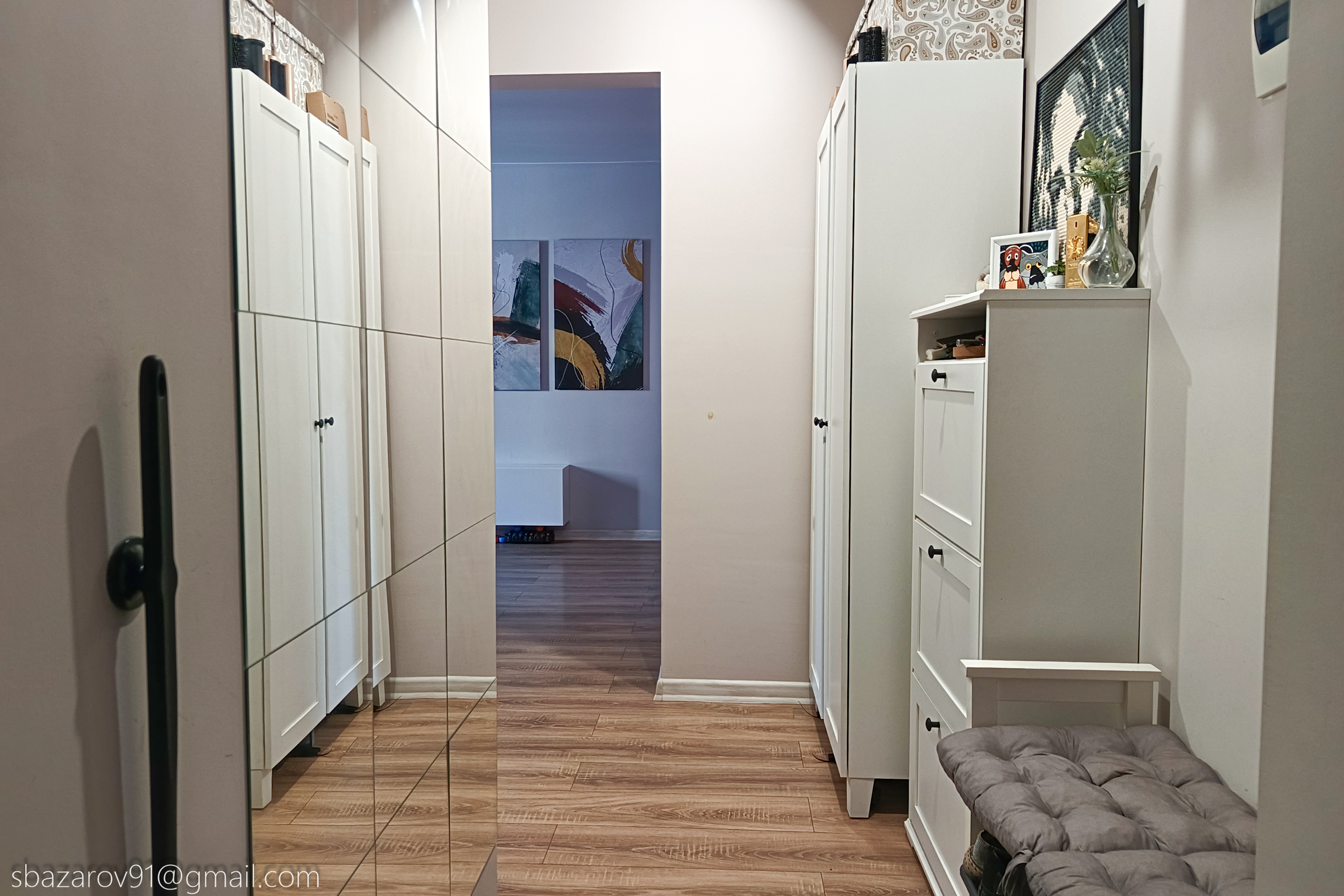

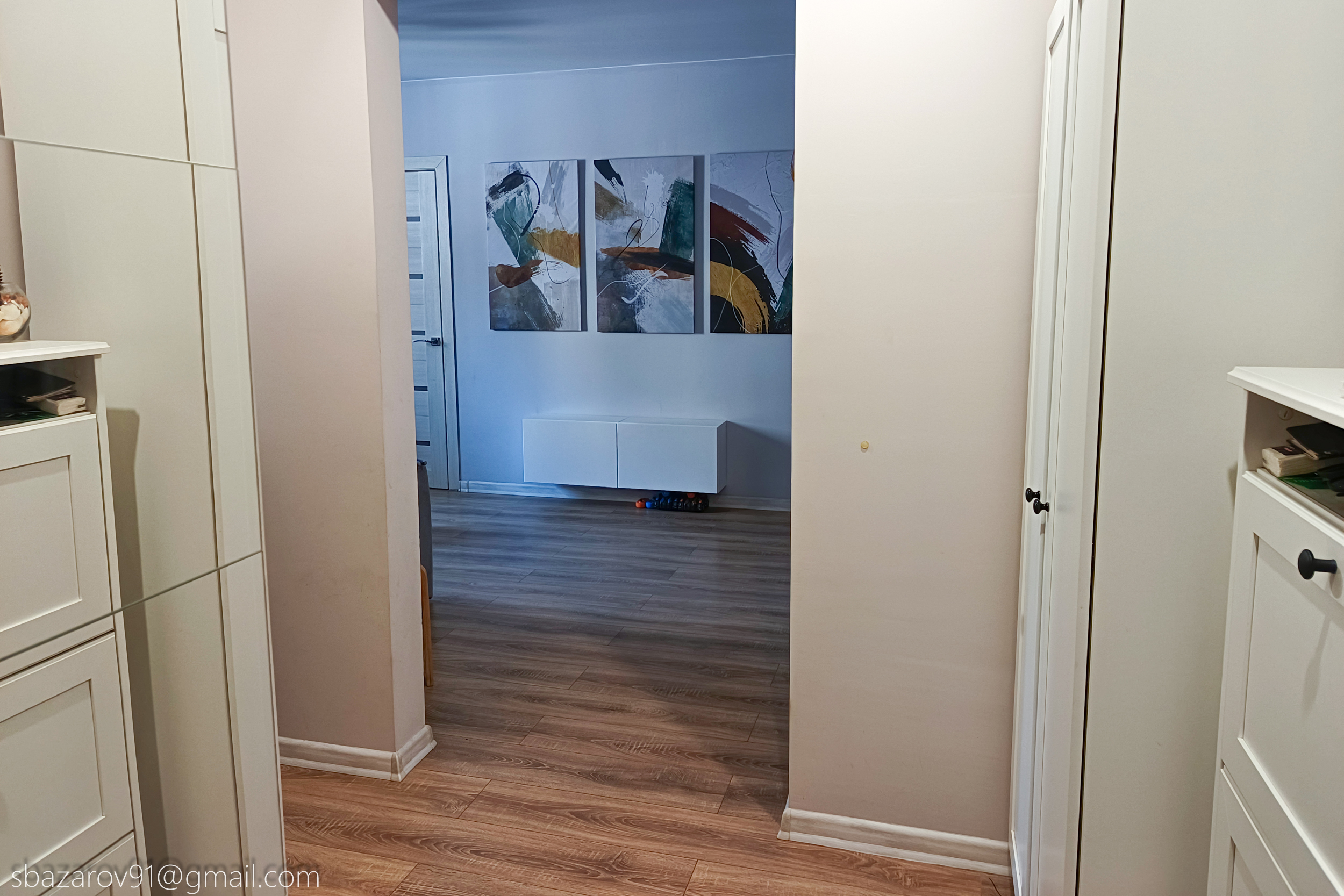

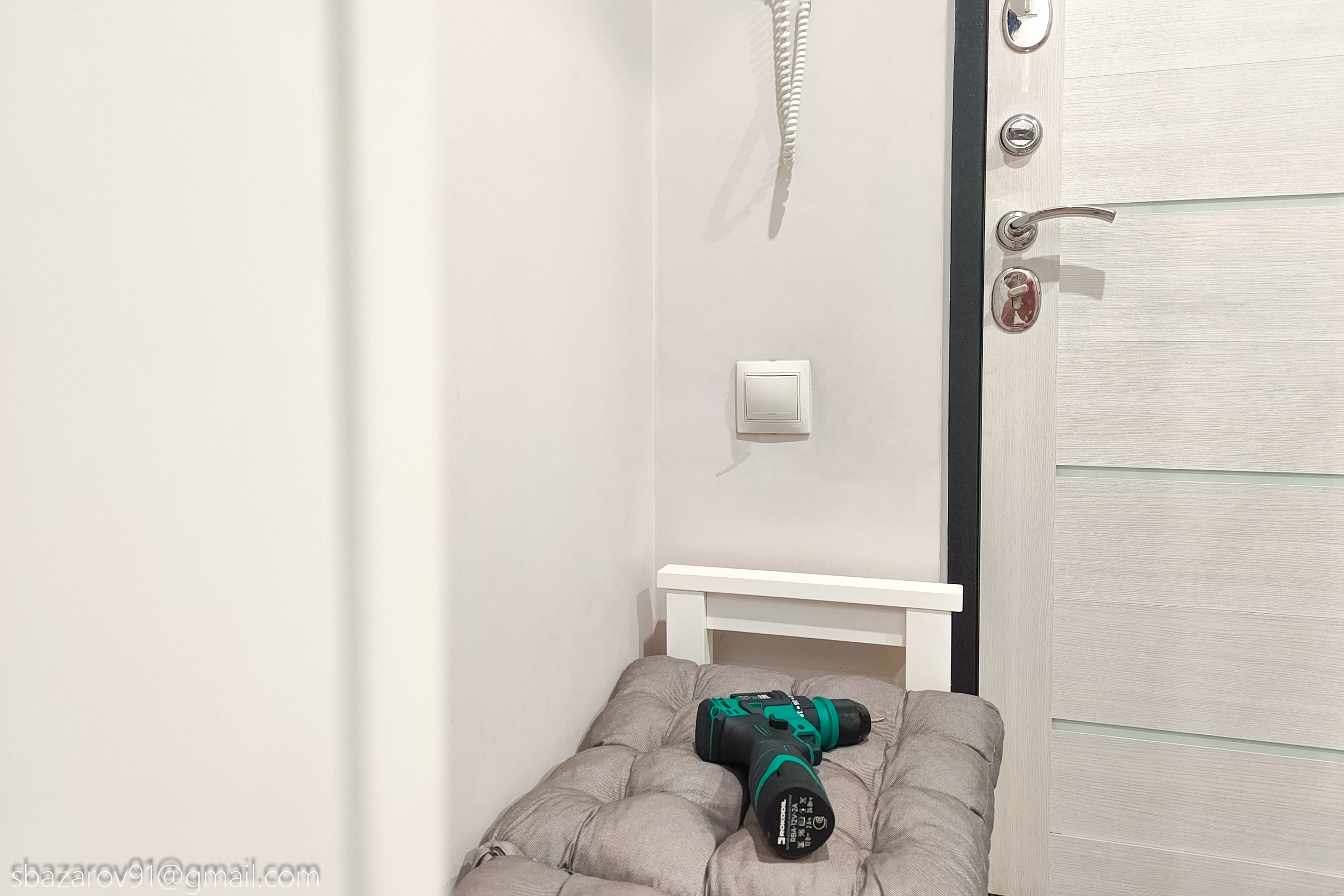

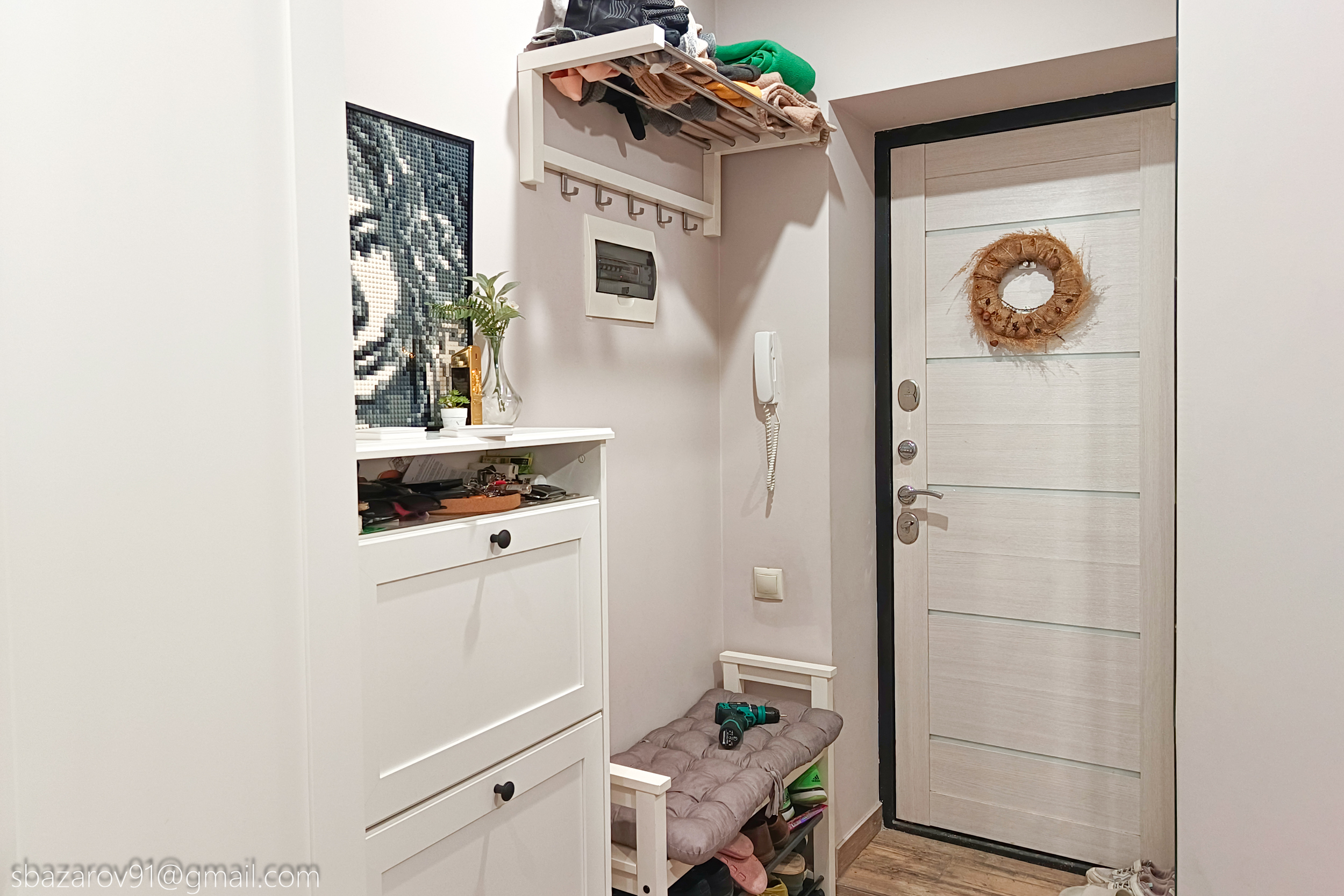

Итак, у нас Г-образный коридор длиной чуть более трех метров в каждую сторону. На выходе установлен обычный выключатель под правую руку, а в качестве освещения используются 3 точечных светильника.

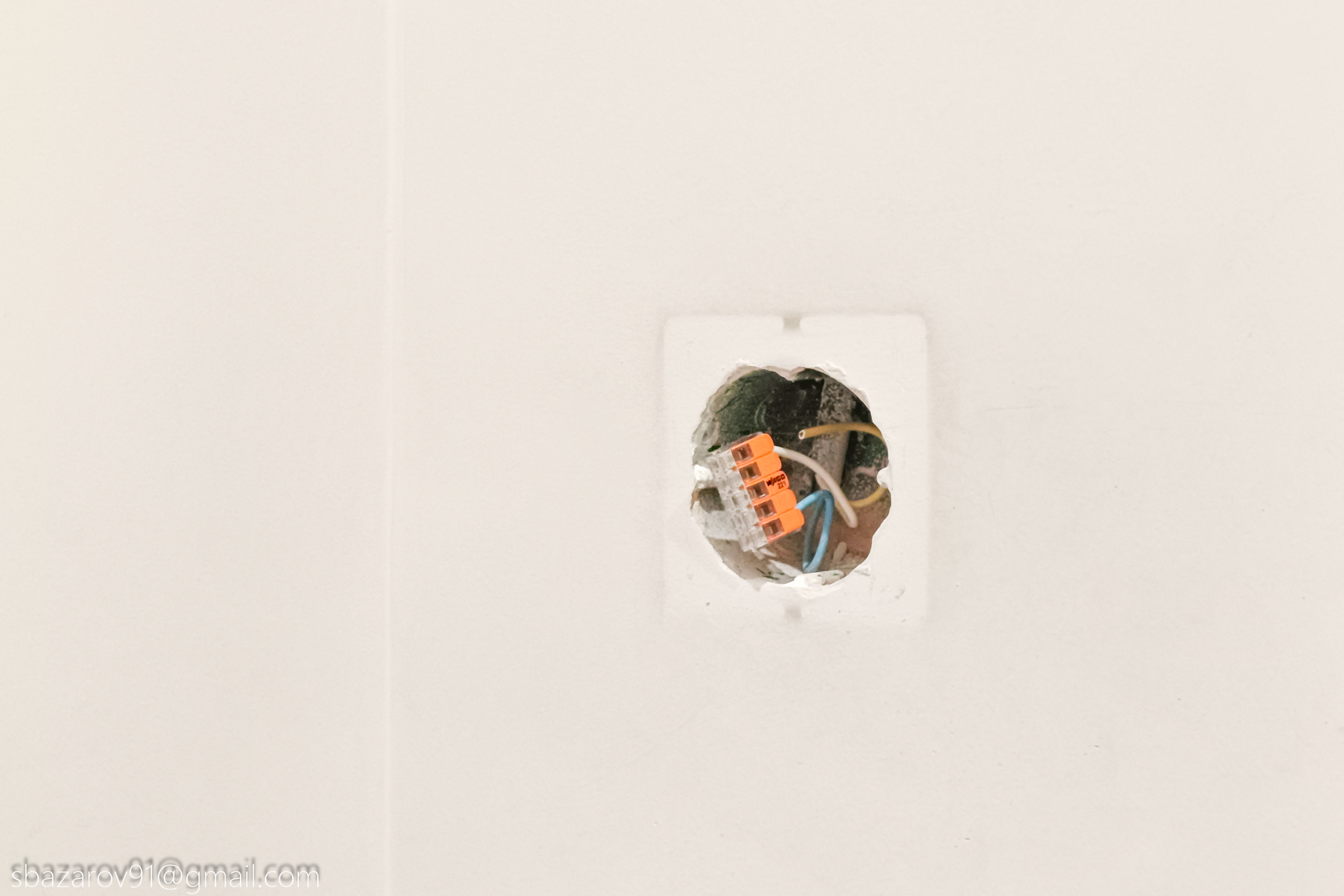

Для начала нужно найти фазовый провод от выключателя за потолком. Затем собираем схему согласно инструкции. Если использовать третий провод (заземляющий) на выключателе, реле можно спрятать в монтажную коробку. Я же решил не усложнять и просто подключил реле на выход с выключателя, а сам выключатель закоротил с помощью клемника WAGO (пятипроводной, так как другого под рукой не было).

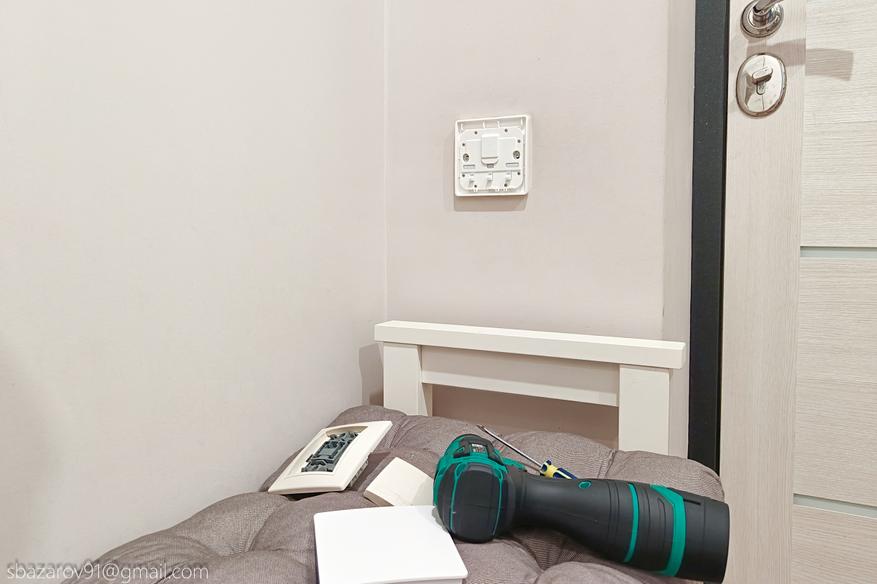

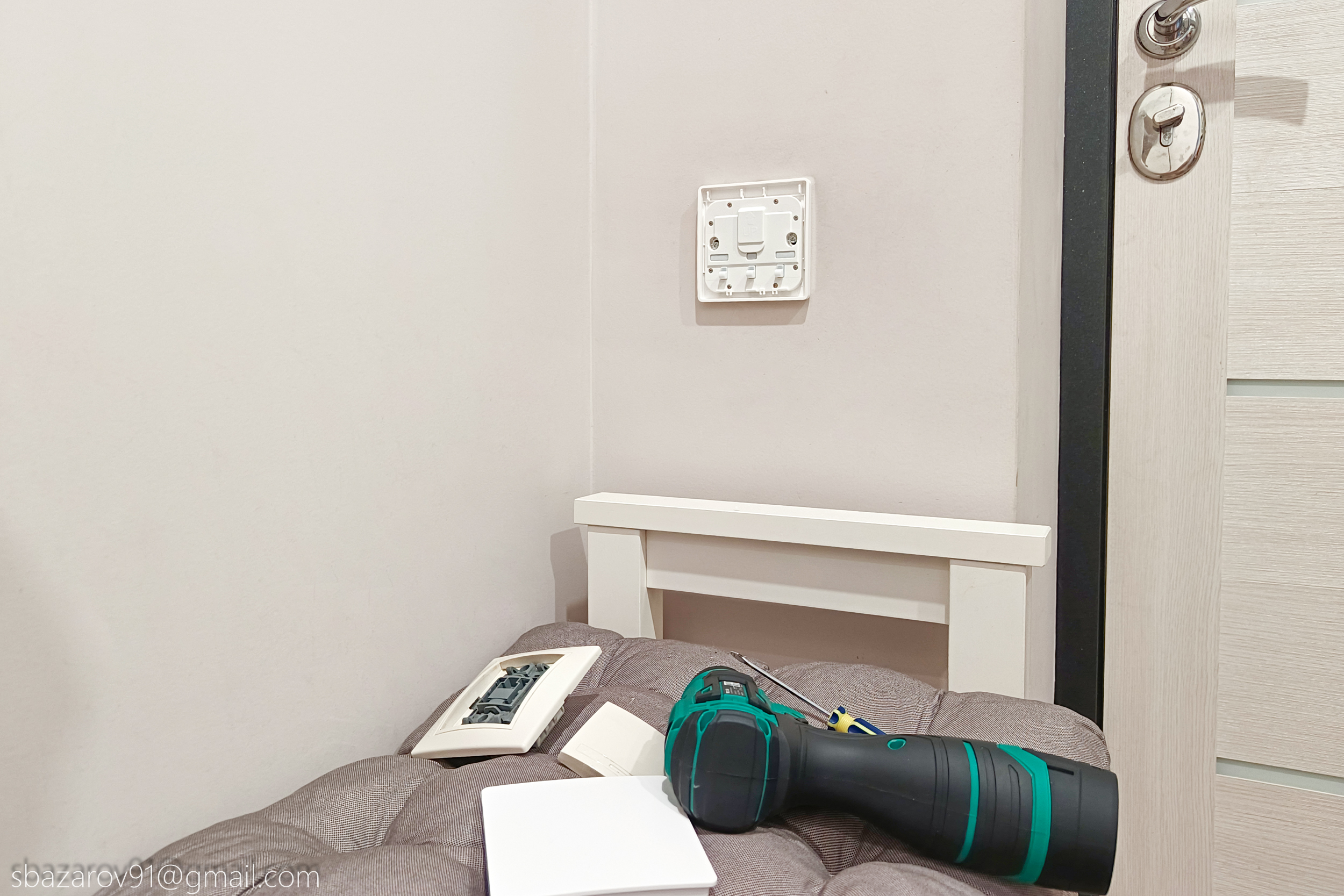

На место старого выключателя устанавливаем новый. Посадочные отверстия идеально совпадают с 68-мм коробкой, так что проблем с установкой не вызывает. При желании можно было закрепить его двухсторонним скотчем из комплекта.

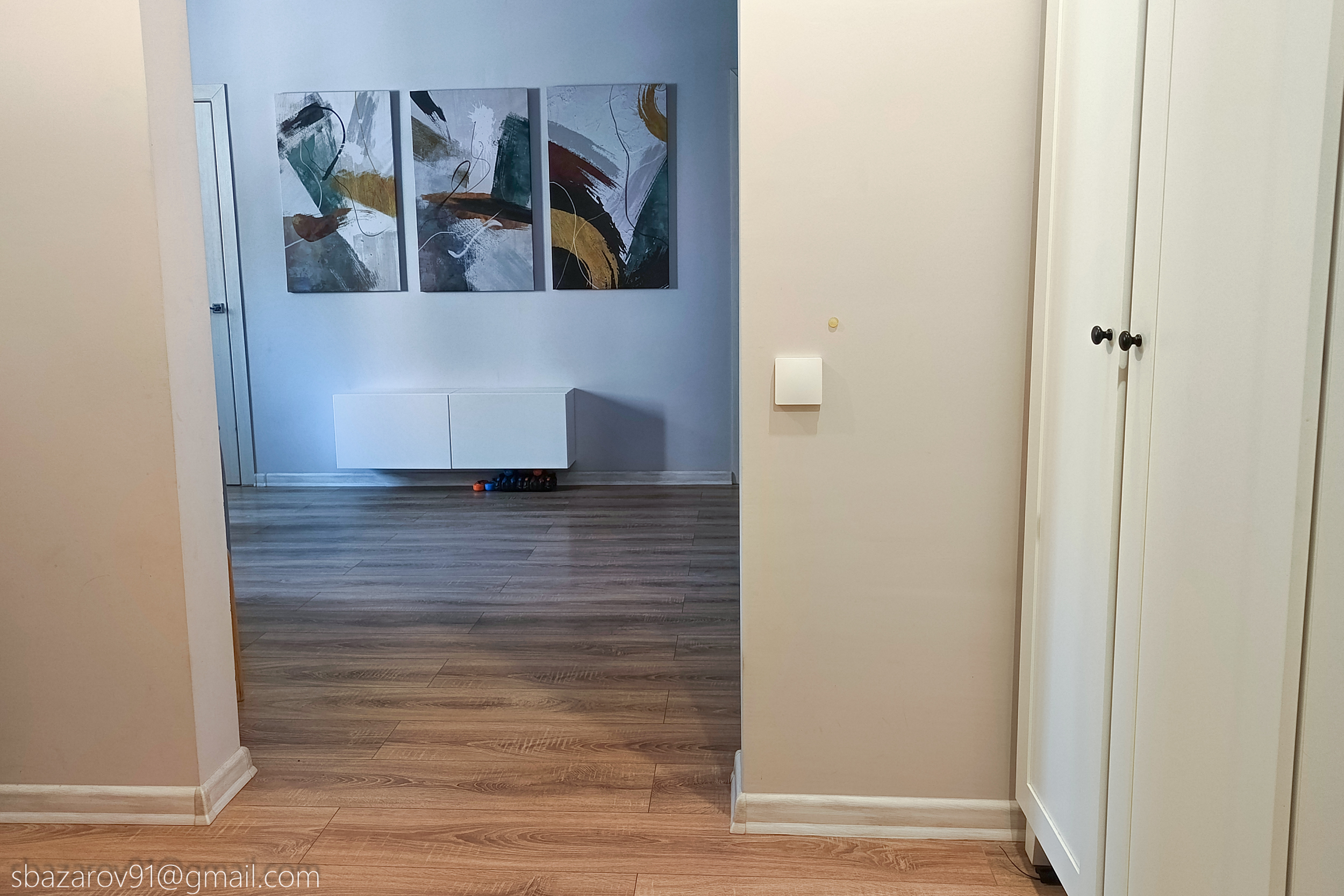

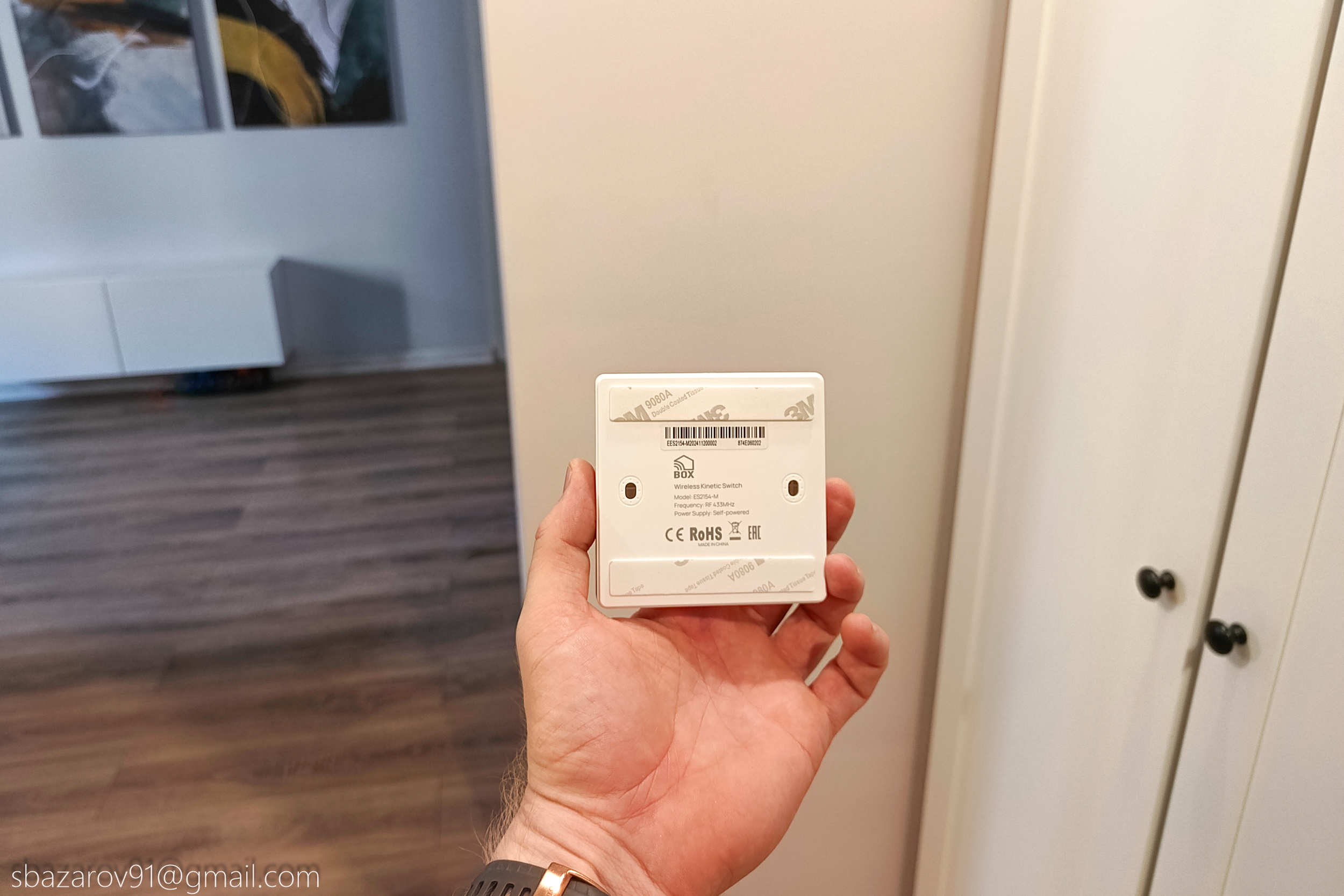

Переходим к монтажу второго выключателя. Здесь пригодится двухсторонний скотч, так как долбить лишние отверстия не хотел. Высоту установки выбираем стандартную для квартиры — 85 см по нижнему краю. Чтобы выключатель был установлен ровно, используем уровень, хотя при хорошем глазомере можно обойтись и без него.

После установки проверяем работоспособность всей схемы и идем пить чай, ведь Сережа молодец, Сережа все сделал правильно!

Итог всей затеи один, беспроводное реле и выключатели BOX являются отличным решением для случаев, когда нет возможности проложить дополнительный провод или когда хочется модернизировать освещение в доме. После установки проходных выключателей в коридоре я задумался о подобной схеме в спальне, так как выключатель находится на входе, а кровать — в 5 метрах от него.

К плюсам такой схемы можно отнести высокую дальность, отсутствие батареек и простоту установки. А к минусам — отсутствие привычного цвета слоновой кости.

Также в ассортименте BOX имеются не только одинарные выключатели, но и двойные, тройные и даже шестиклавишные.
