Как не ошибиться с выбором кабеля для подключения духовки, кондиционера и варочной поверхности

Планируете модернизацию кухонной техники или установку нового оборудования? Вероятно, вы уже задумались о важности грамотного выбора кабеля. Если ещё нет, то знайте: это важный шаг, пренебрежение которым может повлечь за собой неприятные последствия. В данном материале предлагаю рассмотреть, какие кабели лучше всего годятся для подключения ряда кухонных приборов и кондиционера, а также почему верный выбор сможет сохранить безопасность и надёжность в вашем доме или квартире.

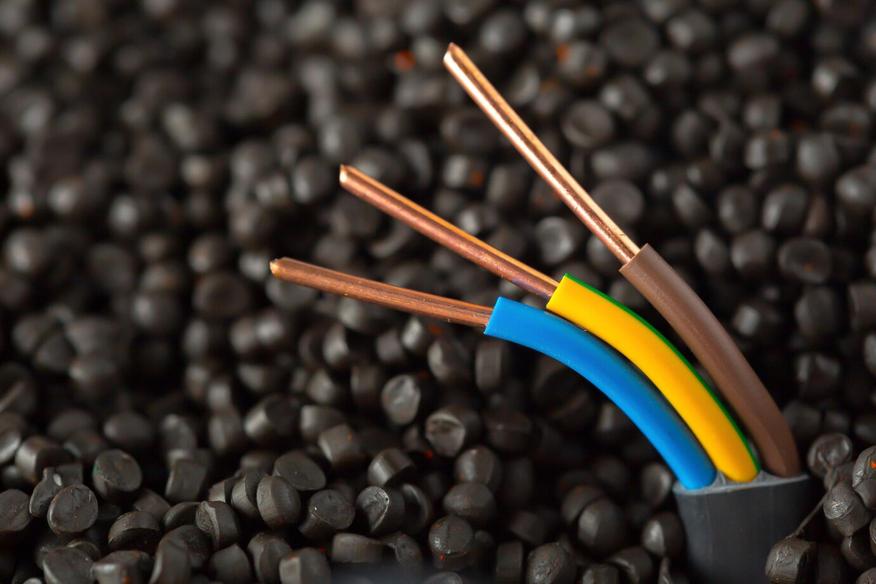

Первым делом давайте определимся с оптимальным выбором нужного типа кабеля. Как говорят специалисты, при прочих равных лучше выбрать медный моножильный кабель. Он хорош тем, что в нём используется лишь 1-а твердая медная жила. А это даёт неплохую прочность и долговечность. Ещё одним преимуществом выделяют его гибкость и податливость, в отличие от многожильных кабелей. А знаете в чём здесь плюс? В том, что он не так сильно подвержен деформации во время монтажа. Особенно если предполагается установка техники таким образом, где кабель не будет сильно перемещаться, гнуться и т. д.

Базовая информация

Качественные кабели, соответствующие техническим требованиям и стандартам, более чем способны обеспечить стабильное питание и минимизируют риски при использовании кухонной (и прочей) техники. Важно учитывать материал, количество жил и проволок в ней (многие, кстати, это путают), а также параметры нагрузки, специфику установки и соблюдение норм по электробезопасности. Как минимум, это убережет лично вас от различных неприятностей.

Давайте разберём 2-а основных варианта:

1. Однофазное подключение в 220B. Если планируется установка стандартных кухонных приборов (по типу той же духовки), то нужно выбирать кабель с 3-я жилами. Одна из них будет отвечать за фазу, вторая за землю, а третья — за ноль. Для любопытствующих поясню: фаза у нас отвечает за передачу электричества от источника к самому прибору, земля служит для безопасности и защиты от возможных ударов током, а ноль нужен для обеспечения возврата тока. Всё вместе это обеспечивает бесперебойную и правильную работу подключаемого устройства.
2. Трёхфазное подключение в 380B. Обычно такую мощность требует профессиональная техника, по типу целых холодильных установок или промышленных плит (можно встретить в кафе и ресторанах). Но если предположить такой сценарий в стенах квартиры, например, для электрической духовки с высоким энергопотреблением и частой работой, то тут уже потребуется кабель с 5-ю жилами: земля и ноль, что были указаны ранее, плюс целых три фазы.

Но какой бы у вас не был вариант, помните главный совет: монтаж и подключение такого кабеля должно сопровождаться с учётом всех правил, требований и норм по электробезопасности. На худой конец доверьте эти дело специалистам.

Подключение варочной панели: оптимальный выбор кабеля исходя из нужной мощности

Подключение варочной панели — это не просто установка устройства, а серьезная ответственность, требующая внимательного подхода к выбору кабеля. Современные варочные панели обладают впечатляющей мощностью и высокими нагрузочными характеристиками, поэтому правильное сечение проводов играет решающую роль в обеспечении их надежной работы. Неправильный выбор может вызвать не только снижение эффективности, но и привести к опасным ситуациям, включая перегрев проводки, короткие замыкания или даже пожары. В связи с этим стоит внимательно рассмотреть различные варианты подключения, ориентируясь на требования к мощности и безопасности.

Если обратиться к документу СП 31-110-2003, то там можно обнаружить рекомендацию по использованию кабеля с минимально возможным сечением жил. Если кому лень искать этот документ, то там указан размер в 6 квадратных мм. С одной стороны, если следовать этой рекомендации, то вы на 100% обезопасите себя от условного перегрева проводки. Но по моему опыту, это не всегда практичный вариант. Виной тому дороговизна и размеры такого кабеля. Потому что с учётом габаритов той или иной модели подключаемого устройства (в нашем случае варочной панели), вы рискуете столкнуться со сложностью её установки. Поэтому давайте взглянем на возможные рекомендации:

1. Для варочных панелей мощностью до 3,5 кВт оптимально применять кабель с сечением 3 на 2,5 квадратных мм. Это решение прекрасно подходит для большинства стандартных моделей с умеренной нагрузкой, обеспечивая надежное и безопасное подключение.
2. Если мощность варочной панели находится в диапазоне от 3,5 до 5,5 кВт, стоит выбрать кабель с сечением 3 на 4 квадратных мм. Он гарантирует надежную работу устройств средней мощности, исключая риск перегрева.

Кстати, вот тут я бы остановился и рассказал про эти пункты немного подробнее. Всё потому, что эти два варианта самые распространенные, если речь идёт о квартире или доме. Разве что значения возьму чуть-чуть другие, но это не сильно поменяет ситуацию.

Значит смотрите, если завести на кухню 5 на 2,5 квадратных мм, то можно цепануть на 2-е фазы плиту, а на третью повесить духовку. Ноль соответственно получится общий. Итого у нас выйдет около 12 квадратных мм (ну или около 12,5 квадратных мм, если быть точным) меди на всё. По сравнению с вариантом на 3 на 2,5 квадратных мм и плюс 3 на 6 квадратных мм — это очень хорошая экономия. Потому что в том 2-м варианте у нас бы вышло около 25,5 квадратных мм, т. е. разница получилась бы в районе 13 квадратных мм!

Я это просто к тому, что всегда стоит прикидывать возможные варианты, ведь есть шанс не только сделать безопасно и «красиво», но ещё и сэкономить. А теперь предлагаю рассмотреть ещё 2-а варианта:

1. Итак, если вы имеете дело с варочными панелям у которых мощностью варьируется от 5,5 до 7,2 кВт, то потребуется кабель с сечением не менее 3 на 6 квадратных мм. Такое сечение обеспечит нужную толщину жил, что критически важно для достаточно мощных устройств, поскольку сводит на минимум вероятность возможного возгорания.
2. Ну и наконец 4-й вариант: если же предельная мощность варочной панели составляет уже от 7,2 до 8,8 кВт, то в этом случае я бы рекомендовал обратить внимание на кабель с сечением хотя бы от 3 на 10 квадратных мм. Этот кабель способен справиться с существенными нагрузками, благодаря чему в конечном итоге у вас будет обеспечена безопасная работу даже у самых мощных устройств (но то уже речь про рестораны или что-то подобное).

Варочная панель и трёхфазное питание

Пусть и вкратце, но я отдельно хочу поговорить про подключение варочной панели при использовании трёхфазного питания. В первую очередь, важно правильно определить мощность устройства (о чём я говорил ранее) и выбрать соответствующую схему подключения. Классическим вариантом служат пятижильные кабели с сечением в 2,5 квадратных мм. Их плюс в том, что они позволяют распределить нагрузку равномерно, что значительно снижает риск перегрева проводки.

Но это ещё не всё. Дальше предстоит выбрать из трёх типов кабелей: ВВГнг-Ls, NYM или ПУНП. Первые два варианта хороши тем, что обладают самозатухающей изоляцией. Как несложно догадаться, это служит дополнительной мерой защиты в момент возгорания. А ещё их плюс в том, что у них задано строгое сечение жил, без отклонений даже на 1 мм. Если проводить параллель со сборкой мебели, купленной неизвестно где, то там иногда бывают неточности в отверстиях, из-за чего детали не сходятся и приходиться проделывать дополнительную работу. Здесь же это будет гораздо сложнее и опаснее. Чем, кстати, и грешит третий вариант — ПУНП, у которого допускаются отклонения в пределах 25 — 30%.

Ну и в конце концов, пятижильный кабель банально даёт больше энергии, что положительно сказывается на безопасной и стабильной работе кухонного прибора. Сами посудите: у вас целых три фазы уйдут на варочную панель, плюс будет отдельно земля для защиты и ноль как отдельный канал для возврата тока. В общем и целом, если есть возможность использовать именно трёхфазное питание с пятижильным кабелем, то обязательно выбирайте его.

Что еще важно учитывать при монтаже

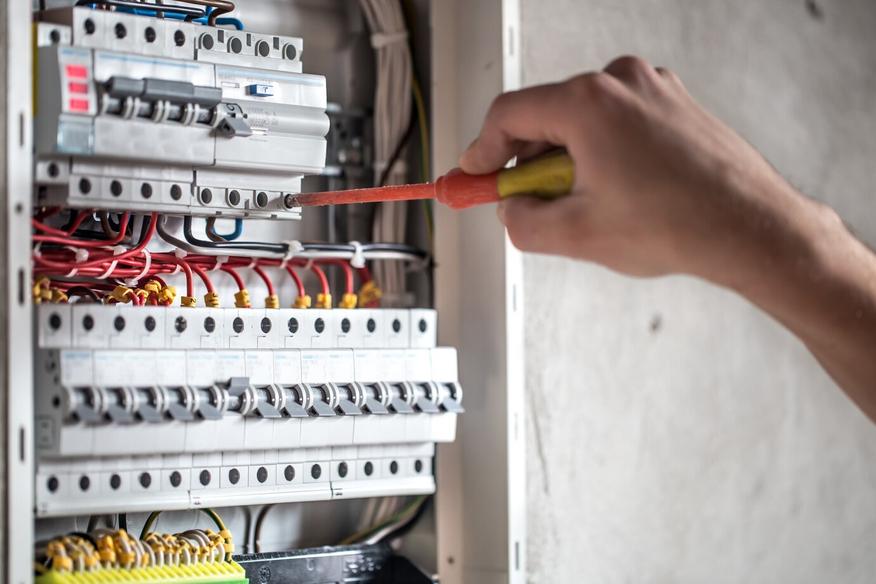

При монтаже кабелей для подключения варочной панели важно учитывать несколько ключевых факторов. В первую очередь, следует обратить внимание на электрический щиток. Убедитесь, что в щитке установлен автоматический выключатель, соответствующий мощности варочной панели. Для кабелей с сечением 3 на 2,5 квадратных мм подойдёт автомат на 16A, а для 3 на 4 квадратных мм — на 20A. Это обеспечит защиту от перегрузок.

Расстояние от щитка до варочной панели имеет значительное значение. Чем короче это расстояние, тем меньше потери напряжения. Если длина подключения превышает 30 метров, стоит рассмотреть использование кабелей с большим сечением для обеспечения стабильной работы. Также, если планируется подключение нескольких варочных панелей или мощных приборов, рекомендуется выделить для них отдельные линии. Это поможет избежать перегрузок и обеспечит равномерное распределение нагрузки.

Сечение кабеля должно соответствовать мощности подключаемого устройства. Неправильный выбор сечения может привести к перегреву и, в худшем случае, к пожару. При прокладке кабелей убедитесь, что они защищены, и используйте специальные каналы или коробы, особенно если прокладка происходит в стенах или на открытых поверхностях.

Также важно проверить наличие заземления, так как это критично для обеспечения безопасной работы варочной панели. Изоляция кабелей должна быть надёжной, и они не должны подвергаться воздействию высоких температур. Обеспечение хорошей вентиляции в местах установки поможет избежать перегрева.

Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную эксплуатацию не только варочной панели, но и ряда других кухонных устройств.

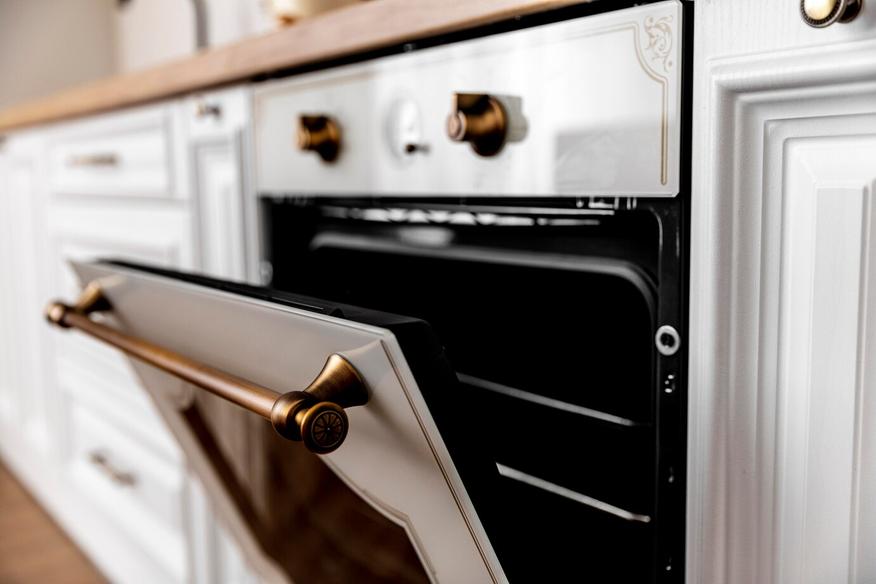

Подключение духового шкафа: какой кабель выбрать и как его подключить

Духовые шкафы отличаются от варочных панелей тем, что потребляет меньше электроэнергии. Как мы рассмотрели ранее, панели вполне себе могут потреблять до 5,5 кВт, тогда как духовым шкафам достаточно 3,5 кВт (а в некоторых случаях так и вовсе 2,5 кВт). Поэтому если требуется установка или замена только этого устройства, то вы очень сильно сэкономите свой бюджет. Однако не забывайте про обеспечение безопасности и выполнение всех правил, что будут идти в комплекте от производителя.

Так какой же кабель выбрать?

Я бы посоветовал обратить внимание на ВВГнг-Ls 3 на 2,5 квадратных мм из-за его стандартных трёх жил. С одной стороны я понимаю, что вы можете назвать это излишним удовольствием, но с другой стороны: а почему нет? Ранее я уже рассказывал, что данный кабель, помимо прочего, обладает самозатухающим свойством. И если вдруг произойдёт короткое замыкание, то есть шанс избежать возгорания проводки. Ну и как следствие — пожара. Да и про высокие температуры во время использования духового шкафа забывать не стоит.

Если с этим всё понятно, то теперь возникает следующий вопрос: а как его подключить?

Ясное дело, что есть много вариантов и всё зависит от разных условий. Но в общем виде я бы выделил лишь два варианта подключения.

Первый вариант — прямое подключение к щитовой. Для этого нужно соблюсти примерно такой порядок действий:

1. Отключение питания. Прежде всего, отключите электричество в щитовой, чтобы избежать поражения электрическим током.
2. Подбор кабеля. Убедитесь, что у вас есть подходящий кабель (обычно это трёхжильный или пятижильный кабель, в зависимости от системы заземления).
3. Разъёмы и клеммы. Проверьте, что в духовом шкафу есть соответствующие клеммы для подключения.
4. Подключение кабеля (состоит из 3-х шагов). Шаг 1. Подключите провод фазы (обычно коричневый или черный) к клемме L. Шаг 2. Подключите нейтраль (он же ноль, обычно синий) к клемме N. Шаг 3. Подключите заземление (обычно жёлто-зеленый) к клемме с символом заземления.
5. Закрепление. Убедитесь, что все соединения надежно закреплены, чтобы предотвратить короткое замыкание.
6. Проверка. После подключения проверьте, чтобы не было коротких замыканий между проводами.
7. Включение питания. Включите питание в щитовой и протестируй духовой шкаф.

Второй вариант — подключение через розетку. Тут чуть проще, да и сам вариант гибче. Но его проблема в том, что для этого нужна специальная розетка, рассчитанная на определённую мощность. Например, если у вас стандартный духовой шкаф без дополнительных функций, то подойдёт розетка на 16A (что примерно равняется 220B или 230B). А вот если он потребляет в диапазоне от 300B до 400B, то тут потребуется розетка на 25A.

И последнее, на что стоит обратить внимание, так это на небольшие рекомендации во время монтажа. Например, важно проложить кабель таким образом, чтобы со временем он не повредился от внешних воздействий. Каких-нибудь движущихся частей или углов. Для этого достаточно провести его вдоль стены (или спрятать в ней), а также можно заслонить его кухонными ящиками. Тоже самое относится к фиксации его положения: очень важно не допускать того, чтобы он болтался как флаг на ветру. Или чтобы он не был под натяжением. Но самое главное — это внимательно следить за перегрузкой на линии. Чтобы в случае чего незамедлительно исправить эту проблему.

Как не ошибиться с выбором кабеля для электрического котла

Сказать честно, данный прибор очень не прост в установке. И среди специалистов идёт много споров о том, какой тип кабеля для его подключения подойдёт лучше всего. Это связано с тем, что в случае с котлом вам предстоит ориентироваться не только на его характеристики, но и на допустимые величины в лице электробезопасности. Ниже вы можете ознакомиться с таблицей, которую я составил исходя из информации о возможных диапазонах мощности котла и его производных величин. Причём 5-я строка уже больше экзотика и встречается не так часто, но для наглядности можете ознакомиться и с ней.

Таблица сечения кабелей и типов защиты, которую я предоставил, основана на общих рекомендациях и правилах электротехники. Однако, всегда рекомендуется:

1. Проверять актуальные нормативные документы (например, ПУЭ в России).
2. Учитывать специфические условия установки (длина кабеля, условия окружающей среды).
3. Проконсультироваться с квалифицированным электриком для выбора методов установки и защиты.

Плюс не забывайте, что эти данные могут варьироваться в зависимости от страны и местных норм.

Оптимальный выбор кабеля для подключения кондиционера

В отличие от предыдущего варианта, здесь всё достаточно просто. Главное, как и везде, соблюдать правила безопасности и не игнорировать ряд рекомендаций.

Вообще, если речь идёт о простом кондиционере, то как правило, их мощность редко превышает 2,5 — 3 кВт. А раз так, то можете воспользоваться самой обычной розеткой. Единственное условие: это чтобы к ней не были подключены другие устройства. Например, удлинитель (особенно он), всякие зарядки, компьютеры и т. д. Это поможет избежать скачков напряжения и лишних перегрузок, что сами понимаете, в будущем спасёт от беды.

Что касается кабеля, то в таких случаях можно воспользоваться медным трехжильным кабелем с сечением в 1,5 квадратных мм. Сразу оговорюсь, что я никому не делаю рекламы, но в качестве примера подходящих под это кондиционеров, я могу назвать LG MegaCool P07EP2 с предельной мощностью в 2,5 кВт или же Samsung AR09BSFCMWK (в режиме обогрева 3,2 кВт). И если вам нужно подключить именно эти модели или им подобные, то вышеупомянутого кабеля вам хватит с головой. Помимо надёжного соединения, этот вариант отлично укладывается в нормы потребления тока, что в дальнейшем убережёт вас от излишнего нагрева проводов во время использования кондиционера.

Если говорить о более продвинутых вариантах (значения которых начинаются от 4,6 кВт), то там уже потребуется четырех или даже пятижильный кабель в 2,5 квадратных мм. Более того, какой бы вариант у вас ни был, я порекомендовал бы установить в квартире или в доме дополнительный защитный автомат. Как нетрудно догадаться, он позволит обеспечить ещё один уровень защиты от возможных коротких замыканий, скачков электричества или перегрева.

Надеюсь данные советы помогут вам подготовиться к установке этих электронных приборов и правильно выбрать кабель. Пишите свои идеи, мысли и замечания в комментариях!
