Моддеру удалось разместить графический процессор 3dfx Voodoo 4 внутри ноутбука
Фанату 3dfx удалось модифицировать графический процессор Voodoo 4 для установки в ноутбук. Однако стоит отметить, что речь идет о 15,6-дюймовой рабочей станции Dell Precision M4800, выпущенной в 2013 году, с процессором Intel Core i7-4950HQ, 32 ГБ оперативной памяти DDR3 и видеокартой Nvidia Quadro K2100M. Для установки графического процессора VSA-100 в ноутбук Dell моддеру пришлось пройти через несколько сложностей.
![](https://img.ixbt.site/live/images/original/31/66/03/2024/06/06/0bb706e5fd.jpg?w=877)

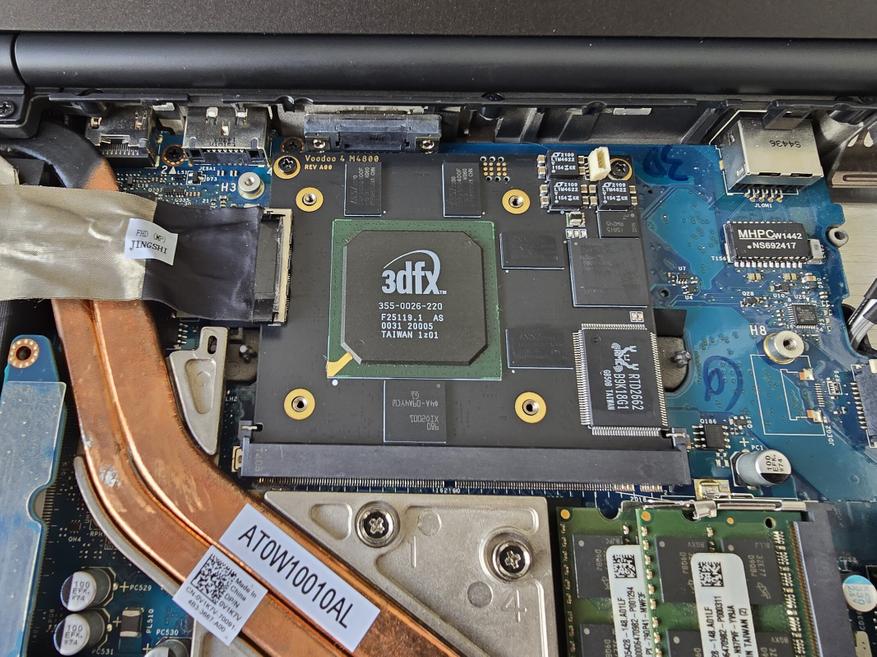

Во-первых, он заказал специальную печатную плату MXM, значительно меньше размерами (7x8 см) по сравнению с оригинальной стационарной платой. Собранная печатная плата моддером содержит чип Voodoo 4, мост PCI-PCI, FPGA, микроконтроллер, блок питания и другие компоненты. Кроме того, этот графический процессор получил 64 МБ видеопамяти, что на 32 МБ больше, чем в оригинальной модели Voodoo 4 4500. Моддер также создал несущую плату MXM, которая подключается к стационарному компьютеру через интерфейс PCI Express, чтобы упростить поиск неисправностей.

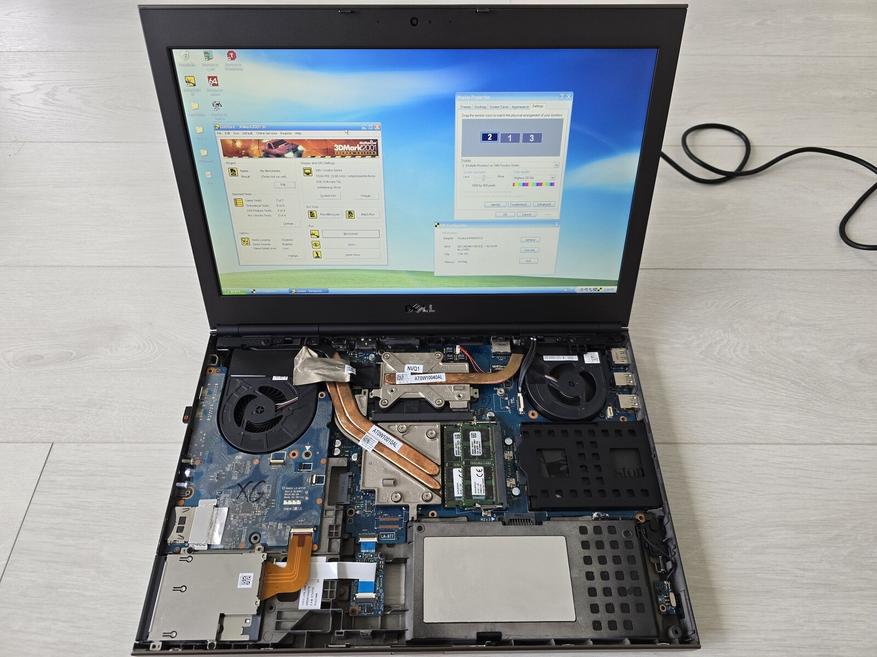

Собранная моддером плата MXM имеет совместимость с разрешениями от 640 x 480 до 1600 x 1024. Ноутбук Dell использует панель с разрешением 1080p, но поддержку этого разрешения на чипе VSA-100 достичь проблематично. Из-за ограничений по питанию можно использовать только 32 МБ видеопамяти и частоту ядра GPU по умолчанию. Таким образом, в режиме ноутбука с доступом к 32 МБ видеопамяти и тактовой частотой графического процессора 166 МГц Voodoo 4 набрал 1694 балла в тесте 3DMark 2001 SE при разрешении по умолчанию (1024 x 768). Использование полных 64 МБ видеопамяти со снятыми ограничениями на тактовую частоту в режиме стационарного компьютера позволило достичь результата в 2035 баллов — наивысший показатель, когда-либо зарегистрированный на графическом процессоре Voodoo 4.
![](https://img.ixbt.site/live/images/original/31/66/03/2024/06/06/612f82a248.jpg?w=877)
Однако у моддера возникло несколько проблем, требующих решения. Некоторые размеры разрешения работают неправильно и изображение смещено на 5 пикселей вправо. Кроме того, температура видеокарты в состоянии простоя составляет 85,9 °C, а при нагрузке — 87,6 °C, что считается высоким при работе от напряжения 2,5 В и тактовой частотой ядра 166 МГц.
Источник: notebookcheck.net
