В этой статье простым и доступным языком объясняется, что такое усилитель сигнала сотовой связи, какие виды усилителей бывают, в чем их отличие и дать несколько советов по выбору и установке данных устройств. Больше примеров фотографий произведенных работ можно найти в Instagram-аккаунте @mobilebooster.ru.
Существует два основных типа усилителей сотовой связи:
- роутер (модем) + внешняя антенна;
- репитер с комплектом антенн.
Антенна наружная с роутером внутри помещения
Данный вариант прекрасно усиливает интернет 3G/4G, но не усиливает обычную голосовую связь. Голосовой связью можно будет пользоваться посредством таких приложений, как WhatsApp, Skype и других.

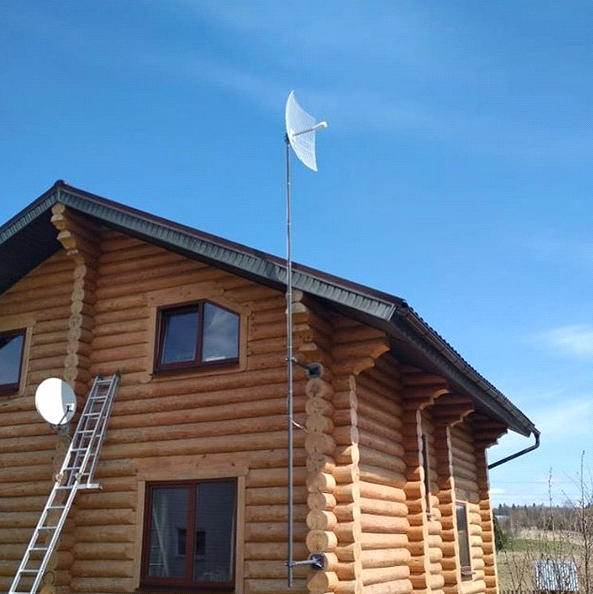

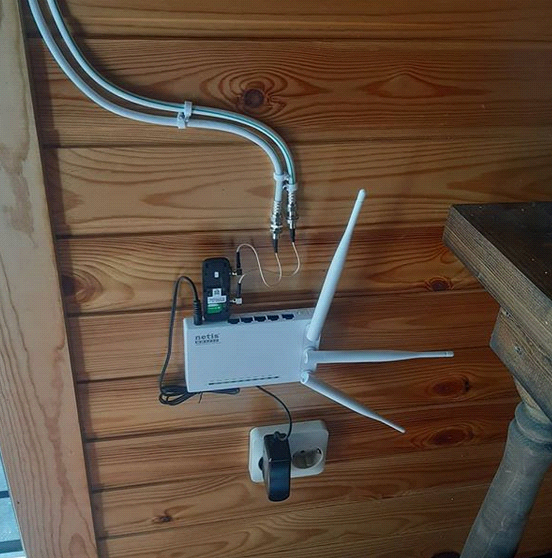

Схема подключения простая: антенна на улице (в идеале – на крыше), а сам роутер находится внутри помещения, где раздает интернет-сигнал через сеть Wi-Fi.
Некоторые важные моменты при выборе антенны
Рассмотрим ключевые моменты при выборе антенны, так как от этого зависит конечная скорость интернета. То есть если правильно выбрать и поставить антенну, скорость можно получить раза в 3-4 быстрее. И это не преувеличение! Итак…

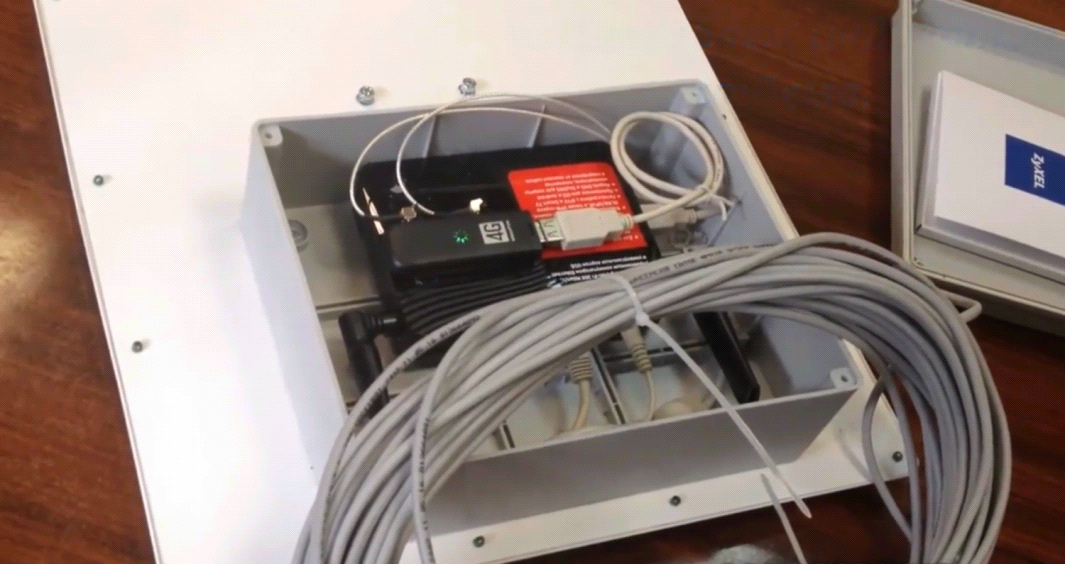

Антенна с роутером или модемом внутри. Есть популярный вариант антенн, у которых модем или сам роутер спрятан внутри устройства. А в помещение уже заходит не тугой коаксиальный кабель, а мягкая витая пара.
Их брать категорически нельзя, потому что модем и роутер, предназначенные для помещения, работают при температурах от 0 до +40 градусов по паспорту! При этом зимой роутер может себя обогреть в замкнутом пространстве, если не придется делать холодный запуск при -20 градусах, при котором часто происходит поломка. А летом на солнце внутри корпуса антенны температура может достигать до +80 градусов. Такие решения в большинстве случаев живут не более полутора лет. Будьте аккуратны: продавцы подобных антенн постоянно убеждают, что все будет отлично работать. При этом такие устройства они собирают практически на месте в торговом павильоне.
Не гонитесь за антеннами с высоким коэффициентом усиления (КУ). Во-первых, на практике их не существует более 17 дБ, даже если она больших размеров и в бумажке к ней (в паспорте) написано 27 дБ! На практике получалось максимум 16-18 дБ. Это практически предел в сегменте стоимостью до 10 тыс. рублей. Во-вторых, чем выше (КУ), тем у́же диаграмма направленности и тем сложнее точно направить антенну на базовую станцию сотового оператора.

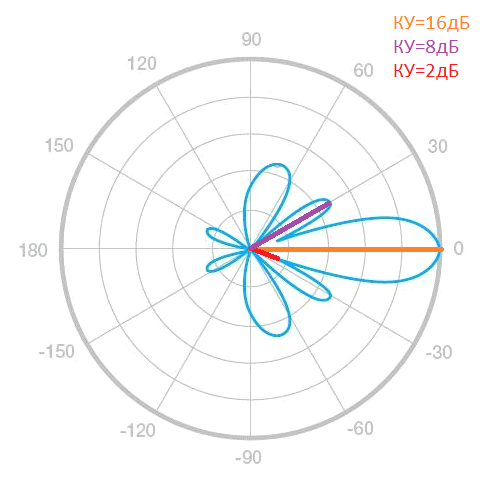

Пример диаграммы направленности антенны с КУ=16 дБ:
То есть максимальный КУ по паспорту достигается только при точном направлении антенны в сторону базовой станции сотового оператора. Как видно из диаграммы, при отклонении приблизительно в 25 градусов реальный КУ будет всего 2 дБ (выделено красным)! А для антенн с более высоким КУ отклонение в 2-3 градуса имеет колоссальное уменьшение реального усиления сигнала!
Еще один важный момент: на практике, если нет прямой видимости базовой станции сотового оператора (соседние строения, лес, ландшафт местности), то антенна с более широкой диаграммой направленности (более низким КУ) лучше ловит интернет-сигнал. Это заметно не по уровню сигнала, а по скорости интернета! Связано это с параметрами RSRQ и SINR.
| Уровень приема | RSRP (дБи) | RSRQ (дБ) | SINR |
| Отличный | >=-80 | >=-10 | >=20 |
| Хороший | От -80 до -90 | От -10 до -15 | От 13 до 20 |
| Средний | От -90 до -100 | От -15 до -20 | От 0 до 13 |
| Слабый | <=-100 | <-20 | <=0 |
Кстати, в телефоне стоит антенна с КУ=1-1,5 дБ. И работает очень даже неплохо…
Частотные диапазоны антенны. У сотовых операторов пять частотных диапазонов: 800, 900, 1800, 2100, 2600 МГц. И во всех них уже практически появился или активно появляется стандарт связи 4G. Поэтому для дачи и других объектов в 97% случаев надо брать антенну на все пять диапазонов.
Однодиапазонные антенны имеют бо́льший КУ, но их надо использовать, если у вас не ловится 3G/4G-сигнал даже на улице перед домом. Только тогда надо лезть чуть ли не на крышу и делать замеры частоты с помощью своего телефона. Как это делается – рассказано далее.

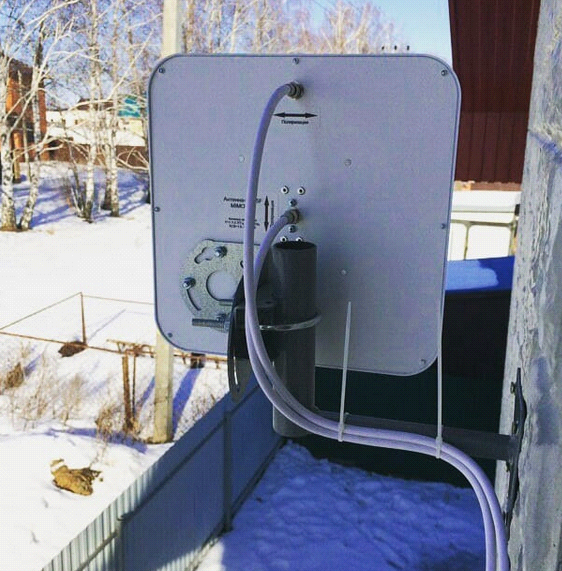

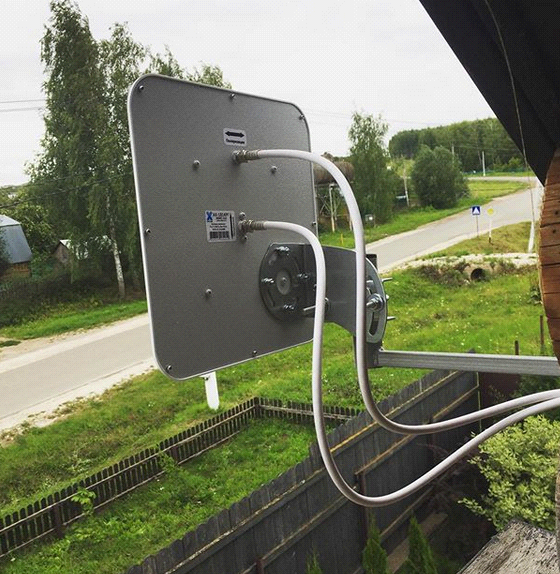

Технология MIMO. Технология MIMO на практике – это когда используются два коаксиальных кабеля для подключения антенны к 4G-роутеру или модему.
Прирост скорости на скачивание иногда вообще не наблюдается, а в некоторых случаях составляет не более 20%. На отдачу же прирост скорости достаточно часто достигает 100%. Высокая скорость связи на отдачу нужна только тем, кто «заливает» видео на YouTube, имеет либо планирует установить удаленное видеонаблюдение или тем, кто общается с друзьями и родственниками по видеосвязи! А если вы просто сидите и смотрите что-либо в интернете, то MIMO-технология практической пользы не даст.
Вывод: идеальная антенна для дачного интернета – это антенна с частотами от 700 до 2700 МГц, КУ=7-12 дБ и MIMO (опционально). Этого достаточно.
Есть еще альтернативный класс устройств – так называемые «внешние уличные роутеры», например, модели Zyxel LTE 6101 или RF-Link R850.
Пример простой установки RF-Link R850. Кстати, в нем две всенаправленные антенны, то есть крутить и настраивать роутер не надо.
В комплект входит внутренняя точка доступа Wi-Fi, в которой есть пара дополнительных Ethernet-портов. Отличный вариант для 4G-интернета на даче.
Репитер сотовой связи
Репитер – он же активный усилитель сигнала сотовой связи, при правильном подборе усиливает все стандарты сотовой связи: 2G, 3G, 4G и даже 5G, когда появится.
Принцип действия: наружная антенна устанавливается на крыше или фасаде дома и направляется на базовую станцию сотового оператора. Сигнал по кабелю передаётся на репитер, где многократно усиливается, и далее от него по кабелю раздается на внутреннюю антенну (или антенны), которые, в свою очередь, распространяют сигнал в помещениях.

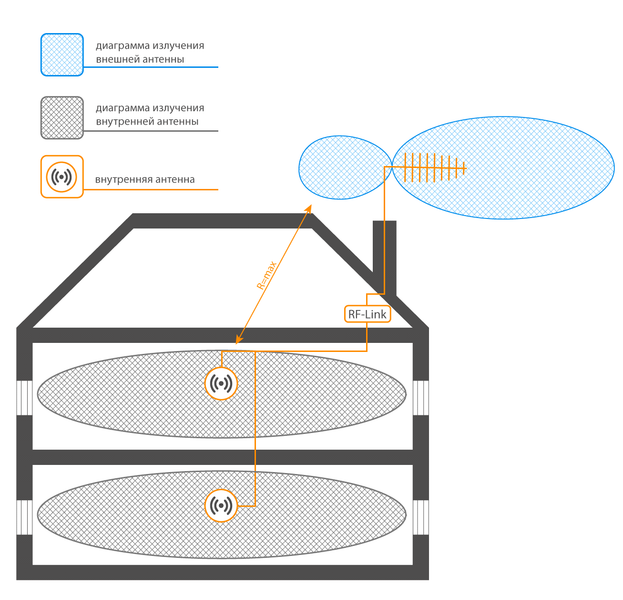

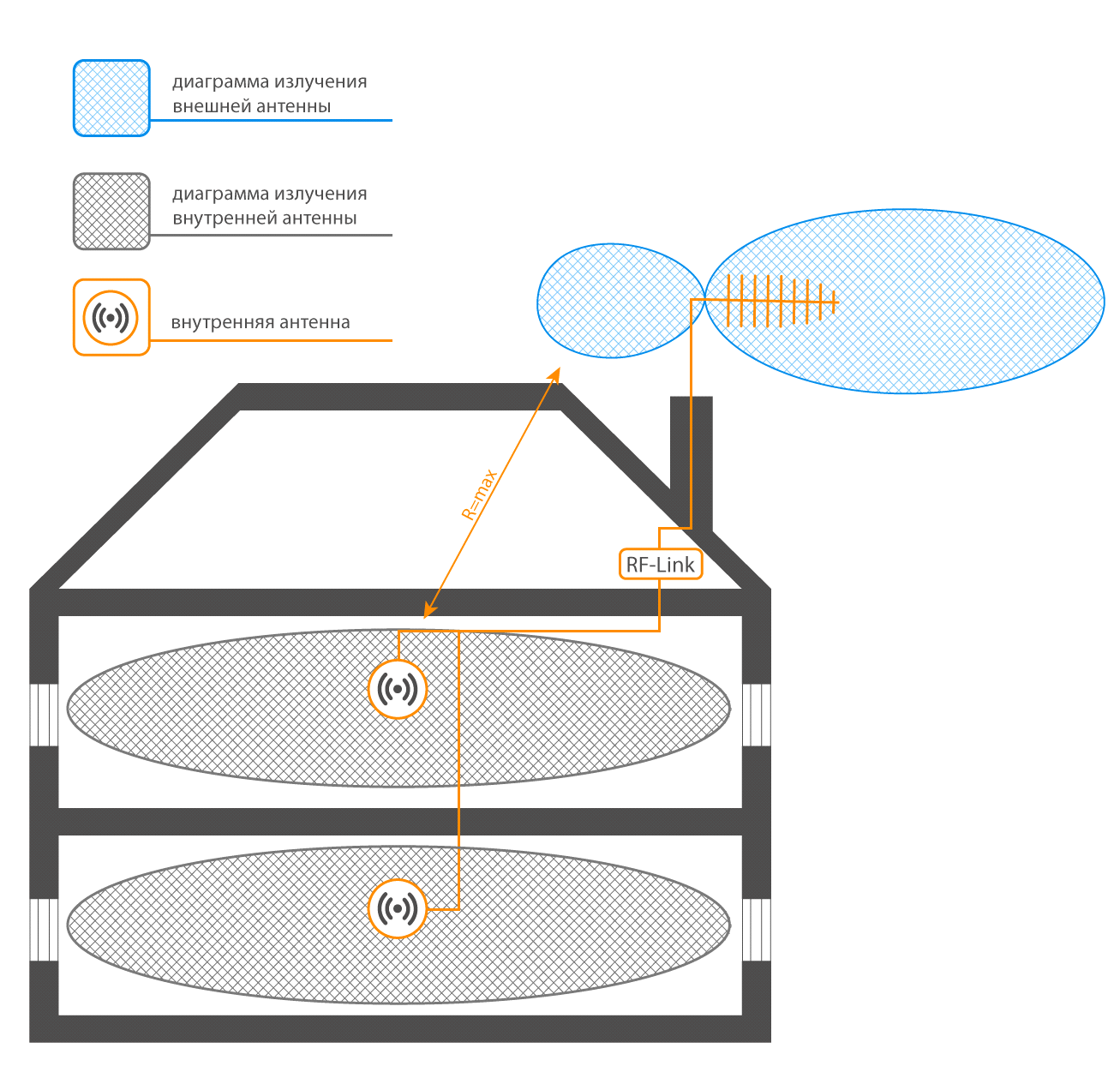

Схема подключения:

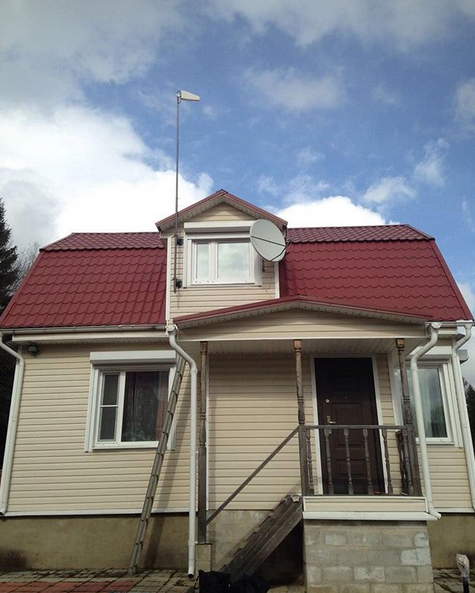

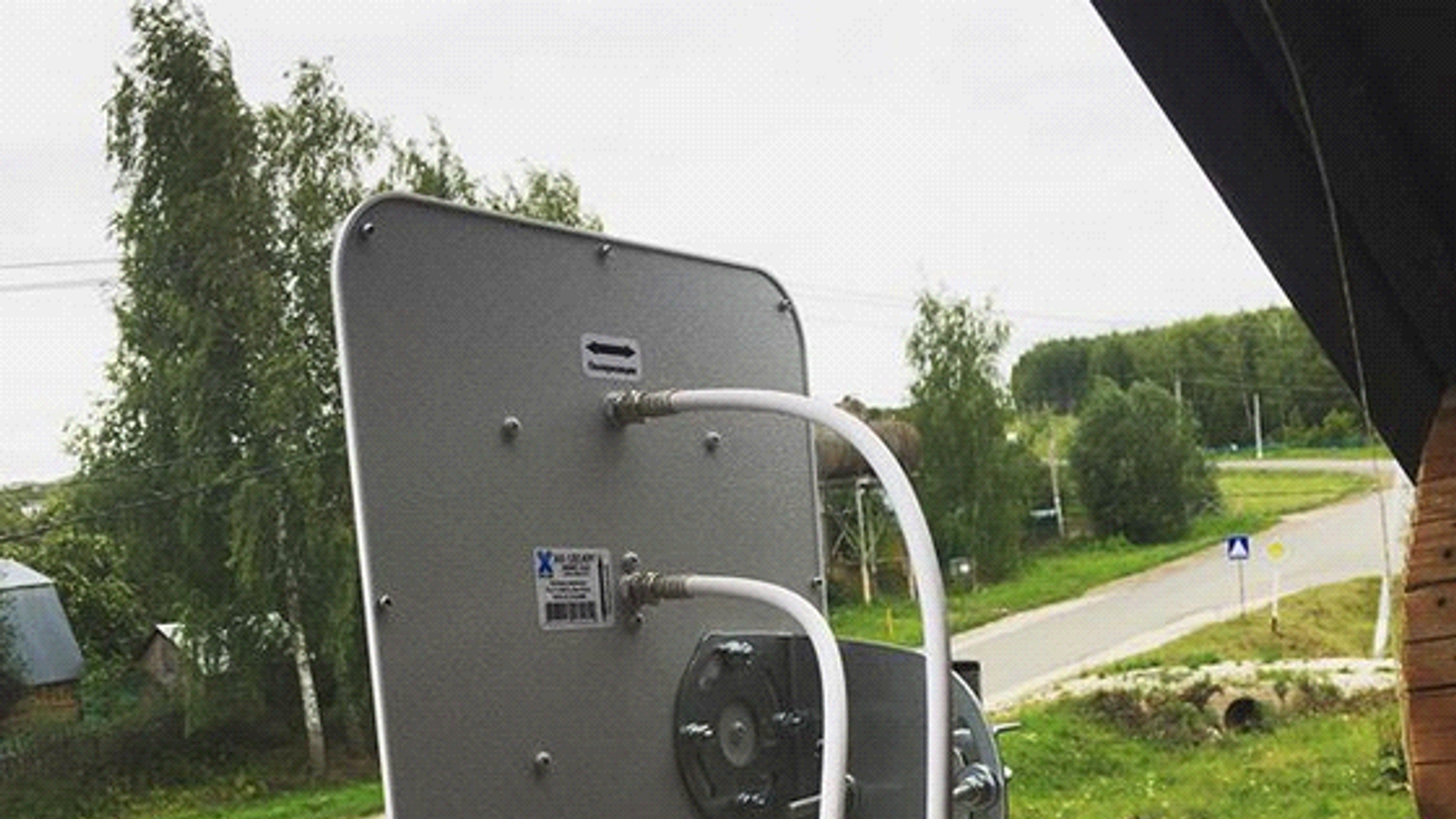

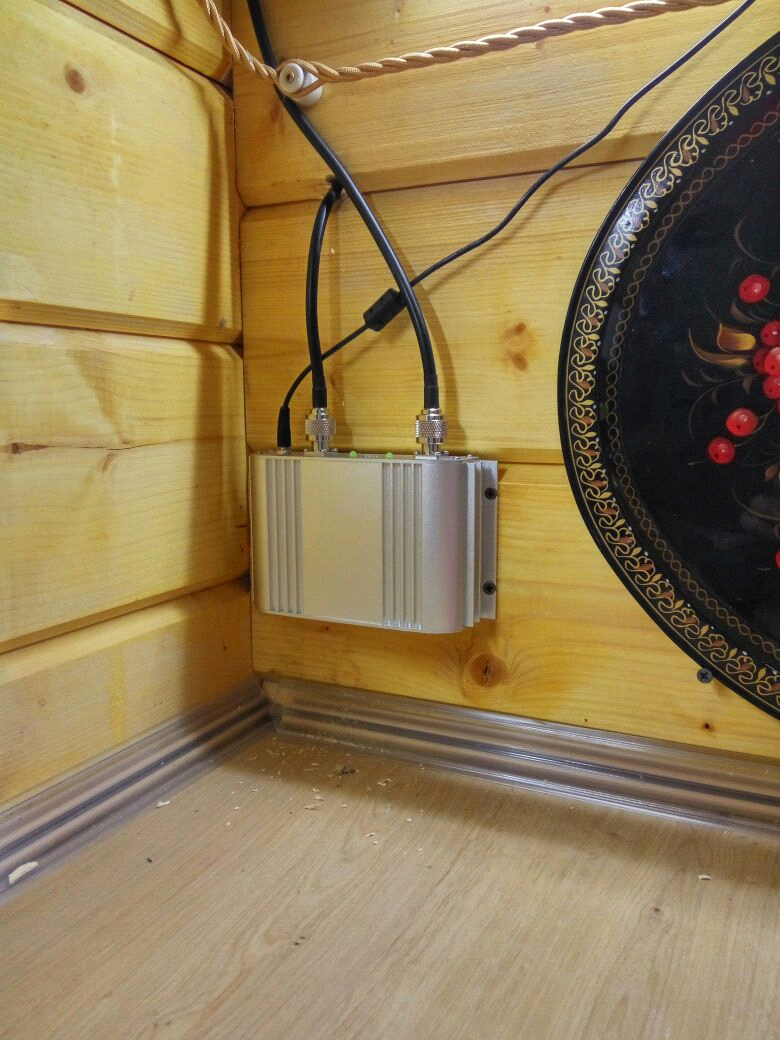

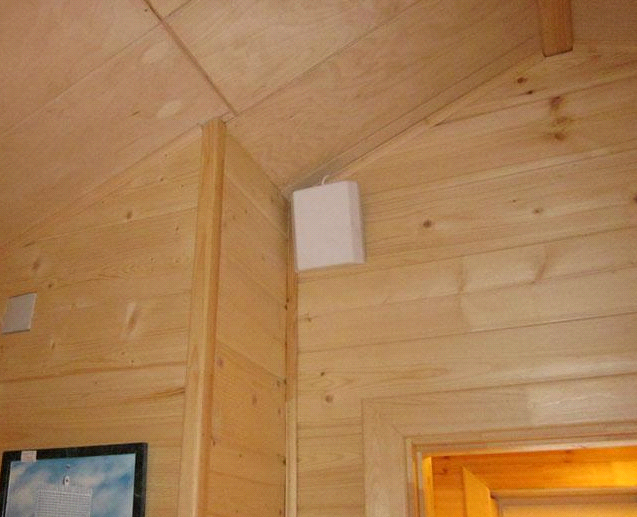

Фотографии элементов системы:
Как выбрать репитер для дачи
У репитера два основных параметра – коэффициент усиления (КУ) и частотные диапазоны (1 или 2).
- Если у вас плохой приём только внутри помещения, а на улице все хорошо, то выбирайте репитер с коэффициентом усиления от 60 до 70 дБ. Если даже на улице испытываете проблемы со связью, то КУ должен быть 75-80 дБ.

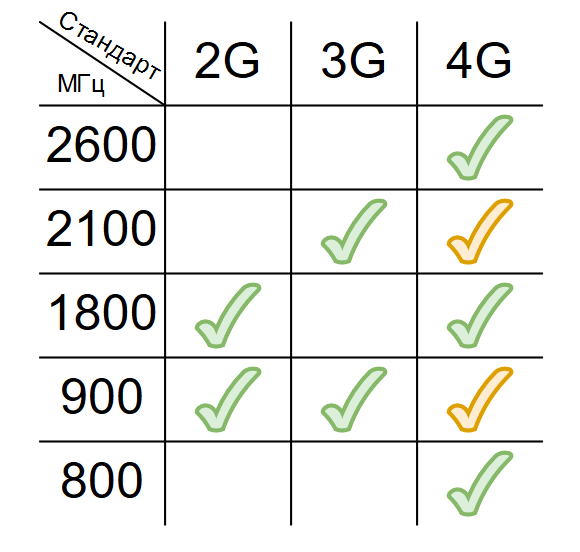

- Теперь самый болезненный и важный вопрос: сколько диапазонов и какие именно? Как уже говорилось выше, у сотовых операторов пять частотных диапазонов (800, 900, 1800, 2100, 2600 МГц). Распределение стандартов связи по частотам показано в таблице ниже:
В большинстве случаев, если на даче используются разные операторы, то чаще всего используют двухдиапазонный усилитель сигнала. Например, 900+1800 или 1800+2100, но бывает и более редкий по статистике случай – 800+900 МГц.
Частоты подбираются в каждом случае индивидуально. Сделать это довольно просто: достаточно выйти на улицу перед домом в точку наилучшего приема GSM/3G/4G-сигнала и запустить программу для Andorid «Сотовые вышки, локатор».
После запуска программ нужно следовать порядку действий, как показано в ролике:
По окончании надо выписать значения частот для каждого стандарта связи или сделать снимки экрана.
Некоторые моменты, касающиеся репитеров сотовой связи
- Репитер занижает скорость интернета на 10-30%. Связано это с тем, что устройство увеличивает мощность сигнала, но ухудшает качество сигнала, которое и влияет на скорость связи. Ухудшение происходит из-за неидеальных разъемов, теплового шума транзисторов и прочего.
- В отличие от Wi-Fi-роутера мощность репитера имеет линейную зависимость от уровня входящего сигнала. А входящий сигнал сильно зависит от высоты установки внешней антенны. Поэтому, установив антенну на крыше вместо фасада, вы можете увеличить радиус действия антенны в полтора-два раза.
- Скорость интернета также сильно зависит от высоты установки антенны. При поднятии антенны на два метра вверх (например, при помощи мачты) скорость интернета может вырасти в два раза. Цифры не утрированные, а из большой практической статистики.
- Если перекрытие между этажами бетонное, то внутреннюю антенну придется устанавливать на каждом этаже. Если площадь этажа более 100 метров, то, вероятно, одной антенны на весь этаж не хватит.
- Направление внешней антенны настраивать можно по той же программе «Сотовые вышки, локатор» по максимальному значению RSSI, находясь на некотором фиксированном расстоянии от внутренней антенны.
На самом деле, тема подбора и установки репитеров достаточно глубока, но в масштабах дачного домика раскрыта в этом материале.
К вопросу о выборе между репитером и роутером нужно подходить так: если задача состоит в том, чтобы провести максимально быстрый интернет и обеспечить голосовую связь, то нередко ставят оба устройства. Репитер – под голосовую связь, а роутер – под высокоскоростной интернет.
Если же у вас остались вопросы с подбором 3G/4G/5G-антенны, роутера или репитера, то пишите MobileBooster на e-mail или звоните: 8 (800) 222-41-30.
ВАЖНО: по закону устанавливать репитеры разрешено только операторам связи и их подрядчикам. Неправильная установка или настройка репитера сотовой связи может привести к нарушению работы базовой станции оператора. Специалисты Государственной комиссии по радиочастотам определяют источник помех и могут привлечь пользователя репитера, установленного с нарушением порядка, к административной ответственности.
