Комбинированные устройства, в которых в телевизор встроен DVD-плеер, как минимум занимают меньше места, чем телевизор и плеер по отдельности, и, кроме того, позволяют избежать возни с проводами, двумя пультами и т.д. Комбайн Xoro HTC 1925w сделан на основе телевизора с диагональю 19", поэтому вряд ли он будет использоваться как основной телевизор дома, скорее, как второй на кухню, или будет работать на даче, куда неудобно везти большой телевизор.
Содержание:
- Комплект поставки, технические характеристики и цена
- Внешний вид
- Пульт
- Меню
- Коммутация
- Звук
- ТВ-тюнер
- Изображение
- Встроенный плеер
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей и углов обзора и яркости
- Определение времени отклика
- Измерение углов обзора
- Выводы
Комплект поставки, технические характеристики и цена
Вынесены на отдельную страницу.
Внешний вид

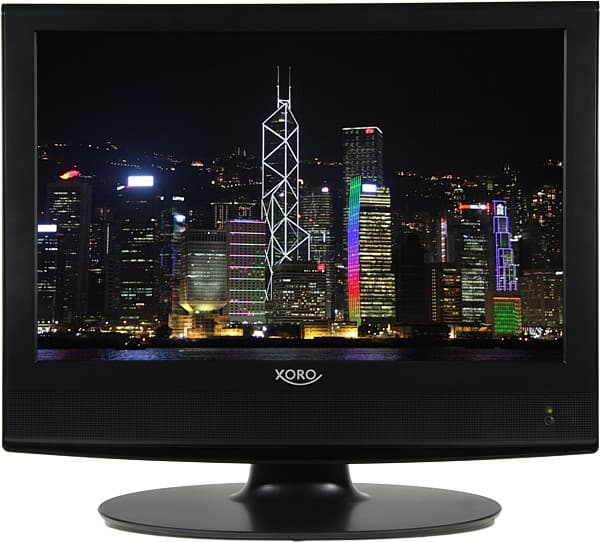

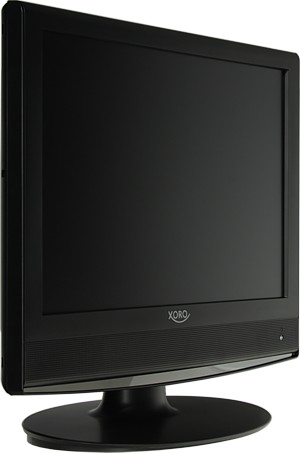

Все панели телевизора и подставка изготовлены из черного пластика с матовой поверхностью. Рамка вокруг экрана относительно узкая. Под экраном расположен блок динамиков с пластиковой решеткой. Еще ниже — узкая зеркальная вставка.
В правом нижнем углу — индикатор состояния (в режиме ожидания светится красным цветом, при работе — неярко зеленым) и ИК-приемник. Кнопки управления находятся на верхней кромке в центре — для небольшого телевизора это удобное расположение.

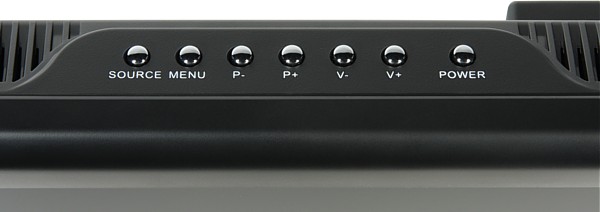

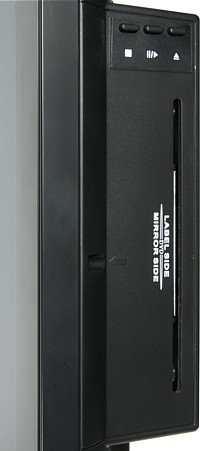

Подписи к кнопкам контрастные и достаточно крупные. Щель слотового загрузчика DVD-привода расположена на правом торце.
Там же — три кнопки, управляющие плеером. Не ошибиться при загрузке диска помогает подпись, подсказывающая, куда должна быть обращена рабочая поверхность диска. Интерфейсные разъемы расположены в нише, на задней панели и ориентированы вниз.

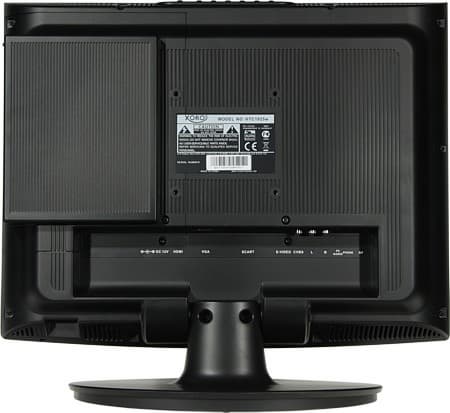

Толстые кабели с громоздкими разъемами подключать несколько неудобно. Для настенного монтажа на задней панели есть 4 отверстия под VESA-кронштейн. Штатная подставка имеет очень простую конструкцию с одним шарниром, позволяющим чуть наклонять блок экрана вперед, и немного больше — назад.

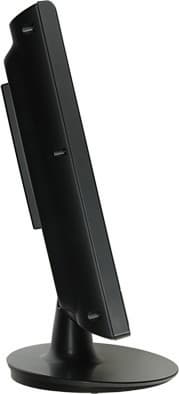

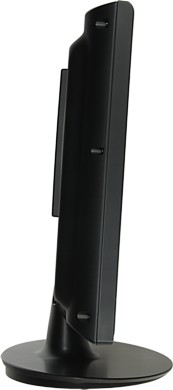

Подставка не очень жесткая, но на ней телевизор стоит устойчиво.
Пульт

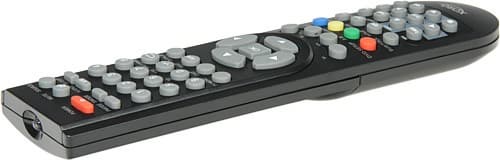

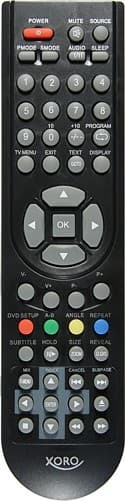

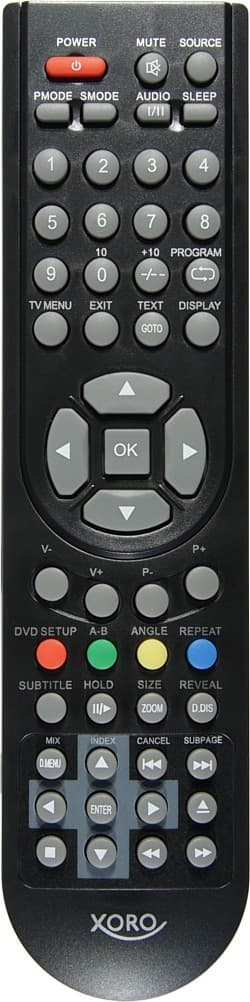

Пульт в руке лежит удобно. Кнопок много, надписи к кнопкам контрастные и, в большинстве случаев, достаточно крупные. Самые важные кнопки легко находятся на ощупь. Питается пульт от двух AAA-батареек.
Меню

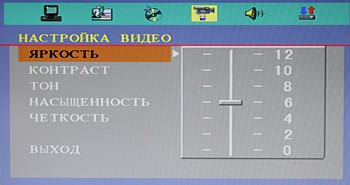

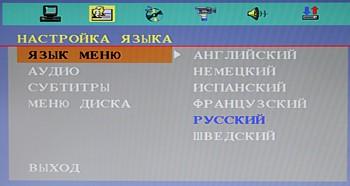

В телевизоре два типа меню: телевизора и плеера. Страницы меню телевизора последовательно перебираются кнопкой TV MENU.
Внутри страниц навигация удобная. Используется крупный удобочитаемый шрифт. При регулировке контрастности, яркости и т.д. меню остается на экране, что несколько затрудняет оценку происходящих изменений. Есть русская версия экранного меню. Перевод адекватный. Меню плеера типично для аппаратов на чипах SUNPLUS.

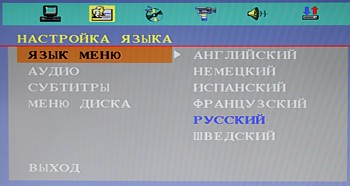

В русской версии меню используется шрифт с засечками, что снижает читаемость.
Коммутация

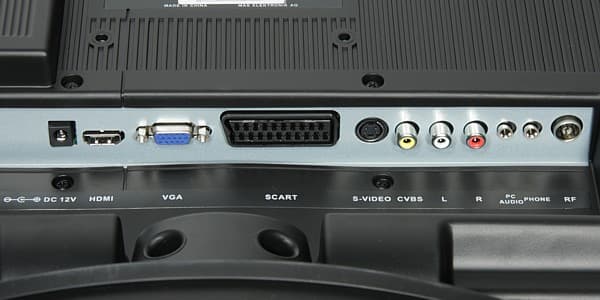

Из распространенных бытовых типов видеовходов нет разве что компонентного видеовхода. Звук для S-Video и композитного входов подается на пару RCA-раземов, для VGA — на гнездо миниджек, а в разъеме SCART есть контакты как для ввода композитного и RGB-видеосигналов, так и аналогового стереозвука. HDMI-вход принимает цифровой звук. Через SCART всегда выводится звук и композитное видео текущего ТВ-канала.
Звук
В телевизоре есть регулировки стереобаланса, уровня высоких и низких частот.
Значения параметров ВЧ/НЧ хранятся в трех предустановленных профилях, под пользовательское сочетание отведен еще один. Настройки звука глобальные, к каналам и видеовходам не привязаны. Встроенные динамики относительно громкие. Стереоэффект присутствует. Динамики не воспроизводят низкие частоты, а в их звучании присутствует легкий «пластмассовый» оттенок.
Подключение наушников отключает динамики. Запас громкости в наушниках очень большой, звук неплохой, ощущаются низкие и высокие частоты, правда, в паузах слышны шум и наводки.
HDMI-вход понимает только стереосигналы LPCM, но подключенному устройству сообщает о совместимости с AC3, поэтому в подключенном по HDMI плеере нужно принудительно выбрать преобразование в LPCM.
ТВ-тюнер
В неблагоприятных условиях приема на комнатную антенну телевизор нашел 17 ТВ-станций (Москва, Останкинская башня далеко, и окно на нее не смотрит). Из них 8 ТВ-каналов отличались картинкой приемлемого качества, но немного зашумленной, 8 — среднего, а "Первый канал" едва ловился. Каналы можно сортировать, а ненужные — удалять. Также поддаются правке свойства каждого канала: система звука, признак пропуска, отключение автоподстройки и частота (тонкая подстройка и поиск сигнала вверх-вниз от текущего).
Прямое указание частоты или номера канала в сетке вещания не предусмотрено. Телевизор показывает TeleText. Про NICAM-стереозвук нигде ничего не сказано.
Тестирование с помощью референсного источника ТВ-сигнала показало хорошее качество изображения при приеме ТВ-программ с сильным сигналом (примерно 450 ТВЛ яркостной четкости и около 100 ТВЛ цветовой, яркостный и цветовой балансы в норме). Однако даже при сильном сигнале картинка была шумноватой. (Тут описана методика.)

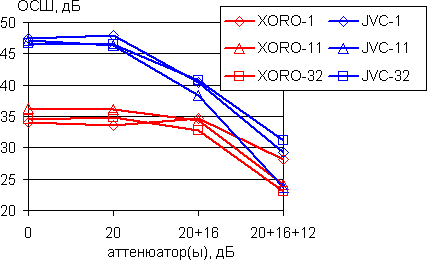

Для сравнения, на графике ОСШ также приведены результаты тестирования старенького телевизора JVC. Цифры в легенде обозначают номер канала, на котором измерялось ОСШ. Даже в идеальных условиях (один сигнал высокого уровня на входе тюнера) видеошум относительно высокий.
Настроек немного: ЯРКОСТЬ, КОНТРАСТНОСТЬ, ЦВЕТ (HDMI, ТВ и бытовые видеовходы), ЧЕТКОСТЬ (ТВ и бытовые видеовходы), НАСТРОЙКИ ЦВЕТА (только при VGA, 6500 К, 9300 К или ручной баланс).
Еще есть функция подавления видеошумов. В трех предустановленных профилях хранятся заводские нередактируемые наборы настроек. Под пользовательское сочетание отведен один профиль.
Режимов геометрической трансформации всего два: 16:9 — увеличение и равномерное растягивание на весь экран, подойдет для анаморфированных фильмов, и 4:3 — вывод изображения с соотношением сторон 4:3 в центре экрана.
При подключении к VGA-выходу видеокарты телевизор поддерживает родное для матрицы разрешение в 1440 на 900 пикселей. В этом режиме горизонтальные и вертикальные штрихи толщиной в один пиксель выводятся четко. Автоподстройка под параметры VGA-сигнала на удобных изображениях работает хорошо.
При цифровом DVI-подключении (с помощью переходника) также поддерживается разрешение, соответствующее разрешению матрицы, — 1440 на 900 пикселей. Картинка выводится без интерполяции, но она сильно замылена, есть тени от контрастных объектов и заметные шумы в темных областях. Особенность изображения и наличие пункта АВТО КОНФИГУРАЦИЯ наводят на мысль, что при HDMI-подключении сначала происходит оцифровка в VGA-сигнал, который затем подается на вход монитора.
HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Телевизор поддерживает режимы 480i, 480p, 576i, 576p, 720p и 1080i (при 1080p@24/50/60 Гц сплошные артефакты). Картинка четкая, цвета правильные, всегда включен небольшой оверскан, завал в светах и тенях не выходит за безопасные границы, в случае чересстрочных сигналов картинка выводится по полям.
| Яркостная четкость (ТВЛ) | ||
| Композитный | 530 | Хорошо |
| S-Video | 530 | Хорошо |
| SCART-RGB | 540 | Очень хорошо |
| Цветовая четкость (ТВЛ) | ||
| Композитный | 100 | Хорошо |
| S-Video | 110 | Хорошо |
| SCART-RGB | более 270 | Отлично |
Цвета правильные, артефактов не наблюдается. Тонкие градации оттенков различаются, как в тенях, так и в светах (завал не выходит за безопасные границы). Чересстрочный видеосигнал телевизор выводит по полям. Специального сглаживания границ объектов не выполняется, поэтому на диагоналях можно заметить ступеньки. Подавление видеошумов работает мягко — картинка улучшается, но хвоста из неубранного шума за двигающимися объектами не видно.
Встроенный плеер
Результаты тестов на совместимость:| Проигрывание MP3 (8-320 кбит/с и VBR, 8-48 кГц, стерео и моно) и WMA (16 бит, 12-320 кбит/с и VBR, 8-48 кГц, не loseless) | +* |
| Проигрывание WAV/OGG/AC3/AAC | нет |
| Просмотр файлов JPG | + |
| Проигрывание видеофайлов MPEG-1/2/4 | + |
| Проигрывание VCD/SVCD | + |
| Проигрывание DVD-Audio/SACD | нет |
| Поддержка мультисессионных дисков | + |
| Поддержка Mixed Mode CD | + (только аудиотрек) |
| Поддержка CD Extra | + (только аудиотрек) |
| * Зависит от соотношения битрейт / частота | |
| Формат данных | Тип носителя | ||
| CD-ROM/-R/-RW | DVD-ROM/ -R/+R/+RW/-RW | ||
| JPG | + | + | |
| Аудиофайлы | + | + | |
| MPEG-1/2/4 | + | + | |
| DVD-Video | + (miniDVD) | + | |
Плеер телевизора умеет проигрывать мультимедийные файлы с оптических дисков всех популярных типов. Плеер распознает UDF-DVD и проигрывает с таких дисков файлы размером более 2 ГБ. Плеер справился даже с CD, записанными в режиме пакетной записи (DirectCD). Щелевая загрузка принимает 8 и 12-сантиметровые диски. Выталкиваются диски далеко — их можно брать за центральное отверстие, не пачкая рабочую поверхность.
В плеере реализованы основные функции, связанные с воспроизведением DVD-Video, (S)VCD и CD-DA. DTS-дорожки не воспроизводятся. Кнопкой D.DIS на экран выводится информационная строка,
а GOTO — навигационная (переход к разделу, главе или на нужное время).

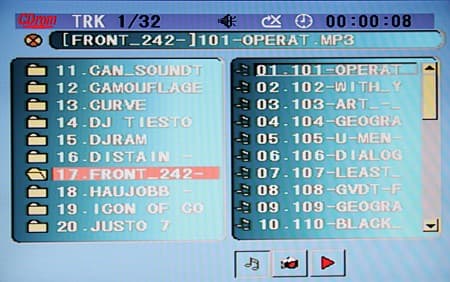

Содержимое дисков с мультимедийными файлами плеер представляет в виде двух списков: в левом все папки, в правом — файлы в текущей папке.
Быстро выбрать папку или файл помогают цифровые кнопки. Плеер отображает только поддерживаемые в данный момент типы файлов и папки, которые их содержат. Тип файлов переключается виртуальными кнопками внизу экрана — аудиофайлы, JPG-файлы или видеофайлы. Если в правом списке выделен JPG-файл, то в левой части экрана демонстрируется соответствующее уменьшенное изображение. От длинных имен в списках остается 10 первых символов. Прописные буквы преобразуются в заглавные. Кириллические буквы в названиях файлов и папок заменяются прочерком, но навигации и воспроизведению это не мешает.
При проигрывании аудиофайлов теги не отображаются; пауза между MP3-файлами небольшая — примерно 0,5 с; начало и конец трека немного приглушаются; есть быстрая перемотка аудиофайлов (без звука) и переход на нужное время; можно перемещаться по списку папок, не прерывая проигрывание аудиофайла; воспроизводя аудиофайлы, плеер сам переходит в следующую папку.
При просмотре JPG-файлов можно запустить слайд-шоу с настраиваемым эффектом перехода (есть и случайный выбор эффекта). Индексного режима нет. Плеер может показывать большие по размеру JPG-файлы (по крайней мере, до 3967 на 2642 пикселей), а уже загруженную картинку вращает и отражает быстро. Пропорции картинок на экране почти правильные.
Для тестирования способности плеера воспроизводить MPEG-файлы мы использовали ряд тестовых дисков, в том числе DivXTestCD v1 и v2.0. Подробные результаты тестирования вынесены на отдельную страницу.
Плеер воспроизводит MPEG1/2-файлы и следующие типы MPEG4-файлов: Microsoft MPEG4 (DivX 3.xx и т.д.) и MPEG4 ASP (XviD, DivX4, DivX5, DivX6, NeroDigital ASP и т.д.) в контейнерах AVI и DivX (DivX6). AVC-файлы и файлы с разрешением выше 720 на 576(480) пикселей плеер не проигрывает. Поддерживаются Bframes, Qpel и GMC. Плеер распознает и воспроизводит звуковой поток в MPEG4-файлах, если он присутствует в форматах MP3 (2.0), AC3 (5.1) и WMA (2.0). В случае нескольких аудиопотоков можно переключаться между ними. Плеер поддерживает внешние текстовые (SMI (одноязычные), SRT (без форматирования), SUB, SAA) и встроенные в файл-контейнер графические субтитры (в том числе несколько потоков). В случае SubRip-субтитров (SRT) плеер распознает языковые версии субтитров, находящиеся в файлах, которые различаются суффиксом между именем файла (оно должно совпадать с именем видеофайла) и расширением. На экране отображается до 40 символов в одной строке (не поместившиеся переносятся) и как минимум до трех строк.
При проигрывании MPEG4-файлов обычно работает быстрая перемотка в обе стороны и переход на нужную позицию. В случае видеофайлов с низким битрейтом очень не хватает функции маскировки дефектов сжатия, так как телевизор их слегка подчеркивает. Сохраняется правильное соотношение сторон картинки MPEG4-файлов, при этом изображение плотно вписано в экран. При воспроизведении с DVD без артефактов воспроизводятся MPEG4-файлы с битрейтом до 6000 кбит/с включительно. В установках плеера можно немного подправить картинку, воспользовавшись пятью регулировками.
Настроек звука немного: в меню настраивается микширование в стерео, включается компрессия динамического диапазона, можно включить ограничение на низкие частоты и повысить/понизить основной тон.
Встроенный плеер дает картинку хорошего качества — яркостная четкость около 530 ТВЛ, цветовая — более 270. Завал в тенях и в светах не выходит за безопасные границы. Прогрессивного преобразования, к сожалению, нет. В установках можно включить принудительное преобразование в PAL или NTSC, но лучше выбрать режим AUTO, в котором, в большинстве случаев, будет автоматически выбрана частота кадров, соответствующая частоте кадров в проигрываемом видеофайле.
Тестирование ЖК-матрицы
Методика подробно описана тут. Во всех тестах, если не указано иное, телевизор был подключен по VGA, ЯРКОСТЬ = 50, КОНТРАСТНОСТЬ = 50, профиль C6500.
Оценка качества цветопередачи
По субъективным ощущениям, цвета правильные и насыщенные, впрочем, на шкале серого можно заметить некоторое варьирование цветовой температуры. Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К.
| Настройки цвета | Цветовая температура на шкале серого, К (delta uv) | |||
| 25% | 50% | 75% | 100% | |
| C6500 | 7220 (0,696) | 6560 (0,669) | 6680 (0,625) | 6410 (0,736) |
| К238, З255, С233 | 7220 (0,135) | 6790 (0,029) | 6830 (0,002) | 6620 (0,046) |
Профиль C6500 дает довольно близкие к 6500 К оттенки на шкале серого, а отклонение от спектра абсолютно черного тела не такое и большое. Ручной подстройкой усиления красного, зеленого и синего цветов (вторая строчка в таблице) результат удается немного улучшить.
Приведенные графики показывают, какая нужна коррекция цветов в случае встроенного профиля C6500 (левый) и после подстройки цветовой температуры (правый график) регулировками телевизора (в идеальном случае все три цвета ложились бы на прямую, идущую из нижнего левого угла в верхний правый).
Цвета достаточно насыщенные, цветовой охват близок к sRGB.
| Координаты CIE xyY | ||
| Цвет | x | y |
| Красный | 0,653 | 0,320 |
| Зеленый | 0,294 | 0,568 |
| Синий | 0,140 | 0,061 |
На шкале серого оттенки различаются с шагом через 1 от 2 в тенях, и до 252 - в светах. Присутствует динамическое и на некоторых оттенках статическое смешение цветов (дизеринг). При увеличении параметра КОНТРАСТНОСТЬ пропадают градации в светах, при уменьшении — уменьшается яркость. При увеличении ЯРКОСТЬ растет яркость черного поля, при уменьшении — пропадают градации в тенях.

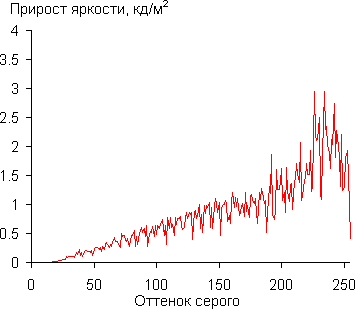

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График показывает прирост (не абсолютное значение!) яркости между соседними полутонами.
Аппаратно оттенки серого начинают отличаться от черного с 14-15, видимо, визуально видна только граница между оттенками с различным характером смешения. Зато в светах вплоть до 255 сохраняется рост яркости. Тут датчик показал разницу, которую не видно глазом.
Измерение равномерности черного и белого полей и углов обзора и яркости
На взгляд, белое поле равномерное, на черном поле по периметру видна засветка, контрастность высокая.
Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4±0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании "Фотооптик-Фильтры", отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,33 кд/м² | -18 | 31 |
| Яркость белого поля | 192 кд/м² | -10 | 6,9 |
| Контрастность | 586:1 | -20 | 16,3 |
Аппаратные измерения показали, что контрастность действительно высокая. Равномерность белого поля очень хорошая, равномерность контрастности и черного — чуть хуже.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02». При максимальных значениях параметров ЯРКОСТЬ и КОНТРАСТНОСТЬ, яркость составила 266 кд/м². Максимальная рабочая яркость (наибольшее количество отображаемых градаций оттенков) не превышает 205-215 кд/м². Это значение универсальное — в освещенном помещении картинка не кажется тусклой, в темном — чрезмерно яркой.

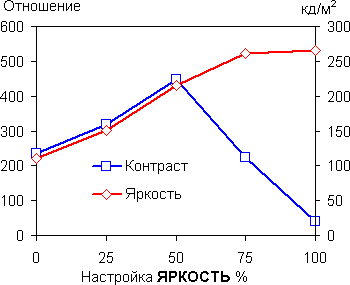

При увеличении параметра ЯРКОСТЬ от 0 до 100 реальная яркость увеличивается, а контрастность проходит через максимум в районе 50.
Это свидетельствует о том, что, скорее всего, регулировка яркости выполняется за счет пропускания ЖК-матрицы, а не изменением яркости ламп подсветки. Мерцания ламп подсветки не видно.
Определение времени отклика
Визуально матрица не очень быстрая, при плавной прокрутке текст смазывается, за курсором мыши виден недлинный след. Артефактов от разгона не видно.
Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). Время отклика при переходе черный-белый-черный:
| Настройки | Время, мс | ||
| вкл. | выкл. | сумма | |
| Я = 50, К = 50 | 31,0 | 1,0 | 32,0 |
| Я = 0, К = 50 | 32,8 | 0,8 | 33,6 |
| Я = 100, К = 50 | 8,1 | 15,5 | 23,6 |
| Я = 50, К = 100 | 10,1 | 1,4 | 11,5 |
Примечание: Я – ЯРКОСТЬ, К – КОНТРАСТНОСТЬ.
Суммарное время отклика при рабочих настройках довольно большое. При увеличении ЯРКОСТЬ время отклика приближается к заявленным 8 мс. Возможно, при одновременном увеличении КОНТРАСТНОСТЬ время снизится и до 8 мс, но работать или играть при таких настройках будет невозможно.
Переходы между полутонами происходят относительно небыстро — в среднем, за 35 мс в сумме. (Графики вынесены в приложение. ) При переключении между полутонами яркость растет и падает плавно, без всплесков на фронтах, ШИМ-ма (пульсации ламп подсветки) нет. Довольно медленное включение объясняется ступенчатым ростом яркости. Монитор достаточно быстр для просмотра фильмов, но для очень динамичных игр скорости матрицы может не хватать.
Задержка вывода относительно ЭЛТ-монитора определялась по фотографиям перемещающейся стрелки на двух стоящих рядом мониторах. Задержка составила один кадр или 16,7 мс. Это весьма небольшая задержка.
Измерение углов обзора
Углы обзора выдают технологию TN+film. По горизонтали они приличные, но при вертикальном отклонении оттенки начинают инвертироваться, контрастность падает, особенно при отклонении вниз.
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.
 |  |
| В вертикальной плоскости. | В горизонтальной плоскости. |
 |  |
| По диагонали. | Контрастность. |
 | |
| Контрастность, нижняя часть графика. | |
Уменьшение яркости белого поля на 50%:
| Направление | Углы |
| Вертикальное | 38°/-23° |
| Горизонтальное | 47°/-46° |
| Диагональное | 45°/-34° |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз уже примерно при 15° темные оттенки практически сливаются с черным, при больших углах оттенки инвертируются. При отклонении вверх белый цвет почти сливается со светло-серым примерно при 40°. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Контрастность в диапазоне углов +/-82° пересекает отметку 10:1 при отклонении по вертикали вниз на 45°, по горизонтали — 80 и -76°. Матрица демонстрирует типичное поведение для недорогих TN+Film матриц.
Выводы
Небольшие габариты и встроенный DVD-плеер в ряде случаев могут оказаться решающими доводами в пользу Xoro HTC 1925w. Его плеер отличается хорошей поддержкой MPEG4-файлов стандартного разрешения. В качестве достоинств также можно отметить возможность непрерывного воспроизведения всех MP3- и WMA-аудиофайлов, содержащихся на диске, и поддержку русских текстовых субтитров. В виду некоторых особенностей работы HDMI-интерфейса, подключать этот комбайн к компьютеру лучше по VGA. Внешний блок питания на 12 В, с одной стороны, доставляет дополнительные неудобства, но с другой, - есть вероятность, что эта особенность облегчит использование данного телевизора в автомобиле.
Достоинства:
- встроенный мультиформатный DVD-плеер
- аккуратный и практичный дизайн
- русифицирован
Недостатки:
- в реализации HDMI-интерфейса есть ряд недочетов
