Переписать понравившийся фильм с DVD-диска для многих является значительной проблемой. Надо искать знающего человека или осваивать программы-копировщики, а если компьютер с пишущим DVD не доступен? А как быстро и без сложностей переписать любительское видео? Или записать ТВ-программу так, чтобы запись легко можно было передать кому-либо? VHS-видеомагнитофон — это прошлый век, и в настоящее время не у всех он есть в наличии, HDD-рекордеры — попробуй, поделись с кем-нибудь записью. Преимущества DVD-рекордеров, особенно пишущих на DVD+R/RW, в таких случаях становятся очевидными. Главный их недостаток — приходится выбирать между качеством и продолжительностью записи из-за ограниченной емкости носителя — всего 4,7 Гб. В данном обзоре мы продолжаем тему DVD-рекордеров и представляем аппарат от MAS Elektronik AG — XORO HSD R545.
![Player, general view](xoro/hsd-r-545/general.jpg)
Паспортные технические характеристики
Видеовыходы | |
Композитный | + |
S-Video | + |
SCART | |
-композитный | + |
-S-Video | + |
-RGBS | + |
Транскодер NTSC-PAL | нет |
Видео ЦАП | нет данных |
Видеовходы | |
Композитный (RCA) | 1 шт. |
S-Video | нет |
SCART #1 | |
-композитный | + |
SCART #2 | |
-композитный | + |
-S-Video | + |
цифровой видеовход DV (i.LINK / IEEE1394) | + |
ТВ-тюнер | + |
антенный коаксиальный (75 Ом) вход | + |
антенный коаксиальный (75 Ом) выход | + |
Аудиовыходы | |
Аналоговый стереовыход (RCA) | + |
Аналоговый стереовыход в SCART #1 | + |
Многоканальный аналоговый | нет |
Коаксиальный цифровой | + |
Оптический цифровой | нет |
Встроенный декодер DD/DTS | +/нет |
Аудио ЦАП | нет данных |
Аудиовходы | |
Аналоговый стереовход RCA | + |
Аналоговый стереовход в SCART | + (2 шт.) |
Размеры, ШxВxГ (мм) | 430x86x342,5 |
Вес (кг) | 4,15 |
Цена (на момент написания статьи) | $330 |
Ссылка на сайт производителя | www.xoro.ru |
Снаружи

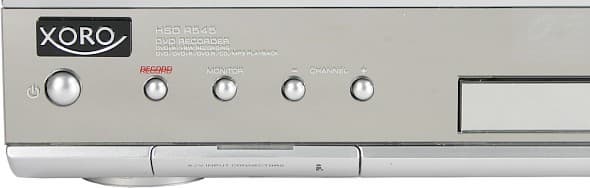

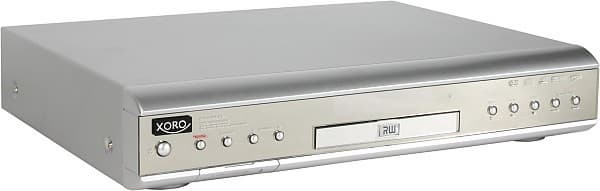

Выглядит рекордер безлико и громоздко из-за большой высоты, полупрозрачной зеркальной вставки во всю переднюю панель и мелких кнопок-пуговок.
![Front, left](xoro/hsd-r-545/front-left.jpg)
![Front, right](xoro/hsd-r-545/front-right.jpg)

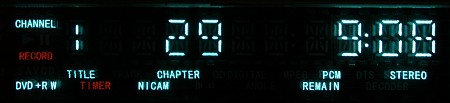

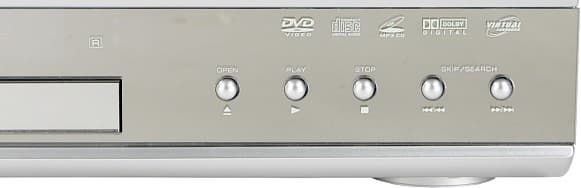

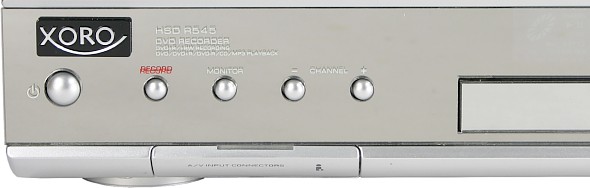

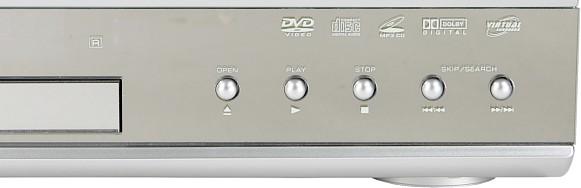

Кнопки на ощупь не различаются, а прочитать подписи к ним можно только в том случае, если в панели отражается что-нибудь темное. Над лотком для диска располагается довольно четкий информативный дисплей.
![Display](xoro/hsd-r-545/display.jpg)
Когда рекордер выключен (не совсем — переведен в спящий режим кнопкой на передней панели или на пульте), на дисплее отображается текущее время (этот режим отключается в меню).
![Front connectors](xoro/hsd-r-545/front-con.gif)

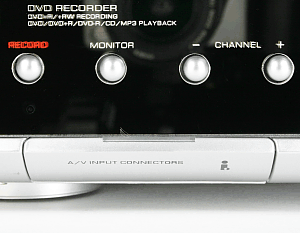

Внизу слева на передней панели находится крышечка, под которой — 3 RCA (композитный видео- и аудио-стереовходы) и четырехконтактный разъем DV-IN.

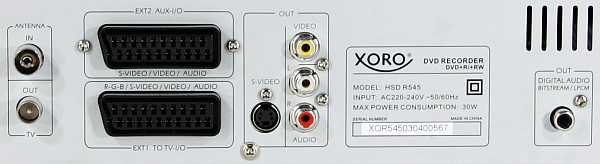

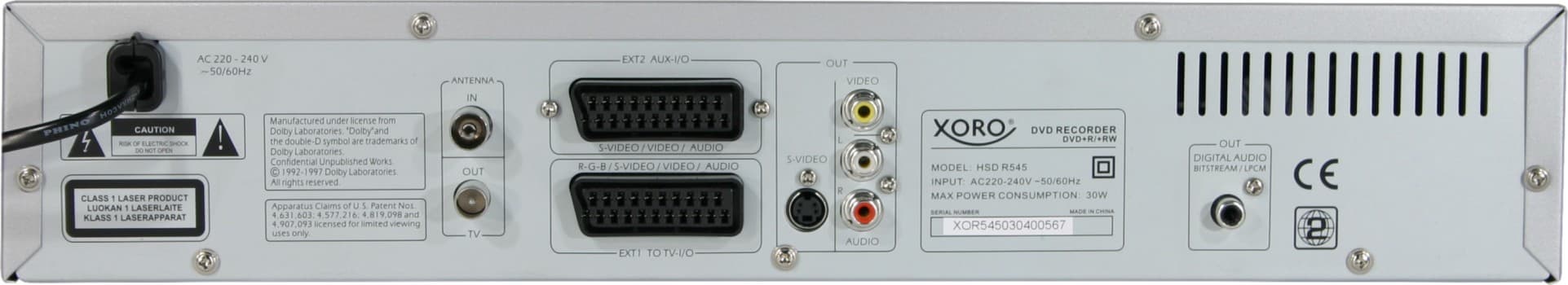

На задней панели, согласно европейской моде, отсутствует компонентный видеовыход, зато есть 2 разъема SCART, композитный и S-Video-выходы, аналоговая стереопара RCA, цифровой коаксиальный аудиовыход и антенные вход и выход.

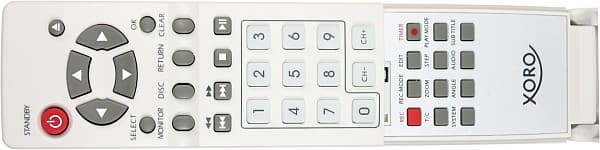

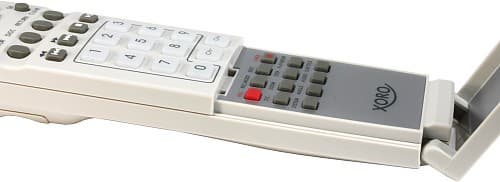

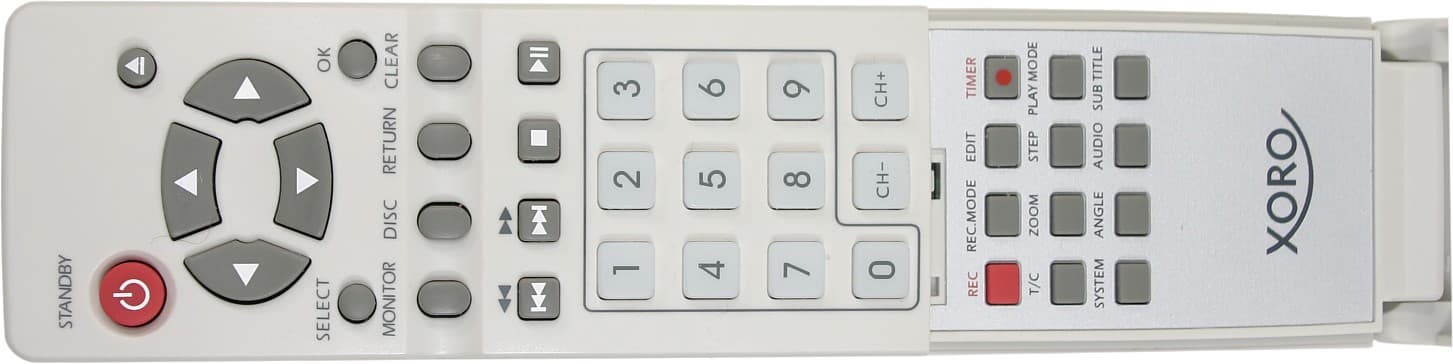

Пульт ДУ особым удобством не отличается: кнопки мелкие, на ощупь не различаются (кроме курсорных) и, самое главное неудобство — это крышечка, закрывающая ряд кнопок в нижней части пульта. К сожалению, там, кроме кнопок, управляющих записью, и которые еще есть смысл прятать, также находятся очень нужные кнопки выбора аудиодорожек, субтитров и т. д. — пользоваться ими приходится часто, и крышечка сильно мешается.
![Remote control](xoro/hsd-r-545/remote-01.jpg)
И еще, совмещенные кнопки ускоренной перемотки и перехода к следующей главе/треку уместно смотрятся только на микропультах, где пространство в дефиците, на полноразмерном пульте такая экономия ничем не оправдана.
Внутри

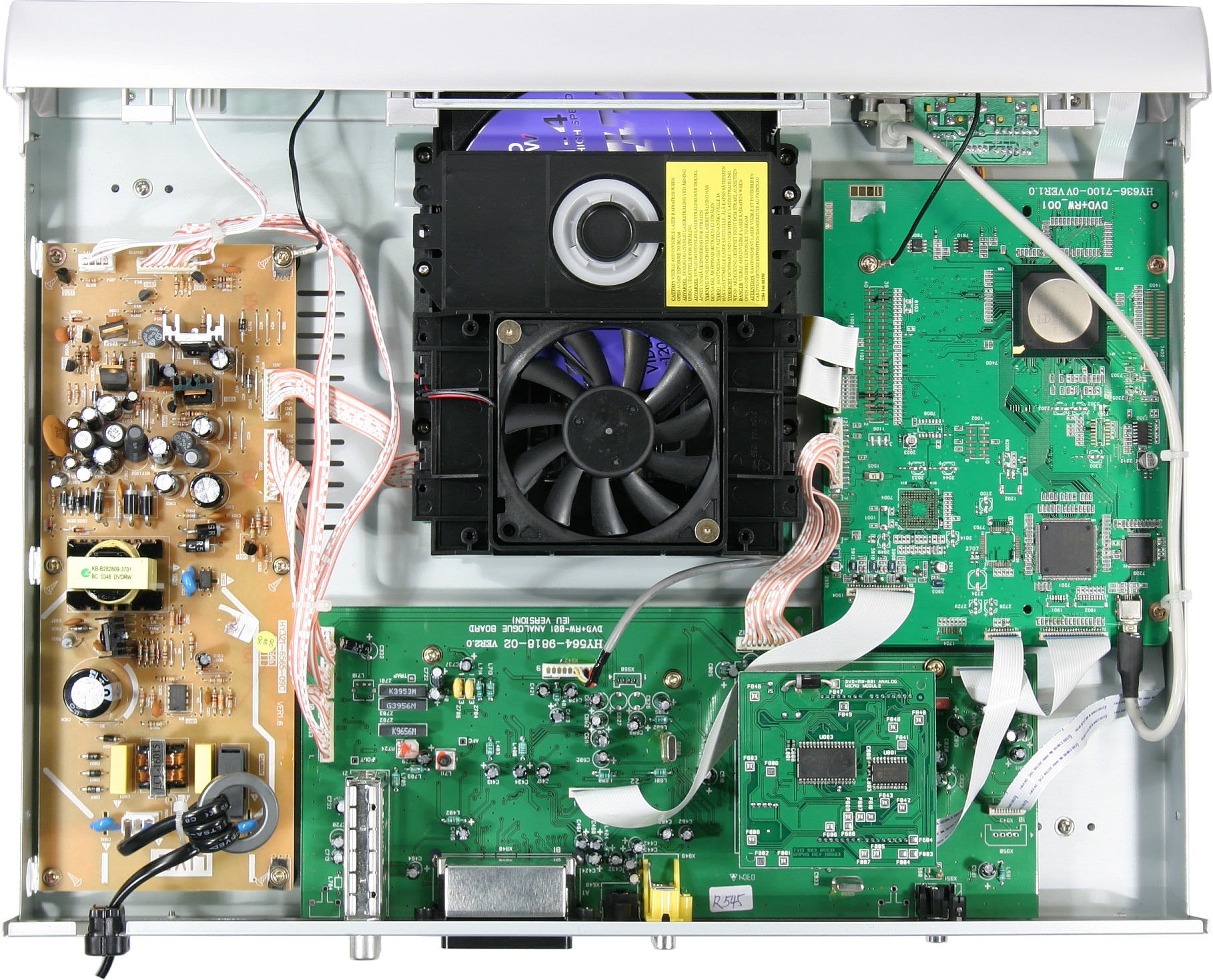

Внутри плеер устроен довольно сложно — несколько плат с двусторонним монтажом, много микросхем. Из-за обилия чипов от Philips можно сказать, что рекордер основан на элементной базе от полупроводникового подразделения этой компании. В частности отметим высокоинтегрированный чип PNX7100EH.
![PNX7100EH](xoro/hsd-r-545/pnx7100eh.jpg)
Эта микросхема занимается кодированием-декодированием MPEG-2 потока, поддерживает внешние интерфейсы IDE, IEEE 1394 и т. д. Также скажем и о микросхеме SAA7115HL, обеспечивающей мультиформатный видеозахват с композитного и S-Video-входов.
Функциональность

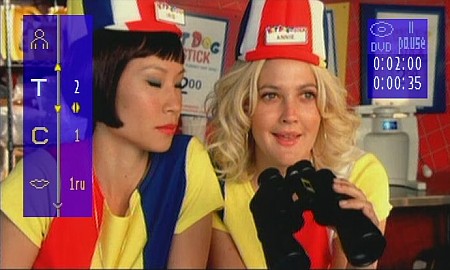

У рекордера оригинальное экранное меню (вызывается на экран кнопкой SYSTEM) — в виде вертикальной полоски с иконками.
![DVD navigation](xoro/hsd-r-545/dvd-03.jpg)
Переход к соответствующей иконке с помощью курсорных стрелок вверх-вниз последовательно активирует режимы перехода к нужному разделу или главе, выбора аудиодорожки, субтитров и т. д. К некоторым пунктам меню есть быстрый доступ с помощью кнопок пульта — T/C (выбор раздела / главы), AUDIO (аудиодорожки), SUBTITLE (субтитров) и т. д.
![OSD, Setup](xoro/hsd-r-545/set-03.jpg)

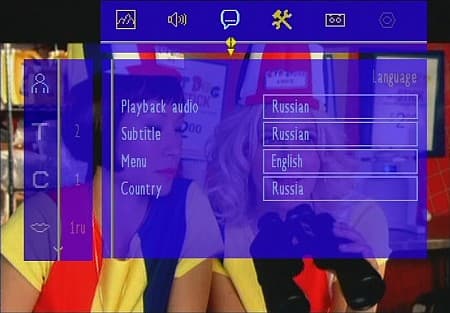

Меню установок (самая верхняя иконка с изображённым на ней человечком) устроено сложнее — дополнительно появляется горизонтальная полоска с рядом иконок, выбрав которые можно попасть на страницы с настройками.
Результаты тестов на совместимость:
Проигрывание MP3 | + |
мин. битрейт (кбит/с) | 32 |
макс. битрейт (кбит/с) | 320 |
мин. частота (кГц) | 32 |
макс. частота (кГц) | 48 |
VBR | + |
поддержка тэгов ID3 | + |
Проигрывание WMA | нет |
Просмотр JPG | нет |
Совместимость с DVD-R/-RW/+R/+RW | +/+/+/+ |
Проигрывание VCD/SVCD | +/+ |
Проигрывание DVD-Audio | нет |
Поддержка мультисессионных дисков | нет |
Поддержка Mixed Mode CD | + (только аудио трек) |
Поддержка CD Extra | + (только аудио трек) |
В таблице указано, что ещё кроме дисков DVD-Video может проигрывать рекордер. Нас очень удивила его неспособность читать две и более сессий на мультисессионных дисках.
![MP3 navigation](xoro/hsd-r-545/mp3-04.jpg)

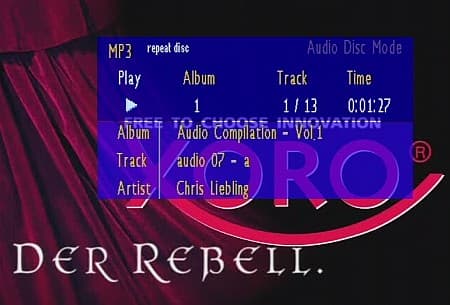

Нет у рекордера и бонуса в виде возможности проигрывания файлов mp3 с DVD-DATA-дисков. Пауза между mp3-треками составляет около 0,5 секунды, быстрой перемотки при воспроизведении mp3 нет. Поддержка кириллицы отсутствует. Хорошо, что хоть файлы с русскими буквами в названии проигрывает.
Встроенный ТВ-тюнер

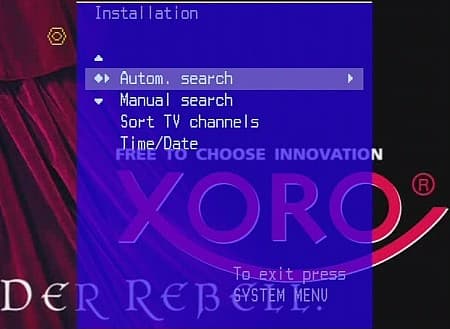

Три пункта из четырех в меню INSTALLATION посвящено настройкам ТВ-тюнера.
![TV Tuner, Setup](xoro/hsd-r-545/set-07.jpg)
Поиск каналов можно доверить автоматической процедуре или вручную контролировать этот процесс.
![TV Tuner, Manual search](xoro/hsd-r-545/set-08.jpg)

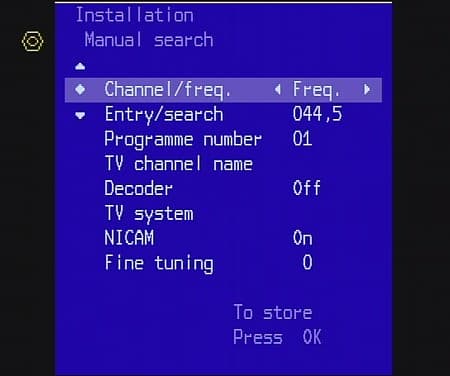

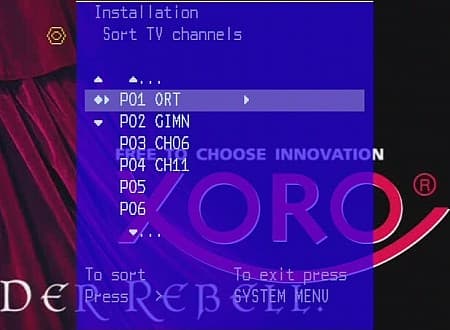

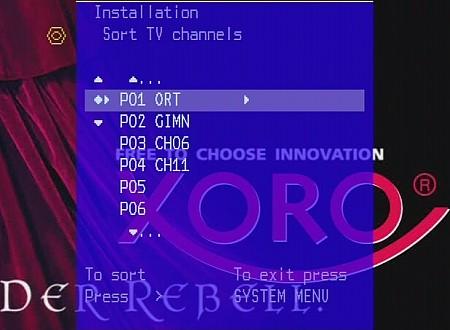

Ручной режим позволяет задать стартовую частоту или номер канала на сетке вещания, присвоить найденной программе номер и имя и т. д. Полученный набор программ можно отсортировать.
![TV Tuner, Sort](xoro/hsd-r-545/set-11.jpg)
В общем, все достаточно удобно. В том же меню INSTALLATION выставляется текущее время — пригодится при записи программы по расписанию. Кстати, при отключении питания на несколько минут время не сбрасывается.
Чувствительность тюнера не уступает старенькому телевизору JVC, а качество картинки весьма высокое.
![TV, xoro](xoro/hsd-r-545/rec-tv-hq-02-s.jpg)
![TV, JVC](xoro/hsd-r-545/tv-jvc-02-s.jpg)

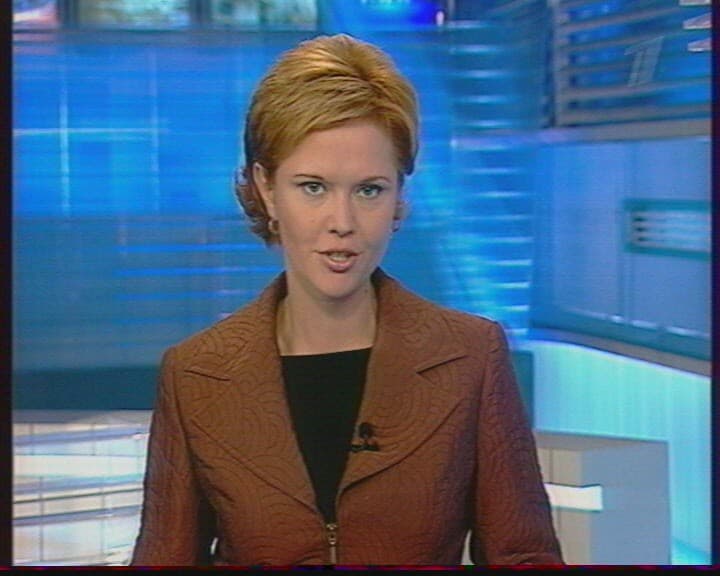

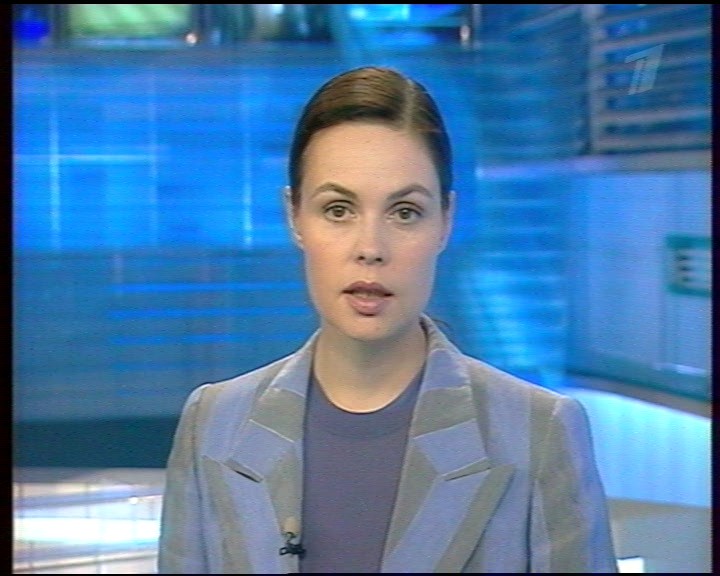

Фрагменты телевизионных кадров. Слева — DVD-RW-запись, прием на тюнер рекордера xoro, справа — для сравнения дана запись с композитного выхода телевизора JVC, осуществленная платой видеозахвата. В обоих случаях прием велся на коллективную антенну. Картинки ссылаются на полные кадры.
Тюнер принимает стереозвук в формате NICAM. Тестовые записи передач канала ОРТ со стереозвуком выявили очень высокое качество приема и декодирования аудиосопровождения тюнером рекордера — звук чистый, частотный диапазон довольно широкий, стерео присутствует во всей своей красе.
Запись
Рекордер XORO HSD R545 записывает на DVD+R/RW болванки. Записывать видео можно с 5 источников: композитный фронтальный (CAM1, разъем RCA), вход DV (CAM2), композитный (EXT1, разъем SCART на задней панели), композитный и S-Video (EXT2, второй разъем SCART на задней панели) и со встроенного ТВ-тюнера. Активный источник выбирается кнопками перебора каналов, так как все источники (включая настроенные ТВ-программы) объединены в один список — поначалу это несколько запутывает. Нажав кнопку MONITOR, можно посмотреть, что захватывается с активного источника.
![Record settings](xoro/hsd-r-545/set-05.jpg)

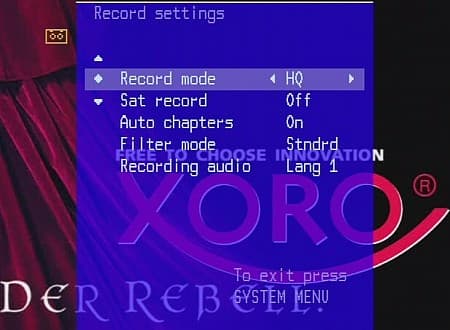

С помощью кнопки REC. MODE или посредством меню Record setting выбирается текущий уровень сжатия при записи (один из 5, см. табл.).
Качество | Макс. время записи на DVD 4,7 Гб, часы* | Средний битрейт видеопотока, Мбит/с** | Битрейт аудиопотока, кбит/с | Разрешение |
HQ | 1 | 7,9 | 384 | 720×576 |
SP | 2 | 4,5 | 256 | 720×576 |
LP | 3 | 2,7 | 256 | 352×576 |
EP | 4 | 2,3 | 256 | 352×576 |
EP+ | 6 | 1,9 | 192 | 352×576 |
** Значения, полученные при записи тестовых фрагментов.
Записать видео можно тремя способами:
- Вручную. Нажатие на кнопку REC начинает запись с активного источника. Повторное нажатие на эту кнопку добавляет 30 мин к таймеру отключения записи, кнопка Play/Pause приостанавливает / продолжает запись, кнопка STOP — завершает.
- Управляя записью через SCART-разъем. Для этого необходимо подсоединить источник видеосигнала, который поддерживает управление по SCART-разъему, к разъему SCART номер 2 рекордера. После чего выбрать пункт Sat record в меню Record setting и EXT2 в качестве источника, и перевести рекордер в спящий режим. Рекордер начнет запись, как только внешнее устройство даст соответствующую команду.

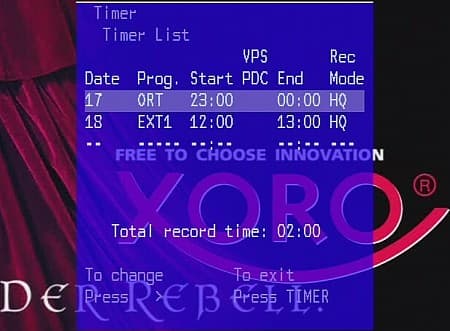

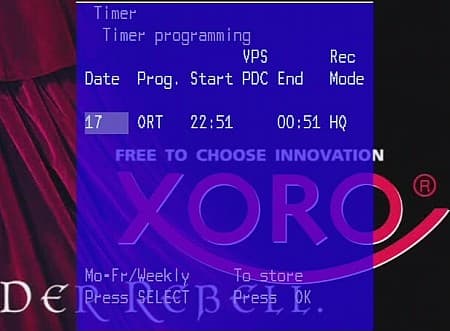

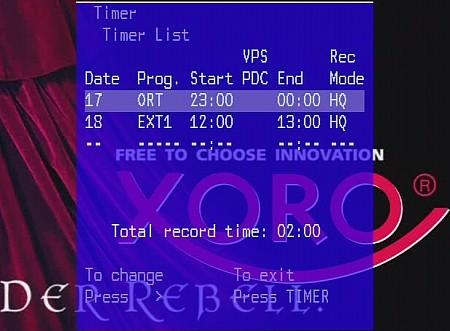

- По таймеру. Для этого нужно войти в меню Timer (кнопка TIMER), выбрать пункт Timer programming, затем ввести дату (только день), или день недели, или выбрать режим записи по будням, указать источник видеосигнала (один из видеовходов или ТВ-канал), время начала и конца записи и тип сжатия.

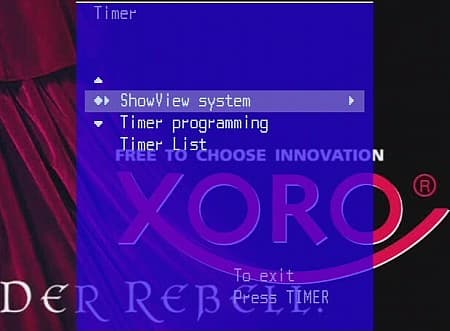

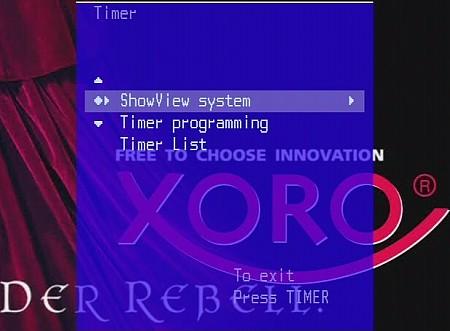

Если известен 9-тизначный код программы, то, войдя в меню Timer и выбрав пункт ShowView system, можно его ввести — тогда поля с датой, номером канала, временем начала и конца заполнятся автоматически.
Также рекордер поддерживает запись ТВ-программ по коду VPS (Video Programming System) / PDC (Programme Delivery Control). Когда включен режим VPS/PDC и ТВ-канал передает соответствующие коды, тогда рекордер приступит к записи выбранной передачи, как только она начнется и прекратит процесс, когда она кончится, независимо от сдвигов в расписании. Запрограммировать можно до 6 записей,
запись по таймеру начинается только в том случае, если рекордер переведен в спящий режим кнопкой STANDBY.
Каждая запись образует отдельный раздел (title). Если включен режим Auto chapters, то через каждые 5-6 минут раздел делится на главы. Временный останов записи кнопкой Play/Pause не создает новую главу (а жаль!). Раздел можно перезаписать или заместить часть записи новой (если новая запись выйдет за пределы раздела, то она продолжится на следующем за ним разделе).
![Record, DVD-menu](xoro/hsd-r-545/rec-menu.jpg)

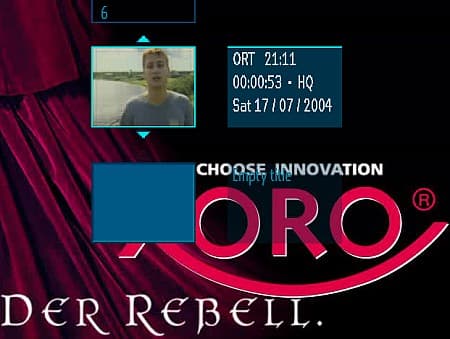

На записанном на диске создается меню, где на фоне логотипа XORO находятся индексные картинки разделов (как бы сверху вниз), справа от них — прямоугольник с информацией, относящейся к записи. Когда диск находится в рекордере (и если это не закрытый DVD-R), тогда через меню записанного диска можно получить доступ к ряду установок: с первой страницы (самой верхней) доступны установки диска (имя диска, включение защиты от случайной записи, диск можно стереть и сделать совместимым (для DVD-RW) или закрыть (для DVD-R);
![DVD edit](xoro/hsd-r-545/rec-03.jpg)
![DVD edit](xoro/hsd-r-545/rec-04.jpg)

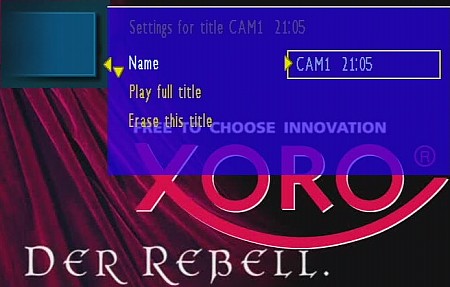

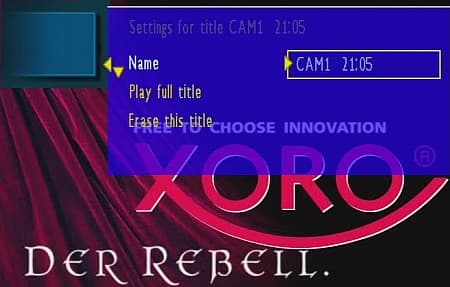

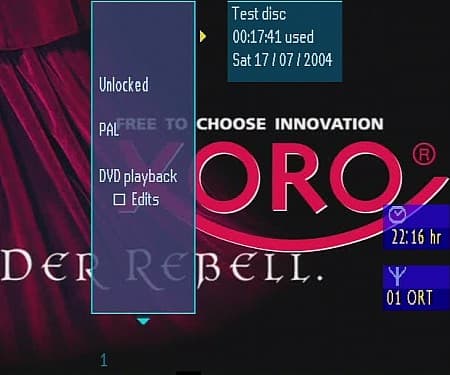

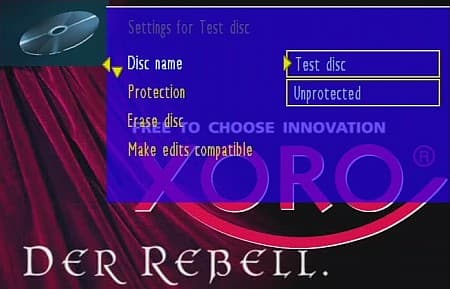

выбрав прямоугольник, находящийся справа от картинки раздела, можно изменить название пункта (по умолчанию – это название программы или источник плюс время начала записи), включить режим проигрывания скрытых глав и стереть раздел.
![DVD edit](xoro/hsd-r-545/rec-05.jpg)

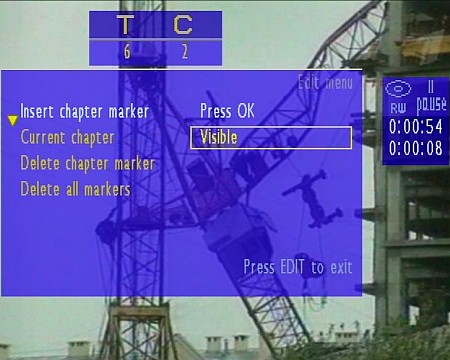

Раздел можно разбить на главы, сделать выбранные главы невидимыми (например, с рекламой), удалить метку текущей главы или всех глав в разделе — все это возможно с помощью меню Edit, которое вызывается одноименной кнопкой пульта.
![DVD edit](xoro/hsd-r-545/rec-06.jpg)
К сожалению, для индексной картинки раздела нельзя выбрать произвольный кадр.
Качество записи в режиме HQ хорошее — если записывать с DVD-плеера по S-Video-входу, то на телевизоре с не очень большим экраном практически незаметно разницы между исходным DVD-диском и вновь записанным. Конечно, цветовая четкость невысокая (ограничение S-Video-интерфейса), яркостная где-то на уровне 530 ТВЛ (тут уж видеотракт рекордера оплошал), и картинка выглядит чуть темнее, чем на оригинале, но, в целом, неплохо. В режиме SP артефакты MPEG-компрессии уже хорошо заметны. Начиная с режима LP и ниже (по качеству), четкость изображения субъективно оценивается равной возможностям VHS-видеокассеты, а артефакты сжатия все больше портят картинку.
Одного часа качественного видео достаточно для записи короткой телепередачи, но чтобы записать не очень длинный фильм, с учетом рекламных вставок, требуется 3 часа. Минимум. Т. е. запись придется вести в режиме LP. Как показала практика, если фильм действительно стоит того, чтобы его записывали, то и от просмотра LP-записи получаешь удовольствие, особенно, когда записан NICAM-стереозвук.
Тестирование видеотракта, воспроизведение
Яркостная четкость (ТВЛ) | ||
Композитный | более 540 | Отлично |
S-Video | более 540 | Отлично |
SCART-RGB | 540 | Очень хорошо |
Цветовая четкость (ТВЛ) | ||
Композитный | 100 | Хорошо |
S-Video | 110 | Хорошо |
SCART-RGB | более 200 | Очень хорошо |
При проигрывании DVD-дисков рекордер демонстрирует четкую картинку с правильными цветами. Детали не теряются ни в светах, ни в тенях. Таким образом, видеотракт на воспроизведение работает значительно лучше, чем на запись.
Тестирование звукового тракта
RightMark Audio Analyzer 5.4
Тестируемая цепь: CD-DA-диск, 16 бит 44 кГц, стерео, аналоговый выход => линейный вход измерительного интерфейса Lynx Two
Режим работы: 16 бит 44 кГц
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.04, -0.24 | Очень хорошо |
Уровень шума, дБ (А): | -88.0 | Хорошо |
Динамический диапазон, дБ (А): | 88.1 | Хорошо |
Гармонические искажения, %: | 0.0054 | Очень хорошо |
Интермодуляционные искажения, %: | 0.014 | Очень хорошо |
Взаимопроникновение каналов, дБ: | -87.5 | Отлично |
Общая оценка: Очень хорошо (Подробный отчёт).
Тестируемая цепь: CD-DA-диск, 16 бит 44 кГц, стерео, цифровой коаксиальный выход => цифровой вход измерительного интерфейса Lynx Two
Режим работы: 16 бит 44 кГц
Тест | Reference | Lynx synch | S/PDIF synch |
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: | +0.00, -0.00 | +0.01, -0.05 | +0.80, -5.30 |
Уровень шума, дБ (А): | -97.8 | -97.3 | -98.1 |
Динамический диапазон, дБ (А): | 97.8 | 96.5 | 97.8 |
Гармонические искажения, %: | 0.0003 | 0.0004 | 0.0004 |
Интермодуляционные искажения, %: | 0.0036 | 0.0044 | 0.0038 |
Взаимопроникновение каналов, дБ: | -98.7 | -99.0 | -97.4 |
(Подробный отчёт).
Аудиосигнал, воспроизводимый рекордером с тестового диска CD-DA, записывался профессиональной звуковой картой Lynx-2 по аналоговому и цифровому интерфейсам. Результаты тестирования аналогового стереовыхода хорошие, а вот с цифровым электрическим получилось что-то непонятное. Сигнал по цифре, когда синхронизация осуществляется самой картой Lynx-2, явно отличается от эталонного, а если синхронизация идет по входу S/PDIF, то на графике АЧХ творится что-то невообразимое. Возможная причина такому странному поведению — высокий уровень джиттера.
Выводы
Под невзрачной внешностью DVD-рекордера XORO HSD R545 прячется функциональный и достаточно удобный аппарат для записи видео на DVD+R/RW, как от внешних источников (включая DV-камеры), так и со встроенного тюнера, принимающего NICAM-стереозвук. Другие возможности рекордера — проигрывание DVD-Video, CD-DA и mp3 — реализованы довольно примитивным образом, wma- и jpg-файлы рекордер не понимает вовсе.
Достоинства:
- Хорошее качество ТВ-тюнера
- Возможность приема стереозвука в формате NICAM
- Запись по расписанию имеет много полезных настроек
- Есть DV-вход
Недостатки:
- Неудобный пульт ДУ
- Отсутствие русификации
- Неспособность рекордера читать вторую и более сессии на мультисессионных CD-дисках
Благодарим компанию представительство MAS Elektronik AG в Москве
за предоставленный на тестирование DVD-рекордер XORO HSD R545
