HDD-мультиплееры Enigma E-001 и E-002

HDD-мультиплееры (или портативные HDD-медиацентры) Enigma E-001 и E-002 внешне очень похожи друг на друга. «Второй» длиннее на 5 мм и оснащен мультиформатным кард-ридером, а USB-порт «первого» поддерживает функцию OTG.

All

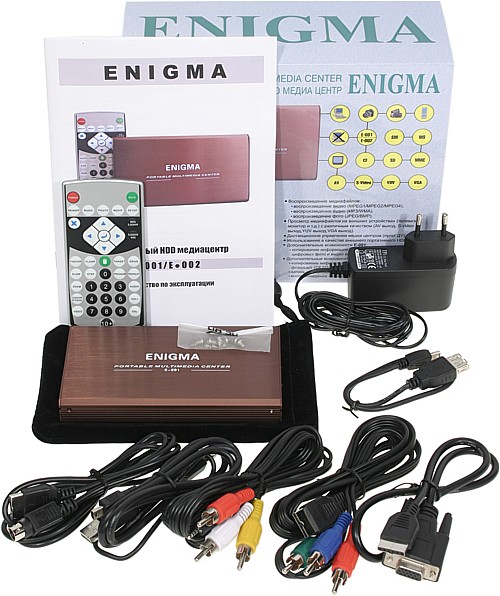

Комплект поставки

  • Плеер
  • Руководство (брошюра формата A5, на русском языке)
  • Кабели
    • Аудио/видеокабель, миниджек 2,5 мм — 3 RCA, композитное видео и стереоаудио
    • видеокабель, S-Video
    • видеокабель, 3 RCA, компонентное видео
    • видеокабель, VGA
    • USB-кабель, мини-USB на USB с доп. разъемом для подпитки
  • Переходник USB-OTG, мини-USB на гнездо USB (только для E-001)
  • Пульт ДУ и батарейка CR2025 для него
  • Внешний блок питания
  • Набор винтиков
  • Матерчатый чехол

Характеристики и цена

Носитель2,5″ HDD, IDE
Разъемы
Питания5 В
4-х-контактное гнездо миниджек 2,5 ммАналоговый стереофонический аудиовыход и композитный видеовыход
6-ти-контактный, проприетарныйВидеовыход — S-Video, компонентный и VGA-сигналы
мини-USBинтерфейс USB-накопителя (для E-001 и USB-хоста)
Кард-ридера (только для E-002)CF I, SD, MMC, MS, SM
Прочие характеристики
Полный двунаправленный отключаемый транскодер NTSC-PAL, видеоЦАП 10 бит/54 МГц, прогрессивная развертка
Размеры
E-001140×80×19 мм
E-002145x80x19 мм
Вес
E-001153 г
E-002160 г
Cредняя текущая цена по Москве
E-001Н/Д(0)
E-002Н/Д(0)
Ссылка на сайт производителяwww.enigma-media.ru

Снаружи

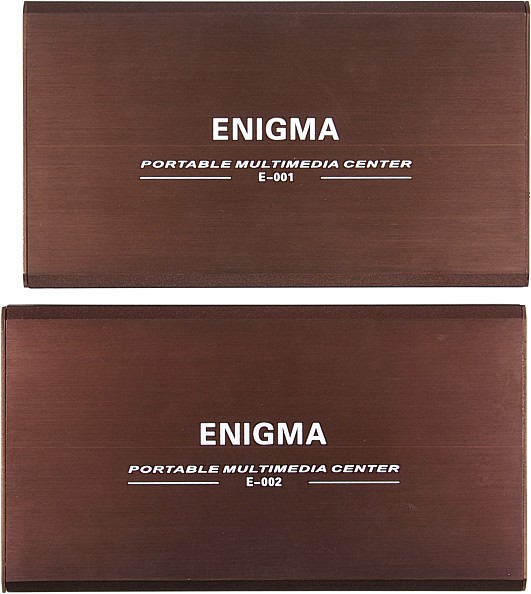

Корпуса плееров состоят из прочного цельнометаллического кожуха и двух торцевых заглушек. В заглушках имеются отверстия под разъемы, индикаторы и т. д. Фиксируются заглушки двумя винтами каждая. Кожух и заглушки изготовлены из алюминиевого сплава, их поверхность анодирована и выкрашена в нейтральный (строгий) красно-коричневый цвет.

Top

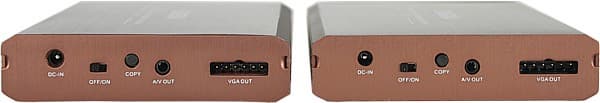

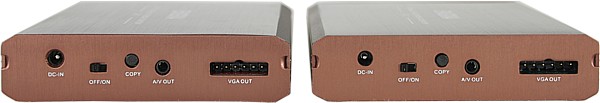

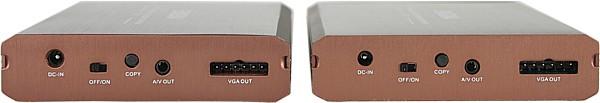

Правые торцы плееров — близнецы-братья, тут находятся: разъем питания, переключатель вкл./выкл., кнопка запуска копирования, разъем аудио-видеовыхода и разъем комбинированного видеовыхода.

Right

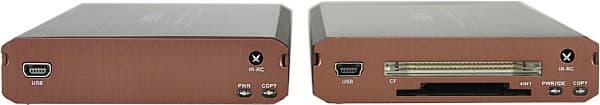

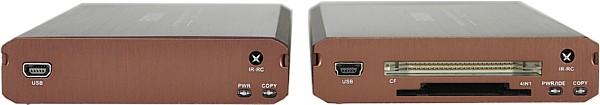

Левые торцы различаются — у E-001: мини-USB-разъем модификации OTG, ИК-приемник и индикаторы питания/активности HDD (красный) и автономного копирования (зеленый); у E-002 — все то же самое (только мини-USB обычный), плюс прорези кард-ридера.

Left

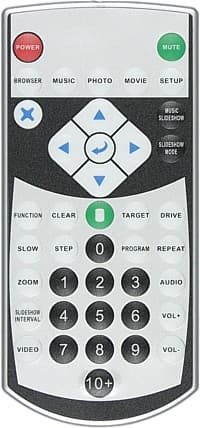

Компактный и тонкий пульт ДУ имеет мембранные, слегка выпуклые кнопки. Находить нужную кнопку на ощупь сложно. Обозначения кнопок контрастные, и те подписи, которые в одну строчку, достаточно крупные, чтобы можно было их прочитать в полутьме.

Remote control

Если направлять пульт точно на ИК-приемник, то устойчивая связь сохраняется метров до четырех. Чем ближе находится пульт к плееру, тем больше можно отклонять ось пульта от направления на ИК-приемник.

Внутри

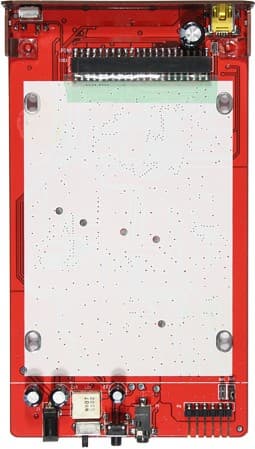

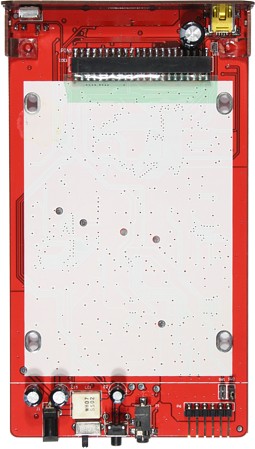

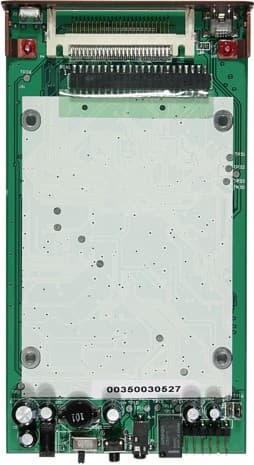

Плееры поставляются без винчестера. Особых навыков, чтобы самостоятельно оснастить плеер жестким диском, не требуется, потребуются две крестовые отвертки — маленькая и совсем маленькая — и винтики из комплекта. Порядок такой: совсем маленькой отверткой вывинтить два винтика, которыми крепится заглушка с USB-разъемом, вытащить ее вместе с платой из корпуса, вставить винчестер в разъем на плате и закрепить его четырьмя комплектными винтами, собрать плеер в обратной последовательности.

E-001   E-002

E-001   E-002

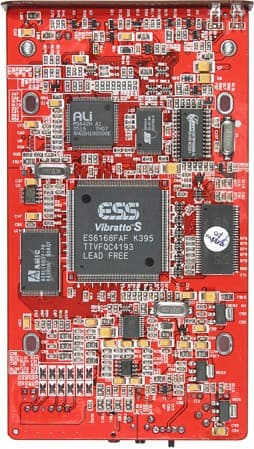

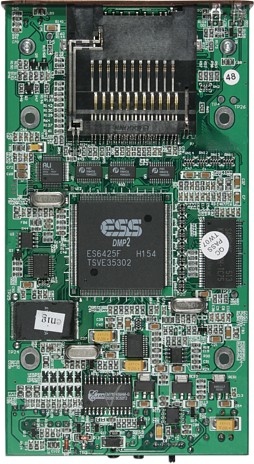

Плееры основаны на мультимедийных процессорах от ESS различных модификаций: E-001 — на ES6168FAF, E-002 — на ES6425F. Процессоры оснащены интерфейсом IDE, интерфейсами к картам памяти различных типов, контроллерами чипов памяти и т.д. В процессоры встроены 5 видеоЦАПов. АудиоЦАПы внешние — используются микросхемы от KHTEK: E-001 — DA1132F, E-002 — DA1132. Усиливают аналоговый аудиосигнал стереофонические драйверы головных телефонов от Princeton Technology: PT2308-S и PT2308L (S/N = 110 дБ, THD = 0,001%), соответственно. Функционирование плеера в качестве внешнего USB-накопителя обеспечивает чип моста USB 2.0 — IDE от ALI, на E-001 установлен M5642H, поддерживающий функцию USB-хоста, а на E-002 — M5642.

M5642H   M5642

Монтаж элементов на плате очень аккуратный. Прокладок, отводящих тепло от чипов, нет. Винчестер и чипы нагревают воздух, который охлаждается о внутренние поверхности корпуса, в свою очередь, корпус охлаждается внешним воздухом и излучает излишки тепла в окружающую среду. При работе плеер греется несильно, случаев отказа в работе из-за перегрева отмечено не было.

Функциональность

Как внешний USB-накопитель

Как только плеер (далее, если не указано какой, то информация относится к обоим) подключается к компьютеру по USB, так он сразу и без вариантов переходит в режим USB-накопителя, емкость которого зависит от установленного жесткого диска. Если планируется использовать плеер не только как накопитель, но и как плеер, то форматировать его HDD нужно в FAT32. Тестируя предпродажные версии плееров, мы установили, что ими поддерживаются несколько разделов FAT32, но наличие не первого раздела NTFS чревато подвисанием при включении. Тестирование быстродействия проводилось на компьютере с процессором P4 820D плагином к AIDA32, в плееры устанавливался жесткий диск на 100 Г Seagate ST9100824A.

ПараметрE-001E-002
Среднее время доступа 17,5 мс 16,4 мс
Средняя скорость последовательного чтения 18,8 Мбайт/с  27,9 Мбайт/с
Время копирования 742-х файлов
общим объемом 4,12 Гбайт
 6 мин 12 с 4 мин 46 с

Плеер E-002 значимо быстрее как накопитель, чем E-001.

При работе в качестве внешнего накопителя плеерам обычно хватает питания от одного USB-порта. Как показала практика, принципиальное значение имеет напряжение на порте. Если напряжение опускается до 4,6 В, то винчестер в плеере не стартует, и комплектный кабель с добавочным разъемом USB не помогает, приходится использовать внешний блок питания. При этом нужно сначала подключить внешний БП, включить плеер и только затем подключить плеер к компьютеру.

Плеер E-001 может выступать в роли головного устройства для других USB-накопителей (функция OTG), но умеет только копировать с них. Встроенный кард-ридер E-002 позволяет, как воспроизводить файлы с карт памяти, так и копировать их содержимое на винчестер. Процесс копирования с внешних носителей и в том и в другом случае запускается кнопкой COPY на корпусе плеера или зеленой кнопкой на пульте. При каждом акте копирования в корневом каталоге создается новая папка-приемник (или папки, если на внешнем носителе несколько логических дисков или если в кард-ридер вставлено несколько карточек), куда копируются все файлы, папки и подпапки с сохранением их оригинальных названий. В случае E-001 папка-приемник называется DSKnnnnn, в случае E-002 – AAnnn, где AA обозначает тип карты (CF, SD, MS), а nnnnn или nnn – порядковый номер. Для внешних носителей поддерживается FAT и FAT32. Копирование с CF-карты 85 файлов общим объемом 77 Мбайт в случае E-001 заняло 1 мин 28 с (использовался USB2.0 кард-ридер), а в случае E-002 процесс потребовал 1 мин 37 с.

Плеер E-002 позволяет работать с картами памяти, даже если в него не установлен винчестер.

Мультиформатный плеер

Результаты тестов на совместимость:

Проигрывание MP3 (8-320 кбит/с и VBR, 8-48 кГц)+*
Проигрывание WMA/WAV/AC3+
Проигрывание OGG/AACнет
Просмотр JPG+ (E-002 и BMP)
Проигрывание файлов MPEG-1/2/4+
Проигрывание VOB-файлов (DVD-Video)+
Поддержка IFO-файлов (DVD-Video)нет
* Зависит от соотношения битрейт / частота

Плеер не русифицирован. Меню установок и сообщения только на английском, кириллица в названиях файлов и папок (и в тегах) отображается знаками вопроса. Что, впрочем, не мешает плееру (в отличие от пользователя) нормально работать с файлами и папками, названными по-русски.

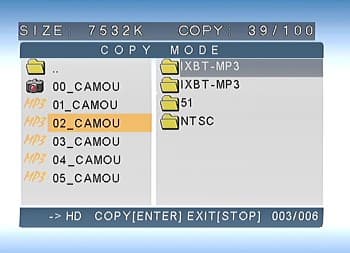

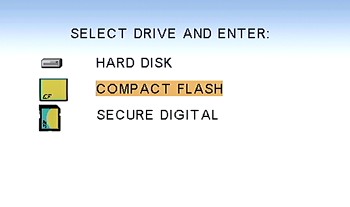

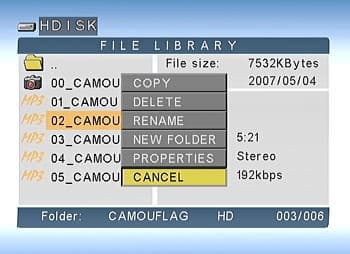

В плеер встроен файловый браузер, позволяющий просматривать содержимое винчестера (и карт памяти в случае E-002) и производить над папками и файлами простейшие операции: копировать файлы по одному в имеющиеся папки (на любой логический диск), переименовывать папки и файлы (вводить можно только цифры, пробел, дефис, подчеркивание и латинские заглавные буквы), удалять файлы и пустые папки, и создавать папки.

OSD

OSD

OSD

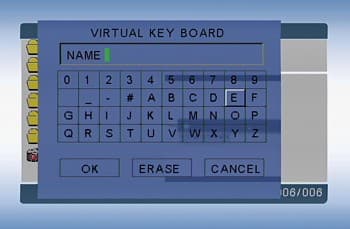

За редким исключением в браузере отображаются только проигрываемые типы файлов, а от названий файлов и папок остаются первые восемь символов. Окно со списком содержит файлы и папки текущей папки и строчку выхода на предыдущий уровень, выход из корневой папки ведет к списку логических дисков. Быстрый способ вывести список дисков — нажать на кнопку DRIVE.

OSD

Список файлов и папок не зациклен и не листается страницами. Для быстрого выбора первых девяти позиций (если это файлы) можно использовать цифровые кнопки пульта. Справа от списка отображаются некоторые сведения о выделенном файле и/или миниатюра картинки. Также некоторые свойства файла (папки) можно увидеть, нажав кнопку FUNCTION и выбрав PROPERTIES в открывшемся меню. Плеер автоматически запускает на проигрывание подсвеченный файл, при этом картинки и фильмы показываются в небольшом превью-окошке.

OSD

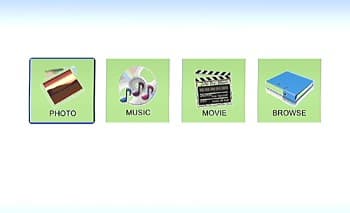

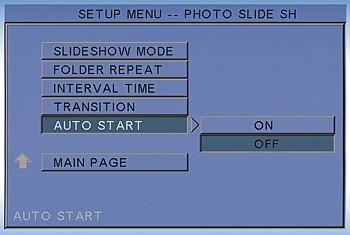

Такая услужливость не всегда к месту, и единственный способ избежать автозапуска — это быстро-быстро перемещаться по списку. Чтобы просмотреть/проиграть подряд все файлы одного типа, содержащиеся на текущем диске, нужно при загрузке плеера выбором иконки или в любой момент нажатием на соответствующую кнопку пульта включить один из тех режимов: MUSIC, PHOTO или MOVIE.

OSD

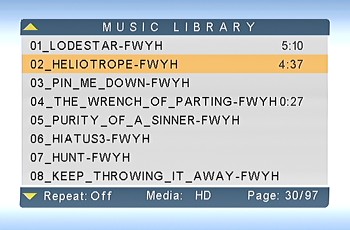

В режиме MUSIC на экране отображается список всех аудиофайлов (уже порядка 30-ти первых символов и опять не листаемый по страницам),

OSD

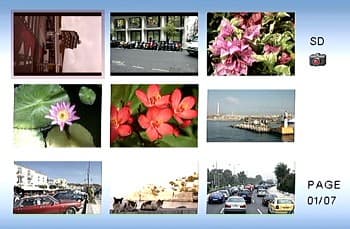

в режиме PHOTO — 9 миниатюр,

OSD

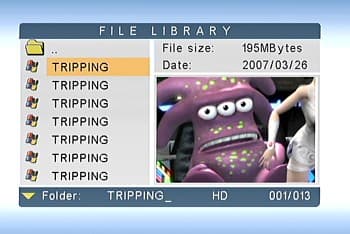

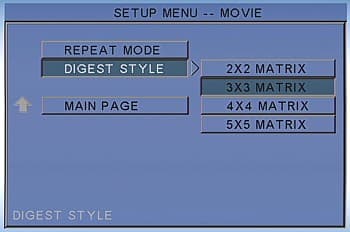

в MOVIE — 4, 9, 16 или 25 (зависит от установок) миниатюр из первых кадров фильмов, а выделенный еще и проигрывается.

OSD

В списках сначала идут файлы из корневой папки, потом из папок, упорядоченных по дате создания. Папки, созданные при копировании с носителей, даты не имеют, поэтому идут первыми. В режиме браузера, кстати, папки сортируются по названию, что удобнее. Кнопкой MUSIC SLIDESHOW запускается слайд-шоу с музыкальным сопровождением (в режимах MUSIC и PHOTO проигрываются все аудиофайлы и картинки текущего диска, в режиме браузера — текущей папки). При этом временной интервал между картинками и эффект перехода выбираются соответствующими кнопками пульта или заранее в меню установок.

OSD

При принудительном запуске аудиофайла на экране отображается графический анализатор спектра, над которым выводится имя файла или название композиции и имя исполнителя, загруженные из ID3-тегов (v.1 или v.2).

OSD

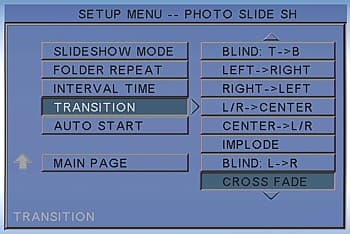

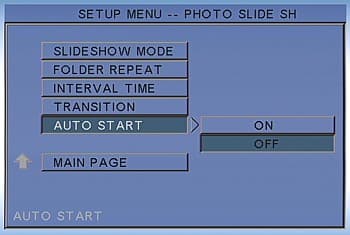

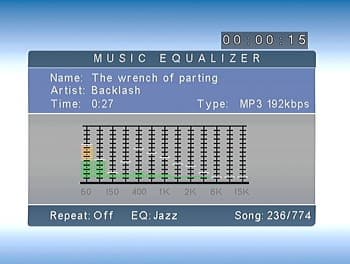

Есть эквалайзер с предустановленными профилями, но переключаются они кнопкой SLIDESHOW MODE, только если аудиофайл был запущен из режима MUSIC. Если в меню установок включить опцию AUTO START, то после загрузки плеер начнет воспроизводить подряд файлы всех типов с первого логического диска, но только если в корневой папке есть хотя бы один проигрываемый файл.

OSD

Есть быстрая перемотка (4 скорости, до 8x) по MP3- и WMA-файлам (вперед — нормально, назад — часто глючит). Пауза между MP3- и WAV-треками составляет 0,3-0,4 с, начало трека не приглушается. Моно-WAV-файлы воспроизводятся раза в два быстрее, чем нужно. Плеер воспроизводит файлы MP3 и WMA с различными битрейтами и частотами дискретизации, не справляется только с 24-битными и loseless WMA-файлами.

Плеер показывает довольно большие картинки — как минимум до 3967 на 2642 пикселей включительно. При просмотре JPG-фалов работает настоящий зум (с повышением детализации). Картинки можно вращать только в режиме PHOTO. Изображение выводится практически на весь экран — ширина черной каймы по периметру минимальна.

Для тестирования функции проигрывания видеофайлов мы использовали содержимое ряда тестовых дисков, в том числе DivXTestCD v1 и v2.0. Подробные результаты тестирования вынесены на отдельную страницу.

Плеер умеет проигрывать MPEG1-, MPEG2- и MPEG4-файлы, последние — в контейнерах AVI и DivX (MP4-файлы плеер видит, но AAC-дорожки в них не поддерживаются). Профиль AVC плеер не поддерживает. Файлы с высоким разрешением (1280 на 720 и 1920 на 1080) плеер не проигрывает. Поддерживаются Bframes, частично GMC, а Qpel – нет. Плеер распознает и воспроизводит звуковой поток в MPEG4-файлах, если он присутствует в форматах WMA (2.0), MP3 (2.0) и AC3 (5.1); в случае нескольких аудиопотоков можно переключаться только между первыми двумя (кнопкой TARGET), а переключение между WMA-дорожками обычно приводит к артефактам звука. Плеер поддерживает встроенные в DivX/AVI-контейнер графические субтитры, но показывает их всегда и только первый поток. Внешние текстовые субтитры не поддерживаются, то есть иногда что-то мелькает, но реально эта функция не работает.

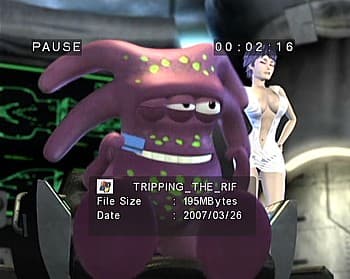

При проигрывании MPEG4-файлов работают быстрая перемотка в обе стороны (иногда подглючивает), пошаговый и замедленный режимы просмотра вперед. Файлы MPEG-1/2 можно перематывать вперед-назад на четырех скоростях (2, 4, 6 и 8x). Правильное соотношение сторон картинки MPEG4-файлов (и JPG-файлов тоже) сохраняется при просмотре на экране 4:3. Нажатие на кнопку FUNCTION выводит на экран информацию о проигрываемом видеофайле и текущий тайм-код.

OSD

При проигрывании с карт памяти (плеер E-002) видеофайлов, битрейт которых превышает 3000 кбит/с, могут возникать артефакты. Со встроенного винчестера обычно нормально воспроизводятся и файлы с 6000 кбит/с.

DVD-Video, скопированные на диск, плеер проигрывает по VOB-файлам, игнорируя информацию из IFO-файлов. При этом переключаются звуковые дорожки (перебираются пустые), работает быстрая перемотка и не поддерживаются субтитры. VOB-фрагменты с форматом 16:9 показываются в режиме Pan&Scan, то есть по краям обрезаются.

Тестирование видеотракта

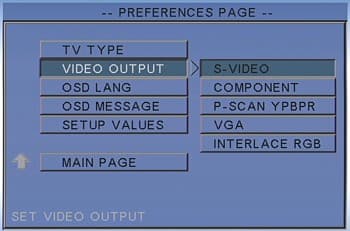

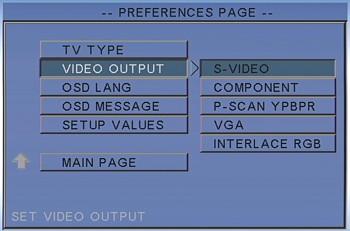

Режим работы видеовыходов переключается в меню установок или кнопкой VIDEO пульта.

OSD

Композитный выход нормально работает только в чересстрочных режимах. VGA-режим — это 640x480 пикселей при 60 Гц кадровой.

Яркостная четкость (ТВЛ)
Композитныйболее 540Отлично
S-Videoболее 540Отлично
Компонентныйболее 540Отлично
VGAболее 540Отлично
Цветовая четкость (ТВЛ)
Композитный120Отлично
S-Video150Отлично
Компонентныйболее 270Отлично
VGAболее 270Отлично

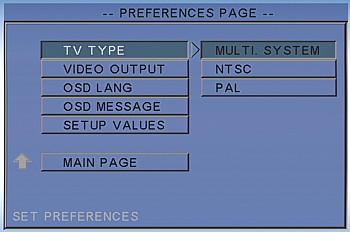

Четкость в любых режимах высокая. При любом способе подключения присутствует небольшой завал в светах и в тенях, поэтому иногда, например, на очень светлых участках одежды или, наоборот, в самых темных участках ночных сцен можно, заметить потерю детализации. Цвета яркие и правильные. В прогрессивных режимах деинтерлейсинг выполняется правильно для наших тестовых PAL-фрагментов с двигающимися мирами и неподвижными объектами, в случае NTSC-фрагментов изображение всегда выводится по полям. Стандарт, к которому плеер по-умолчанию транскодирует видеоматериал, определяется положением джампера на плате. В меню временно (до выключения) можно выбрать другой или включить режим MULTI. SYSTEM, в котором плеер выбирает PAL или NTSC в зависимости от частоты кадров видеоматериала.

OSD

Тестирование звукового тракта

Тестируемая цепь: WAV-файл, аналоговый выход => вход E-MU0404
Режим работы: 16 бит 44 кГц

ТестE-001E-002
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.09, -0.53+0.11, -0.46
Уровень шума, дБ (А):-80.8-77.8
Динамический диапазон, дБ (А):79.978.0
Гармонические искажения, %:0.0230.0037
Интермодуляционные искажения + шум, %:0.0990.420
Взаимопроникновение каналов, дБ:-85.1-85.6

Общая оценка:
E-001 — Хорошо (Подробный отчёт).
E-002 — Хорошо (Подробный отчёт).

Тестируемая цепь: MP3 320 кбит/с, аналоговый выход -> вход E-MU0404
Режим работы: 16 бит 44 кГц

ТестE-001E-002
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0.18, -0.70+0.21, -0.45
Уровень шума, дБ (А):-87.8-73.7
Динамический диапазон, дБ (А):85.373.0
Гармонические искажения, %:0.00560.0054
Интермодуляционные искажения + шум, %:0.1700.465
Взаимопроникновение каналов, дБ:-82.8-76.4

Общая оценка:
E-001 — Хорошо (Подробный отчёт).
E-002 — Хорошо (Подробный отчёт).

Качество аналогового стереовыхода в целом хорошее. Если вывести громкость подключенных к плееру колонок на максимум, то можно услышать фоновый шум и помехи, возникающие при позиционировании головки винчестера. Впрочем, на нормальной громкости даже в паузах ничего этого не слышно. Уровень аналогового аудиосигнала немного, примерно на 3 дБ ниже стандартного уровня.

Выводы

Плееры Enigma E-001 и E-002 на контрасте с гламурными гаджетами привлекают строгими и предельно функциональными неброскими корпусами. Плееры имеют тройную функциональность: портативный внешний винчестер, мультиформатный плеер и устройство, на которое автономно, без использования компьютера, можно скопировать данные с любого USB-накопителя (E-001) или с карт памяти (E-002). Плеер E-002, возможно, заинтересует фотографов, так как в некоторых случаях может послужить дешевым и легким по сравнению с ноутбуком временным хранилищем для фотографий.

Достоинства:

  • Функция USB-хоста (E-001) и автономного кардридера (E-002)
  • Встроенный браузер поддерживает ряд операций с файлами и папками
  • четыре типа видеовыходов
  • Хороший комплект поставки

Недостатки:

  • Не русифицирован
  • Нельзя переключить в режим 16:9
  • Не поддерживаются внешние текстовые субтитры





17 мая 2007 Г.
