Немецкая компания Elac очень хорошо известна любителям хорошего звука. Начала свою деятельность она почти век назад с разработки звуковых передатчиков для военных, потом перепрофилировалась на производство домашней аудиотехники, в чем достигла немалых успехов — достаточно вспомнить ее линейку виниловых проигрывателей Miracord, которая с середины 50-х по конец 70-х годов прошлого века считалась чуть ли не эталоном качества, да и сейчас высоко ценится у коллекционеров.
Позже компания сделала основной акцент на создании акустических систем, чему немало поспособствовало объединение с другим немецким производителем — Axiom Elektroakustik. Разработанные еще в конце прошлого века ленточные излучатели JET и диффузоры из «алюминиевого сэндвича» не только не теряют актуальности по сей день и применяются в продуктах компании, но и регулярно дорабатываются. В общем, опыта у инженеров Elac хватает, а потому от новой серии сабвуферов Varro, о котором мы сегодня будем говорить, публика ожидала многого. И разработчики не подвели — ожидания в полной мере оправдались.

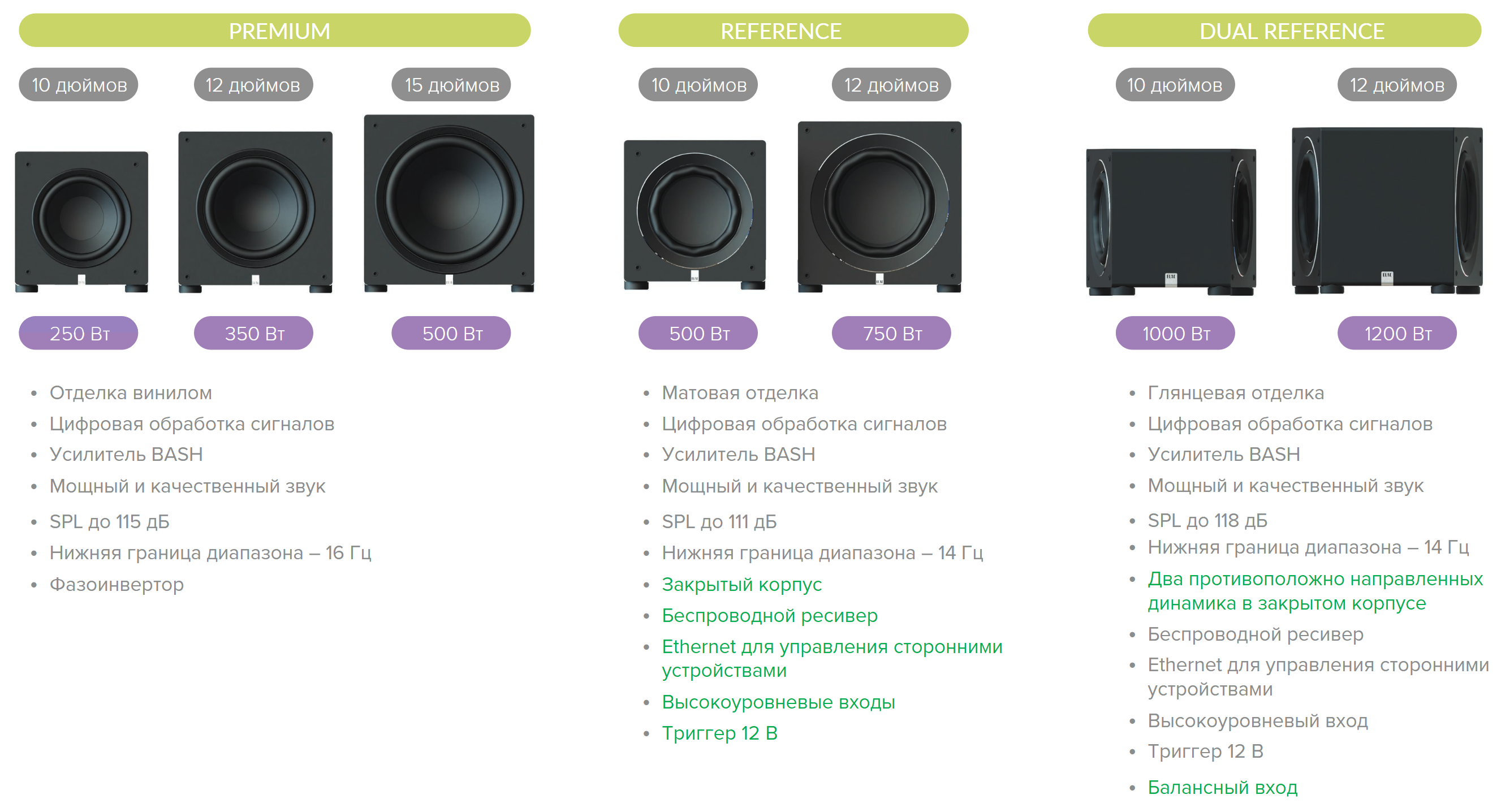

Всего в семейство Varro вошли семь устройств в трех линейках. Самая «младшая» называется Premium — видимо, это непрозрачный намек на то, что не премиальных продуктов тут просто нет. В нее вошли три модели с фазоинвертором: PS250-BK, PS350-BK и PS500-BK, отличающиеся габаритами и мощностью встроенного усилителя. В серию Reference входят две модели с корпусом формата «закрытый ящик» RS500-B и RS700-B. Ну а самый «топовый» вариант семейства — две модели серии Dual Reference: DS1000-GB и DS1200-GB, оснащенные сразу парой НЧ-динамиков.

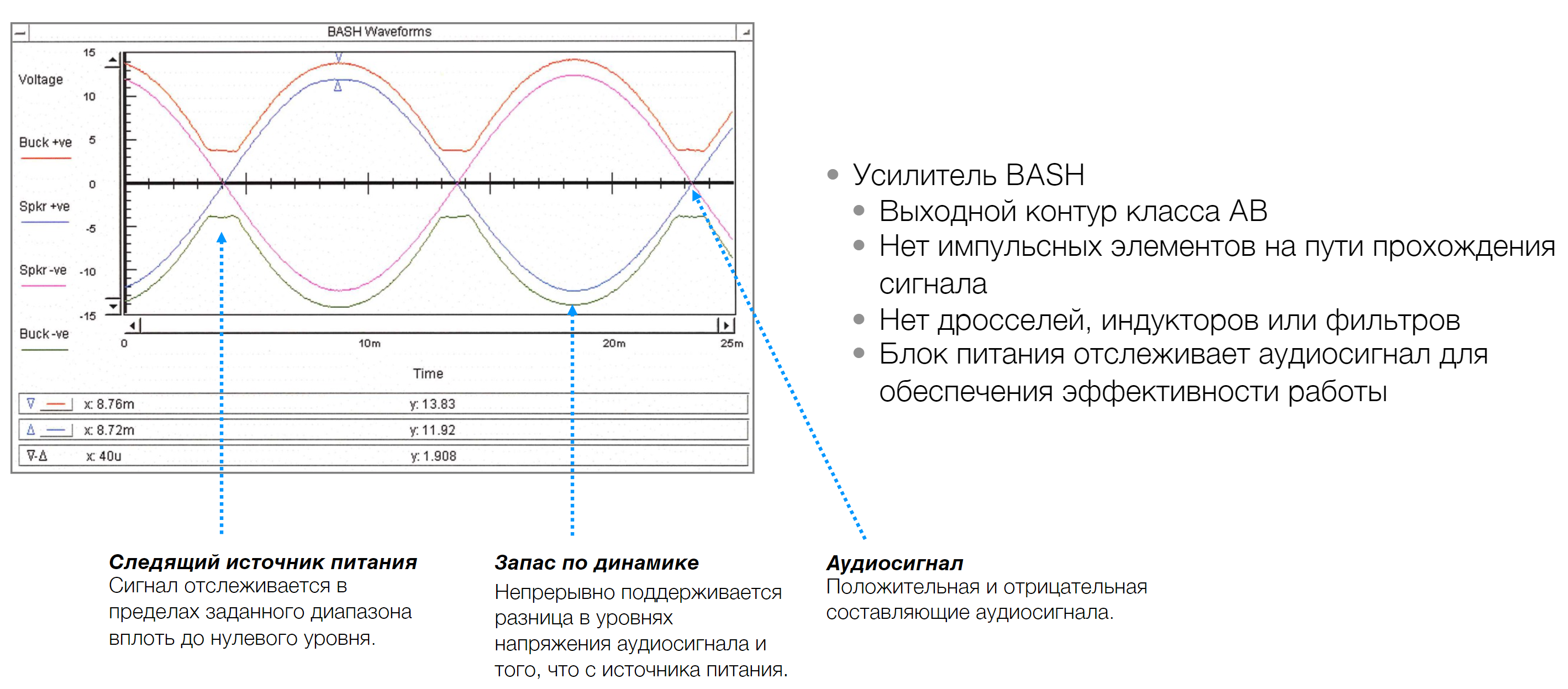

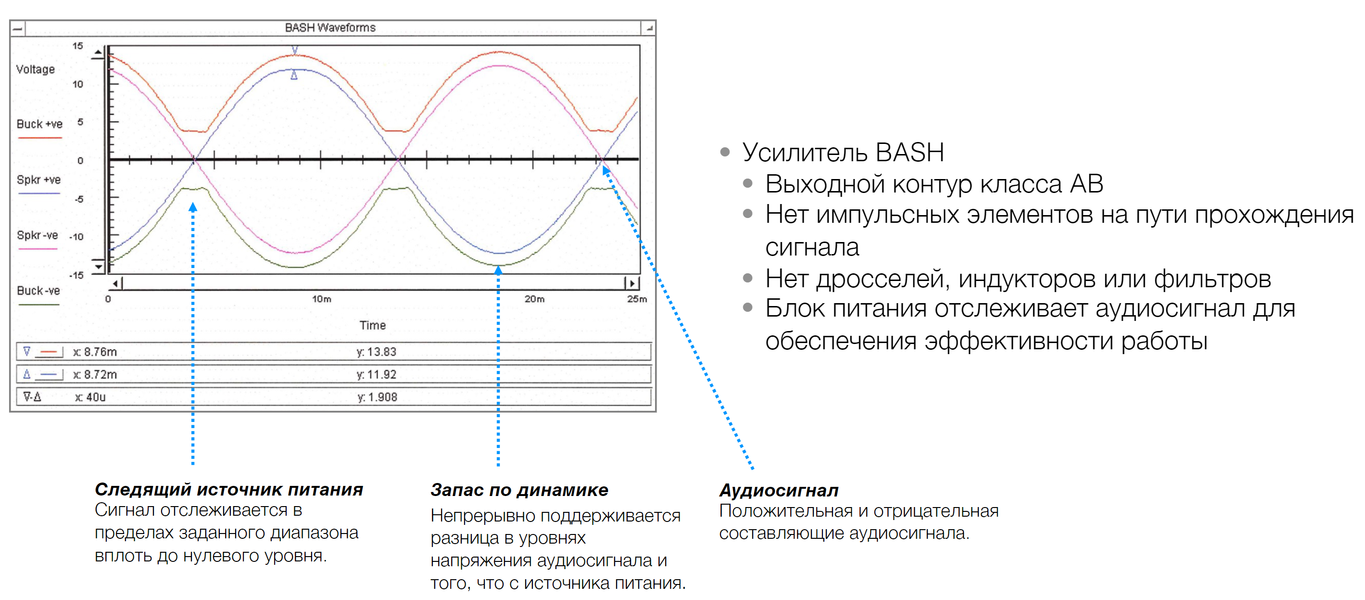

Но самое интересное тут не в различиях, а наоборот — в общих чертах, то есть задействованных технологиях. Во всех моделях используется усилитель класса AB, оснащенный импульсным блоком питания, выходное напряжение которого изменяется в зависимости от входящего аудиосигнала — производитель называет эту технологию BASH (Bridged Amplifier Switching Hybryd). Она позволяет чище отрабатывать значительные пики сигнала и повышает энергоэффективность.

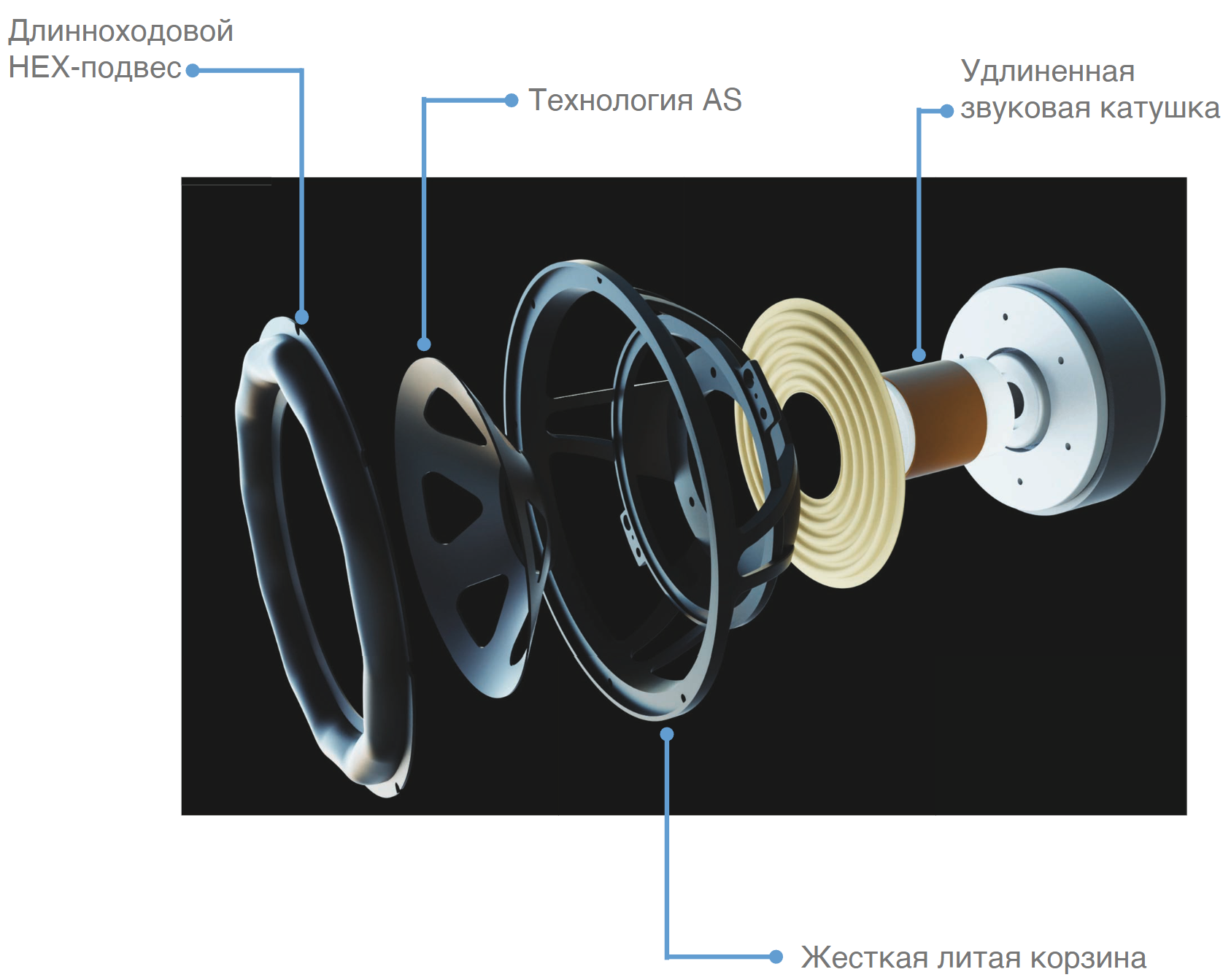

Диффузоры динамиков выполнены по уже упоминавшейся выше технологии «алюминиевого сэндвича» (Elac AS): между двумя слоями пропитанной бумаги размещена вставка из алюминия. В сабвуферах она применяется впервые, при этом обычный AS-диффузор оказался слишком тяжелым, для снижения его массы и повышения чувствительности динамика в бумажном конусе перед приклеиванием к мембране делаются отверстия.
Примечателен и HEX-подвес диафрагмы, разработанный специально для динамиков с большой массой подвижной системы. Его задача — минимизировать искажения вследствие отклонения от поршневого режима, обеспечив увеличенный ход с траекторией движения точно по оси. Из-за увеличения хода потребовались удлиненные звуковые катушки, за прочность и жесткость конструкции отвечает литая корзина.
Ну и главная «фишка» линейки Varro — это, безусловно, возможность управления с помощью приложения для мобильных устройств и автоматическая калибровка, серьезно облегчающая установку и первоначальную настройку сабвуфера — об этом мы сегодня будем говорить подробно и неоднократно. Протестировать все сабвуферы линейки в рамках обзора невозможно, потому мы решили остановиться на одном устройстве из самой ее середины — Reference RS500. Это универсальный продукт, обладающий всеми достоинствами серии Varro и прекрасно подходящий для знакомства с ней.
Технические характеристики
| Акустическое оформление | закрытый ящик |
|---|---|
| Размер динамика | 25,4 см (10 дюймов) |
| Частотный диапазон | 15 — 150 Гц |
| Уровень звукового давления (SPL дБ/ 1 м) | до 108 дБ |
| Частота среза кроссовера | 40 — 150 Гц |
| Мощность усилителя на нагрузке 4 Ом | 500/1000 Вт (RMS/пиковая) |
| Потребление в режиме ожидания | < 2 Вт |
| Входы | RCA (линейный) клеммы (высокоуровневый) |
| Дополнительно | ПО для настройки, автокалибровка |
| Габариты (В×Ш×Г) | 381×360×387 мм |
| Масса | 20,8 кг |
| Розничная стоимость | 172 тысячи рублей на момент публикации обзора |
Упаковка и комплектация

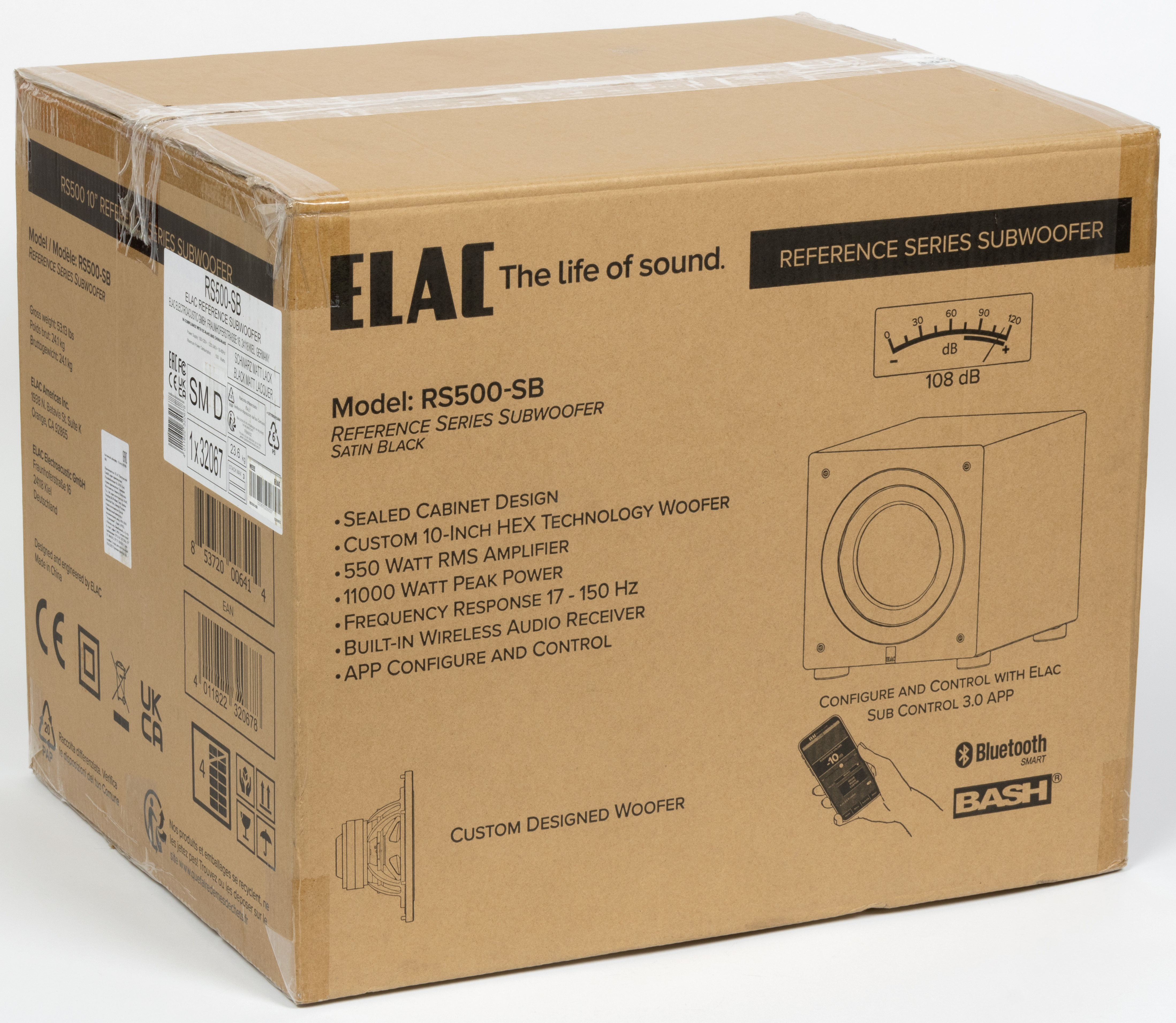

Поставляется Varro Reference RS500 в коробке из неокрашенного картона, на которую нанесены изображения и краткие характеристики устройства. Внутри сам сабвуфер и элементы комплектации помещены в отдельные пакеты и коробки, плюс надежно удерживаются пенопластовыми ложементами — за сохранность перевозки можно не переживать. Не позаботились создатели упаковки лишь о тех, кому доведется переносить ее с места на место — весит она более 20 кг, а хоть каких-нибудь ручек почему-то не имеет.
В комплекте с устройством поставляются защитная решетка, сетевой кабель, инструкция и металлические шипы, которые по желанию можно установить в дополнение к ножкам.
Внешний вид

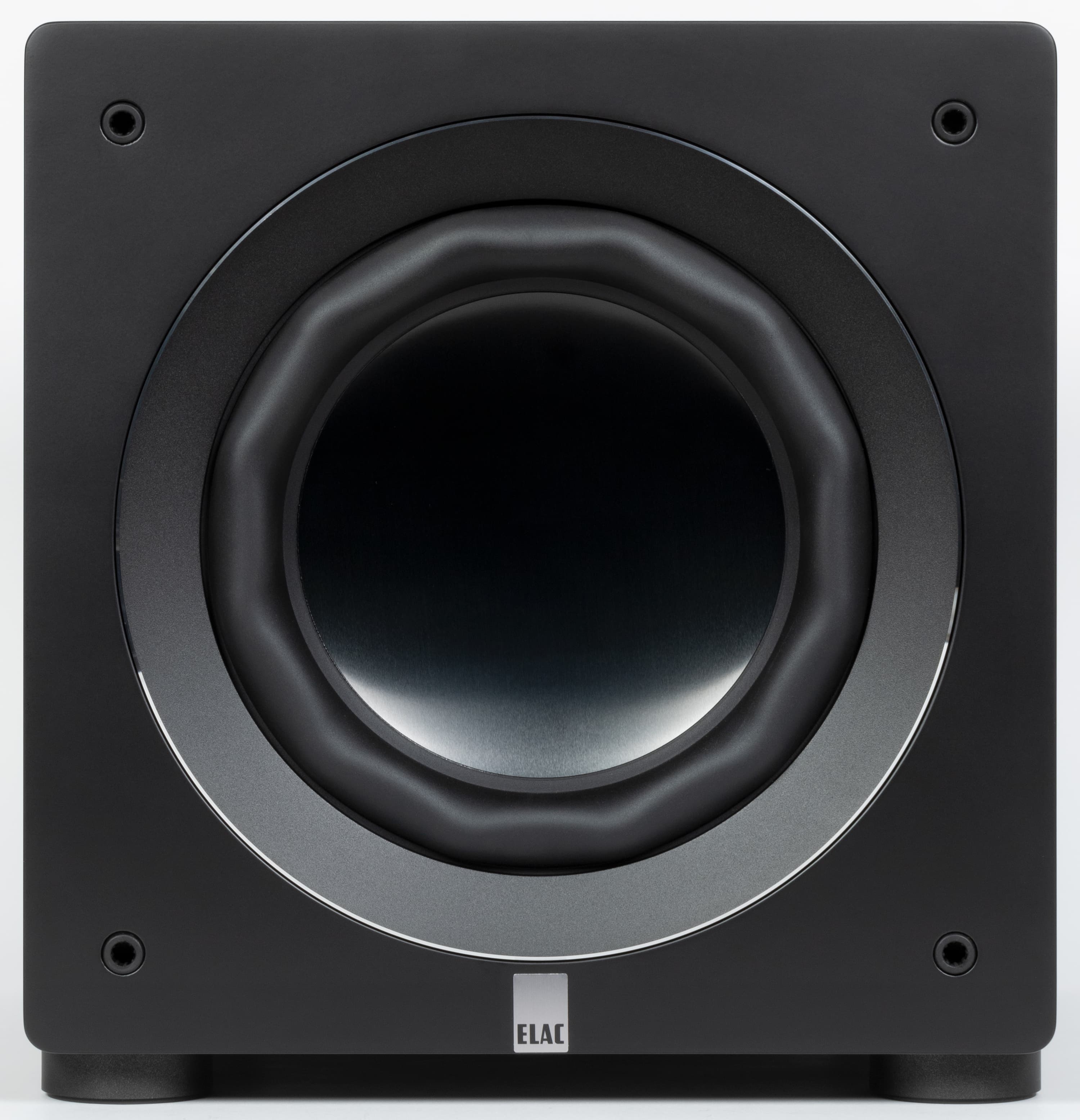

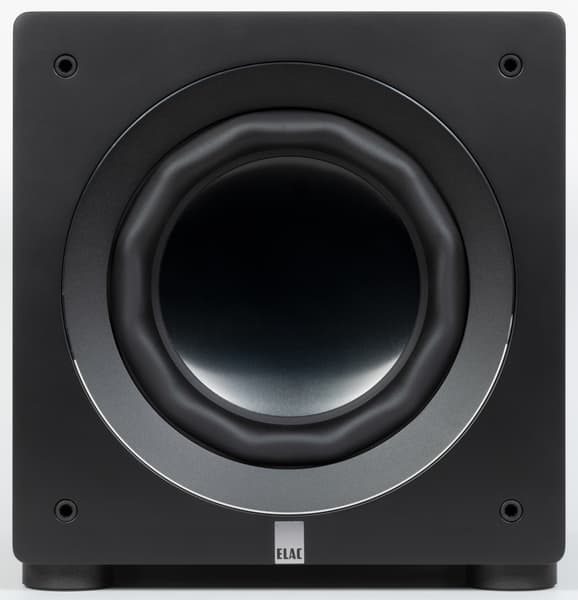

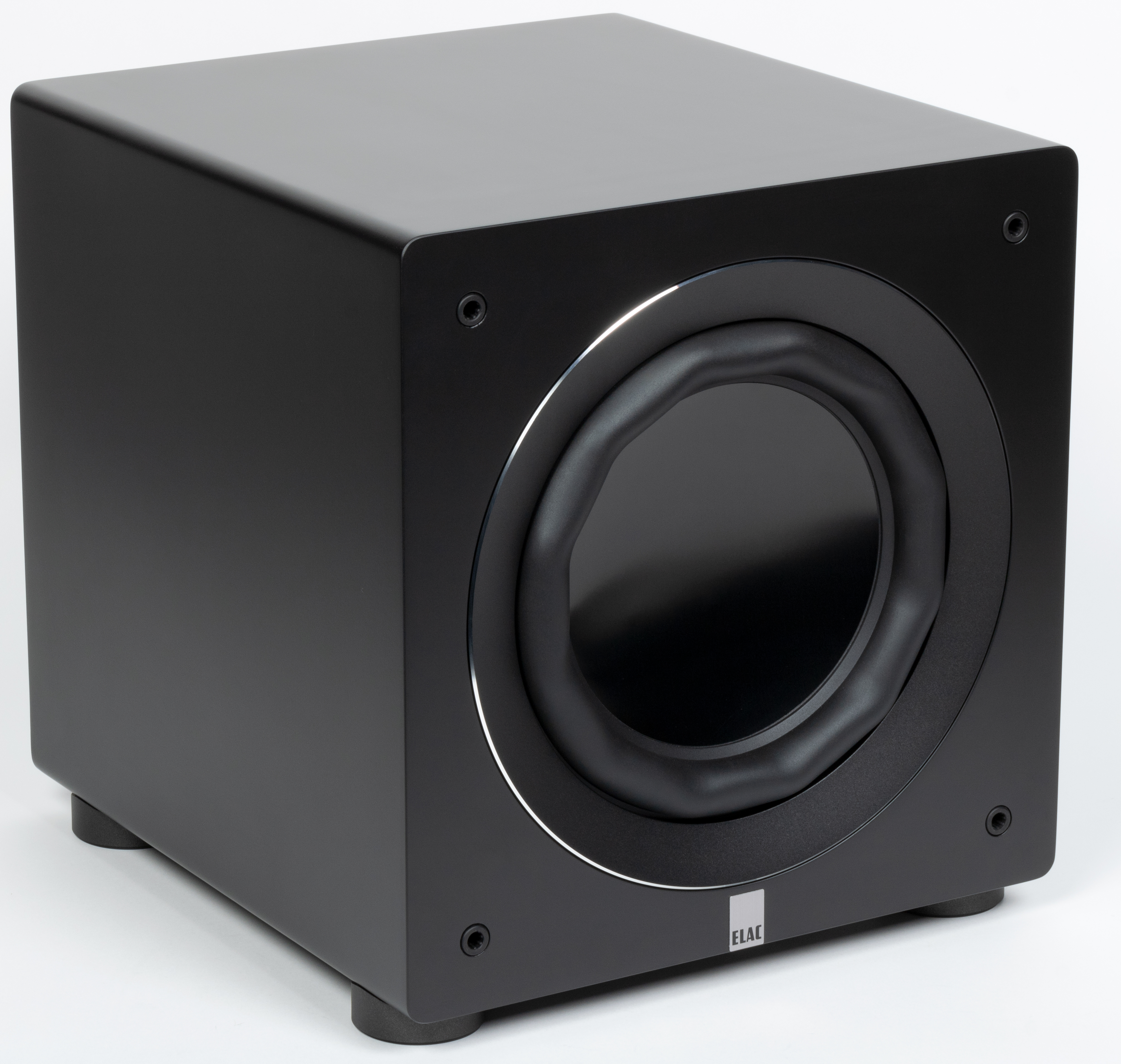

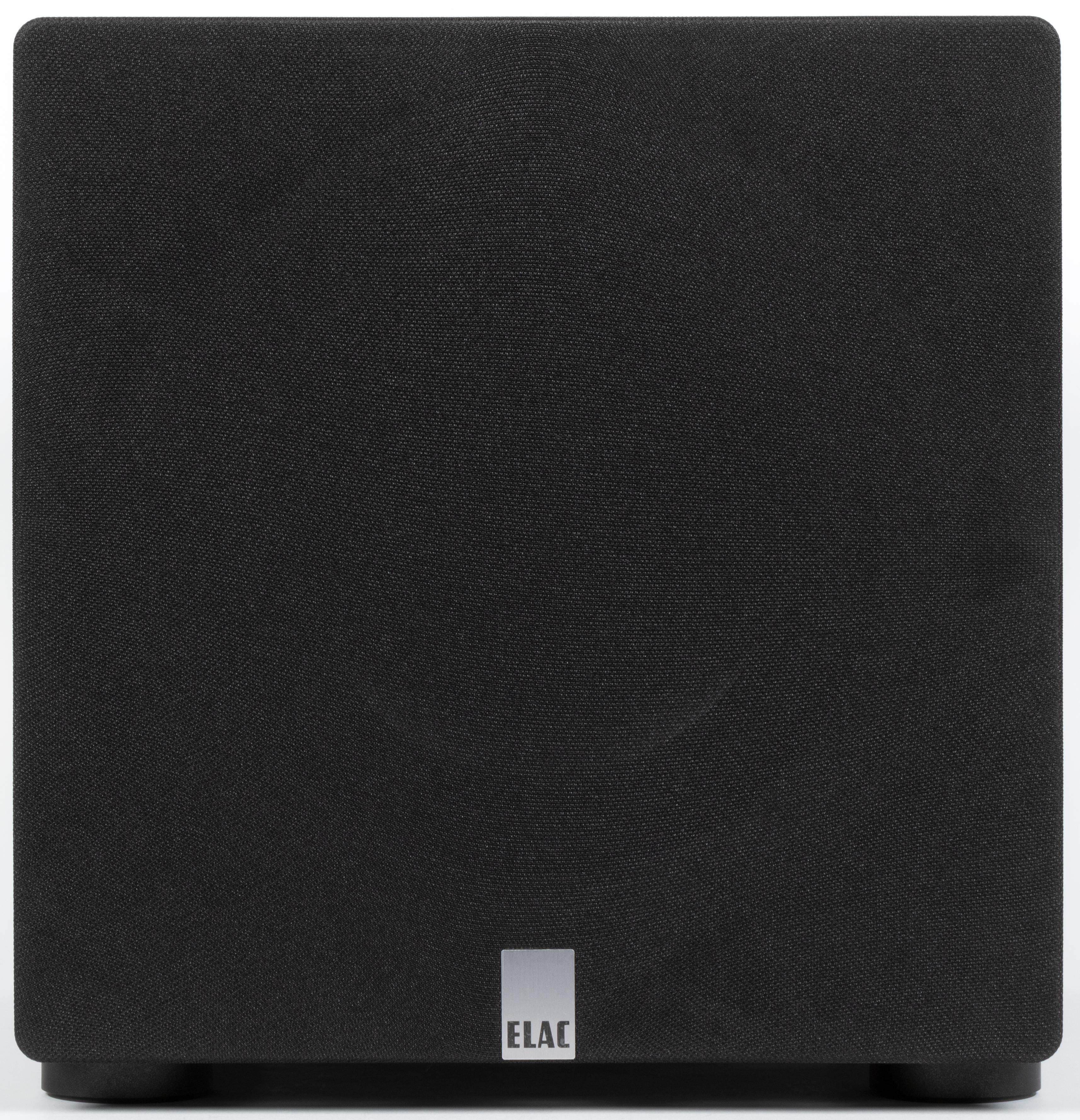

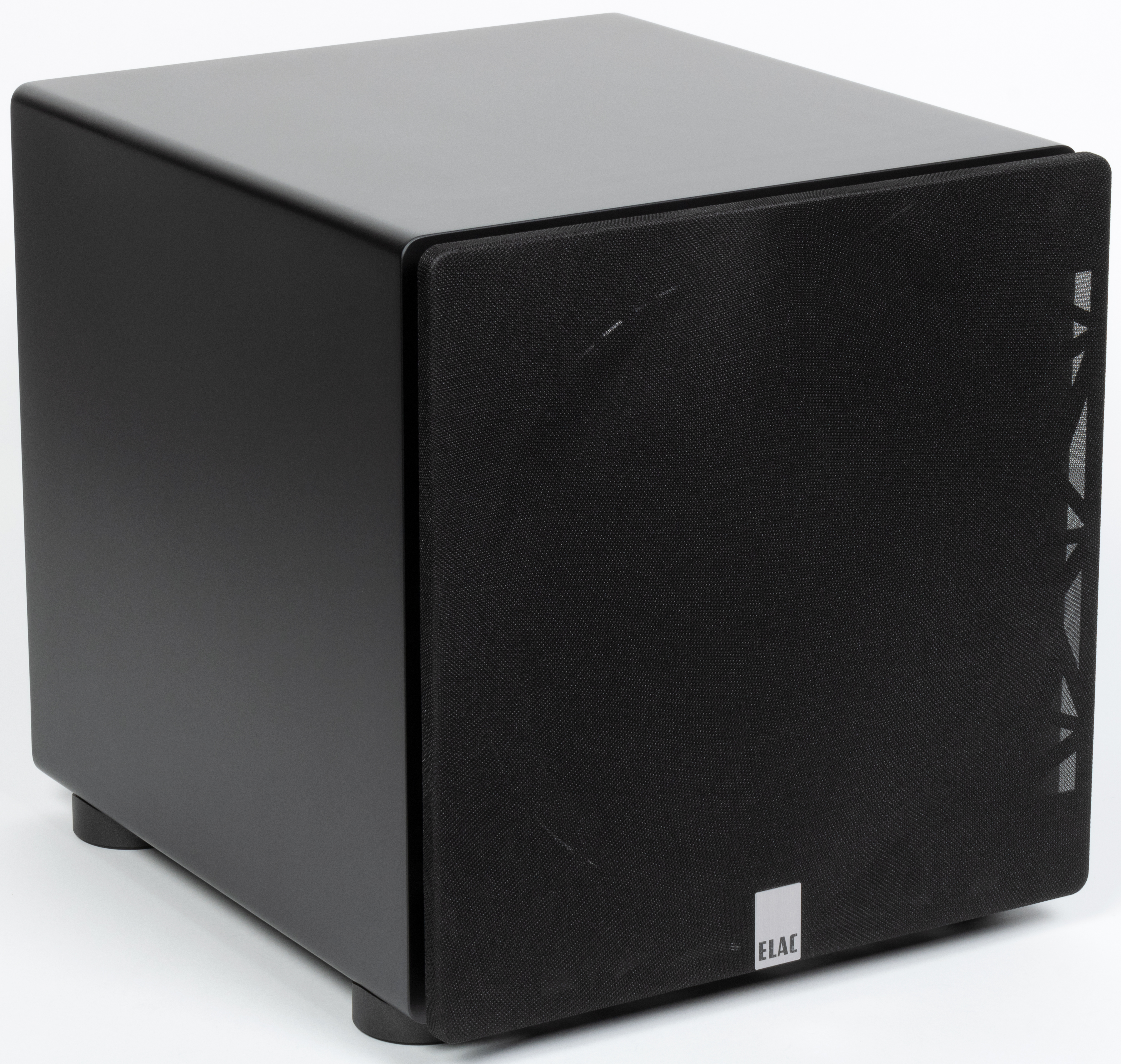

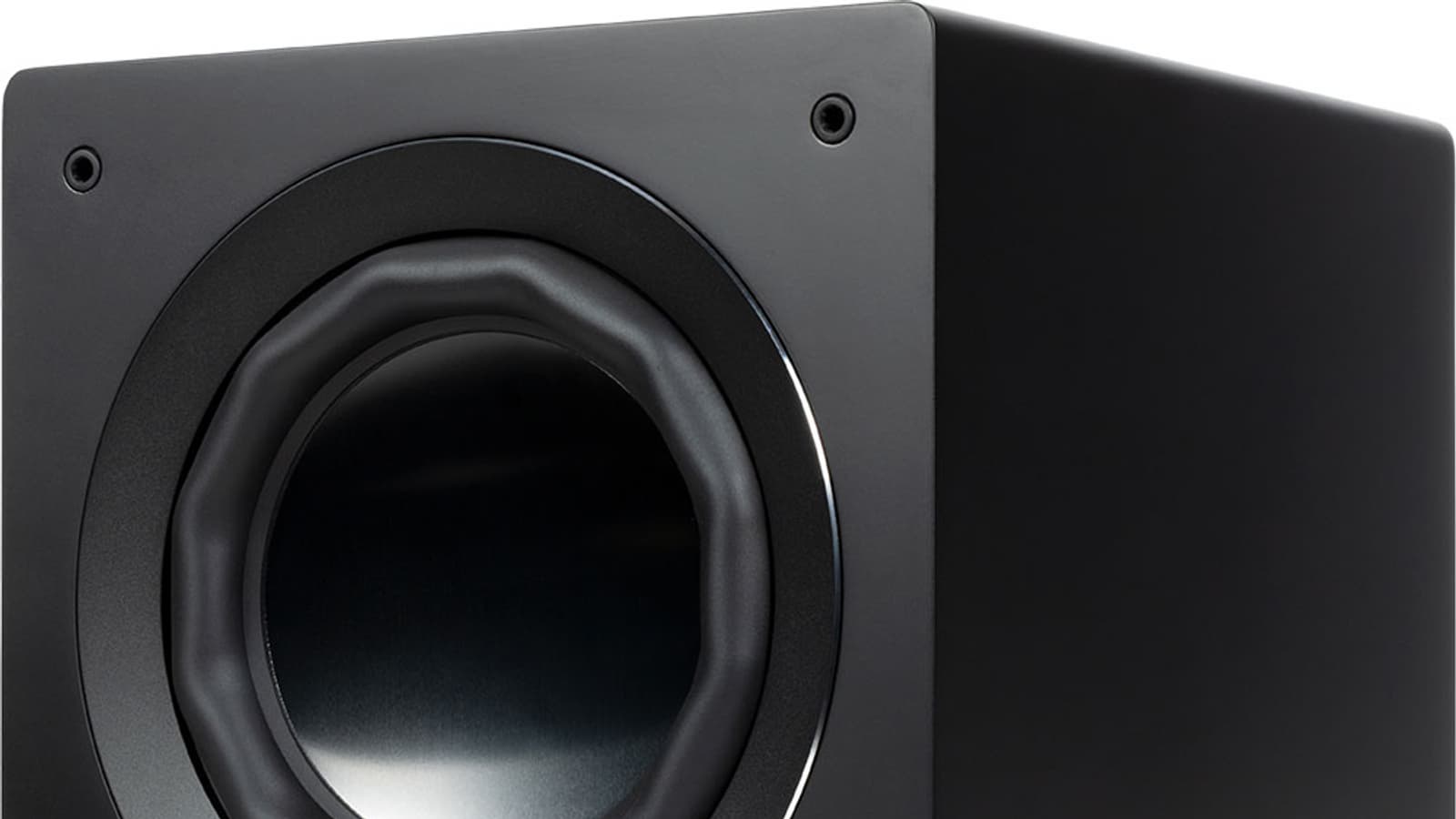

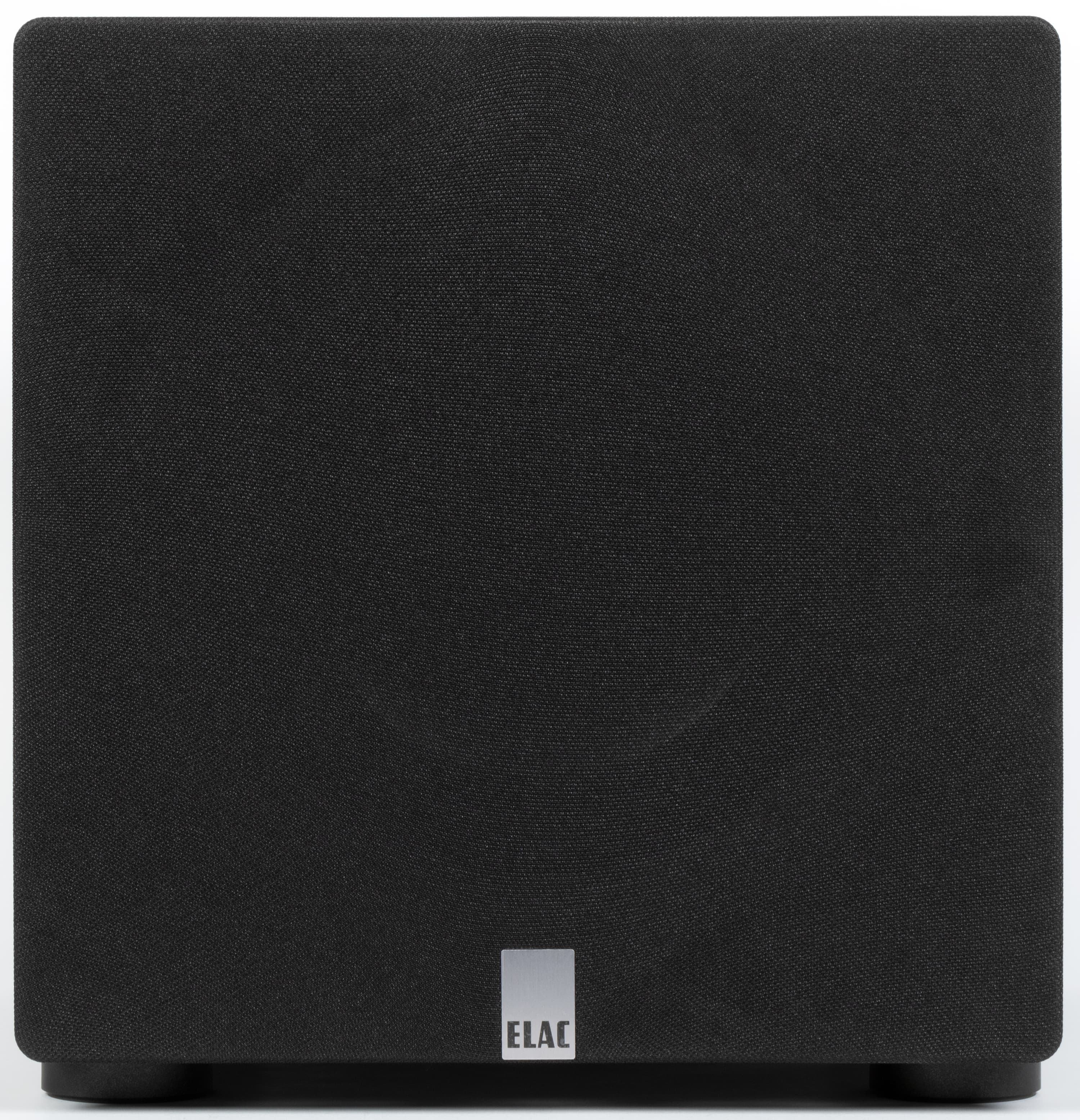

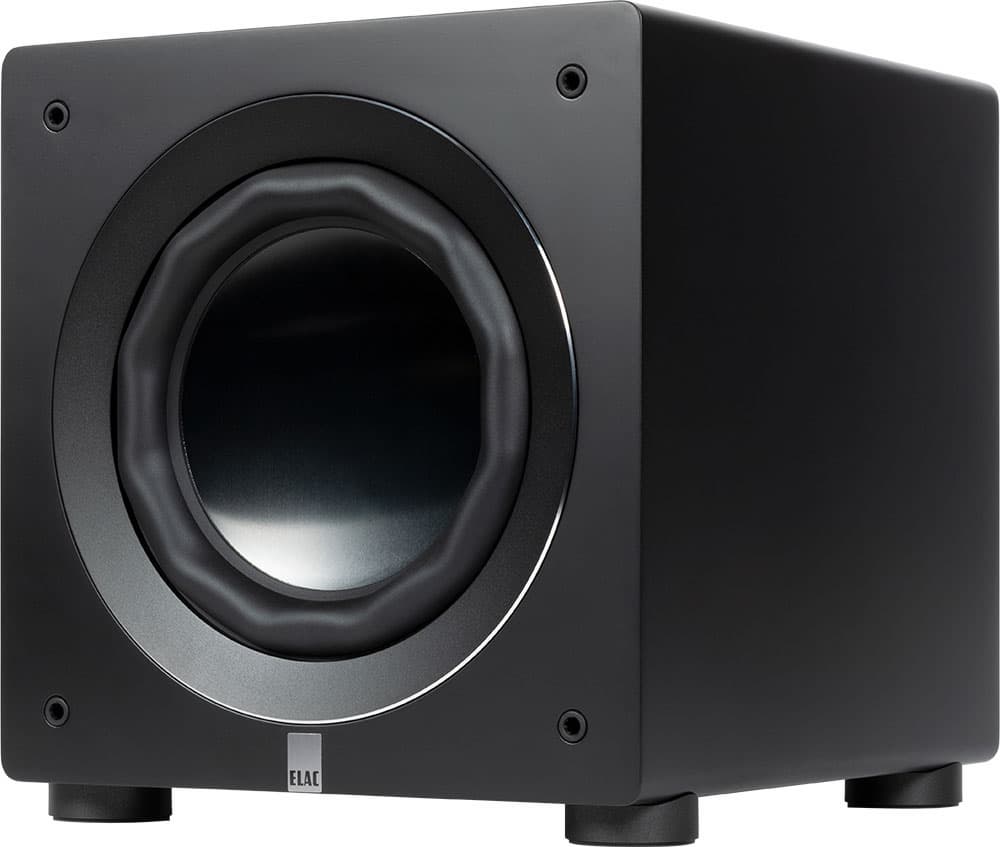

Дизайн у Varro Reference RS500 стильный и строгий, ничего лишнего. Выпускается устройство только в черном цвете. Защитная решетка съемная, удерживается крупными и прочными штифтами, которые не требуют особо бережного отношения в процессе демонтажа или установки. С решеткой сабвуфер выглядит скромно и лаконично, а вот без нее — намного эффектнее.
Логотип производителя при этом в любом случае окажется в поле зрения — он есть и на решетке, и на передней панели под динамиком. Форма подвеса динамика придает оформлению передней стенки долю оригинальности, не нарушая общей строгости дизайна.

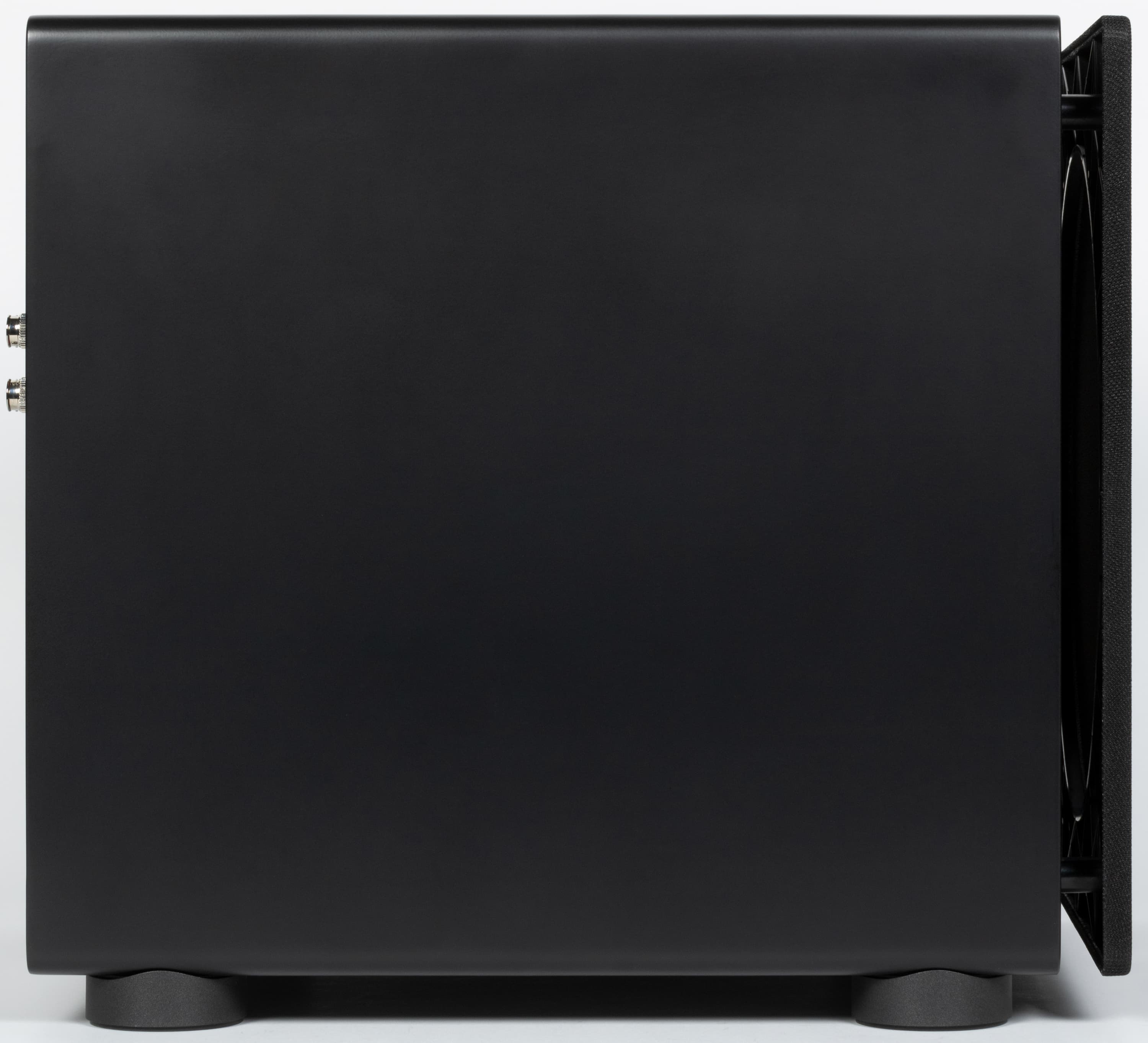

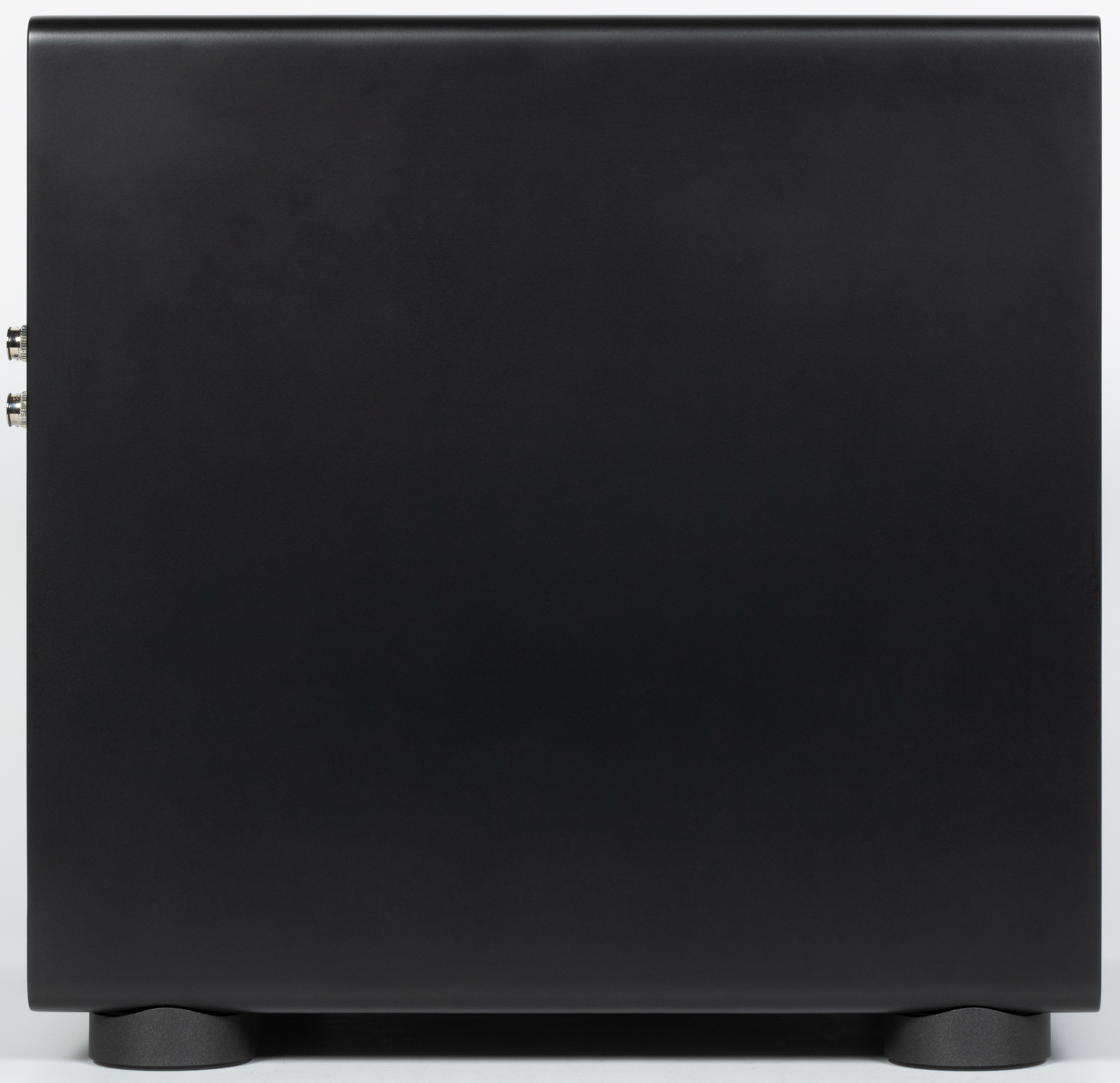

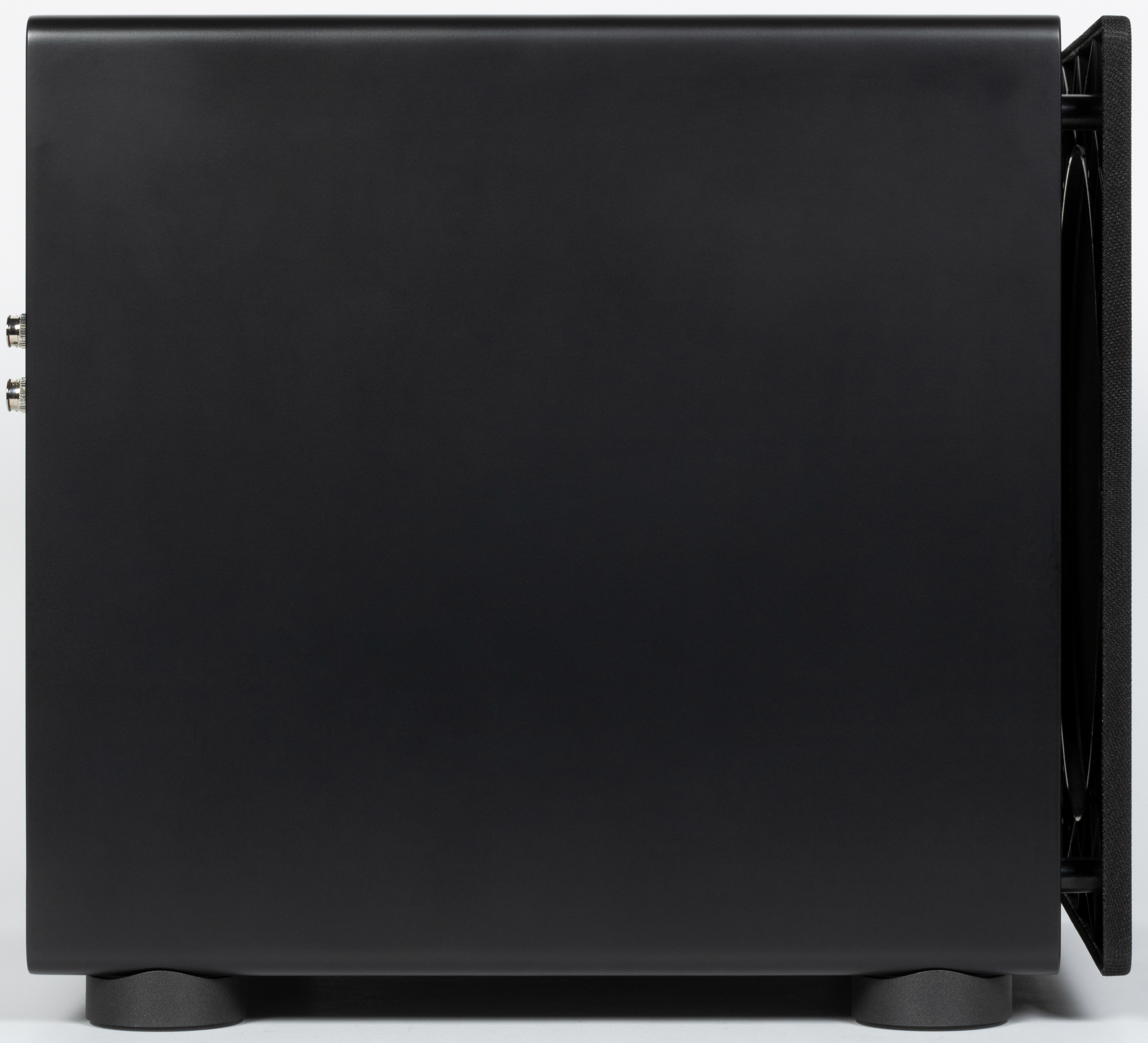

На боковых стенках ничего особо интересного — просто матовая поверхность. Которая, кстати, несмотря на свою матовость легко покрывается пятнами от прикосновений и в целом крайне неустойчива к загрязнениям. К счастью, постоянно трогать сабвуфер нет совершенно никакой необходимости, а пыль удаляется с него легко.

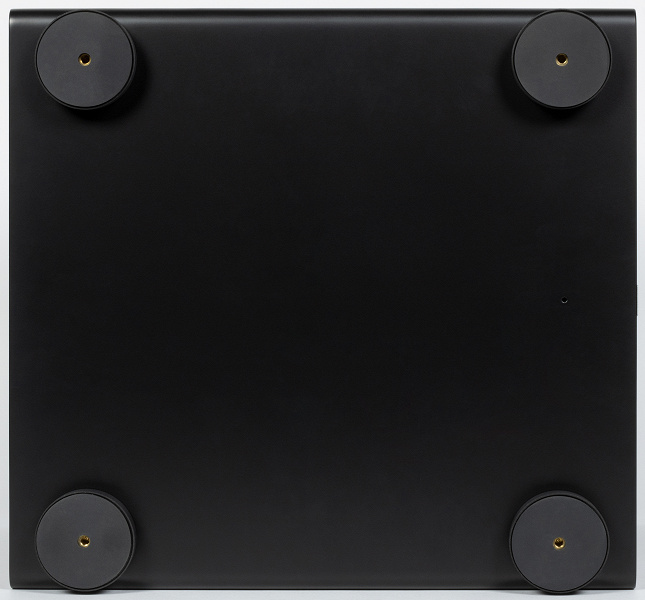

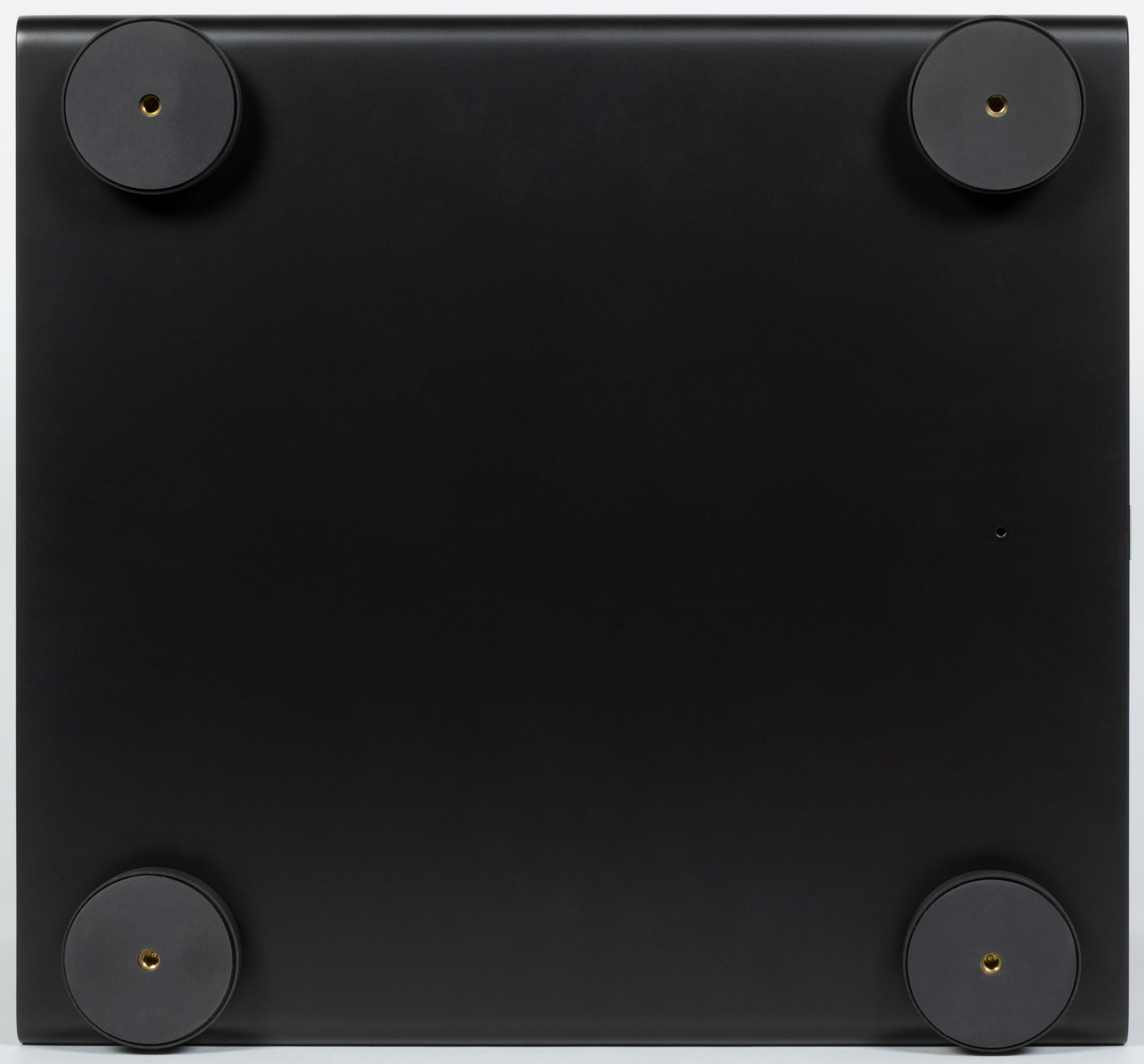

Крупные ножки предустановлены и обеспечивают устойчивое размещение сабвуфера на полу. При желании в них можно вкрутить идущие в комплекте шипы.

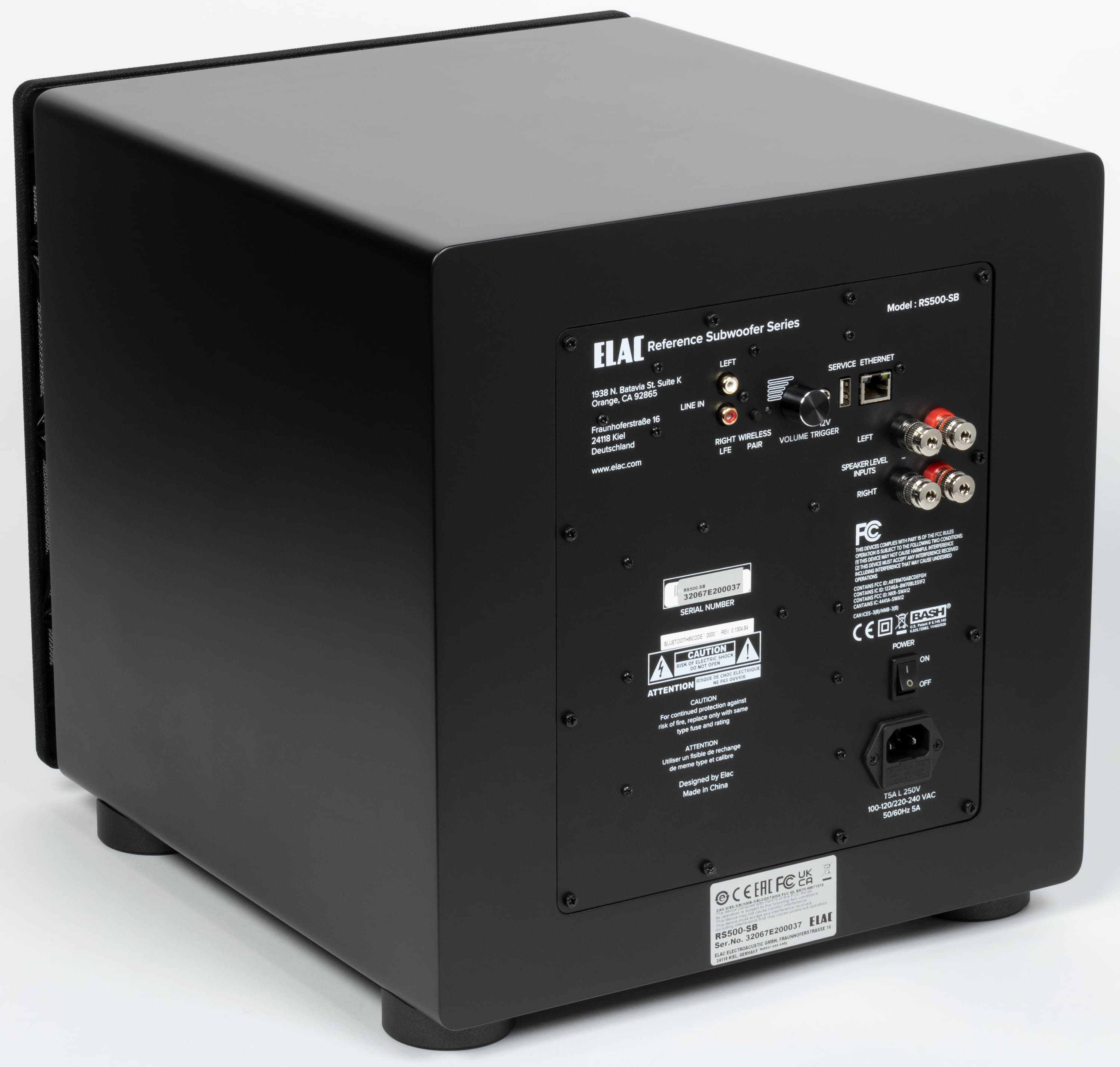

На задней стенке расположена панель подключения и управления, там же можно найти различную служебную информацию об устройстве.
Конструкция

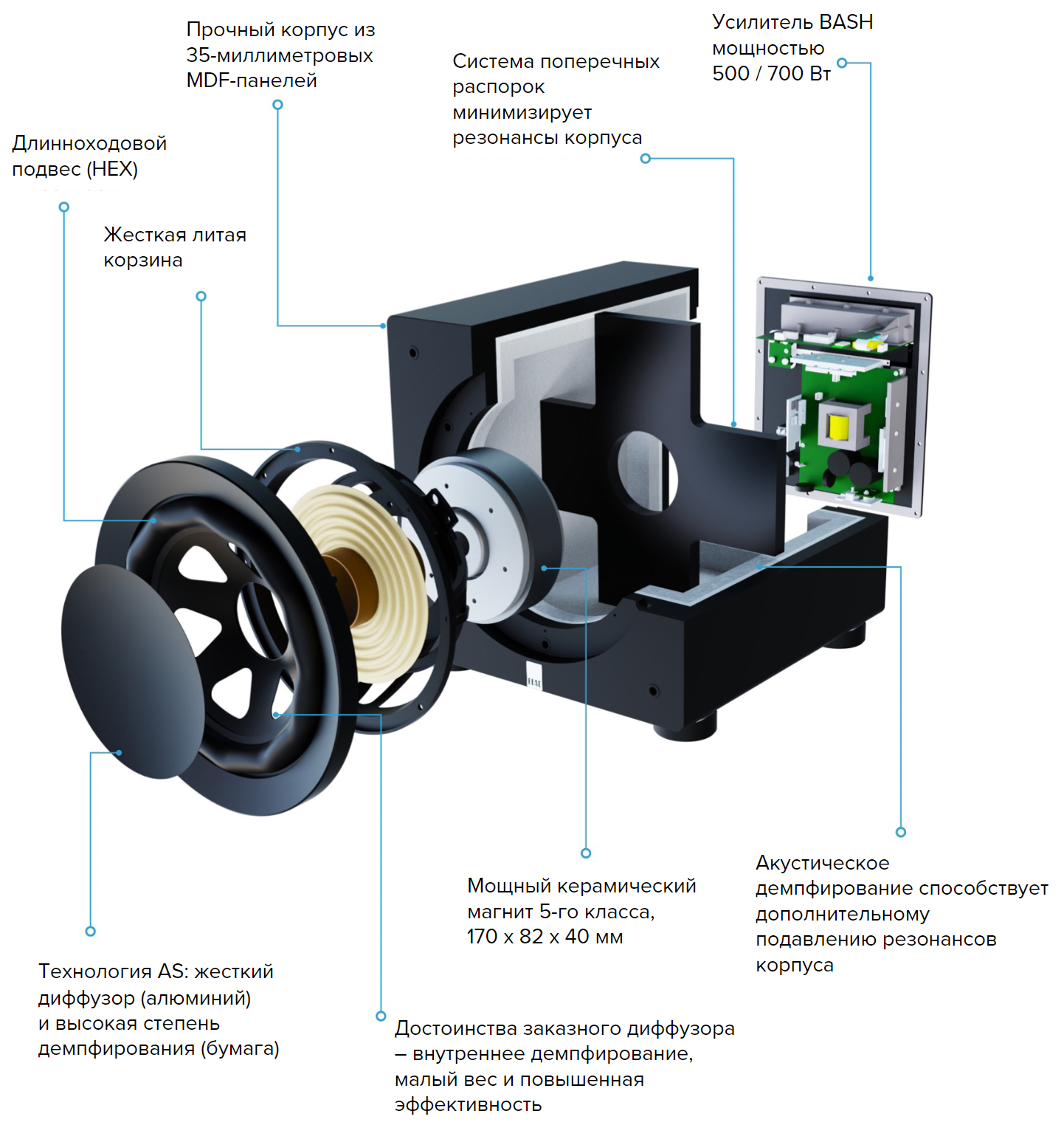

В маркетинговых материалах производитель приводит схему внутреннего устройства сабвуфера, на которой в частности видно, что акустическому демпфированию корпуса уделено должное внимание, плюс для снижения внутренних резонансов есть система распорок.

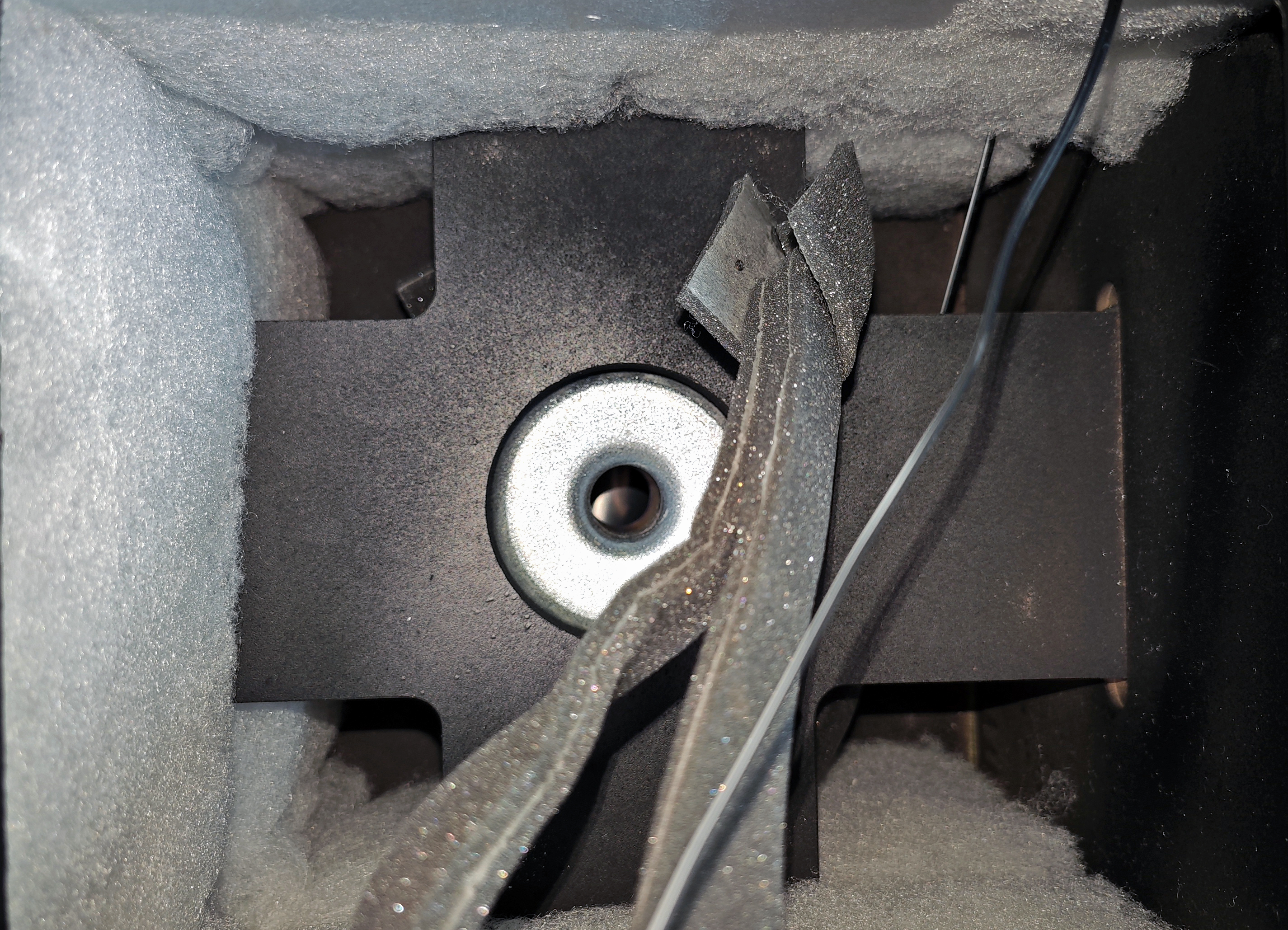

Наличие схемы, конечно же, не удержало нас от того, чтобы заглянуть внутрь корпуса. Снимаем заднюю панель и видим, что все на месте — и распорки, и синтепон в качестве демпфирующего материала.

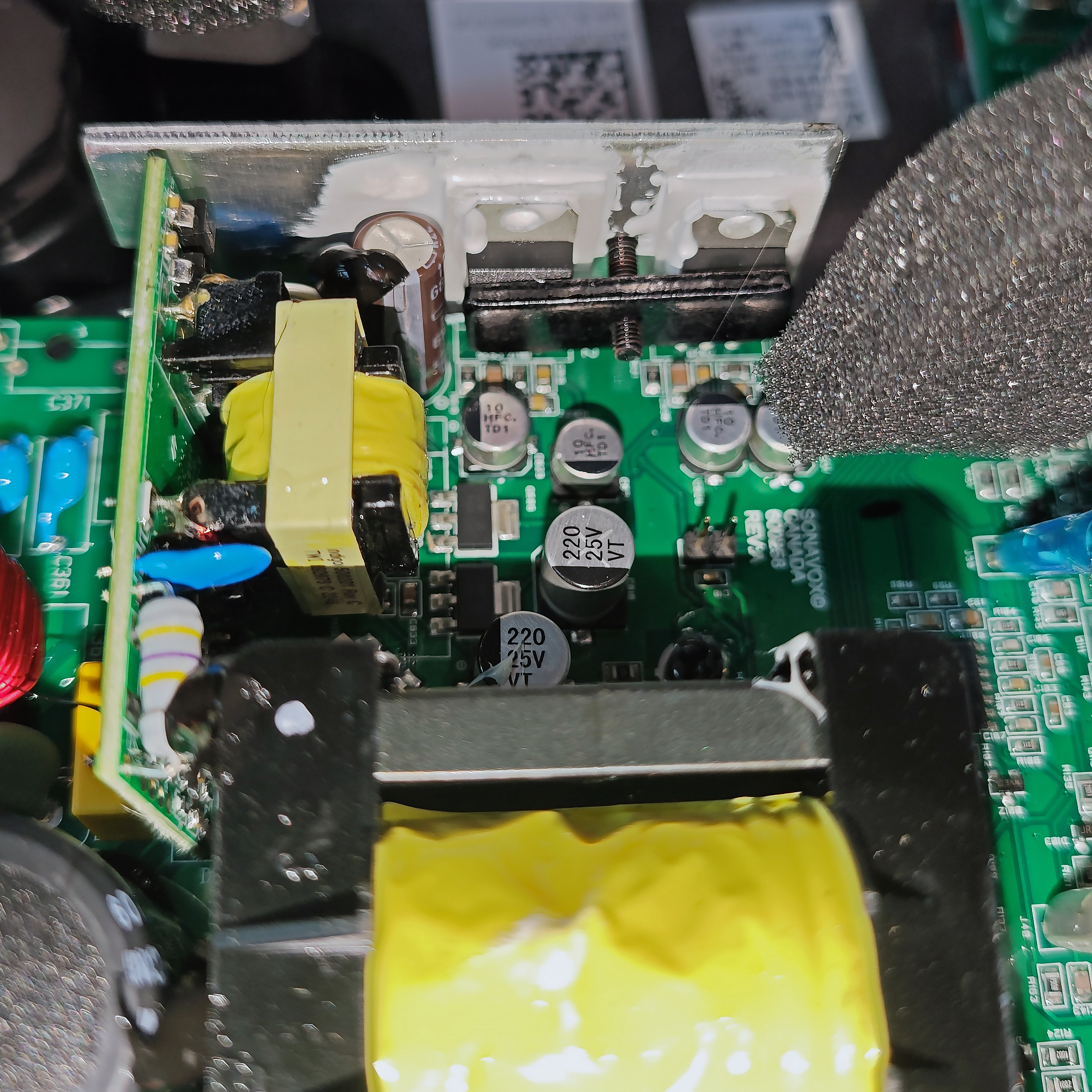

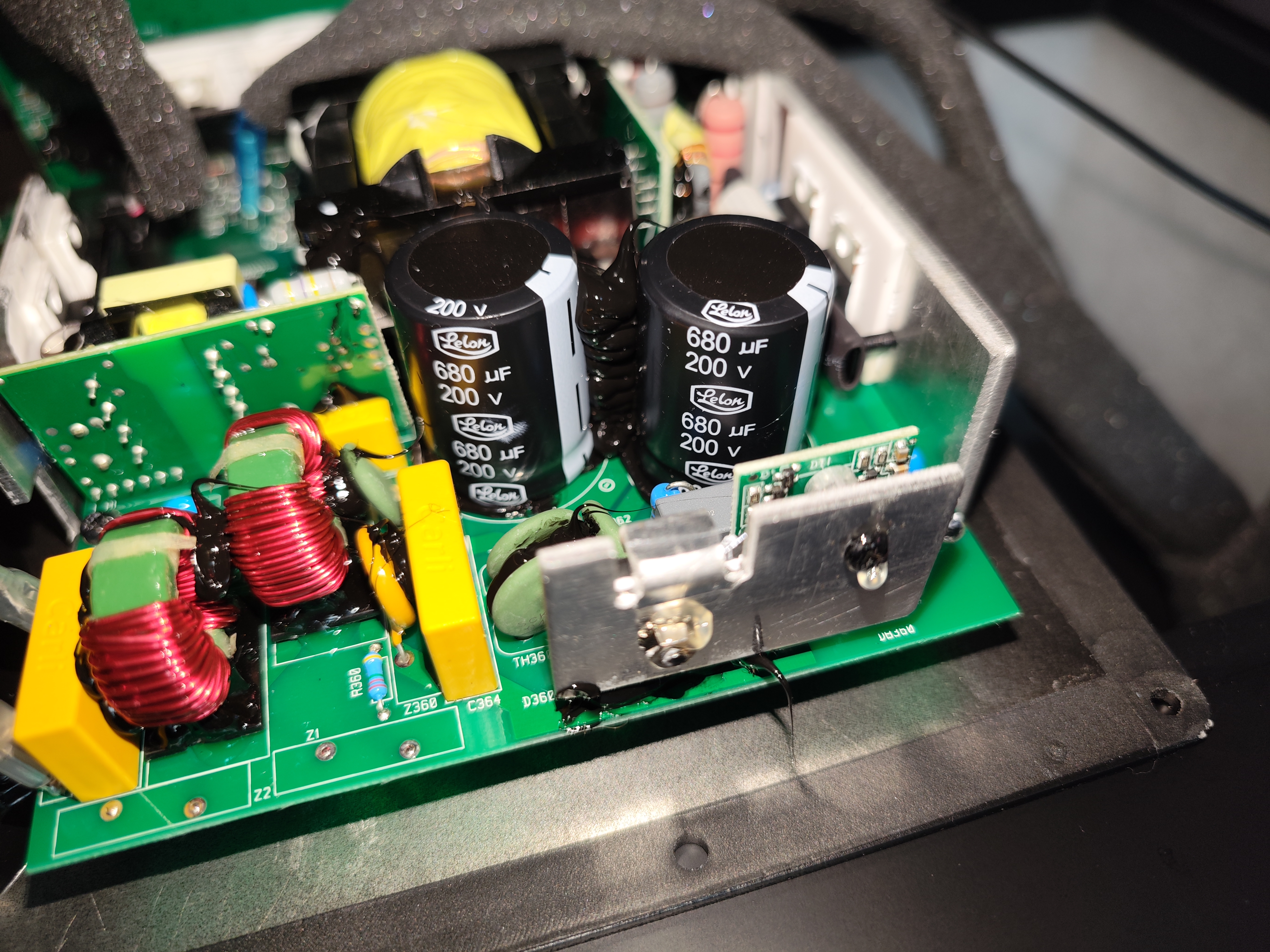

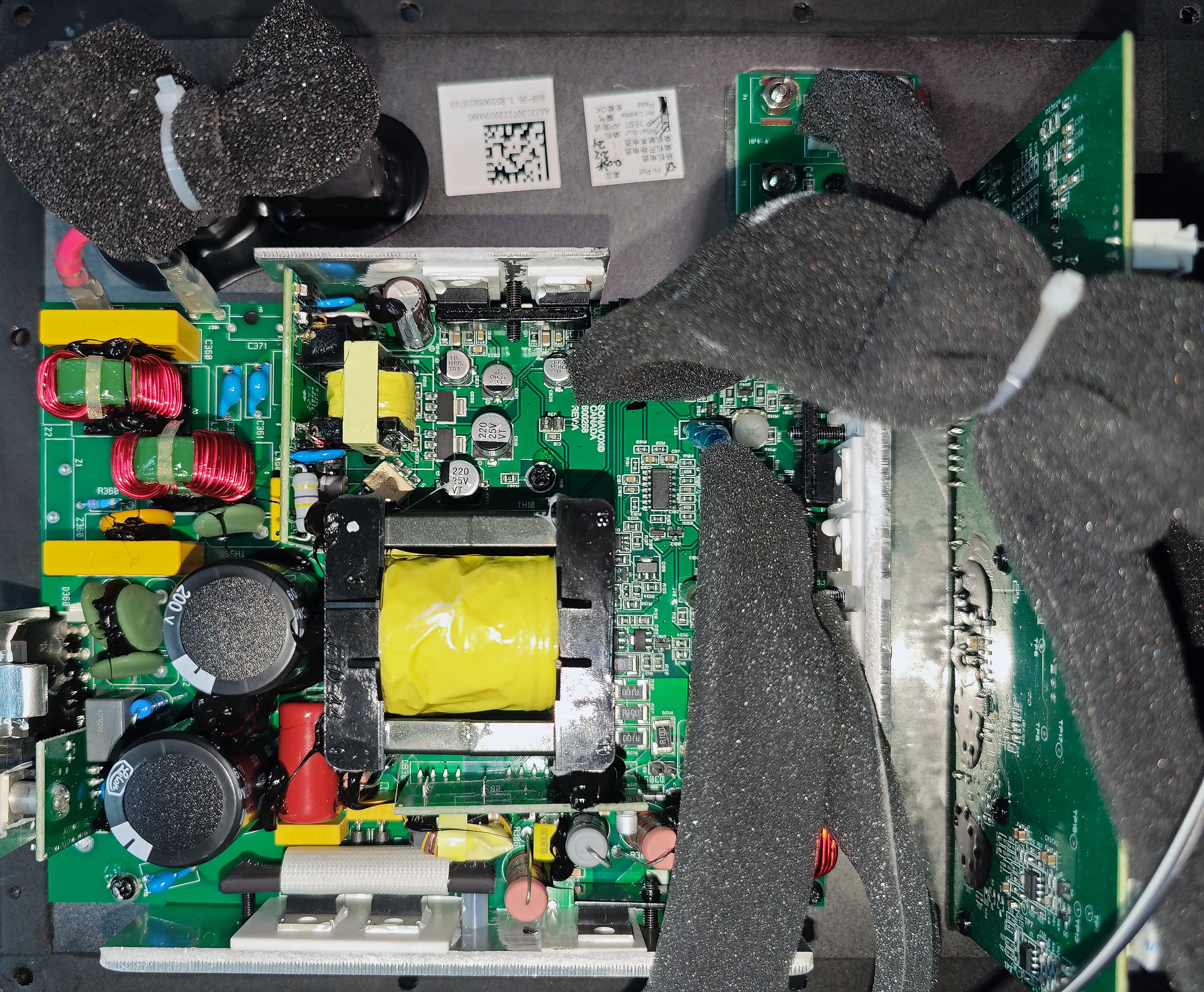

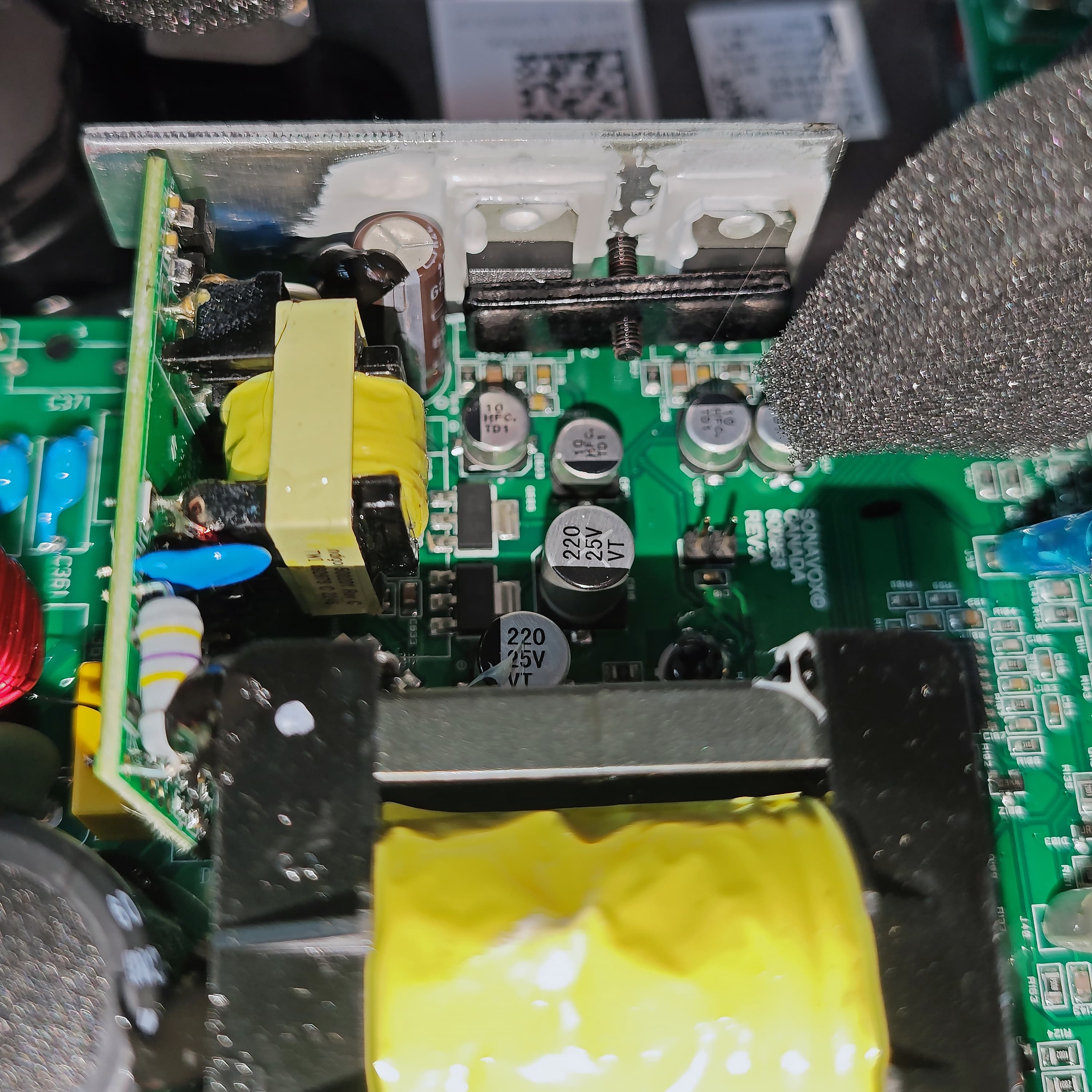

Плата выглядит хорошо, к сборке вопросов нет — ничего другого от устройства подобного класса никто и не ожидал.
К сожалению, маркировка на самых интересных деталях скрыта за радиаторами охлаждения, снять которые сложновато — многие компоненты обильно залиты компаундом, при дальнейшей разборке устройства есть риск его повреждения.

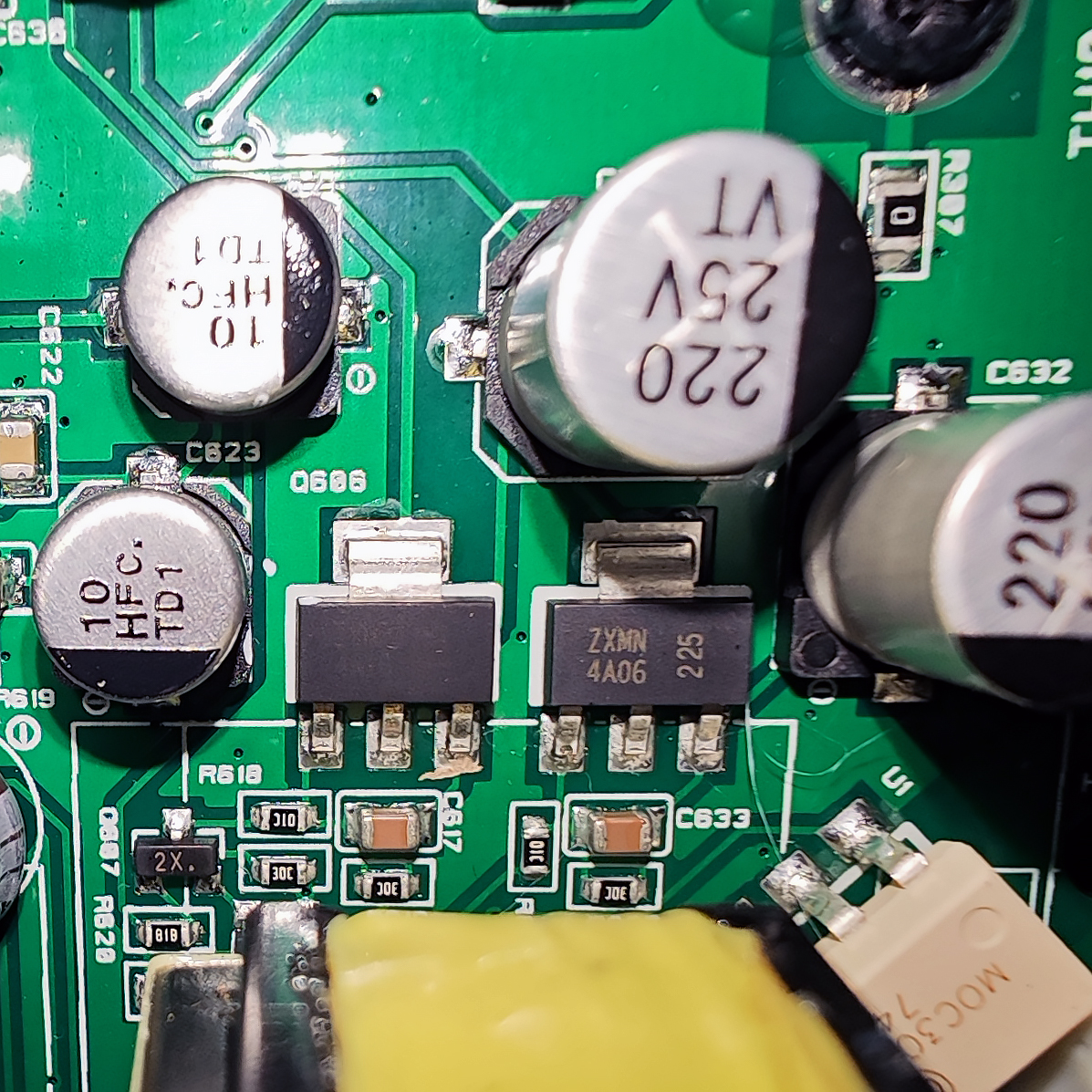

Посмотрим на то, что видно — вот, например, конденсаторы производства компании Lelon Electronics.

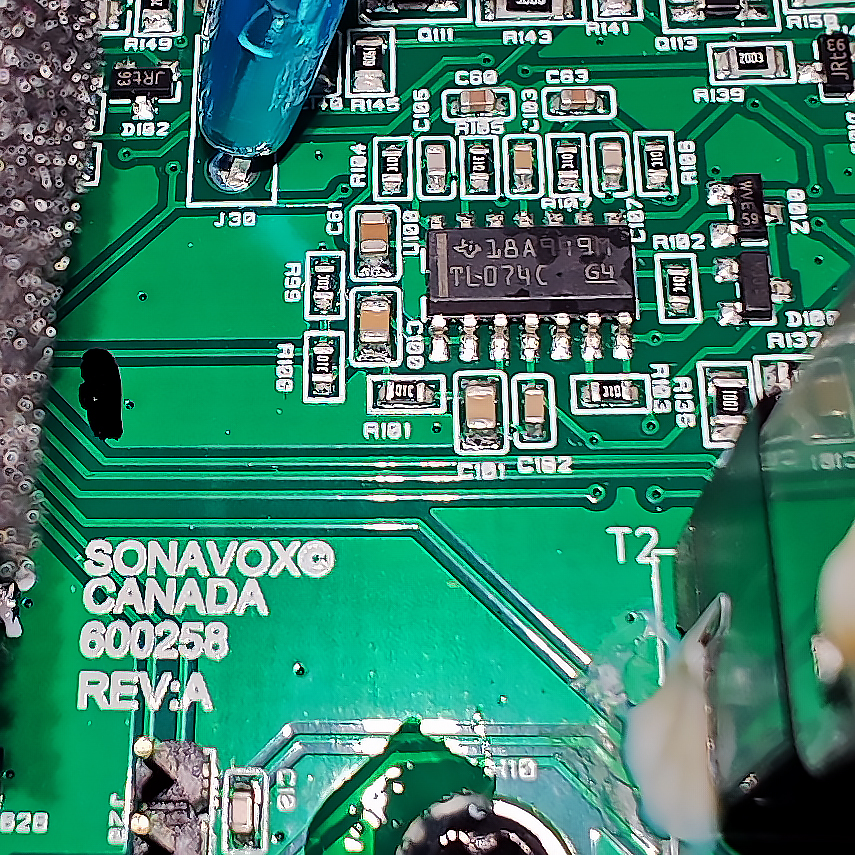

Маркировка на некоторых трансформаторах и операционных усилителях все же видна, ну и теперь мы знаем, что к производству платы причастна компания Sonavox.
Подключение и настройка

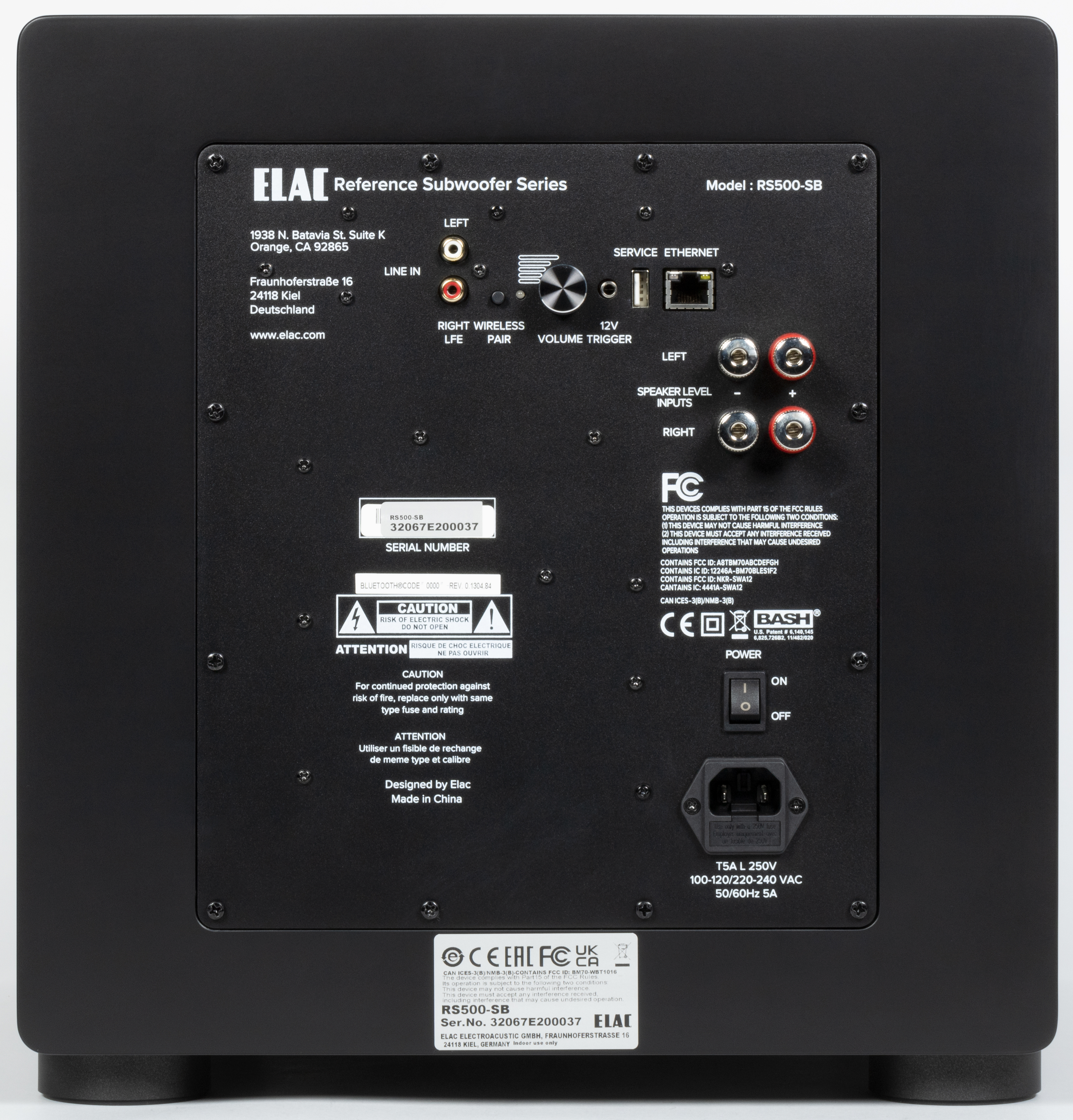

Панель подключения и настройки находится на задней стороне корпуса. Входы RCA служат для приема линейного сигнала, клеммы в правой части — высокоуровневого, идущего от какого-нибудь внешнего усилителя.
Справа от входов RCA размещены кнопка запуска беспроводного соединения и индикатор его работы — все сабвуферы линейки совместимы с трансмиттером AirX2 Wireless, позволяющим при необходимости транслировать сигнал с аудиоисточника сразу на три сабвуфера. В комплект он не входит и приобретается отдельно.
Далее мы видим регулятор громкости — валкодер с дискретным ходом без ограничения угла вращения. Других органов управления на задней стенке нет — все «продвинутые» опции Varro Reference RS500 активируются и настраиваются из приложения. Порт USB служит для обновления прошивки, расположенные рядом вход триггера 12 В и порт Ethernet — для интеграции в системы управления. В правом нижнем углу размещены разъем для кабеля питания и клавиша включения устройства.
Управление и эксплуатация
Настройка и управление Elac Varro Reference RS500 осуществляются через приложение Elac Sub Control — без него тут никуда. Доступно оно для гаджетов под управлением Android и iOS, мы тестировали андроид-версию.

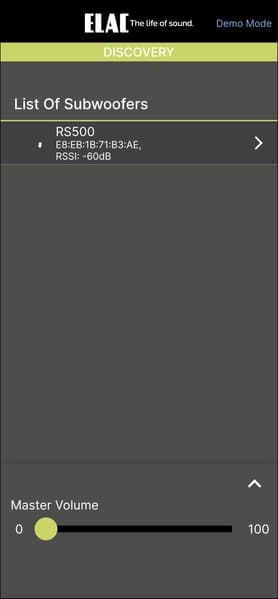

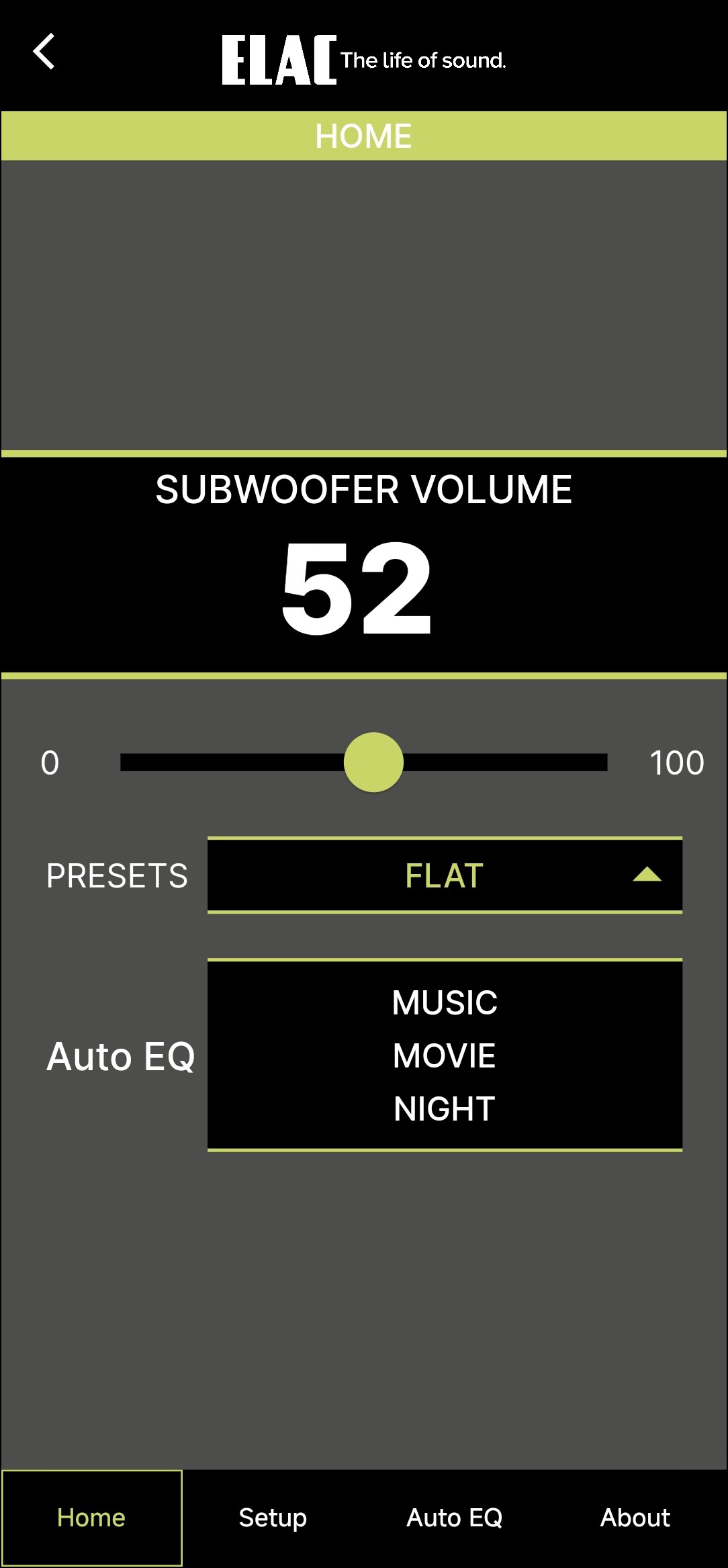

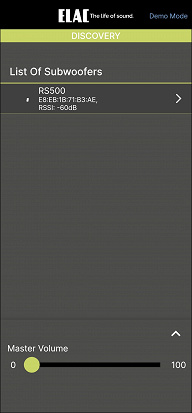

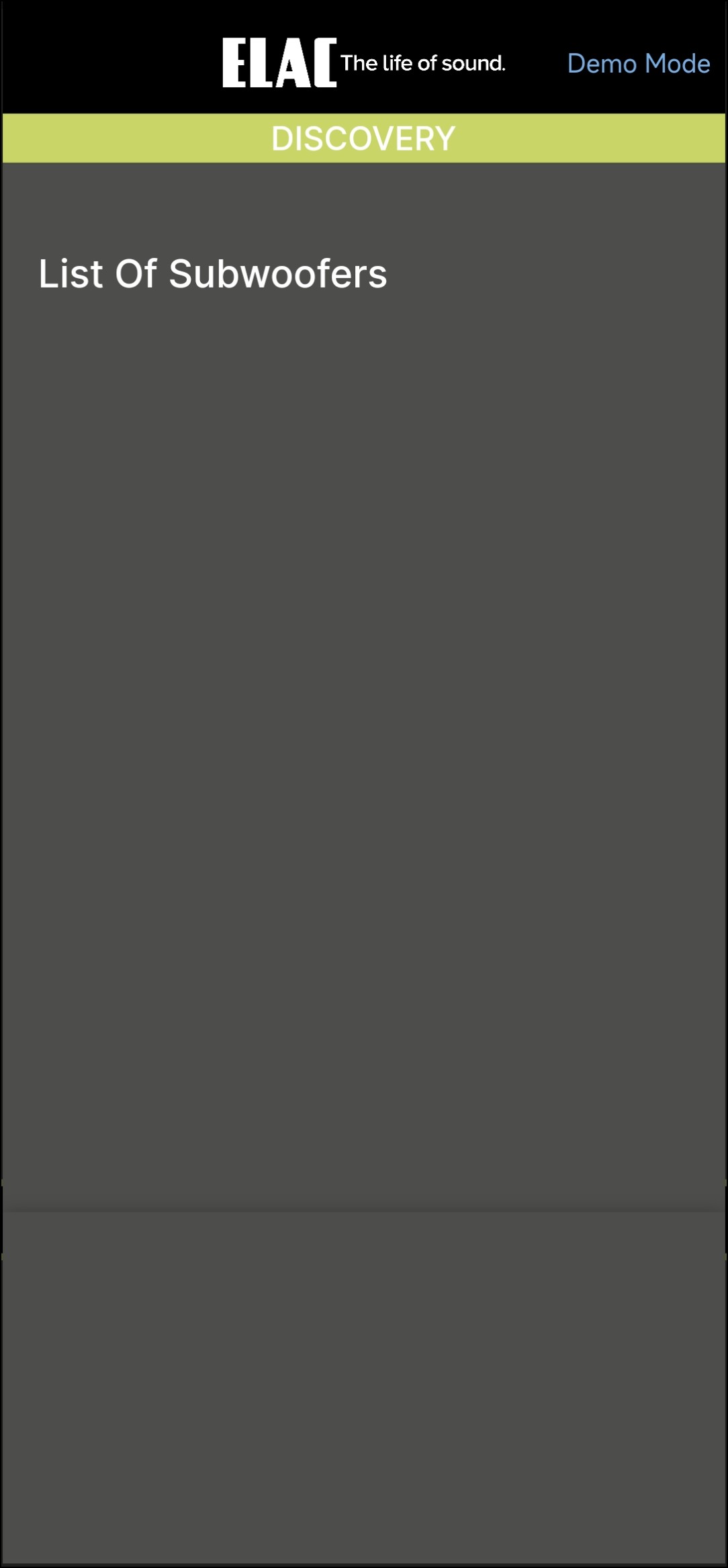

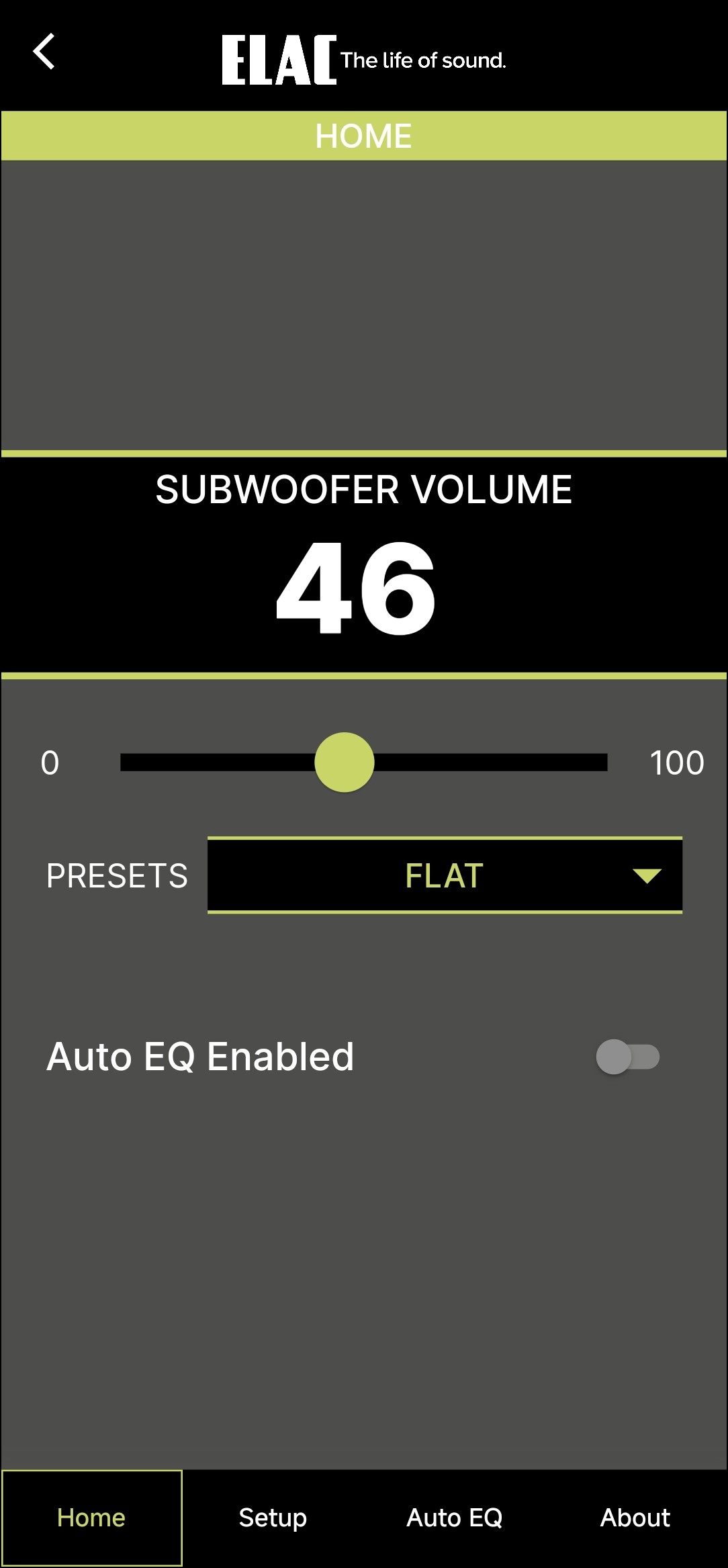

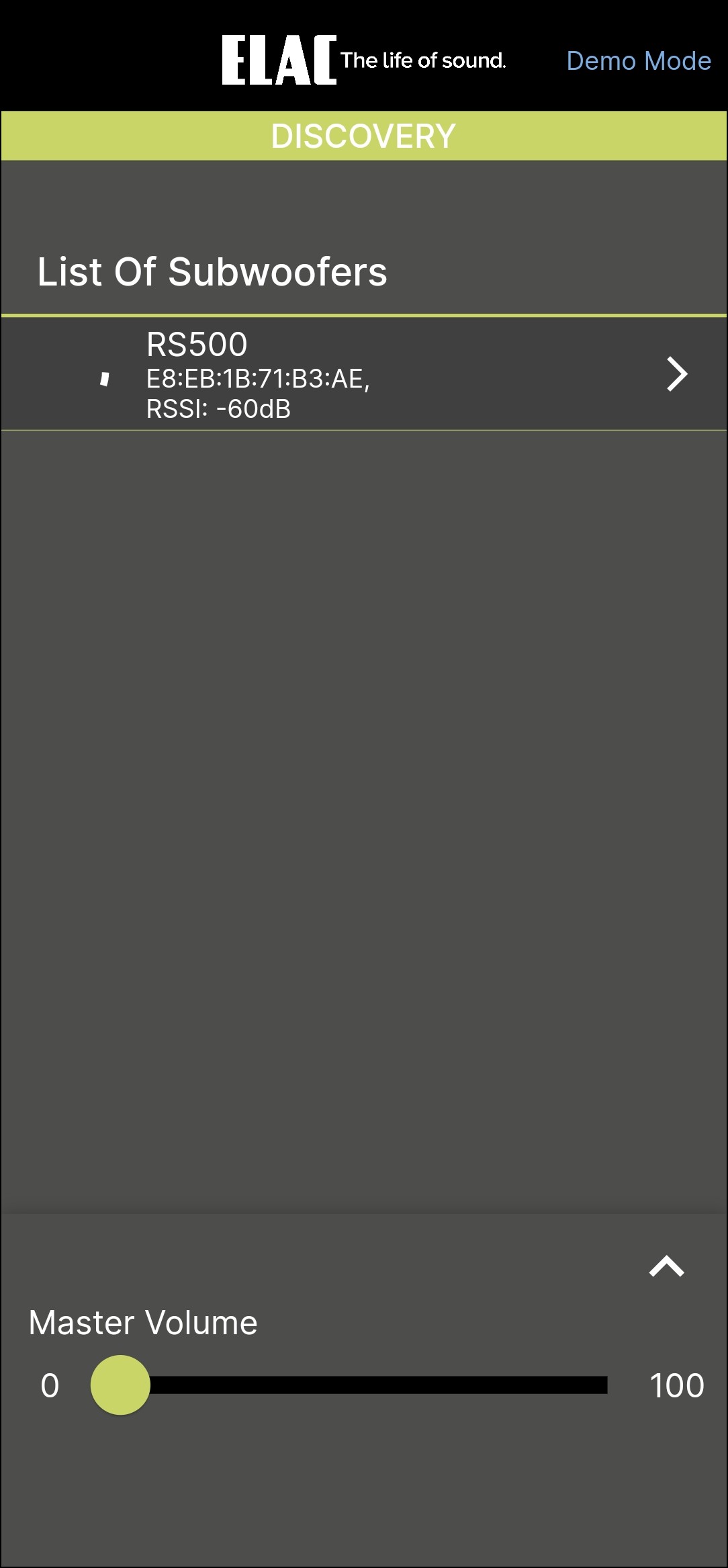

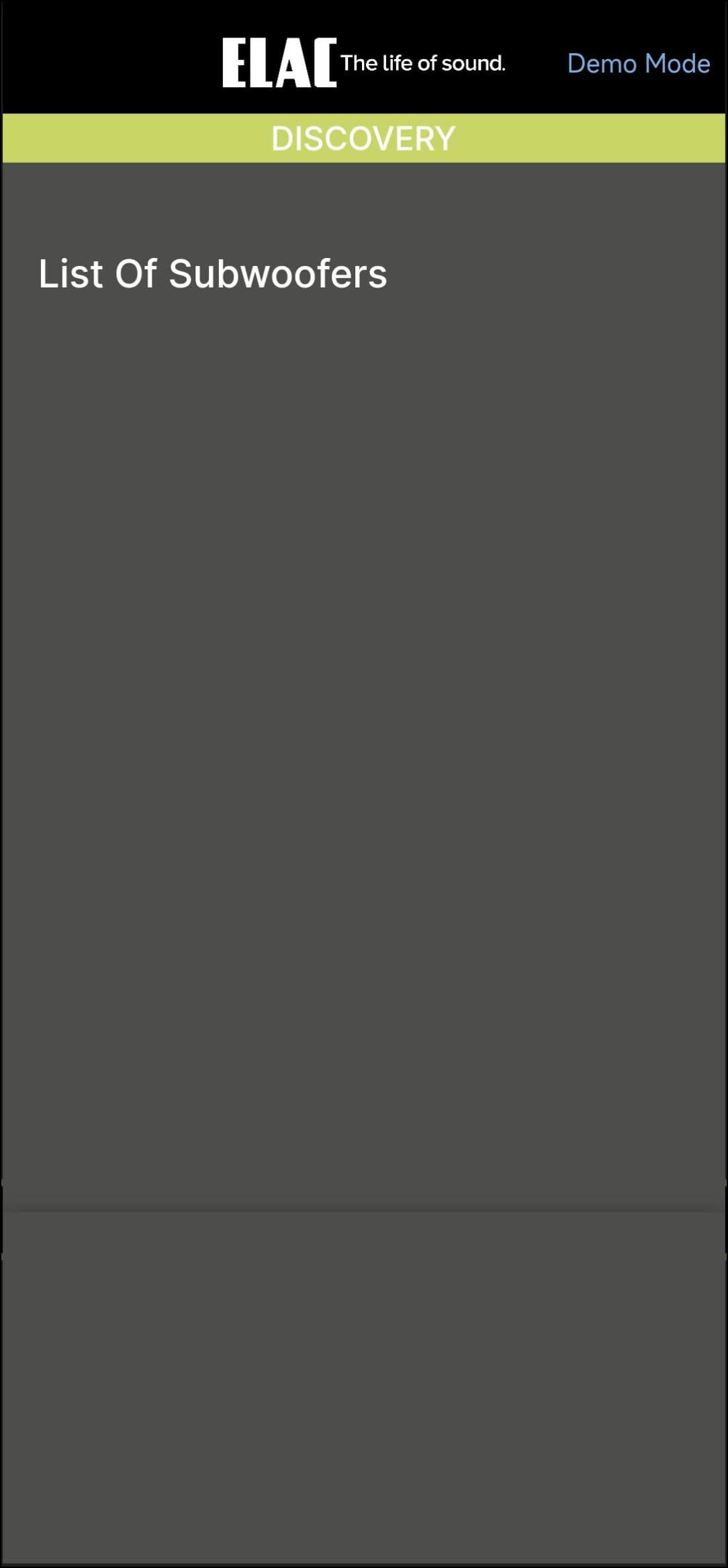

Устанавливаем ПО, даем необходимые разрешения. После включения питания сабвуфер появляется в списке доступных автоматически — без дополнительных действий со стороны пользователя. На основном экране устройства можно регулировать его громкость, включать и выключать автоматическую эквализацию, а также выбирать один из предустановленных профилей звучания.

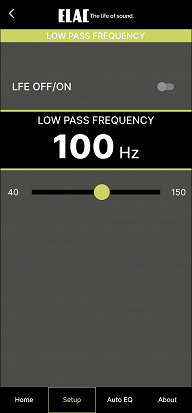

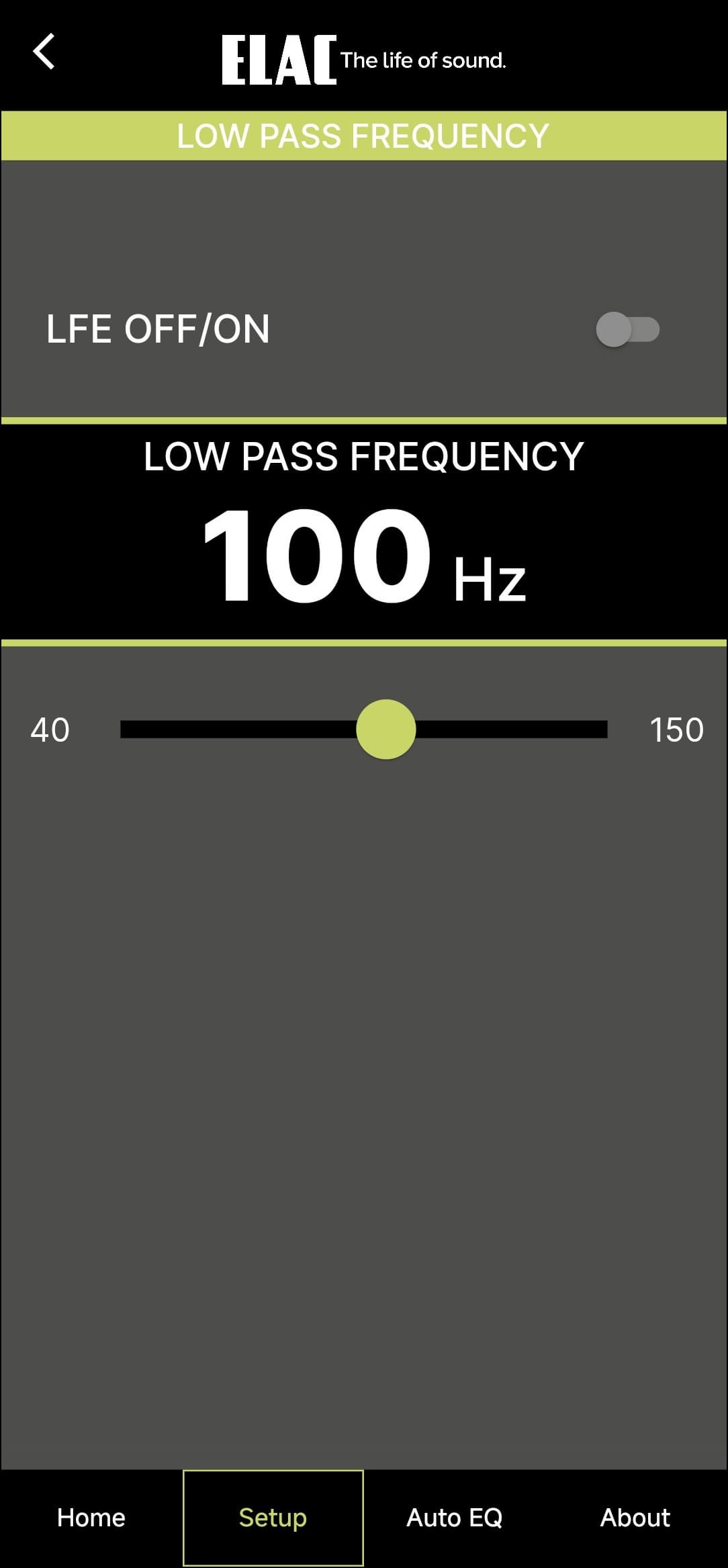

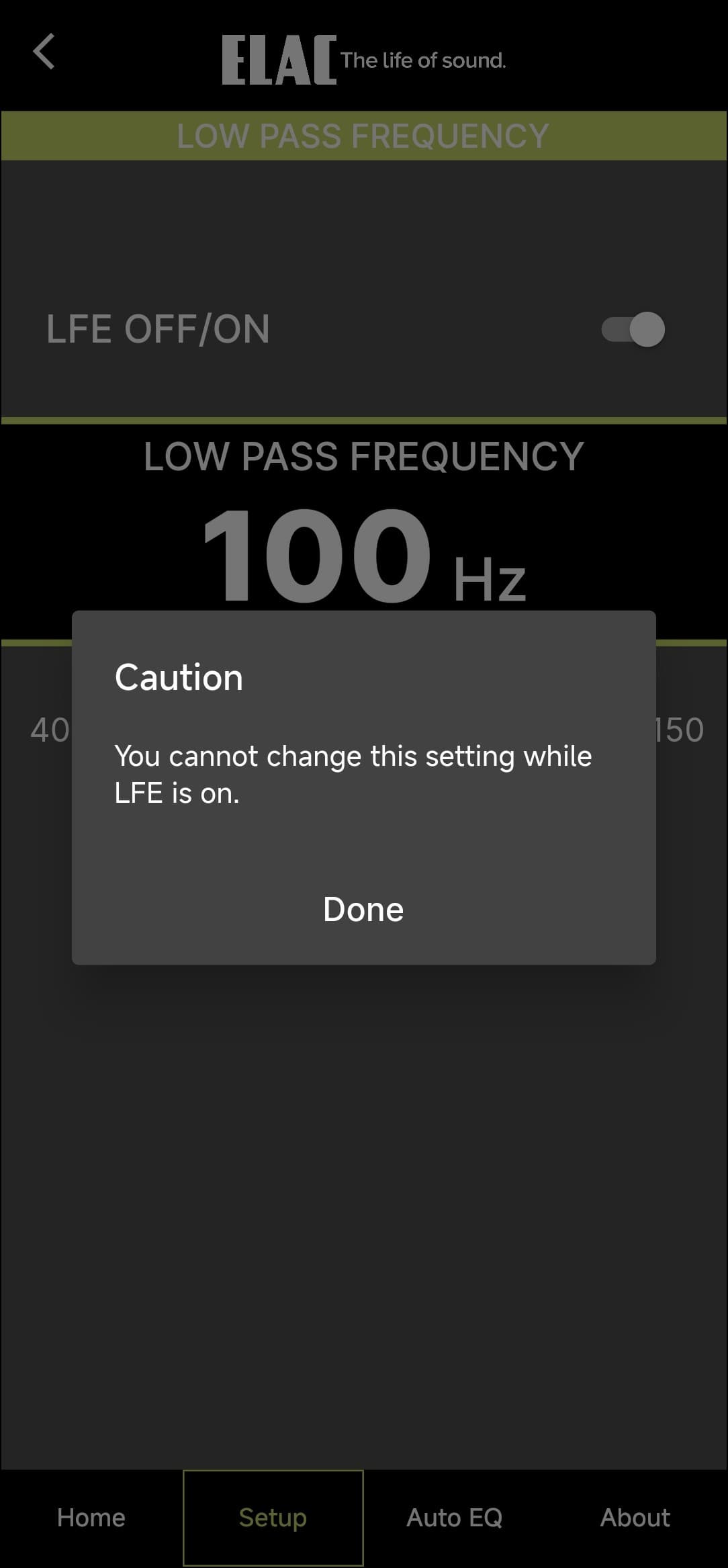

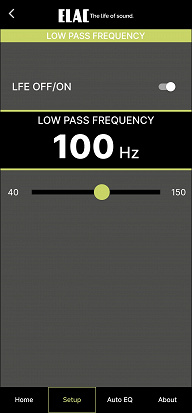

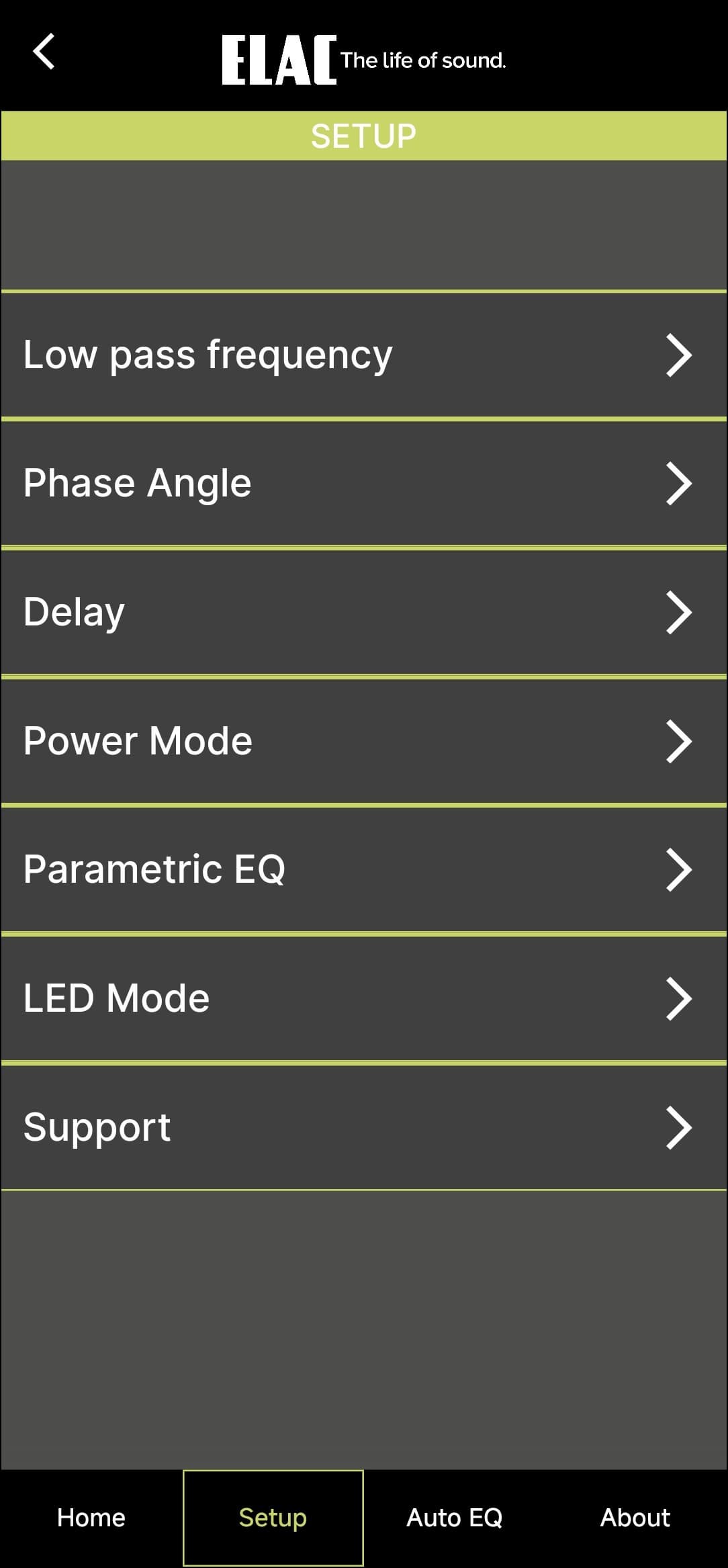

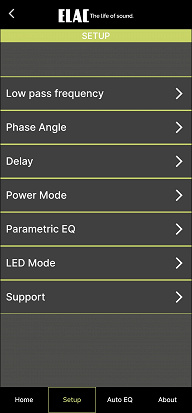

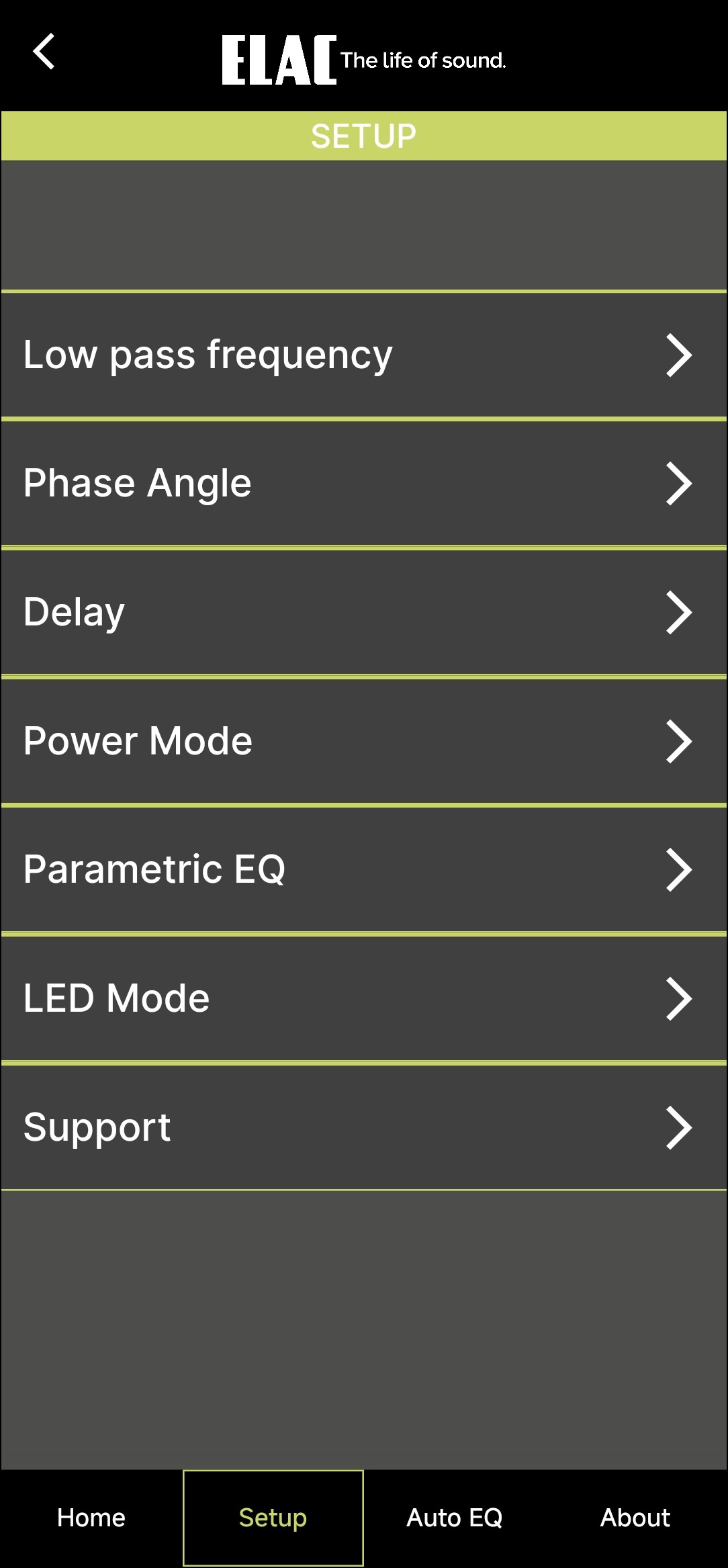

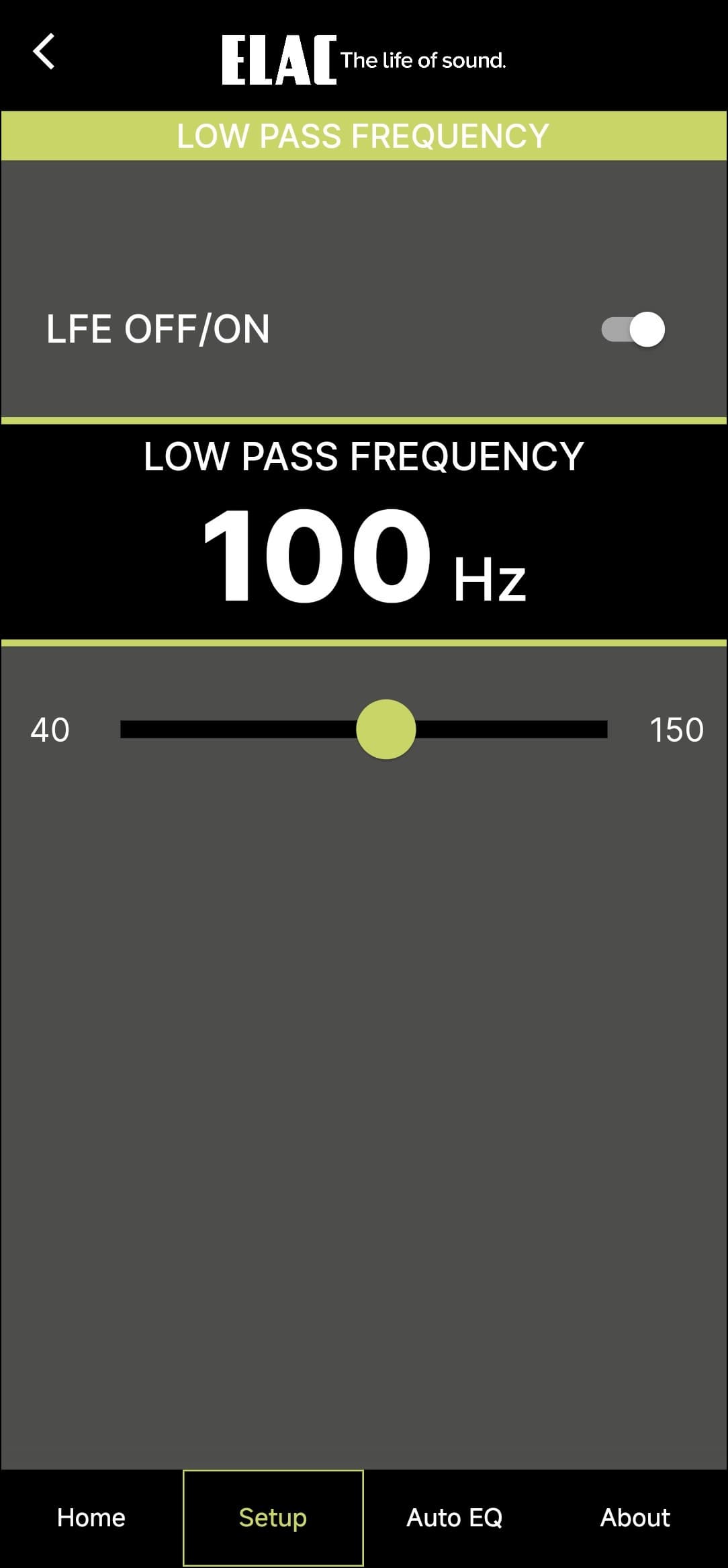

Как мы увидим ниже, у Elac Varro Reference RS500 есть замечательная система автокалибровки под помещение, но крайне многое можно сделать и в ручном режиме, что замечательно — как минимум, все описанные ниже опции пригодятся для согласования работы сабвуфера и другой присутствующей в системе акустики. Первым делом можно настроить кроссовер — частота среза может меняться в широких пределах от 40 до 150 Гц. Плюс возможно его отключение (режим LFE), если источник подает уже подготовленный низкочастотный сигнал.

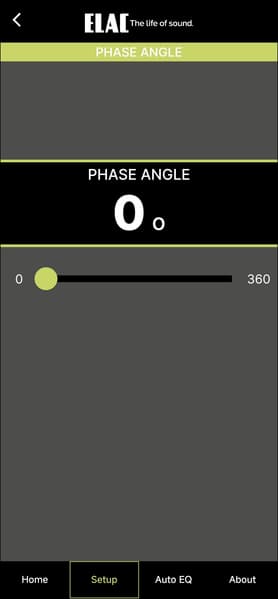

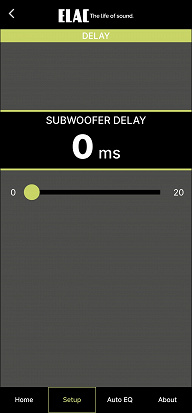

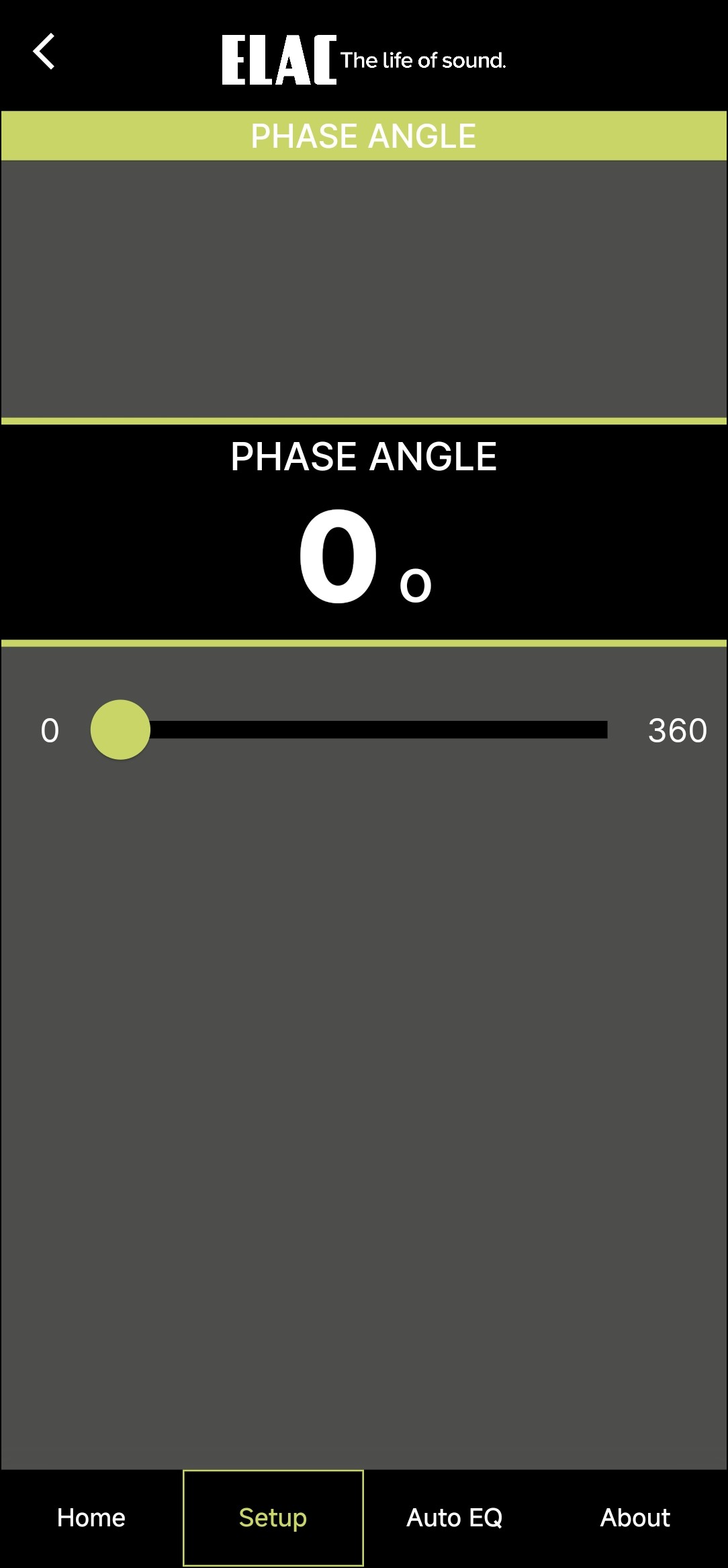

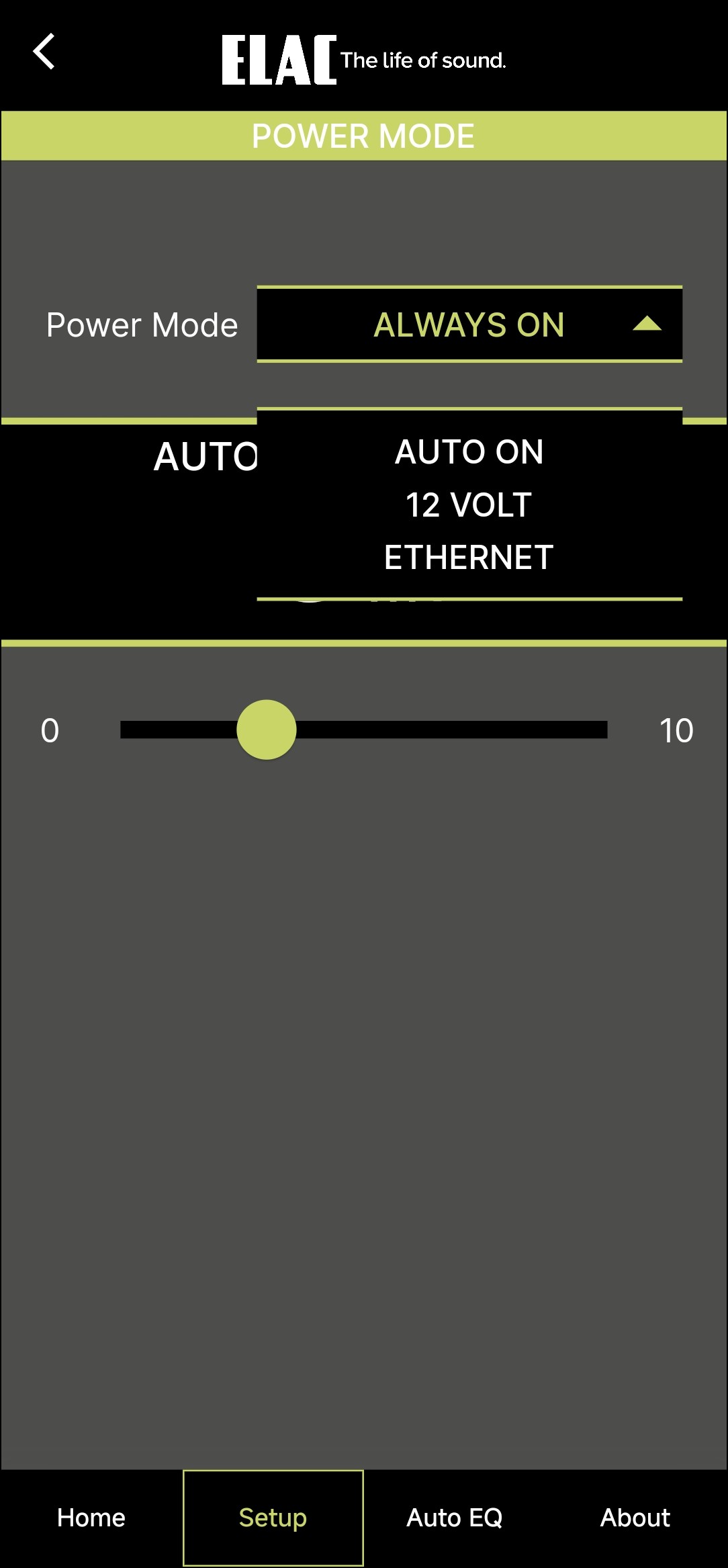

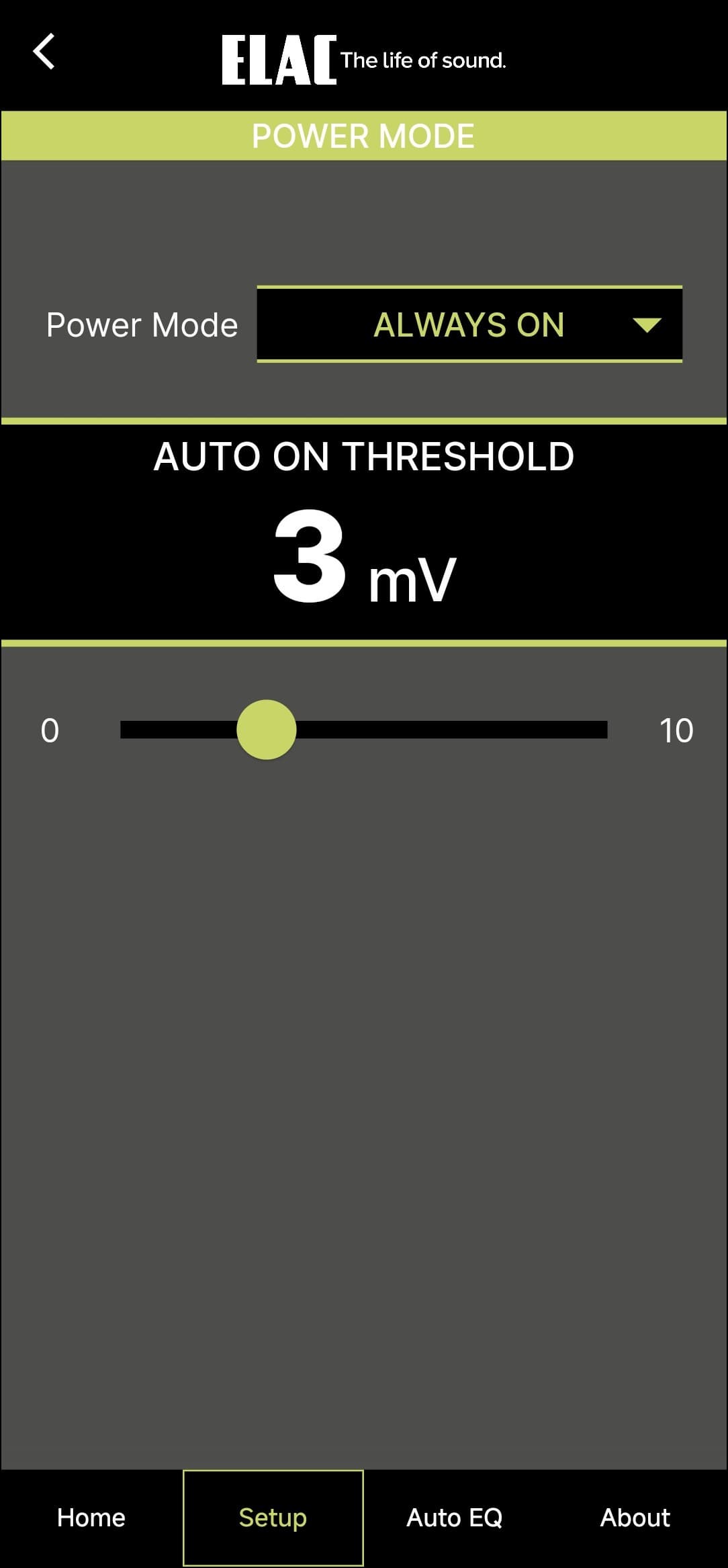

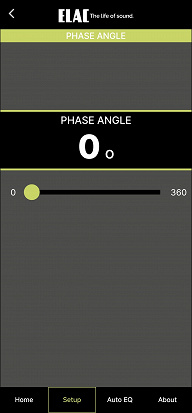

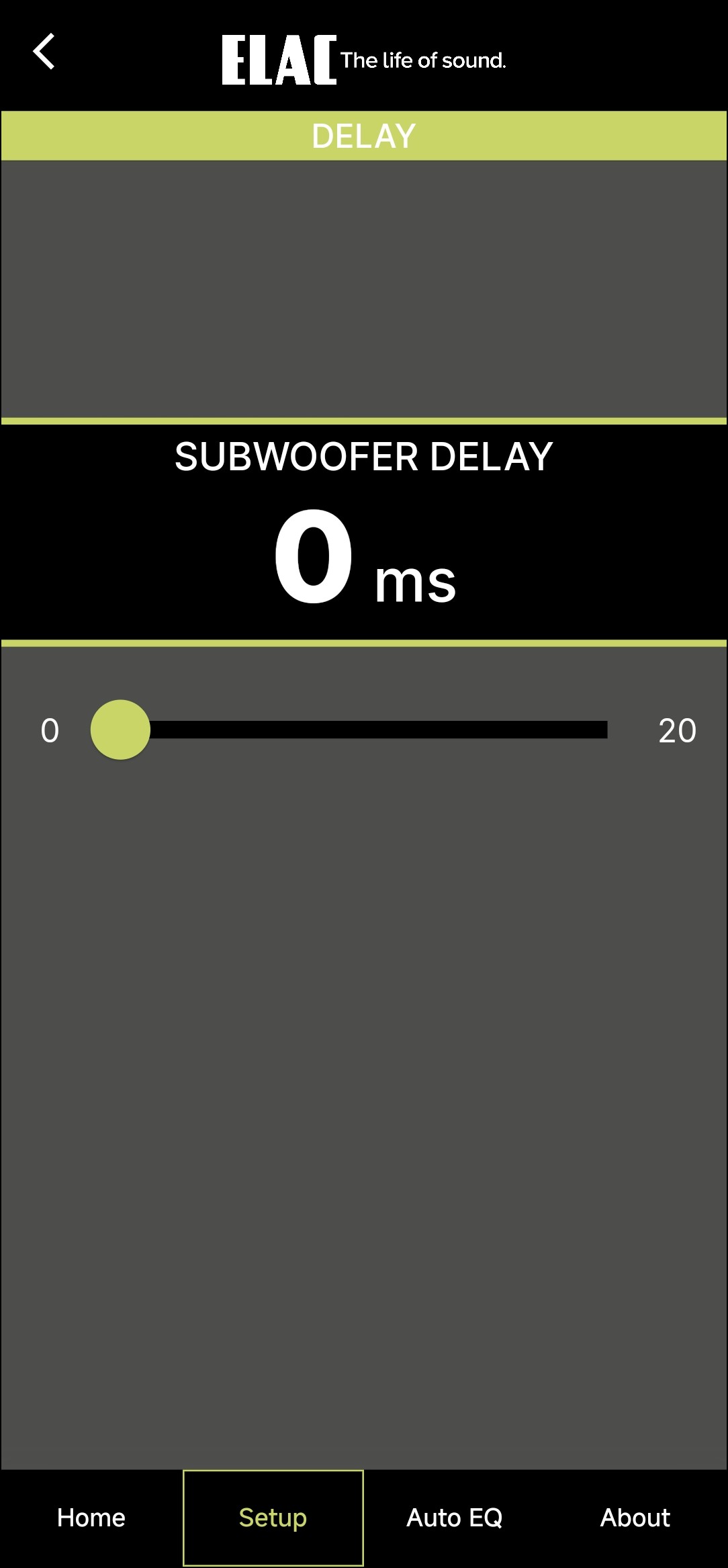

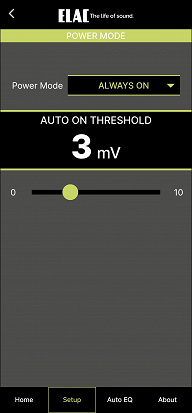

Также можно настроить фазовый угол и задержку, выбрать варианты управления питанием устройства — в зависимости от наличия сигнала заданной мощности или с помощью внешних триггеров.

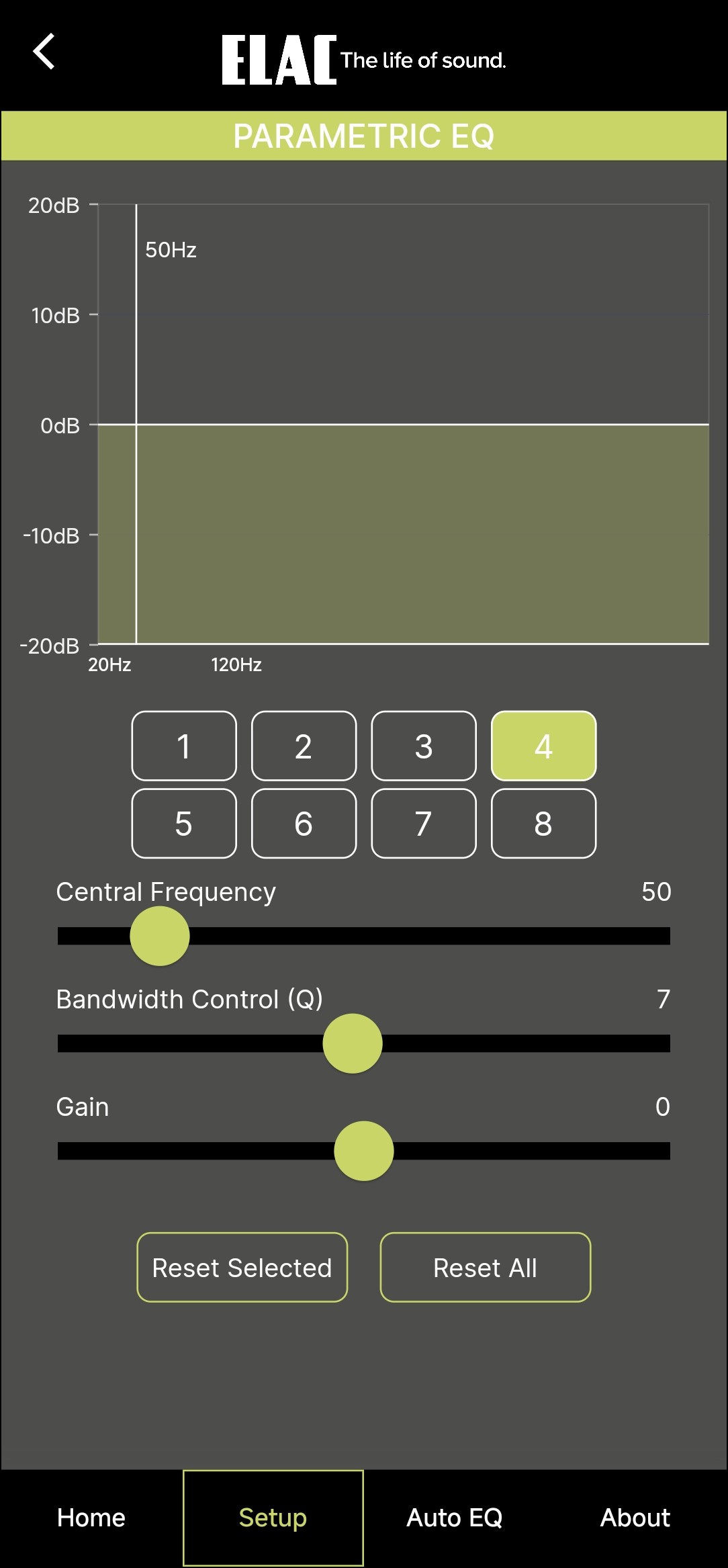

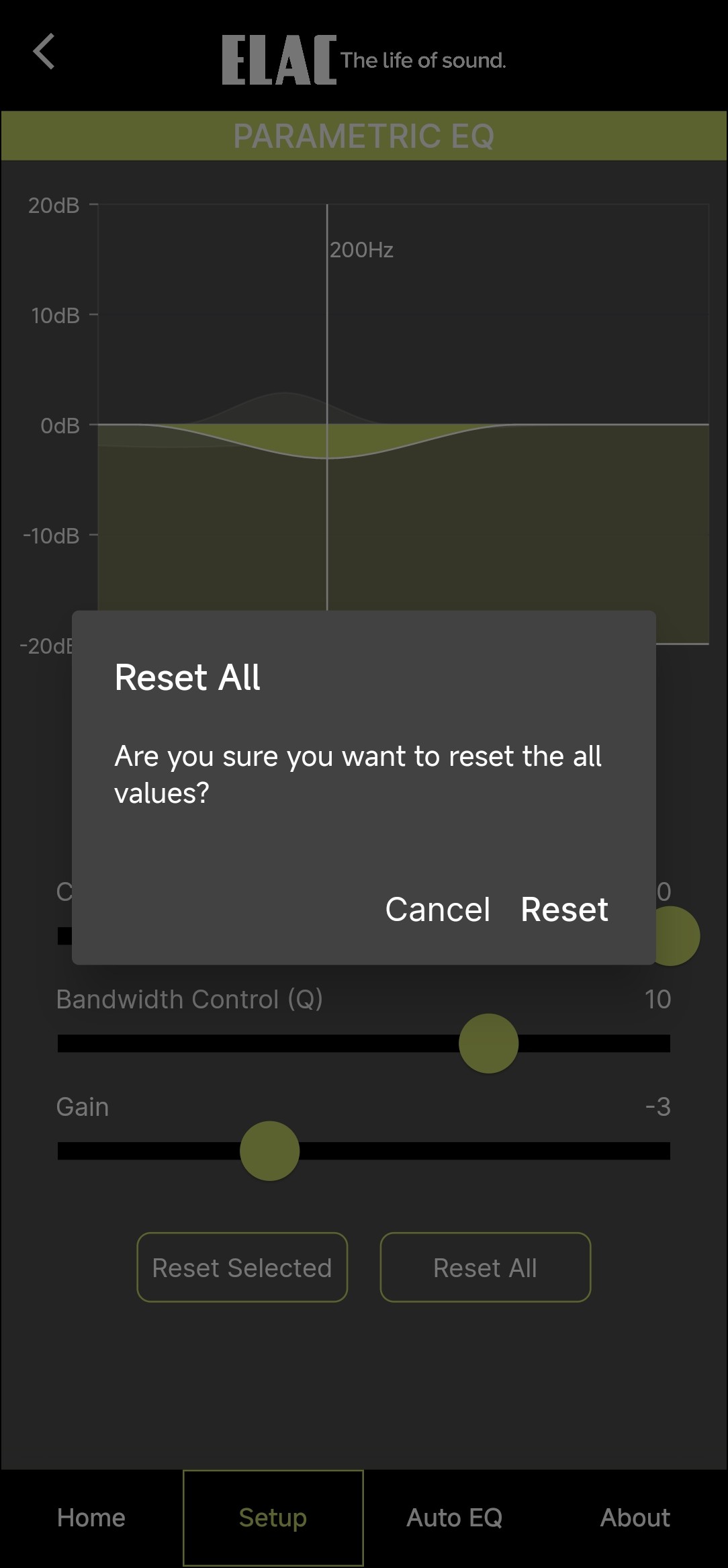

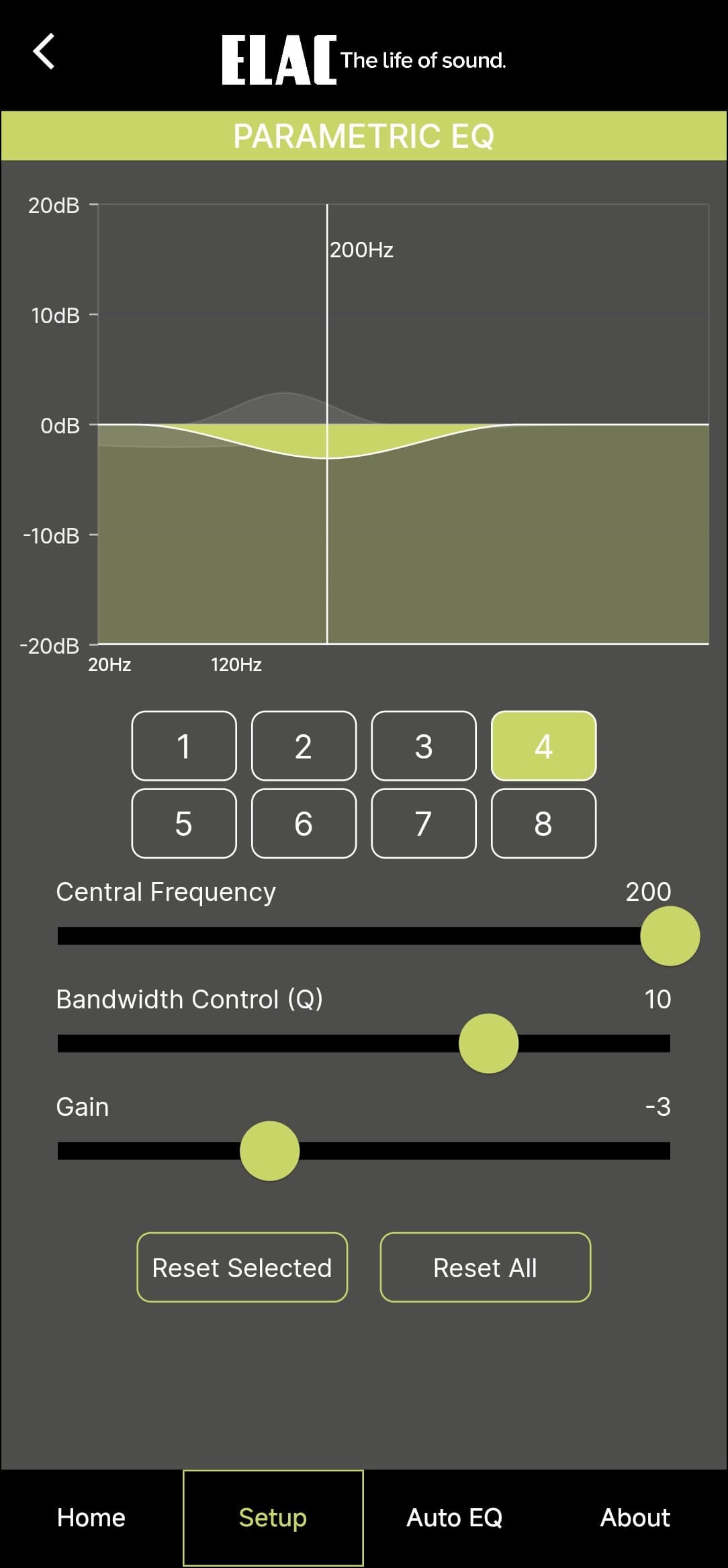

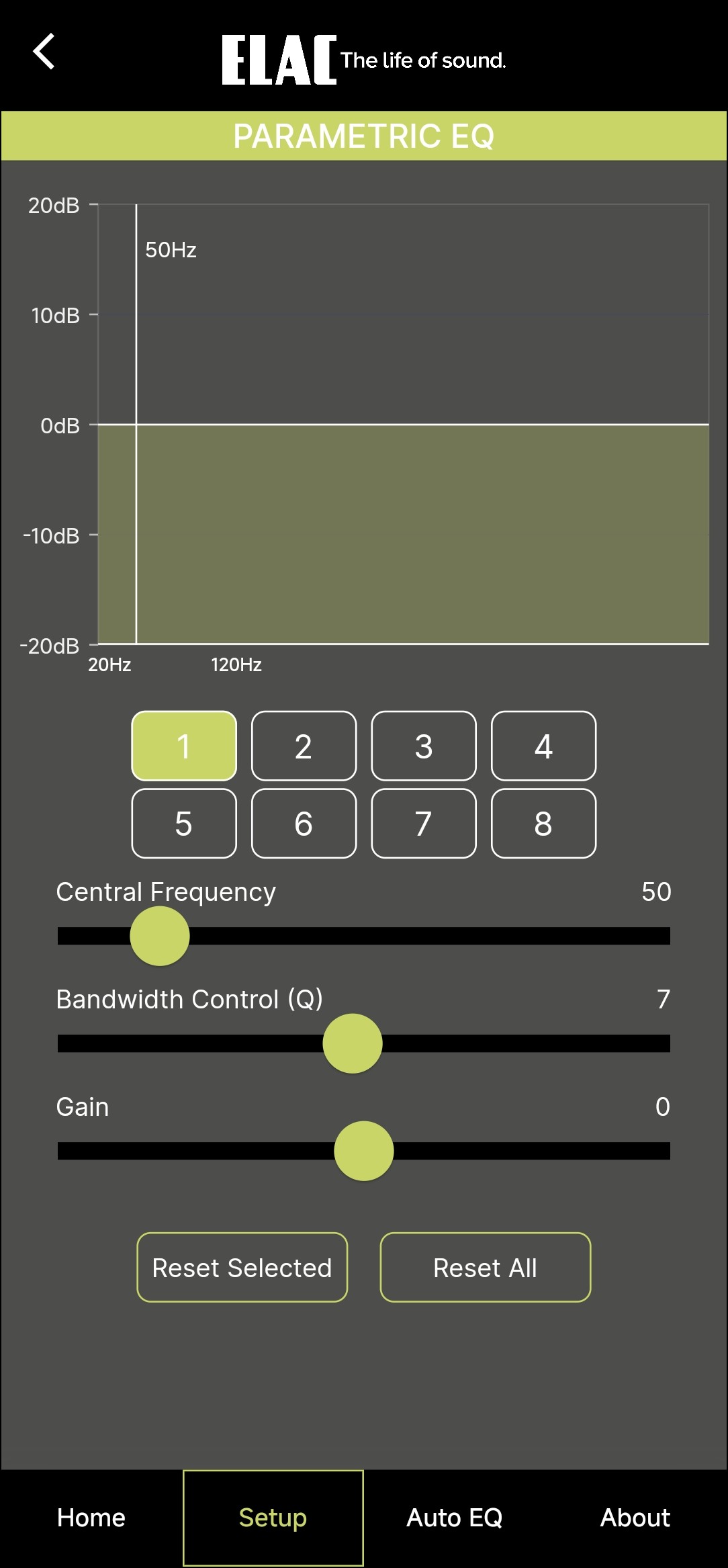

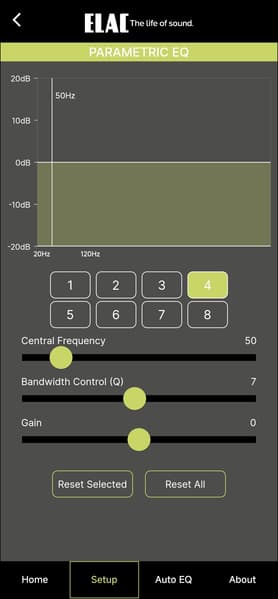

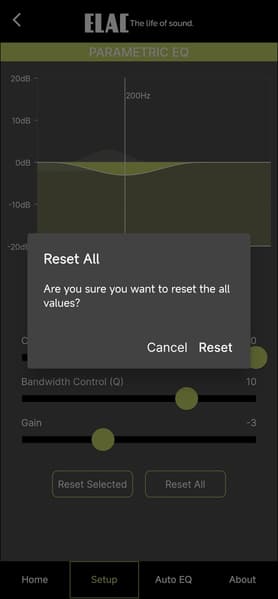

Невероятно порадовал мощный параметрический эквалайзер — целых восемь полос с настройкой частоты и добротности. С его помощью можно «накрутить» любой звуковой профиль, если для этого есть время, желание и немножко опыта.

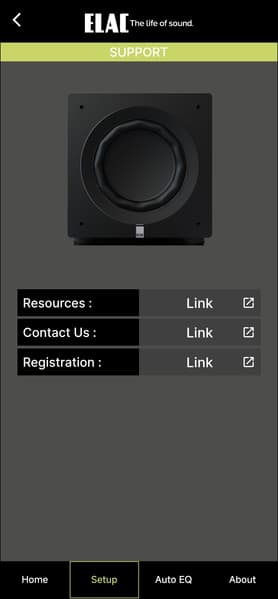

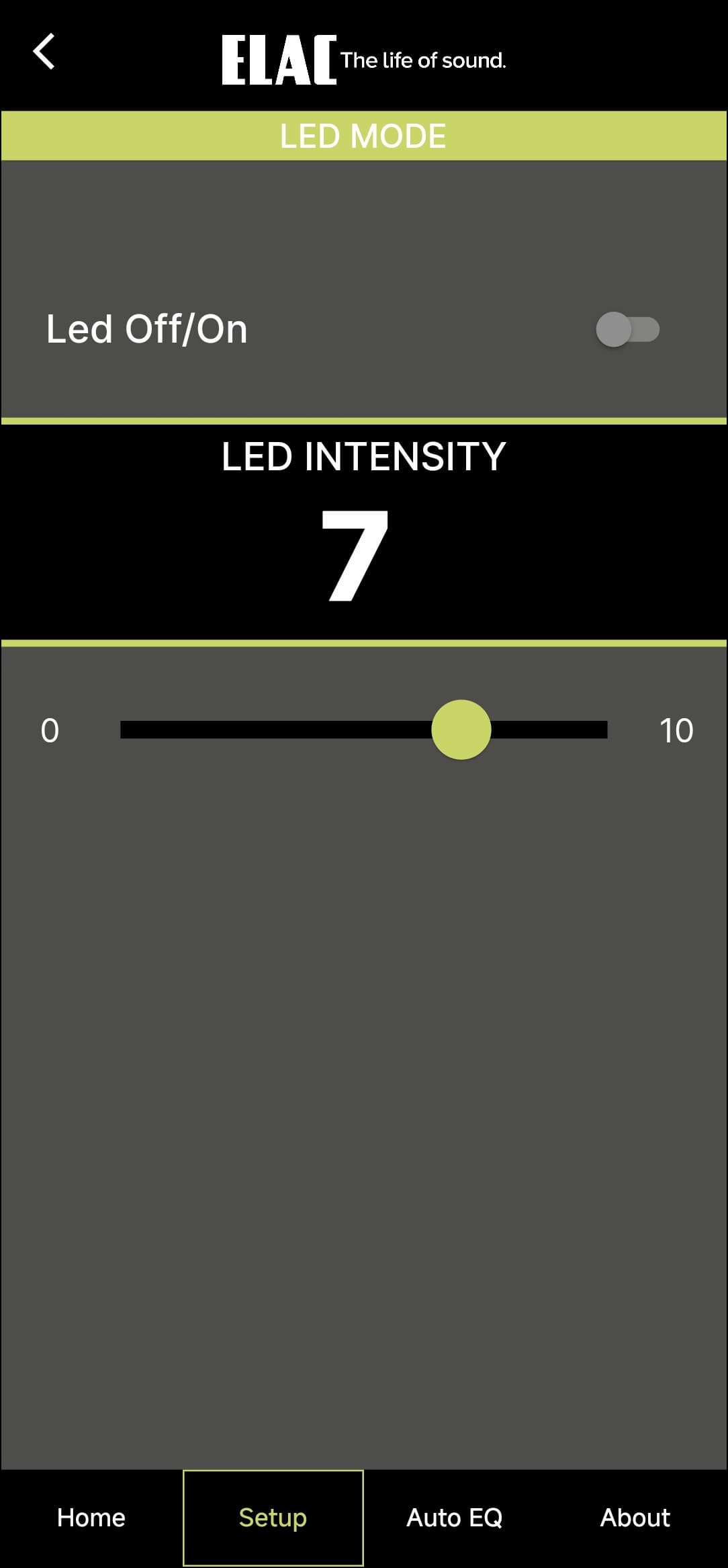

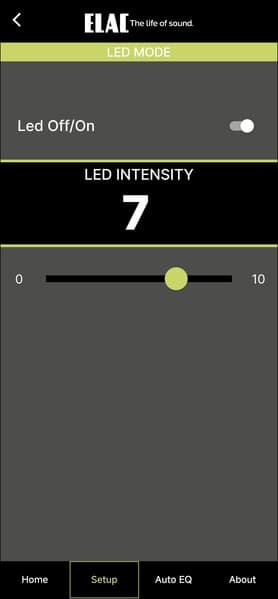

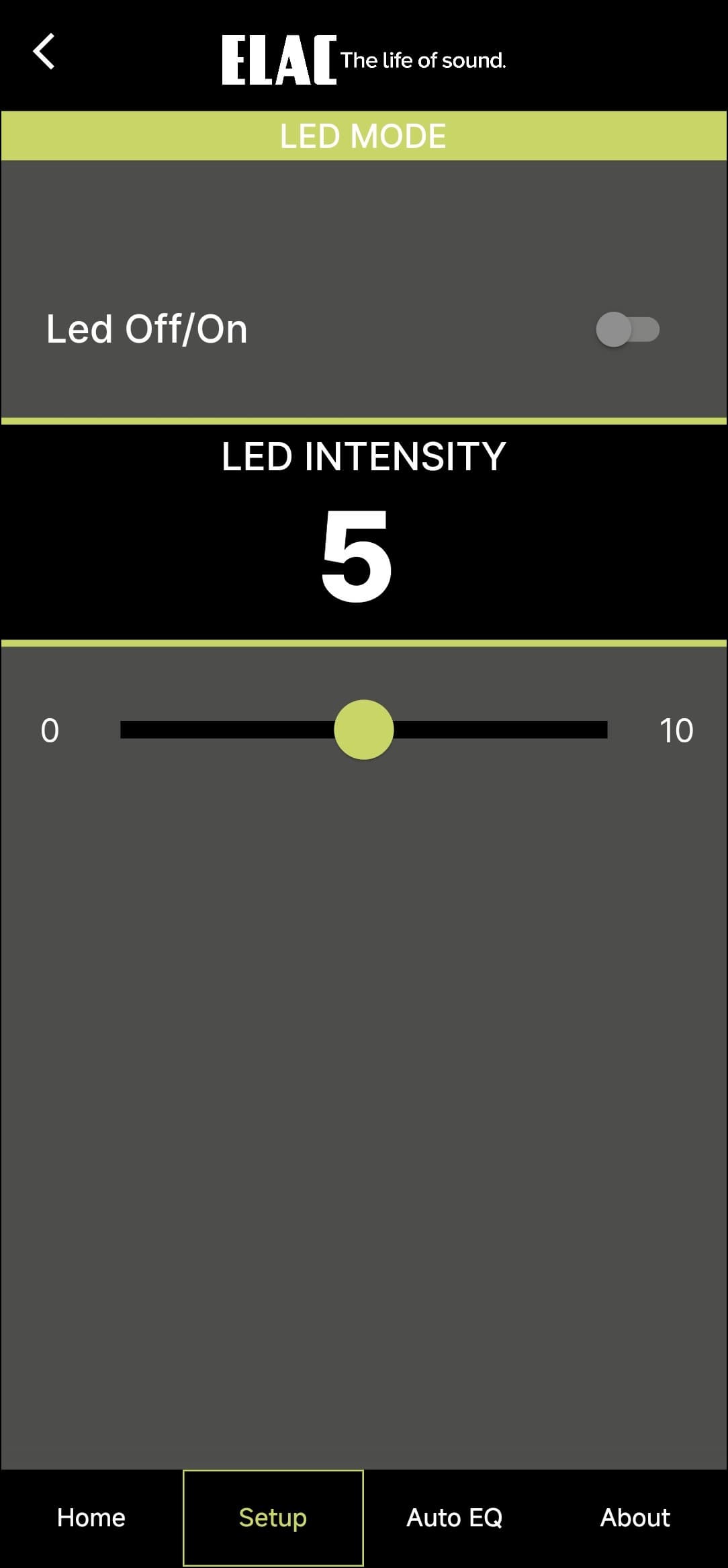

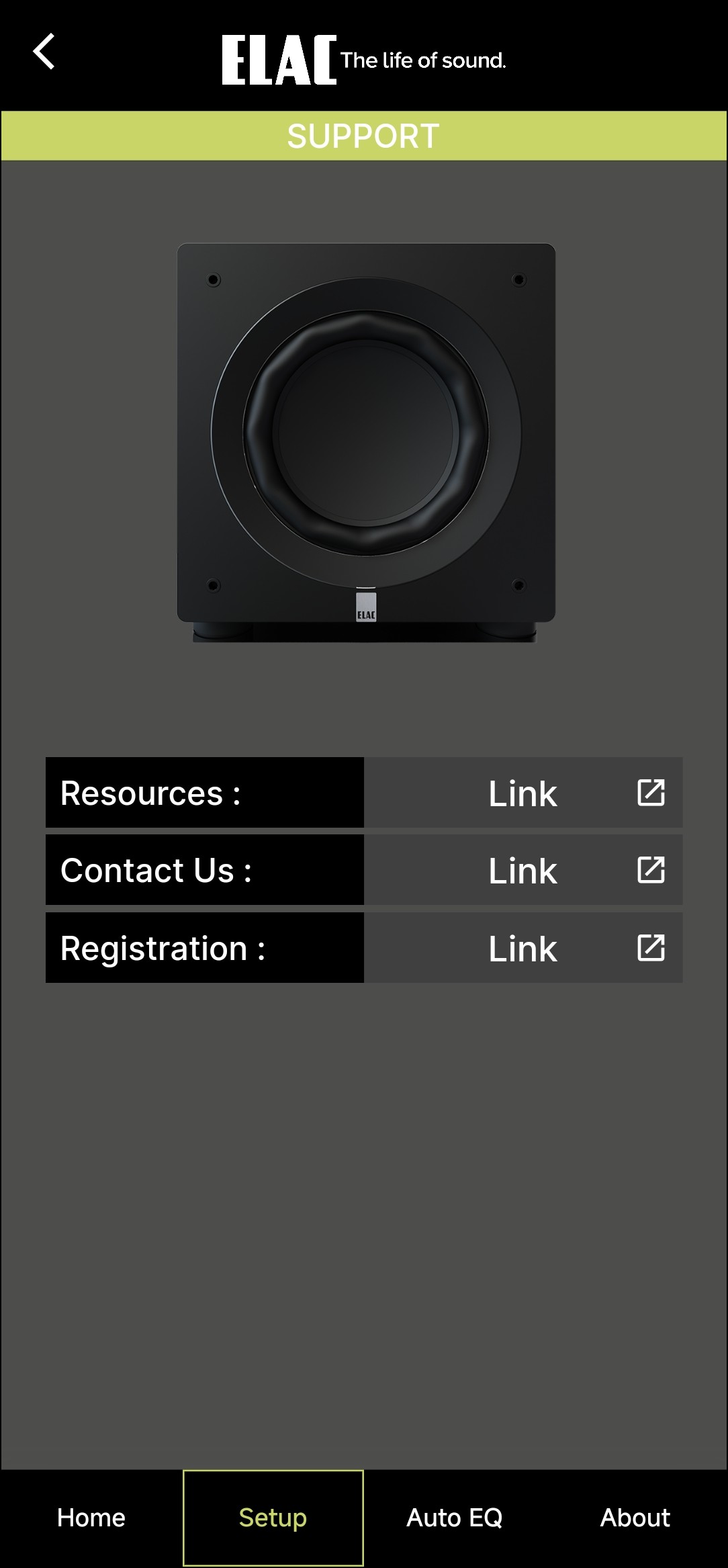

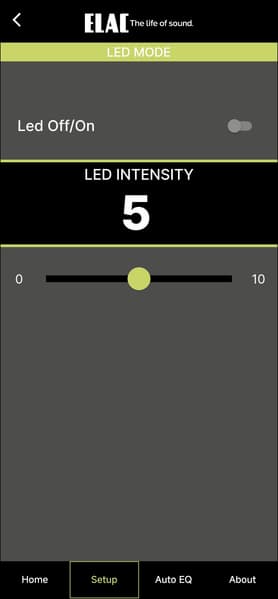

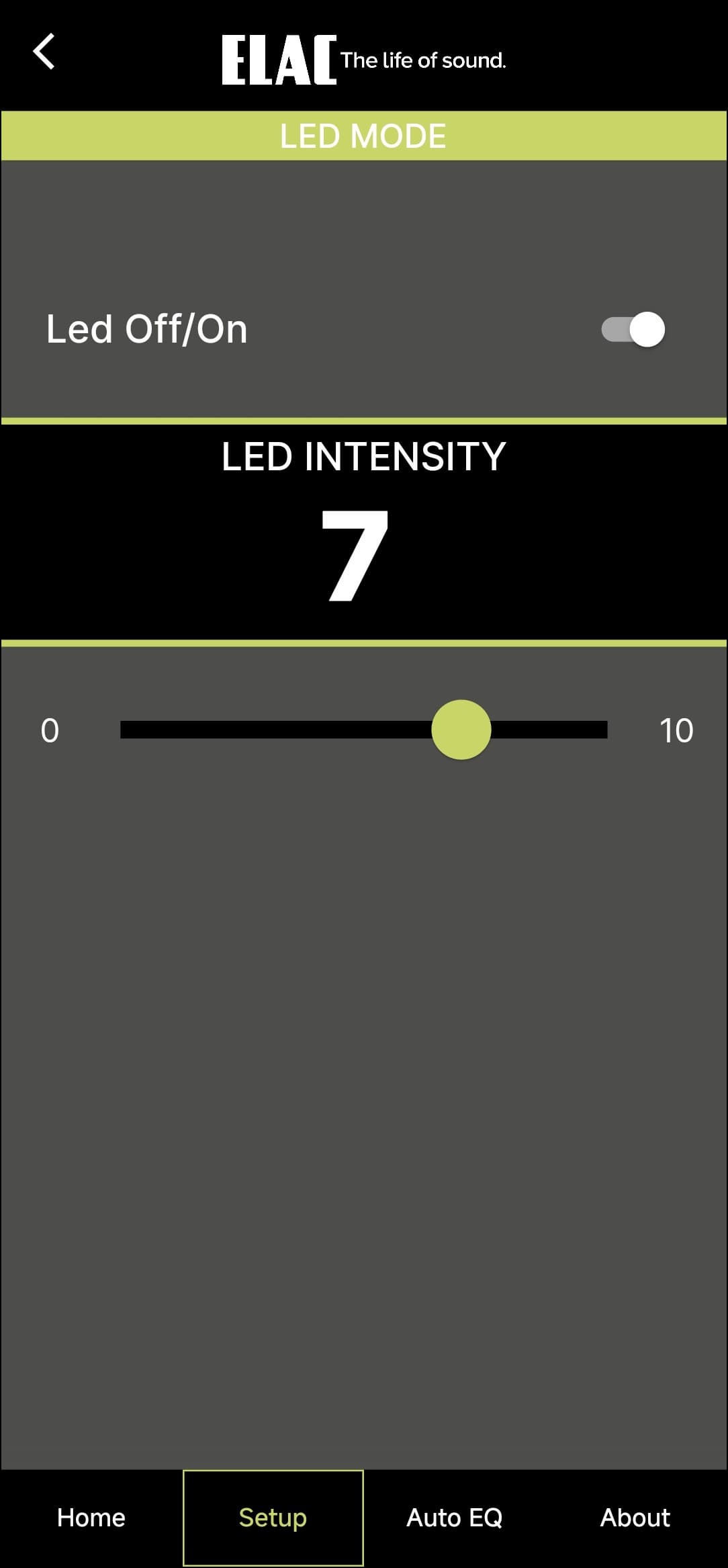

Также можно настроить LED-индикацию, перейти на страницы с контактными данными и формой регистрации на сайте производителя...

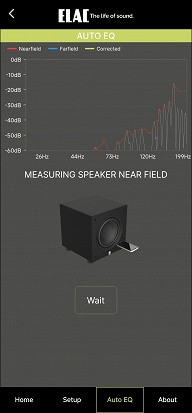

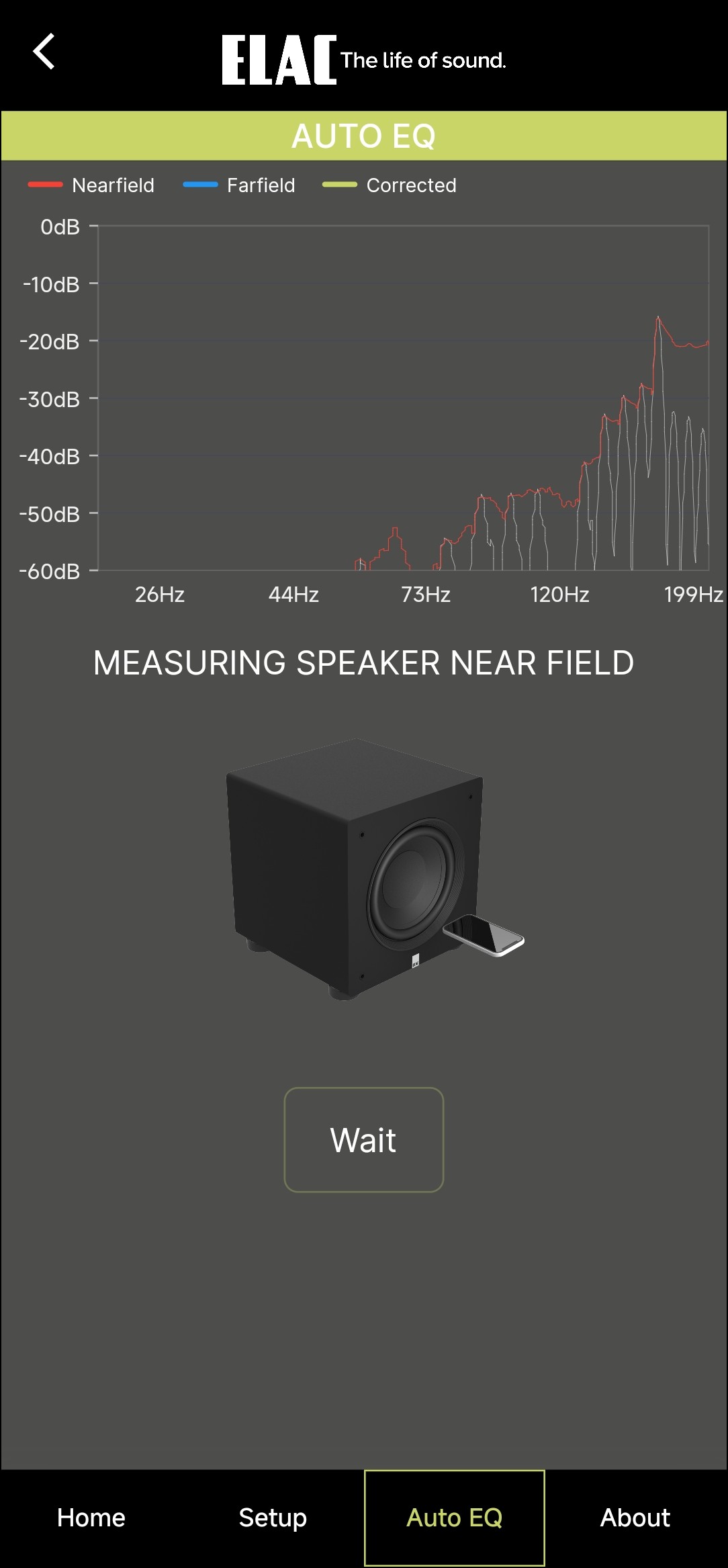

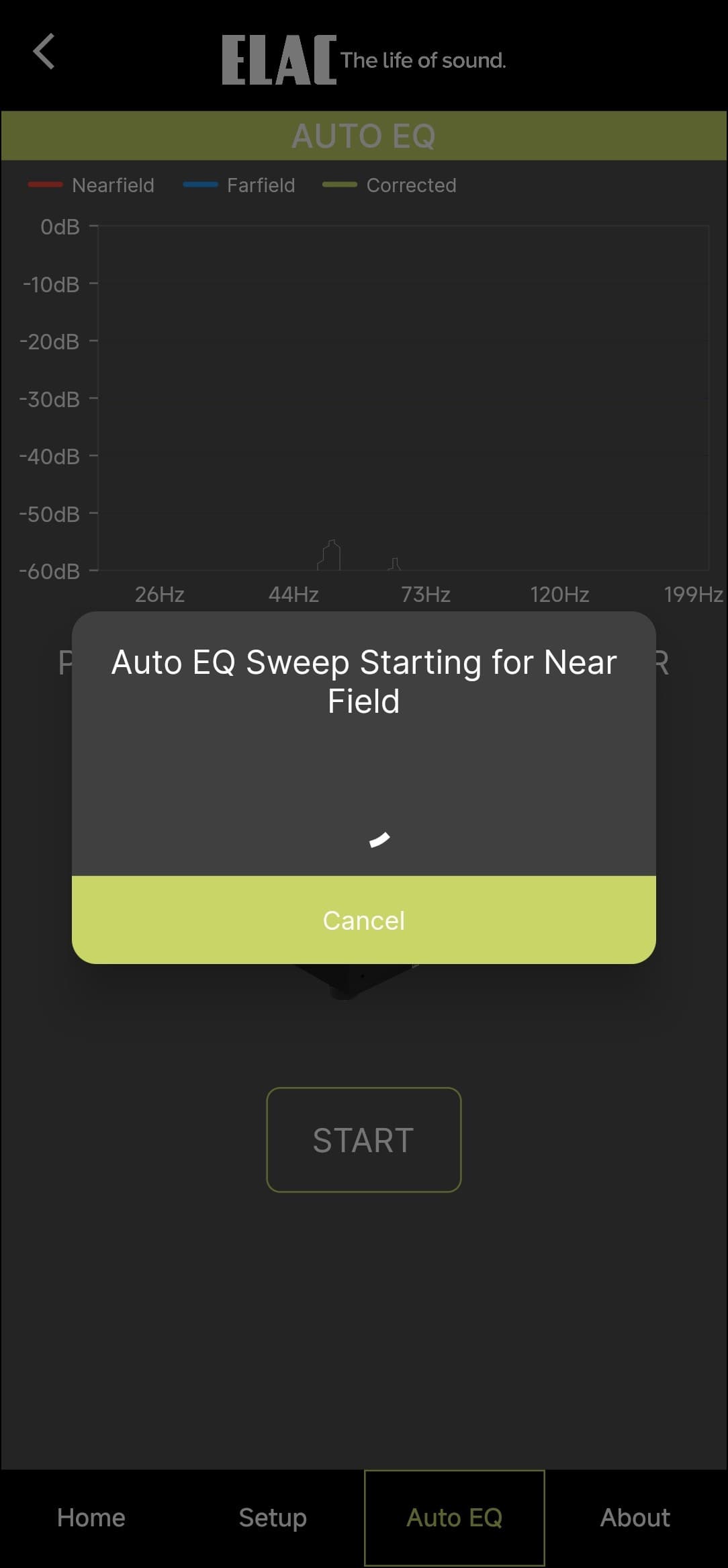

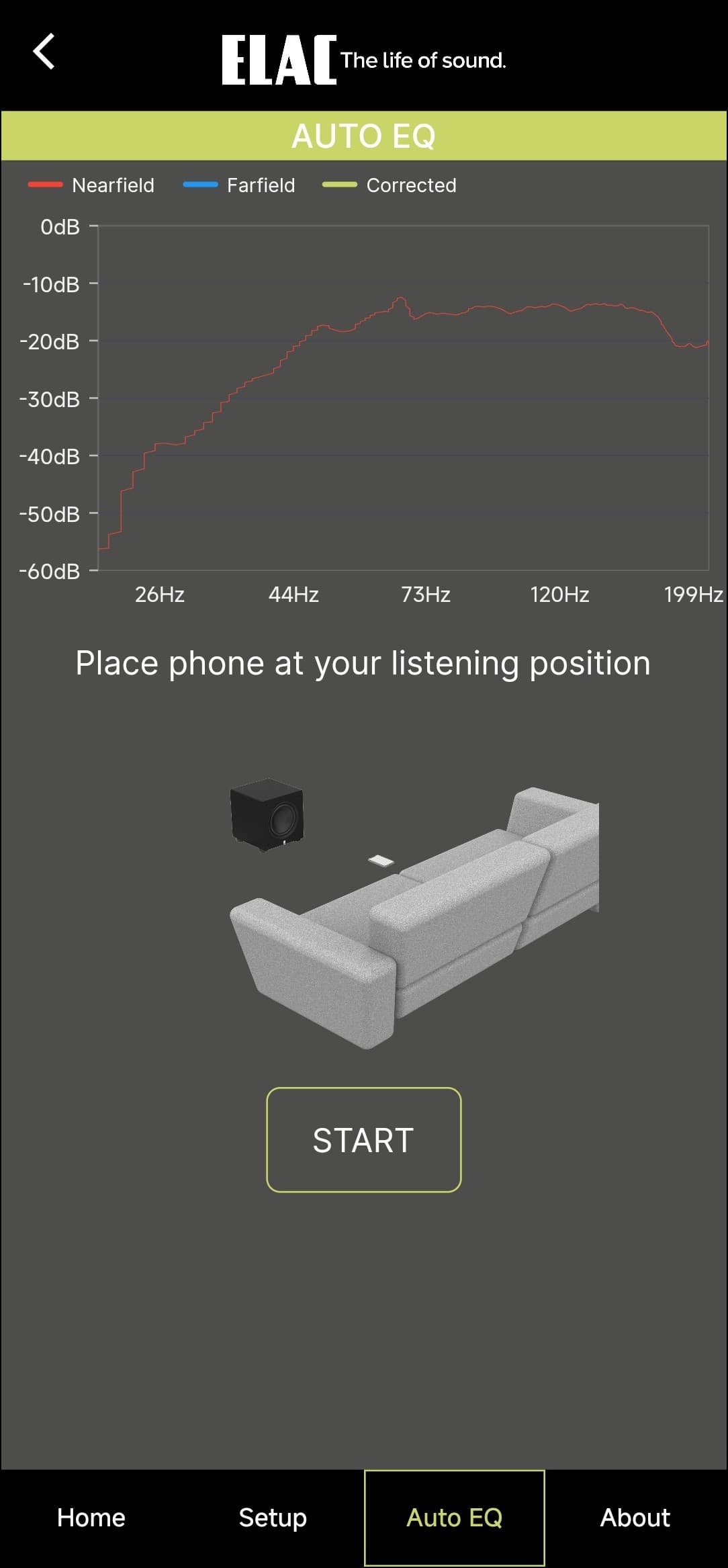

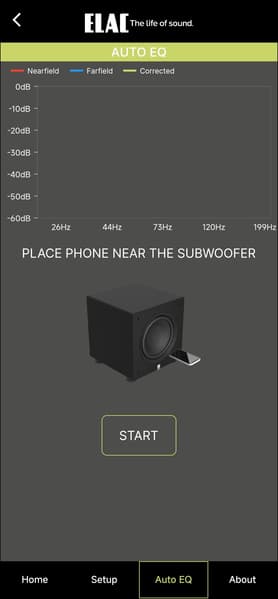

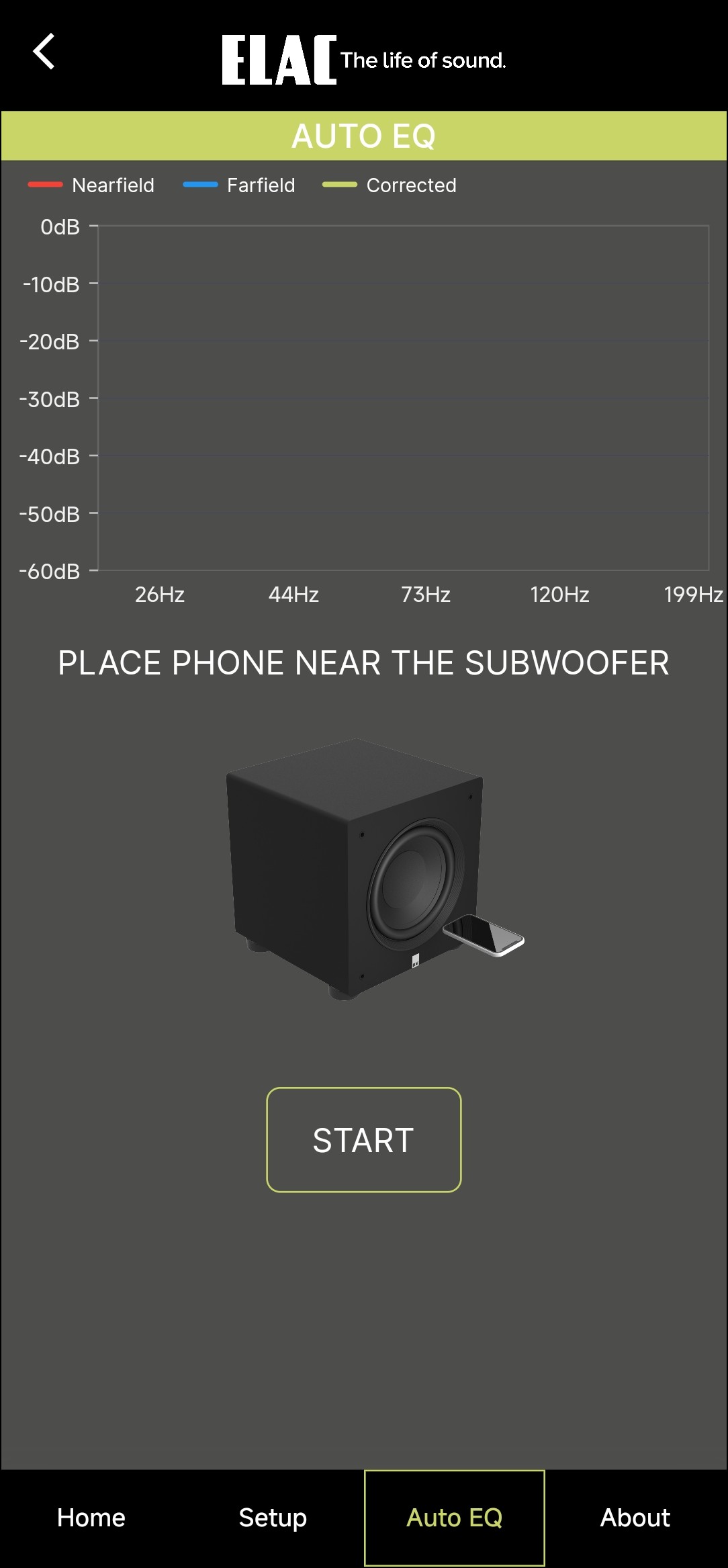

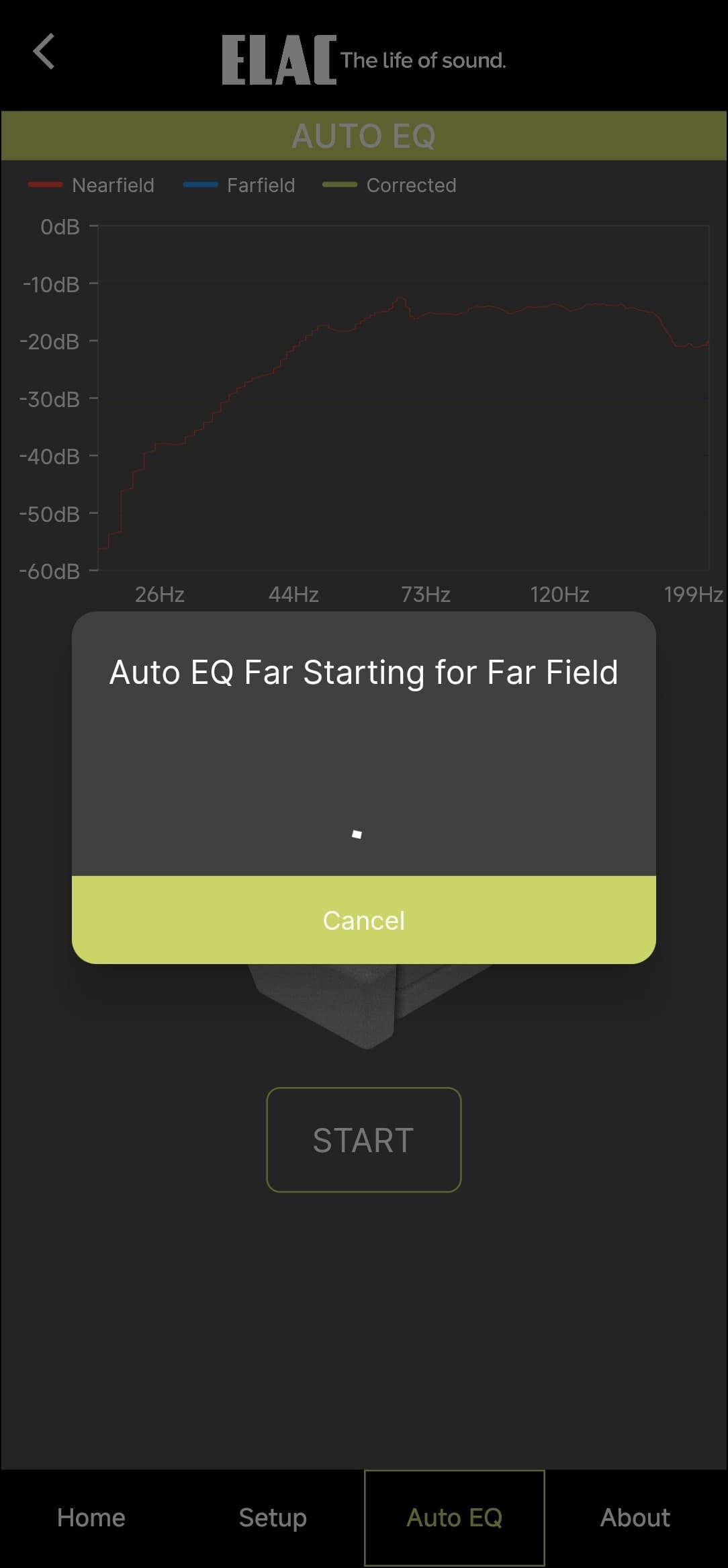

Но главный хит приложения — это, конечно, система автоматической калибровки под помещение. Для настройки используется микрофон гаджета, на который установлено ПО. Для начала система просит поднести его непосредственно к сабвуферу, после чего проводит измерения, транслируя в динамик тестовый сигнал. Далее необходимо переместить гаджет в точку прослушивания.

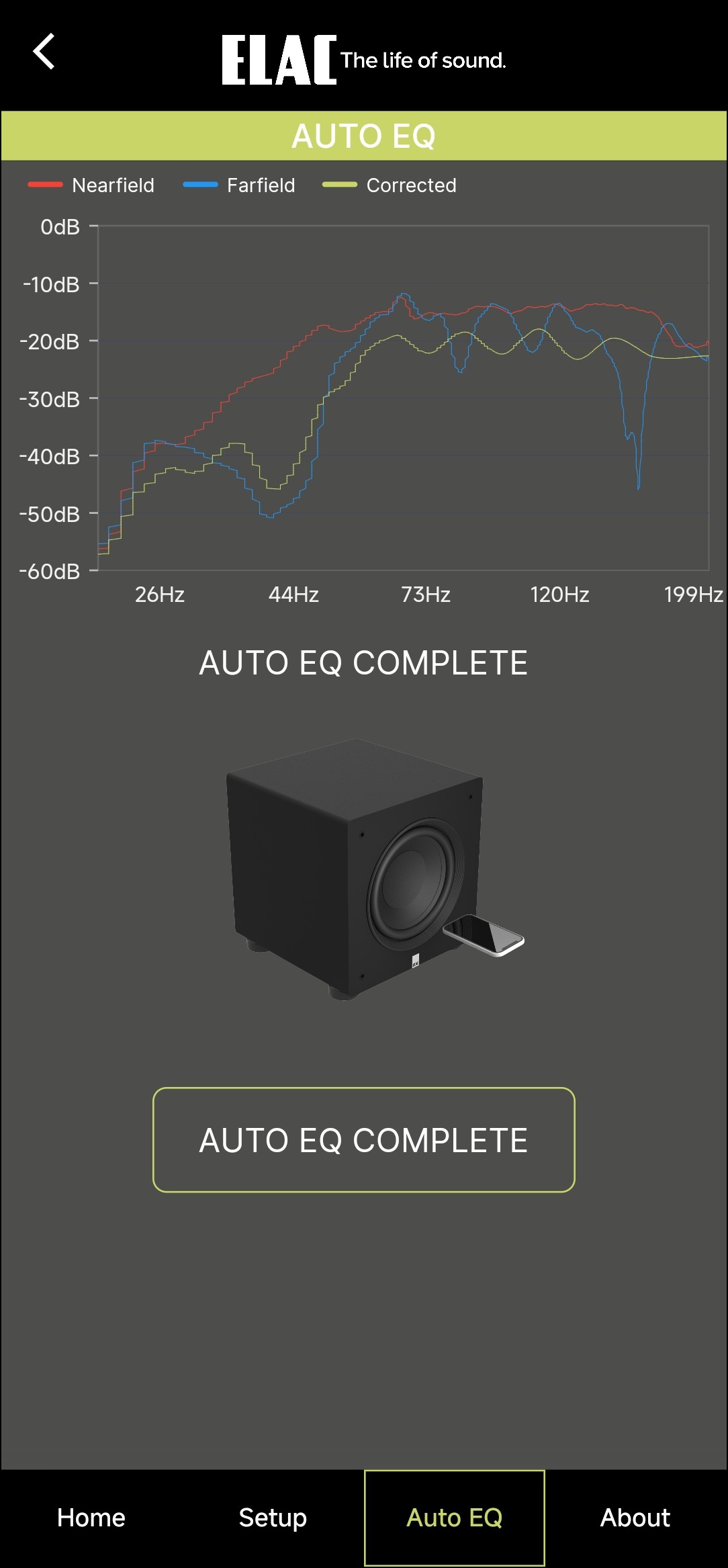

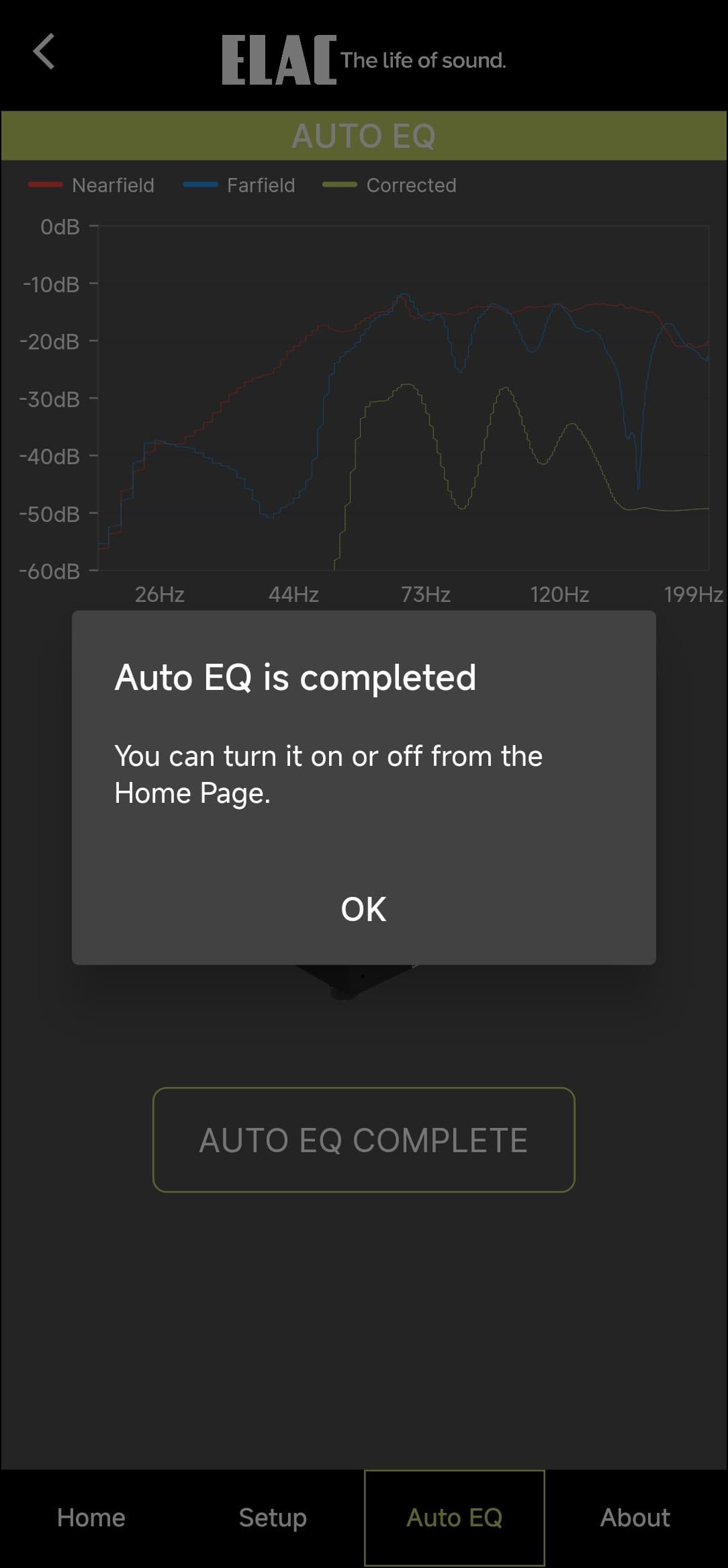

Снова замеры, после этого данные двух серий измерений сравниваются — формируется корректирующий профиль, включать и выключать который можно на главном экране ПО.
Измерения и звук
Звук Elac Varro Reference RS500 впечатляет не меньше, чем все прочее — бас получается хлесткий, плотный и с хорошей атакой — далеко не все сабвуферы способны на такое. При этом стоит помнить, что на воспроизведение НЧ-диапазона максимально сильно влияет помещение, причем если «выровнять» средние частоты с помощью акустической обработки комнаты сравнительно несложно, то басы — это вечная проблема. А потому возможности корректировки звучания под помещение — это очень полезно и важно.
И раз автокоррекция под помещение у Varro Reference RS500, было бы странно ею не пользоваться. Потому сабвуфер мы разместили в акустически подготовленной комнате, но в далеко не в самом удачном месте, руководствуясь больше удобством, чем возможным звучанием. После чего провели первую серию измерений АЧХ, разместив измерительный микрофон в 60 см на оси динамика. Кроссовер выключаем, чтобы посмотреть на максимальный воспроизводимый диапазон.

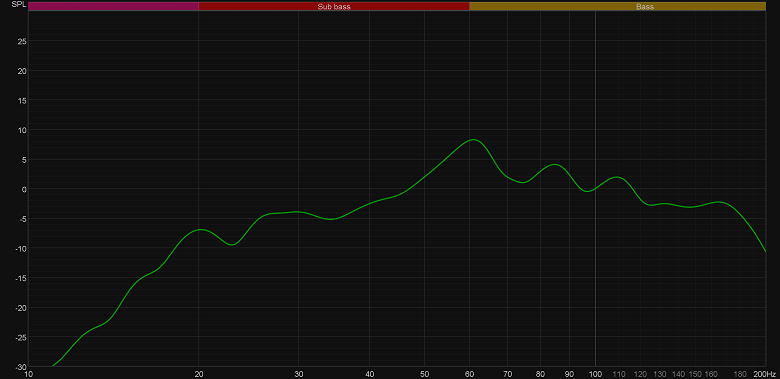

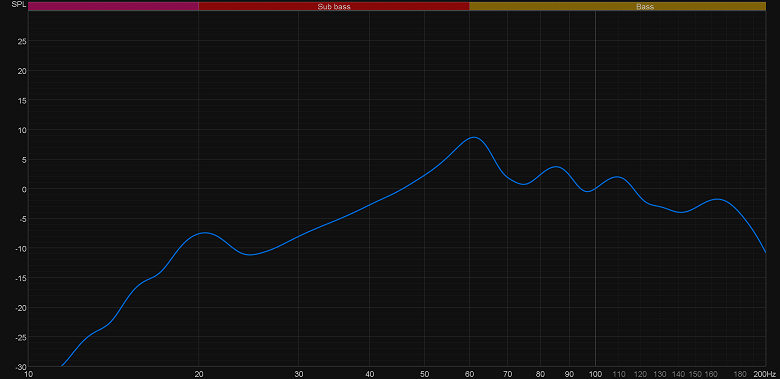

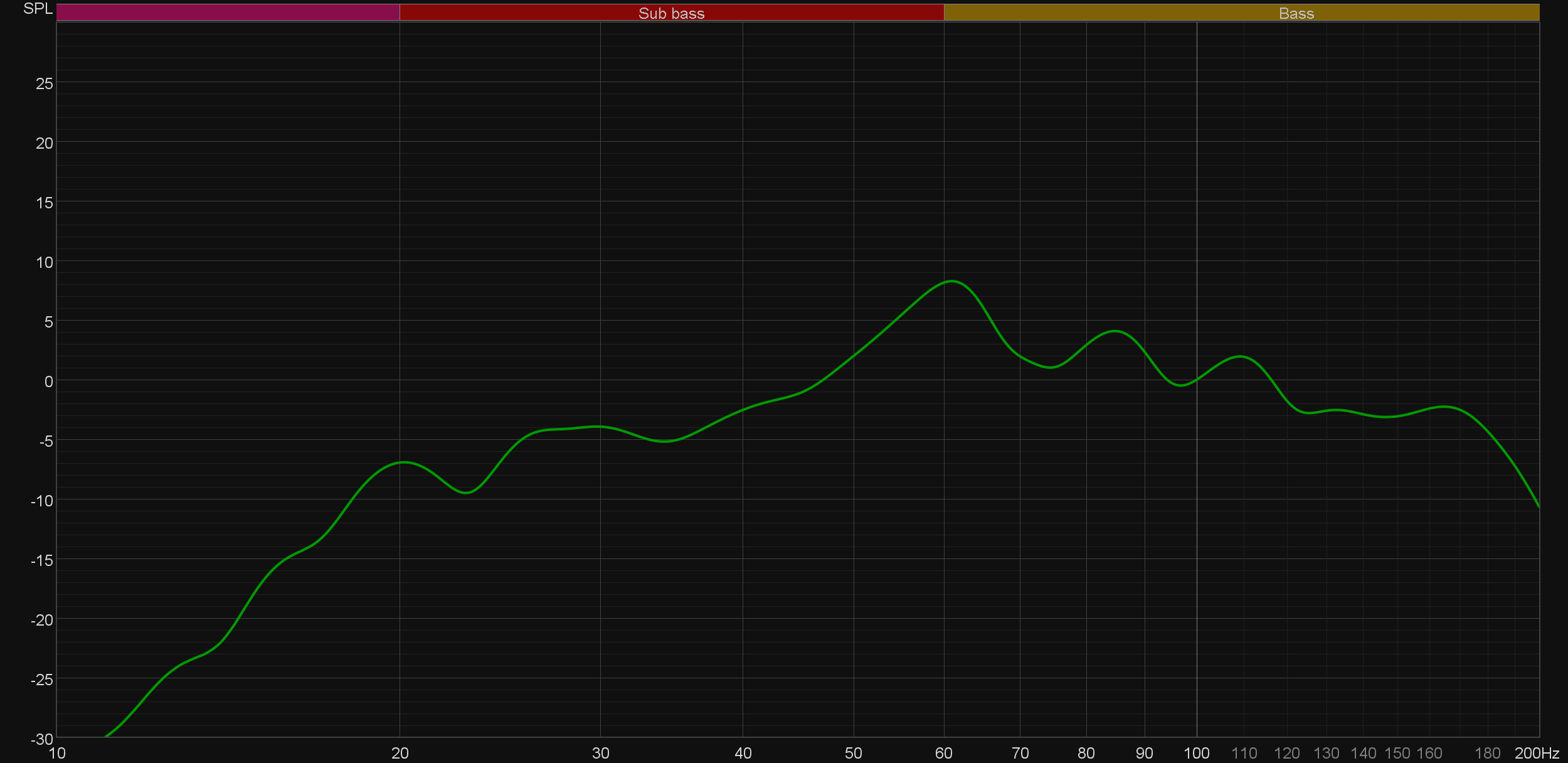

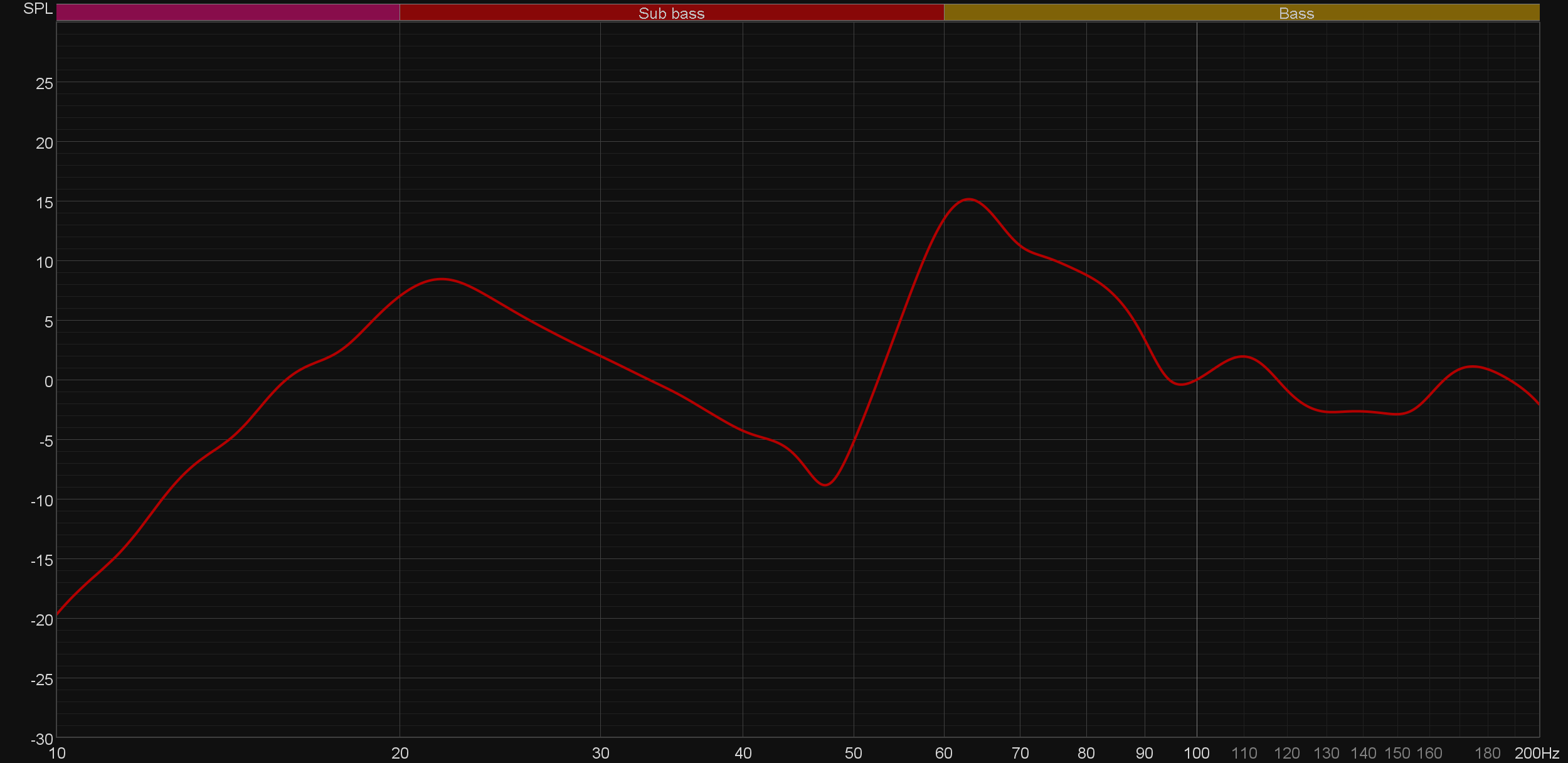

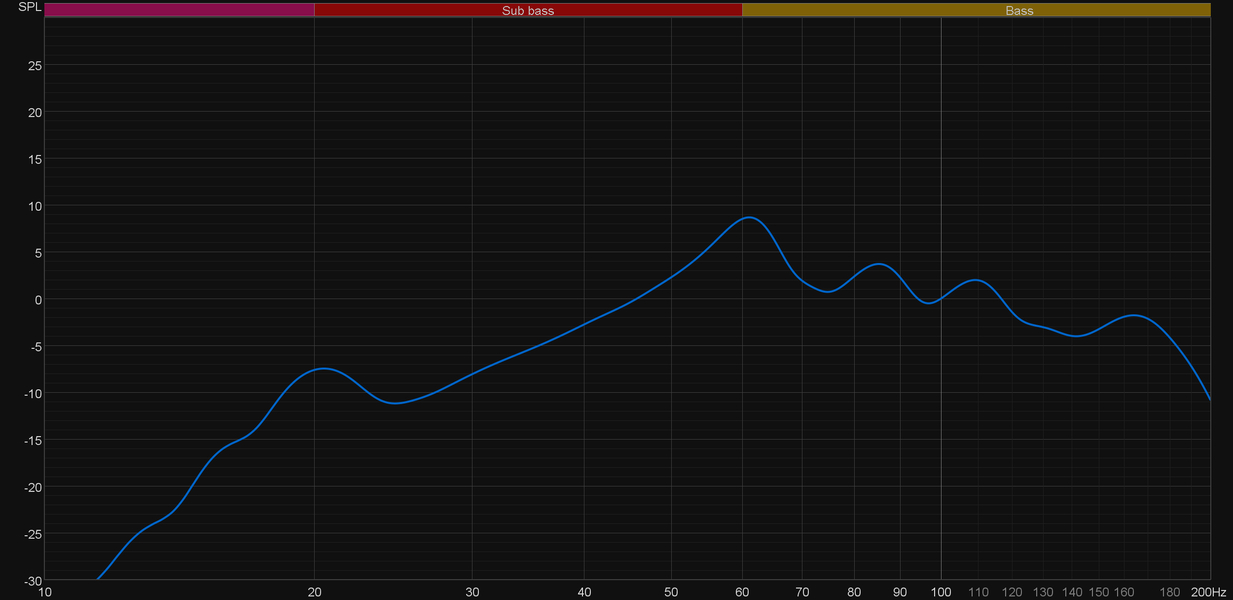

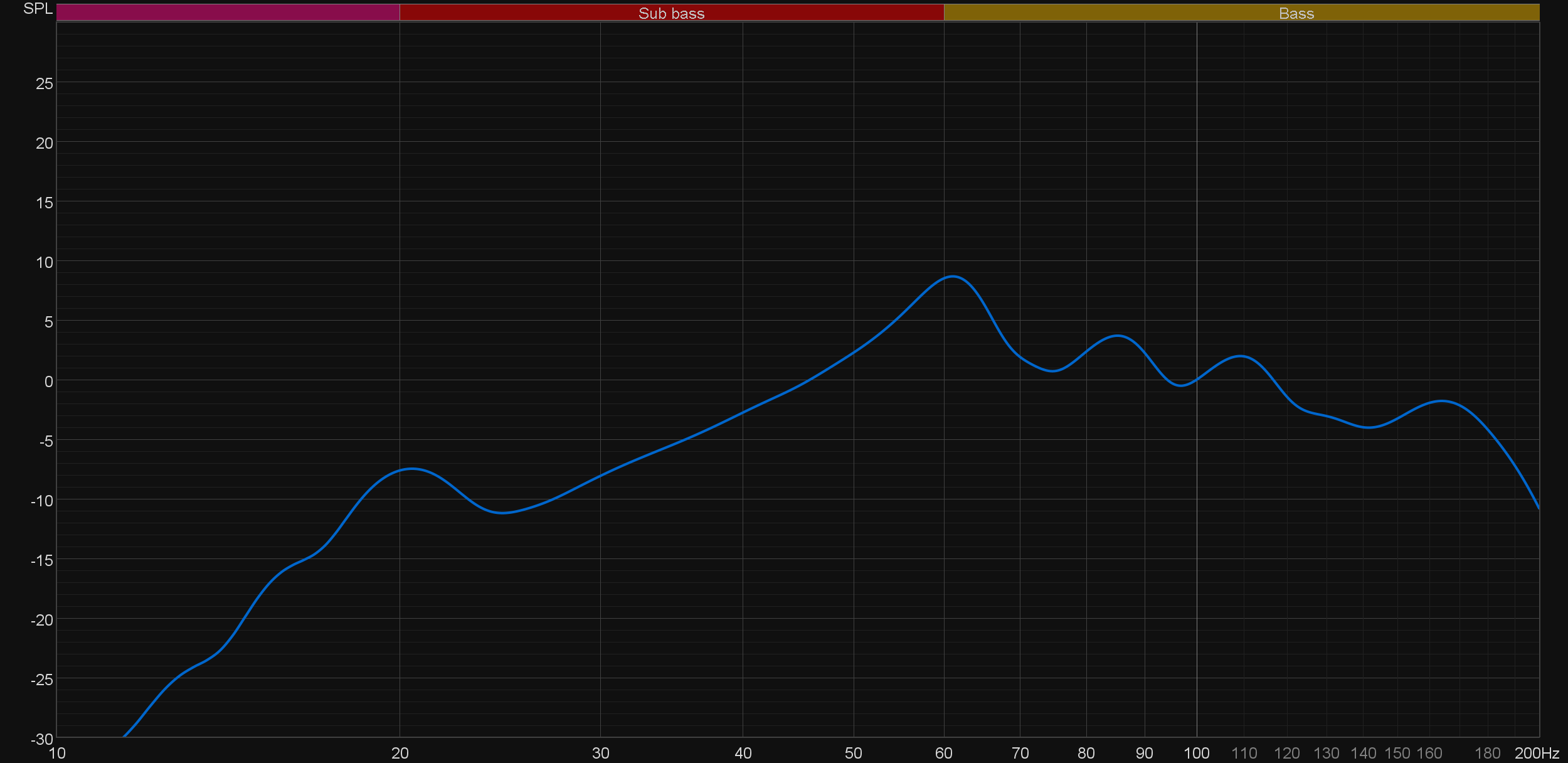

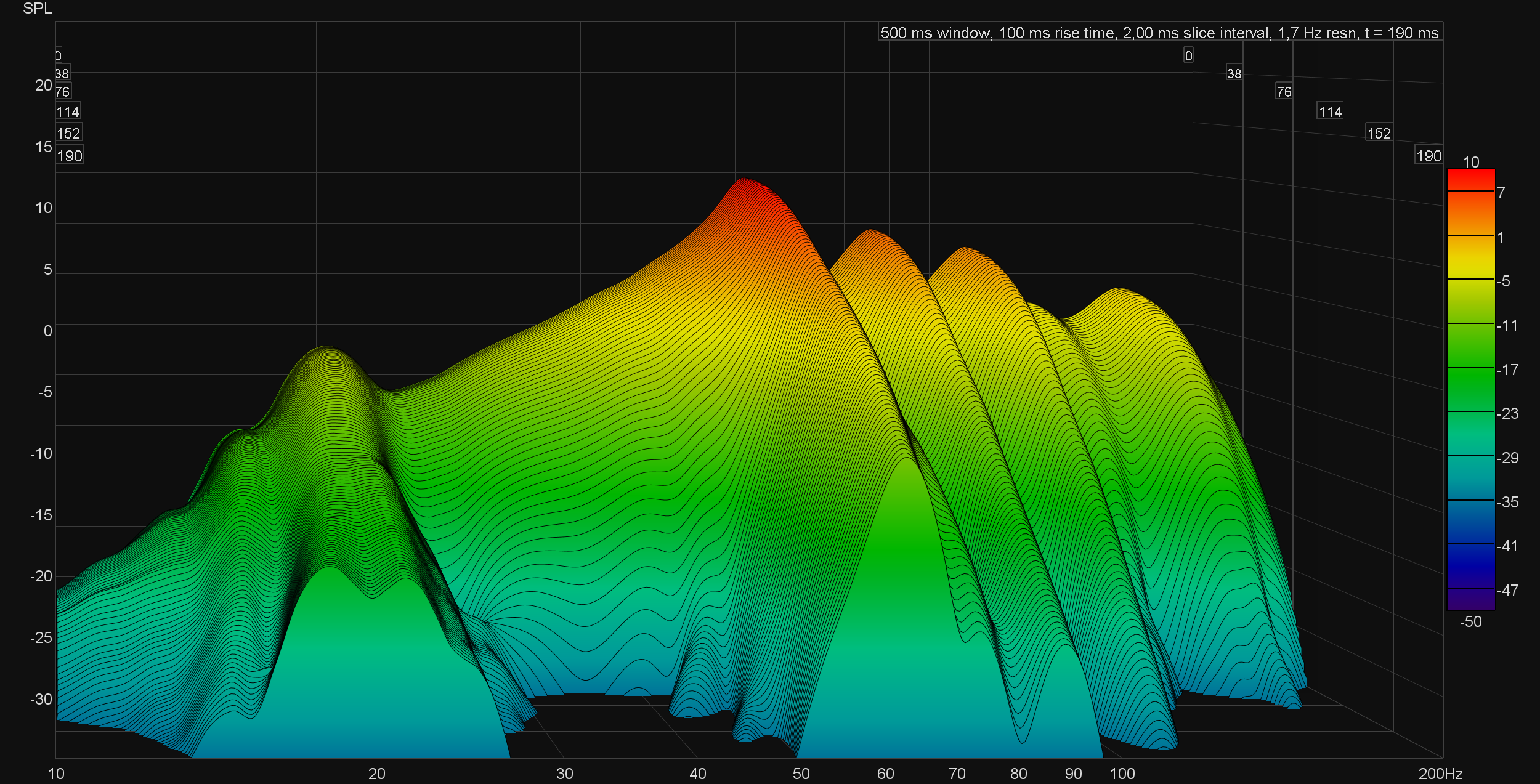

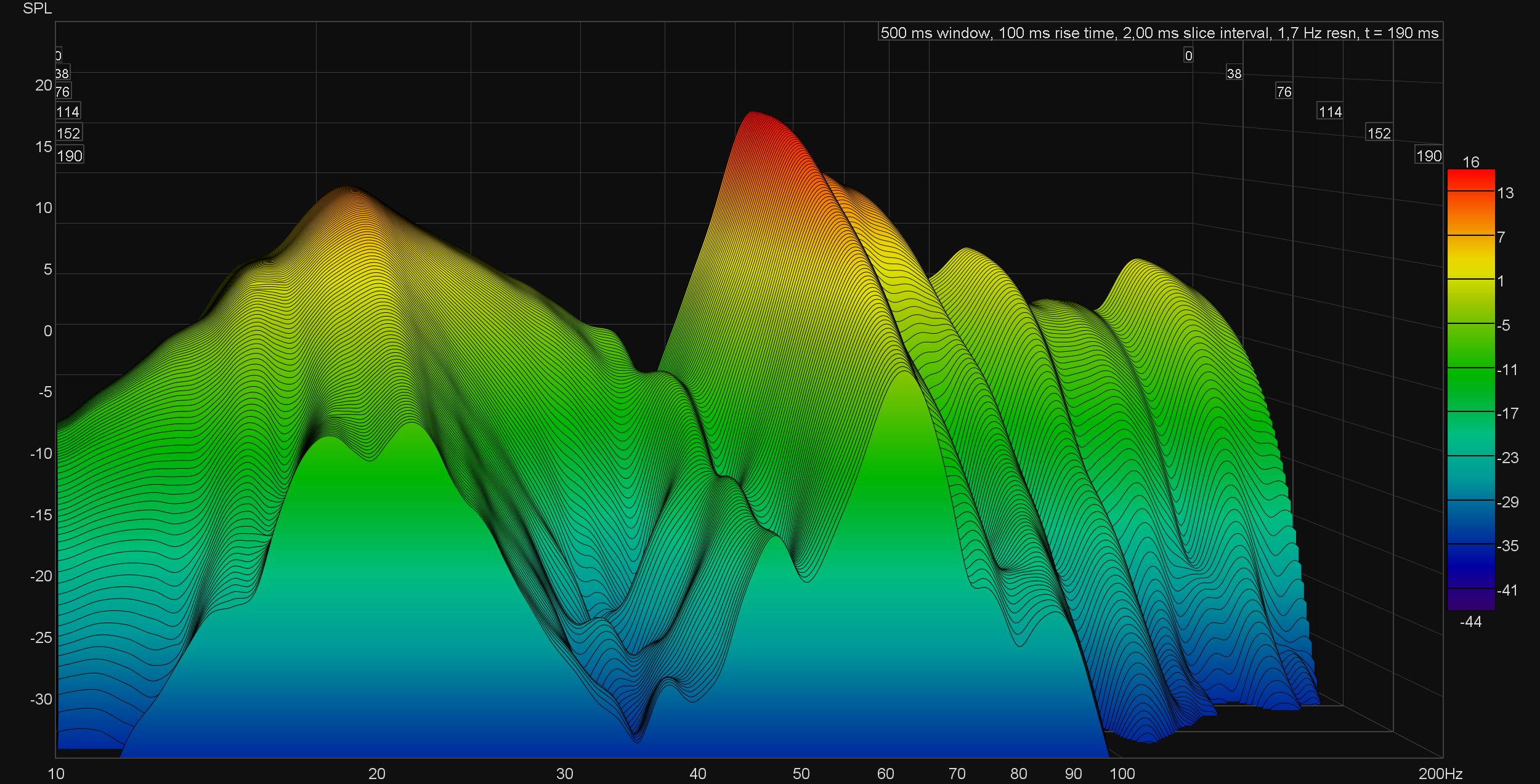

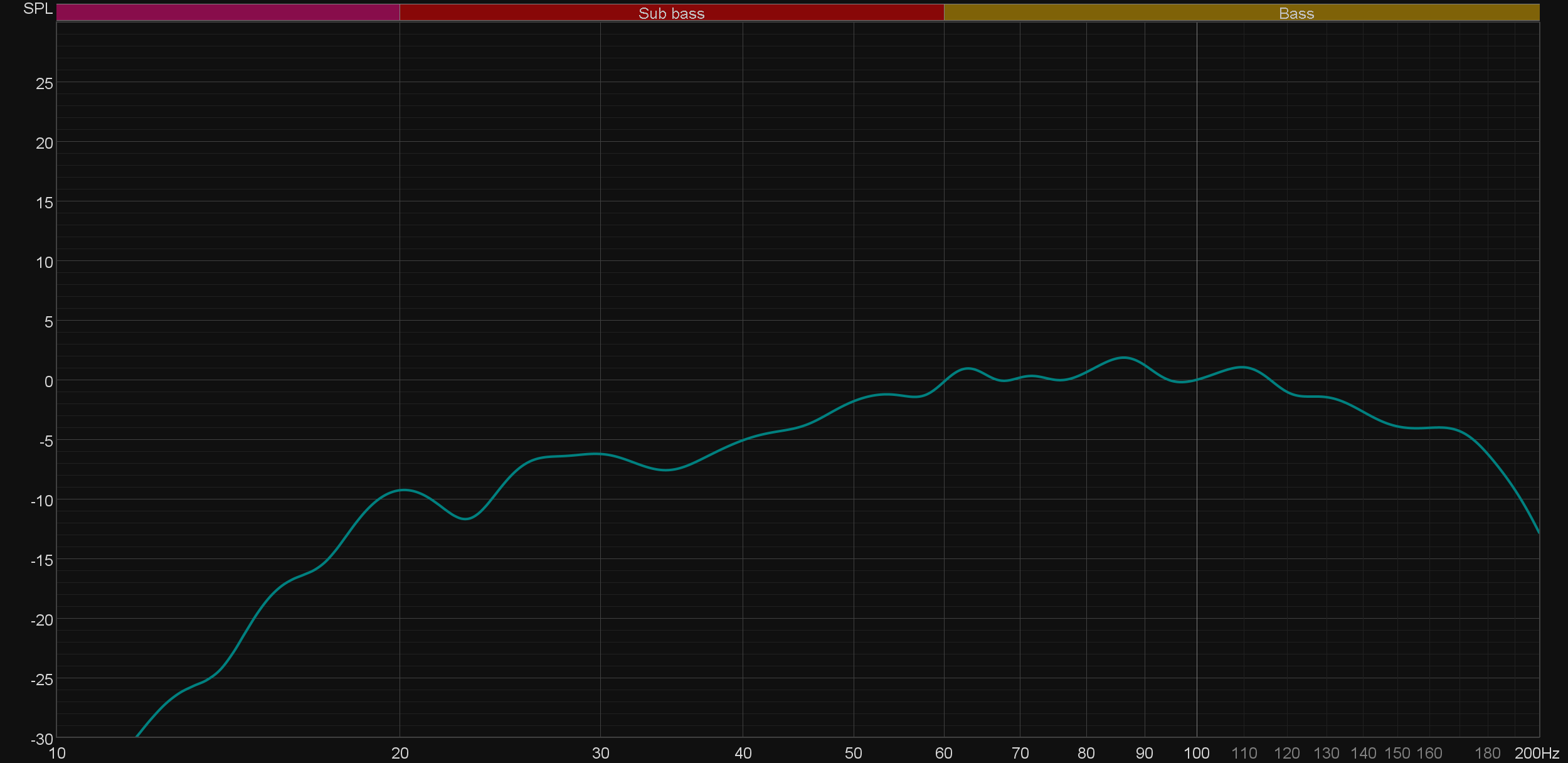

Заявлено, что звучать сабвуфер начинает от 15 Гц — где-то так и получается, но полной эффективности он достигает примерно к 45 Гц. На графике кумулятивного затухания спектра (он же «водопад» или waterfall) хорошо видны пики, показывающие нам «гудение» в районе 20 и 65 Гц. Частично этот эффект может быть вызван внутренними резонансами корпуса, возникающими даже вопреки действительно хорошему акустическому демпфированию. Ну а вот вторым пиком мы с большой долей вероятности обязаны не самому удачному размещению.

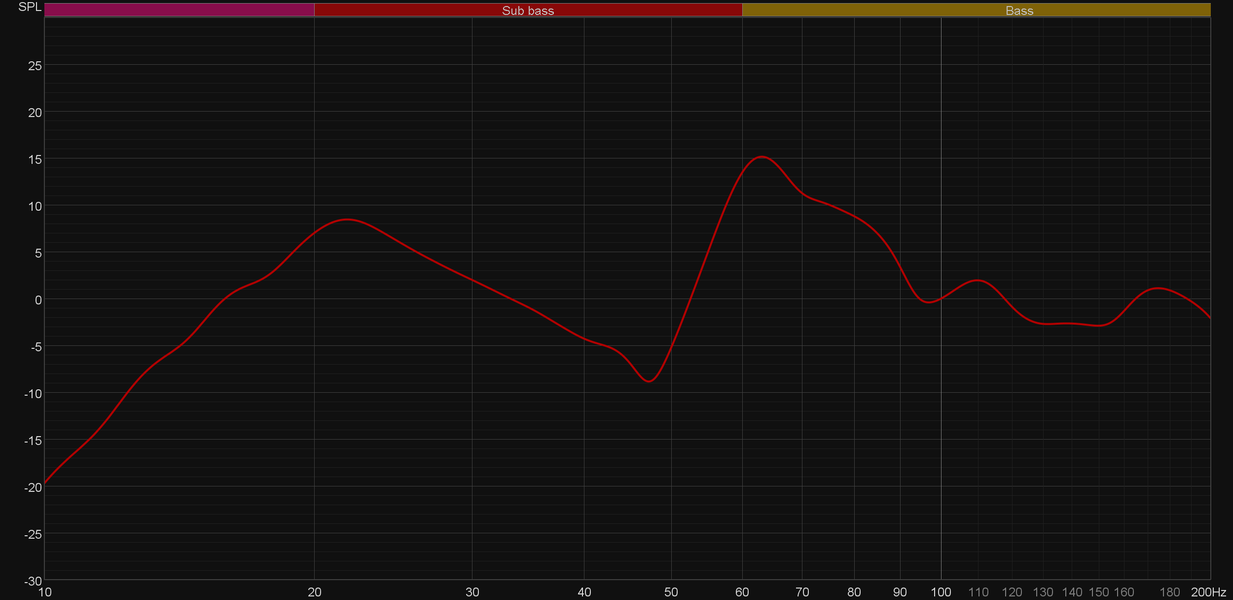

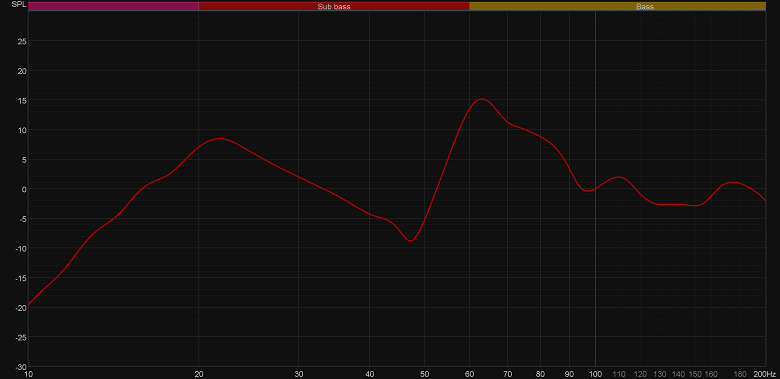

Отходим подальше — в условную точку прослушивания, все становится еще хуже — появляются заметные провалы и пики, бас звучит невнятно и гулко.
На «водопаде» хорошо видно, что звучание делают хуже резонансы помещения — все увиденные ранее пики стали еще более выраженными.

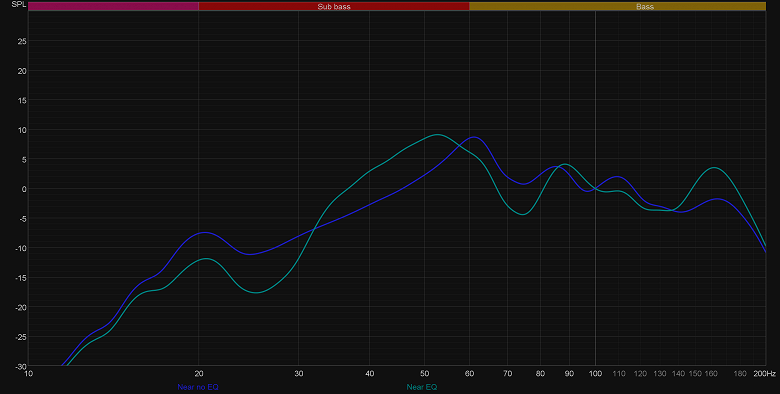

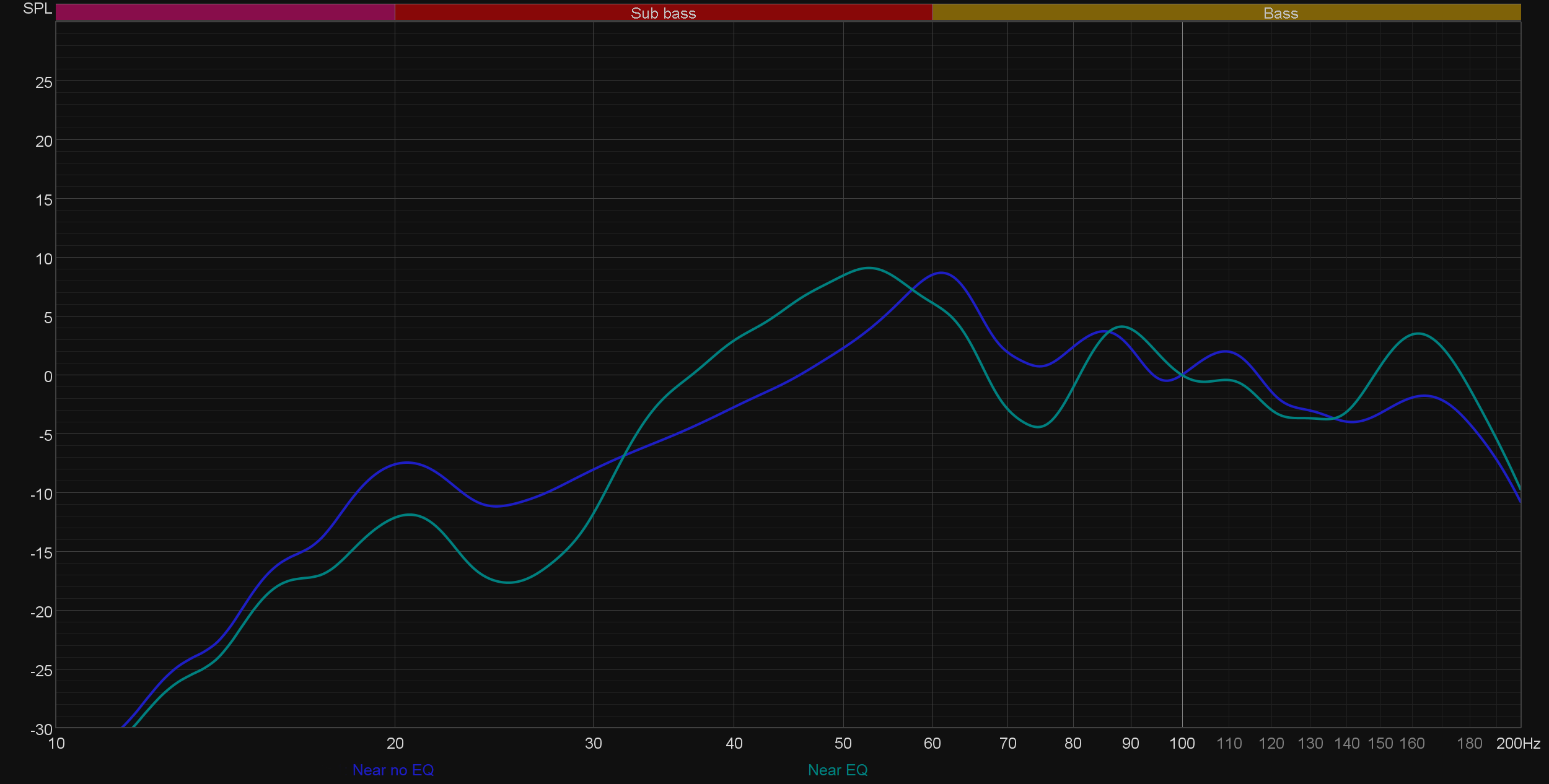

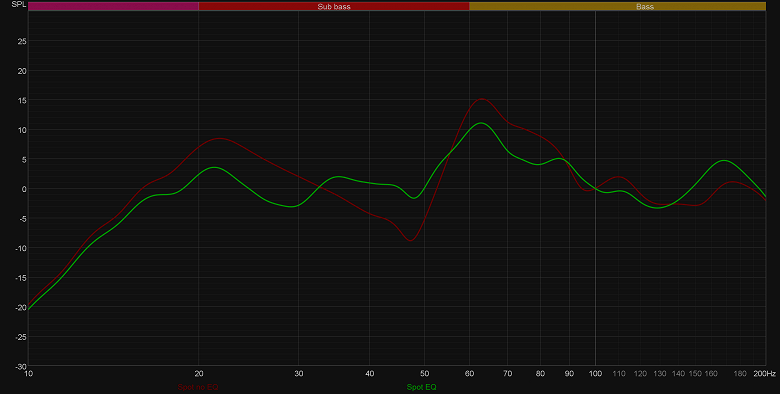

И вот в такой ситуации проводим процедуру автонастройки. В ближнем поле все стало еще хуже, но это и предсказуемо, ведь задача системы — обеспечить хороший звук в точке прослушивания.

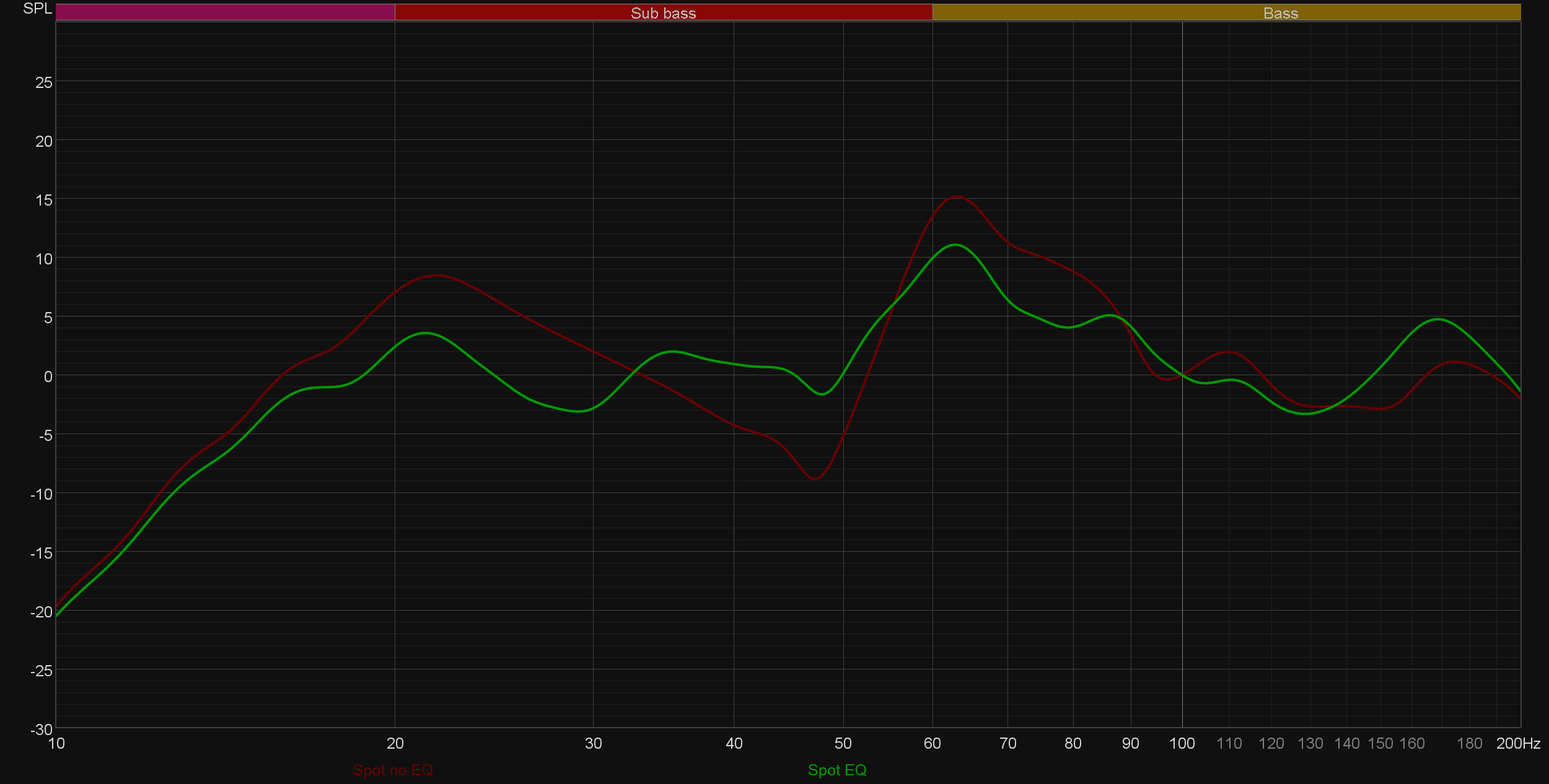

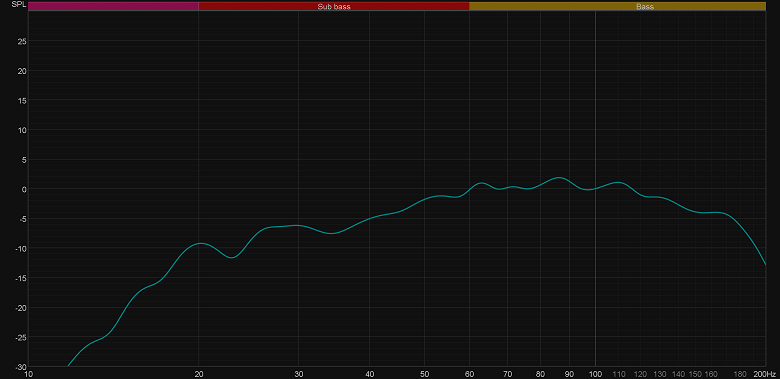

И вот в точке прослушивания звучание разительно улучшилось. Конечно, работает Reference RS500 явно не на максимуме своих возможностей. Но все же позитивный эффект есть, а добились мы его за пару минут и без каких-либо специальных знаний или усилий.

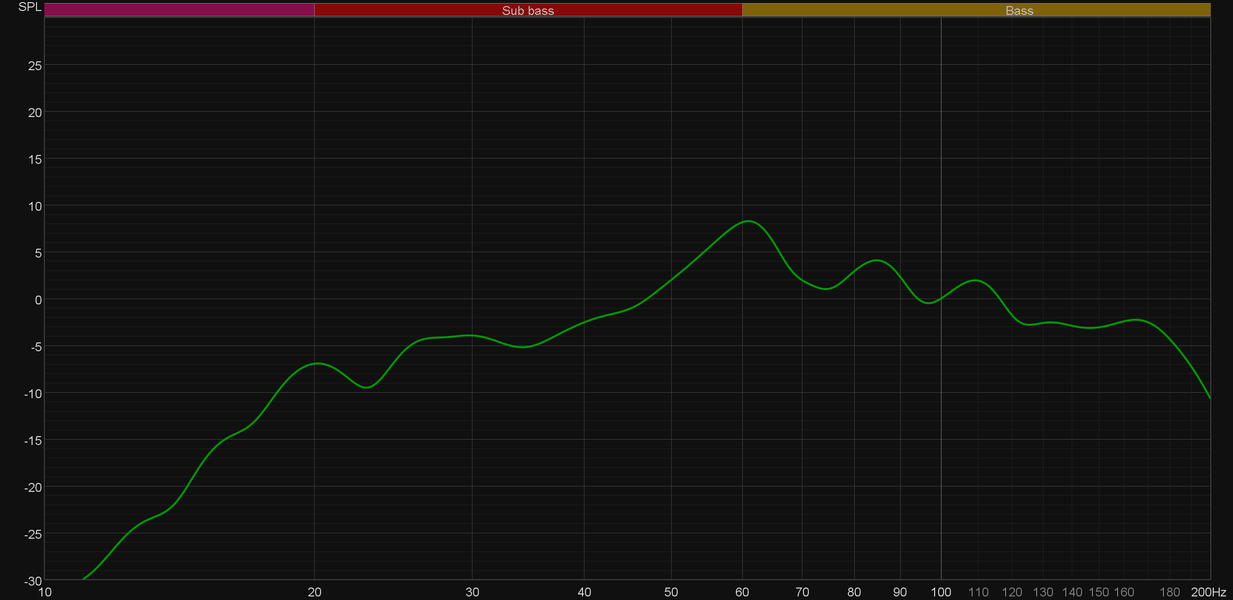

В итоге мы, конечно же, подыскали сабвуферу более правильное положение, получив сходную с первым графиком картину, но уже в точке прослушивания. Настало время посмотреть, что делают предустановленные профили звучания.

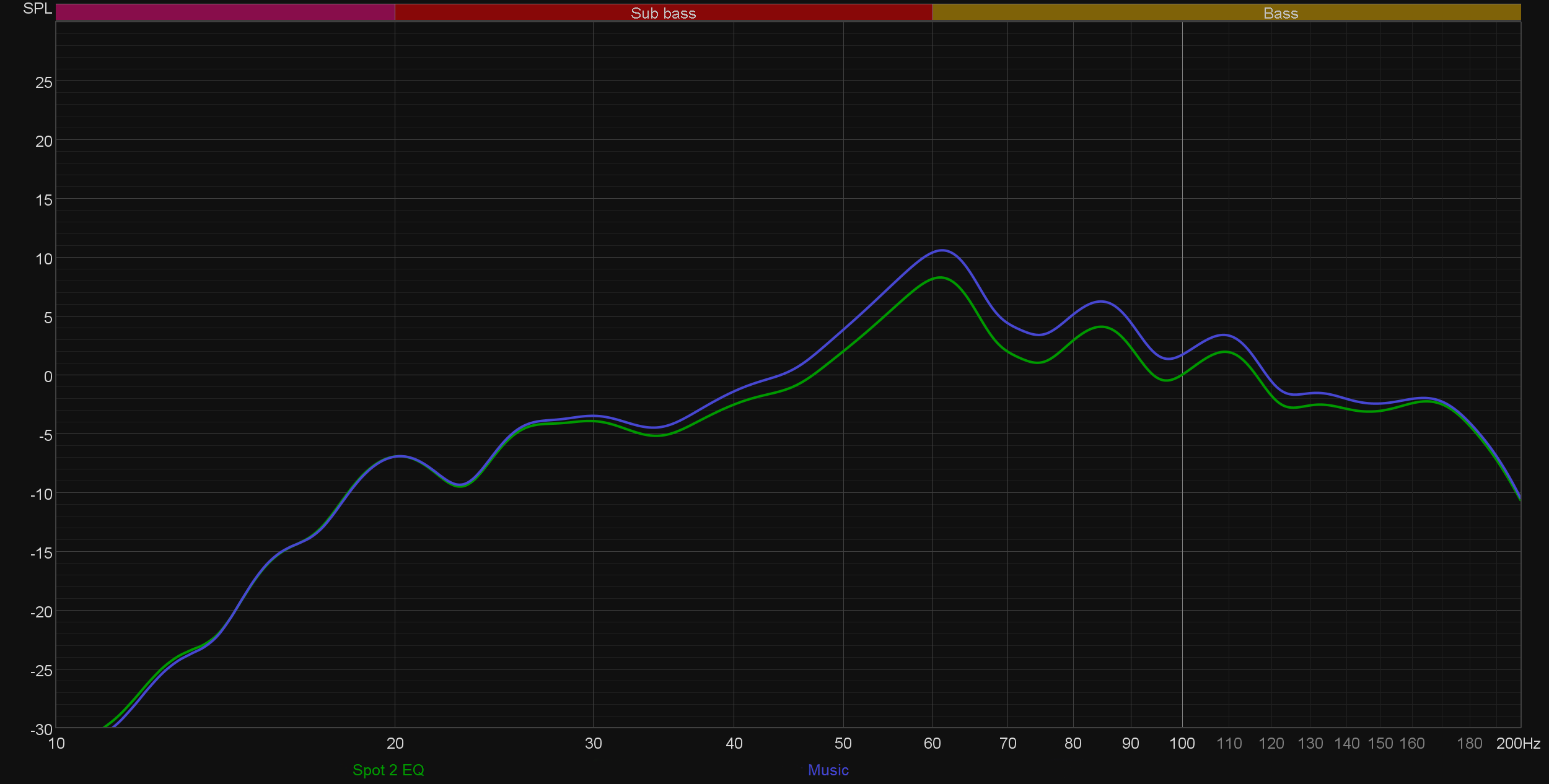

Профиль Music дополнительно подчеркивает и без того заметный акцент в районе 60 Гц, чуть «приподнимая» соседние частоты. Бас получается более плотным и основательным, но самую малость теряет в атаке. Хорошо звучит в рок-музыке или хип-хопе, а вот для джаза или классики есть смысл оставить активированный по умолчанию профиль Flat.

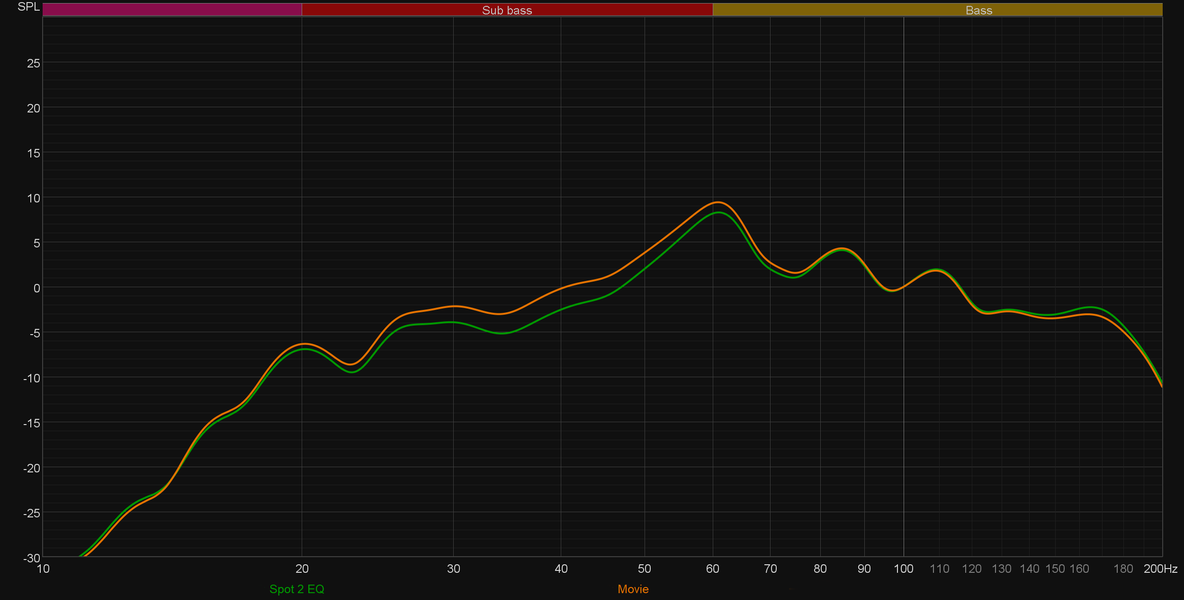

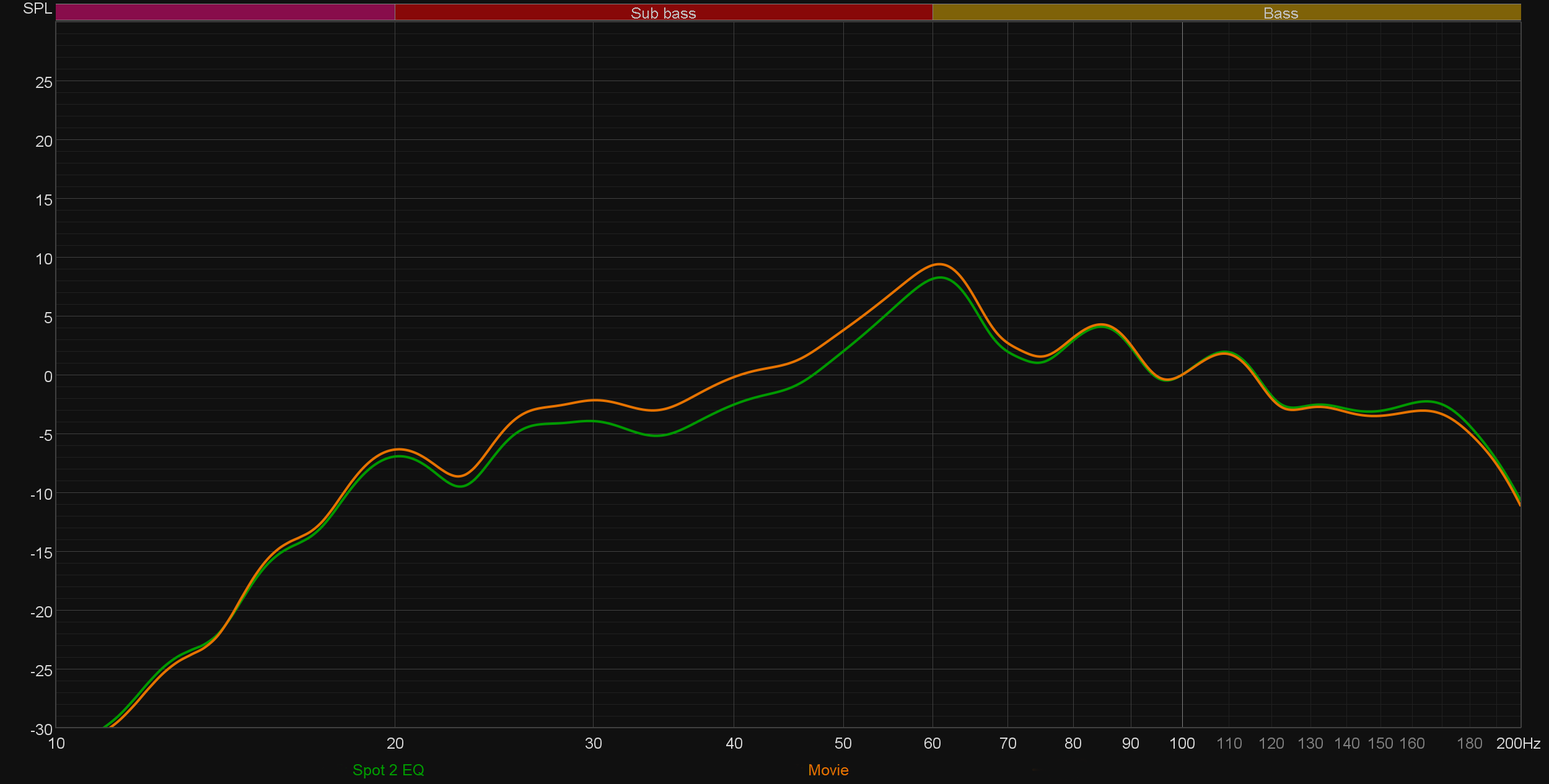

Предустановка Movie добавляет акцент на «глубокий» бас, заставляя спецэффекты в фильмах и играх звучать более мощно и эффектно. Для музыки она вряд ли пригодится, хотя нужно отметить, что нейрофанк и подобные ему стили с форсированным суббасом звучат интересно, например. Ну и профиль Night чуть «проваливает» середину воспроизводимого диапазона.
Ну и напоследок — «смертельный номер». Открываем параметрический эквалайзер и пробуем создать профиль эквализации под помещение в ручном режиме. Примерно за 15 минут удалось основательно «выровнять» большую часть диапазона, на спад после 100 Гц обращать внимания особо смысла нет — частота среза кроссовера сабвуфера практически никогда не превышает этого значения. Конечно, у нас под рукой были измерительные инструменты, что облегчило задачу. Но в целом настройку для комфортного прослушивания можно сделать и на слух, просто понадобится больше времени и немного опыта. Если какие-то частоты «торчат», срезаем. Чего-то не хватает — добавляем. И так пока все не понравится. При этом начинать можно на тестовых сигналах, а заканчивать лучше на реальном музыкальном материале.
Итоги
Замечательный сабвуфер с приятным оформлением, качественным звуком, разнообразными настройками, системой автокалибровки и прочими достоинствами. Отличный способ добавить в звучание своей аудиосистемы качественного «глубокого» баса. Причем без лишних сложностей и с возможностью быстро адаптировать звук под помещение в автоматическом режиме, а потом постепенно доводить его до совершенства за счет разнообразных ручных настроек.
