Подобные устройства мы долгое время обходили вниманием, и зря: не станет покупатель платить крупную сумму за никчемную безделушку. Да, стоимость этого аппарата близка к стоимости самых дорогих видеокамер любительского сегмента, средняя цена (количество предложений) составляет Н/Д(0) . Так что же в данном агрегате такого ценного и необычного, если не считать оригинальной "пистолетной" архитектуры?
- Комплектность, внешний вид
- Органы управления, интерфейс, технические характеристики
- Видео- фотосъемка
- Прилагаемое программное обеспечение
- Тестирование в программе Imatest
- Выводы
Комплектность, внешний вид

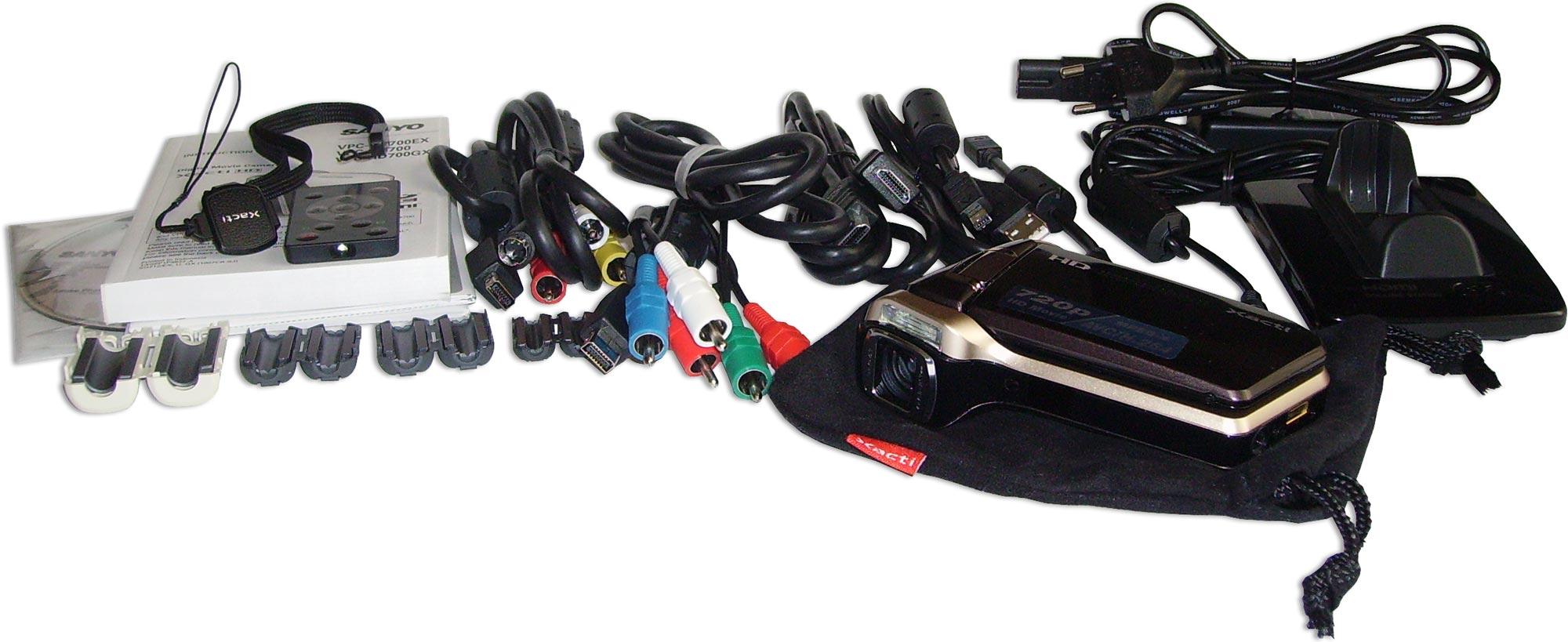

Попробуйте разглядеть видеокамеру среди всего этого добра. Производитель явно не экономил на комплектации. Жаль только, карты памяти в комплекте не нашлось, так что следует иметь в виду: в момент приобретения и проверки работоспособности камеры из-за этого могут возникнуть некоторые проблемы.
Чего только нет в коробке, итак, по порядку:
- видеокамера Sanyo Xacti VPC-HD700 с литий-ионным аккумулятором Sanyo DB-L40 (3,7 В, 1200 мАч);
- док-станция, блок питания, соединительные кабели;
- компонентный и композитный кабели-переходники;
- USB-кабель, USB-переходник;
- HDMI-кабель (редкий случай);
- инфракрасный пульт управления с элементом питания к нему;
- защитная крышка к объективу, ремешок для руки, матерчатая сумочка;
- четыре разборных ферритовых кольца, которыми рекомендуется снабдить соединительные кабели (ферритовые кольца — это безвитковые дроссели, сквозь которые продет токоведущий провод. Они используются в качестве поглощающих фильтров для устранения помех);
- 250-страничная инструкция к видеокамере и программному обеспечению, листовки и инструкция "Быстрый старт" на нескольких языках (за исключением русского); CD-диск с мультиязычным руководством в формате PDF — русский язык присутствует; DVD-диск с программным обеспечением.

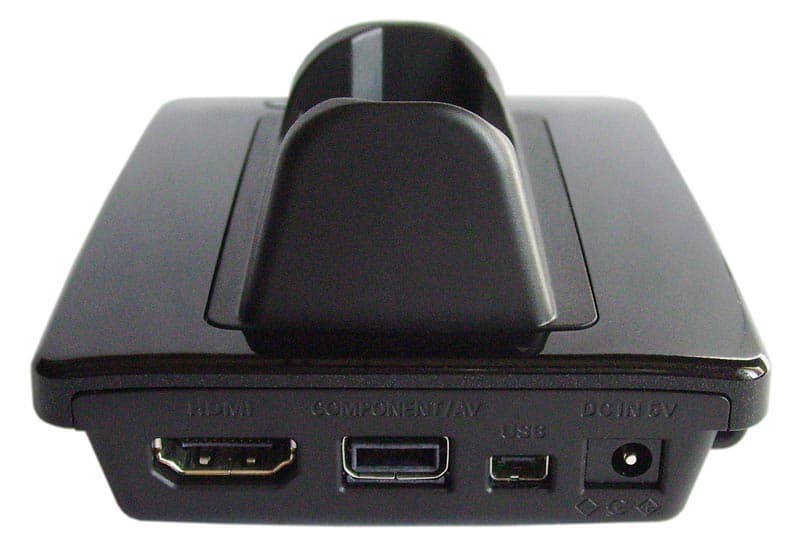

Док-станция с резиновыми ножками и одной-единственной кнопкой "на борту", запускающей соединение с ПК по USB, имеет все необходимые разъемы: выход HDMI, выходы Component/AV, порт USB и вход адаптера питания.

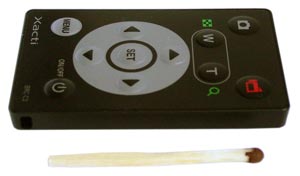

Микроскопический инфракрасный пульт управления размерами чуть больше спичечного коробка и толщиной 6 миллиметров довольно трудно удержать в руке. Несмотря на такие размеры, кнопок для полного управления камерой здесь вполне хватает.
Встроенная вспышка с эффективностью работы до 2,5 м расположена слева от объектива. Сам объектив не имеет защитных шторок (их тут некуда встроить), а закрывается пластмассовой крышкой на коротком "поводке" (в комплекте с камерой).
Первое впечатление более чем положительное — оригинальная изящная конструкция, выглядит современно, стильно.
Органы управления, интерфейс, технические характеристики

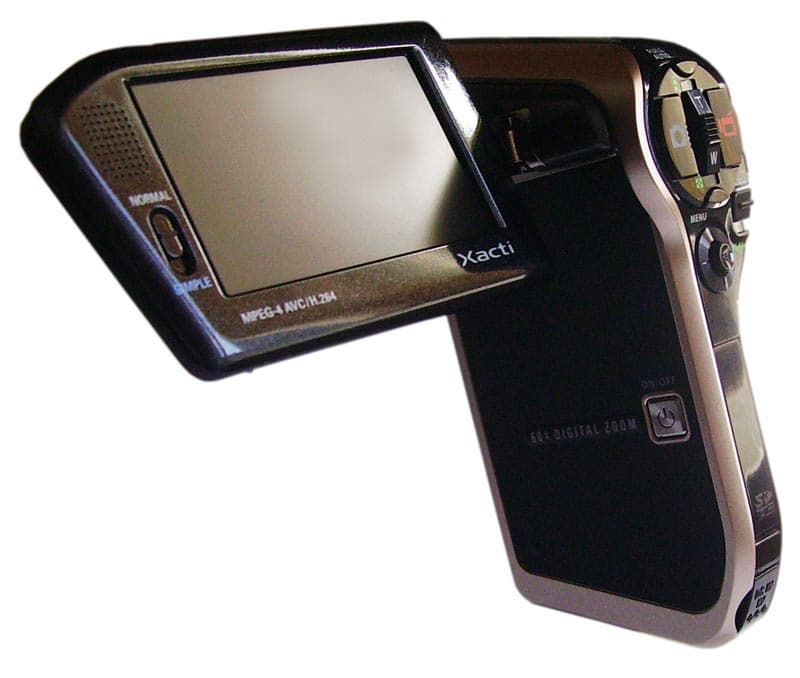

Откидывающийся экран, поворачивающийся вокруг оси на 270 градусов, позволяет вести съемку под любым углом; в крайнем положении экрана изображение переворачивается "вверх ногами" — это позволяет контролировать процесс съемки в положении "объективом к себе". Под экраном находится единственная кнопка ON/OFF, включающая и отключающая аппарат. Существуют несколько режимов включения и отключения. Так, удержание этой кнопки в нажатом положении в течение одной секунды полностью обесточивает аппарат, а кратковременное нажатие лишь "усыпляет" его. Такое "усыпление" происходит, если закроешь экран — при повторном открытии экрана, видеокамера готова к работе за секунду. Поскольку камера в "усыпленном" состоянии практически не потребляет энергии, данной кнопкой перестаешь пользоваться, забывая о ее существовании.

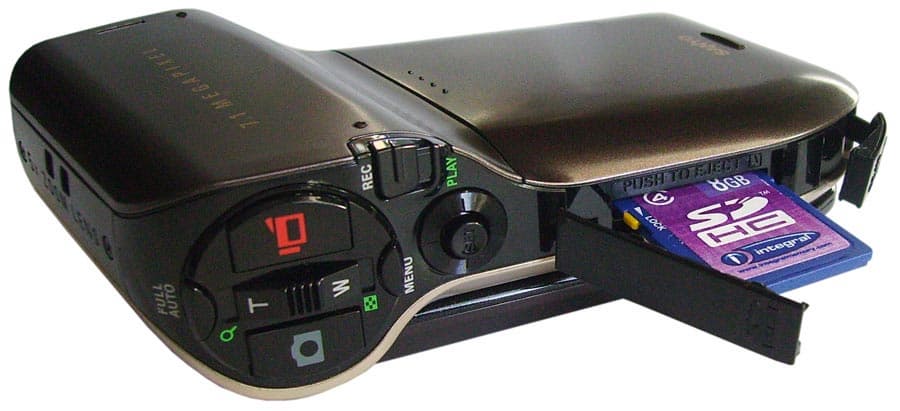

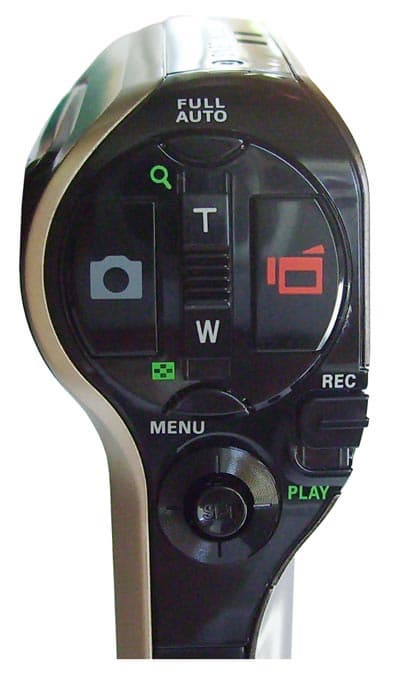

Основные органы управления расположены с торца аппарата, на круглой площадке. В самом верху круглого поля находится кнопка FULL AUTO — не сложно догадаться, что нажатие этой кнопки приводит к активации режима съемки "на полном автомате". Центр кругляша занимает двухпозиционный рычажок для управления зумом: вверх — приближение, вниз — отдаление. Слева и справа находятся крупные кнопки, активирующие запись фото и запись/остановку записи видео, соответственно. Нижняя кнопка MENU, имеющая серповидную форму, вызывает экранное меню для регулировки настроек камеры. Справа, внизу расположен переключатель режимов работы аппарата, а чуть ниже — пятипозиционный джойстик, с помощью которого осуществляется навигация по меню. Однако одной лишь навигацией роль джойстика не ограничивается. К счастью, разработчик предусмотрел назначение "горячих" команд тем или иным положениям джойстика; это дает пользователю возможность непосредственно во время съемки менять некоторые параметры, не прибегая к услугам меню. Над всей этой панелью управления, в верхней части аппарата, скрыт мигающий светодиод, меняющий цвет с зеленого на оранжевый или красный, в зависимости от происходящих событий: зарядки аккумулятора, съемки, поиска сюжета, проигрывания, доступа к карте памяти и т.п.

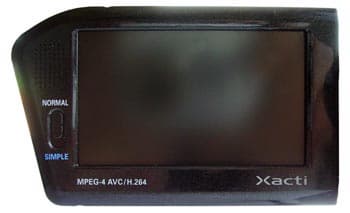

TFT ЖК-экран диагональю 2,7" вмещает 230 000 точек. Матовый, он хорошо гасит лишние блики от ярких источников света. Слева от экрана находится переключатель NORMAL/SIMPLE. Этим переключателем изменяется режим отображения служебной информации с "продвинутого" на "упрощенный" (см. далее). Здесь, над переключателем, расположен довольно громкий динамик. С обратной стороны экрана расположен ряд отверстий — это стереомикрофон.

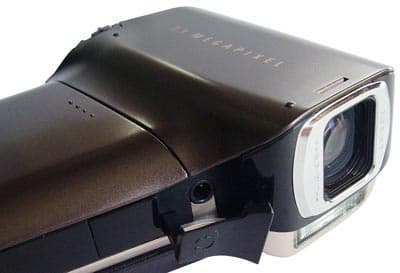

Под объективом находится выход для наушников (стандартный 3,5 мм стереоджек). Он прикрыт отщелкивающейся пластмассовой заглушкой на длинной ножке, которую в обычном положении не сразу и разглядишь. Ниже расположен инфракрасный сенсор, улавливающий команды пульта управления.
Карта памяти и вход для адаптера питания также скрыты пластмассовыми заглушками.

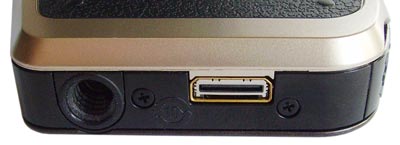

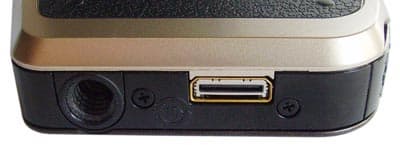

В нижней части аппарата расположены: углубление с резьбой для крепления штатива, и коммуникационный разъем, с помощью которого осуществляется связь камеры с док-станцией.

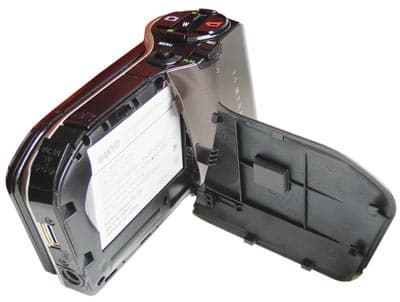

Вся противоположная от экрана часть корпуса видеокамеры представляет собой сдвигающуюся вниз крышку на ножке, под которой находится аккумулятор.

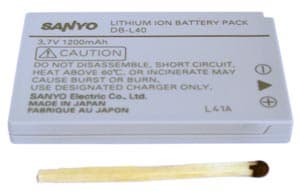

Сам аккумулятор размерами напоминает знакомый всем кирпичик из мобильного телефона.
Программный интерфейс видеокамеры несложен, он представляет собой коллекцию вкладок, каждая из которых содержит те или иные инструменты для управления параметрами аппарата. Во время съемки на экран выводится необходимая служебная информация. Здесь отображаются такие сведения, как размер фотоснимка, активность встроенной вспышки, режим съемки, параметры диафрагмы и выдержки. В правой части экрана отображается выбранный режим видеосъемки, оставшееся время записи на карту (при выбранном режиме), и состояние электронного стабилизатора (включен/выключен).
Количество параметров, имеющихся в меню, удовлетворит самого взыскательного пользователя. Практически любой важный параметр подвергается регулировке, от режимов видеофотосъемки и длительности автоспуска до выбора числа ISO (от 50 до 3200).
Камера оборудована функцией распознавания лиц, позволяющей определять лицо объекта съемки, даже если объект слегка освещен сзади или плохо освещен, и выполнять автоматическую настройку фокусировки и яркости для компенсации освещенности. Данная функция также включается и выключается в основном меню.
Пятипозиционный джойстик, кроме упоминавшегося инструмента для навигации по меню, вдобавок может играть роль четырех дополнительных кнопок, позволяющих во время работы мгновенно вызвать какой-либо параметр для его подстройки, без долгих путешествий по меню. Присвоить то или иное действие четырем позициям джойстика можно в специальном окне меню настроек со странным названием "Ярлыки".
В режиме воспроизведения пользователю также доступно немалое количество инструментов. Поверх изображения здесь воспроизводятся: порядковый номер выбранного клипа либо фотографии, дата съемки, а также доступные в настоящий момент операции. Все операции сопровождаются подсказками в виде пиктограмм, обозначающих те или иные положения джойстика и кнопки SET.
Помимо таких стандартных операций, как просмотр слайдшоу или защита клипов, в меню воспроизведения присутствуют инструменты для редактирования фото (изменение размера, поворот, устранение эффекта красных глаз и т.п.) и видео (обрезка и соединение).
 |  |
Меню настроек воспроизведения | Редактирование видео |
 |  |
Обрезка видеоклипов | Соединение видеоклипов |
Кстати, примеры видео, присутствующие в данной статье, прошли именно такую обработку — с помощью встроенного в камеру, пусть примитивного, но видеоредактора (в противном случае, подрезка видеоклипов на ПК непременно сопровождалась бы перепаковкой в иной контейнер или иными последствиями, так или иначе изменяющими оригинальный файл).
Основные технические характеристики камеры приведены в таблице:
| Краткие характеристики видеокамеры: | |
Тип носителя информации | Карта памяти SD до 2 ГБ или SDHC до 8 ГБ |
Матрица | 1/2,5" (1 сантиметр) CCD-матрица, количество эффективных пикселей — 7,1 миллиона |
Формат записи | Фото: JPEG; Видео: MPEG-4 AVC/H.264; Аудио: MPEG-4 AAC 48 кГц 16 бит стерео |
Объектив | f = 6,3 мм — 31,7 мм; оптический зум 5x; |
Минимальная освещенность | 5 lux (режим HIGH SENSITIVITY), 13 lux (режим AUTO) |
Энергопотребление | ~4 ватта; ~180 минут работы от заряженного прилагаемого аккумулятора с открытым ЖК-экраном в режиме воспроизведения (в режиме съемки около 120 минут) |
Стабилизатор | Электронный |
Режимы работы | - Фото (*.jpg): 8 режимов, от 7M High и Standard (3072x2304) до 0,3М (640x480), и 10M (3680x2760, с интерполяцией) - Видео (*.mp4 — MPEG-4 AVC): 5 режимов, от HD-SHQ (1280x720, 30 кадр/сек) до web-SHQ (320x240, 30 кадр/сек) - Звук (*.m4a — AAC): режим диктофона, 128 Кбит/сек -режим web-камеры |
Но покончим с внешним видом — не терпится провести полевые испытания.
Видео- фотосъемка
Вначале снимаем в автоматическом режиме. Режим съемки HD-SHQ 1280x720. На улице, скорее, дымка, чем облачность, но солнца не видно. Камера явно стремится сделать картинку более теплой, сцена имеет ярко выраженный розовый оттенок. Попробуем выставить баланс белого соответственно условиям освещенности, и что же? Результат в корне отличается от предыдущего, на этих двух кадрах разница видна отчетливо:
Автоматический баланс белого | Ручные настройки баланса белого |
 |  |
Однако здесь можно использовать следующую хитрость: перед съемкой в автоматическом режиме навести камеру на наиболее контрастный объект сцены, и дать камере "подумать" секунд пять. В этом случае камера передаст цвета вполне прилично. Но все-таки снимать рекомендуется с ручной регулировкой ББ — проблем с цветопередачей не будет.
Следует отметить один недостаток: довольно длительная реакция автофокуса. Однако и здесь можно найти решение: старайтесь вести съемку как можно более плавно, реже используя трансфокатор. Кстати, он имеет довольно грубый ход, так что лучше настроить фокус заранее, до начала съемки ответственного сюжета.
Такая "задумчивость" автофокуса объясняется просто: скорее всего, это плата за большой (по "видеокамерным" меркам) размер CCD матрицы, и более "мелкоступенчатый" автофокус для обеспечения фоторежима (подробнее об этом эффекте читайте в соответствующей статье).
Еще одно наблюдение, замеченное при тестировании: камера снимает более качественно в режиме Спорт, нежели в других режимах. Нюанс незначителен, однако имейте в виду: если существует необходимость быстро, без предварительной подготовки, начать съемку, то здесь спасет именно этот режим.
Как работает электронный стабилизатор? Согласитесь, это довольно критичный параметр, если учесть габариты камеры, — ведь каждое подрагивание руки непременно отразится и в кадре. Съемка производилась в полностью автоматическом режиме на максимальном зуме.
Панорама, ZOOM 5x, стабилизатор выключен | Панорама, ZOOM 5x, стабилизатор включен |
 |  |
Здесь можно видеть, что при включенном стабилизаторе изображение как бы залипает на короткий миг. Работа электронного стабилизатора предполагает фактическое уменьшение количества задействованных пикселей на матрице. Несмотря на это, сцена не замыливается, а выглядит так же естественно, как и при работе с выключенным стабилизатором (видимо, это объясняется большим запасом разрешения CCD матрицы при видеосъемке). Примерно то же видно и при съемке без кругового движения:
ZOOM 5x, стабилизатор выключен | ZOOM 5x, стабилизатор включен |
 |  |
Внимательный читатель, наверное, заметил: при выключенном стабилизаторе угол съемки шире, чем при включенном. Чем это объясняется? Величина зума изменяется при включении стабилизатора? Нет, при работающем стабилизаторе используется лишь центральная часть матрицы, но, поскольку общее число пикселей CCD матрицы велико (больше, чем пикселей, использующихся для видеосъемки), то это не приводит к замыливанию или иному видимому снижению качества изображения.
Макросъемка... Это подарок! Главное — не забыть включить стабилизатор, ведь штатив не всегда под рукой. В данном случае съемка производилась в полностью автоматическом режиме с рук при выключенном стабилизаторе и без штатива, очень высоко от земли находился объект съемки (обратите внимание на правильный баланс белого — это вовремя выглянуло солнце).
Кстати, в один из моментов, когда производился небольшой "отъезд" от насекомого, сквозь шум ветра можно услышать короткое слабое шипение работающего зума. Это единственный звук, который иногда может вклиниться в вашу запись — но уровень его настолько низок, что негативной роли это "ш-ш-ш" не сыграет.
Пора рассмотреть качество создаваемого камерой видео в зависимости от выбранного режима съемки. Съемка велась со штатива в полностью автоматическом режиме (видите, снова уход в розовое?), информация об общем битрейте файлов (видео+аудио) взята с помощью программы Mediainfo.
HD-SHQ 1280x720 30fps 9 352 Кбит/сек | HD-HQ 1280x720 30fps 6 402 Кбит/сек |
 |  |
TV-SHQ 640x480 30fps 3 351 Кбит/сек | TV-SHQ 640x480 30fps 2 372 Кбит/сек |
 |  |
WEB-SHQ 320x240 30fps 966 Кбит/сек | |
 | |
До сих пор мы создавали стоп-кадры при помощи Media Player Classic, теперь воспользуемся встроенным в камеру модулем, извлекающим фотографии из видеоклипов (кадр записывается на карту памяти в формате jpg). Качество этих стоп-кадров говорит само за себя.
Съемка с ручным ББ | Режим ручной фокусировки |
 |  |
Режим точечной фокусировки | Режим макрофокусировки |
 |  |
Фотосъемка порадовала несказанно: в дополнение к видеокамере получаем вполне приличный цифровой фотоаппарат. Не часто бывает, чтобы видео и фото имели отличный результат в одном аппарате. Как правило, фоторежим в видеокамерах оставляет желать лучшего, а здесь он на высоте. Несколько снимков, сделанных камерой в разных режимах:
 |  |
Режим 2M (1600х1200) | Режим 2M (1600х1200) |
 | |
Режим 7M-High (3072x2304) | |
 | |
Режим 10M (3680x2760) | |
Очень уместна функция наведения: если нажать кнопку затвора не до конца, можно сфокусироваться на объект, и лишь потом "дожать" затвор, чтобы произвести съемку.
Кстати, среди фоторежимов, присутствующих в данной камере, есть и вызывающий некоторые вопросы: режим 10M. Назначение его непонятно (хотя, с точки зрения маркетинга, его существование вполне оправданно — очередная "завлекаловка"). Ведь единственный режим — 7M — полностью соответствует фактическому разрешению CCD матрицы (его, скорее, и надо рассматривать, как основной). Все остальные фоторежимы — это интерполяция с увеличением либо снижением разрешения.
Фактически толку от режима 10M немного, ведь того же увеличения картинки можно добиться, увеличив в графическом редакторе фотографию, сделанную в режиме 7M.
Съемка в помещении с невысокой степенью освещения довольно заметно "шумит" — чувствительность камеры невысока. Этим в той или иной мере страдают все любительские HD-камеры, в нашем случае мы в дополнение имеем небольшую светосилу фотообъектива (подробнее см. статью об использовании фотокамер, а также о выборе видеокамер).
Порадовавшись качеству съемки, перейдем к программному обеспечению камеры, вдруг и здесь нас ждут приятные сюрпризы...
Прилагаемое программное обеспечение

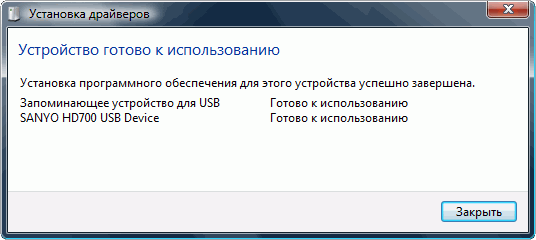

При подключении (в режиме Картовод, см. ниже) к ПК по шине USB-камера определяется в системе как SANYO HD700 USB Device и представляет собой в Проводнике обыкновенный съемный диск.
Впрочем, тому, кто не желает возиться с этими бесконечными проводами, проще воспользоваться карт-ридером, благо теперь эти "устройства" имеют размеры обыкновенных флэшек и зачастую прилагаются к картам памяти.
Камера может подключаться к ПК в четырех режимах:
- Картовод
- MTP (Media Transfer Protocol при подключении в Windows Vista)
- Захват с экрана (здесь понадобится утилита Xacti Capture)
- Камера ПК (для использования HD700 в качестве web-камеры: 320x240 30 fps)
На первом диске находятся инструкции к камере в формате PDF на русском языке (желающие могут их скачать единым архивом).

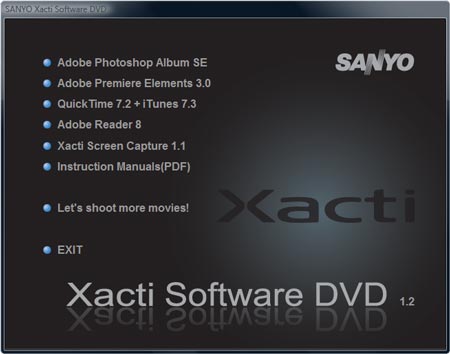

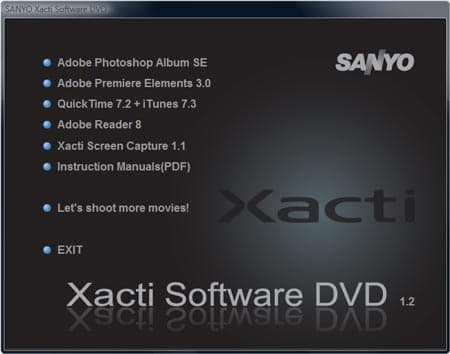

Второй диск включает в себя следующие программы:
Приятный набор, ничего не скажешь. Особо порадовало наличие Adobe Premiere Elements: как-никак, а младший брат Premiere Pro. Жаль только, что любая обработка записей с нашей видеокамеры в этой программе ведет к обязательному полному перекодированию всего, даже не затронутого монтажом, материала. Плюс, комфортной работу не назовешь: даже на достаточно мощной машине заметны подтормаживания.
Отдельно упомянем программу Xacti Screen Capture. Эта утилита позволяет сохранить скриншот активного окна с ПК непосредственно на карту памяти камеры (при этом камера должна быть подключена к ПК в соответствующем режиме, так и называемом: Захват с экрана). Забавная возможность, но назначение ее, честно говоря, непонятно.
Некоторые видеоредакторы могут отказаться работать с видеофайлами MP4. В таком случае достаточно перепаковать видео в контейнер AVI, что быстрее и проще всего сделать в программе MP4Cam2AVI — никакого перекодирования не произойдет.

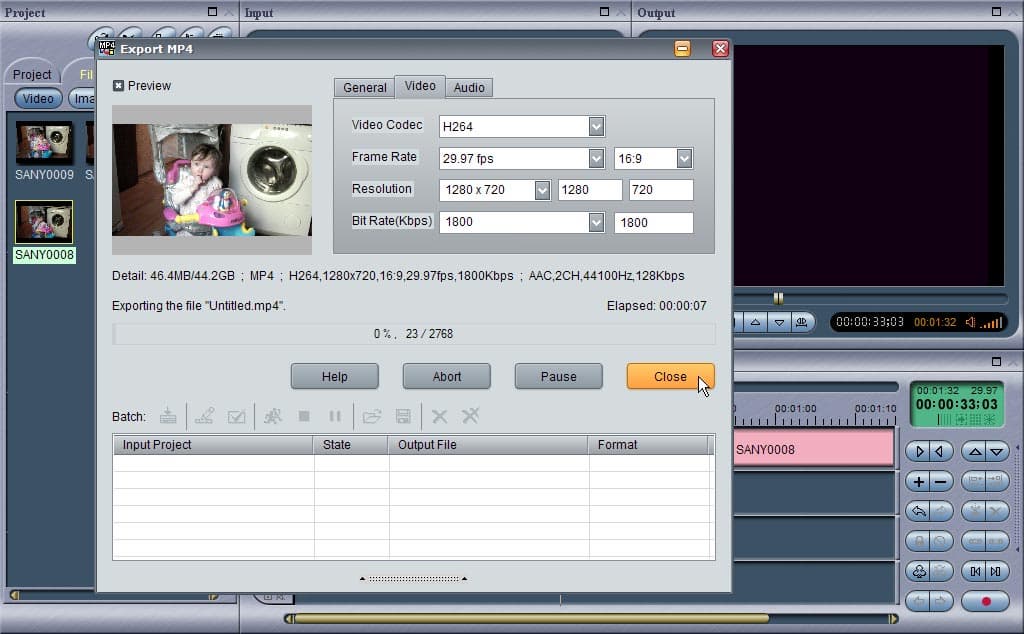

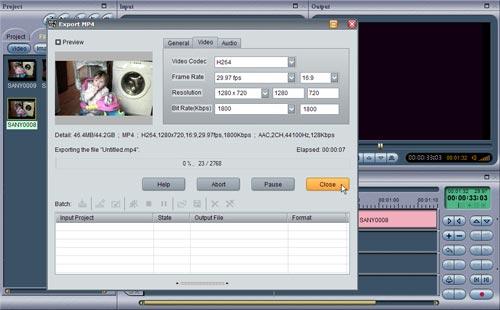

В процессе поиска "идеальной" программы, подходящей для работы с видеоматериалом, мы с удивлением обнаружили, что новые версии MPEG Video Wizard имеют встроенный модуль вывода в H264. Скорость работы в этой программе с нашим материалом удивила не меньше: полнейшее отсутствие "задумчивости", как у Premiere Elements.
Конечно, наивно было полагать, что, как и в случае с MPEG-2, эта программа не перекодирует видео. Увы, перекодирование материала происходит (полное, а не только измененных участков), но довольно быстро, всего в 3-4 раза медленнее реального времени, или 5-10 кадров в секунду в зависимости от мощности процессора. А результат такого перекодирования, признаться, удивил. Зрительно совершенно без разницы, судите сами:

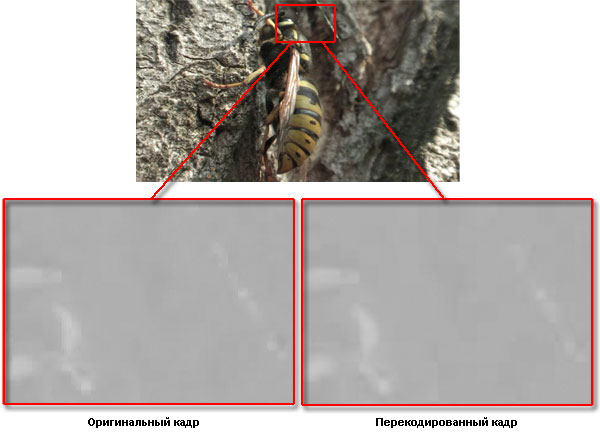

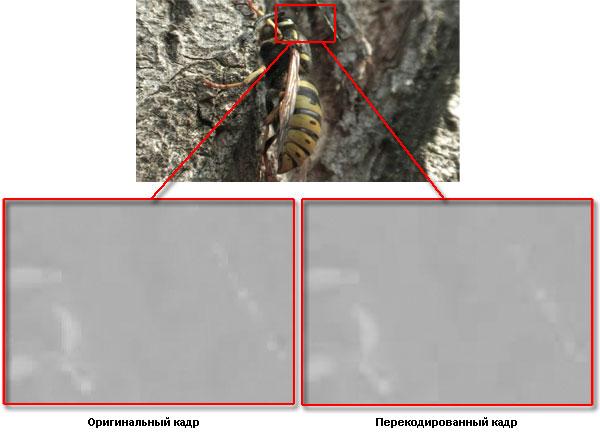

Оригинальный кадр | Перекодированный кадр |
 |  |
Но какие-то отличия должны быть, ведь перекодирование явно присутствовало! Попробуем сравнить эти кадры, загрузив их в Photoshop и переведя в режим LAB. После этого отключим отображение всех каналов, кроме канала B — так разница заметна отчетливее. На рисунке видно, что оригинальный кадр содержит чуть больше деталей, чем перекодированный (обратите внимание на паутинку в правой части рисунка, если в оригинале она видна более-менее отчетливо, то на перекодированном кадре — вся в тумане).
Если попытаться работать без перекодирования, то существует замечательная бесплатная утилита: YAMB. Правда, для ее работы потребуется дополнительно скачать и установить мультиплексер MP4Box, да и программа пока явно сыровата (предпросмотр не работает). Тем не менее, для тех, у кого в распоряжении имеются MP4-видеофайлы, а самой камеры нет в наличии, эта утилита может сослужить неплохую службу (владельцам Xacti эта программа пока не нужна, простейшую резку/склейку удобнее провести в самой камере — там хоть предпросмотр имеется).
Тестирование в программе Imatest
Тестирование проводилось при прямом солнечном освещении.

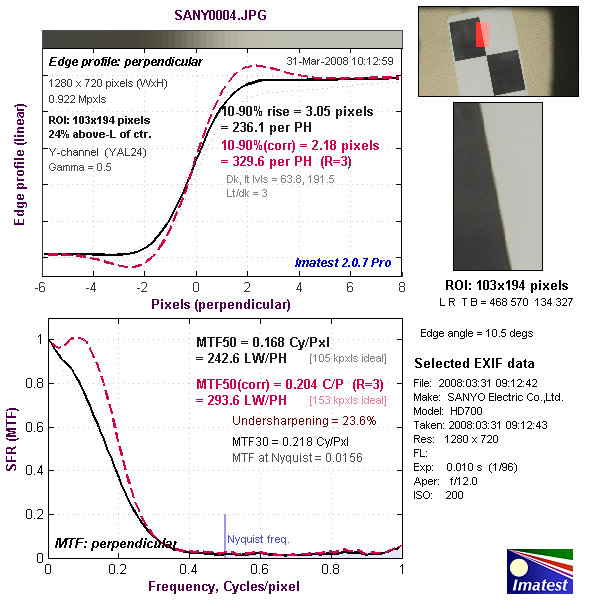

Графики краевого профиля
Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.
Здесь мы видим, что камера имеет несколько заниженную характеристику повышения резкости, хотя на реальной съемке этого не заметно.
График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5 хроматическая аберрация не заметна.
С хроматической аберрацией у камеры все в порядке, превалирование какого-либо цвета не наблюдается (верхняя градационная линейка).

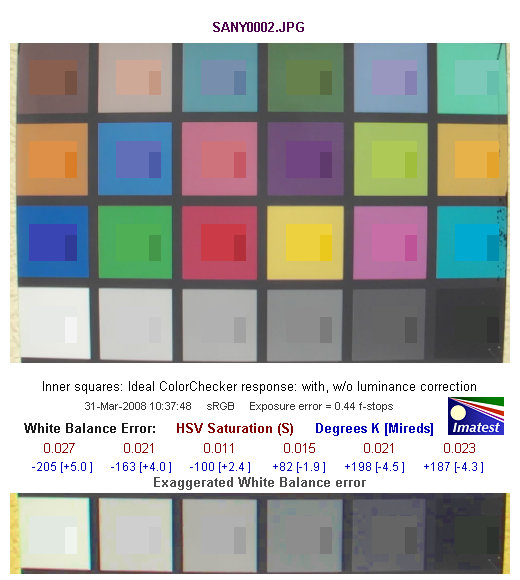

Цветопередача
Данная таблица служит для визуальной оценки правильности цветопередачи. Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы без преобразований.
Средняя строчка цифр показывает численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.
Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

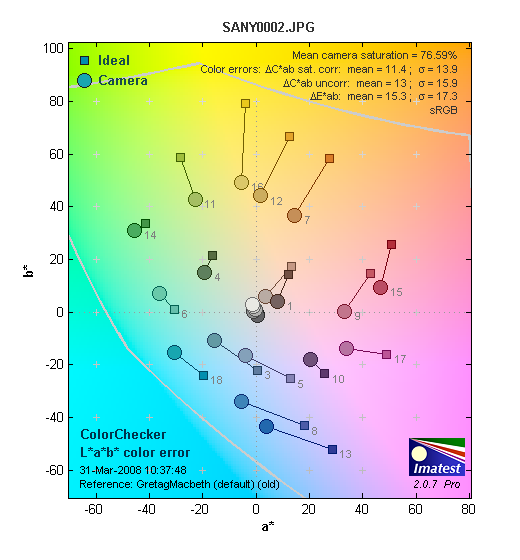

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает, какую ошибку дает камера при передаче цвета.
Здесь мы видим небольшое стремление к мягким (более светлым) цветам, хотя при съемке реальных сцен этого не заметно.
Выводы
Начнем с недостатков:
- неуверенный автофокус;
- часто ошибающийся автоматический баланс белого;
- недостаточная чувствительность при слабом освещении;
- отсутствие у объектива автоматических защитных шторок (мечты, мечты...).
И закончим достоинствами:
- практически мгновенная готовность к работе;
- небывалая компактность и малый вес;
- длительное время работы от штатной батареи;
- большой выбор настроек и функций внутреннего ПО камеры;
- великолепные фото- видеохарактеристики при работе с ручными настройками;
- возможность использования в качестве web-камеры;
- богатый набор прилагающихся аксессуаров и программного обеспечения.
Пора признать: подобные аппараты не "имеют место быть" — они постоянно развиваются и совершенствуются, все более и более привлекая внимание даже искушенных видеолюбителей. Быть может, не зря?
