Без малого один год назад мы познакомились со старшей версией этого камкордера, JVC GY-HM200. Профессиональная камера с уникальной функцией сетевой трансляции — вот чем запомнился аппарат (те, кому не нравится подобное деление камер на любительские и профессиональные, могут использовать иную формулировку, достаточно точно отражающую положение любой камеры на рынке: дешевые и дорогие). Рассматриваемый сегодня камкордер является практически точной копией HM200, с тем отличием, что здесь отсутствует возможность сетевой трансляции. Но не только по этой причине мы взялись за, казалось бы, повтор. Дело еще и в прошивке. За время, прошедшее с выпуска камеры, разработчик представил несколько обновленных версий программного обеспечения, которые довольно серьезно расширяют функциональность аппарата, увеличивают некоторые важные показатели. Мы обязательно отразим эти факты и изучим их по возможности подробно, хотя и обо всех прочих функциях камеры традиционно расскажем.
- Конструкция, технические характеристики
- Видео/фотосъемка
- Программное обеспечение
- Сравнительное тестирование
- Выводы
Конструкция, технические характеристики
В целях значительного сокращения объема статьи можно было бы ограничиться приведением фотографий камеры, которые представлены в обзоре JVC GY-HM200, поскольку эти аппараты, как уже говорилось, являются фактически копиями одной и той же удачной модели. Но приведем сравнительную таблицу основных спецификаций обеих камер, чтобы закрыть этот вопрос:
| JVC GY-HM170 | JVC GY-HM200 |
| 1/2.3-дюймовый CMOS-сенсор с разрешением 12.4 миллиона пикселей (9.03 миллиона активных пикселей). | |
| Объектив со сверхвысоким разрешением, с 12-кратным оптическим зумом, F1,2—3,5 (в переводе на 35 мм: 29,5—354 мм). | |
| 24-кратный динамический зум в HD-режиме | |
| Встроенный оптический стабилизатор изображения | |
| Запись в 4K-формате с растровым разрешением 3840×2160 | |
| Запись в формате 4K Ultra HD (150 Мбит/с, 24p/30p) на SDXC (UHS-I Класс 3) карты | |
| Запись в формате Full HD 4:2:2 с потоком 50 Мбит/с (24p—60p) | |
| Выход 4K UHD через HDMI | |
| Два нейтральных фильтра разной плотности (1/4, 1/16) | |
| Встроенный стереомикрофон | |
| Двойной слот для карт памяти SDHC/SDXC для последовательной или параллельной записи | |
| Большой 3,5-дюймовый ЖК-дисплей (920 тысяч пикселей) с функцией Focus Assist | |
| Видоискатель: 0,24-дюймовый LCOS, 260 тысяч пикселей, 16:9, цветной | |
| Проводное дистанционное управление | |
| 9 назначаемых пользовательских кнопок | |
| В комплекте с аккумулятором BN-VF823U 7.2V и сетевым адаптером | В комплекте с аккумулятором SSL-JVC50 7.2V и сетевым адаптером |
| Внешний узконаправленный микрофон включен в комплектацию с 01.09.2015. | |
| Выходы HD-SDI (3G) и HDMI (4K-выход только через HDMI) | |
| 2-канальный аудиовход XLR с фантомным питанием | |
| Встроенное ядро потоковой передачи HD-видео, совместимое с Ustream, Zixi и Wowza Streaming Engine | |
| Удаленное беспроводное управление: настройки камеры, просмотр видео, редактирование метаданных, загрузка клипов на FTP по IP-сетям (requires appropriate network connection and adapter) | |
| T-12380260 | T-12405665 |
Тут следует кое-что пояснить: в 200-й модели указано наличие 2-канального XLR-аудиовхода с фантомным питанием, однако эти аудиовходы (вместе с соответствующими органами настройки аудиовходов) обеспечиваются той самой рукояткой, которая не входит в комплект 170-й камеры. Таким образом, если пользователь самостоятельно приобретет рукоятку отдельно, то получит аудиофункциональность 200-й модели. То же касается и внешнего узконаправленного микрофона. Однако прочие пункты, включая удаленное беспроводное управление вместе с ядром потоковой передачи видеосигнала по сети, дополнительно никак не приобретешь.

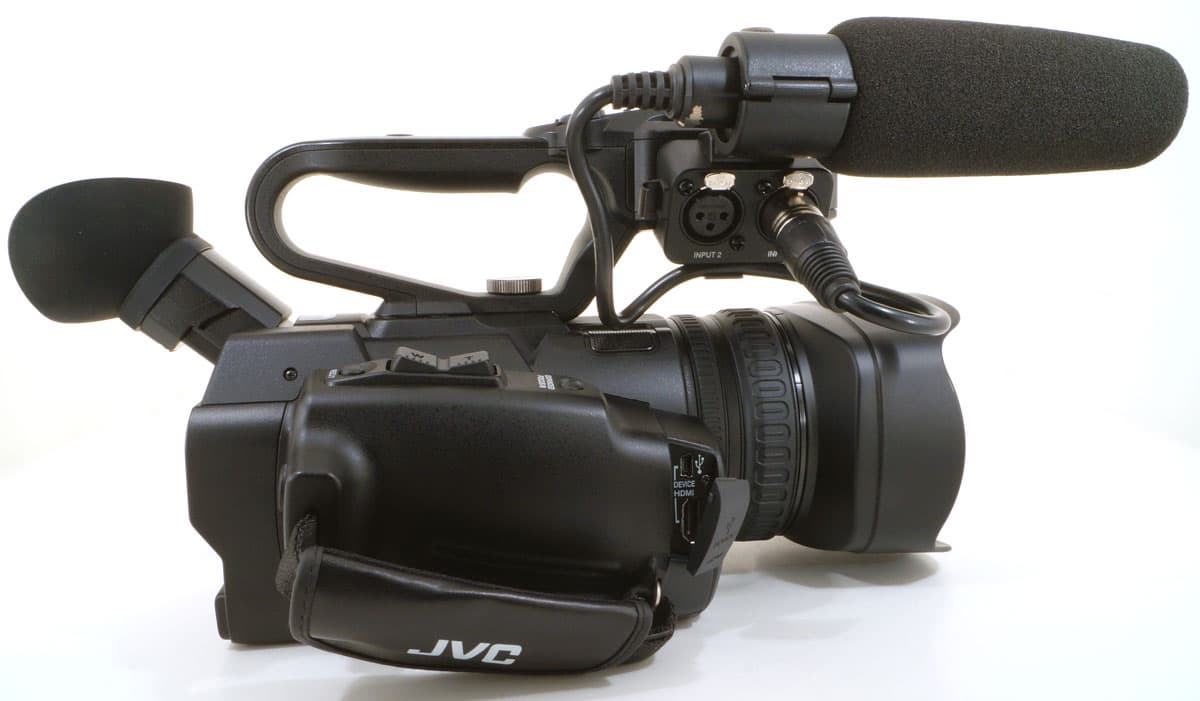

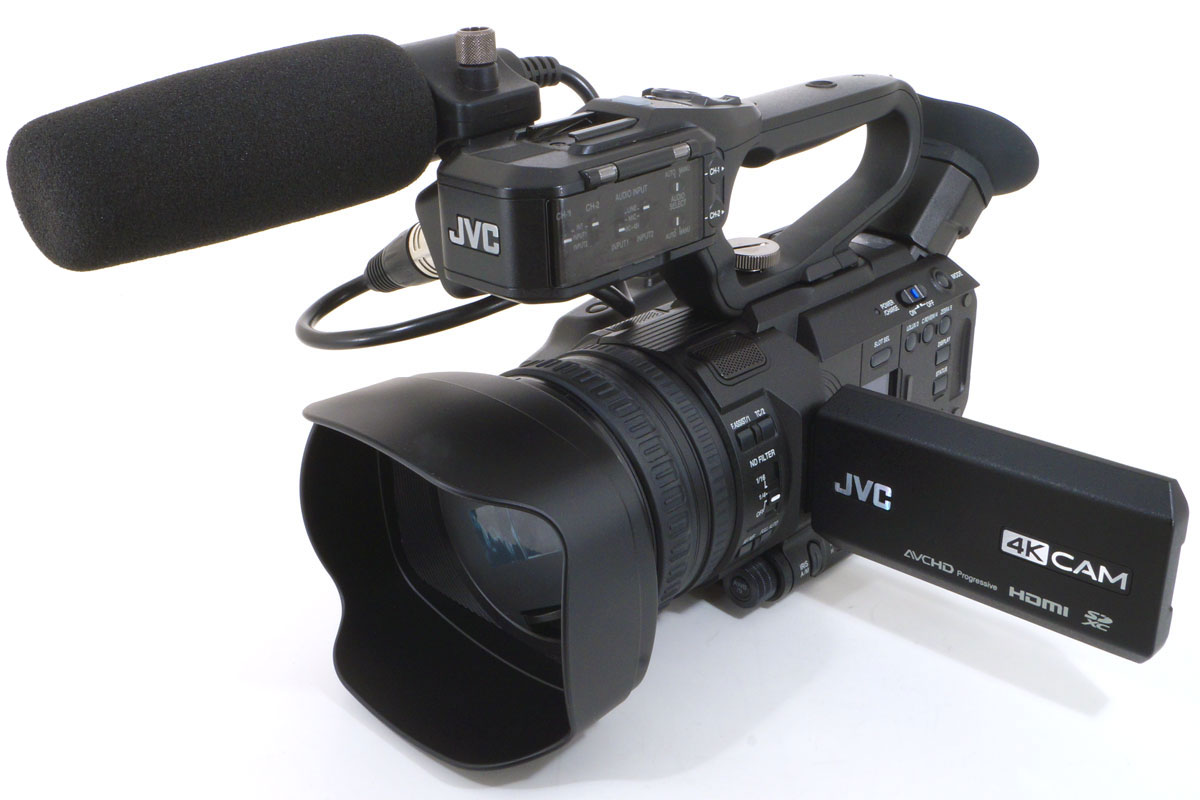

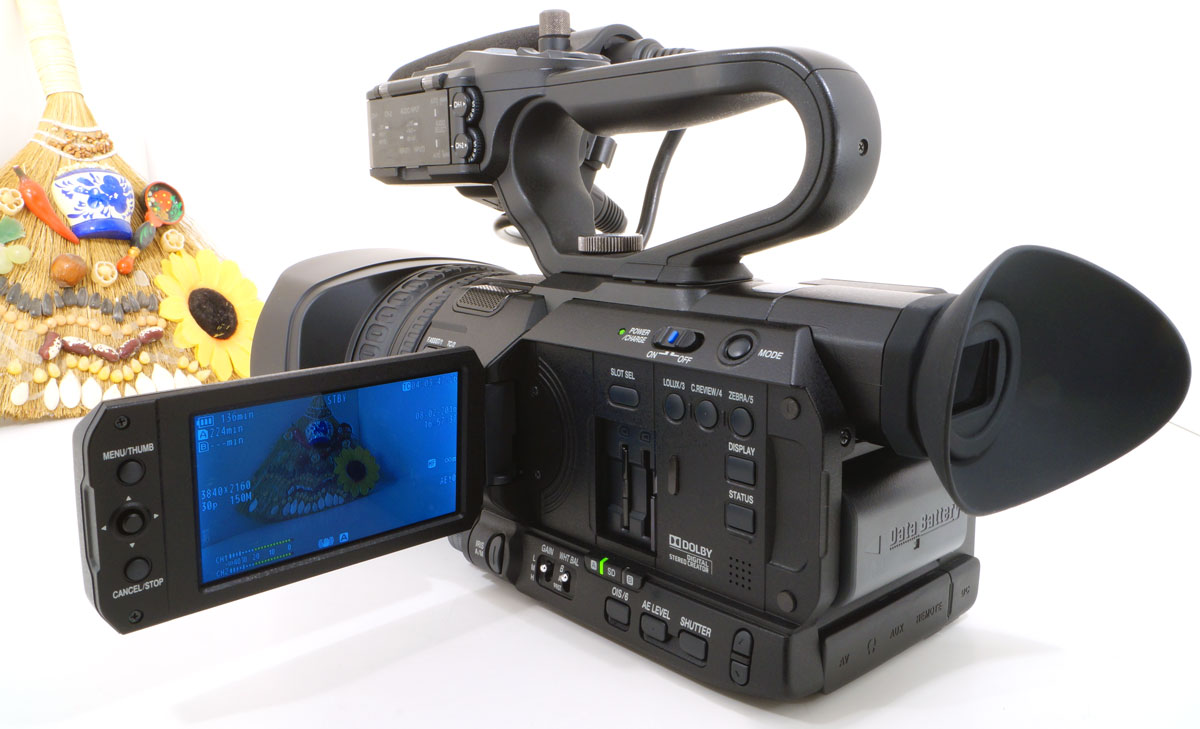

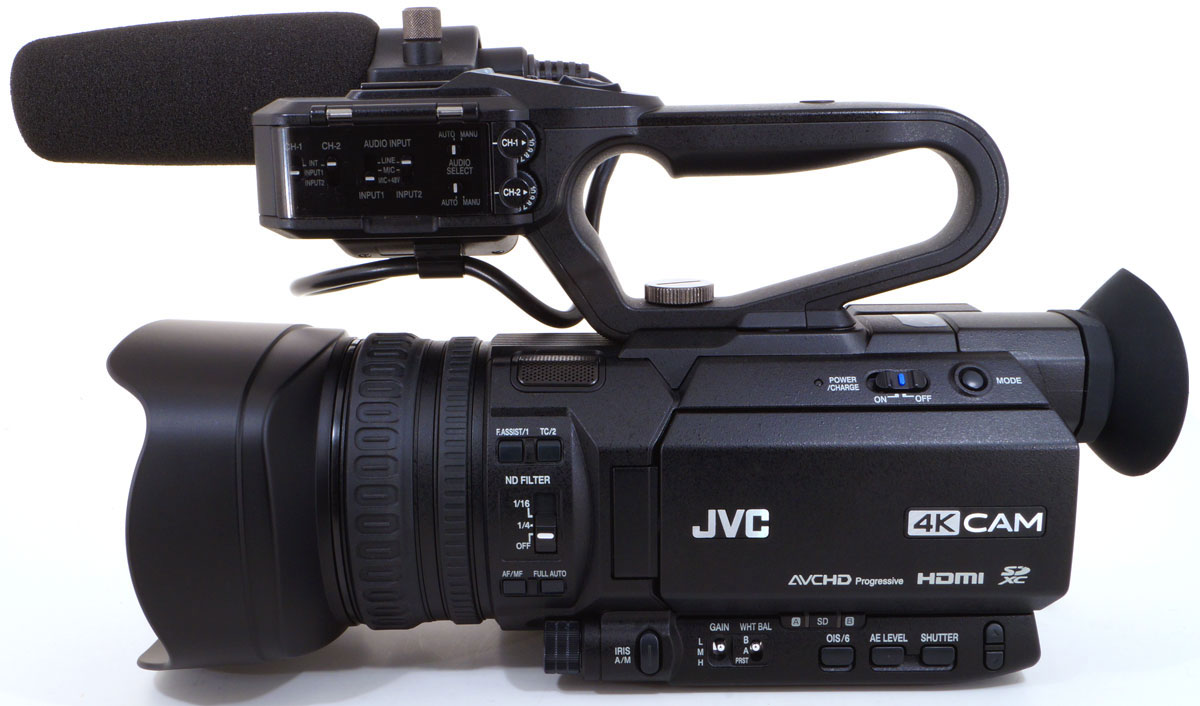

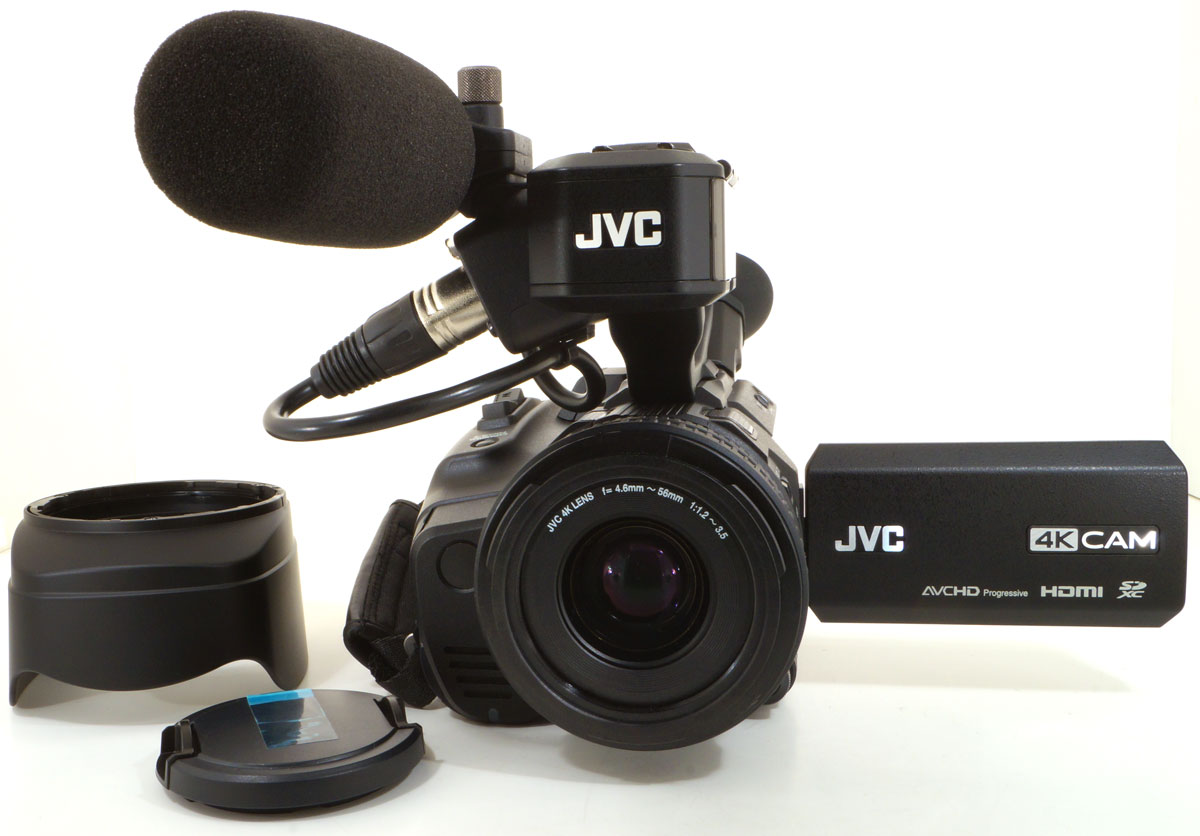

Камера имеет типичный для ручного камкордера дизайн, предполагающий наличие верхней рукоятки с дублирующими органами управления: кнопкой записи, качалкой зума и быстрым доступом к аудионастройкам. Нам камера досталась с рукояткой и даже микрофоном, поэтому с ними и фотографируем.
Объектив камеры оснащен двумя кольцами, функции которых могут быть изменены в настройках. Надеваемая на объектив бленда никак не затрудняет доступ к этим кольцам.
Крепящаяся к камере рукоятка представляет собой модуль с двумя XLR-аудиовходами, креплением для внешнего микрофона, органами управления, которые дублируют основные, и, наконец, пультом управления уровнем звука, поступающего с подключенных источников.
Под резиновой заглушкой на верхней части корпуса, справа, расположен порт Mini-USB, предназначенный для подключения внешнего хранилища данных. Здесь же, под заглушкой, имеется полноразмерный видеовыход HDMI, который обеспечивает вывод сигнала с разрешением до 4K.

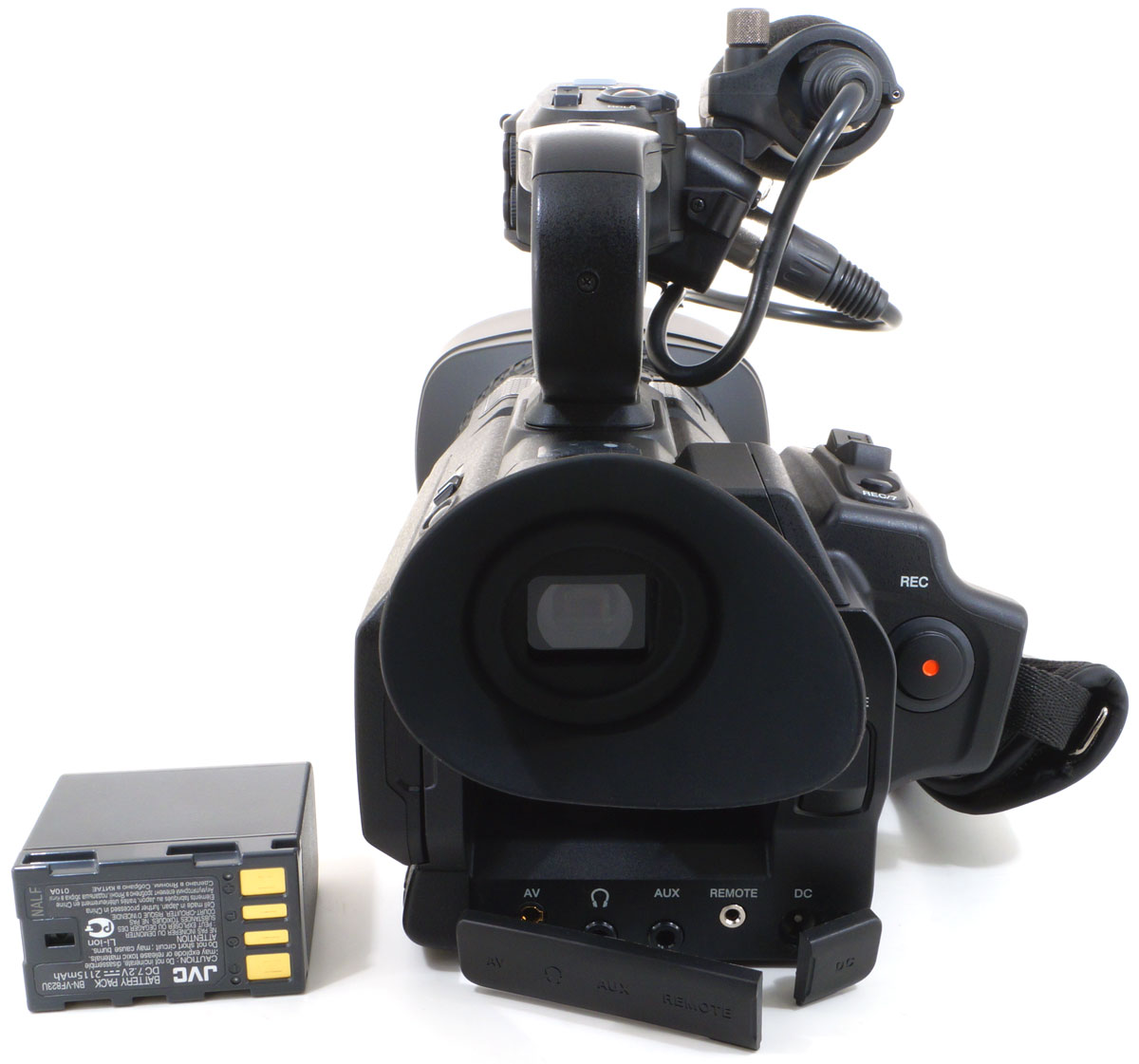

На торце камеры, в нижней части корпуса, находятся композитный аудио- видеовыход, аудиовыход для наушников, аудиовход для подключения стереоисточника, разъем для подключения проводного пульта ДУ, а также вход питания, через который осуществляется в том числе подзарядка аккумулятора. Прилагаемая к камере батарея BN-VF823U не такая емкая, как в 200-й модели камеры, всего 2115 мА·ч. Тем не менее, она позволяет вести беспрерывную запись в течение 106 минут в режиме 4K 30p и до 134 минут в SD-режиме.

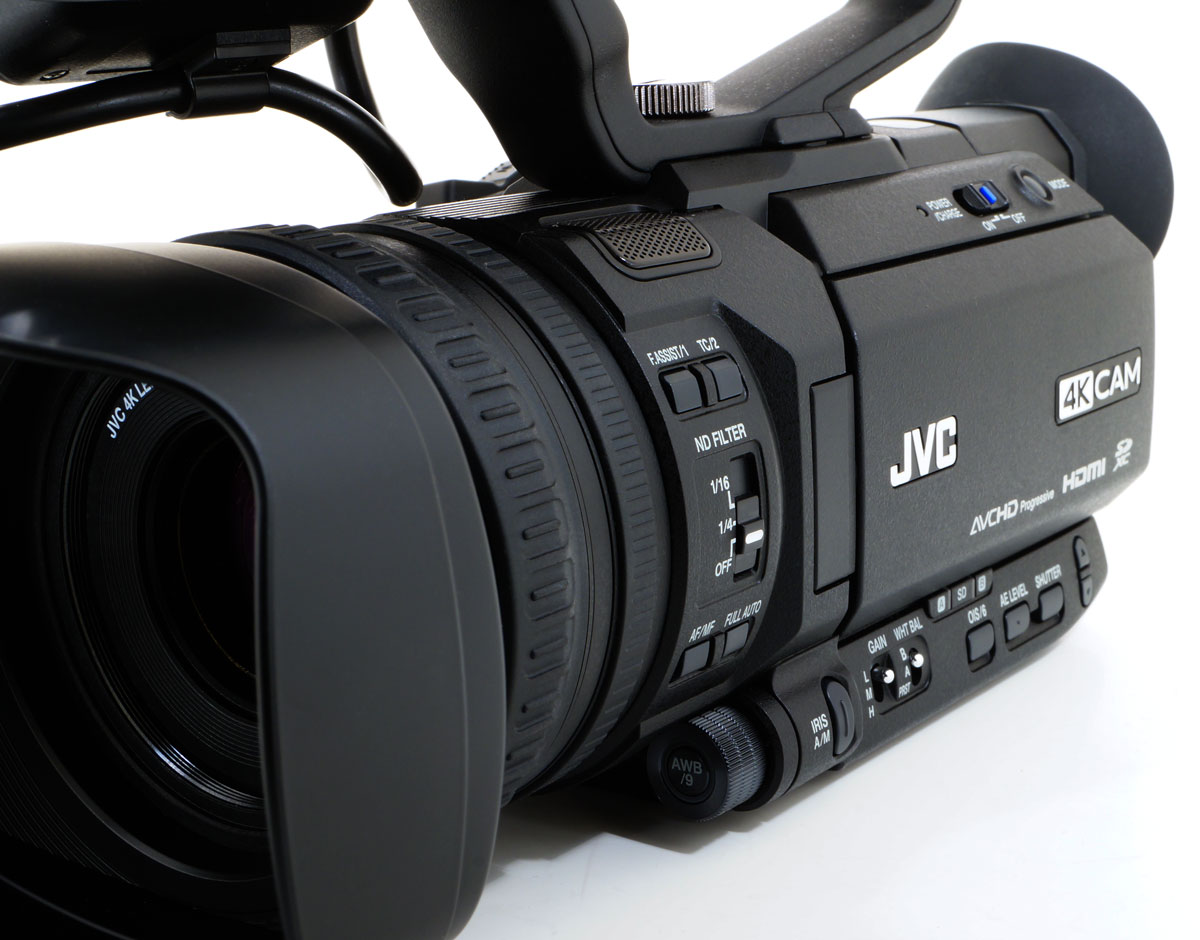

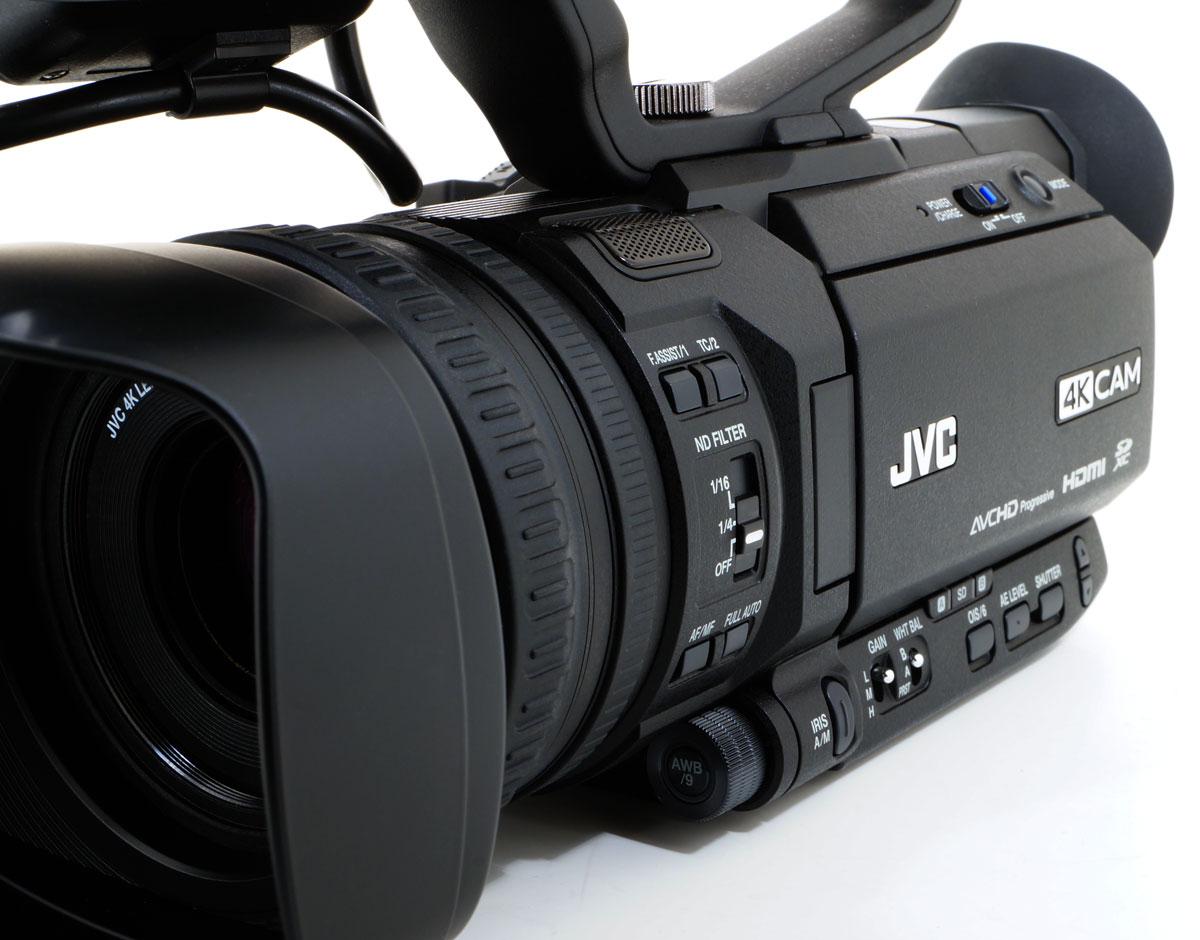

Левая часть корпуса содержит основные органы управления: кнопки быстрого доступа к часто используемым функциям, переключатели ND-фильтра, усиления и пресетов баланса белого.
Еще один важный орган управления — регулировочный ролик, расположенный рядом с объективом. По умолчанию им быстро подстраивается диафрагма, а кнопка, находящаяся на торце цилиндра, переключает баланс белого.
Откидывающийся поворотный дисплей снабжен дополнительными органами управления, с помощью которых производится навигация по служебному меню камеры. Под дисплеем находятся два слота для карт памяти A и B, закрытые сдвижной полупрозрачной дверцей, и несколько кнопок, активирующих режим LowLux и функции визуального контроля.

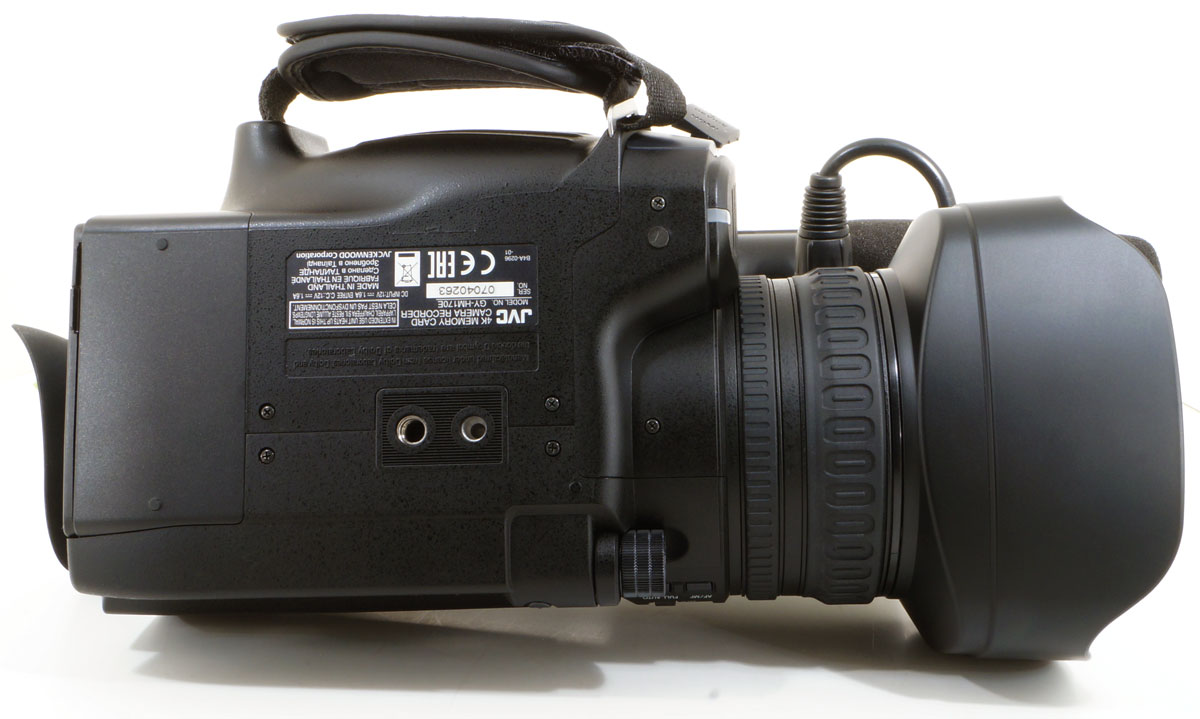

Резьбовое гнездо для крепления штативной головки кажется сдвинутым назад, к торцу. Это не так: работа со стедикамом показала, что эта точка расположена почти в самом центре масс аппарата.
Выдвижной наклонный видоискатель снабжен крупным наглазником и рычажком подстройки резкости. Основные технические характеристики видеокамеры приведены в следующей таблице:
| Объектив | |
| фокусное расстояние | f = 4,67 — 56,04 мм |
| экв. 35 мм | 29,6—355 мм |
| диапазон диафрагм | F1,2 — F3,5 |
| оптический зум | 12х |
| диаметр фильтра | 62 мм |
| Камера | |
| датчик изображения | 1/2,3″ Back Side Illuminated CMOS 12,4 Мп |
| Габариты, масса | 149×191×307 мм, 1,6 кг с батареей |
| Время непрер. записи от батареи, входящей в комплект |
|
| Носитель | одна или две карты памяти SD, SDHC, SDXC |
| Интерфейсы |
|
| Прочие характеристики |
|
| Средняя цена по данным Яндекс.Маркет | T-12380260 |
| Предложения по данным Яндекс.Маркет | L-12380260-10 |
Видео/фотосъемка
В статьях с обзорами видео- или фотокамер не делается попыток снять художественный, видовой или экшн-фильм, как того хотелось бы некоторым читателям. Цель каждой сугубо технической статьи — рассказать об эксплуатационных свойствах прибора, по возможности показать, каким образом настройки камеры либо условия съемки могут повлиять на характер и качество получаемого видео, а также ознакомиться с оригинальными видеороликами, снятыми в фиксированных условиях, для последующего сравнения со съемкой другими аппаратами.

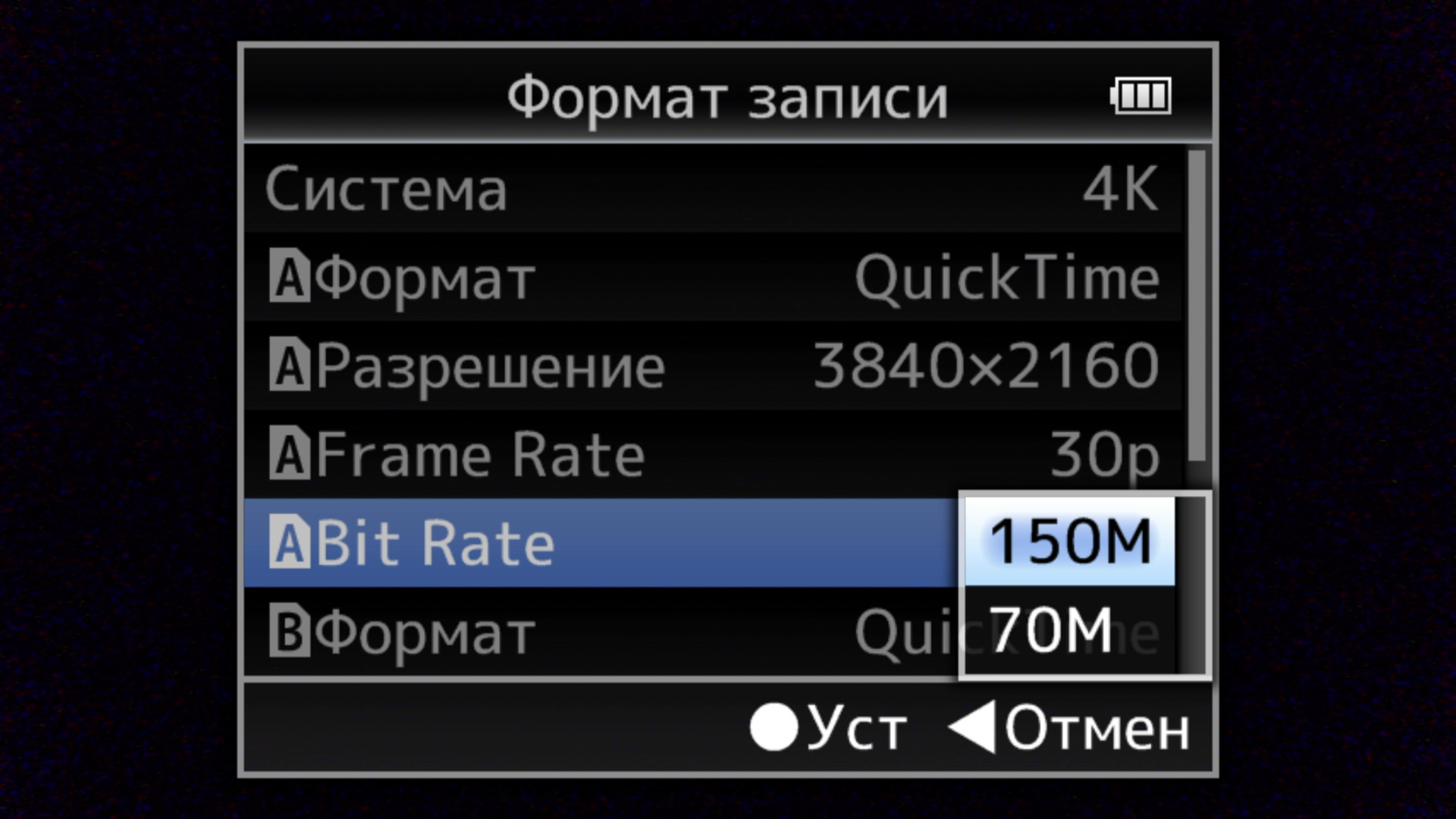

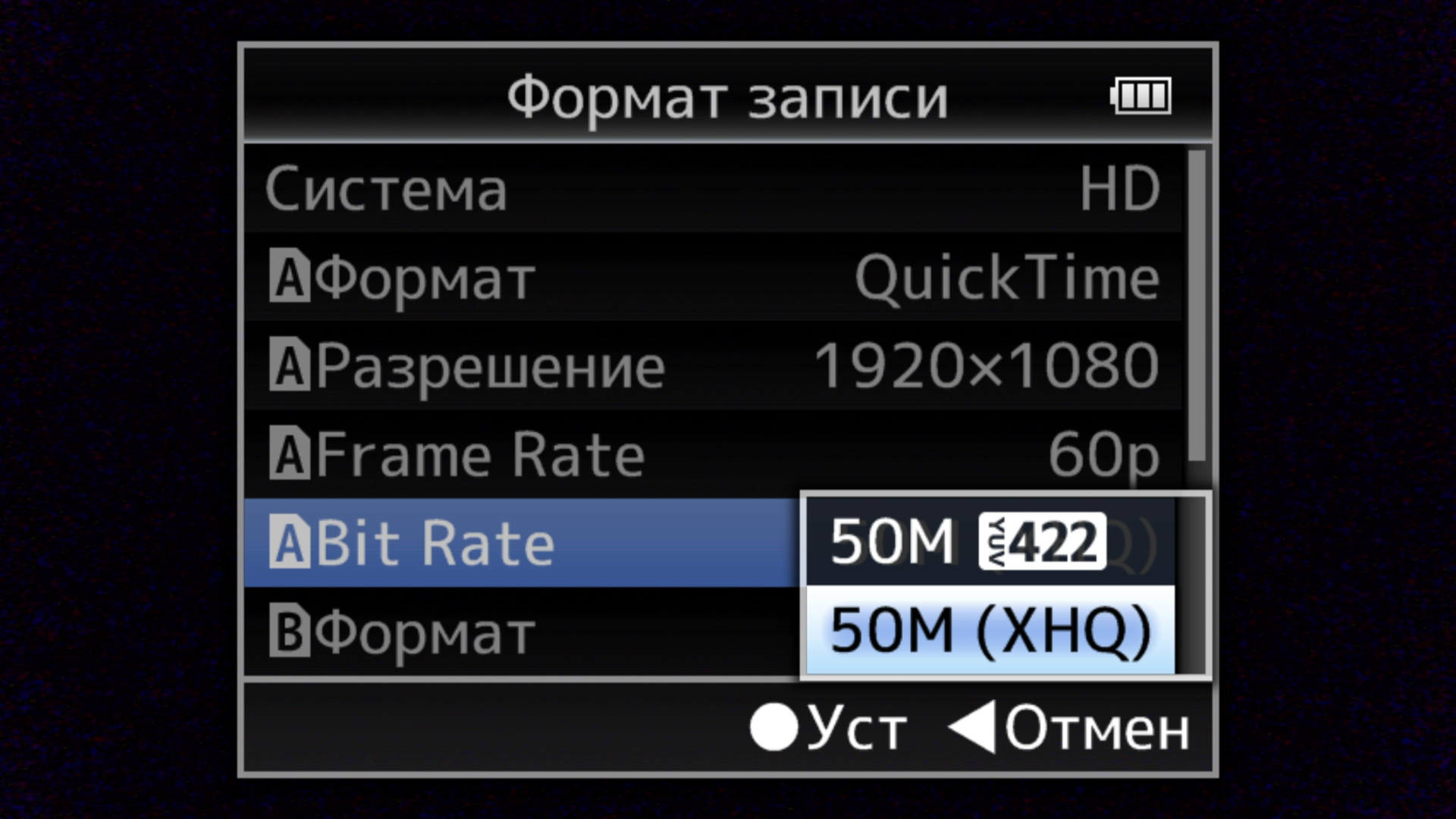

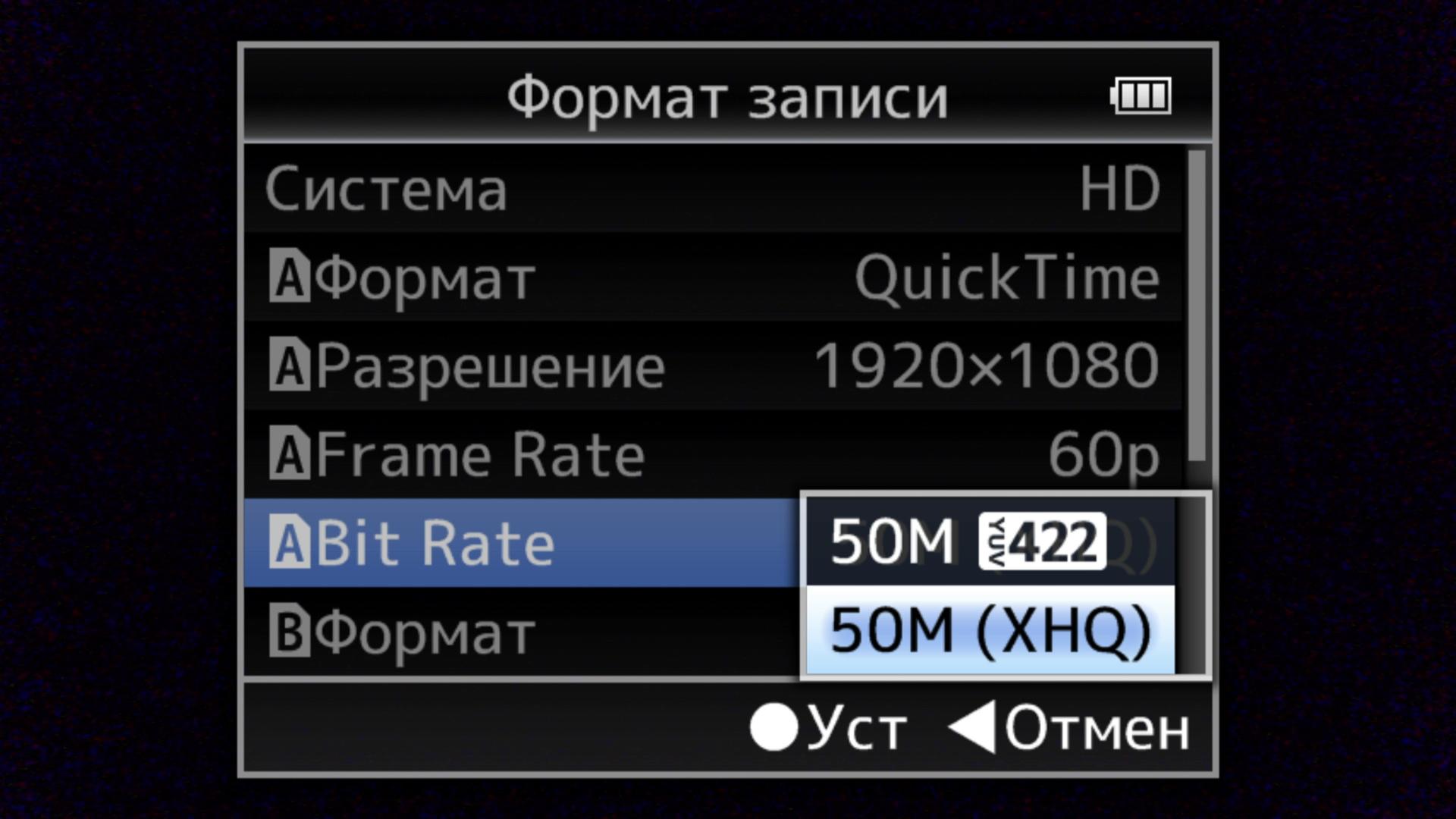

Рассматриваемая видеокамера записывает видео в стандартный кодек AVC (H.264), но упаковка может производиться в два разных контейнера: QuickTime (.MOV) и AVCHD (.MTS/M2TS). Выбор разрешений, частот кадров и битрейтов позволит

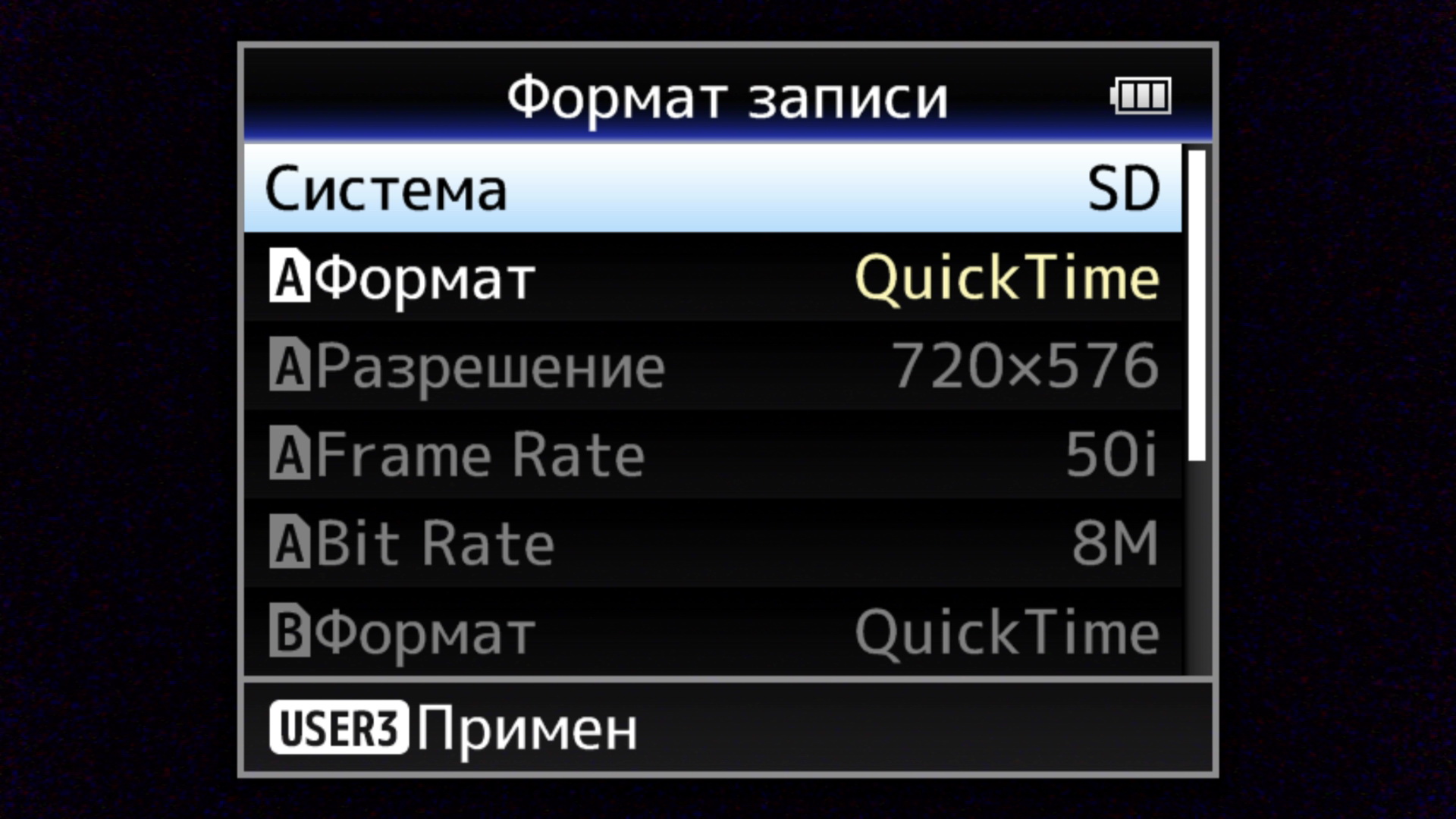

| 4K 3840×2160, 30/25/24p с битрейтом 150 и 70 Мбит/с, контейнер MOV | Full HD/HD 1920×1080/1280×720, 60/50/30/25/24p или 60/50i, контейнер MOV или AVCHD, битрейт 50 Мбит/с, субдискретизация 4:2:2 или 4:2:0 |
 |  |
| SD 720×576, 50i, контейнер MOV или AVCHD, соотношение сторон 4:3 или 16:9 | HD+Web, 1920×1080/1280×720/960×540, 720×480, 480×270, 60/50/30/25/24p или 60/50i, контейнер MOV или AVCHD, битрейт 50 или 35 Мбит/с |
 |  |

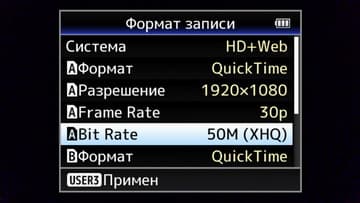

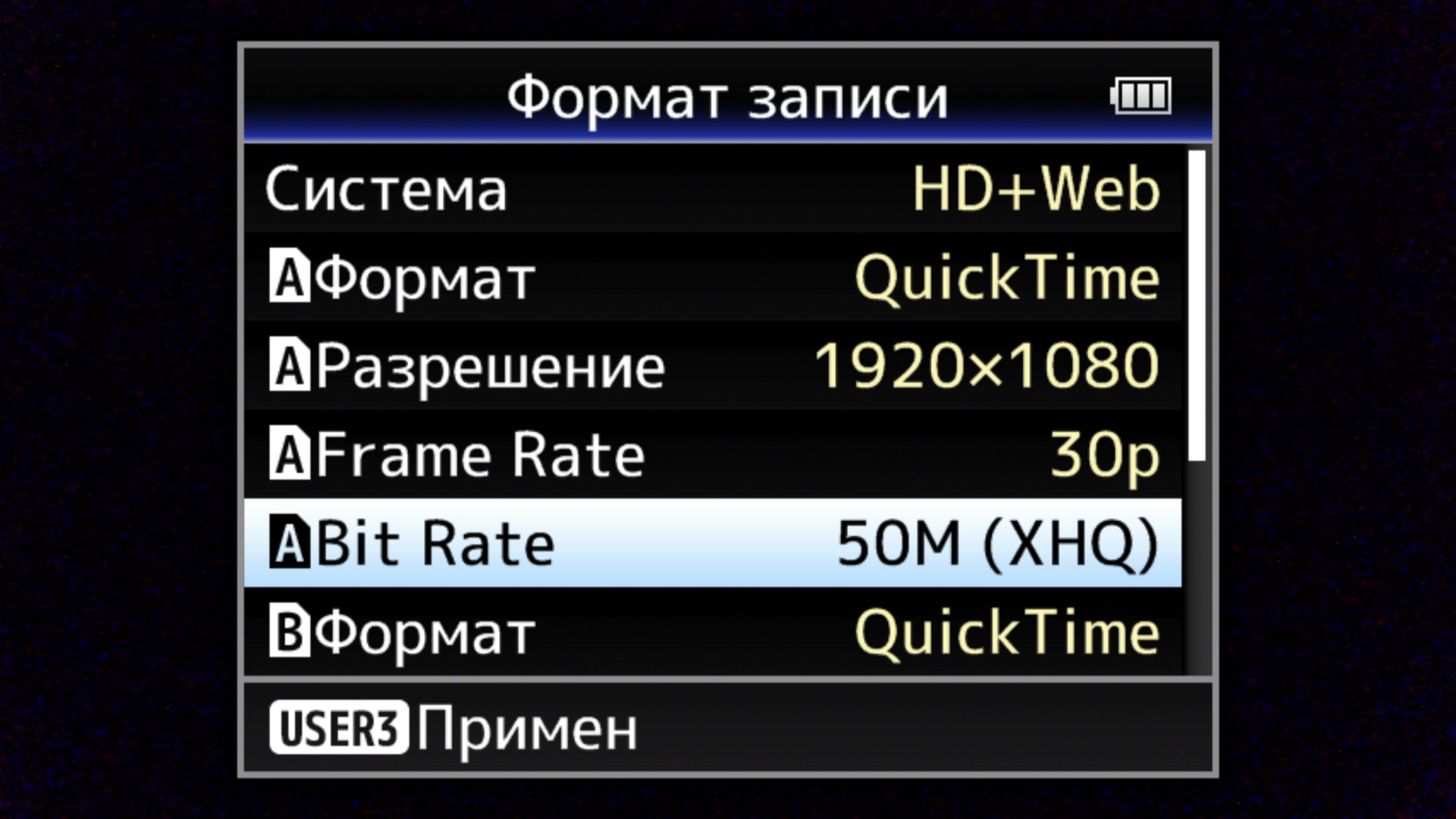

При выборе установки записи HD+Web для каждого из двух слотов карт памяти может применяться разная настройка форматов. К примеру, видеокамера может записывать Full HD-поток на карту в слоте A и одновременно с этим записывать на вторую карту видео с меньшим размером кадра. Одновременная запись 4K и Web невозможна.

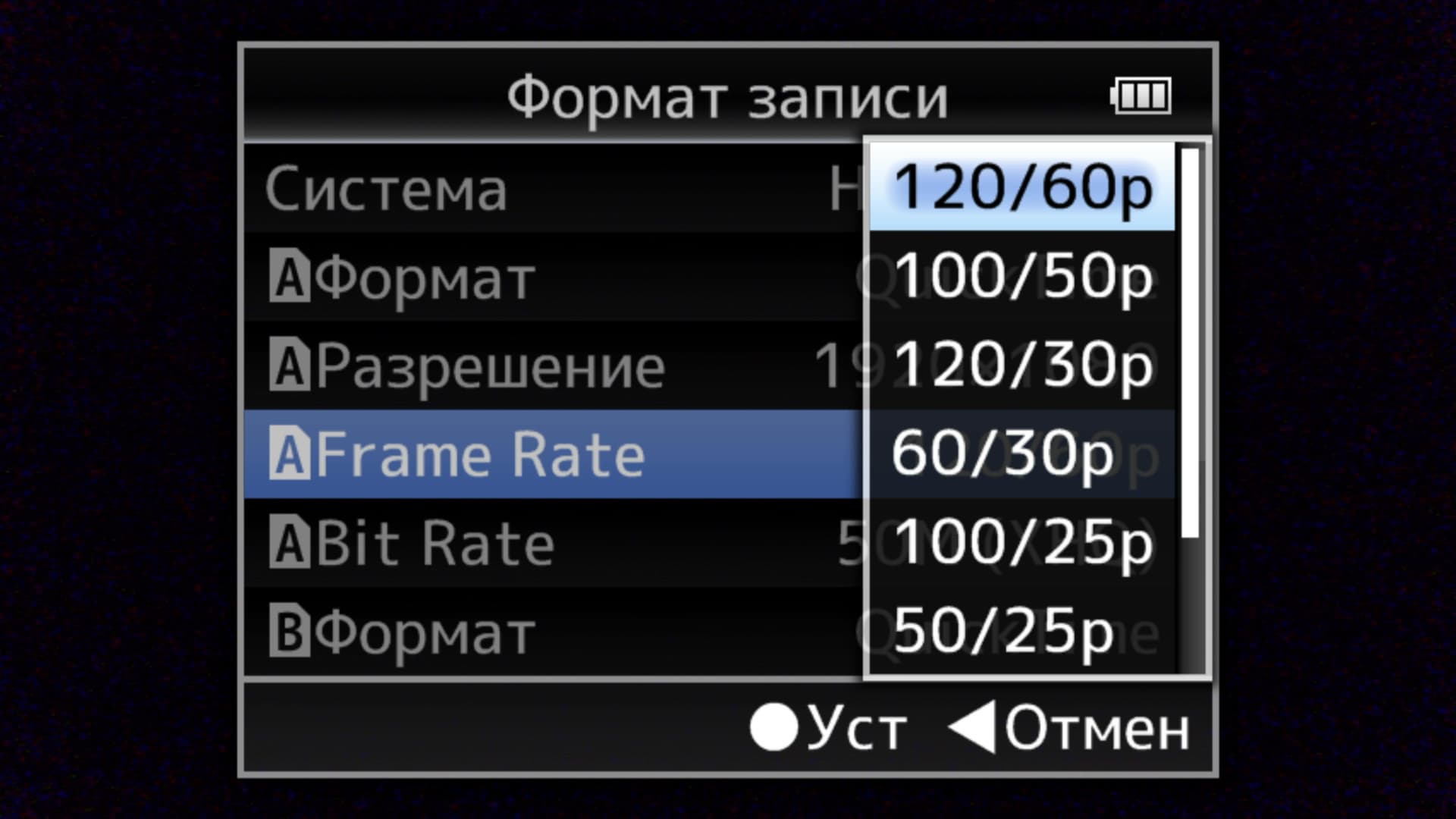

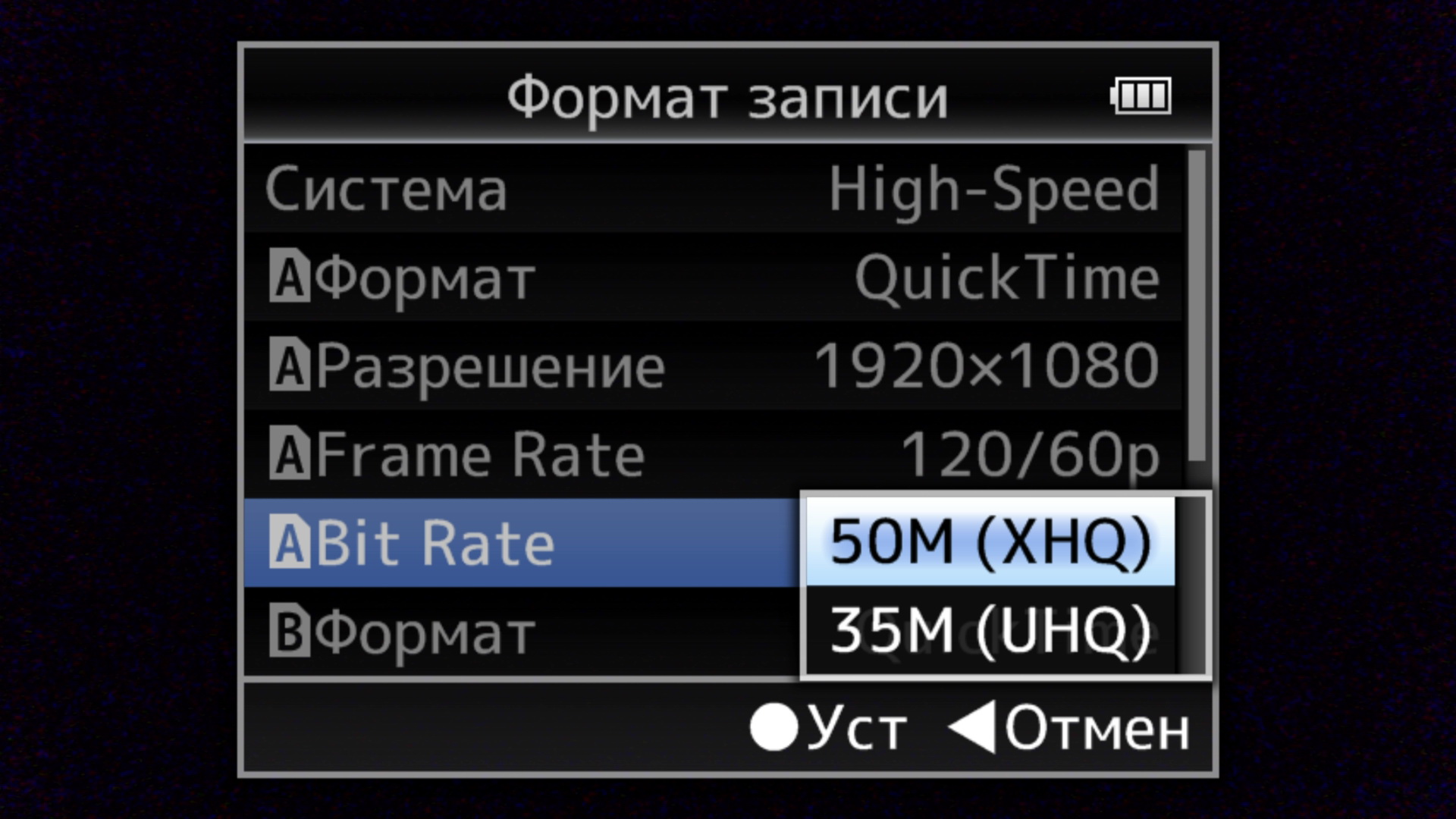

Однако вот и первая ласточка от новой версии прошивки: здесь появился еще один режим записи, высокоскоростной.
 |  |
Запись в таком режиме производится в видео со стандартными характеристиками, однако с разным FPS (не путать с частотой кадров собственно видеопотока!). К примеру, если выбран формат 120/60p, в результате мы получим видео с частотой 60 кадров в секунду, но замедленное вдвое. Также для выбора доступны два варианта битрейта — 50 и 35 Мбит/с. Забегая вперед, скажем, что качество такого видео (по крайней мере, один из его факторов, а именно — детализация) вряд ли сравнимо с качеством, которое дает обычная Full HD-запись. Более того, угол обзора при активации высокоскоростной записи значительно сужается.
Рассматриваемая камера, как и 200-я версия камкордера, имеет все тот же недостаток: при изменении формата записи аппарат уходит в перезагрузку. Длится она довольно долго, около 10 секунд.
Снимать мы станем преимущественно в 4K, поскольку этот формат является «родным» для видеокамеры. Впрочем, не оставим без внимания и два Full HD-формата с разным уровнем цветовой субдискретизации. Наглядно представить разницу в детализации и характере картинки, которые дают перечисленные режимы записи, можно с помощью следующих стоп-кадров и оригинальных роликов.
 | |
| 4K 30p 150 Мбит/с | 4K 30p 70 Мбит/с |
 |  |
| Скачать ролик | Скачать ролик |
| 1920×1080 60p 50 Мбит/с 4:2:0 | 1920×1080 60p 50 Мбит/с 4:2:2 |
 |  |
| Скачать ролик | Скачать ролик |
| 1920×1080 60p (120 кадров в секунду) 50 Мбит/с 4:2:0 |
 |
| Скачать ролик |
Как и в 200-й модели, при переключении режимов из 4K в HD или SD камере требуется перенастройка экспозиции, потому что заводские установки, ограничивающие автоматический диапазон экспозиции, слишком узки. Их, разумеется, можно изменить, о чем будет сказано ниже.
Разрешающая способность камеры, как и следовало ожидать, та же, что и в 200-й модели: 1550 ТВ-линий в 4K-режиме и до 950 линий в Full HD. Однако понятие разрешения частенько путают с понятием резкости (особенно этим отличаются красочные буклеты и менеджеры в магазинах). Так, по умолчанию в камере включена обработка детализации, хоть она и имеет значение 0.

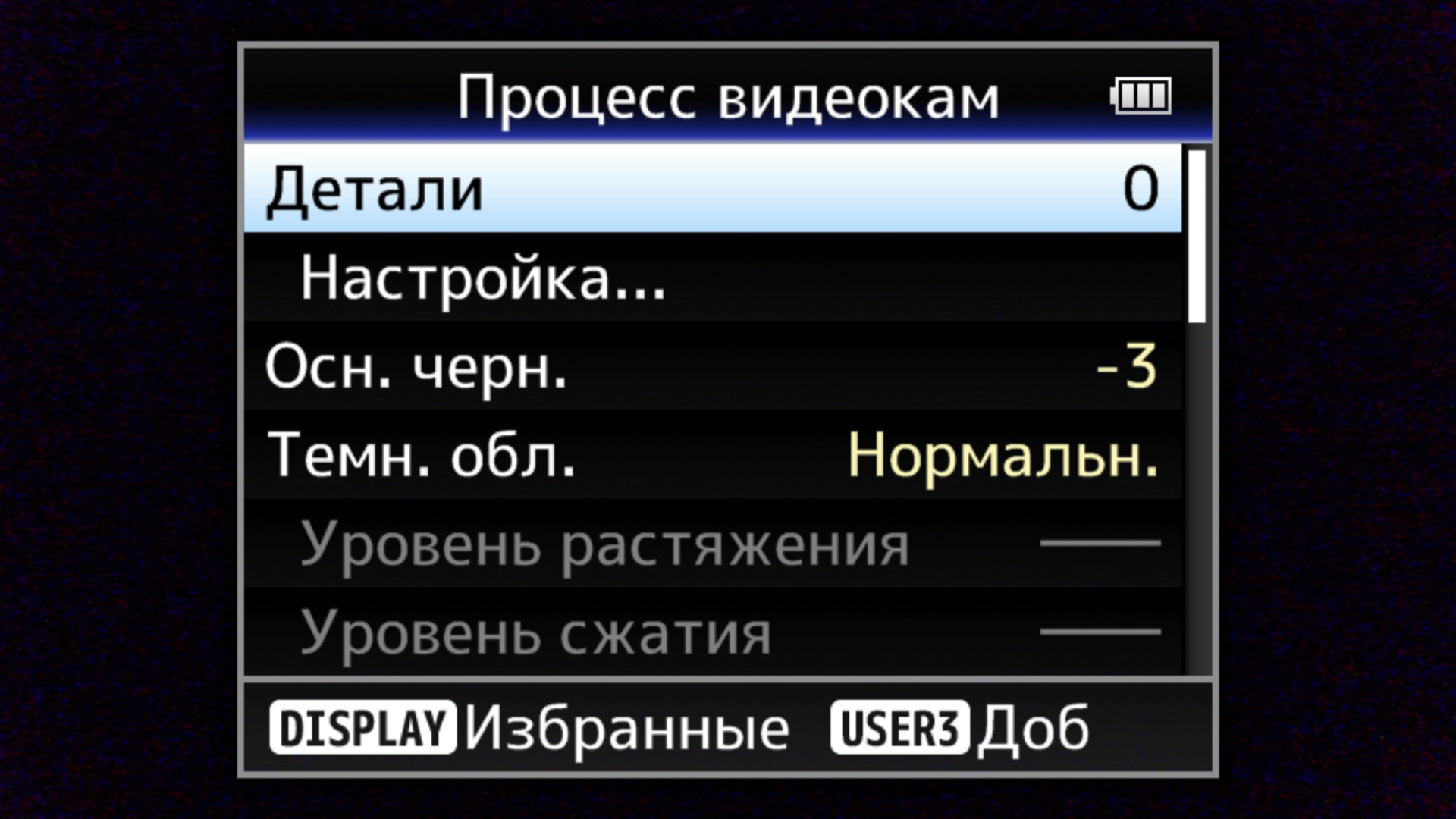

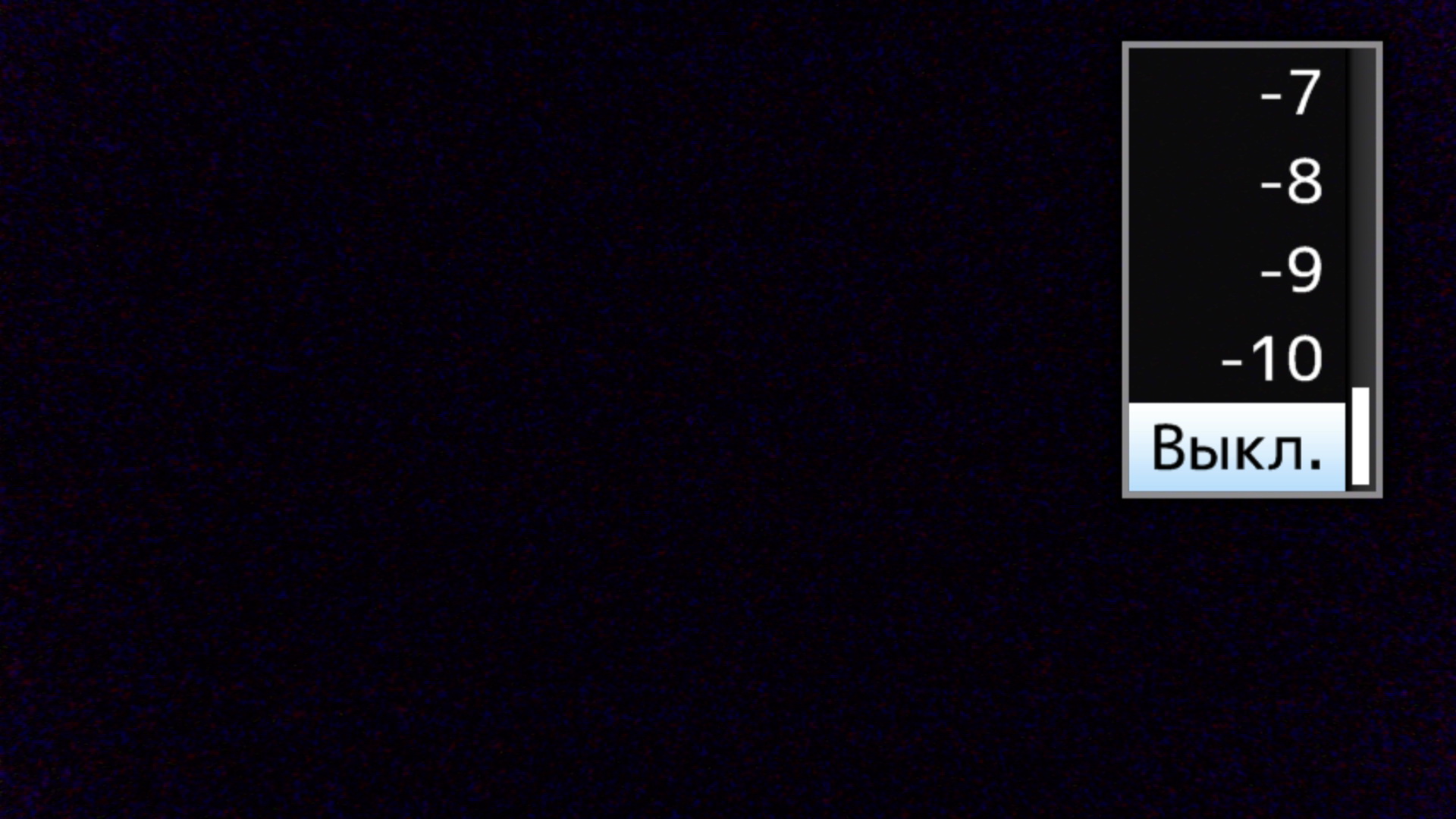

| Настройка по умолчанию | Выключение обработки деталей |
 |  |
А теперь интересное: если эту обработку деталей выключить совсем, как на скриншоте справа, то картинка получается совершенно непохожая на «умолчальную»:

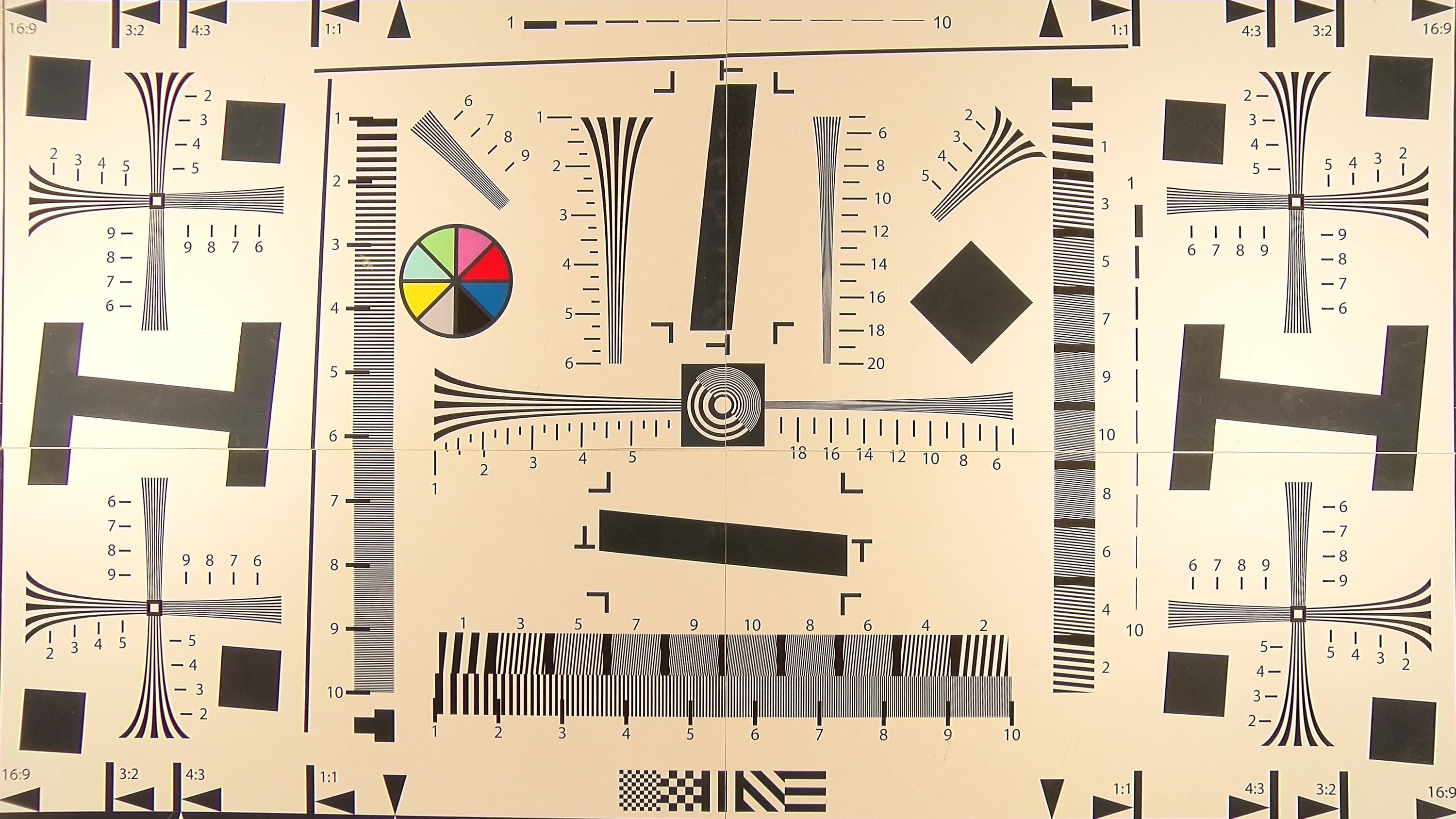

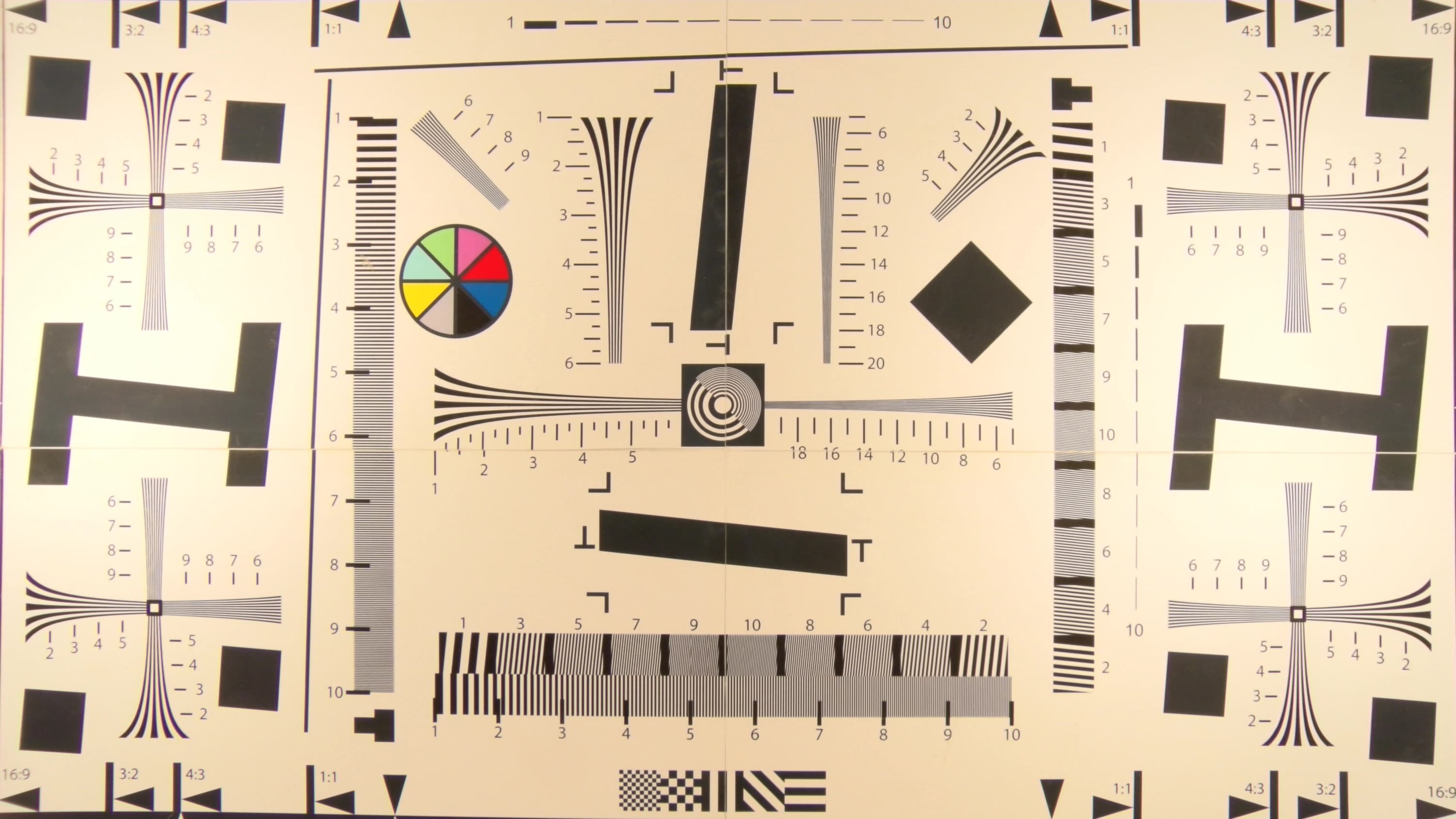

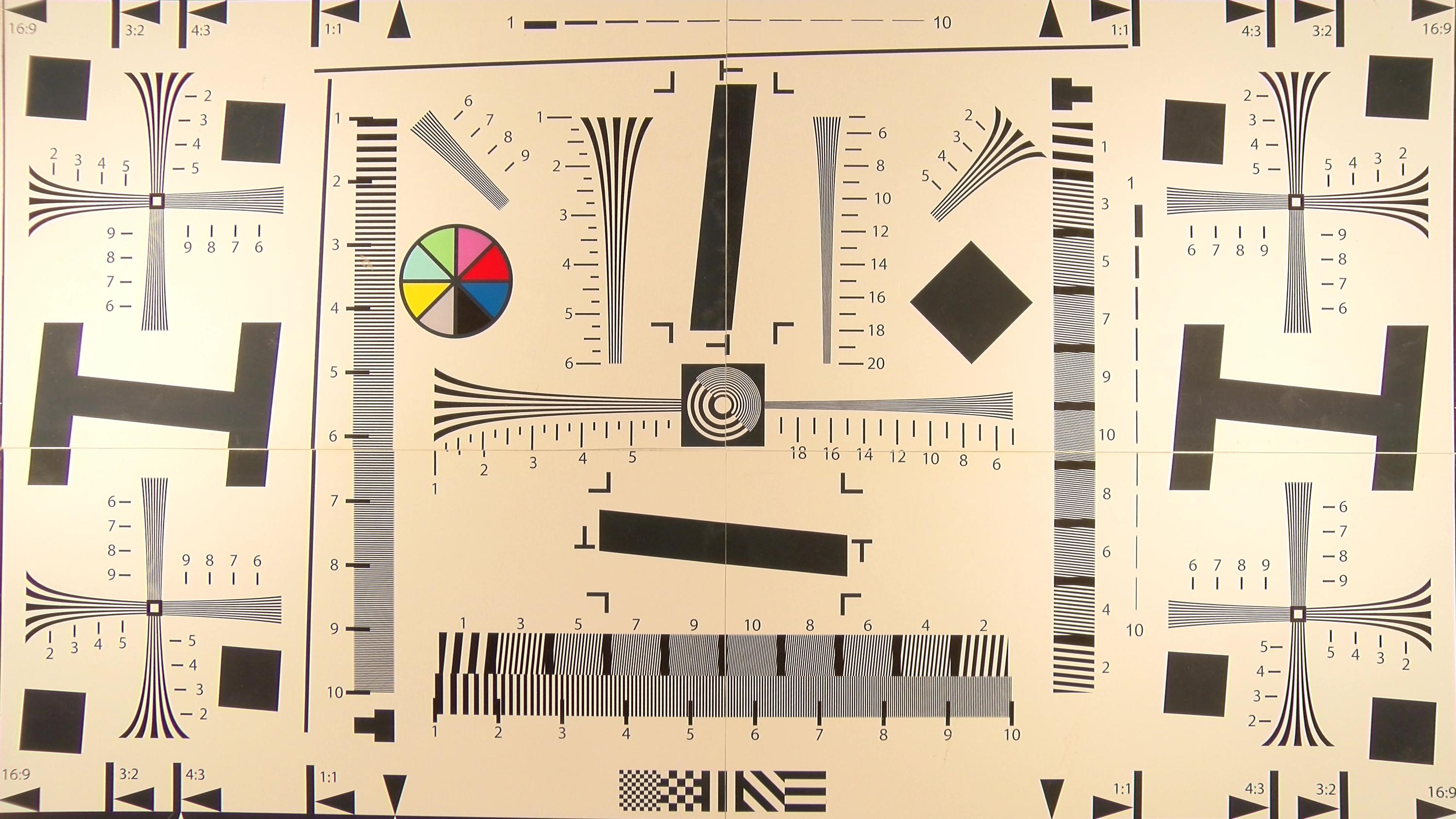

| 4K, обработка деталей отключена | 4K, детализация −10 | 4K, детализация 0 | 4K, детализация +10 |
 |  |  |  |
| Full HD, обработка деталей отключена | Full HD, детализация −10 | Full HD, детализация 0 | Full HD, детализация +10 |
 |  |  |  |
Складывается ощущение, что перед съемкой следует отключить обработку деталей либо привести ее значение в минус 10. Ведь поднять резкость картинки при последующем монтаже не составляет никакого труда, зато результат можно получить гораздо более аккуратный, чем тот, который дает видеокамерный sharping.
Оптический стабилизатор камеры, как и в 200-й версии камеры, имеет два уровня: Высокий и Нормальный.
Оценим его работу сначала при съемке в 4K с частотой 30 кадров в секунду.
Очевидно, что наиболее эффективен этот стабилизатор только в одном случае: при съемке с рук из неподвижного положения. Почти тот же вывод можно сделать, сравнив эффективность стабилизатора при съемке в Full HD:
Да, наш стабилизатор вряд ли следует считать серьезным подспорьем в работе. Даже в максимальном (Высоком) режиме он не в состоянии достаточно компенсировать излишнее движение при перемещении камеры. Странное дело: чем дороже камера, тем ниже эффективность стабилизатора. Как так? Это уже неоднократно объяснялось, но мы все же повторим для новичков: профессиональная камера предполагает соответствующее окружение с такими аксессуарами, как штатив, стедикам, слайдер, кран, тележка. И задачей такой камеры не является создание идеальной по гладкости и качеству картинки по одному лишь нажатию кнопки Rec. Назначение профессионального камкордера состоит в предоставлении опытному оператору всех возможных настроек и функций, с помощью которых разрешается получить картинку с абсолютно разными характерами.
Рассматриваемый аппарат оснащен объективом с 12-кратным зумом, однако в настройках можно отыскать пункт, отвечающий за активацию динамичного зума. Он доступен только при съемке в Full HD и ниже. Судя по приведенным съемкам, детализация при использовании динамичного зума падает не так уж значительно. Зато кратность!
| Стандартный зум | Динамичный зум |
 |  |
| Скачать ролик | Скачать ролик |
Следующий вопрос, требующий рассмотрения — роллинг-шаттер (подробнее см. в материале Роллинг-шаттер в видеосъемке — описание дефекта, примеры, пояснения). Стендовое измерение углов наклона вертикальный линий в разных режимах записи не показало совершенно никаких отличий от результатов аналогичного измерения, которое было проведено во время тестирования камеры GY-HM200: все те же постоянные во всех режимах 4,6°. Данный результат можно считать сегодня средним, который не даст особо заметных искривлений или наклонов.
Кстати, вот еще один «парадокс», который так же легко объясняется все той же причиной. Чем дороже камера, тем «хуже» работает ее автоматика, отвечающая за множество факторов, влияющих на качество: экспозицию, баланс белого, резкость и множество других. Слово «хуже» не зря обрамлено кавычками, его не следует понимать буквально.
Пожалуй, единственный фактор, о котором можно не беспокоиться — это автофокус. Он в аппарате типично видеокамерный, быстрый, цепкий, точный. Более того, скорость его срабатывания еще и настраивается по желанию: медленный, средний, быстрый.

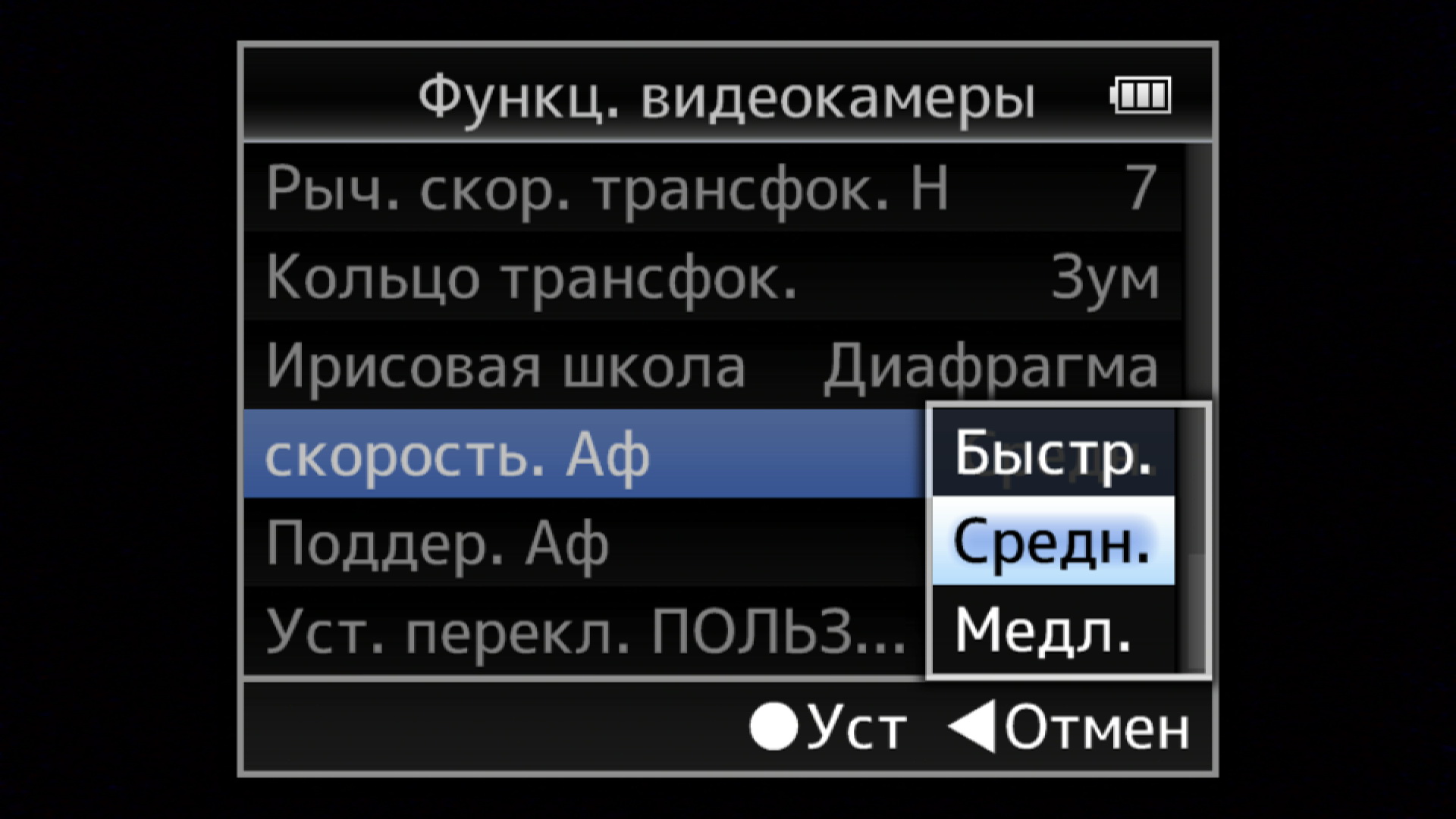

Нужно отметить, что понятие «скорость автофокуса» содержит две составляющих: скорость срабатывания АФ и скорость собственно самой фокусировки, то есть работы встроенного сервопривода. Представленные выше ролики намеренно снимались при максимально открытой диафрагме, что дает малую глубину резко изображаемого пространства. А чем меньше ГРИП, тем труднее приходится автофокусу — любому, фотоаппаратному или видеокамерному. Именно поэтому увеличение скорости АФ дает заметный результат только при фокусировке на дальних объектах или когда в кадре с ярким контрастным фоном нет объектов, расположенных слишком близко к объективу. Кстати, контрастный фон не особенно мешает камере сфокусироваться на сравнительно тусклом невыразительном (малоконтрастном) объекте — главное, чтобы он находился как можно ближе к центру кадра. Но могут быть и случаи, когда без ручной фокусировки не обойтись. Например, такой.
При съемке с автоматическими параметрами, при наличии хорошего освещения и при условии, что нейтральный фильтр выключен, камера автоматически прикрывает диафрагму, вследствие чего глубина резкости увеличивается, и риск потери фокуса снижается. Да и о какой вообще фокусировке речь, когда с закрытой до максимума диафрагмой резкость — от объектива до горизонта!
Переключение режимов нейтрального фильтра с двумя вариантами плотности (1/4 и 1/16) производится небольшим механическим ползунком, расположенным на корпусе камеры ближе к объективу — все так же, как и в старшей 200-й версии камеры. Автоматика аппарата быстро реагирует на изменение количества света, попадающего на матрицу (кстати, скорость автоэкспозиции тоже регулируется).
| ND Filter Off | ND Filter 1/4 | ND Filter 1/16 |
 |  |  |
Видно, что в случае автоматической съемки против солнца с настройками камеры по умолчанию требуется снимать с нейтральным фильтром, который включен в положение 1/4. Впрочем, информация эта не имеет практической ценности, так как видеокамера позволяет изменить любые умолчальные настройки, касающиеся в том числе предельных значений автоматического изменения диафрагменного числа, усиления и многих других параметров. Таким образом, еще раз приходим к выводу: прежде чем вести съемку камерами похожего уровня, желательна тщательная подгонка всех параметров к данной конкретной сцене с обязательным просмотром и оценкой пробных дублей. Надеяться на адекватную оценку характера картинки посредством ЖК-дисплея или видоискателя — думается, таким умением может похвастать лишь оператор, знающий свою камеру лучше, чем собственные пять пальцев.

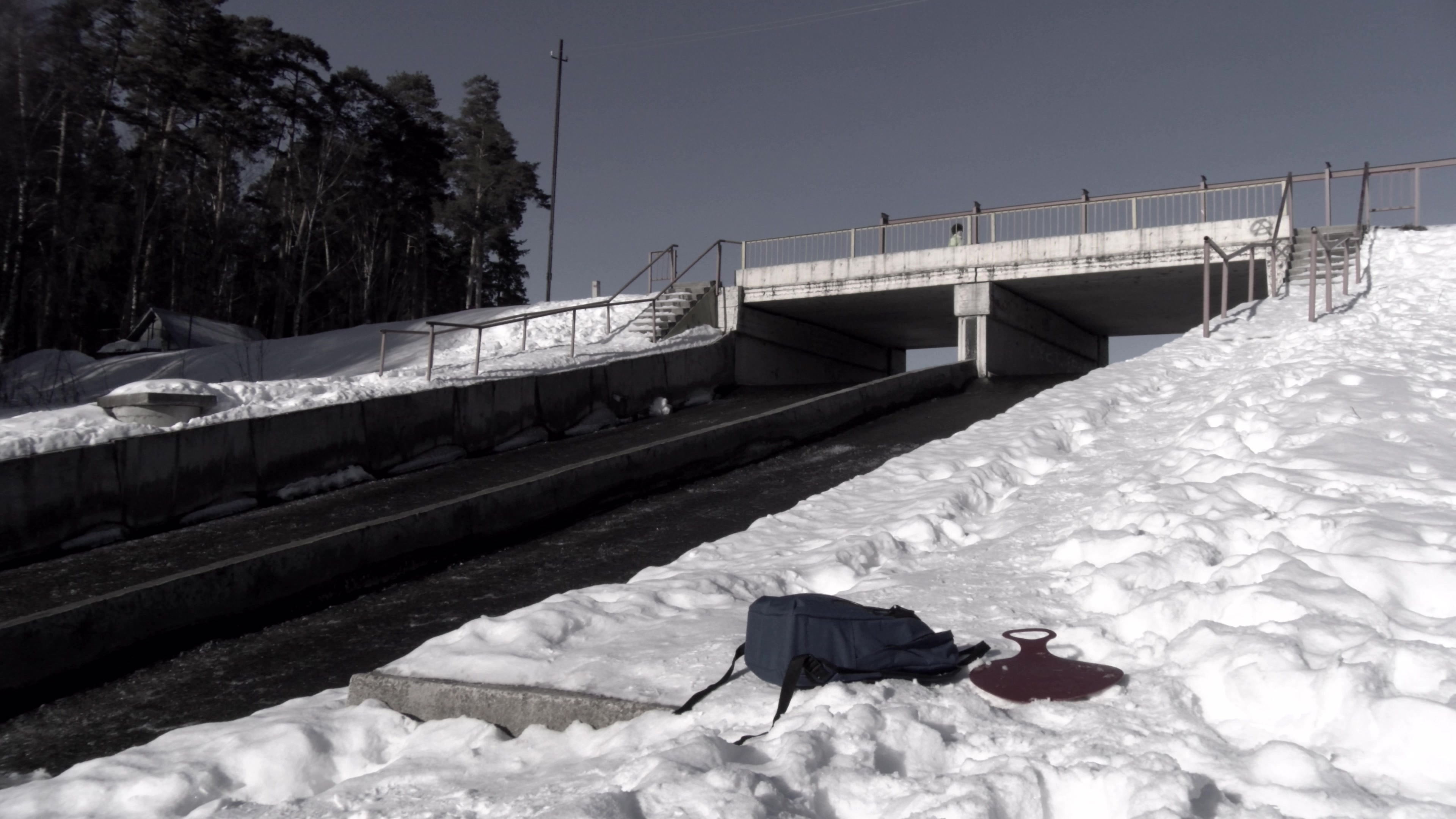

Имеющаяся настройка усиления цвета, параметры которой варьируются от −50 до +15 условных единиц, позволяет как угодно раскрасить кадр, от практически бесцветного до яркого, насыщенного.
| Усиление цвета +15 | Усиление цвета 0 | Усиление цвета −50 |
 |  |  |
 |  |  |

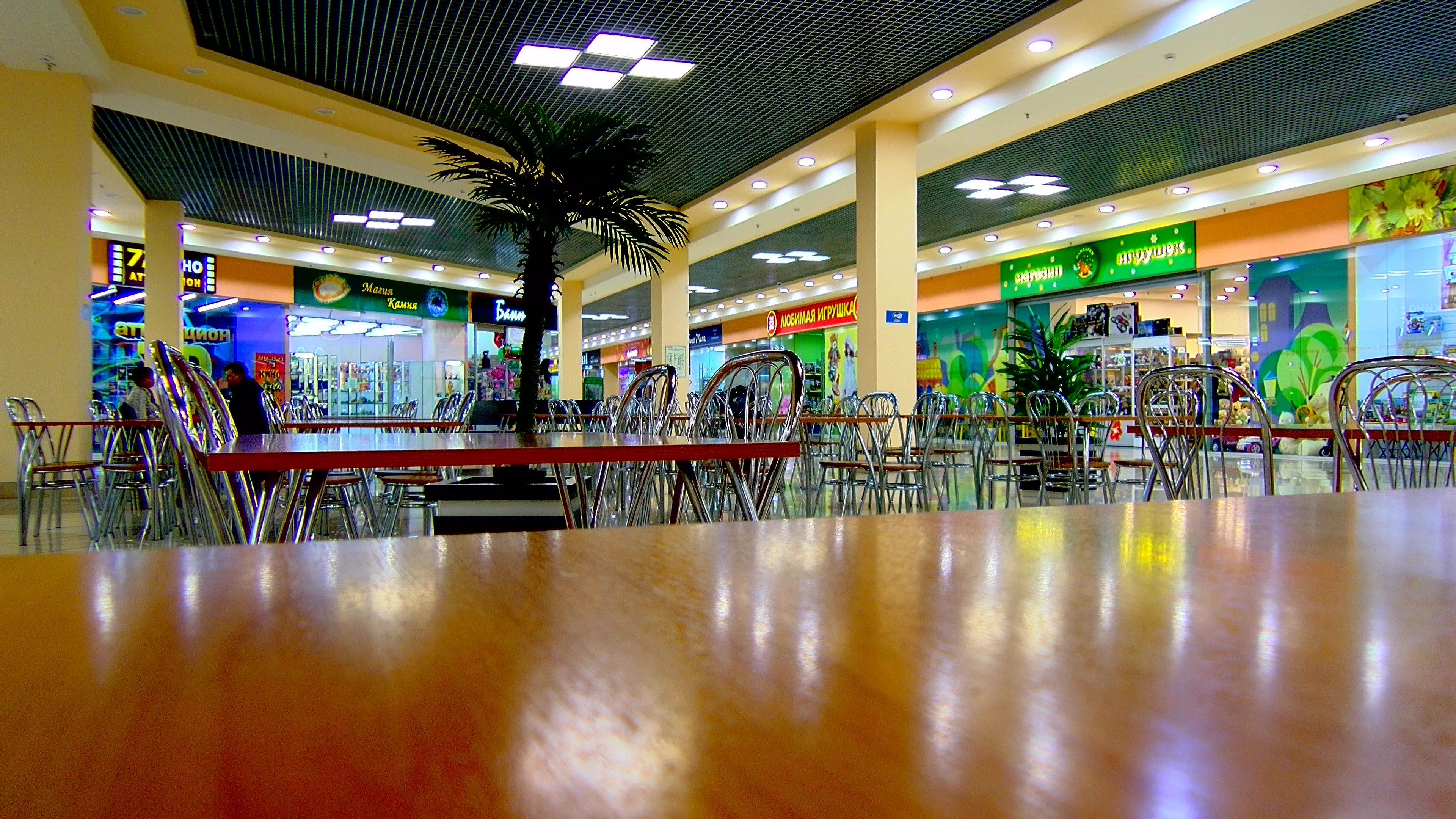

Аналогичное изменение выразительности кадра можно получить и другими настройками. К примеру, подстройкой уровня черного.
| −50 | 0 | +50 |
 |  |  |

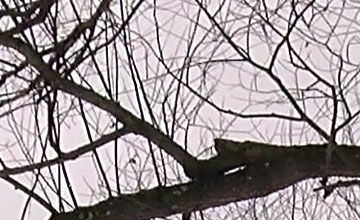

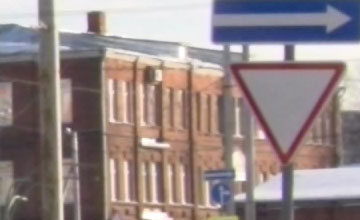

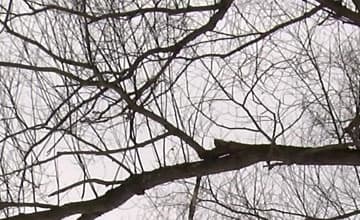

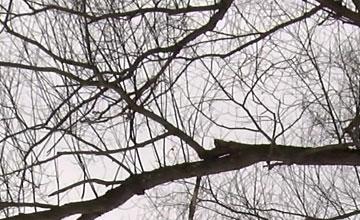

Для желающих разглядеть разницу, которая получается при использовании разных форматов записи с разными битрейтами и разной цветовой субдискретизацией, ниже приводятся соответствующие стоп-кадры.
 | |
| 4K 30p 150 Мбит/с | 4K 30p 70 Мбит/с |
 |  |
| Full HD 60p 50 Мбит/с 4:2:0 | Full HD 60p 50 Мбит/с 4:2:2 |
 |  |

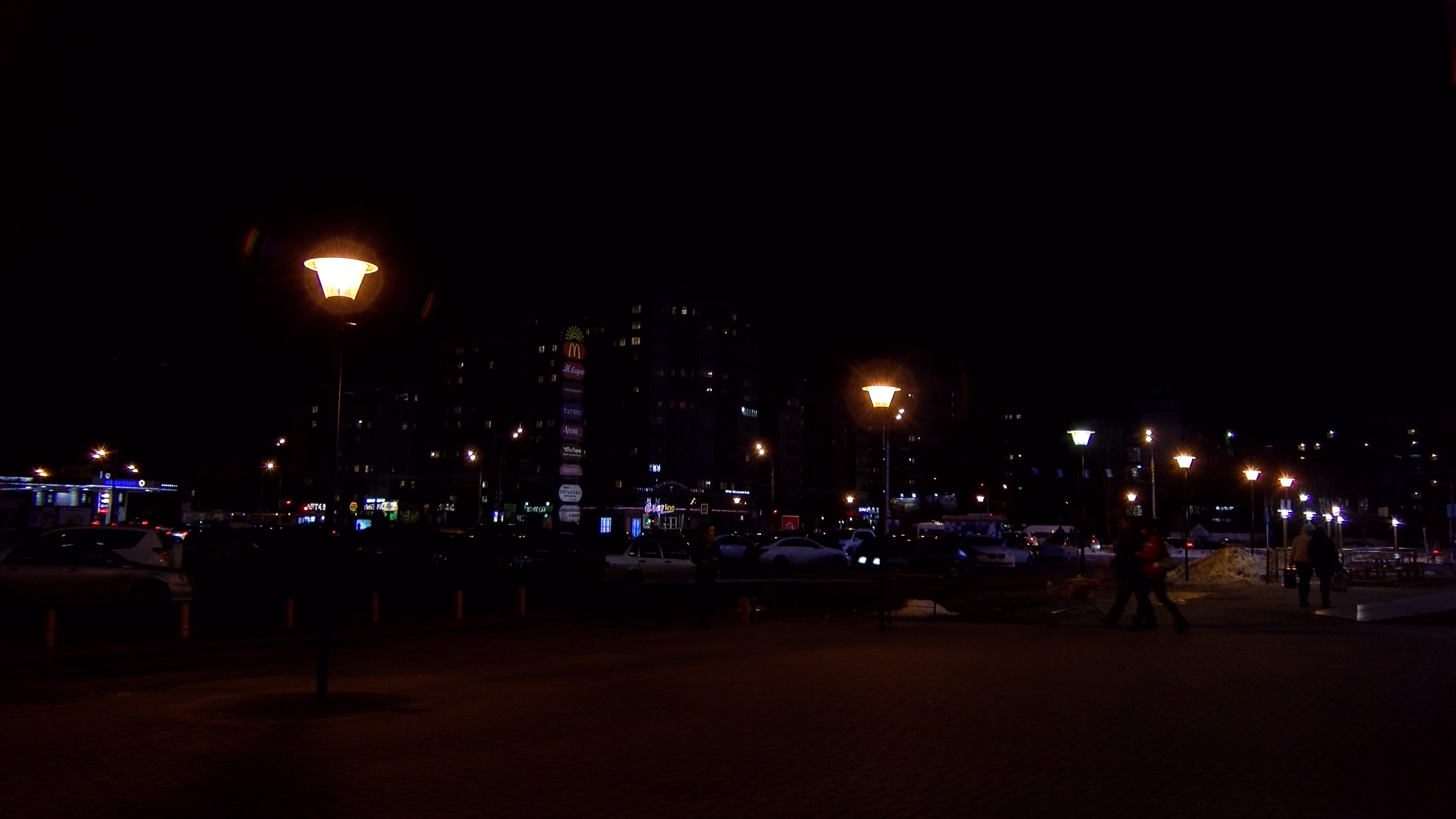

Видеокамера обладает неплохой чувствительностью, особенно в режиме, отличном от 4K. Некоторые камеры имеют возможность сверхусиления, такой режим в рассматриваемом камкордере называется LowLux, для его активации на корпусе имеется отдельная кнопка. Однако степень шума в таком режиме вряд ли назовешь приемлемой. Уж лучше пусть кадр остается темным. Таким, какой он и есть на самом деле.
| Усиление 0 | Усиление 6 дБ |
 |  |
| Усиление 12 дБ | Режим LowLux |
 |  |

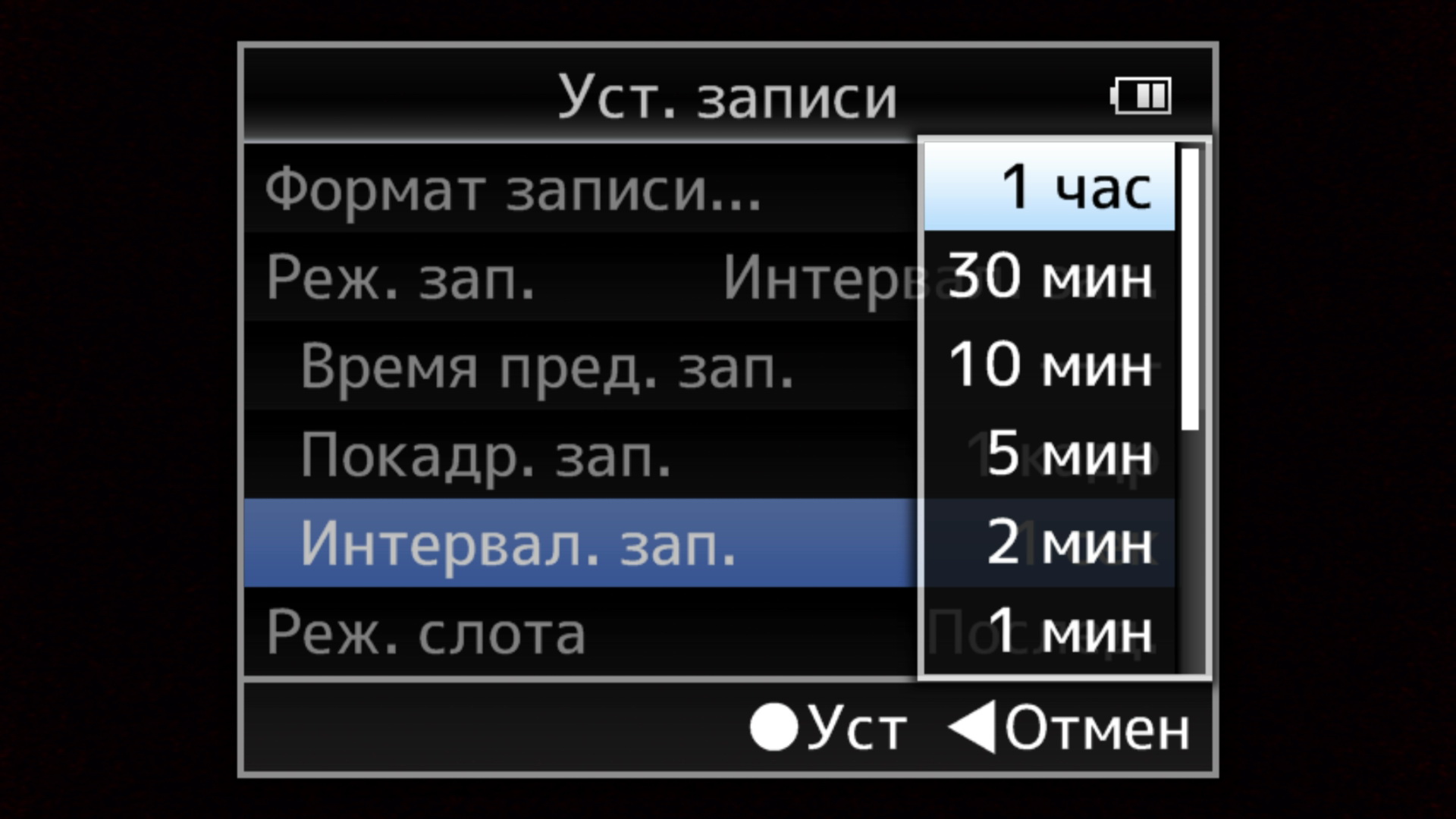

Интервальная съемка — одна из уникальных функций видеокамер. Встречается она нечасто и, как правило, только в дорогих моделях. А жаль. Ведь, учитывая способность абсолютно любой видеокамеры работать от сетевого источника питания, можно получить видеоролики, фиксирующие очень и очень длительные события. Так, рассматриваемая камера позволяет выбрать интервал, с которым создается очередной кадр, от одной секунды до целого часа!
Ниже приведен короткий ролик, снятый с интервалом в одну секунду.
| Скачать ролик |
Программное обеспечение

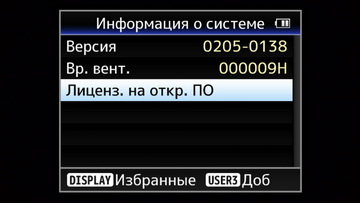

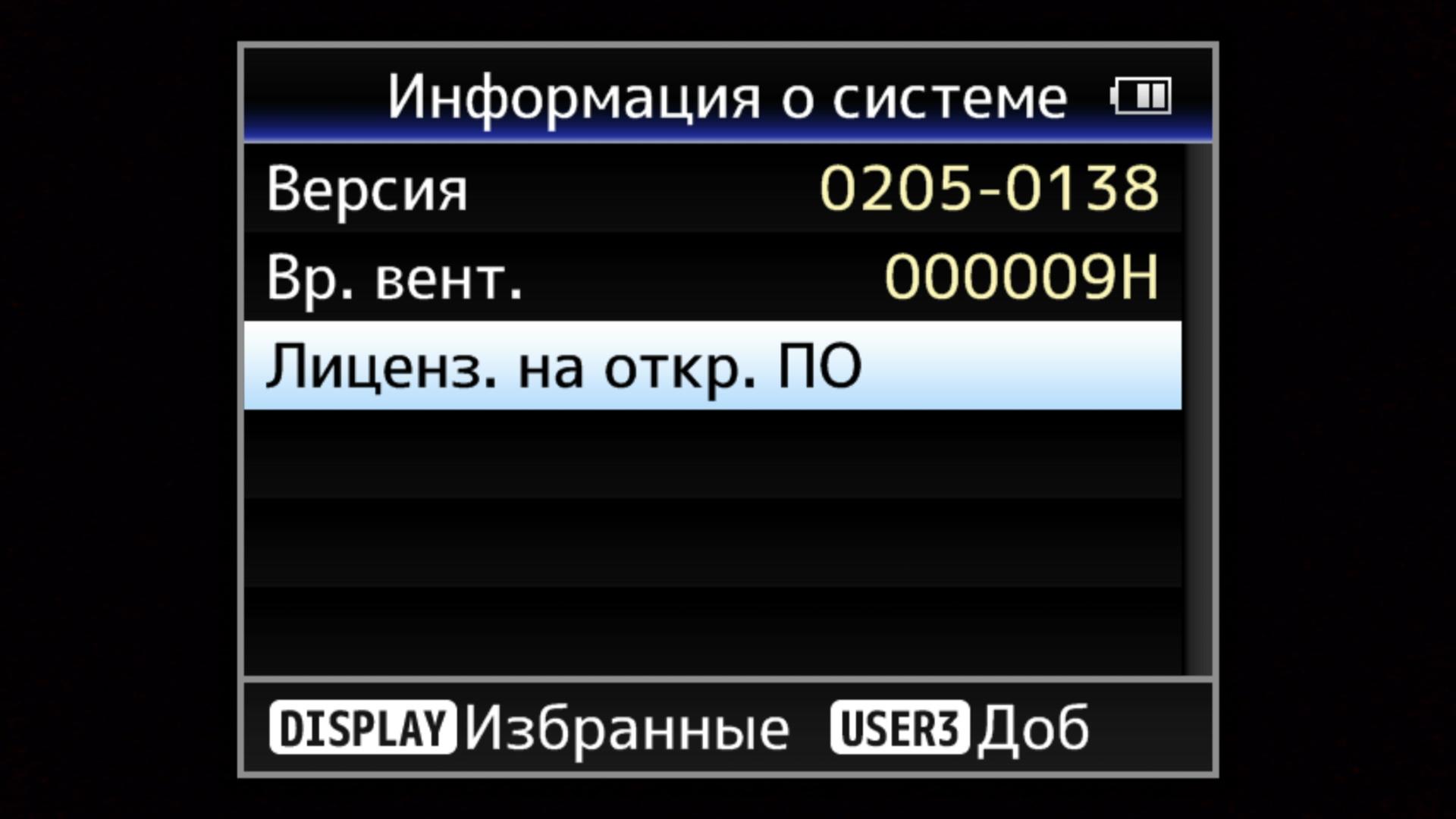

Перед тестированием аппарата мы, как и полагается, обновили его прошивку до самой свежей версии, которая датирована январем текущего года.
Полный список нововведений, реализованных этой прошивкой, выглядит так:
- High Speed (120 fps) Recording Mode
- Color matrix adjustment
- 70 Mbps recording format in 4k
- Fixed bug for endless «Diagnosis» display
- Histogram
- Zebra icon on LCD indication
- Rec Trigger for on HDMI output
- Clip Continuous added to AVCHD recording mode
- Native Resolution on HDMI output
- 2.5x Expanded Focus in 4K Mode
- HDMI TC added to menu item
Очень немало и неплохо поработали разработчики, добавив столько новых функций и усовершенствовав уже имевшиеся. Такое внимание к пользователю — это еще одно отличие профессиональной техники от любительской, программное сопровождение которой чаще всего прекращается сразу после анонса аппарата.

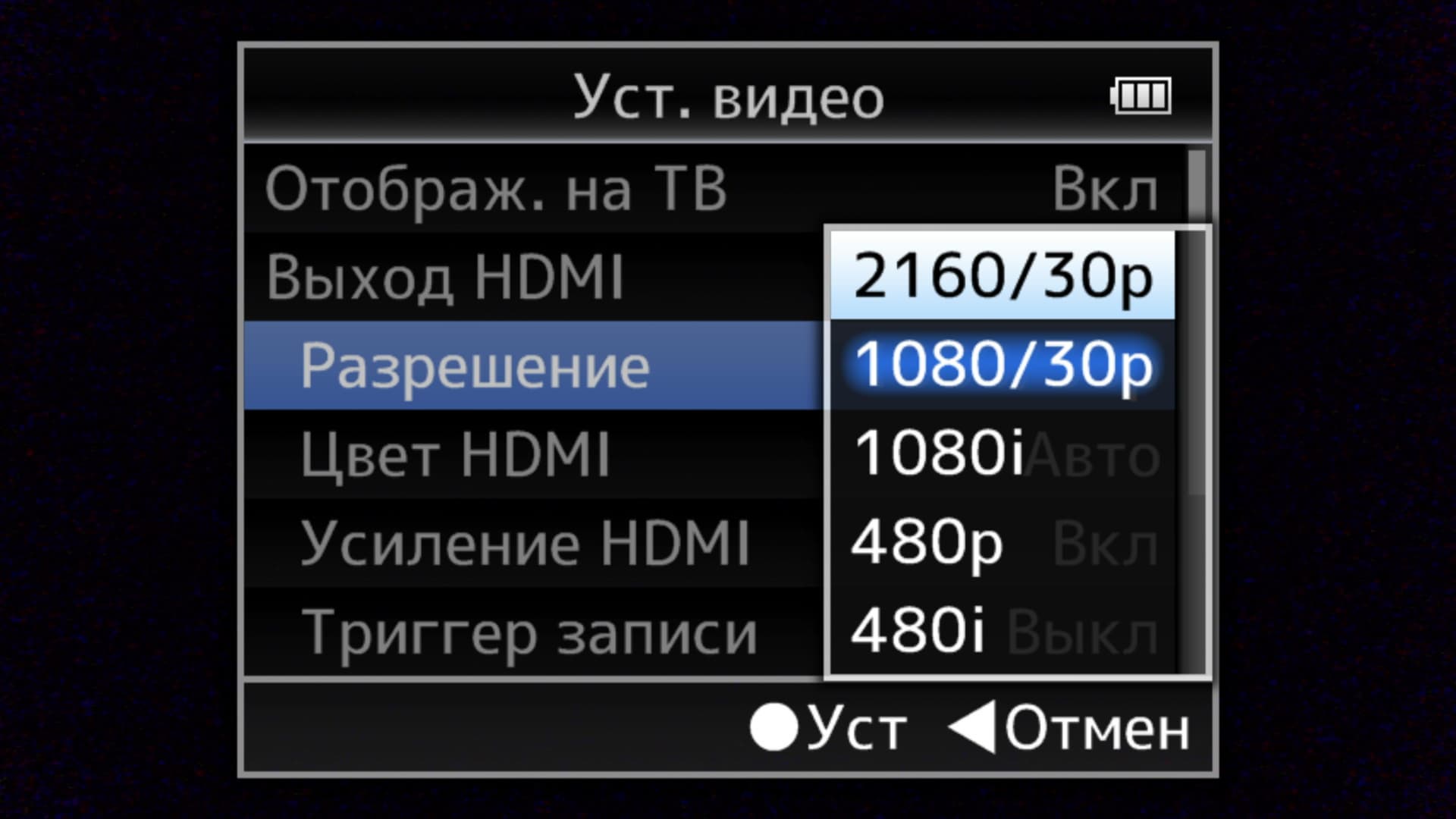

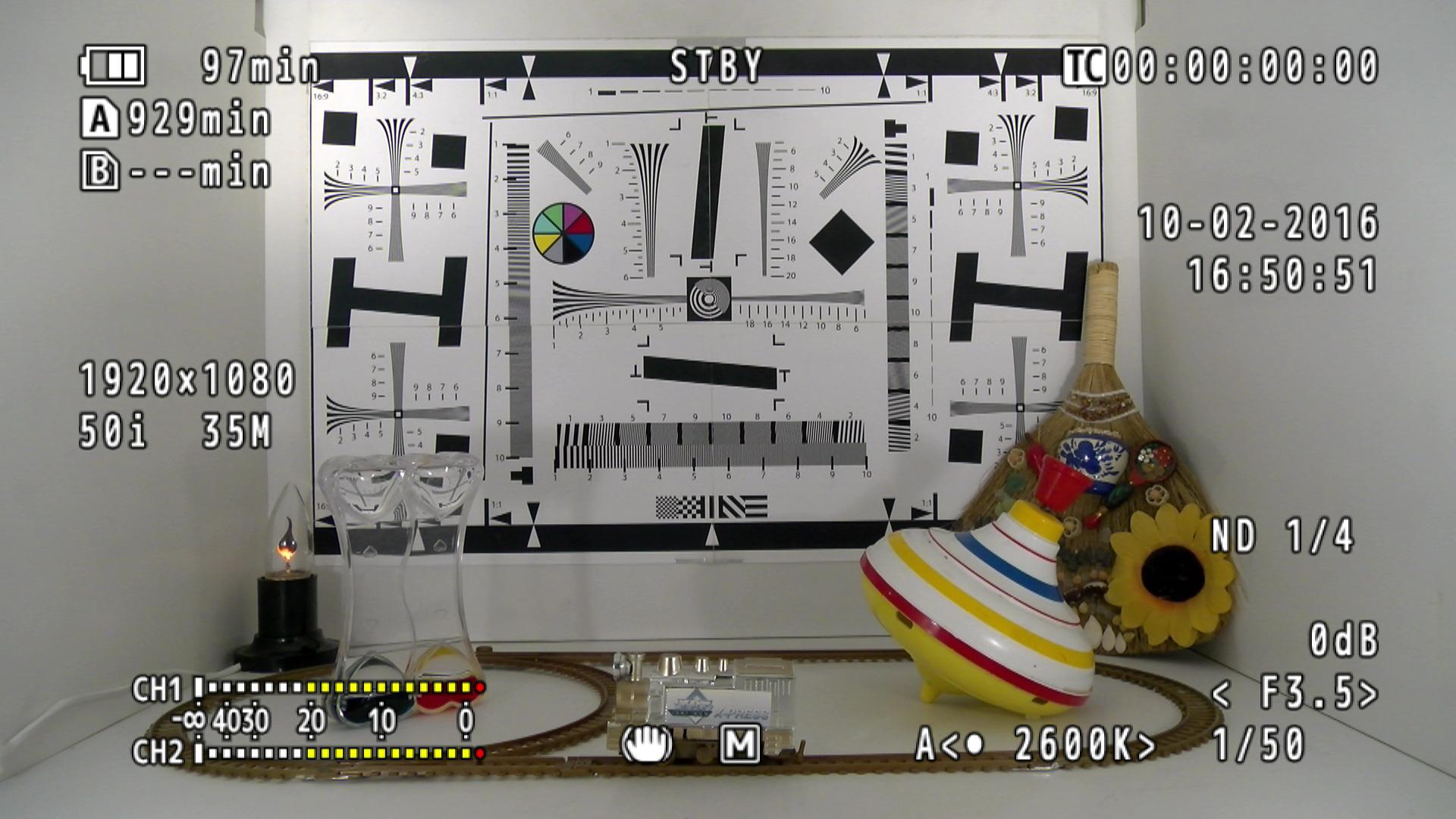

HDMI-выход камеры может транслировать как чистый сигнал в разрешении до 2160/30p, так и сигнал вместе с графической информацией поверх видео, дублируя дисплей камеры.
| Сигнал с информацией | Чистый сигнал |
 |  |

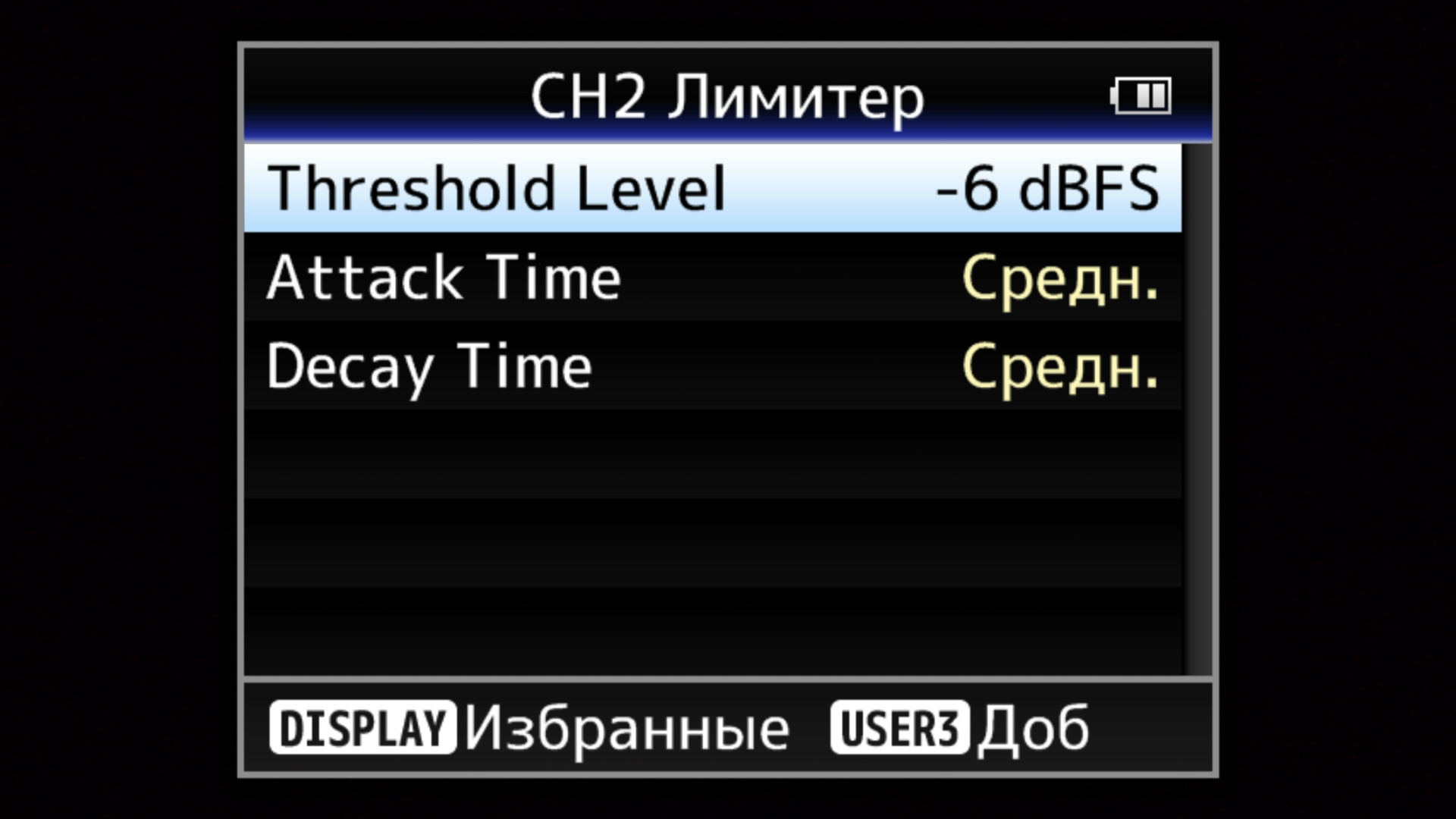

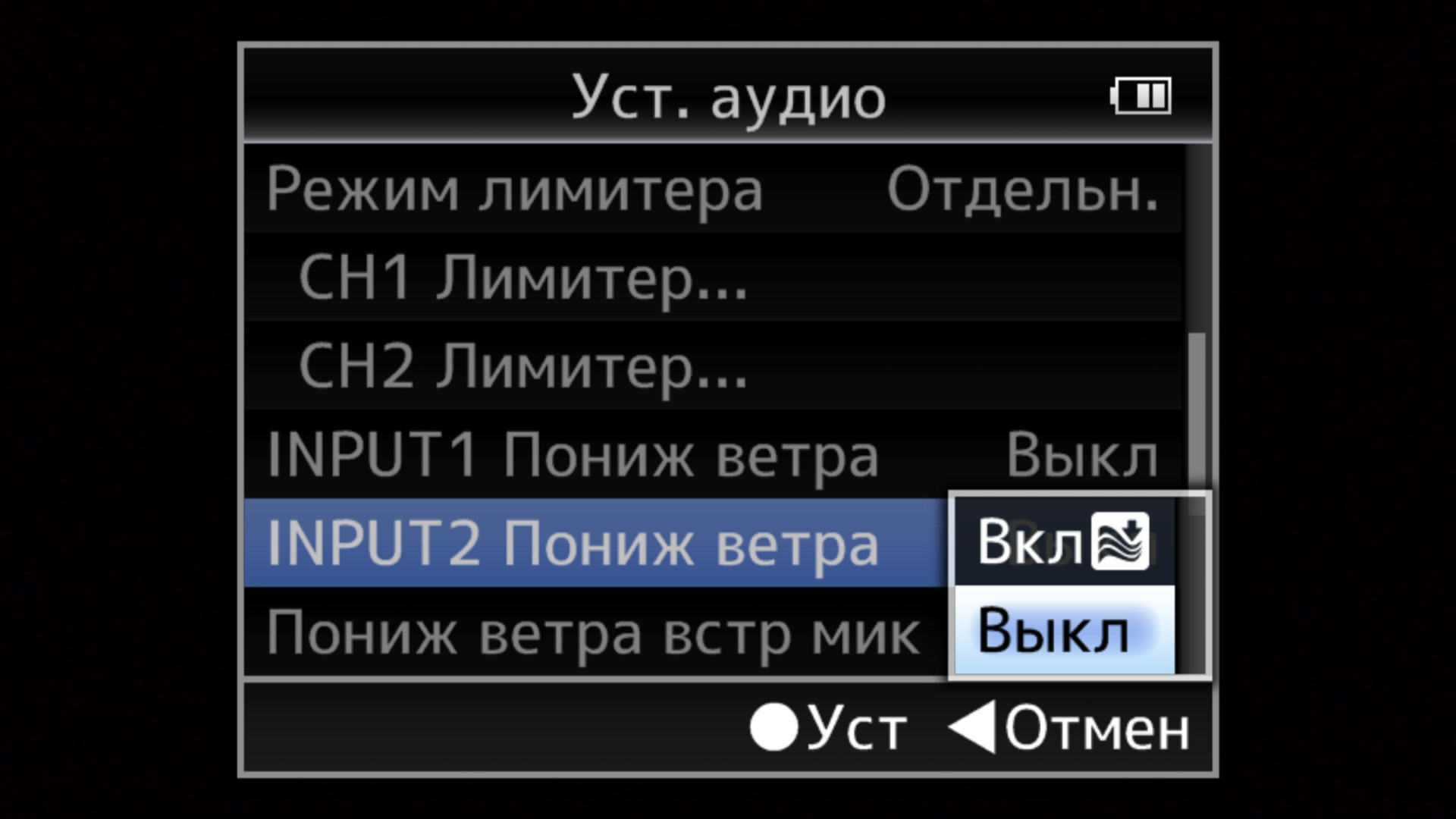

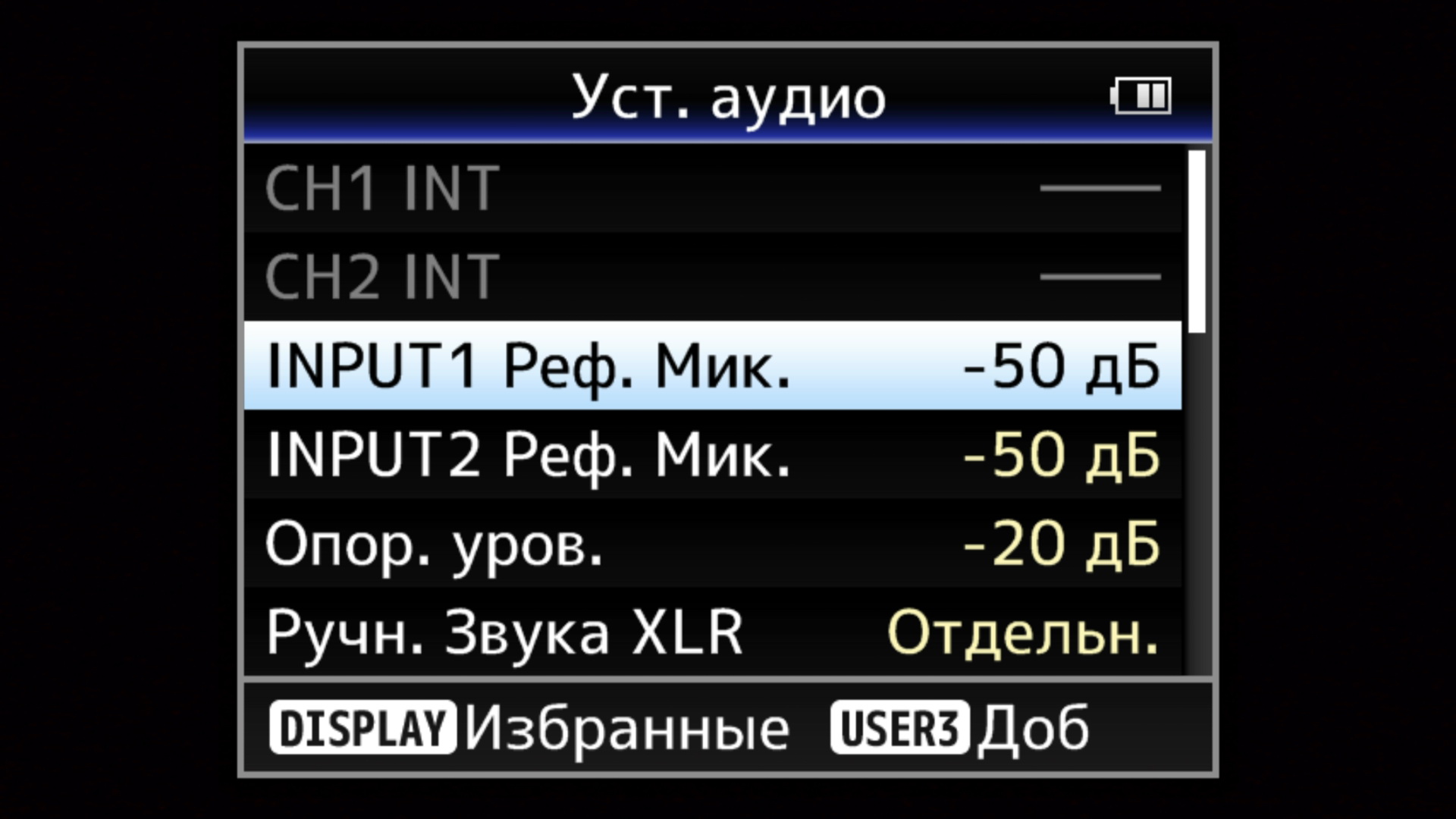

Настройки звука:
 |  |  |
Служебное меню камеры каждый раз при возвращении к нему открывается не на последнем использованном параметре, что было бы логично, а на главной стартовой странице.

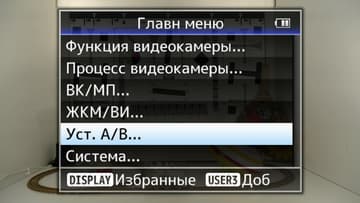

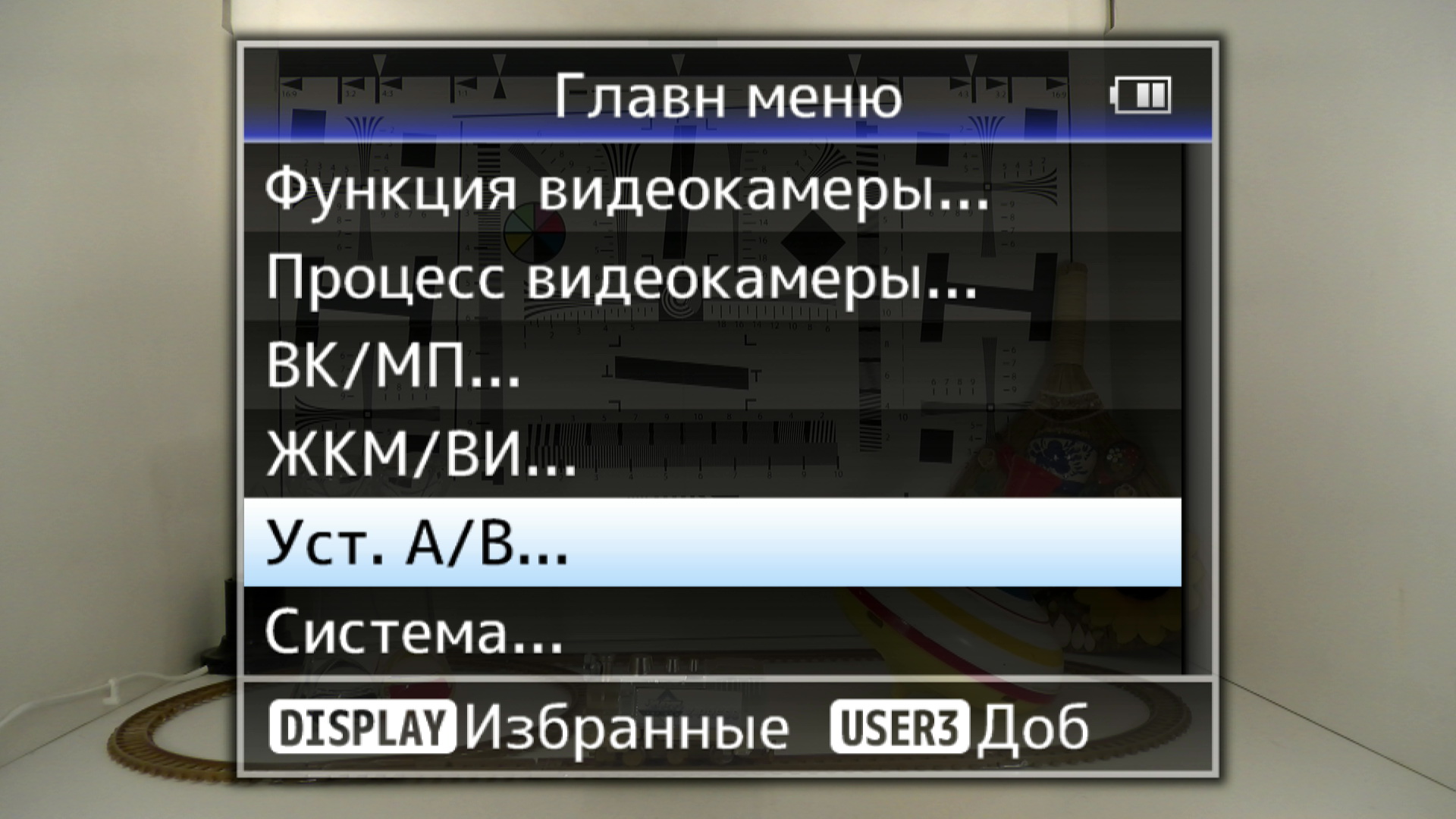

| Главное меню | Выбор разрешения HDMI |
 |  |
Сравнительное тестирование в одинаковых условиях
Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности камеры в неизменяемых условиях, а также для определения разрешающей способности.
Поскольку фактически эту же самую камеру мы уже тестировали в аналогичных условиях, полную версию такого тестирования можно увидеть в обзоре GY-HM200. Здесь же приведены результаты единственной съемки, проведенной в режиме 4K при полностью автоматических настройках. Но резюмируем заранее: разница если и имеется, то находится в рамках естественной погрешности.
 |  |
| Видео, 700 люкс | Видео, 260 люкс |
 |  |
| Видео, 20 люкс | Видео, 5 люкс |
 |
Видео, <1 люкс |
Выводы
Как и при изучении 200-й версии камеры, здесь также были затронуты важнейшие, на наш взгляд, темы: форматы съемки, стабилизатор, зум, автофокус, разрешающая способность, чувствительность, органы управления, настройки, программное обеспечение. Кстати, фантазии некоторых «знатоков», рассказывающих о том, что обновление прошивки в состоянии изменить функциональность камеры чуть ли не полностью, так и остались фантазиями. Да, несколько новых функций и даже режимов записи — это существенно. Однако ни чувствительность, ни стабилизатор не изменишь никакими программными усовершенствованиями.
Заодно мы убедились в том, что изъятие из камеры какой-то функции — в данном случае сетевой — не делает камеру другой, лучше или хуже (стоит признаться, давненько хотелось в подобном удостовериться!). Следовательно, рассмотренная 170-я модель в сравнении с 200-й — камера не для прямого вещания. Это «офлайновый» камкордер с функциями, свойственными технике для профессионального использования. Разумеется, никто не мешает подключить к видеовыходам камеры устройство захвата с соответствующим трансляционным оборудованием, однако габариты получившейся станции и необходимость обеспечения ее питанием вряд ли позволят вести прямой репортаж «с колес».
за предоставленное на тестирование оборудование

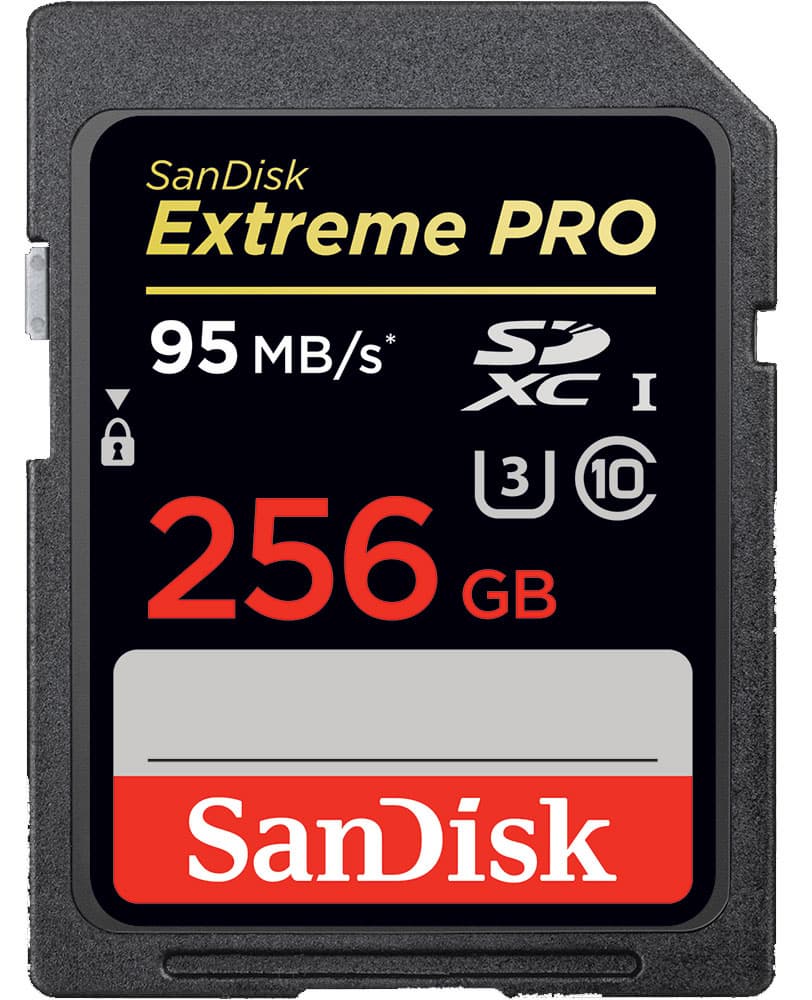

| Благодарим компанию SanDisk за предоставленную карту памяти Sandisk Extreme Pro UHS-I |  |
