Совсем недавно ассортимент устройств хранения, предлагаемых компанией Terramaster, пополнился новой моделью — гибридным накопителем типа DAS (Direct Access Storage, то есть хранилище с прямым подключением к ПК), обладающим четырьмя корзинами для жестких дисков и четырьмя слотами для NVMe SSD. Единственный интерфейс подключения — USB 3.2 Gen2 Type-С.
Ранее мы ознакомились с похожим шестидисковым устройством Terramaster D6-320 (см. обзор от 13 мая 2024 г.), но не гибридным, то есть не обслуживающим еще и NVMe-накопители, а обыкновенным. Тем интереснее выявить возможности более универсальной модели.
DAS не имеют сетевых розеток Ethernet и не могут работать как вычислительные устройства, но в отличие от NAS существенно более доступны по цене, очень просто устанавливаются (подключил — и готово), напрямую поддерживаются распространенными операционными системами (Windows, Mac OS, Linux). DAS ориентированы на индивидуального пользователя, хотя в ряде случаев их можно устанавливать, подключая к корпоративным серверам и NAS.

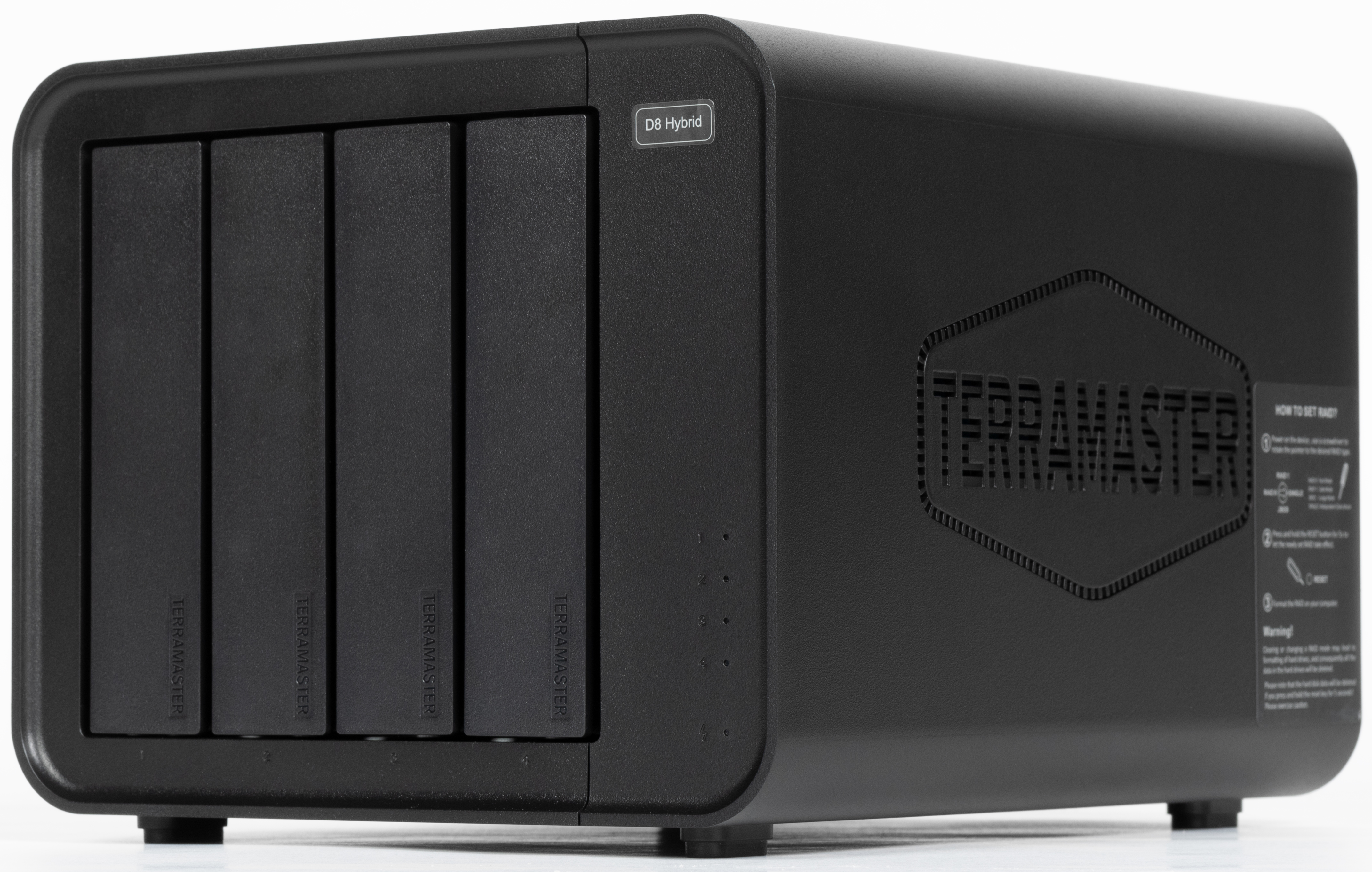

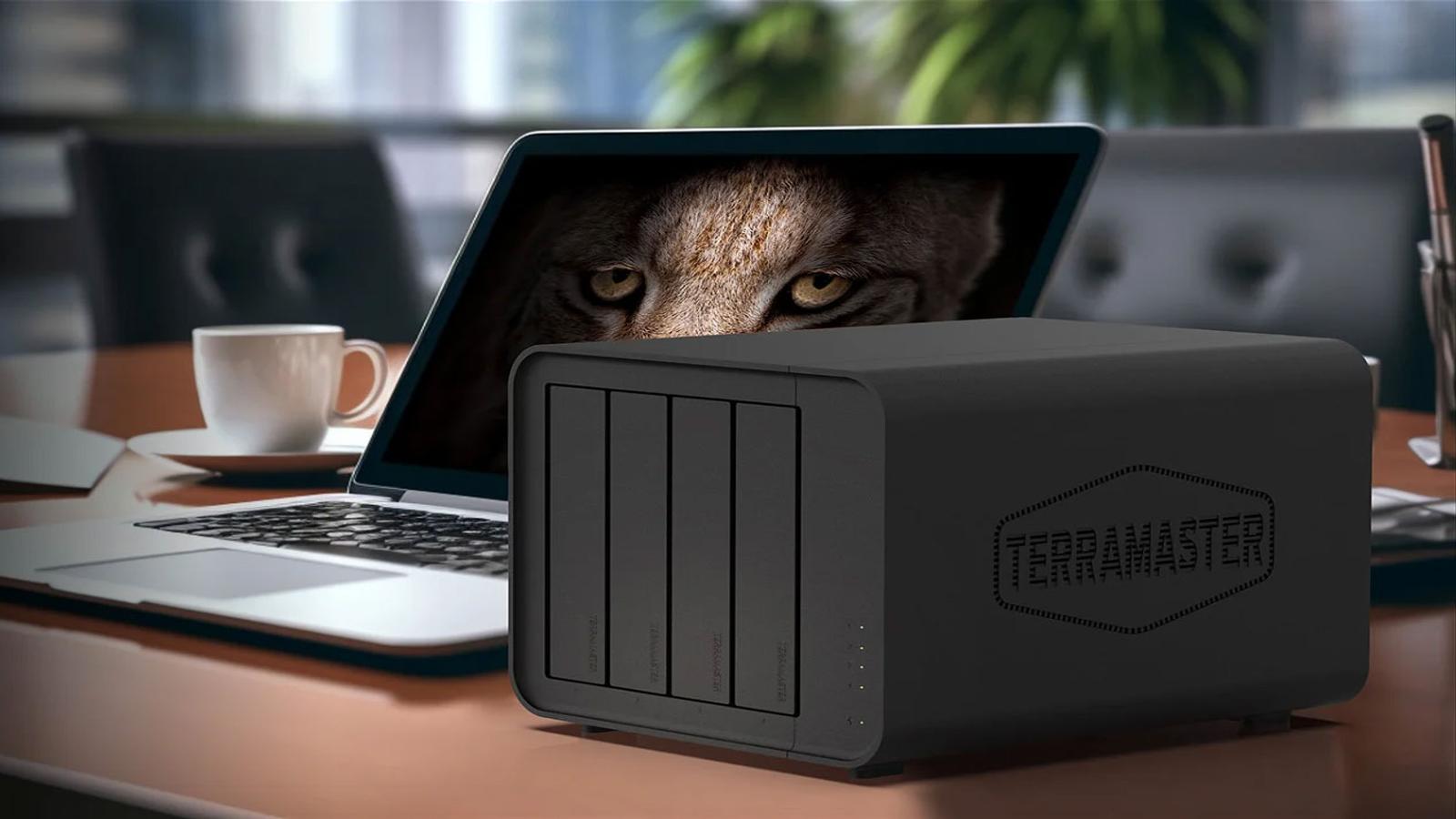

Перед нами Terramaster D8 Hybrid — хранилище с прямым подключением к ПК, смартфону, ноутбуку. Описательную часть начнем со спецификаций устройства.
Технические характеристики
| Terramaster D8 Hybrid | |
|---|---|
| Количество отсеков для накопителей SATA | четыре, с поддержкой «горячей замены», до 24 ТБ |
| Максимальная общая вместимость накопителей SATA | 96 ТБ |
| Слоты для накопителей NVMe | четыре, PCIe 3.0/PCIe 4.0, до 8 ТБ |
| Максимальная общая вместимость накопителей NVMe | 32 ТБ |
| Максимальный неформатированный объем хранилища | 128 ТБ |
| Поддерживаемые файловые системы | NTFS, APFS, Mac OS, exFAT, FAT32 |
| Аппаратная поддержка массивов | RAID0, RAID1, JBOD (только для двух SATA-накопителей) |
| Охлаждение | один вентилятор 120×120 мм |
| Уровень шума при работе | 21 дБА |
| Интерфейс | USB 3.2 Gen2 Type-C (10 Гбит/с) |
| Размеры | 222×179×154 мм |
| Вес без накопителей | нетто 1,9 кг; брутто 3,1 кг |
| Гарантия производителя | 1 год |
| Рекомендованная цена | 28 тысяч рублей |
Для Terramaster D8 Hybrid можно предположить две схемы организации файлового архива:
- четыре разнородных накопителя SATA (3,5 или 2,5 дюйма) плюс четыре (и менее) NVMe, работающих как отдельные устройства;
- аппаратный RAID (JBOD, RAID0, RAID1) из двух накопителей SATA, работающих как одно общее логическое устройство, плюс два разнородных накопителя SATA и четыре — NVMe.
Внешний вид и конструкция
Упаковка оформлена просто и лаконично, но привлекательна своей аккуратностью. Ручки для переноски нет. Внутри для сохранности содержимого используются профилированные вкладыши из пенополистирола.

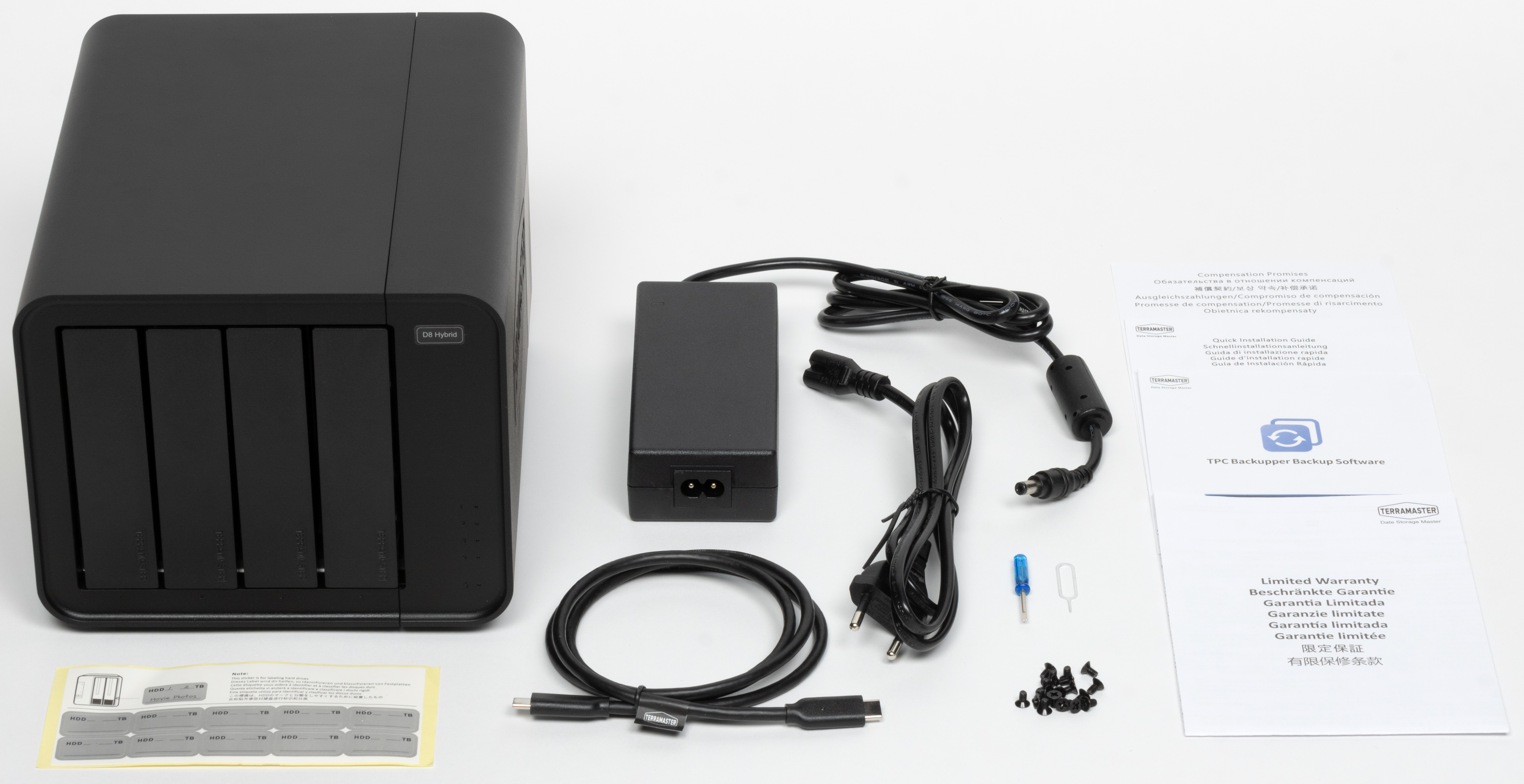

Вместе с устройством поставляются адаптер питания с разъемным кабелем, кабель USB Type-C, комплект винтов и отвертка.

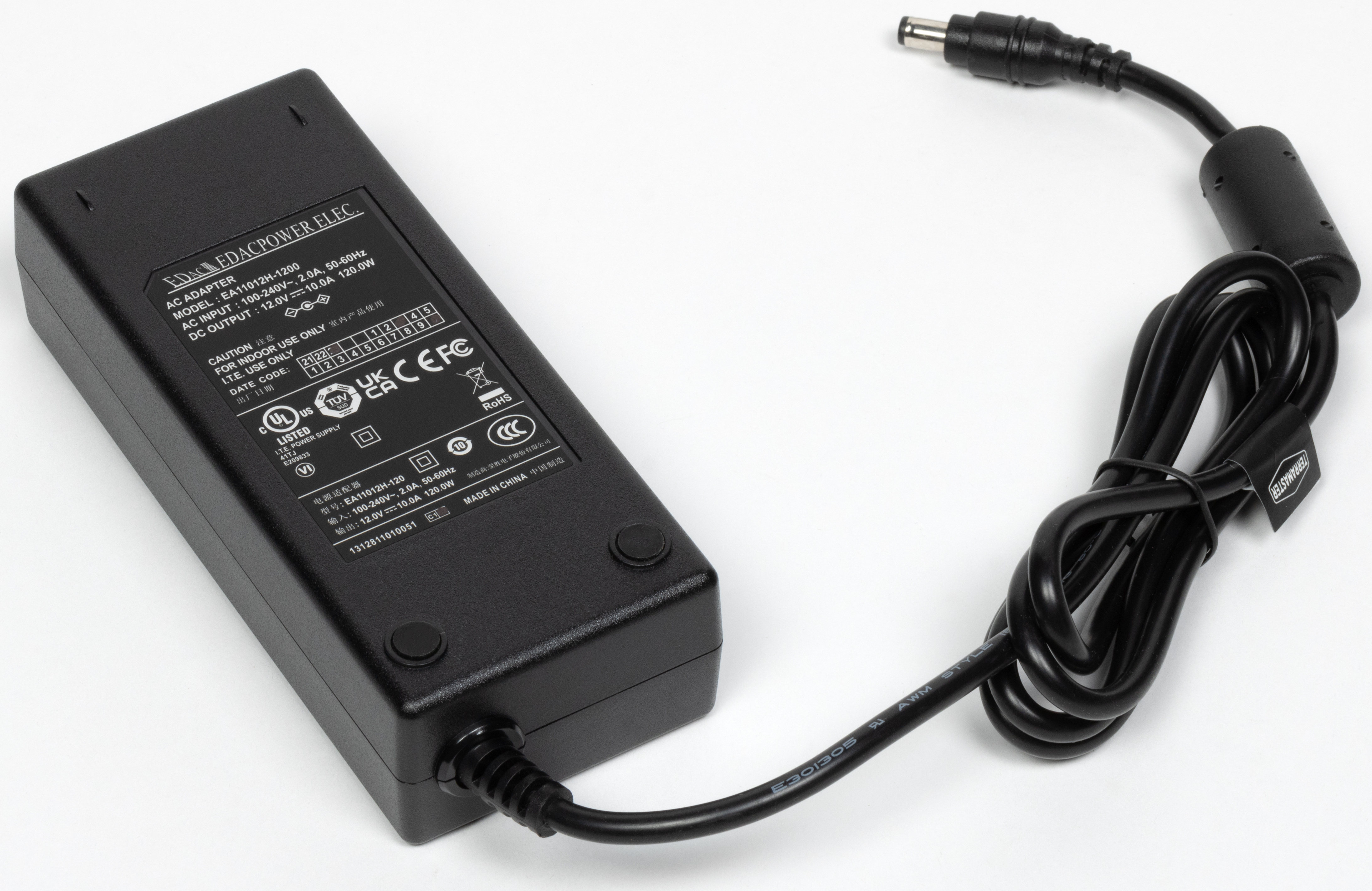

Адаптер питания способен работать в бытовых электрических сетях 100—240 В 50/60 Гц. Он обеспечивает на выходе 12 В при 7,5 А (90 Вт).

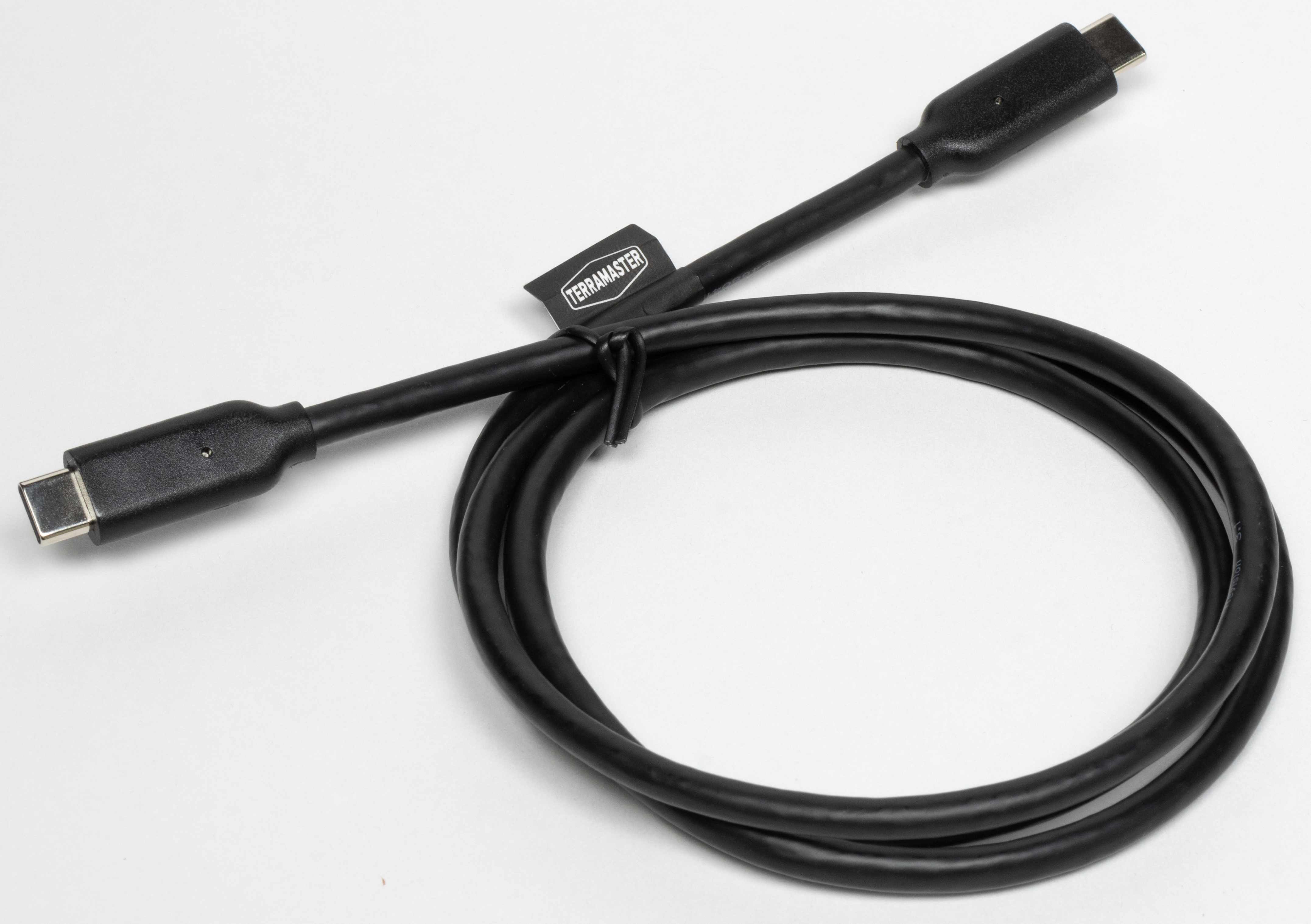

Кабель для подключения накопителя к порту USB Type-С длиной 1 м.

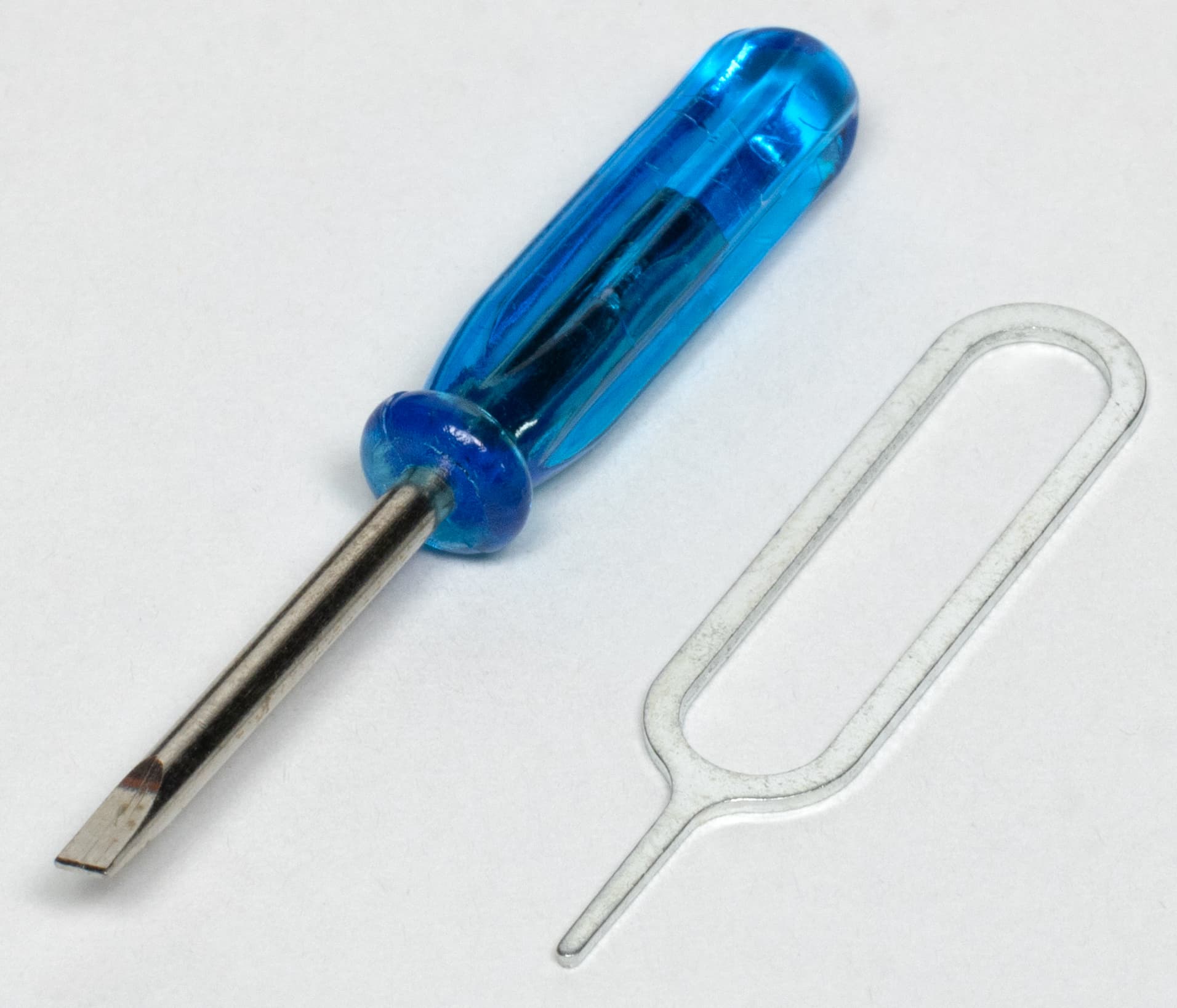

Отвертка предназначена для установки типа RAID, который может создать система из HDD №№ 1 и 2.

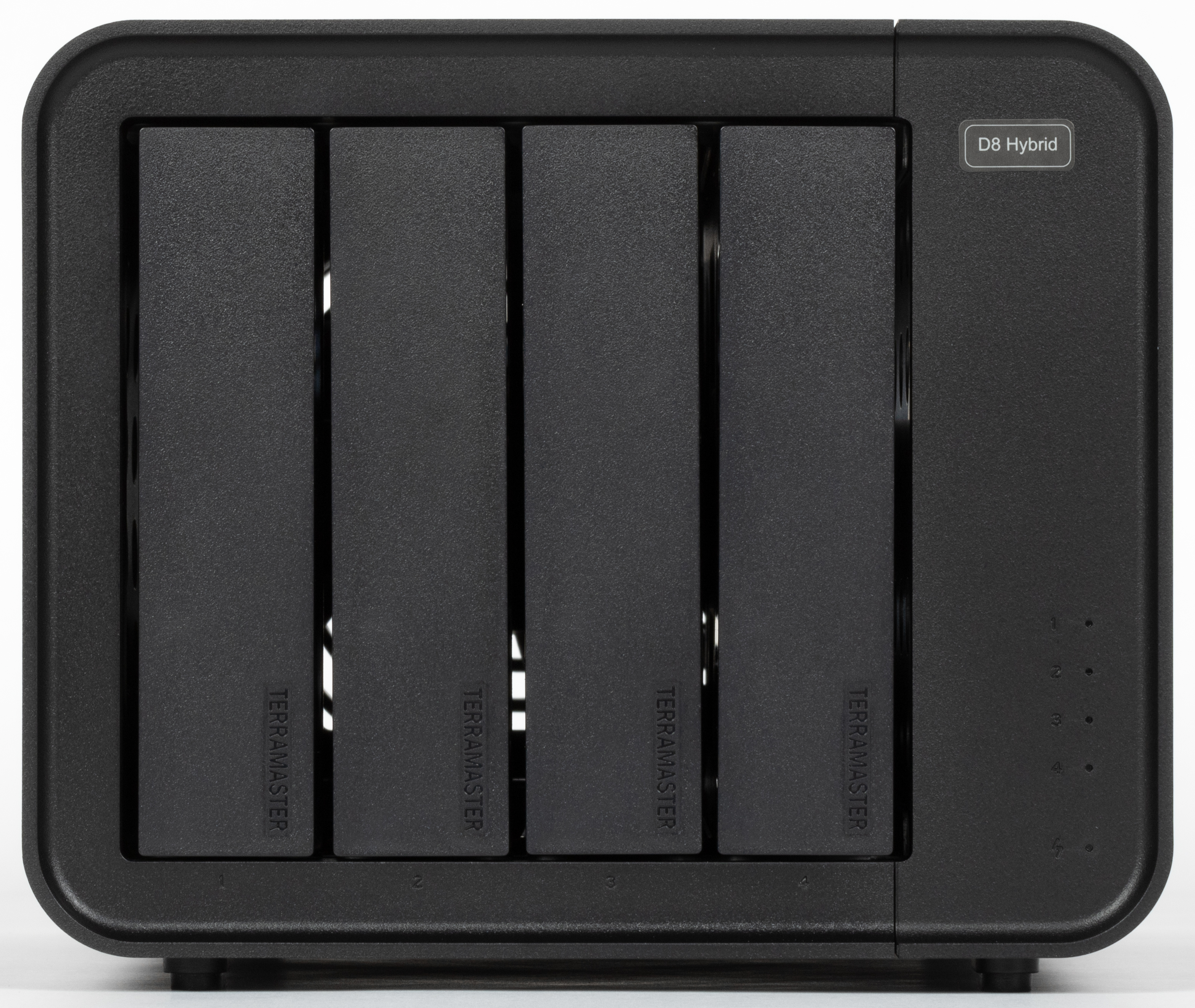

Terramaster D8 Hybrid обладает четырьмя отсеками с интерфейсами SATA для установки жестких дисков или твердотельных накопителей типоразмеров 3,5 дюйма или 2,5 дюйма.

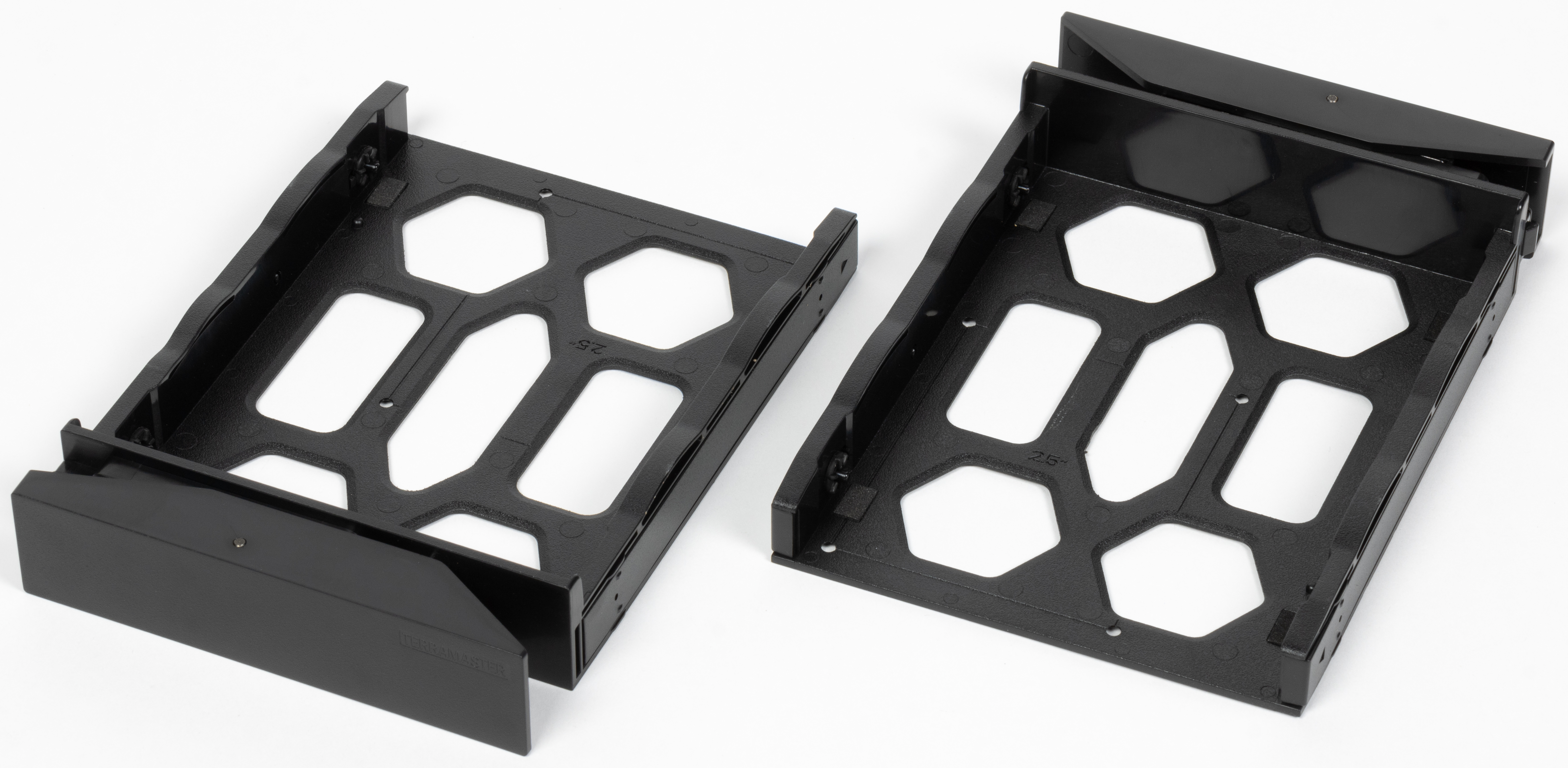

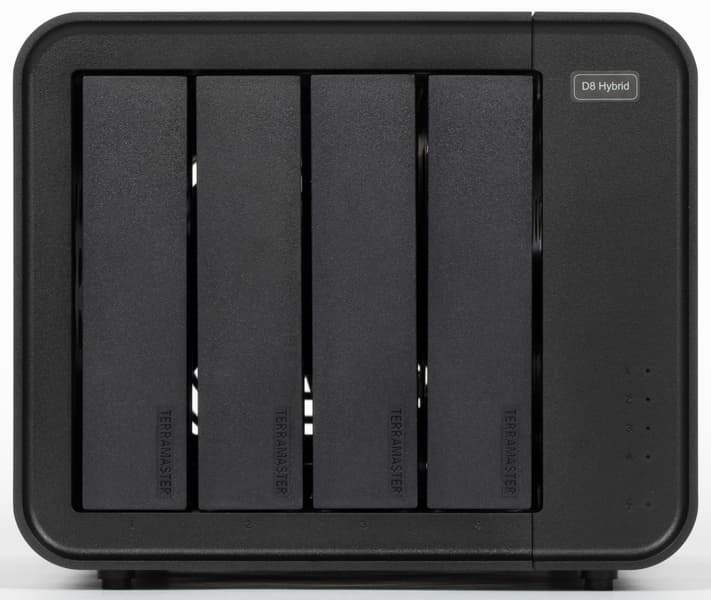

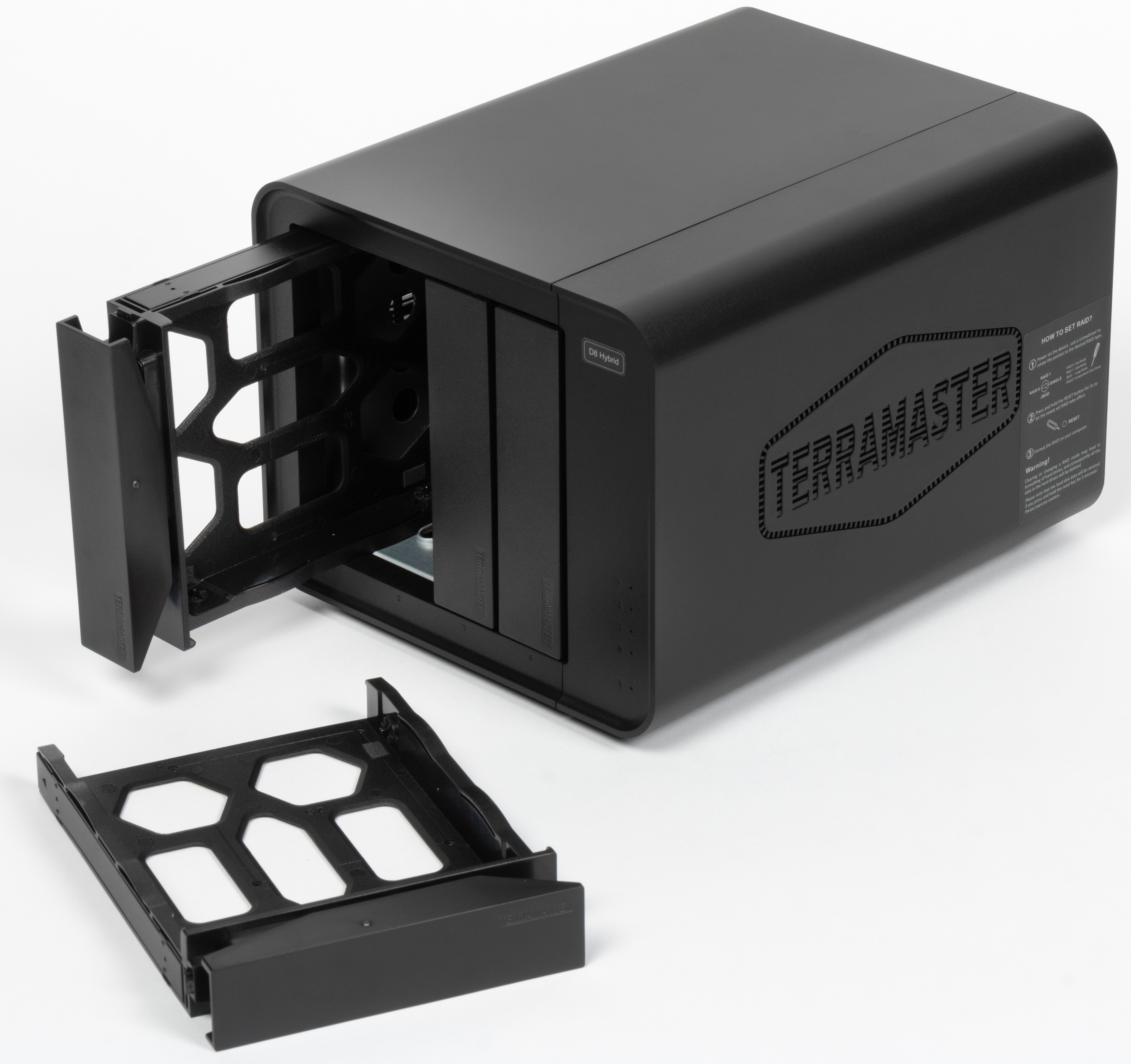

Корзины для накопителей имеют спереди большие защелки (без замков) и устанавливаются внутри корпуса устройства вертикально.

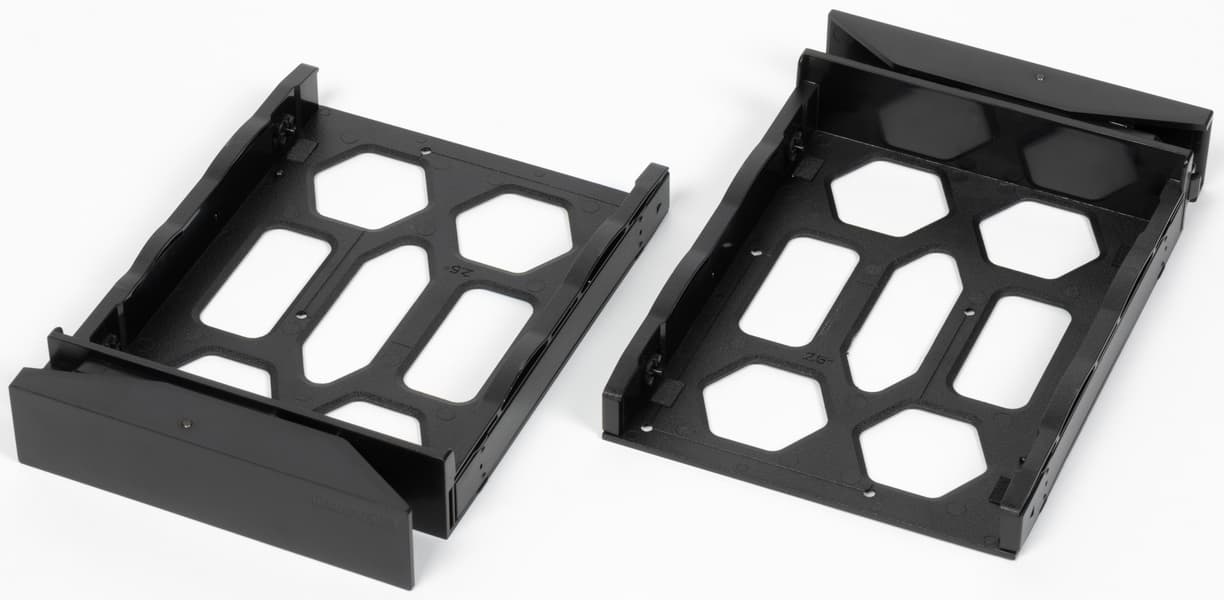

Корзины пластмассовые, снабжены боковыми вкладышами, которые дают возможность фиксировать жесткие диски типоразмера 3,5 дюйма без винтов. Для монтажа накопителей 2,5 дюйма винты, разумеется, потребуются (запас винтов есть в комплекте).

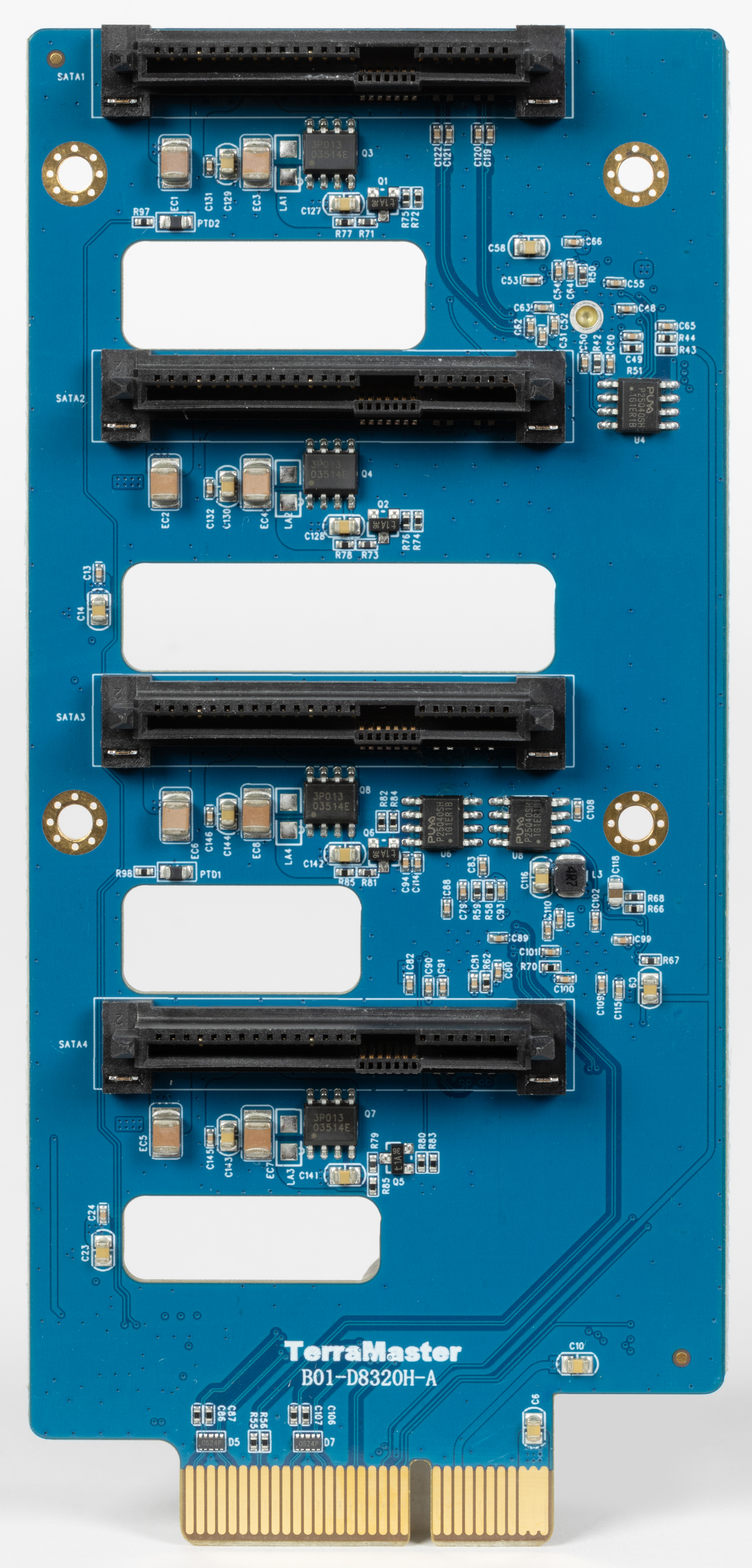

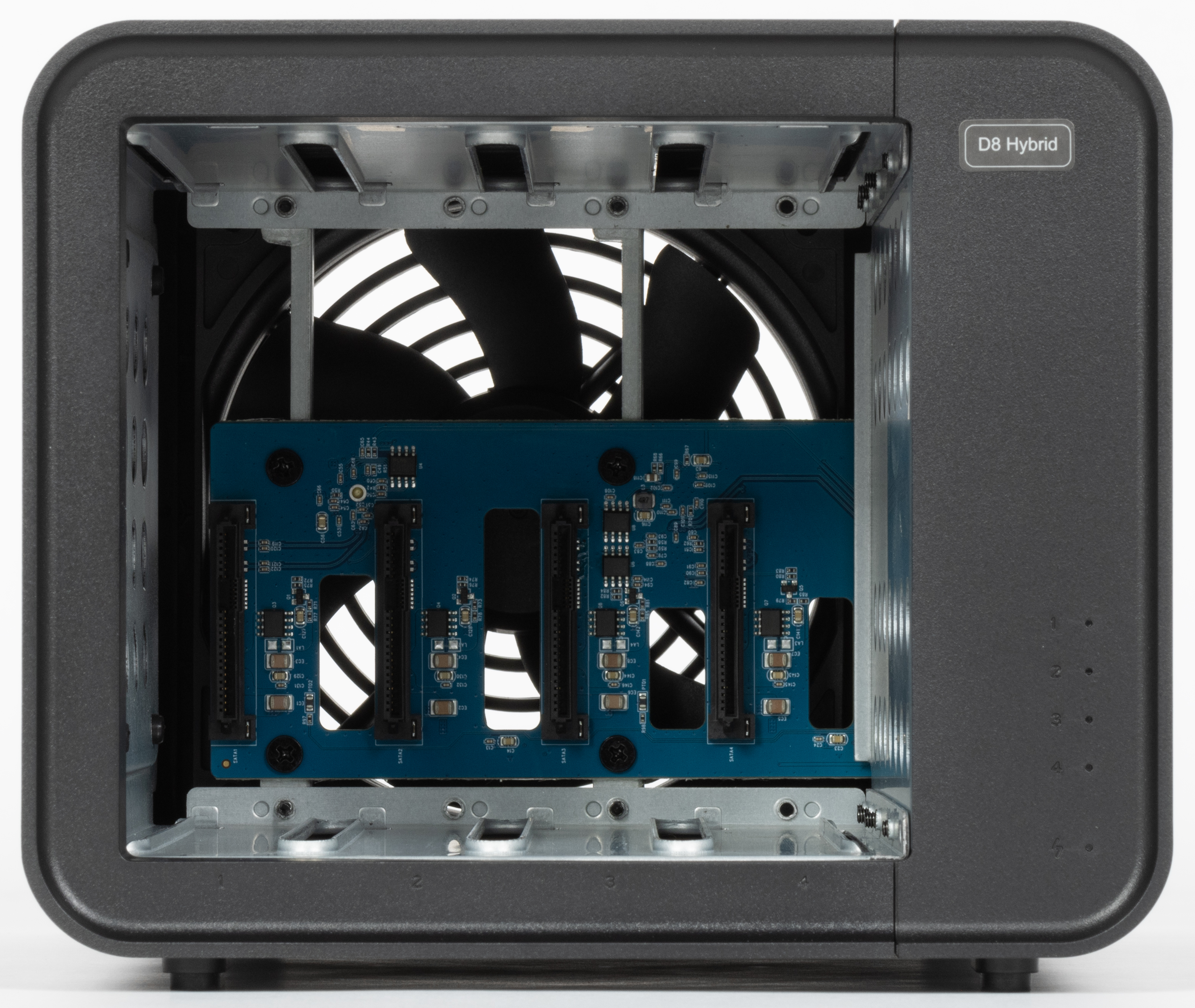

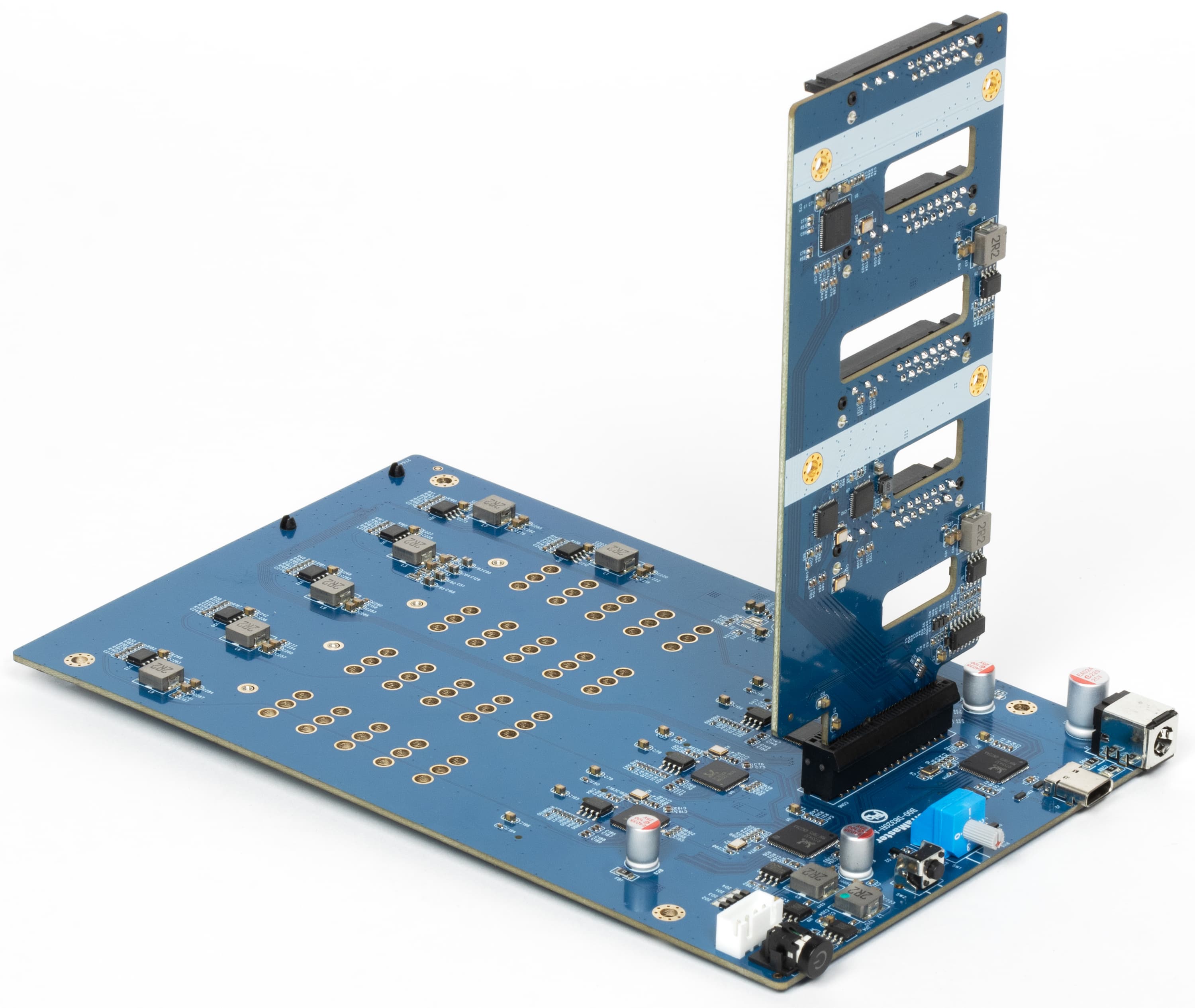

Разъемы SATA и питания смонтированы на внутренней задней панели (бэкплейне), установленной внутри корпуса.
Она, в свою очередь, вставлена в плату контроллера.
Изучение начинки ничего не дает при практической работе, поскольку схемотехнических элементов, подлежащих аппаратной модернизации и сервисному обслуживанию здесь нет.

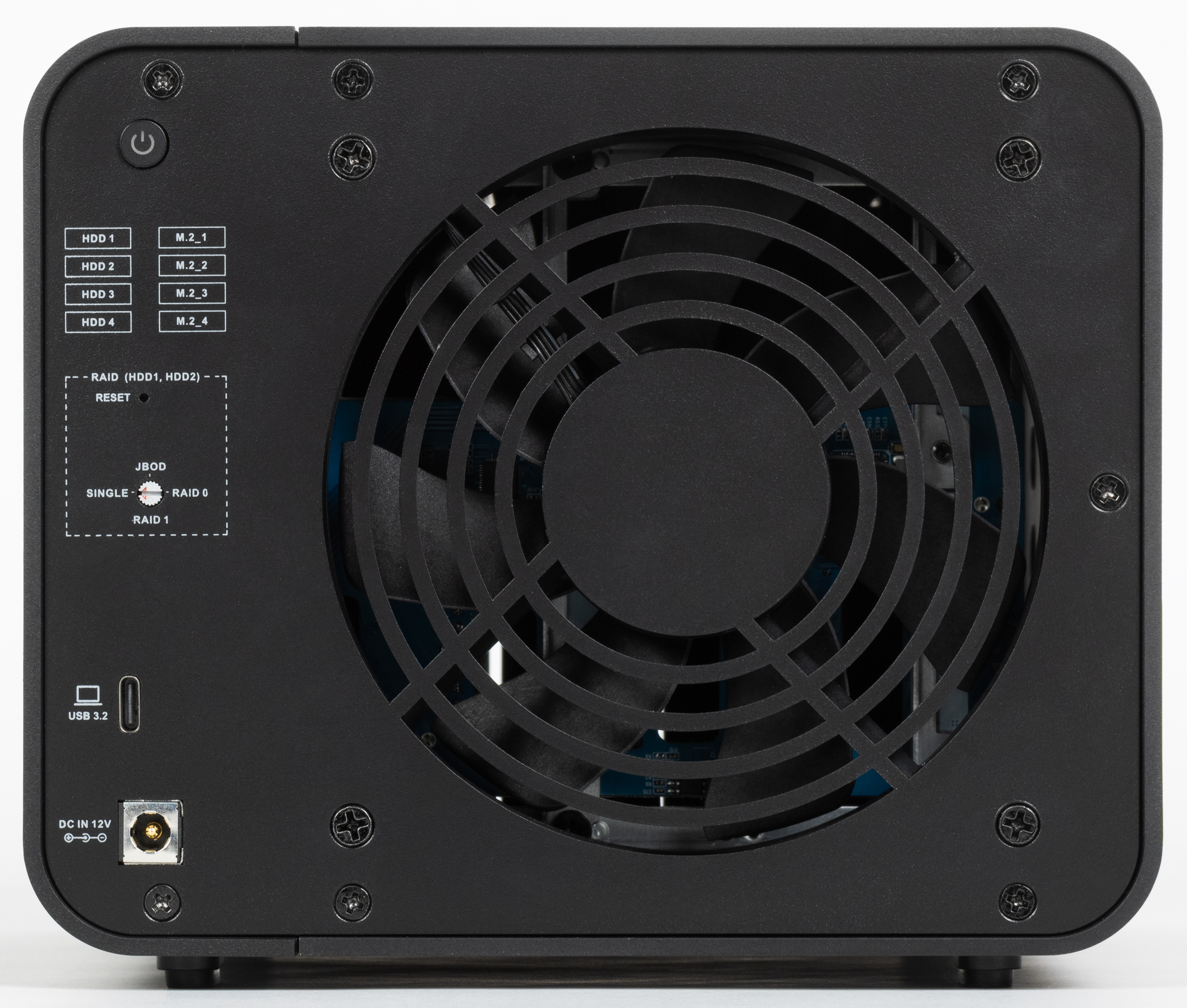

Сзади видны щели за единственным вентилятором, прокачивающими воздух через отсеки накопителей в направлении спереди назад, единственный порт USB Type-C (маркировка 10Gbps) и коаксиальный разъем для подключения адаптера питания. В прямоугольнике, помеченном «RAID», имеется селектор видов массивов для аппаратной установки. Для поворота селектора из одного положения в другое (при включенном питании) служит прилагаемая в комплекте отвертка (см. выше). После этого надлежит опять-таки комплектным инструментом (см. выше) нажать кнопку Reset и удерживать ее в течение пяти секунд, а затем выключить питание и включить его заново.

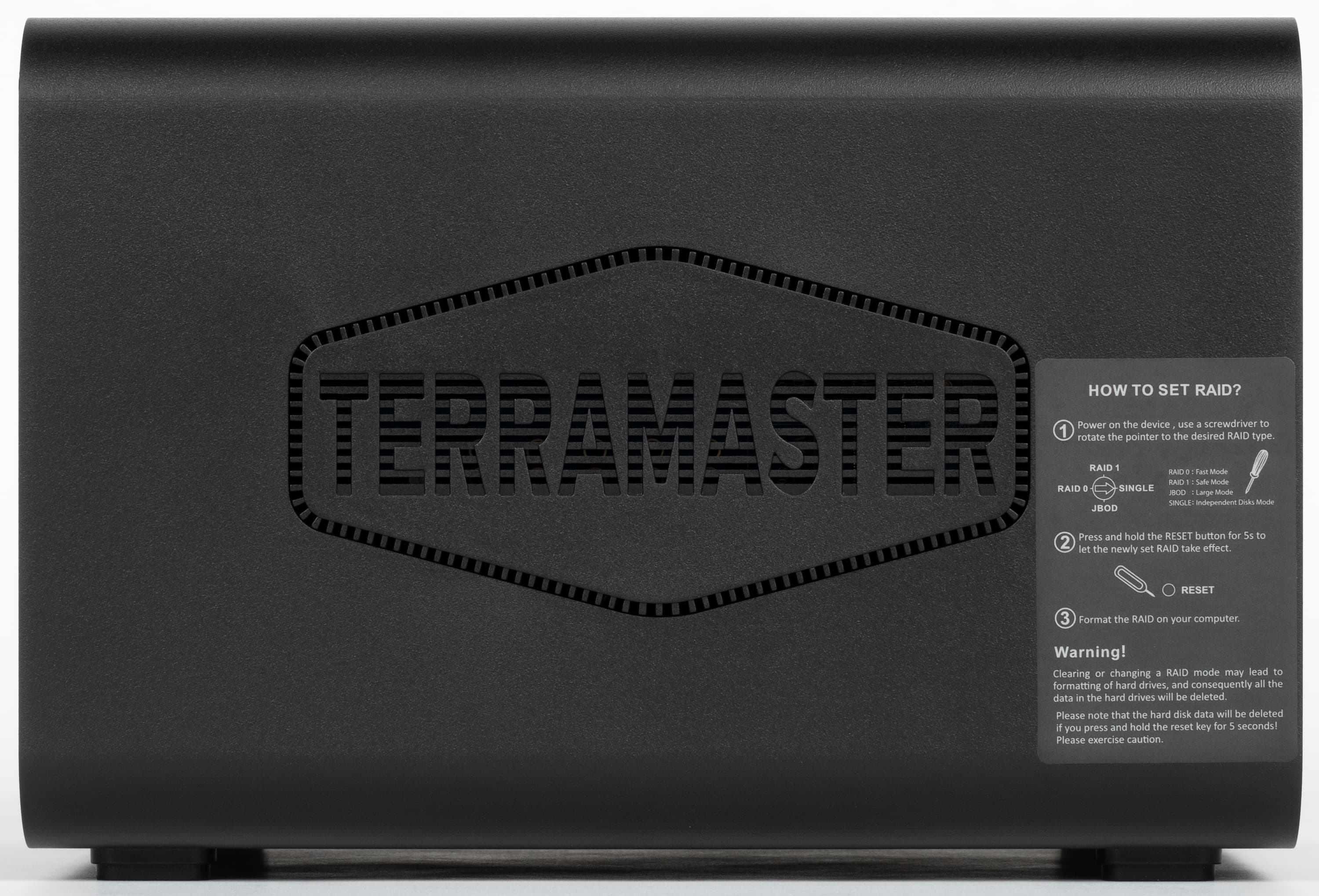

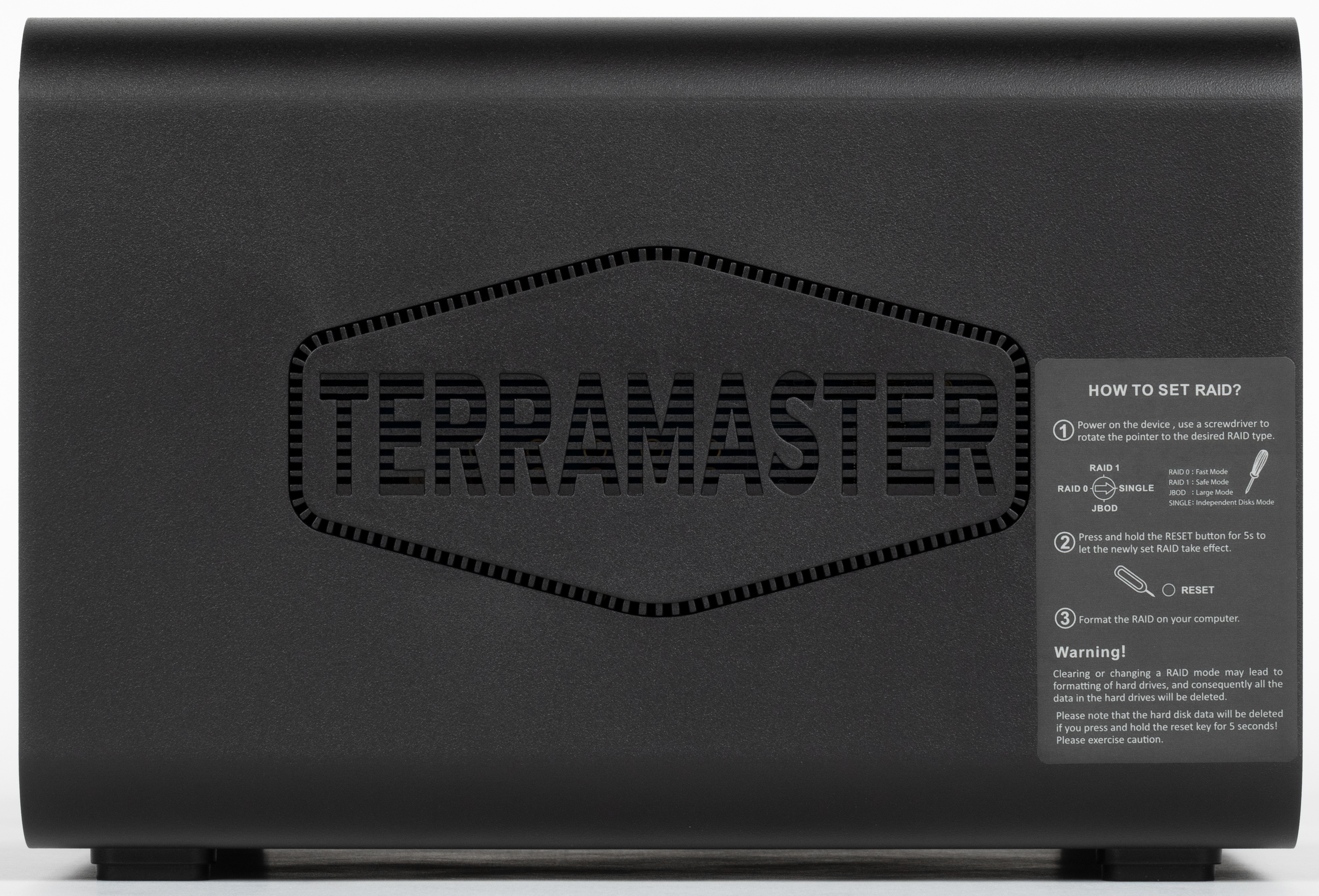

На правой стенке имеется стикер с указанием по переключению видов поддерживаемых аппаратных массивов.

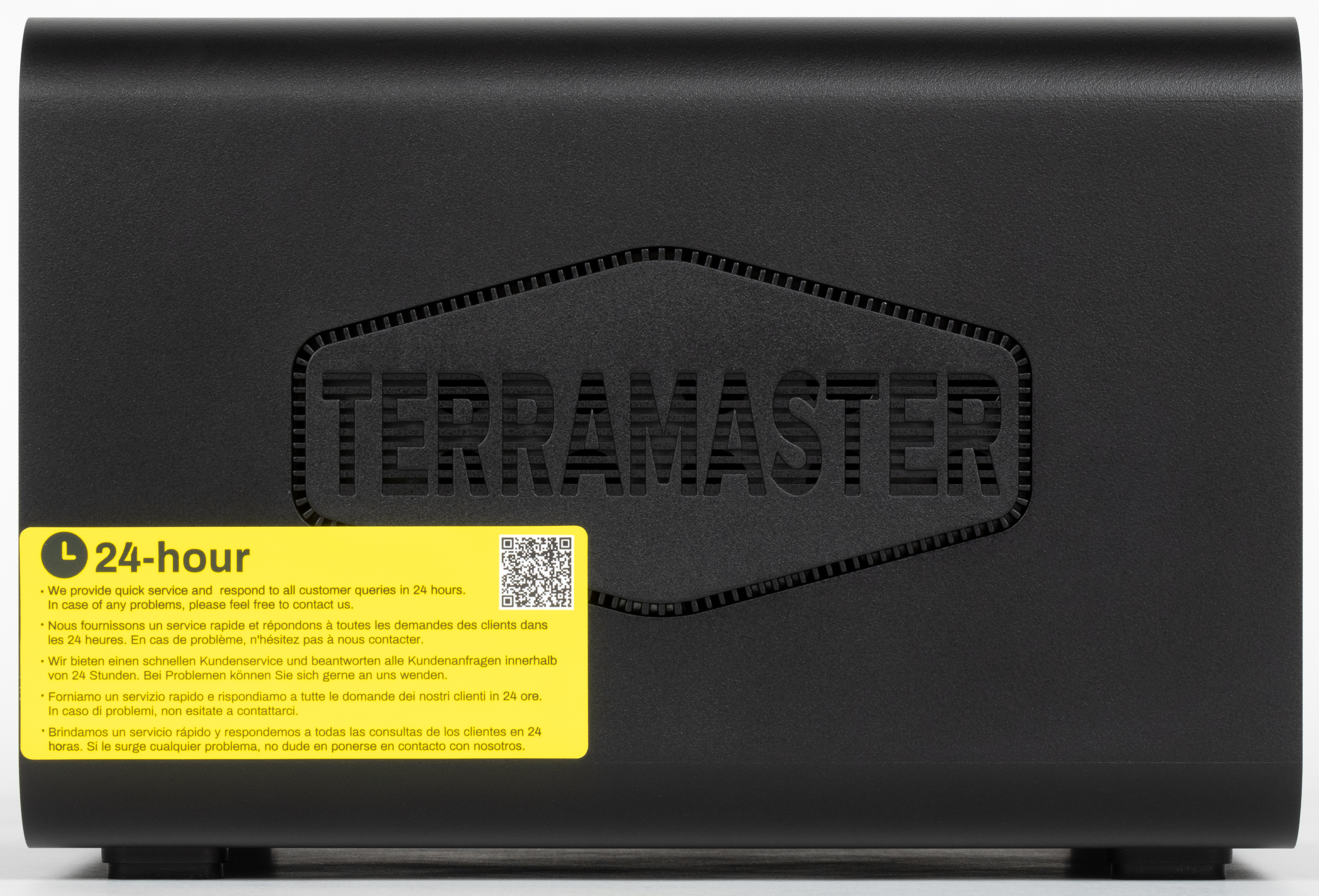

Слева помещается наклейка с описанием обещанной производителем сервисной поддержки.

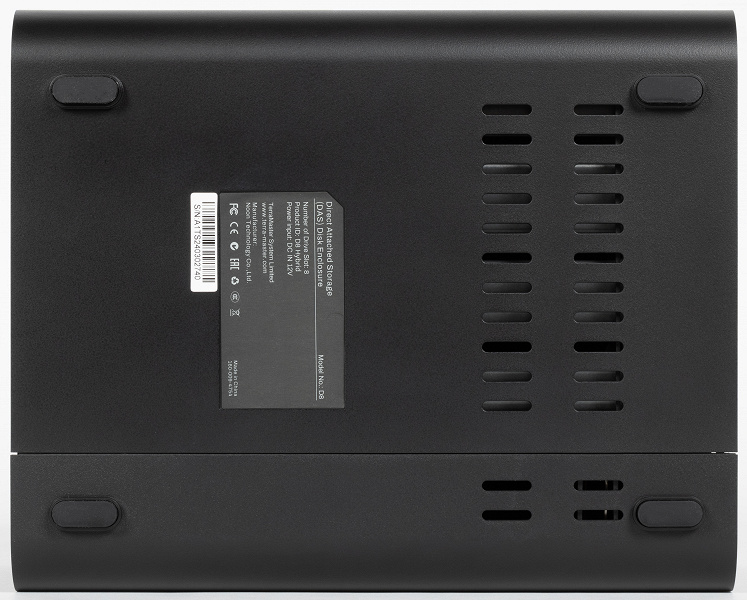

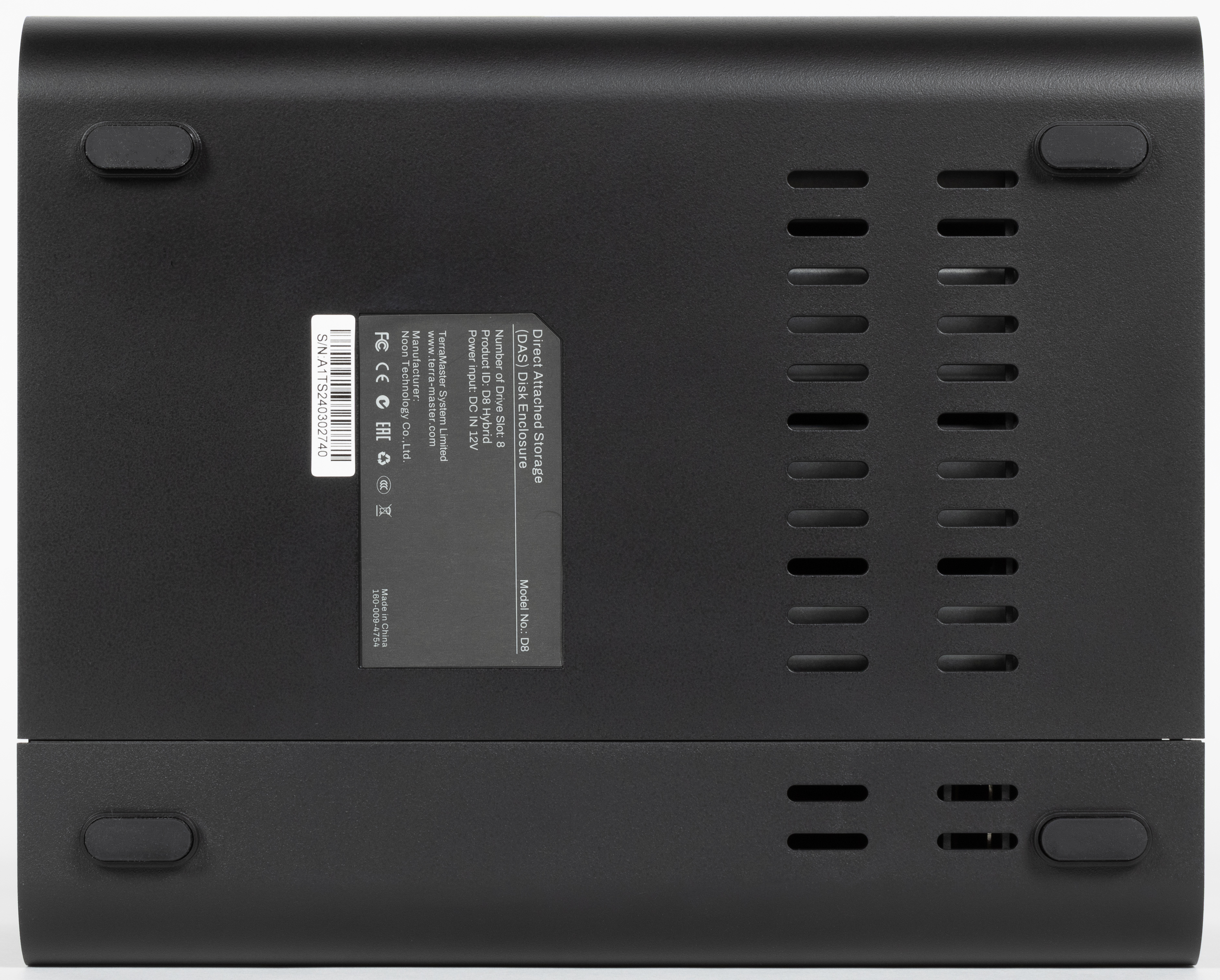

Снизу обращают на себя внимание этикетка и штрих-код изделия, четыре резиновые опоры и вентиляционные отверстия для забора воздуха.

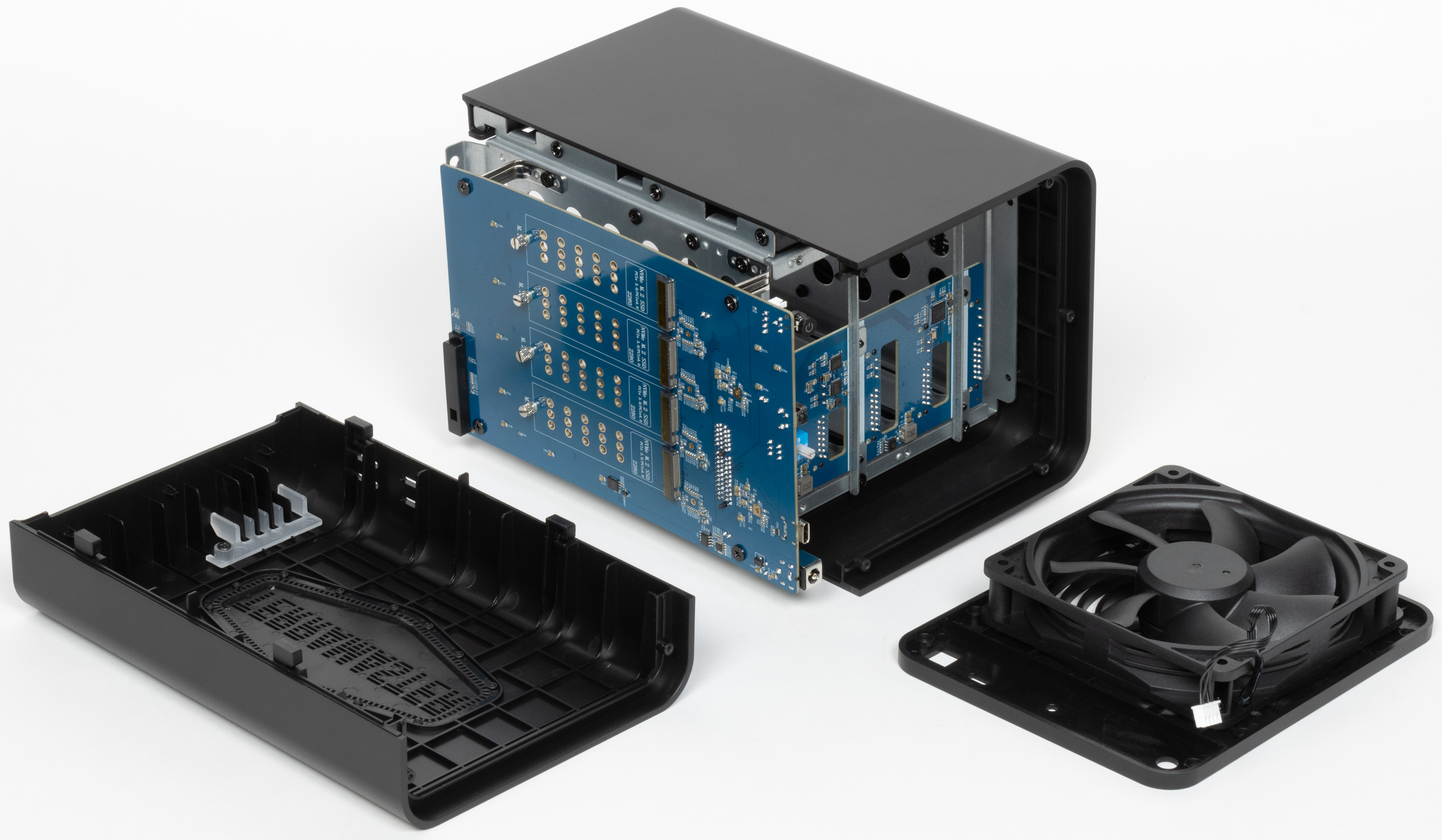

Для доступа к слотам NVMe-накопителей нужно снять правую боковую стенку корпуса (она крепится на двух винтах). Фиксаторы плат NVMe в слотах M.2 ввернуты на свои места, поэтому искать их не потребуется. Задний блок содержит 12-сантиметровый вентилятор без регулировки скорости вращения. Впрочем, он не работает непрерывно, а включается и выключается автоматически.
Установка
Если предполагается использовать Terramaster D8 Hybrid как многослотовую док-станцию, достаточно установить нужные жесткие диски в корзины, а корзины — в отсеки. Аналогично можно задействовать слоты M.2 для NVMe-накопителей. Согласно паспорту, герой обзора может работать с четырьмя SATA-устройствами по 24 ТБ каждый (всего 96 ТБ) и с четырьмя 8-терабайтными NVMe (всего 32 ТБ), то есть теоретический максимум емкости хранилища из восьми накопителей составляет 128 ТБ. После подключения собранной док-станции к ПК накопители появляются в проводнике как отдельные устройства. Здесь нужно напомнить, что 10-гигабитный USB 3.2 Gen2 ограничивает скорости обмена данными проходимостью SATA-интерфейса, поэтому для жестких дисков это адекватно, а накопители NVMe работают намного медленнее, чем при подключении посредством USB 4 или Thunderbolt 3/4.
Увеличить скорости можно путем создания массивов, но, естественно, не из разнородных архивных накопителей, а однотипных пустых, одинаковых по вместимости. Однако электроника обеспечивает поддержку аппаратных массивов лишь первого и второго дисков. Ценность использования двухдисковых массивов не очень велика, но это все же полезная опция. Обойти аппаратный контроллер массивов и попытаться создать из накопителей (даже совершенно одинаковых) дисковые пространства средствами Windows 11 не удается: система сообщает о неверной разметке.

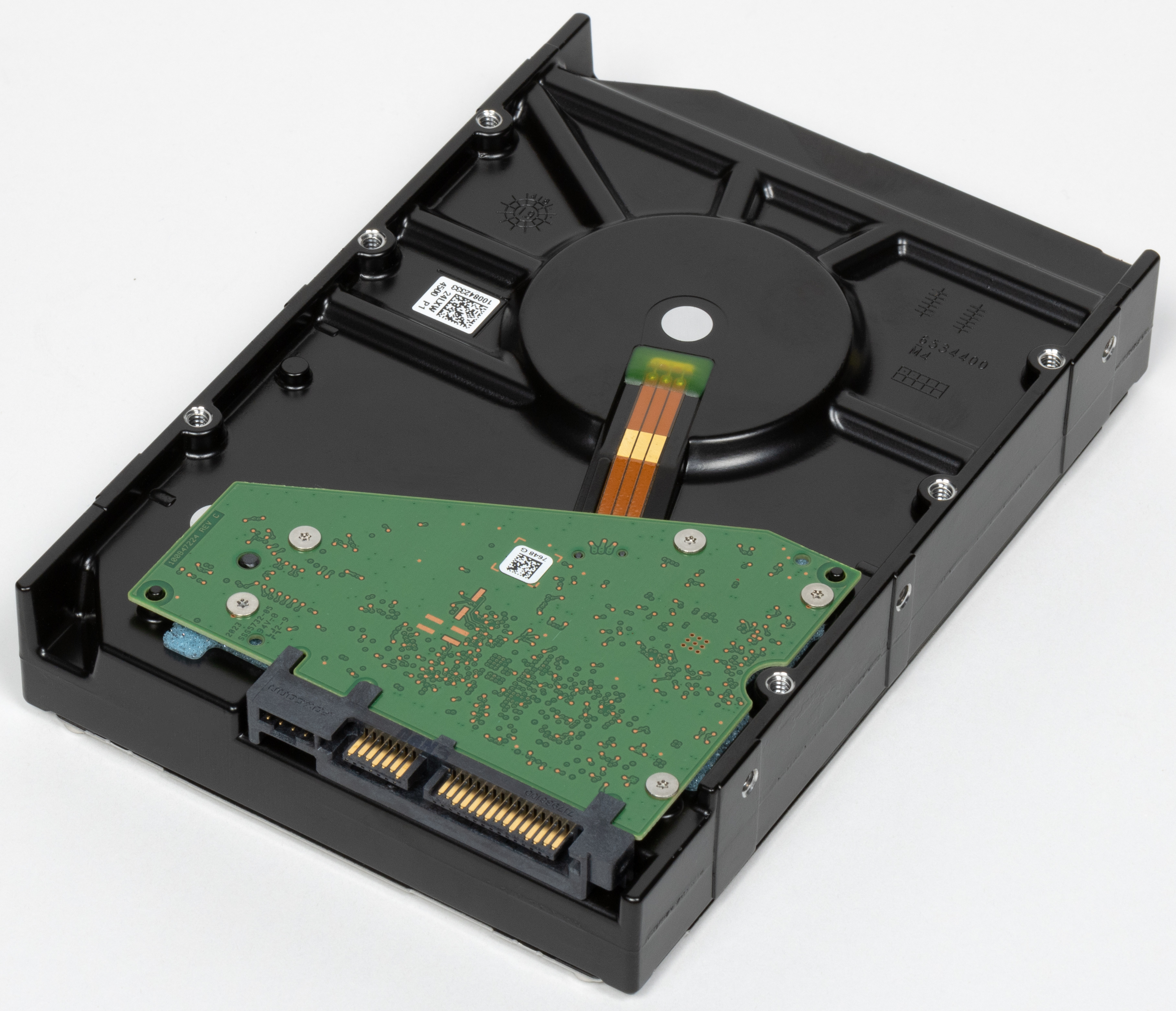

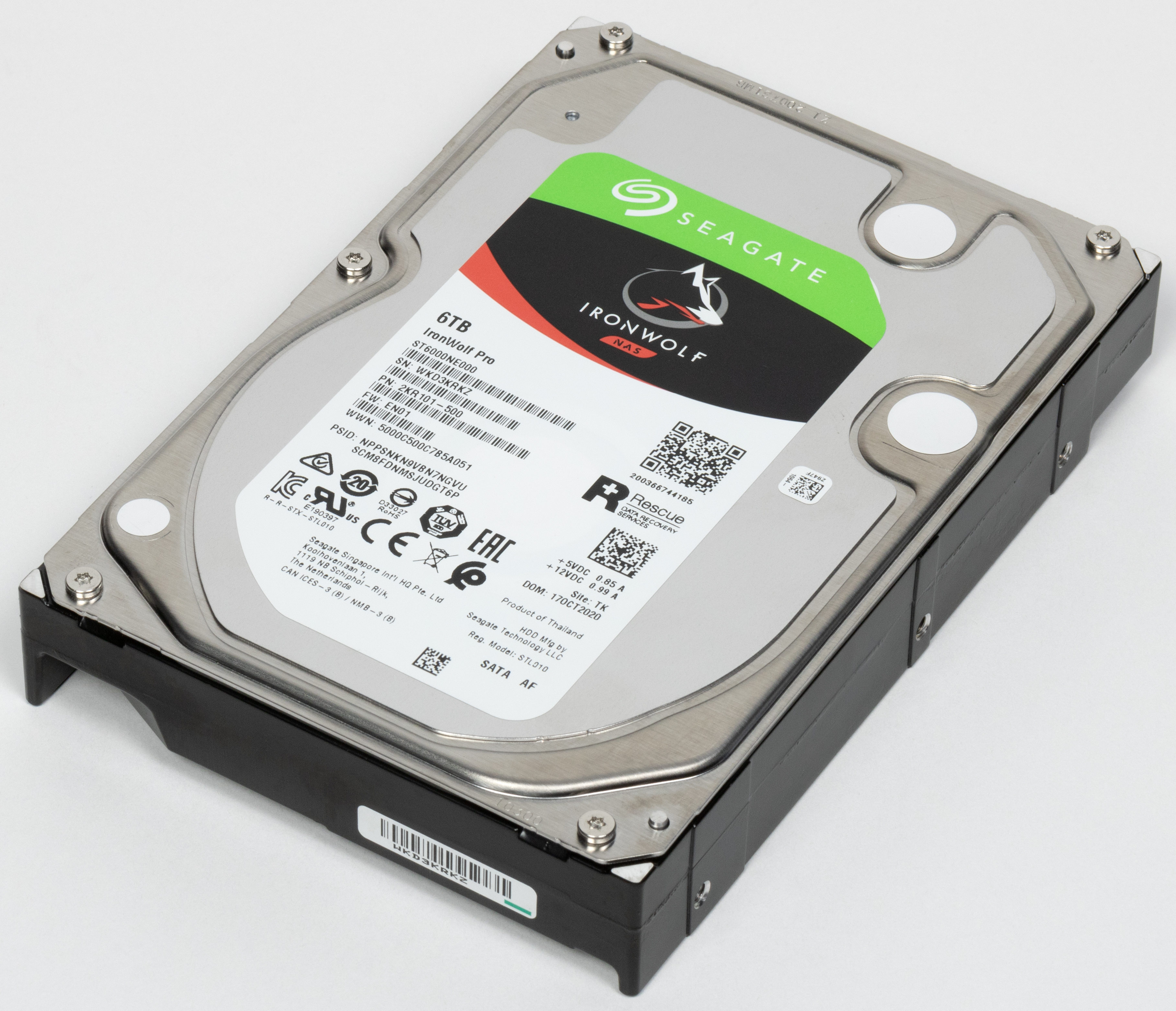

Для тестирования мы воспользовались четырьмя жесткими дисками Seagate ST6000NE000 IronWolf, предназначенными для сетевых хранилищ (маркировка «NAS»). Диски несложным образом устанавливаются в корзины, а корзины — в отсеки. Установку и извлечение корзин можно производить на работающем устройстве (поддерживается опция «горячей замены»).

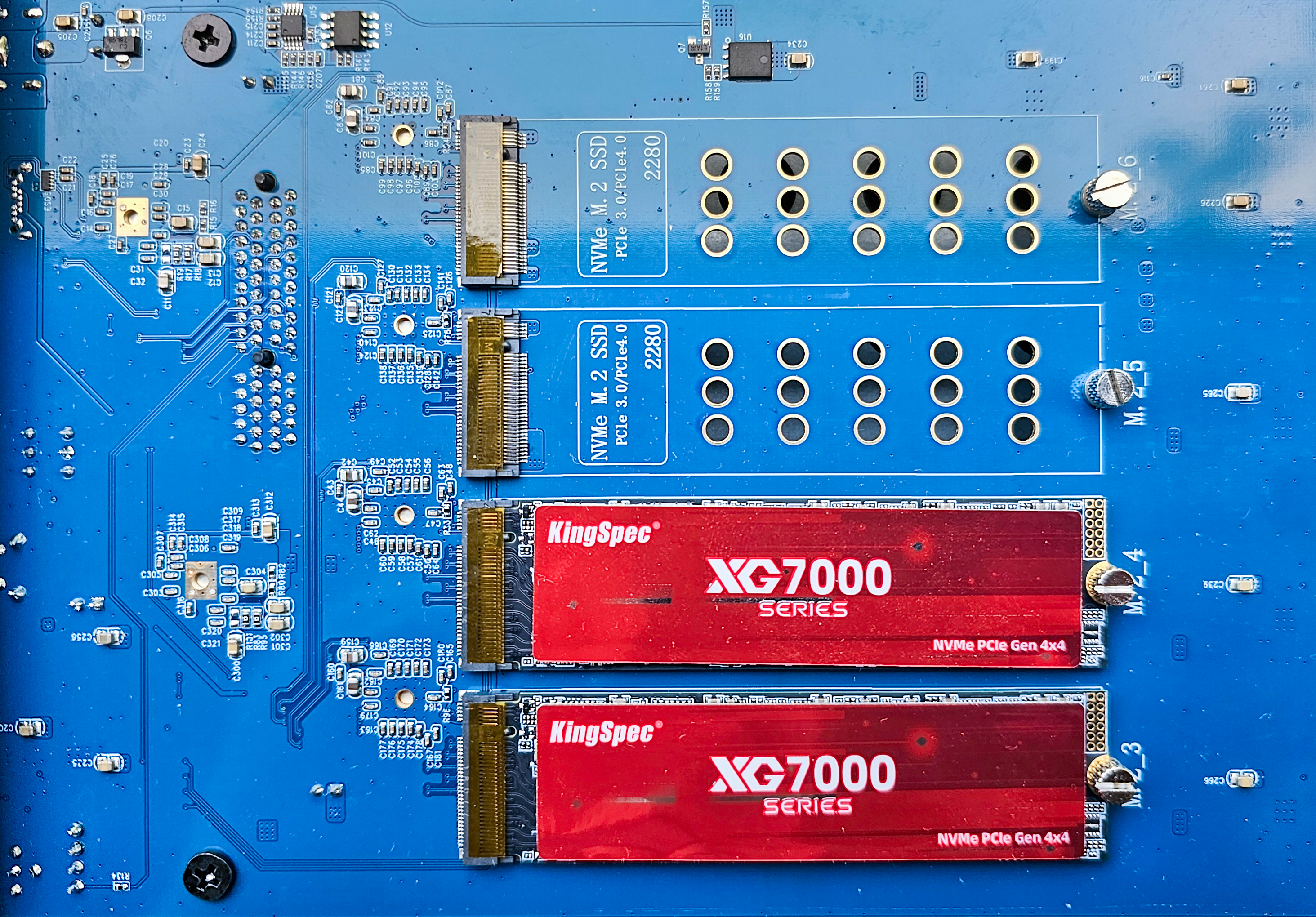

У нас сыскались два NVMe-накопителя KingSpec XG7000 неформатированной емкостью 4 ТБ каждый с интерфейсом подключения PCIe 4.0 ×4.
Их мы установили в соответствующие посадочные места Terramaster D8 Hybrid. К сожалению, его собственными средствами создать массивы JBOD/RAID0/RAID1 из таких накопителей нельзя (как упомянуто выше, это возможно лишь для жестких дисков 1 и 2).
Тестирование
Для тестирования скоростей работы Terramaster D8 Hybrid использовался клиентский ПК с портом USB 3.2 Gen 2, ОС Windows 11 и пакетом Intel NAS Performance Test (далее Intel NASPT) с нашим оригинальным набором шаблонов. Дополнительно мы оценивали скорости простым старым методом: копирование папки с файлами общим объемом 32 ГБ и одного файла видео такого же размера с фиксацией потребного для этого времени. Измерения проведены для двухдисковых аппаратных массивов, которые поддерживает док-станция: JBOD (простое объединение двух накопителей в одно логическое устройство), RAID0 (Stripe), RAID1 (Mirror).
Оценим скорости одиночных накопителей при их установке в док-станцию при помощи утилиты CrystalDiskMark. Сначала жесткие диски.

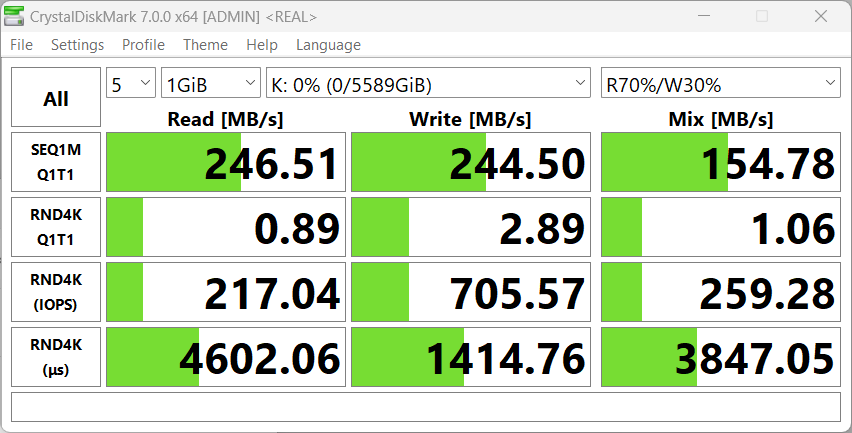

Жесткий диск 1

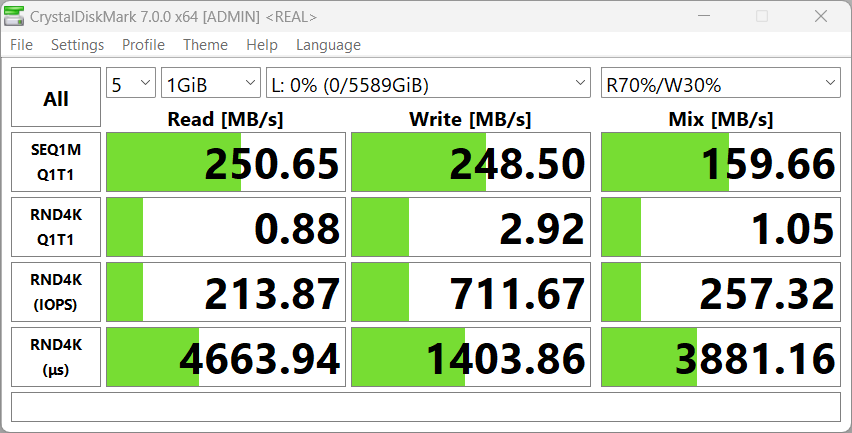

Жесткий диск 2

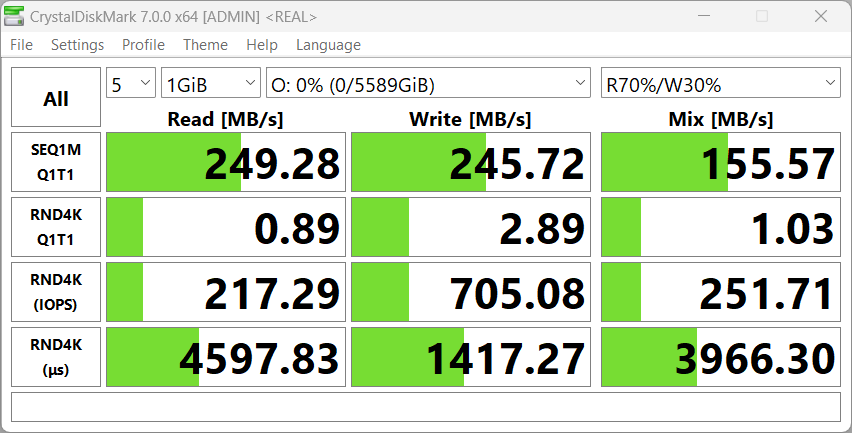

Жесткий диск 3

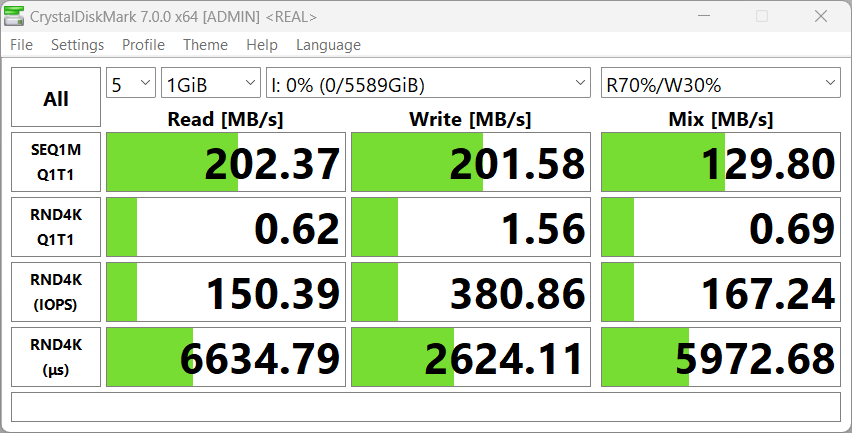

Жесткий диск 4
Теперь NVMe-накопители.

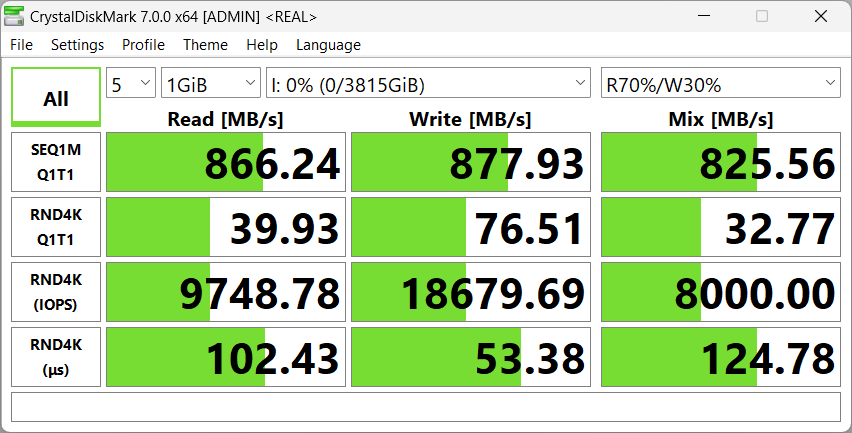

NVMe 1

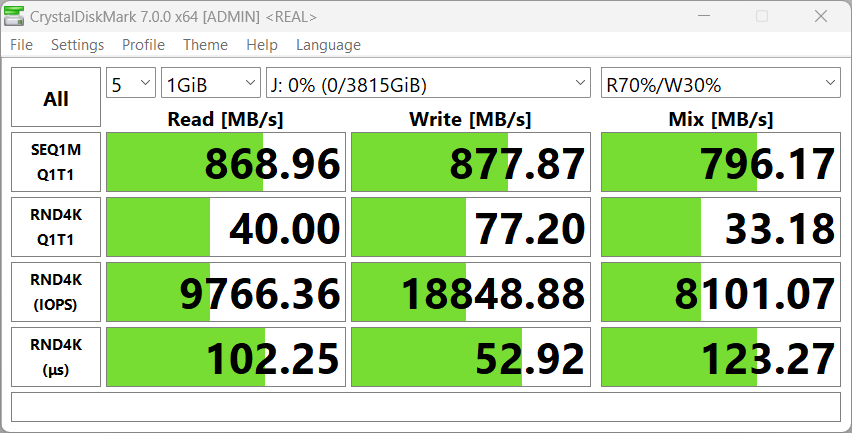

NVMe 2
Двухдисковые аппаратные массивы
Вот скриншоты отчетов утилиты CrystalDiskMark, полученные при испытаниях аппаратных массивов всех трех типов.

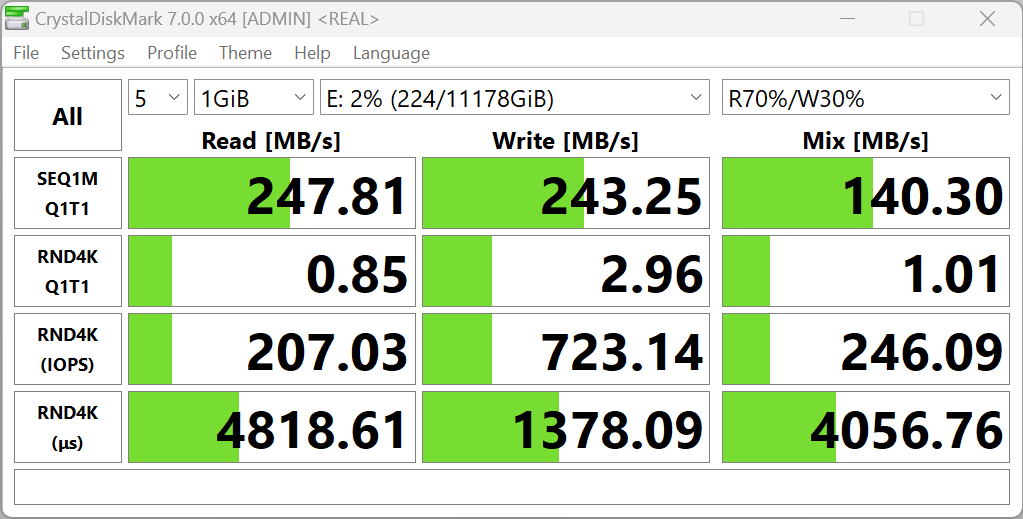

JBOD

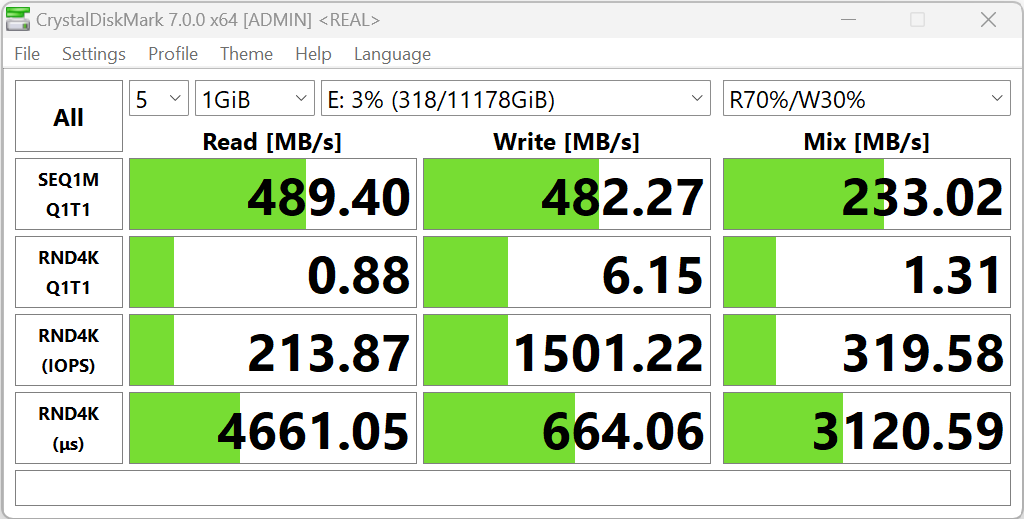

RAID0

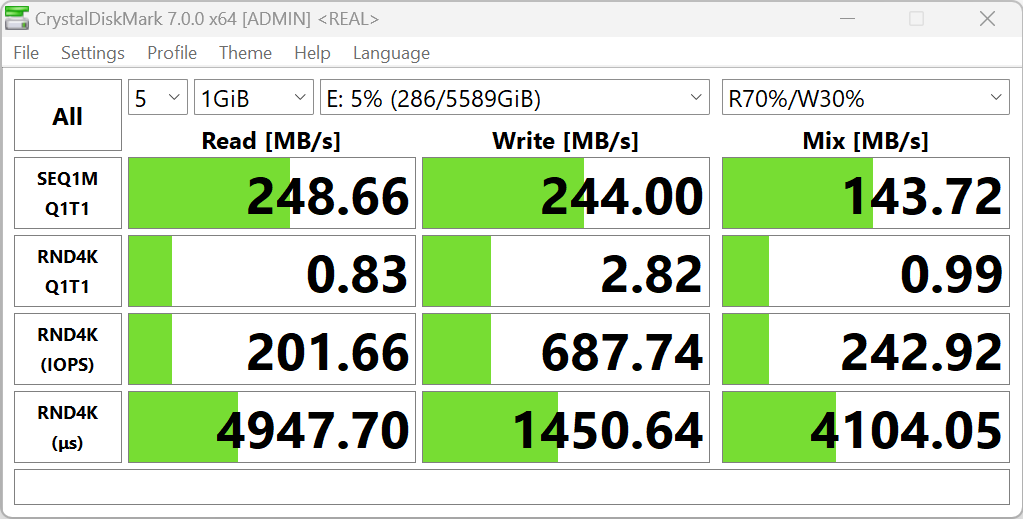

RAID1
Мы протестировали при помощи утилиты Intel NASPT все три вида массивов, которые можно создать средствами Terramaster D8 Hybrid.
| JBOD (HDD 1+2) | RAID0 (Stripe) | RAID1 (Mirror) | |
|---|---|---|---|
| read_rand_32 | 143 | 164 | 140 |
| read_seq_01_32_files | 178 | 214 | 177 |
| read_seq_32 | 246 | 485 | 246 |
| rw_rand_32 | 47 | 52 | 45 |
| rw_seq_32 | 135 | 94 | 98 |
| write_rand_32 | 31 | 34 | 31 |
| write_seq_01_32_files | 117 | 117 | 102 |
| write_seq_32 | 238 | 325 | 230 |
Результаты ожидаемые: при конфигурациях JBOD и RAID1 скорости примерно соответствуют жестким дискам, подключенным как отдельные устройства, а при RAID0 видим почти удвоенные показатели производительности при последовательном чтении.
Теперь о реальных результатах при копировании файла и папки размерами 32 ГБ с массивов и на них.
| JBOD (HDD 1+2) | RAID0 (Stripe) | RAID1 (Mirror) | |
|---|---|---|---|
| Файл 32 ГБ с массива на ПК | 227 | 444 | 226 |
| Файл 32 ГБ с ПК на массив | 225 | 438 | 225 |
| Папка 32 ГБ с массива на ПК | 242 | 432 | 242 |
| Папка 32 ГБ с ПК на массив | 239 | 470 | 237 |
Поскольку в этих ситуациях мы имеем дело почти исключительно с последовательным операциями, то RAID0 демонстрирует приближающийся к двухкратному выигрыш в скоростях (при записи и чтении это происходит одновременно с обоими физическими дисками).
Теперь обратимся к NVMe-накопителю.
| KingSpec XG7000 | |
|---|---|
| read_rand_32 | 977 |
| read_seq_01_32_files | 1048 |
| read_seq_32 | 911 |
| rw_rand_32 | 488 |
| rw_seq_32 | 680 |
| write_rand_32 | 335 |
| write_seq_01_32_files | 321 |
| write_seq_32 | 339 |
Без сомнения, скорости намного выше тех, что показали жесткие диски (даже в составе RAID0), однако эти рекорды втрое меньше того, на что способны устройства хранения NVMe при подключении к клиентским машинам посредством интерфейса USB 4 / Thunderbolt 4 (теоретически — более 3000 МБ/с).
| KingSpec XG7000 | |
|---|---|
| Файл 32 ГБ с массива на ПК | 970 |
| Файл 32 ГБ с ПК на массив | 712 |
| Папка 32 ГБ с массива на ПК | 1000 |
| Папка 32 ГБ с ПК на массив | 711 |
Схожие показатели видим при файловых операциях, производимых средствами Windows 11.
По мотивам последних серий испытаний становится очевидным, что инвестировать в NVMe для установки в Terramaster D8 Hybrid вряд ли целесообразно. Конструкция док-станции не позволяет заменять такие накопители так же быстро, как карты памяти в слотах картоводов, а пропускная способность внешнего USB-интерфейса не позволяет получить даже треть того, на что они способны при более совершенном подключении.
Заключение
Гибридное хранилище с прямым подключением (DAS) Terramaster D8 Hybrid позволяет использовать одновременно от одного до четырех архивных жестких дисков 3,5 дюйма (до 26 ТБ каждый) или SSD 2,5 дюйма (до 8 ТБ каждый) с интерфейсом подключения SATA, а также от одного до четырех накопителей NVMe с интерфейсом PCIe 3.0 ×4 или PCIe 4.0 ×4. Максимальная суммарная вместимость неформатированных носителей составляет 128 ТБ. Имеются встроенные средства организации аппаратных массивов JBOD, RAID0, RAID1, но лишь для двух SATA-устройств. Задействовать для этой цели другие накопители, в том числе NVMe, нельзя. Устройство оснащено высокоскоростным портом USB 3.2 Gen 2 для подключения к клиентскому ПК (теоретическая пропускная способность 10 Гбит/с), что существенно превышает возможности SATA-устройств (не только жестких дисков, но и SSD форм-фактора 2,5 дюйма).
Док-станция с разнородными жесткими дисками, на которых годы и десятилетия хранятся файловые архивы — отличное решение, которое следует признать весьма удобным. Некоторые сомнения вызывает заметно ограниченная поддержка аппаратных массивов. NVMe-накопителям явно недостаточно 10-гигабитных скоростей USB 3.2 Gen2, и целесообразность их использования в предлагаемой конфигурации сомнительна, особенно при учете невысокой вместимости и дороговизны по сравнению с HDD.
Благодарим компанию Terramaster за предоставленный для тестирования накопитель
