Обзор хранилища с прямым подключением (DAS) Terramaster D6-320 с шестью отсеками и интерфейсом USB 3.2 Gen2

Продолжаем знакомиться с моноблочными устройствами хранения компании Terramaster. 24 июля минувшего года мы представили отчет об испытаниях четырехдискового сетевого накопителя Terramaster TNAS F4-423, 26 сентября 2023 г. — шестидискового Terramaster TNAS T6-423. Но то были самостоятельные компьютеры с Linux-подобными операционными системами и сетевыми интерфейсами. Сегодня же мы сосредоточимся на другом классе устройств, именуемом DAS (Direct Access Storage, то есть хранилище с прямым подключением). Его характерным представителем является Terramaster D6-320, как две капли воды похожий на предыдущий упомянутый NAS за исключением задней панели, на которой имеется лишь один интерфейсный разъем — USB 3.2 Gen2 Type-С.

При всех недостатках DAS, вытекающих из отсутствия у них сетевых розеток Ethernet и невозможности работы в качестве независимых вычислительных устройств, у таких систем есть целый ряд достоинств: существенно более доступная цена, простота установки и использования, прямая поддержка Windows, Mac OS, Linux, а также совместимость с ПО, созданным для работы с накопителями, начиная с утилит для создания и монтирования разделов диска и кончая дублированием образов накопителей и резервным копированием файлов. Конечно, DAS — это не корпоративное решение, но для домашнего пользователя (в общем случае) важнее возможность использования уже имеющегося файлового архива, часто хранящегося на старых шпиндельных дисках, чем возможность создания совершенного по скорости доступа и защищенности от сбоев дискового массива на сервере или NAS.

На русскоязычном сайте производителя модель представлена как хранилище с прямым подключением к ПК, серверу или NAS, ориентированное на использование дома или в малом бизнесе (Small Office, Home Office, или SOHO). Описательную часть начнем со спецификаций устройства.

Технические характеристики

Ниже приводим данные производителя.

Мы предполагаем три модели использования Terramaster D6-320:

• в качестве док-станции для файлового архива, размещенного на разных по вместимости жестких дисках (3,5 и 2,5 дюйма) и твердотельных накопителях (2,5 дюйма), работающих как отдельные устройства;
• в виде дискового пространства (Windows) или программного RAID (BSD, Linux и др.), работающих как один общий том или несколько томов;
• как средство расширения массива накопителей в составе сервера или NAS*.

* Поддерживается работа, например, с Terramaster TNAS T6-423 и версии TOS 5.1 или более новой.

Внешний вид и конструкция

Упаковка проста и лаконична. Ручки для переноски нет. Внутри для сохранности содержимого используются профилированные вкладыши из пенополистирола.

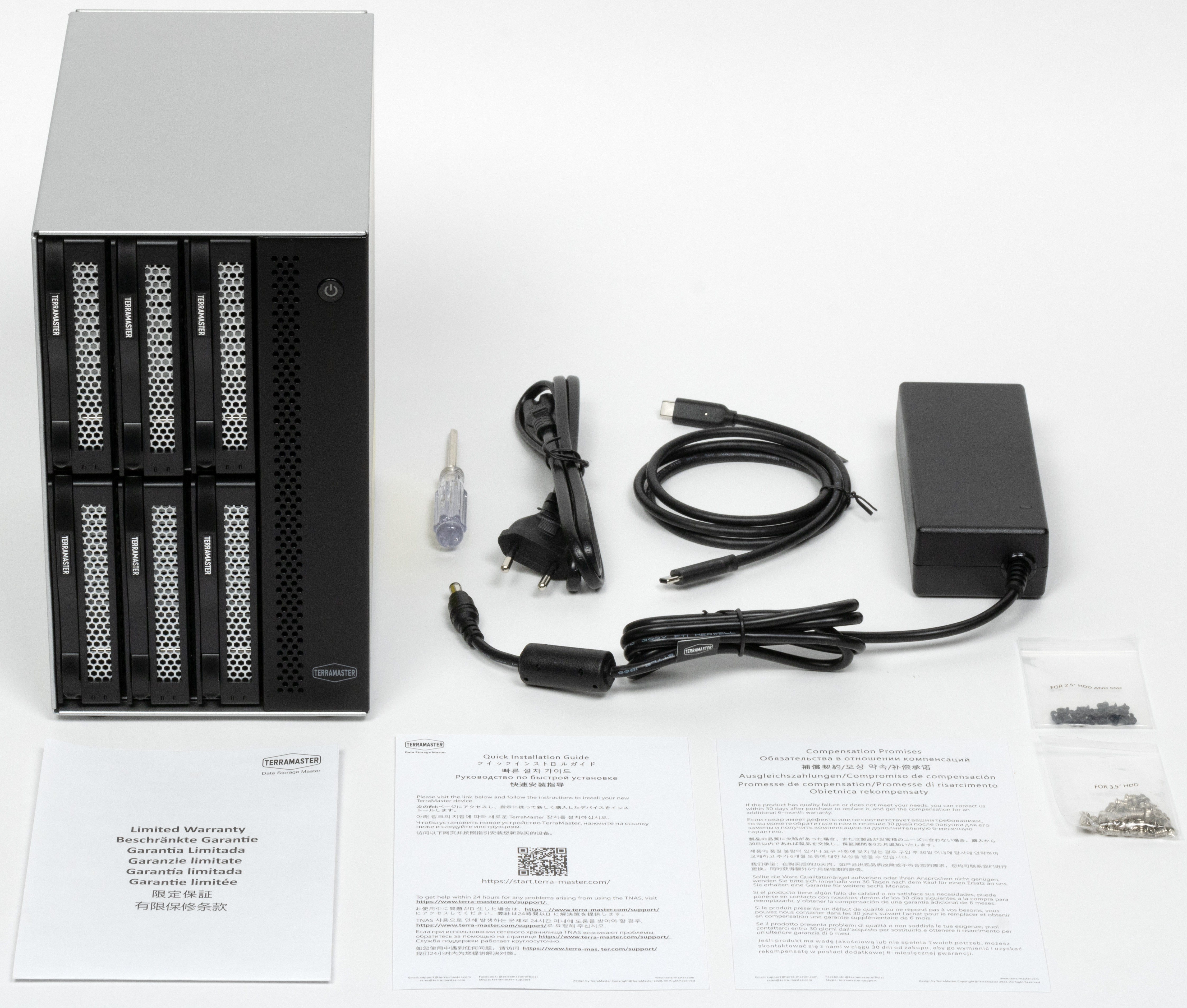

Вместе с устройством поставляются адаптер питания с разъемным кабелем, кабель USB Type-C, два комплекта винтов и отвертка.

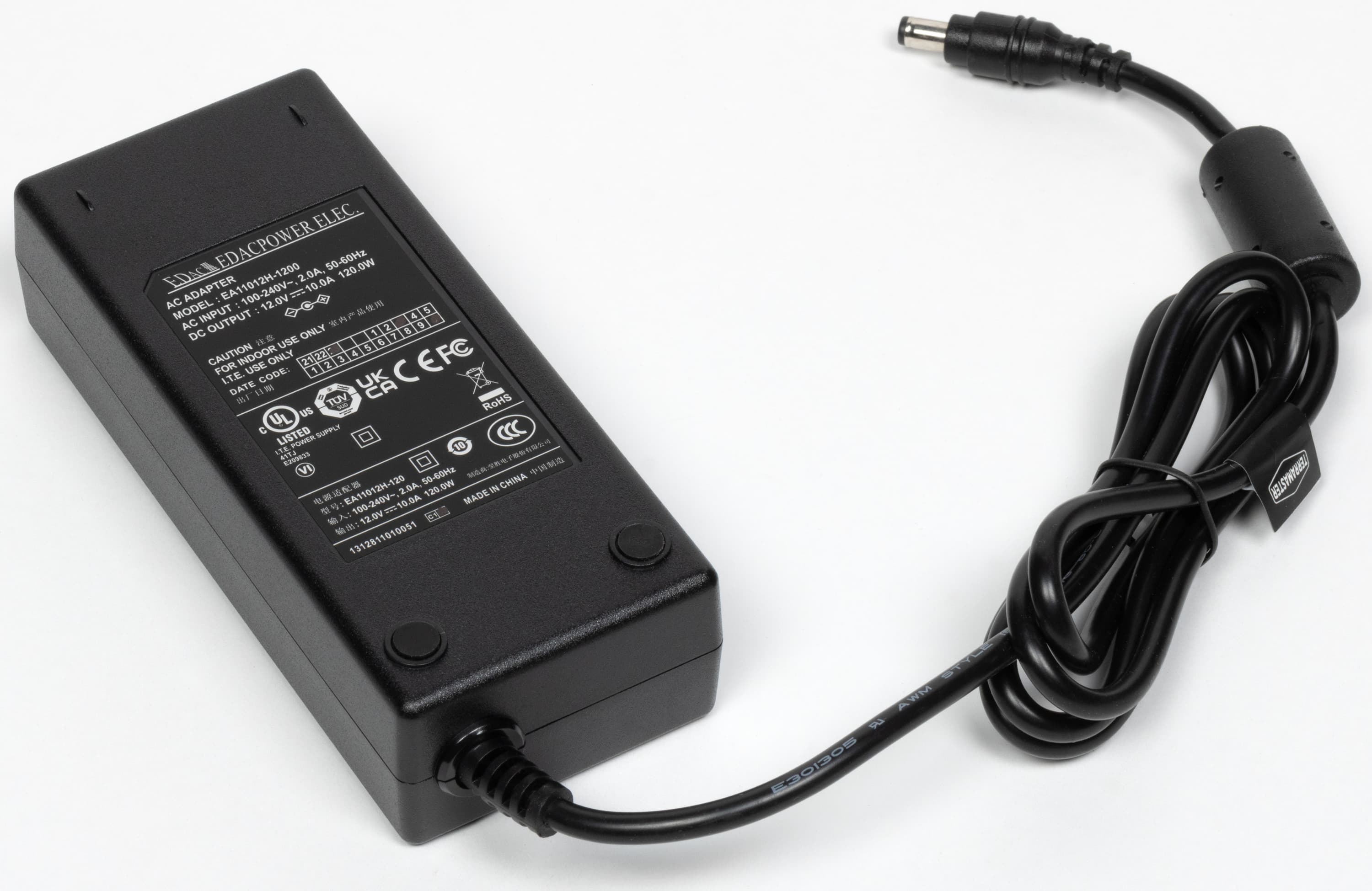

Адаптер питания того же типа, формы и размеров, что у мобильных ПК, способен работать в бытовых электрических сетях 100—240 В 50/60 Гц. Он обеспечивает на выходе 12 В при 10 А (номинальная мощность 120 Вт).

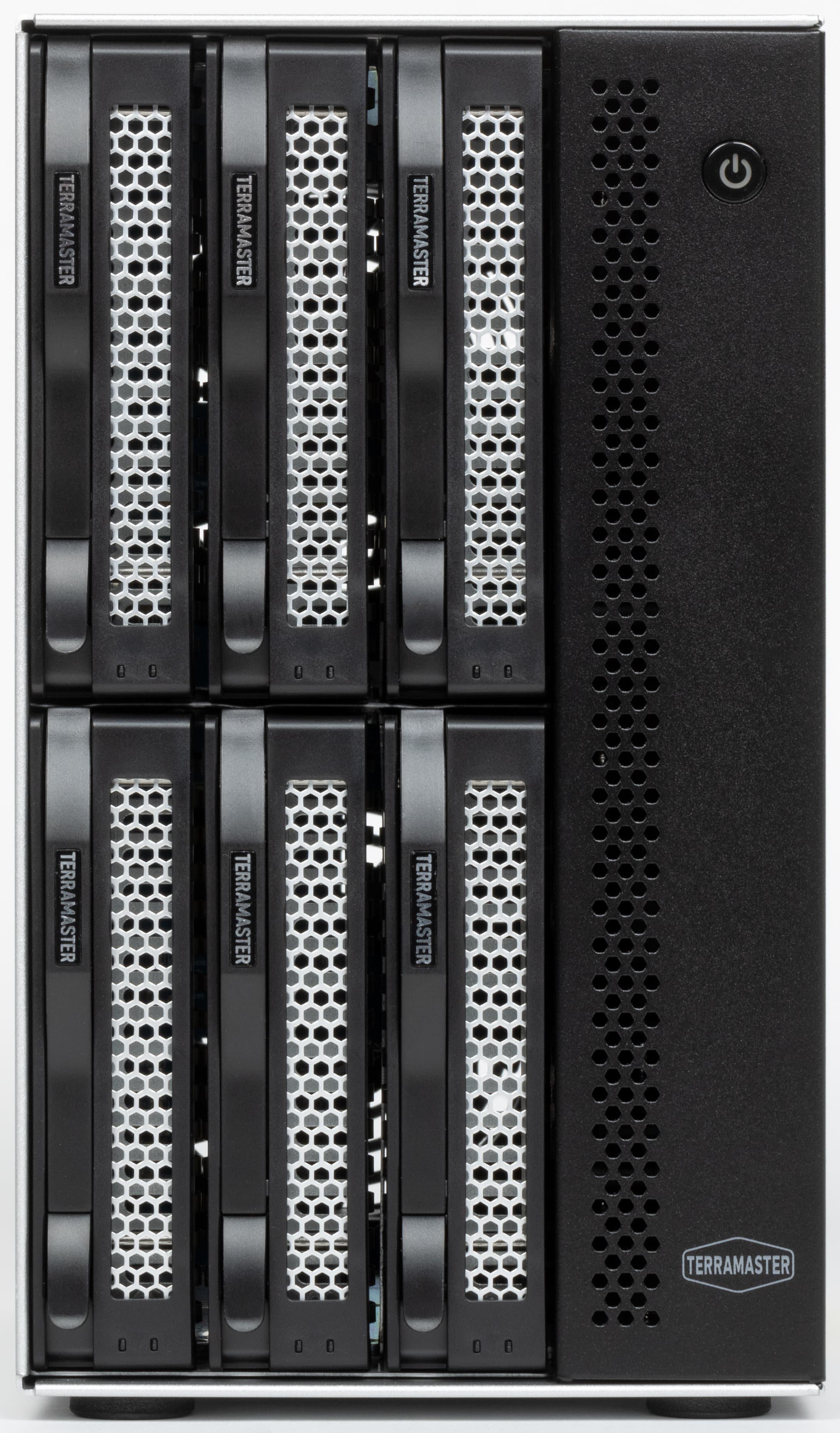

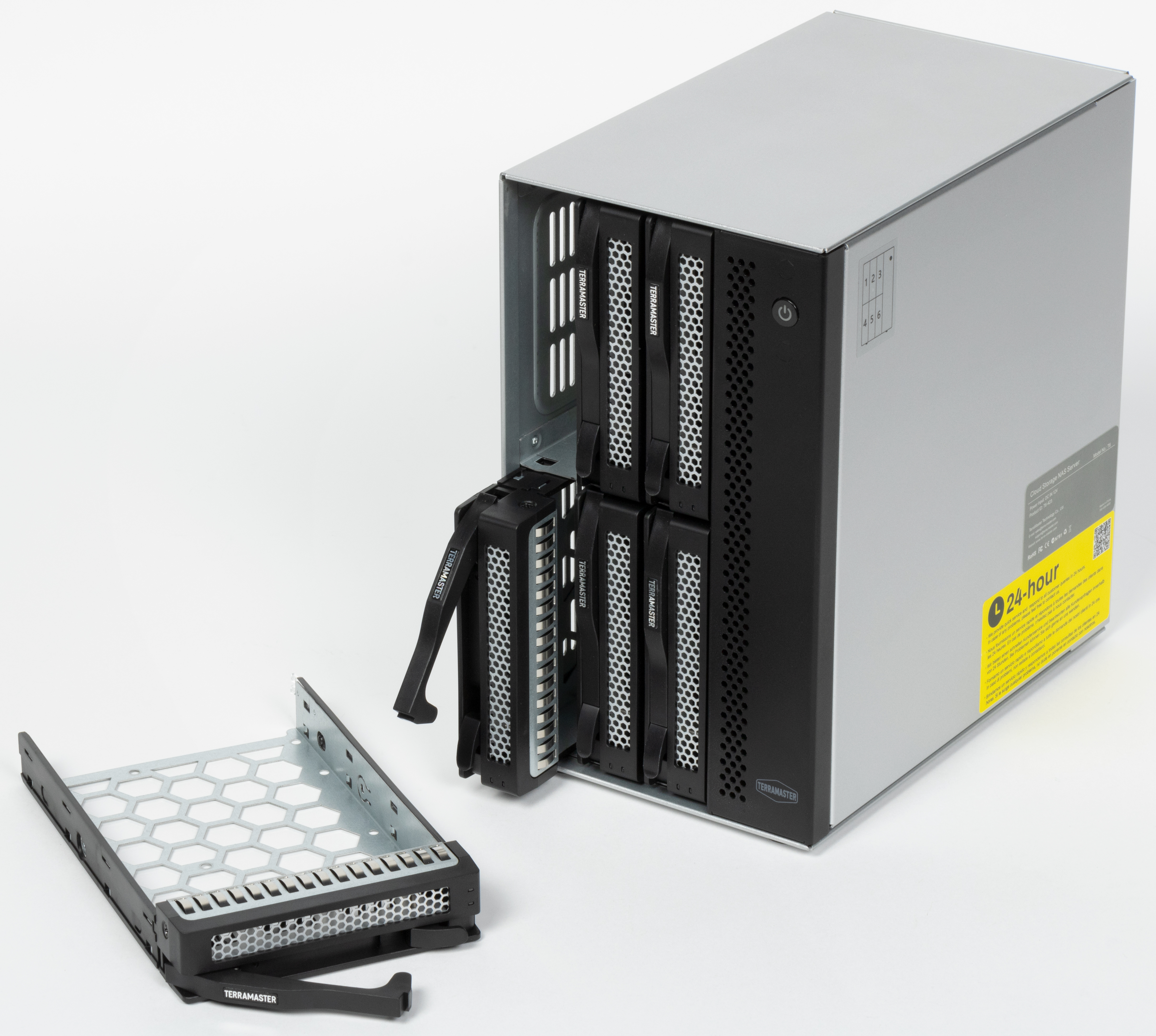

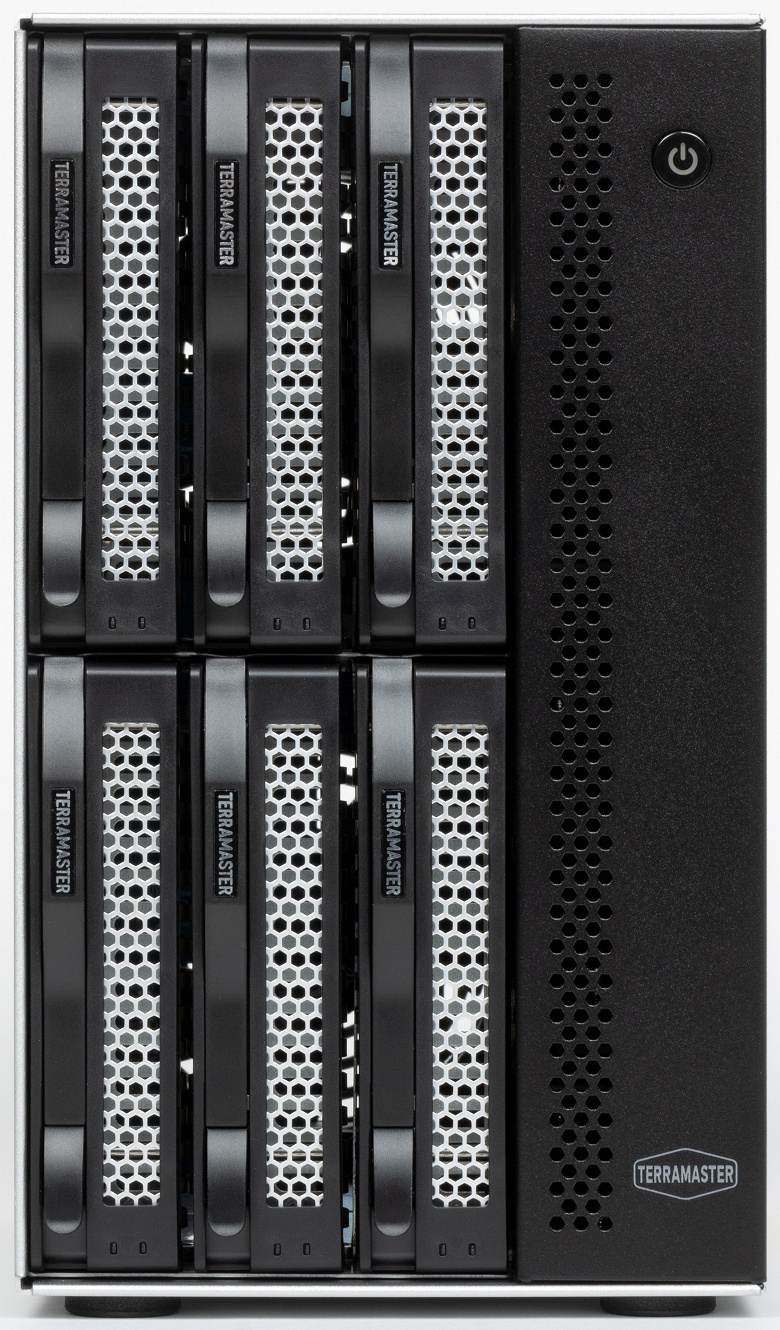

TDAS D6-320 обладает шестью отсеками с интерфейсами SATA для установки жестких дисков или твердотельных накопителей типоразмеров 3,5 дюйма или 2,5 дюйма.

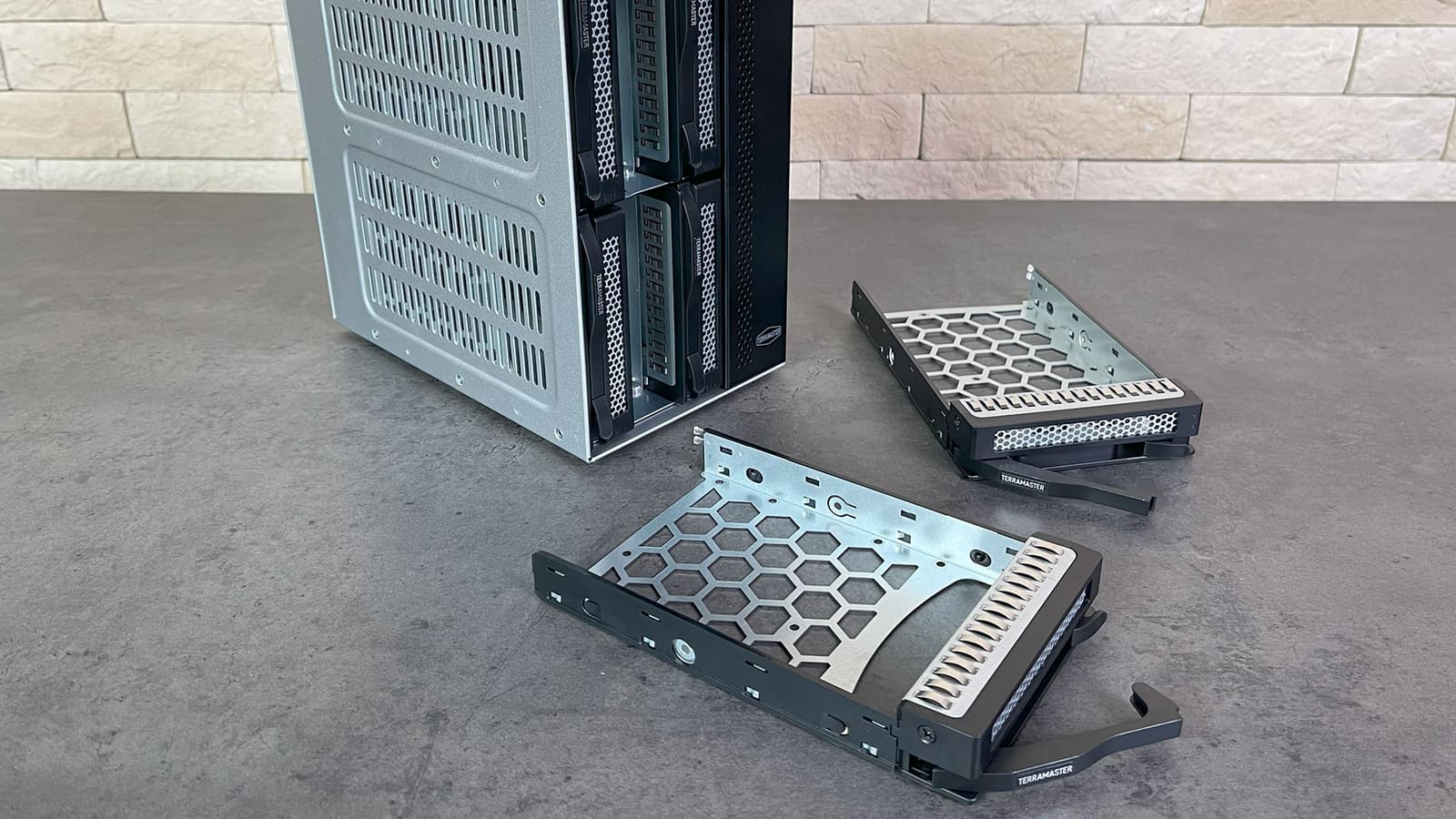

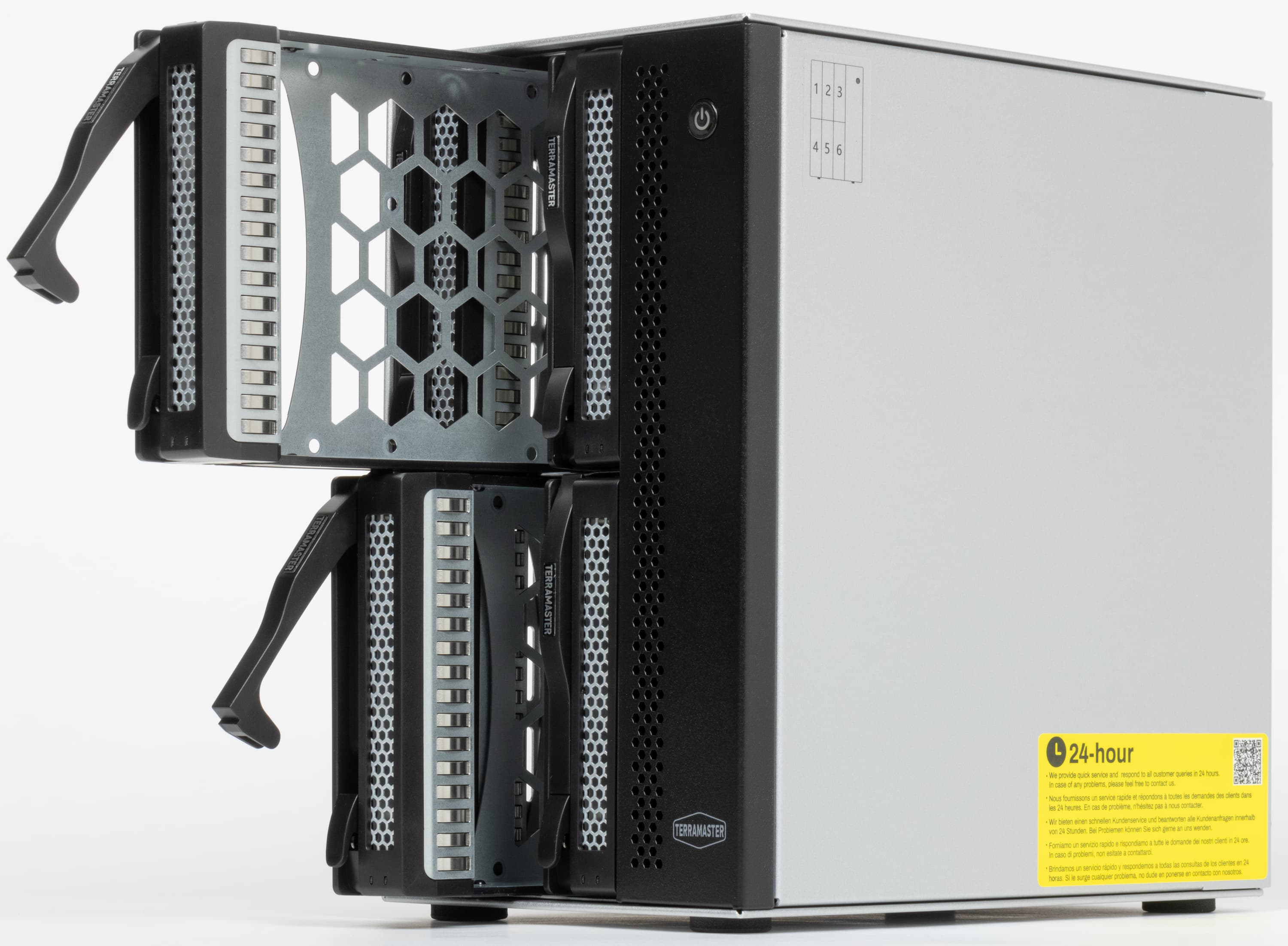

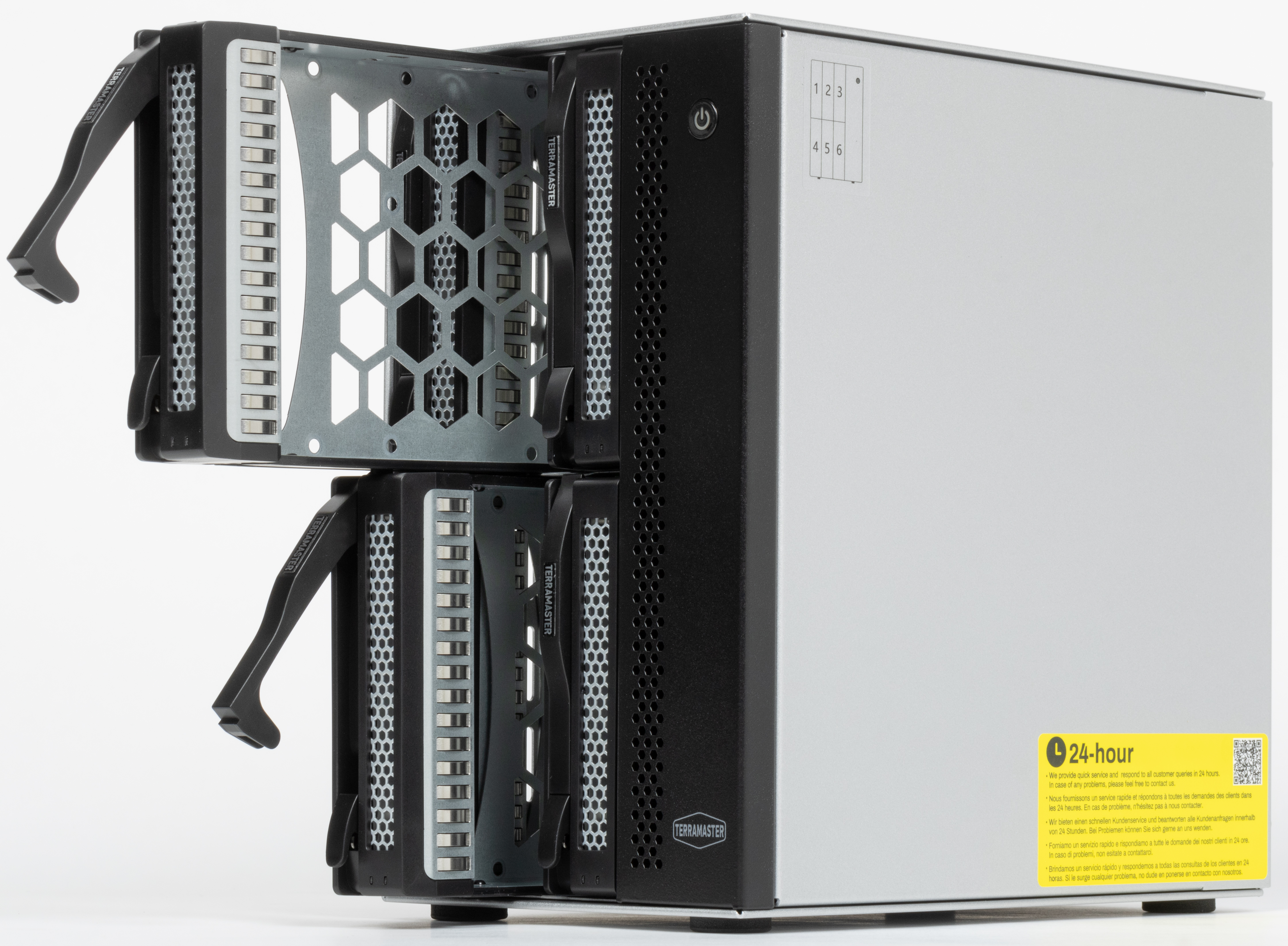

Корзины для накопителей имеют спереди большие защелки (без замков) и устанавливаются внутри корпуса устройства вертикально по три в два этажа. Каждая корзина и передняя пластмассовая накладка корпуса имеют отверстия, через которые внутрь корпуса поступает забортный воздух.

Разъемы SATA и питания смонтированы на внутренней задней панели, установленной внутри корпуса вертикально.

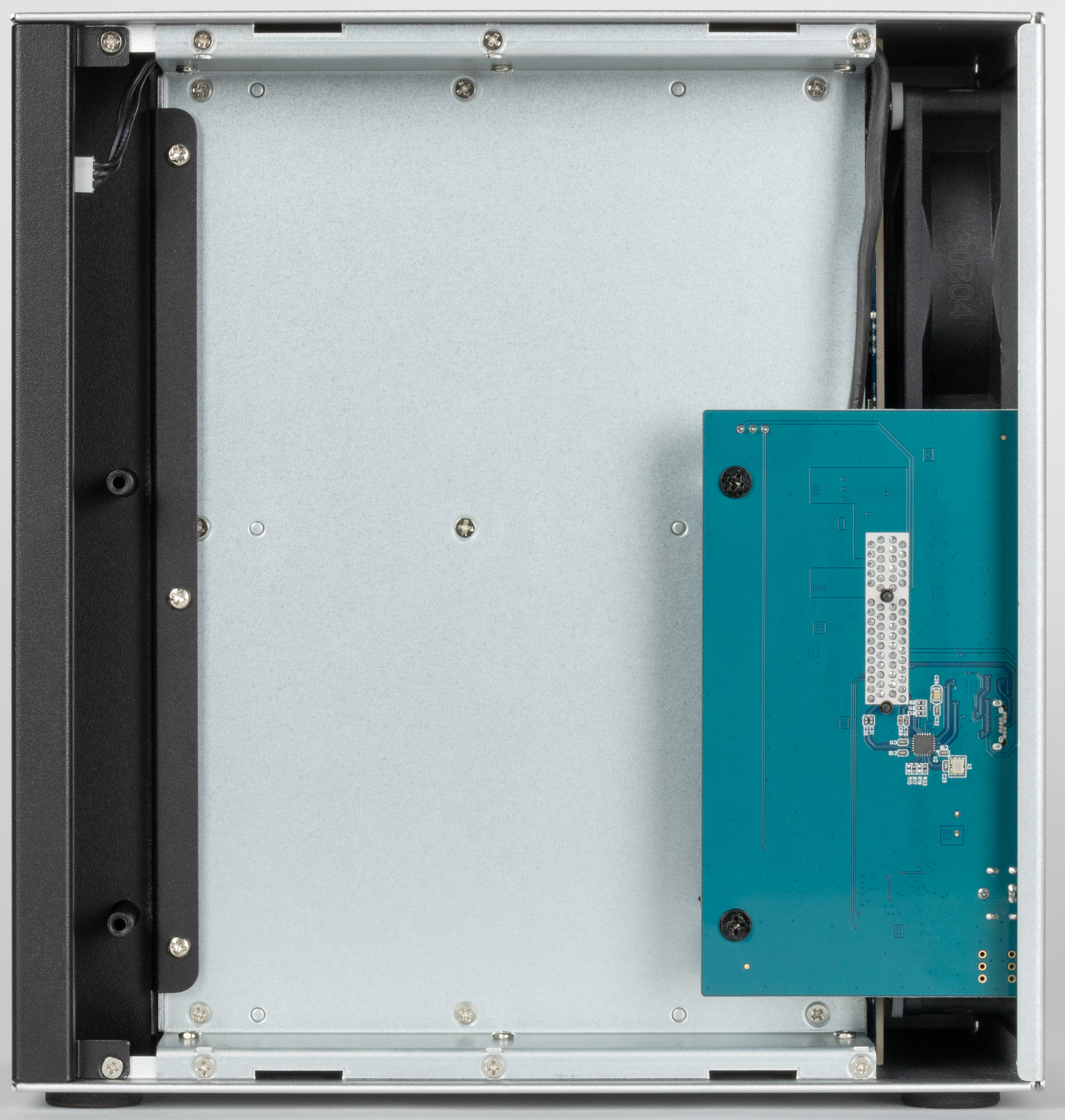

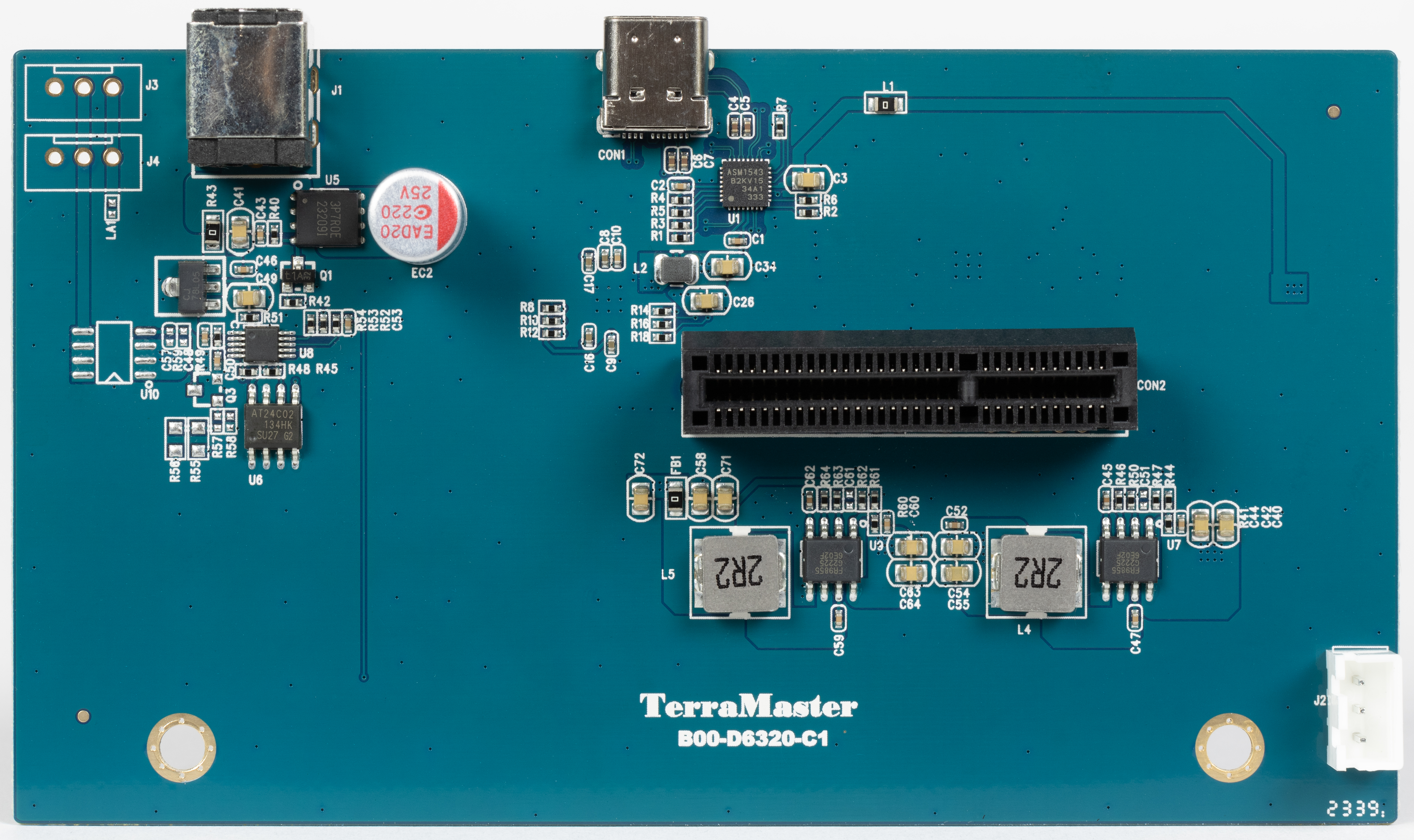

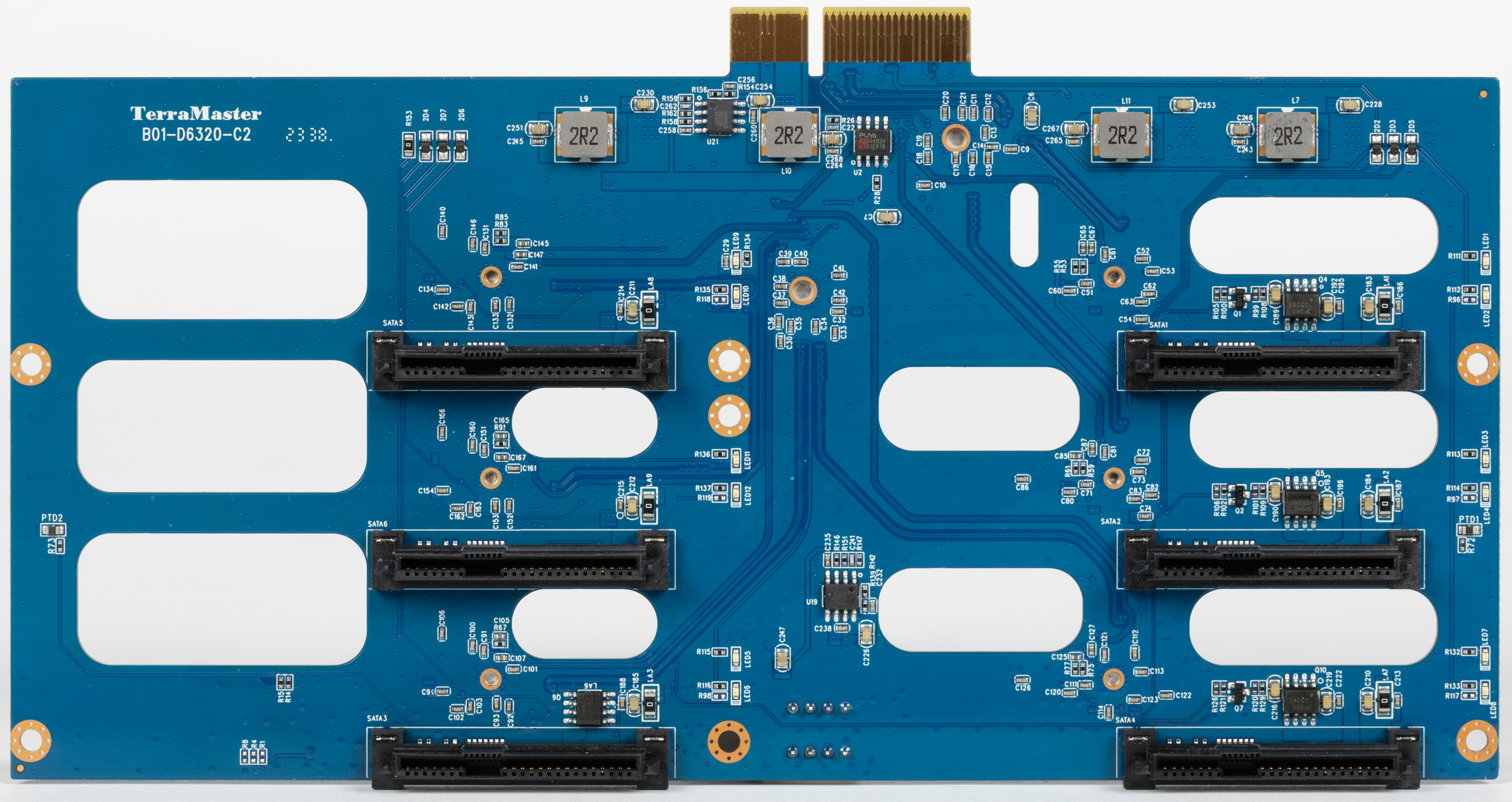

Она, в свою очередь, вставлена в плату контроллера, которая видна при снятии боковой стенки.

Изучение начинки ничего не дает при практической работе, поскольку схемотехнических элементов, подлежащих аппаратной модернизации и сервисному обслуживанию здесь нет.

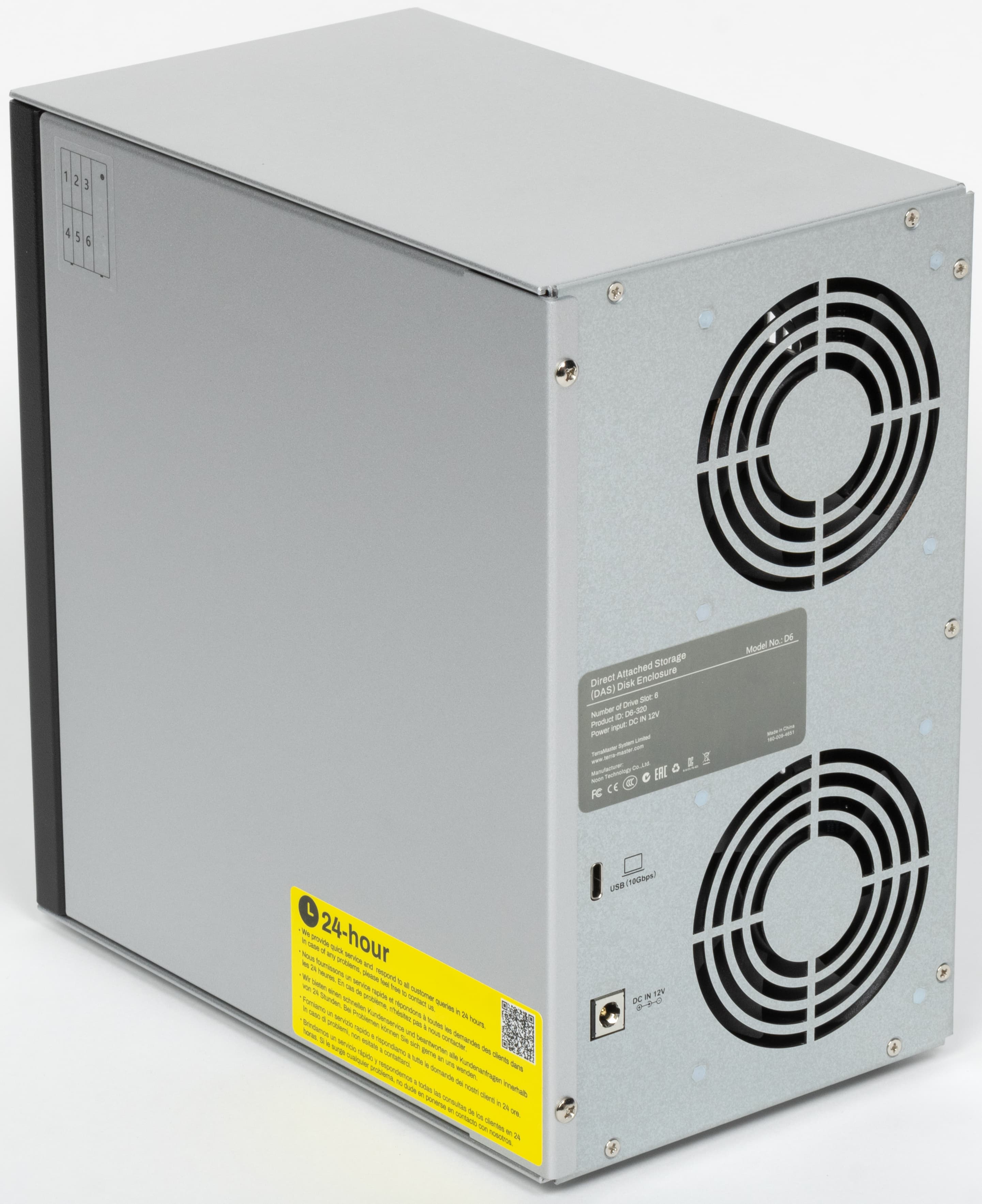

Сзади видны щели за двумя вентиляторами, прокачивающими воздух через отсеки накопителей в направлении спереди назад, единственный порт USB Type-C (маркировка 10Gbps) и коаксиальный разъем для подключения адаптера питания.

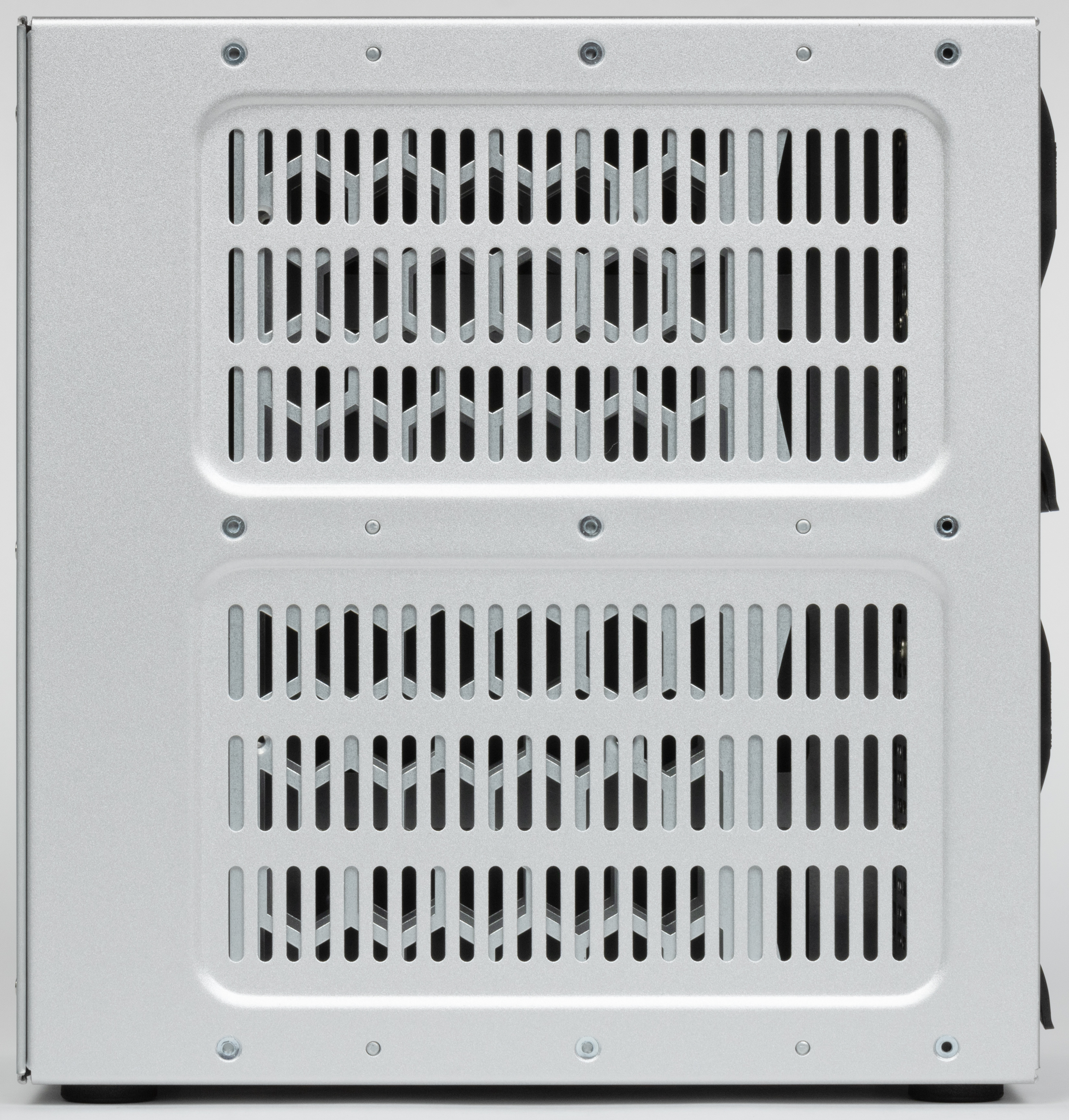

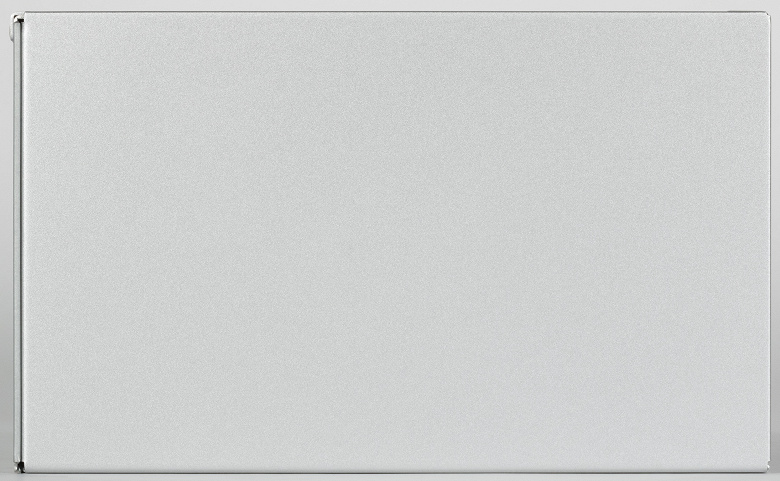

Левую боковую панель прорезают многочисленные щели для забора воздуха.

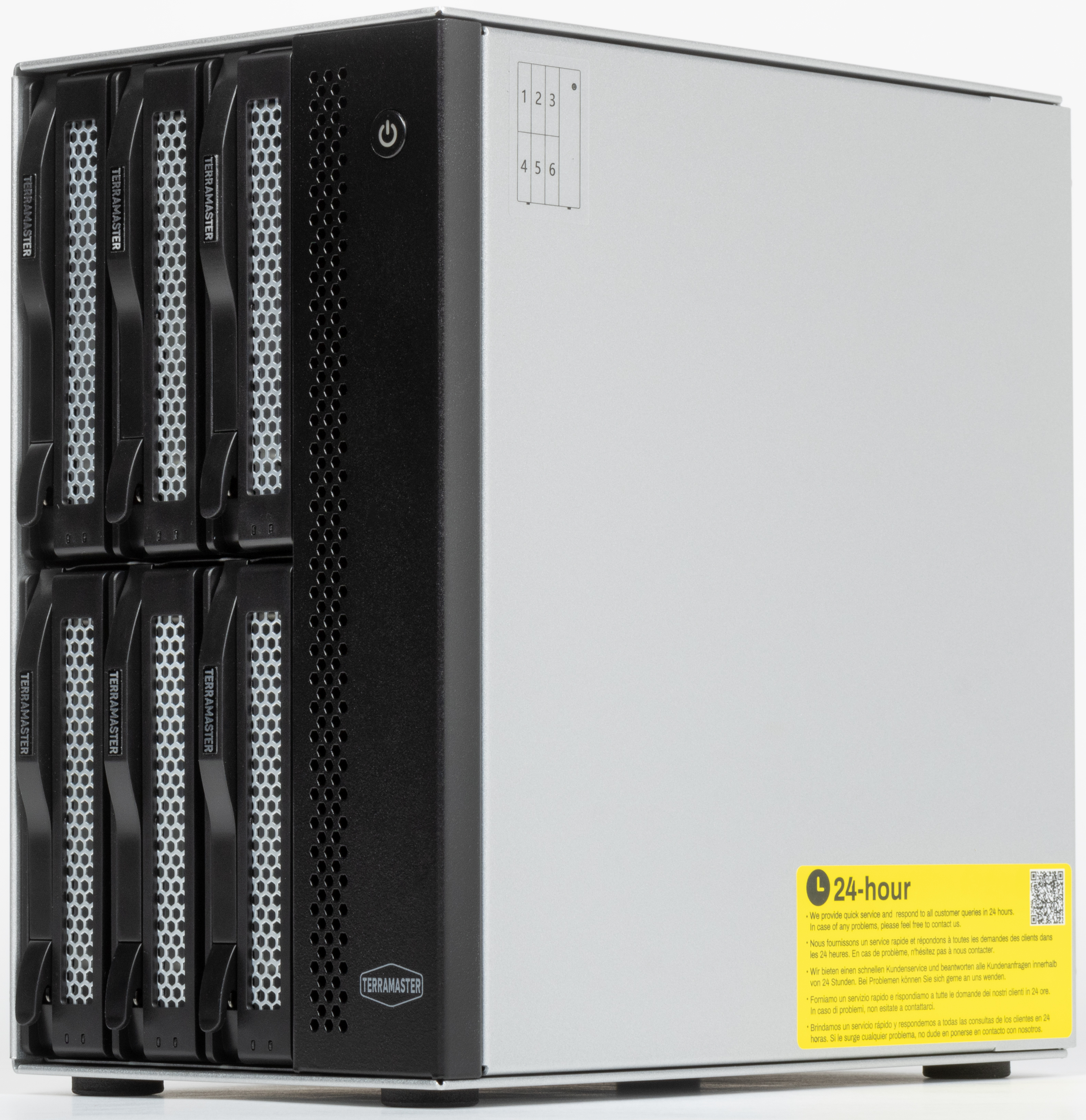

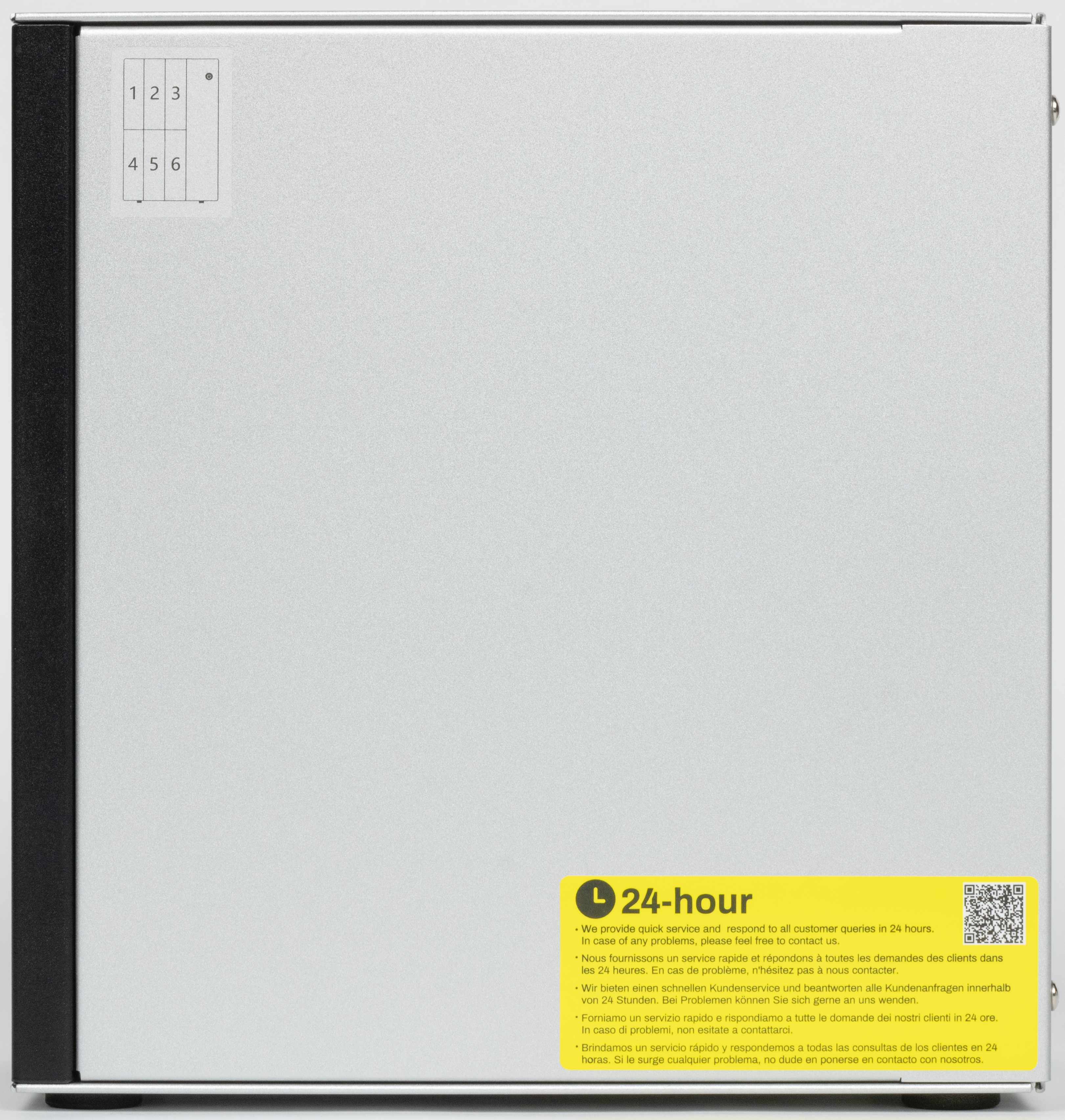

На правую стенку наклеены два стикера: в верхнем левом углу со схемой нумерации отсеков устройства, а по диагонали от него. внизу, — сообщение о 24-часовой задержке в ответ на обращении в сервисную службу производителя.

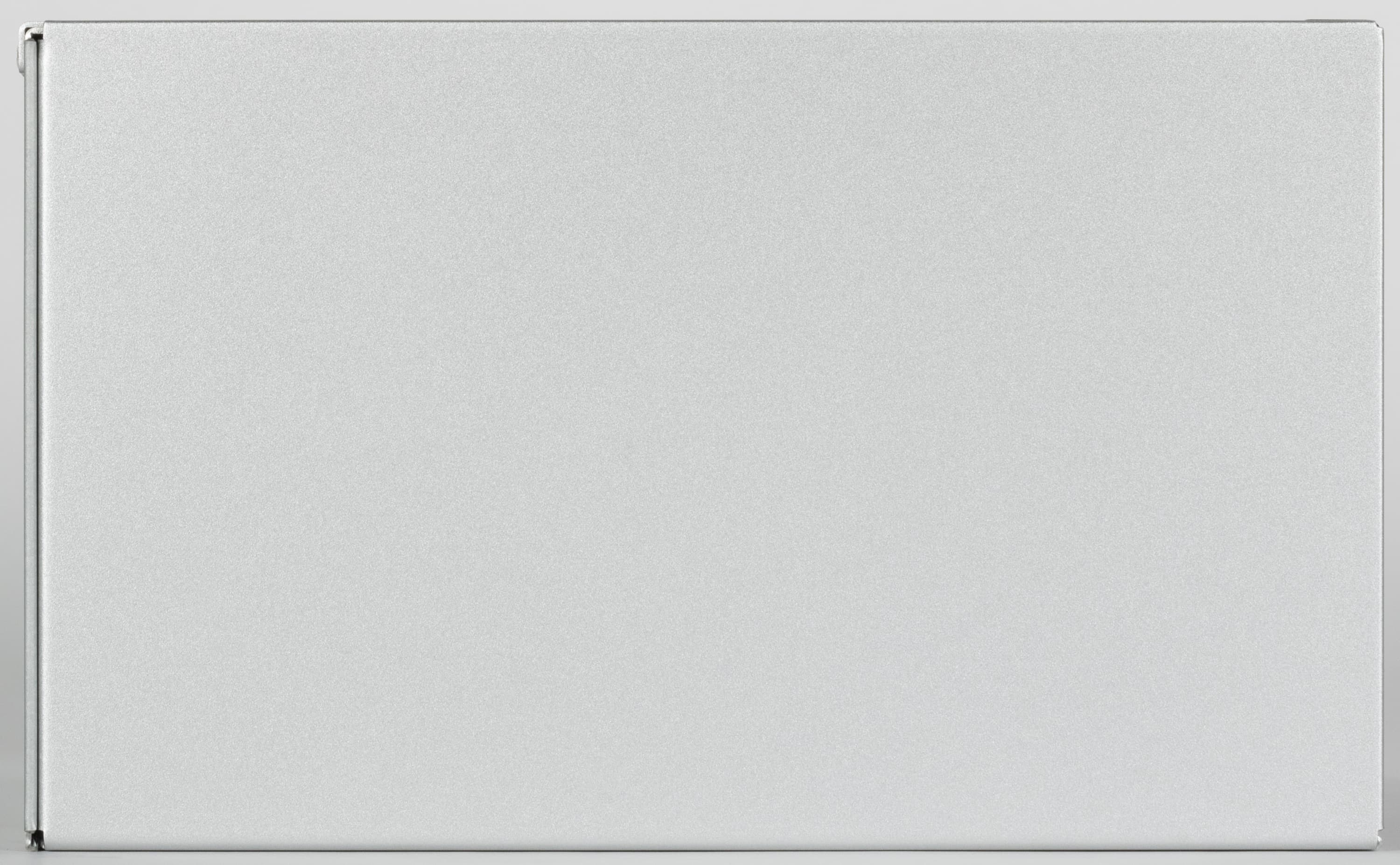

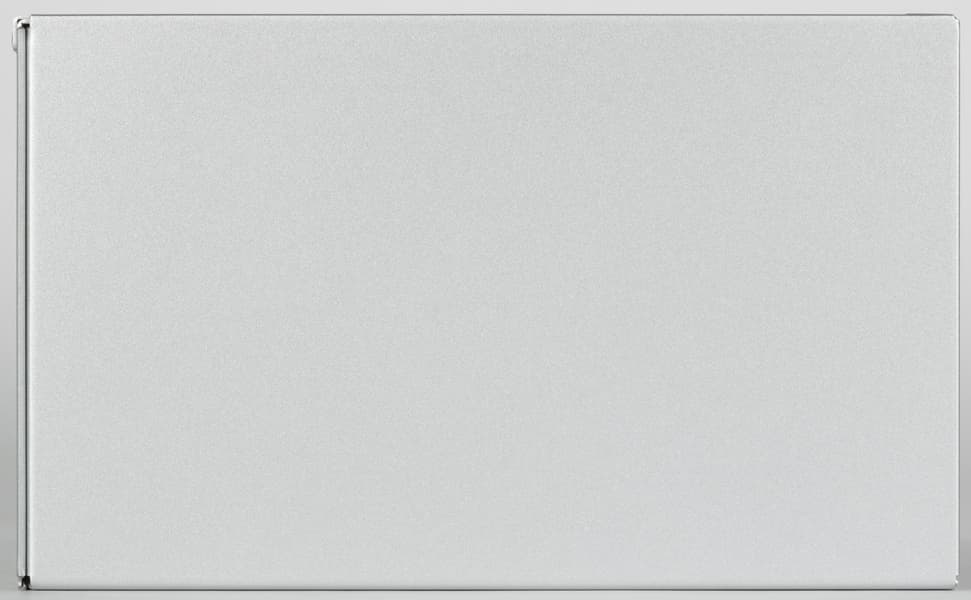

Верхняя панель не содержит никаких деталей.

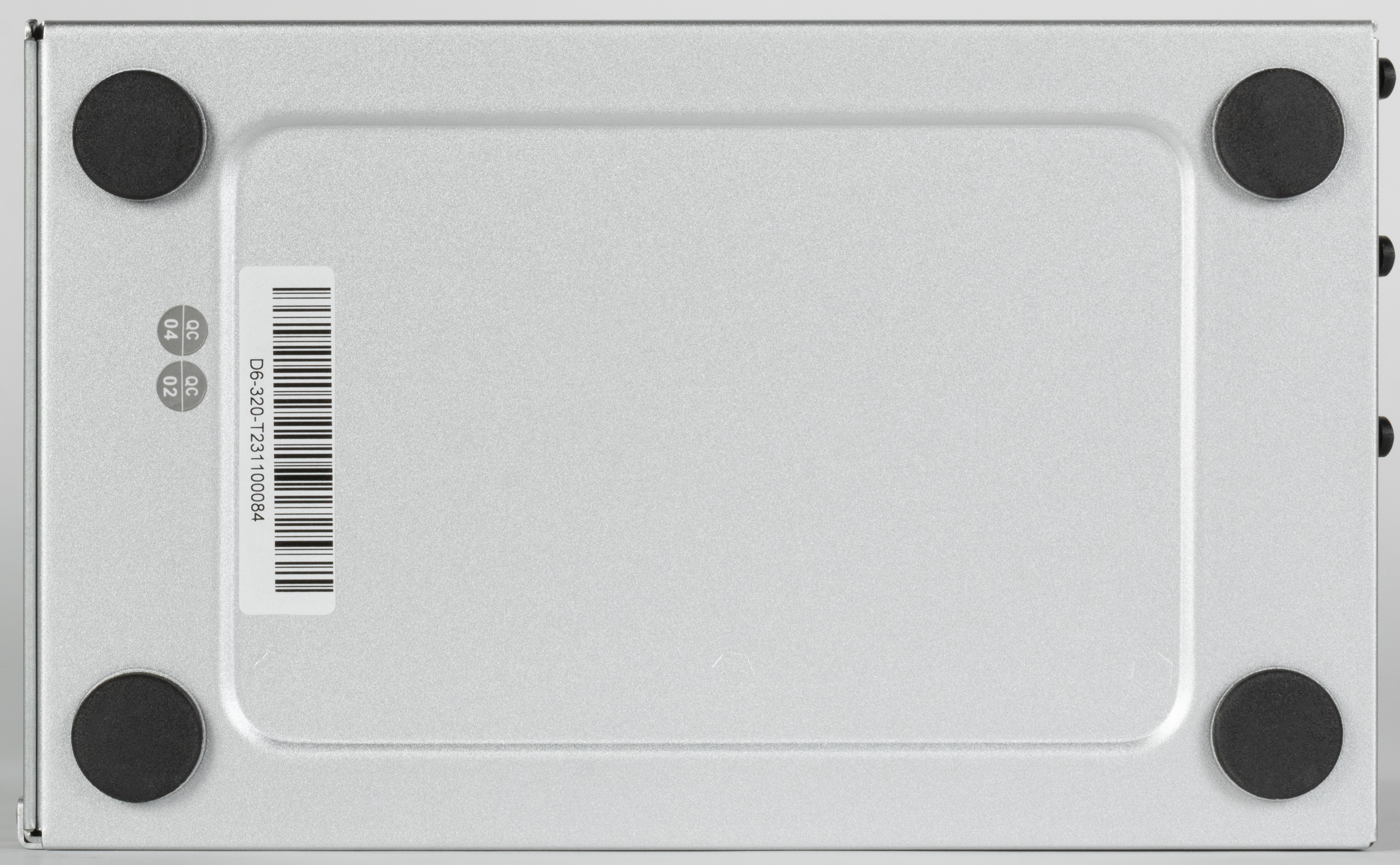

Снизу обращают на себя внимание штрих-код изделия и четыре резиновые опоры.

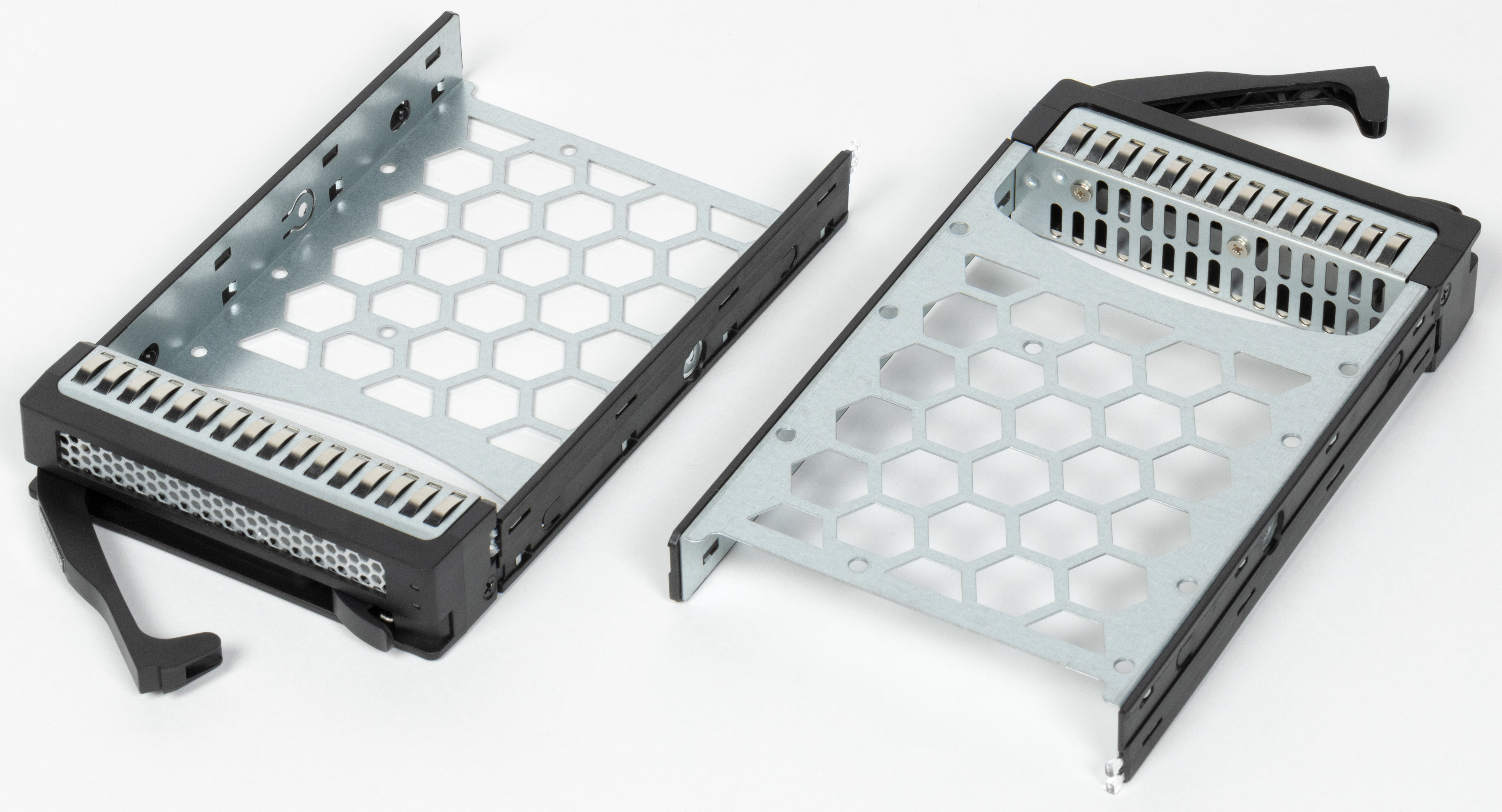

Корзины металлические, оснащенные пластмассовым обрамлением для облегчения скольжения и амортизации.

Несомненное достоинство устройства — возможность установки накопителей без использования отвертки, хотя лучше все же подстраховаться с помощью винтов (поставляются в комплекте).

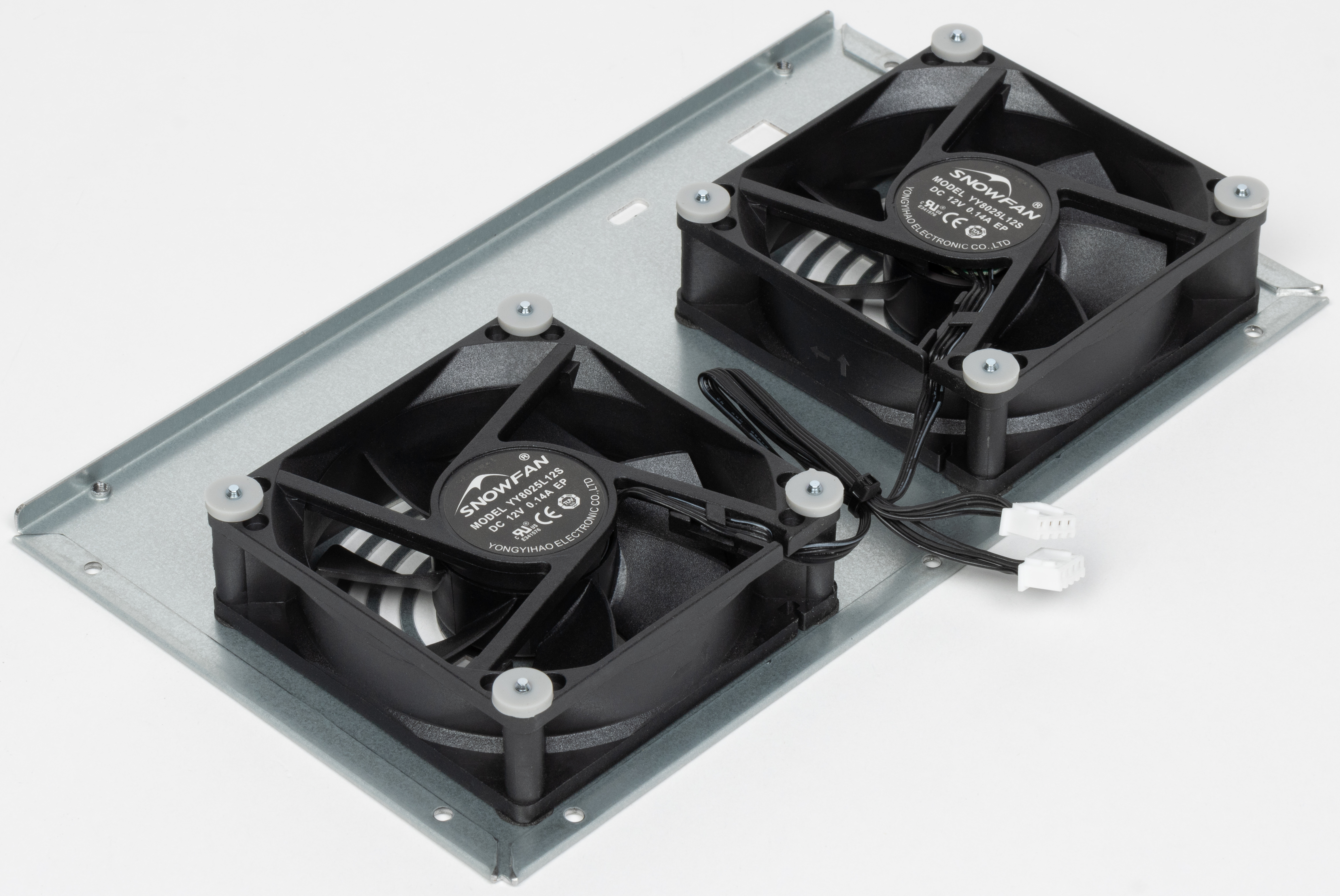

Два 8-сантиметровых вентилятора подключаются к ответным разъемам на задней плате. Подразумевается, что они работают в паре. Регулировка скорости вращения не предусмотрена.

Установка

Если предполагается использовать Terramaster D6-320 как многодисковую док-станцию, достаточно установить нужные накопители в корзины, а корзины — в слоты. После подключения к ПК они появятся в проводнике как отдельные устройства. В целях демонстрации практического применения Terramaster D6-320 мы подключили таким образом пять жестких дисков и один SSD (все с файловой системой NTFS) с хранящимися на них архивными копиями разных файлов:

• Один 6-терабайтный Seagate ST6000NM0024, выпущенный в августе 2016 г.
• Один 3-терабайтный Seagate Barracuda ST3000DM001, выпущенный в мае 2014 г.
• Три 3-терабайтных Hitachi HGST HDS723030ALA640, выпущенных в ноябре 2010 г.
• Один 4-терабайтный SSD Samsung 870 QVO MZ77Q4T0, выпущенный в июне 2021 г.

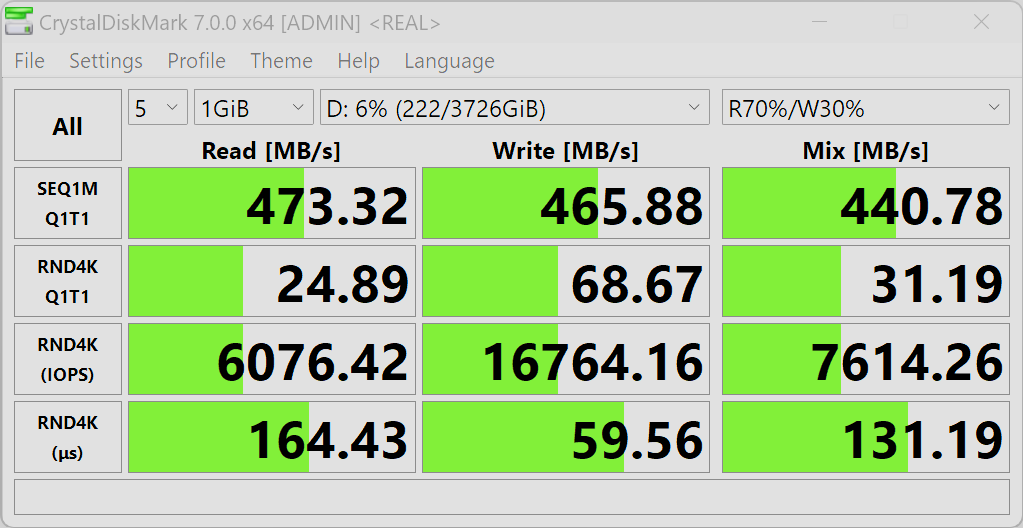

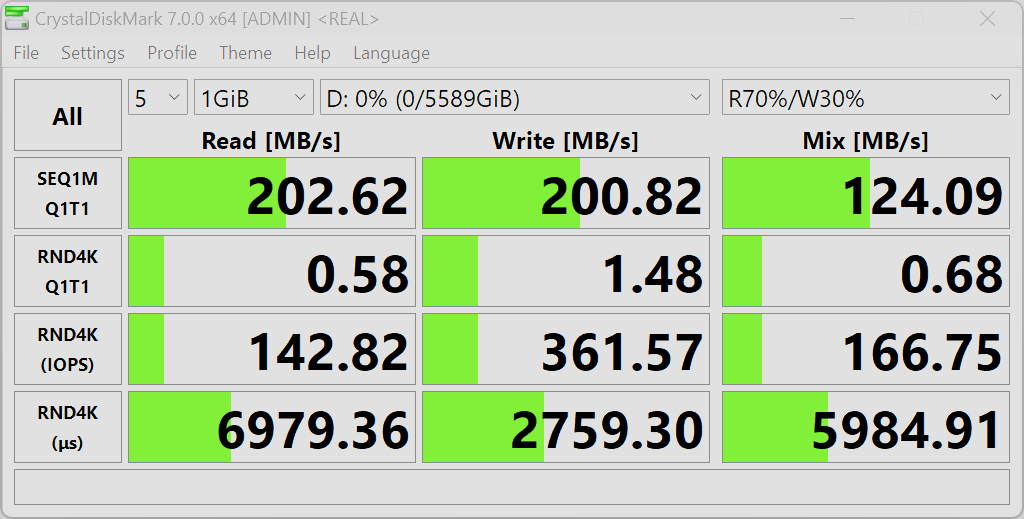

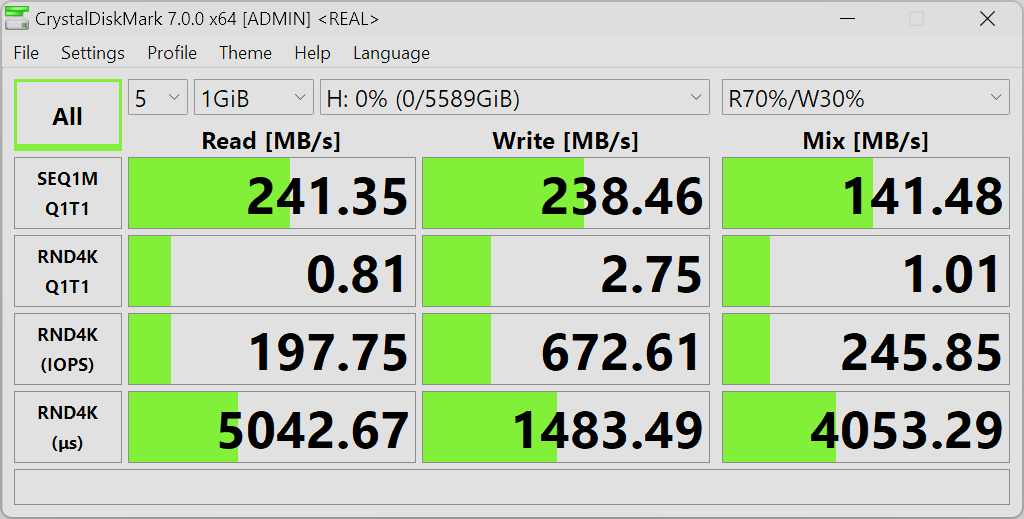

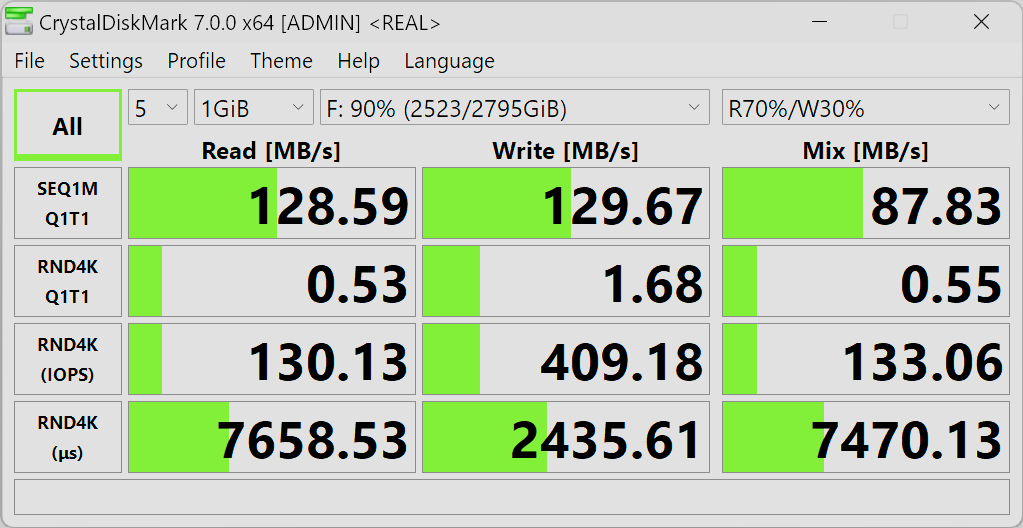

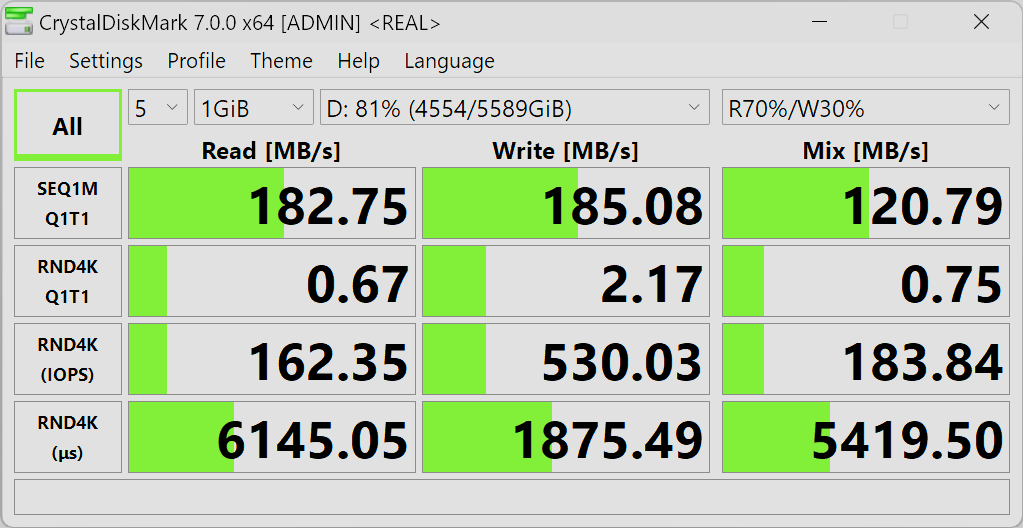

Популярная утилита CrystalDiskMark позволяет оценить скорости вышеперечисленных накопителей.

6 ТБ Seagate ST6000NM0024

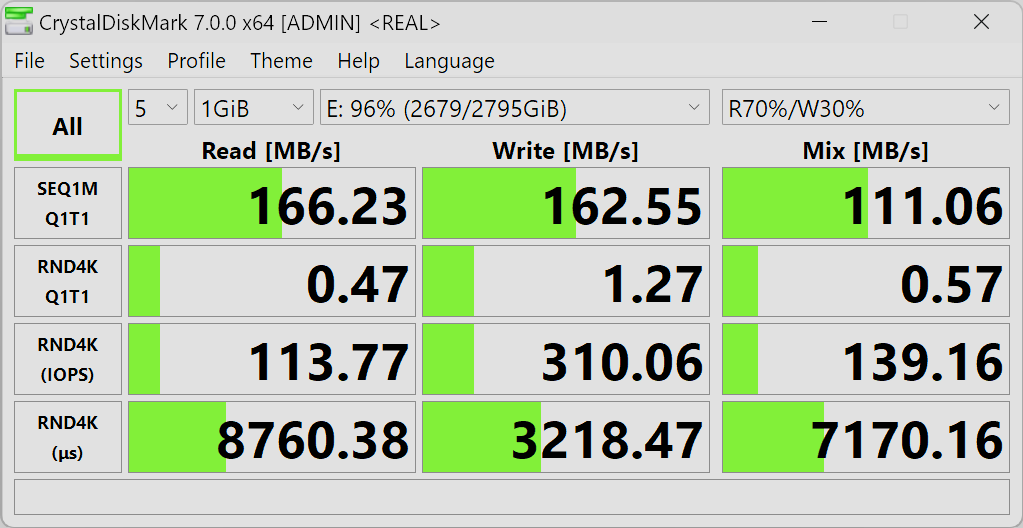

3 ТБ Seagate Barracuda ST3000DM001

Первый Hitachi HGST HDS723030ALA640

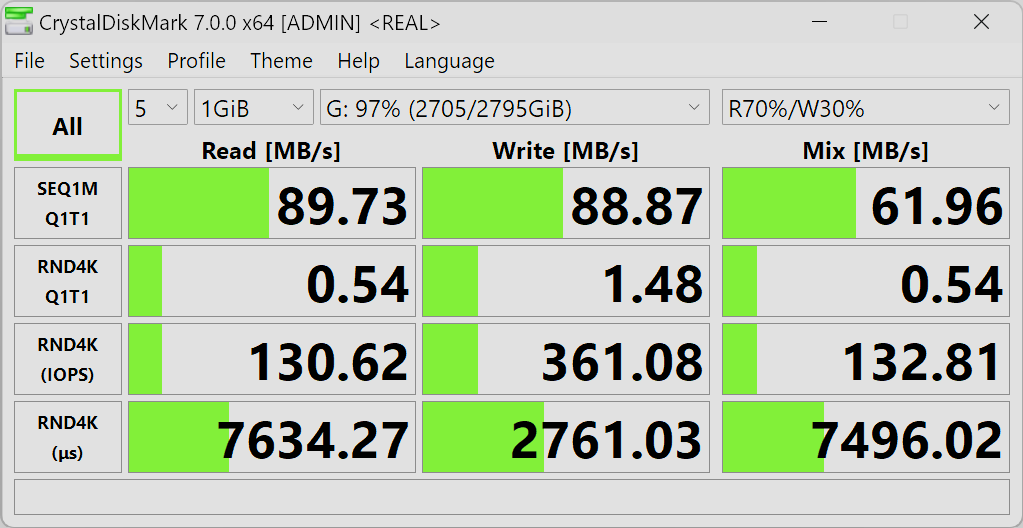

Второй Hitachi HGST HDS723030ALA640

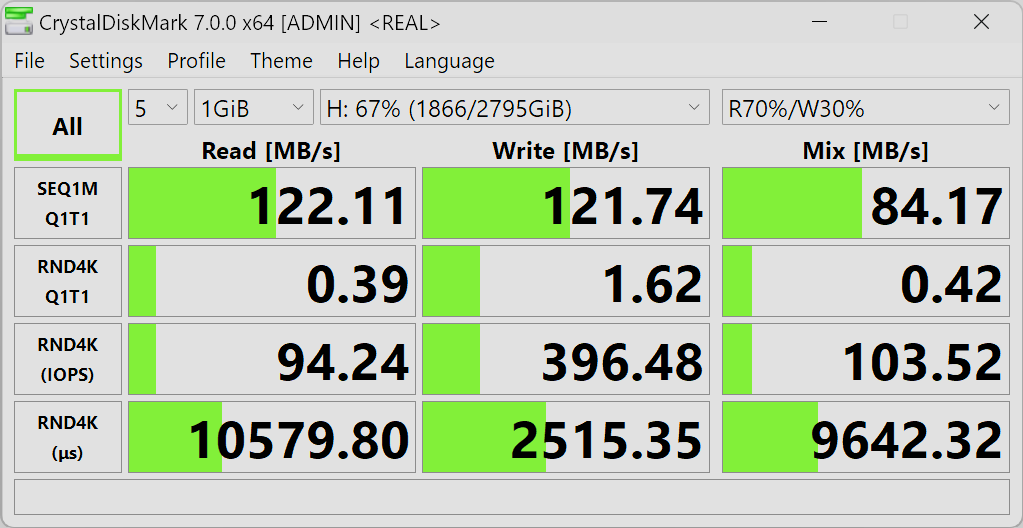

Третий Hitachi HGST HDS723030ALA640

4 ТБ SSD Samsung 870 QVO MZ77Q4T0

Очевидно, что при работе с накопителями скорости чтения и записи ограничены их аппаратными возможностями и интерфейсами SATA. В случае с Samsung 870 QVO внешний USB 3.2 Gen2 мог бы показать более высокие скорости, но это все-таки устройство с многоуровневой структурой ячеек, что накладывает известные ограничения.

Увеличить скорости можно путем создания массивов, но, естественно, не из разнородных архивных дисков, а однотипных пустых, одинаковых по вместимости. Согласно паспорту, герой обзора может работать с шестью дисками по 22 ТБ каждый, то есть теоретический максимум неформатированной емкости хранилища (без резервирования данных) составляет 132 ТБ.

Для создания массивов в составе Terramaster D6-320 мы воспользовались шестью жесткими дисками Seagate ST6000NE000 IronWolf, предназначенными для сетевых хранилищ (маркировка «NAS»). Диски несложным образом устанавливаются в корзины, а корзины — в отсеки. Установку и извлечение корзин можно производить на работающем устройстве (поддерживается опция «горячей замены»). Для начала отформатируем все накопители в NTFS и оценим скорости при помощи утилиты CrystalDiskMark.

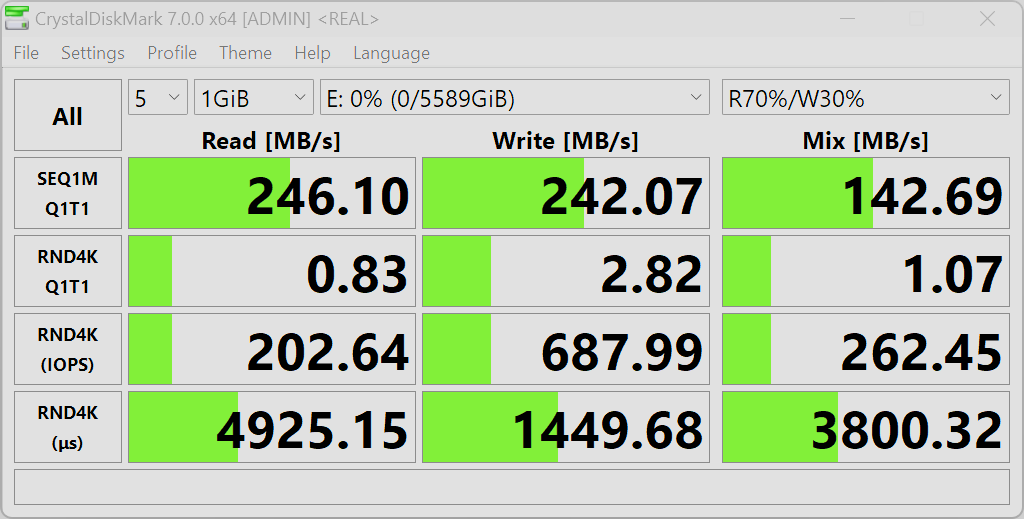

Диск 1

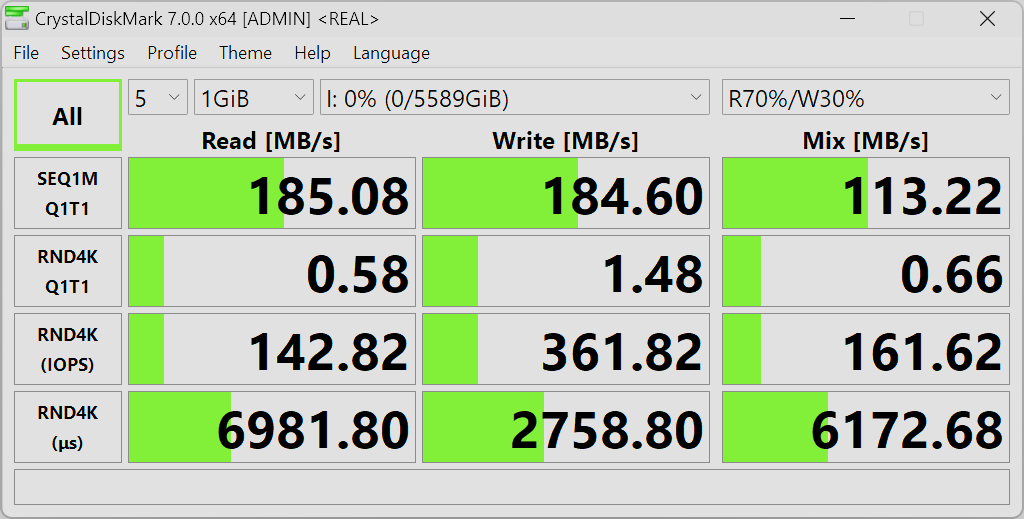

Диск 2

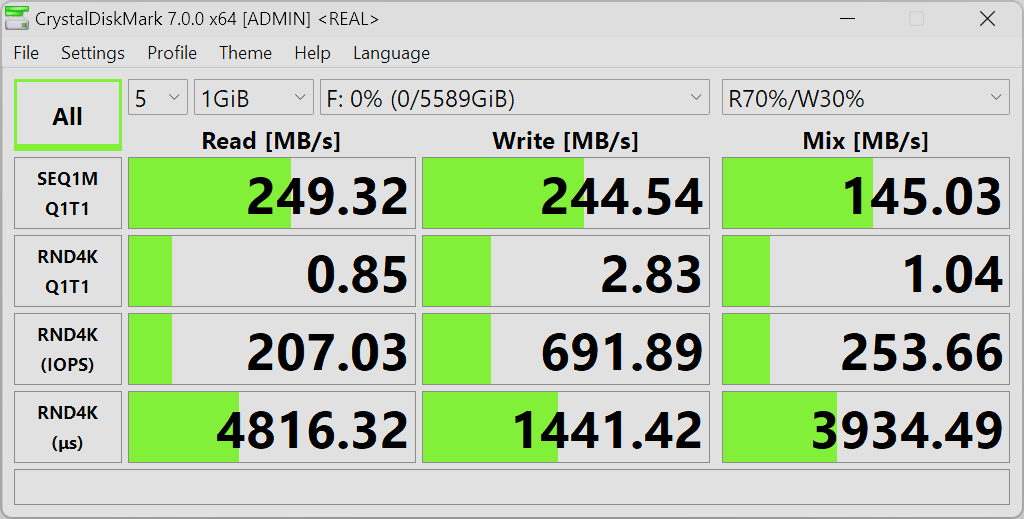

Диск 3

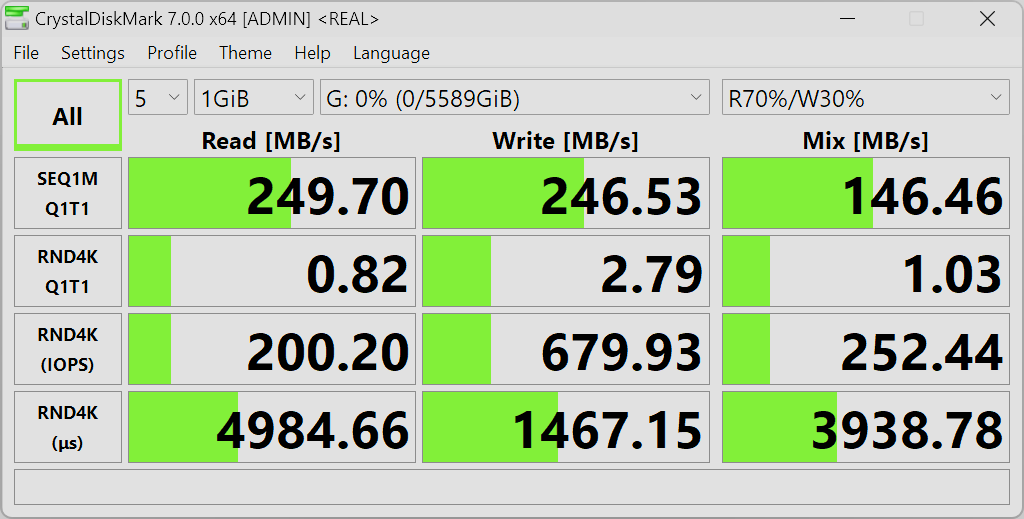

Диск 4

Диск 5

Диск 6

Диски №№ 2 и 6 выбиваются из общего ряда. Однако заменить их нечем, поэтому придется работать с тем, что имеется. Поскольку Terramaster D6-320 не обладает аппаратной поддержкой дисковых массивов, мы воспользуемся встроенными средствами Windows 11 («Управление дисками» и «Дисковые пространства»).

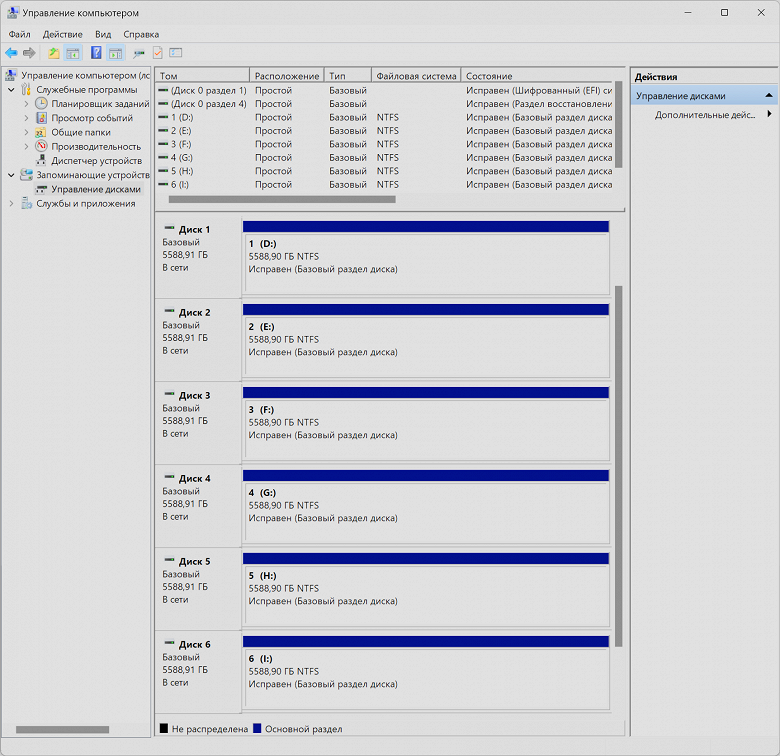

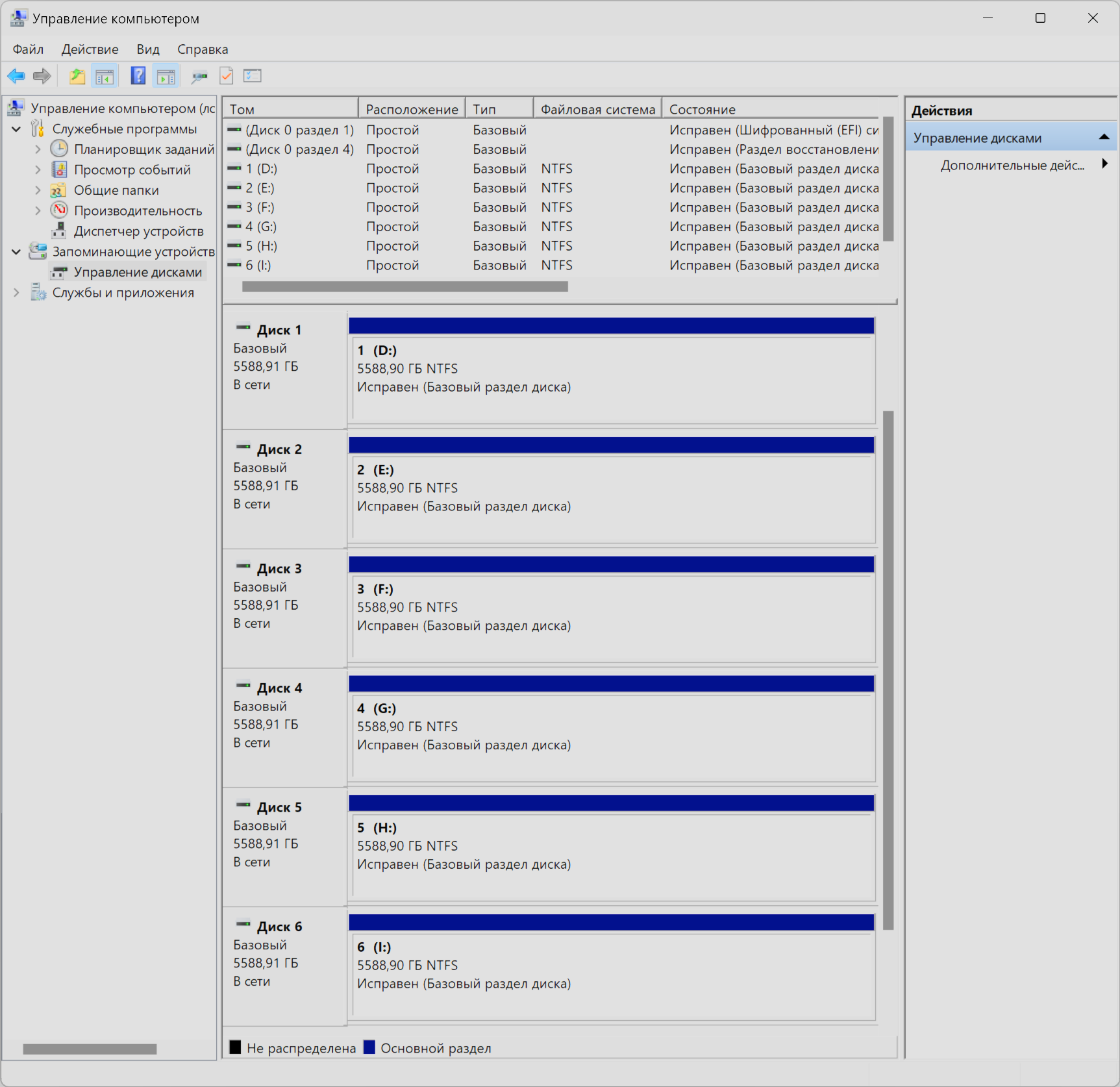

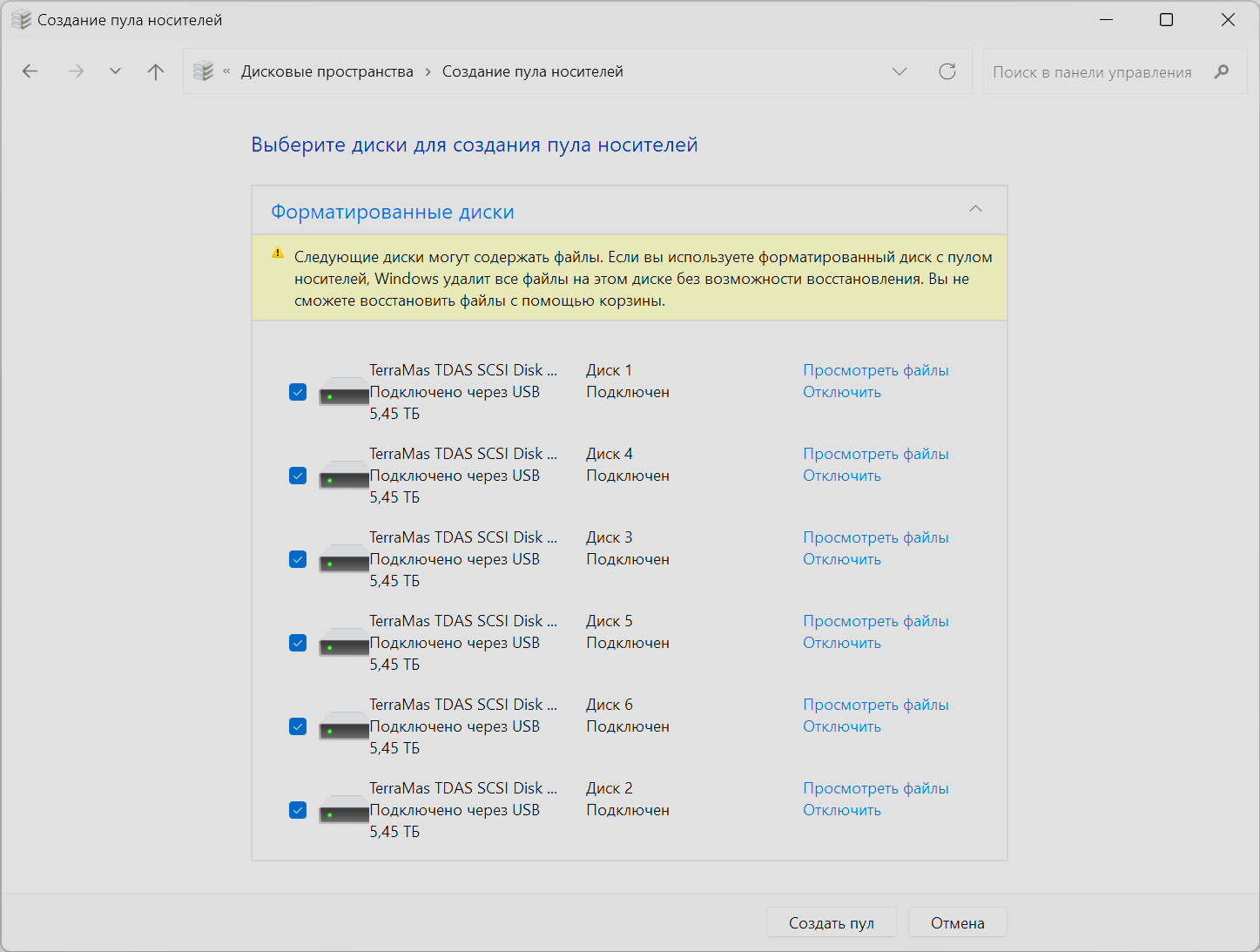

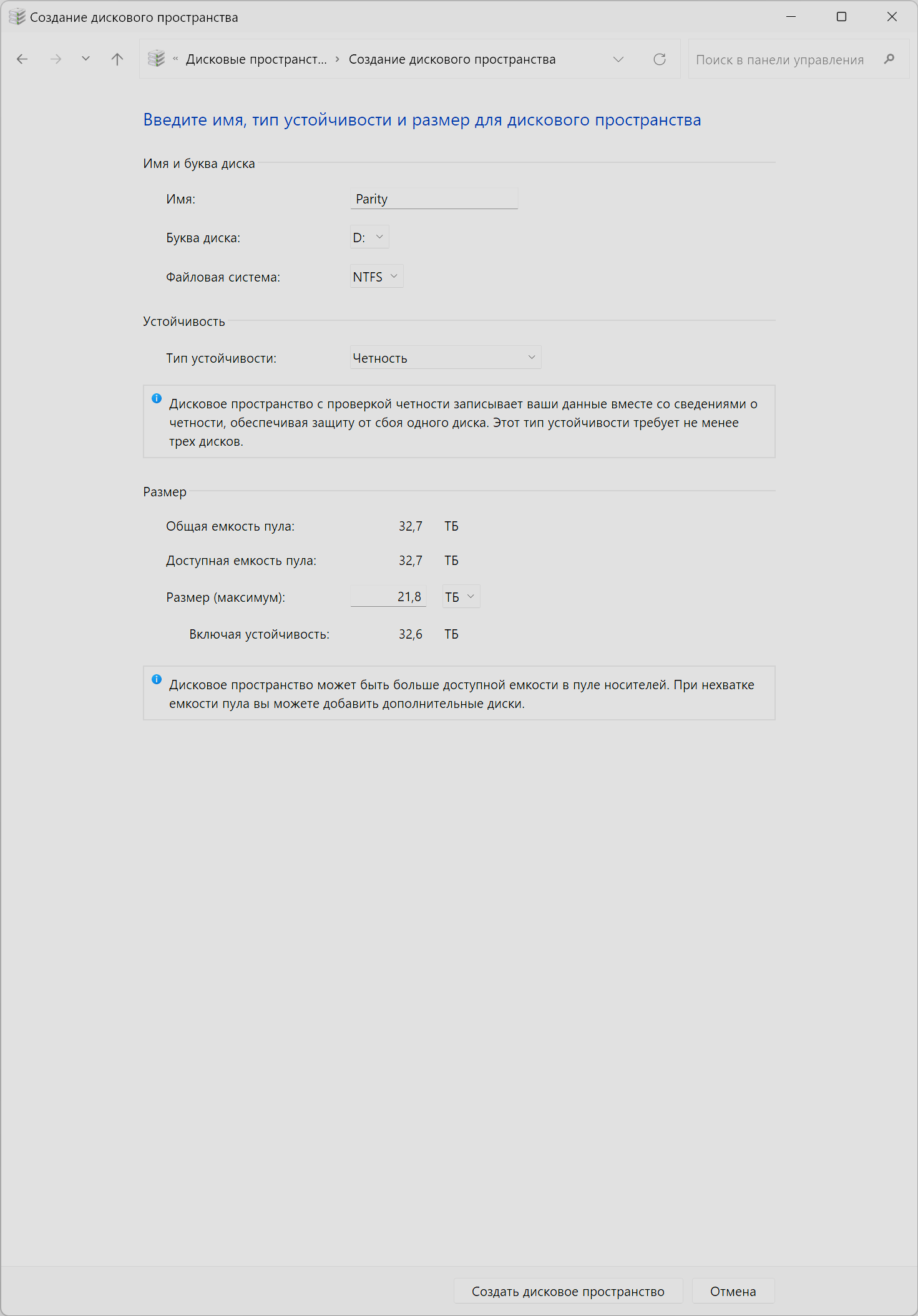

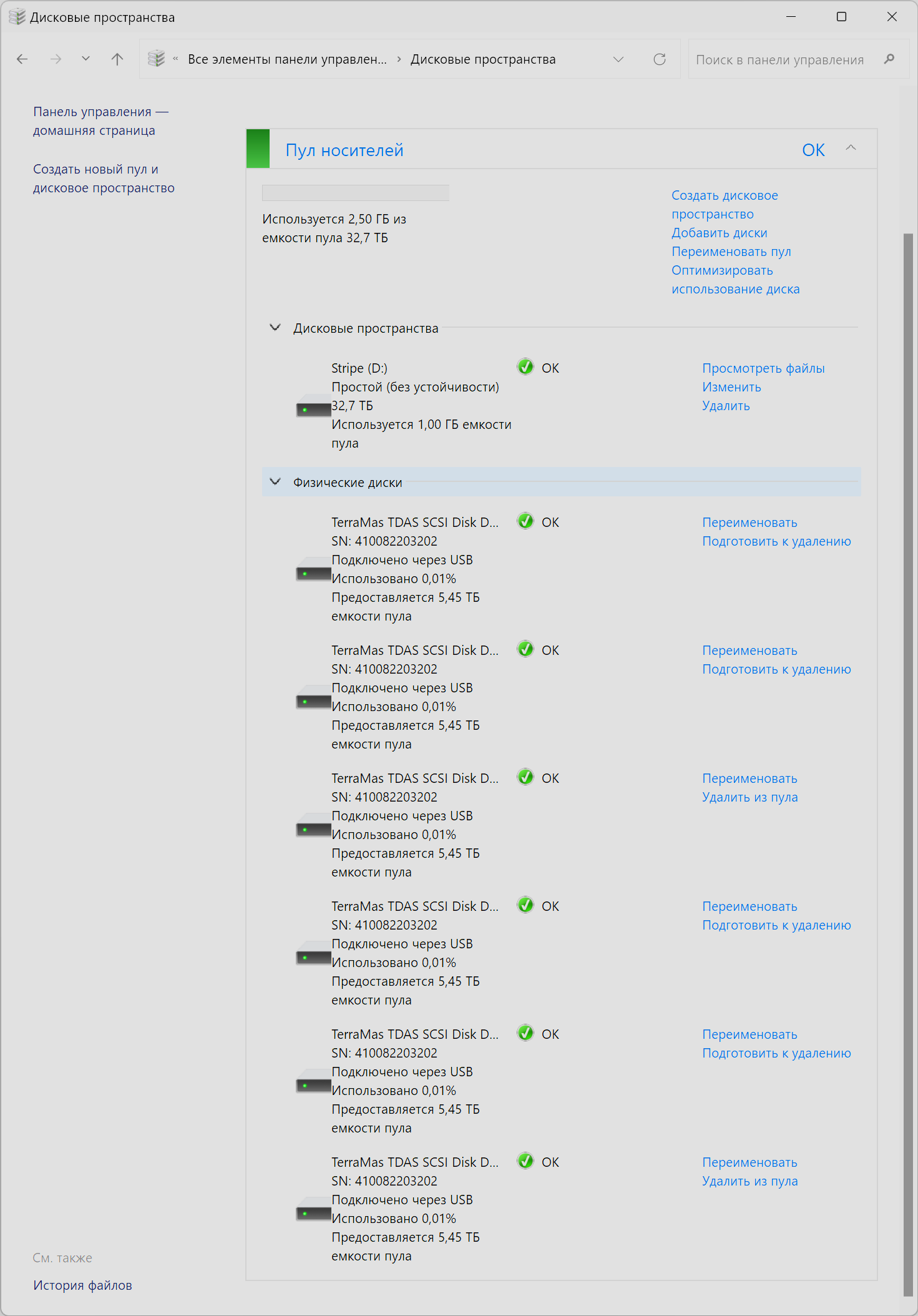

Вначале инициализируем накопители при помощи раздела «Управление дисками» утилиты «Управление компьютером», а затем объединим их в общий пул хранения.

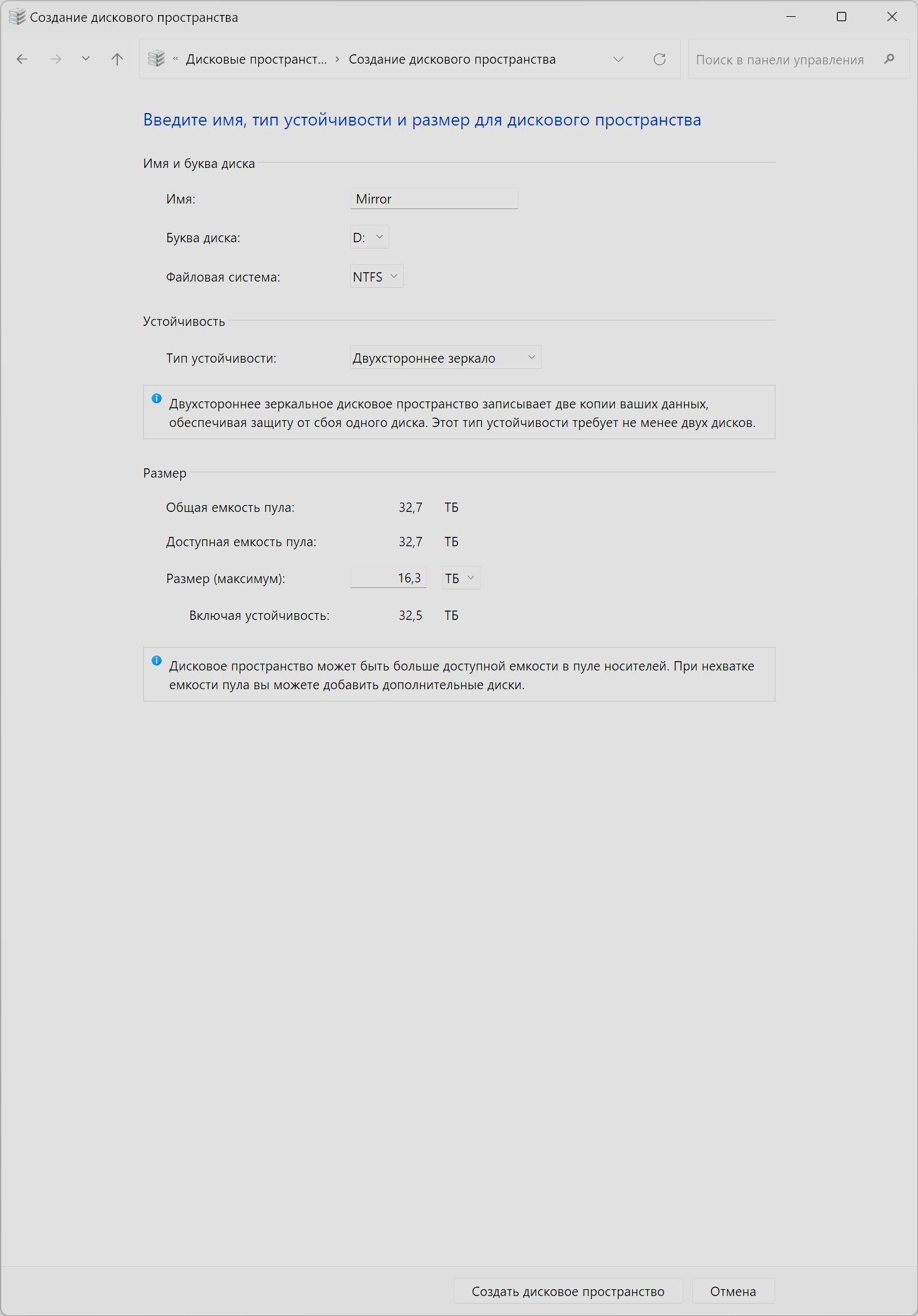

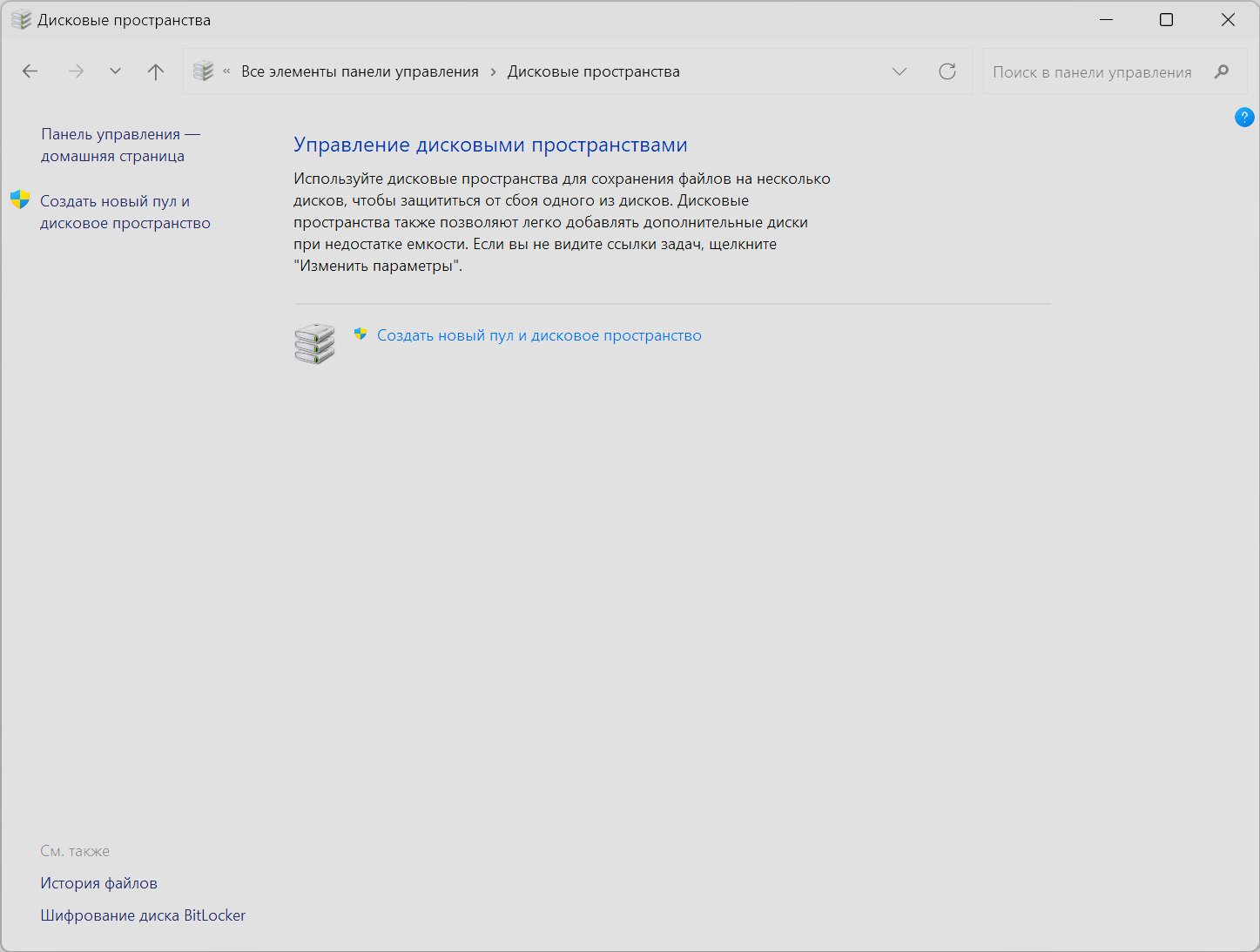

Создание дискового пространства подразумевает создание программного массива, который может быть одного из четырех видов.

Простой (без устойчивости) — эквивалент RAID0 (Stripe) с объединением дисков в одно виртуальное устройство, емкость которого равна сумме вместимости всех отформатированных накопителей, но резервирования данных у такого дискового пространства нет. При сбое любого из дисков вся хранящаяся информация будет утрачена.

Вместимость простого массива (6 накопителей по 6 ТБ) после его форматирования составляет 32,7 ГБ.

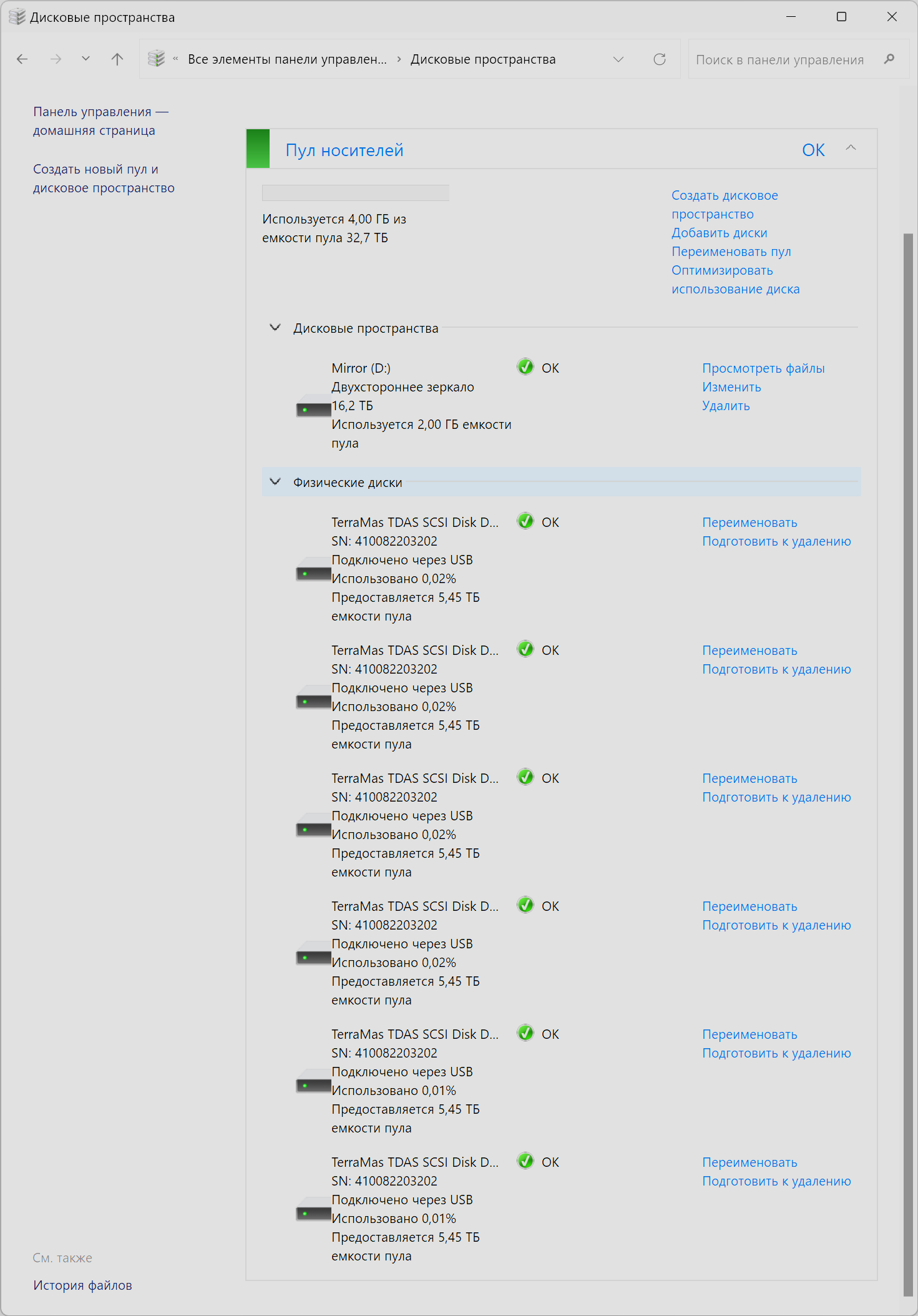

Двухстороннее зеркало — эквивалент RAID1 (Mirror). Запись производится со 100%-ным резервированием данных (одновременно на пару накопителей).

Конфигурация должна содержать четное число устройств. Вместимость массива равна половине суммарной емкости составляющих его дисков (в нашем случае — 16,2 ГБ).

Трехстороннее зеркало напоминает предыдущий вариант, но содержимое трех дисков резервируется на двух дополнительных, то есть требуется пять накопителей. Массив переживет выход из строя двух дисков одновременно.

Четность — эквивалент RAID5/6, массив с резервированием контрольных сумм. В трех- и четырехдисковых массивах на это расходуется емкость одного, а в пяти- и шестидисковых — двух накопителей.

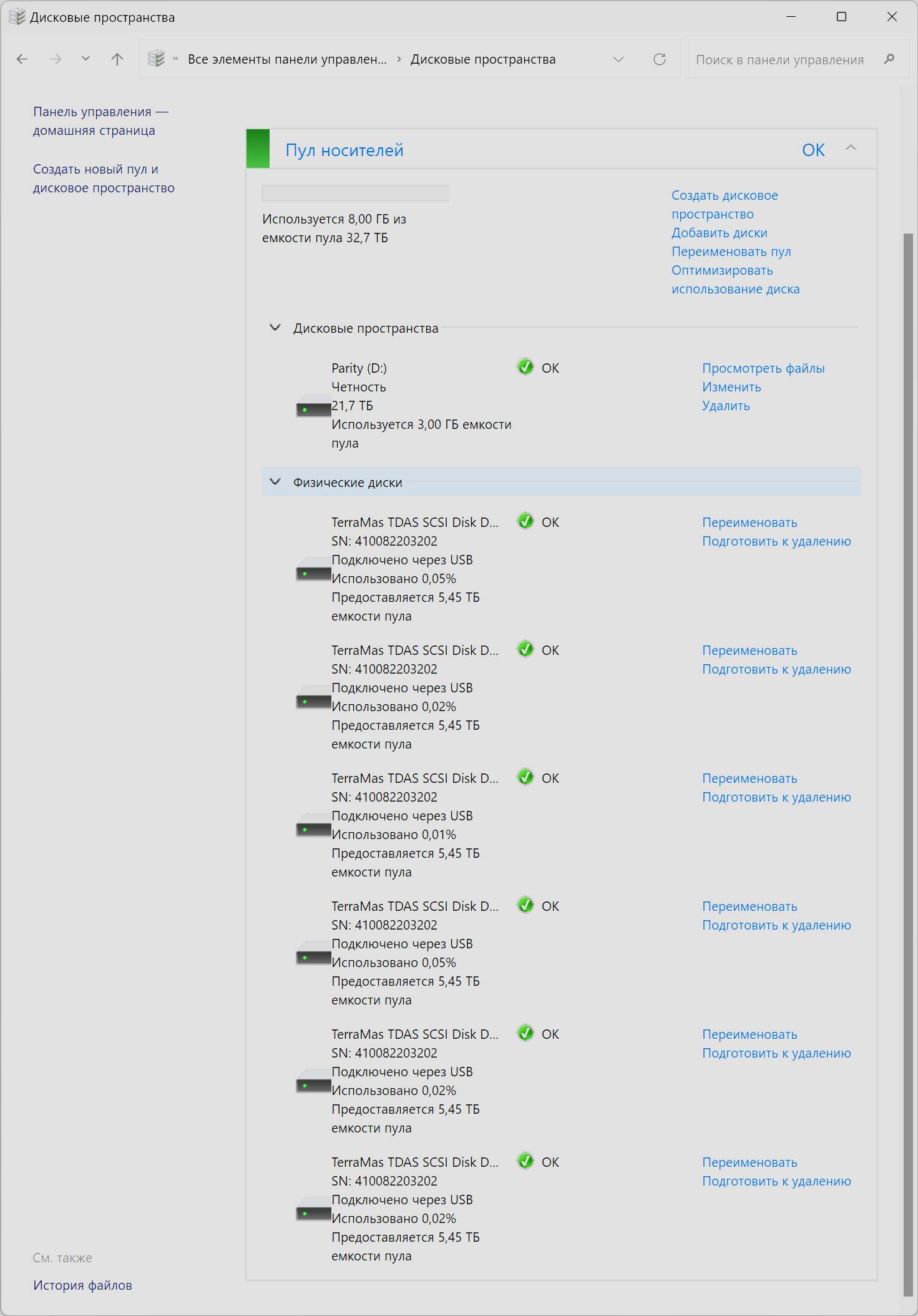

В нашем случае пользователю после форматирования доступно 21,7 ГБ.

Для простоты изложения будем именовать дисковые пространства соответствующими массивами — «простой», «зеркало» и «четность».

Тестирование

Для тестирования скоростей работы Terramaster D6-320 использовался клиентский ПК с портом USB 3.2 Gen 2, ОС Windows 11 и пакетом Intel NAS Performance Test (далее Intel NASPT) с нашим оригинальным набором шаблонов. Дополнительно мы оценивали скорости простым старым методом: копирование папки с файлами общим объемом 32 ГБ и одного файла видео такого же размера с фиксацией потребного для этого времени. Измерения проведены для двух вариантов конфигурации, шести- и четырехдисковой с формированием дисковых пространств (программных массивов) трех типов: простое, зеркало и четность.

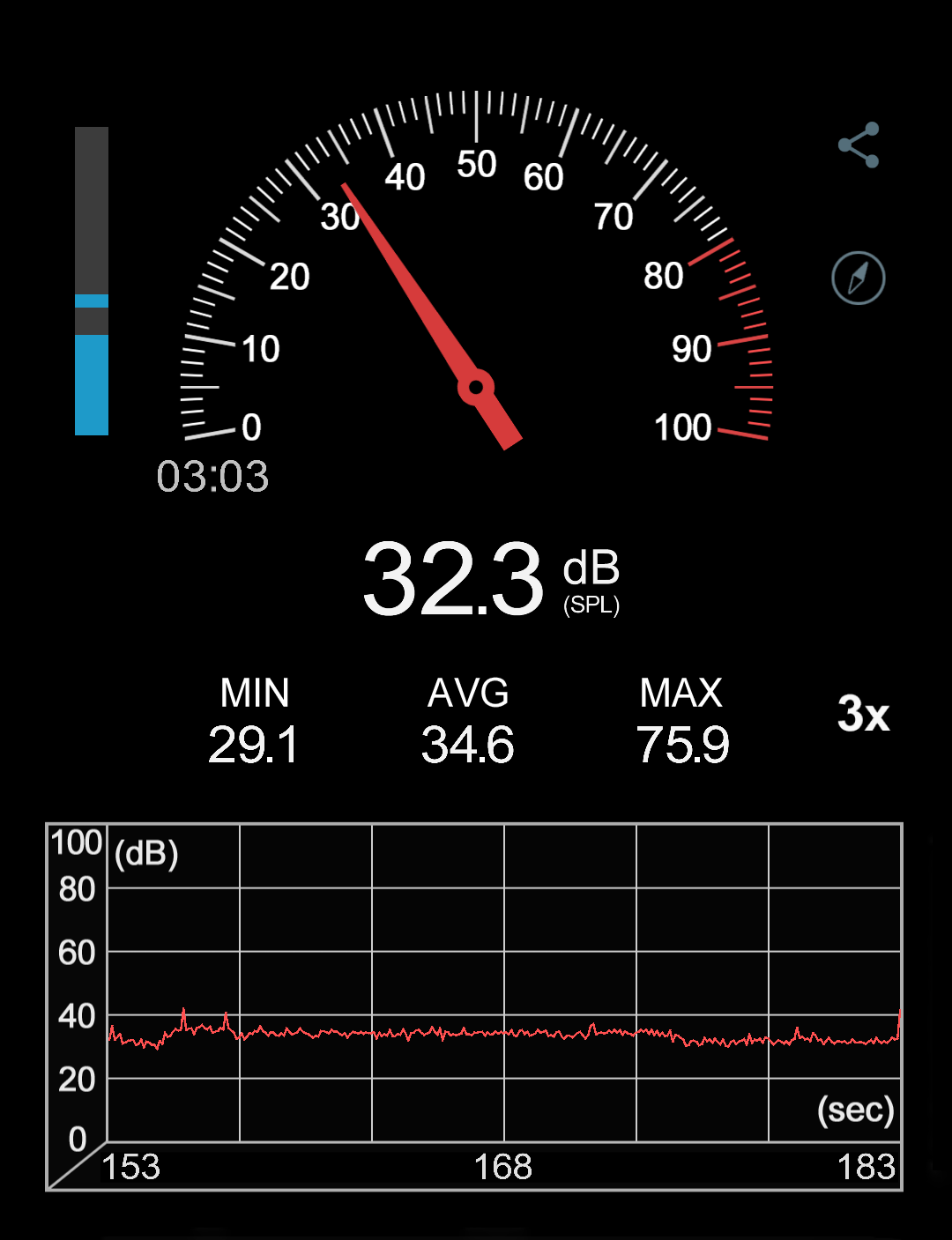

Сначала уточним уровень шума, производимый системой, с помощью бесхитростного (и не очень адекватного) приложения «Шумомер» для Android. Расстояние между измерителем и источником звука составляет 90 см.

Полученные 32,3 дБА несколько выше того, что обещает производитель (вероятно, производивший измерения для массива из SSD-накопителей).

Заодно убедимся, что Terramaster D6-320 поддерживает работу одиночных дисков (NTFS) при подключении к Android-смартфону.

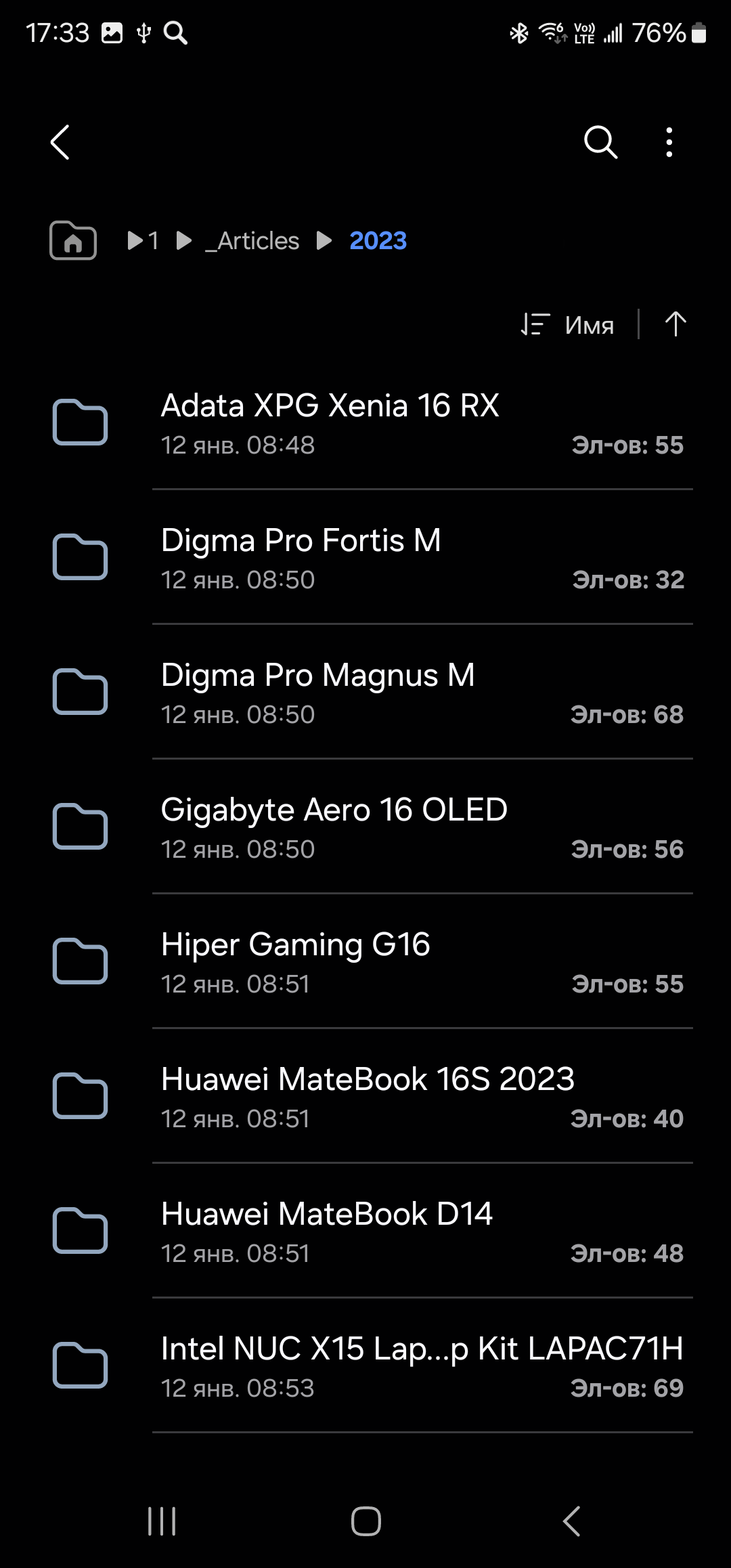

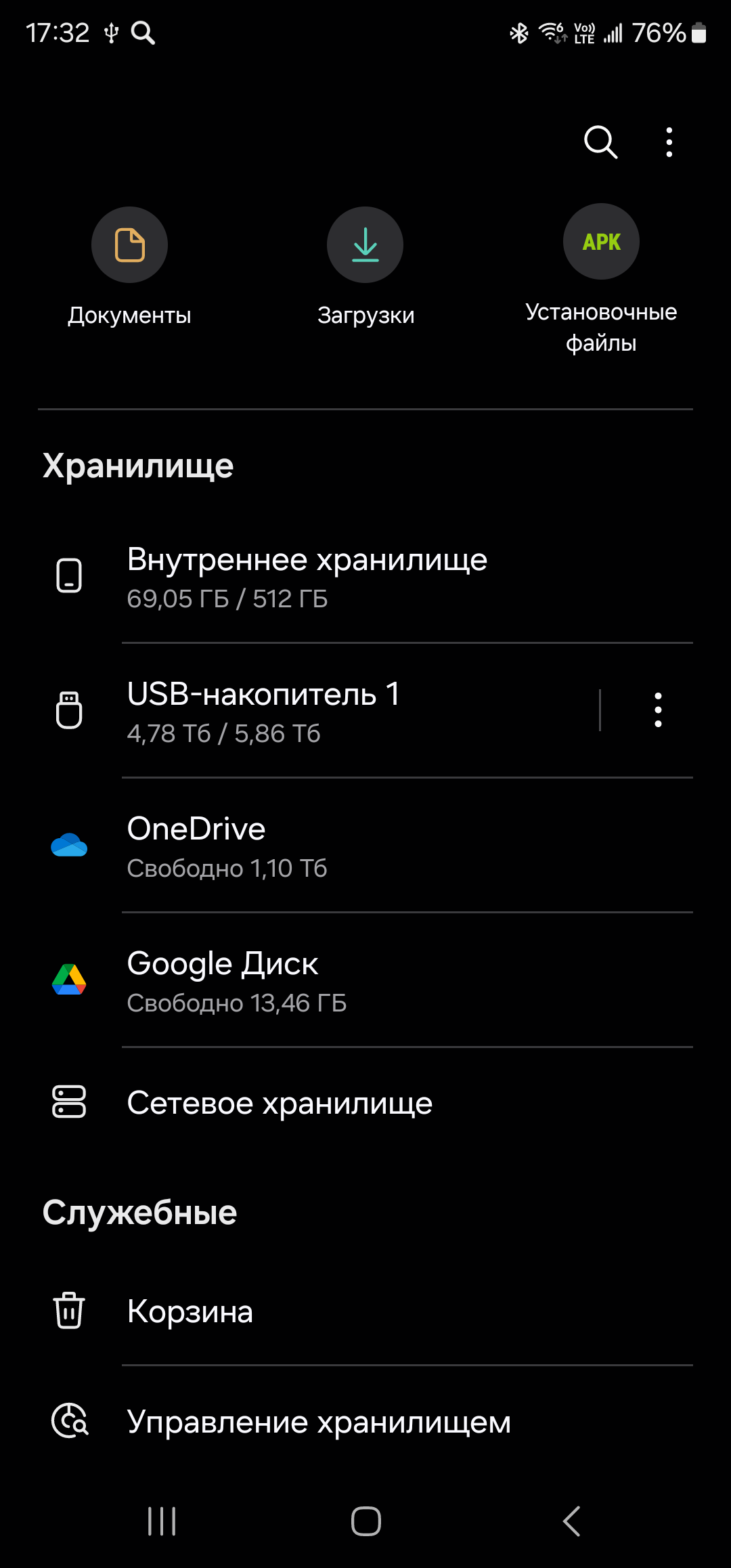

Диск в составе Terramaster D6-320 определяется автоматически; он обозначен на левом экране как «USB-накопитель 1». На правом экране — содержание архивной папки с некоторыми обзорами, опубликованными на нашем ресурсе в 2023 г. Подобным образом можно создавать резервные копии фото, видео, музыки, книг и других цифровых материалов, хранящихся на смартфонах и планшетах. В рассматриваемом варианте это просто, быстро и понятно. В то же время для организации такого рода доступа к серверу или NAS, функционирующих под ОС, отличных от Windows (MacOS), потребуется установка специальных драйверов и настройка служб, а соответствующими навыками неискушенный пользователь вряд ли обладает.

Шестидисковая конфигурация

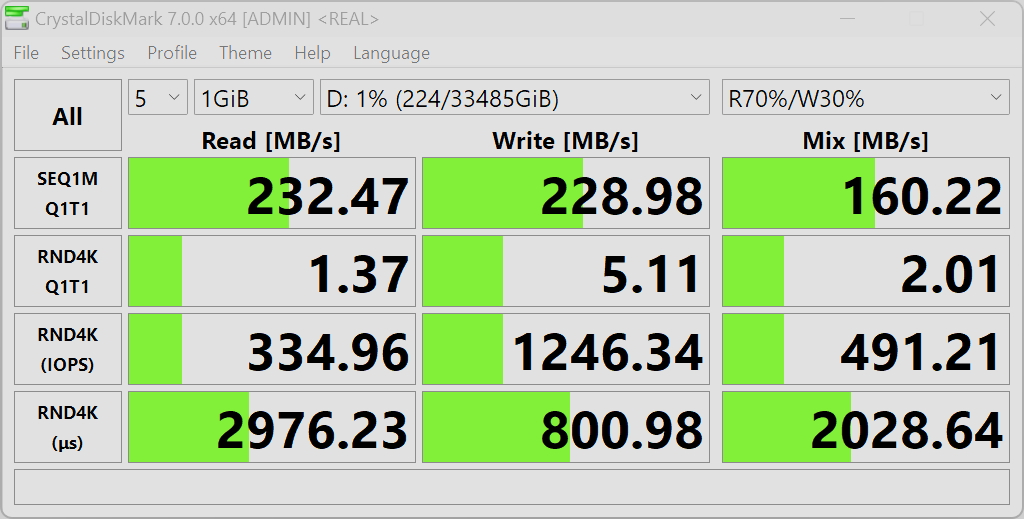

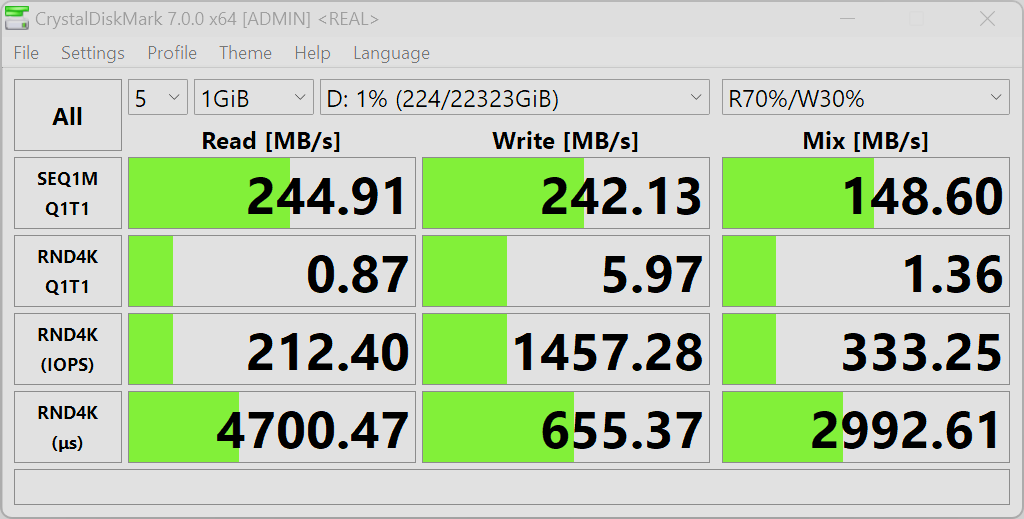

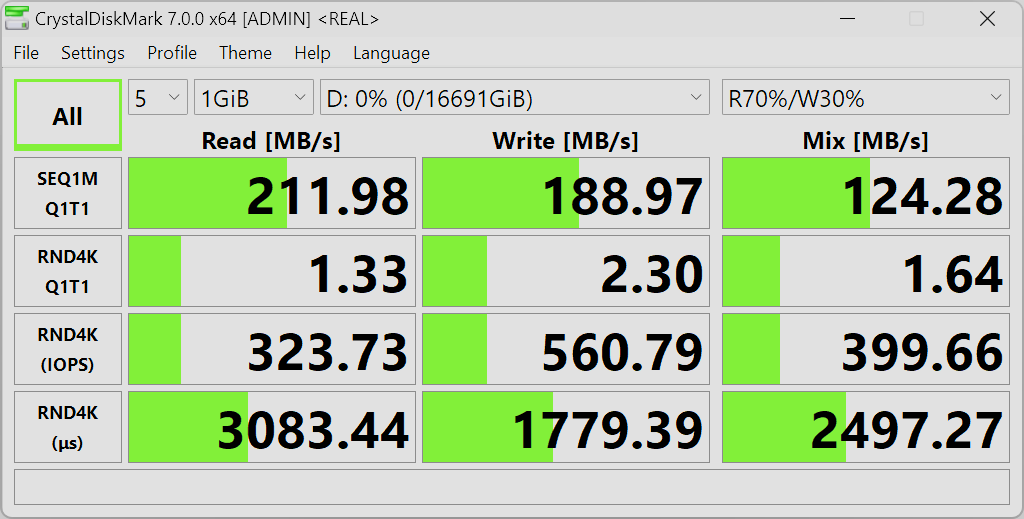

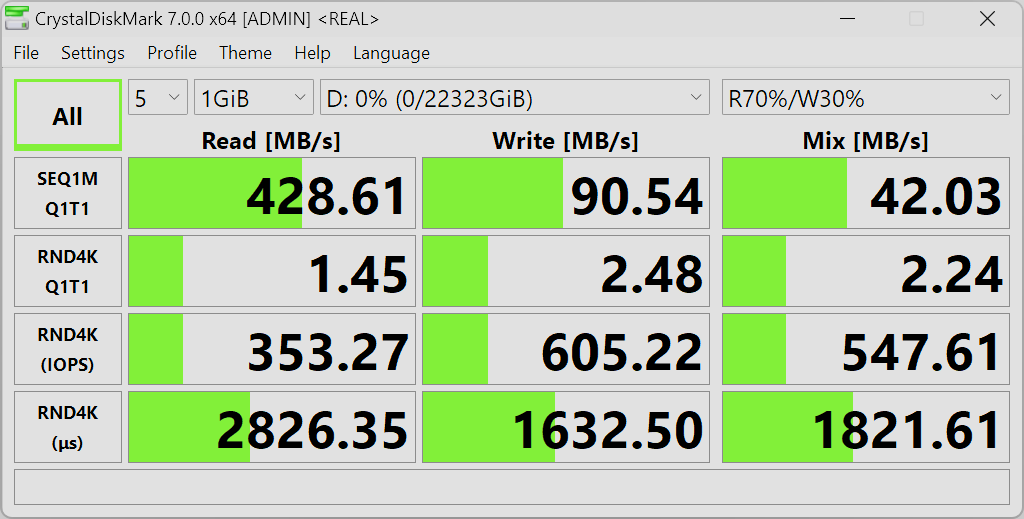

После организации соответствующих дисковых пространств можно грубо оценить скорости утилитой CrystalDiskMark.

Простой (Stripe)

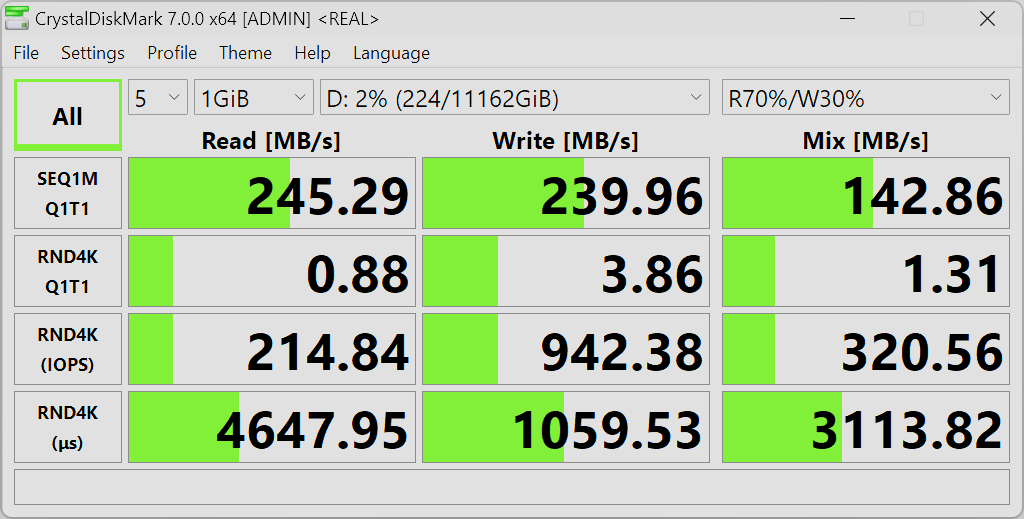

Зеркало (Mirror)

Четность (Parity)

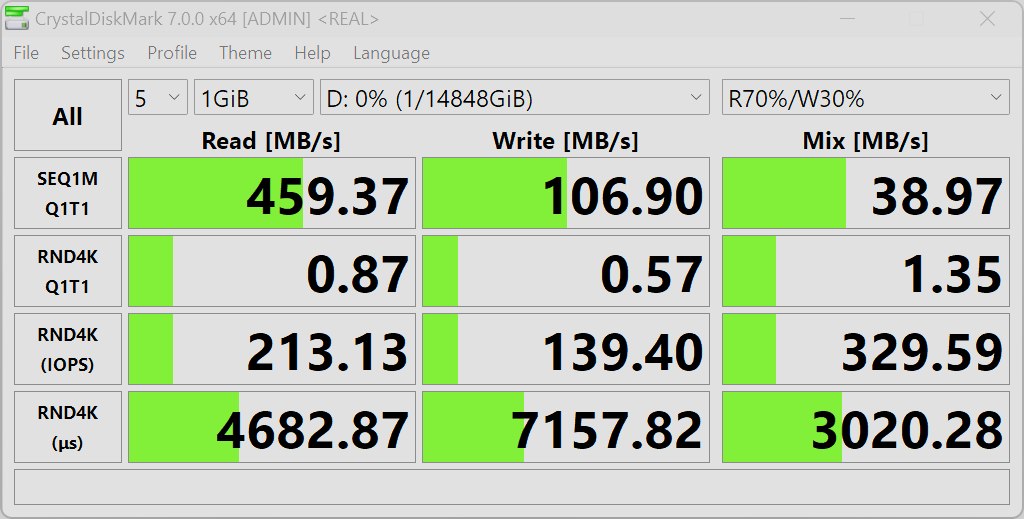

Наивысшая скорость последовательного чтения данных отмечена у массива с четностью (Parity), но в этом случае скорость записи на массив и скорость смешанных операций наименее впечатляющие. Лучший баланс скоростей записи и чтения при последовательных операциях виден у «простого» дискового пространства (Stripe), однако на практике использование такого массива невозможно из-за высокого риска утраты данных при сбое в любом из составляющих его накопителей. Более подробно показатели представляет Intel NASPT с нашим набором шаблонов.

Данные Intel NASPT в целом подтверждают то, что было получено ранее.

Важно привести еще и результаты, полученные в реальных условиях при копировании с массивов всех трех типов и на них папки с файлами размером 32 ГБ и одного файла такого же размера.

В этом тесте заметен однозначный приоритет дискового пространства с четностью (Parity) при копировании как папки, так и единственного файла такого же размера с массива на клиентский ПК. Но в этой ситуации копирование в обратном направлении происходит очень нескоро. Наилучший баланс в операциях «туда—обратно» обеспечивается простым массивом (Stripe), но — вновь подчеркнем — его нельзя использовать на практике.

Четырехдисковая конфигурация

«Дежурные» испытания утилитой CrystalDiskMark по-прежнему можно использовать для примерной оценки, но, к сожалению, это не слишком верно отражает реальное положение дел.

Простой (Stripe)

Зеркало (Mirror)

Четность (Parity)

Всё, что было ранее описано для шестидисковой конфигурации, остается в силе. Абсолютные показатели выше ранее полученных, и в этом состоит главное отличие 4-дисковой системы от 6-дисковой: в составе дисковых пространств на треть меньше накопителей, и работа с ними происходит быстрее. Вообще-то в теории у классических NAS (а не DAS) должно быть наоборот: больше дисков — быстрее скорость файловых операций, но в данном случае, вероятно, сказываются особенности контроллера в Terramaster D6-320.

Данные Intel NASPT подтверждают отчеты CrystalDiskMark. Вдобавок при случайном чтении (первый блок диаграммы) массив с четностью опережает два других варианта дисковых пространств.

При обычном копировании вновь видно превосходство четырехдисковой конфигурации над шестидисковой практически во всех тестах. Конечно, последнее обстоятельство не должно заставить пользователя отказаться от двух дополнительных дисков в составе массивов, так как на практике увеличение общей емкости хранилища важнее выигрыша в его производительности около 5%-10%.

Заключение

Рассмотренное хранилище с прямым подключением (DAS) Terramaster позволяет использовать одновременно от одного до шести архивных накопителей неформатированной емкостью до 22 ТБ каждый. Даже если иметь в виду накопившийся архив на вышедших из употребления (чересчур «медленных») дисках прошлых лет, устройство дает возможность организовать доступ к разнородному хранилищу весьма большой вместимости. Если же создать средствами Windows дисковые пространства (проще говоря, массивы), то можно получить заметный прирост скорости даже на классических шпиндельных накопителях, а потенциально еще более значительный — при задействовании SATA SSD. Следует учесть, что для первых скорости ограничиваются возможностями самих HDD, а интерфейс USB 3.2 Gen2, при помощи которого DAS подключается к клиентскому ПК (потенциально 10 Гбит/с), покрывает даже то, на что способен SATA SSD.

Благодарим компанию Terramaster за предоставленный для тестирования накопитель
