Intel Core 2 eXtreme QX9650: «ещё немного, ещё чуть-чуть…»

В данном материале мы рассмотрим самое последнее существенное обновление процессорного ряда компании Intel: CPU Intel Core 2 Extreme QX9650 на ядре с кодовым наименованием Yorkfield. Данное ядро является частью нового семейства ядер для мобильных, десктопных и серверных процессоров под общим кодовым наименованием Penryn. Честно говоря, с наибольшим нетерпением основная группа пользователей ждала обновлённых двухъядерников на ядре Wolfdale — четырёхъядерники интересуют намного меньший процент потенциальных покупателей. Однако Intel в этот раз поступила как-то очень «по-AMD-шному», начав раскрутку нового семейства с процессоров для экстремалов и серверов. Поэтому следующее, что мы увидим после Core 2 Extreme QX9650, это будет серия из трёх процессоров Core 2 Quad (ядро Yorkfield):

Процессор Частота, ГГц Частота шины (QP, МГц) Объём L2-кэша (МБ) TDP, ватт
Q9550 2,83 1333 12 (6×2) 95
Q9450 2,66 1333 12 (6×2) 95
Q9300 2,50 1333 6 (3×2) 95

и пяти Core 2 Duo (ядро Wolfdale):

Процессор Частота, ГГц Частота шины (QP, МГц) Объём L2-кэша (МБ) TDP, ватт
E8500 3,16 1333 6 65
E8400 3,0 1333 6 65
E8300 2,83 1333 6 65
E8200 2,66 1333 6 65

Однако произойдёт это уже в 2008 году. Ну а сейчас мы рассмотрим единственный процессор из нового семейства, который уже доступен… ну, по крайней мере, нашей тестовой лаборатории. :)

Архитектура Intel Core: небольшой, мягкий апгрейд

Переход на новый технологический процесс всегда оказывает благотворное влияние на фантазию разработчиков: и транзисторов можно впихнуть побольше, и энергопотребление на пару с нагревом снижаются просто за счёт техпроцесса, без применения разных хитрых и нестандартных технических решений. Поэтому нет ничего удивительного в том, что старый добрый Conroe решили немного модифицировать. Впрочем, модификации не отличаются особой оригинальностью подхода, и уж точно — первая из них.

Новый кэш

Максимальный объём разделяемого между двумя ядрами L2-кэша увеличили до 6 МБ (ранее максимум был равен 4 МБ). Соответственно увеличилось и количество каналов ассоциативности — с 16 до 24 (легко заметить, что 6/4=24/16). Также благодаря новому механизму Enhanced Cache Line Split Load кэш стал более интеллектуальным: данный механизм пытается повысить скорость считывания блоков данных, которые распределены между разными строками кэша. Теоретически, это может увеличить скорость работы программ, активно сканирующих большие области памяти, например, всевозможных кодеков и архиваторов.

Новый набор инструкций

Компания Intel уже давно является законодательницей мод в области расширения набора x86-инструкций без кардинальной его переделки — MMX, SSE, SSE2, SSE3… Когда-то AMD пыталась с ней соперничать, создав расширение 3DNow!, но на этом попытки закончились, и сейчас она предпочитает просто лицензировать наборы расширений у Intel. Новое расширение имеет наименование SSE4.1, что должно подчеркнуть некоторую его незаконченность — подразумевается, что будет ещё как минимум SSE4.2. В SSE4.1 входят 47 новых команд, предназначенных для ускорения работы с потоковыми данными и кодирования видео, а также для использования в научных расчётах. Подробнее мы на данном вопросе останавливаться не будем т.к. он достоин отдельной статьи. Остаётся лишь добавить, что из популярного ПО SSE4.1 на данный момент уже поддерживает MPEG4-кодек DivX версии 6.7.

Обновлённые функциональные блоки

Основные изменения коснулись блоков быстрого деления и битовых смещений: Fast Radix-16 Divider и Super Shuffle Engine. Блок деления Radix-16, используемый в ядре Conroe, обрабатывал за один проход 2 бита, Fast Radix-16 — 4 бита. Новый же Super Shuffle Engine теперь обеспечивает выполнение любых операций битовых перестановок в 128-битном регистре за 1 такт. По словам Intel, это должно существенно ускорить выполнение не только команд из нового набора SSE4.1, но и «старых» SSE3. Ну и кроме того, нам обещают очередные плановые улучшения в механизмах виртуализации.

В целом, всё это как-то подозрительно напоминает Prescott, вам не кажется? :) Однако мы всё же будем надеяться, что сходство исключительно формальное.

Аппаратное и программное обеспечение

Конфигурация тестовых стендов

Комплектующие, общие для всех проводимых тестов:

  • Память типа DDR2: Corsair CM2X1024-6400C4, 2 x 1 ГБ, DDR2-800, 4-4-4-12.
  • Память типа DDR: Corsair CMX1024-3500LLPRO, 2 x 1 ГБ, DDR-400, 2-3-2-6.
  • Плата для LGA775: ASUS P5B Deluxe, чипсет Intel P965.
  • Плата для Socket AM2: ASUS M2N32-SLI Deluxe, чипсет NVIDIA nForce 590 SLI.
  • Плата для Socket 939: ECS RD480-A939, чипсет ATI CrossFire Xpress 1600.
  • Жёсткий диск: Samsung HD401LJ (SATA-II).
  • Кулер для процессоров Socket AM2: стандартный, боксовый.
  • Кулер для процессоров Core 2 Duo / Celeron: стандартный, боксовый.
  • Кулер для процессоров Core 2 Quad / Extreme: Zalman CNPS9700 NT.
  • Блок питания: Cooler Master RS-A00-EMBA.
  • Видеокарта: Reference NVIDIA GeForce 8800 GTX, 768 МБ DDR3, PCI-E x16.

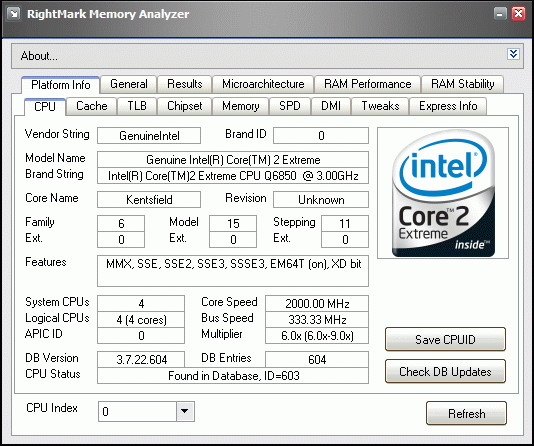

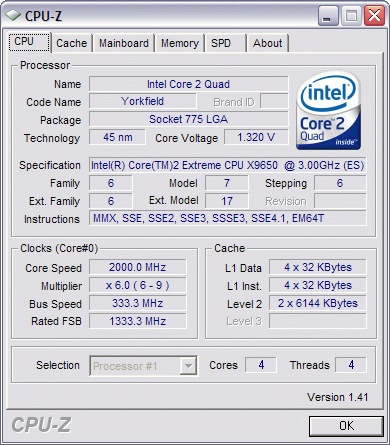

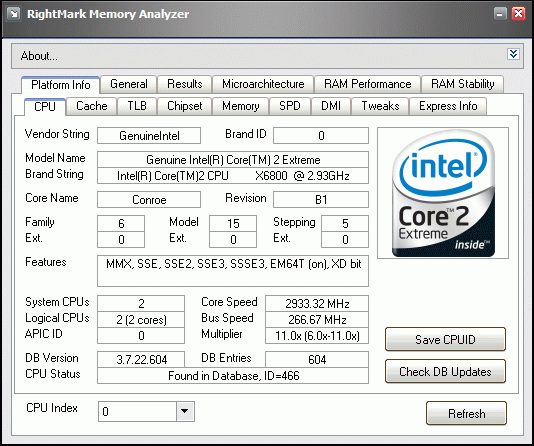

Тестируемые процессоры:

Процессор Core 2 eXtreme QX6700 Core 2 eXtreme X6800 Core 2 eXtreme QX6850 Core 2 eXtreme QX9650 Athlon 64 X2 6000+
Технология пр-ва
65 нм
65 нм 65 нм 45 нм 90 нм
Частота ядра, ГГц 2,66 2,93 3,0 3,0 3,0
Кол-во ядер 4 2 4 4 2
Кэш L2*, МБ 8 4 8 12 2x1
Частота шины**, МГц 1066 (QP) 1066 (QP) 1333 (QP) 1333 (QP) 2x800 (DDR2)
Коэффициент умножения 10 11 9 9 15
Сокет LGA775 LGA775 LGA775 LGA775 AM2
Типичное тепловыделение*** 130 Вт 130 Вт 130 Вт 130 Вт 125 Вт
AMD64/EM64T + + + + +
Virtualization Technology + + + + +

* — если указано «2x…», то имеется в виду «по … на каждое ядро»
** — у процессоров AMD — частота шины контроллера памяти
*** — у процессоров Intel и AMD указывается по-разному, поэтому сравнивать напрямую некорректно

Программное обеспечение

  1. Windows XP Professional x64 edition SP1
  2. 3ds max 9 x64 edition
  3. Maya 8.5 x64 edition
  4. Lightwave 3D 9 x64 edition
  5. MATLAB R2006a (7.2.0.32) x64 edition
  6. Pro/ENGINEER Wildfire 2.0
  7. SolidWorks 2005
  8. Photoshop CS2 (9.0)
  9. Visual Studio 2005 Professional
  10. Apache HTTP Server 2.2.4
  11. CPU RightMark 2005 Lite (1.3) x64 edition
  12. WinRAR 3.62
  13. 7-Zip 4.42 x64 edition
  14. FineReader 8.0 Professional
  15. LAME 3.97
  16. Monkey Audio 4.01
  17. OGG Encoder 2.83
  18. Windows Media Encoder 9 x64 edition
  19. Canopus ProCoder 2.01.30
  20. DivX 6.4
  21. Windows Media Video VCM 9
  22. x264 v.604
  23. XviD 1.1.2
  24. F.E.A.R. 1.08
  25. Half-Life 2 1.0
  26. Quake 4 1.3
  27. Call of Duty 2 1.2
  28. Serious Sam 2 2.07
  29. Supreme Commander 1.0.3220
Тестирование

Необходимое предисловие к диаграммам

Форма представления результатов в используемой нами методике тестирования имеет две особенности: во-первых, все типы данных приведены к одному — целочисленным относительным баллам (производительность рассматриваемого процессора относительно Intel Core 2 Duo E4300, если скорость последнего принять за 100 баллов), и, во-вторых, подробные результаты приводятся в виде таблицы в формате Microsoft Excel, в самой же статье присутствуют только сводные диаграммы по классам бенчмарков. Тем не менее, иногда мы будем обращать ваше внимание на подробные результаты, если они того заслуживают.

Пакеты трёхмерного моделирования

С самого начала QX9650 делает серьёзную заявку на победу: выигрыш у ближайшего конкурента составляет 6,5%. Конечно, сама по себе цифра достаточно скромная, но давайте не будем забывать, что частота у QX9650/6850 — одинаковая, поэтому выигрыш новичка обусловлен другими причинами.

CAD/CAE пакеты

Различные пакеты прореагировали на новый процессор совершенно по-разному: MATLAB даже больше понравился старый QX6850 (у него результат чуть повыше, чем у QX9650), SolidWorks остался практически равнодушен к новому CPU (всего 3% прироста скорости), а вот Pro/ENGINEER QX9650 встретил с бурным одобрением: его выигрыш у QX6850 в данном пакете составляет почти 6%.

Обработка цифрового фото

Даже если обратиться к подробным результатам, каких-то особенно выдающихся подтестов не видно: везде QX9650 чуть-чуть быстрее QX6850, благодаря чему в итоге он и оказывается чуть-чуть быстрее в среднем. Поэтому довольно сложно строить предположения о том, за счёт чего выигрывает новый процессор — то ли объём кэша повлиял, то ли ускоренные вычислительные блоки.

Компиляция

Компиляторы любят большой кэш, поэтому результат был предсказуем. С одной стороны, это радует (ведь «предсказание» было хорошее), с другой — на фоне явного преимущества QX9650 в объёме L2, другие его преимущества в этом тесте остались нераскрытыми. :)

Веб-сервер

Явление, о котором мы уже писали, сводит на нет все преимущества сегодняшних четырёхъядерников от Intel в архитектуре и объёме L2-кэша (особенно последнее).

Синтетика

Сногсшибательный результат, причём если обратиться к подробностям, то видно, что решающим стал почти 2-кратный выигрыш QX9650 в модуле Solver, который не распараллелен, и занимается обсчётом физической модели. Пожалуй, мы закажем программистам CPU RightMark отдельное исследование по данному вопросу, но основной вывод настолько очевиден, что, скорее всего, правилен: мы наблюдаем результаты модернизации вычислительных блоков процессора (к объёму кэша CPU RM достаточно равнодушен, это подтверждается многими прошлыми тестированиями).

Упаковка данных

Достаточно скромный результат, учитывая выросший в полтора раза объём кэша второго уровня. Есть предположение, что основная проблема в платформе, и узким местом стала память.

Оптическое распознавание

Здесь, судя по трём верхним линейкам, мы явно упёрлись во что-то другое, но никак не в процессор. Может, в подсистему памяти? Тогда, по идее, это будет заметно в будущих тестах с использованием DDR3-1333…

Кодирование аудиоданных

«Старая» подгруппа тестов, практически полностью потерявшая актуальность на данный момент ввиду высокой предсказуемости результатов. No comments.

Кодирование видеоданных

Особенных преимуществ в кодировании видео QX9650 не продемонстрировал, хотя надежды на ускоренные блоки после результатов CPU RightMark у нас появились. Однако не удовлетворившись стандартными тестами по основной методике, мы захотели попробовать, какие же неизведанные прелести несёт нам кодек DivX 6.7 с поддержкой SSE4. Настройка этой поддержки происходит вот таким образом:

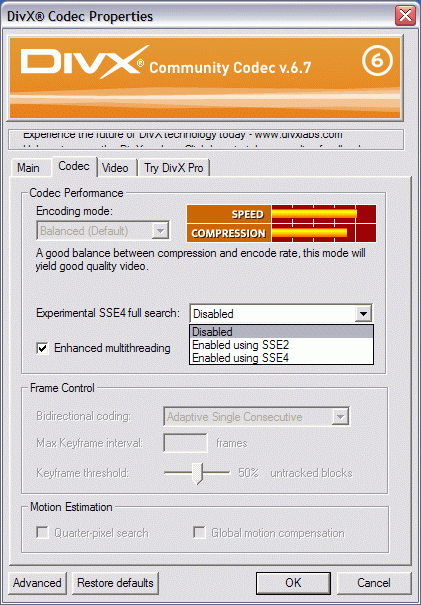

Как видите, в настройках кодека DivX 6.7 появилась новая опция Experimental SSE4 full search. Вообще-то, если уж по-честному, то использование разработчиками ПО эвфемизма «Experimental» знающим людям само по себе говорит многое. В переводе с технического на русский, это, как правило, звучит примерно так: «Мы тут чего-то напрограммировали, впечатлённые новыми возможностями — но всерьёз это даже сами пока не воспринимаем».

Результаты, полученные нами, выглядят достаточно странно. Судите сами:

Разрешение использования данной функции кодека, как легко заметить по результатам тестов — приводит, в общем-то, к замедлению процесса кодирования. Однако если функция реализуется с помощью команд SSE2, то замедление оказывается довольно существенным, а вот если с помощью команд SSE4 — почти неощутимым.

Таким образом, на основании имеющихся у нас данных и принципа Оккама, мы можем предположить следующее: была у разработчиков кодека DivX некая мечта, но до появления SSE4.1 воплощение её в коде было уж слишком «тормозным». А тут вдруг предоставилась такая интересная возможность…

Остаётся надеяться, что «мечта» действительно обеспечивает увеличение качества закодированной картинки или степени сжатия т.к. в противном случае не очень понятно, зачем её вообще реализовывать. :)

Игры

Несмотря на внушительную победу QX9650, нам всё же хочется обратить ваше внимание на подробные результаты, приведенные в таблице. Нетрудно заметить, что основное превосходство новый процессор продемонстрировал в режимах Low Quality или (иногда) Medium Quality. Это свидетельствует о том, что перспективы у него самые замечательные (мощности процессора хватает с запасом в том числе для игр), но в качестве процессора для игровой машины сегодняшнего дня, QX9650 окажется, скорее всего, избыточным: в высоких разрешениях и при высоком качестве графики, мы всё равно упираемся в видеокарту, и разница между QX9650 и QX6850 практически неощутима.

Общие баллы






Линейки на диаграммах говорят сами за себя. Мы лишь отметим, что в «профессиональном» ПО отрыв процессора на базе нового ядра от ближайшего конкурента выглядит намного более внушительно, чем в «домашнем». В целом, тенденция с нашей точки зрения сугубо положительная: пусть «монстры производительности» будут быстры именно там, где их производительность смогут оценить по достоинству.

Предположительное энергопотребление


Несмотря на заявленный TDP 130 ватт (в точности такой же, как у QX6850), реальное энергопотребление QX9650 при 100% нагрузке равно 76 ваттам, что даже меньше чем у более низкочастотного QX6700, произведенного по старой 65-нм технологии. И даже если рассматривать данную цифру в абсолютном значении, согласитесь: 76 ватт для самого топового продукта в линейке — это явно немного. Давненько мы не видали high-end процессоров, которым бы удалось не перешагнуть знаковый 100-ваттный рубеж.

Заключение

К счастью, Prescott из Penryn не получился: при одинаковой частоте работы ядра, новый процессор оказался на внушительные 8% быстрее старого (согласно общего среднего балла нашей методики), причём некоторые признаки свидетельствуют о том, что не только за счёт экстенсивного подхода (увеличение объёма L2-кэша), но и за счёт реального повышения быстродействия вычислительных блоков. На новую архитектуру это, конечно, не тянет, но обновление существующей явно удалось. Если ещё и с доступностью «нижних» моделей на новом ядре проблем не будет, то основному конкуренту Intel, кажется, пора начинать серьёзно беспокоиться: пока мы всё ждём и ждём фактического появления на десктопе AMD K10, новая архитектура Intel уже в который раз демонстрирует взятие очередной планки производительности. Если так и дальше пойдёт — кое-кто может дождаться ситуации, когда его новые процессоры окажутся по быстродействию слабее более «старых» конкурентов…

Модули памяти для тестовых стендов предоставлены Corsair Memory

22 ноября 2007 Г.
