В конце мая 2013 года компания Gigabyte представила свой первый мини-компьютер, получивший название Brix. Этот миниатюрный компьютер с габаритными размерами 114×108×30 мм на базе процессора Intel Ivy Bridge являлся альтернативой Intel NUC, а если Intel NUC рассматривать не как конечный продукт, а как некую концепцию, то Gigabyte Brix можно считать конкретной реализацией этой концепции. Правда, в отличие от Intel NUC, Gigabyte Brix был изначально ориентирован на рынок DIY (Do It Yourself, «самосбор»). Этот мини-ПК не комплектовался оперативной памятью и накопителем.
В начале этого года компания Gigabyte анонсировала обновленные модели мини-ПК под названием Gigabyte Brix Pro, которые уже основаны на процессорах Intel Haswell с графическим ядром Intel Iris Pro Graphics 5200. Впрочем, новые модели отличаются от Gigabyte Brix предыдущего поколения не только «начинкой» — корпус Brix Pro заметно «потолстел»: с 30 до 62 мм. Кроме того были анонсированы новые модели Gigabyte Brix (они выполнены в более тонких корпусах) на базе процессоров Intel Core четвертого поколения, но с более простым графическим ядром.
На сегодняшний день доступны две модели компьютеров Gigabyte Brix Pro: на базе процессоров Intel Core i7-4770R и Core i5-4570R. В этой статье мы подробно рассмотрим топовую модель GB-BXi-4770R с процессором Intel Core i7-4770R.
Комплектация и упаковка

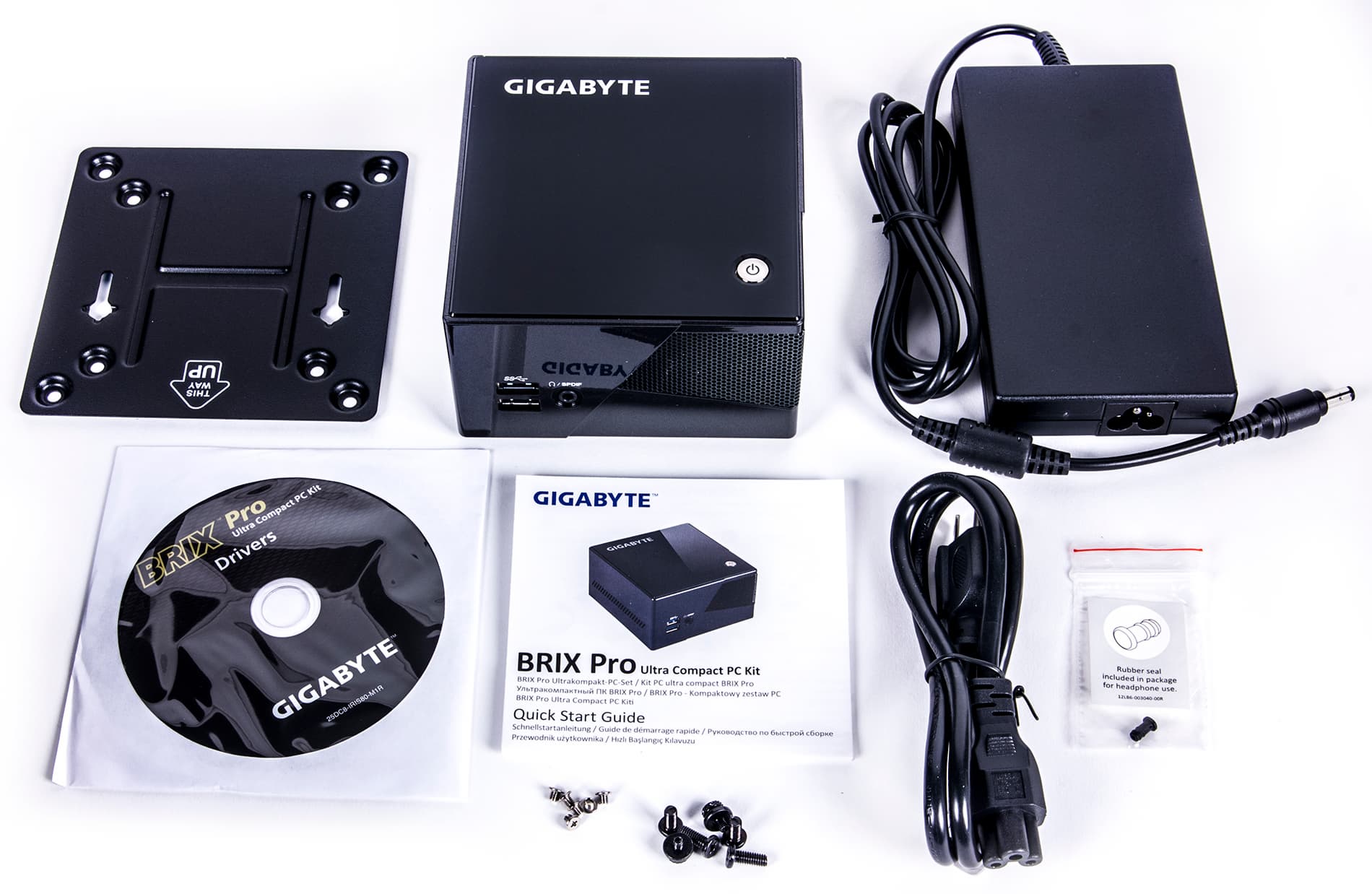

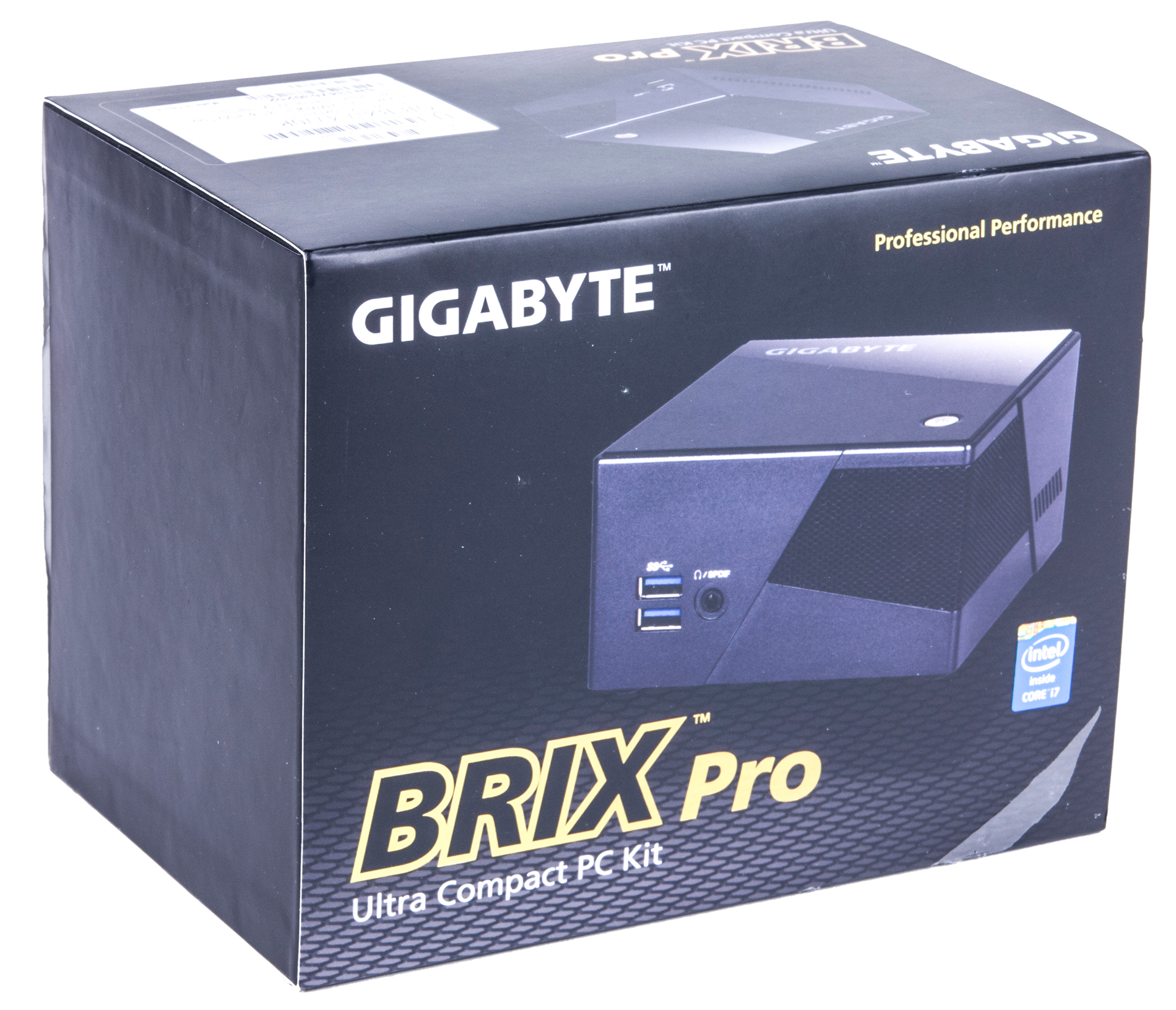

Мини-ПК Gigabyte Brix Pro поставляется в небольшой черной коробке из очень прочного картона. В комплект поставки, кроме самого мини-ПК, входит адаптер питания на 135 Вт (19 В; 7,1 А), инструкция пользователя, DVD-диск с драйверами и кронштейн крепления VESA (75×75 и 100×100 мм), который позволяет закрепить Gigabyte Brix Pro на задней стенке монитора или телевизора.
Конфигурация
Подробная спецификация модели GB-BXi-4770R приведена в таблице
| Gigabyte Brix Pro (GB-BXi-4770R) | |
| Процессор | Intel Core i7-4770R |
| Чипсет | Intel HM87 |
| Оперативная память | 2 разъема SO-DIMM для модулей DDR3L (1,35 В; 1333/1600 МГц) |
| Максимальный объем | 16 ГБ |
| Сетевой контроллер | Realtek RTL8111G |
| Модуль Wi-Fi | Realtek 8821AE (802.11b/g/n/ac + Bluetooth 4.0) |
| Аудиоподсистема | Realtek ALC269 |
| Внутренние разъемы | 1 × SATA 6 Гбит/с 1 × mSATA 1 × mini-PCI Express |
| Внешние разъемы | 4 × USB 3.0 1 × HDMI 1 × Mini-DisplayPort 1 × RJ-45 1 × комбинированный аудиоразъем (миниджек/SPDIF) 1 × разъем питания |
| Размер системной платы | 100×105 мм |
| Габаритные размеры корпуса | 114×111×62 мм |
| Масса корпуса без накопителей и памяти | 875 г |
| Блок питания | 135 Вт (19 В; 7,1 А) |
| Размеры блока питания | 150×80×22 мм |
| Масса блока питания | 445 г |

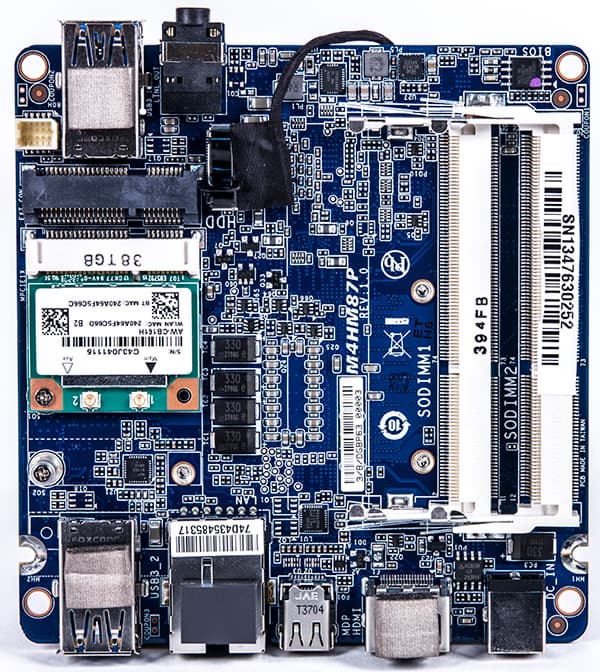

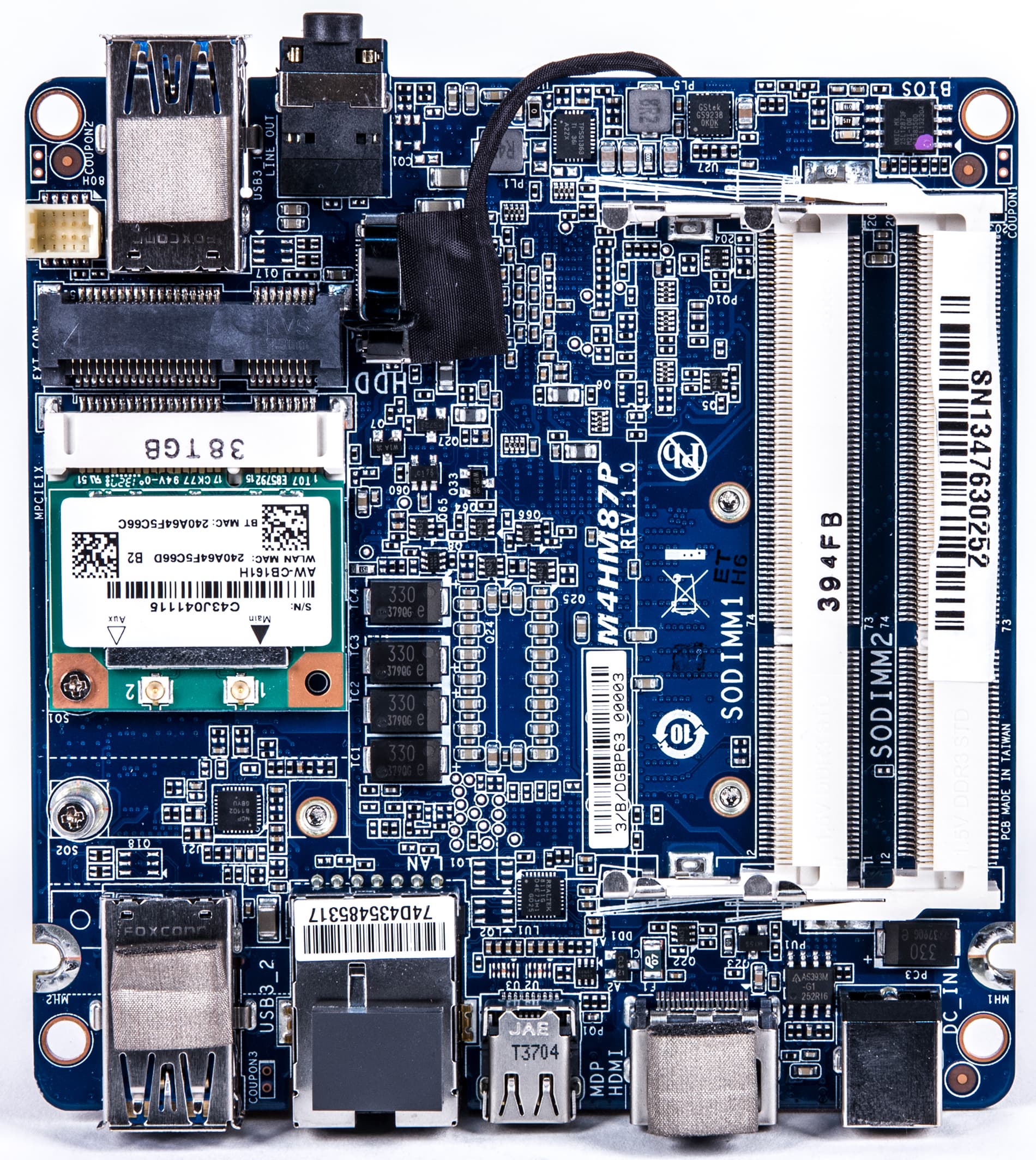

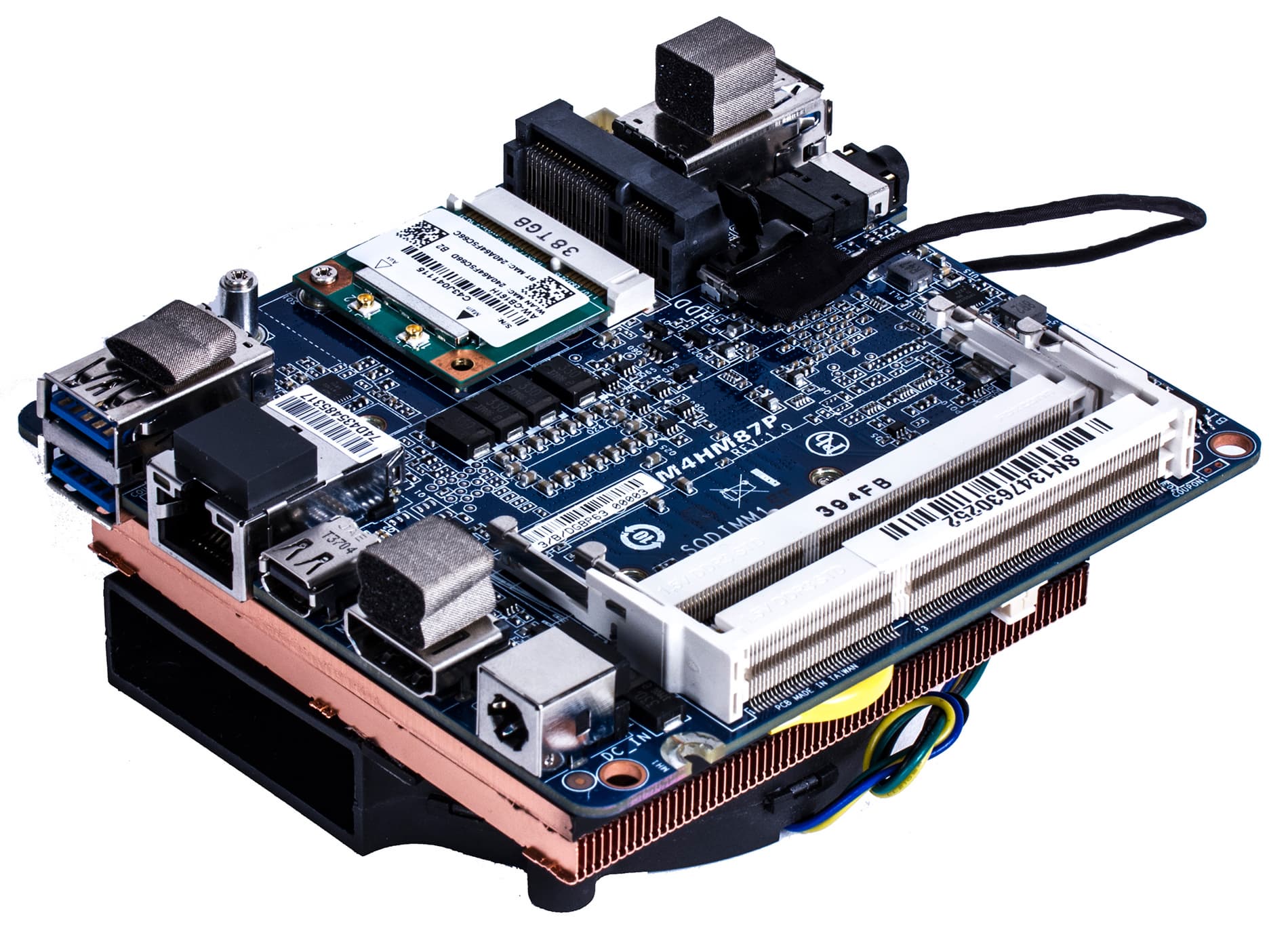

Говоря о конфигурации Gigabyte Brix Pro, начать стоит, пожалуй, с того, что размеры его системной платы составляют всего 100×105 мм. Понятно, что при столь компактных размерах платы что-либо разместить на ней можно только в том случае, если сама плата будет двухсторонней. С одной стороны этой платы размещены процессор и чипсет, а с другой реализованы все разъемы.

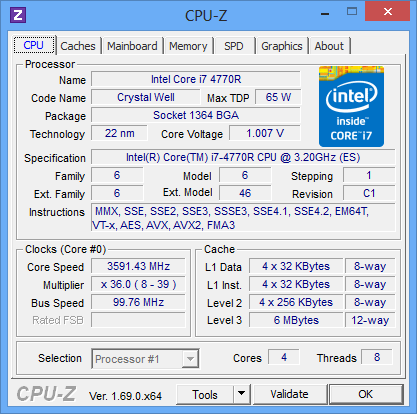

Основой мини-ПК Gigabyte Brix Pro (GB-BXi-4770R) является процессор Intel Core i7-4770R. Этот процессор интересен тем, что хотя официально он уже давно объявлен, практически он пока нигде не применяется. И GB-BXi-4770R — это своего рода уникальная возможность познакомиться с процессором Intel Core i7-4770R и его графическим ядром. Этот четырехъядерный процессор имеет разъем FCBGA1364, то есть он распаивается на плате, а не вставляется в сокет. И естественно, заменить процессор самостоятельно невозможно. Intel Core i7-4770R имеет номинальную тактовую частоту 3,2 ГГц, которая в режиме Turbo Boost может увеличиваться до 3,9 ГГц. Размер его кэша L3 составляет 6 МБ, а максимальная расчетная мощность — 65 Вт. Собственно, именно расчетная мощность в 65 Вт ограничивает возможность применения этого процессора в ультрабуках, поскольку при такой мощности тепловыделения необходимо устанавливать достаточно мощную систему охлаждения, что невозможно сделать в тонком корпусе ультрабука. Одна из главных особенностей процессора Intel Core i7-4770R — интегрированное графическое ядро Intel Iris Pro Graphics 5200, которое, естественно, превосходит по производительности ядра Intel HD Graphics 4600 и 4400.
Для подключения внешнего монитора или телевизора на задней панели Gigabyte Brix Pro имеются разъемы HDMI (4096×2304@24 Гц) и Mini-DisplayPort (3840×2160@60 Гц). Причем, как указывается в спецификации, к компьютеру можно одновременно подключить два дисплея.
Для установки модулей памяти в Gigabyte Brix Pro предусмотрено два слота SO-DIMM. Согласно спецификации, поддерживается память DDR3L 1333/1600 МГц с напряжением питания 1,35 В. Всего в систему можно установить 16 ГБ памяти.
Для подключения накопителей в рассматриваемом мини-ПК предусмотрено два разъема: mSATA и SATA 6 Гбит/с. Причем к разъему SATA 6 Гбит/с (он совмещен с разъемом питания) можно подключать только 2,5-дюймовый накопитель (SSD или HDD), для которого в корпусе предусмотрено соответствующее место. Таким образом, всего в Gigabyte Brix Pro можно установить два накопителя: SSD с интерфейсом mSATA и 2,5-дюймовый SSD или HDD. Наиболее логичный вариант — подключить SSD-накопитель с интерфейсом mSATA, на который устанавливается операционная система и все приложения, и относительно емкий HDD-диск для хранения фильмотеки, фотографий и пр.
Аудиоподсистема в мини-ПК Gigabyte основана на шестиканальном HDA-кодеке Realtek ALC269, но на корпусе имеется всего один комбинированный аудиоразъем (миниджек на наушники/SPDIF). Предполагается, что подключив к разъему S/PDIF внешний A/V-ресивер, появится возможность реализовать различные сценарии применения аудиоподсистемы в составе домашнего кинотеатра. Конечно, хотелось бы, чтобы в компьютере, который позиционируется на роль мультимедийного центра, аудиоподсистеме было уделено немного больше внимания, но… увы. Здесь только один аудиоразъем для наушников (хоть и с возможностью подключения внешнего A/V-ресивера через S/PDIF).

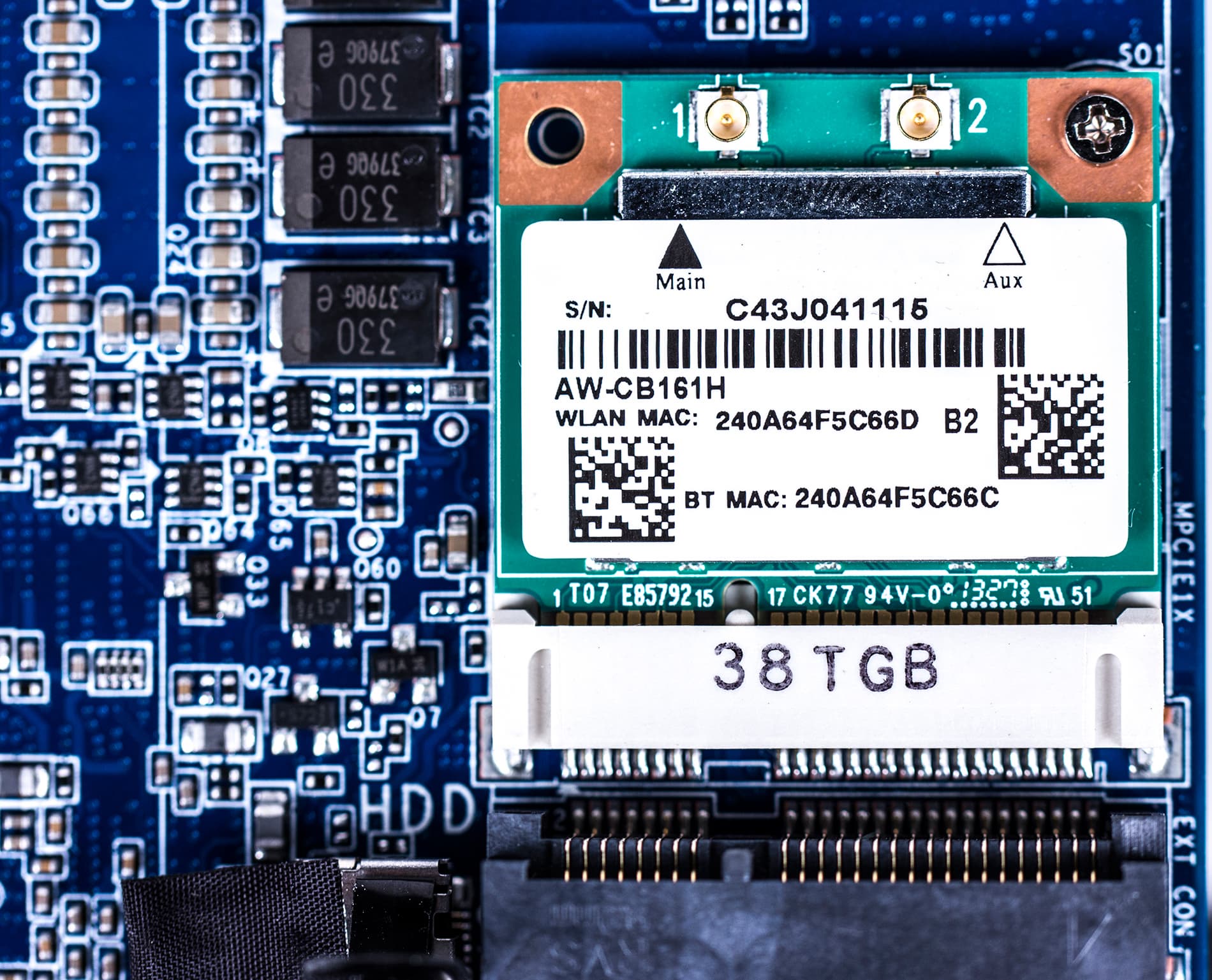

Что касается сетевого интерфейса, то для подключения к проводному сегменту локальной сети имеется гигабитный интерфейс на базе контроллера Realtek RTL8111G. Кроме того, в разъем Mini-PCIe установлен модуль беспроводной связи Realtek 8821AE. Это двухдиапазонный (2,4 и 5 ГГц) модуль с поддержкой стандартов Wi-Fi 802.11b/g/n/ac и Bluetooth 4.0.
Для подключения различных периферийных устройств в Gigabyte Brix Pro предусмотрено четыре порта USB 3.0, которые выведены на переднюю и заднюю стороны корпуса.
Остается добавить, что блок питания в этом компьютере внешний. Он имеет мощность 135 Вт и представляет собой довольно массивную коробочку с габаритными размерами 150×80×22 мм и массой 445 г.
Дизайн корпуса

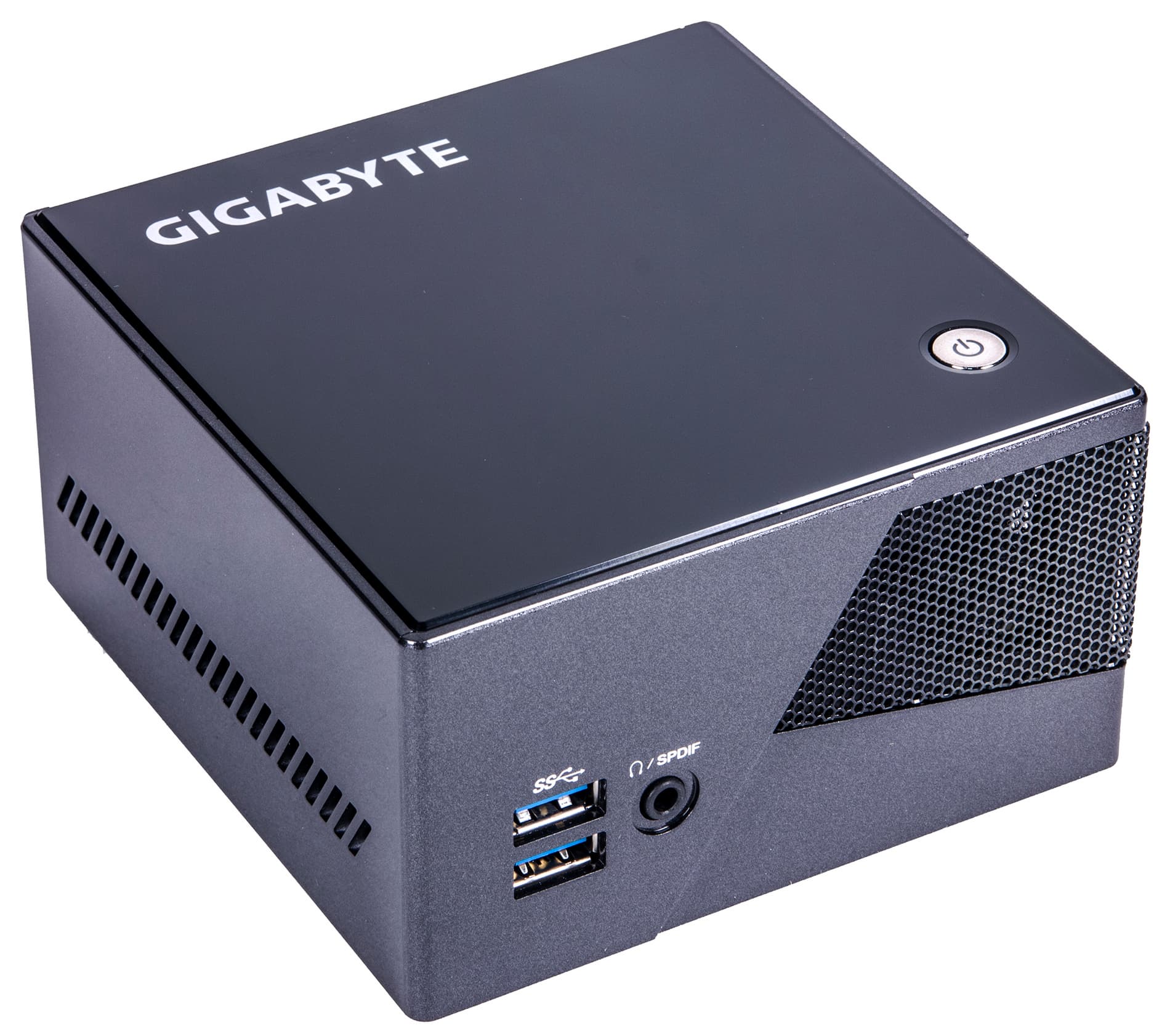

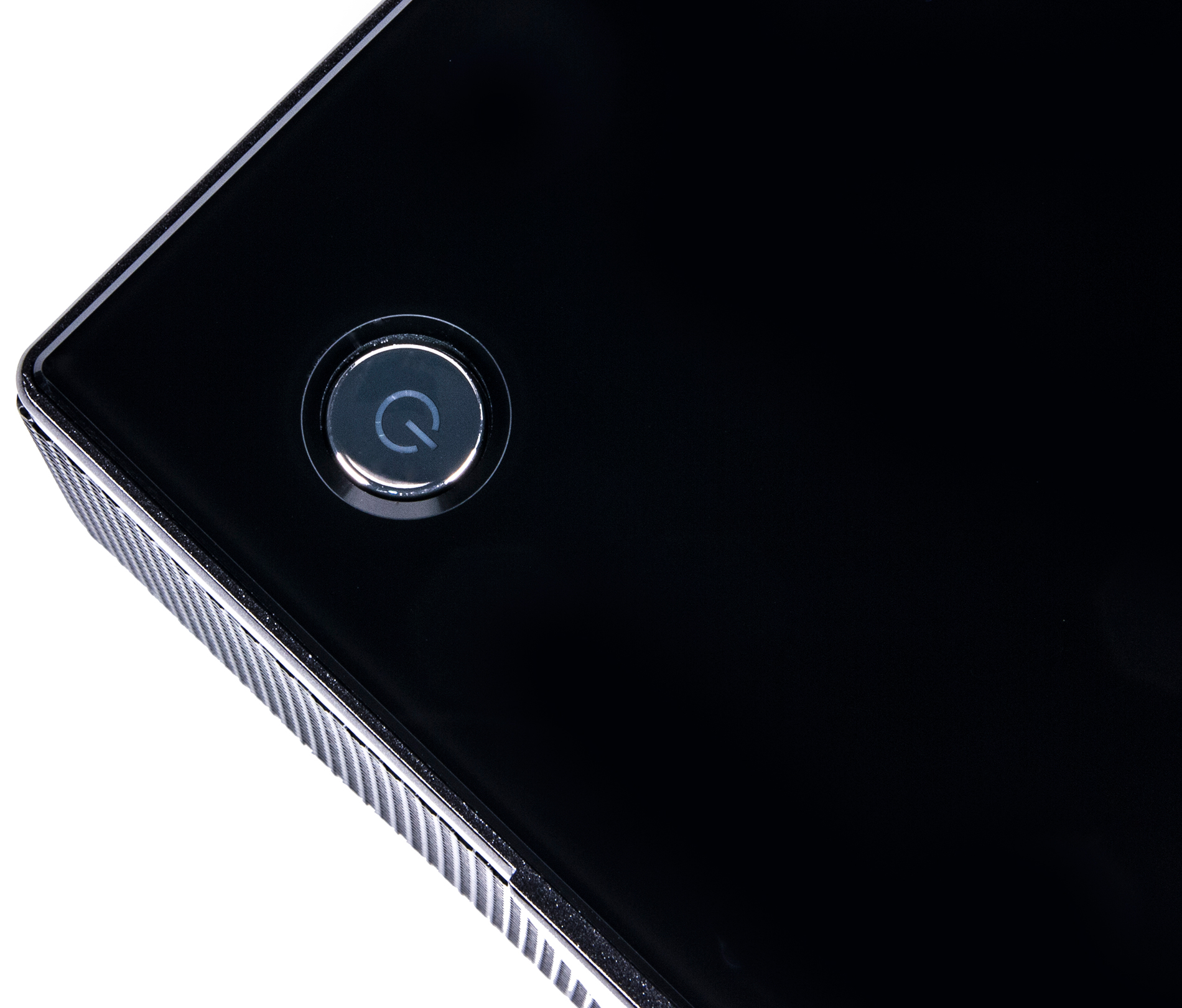

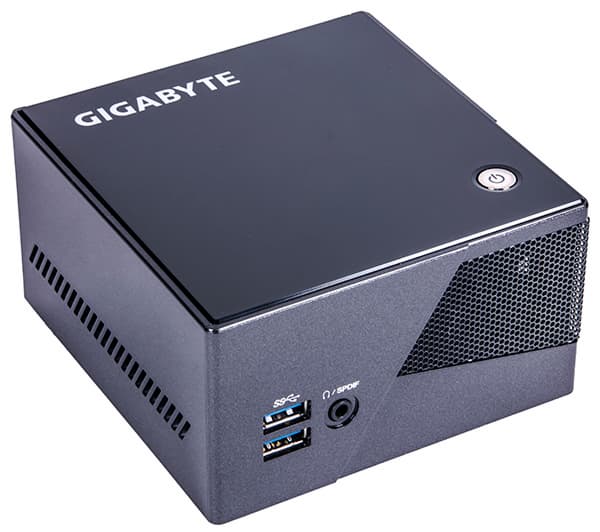

По своему дизайну корпус очень простой. Он представляет собой металлическую миниатюрную коробочку с габаритными размерами 114×111×62 мм и массой менее 1 кг. На верхней панели корпуса расположена одна единственная подсвечиваемая кнопка включения.

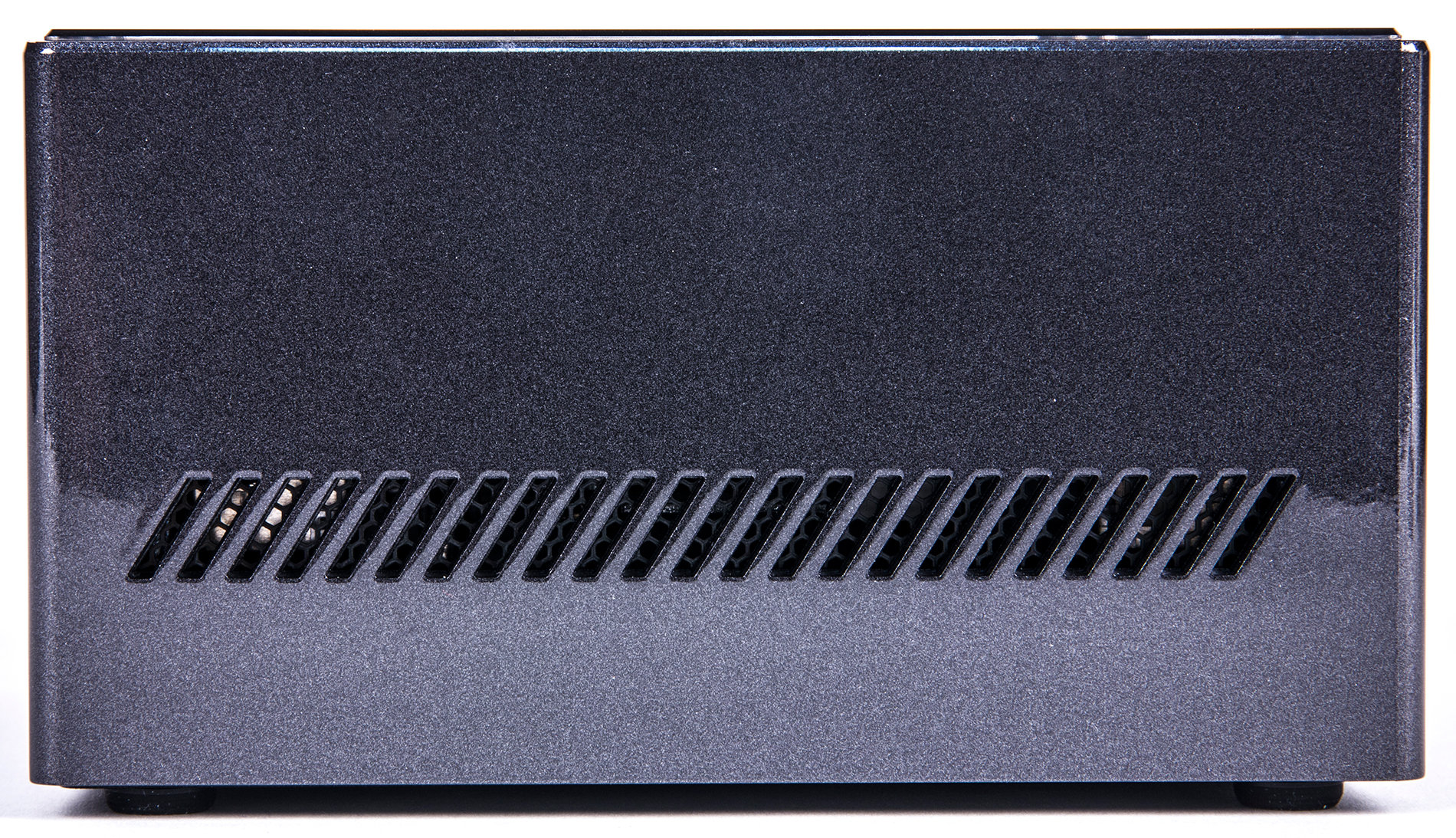

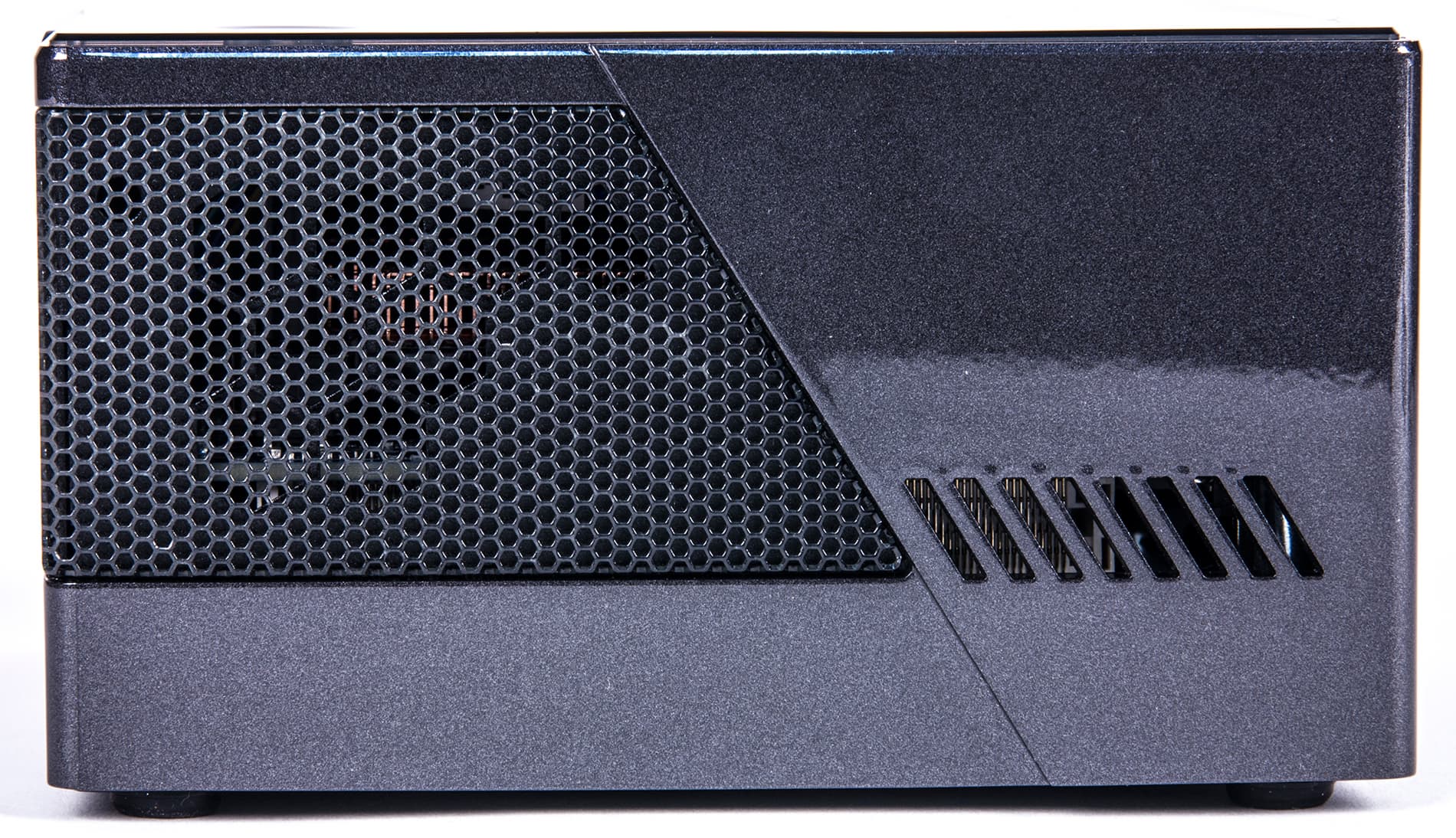

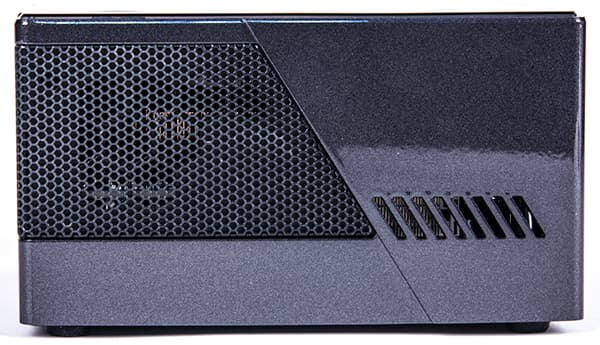

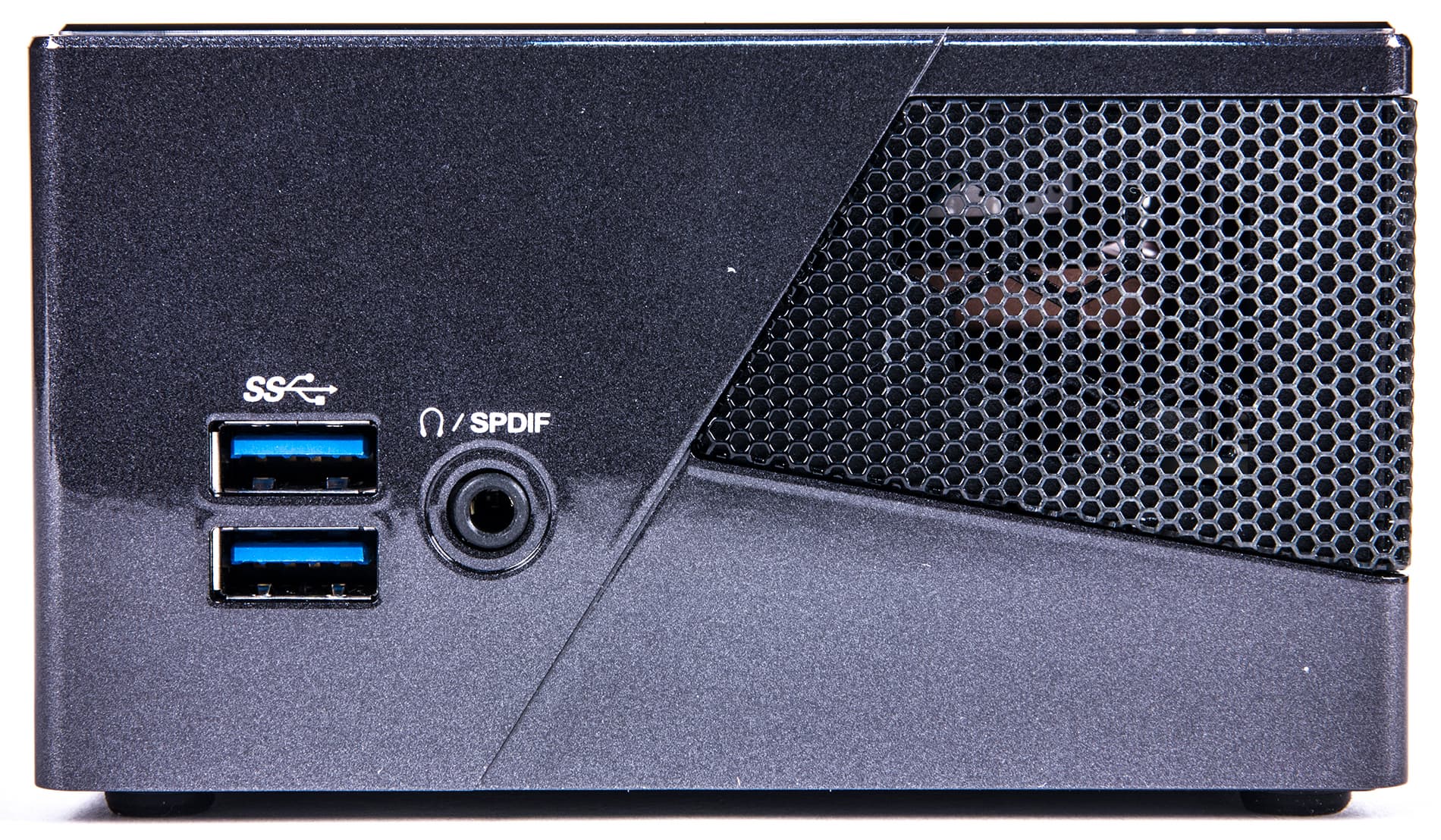

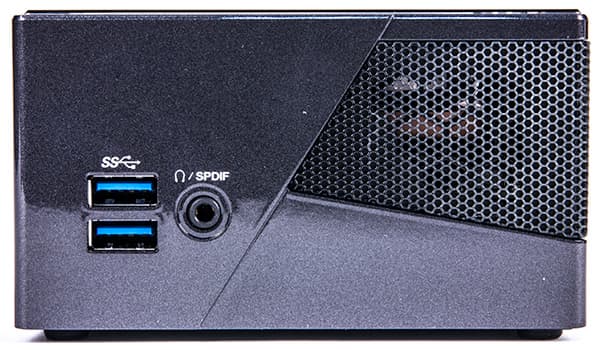

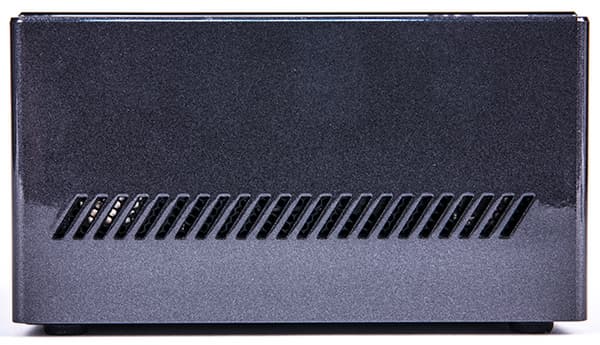

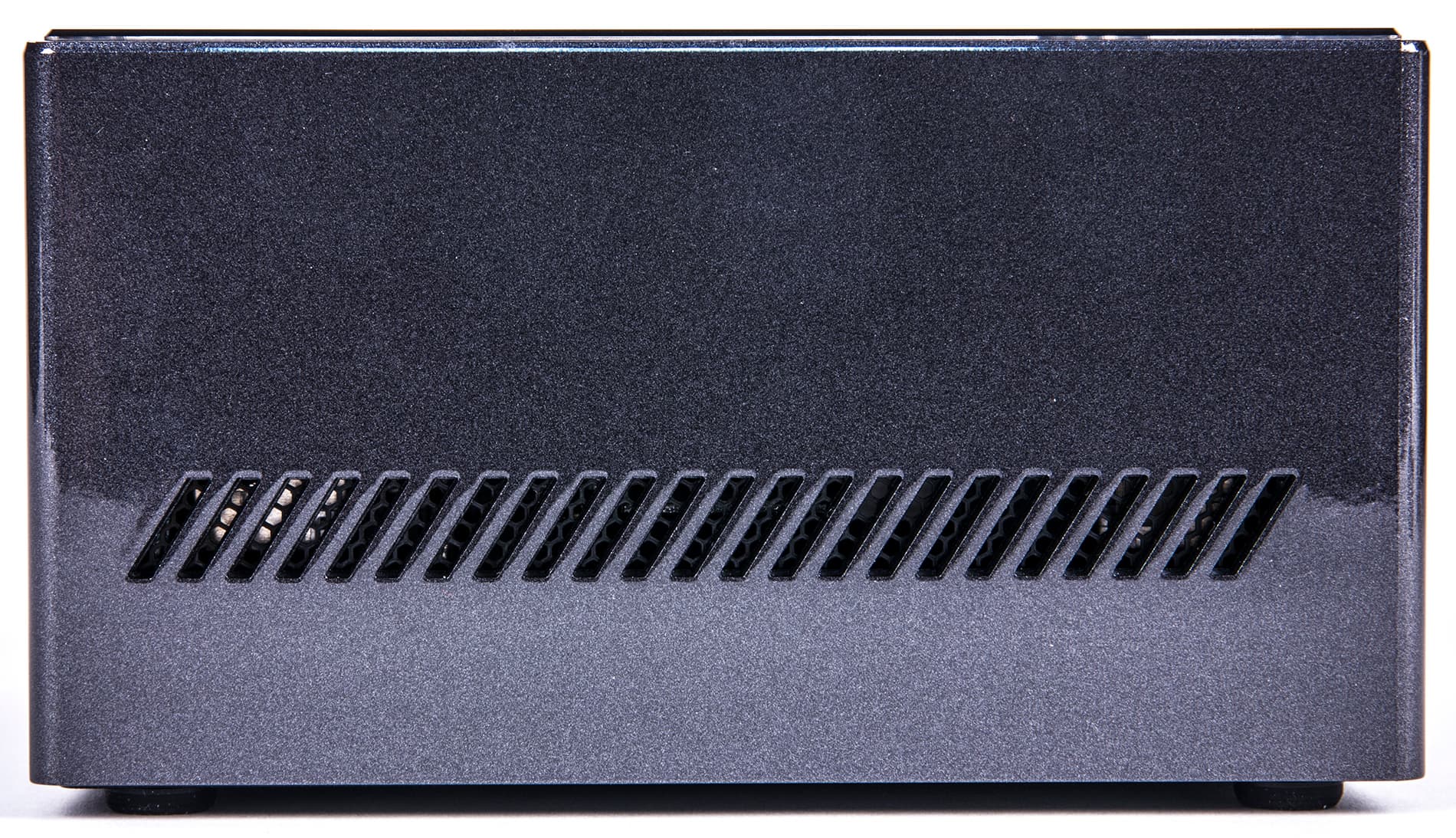

Боковые панели корпуса изобилуют вентиляционными отверстиями. На передней панели расположены два порта USB 3.0 и комбинированный аудиоразъем. Нужно отметить, что USB-разъемы расположены друг под другом, и если попытаться в один из них вставить флэшку, то второй, скорее всего, окажется недоступным. Конечно, существуют очень тонкие флэшки, с которыми такая проблема не возникнет, но для основной массы продающихся на рынке моделей это станет проблемой.

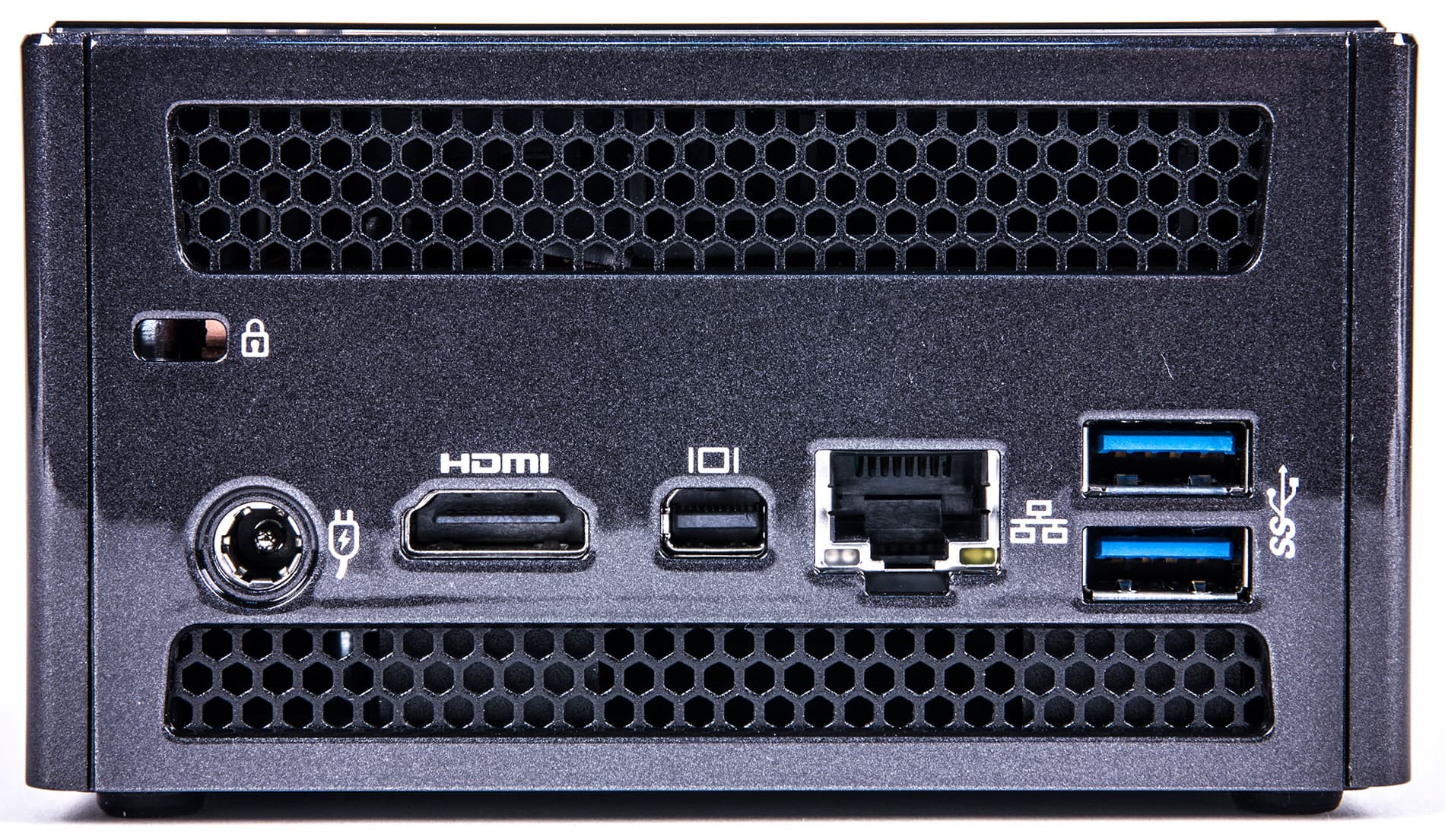

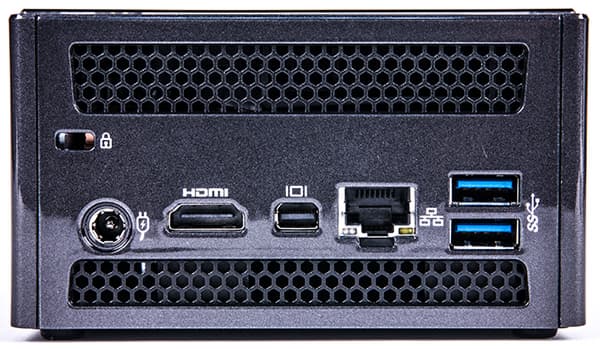

На задней панели расположены еще два порта USB 3.0 (причем, опять-таки, друг под другом), сетевой разъем RJ-45, разъемы Mini-DisplayPort и HDMI, а также разъем для подключения питания. Кроме того, имеется и прорезь для кенсингтонского замка.

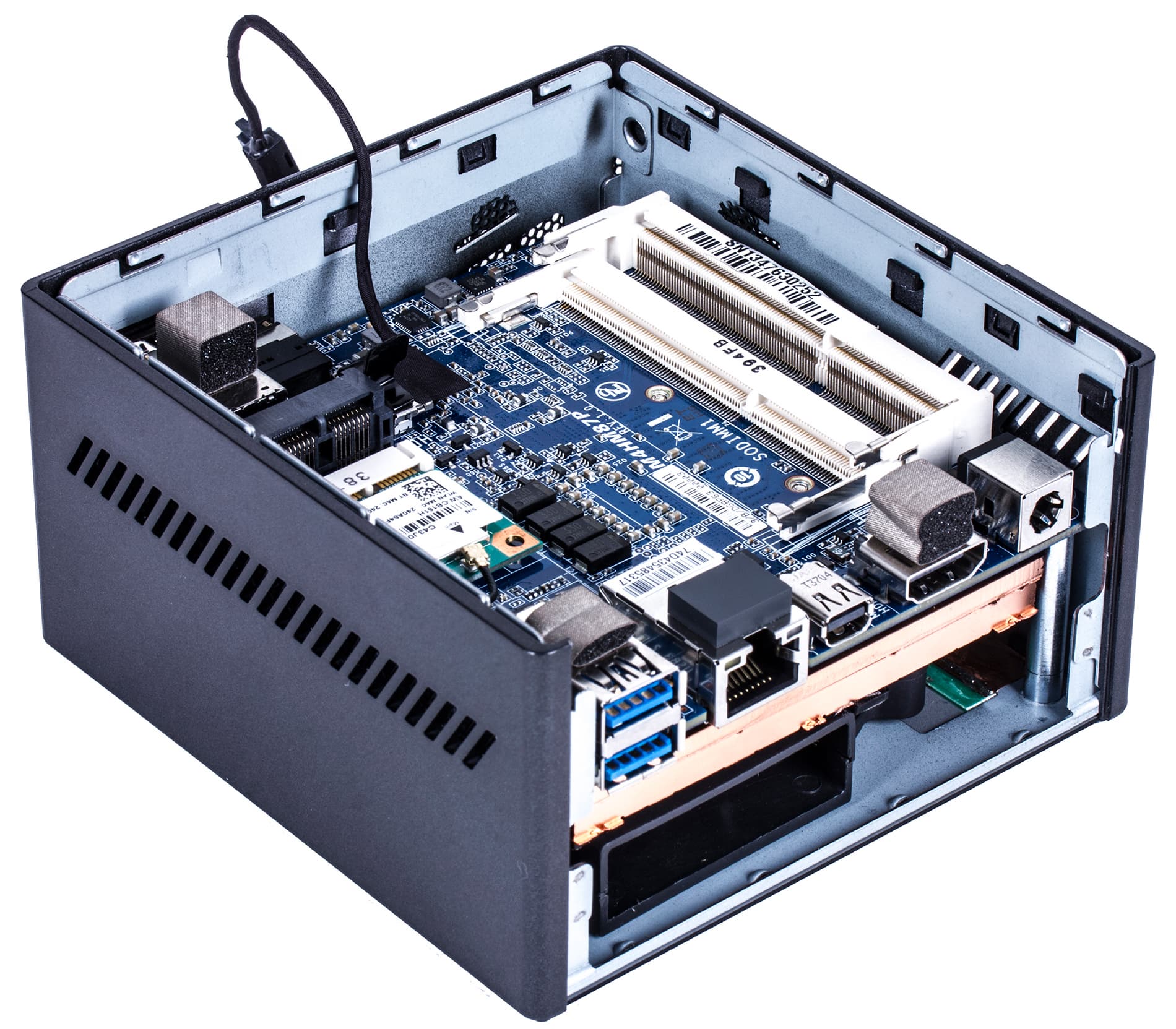

Для доступа внутрь корпуса нужно снять нижнюю панель, которая крепится на четырех винтах. Именно к ней прикручена монтажная планка для установки 2,5-дюймового накопителя. Сняв нижнюю панель, можно получить доступ к слотам для модулей памяти, слоту mSATA для установки SSD-накопителя и модулю беспроводной связи, который установлен в слот Mini-PCIe. Слоты mSATA и Mini-PCIe расположены таким образом, что при установке SSD-накопителя в разъем mSATA он закрывает собой беспроводной модуль.

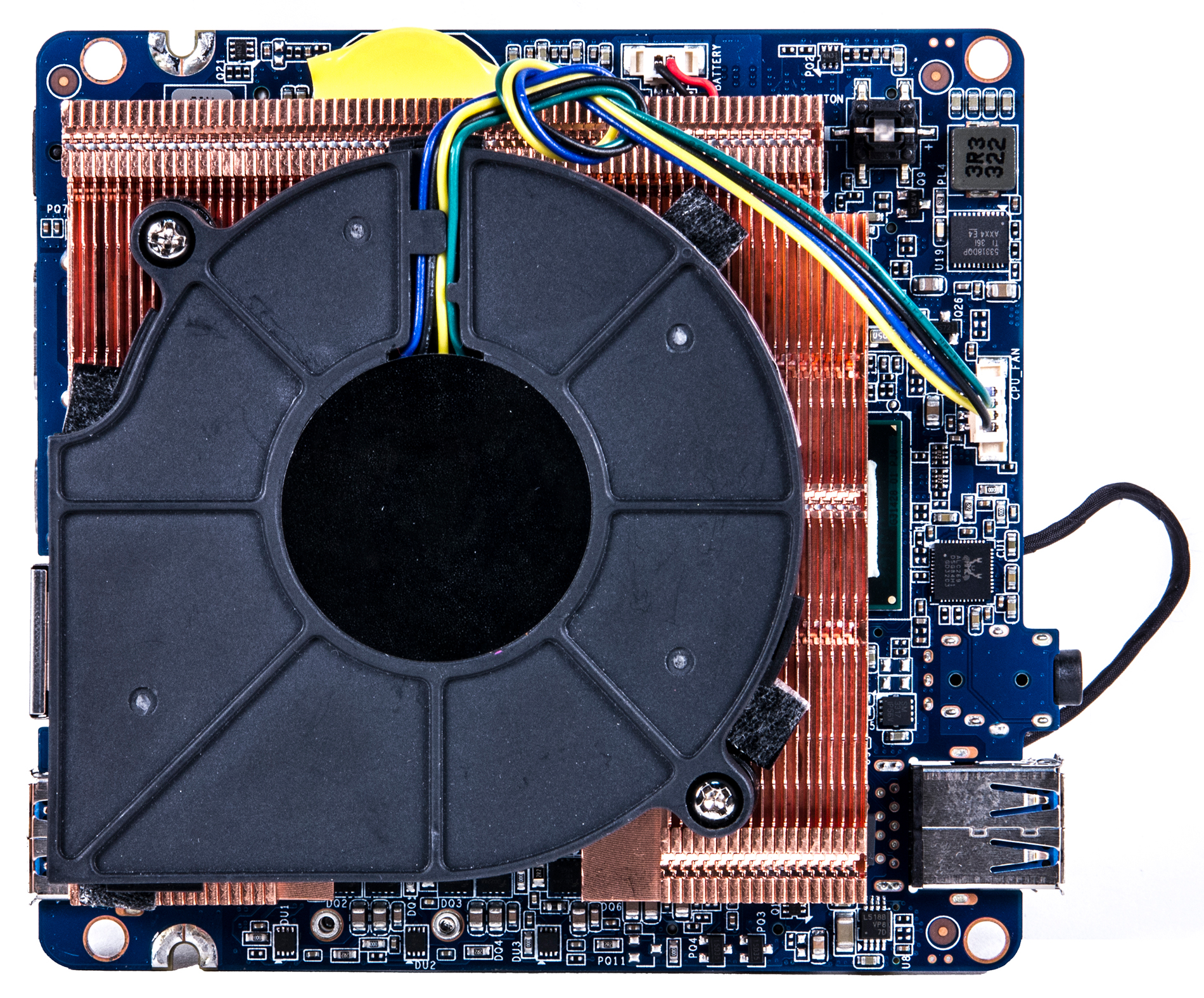

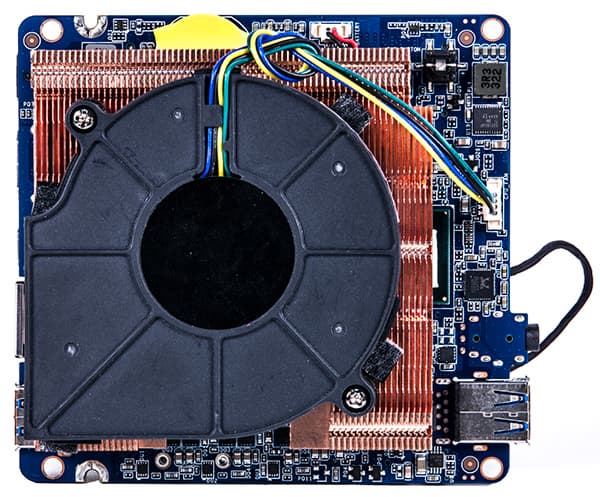

Для того, чтобы получить доступ к системе охлаждения, придется вынуть из корпуса системную плату — потребуется открутить еще два винтика. Процессор и чипсет, а соответственно, и система охлаждения расположены с обратной стороны платы (если смотреть на корпус сверху, то они расположены на верхней стороне). Система охлаждения состоит из одного массивного радиатора, который накрывает практически все системную плату, и вентилятора, который выдувает горячий воздух через вентиляционную сетку на задней стороне корпуса. Стоит отметить, что именно система охлаждения занимает больше всего места в корпусе Gigabyte Brix Pro. И именно из-за применения такой достаточно мощной системы охлаждения толщину корпуса этого мини-ПК пришлось увеличить до 6 см.
Звуковой тракт
Как уже отмечалось, аудиоподсистема в мини-ПК Gigabyte Brix Pro основана на НDA-кодеке Realtek ALC269.
Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01, −0,10 | Отлично |
| Уровень шума, дБ (А) | −75,5 | Посредственно |
| Динамический диапазон, дБ (А) | 75,4 | Посредственно |
| Гармонические искажения, % | 0,0061 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | −69.6 | Посредственно |
| Интермодуляционные искажения + шум, % | 0,036 | Хорошо |
| Взаимопроникновение каналов, дБ | −73,5 | Хорошо |
| Интермодуляции на 10 кГц, % | 0,037 | Хорошо |
| Общая оценка | Хорошо | |
Работа под нагрузкой и в режиме простоя
В режиме простоя, как и должно быть, частота процессора в мини-ПК составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления), то есть к технологии Intel SpeedStep никаких нареканий нет. Температура процессора в этом режиме составляет примерно 60 °С.

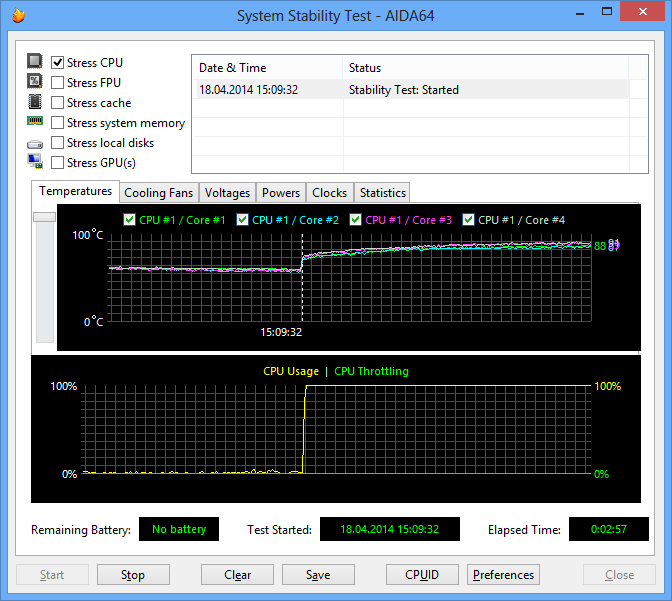

При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы), который использует целочисленные вычисления, частота процессора составляет 3,6 ГГц (напомним, что для процессора Intel Core i7-4770R максимальная частота в режиме Intel Turbo Boost составляет 3,9 ГГц). Температура процессора в этом режиме загрузки увеличивается до 90 °С.
В принципе, так и должно быть, поскольку в данном случае загружены все ядра процессора, а максимальная частота в режиме Intel Turbo Boost достигается в случае, когда загружено только одно ядро и не превышены требования по энергопотреблению и температуре процессора.
При нагрузке процессора тестом Stress FPU, который использует вычисления c плавающей точкой и в большей степени нагревает процессор, максимальная частота процессора составляет 3,2 ГГц, а температура его ядер увеличивается до 95 °С. В данном режиме загрузки система охлаждения работает на пределе своих возможностей, и может наблюдаться троттлинг.
Уровень шума
Понятно, что охладить процессор с тепловыделением в 65 Вт с учетом такого маленького корпуса — задача не из легких. Для этого требуется низкопрофильный кулер со скоростным вентилятором, который, конечно же, будет сильно шуметь при максимальной скорости вращения.
Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого Gigabyte Brix Pro, составляет 21 дБА. Измерение уровня шума проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался относительно корпуса так, чтобы имитировать типичное положение головы пользователя относительно настольного компьютера. Это довольно низкий уровень шума, он фактически сливается с уровнем естественного фона, и «услышать» Gigabyte Brix Pro в таком режиме практически невозможно.
А вот при стрессовой загрузке процессора и видеокарты уровень издаваемого шума увеличивается до 48,7 дБА. Это уже очень много, и при таком уровне шума компьютер будет не просто выделяться на фоне остальных устройств, но и станет основным источником шума даже в не очень тихом помещении. Пожалуй, высокий уровень шума — это главная проблема тестируемого мини-ПК. Шум от Gigabyte Brix Pro со временем начинает сильно раздражать. Причем ладно бы еще, если бы кулер все время издавал пусть и высокий, но не меняющийся по интенсивности шум. Но в реальных задачах (видеоконвертирование, обработка фотографий, игры и др.) кулер начинает время от времени буквально завывать с периодически меняющейся интенсивностью, что раздражает еще больше. Одним словом, в комплекте к этому компьютеру хорошо бы еще и затычки для ушей поставлять.
| Сценарий нагрузки | Уровень шума |
| Режим простоя | 21 дБА |
| Стрессовая загрузка процессора | 48,7 дБА |
Исследование производительности
Для оценки производительности мини-компьютера Gigabyte Brix Pro (GB-BXi-4770R) мы использовали нашу методику измерения производительности с применением бенчмарков iXBT Notebook Benchmark v.1.0 и iXBT Game Benchmark v.1.0.
Предварительно компьютер был укомплектован 8 ГБ оперативной памяти DDR3-1333 (два SO-DIMM-модуля SK Hynix HMT351S6CFR8C-H9) и 2,5-дюймовым SSD-накопителем Intel 520 Series емкостью 240 ГБ, на который устанавливалась операционная система Windows 8 (64-битная).
Результаты тестирования в бенчмарке iXBT Notebook Benchmark v.1.0 приведены в таблице. Кроме того, для наглядности мы также добавили в таблицу результаты тестирования настольного ПК на базе процессора Intel Core i7-4770K (штатный режим работы без разгона), который был оснащен 8 ГБ памяти DDR3-1600 (двухканальный режим работы) и тем же самым SSD-накопителем Intel 520 Series.
| Логическая группа тестов | Референсная система | Core i7-4770K (штатный режим) | GB-BXi-4770R |
| Видеоконвертирование, баллы | 100 | 371,0 | 339,8 |
| MediaCoder x64 0.8.25.5560, секунды | 408,1 | 110,0 | 120,1 |
| Создание видеоконтента, баллы | 100 | 296,0 | 270,8 |
| Adobe Premiere Pro CC, секунды | 1115,7 | 324,1 | 359,1 |
| Adobe After Effects CC, секунды | 1975,4 | 647,4 | 705,0 |
| Photodex ProShow Gold 5.0.3276, секунды | 913,6 | 370,2 | 400,4 |
| Обработка цифровых фотографий, баллы | 100 | 217,2 | 245,4 |
| Adobe Photoshop CC, секунды | 1834,0 | 844,2 | 747,5 |
| Аудиообработка, баллы | 100 | 216,9 | 222,6 |
| Adobe Audition CC, секунды | 880 | 405,7 | 395,3 |
| Распознавание текста, баллы | 100 | 305,8 | 273,9 |
| Abbyy FineReader 11, секунды | 115,3 | 37,7 | 42,1 |
| Архивирование и разархивирование данных, баллы | 100 | 229,0 | 212,7 |
| WinRAR 5.0 архивирование, секунды | 313,8 | 107,7 | 112,0 |
| WinRAR 5.0 разархивирование, секунды | 12,6 | 7,0 | 7,8 |
| Скорость загрузки приложений и контента, баллы | 100 | 166,9 | 153,7 |
| Скорость загрузки приложений и контента, секунды | 157,4 | 94,3 | 102,4 |
| Интегральный результат производительности, баллы | 100 | 249,7 | 239,4 |
Как видно по результатам тестирования, по интегральной производительности мини-ПК GB-BXi-4770R превосходит референсную систему на базе процессора Intel Core i5-3317U в два с лишним раза и совсем немного (всего 4%) уступает высокопроизводительному настольному ПК на базе процессора Intel Core i7-4770K. Конечно, стоит учесть, что процессор K-серии в настольном ПК можно разогнать, а вот Intel Core i7-4770R в мини-ПК GB-BXi-4770R разгону, конечно же не подлежит (в этом плане это полный аналог ноутбука). И к примеру, если Intel Core i7-4770K разогнать до частоты 4,5 ГГц, то интегральный результат производительности увеличится уже до 270 баллов. Тем не менее, 240 баллов для мини-ПК GB-BXi-4770R — это очень высокий результат, и фактически речь идет о высокопроизводительном компьютере.

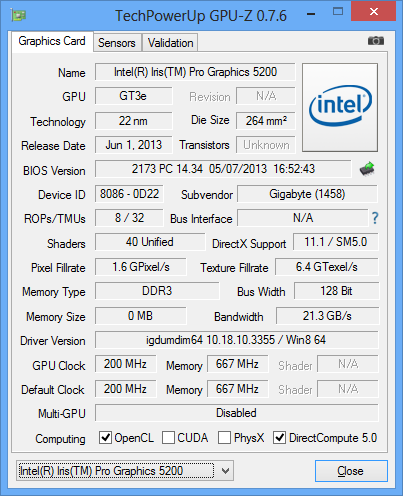

Еще более интересны результаты тестирования модели GB-BXi-4770R в играх. Напомним, что речь в данном случае идет о графическом ядре Intel Iris Pro Graphics 5200. При тестировании мы использовали разрешение 1920×1080.
| Игровой тест | Максимальное качество | Минимальное качество | ||
| Среднее значение FPS | Минимальное значение FPS | Среднее значение FPS | Минимальное значение FPS | |
| Aliens vs Predator D3D11 Benchmark | 12,0 | — | 54,9 | — |
| Grid 2 | 13,3 | 12,5 | 78,6 | 60,1 |
| Bioshock Infinite | 10,7 | 2,3 | 51,0 | 18,0 |
| Word of Tanks | 30,9 | 20,0 | 101,1 | 43,0 |
| Metro: LL | 6,1 | 2,9 | 28,7 | 10,2 |
| Hitman: Absolution | 4,3 | 3,5 | 33,2 | 24,8 |
Как видно по результатам тестирования, при настройках на минимальное качество компьютер GB-BXi-4770R позволяет комфортно играть почти во все используемые нами для тестирования игры при разрешении 1920×1080. А вот при настройках на максимальное качество ситуация противоположная — комфортно можно играть только в Word of Tanks. Согласно нашей методике расчета, GB-BXi-4770R получает 11 баллов (из 11 возможных) в режиме настройки на минимальное качество и 2 балла в режиме настройки на максимальное качество. Конечно, GB-BXi-4770R — это не игровой компьютер, но, тем не менее, результат в играх очень неплох, и его вполне можно использовать в качестве игрового компьютера начального уровня.

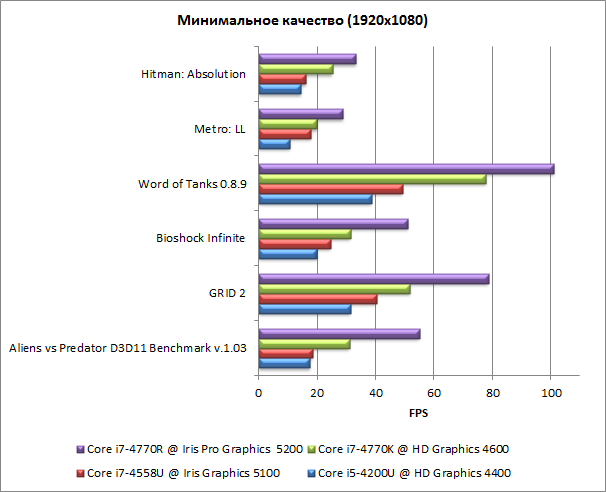

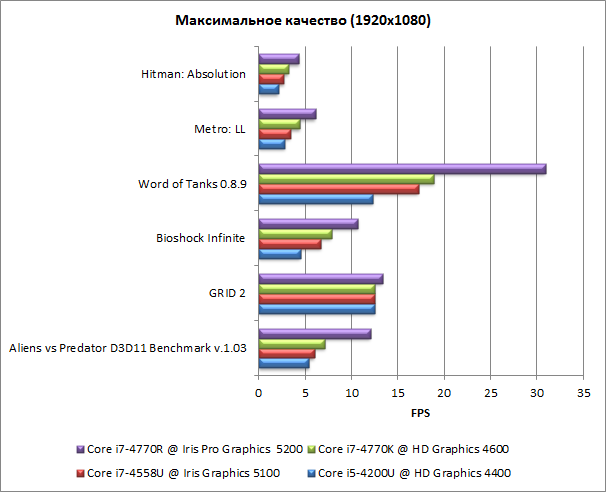

Большой интерес представляет сравнение в играх результатов GB-BXi-4770R с графическим ядром Intel Iris Pro Graphics 5200 с результатами тестирования систем с графическим ядром Iris Graphics 5100 и HD Graphics 4400/4600. Конечно, непосредственное сопоставление производительности этих графических ядер в играх невозможно, поскольку результаты в играх зависят не только от производительности графической подсистемы, но и от производительности самого процессора, а указанными графическими ядрами комплектуются существенно разные процессоры. Поэтому мы добавили для сравнения еще три различных системы: ультрабук Lenovo ThinkPad X1 Carbon на базе процессора Intel Core i5-4200U с графическим ядром Intel HD Graphics 4400, ультрабук Asus Zenbook UX301LA на базе процессора Intel Core i7-4558U с графическим ядром Iris Graphics 5100 и настольный ПК на базе процессора Intel Core i7-4770K с графическим ядром Intel HD Graphics 4600.
Как видим, по производительности в играх мини-ПК GB-BXi-4770R с процессором Intel Core i7-4770R и графическим ядром Intel Iris Pro Graphics 5200 опережает все остальные решения. Причем особенно заметно его преимущество при настройках на минимальное качество. И если компьютер или ноутбук с процессором Haswell и графическим ядром Iris Graphics 5100 или HD Graphics 4400/4600 не годится на роль игрового ПК, то система с процессором Intel Core i7-4770R и графическим ядром Intel Iris Pro Graphics 5200 уже вполне может претендовать на роль игрового ПК начального уровня.
Выводы
В плане производительности и дизайна мини-ПК Gigabyte Brix Pro (GB-BXi-4770R) представляет собой отличное решение. В маленькой коробочке, которая практически не занимает места на столе и может вообще монтироваться на тыльную сторону монитора, заключена мощь высокопроизводительного настольного ПК. Но уж больно шумным получился этот компьютер! Причем он начинает «завывать» отнюдь не только при стрессовой загрузке процессора, но и в играх, а также в таких типичных задачах, как архивирование, работа в Photoshop и т. д. Так что поставить этот маленький кубик на стол и использовать его в качестве универсального ПК можно, но нужно быть готовым к тому, что он будет буквально досаждать своим шумом. Что ж, в данном случае высокий уровень шума — это плата за высокую производительность.
Также стоит отметить, что в компьютере отсутствует картовод, который давно стал атрибутом мультимедийного ПК и имеется практически в любом ноутбуке. Безусловно, можно использовать внешние картоводы, в том числе и вставляющиеся прямо в USB-разъем, но тут заодно надо вспомнить, что USB-портов (хотя и третьей версии) у Gigabyte Brix Pro всего четыре, и расположены они парами, впритык друг к другу.
Еще один аргумент не в пользу Gigabyte Brix Pro — это стоимость. Модель GB-BXi-4770R обойдется вам на момент выхода статьи примерно в 26 тысяч рублей. Если добавить еще стоимость памяти, SSD-накопителя и HDD-диска, то даже минимальная стоимость законченного компьютера составит не менее 35 тысяч рублей, ну а конфигурация с 16 ГБ памяти, SSD-накопителем емкостью 240 ГБ и HDD-диском емкостью 1 ТБ будет стоить уже порядка 40 тысяч рублей.
