Обзор и тестирование четырех кулеров

Cooler Master Hyper D92, Cooler Master TPC 812XS, Cooler Master Nepton 120XL и Thermalright True Spirit 140

В нашей новой статье, посвященной обзору процессорных кулеров, мы проведем более «глубокое» исследование. В этом году мы разработали новую методику тестирования процессорных кулеров. Это наш первый пробный шаг на данной стезе, поэтому в дальнейшем методика может быть несколько изменена или дополнена новыми тестами. И поскольку это первая статья, основанная на новой методике, мы включили в обзор не только две новые модели кулеров, но и две ранее рассмотренные — Cooler Master TPC 812XS и Thermalright True Spirit 140, а также кулер Cooler Master X6 Elite, результаты тестирования которого приведены в описании методики. Новые же рассмотренные нами модели — это кулеры производства компании Cooler Master: Hyper D92 и Nepton 120XL. Последняя представляет собой автономную систему водяного охлаждения для процессора, и ее присутствие в данном обзоре — это очередной пробный камень для отработки нашей новой методики.

Оглавление

Участники

Cooler Master Hyper D92

Процессорный кулер Hyper D92 (полное название модели RR-HD92-28PK-R1) компания Cooler Master анонсировала на открытии выставки Computex 2014, однако в продажу эта модель поступила чуть позже — ближе к концу прошлого года. Этот процессорный охладитель башенного типа относится к категории универсальных кулеров, поскольку его можно использовать как с процессорами Intel (Socket LGA2011 и LGA115x), так и с CPU/APU компании AMD (Socket AM3+ и FM2+).

кулер Cooler Master Hyper D92

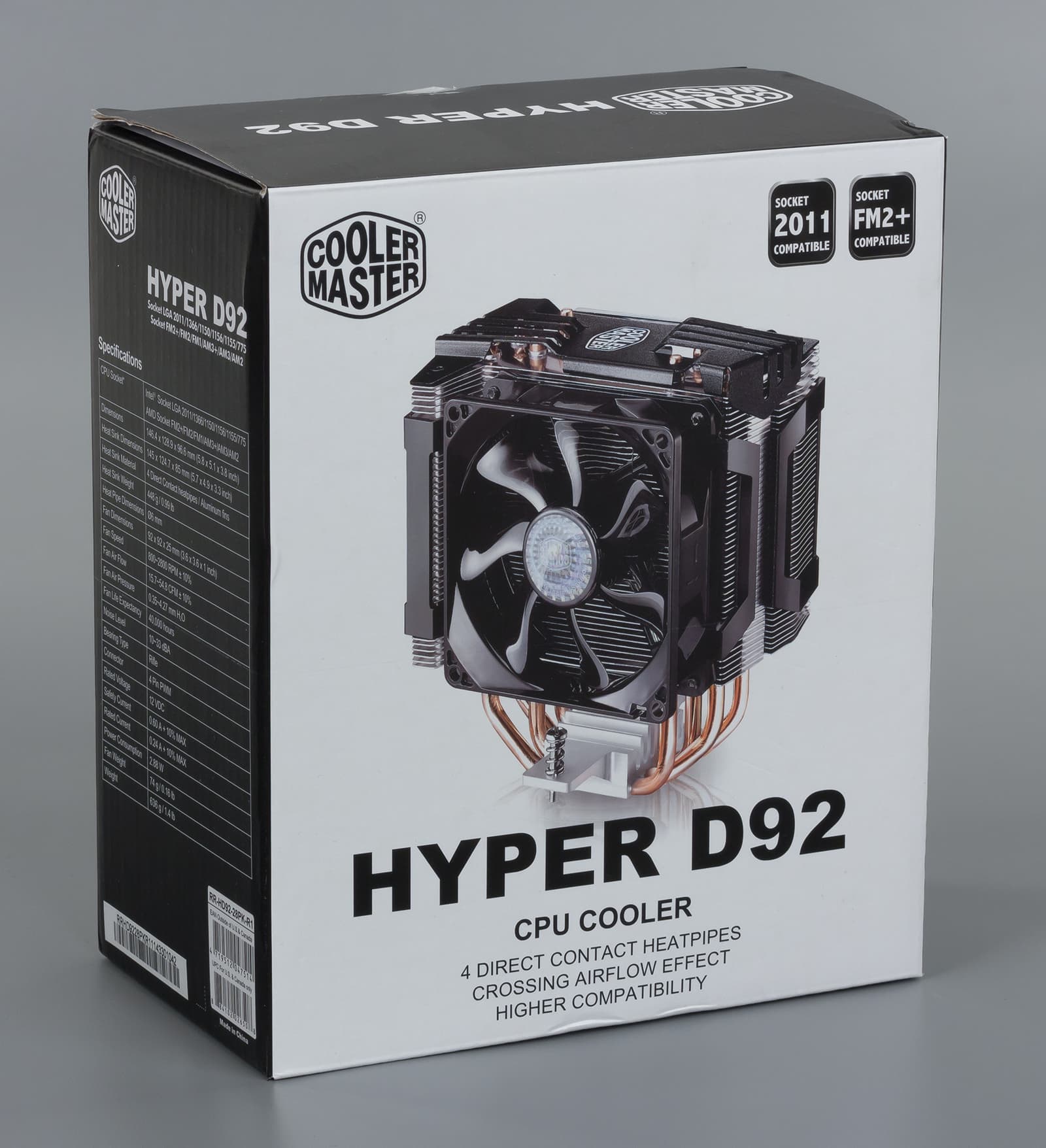

Cooler Master Hyper D92 поставляется в типичной для устройств Cooler Master картонной коробке, окрашенной в темные цвета.

кулер Cooler Master Hyper D92

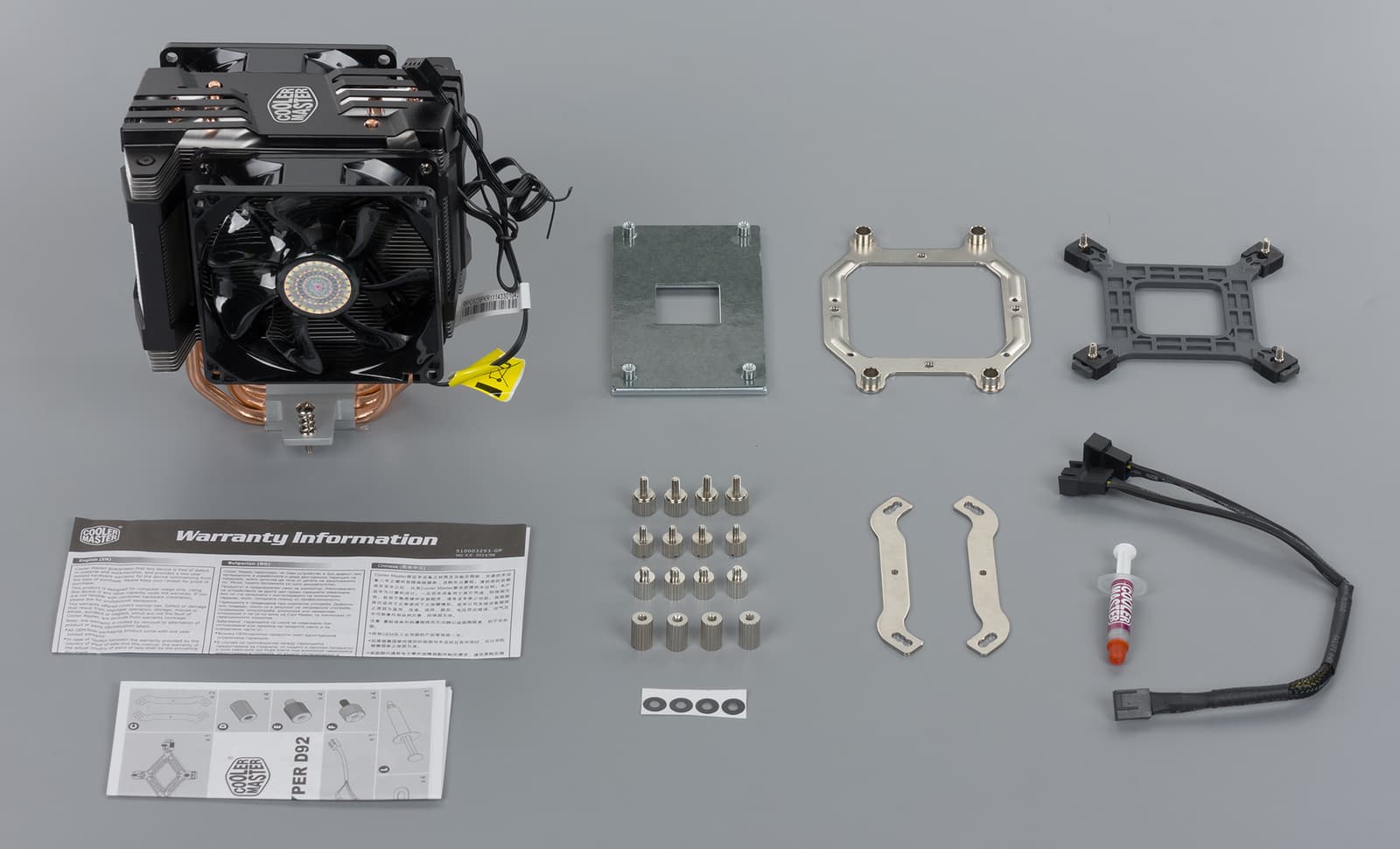

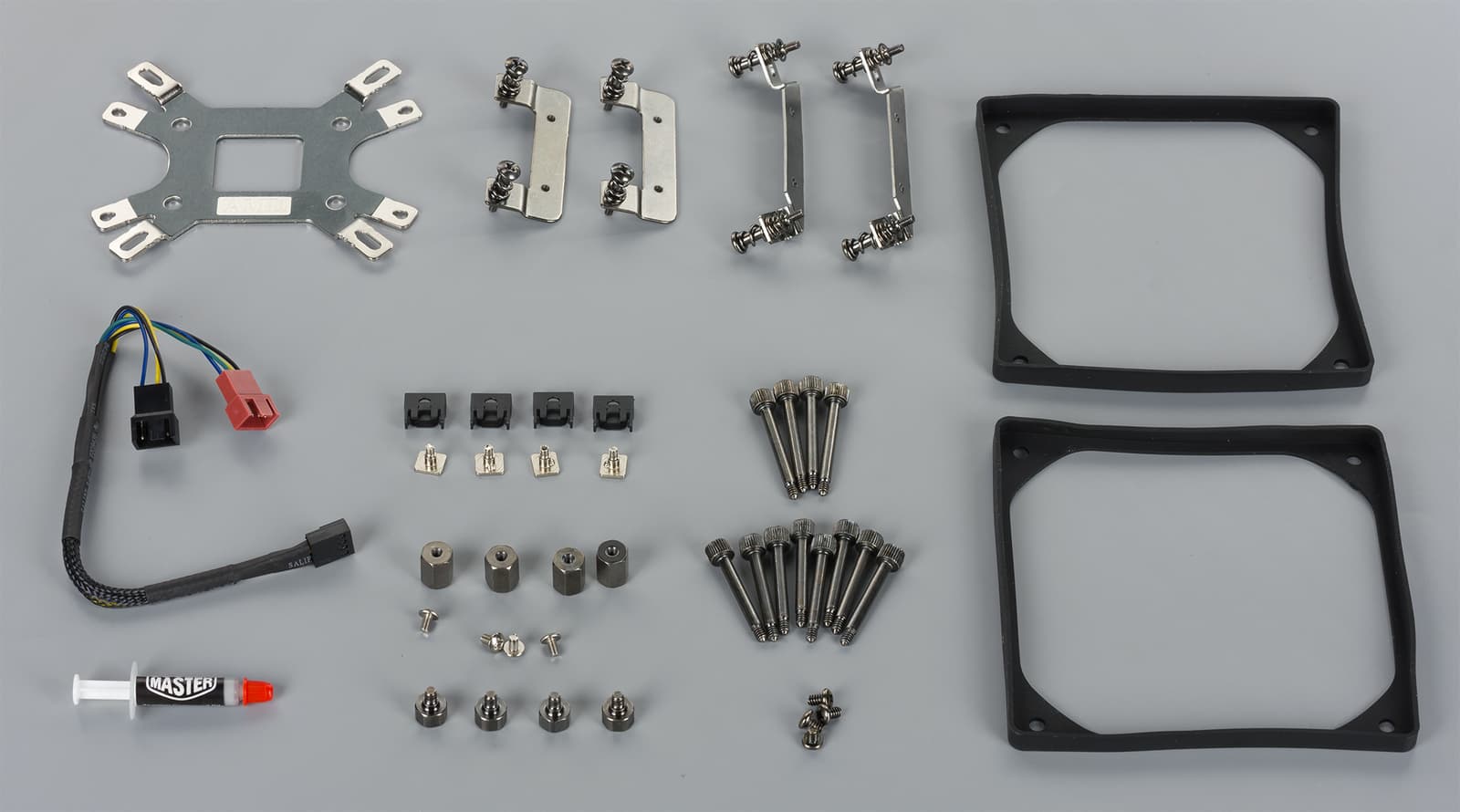

Внутри упаковки, помимо собственно кулера и вентиляторов, покупатель обнаружит стандартный набор креплений для установки этой модели на разные процессорные разъемы. Согласно спецификации, поддерживаются все распространенные разъемы Intel и AMD (LGA 2011-3/2011/1366/1156/1155/1150/775 и FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2). Как и подобает универсальным моделям, для определенных типов процессорных разъемов системной платы используются разные системы крепления кулера.

кулер Cooler Master Hyper D92

кулер Cooler Master Hyper D92

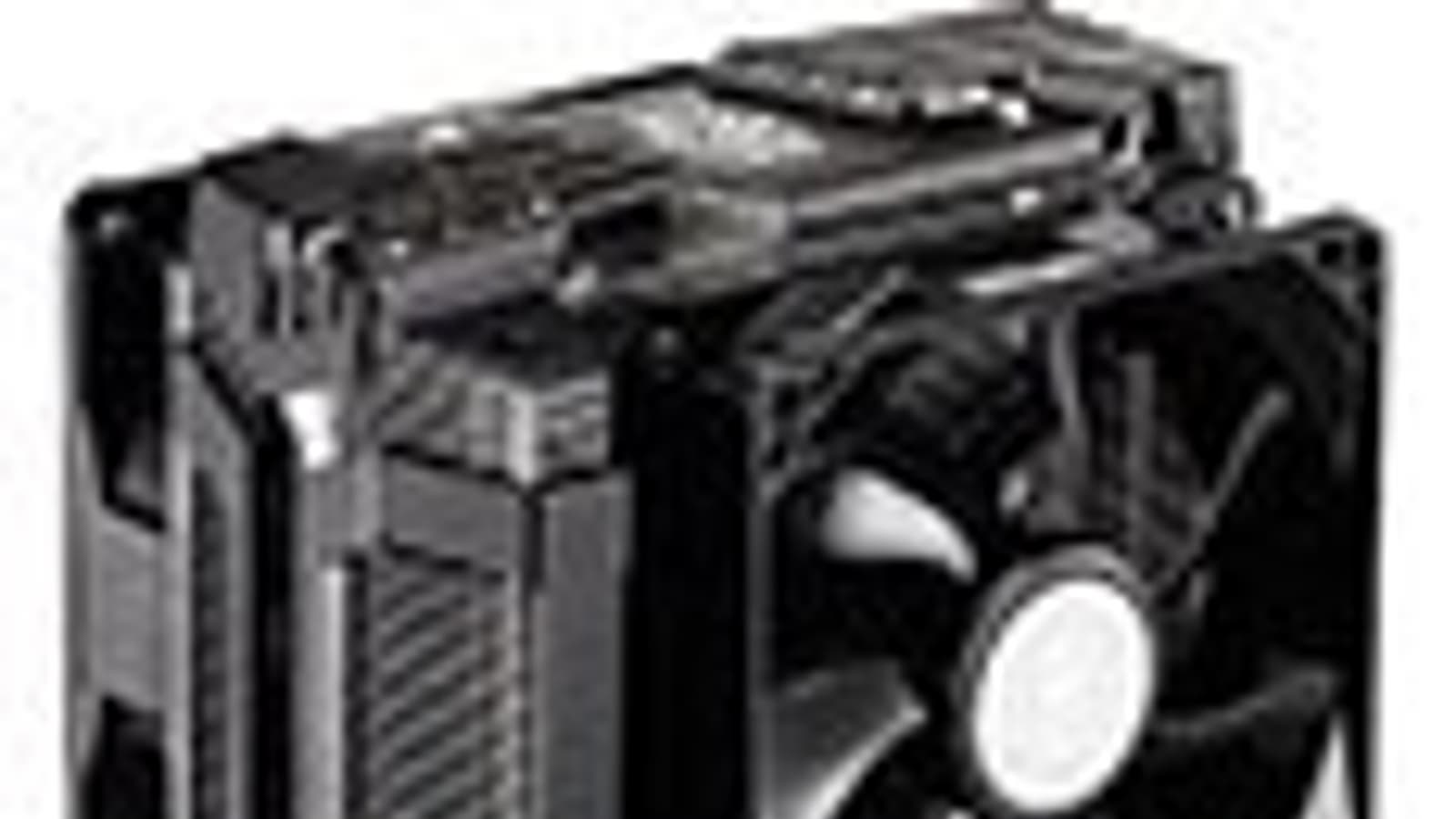

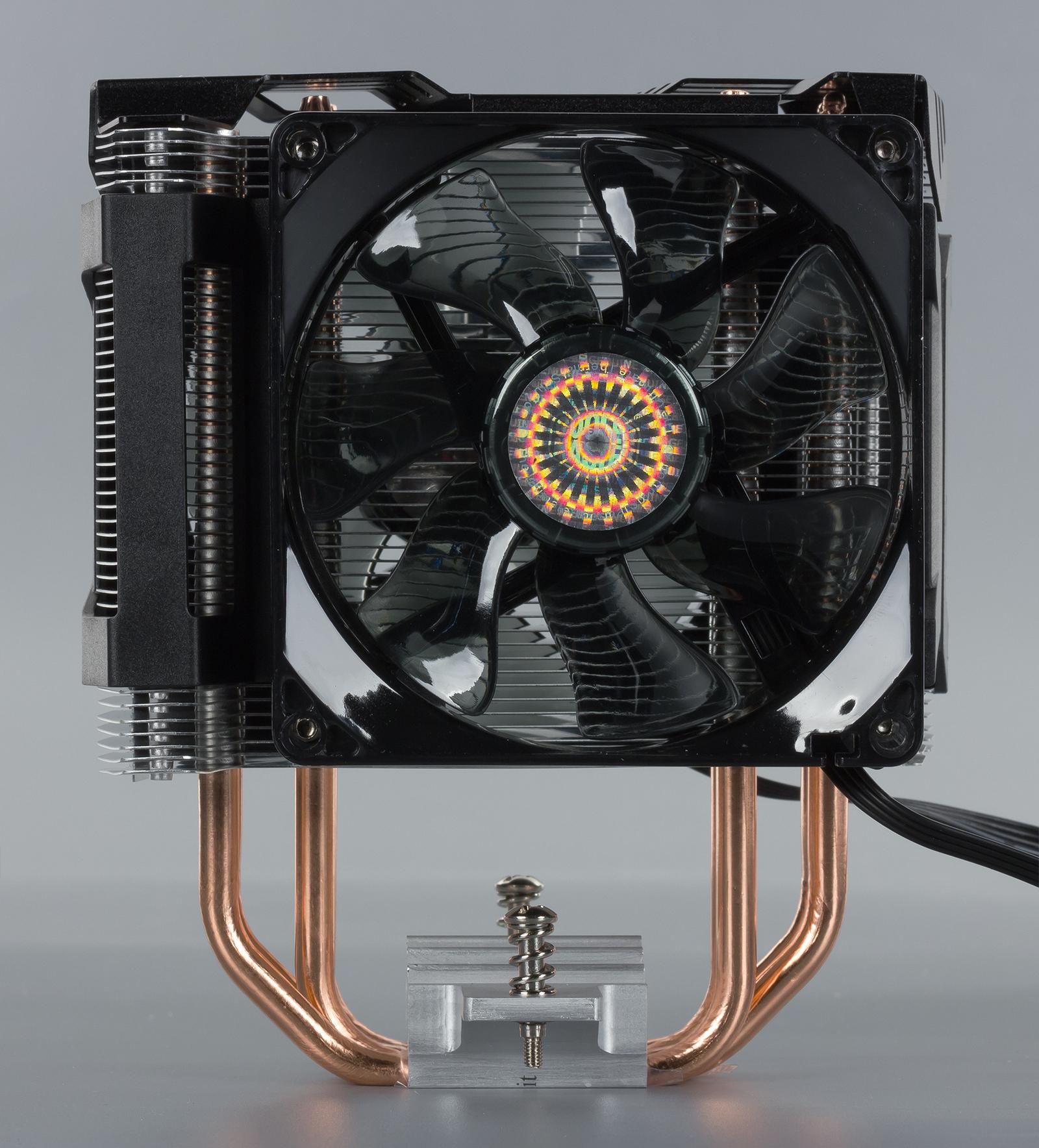

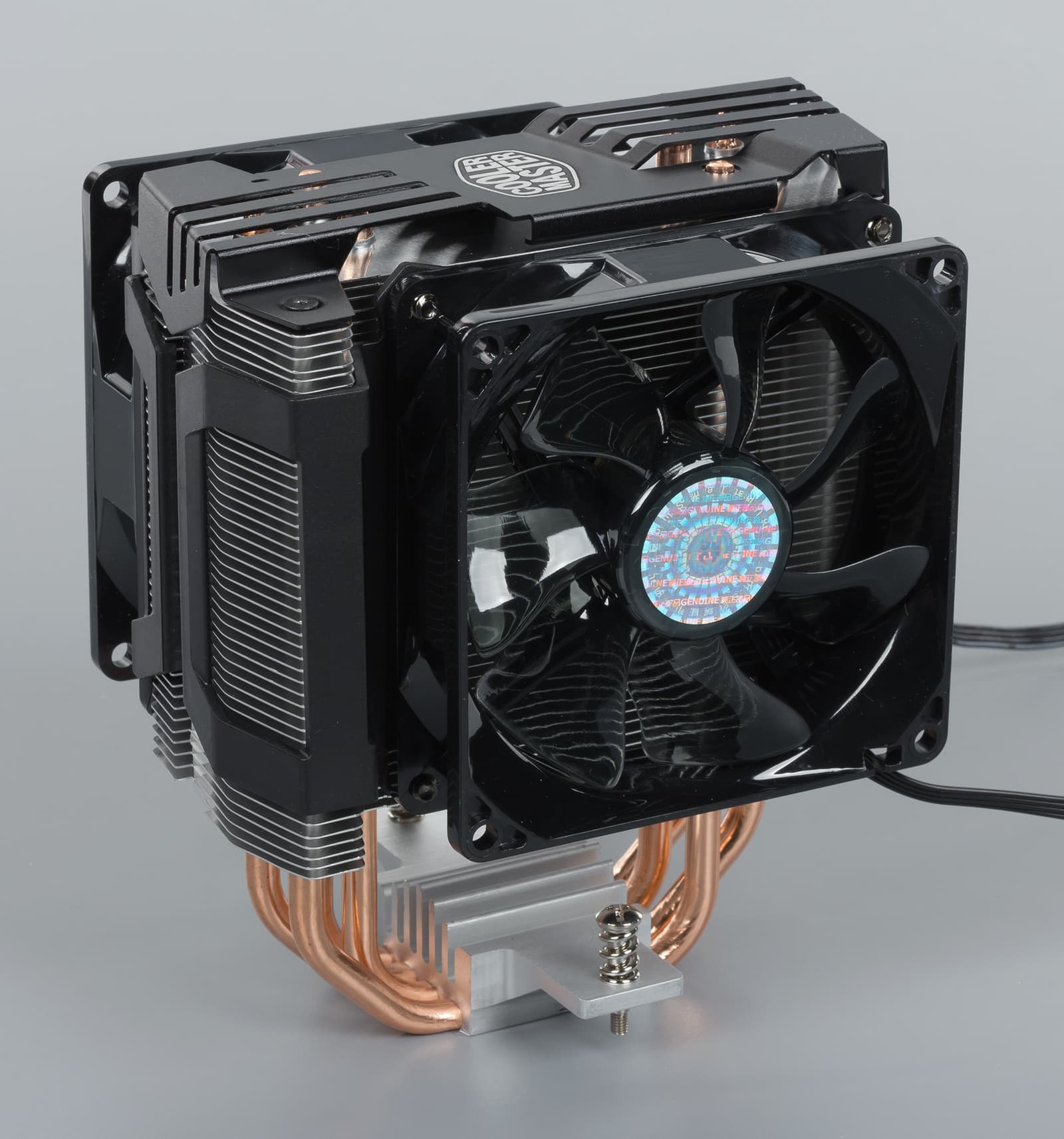

Кулер Cooler Master Hyper D92 может быть отнесен к классу компактных моделей, так как в нем используются сравнительно небольшие вентиляторы, что позволяет устанавливать его в небольшие корпуса. Несмотря на свою компактность, он предназначен для эффективного охлаждения всех существующих процессоров, для этого на нем установлено два малошумных вентилятора.

кулер Cooler Master Hyper D92

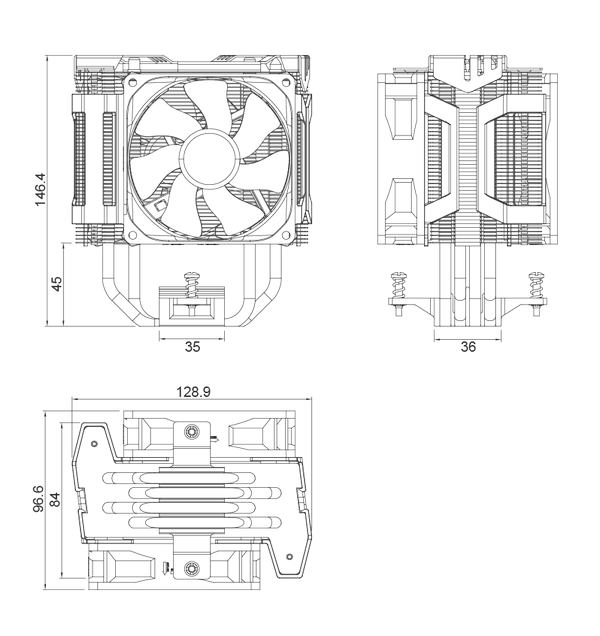

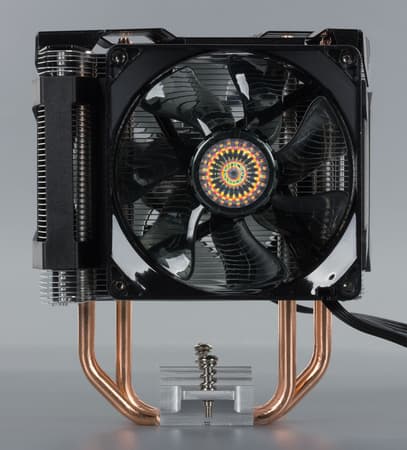

Габариты Cooler Master Hyper D92 составляют 145×124,7×85 мм (вместе с вентиляторами — 146,4×128,9×96,6 мм), а масса модели — 448 г (вместе с вентиляторами — 636 г).

кулер Cooler Master Hyper D92

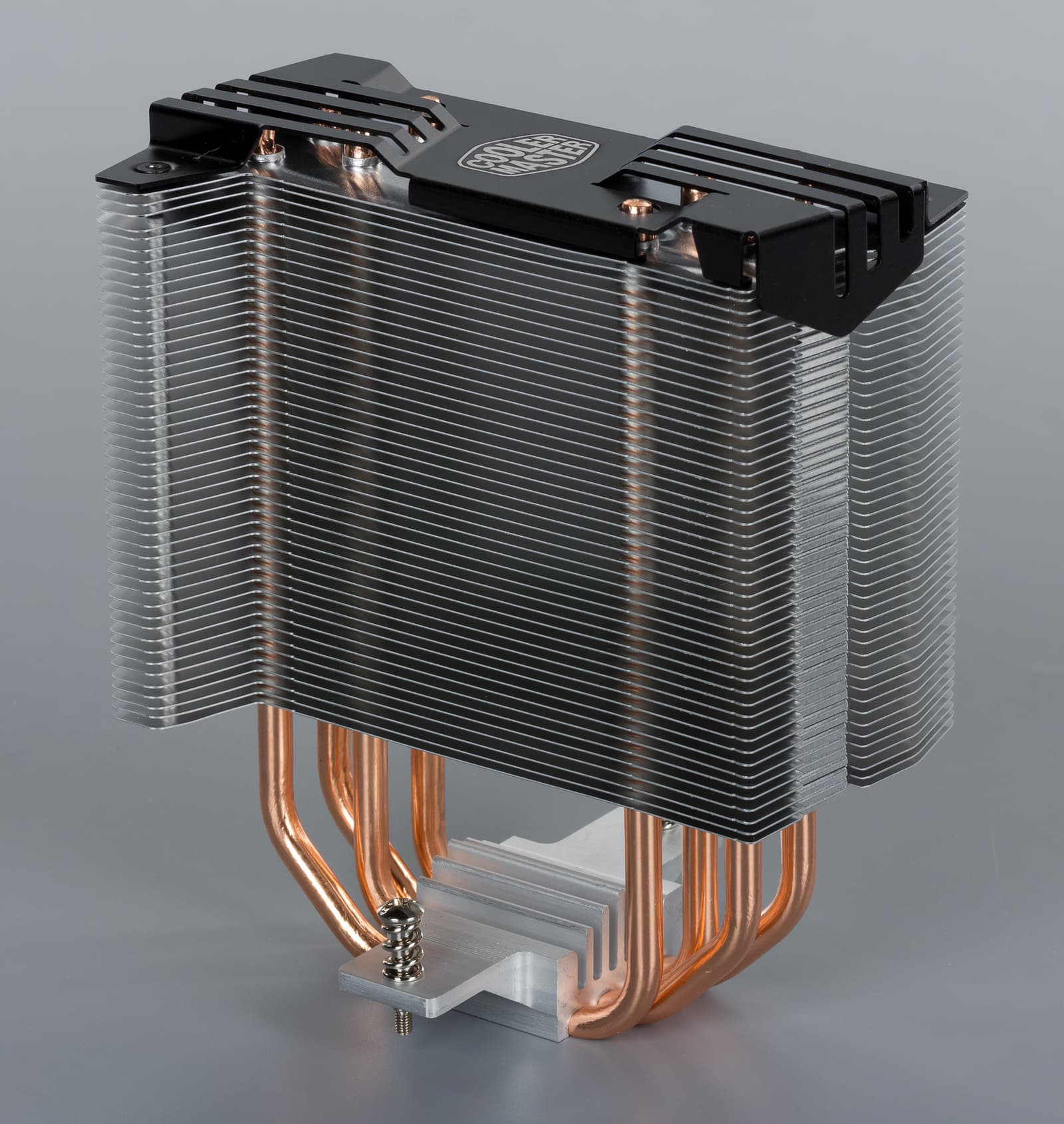

Основная часть кулера базируется на алюминиевом радиаторе, через который проходят четыре медные тепловые трубки диаметром 6 мм. Радиатор имеет башенное исполнение, а его пластины размещены параллельно основанию. Всего в радиаторе насчитывается 91 пластин толщиной 0,3 мм, при этом расстояние между ними не меняется на всем протяжении радиатора и составляет 1,5 мм.

кулер Cooler Master Hyper D92

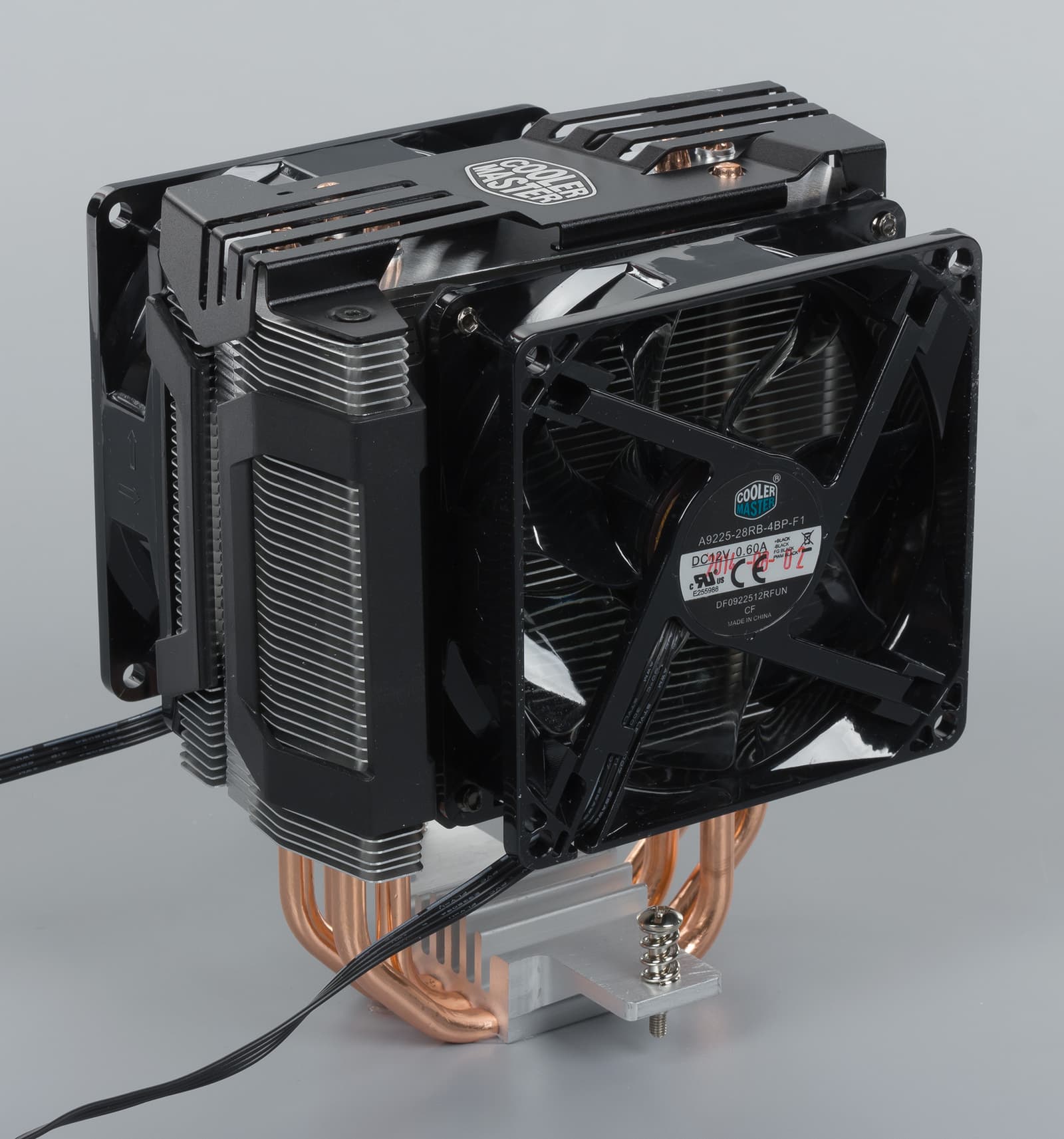

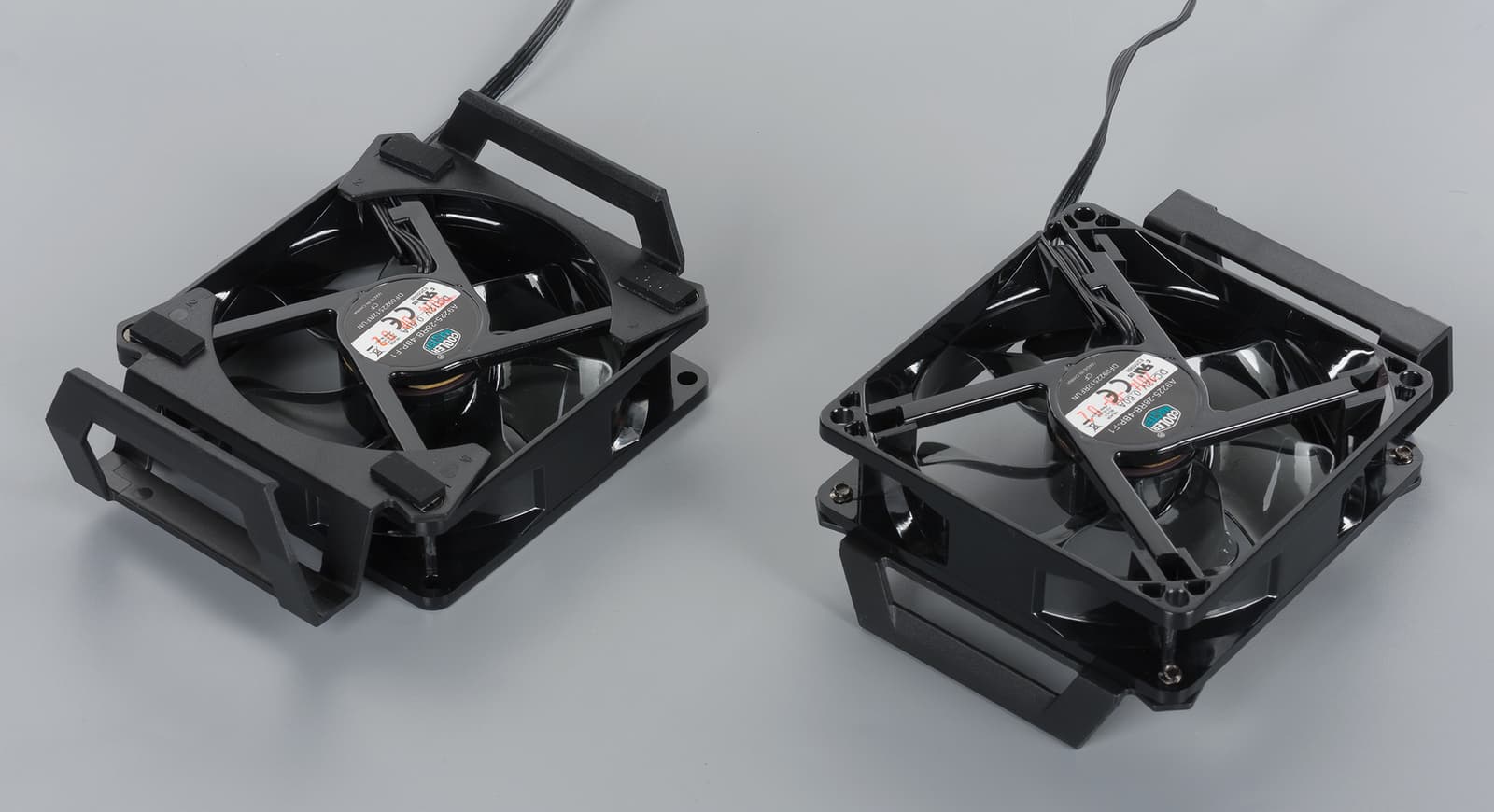

В этой модели используются два вентилятора A9225-28RB-4BP-F1 диаметром 92 мм и частотой вращения 800-2000 об/мин. Согласно спецификации, воздушный поток, создаваемый каждым из них, варьируется в диапазоне от 15,7 до 54,8 CFM. Вентиляторы основаны на подшипниках скольжения с нарезами на втулке и оси, которые осуществляют рециркуляцию смазывающей жидкости (Rifle Bearing). Производитель также приводит данные об уровне шума от 10 до 33 дБА в зависимости от скорости вращения вентиляторов. Каждый из вентиляторов имеет 4-контактный разъем для подключения к плате. В комплектации к кулеру покупателю предоставляется специальный Y-разветвитель с 4-контактным разъемом на конце для подключения обоих вентиляторов к одному разъему на системной плате. Стоит отметить, что в этом случае на системную плату приходит сигнал тахометра только с одного из вентиляторов, однако, поскольку они оба идентичны, это не имеет особого значения.

кулер Cooler Master Hyper D92

кулер Cooler Master Hyper D92

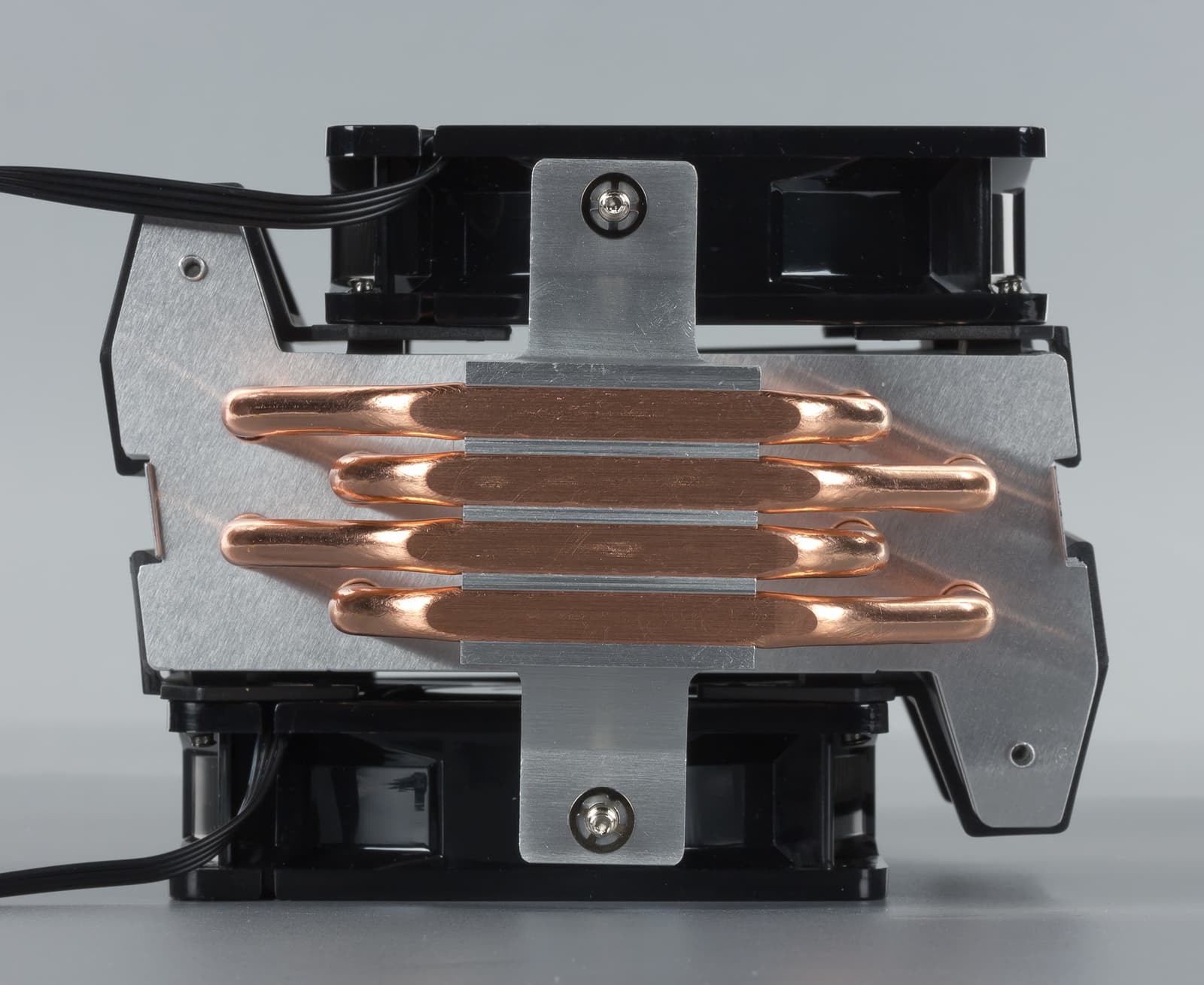

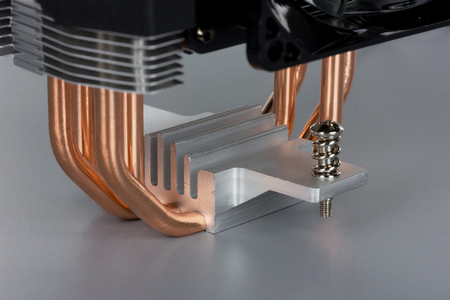

Основание Cooler Master Hyper D92 представляет собой ровную площадку, созданную по отработанной технологии прямого контакта (Direct Contact). Все четыре тепловые трубки являются частью этого основания, тем самым обеспечивая эффективный перенос тепла на все пластины радиатора. Между тепловыми трубками имеется небольшой зазор, который заполнен небольшим алюминиевым радиатором, размещенным у основания. Интересен тот факт, что у процессорных кулеров Cooler Master серии Hyper встречается и более продвинутая технология, под названием Continuous Direct Contact (CDC), которую в этой модели применять не стали. Отметим, что контактная поверхность основания достаточно ровная, хотя и имеет небольшую шероховатость, связанную с переходом от медных трубок к алюминиевому радиатору.

кулер Cooler Master Hyper D92

Один из вентиляторов нагоняет воздушный поток на пластины радиатора, в то время как второй отвечает за выдув теплого воздуха. Как это обычно бывает с многовентиляторными решениями, уровень шума одного вентилятора будет несколько ниже, чем при включении сразу двух. Однако, с учетом того, что оба вентилятора имеют одинаковые характеристики и будут вращаться с одинаковой скоростью (в случае подключения через Y-разветвитель), разница в уровнях шума не будет слишком большой.

кулер Cooler Master Hyper D92

кулер Cooler Master Hyper D92

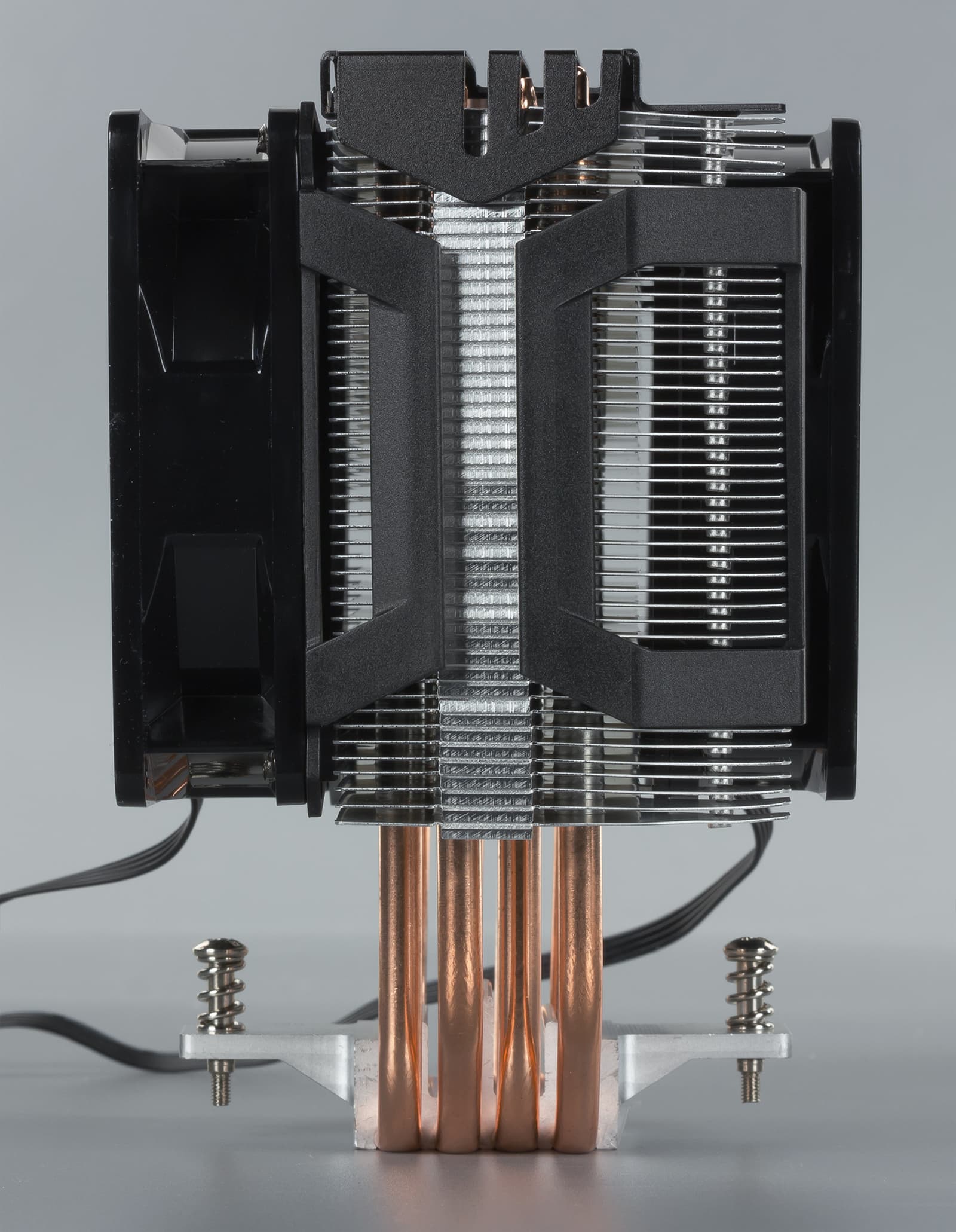

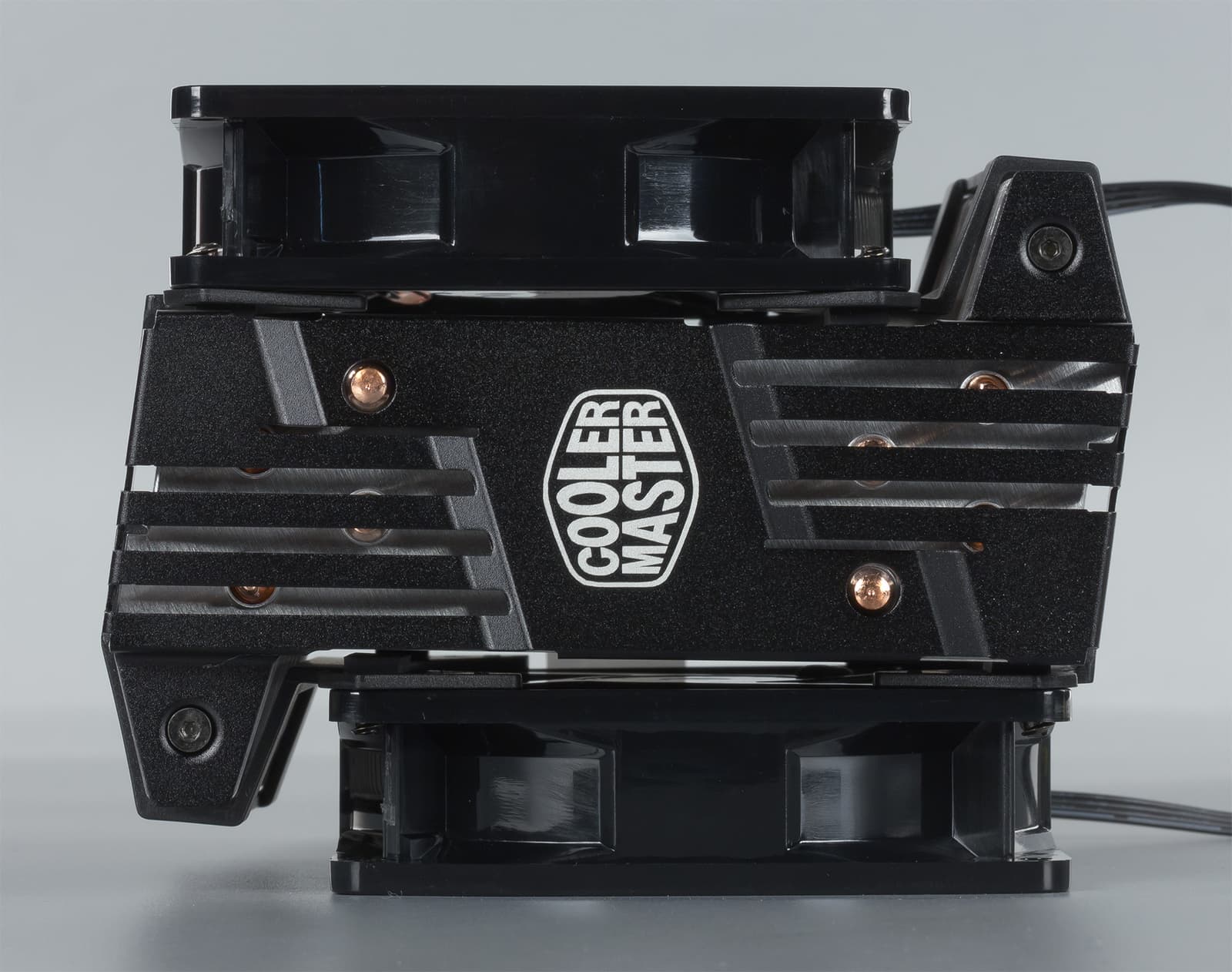

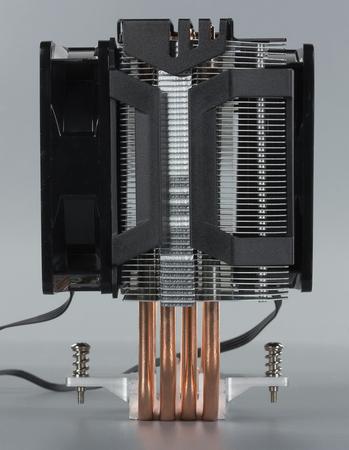

Стоит сказать, что сам кулер полностью симметричен относительно одной из центральных осей, тем самым пользователю нет нужды думать о том, как его устанавливать. Вентиляторы могут быть взаимно заменены и достаточно определить направление куда будет выдуваться теплый воздух, и установить кулер.

кулер Cooler Master Hyper D92

Пластиковая рамка, на который крепится вентилятор, имеет четыре прорезиненные уступки, которые поглощают возможную вибрацию при работе кулера. Рамки с вентиляторами устанавливаются на широкие защелки и легко снимаются при необходимости. В отличие от других подобных решений, крепление рамок этого кулера можно оценить как хорошее.

Крепление на разные процессорные разъемы предполагает различный подход к установке кулера. Поскольку в нашем тестировании использовался стенд на базе материнской платы с процессорным разъемом LGA 2011, установка не заняла много времени, так как в этом случае нет необходимости устанавливать заднюю подложку на системной плате. В целом удобство крепления можно оценить как хорошее, хотя перед установкой лучше прочесть прилагаемую инструкцию, чтобы не перепутать необходимые «ингредиенты».

Cooler Master TPC 812XS

Процессорный охладитель Cooler Master TPC 812XS мы уже рассматривали в одном из наших обзоров, а в данное тестирование он попал для сравнения. Этот кулер был выпущен в 2012 году и пришел на смену модели Cooler Master TPC 812.

кулер Cooler Master TPC 812XS

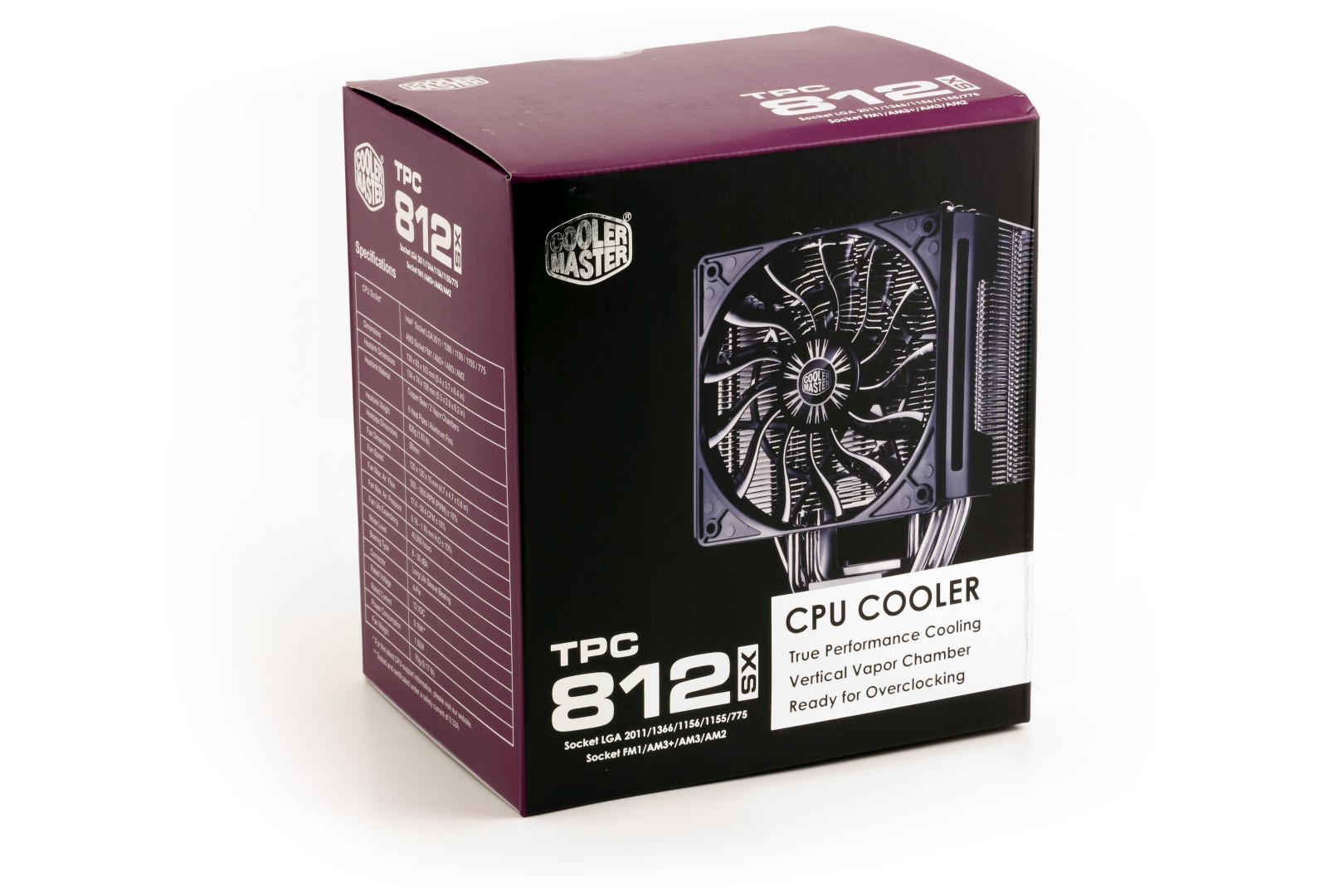

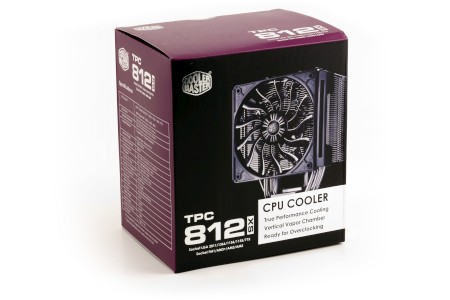

Упаковка кулера выполнена в традиционном для Cooler Master стиле — картонной коробке, оформленной в фирменных цветах компании. Стоит сказать, что этот дизайн у Cooler Master практически не изменился с годами.

кулер Cooler Master TPC 812XS

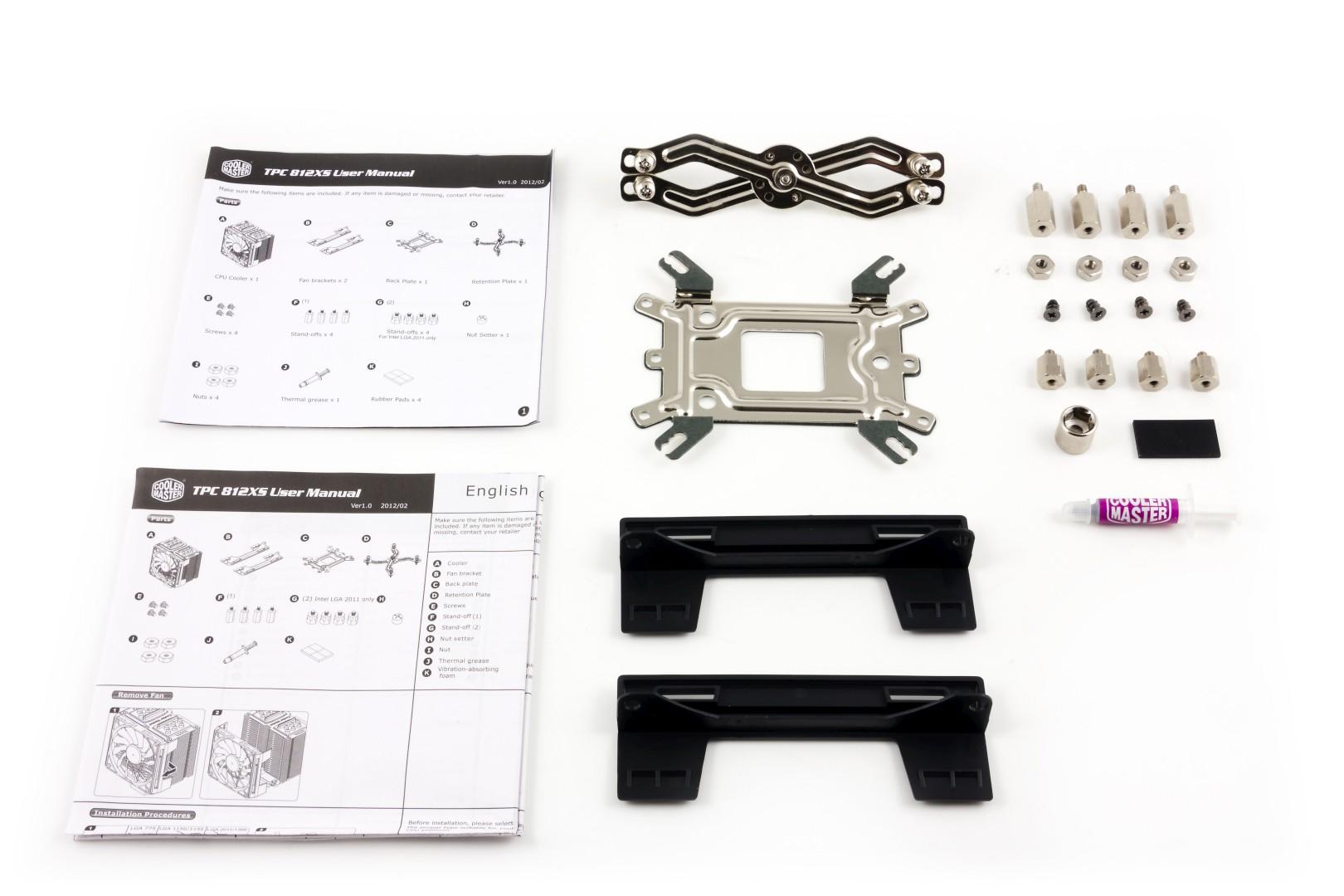

В комплект поставки входят все «ингредиенты» для установки модели на процессорные разъемы AMD и Intel. Помимо набора для конструирования универсального крепежа, в комплекте есть также пластиковые защелки для установки второго вентилятора, который можно приобрести отдельно.

кулер Cooler Master TPC 812XS

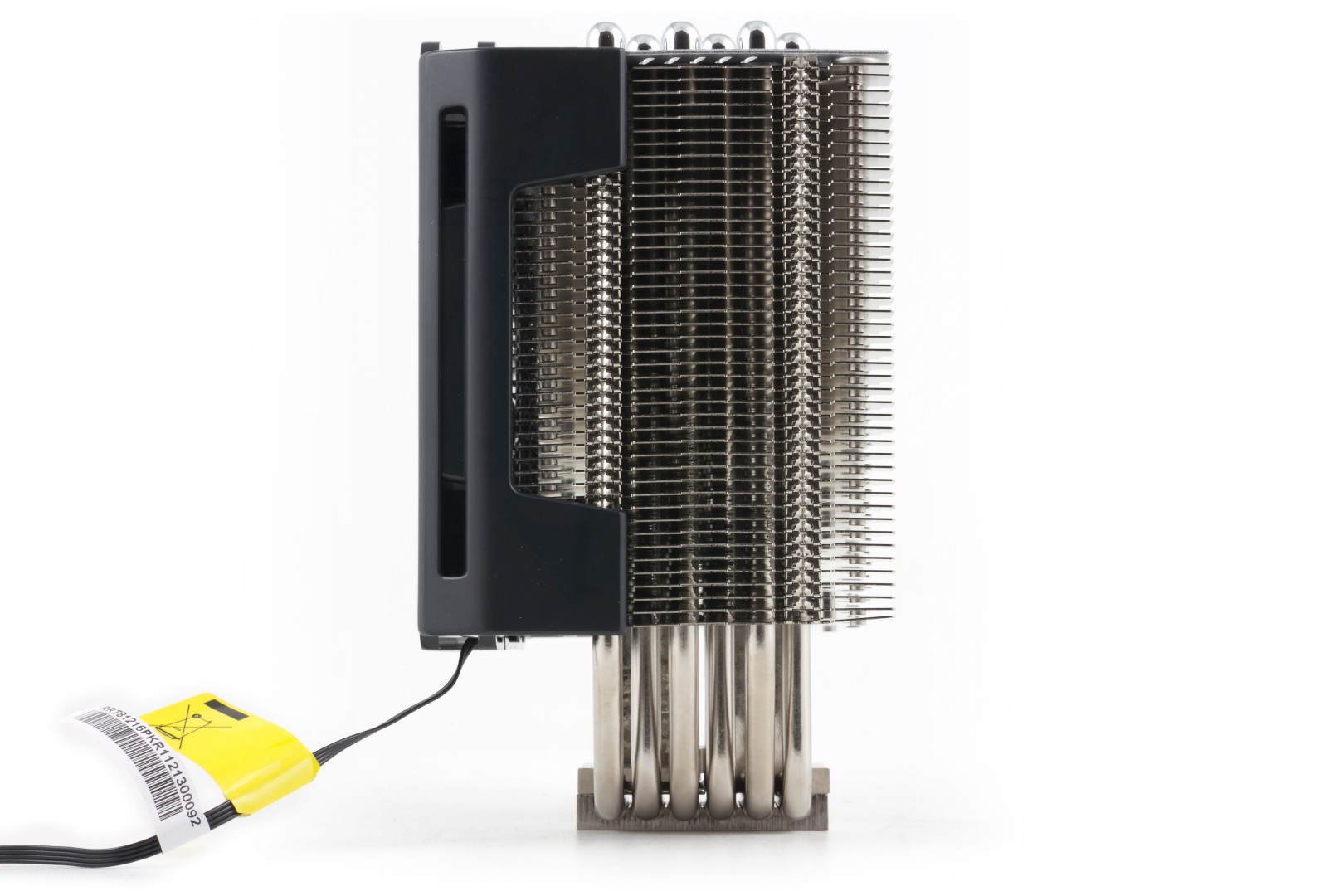

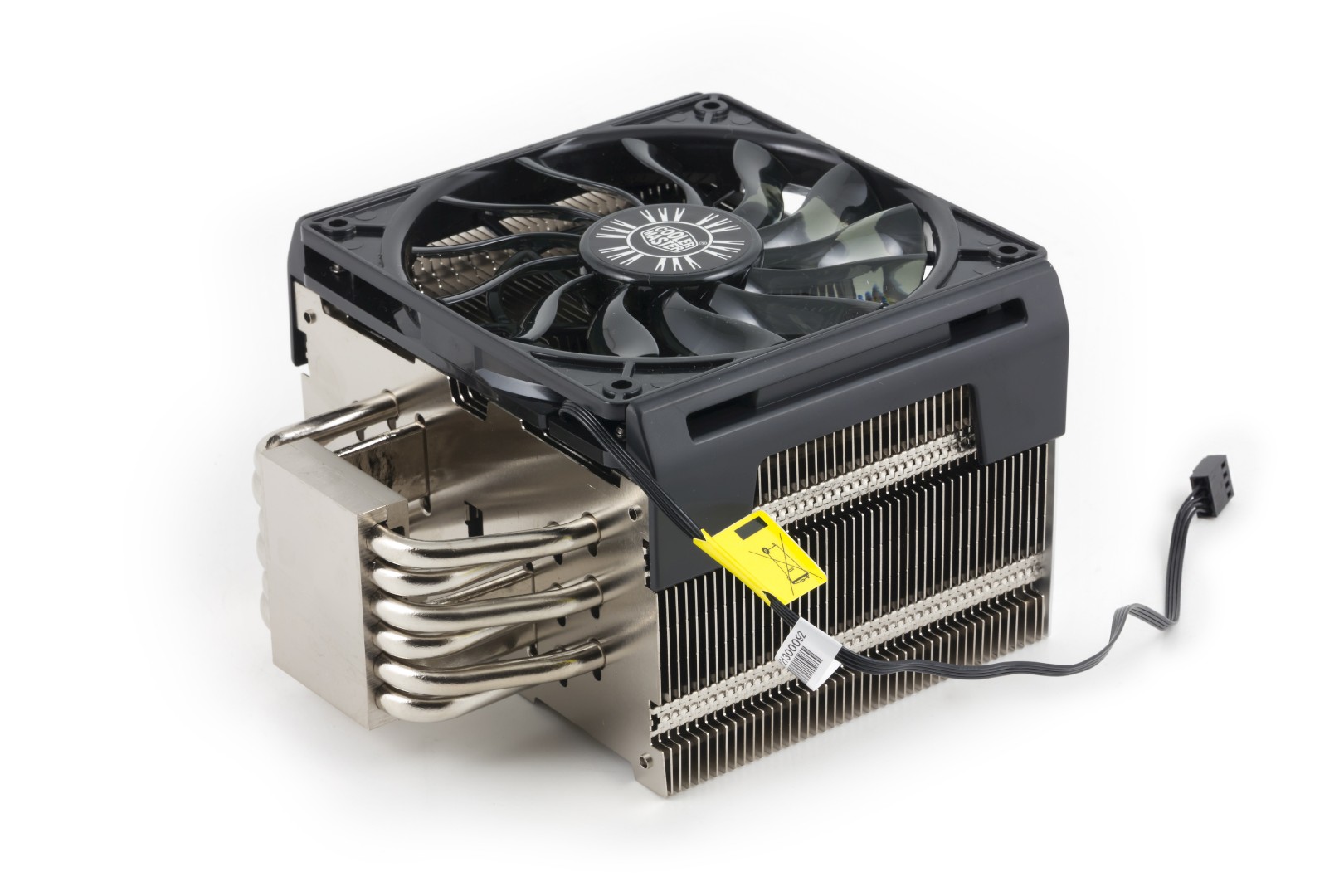

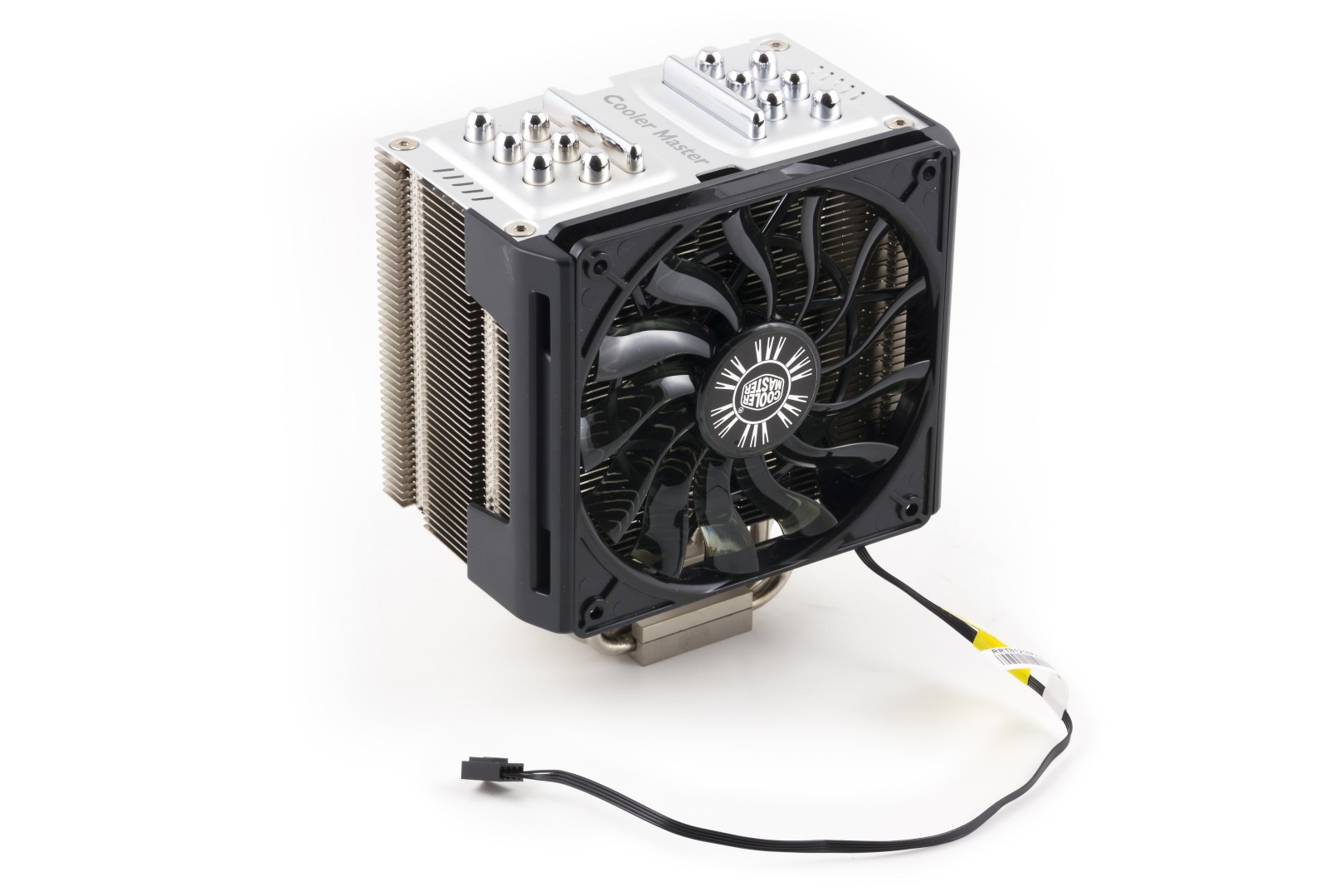

Эта модель имеет сравнительно небольшие габаритные размеры, несмотря на использование 120-миллиметрового вентилятора. Вообще эта модель уникальна тем, что использует сразу две различные технологии для передачи тепла на ребра радиатора — тепловые трубки и две специальные пластины с вертикальной испарительной камерой.

кулер Cooler Master TPC 812XS

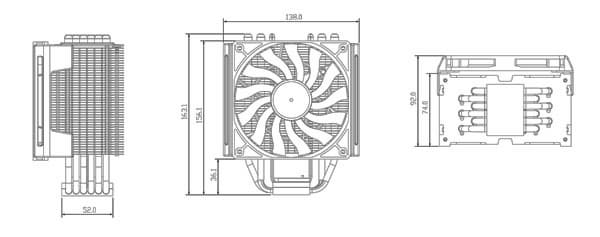

Согласно спецификации, вместе с установленным вентилятором кулер Cooler Master TPC 812XS имеет габаритные размеры 138×103×163 мм и вес 916 г. Без вентилятора габариты модели составляют 134×74×163 мм, а вес — 826 г

кулер Cooler Master TPC 812XS

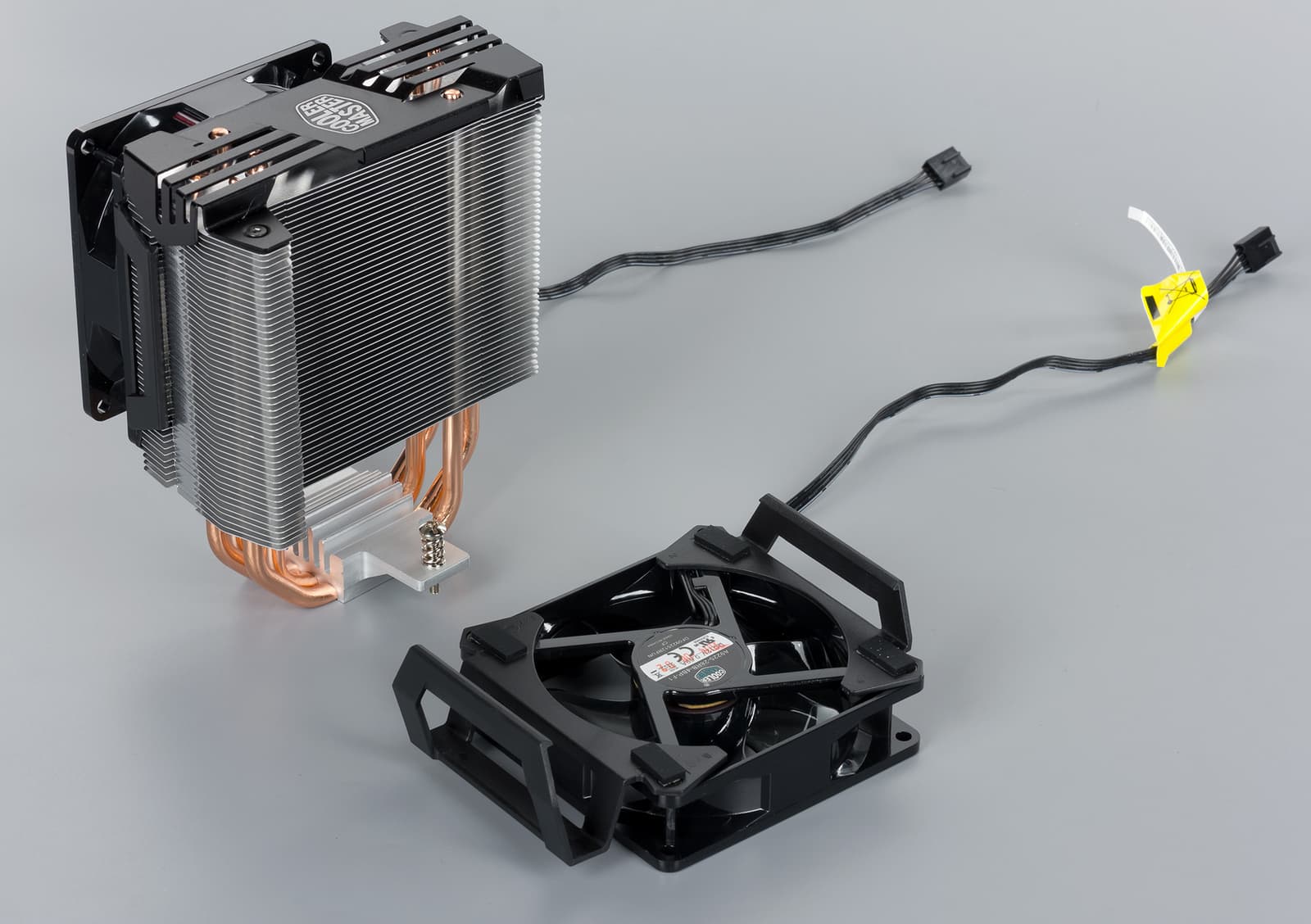

В этой модели применяется низкопрофильный вентилятор размером ∅120×15 мм с фирменным изогнутым профилем лопастей. Вентилятор подключается к системной плате с помощью 4-контактного разъема, а его заявленная скорость вращения составляет 500-1600 об/мин. Согласно спецификации, воздушный поток, создаваемый им, варьируется в диапазоне от 17,4 до 58,4 CFM. Вентилятор базируется на подшипнике скольжения с увеличенным ресурсом (Long Life Sleeve Bearing). Как заявляет производитель, уровень шума этой модели кулера составляет от 8 до 30 дБА в зависимости от скорости вращения вентилятора.

кулер Cooler Master TPC 812XS

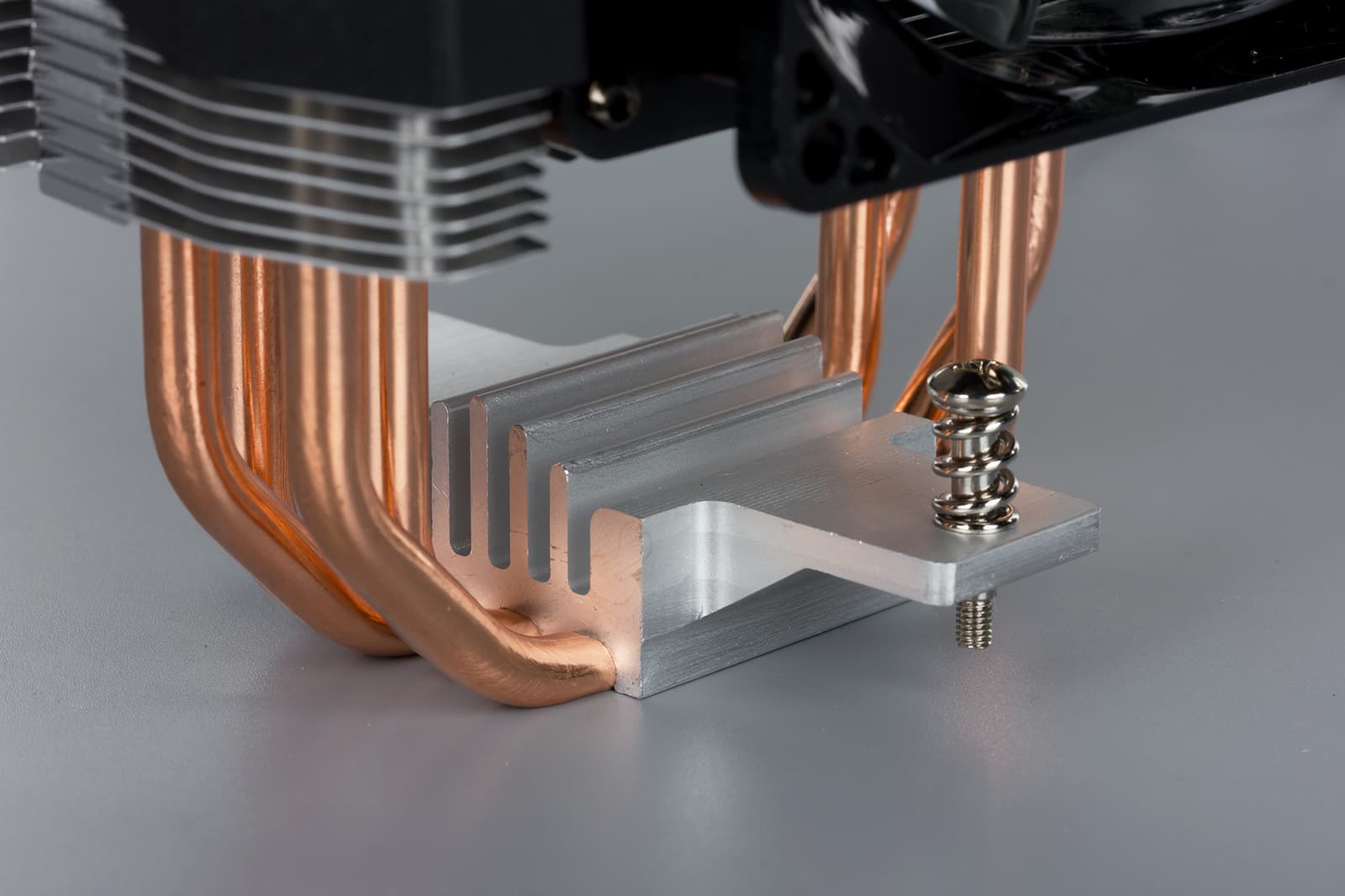

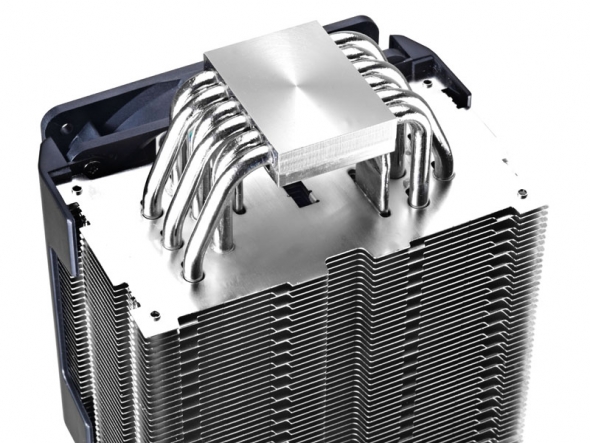

Для передачи тепла на пластины радиатора в этой модели применяются шесть тепловых трубок диаметром 6 мм. Кроме них, в этой модели используются так называемые испарительные камеры, заключенные в две широкие ленты, проходящие, как и тепловые трубки, через весь радиатор охлаждения. Обе системы переноса тепла заключены в медное основание, покрытое никелем и отполированное до зеркального блеска. Принцип работы испарительной ленты-камеры точно такой же, как и у тепловых трубок, а именно: находящаяся внутри жидкость при нагревании испаряется, пар поднимается вверх, а затем при охлаждении вновь спускается к основанию по стенкам ленты. По сравнению с тепловыми трубками такая лента имеет большую площадь контакта и скорость теплообмена, однако из-за того, что она только соприкасается с верхней частью тепловых трубок и не касается самого основания, можно предположить, что такая система лишь облегчает работу тепловых трубок.

кулер Cooler Master TPC 812XS

Радиатор изготовлен из алюминиевых 44 пластин толщиной 0,5 мм с относительно большим расстоянием между ними (около 2 мм). Сами пластины расположены горизонтально относительно основания, однако за счет слишком малого межреберного расстояния при высоких оборотах вентилятора такая система будет вызывать достаточно ощутимый шум. Именно поэтому в этой модели был установлен низкооборотистый, низкопрофильный и многолопастной вентилятор, который пришел на смену семилопастной модели A12025-24RB-4CP-F1, установленной в предшественнике этого кулера — Cooler Master TPC 812.

В качестве небольшого заключения к этой модели мы отметим достаточно простую установку кулера Cooler Master TPC 812XS на различные системные платы. Увы, эта модель уже не продается и не производится на текущий момент, поэтому подробно останавливаться на ней мы не стали.

Thermalright True Spirit 140

Это еще одна модель в нашем обзоре, которая уже участвовала в тестировании кулеров. Несмотря на то, что этот процессорный охладитель появился на рынке более трех лет назад, он до сих пор присутствует в линейке компании Thermalright, хотя и в несколько измененной версии. Мы же в этом тестировании будем использовать один из первых типов этого кулера.

Кулер Thermalright True Spirit 140

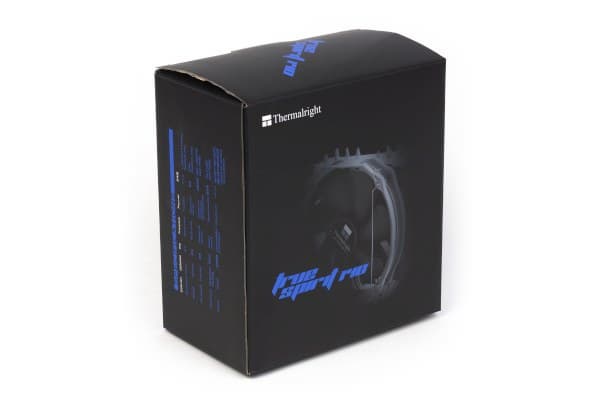

Продукты Thermalright очень редко имеют «цветастые» упаковки, а некоторых случаях это может быть обычная светло-коричневая картонная коробка с единственным логотипом компании. Впрочем, модели серии True Spirit, как и несколько других серий кулеров Thermalright, упакованы в достаточно привлекательную упаковку, выполненную в темных тонах.

Кулер Thermalright True Spirit 140

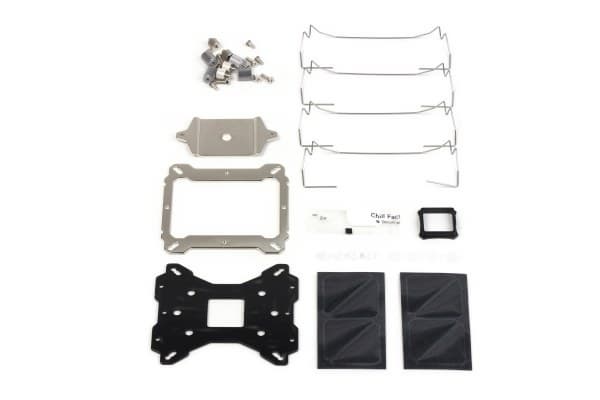

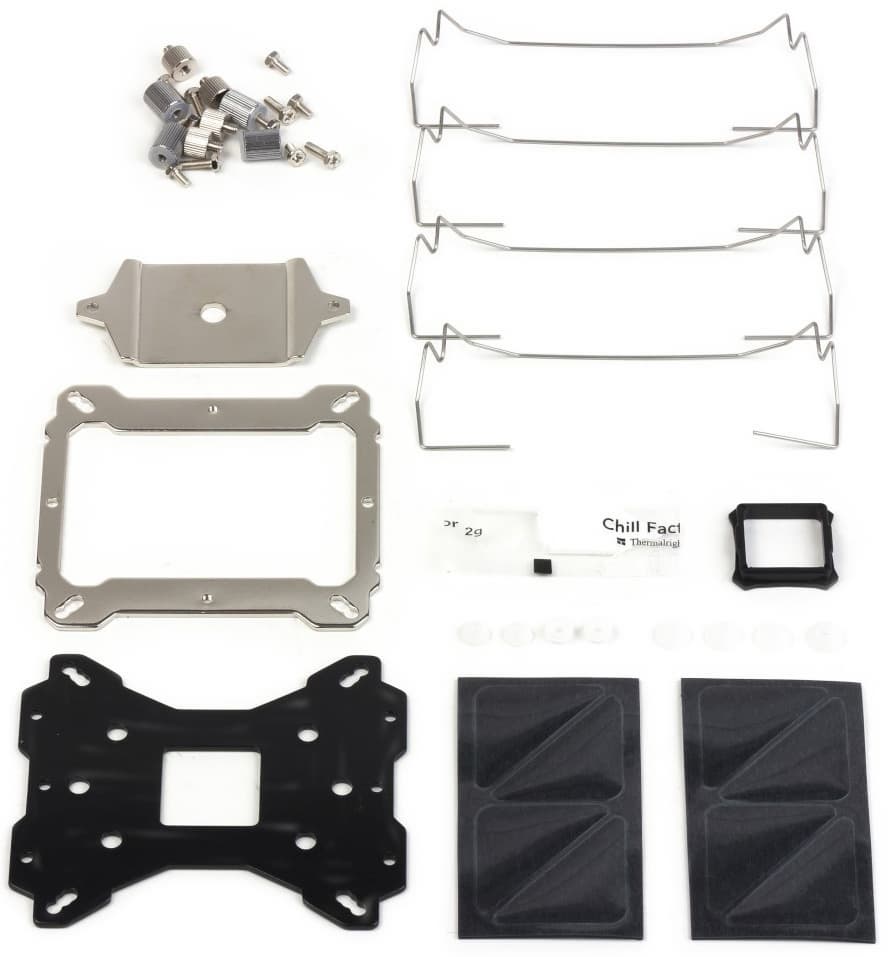

В комплектацию к этой модели входят — универсальное крепление на большинство распространенных процессорных разъемов, четыре проволочных скобы для установки вентиляторов, антивибрационные накладки в виде силиконовых уголков, вентилятор, пакетик термопасты The ChillFactor и инструкция по установке. Нельзя обойти вниманием тот факт, что антивибрационные накладки пользователю придется наклеивать на вентилятор самостоятельно (при этом его тонкие бортики вовсе не способствуют качеству и внешнему виду такого соединения). На фотографии показан кулер без этих прокладок, но в реальности они необходимы, иначе вентилятор будет дребезжать и создавать дополнительный шум.

Кулер Thermalright True Spirit 140

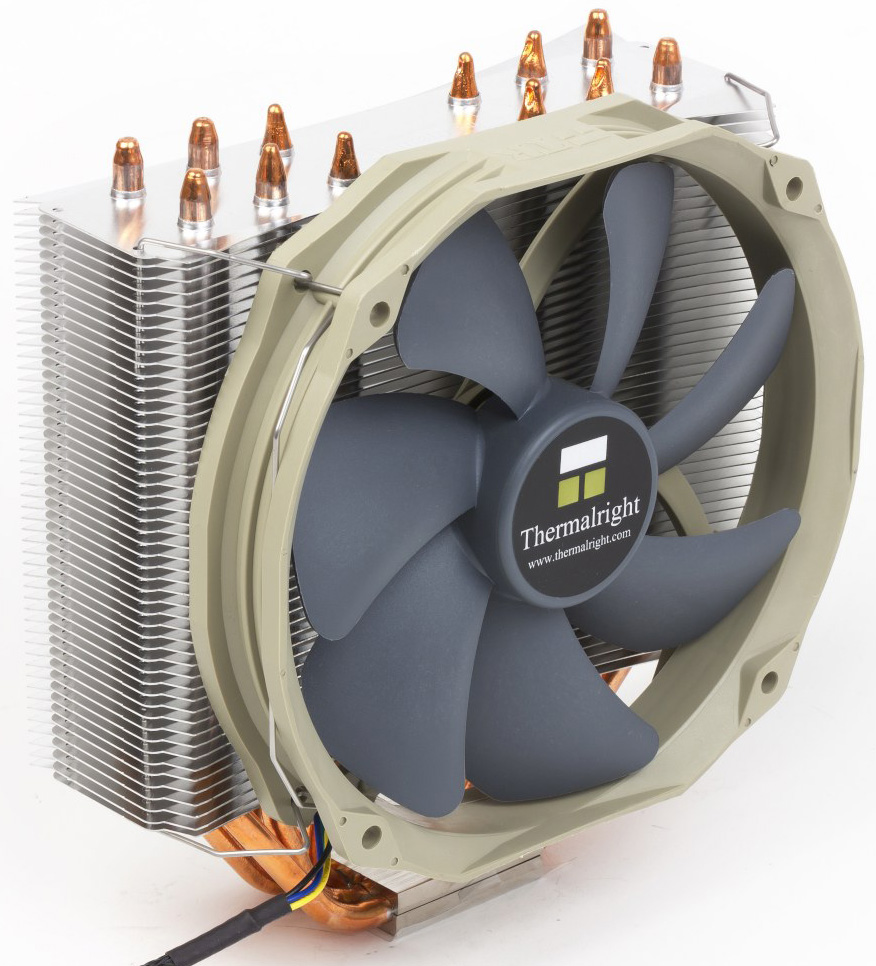

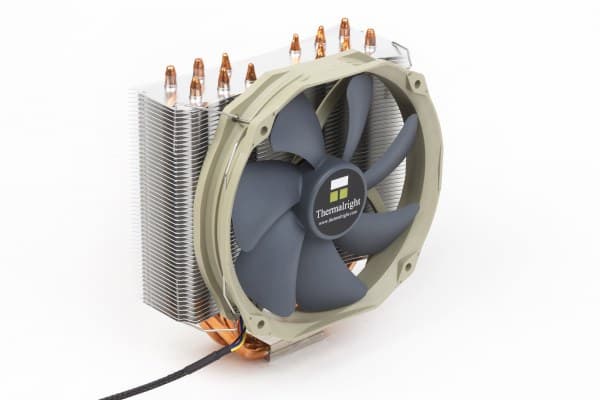

Кулер Thermalright True Spirit 140 относится к башенному типу и его нельзя назвать компактным, так как в нем используется 140-миллиметровый вентилятор и достаточно высокий радиатор. В комплект поставки входит 140-миллиметровый вентилятор TY-140 со скоростью вращения от 900 до 1300 об/мин и с 4-контактным разъемом питания. Согласно спецификации эта модель вентилятора создает воздушный поток от 28,3 до 73,6 CFM.

Кулер Thermalright True Spirit 140

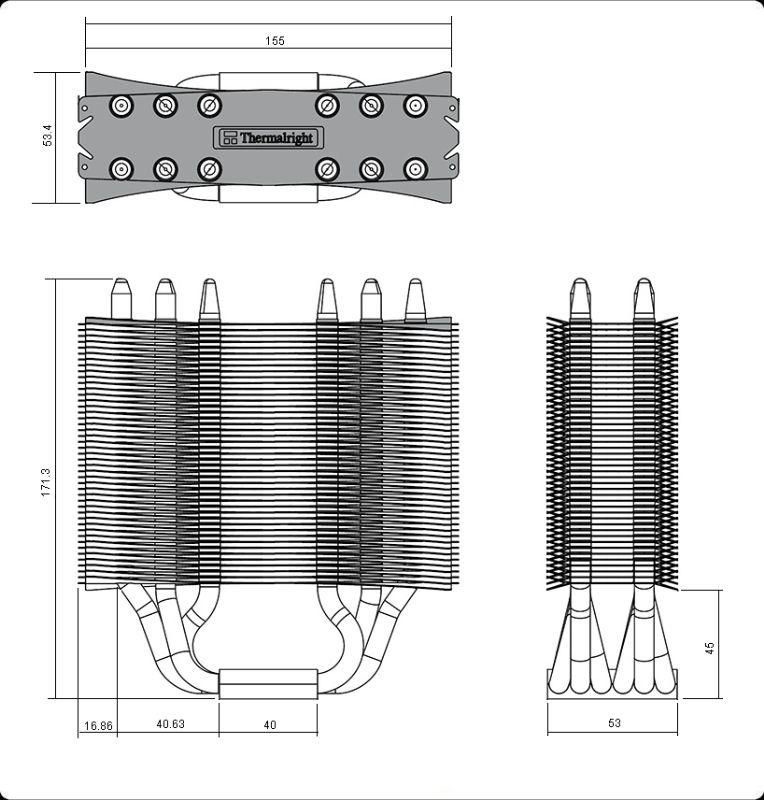

Габаритные размеры этого процессоорного охладителя составляют 155×53,4×170 мм, а вес без вентилятора — 605 г. Установленный вентилятор добавляет еще 140 г к общему весу кулера.

Кулер Thermalright True Spirit 140

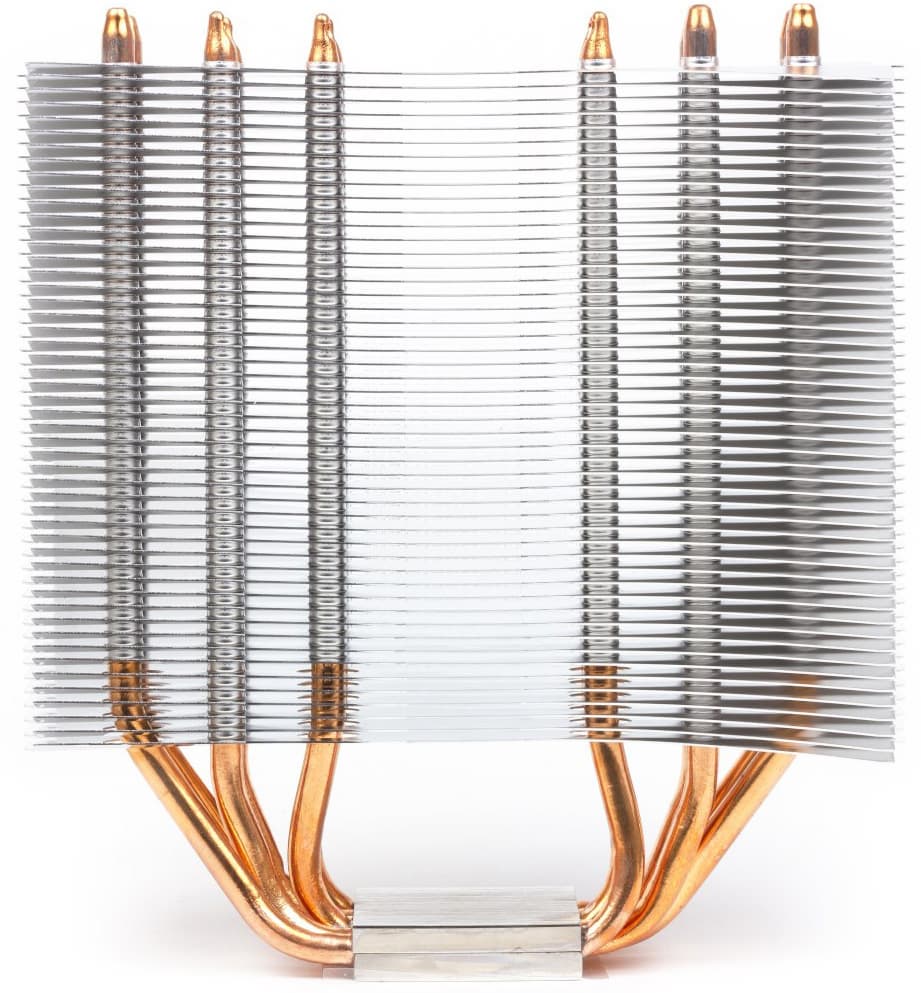

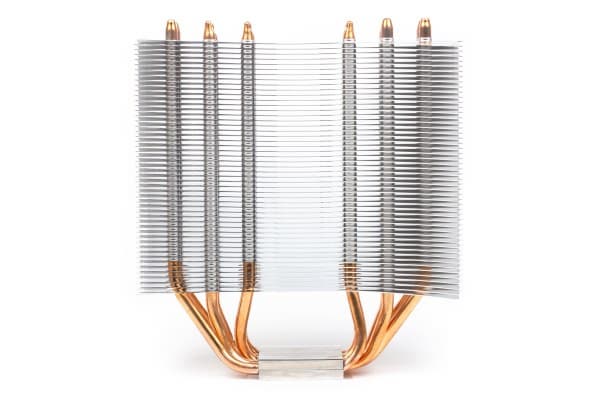

Радиатор модели True Spirit 140 состоит из 50 алюминиевых пластин, расположенных параллельно основанию в 2 мм друг от друга. Радиатор имеет несколько необычный вид, однако полностью симметричен по отношению к одной из центральных осей таким образом, чтобы пользователь мог установить два вентилятора одновременно.

Кулер Thermalright True Spirit 140

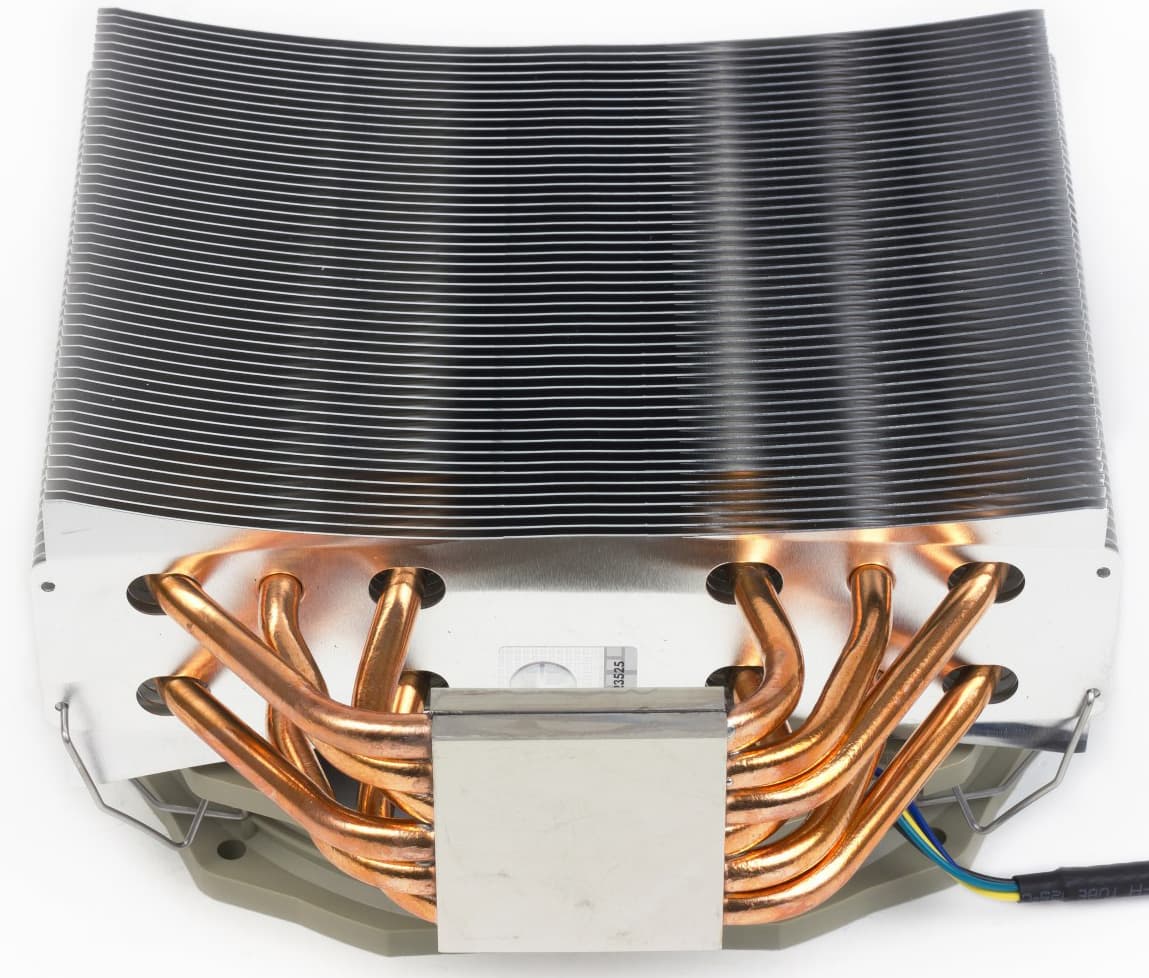

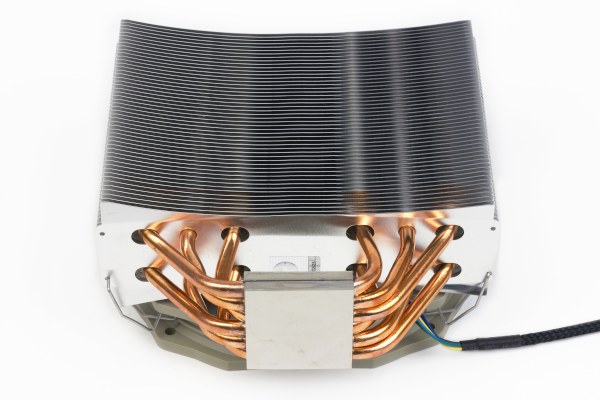

Основание кулера сделано из никелированной меди с зеркальной поверхностью. Через радиатор и основание кулера проходят шесть тепловых трубок диаметром 6 мм. Несмотря на то что трубок шесть, только две из них проходят через нижние пластины радиатора, что связано скорее всего с большим углом, под которым трубки входят в радиатор. В новых версиях модели True Spirit 140 этот момент был учтен и исправлен.

Процессорный кулер True Spirit 140 — это проверенное временем решение. По всей видимости конструкция получилась настолько удачной, что до сих пор используется компанией Thermalright, правда уже с исправлением мелких недочетов.

Cooler Master Nepton 120XL

В нашем обзоре Cooler Master Nepton 120XL — единственная система водяного охлаждения процессора. Как показывает практика, многие водяные СО зачастую не могут обеспечить эффективное охлаждение разогнанных процессоров. Более того, системы водяного охлаждения для процессоров имеют весьма высокий уровень шума, который определяется в первую очередь работой помпы, которая заметно шумит при больших «оборотах».

Cooler Master Nepton 120XL — это относительно новая модель из серии Nepton, в которую входят еще четыре модели. Стоит отметить, что Nepton 120XL, выпущенная в прошлом году, самая компактная система охлаждения этой серии, так как в ней установлено два 120-миллиметровых вентилятора, а ее выносной блок предназначен для установки на стенку корпуса. Именно из-за своей компактности, эта модель и попала в наш текущий обзор, попробуем разобраться насколько хороша она в деле.

кулер Cooler Master Nepton 120XL

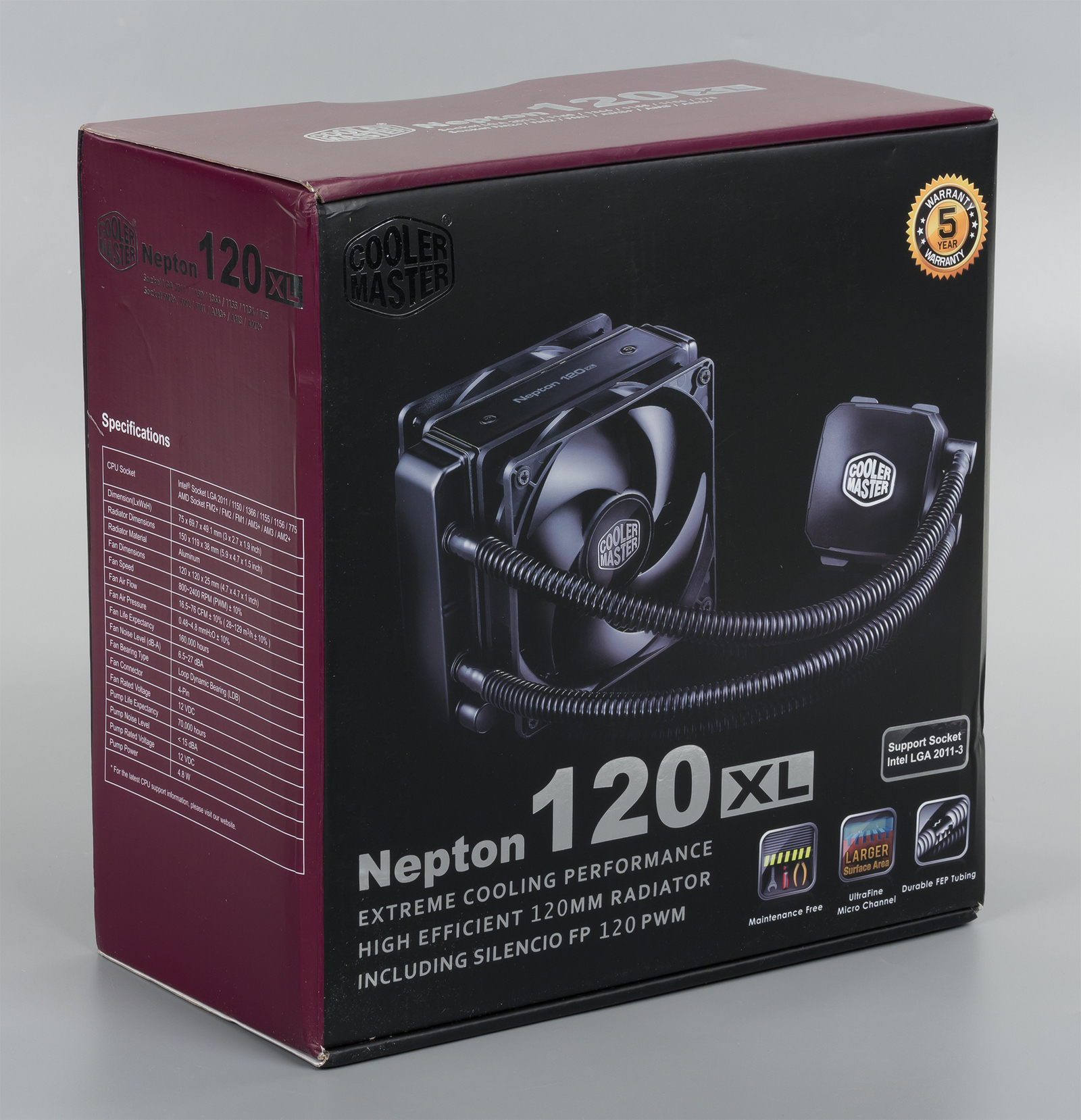

Процессорный охладитель Nepton 120XL поставляется в сравнительно небольшой картонной коробке, которая правда все равно несколько больше, чем у обычных процессорных кулеров. Упаковка имеет стандартную для устройств компании Cooler Master раскраску в фирменных цветах — темно-бордовом и черном.

кулер Cooler Master Nepton 120XL

В нашем случае Cooler Master Nepton 120XL был представлен с двумя вентиляторами охлаждения (RL-N12X-24PK-R2), однако существует комплектация только с один вентилятором (RL-N12X-24PK-R1).

кулер Cooler Master Nepton 120XL

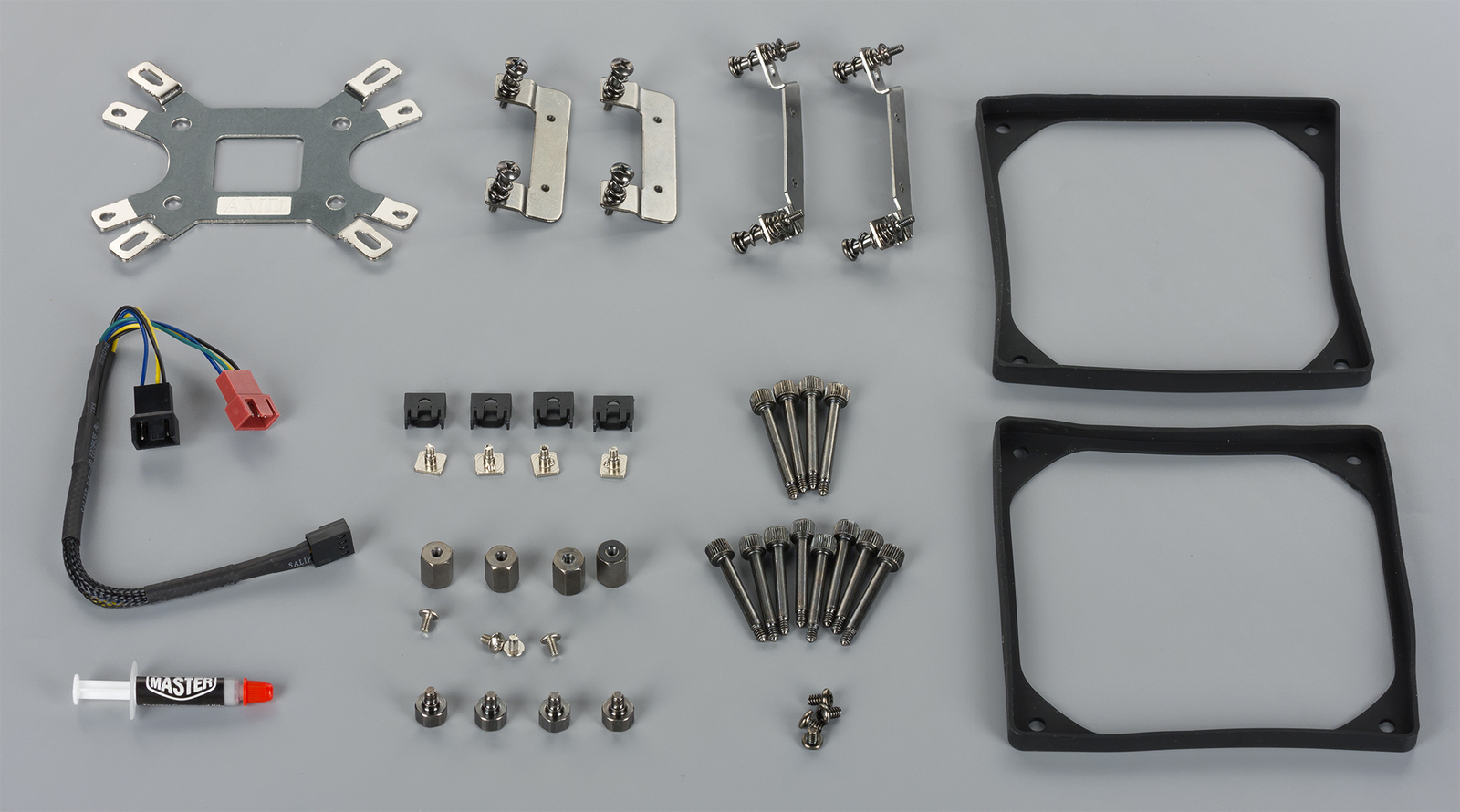

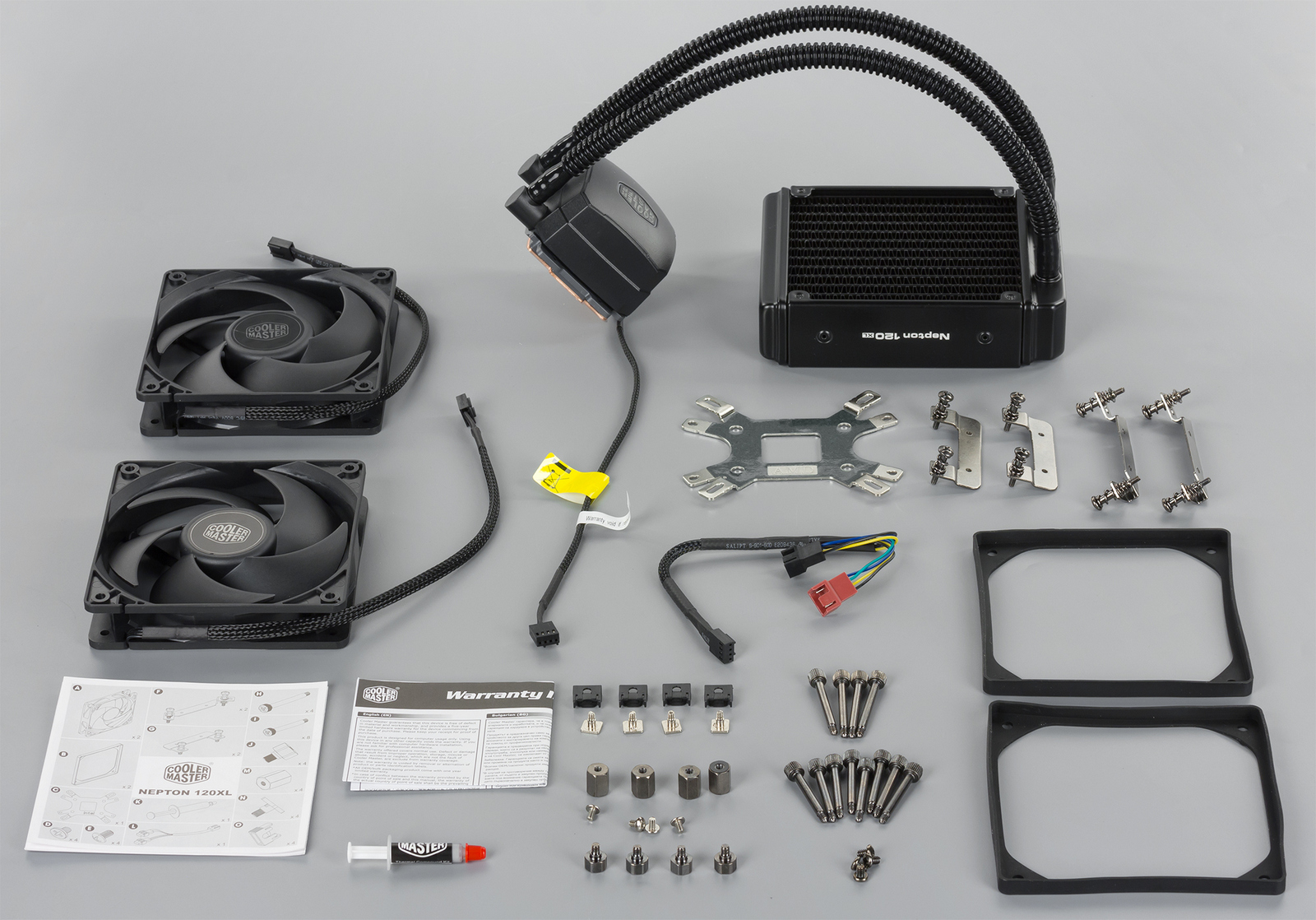

В комплект поставки входит все необходимое для крепежа системы на все основные процессорные разъемы Intel и AMD: LGA 2011-3/2011/1366/1150/1156/1155/775 и Socket FM2/FM2+/FM1/AM3+/AM3/AM2+. Установка этой системы охлаждения достаточно проста, так как непосредственно сама помпа имеет небольшие размеры. Однако стоит отметить, что поскольку сама система является герметичной и условно необслуживаемой, к помпе подключены два достаточно трудносгибаемых шланга ∅8 мм для внешнего блока охлаждения. Поэтому перед установкой следует четко определить место будущей установки и еще раз промерить расстояние. В ряде случаев, когда используются разъемы отличные от LGA 2011/2011-3, для установки Nepton 120XL придется устанавливать рамку на обратную сторону платы, что потребует ее демонтажа. К самой помпе элементы крепежа прикручиваются винтиками.

кулер Cooler Master Nepton 120XL

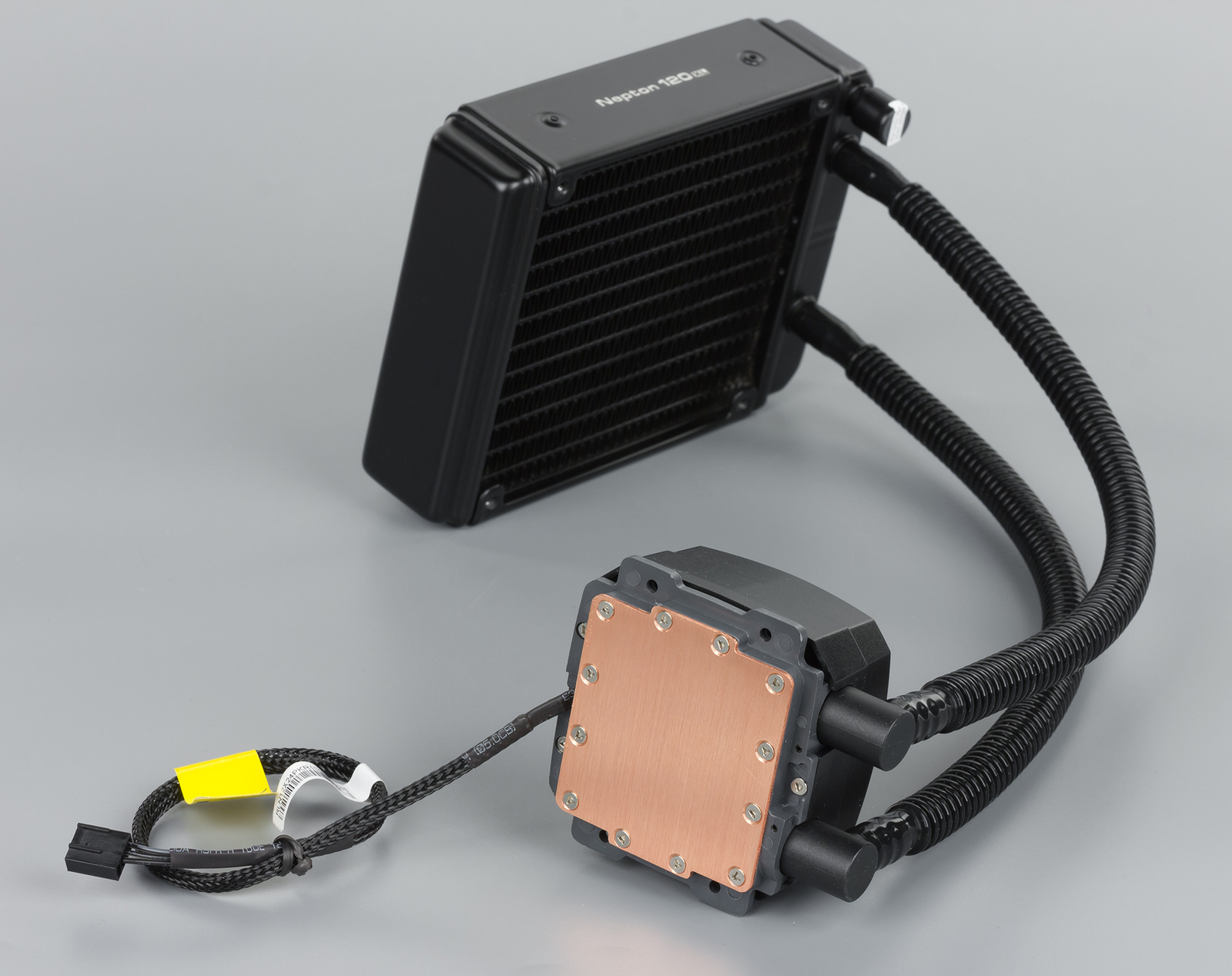

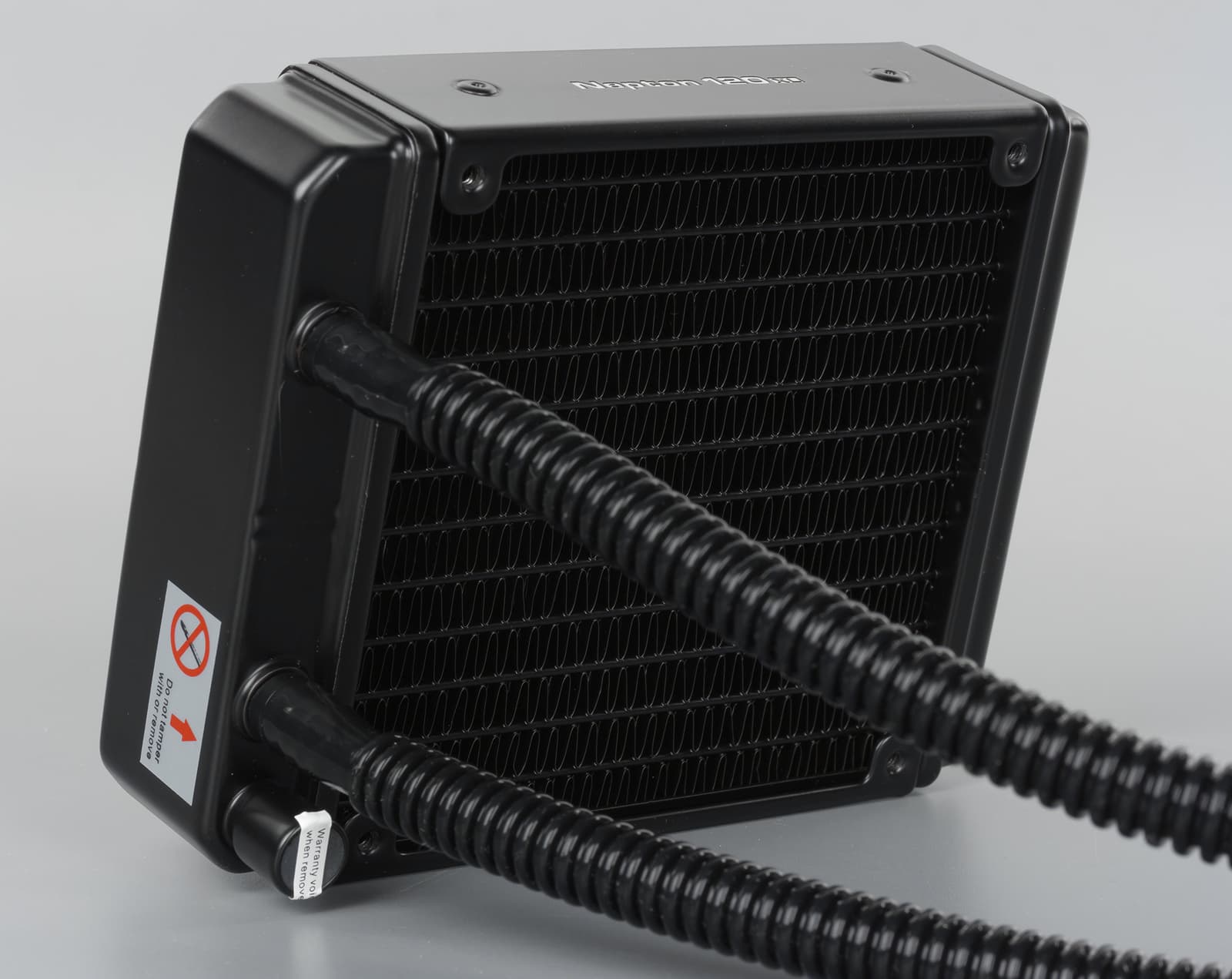

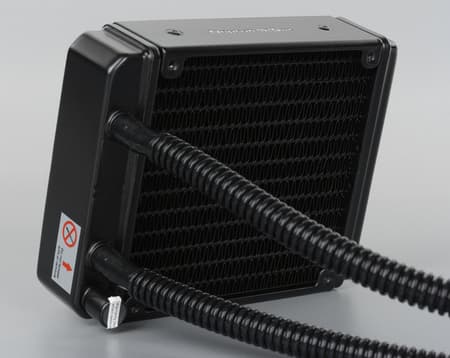

Внешний блок у этой модели небольшой и, согласно инструкции, возможно его закрепление на задней стенке стандартного корпуса. Радиатор имеет длину 150 мм и ширину 119 мм при толщине «всего» 38 мм. При этом пользователю доступны два варианта крепления, в зависимости от количества места в корпусе. Один вариант предполагает установку внешнего блока с двумя вентиляторами полностью внутри корпуса, а другой с выносом одного из вентиляторов за стенку корпуса. В основе радиатора лежит алюминиевые пластины, выполненные в форме ячеек. Таким образом достигается лучшее охлаждение циркулирующей внутри этого блока жидкости.

кулер Cooler Master Nepton 120XL

кулер Cooler Master Nepton 120XL

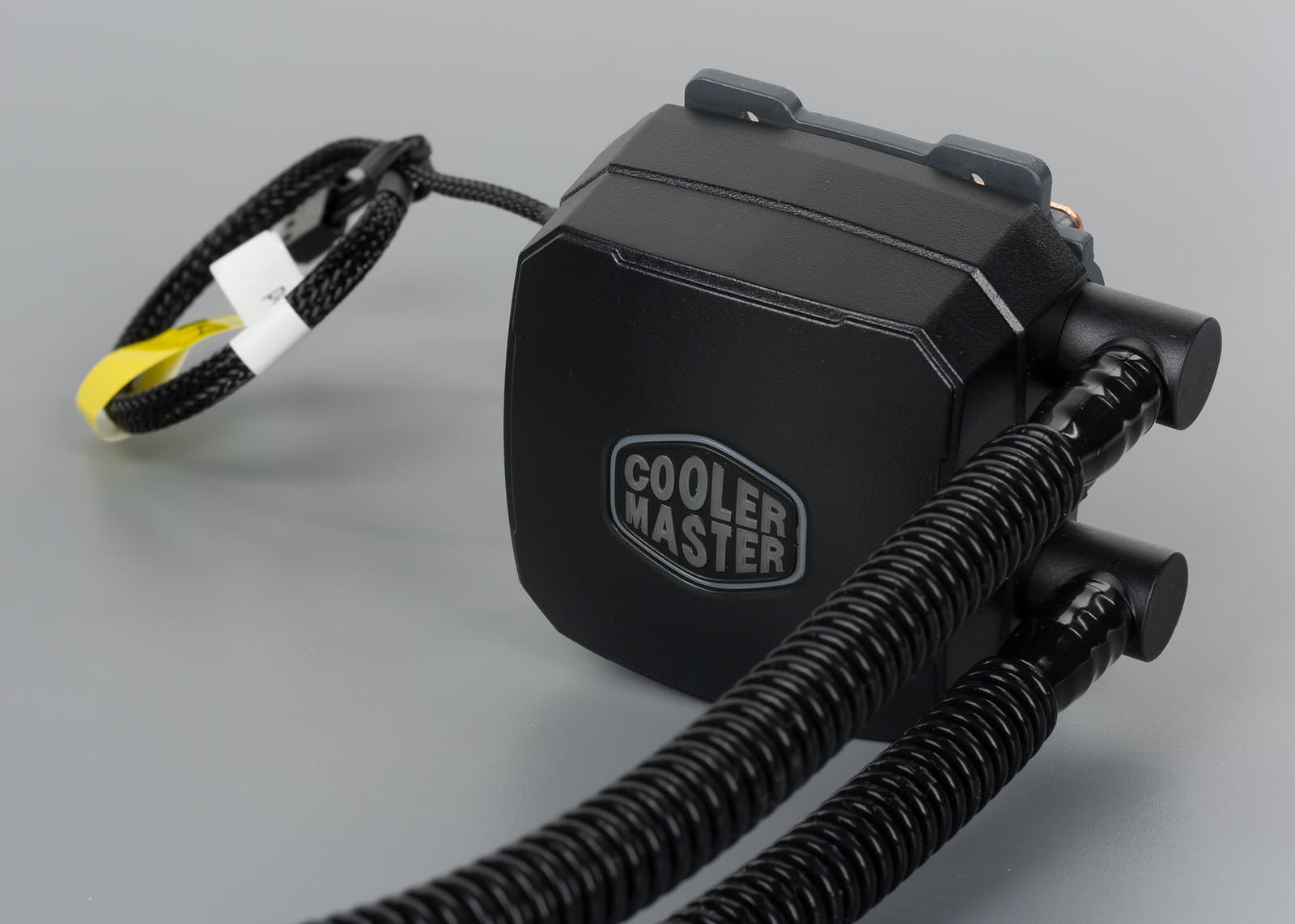

Размеры помпы небольшие —75×69,7×49,1 мм. Она имеет медное основание со слегка шершавой поверхностью, однако при ее установке отпечаток на процессоре получается достаточно ровный. Несмотря на то, что помпа по факту имеет 4-контактный разъем, она подключается как 3-контактный кулер, так как сама помпа не поддерживает ШИМ-управление.

кулер Cooler Master Nepton 120XL

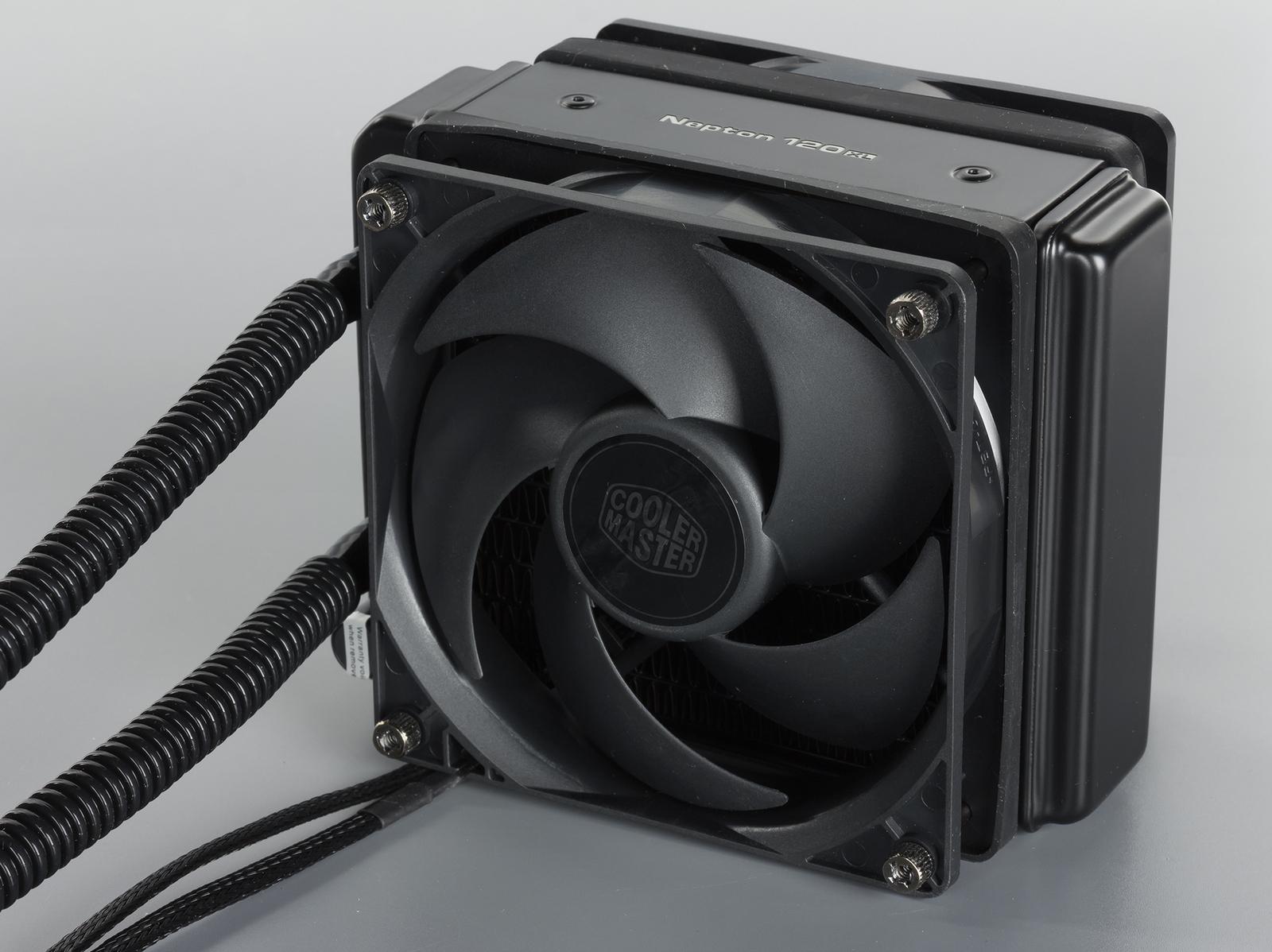

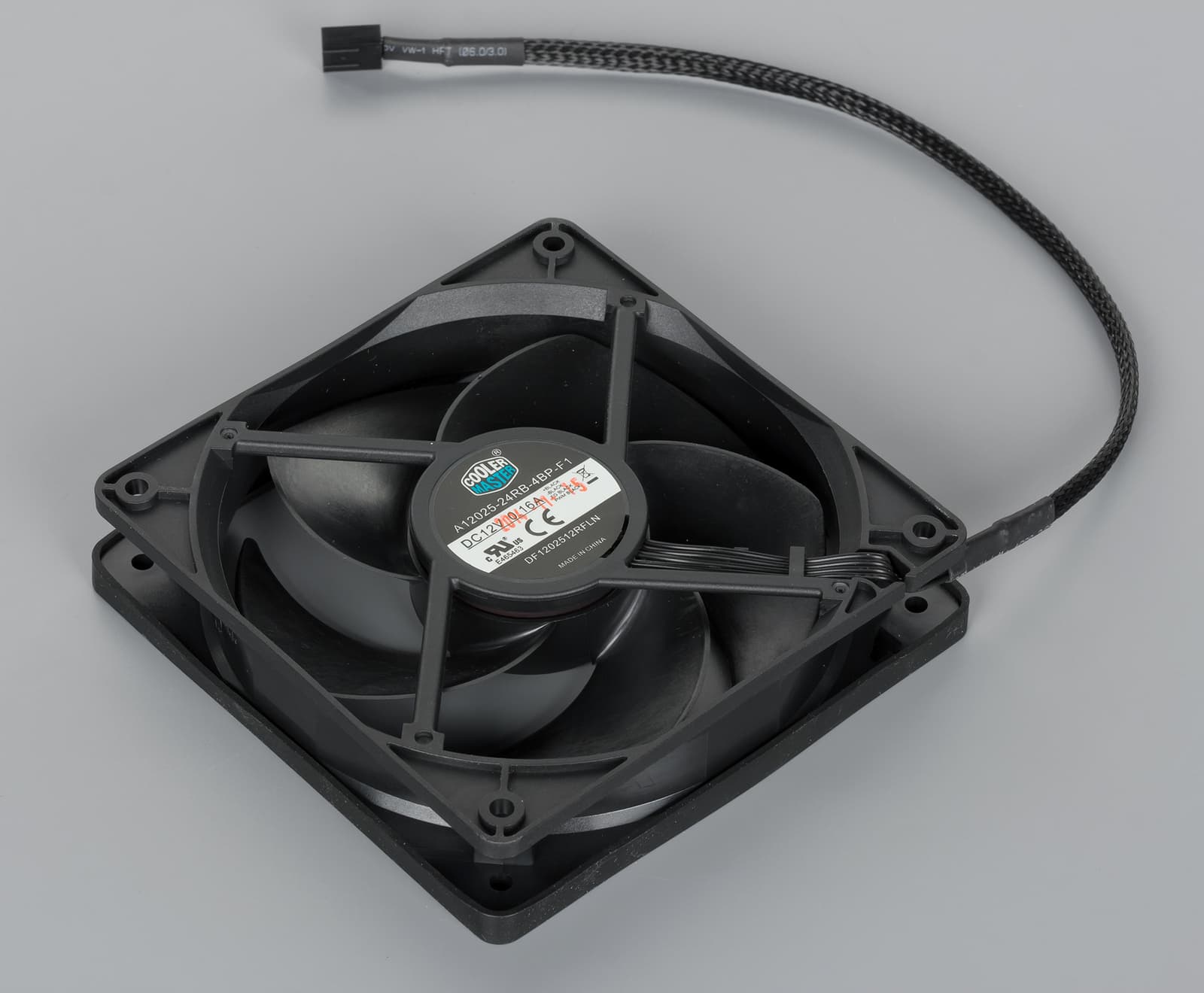

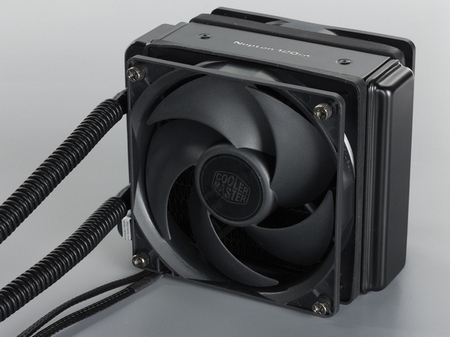

В этой модели используются 120-миллиметровые (∅120×25 мм) вентиляторы Silencio FP 120 (A12025-24RB-4BP-F1), построенные по технологии Loop Dynamic Bearing с увеличенным сроком службы. Их отличает низкий уровень шума при работе, а также большой диапазон скорости вращения — от 800 до 2400 об/мин. Согласно спецификации, этот тип вентиляторов создает воздушный поток от 16,5 до 76 CFM, а уровень шума составляет от 6,5 до 27 дБА. В комплект поставки входят два одинаковых вентилятора, так что их характеристики практически идентичны. Оба имеют 4-контактный разъем для подключения к системной плате и поддерживают ШИМ-управление. Подключение к материнской плате осуществляется через специальный Y-разветвитель, который идет в комплекте с системой охлаждения.

кулер Cooler Master Nepton 120XL

кулер Cooler Master Nepton 120XL

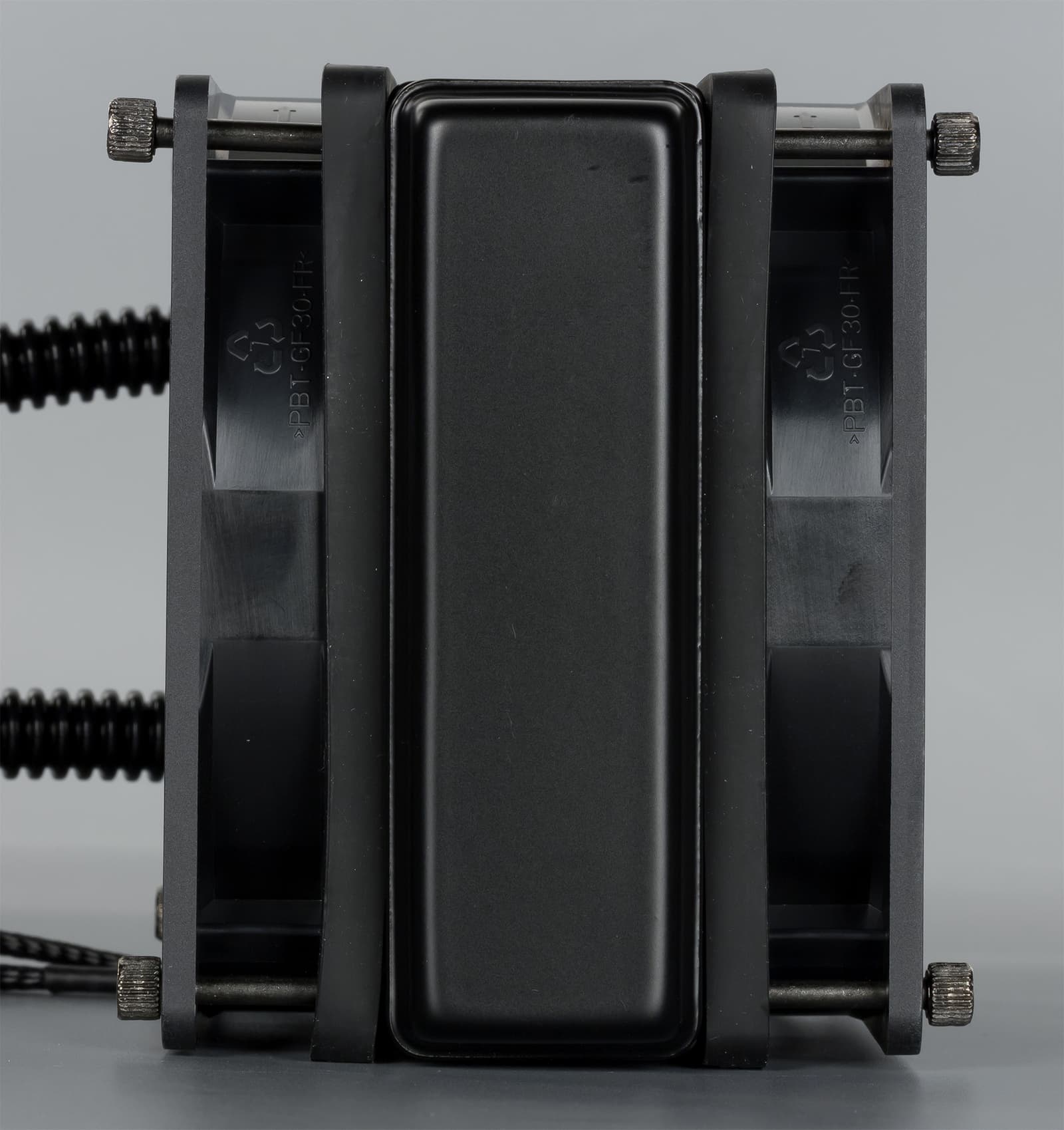

Вентиляторы крепятся к радиатору с помощью специальных винтов и полностью покрывают поверхность радиатора. При этом между радиатором и вентилятором устанавливается силиконовая прокладка, чтобы нейтрализовать возможную вибрацию и дополнительный шум.

В целом эта модель водяного охлаждения процессоров нам понравилась. Ее можно достаточно быстро установить, она не требует обслуживания и имеет неплохую эффективность. Надо отметить, что установка внешнего блока предполагает наличие просторного корпуса с жесткими стенками, так как они имеет значительный вес — около 900 г. С другой стороны, среди всех прочих моделей серии Nepton, Cooler Master Nepton 120XL имеет наибольшую совместимость с корпусами, так что эта система очень привлекательна с этой точки зрения.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования кулеров», а в этом разделе мы лишь уточним некоторые моменты.

Так, при тестировании системы водяного охлаждения Cooler Master Nepton 120XL учитывался уровень шума, создаваемый вентиляторами, хотя мы также приводим отдельные замеры уровня шума при работе только помпы этой системы.

Для двухвентиляторных моделей, таких как Cooler Master Nepton 120XL и Cooler Master D92, указано количество оборотов одного из них. Это объясняется тем, что в этих процессорных охладителях используется по два одинаковых вентилятора, а проведенные экспресс-тесты показали, что скорость вращения у них не отличается (разница лежит в пределах погрешности измерения).

При тестировании на эффективность охлаждения использовались фирменные термопасты, которые идут в комплекте с рассматриваемыми моделями.

Интегральное сравнение моделей

В этом тестировании мы не только оценили возможности и измерили параметры работы каждого из участников, но и попытались сравнить их между собой. Для этого потребовалось вывести интегральную оценку каждого кулера (числовой критерий), учитывающий и эффективность его охлаждения, и уровень создаваемого им шума (повторимся: на наш взгляд, это самые важные параметры). К данной величине нужно относиться как к неким «попугаям», которые не имеют физического смысла и могут использоваться только для численного сравнения потребительских качеств кулеров. Мы реализовали следующий алгоритм вычисления интегральной оценки.

Сначала вычисляется среднегеометрическое от значений температур ядер процессора, полученных при его полной загрузке, и уровня шума, создаваемого кулером на максимальных оборотах (при использовании ШИМ-управления и коэффициенте заполнения 100%). Далее рассчитывается обратное значение полученной величины, то есть итоговое значение будет тем больше, чем ниже температура процессора и чем ниже уровень шума кулера в этом режиме.

Затем рассчитывается аналогичное значение для температуры ядер процессора при его 100%-ной загрузке в случае, когда коэффициент заполнения ШИМ-импульсов составляет 40% (как примерный нижний порог у системной платы), и соответствующего уровня шума. Использовать коэффициент заполнения 0% нецелесообразно, так как у многих кулеров в этом случае будет наблюдаться троттлинг и/или полный перегрев процессора.

Заключительным этапом мы берем среднегеометрическое от двух ранее рассчитанных значений, а результат для удобства восприятия умножаем на 1000. Рассчитанное таким образом значение и является интегральной оценкой кулера, которую можно применять для дальнейшего сравнения. Если кулер управляется только по напряжению питания, тогда вместо коэффициента заполнения мы используем значения напряжения 12 и 5 В соответственно.

На текущий момент это первый шаг к оценке кулеров и возможному созданию единой базы эффективности представленных на рынке моделей. Возможно, в следующем тестировании эта методика будет слегка или даже кардинально изменена.

Результаты

Все результаты, приведенные в тестах, даны исключительно для качественной оценки и сравнения кулеров между собой, с целью упрощения выбора кулера для комплектации собственного ПК. Для такой оценки они достаточно точны (поскольку проводились на одной плате и в неизменных условиях — при температуре окружающей среды 25 °С, фоновом шуме менее 17,8 дБА и т. д.). Никаких других гарантий (в части выбора компонентов для компьютеров, управляющих критическими процессами, а также удовлетворения индивидуального глубинного инженерно-технического интереса к теме кулеров и т. д.) тестирование не дает. Читатель может экстраполировать и использовать результаты по своему разумению в соответствии со здравым смыслом под свою личную ответственность.

Для сравнения использовались также результаты, полученные на нашем референсном кулере Cooler Master X6 Elite, который использовался для обкатки методики.

Cooler Master Hyper D92

Далее мы приводим графики, полученные нами при тестировании кулера Cooler Master Hyper D92. Все данные собраны в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

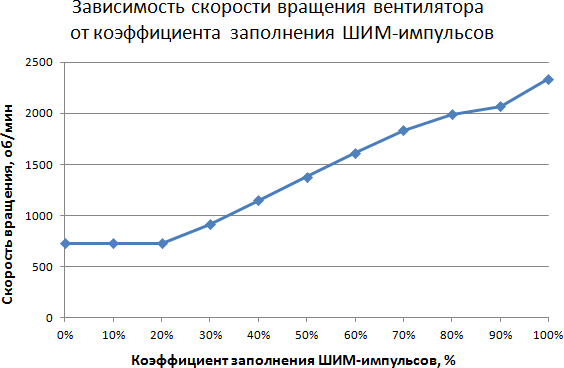

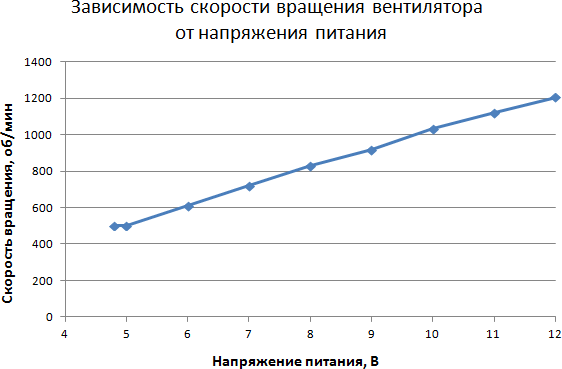

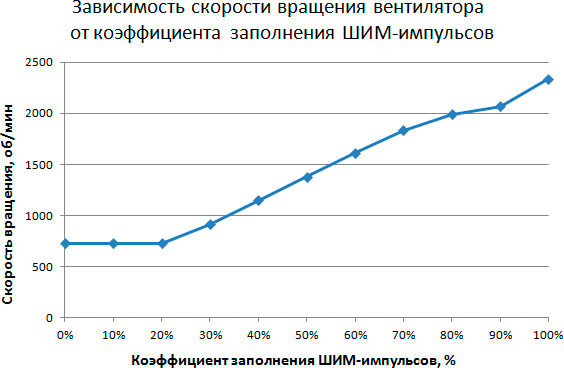

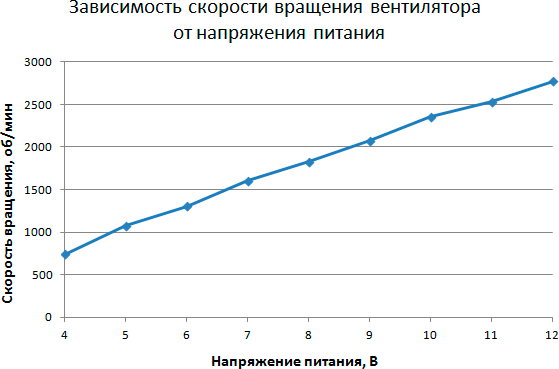

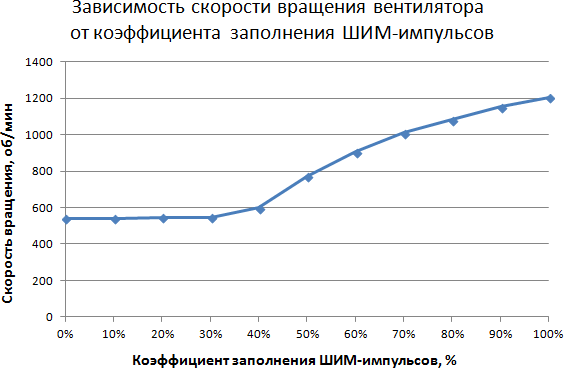

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно из приведенных графиков, минимальные и максимальные значения скорости вращения для разных типов управления у одной и той же модели кулера могут отличаться. Для процессорного охладителя Cooler Master Hyper D92, при управлении через изменения питания можно получить более широкий диапазон скорости вращения, что позволит добиться совершенно иного графика соответствия шума и скорости вращения. Однако, такое управление влечет за собой значительное повышение температуры на низких оборотах. Поэтому, в применении к данному кулеру, управление с помощью ШИМ все же предпочтительнее.

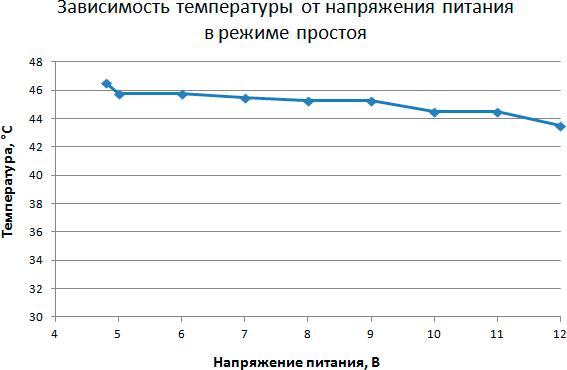

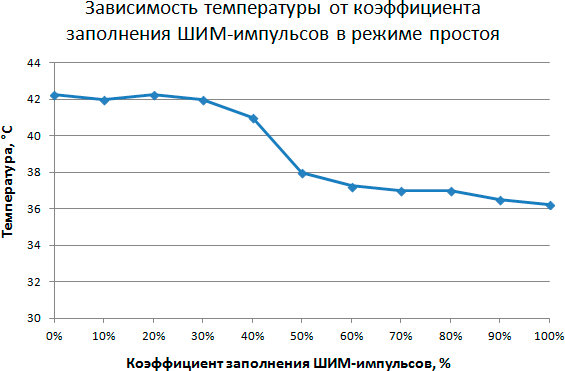

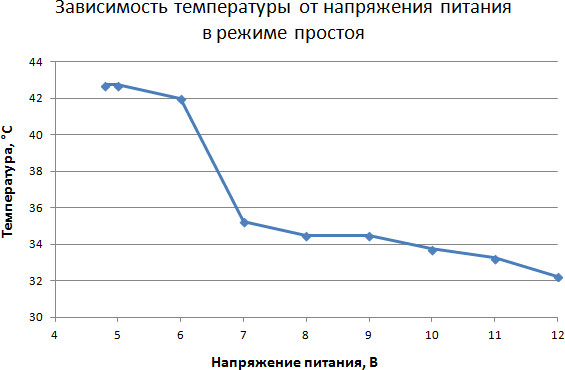

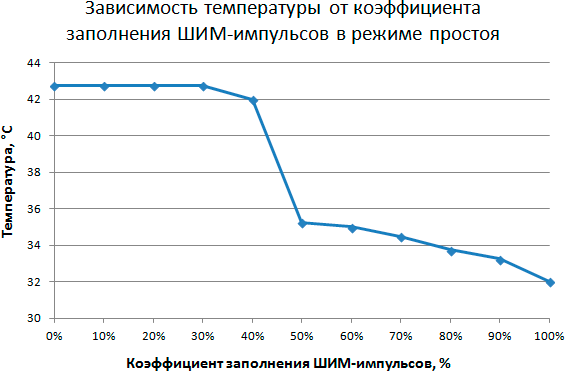

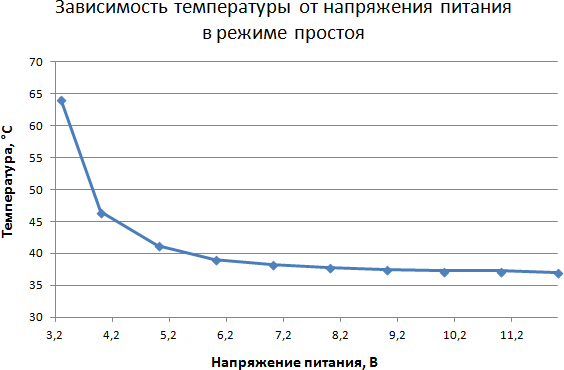

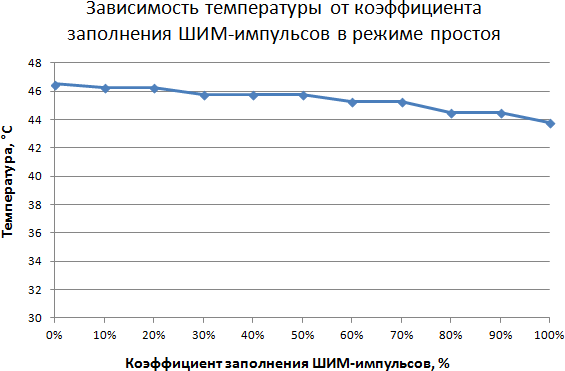

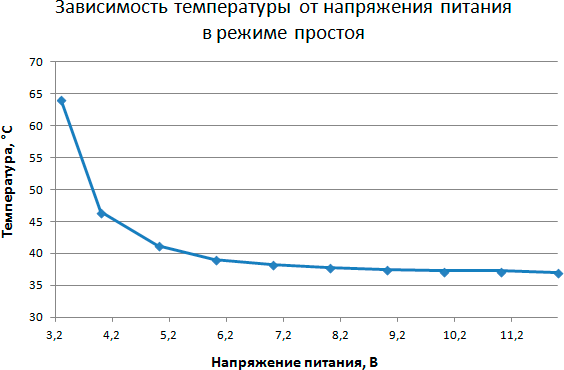

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Управление кулером с помощью изменения напряжения питания позволяет получить более плавный график температуры, чем при использовании ШИМ-контроллера. При низком напряжении питания, из-за слишком низких оборотов вентилятора и небольшой площади рассеивания, данная модель кулера начинает испытывать трудности и склонность к перегреву.

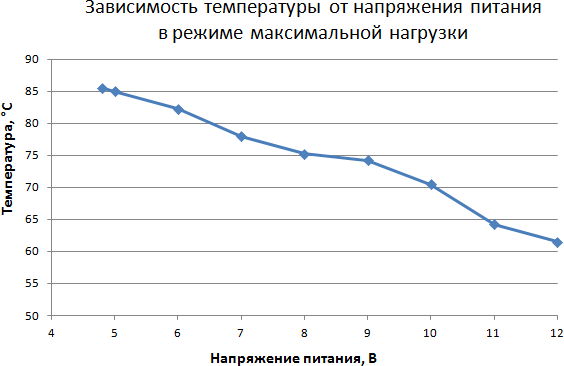

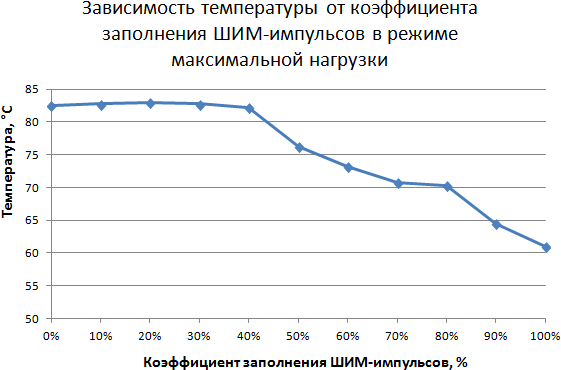

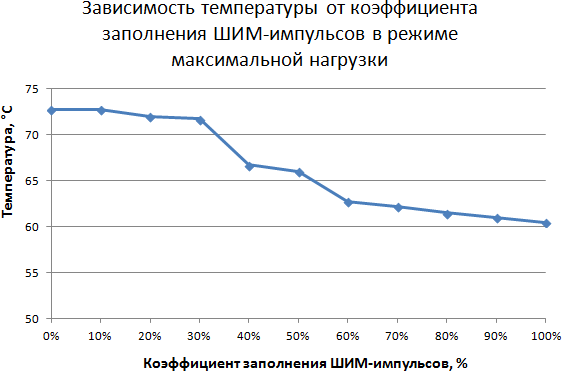

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно, в режиме максимальной нагрузки, графики сильно отличаются. Здесь также стоит отметить предпочтительное использование режима управления с помощью широтно-импульсной модуляции, так как при низких оборотах температура стремится к критической.

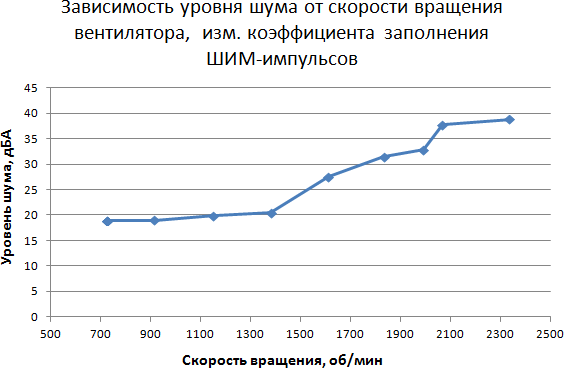

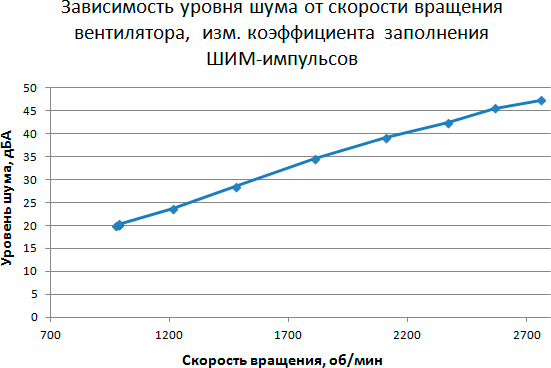

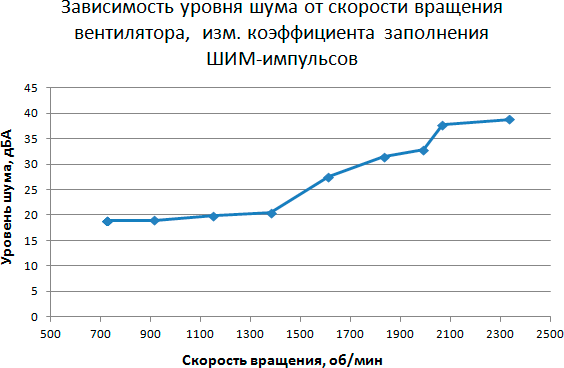

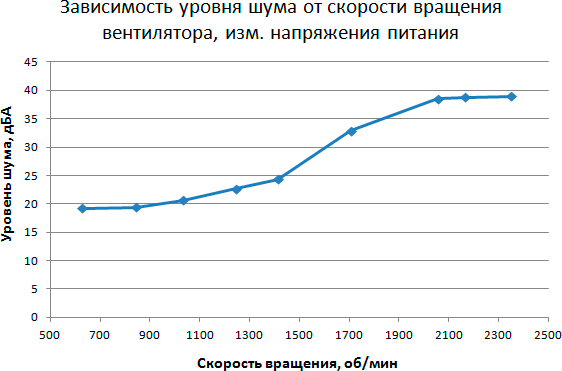

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания


Вообще этот кулер можно оценить как малопригодный для охлаждения процессоров с TDP более 130 Вт, так как эффективность охлаждения сказывается на уровне шума из-за присутствия двух вентиляторов.

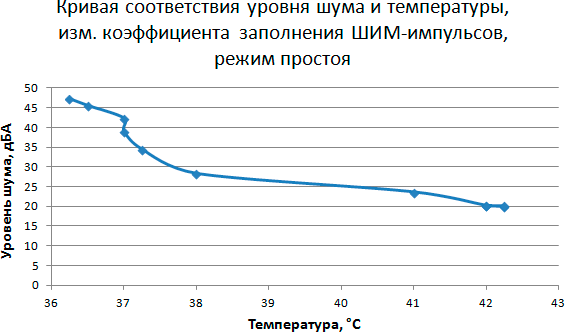

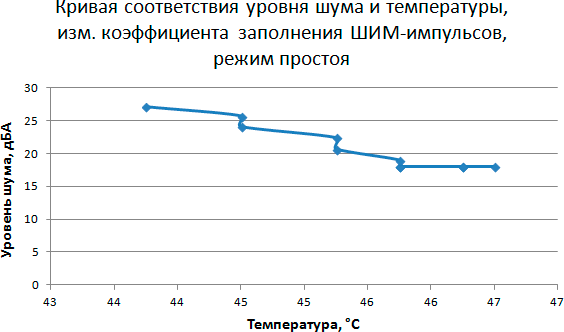

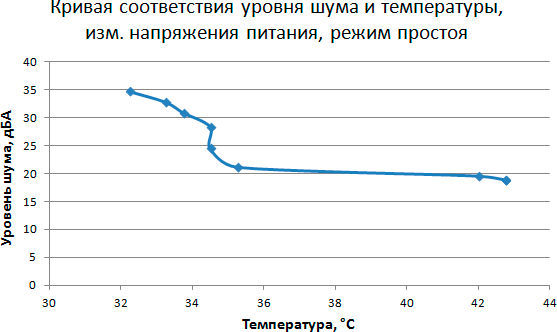

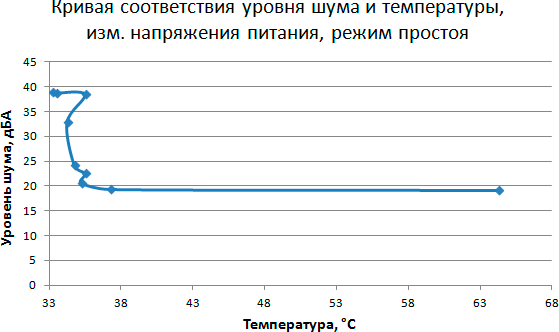

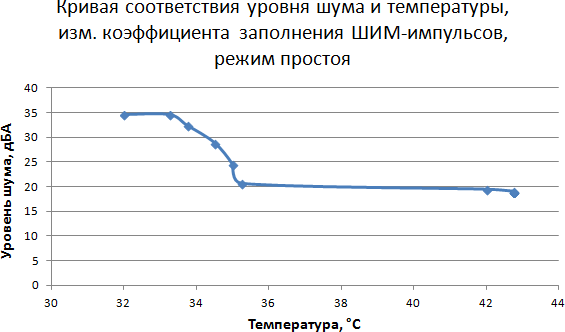

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания




Если в режиме простоя пользователь при охлаждении процессора с TDP 130 Вт может получить более-менее приемлемый уровень шума, то в режиме максимальной нагрузки Cooler Master Hyper D92 справляется заметно хуже.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В3,6
Остановка крыльчатки, В3,2

Нельзя не отметить вентиляторы, которые идут в комплекте с этой моделью кулера. Минимальное напряжение, при котором они начинают свое вращение, всего 3,6 В. При этом остановка крыльчатки происходит после понижения напряжения до 3,2 В.

Cooler Master TPC 812XS

Результаты, полученные нами при тестировании кулера Cooler Master TPC 812XS, приведены в отдельном XLS-файле, который можно загрузить для более подробного ознакомления.

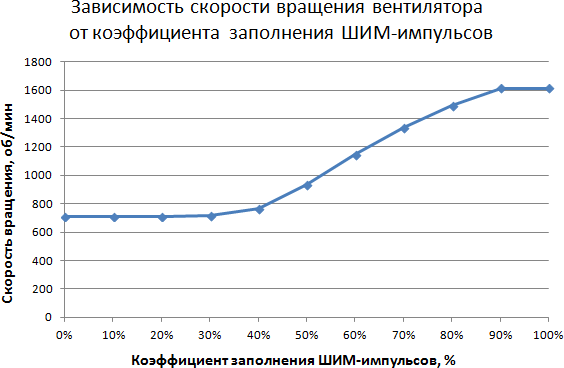

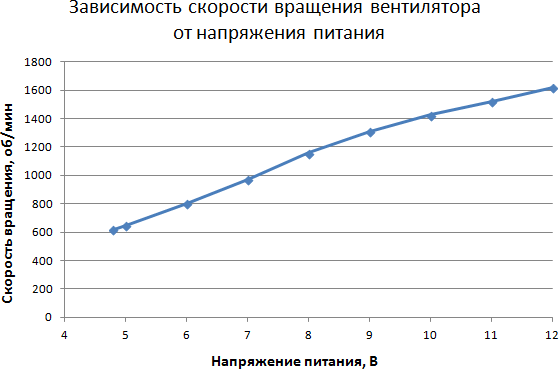

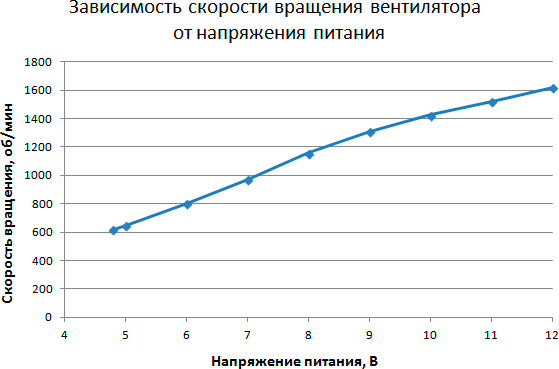

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Для этой «старинной» модели кулера разница между типами управления практически не видна. Диапазон скорости вращения для обоих типов управления практически одинаков, хотя для метода динамического изменения питания минимальная скорость вращения чуть ниже.

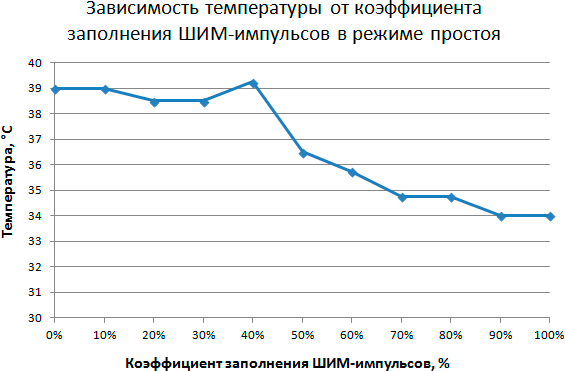

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Поскольку скорость вращения вентилятора практически в точности совпадает у двух методов управления, графики для режима простоя очень похожи. Можно наблюдать сильный скачок температуры при снижении оборотов до 800 об/мин.

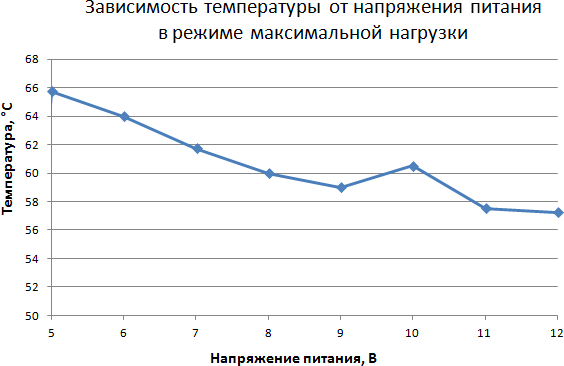

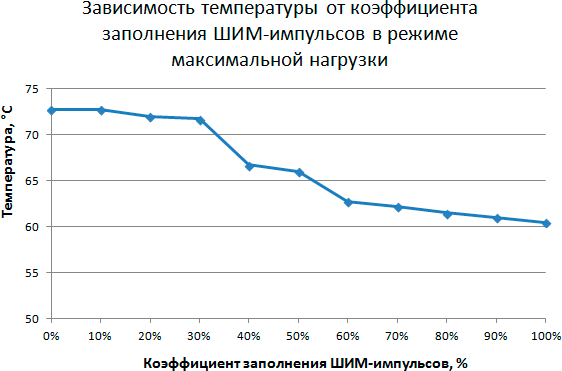

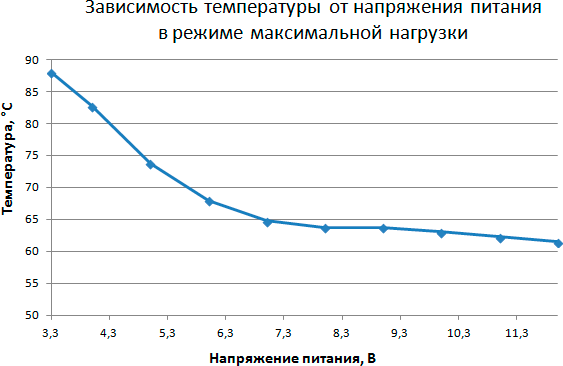

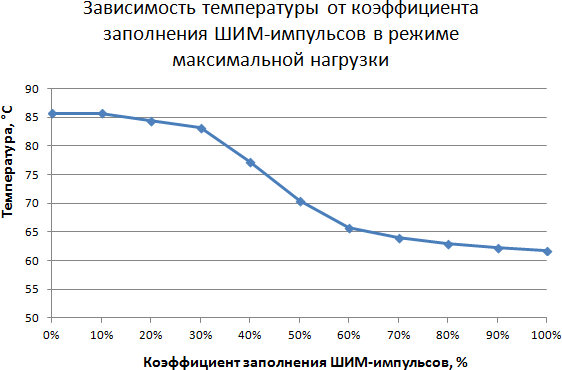

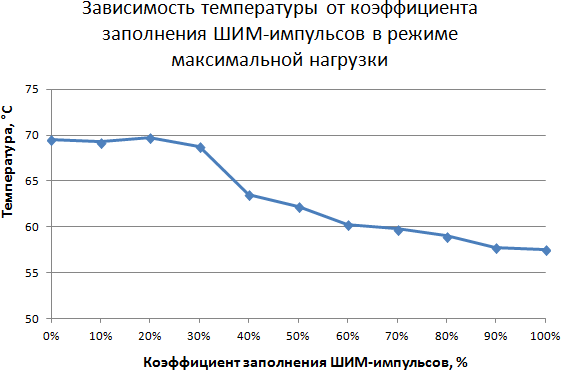

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


В режиме максимальной нагрузки, графики температуры похожи на режим простоя, правда температура процессора при низких оборотах значительно выше и видно, что кулер не может справиться со своей задачей.

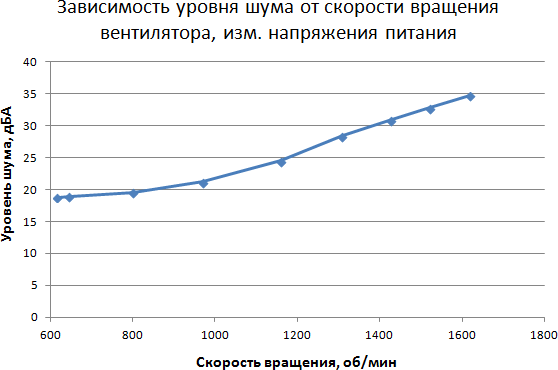

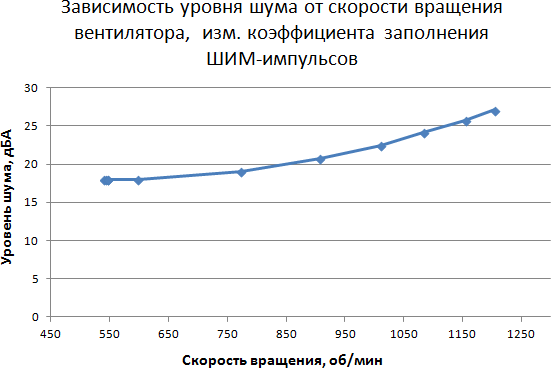

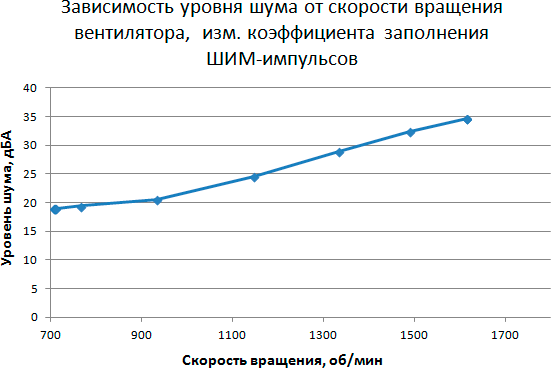

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

Низкооборотистый вентилятор дает возможность получить весьма неплохой уровень шума на всем протяжении диапазона скорости вращения.

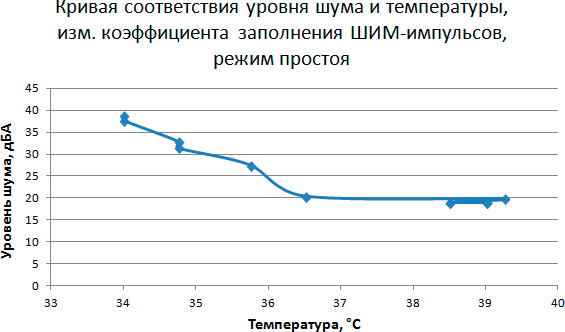

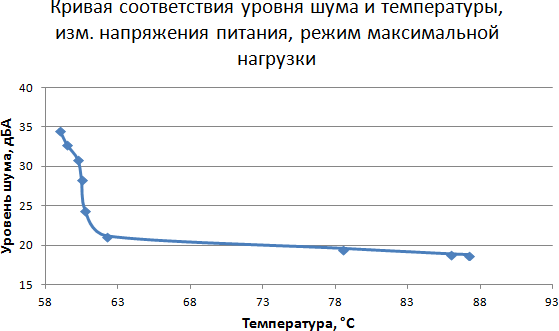

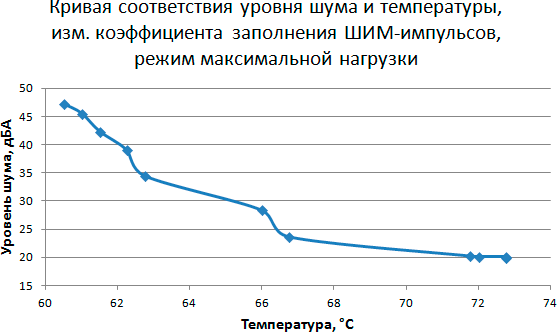

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания

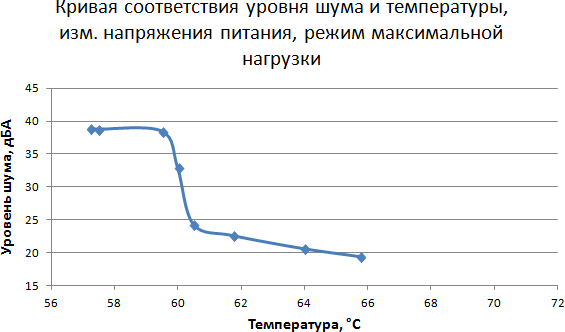

Кривые соответствия уровня шума и температуры для режима максимальной нагрузки достаточно показательны. Несмотря на низкий уровень шума, кулер уже не справляется со своей задачей.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В7
Остановка крыльчатки, В4,8

Для вентилятора, установленного на кулер Cooler Master TPC 812XS, минимальное напряжение, при котором он начинает свое вращение, выше на целых 3 В, чем минимальное напряжение, при котором он еще крутится. Поскольку этот кулер старый, в данном конкретном случае этот параметр может определяться еще и от наработки, то есть от износа и загрязненности подшипников, от степени деградации смазки в подшипниках.

Thermalright True Spirit 140

Результаты тестирования процессорного охладителя Thermalright True Spirit 140 приведены в отдельном XLS-файле, который можно загрузить для ознакомления.

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


При обоих методах управления минимальные и максимальные значения скорости вращения практически совпадают.

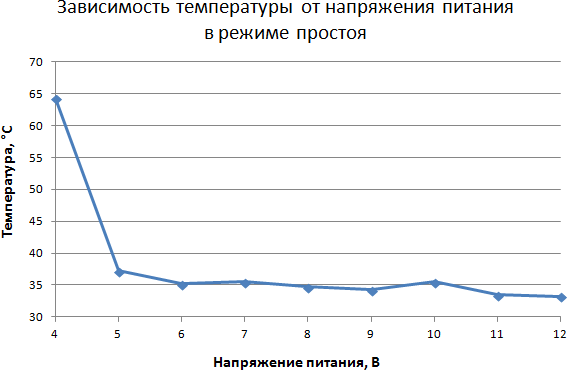

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Поскольку диапазон оборотов этого кулера очень небольшой, температура в режиме простоя практически не меняется. Однако стоит отметить, что она немного завышена по сравнению с другими моделями.

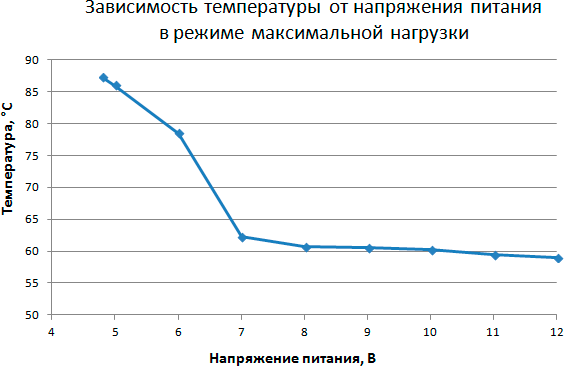

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Режим максимальной нагрузки на процессор показал несостоятельность данной модели для охлаждения процессора с TDP 130 Вт при низких оборотах. Как видно, в режиме максимальной нагрузки, графики, относящиеся к разным типам управления, немного отличаются.

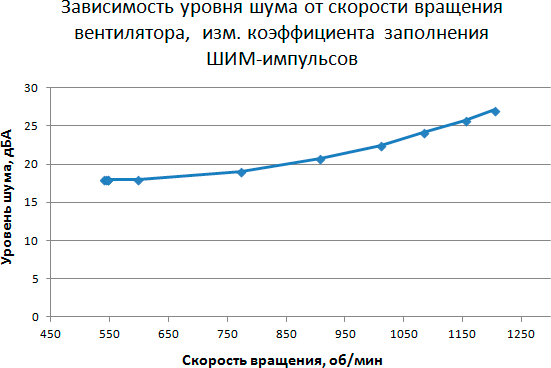

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания


Кулер Thermalright True Spirit 140 имеет низкий уровень шума при любых оборотах вентилятора.

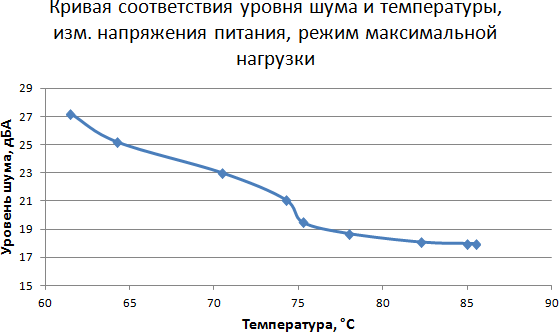

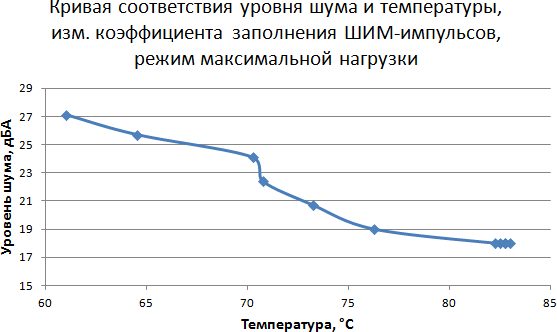

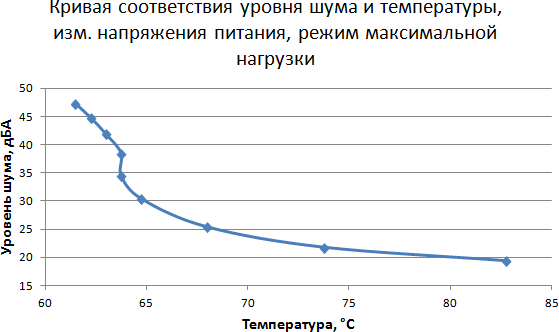

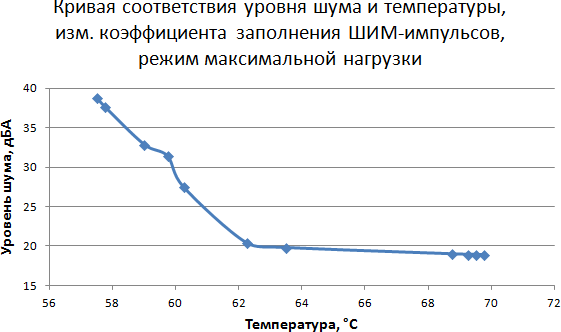

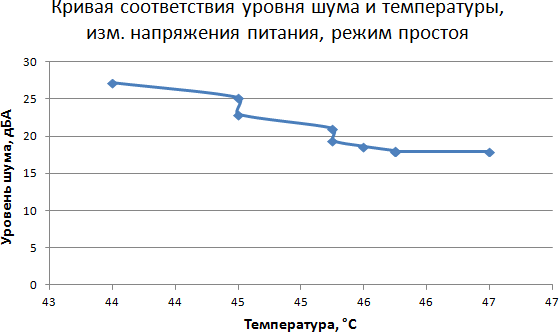

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания




Увы, несмотря на низкий уровень шума, эффективность охлаждения у этой модели не очень хорошая.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В6,6
Остановка крыльчатки, В4,7

Вентилятор этой модели начинает свое вращение при 6,6 В, в то время как остановка его происходит при понижении напряжения до 4,7 В. Разница составляет чуть меньше 2 В. Стоит учитывать, что большинство системных плат и их BIOS созданы таким образом, что при запуске или перезагрузке подают максимальное напряжение на подключенные вентиляторы и кулеры, что обеспечивает гарантированный запуск всех вентиляторов.

Cooler Master Nepton 120XL

Результаты тестирования системы водяного охлаждения Cooler Master Nepton 120XL для каждого из этапов приведены в отдельном XLS-файле, который можно загрузить по ссылке. Отдельно отметим тот факт, что для этой модели приведены графики шума двух установленных вентиляторов, а не помпы, так как ее шум заглушался на фоне вентиляторов. Также стоит отметить, что тестирование температурных показателей при максимальной и минимальной нагрузке осуществлялось так, как будто эта модель единая система — оба вентилятора и помпа были подключены к одному разъему. Именно поэтому при понижении напряжения питания (метод динамического изменения напряжения), помпа отключалась, и получался перегрев системы. При управлении с помощью ШИМ напряжение на помпе всегда составляло 12 В, поэтому она работала на максимальных «оборотах», в то время как вентиляторы меняли скорость своего вращения в зависимости от сигналов ШИМ-контроллера.

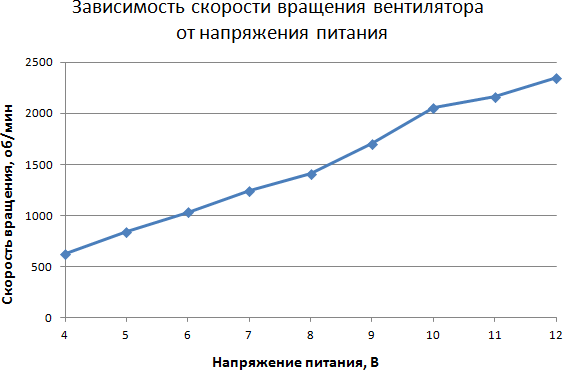

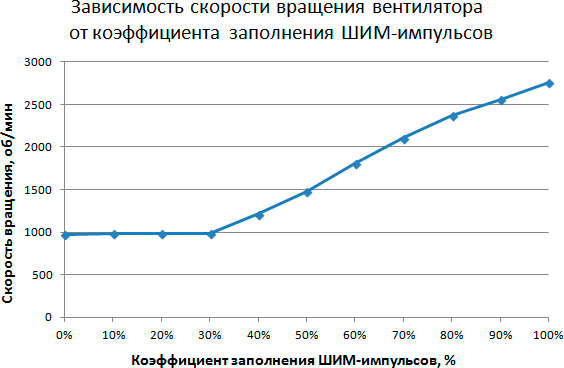

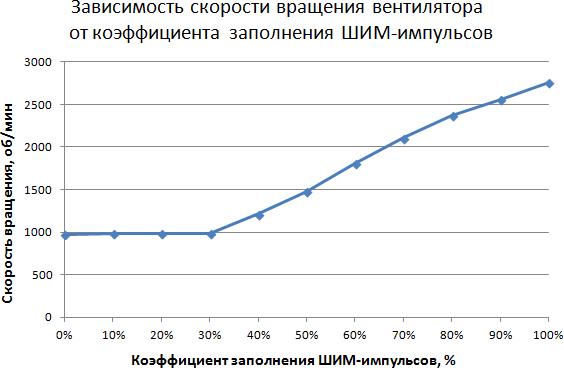

Этап 1. Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Скорость вращения вентиляторов этой модели лежит в широких пределах, при этом не важно, каким образом они управляются.

Этап 2. Определение зависимости температуры процессора в режиме простоя от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Для управления этой системой охлаждения следует использовать возможности ШИМ-контроллера, так как при снижении напряжения до 5,5 В помпа отключается, и жидкость прекращает циркулировать по системе, что ведет к быстрому перереву процессора.

Этап 3. Определение зависимости температуры процессора при его полной загрузке от коэффициента заполнения ШИМ-импульсов и/или напряжения питания


Как видно, в режиме максимальной нагрузки на процессор различие между типами управления этого кулера не так явно сказывается на температуре, как в режиме простоя.

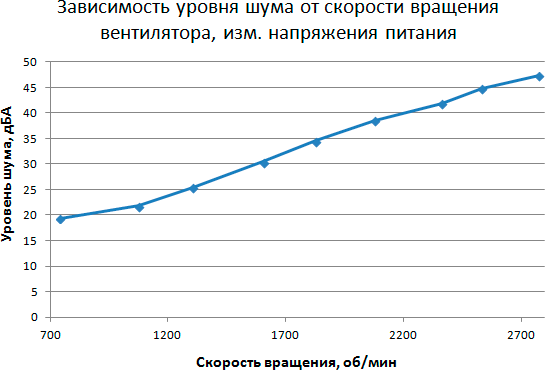

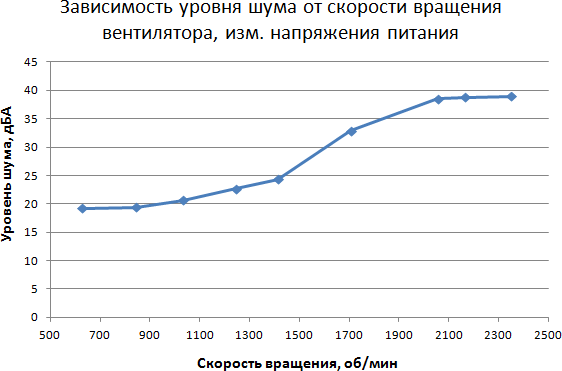

Этап 4. Определение уровня шума в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания


Уровень шума данной модели на представленных выше графиках определяется установленными вентиляторами, без учета помпы. Однако мы все же привели в нашем файле замеры уровня шума при работе одной только помпы. В недалеком будущем мы надеемся более пристально изучить уровень шума этой системы охлаждения в сравнении с аналогичным решением, поэтому в данном обзоре мы приводим и используем лишь часть полученных нами данных.

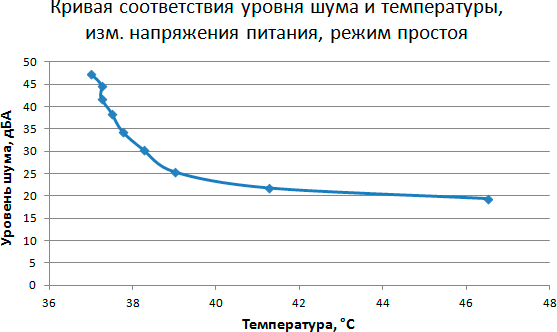

Этап 5. Построение кривой соответствия уровня шума и температуры в зависимости от скорости вращения вентилятора кулера при управлении с помощью ШИМ-импульсов и/или изменением напряжения питания




Несмотря на свою компактность по отношению к другим подобным решениям, система водяного охлаждения Nepton 120XL неплохо справляется со своей задачей.

Этапы 6 и 7. Определение напряжения питания, при котором вентилятор начинает свое вращение, и определение напряжения питания, ниже которого вентилятор прекращает свое вращение

Пусковое напряжение, В2,1
Остановка крыльчатки, В2,0

Нельзя обойти вниманием вентиляторы, установленные в этом процессорном охладителе. Помимо того, что они могут вращаться в большом диапазоне скоростей, их стартовое напряжение составляет всего 2,1 В. Это очень хороший показатель для вентиляторов.

Итоговая оценка

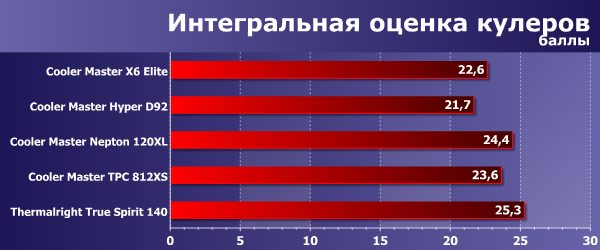

Итоговые результаты с расчетом интегральной оценки можно загрузить отдельным XLS-файлом. Согласно результатам нашего исследования, среди всех представленных в этом обзоре решений лучшим является кулер Thermalright True Spirit 140. Однако эта модель, несмотря на самый низкий уровень шума, характеризуется высокой средней температурой ядер процессора (выше 80 °C) при коэффициенте заполнения 40% и ниже. Поэтому, по нашему мнению, кулер Thermalright True Spirit 140 не подходит для охлаждения данного процессора, так как его вентилятор имеет слишком малые обороты для эффективного рассеивания тепла. Второе место заняла водяная система охлаждения Cooler Master Nepton 120XL, которая имеет все возможности для охлаждения данного типа процессоров (с TDP более 130 Вт). Наше тестирование не предполагало разгон процессора, но это основная задача для таких систем, и нет ничего удивительного в том, что эта система охлаждения выбилась в лидеры. Самый «миниатюрный» кулер из нашего обзора, Cooler Master Hyper D92, получил самую низкую интегральную оценку вследствие того, что уровень его шума слишком высок по сравнению с конкурентами. Еще раз отметим, что данное тестирование было первым, использующим данную методику, поэтому в дальнейшем возможен пересмотр алгоритма расчета интегральной оценки кулеров и выбора оптимальной модели.

Средняя текущая цена:

Cooler Master Hyper D92T-11616694
Cooler Master TPC 812XST-8260427
Cooler Master Nepton 120XLT-11919974
Cooler Master X6 EliteT-8263895
Thermalright True Spirit 140T-7810626



Справочник по ценам

28 мая 2015 Г.
