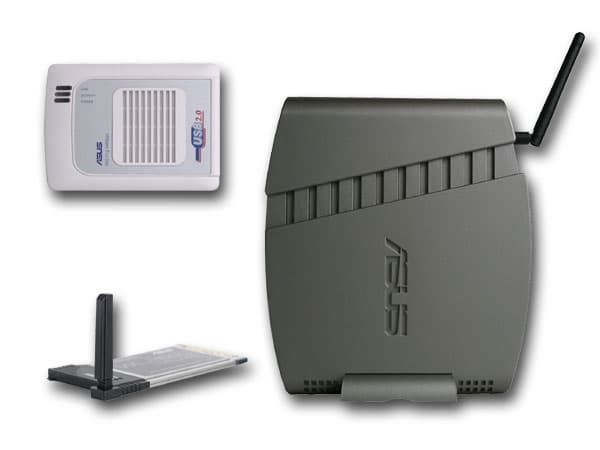

В этой статье рассматривается беспроводное оборудование стандарта 802.11g от ASUS: беспроводной роутер WL-500G Deluxe и беспроводной адаптер WL-100G Deluxe с поддержкой режима Afterburner, а также беспроводной USB-адаптер WL-160G.
Беспроводной роутер ASUS WL-500G Deluxe
Функциональные возможности: точка доступа стандарта IEEE 802.11g с поддержкой технологии Afterburner, 4-х(5-ти) портовый коммутатор 10/100, NAT-роутер с возможностью фильтрации пакетов, принт-сервер или сервер веб-камеры, FTP-сервер. В отличие от своего предшественника (WL-500g) роутер имеет 2 порта USB 2.0, а также поддерживает технологию ускоренной передачи данных в беспроводном сегменте Afterburner.

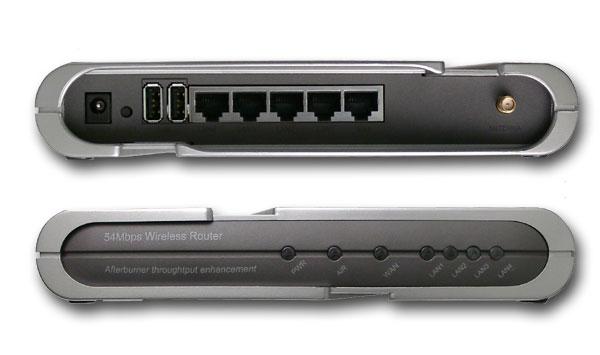

На роутере расположены следующие индикаторы:
- индикатор питания
- индикатор активности беспроводного соединения
- индикаторы активности на порте WAN
- индикаторы активности на каждом из 4-х LAN портов
На задней панели расположены:
- 4 × LAN порта
- 1 × WAN порт
- 2 × USB порта
- разъем питания
- кнопка Reset (сброс параметров).
В комплект входит: БП, роутер, 1,5-метровый патчкорд, диск с утилитами и описанием, краткая инструкция по установке на 7 языках (включая русский), полная инструкция на английском языке.

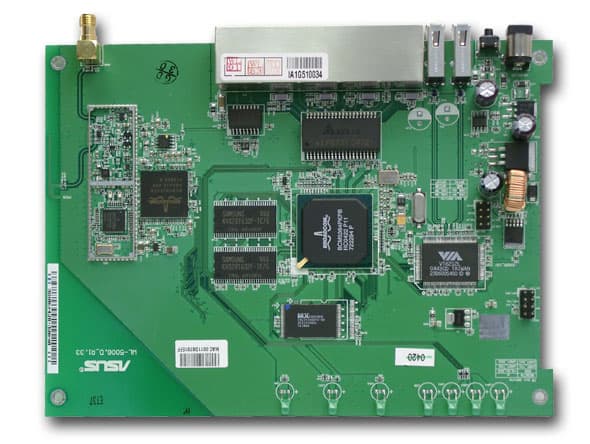

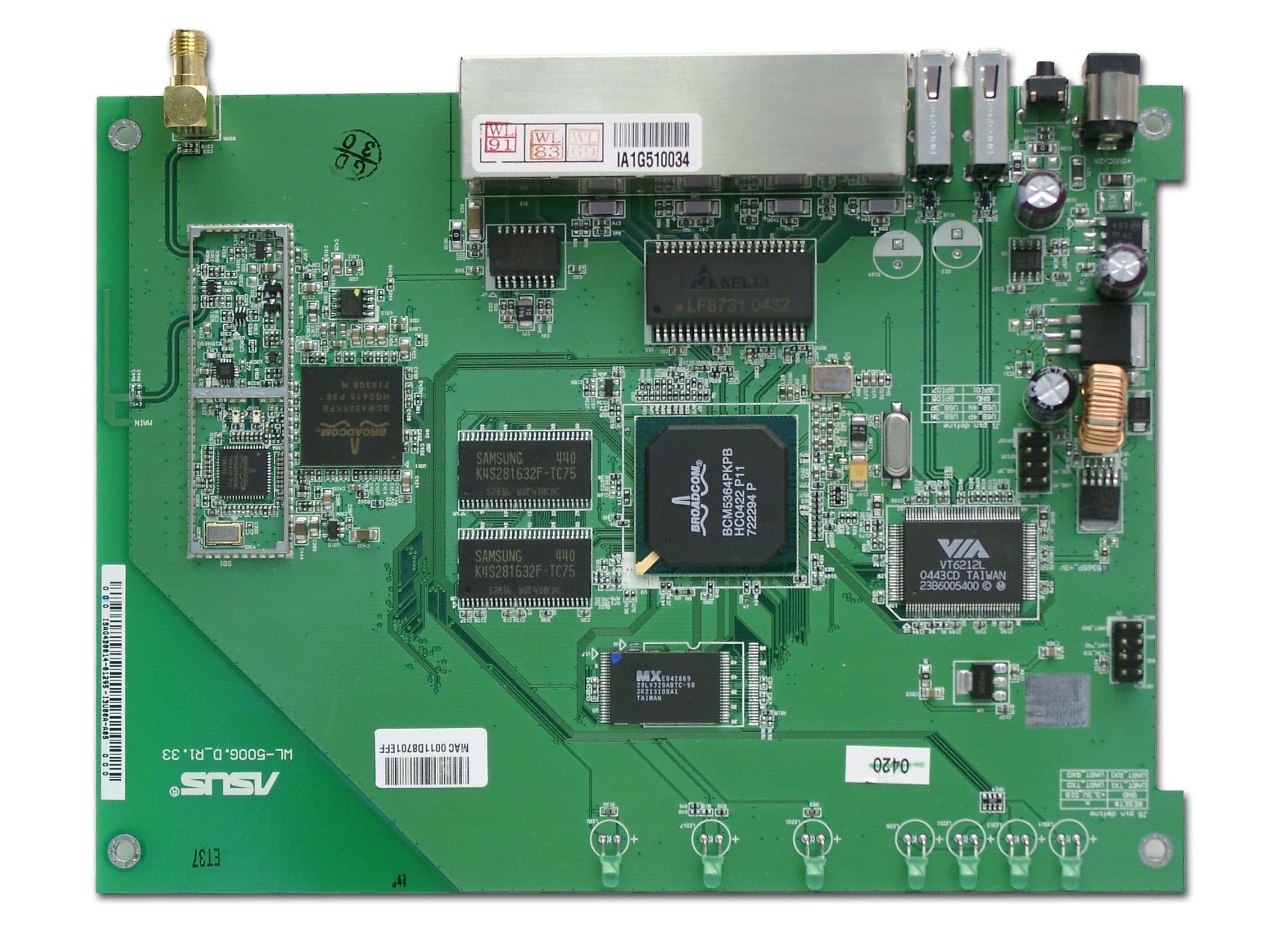

Вид изнутри

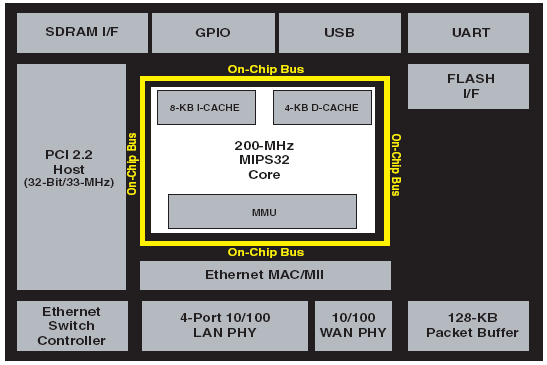

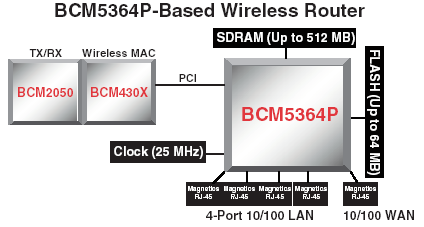

Устройство выполнено на базе законченного решения от Broadcom: Процессор BCM5364PKPB (5-портовый свитч 10/100, PCI, MIPS32 архитектура, частота 200 МГц), беспроводная связь выполнена на базе контроллера BCM4306KFB и трансивера BCM2050KML, обеспечивающими связь стандарта IEEE 802.11g. Ниже приведена общая схема построения беспроводного роутера на базе процессора BCM5364P.
На плате также установлен USB 2.0 контроллер VIA VT6212L. На плате установлено 2×16 Мбайт SDRAM памяти (Samsung K4S281632F-TC75), 4 Мбайта Flash памяти (MX 29LV320ABTC-90).
Спецификации устройства:
корпус | пластиковый, допускается горизонтальная или вертикальная установка, а также подвес на стену | |||
проводной сегмент | ||||
WAN | количество портов | 1, возможен его перевод в сегмент LAN | ||
auto MDI/MDI-X | да | |||
типы поддерживаемых соединений | фиксированный IP | да | ||
динамический IP | да | |||
PPPoE | да | |||
PPTP | да | |||
L2TP | нет | |||
IPSec | нет | |||
LAN | количество портов | 4 или 5 (в случае перевода WAN-порта в LAN-сегмент) | ||
auto MDI/MDI-X | да | |||
ручное блокирование интерфейсов | нет | |||
возможность задания размера MTU вручную | да, но только для PPTP и PPoE | |||
Беспроводной сегмент | ||||
антенна | количество | 1 | ||
тип | одна внешняя дипольная | |||
возможность замены антенны/тип коннектора | есть/r-SMA | |||
принудительное задание номера рабочей антенны | ||||
поддерживаемые стандарты и скорости | 802.11b | 1, 2, 5,5, 11 Мбит/с | ||
802.11g | 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с | |||
Регион/Кол-во каналов | ??/13 | |||
расширения протокола 802.11g | Afterburner | |||
возможность ручного задания скорости | да | |||
выходная мощность | усредненная | ?? | ||
802.11b @11Mbit/s | ?? | |||
802.11g @54 Mbit/s | ?? | |||
чувствительность приемника | 802.11b @11Mbit/s | ?? | ||
802.11g @54Mbit/s | ?? | |||
работа с другой AP | поддержка WDS (мост) | да | ||
поддержка WDS + AP | да | |||
возможность работы в режиме клиента | да | |||
wireless repeater (повторитель) | да | |||
безопасность | блокировка широковещательного SSID | да | ||

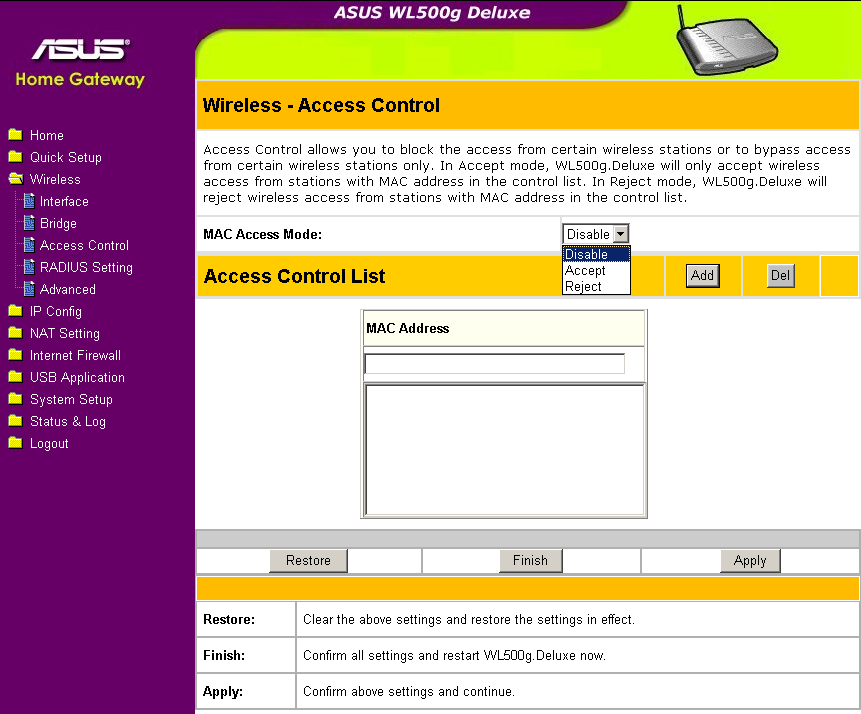

привязка к MAC адресам | да | |||
WEP шифрование | 64/128bit, ASCII или HEX ключи | |||
WPA шифрование | да | |||
WPA-PSK (pre-shared key) | да | |||
802.1x | да | |||
поддержка Radius | для WPA и 802.1x | |||
основные возможности | ||||
конфигурирование устройства и настройка клиентов | администрирование | WEB-интерфейс | да | |
WEB-интерфейс через SSL | нет | |||
собственная утилита | нет | |||
telnet | нет | |||
ssh | нет | |||
COM-порт | нет | |||
SNMP | нет | |||

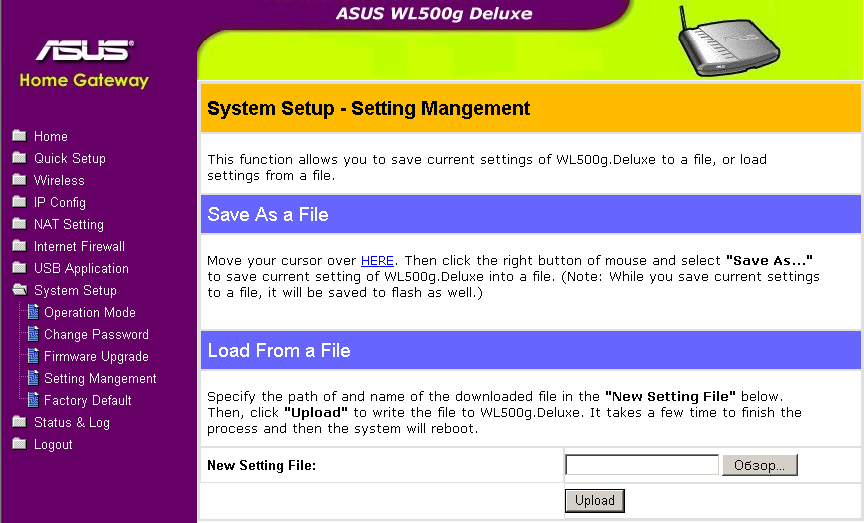

возможность сохранения и загрузки конфигурации | да | |||
встроенный DHCP сервер | да | |||
поддержка UPnP | да | |||
метод организации доступа в Интернет | Network Address Translation (NAT-технология) | да | ||
возможности NAT | one-to-many NAT (стандартный) | да | ||
one-to-one NAT | нет | |||
возможность отключения NAT (работа в режиме роутера) | да | |||
Встроенные VPN-сервера | IPSec | нет | ||
PPTP | нет | |||
L2TP | нет | |||
VPN pass through | IPSec | да | ||
PPTP | да | |||
PPPoE | нет | |||
L2TP | да | |||
Traffic shaping (ограничение трафика) | нет | |||
DNS | встроенный DNS-сервер (dns-relay) | да | ||

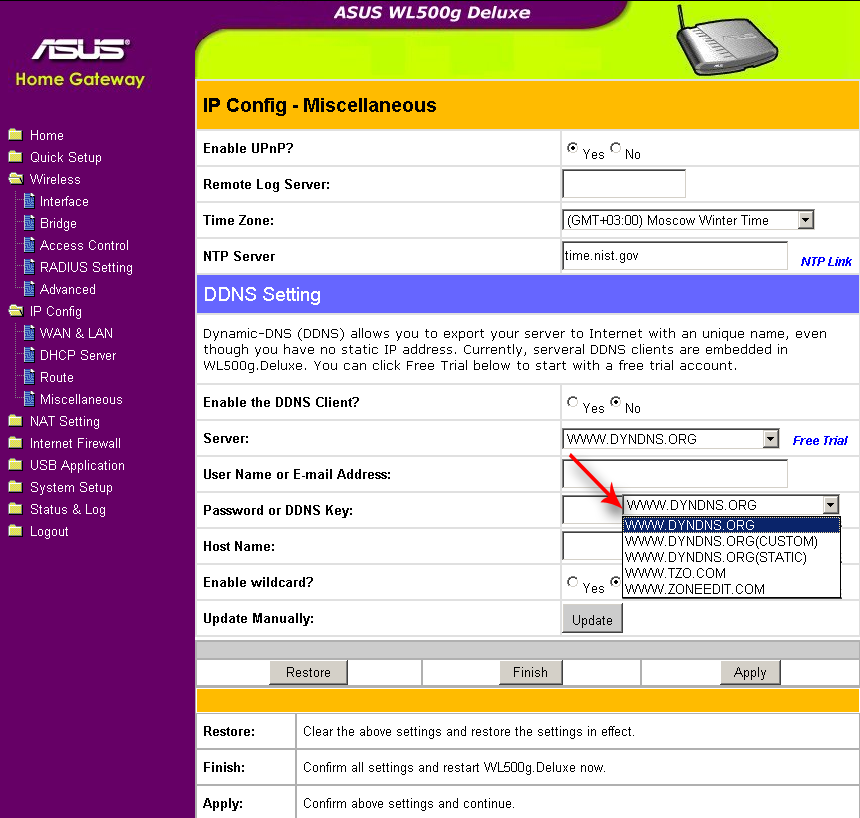

поддержка динамического DNS | да, 5 заранее предопределенных серверов | |||
внутренние часы | присутствуют, ручное задание времени невозможно | |||
синхронизация часов | да | |||
встроенные утилиты | ICMP ping | нет | ||
traceroute | нет | |||
resolving | нет | |||
логирование событий | да, системные события, файрвол | |||
логирование исполнения правил файрвола | да | |||
способы хранения | внутри устройства | да | ||
на внешнем Syslog сервере | да | |||
отправка на email | нет | |||
SNMP | поддержка SNMP Read | нет | ||
поддержка SNMP Write | нет | |||
поддержка SNMP Traps | нет | |||
Роутинг | ||||
статический (задания записей вручную) | на WAN интерфейсе | да | ||
на LAN интерфейсе | да | |||
динамический роутинг | на WAN интерфейсе | нет | ||
на LAN интерфейсе | нет | |||
возможности встроенных фильтров и файрвола | ||||
поддержка SPI (Stateful Packet Inspection) | да, но без возможности использования в правилах | |||

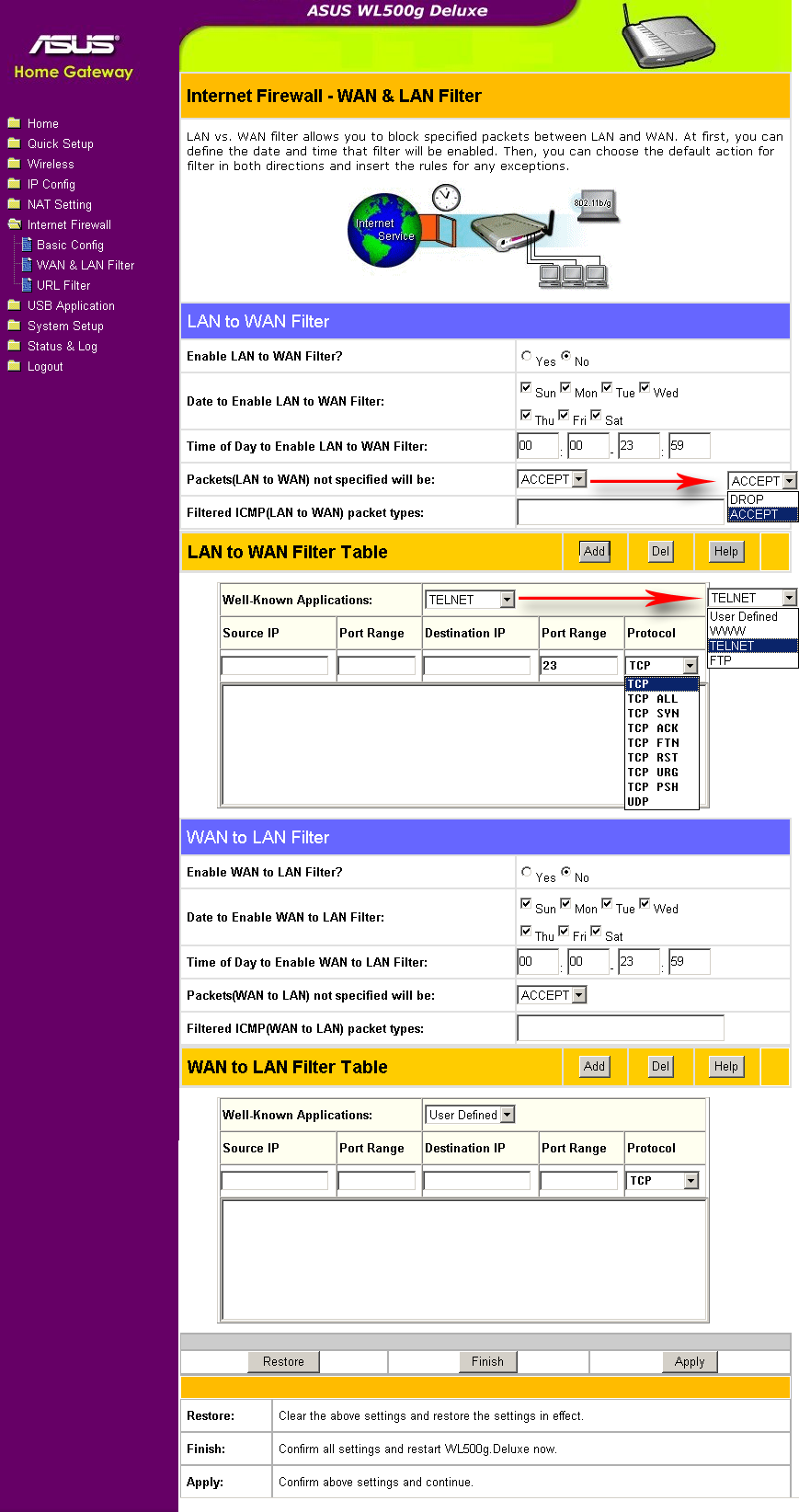

наличие фильтров/файрвола | на LAN-WAN сегменте | да, отдельный для каждого направления | ||
на WLAN-WAN сегменте | да, совмещен с LAN-WAN | |||
на LAN-WLAN сегменте | нет | |||
типы фильтров | с учетом SPI | нет | ||
по MAC адресу | нет | |||
по source IP адресу | да | |||
по destination IP адресу | да | |||
по протоколу | да, TCP/UDP | |||
по source порту | да, в том числе по диапазону | |||
по destination порту | да, в том числе по диапазону | |||
привязка ко времени | да | |||
по URL-у | да | |||
по домену | да (совмещен с URL) | |||
работа со службами списков URL для блокировки | нет | |||
тип действия | allow | да | ||
deny | да | |||
log | нет | |||
поддержка спец. приложений (netmeeting, quicktime etc) | да | |||

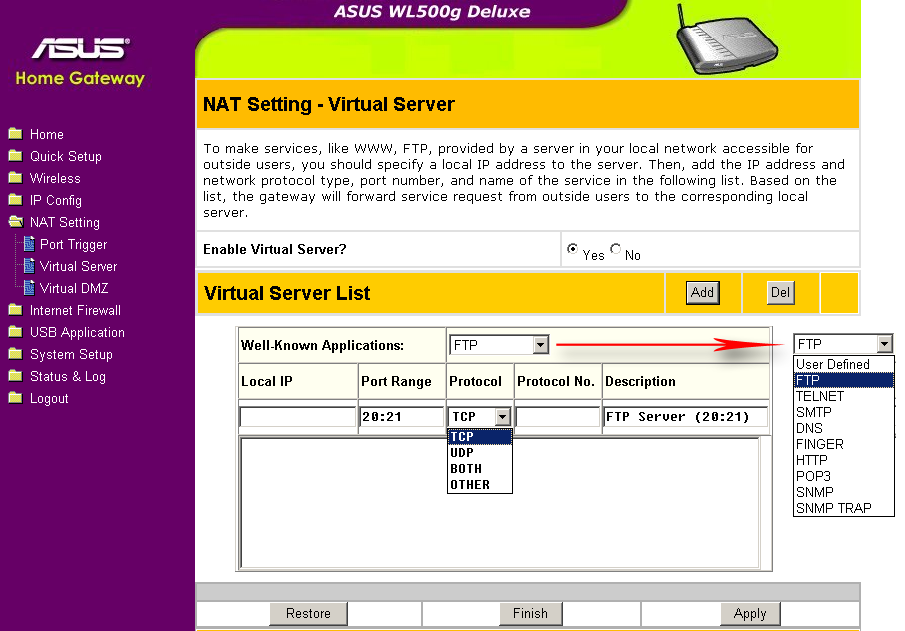

виртуальные сервера | возможность создания | да | ||
задания различных public/private портов для виртуального сервера | нет | |||

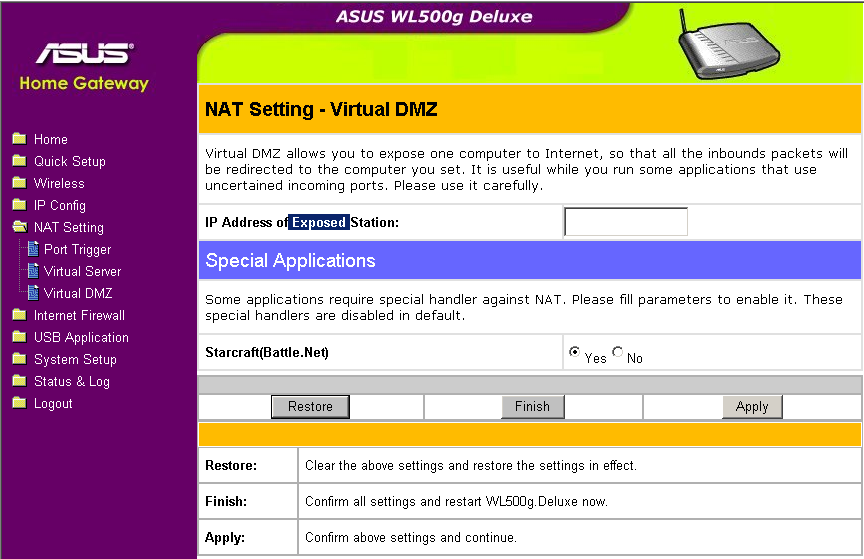

возможность задания DMZ | да | |||
питание | ||||
тип БП | внешний, 5VDC, 2000 mA | |||
поддержка 802.1af (PoE) | нет | |||
дополнительная информация | ||||
версия прошивки | 1.8.2.1 | |||
дополнительные порты | 2 × USB 2.0 | |||
встроенный print-server | да, usb принтеры | |||

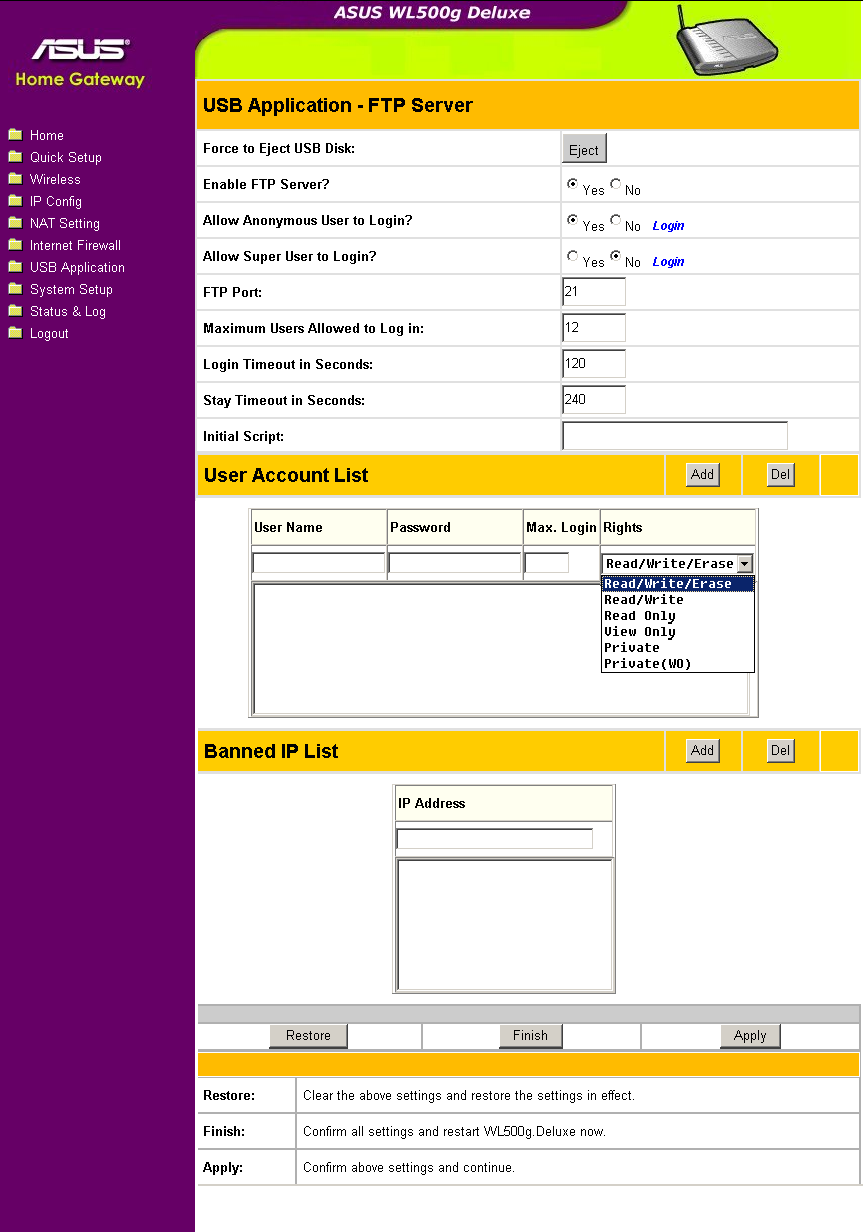

встроенный ftp-server | с хранением данных на внешнем USB-FLASH носителе или USB-HDD носителе | |||

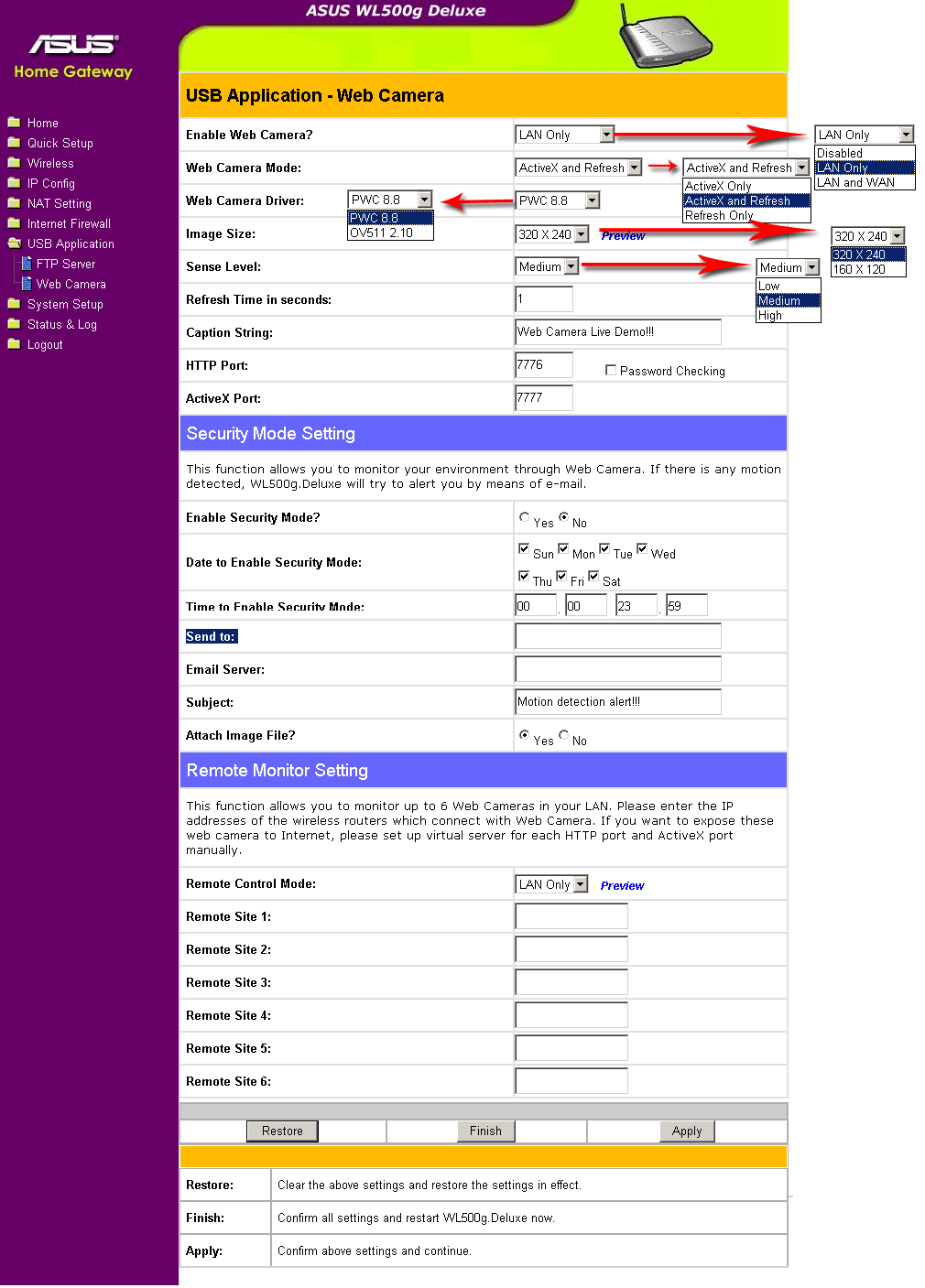

поддержка работы с WEB-камерой | довольно много возможностей, в том числе motion-detect | |||
размеры | 185×205×36 мм | |||
вес | 500 г |

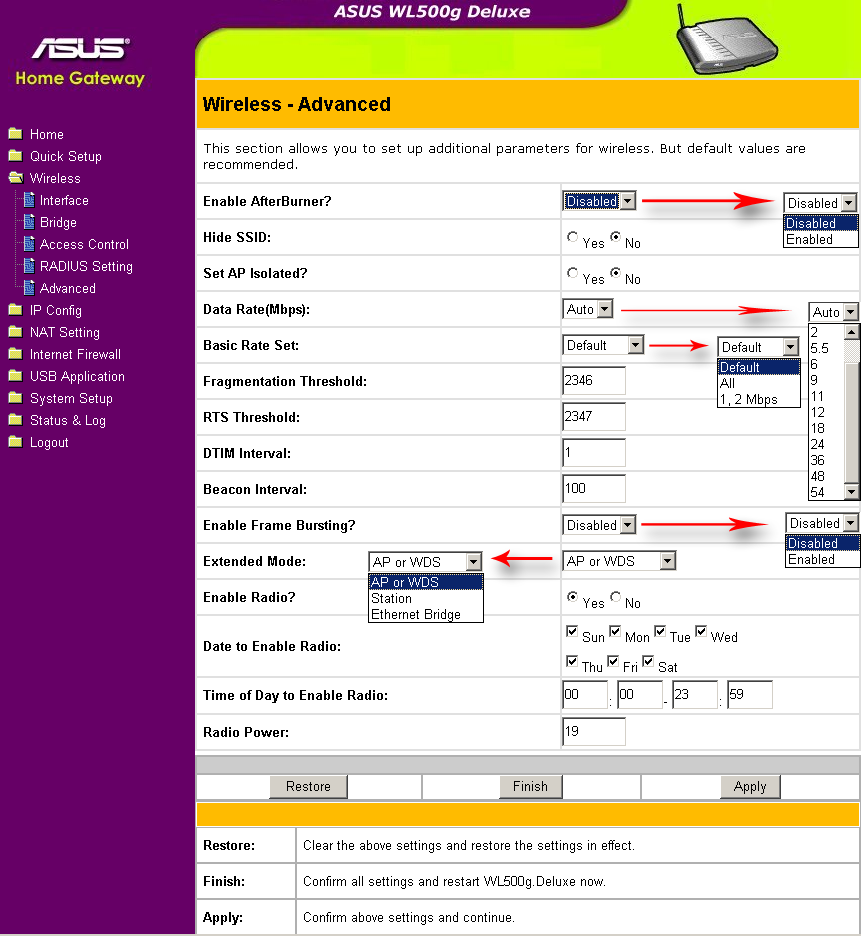

Технология Afterburner, заявленная в спецификации к этому устройству, позволяет прибегнуть к некоторым ухищрениям, которые теоретически позволяют повысить пропускную способность беспроводного соединения, но реальное повышение скорости от внедрения этой технологии наблюдается далеко не во всех устройствах. К сожалению, ни на сайте компании ASUS, ни на сайте компании Broadcom не удалось найти более подробного описания основ данной технологии. На сайте компании Broadcom рассказывается лишь о некоторых аспектах внедрения технологии Afterburner.
Конфигурирование

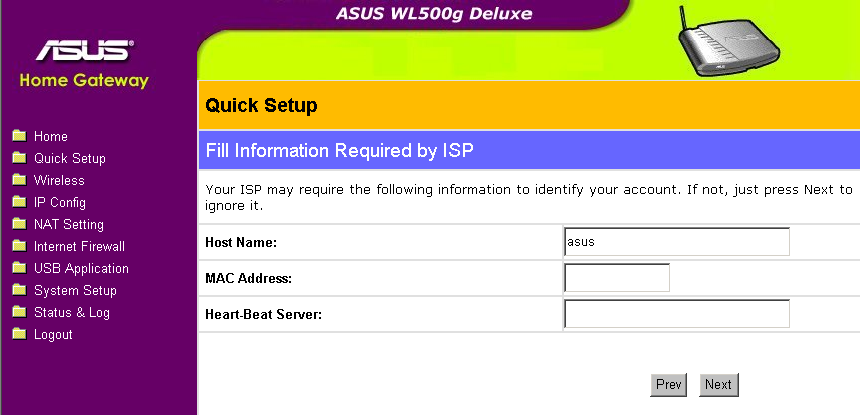

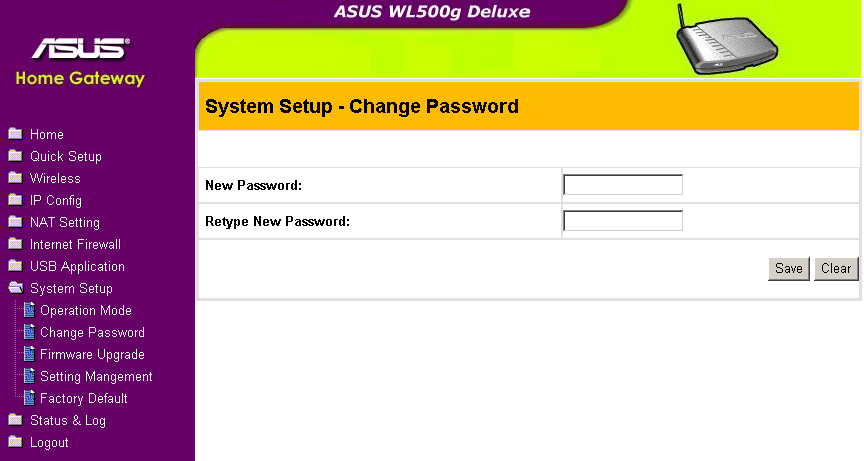

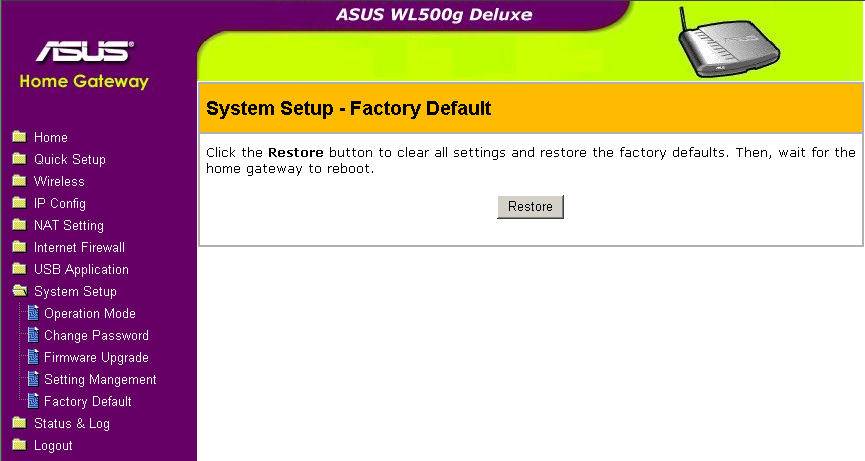

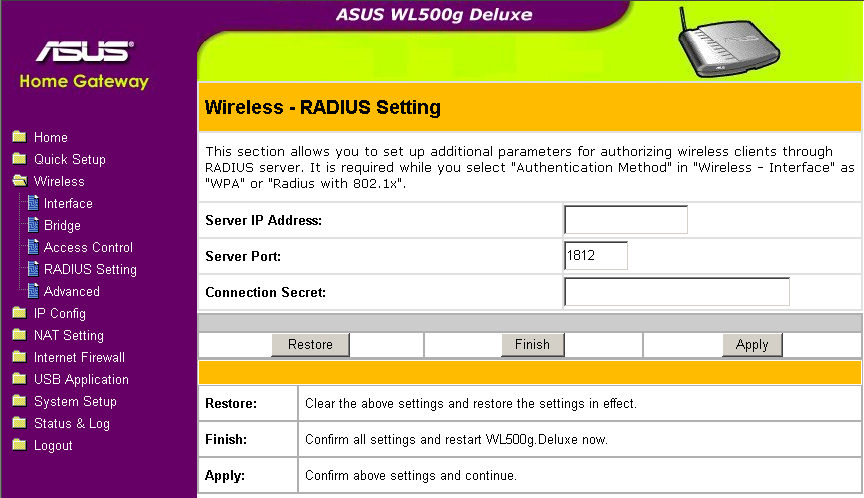

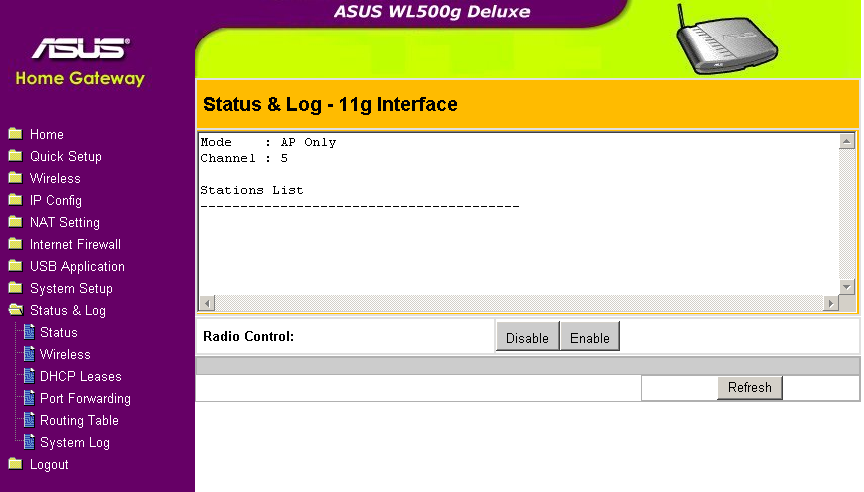

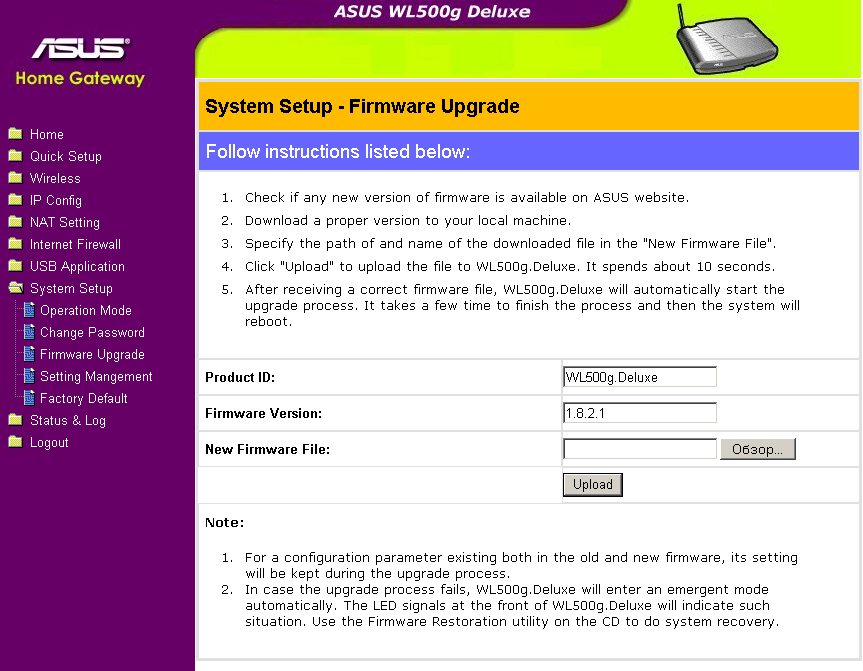

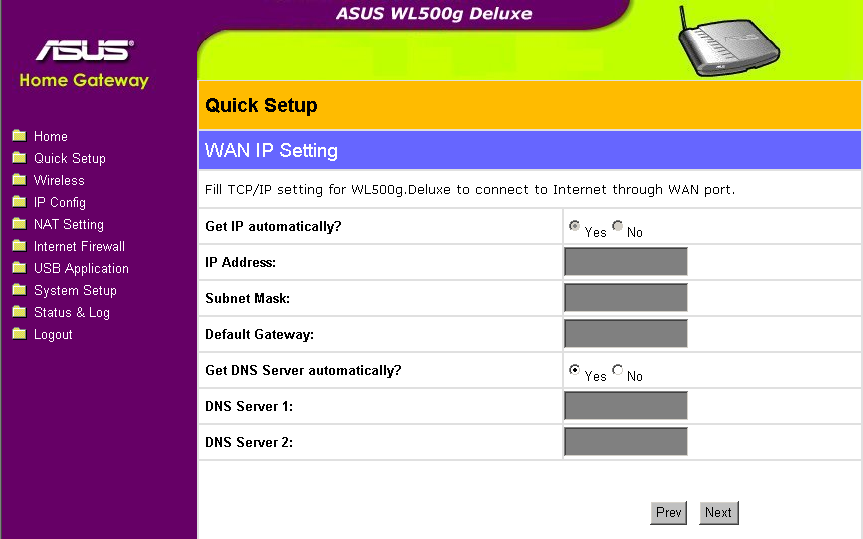

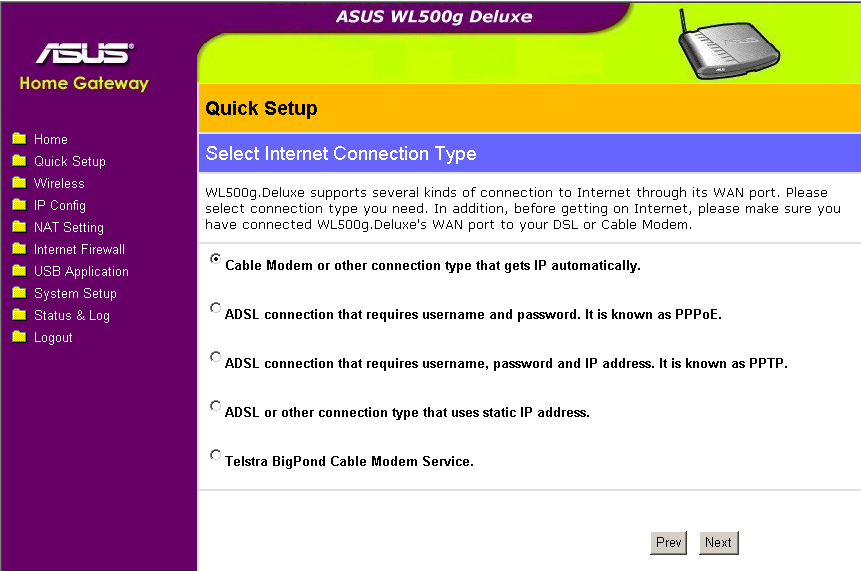

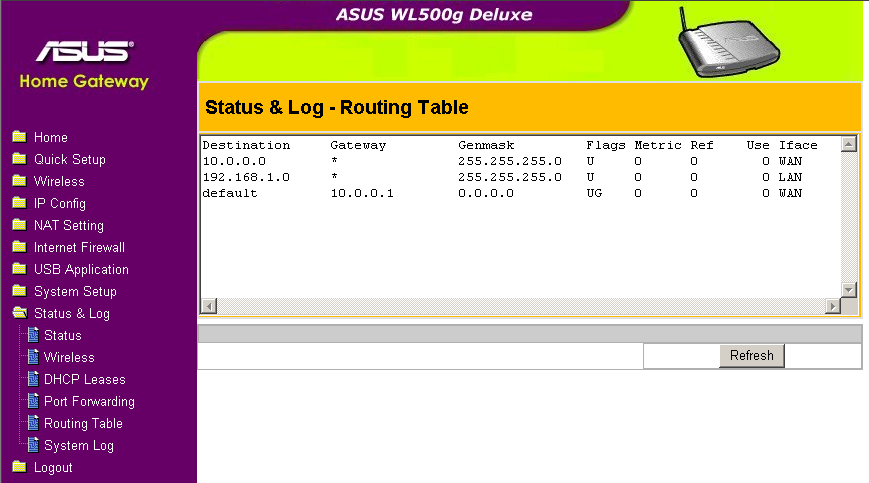

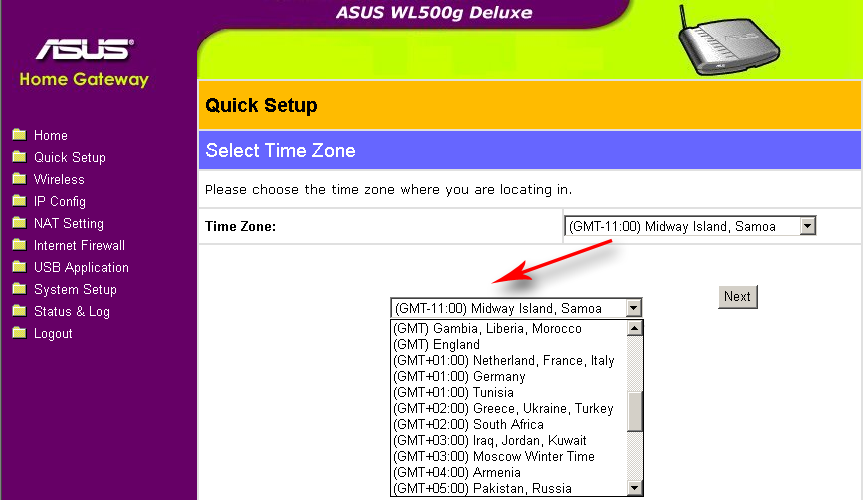

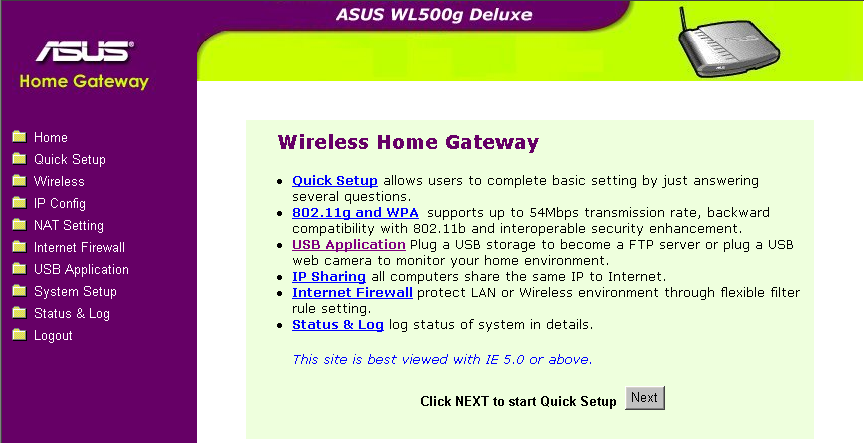

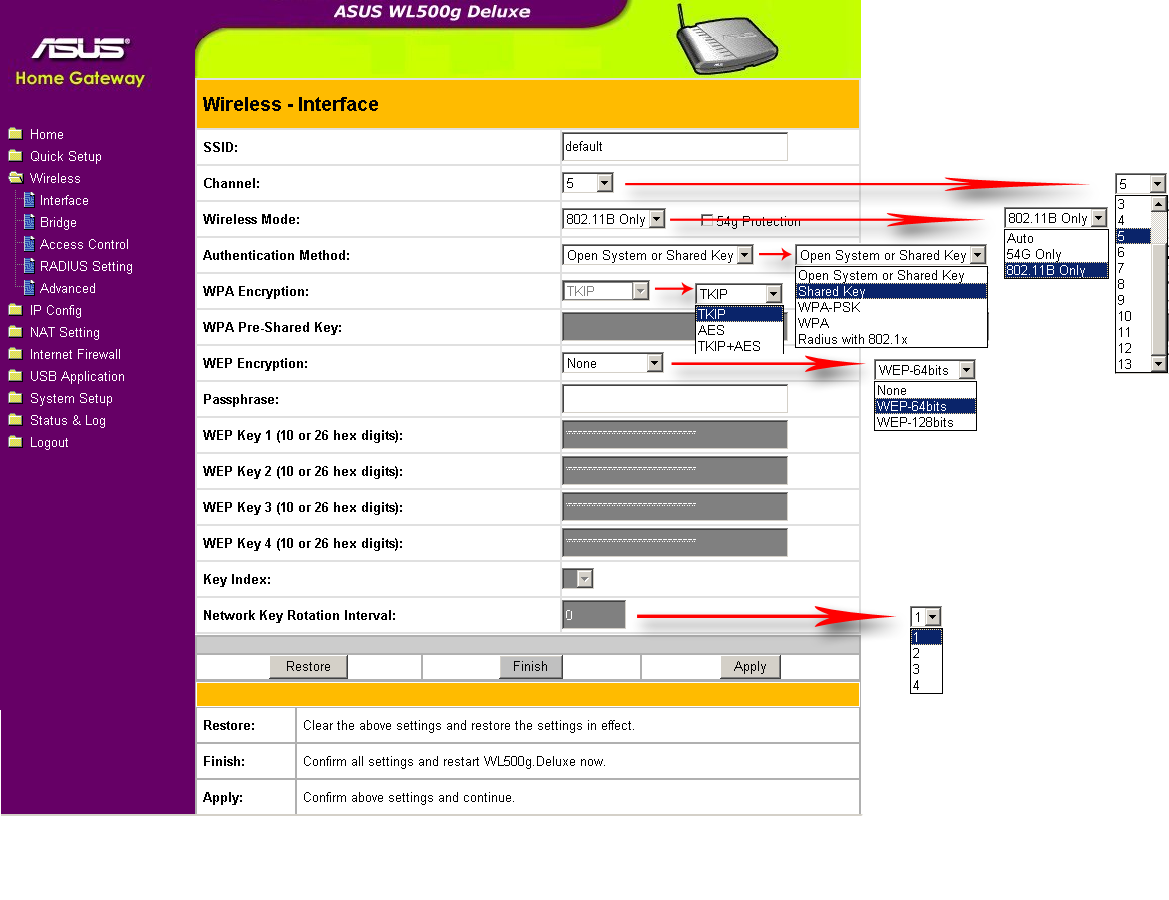

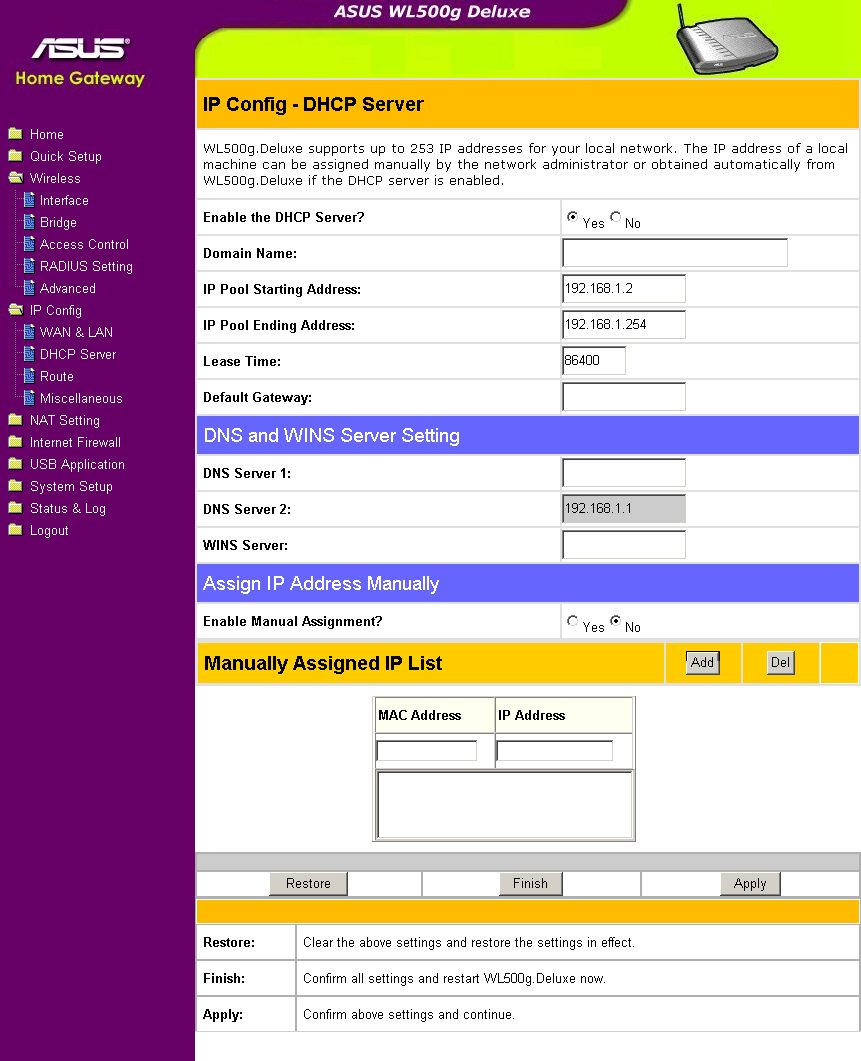

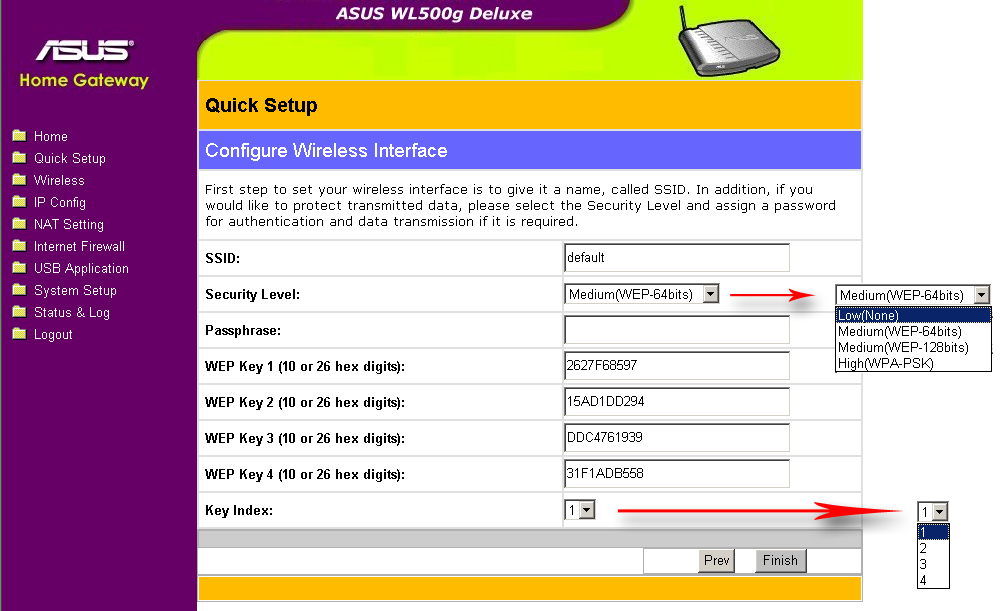

Конфигурация устройства осуществляется через WEB-интерфейс. Роутер можно быстро настроить, используя пункт "Quick Setup", который запускает пошаговую настройку. Скриншоты некоторых страниц "Quick Setup" приведены ниже:

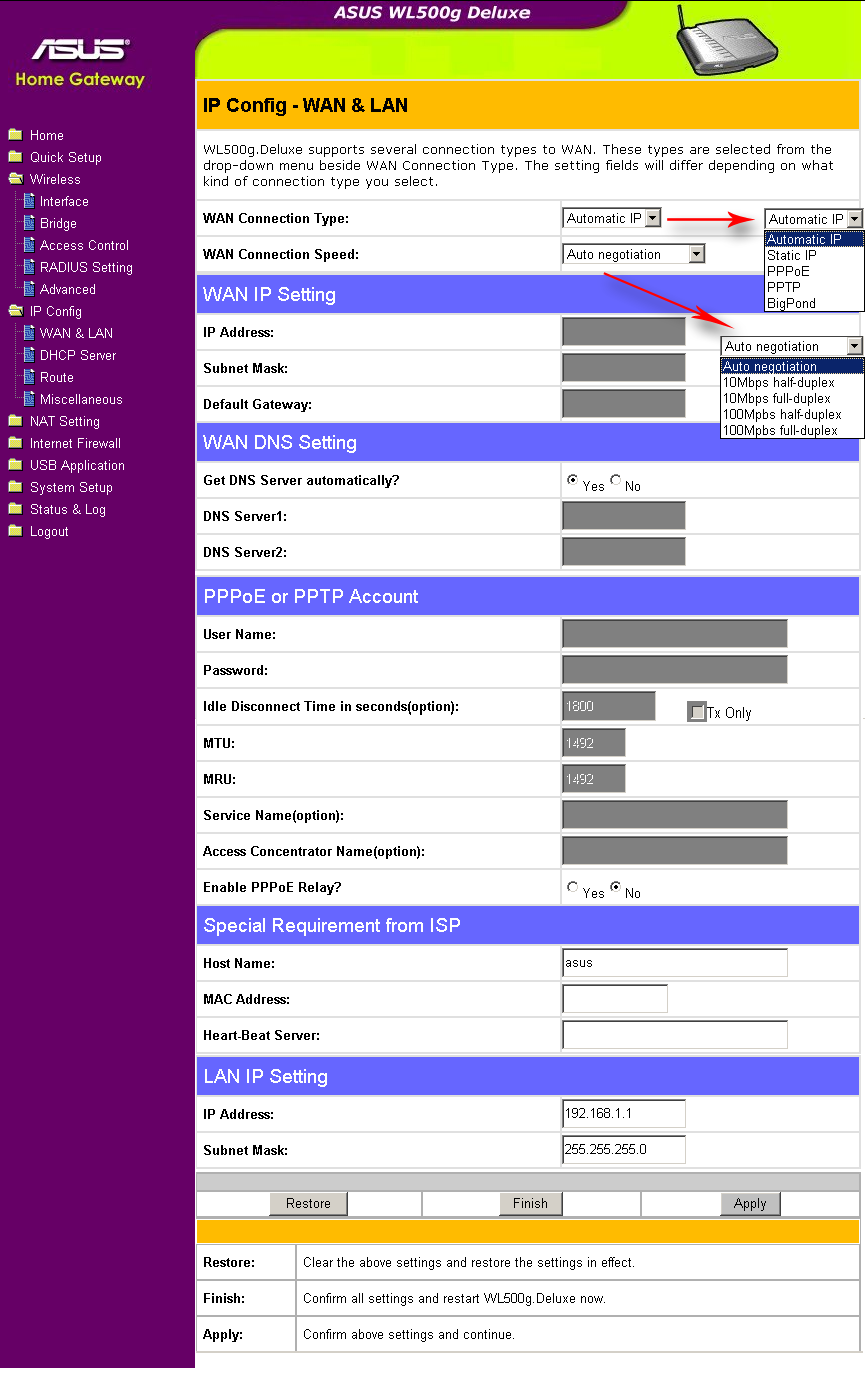

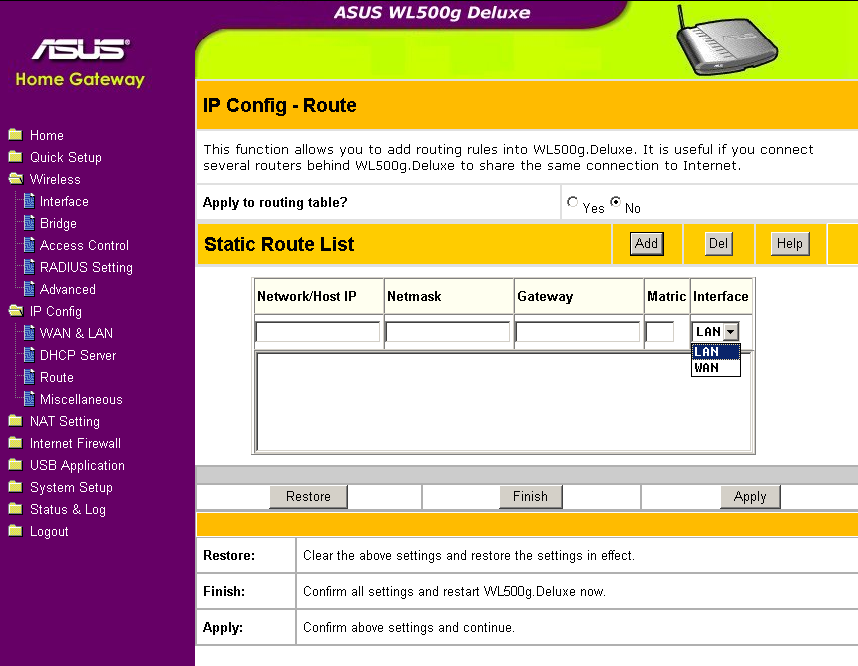

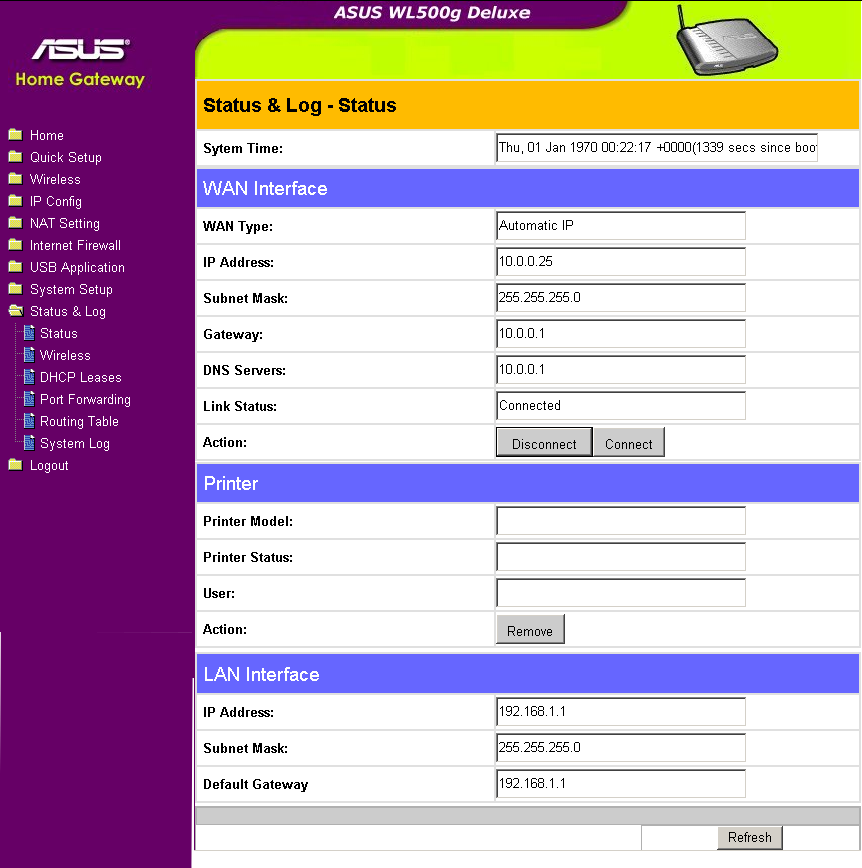

Более детальная настройка осуществляется с помощью остальных пунктов меню, скриншоты которых приведены ниже:

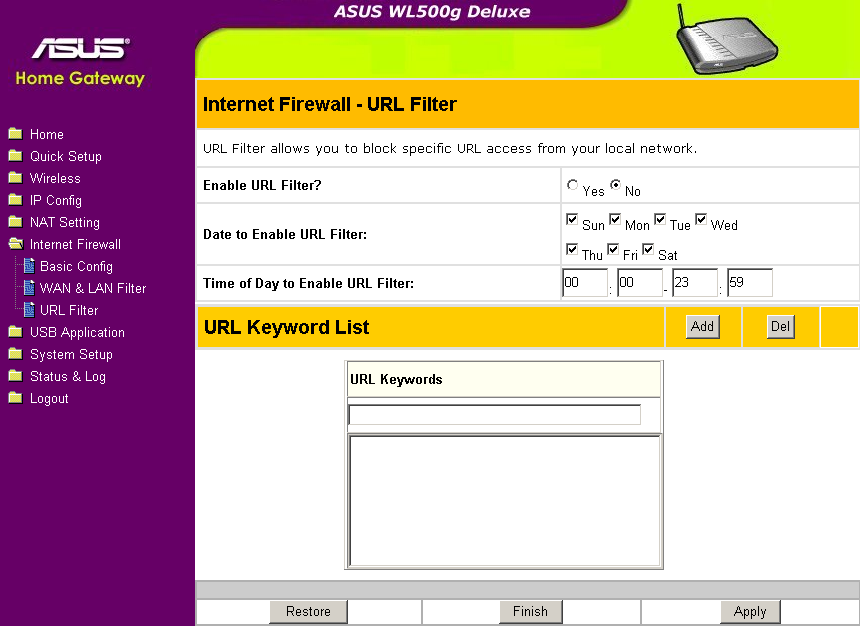

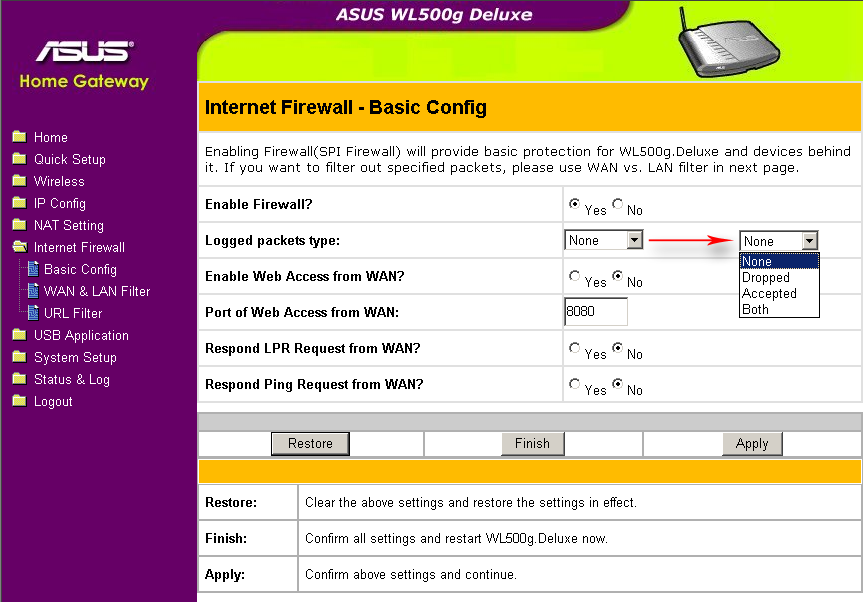

Из особенностей конфигурации хочется отметить достаточно подробную контекстную справку — для получения краткой подсказки достаточно навести мышку на интересуемый пункт, возможность ручного выбора скорости WAN-порта, а также возможно задание большого числа параметров беспроводного соединения.

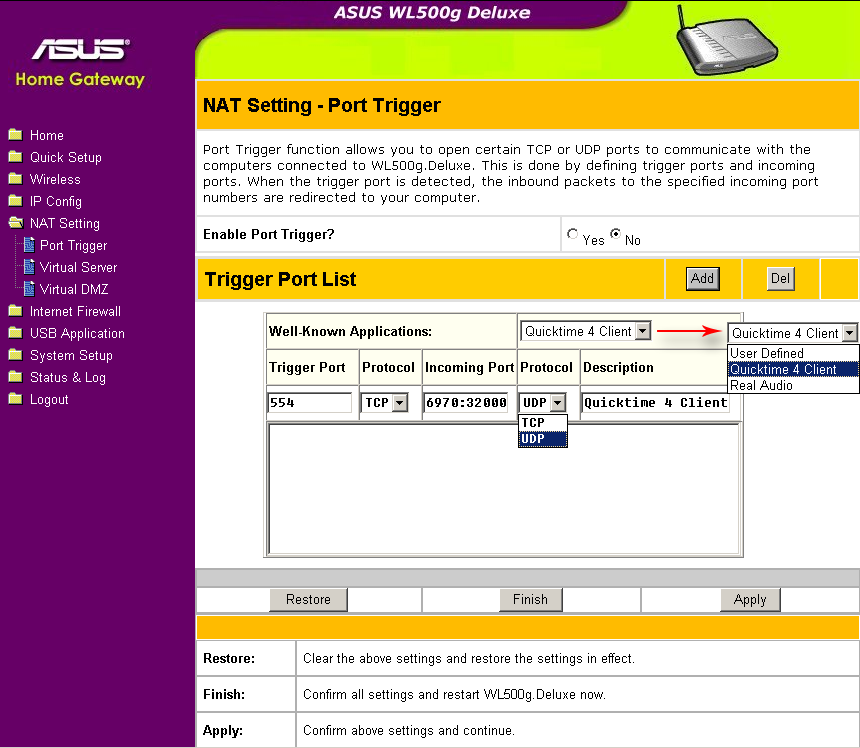

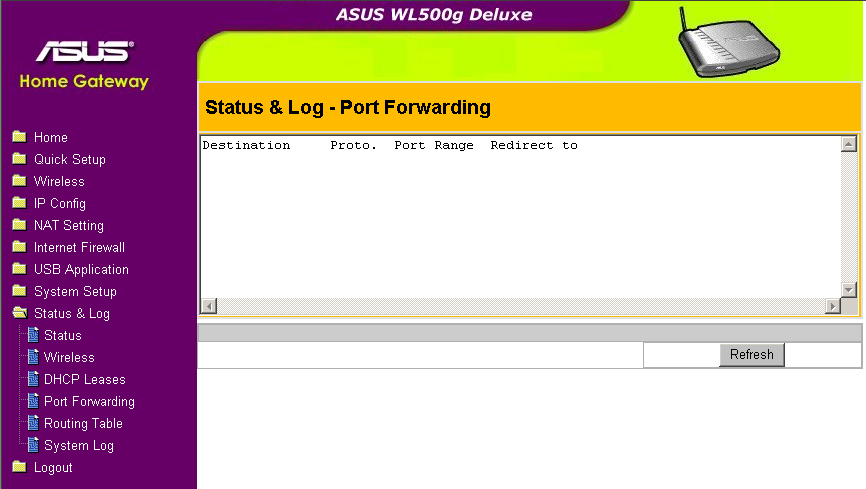

Присутствует возможность динамического перенаправления портов (Port Trigger). Эта возможность используется для приложений, несовместимых с NAT и устанавливающих много соединений. При включении данной функции роутер следит за исходящим трафиком и запоминает адрес компьютера, от которого идет этот трафик. При получении входящего трафика включается перенаправление, и трафик перенаправляется на нужный компьютер. После завершения соединения перенаправление отключается до тех пор, пока этот или другой компьютер снова не запросит соединения.

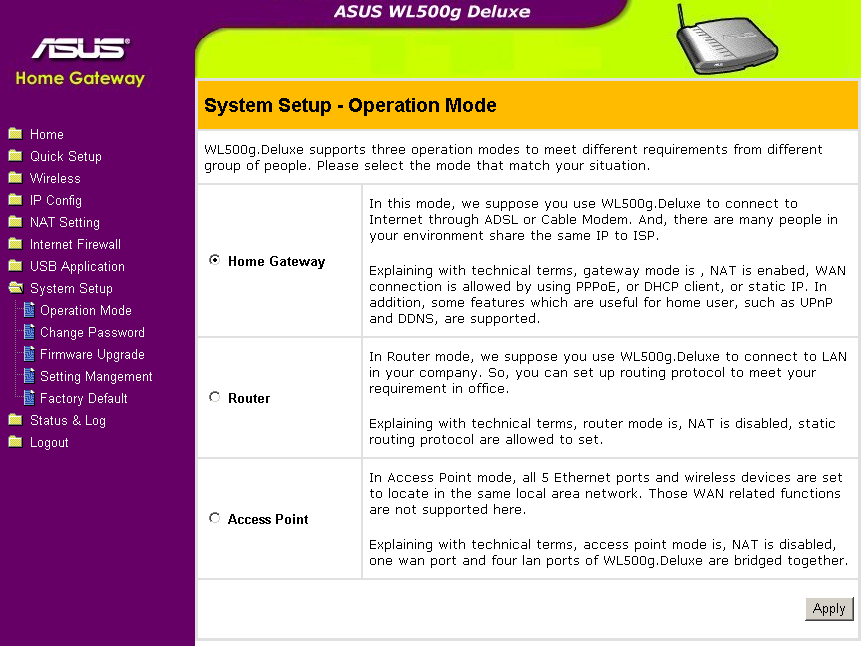

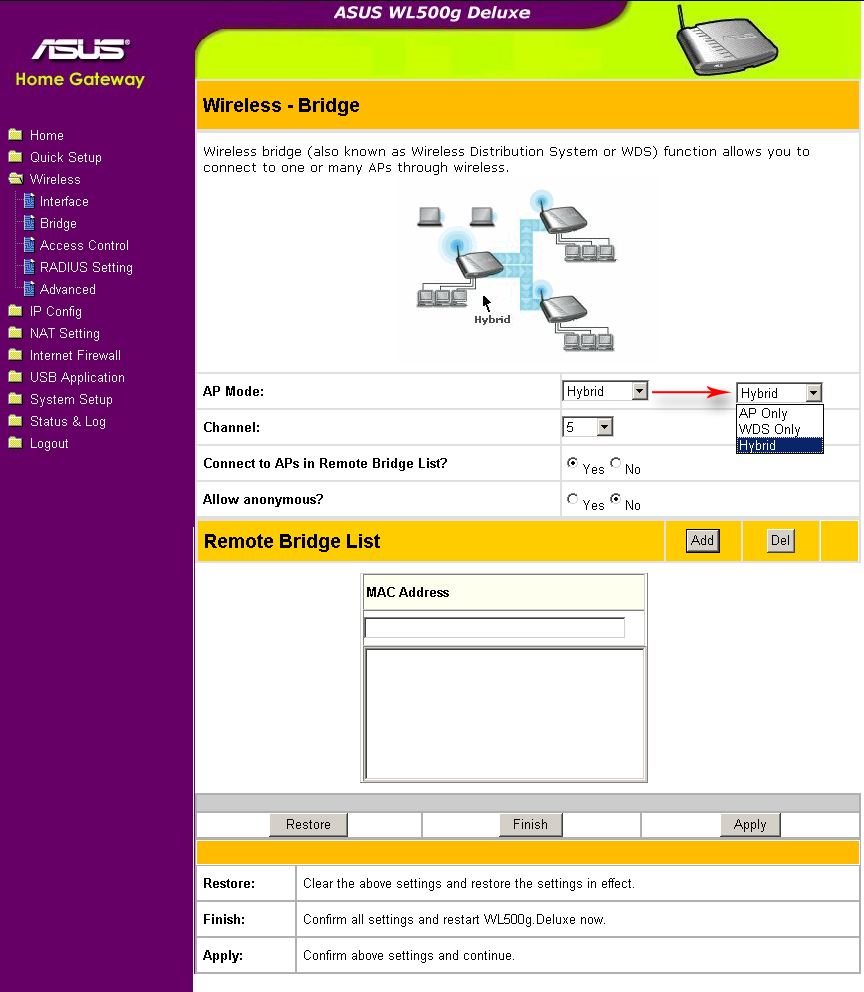

Устройство может работать в 3-х режимах: NAT, роутер, точка доступа — это позволяет нам отключить NAT и работать в режиме простого роутера без трансляции адресов. В случае если нам нужна функциональность точки доступа и не нужны возможности роутера — можно перевести устройство в режим точки доступа — при этом WAN-порт устройства переводится в LAN-сегмент, и все 5 портов устройства функционируют как обычный свитч (скорость работы WAN-порта при этом также возрастает).

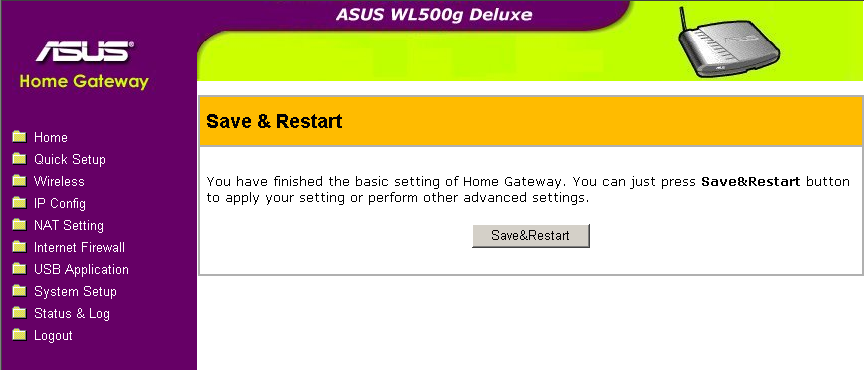

Каждый пункт меню имеет несколько вложенных подпунктов. Нажатие кнопки "Apply" приводит к переходу на следующий подпункт меню, когда все подпункты какого-либо пункта меню перечислены нажатие кнопки "Apply" приводит к предложению сохранить параметры и перезагрузить роутер.
За время перезагрузки роутера беспроводные клиенты не успевают потерять соединение с роутером. Смена скорости беспроводного соединения также происходит без потери соединения. Все это не столь важно, если в сети присутствует 2 — 3 клиента, но если в сети порядка нескольких десятков клиентов — восстановление всех соединений может потребовать значительного отрезка времени (время установления соединения + время получения адреса по DHCP).

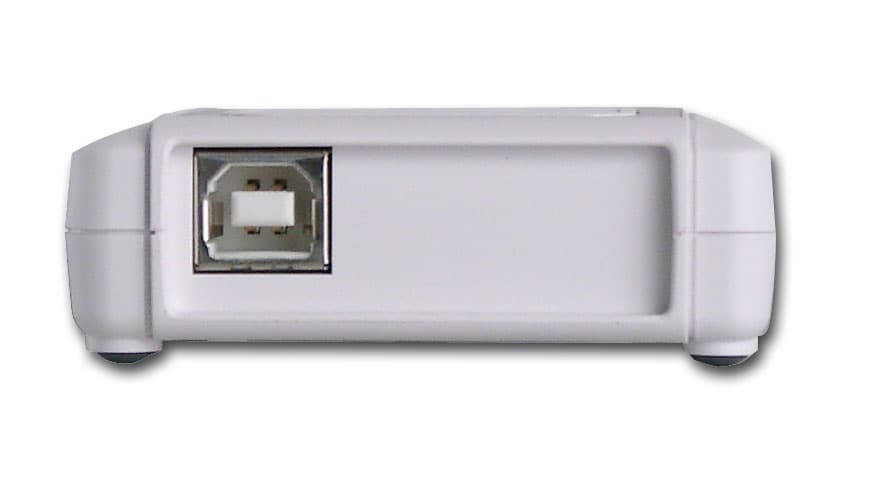

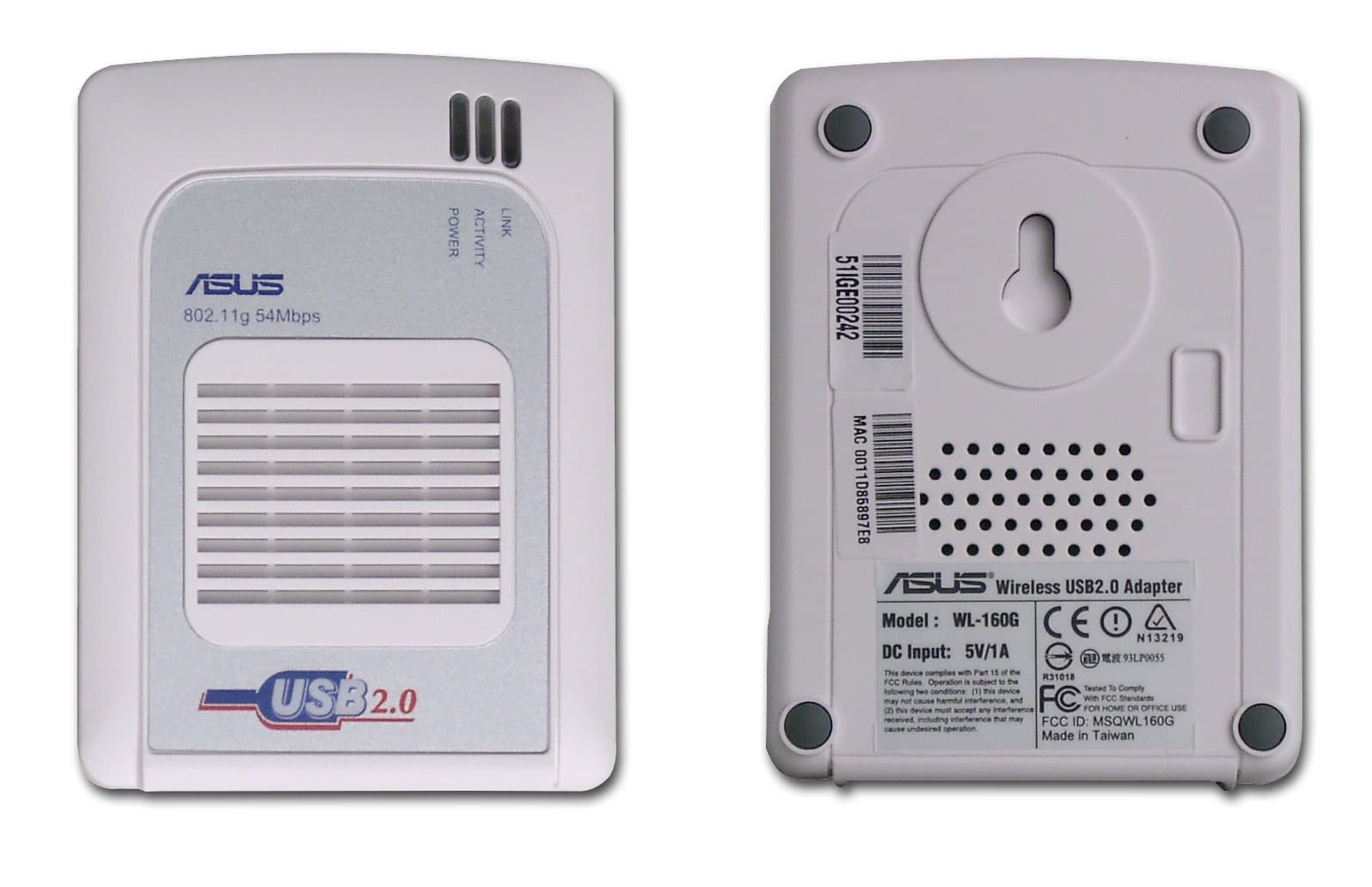

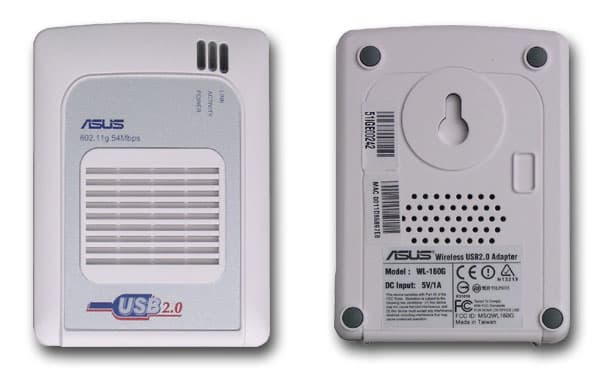

Беспроводной адаптер ASUS WL-160G
Беспроводной USB-адаптер стандарта IEEE 802.11g.
На беспроводном адаптере расположены следующие индикаторы:
- индикатор подключения к беспроводной сети (Link)
- индикатор активности беспроводного адаптера (Activity)
- индикатор питания (Power)
Спецификация устройства:
- Интерфейс — USB 2.0
- Поддерживаемые скорости: 1, 2, 5,5, 11, 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
- Модуляция: OFDM, DSSS
- Мощность сигнала: 15~18 dBm
- Дальность действия: 40~100 метров внутри помещения; 100~350 снаружи
- Чувствительность приемника:
54 Мбит/с: -68 ~ -65 dBm
11 Мбит/с: -82 ~ -85 dBm
5.5 Мбит/с: -85 ~ -88 dBm
2 Мбит/с: -88 ~ -91 dBm
1 Мбит/с: -91 ~ -93 dBm - Шифрование: WPA; WEP (до 128 бит)
- Драйвер: Win2k/XP

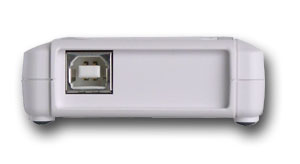

Питание адаптера осуществляется через USB-интерфейс:
В комплекте идет диск с утилитами и драйверами, метровый USB-провод, краткая инструкция по установке и настройке на шести языках (включая русский)
Конфигурирование:

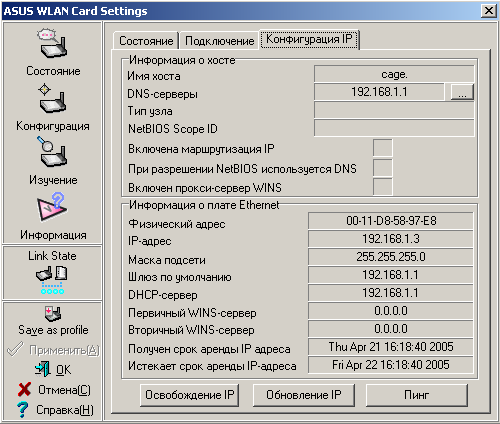

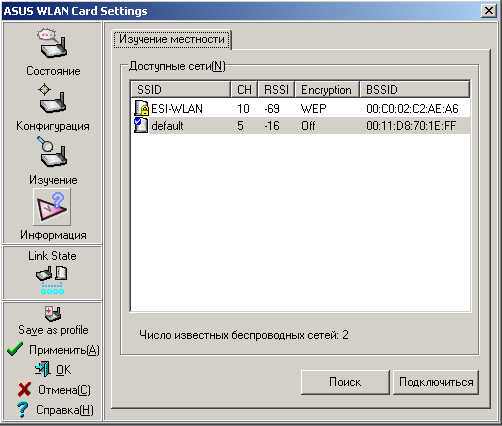

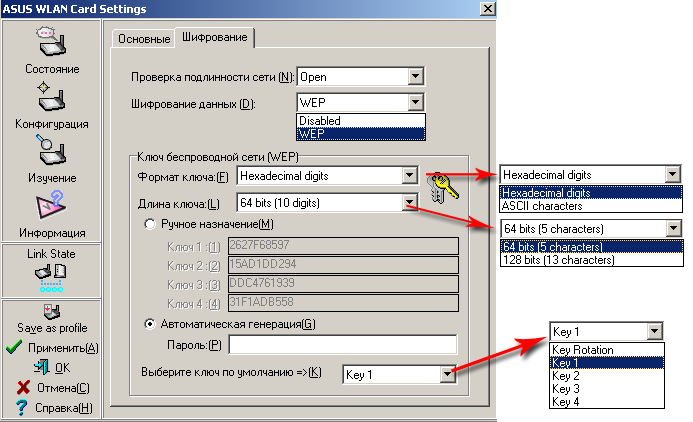

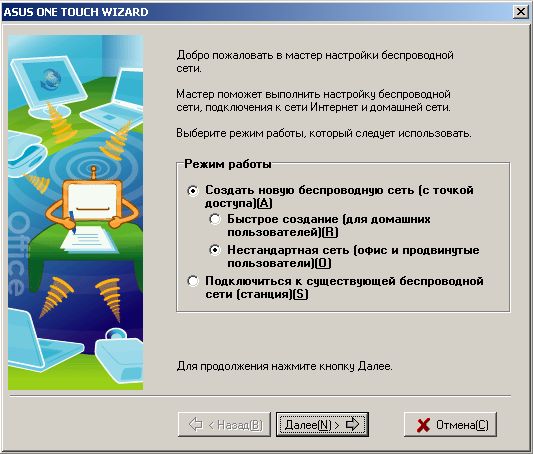

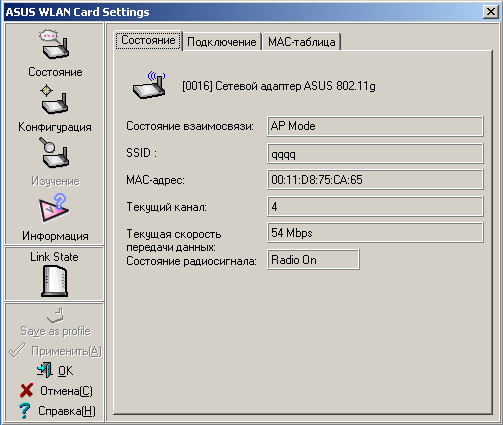

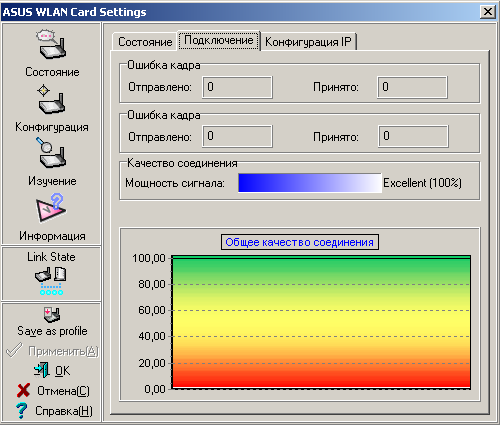

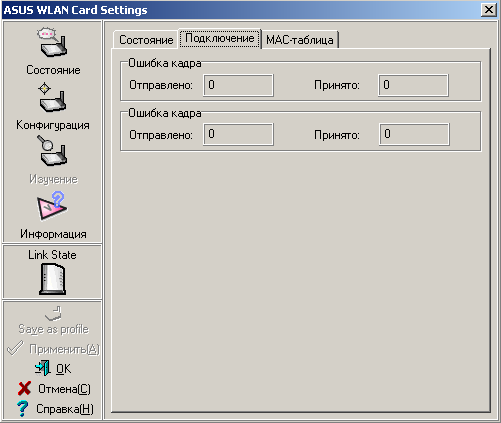

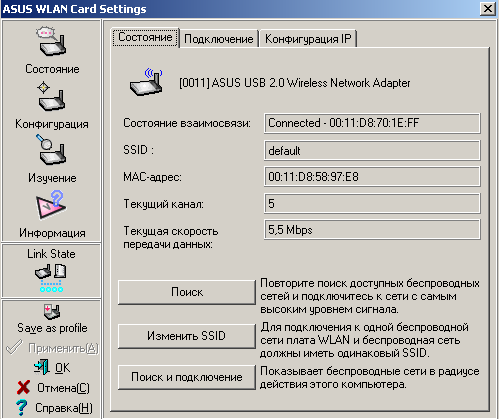

Конфигурирование устройства осуществляется через утилиту настройки, основные скриншоты которой приведены ниже:
Все настройки — стандартные для беспроводных адаптеров.

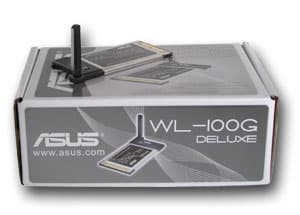

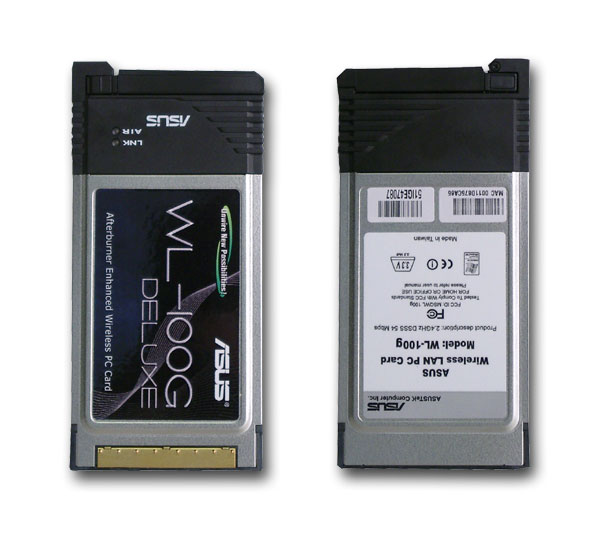

Беспроводной адаптер ASUS WL-100G Deluxe
Беспроводной адаптер стандарта IEEE 802.11g с поддержкой режима ускоренной передачи данных AfterBurner и возможностью работать в режиме программной точки доступа. Беспроводной адаптер WL-100G Deluxe отличается от своего предшественника (WL-100g) поддержкой технологии ускоренной передачи данных Afterburner.
На беспроводном адаптере расположены следующие индикаторы:
- индикатор связи (Link)
- индикатор активности (Air)
Спецификации устройства:
- Поддерживаемые интерфейсы: Cardbus
- Скорости передачи:
802.11g: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
802.11g: 11, 5,5, 2, 1 Мбит/с - Мощность сигнала: 15 ~ 18 dBm
- Поддерживаемые частоты: 2412–2484 МГц (каналы с 1-го по 14-й)
- Драйверы:
Windows 2000
Windows Me
Windows 98
Windows XP - Безопасность:
64/128 бит WEP
WPA - Дальность связи:
25 метров внутри помещения и 60 метров снаружи при 54 Мбит/с
40 метров внутри помещения и 310 метров снаружи при 11 Мбит/с

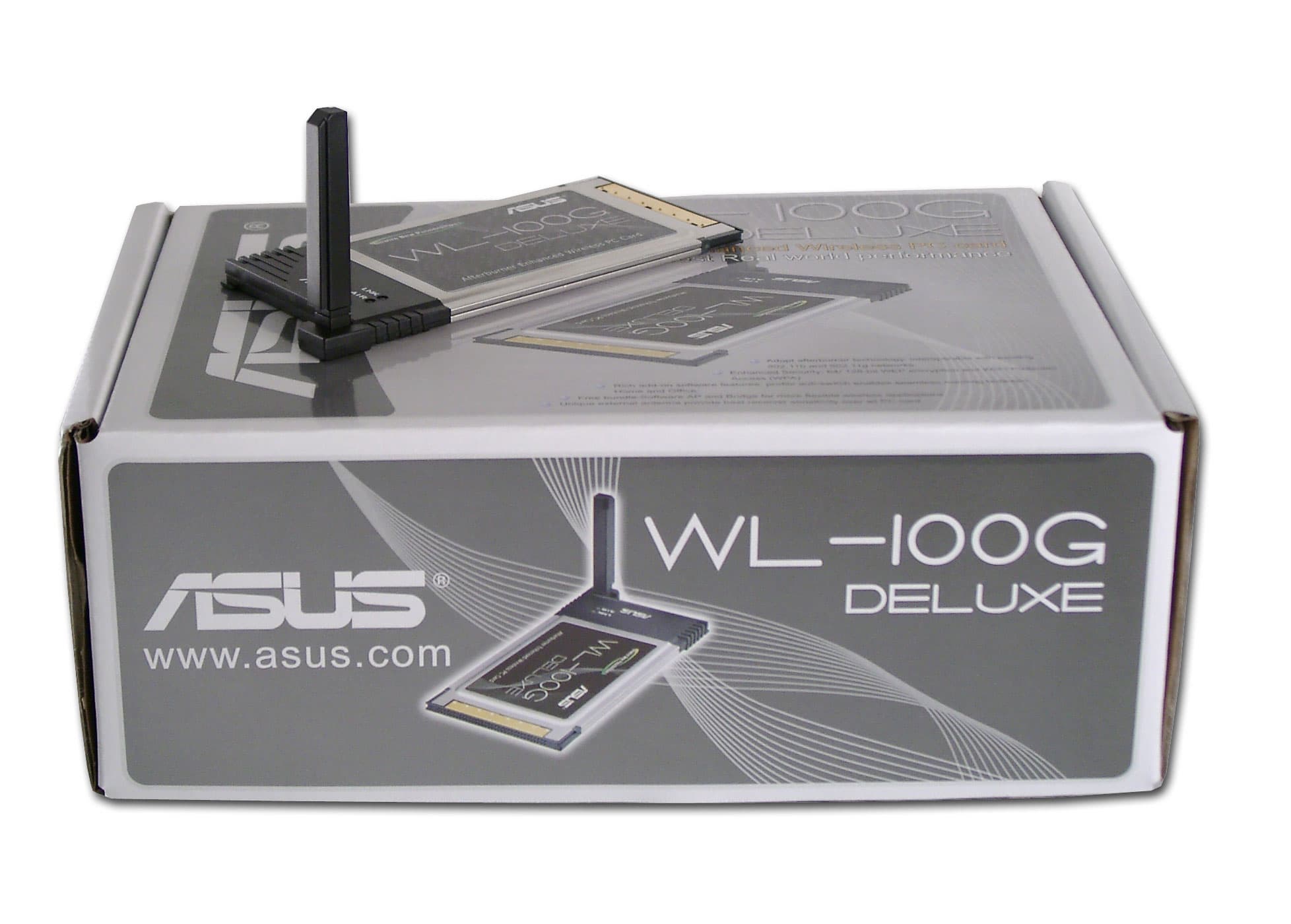

В комплекте идет краткое руководство по установке и настройке на английском, диск с драйверами и утилитами. На мой взгляд, для такой комплектации коробка имеет очень большой размер.

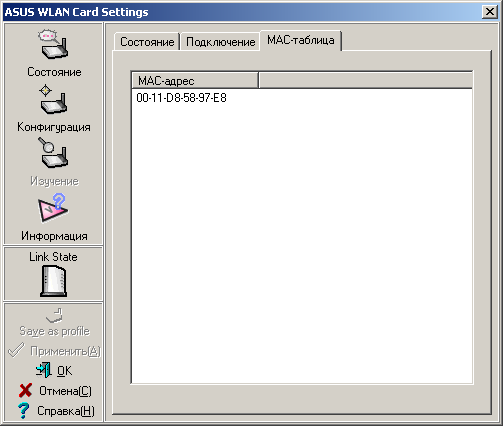

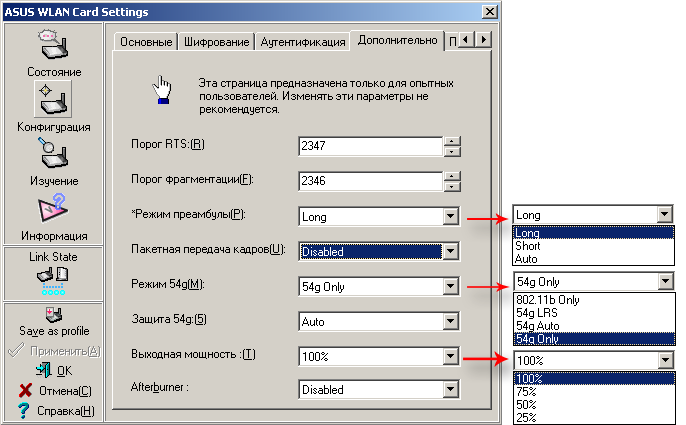

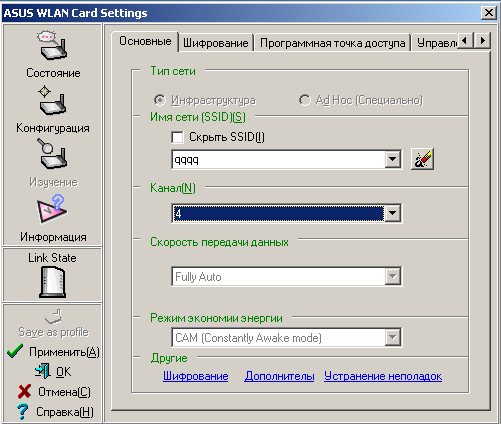

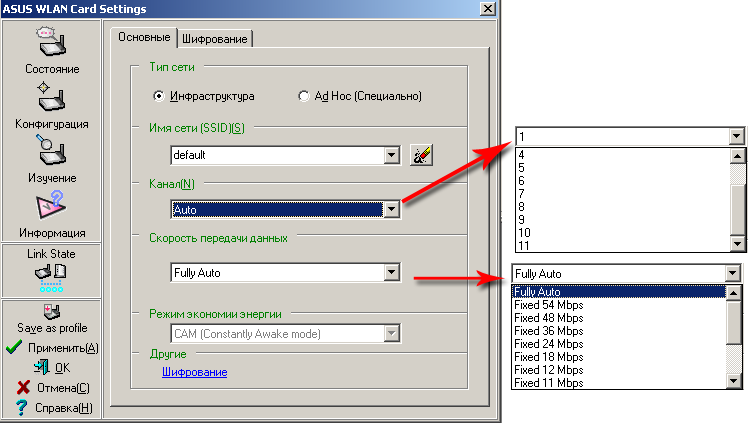

Конфигурация Cardbus адаптера производится с помощью утилиты, подобной той, которая описывалась при рассмотрении USB-адаптера, но в ней присутствует несколько дополнительных настроек, которые описаны ниже.

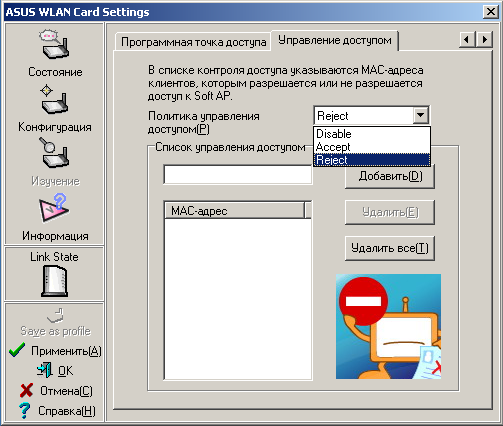

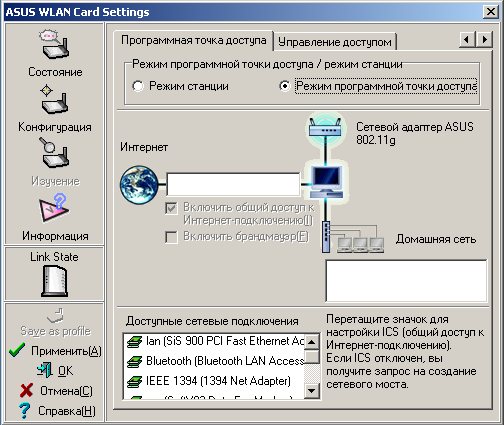

Добавлен пункт конфигурации работы в качестве программной точки доступа, добавлен мастер, помогающий быстро отконфигурировать устройство, а также добавлен пункт дополнительных настроек.
Тестирование производительности
Тестирование производительности проводного и беспроводного сегмента производилось отдельно.
Тестирование беспроводного сегмента:
Тестирование проходило в несколько этапов:
- Тест "Точка доступа — USB адаптер"
- Тест "Точка доступа — Cardbus адаптер"
- Тест "Точка доступа — USB и Cardbus адаптеры"
- Тест "USB адаптер — Cardbus адаптер, режим Infrastructure"
- Тест "USB адаптер — Cardbus адаптер, режим AdHoc"
- Тест "Точка доступа (Cardbus) — USB-адаптер"
Во время тестирования было обнаружено, что включение режима Afterburner на роутере не дает никакого повышения производительности, а включение режима Frame Bursting — несколько ее повышает — поэтому в приведенных ниже тестах параметры устанавливались так: Frame Bursting — включен, Afterburner — включен. Хочу также отметить, что для работы в режиме Frame Bursting все устройства в беспроводном сегменте должны поддерживать этот режим.
Тест "Точка доступа — USB адаптер": трафик гонялся между компьютером с беспроводным сетевым USB-адаптером ASUS WL-160G и компьютером локального (LAN) сегмента роутера ASUS WL-500G Deluxe. Скорость соединения выставлялась в режим Auto для 802.11b и 802.11g. Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- USB — беспроводной адаптер ASUS WL-160G
- AP — точка доступа роутера ASUS WL-500G Deluxe
- fdx — генерация трафика в обоих направлениях
Предельная скорость: 4,9 Мбит/с — нормальная скорость для 11b режима. В полнодуплексном режиме работы скорость от точки доступа в 2 раза ниже скорости к точке доступа.
Результаты теста для 802.11g режима:
Предельная скорость: 22,07 Мбит/с — нормальная скорость для .11g режима, скорость от точки доступа опять же ниже скорости к точке доступа в 2,5 раза.
Тест "Точка доступа — Cardbus адаптер": трафик гонялся между компьютером с беспроводным сетевым Cardbus-адаптером ASUS WL-100G Deluxe и компьютером локального (LAN) сегмента роутера ASUS WL-500G Deluxe. Скорость соединения выставлялась в режим Auto для 802.11b и 802.11g. Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- Cardbus — беспроводной адаптер ASUS WL-100G Deluxe
- AP — точка доступа роутера ASUS WL-500G Deluxe
- fdx — генерация трафика в обоих направлениях
Предельная скорость: 5,36 Мбит/с — хорошая скорость для .11b режима.
Результаты теста для 802.11g режима:
Предельная скорость: 29,28 Мбит/с — высокая скорость для .11g режима. В случае отключения режима Frame Bursting в полнодуплексном режиме скорость падает на 4 Мбит/с.
Тест "Точка доступа — USB и Cardbus адаптеры": трафик гонялся между компьютером в LAN-сегменте роутера ASUS WL-500G Deluxe и двумя беспроводными адаптерами (сначала обе карточки гнали трафик в одну сторону, потом обе в другую, а потом обе в обе стороны). Скорость соединения выставлялась в режим Auto mode для 802.11b и 802.11g. Для тестирования использовались беспроводные сетевые адаптеры ASUS WL-160G (USB) и ASUS WL-100G Deluxe (Cardbus). Тест производился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- AP — точка доступа роутера ASUS WL-500G Deluxe
- Cards — сетевые адаптеры ASUS WL-160G и ASUS WL-100G Deluxe
- USB — сетевой адаптер ASUS WL-160G
- Cardbus — сетевой адаптер ASUS WL-100G Deluxe
- fdx — генерация трафика в обоих направлениях
Результаты теста в .11b режиме:
Максимальная скорость: 5,75 Мбит/с. Скорости распределяются очень неравномерно — в полнодуплексном режиме скорость работы роутера с Cardbus-адаптером значительно ниже скорости работы с USB-адаптером.
Результаты теста в .11g режиме:
Максимальная скорость 24,95 Мбит/с — нормальная скорость для .11g режима. Сравнивая с результатами предыдущего теста, здесь наблюдается обратная картина: скорость работы Cardbus-адаптера стала выше скорости работы USB-адаптера.
Тест "USB адаптер — Cardbus адаптер, режим Infrastructure" — трафик гоняется между беспроводными сетевыми адаптерами ASUS WL-160G и ASUS WL-100G Deluxe через точку доступа ASUS WL-500G Deluxe (режим Infrastructure). Скорость соединения устанавливается в Auto mode. Тест проводился для двух режимов: 802.11b; 802.11g с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- USB — сетевой адаптер ASUS WL-160G
- Cardbus — сетевой адаптер ASUS WL-100G Deluxe
- fdx — генерация трафика в обоих направлениях
Результаты теста для .11b режима:
Результаты теста для .11g режима:
В обоих тестах наблюдается тенденция: скорость трафика от Cardbus-адаптеры к USB-адаптеру в полнодуплексном режиме ниже, чем скорость в обратном направлении. Скорость весьма низкая как для .11b так и для .11g режимов.
Тест "USB адаптер — Cardbus адаптер, режим AdHoc" - трафик гонялся напрямую между беспроводными сетевыми адаптерами ASUS WL-160G и ASUS WL-100G Deluxe (режим AdHoc). При установке скорости в режим Auto — скорость соединения падала до 11 Мбит/с и оставалась на этом уровне постоянно, поэтому в первом случае скорость ставилась в режим Auto, а во втором — задавалась вручную: 54 Мбит/с. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- USB — сетевой адаптер ASUS WL-160G
- Cardbus — сетевой адаптер ASUS WL-100G Deluxe
- fdx — генерация трафика в обоих направлениях
Результаты теста: скорость устанавливалась в режим Auto (скорость соединения составляла 11Мбит/с):
Результаты теста: скорость устанавливалась в 54 Мбит/с:
Как видно из тестов — распределение скоростей достаточно неравномерное. Особенно сильно это проявляется при установке скорости соединения в 54 Мбит/с.
Тест "Точка доступа (Cardbus) — USB-адаптер" — трафик гонялся между Cardbus-адаптером ASUS WL-100G Deluxe, работающим в режиме программной точки доступа и USB-адаптером ASUS WL-160G. Скорость соединения на адаптере устанавливалась в режим Auto. На точке доступа нельзя задать ни скорость, ни режим (b/g). Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.
Сокращения:
- USB — сетевой адаптер ASUS WL-160G
- AP — точка доступа ASUS WL-100G Deluxe
- fdx — генерация трафика в обоих направлениях
Максимальная скорость: 20,24 Мбит/с. Видно, что в полнодуплексном режиме скорость распределяется неравномерно: скорость от точки доступа к USB-адаптеру в 2 раза выше, чем в обратном направлении.

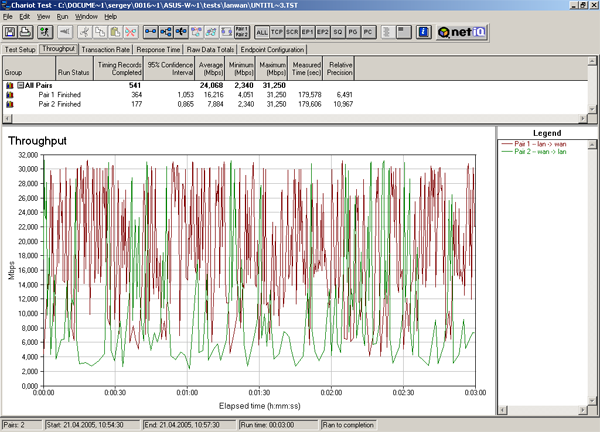

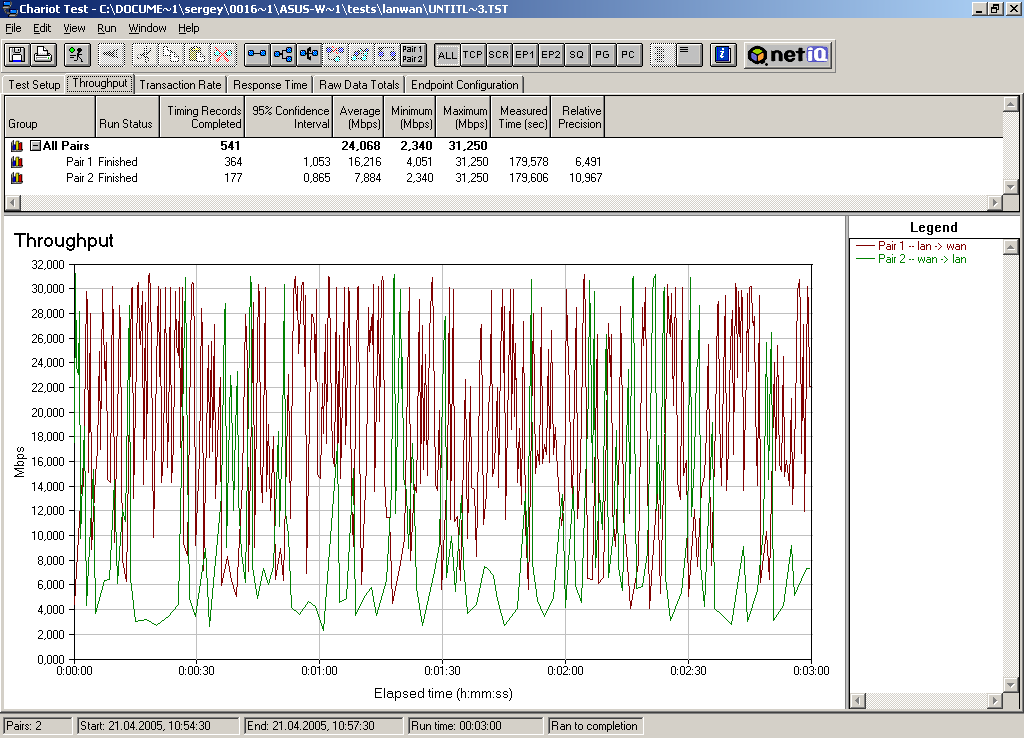

Тестирование проводного сегмента:
Тестирование проводилось по этой методике
Максимальная скорость: 30,34 Мбит/с. В полном дуплексе скорость ощутимо падает, скорости варьируются в широких пределах:
Видимо, процессор устройства слабоват для подобной нагрузки.
Результаты NetPIPE:
Максимальная скорость передачи 32,54 Мбит/с: проявляется несколько аномальных падений скорости в зоне размеров пакетов от 128 Кбайт и выше.
Обзор дополнительных возможностей:
WEB-камера: беспроводной роутер обладает широким набором настроек работы с WEB-камерой, но самой камеры в наличии не было, поэтому проверить ее в деле не удалось.
FTP — сервер: Тест FTP-сервера с помощью USB-Flash накопителя показал очень низкую скорость чтения-записи: 4 Мбит — запись, 7 Мбит — чтение. Имена папок и файлов могут быть кириллическими, но при этом теряется переносимость. Например, если создать на FTP-сервере папку с кириллическим именем, то, подключив Flah-накопитель напрямую к USB-порту компьютера под управлением Windows XP, имена папок транслируются в нечитаемый набор символов:
Если сделать все то же самое, но наоборот — то имена папок также становятся нечитаемыми:
Тест безопасности
Во время тестирования удаленное управление было включено на 8000-м порту, перезагрузок и зависаний роутера не происходило.
Результаты NESSUS’а:
Nessus не находит ни одной критической уязвимости — видимо, разработчики прошивки уделили этому аспекту особое внимание.
Доступность:
ASUS WL-500G Deluxe | Н/Д(0) |
ASUS WL-100G Deluxe | Н/Д(0) |
ASUS WL-160G | Н/Д(0) |
Выводы:
Беспроводной роутер обладает очень невысокой производительностью проводного сегмента, в полнодуплексном режиме скорость падает до 24 Мбит/с, что даже ниже чем скорость беспроводного соединения. Судя по графику — в устройстве стоит достаточно слабый процессор, так как скорость варьируется в очень широких пределах.
Технология Afterburner, обещающая увеличение скорости беспроводного сегмента, на практике никак на эту самую скорость не влияет.
ASUS WL-500G Deluxe
Плюсы:
- Широкие возможности настройки беспроводной связи
- Раздельный файрвол для входящего и исходящего трафика
- Возможность одновременной работы в режиме моста и точки доступа
- Система всплывающих подсказок, позволяющая получить краткую информацию практически по каждому пункту настроек
- Возможность динамического перенаправления портов
- Высокий уровень безопасности
- Возможность переключения режима работы (NAT-роутер, роутер, точка доступа)
- Перезагрузка роутера проходит без обрыва беспроводных соединений
Минусы:
- Низкая скорость проводного сегмента
- Отсутствие практической пользы от реализации технологии Afterburner
- Отсутствие возможности подключить внешние списки фильтрации URL-ов
