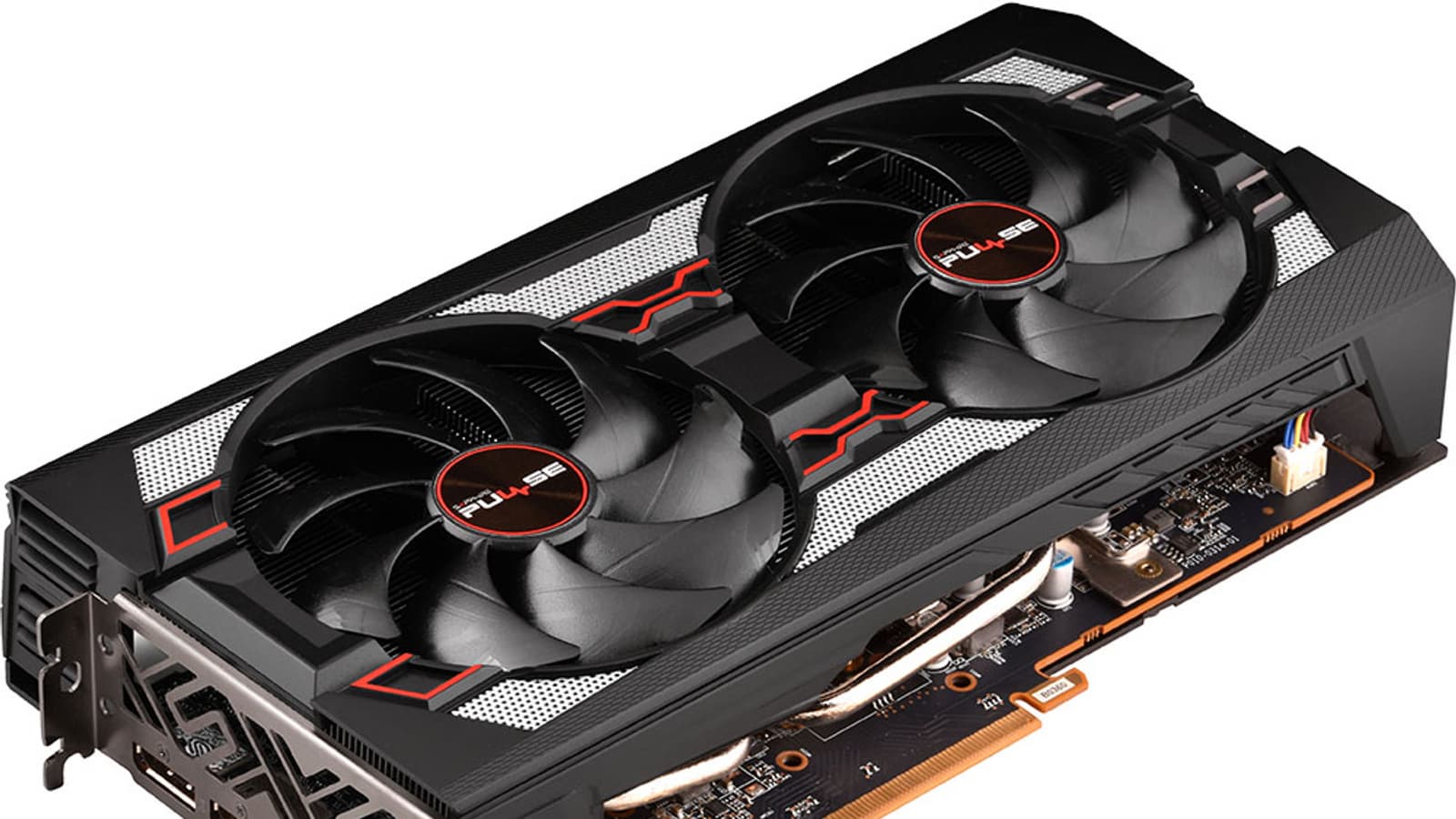

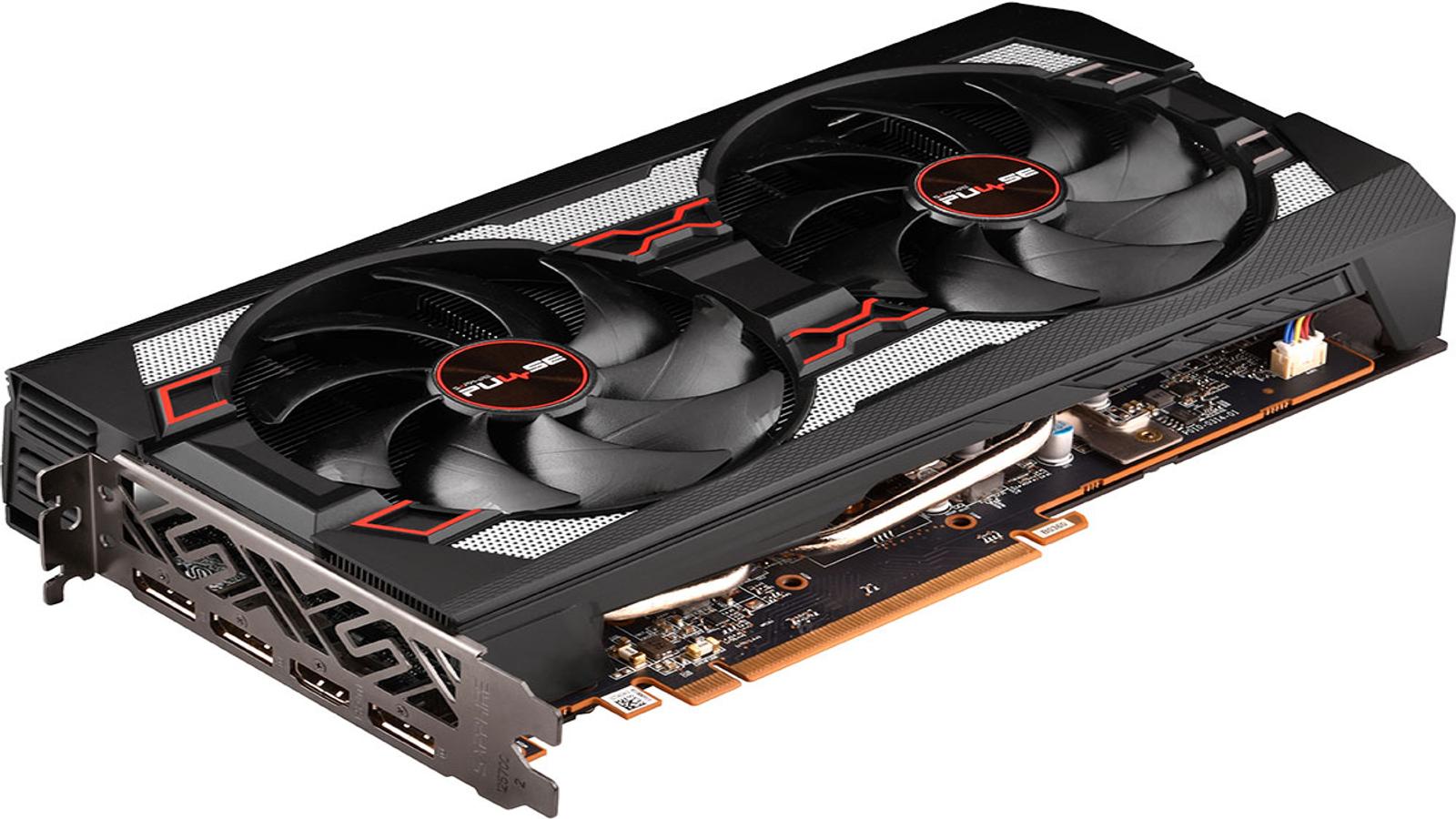

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Pulse RX 5700 8G GDDR6 8 ГБ 256-битной GDDR6
Кратко о главном
В начале всех обзоров по серийным видеокартам мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
Как показали наши первые тесты, в плане производительности AMD Radeon RX 5700 идет примерно на уровне Nvidia GeForce RTX 2070 и чуть отстает от RTX 2060 Super. Ранее мы опытным путем установили, что RTX 2070 (а значит, и RX 5700) подойдет для большинства игр при максимальных настройках качества в разрешениях до 2.5К включительно. Стоящие на уровень выше GeForce RTX 2080, RTX 2070 Super и Radeon RX 5700 XT могут «замахнуться» и на 4К при максимальном качестве графики в некоторых играх, а вот с Radeon RX 5700 в разрешении 2560×1440 в некоторых особо сложных по графике играх, возможно, придется даже снижать качество — либо переходить к Full HD ради сохранения максимального качества графики. Но все же в целом для разрешения уровня 2.5К этот ускоритель подходит.
Характеристики карты
Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также мини-ПК и другую продукцию.
Sapphire Pulse RX 5700 8G GDDR6 8 ГБ 256-битной GDDR6 | ||
---|---|---|
Параметр | Значение | Номинальное значение (референс) |
GPU | Radeon RX 5700 (Navi 10) | |
Интерфейс | PCI Express x16 | |
Частота работы GPU (ROPs), МГц | 1540—1700(Game/Boost)—1750(Max) | 1465—1625(Game/Boost)—1725(Max) |
Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
Ширина шины обмена с памятью, бит | 256 | |
Число вычислительных блоков в GPU | 36 | |
Число операций (ALU) в блоке | 64 | |
Суммарное количество блоков ALU | 2304 | |
Число блоков текстурирования (BLF/TLF/ANIS) | 144 | |
Число блоков растеризации (ROP) | 64 | |
Число блоков Ray Tracing | - | |
Число тензорных блоков | - | |
Размеры, мм | 255×120×42 | 220×100×36 |
Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
Цвет текстолита | черный | черный |
Энергопотребление пиковое в 3D, Вт | 180 | 177 |
Энергопотребление в режиме 2D, Вт | 24 | 22 |
Энергопотребление в режиме «сна», Вт | 3 | 3 |
Уровень шума в 3D (максимальная нагрузка), дБА | 23,3 | 35,3 |
Уровень шума в 2D (просмотр видео), дБА | 18,0 | 19,1 |
Уровень шума в 2D (в простое), дБА | 18,0 | 19,1 |
Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
Поддержка многопроцессорной работы | нет | |
Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
Питание: 8-контактные разъемы | 1 | 1 |
Питание: 6-контактные разъемы | 1 | 1 |
Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
Средняя цена карты Sapphire | на момент написания материала — 28 тысяч рублей |
Память

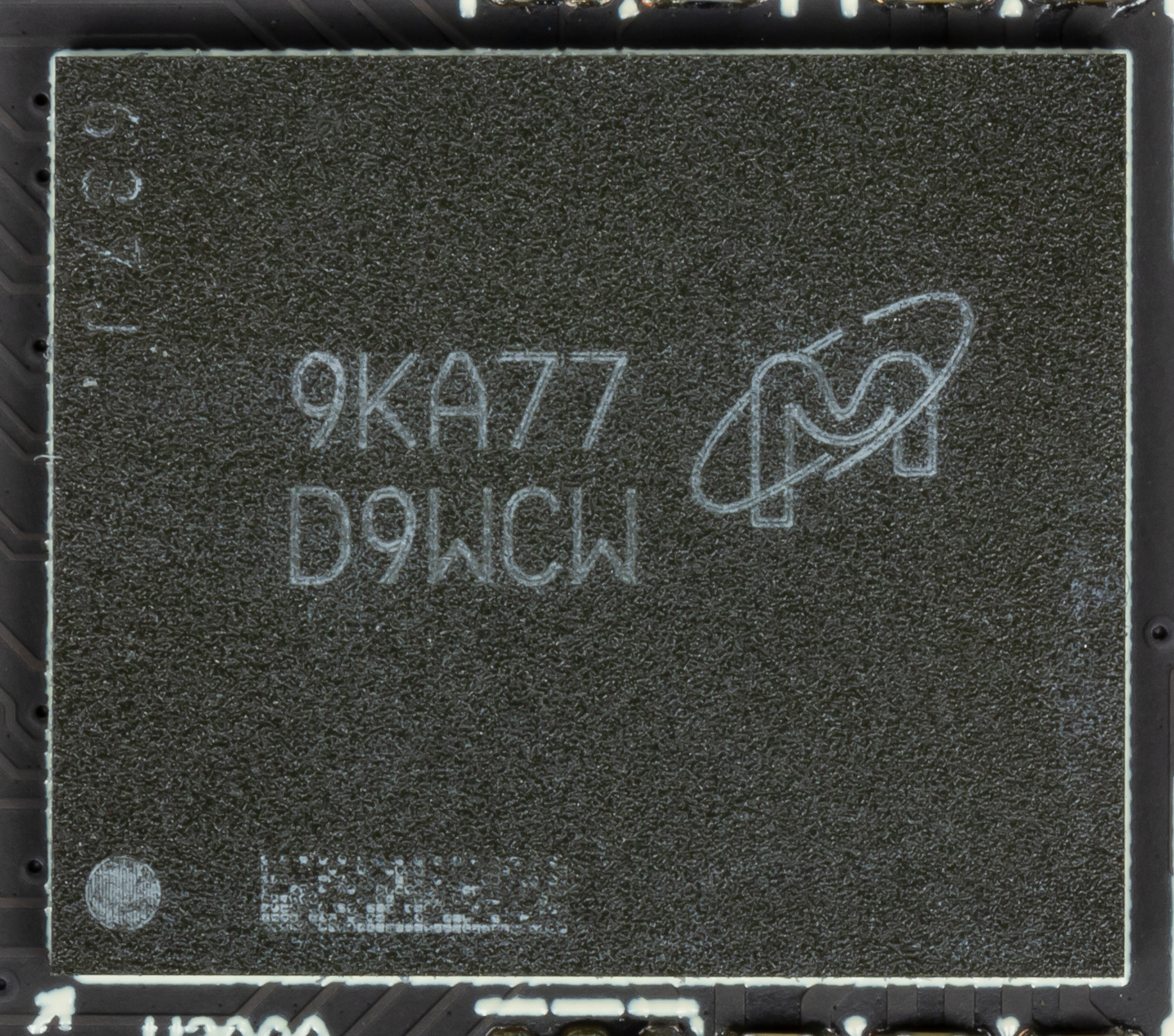

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6) рассчитаны на номинальную частоту работы в 3500 (14000) МГц
Особенности карты и сравнение с эталонным дизайном

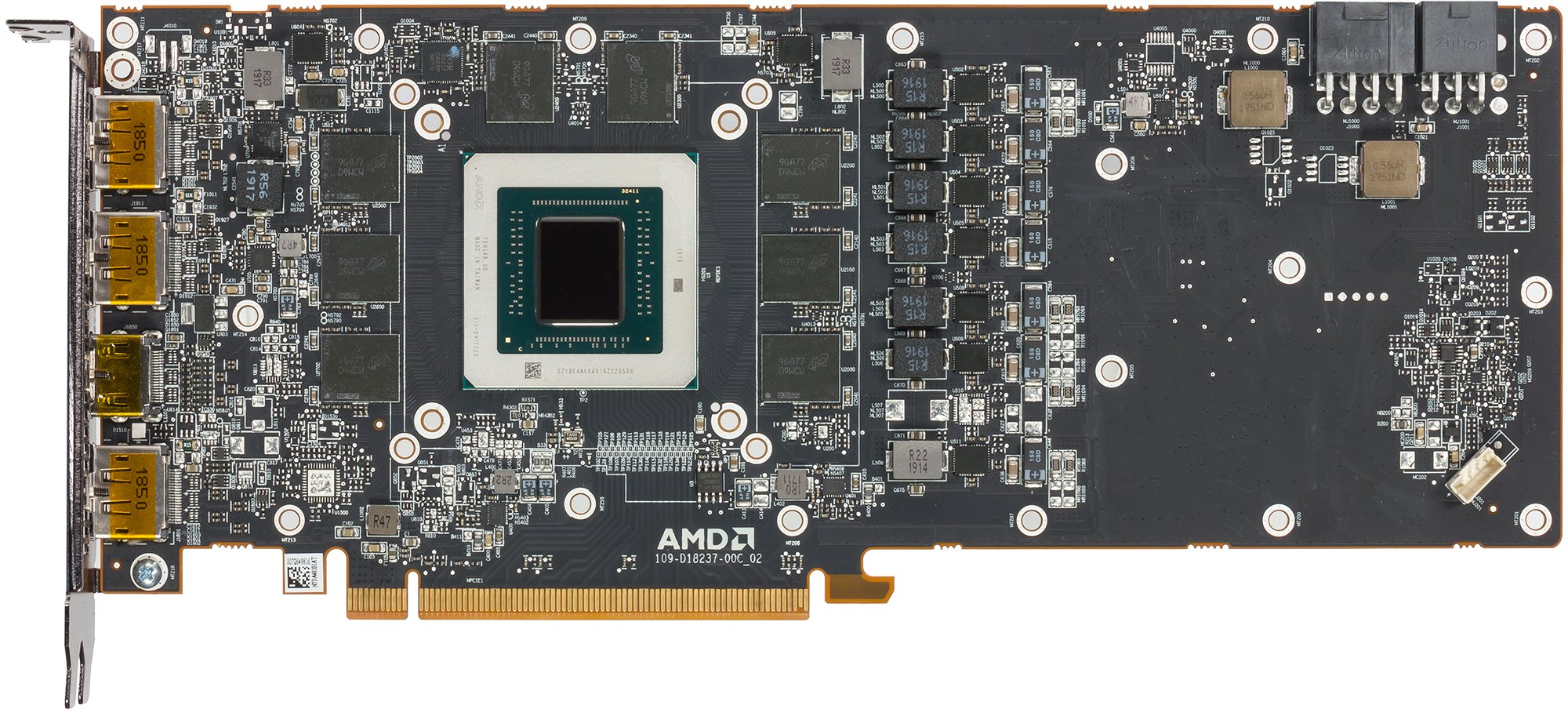

Sapphire Pulse RX 5700 8G GDDR6 (8 ГБ) | AMD Radeon RX 5700 (8 ГБ) |
---|---|

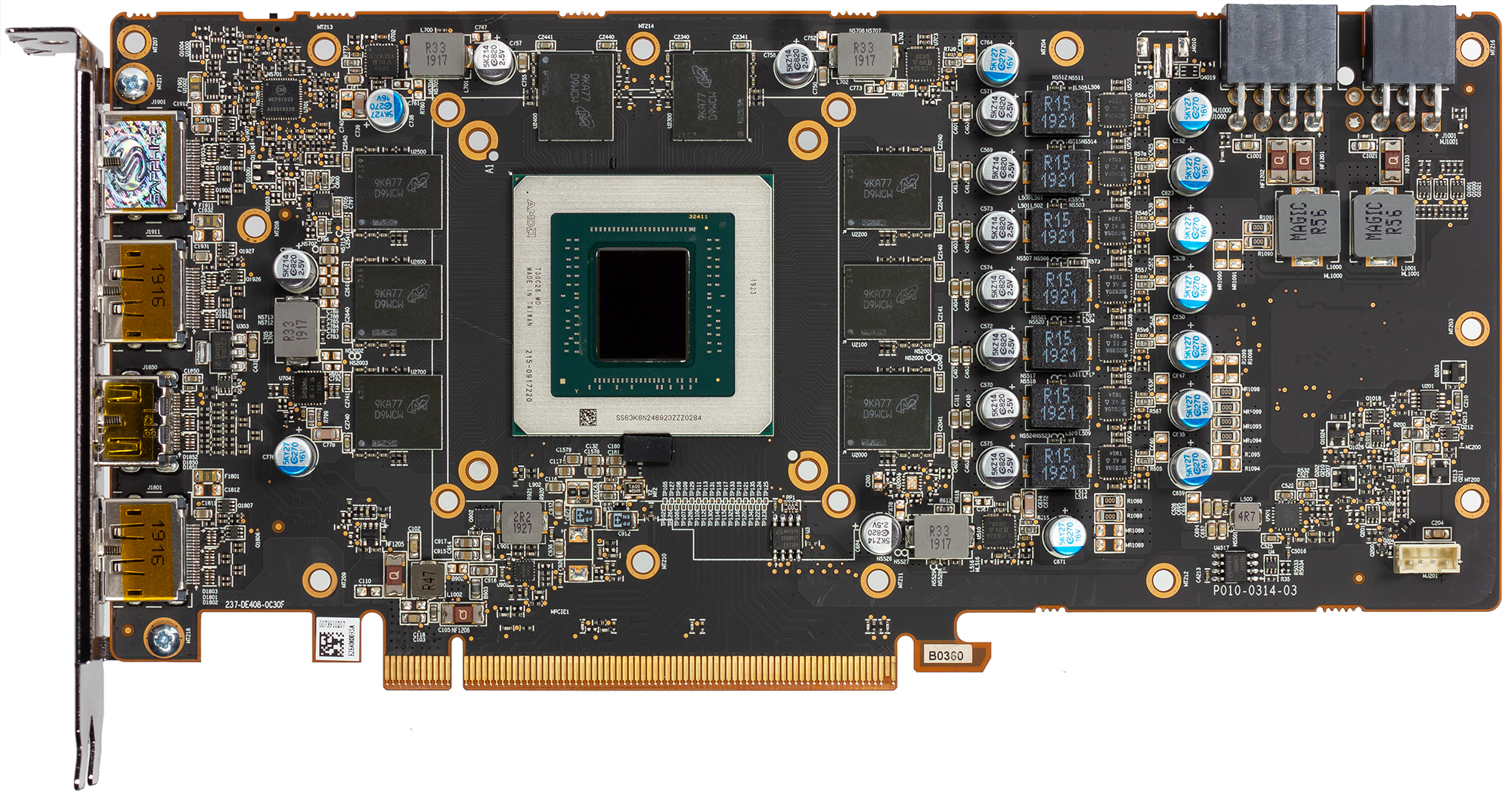

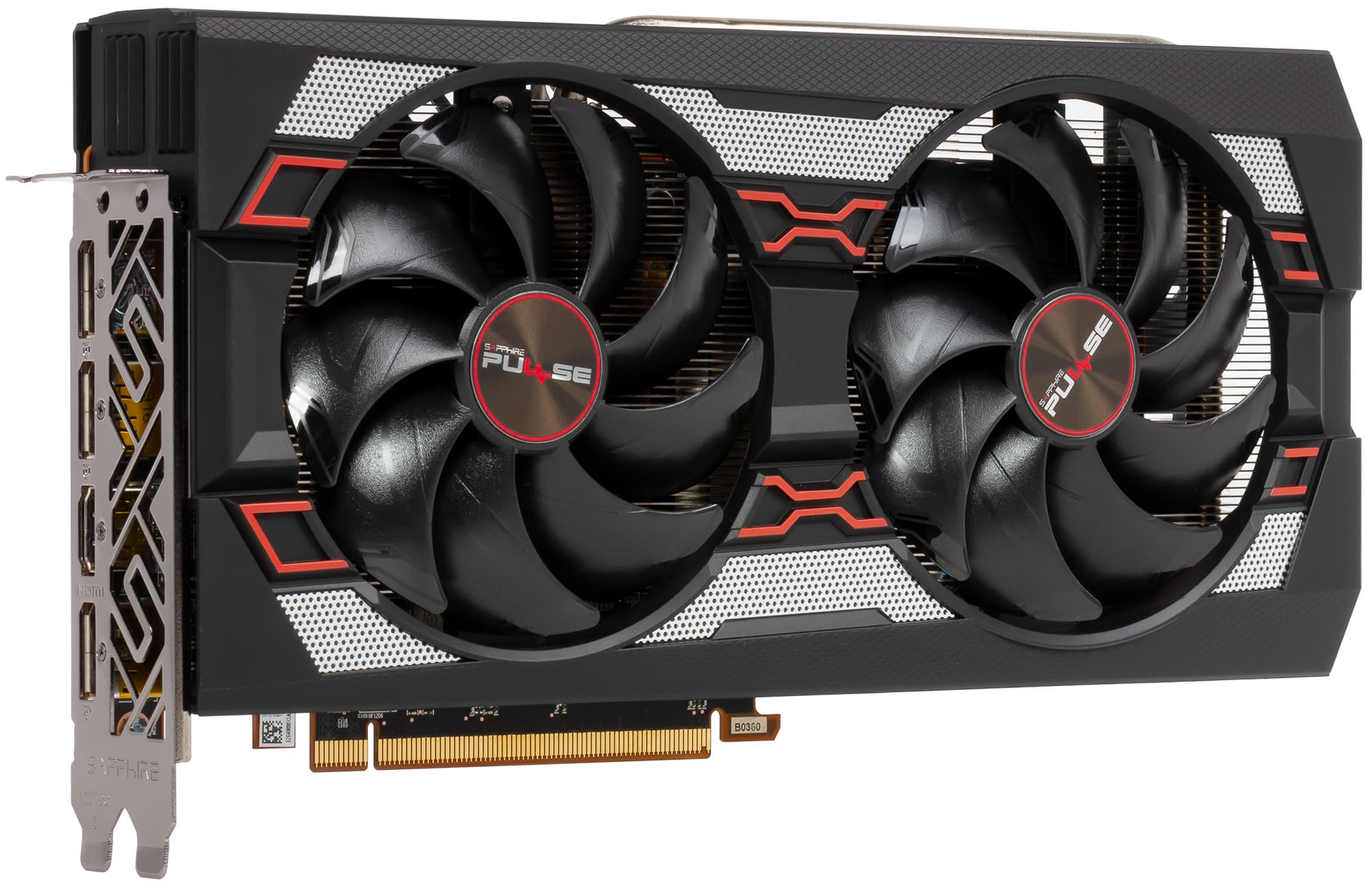

вид спереди | |
![]() |
![]() |

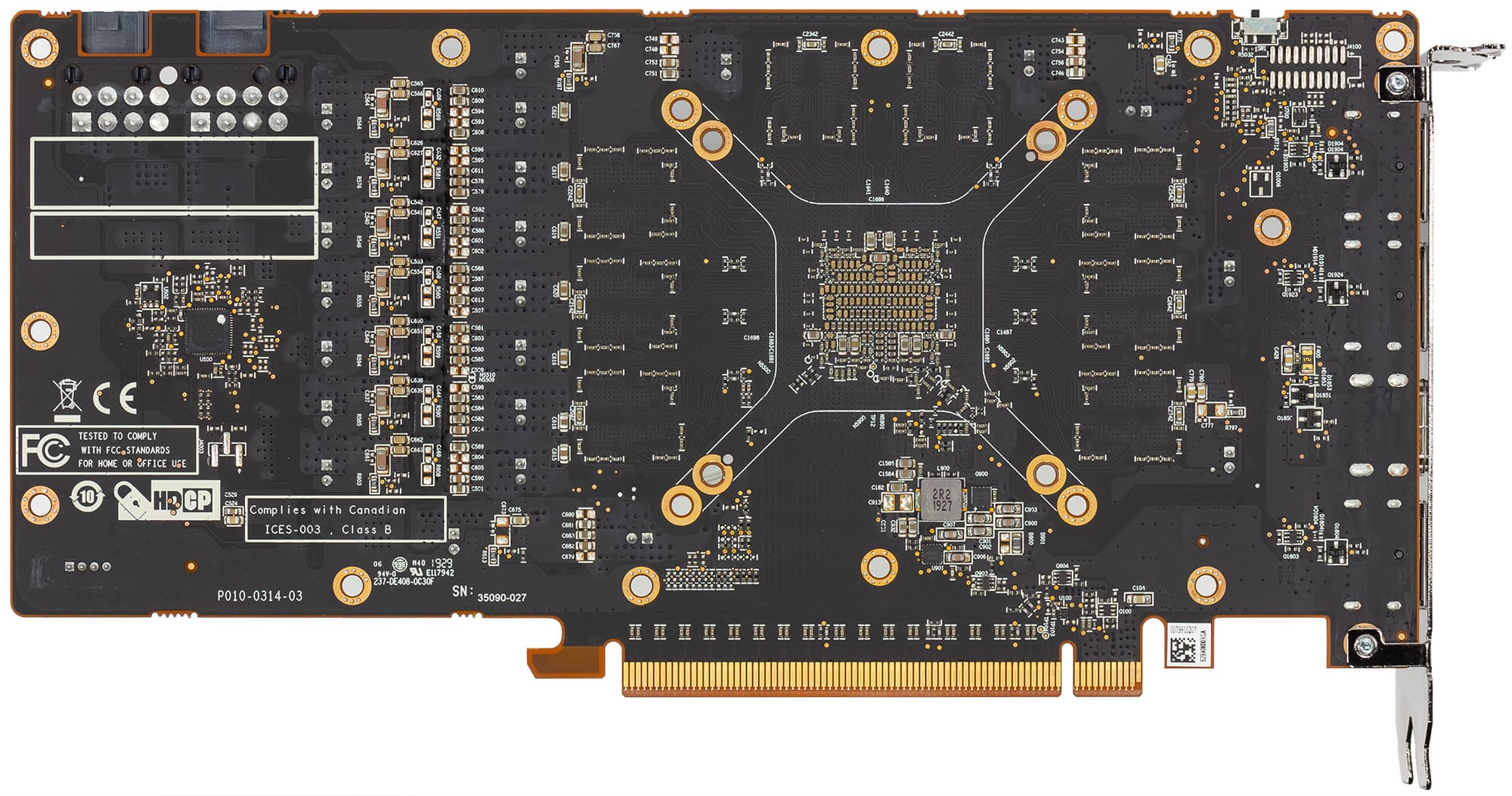

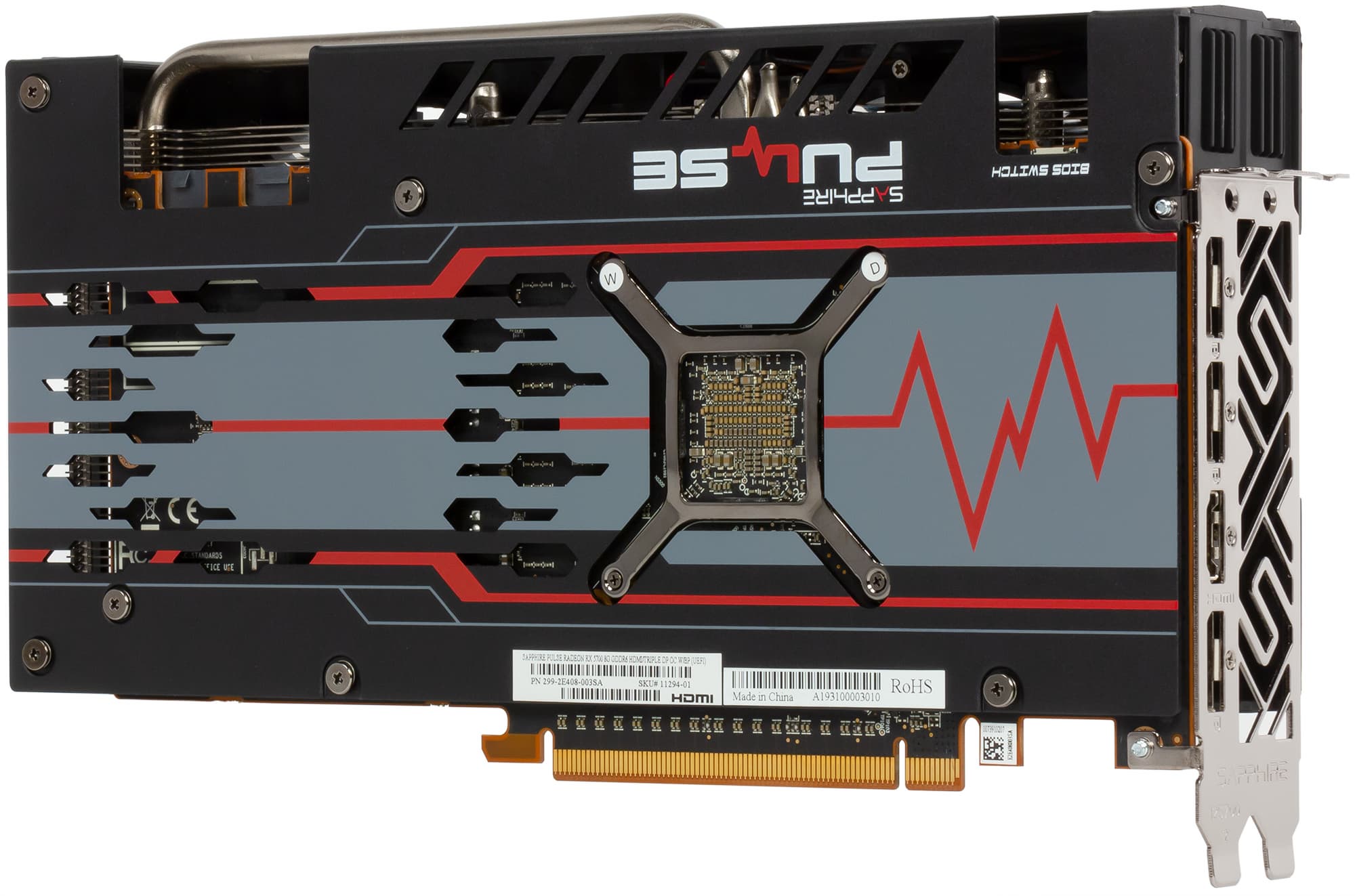

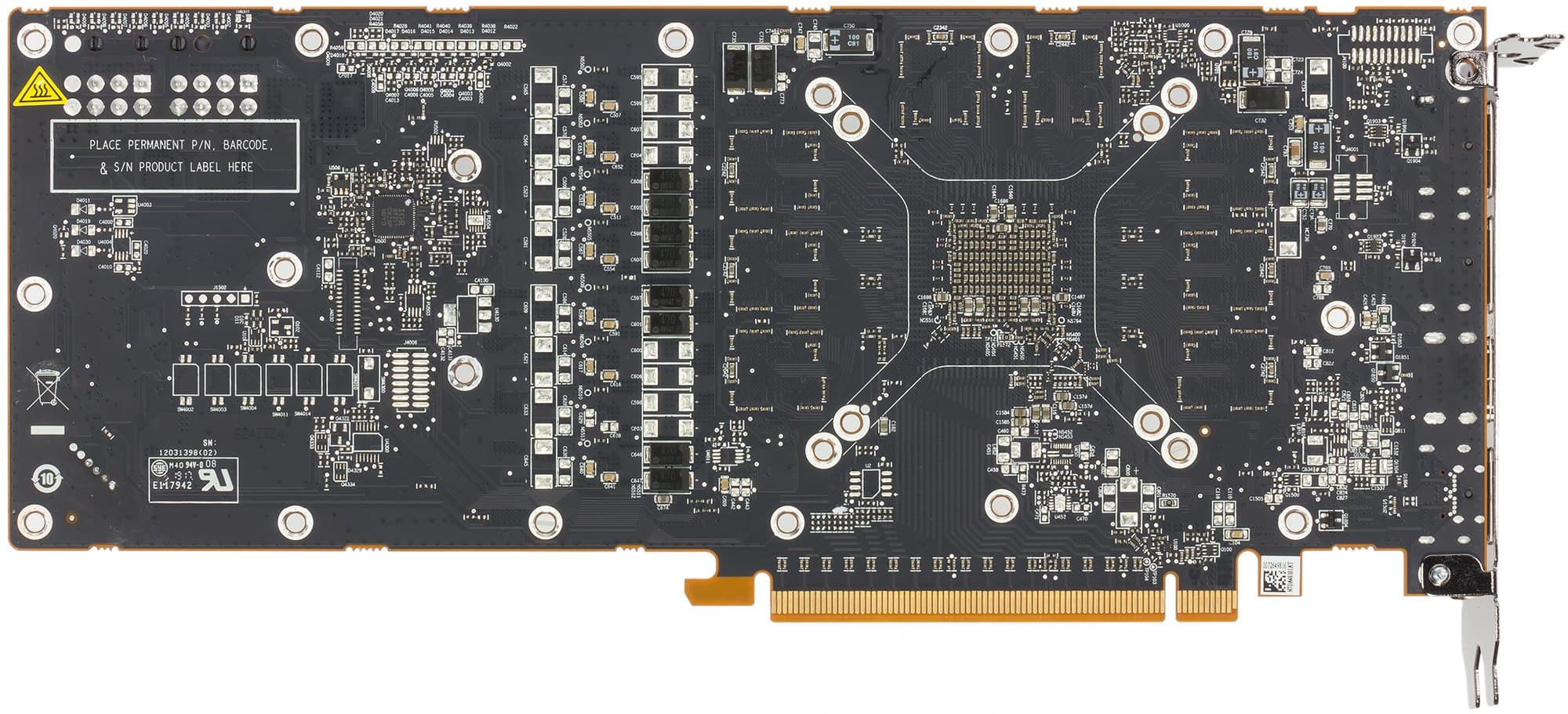

вид сзади | |
![]() |
![]() |
Это наш первый обзор видеокарты, основанной на AMD Radeon RX 5700 и имеющей собственный дизайн PCB. Хотя в целом дизайн карты Sapphire похож на референсный.

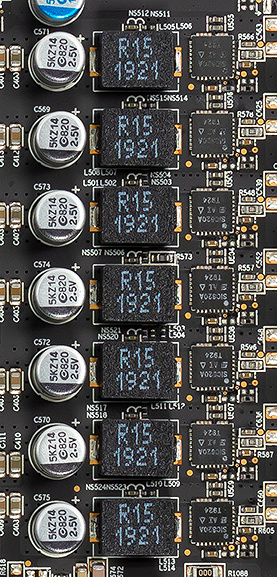

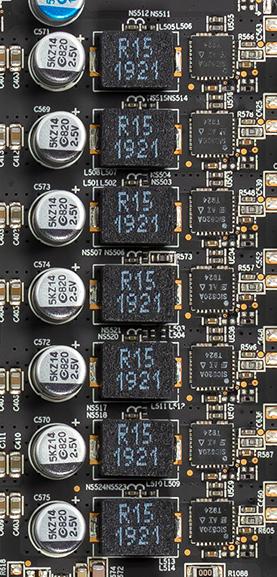

Схема питания ядра — 7-фазная,
![](/img/x780x600/r30/00/02/22/71/vrm1.jpg)

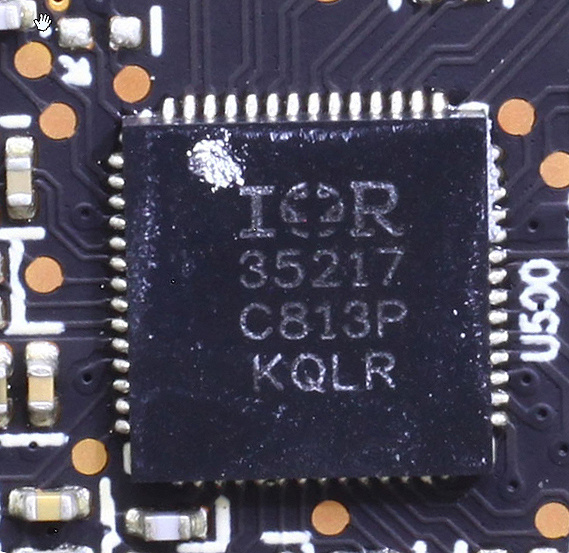

управляемая ШИМ-контроллером International Rectifier (Infineon) IR35217 (он установлен на оборотной стороне PCB).
![](/img/x780x600/r30/00/02/22/71/ir35217.jpg)

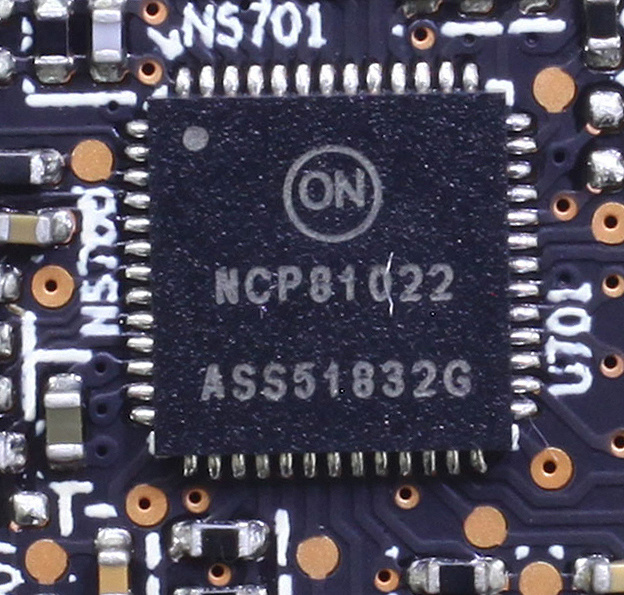

На лицевой же стороне имеется другой ШИМ-контроллер On Semiconductor NCP81022,
![](/img/x780x600/r30/00/02/22/71/ncp81022.jpg)

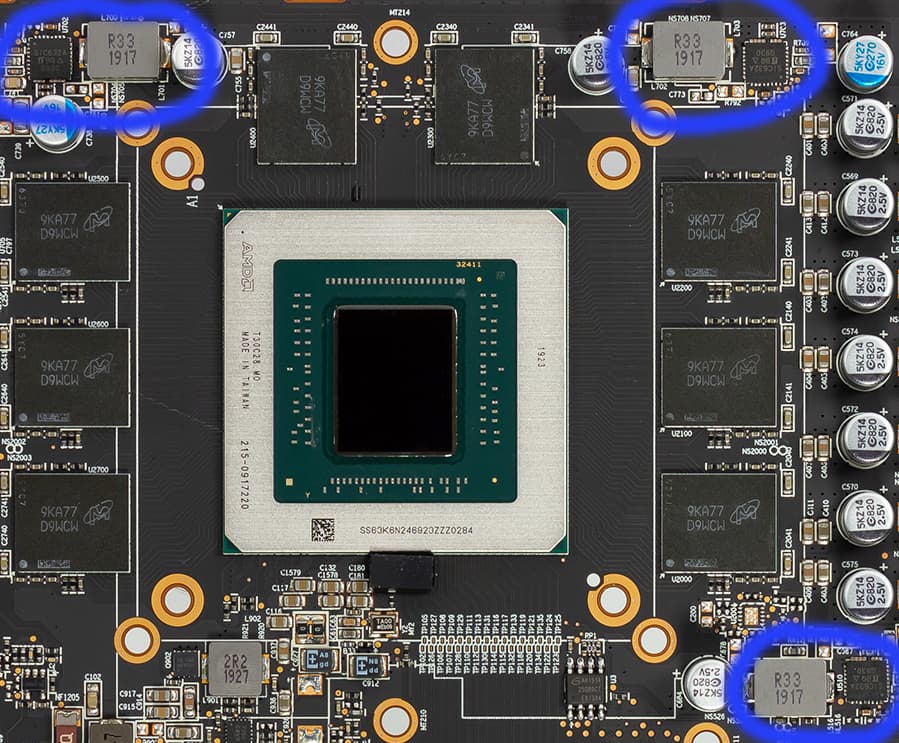

который управляет 3-фазной схемой питания микросхем памяти.
Штатные частоты работы памяти равны референсным значениям, а вот частота работы ядра выше, но совсем чуть-чуть — обнаружить разницу в реальных приложениях будет непросто.

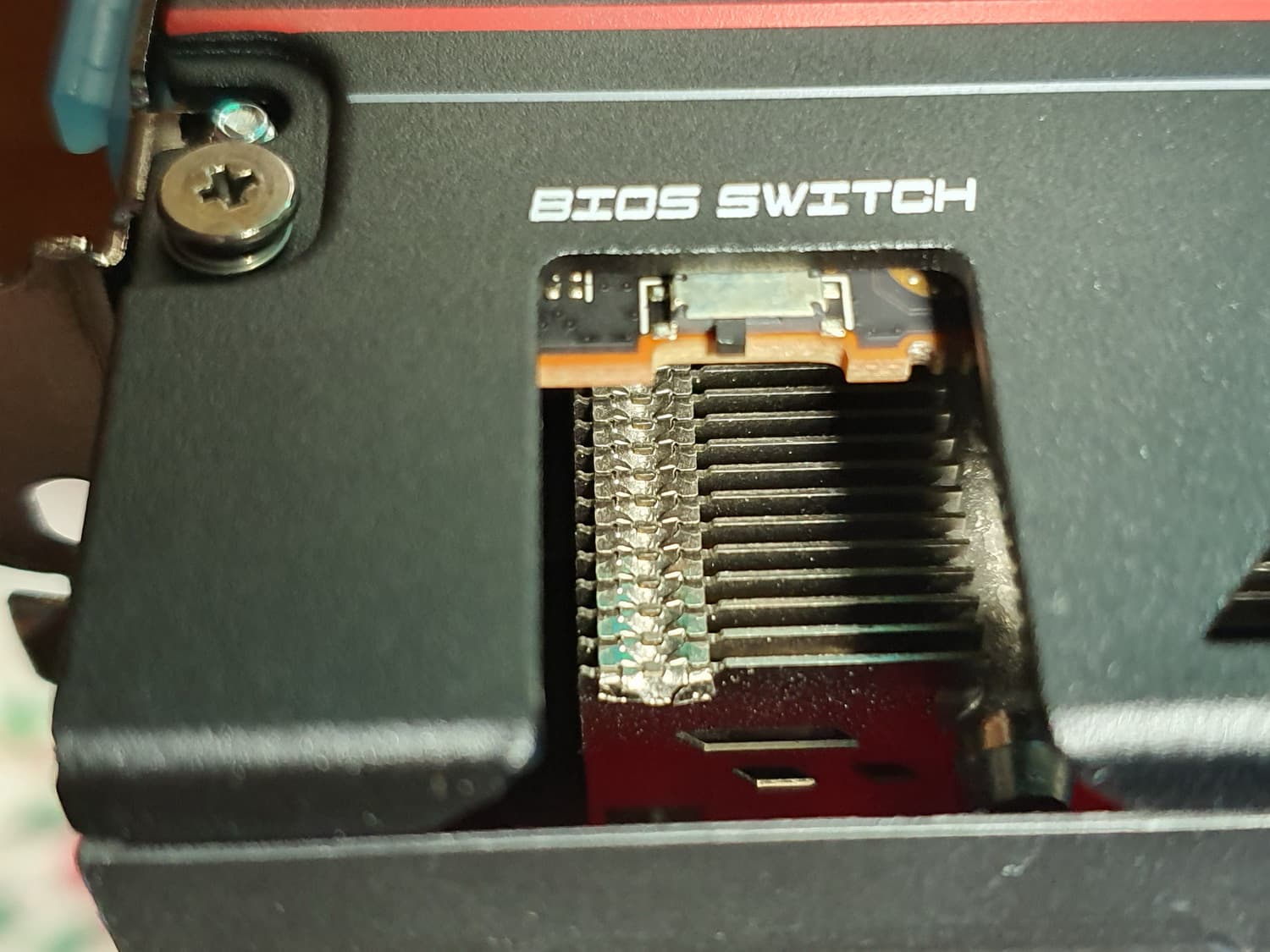

У платы есть две версии BIOS, поэтому на верхнем торце установлен переключатель:
Можно выставить более «тихий» режим (с пониженными частотами — даже ниже референс-значений), а можно — обычный, стандартный режим. Вентиляторы останавливаются при малой нагрузке на GPU вне зависимости от версии BIOS.

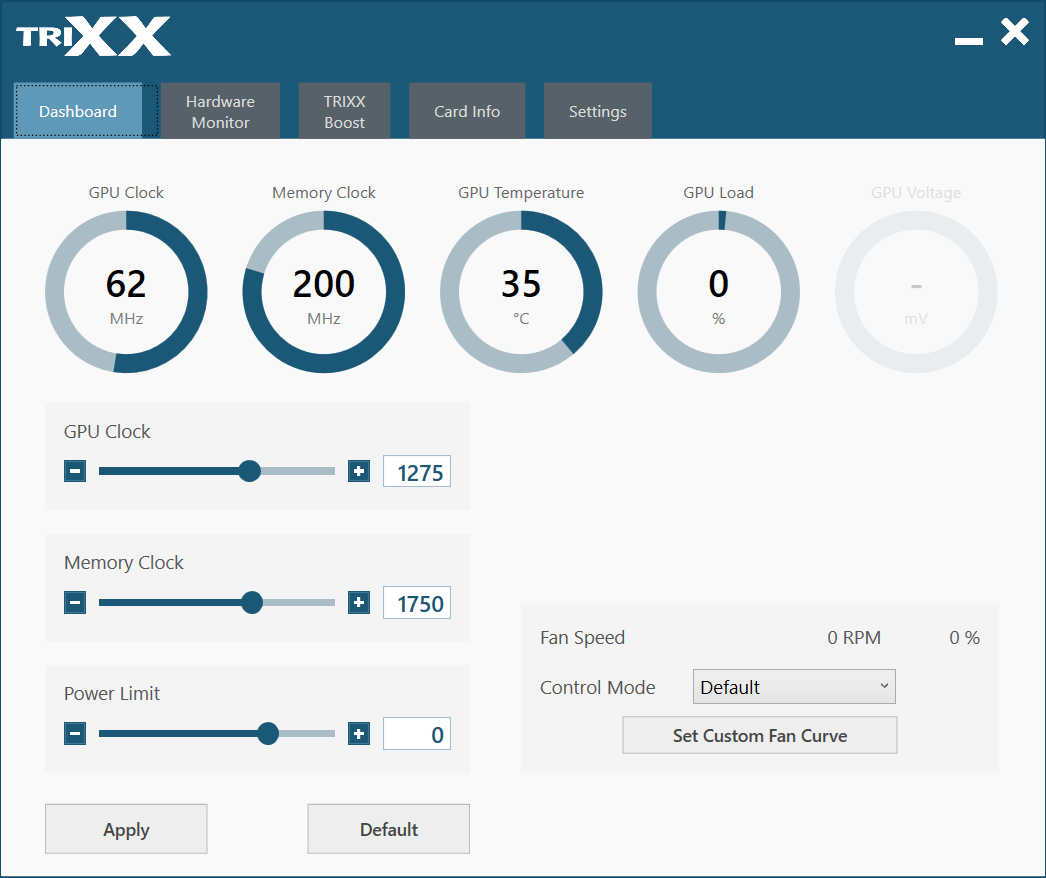

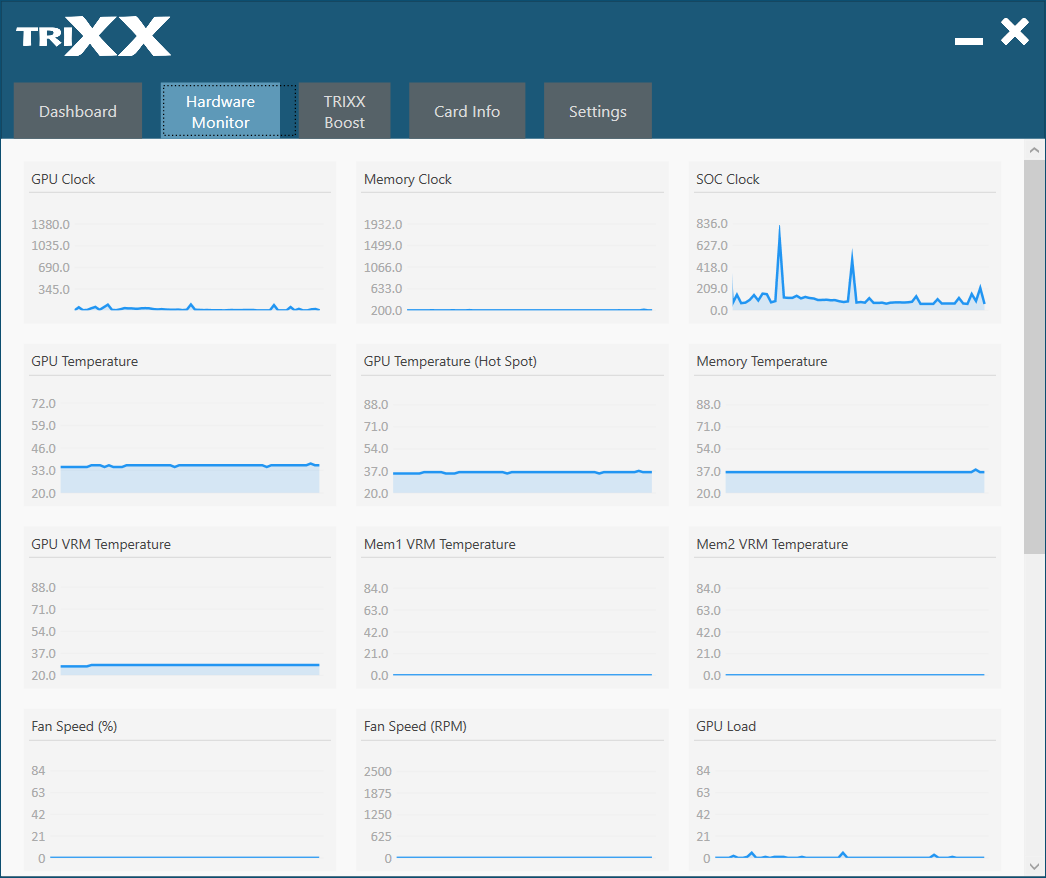

Управление работой карты обеспечивается с помощью фирменной утилиты Sapphire Trixx.
![](/img/x780x600/r30/00/02/22/71/trixx1.png)
![](/img/x780x600/r30/00/02/22/71/trixx2.png)

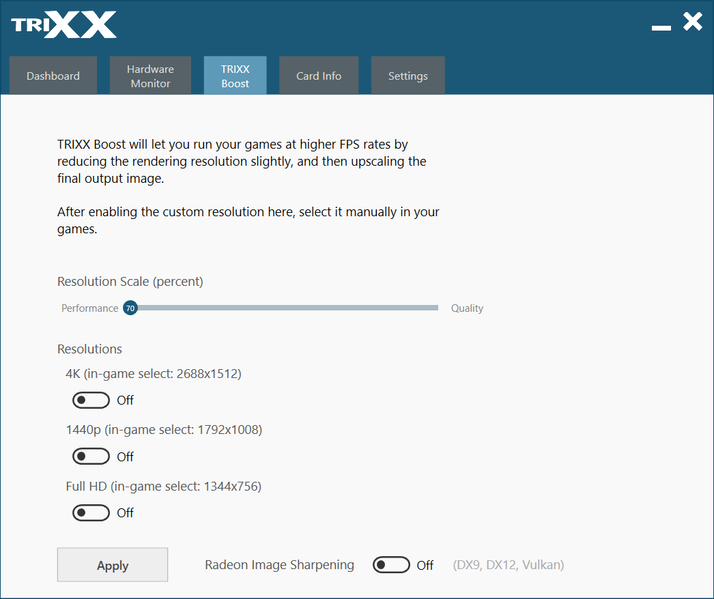

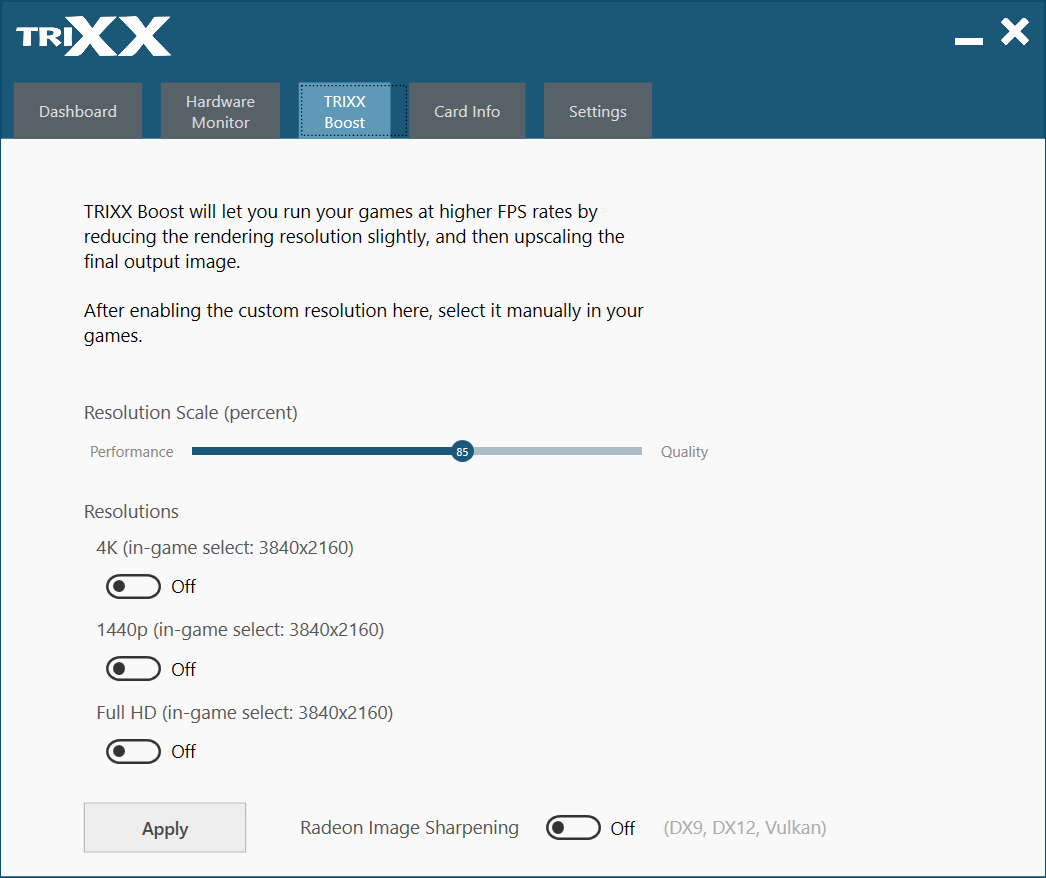

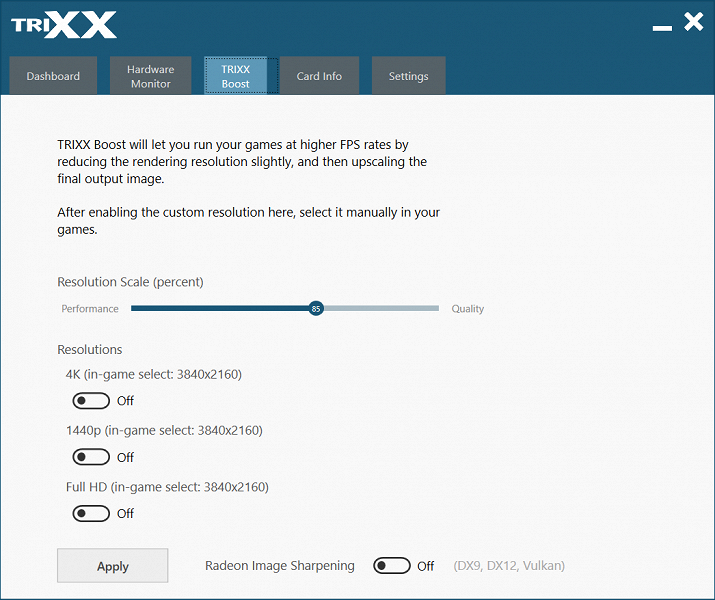

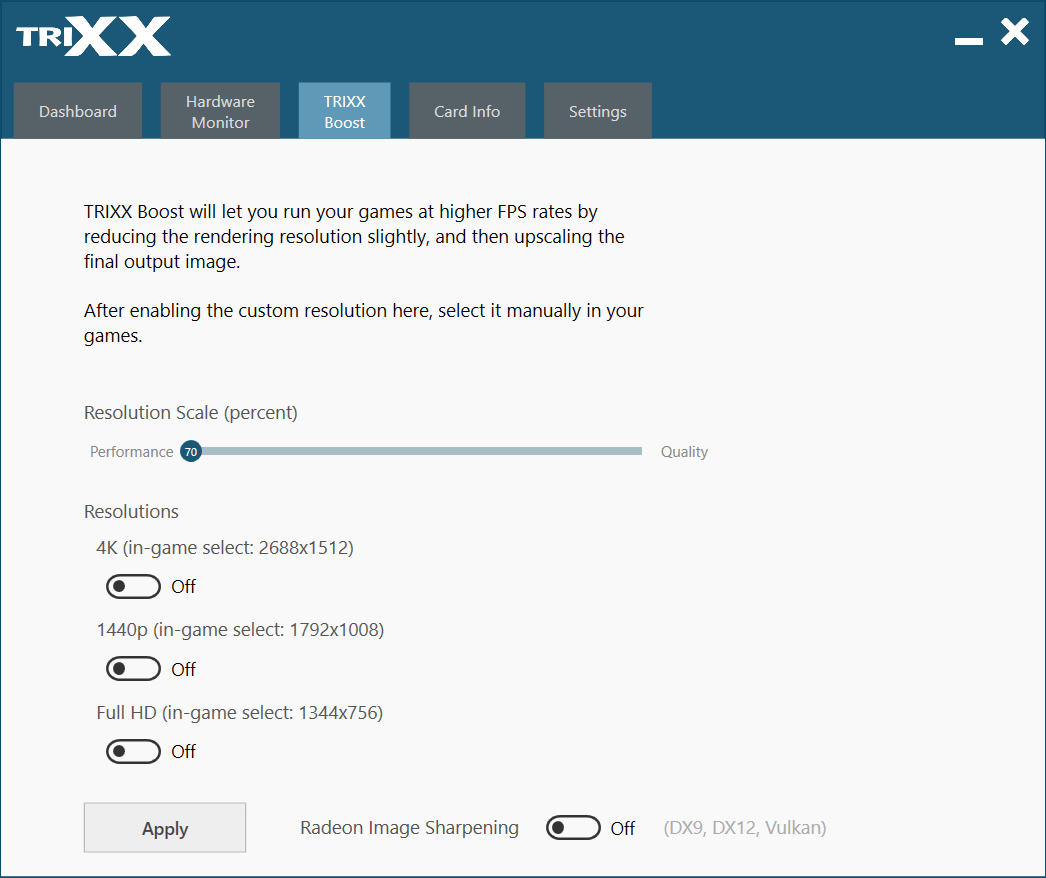

И вот, наверное, самая интересная вкладка: Trixx Boost. С ее помощью можно включить рендеринг (растеризацию) 3D-графики в более низком разрешении, чем текущее выставленное в игре, так что ускоритель выдаст более высокую скорость, а по окончании происходит апскейлинг (растягивание) полученной картинки до текущего разрешения.
В играх, работающих через API DX9, DX12 или Vulkan, можно включить фирменную технологию Radeon Image Sharpening для минимизации потерь качества при апскейлинге. Разумеется, это потребует некоторых затрат, как любая постобработка, и скорость упадет на 3%-5%, однако «овчинка выделки стоит» — апскейлинг может дать прирост производительности примерно на 15%-30% без визуальных огрех в качестве.
Каждый пользователь может сам решить, нужно ему это или нет, согласен ли он на некоторую деградацию качества картинки или нет. Универсальный расчет прироста производительности в зависимости от Resolution Scale невозможен, в каждой игре все по-своему. Некоторые игры вообще не поддерживают такое: при включении Trixx Boost идет перезагрузка видеодрайвера, который получает варианты дополнительного разрешения, а примет ли их игра — это вопрос.
Нагрев и охлаждение

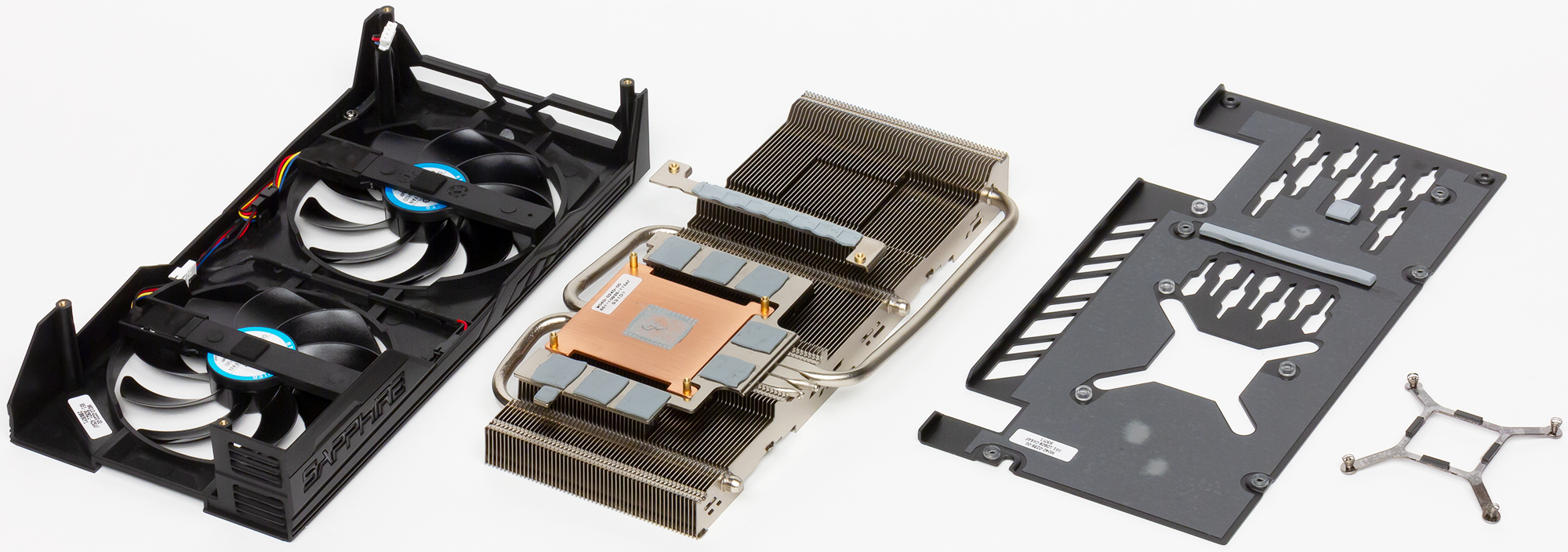

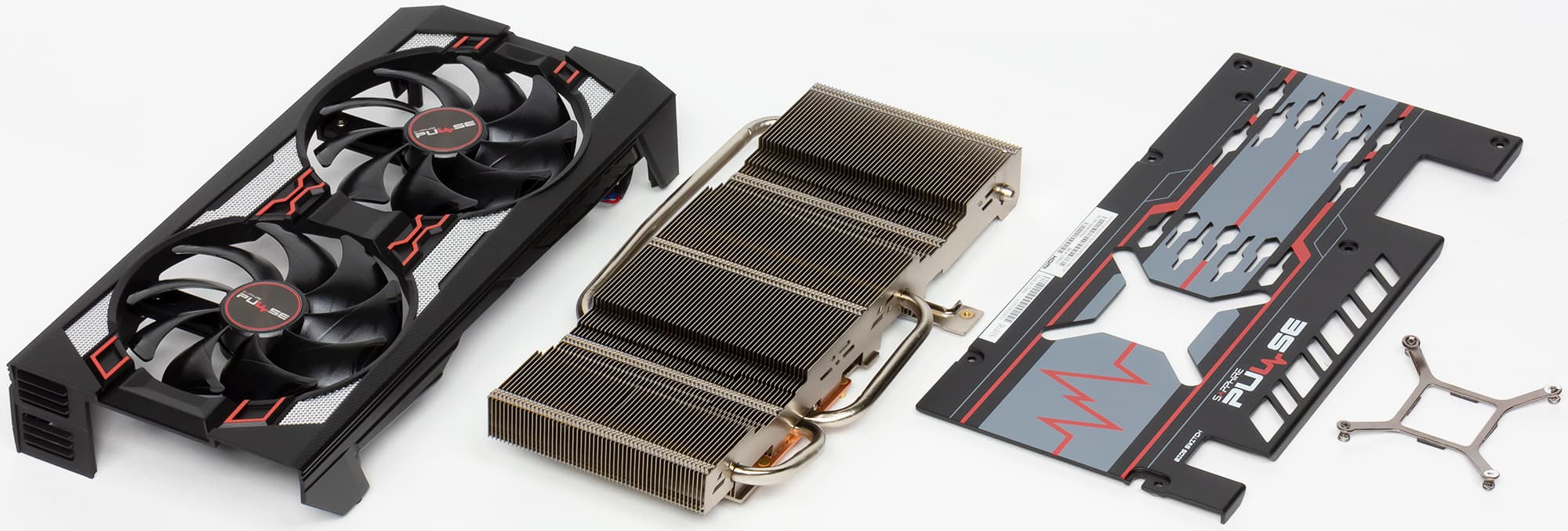

Основой СО является большой никелированный радиатор с пластинчатыми ребрами, все части которого пронизаны тремя тепловыми трубками, прижимающимися к большой подошве, на которой имеется медная вставка для прижатия к микросхеме GPU, а также имеется термоинтерфейс для охлаждения микросхем памяти. К силовым элементам конвертера питания прижимается отдельная подошва на том же радиаторе. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и охладителем PCB.
Поверх радиатора установлен кожух с двумя вентиляторами 95 мм, которые, во-первых, имеют двойные подшипники, во-вторых, легко демонтируются для чистки без снятия СО в целом.
Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.
Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

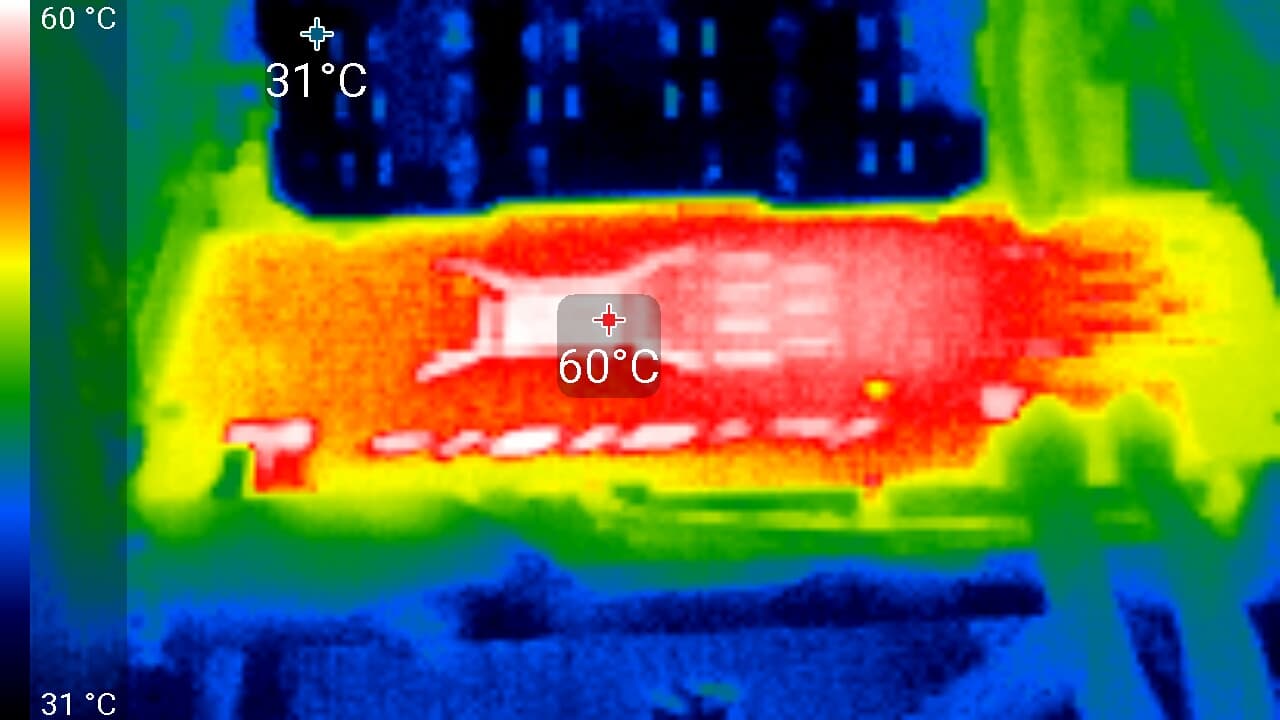

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 72 градусов, что является нормальным результатом для видеокарты такого уровня.
![](/img/x387/r30/00/02/22/71/Sapphire-Pulse-Radeon-RX-5700.jpg)
![](/img/x387/r30/00/02/22/71/Sapphire-Pulse-Radeon-RX-5700--max.jpg)

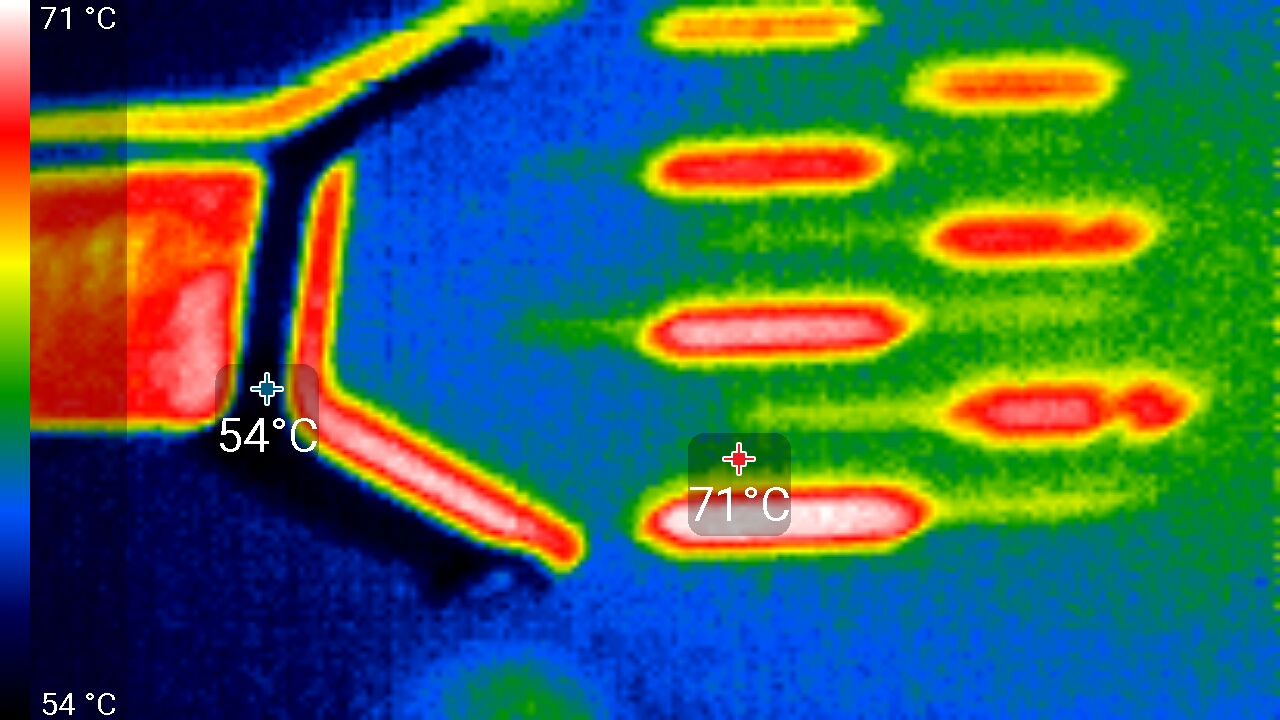

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

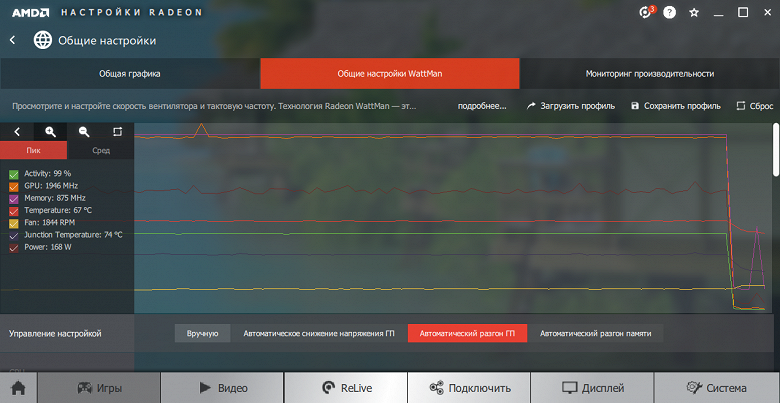

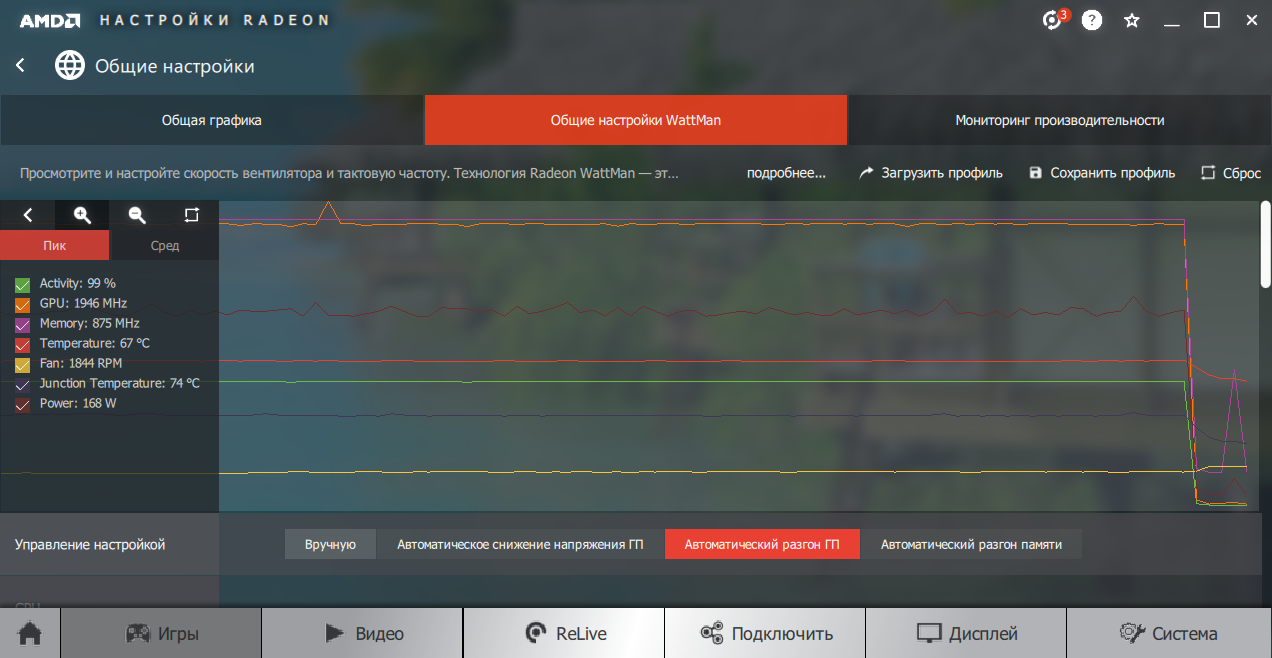

С помощью встроенной в драйверы AMD утилиты Wattman я попробовал разогнать карту без стремления поставить рекорд, ибо существует старший ускоритель Radeon RX 5700 XT, который уже будет логично разгонять максимально. По сути, был включен авторазгон.
В результате максимальная частота ядра в среднем поднялась до 1814 МГц (единичные всплески выше 1900 МГц не в счет, они именно единичные). Это +5,3% к тому, что имела карта до разгона. В целом неплохо.
![](/img/x780/r30/00/02/22/71/hmwatt.png)
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 44 °C, вентиляторы не вращались, уровень шума был равен фоновому.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D (без разгона) температура достигала 72 °C. Вентиляторы при этом раскручивались до 1280-1300 оборотов в минуту (с единичными всплесками выше 1400), шум вырастал до 23,3 дБА, это очень тихо.

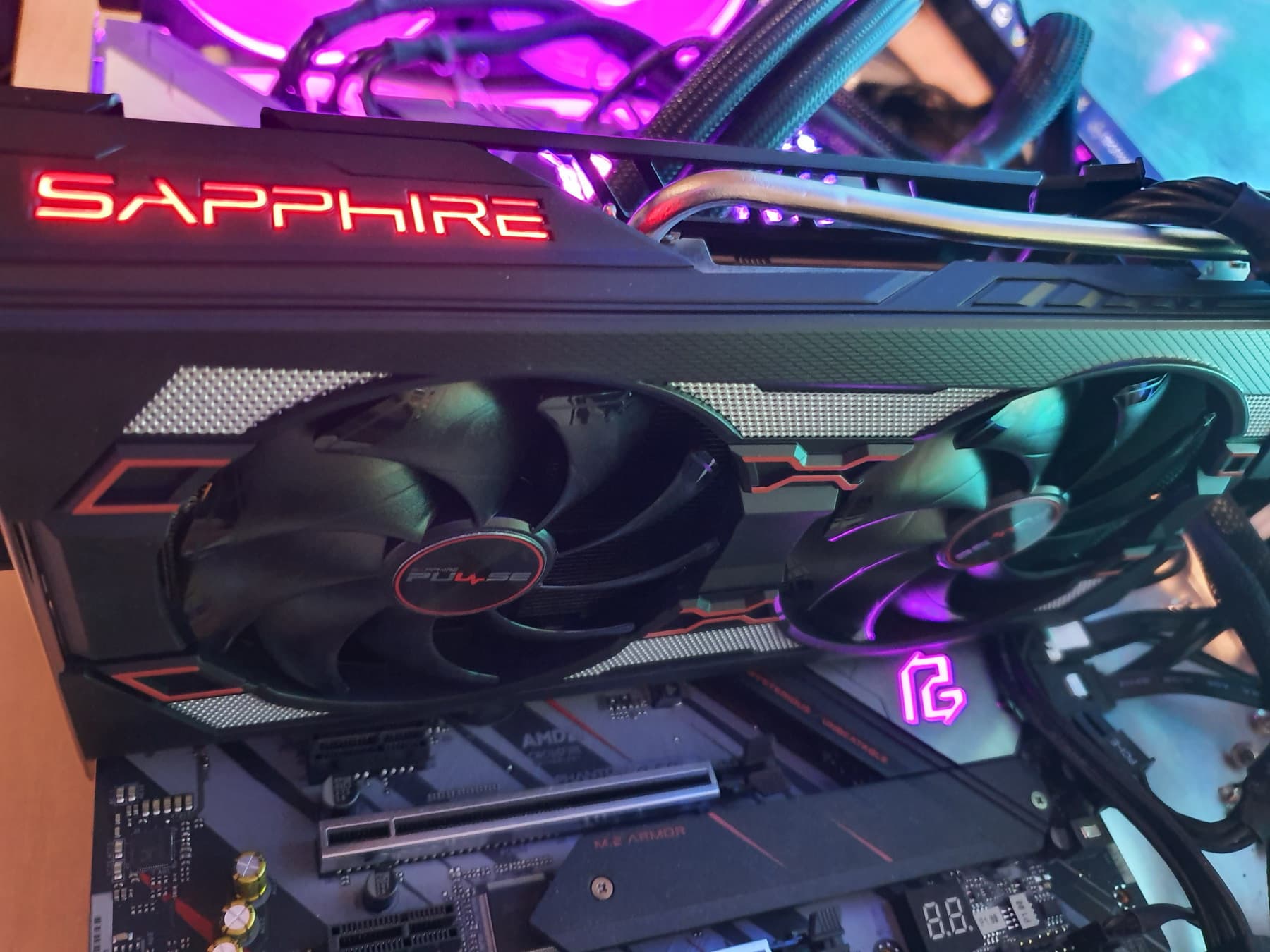

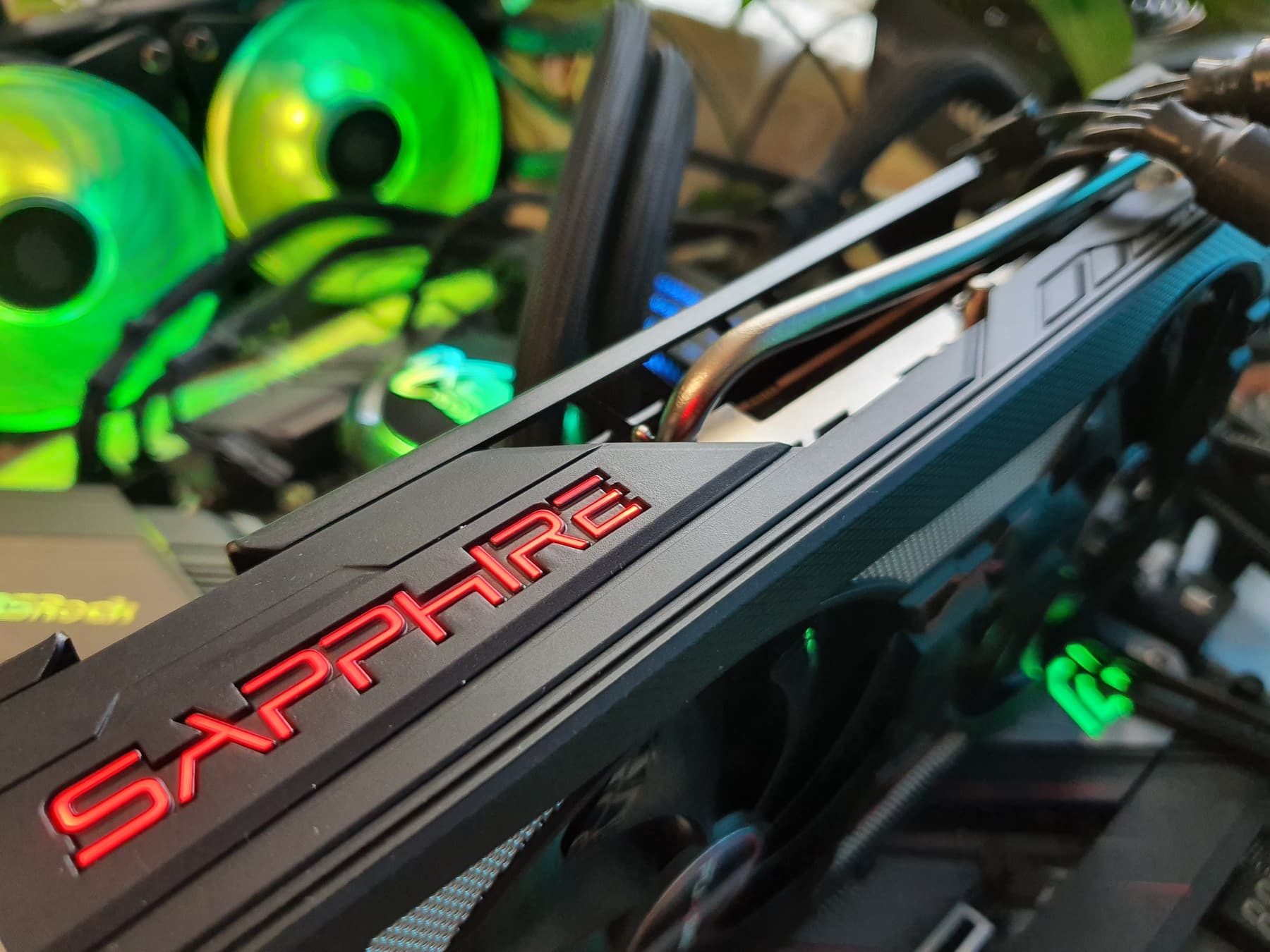

Подсветка

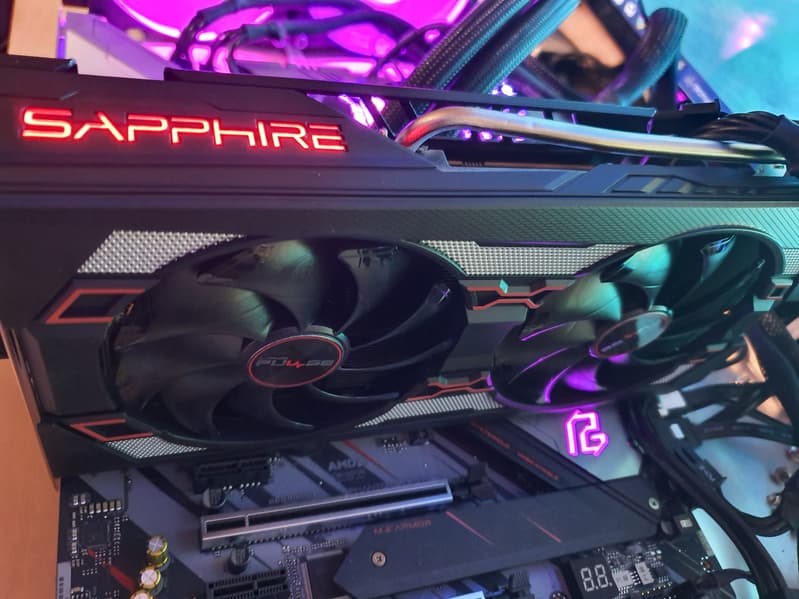

Подсветка очень скудная: светится только логотип компании на торце. Управления подсветкой нет.
Комплект поставки и упаковка
![](/img/x257/r30/00/02/22/71/box1.jpg)
![](/img/x257/r30/00/02/22/71/complect.jpg)
![](/img/x257/r30/00/02/22/71/box2.jpg)

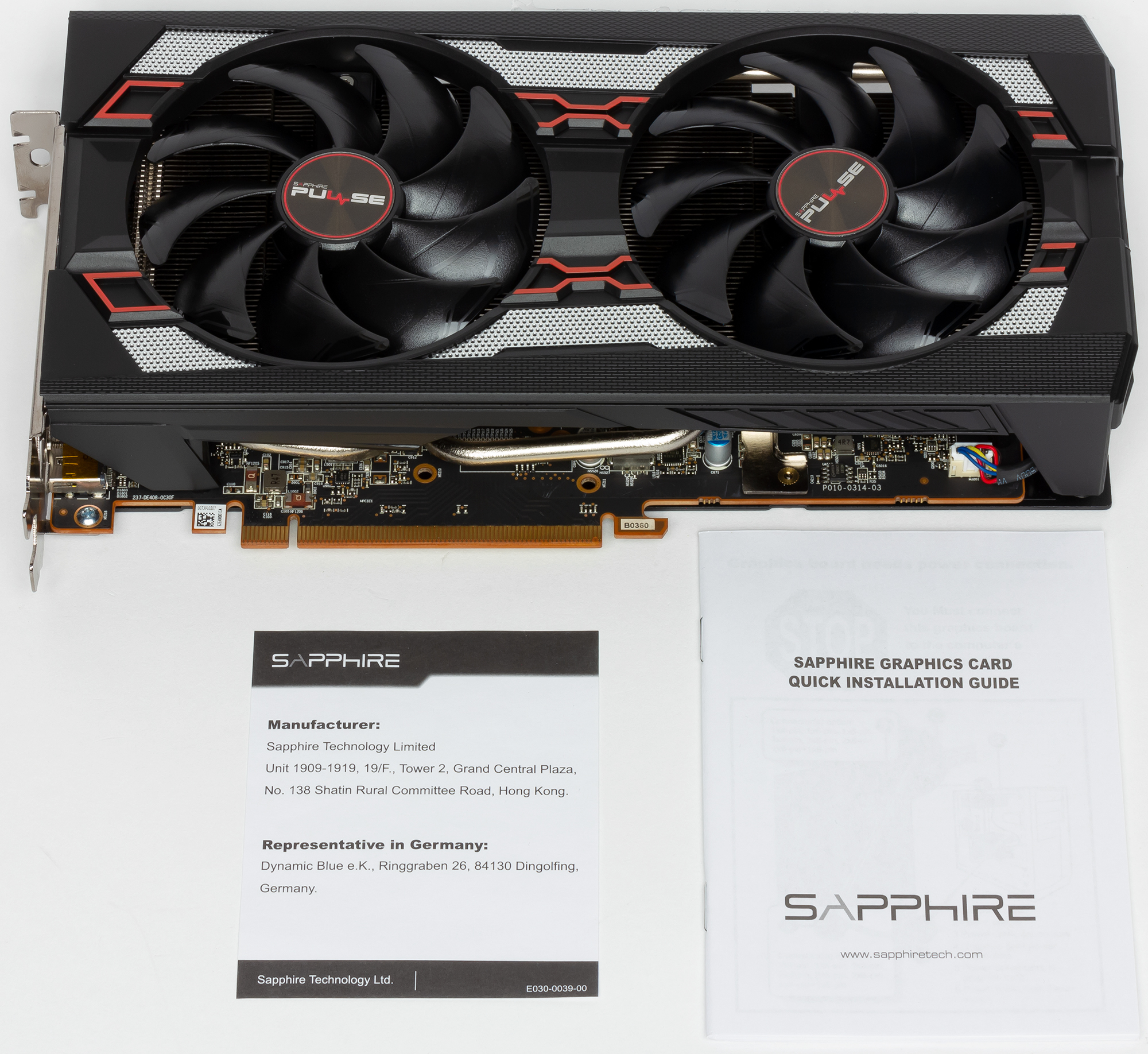

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект, причем даже без ПО.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках. Кроме тестов на штатных частотах работы мы привели результаты тестирования на повышенных частотах, полученных с помощью автоматического разгона.

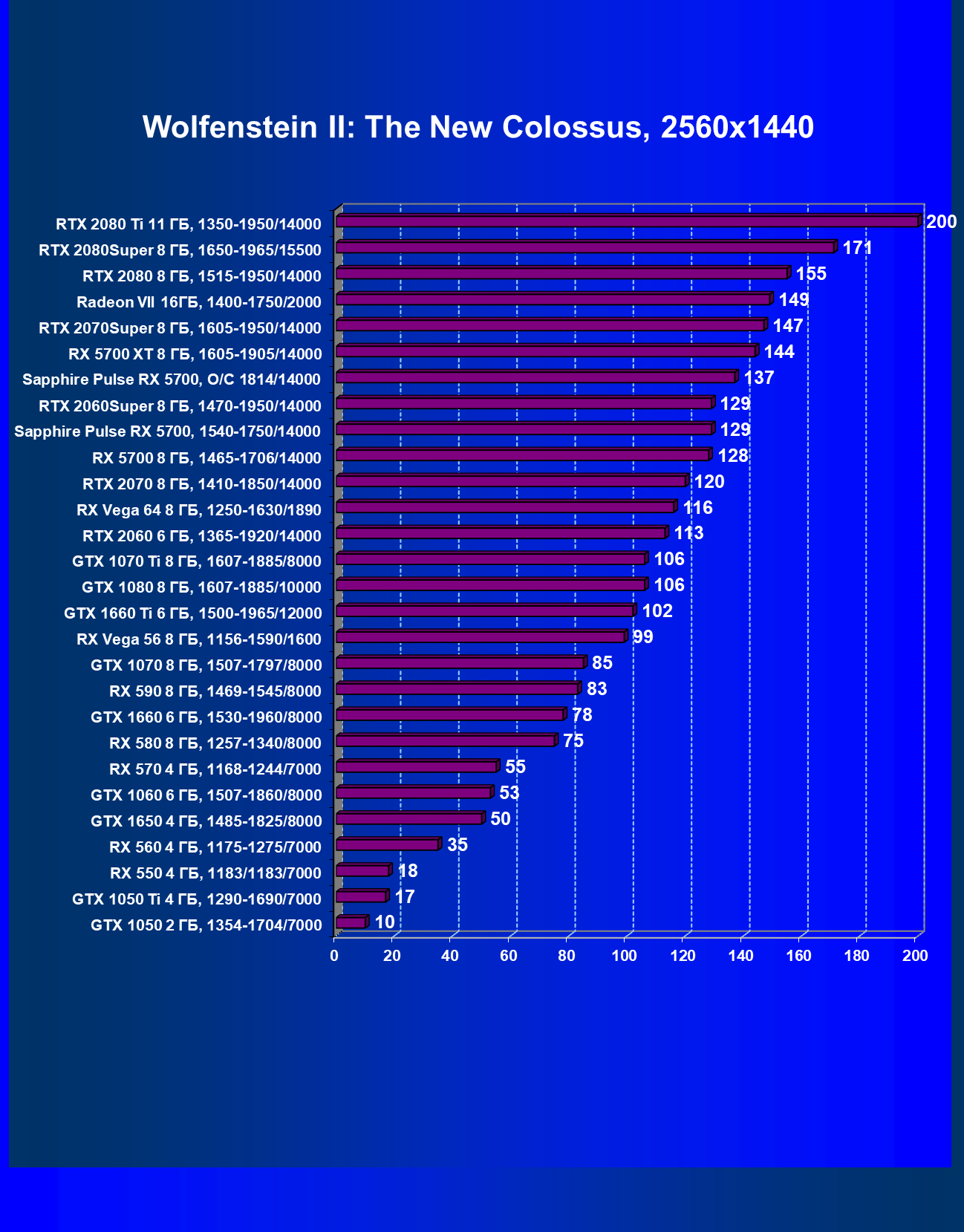

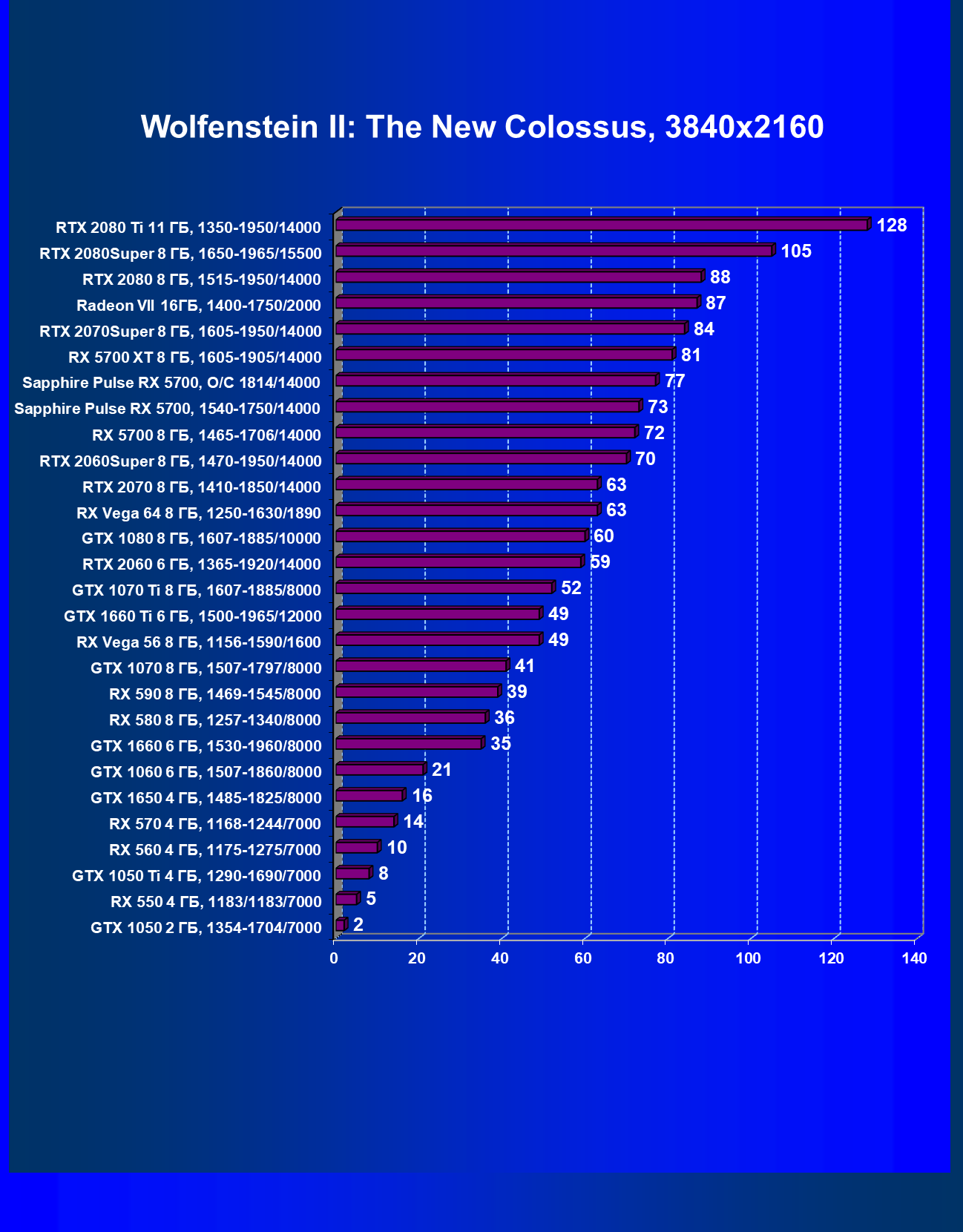

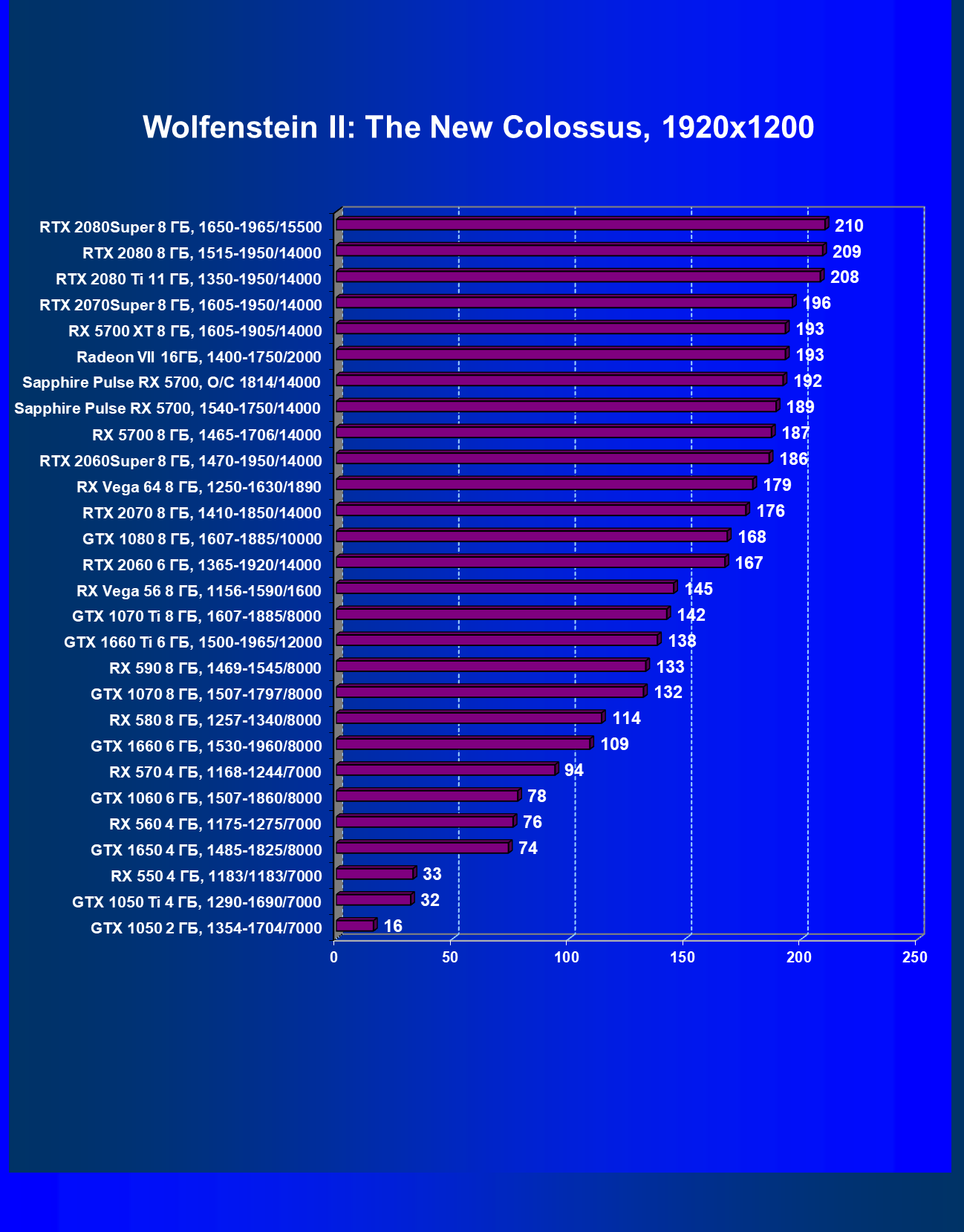

- Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)

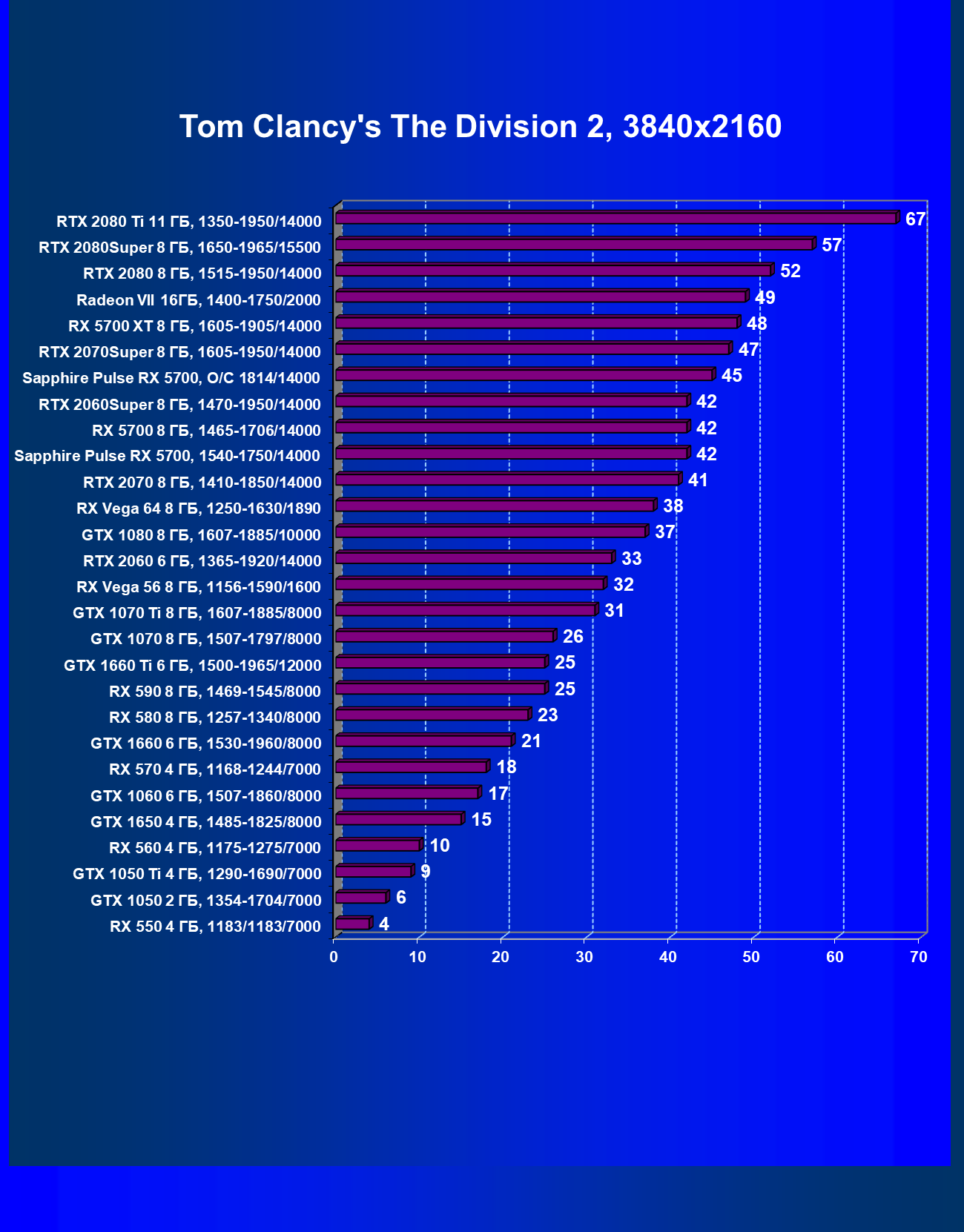

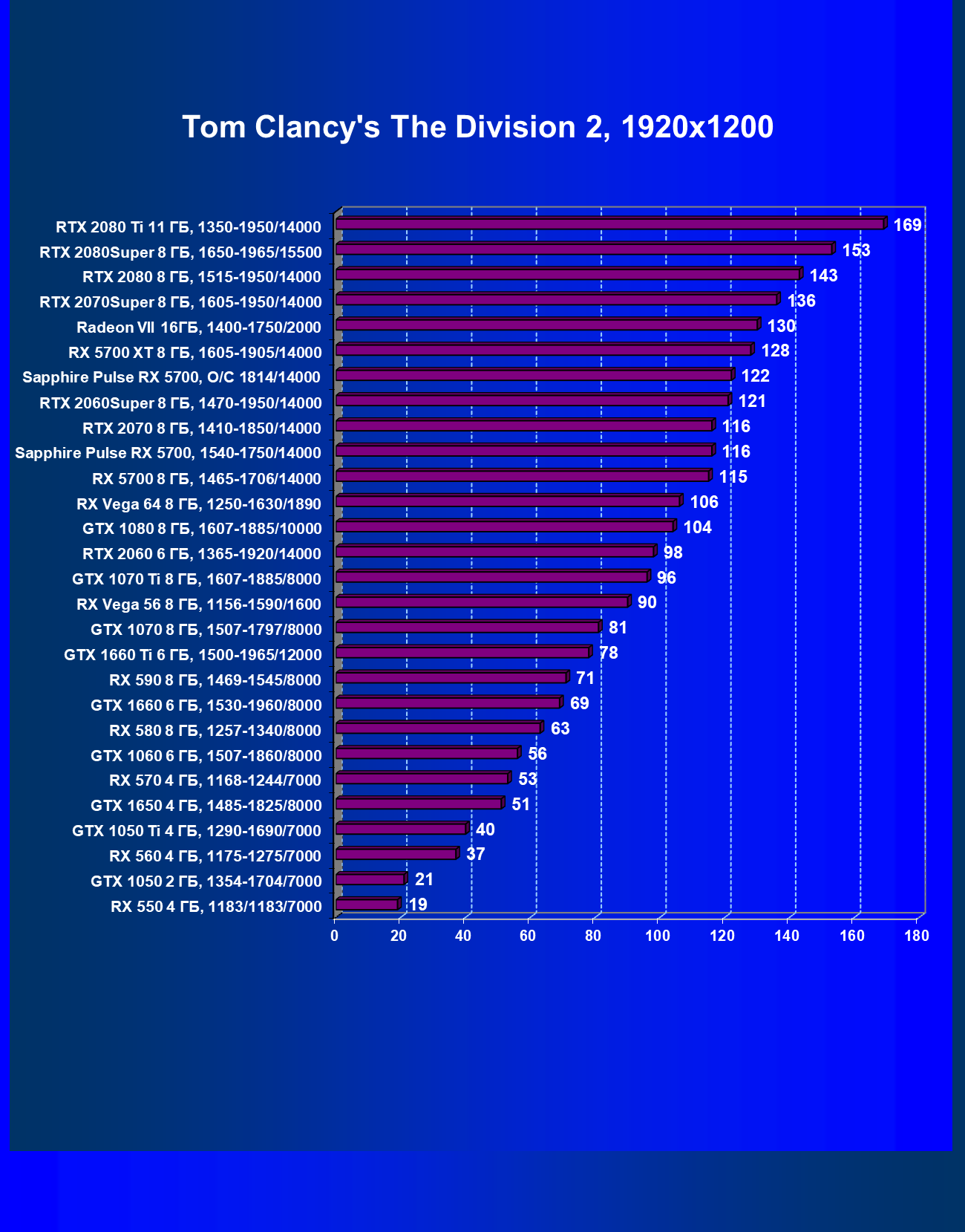

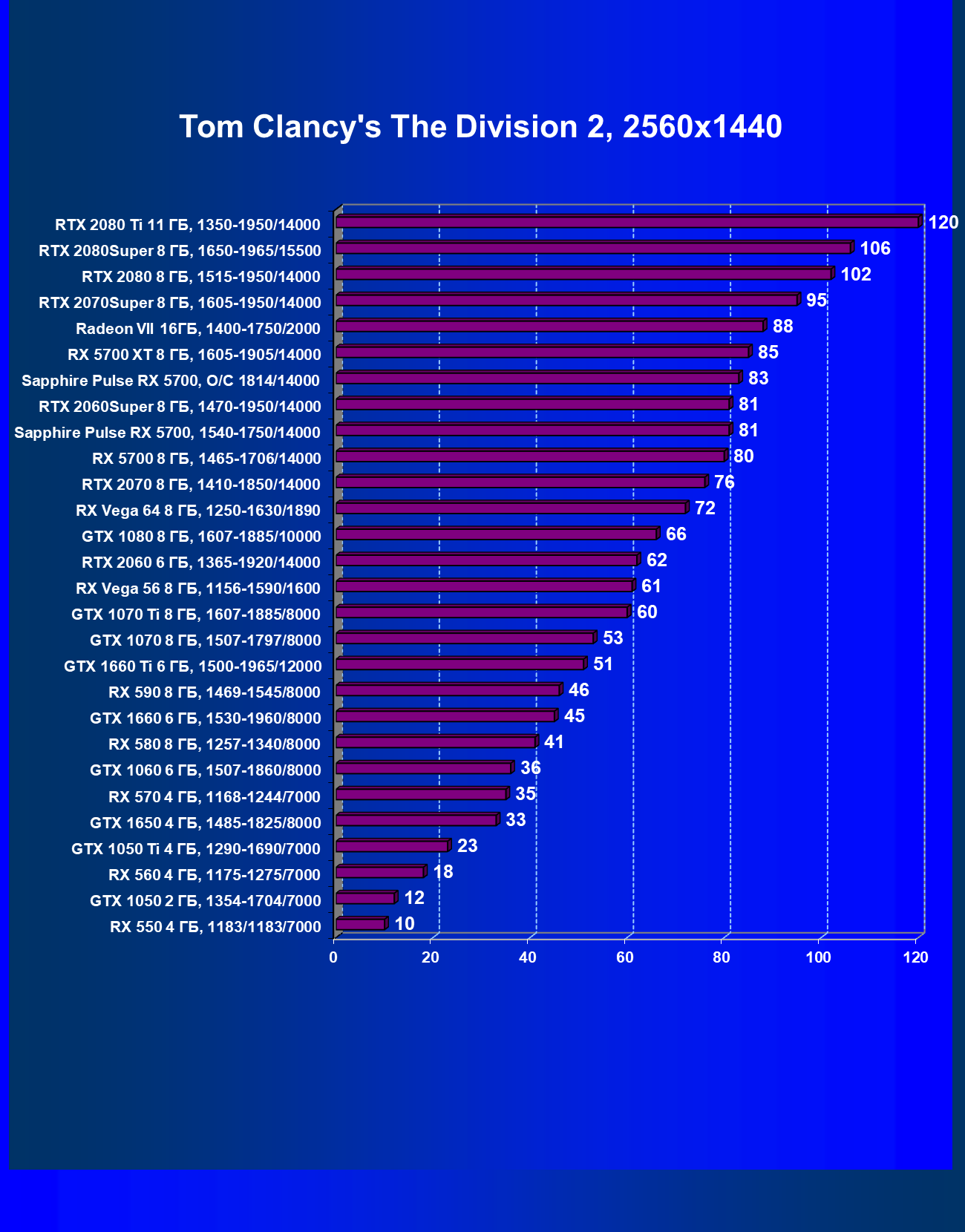

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

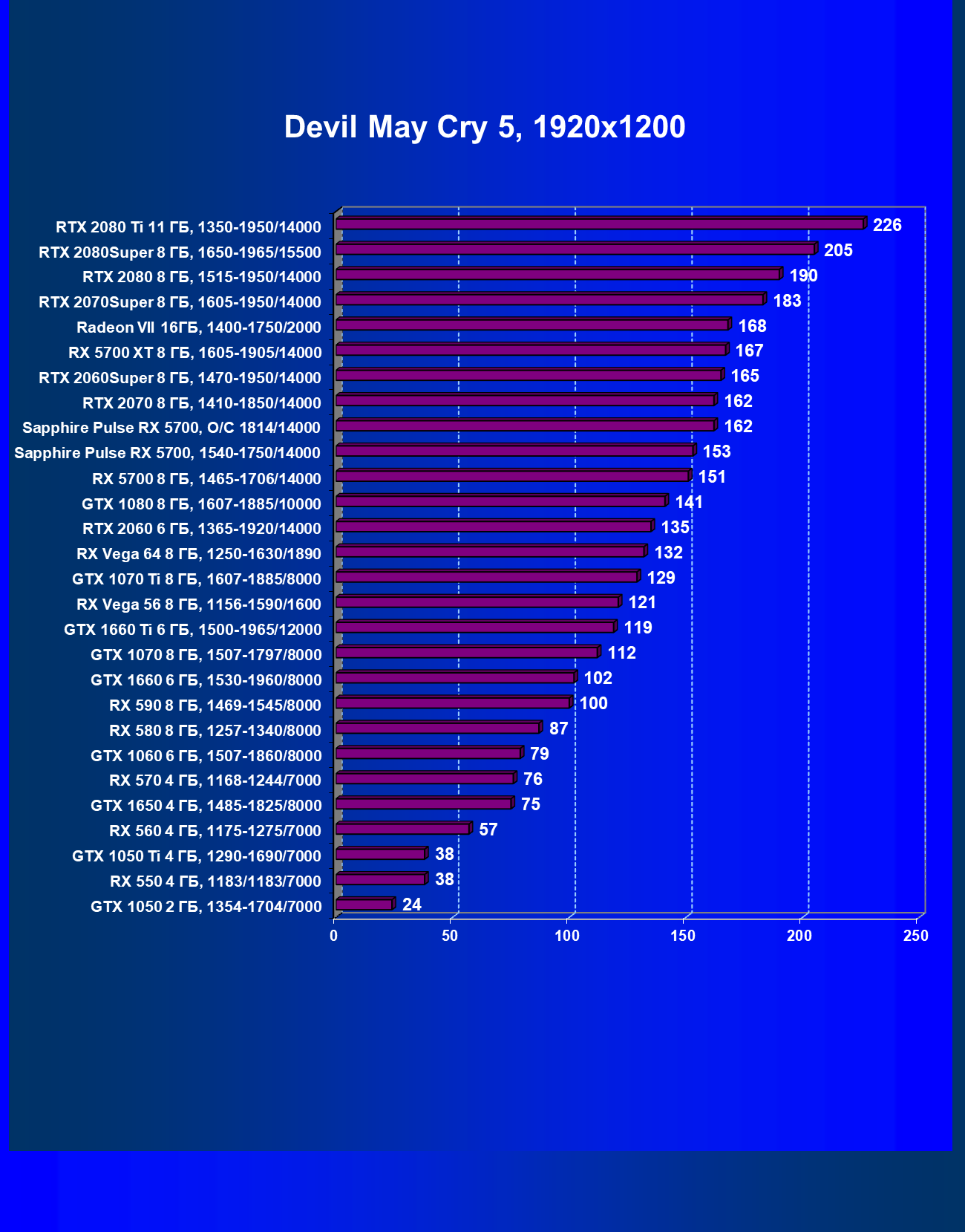

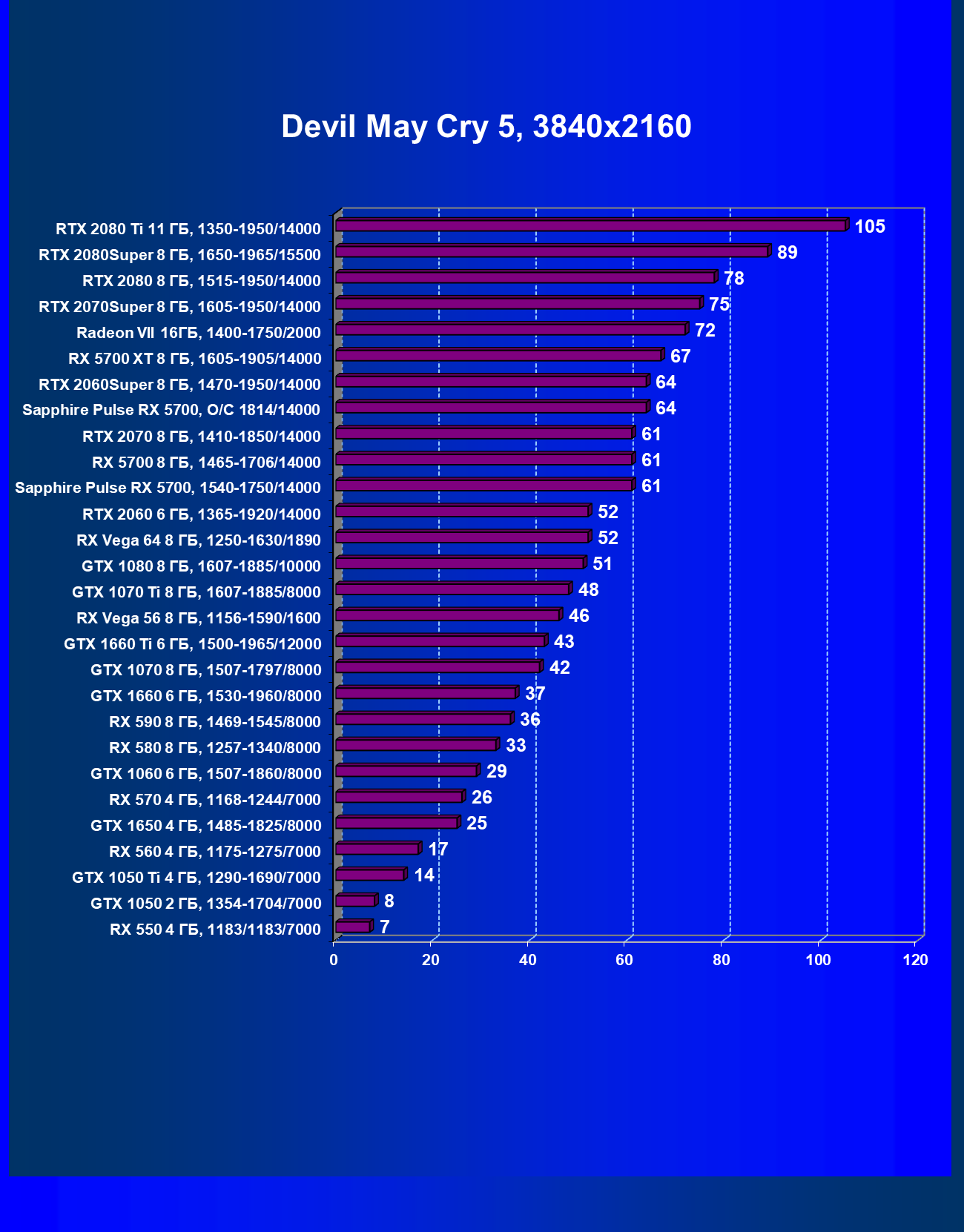

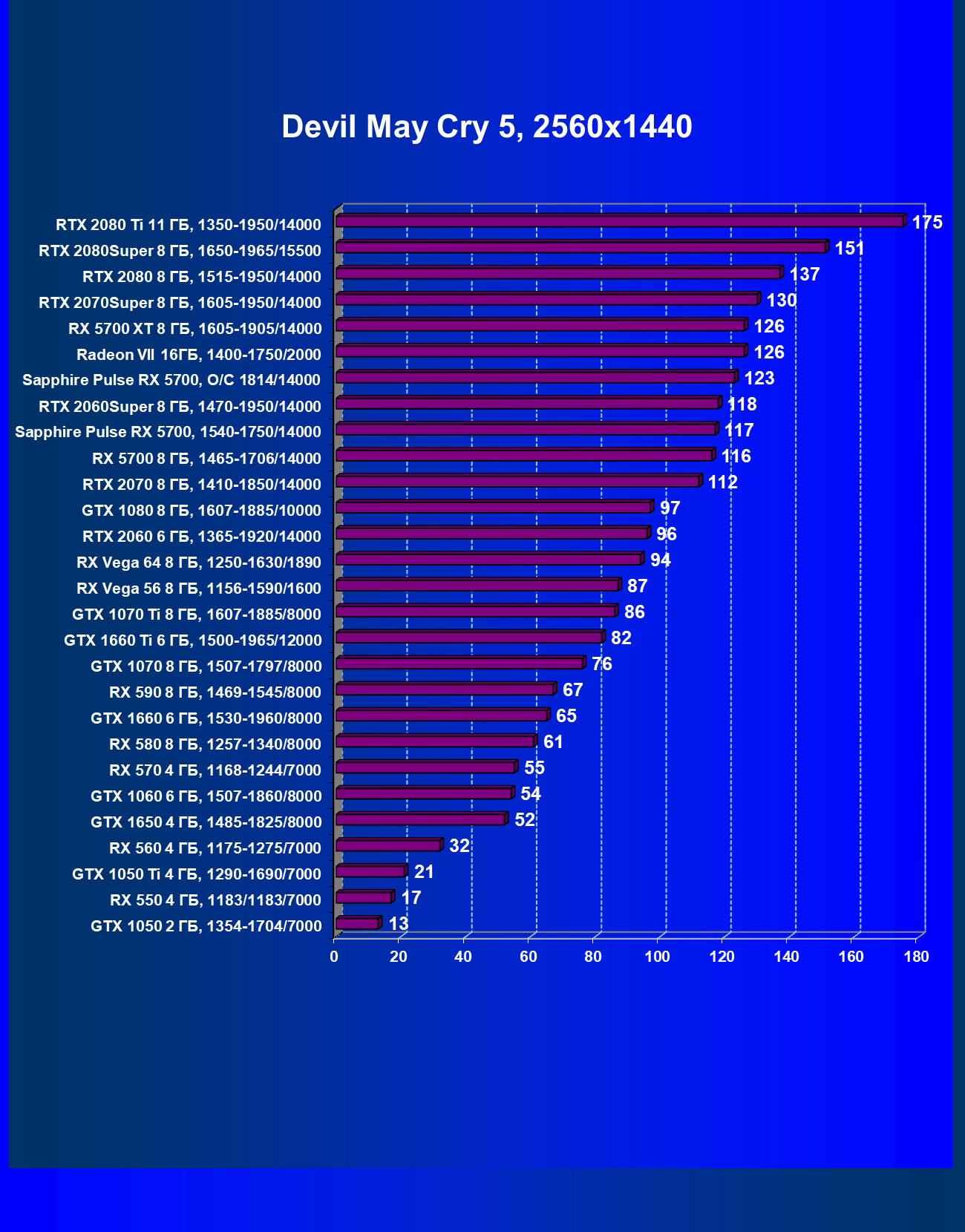

- Devil May Cry 5 (Capcom/Capcom)

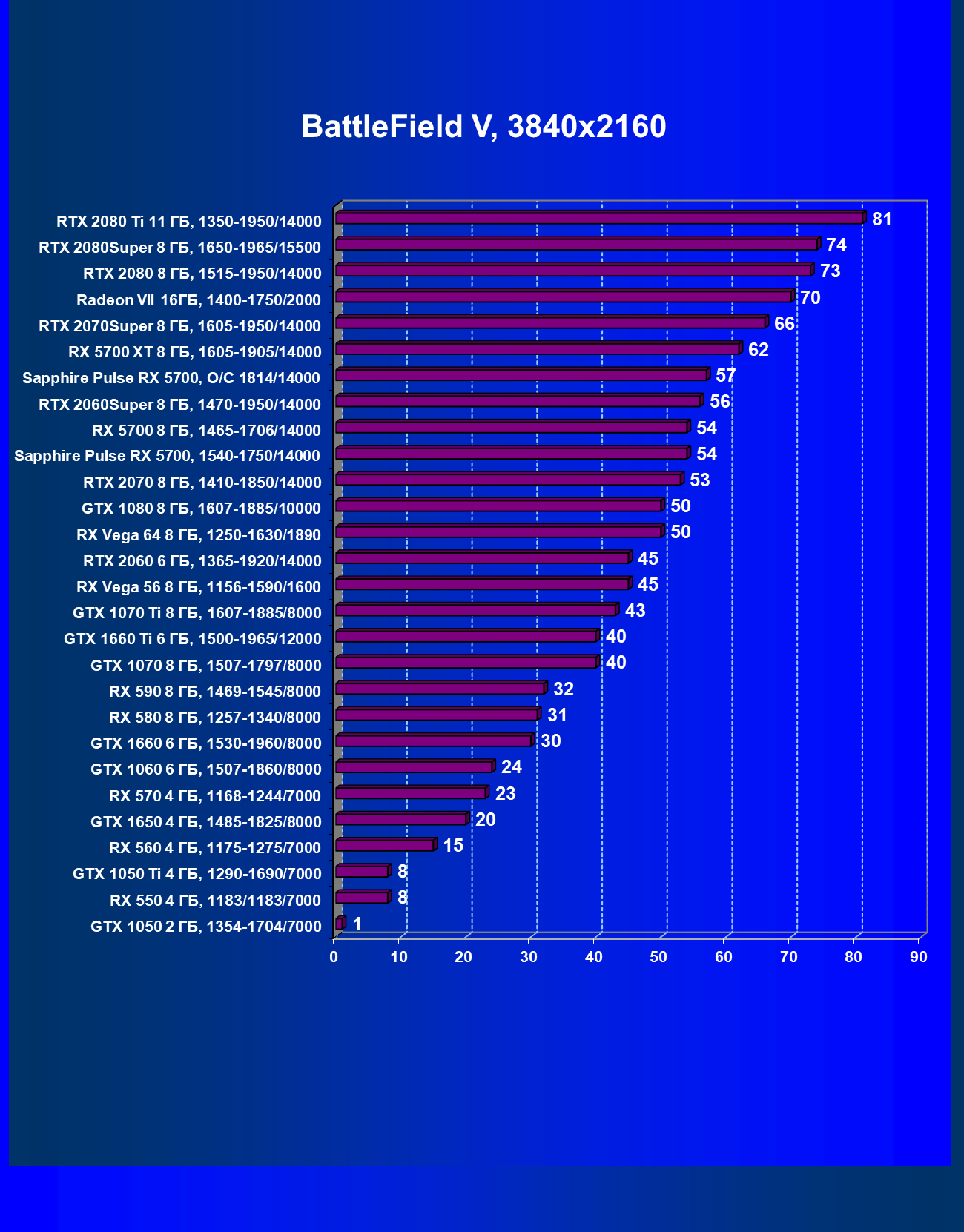

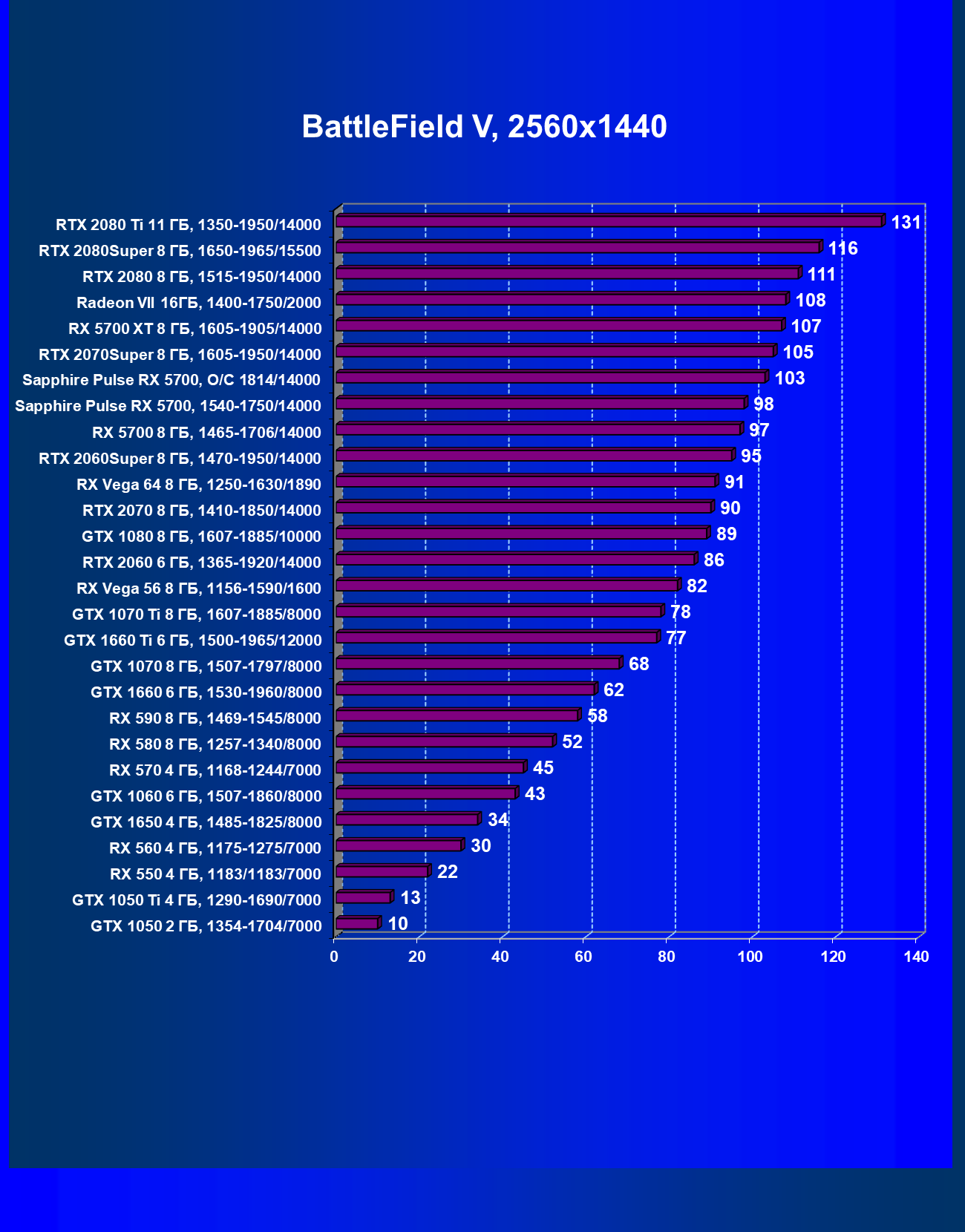

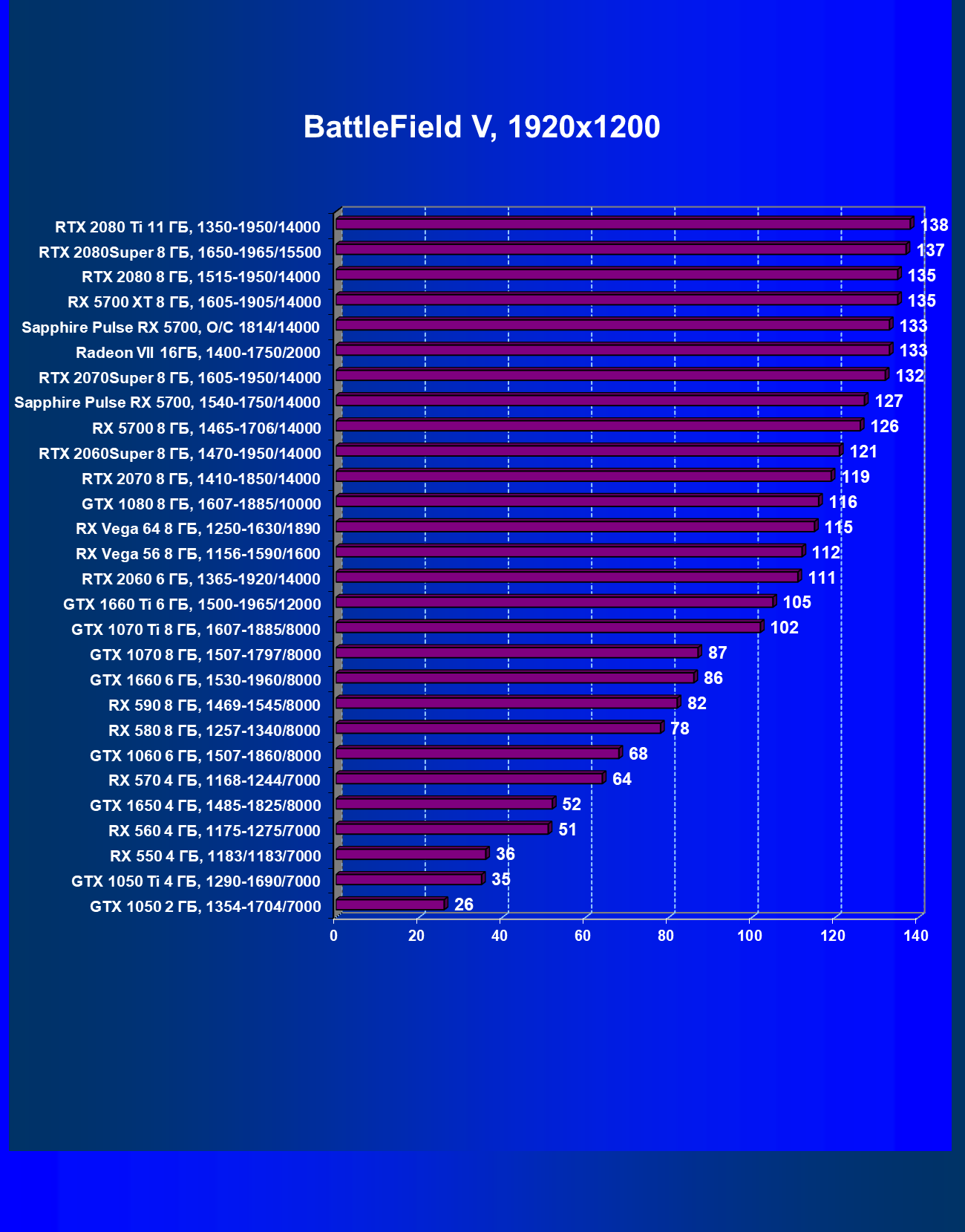

- Battlefield V (EA Digital Illusions CE/Electronic Arts)

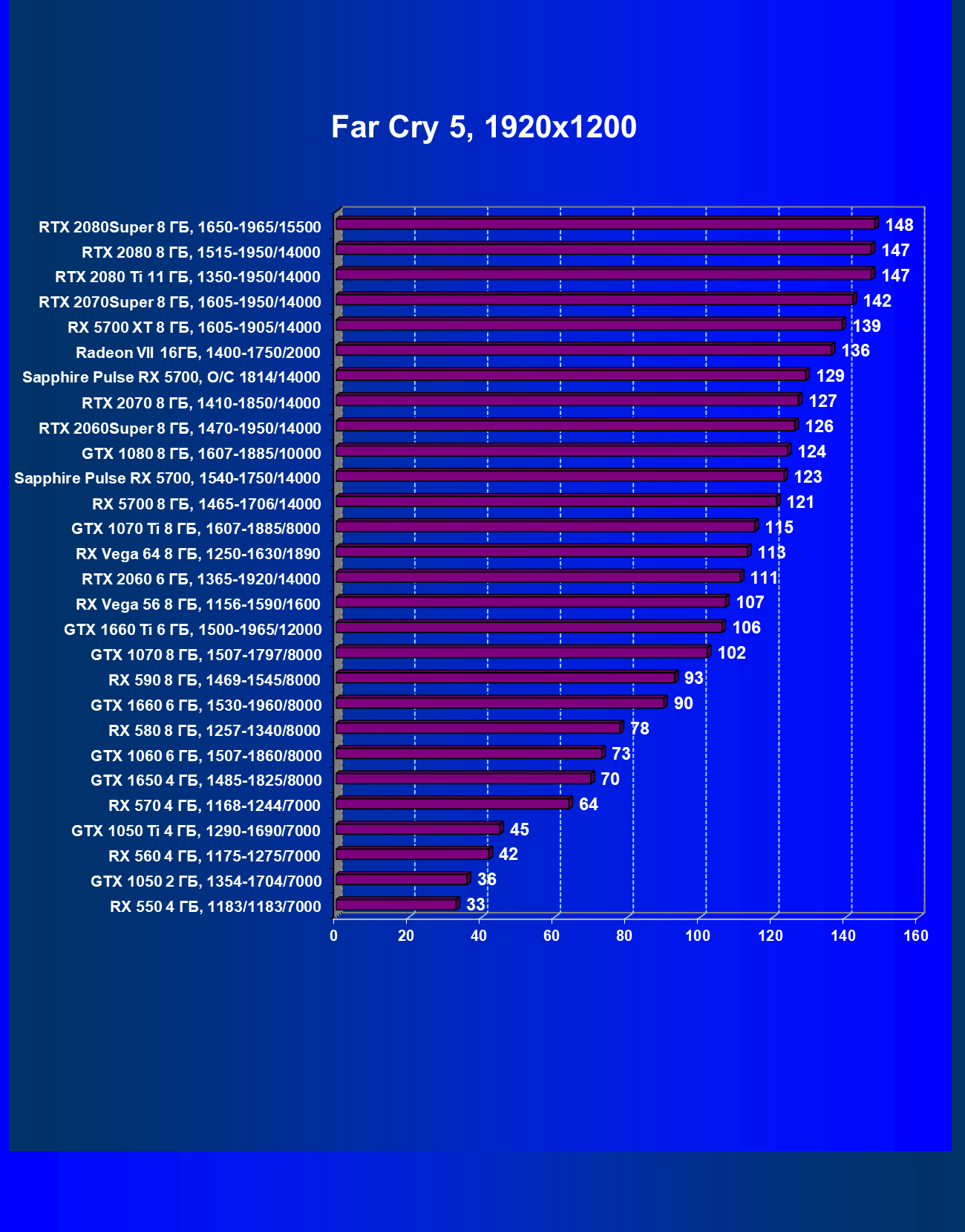

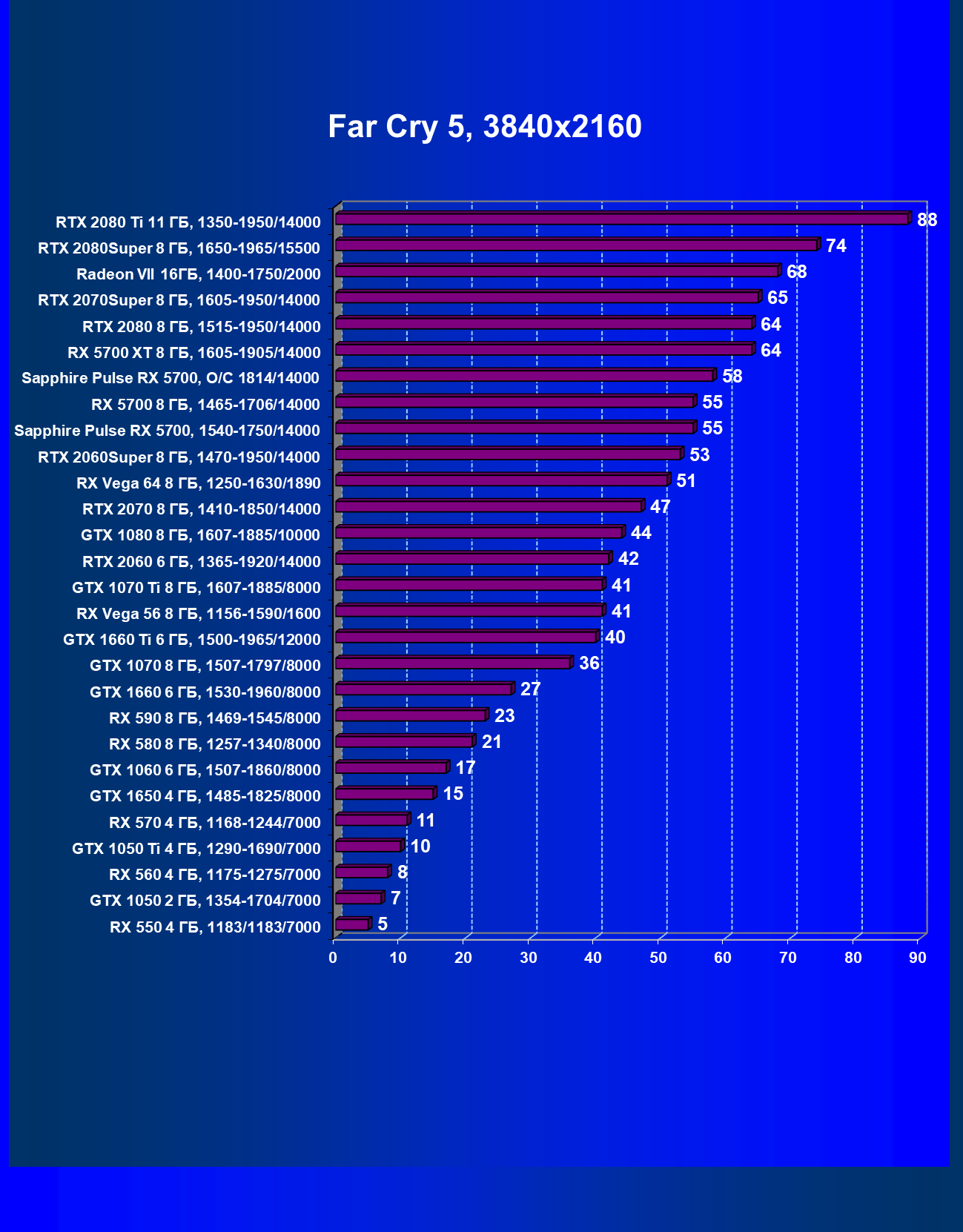

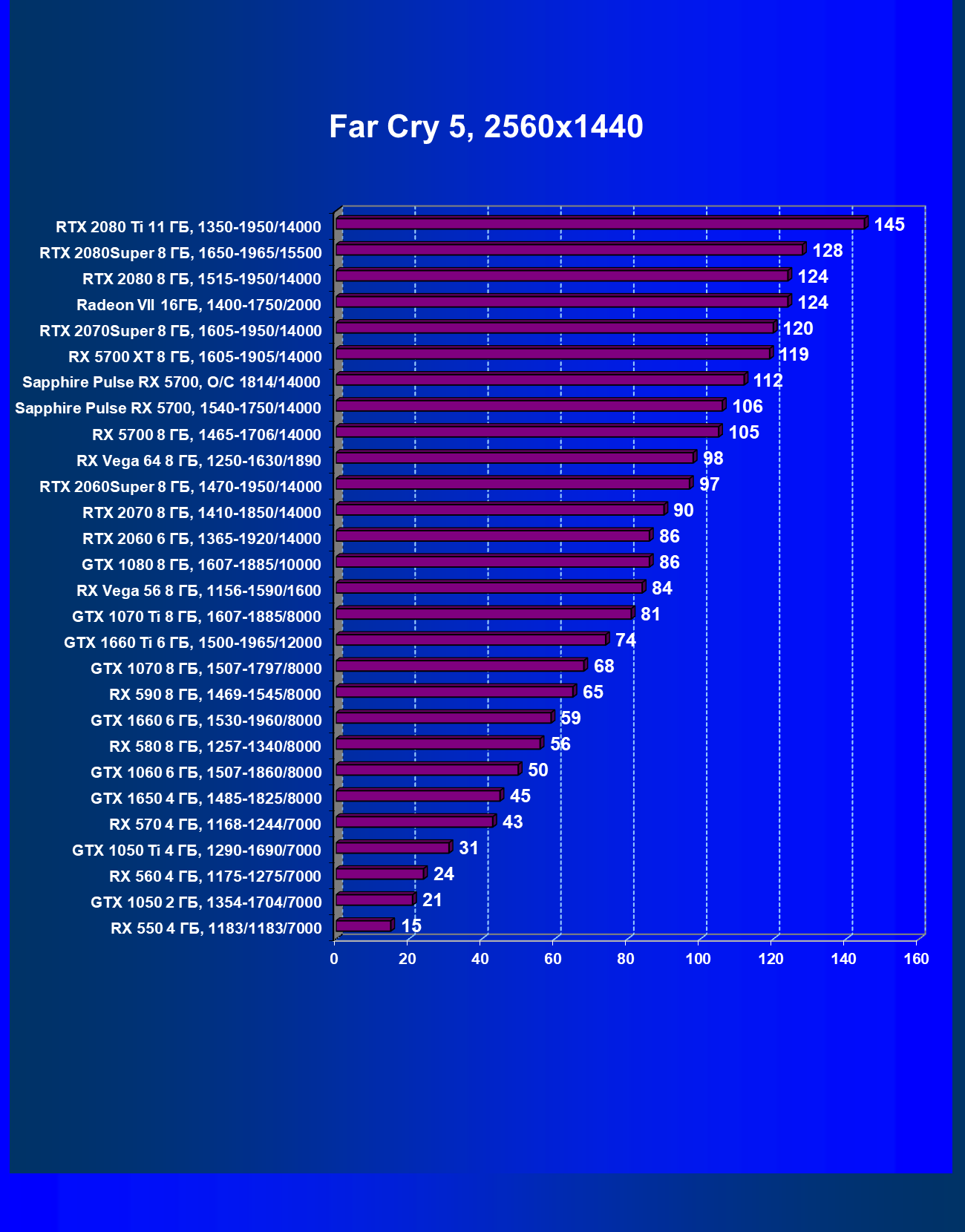

- Far Cry 5 (Ubisoft/Ubisoft)

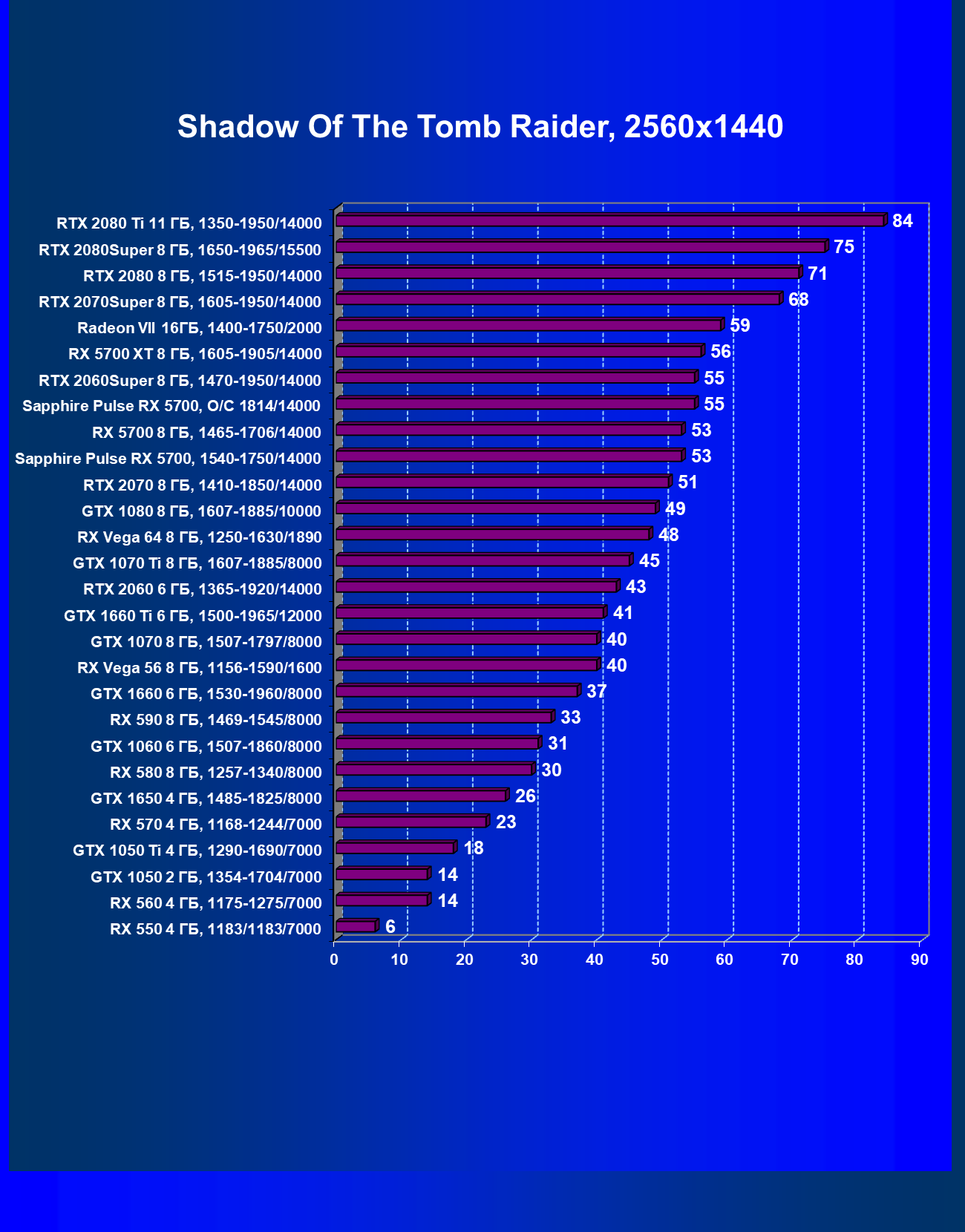

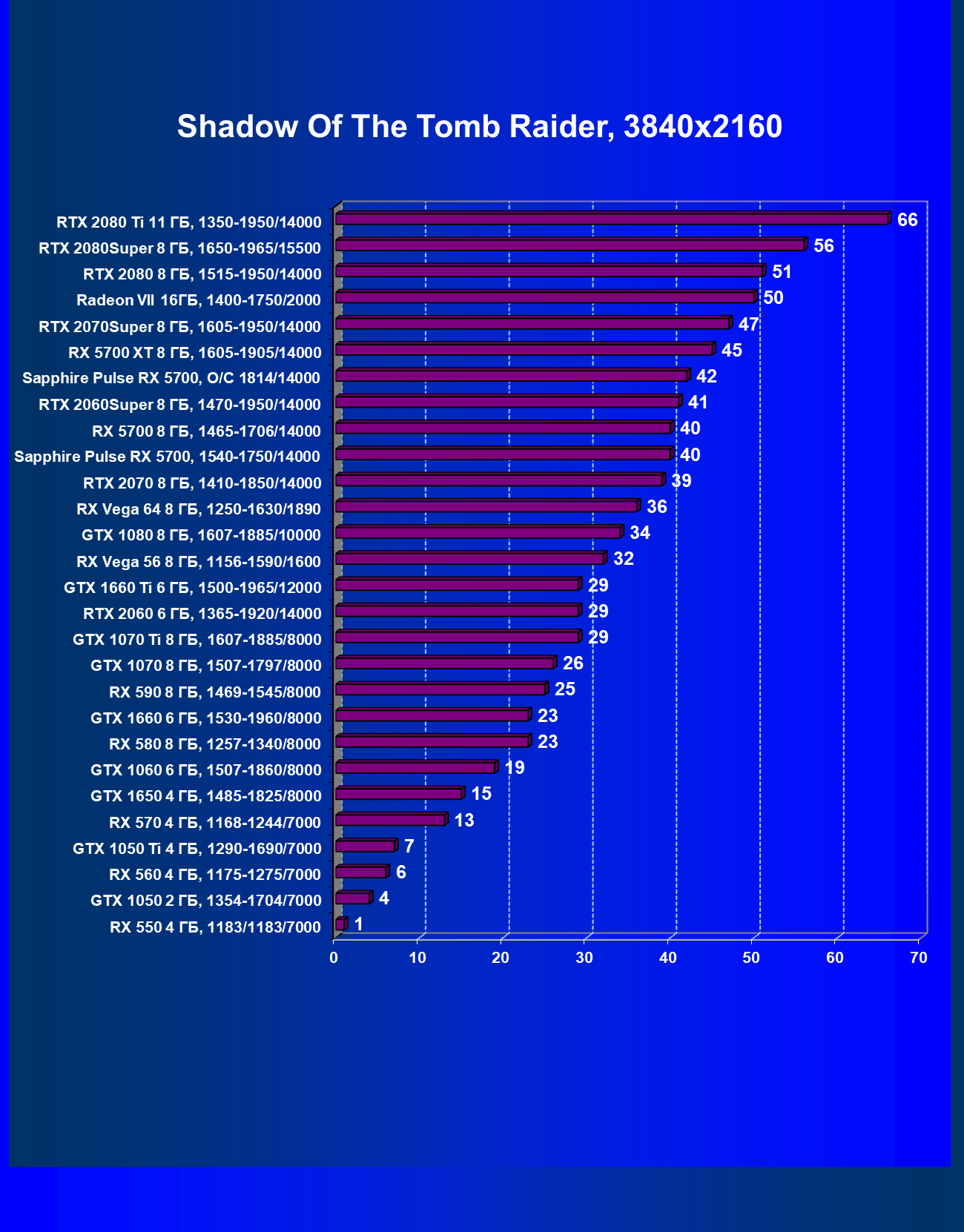

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix) — HDR включен

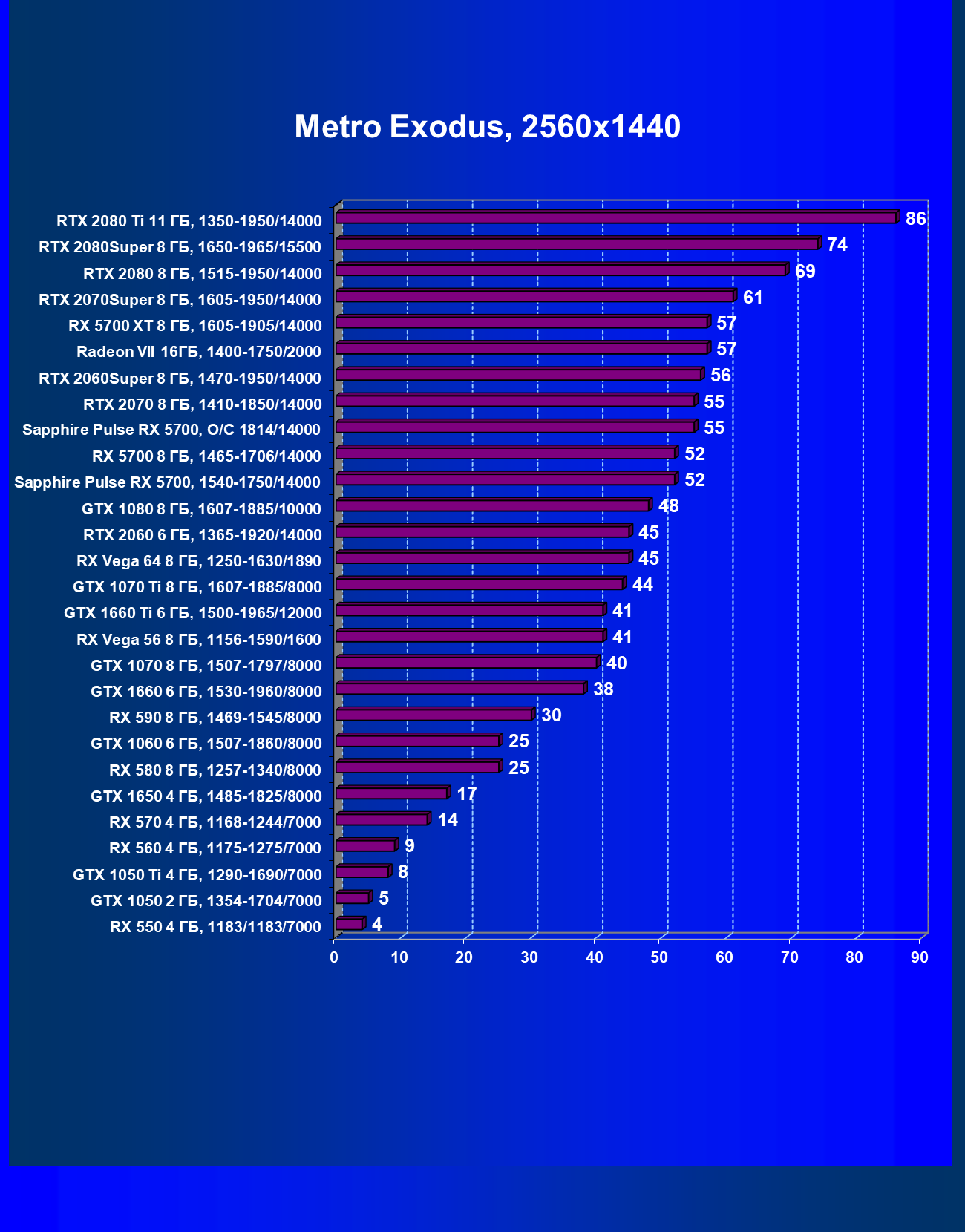

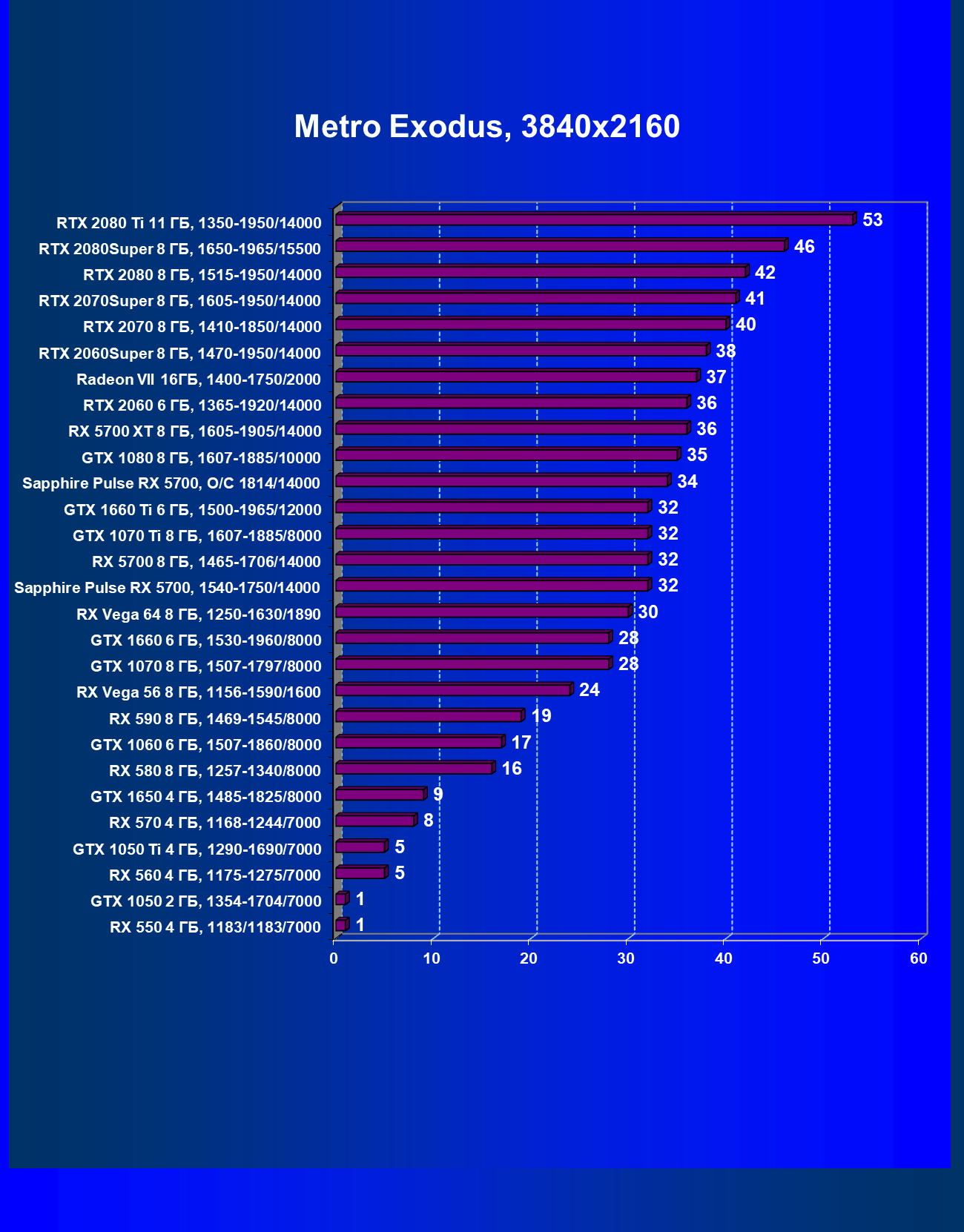

- Metro Exodus (4A Games/Deep Silver/Epic Games)

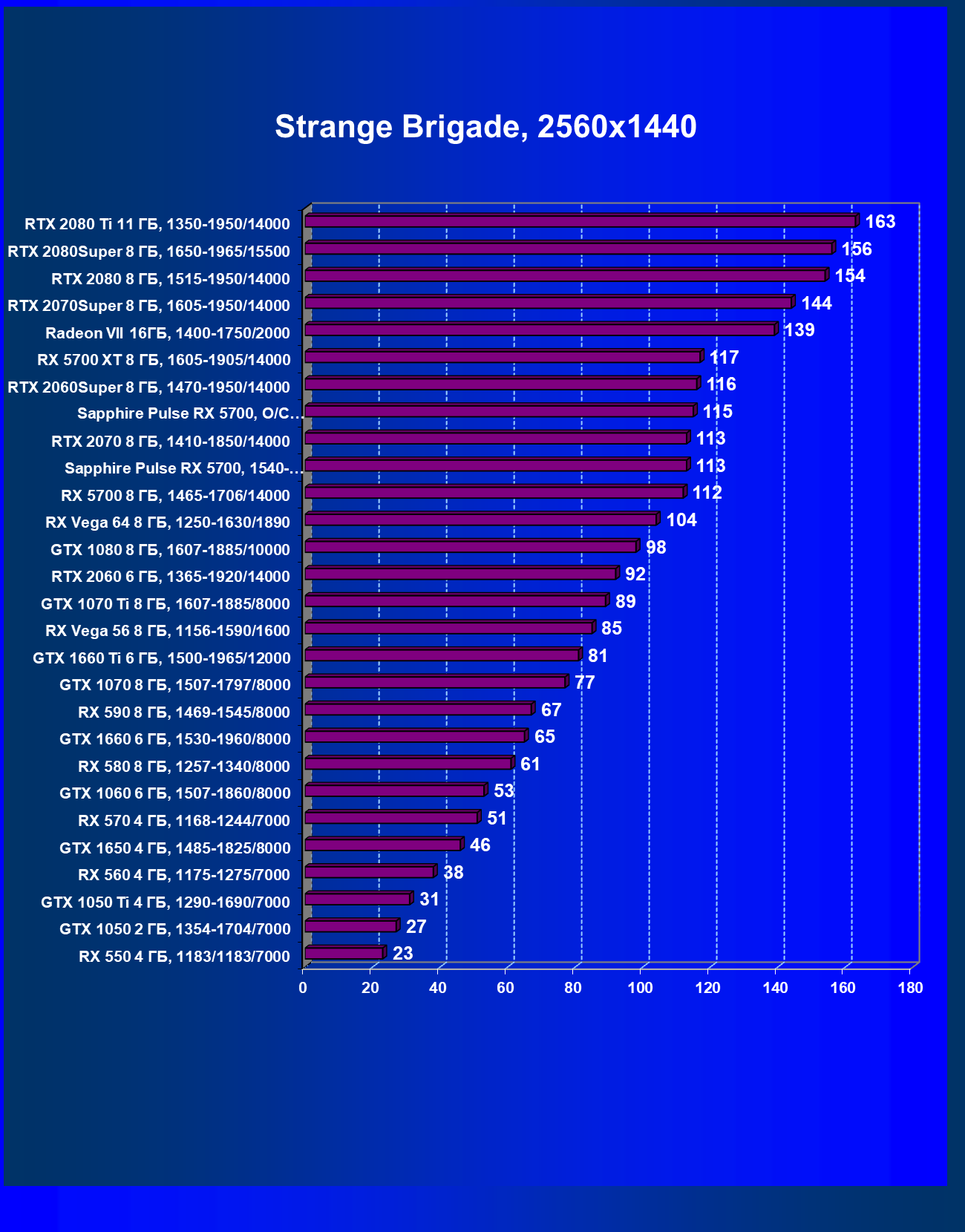

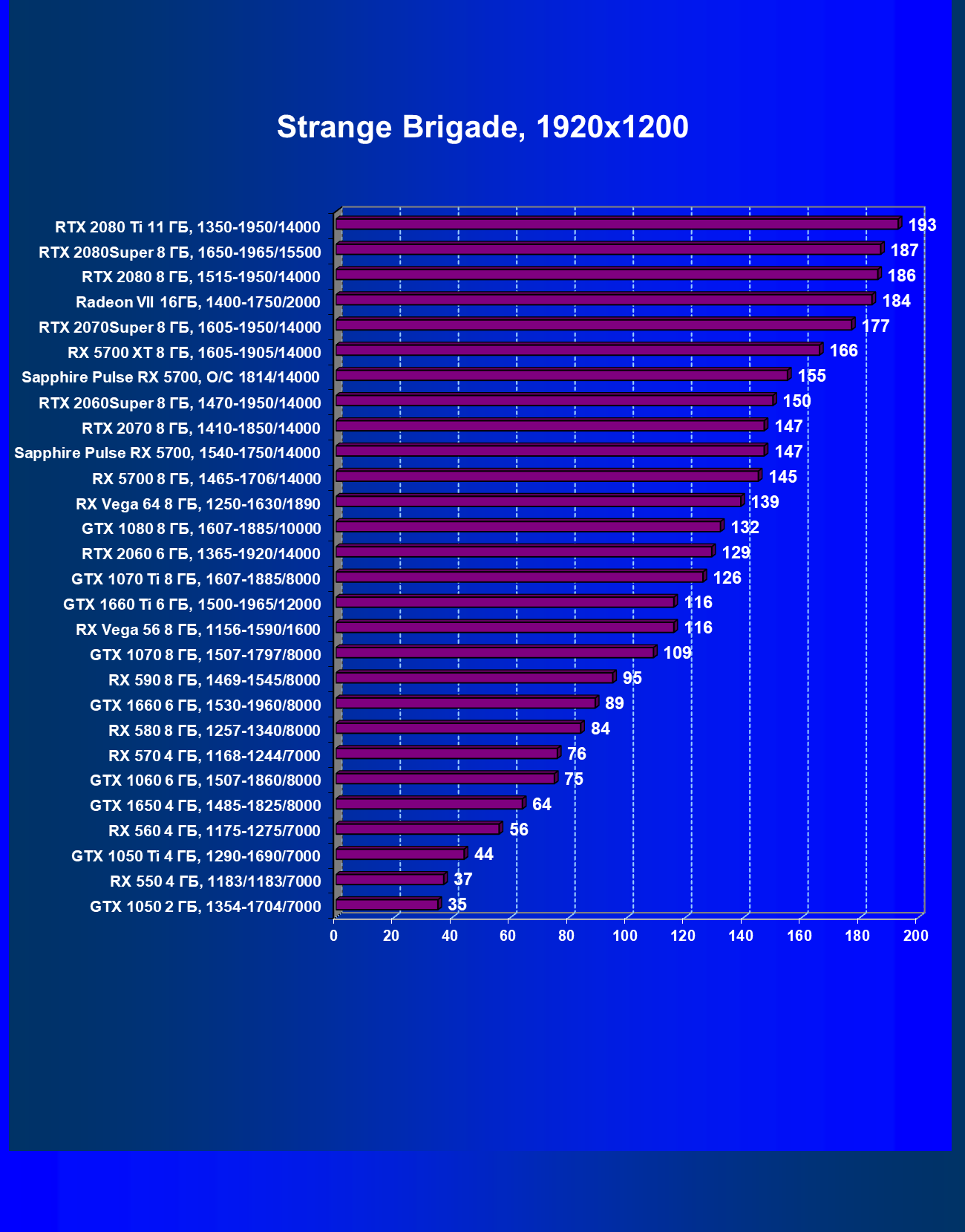

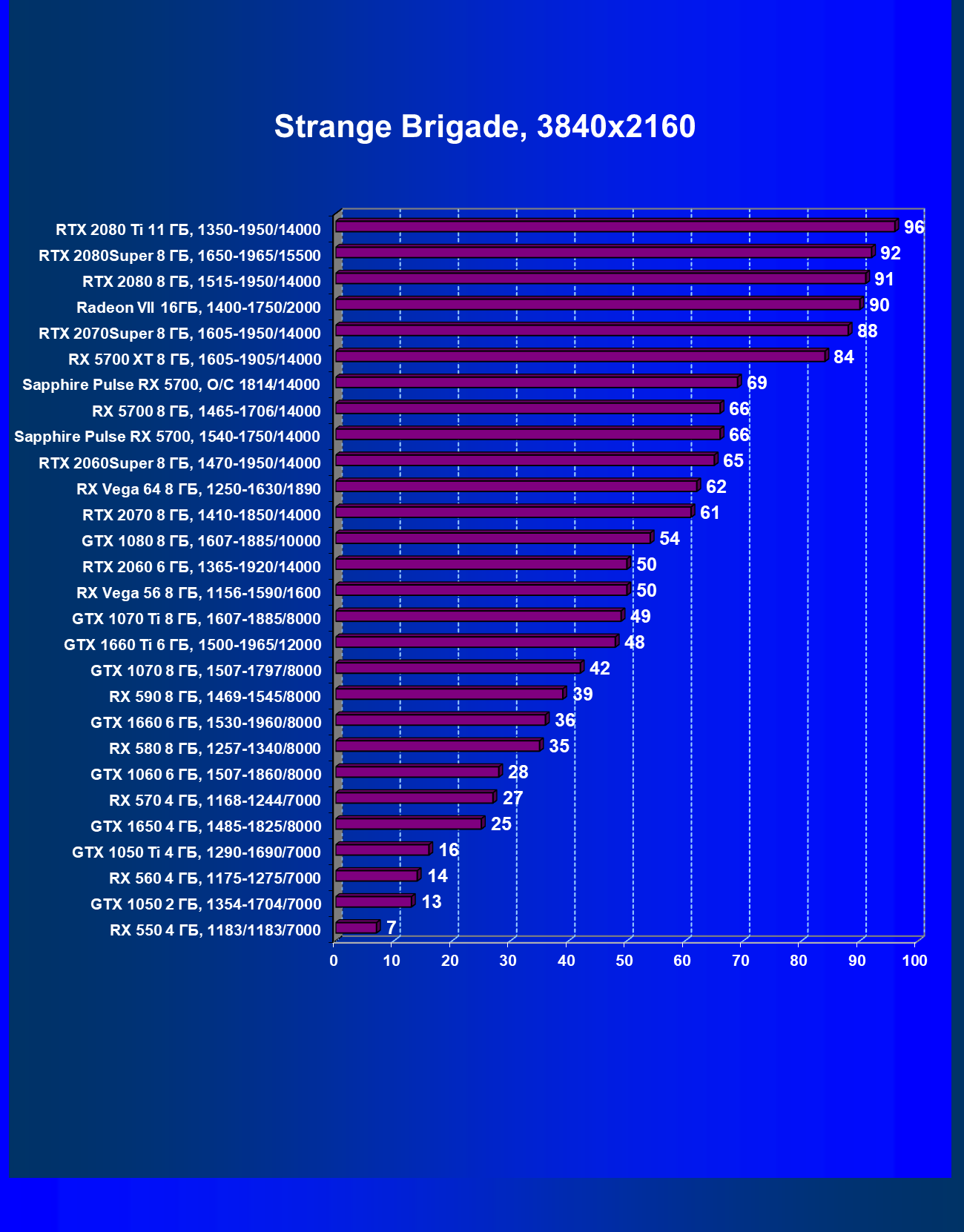

- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на середину сентября 2019 года.
№ | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
---|---|---|---|---|
07 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 830 | 300 | 27 700 |
08 | Sapphire Pulse RX 5700, разгон до 1814/14000 | 820 | 293 | 28 000 |
10 | Sapphire Pulse RX 5700, 1540—1750/14000 | 780 | 279 | 28 000 |
11 | RX 5700 8 ГБ, 1465—1725/14000 | 780 | 284 | 27 500 |
12 | RX Vega 64 8 ГБ, 1250—1630/1890 | 700 | 264 | 26 500 |
13 | GTX 1080 8 ГБ, 1607—1885/10000 | 690 | 210 | 32 800 |
Хорошо видно, что Radeon RX 5700 немного проигрывает GeForce RTX 2060 Super. Разгон карты Sapphire поднял ее производительность, но удалось лишь почти догнать соперника. В целом же результаты очень неплохие, особенно с учетом примерного равенства цен. Работу карты в режиме Trixx Boost мы в рейтинге не оцениваем, так как эта технология подразумевает снижение максимального качества графики и сравнение с остальными картами будет некорректным.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
№ | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
---|---|---|---|---|
07 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 300 | 830 | 27 700 |
09 | Sapphire Pulse RX 5700, разгон до 1814/14000 | 293 | 820 | 28 000 |
10 | RX 5700 8 ГБ, 1465—1725/14000 | 284 | 780 | 27 500 |
11 | Sapphire Pulse RX 5700, 1540—1750/14000 | 279 | 780 | 28 000 |
16 | RX Vega 64 8 ГБ, 1250—1630/1890 | 264 | 700 | 26 500 |
23 | GTX 1080 8 ГБ, 1607—1885/10000 | 210 | 690 | 32 800 |
Учитывая, что на момент написания материала средневзвешенные цены GeForce RTX 2060 Super были чуть-чуть ниже, чем у Radeon RX 5700, ускоритель Nvidia является лидером, однако отставание RX 5700 очень мало. Кроме того, цены — вещь зыбкая. Мы прекрасно знаем, как AMD умеет сбрасывать их, когда того требует рынок. Не исключено, что вскоре RX 5700 сможет похвастаться более привлекательным соотношением возможностей и цены.
И снова надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.
Выводы
Sapphire Pulse RX 5700 8G GDDR6 (8 ГБ) — один из лучших на сегодня вариантов ускорителя 3D-графики игрового класса в ценовом диапазоне немногим ниже 30 000 рублей. Да и в целом по всему набору видеокарт данный ускоритель входит в первую десятку лидеров рейтинга полезности, идя ноздря в ноздрю со своим основным соперником в лице GeForce RTX 2060 Super. Безусловно, у последнего есть в запасе поддержка трассировки лучей, однако, как показал опыт, задействование этой технологии приводит к падению производительности, так что однозначного преимущества в этом соревновании GeForce RTX 2060 Super не имеет.
У рассмотренной карты Sapphire прекрасная система охлаждения, очень тихая даже под максимальной нагрузкой, а при малой нагрузке вообще бесшумная. Ее вентиляторы легко снять для техобслуживания кулера. Плюс относительно компактные размеры видеокарты. Также данный ускоритель поддерживает фирменную технологию Sapphire — Trixx Boost, позволяющую поднять производительность за счет рендеринга картинки в более низком разрешении, но без снижения настроек качества графики. Потребитель может сам решать, нужно ему это или нет.

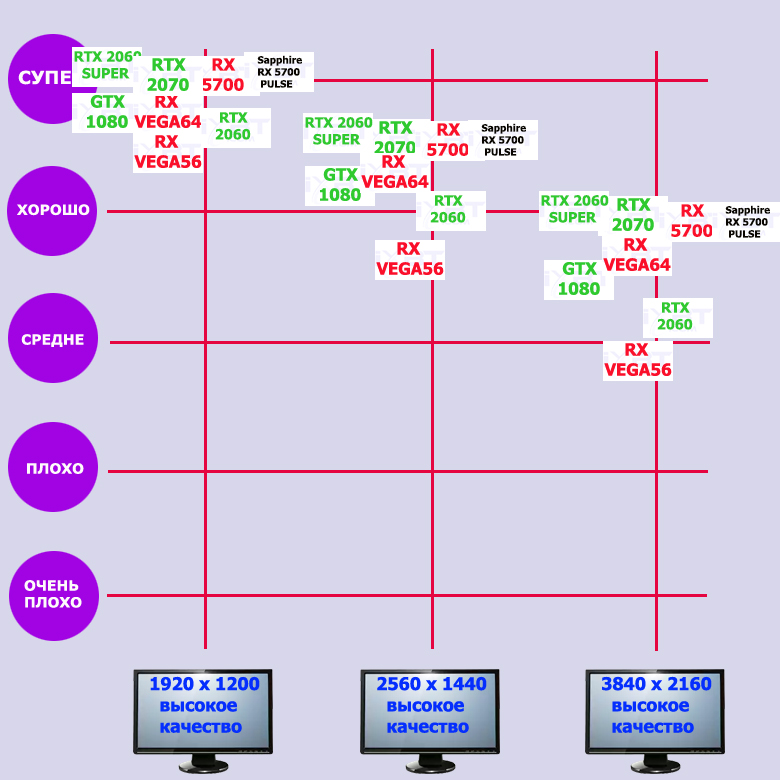

Повторим, что Radeon RX 5700 в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во многих играх, однако иногда ради сохранения высоких настроек качества все же придется понизить разрешение до Full HD.
В номинации «Оригинальный дизайн» карта Sapphire Pulse RX 5700 8G GDDR6 (8 ГБ) получила награду:
![](/img/x780x600/r30/00/02/22/65/designsep2019.png)
