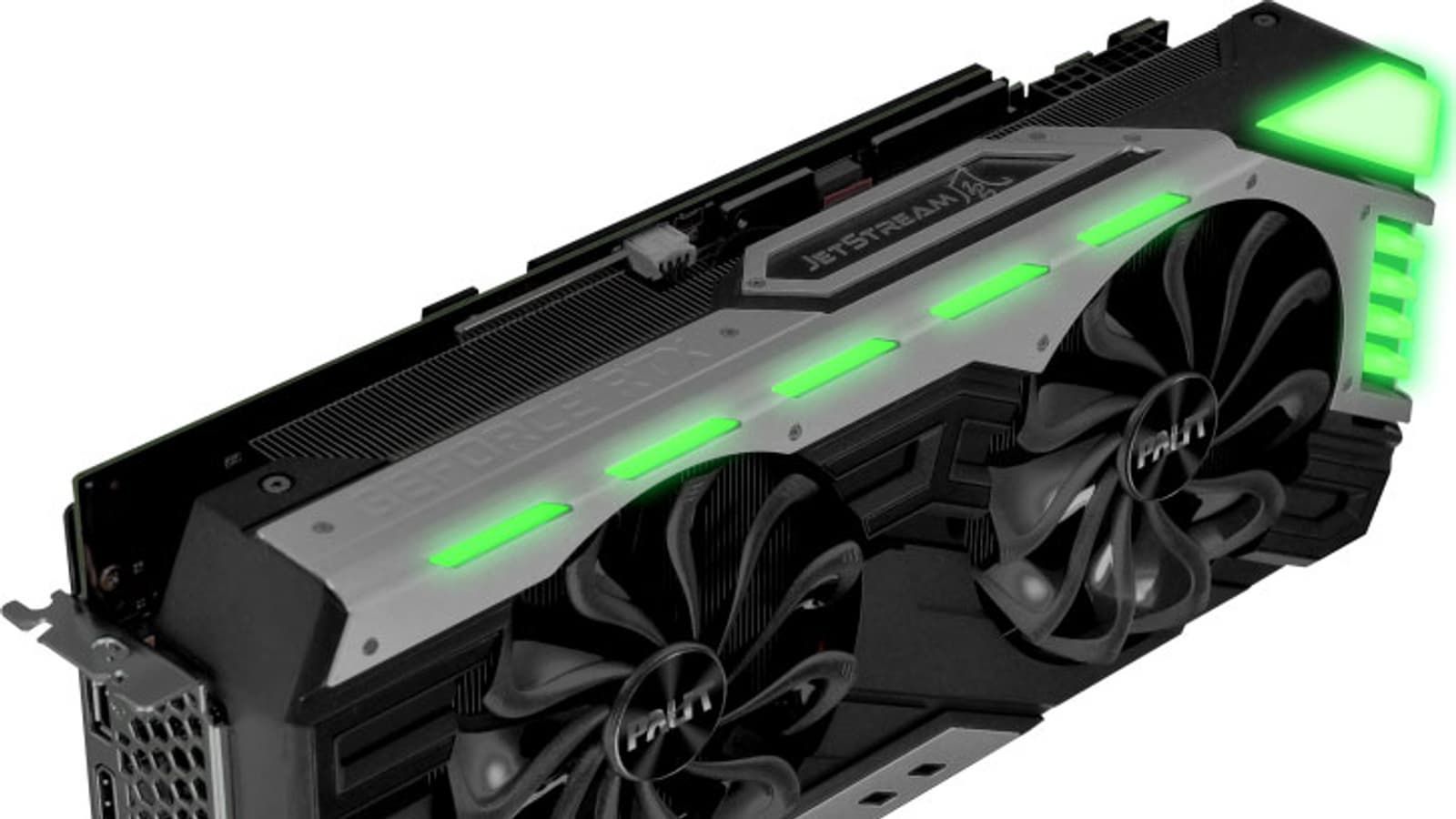

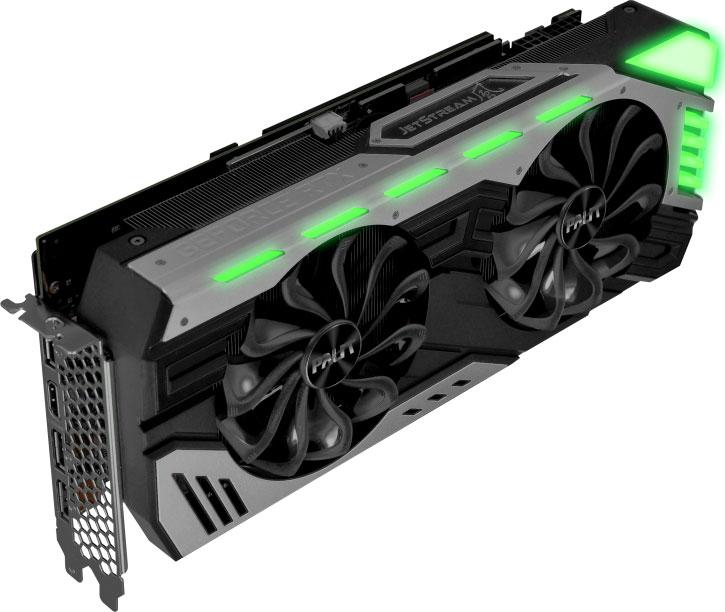

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce RTX 2060 Super Jetstream 8 ГБ 256-битной GDDR6
Кратко о главном

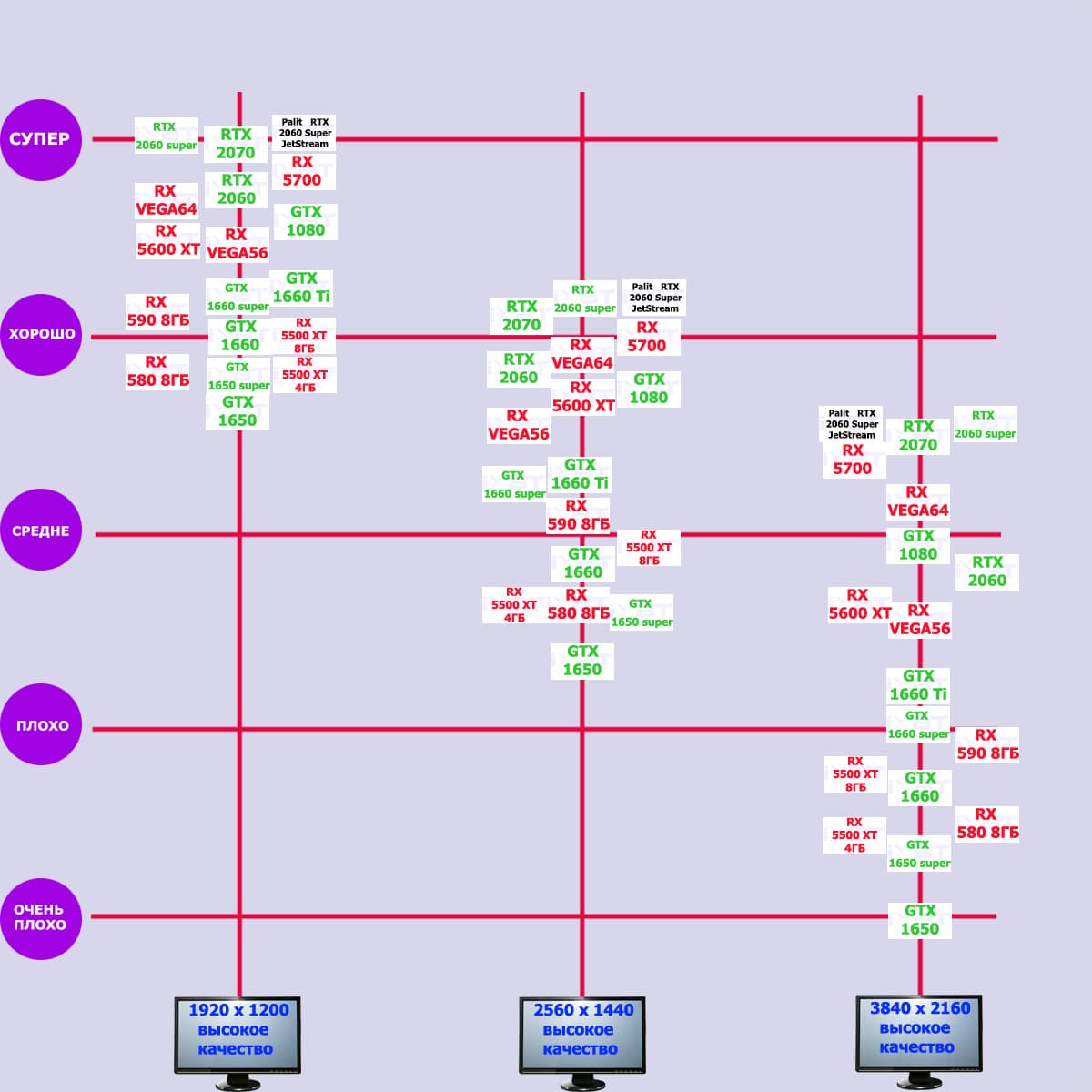

Традиционный взгляд на сводную производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.
Еще в 2018 году мы выяснили, что GeForce RTX 2070 отлично годится для большинства игр в разрешениях до 2560×1440 включительно при условии максимальных настроек качества графики. Более того, некоторые игры, с не самой передовой графикой, нормально шли на этом ускорителе даже в разрешении 3840×2160. А вышедший позже GeForce RTX 2060 Super даже чуть быстрее, чем RTX 2070, поэтому всё сказанное полностью справедливо и для него. Помнится, RTX 2060 с 6 ГБ памяти только-только «дотягивался» до 2.5К, даже не обеспечивая полный комфорт в некоторых сложных по графике играх в данном разрешении. А вот RTX 2060 Super не только полностью «осилил» 2.5К, но и может замахнуться на 4К.
Характеристики карты
Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае.
| Palit GeForce RTX 2060 Super Jetstream 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 2060 Super (TU104) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1470—1830(Boost)—1950(Max) | 1470—1650(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 34 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2176 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 136 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 34 | |
| Число тензорных блоков | 272 | |
| Размеры, мм | 290×130×60 | 270×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 179 | 180 |
| Энергопотребление в режиме 2D, Вт | 28 | 32 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 28,3 | 30,6 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 25,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 25,1 |
| Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты Palit | ||
Память

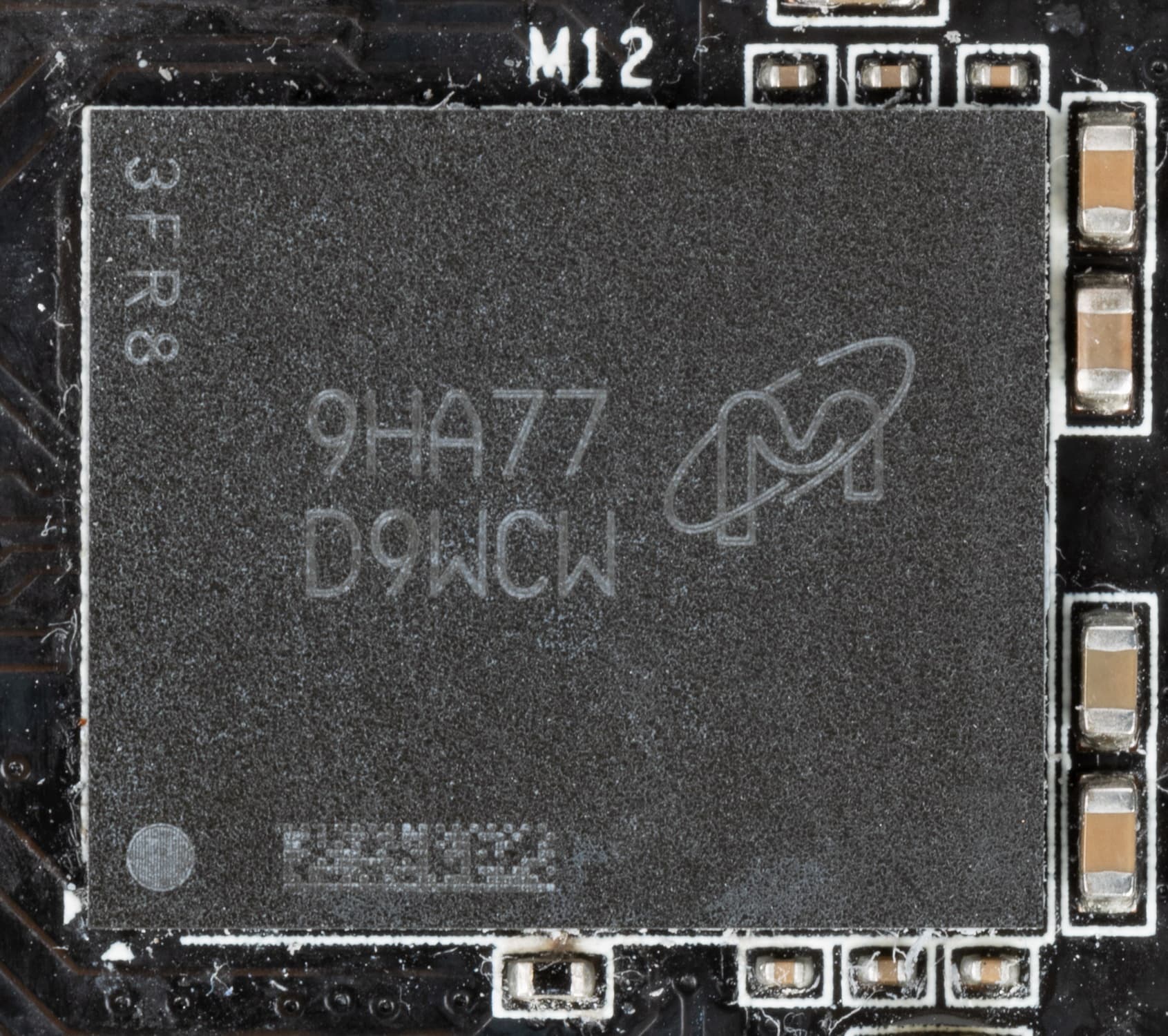

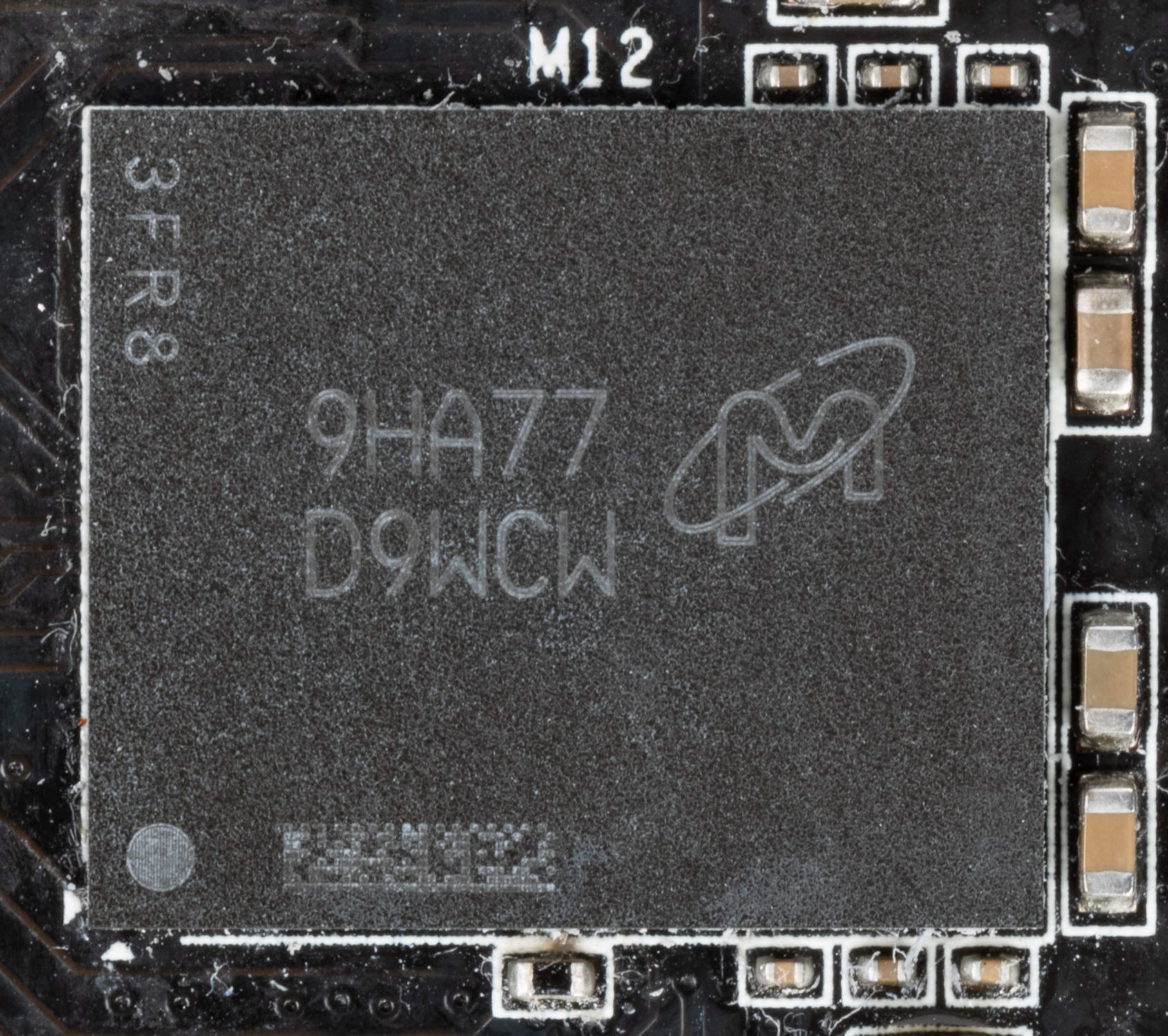

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с эталонным дизайном

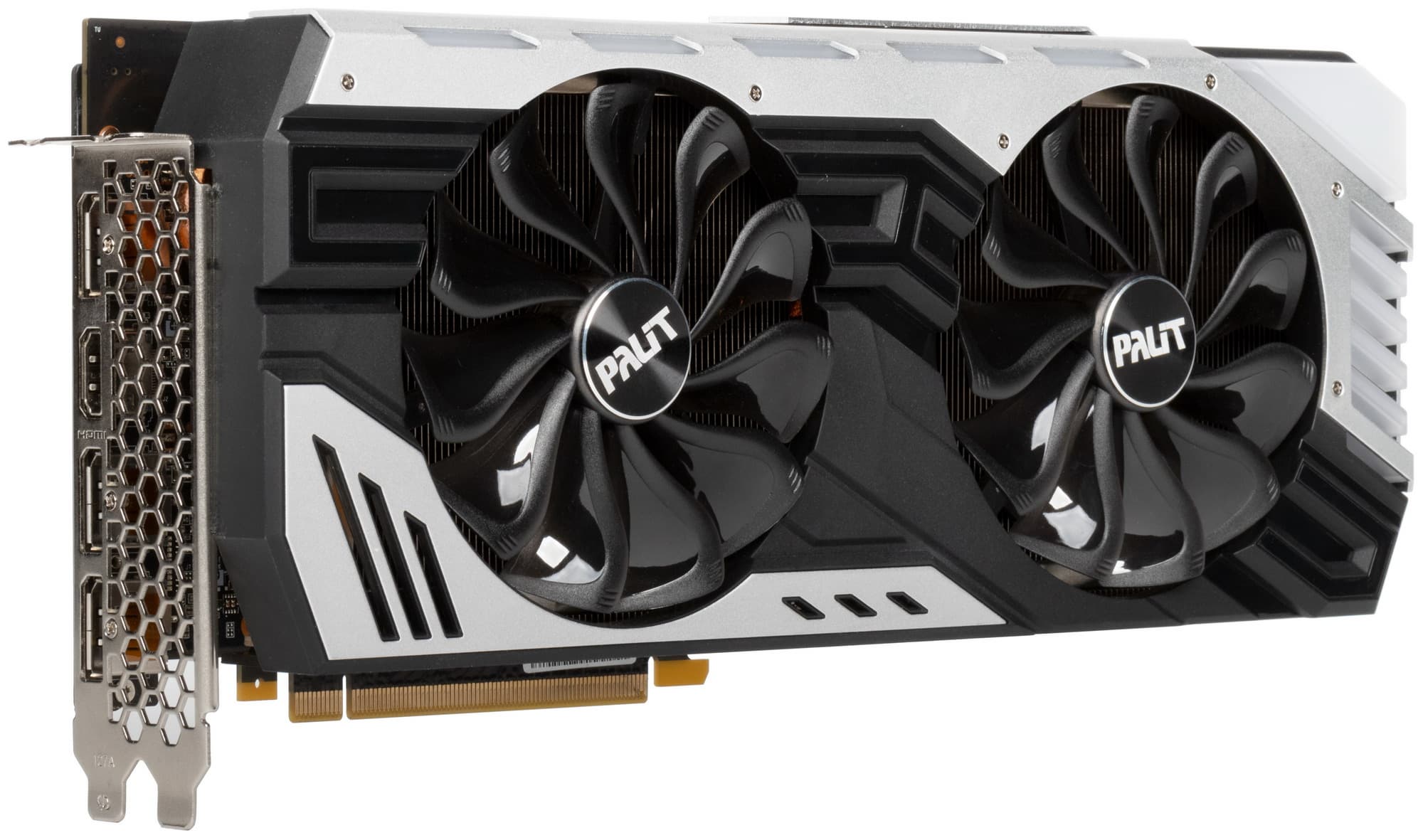

| Palit GeForce RTX 2060 Super Jetstream (8 ГБ) | Nvidia GeForce GTX 2060 Super Founders Edition (8 ГБ) |
|---|---|

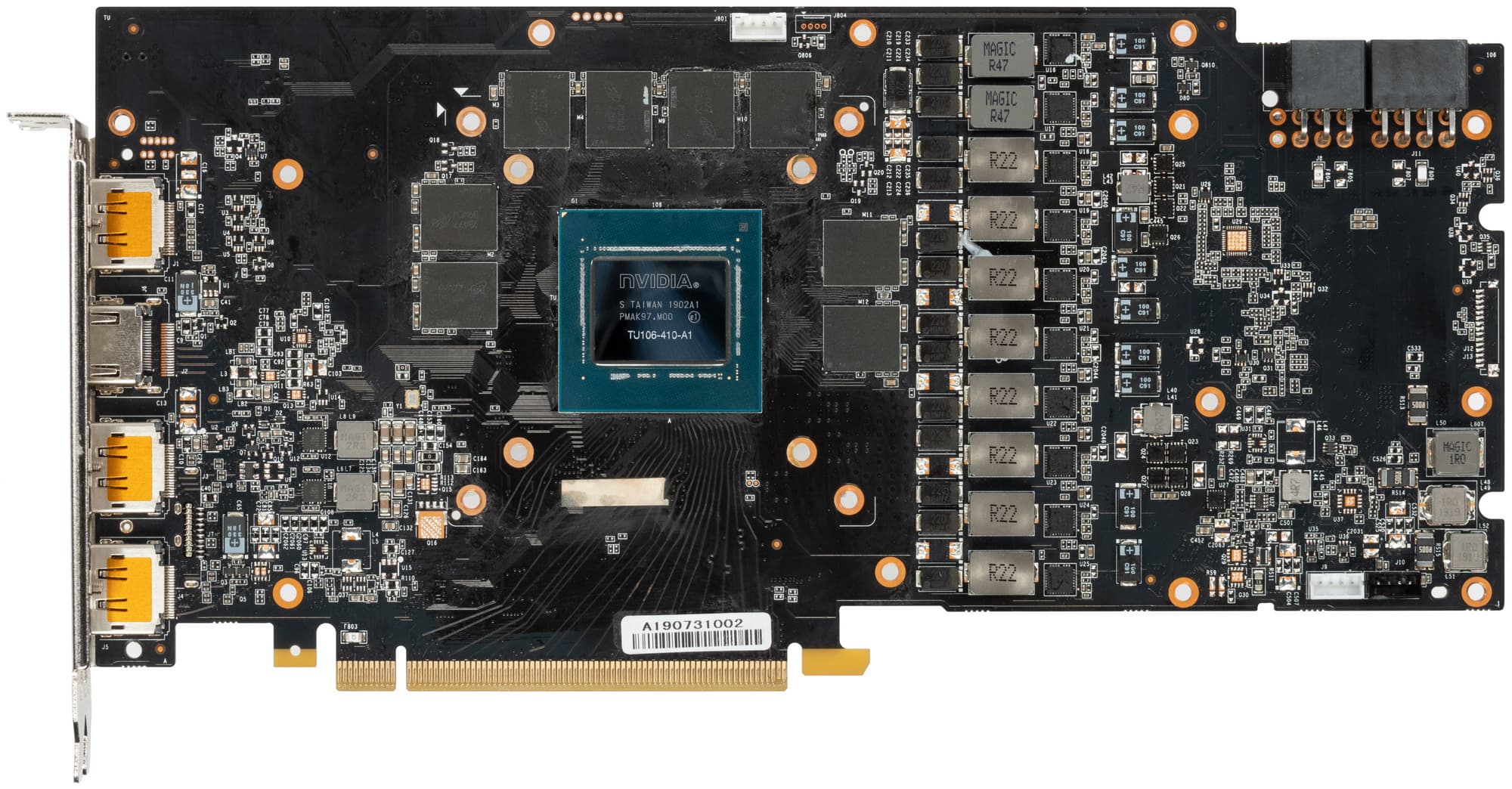

| вид спереди | |
|
|

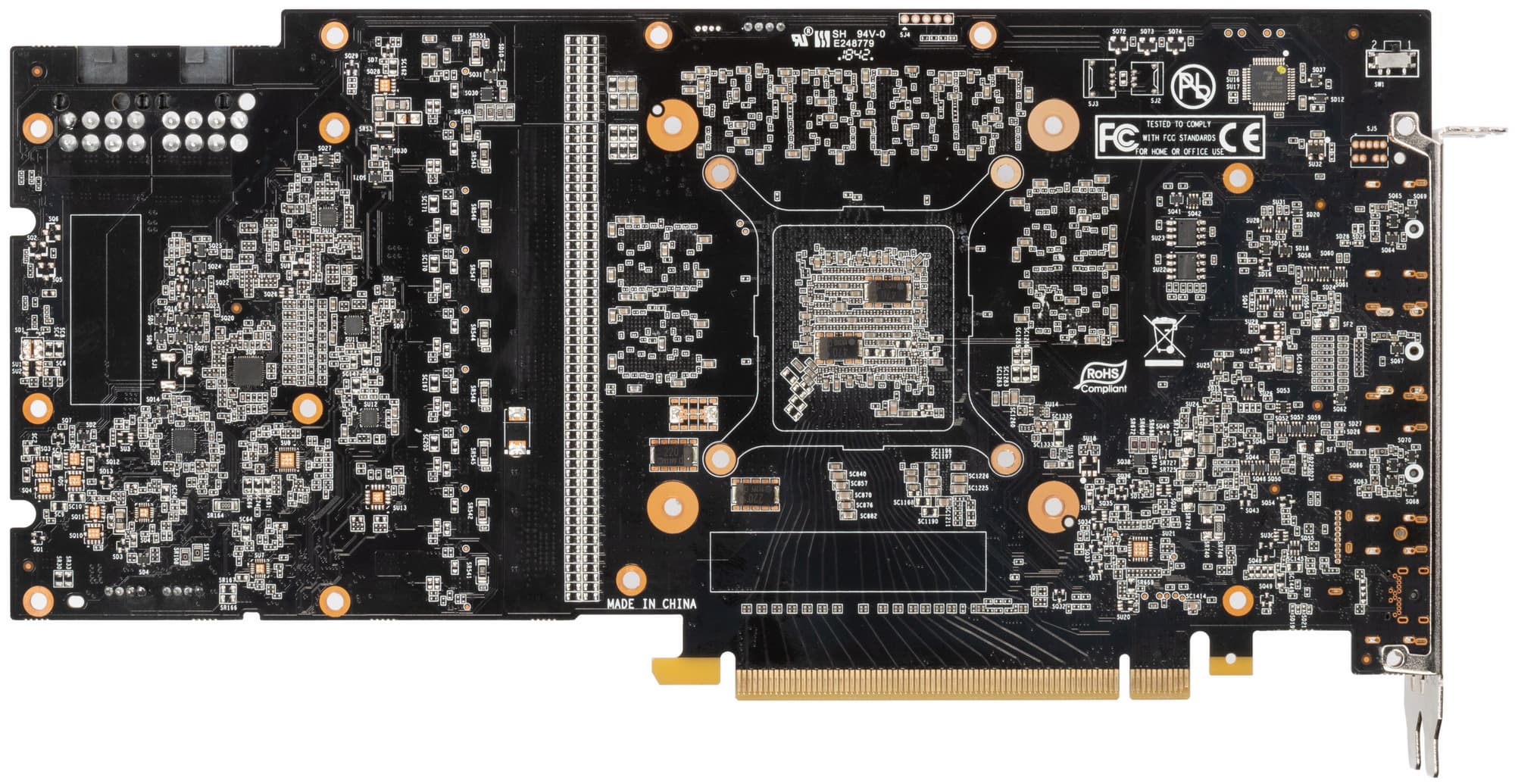

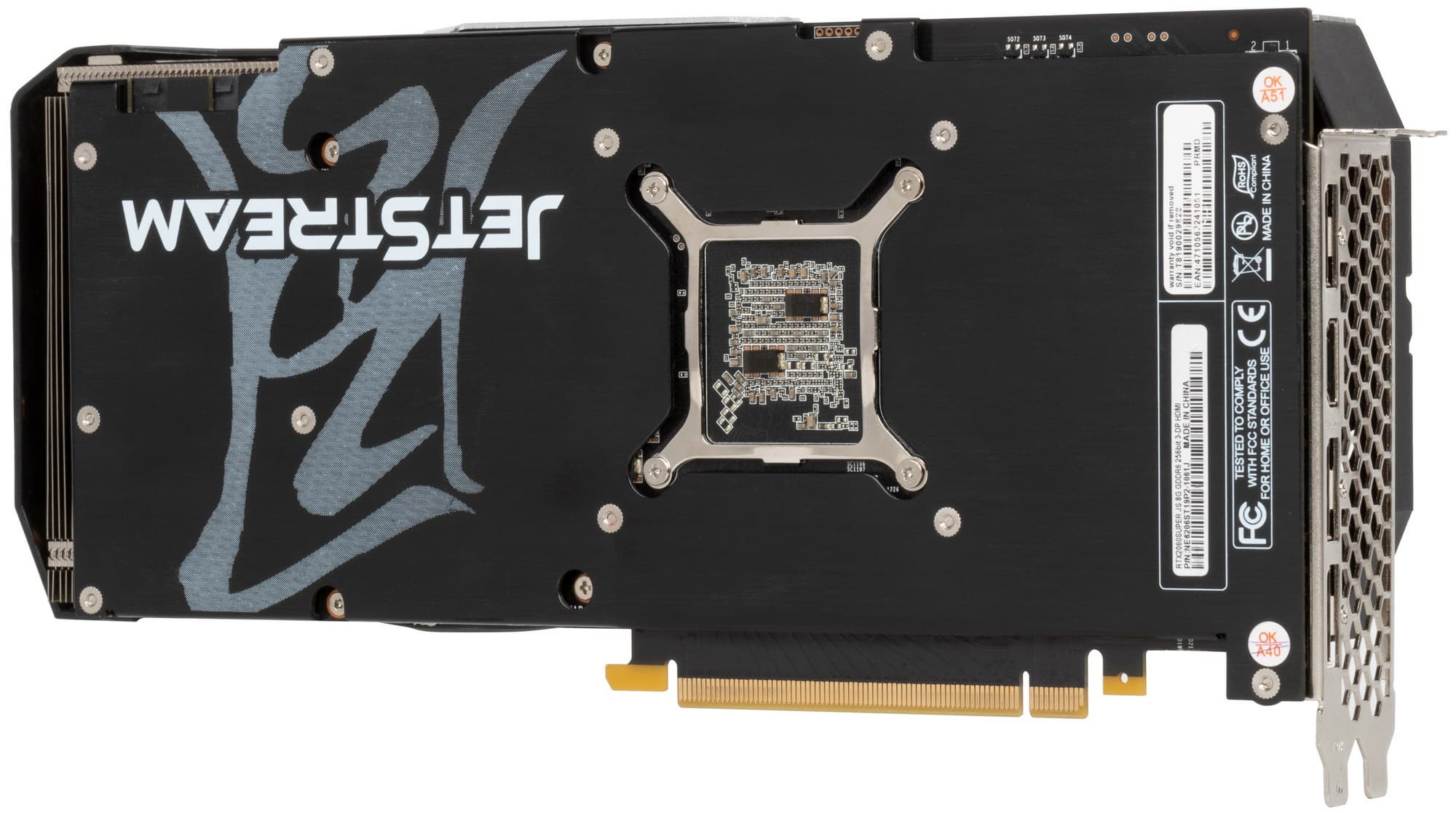

| вид сзади | |
|
|

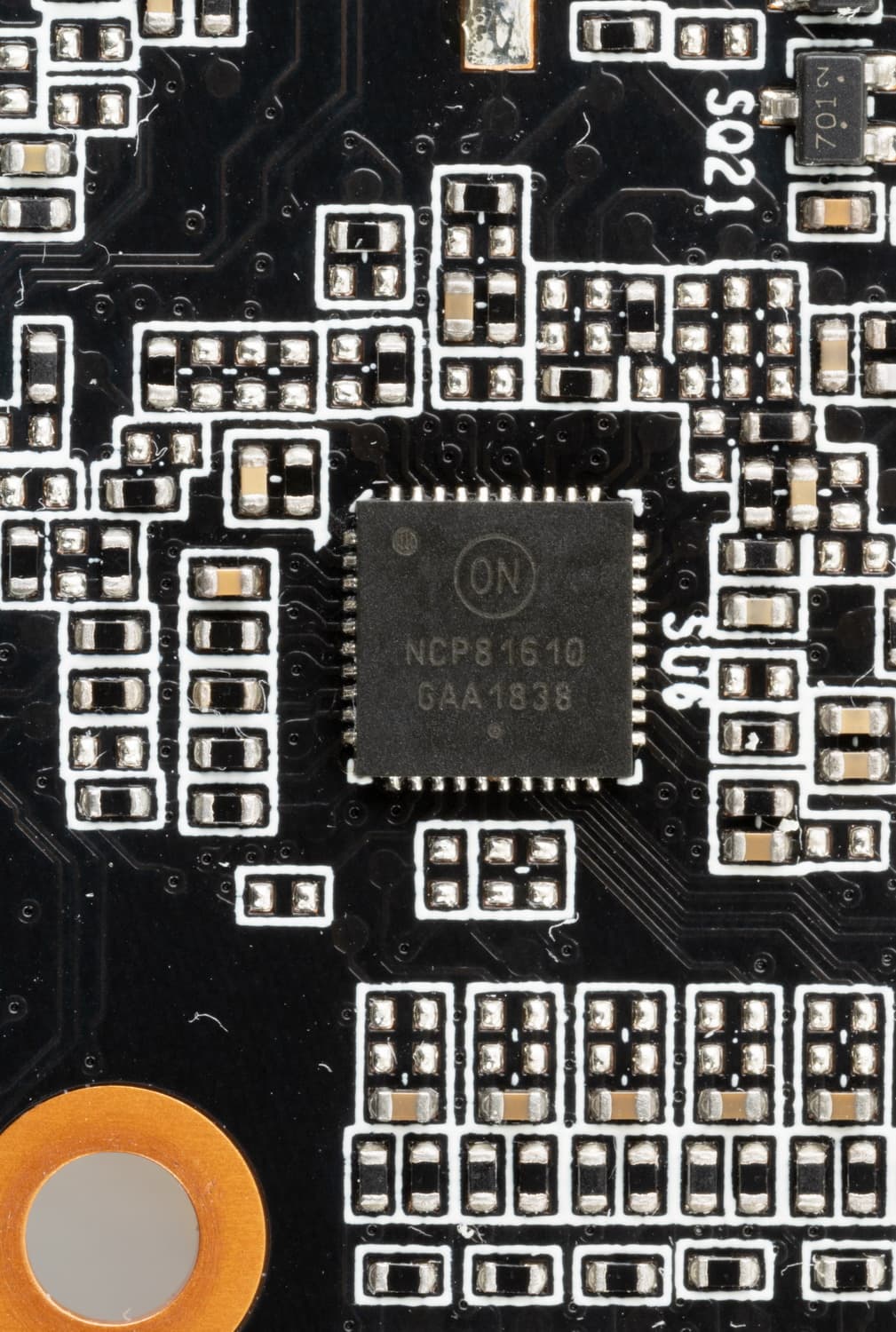

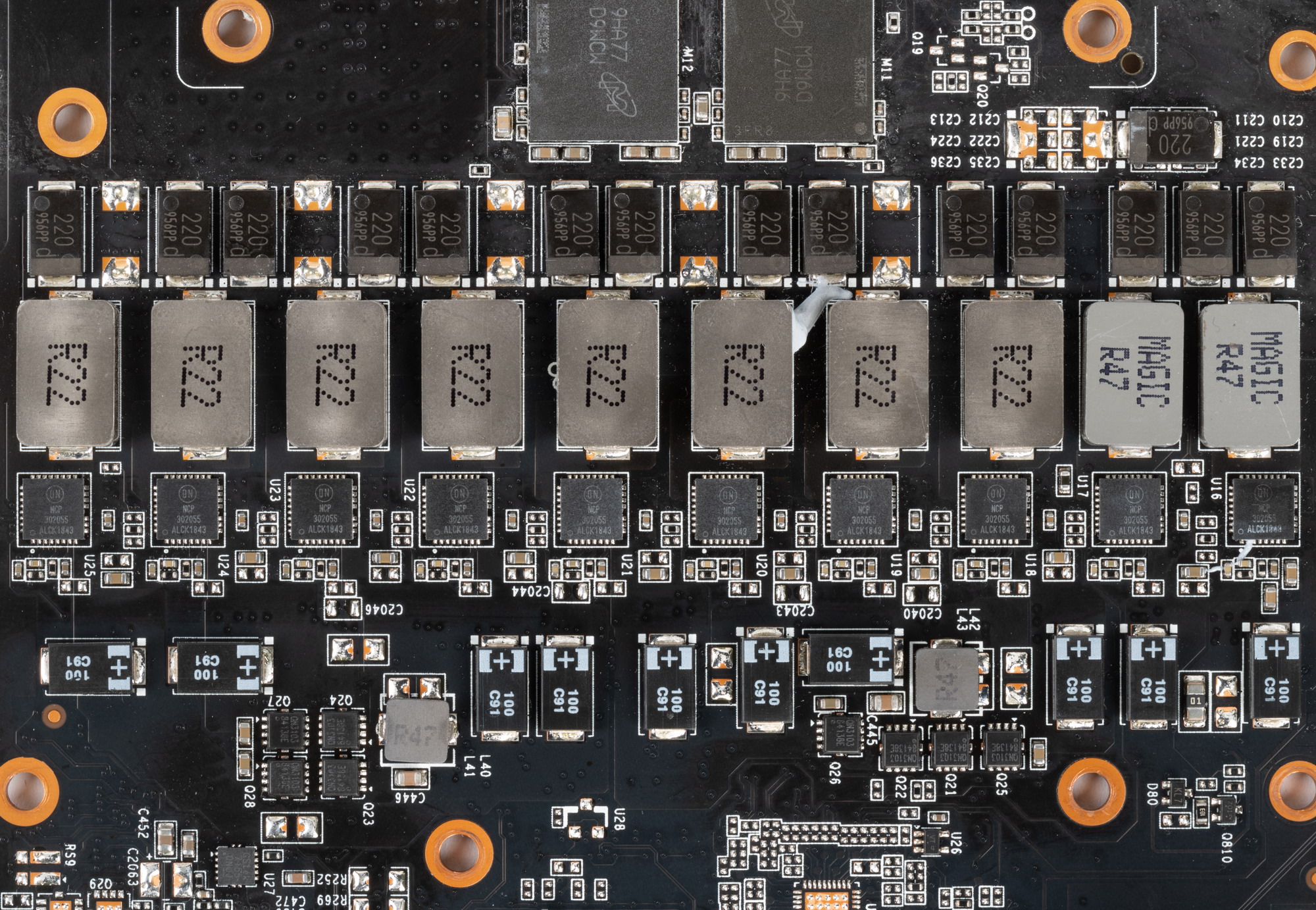

Карта Nvidia Founders Edition имеет 5-фазную схему питания, а у карты Palit применена усиленная схема из 8 фаз на GPU и 2 фаз на микросхемы памяти (парочка справа на фото).

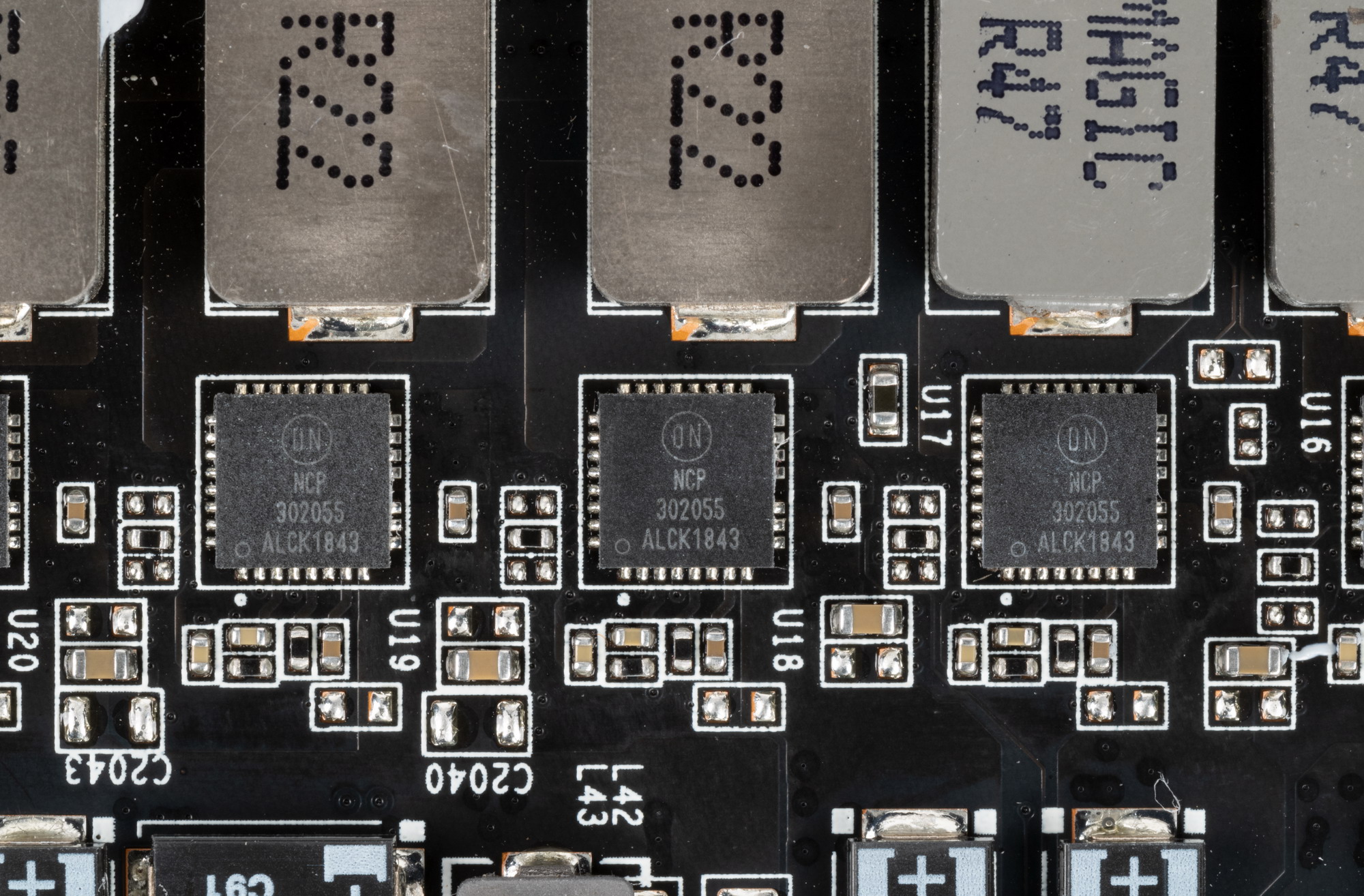

Используются транзисторные сборки DrMOS, в частности мосфеты On Semiconductor NCP302055.
Такая динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием и помогает GPU дольше работать на повышенных частотах. Схема питания GPU управляется ШИМ-контроллером NCP81610 (On Semiconductor).

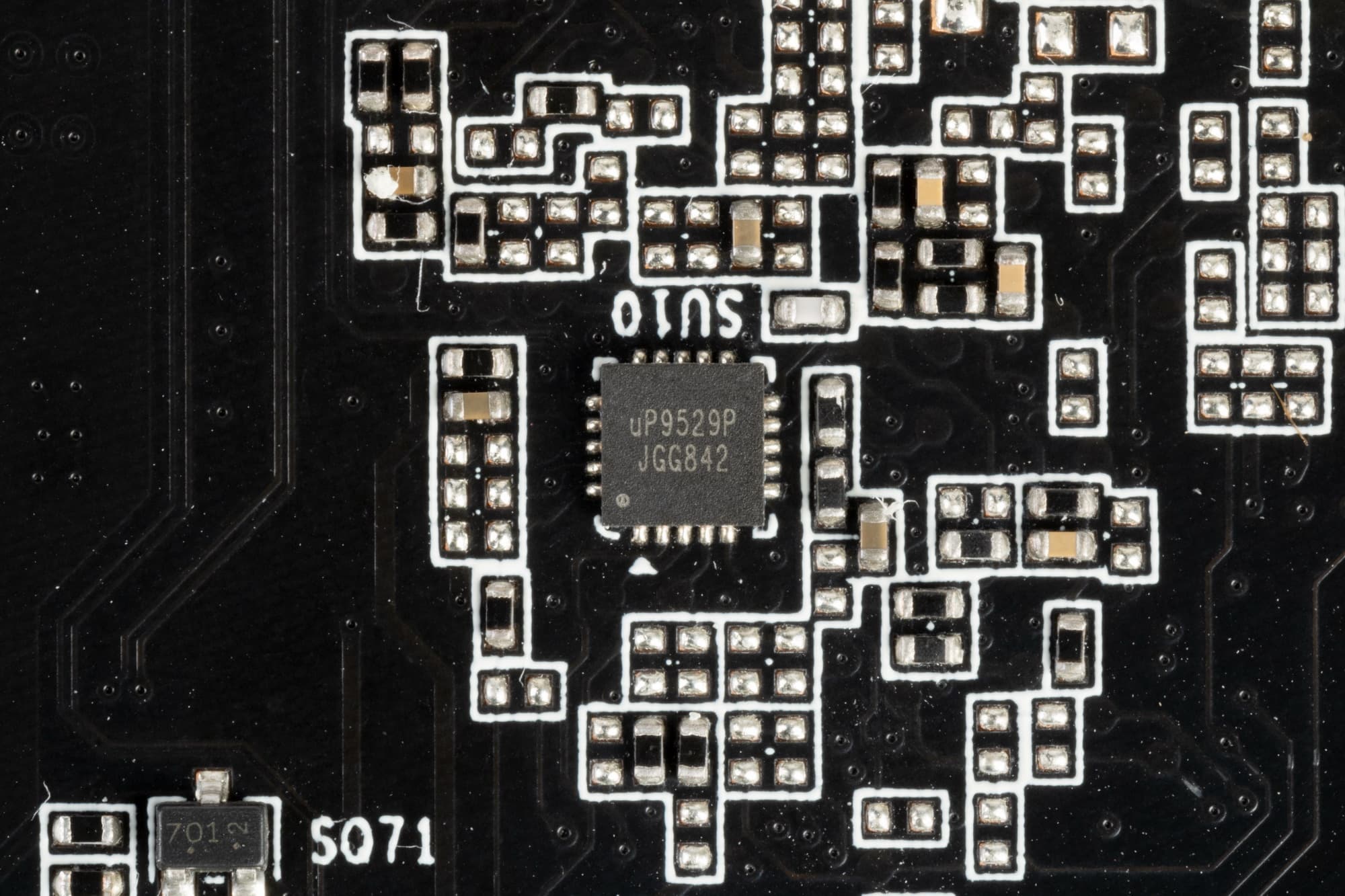

Для управления 2-фазной схемой питания микросхем памяти имеется отдельный контроллер uP9529P (uPI Semiconductor).

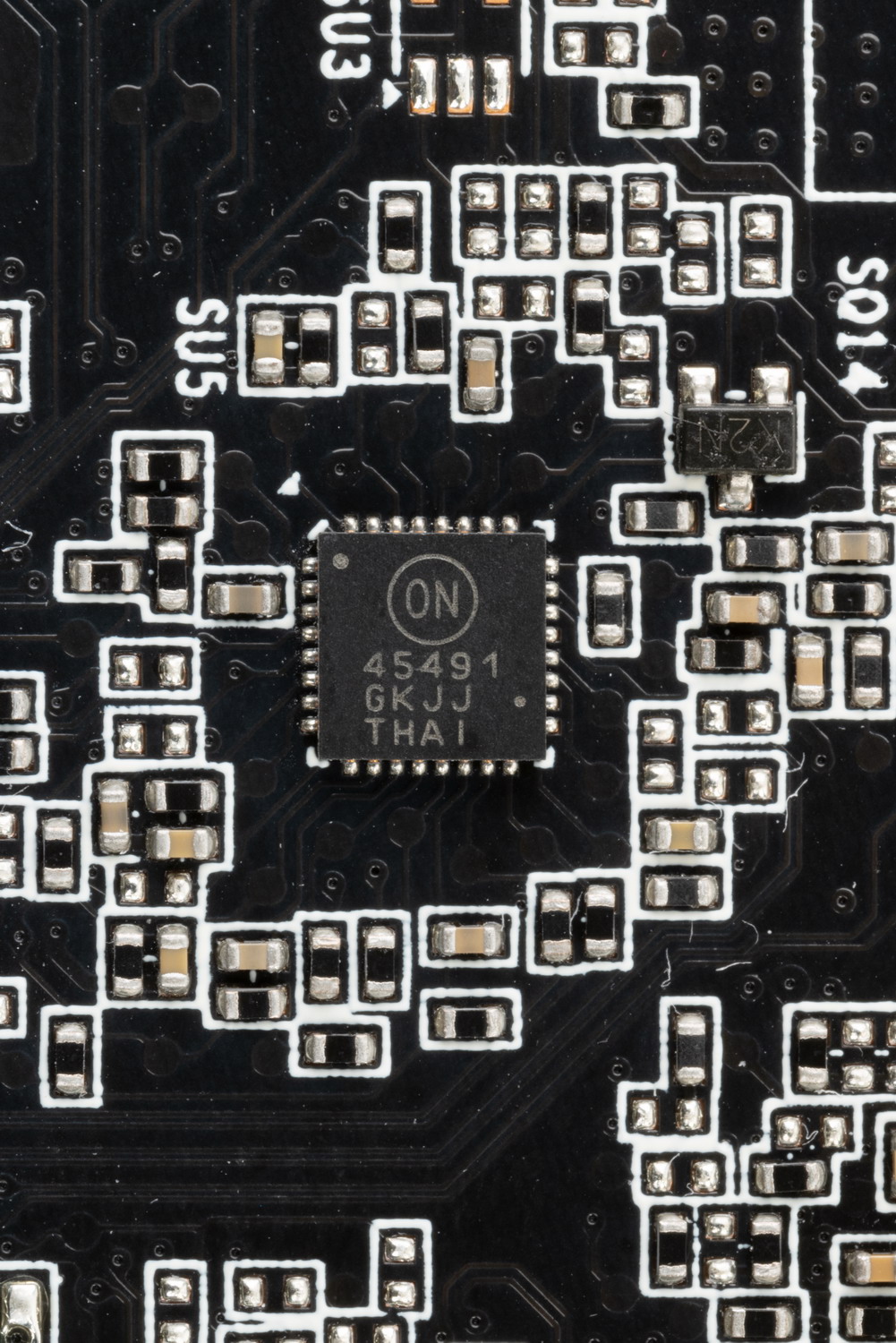

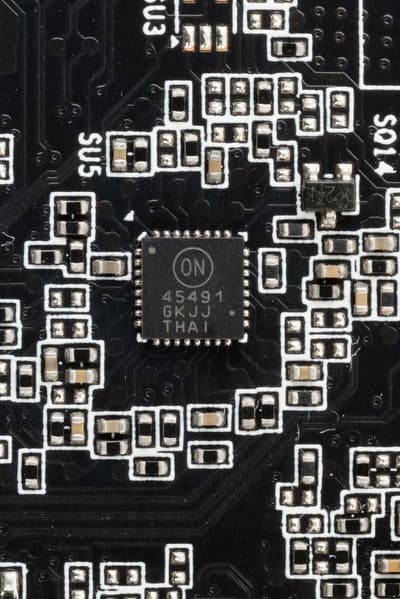

Мониторинг состояния осуществляет контроллер On NCP45491 производства компании On Semiconductor.

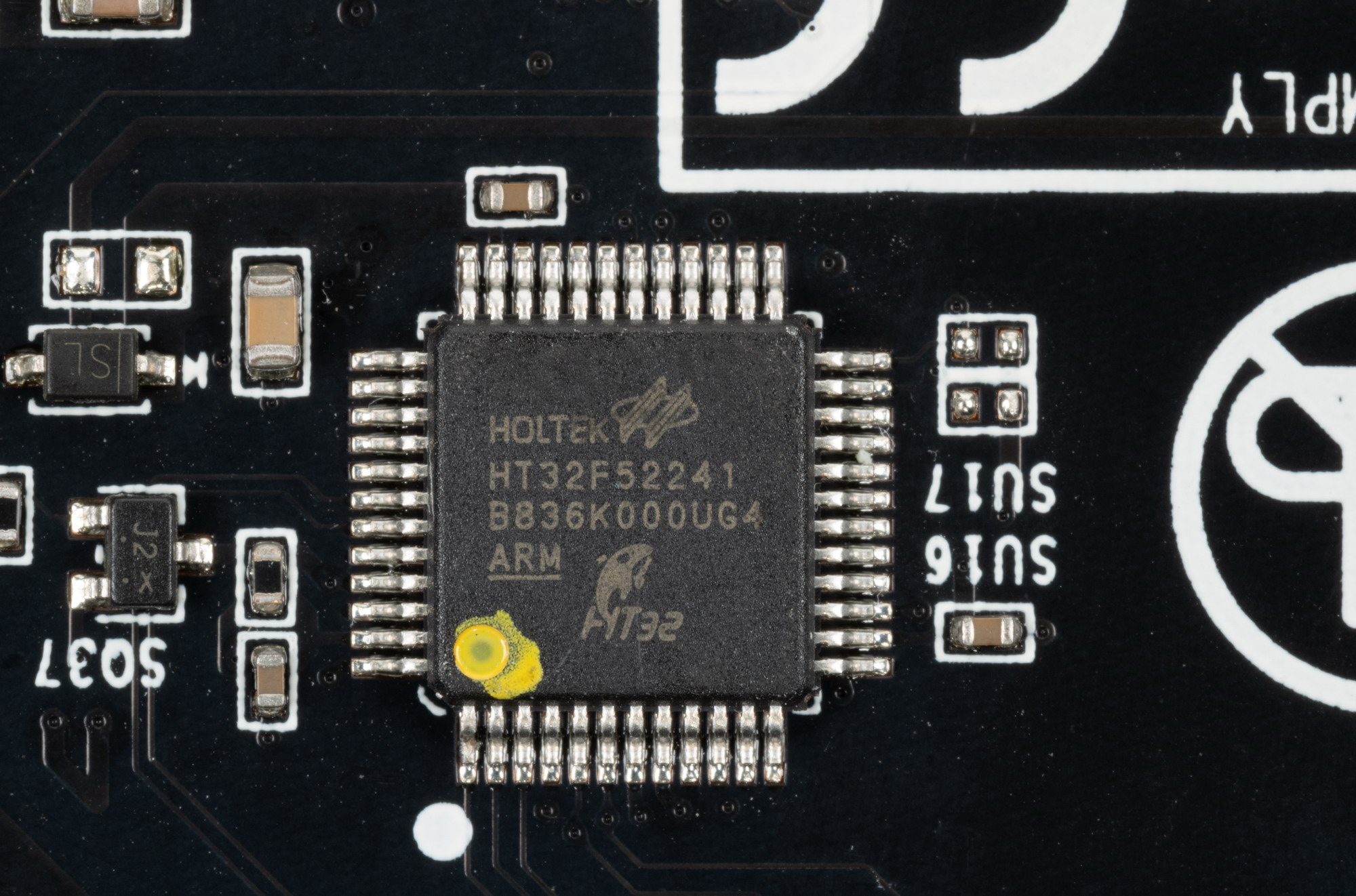

А контроллер Holtek HT32F52241 использован для управления подсветкой.
Штатная частота памяти равна референсной, а вот Boost-частота работы ядра значительно превышает референсную величину (на 10%), при этом максимальная частота не отличается от референсной. Тесты показали, что в целом прирост производительности от этого составляет около 5%.
Наш экземпляр карты иногда «стрекотал» дросселями. Напомню, что наличие или отсутствие подобных звуков не зависит ни от модели, ни от партии выпуска, ни даже от конкретного экземпляра видеокарты. На этот эффект влияет сочетание конкретной видеокарты, конкретной материнской платы и конкретного блока питания. Закономерности в подобных звуках дросселей до сих пор никто найти/уловить не смог.

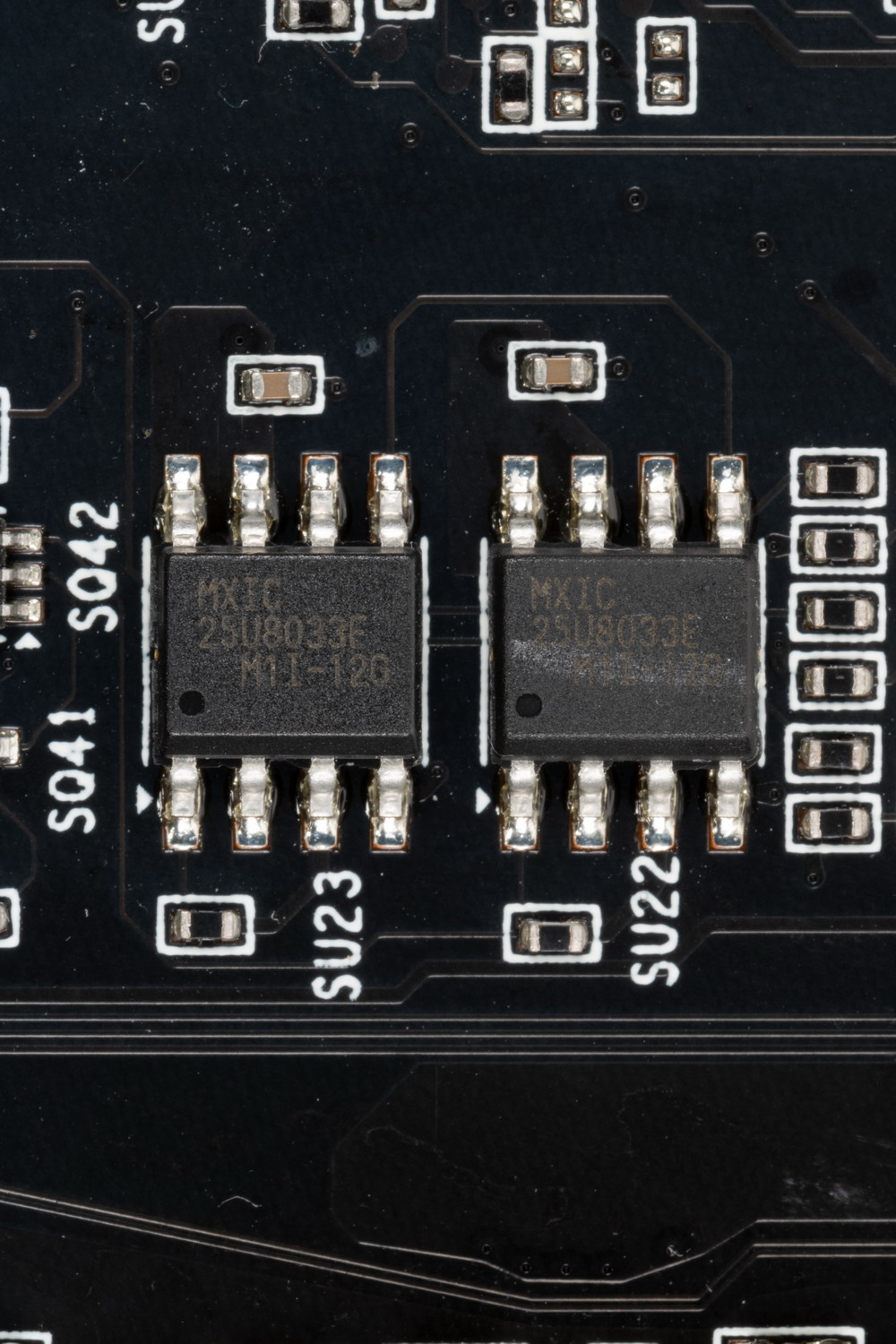

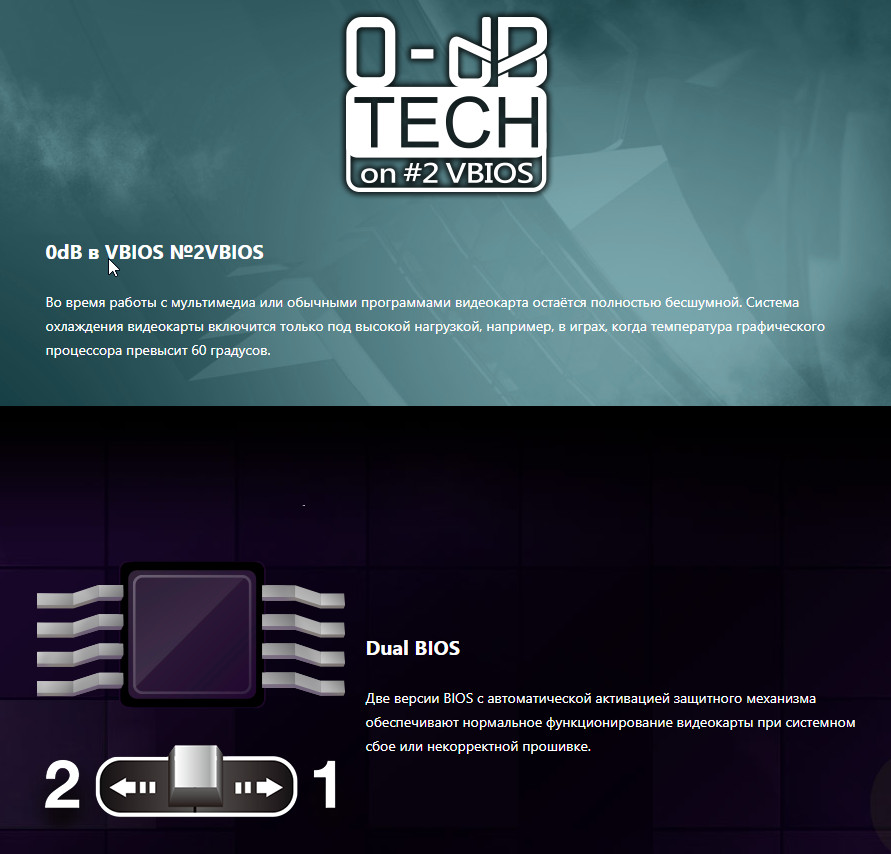

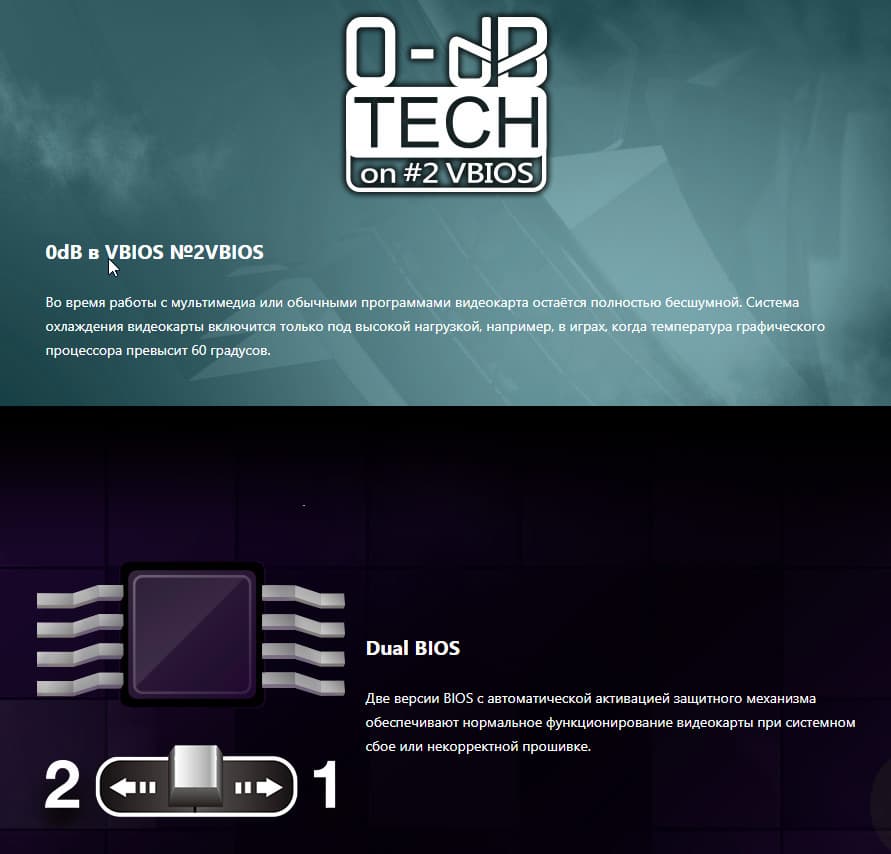

Видеокарта имеет 2 копии BIOS, и на ее торце имеется переключатель.
Версии BIOS имеют одинаковый набор частот работы, но в одном варианте вентиляторы останавливаются в случае простоя карты, а в другом — нет.

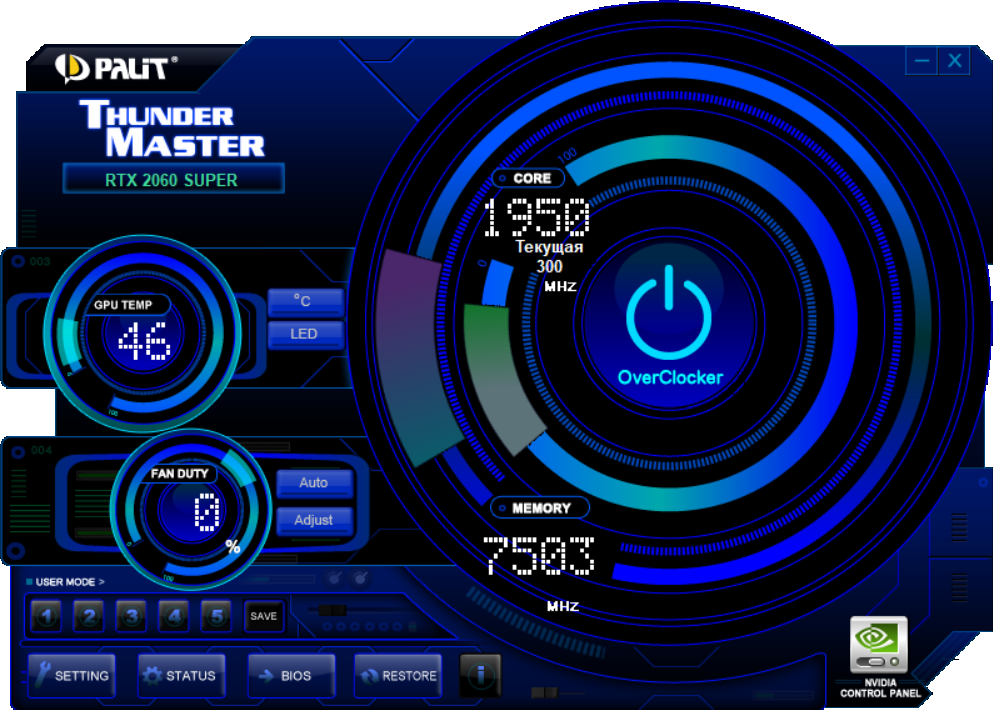

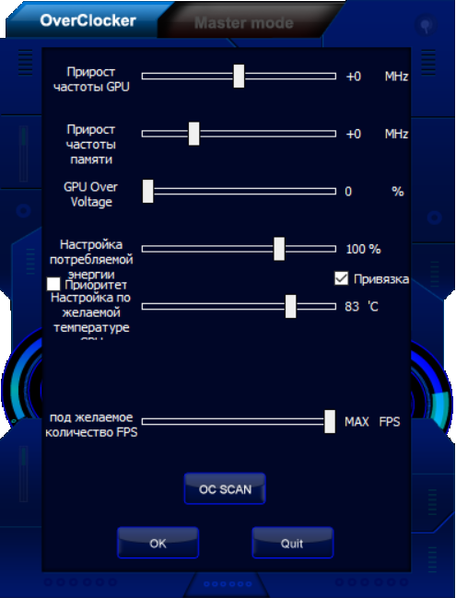

Управление работой карты обеспечивается с помощью фирменной утилиты Thunder Master.
Тут можно выставить параметры работы:
У видеокарты стандартный набор видеовыходов: 3 DP и 1 HDMI. Дополнительный подвод питания — через два разъема (8- и 6-контактный).
Я попытался разогнать эту карту с помощью Thunder Master. В итоге карта стабильно работала при частоте GPU Boost 1950 МГц и частоте памяти 15 ГГц. Вероятно, она смогла бы работать и на более высоких частотах, если бы не лимиты по потреблению, установленные в драйверах Nvidia.
Нагрев и охлаждение

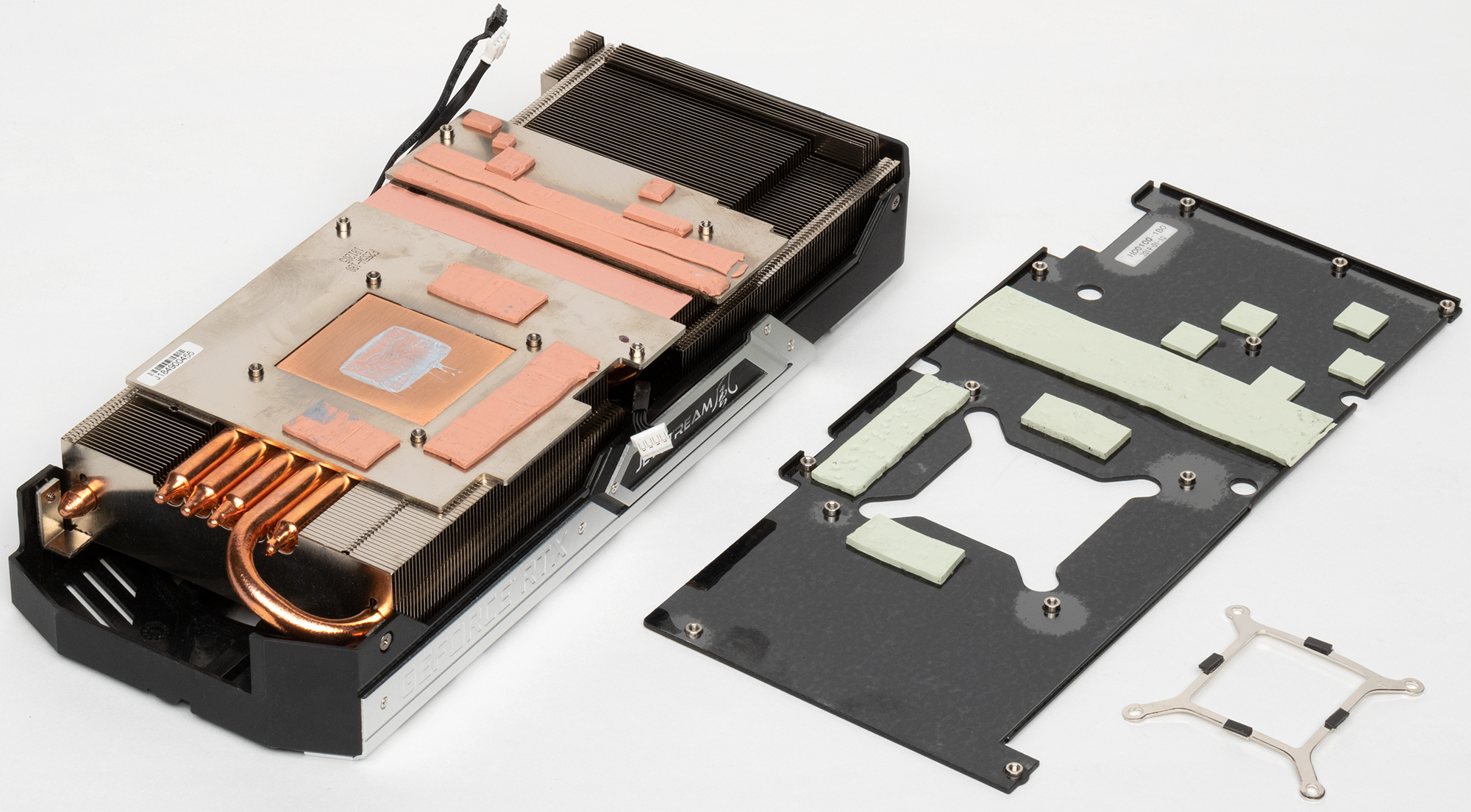

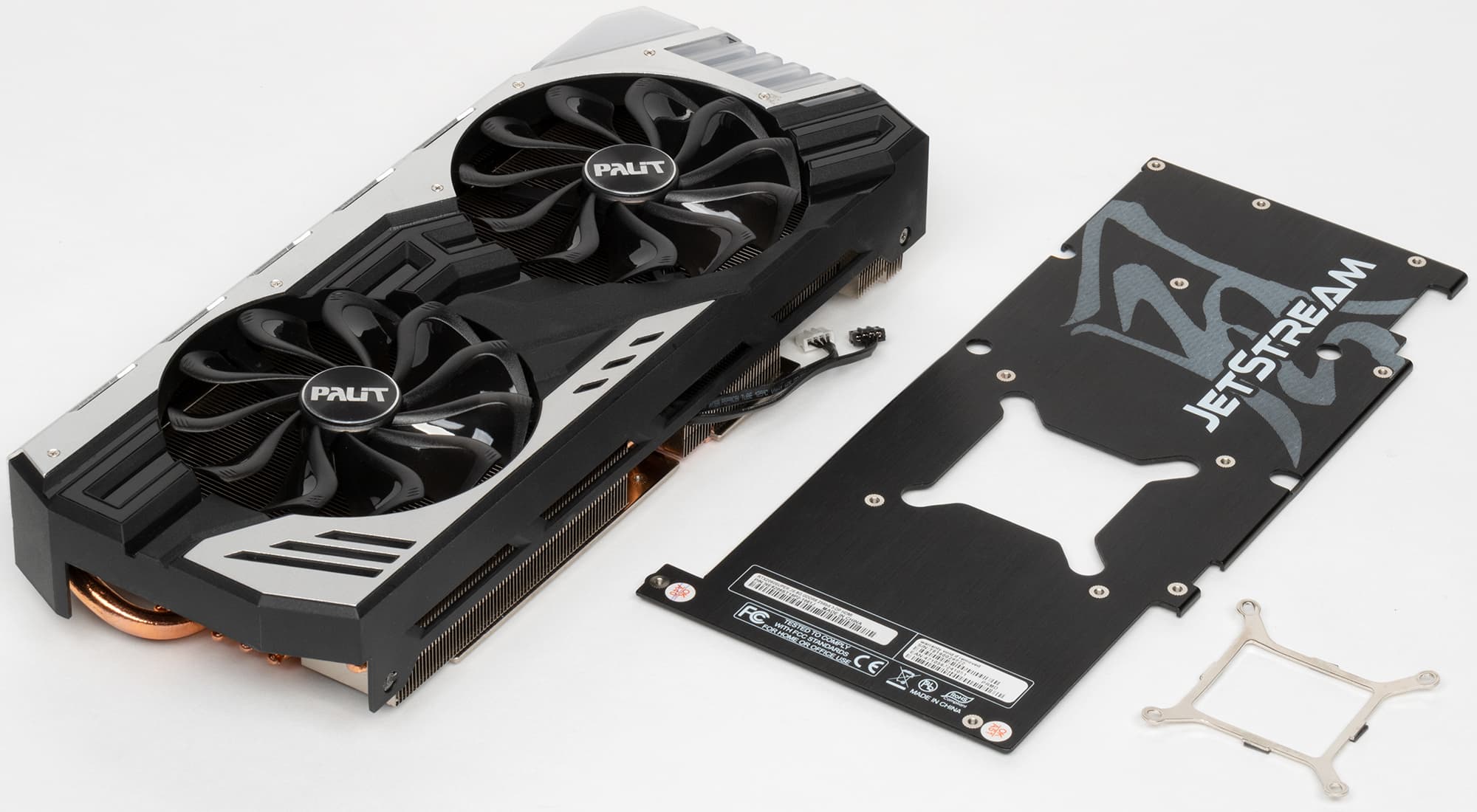

В отличие от весьма компактной модели RTX 2060 Super Gaming Pro, эта карта обладает весьма приличными размерами, и они определяются именно габаритами СО. Мы видим массивный пластинчатый радиатор, его пересекают пять тепловых трубок для улучшения рассеивания тепла по ребрам. Трубки припаяны к медному основанию, которое и прижимается к GPU. Для охлаждения микросхем памяти и силовых элементов предусмотрена та же самая большая платформа-подошва. На обороте карты установлена толстая пластина, служащая не только элементом жесткости, но и дополнительным охладителем PCB через термопрокладки. В итоге система охлаждения видеокарты занимает 3 слота по толщине.
Поверх радиатора установлен кожух с двумя вентиляторами 90 мм, работающими на одинаковой частоте. Напомню, что они не останавливаются в простое, если карта работает в режиме BIOS1, и останавливаются, если BIOS2 (детали смотрите в разделе измерения шума).

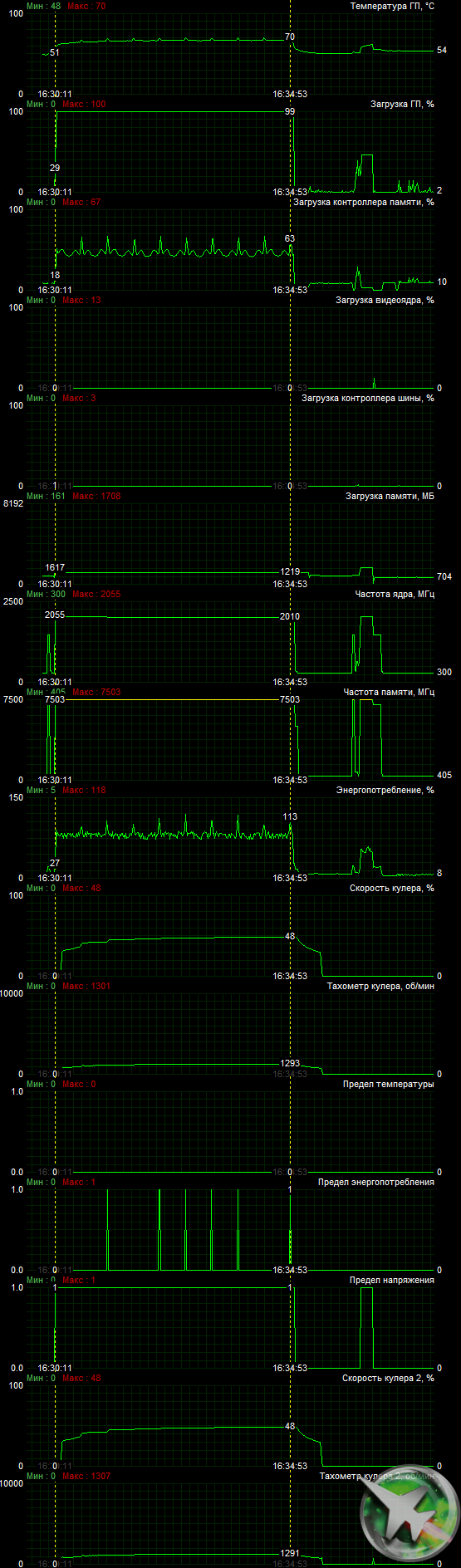

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является очень хорошим результатом для видеокарты такого уровня.

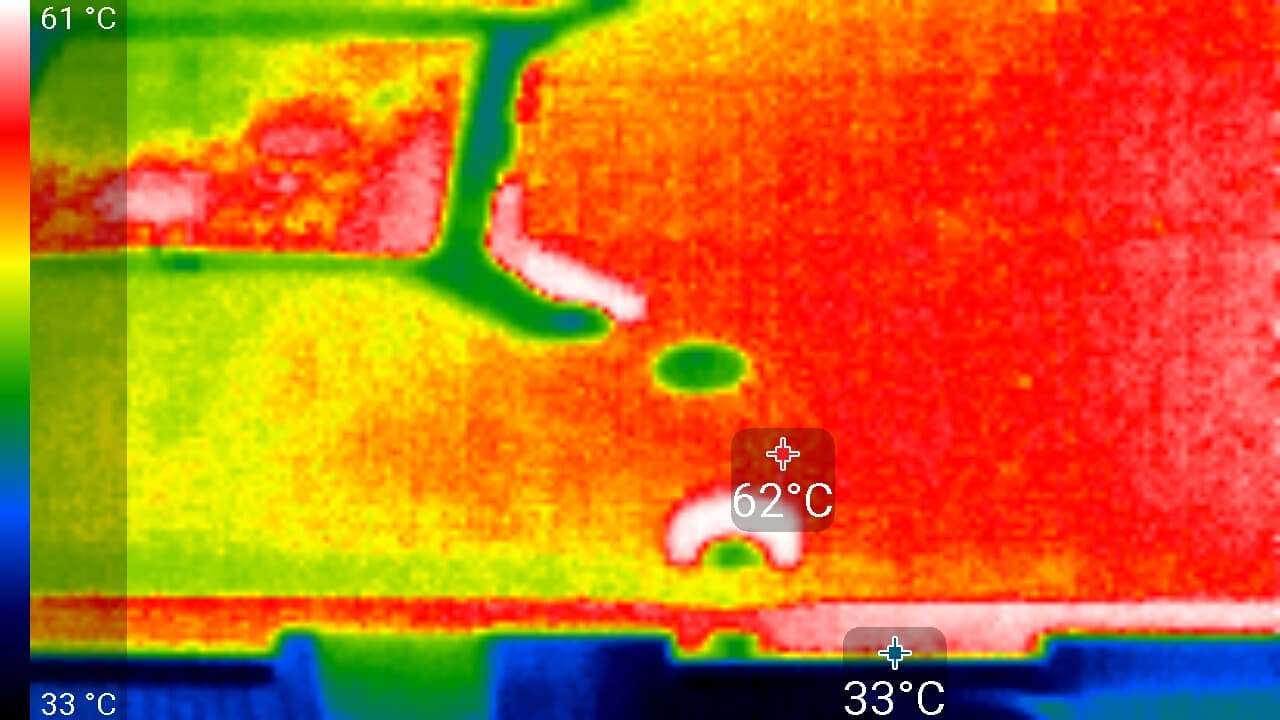

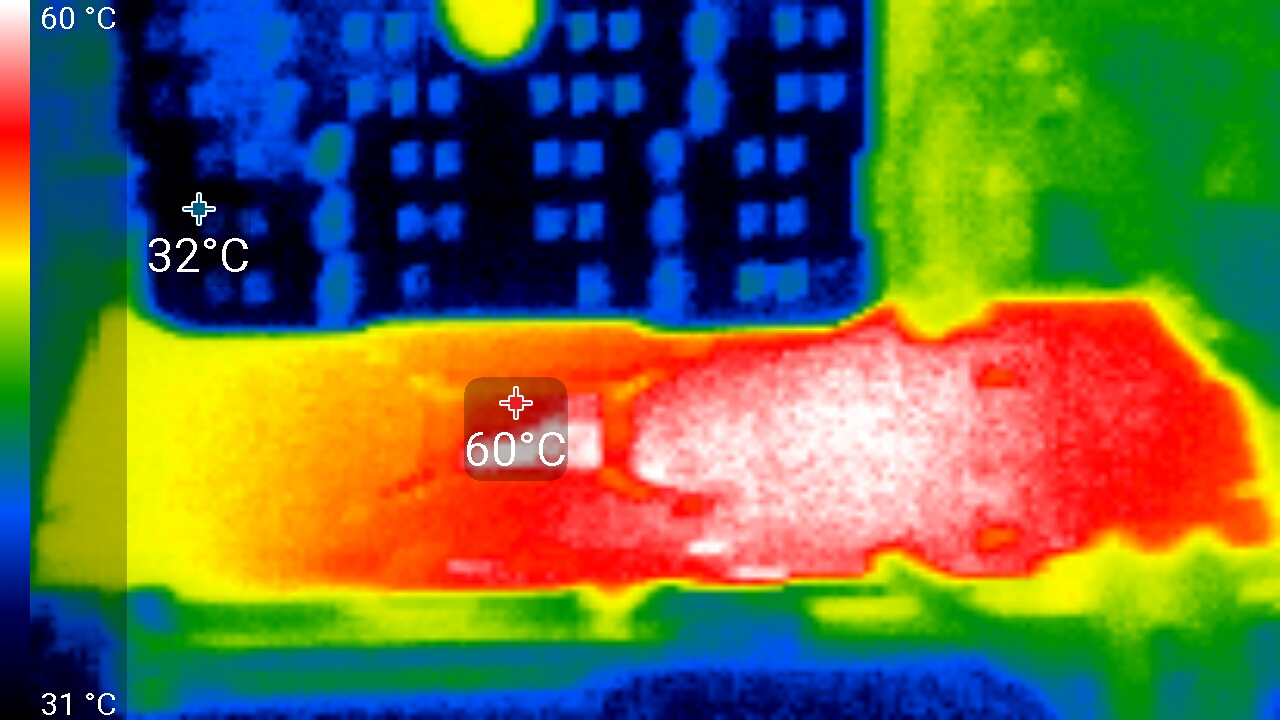

Максимальный нагрев — области около GPU и преобразователей питания.
При ручном разгоне шум и нагрев карты практически не менялись, что лишь подтверждает ограничение разгона не возможностями самого GPU и/или системы питания, а искусственным лимитом в драйверах Nvidia.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D:
- при BIOS1 температура составляла 30 °C, вентиляторы вращались на частоте примерно 500 оборотов в минуту, практически не производя шума — его уровень едва регистрировался шумомером и был равен фоновому (18,0 дБА)
- при BIOS2 температура составляла 32 °C, вентиляторы не вращались, шум был равен фоновому
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 69 °C. Вентиляторы при этом раскручивались до 1380 оборотов в минуту, шум вырастал до 28,3 дБА, это тихо.
Подсветка

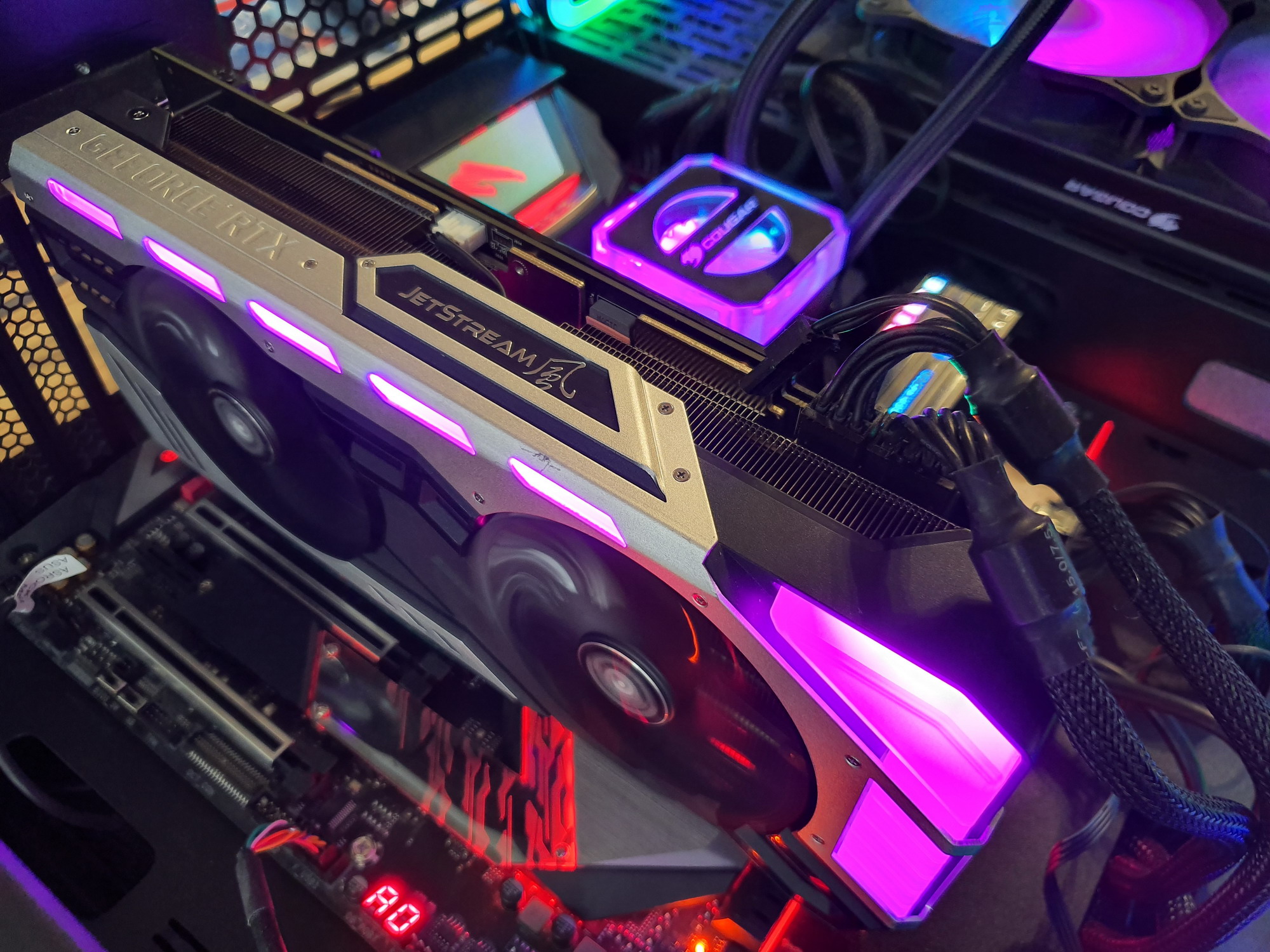

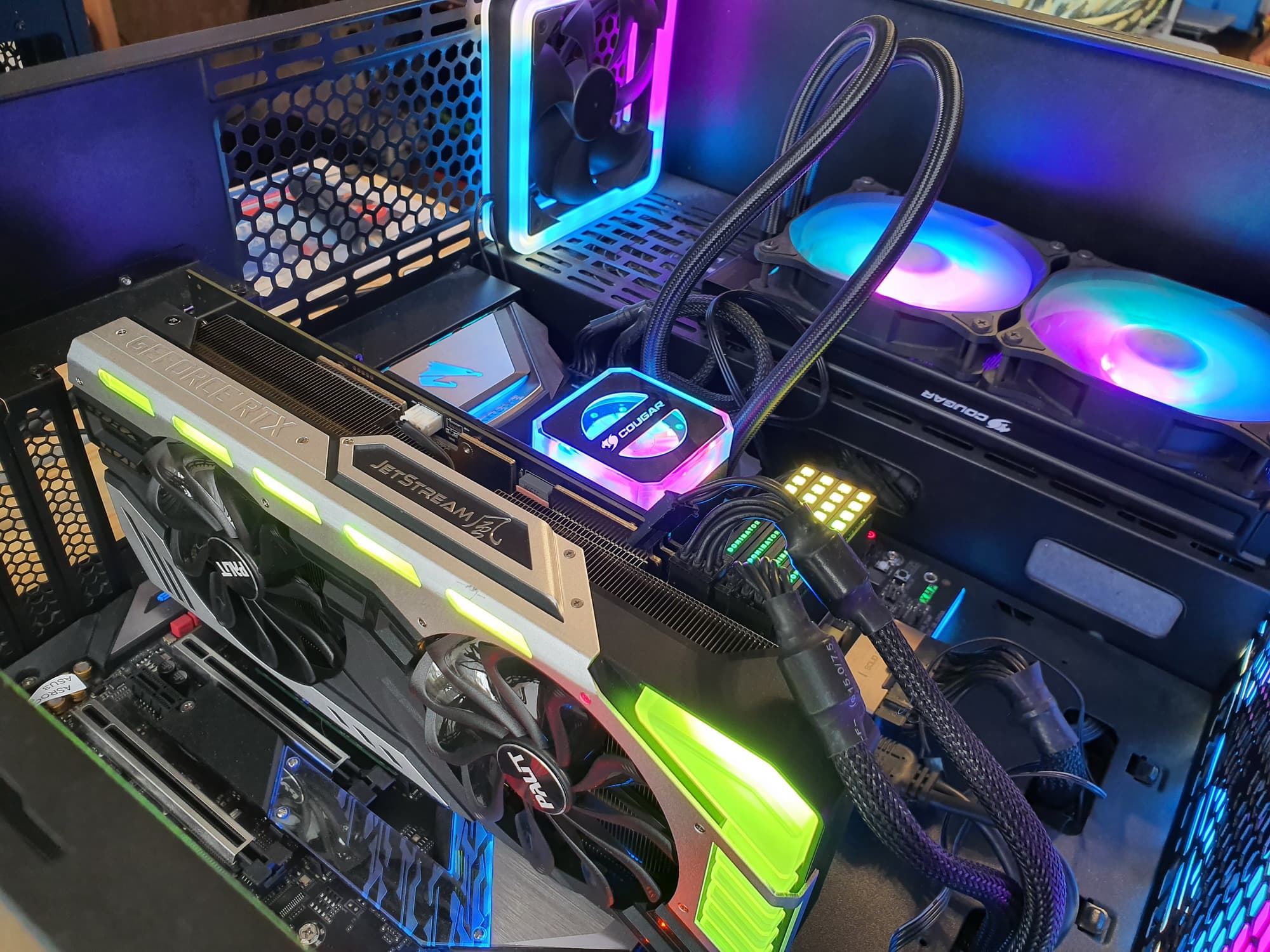

Подсветка у этой карты присутствует в виде характерных вставок на кожухе вдоль верхнего торца, а также на хвостовой части кожуха.

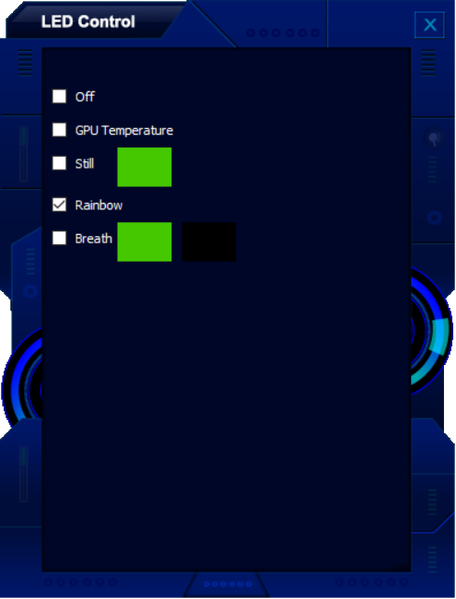

Управление свечением осуществляется через утилиту Thunder Master.
В целом подсветка у этой платы неплохая, но выбор режимов очень скромный.

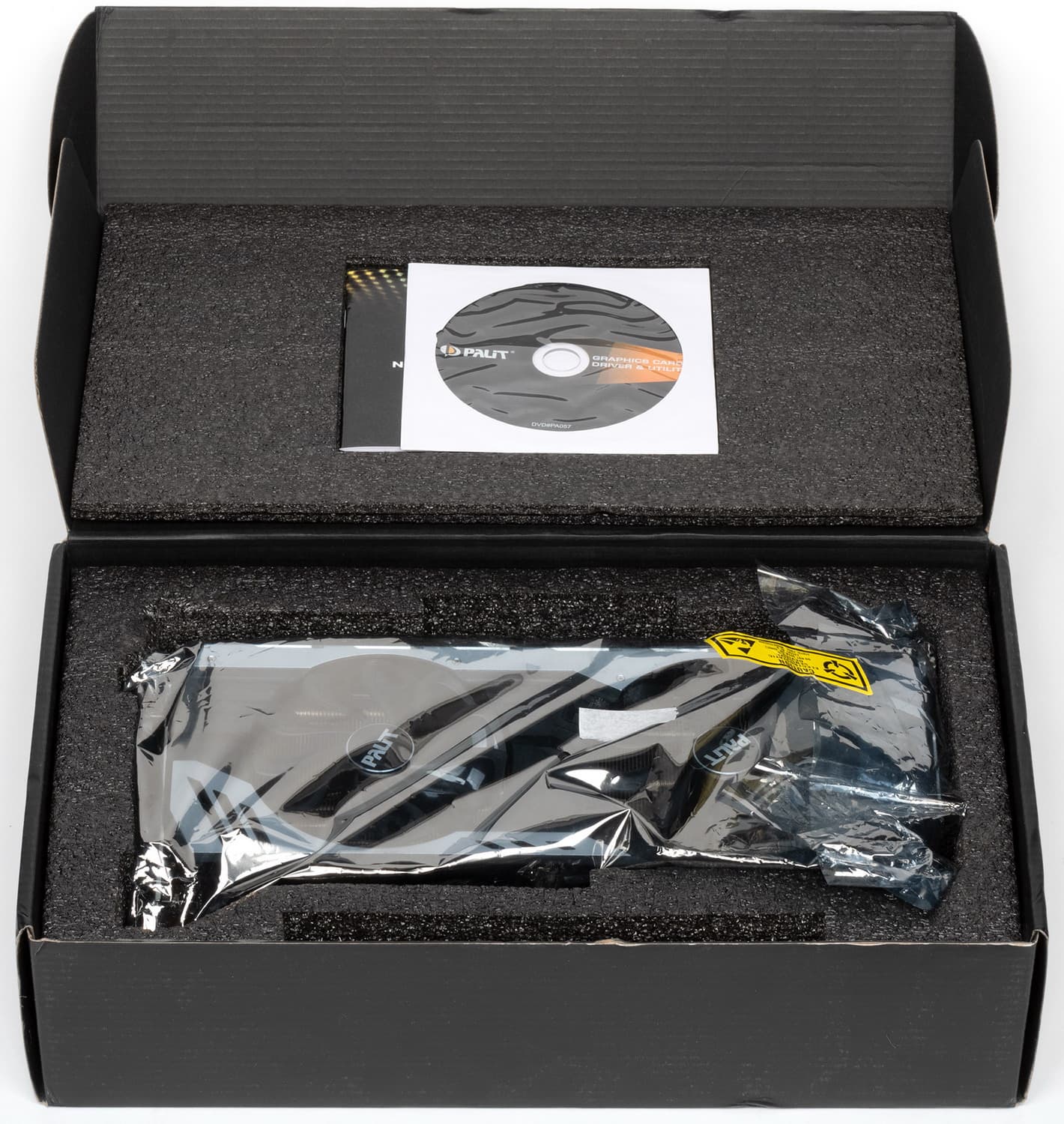

Комплект поставки и упаковка

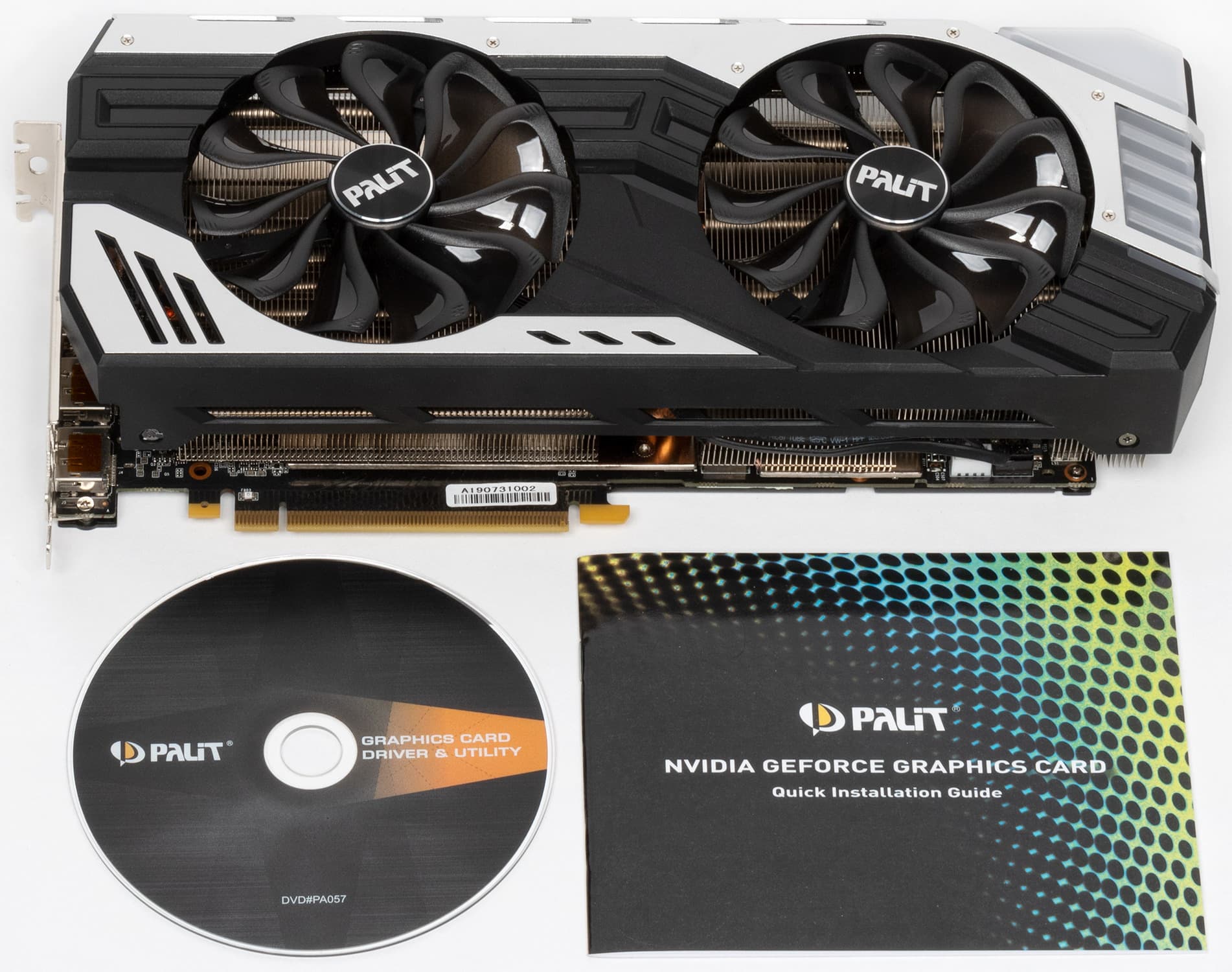

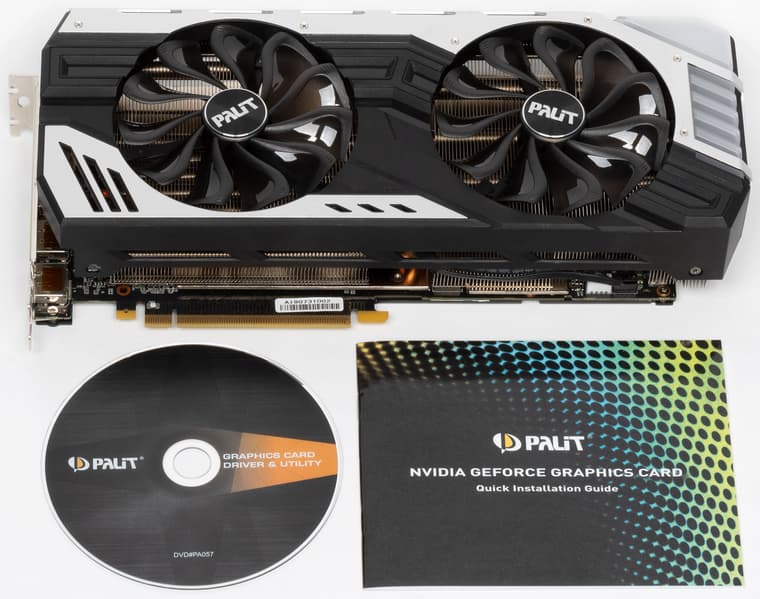

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Перед нами базовый комплект.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

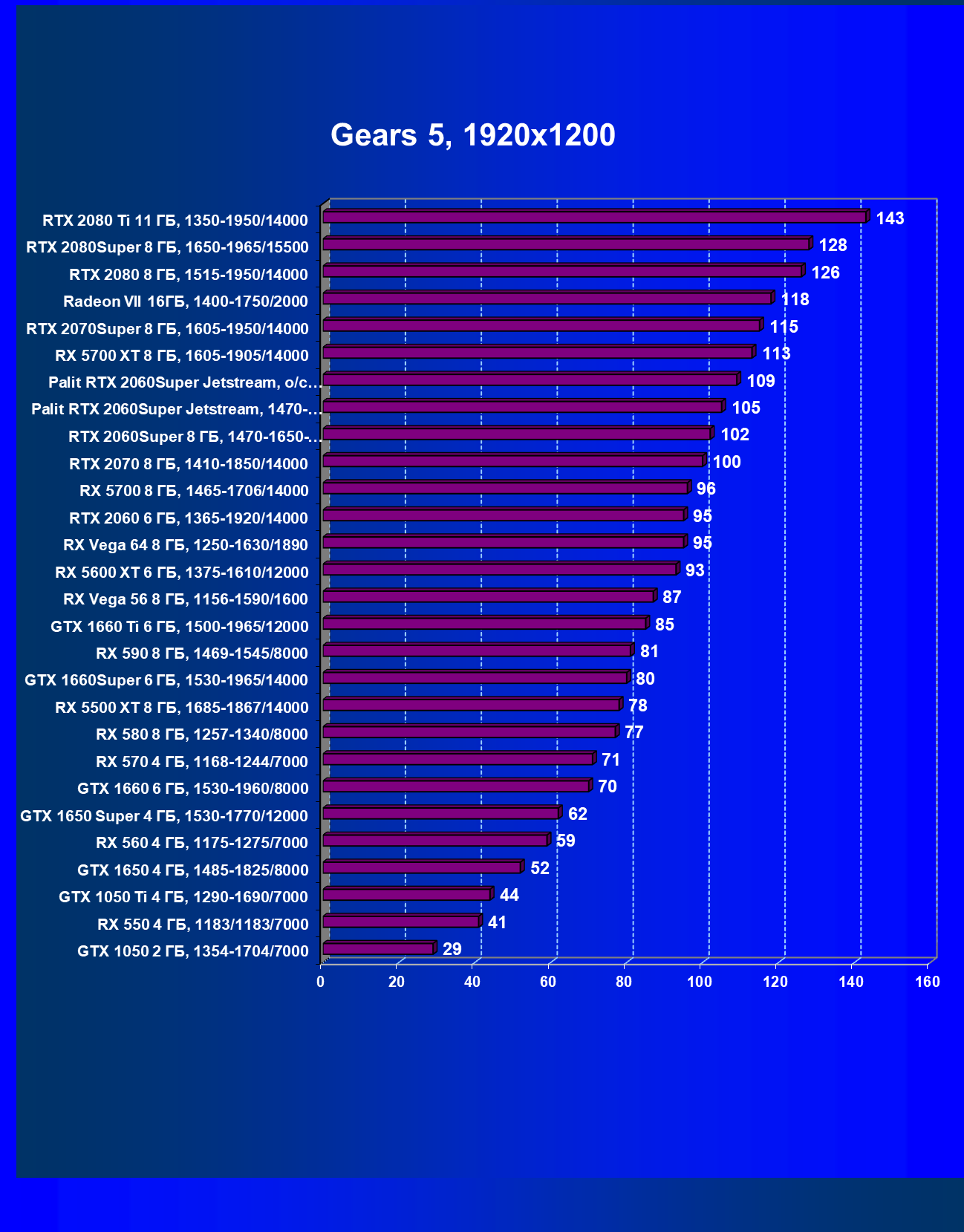

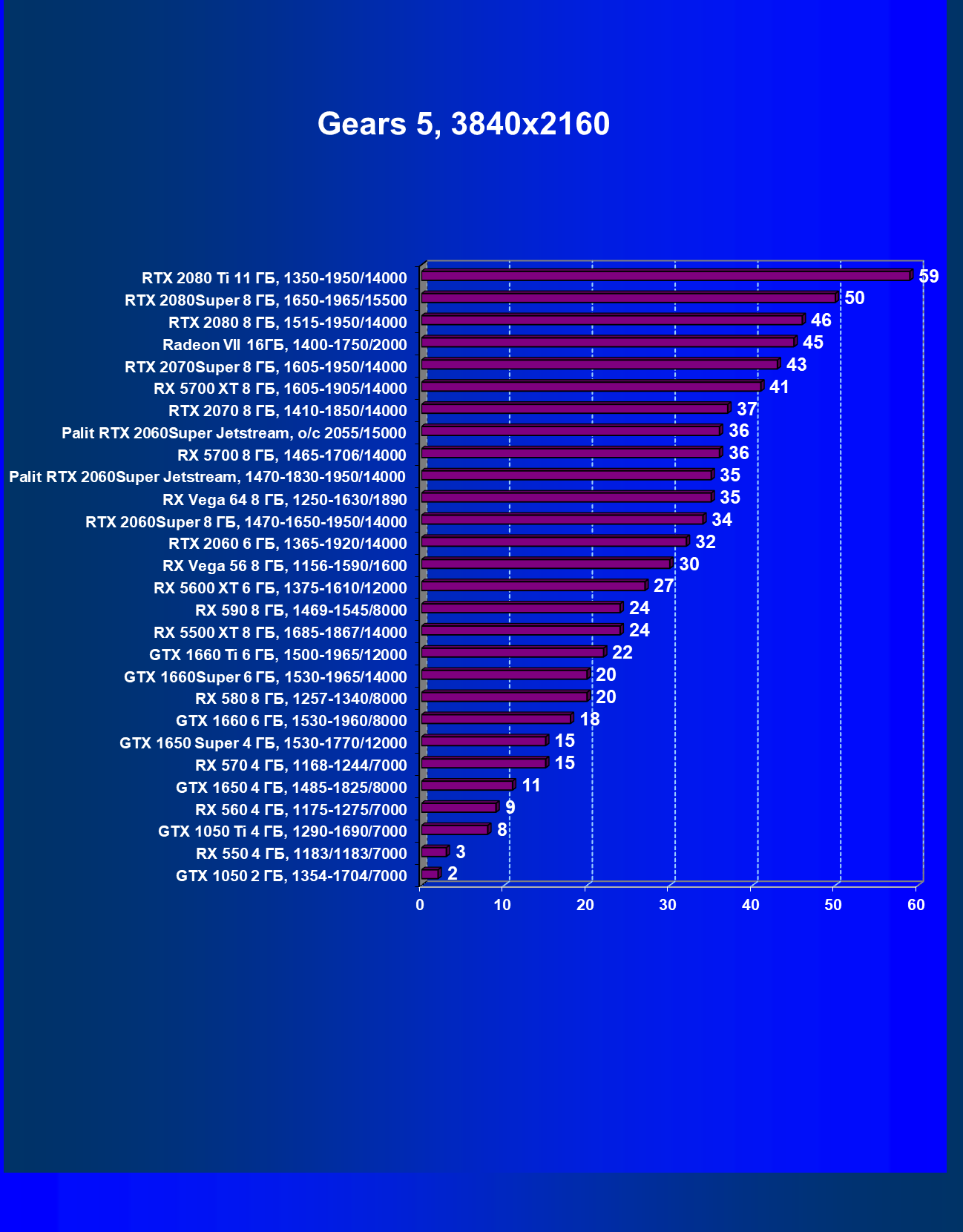

- Gears 5 (Xbox Game Studios/The Coalition)

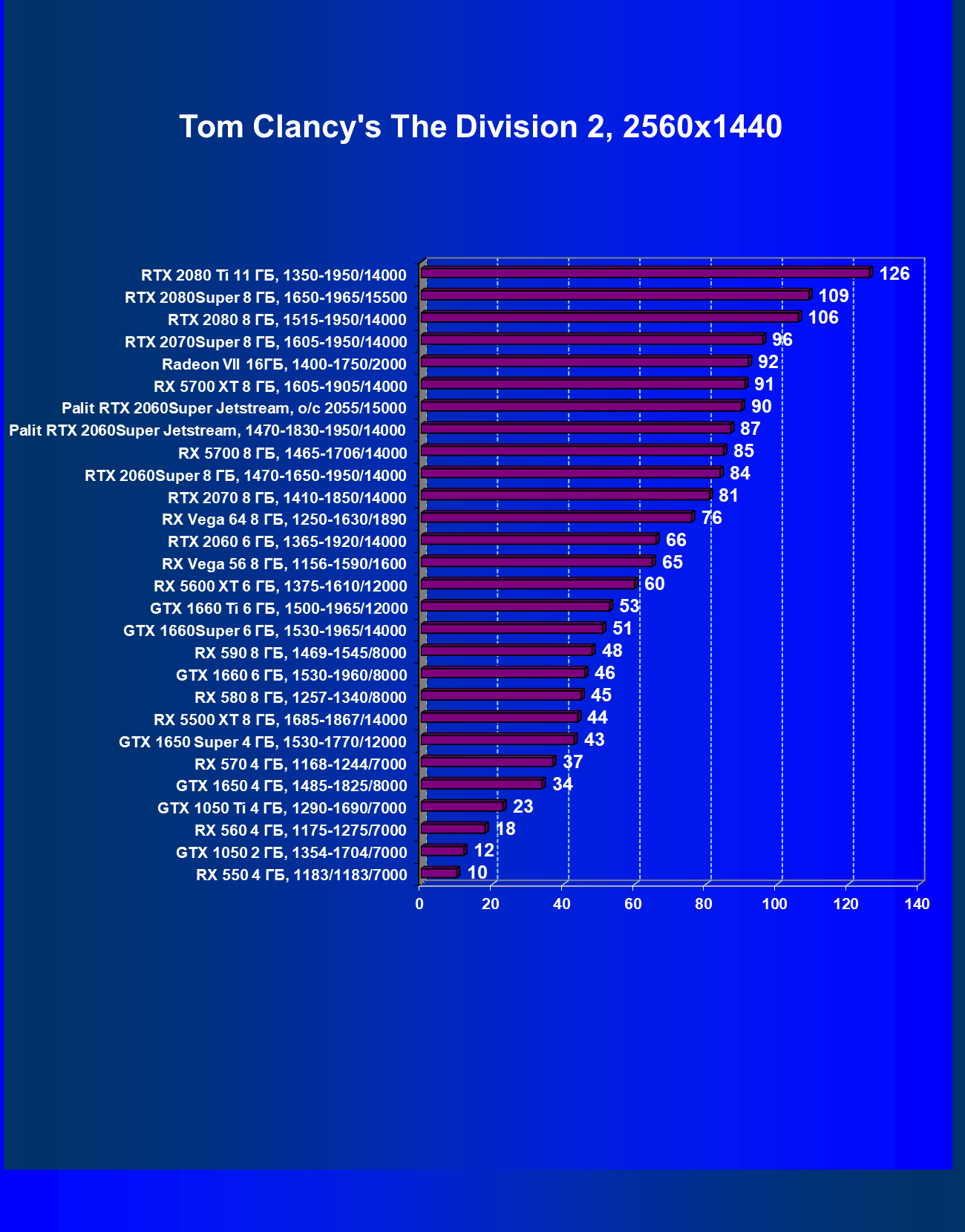

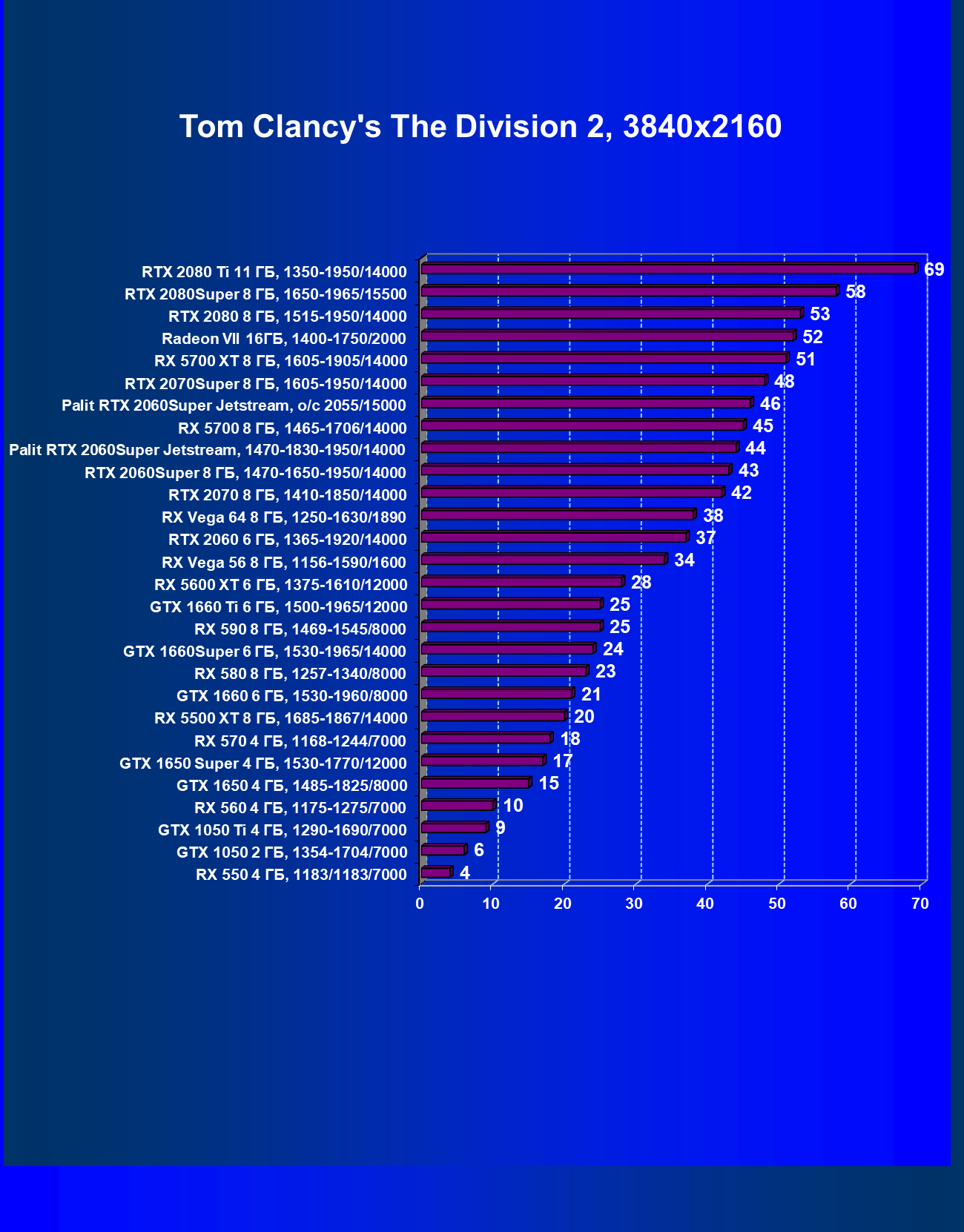

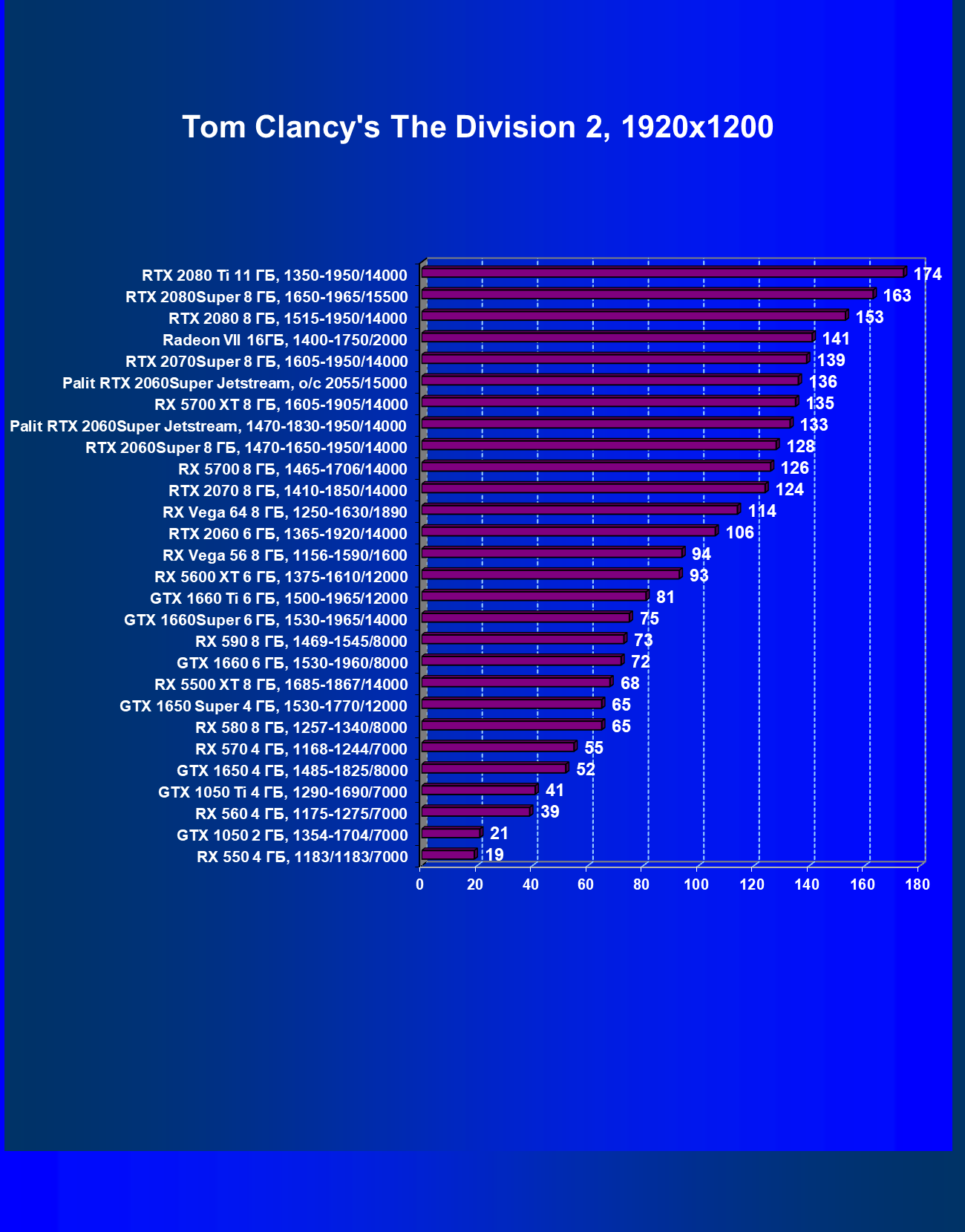

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

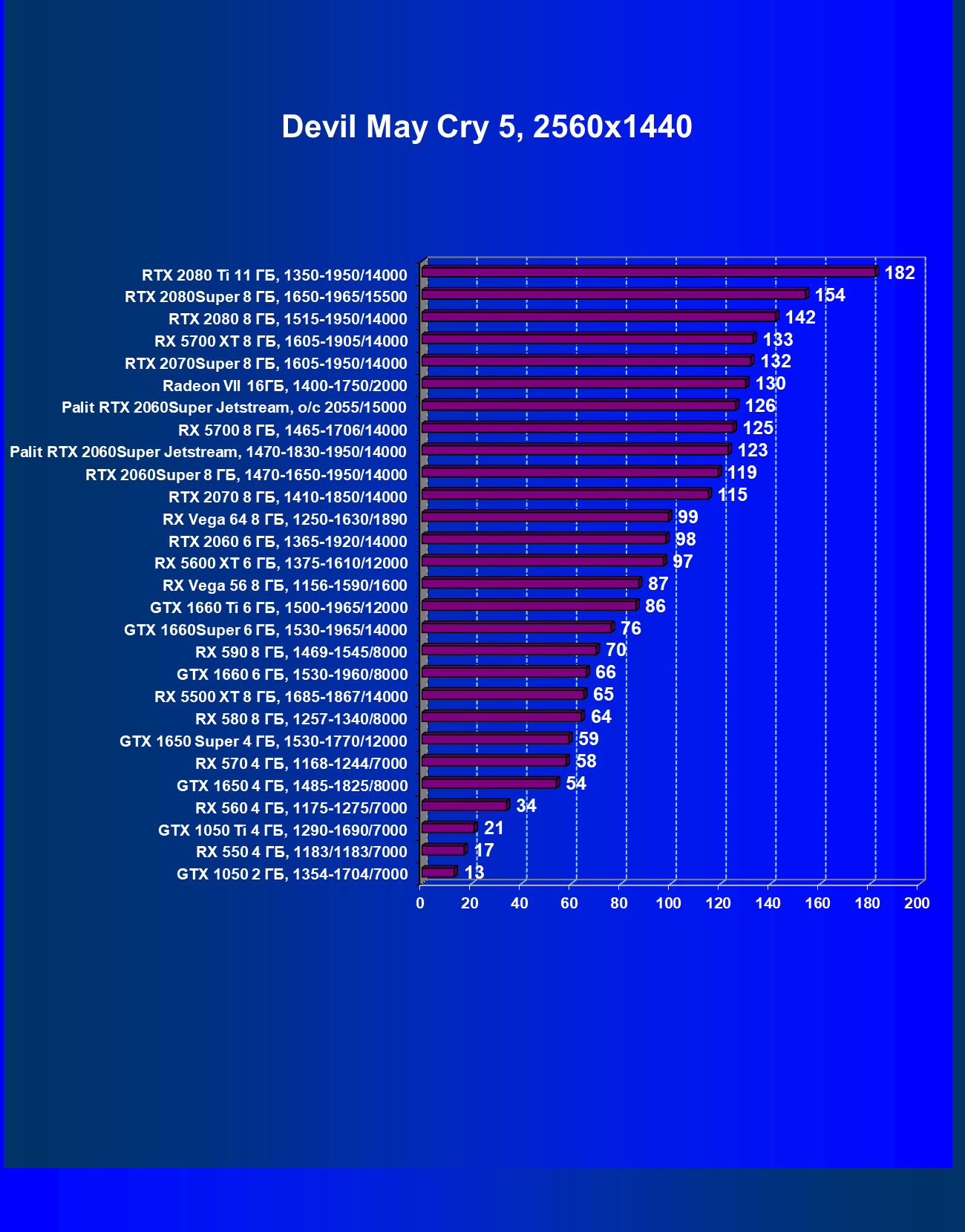

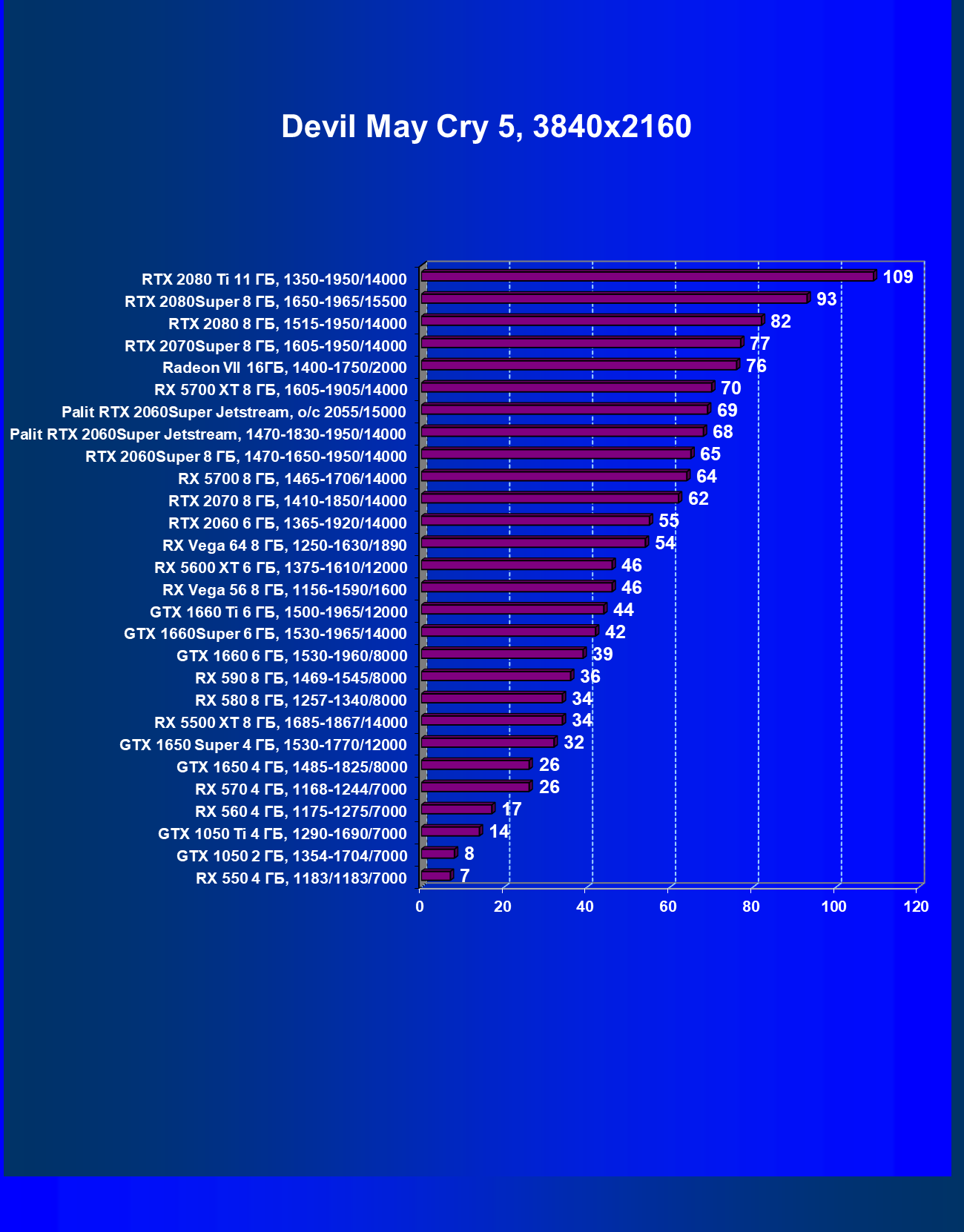

- Devil May Cry 5 (Capcom/Capcom)

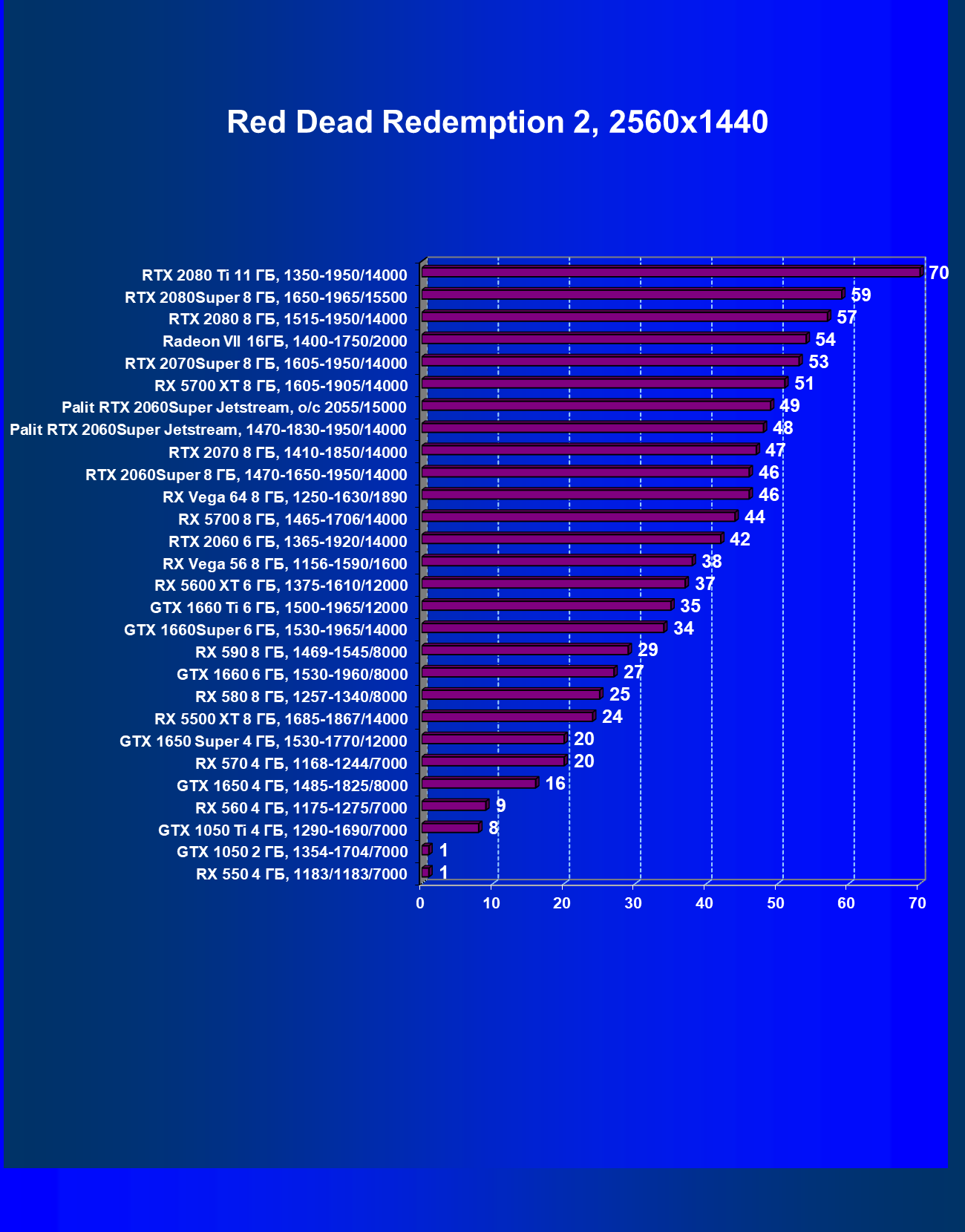

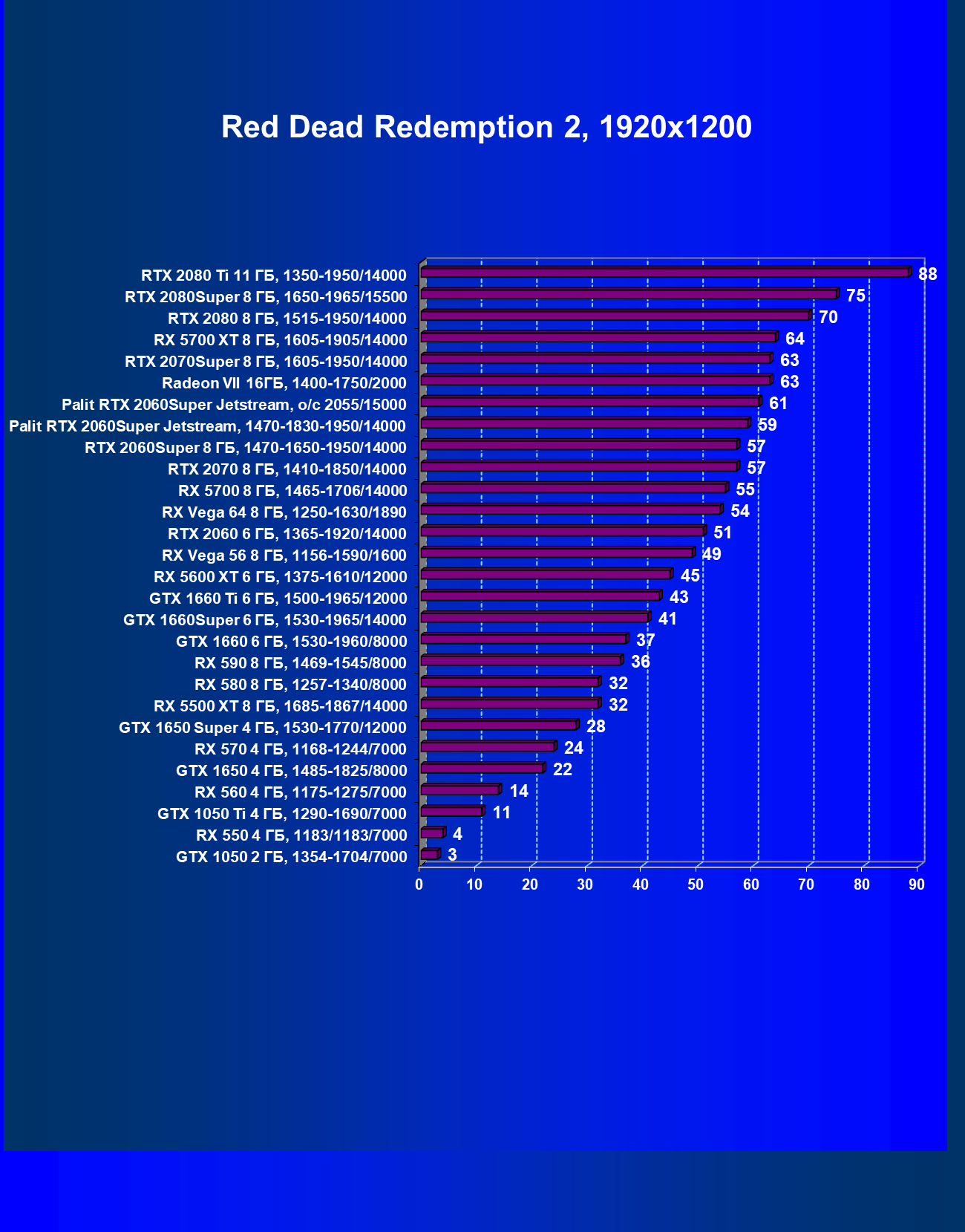

- Red Dead Redemption 2 (Rockstar)

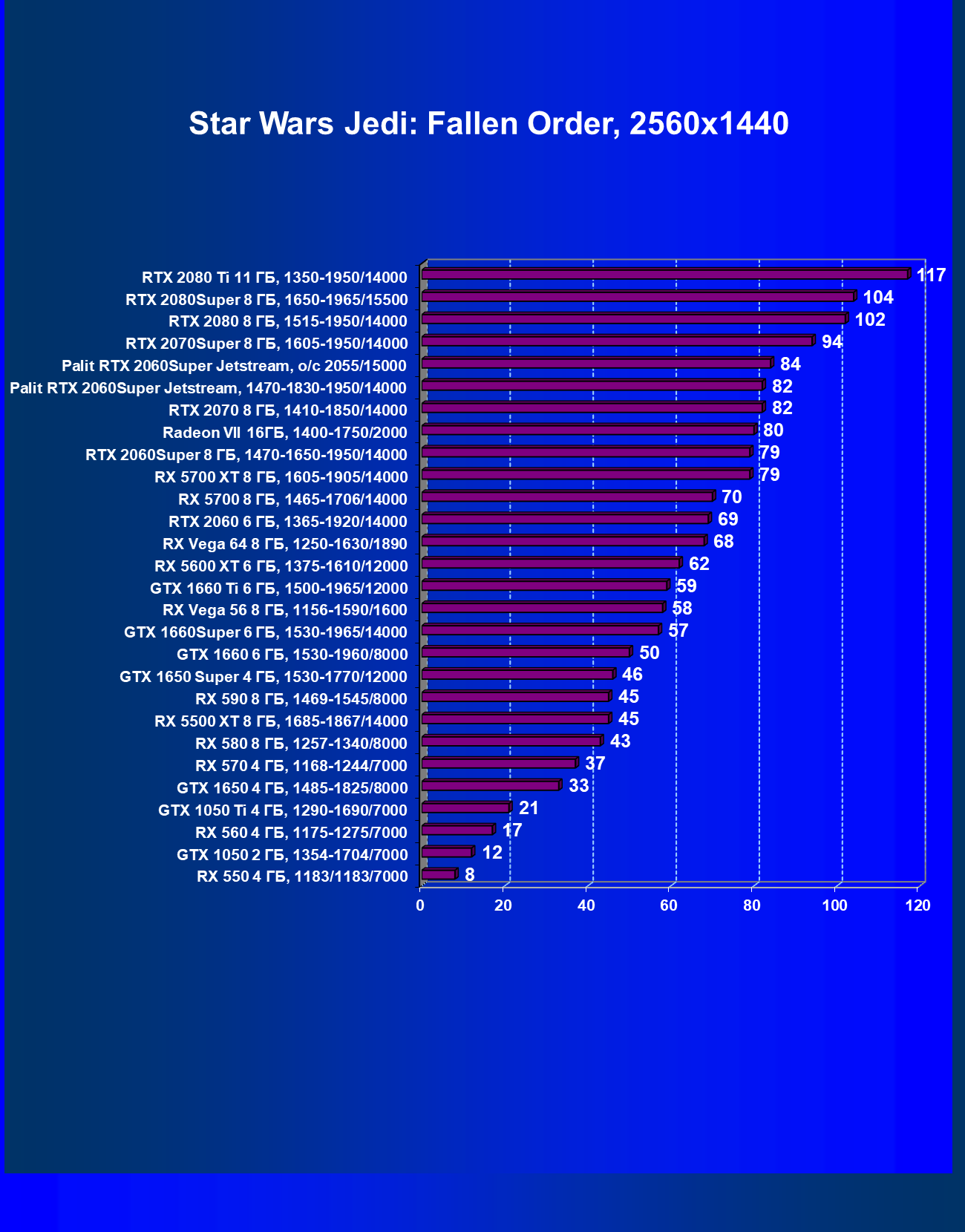

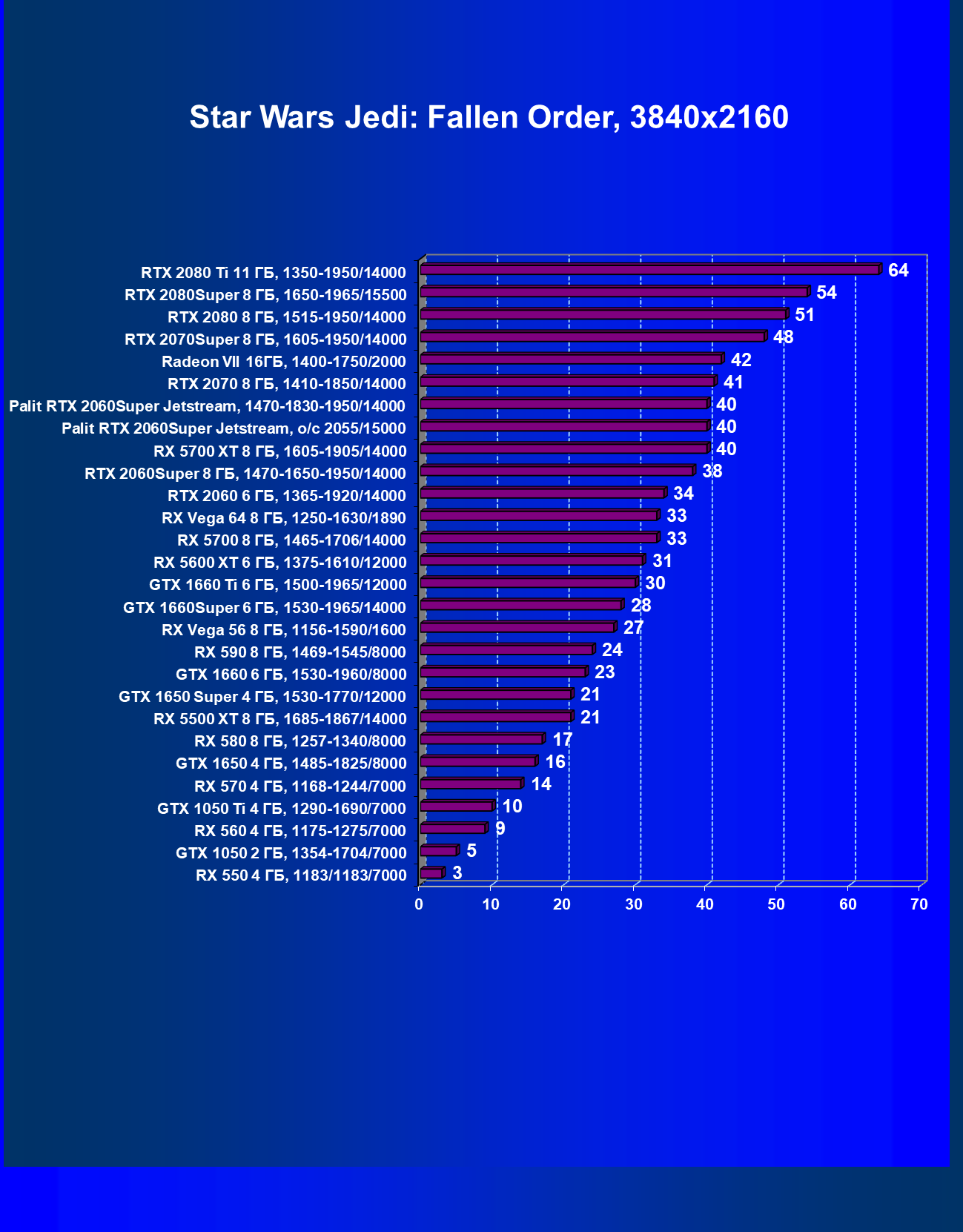

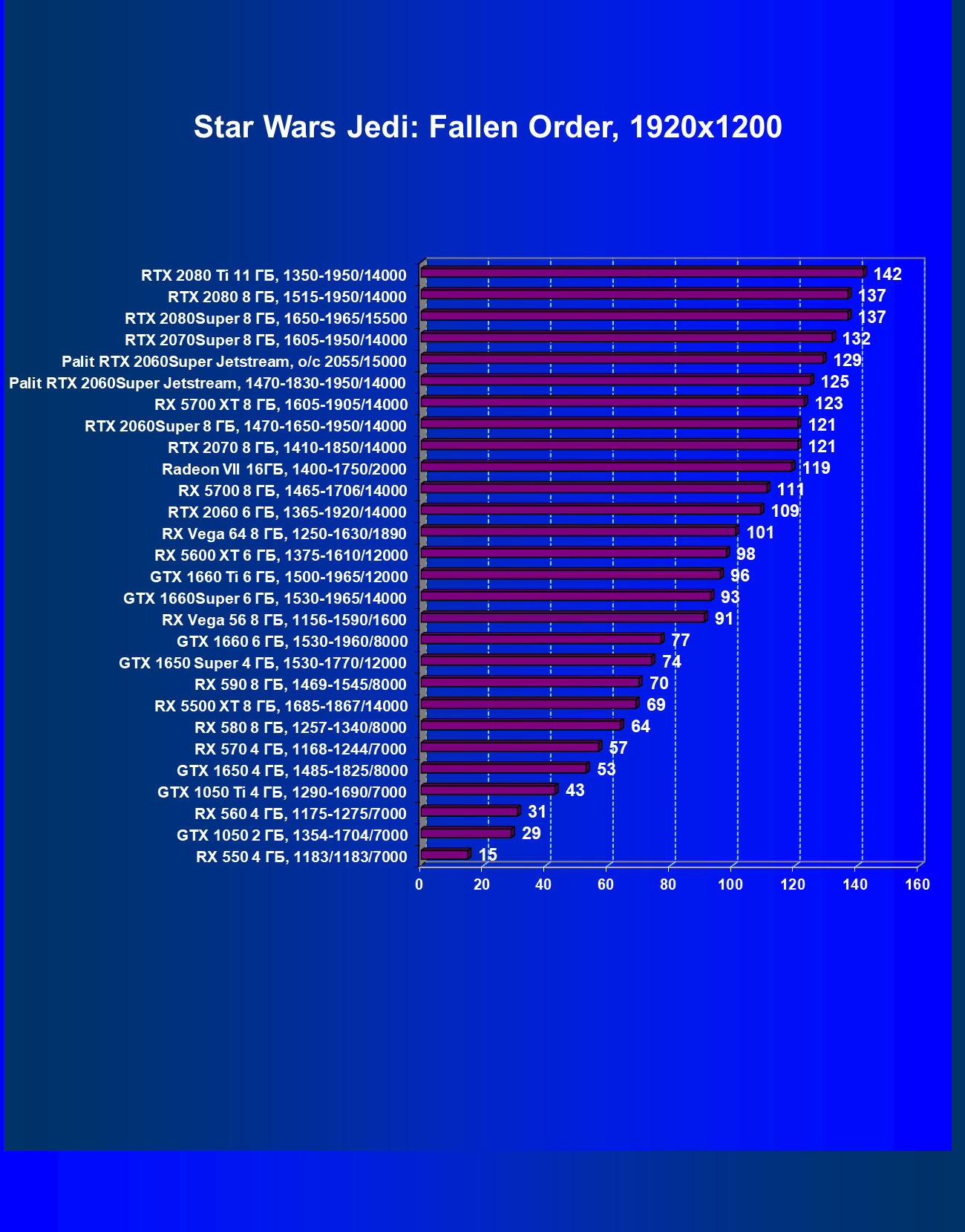

- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

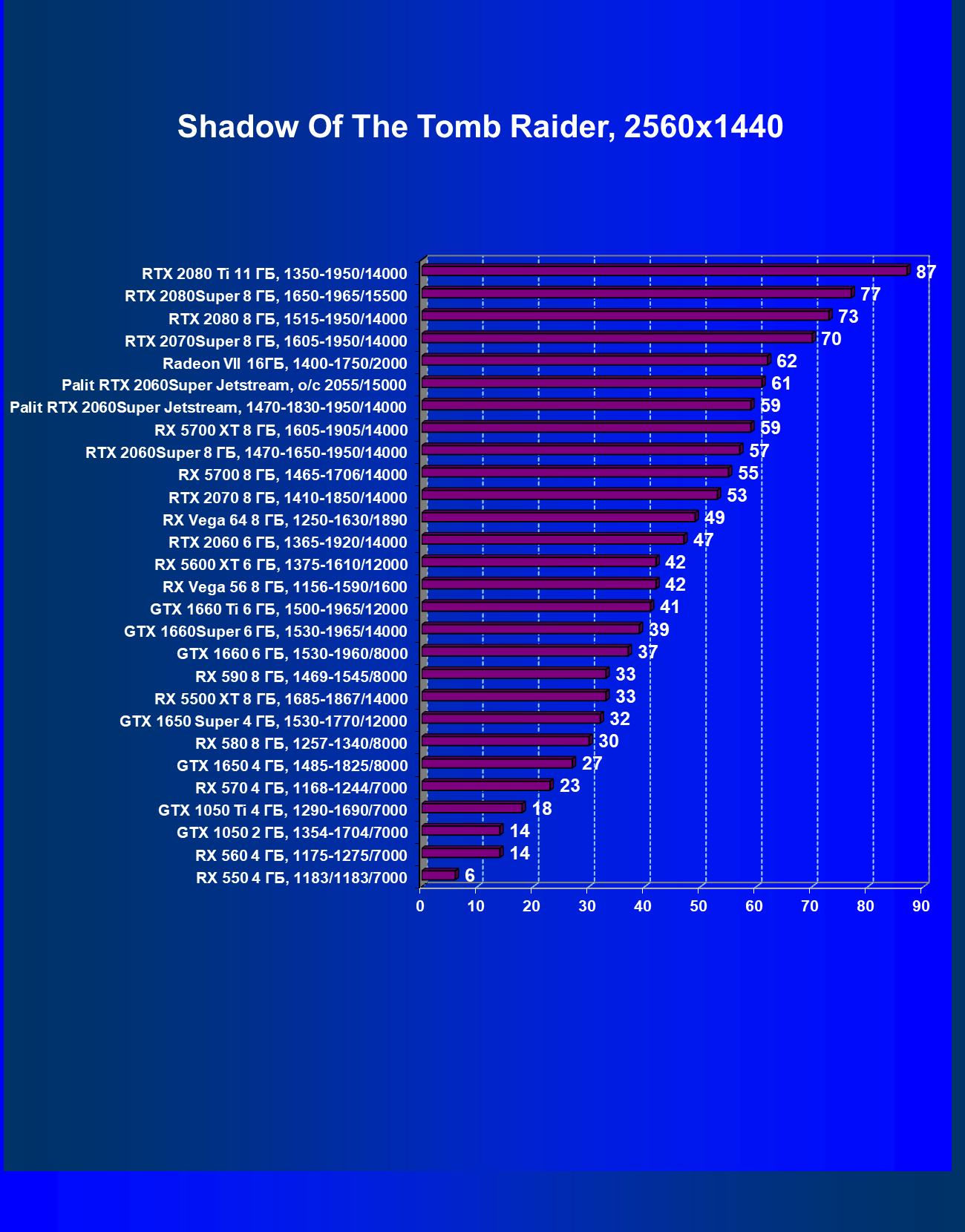

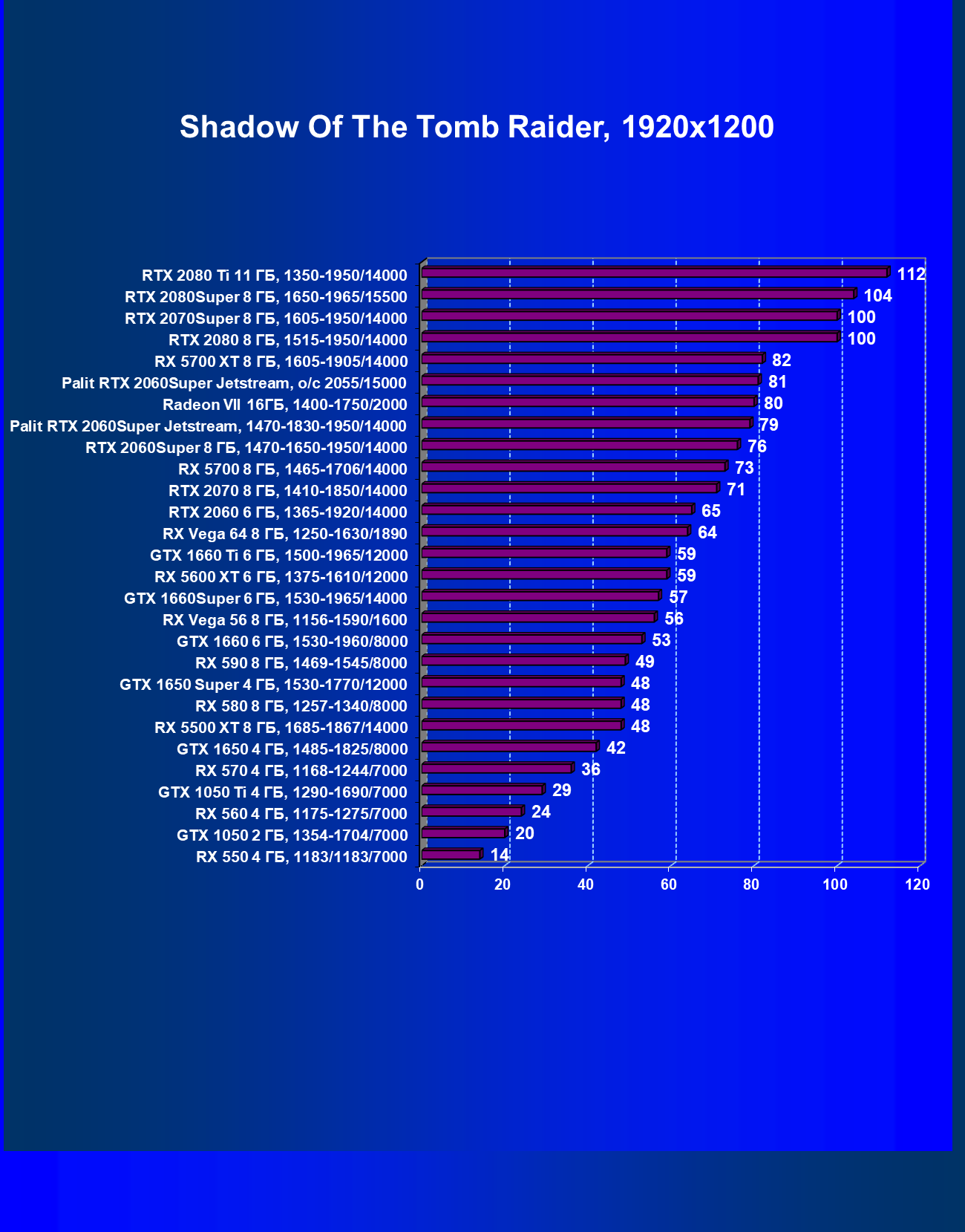

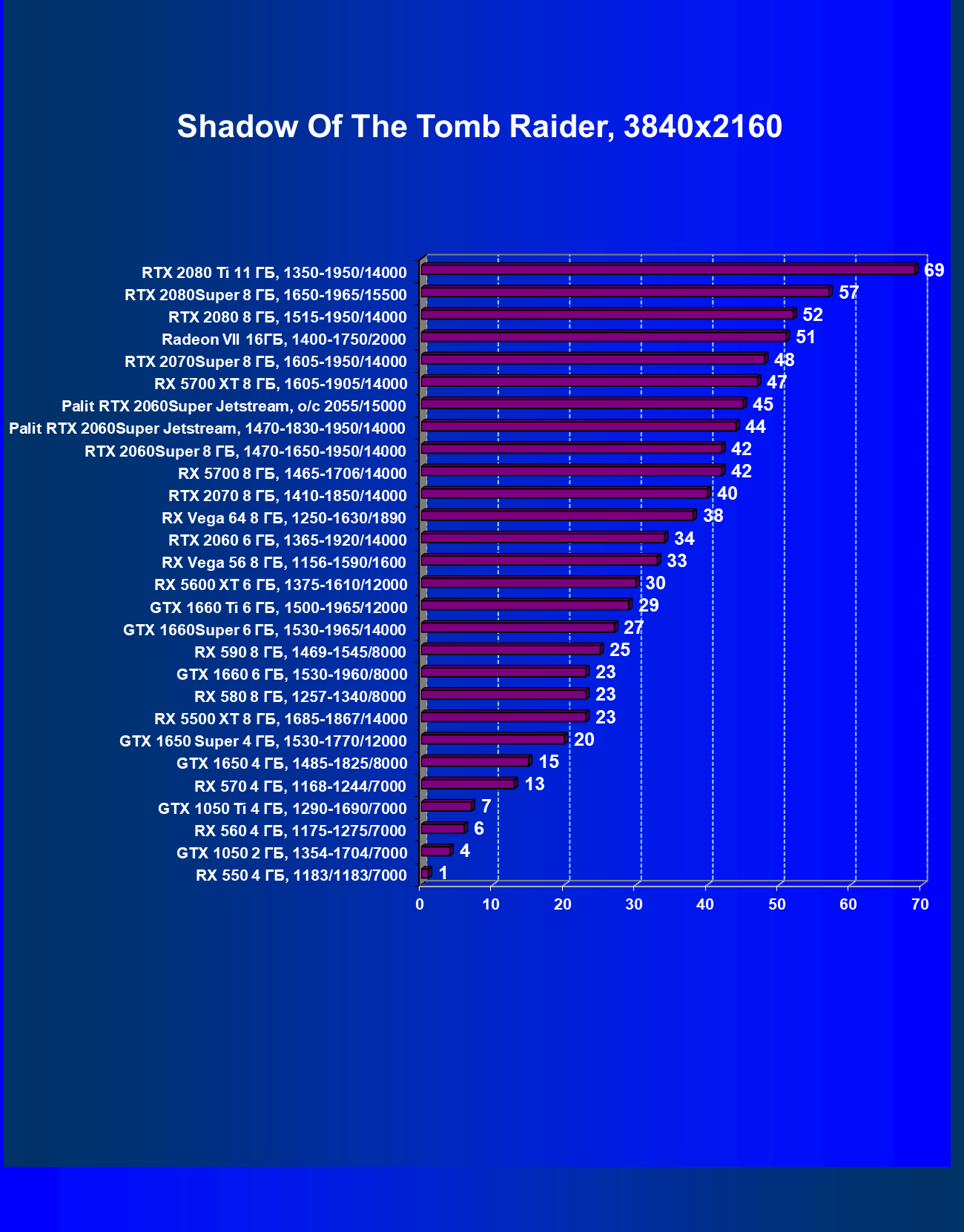

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен

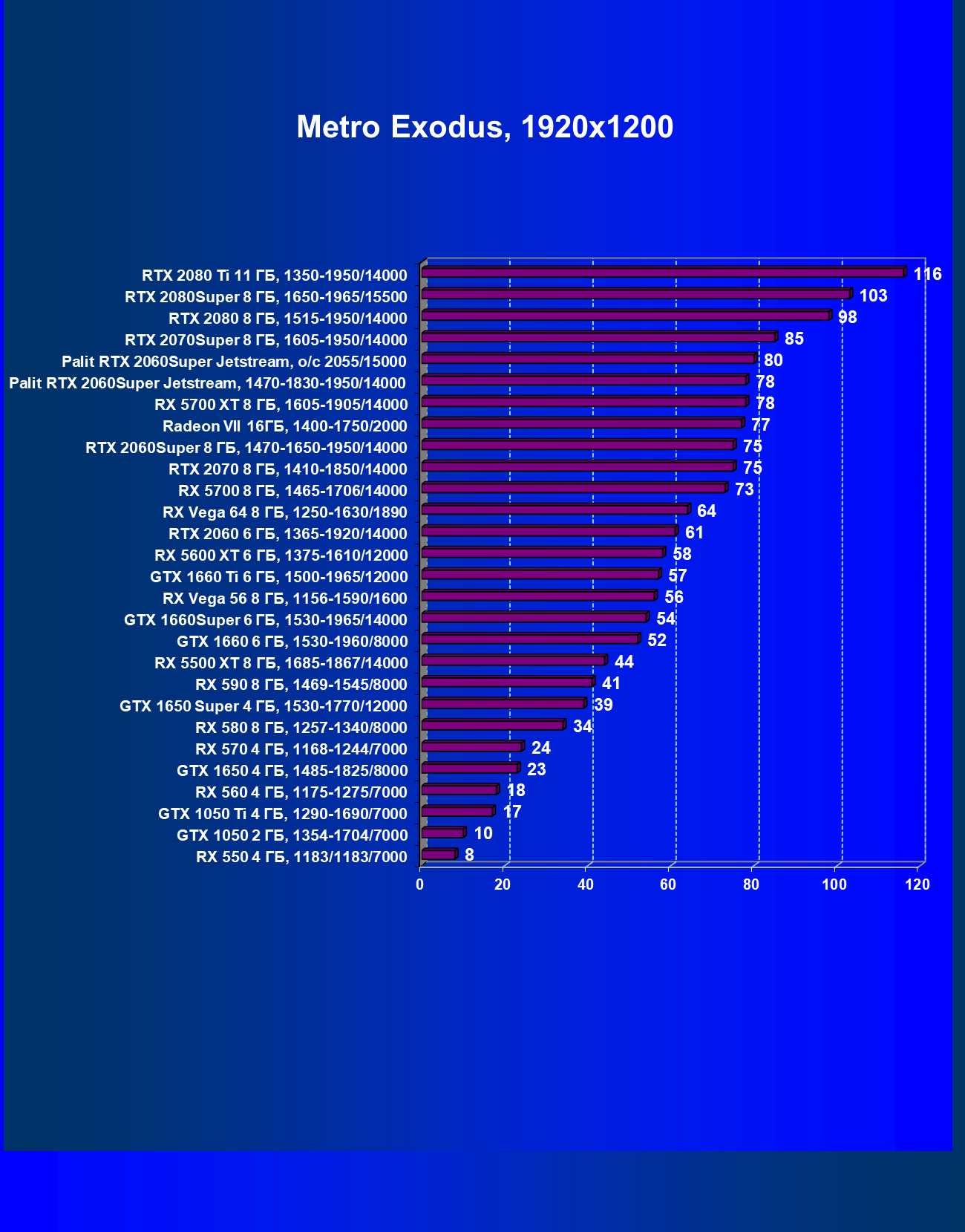

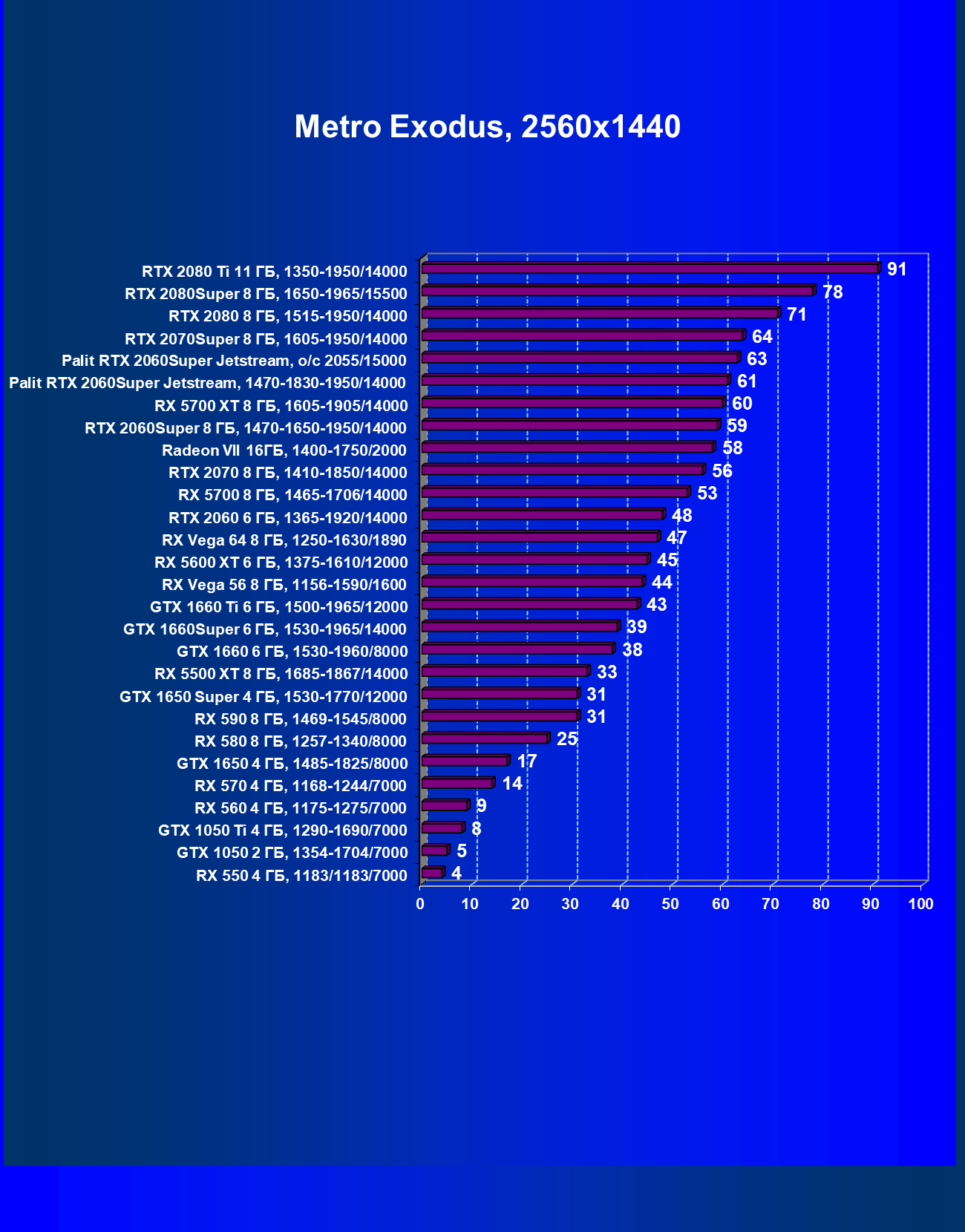

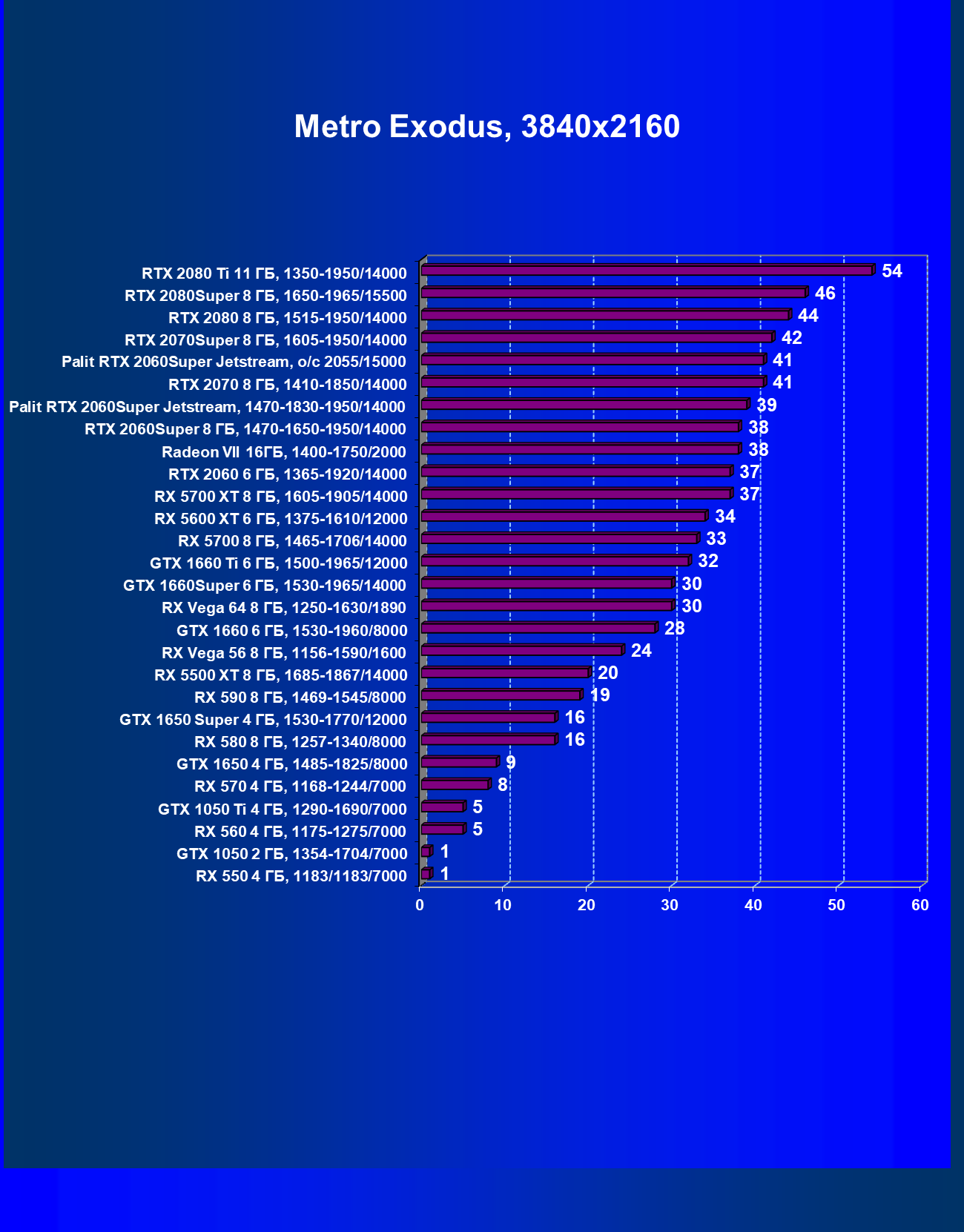

- Metro Exodus (4A Games/Deep Silver/Epic Games)

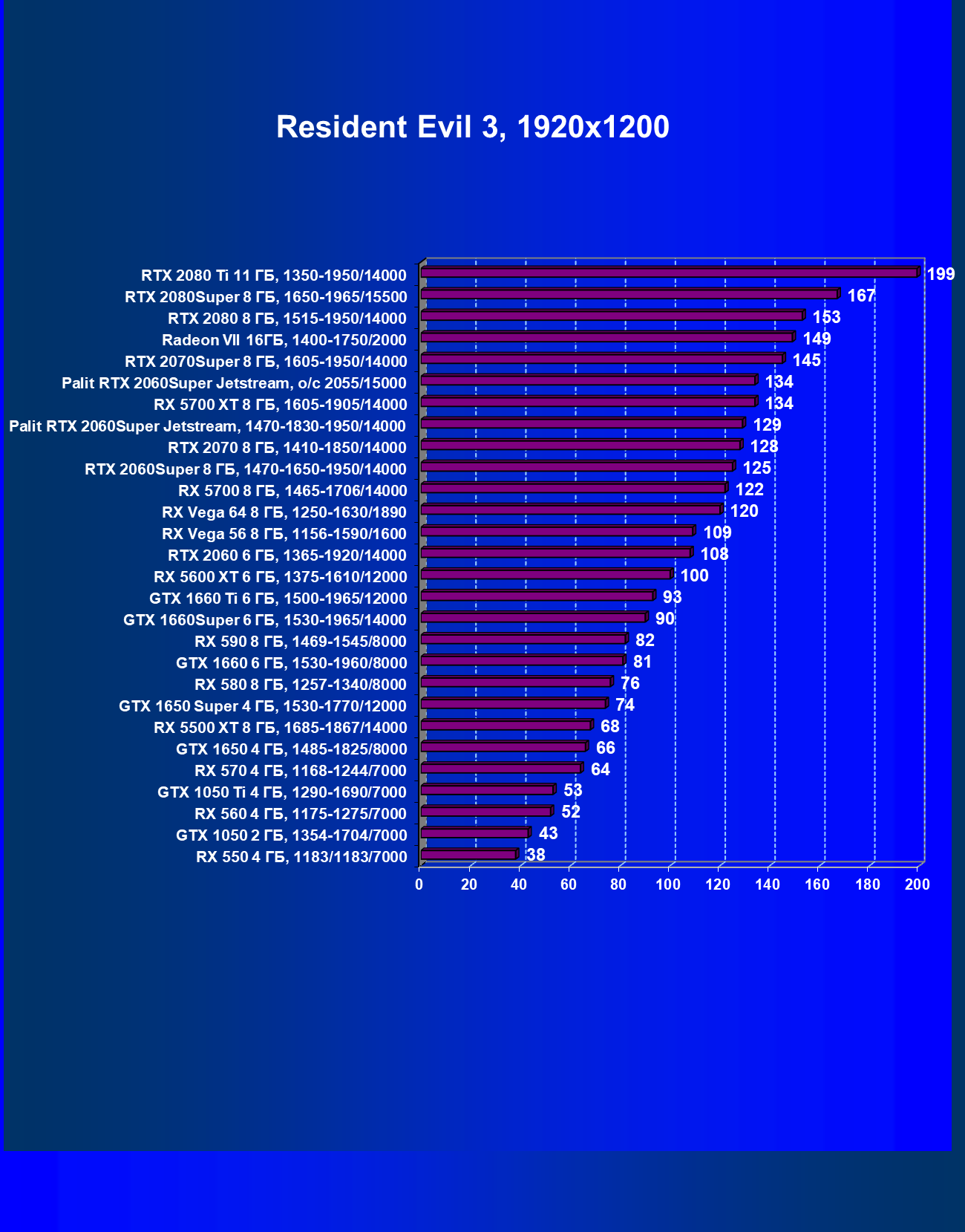

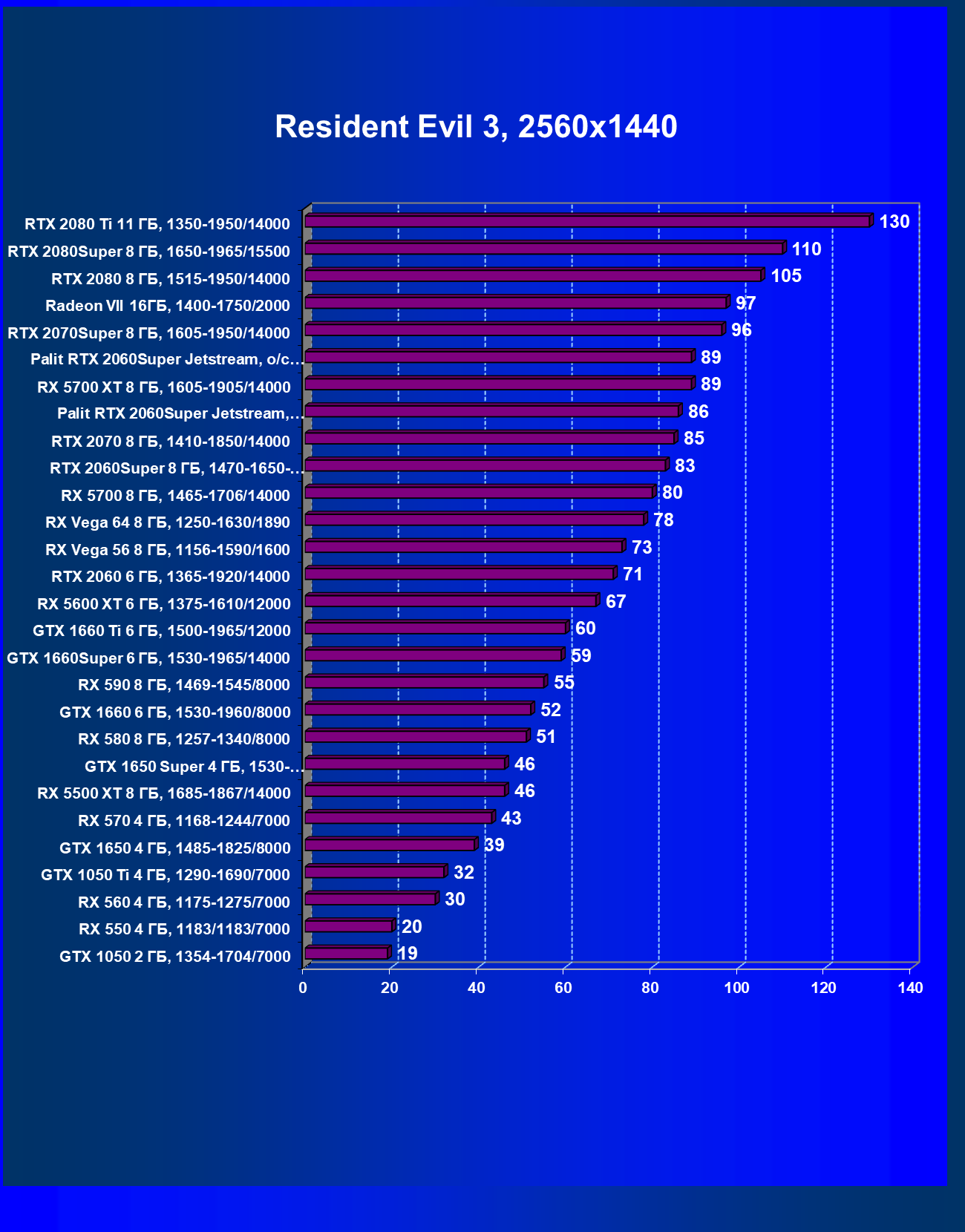

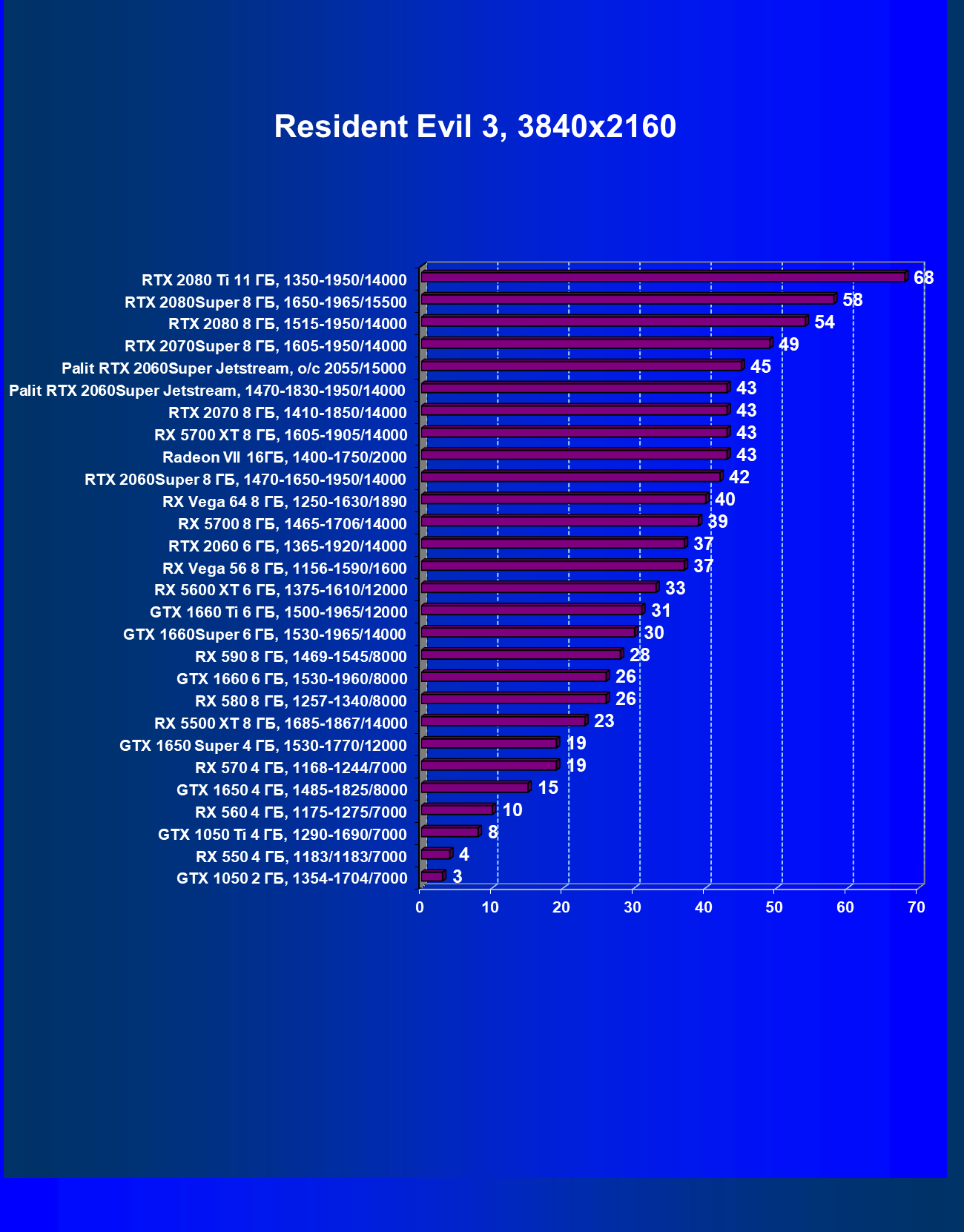

- Resident Evil 3 (Capcom/Capcom)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2060 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на начало июня 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 05 | Palit RTX 2060 Super Jetstream, o/c 2055/15000 | 1120 | 325 | 34 500 |
| 07 | Palit RTX 2060 Super Jetstream, 1470—1830—1950/14000 | 1090 | 316 | 34 500 |
| 08 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 1080 | 348 | 31 000 |
| 09 | RTX 2070 8 ГБ, 1410—1850/14000 | 1050 | 304 | 34 500 |
| 10 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 1050 | 352 | 29 800 |
| 13 | RX Vega 64 8 ГБ, 1250—1630/1890 | 890 | 241 | 37 000 |
На момент подготовки обзора средняя стоимость Radeon RX 5700 XT (по всем моделям) была примерно равна стоимости аналогично усредненного GeForce RTX 2060 Super, но RX 5700 XT при этом был чуть-чуть быстрее, поэтому занимал первую позицию в своей группе. Видеокарта Palit имеет Boost-частоту ядра чуть выше, чем у референсного GeForce RTX 2060 Super, поэтому и результат ее тоже чуть выше. А разгон поднял показатели карты еще на 10 баллов, так что оба варианта выше Radeon RX 5700 XT.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 07 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 352 | 1050 | 29 800 |
| 09 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 348 | 1080 | 31 000 |
| 11 | Palit RTX 2060 Super Jetstream, разгон до 2055/15000 | 325 | 1120 | 34 500 |
| 12 | Palit RTX 2060 Super Jetstream, 1470—1830—1950/14000 | 316 | 1090 | 34 500 |
| 19 | RTX 2070 8 ГБ, 1410—1850/14000 | 304 | 1050 | 34 500 |
| 23 | RX Vega 64 8 ГБ, 1250—1630/1890 | 241 | 890 | 37 000 |
Здесь рассматриваемой сегодня карте Palit похвастать нечем — впрочем, это типично для видеокарт с усложненной разводкой, улучшенной системой охлаждения и пр.: стоят они, конечно, заметно дороже, чем базовые ускорители на референсном дизайне, а по производительности выигрывают немного. И это очередной повод вспомнить, что рейтинг iXBT.com отражает лишь чистую производительность и стоимость, а особенности дизайна и дополнительные возможности формализовать и уложить в цифры рейтинга невозможно.
Выводы
Palit GeForce RTX 2060 Super Jetstream (8 ГБ) — отличный вариант видеоускорителя с ценой в районе 30-35 тысяч рублей для тех, кому важна в первую очередь тихая работа. Размеры здесь принесены в жертву тишине: карта почти 30 см в длину и занимает 3 слота в системном блоке. Любителям подсветки карта Palit также понравится, а если что — подсветку всегда можно отключить.
Напомним, что GeForce RTX 2060 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а в некоторые игры даже позволяет поиграть в разрешении 4К с тем же качеством. На сегодня это один из лучших ускорителей с ценой в районе 30 тысяч рублей. Карта Palit немного быстрее референсного ускорителя, и еще быстрее, если ее разогнать.
В номинации «Оригинальный дизайн» карта Palit GeForce RTX 2060 Super Jetstream (8 ГБ) получила награду:
