Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Palit GeForce RTX 2060 Super Gaming Pro OC 8 ГБ 256-битной GDDR6
Кратко о главном

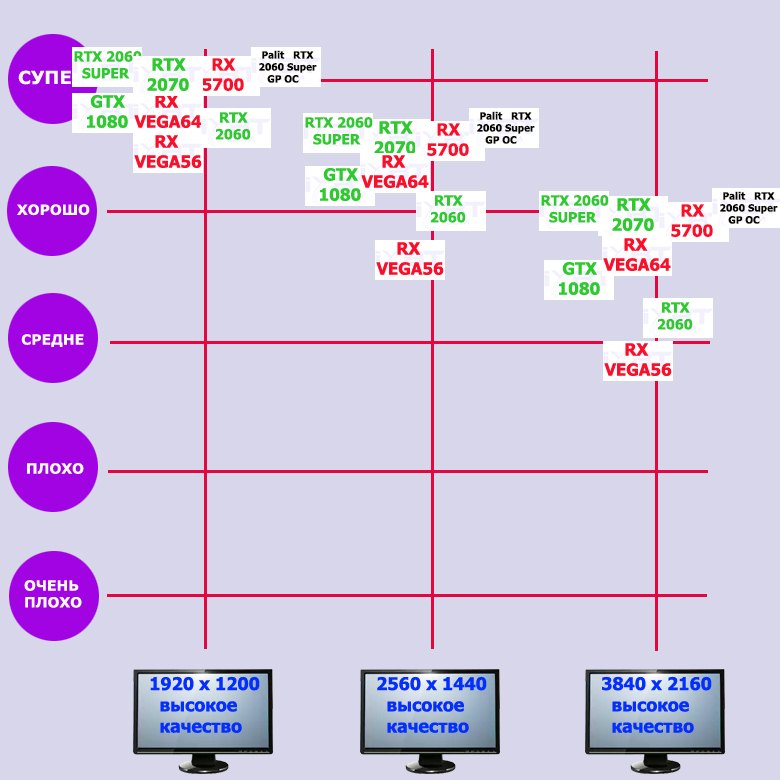

Традиционный взгляд на сводную производительность карты и ее соперников, субъективно оцененные нами по шкале из пяти градаций.
Еще из первого тестирования GeForce RTX 2070 мы выяснили, что этот ускоритель отлично годится для большинства игр в разрешениях до 2560×1440 включительно при условии максимальных настроек качества графики, и последующие тесты это подтвердили. Более того, некоторые игры, с не самой передовой графикой, нормально шли на этом ускорителе даже в разрешении 3840×2160. А GeForce RTX 2060 Super даже чуть быстрее, чем RTX 2070, поэтому всё сказанное полностью справедливо и для него. Помнится, RTX 2060 с 6 ГБ памяти только-только «дотягивался» до 2.5К, даже не обеспечивая полный комфорт в некоторых сложных по графике играх в данном разрешении. А вот RTX 2060 Super не только полностью «осилил» 2.5К, но и может замахнуться на 4К.
Характеристики карты
Компания Palit Microsystems (торговая марка Palit) основана в 1988 году в Китайской Республике (Тайвань). Штаб-квартира — в Тайбэе/Тайвань, крупный центр по логистике — в Гонконге, второй офис (по продажам в Европе) — в Германии. Фабрики — в Китае. На рынке в России — с 1995 года (начинались продажи как безымянных продуктов, так называемых Noname, а под маркой Palit продукты начали идти только после 2000 года). В 2005 году компания приобрела торговую марку и ряд активов Gainward (после, по сути, банкротства одноименной компании), после чего был образован холдинг Palit Group. Был открыт еще один офис в Шеньжене, направленный на продажи в Китае.
Palit GeForce RTX 2060 Super Gaming Pro OC 8 ГБ 256-битной GDDR6 | ||
---|---|---|
Параметр | Значение | Номинальное значение (референс) |
GPU | GeForce RTX 2060 Super (TU104) | |
Интерфейс | PCI Express x16 | |
Частота работы GPU (ROPs), МГц | 1470—1710(Boost)—1980(Max) | 1470—1650(Boost)—1950(Max) |
Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
Ширина шины обмена с памятью, бит | 256 | |
Число вычислительных блоков в GPU | 34 | |
Число операций (ALU) в блоке | 64 | |
Суммарное количество блоков ALU | 2176 | |
Число блоков текстурирования (BLF/TLF/ANIS) | 136 | |
Число блоков растеризации (ROP) | 64 | |
Число блоков Ray Tracing | 34 | |
Число тензорных блоков | 272 | |
Размеры, мм | 235×100×38 | 270×100×36 |
Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
Цвет текстолита | черный | черный |
Энергопотребление пиковое в 3D, Вт | 175 | 180 |
Энергопотребление в режиме 2D, Вт | 29 | 32 |
Энергопотребление в режиме «сна», Вт | 11 | 11 |
Уровень шума в 3D (максимальная нагрузка), дБА | 33,7 | 30,6 |
Уровень шума в 2D (просмотр видео), дБА | 18,3 | 25,0 |
Уровень шума в 2D (в простое), дБА | 18,3 | 25,1 |
Видеовыходы | 1×HDMI 2.0b, 3×DisplayPort 1.4 | 1×DVI (Dual-Link), 1×HDMI 2.0b, 2×DisplayPort 1.4 |
Поддержка многопроцессорной работы | нет | |
Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
Питание: 8-контактные разъемы | 1 | 1 |
Питание: 6-контактные разъемы | 0 | 0 |
Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
Розничные предложения карты Palit |
Память

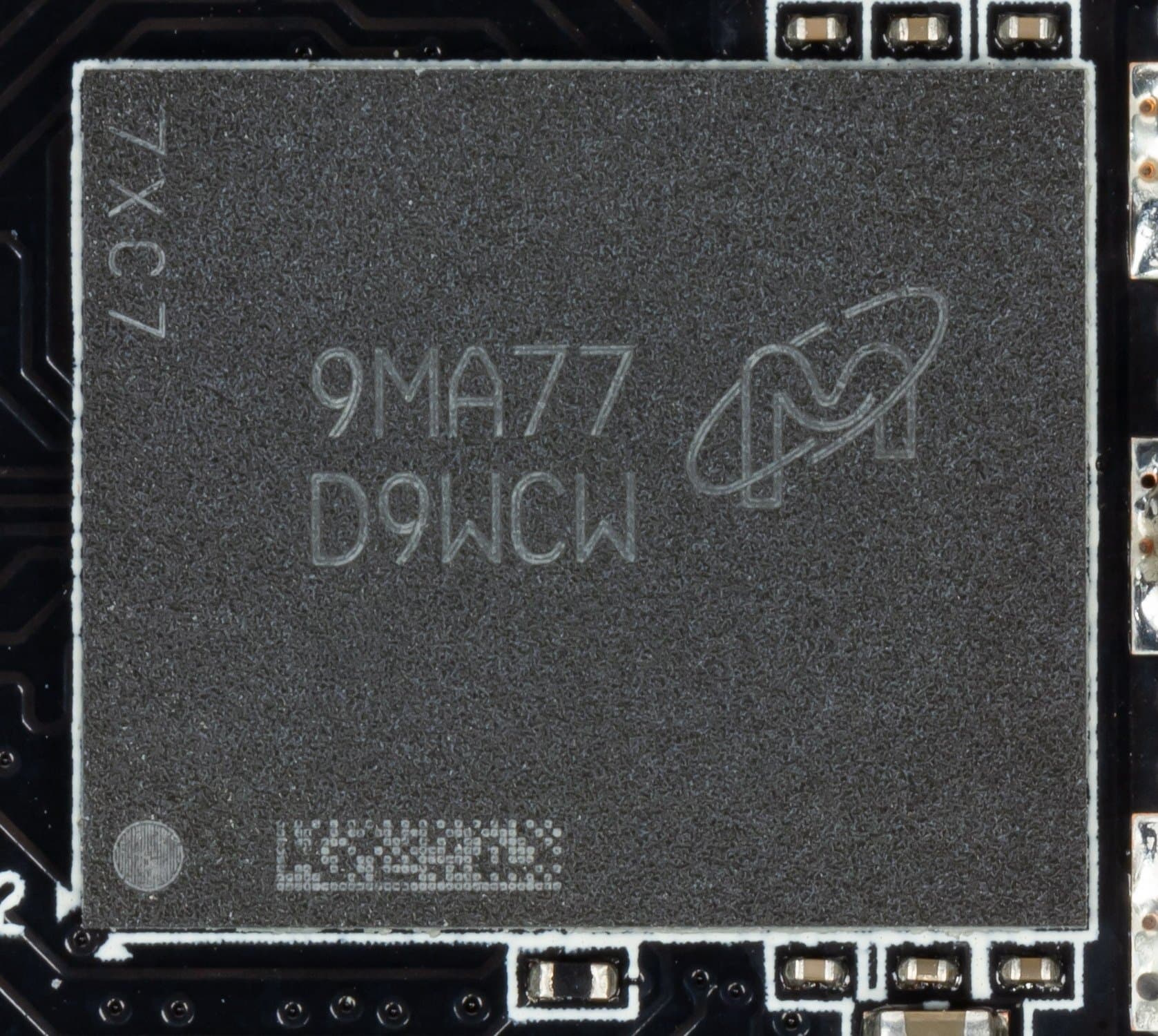

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.

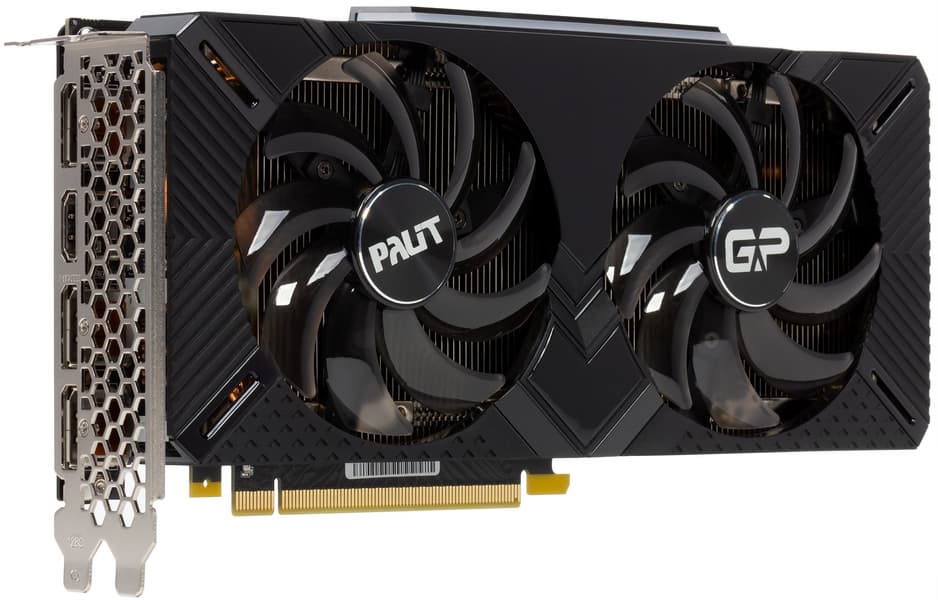

Особенности карты и сравнение с эталонным дизайном
Palit GeForce RTX 2060 Super Gaming Pro OC (8 ГБ) | Nvidia GeForce GTX 2060 Super Founders Edition (8 ГБ) |
---|---|

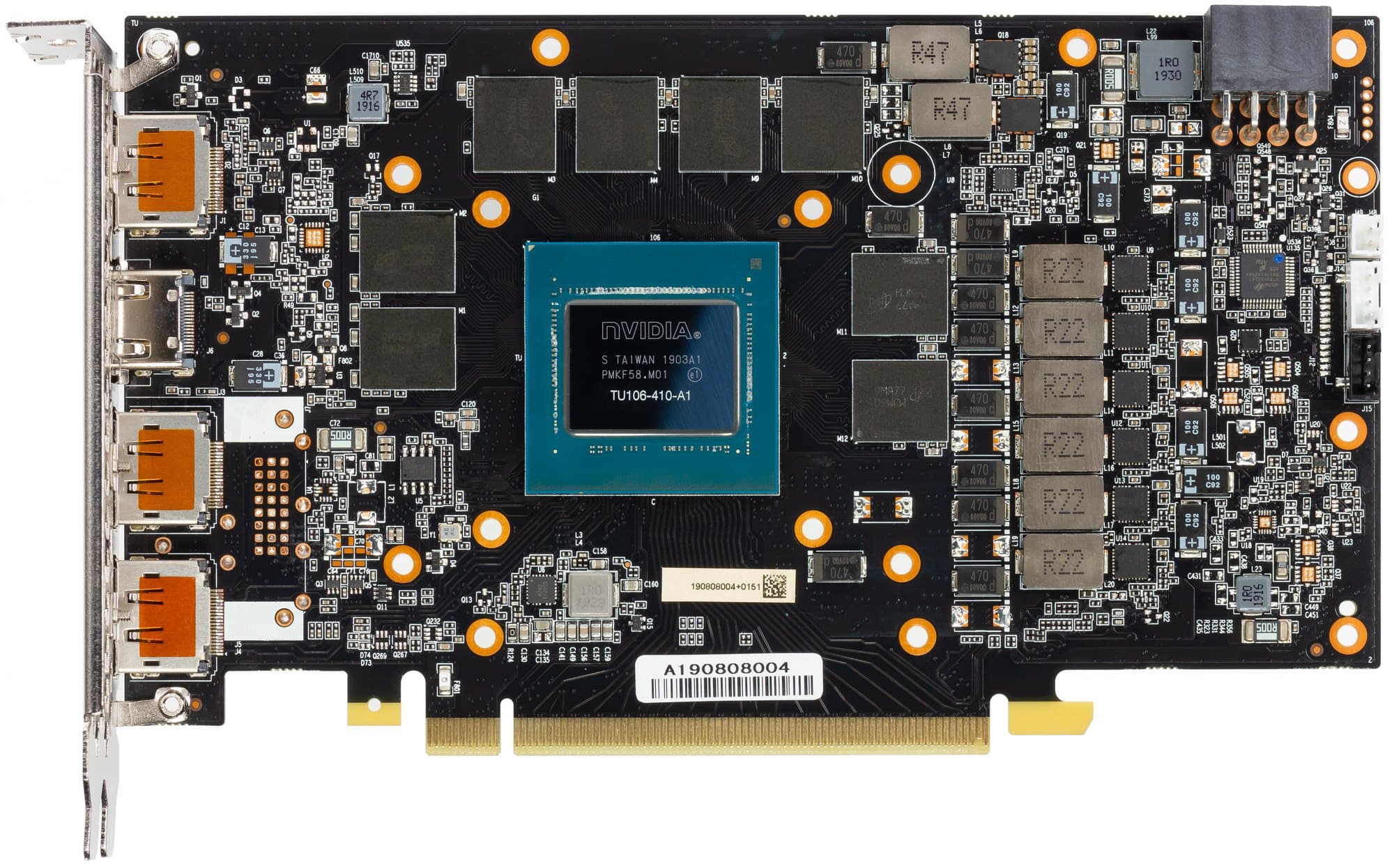

вид спереди | |
![]() |
![]() |

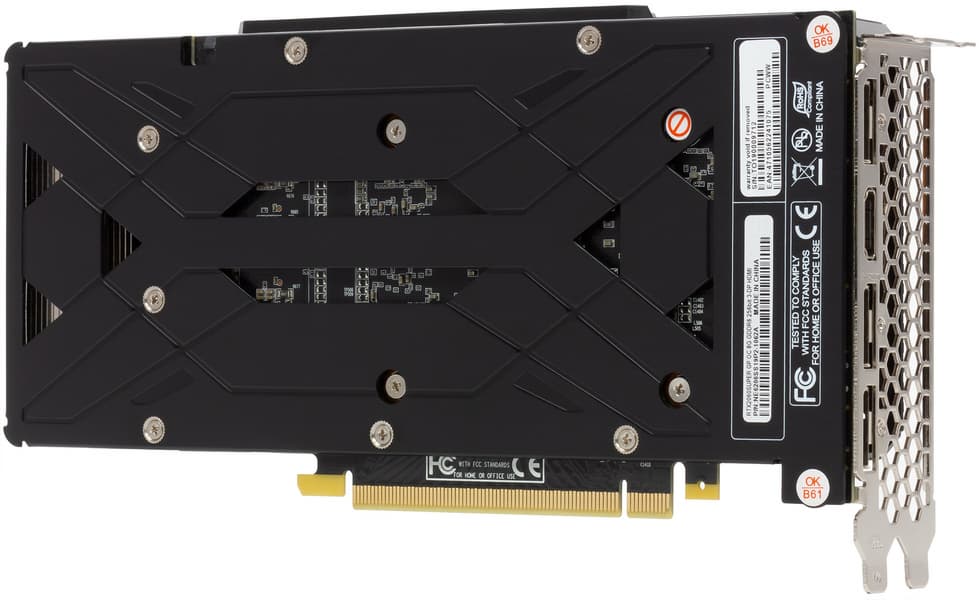

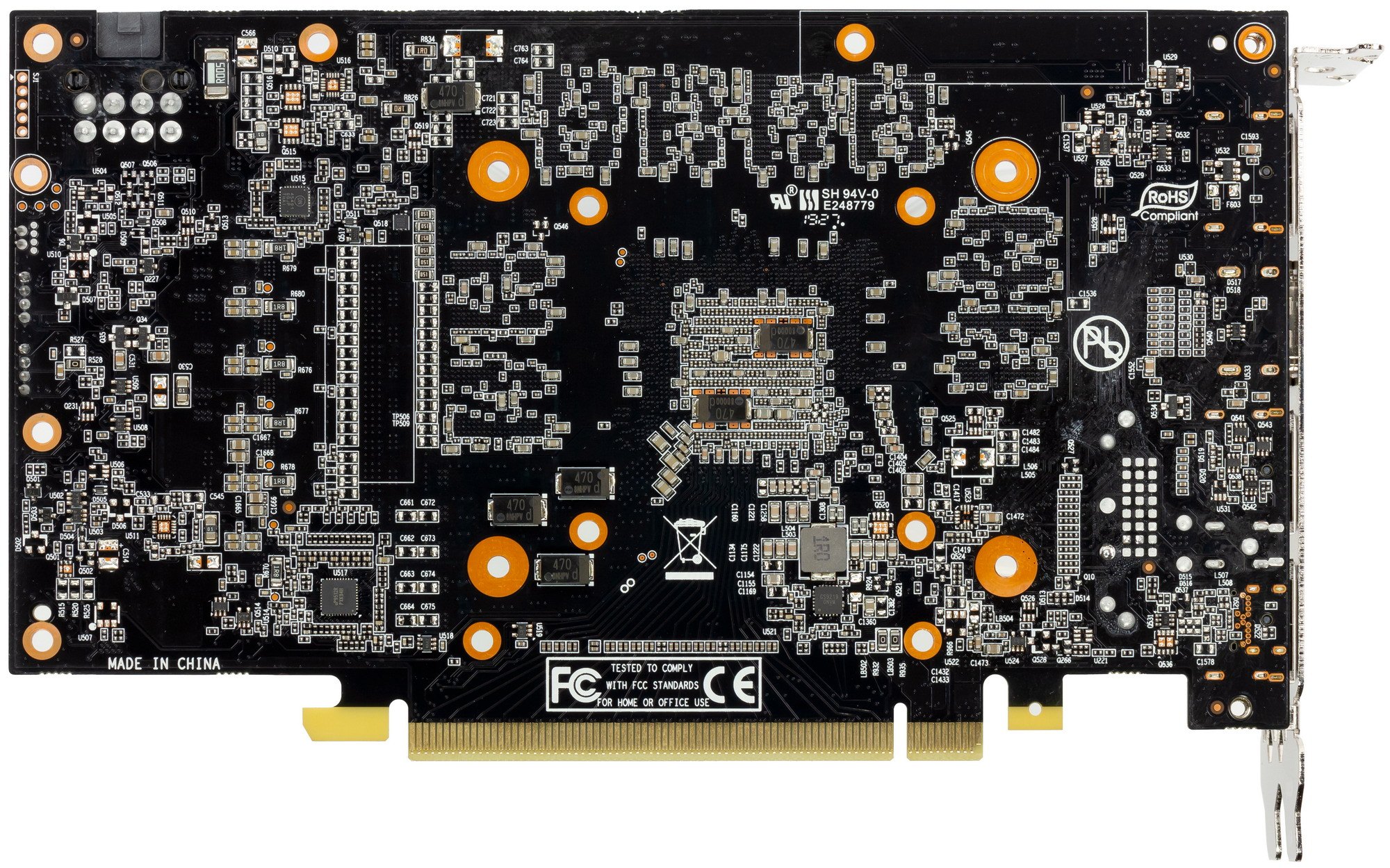

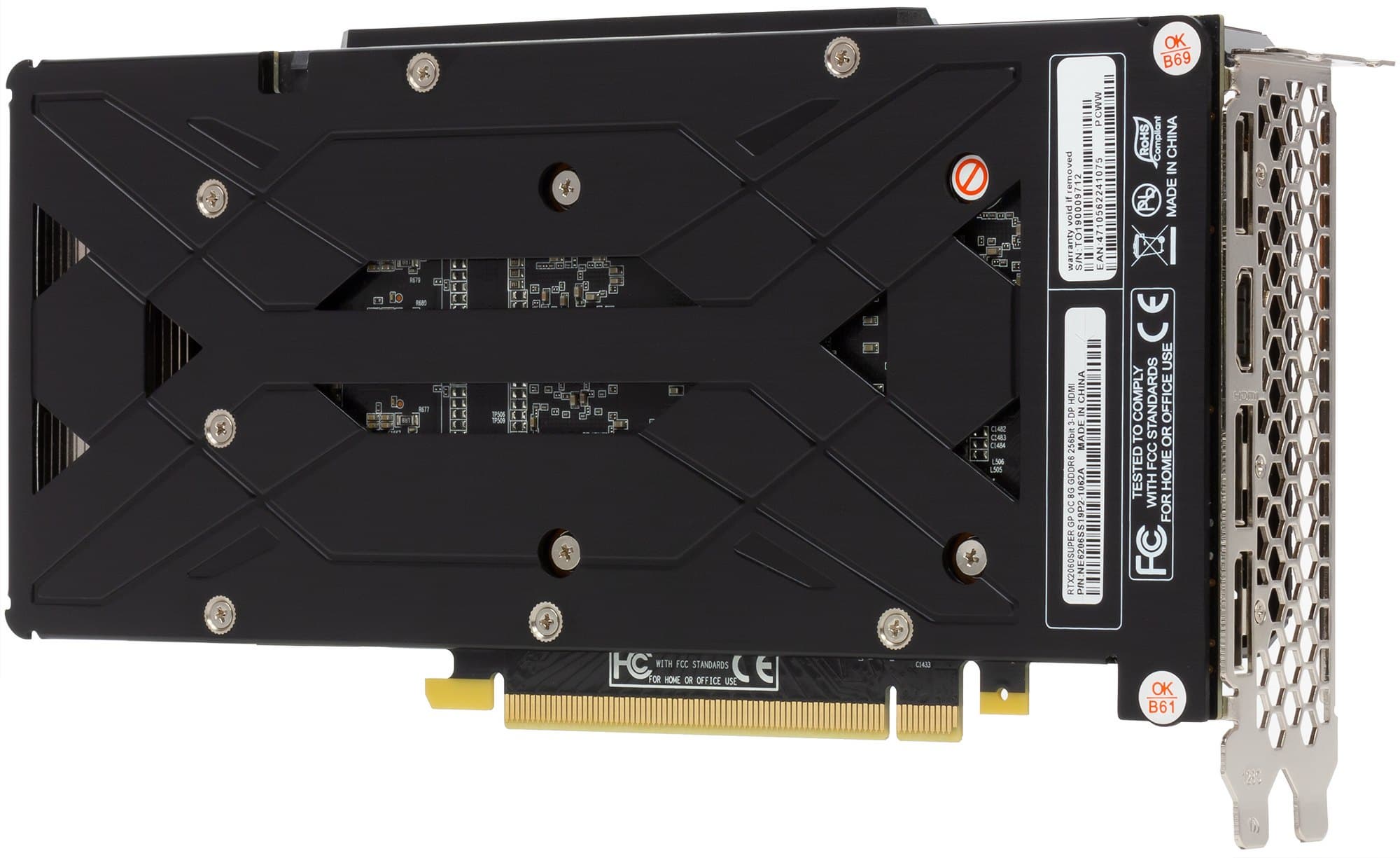

вид сзади | |
![]() |
![]() |

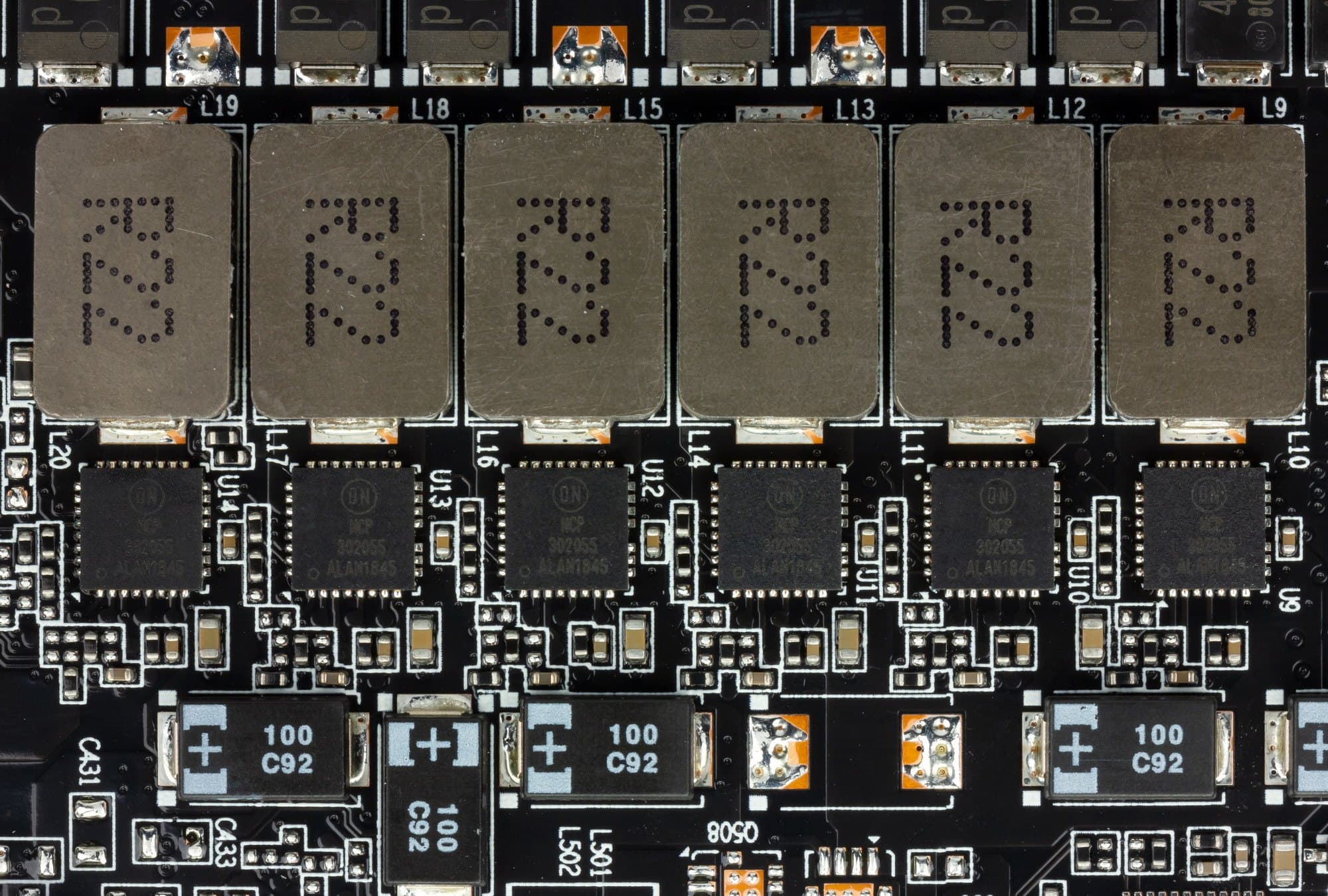

Карта Nvidia Founders Edition имеет 5-фазную схему питания, а у карты Palit применена более усиленная схема из 6 фаз на GPU и 2 фаз на микросхемы памяти.

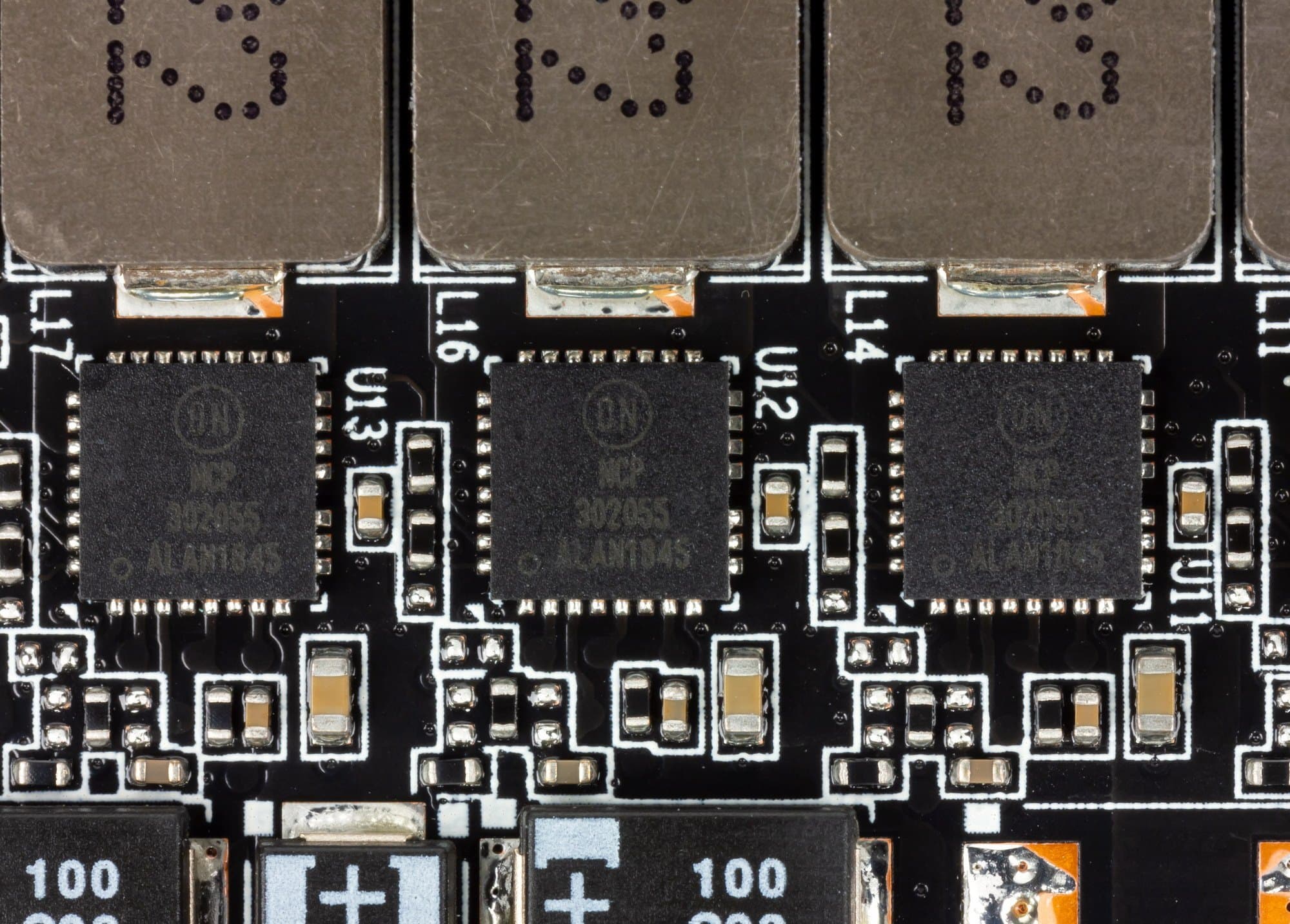

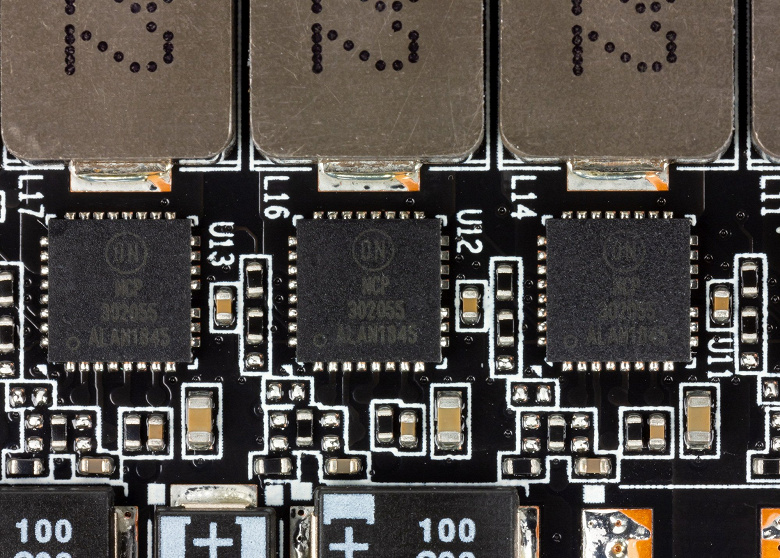

Используются сборки DrMOS, в частности мосфеты On Semiconductor NCP302055.

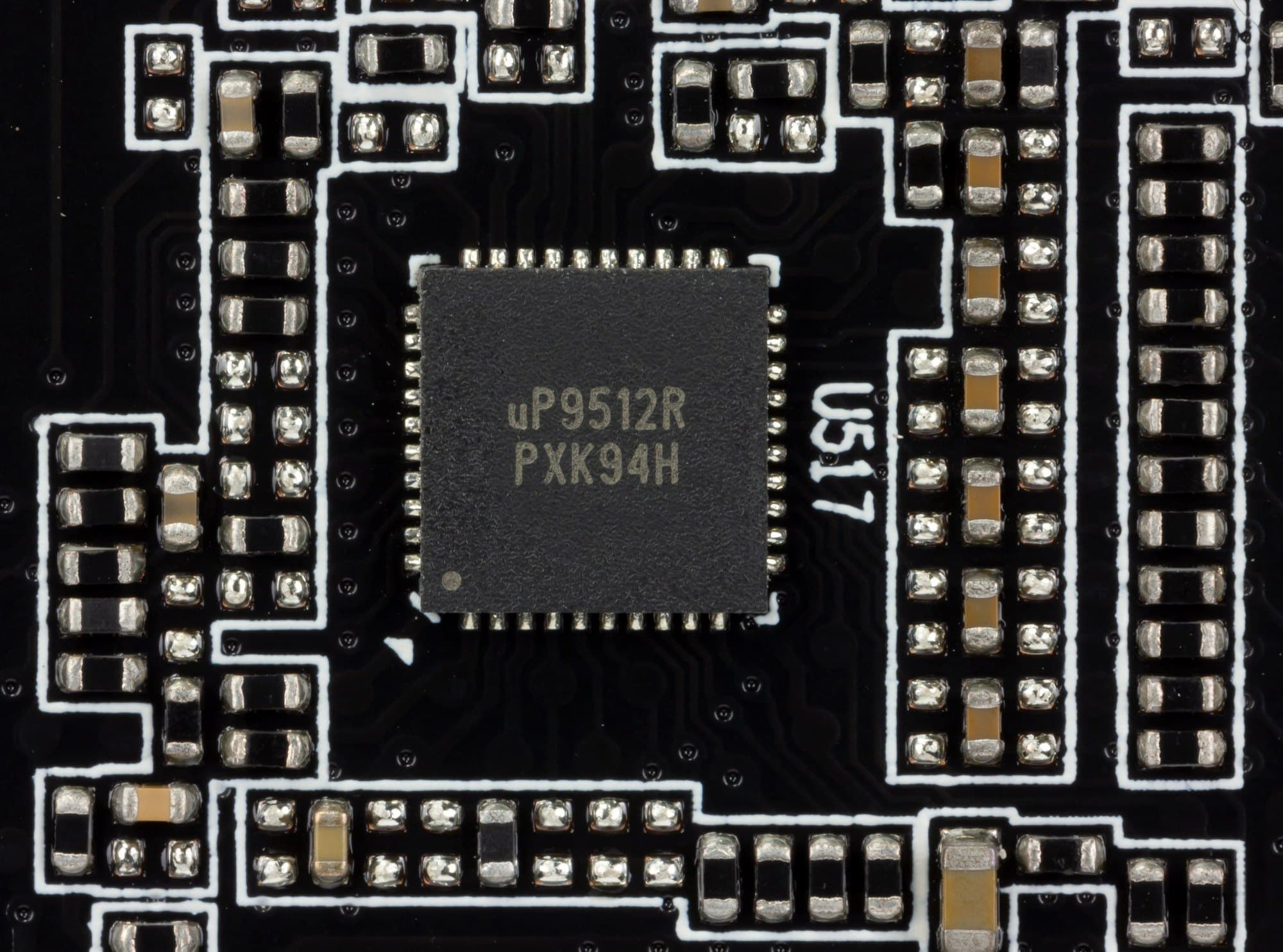

Такая динамическая система управления питанием способна осуществлять мониторинг тока чаще раза в миллисекунду, что дает жесткий контроль над поступающим на ядро питанием и помогает GPU дольше работать на повышенных частотах. Схема управляется ШИМ-контроллером uP9512 (uPI Semiconductor).

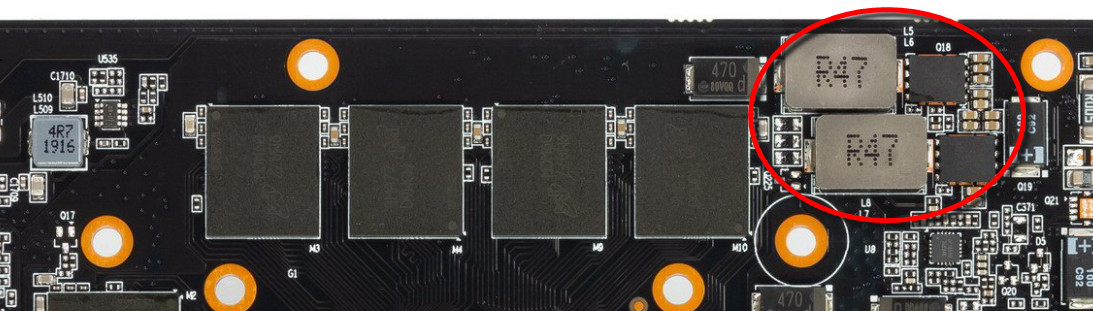

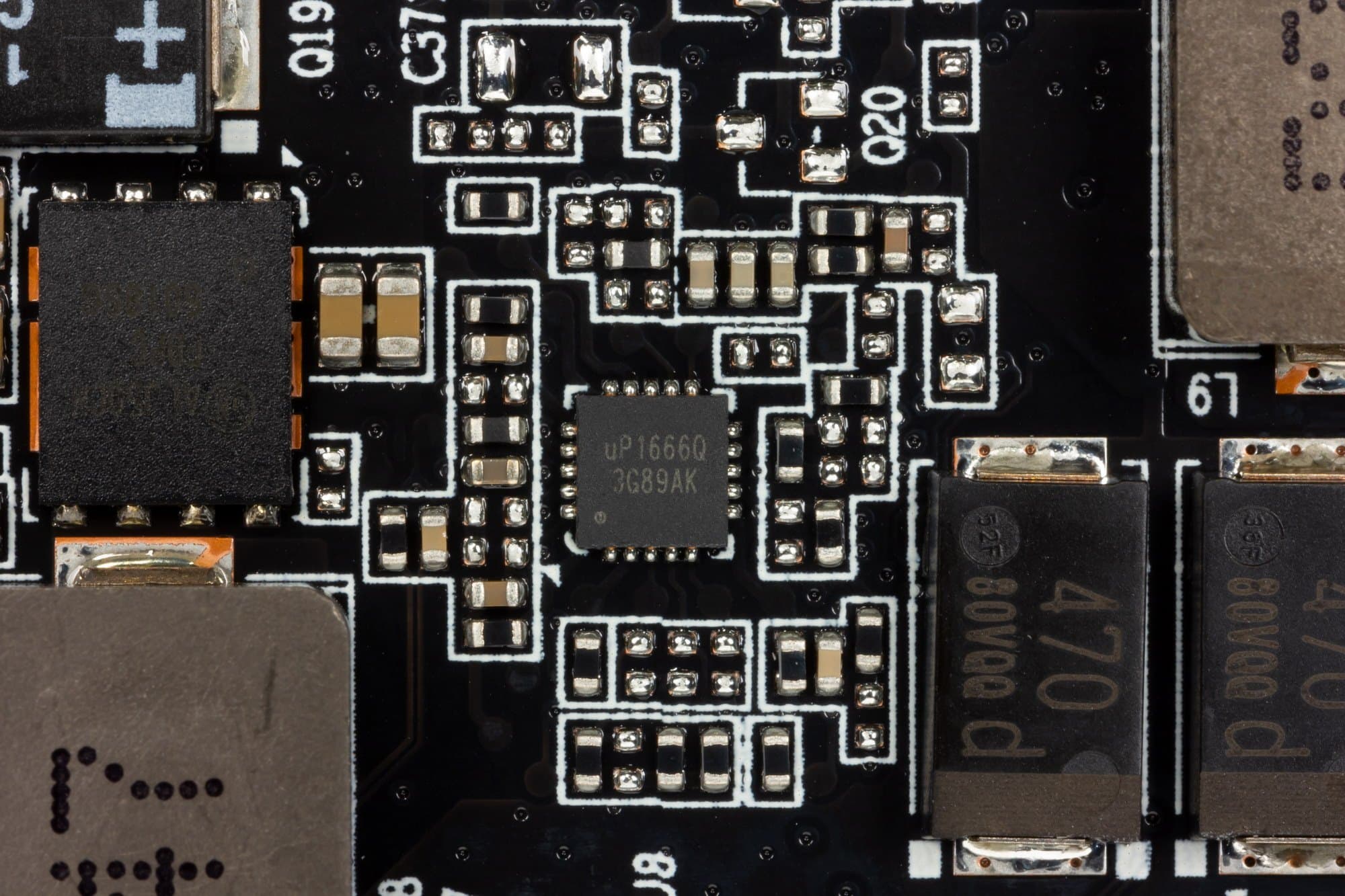

Для управления 2-фазной схемой питания микросхем памяти имеется отдельный контроллер uP1666Q.

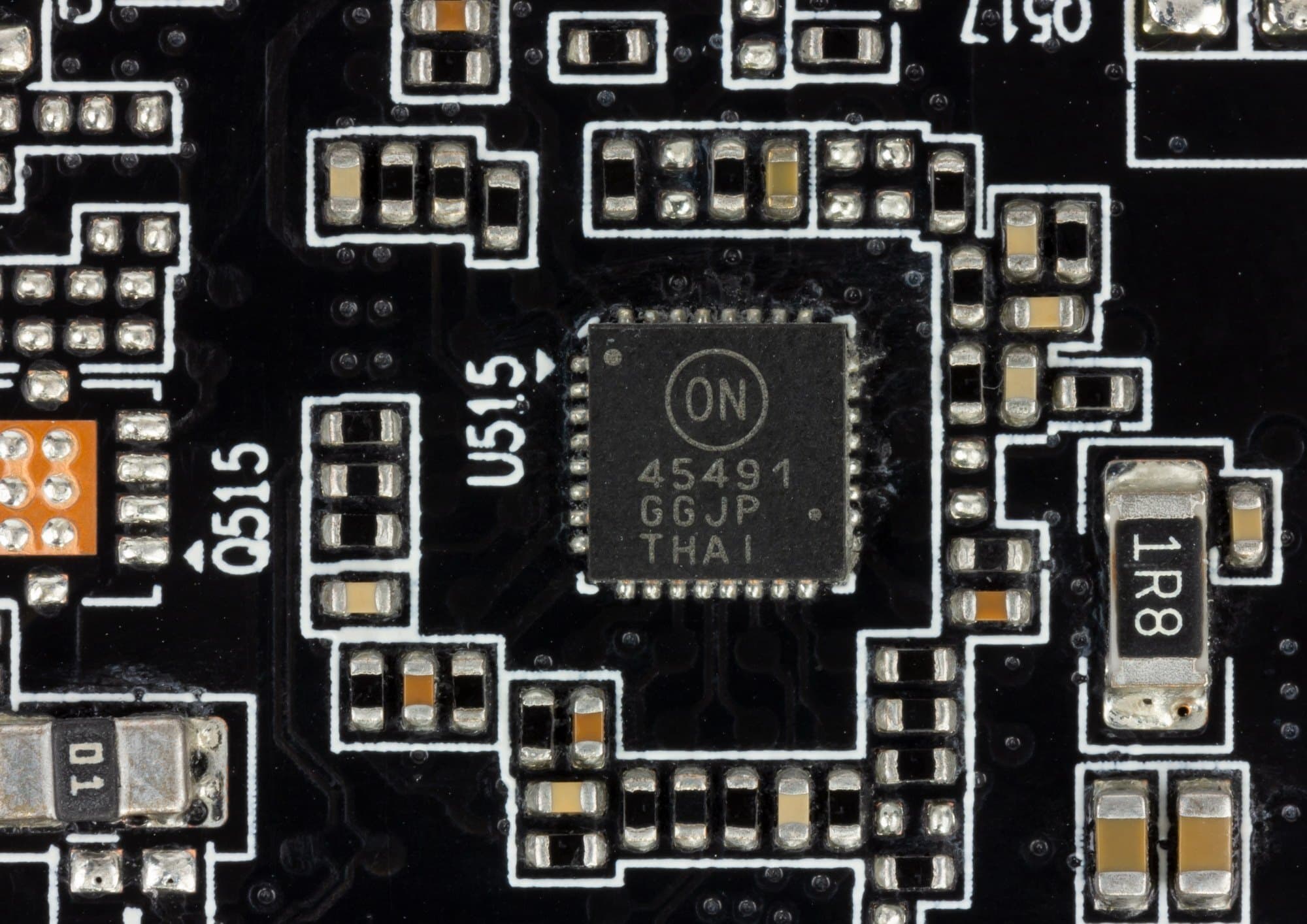

Мониторинг состояния осуществляет контроллер On NCP45491 производства компании On Semiconductor.

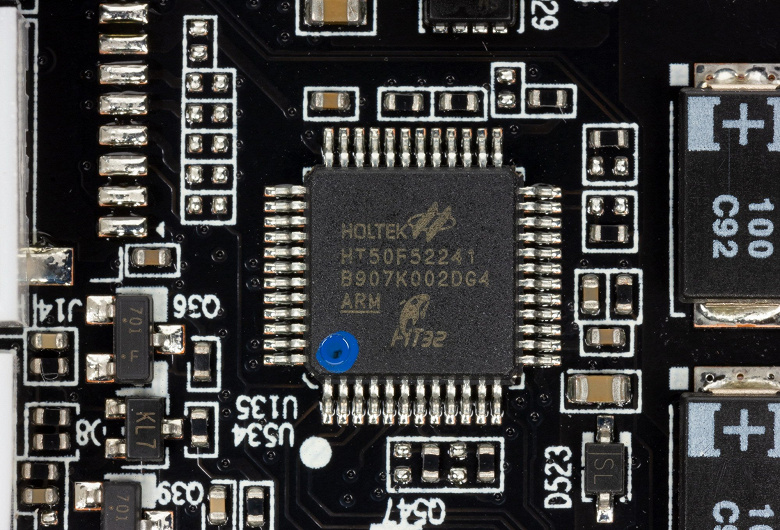

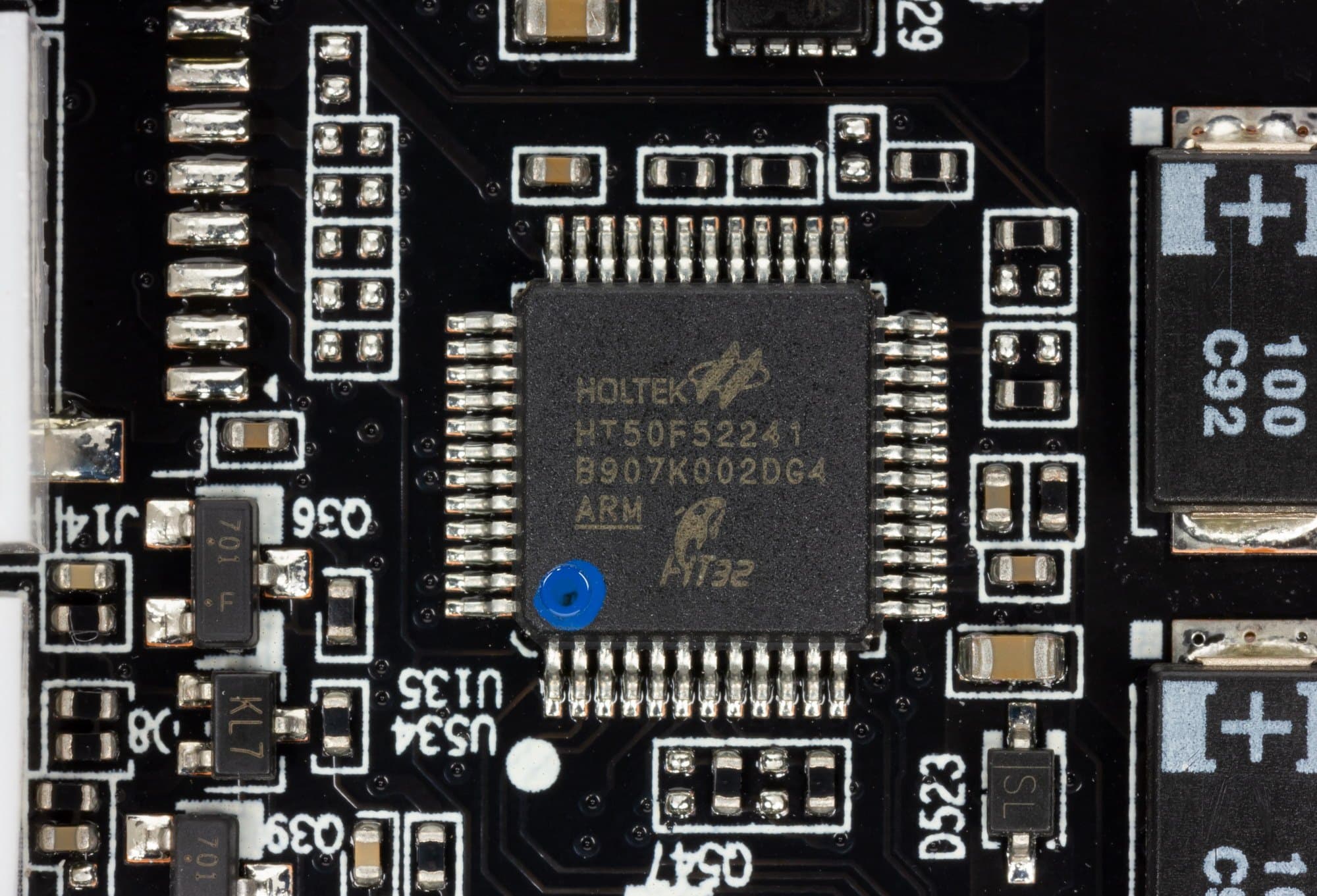

А контроллер Holtek HT50F52 использован для управления подсветкой.
Штатные частоты работы памяти равны референсным значениям, а вот Boost-частота работы ядра чуть выше референсной величины (+1,5%).
Следует отметить, что наш экземпляр карты иногда очень забавно «скретотал» дросселями. Этот «скретот» можно расслышать за фоновым шумом на видео.
Сразу отмечу, что наличие или отсутствие подобных звуков не зависит ни от модели, ни от партии выпуска, ни даже от конкретного экземпляра видеокарты. На этот эффект влияет сочетание конкретной видеокарты, конкретной материнской платы и конкретного блока питания. Закономерности в подобных звуках дросселей до сих пор никто найти/уловить не смог.

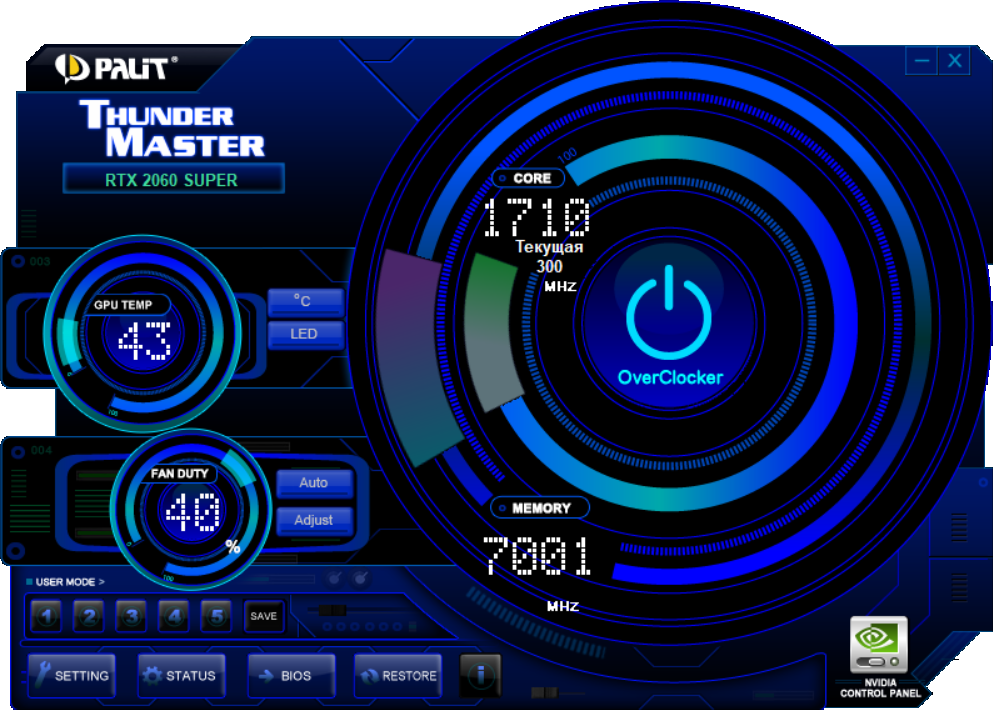

Управление работой карты обеспечивается с помощью фирменной утилиты Thunder Master.

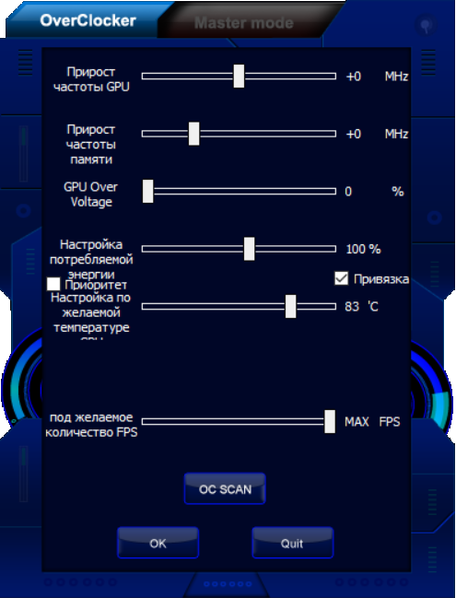

Тут можно выставить параметры работы:
![](/img/x780x600/r30/00/02/25/17/thunder3.png)

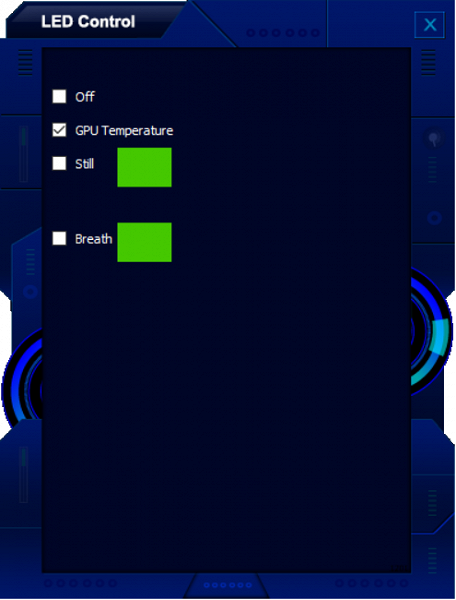

А также управлять подсветкой, которая у этой платы крайне скудная, да и выбора режимов почти нет.
![](/img/x780x600/r30/00/02/25/17/thunder2.png)
У видеокарты стандартный набор видеовыходов: 3 DP и 1 HDMI. Дополнительный подвод питания — через один 8-контактный разъем.
Для проверки разгона я использовал встроенный в фирменную утилиту NV Scanner, и автоматический разгон смог немного поднять максимальную частоту работы GPU до 2010 МГц, что дало прирост по частоте в 3% относительно референсных значений.
Нагрев и охлаждение

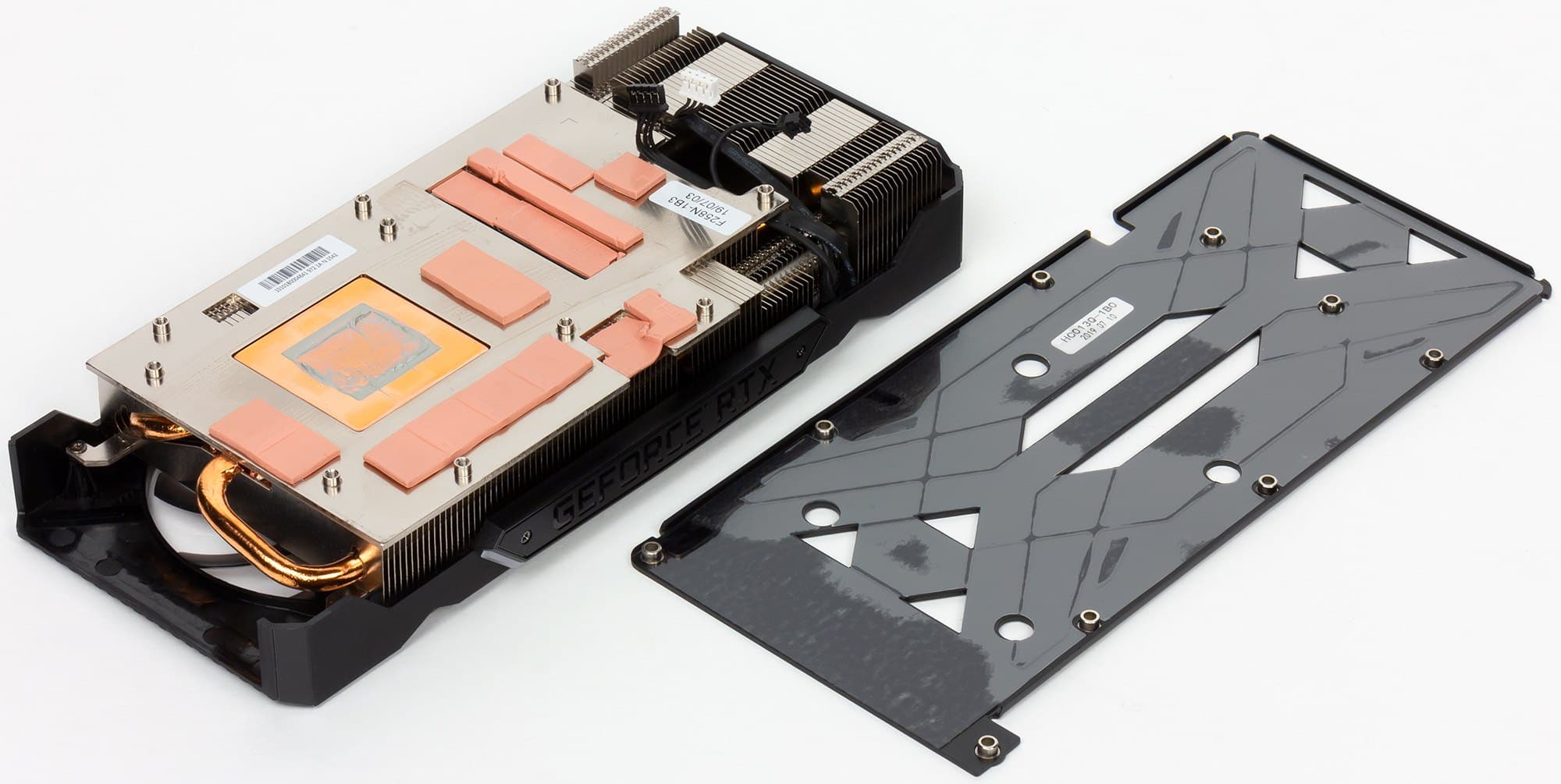

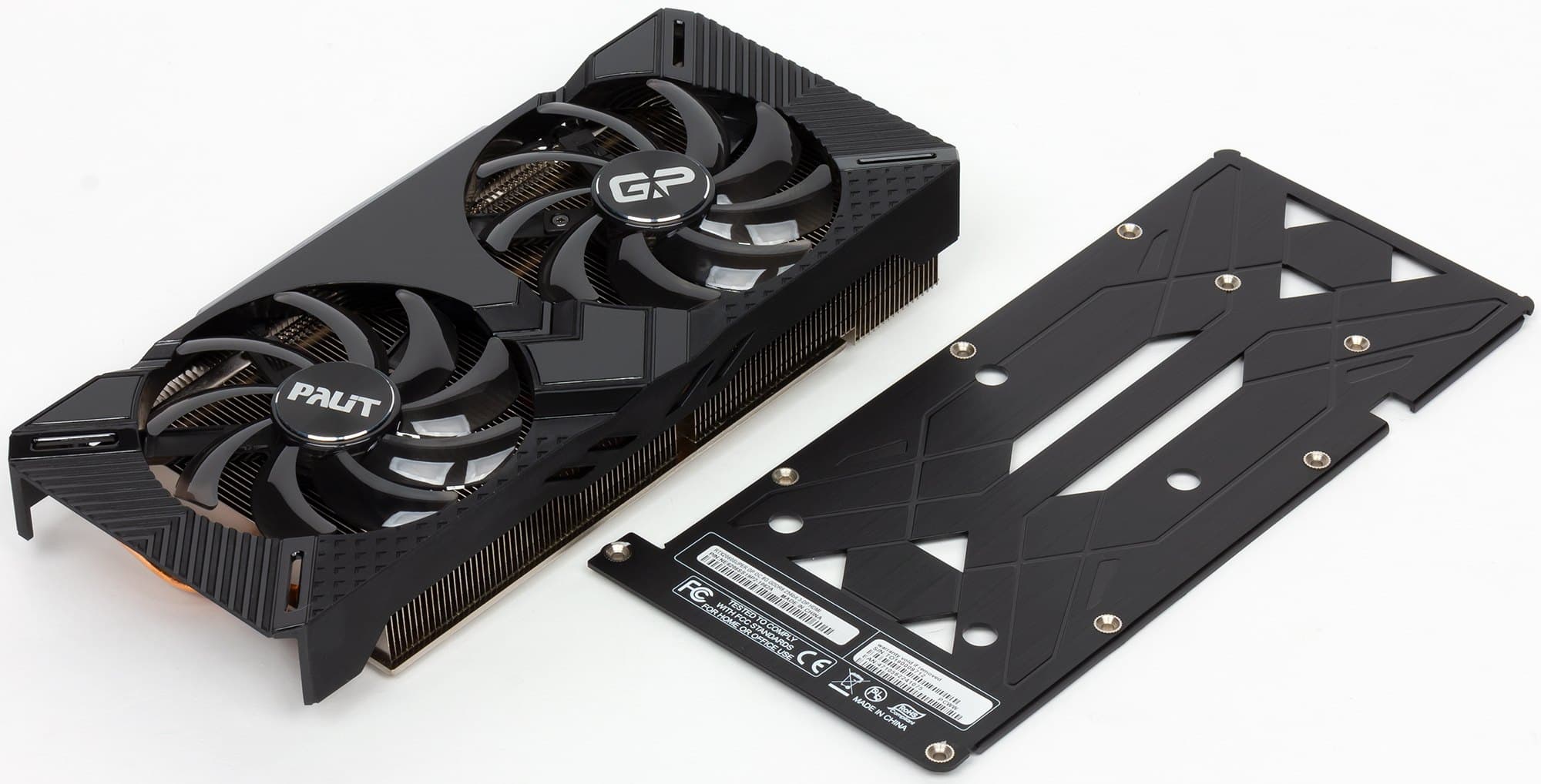

Карта обладает очень компактными размерами для весьма производительного и горячего GPU RTX 2060 Super. Здесь используется один большой пластинчатый радиатор, его пересекают четыре тепловые трубки для улучшения рассеивания тепла по ребрам. Трубки припаяны к медному основанию, которое и прижимается к GPU. Для охлаждения микросхем памяти и силовых элементов предусмотрена большая платформа-подошва. На обороте карты установлена толстая пластина, служащая исключительно элементом жесткости. В итоге система охлаждения видеокарты укладывается по толщине в 2 слота.
Поверх радиатора установлен кожух с двумя вентиляторами 90 мм, работающими на одинаковой частоте. Вентиляторы не останавливаются даже в простое.

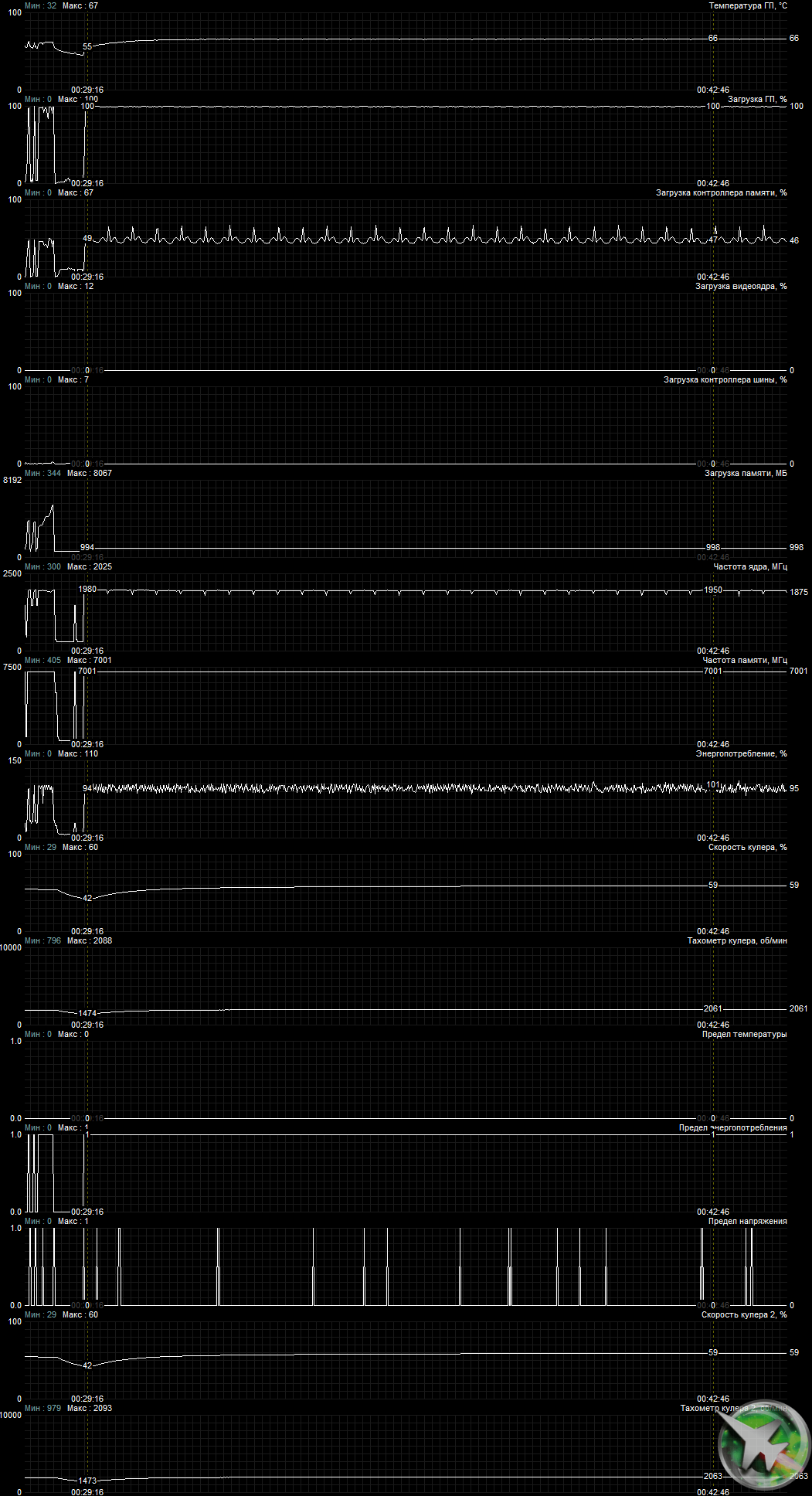

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 66 градусов, что является очень хорошим результатом для видеокарты такого уровня.
![](/img/x387/r30/00/02/25/17/Palit-Gaming-Pro-GeForce-RTX-2060-super.jpg)
![](/img/x387/r30/00/02/25/17/Palit-Gaming-Pro-GeForce-RTX-2060-super--max.jpg)

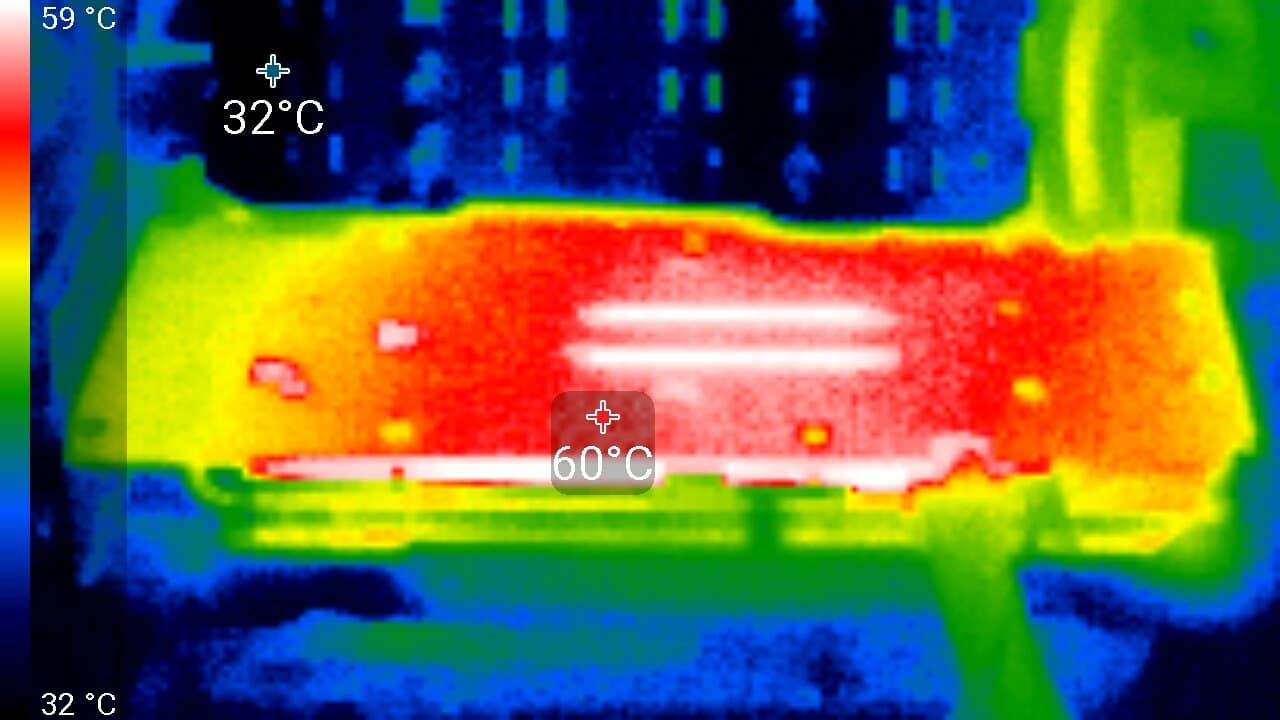

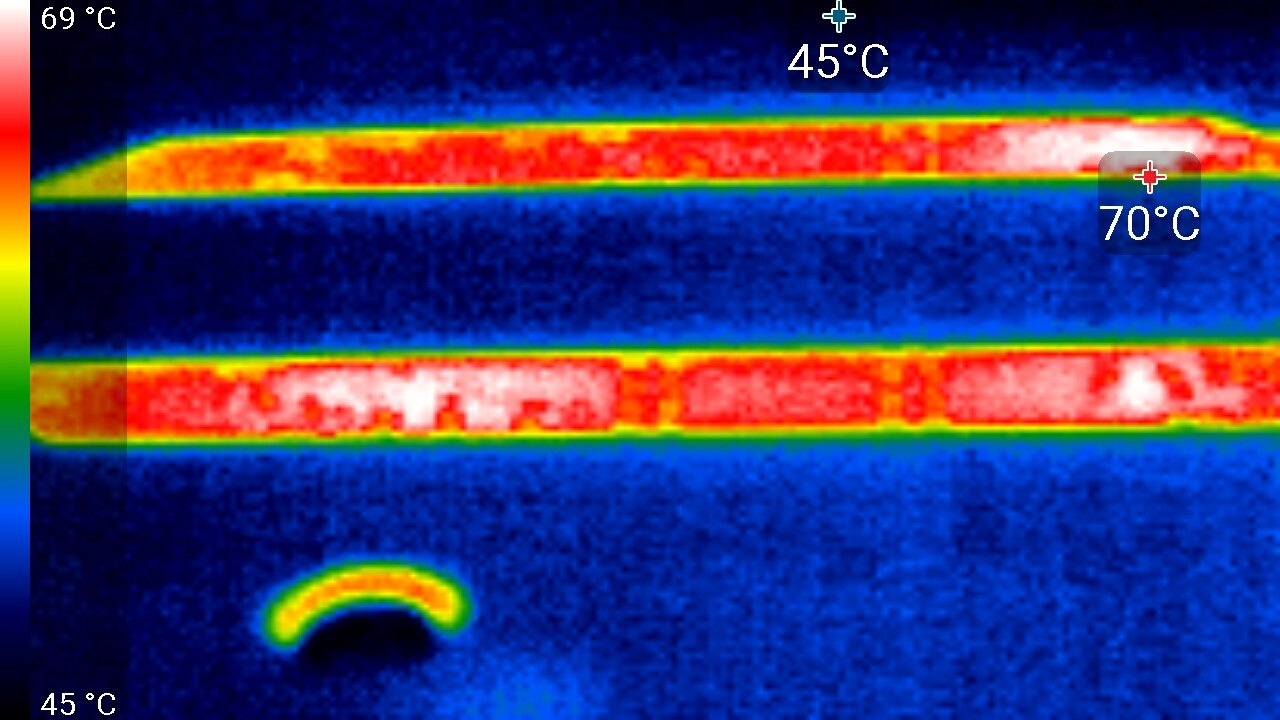

Максимальный нагрев — области около GPU и преобразователей питания.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 29 °C. Вентиляторы вращались на частоте примерно 1020 оборотов в минуту, производя очень мало шума — его уровень едва регистрировался шумомером и составлял 18,3 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 66 °C. Вентиляторы при этом раскручивались до 2060 оборотов в минуту, шум вырастал до 33,7 дБА, был слышен отчетливо.
Подсветка
Подсветка у этой карты присутствует чисто формально: есть лишь одна изогнутая белая полоска на торце.
Управление свечением этой полоски осуществляется через утилиту Thunder Master (см. выше) и крайне ограничено.

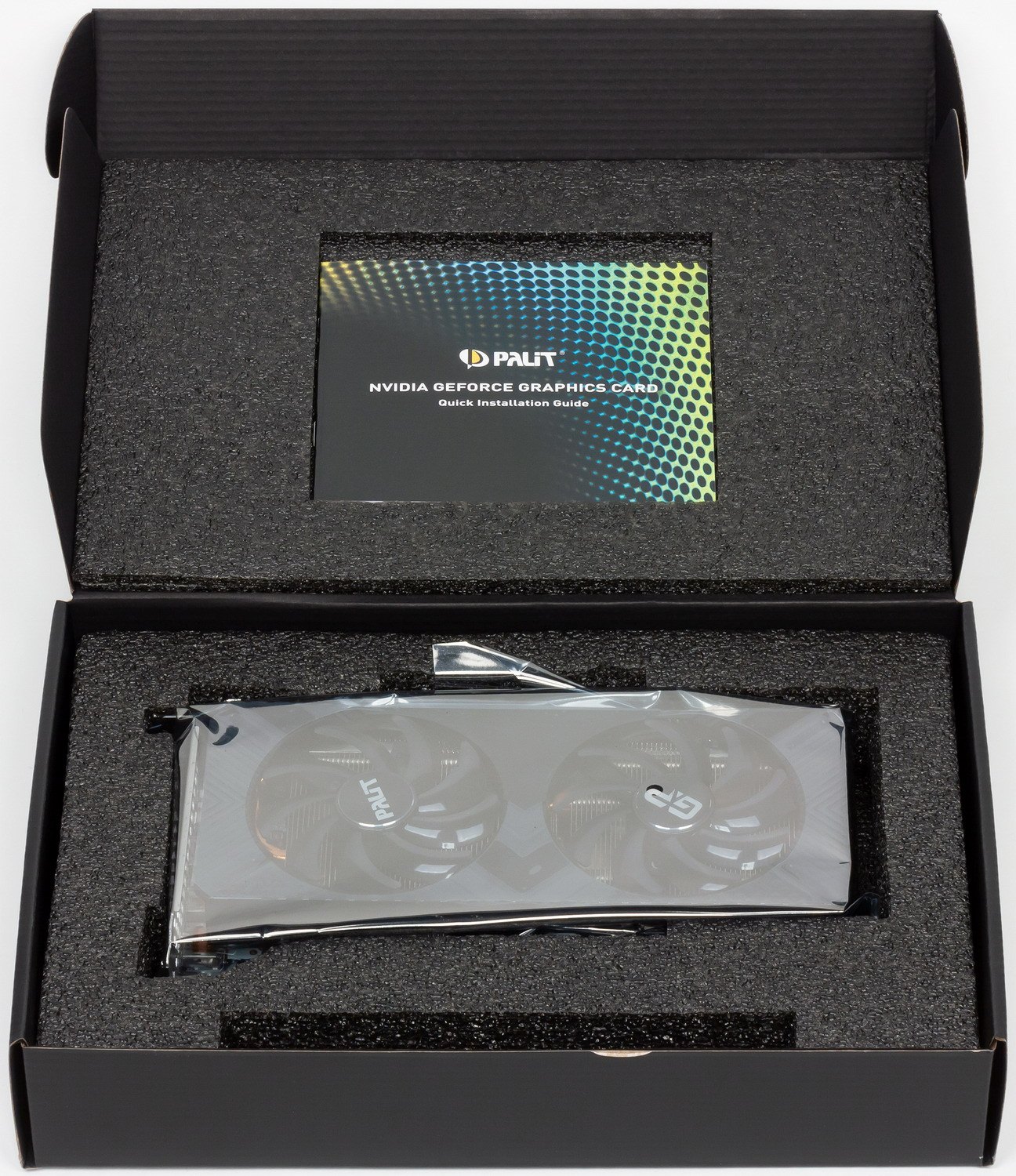

Комплект поставки и упаковка
![](/img/x257/r30/00/02/25/17/box1.jpg)
![](/img/x257/r30/00/02/25/17/box2.jpg)
![](/img/x257/r30/00/02/25/17/complect.jpg)

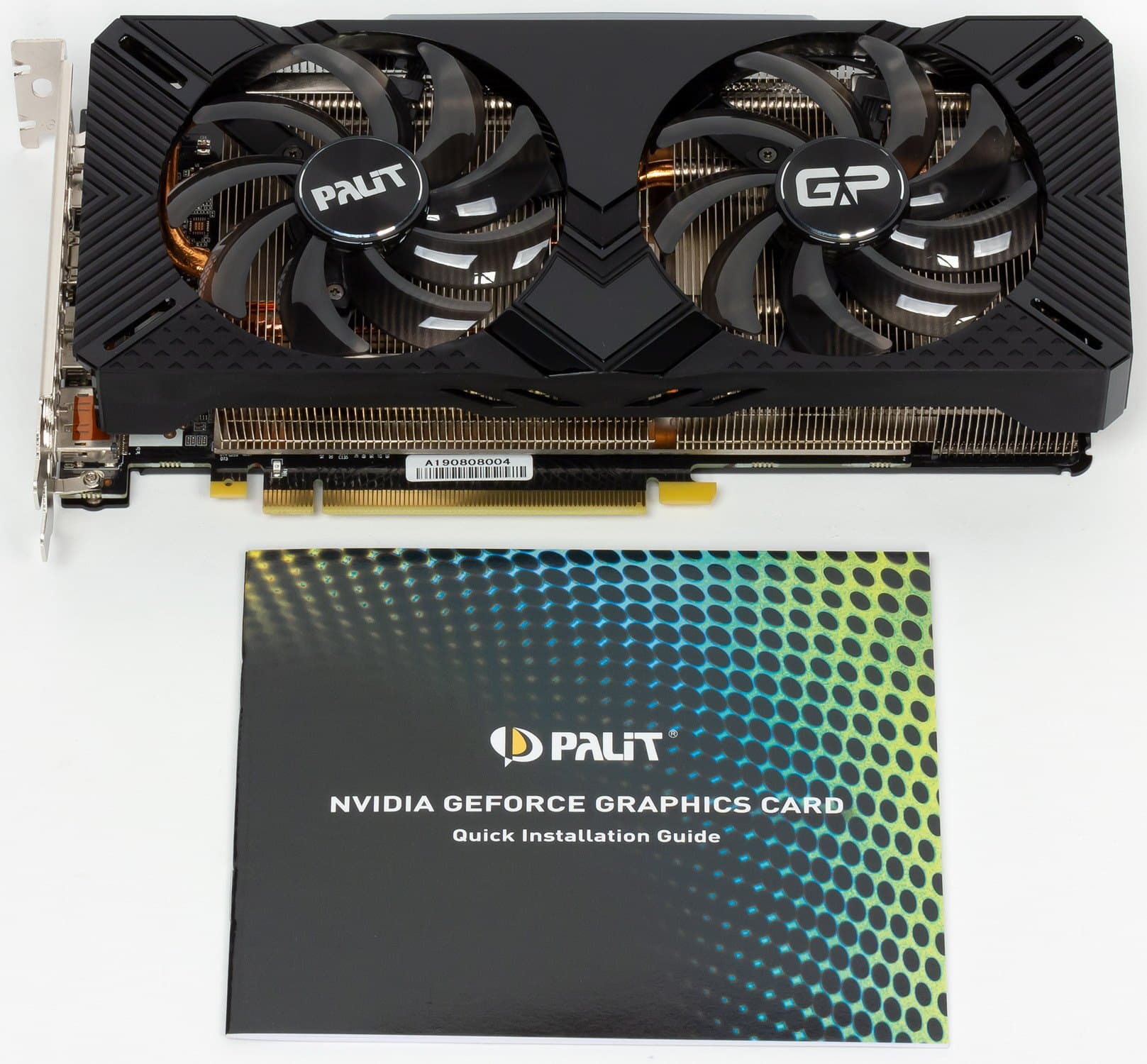

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Перед нами базовый комплект.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

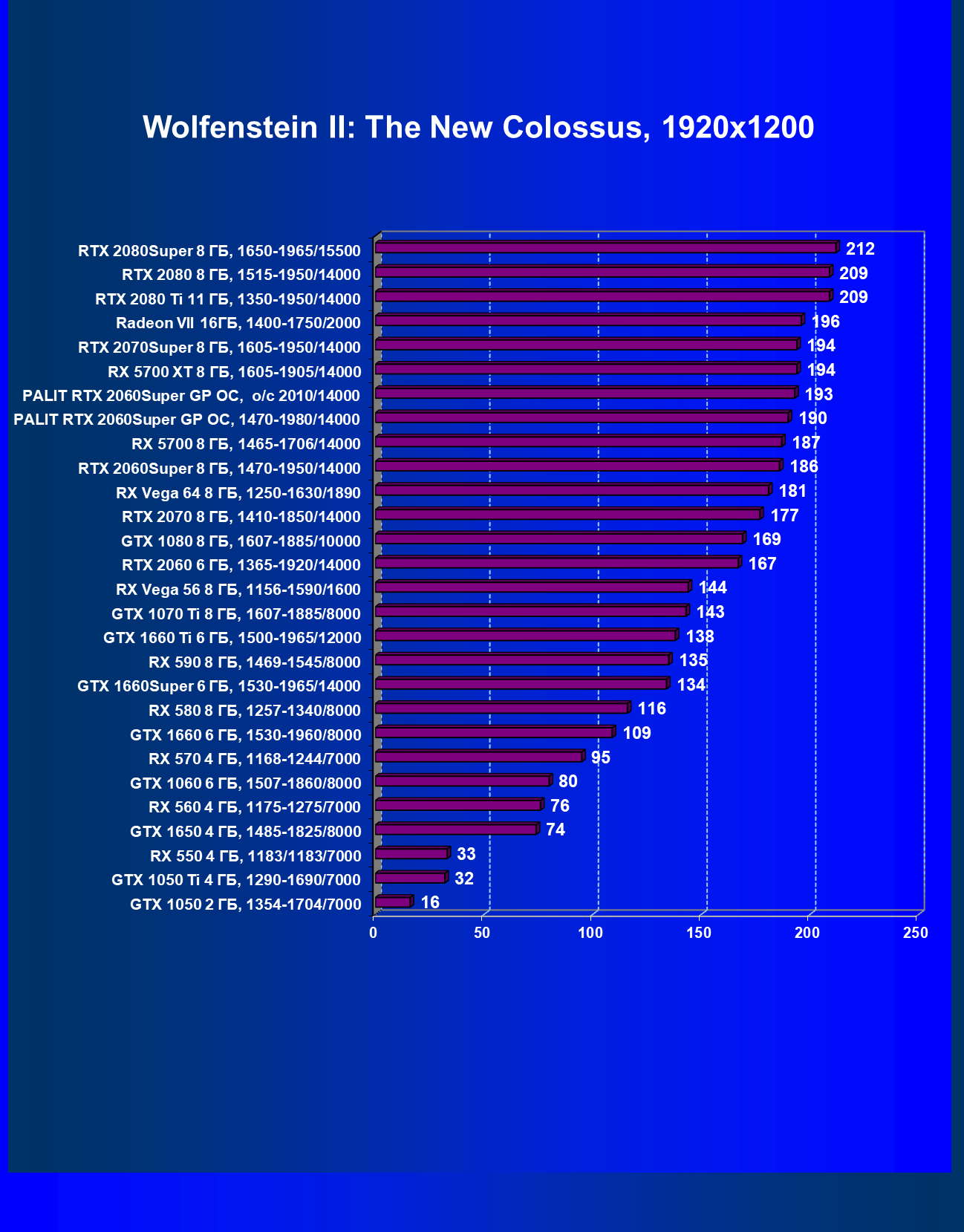

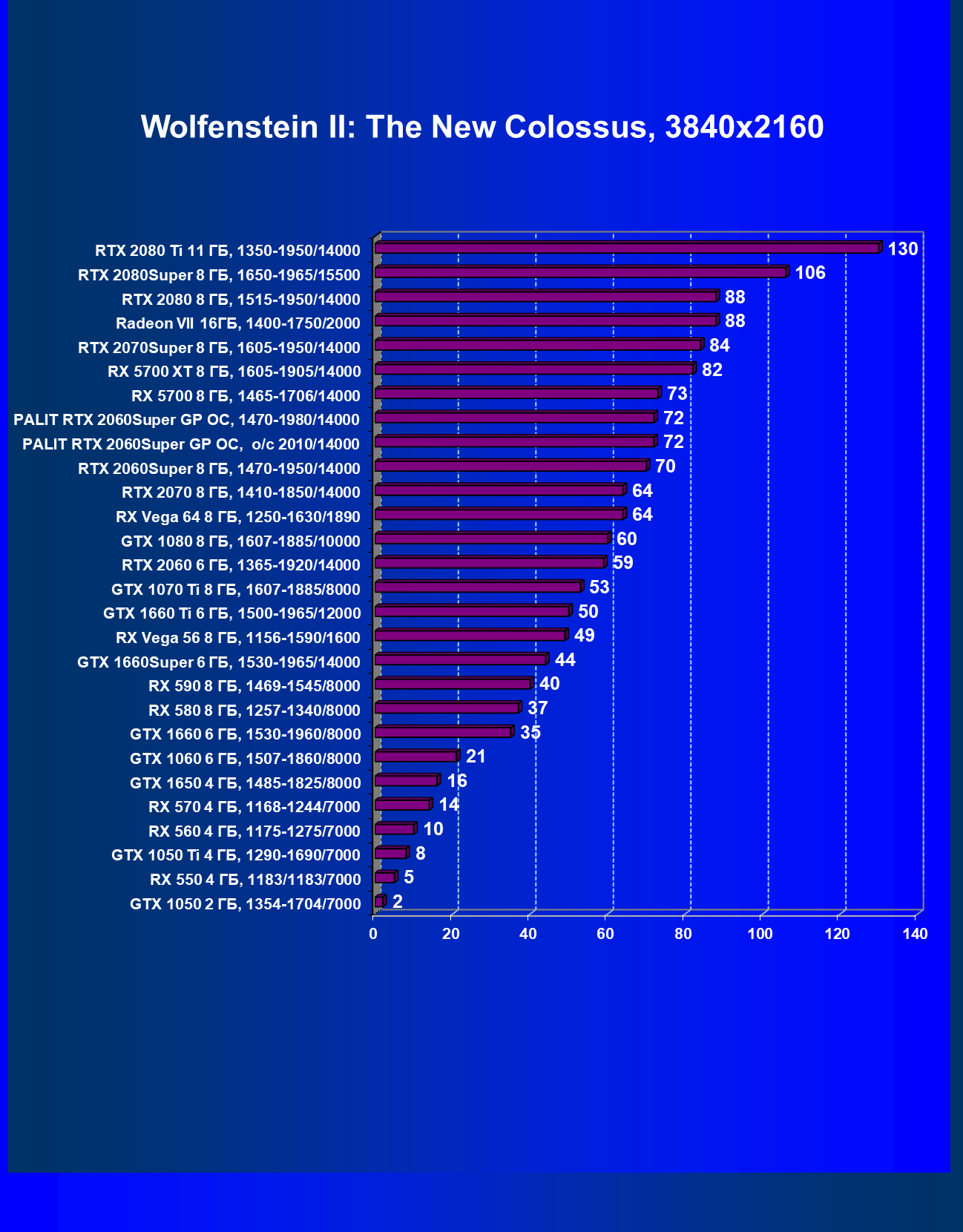

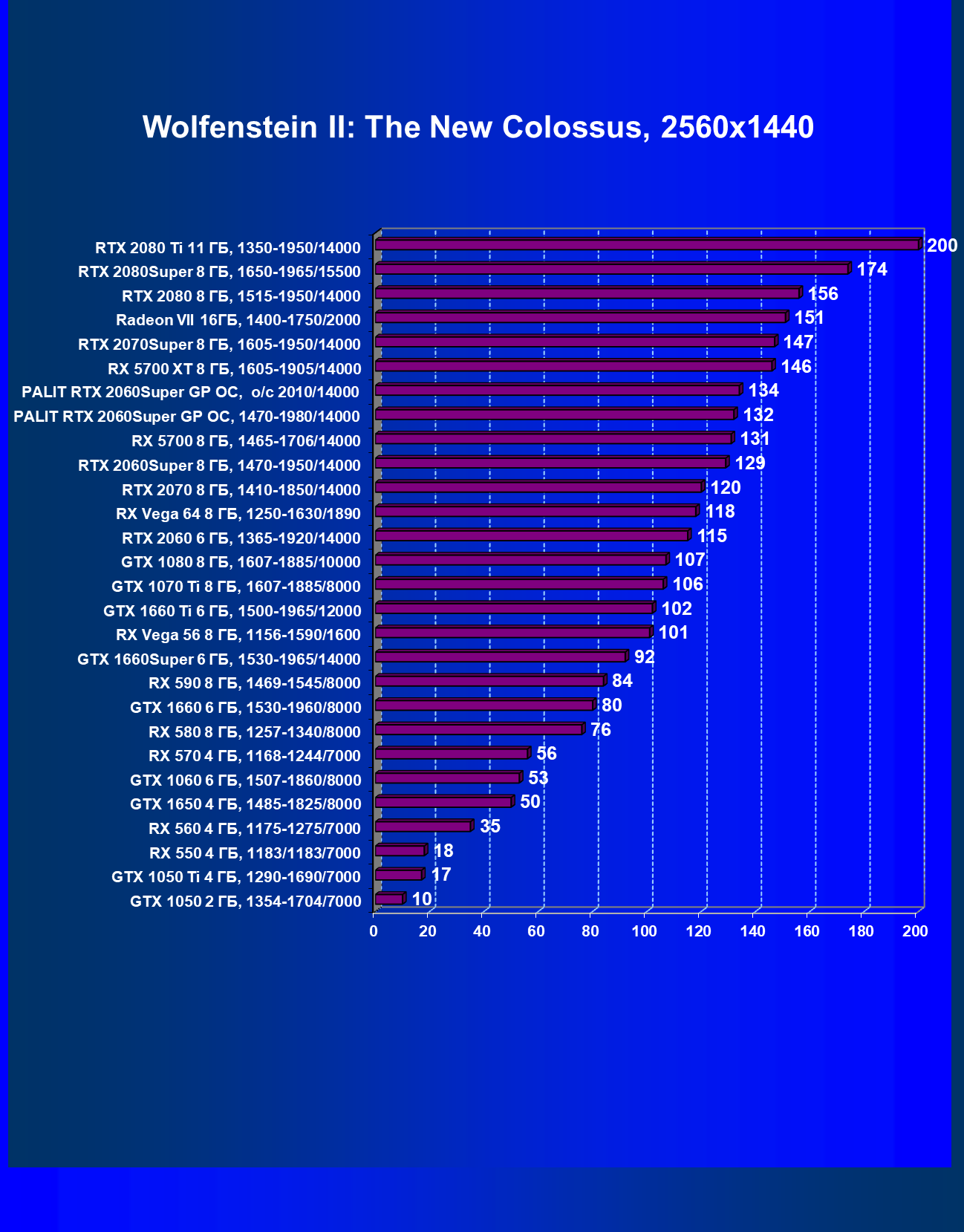

- Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)

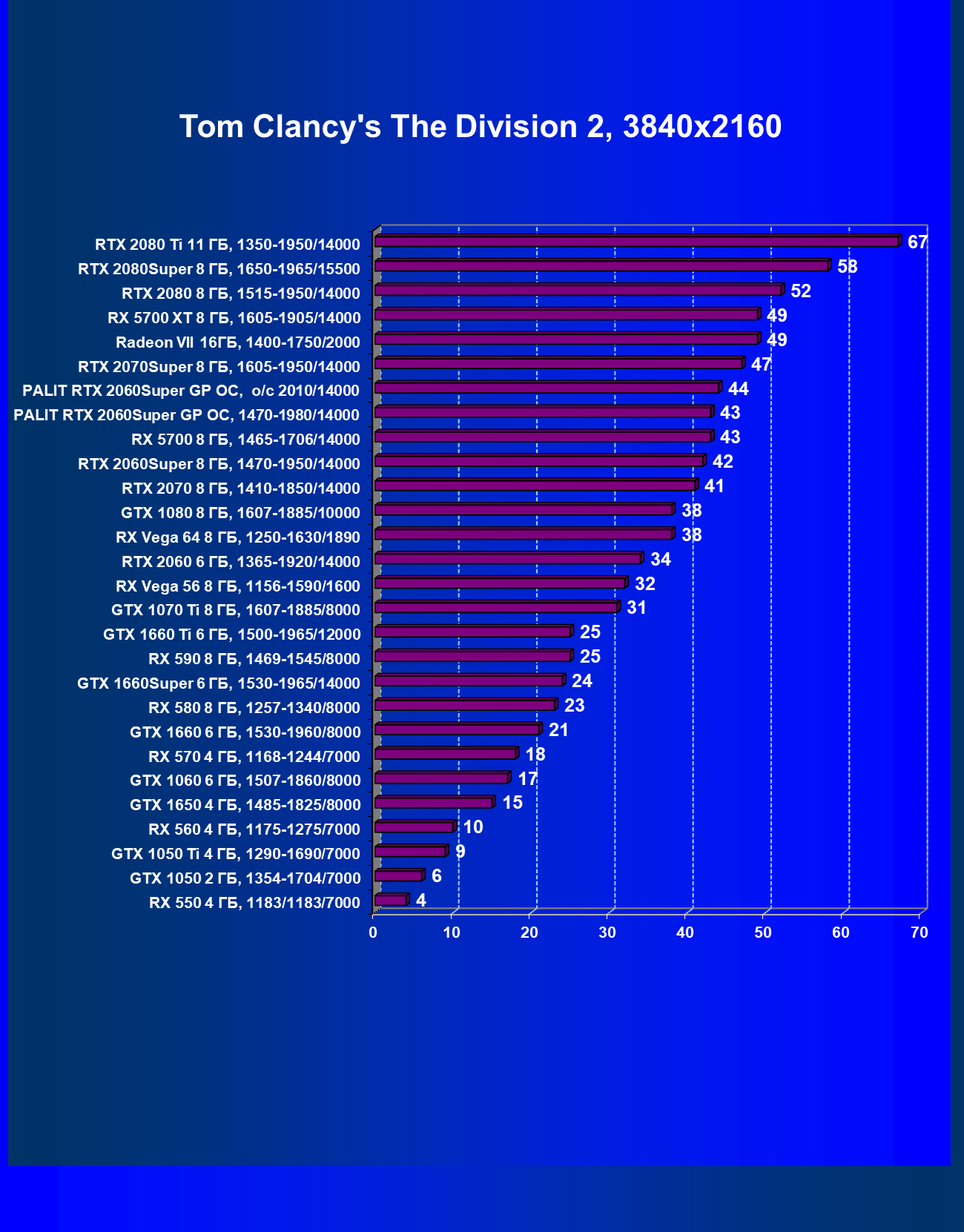

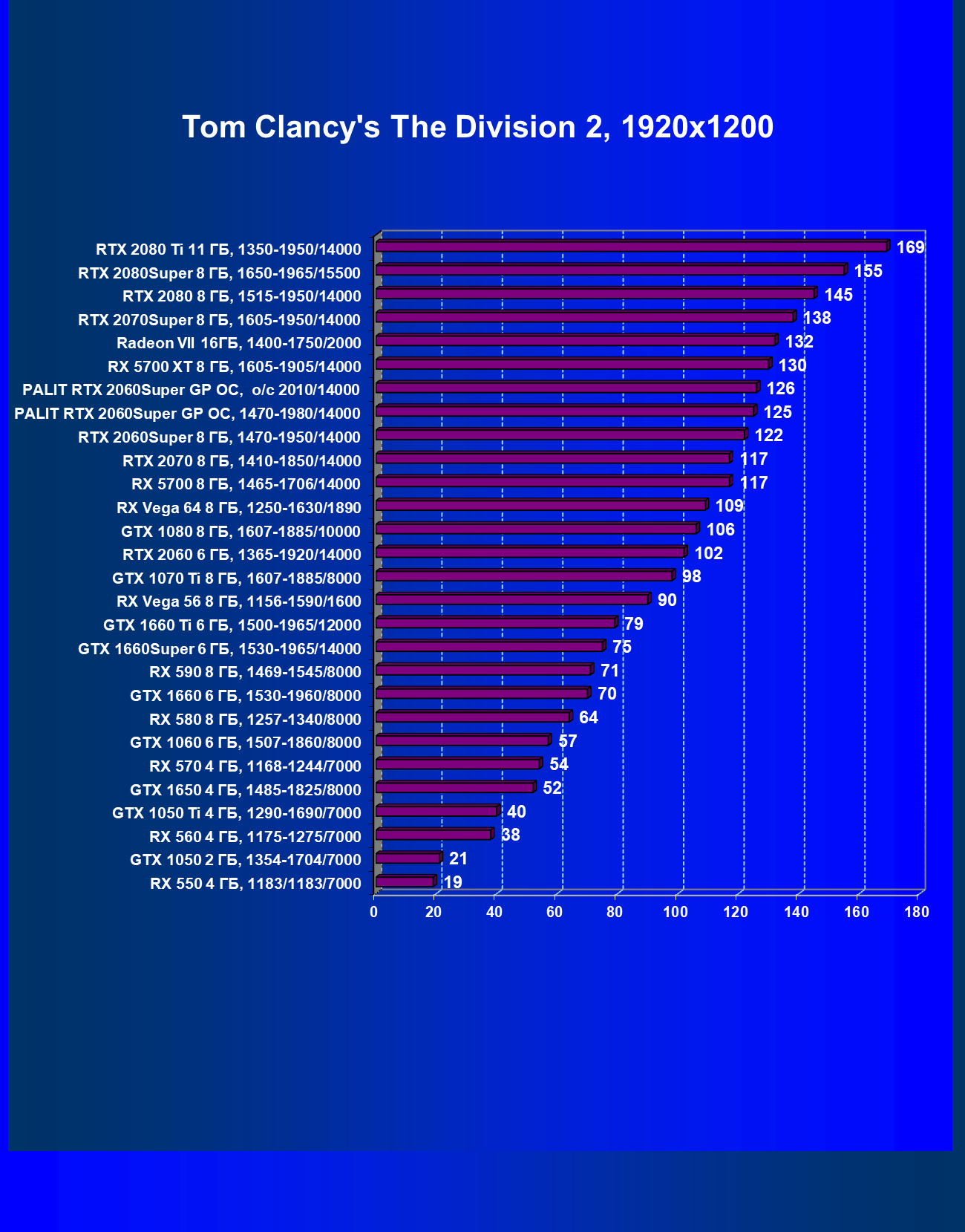

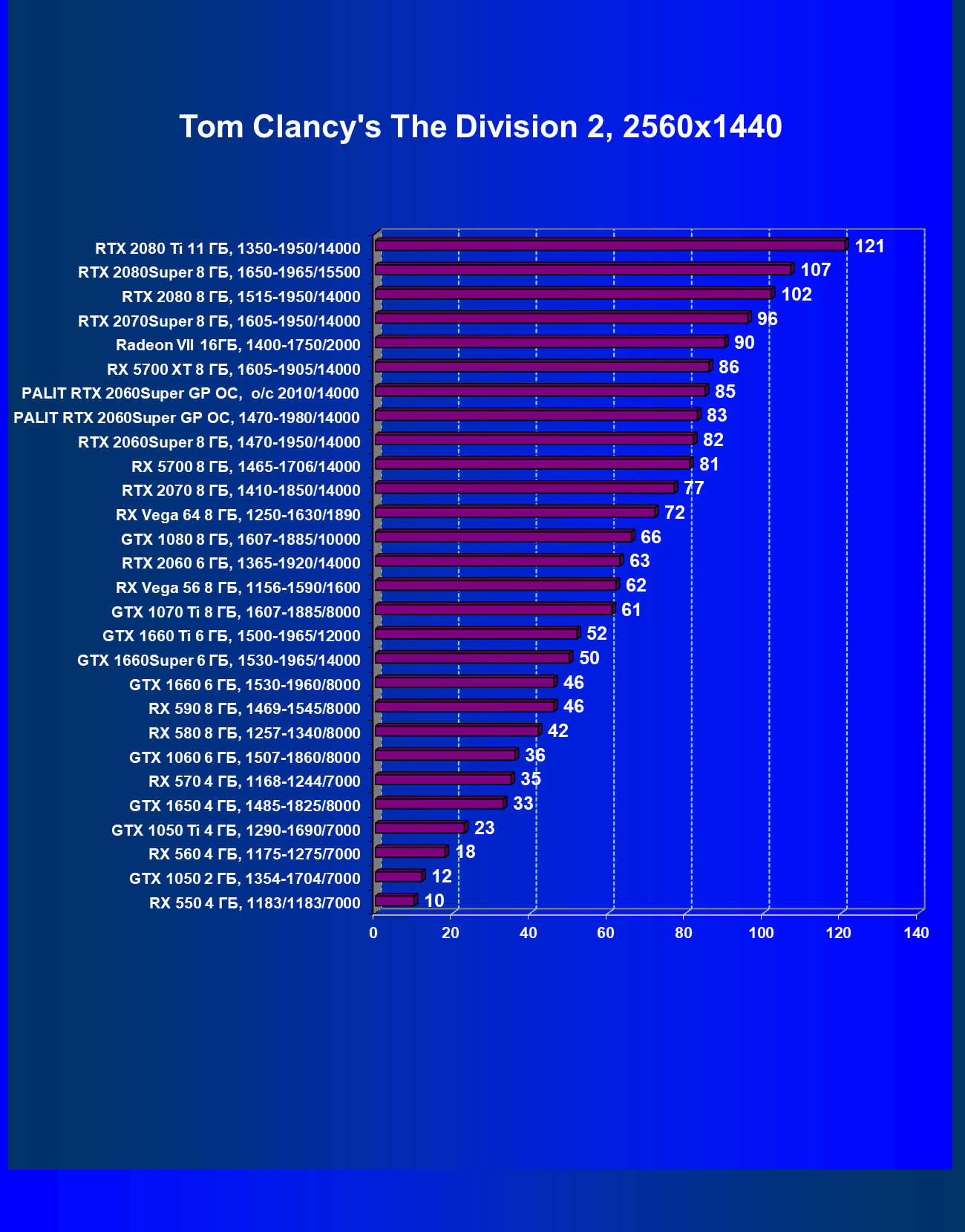

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

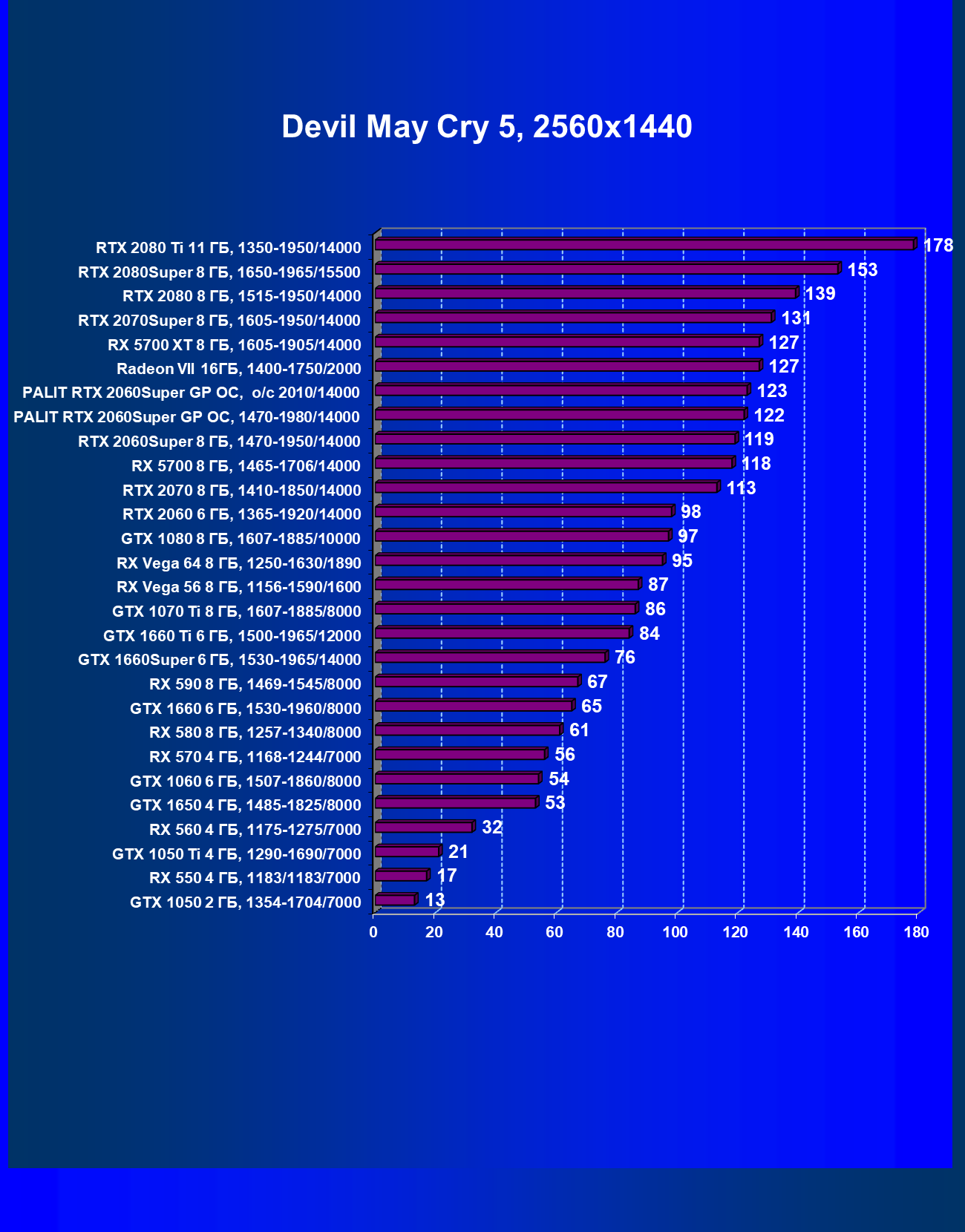

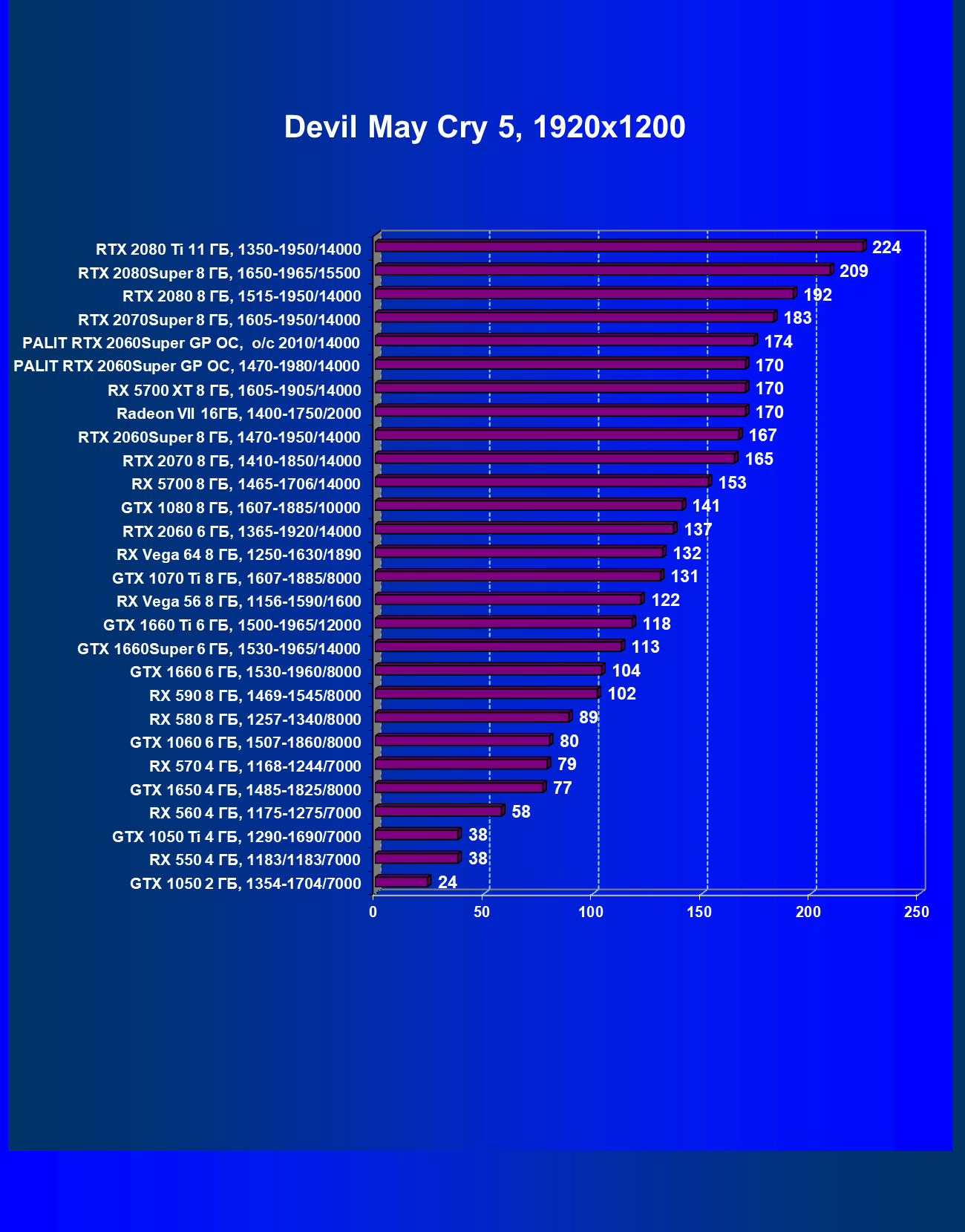

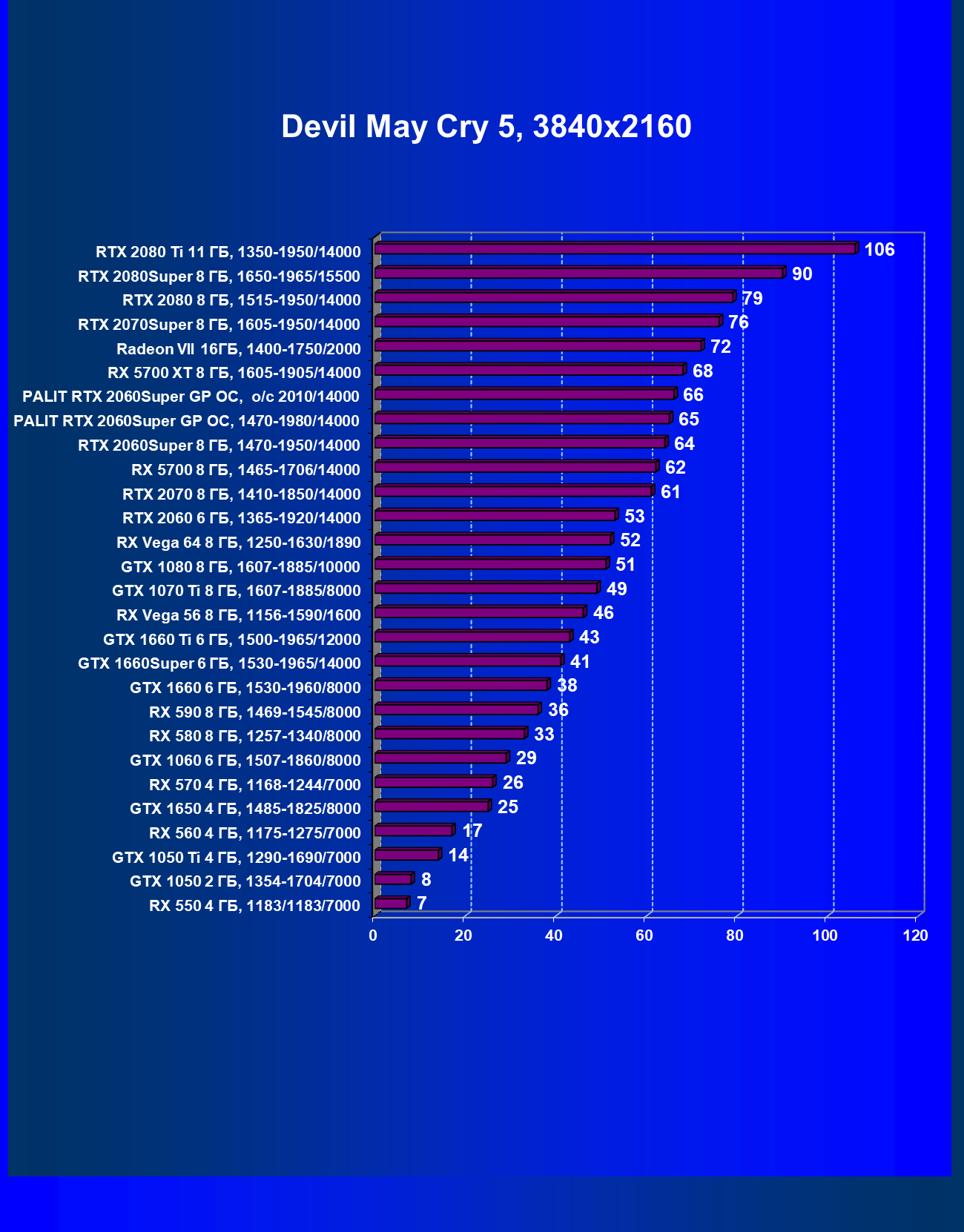

- Devil May Cry 5 (Capcom/Capcom)

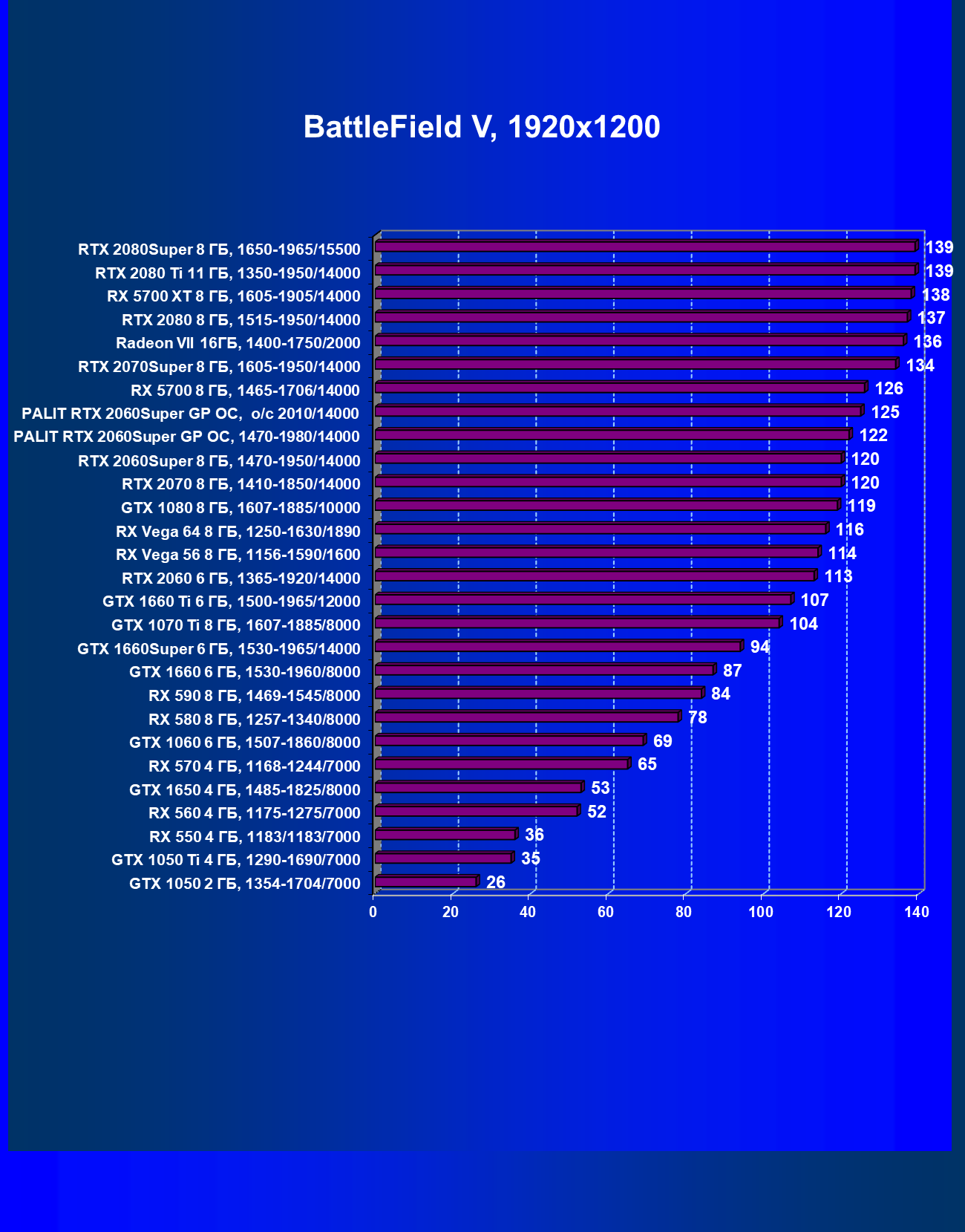

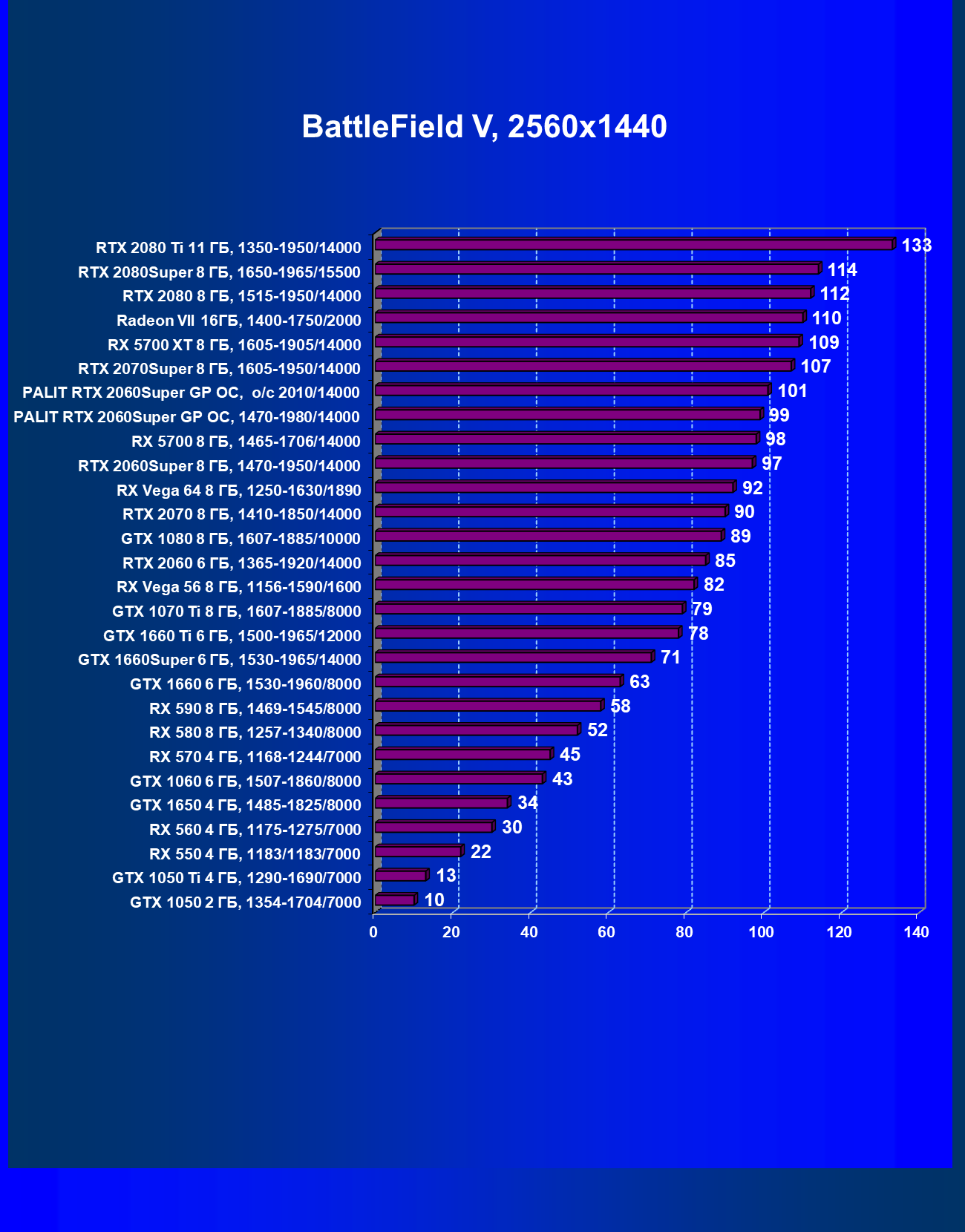

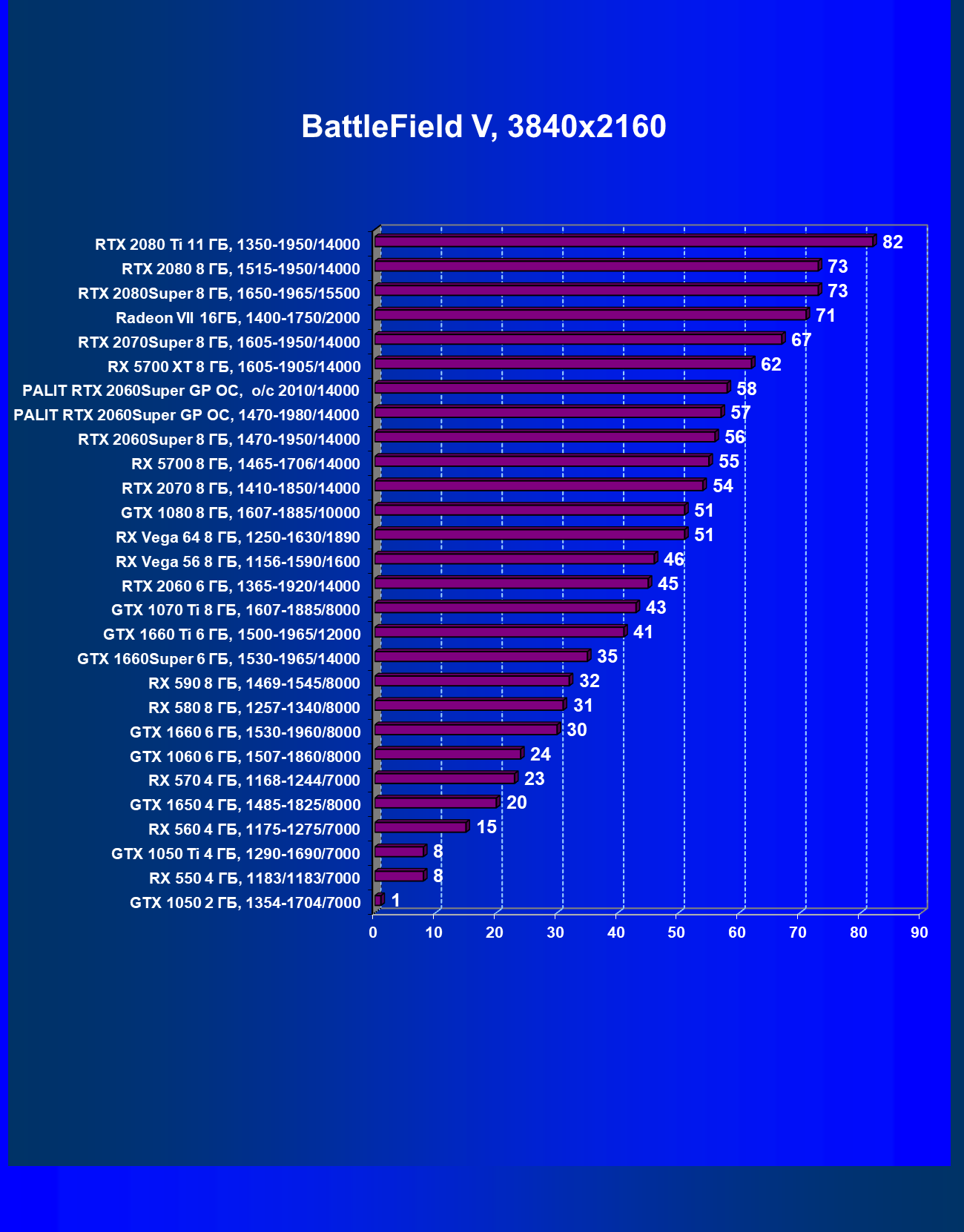

- Battlefield V (EA Digital Illusions CE/Electronic Arts)

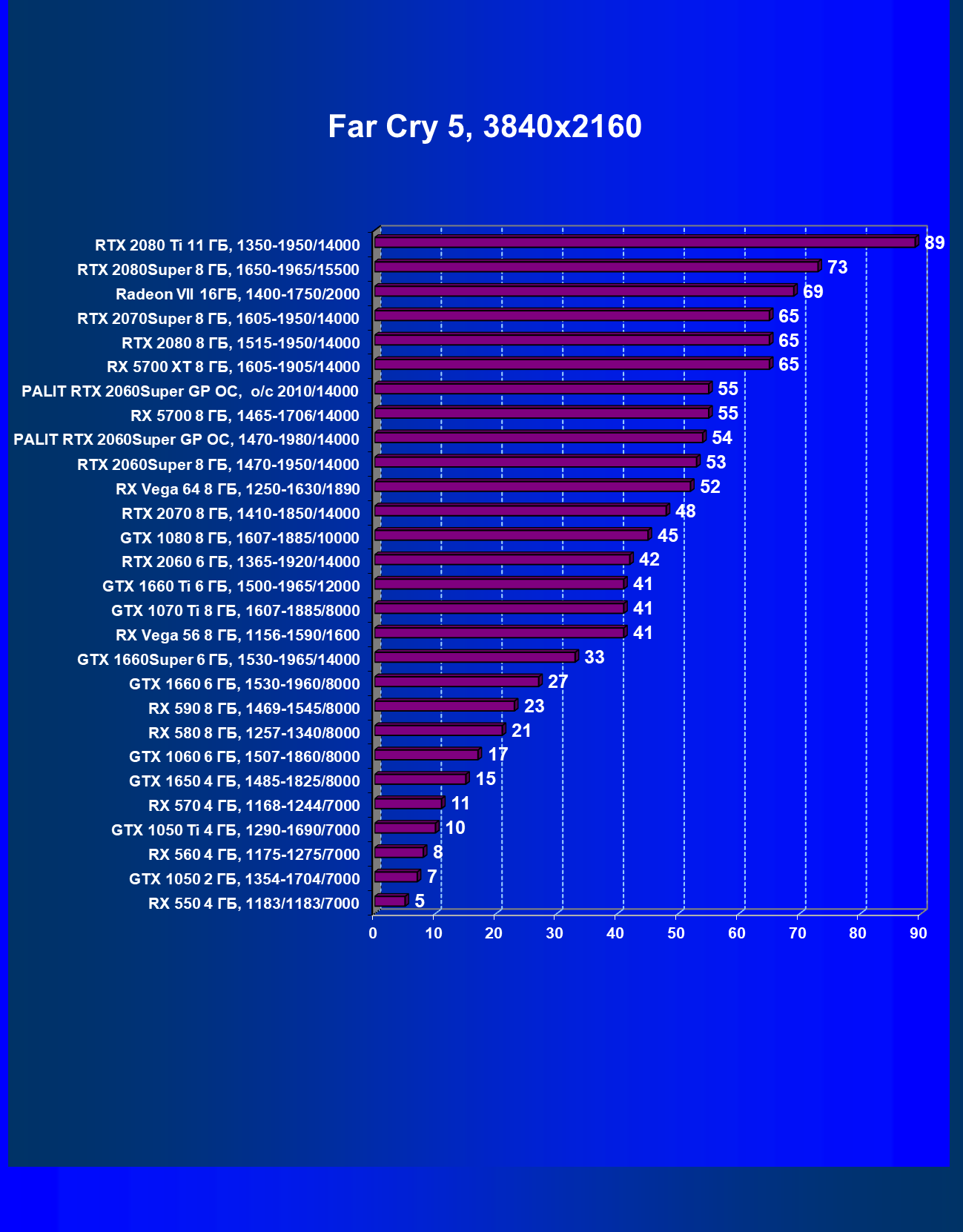

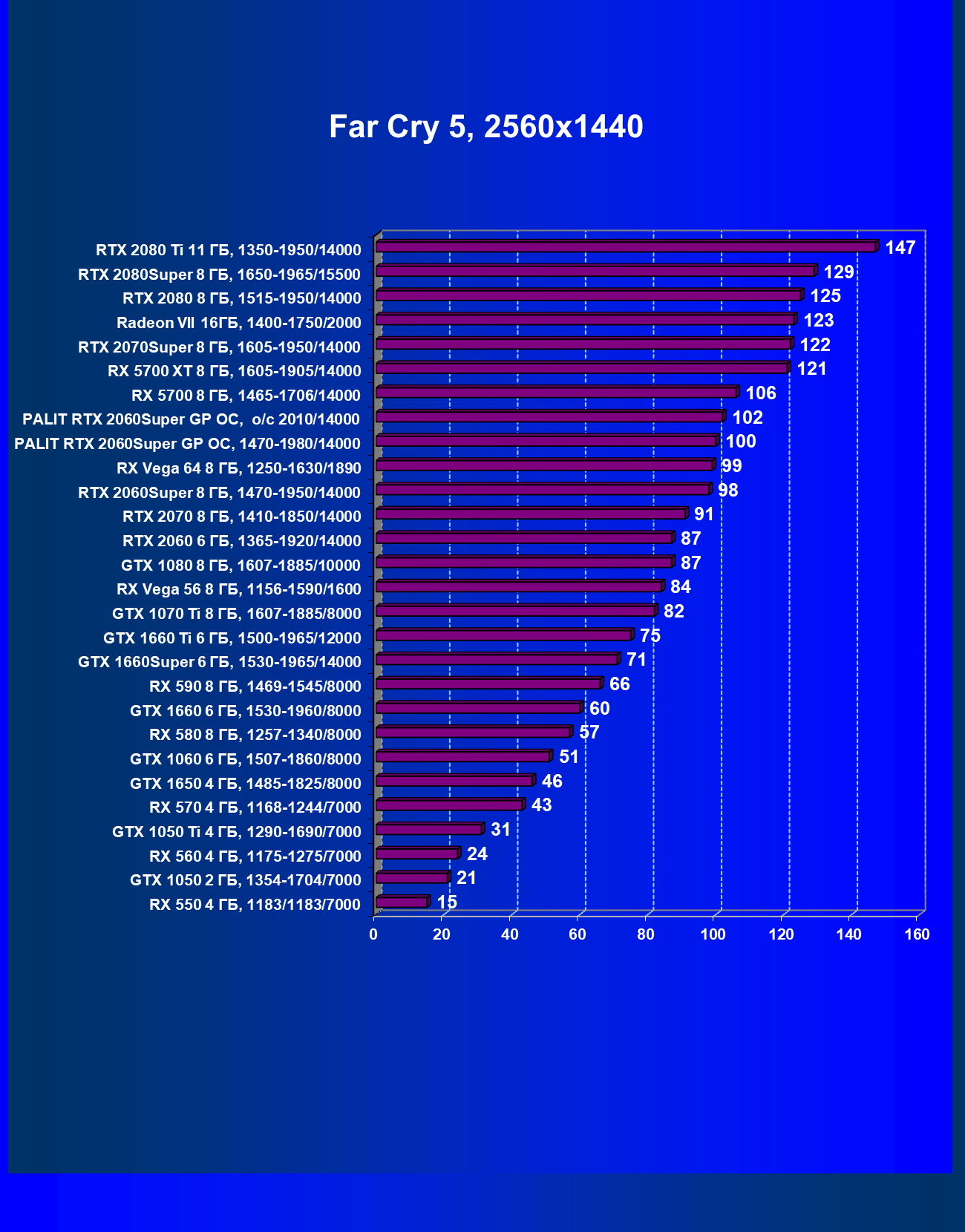

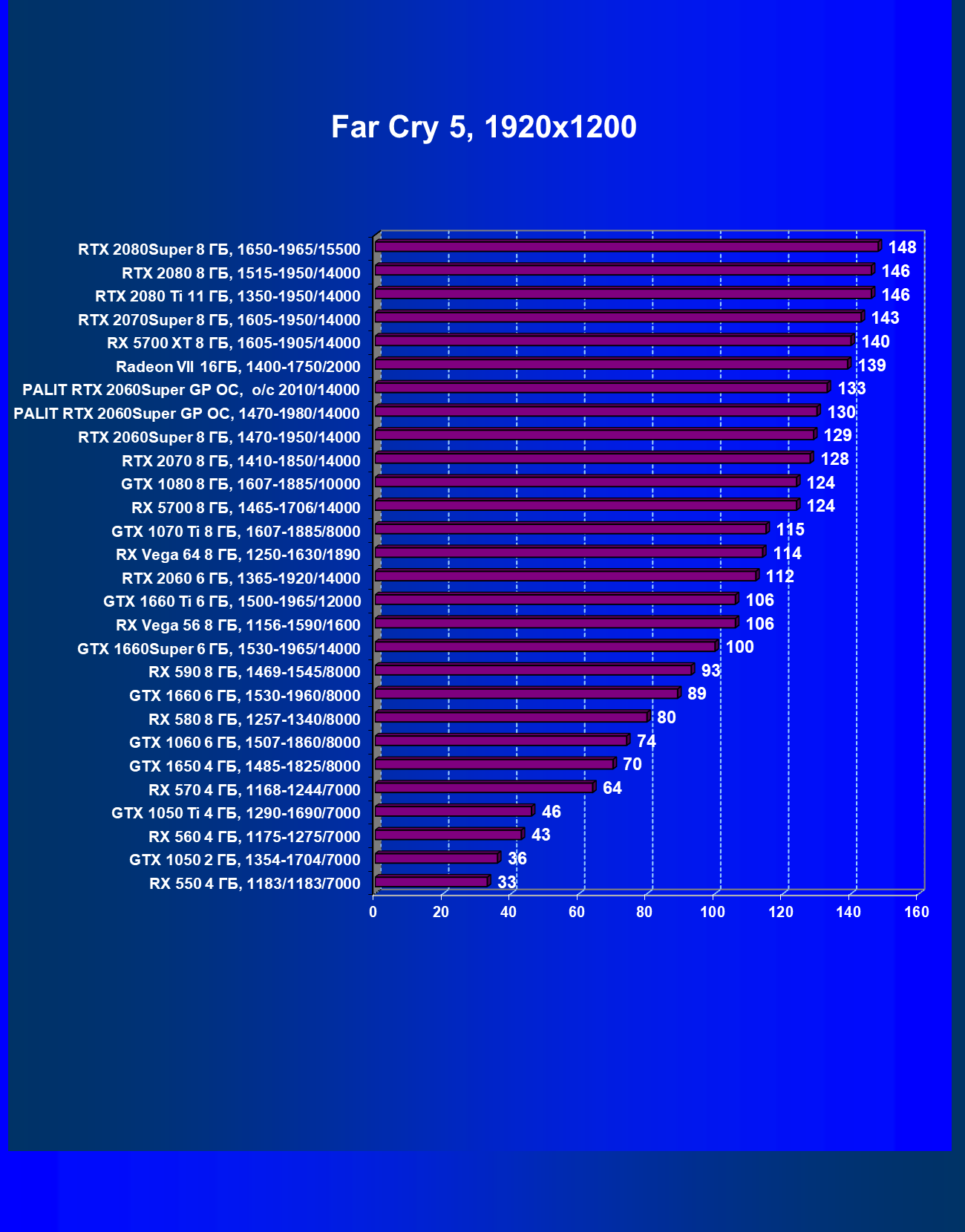

- Far Cry 5 (Ubisoft/Ubisoft)

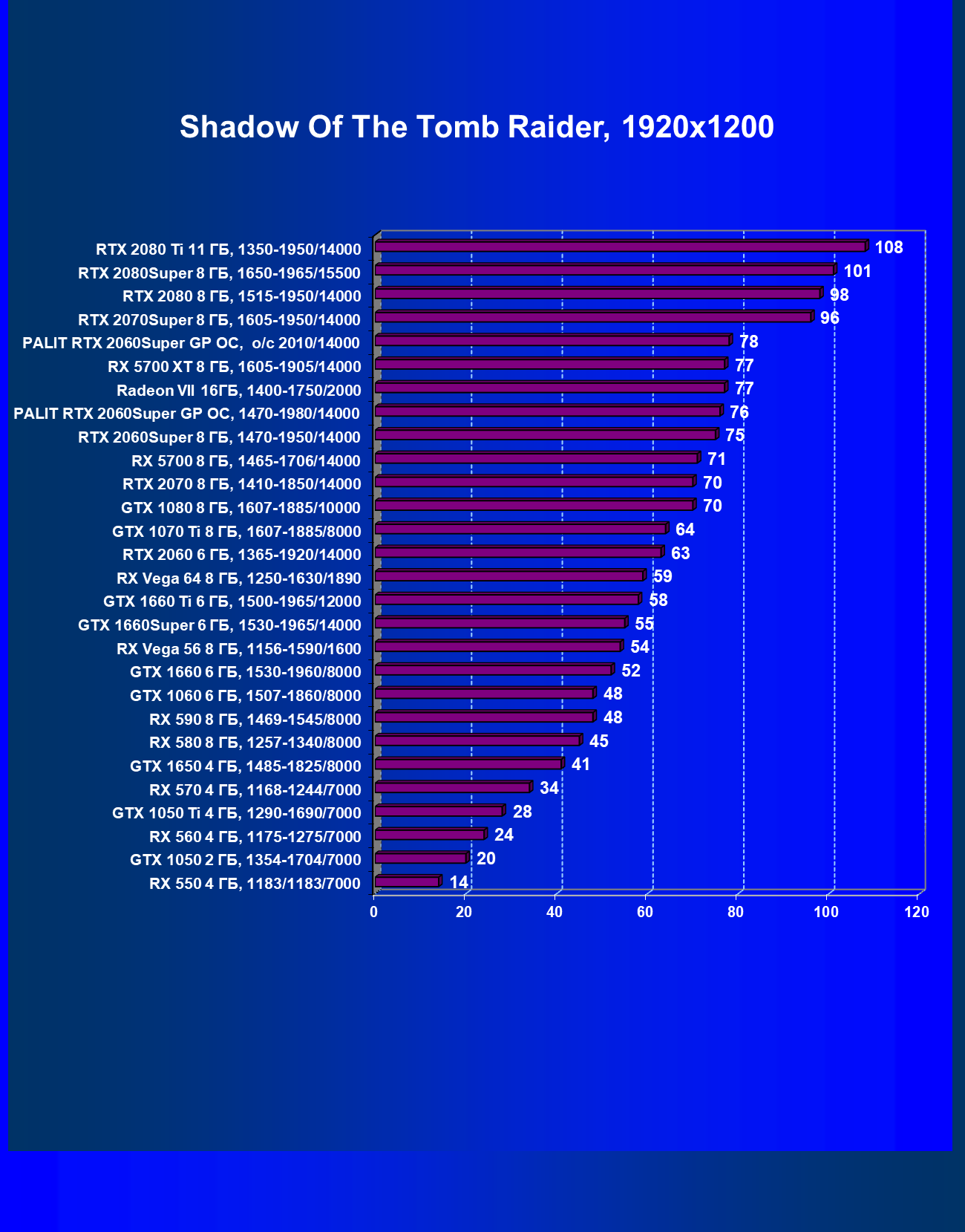

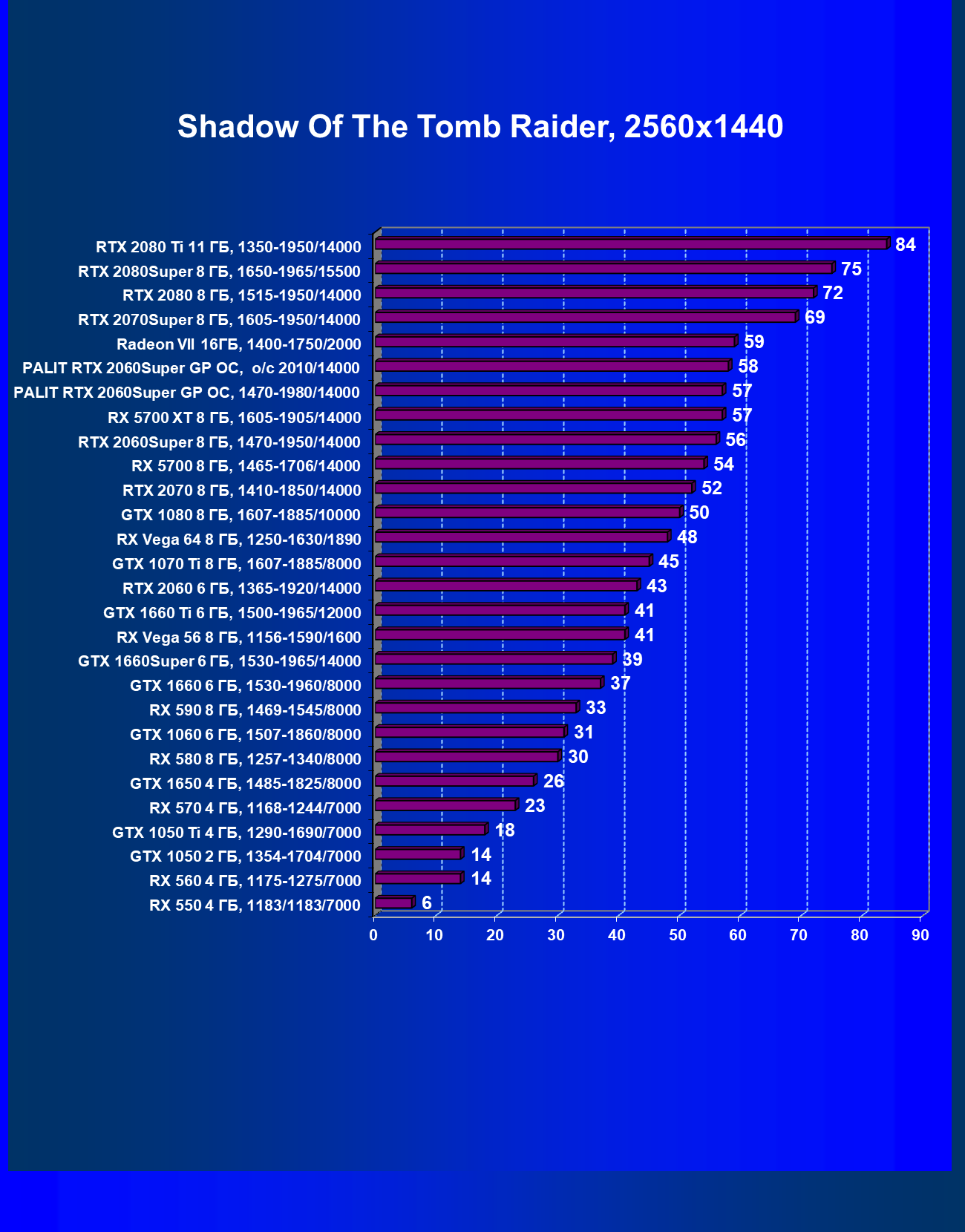

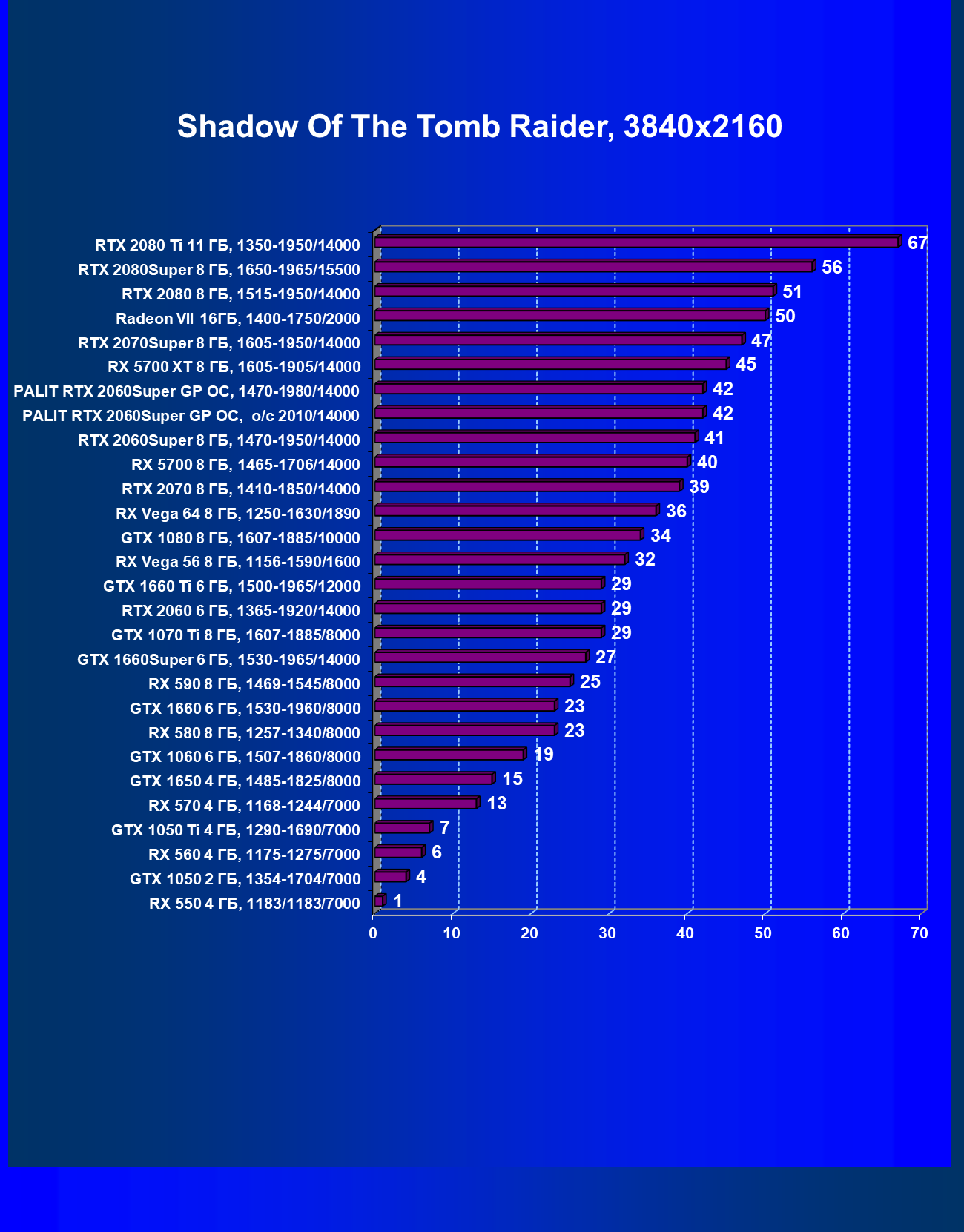

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен

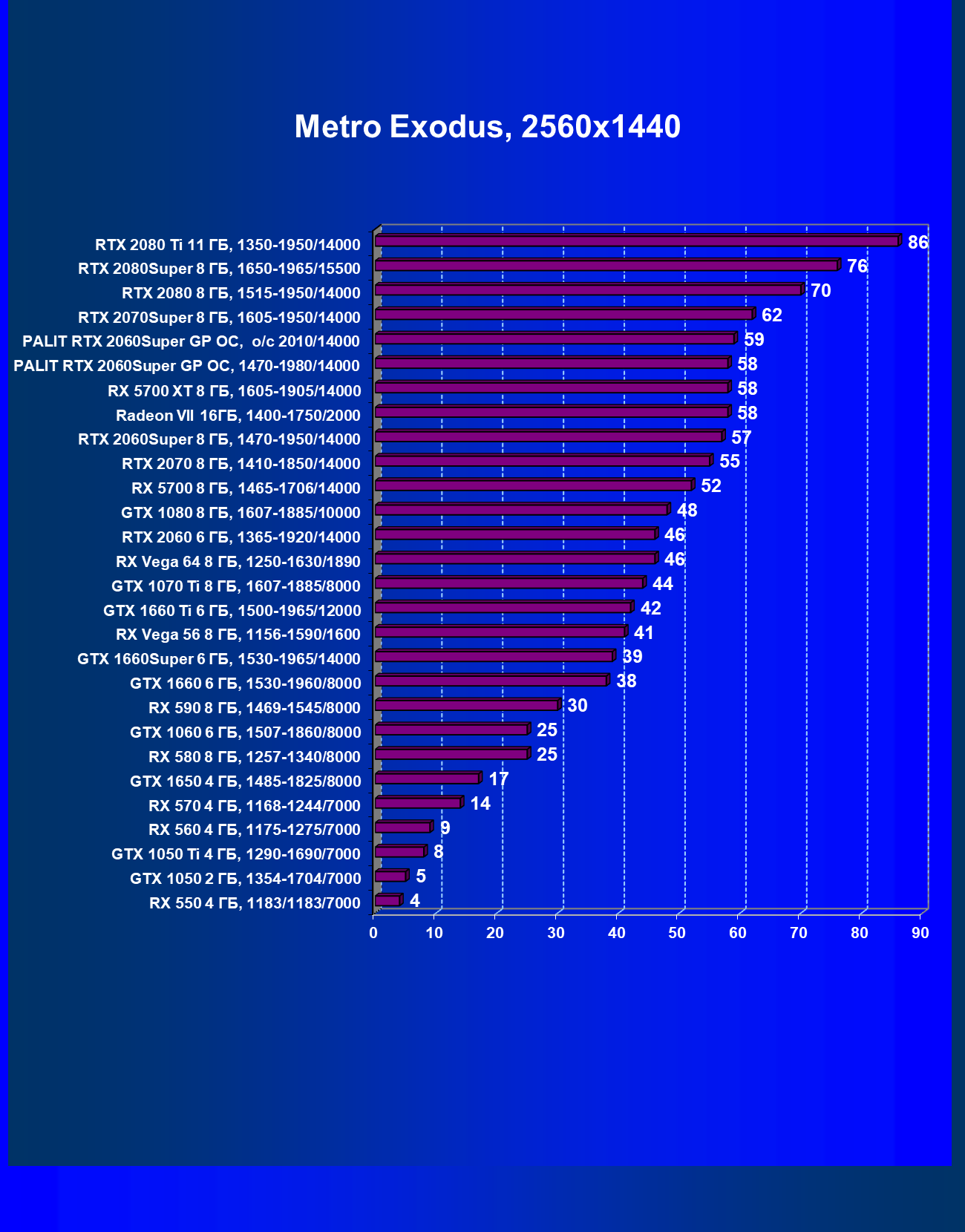

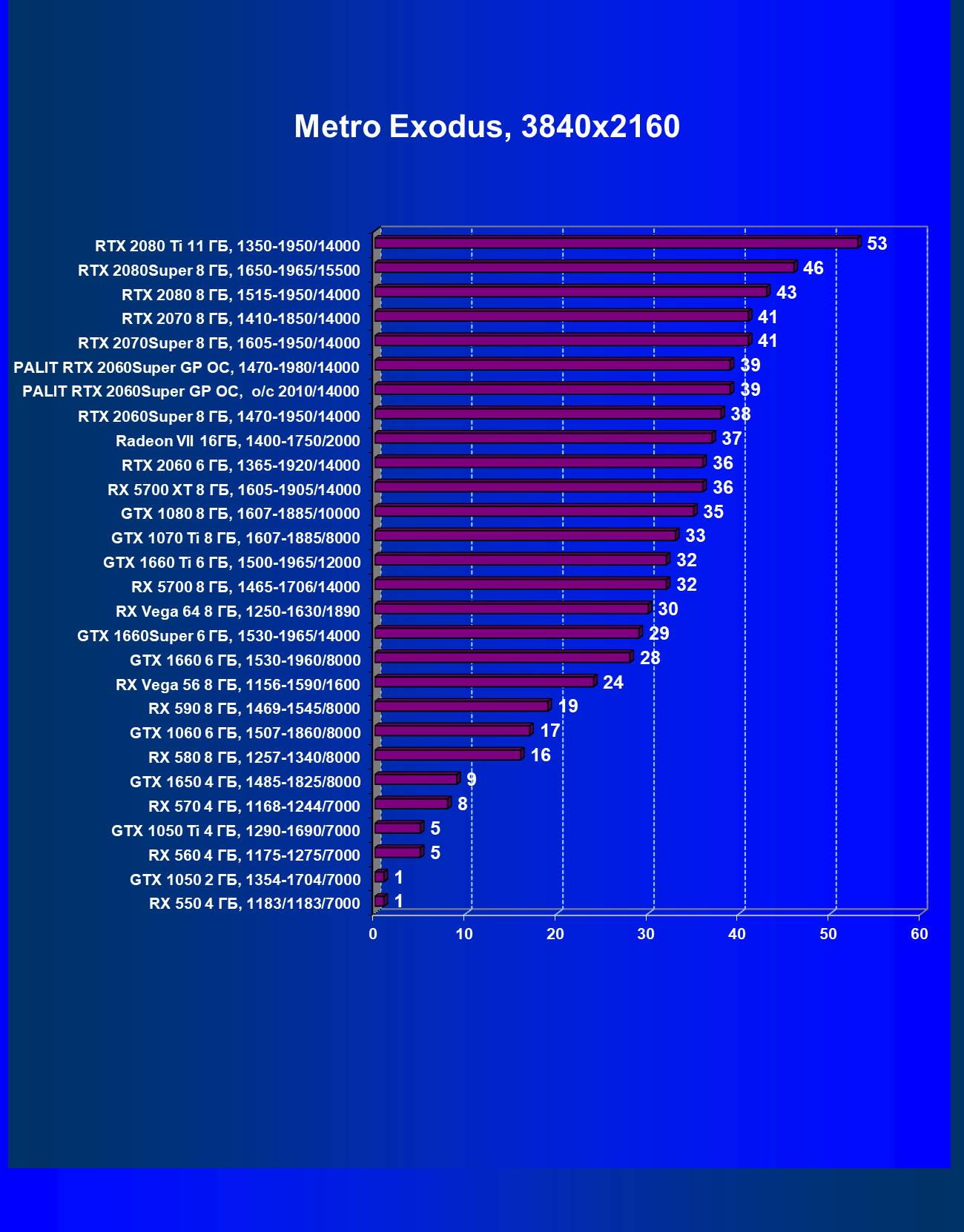

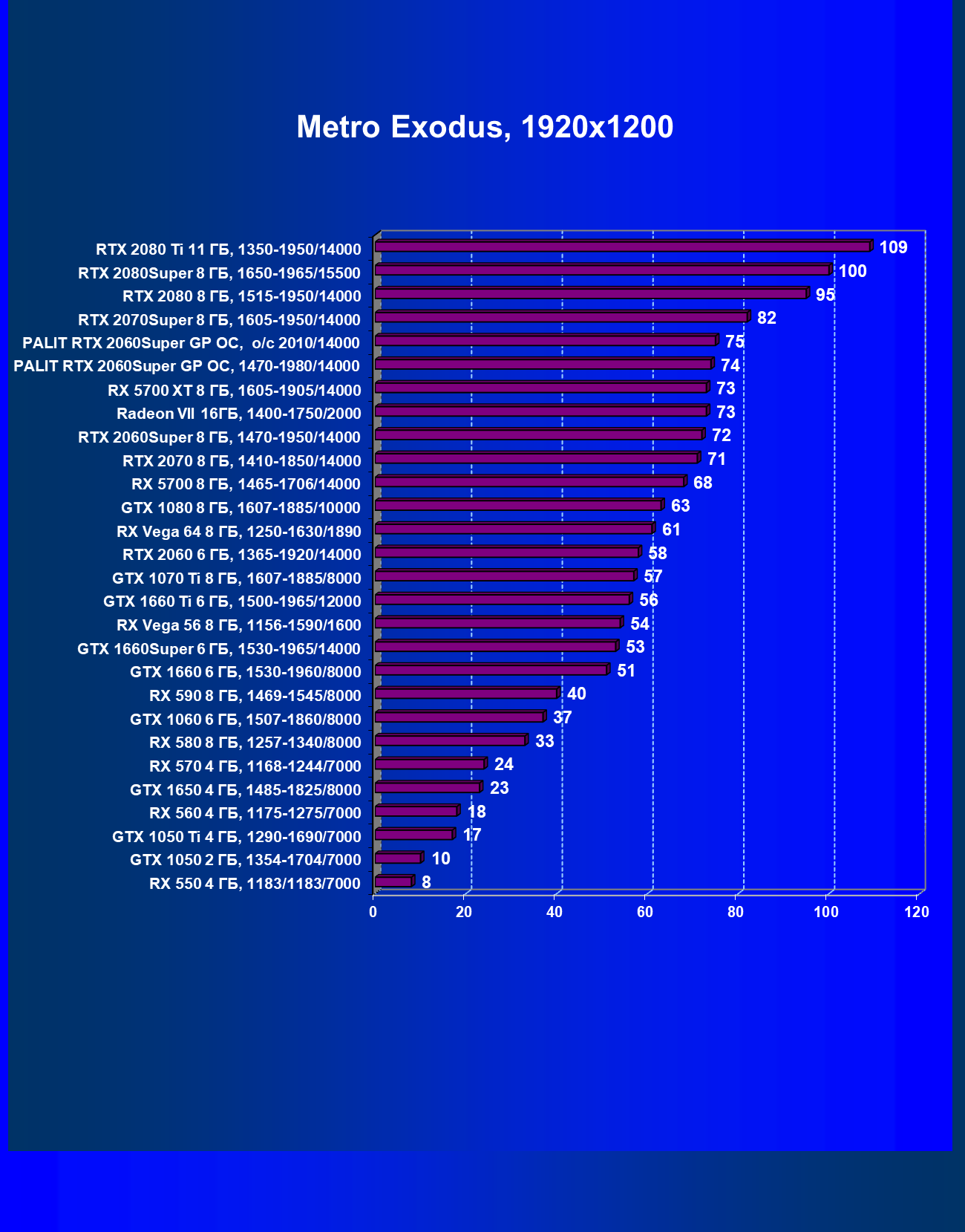

- Metro Exodus (4A Games/Deep Silver/Epic Games)

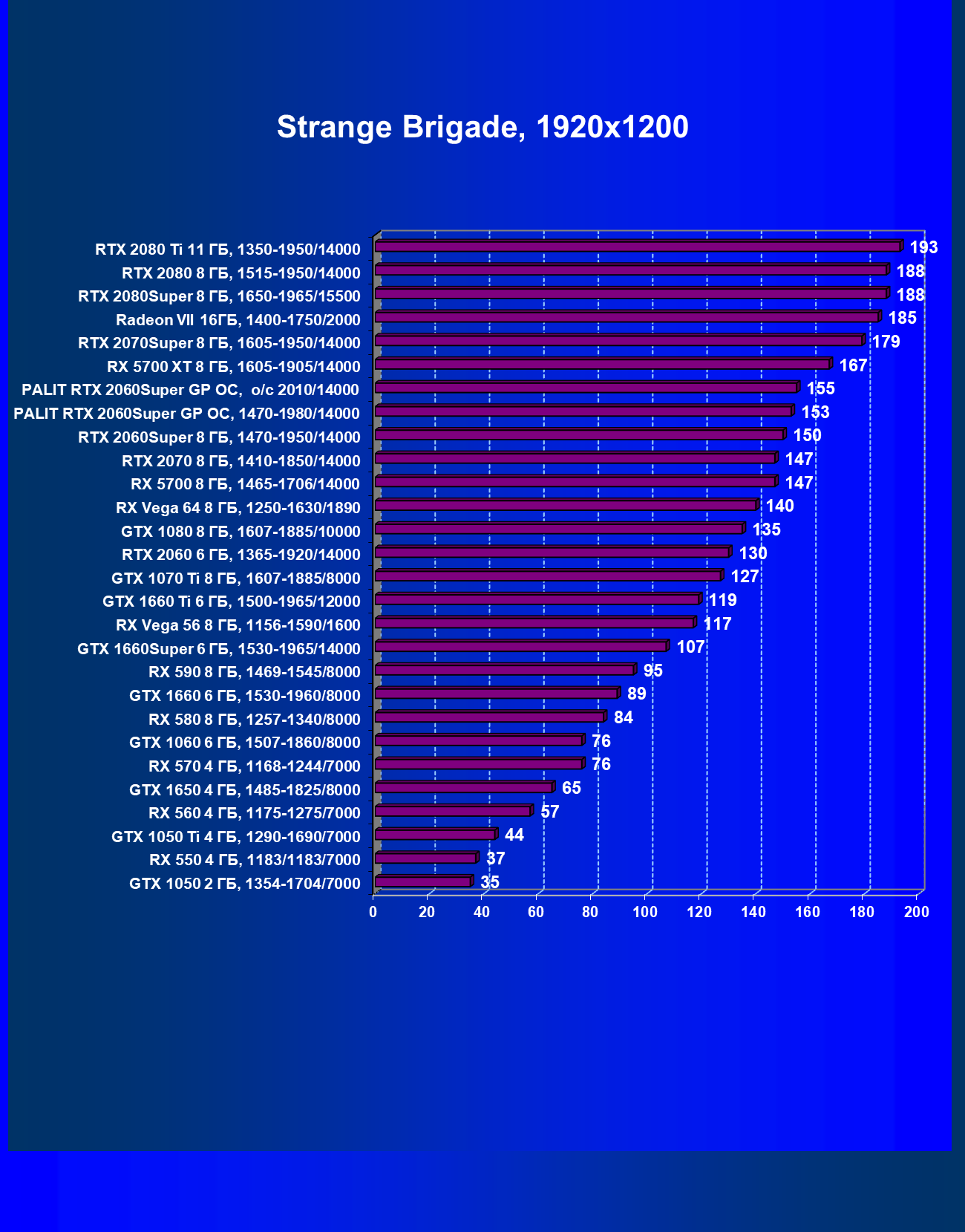

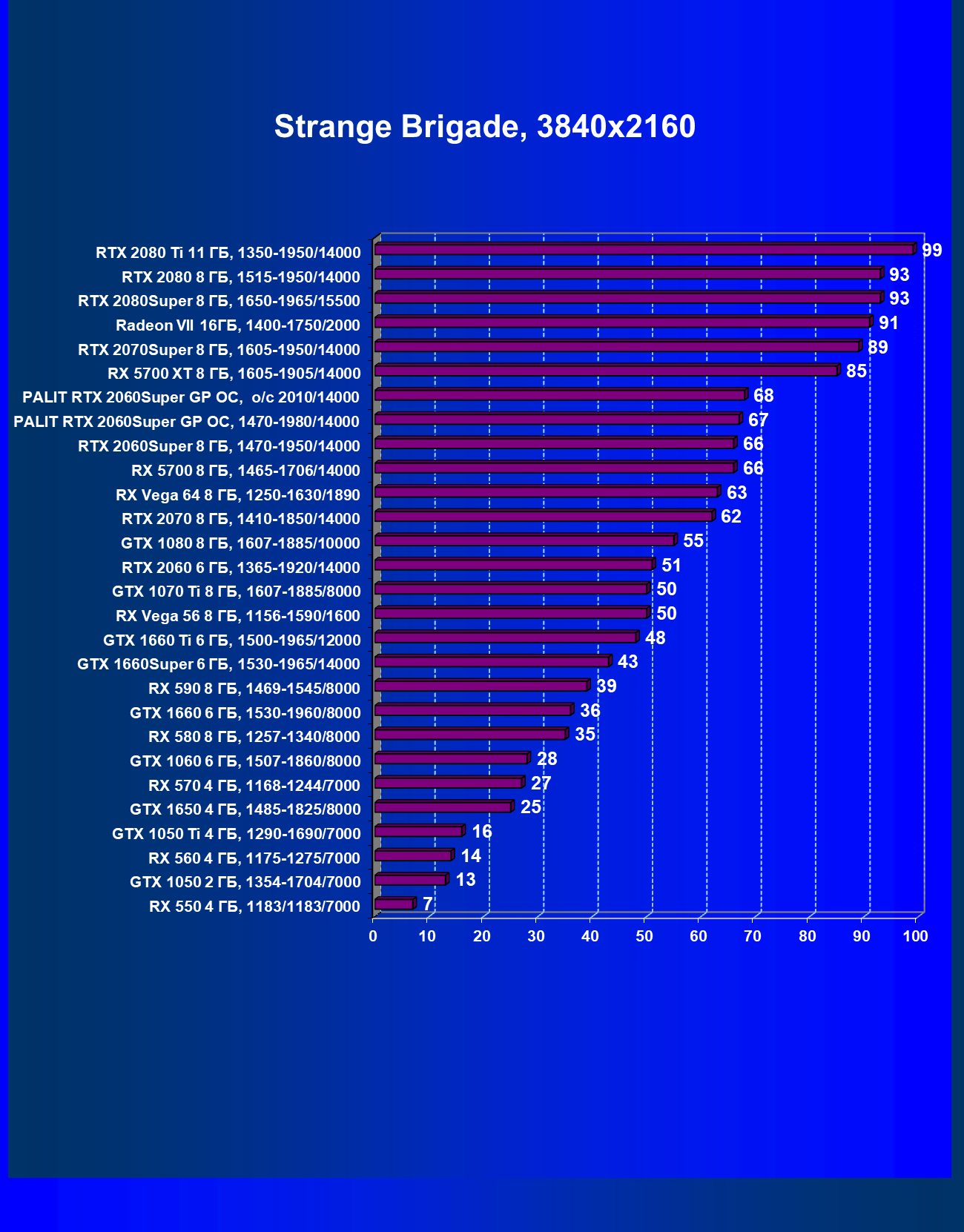

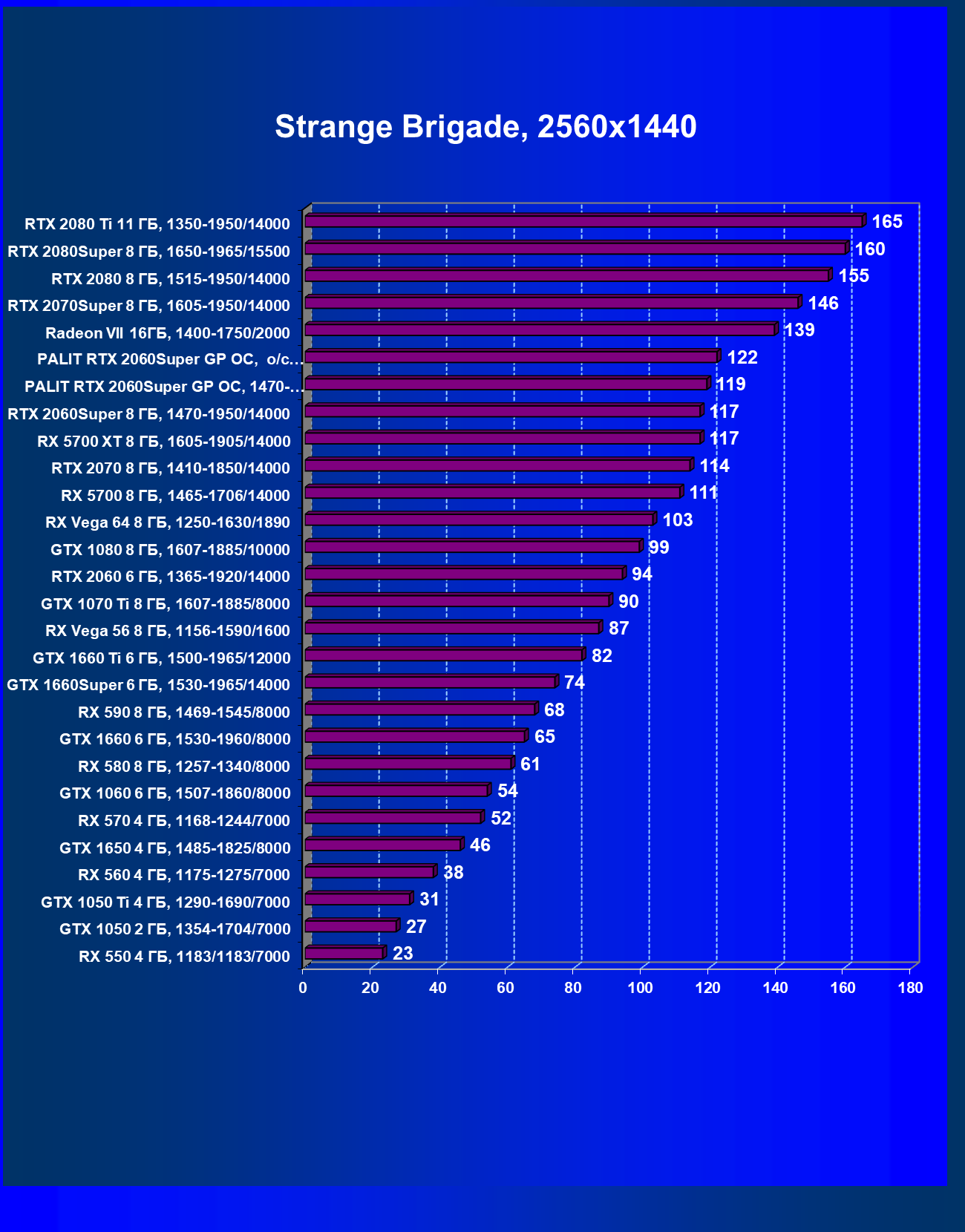

- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2060 Super и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на начало декабря 2019 года.
№ | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
---|---|---|---|---|
06 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 870 | 311 | 28 000 |
07 | Palit RTX 2060 Super GP OC, разгон до 2010/14000 | 870 | 332 | 26 200 |
08 | Palit RTX 2060 Super GP OC, 1470—1980/14000 | 860 | 328 | 26 200 |
09 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 840 | 329 | 25 500 |
10 | RTX 2070 8 ГБ, 1410—1850/14000 | 810 | 261 | 31 000 |
12 | RX Vega 64 8 ГБ, 1250—1630/1890 | 710 | 263 | 27 000 |
13 | GTX 1080 8 ГБ, 1607—1885/10000 | 700 | 219 | 32 000 |
15 | GTX 1070 Ti 8 ГБ, 1607—1885/8000 | 630 | 247 | 25 500 |
На момент подготовки обзора средняя стоимость Radeon RX 5700 XT (по всем моделям) была несколько выше стоимости аналогично усредненного GeForce RTX 2060 Super, но RX 5700 ХТ при этом был чуть-чуть быстрее, поэтому занимал первую позицию в своей группе. Видеокарта Palit имеет Boost-частоту ядра чуть выше, чем у референсного GeForce RTX 2060 Super, поэтому и ее результат тоже чуть выше. А разгон поднял показатели карты еще на 10 пунктов, так что она сравнялась с Radeon RX 5700 XT.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
№ | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
---|---|---|---|---|
06 | Palit RTX 2060 Super GP OC, разгон до 2010/14000 | 332 | 870 | 26 200 |
08 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 329 | 840 | 25 500 |
09 | Palit RTX 2060 Super GP OC, 1470—1980/14000 | 328 | 860 | 26 200 |
12 | RX 5700 XT 8 ГБ, 1605—1905/14000 | 311 | 870 | 28 000 |
17 | RX Vega 64 8 ГБ, 1250—1630/1890 | 263 | 710 | 27 000 |
18 | RTX 2070 8 ГБ, 1410—1850/14000 | 261 | 810 | 31 000 |
20 | GTX 1070 Ti 8 ГБ, 1607—1885/8000 | 247 | 630 | 25 500 |
23 | GTX 1080 8 ГБ, 1607—1885/10000 | 219 | 700 | 32 000 |
Как мы сказали выше, на момент подготовки обзора усредненный RTX 2060 Super был чуть дешевле, чем RX 5700 XT, этого хватило для более высокой позиции в рейтинге полезности. Рассматриваемая сегодня карта Palit оказалась между ними по стоимости и производительности, в базовом варианте она заняла лишь третье место в своей группе, однако первое заняла она же с учетом автоматического разгона через сканер Nvidia. Не исключено, что при ручном разгоне карта может продемонстрировать стабильную работу и на более высоких частотах, тогда ее лидирующая позиция укрепится еще больше.
Выводы
Palit GeForce RTX 2060 Super Gaming Pro OC (8 ГБ) — отличный вариант ускорителя с ценой в районе 26-28 тысяч рублей для тех, кому не особо нужны разгон и подсветка, а требуется самый простой и вместе с тем современный ускоритель игрового уровня (поддерживающий все последние новации в 3D-графике), при этом имеющий относительно компактные размеры. Данная карта имеет относительно шумный кулер, однако шум не поднимается до раздражающего уровня. Как плюсы отметим 2-слотовую толщину карты и небольшую длину, а также одну из самых низких цен на подобные решения на момент подготовки материала.
Напомним, что GeForce RTX 2060 Super в целом обеспечивает игроку полный комфорт на максимальных настройках графики в разрешении 2560×1440 во всех играх, а в некоторые игры даже позволяет поиграть в разрешении 4К с тем же качеством. То есть GeForce RTX 2060 Super — один из лучших ускорителей с ценой в районе немногим ниже 30 тысяч рублей.
