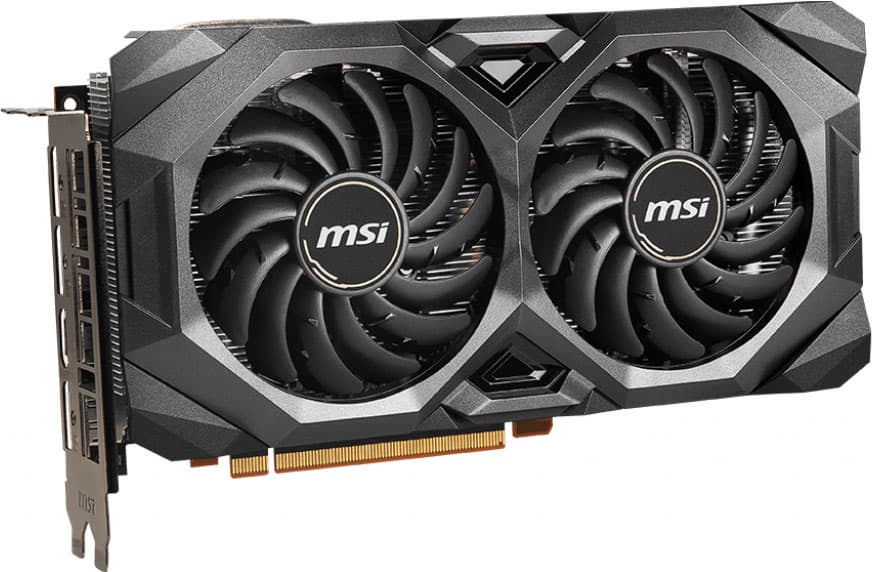

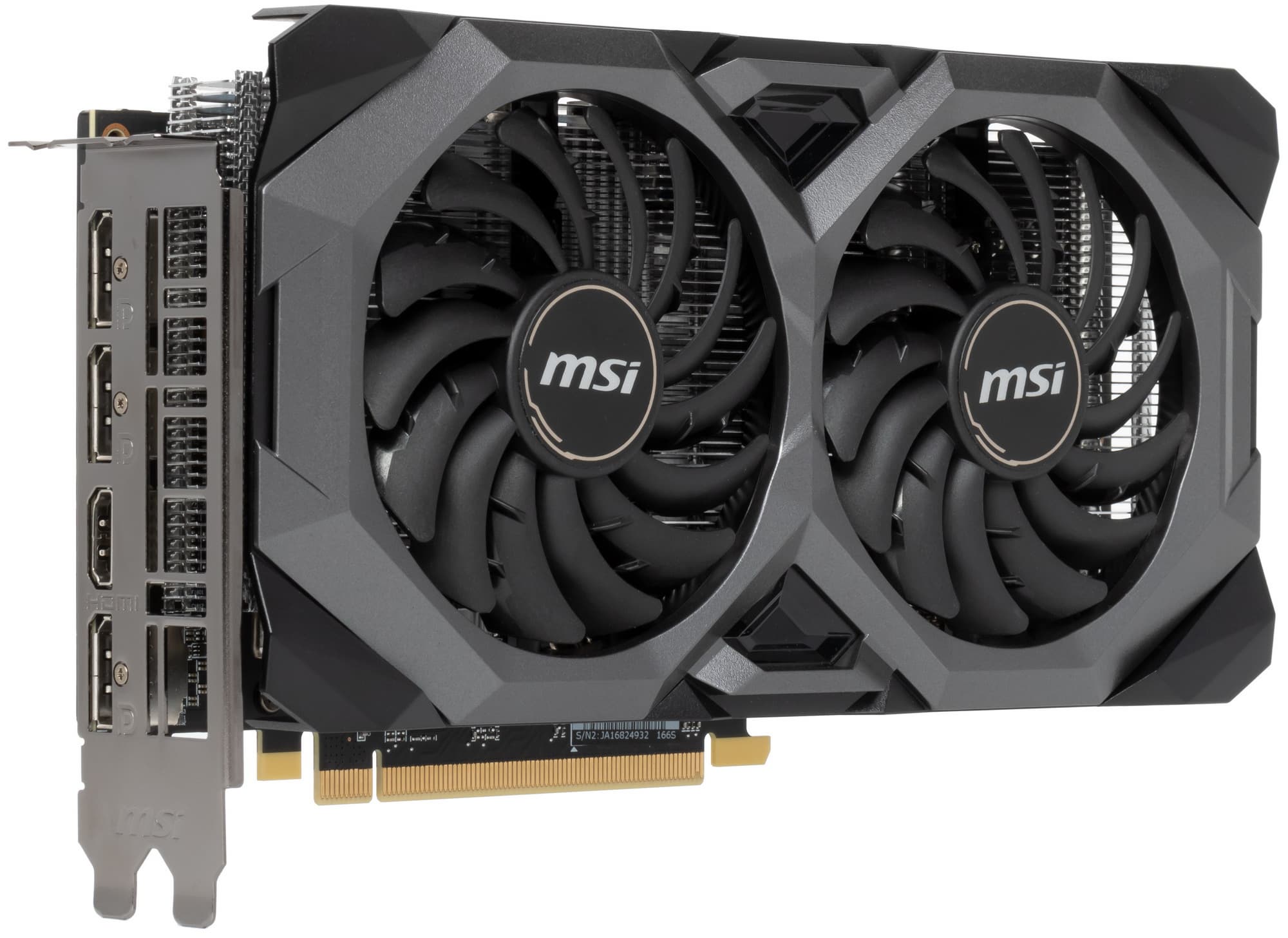

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) MSI Radeon RX 5700 Mech GP OC 8 ГБ 256-битной GDDR6
Кратко о главном

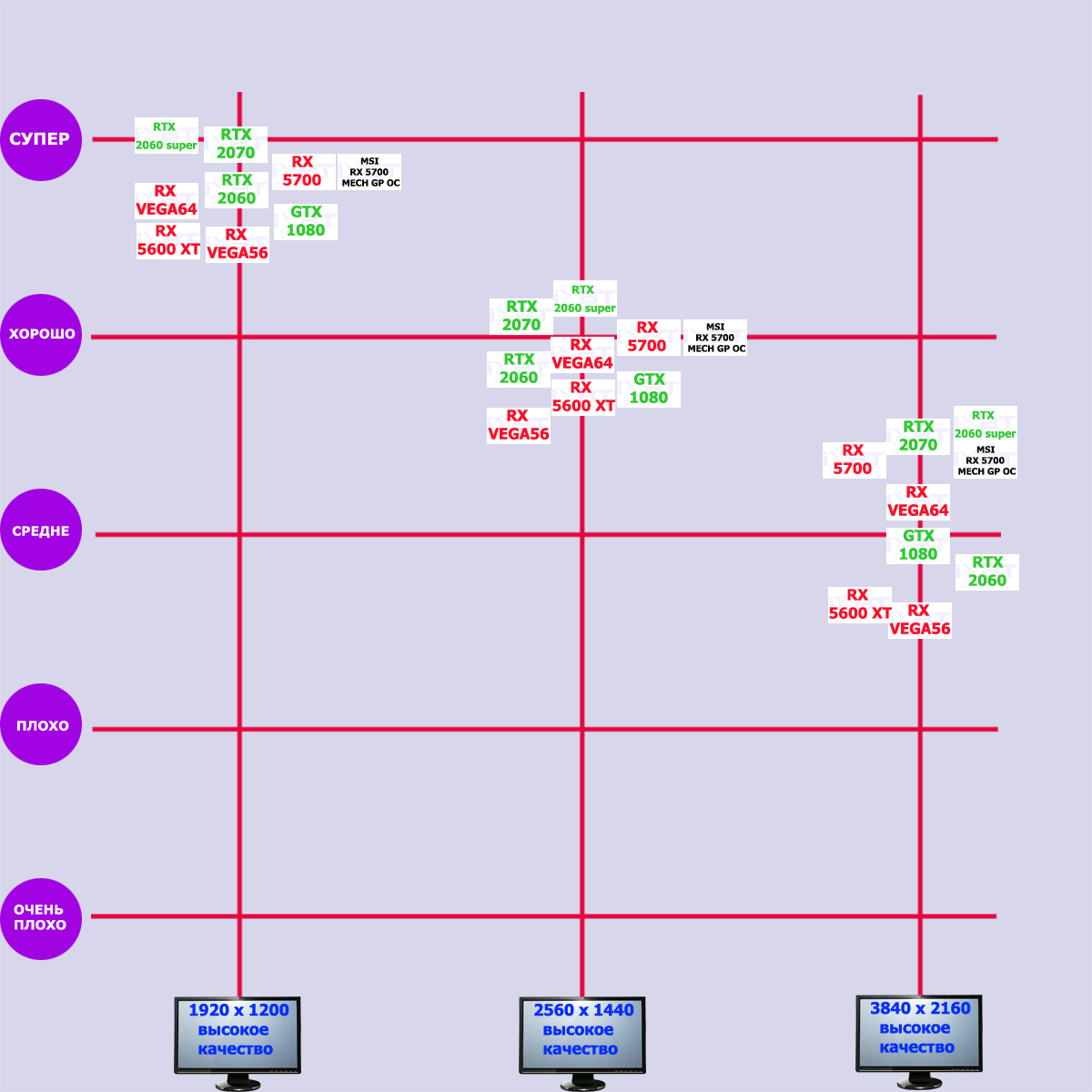

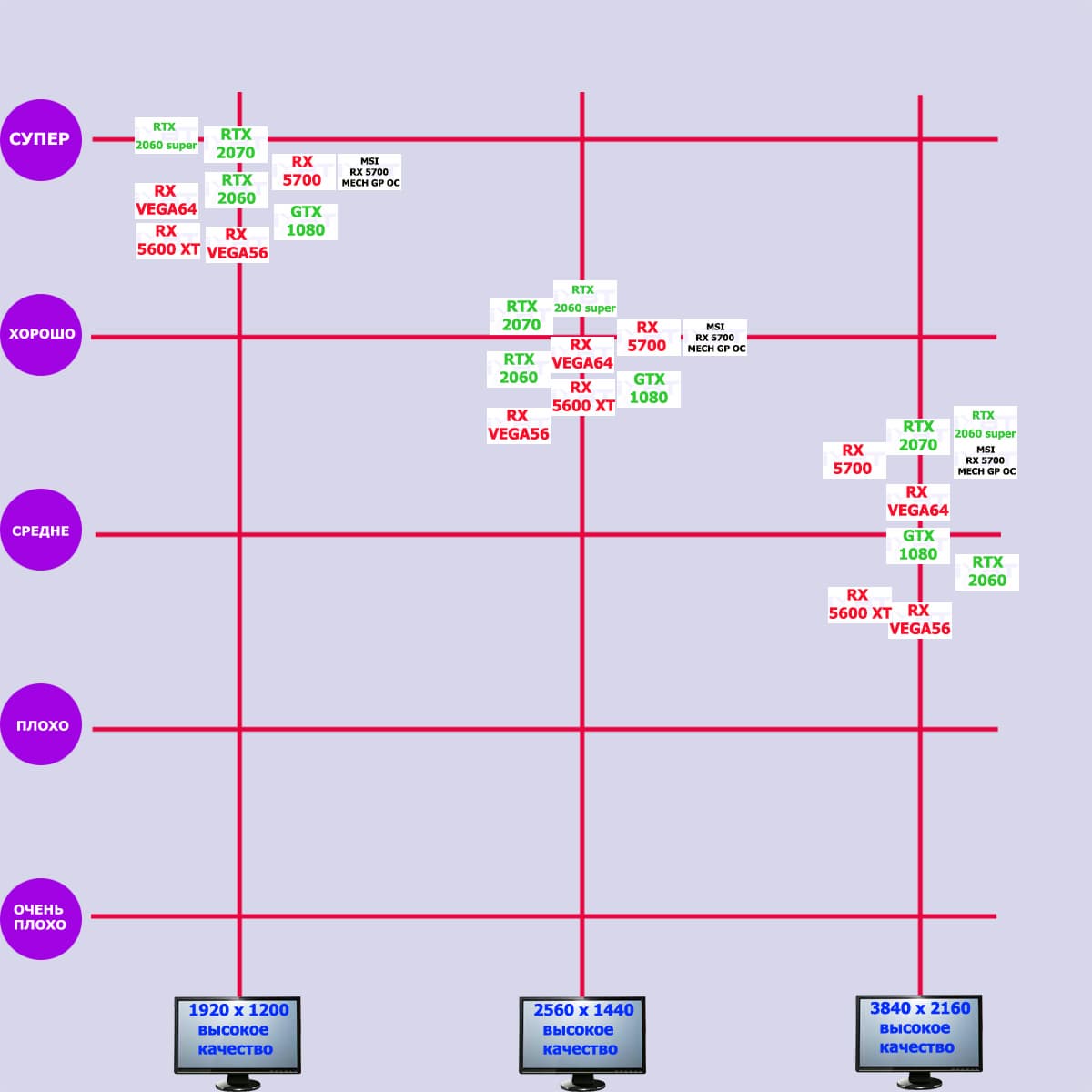

В начале всех обзоров по серийным видеокартам мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
Мы уже знаем, что по скорости AMD Radeon RX 5700 чуть-чуть уступает Nvidia GeForce RTX 2070 и чуть больше отстает от RTX 2060 Super (а разогнанные варианты RX 5700 могут догонять RTX 2060 Super). Также ранее было установлено, что RTX 2070, RTX 2060 Super и RX 5700 подходят для комфортной игры при максимальных настройках качества в разрешениях до 2560×1440 включительно. Но если перечисленные ускорители Nvidia могут попробовать замахнуться и на разрешение 3840×2160 (при тех же максимальных настройках графики) как минимум в некоторых играх, то для Radeon RX 5700, по большому счету, разрешение 2.5К — это потолок, а в ряде игр с особо сложной графикой, возможно, придется даже снижать настройки качества либо переходить к разрешению 1920×1080(1200) ради сохранения максимального качества графики.
Характеристики карты
Компания MSI (MicroStar International, торговая марка MSI) основана в 1986 году в Китайской Республике (Тайвань). Выпускала ОЕМ-продукцию по сторонним заказам. Выпуск продуктов под своим брендом был начат только с 1994 года. Штаб-квартира в Тайбэе/Тайвань. Производство в Китае и на Тайване. 50% продукции — по заказам сторонних компаний (ОЕМ). На рынке в России с 1997 года.
| MSI Radeon RX 5700 Mech GP OC 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon RX 5700 (Navi 10) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1515—1675(Game/Boost)—1707(Max) | 1465—1650(Game/Boost)—1706(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 36 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 2304 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 144 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | — | |
| Число тензорных блоков | — | |
| Размеры, мм | 230×125×46 | 220×100×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 174 | 177 |
| Энергопотребление в режиме 2D, Вт | 20 | 22 |
| Энергопотребление в режиме «сна», Вт | 3 | 3 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 25,5 | 35,3 |
| Уровень шума в 2D (просмотр видео), дБА | 18,1 | 19,1 |
| Уровень шума в 2D (в простое), дБА | 18,1 | 19,1 |
| Видеовыходы | 2×HDMI 2.0b, 2×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 1 | 1 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Розничные предложения карты MSI | ||
Память

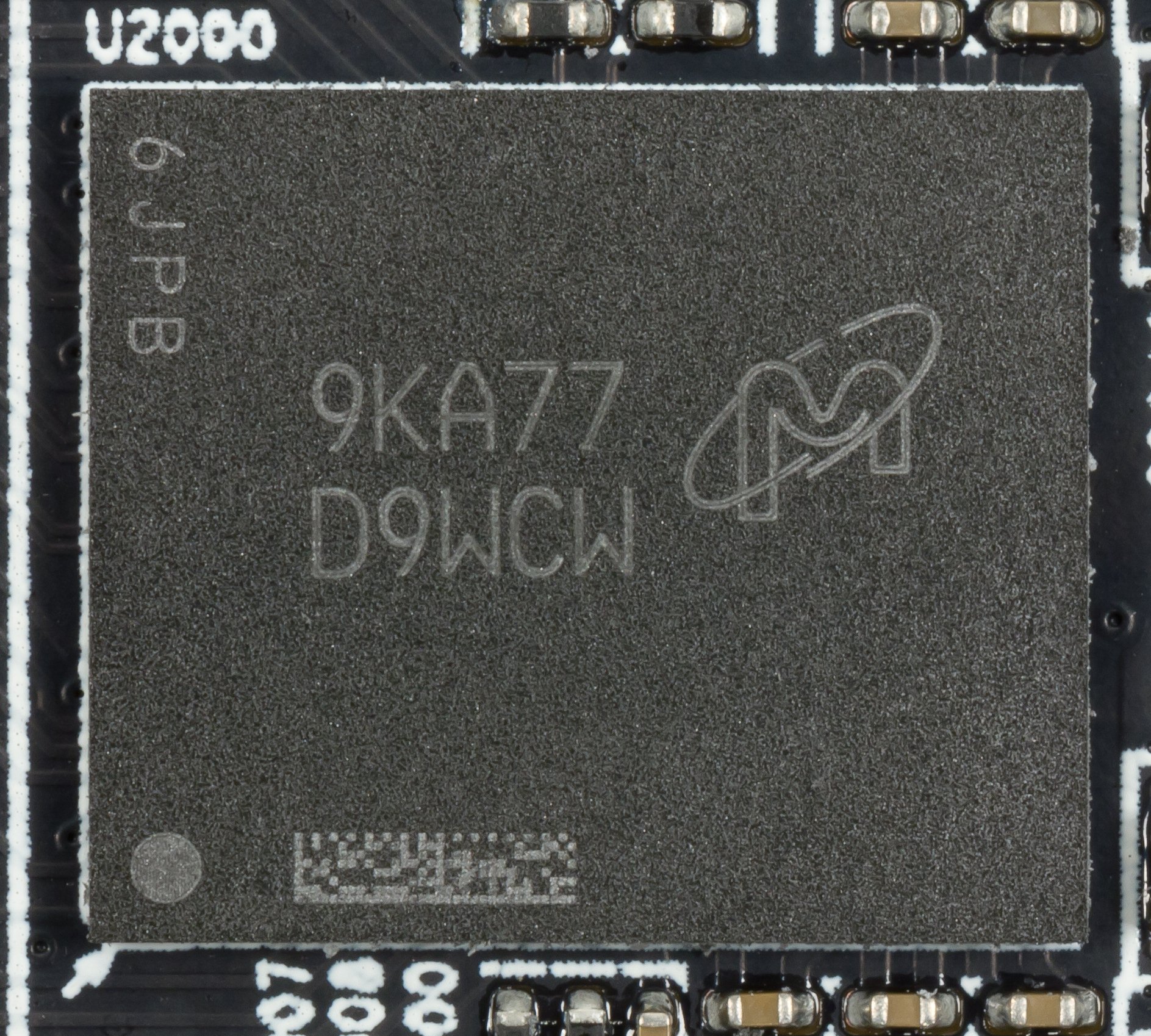

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с эталонным дизайном
| MSI Radeon RX 5700 Mech GP OC (8 ГБ) | AMD Radeon RX 5700 (8 ГБ) |
|---|---|

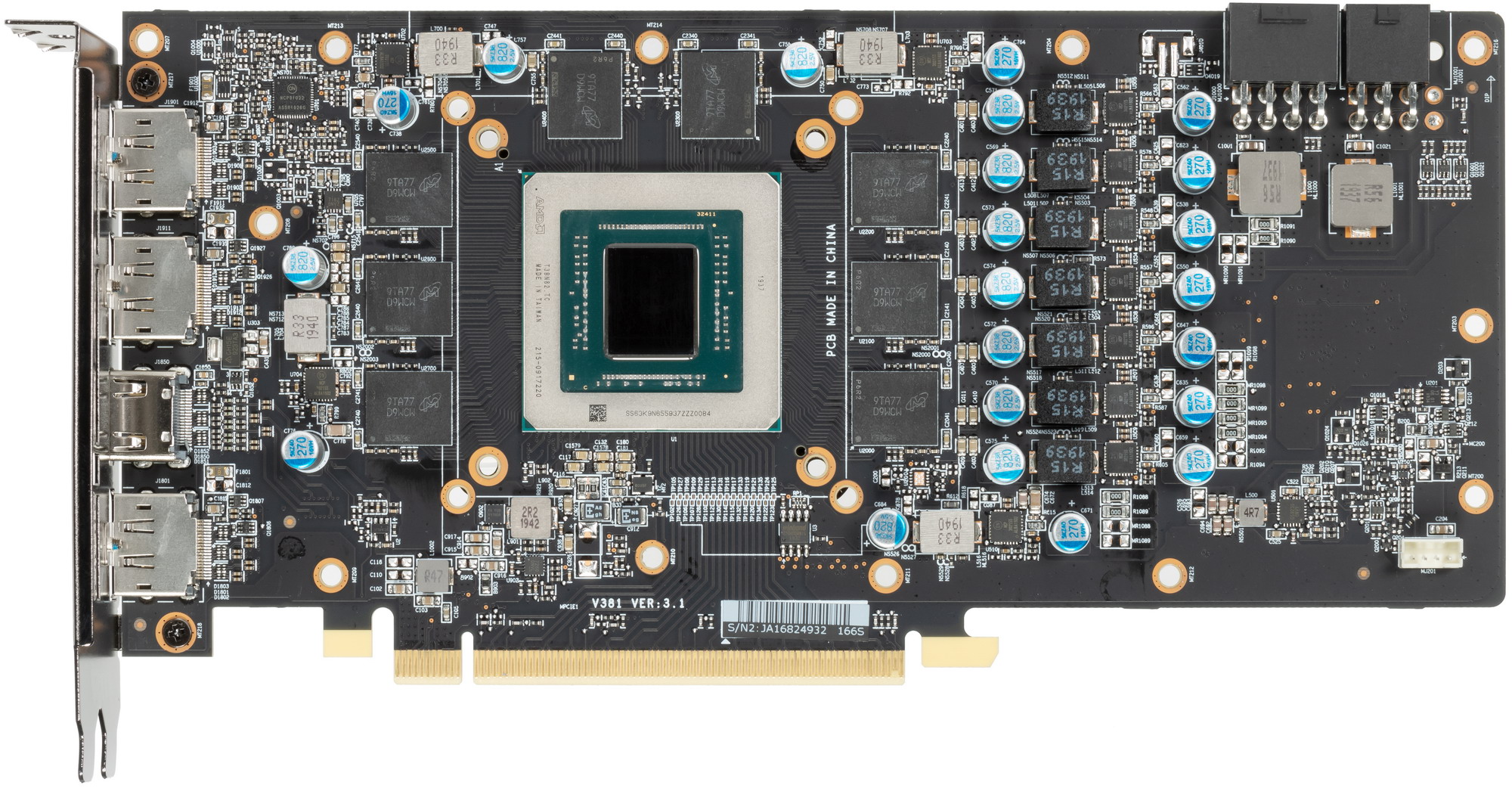

| вид спереди | |
|
|

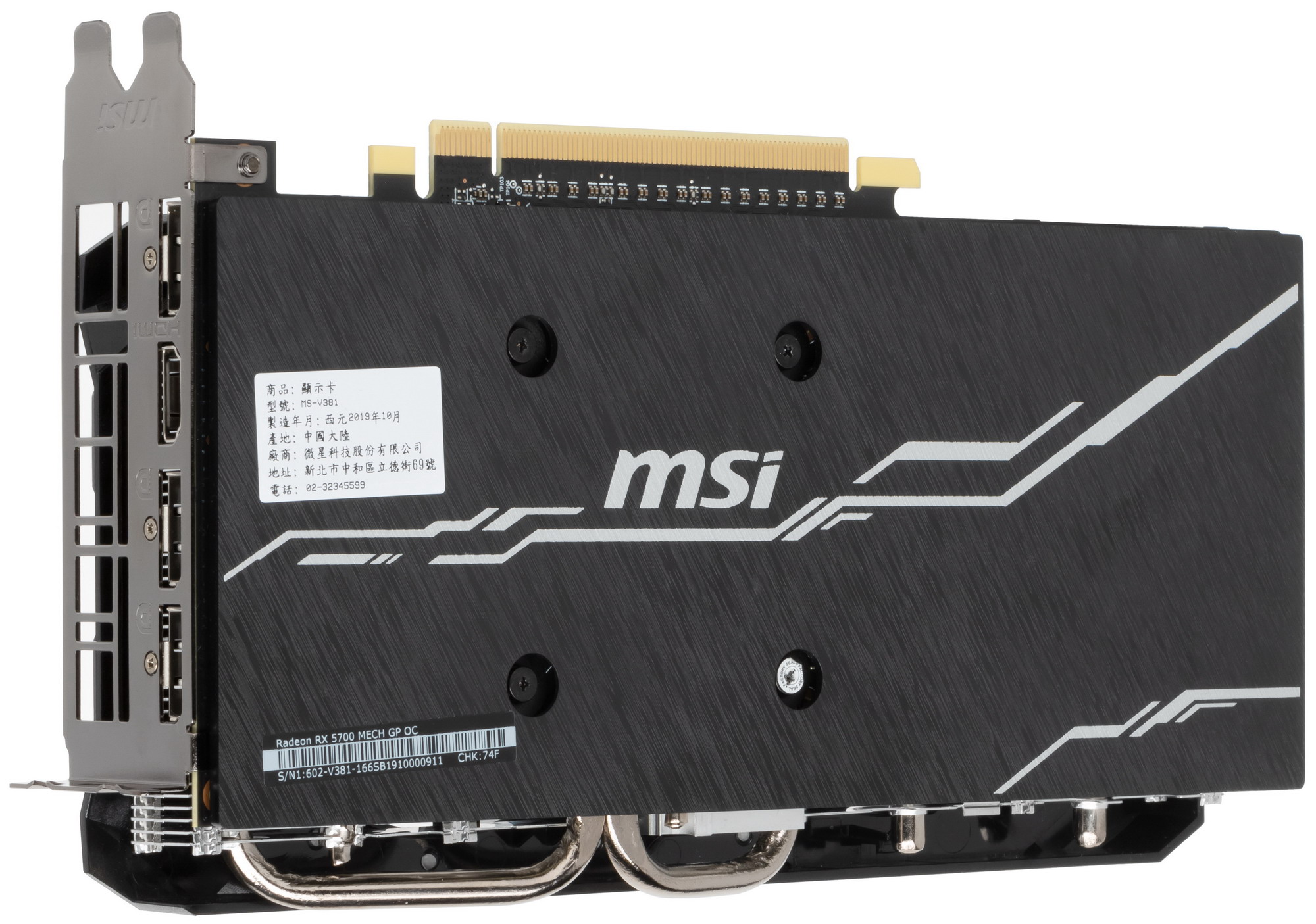

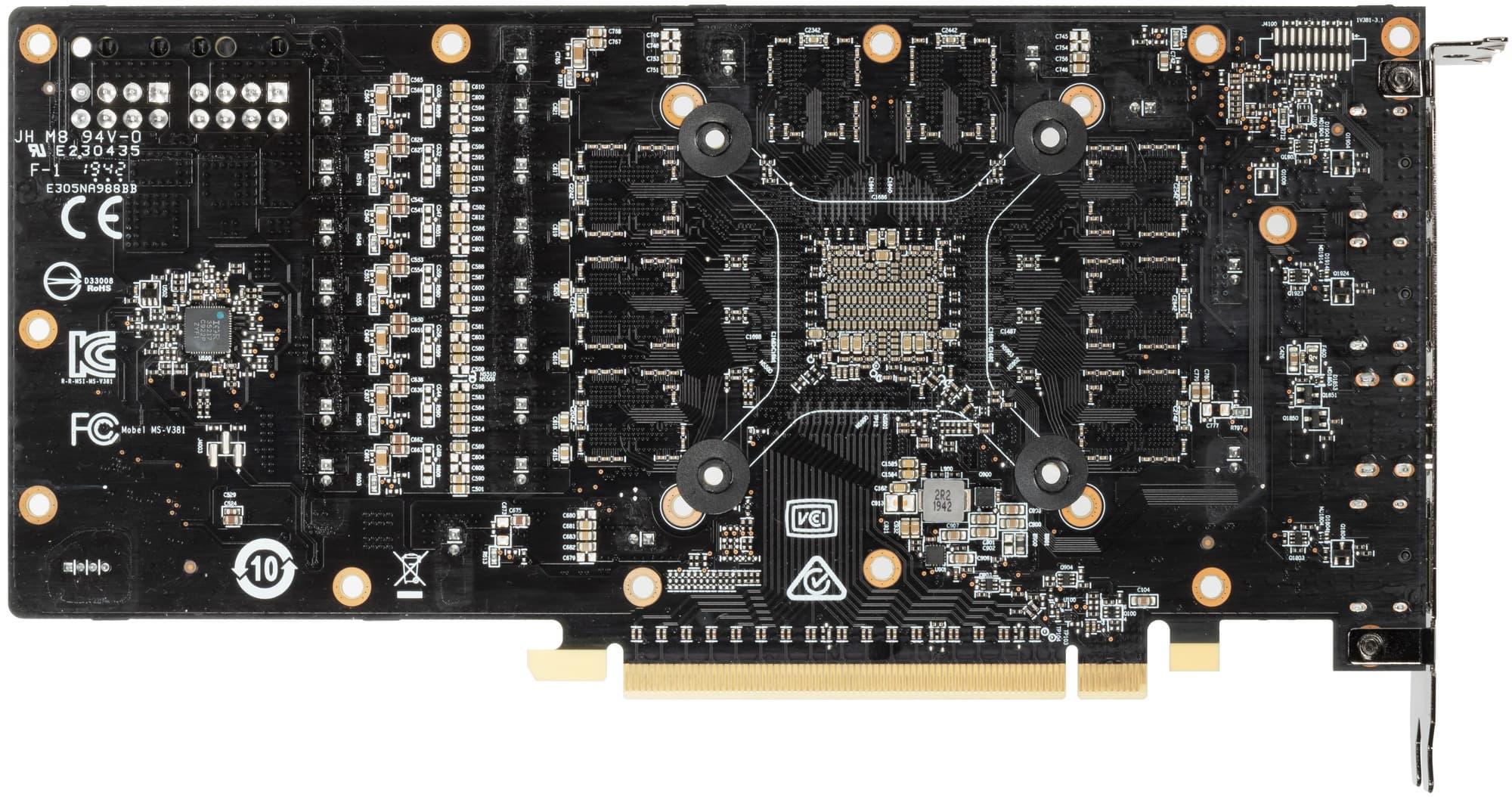

| вид сзади | |
|
|
Очевидно, что печатная плата и разводка отличаются от референс-дизайна, но не кардинально.

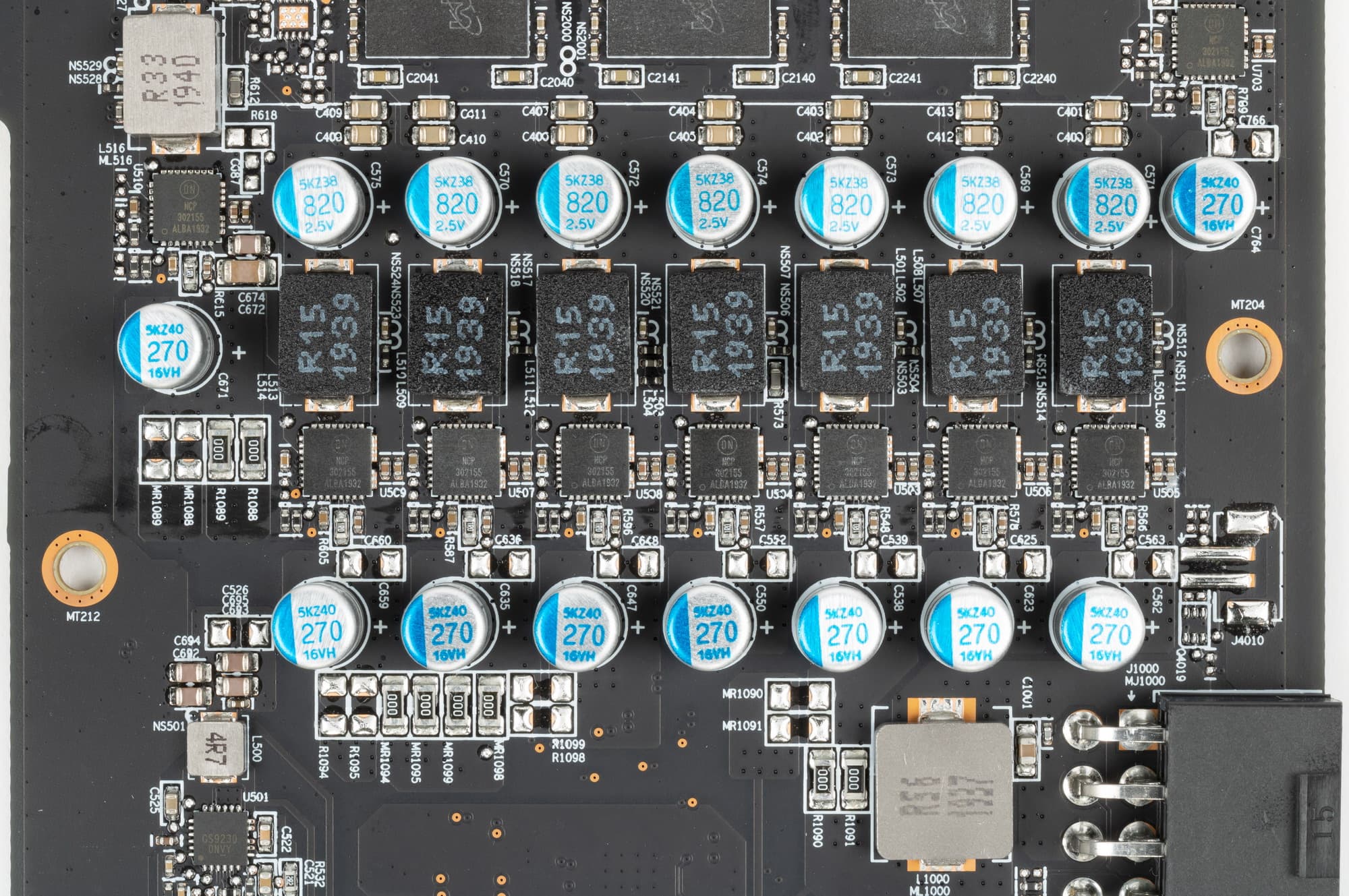

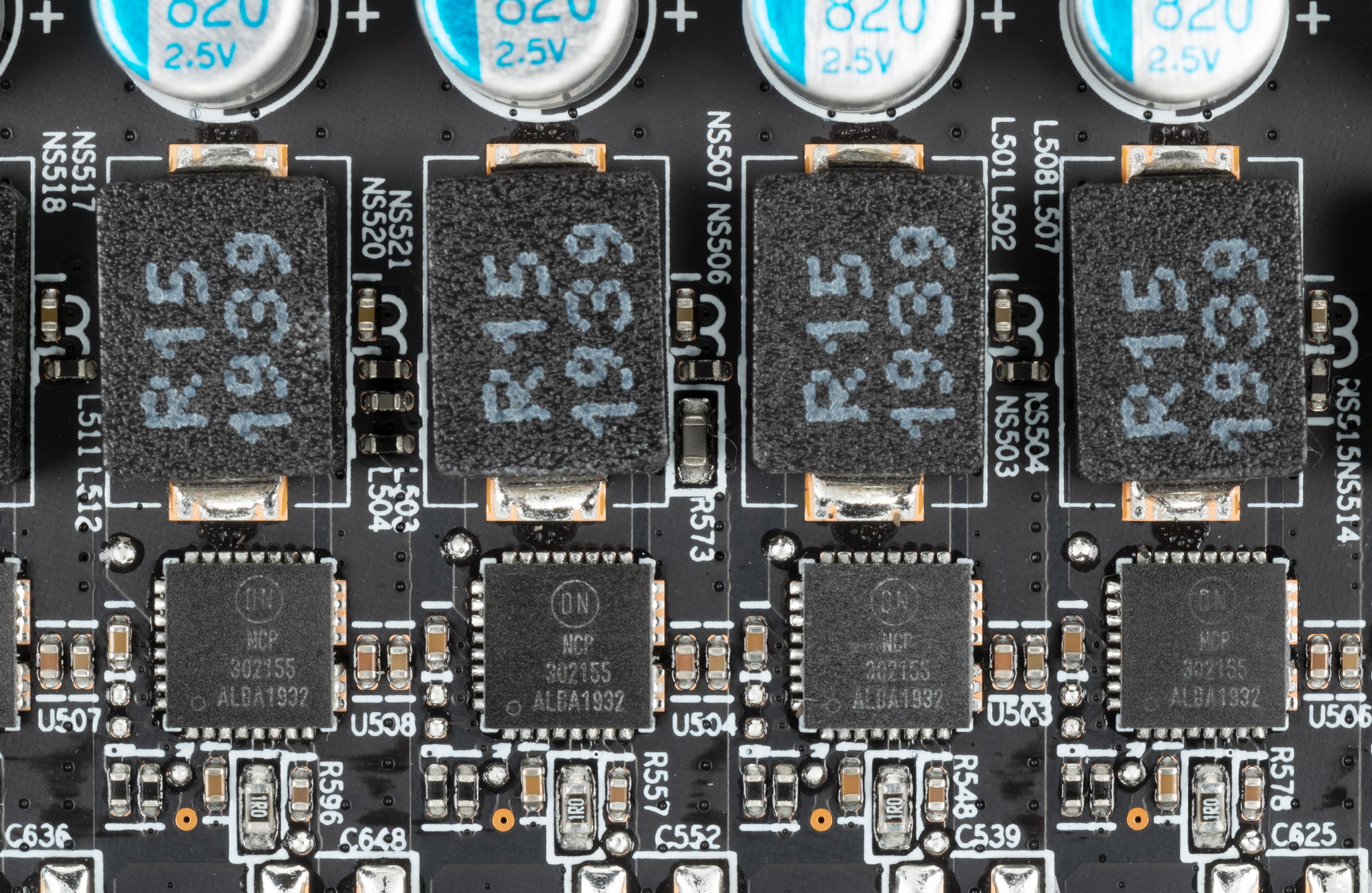

Схема питания ядра — 7-фазная,
включающая очень популярные (и недешевые) транзисторные сборки типа DrMOS On Semi — NCP 302155.

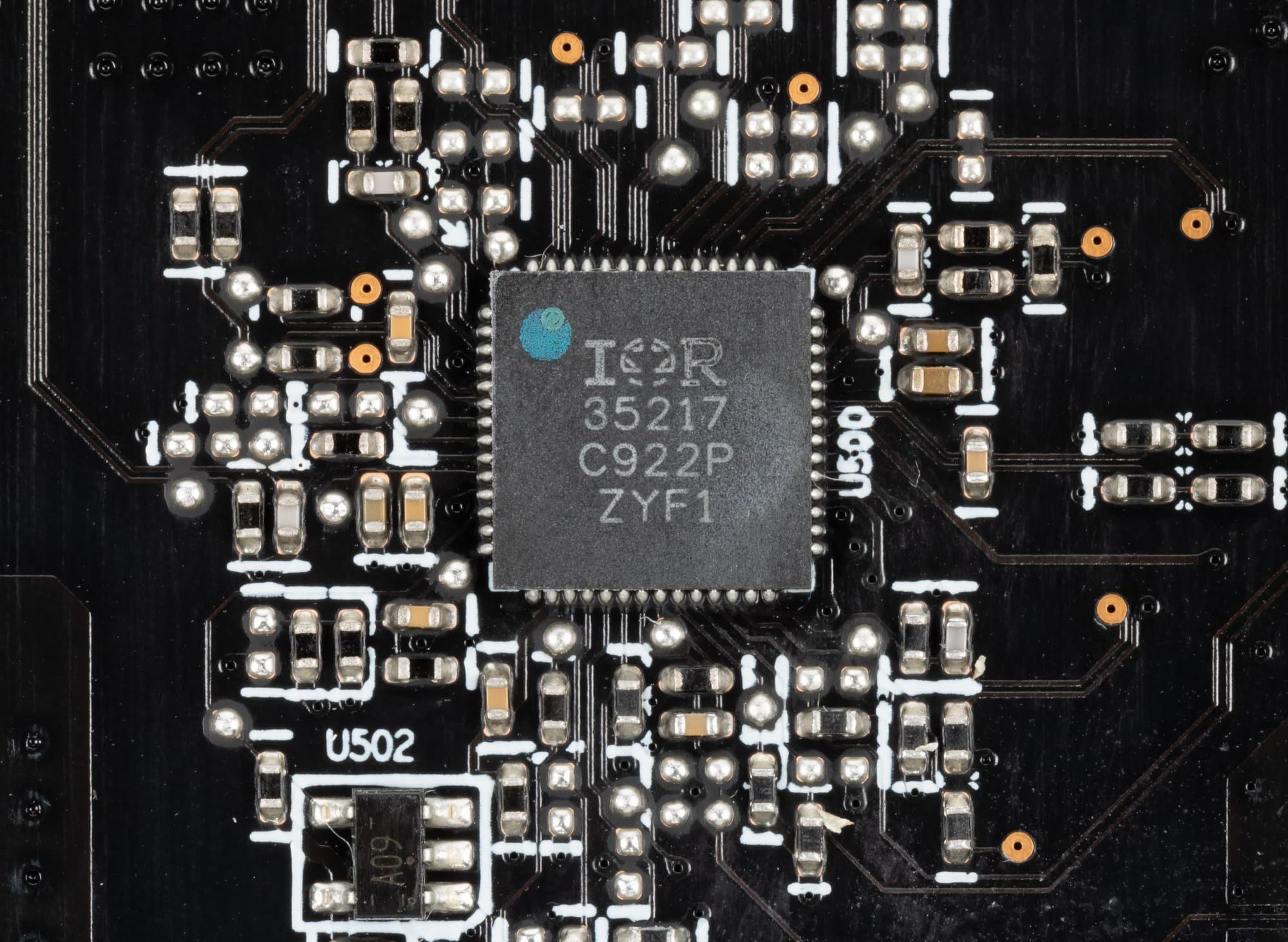

Схема управляется ШИМ-контроллером International Rectifier (Infineon) IR35217.

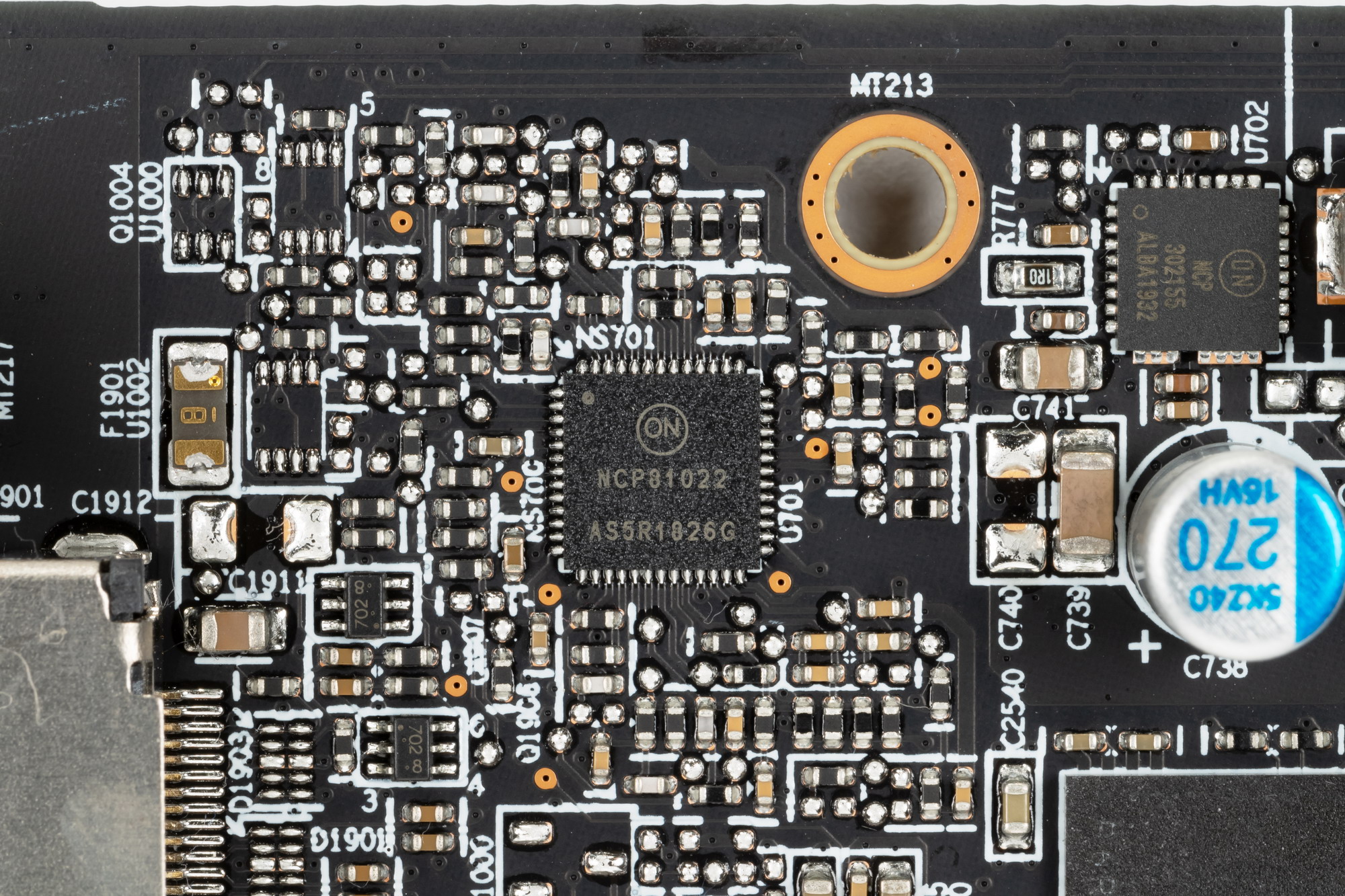

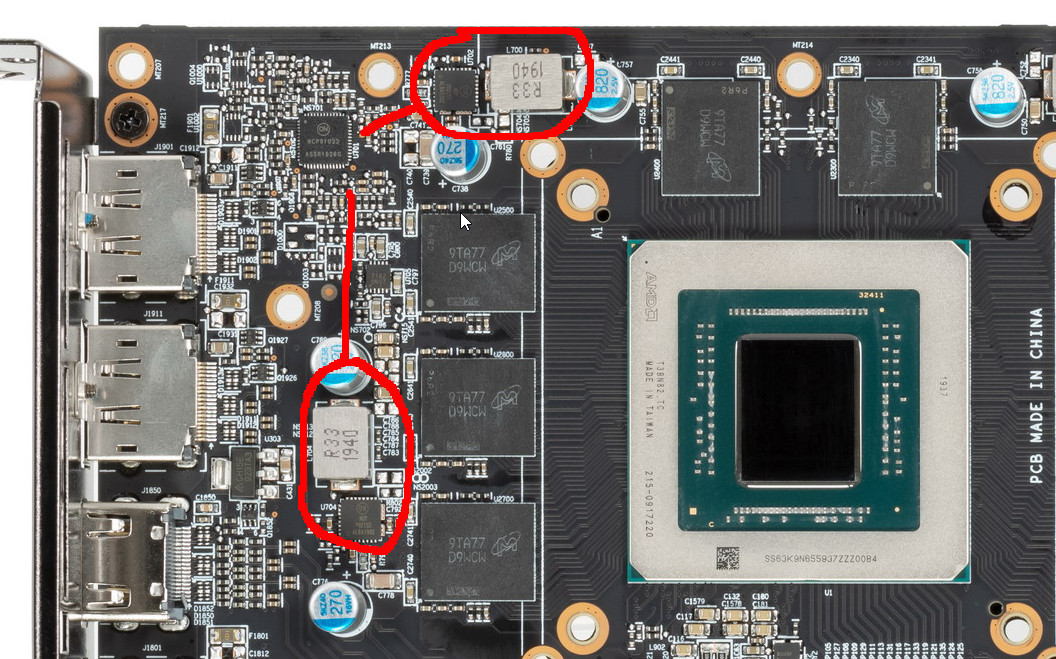

Также на лицевой стороне имеется другой ШИМ-контроллер (On Semiconductor NCP81022),
который управляет 2-фазной схемой питания микросхем памяти.
Учитывая, что карта лишена подсветки, а вентиляторы работают всегда, то и контроллер мониторинга очень простой — Cypress Semiconductor GS9230.
Штатные частоты памяти равны референсным значениям, а вот частота работы ядра заявлена чуть выше референсной, однако только в режиме Boost; максимум же по частоте — точно такой же, как у эталонной карты (лимитирован драйверами AMD).
У карты MSI немного изменен набор видеовыходов: не 3 DisplayPort плюс 1 HDMI, а по два таких разъема. Питание подается через 6- и 8-контактный разъемы.
Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты MSI Afterburner.
Обращаю внимание на то, что MSI декларирует максимальную частоту ядра 1750 МГц, а в реальности частота выше 1707 МГц не поднимается. Вся эта чехарда с тем, что производители выставляют одни частоты, а драйверы AMD/Nvidia всячески пытаются занижать максимум, ограничивая работу карты лимитом потребления, уже начинает напрягать.

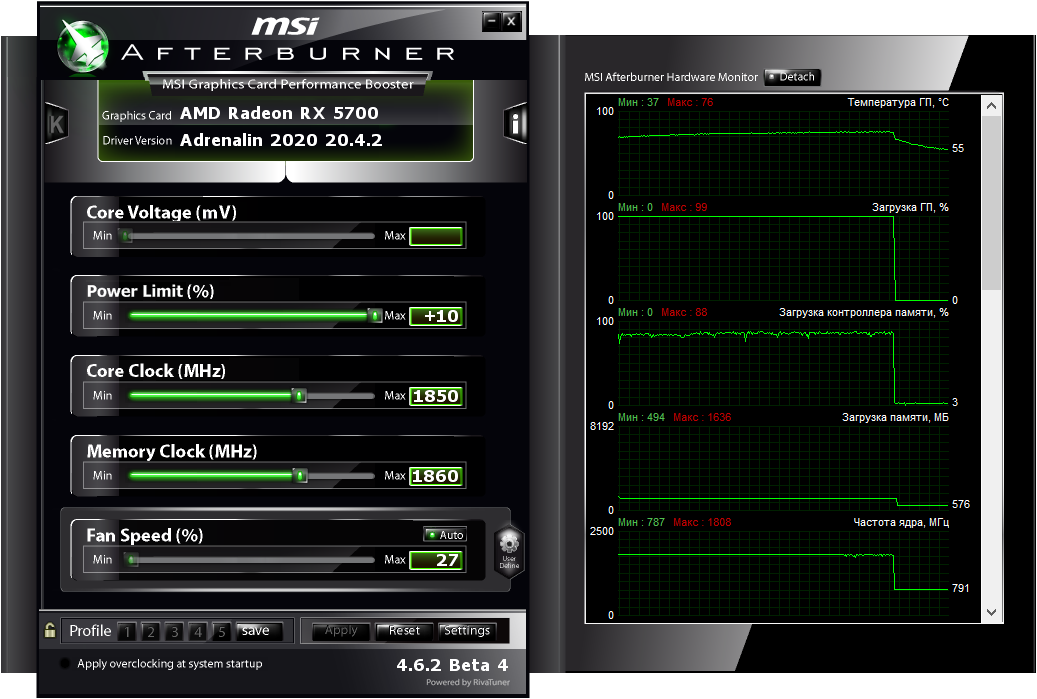

Я провел эксперимент:
Выставил частоту ядра 1850 МГц, памяти — 1875 МГц (15000), подняв лимит потребления на 10%. Частоту памяти мне сразу же срубили до 1860 МГц (14880), а частота ядра фактически не поднималась выше 1808 МГц в реальных тестах. Увы. Но при этом +6% производительности получить все же удалось.
Нагрев и охлаждение

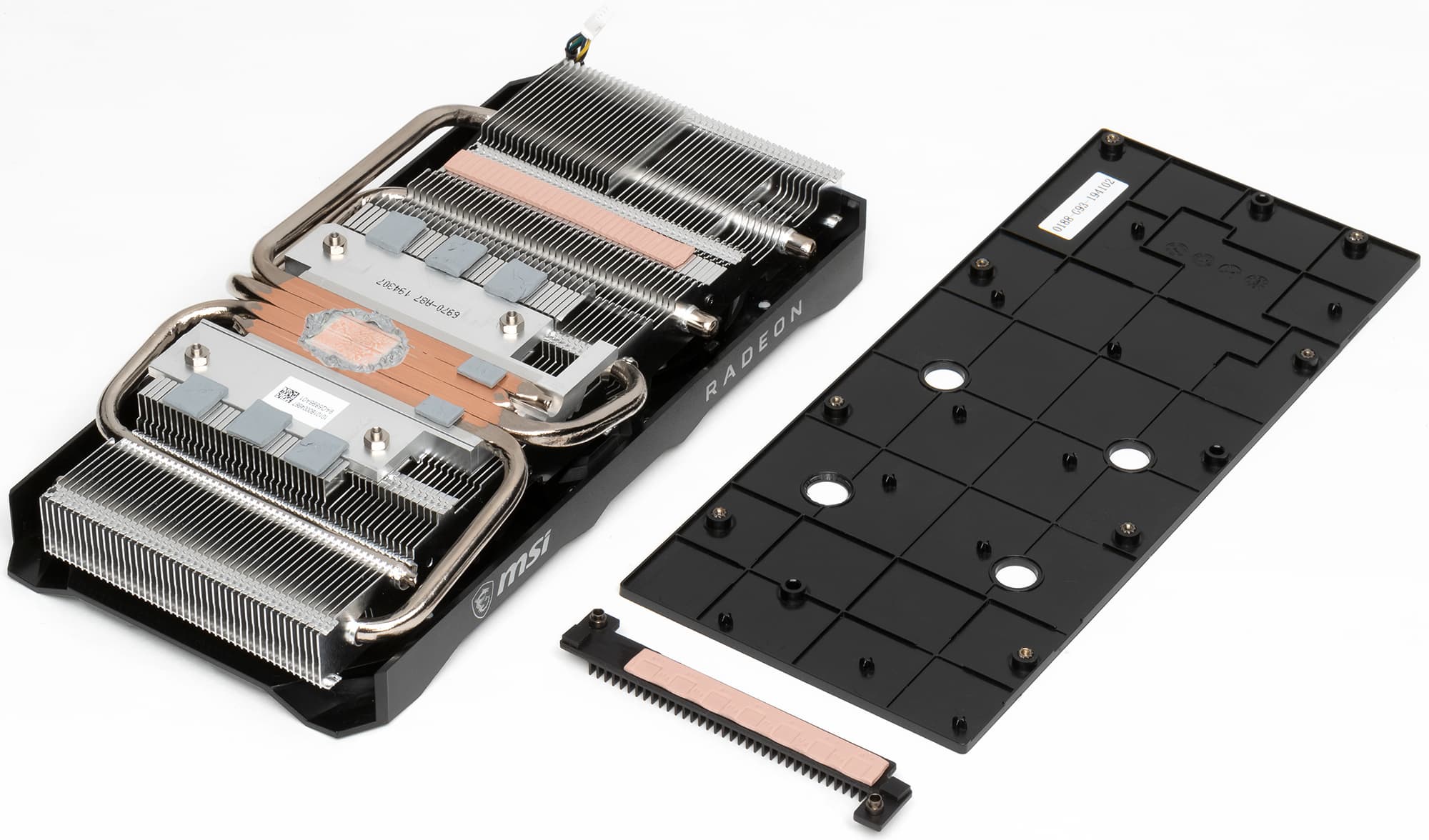

Основой СО является большой никелированный радиатор с пластинчатыми ребрами, все части которого пронизаны четырьмя тепловыми трубками, впрессованными в подошву и напрямую прижимающимися к микросхеме GPU. Ребра радиатора имеют волнистую форму, которая способствует снижению уровня шума (по заверению производителя). Микросхемы памяти охлаждаются той же подошвой, а вот силовые элементы конвертера питания имеют свой собственный радиатор. На обороте карты установлена пластиковая пластина, служащая лишь элементом дизайна и предохраняющая PCB от повреждений.

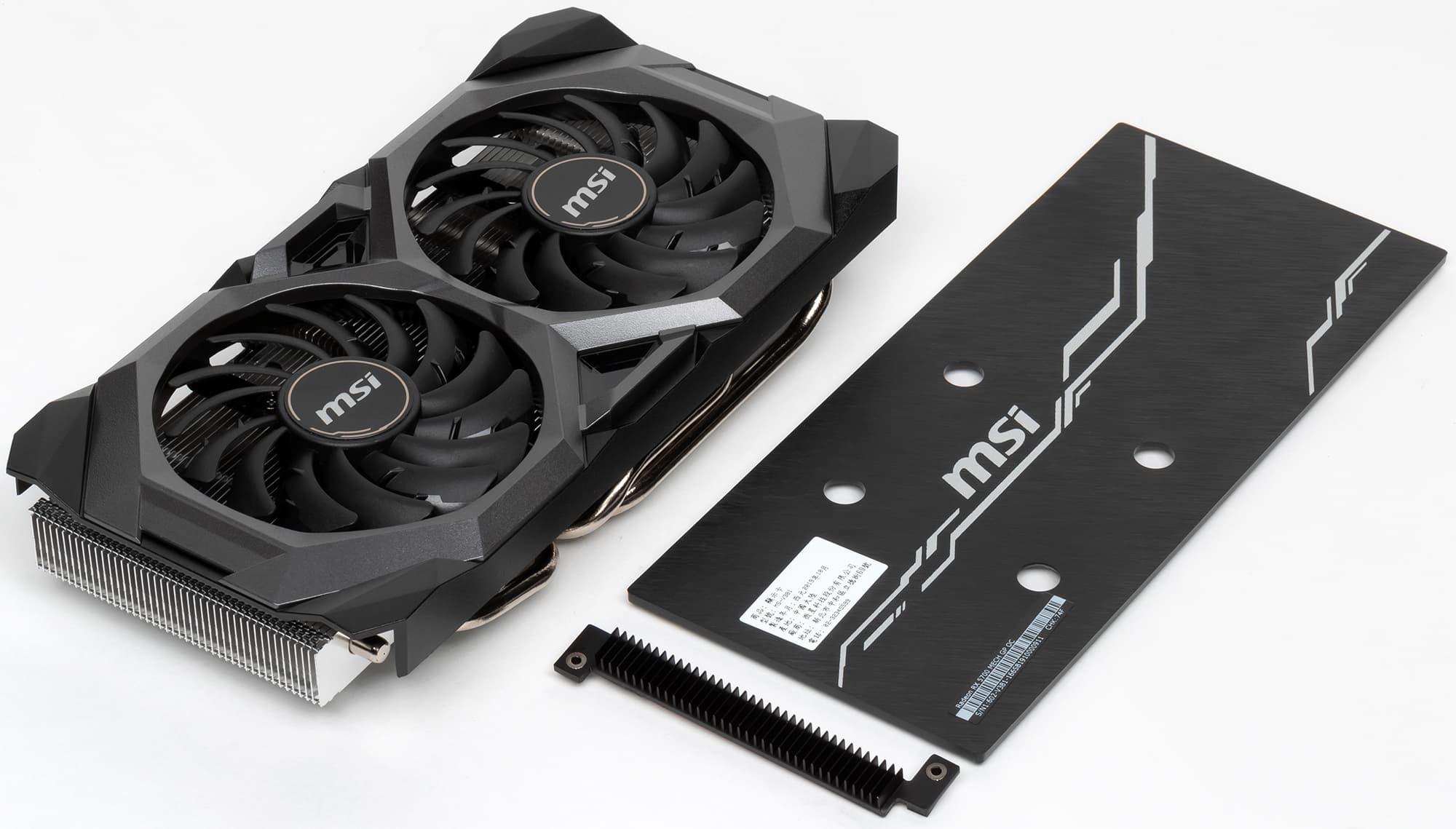

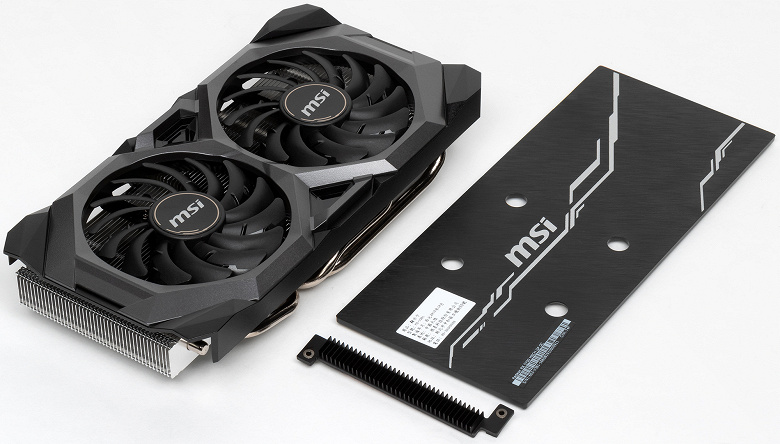

Поверх радиатора установлен кожух с двумя 95-миллиметровыми вентиляторами Torx 3.0. Они имеют лопасти специальной формы, увеличивающие эффективность охлаждения.
Кулер не останавливает вентиляторы, они вращаются всегда, однако при отсутствии нагрузки на графический процессор частота их вращения низкая.

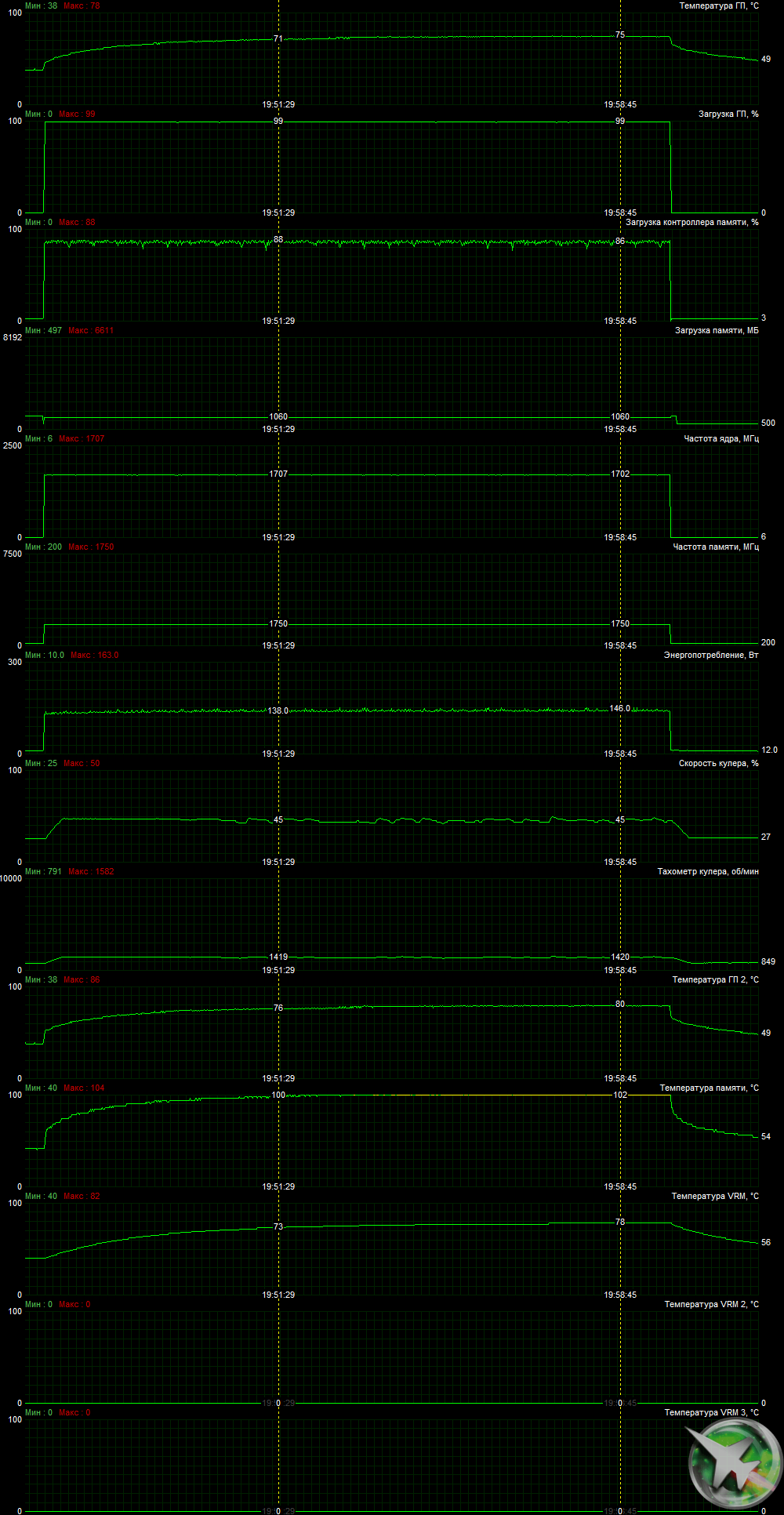

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 75 градусов, что является нормальным результатом для видеокарты такого уровня. Ручной разгон (о котором я говорил выше) почти не сказался на нагреве и режиме работы вентиляторов.

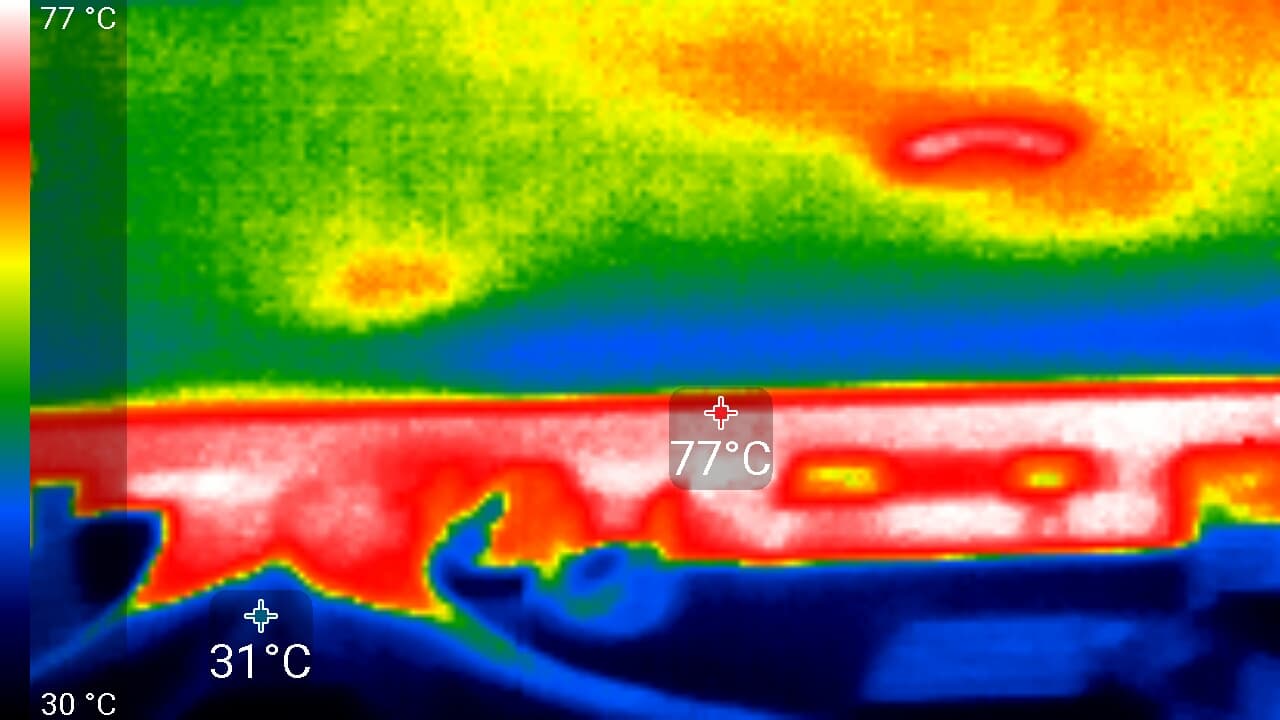

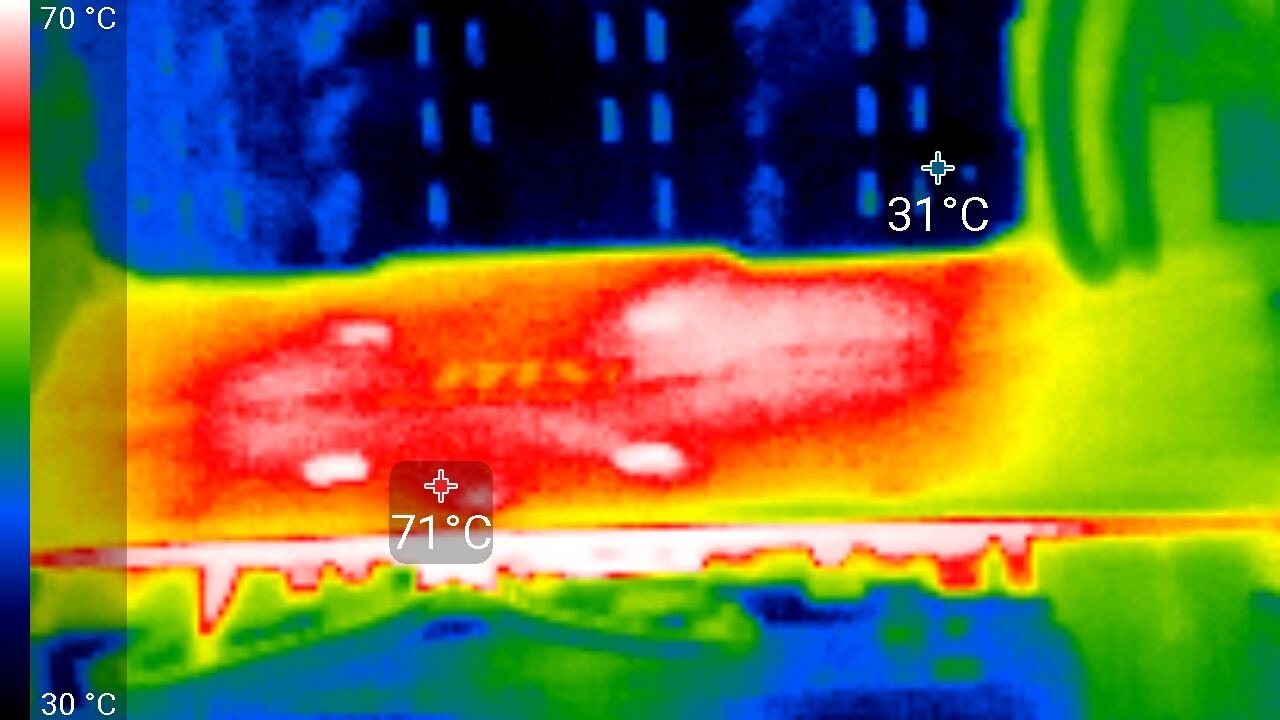

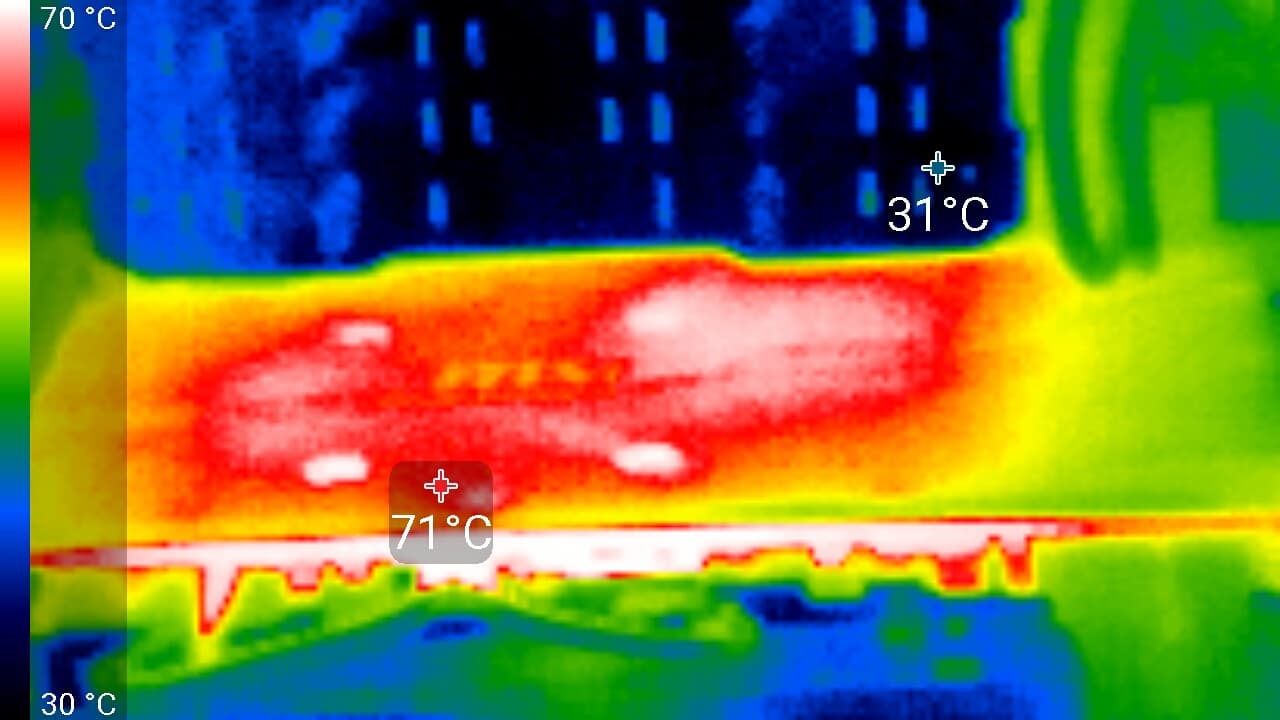

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей и с верхнего края карты.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 31 °C, вентиляторы вращались на уровне 800 оборотов в минуту, шум практически был равен фоновому.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 75 °C. Вентиляторы при этом раскручивались до 1420 оборотов в минуту, шум вырастал до 25,5 дБА, это тихо.
В ролике выше представлен момент запуска нагрузки в 3D. Очевидно, что на общем фоне работающего ПК увеличение числа оборотов у вентиляторов видеокарты не вызывает явного скачка уровня шума.
Подсветка

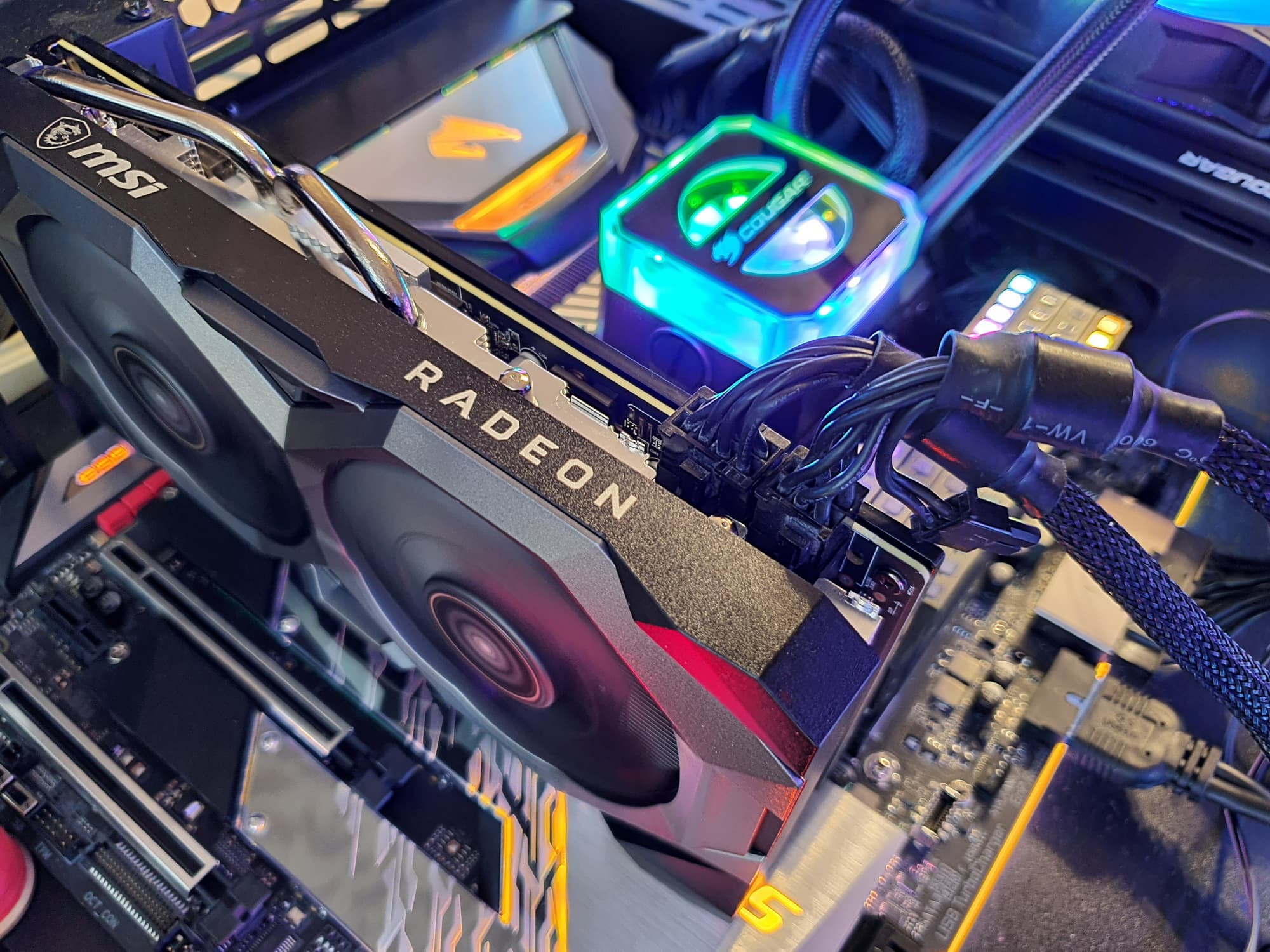

Подсветки у карты нет, это такая «черная ворона» в богато подсвеченном корпусе.
Впрочем, и в корпусах с прозрачными стенками, залитых огнями и световыми эффектами, «темная» карта может смотреться неплохо.
Насколько можно понять, подсветки лишена вся серия Mech — это аналог давно существующей серии Ventus.

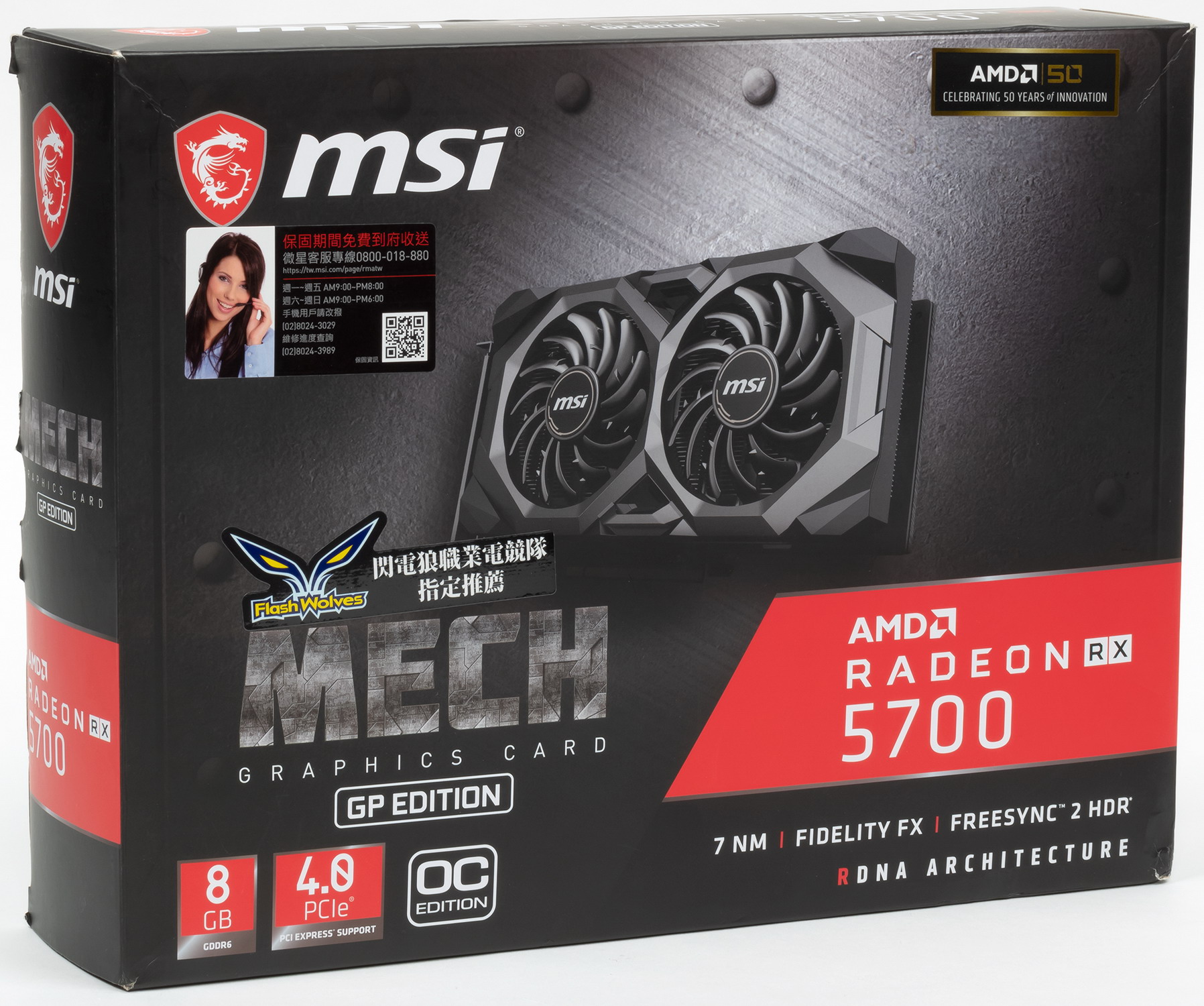

Комплект поставки и упаковка

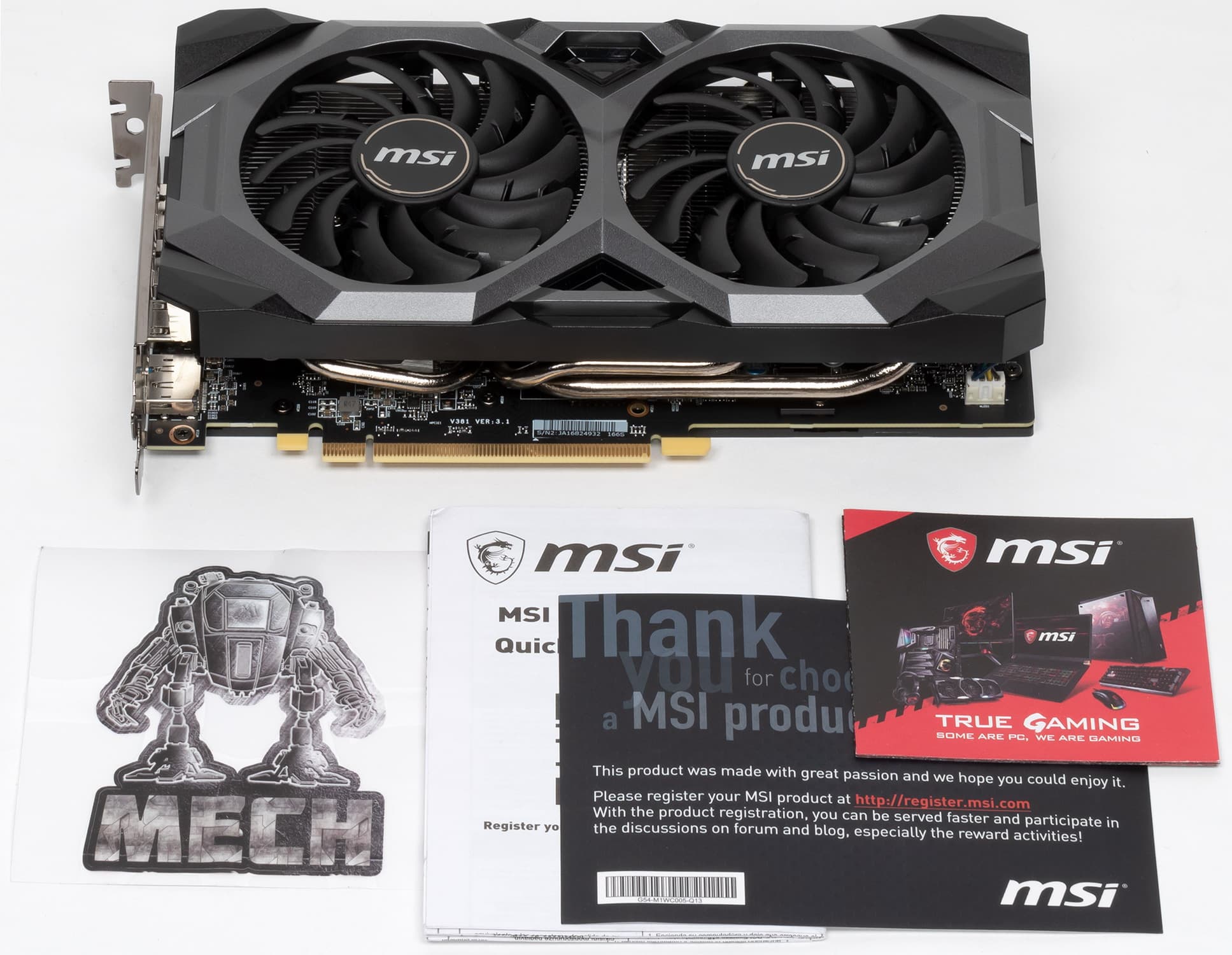

Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект, плюс бонусные листовки.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

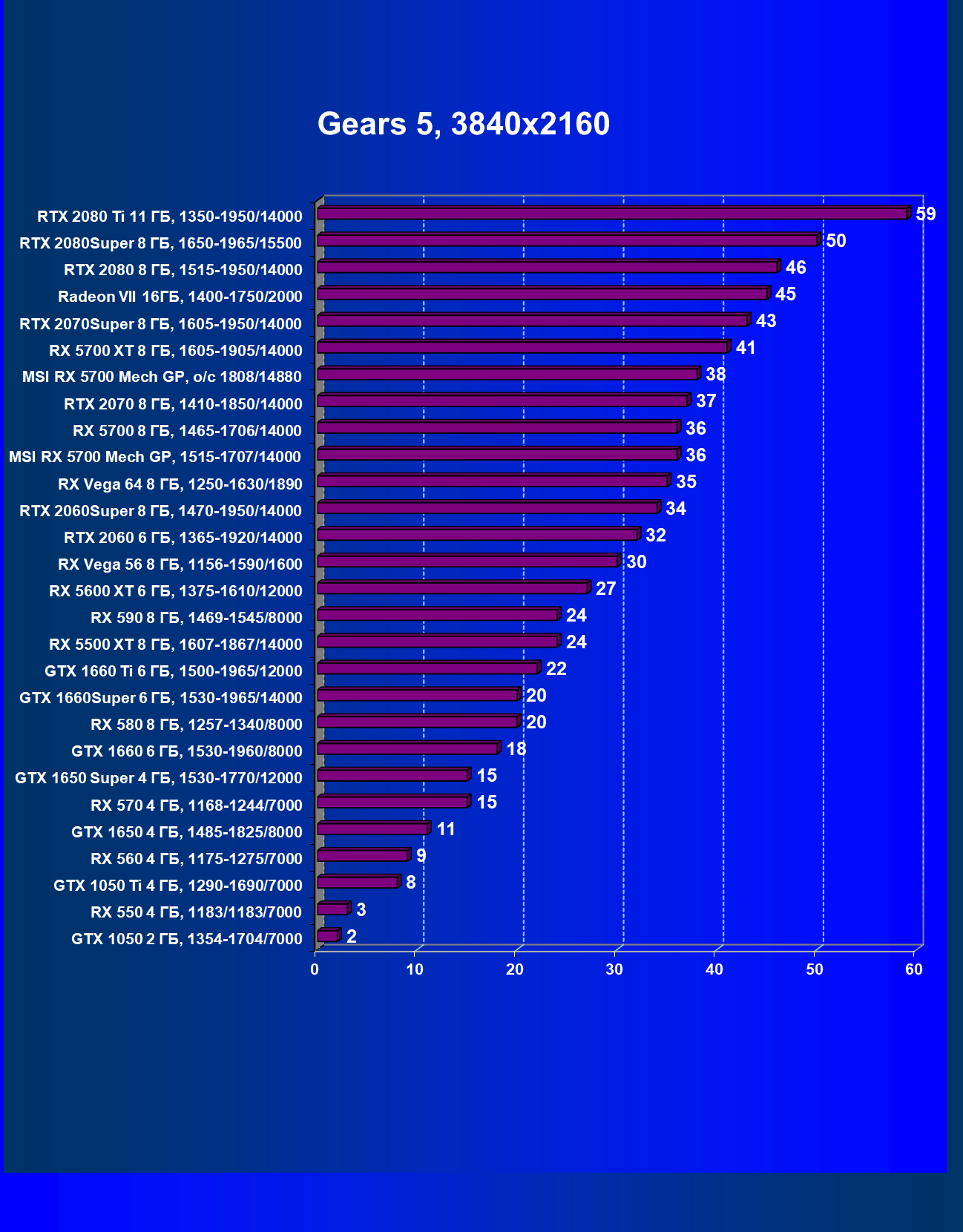

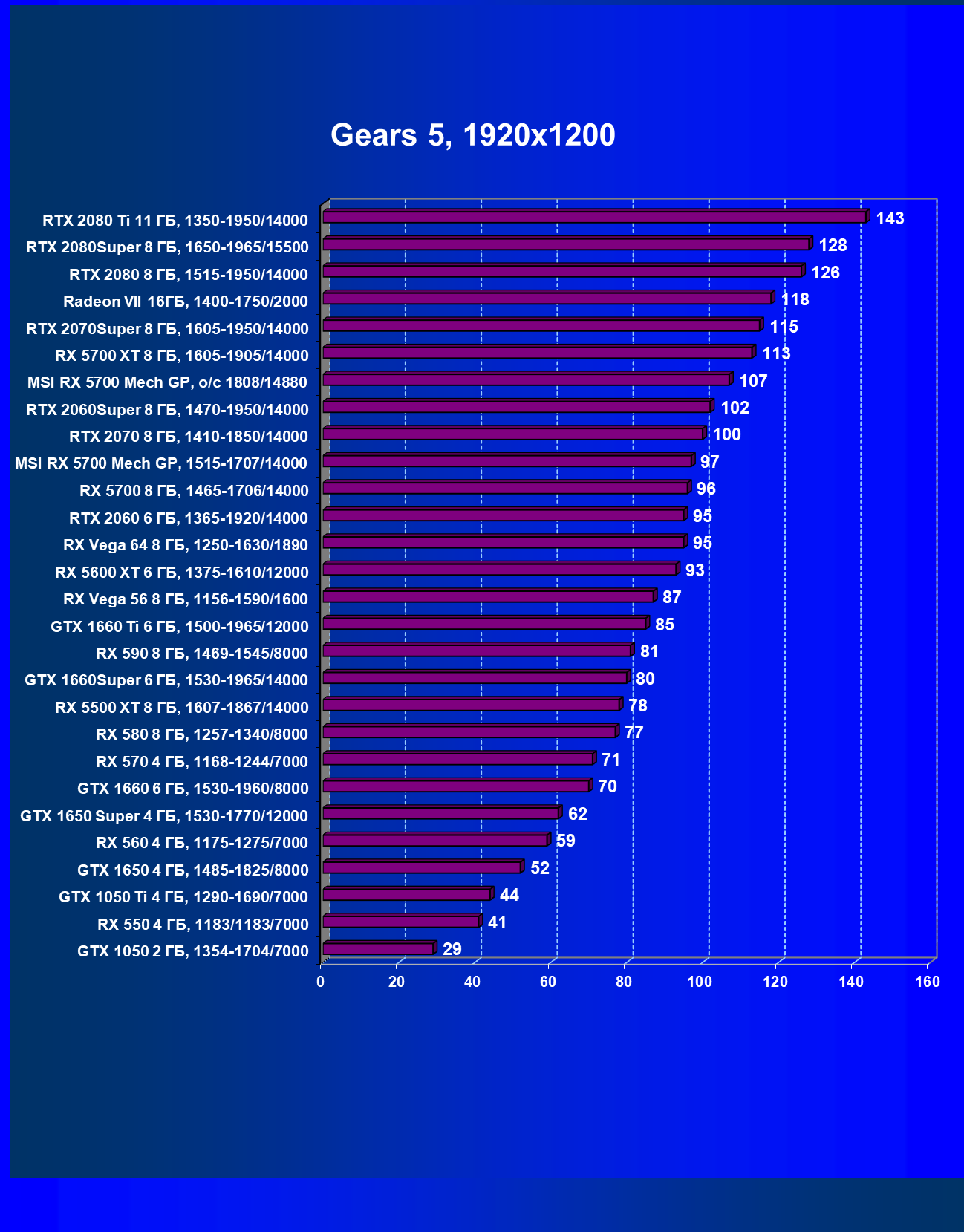

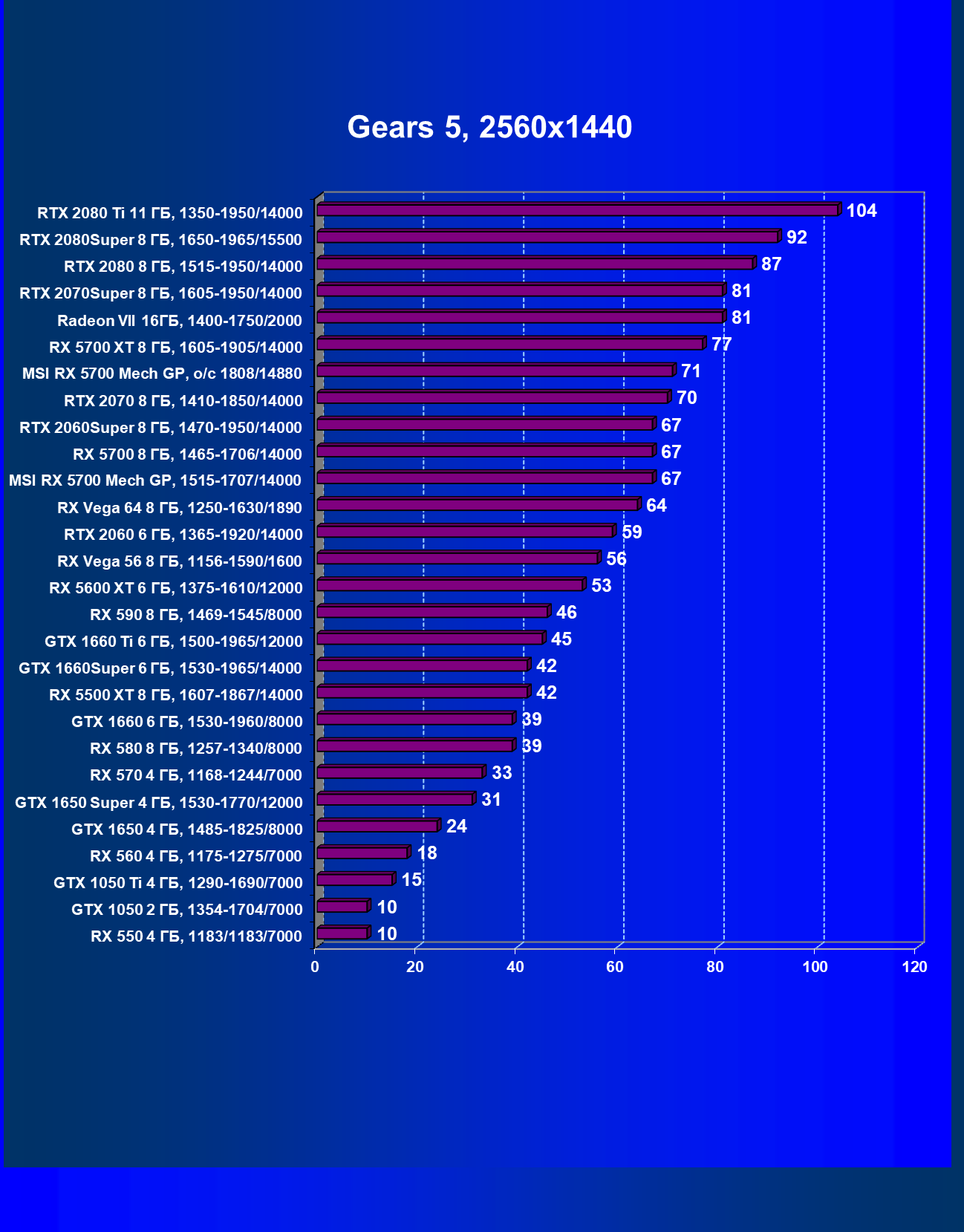

- Gears 5 (Xbox Game Studios/The Coalition)

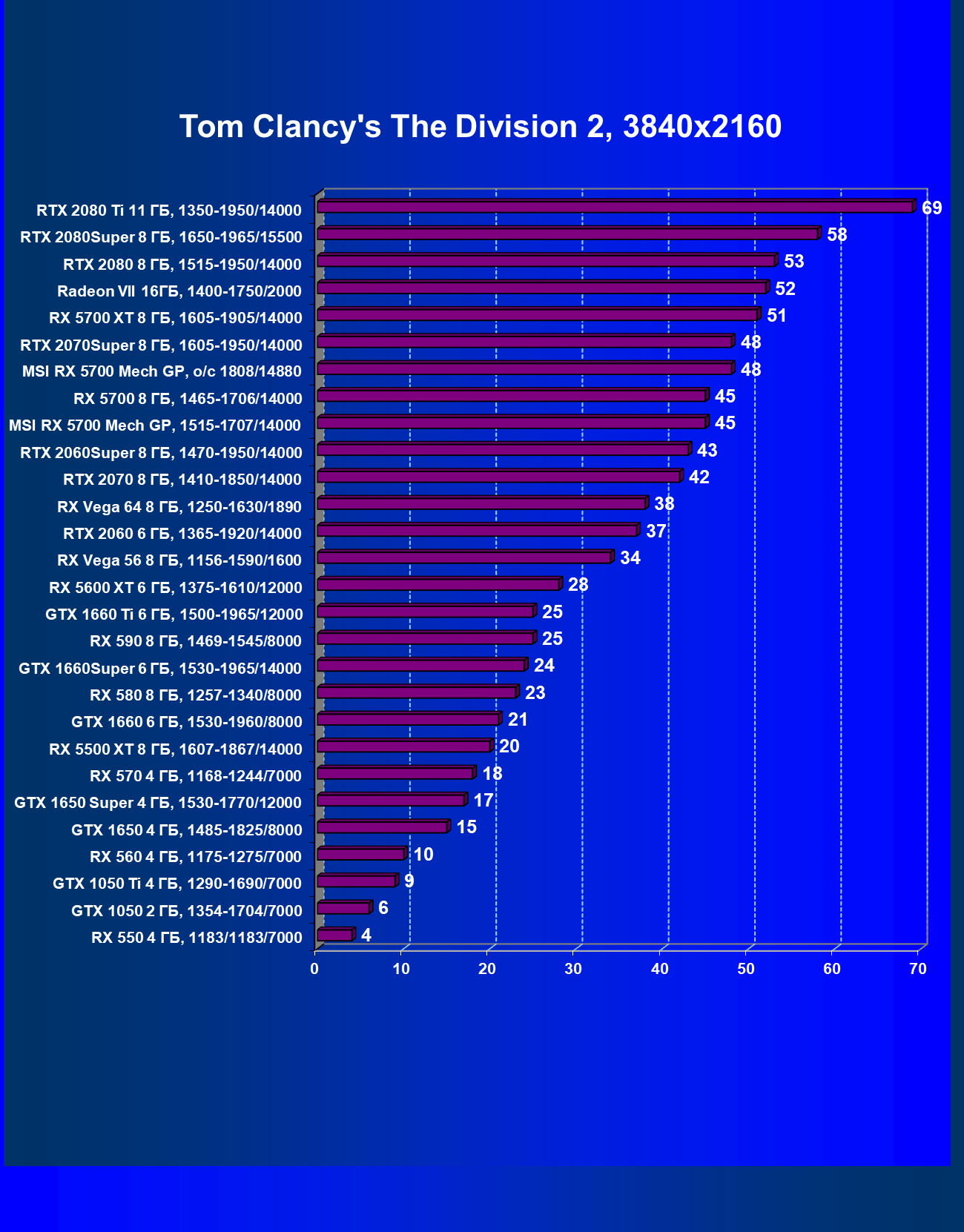

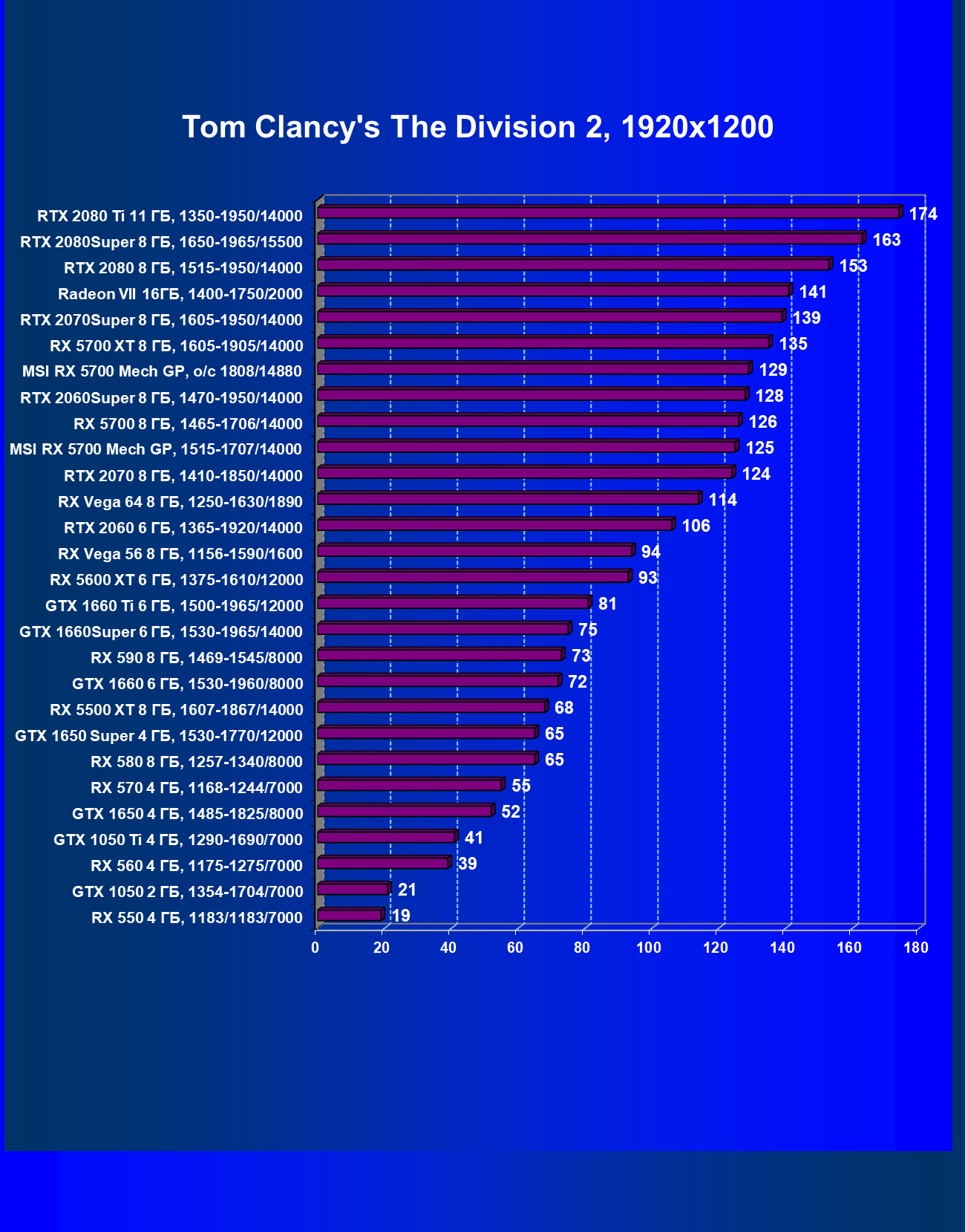

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

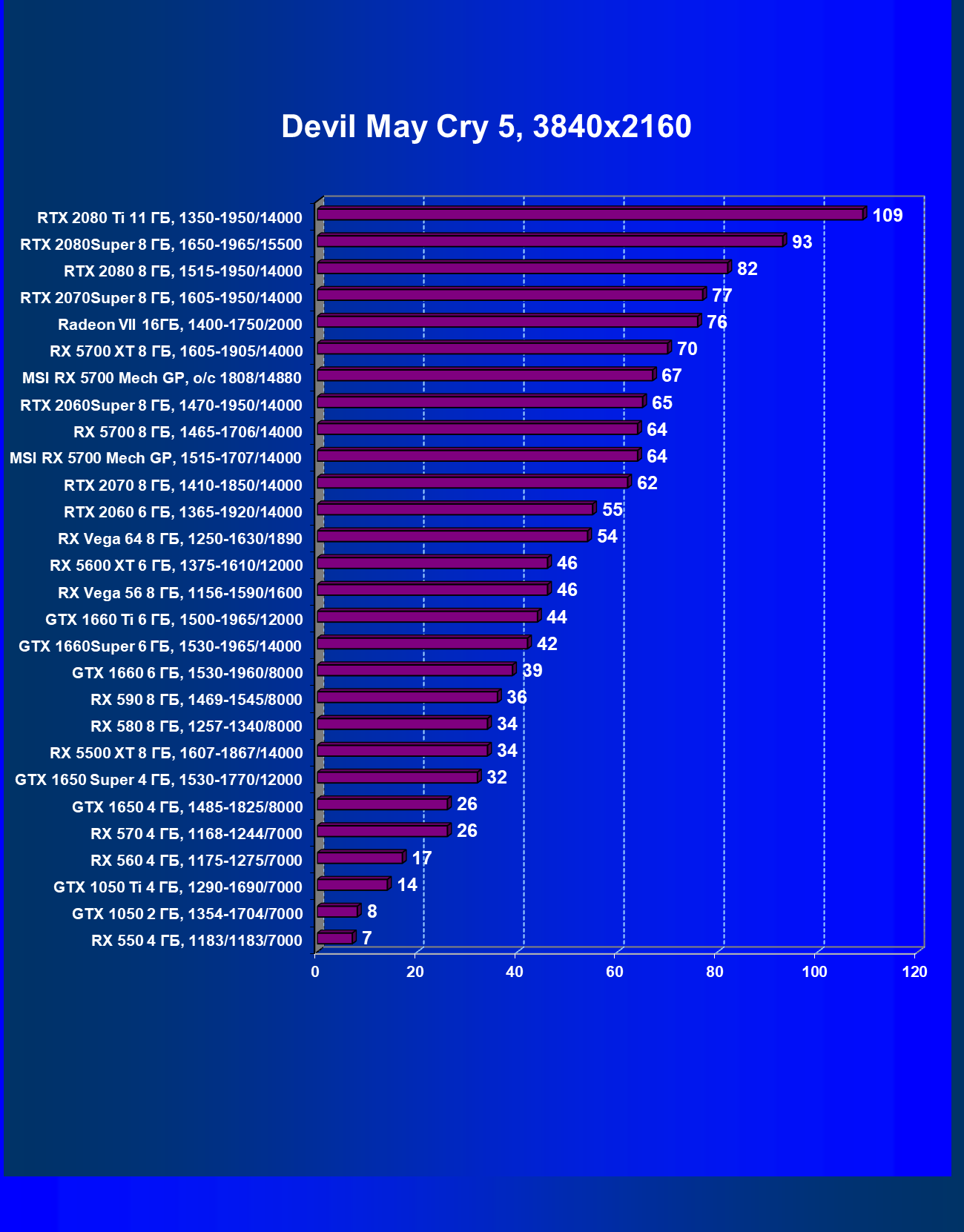

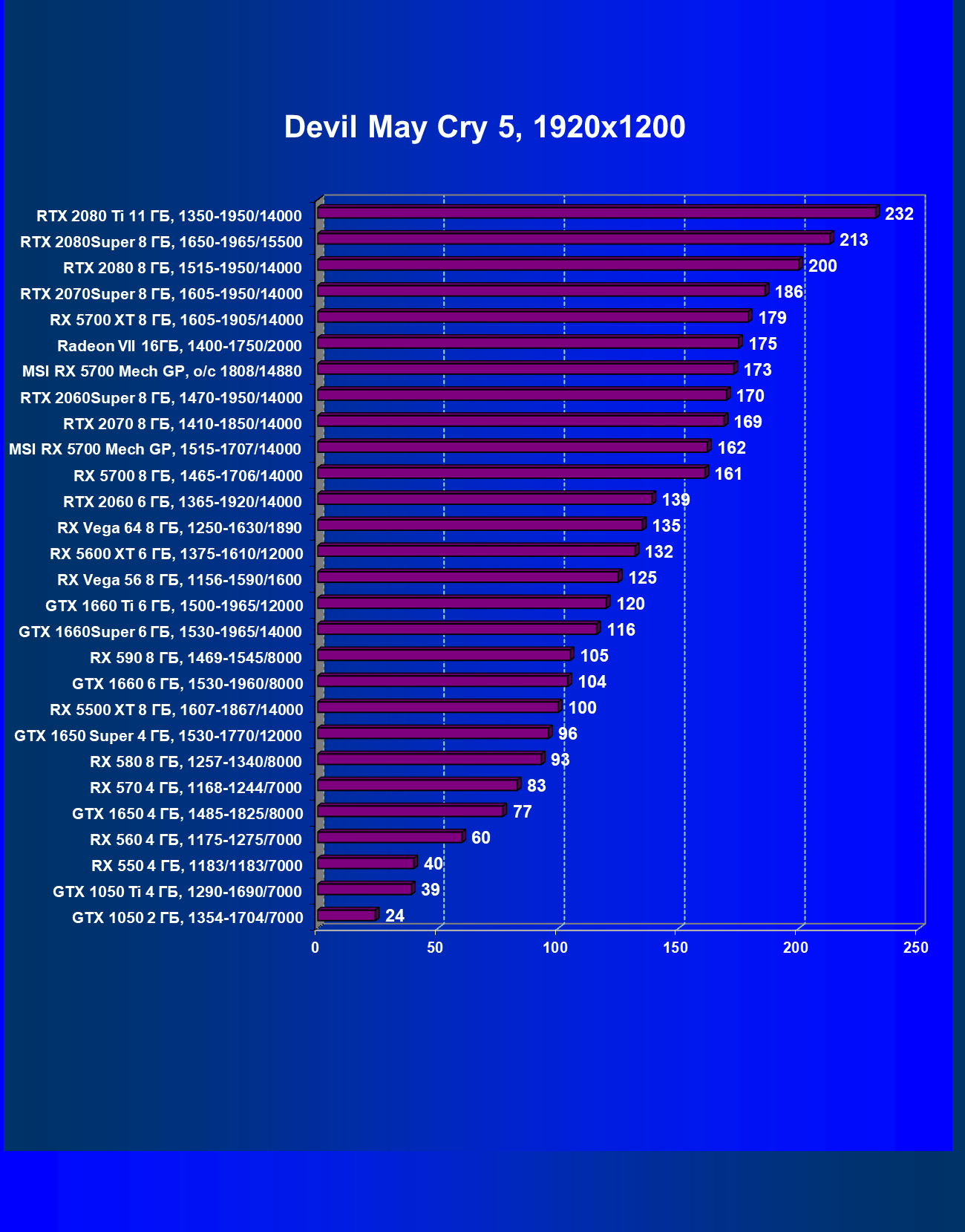

- Devil May Cry 5 (Capcom/Capcom)

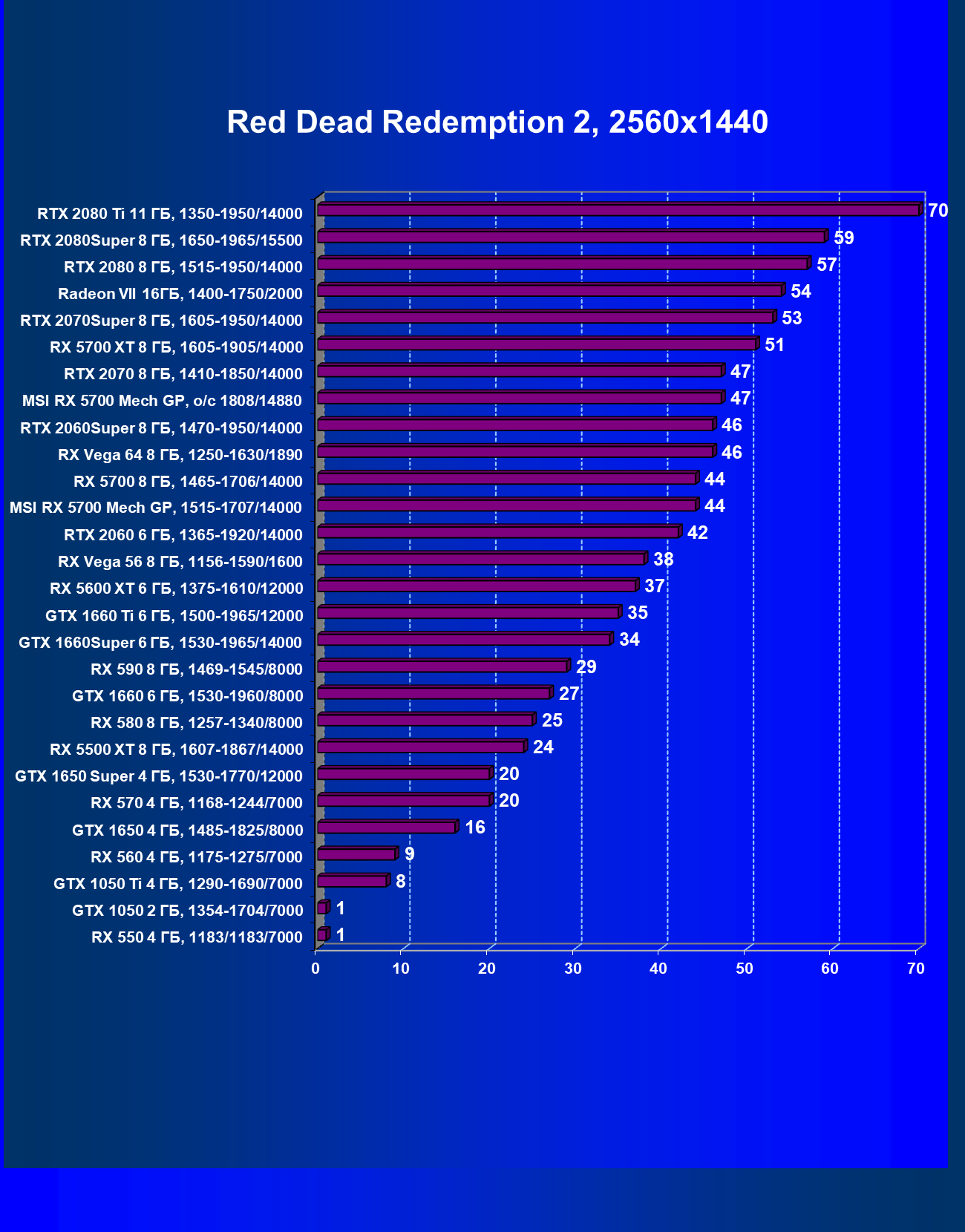

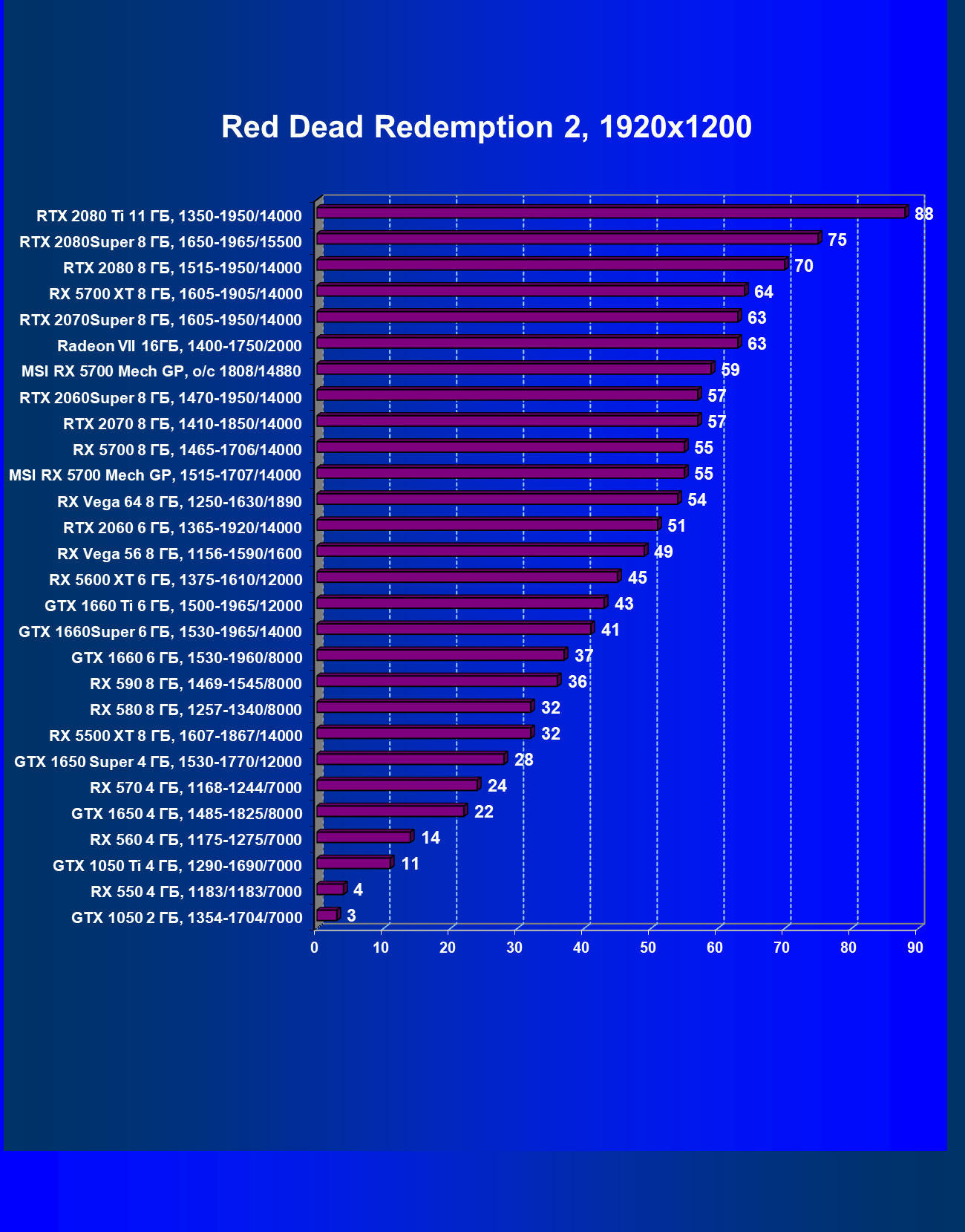

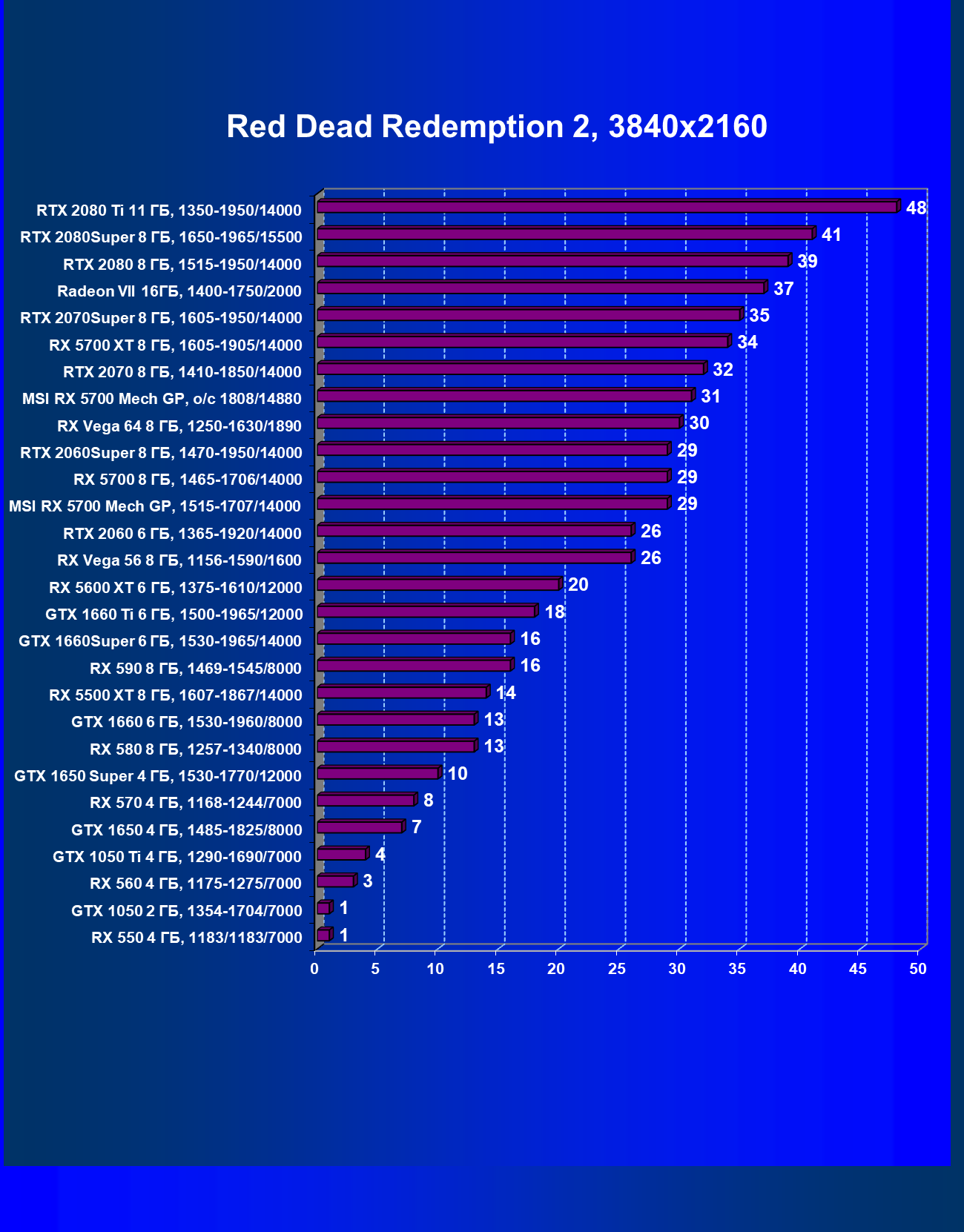

- Red Dead Redemption 2 (Rockstar)

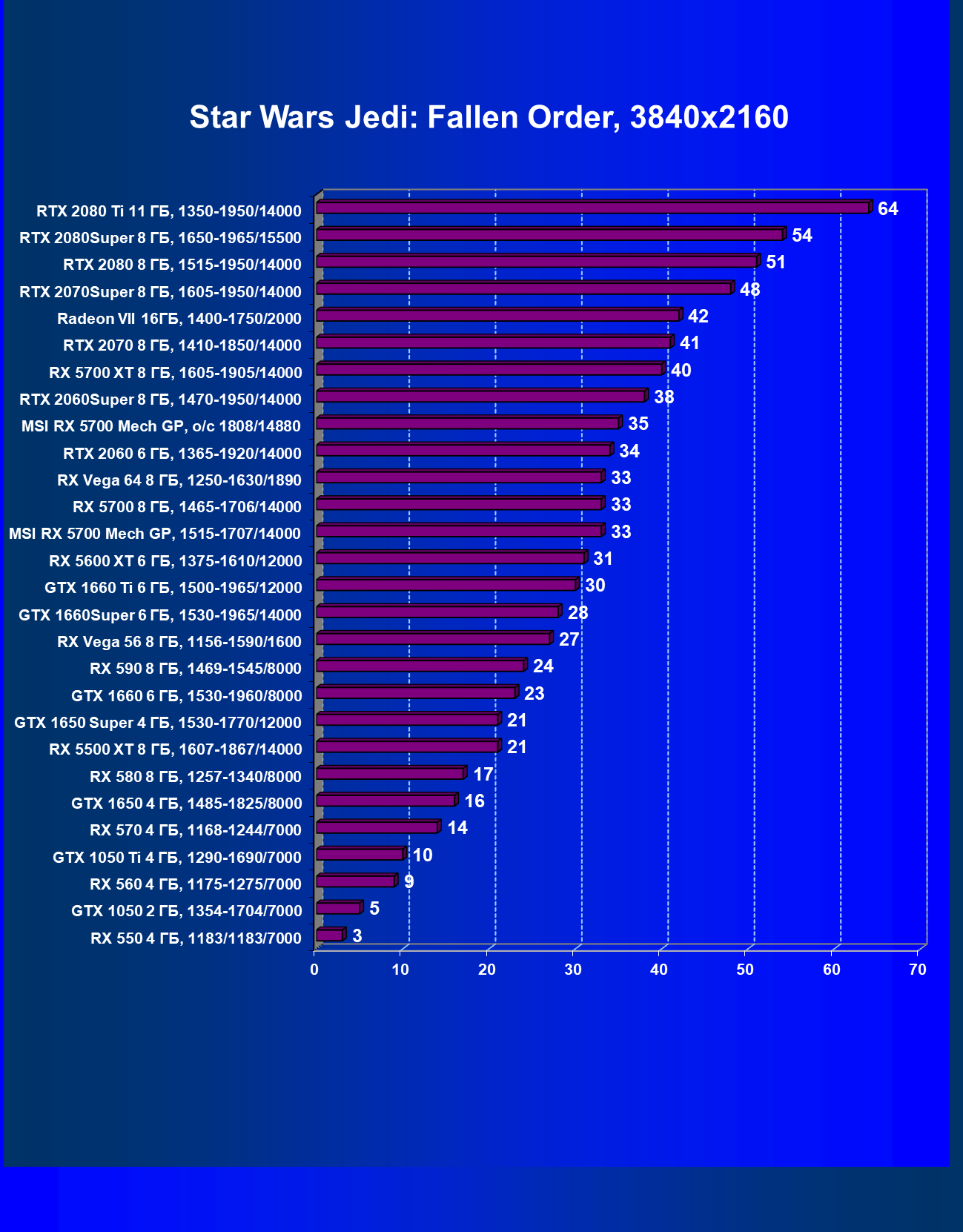

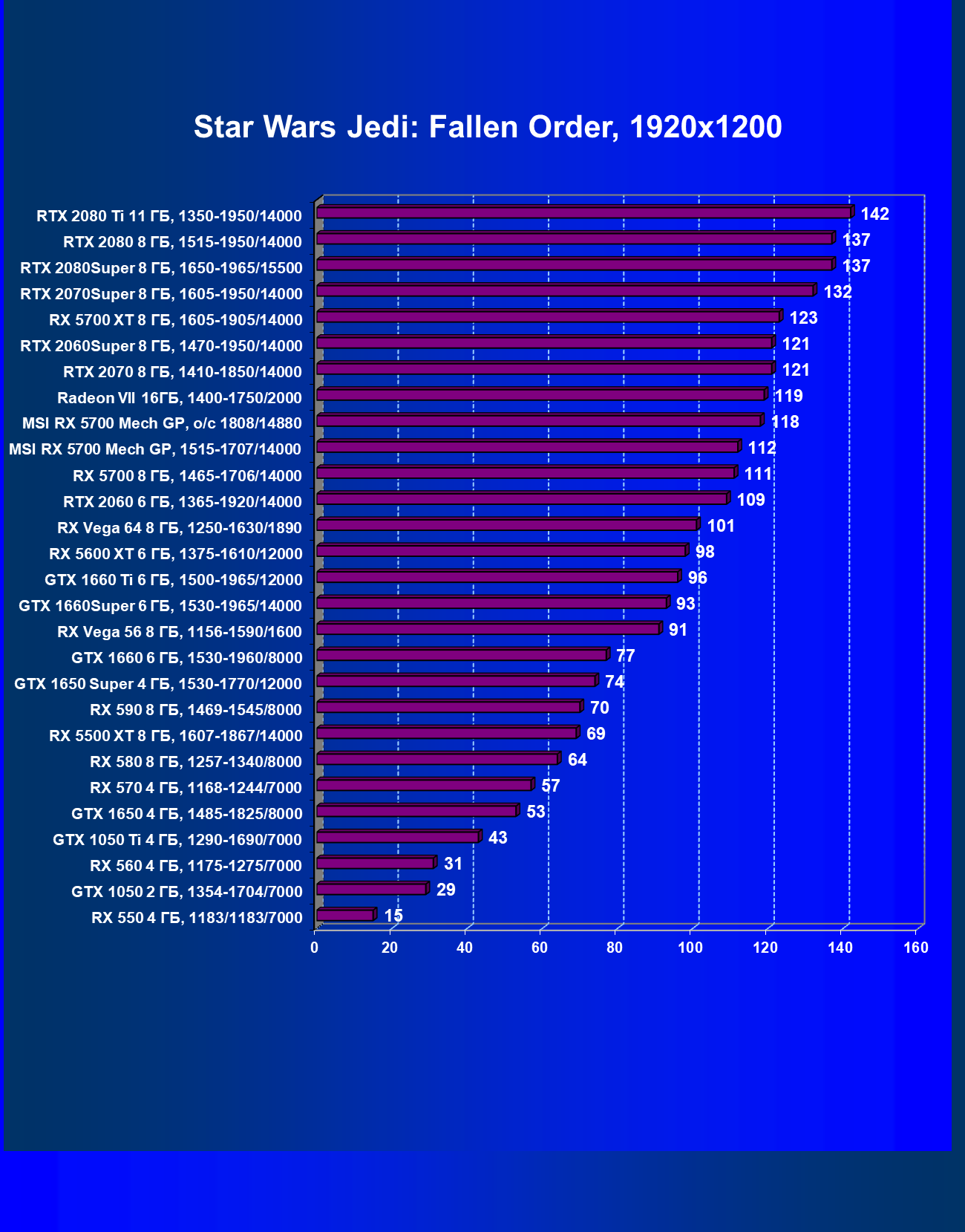

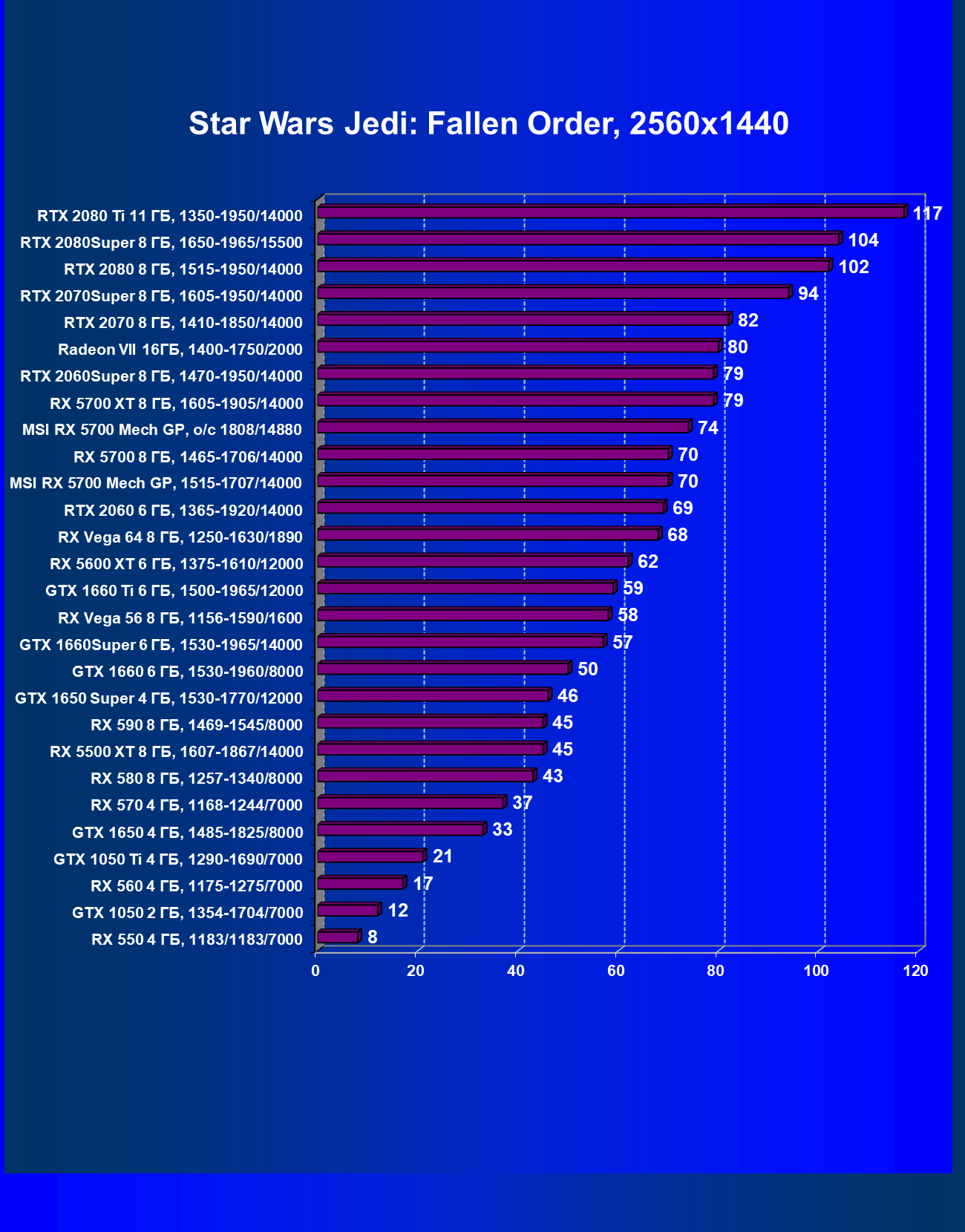

- Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)

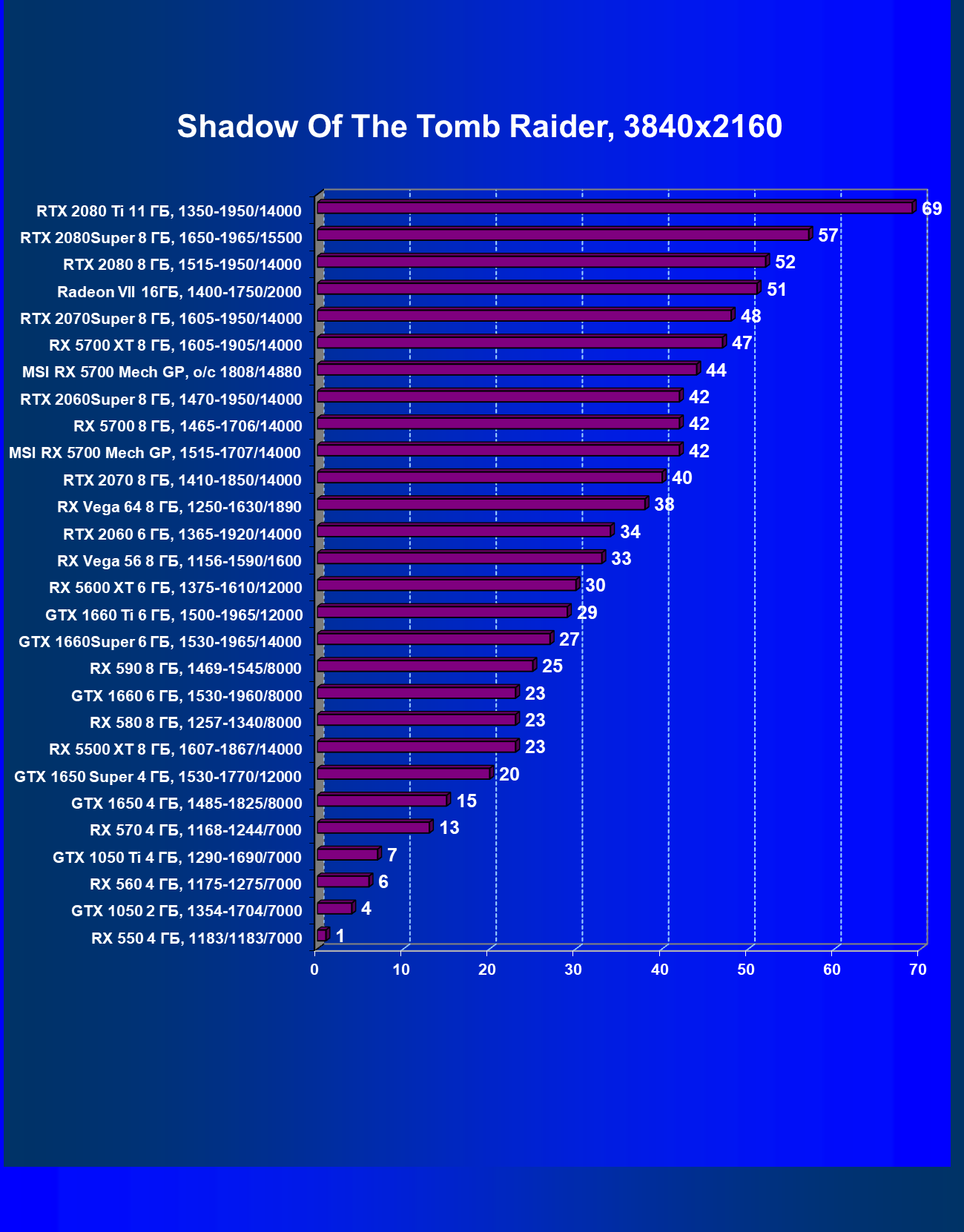

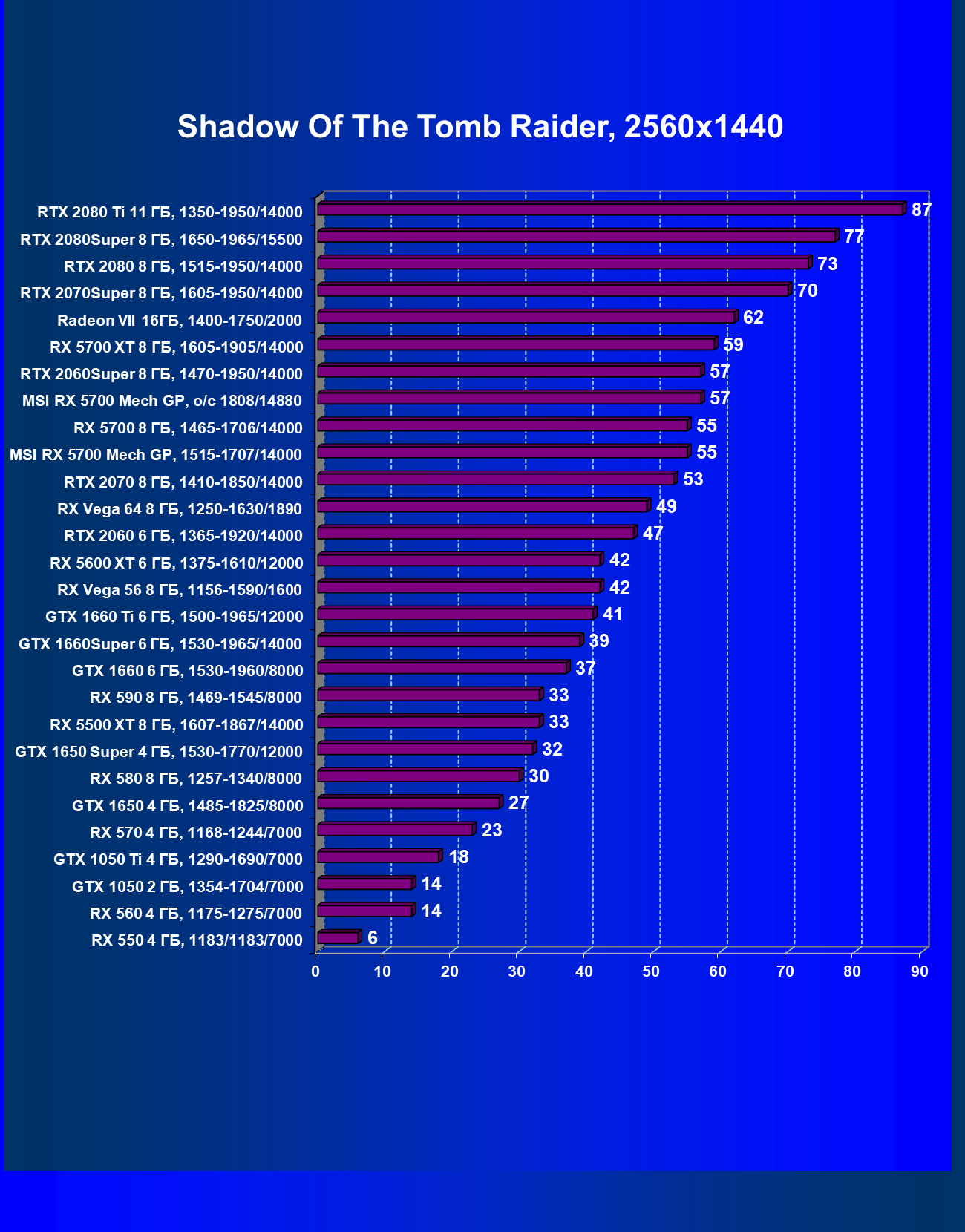

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен

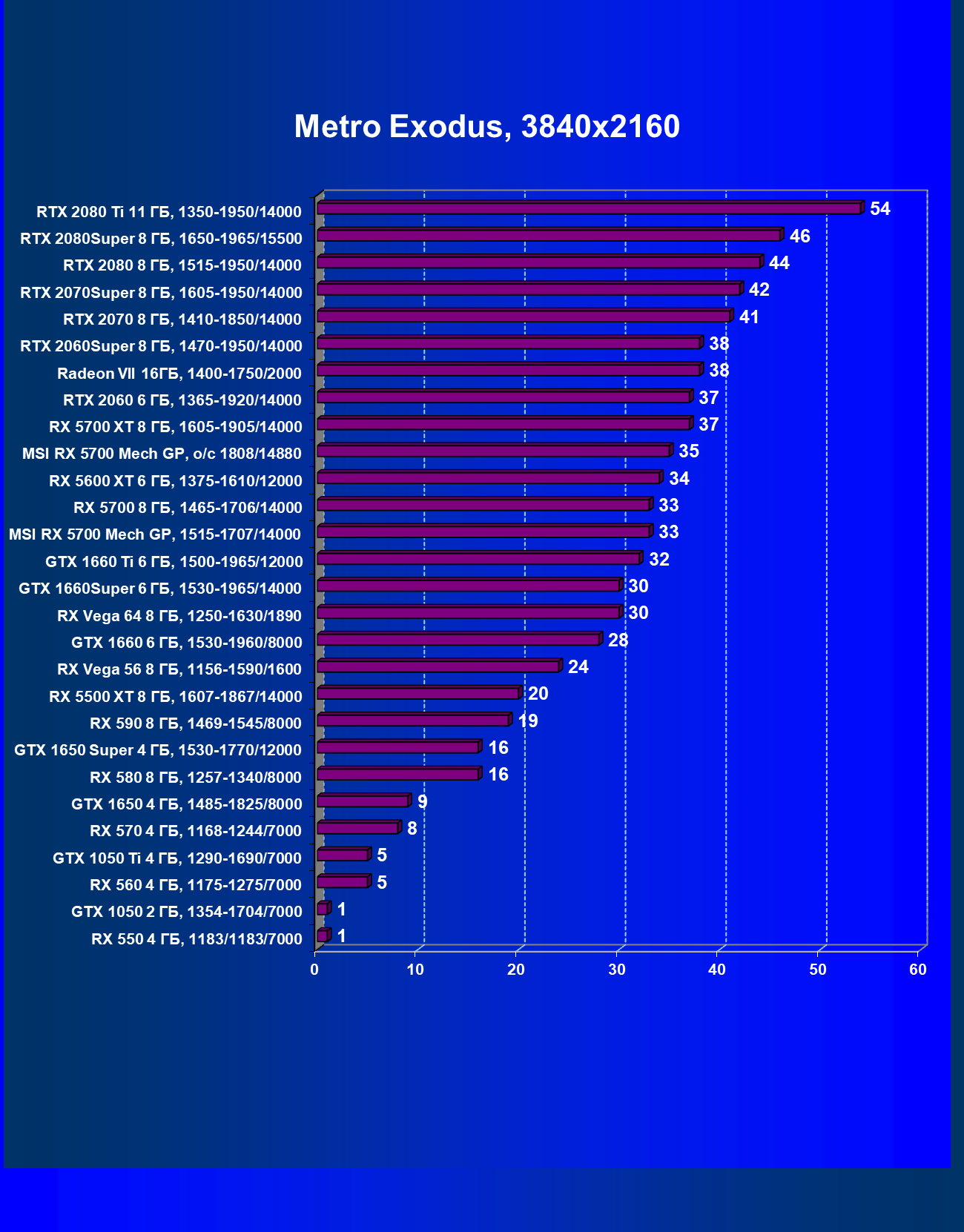

- Metro Exodus (4A Games/Deep Silver/Epic Games)

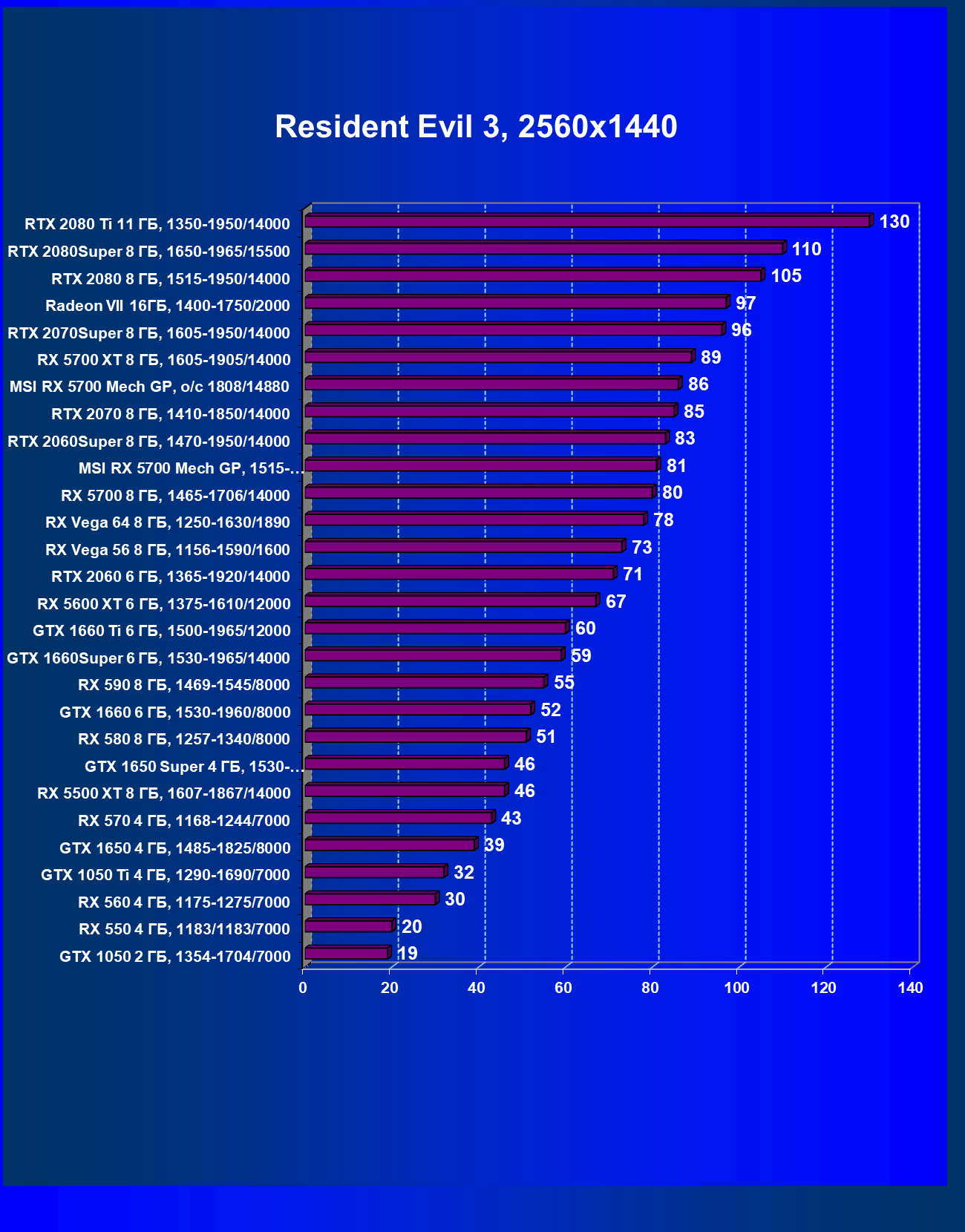

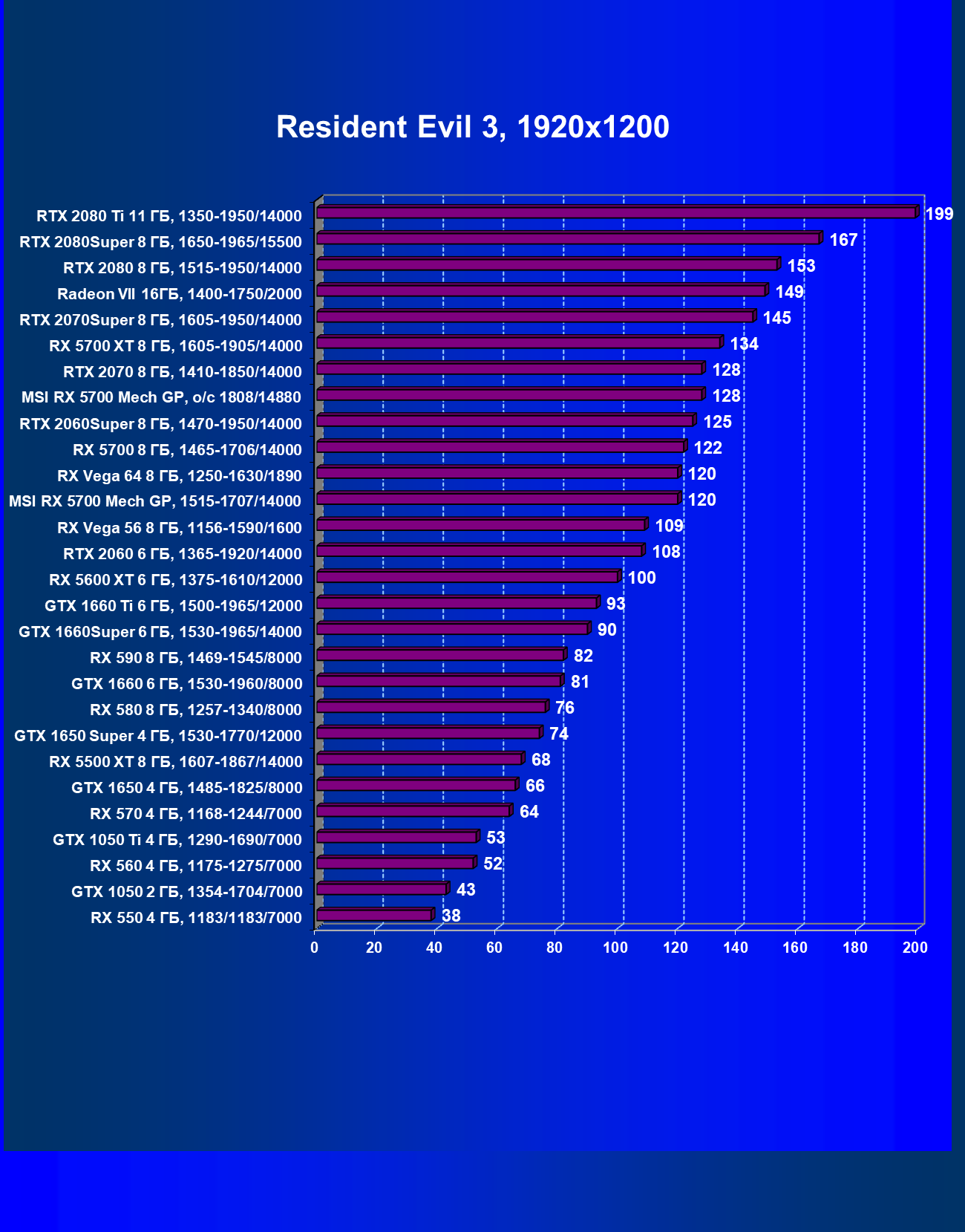

- Resident Evil 3 (Capcom/Capcom)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RX 5700 и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на середину мая 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 07 | RTX 2070 8 ГБ, 1410—1850/14000 | 1050 | 304 | 34 500 |
| 08 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 1050 | 352 | 29 800 |
| 09 | MSI RX 5700 Mech GP, разгон до 1808/14880 | 1020 | 364 | 28 000 |
| 10 | MSI RX 5700 Mech GP, 1515—1707/14000 | 960 | 343 | 28 000 |
| 11 | RX 5700 8 ГБ, 1465—1706/14000 | 960 | 356 | 27 000 |
| 13 | RX Vega 64 8 ГБ, 1250—1630/1890 | 890 | 241 | 37 000 |
| 14 | RX Vega 56 8 ГБ, 1156—1590/1600 | 780 | 279 | 28 000 |
Референс-карта Radeon RX 5700 и карта MSI немного проигрывают конкурентам в лице GeForce RTX 2060 Super и RTX 2070 (правда, последний существенно дороже). Однако за счет ручного разгона карта MSI получает прирост производительности в среднем в 5,7% и значительно приближается к RTX 2060 Super, хотя и не догоняет. В целом для своей цены результаты у Radeon RX 5700 очень достойные.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 04 | MSI RX 5700 Mech GP, разгон до 1808/14880 | 364 | 1020 | 28 000 |
| 06 | RX 5700 8 ГБ, 1465—1706/14000 | 356 | 960 | 27 000 |
| 08 | RTX 2060 Super 8 ГБ, 1470—1950/14000 | 352 | 1050 | 29 800 |
| 13 | MSI RX 5700 Mech GP, 1515—1707/14000 | 343 | 960 | 28 000 |
| 19 | RTX 2070 8 ГБ, 1410—1850/14000 | 304 | 1050 | 34 500 |
| 20 | RX Vega 56 8 ГБ, 1156—1590/1600 | 279 | 780 | 28 000 |
| 23 | RX Vega 64 8 ГБ, 1250—1630/1890 | 241 | 890 | 37 000 |
Из-за разразившегося в марте кризиса цены на видеокарты (как и на всю IT-продукцию) резко выросли, однако выросли они несколько вразнобой, поэтому сейчас очень сложно сделать определенные выводы по рейтингу полезности, так как цены могут сильно меняться. Средневзвешенные цены RX 5700 на момент подготовки обзора выросли примерно до 27 тысяч рублей, а у GeForce RTX 2060 Super — еще больше, поэтому RX 5700 выбился на первое место в своей группе, хотя и с минимальным перевесом. А вот карта MSI, к сожалению, стоила несколько дороже, чем RX 5700 в среднем, и оказалась в рейтинге ниже RTX 260 Super. Однако ручной разгон (даже с приростом в 5,7% скорости) выводит этот ускоритель на первое место в группе. Впрочем, все конкурирующие решения тоже, разумеется, разгоняются, хотя в случае карт GeForce RTX Nvidia точно также «бьет по рукам» оверклокерам, не давая поднимать лимиты потребления, а следовательно, и частоты работы.
И снова надо повторить, что рейтинг полезности учитывает только чистую производительность (с оговорками), а такие вещи, как шум, подсветка, элементы дизайна и набор видеовыходов, не учитываются.
Выводы
MSI Radeon RX 5700 Mech GP OC (8 ГБ) — интересный представитель Radeon RX 5700, который может понравиться тем, кому не нужна (или кого раздражает) подсветка, но кто хочет иметь не очень громоздкую и, главное, тихую видеокарту. В целом же Radeon RX 5700 — один из лучших на сегодня вариантов ускорителя 3D-графики игрового класса в ценовом диапазоне немногим ниже 30 000 рублей. Базовый ускоритель Radeon RX 5700 на сегодня и вовсе является лидером полезности в группе, обгоняя даже своего основного соперника в лице GeForce RTX 2060 Super. Безусловно, у того есть в запасе поддержка трассировки лучей, однако, как показал опыт, однозначного преимущества в этом соревновании GeForce RTX 2060 Super не имеет.
У рассмотренной карты MSI прекрасная система охлаждения, очень тихая даже под максимальной нагрузкой. Подчеркну еще раз, что карта имеет относительно небольшие размеры, хоть и не умещается в два слота в системном блоке (однако к этому все давно привыкли). Короче, MSI Radeon RX 5700 Mech GP OC (8 ГБ) — это просто «рабочая темная лошадка» в игровом компьютере, который привыкли видеть под столом, за монитором, на балконе, в чулане, то есть не на виду, ну и чтобы этот ПК был максимально тихим.
Повторим, что Radeon RX 5700 в целом обеспечивает игроку полный комфорт при максимальных настройках графики в разрешении 2560×1440 во многих играх, однако иногда ради сохранения высоких настроек качества все же придется понизить разрешение до Full HD.
