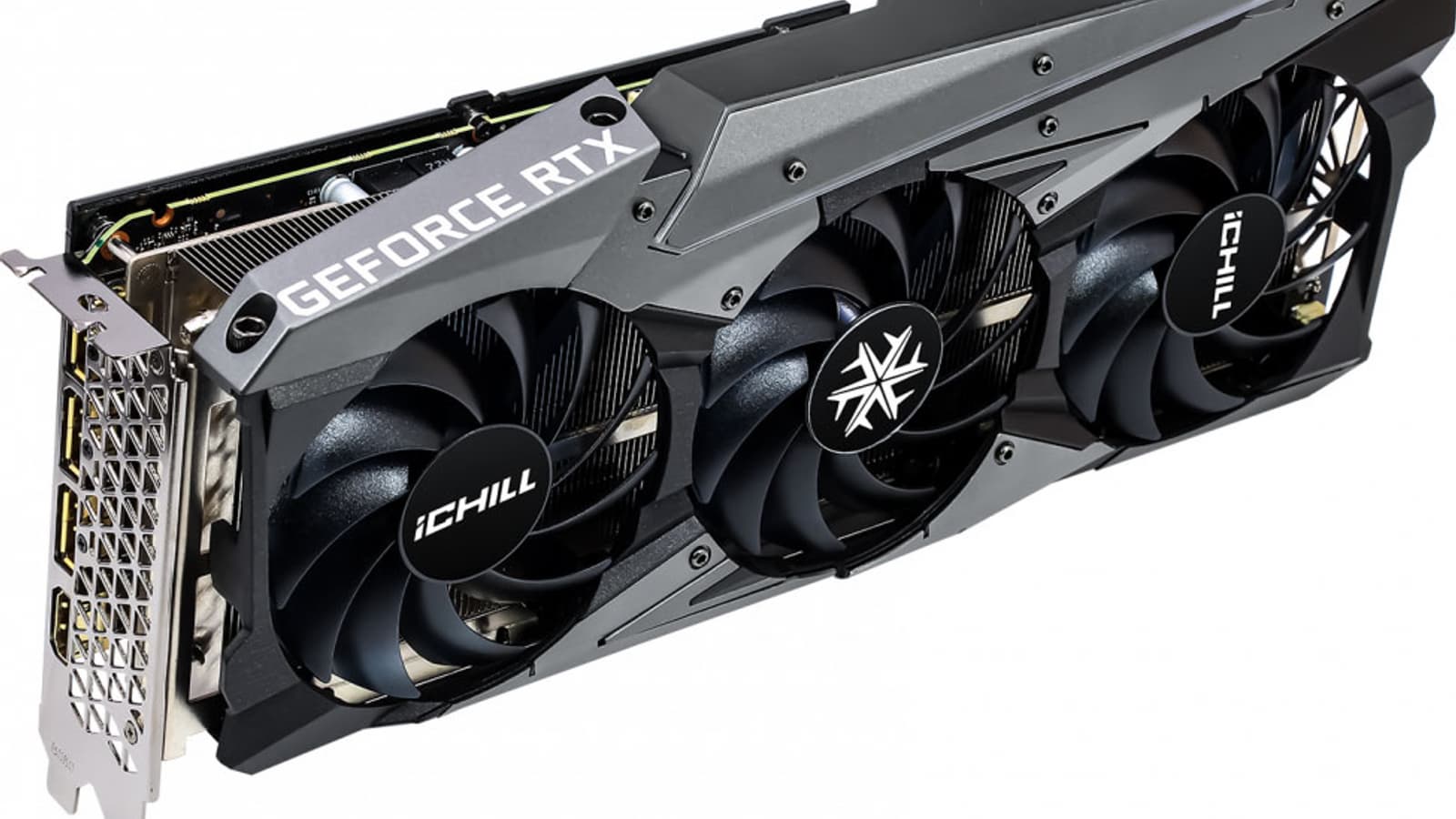

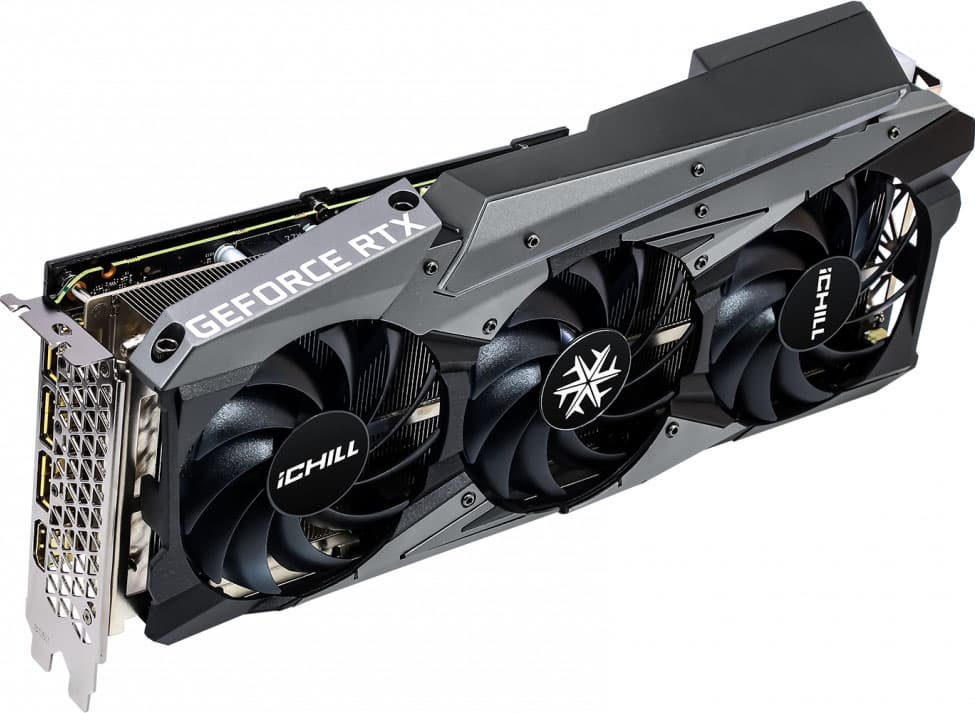

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Inno3D GeForce RTX 3070 iChill X3 8 ГБ 256-битной GDDR6.
Кратко о главном

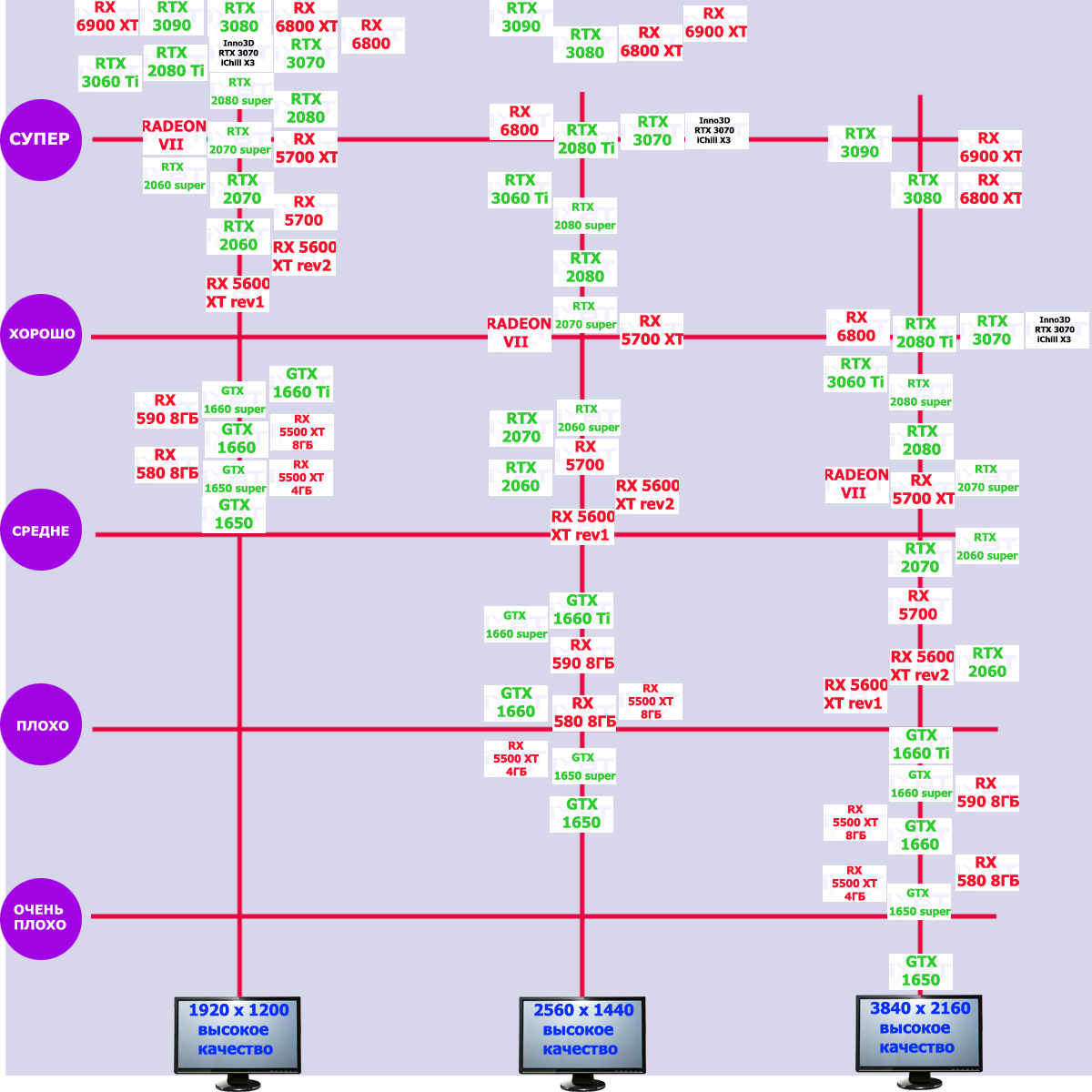

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
GeForce RTX 3070 в лице референс-карты в целом прекрасно подходит для игры в разрешении 2.5К при максимальных настройках графики и с использованием технологии трассировки лучей (RT). А в играх, поддерживающих технологию Nvidia DLSS, он обеспечивает приемлемый комфорт и в разрешении 4К с RT или в разрешении 4К без применения RT и DLSS. Видеокарта Inno3D мало чем в этом плане отличается от референс-продукта.
Характеристики карты
Компания InnoVision Multimedia Limited, торговая марка Inno3D, основана в 1998 году в Гонконге. Штаб-квартира — в Гонконге. Производство — в Китае. Когда-то от InnoVision поставлялись видеокарты на базе разных чипмейкеров, включая S3, однако после того, как крупнейший китайский производитель плат/карт PC Partner выкупил контрольный пакет и стал владельцем InnoVision, фокус производства видеокарт сконцентрировался на GPU Nvidia. Продукция поставлялась на российский рынок как noname примерно до 2002 года. Общая численность персонала (дизайнеры, маркетинг и продажа) — примерно 100 человек (технические специалисты и инженеры – в PC Partner) .
| Inno3D GeForce RTX 3070 iChill X3 8 ГБ 256-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce RTX 3070 (GA104) | |
| Интерфейс | PCI Express x16 4.0 | |
| Частота работы GPU (ROPs), МГц | 1785(Boost)—1965(Max) | 1725(Boost)—1950(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3500 (14000) | 3500 (14000) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU | 46 | |
| Число операций (ALU/CUDA) в блоке | 128 | |
| Суммарное количество блоков ALU/CUDA | 5888 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 184 | |
| Число блоков растеризации (ROP) | 96 | |
| Число блоков Ray Tracing | 46 | |
| Число тензорных блоков | 184 | |
| Размеры, мм | 300×130×60 | 240×100×35 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 247 | 224 |
| Энергопотребление в режиме 2D, Вт | 32 | 30 |
| Энергопотребление в режиме «сна», Вт | 11 | 11 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 33,1 | 34,6 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 2 | 1 (12-контактный) |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, DisplayPort | 3840×2160@120 Гц, 7680×4320@60 Гц | |
| Максимальное разрешение/частота, HDMI | 3840×2160@120 Гц, 7680×4320@60 Гц | |
| Розничные предложения карты Inno3D | ||
Память
Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.

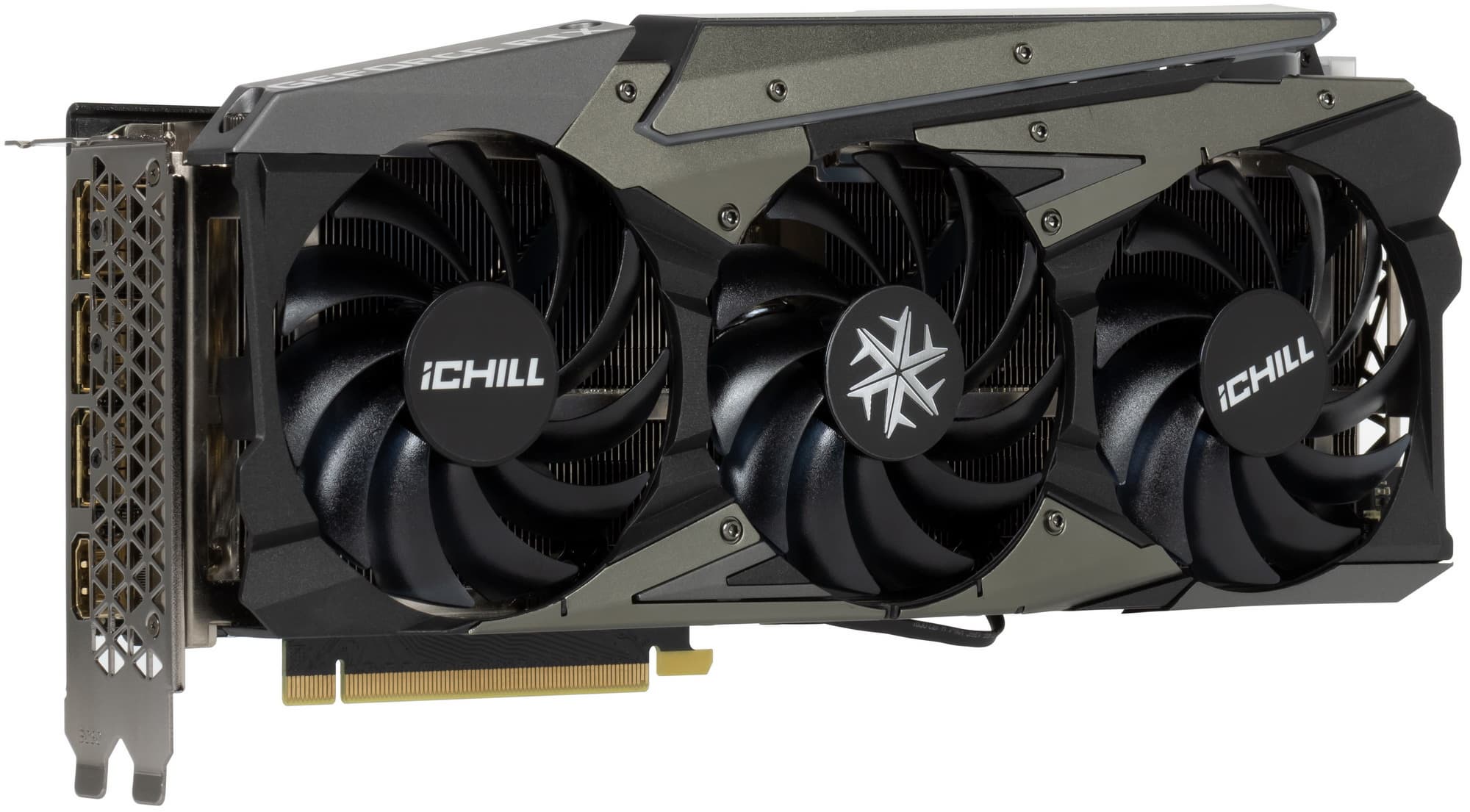

Особенности карты и сравнение с Nvidia GeForce RTX 3070 Founders Edition
| Inno3D GeForce RTX 3070 iChill X3 (8 ГБ) | Nvidia GeForce RTX 3070 Founders Edition (8 ГБ) |
|---|---|

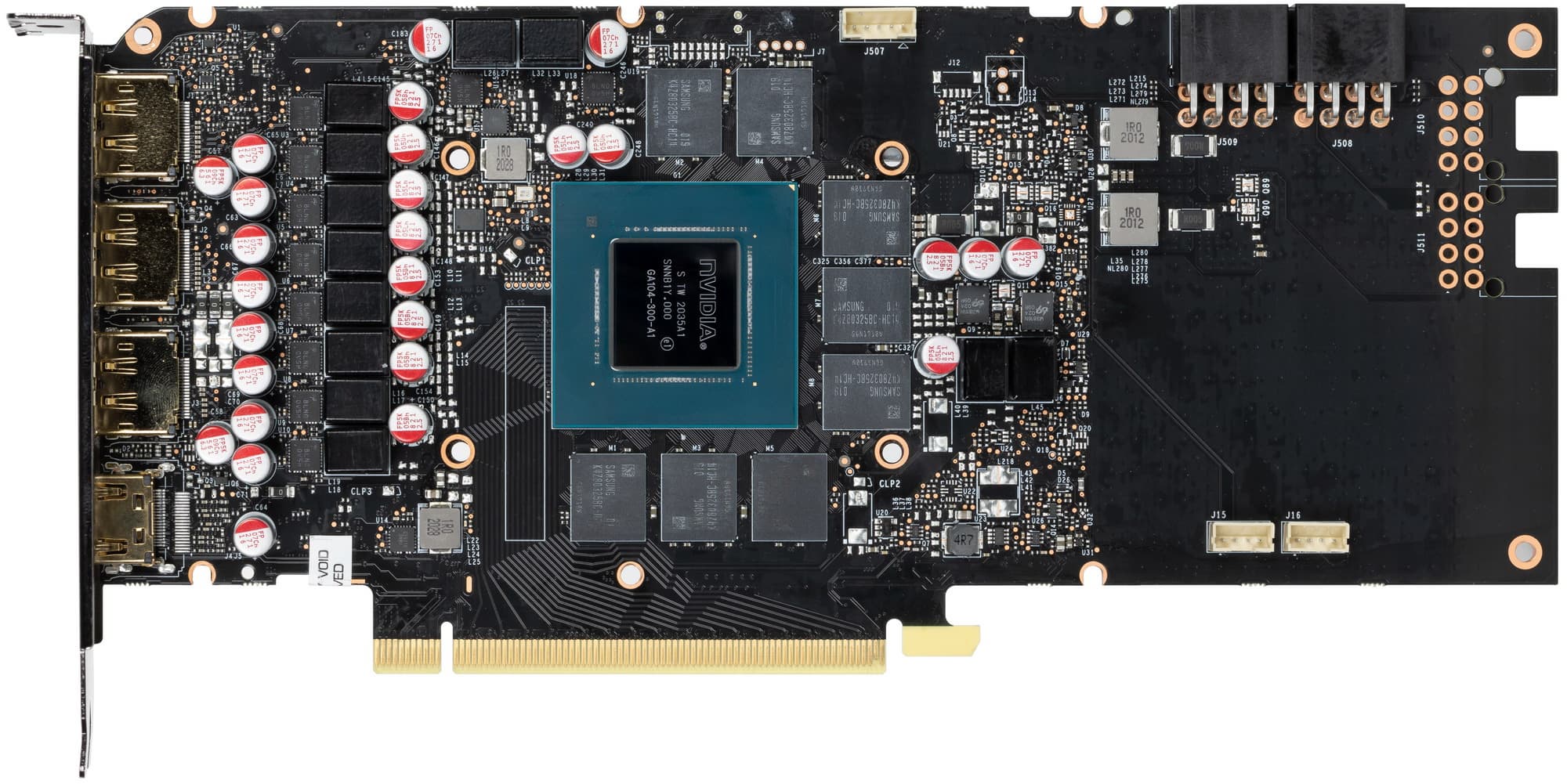

| вид спереди | |
|
|

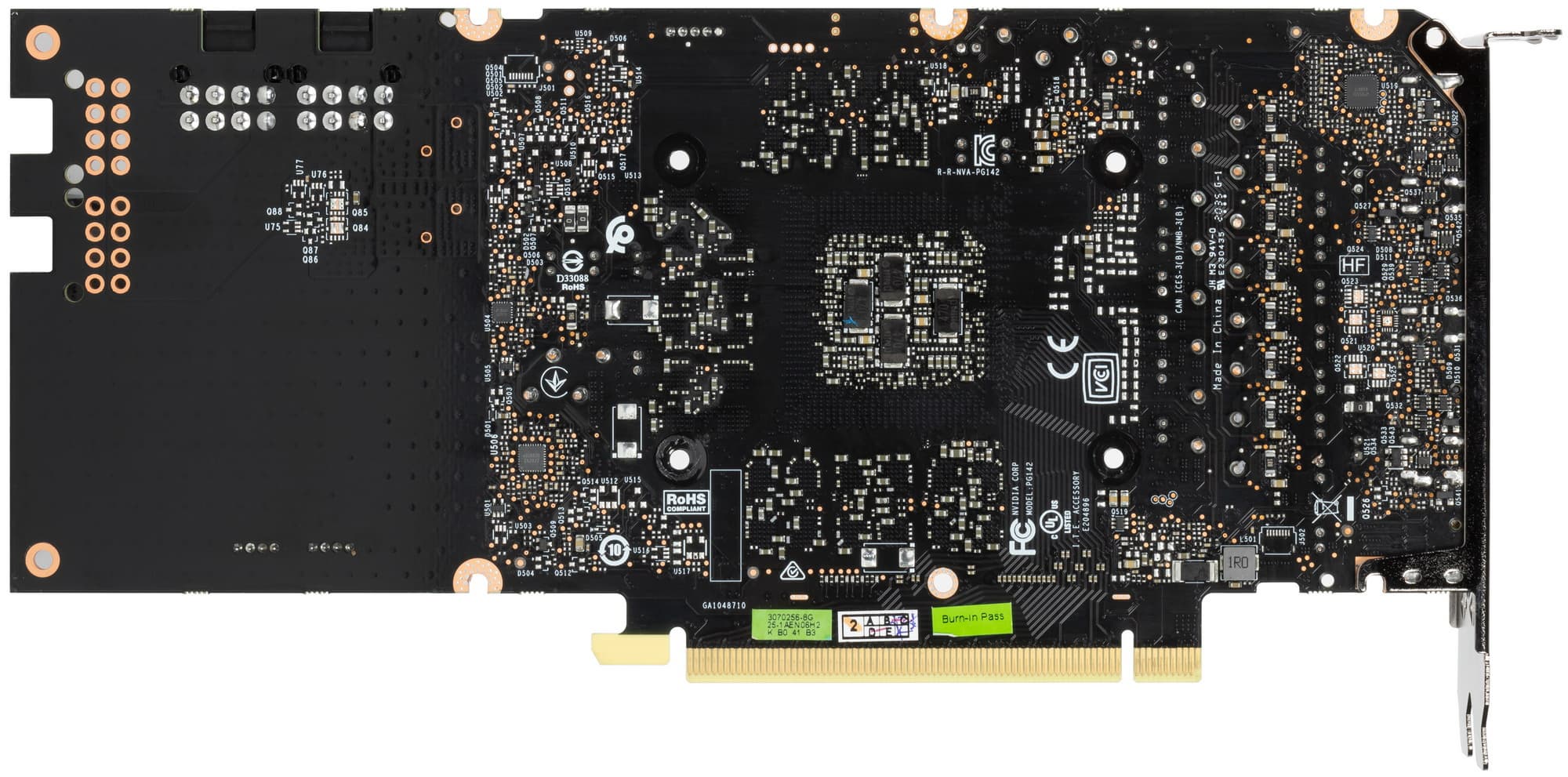

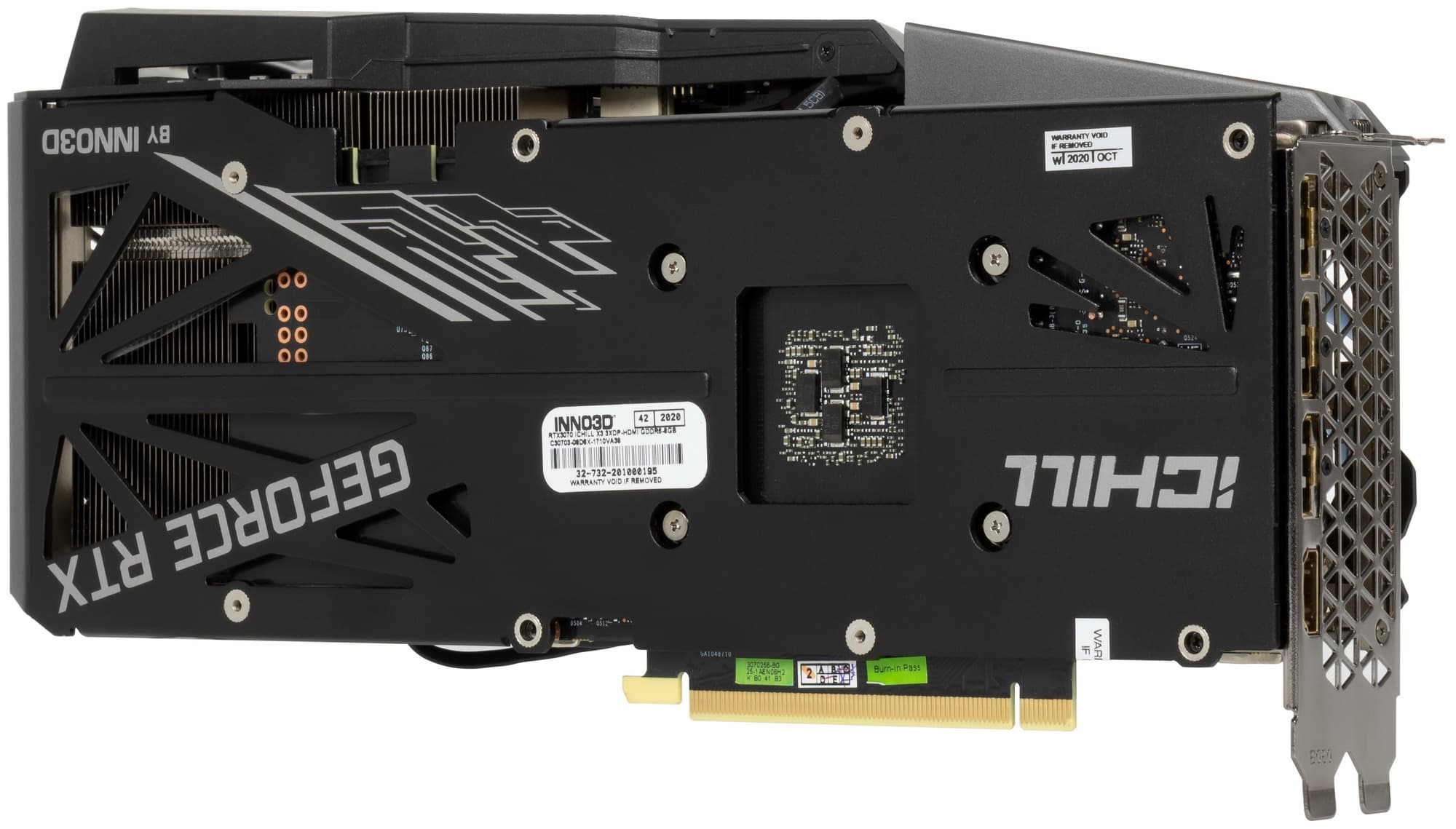

| вид сзади | |
|
|
Напомним, что в Nvidia сделали два варианта дизайна PCB: для своих карт Founders Edition и для партнеров. Обе рассчитаны на способ охлаждения, предложенный также Nvidia: радиатор СО — сильно длиннее самой PCB, он выходит за пределы печатной платы, и самый крайний правый вентилятор СО продувает ребра и тепловые трубки радиатора насквозь, вынося тепло позади видеокарты. При этом левый вентилятор (или пара вентиляторов) продувают радиатор обычным путем, и горячий воздух поступает на верх (в корпус) и в низ видеокарты (на матплату). У карты Inno3D получилось очень забавно: PCB вроде и не короткая, однако обилие пустого места в хвостовой части говорит о том, что последняя нужна исключительно для крепления коннекторов питания, а также кулера к самой плате. В принципе, можно было вполне сделать отверстие в печатной плате для продува ее насквозь. Но при этом СО имеет намного более громоздкие габариты, и сквозной продув все равно есть позади даже такой относительно длинной PCB.
Суммарное количество фаз питания у Nvidia GeForce RTX 3070 Founders Edition — 11: 9 фаз на ядро и 2 на микросхемы памяти. У карты Inno3D в сумме 12 фаз: 2 на память и 10 на GPU.

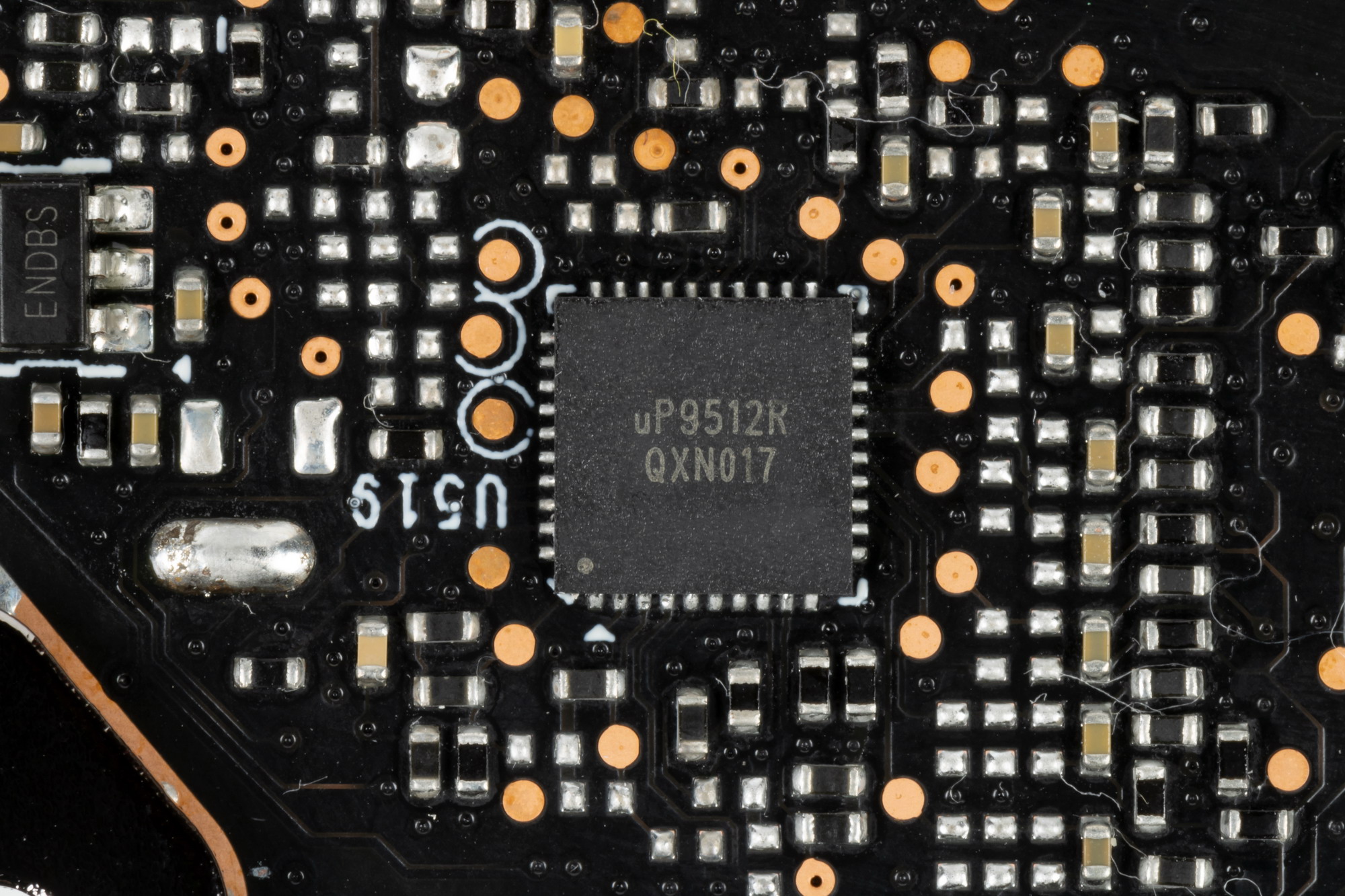

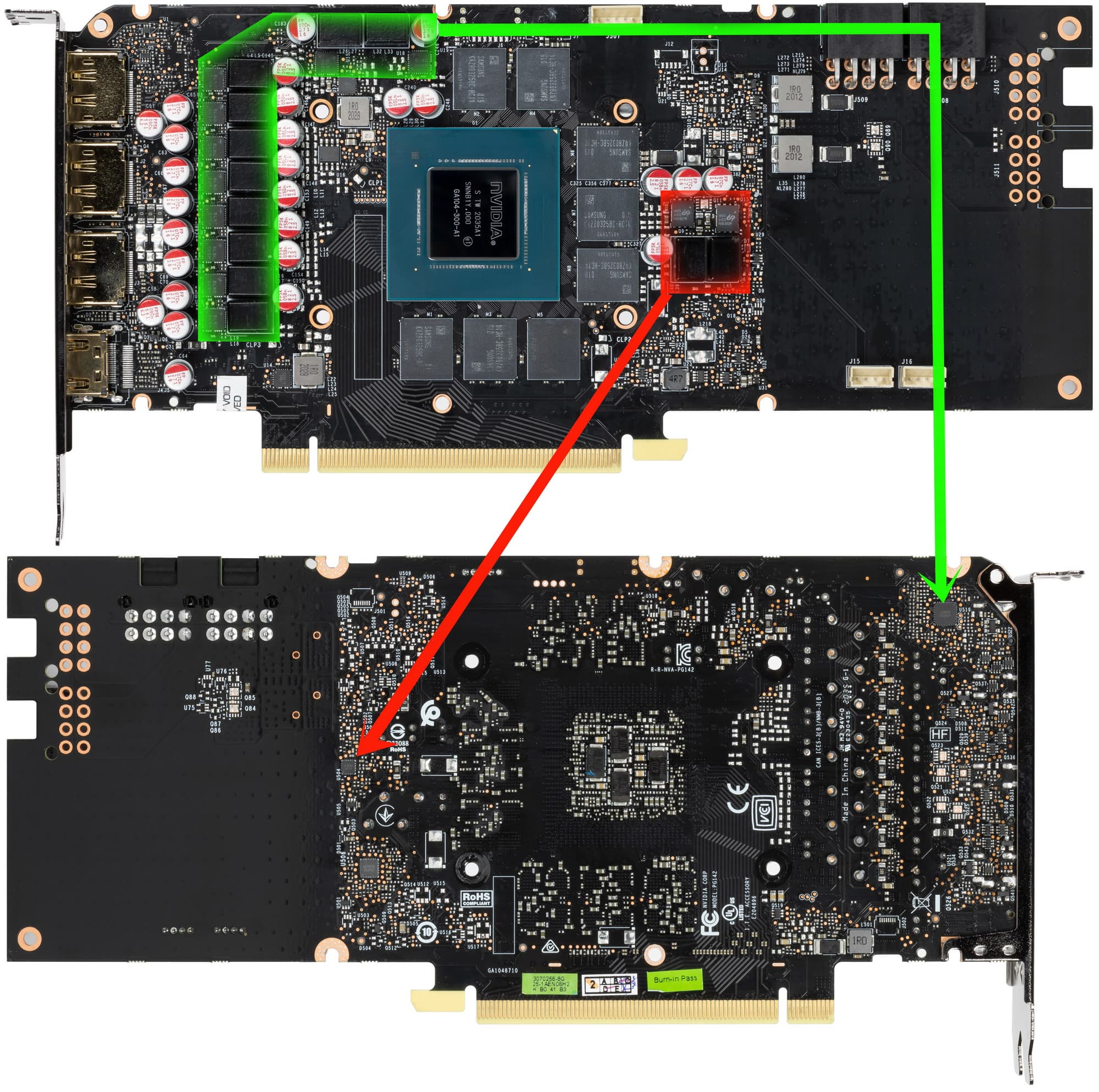

Зеленым цветом отмечена схема питания ядра, красным — памяти. Для управления схемой питания GPU используется ШИМ-контроллер uP9512R (uPI Semiconductor), он расположен на оборотной стороне платы.

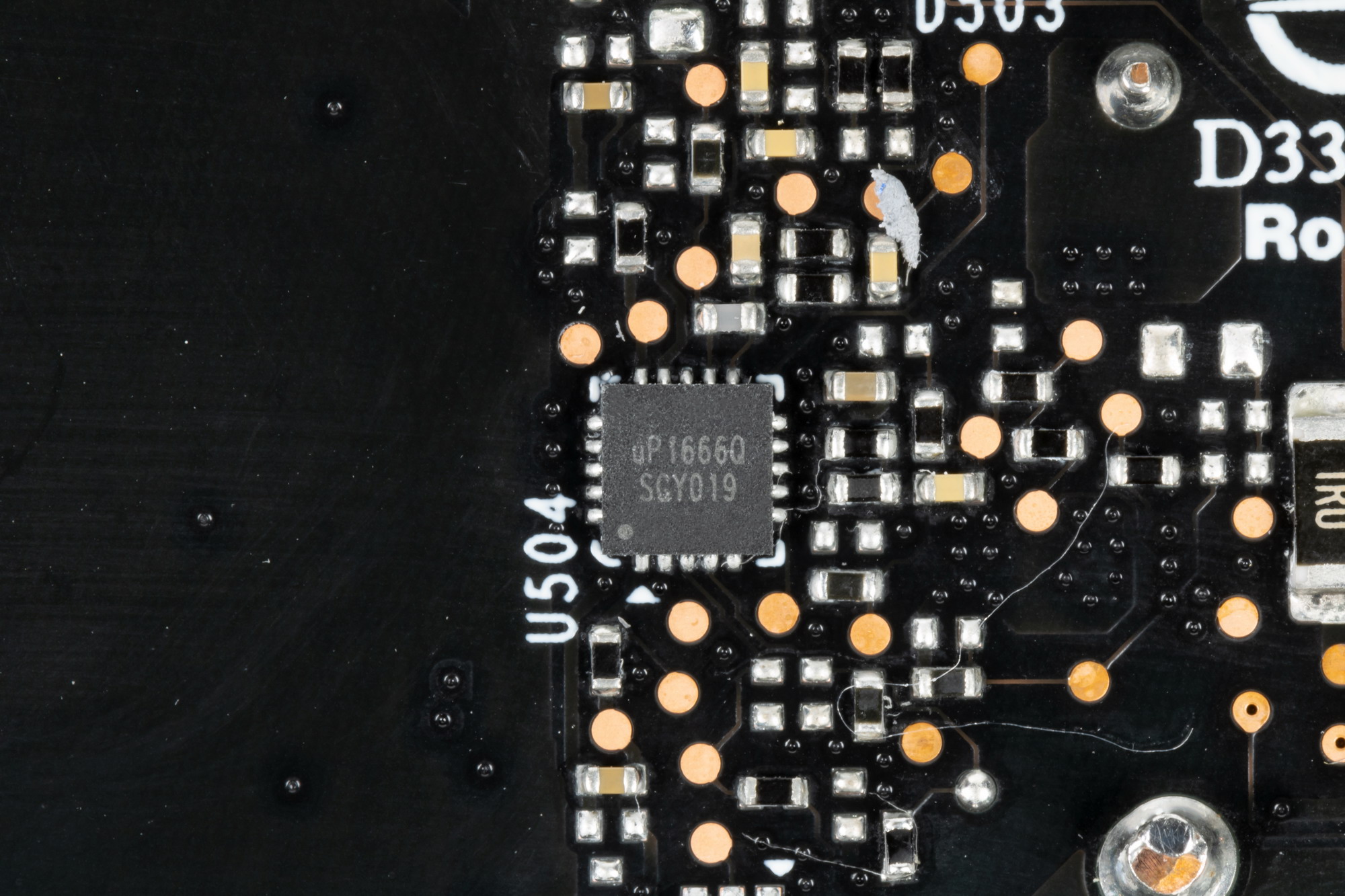

На той же стороне имеется ШИМ-контроллер uP1666Q, который управляет 2-фазной схемой питания микросхем памяти.

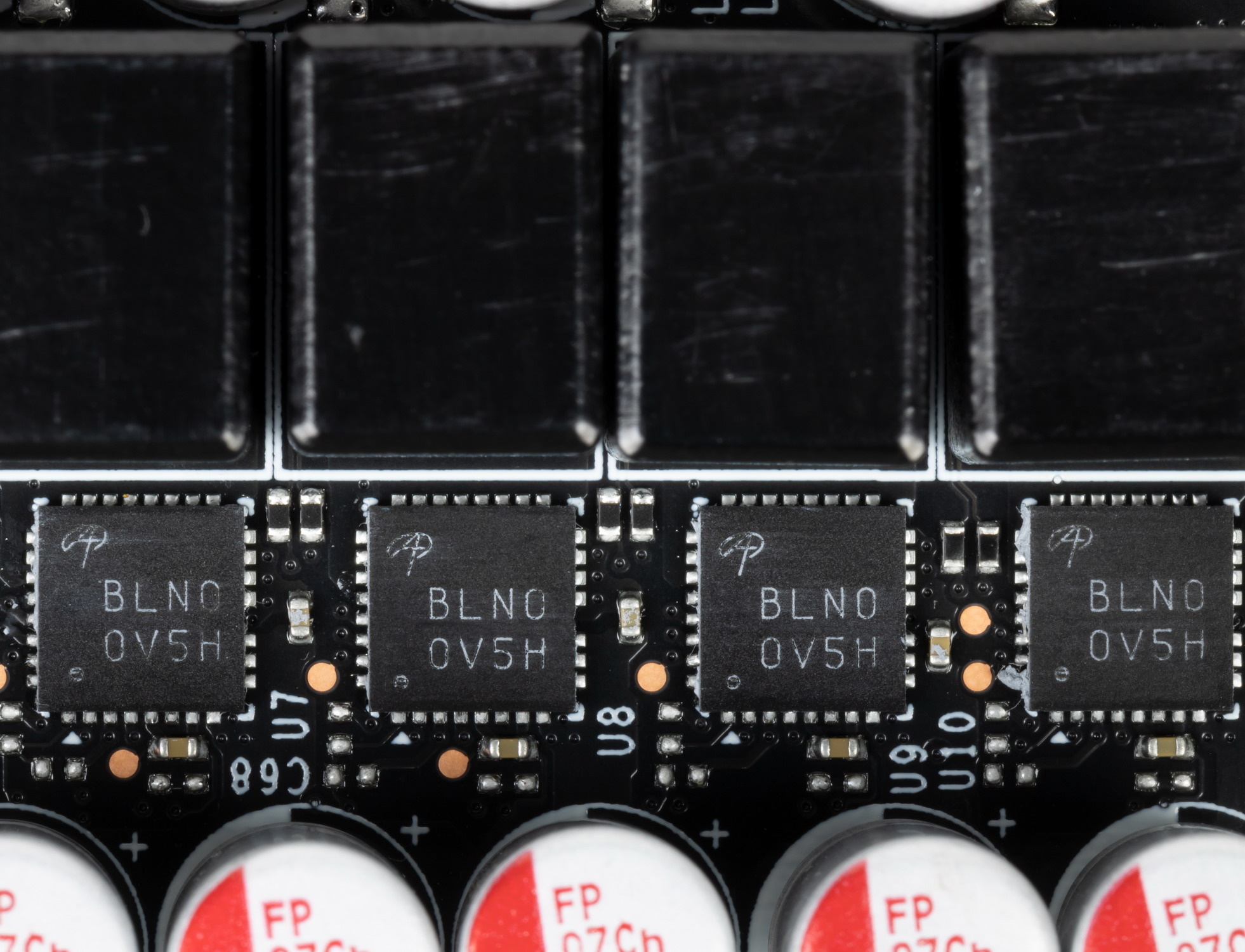

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае в цепях питания ядра — AOZ5311NQI (Alpha & Omega Semiconductor), каждая из которых рассчитана максимально на 50 А.

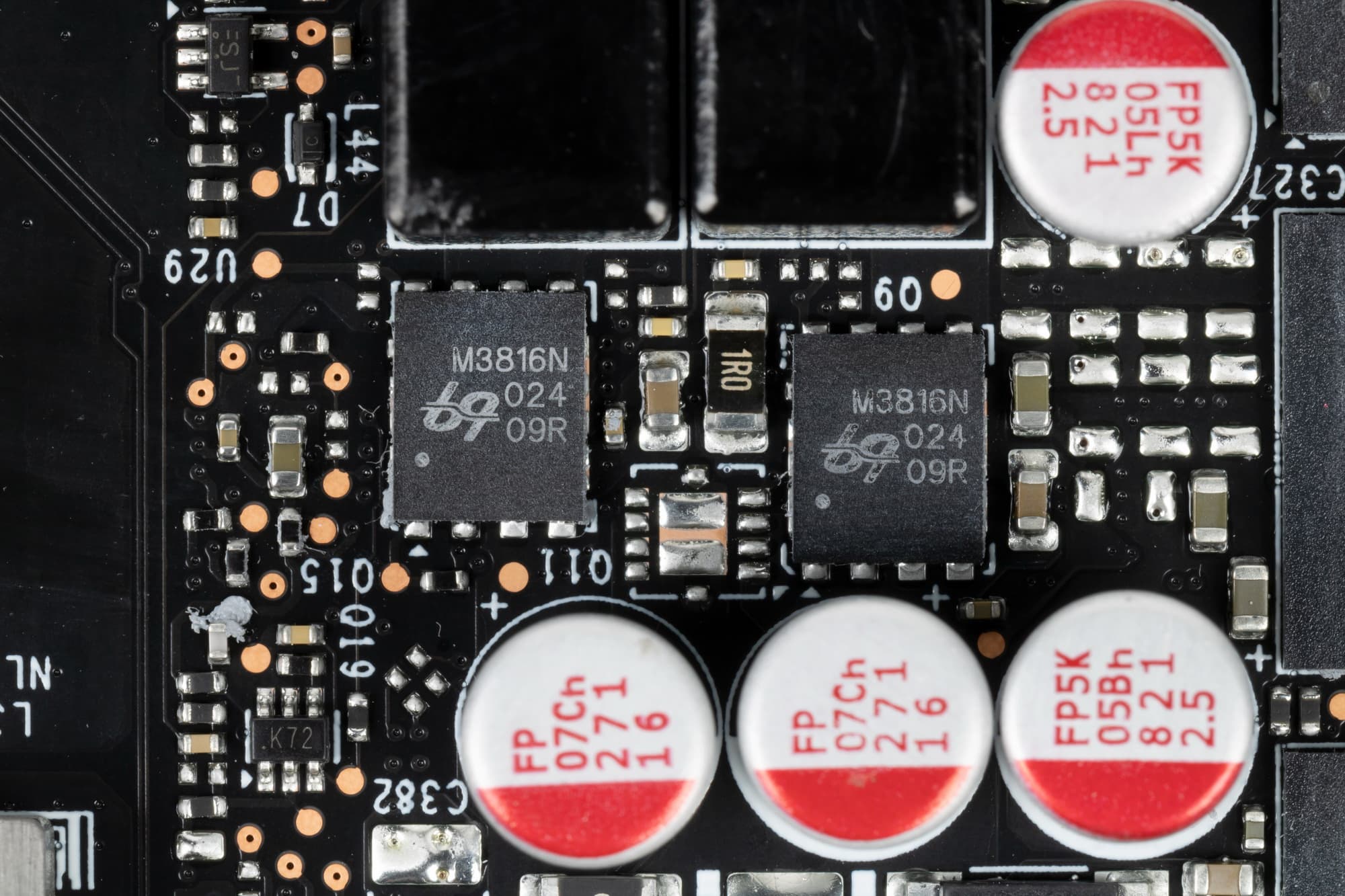

На такой же максимальный ток рассчитаны и сборки QM3816N (Ubiq, ныне входит в uPI), используемые в цепях питания микросхем памяти.

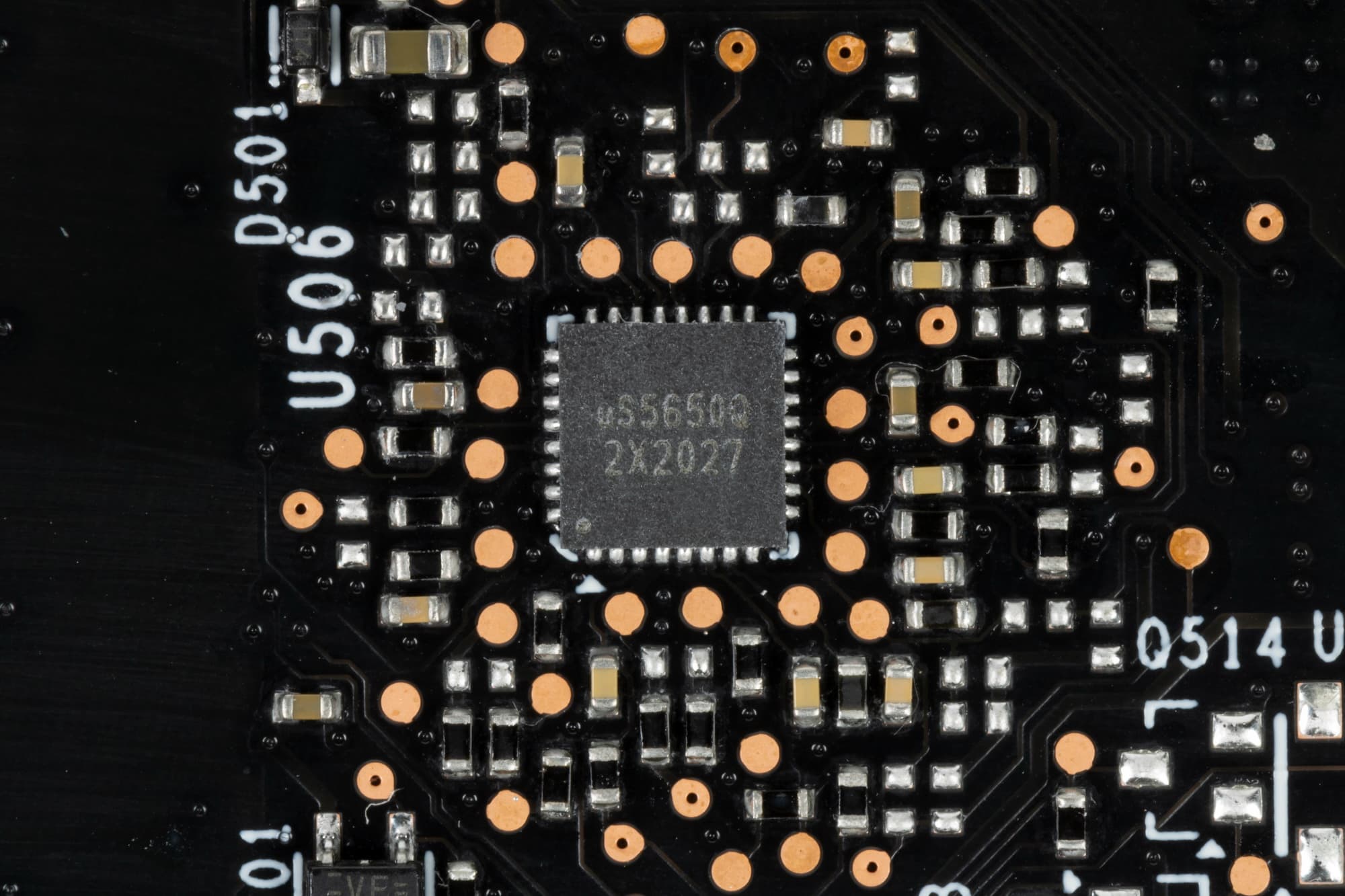

Также имеется контроллер uS5650Q (uPI Semiconductor), отвечающий за мониторинг (отслеживание напряжений и температуры) и подсветку. Он тоже расположен на обороте печатной платы.
Штатные частоты памяти у карты Inno3D равны референсным значениям, а вот частота работы ядра чуть-чуть выше: буст-значение 1785 МГц против 1725 у референс-карты. При этом производительность оказалась выше в среднем на 1,5%. Я попробовал разогнать карту, подняв частоту работы ядра на 116 МГц, а памяти — на 750 МГц (получились максимальные значения 2040/15500 МГц, подняться выше частотам не дал лимит по TDP, который увеличить выше 108% невозможно), что дало на практике прирост производительности в среднем около 3%.
Питание подается через два 8-контактных разъема.

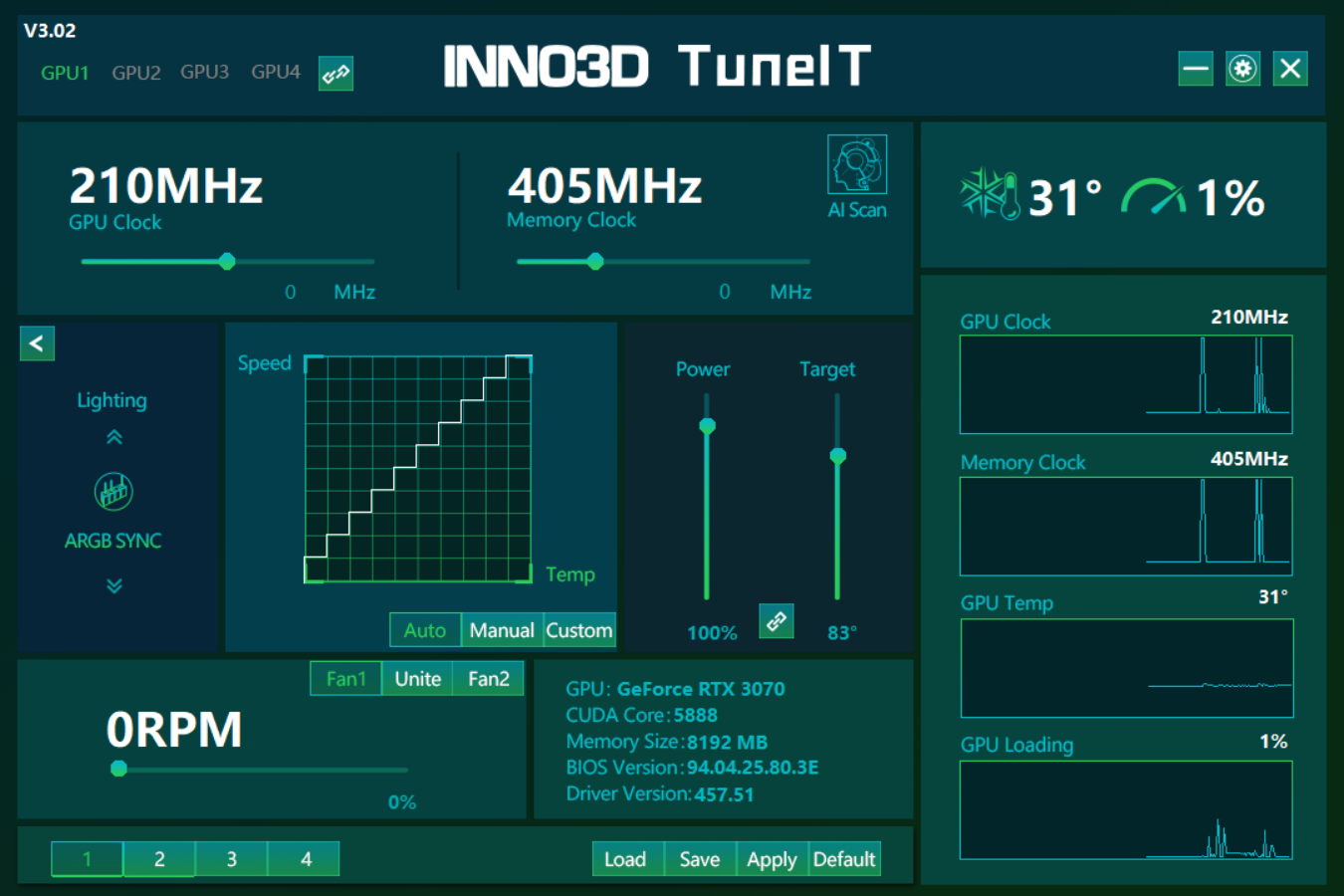

Управление работой карты обеспечивается с помощью собственной фирменной утилиты Inno3D TuneIt. В целом интерфейс прост и понимается интуитивно.
Нагрев и охлаждение

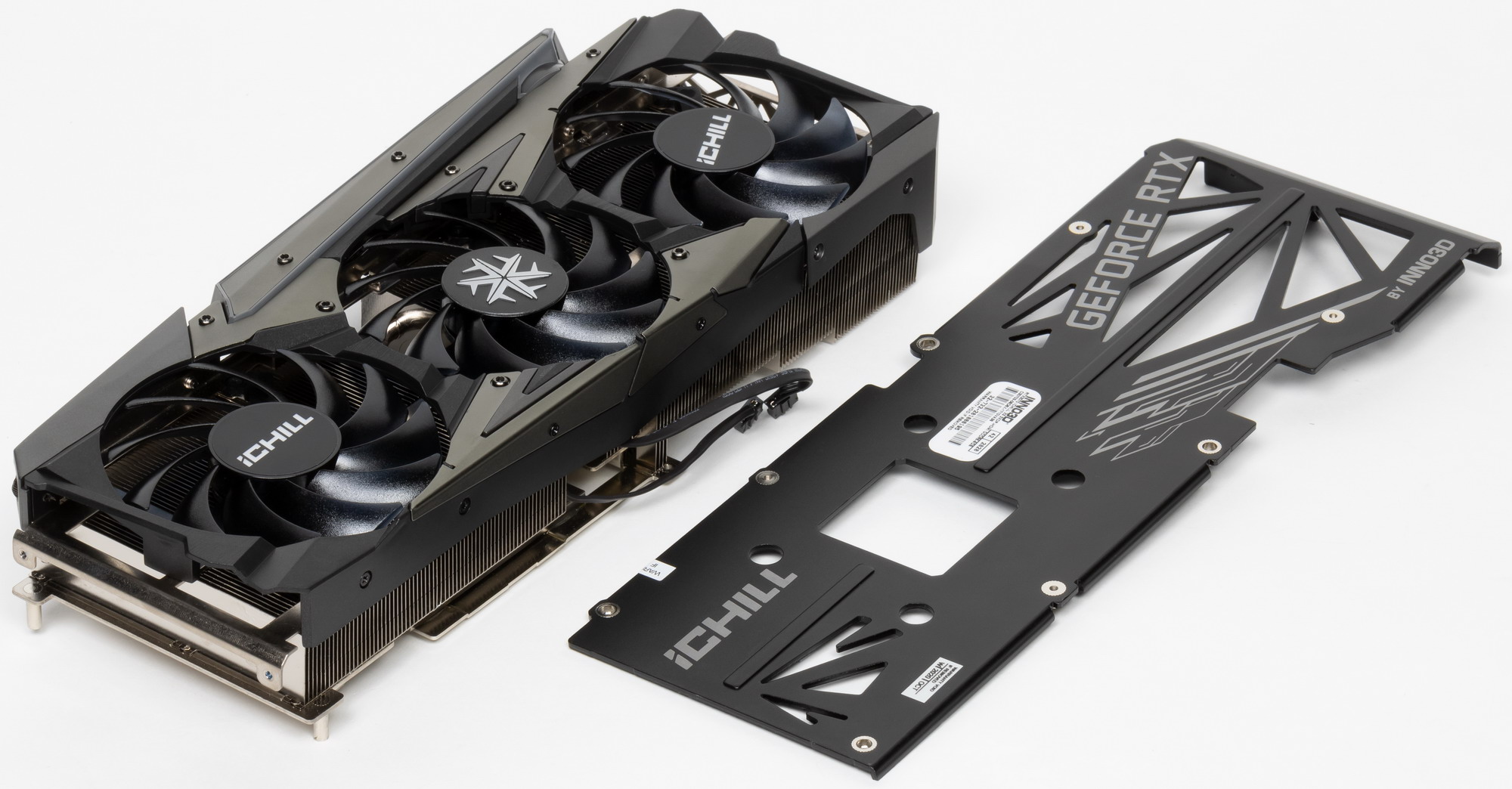

Собственно, мы видим СО, перекочевавшую на 3070 от более старших собратьев, потому она и такая огромная. И нет удивления, почему такая немного несуразная PCB с пустой хвостовой частью: а попробуйте насадить такой колоссальный радиатор на «пирпинденчик» типа печатной платы у референс-карты.

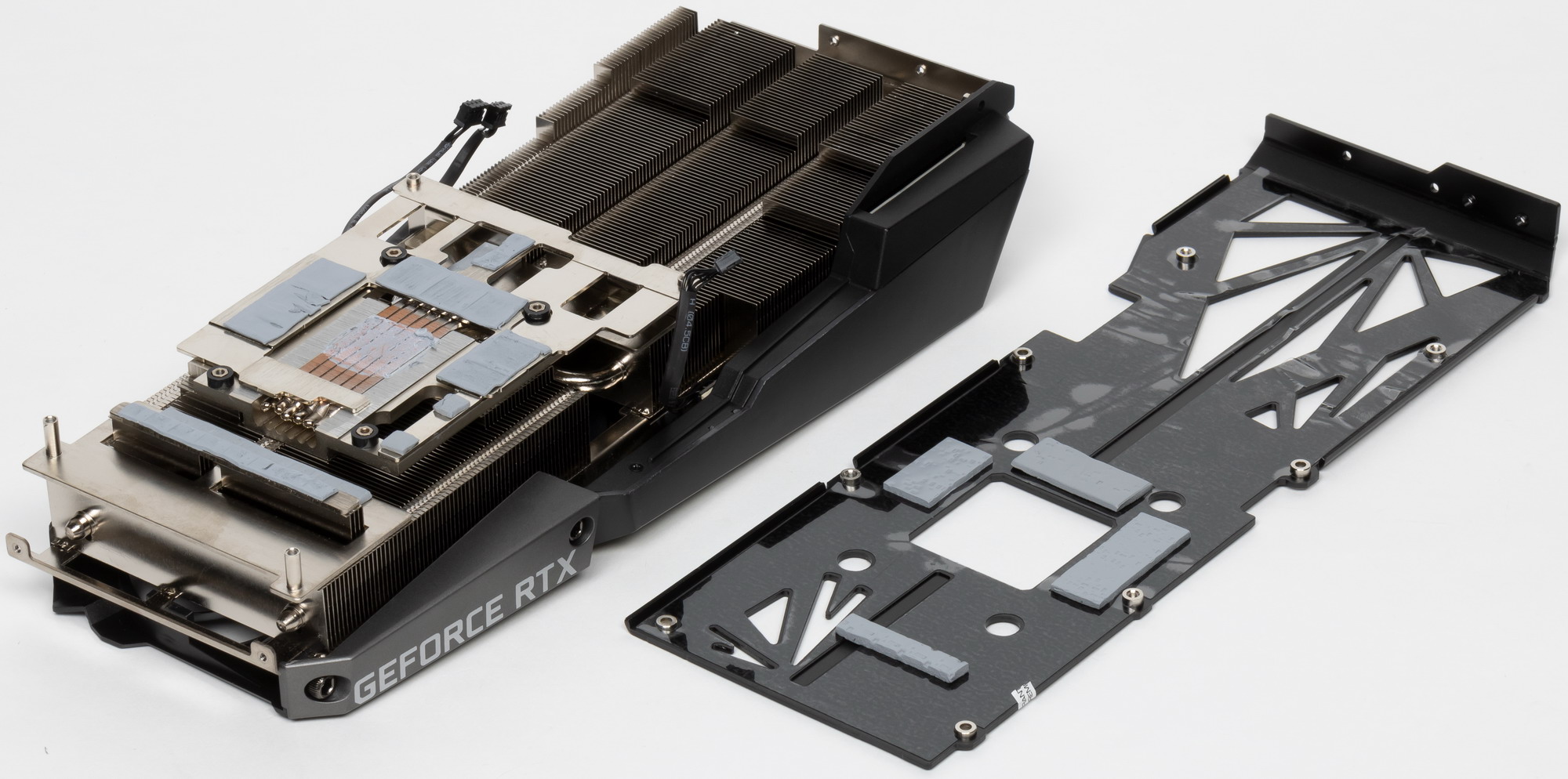

Перед нами большой пластинчатый никелированный радиатор с тепловыми трубками, формирующими подошву прямого контакта с GPU. Микросхемы памяти охлаждаются пластиной вокруг основной подошвы радиатора, а преобразователи питания VRM охлаждаются с помощью отдельных пластин, прикрученных к тому же радиатору. Задняя пластина не только служит элементом защиты PCB, но и участвует в охлаждении оборотной стороны платы через термоинтерфейс.
Поверх радиатора установлен кожух с тремя вентиляторами ∅90 мм. По традиции, карты серии iChill предусматривают возможность простого демонтажа вентиляторов для очистки как их самих, так и радиатора — без демонтажа всей СО с карты. Для этого в комплекте поставки имеется угловой ключ.
Карта пришла с бракованным кулером, поэтому компания Inno3D прислала отдельный кулер, ну вот ниже ролик по замене СО из серии: «Женщина vs Видеокарта» :))
Кулер останавливает вентиляторы в простое (на видеоролике ниже видно), однако ждать этого приходится долго, потому что, согласно рекомендациям Nvidia, теперь режим работы вентиляторов зависит не только от температуры ядра, но и от его энергопотребления (пороговое значение 35 Вт). Так что вентиляторы могут долго работать даже в 2D-режиме.

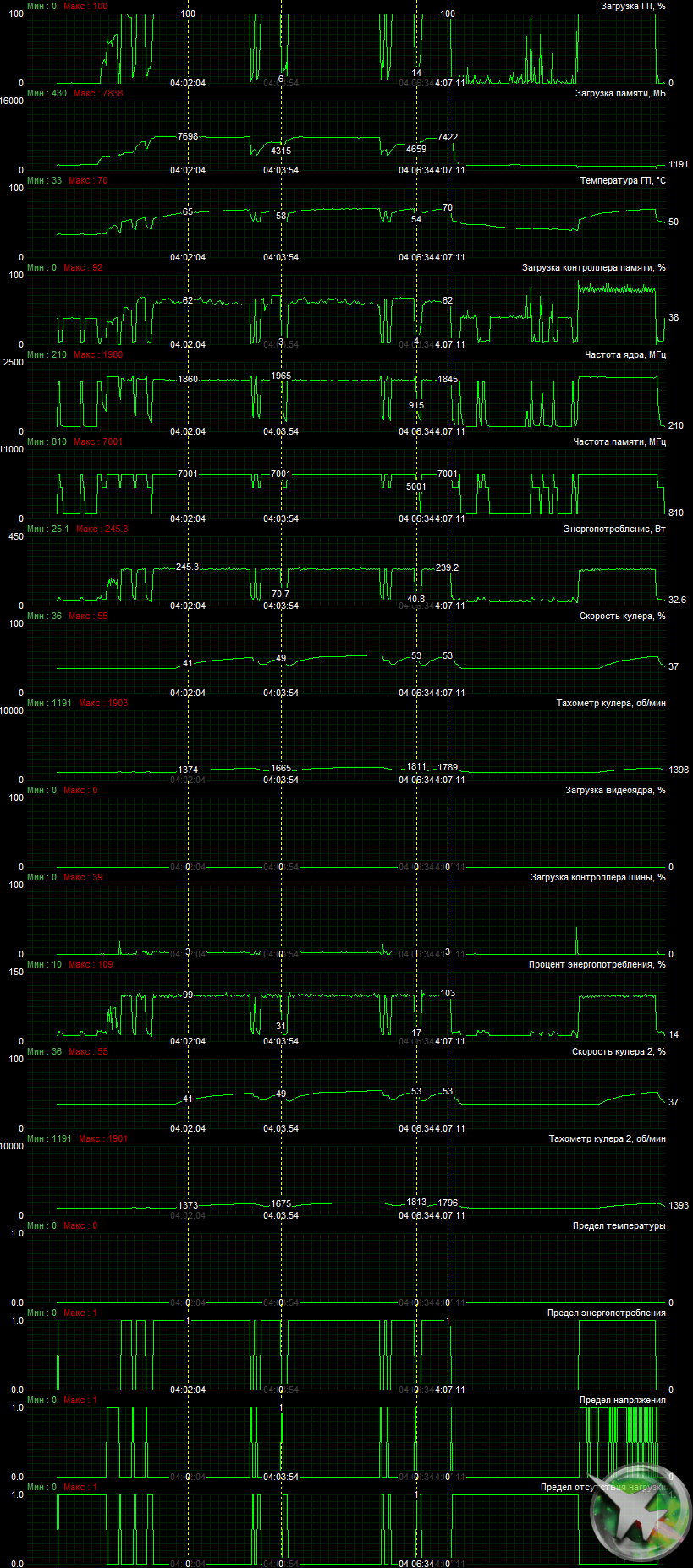

Мониторинг температурного режима с помощью утилиты MSI Afterburner:

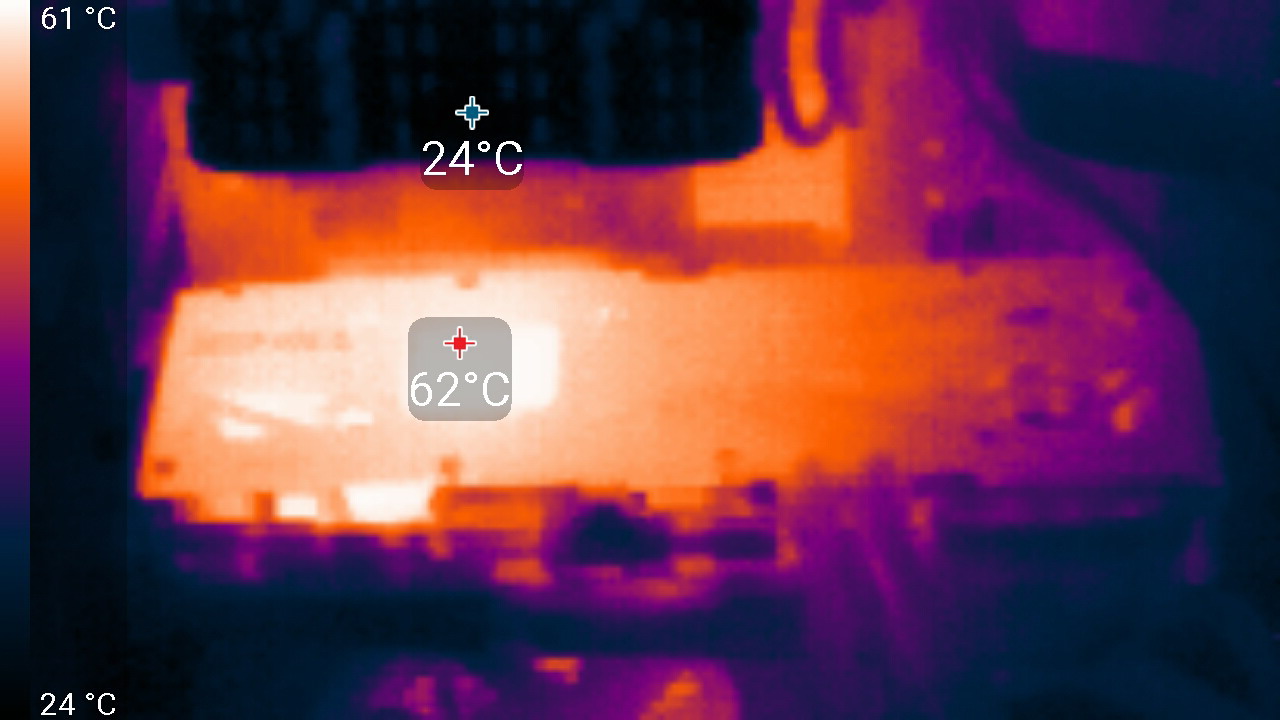

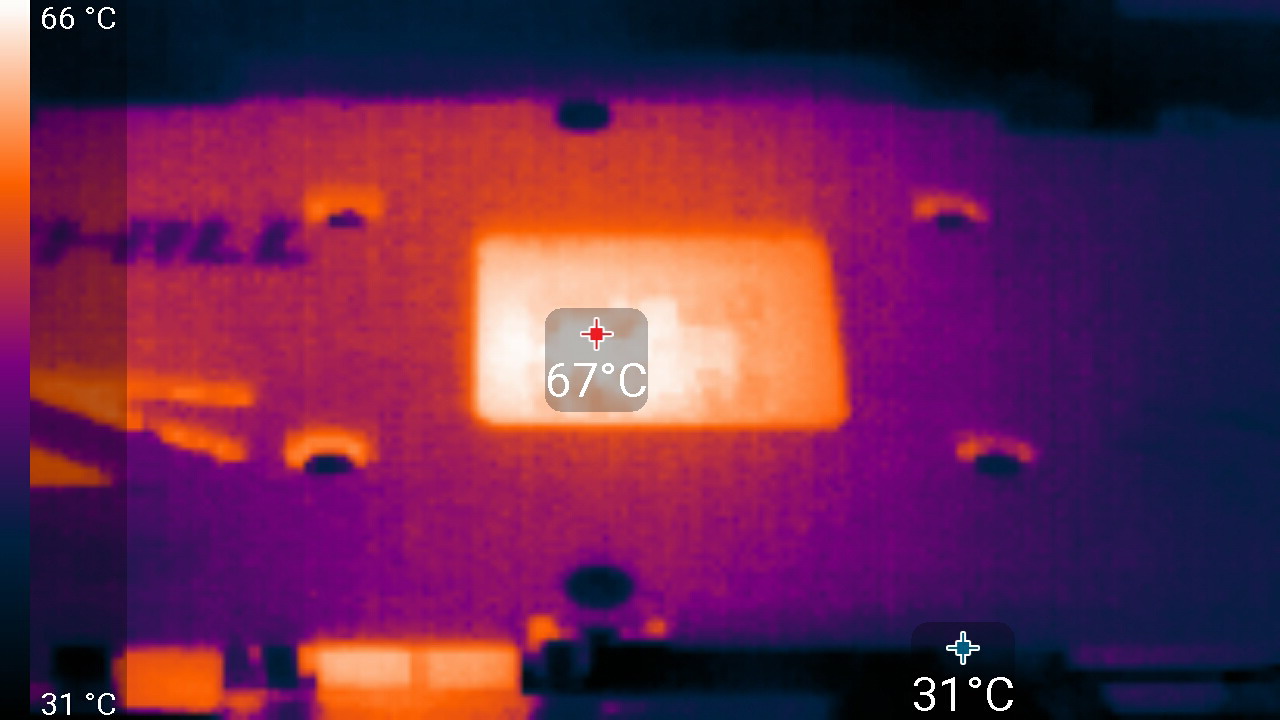

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 70 градусов, что является нормальным результатом для видеокарт топового уровня. Максимальная мощность была зафиксирована на уровне 245 Вт, а максимальный нагрев наблюдался в центральной части PCB, в основном около ядра (и основным источником нагрева является память).

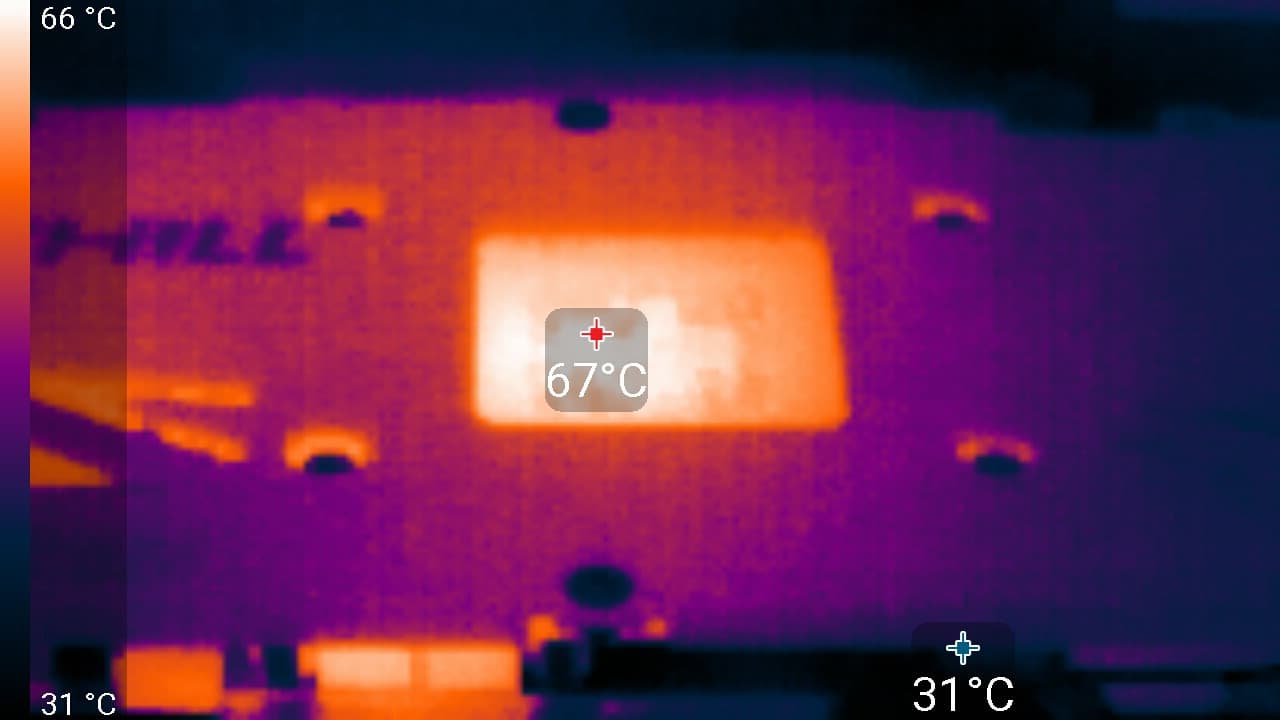

Ускоренный в 50 раз 8-минутный нагрев.
При описанном ручном разгоне параметры работы карты особо не менялись, однако максимальное потребление выросло до 265 Вт.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D вентиляторы не вращались, температура была не выше 38 °C. Уровень шума фоновый.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 70 °C. Вентиляторы при этом раскручивались до 1700 оборотов в минуту, шум вырастал до 33,1 дБА: это отчетливо слышно, но не громко.
Подсветка

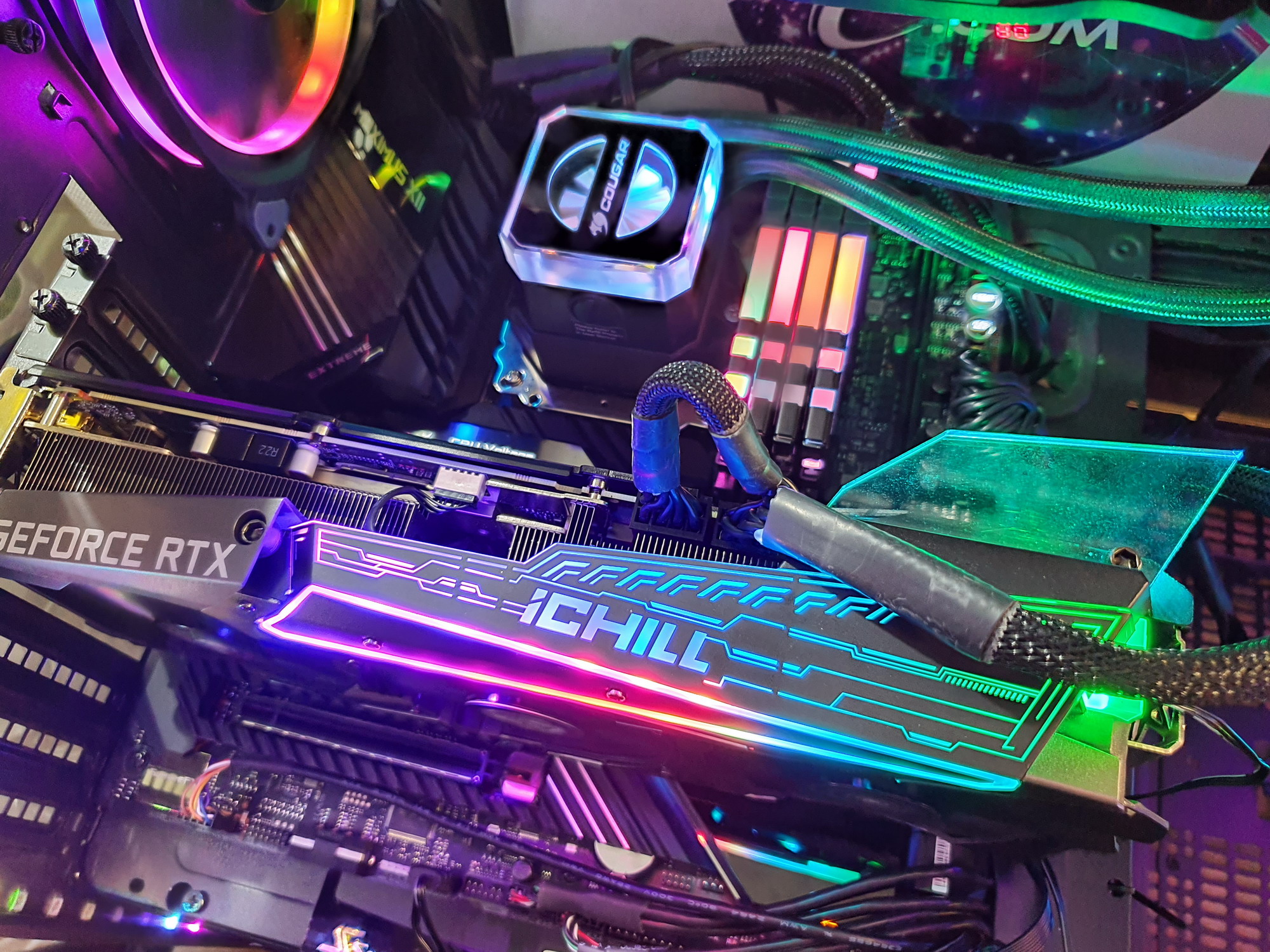

Подсветка у карты реализована на верхнем торце СО. Карта поставляется с отдельно прикреплямыми к верхнему торцу акриловыми «хвостами/плавниками», которые увеличивают эффект «вау» от подсветки. Удивительнее всего, что до включения карты весь этот верхний кожух выглядит просто как нечто сплошное пластиковое покрытие, и понять, что он может светиться, вообще невозможно.

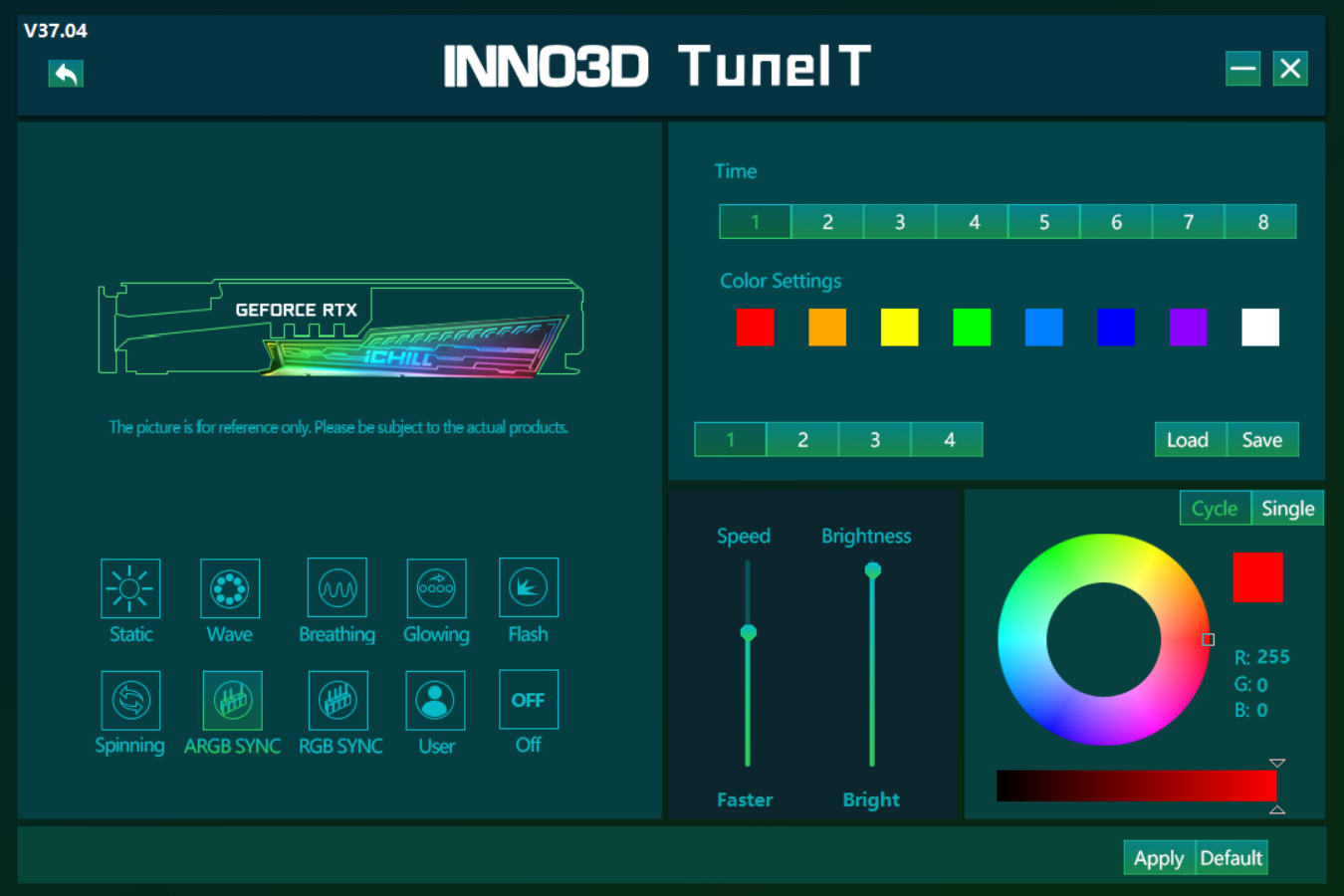

Управление подсветкой выполнено с помощью той же утилиты TuneIt.
Выбор режимов скромный, однако этот вариант решения Inno3D предлагает возможность подключить подсветку (с помощью комплектных проводов) к соответствующим разъемам ARGB/RGB на материнской плате, поэтому можно синхронизировать работу подсветки. Видеоролик ниже демонстрирует подключение на основе карты Inno3D GeForce RTX 3080 iChill X4, в данном случае все то же самое.
Собственно, решения серии iChill давно известны своей очень яркой подсветкой.

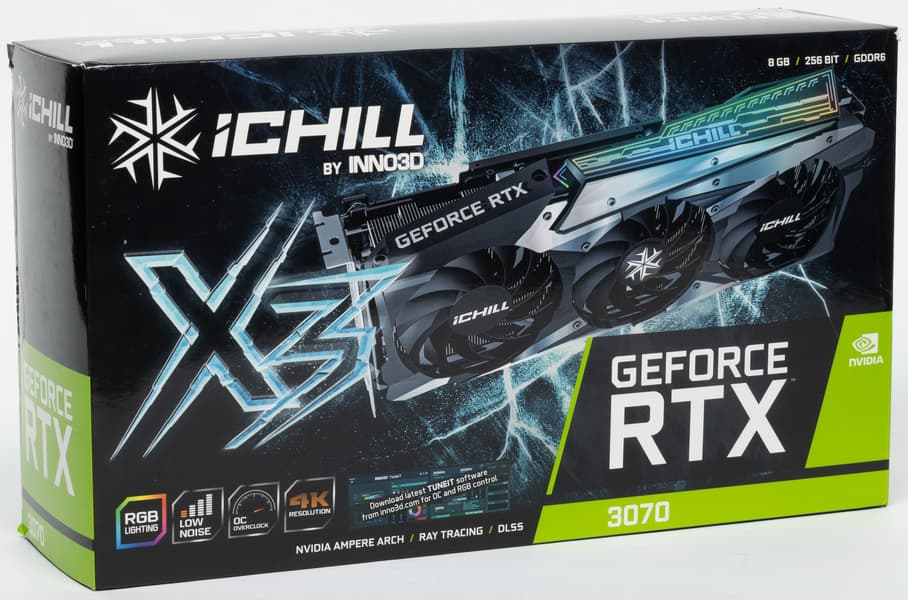

Комплект поставки и упаковка

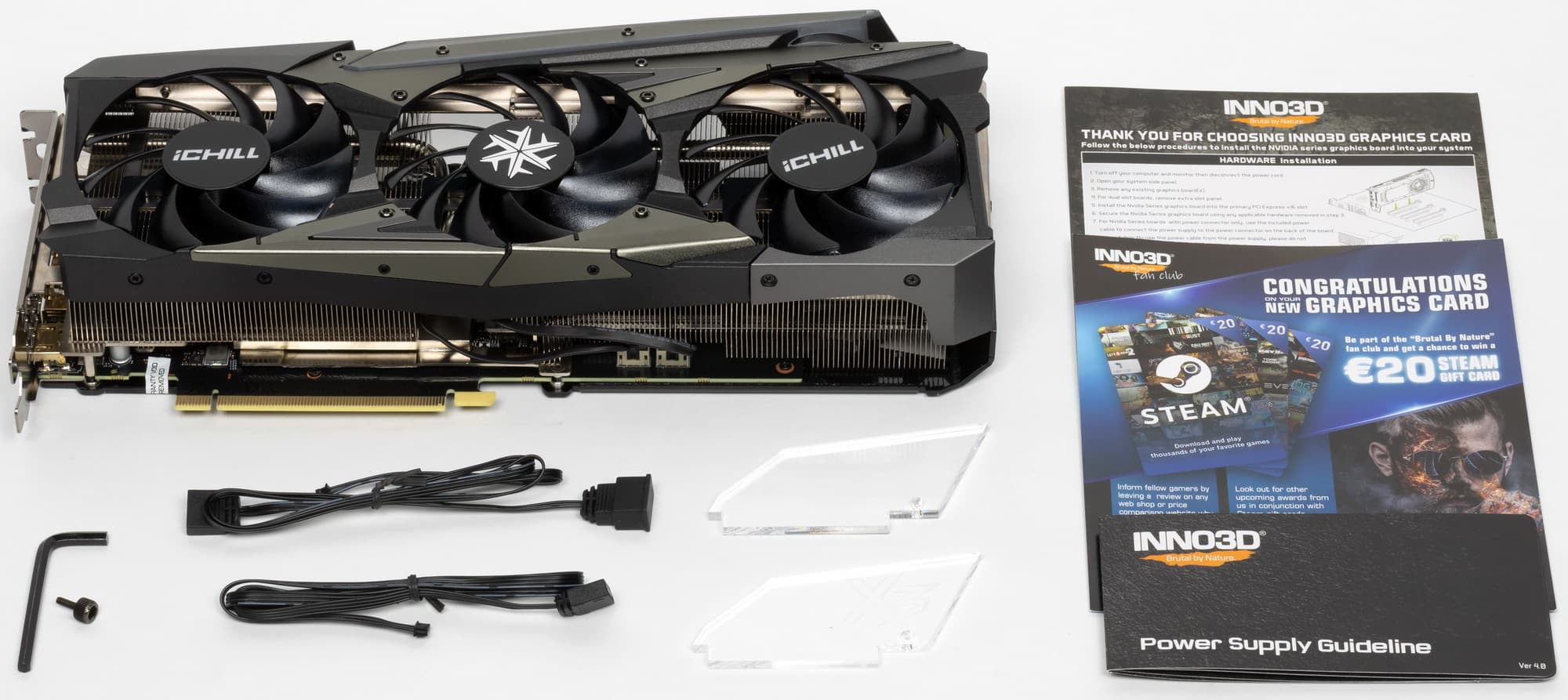

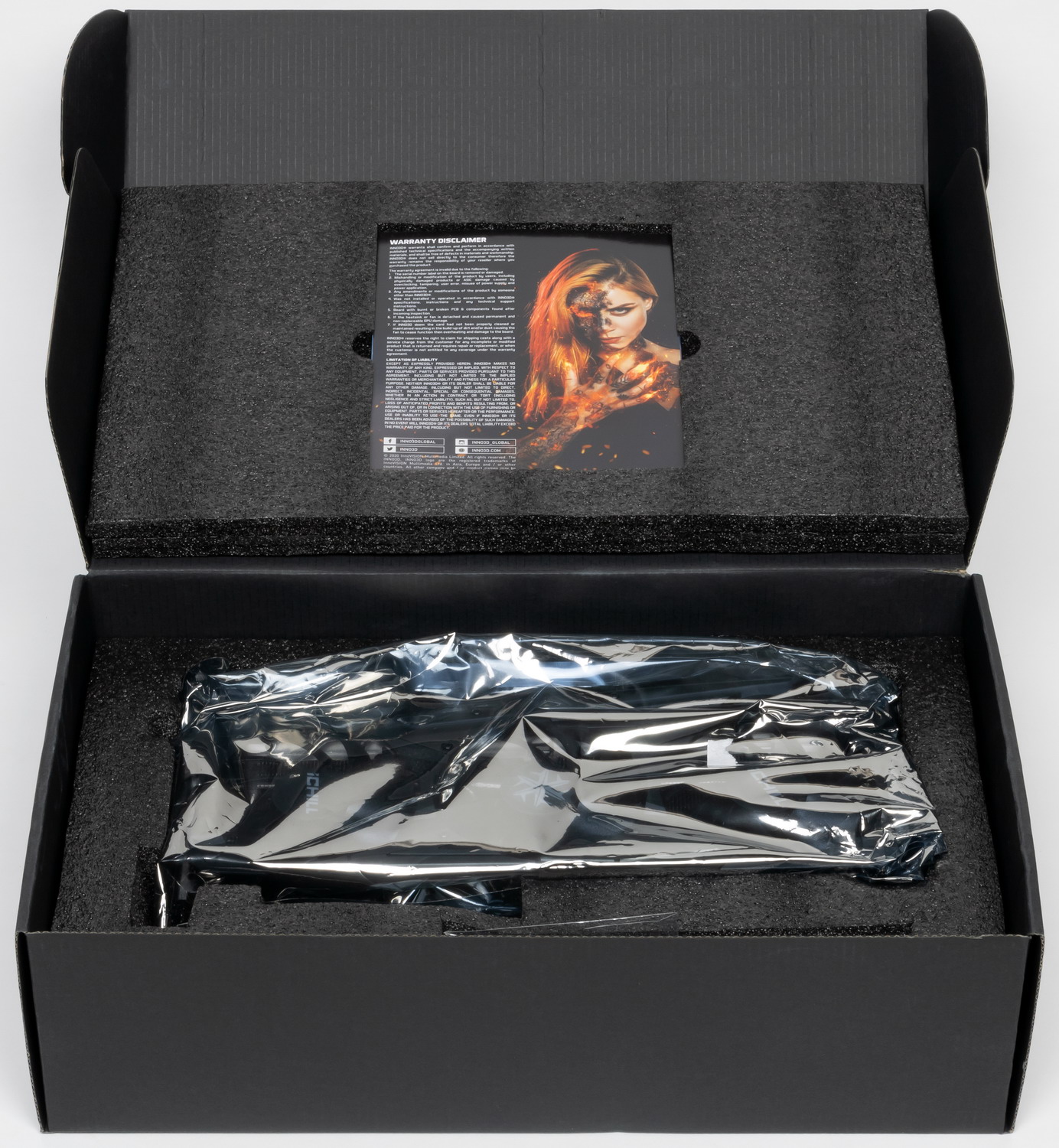

Комплект поставки, кроме традиционного руководства пользователя, включает акриловые вставки (одна с лого «Х3», а вторая пустая) для монтажа на карту, ключ для демонтажа вентиляторов без снятия СО с карты (он же используется и для монтажа акриловых вставок), а также провода для подключения подсветки карты к материнской плате.
Вообще, конечно, с учетом огромного количества невзрачных решений со скучными комплектами этот смотрится очень даже симпатично. Монтаж акриловых вставок можно увидеть тут:
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.
- Gears 5 (Xbox Game Studios/The Coalition)
- Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.06
- Death Stranding (505 Games/Kojima Productions)
- Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
- Watch Dogs: Legion (Ubisoft/Ubisoft)
- Control (505 Games/Remedy Entertainment)
- Godfall (Gearbox Publishing/Counterplay Games)
- Resident Evil 3 (Capcom/Capcom)
- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
- Metro Exodus (4A Games/Deep Silver/Epic Games)

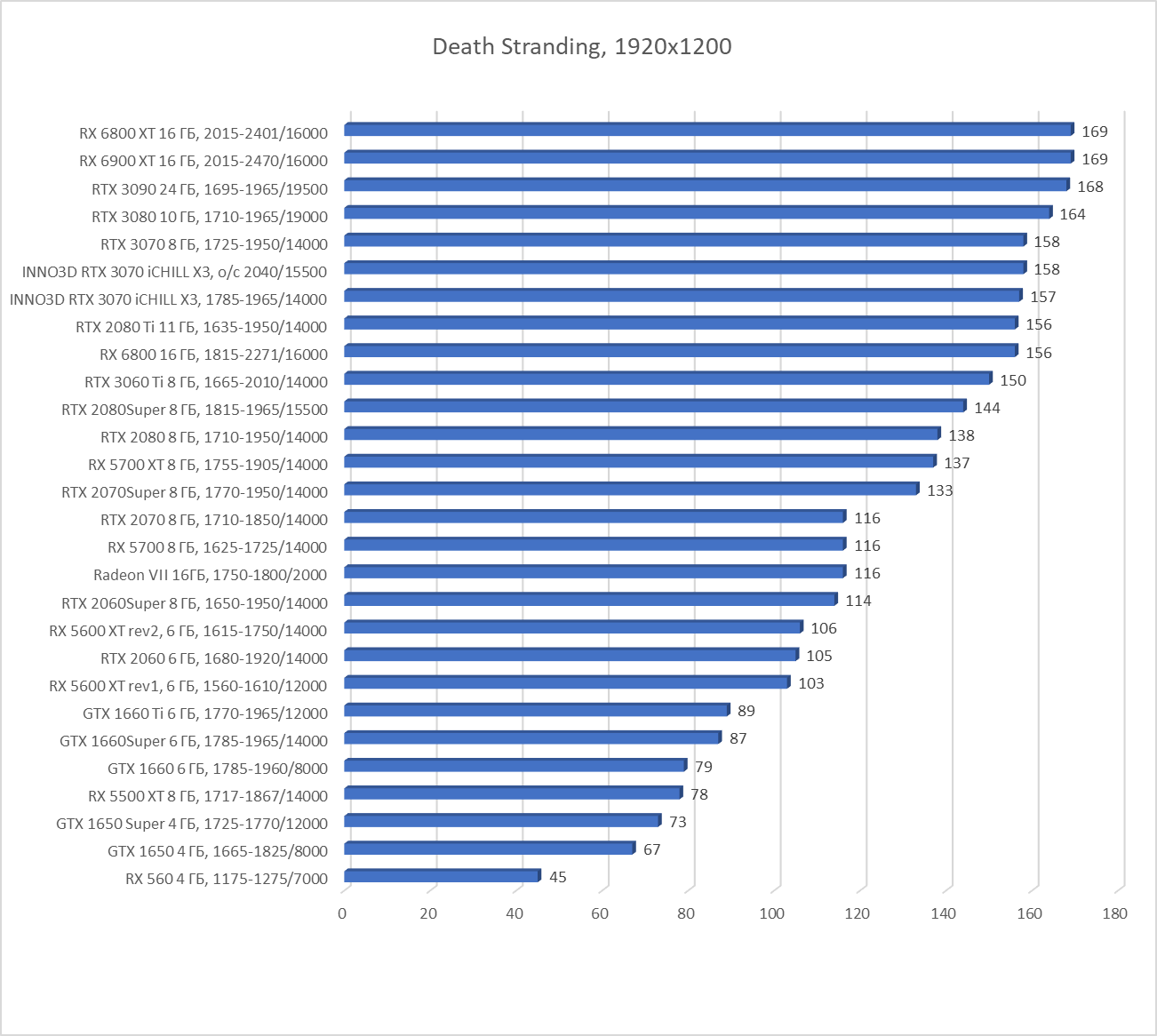

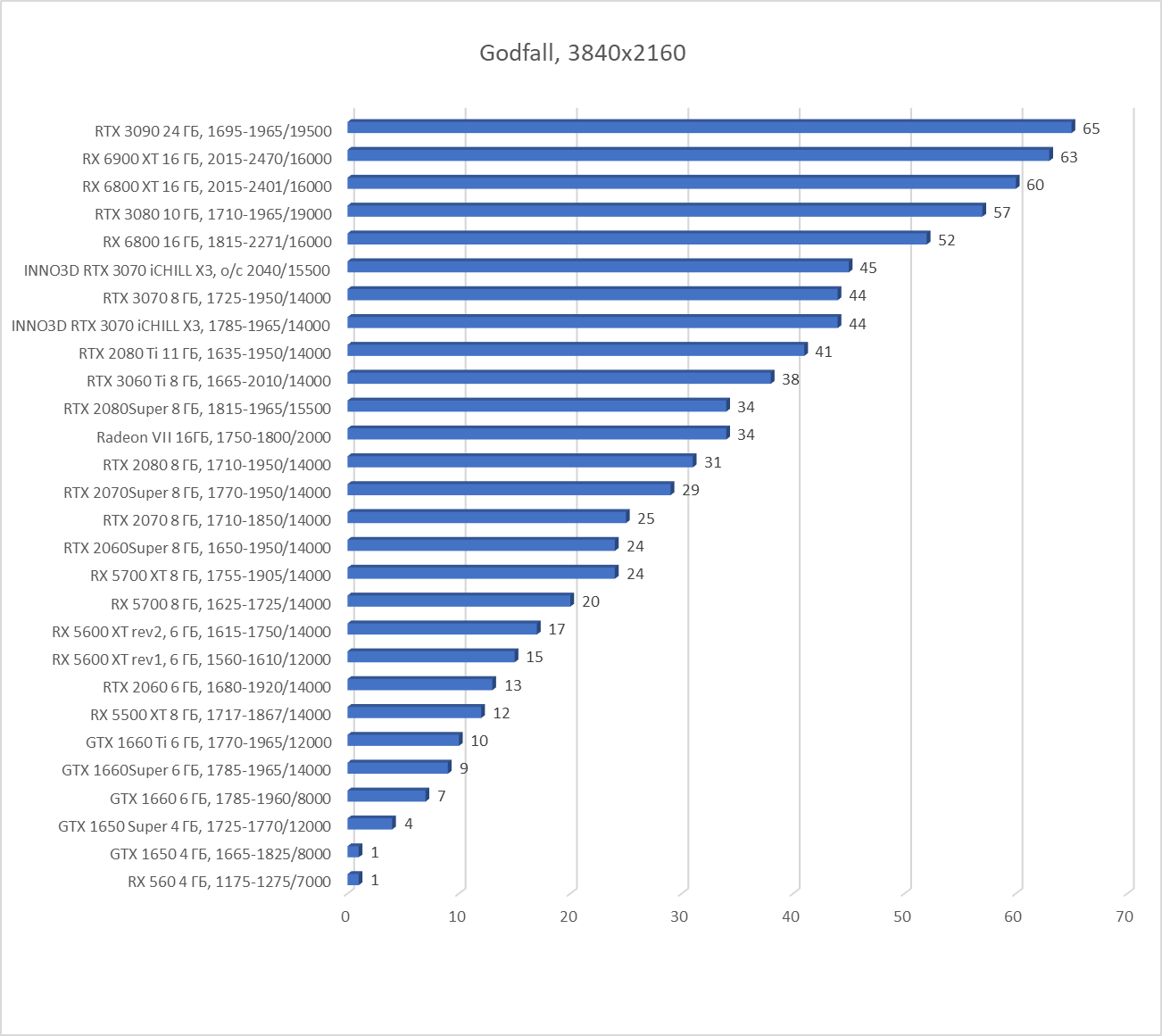

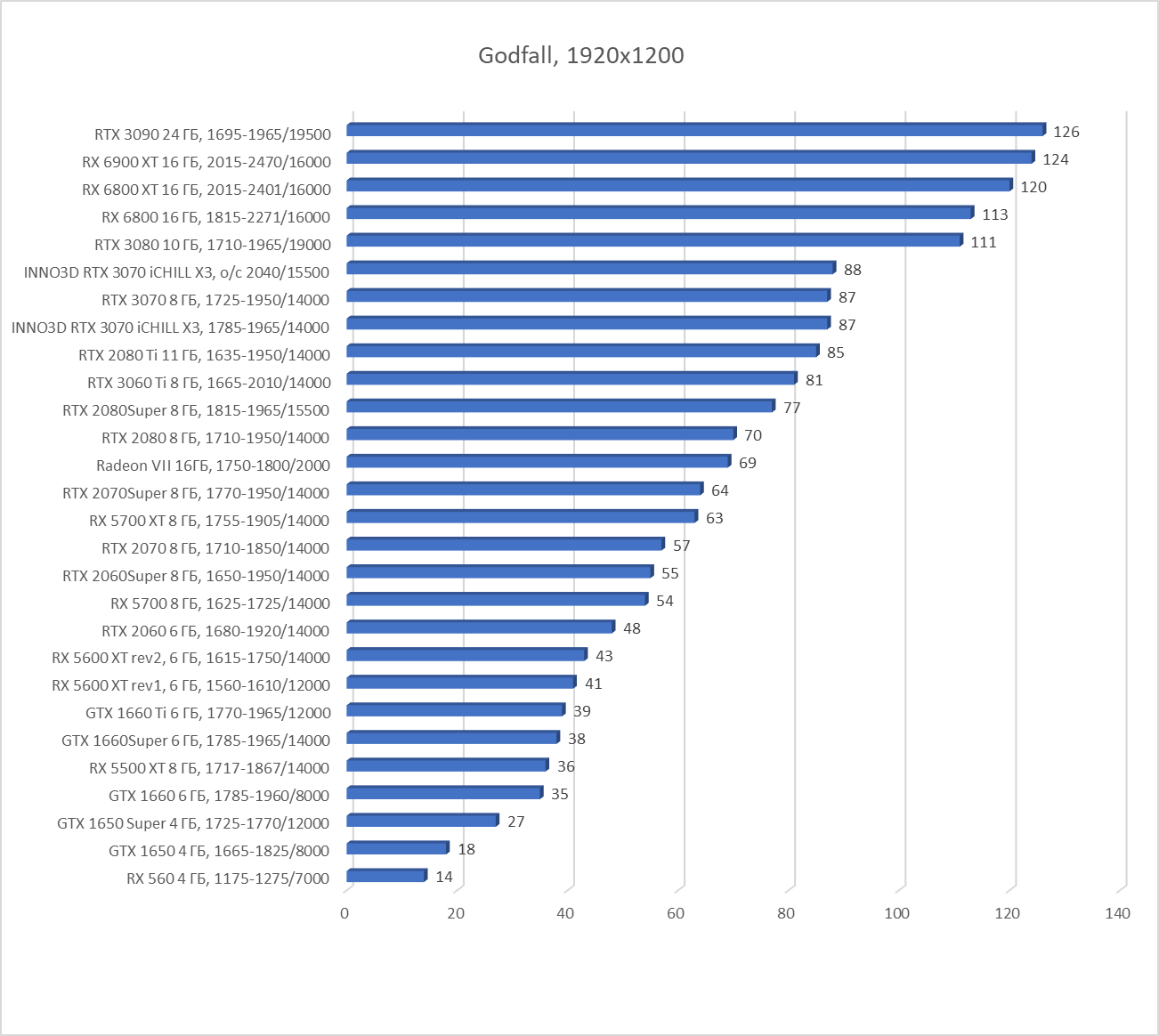

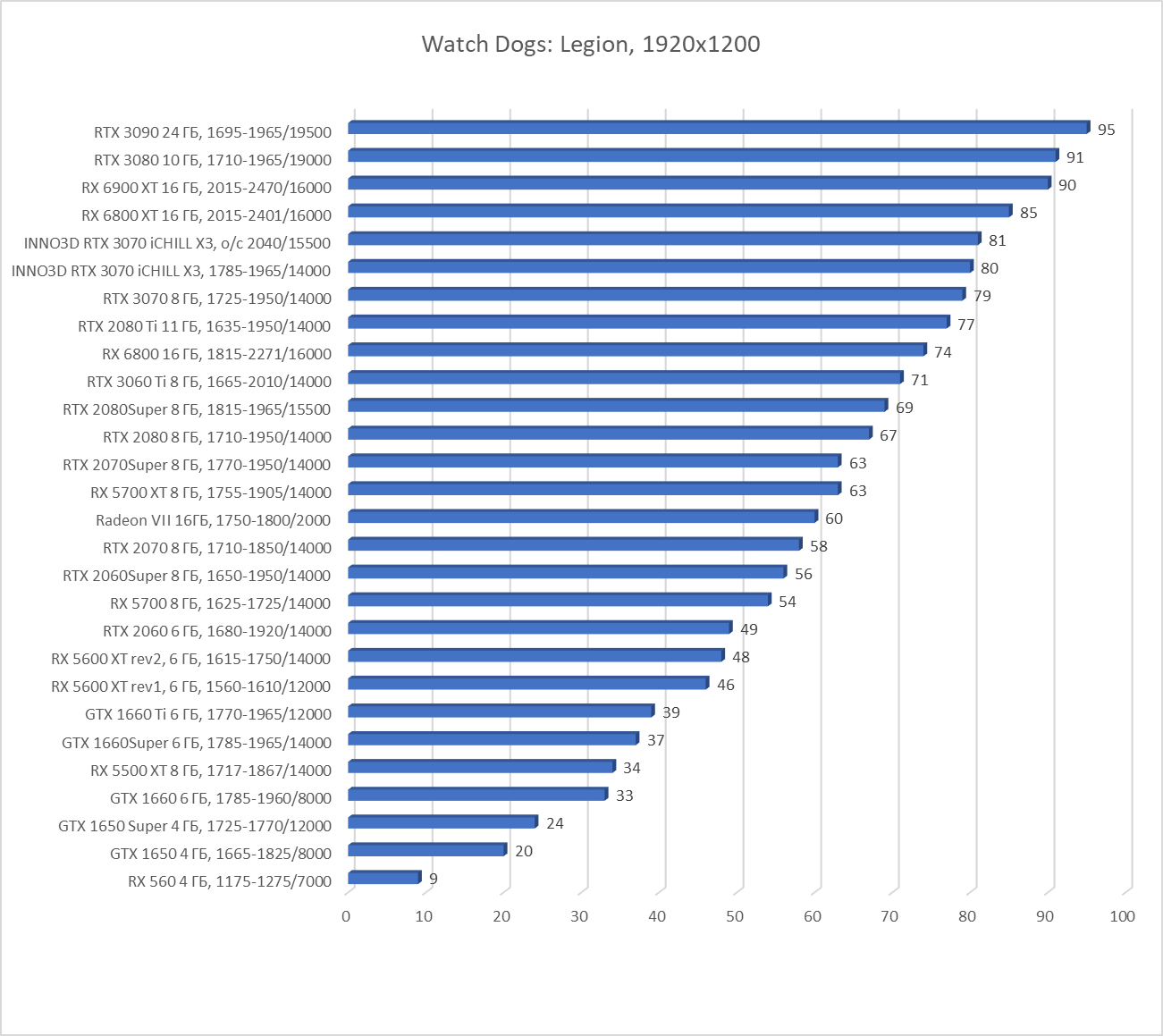

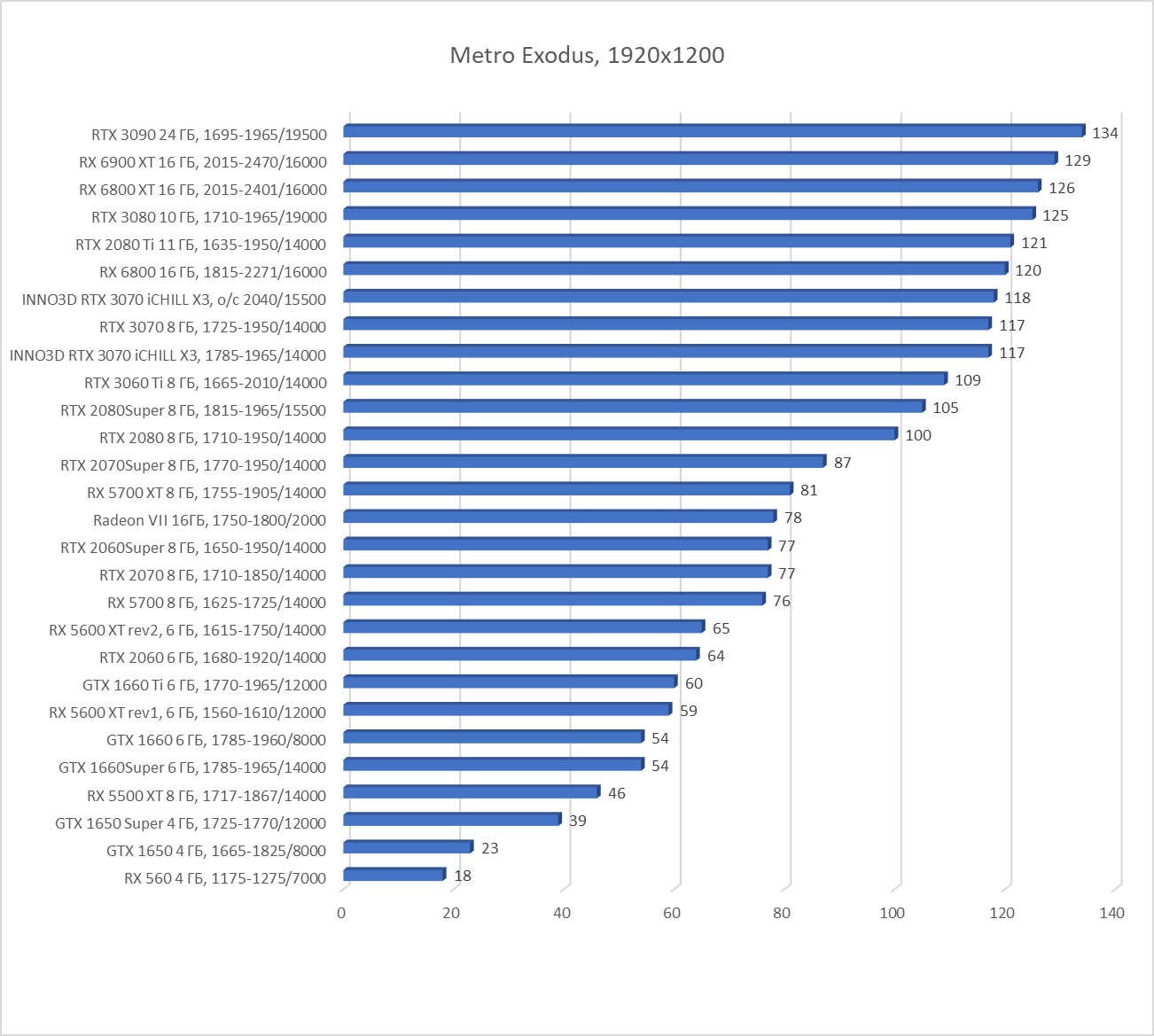

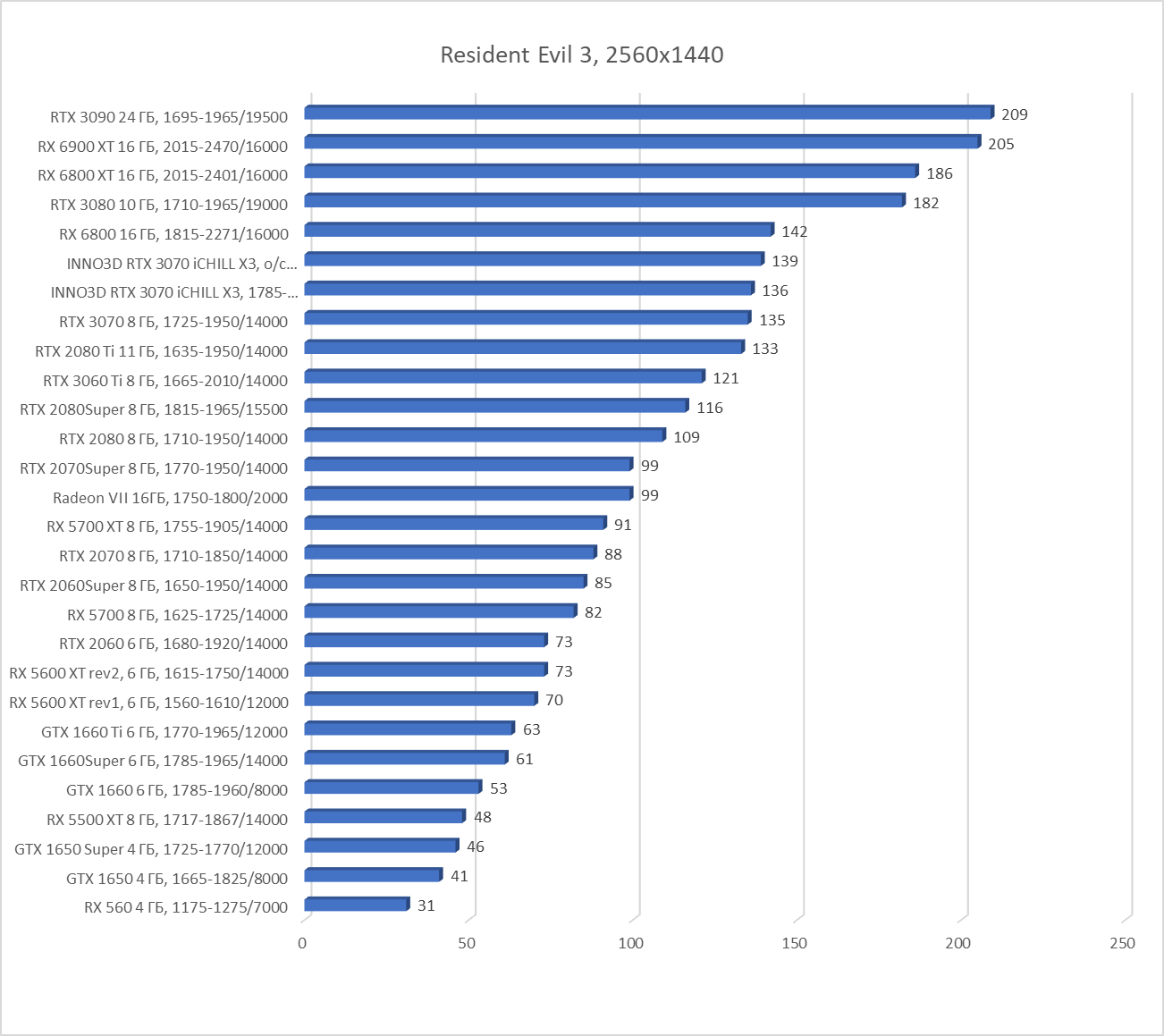

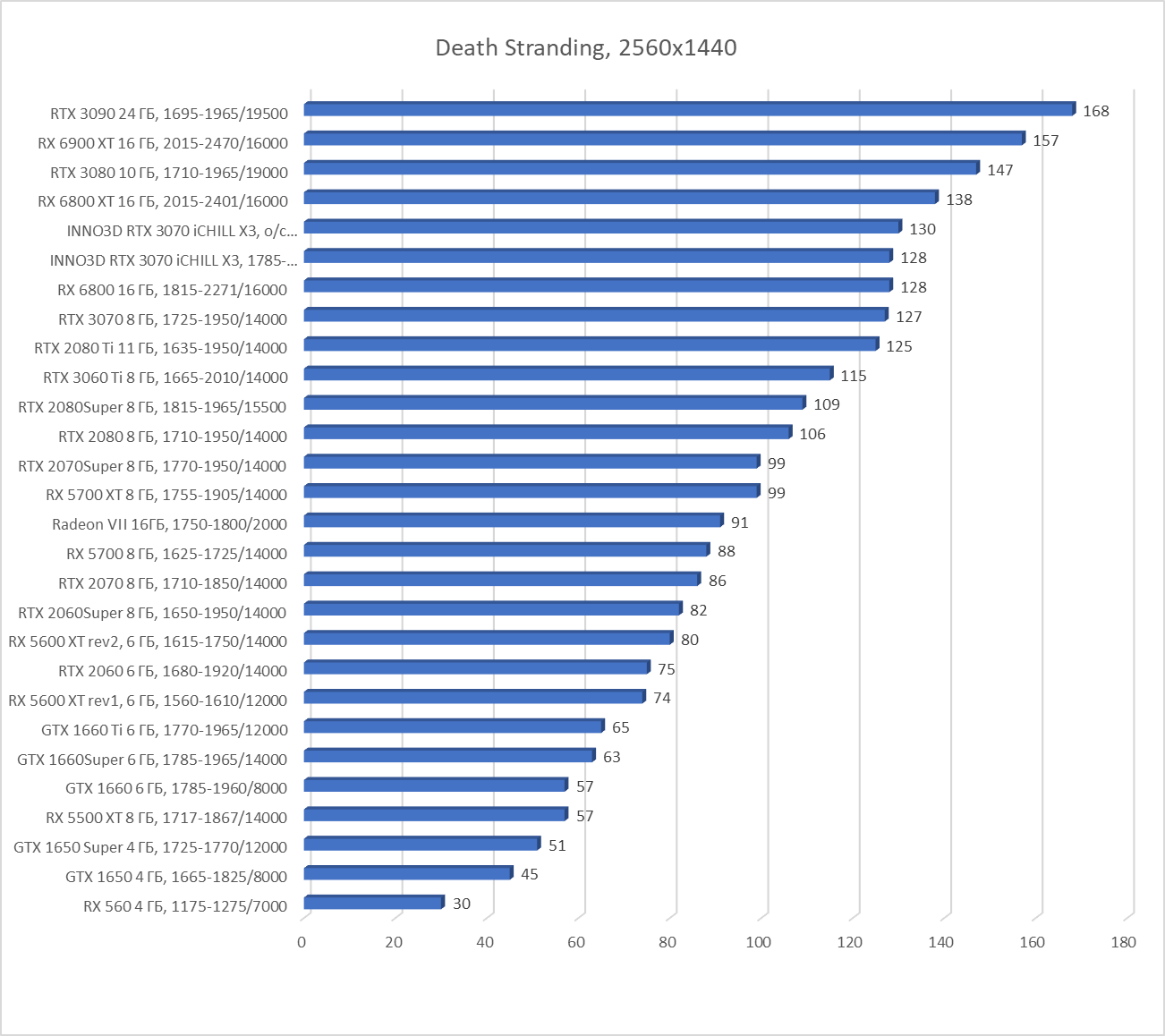

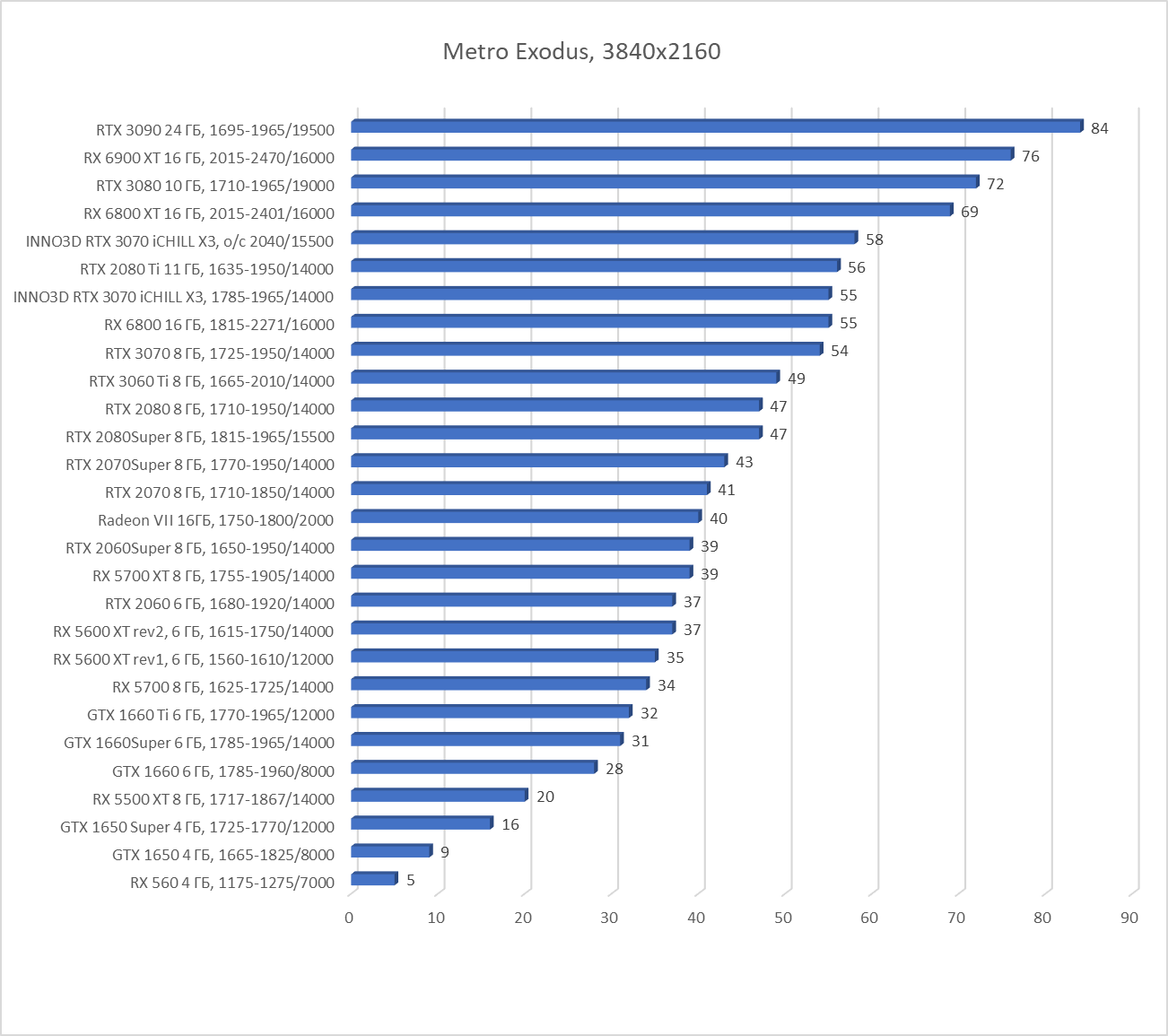

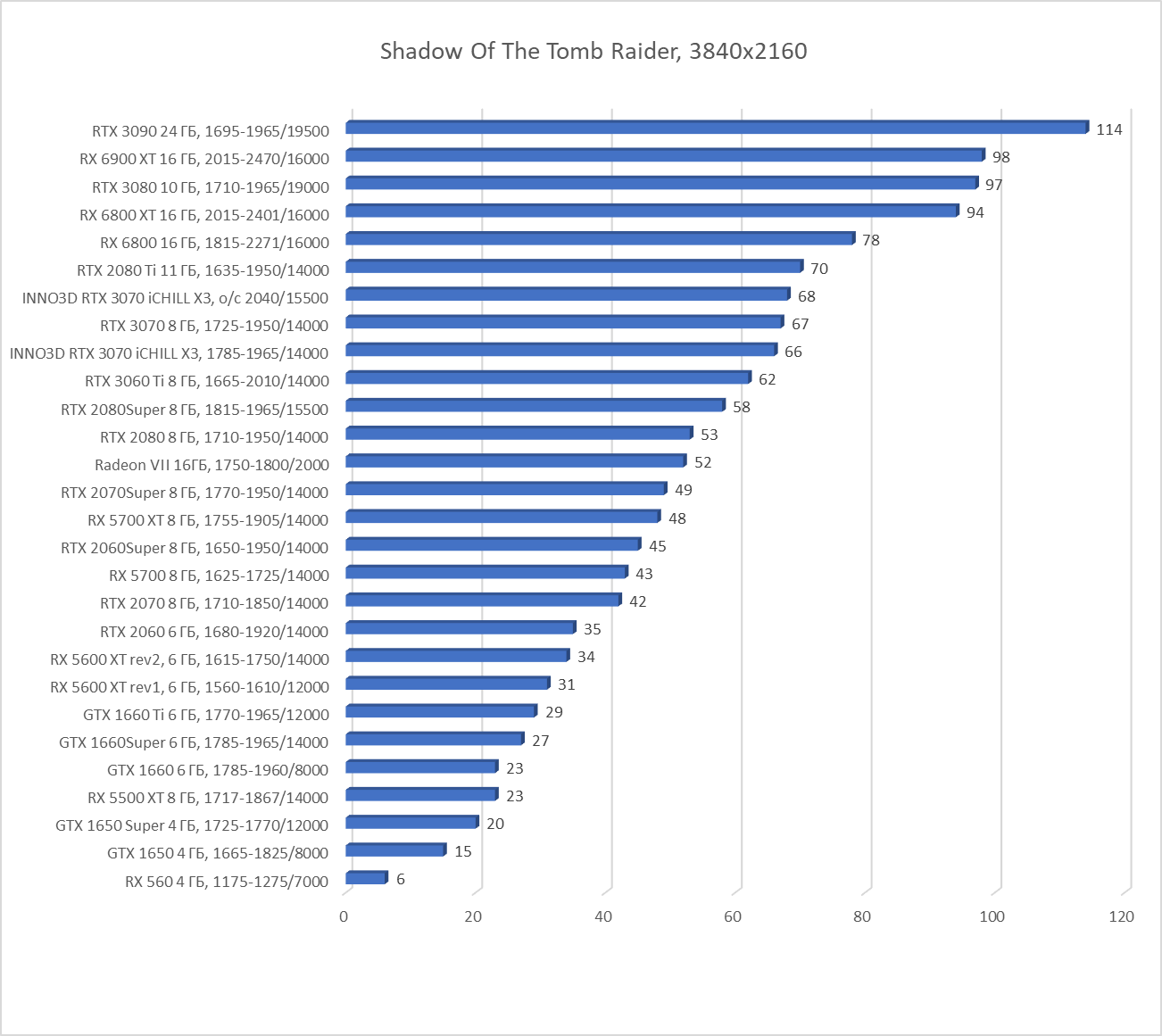

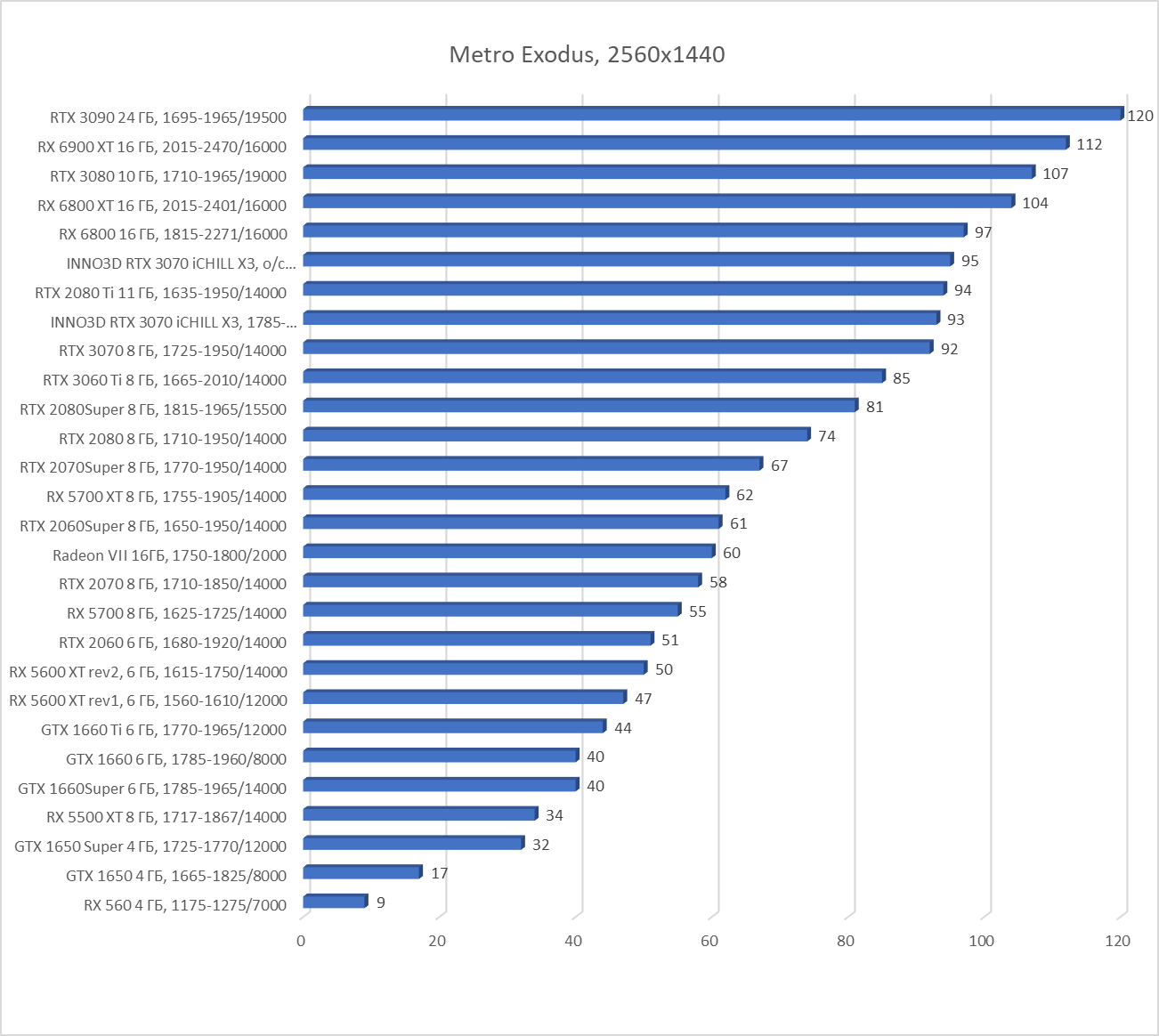

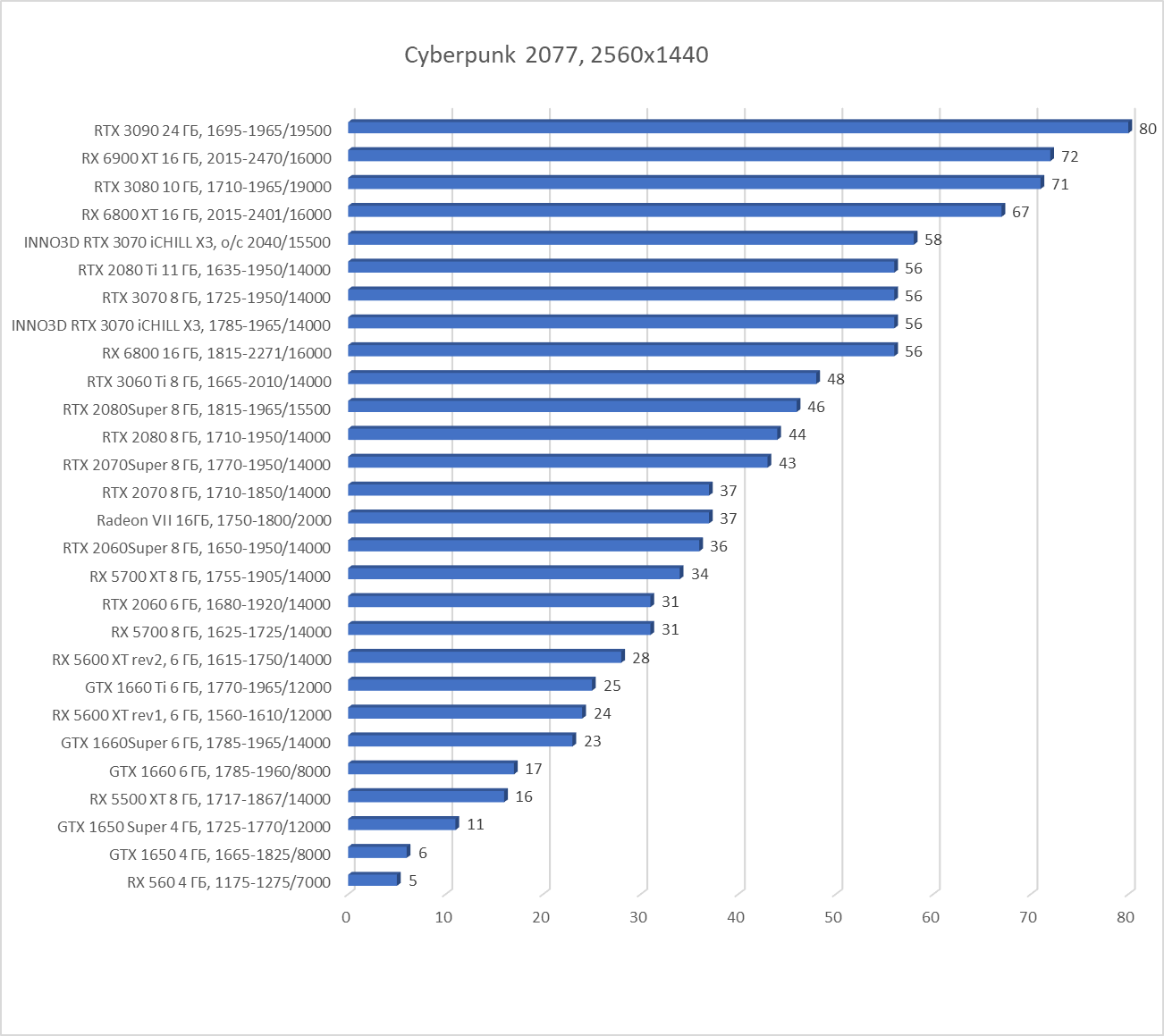

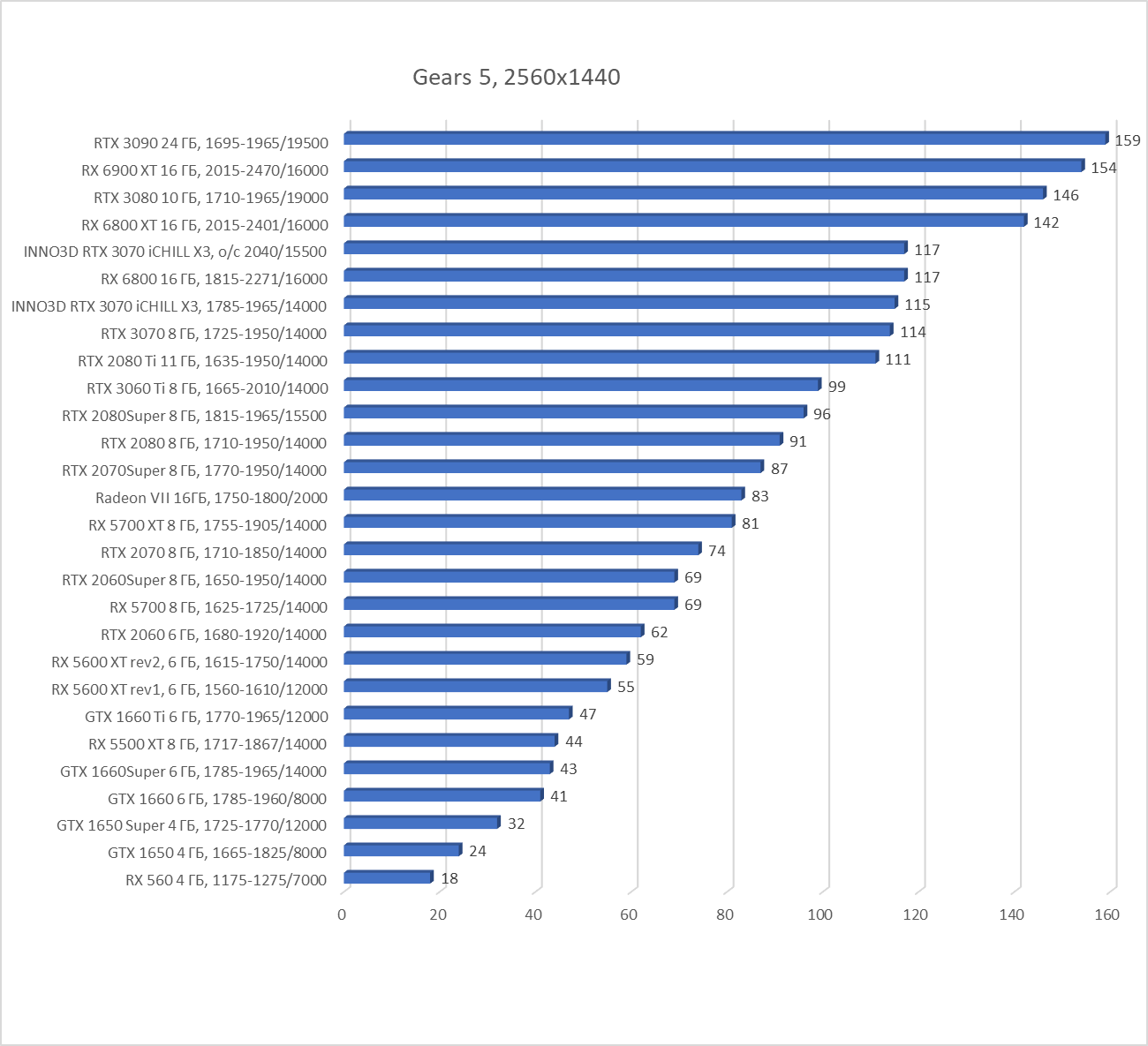

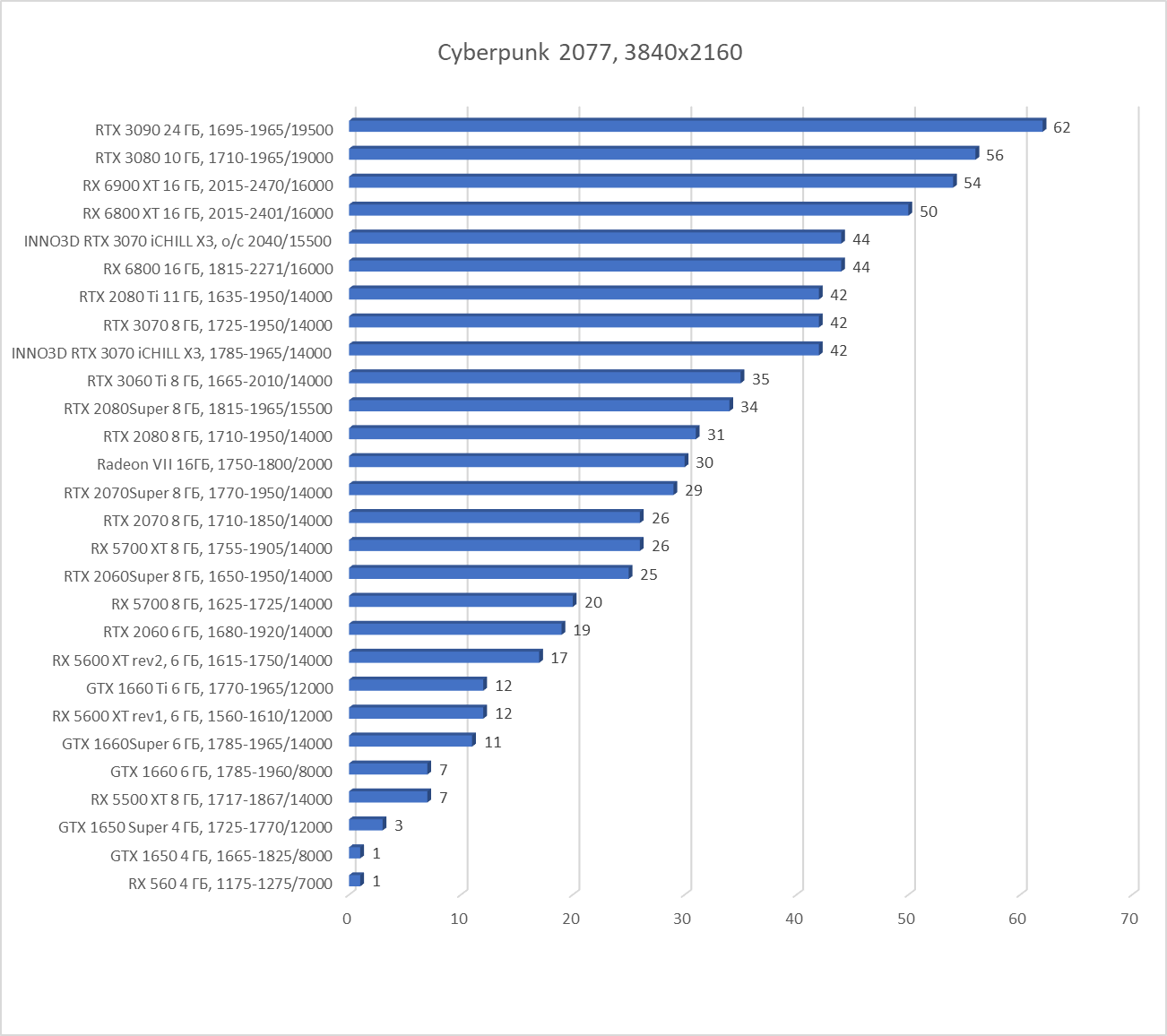

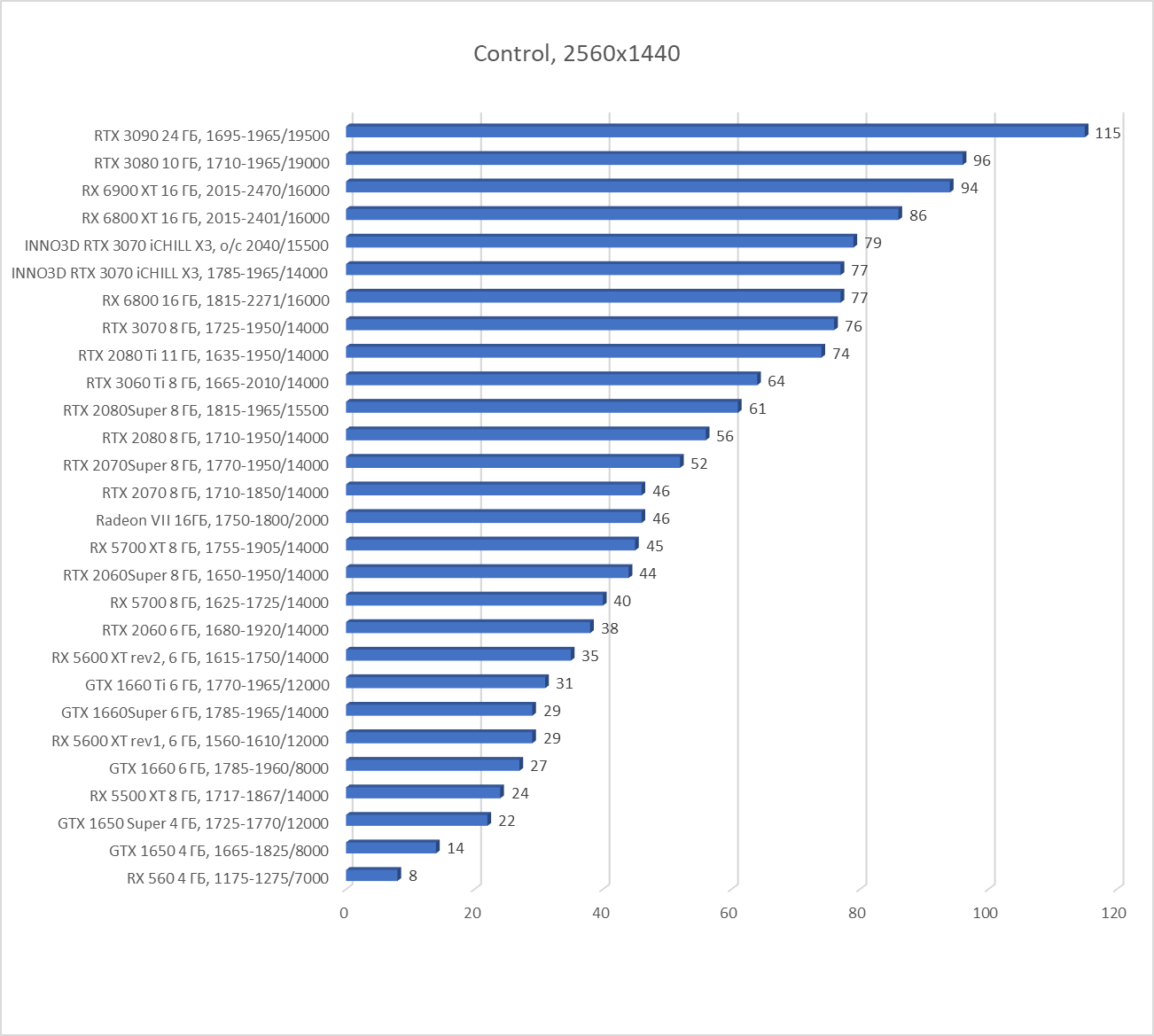

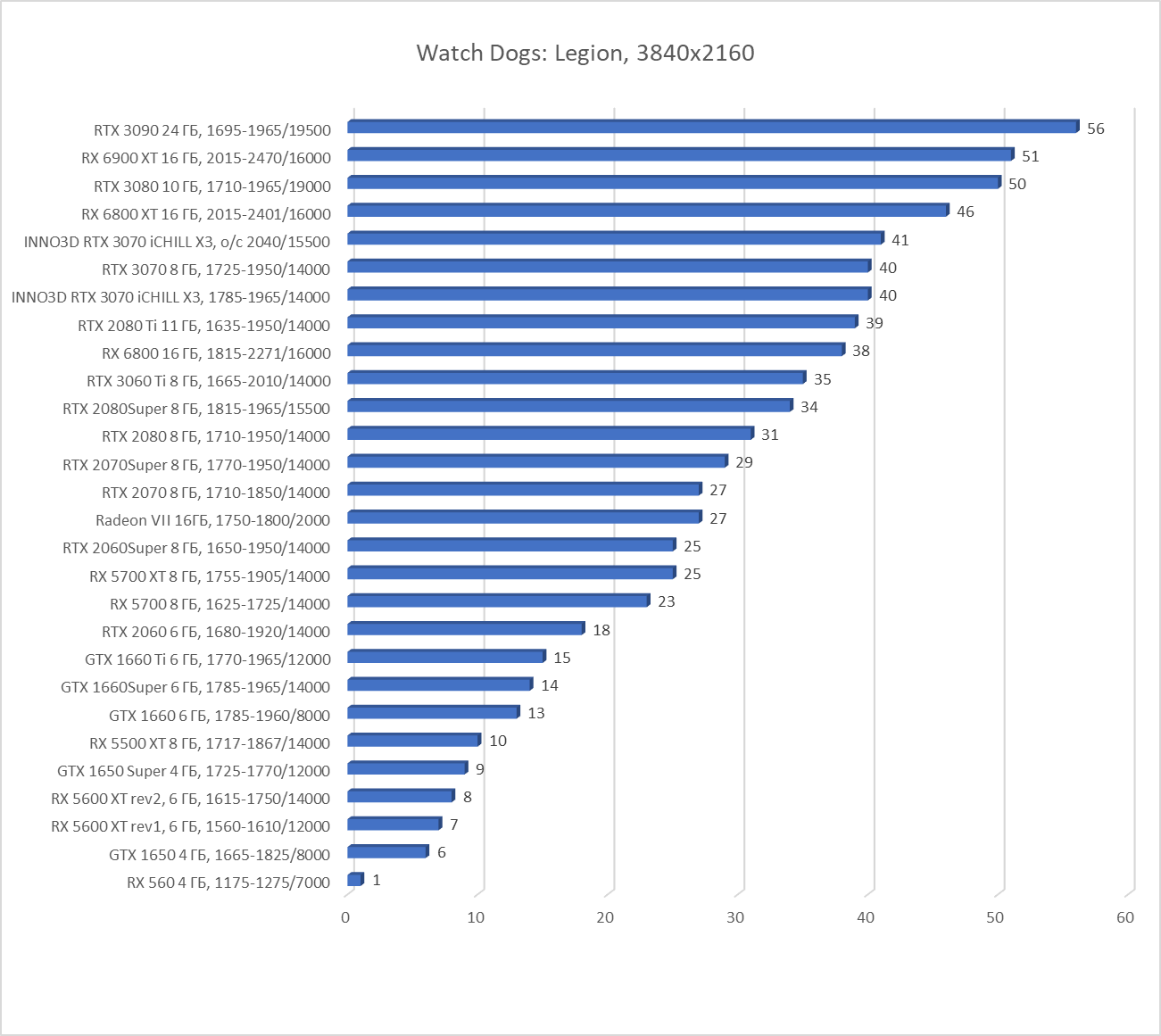

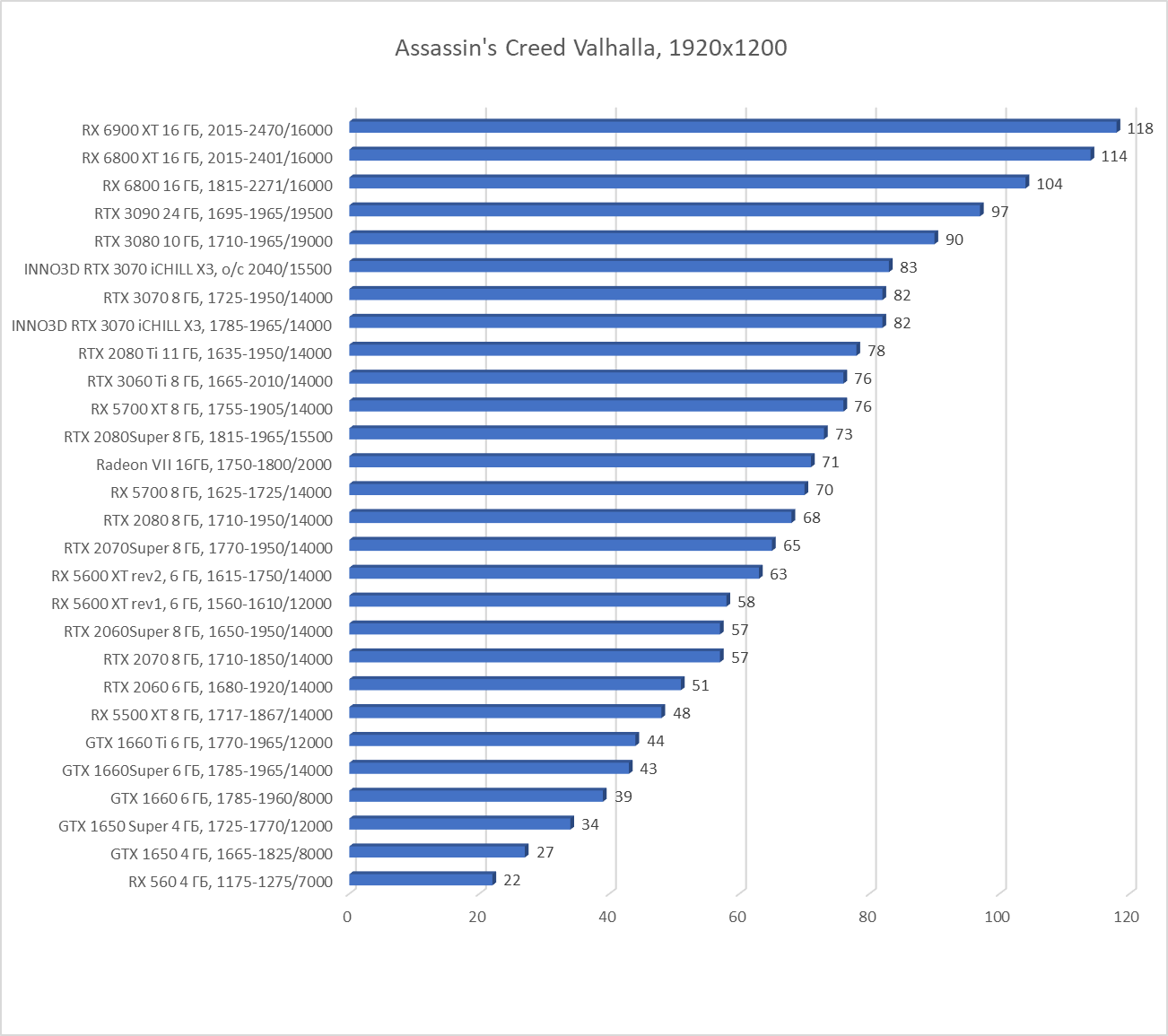

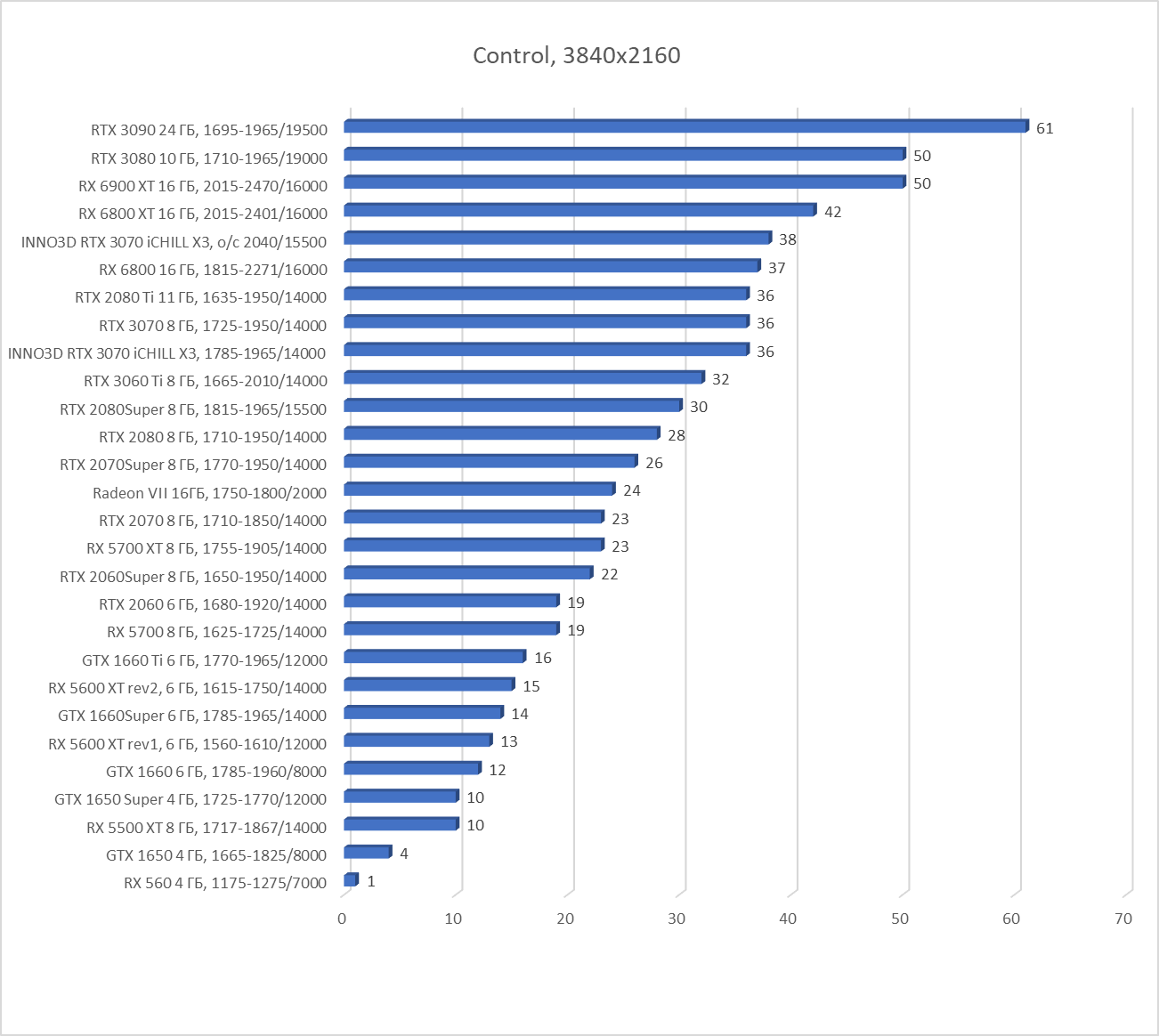

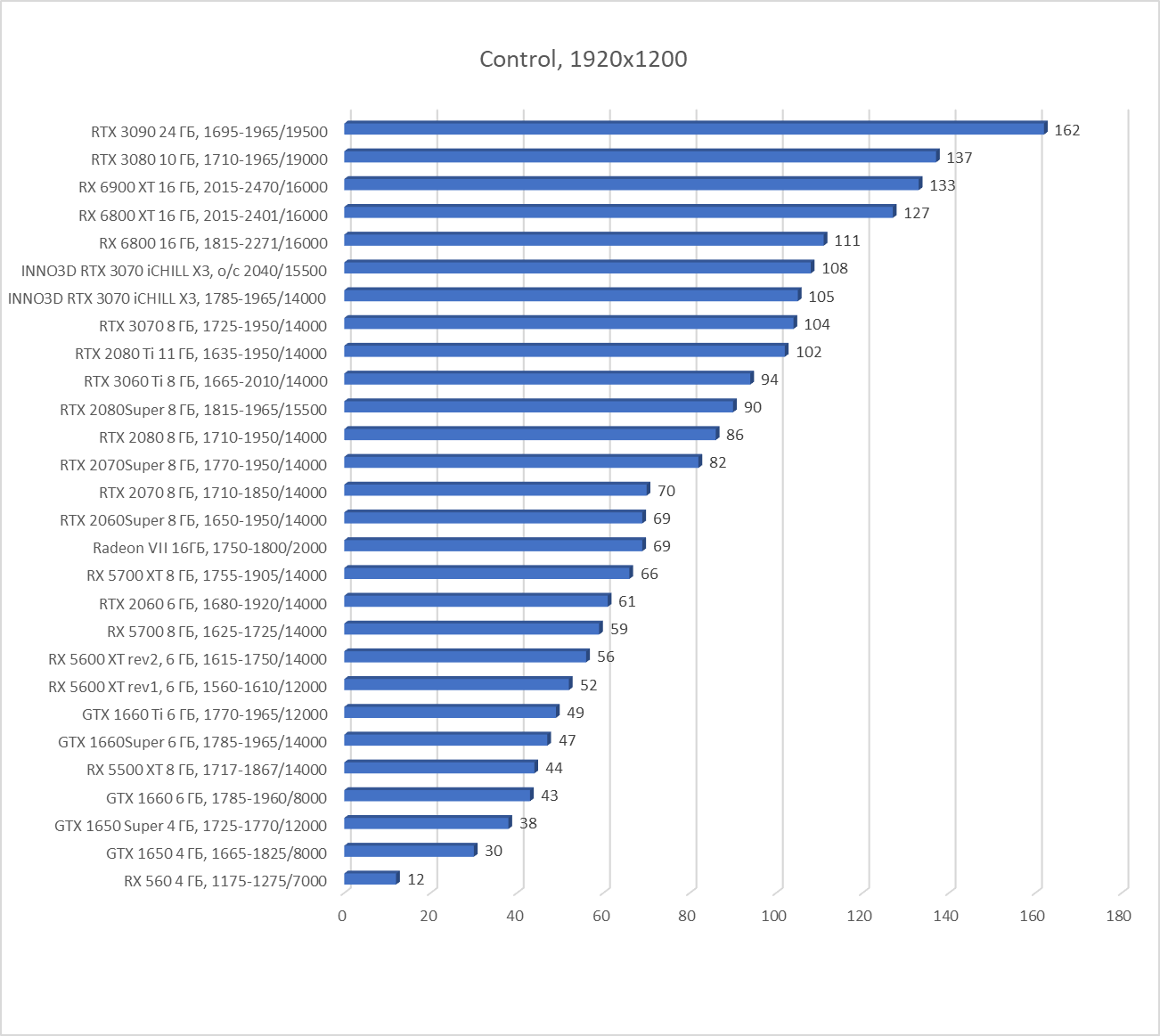

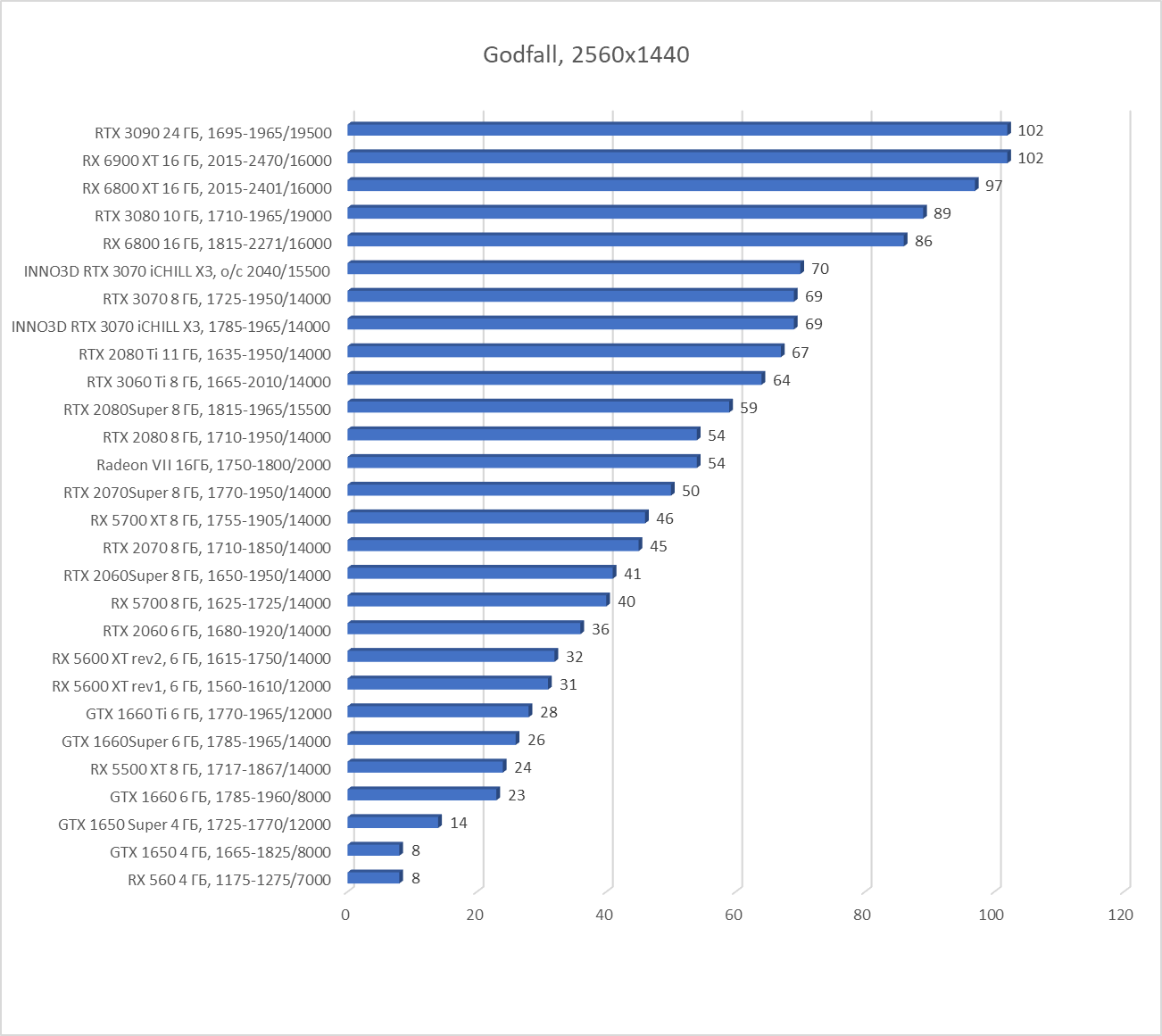

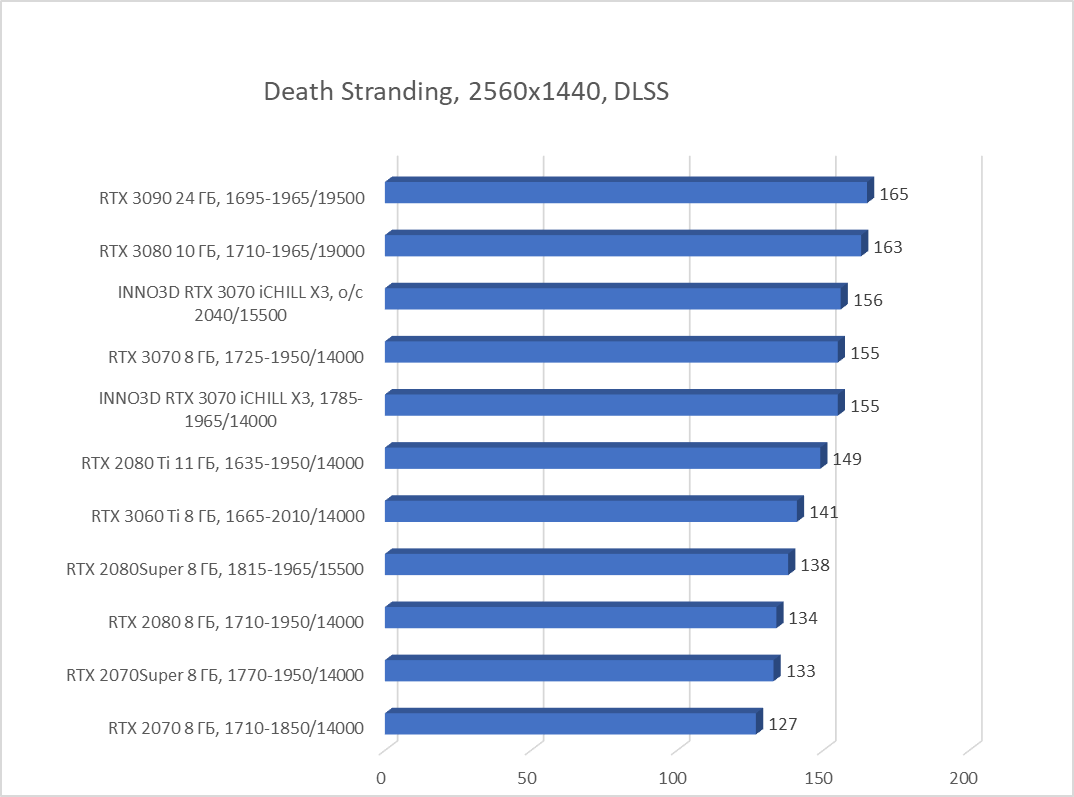

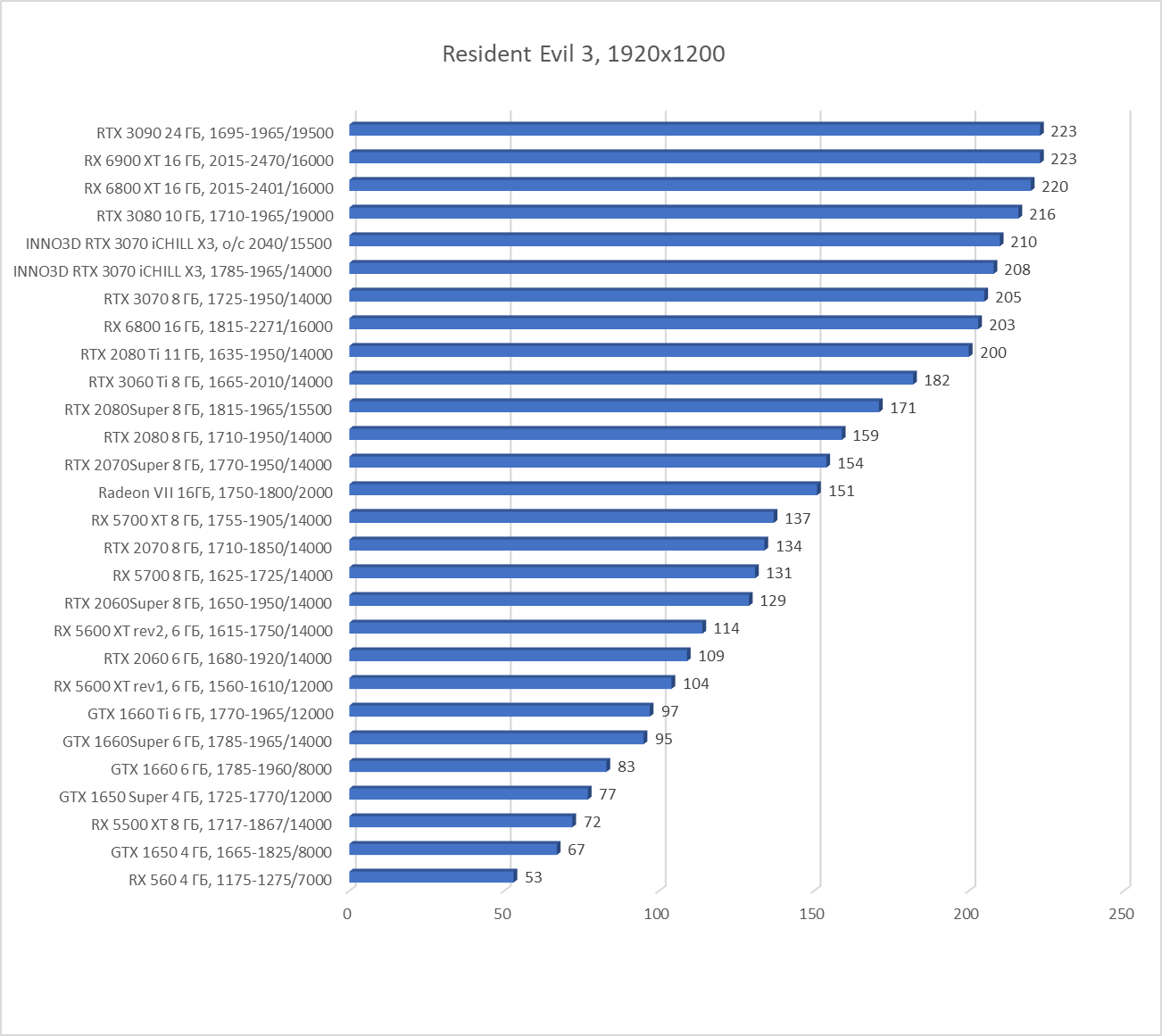

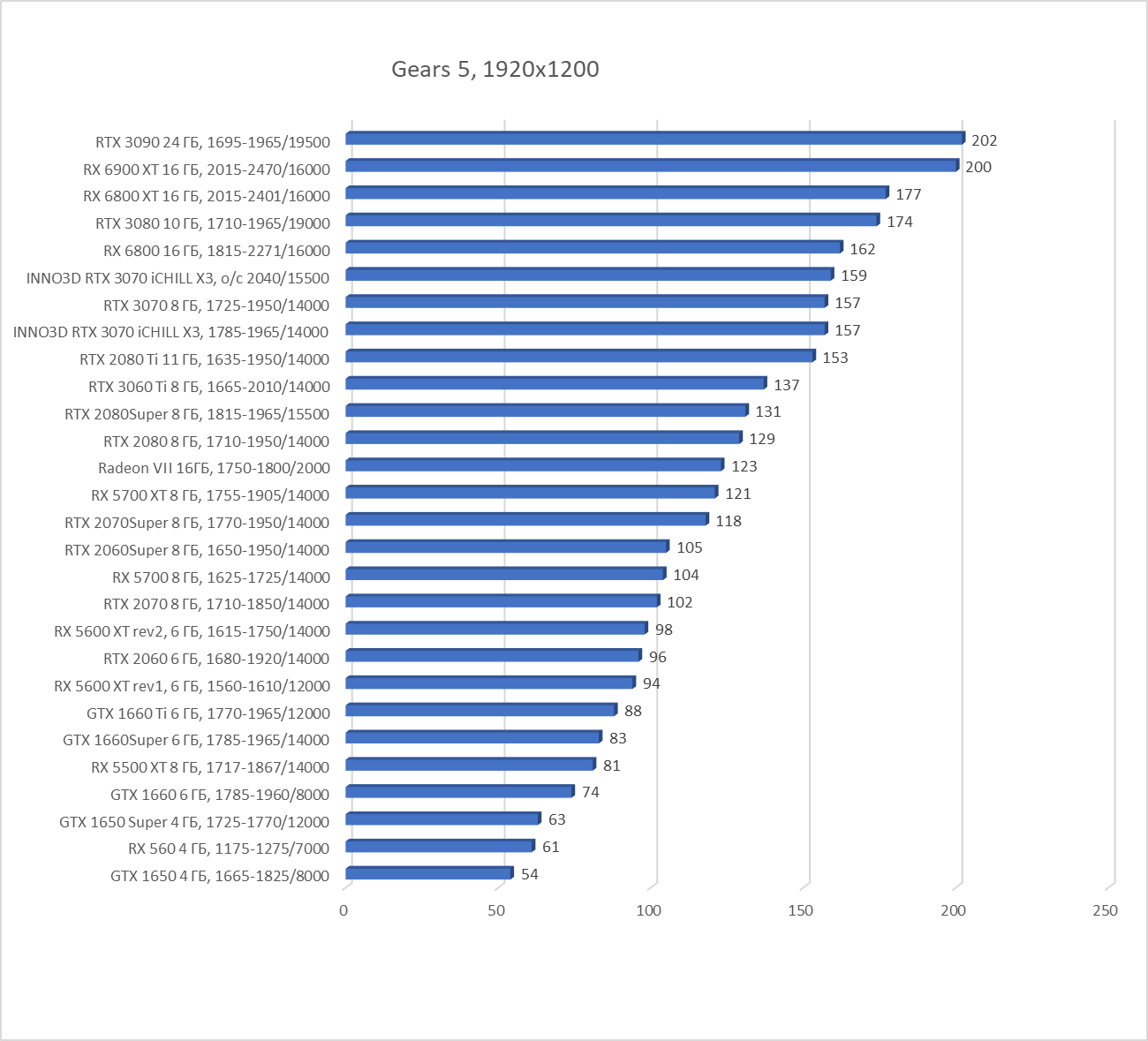

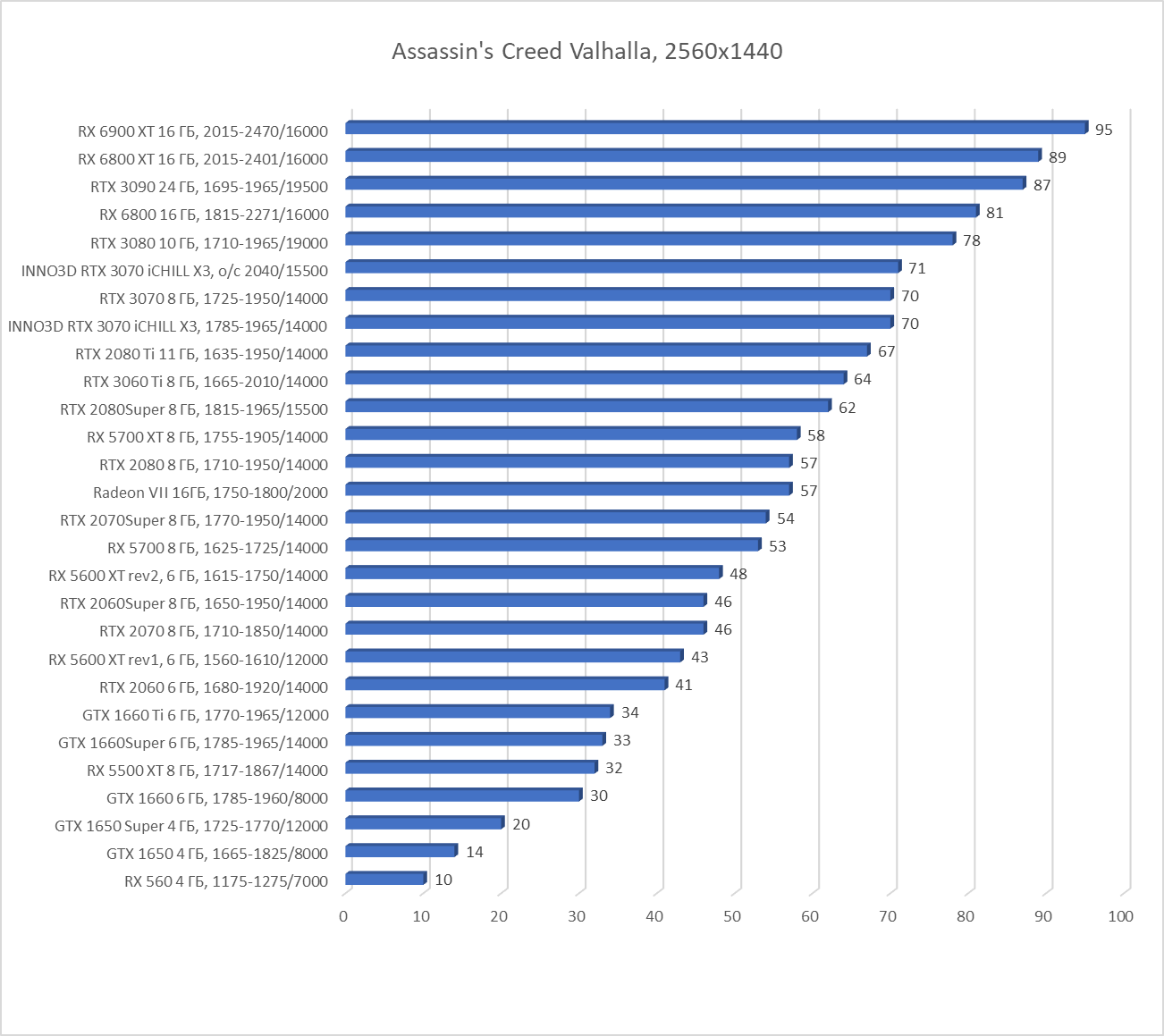

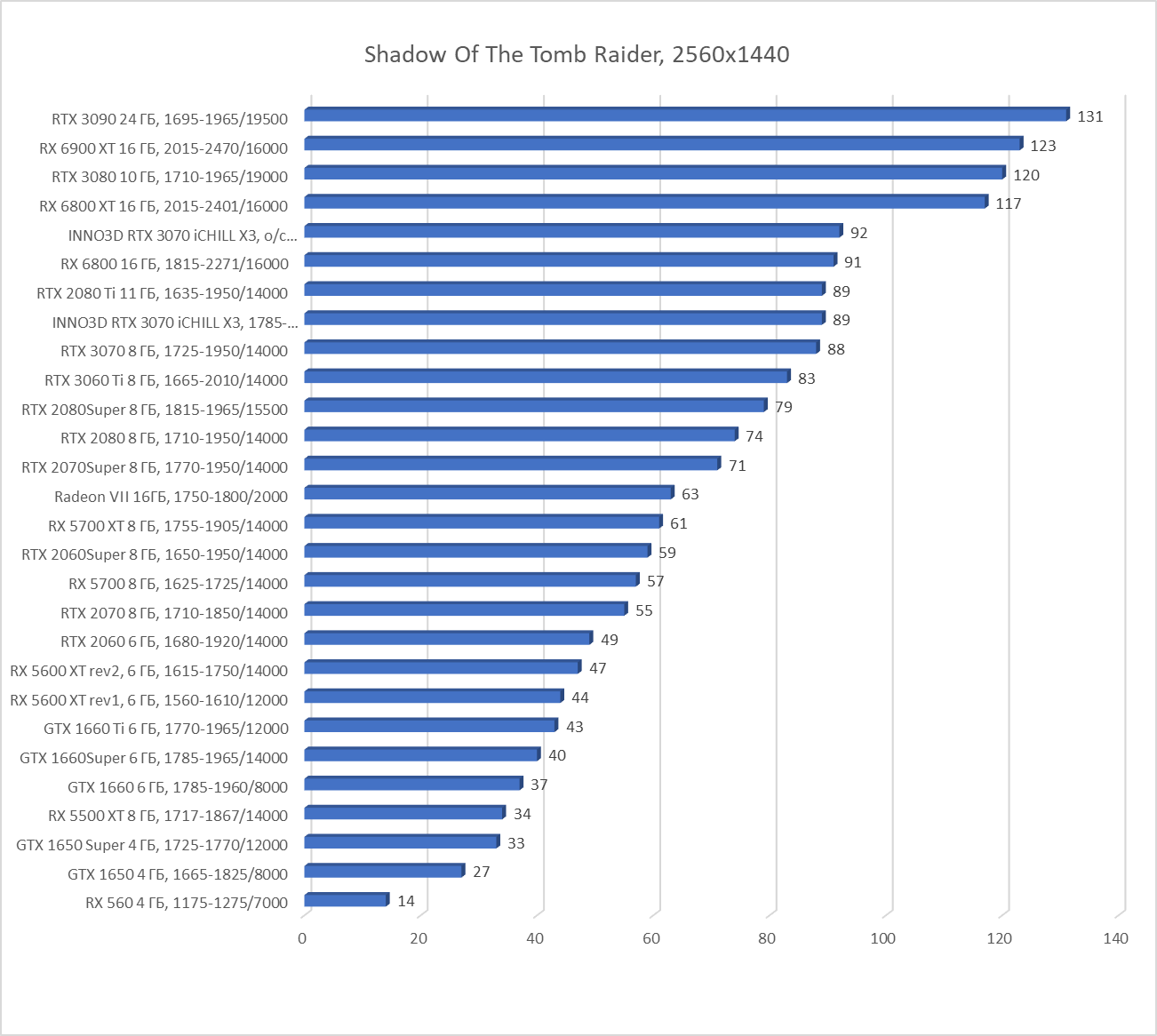

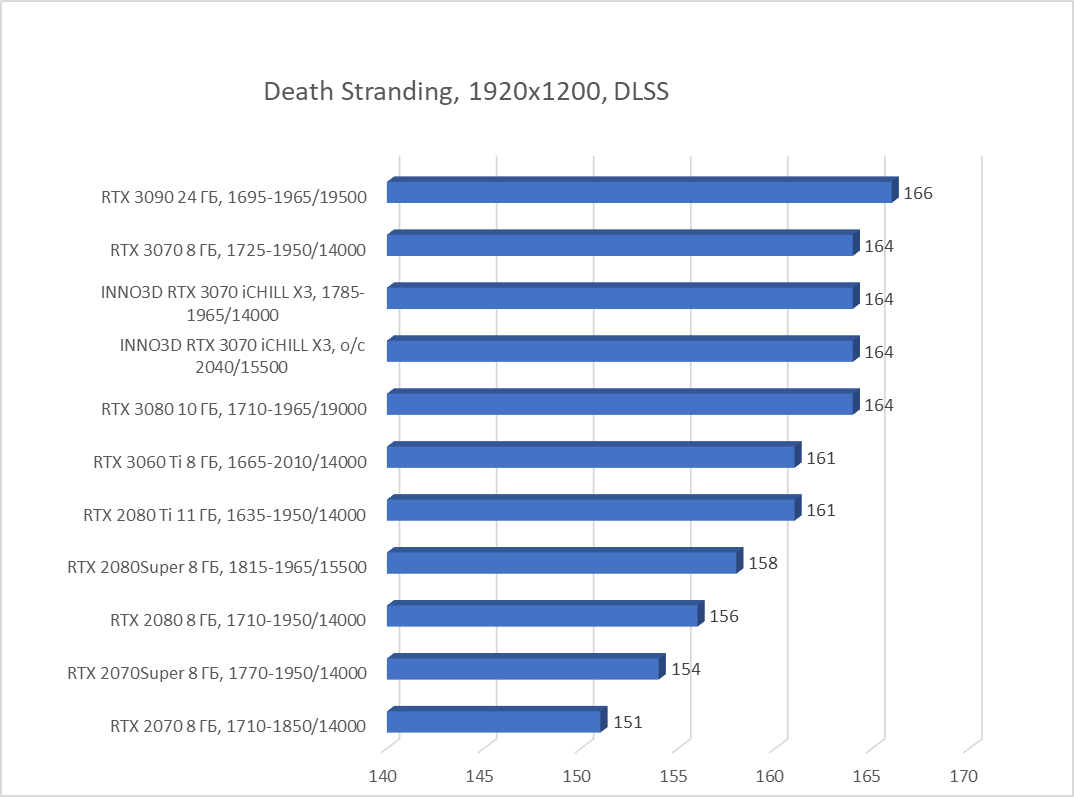

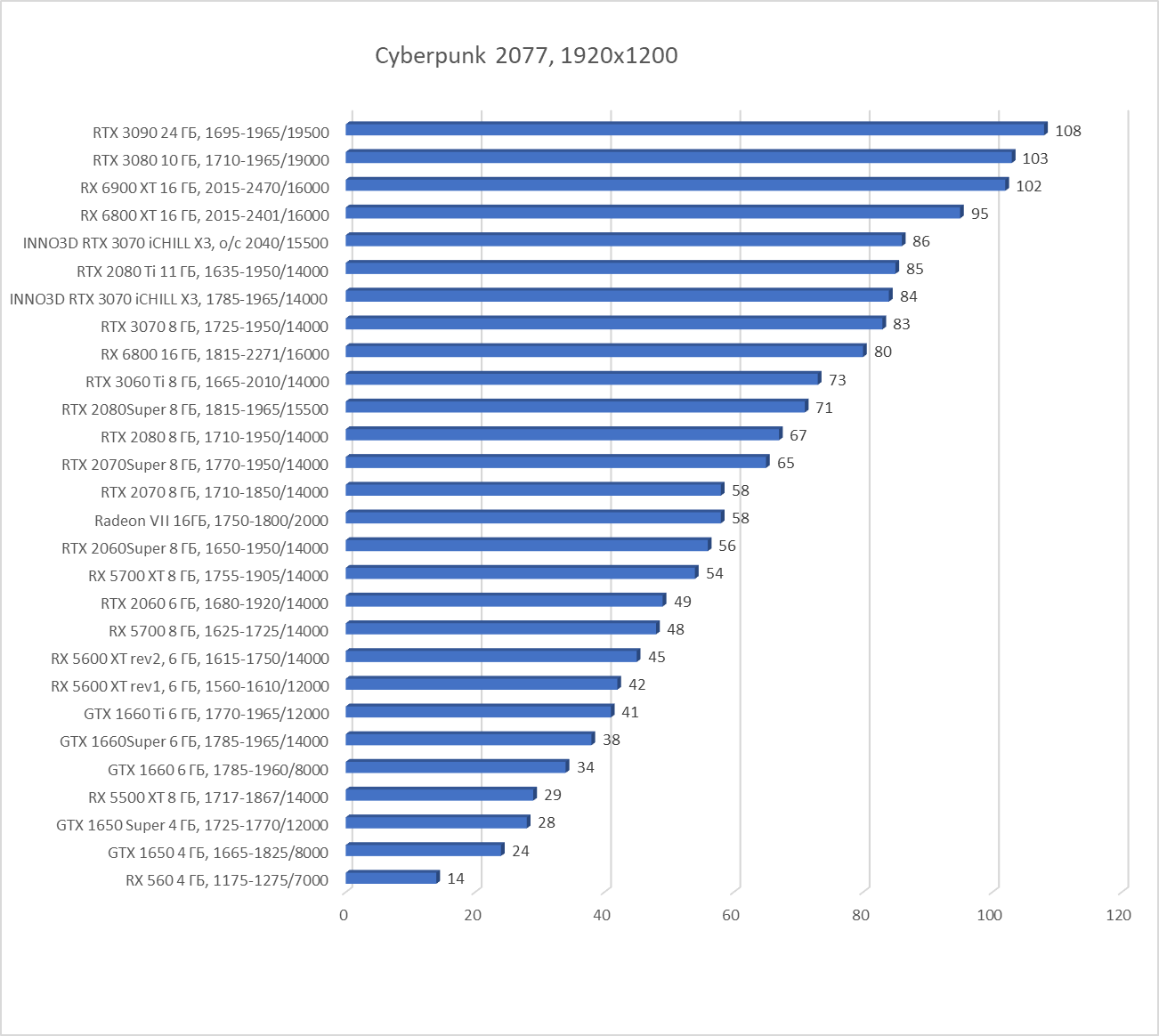

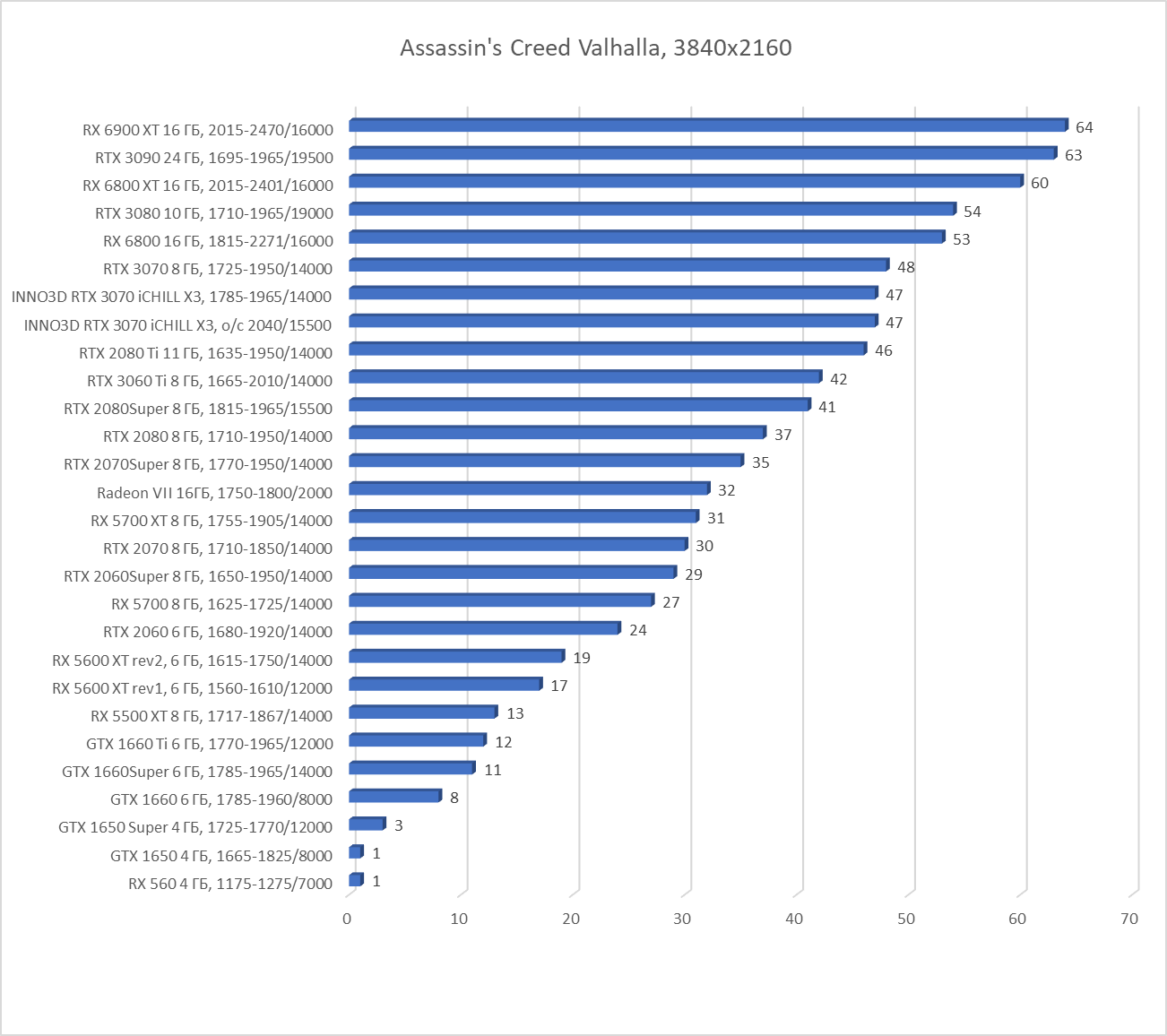

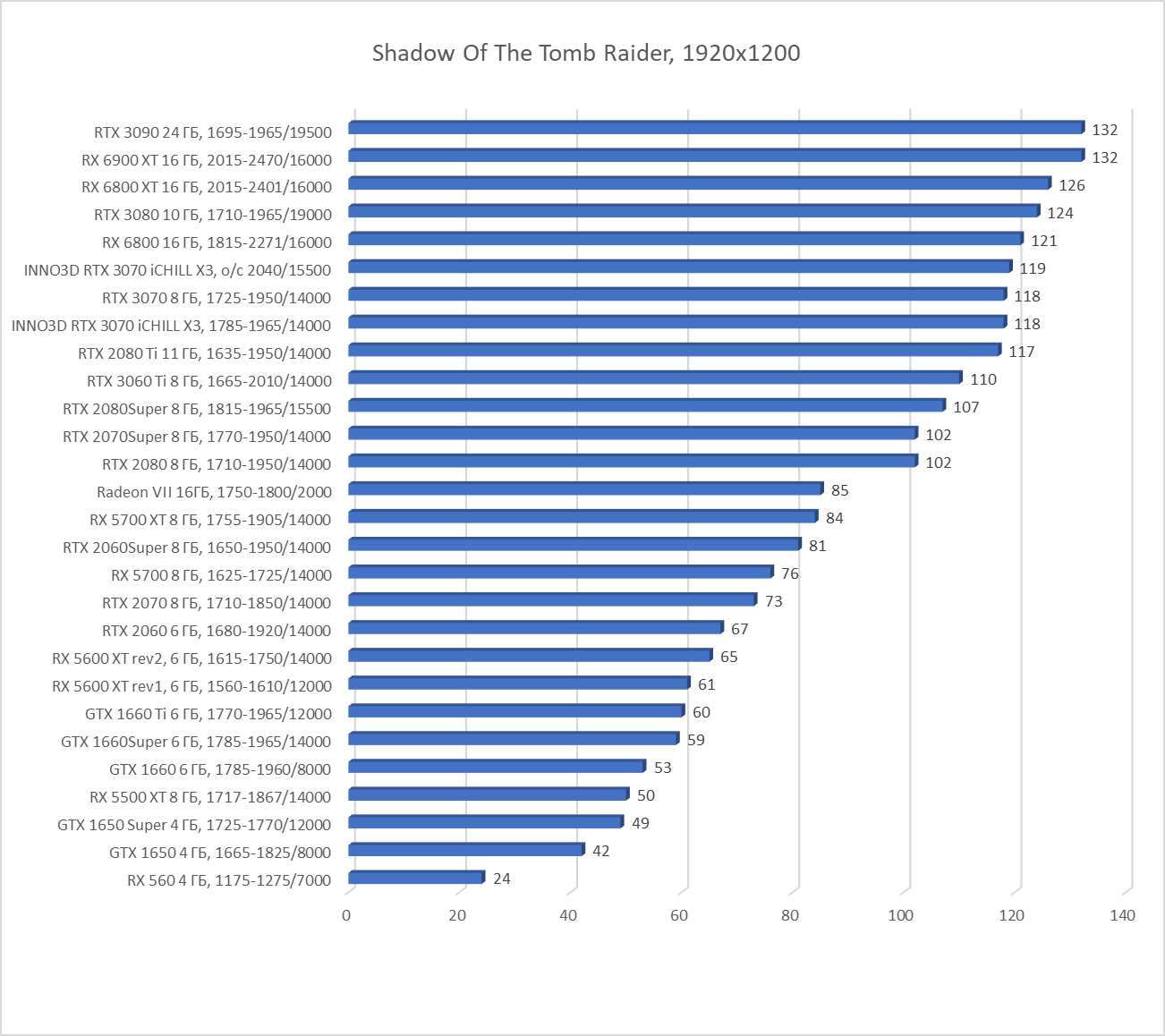

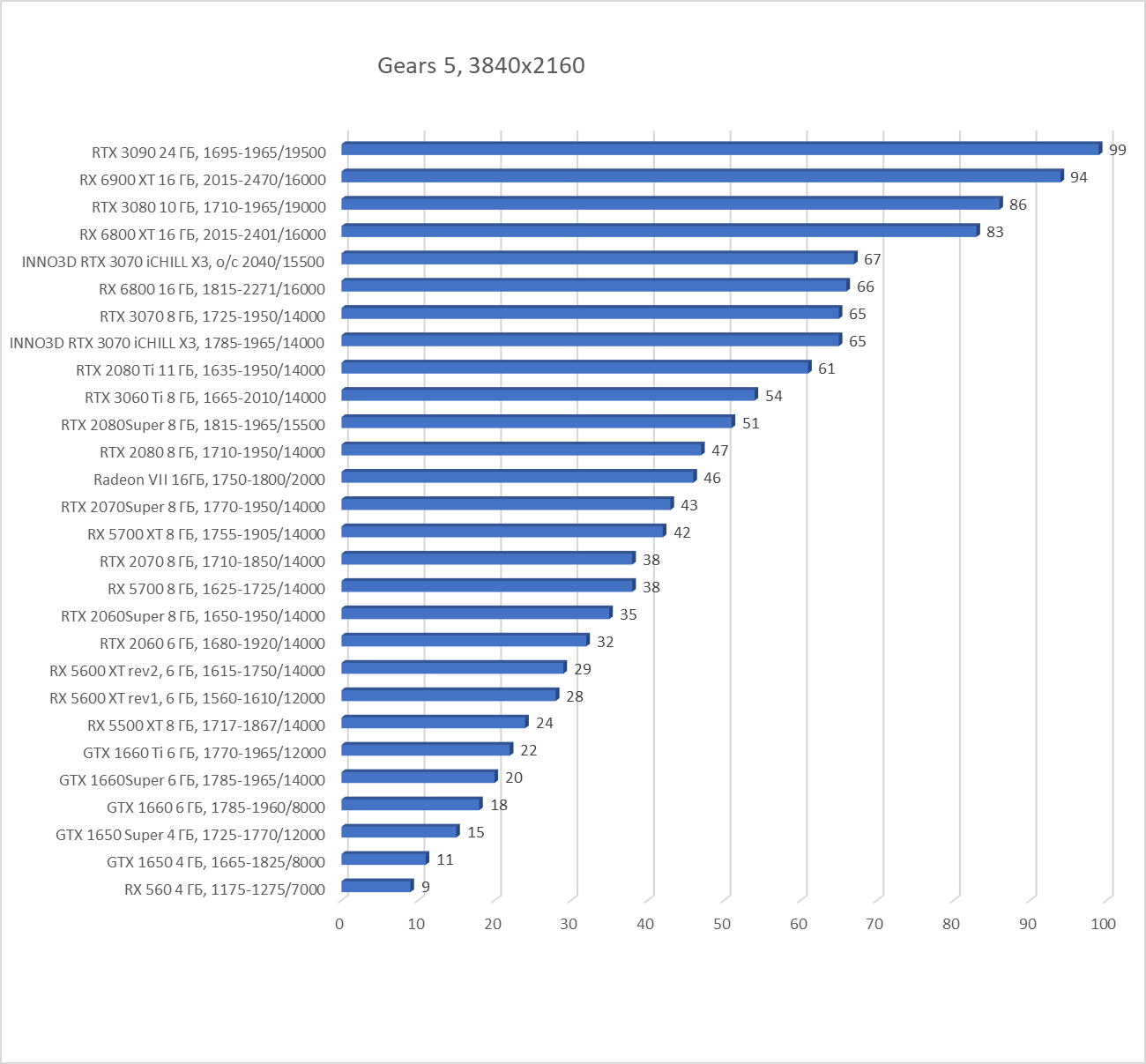

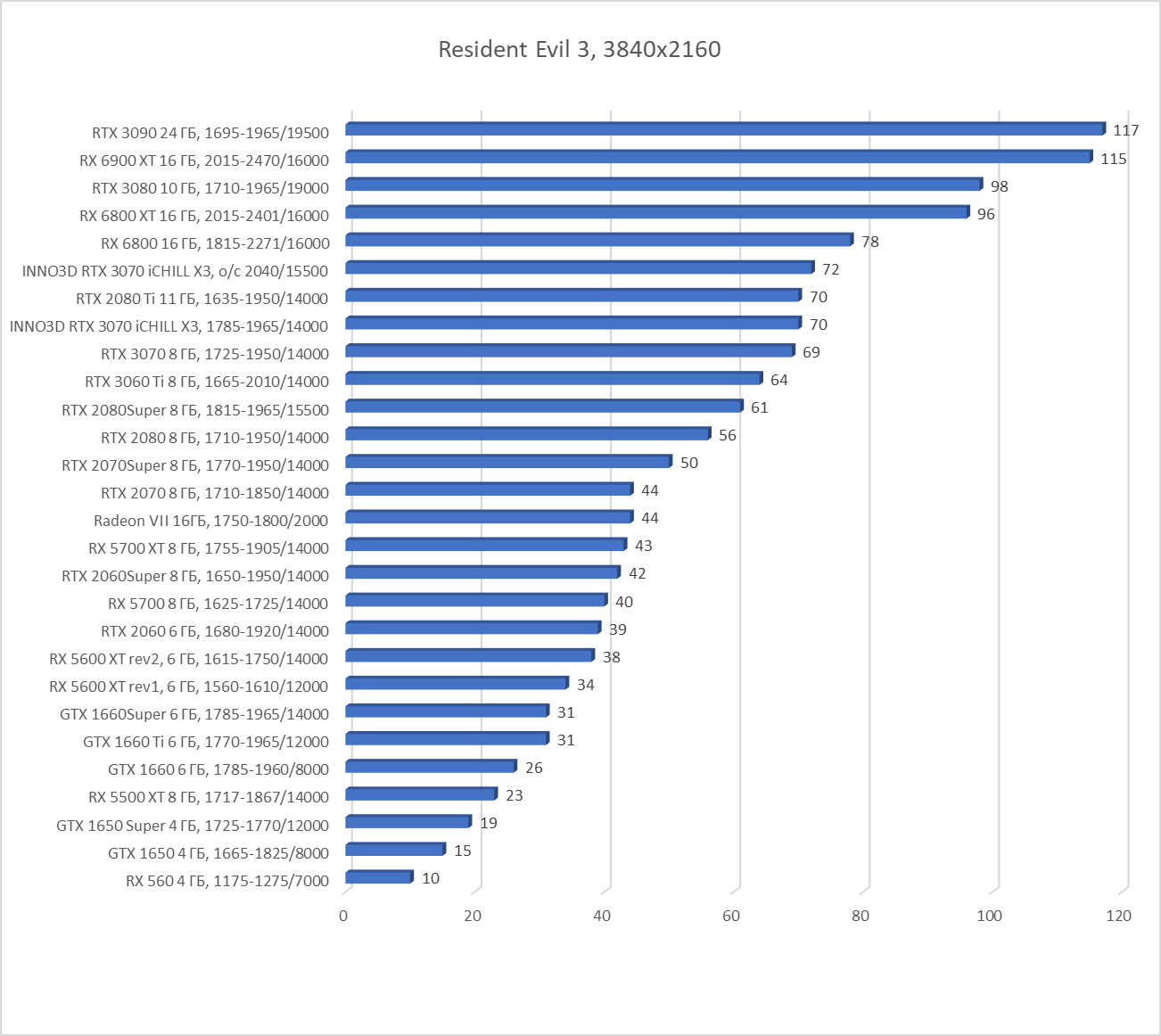

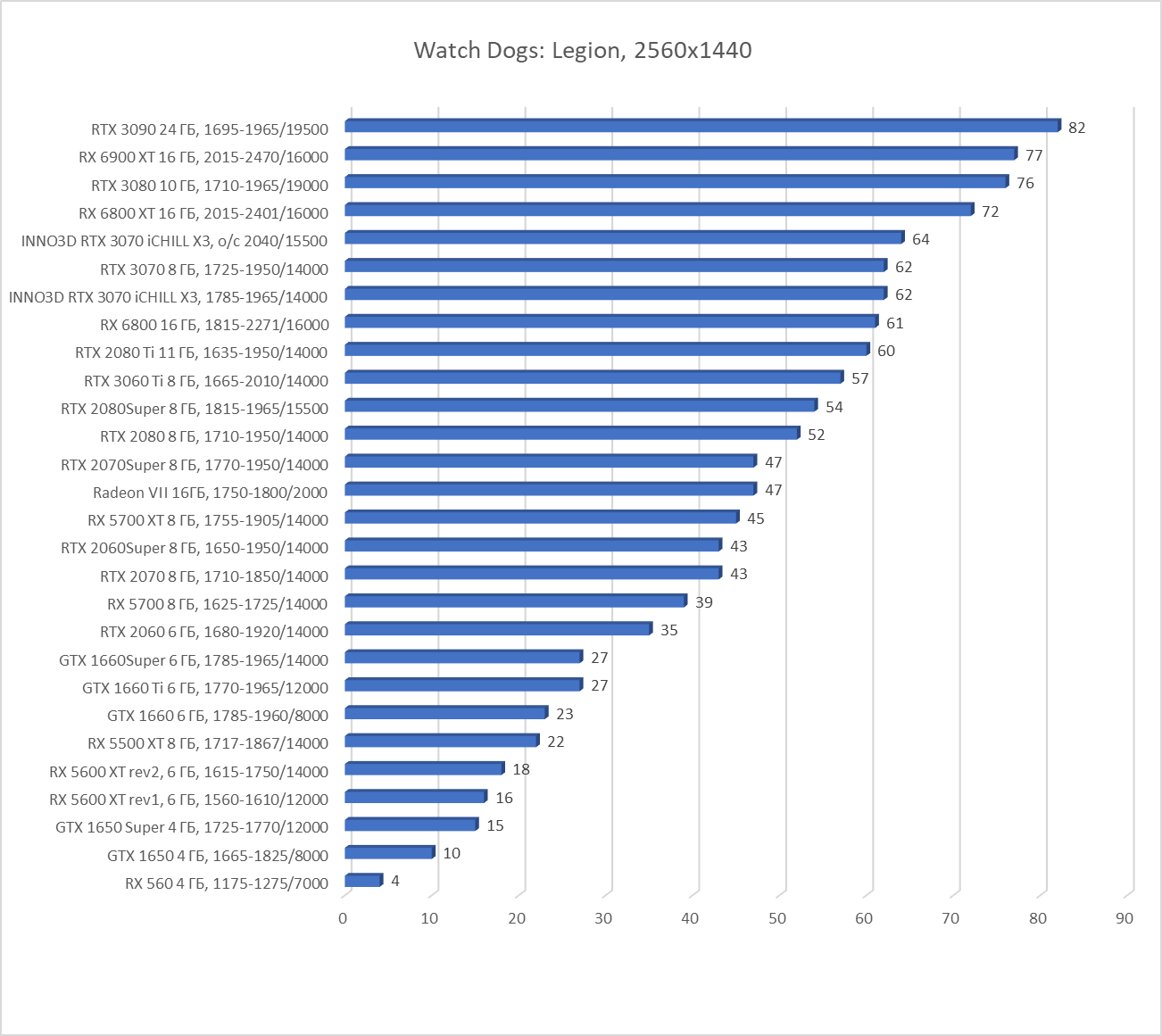

Стандартные результаты тестов без использования аппаратной трассировки лучей
Как мы ранее неоднократно писали, в новом поколении GeForce RTX 30 улучшены технологии RT (расчет освещения с помощью трассировки лучей) и DLSS (интеллектуальная реализация антиалиасинга, обсчитываемая тензорными ядрами). Но поскольку пока еще очень много игр без RT, а также на рынке огромное количество карт, которые данные технологии пока не поддерживают (в нашем списке - половина), в предыдущем наборе тестов мы вынуждены для массового тестирования отключать как трассировку, так и DLSS для получения адекватного сравнения всех карт. Но ниже приведены тесты с включением RT, а в ряде игр — и DLSS (здесь видеокарты Nvidia при этом придется сравнивать только с другими видеокартами Nvidia).

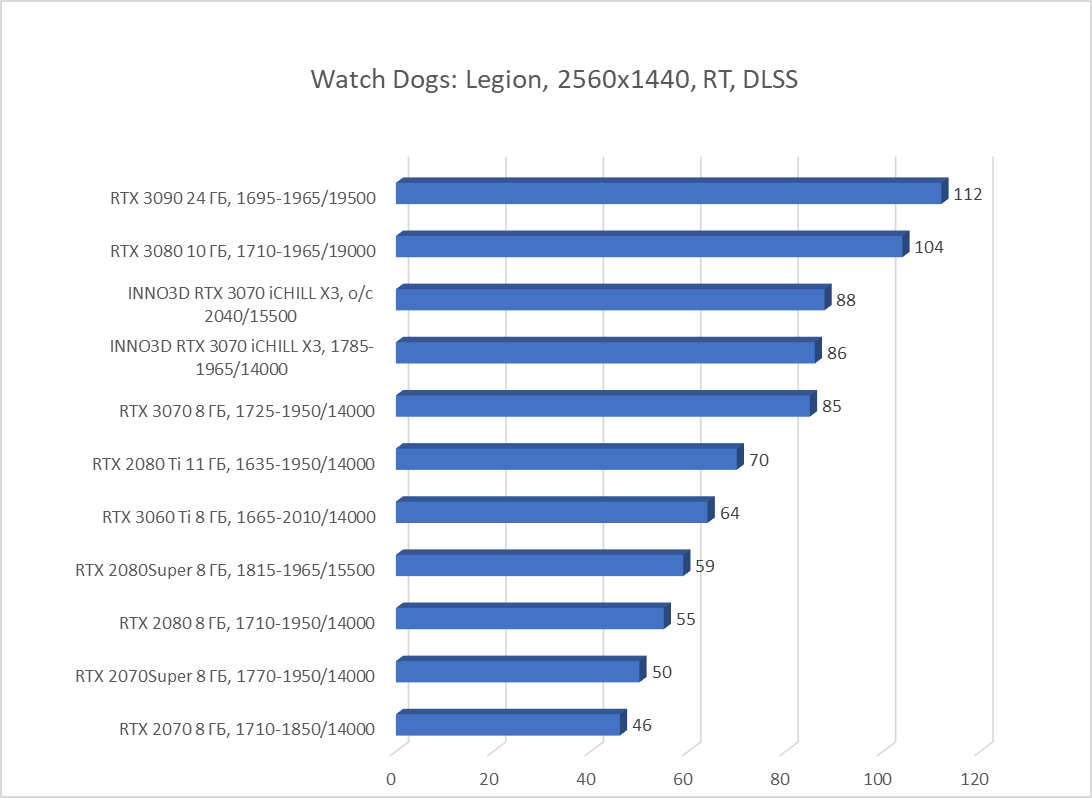

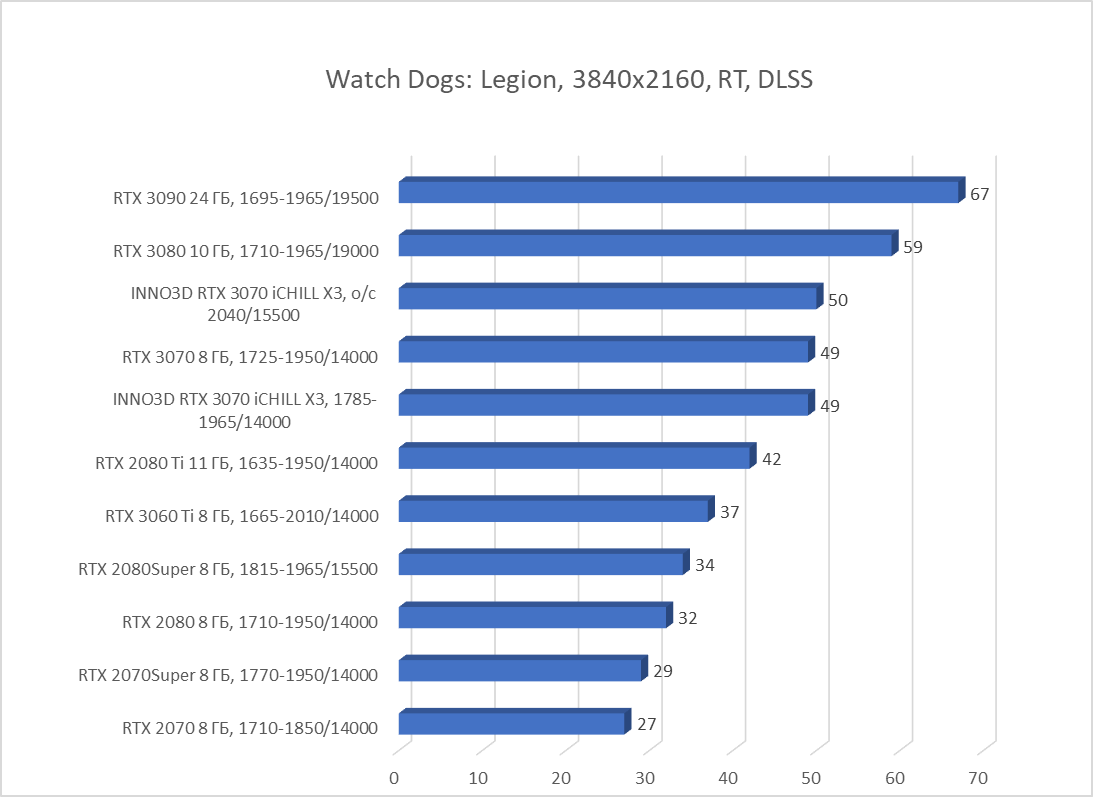

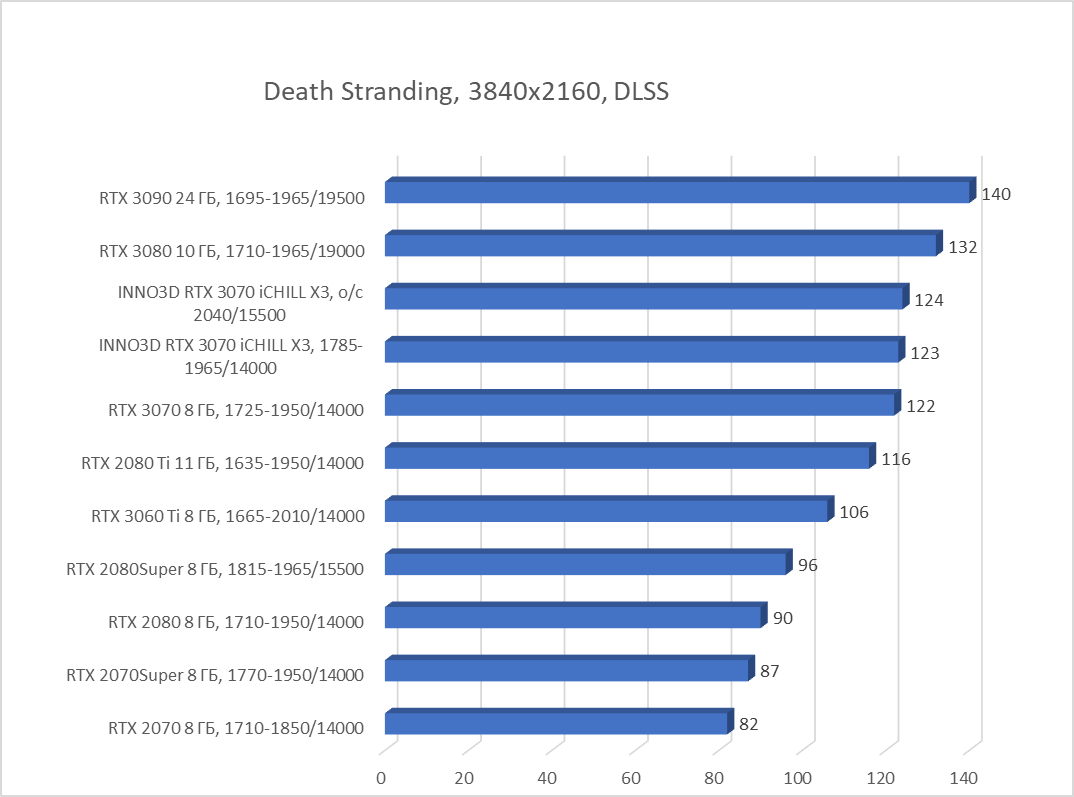

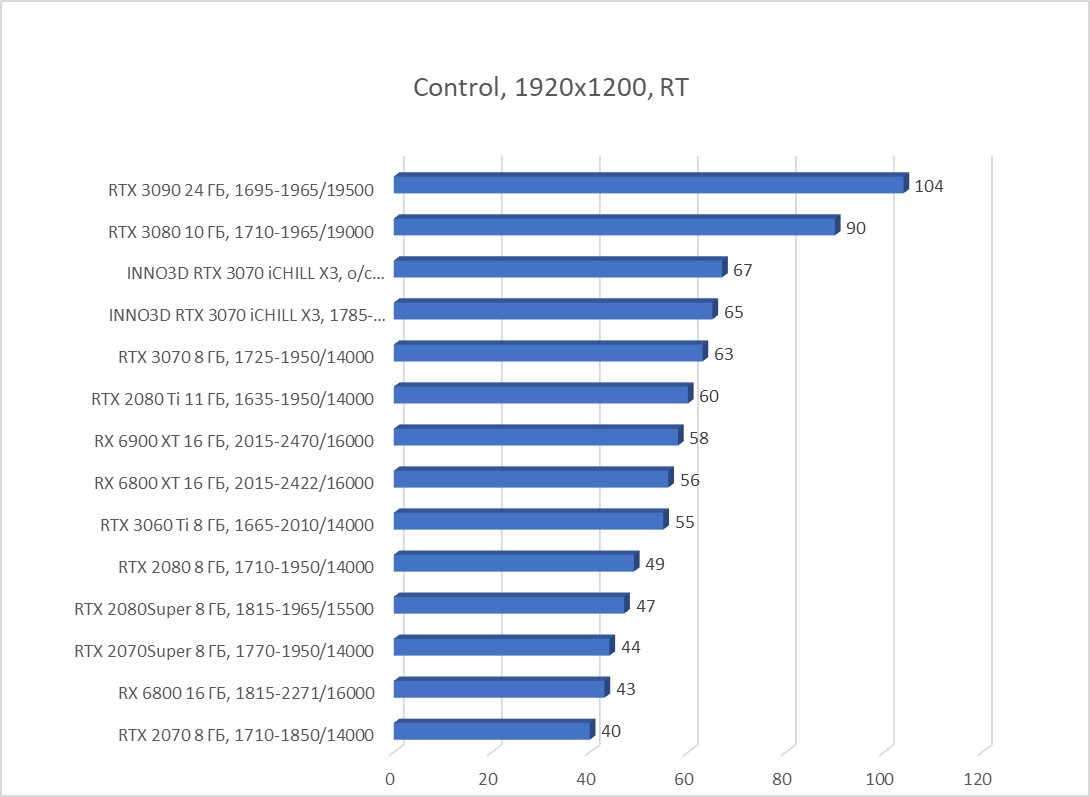

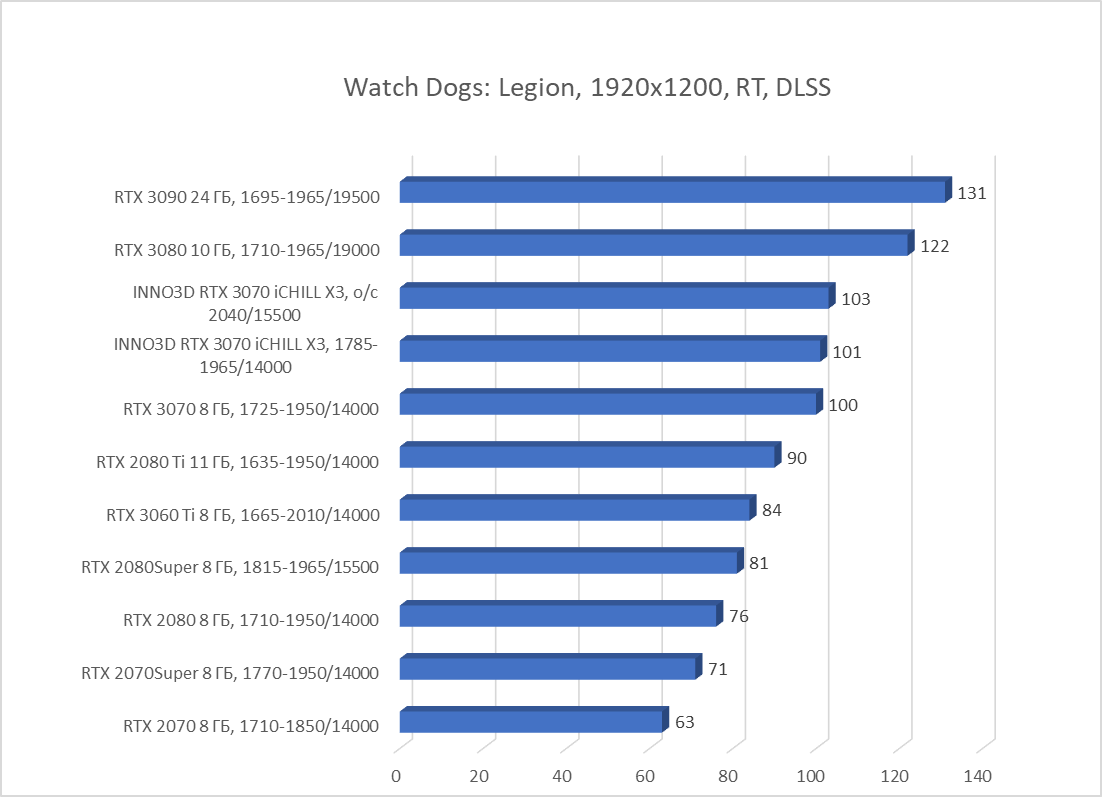

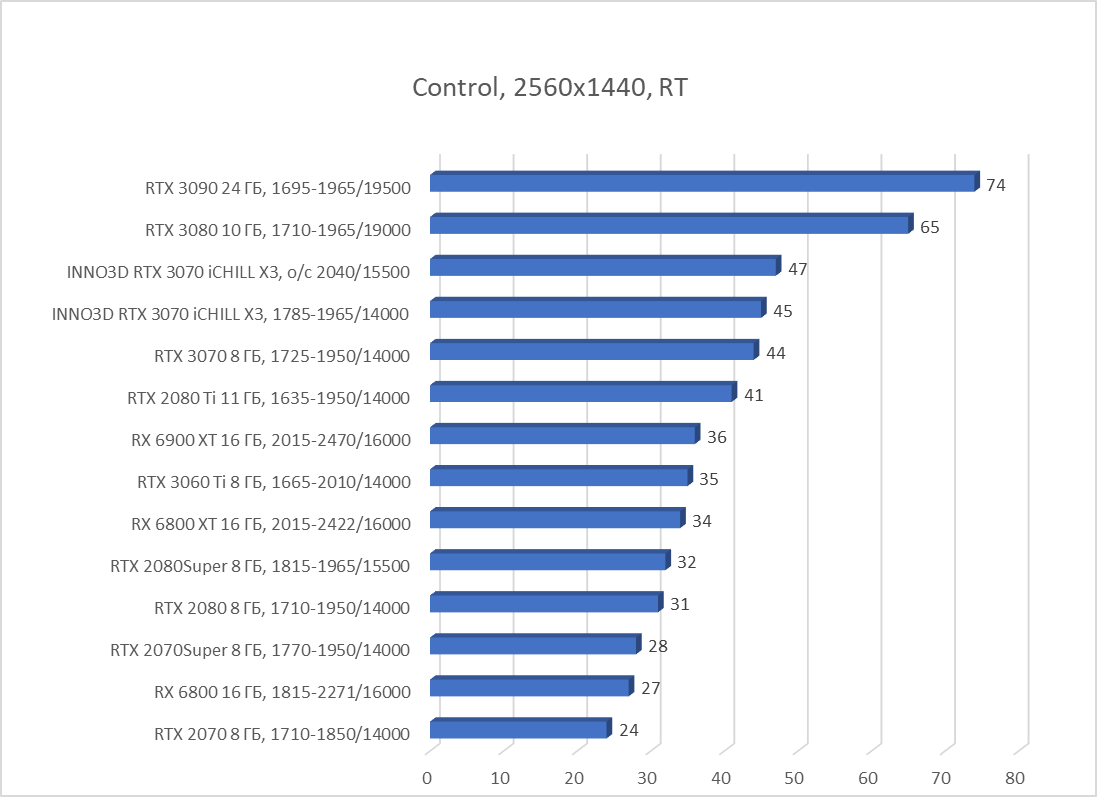

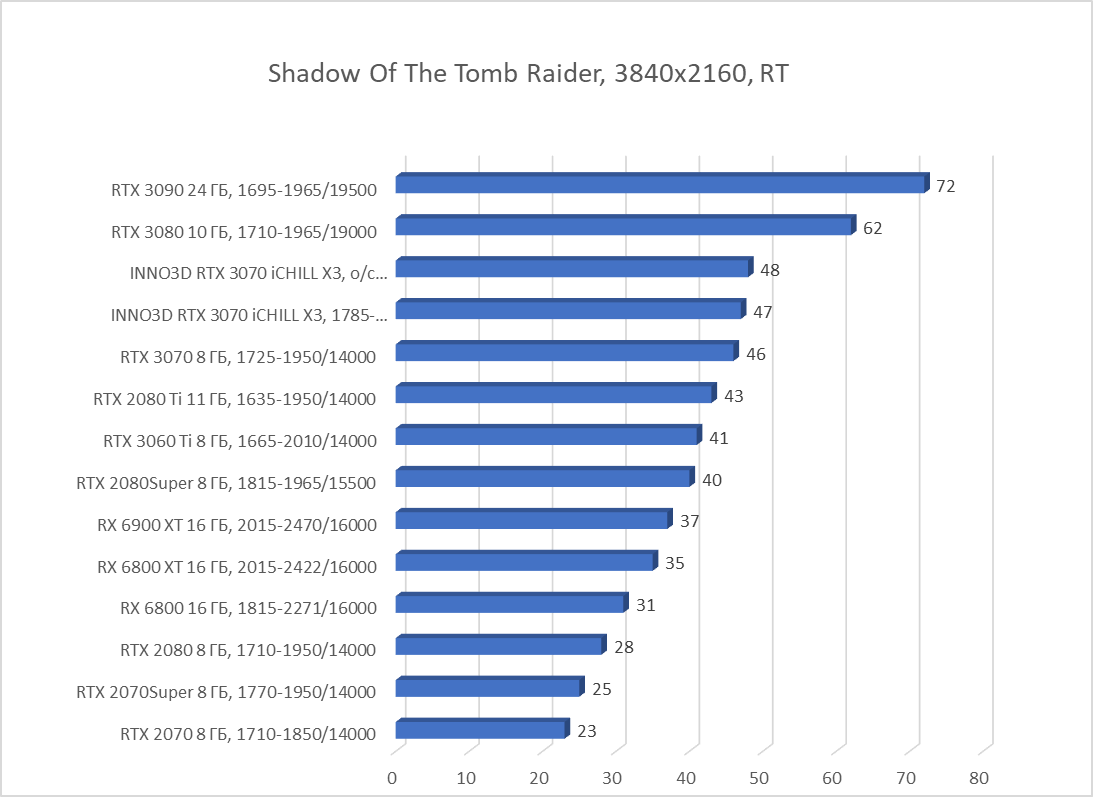

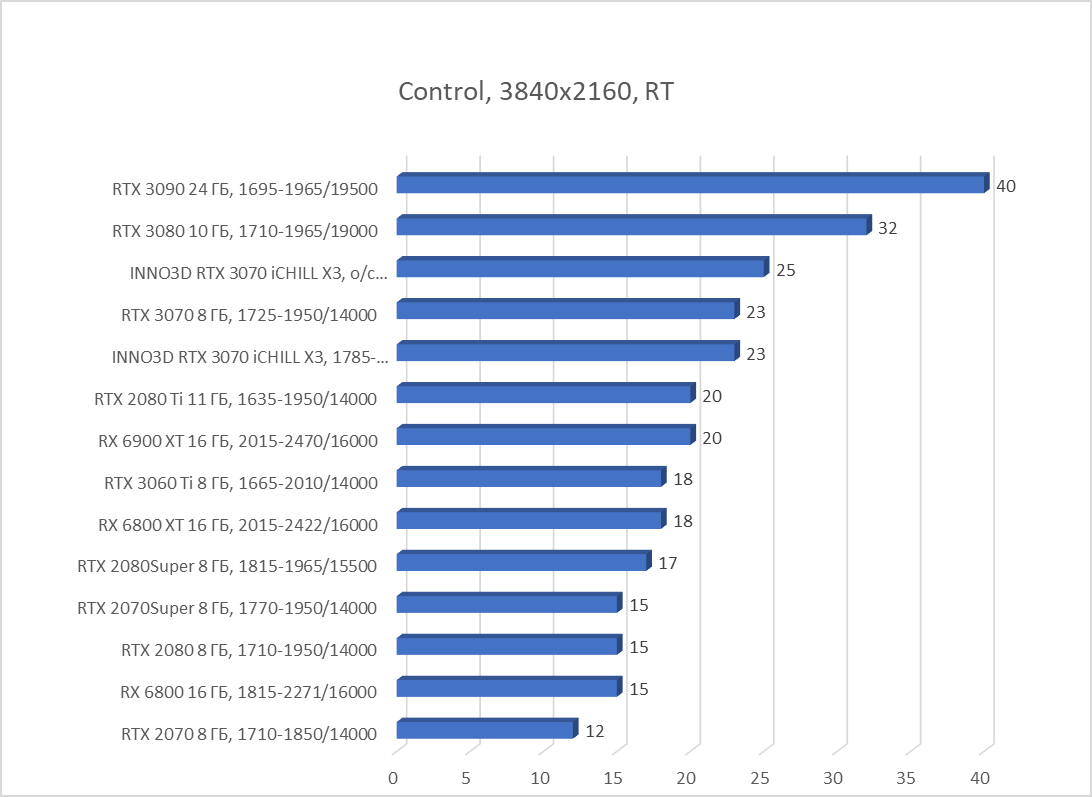

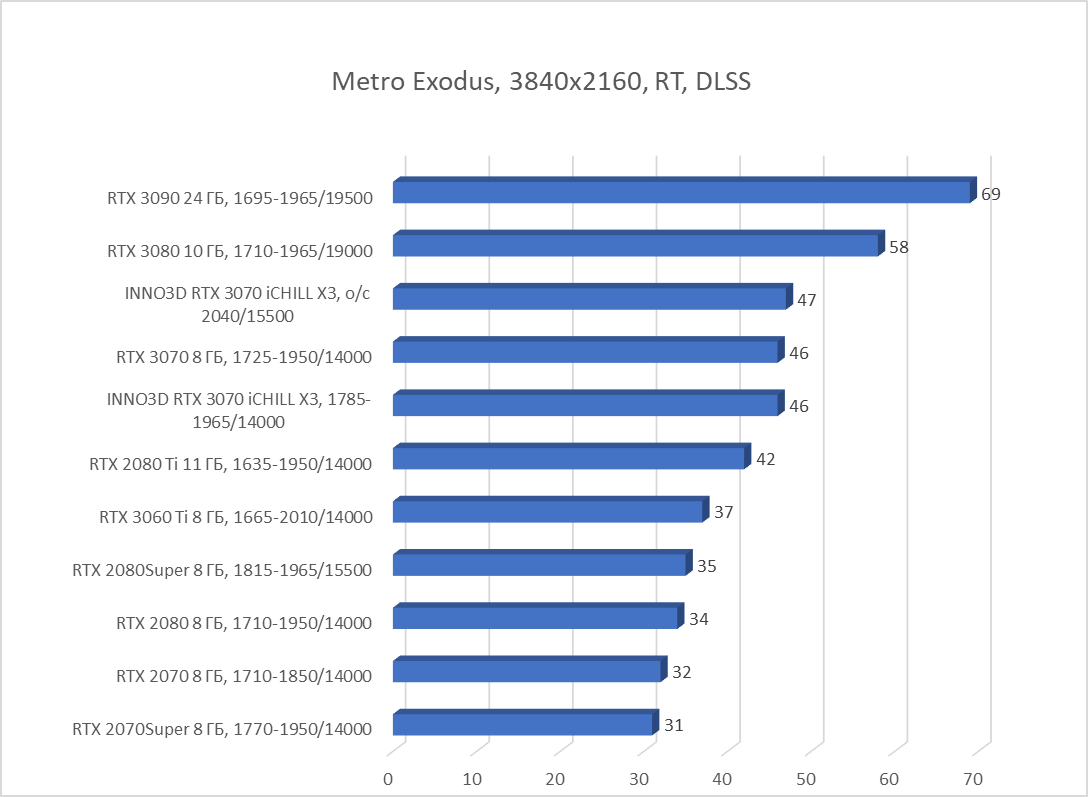

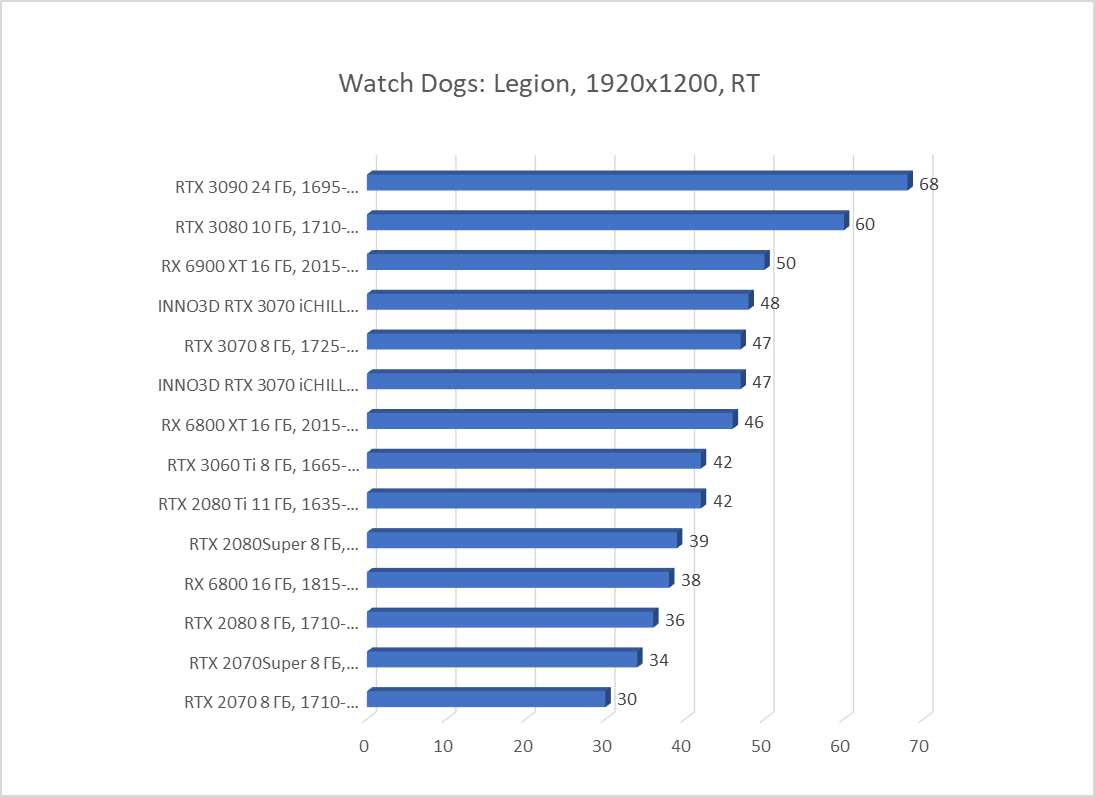

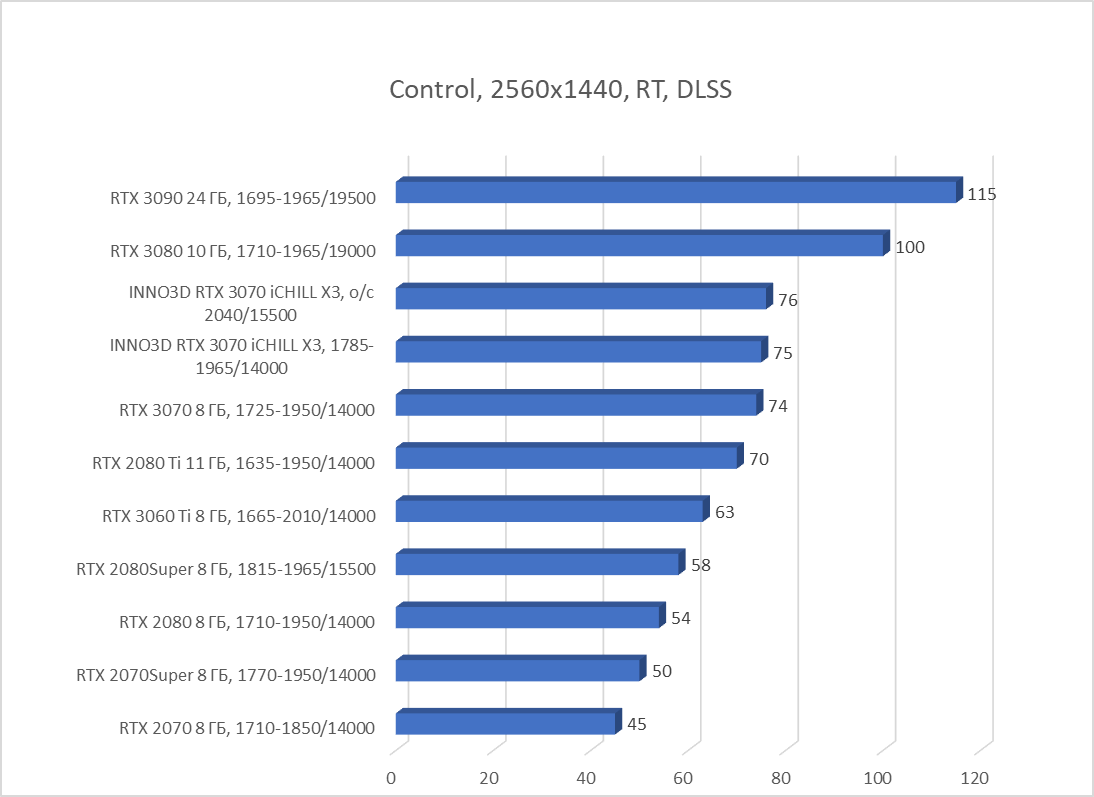

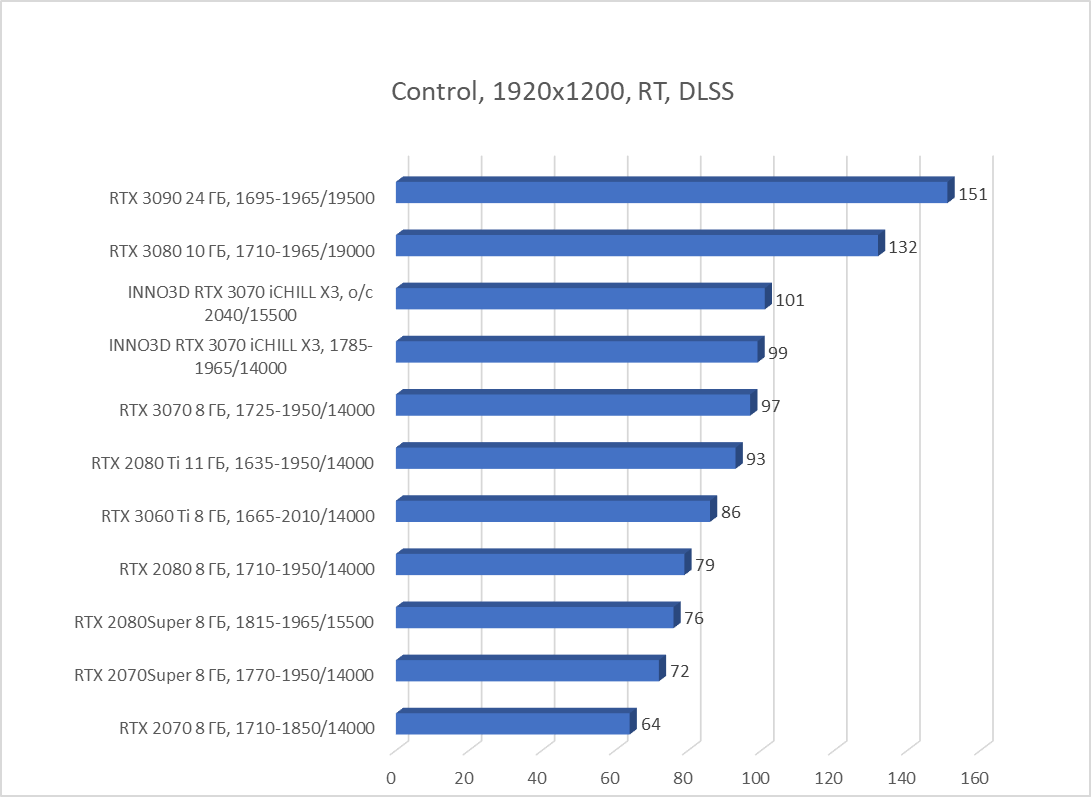

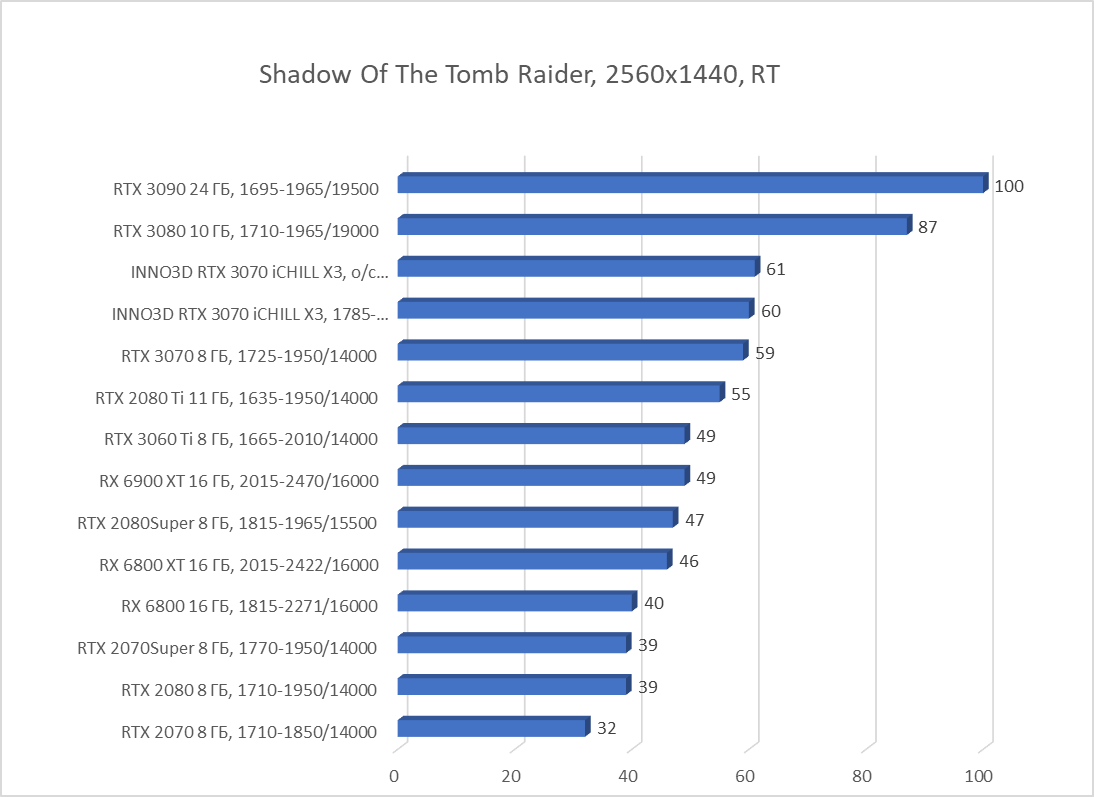

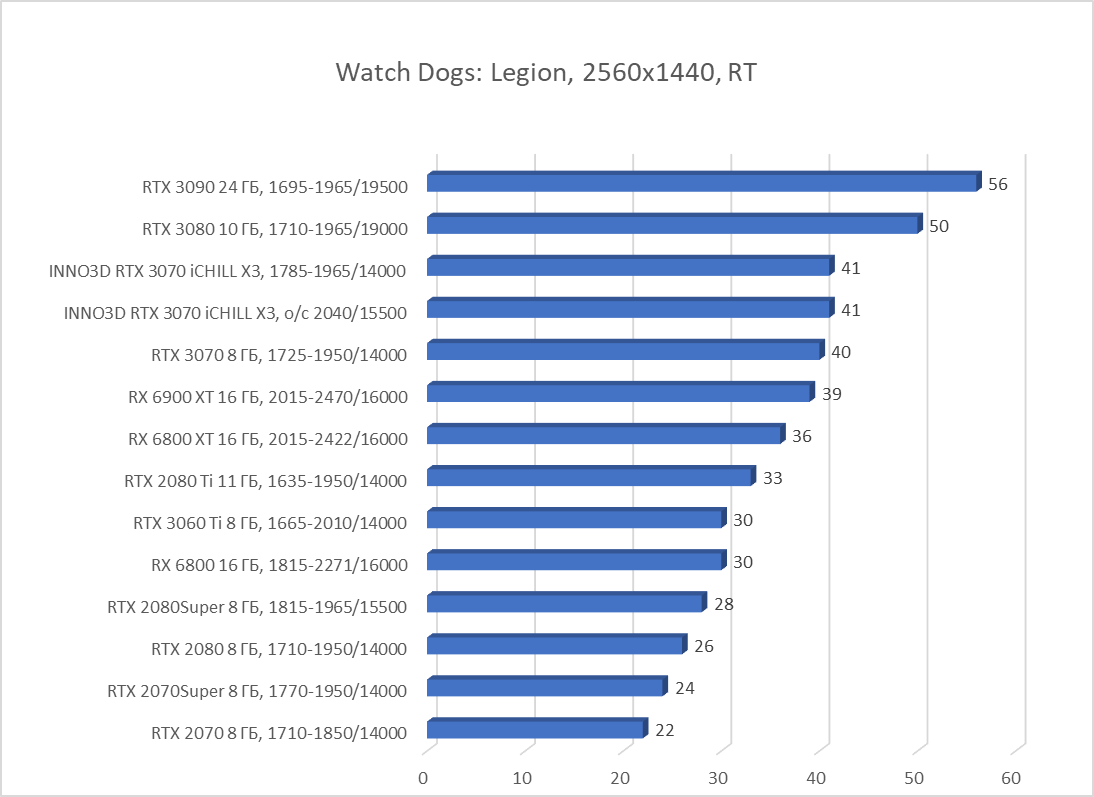

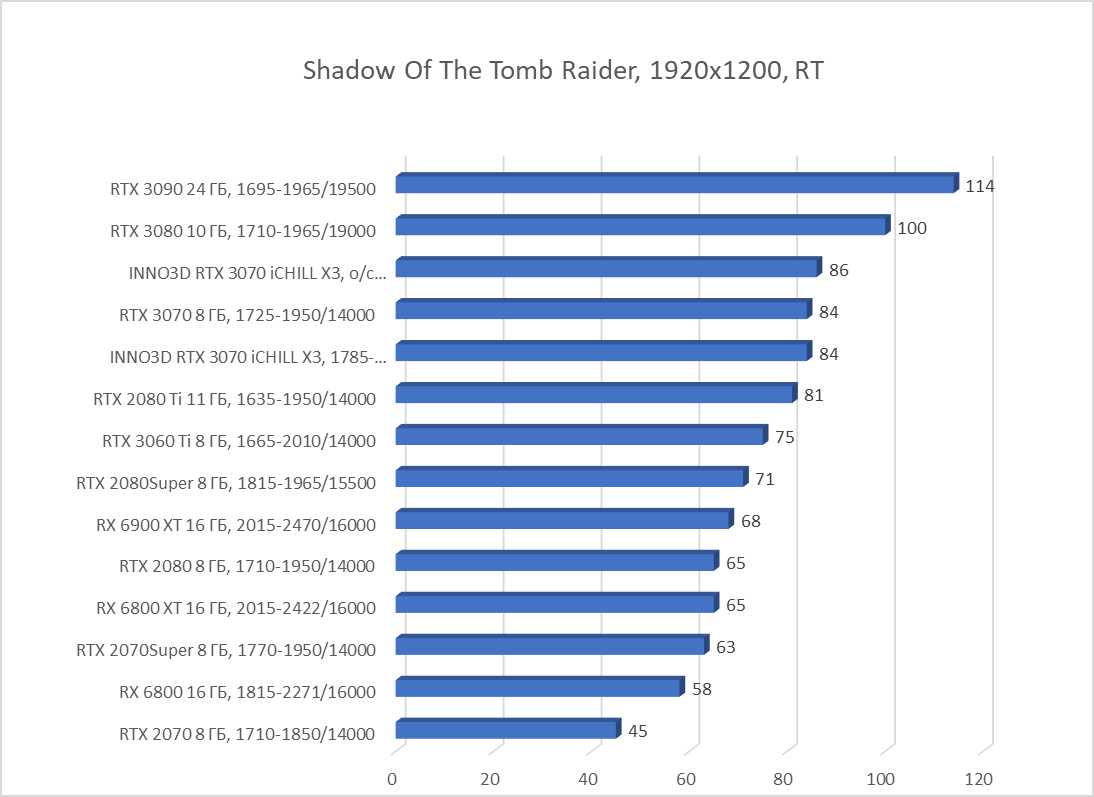

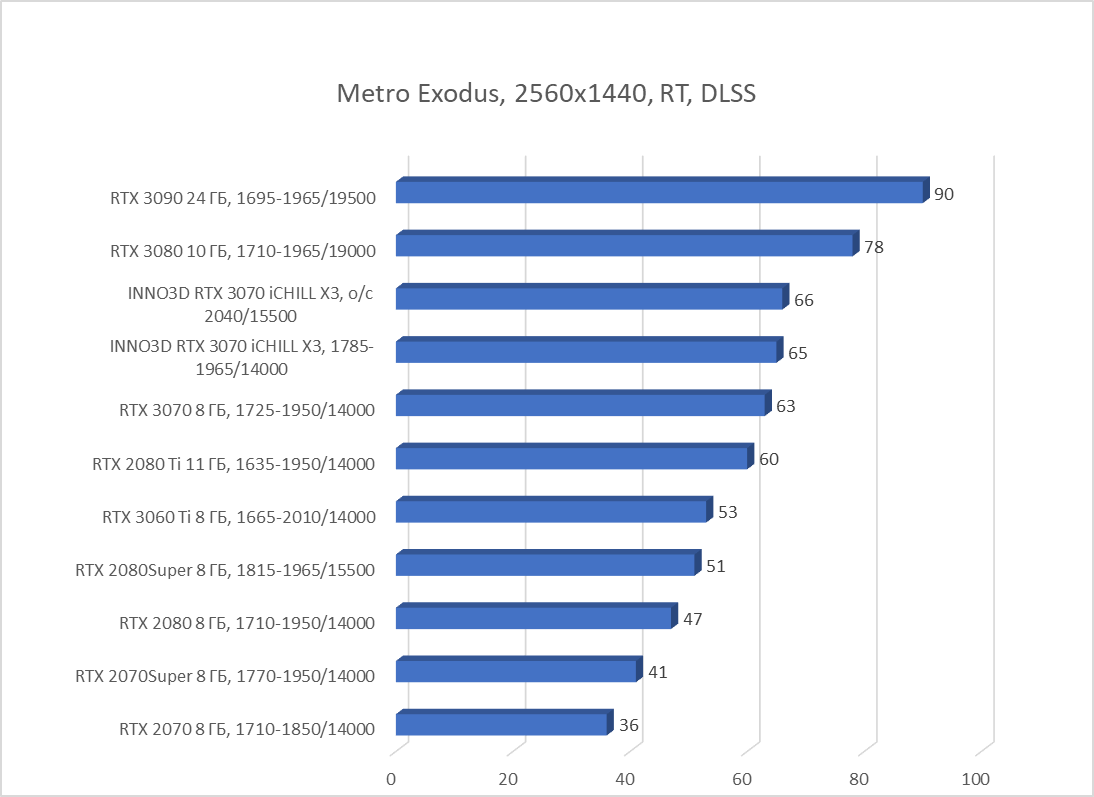

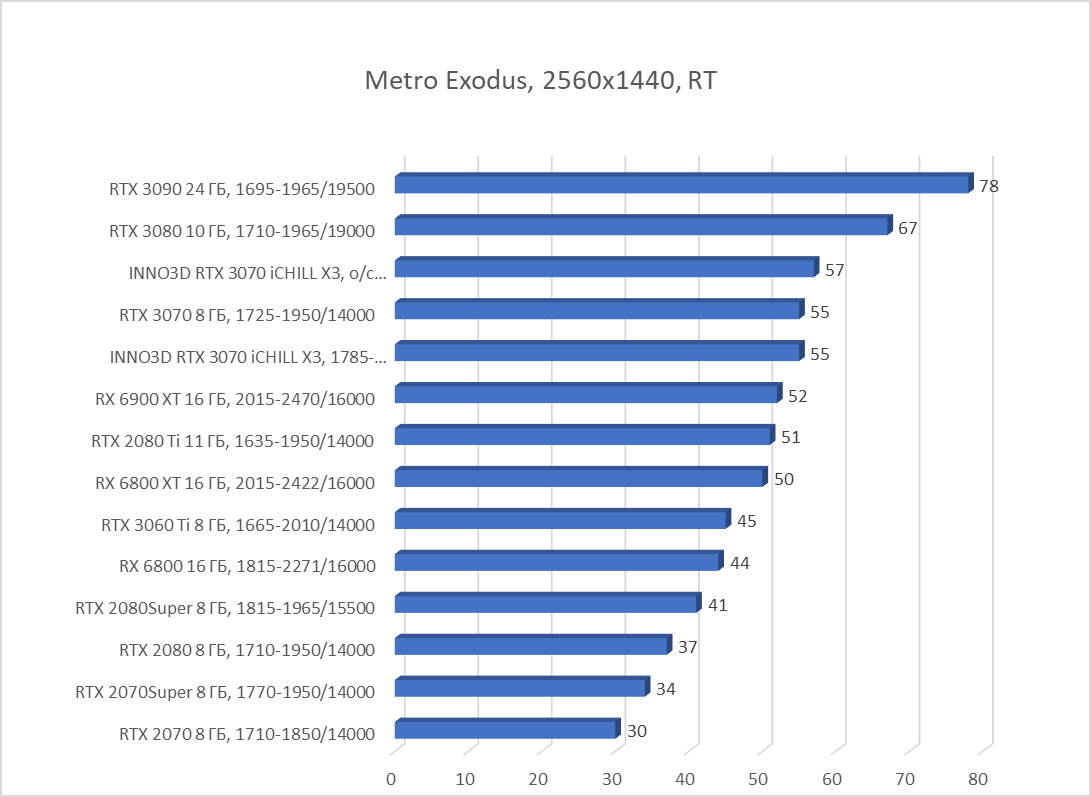

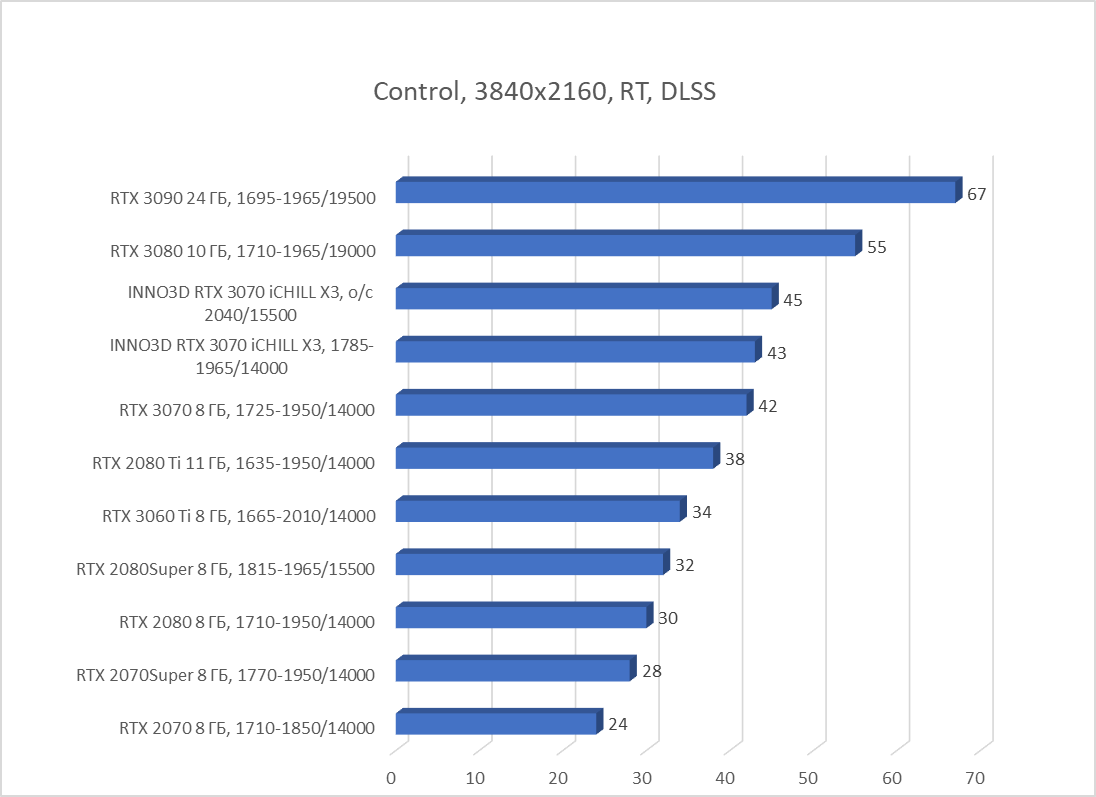

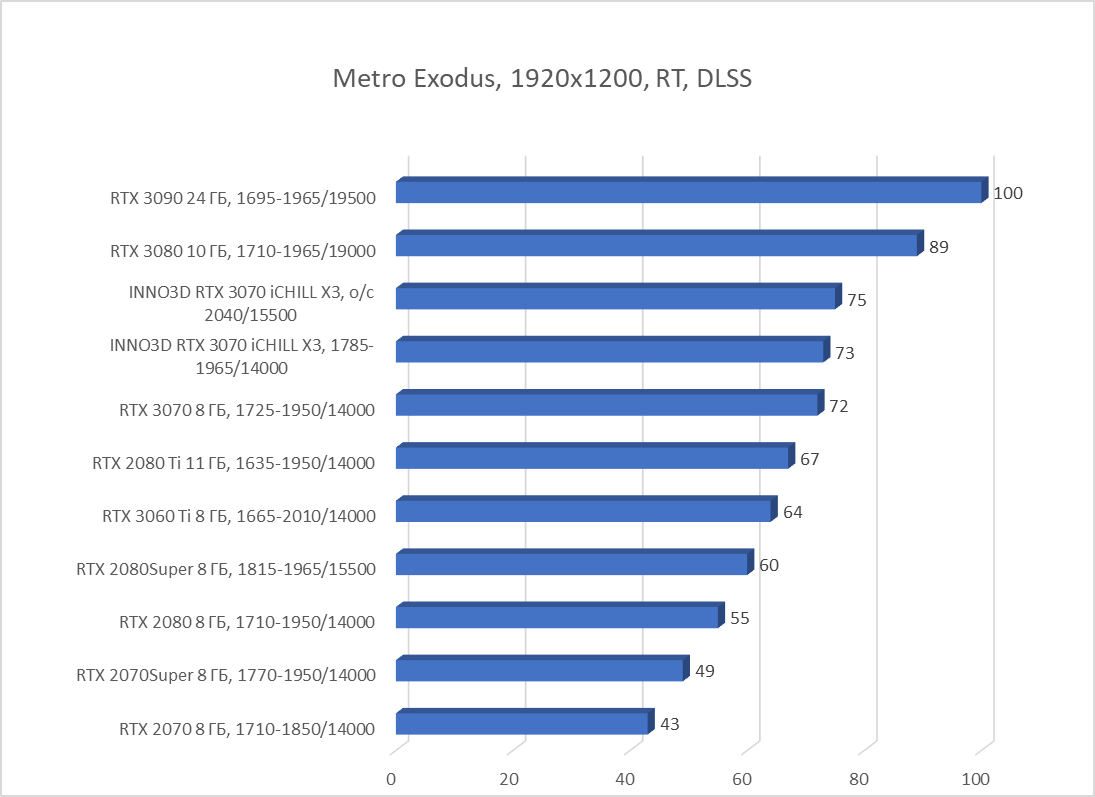

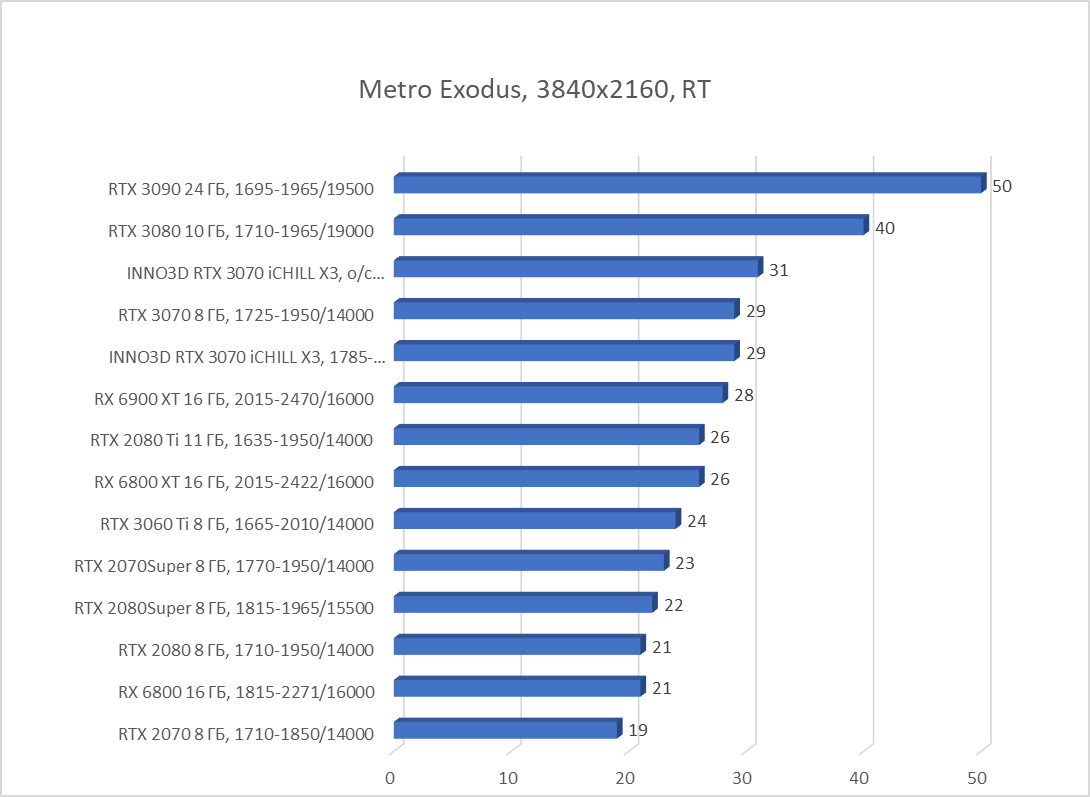

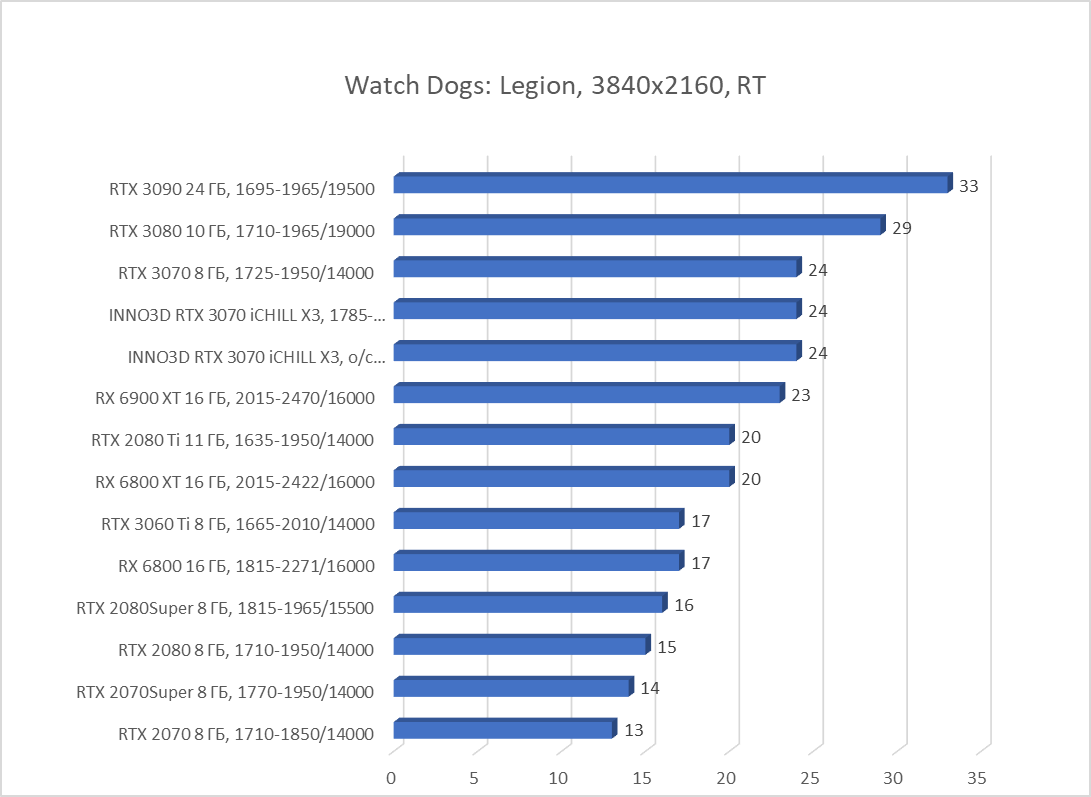

Результаты тестов с включенной аппаратной трассировкой лучей
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:
- Вариант рейтинга iXBT.com без включения RT
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — Radeon RX 560 (то есть сочетание скорости и функций Radeon RX 560 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3070 и его конкуренты.
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 05 | RX 6800 16 ГБ, 1815—2271/16000 | 1040 | 122 | 85 000 |
| 06 | Inno3D RTX 3070 iChill X3,разгон до 2040/15500 | 1010 | 113 | 89 000 |
| 07 | Inno3D RTX 3070 iChill X3, 1785—1965/14000 | 990 | 111 | 89 000 |
| 08 | RTX 3070 8 ГБ, 1725—1950/14000 | 980 | 115 | 85 000 |
| 09 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 970 | 102 | 95 000 |
| 11 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 840 | 124 | 68 000 |
Наши тесты показали небольшое преимущество Radeon RX 6800 над GeForce RTX 3070 в играх с чистой растеризацией. И даже небольшой разгон карты Inno3D не позволил ей догнать Radeon RX 6800.
- Вариант рейтинга iXBT.com с включением RT
Рейтинг составлен по 4 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). На сегодня она поддерживается ускорителями серии Nvidia GeForce RTX и AMD Radeon RX 6000. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2070 (то есть сочетание скорости и функций GeForce RTX 2070 приняты за 100%).
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 03 | Inno3D RTX 3070 iChill X3,разгон до 2040/15500 | 180 | 20 | 89 000 |
| 04 | Inno3D RTX 3070 iChill X3, 1785—1965/14000 | 180 | 20 | 89 000 |
| 05 | RTX 3070 8 ГБ, 1725—1950/14000 | 180 | 21 | 85 000 |
| 07 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 160 | 17 | 95 000 |
| 10 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 140 | 21 | 68 000 |
| 11 | RX 6800 16 ГБ, 1815—2271/16000 | 130 | 15 | 85 000 |
Мы уже знаем, что при включении RT производительность Radeon RX 6800 падает намного сильнее, нежели у GeForce RTX 3070, поэтому Radeon RX 6800 оказался на последнем месте в группе. Для таких игр пока предпочтительнее ускоритель Nvidia, о чем мы уже писали.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Учитывая возможности флагманских карт и их явную нацеленность на использование в высоких разрешениях, приводим рейтинг только для разрешения 4К (поэтому цифры в рейтинге iXBT.com иные). Для расчета рейтинга полезности использованы розничные цены на начало февраля 2020 года.
- Вариант рейтинга полезности без включения RT
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — Radeon RX 560 (то есть сочетание скорости и функций Radeon RX 560 приняты за 100%). В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3070 и его конкуренты.
Внимание! Ввиду очередного массового обострения «майнинговой болезни» из продажи пропали не только видеокарты последнего поколения, но и многие их предшественники. Цены стали чисто спекулятивными и меняются кардинально почти каждый день. Из-за этого расчет рейтингов полезности стал бессмысленным, мы приводим эти рейтинги просто по традиции, но при сложившейся ситуации на рынке выводы на их основе делать нельзя.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 02 | RX 6800 16 ГБ, 1815—2271/16000 | 251 | 2135 | 85 000 |
| 03 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 248 | 1683 | 68 000 |
| 06 | RTX 3070 8 ГБ, 1725—1950/14000 | 236 | 2005 | 85 000 |
| 07 | Inno3D RTX 3070 iChill X3,разгон до 2040/15500 | 232 | 2069 | 89 000 |
| 09 | Inno3D RTX 3070 iChill X3, 1785—1965/14000 | 226 | 2008 | 89 000 |
| 10 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 210 | 1992 | 95 000 |
- Вариант рейтинга полезности с включением RT
Рейтинг составлен по 4 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). На сегодня она поддерживается ускорителями серии Nvidia GeForce RTX и AMD Radeon RX 6000. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2070 (то есть сочетание скорости и функций GeForce RTX 2070 приняты за 100%).
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 01 | Inno3D RTX 3070 iChill X3,разгон до 2040/15500 | 21 | 190 | 89 000 |
| 02 | RTX 3070 8 ГБ, 1725—1950/14000 | 21 | 181 | 85 000 |
| 03 | Inno3D RTX 3070 iChill X3, 1785—1965/14000 | 20 | 182 | 89 000 |
| 04 | RTX 2080 Super 8 ГБ, 1815—1965/15500 | 20 | 137 | 68 000 |
| 10 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 17 | 160 | 95 000 |
| 13 | RX 6800 16 ГБ, 1815—2271/16000 | 15 | 125 | 85 000 |
Выводы
Inno3D GeForce RTX 3070 iChill X4 (8 ГБ) — очень красивый, внешне эффектный представитель игрового ускорителя GeForce RTX 3070. Видеокарта имеет достаточно громоздкую систему охлаждения, поэтому занимает три слота в системном блоке, а ее длина — 30 см. Кулер к тому же чуть шумноват, но имеет важное достоинство: возможность простого демонтажа вентиляторов для чистки СО без снятия ее с карты.
Видеокарта Inno3D имеет немного повышенные частоты работы GPU, однако прирост от этого совсем крохотный. Чуть больше можно выжать с помощью ручного разгона, однако разгон ограничен на уровне драйверов. Плата обладает отличной системой питания, поэтому разгон мог бы быть впечатляющим, если бы не ограничение потребления. Впрочем, такая система питания по крайней мере гарантирует высокую стабильность работы. Стоит упомянуть и превращение карты в сверкающий космический корабль или уникальный истребитель после включения подсветки.
Отметим, что GeForce RTX 3070, как и GeForce RTX 3080, отлично подходит для игры в разрешении 4К в играх без трассировки лучей. И даже с RT+DLSS новый ускоритель способен обеспечить приемлемый комфорт в ряде играх в таком разрешении. Разумеется, в разрешении 2.5К эта видеокарта легко потянет игры с максимальным качеством графики с трассировкой лучей даже без DLSS! То есть новые технологии уверенно движутся по пути более широкого применения. Если раньше за приемлемый комфорт в высоких разрешениях на максимальных настройках требовалось платить очень много, то теперь и за 50-55 тысяч рублей можно получить отменный современный ускоритель для разрешения 2.5К и даже 4К.
Мы уже говорили, что сегодня 4К-приемники (как мониторы, так и телевизоры) сильно упали в цене и представлены уже не только в премиальном ценовом сегменте, как это было 2 года назад при выходе GeForce RTX 2080 Ti (который тогда был единственным ускорителем, успешно тянущим разрешение 3840×2160 в играх с высокими настройками графики), когда 4К-мониторы и 4К-телевизоры с реальным HDR также имели стоимость около 100 тысяч рублей или выше. Сейчас нормальный 4К-монитор можно купить дешевле, чем любую видеокарту из линейки GeForce RTX 30. То есть сейчас возможность комфортно играть в 4К появилась и у потребителей среднего звена.
Возвращаясь к GeForce RTX 3070, нельзя забывать и про ряд сопутствующих семейству GeForce RTX 30 новых интересных решений Nvidia, включая поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение с 120 FPS или 8K-разрешение при помощи одного кабеля. Также отметим поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
Дополнение: Все это хорошо, однако сейчас ряд ускорителей, типа GeForce RTX 3080 и GeForce RTX 3060 Ti, в продаже вообще не найти, да и GeForce RTX 3070 почти пропали. Плюс непонятная ситуация с Radeon RX 6000, которых также нет. Жуть что творится... Надеюсь, что когда видеокарты вернутся на прилавки, этот обзор кому-нибудь пригодится.
