Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix Radeon RX 6700 XT Gaming OC 12 ГБ 192-битной GDDR6.
Кратко о главном
В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций. (Материал был подготовлен до выхода в свет RTX 3080 Ti).
В целом Radeon RX 6700 XT демонстрирует свою принадлежность к числу очень производительных ускорителей типа GeForce RTX 3070/3060 Ti, попав аккурат между ними. Учитывая, что ранее Radeon RX 6800 демонстрировал производительность выше GeForce RTX 3070 (в играх без трассировки лучей), логично было ожидать, что «середняк» уровня Radeon RX 6700 XT будет примерно на уровне GeForce RTX 3060 Ti, а он оказался даже выше. На практике это означает, что Radeon RX 6700 XT позволит комфортно играть в разрешении 2.5К при максимальных настройках графики, но все это справедливо, если мы не рассматриваем игры с трассировкой лучей. А в случае подобных игр просадка производительности у RX 6700 XT такова, что при высоких настройках графики про разрешение 2.5К можно забыть, и комфортно играть можно будет только в Full HD.
Характеристики карты

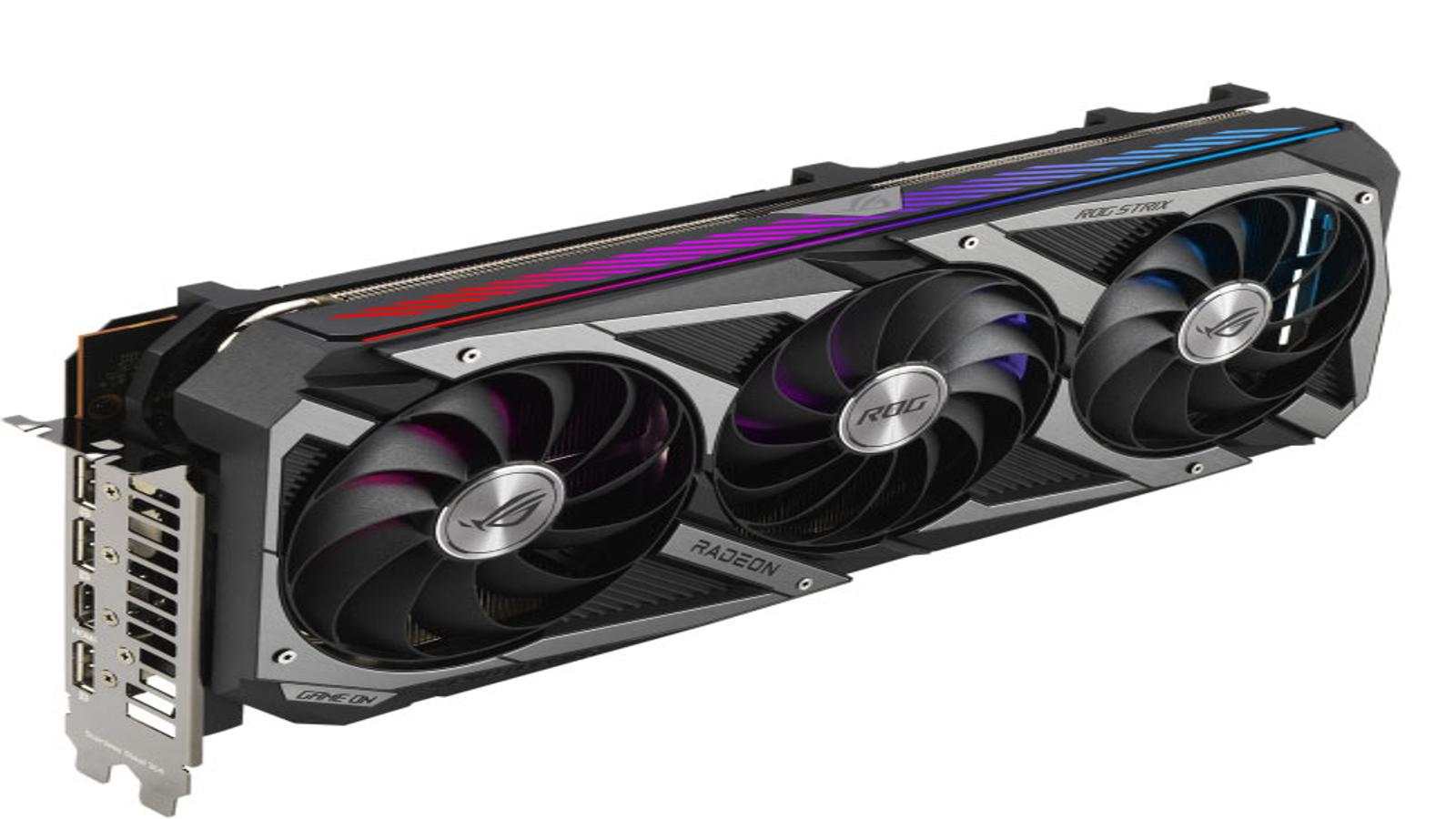

Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.
| Asus ROG Strix Radeon RX 6700 XT Gaming OC 12 ГБ 192-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon RX 6700 XT (Navi 22) | |
| Интерфейс | PCI Express x16 4.0 | |
| Частота работы GPU (ROPs), МГц | OC Mode: 2568(Boost)—2641(Max) Gaming Mode: 2548(Boost)—2641(Max) |
2424(Boost)—2643(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 4000 (16000) | 4000 (16000) |
| Ширина шины обмена с памятью, бит | 192 | |
| Число вычислительных блоков в GPU | 40 | |
| Число операций (ALU/CUDA) в блоке | 64 | |
| Суммарное количество блоков ALU/CUDA | 2560 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 160 | |
| Число блоков растеризации (ROP) | 64 | |
| Число блоков Ray Tracing | 40 | |
| Число тензорных блоков | - | |
| Размеры, мм | 320×140×58 | 265×100×40 |
| Количество слотов в системном блоке, занимаемые видеокартой | 3 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 212 | 190 |
| Энергопотребление в режиме 2D, Вт | 20 | 20 |
| Энергопотребление в режиме «сна», Вт | 4 | 4 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 42,9 | 32,7 |
| Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 |
| Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 |
| Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a | 1×HDMI 2.1, 3×DisplayPort 1.4a |
| Поддержка многопроцессорной работы | нет данных | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Питание: 8-контактные разъемы | 2 | 1 |
| Питание: 6-контактные разъемы | 0 | 1 |
| Максимальное разрешение/частота, DisplayPort | 3840×2160@120 Гц, 7680×4320@60 Гц | |
| Максимальное разрешение/частота, HDMI | 3840×2160@120 Гц, 7680×4320@60 Гц | |
| Розничные предложения карты Asus | ||
Память
Карта имеет 12 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 12 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4ZAF325BM-HC16) рассчитаны на условную номинальную частоту работы в 4000 (16000) МГц.

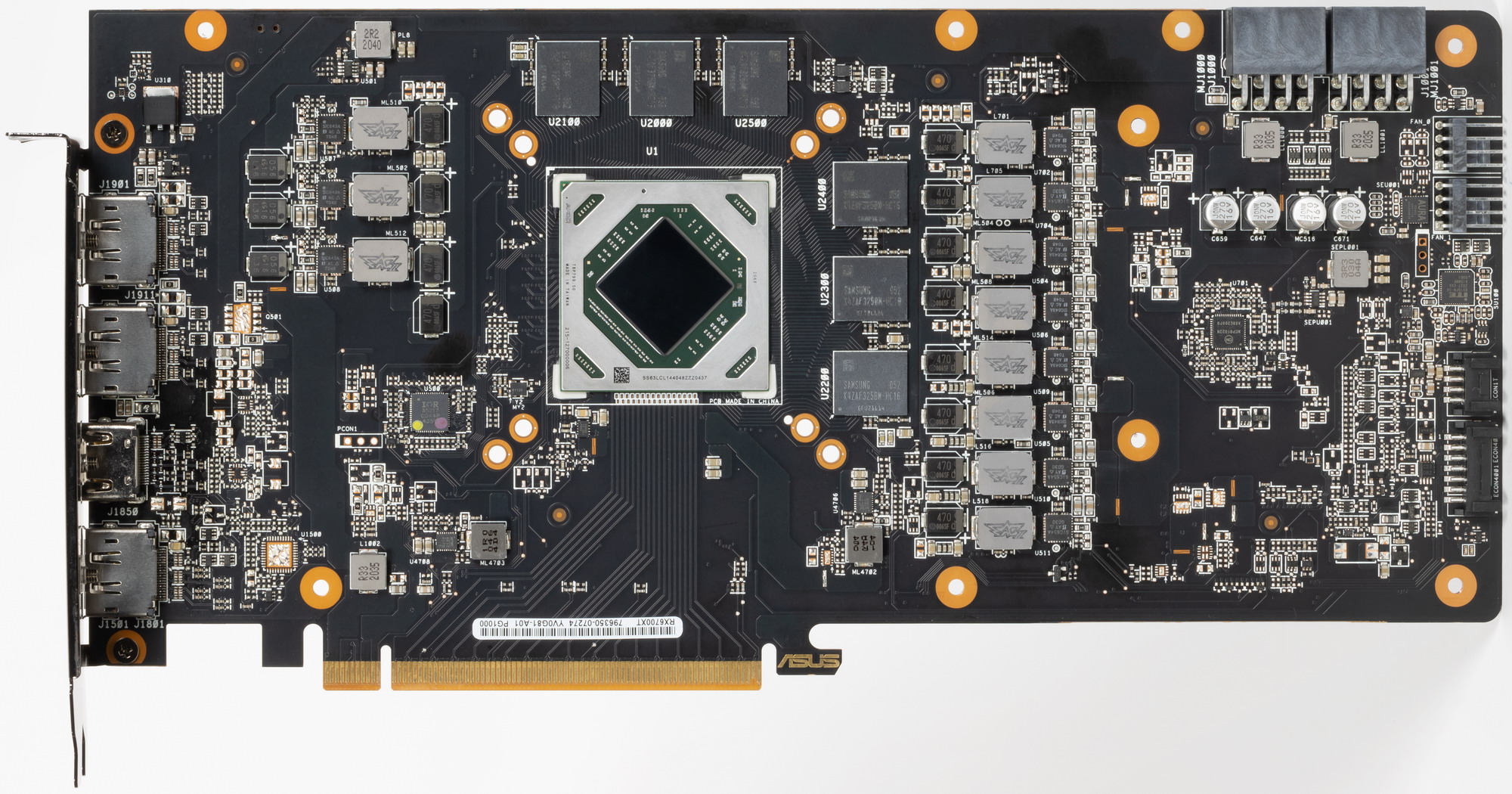

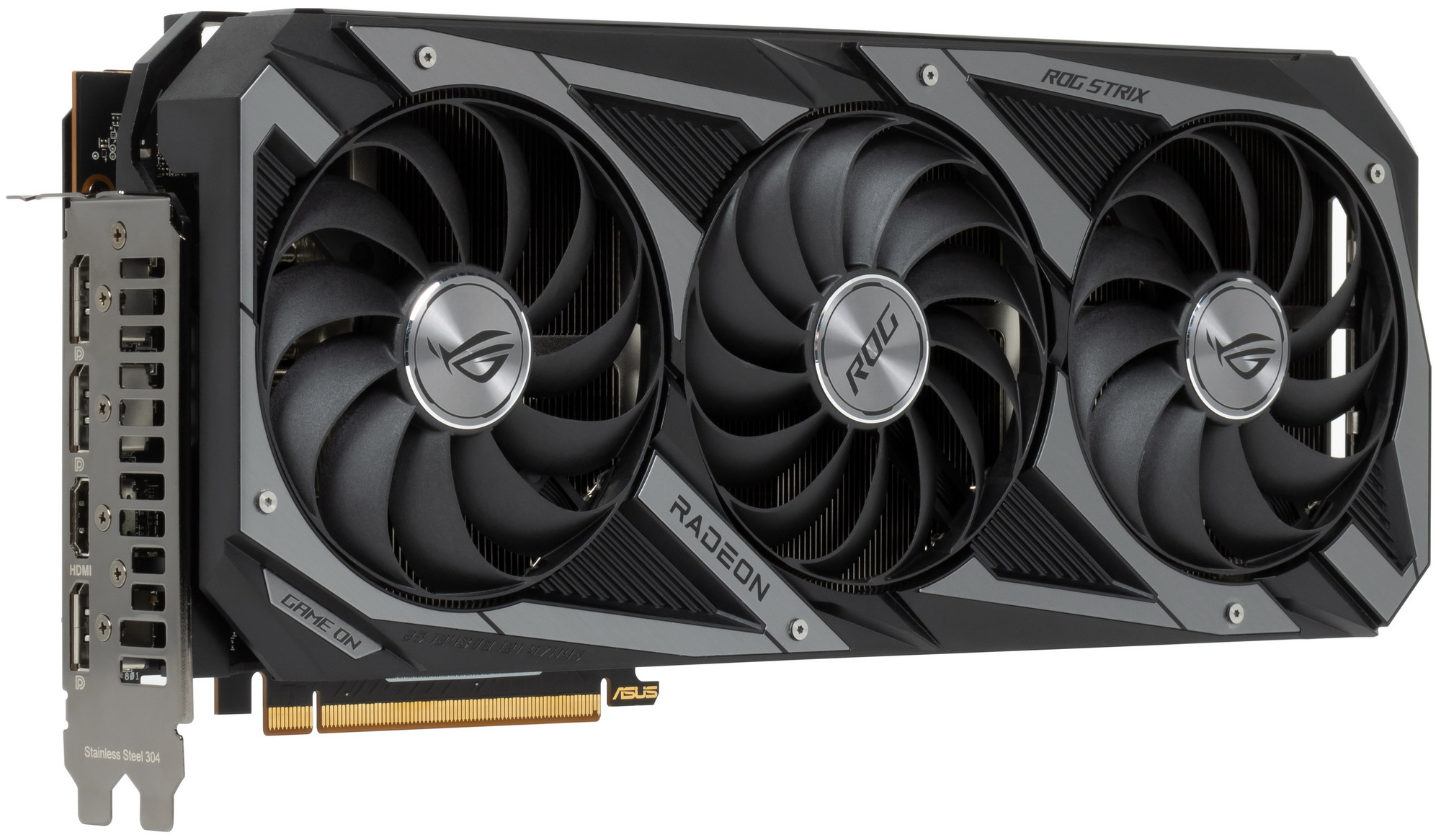

Особенности карты и сравнение с референсной AMD Radeon RX 6700 XT 12 ГБ
| Asus ROG Strix Radeon RX 6700 XT Gaming OC (12 ГБ) | AMD Radeon RX 6700 XT (12 ГБ) |
|---|---|
| вид спереди | |
|
|

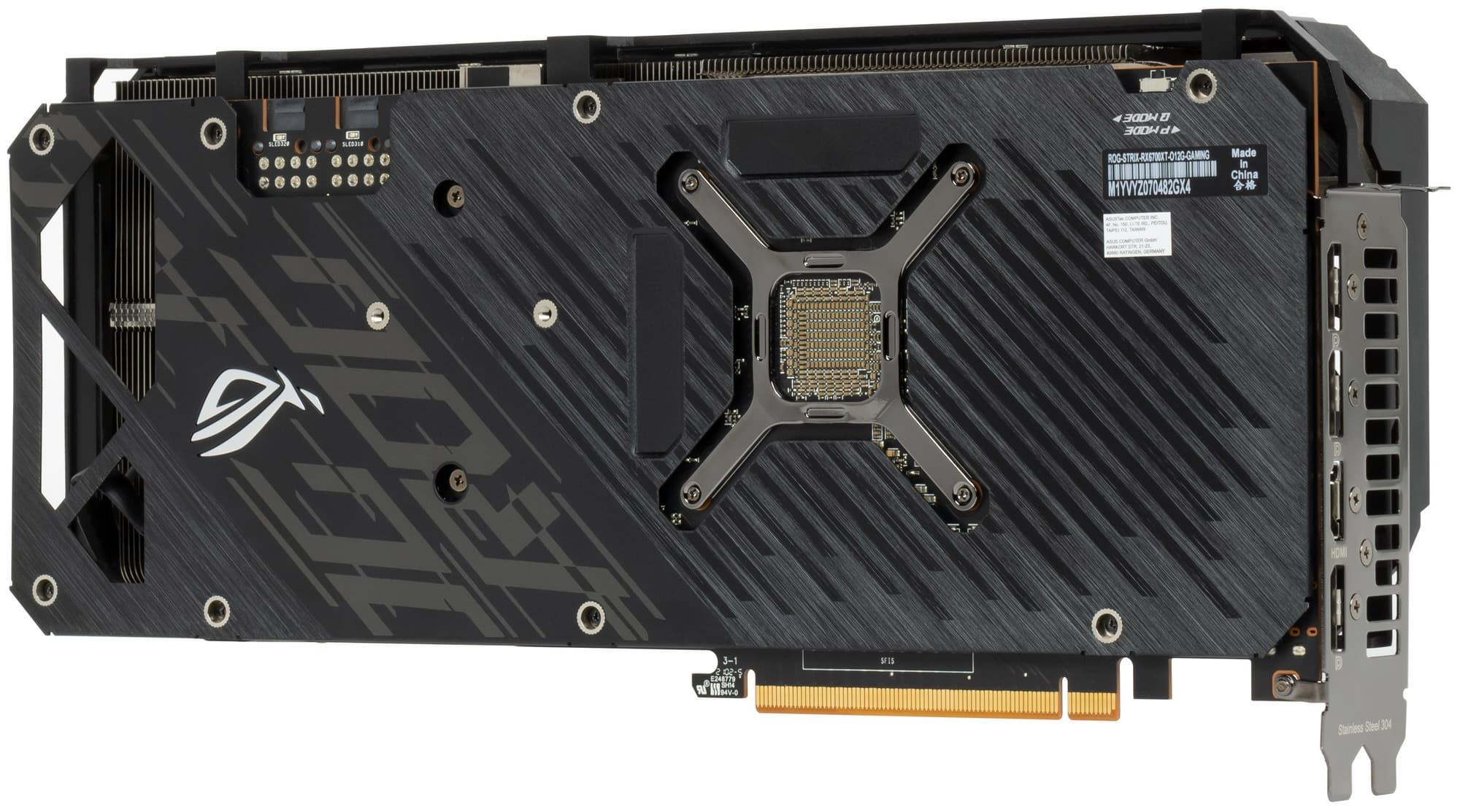

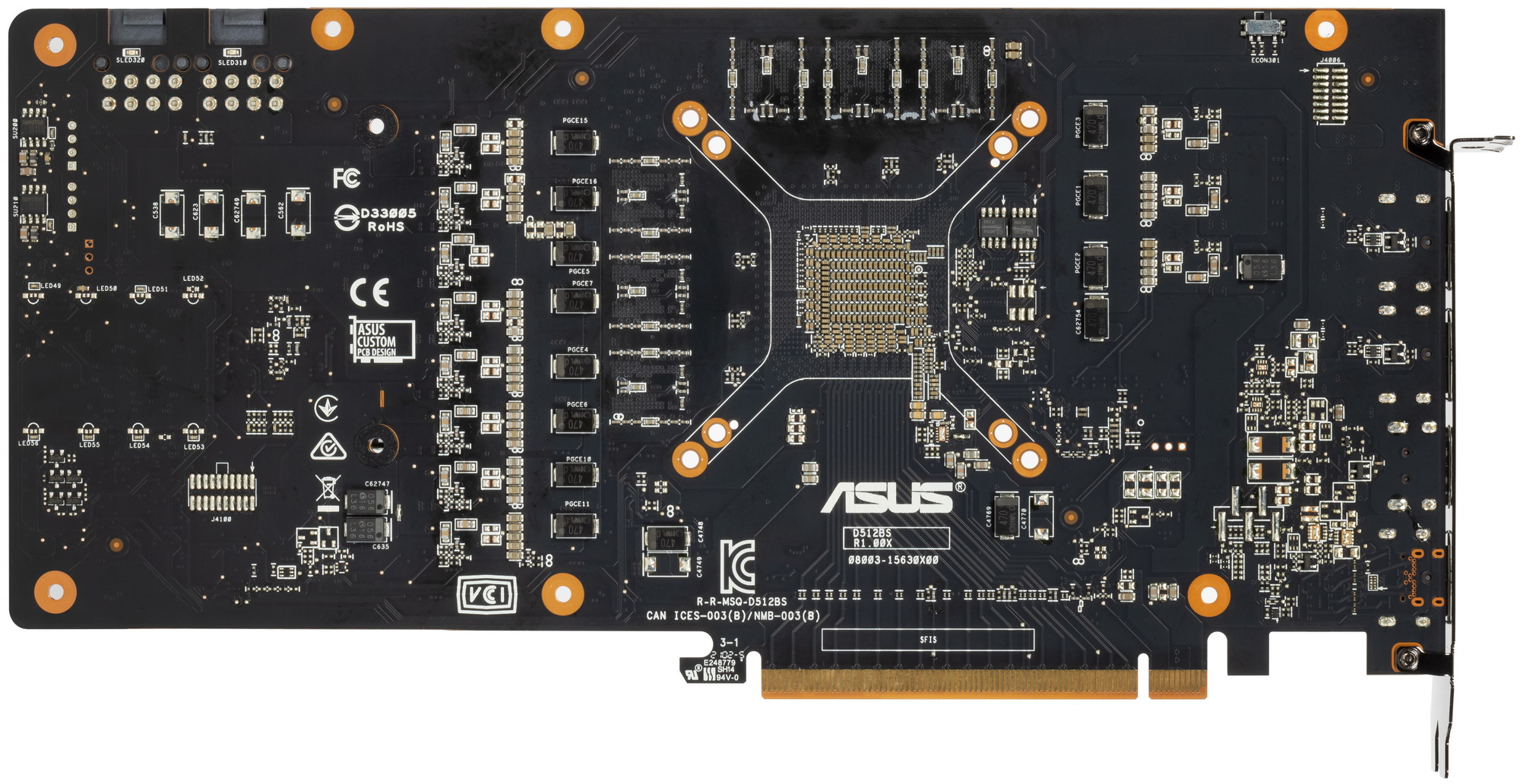

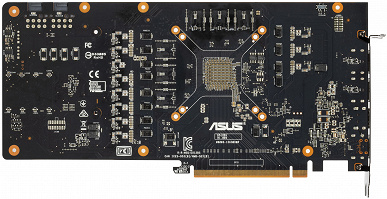

| вид сзади | |
|
|

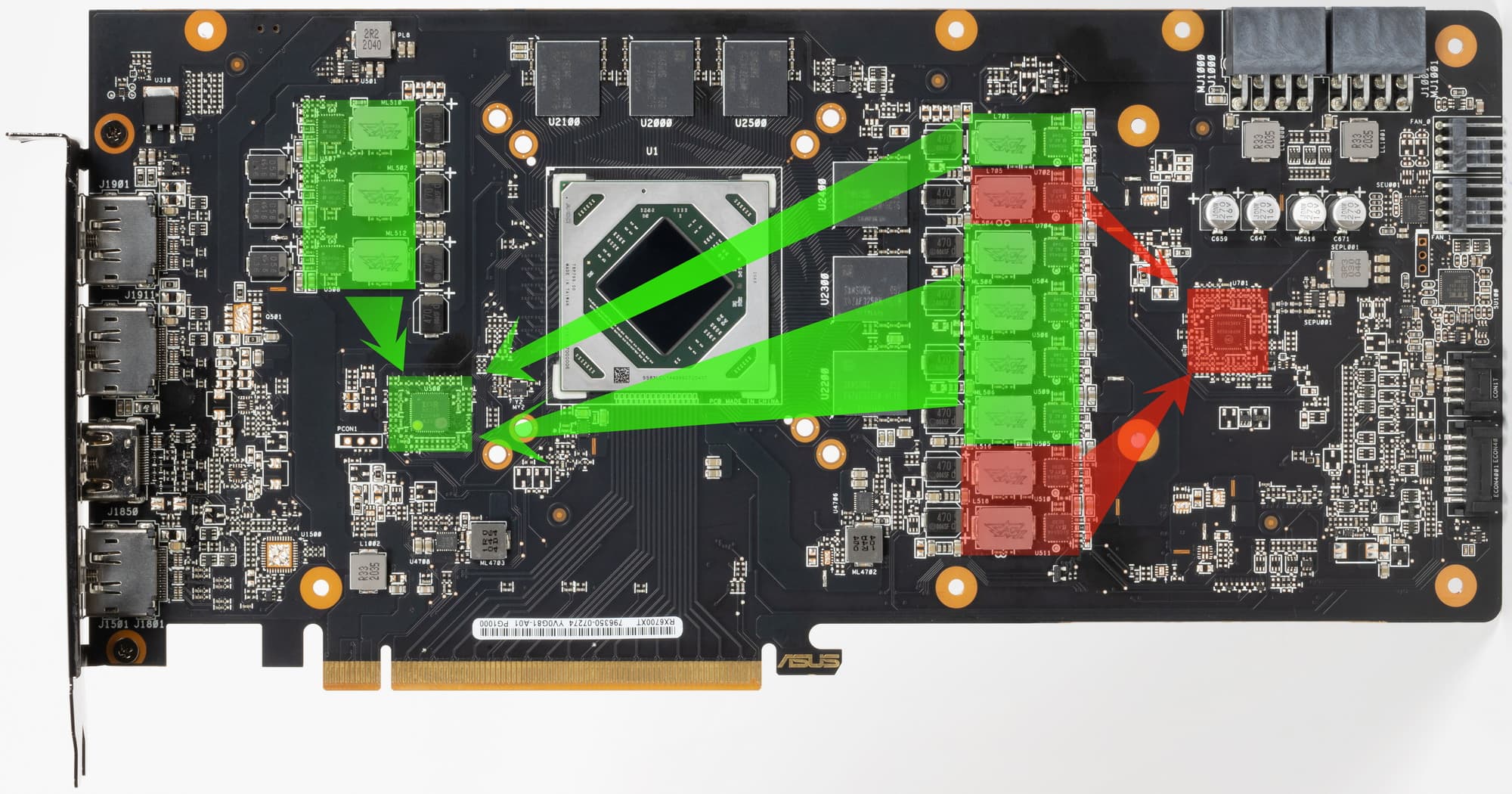

Суммарное количество фаз питания у референс-карты Radeon RX 6700 XT и у карты Asus одинаковое — 11. PCB у Asus в чем-то схожа с референсной, но есть и много отличий.

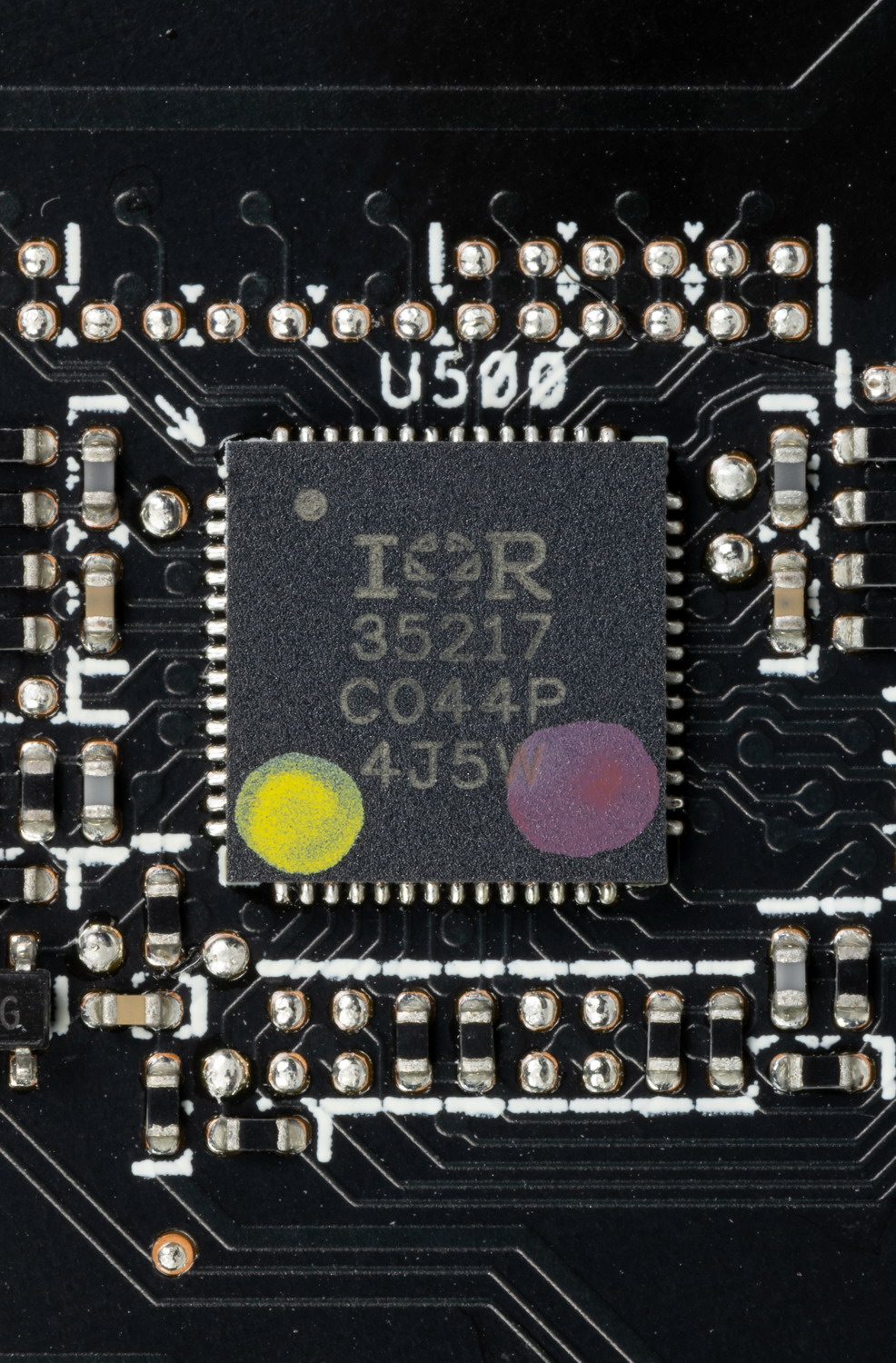

Зеленым цветом отмечена схема питания ядра, красным — памяти. ШИМ-контроллер IR35217 (IOR/Infineon) управляет 8 фазами питания GPU.

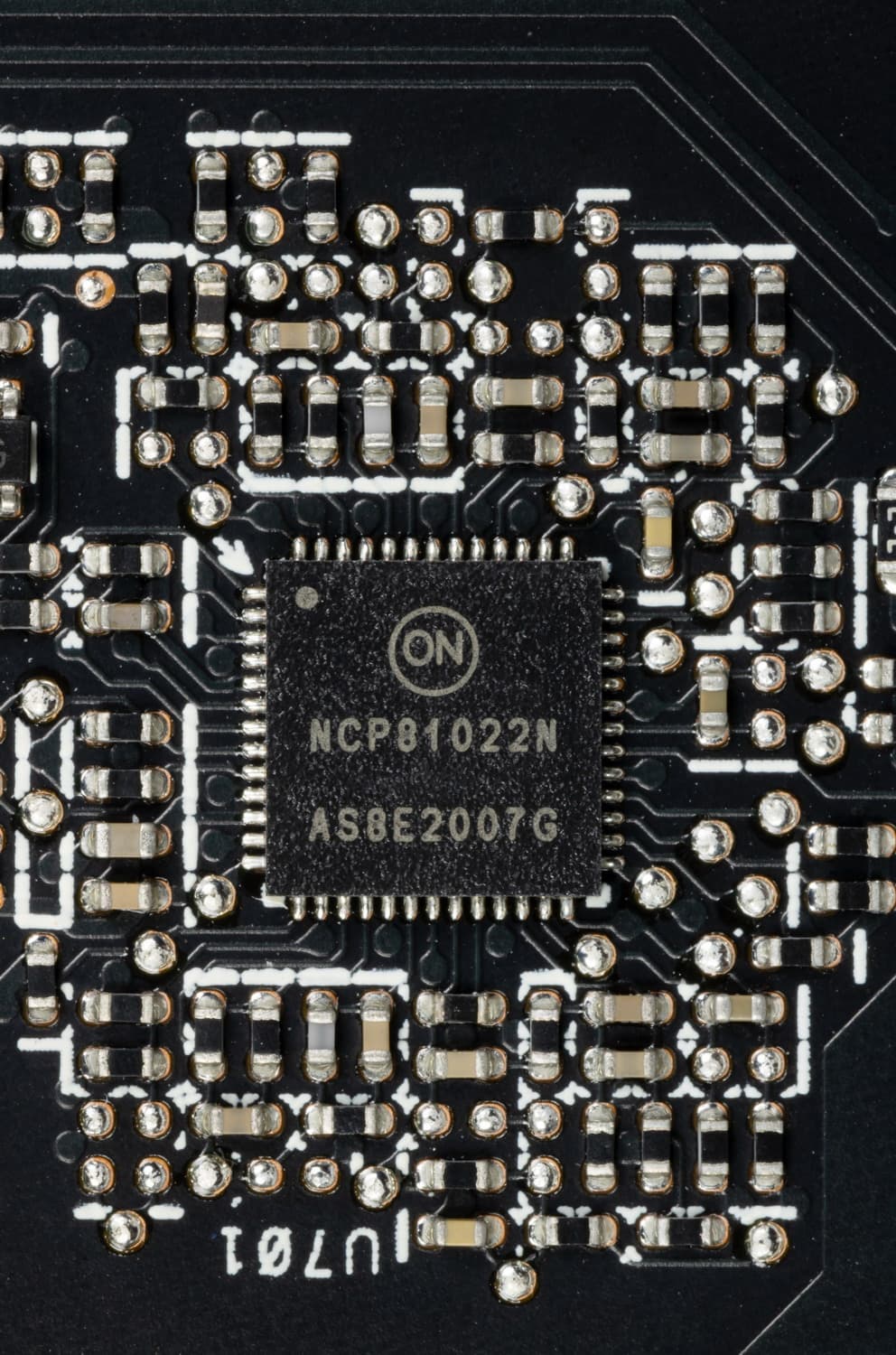

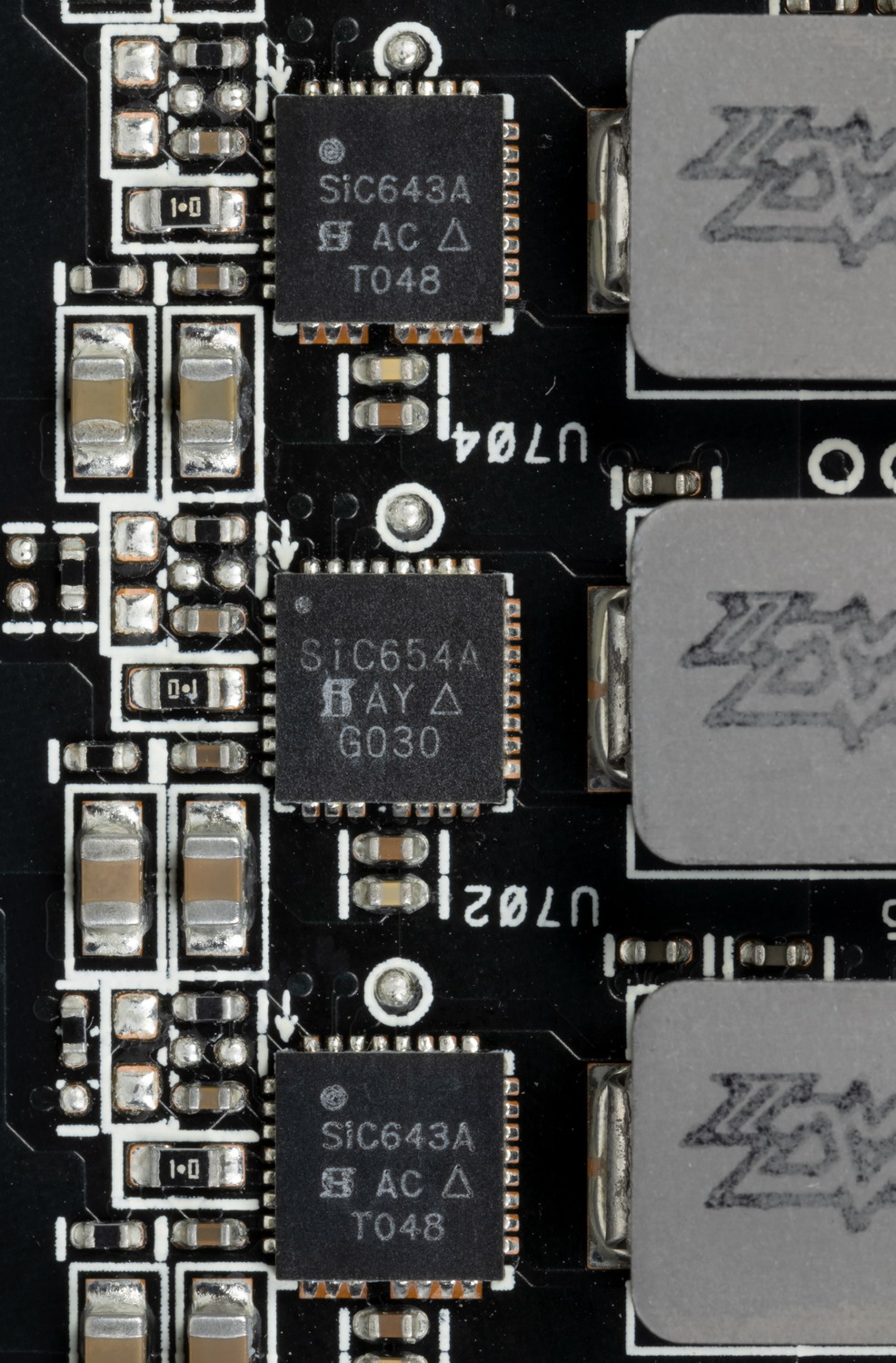

Также есть ШИМ-контроллер NCP81022 (On Semiconductor), управляющий тремя фазами питания микросхем памяти; он также расположен на лицевой стороне печатной платы.

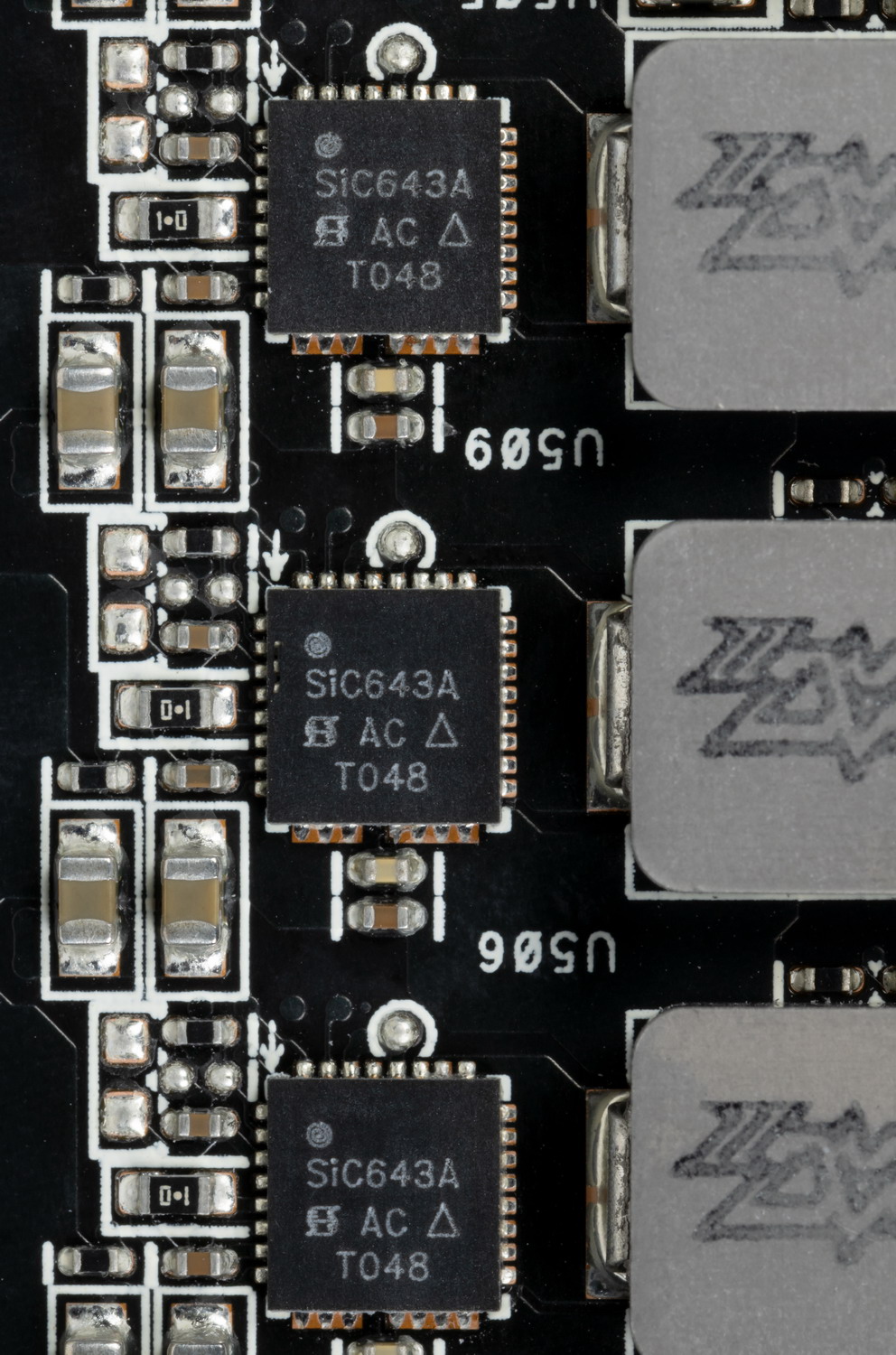

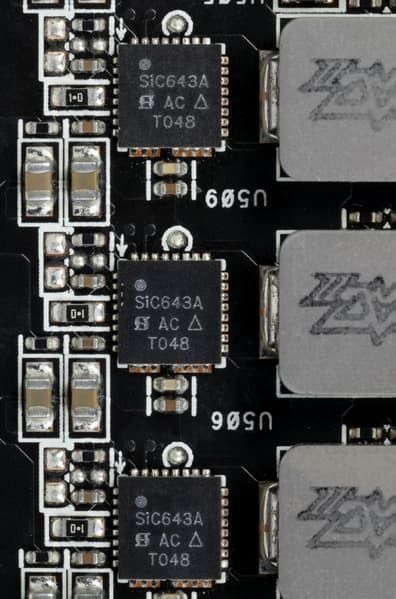

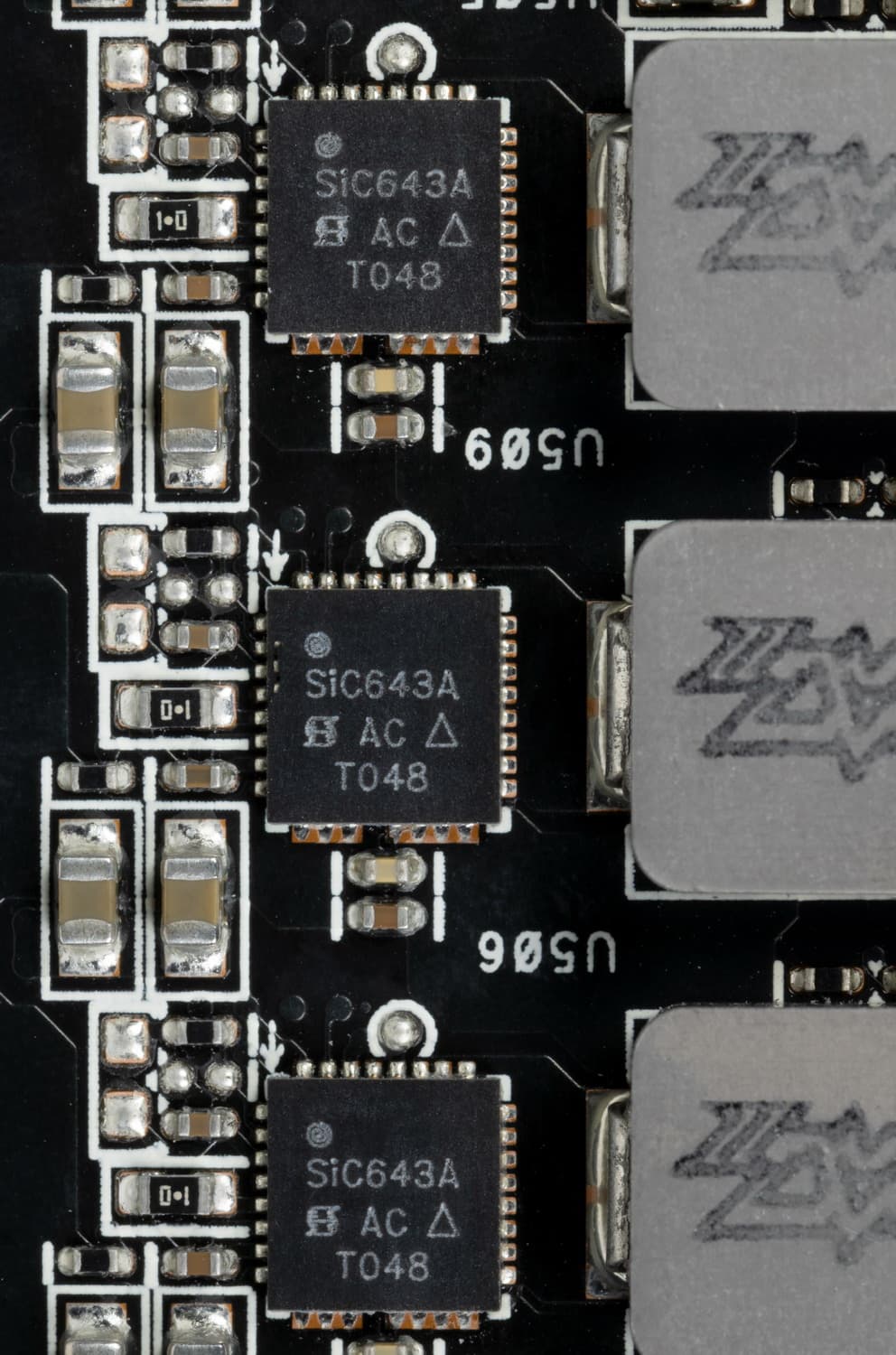

В преобразователе питания GPU, построенном с применением технологии Super Alloy Power II и современных твердотельных конденсаторов (что традиционно для Asus), используются транзисторные сборки DrMOS Vishay — в данном случае SiC643 для фаз питания GPU и SiC654 для фаз питания памяти, каждая из которых рассчитана на максимальный ток в 50 А.
У платы привычное количество видеовыходов (4), да и набор не менее привычен: 3 DP 1.4 и 1 HDMI 2.1.

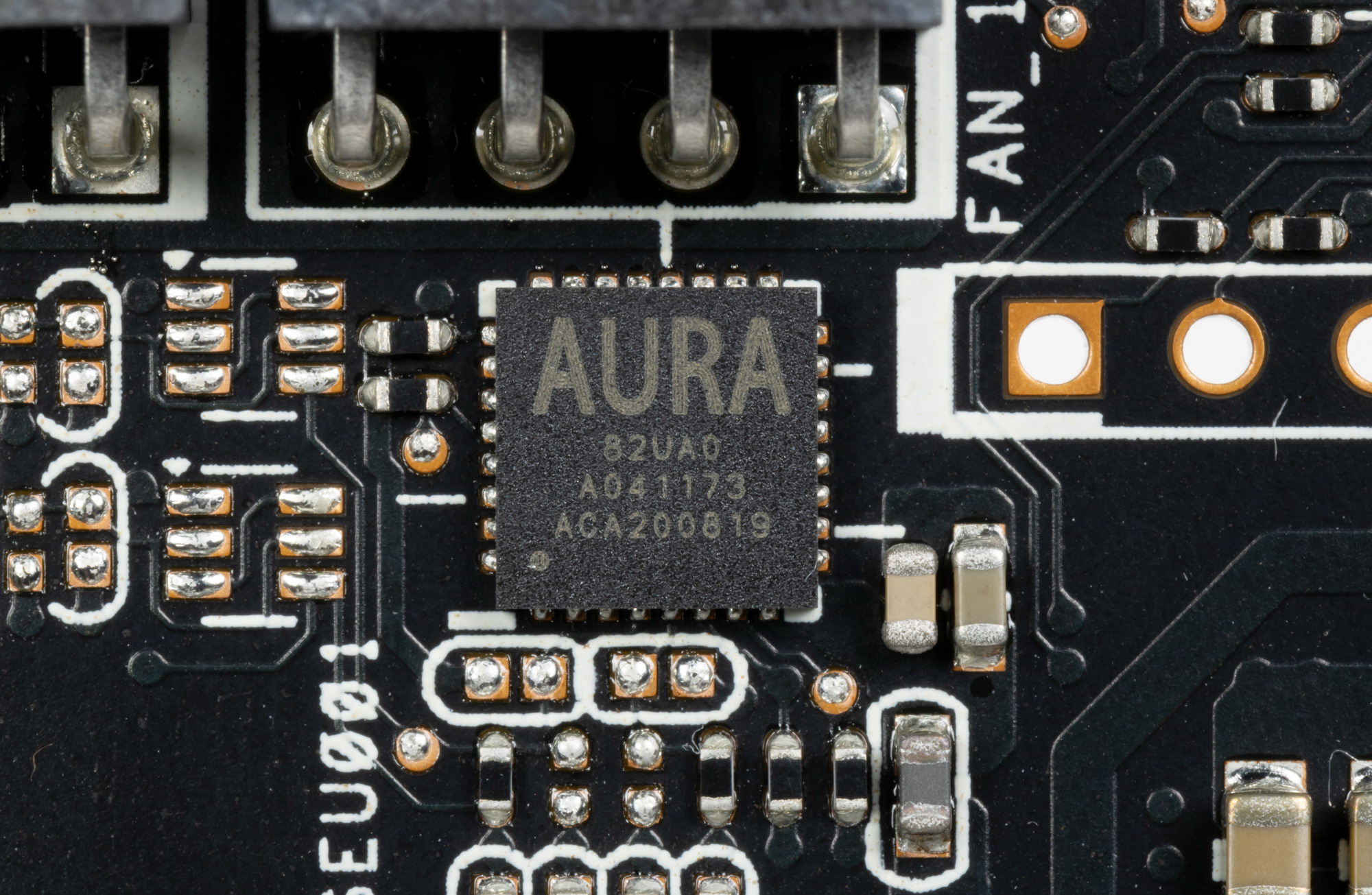

Еще на плате можно найти фирменный контроллер для управления подсветкой.

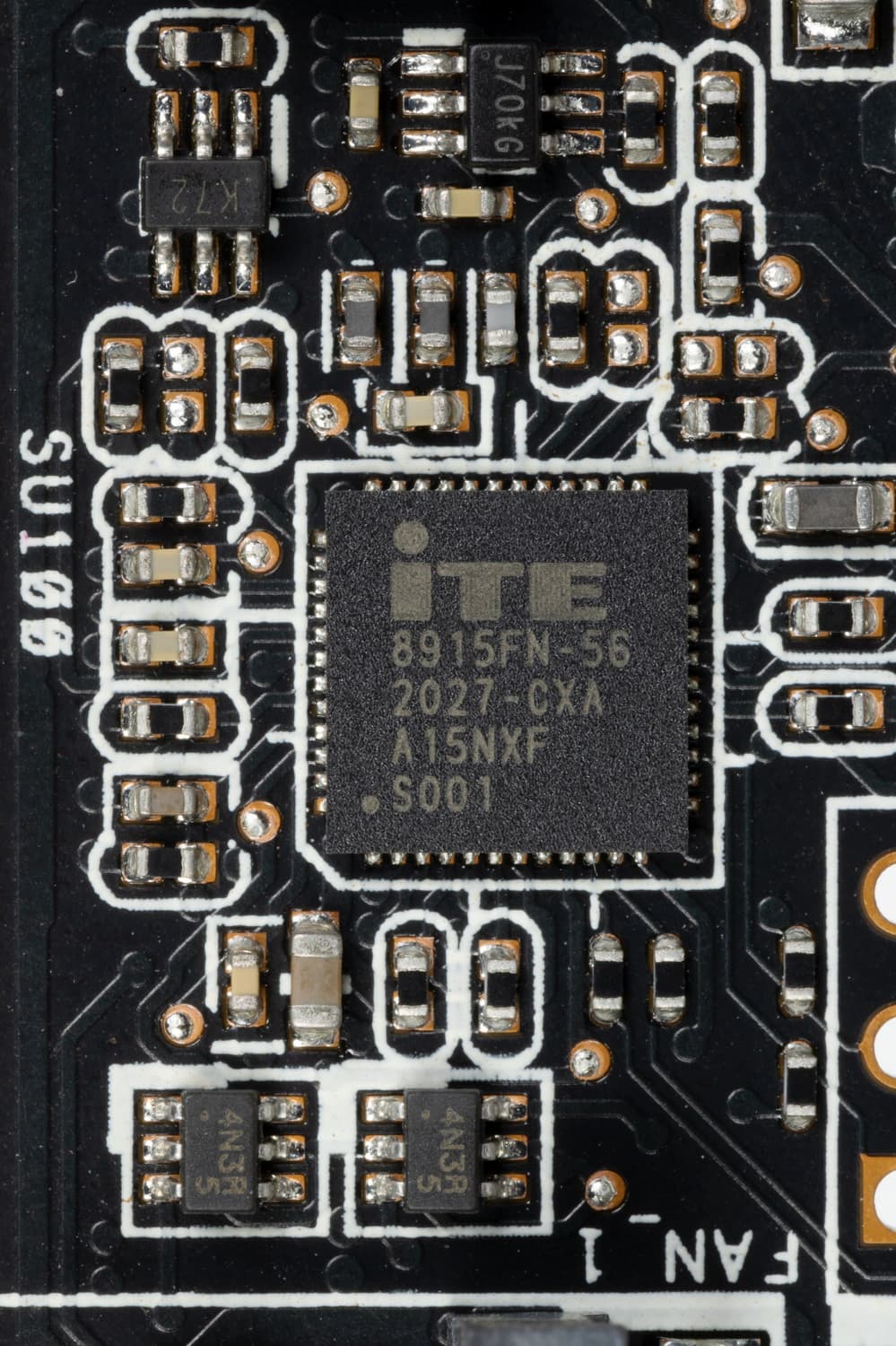

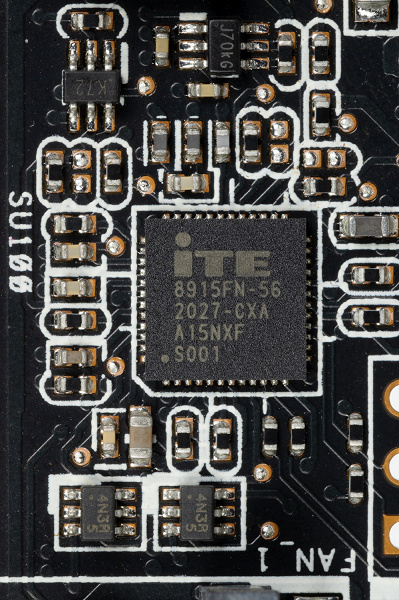

А мониторингом заведует хорошо известный процессор ITE.

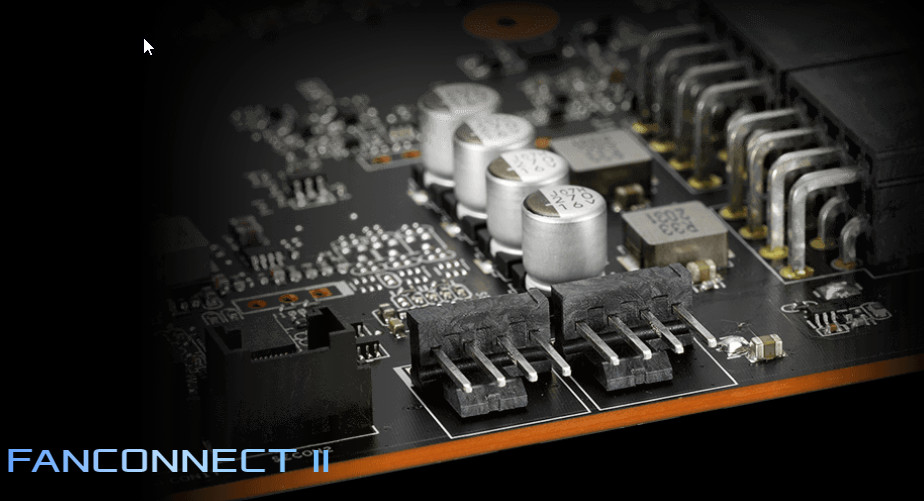

Он же управляет и двумя коннекторами FanConnect II для корпусных вентиляторов, которые смогут работать в зависимости от нагрева видеокарты.
Штатные частоты памяти равны референсным значениям. А вот буст-значение частоты работы ядра выше референс-аналога, что в среднем дает прирост производительности в 5%.
Ручной разгон был опробован с помощью стандартной утилиты AMD, входящей в состав панели управления драйверами (хотя возможен и через Asus GPU Tweak и MSI Afterburner). Максимально возможные для стабильной работы часто́ты оказались равны 2754/17088 МГц. При этом прирост производительности относительно референс-карты составил чуть более 8,5%.

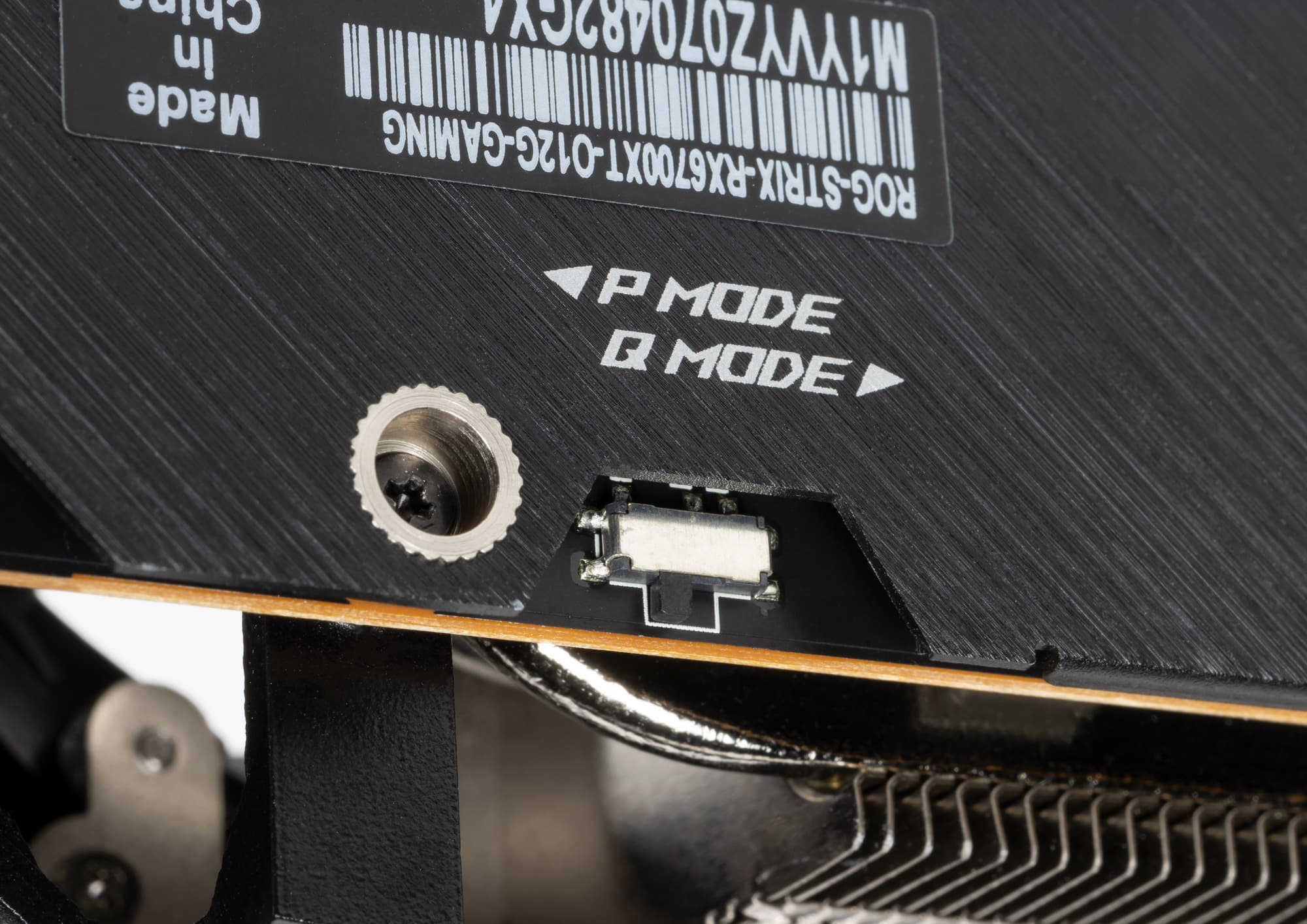

Видеокарта традиционно для серии ROG Strix имеет два варианта BIOS и переключатель на верхнем торце карты.
Позиции обозначены как P Mode (Performance) и Q Mode (Quiet). Разница заключается в разных кривых настройки работы вентиляторов (по частотам все практически идентично).
При малой нагрузке на GPU вентиляторы всегда останавливаются. Питание подается через два 8-контактных разъема.

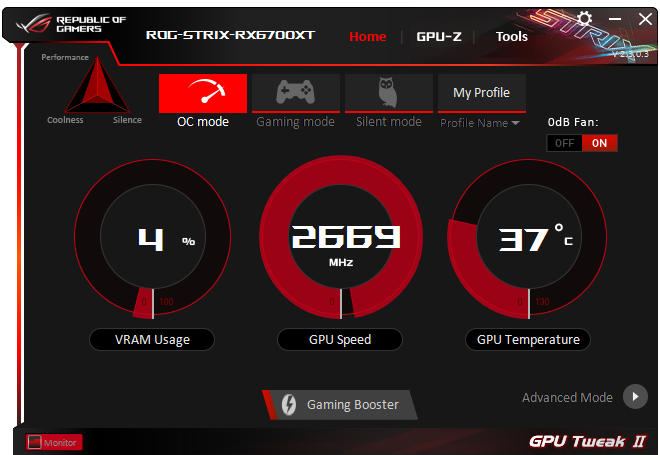

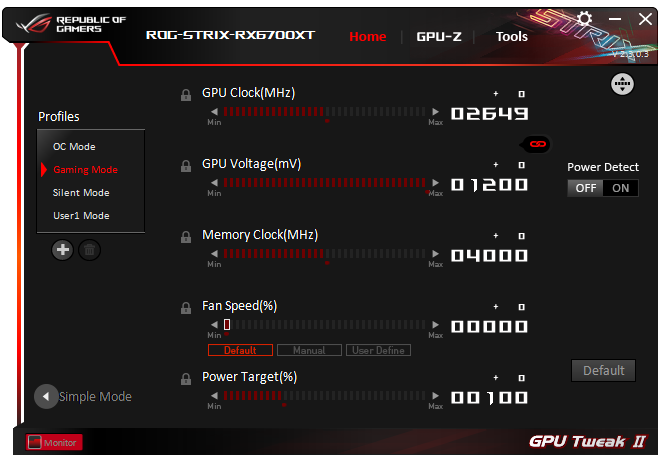

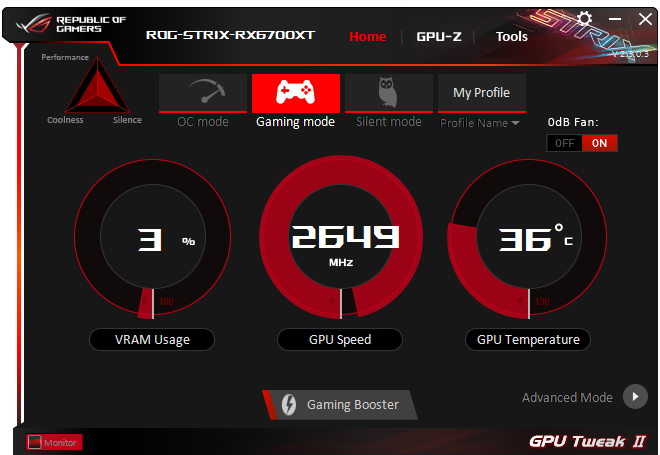

Управление работой карты обеспечивается с помощью хорошо известной фирменной утилиты Asus GPU Tweak II.
Нагрев и охлаждение

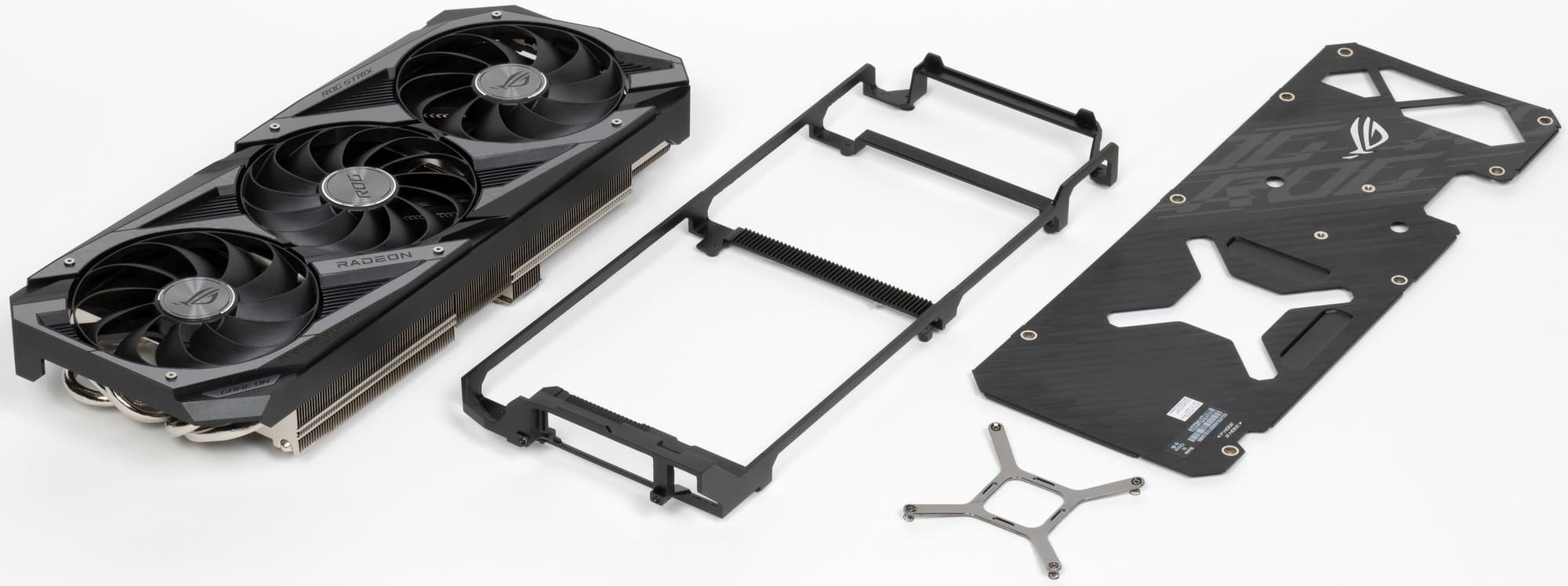

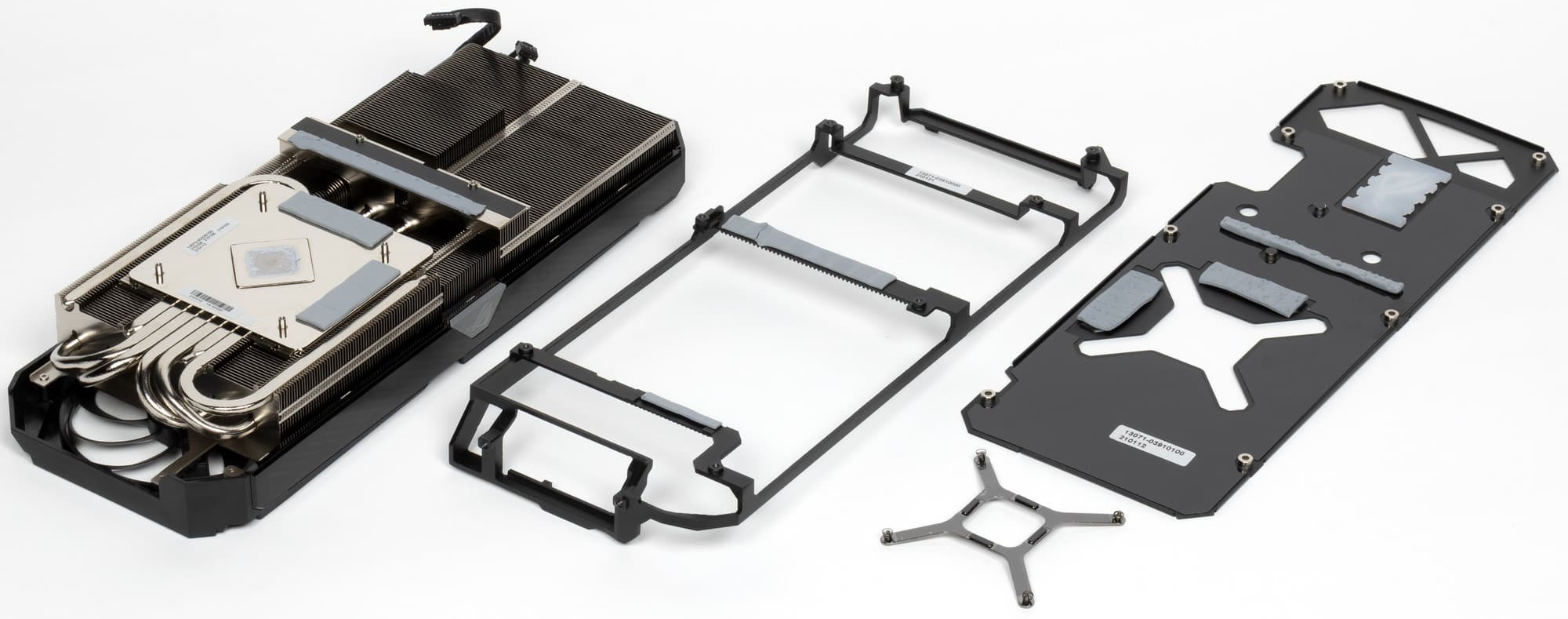

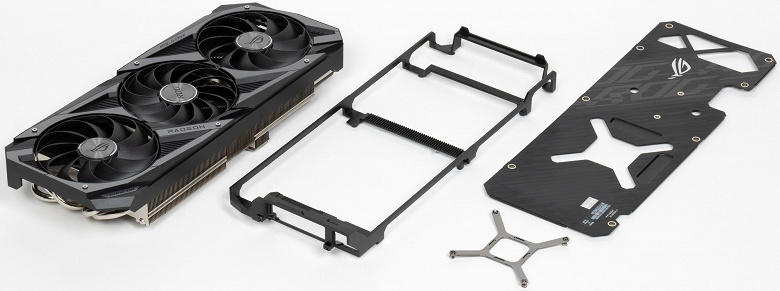

Основой СО является огромный двухсекционный пластинчатый никелированный радиатор с тепловыми трубками, припаянными к подошве прямого контакта с GPU и микросхемами памяти. Этот же радиатор служит охладителем и для некоторых компонентов преобразователей питания VRM с помощью небольшой подошвы. Для остальных мосфетов VRM предусмотрены отдельные радиаторы, размещенные на раме, прикрученной к основному радиатору. Задняя пластина выполнена из алюминия с электрозащитным покрытием и имеет двойное предназначение: служит элементом защиты PCB и через термоинтерфейс участвует в охлаждении оборотной стороны карты в зонах микросхем памяти и преобразователей питания.
Как видно из принципа работы данной СО, весь горячий воздух остается внутри корпуса, он выдувается частично за видеокарту, а также напрямую на материнскую плату. А значит, надо иметь хорошо продуваемый корпус.
Поверх радиатора установлен кожух с тремя вентиляторами ∅95 мм типа Axial-tech, у которых концы лопастей соединены кольцом для более четкого направления потоков воздуха на радиатор. К тому же у среднего вентилятора на 2 лопасти больше, чем у крайних.
И он же вентилятор вращается в противоположную сторону относительно крайних, что обеспечивает некий «эффект шестеренок», помогая бороться с турбулентностью потока воздуха.
Остановка вентиляторов при малой нагрузке происходит, если температура GPU опускается ниже 50 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, затем еще до загрузки ОС выключаются. Затем снова включаются на несколько секунд до загрузки видеодрайвера, а после опроса рабочей температуры опять выключаются. Ниже есть видеоролик на эту тему. Вентиляторы выключаются в простое с любым вариантом BIOS.
Мониторинг температурного режима с помощью утилиты MSI Afterburner:
BIOS P Mode (Performance):

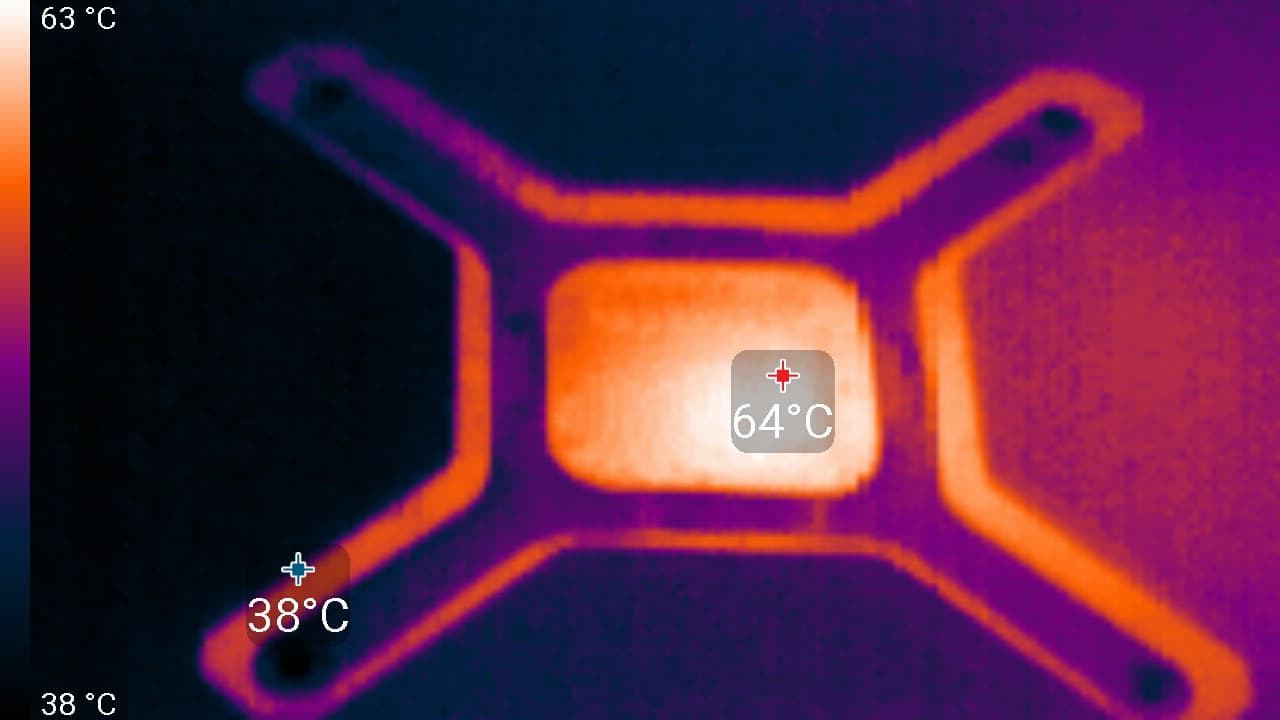

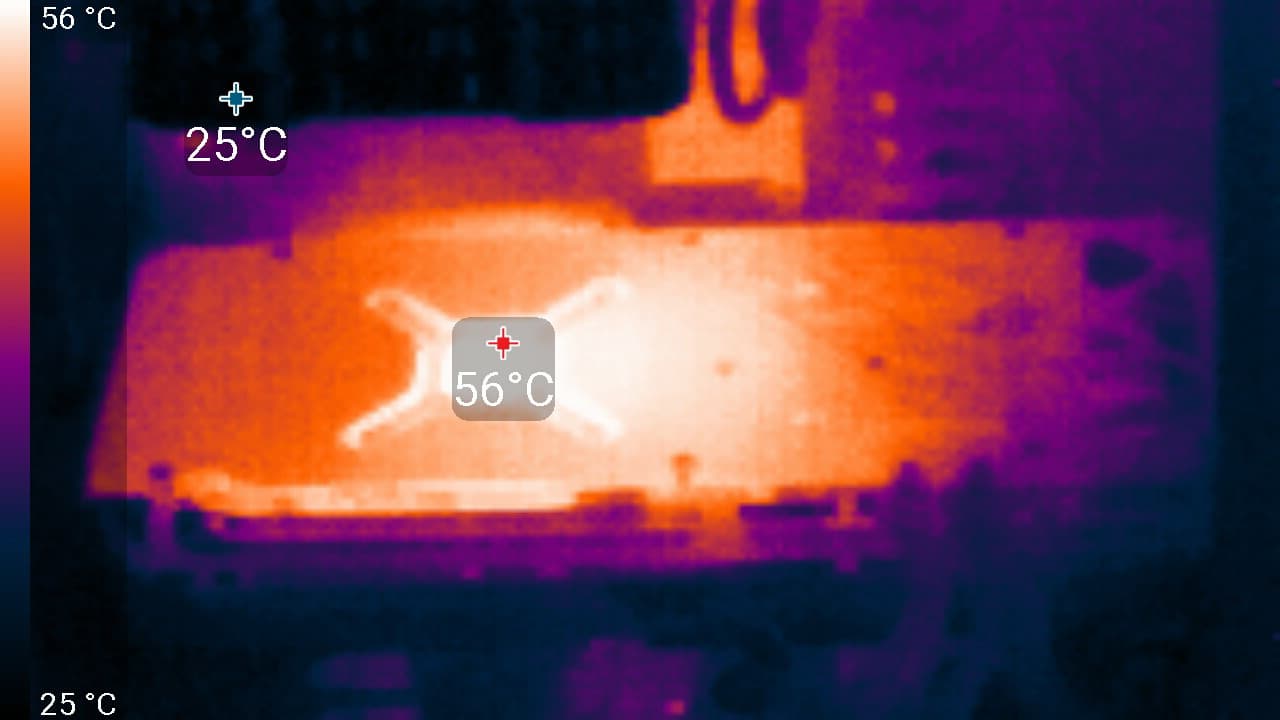

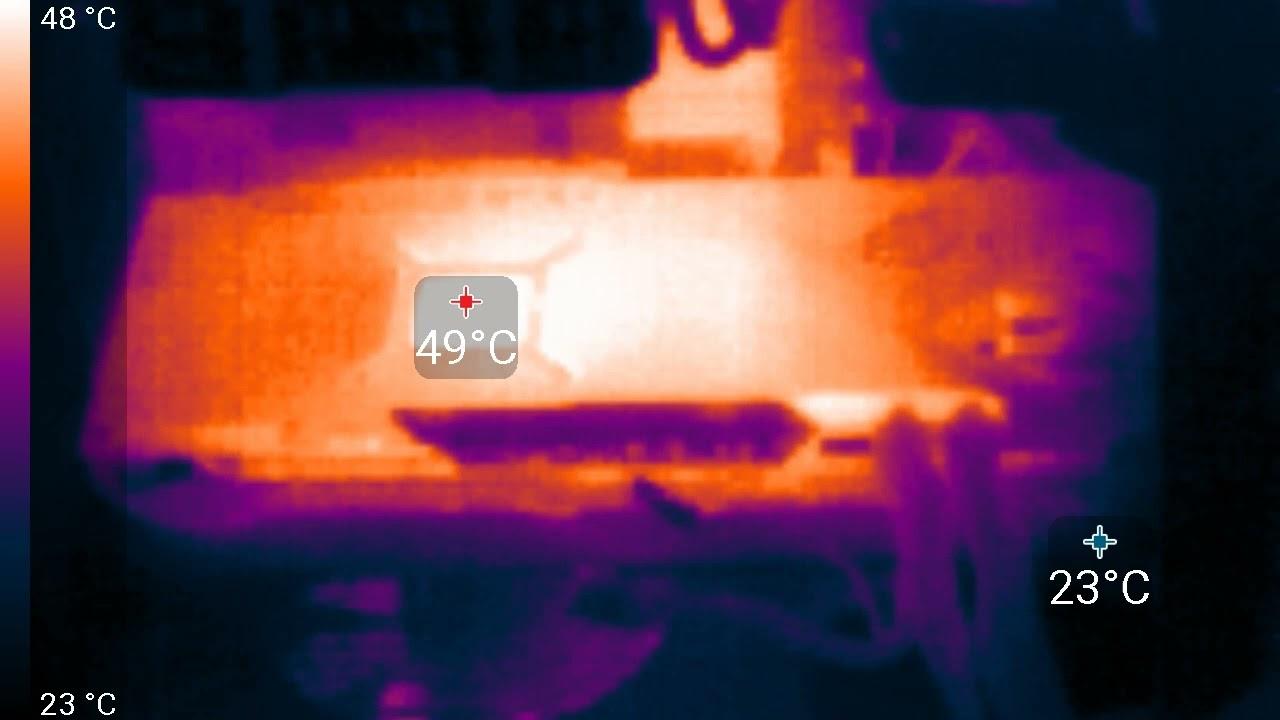

После 6-часового прогона под нагрузкой в OC Mode максимальная температура ядра не превысила 68 градусов, что является хорошим результатом для видеокарт такого уровня. Максимальная мощность была зафиксирована на уровне 212 Вт, а максимальный нагрев наблюдался в центре PCB.
Ниже приведен 9-минутный нагрев карты, ускоренный в 50 раз.
При описанном ручном разгоне параметры работы карты особо не менялись, однако максимальное потребление выросло до 227 Вт.
BIOS Q Mode (Quiet)
В этом режиме нагрев ядра был чуть сильно выше — 78 °C, но вентиляторы вращались медленнее.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В простое режимы Performance Mode и Quiet Mode совершенно не отличались: в 2D температура была не выше 36 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось.
В режиме максимальной нагрузки в 3D температура в Performance Mode достигала 68 °C. Вентиляторы при этом раскручивались до 2433 оборотов в минуту, шум вырастал до 32,9 дБА: это отчетливо слышно, но терпимо. В видеоролике ниже шум фиксировался на пару секунд через каждые 30 секунд.
В режиме Quiet Mode температура достигала 78 °C. Вентиляторы при этом раскручивались до 1674 оборотов в минуту, а шум вырастал лишь до 30,0 дБА: это довольно тихо.

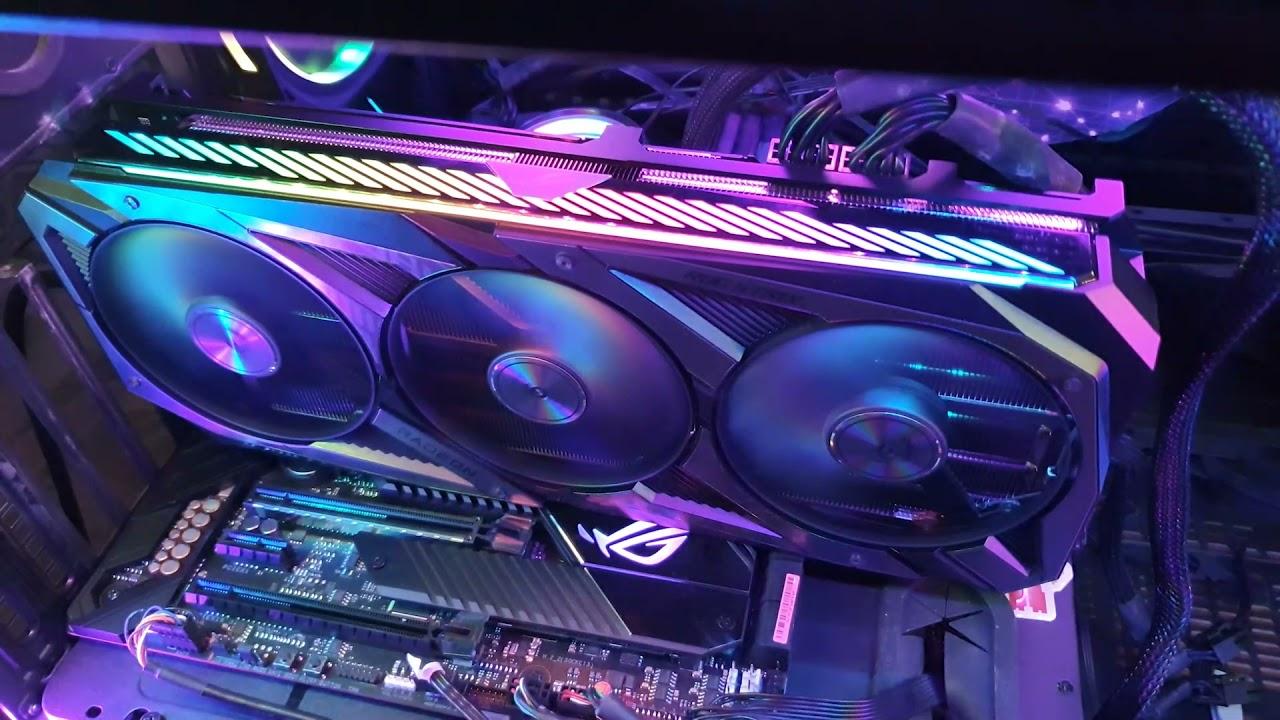

Подсветка

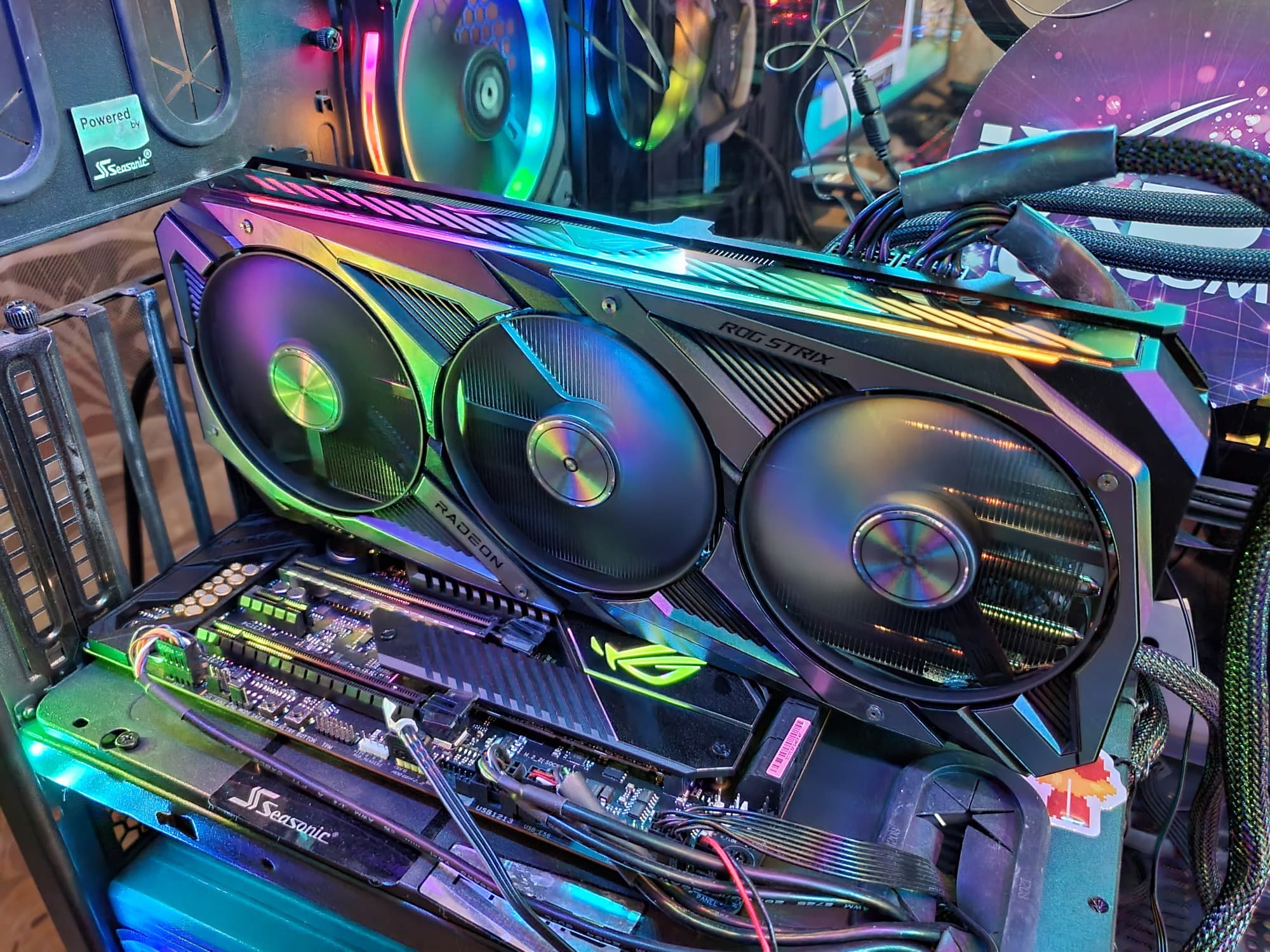

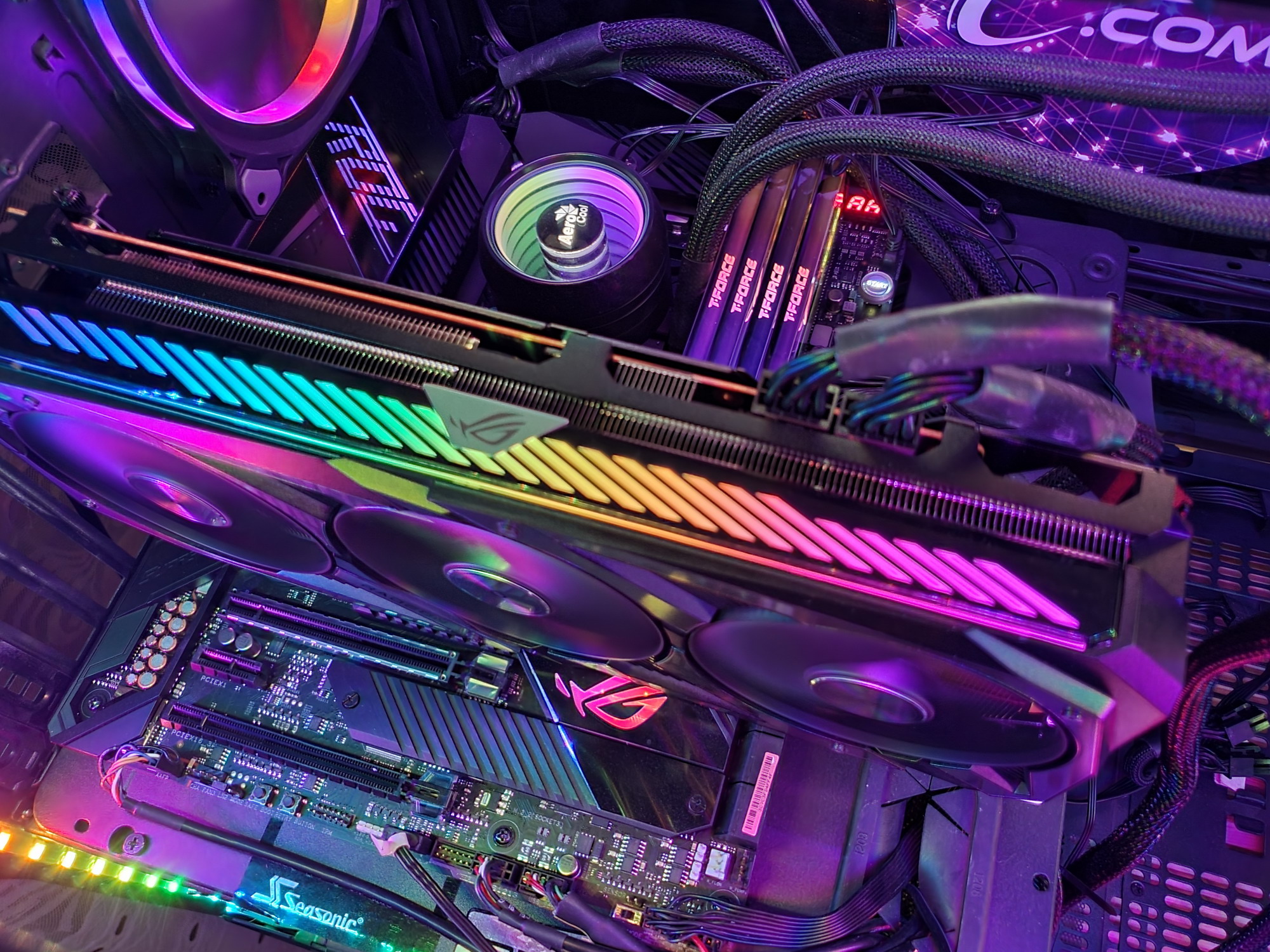

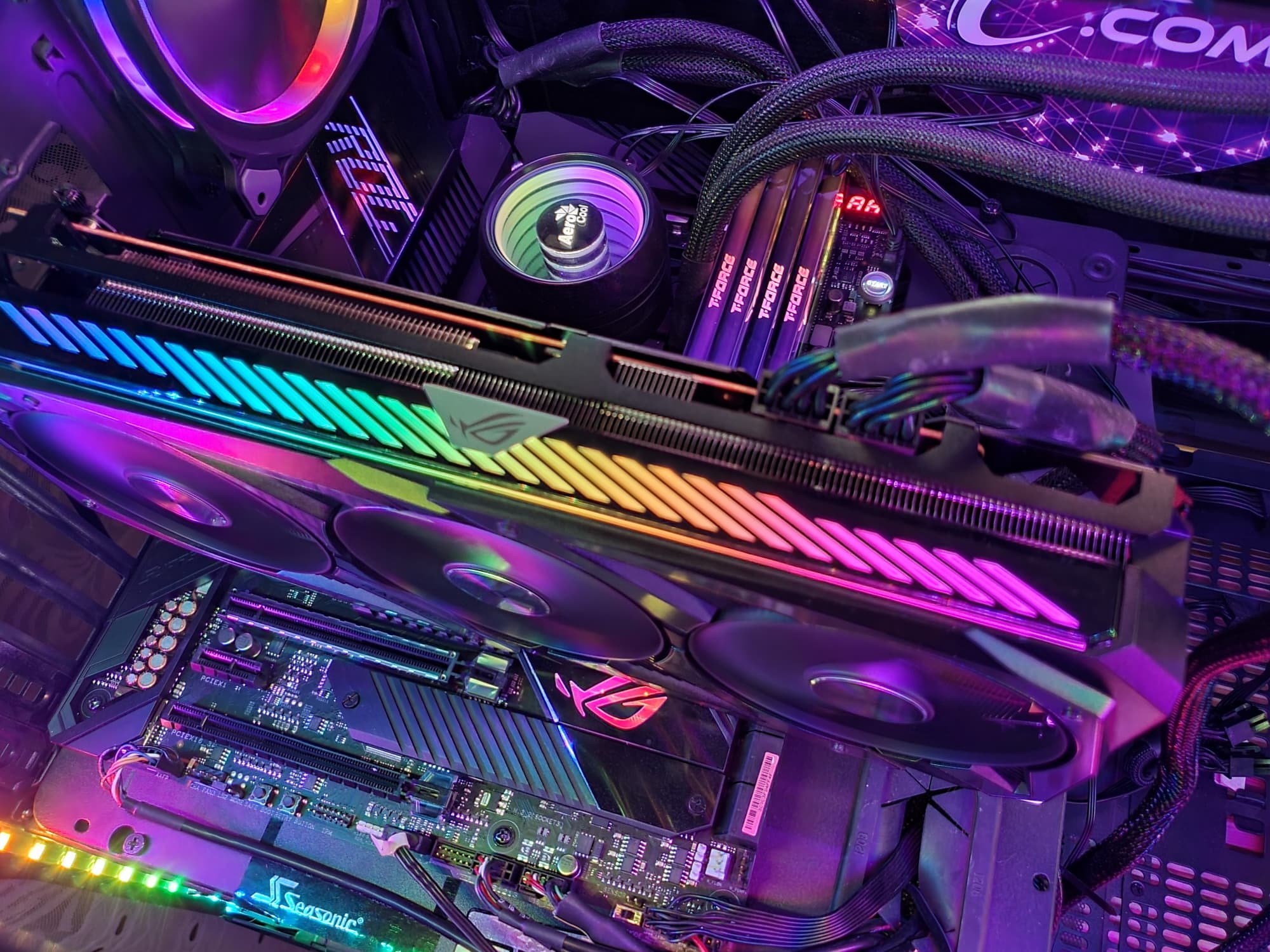

Подсветка у карты реализована на верхнем торце, во вставках около вентиляторов и в логотипе ROG, встроенном в заднюю пластину.

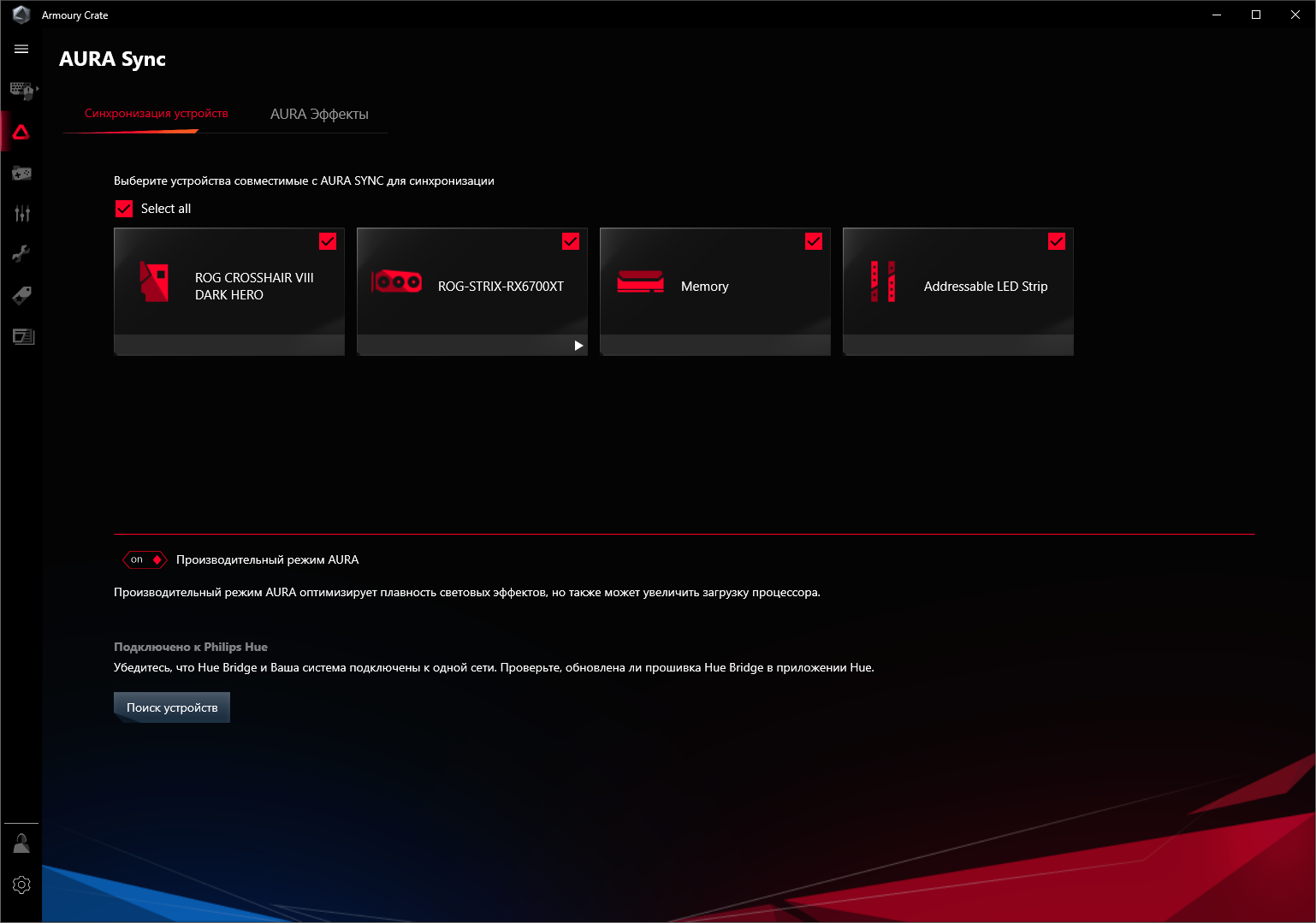

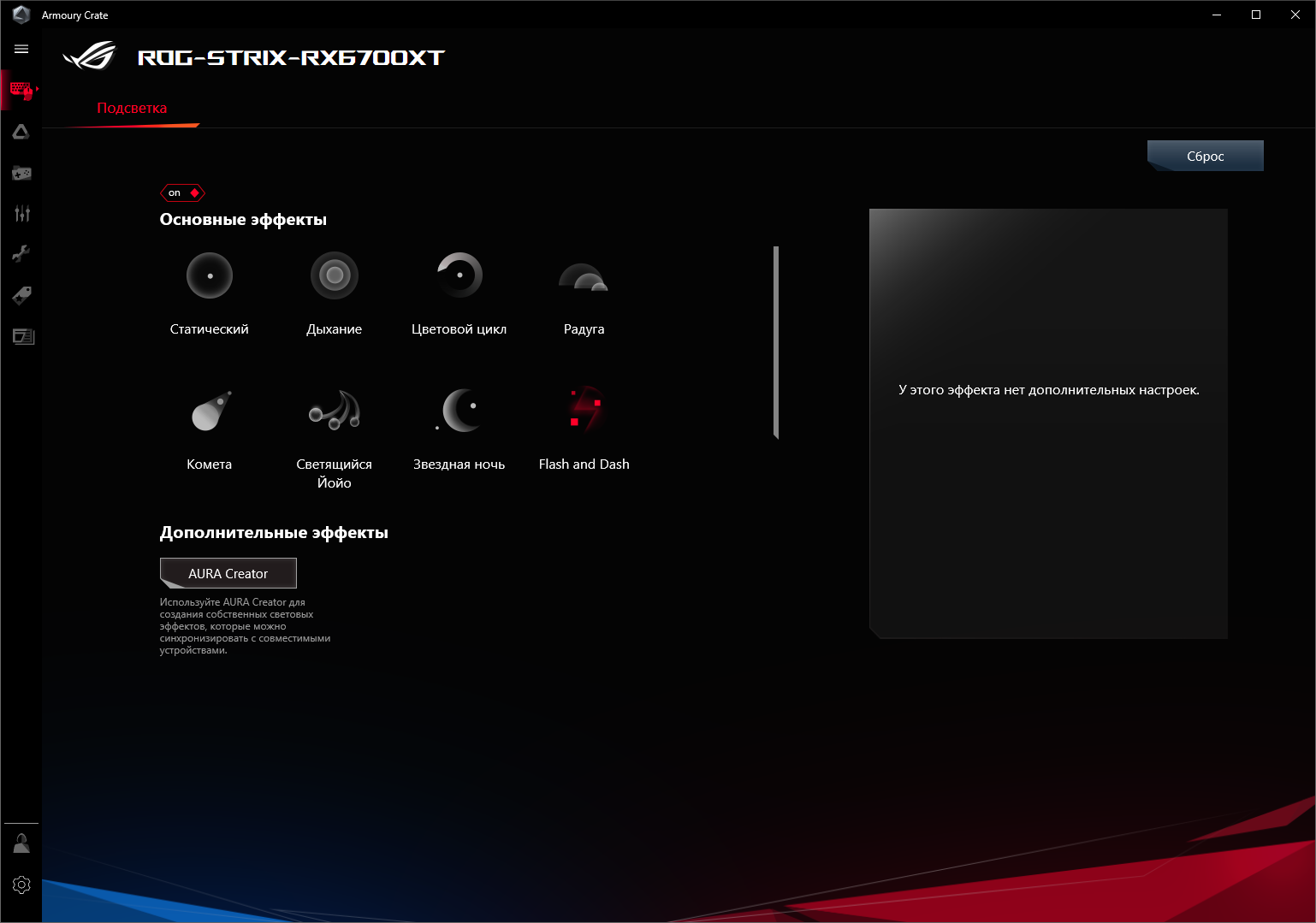

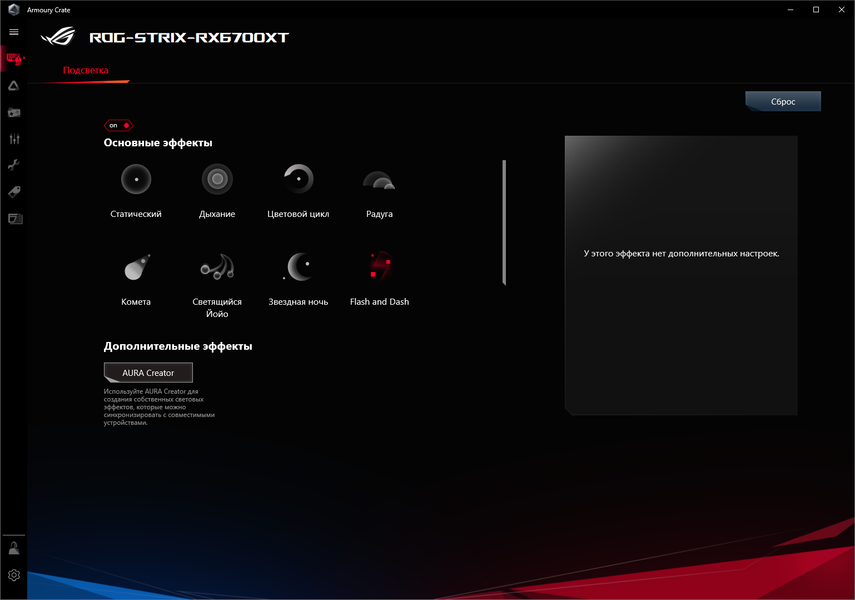

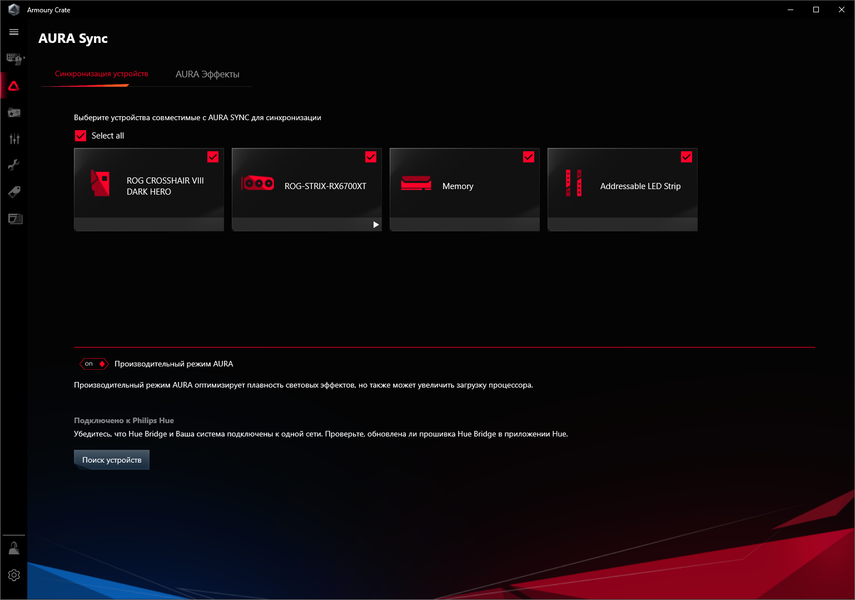

Управление подсветкой традиционно выполнено с помощью фирменной программы Asus — Armoury Crate.
Выбор режимов не очень широк, однако имеется программа Aura Creator, которая также распространяется бесплатно, и с ее помощью можно создать собственные сценарии подсветки.

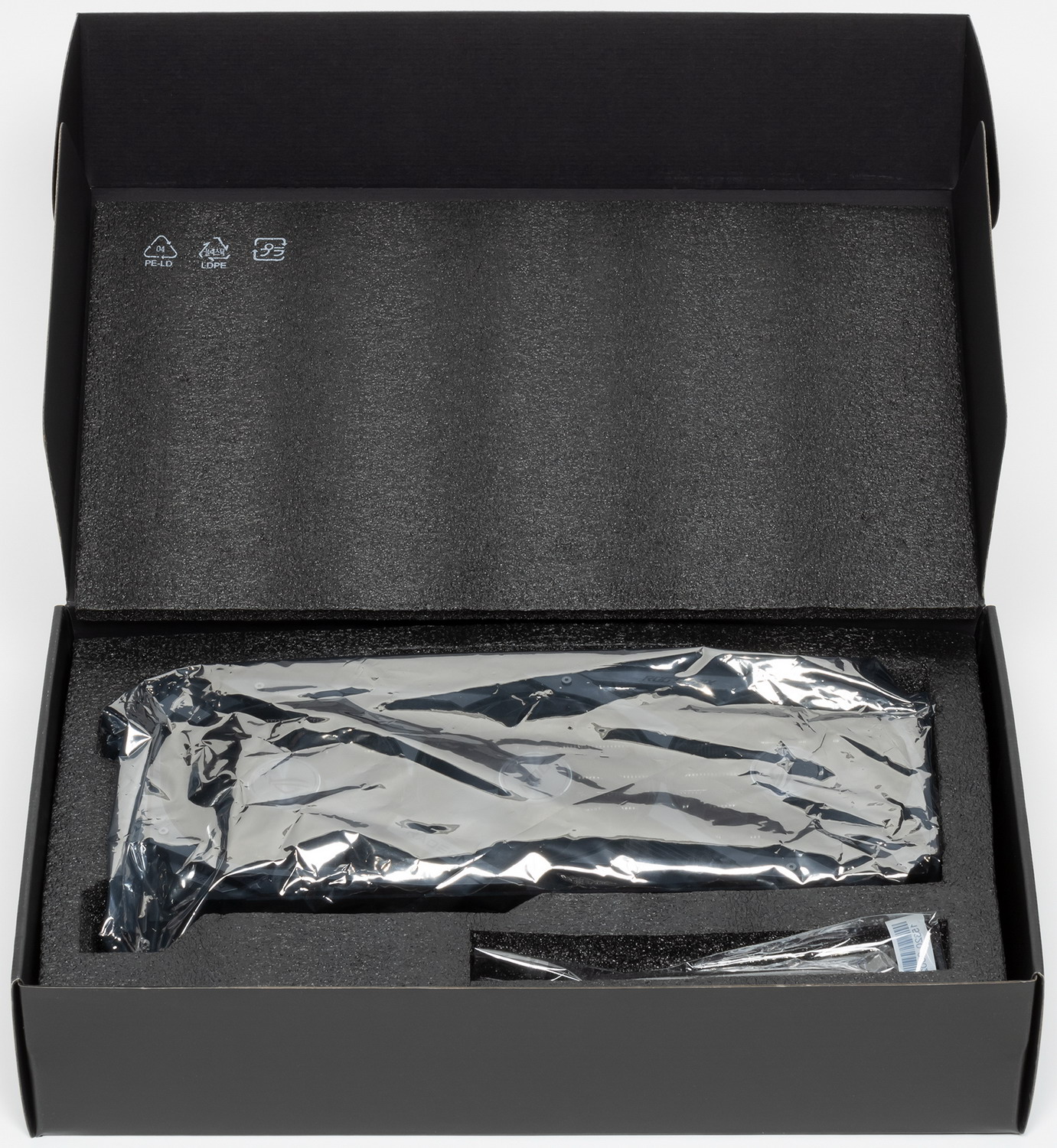

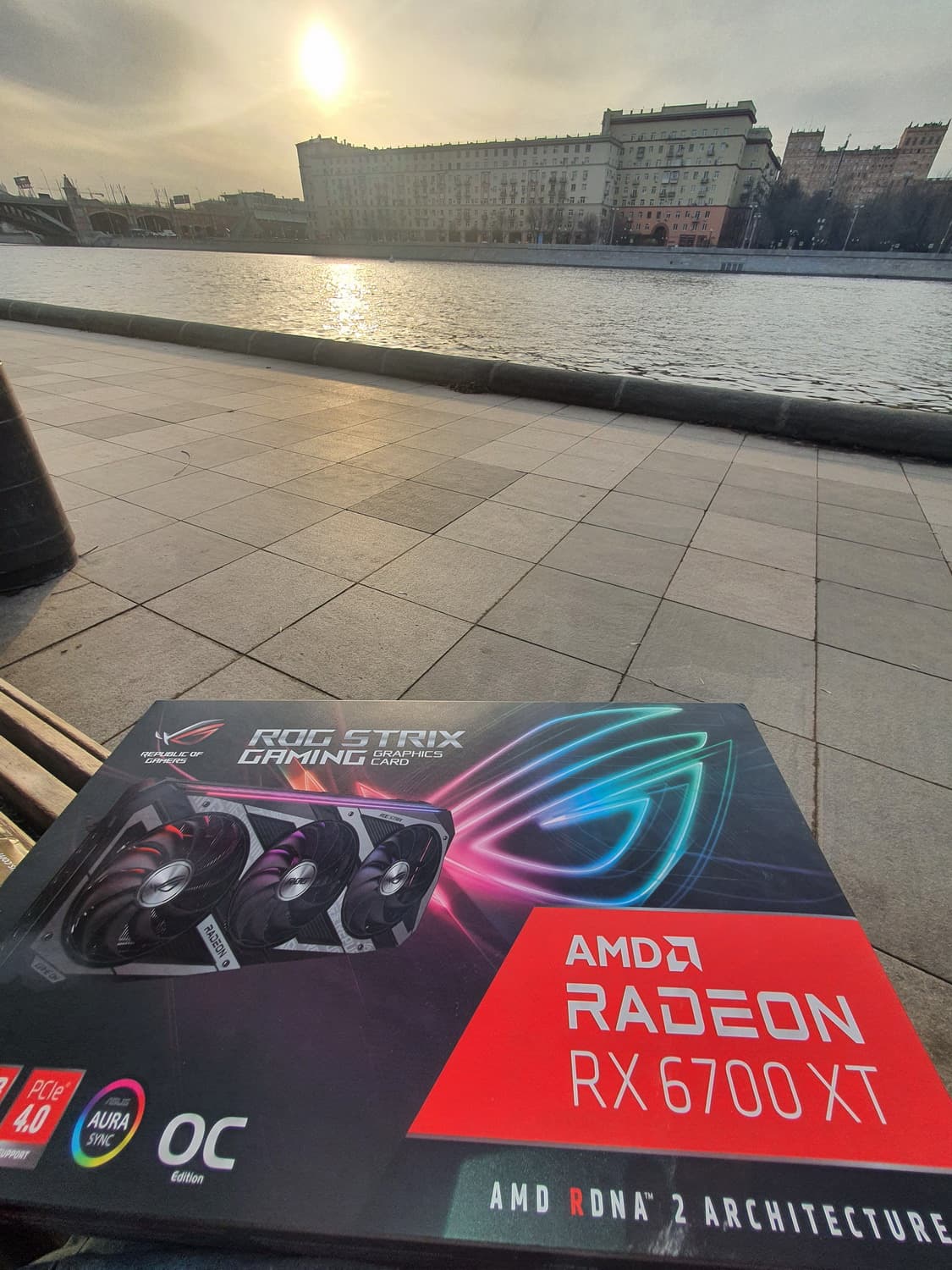

Комплект поставки и упаковка

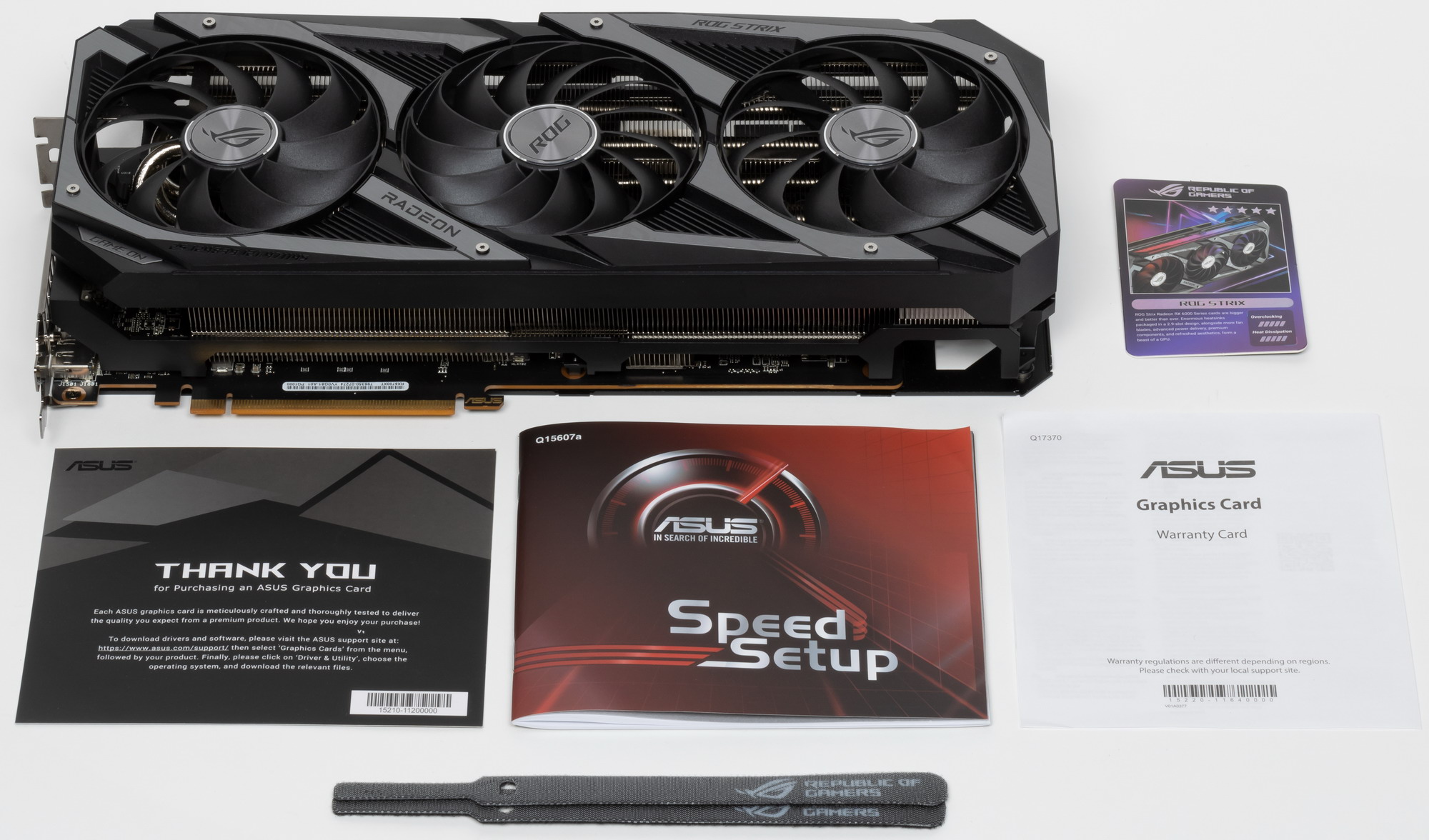

Комплект поставки, кроме традиционного руководства пользователя и карточки ROG, включает мелкие бонусы в виде стяжек и фирменной линейки.
Результаты тестирования
Список инструментов тестирования
Во всех игровых тестах использовалось максимальное качество графики в настройках.
- Hitman III (IO Interactive/IO Interactive)
- Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
- Death Stranding (505 Games/Kojima Productions)
- Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
- Watch Dogs: Legion (Ubisoft/Ubisoft)
- Control (505 Games/Remedy Entertainment)
- Godfall (Gearbox Publishing/Counterplay Games)
- Resident Evil Village (Capcom/Capcom)
- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
- Metro Exodus (4A Games/Deep Silver/Epic Games)
Для подсчета хэшрейта (hashrate) при майнинге «эфира» (Ethereum) использовался майнер T-Rex (0.20.01), фиксировался средний показатель за 2 часа в двух режимах:
- по умолчанию (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти по умолчанию, вентиляторы выставлены в ручном режиме на 70%)
- оптимизация (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти повышена на 500—1000 МГц (в зависимости от карты), вентиляторы выставлены в ручном режиме на 80%)
Для тестирования GeForce RTX 3060 использовался тот самый «утекший» драйвер версии 470.05, в котором отключена защита от майнинга.
Результаты тестирования в 3D-играх

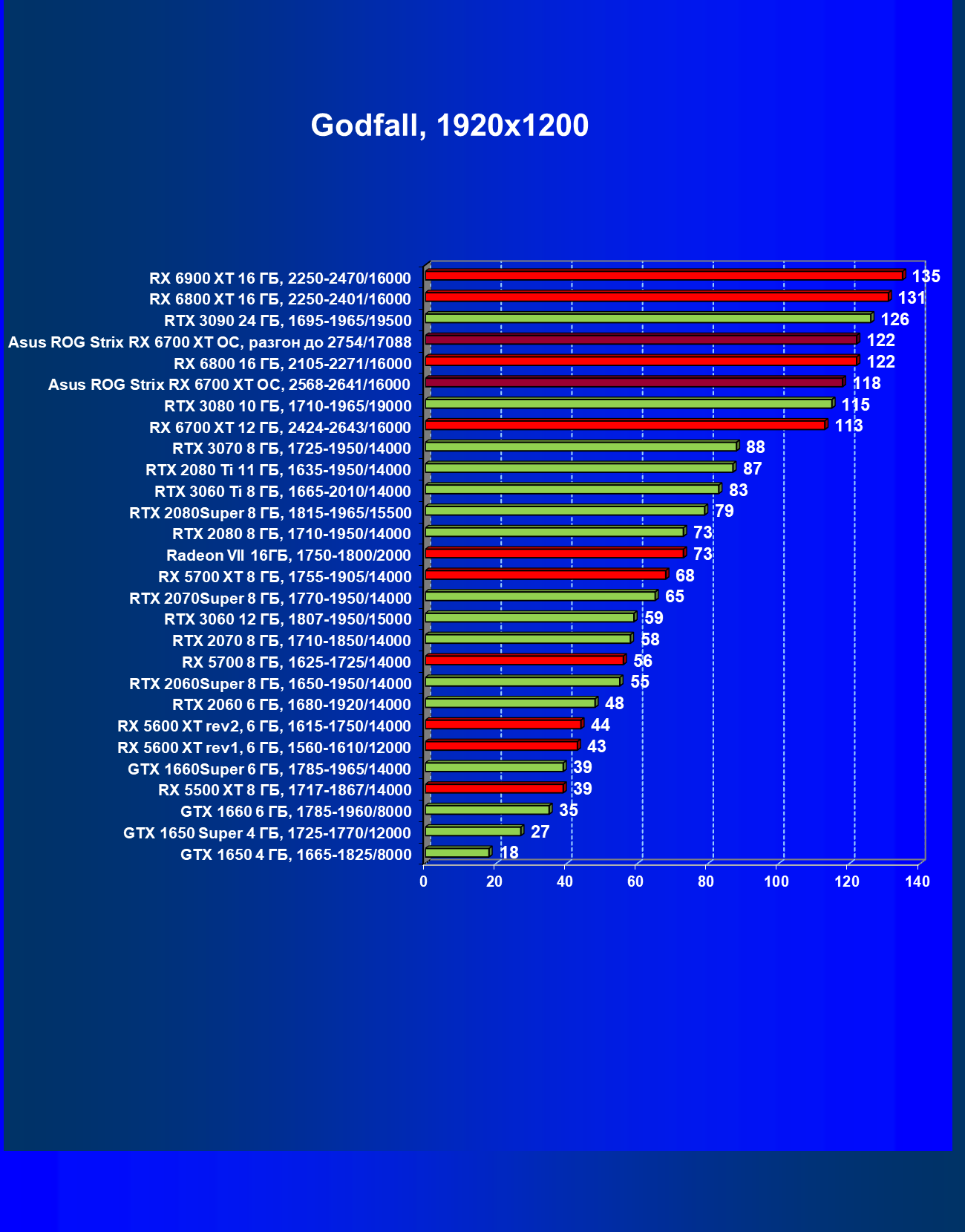

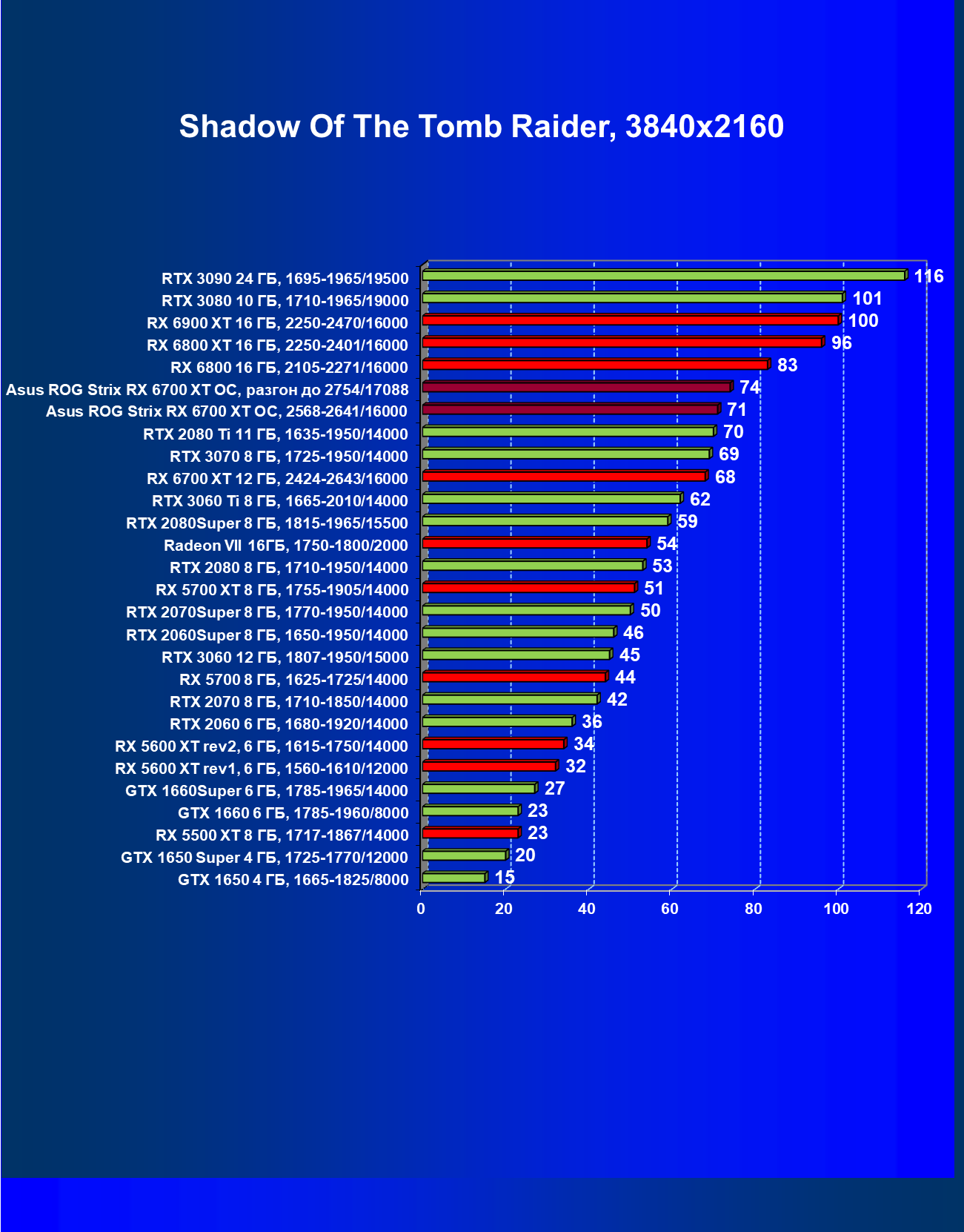

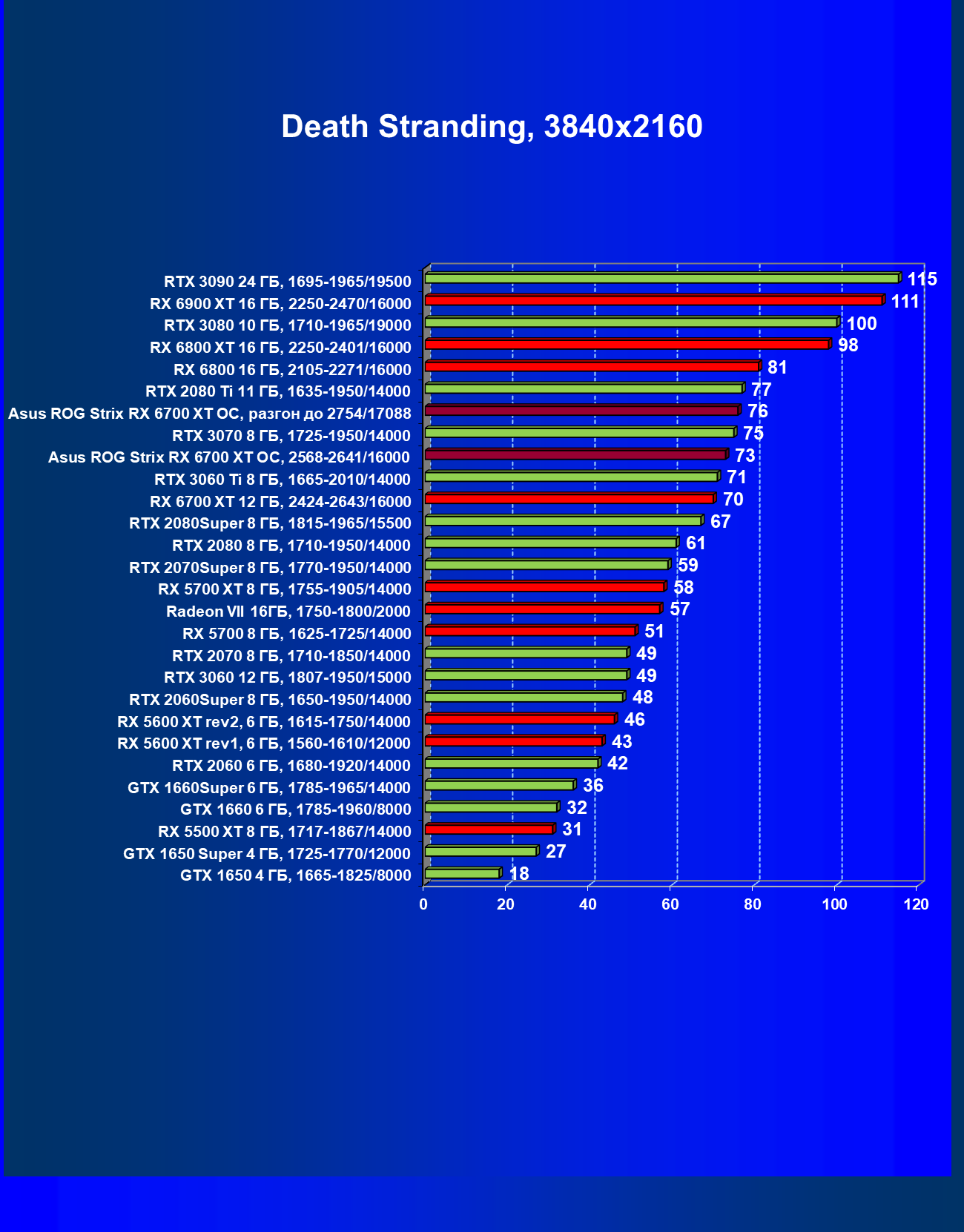

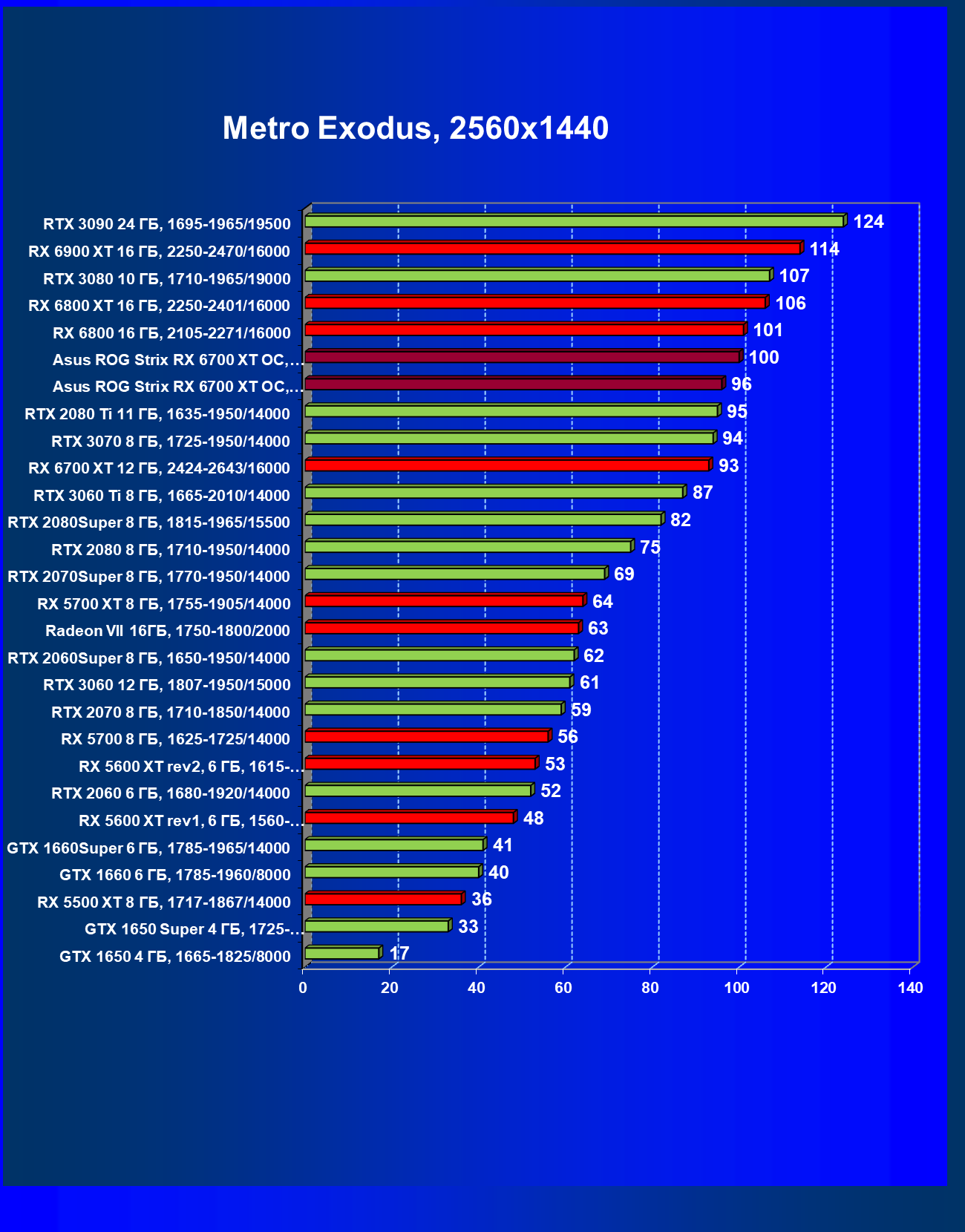

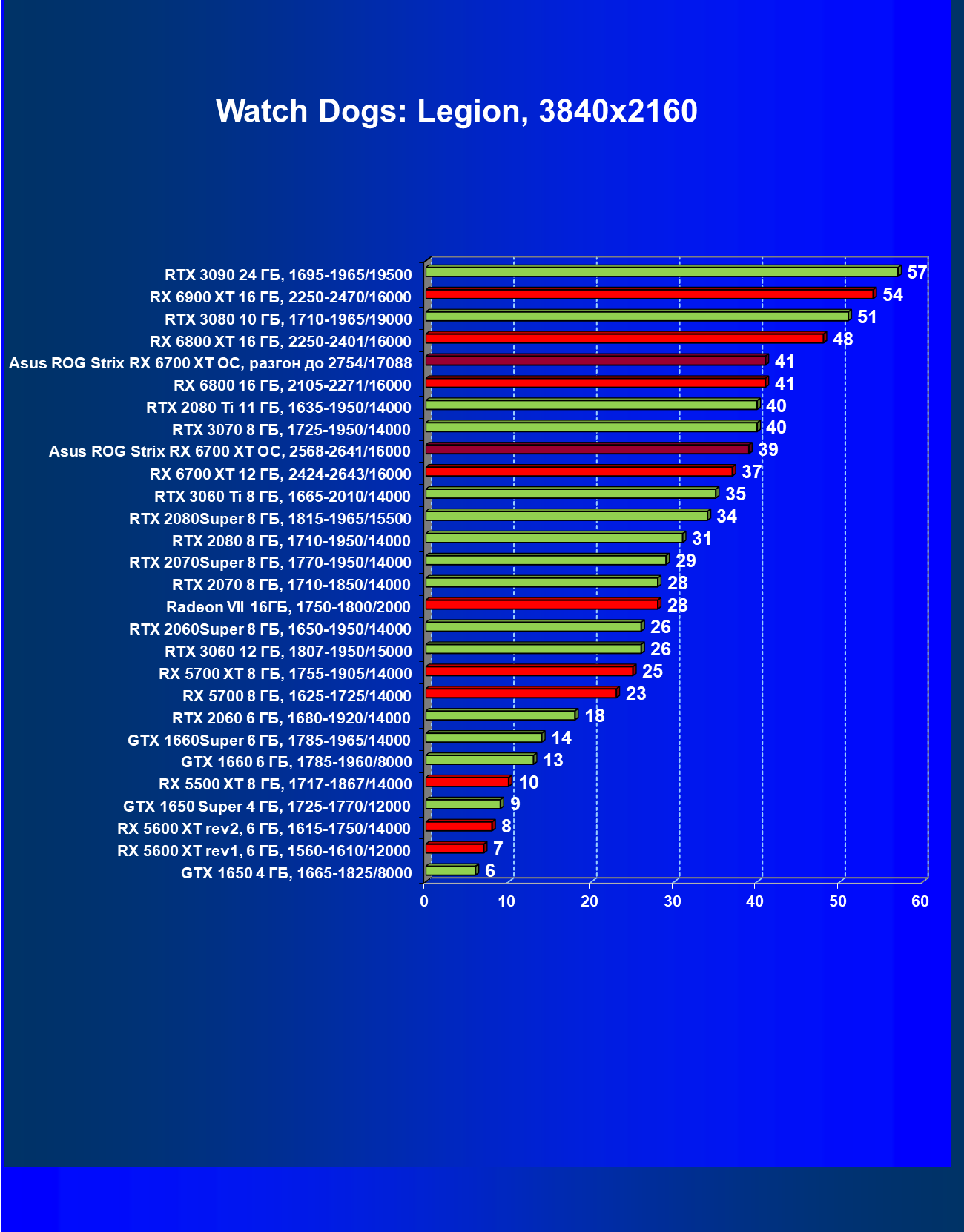

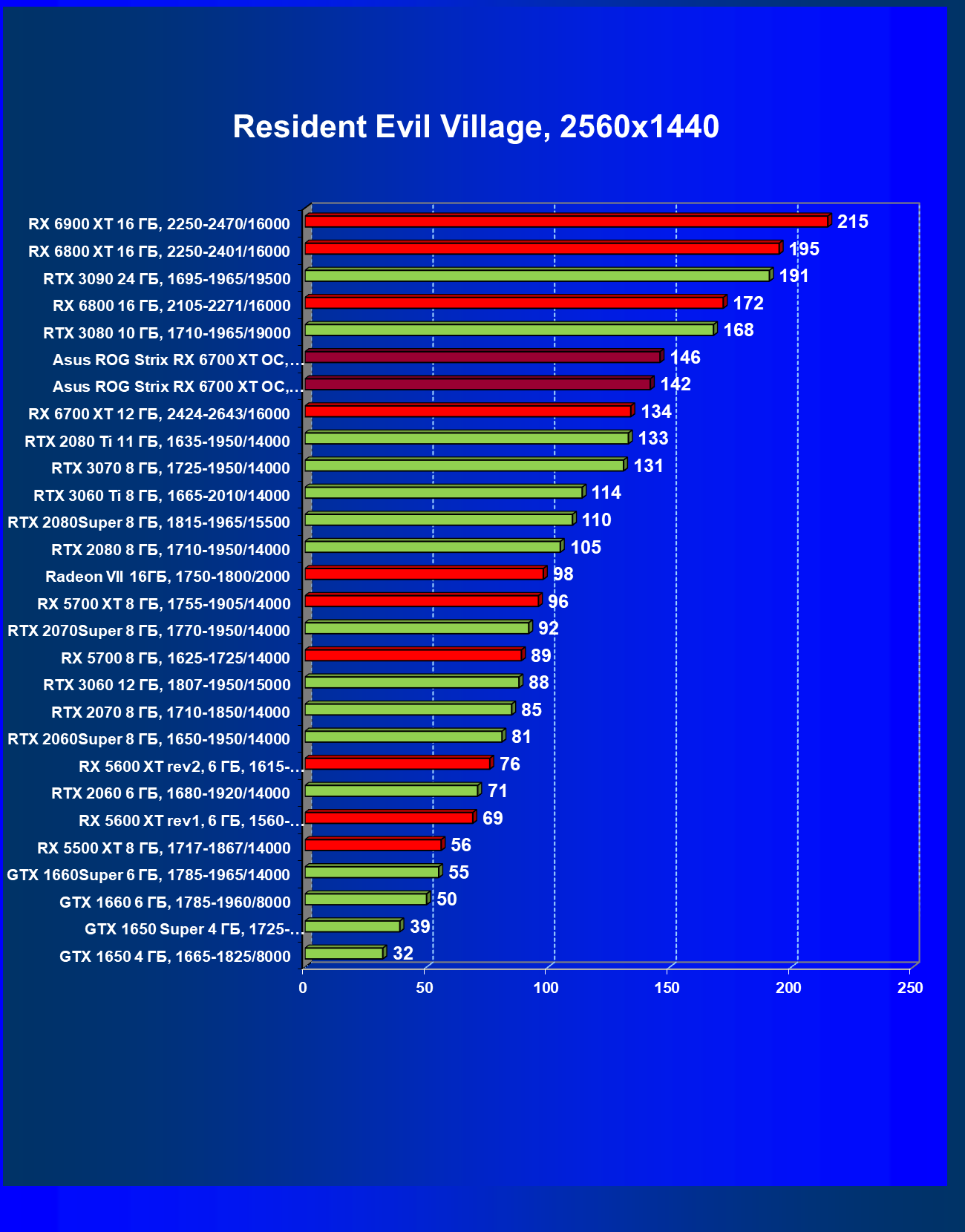

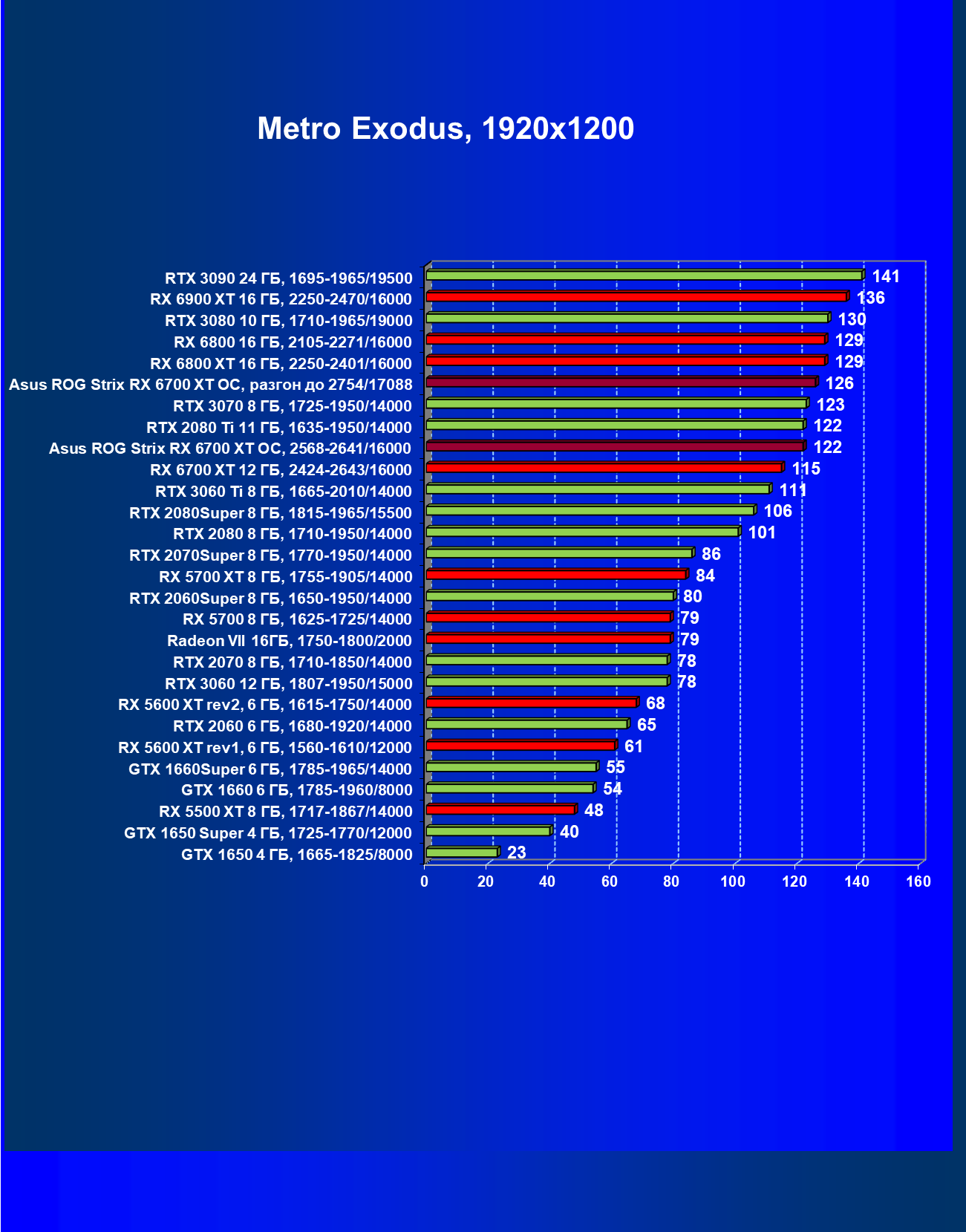

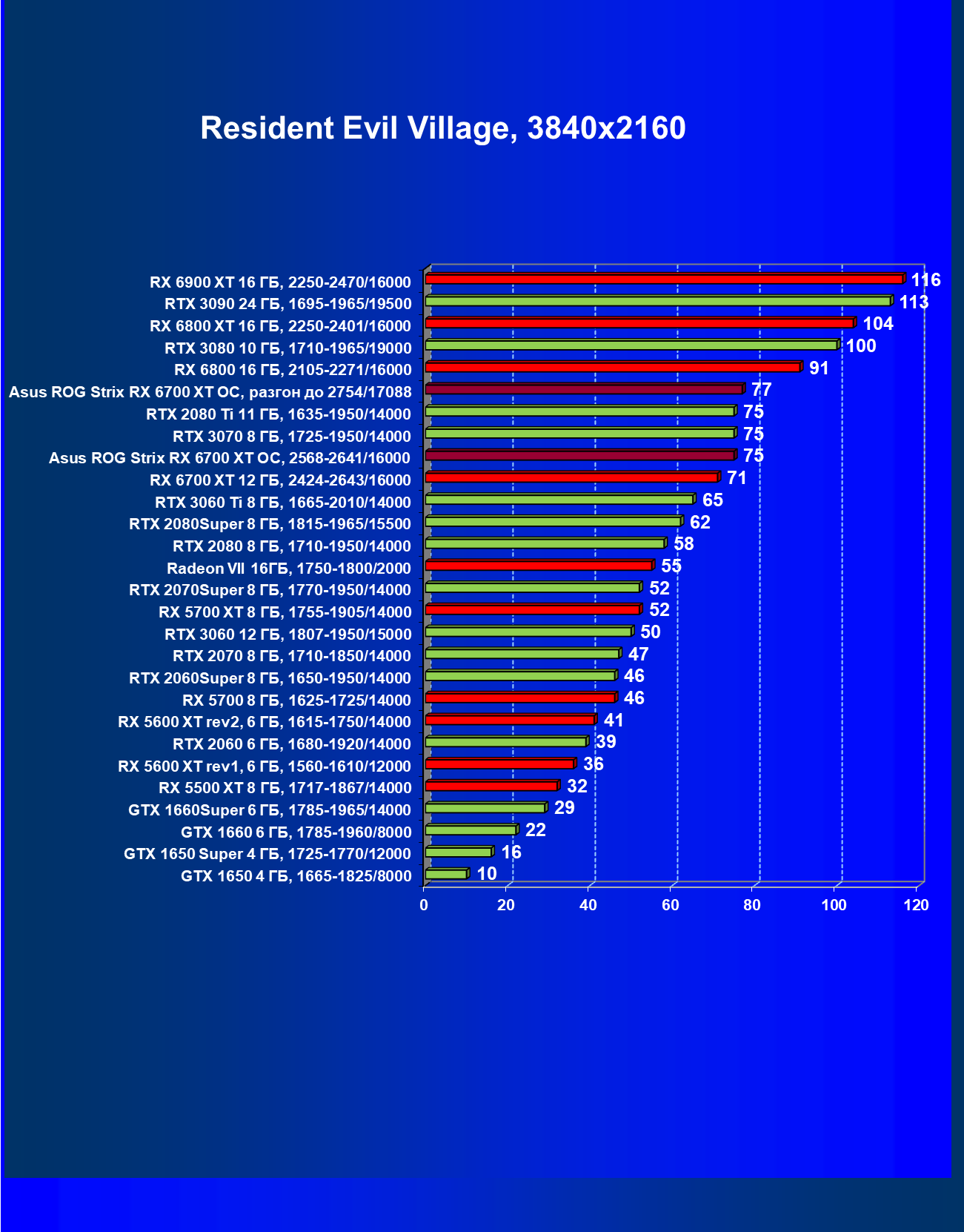

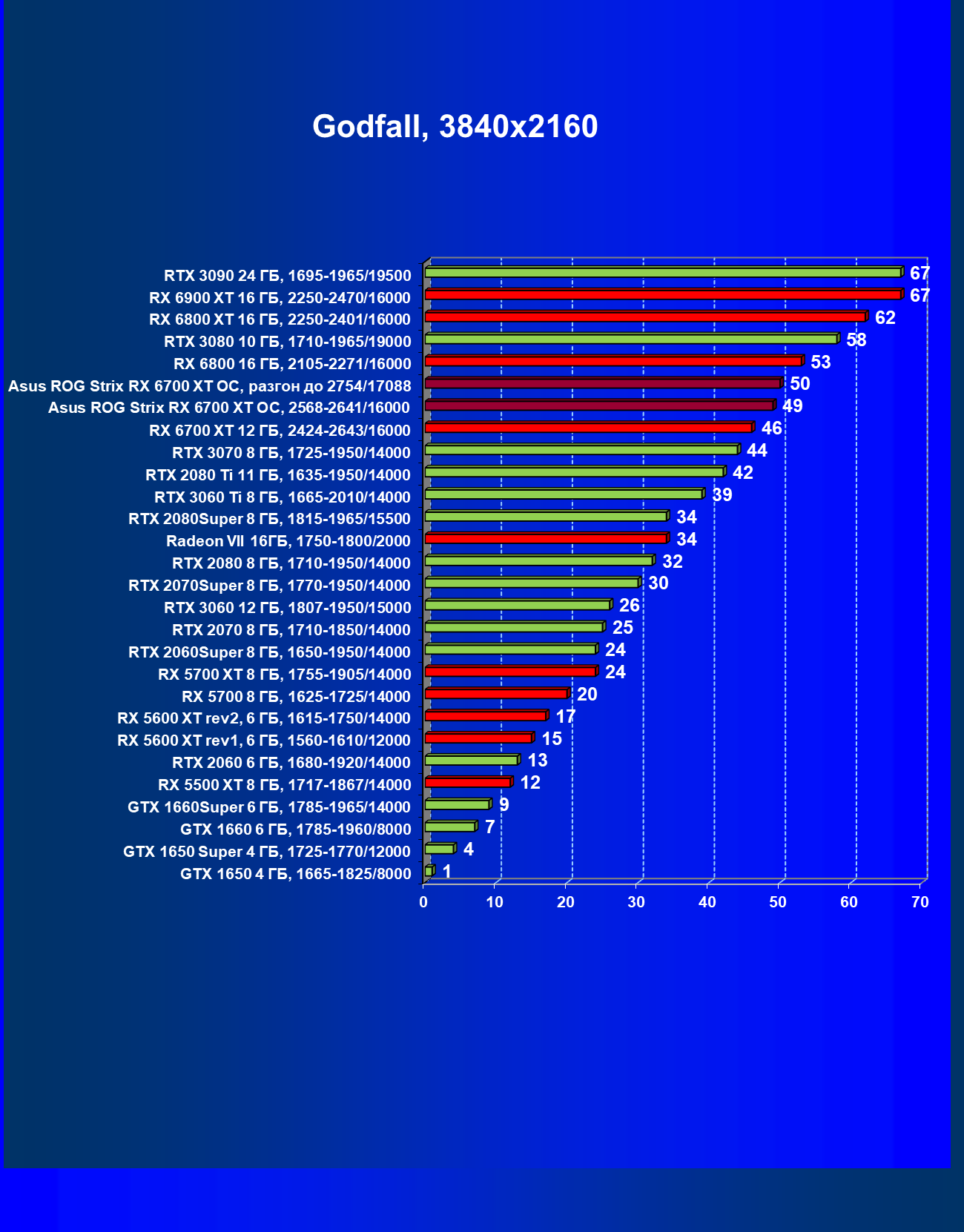

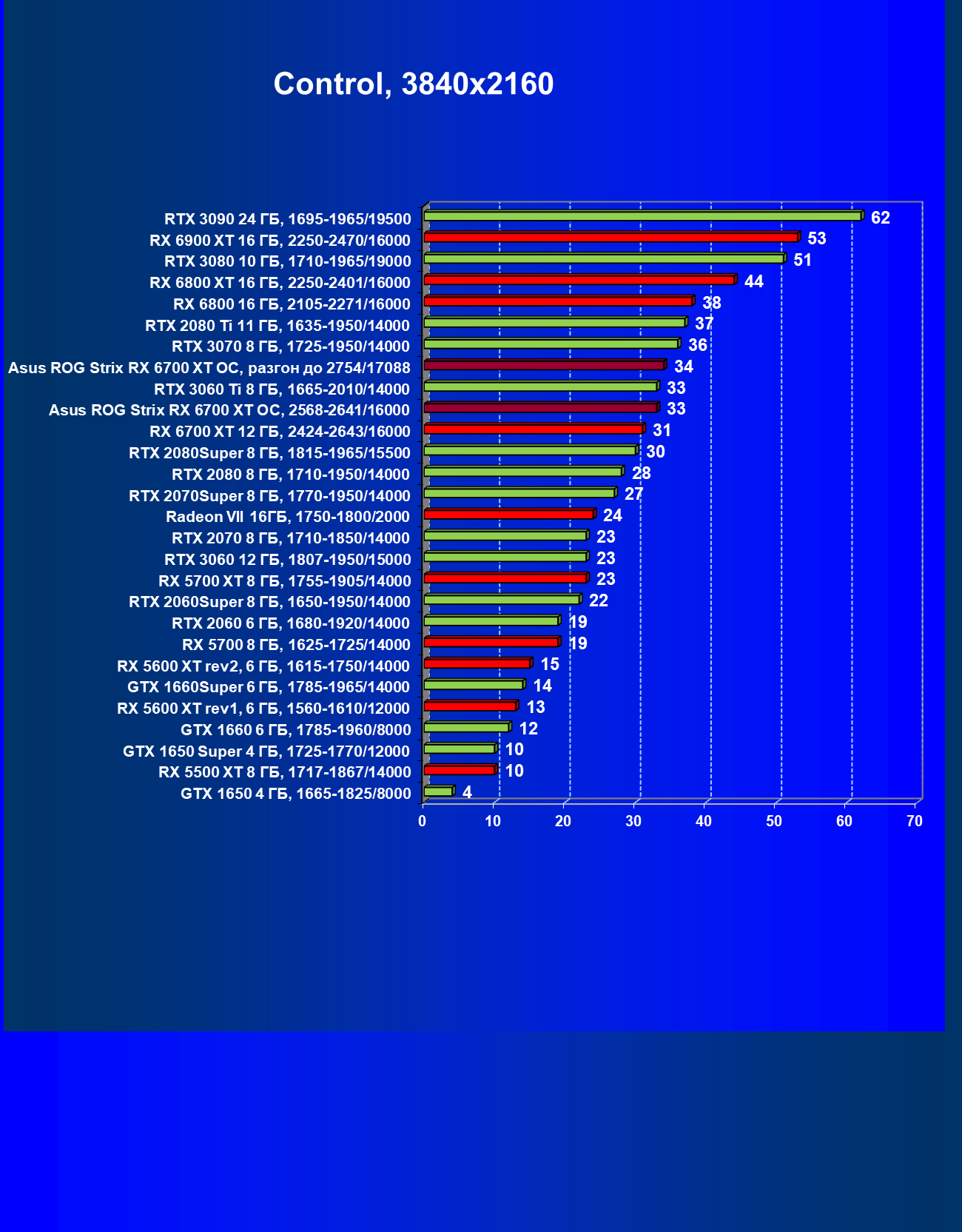

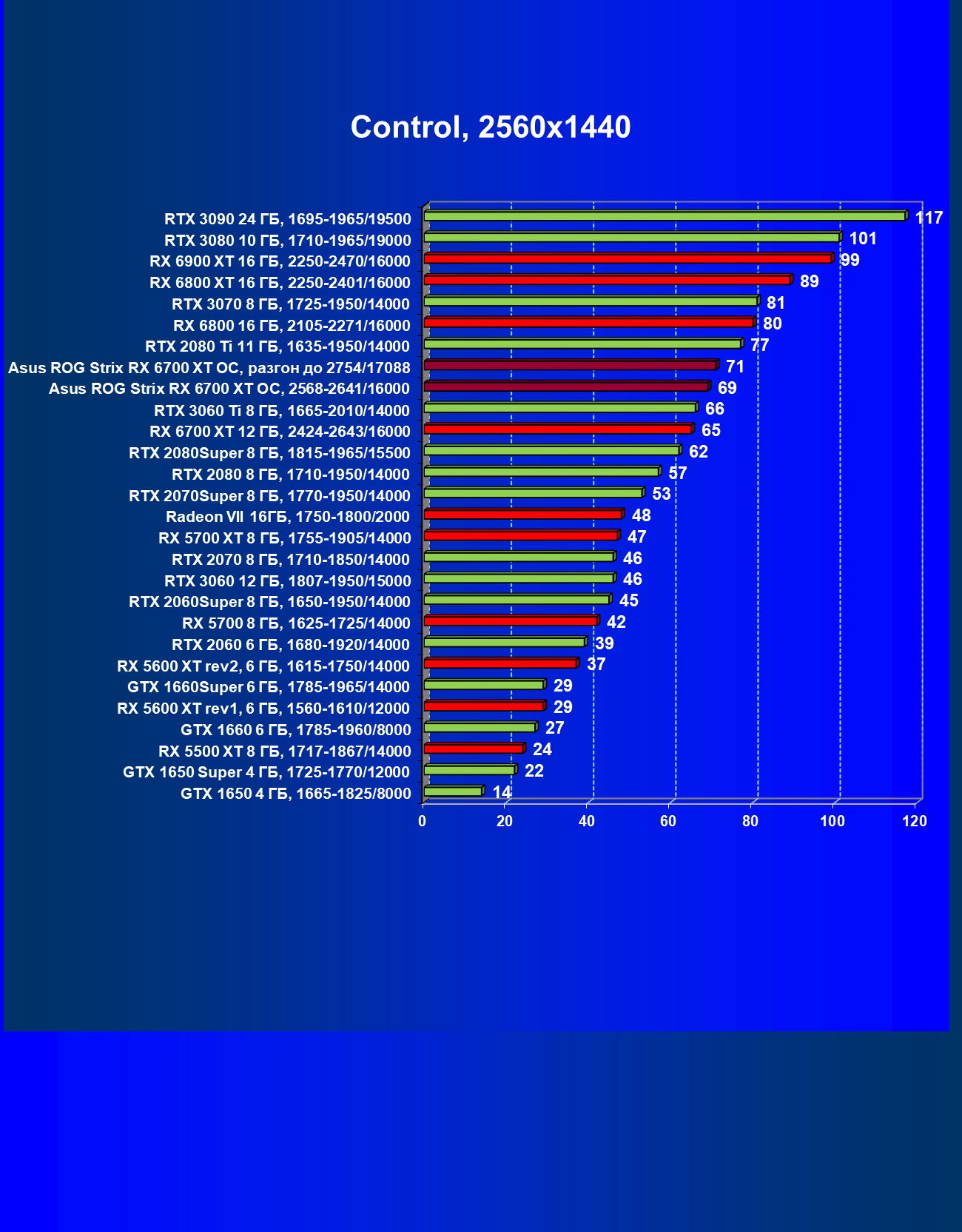

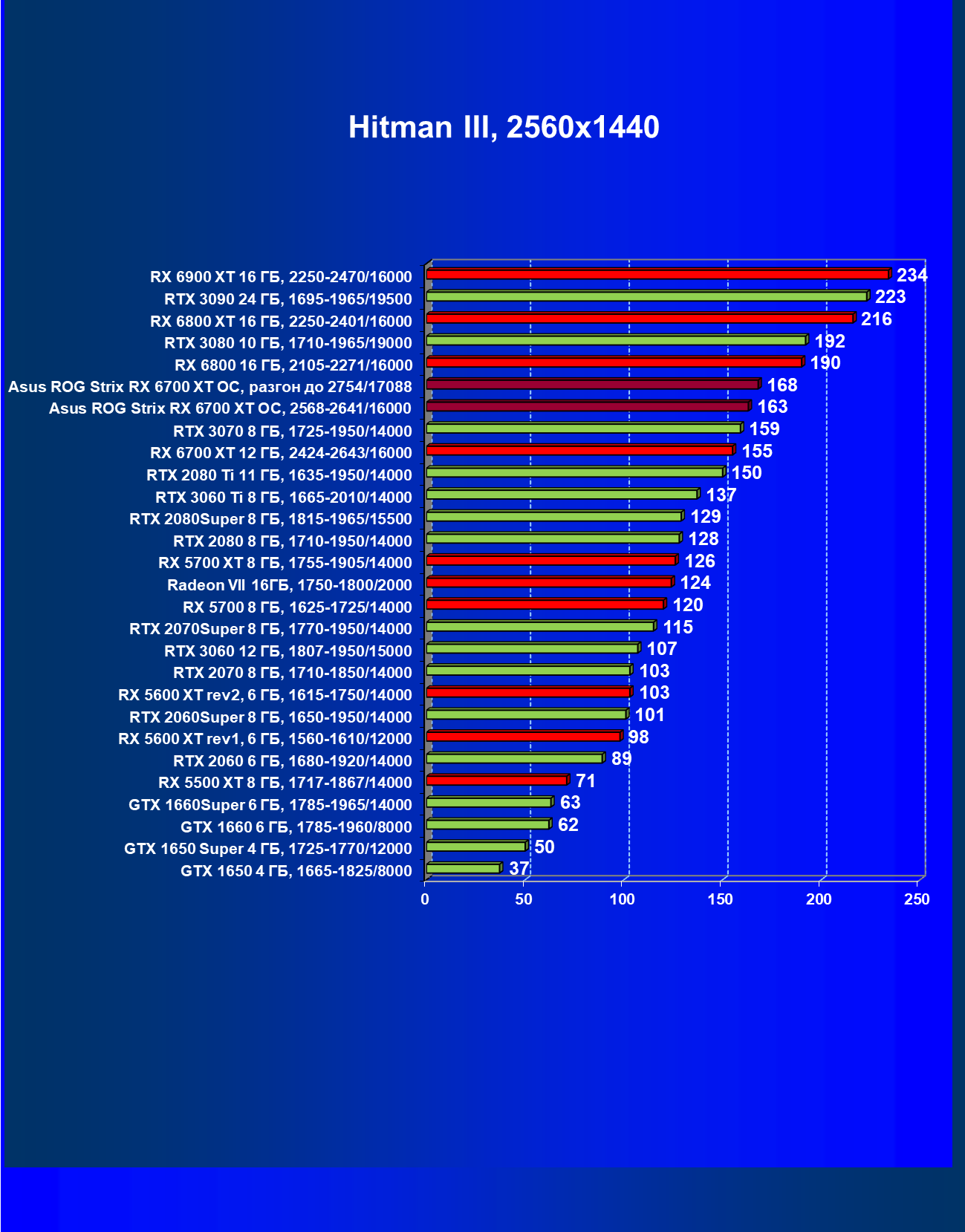

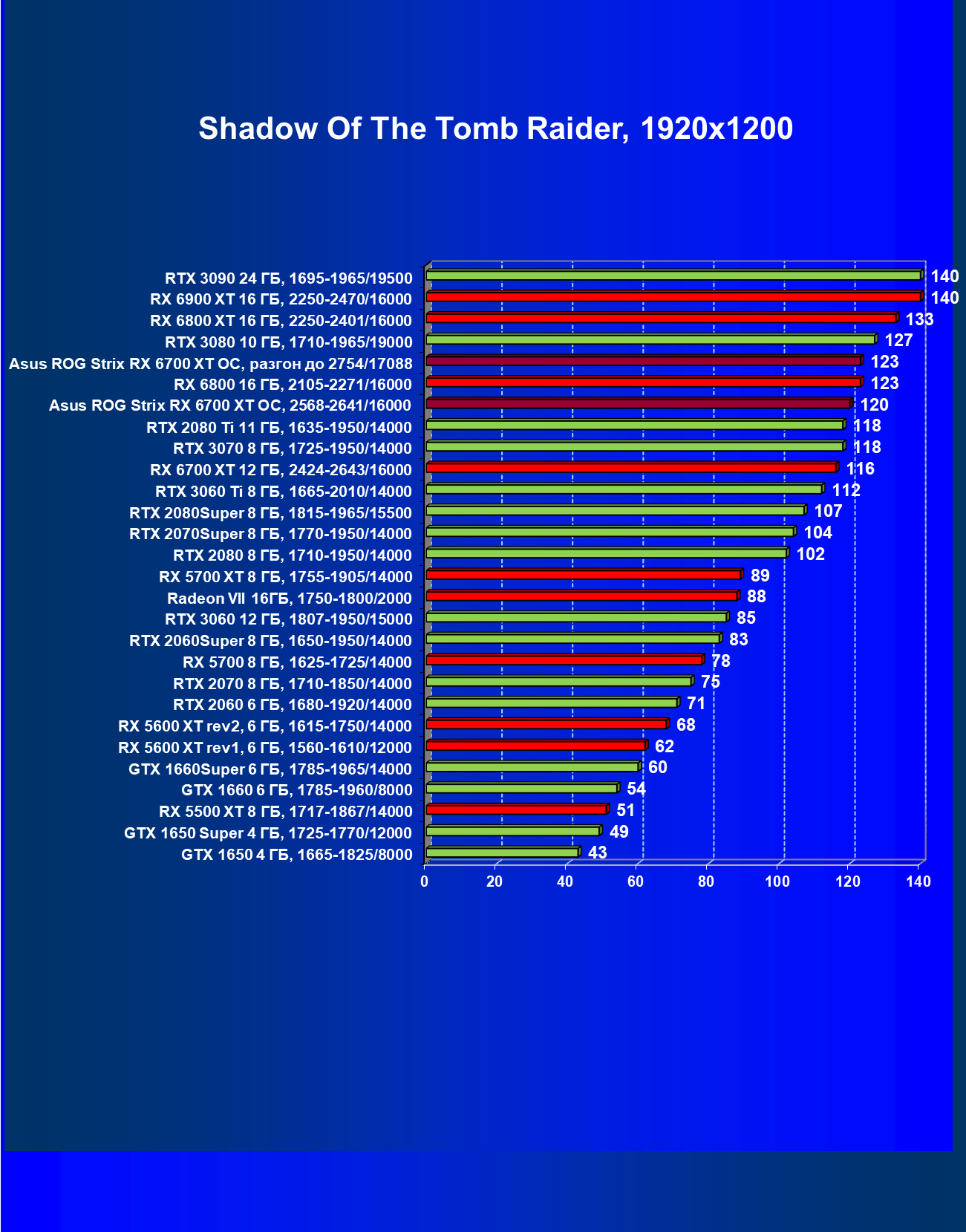

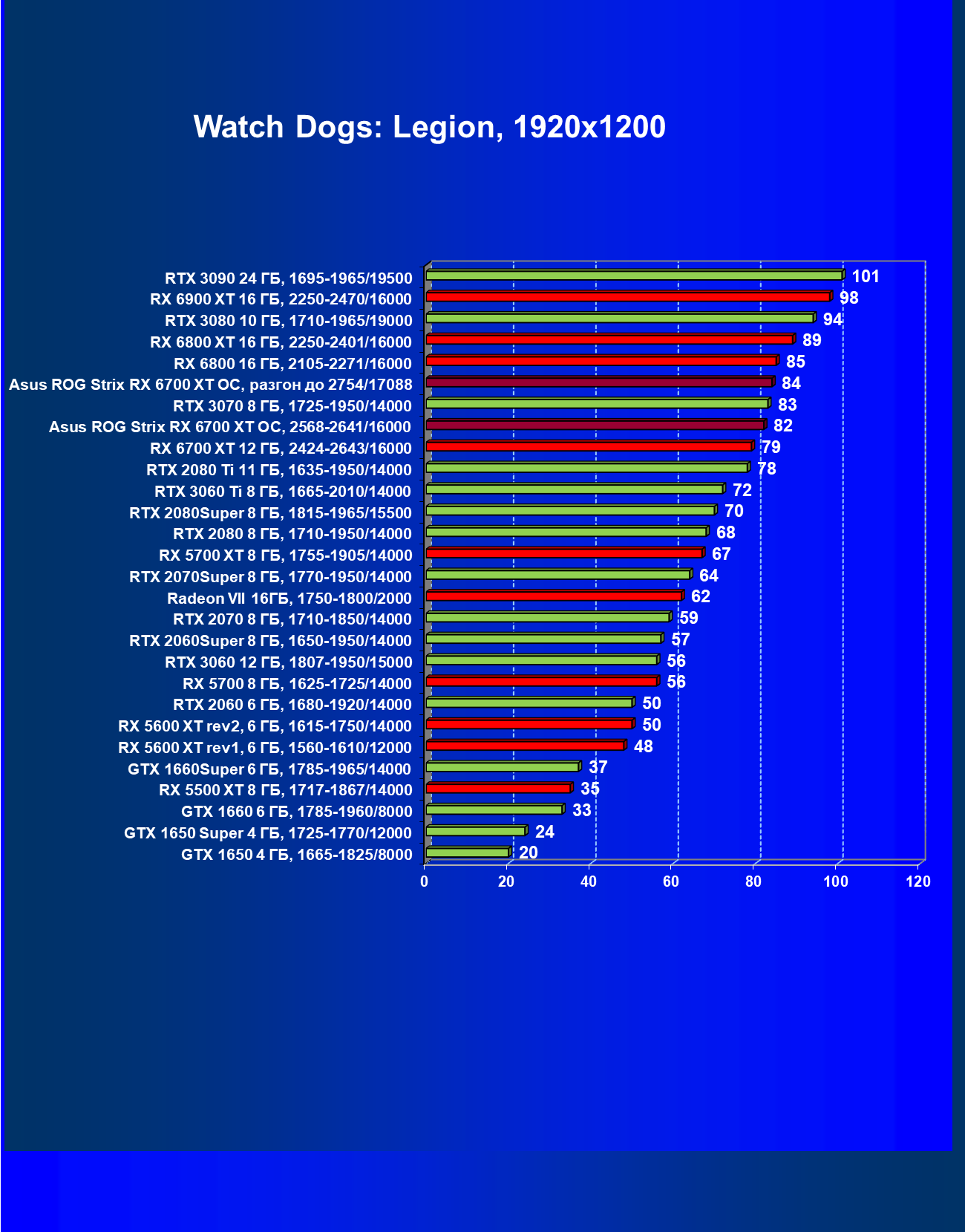

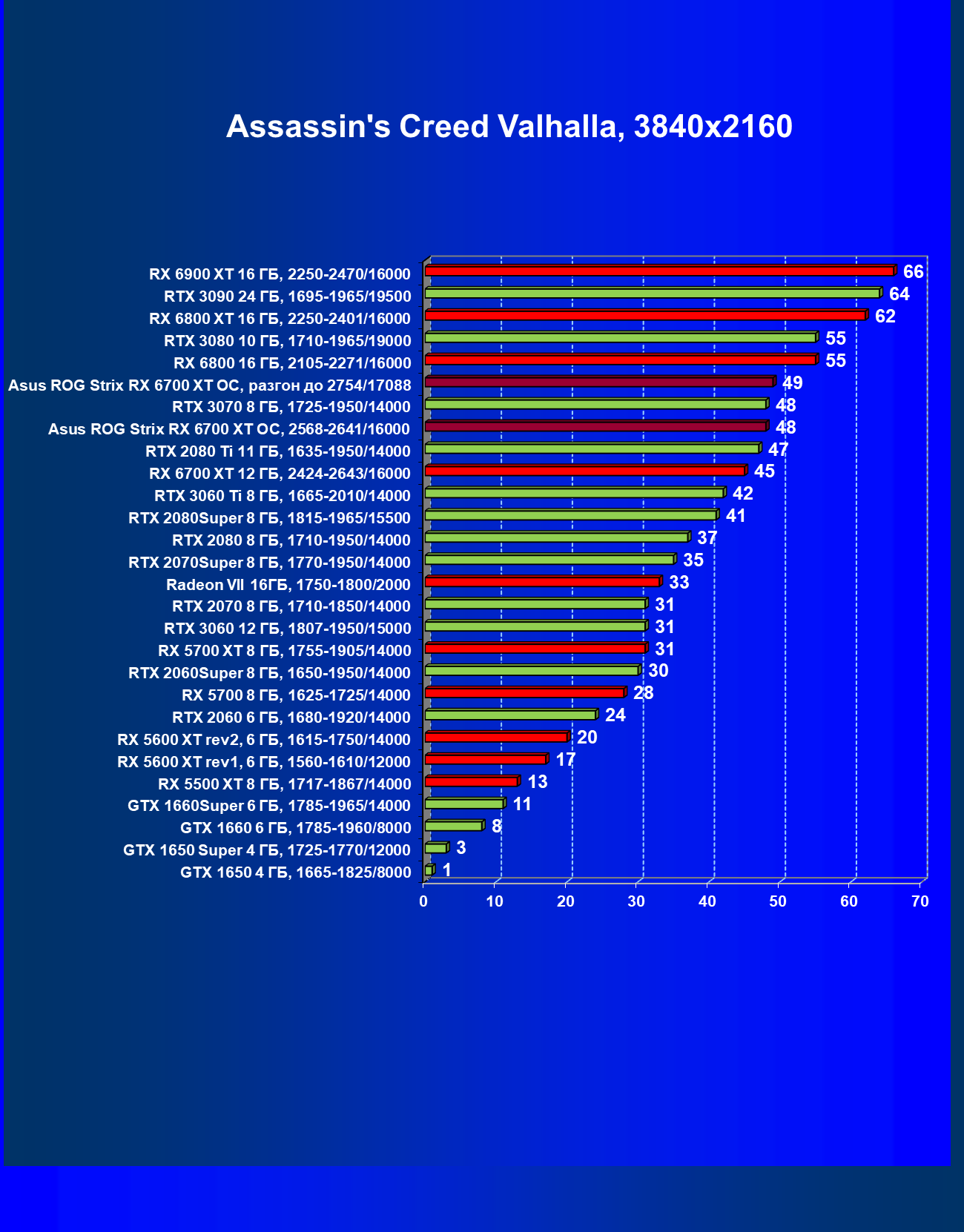

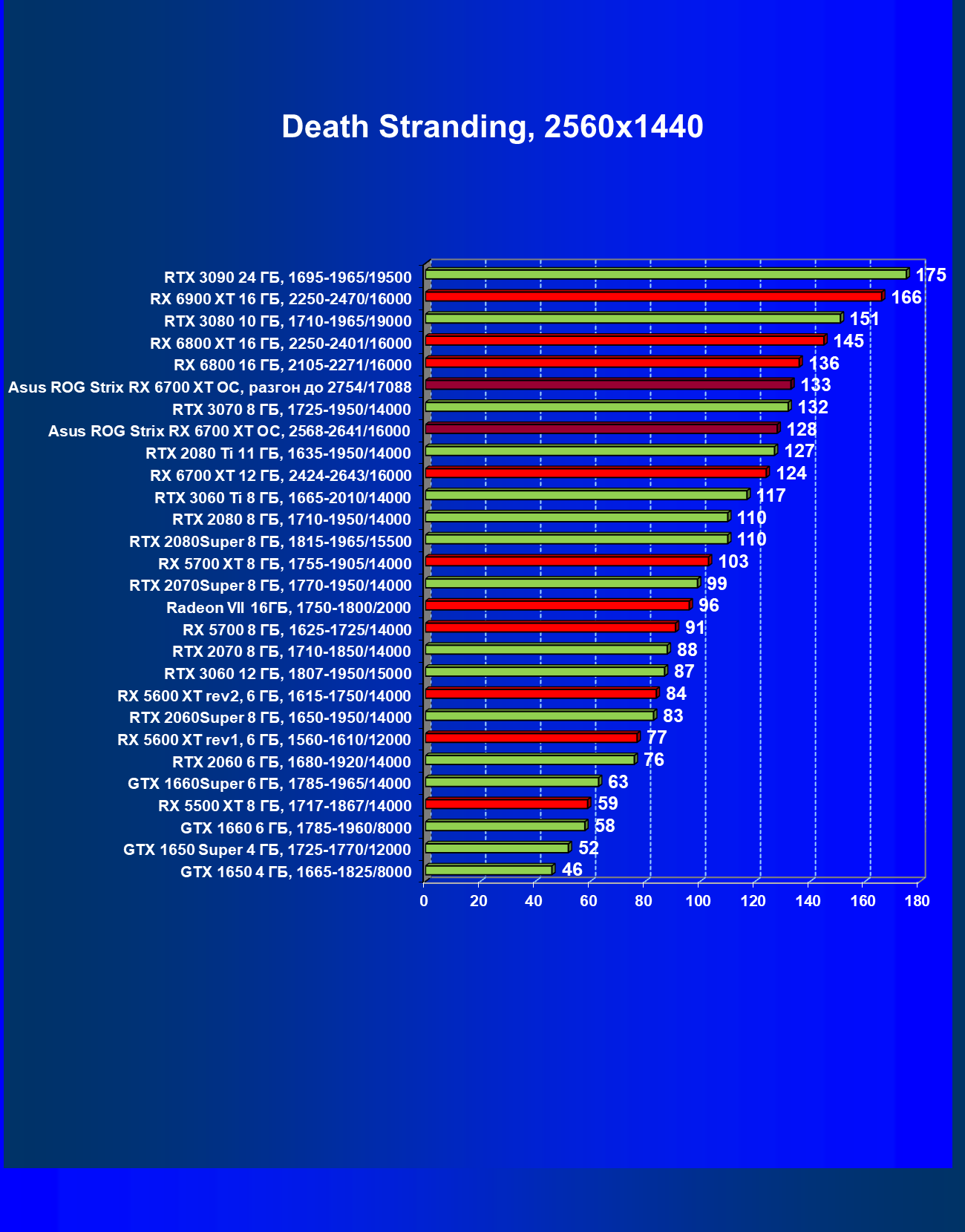

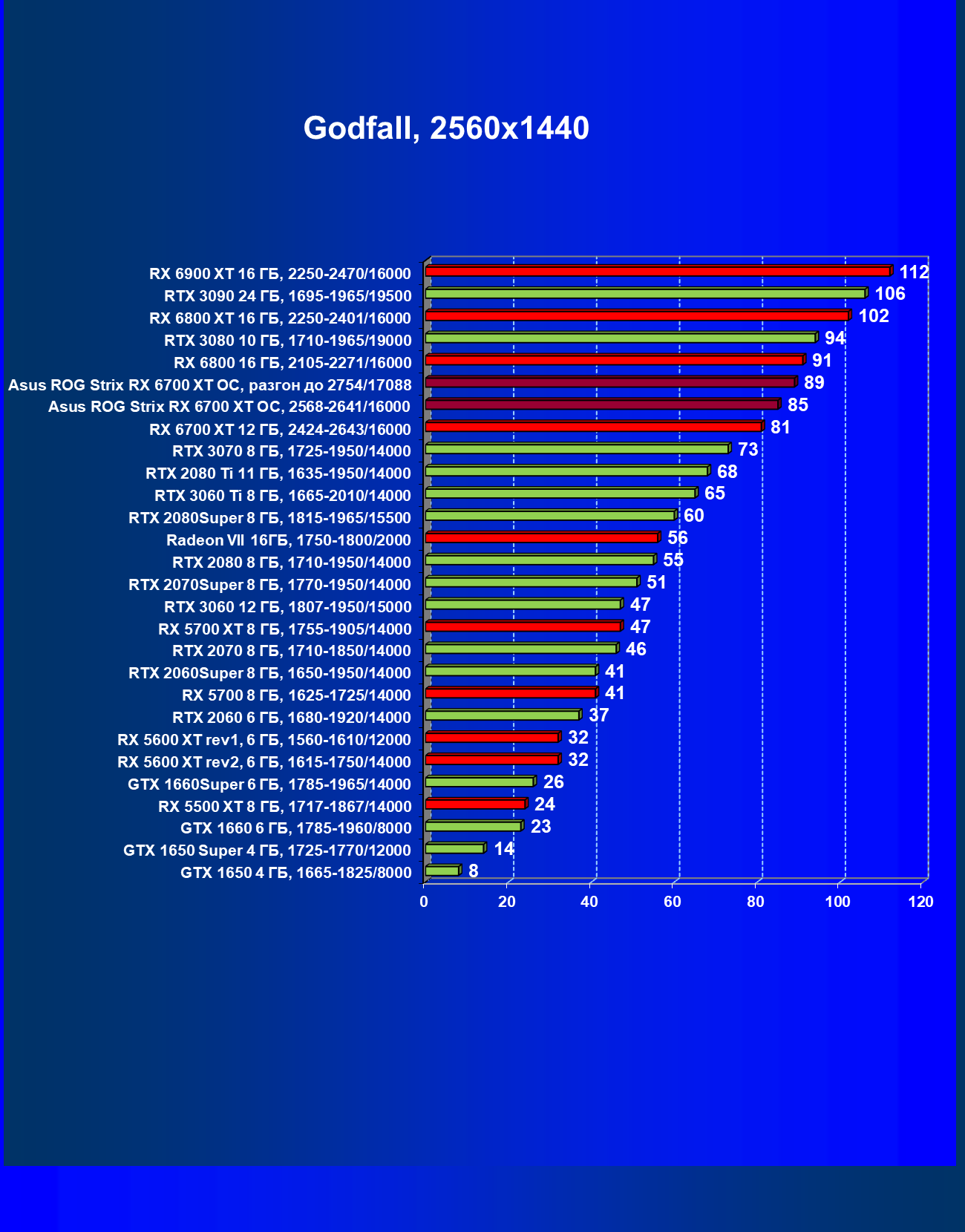

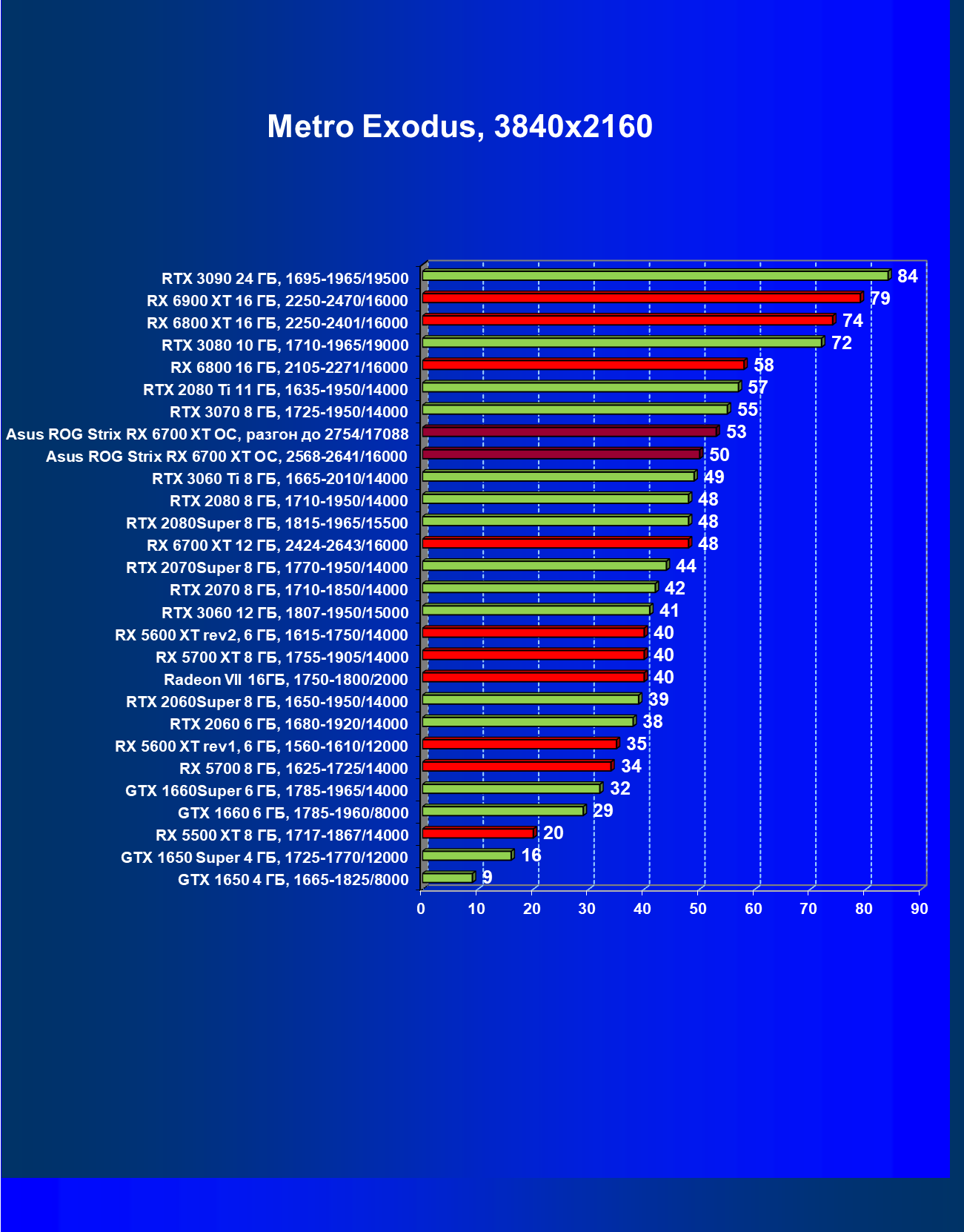

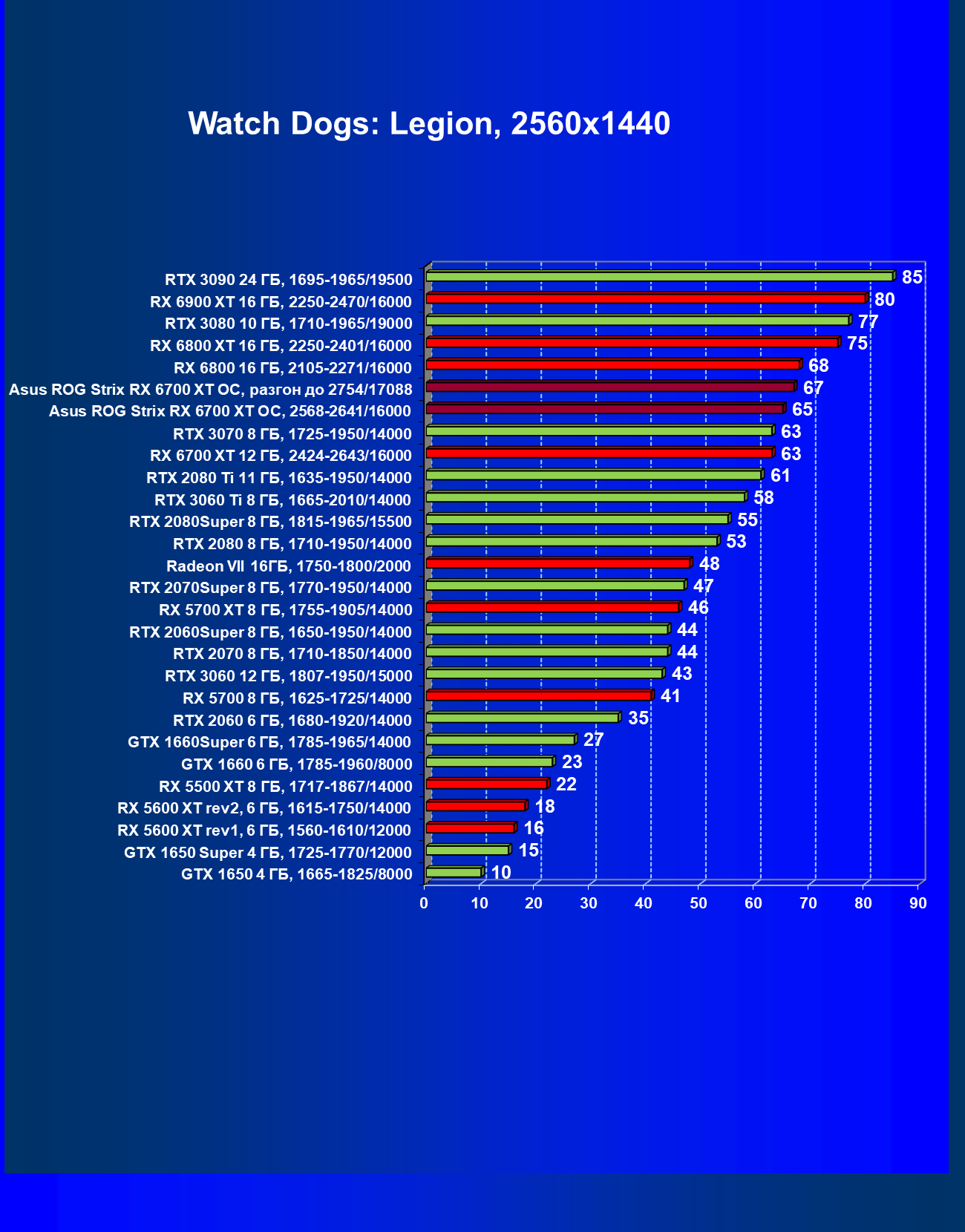

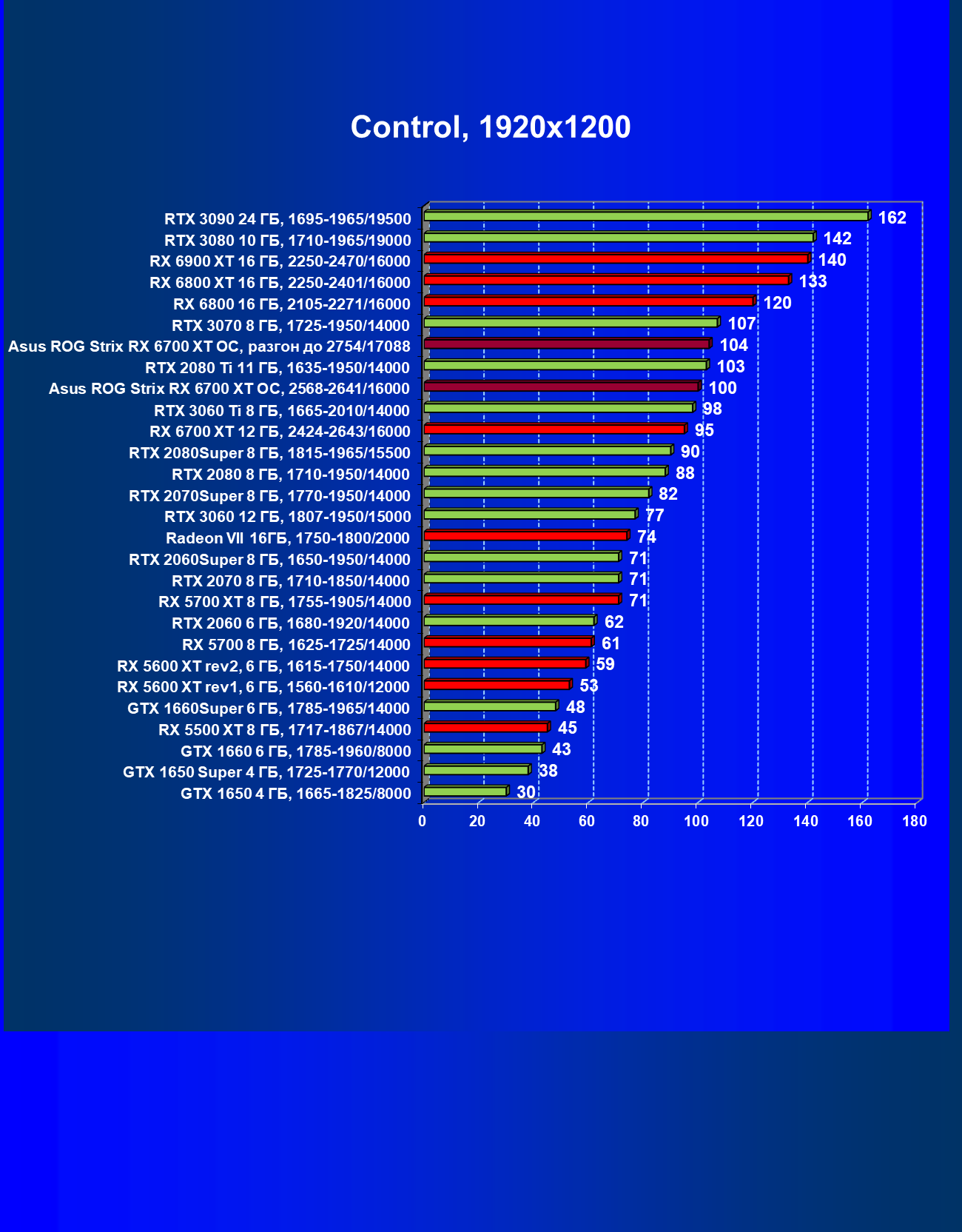

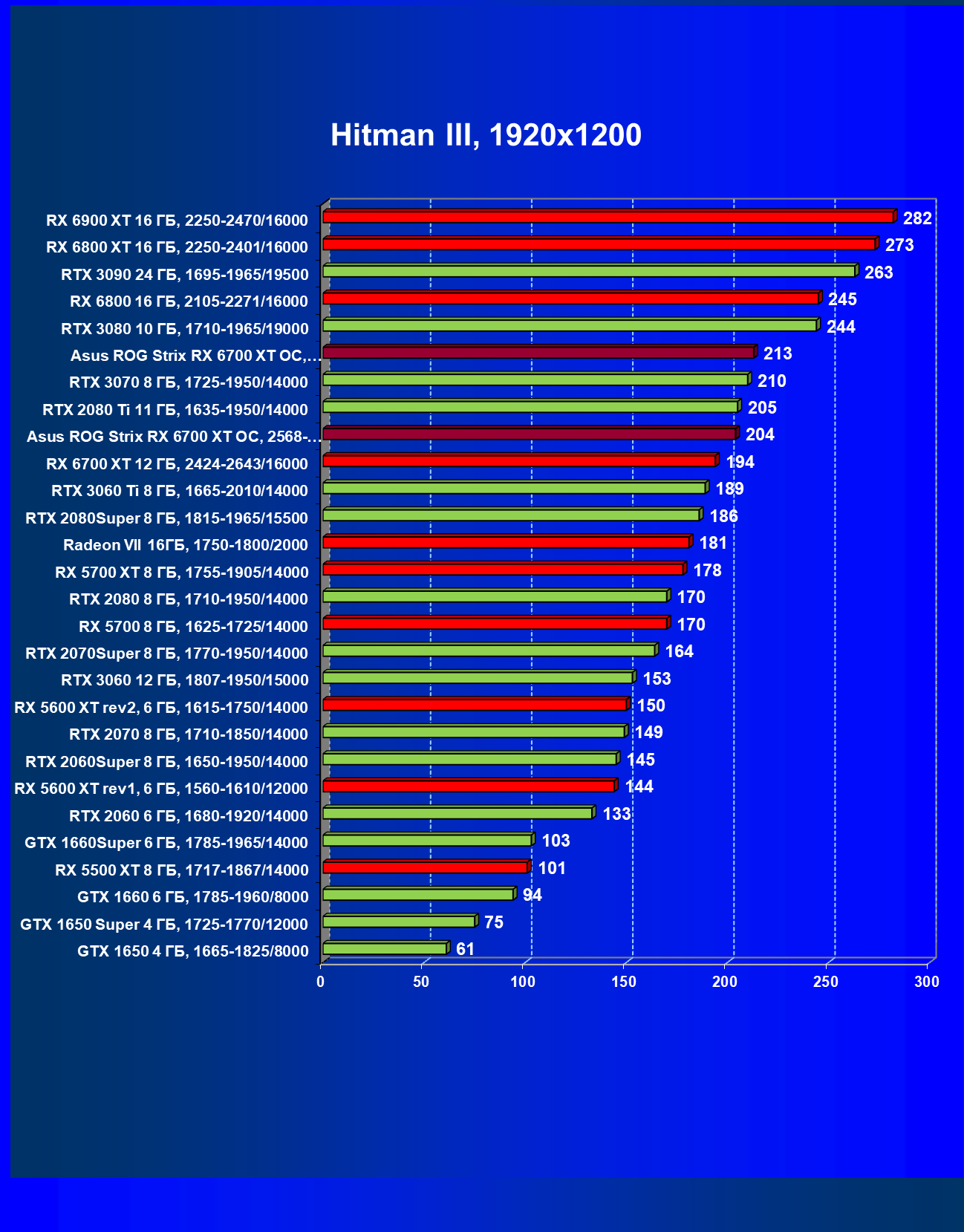

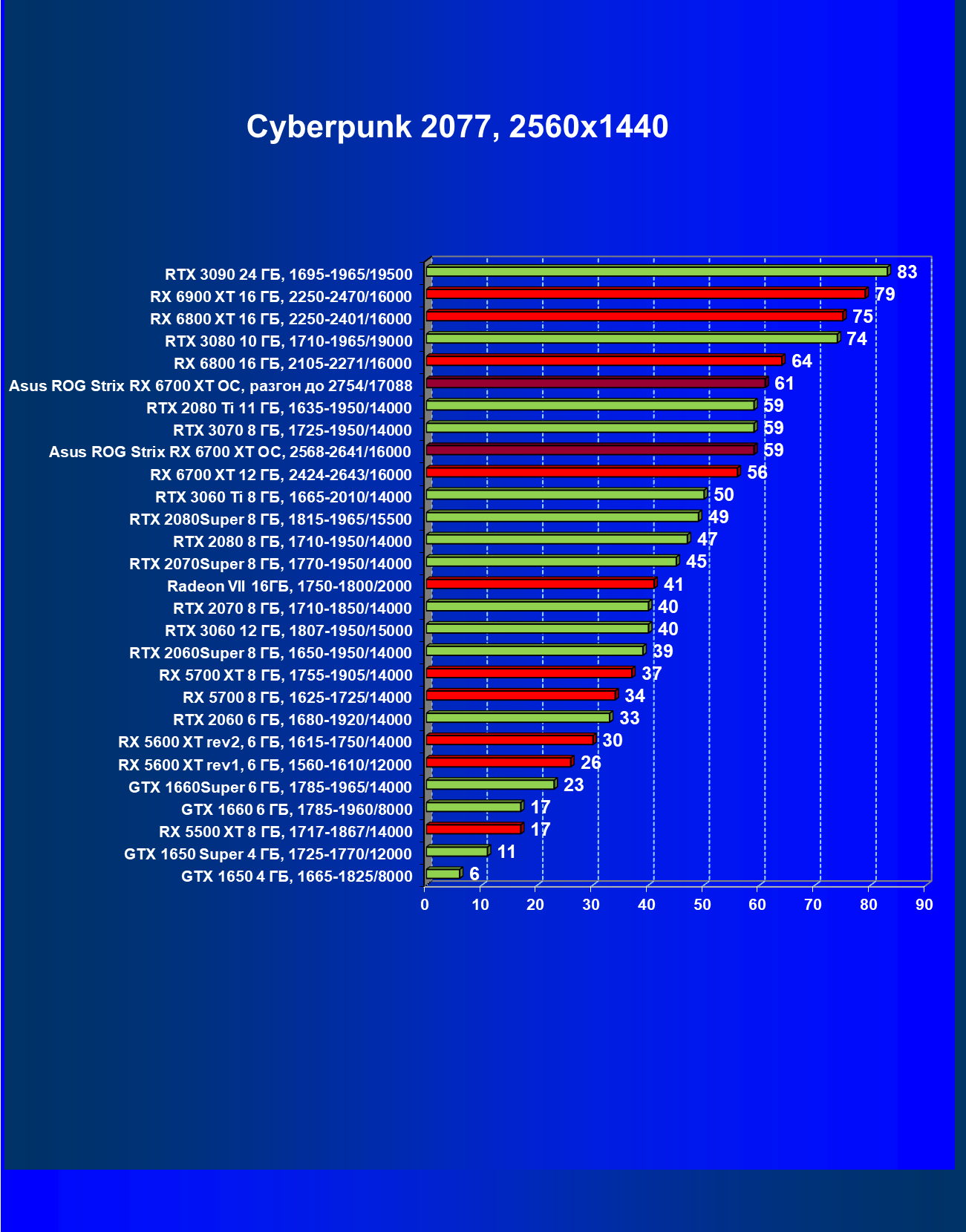

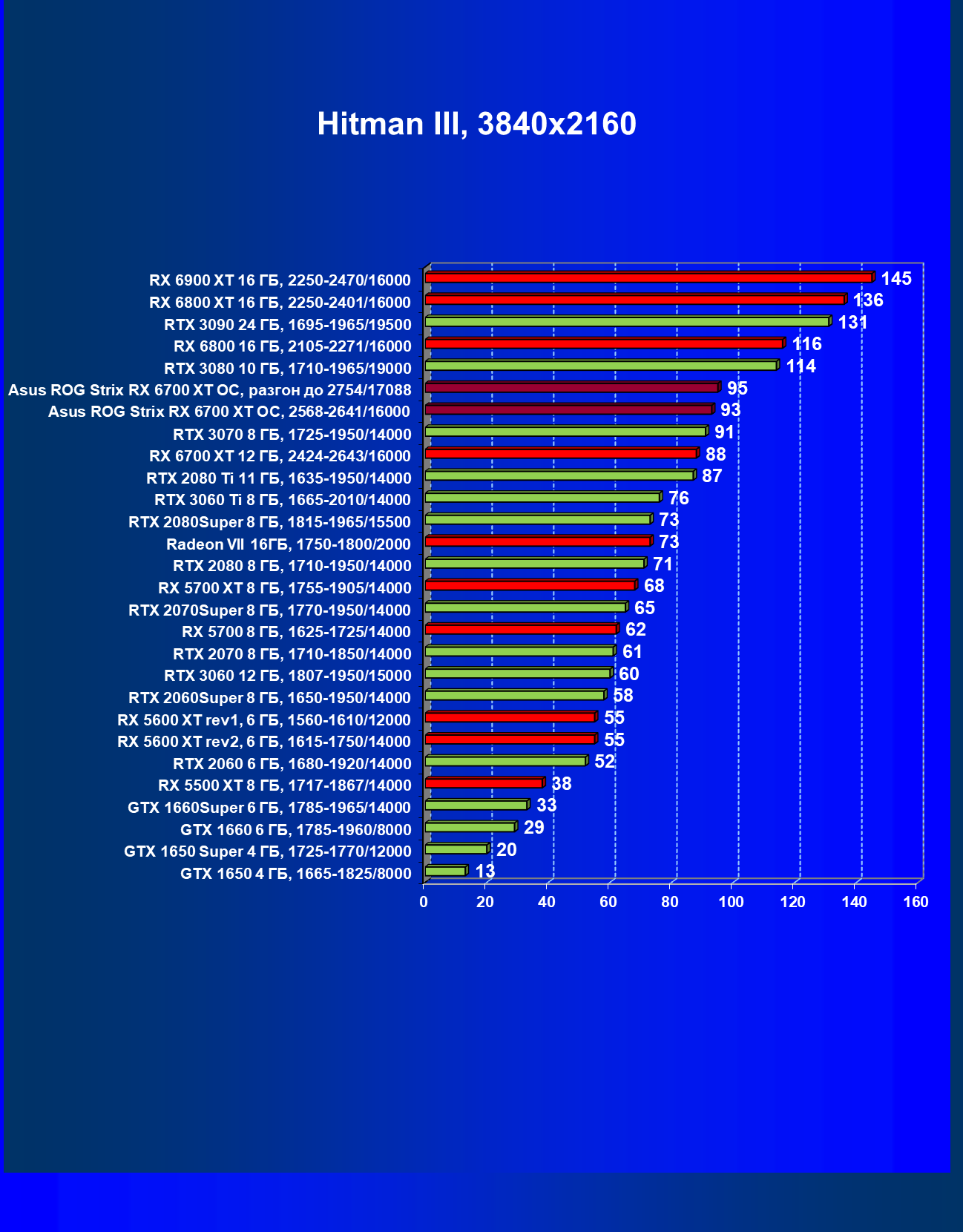

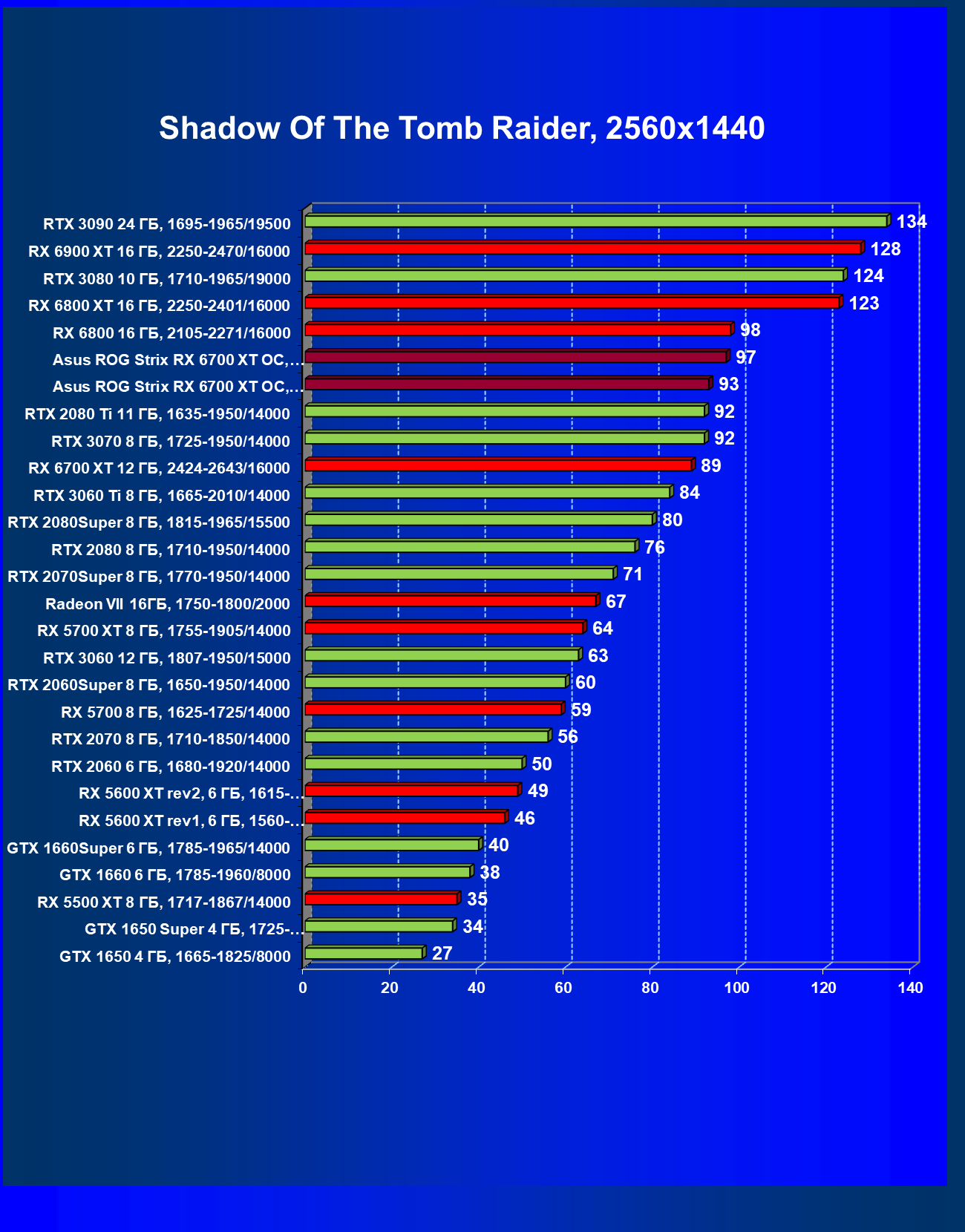

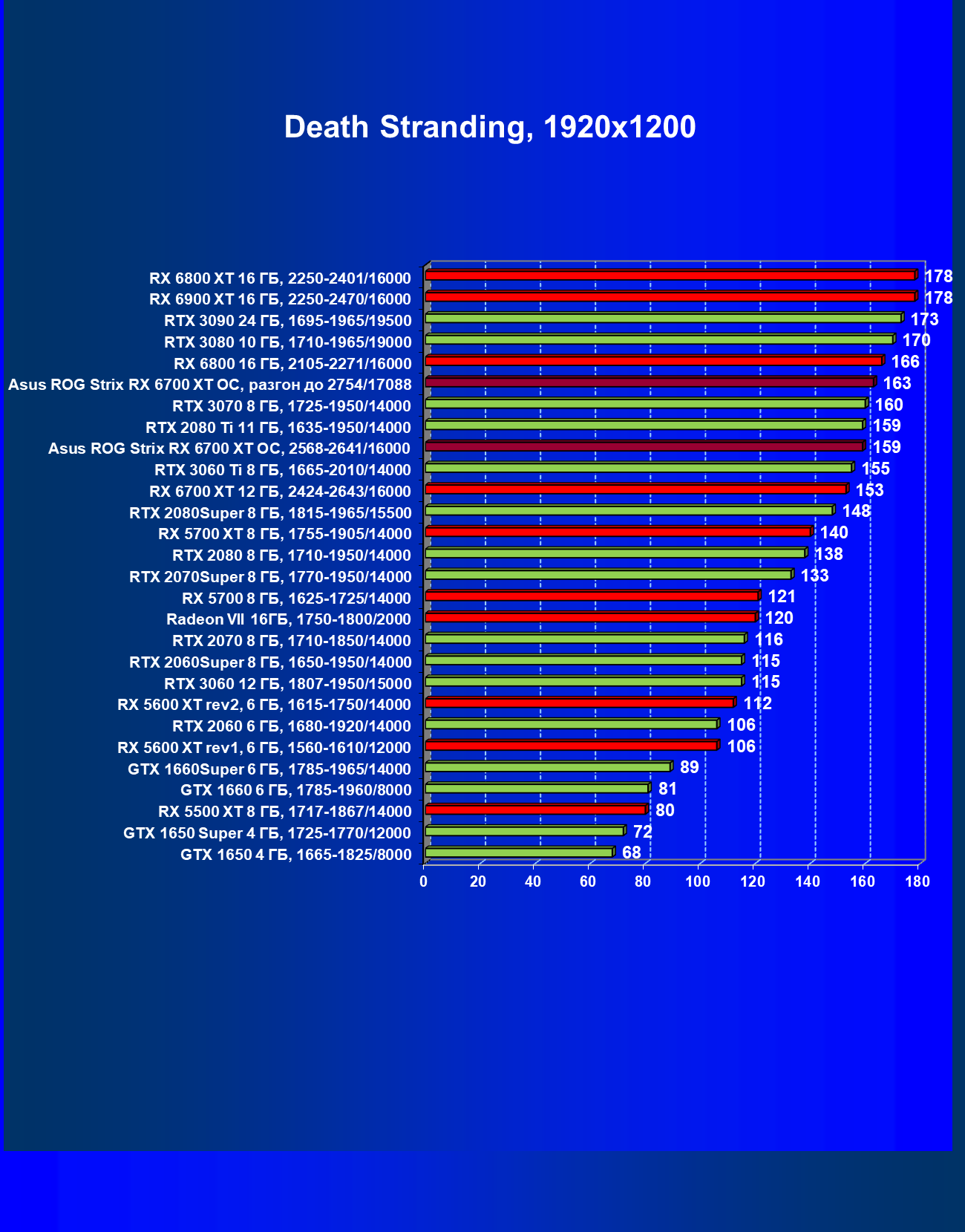

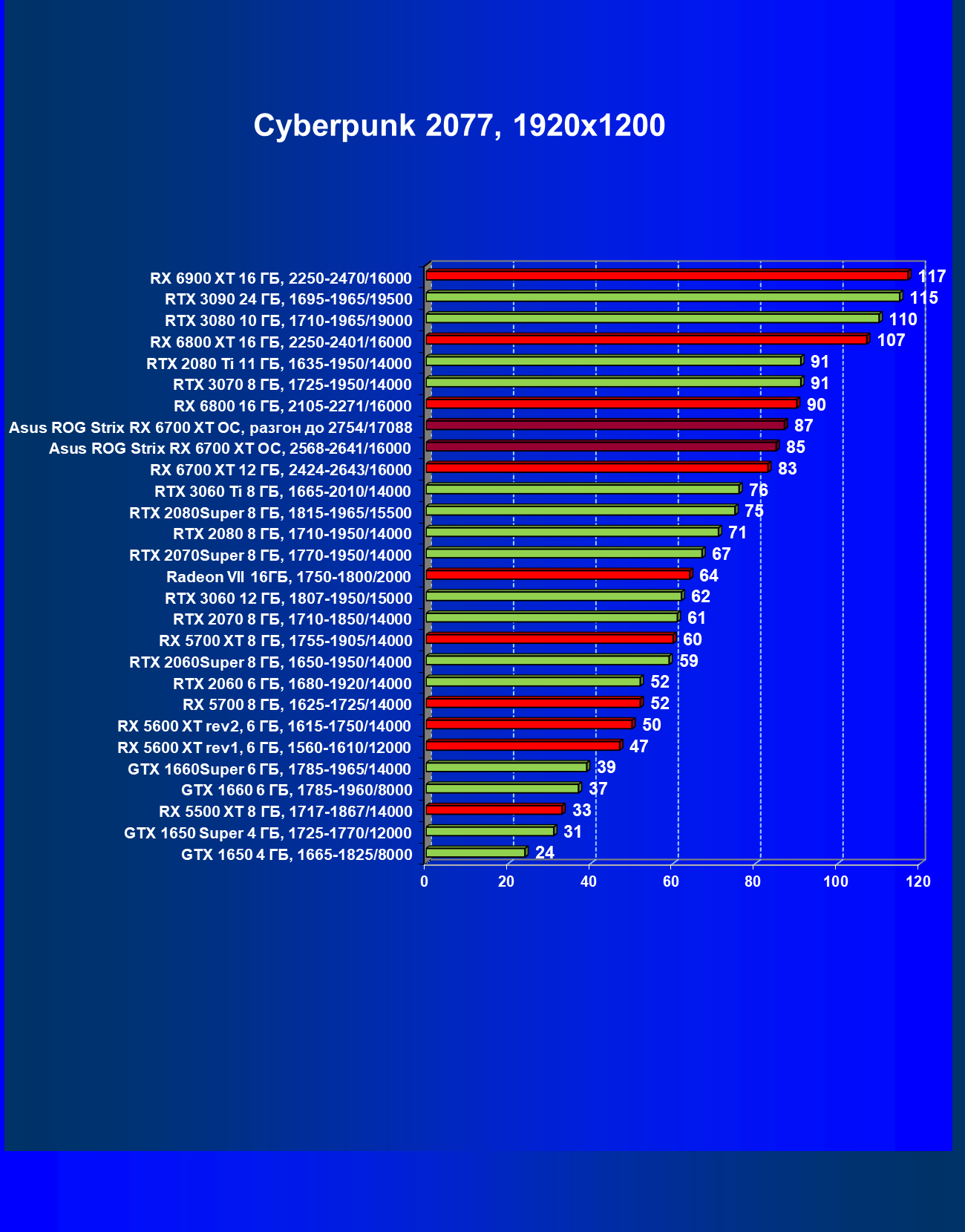

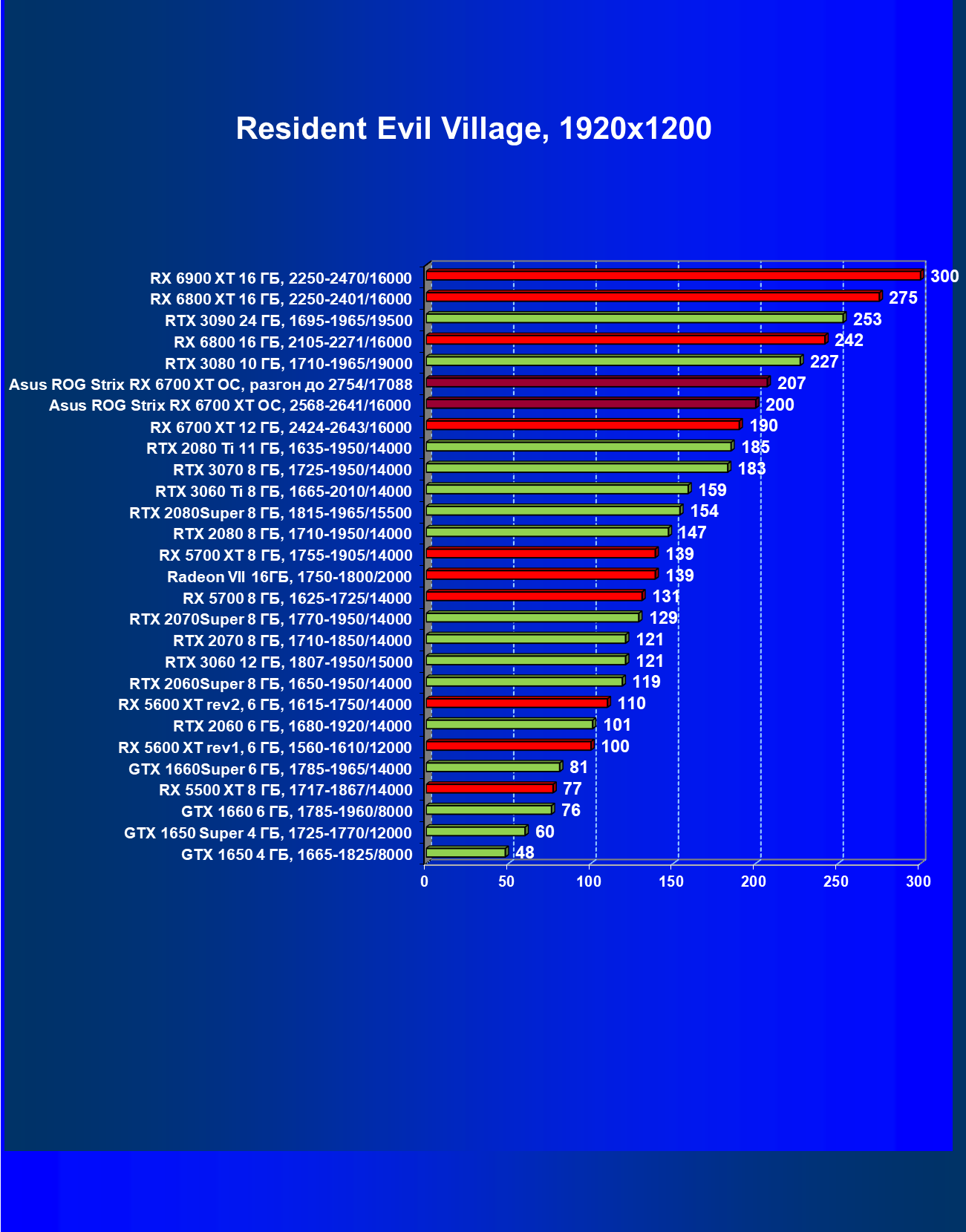

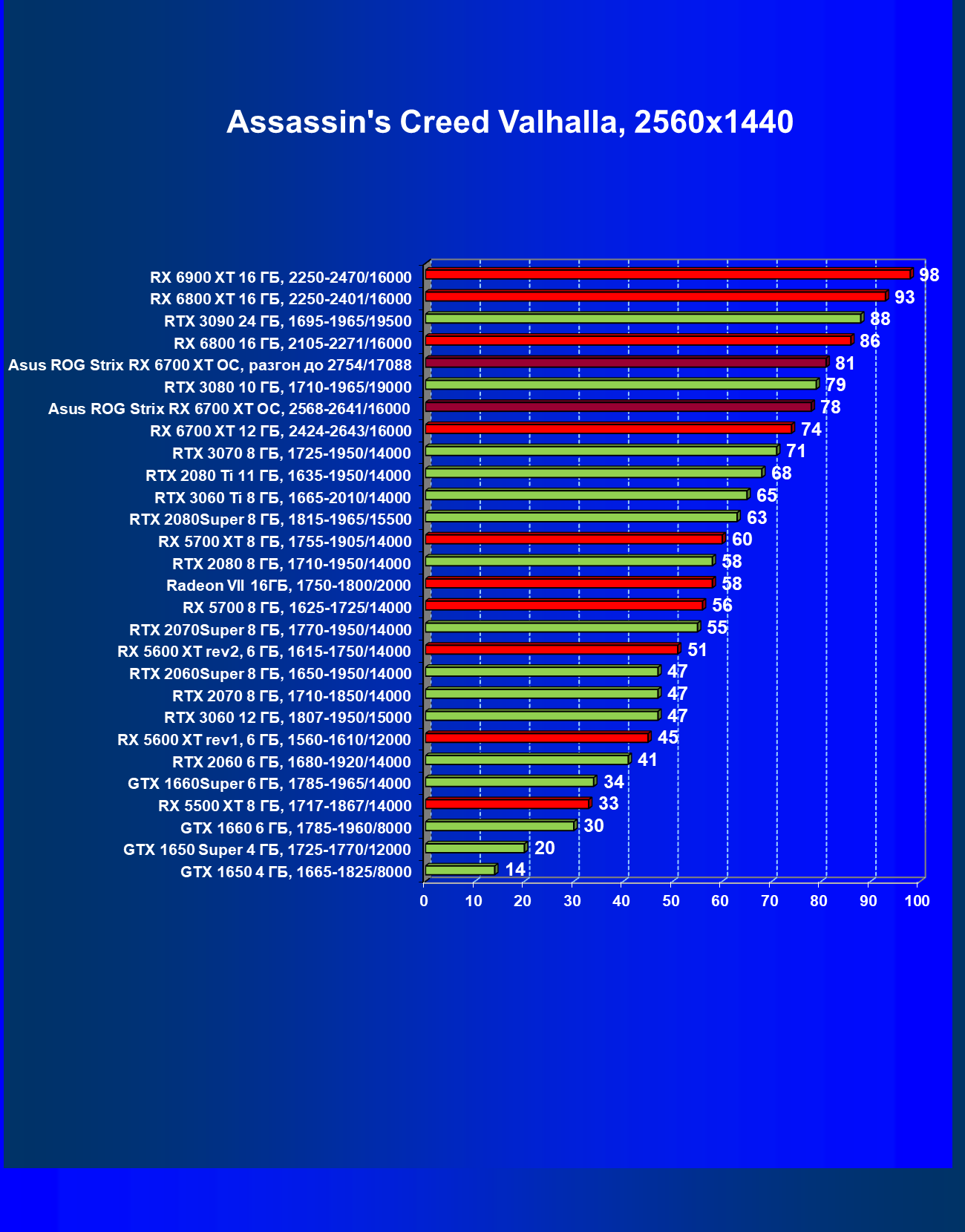

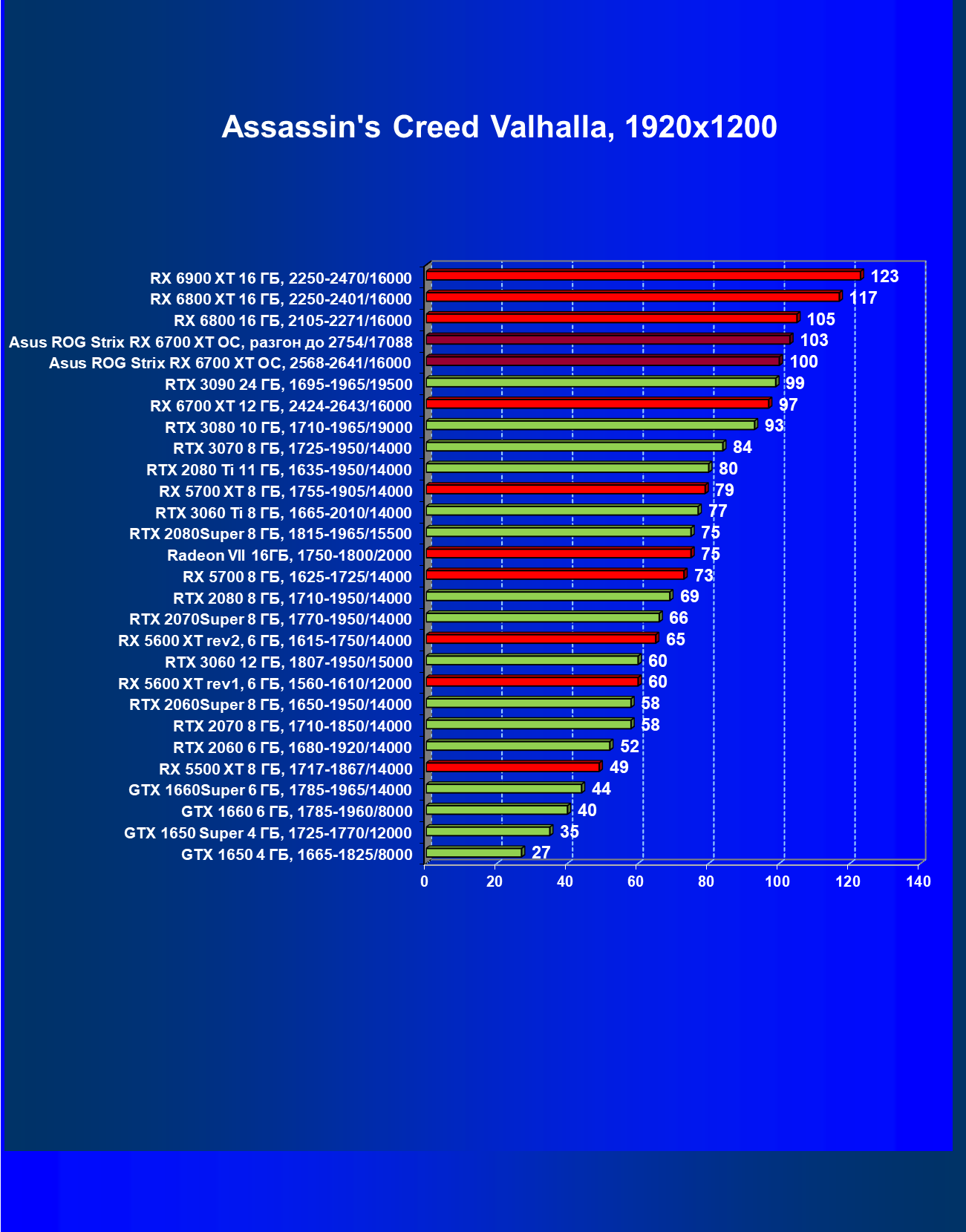

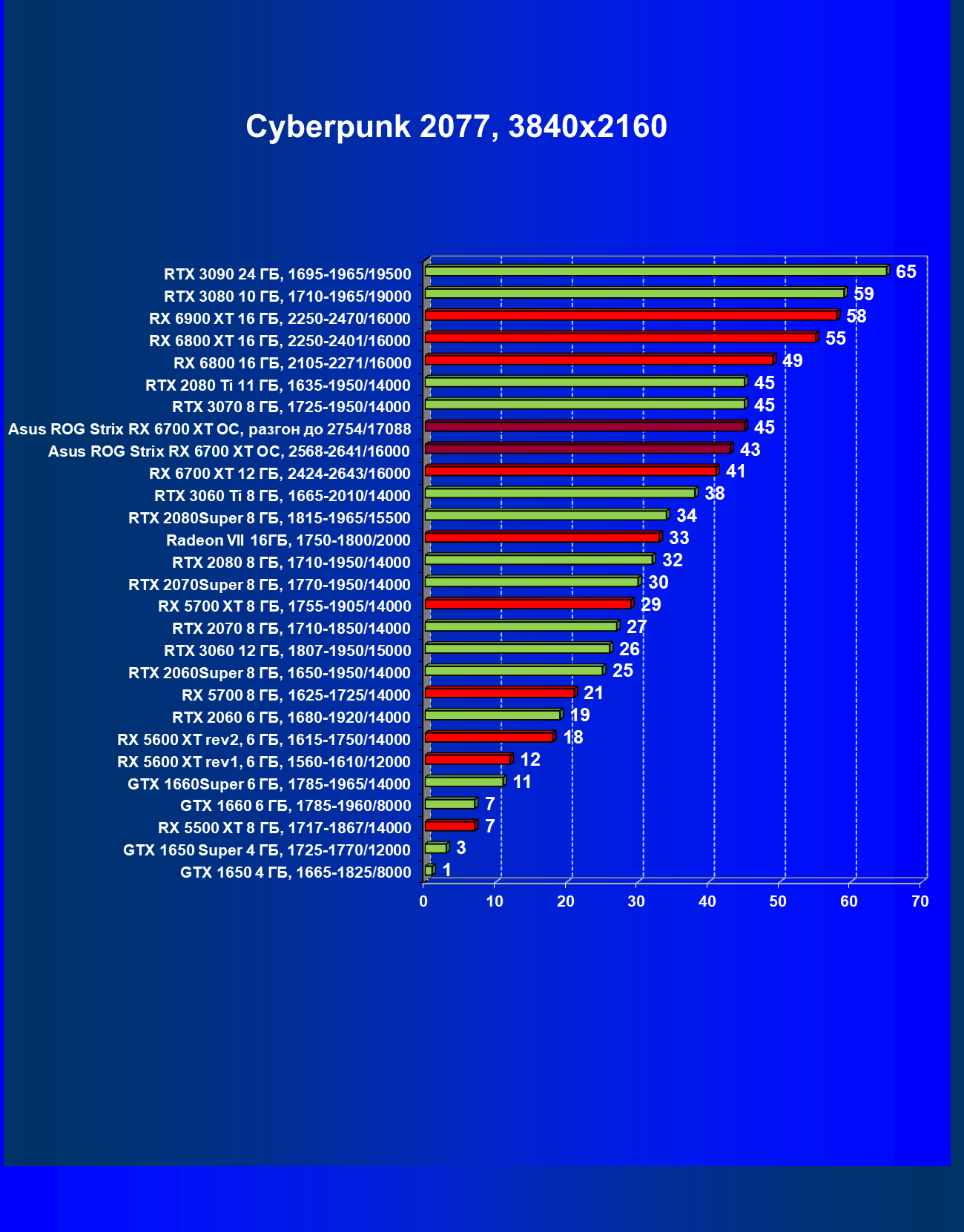

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1200, 2560×1440 и 3840×2160
Большинство игр все еще не поддерживают технологию трассировки лучей, также на рынке еще очень много видеокарт, аппаратно не поддерживающих RT. То же самое справедливо и для «умной» технологии антиалиасинга Nvidia DLSS. Поэтому самые массовые тесты мы по-прежнему проводим в играх без трассировки лучей. Тем не менее, на сегодня уже половина из регулярно тестируемых нами видеокарт поддерживает технологию RT, поэтому мы проводим тесты не только с использованием обычных методов растеризации, но и с включением RT и/или DLSS. Понятно, что в этом случае видеокарты семейства AMD Radeon RX 6000 участвуют в тестах без аналога DLSS (ждем, когда компания реализует обещанный аналог и ускорит обсчет трассировки лучей).

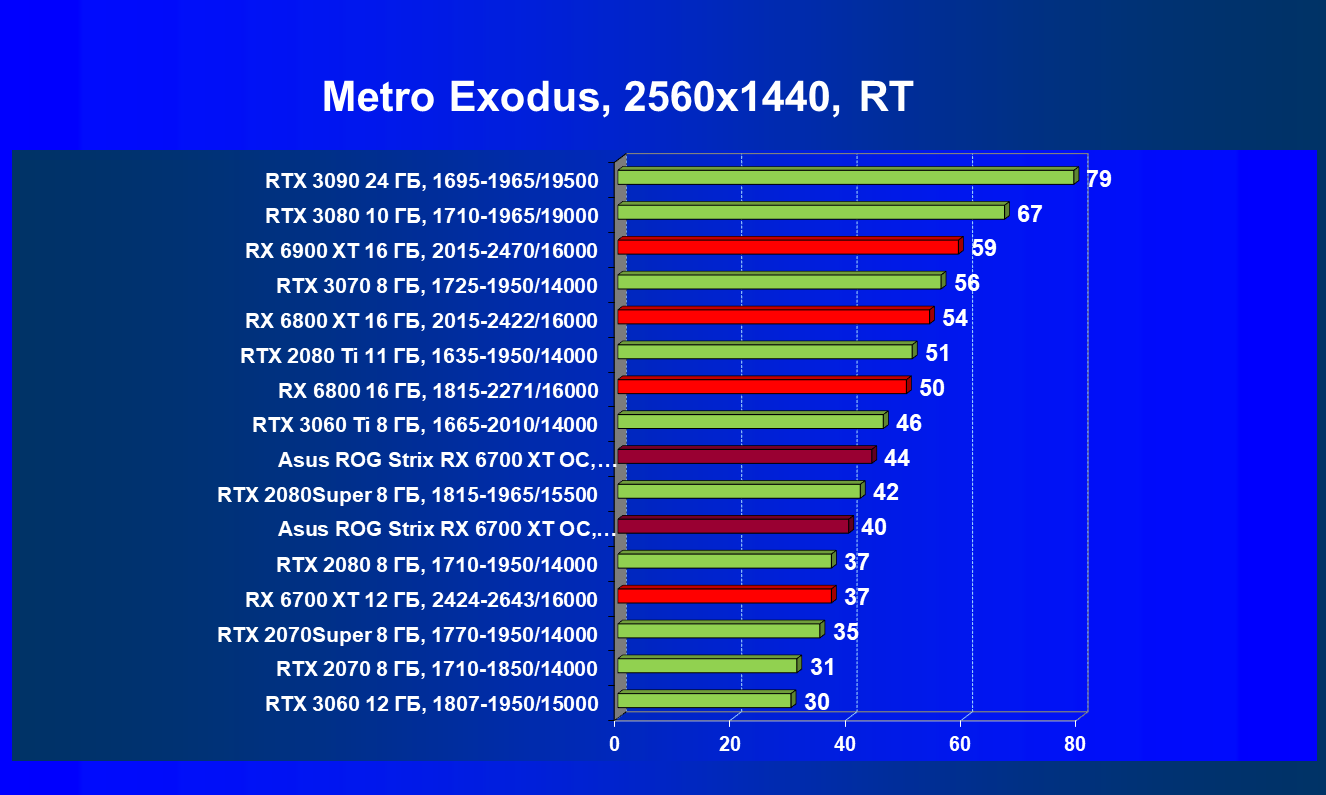

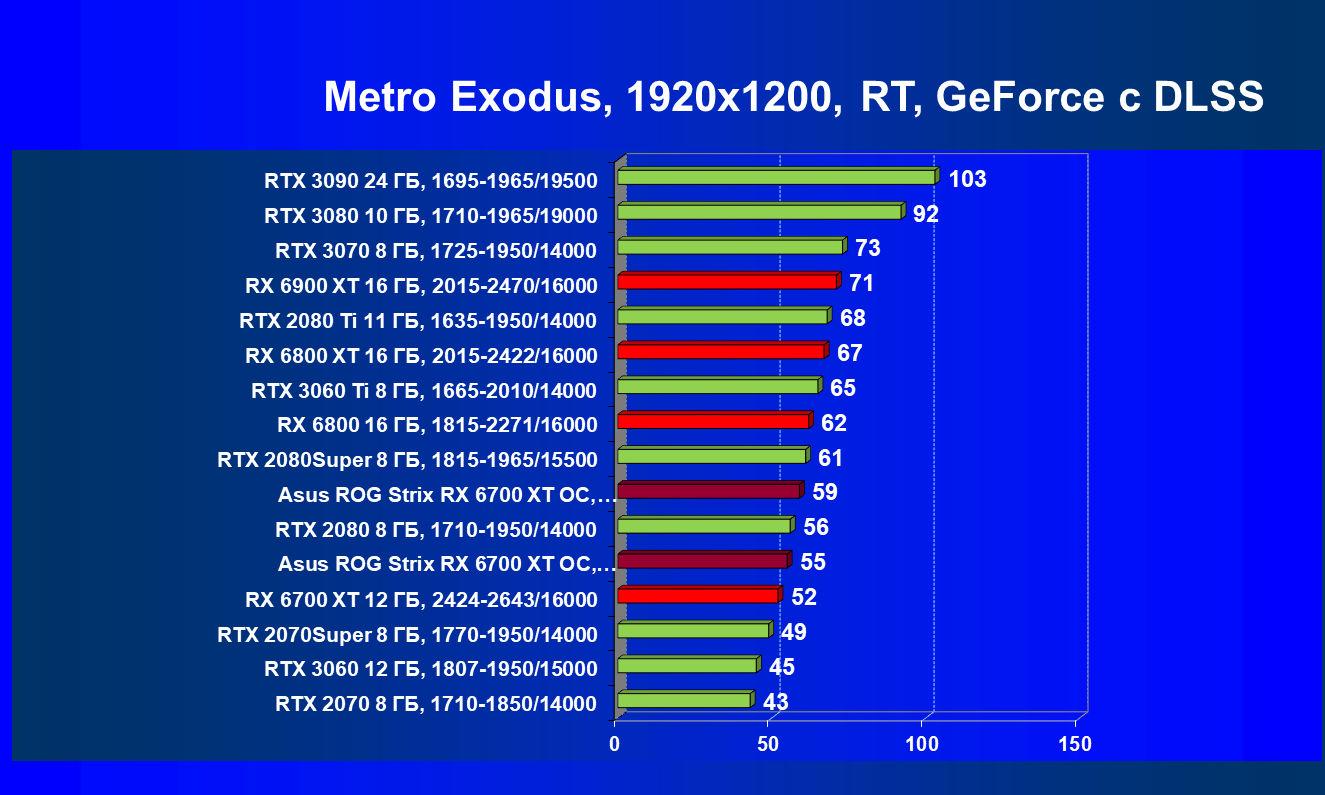

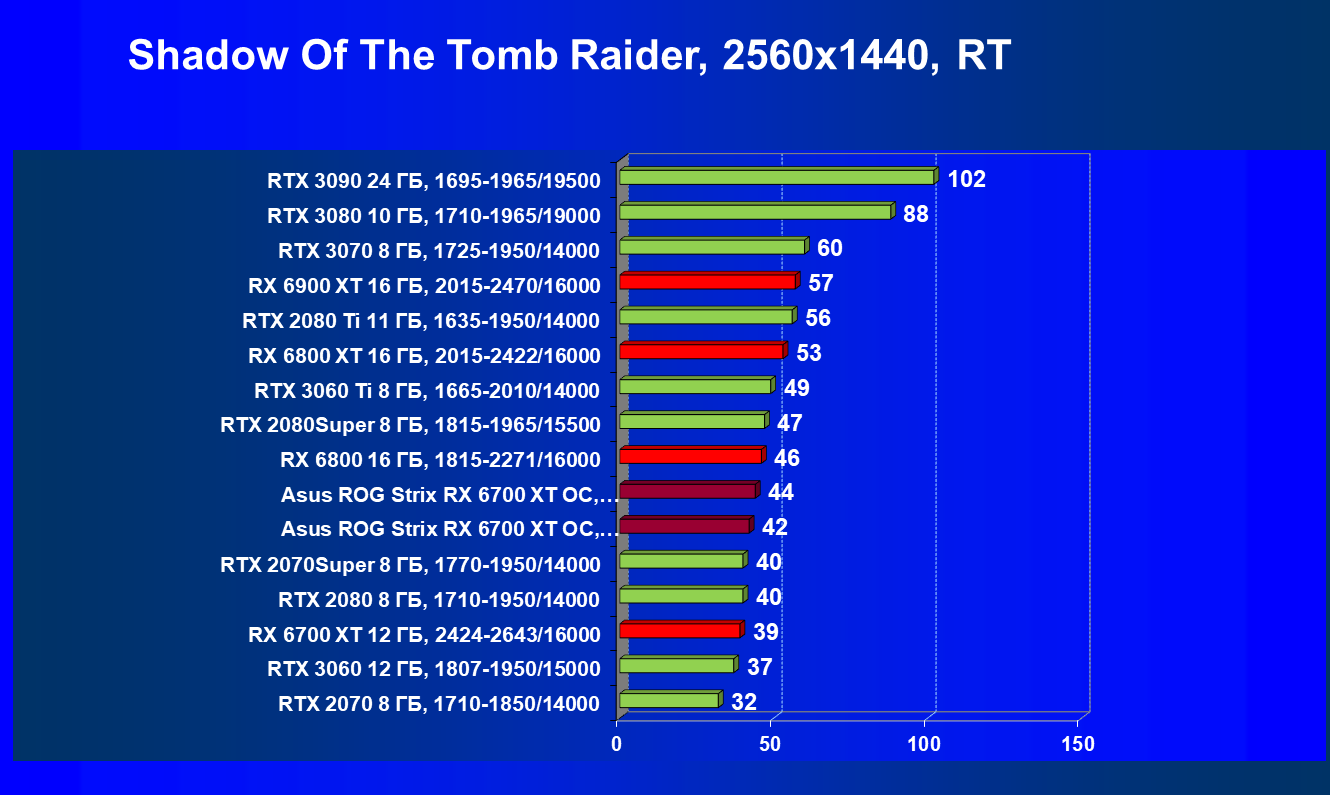

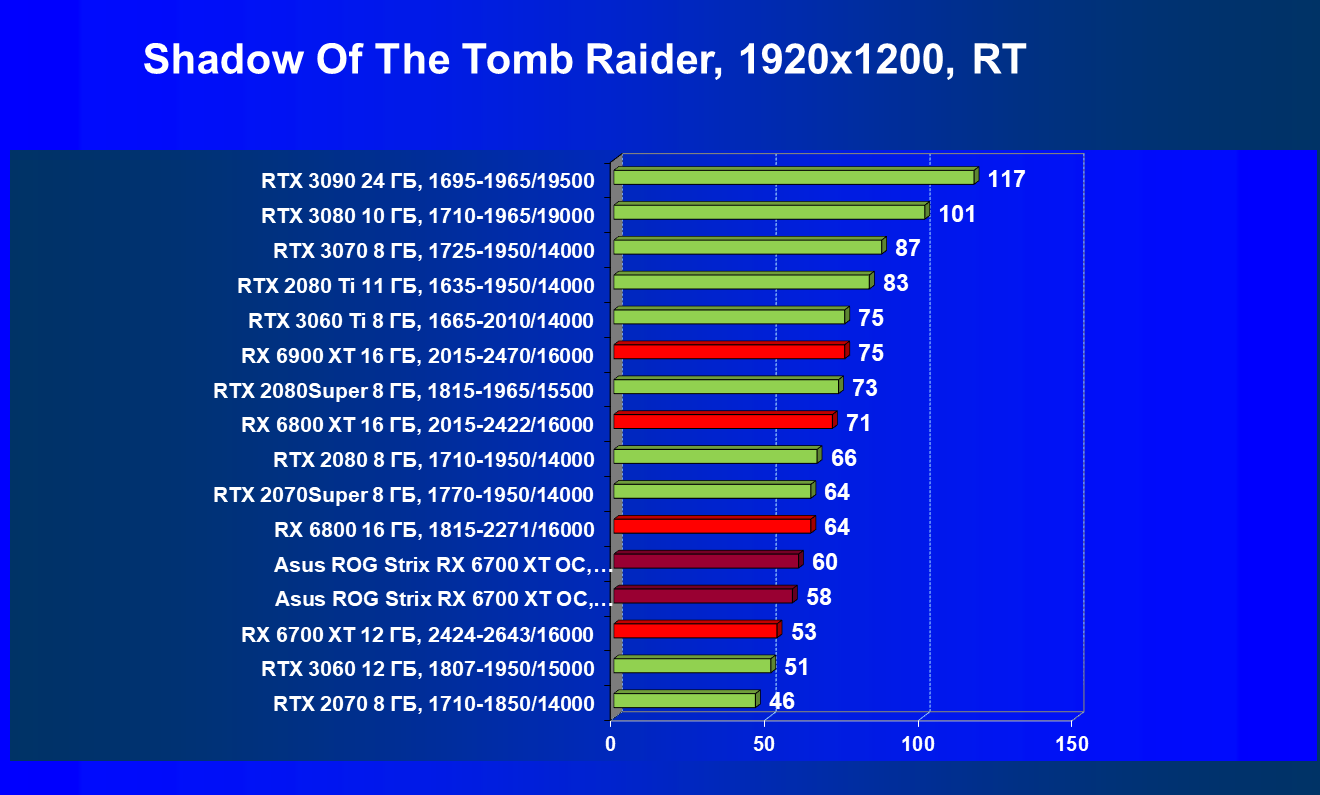

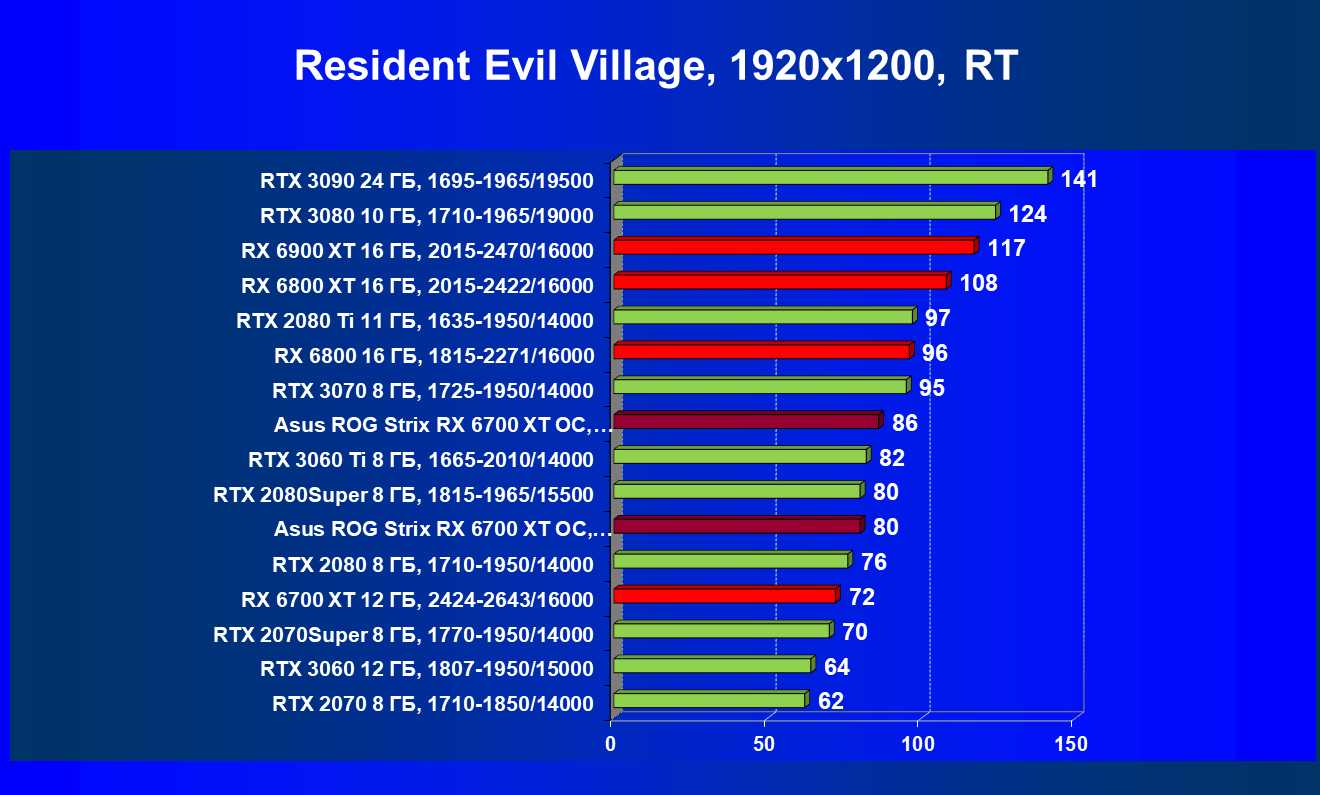

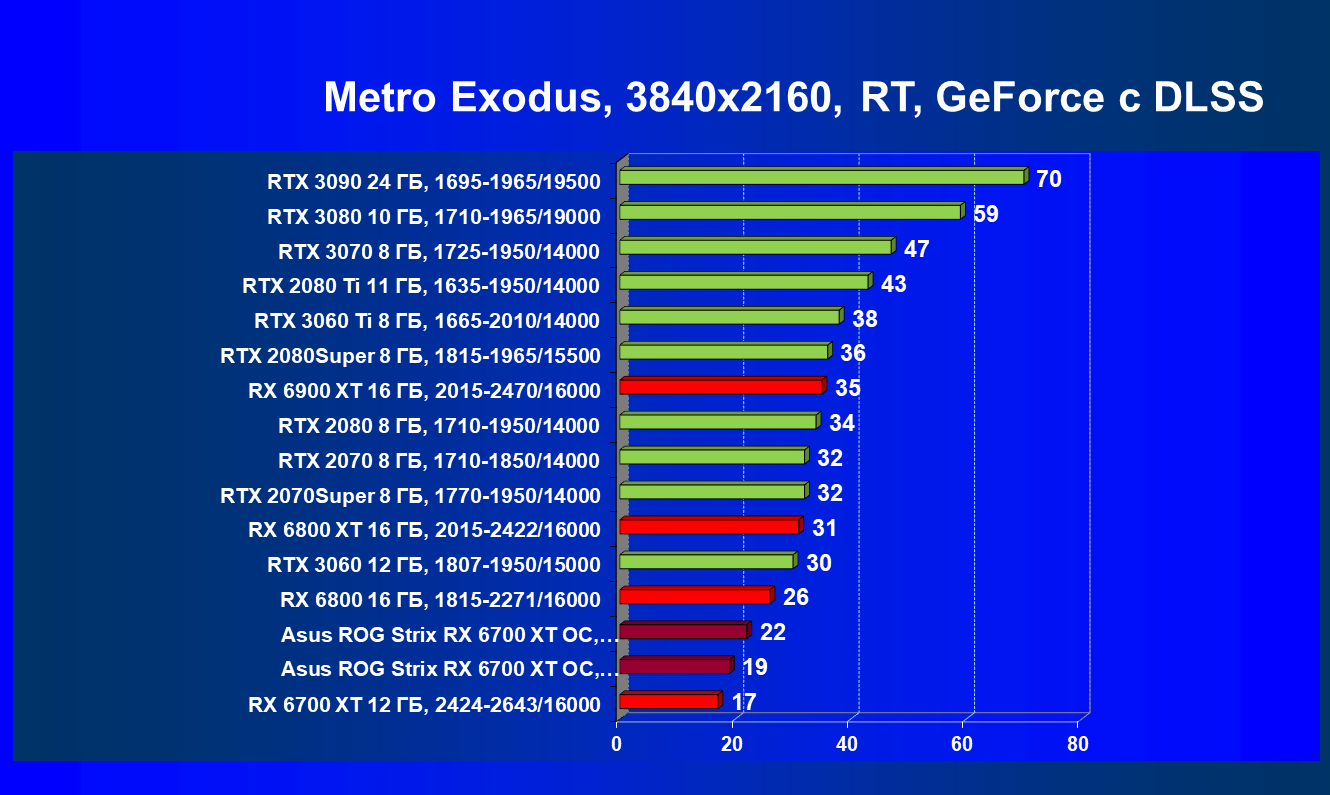

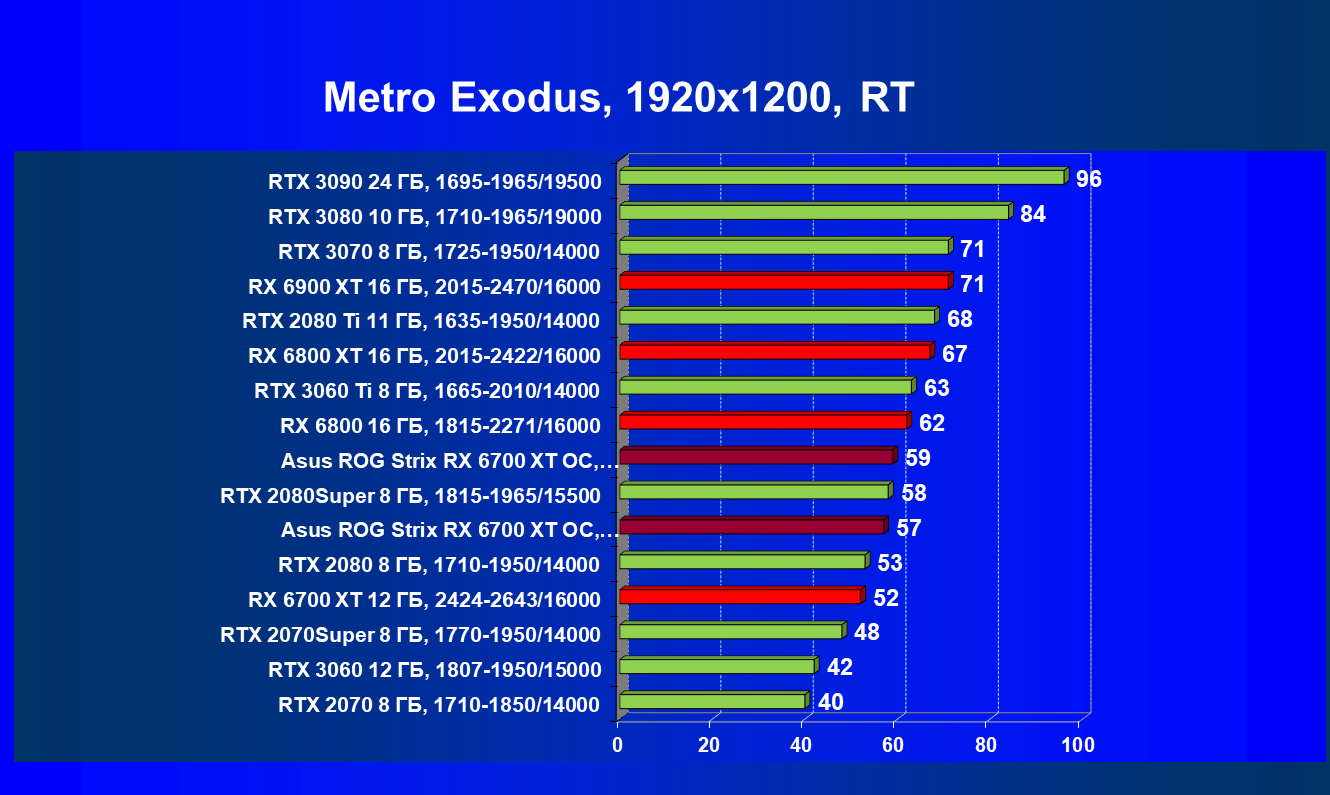

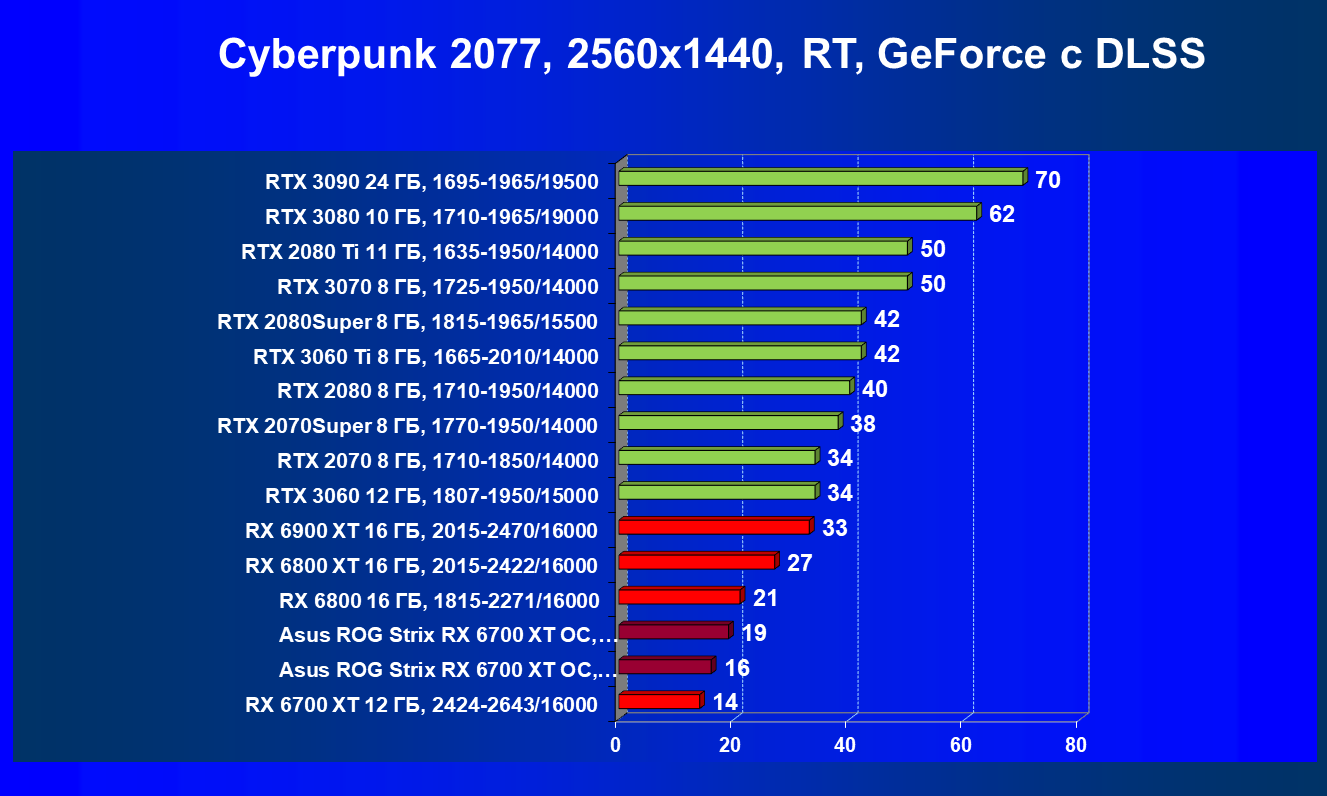

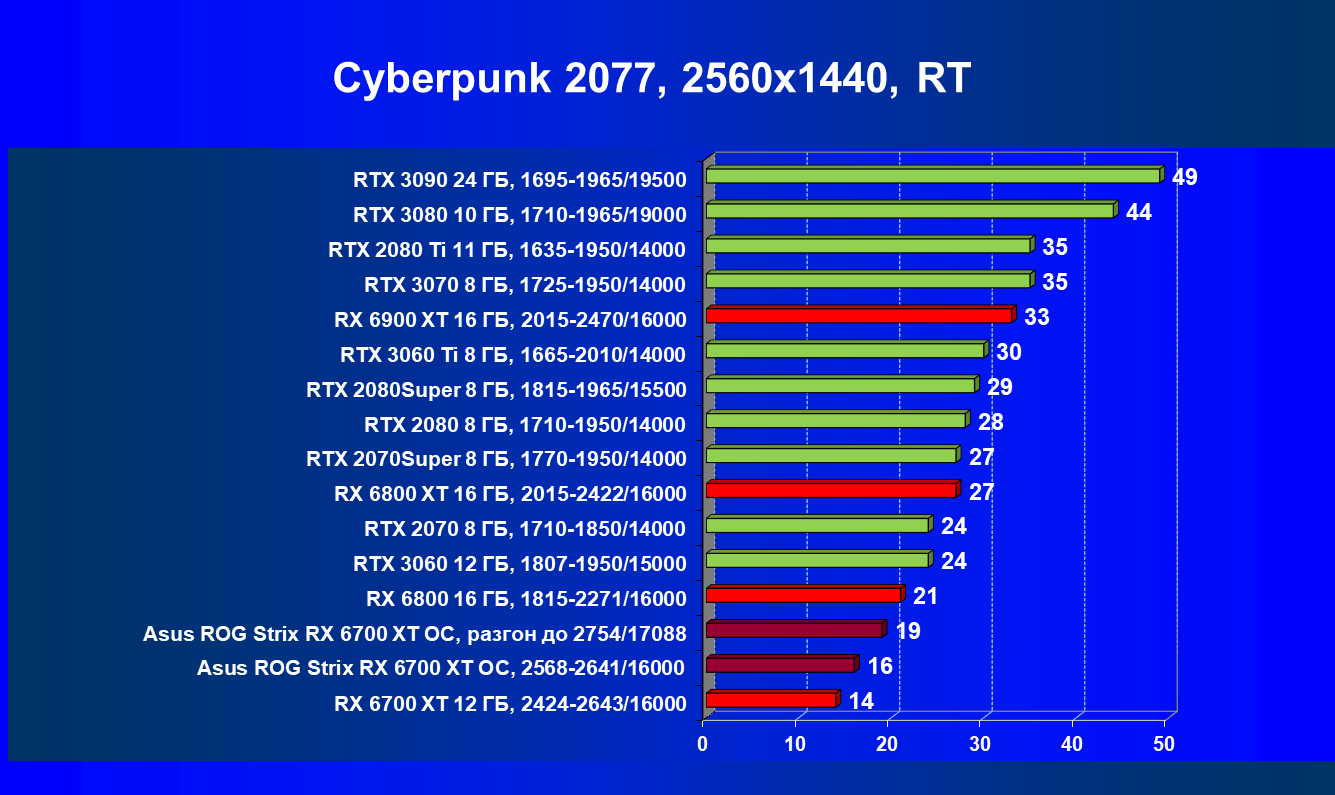

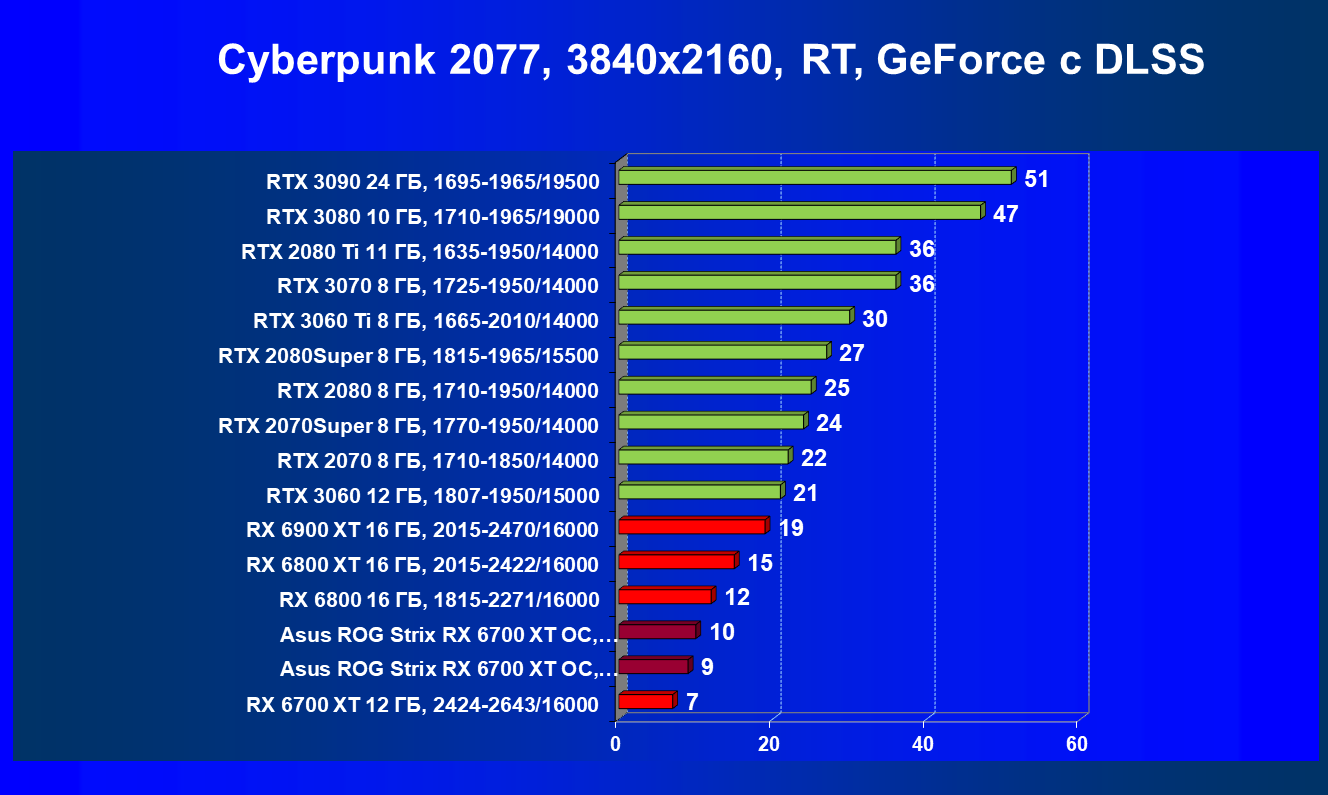

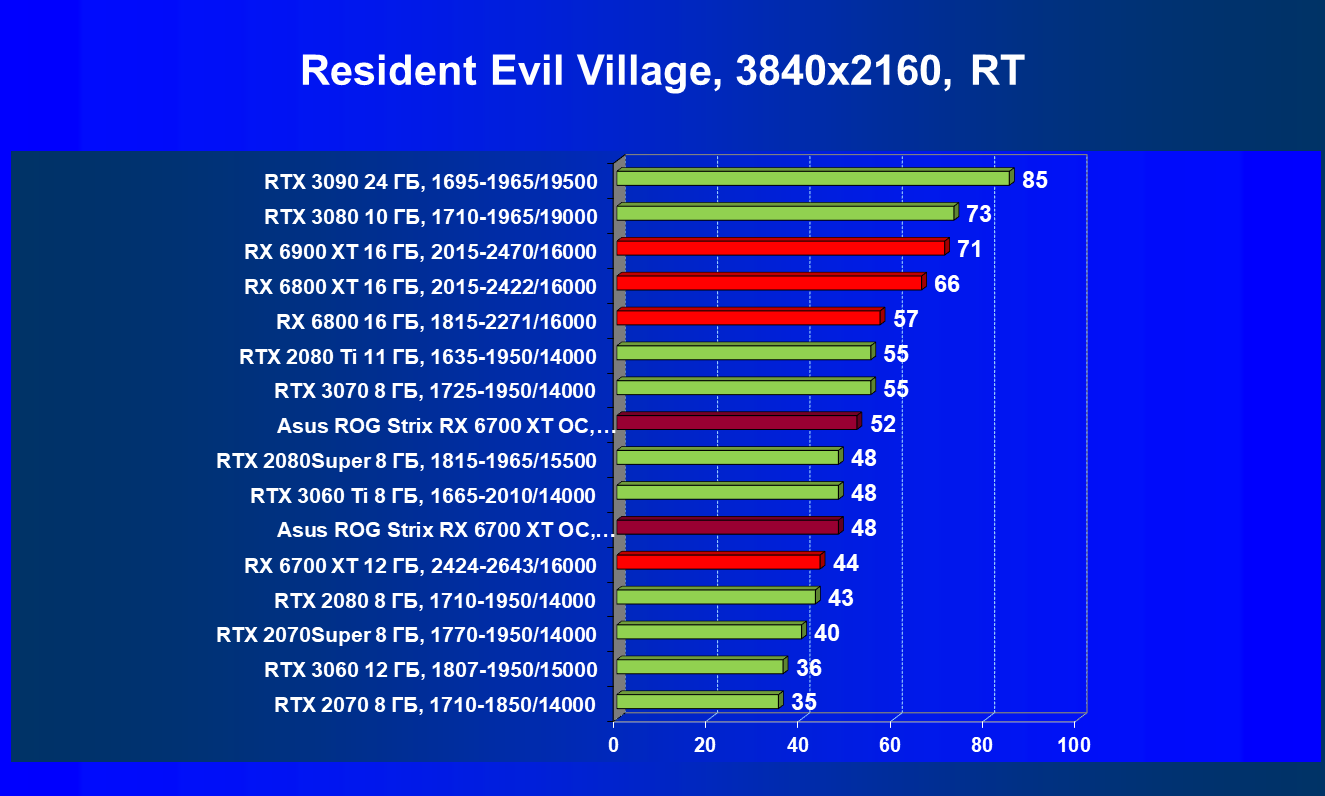

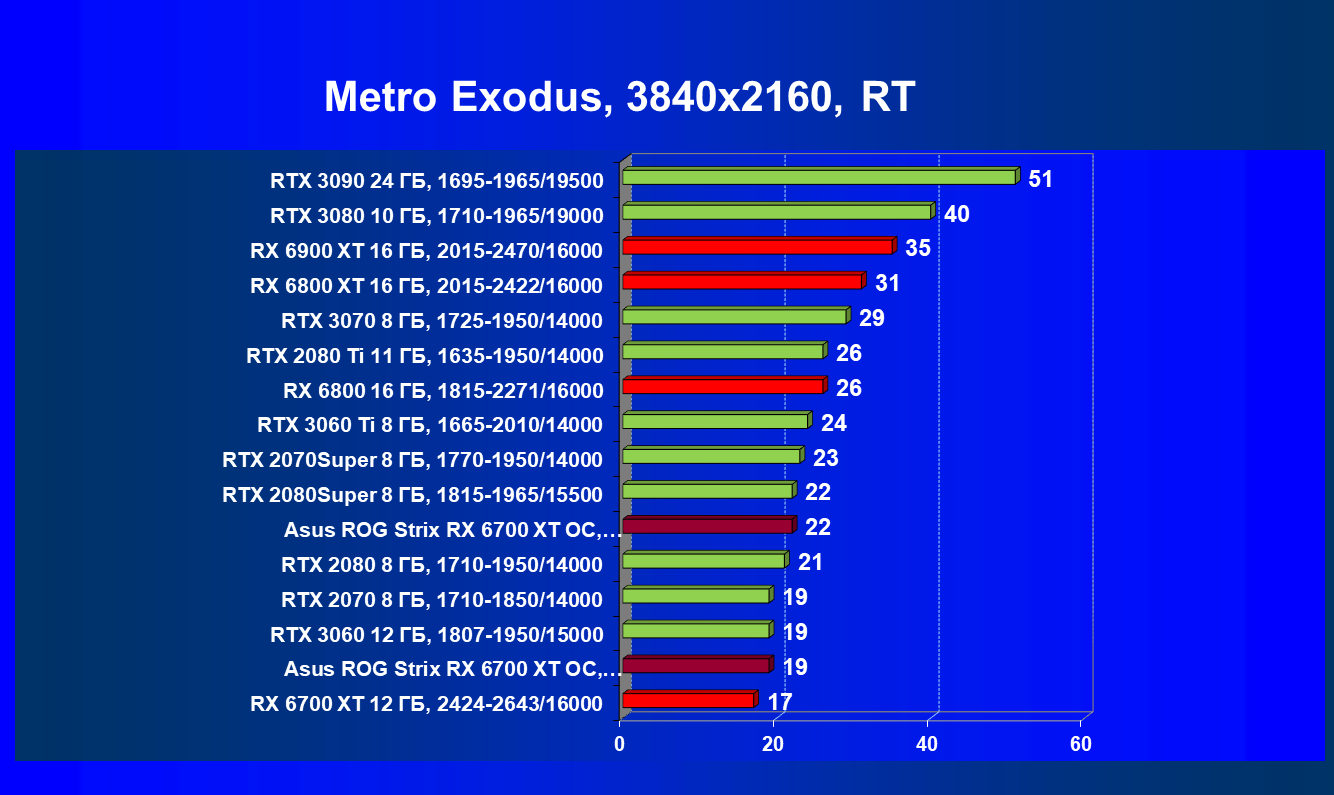

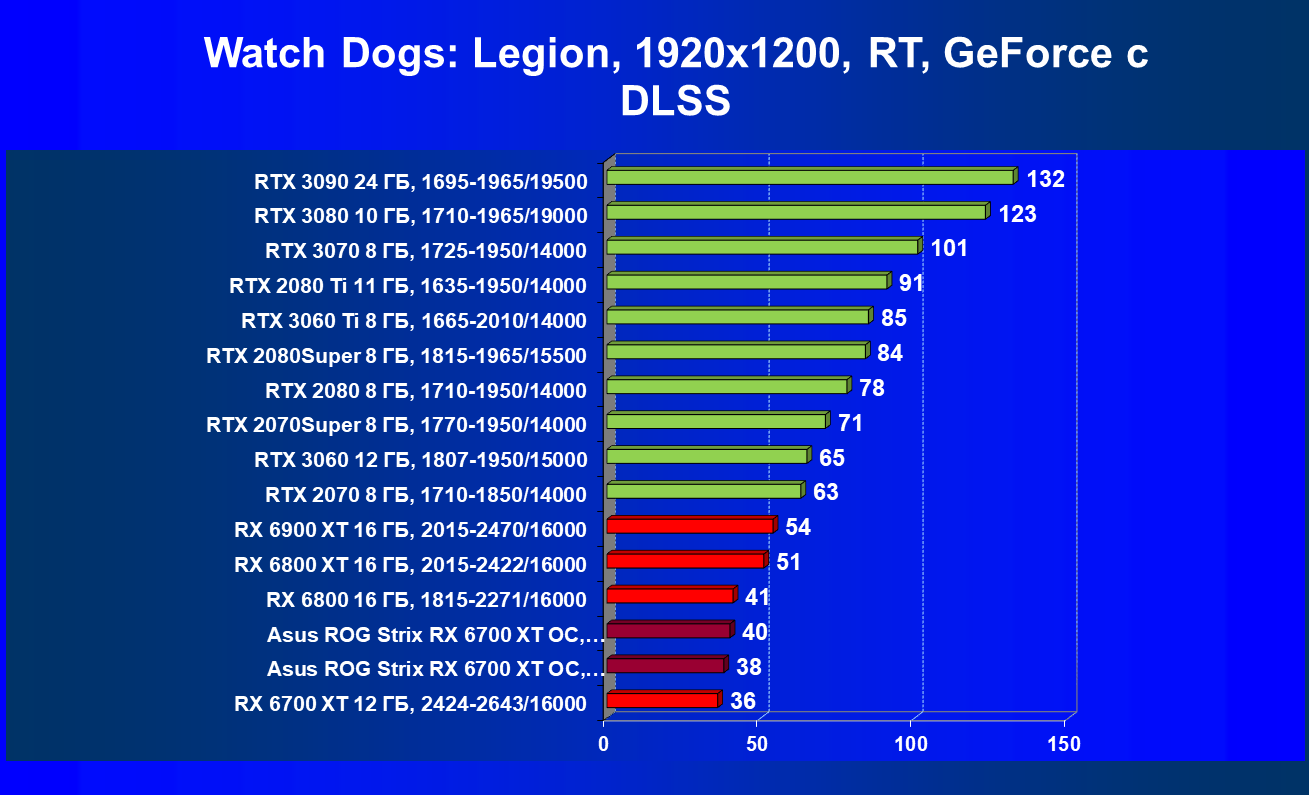

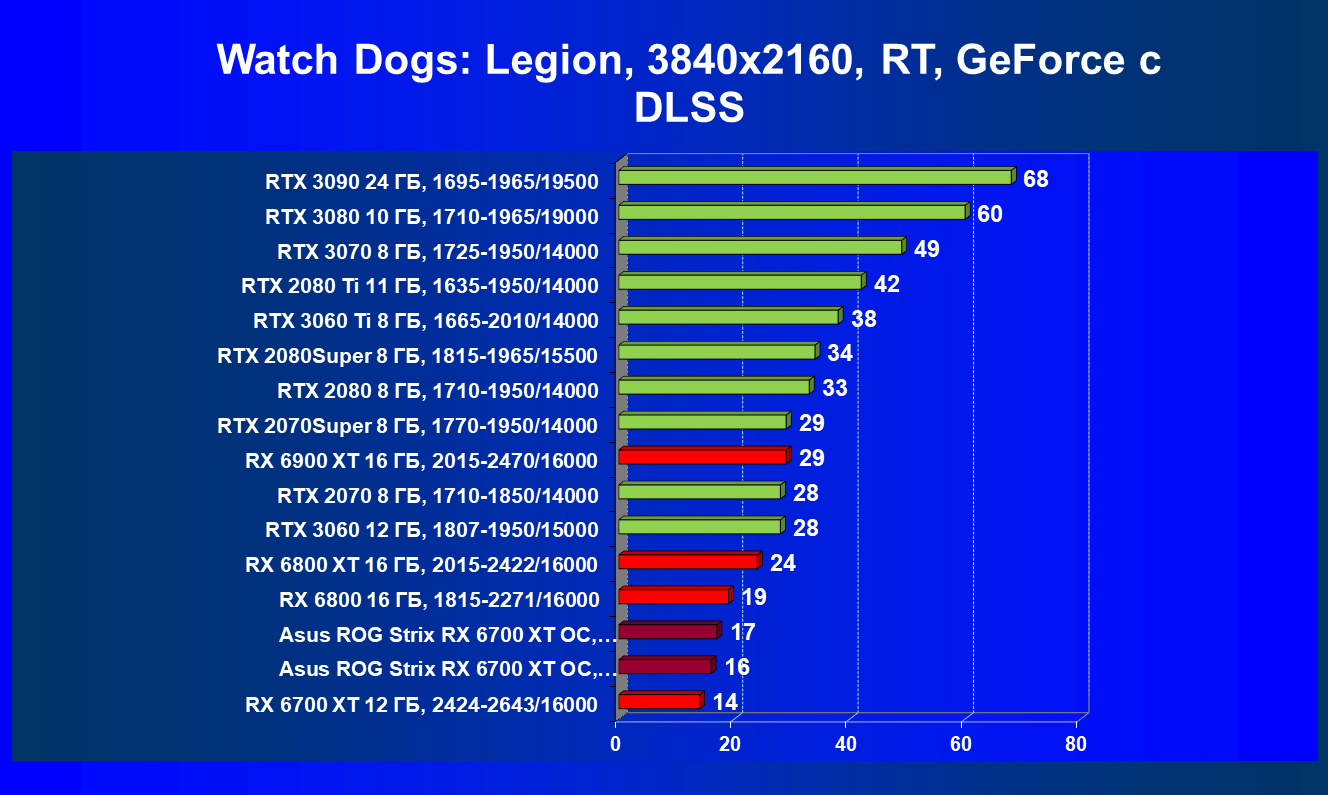

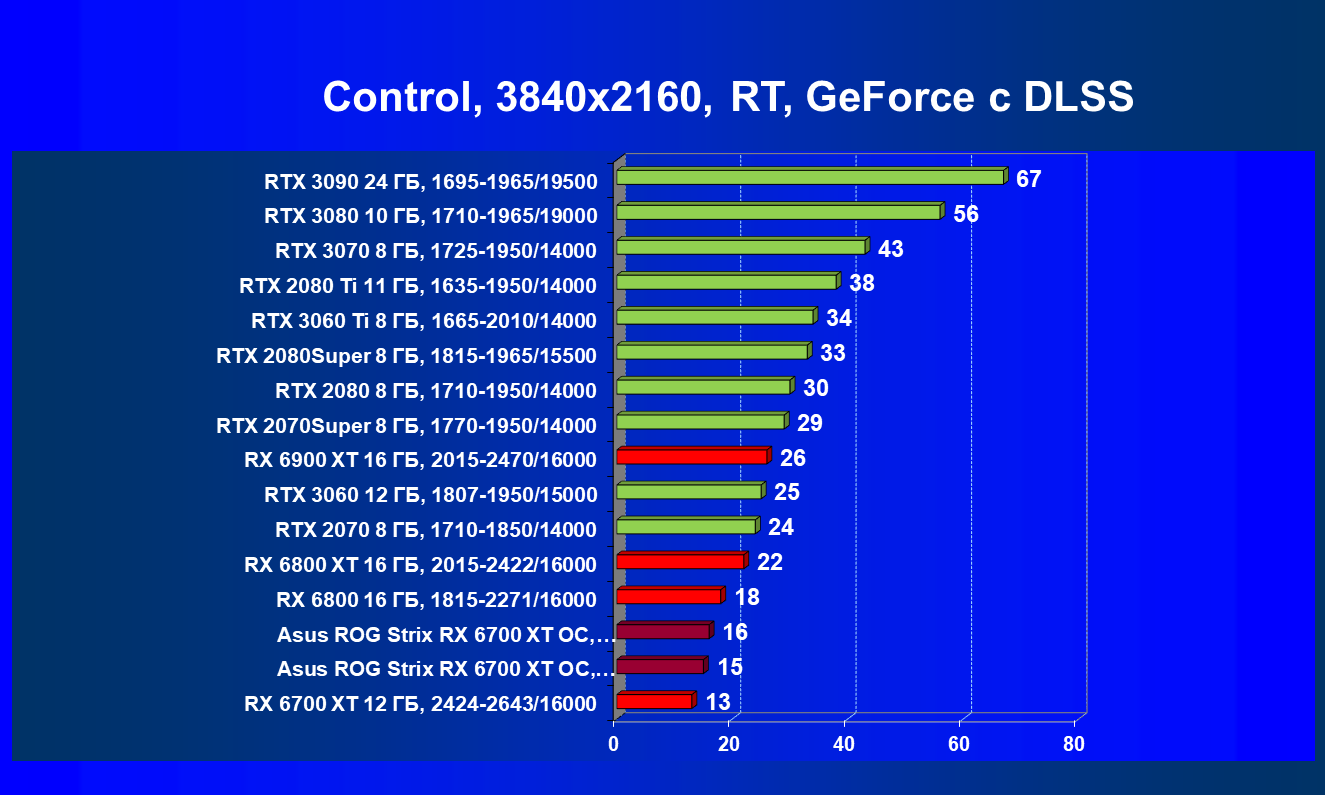

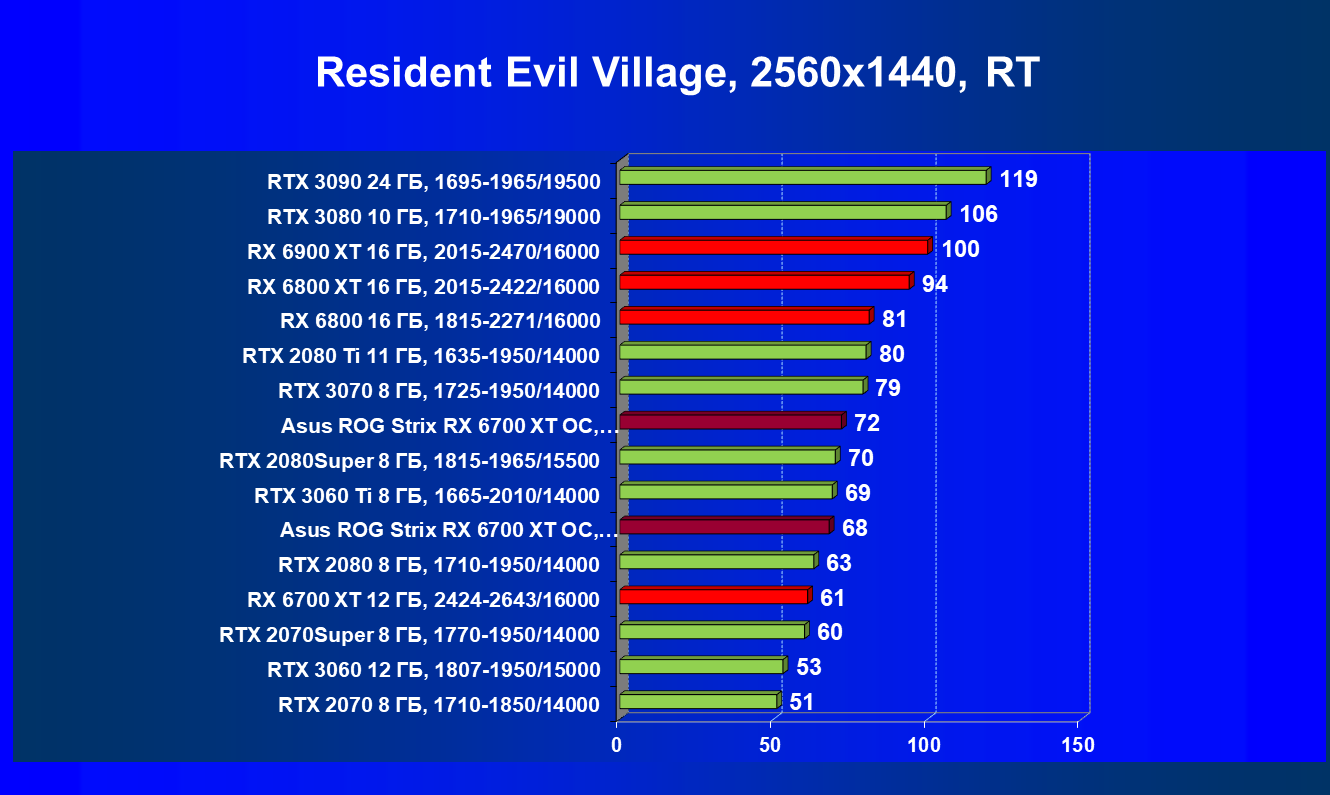

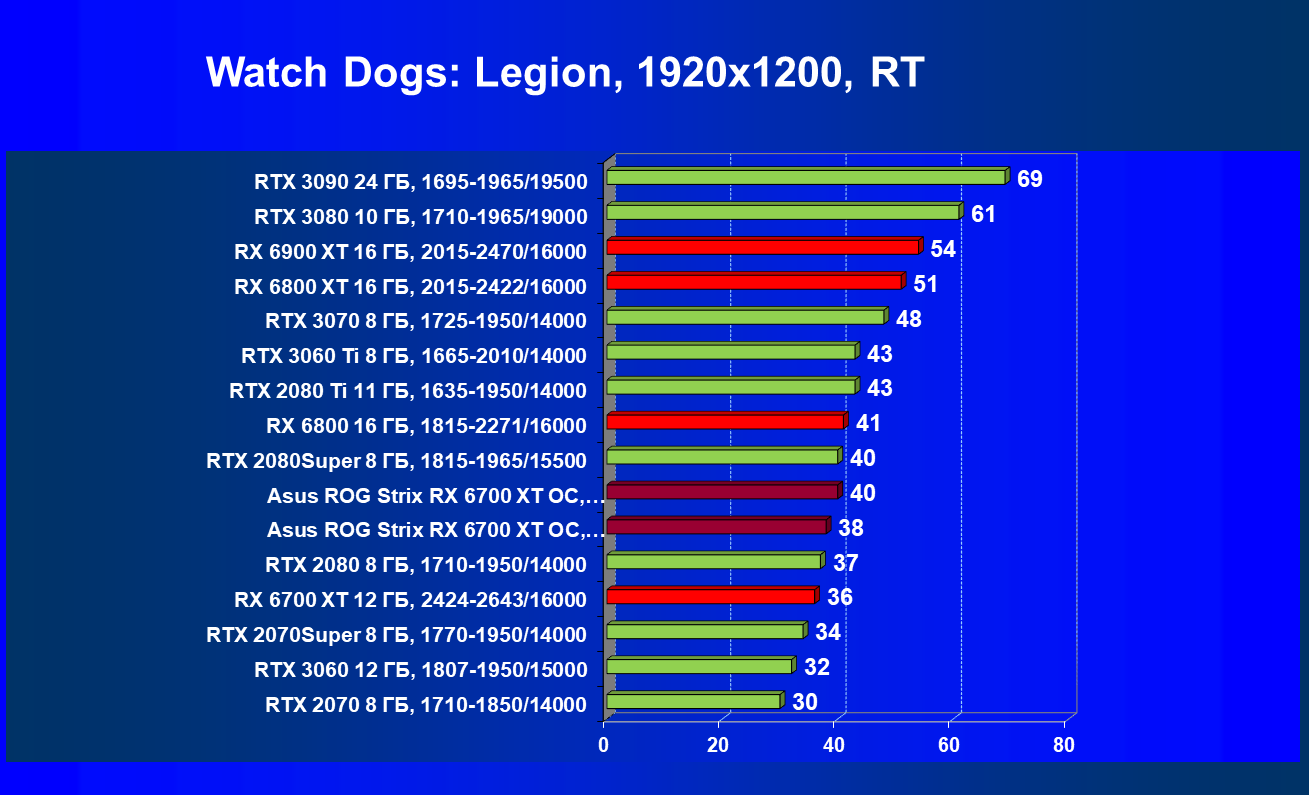

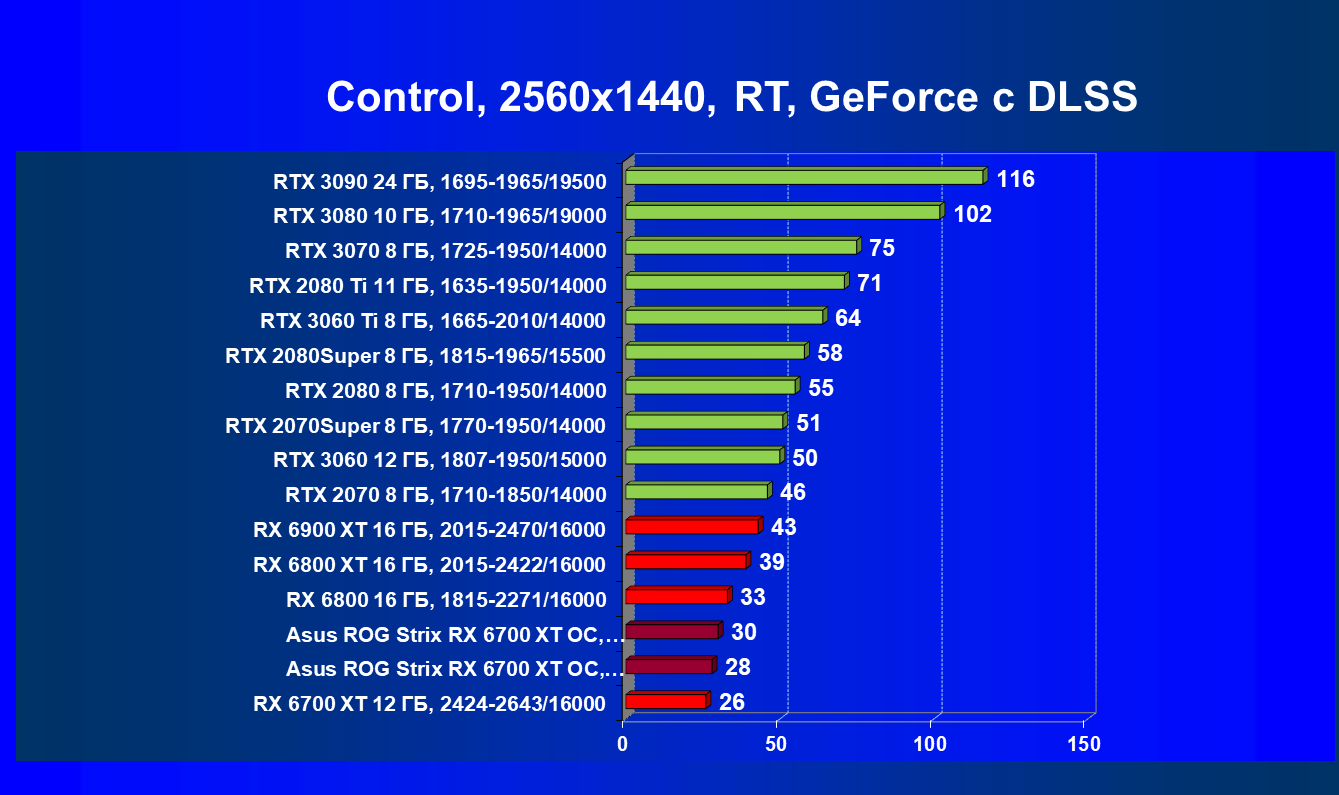

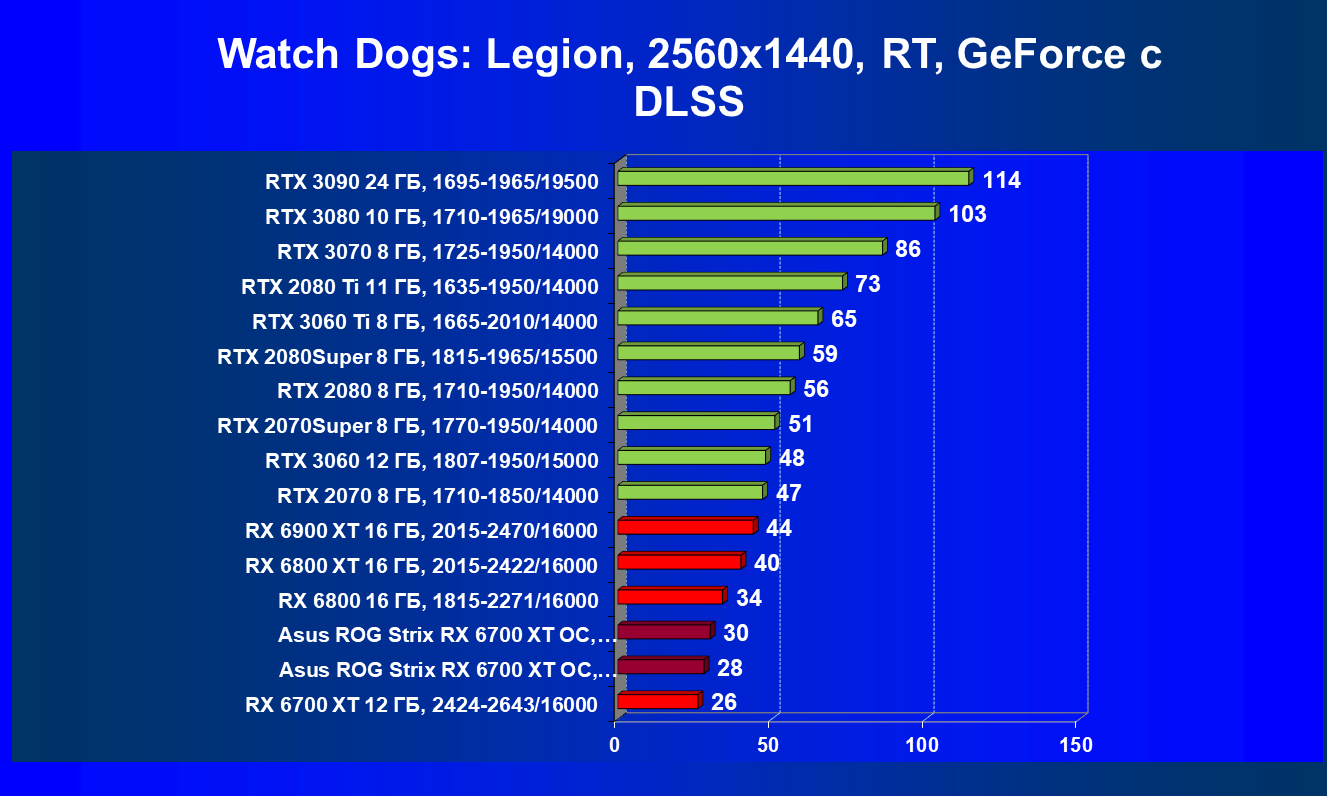

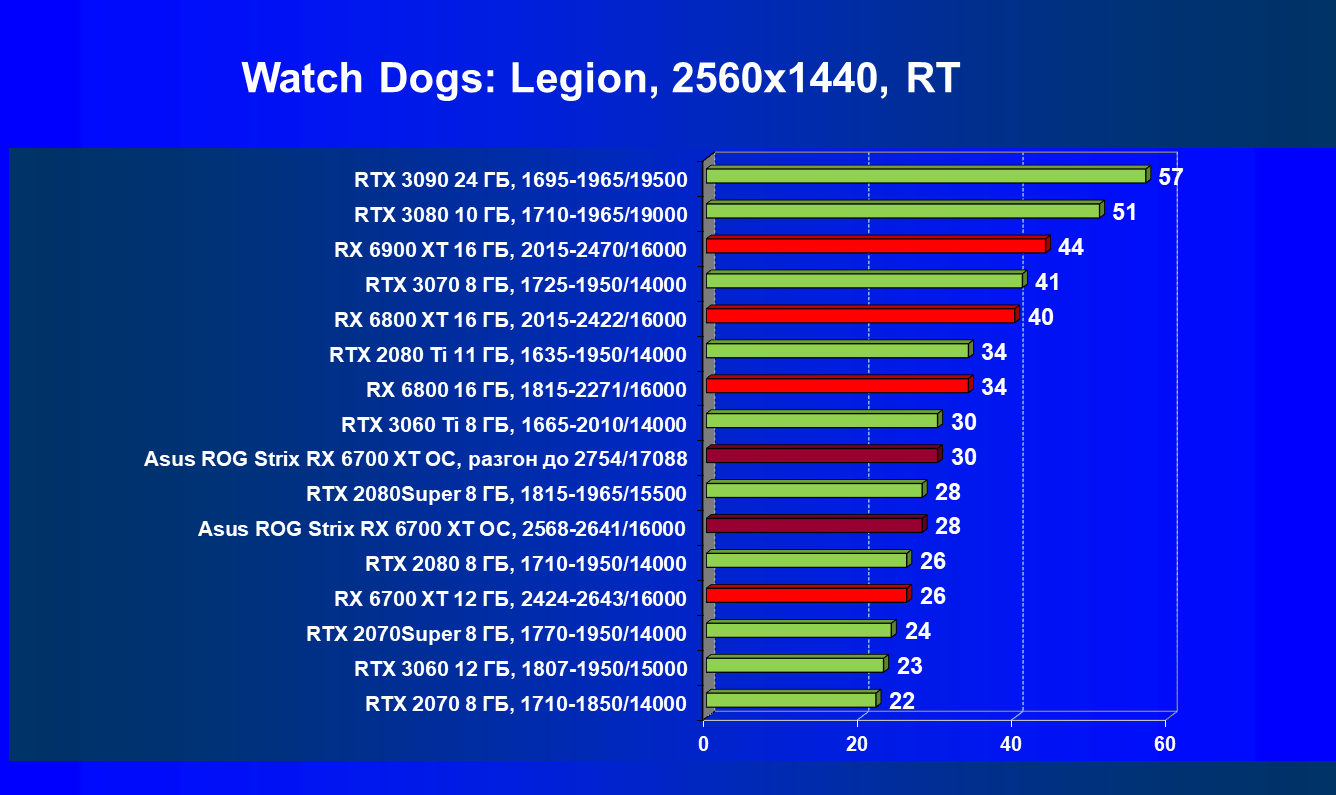

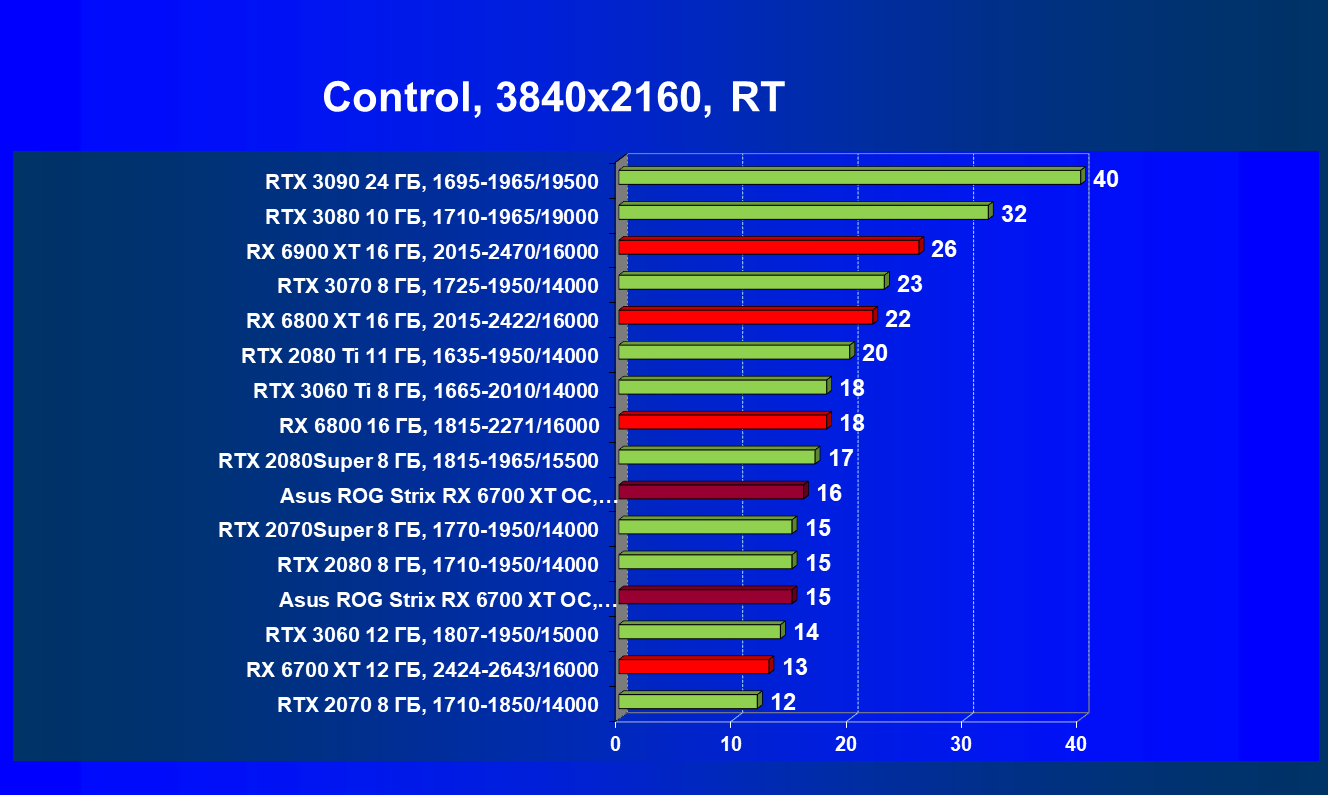

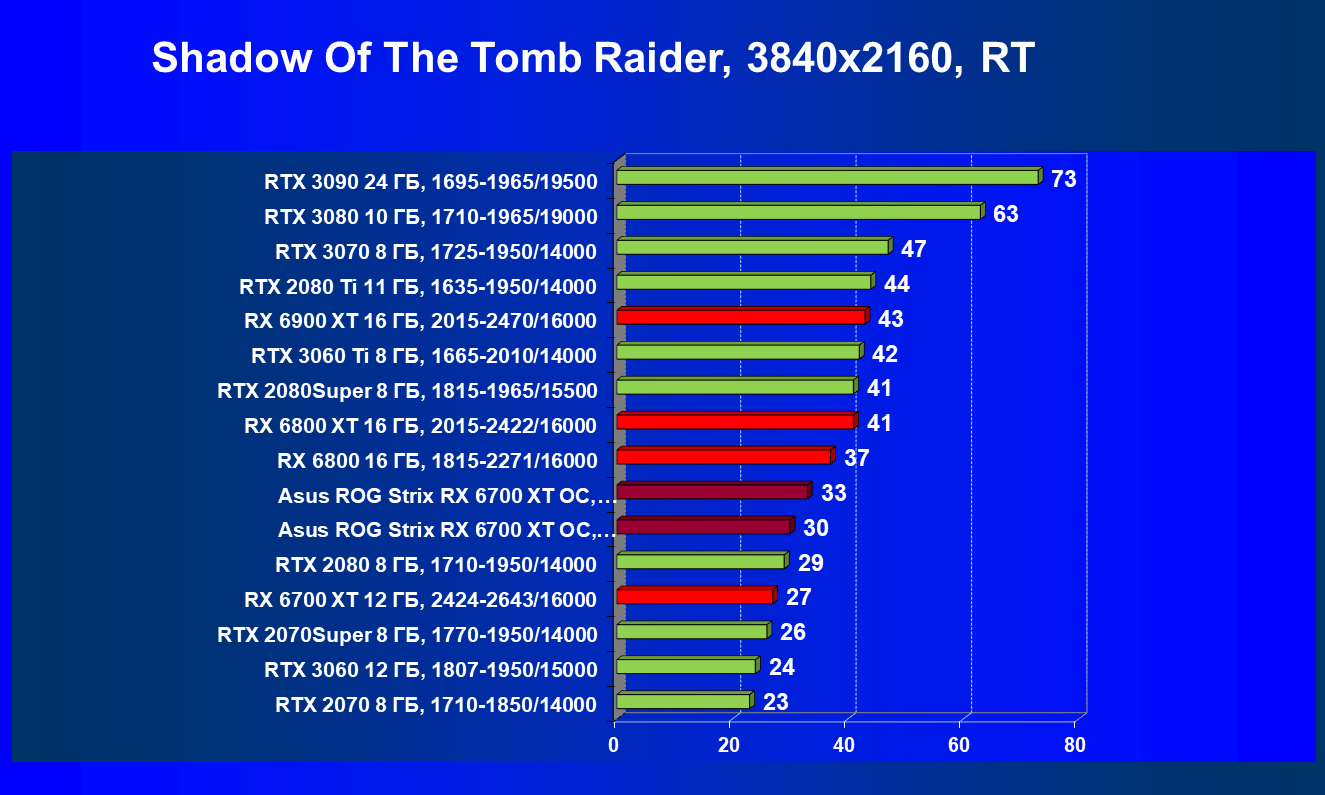

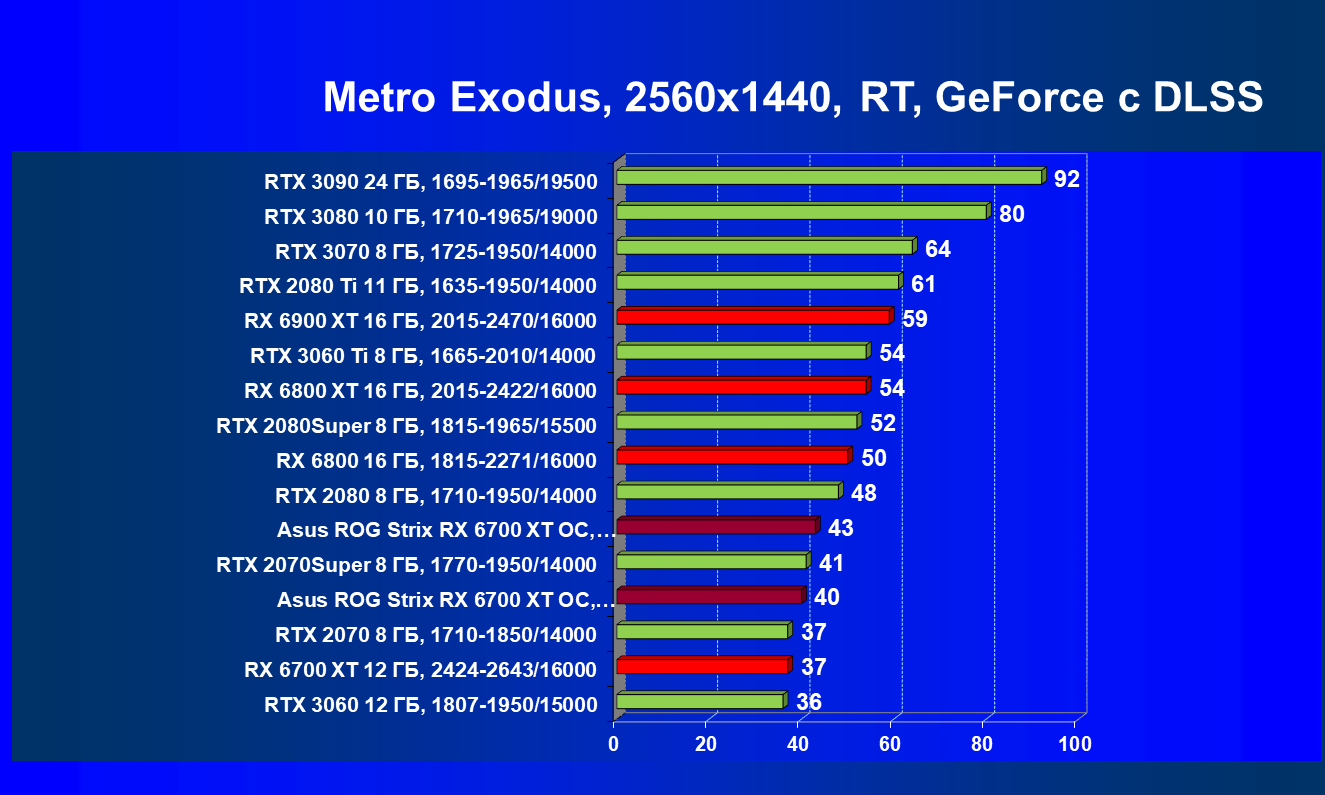

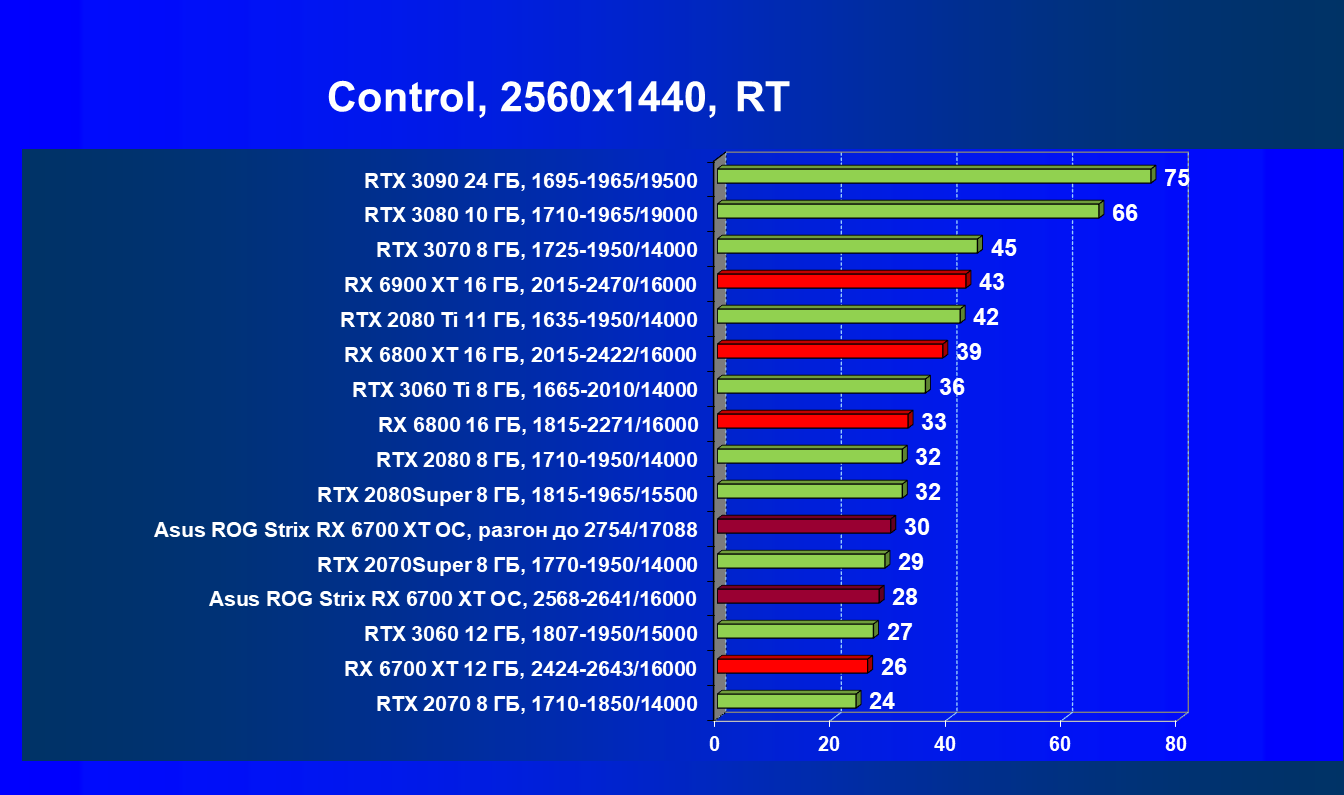

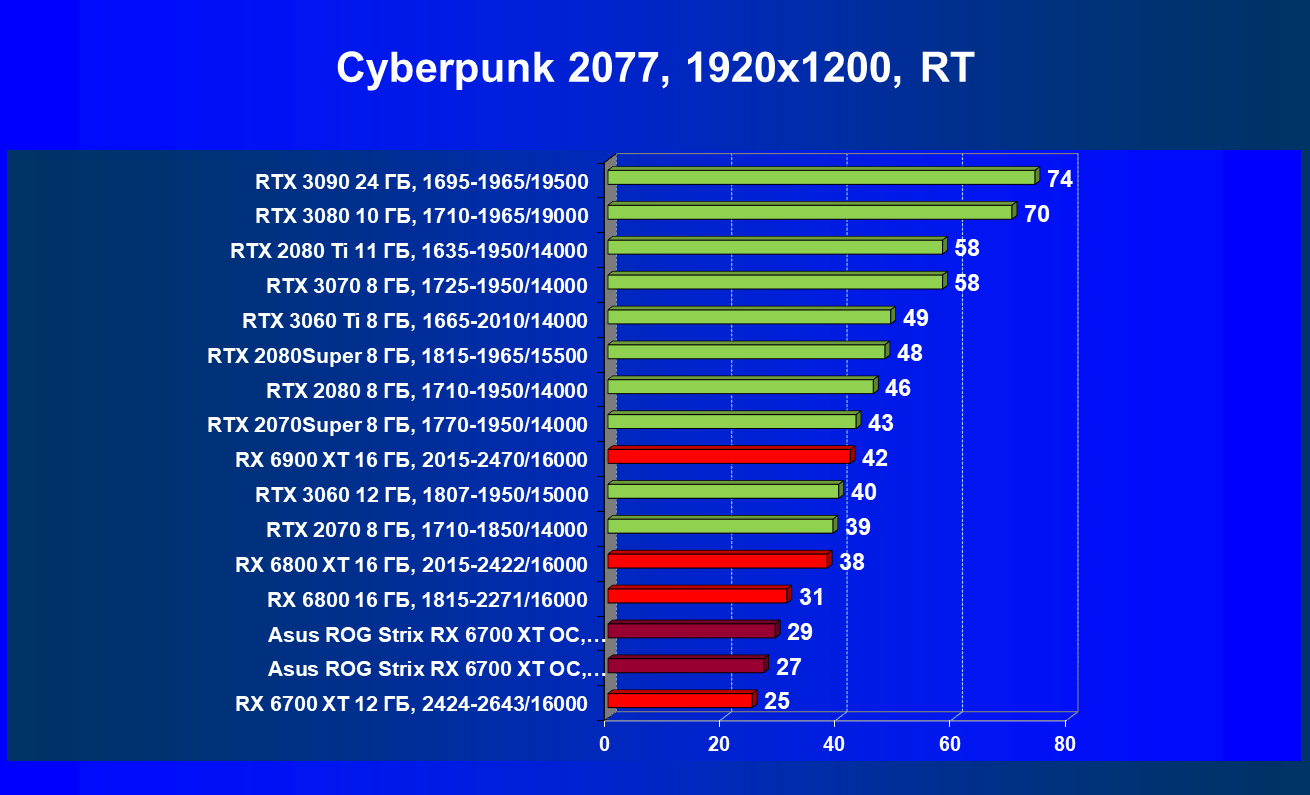

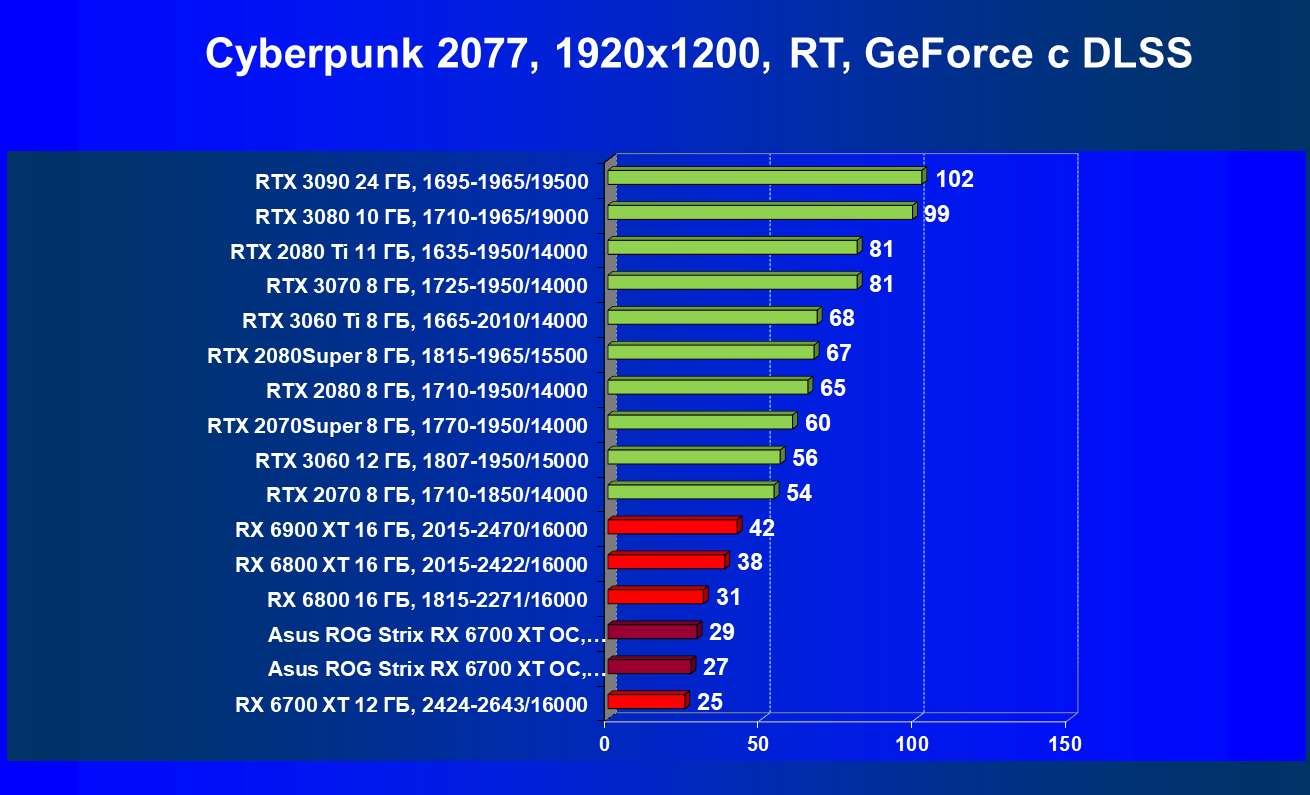

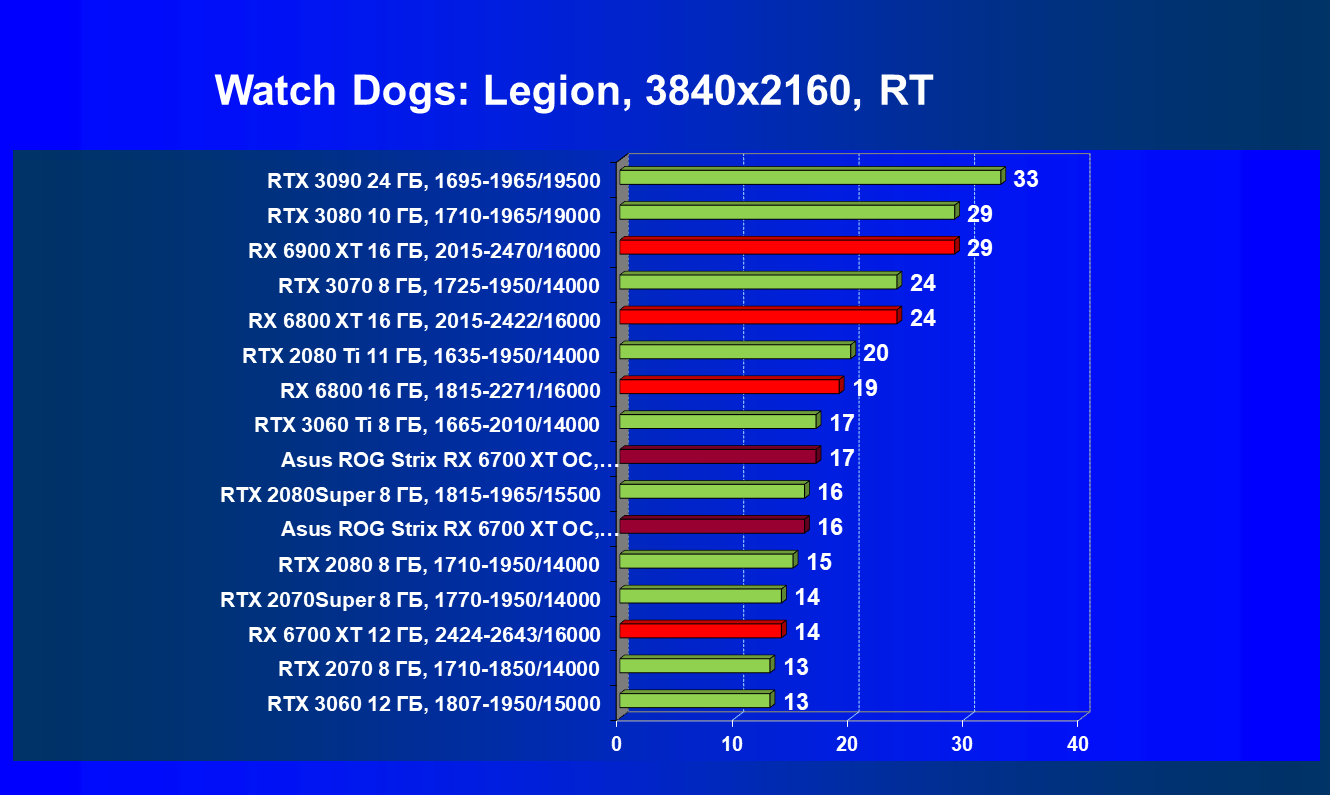

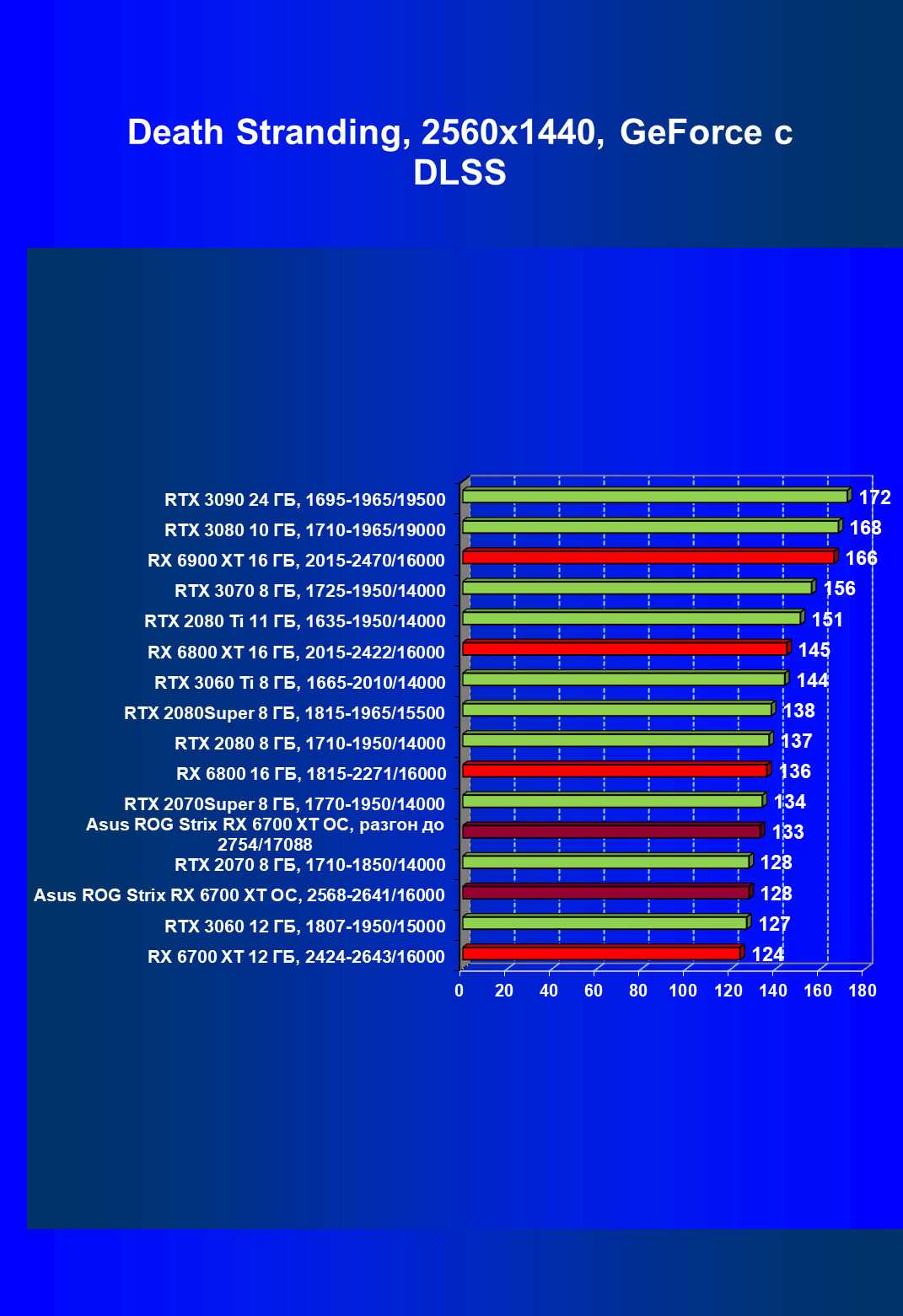

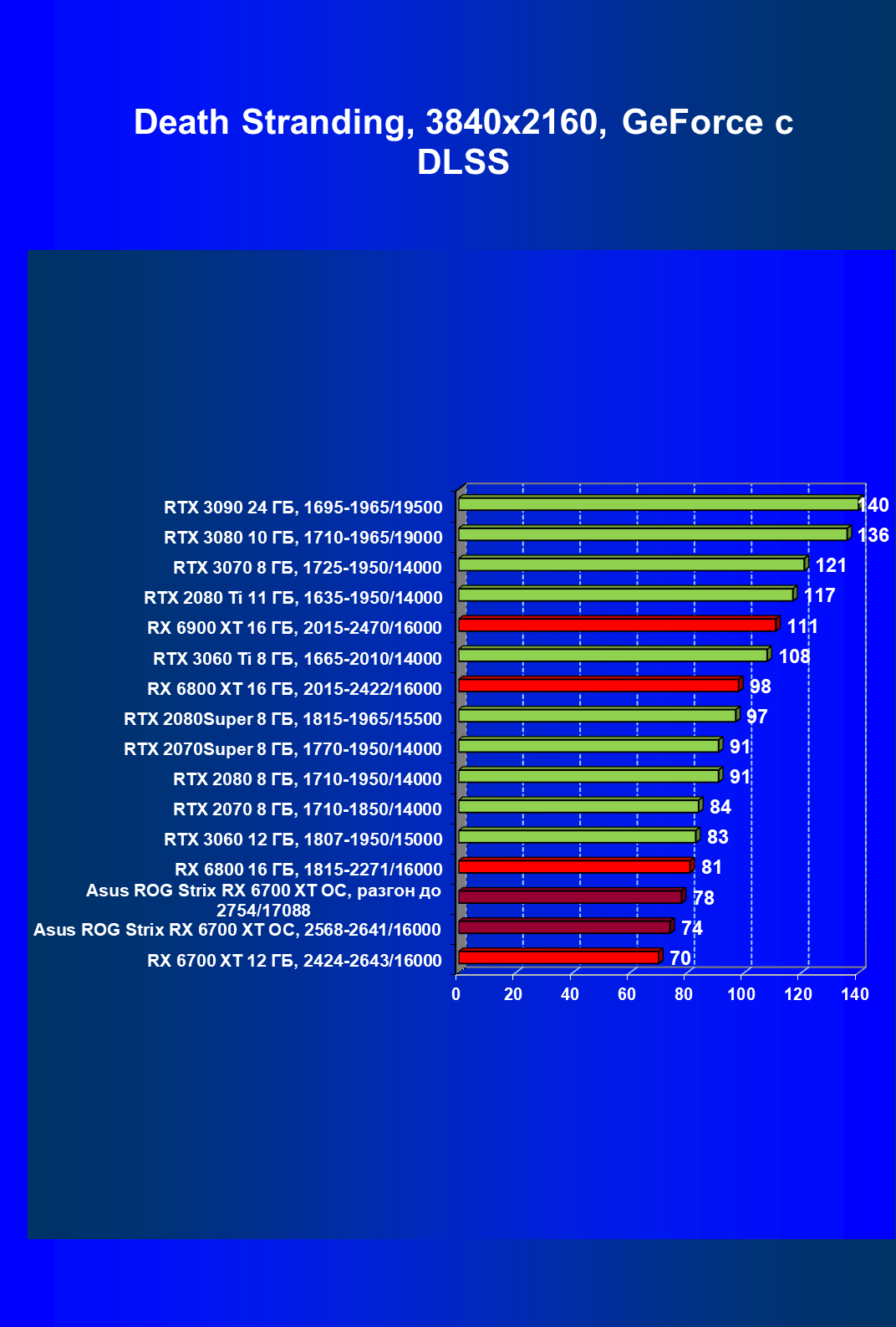

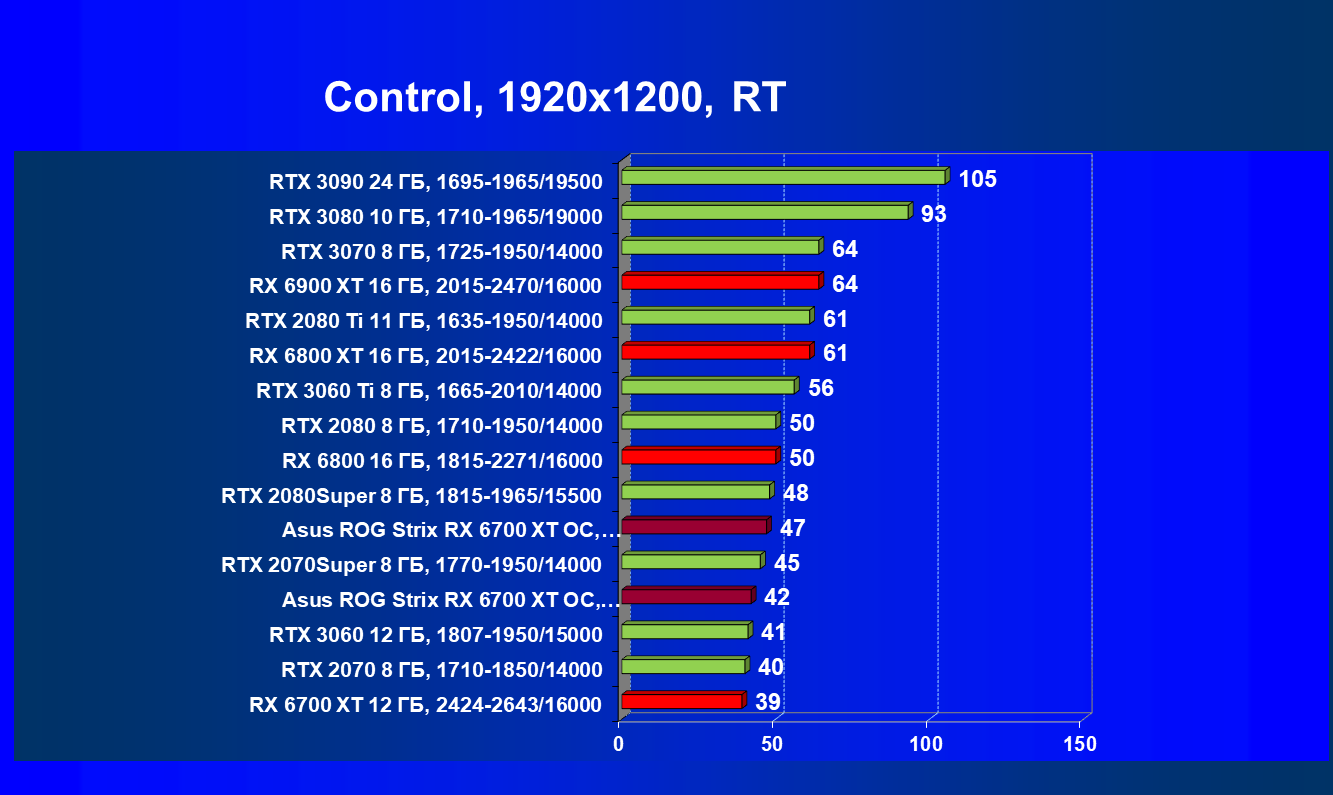

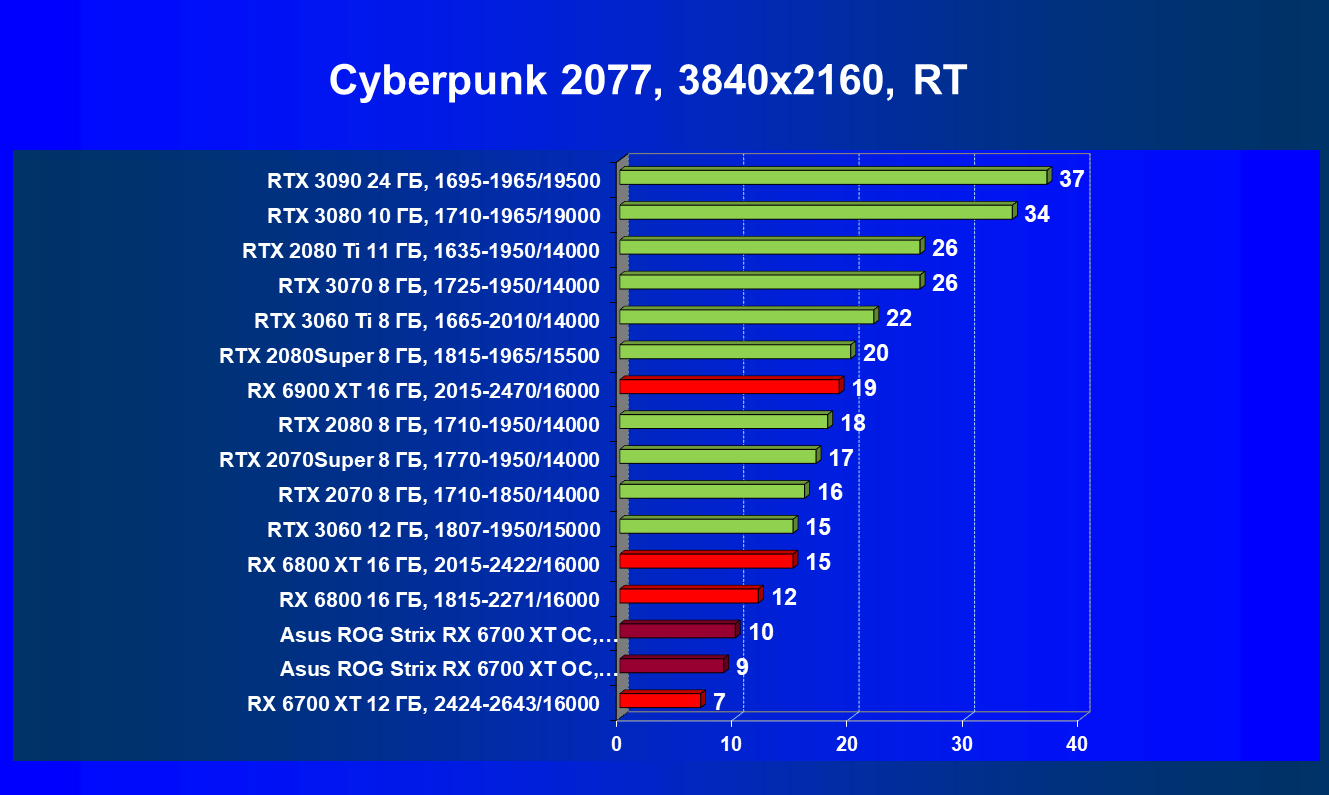

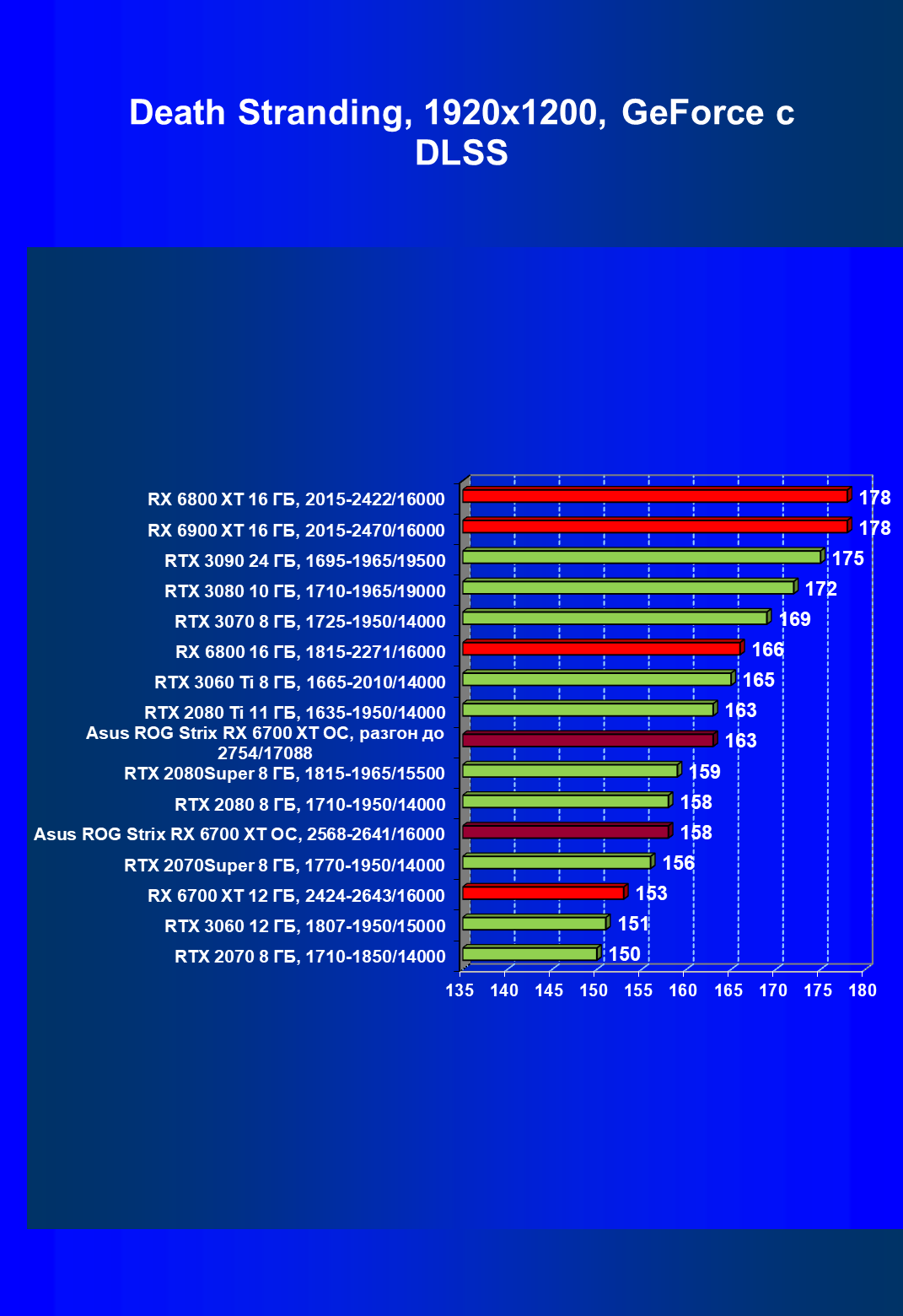

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS в разрешениях 1920×1200, 2560×1440 и 3840×2160

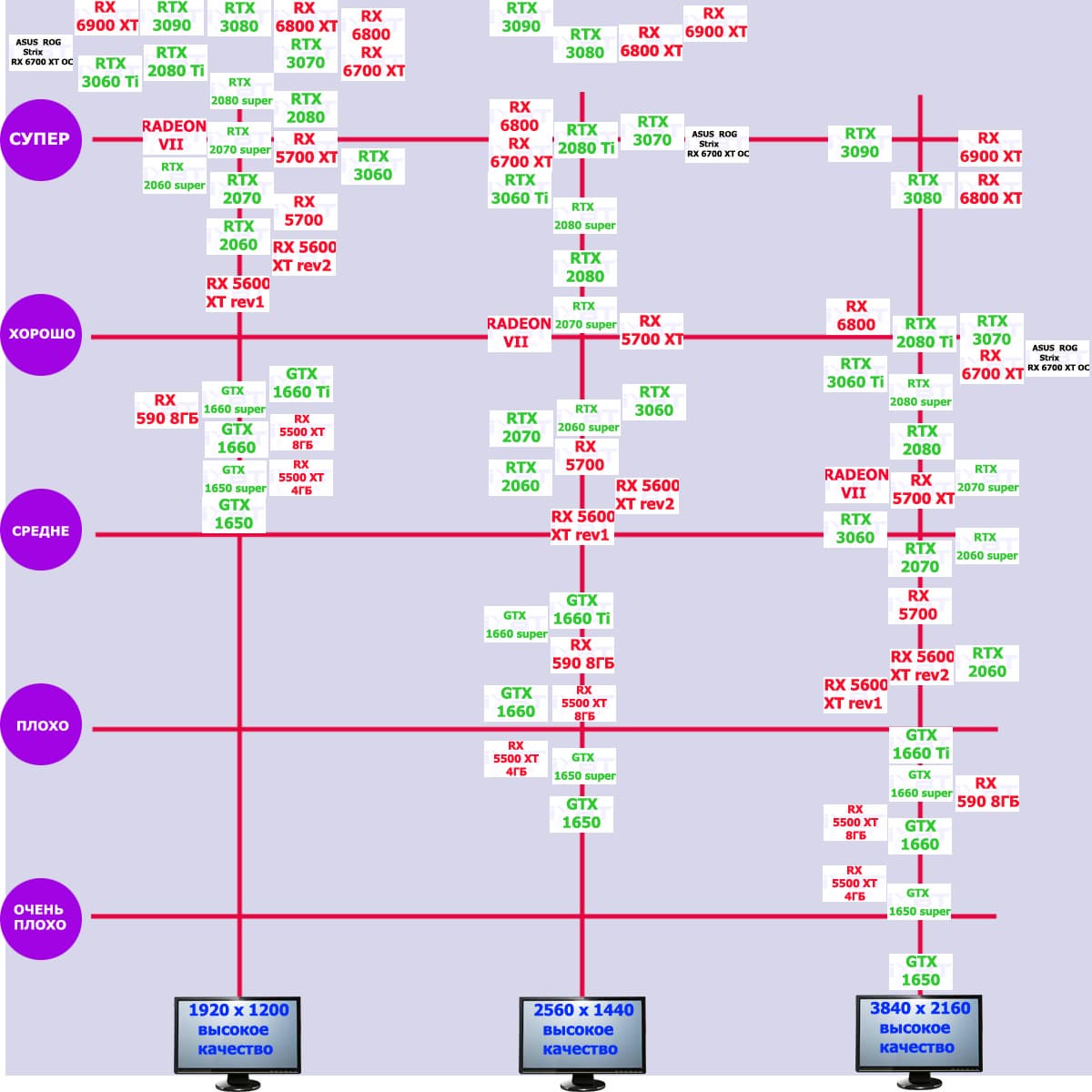

Рейтинг iXBT.com
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:
- Вариант рейтинга iXBT.com без включения RT
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — GeForce GTX 1650 (то есть сочетание скорости и функций GeForce GTX 1650 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят Radeon RX 6700 XT и его конкуренты.
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 06 | Asus ROG Strix RX 6700 XT OC, разгон до 2754/17088 | 690 | 46 | 150 000 |
| 07 | Asus ROG Strix RX 6700 XT OC, 2568—2641/16000 | 670 | 45 | 150 000 |
| 08 | RTX 3070 8 ГБ, 1725—1950/14000 | 660 | 35 | 190 000 |
| 09 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 650 | 39 | 168 000 |
| 10 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 640 | 43 | 150 000 |
| 11 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 590 | 33 | 180 000 |
Мы уже ранее отмечали, что по итогам игровых тестов Radeon RX 6700 XT показал себя между RTX 3070 и RTX 3060 Ti, будучи ближе к 3070, при этом повышенные частоты карты Asus позволили ей даже обойти RTX 3070 в играх без трассировки лучей.
- Вариант рейтинга iXBT.com с включением RT
Рейтинг составлен по 5 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2070 (то есть сочетание скорости и функций GeForce RTX 2070 приняты за 100%).
Рейтинг приведен суммарно для всех трех разрешений.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 03 | RTX 3070 8 ГБ, 1725—1950/14000 | 170 | 9 | 190 000 |
| 04 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 150 | 9 | 168 000 |
| 05 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 140 | 8 | 180 000 |
| 14 | Asus ROG Strix RX 6700 XT OC, разгон до 2754/17088 | 90 | 6 | 150 000 |
| 15 | Asus ROG Strix RX 6700 XT OC, 2568—2641/16000 | 80 | 5 | 150 000 |
| 16 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 70 | 5 | 150 000 |
Если в случае с картами RTX 3xxx при переходе к играм с трассировкой лучей мы как-то обходимся без эпитетов типа «ахиллесова пята», то рассуждая об Radeon RX 6ххх, приходится резко менять интонацию по сравнению с предыдущим рейтингом. Да, при включении RT производительность Radeon RX 6700 XT падает намного сильнее, нежели у GeForce RTX 3060 Ti (не говоря про 3070). Увы, такого рода игры сейчас действительно являются «узким местом» для новых продуктов от AMD. Тут лишь остается ждать выхода в свет обещанной технологии AMD Fidelity Super Resolution, которая сможет стать в какой-то степени аналогом Nvidia DLSS и компенсировать потери производительности с RT хотя бы в какой-то степени.
Что касается карты Asus, то здесь ее повышенные частоты и ручной разгон позволили лишь чуть подняться против референс-аналога, но до соперников от Nvidia все равно далеко.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены условно на июнь 2021 года.
Внимание! По известным причинам цены на все карты стали чисто спекулятивными и кардинально выросли в разы относительно рекомендуемых. Из-за этого расчет рейтингов полезности стал бессмысленным, мы приводим эти рейтинги просто по традиции, но при сложившейся ситуации на рынке выводы на их основе делать нельзя.
- Вариант рейтинга полезности без включения RT
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 03 | Asus ROG Strix RX 6700 XT OC, разгон до 2754/17088 | 46 | 690 | 150 000 |
| 05 | Asus ROG Strix RX 6700 XT OC, 2568—2641/16000 | 45 | 670 | 150 000 |
| 06 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 43 | 640 | 150 000 |
| 09 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 39 | 650 | 168 000 |
| 21 | RTX 3070 8 ГБ, 1725—1950/14000 | 35 | 660 | 190 000 |
| 24 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 33 | 590 | 180 000 |
- Вариант рейтинга полезности с включением RT
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 02 | RTX 3070 8 ГБ, 1725—1950/14000 | 9 | 170 | 190 000 |
| 03 | RTX 2080 Ti 11 ГБ, 1635—1950/14000 | 9 | 150 | 168 000 |
| 08 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 8 | 140 | 180 000 |
| 14 | Asus ROG Strix RX 6700 XT OC, разгон до 2754/17088 | 6 | 90 | 150 000 |
| 15 | Asus ROG Strix RX 6700 XT OC, 2568—2641/16000 | 5 | 80 | 150 000 |
| 16 | RX 6700 XT 12 ГБ, 2424—2643/16000 | 5 | 70 | 150 000 |

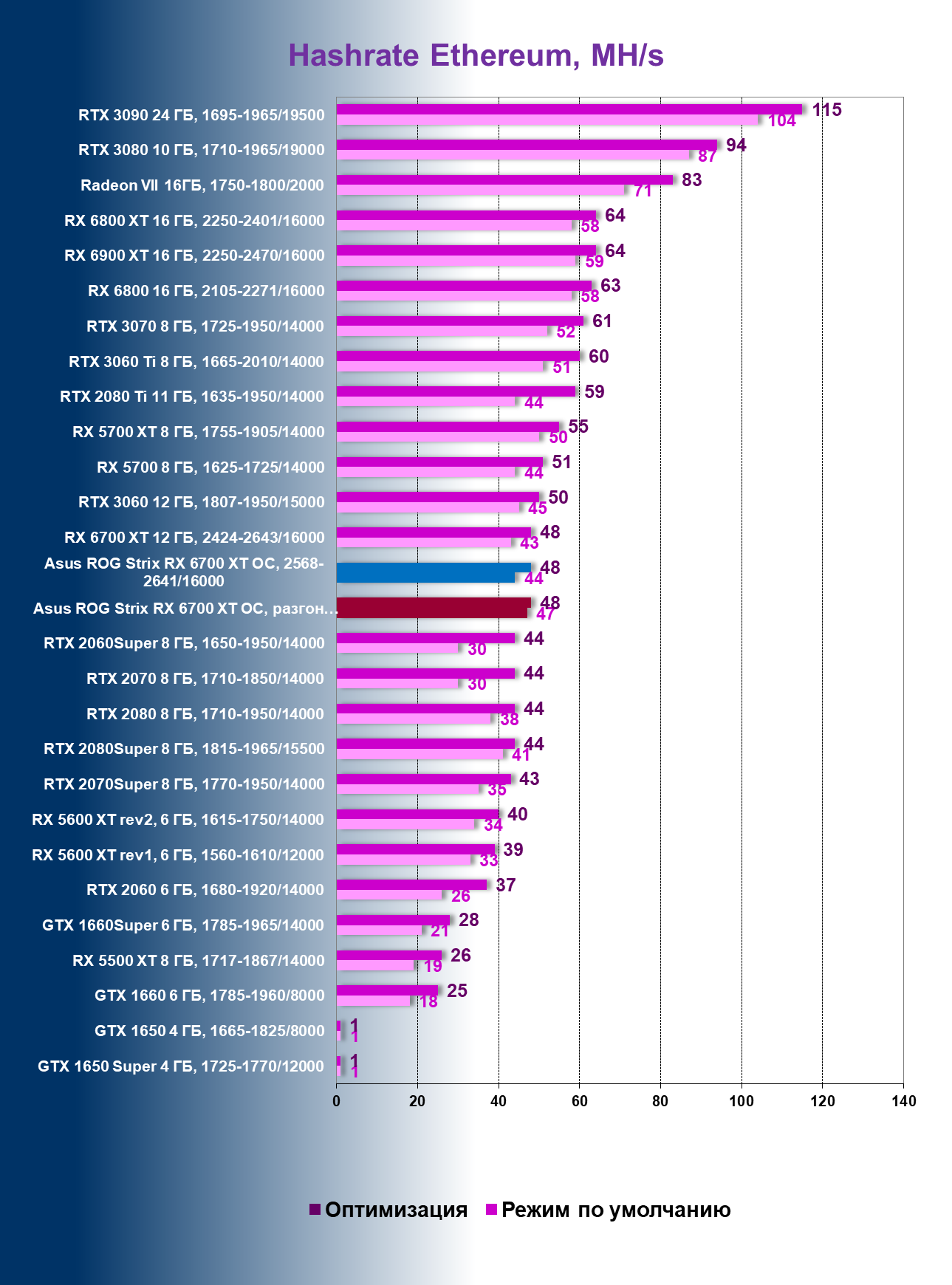

Результаты тестирования в майнинге (mining, hashrate)
Hashrate для GeForce RTX 3060 измерялся на версии драйверов 470.05, на других версиях он составляет 24/26 MH/s.
Мы отлично видим сложившуюся в последнее время тенденцию, что видеокарты топового и даже среднего уровня получили цены согласно их рейтингам в майнинге (хэшрейту). С одной стороны, это очень плохо для геймеров, желающих те ускорители, что дают максимальный хэшрейт. С другой стороны, тот же Radeon RX 6700 XT в играх лишь чуть слабее, чем RTX 3070, но из-за несопоставимого с 3070 хэшрейта имеет цену ниже. Впрочем, мне крайне дико вообще вести речь о ценах на видеокарты, улетевшие далеко за 100 000 рублей, и даже 200 000...
Подчеркну еще раз, что оптимизация настроек работы видеокарт под майнинг в нашем случае не предусматривает сильного разгона видеопамяти, также обязательным является внешний обдув видеокарт.
Выводы
Asus ROG Strix Radeon RX 6700 XT Gaming OC (12 ГБ) — этакий гибрид топового ускорителя со среднеуровневым. Сам по себе Radeon RX 6700 XT не претендует на установку рекордов производительности, он потянет лишь высокое качество графики в разрешении 2.5К, и то без включения трассировки лучей. Однако система охлаждения у видеокарты Asus практически такая же, как на самых флагманских видеокартах серии ROG, также имеется две версии BIOS, дающие возможность немного пожертвовать производительностью ради снижения шума при повышении температур. Кроме того, у этой видеокарты фабрично повышенные частоты, да и оверклокерский потенциал есть.
Видеокарта имеет великолепную систему питания, а к БП подключается через стандартные два 8-контактных разъема. Набор видеовыходов (3 DP + 1 HDMI) соответствует современным стандартам. Также отметим очень красивую подсветку.
Конечно, в играх с трассировкой лучей у семейства Radeon RX 6000 все не очень хорошо: Radeon RX 6700 XT уступает даже GeForce RTX 3060 Ti и подходит для игры с максимальным качеством графики в разрешении не выше Full HD. Если же трассировка лучей в игре не предусмотрена или не используется, то Radeon RX 6700 XT потянет высокое качество графики в разрешении 2.5К. И поскольку львиная доля игр для ПК пока не поддерживает RT, то Radeon RX 6700 XT является настоящим лидером в своем сегменте, особенно сейчас, когда GeForce RTX 3070 стоит намного дороже.
Radeon RX 6700 XT, как и все ускорители серии Radeon RX 6000, поддерживает стандарт HDMI 2.1, позволяющий выводить 4K-изображение со 120 FPS или 8K при помощи одного кабеля, аппаратное декодирование видеоданных в формате AV1, технологию Smart Access Memory (которая, кстати, уже есть и у конкурентов — под стандартным для PCIe названием ReSizable BAR).
