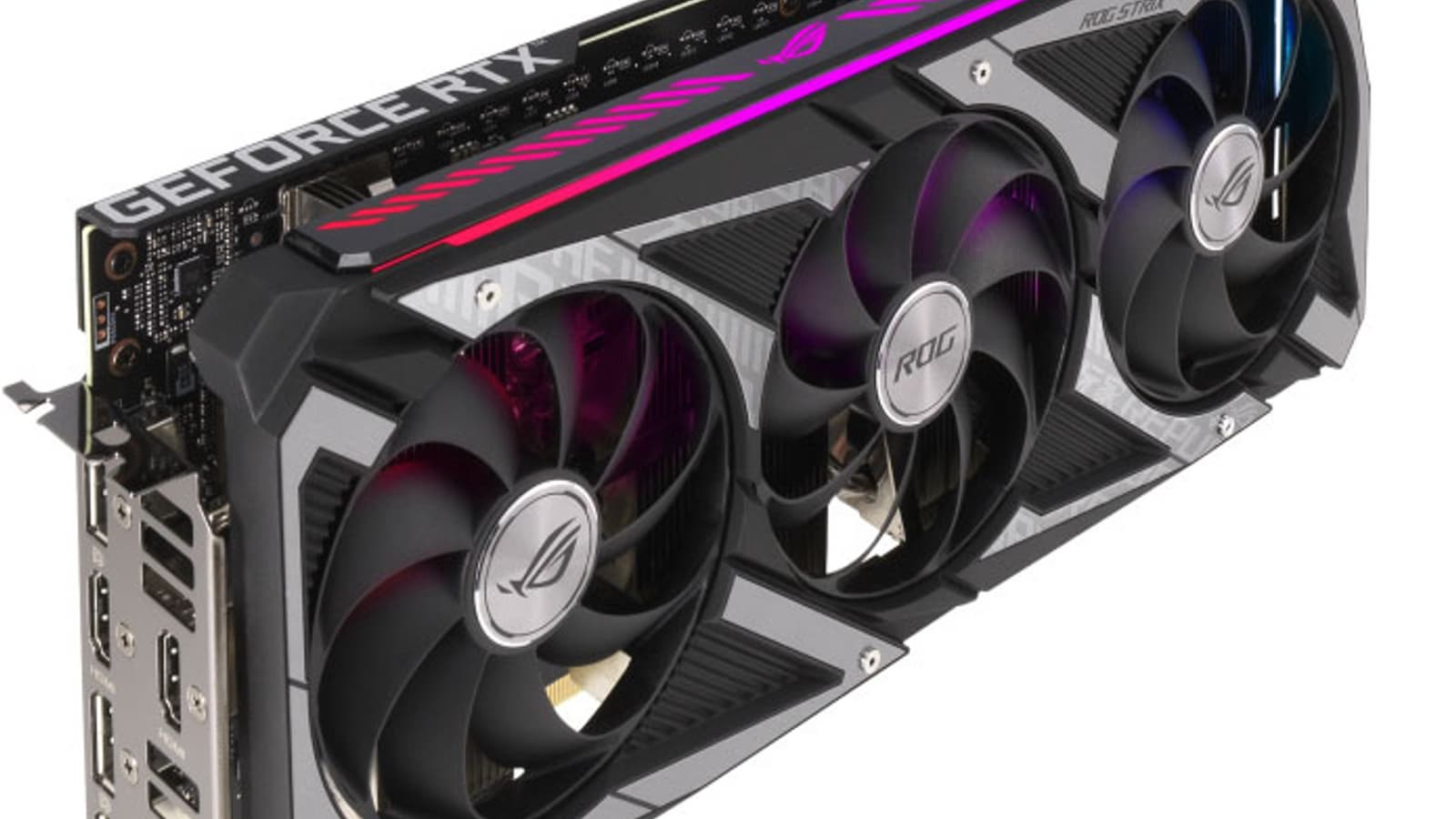

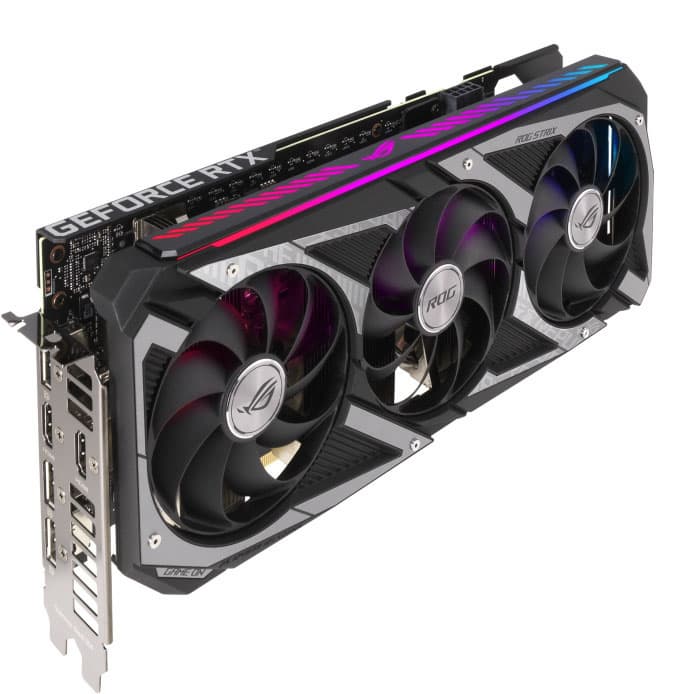

Обзор видеокарты Asus ROG Strix GeForce RTX 3060 OC Edition (12 ГБ)

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus ROG Strix GeForce RTX 3060 OC Edition 12 ГБ 192-битной GDDR6

Кратко о главном

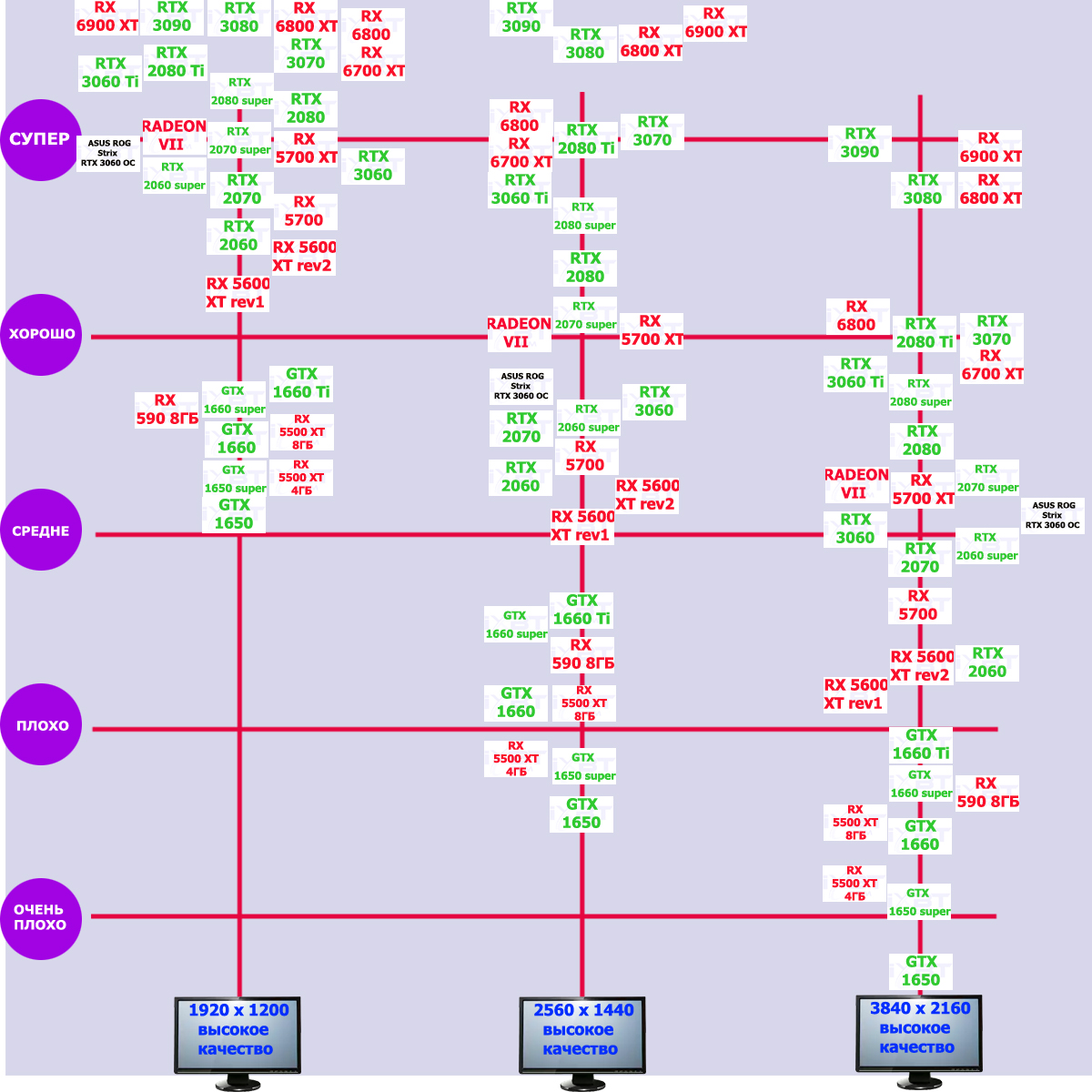

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций. (Материал был подготовлен до выхода в свет RTX 3080 Ti).

Напоминаем, что GeForce RTX 3060 имеет уровень производительности существенно ниже, чем у своего старшего собрата с суффиксом Ti: если RTX 3060 Ti отлично подходит для игры в разрешении 2.5К, и даже с RT(+DLSS) способен обеспечить приемлемый комфорт в играх в таком разрешении, то GeForce RTX 3060 полноценно подходит для игры с максимальными настройками (включая использование RT+DLSS) только в разрешении Full HD. Правда, в этом разрешении он, как правило, тянет игры даже с RT без DLSS), но на разрешение 2.5К замахнуться уже будет трудно. Конечно, найдутся такие игры, где и в разрешении 2560×1440 такая видеокарта обеспечит комфортный игровой процесс без снижения настроек графики, но это, скорее, будут сетевые игры с относительно примитивной графикой. Из стана AMD конкурентом является Radeon RX 5700 XT, который, понятное дело, соперничает только в играх без трассировки лучей. Видеокарта Asus в плане производительности побыстрее референс-аналога.

Характеристики карты

Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Память

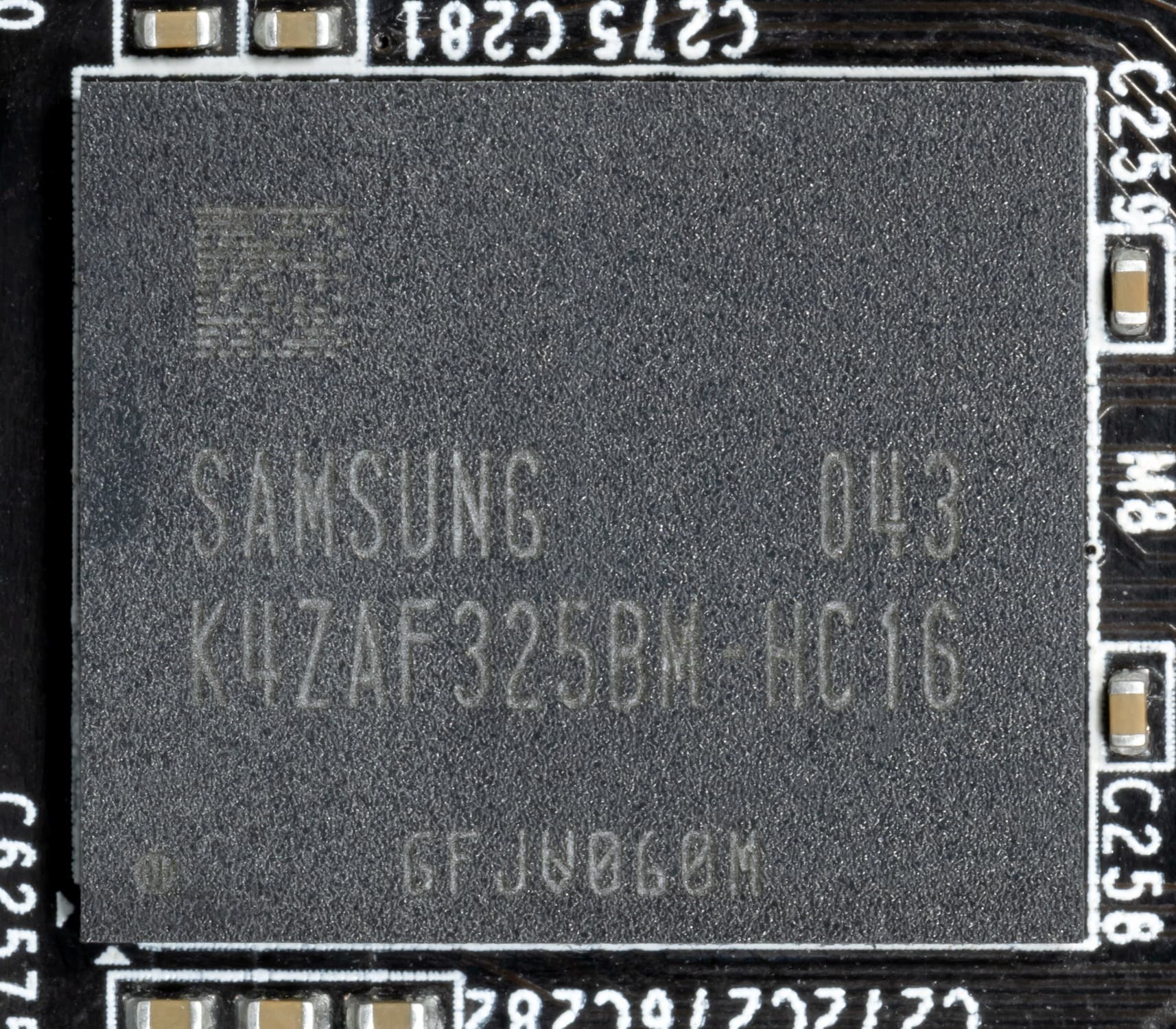

Карта имеет 12 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC16) рассчитаны на условную номинальную частоту работы в 8000 (16000) МГц.

Особенности карты и сравнение с Palit GeForce RTX 3060 StormX

Asus ROG Strix GeForce RTX 3060 OC Edition (12 ГБ)	Palit GeForce RTX 3060 StormX 12 ГБ

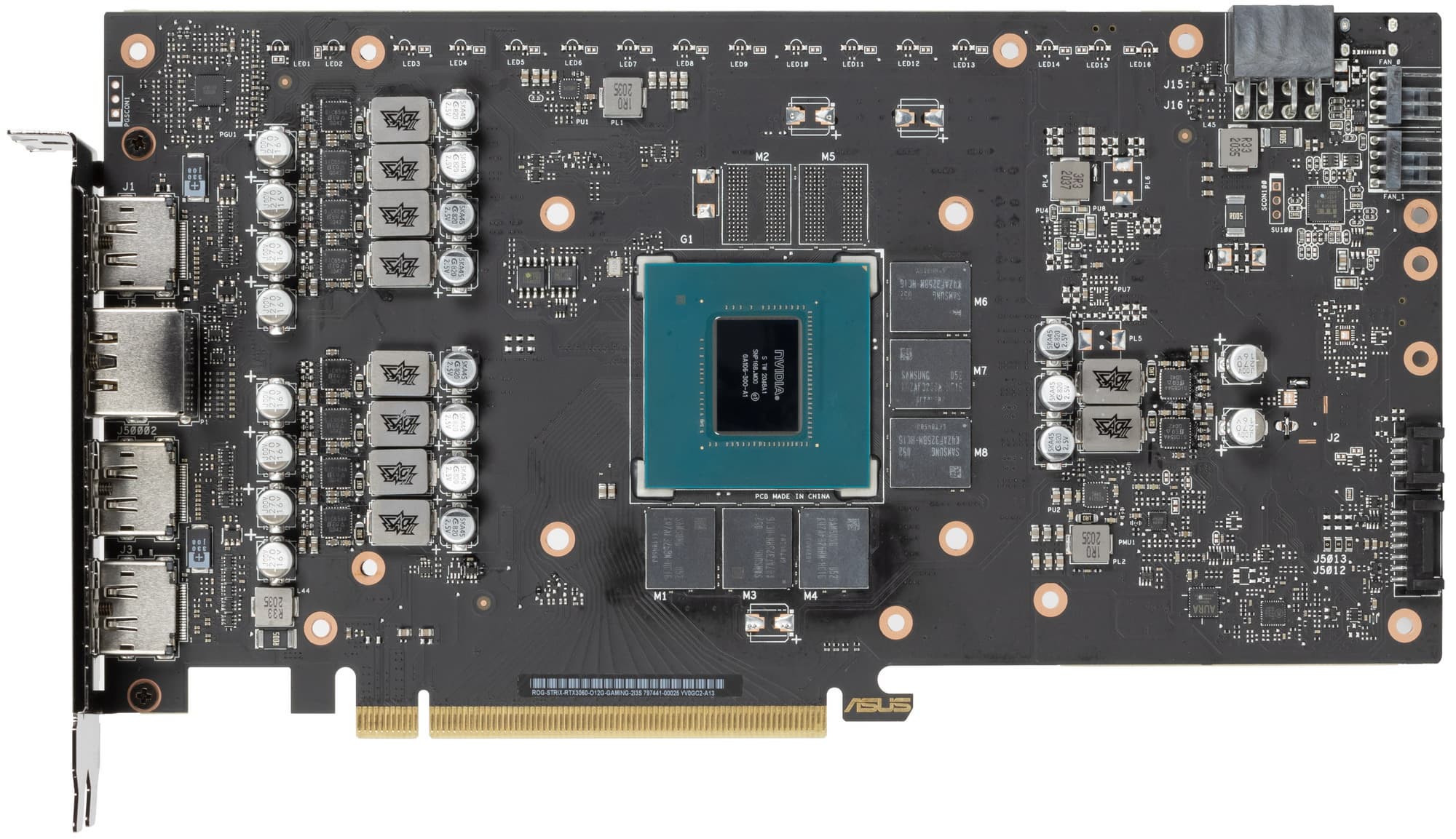

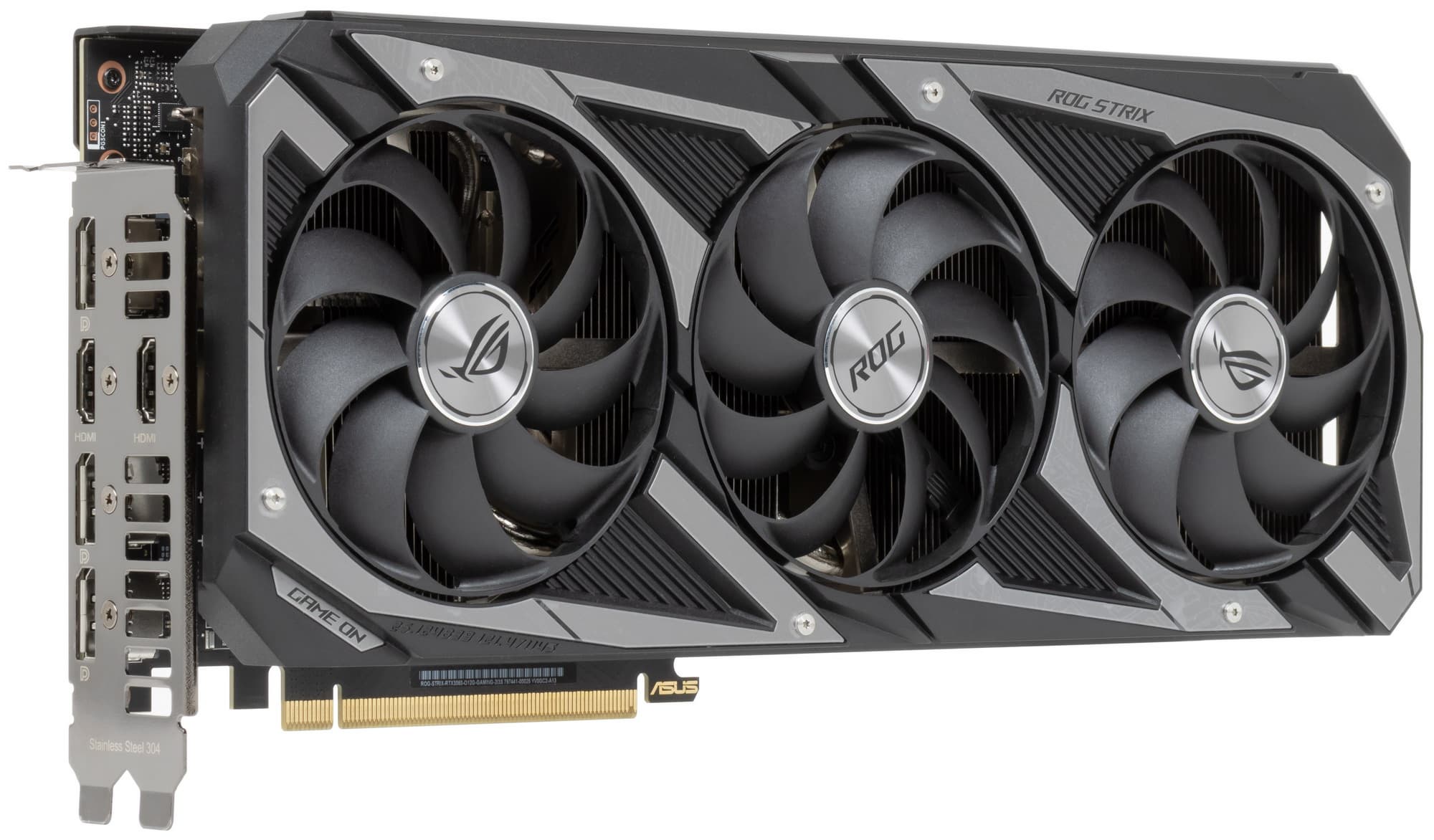

вид спереди

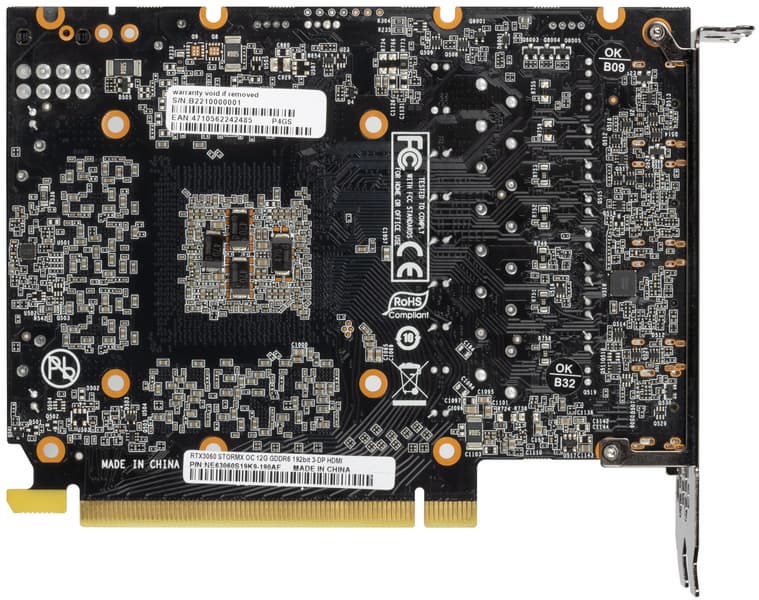

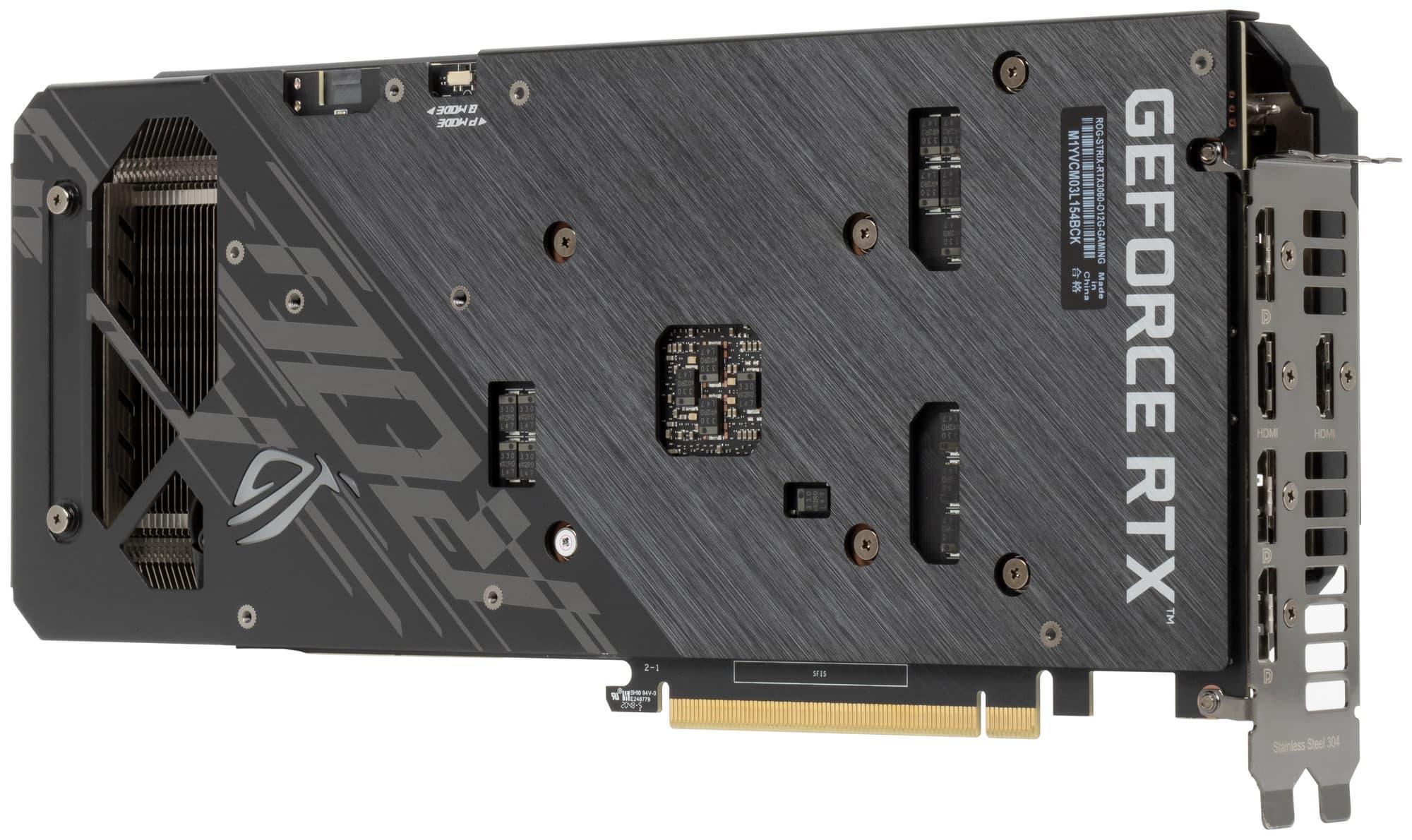

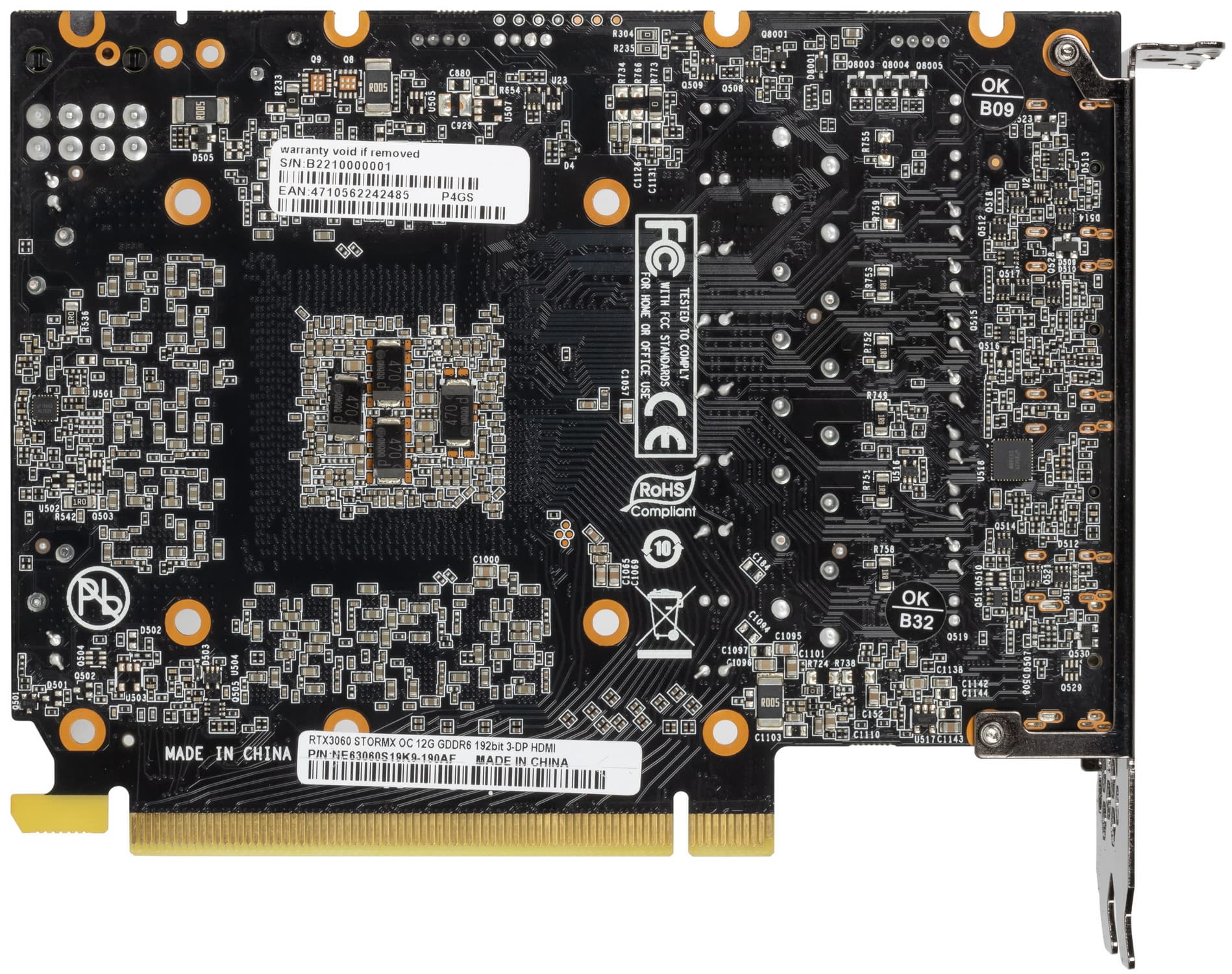

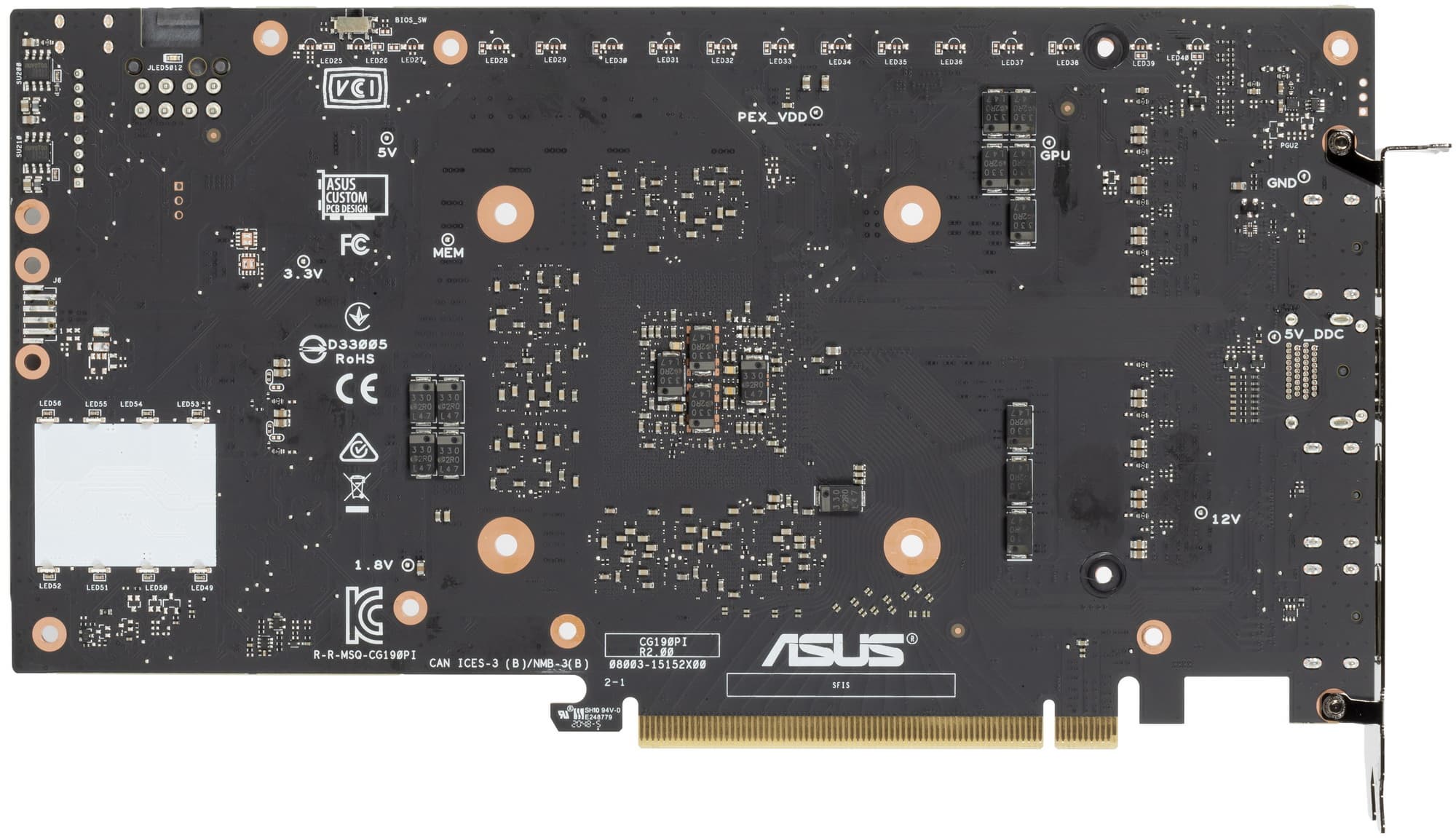

вид сзади

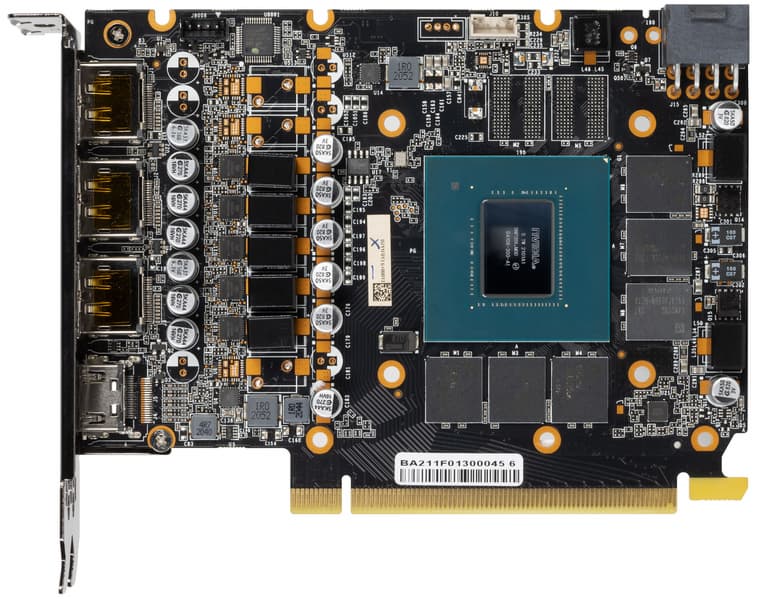

Сравнение с картой Palit вынужденное: на сегодня это единственная модель GeForce RTX 3060, которая была у нас на тестирование (Nvidia не предоставляла обозревателям GeForce RTX 3060 Founders Edition).

Карта Asus получилась намного более габаритной, однако это определяется ее очень громоздкой СО. Суммарное количество фаз питания у карты Asus — 10, при этом 8 фаз на ядро и 2 на микросхемы памяти.

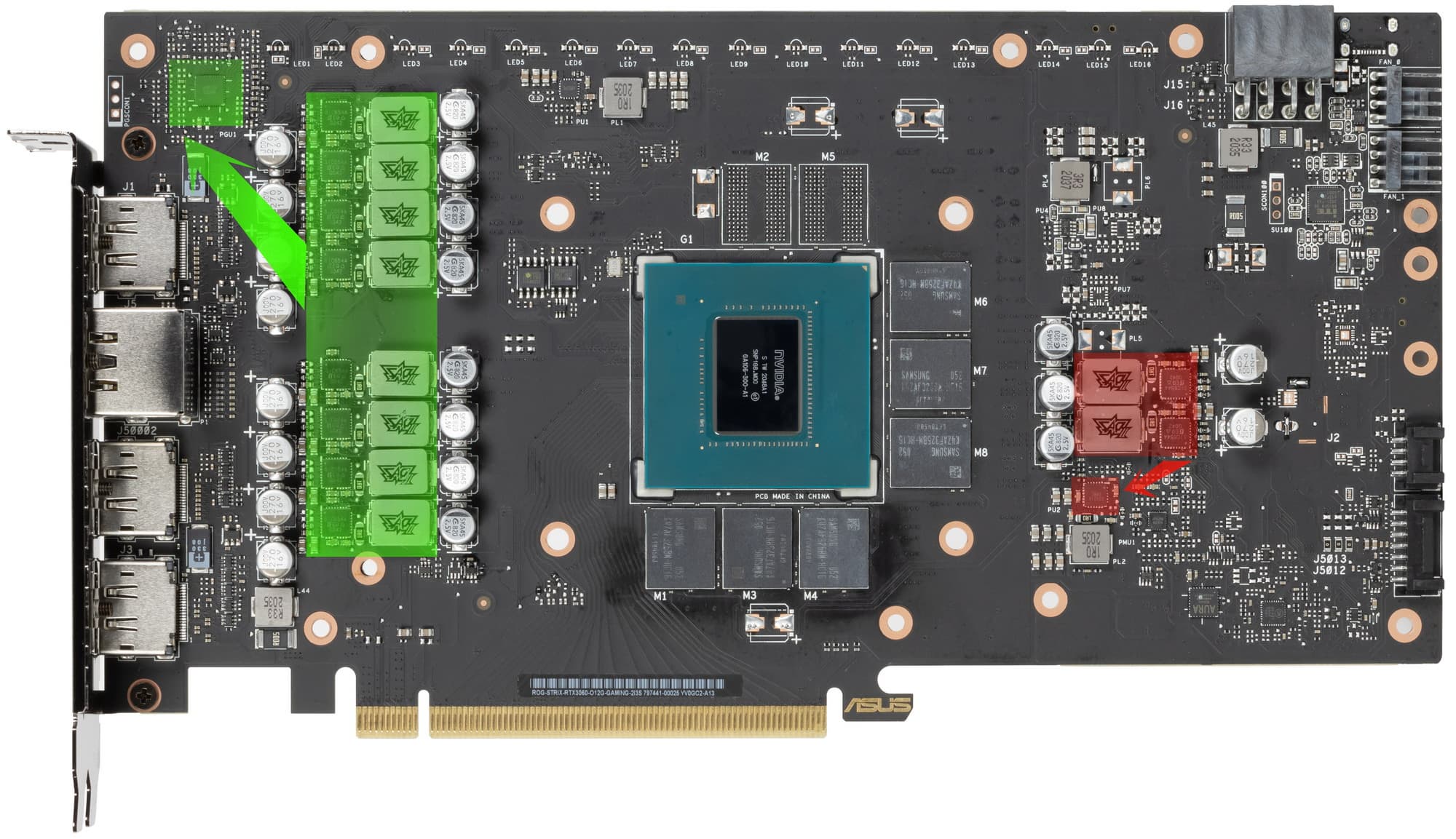

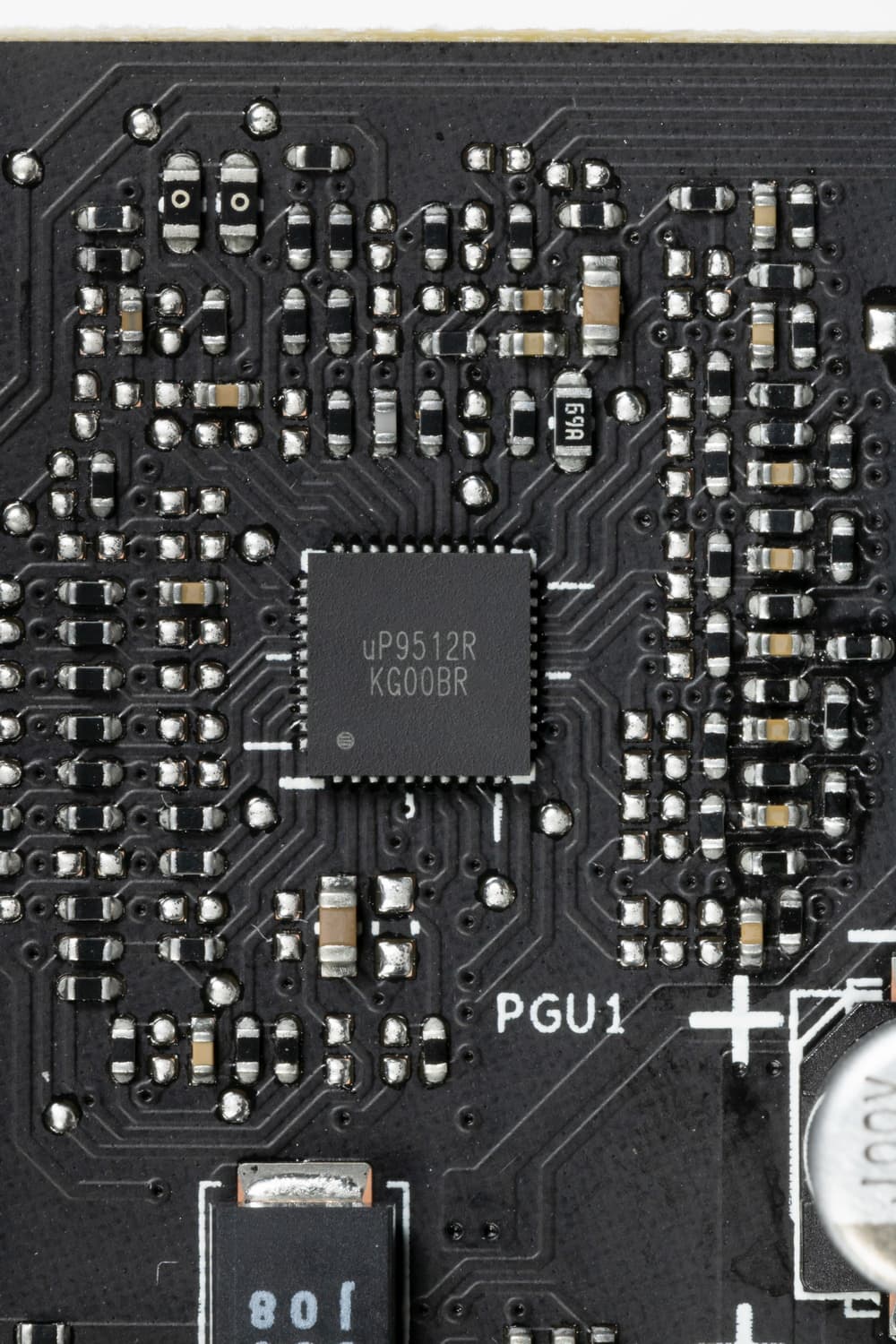

Зеленым цветом отмечена схема питания ядра, красным — памяти. Для управления схемой питания GPU используется ШИМ-контроллер uP9512R (uPI Semiconductor). Он расположен на лицевой стороне платы.

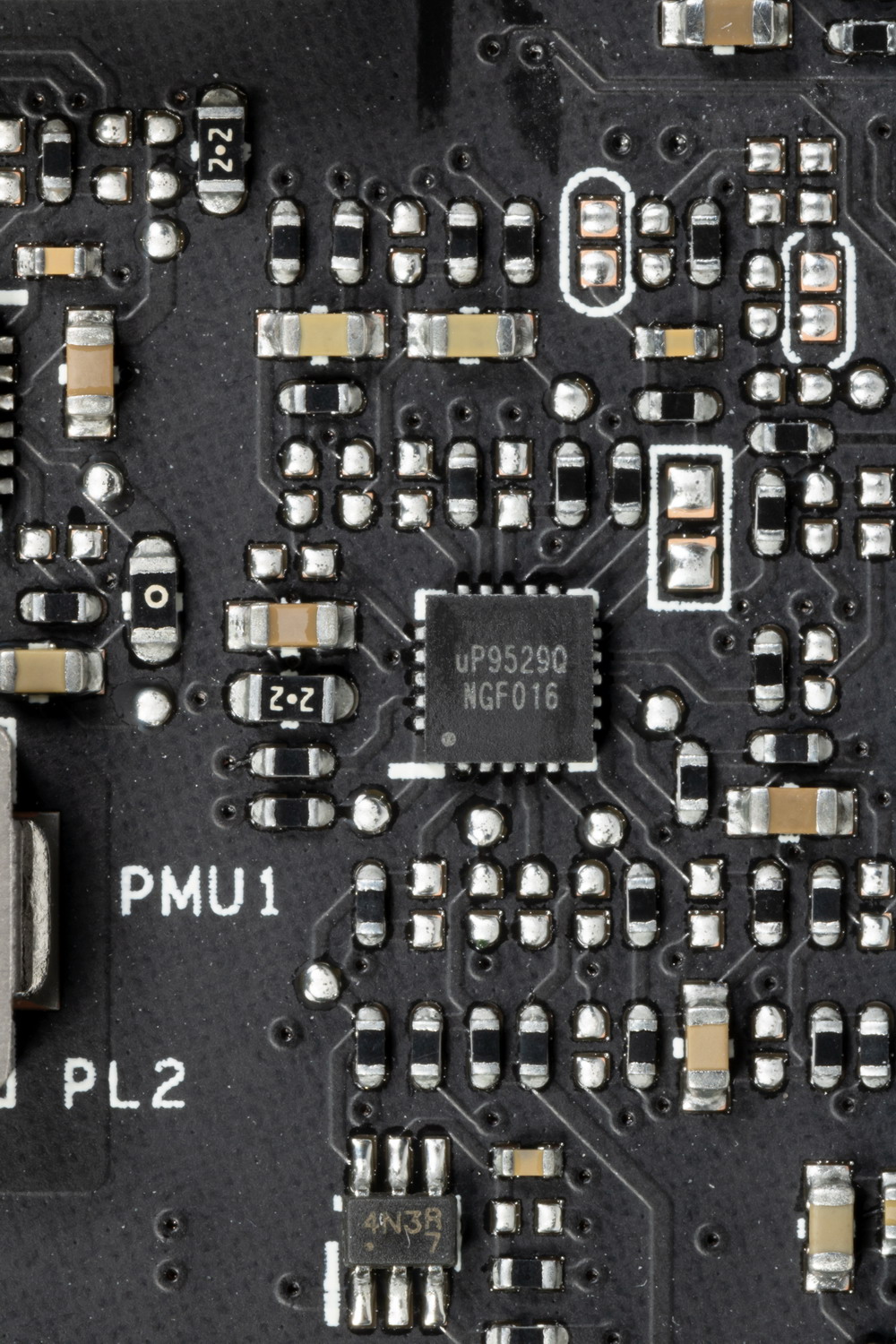

На той же стороне имеется ШИМ-контроллер uPI Semiconductor uP9529Q, который управляет 2-фазной схемой питания микросхем памяти.

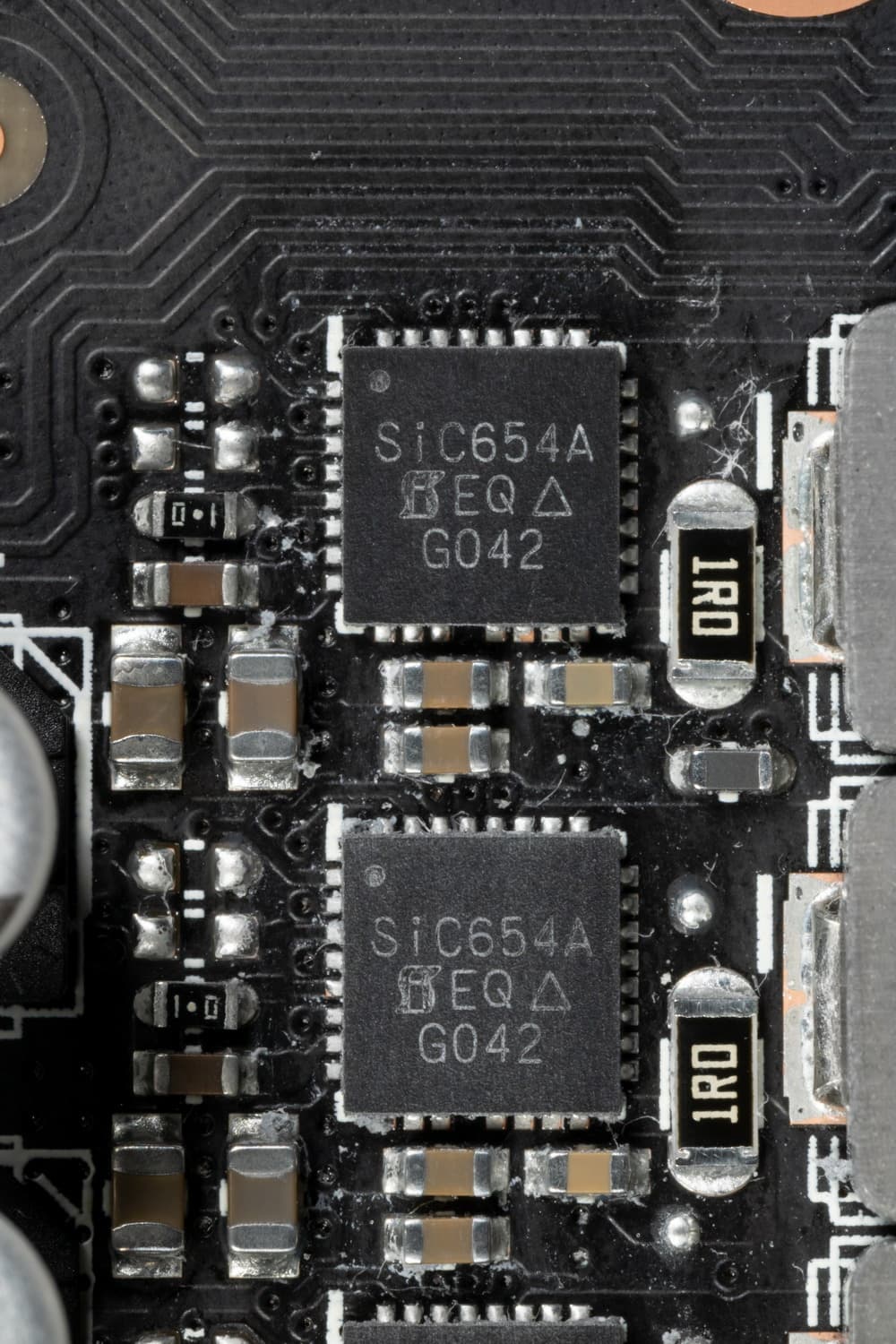

Схема питания ядра у карты Asus традиционно построена с применением технологии Super Alloy Power II, использованы современные твердотельные конденсаторы и транзисторные сборки DrMOS — в данном случае SiC654A (Vishay), каждая из которых рассчитана максимально на 50 А. Они же применены и в схеме питания памяти.

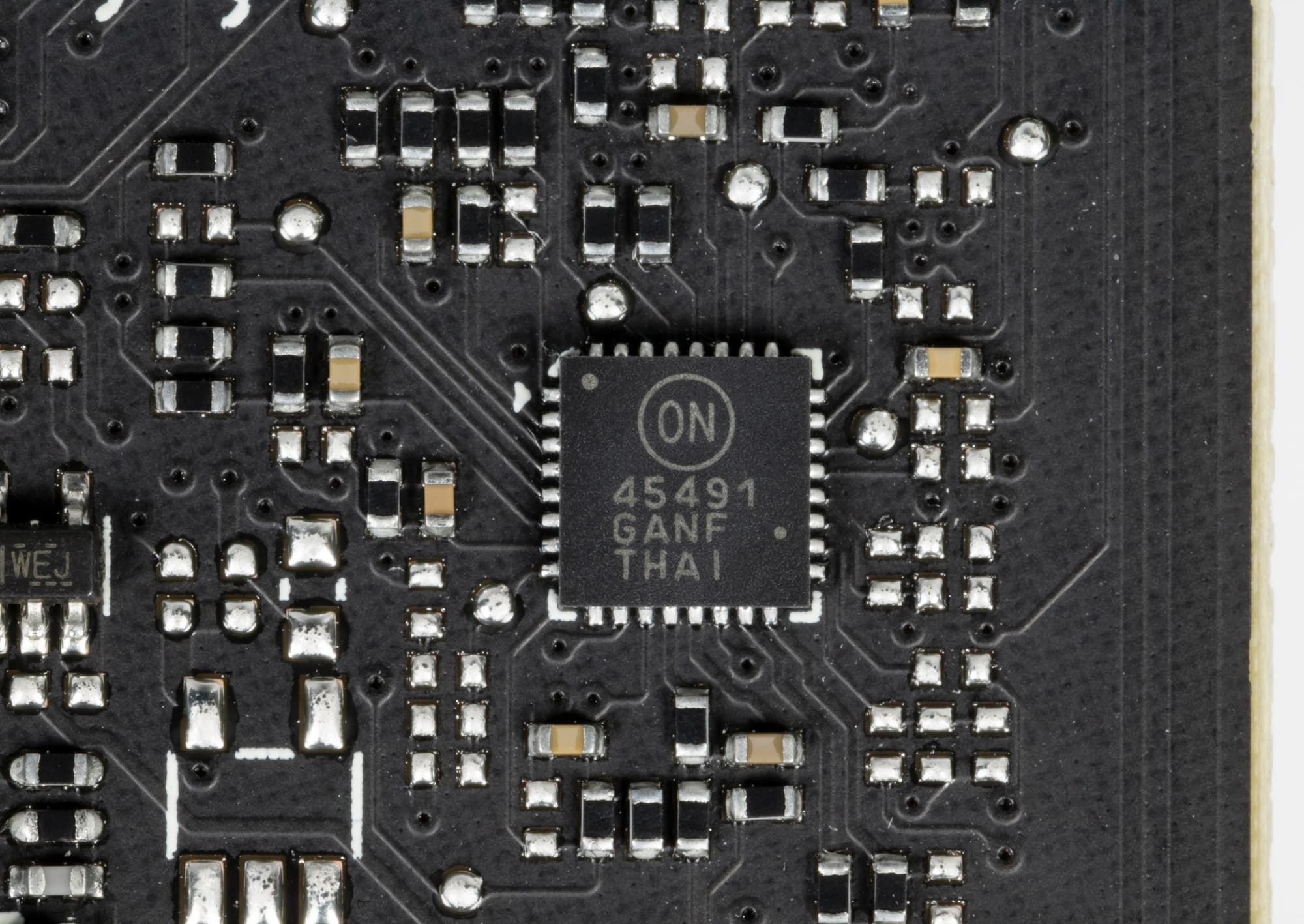

Также есть контроллер NCP45491 (On Semiconductor), отвечающий за мониторинг карты (слежение за напряжением и температурой). Он расположен на лицевой стороне PCB.

Как и у всей серии видеокарт ROG, у этой платы в хвостовой части имеются два коннектора для подключения корпусных вентиляторов, которые будут работать в соответствии с нагревом видеокарты, и за это отвечает контроллер IT8915FN (ITE).

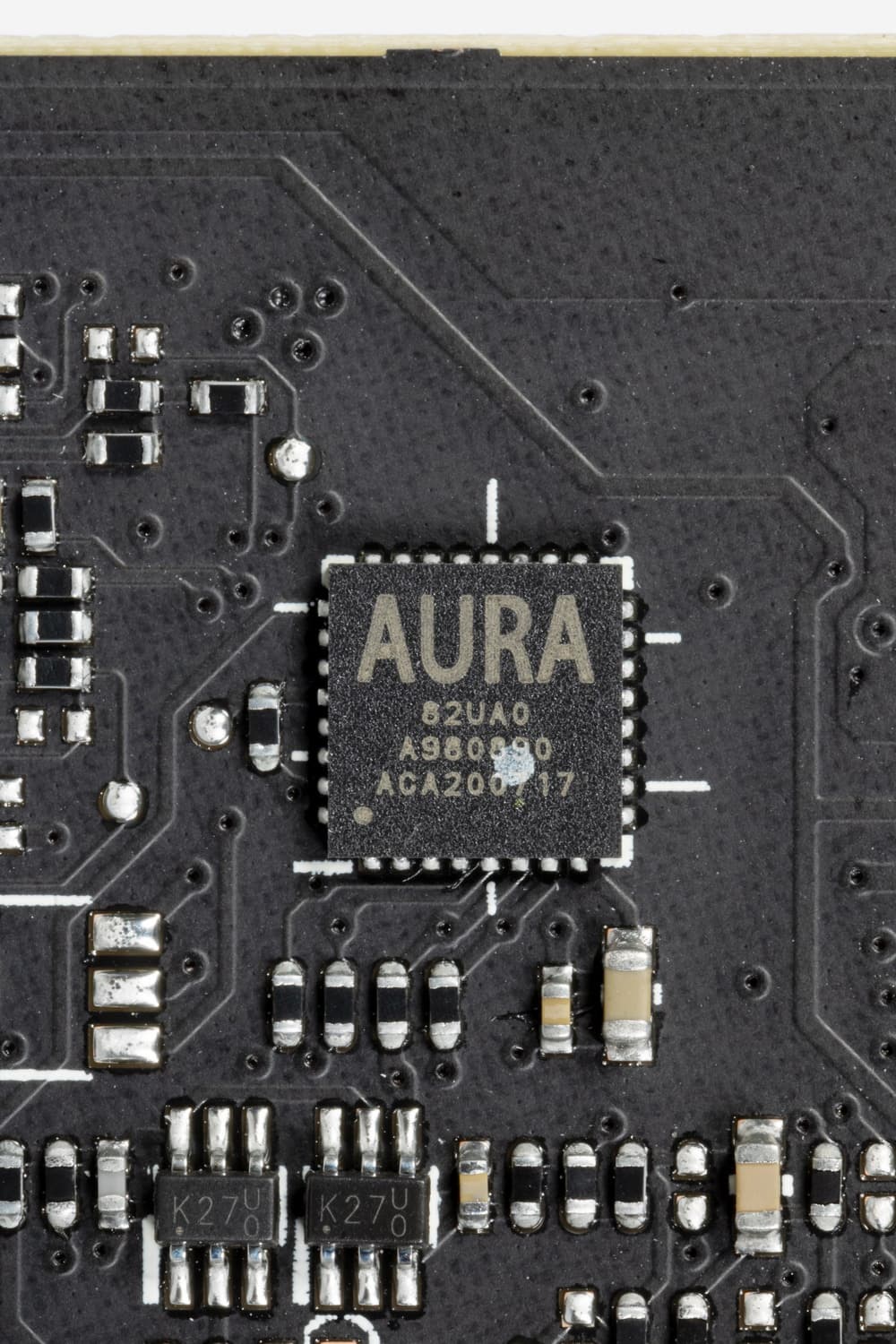

А управление подсветкой отдано фирменному контроллеру Aura 82UA0 (скорее всего, перемаркировка одного из контроллеров On Semiconductor).

Штатная частота памяти у карты Asus равна референсному значению, а частота работы ядра в режиме по умолчанию (Gaming mode) на 4% выше в бусте, нежели у референс-карты. OC Mode поднимает Boost-частоту на 6% относительно референсной величины, однако максимальная частота выше референсного максимума лишь на 5,5%, поэтому суммарно прирост производительности оказался не больше 5%. При ручном разгоне потребление можно поднять до 123%. Карта стабильно работала при разгоне ядра до максимальных 2092 МГц, а памяти — до 17,3 ГГц. Это примерно на 8% выше референсных величин, и такой разгон обеспечил прирост производительности на 7,2%.

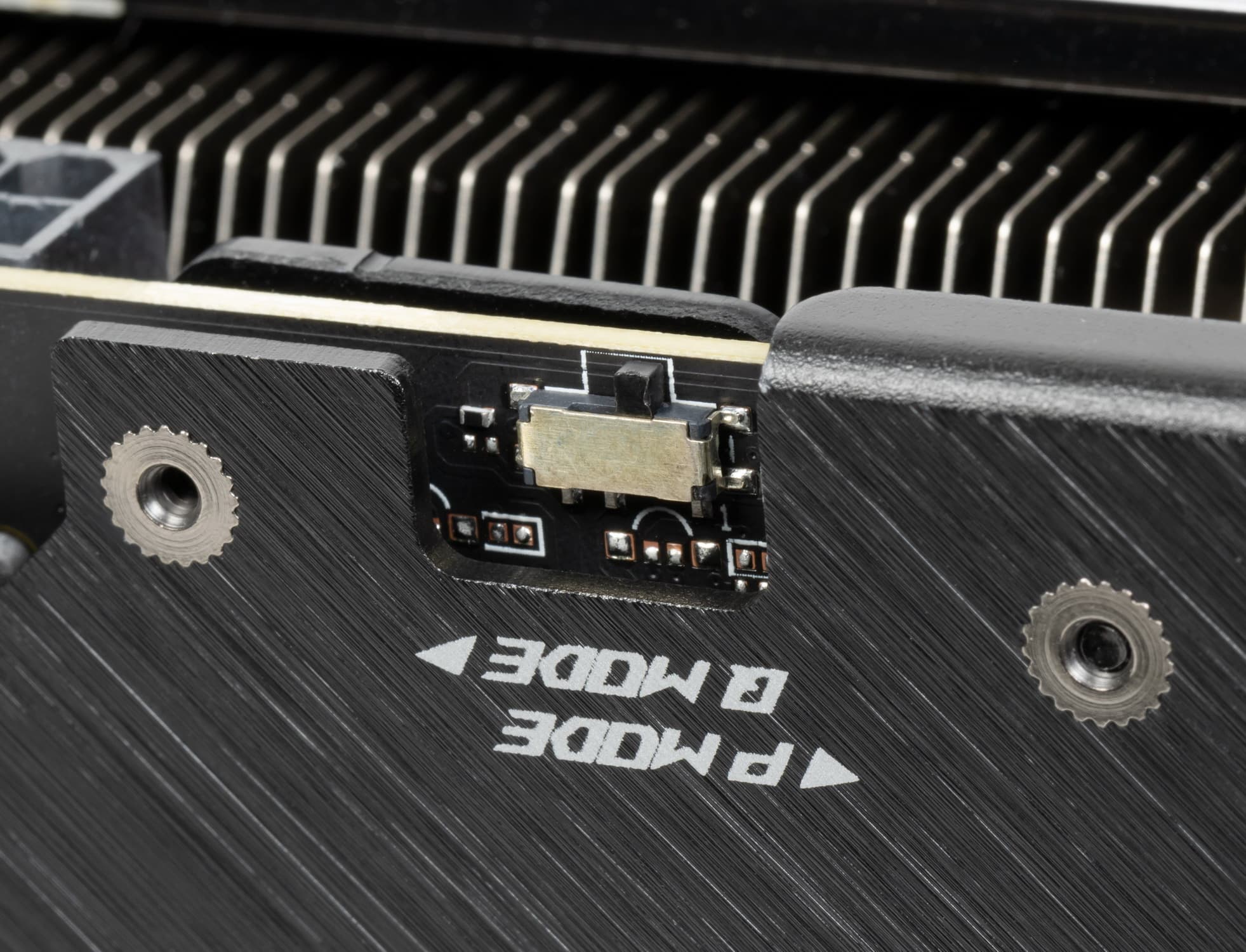

Карта имеет двойной BIOS, что уже традиционно для топовых решений Asus. На торце карты есть переключатель, в разных версиях BIOS (они названы Performance mode и Quiet mode — производительный и тихий режимы) заданы разные кривые работы вентиляторов.

Также стоит отметить, что у платы не обычные 4, а 5 видеовыходов: добавлен еще один HDMI 2.1. Однако GPU позволяет выводить картинку одновременно только на 4 монитора, поэтому такое решение просто обеспечивает бо́льшую гибкость при выборе видеовыходов.

Питание подается через один 8-контактный разъем. Он имеет светодиод-индикатор правильности подключения питания (при неправильном подключении и при отсутствии питания горит красным цветом).

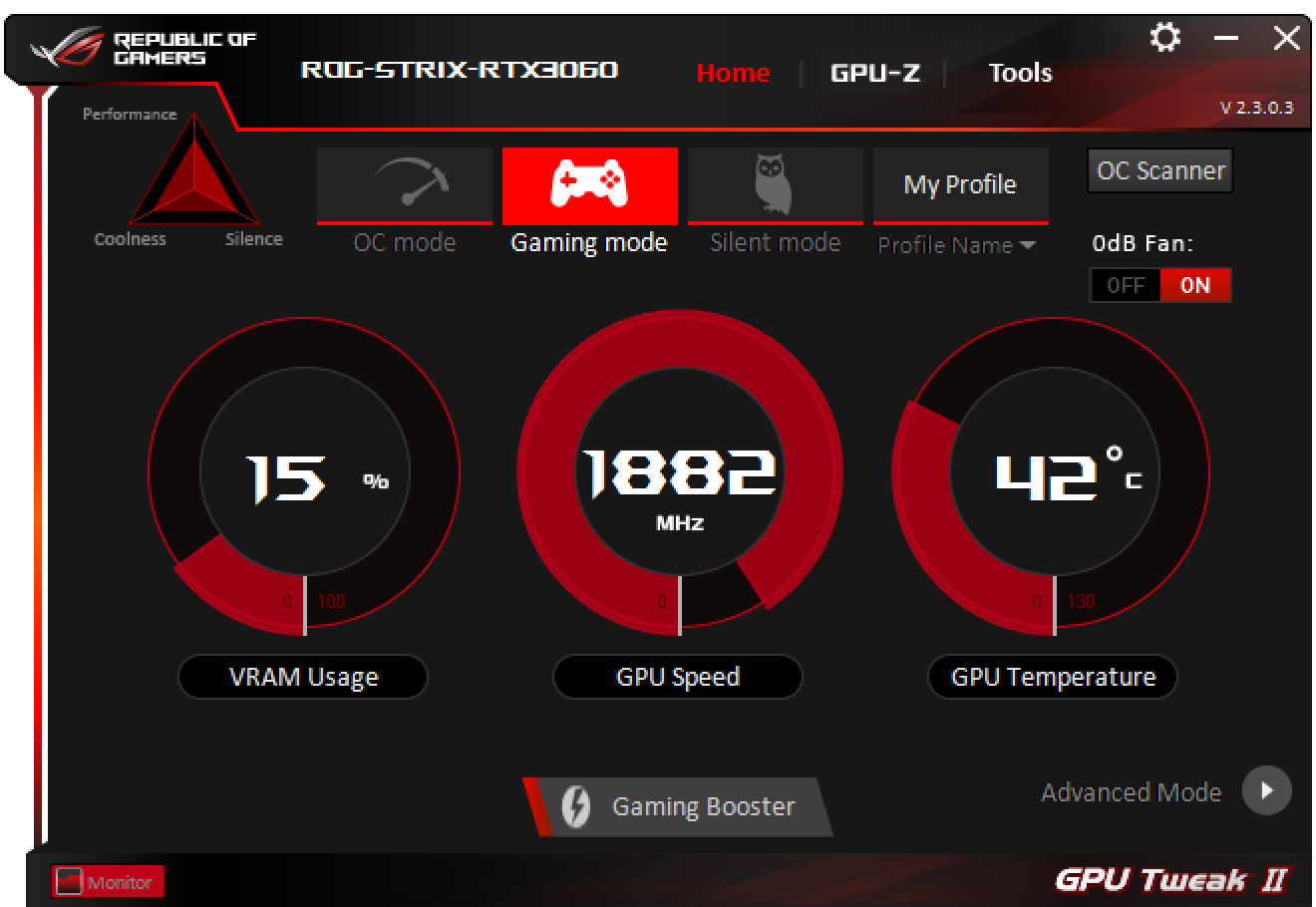

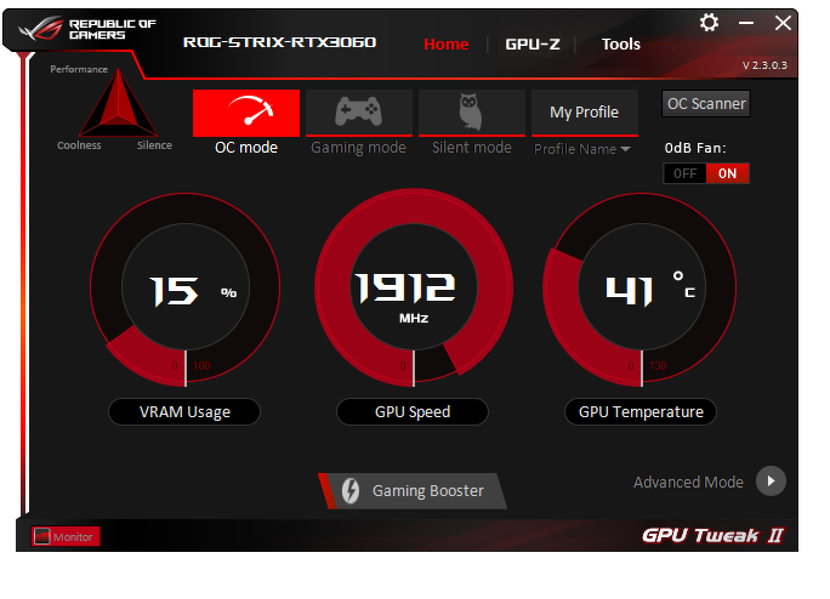

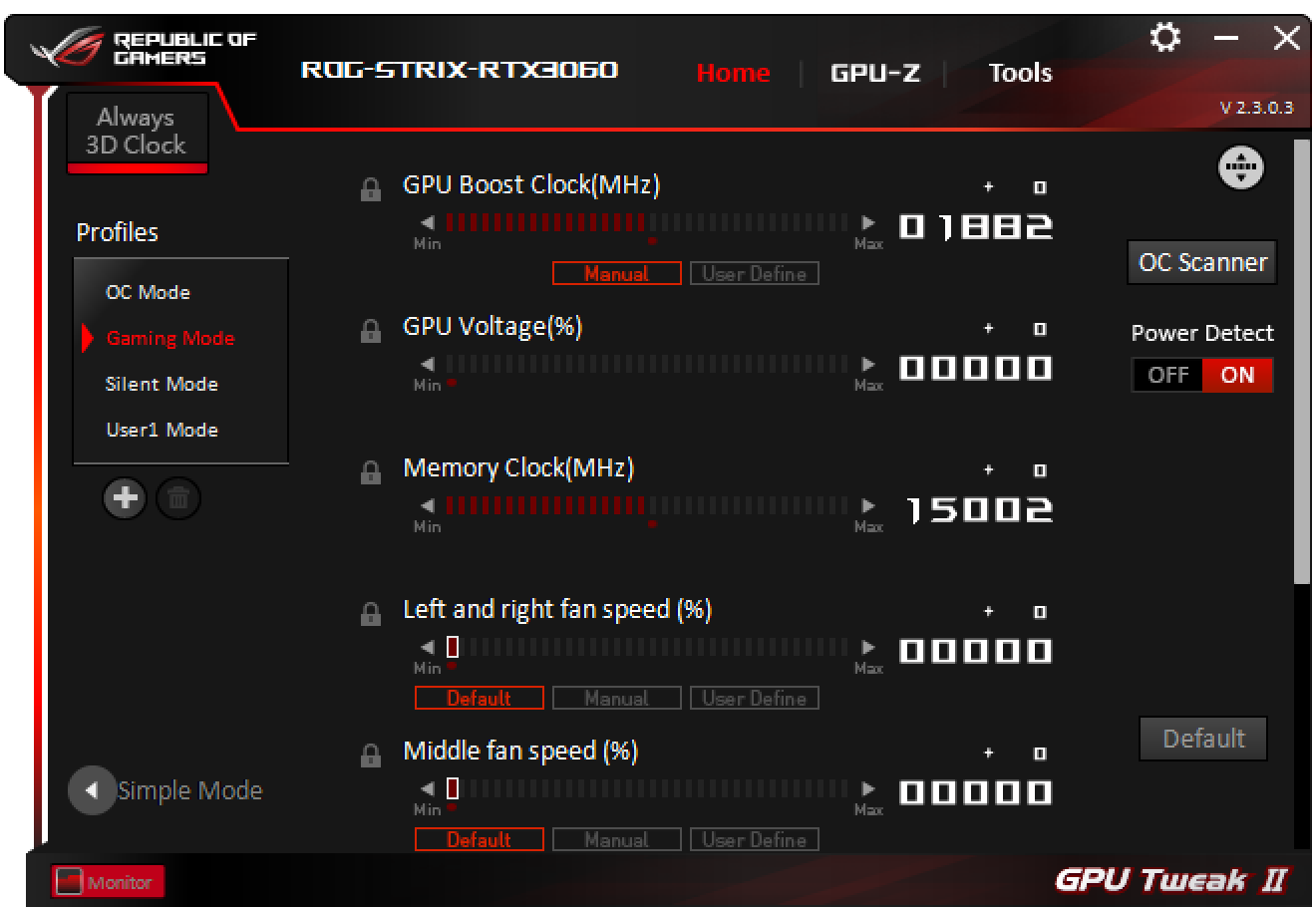

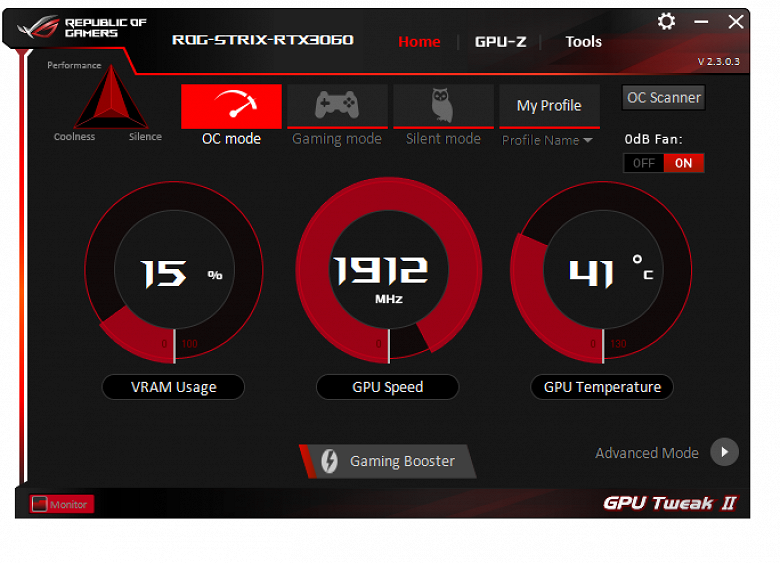

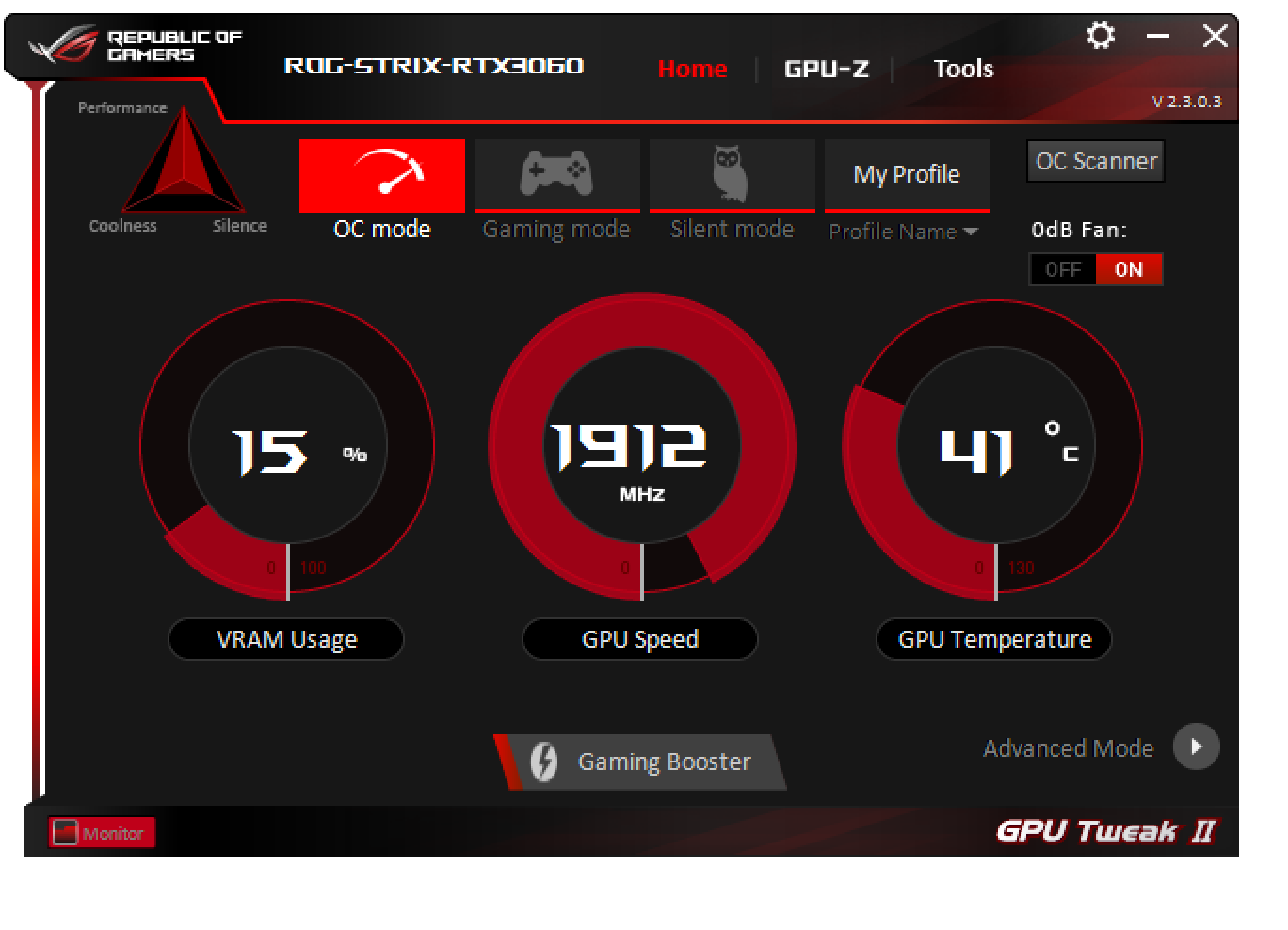

Через фирменную утилиту Asus GPU Tweak II можно включить фабричный режим OC Mode. Разумеется, есть и возможность ручного разгона.

Нагрев и охлаждение

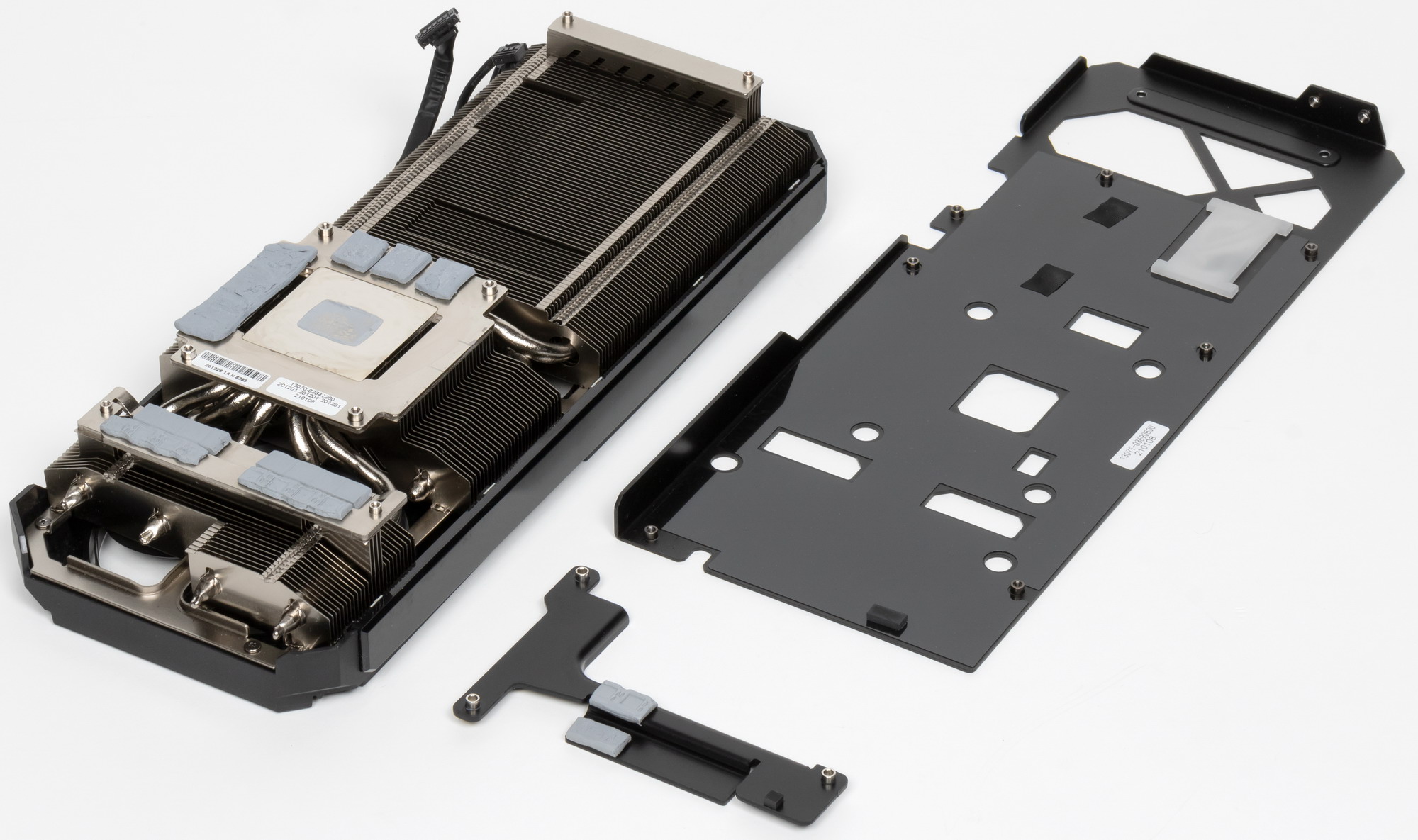

Основой СО является огромный пластинчатый никелированный радиатор с тепловыми трубками, припаянными к подошве прямого контакта с GPU и микросхемами памяти. Этот же радиатор служит охладителем и для компонентов преобразователей питания VRM с помощью небольших подошв. Для пары мосфетов VRM памяти предусмотрен отдельный маленький радиатор, прикручиваемый к основному радиатору. Задняя пластина выполнена из алюминия с электроизолирующим покрытием и имеет двойное предназначение: служит элементом защиты PCB и ребром жесткости.

Как видно из принципа работы данной СО, весь горячий воздух остается внутри корпуса, он выдувается частично за видеокарту, а также напрямую на материнскую плату. А значит, надо иметь хорошо продуваемый корпус.

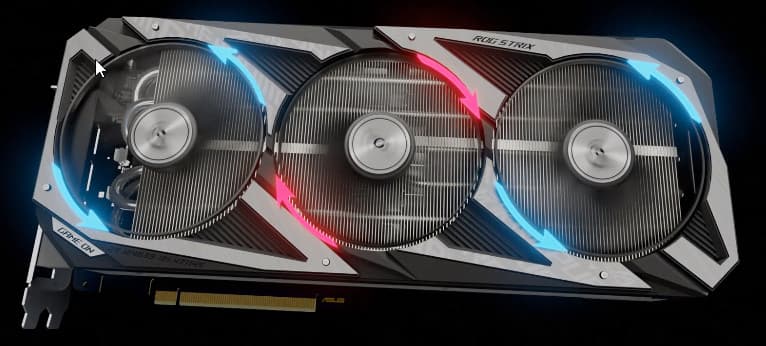

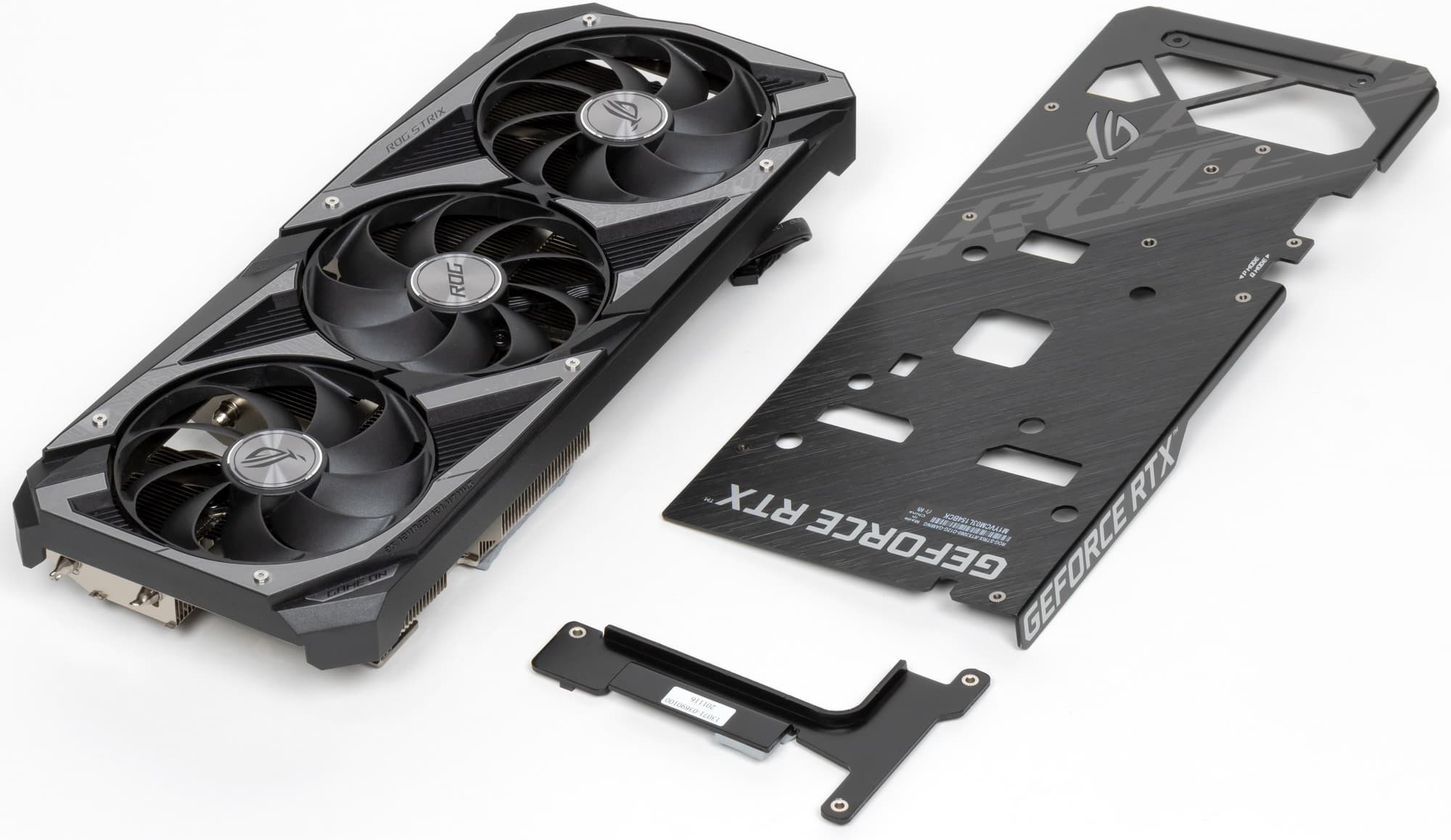

Поверх радиатора установлен кожух с тремя вентиляторами ∅95 мм типа Axial-tech, у которых концы лопастей соединены кольцом для более четкого направления потоков воздуха на радиатор, при этом количество лопастей уменьшено до 9 (по сравнению с более мощными СО, где их может быть до 13). Центральный вентилятор вращается в противоположную сторону относительно крайних, что обеспечивает эдакий «эффект шестеренок», помогая бороться с турбулентностью потока воздуха.

Остановка вентиляторов при малой нагрузке происходит, если температура GPU опускается ниже 50 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, затем еще до загрузки ОС выключаются. Затем снова включаются на полсекунды до загрузки видеодрайвера, а после опроса рабочей температуры опять выключаются. Ниже есть видеоролик на эту тему. Вентиляторы выключаются в простое с любым вариантом BIOS.

Мониторинг температурного режима с помощью утилиты MSI Afterburner:

BIOS P Mode (Performance):

После 2-часового прогона под нагрузкой в OC Mode максимальная температура ядра не превысила 60 градусов, что является великолепным результатом для видеокарт такого уровня. Максимальная мощность была зафиксирована на уровне 159 Вт, а максимальный нагрев наблюдался в центре PCB.

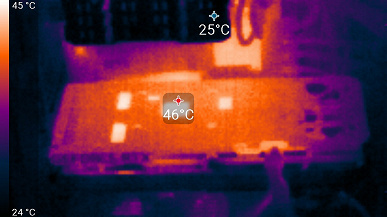

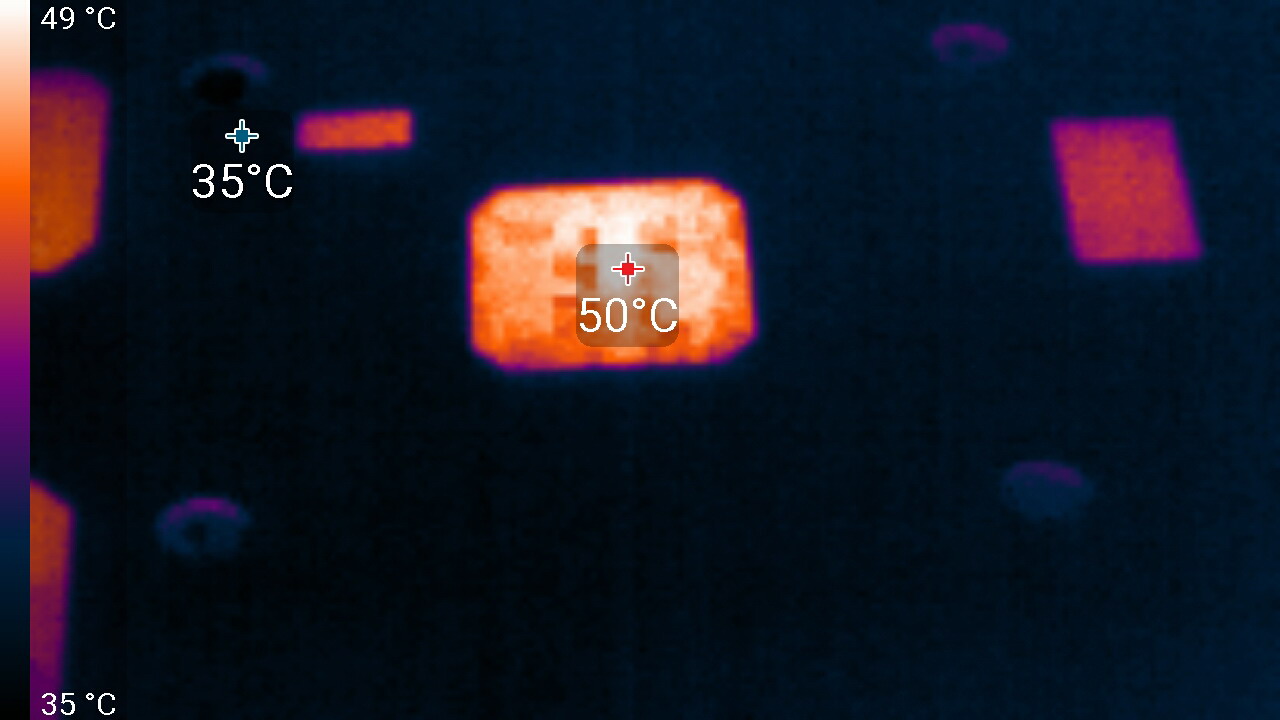

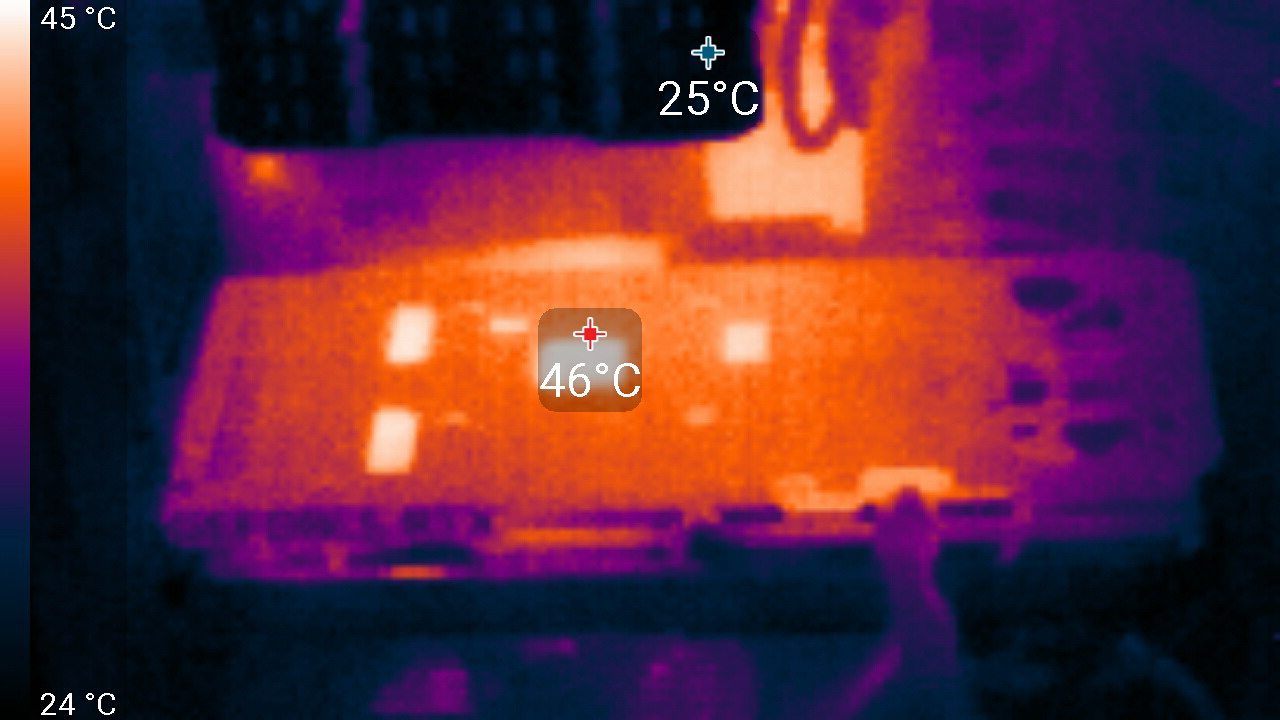

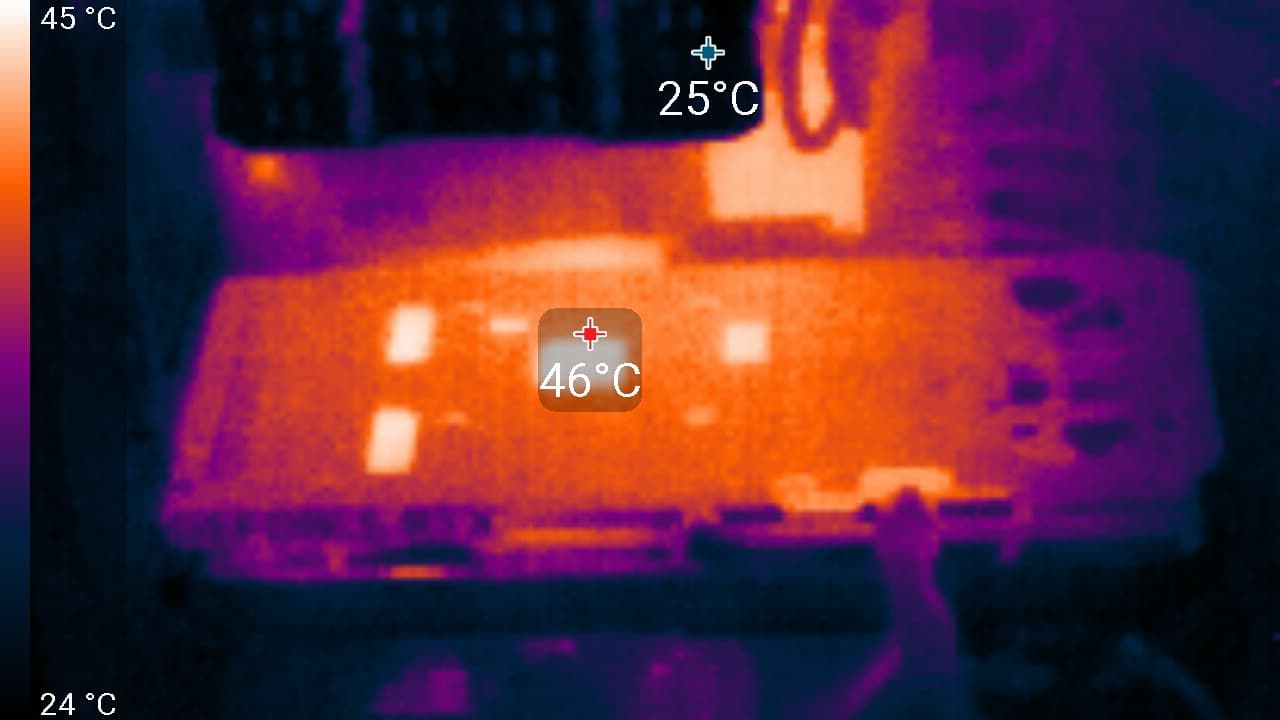

Ниже приведен 9-минутный нагрев карты, ускоренный в 50 раз.

При описанном ручном разгоне параметры работы карты особо не менялись, однако максимальное потребление выросло до 167 Вт.

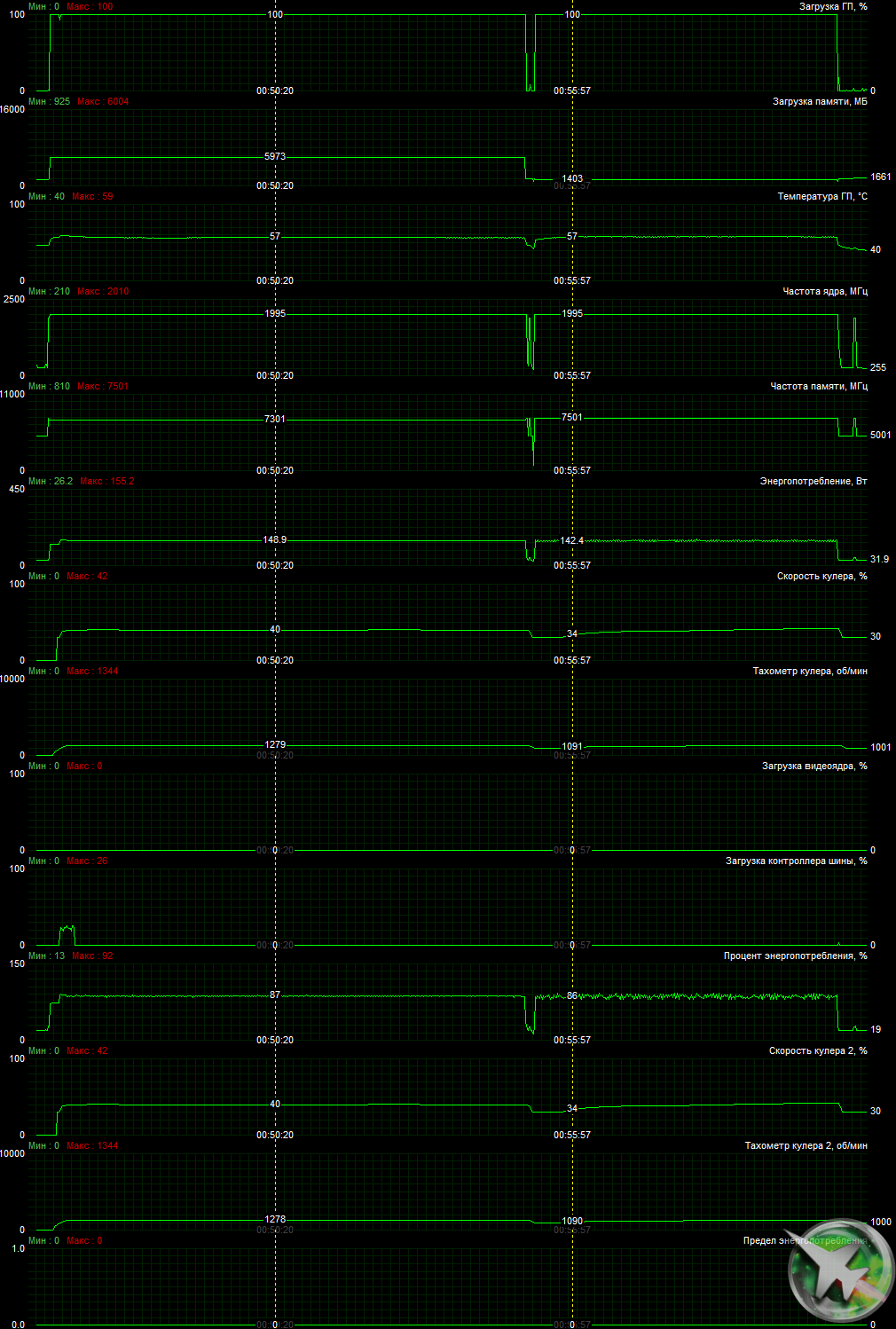

BIOS Q Mode (Quiet):

В этом режиме нагрев ядра был чуть выше — 64 °C, но вентиляторы вращались медленнее.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В простое режимы Performance Mode и Quiet Mode совершенно не отличались: в 2D температура была не выше 36 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура в Performance Mode достигала 60 °C. Вентиляторы при этом раскручивались до 1997 оборотов в минуту, шум вырастал до 30,2 дБА: такой шум слышен, но не очень отчетливо. В видеоролике ниже шум фиксировался на пару секунд через каждые 30 секунд.

В режиме Quiet Mode температура достигала 64 °C. Вентиляторы при этом раскручивались до 1300 оборотов в минуту, а шум вырастал лишь до 25,2 дБА: это тихо, даже очень тихо.

Подсветка

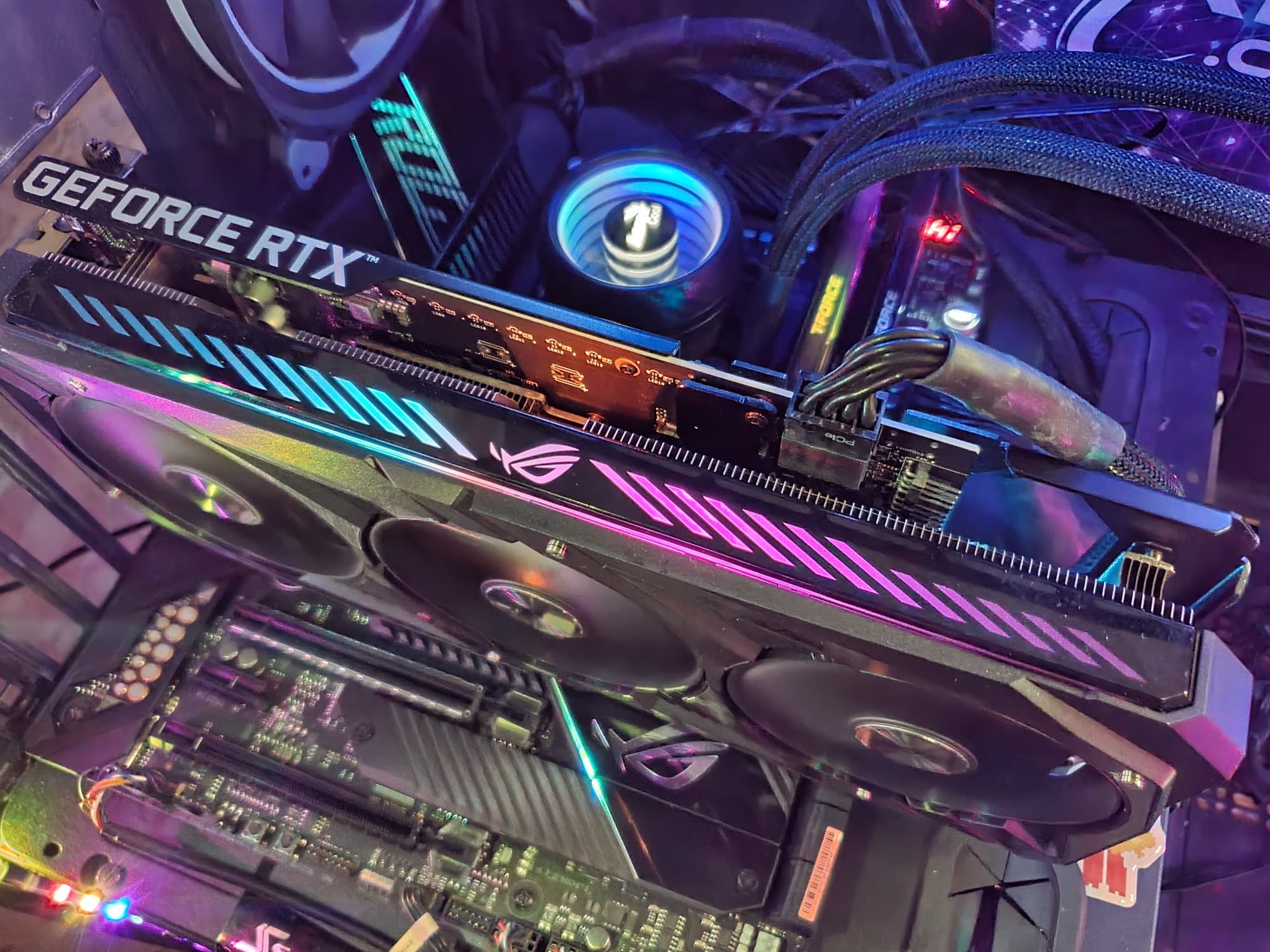

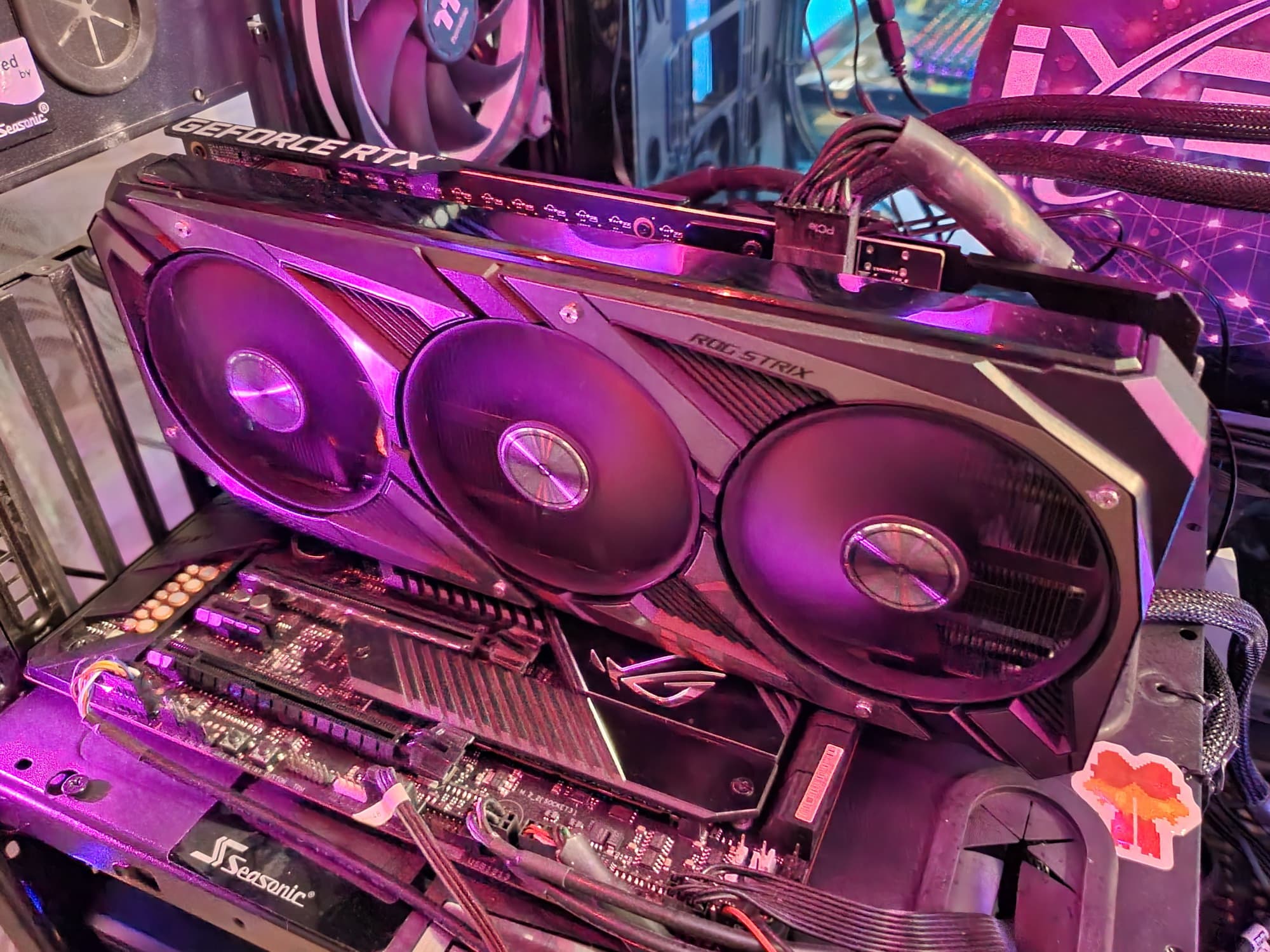

Подсветка у карты реализована на верхнем торце, во вставках около вентиляторов и в логотипе ROG на задней пластине.

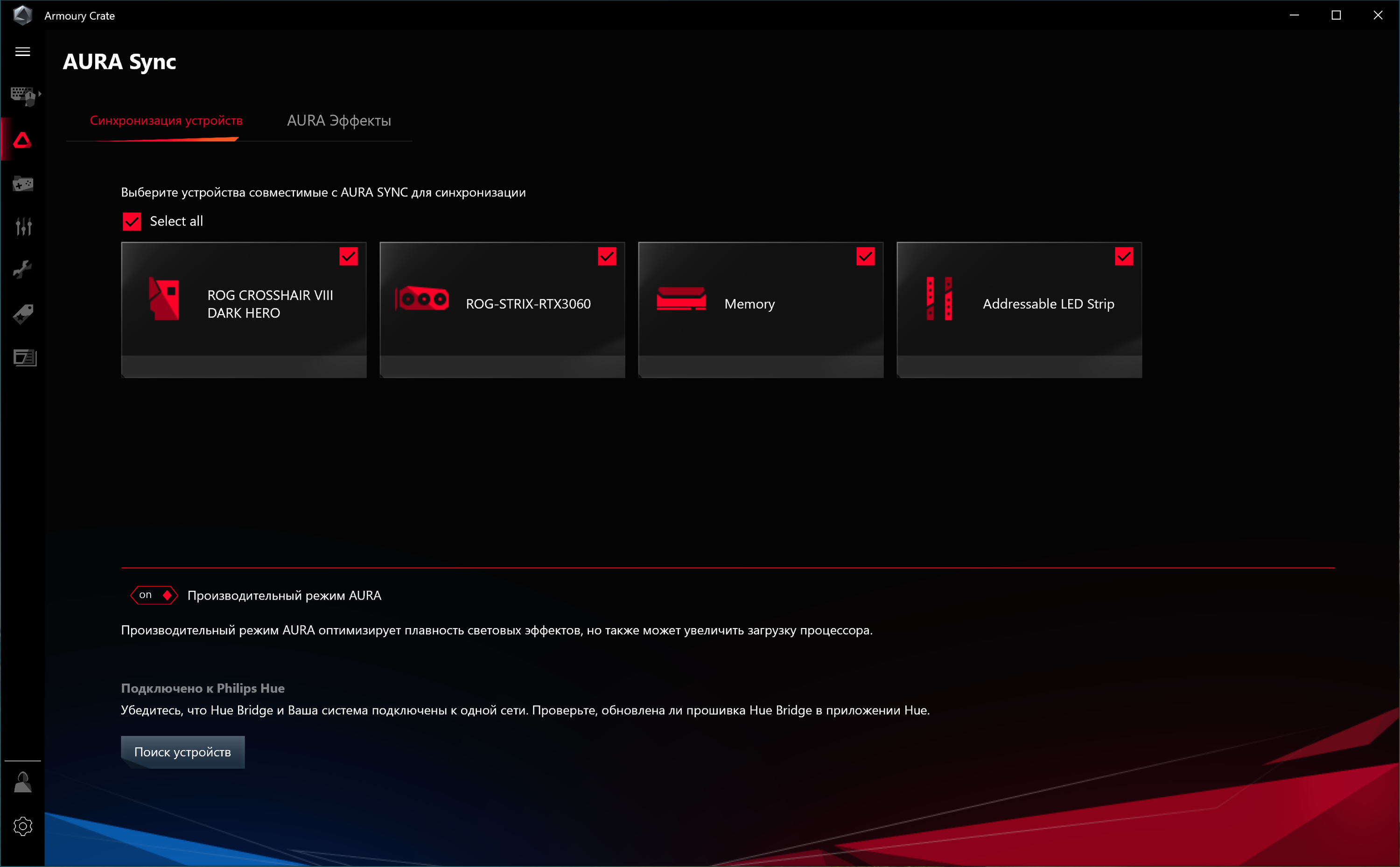

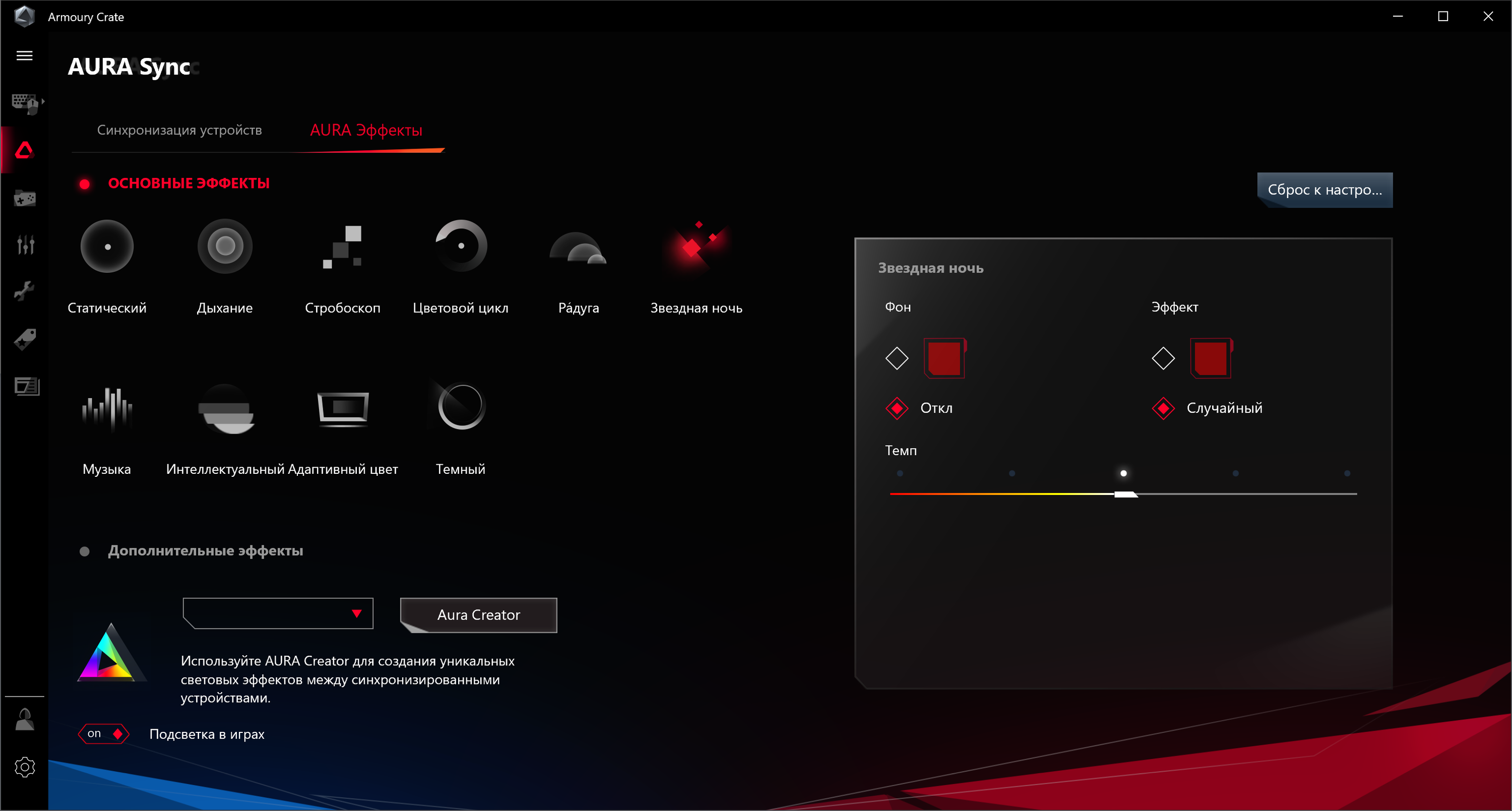

Управление подсветкой традиционно выполнено с помощью фирменной программы Asus — Armoury Crate.

Выбор режимов не очень широк, однако имеется программа Aura Creator, которая также распространяется бесплатно, и с ее помощью можно создать собственные сценарии подсветки.

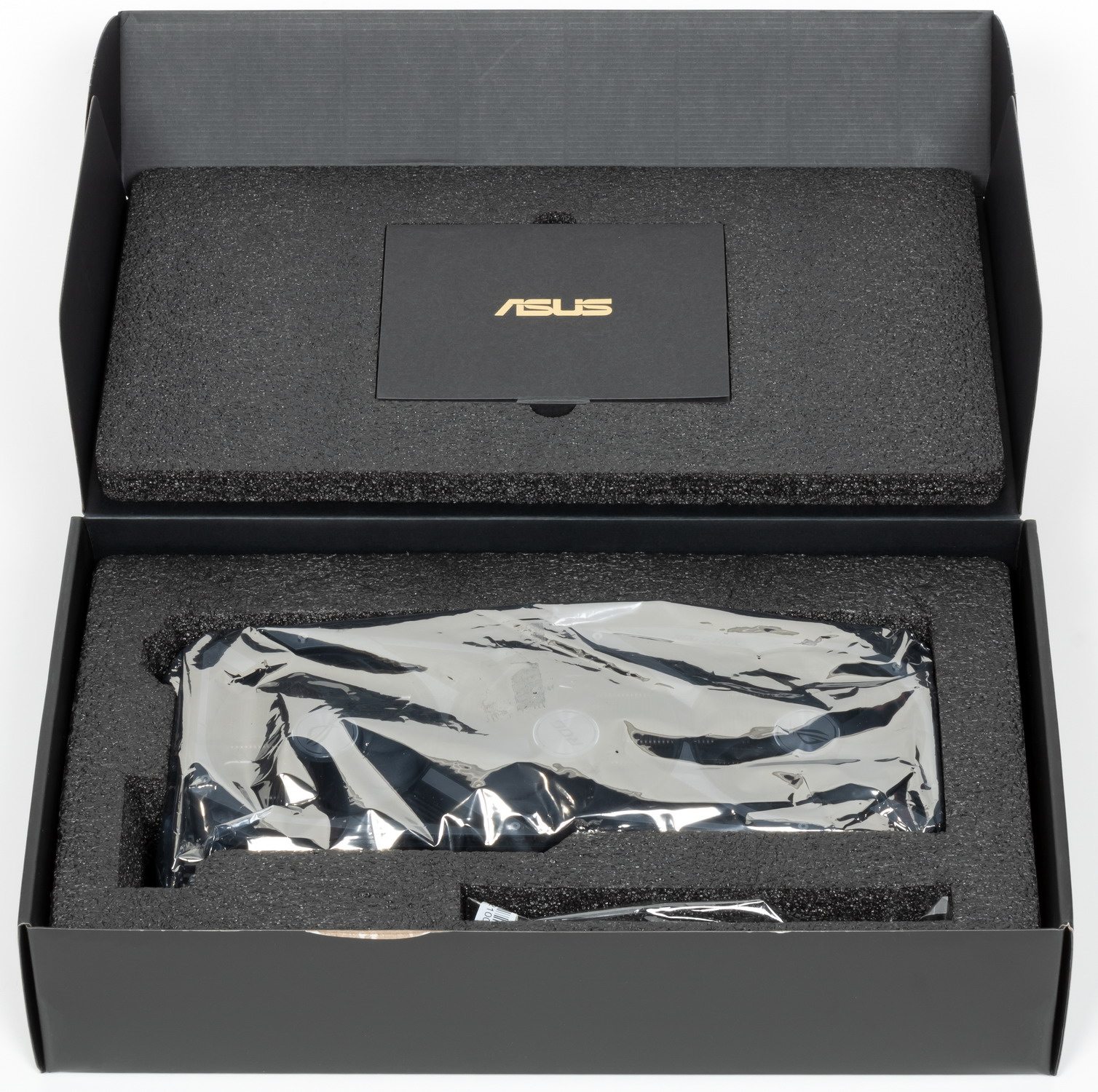

Комплект поставки и упаковка

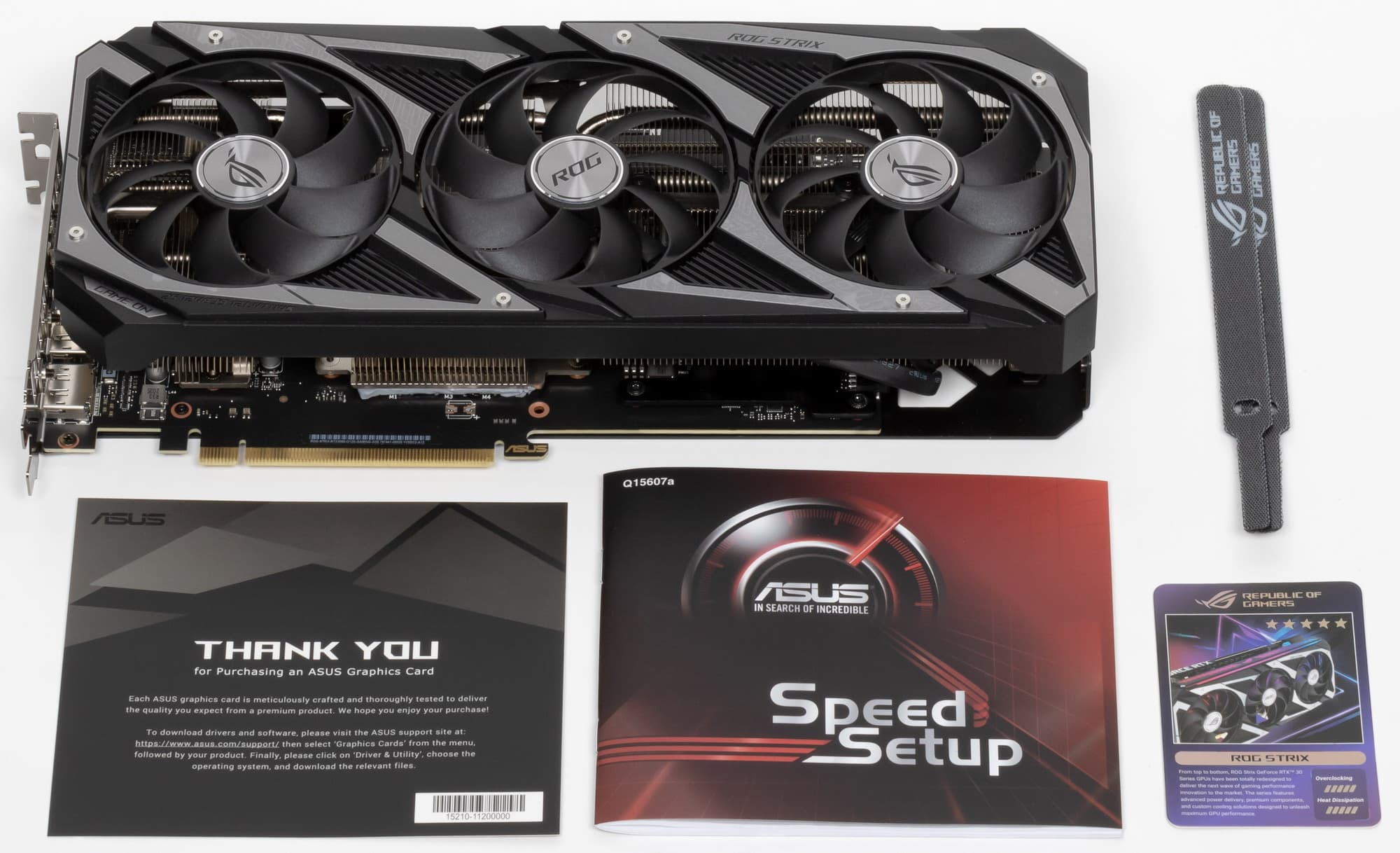

Комплект поставки, кроме традиционного руководства пользователя и карточки ROG, включает мелкий бонус в виде стяжек.

Результаты тестирования, конфигурация

Список инструментов тестирования

Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Hitman III (IO Interactive/IO Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
• Death Stranding (505 Games/Kojima Productions)
• Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
• Watch Dogs: Legion (Ubisoft/Ubisoft)
• Control (505 Games/Remedy Entertainment)
• Godfall (Gearbox Publishing/Counterplay Games)
• Resident Evil Village (Capcom/Capcom)
• Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
• Metro Exodus (4A Games/Deep Silver/Epic Games)

Для подсчета хэшрейта (hashrate) при майнинге «эфира» (Ethereum) использовался майнер T-Rex (0.20.03), фиксировался средний показатель за 2 часа в двух режимах:

• по умолчанию (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти по умолчанию, вентиляторы выставлены в ручном режиме на 70%)
• оптимизация (лимит потребления снижен до 70%, частота GPU снижена на 200 МГц, частота памяти повышена на 500—1000 МГц (в зависимости от карты), вентиляторы выставлены в ручном режиме на 80%)

Для тестирования GeForce RTX 3060 использовался тот самый «утекший» драйвер версии 470.05, в котором отключена защита от майнинга.

Результаты тестирования в 3D-играх

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1200, 2560×1440 и 3840×2160

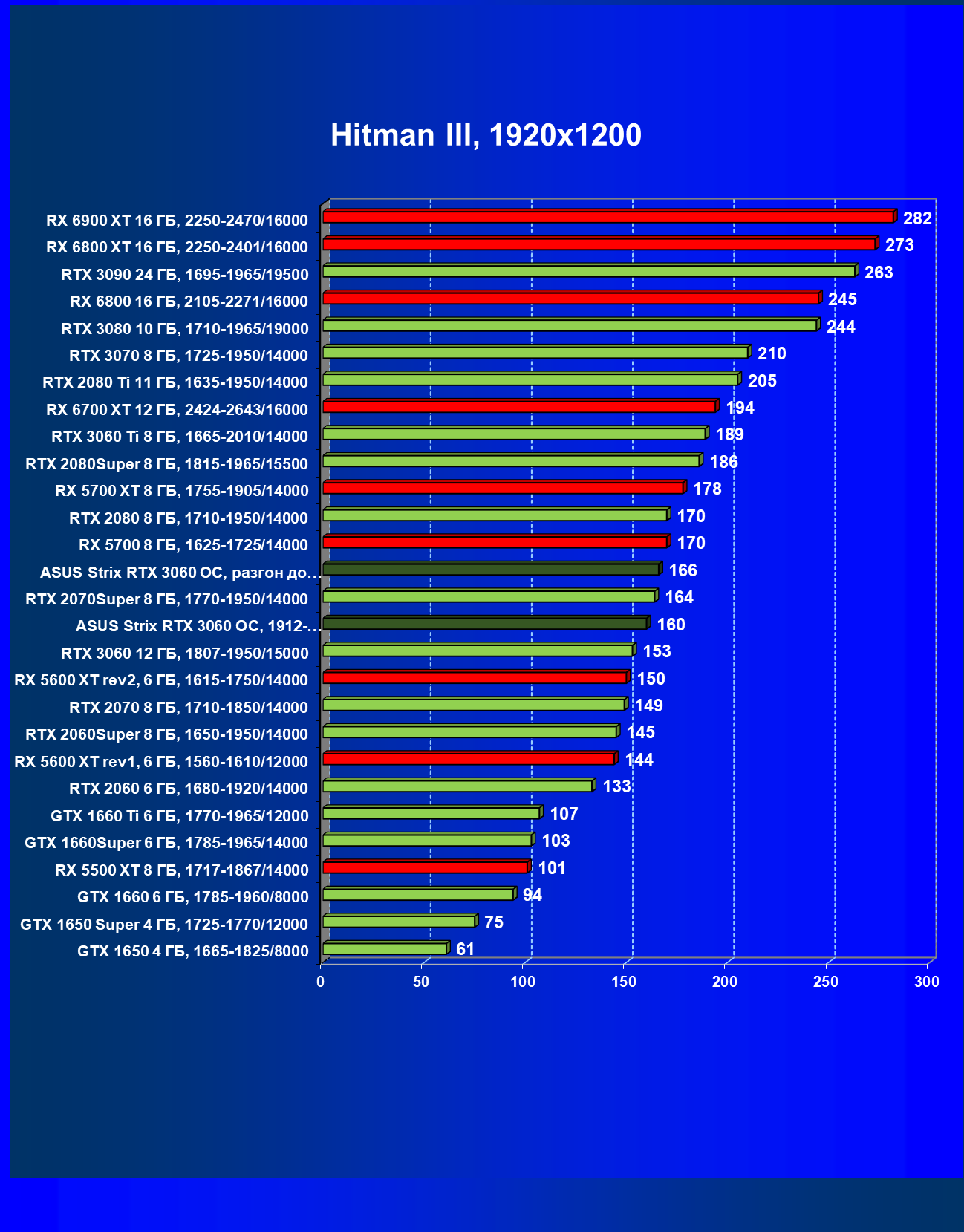

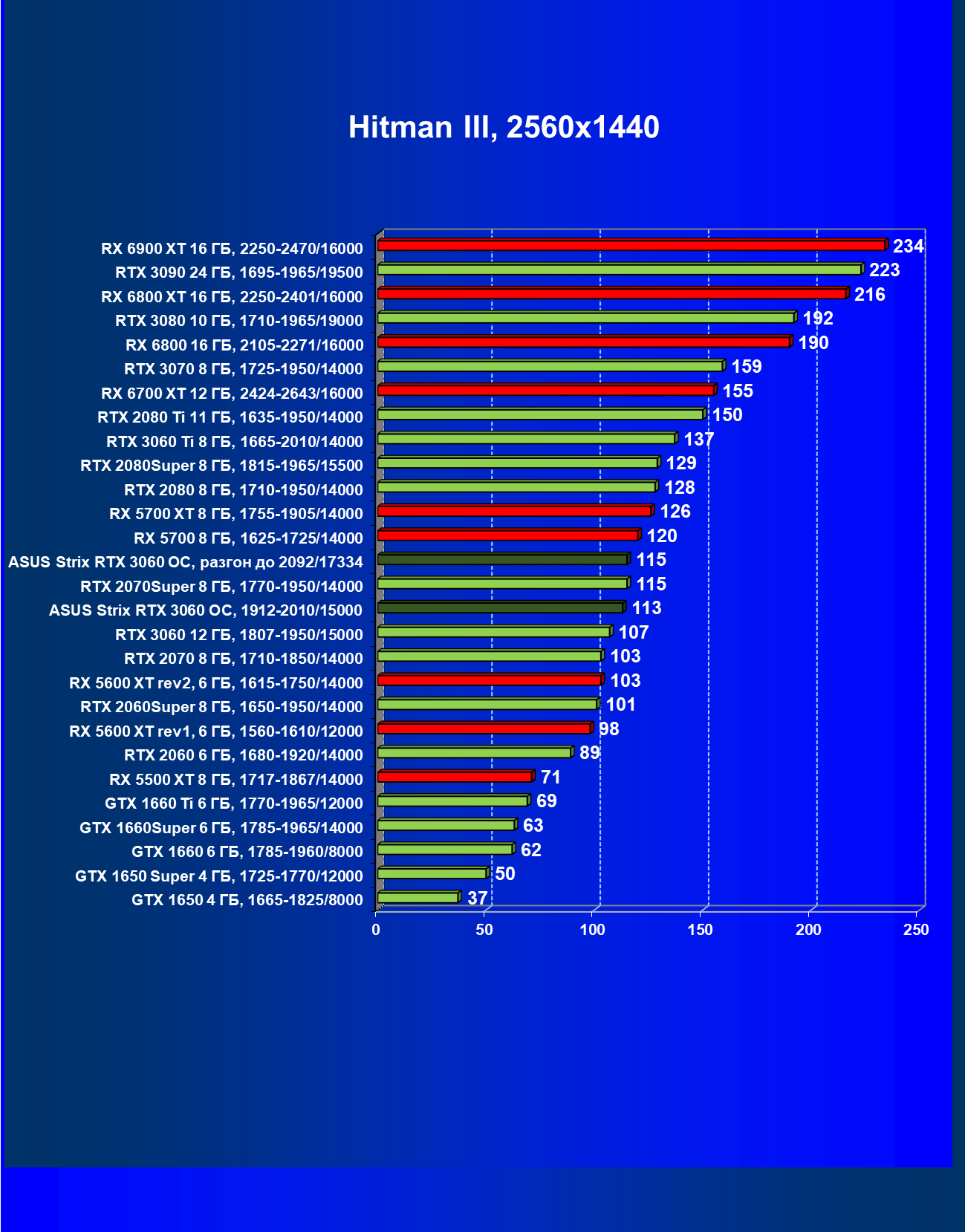

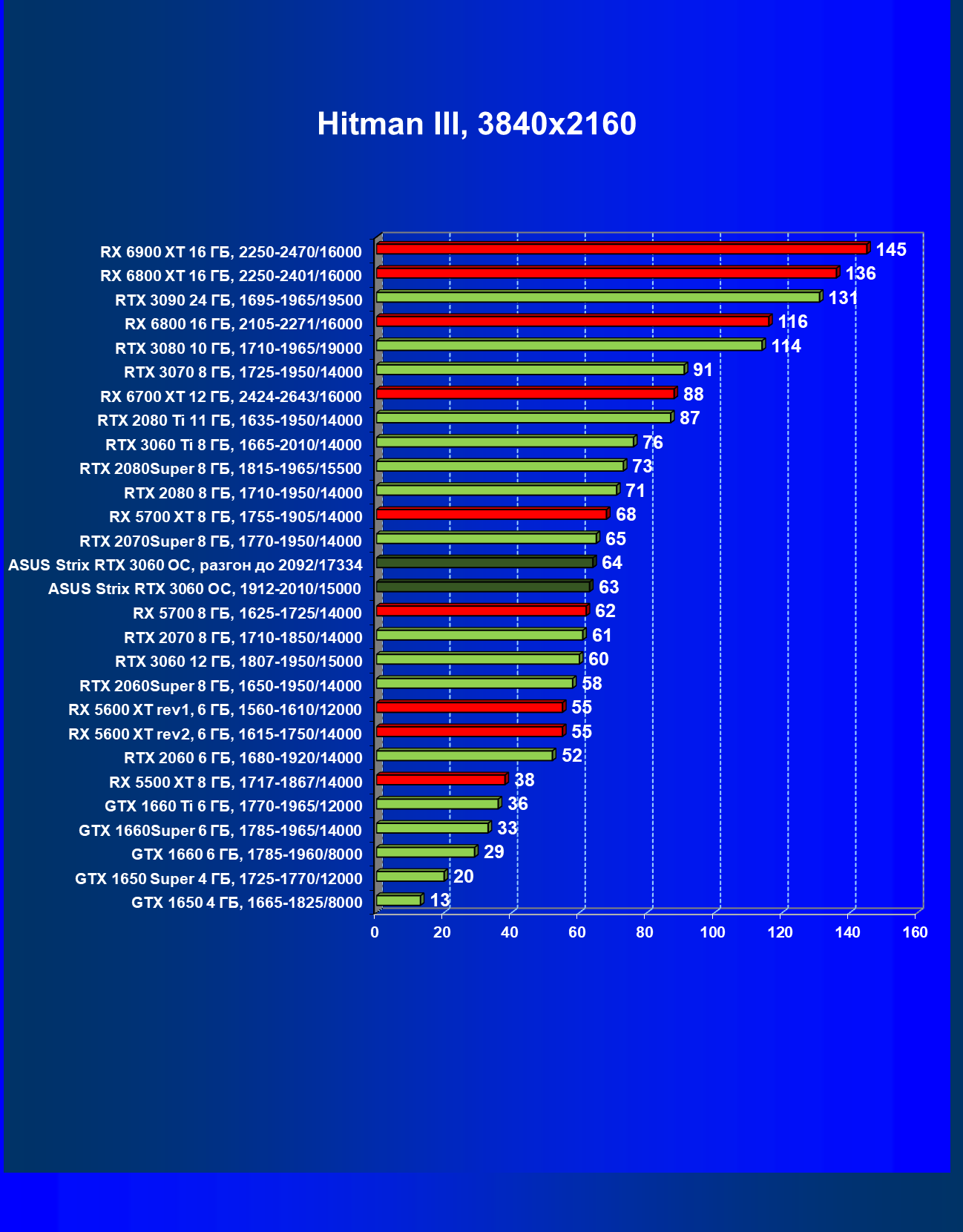

Hitman III

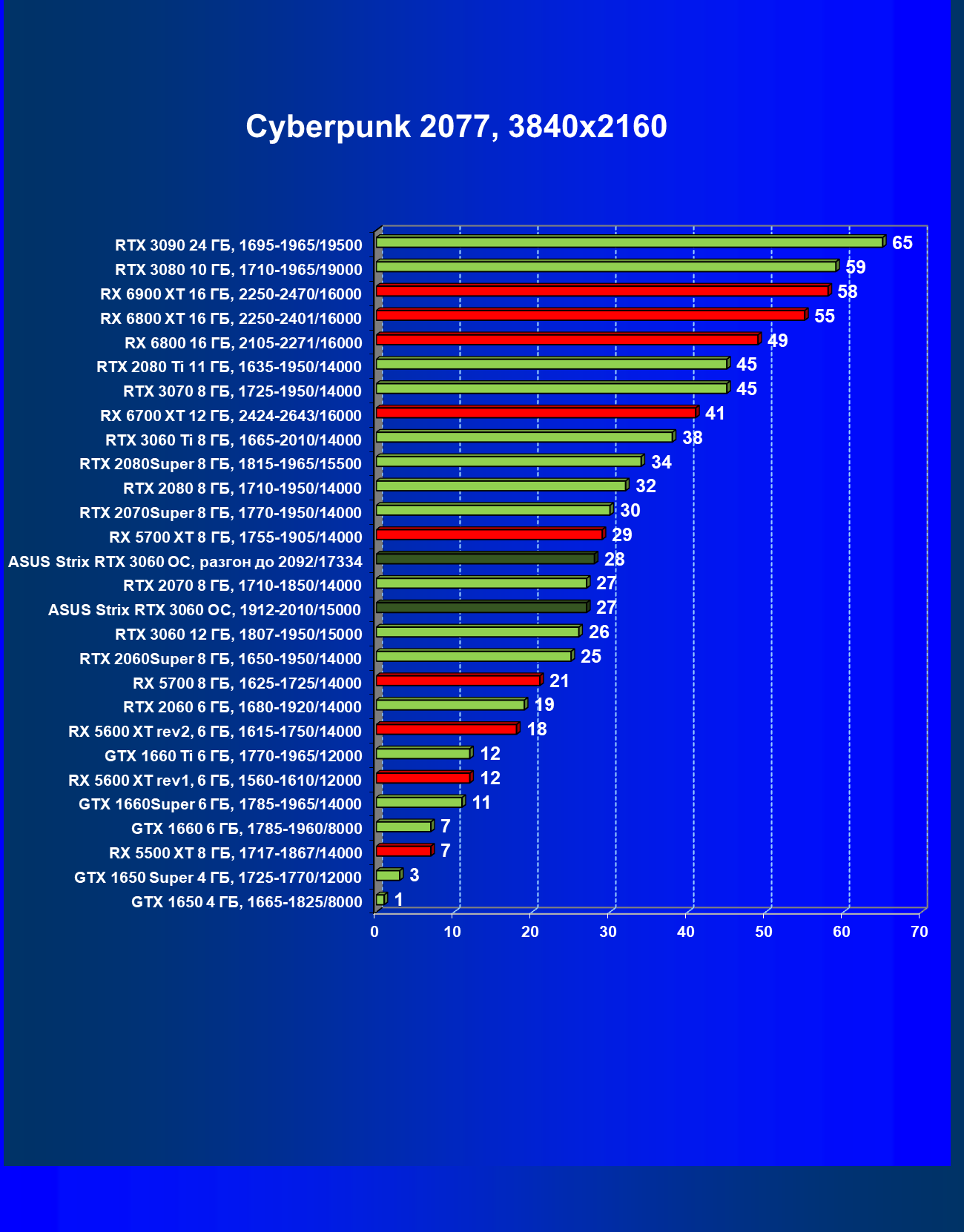

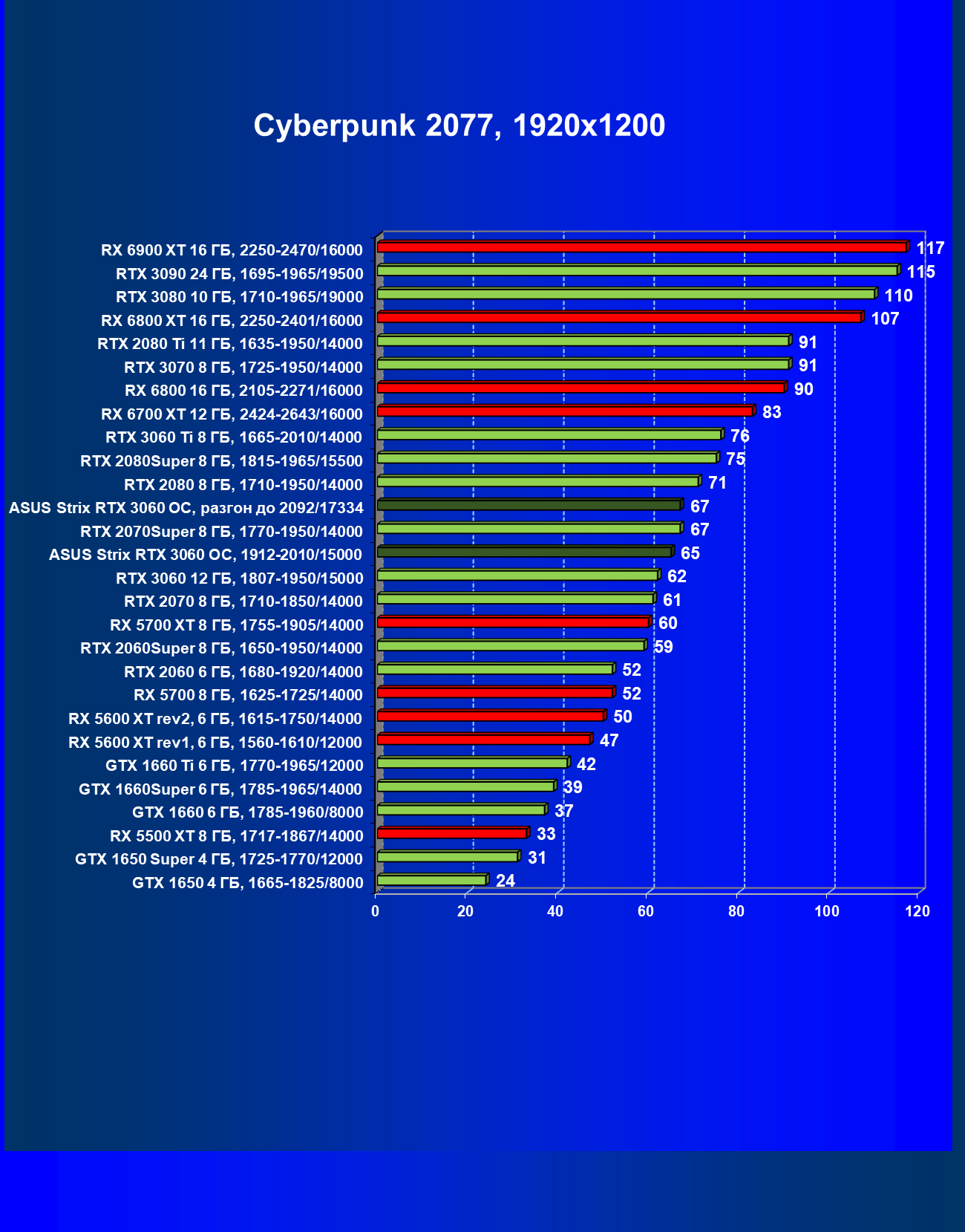

Cyberpunk 2077

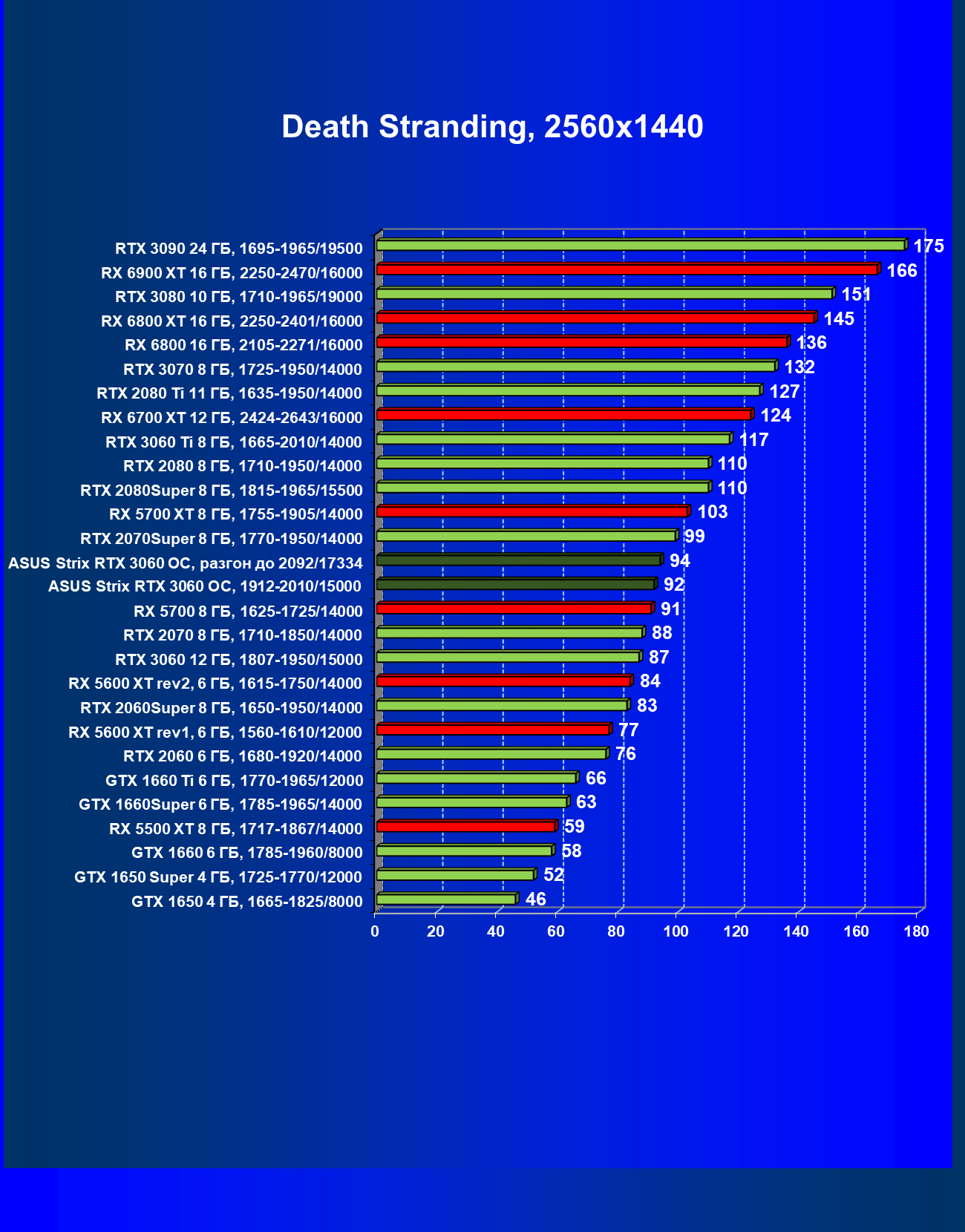

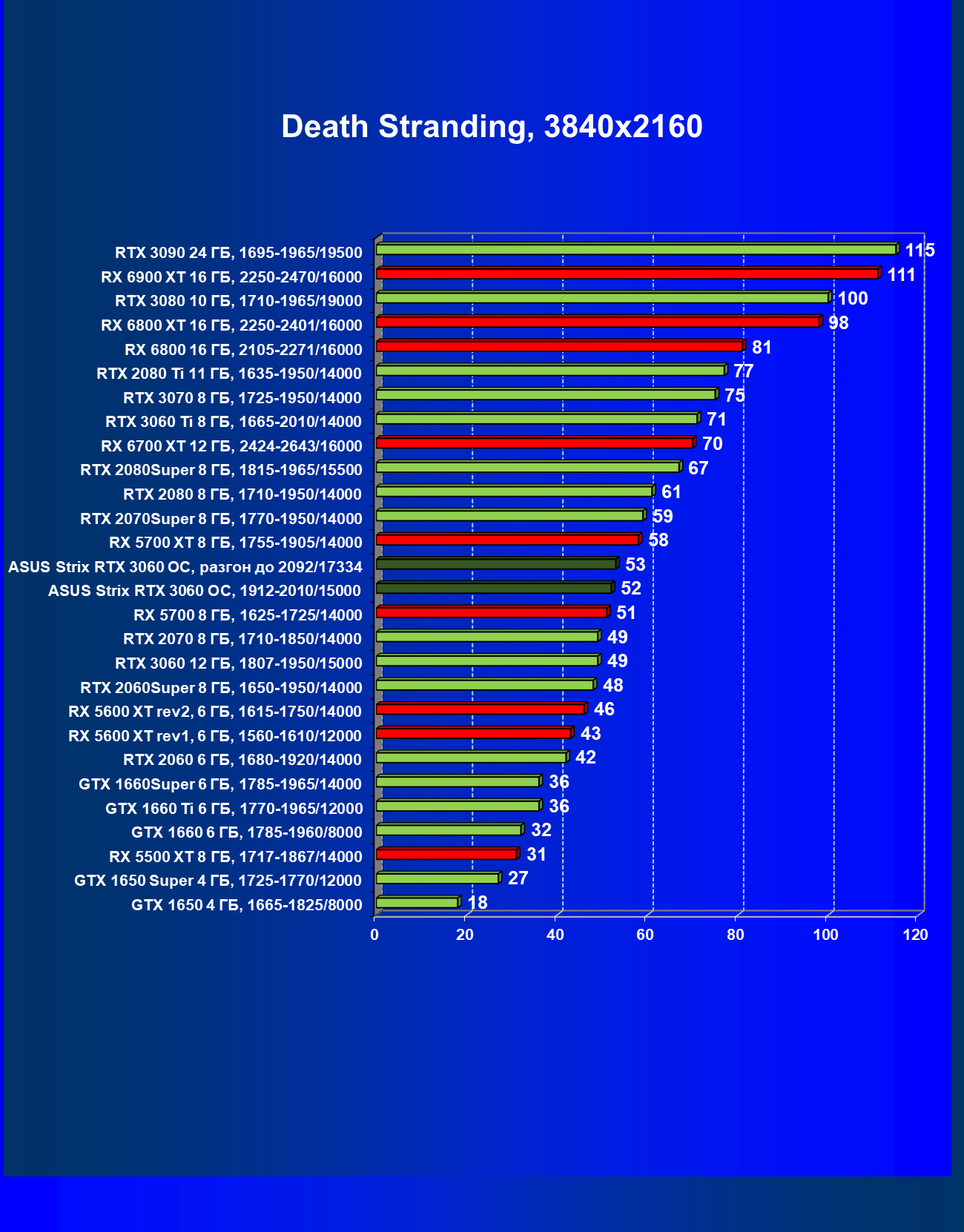

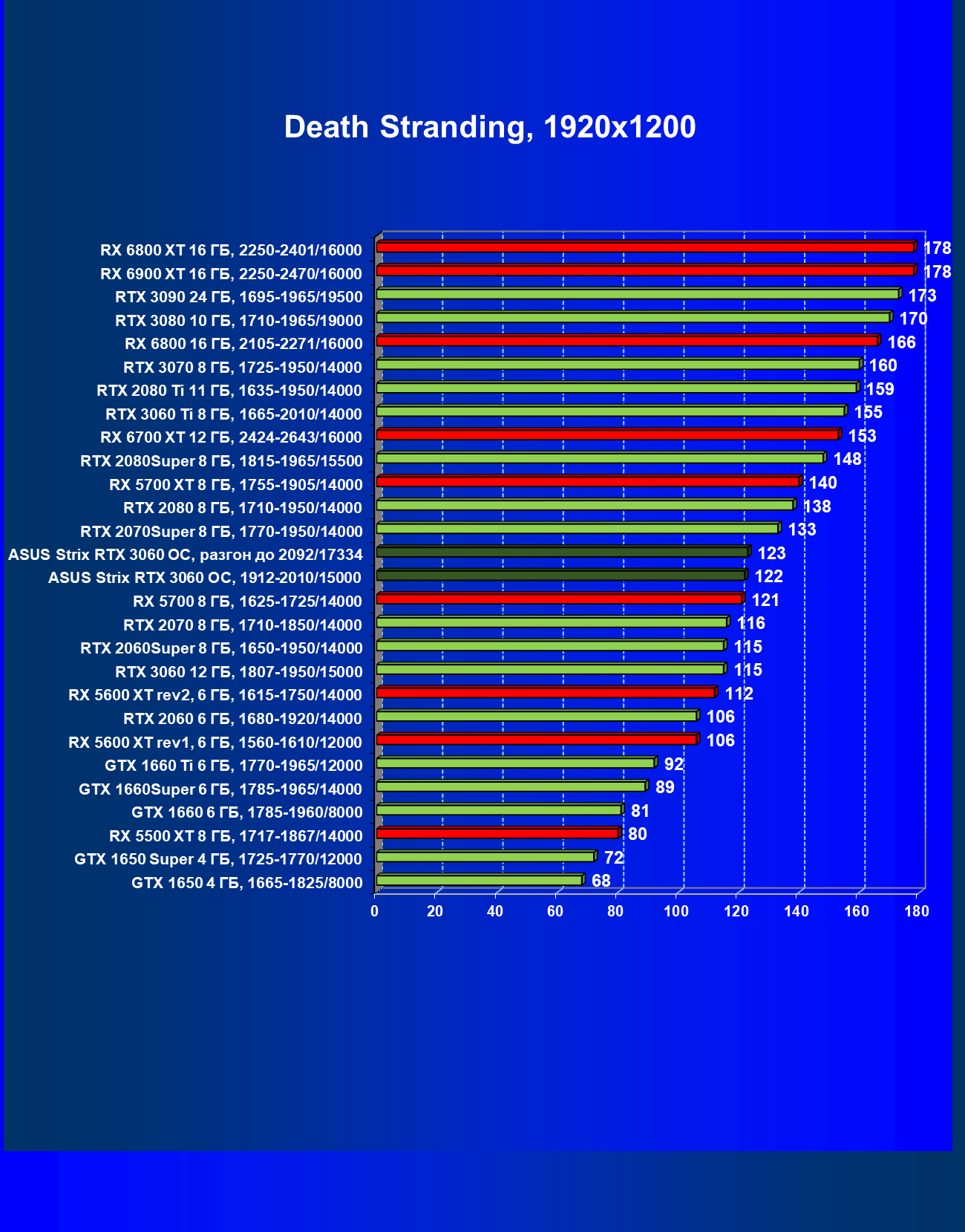

Death Stranding

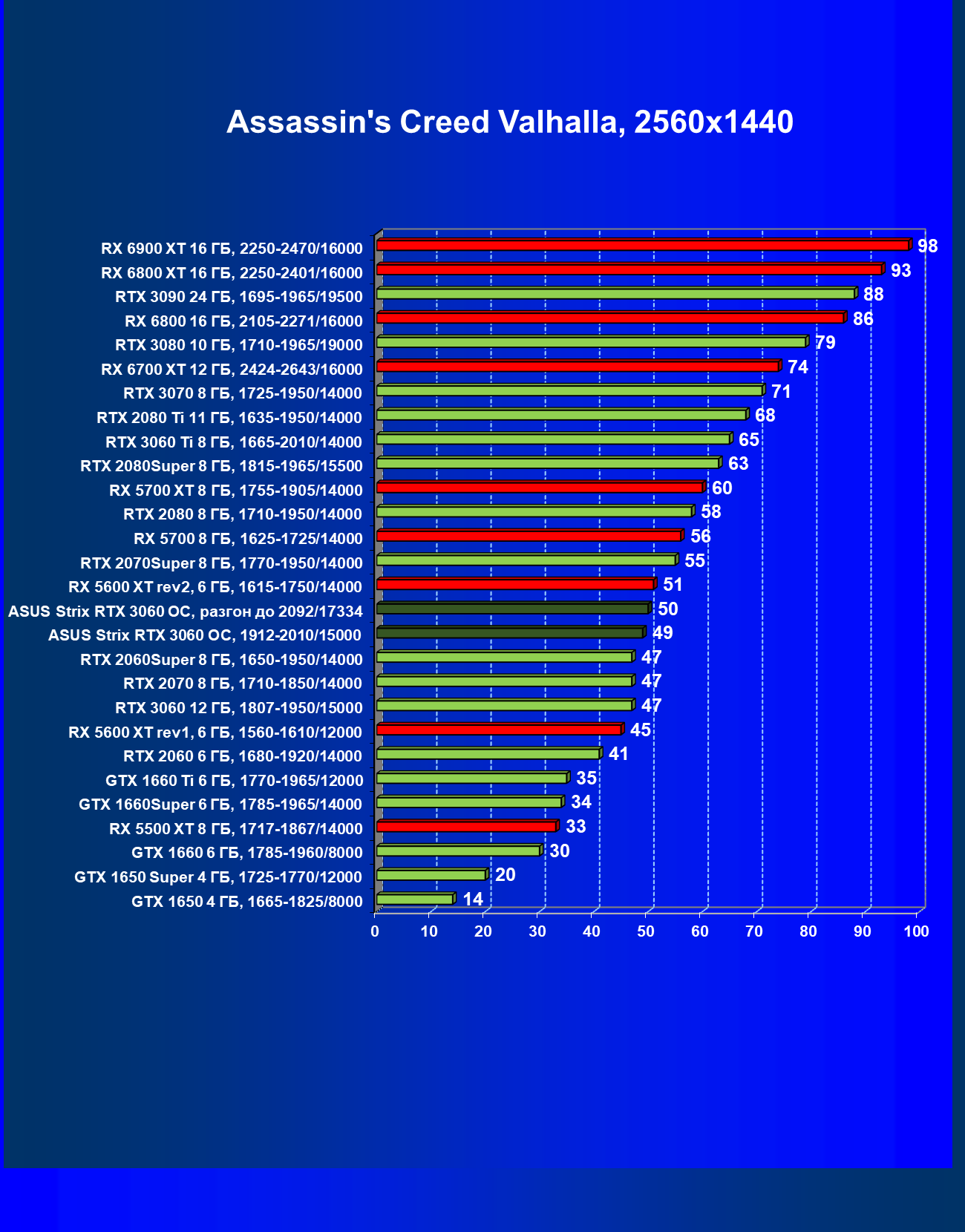

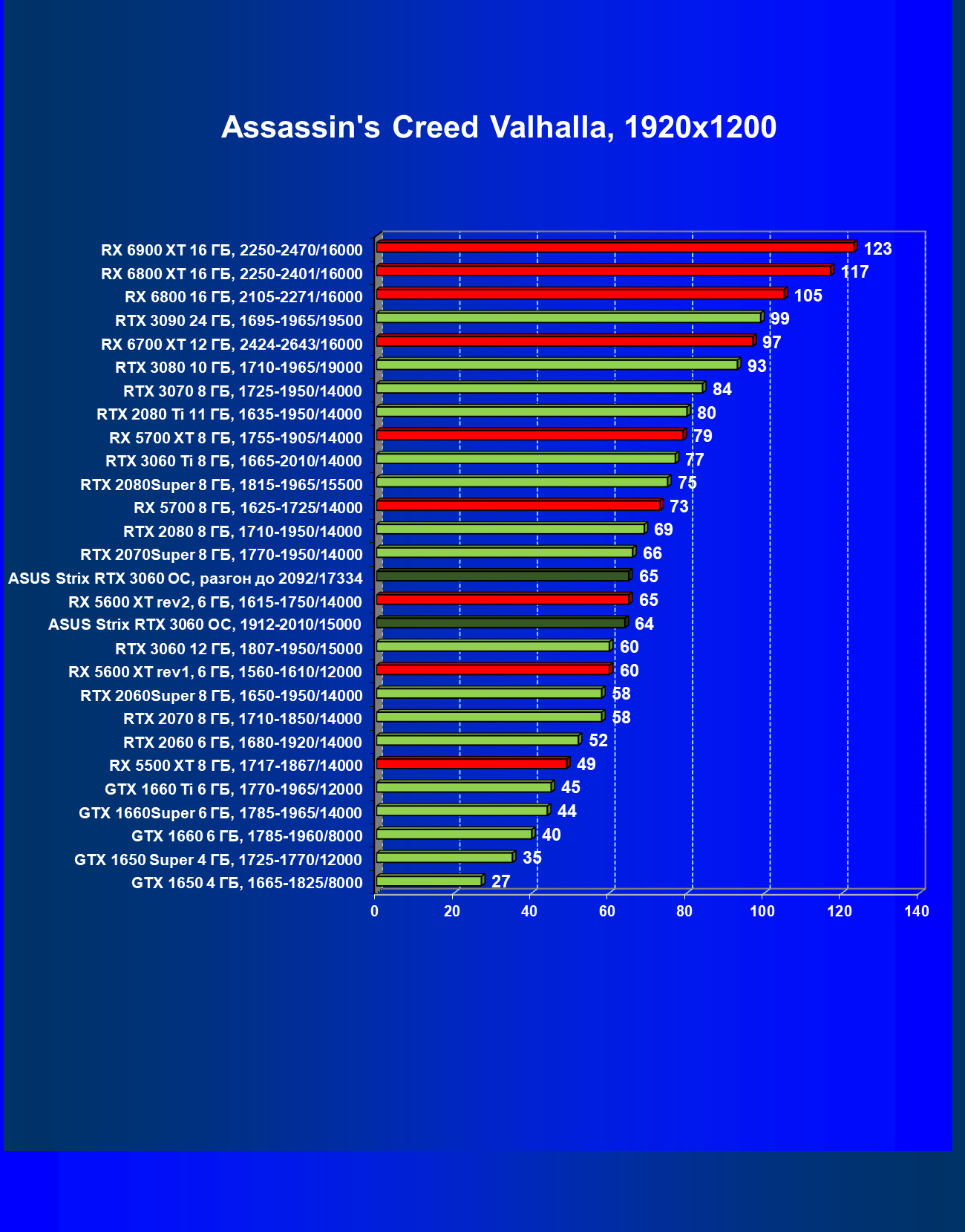

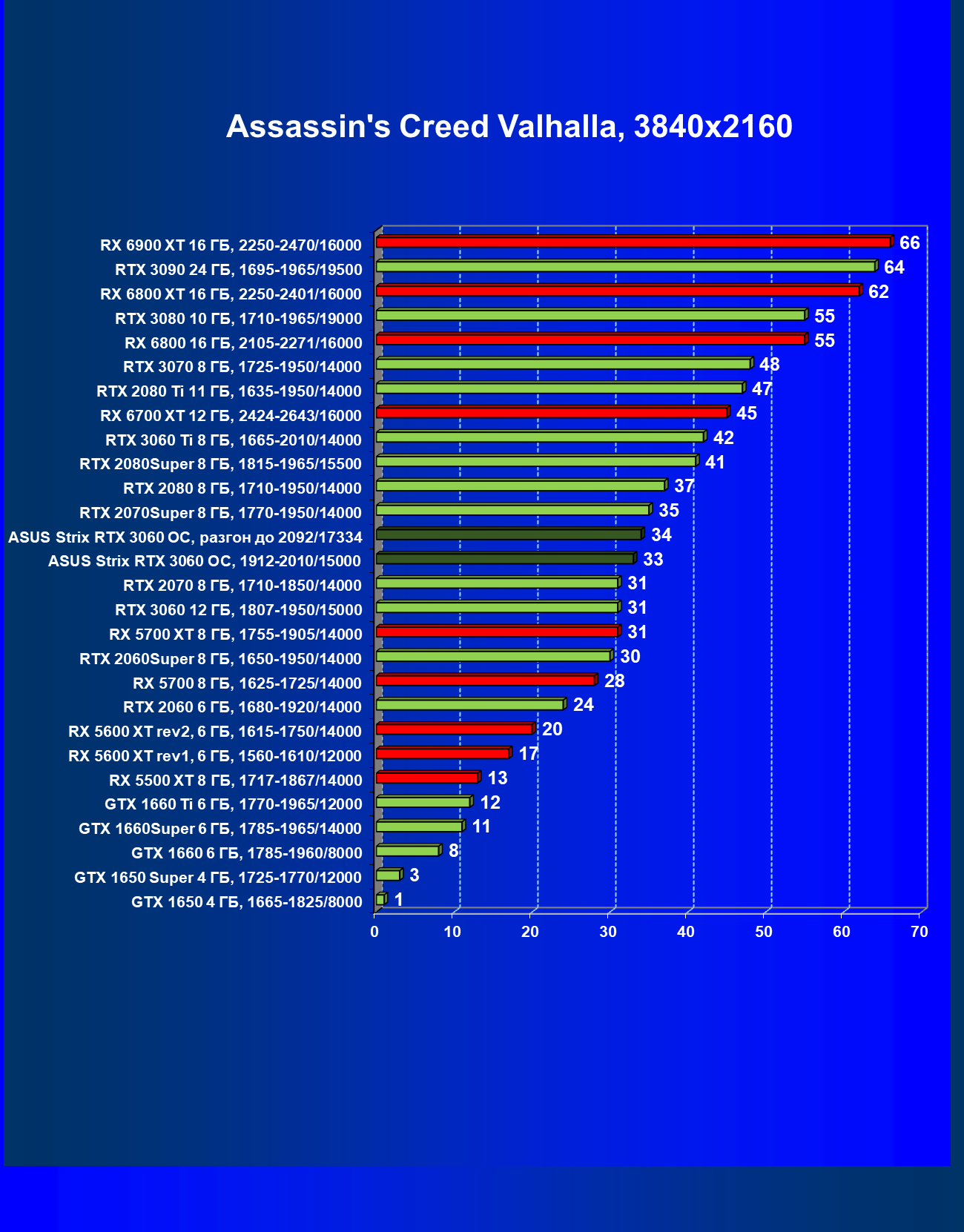

Assassin’s Creed Valhalla

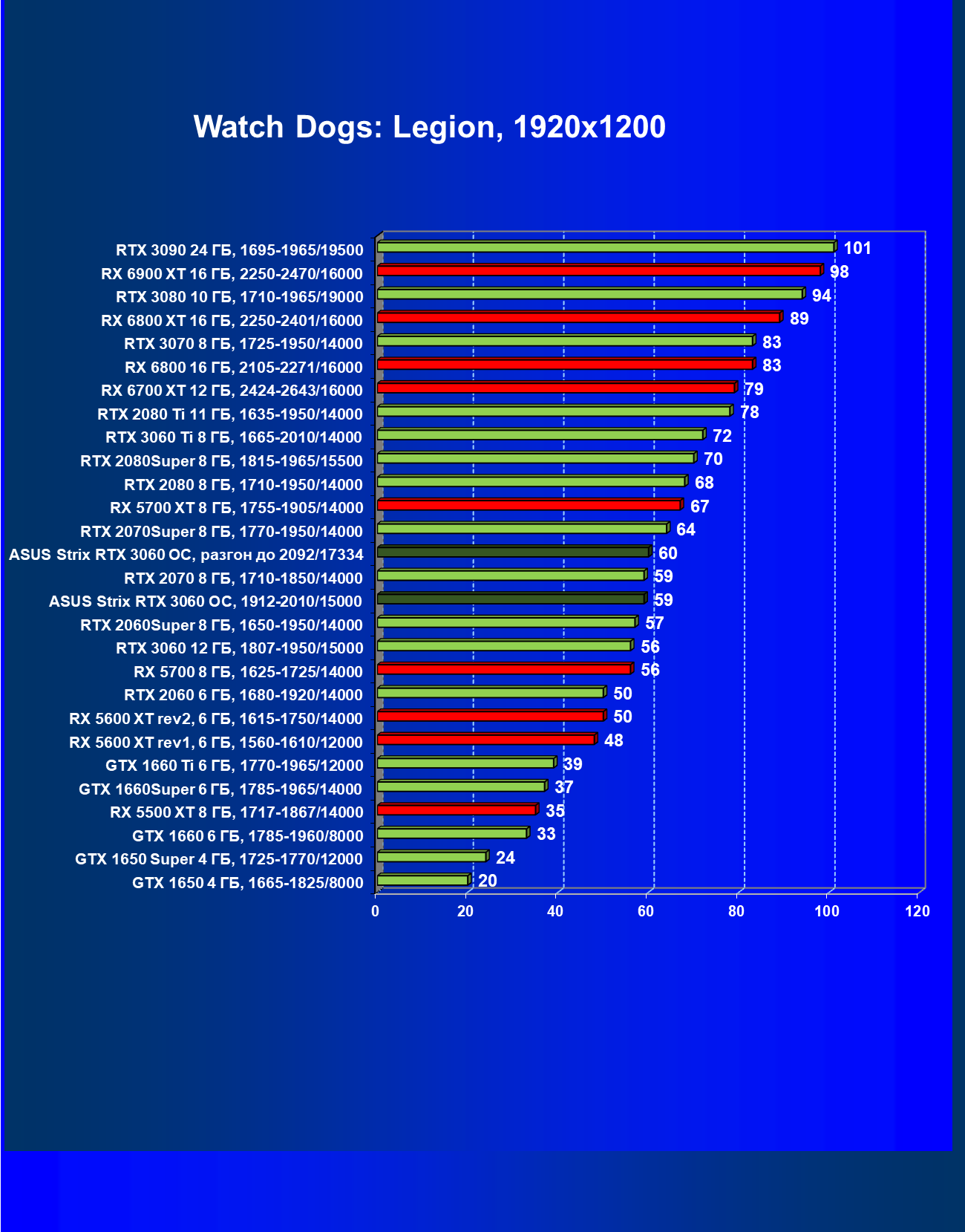

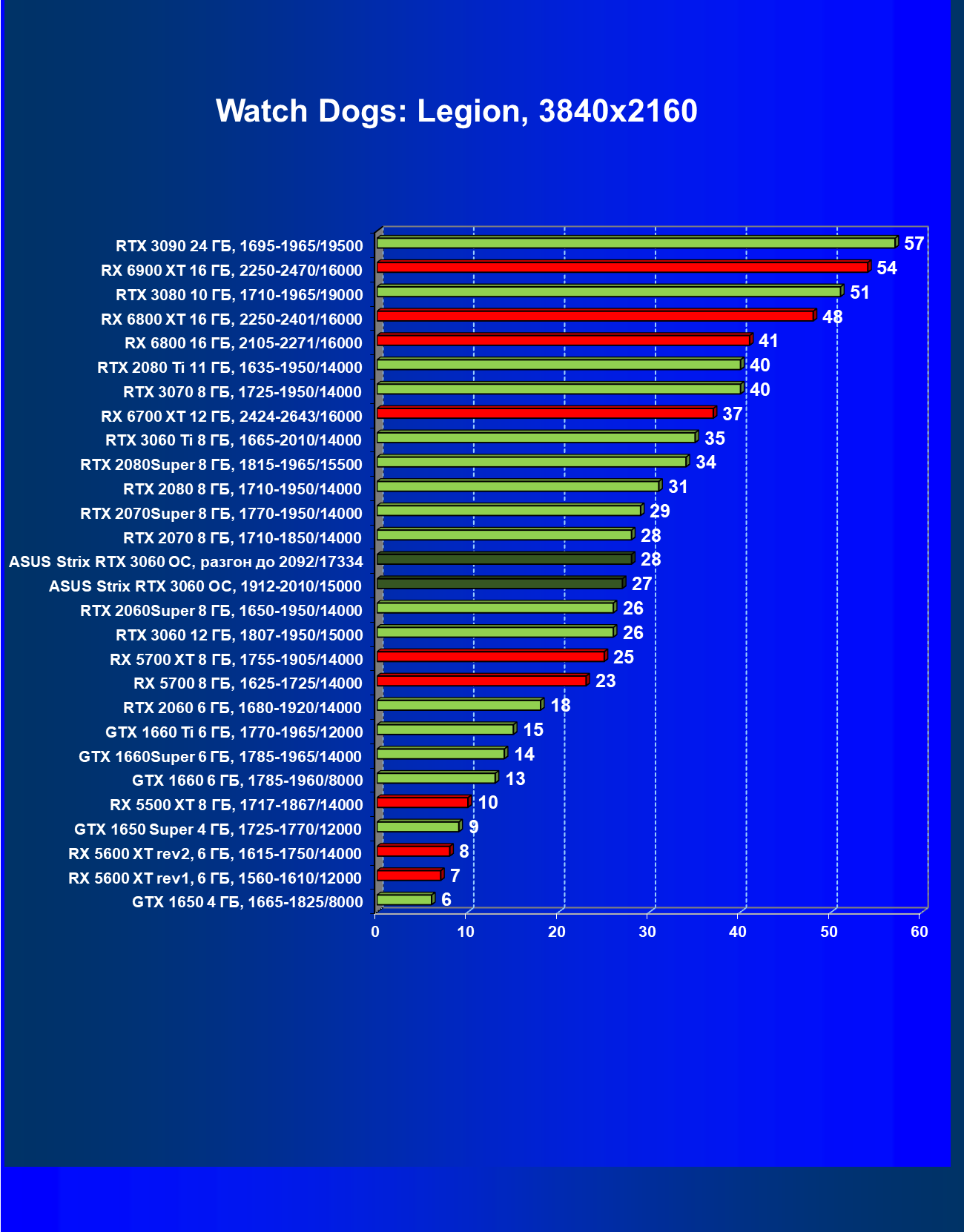

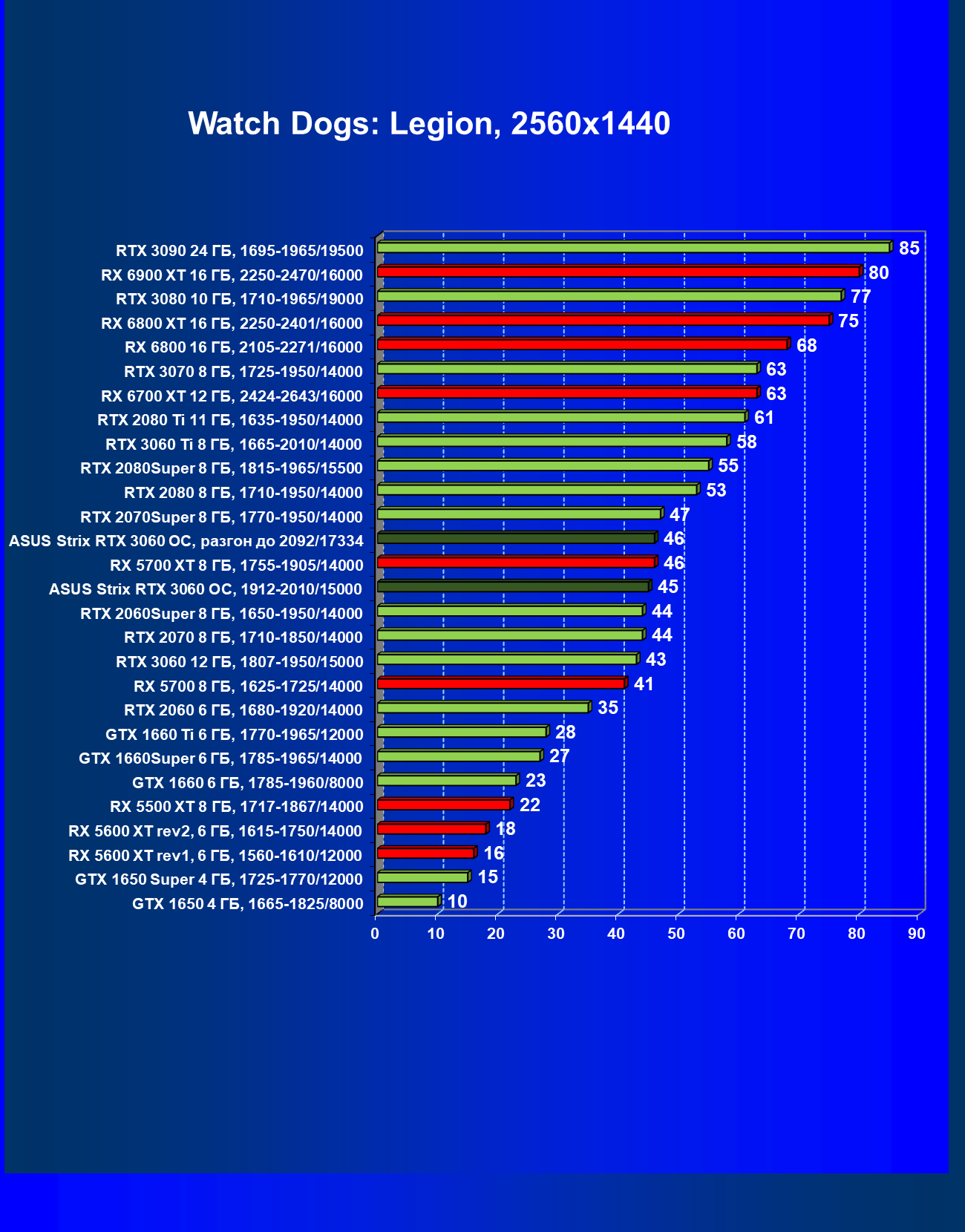

Watch Dogs: Legion

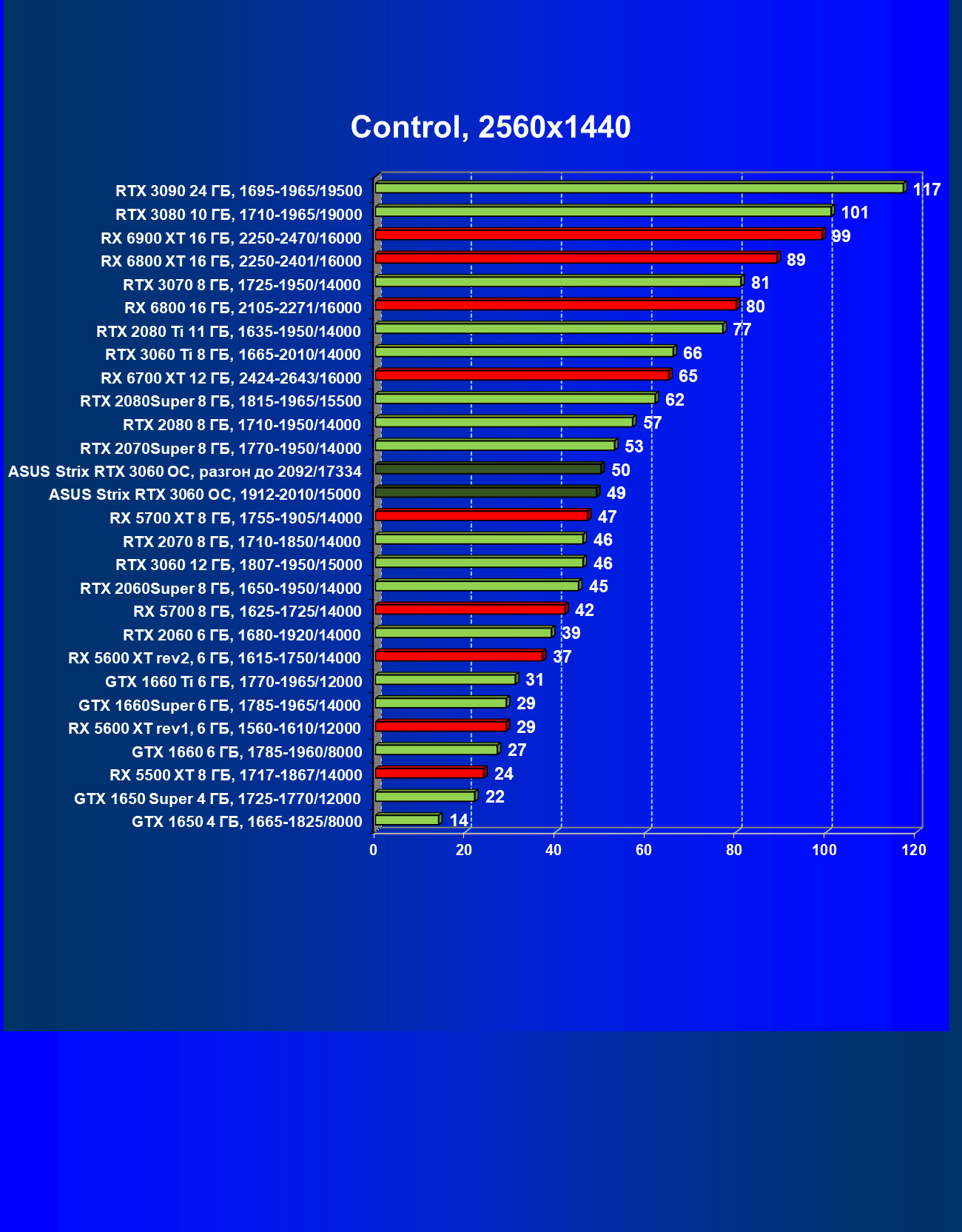

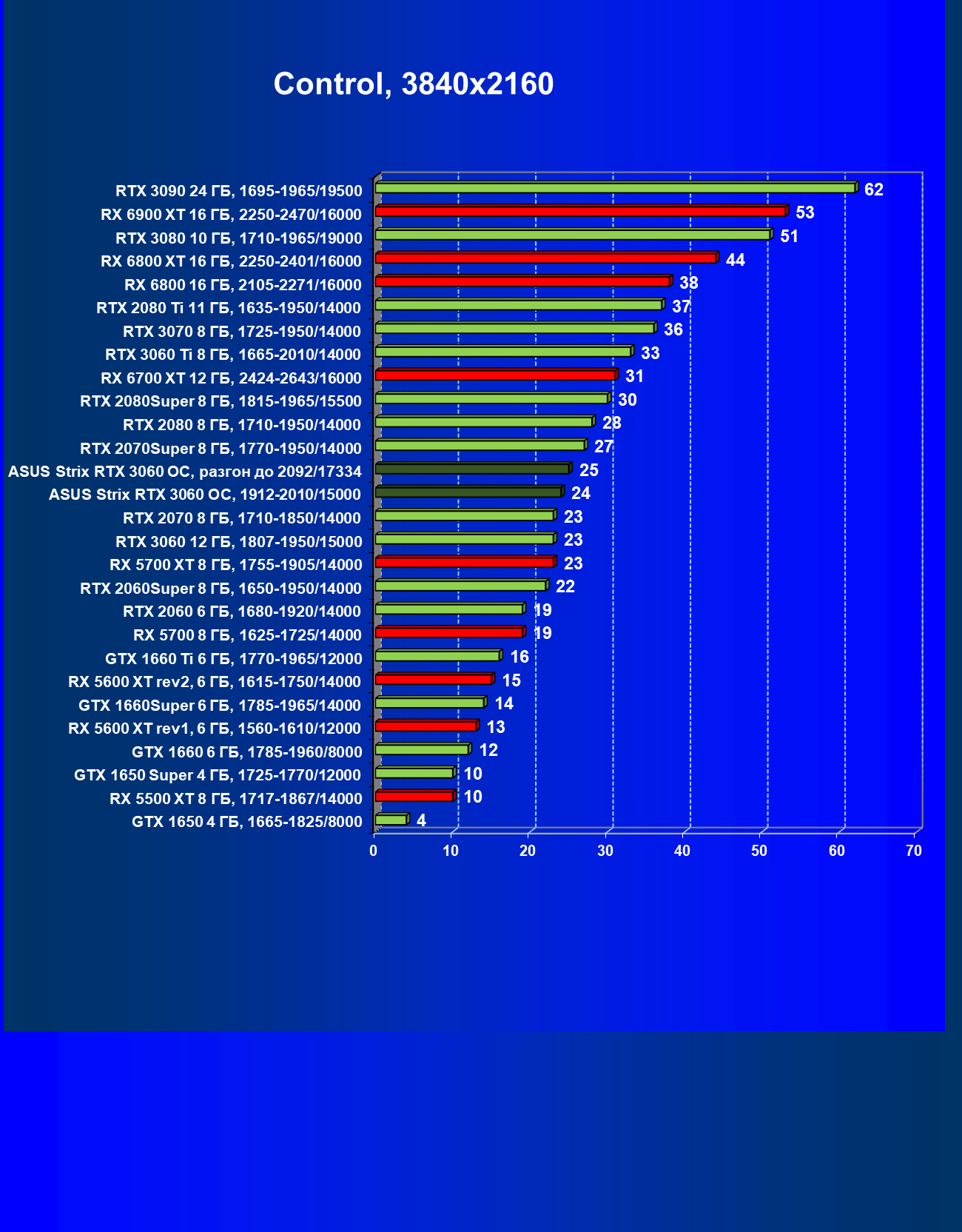

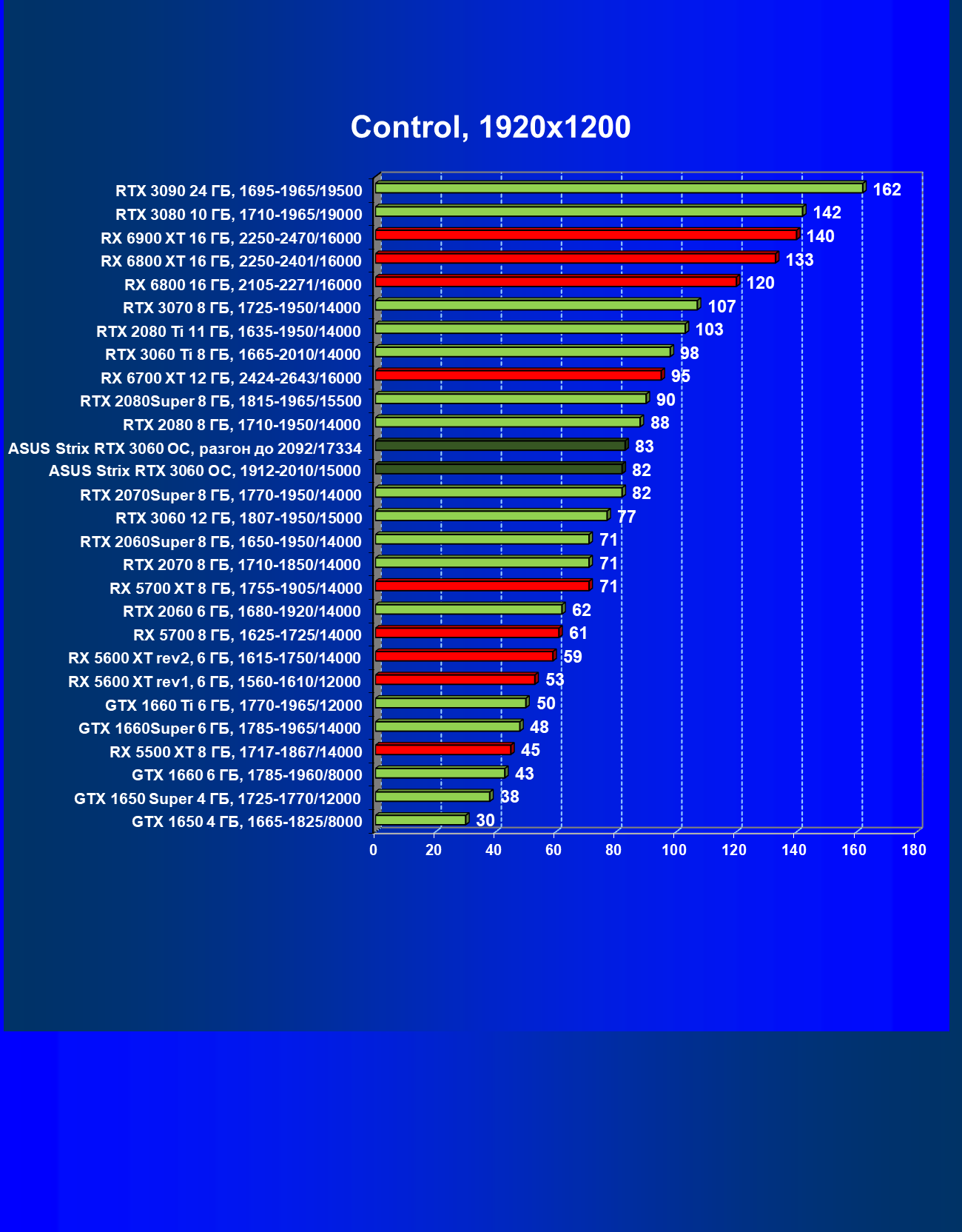

Control

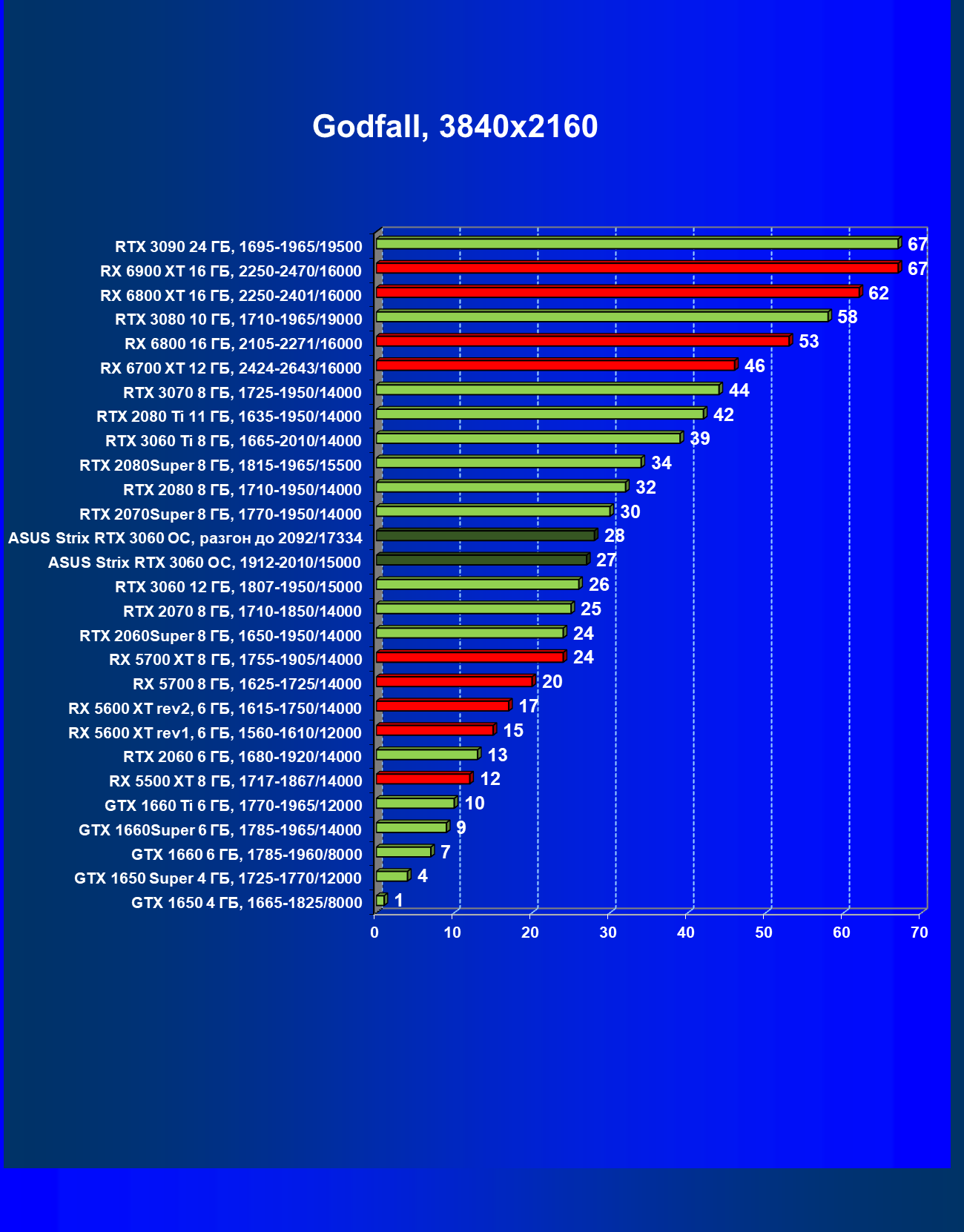

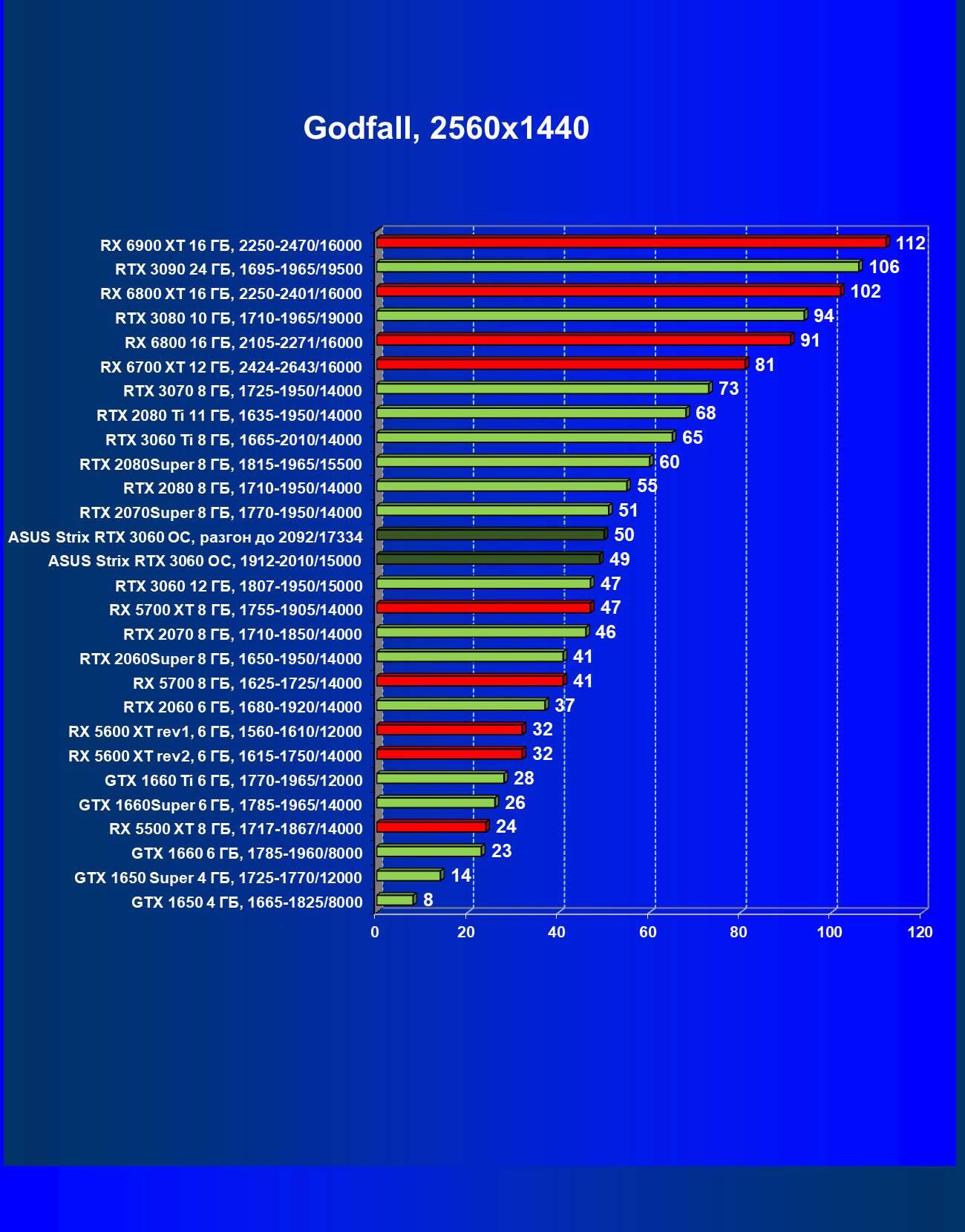

Godfall

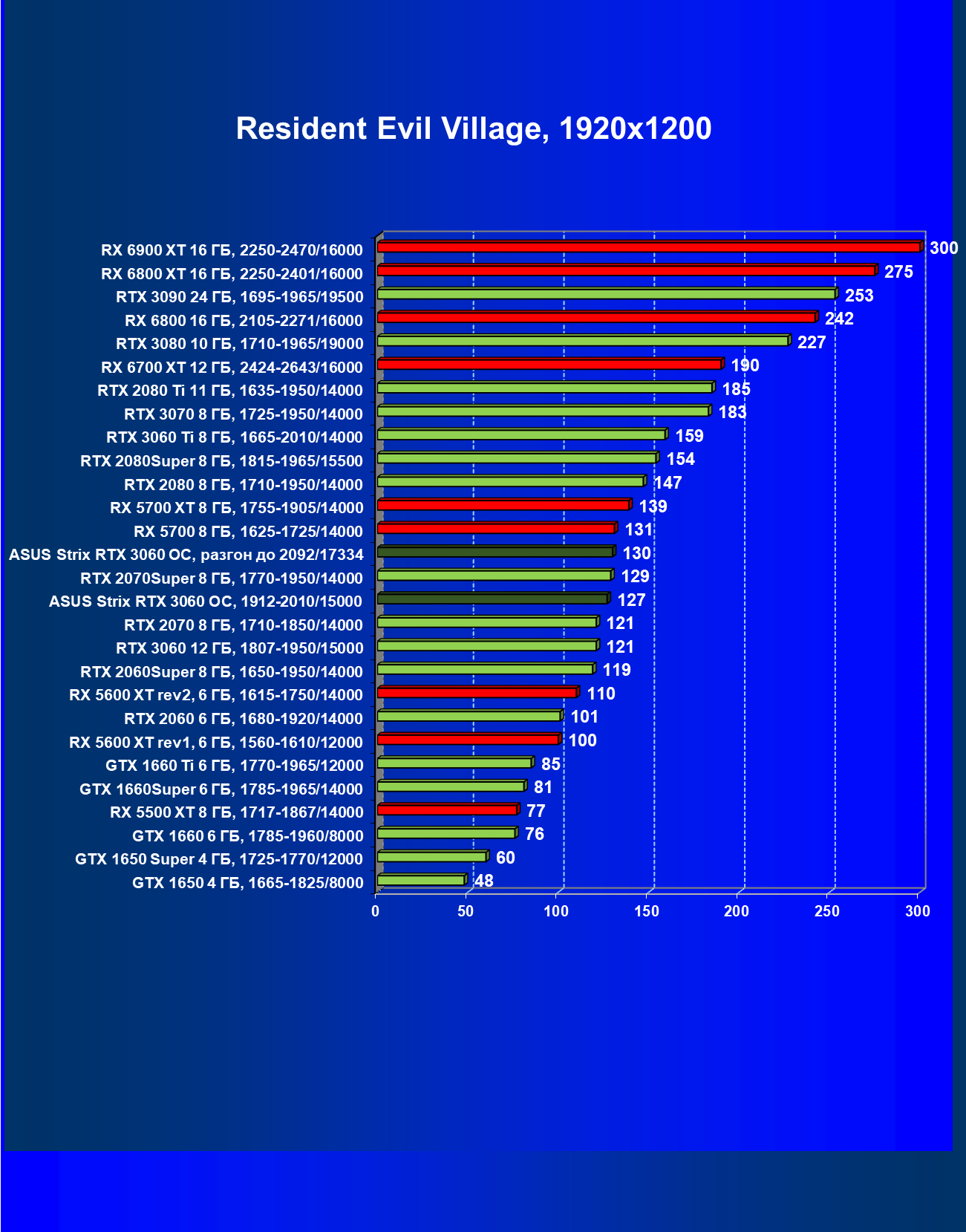

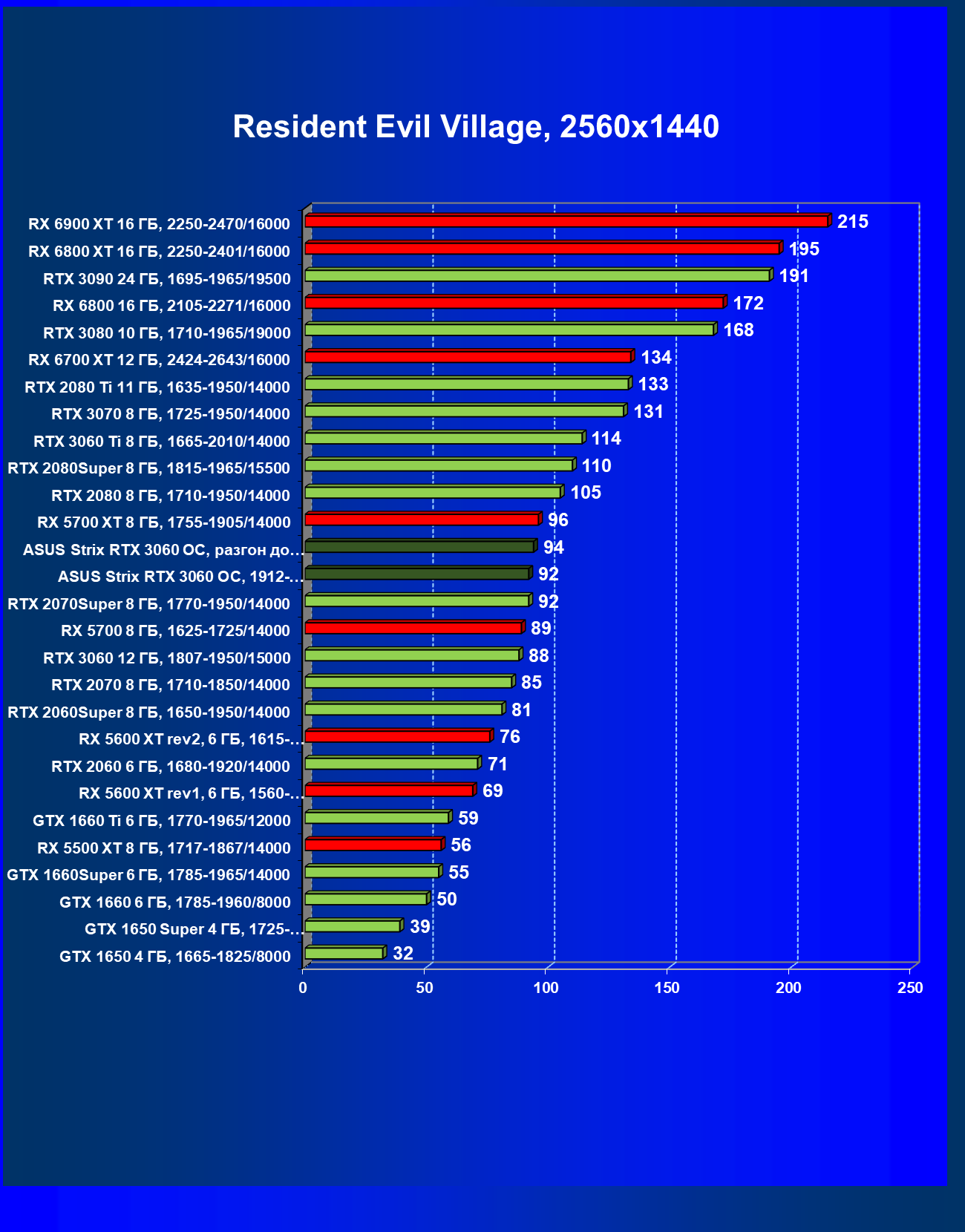

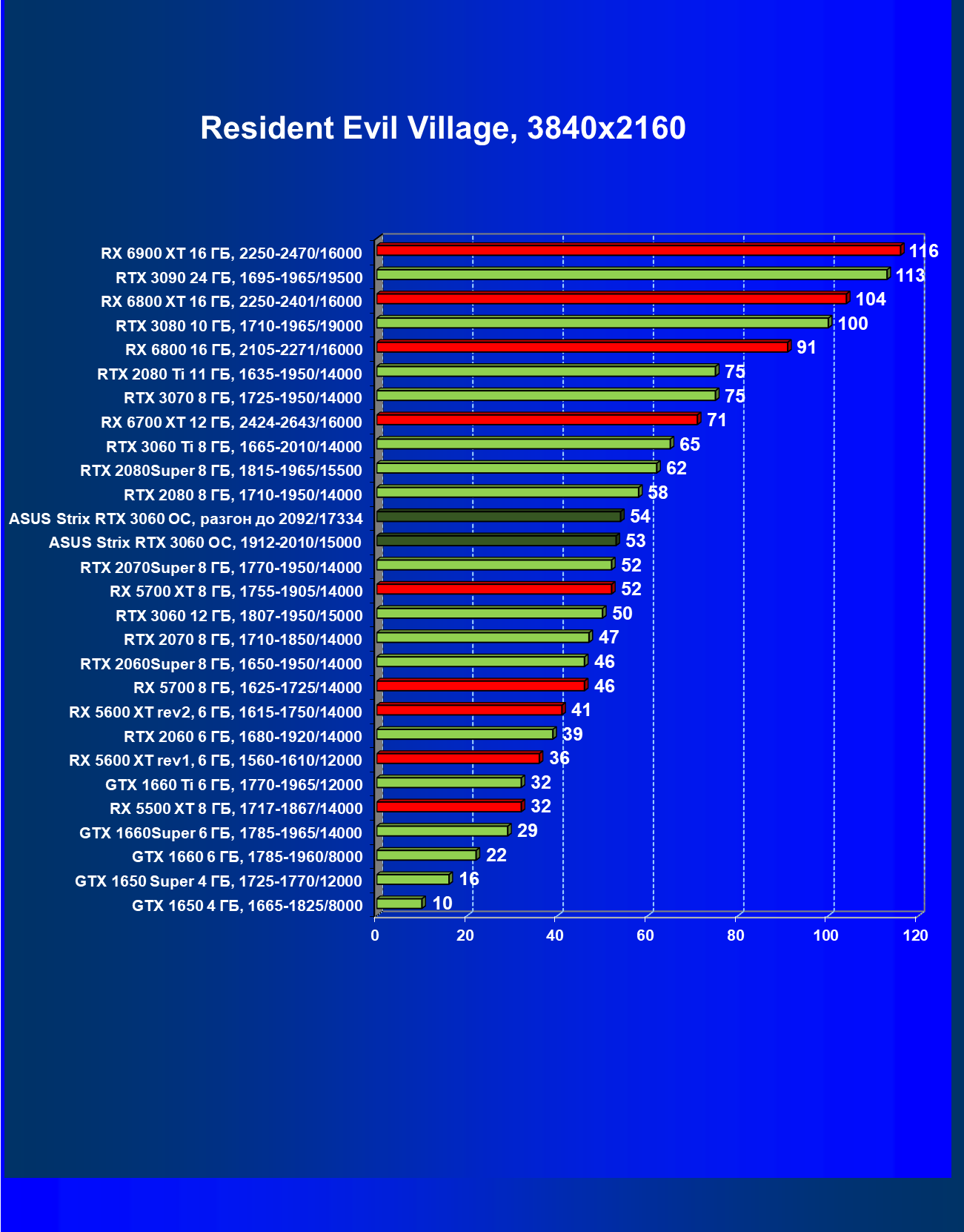

Resident Evil Village

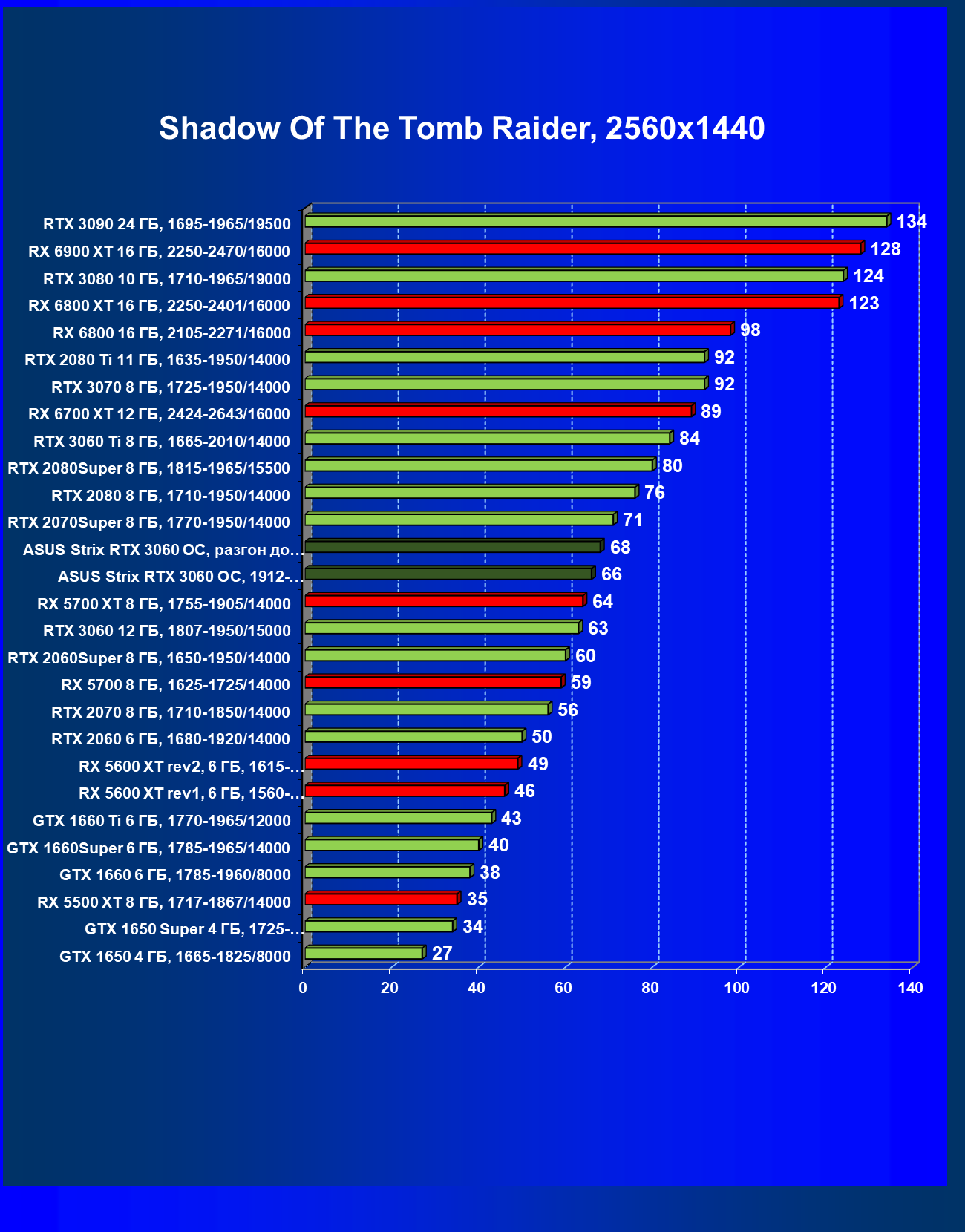

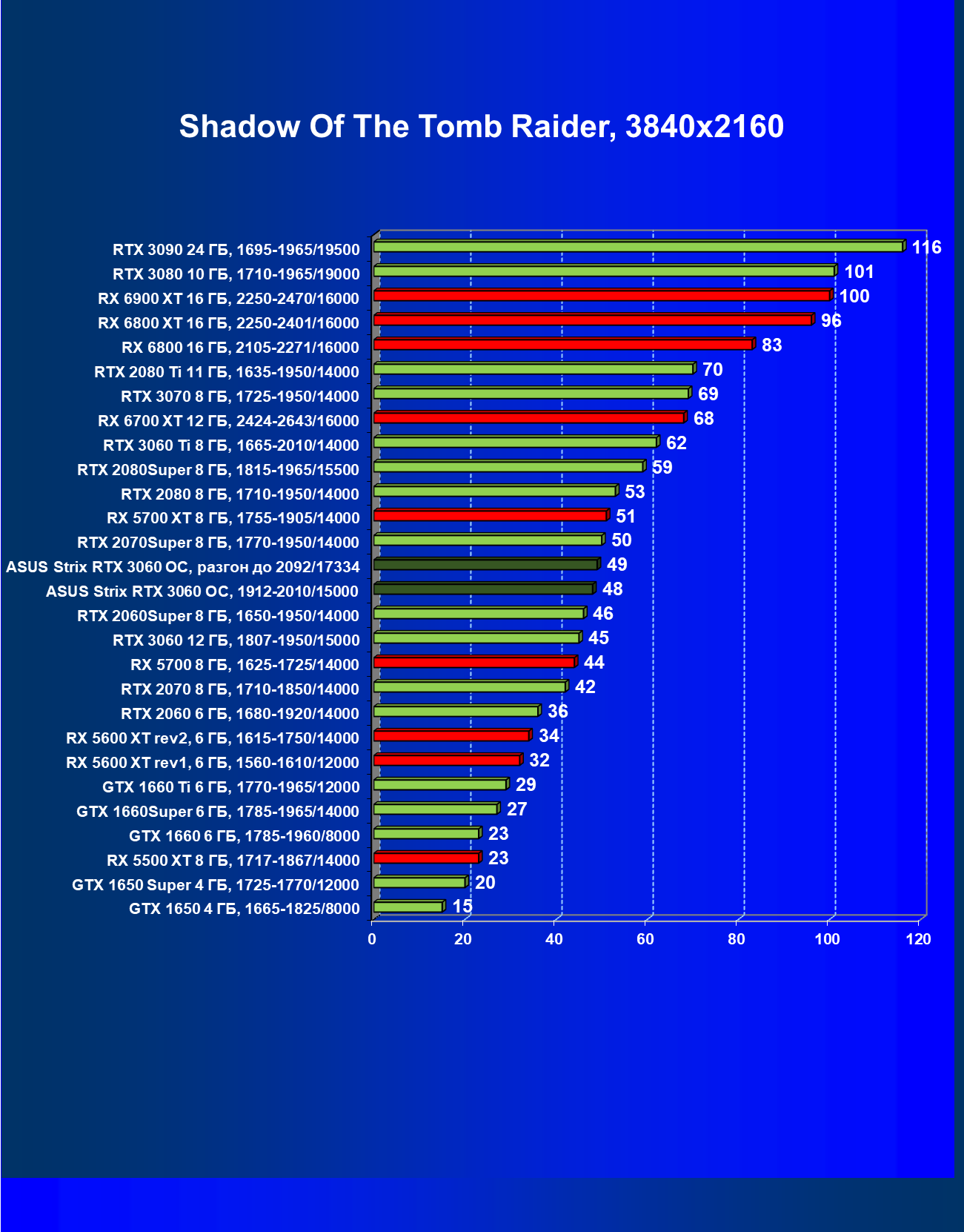

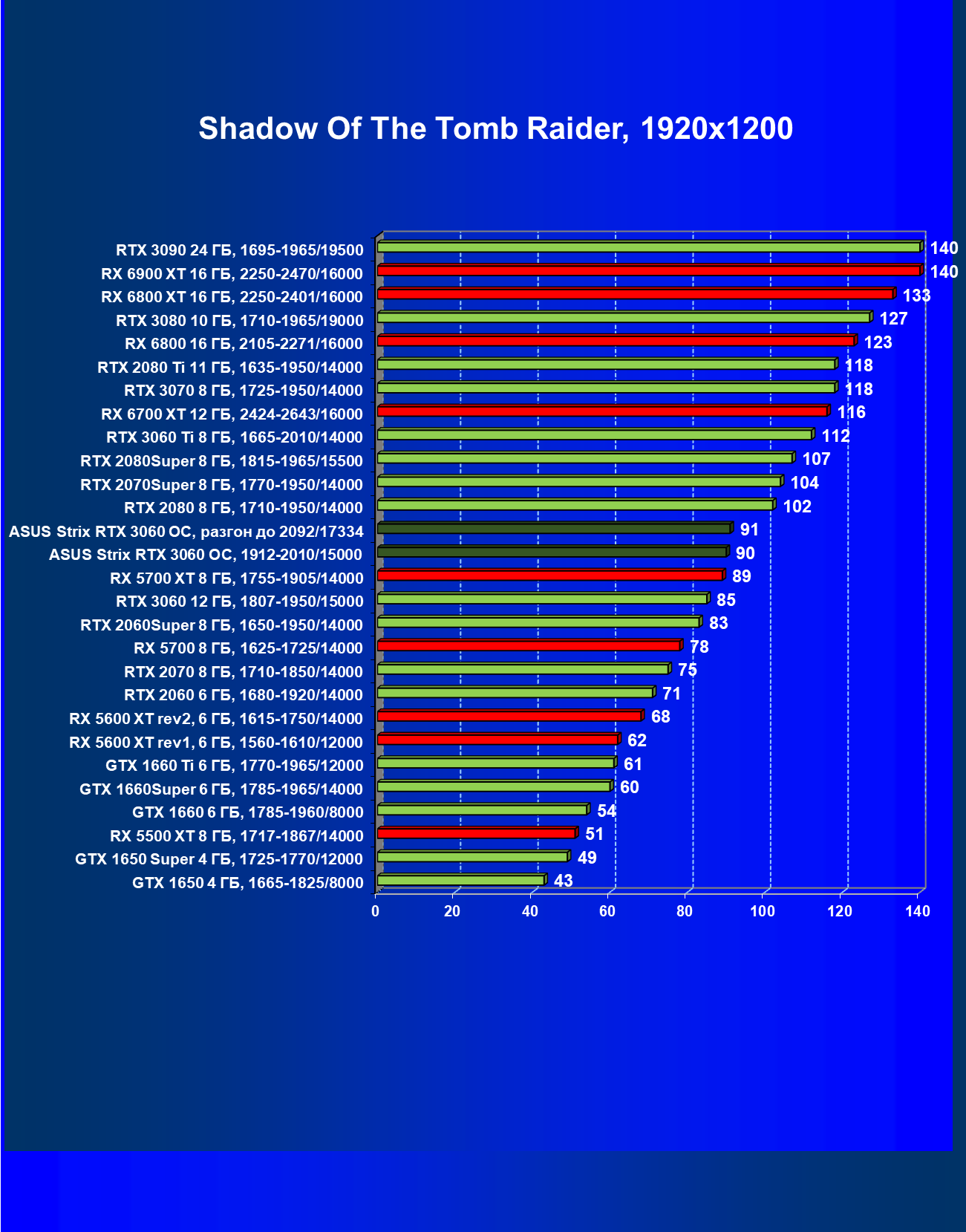

Shadow of the Tomb Raider

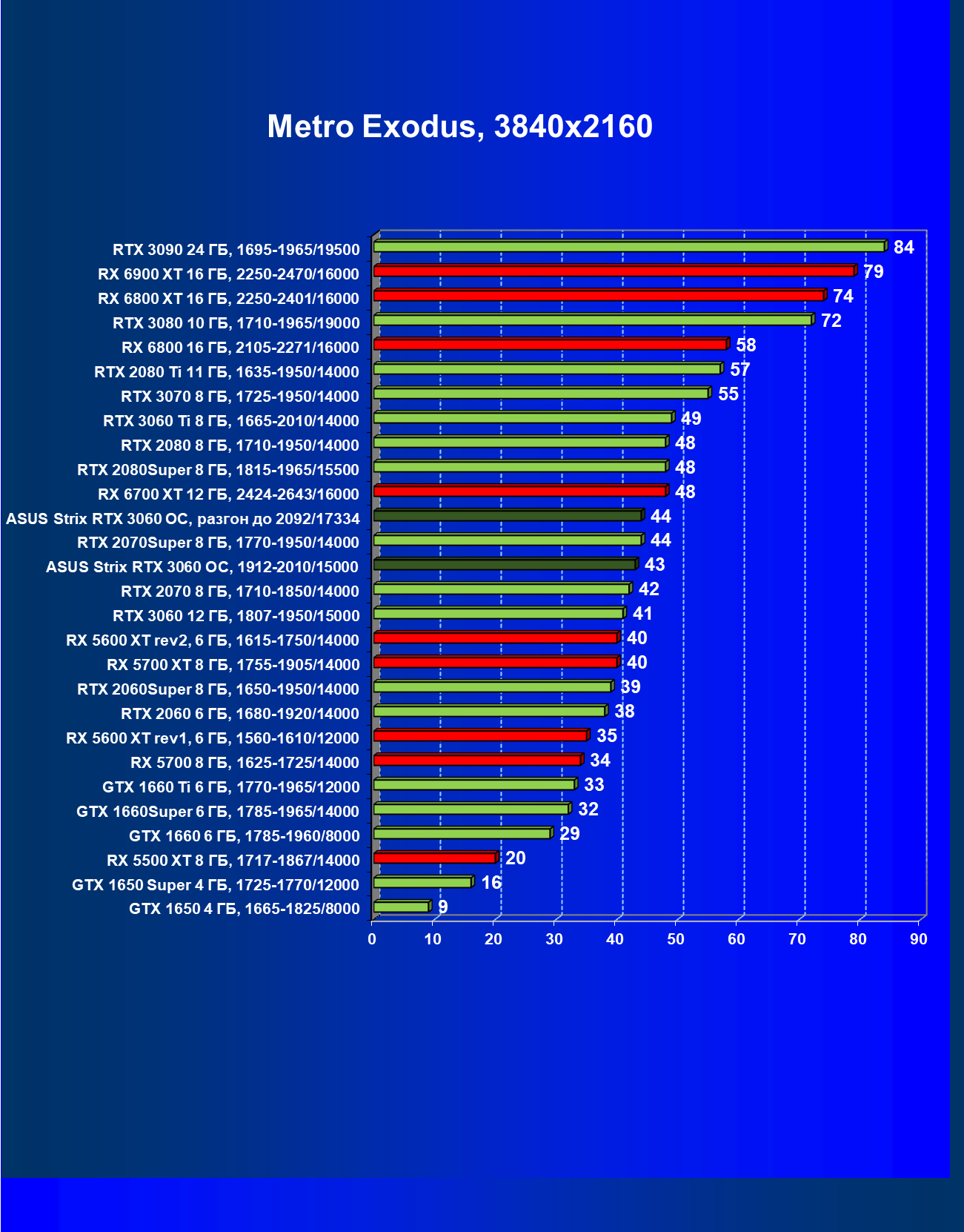

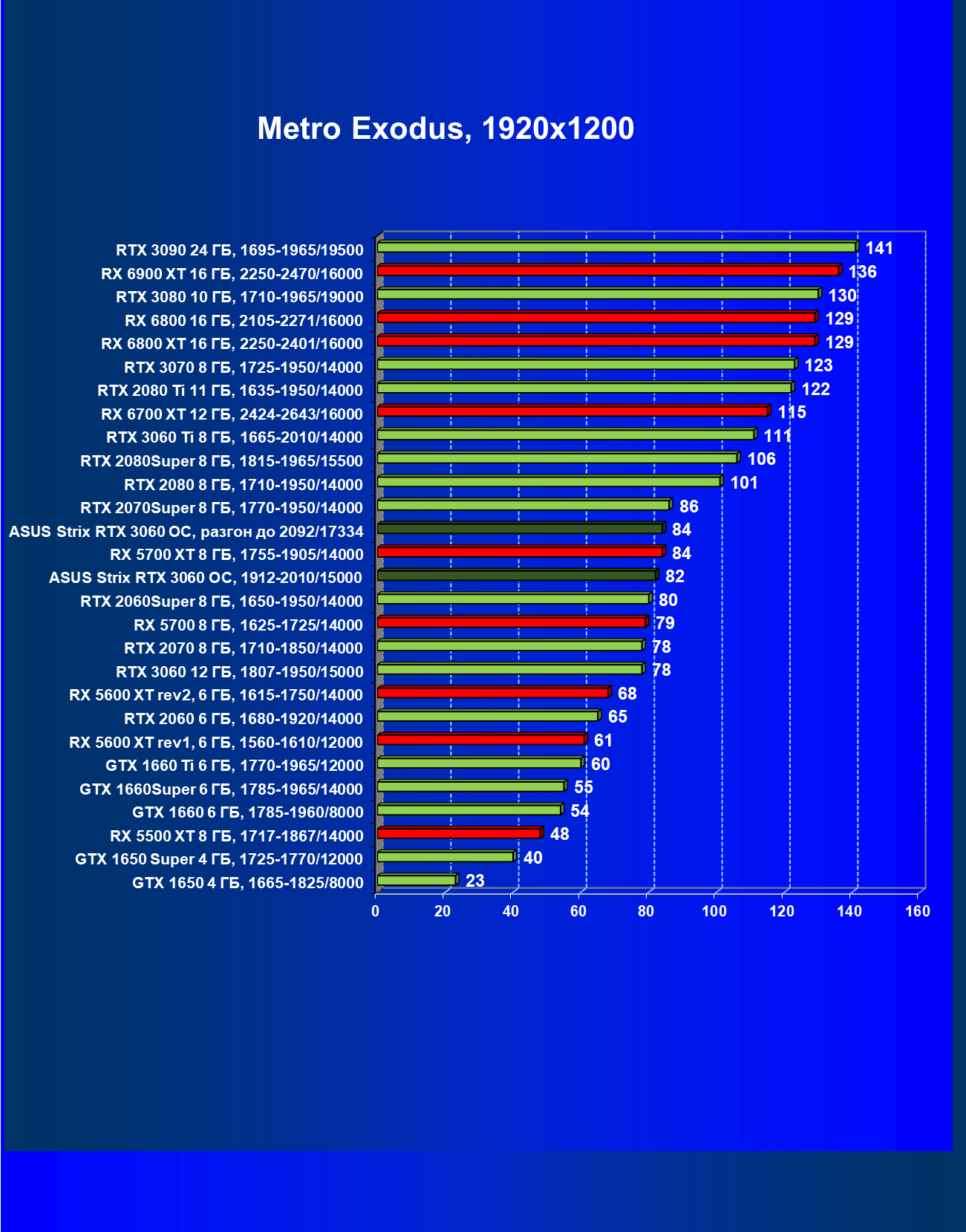

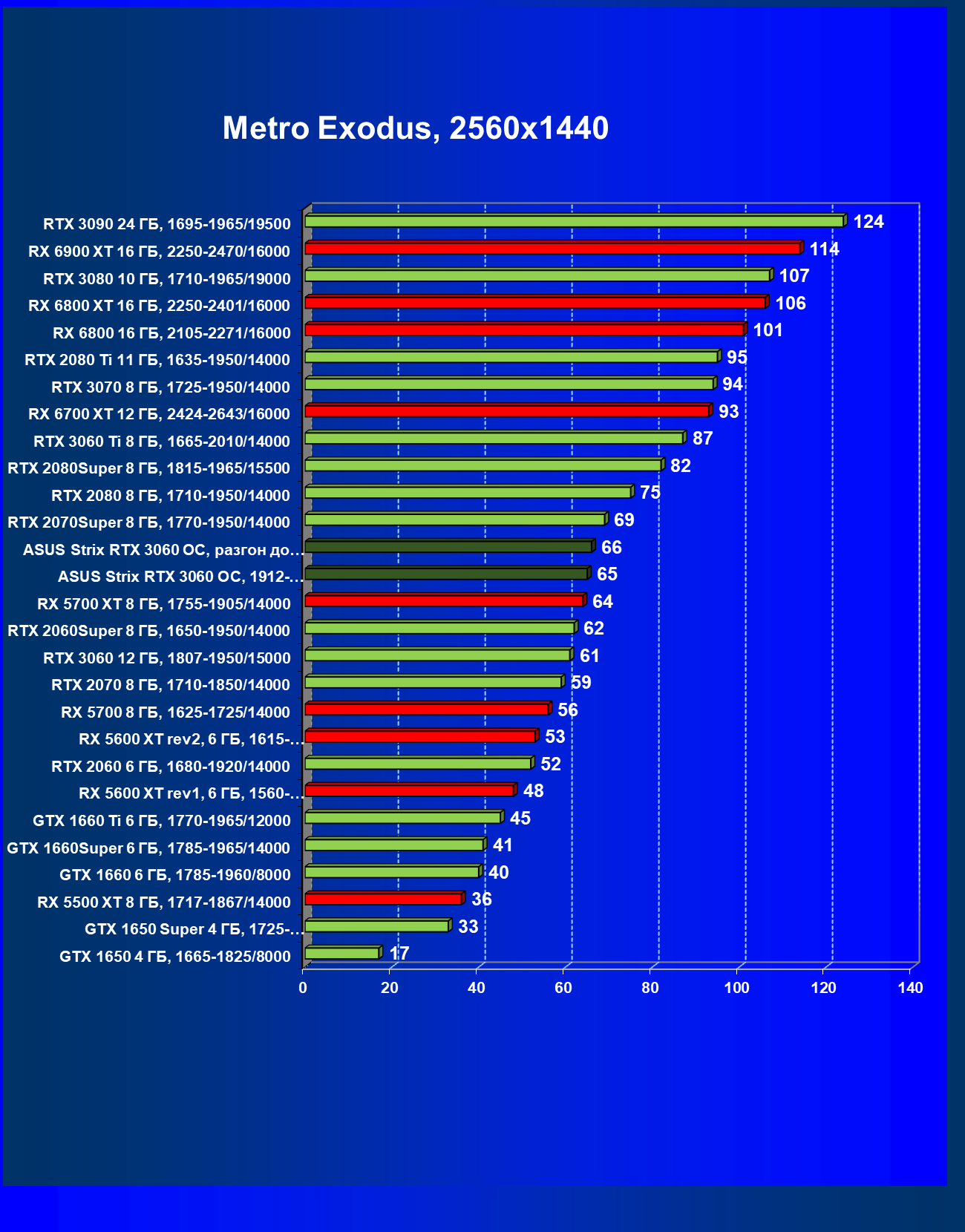

Metro Exodus

Большинство игр все еще не поддерживают технологию трассировки лучей, также на рынке еще очень много видеокарт, аппаратно не поддерживающих RT. То же самое справедливо и для «умной» технологии антиалиасинга Nvidia DLSS. Поэтому самые массовые тесты мы по-прежнему проводим в играх без трассировки лучей. Тем не менее, на сегодня уже половина из регулярно тестируемых нами видеокарт поддерживает технологию RT, поэтому мы проводим тесты не только с использованием обычных методов растеризации, но и с включением RT и/или DLSS. Понятно, что в этом случае видеокарты семейства AMD Radeon RX 6000 участвуют в тестах без аналога DLSS (ждем, когда компания реализует обещанный аналог и ускорит обсчет трассировки лучей).

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS в разрешениях 1920×1200, 2560×1440 и 3840×2160

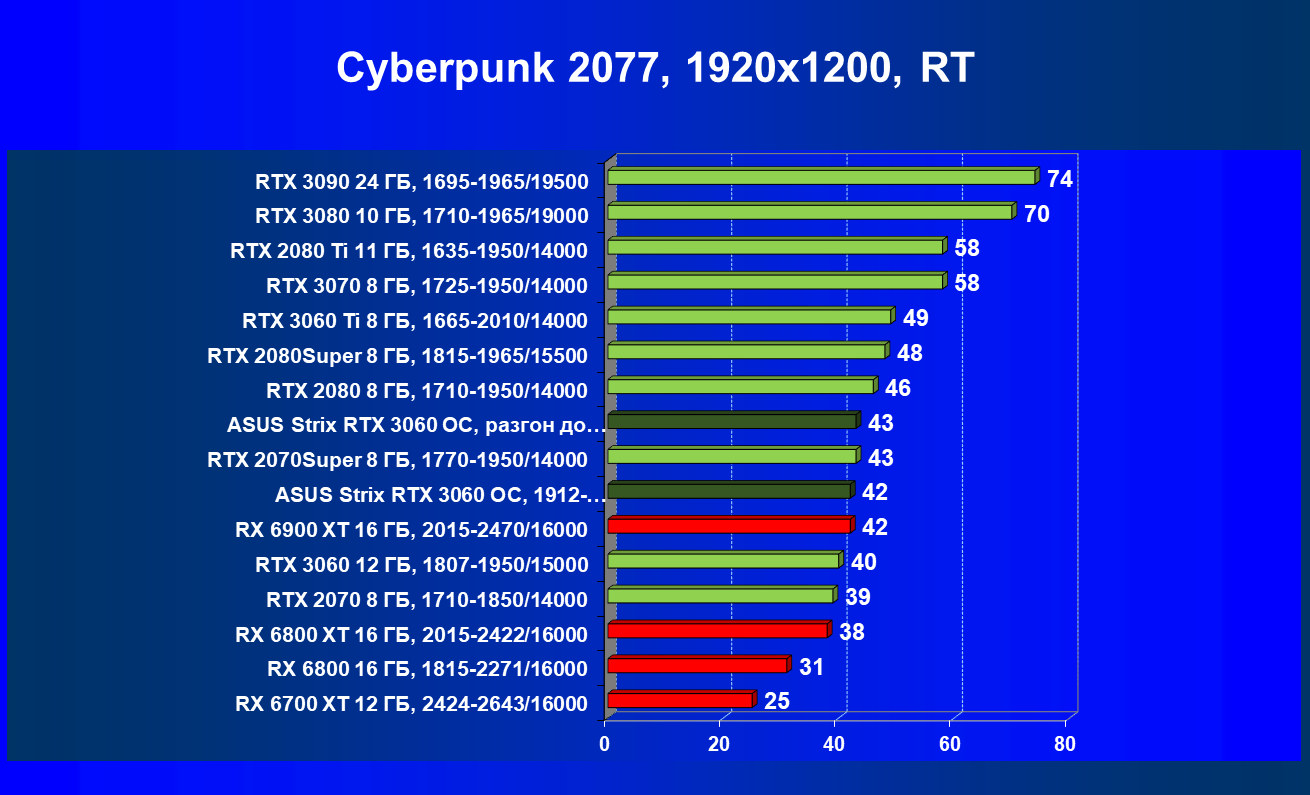

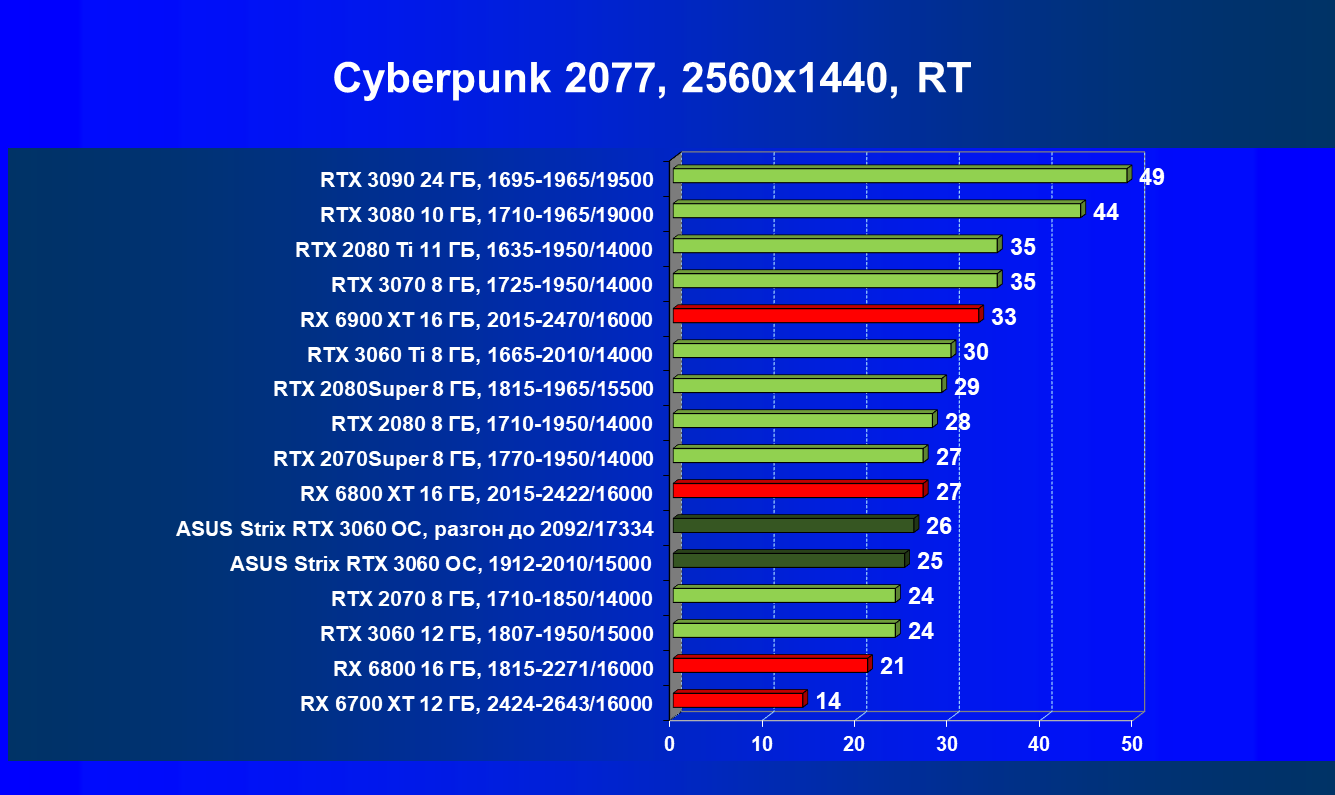

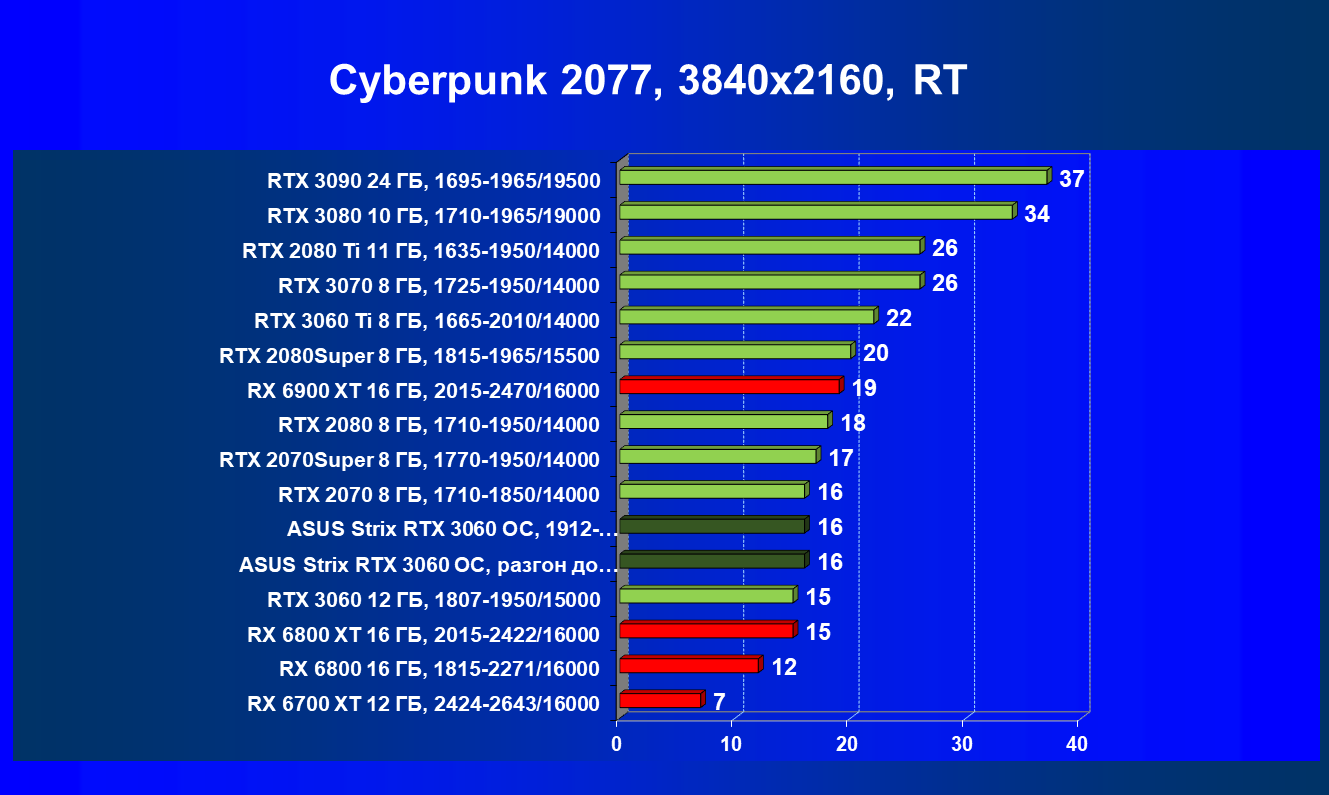

Cyberpunk 2077, RT

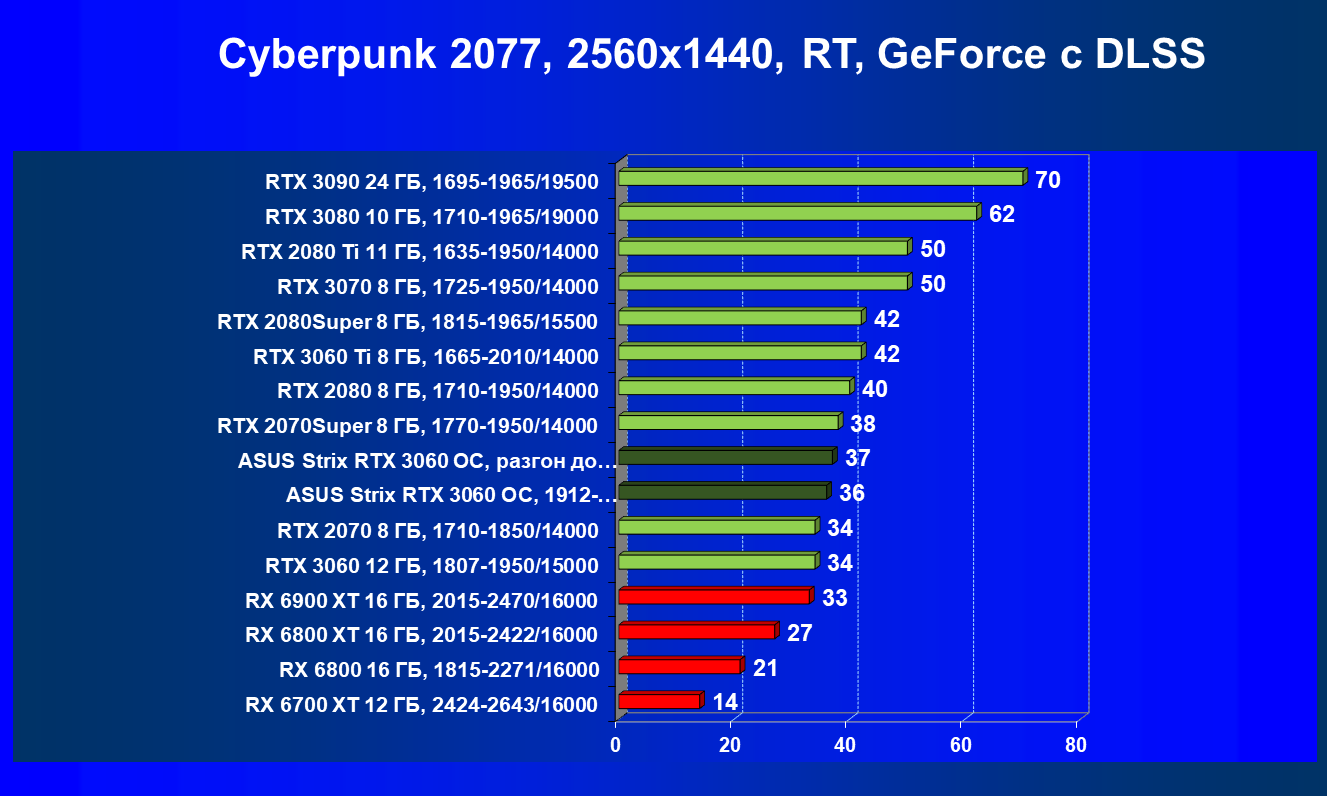

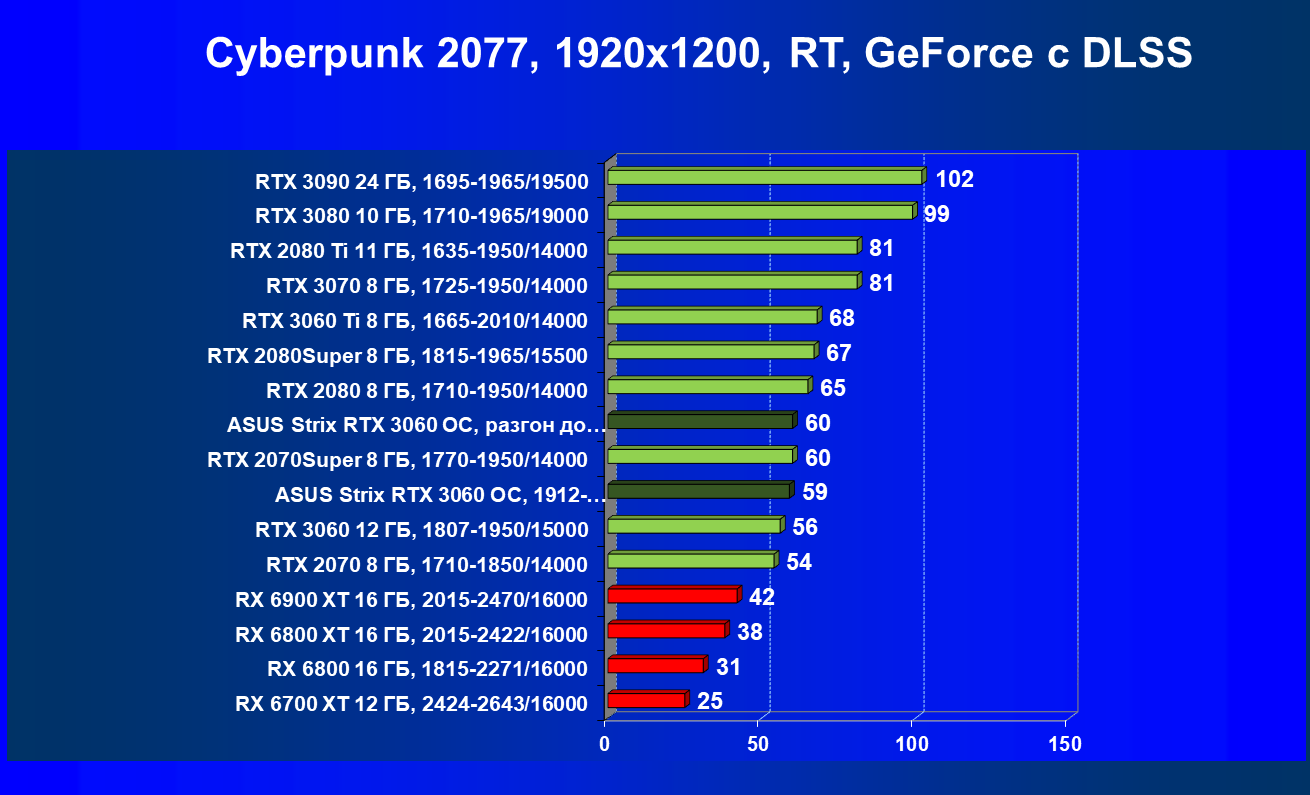

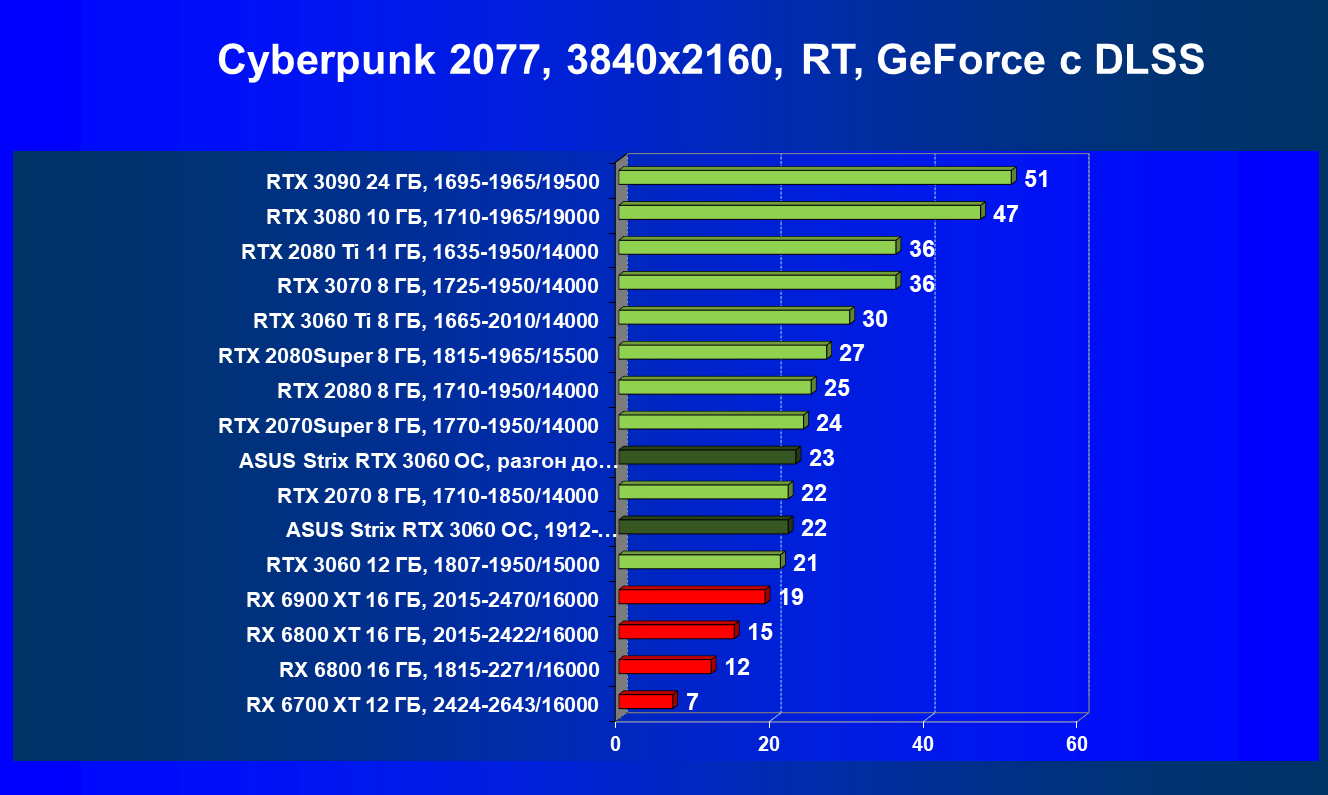

Cyberpunk 2077, RT+DLSS

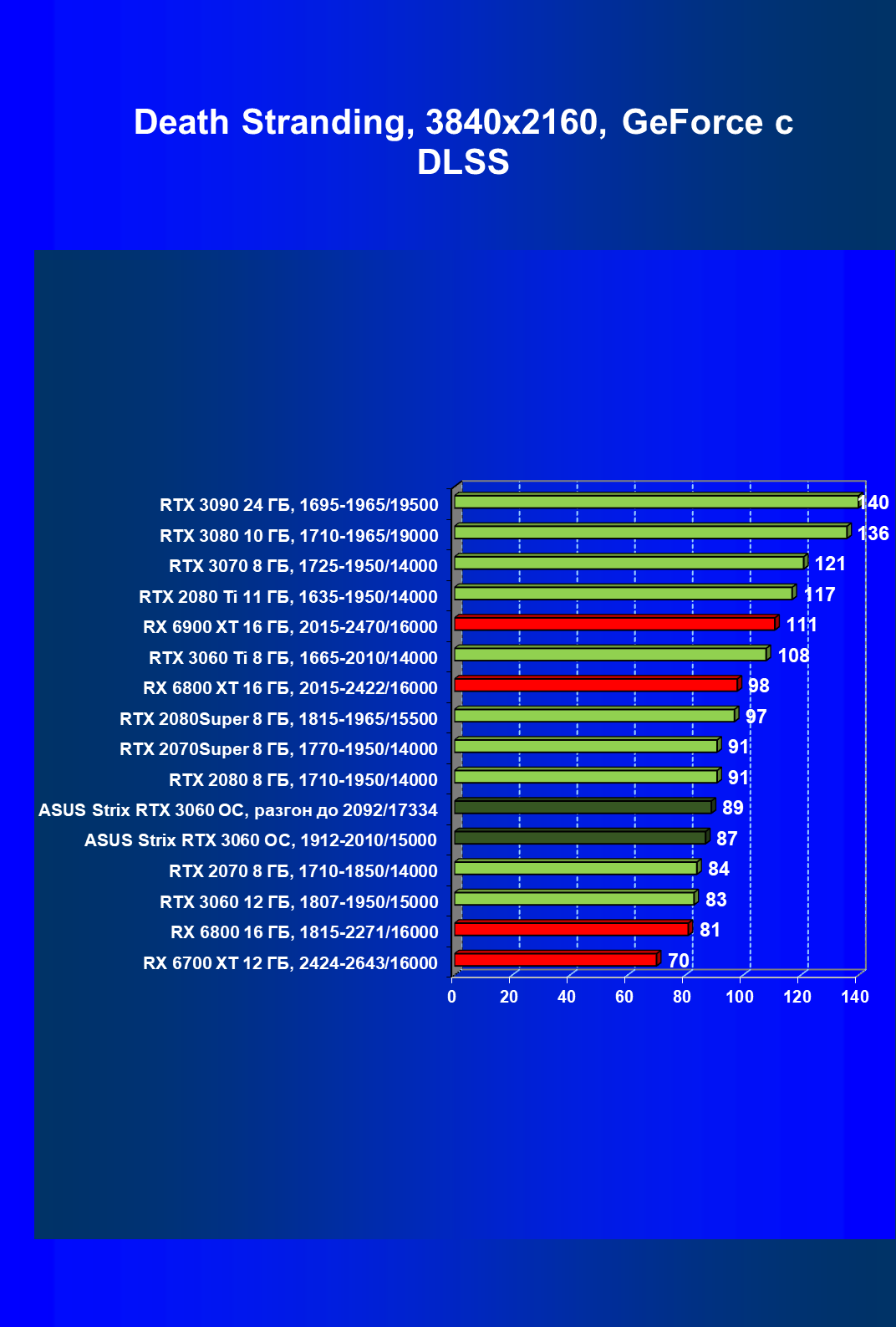

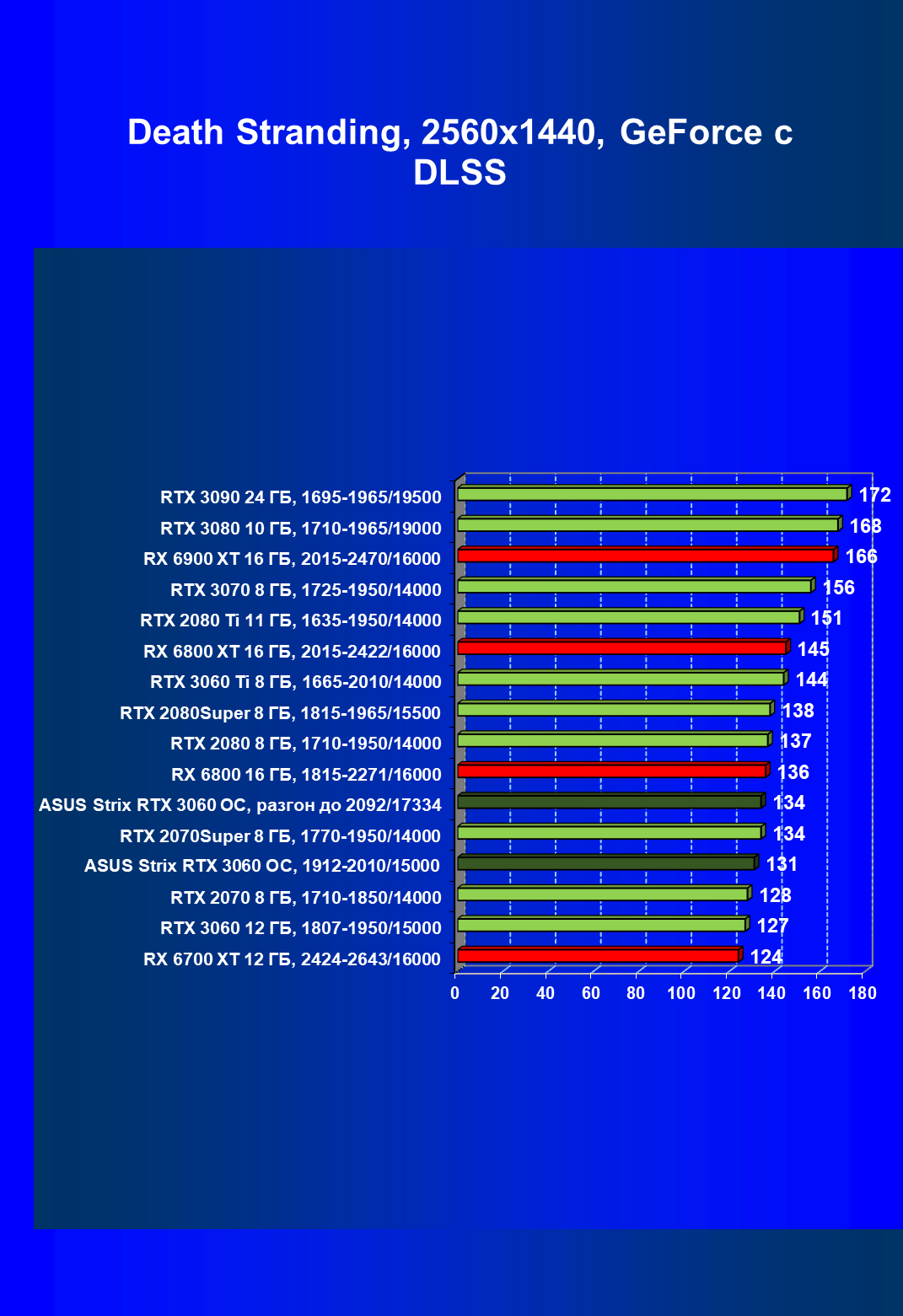

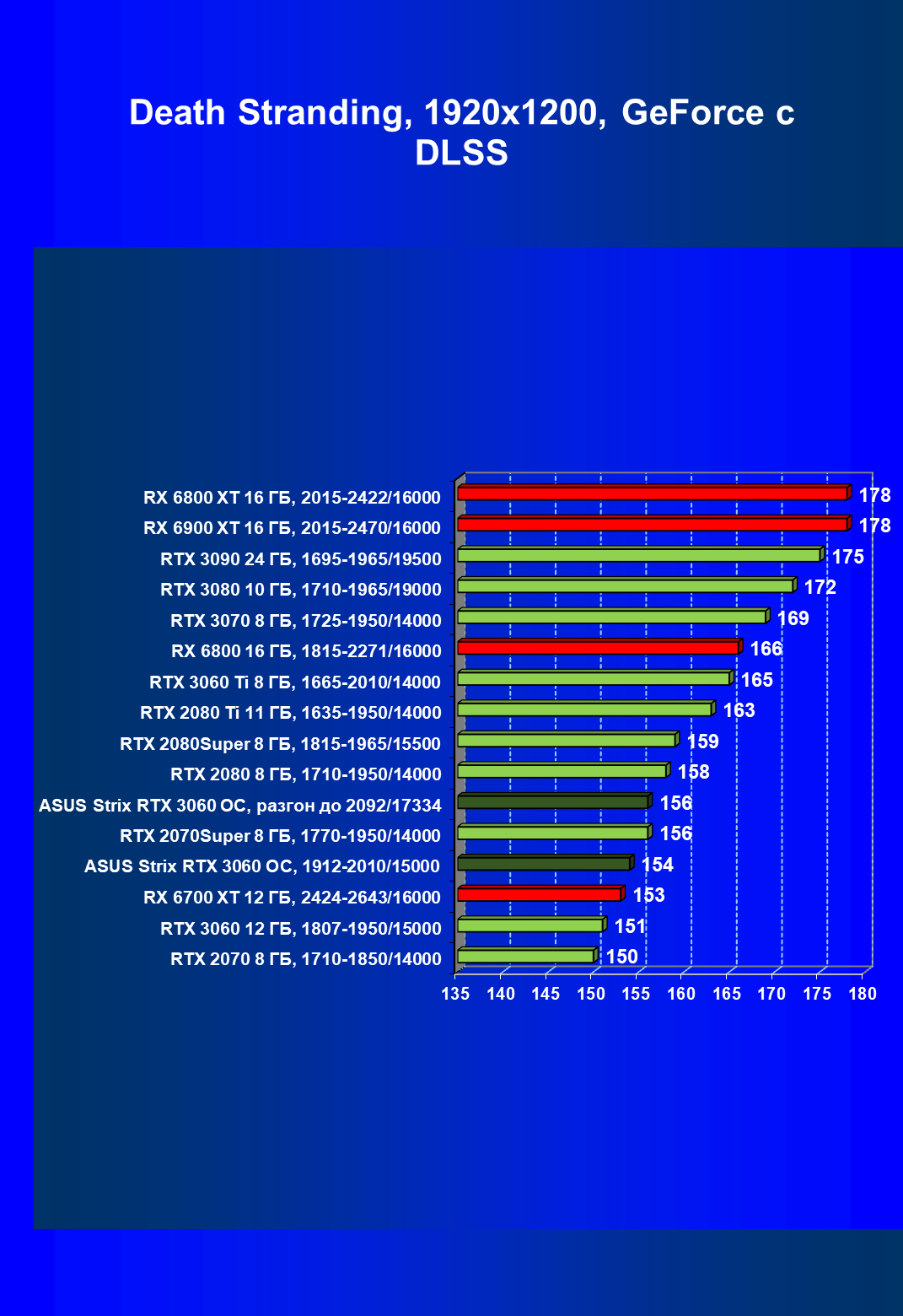

Death Stranding, DLSS

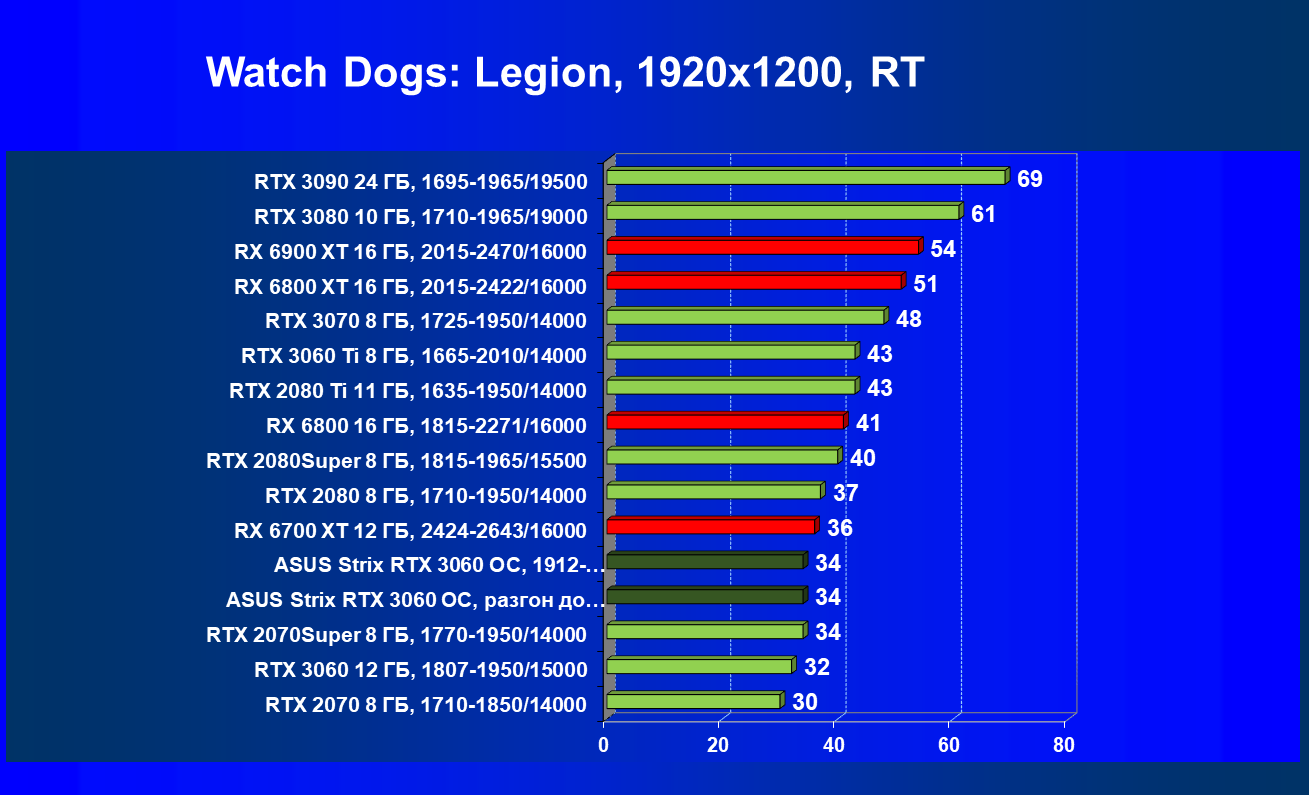

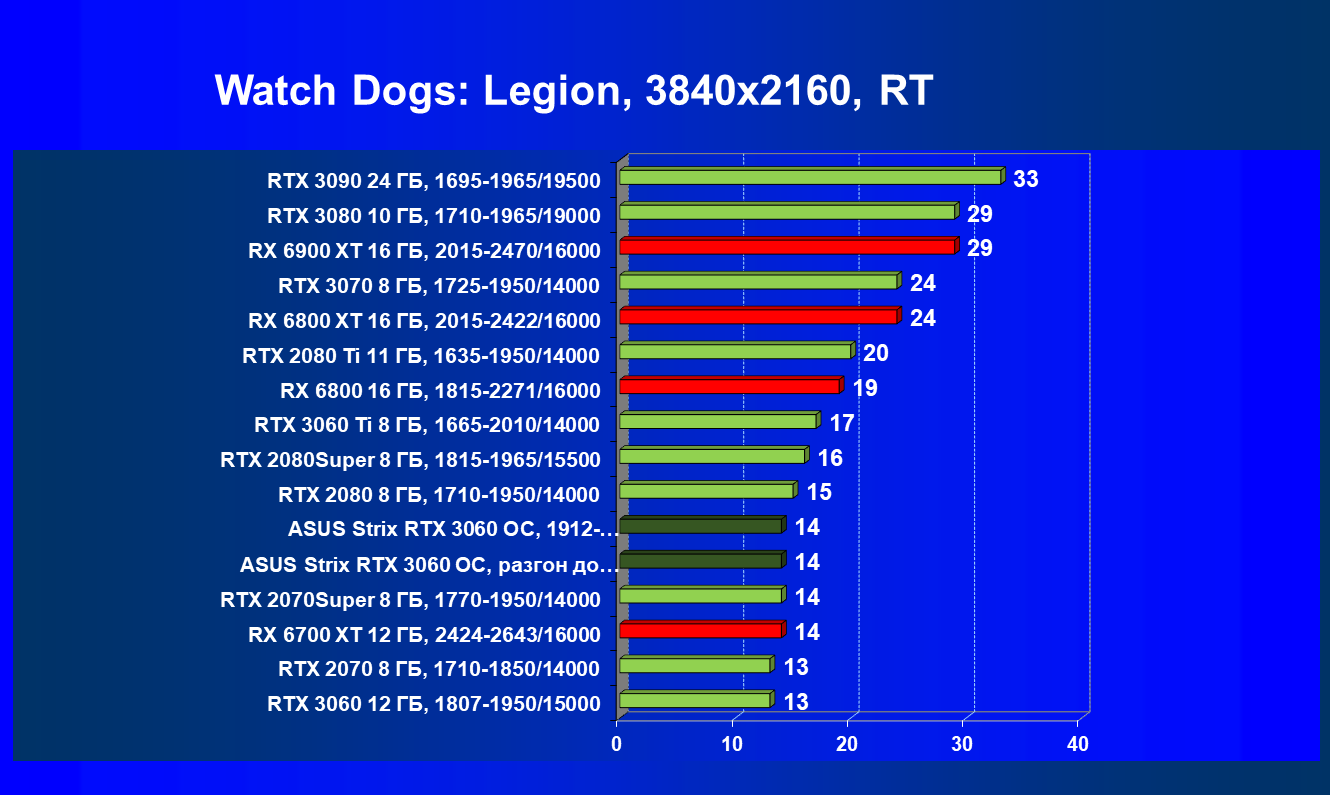

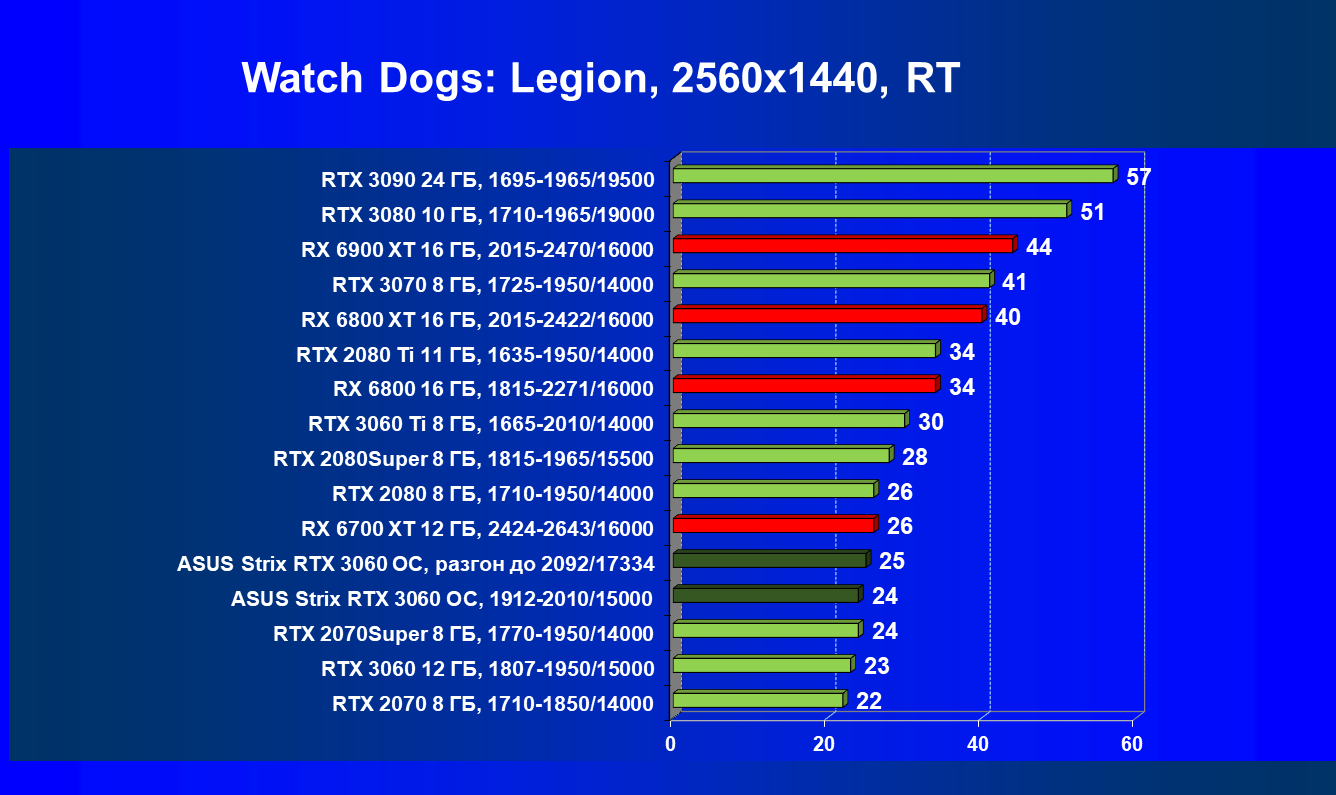

Watch Dogs: Legion, RT

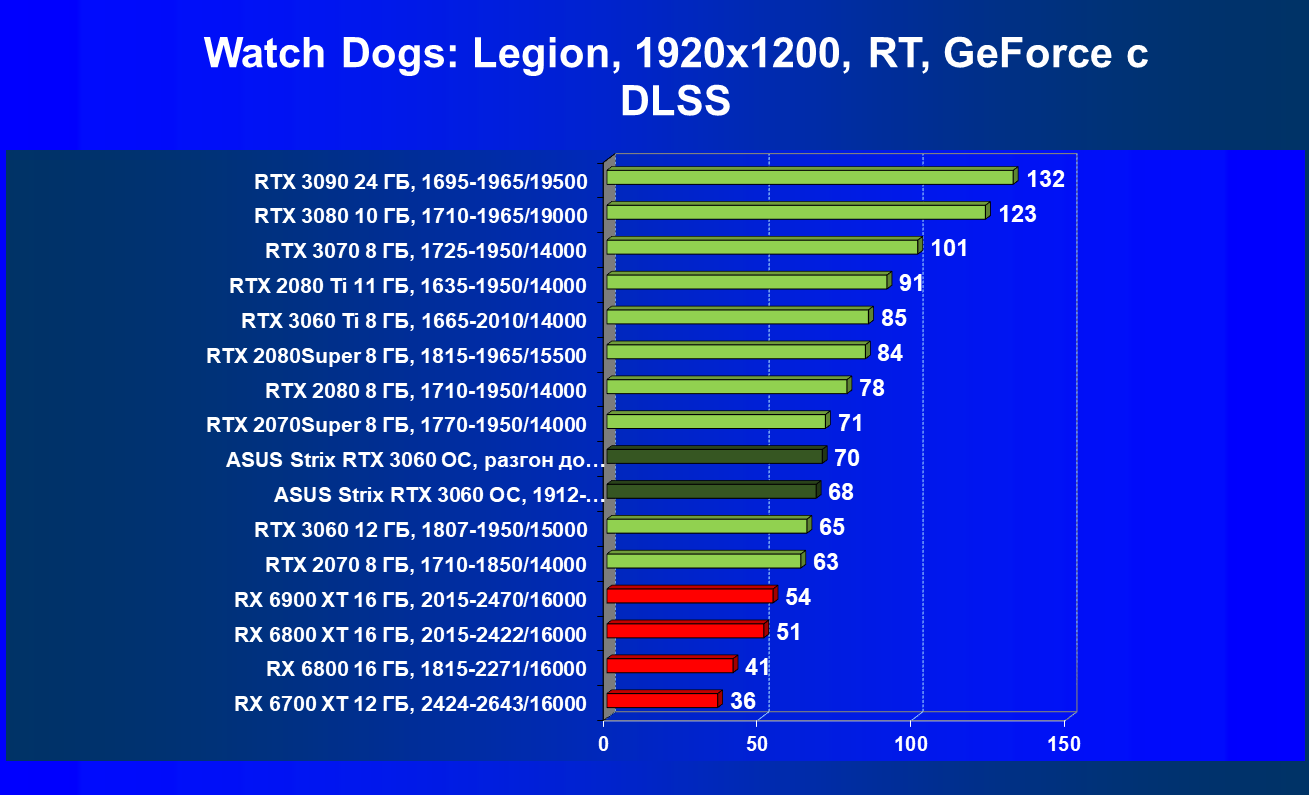

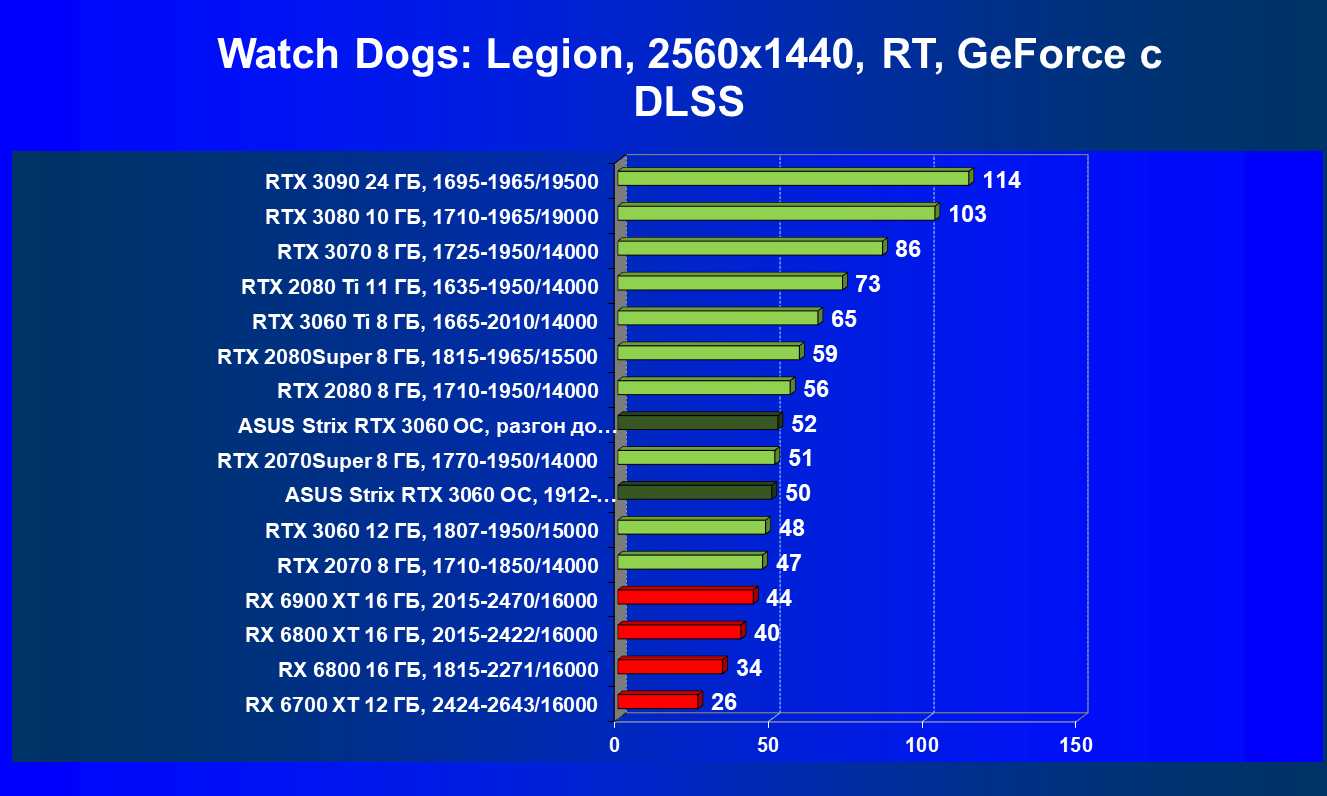

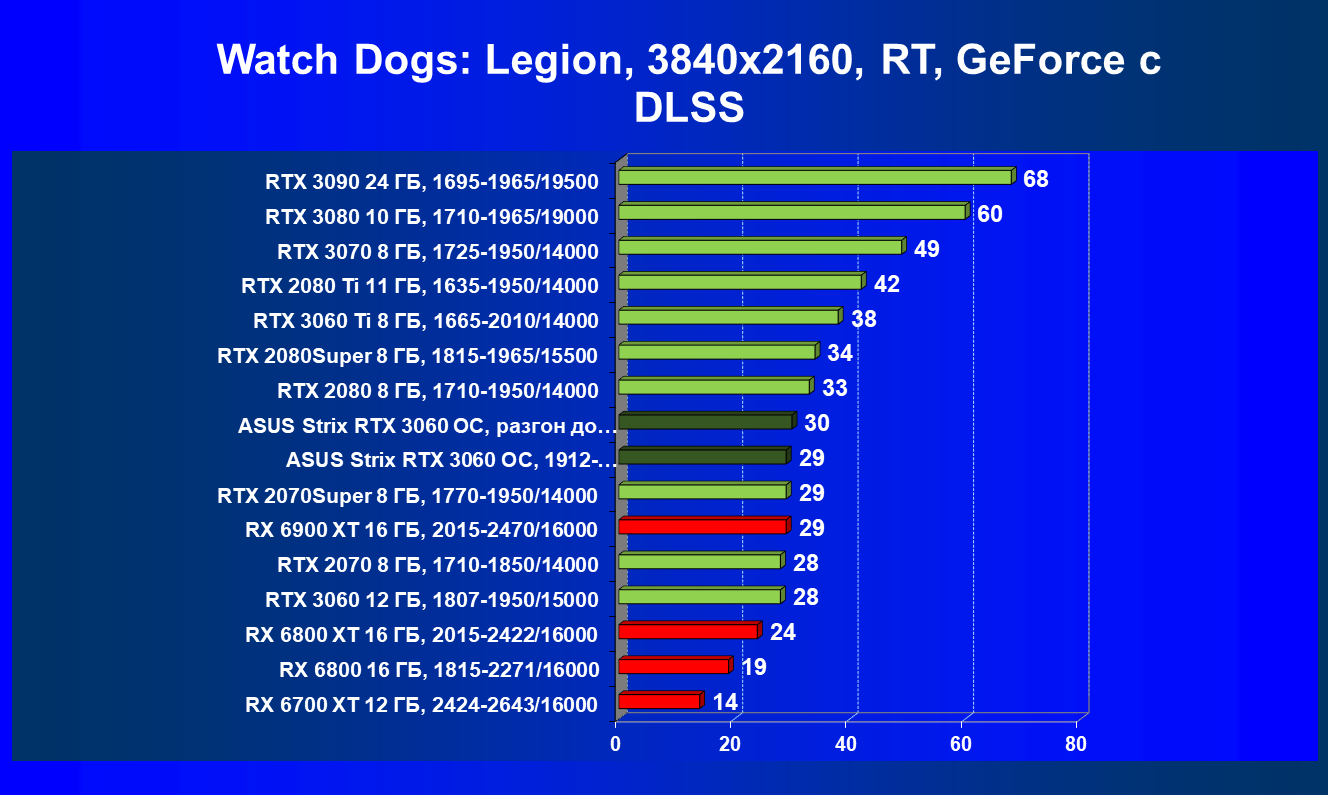

Watch Dogs: Legion, RT+DLSS

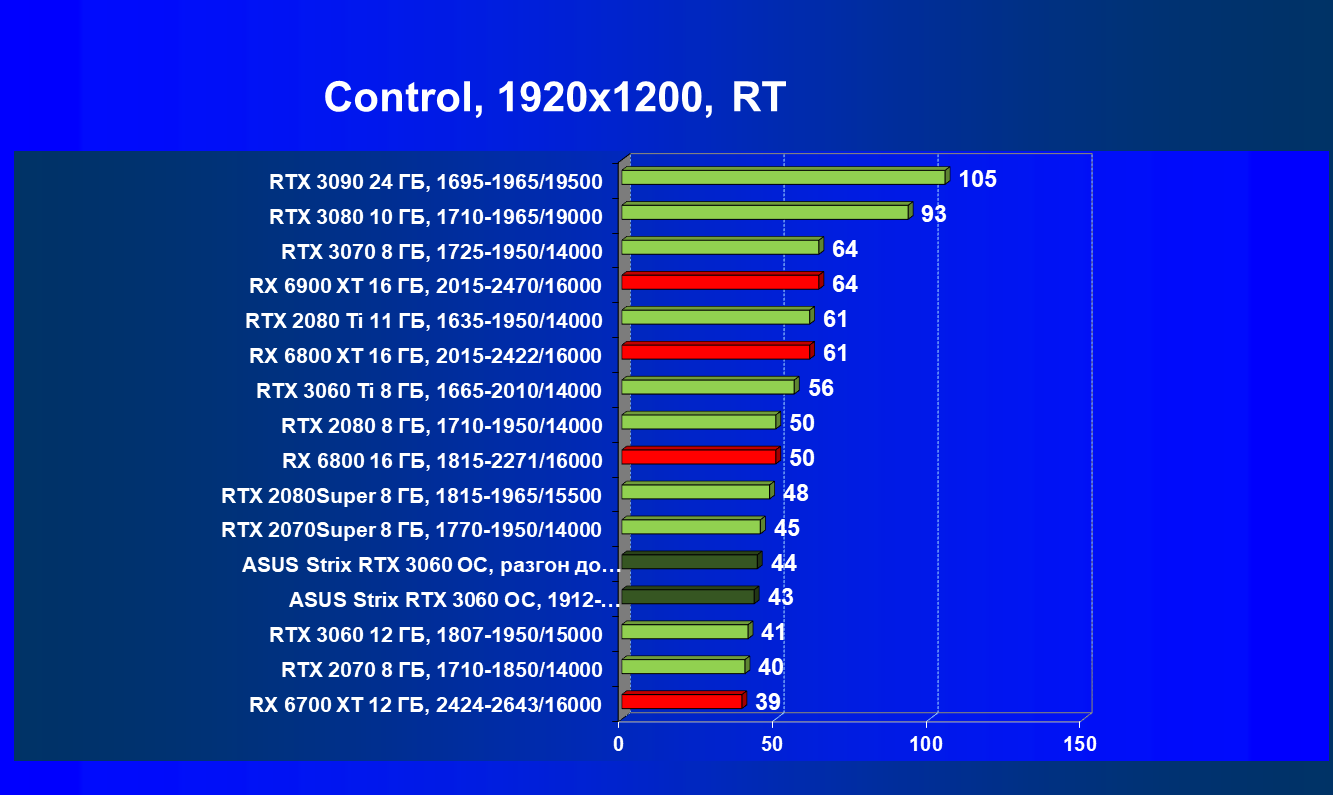

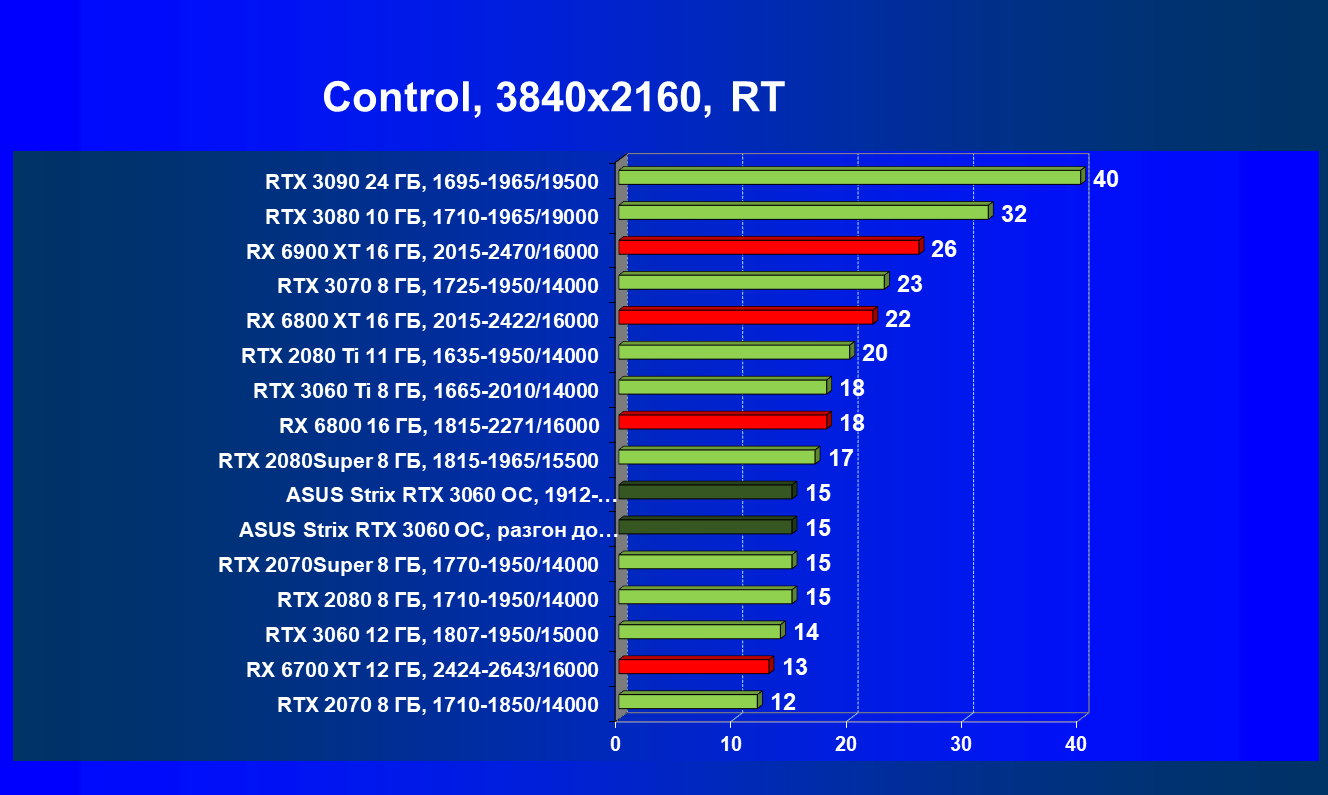

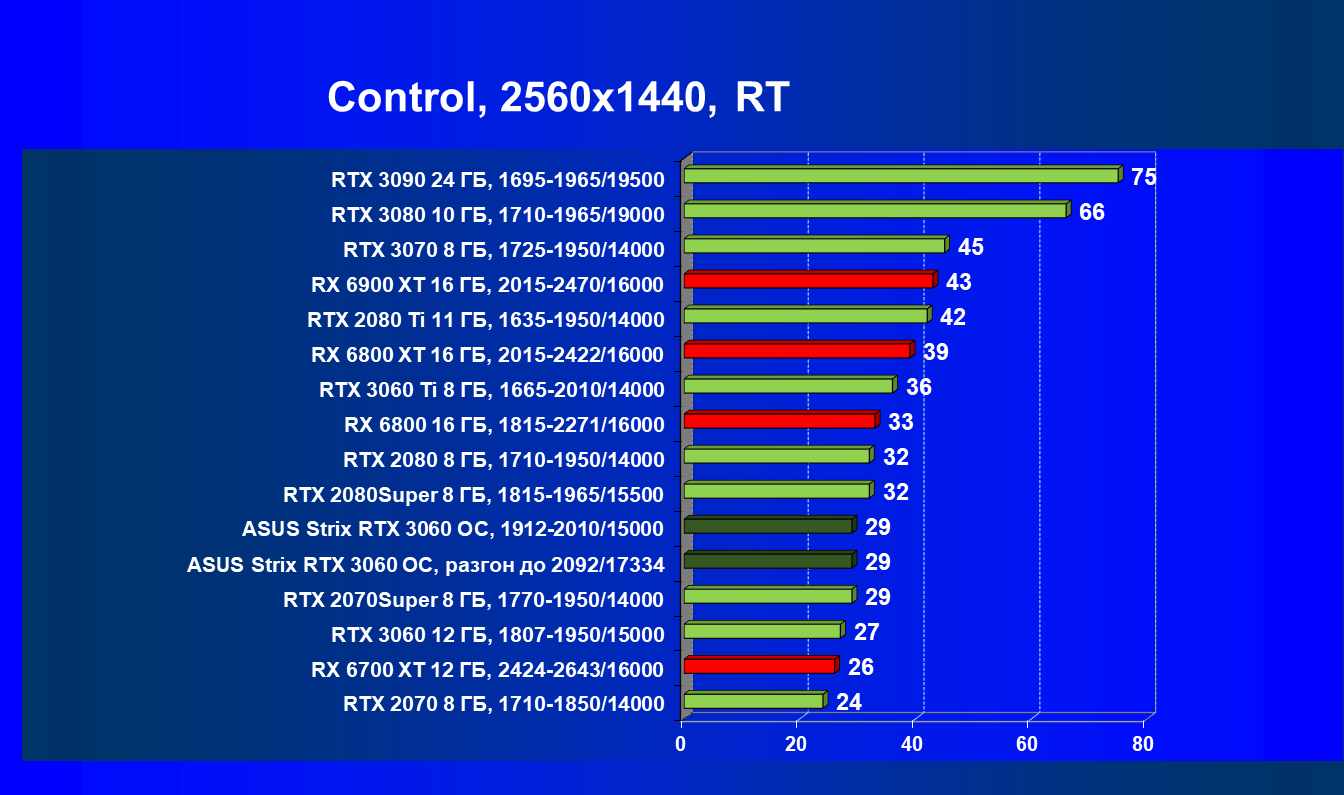

Control, RT

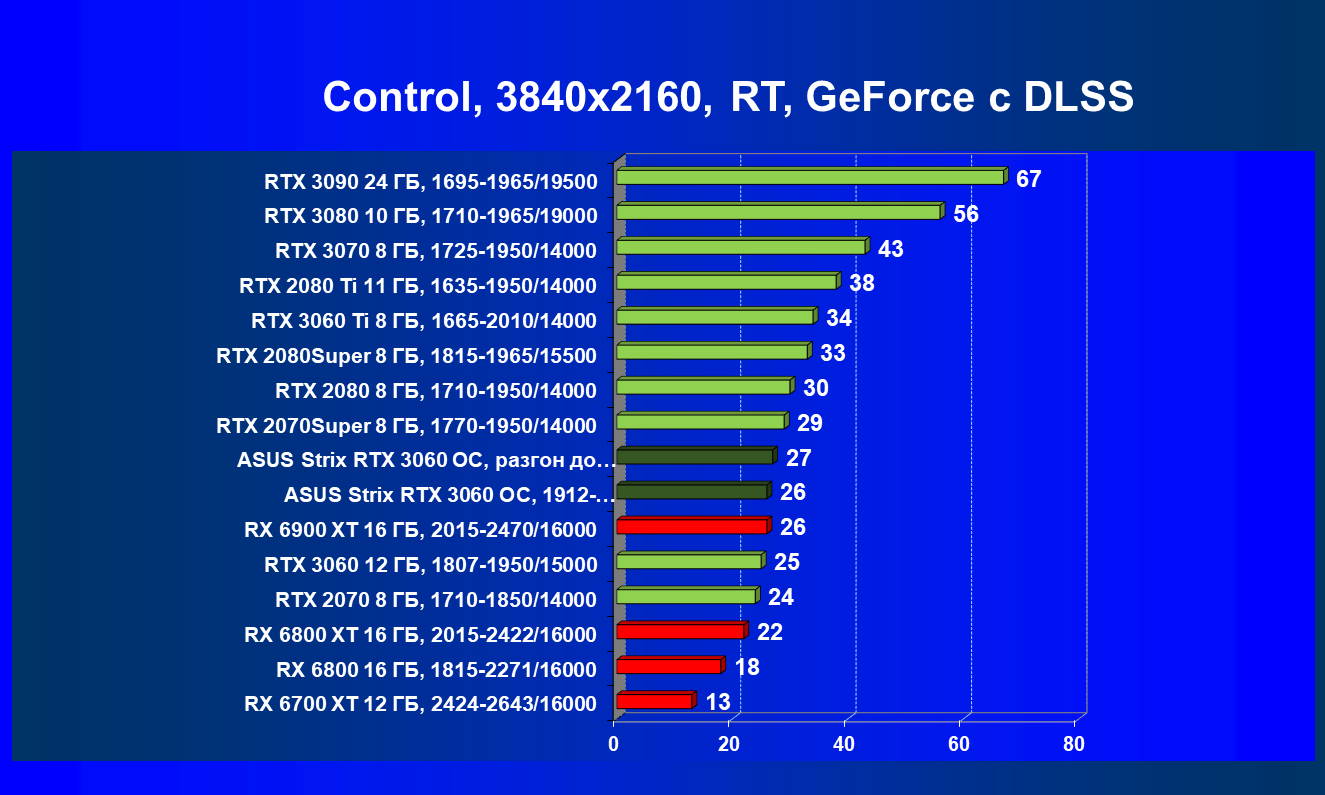

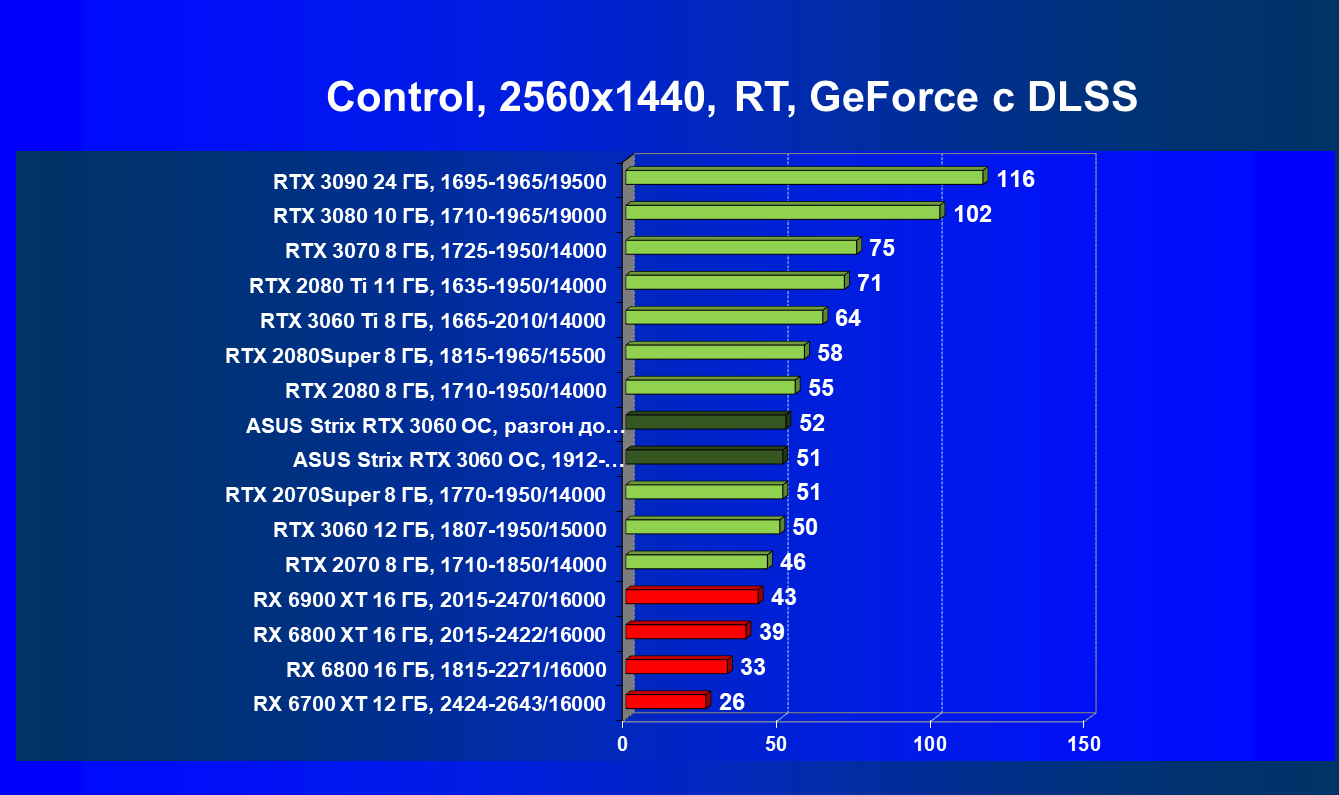

Control, RT+DLSS

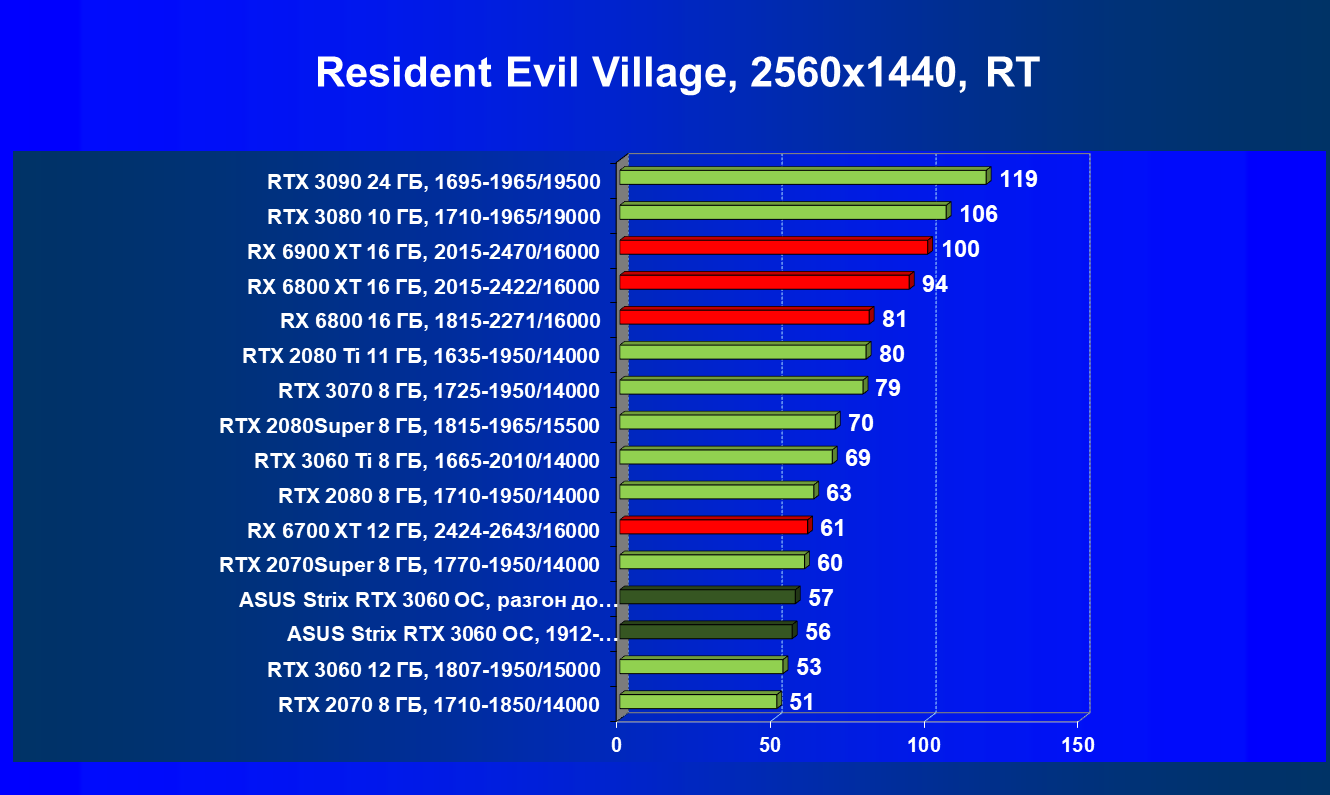

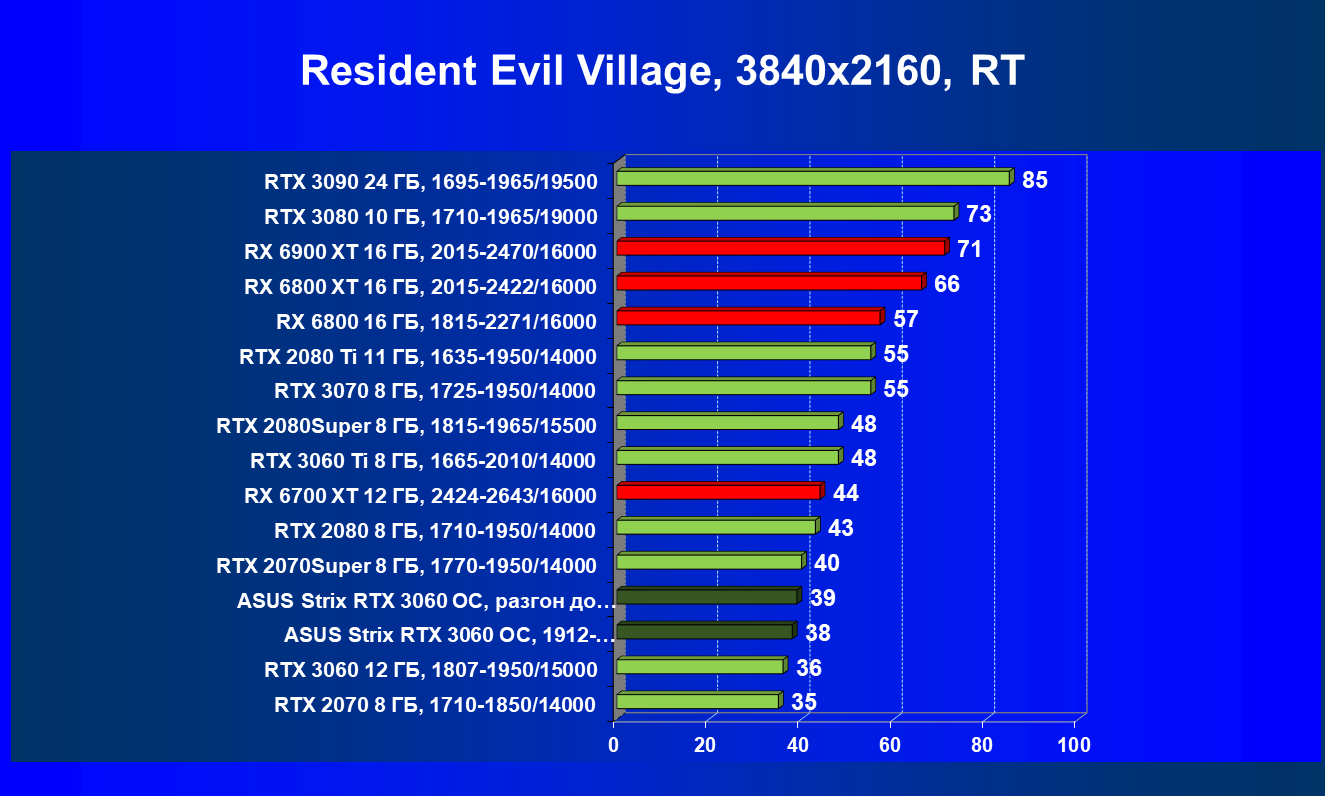

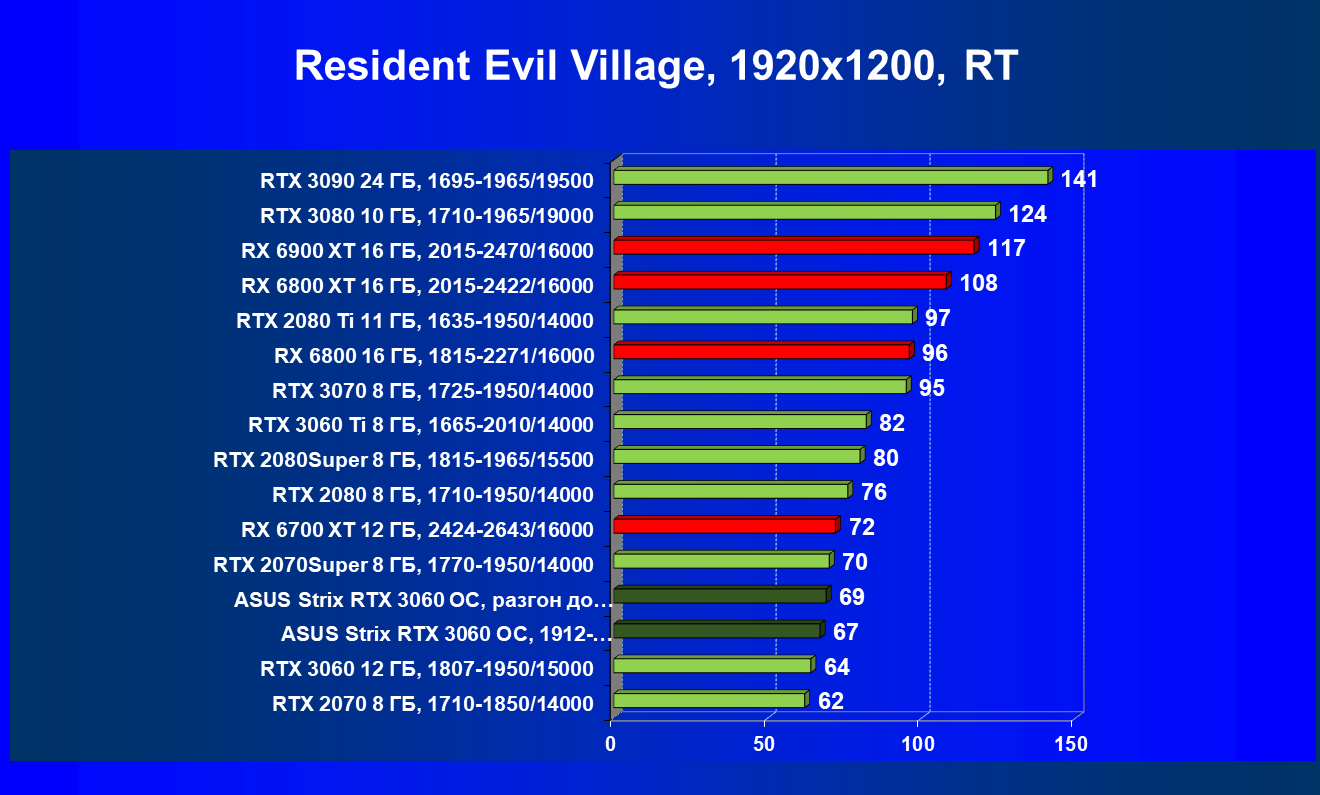

Resident Evil Village, RT

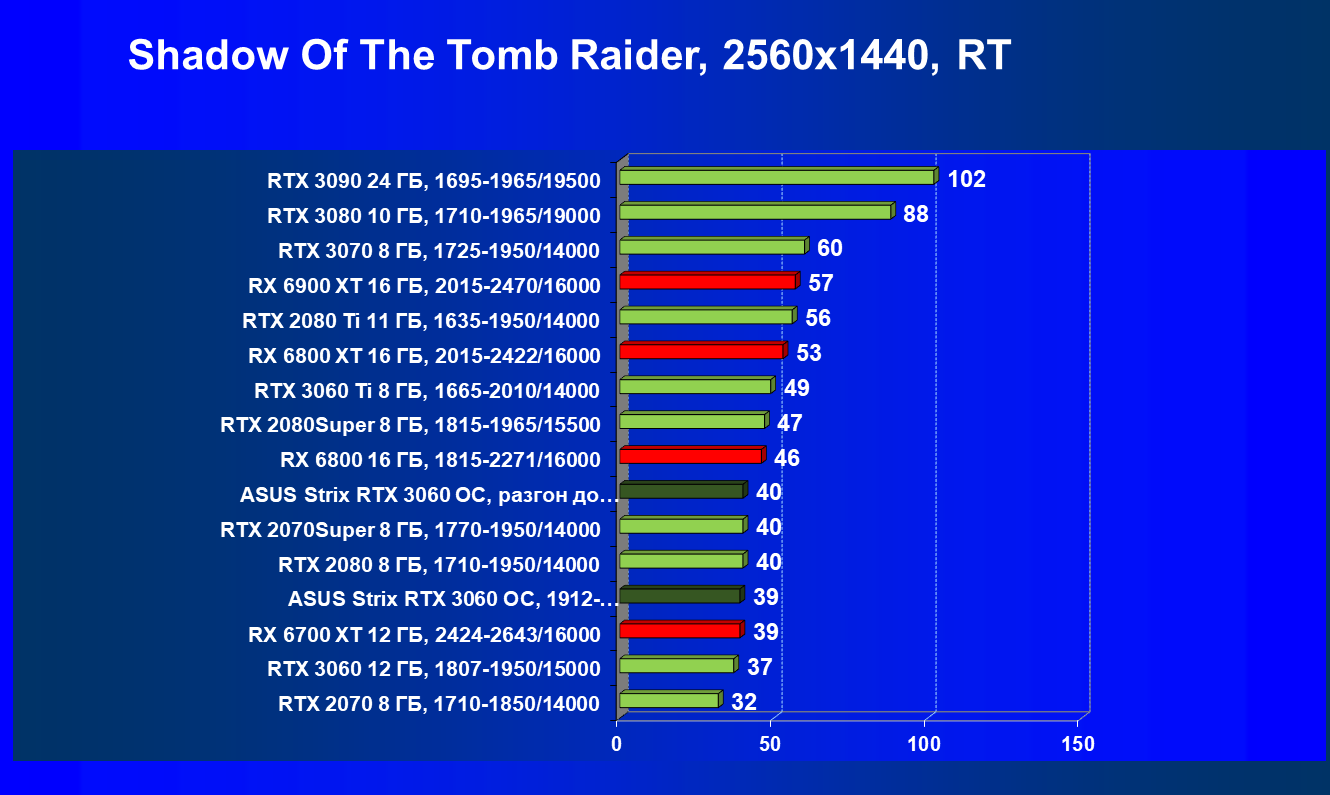

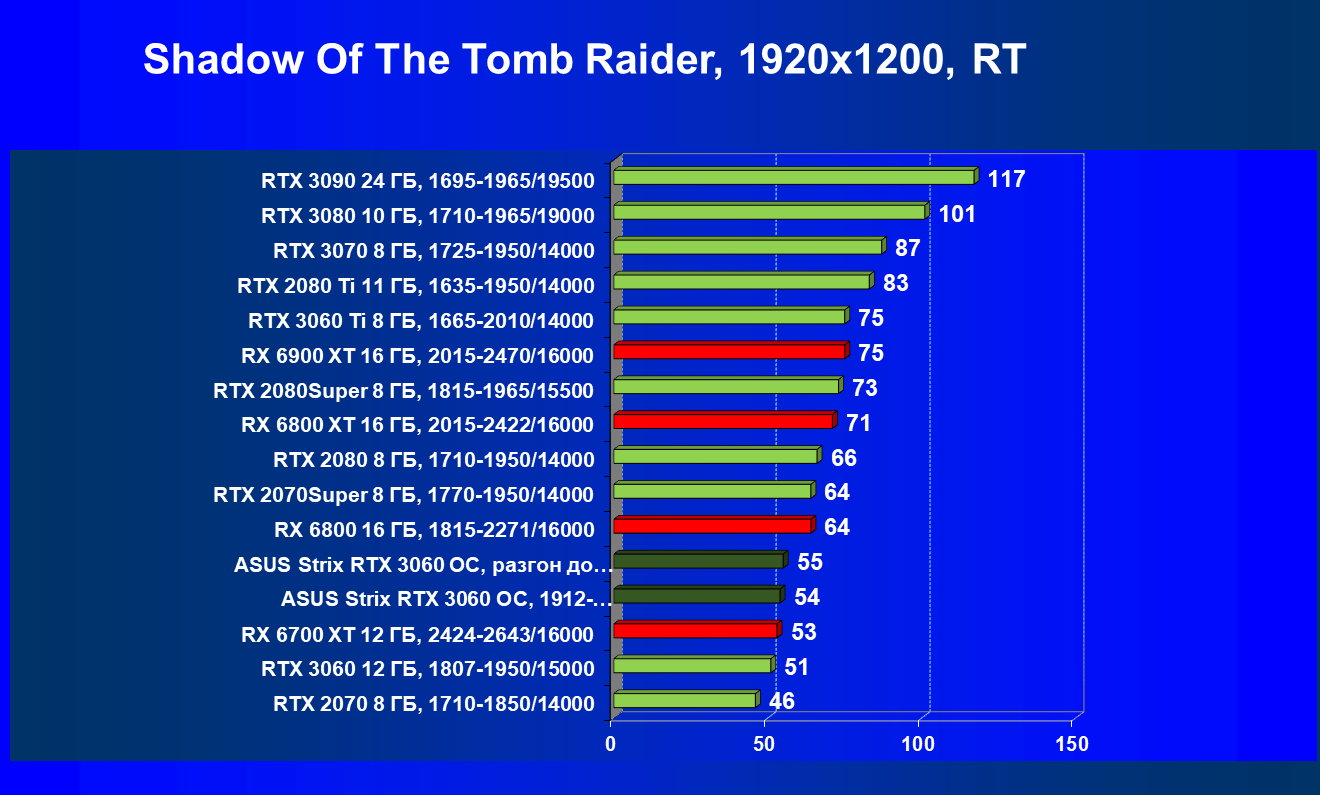

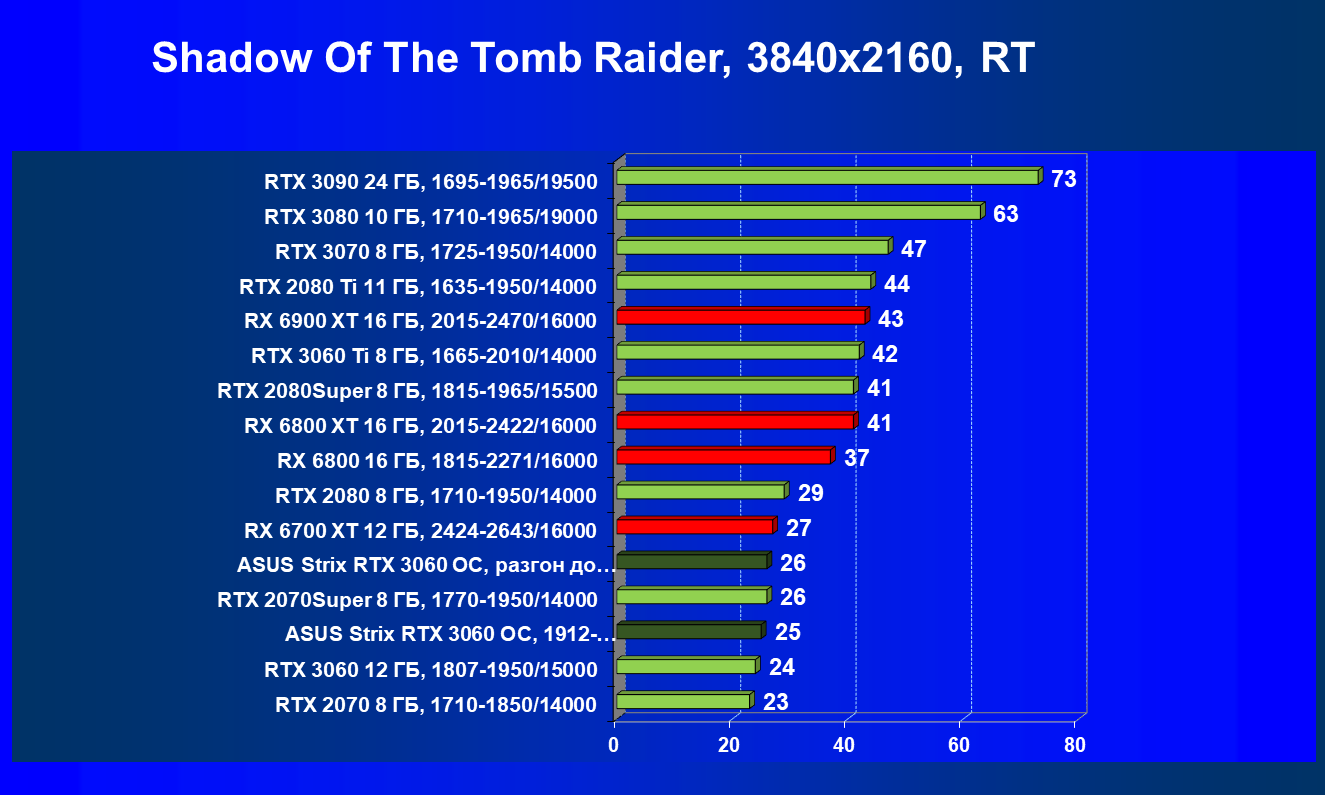

Shadow of the Tomb Raider, RT

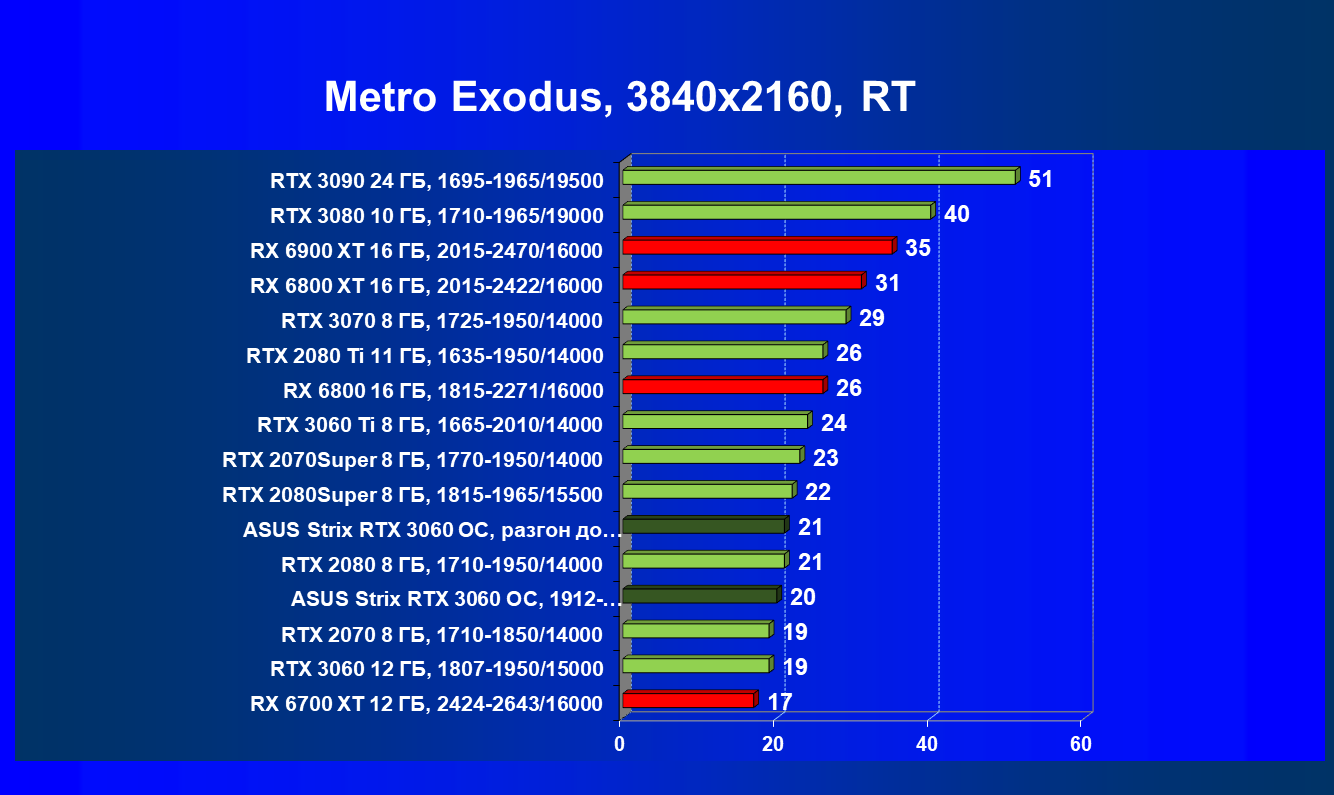

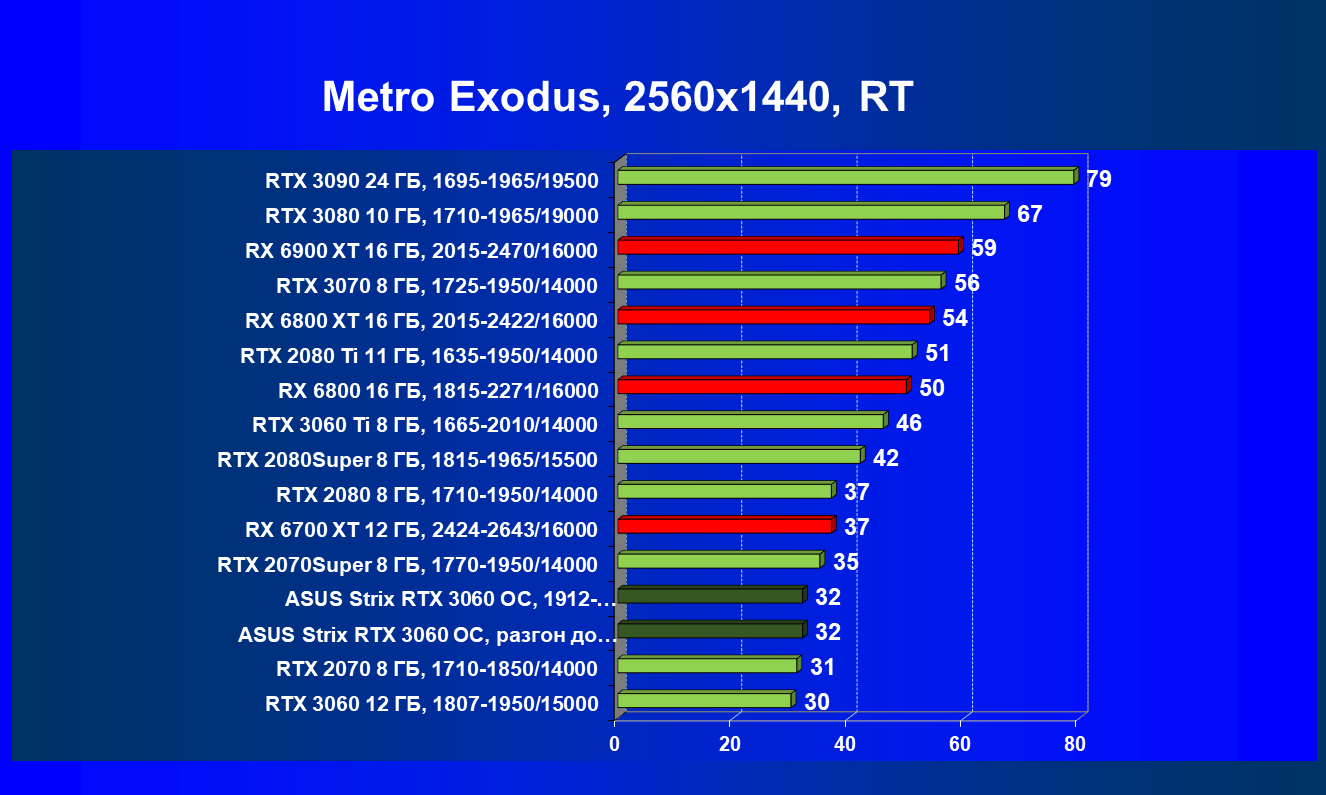

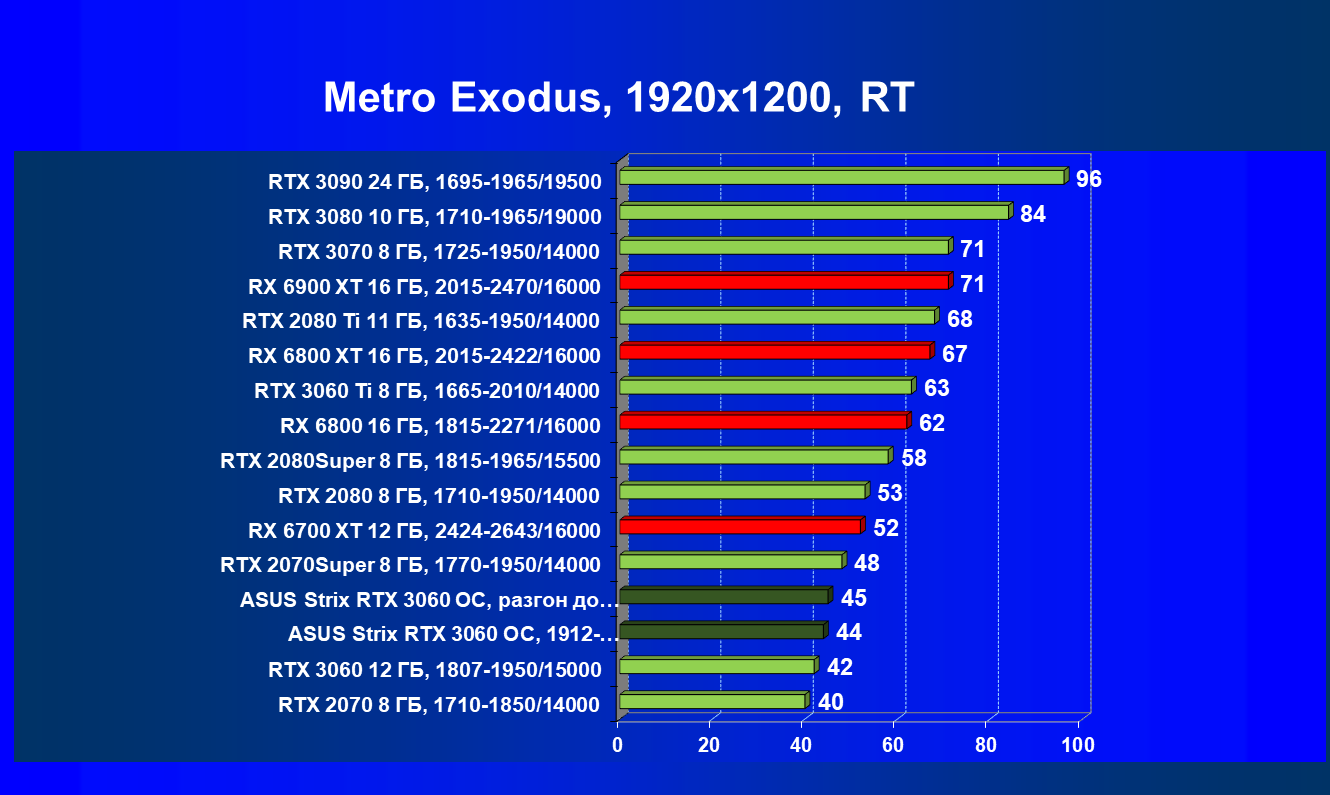

Metro Exodus, RT

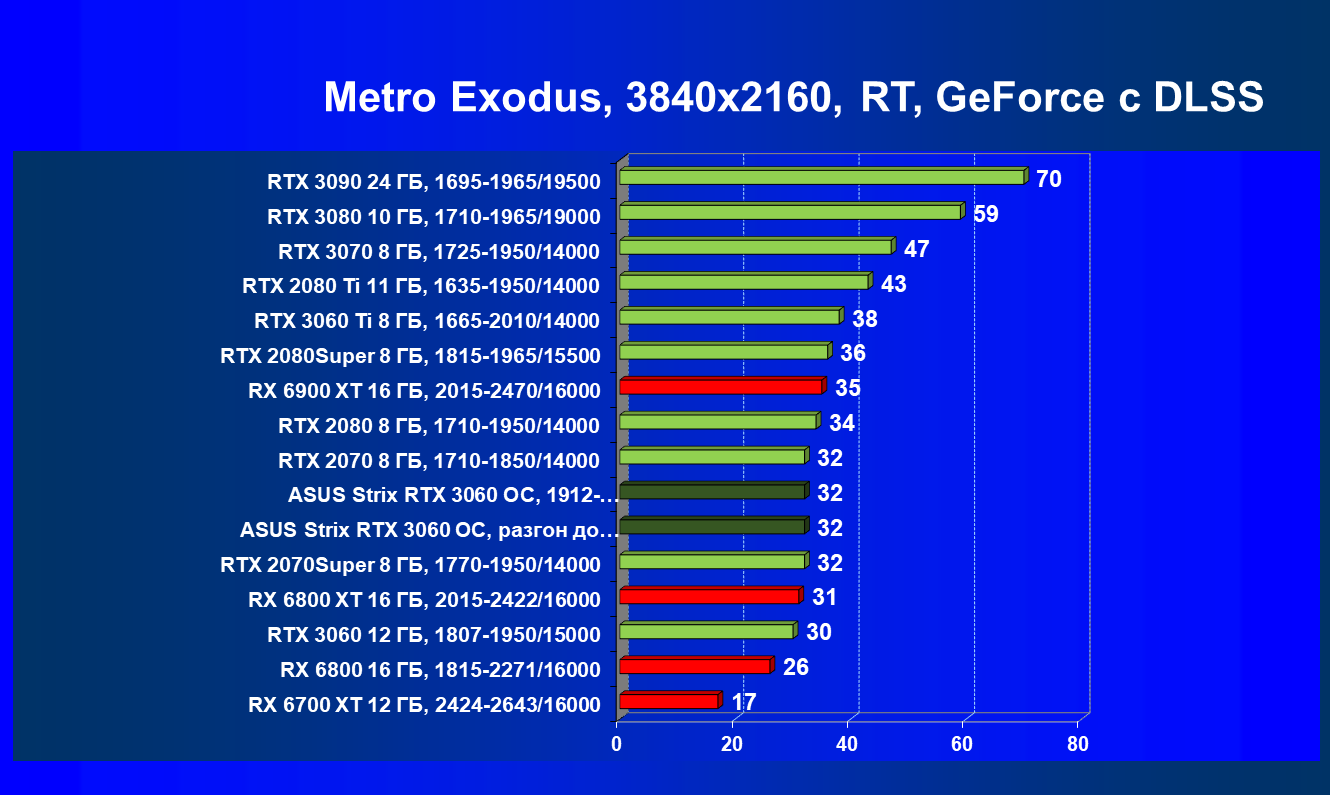

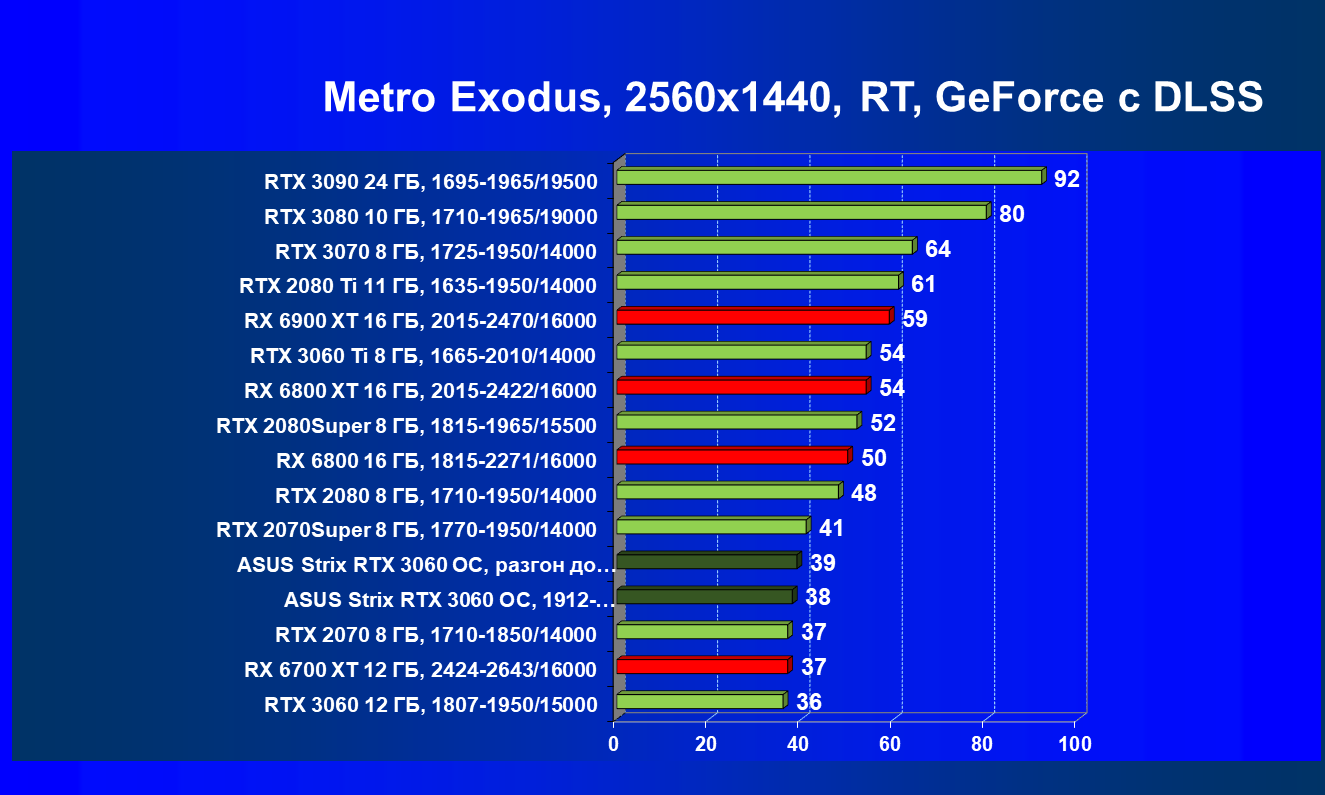

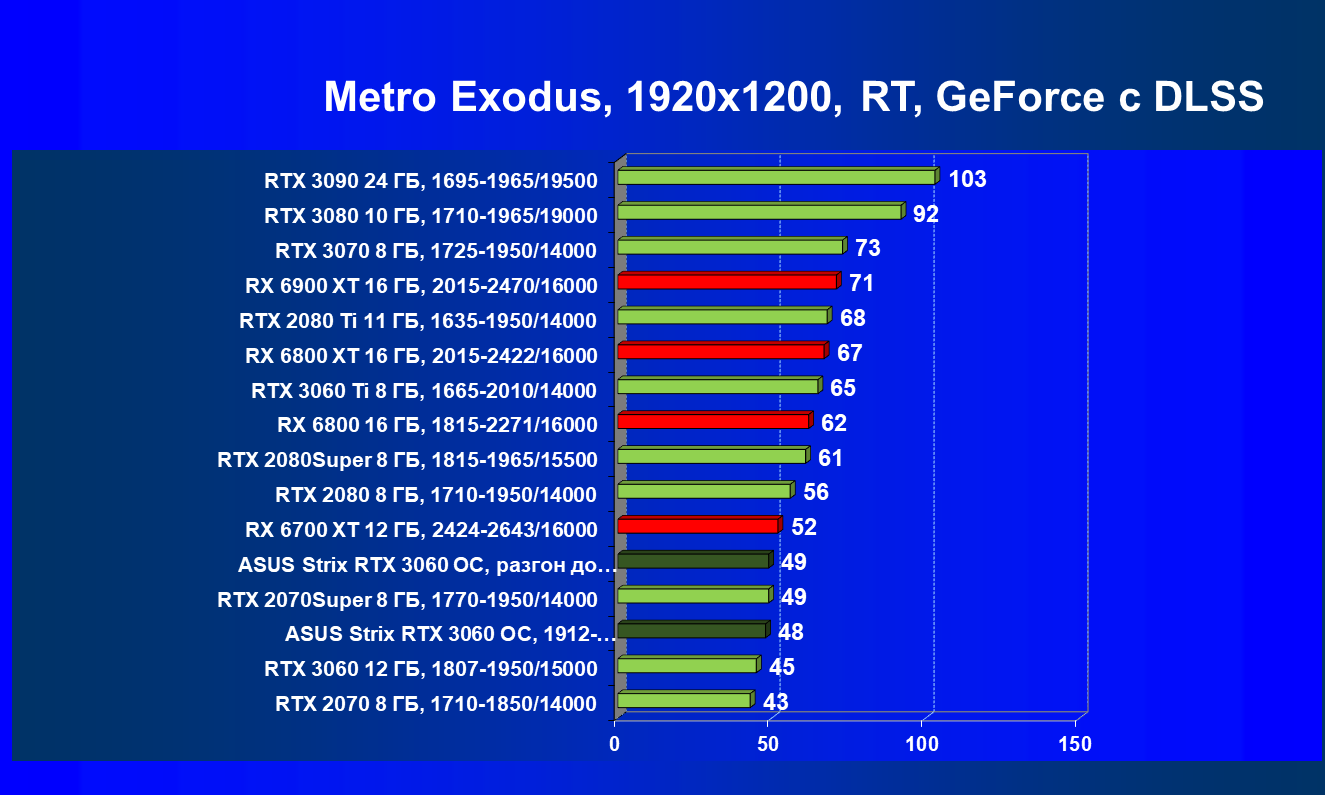

Metro Exodus, RT+DLSS

Рейтинг iXBT.com

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — GeForce GTX 1650 (то есть сочетание скорости и функций GeForce GTX 1650 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3060 и его конкуренты.

Рейтинг приведен суммарно для всех трех разрешений.

RTX 3060 обходит конкурентов в лице RTX 2070 и RX 5700 XT, при этом карта Asus за счет ручного разгона уже вплотную подходит к RTX 2070 Super.

1. Вариант рейтинга iXBT.com с включением RT

Рейтинг составлен по 5 тестам с применением технологии трассировки лучей (без Nvidia DLSS!). Этот рейтинг нормирован по самому слабому ускорителю в данной группе — GeForce RTX 2070 (то есть сочетание скорости и функций GeForce RTX 2070 приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

Собственно, картина повторяется за исключением того, что RX 5700 XT не может участвовать в данном соревновании, его неплохо заменил RX 6700 XT, который оказался аутсайдером из-за чрезмерного падения производительности в играх с трассировкой лучей у новых продуктов AMD, поэтому RTX 3060 тут смотрится очень неплохо.

Что касается карты Asus, то здесь ее повышенные частоты и ручной разгон позволили опять-таки приблизиться к RTX 2070 Super.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены условно на июнь 2021 года.

Внимание! По известным причинам цены на все карты стали чисто спекулятивными и кардинально выросли в разы относительно рекомендуемых. Из-за этого расчет рейтингов полезности стал бессмысленным, мы приводим эти рейтинги просто по традиции, но при сложившейся ситуации на рынке выводы на их основе делать нельзя.

1. Вариант рейтинга полезности без включения RT

1. Вариант рейтинга полезности с включением RT

Результаты тестирования в майнинге (mining, hashrate)

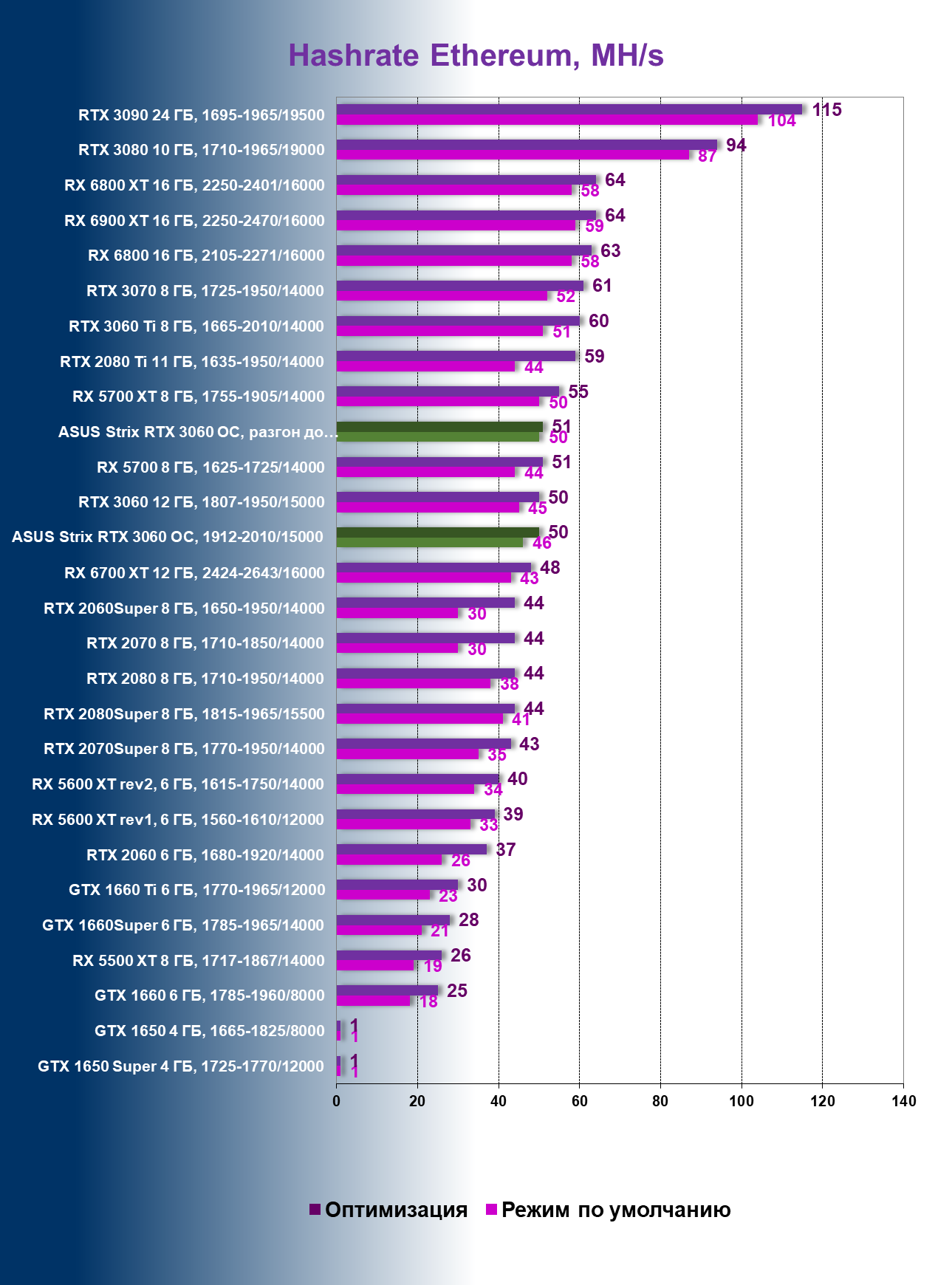

Hashrate, MH/s

Hashrate для GeForce RTX 3060 измерялся на версии драйверов 470.05, на других версиях он составляет 24/26 MH/s.

Диаграмма наглядно показывает, что для целей майнинга сейчас вариант Radeon RX 5700 XT (и даже Radeon RX 5700) может оказаться выгоднее, нежели GeForce RTX 3060. Вероятно, именно поэтому видеокарты AMD этой серии стали очень дорогими и пропали из продажи. Также на всякий случай повторим, что GeForce RTX 3060 выдает адекватный хэшрейт только при использовании конкретной версии драйверов Nvidia и при условии, что карта установлена в ПК первой (либо второй/третьей, но с HDMI-заглушкой на видеовыходе), а также что версия PCIe не ниже 2.0.

Оптимизация настроек работы видеокарт под майнинг в нашем случае не предусматривает сильного разгона видеопамяти, также обязательным является внешний обдув видеокарт. Особо тщательно надо следить за нагревом GDDR6X у GeForce RTX 3080/3090, ибо максимум для этой памяти — 110 градусов, и она долго не проживет, постоянно работая в условиях нагрева выше 100 °C.

Выводы

Asus ROG Strix GeForce RTX 3060 OC Edition (12 ГБ) — отменная видеокарта среднего уровня, подходящая для игры в разрешении Full HD с высокими настройками графики. Кулер выше всяких похвал: очень эффективный и тихий. Плата имеет длину 30 см (войдет только в просторный корпус), занимает три слота. Набор видеовыходов включает два HDMI 2.1 вместо привычного одного.

В каких-то играх возможностей GeForce RTX 3060 хватит и для разрешения 2.5К. С учетом того, что ранее для подобных разрешений хватало объема памяти 8 ГБ, нынешние 12 ГБ у GeForce RTX 3060 — ход вынужденный: на картах с шиной в 192 бит можно установить либо 6, либо 12 гигабайт памяти, а 6 гигабайт может не хватить для реализации DLSS 2.0. Вот почему этот середняк получил больше памяти, чем топовый GeForce RTX 3080.

Напомню, что, как и в случаях с более старшими ускорителями новой серии, GeForce RTX 3060 реализует в играх все преимущества технологии трассировки лучей в сочетании с DLSS. И в том же разрешении Full HD производительность GeForce RTX 3060 при включении RT+DLSS является более чем достаточной. Да и без DLSS во многих играх с RT новинка показывает приличную скорость. GeForce RTX 3060 является прямым конкурентом ускорителю Radeon RX 5700 XT и прошлым GeForce RTX 2070 и GeForce RTX 2060 Super.

GeForce RTX 3060, как и все семейство GeForce RTX 30, предлагает интересные решения Nvidia, о которых мы уже неоднократно говорили: поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение при 120 Гц или картинку в 8K при помощи одного кабеля, аппаратное декодирование видеоданных в формате AV1, технологию RTX IO, способную в будущем обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.

Что касается разрекламированного Nvidia ограничения GeForce RTX 3060 в майнинге криптовалют с помощью самого популярного GPU-алгоритма, на котором базируется тот же Ethereum: да, ограничение есть и работает, но оно снято в конкретной версии драйвера (якобы выпущенной по ошибке), которую нетрудно найти. Также никто не мешает использовать GeForce RTX 3060 для добычи других криптовалют.

Но не стоит забывать, что по новым условиям гарантийного ремонта, принятым недавно, все производители видеокарт смогут отказать в гарантийном обслуживании, если обнаружат, что карта использовалась для майнинга (в правилах пишут: для извлечения прибыли). Для карт Asus рекомендую изучить правила здесь.
