Обзор видеокарты Asus Dual GeForce RTX 2070 Mini OC Edition (8 ГБ)

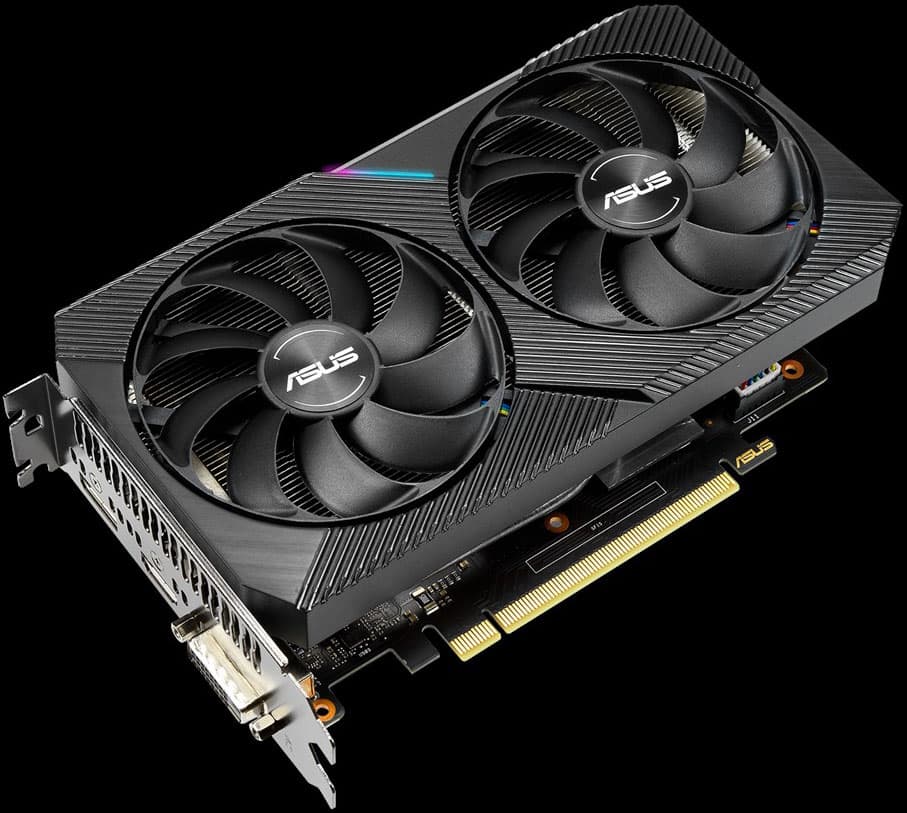

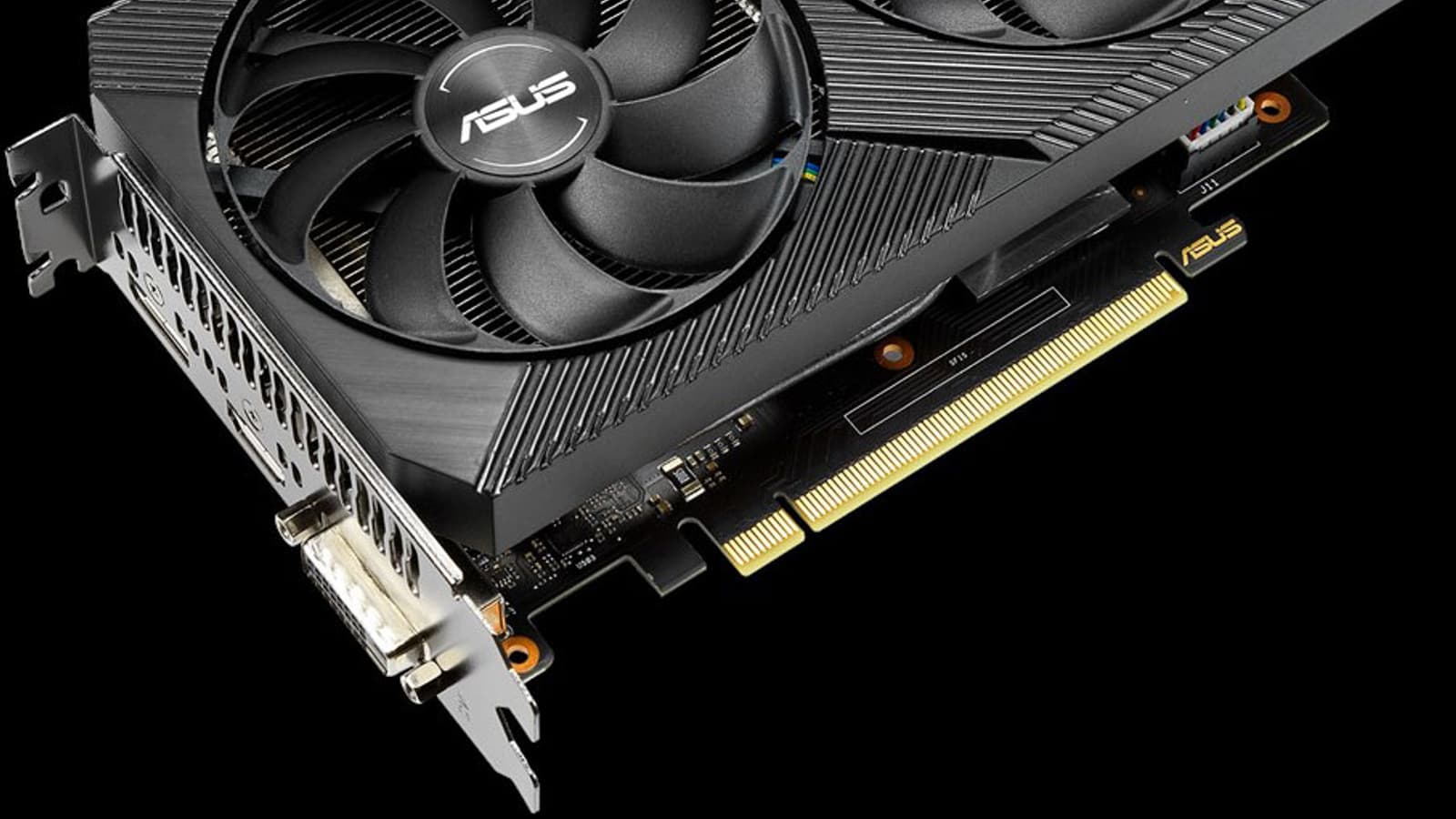

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Asus Dual GeForce RTX 2070 Mini OC Edition 8 ГБ 256-битной GDDR6

Кратко о главном

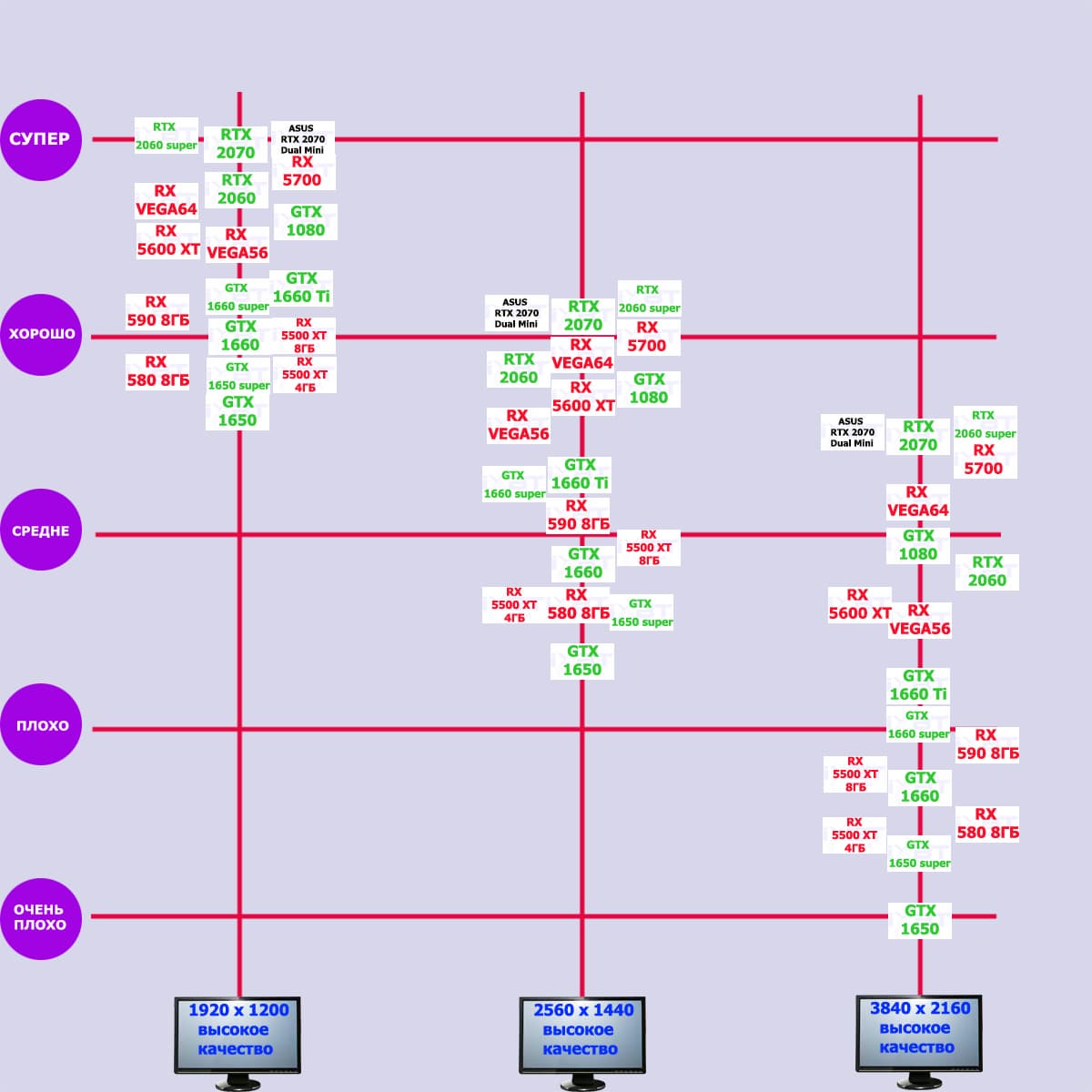

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Еще в 2018 году мы выяснили, что GeForce RTX 2070 отлично годится для большинства игр в разрешениях до 2560×1440 включительно при условии максимальных настроек качества графики. Более того, некоторые игры, с не самой передовой графикой, нормально шли на этом ускорителе даже в разрешении 3840×2160. Однако впоследствии из-за появления игр с поддержкой трассировки лучей, при включении которой производительность всех RTX-карт просаживалась, мы внесли коррективы в наши знания. Впрочем, изменения незначительные из-за пока еще очень малой распространенности игр с более-менее приличной реализацией RT, и выводы остались теми же: RTX 2070 является прекрасным ускорителем для разрешений до 2.5К включительно, в ряд игр можно сносно поиграть и в 4К, однако в целом это разрешение — для более мощных видеокарт.

Характеристики карты

Компания Asustek Computer (торговая марка Asus) основана в 1989 году в Китайской Республике (Тайвань). Штаб-квартира в Тайбэе/Тайвань. На рынке в России с 1992 года. Старейший производитель видеокарт и материнских плат. Сейчас выпускает очень широкую гамму продуктов по многим разделам IT-индустрии (включая мобильный сегмент). Производство в Китае и на Тайване. Общая численность работников около 2000 человек.

Память

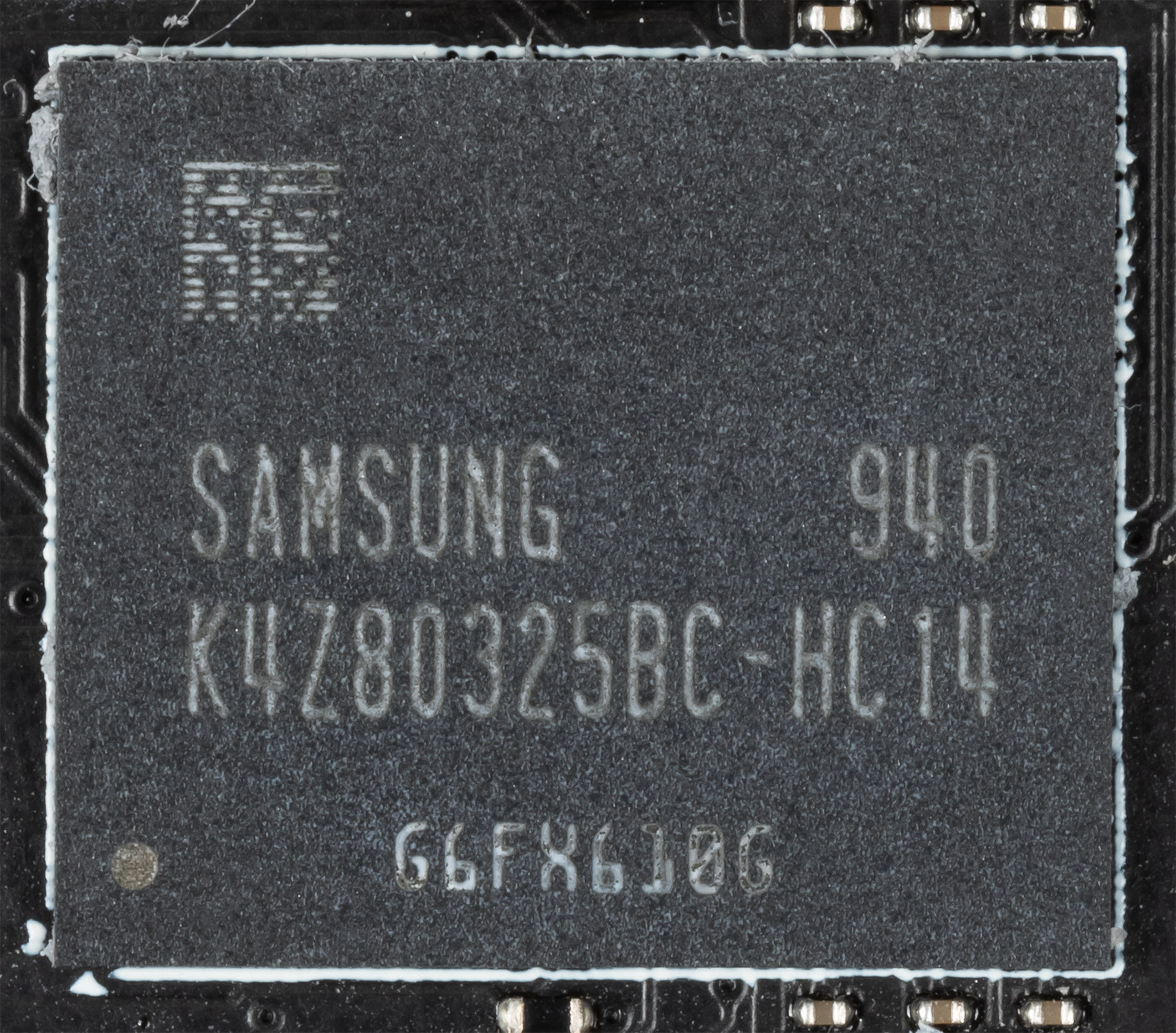

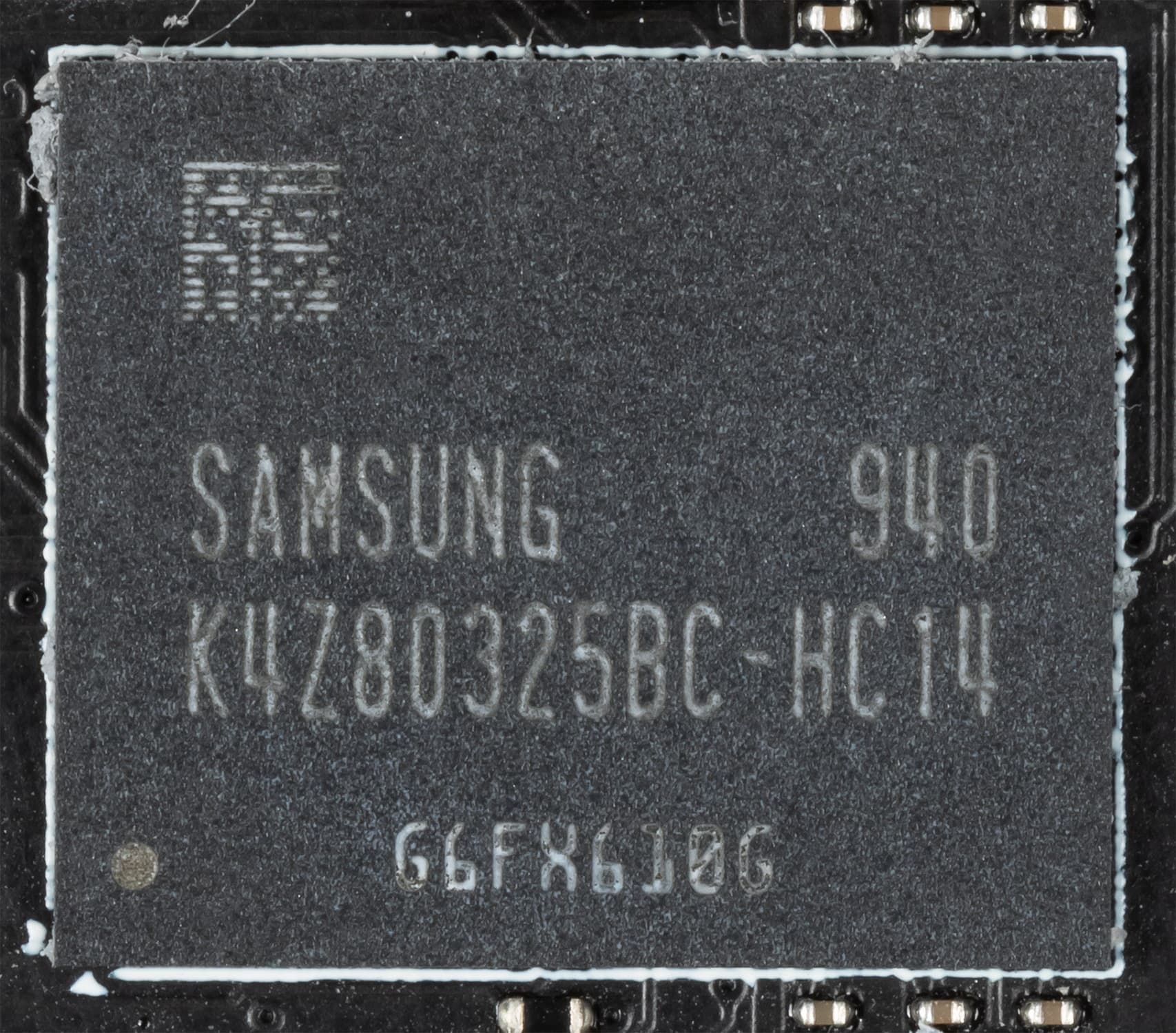

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на номинальную частоту работы в 3500 (14000) МГц.

Особенности карты и сравнение с эталонным дизайном

Asus Dual GeForce RTX 2070 Mini OC Edition (8 ГБ)	Nvidia GeForce RTX 2060 Super Founders Edition

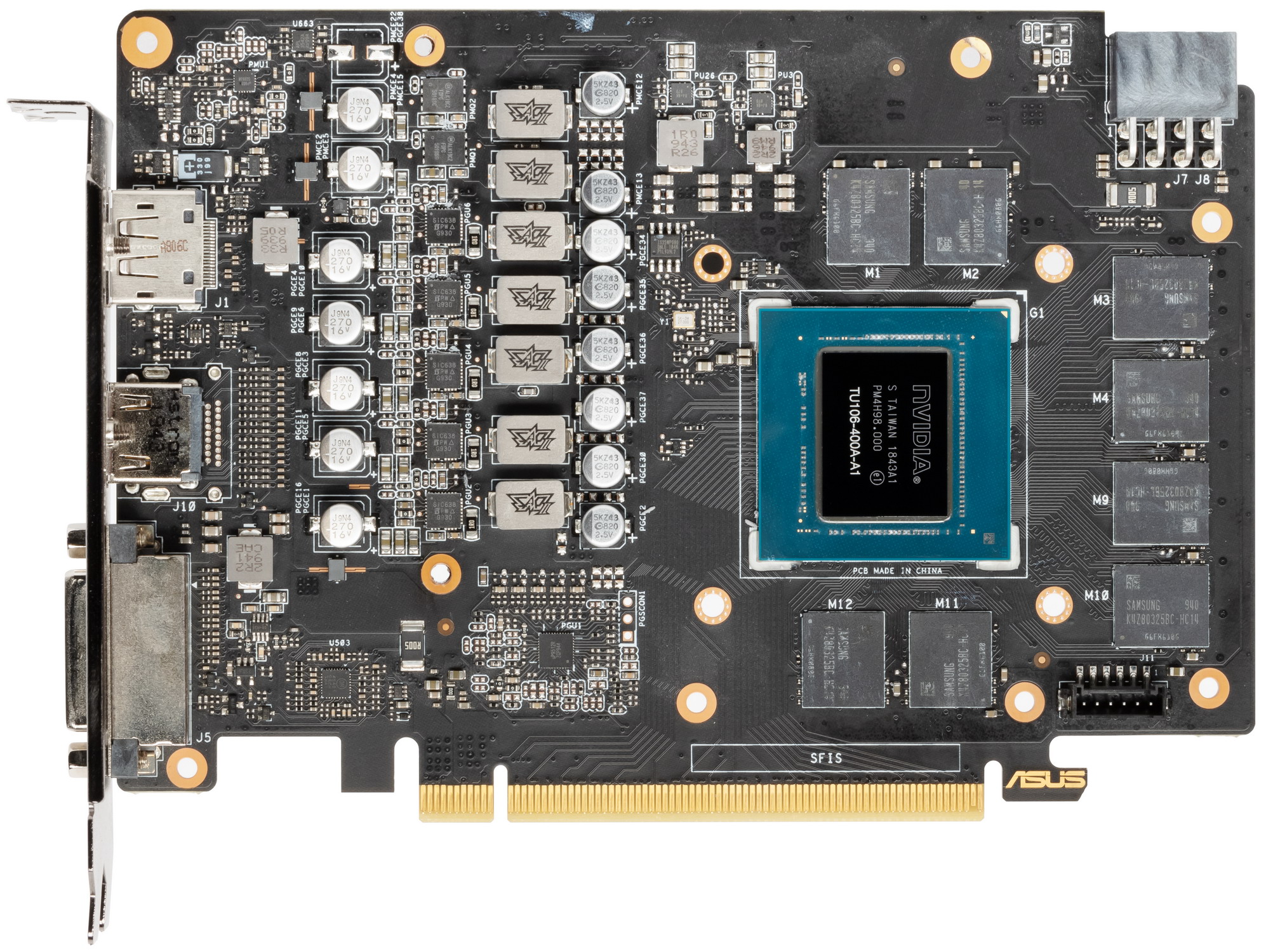

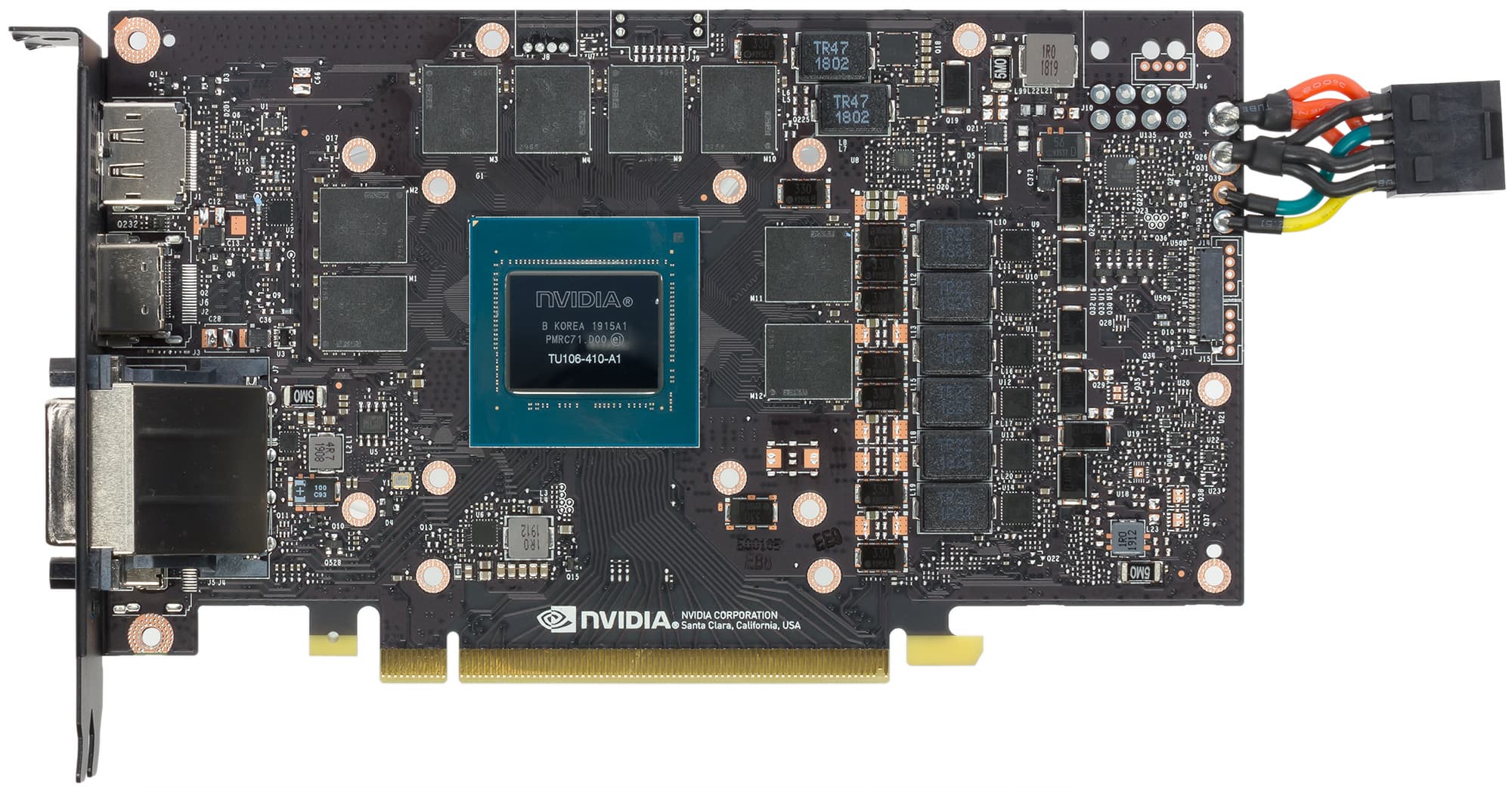

вид спереди

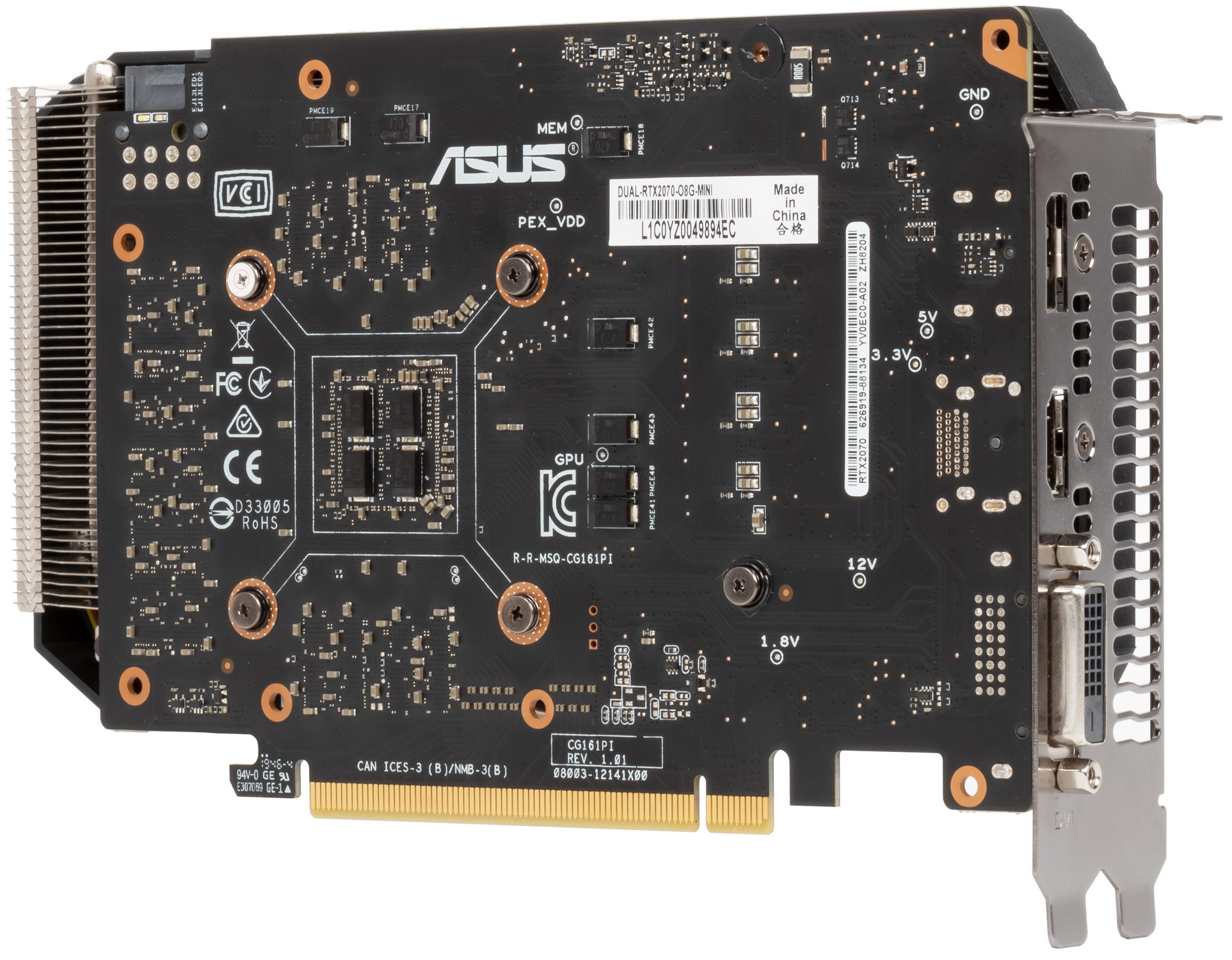

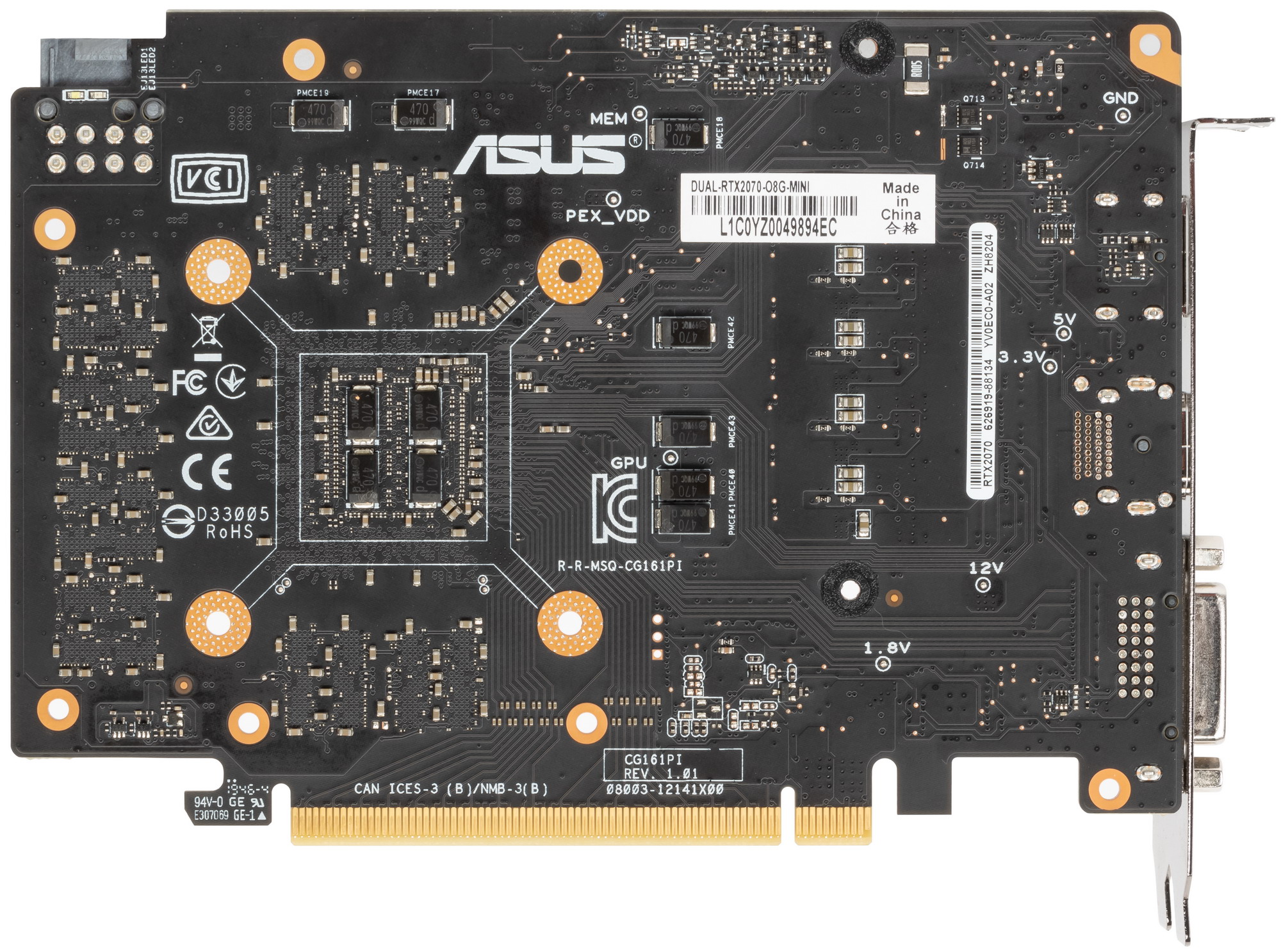

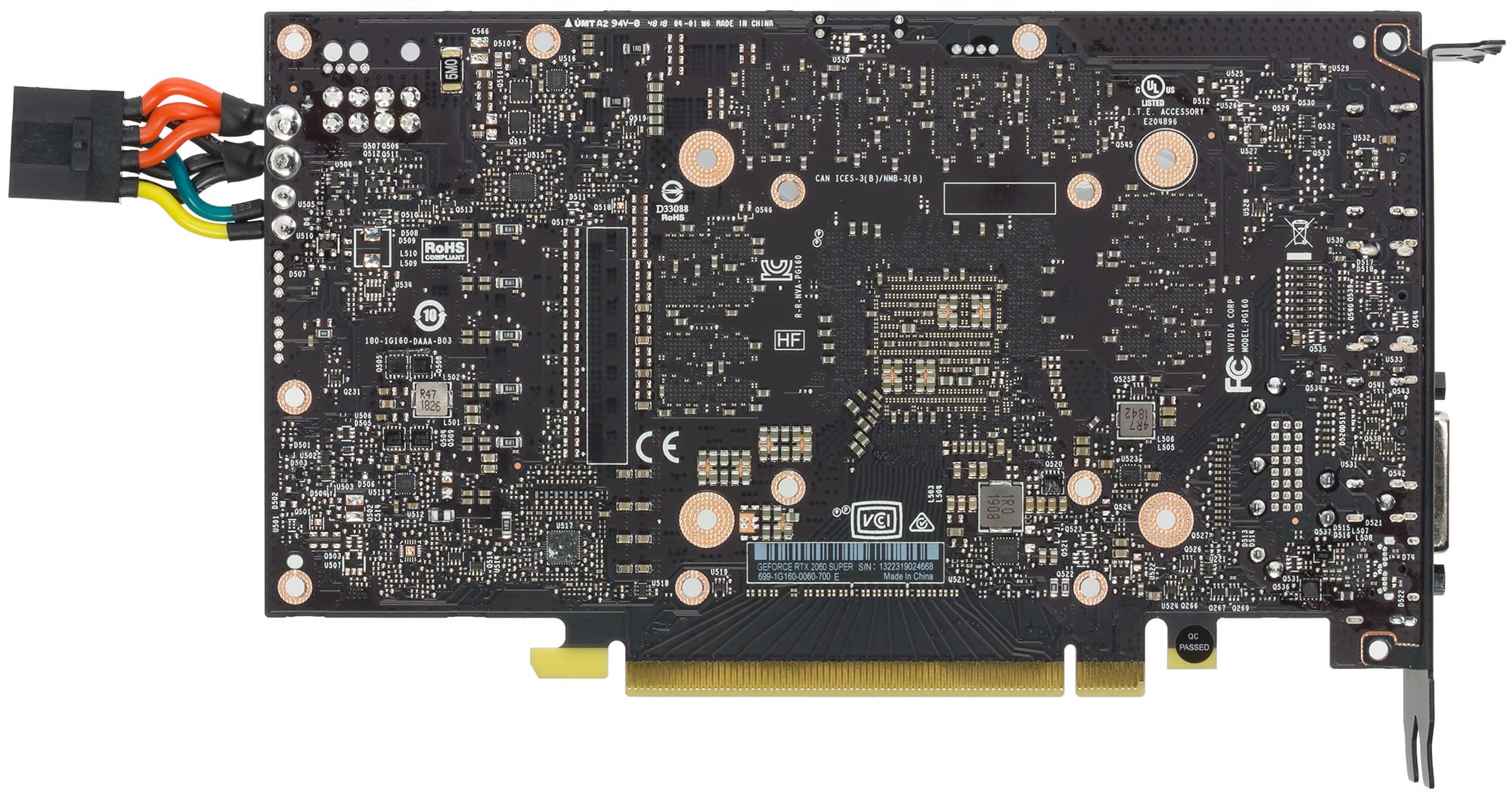

вид сзади

Мы сравниваем карту Asus с референс-картой RTX 2060 Super, а не с RTX 2070 по простой причине: последнюю компания Nvidia нам не предоставила. Тем не менее, характеристики у RTX 2070 и RTX 2060 Super схожи, и обе карты основаны на TU106.

Модель Asus выпущена в компактном форм-факторе для небольших корпусов (в частности, для Intel NUC 9-й серии), это накладывает свой отпечаток и выражается в существенном редизайне PCB. В общем-то, и референс-карта RTX 2060 Super не отличается большими размерами, но у Asus получилась просто «крохотулька», имеющая в качестве ядра весьма производительный и прилично потребляющий GPU.

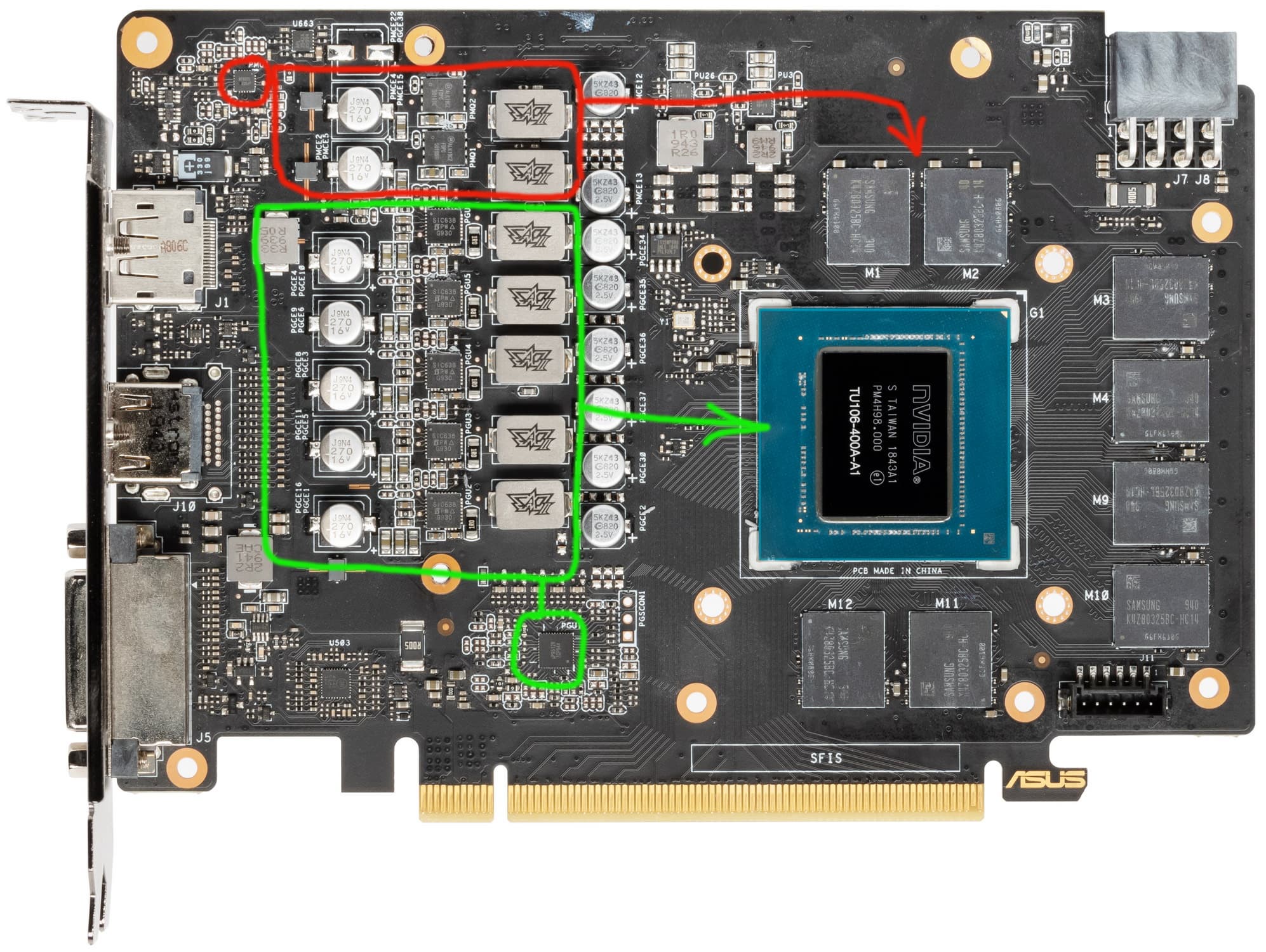

Система питания у Asus состоит из 5 фаз для GPU и 2 фаз для микросхем памяти. Референс-карта RTX 2060 Super использует схему 6+2.

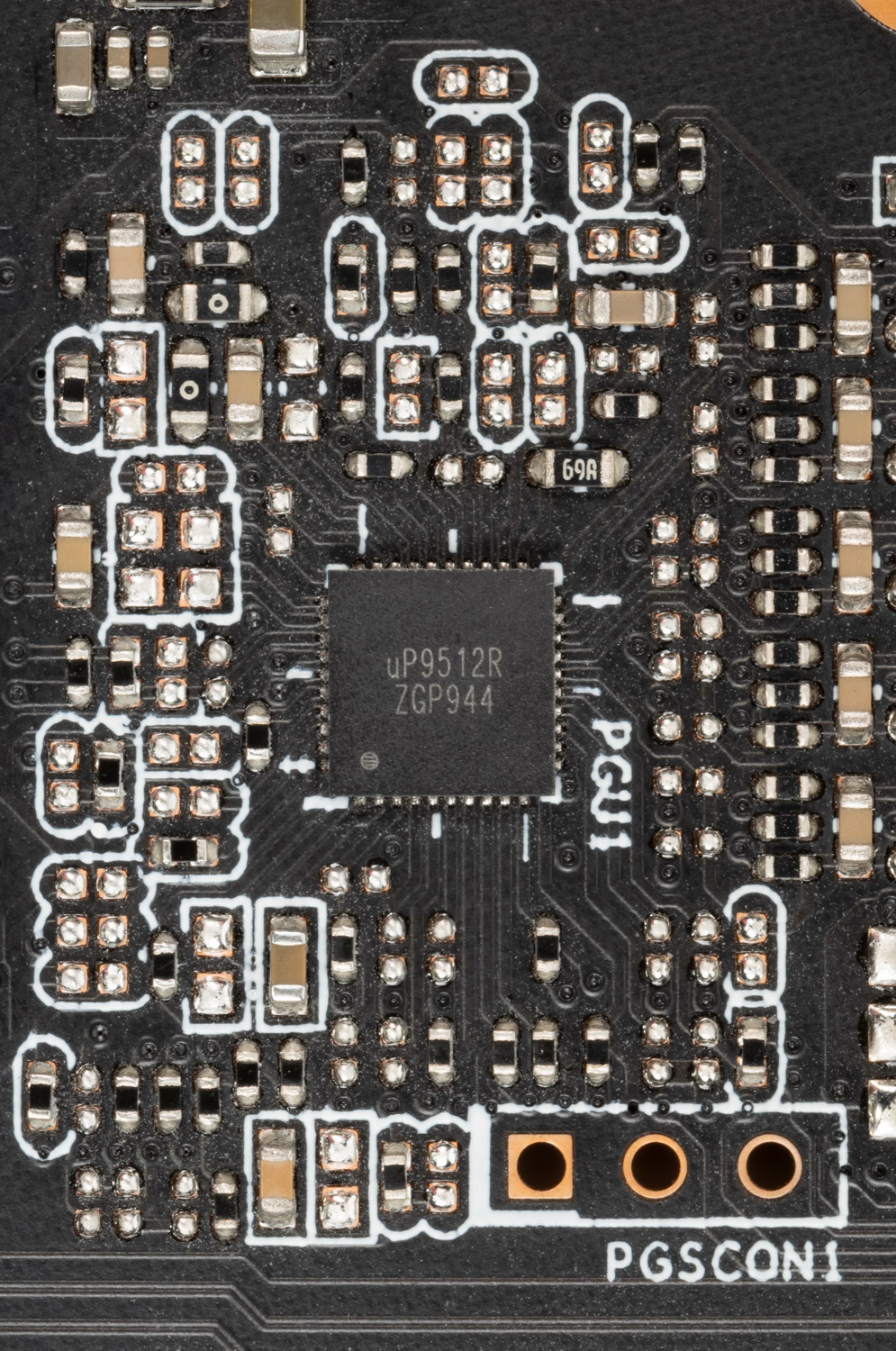

Схема питания ядра управляется ШИМ-контроллером uP9512R (uPI Semiconductor).

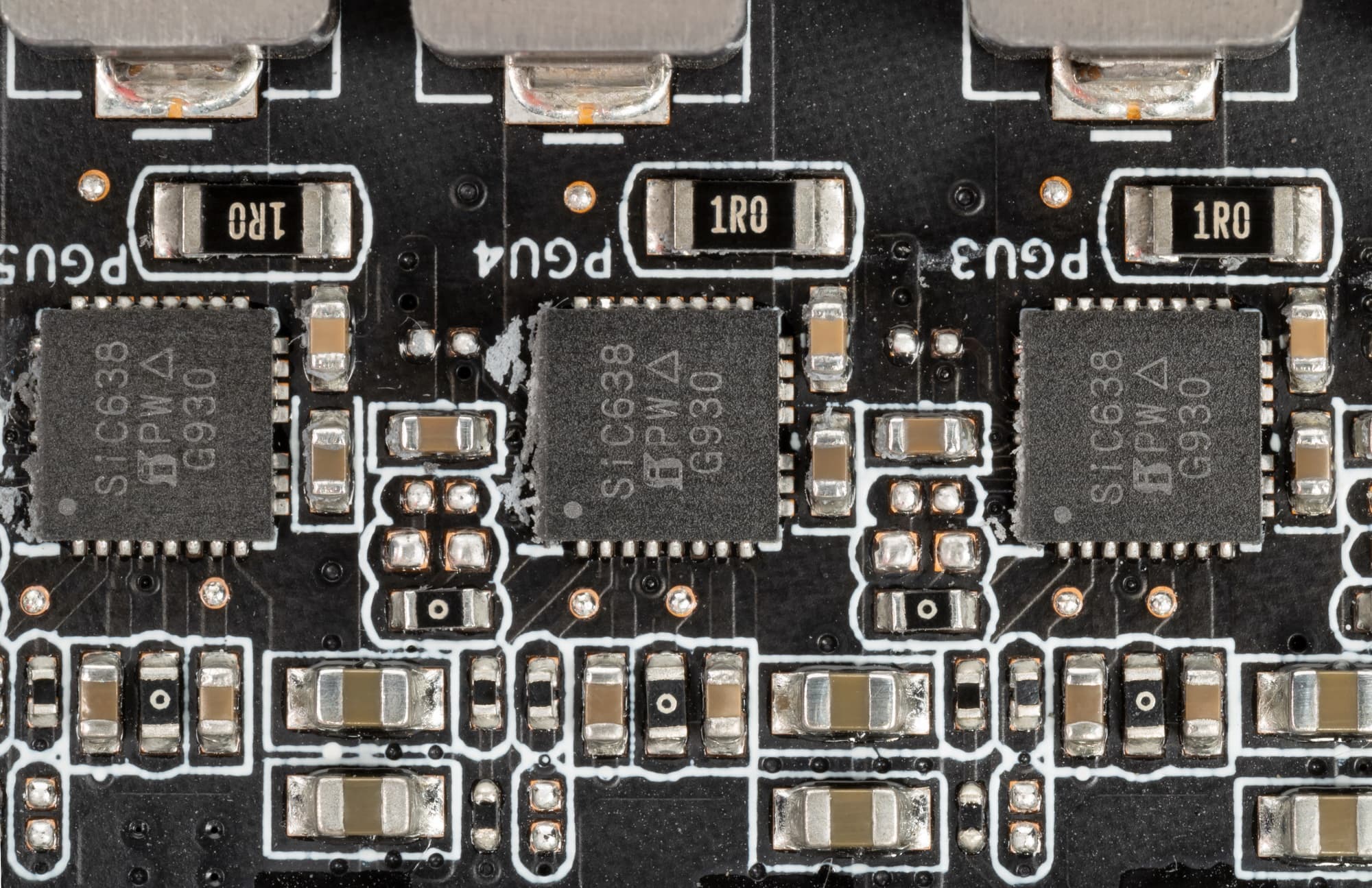

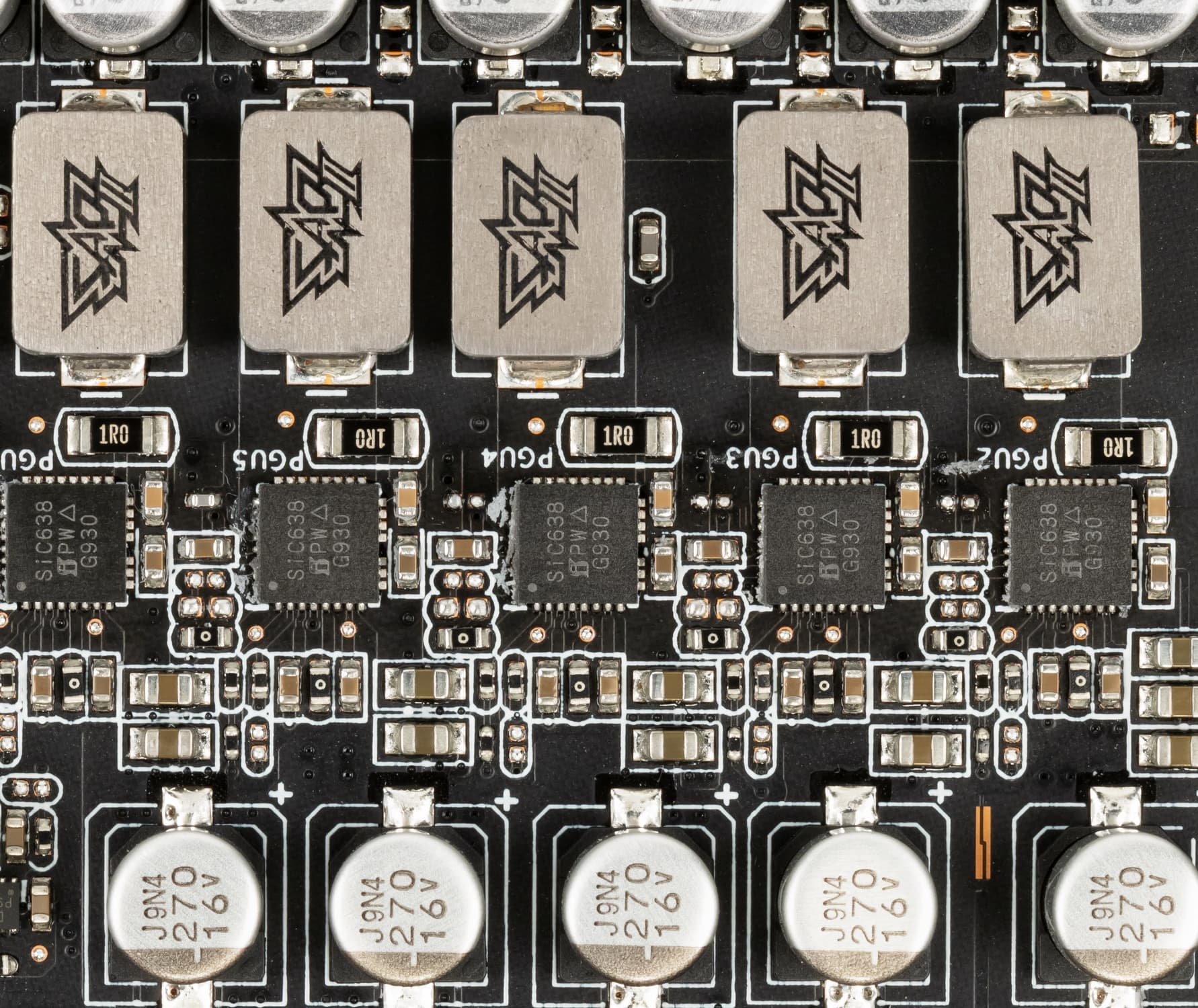

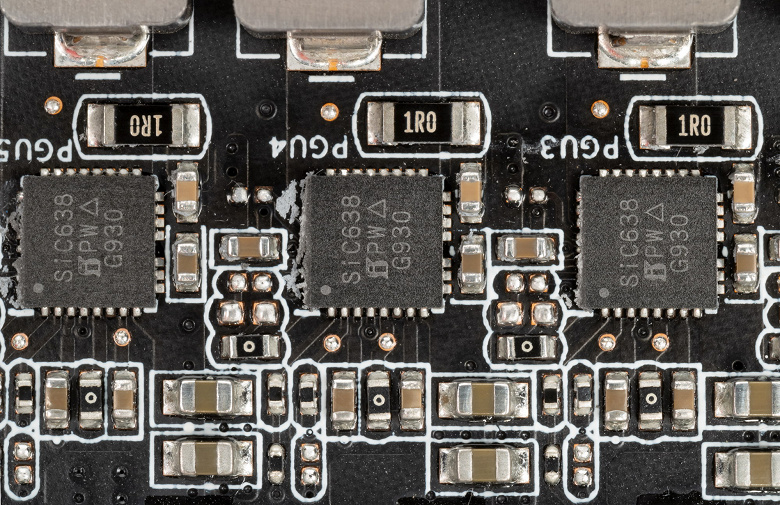

В результате имеем 5 сборок типа DrMOS — Vishay MOSFET SIC638, каждая из которых рассчитана максимум на 50 А. Традиционно для Asus, система питания исполнена по технологии Super Alloy Power II, в ней использованы современные твердотельные конденсаторы.

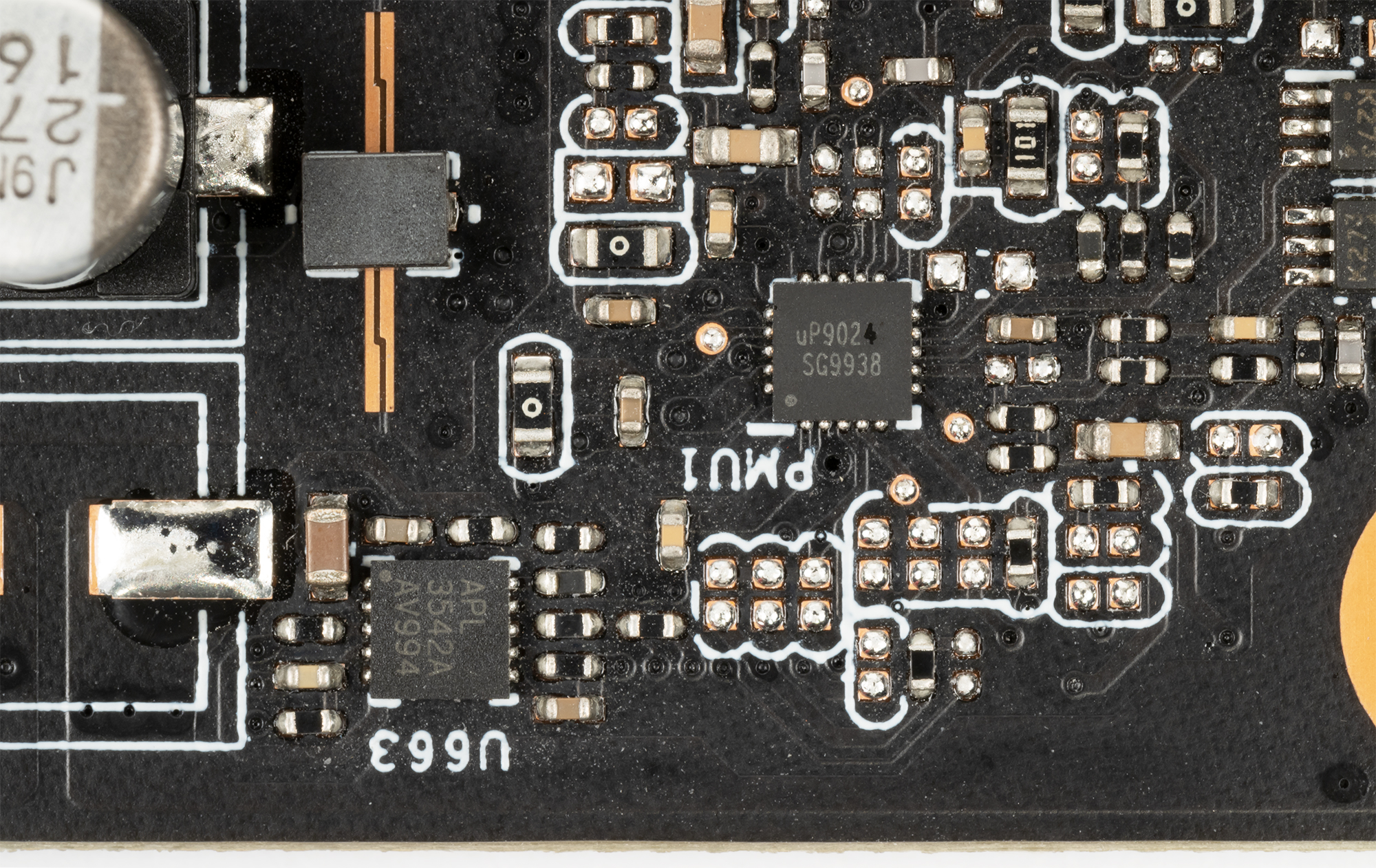

Также на лицевой стороне имеется другой ШИМ-контроллер, uP9024,

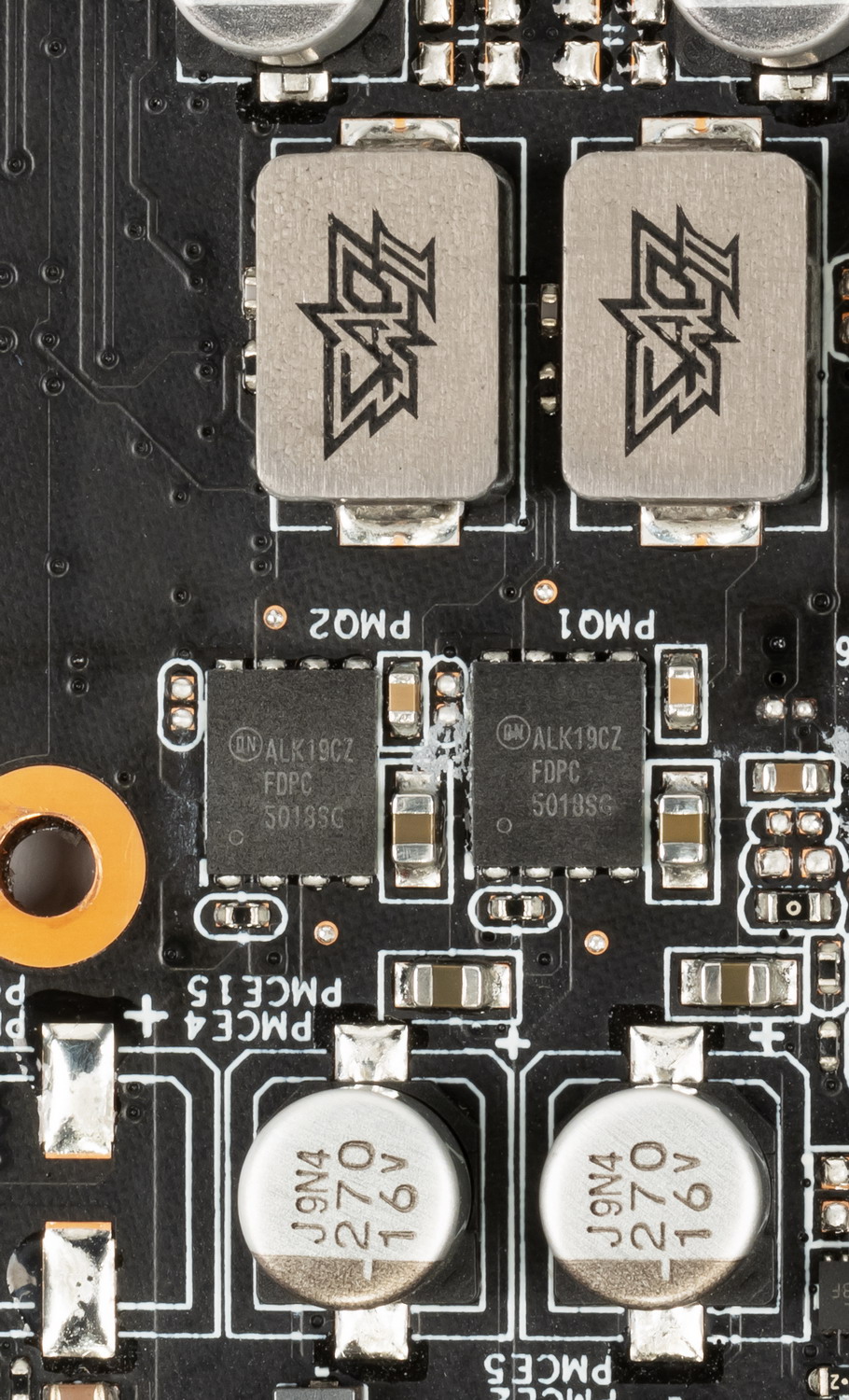

который управляет 2-фазной схемой питания микросхем памяти, содержащей две сборки DrMOS на основе FDPC5018SG MOSFET (On Semiconductor).

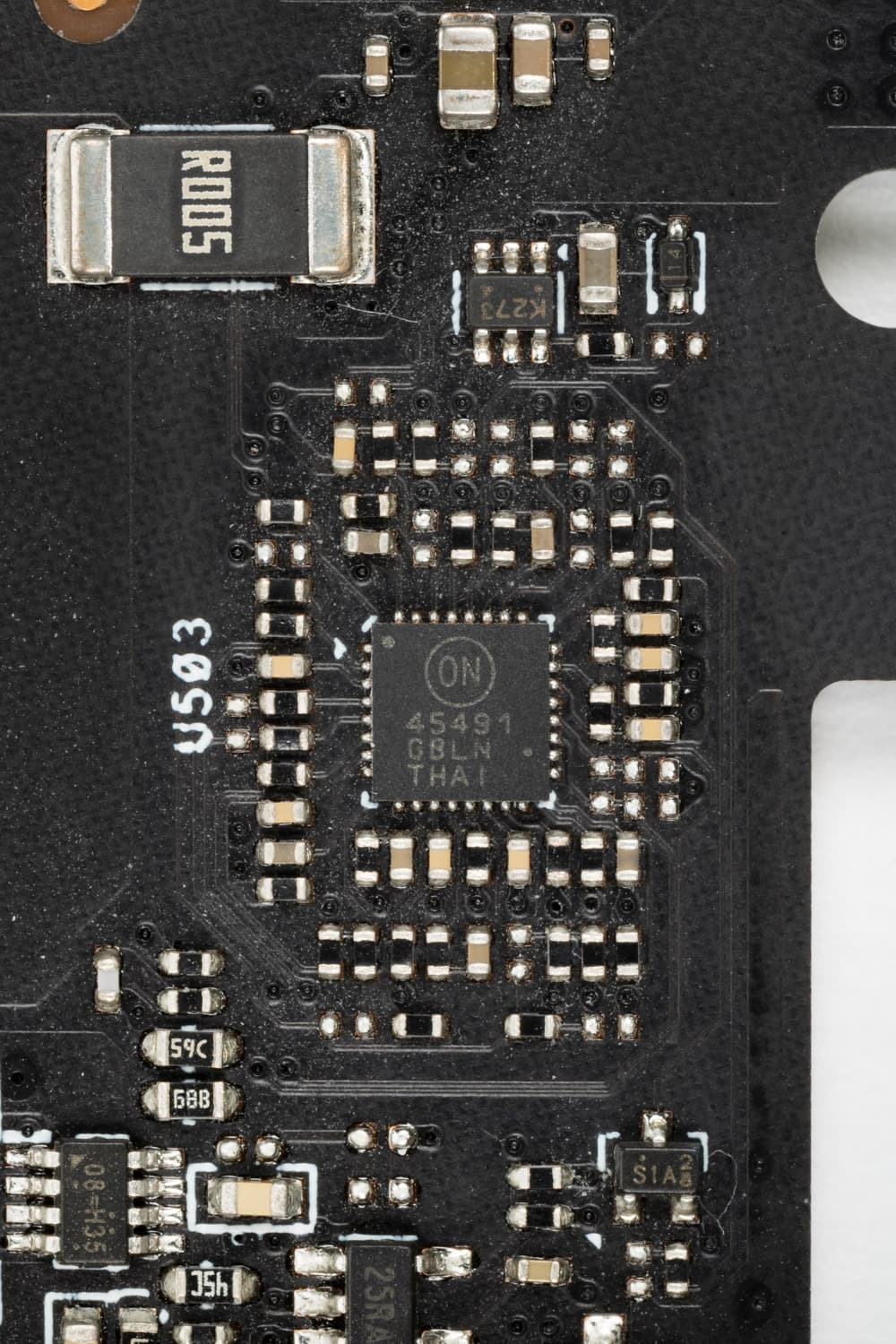

Мониторинг состояния осуществляет контроллер NCP46491 производства компании On Semiconductor.

Штатные частоты памяти у карты Asus равны референсным значениям для RTX 2070, а частота работы ядра в режиме OC Mode немного выше, чем у референс-варианта, но при этом в целом почти равна частоте работы ядра у карты Founders Edition. В целом это дает примерно +5% производительности к тому, что может выдать референс-карта. Режим Gaming Mode (выбранный по умолчанию) полностью соответствует референсным значениям.

У карты Asus урезанный набор видеовыходов: по одному DisplayPort, DVI и HDMI. Питание подается через один разъем (8-контактный).

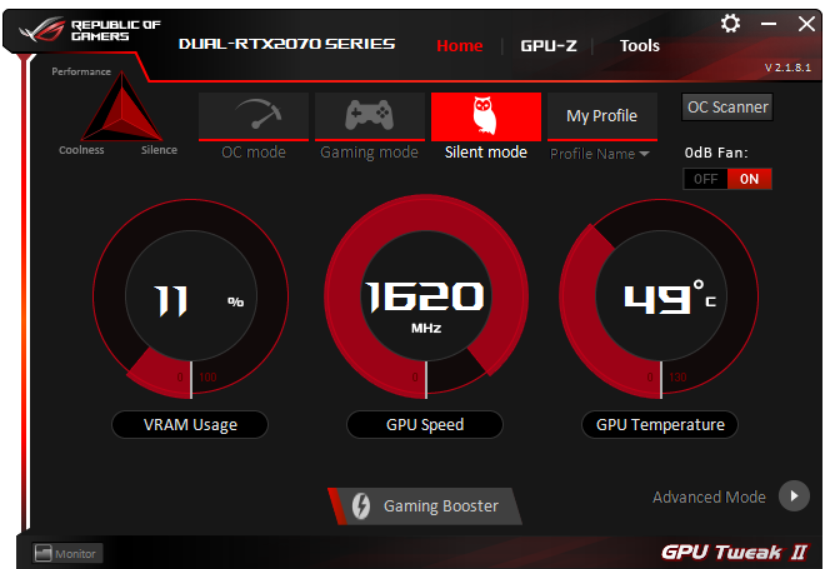

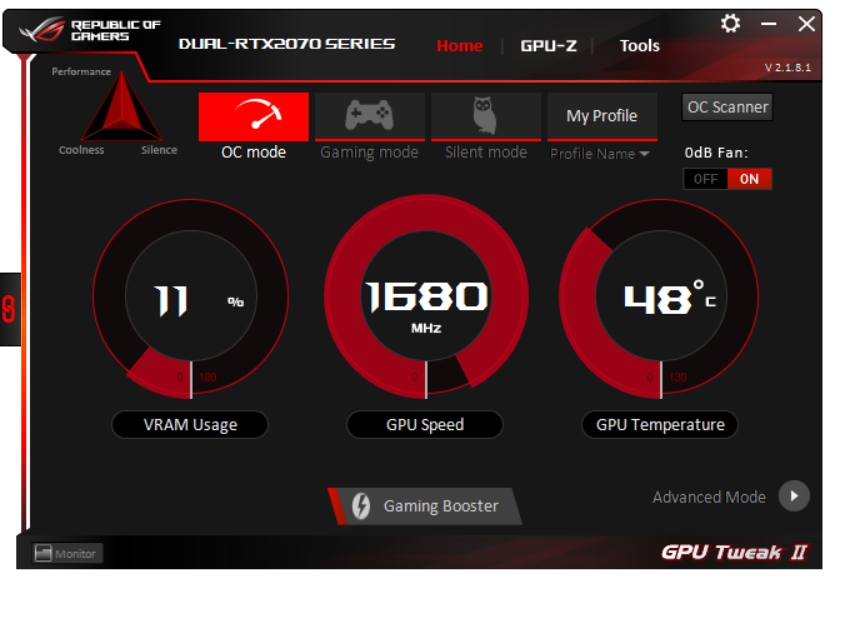

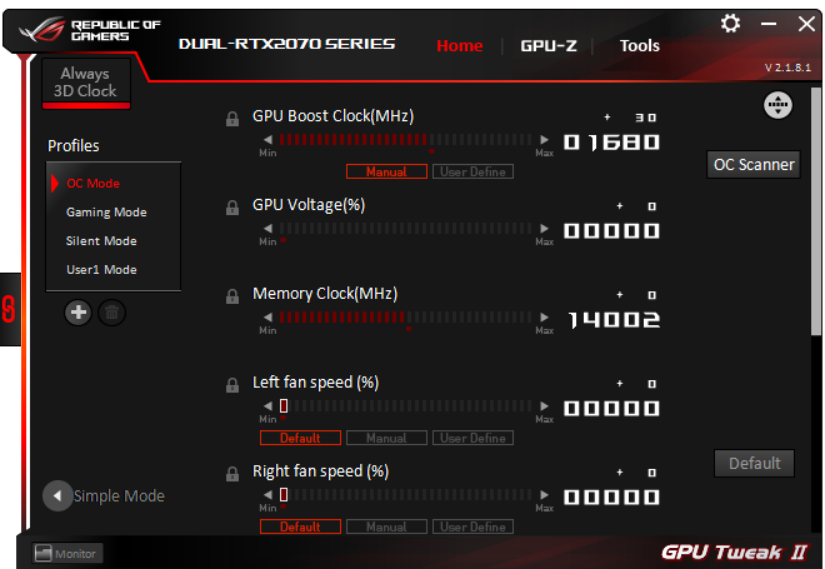

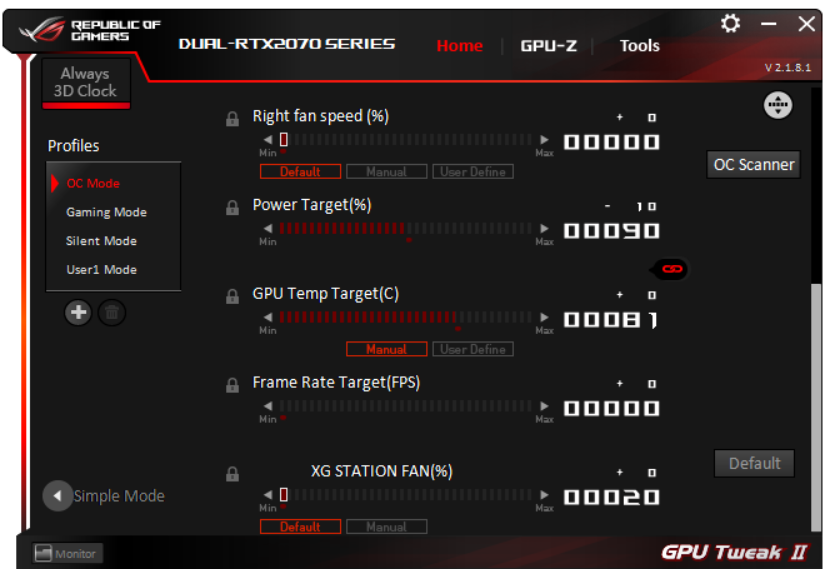

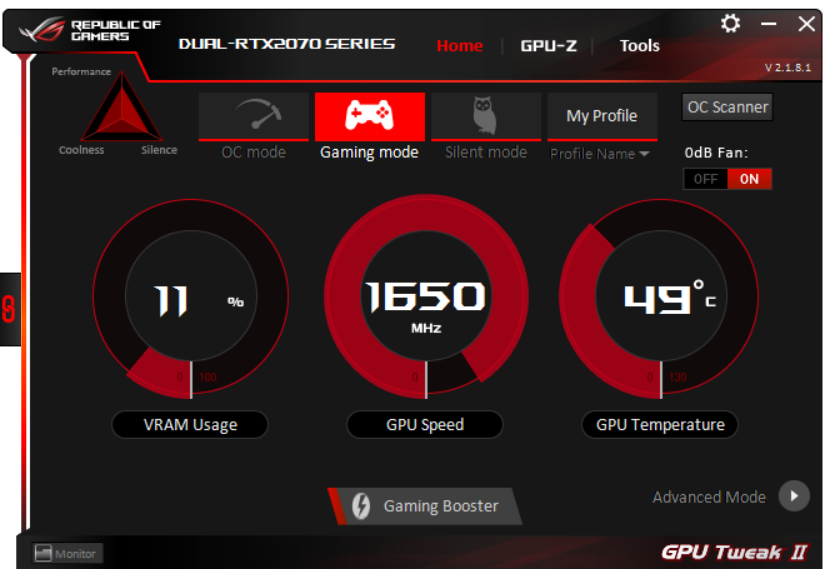

Управление работой карты обеспечивается с помощью фирменной утилиты Asus GPU Tweak II.

Я попробовал вручную разогнать видеокарту, подняв частоту ядра до 2050 МГц, а памяти — до 15000 МГц (подняв TDP на 10%). Однако компания Nvidia на уровне драйверов тщательно следит за параметрами при разгоне (с тем, чтобы карты в разгоне не могли соперничать с более дорогими аналогами), поэтому максимально возможные частоты работы получились не 2050/15000 (как я заказывал), а 2010/14500. Тем не менее, это обеспечило прирост производительности относительно Founders Edition на 4,7%.

Нагрев и охлаждение

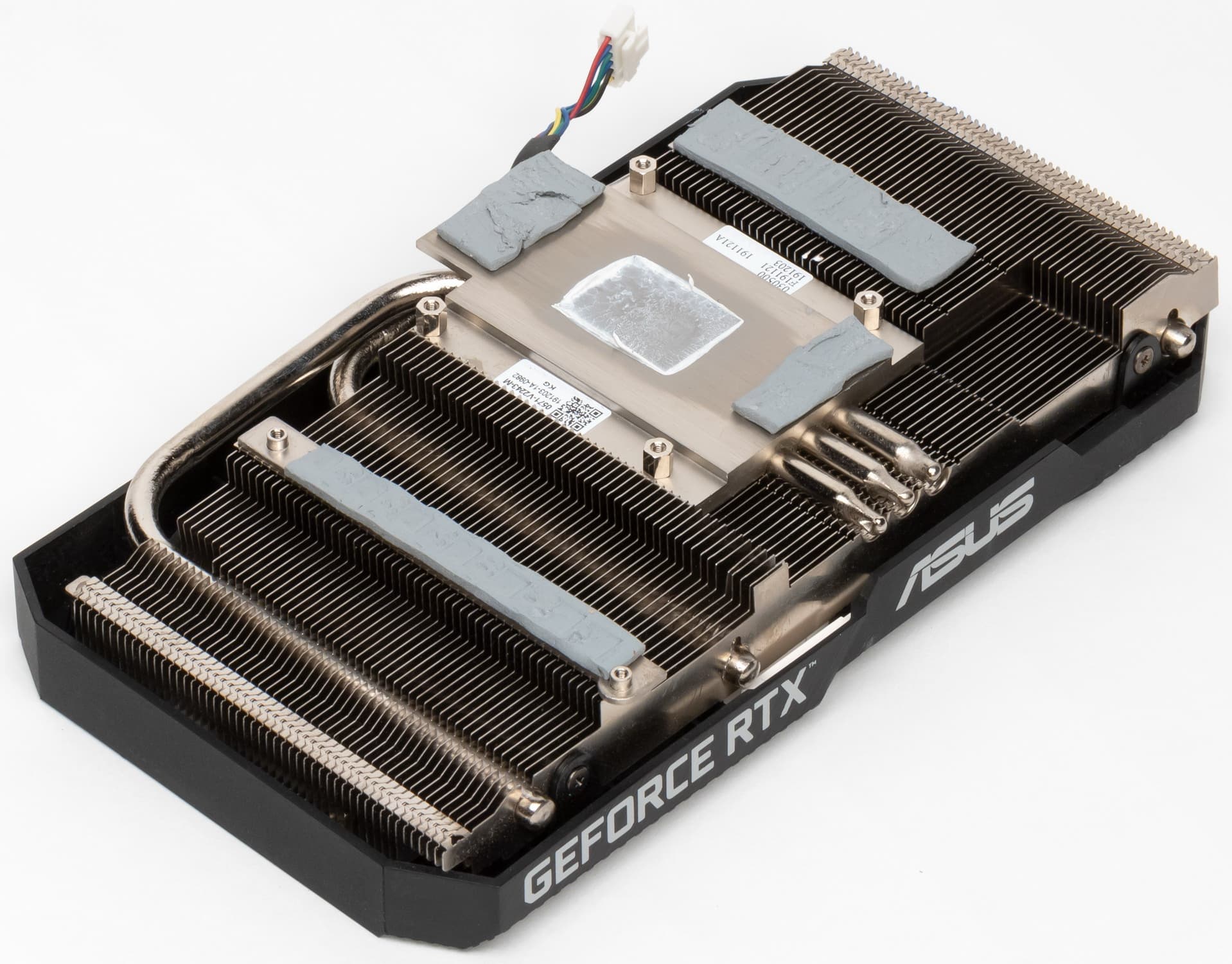

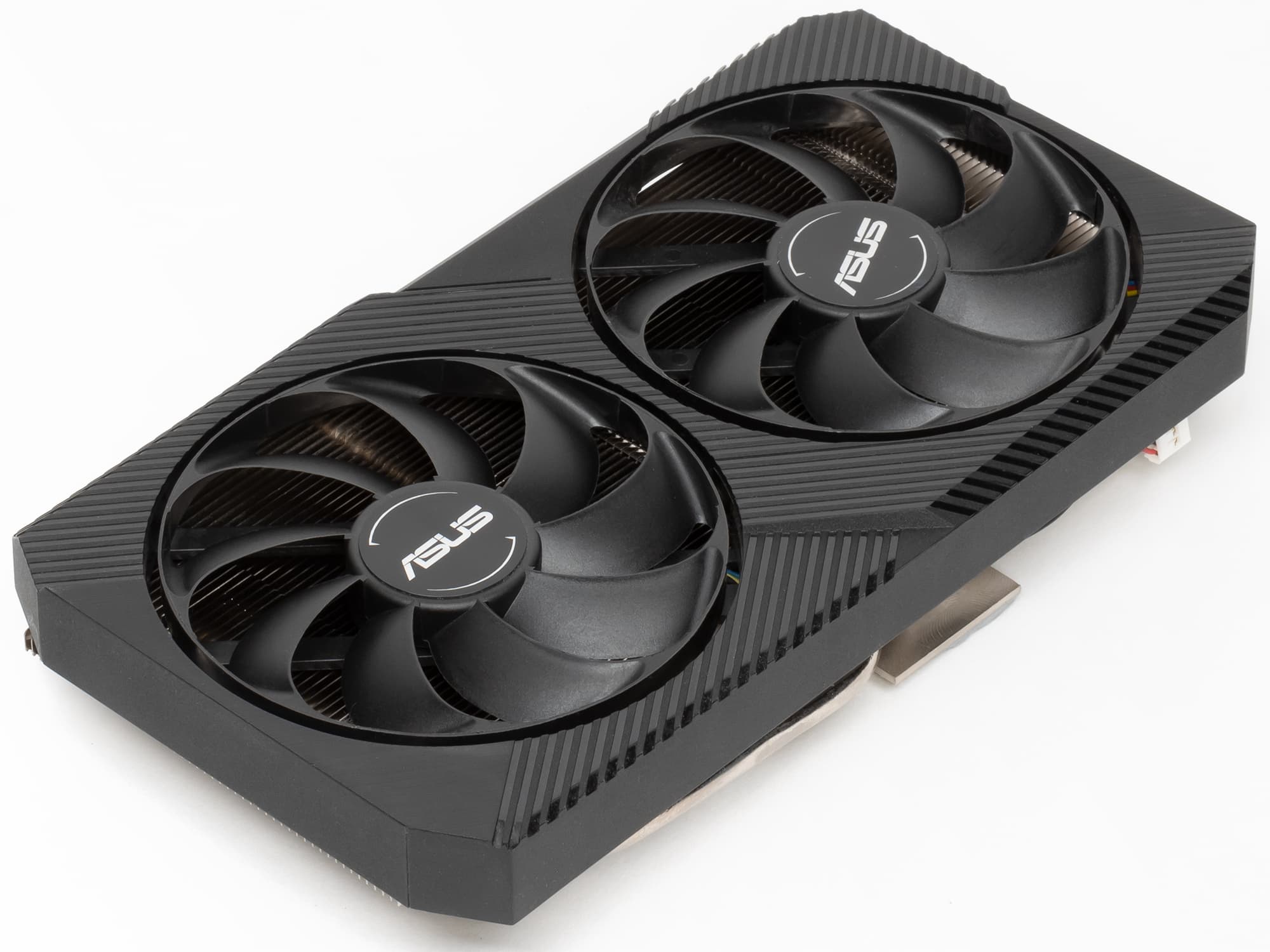

Понятно, что у карты компактных размеров по определению не может быть массивных радиаторов. Основой СО является пластинчатый никелированный радиатор с центральной подошвой, через которую проходят три тепловые трубки, разносящие тепло по ребрам радиатора. Микросхемы памяти и конвертеры питания охлаждаются с помощью дополнительных подошв и термоинтерфейсов.

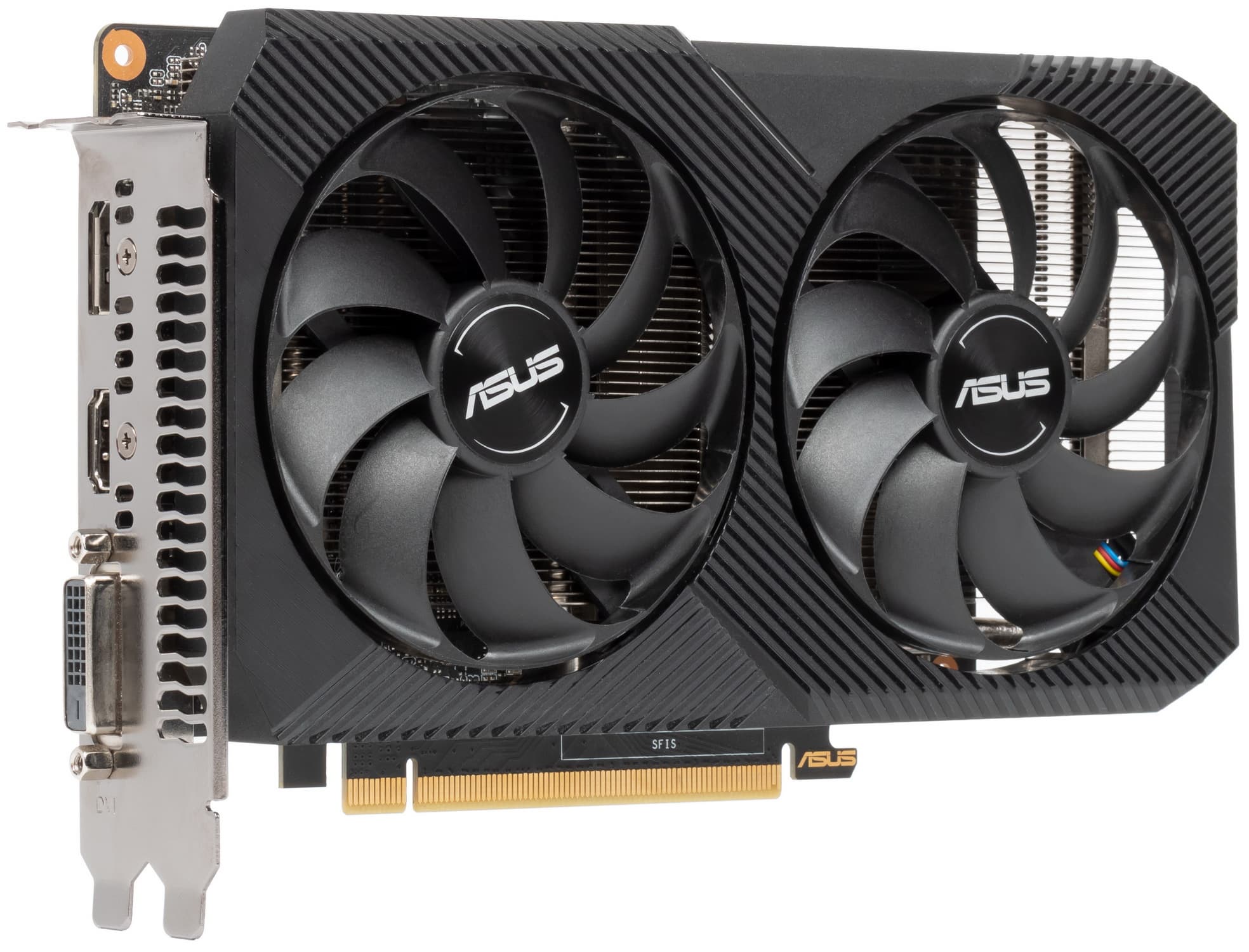

Поверх радиатора установлен кожух с двумя 88-миллиметровыми вентиляторами Axial-tech, как их называет производитель. Особенностью вентиляторов является уменьшенная центральная часть, что повышает поток прокачиваемого ими воздуха, и соединение кольцом кончиков всех лопастей, что повышает надежность этих элементов, а также минимизирует шум от вибраций. Производитель декларирует пылезащищенность вентиляторов.

Кулер останавливает вентиляторы, если температура GPU опускается ниже 55 градусов. Разумеется, СО при этом становится бесшумной. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они по очереди выключаются.

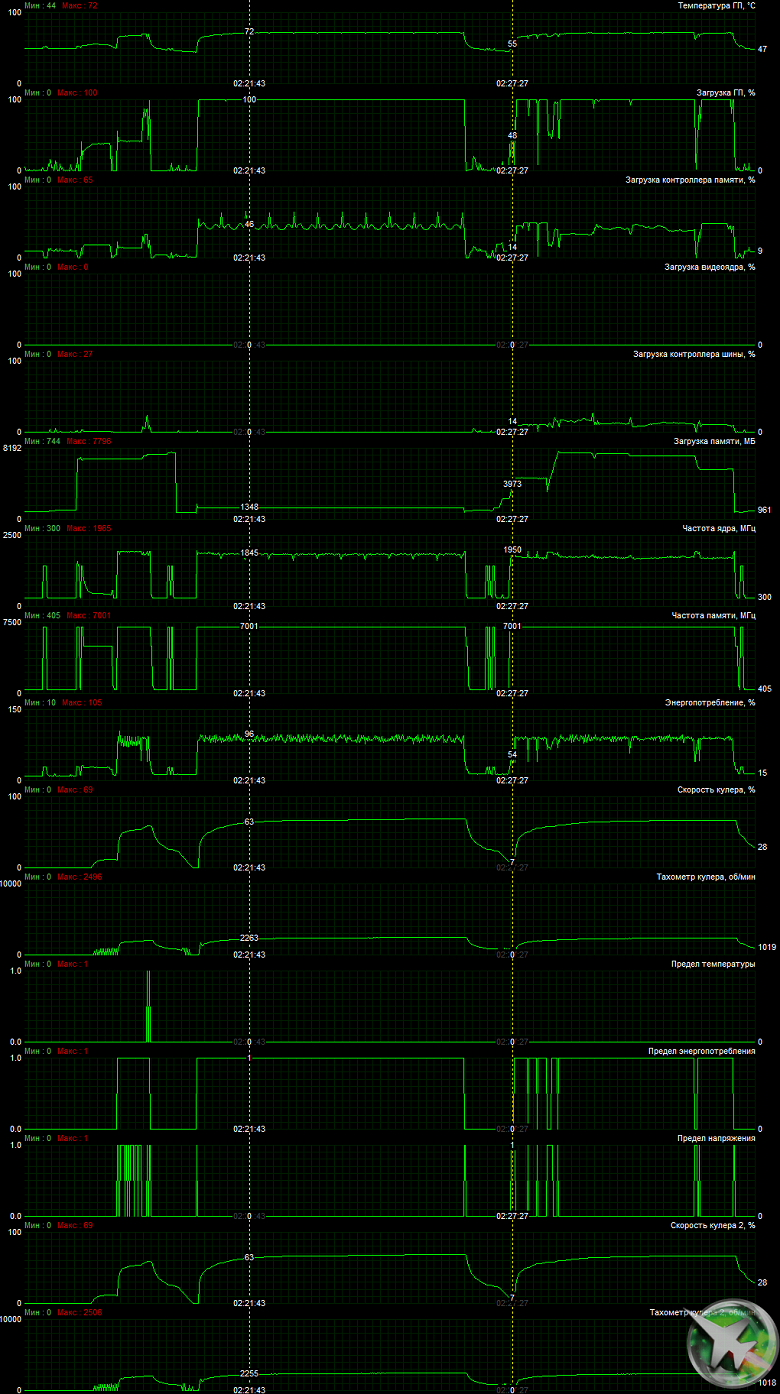

Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):

После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 72 градусов, что для такой компактной модели с весьма мощным GPU очень даже неплохо!

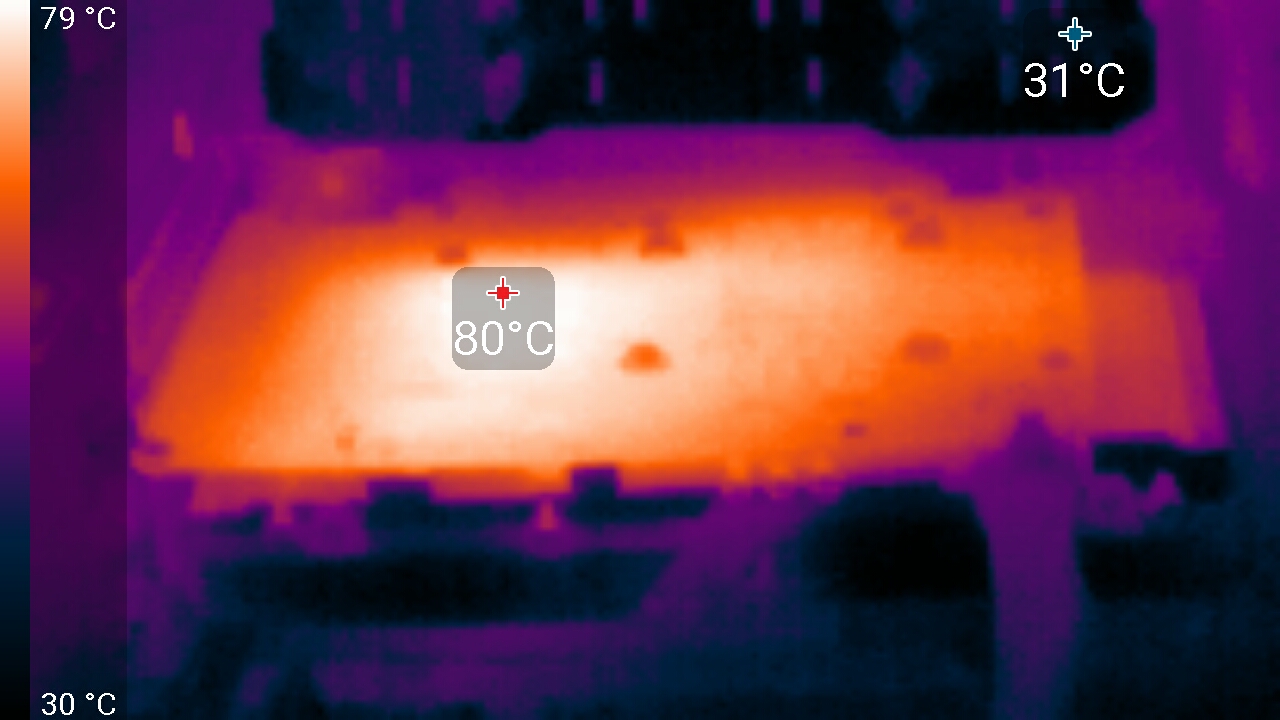

Максимальный нагрев — центральный участок PCB около GPU и силовых преобразователей.

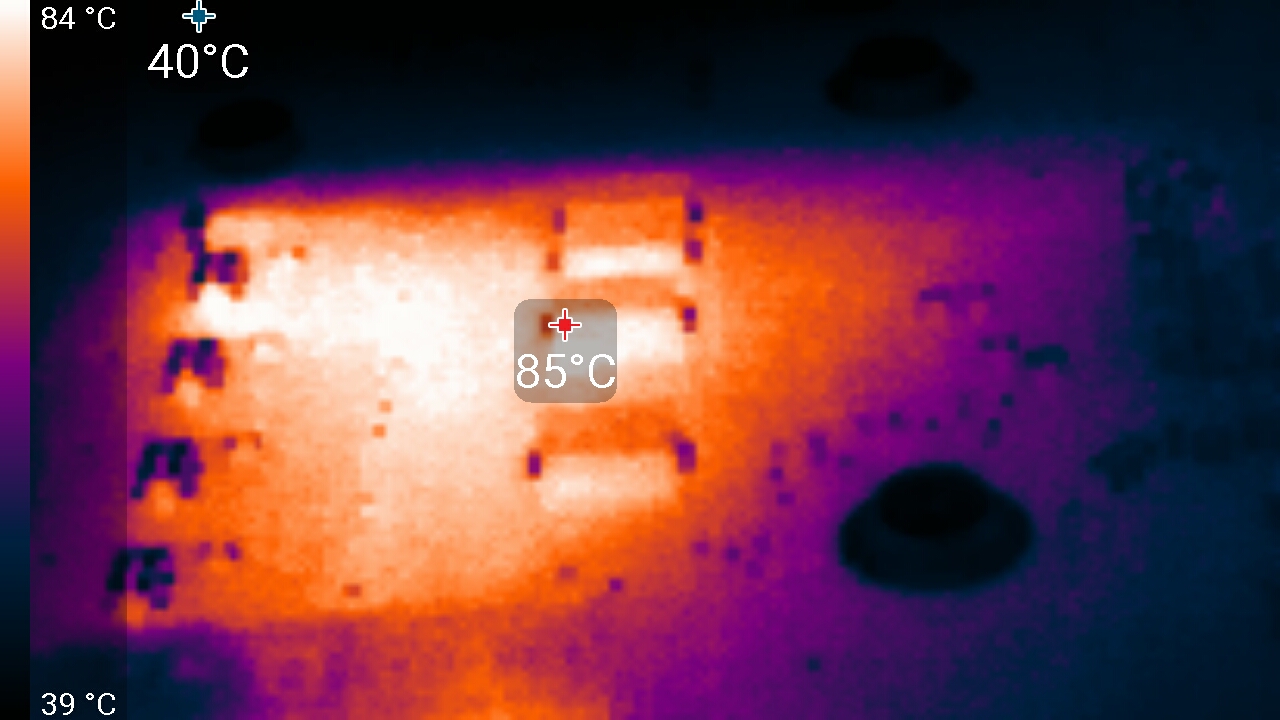

При ручном разгоне максимальный нагрев составил уже 78 °С.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура составляла 46 °C, вентиляторы не вращались, уровень шума был равен фоновому.

При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.

В режиме максимальной нагрузки в 3D температура достигала 72 °C. Вентиляторы при этом раскручивались до 2490 оборотов в минуту, шум вырастал до 36,6 дБА, это реально громко, хотя и терпимо. В ролике ниже слышно, как вырастает и падает шум по мере роста нагрузки в 3D.

Не забываем, что вышеназванной утилитой Tweak II можно вручную настроить работу вентиляторов на меньший шум (нагрев, разумеется, будет выше).

При ручном разгоне нагрев ядра вырастал до 78 °С, вентиляторы повышали обороты до 3057 оборотов в минуту, шум вырастал до 40 дБА.

Подсветка

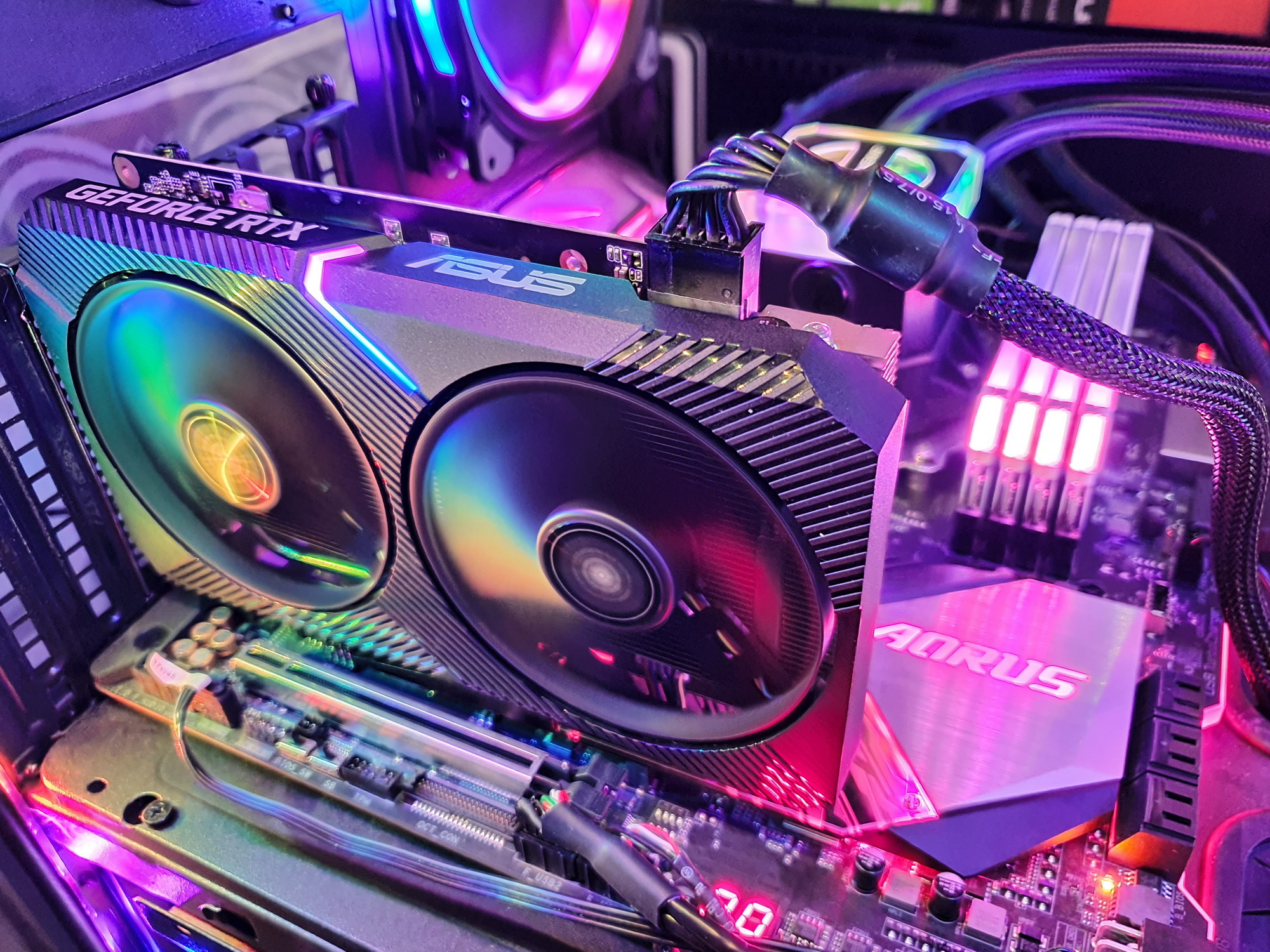

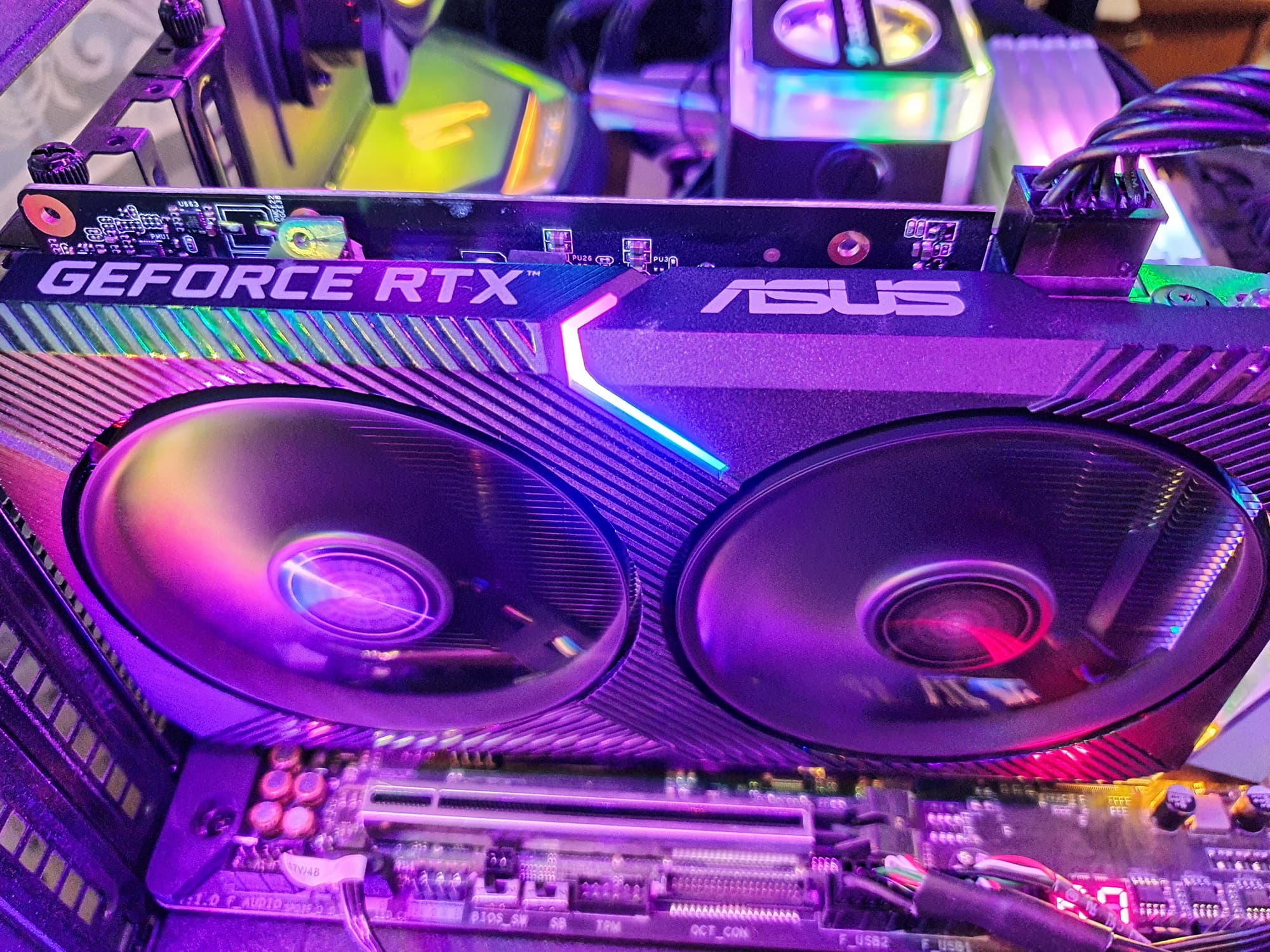

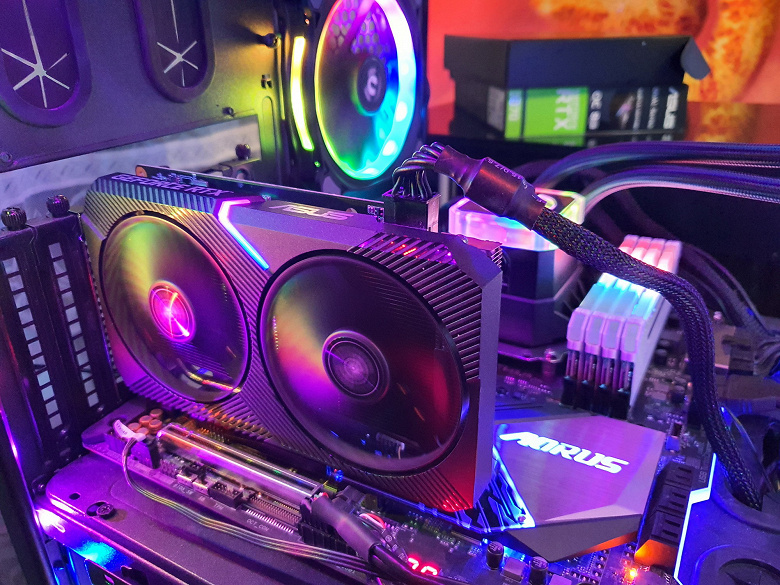

У карты светится изломанная полоска поперек кожуха с вентиляторами. Управления ею нет.

Видеоролик показывает, что даже с такой подсветкой карта может смотреться весьма эффектно.

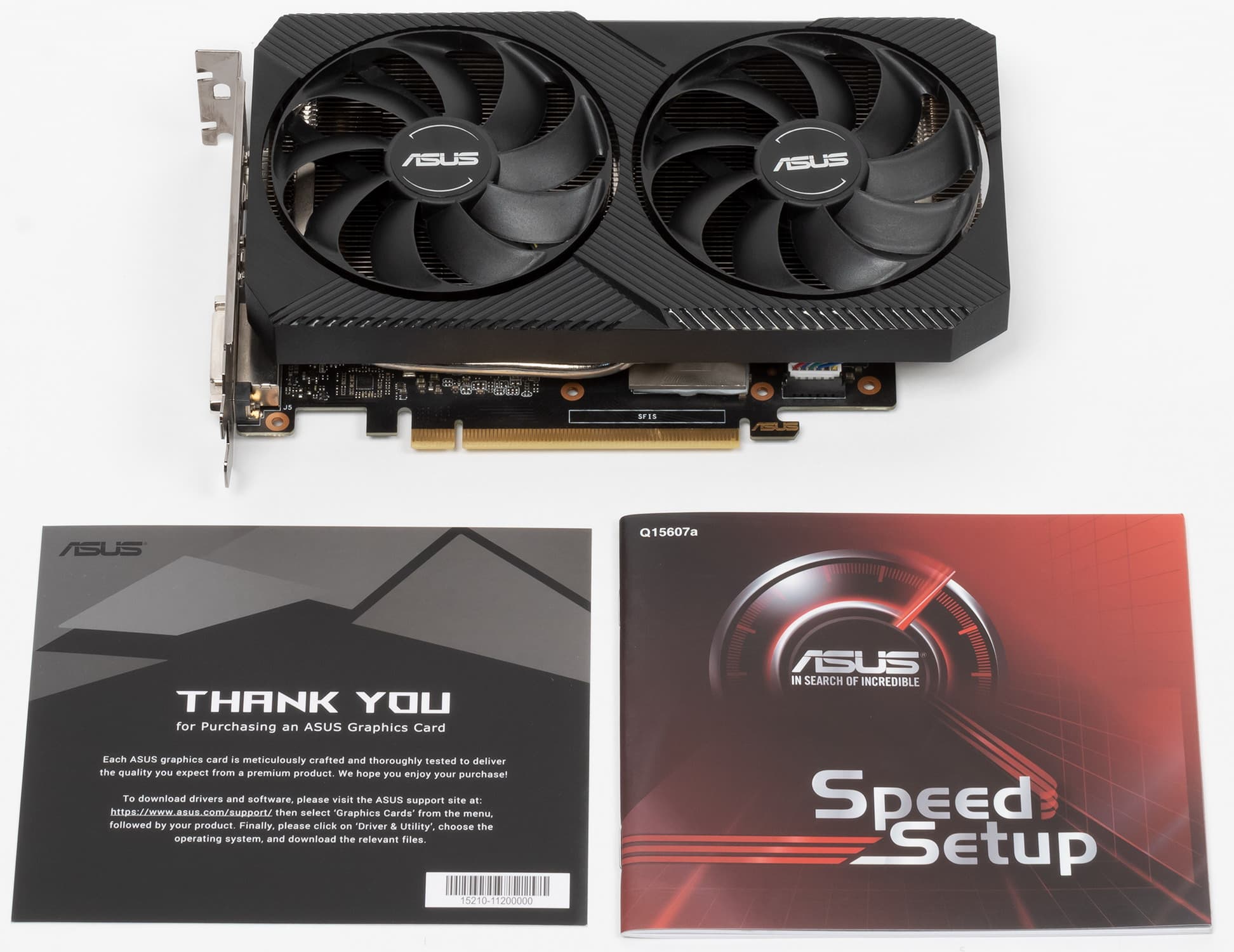

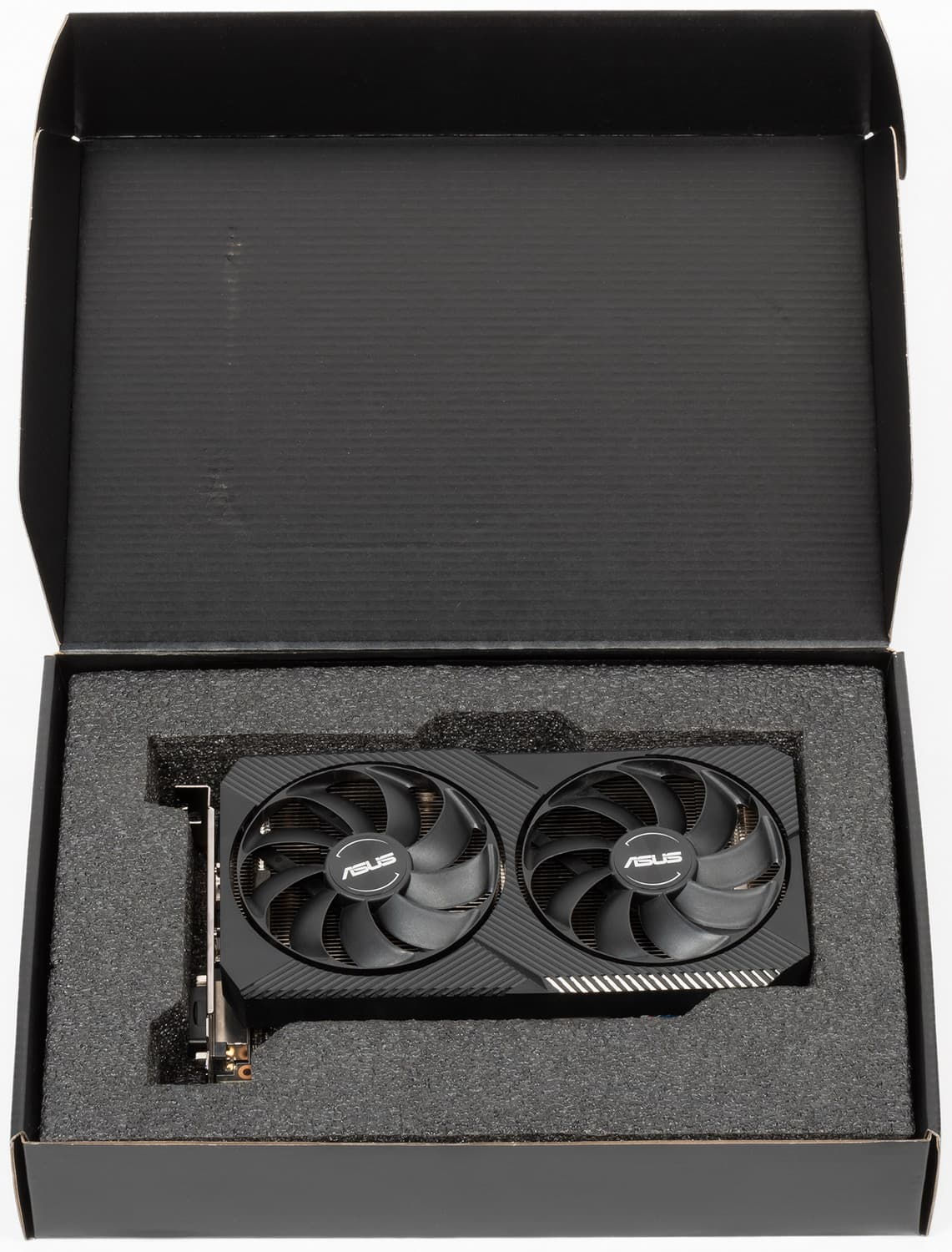

Комплект поставки и упаковка

Базовый комплект поставки должен включать в себя руководство пользователя. Мы видим базовый комплект.

Результаты тестирования

Список инструментов тестирования

Во всех играх использовалось максимальное качество графики в настройках.

• Gears 5 (Xbox Game Studios/The Coalition)
• Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)
• Devil May Cry 5 (Capcom/Capcom)
• Red Dead Redemption 2 (Rockstar)
• Star Wars Jedi: Fallen Order (Electronic Arts/Respawn Entertainment)
• Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен
• Metro Exodus (4A Games/Deep Silver/Epic Games)
• Resident Evil 3 (Capcom/Capcom)

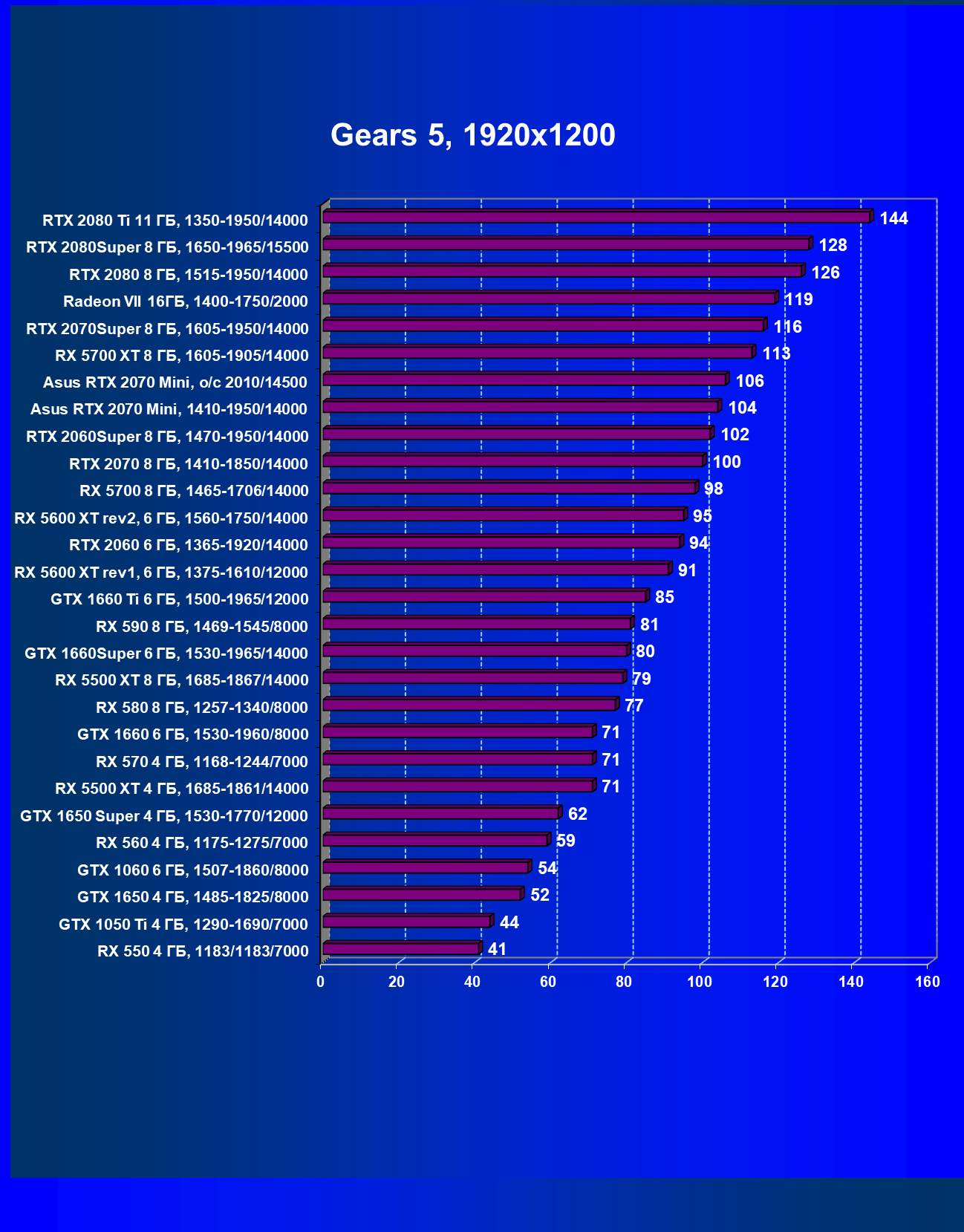

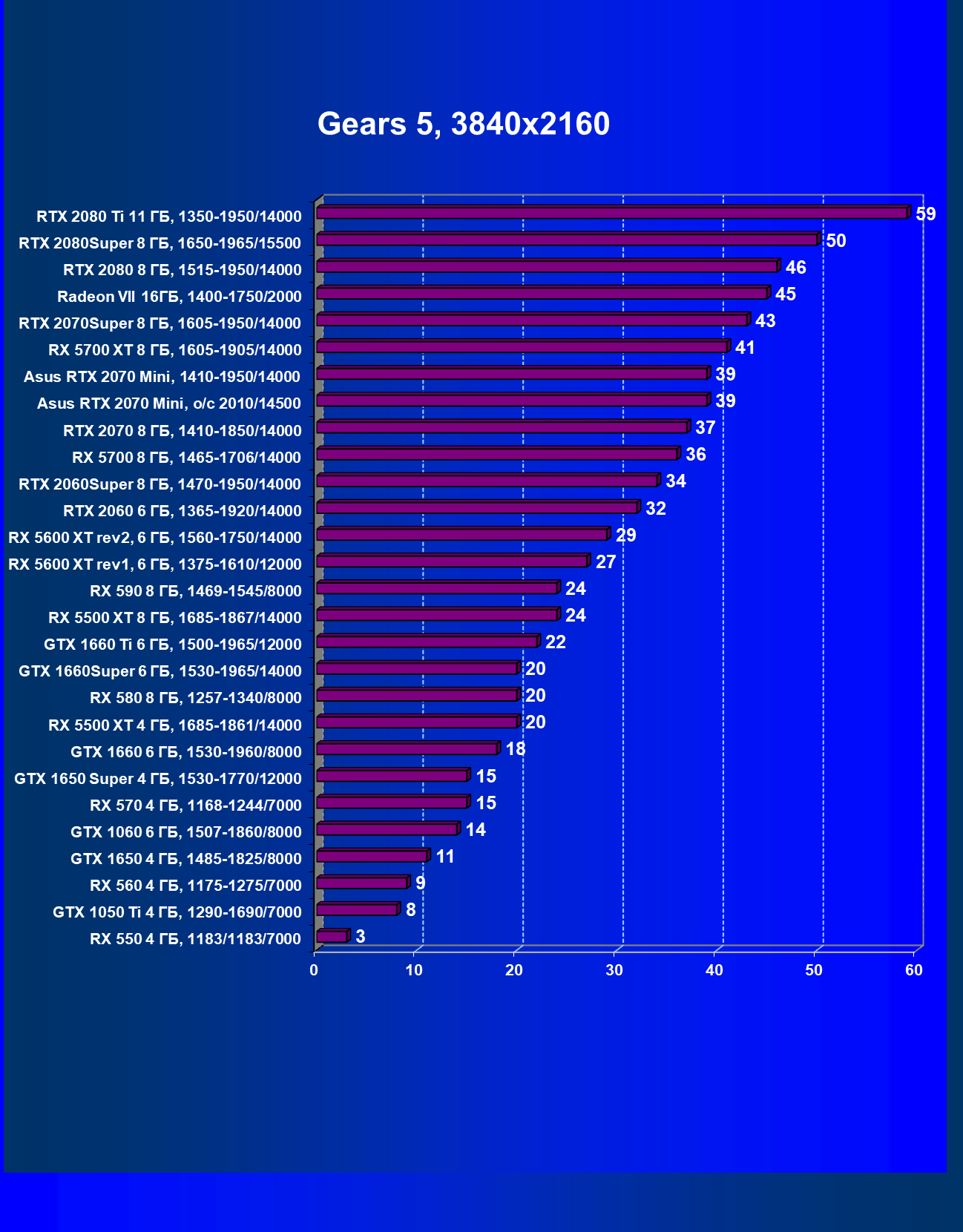

Gears 5

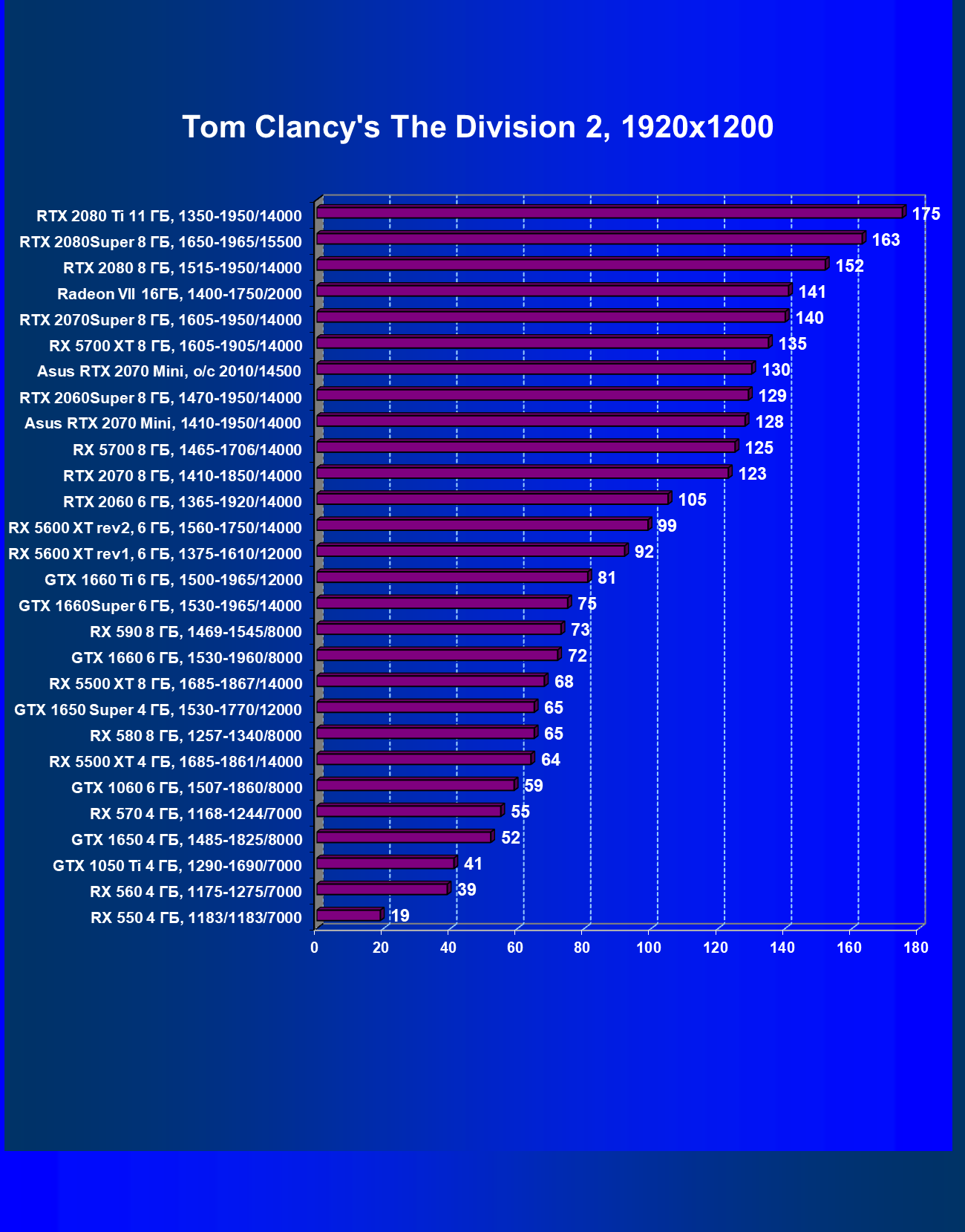

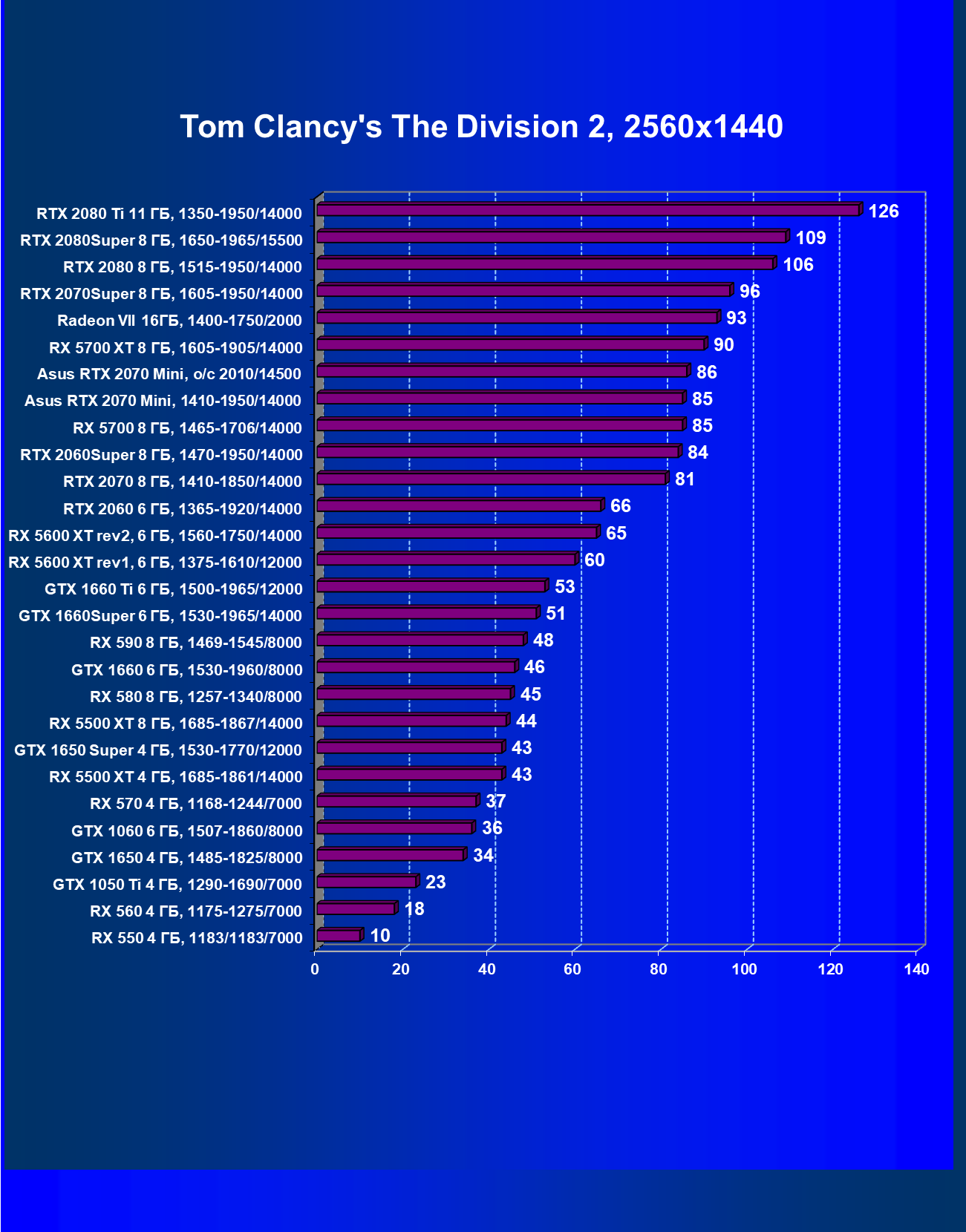

Tom Clancy’s The Division 2

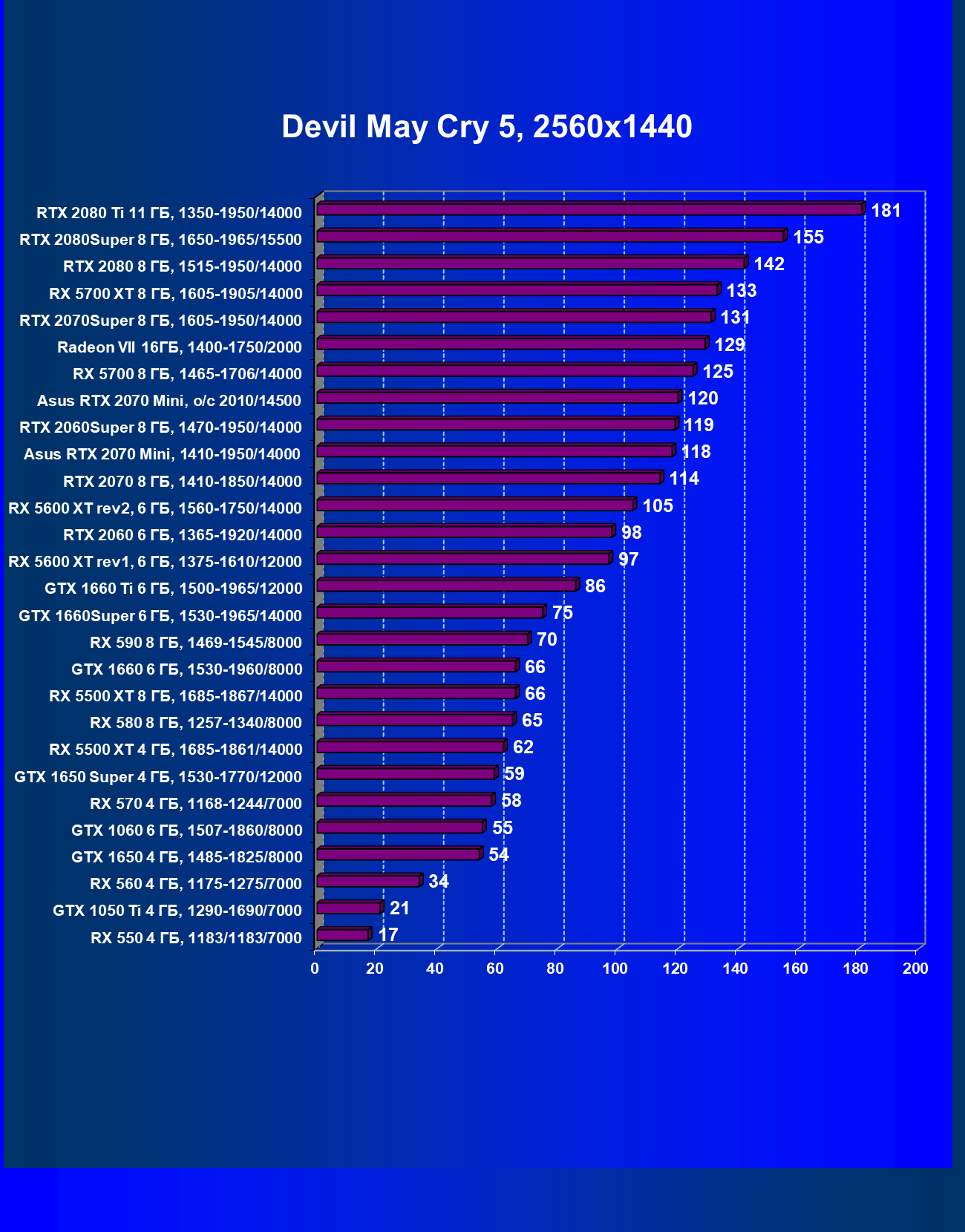

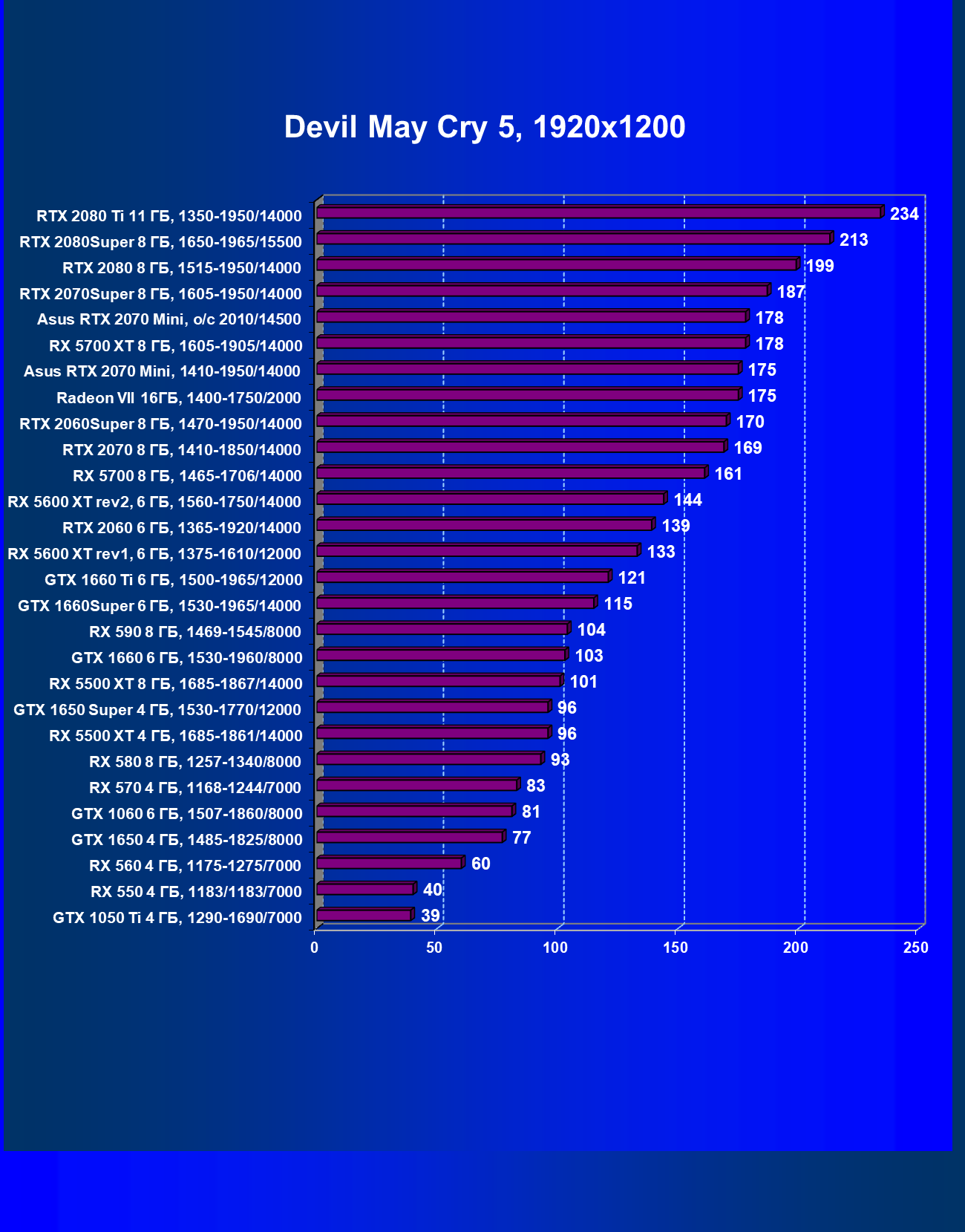

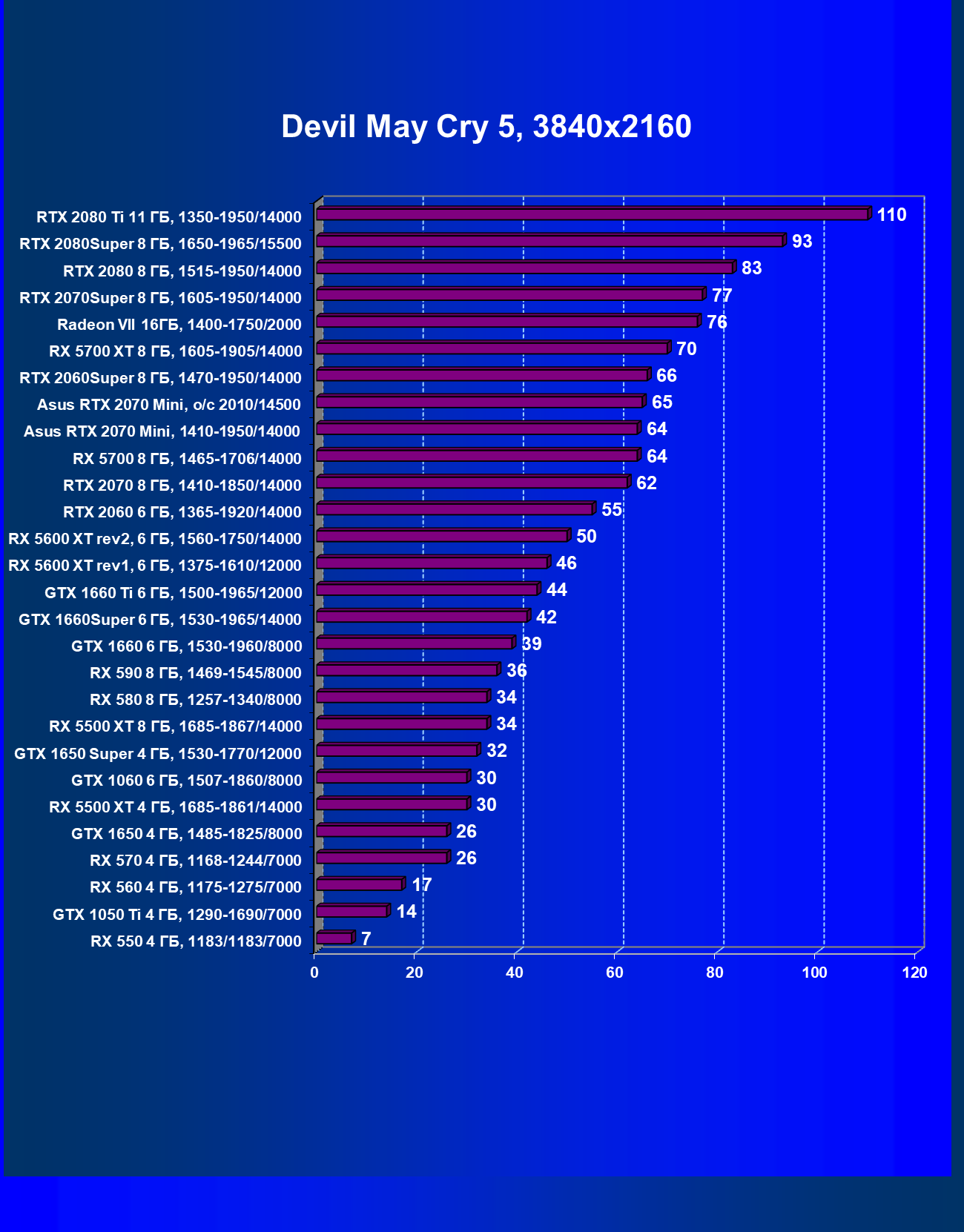

Devil May Cry 5

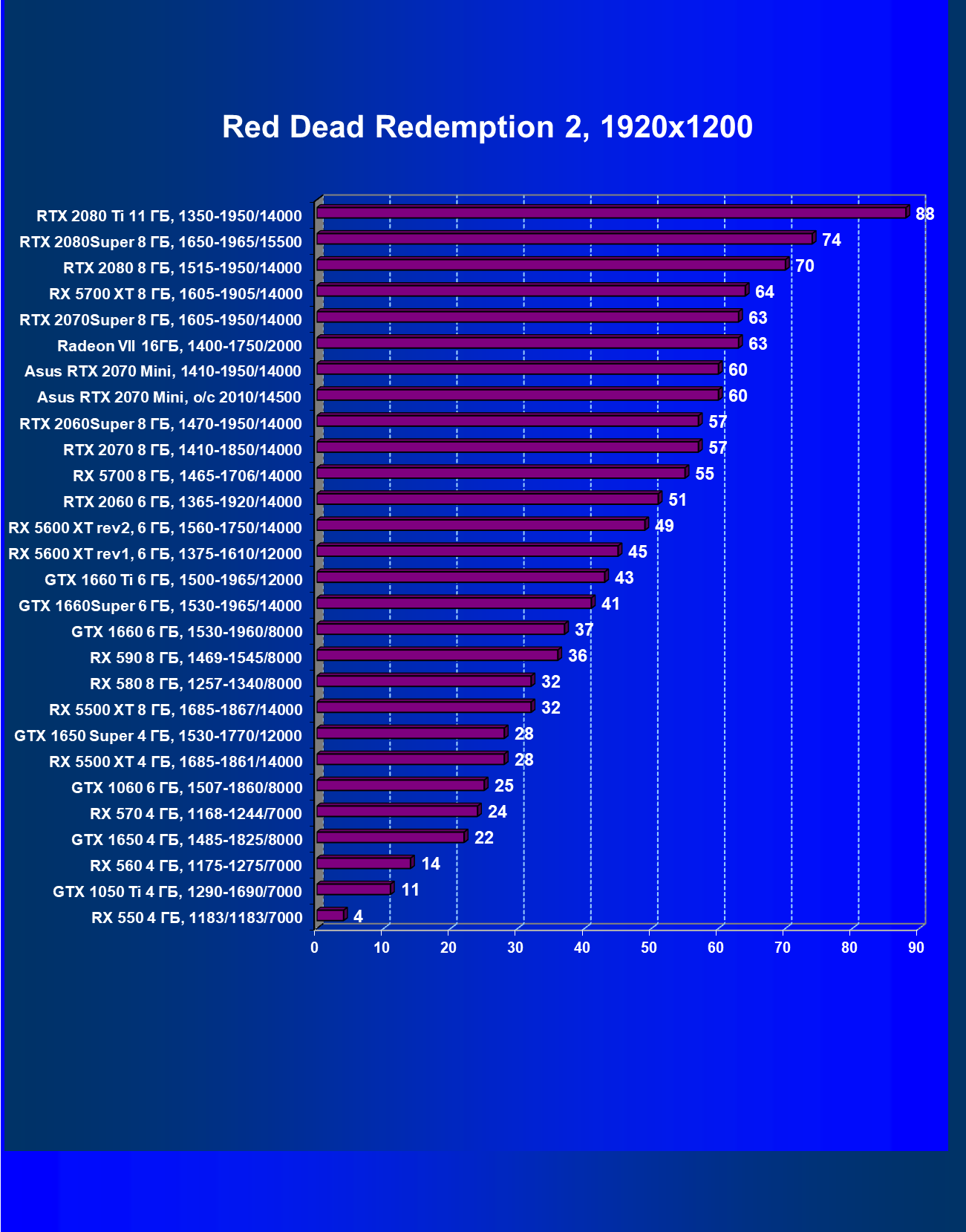

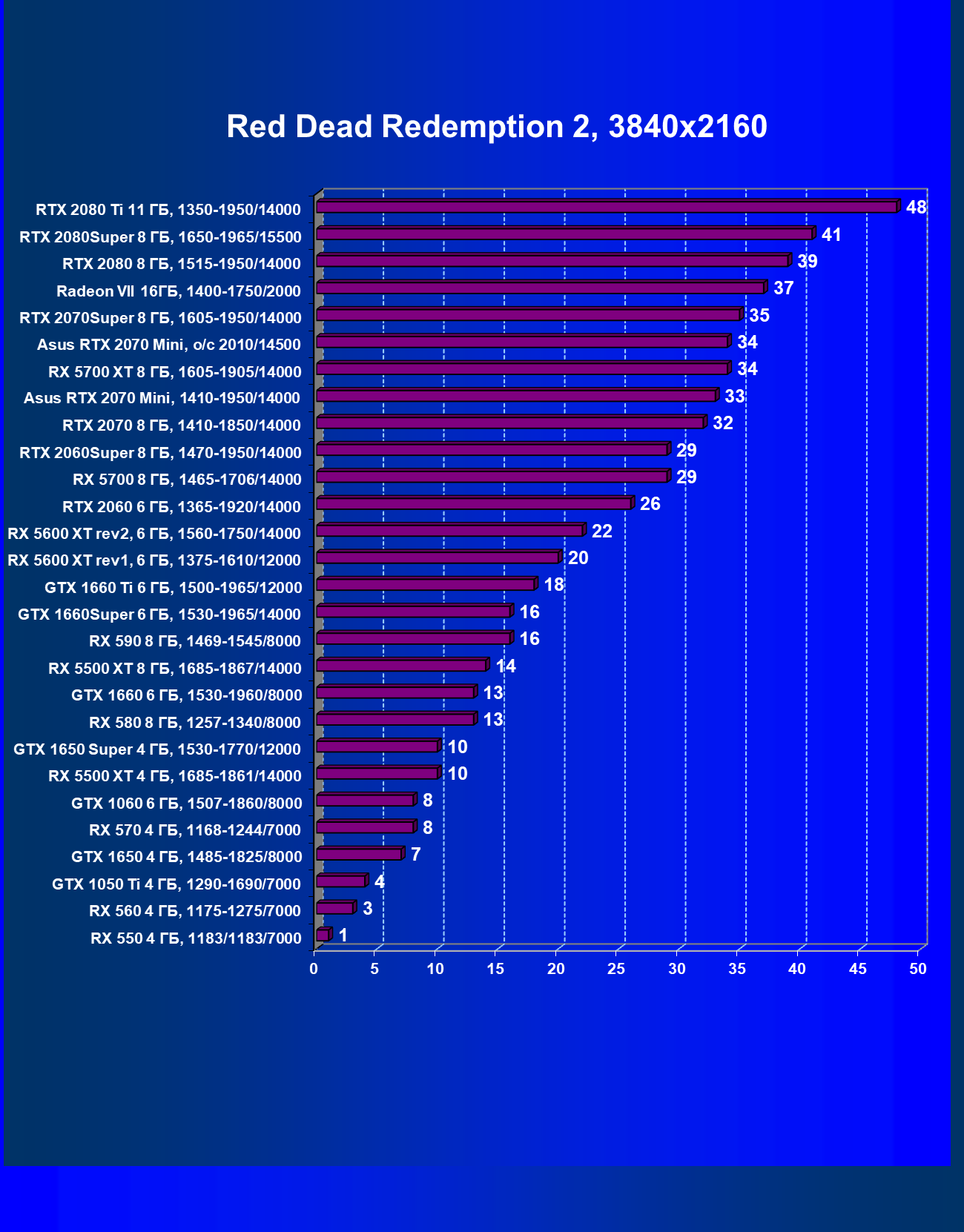

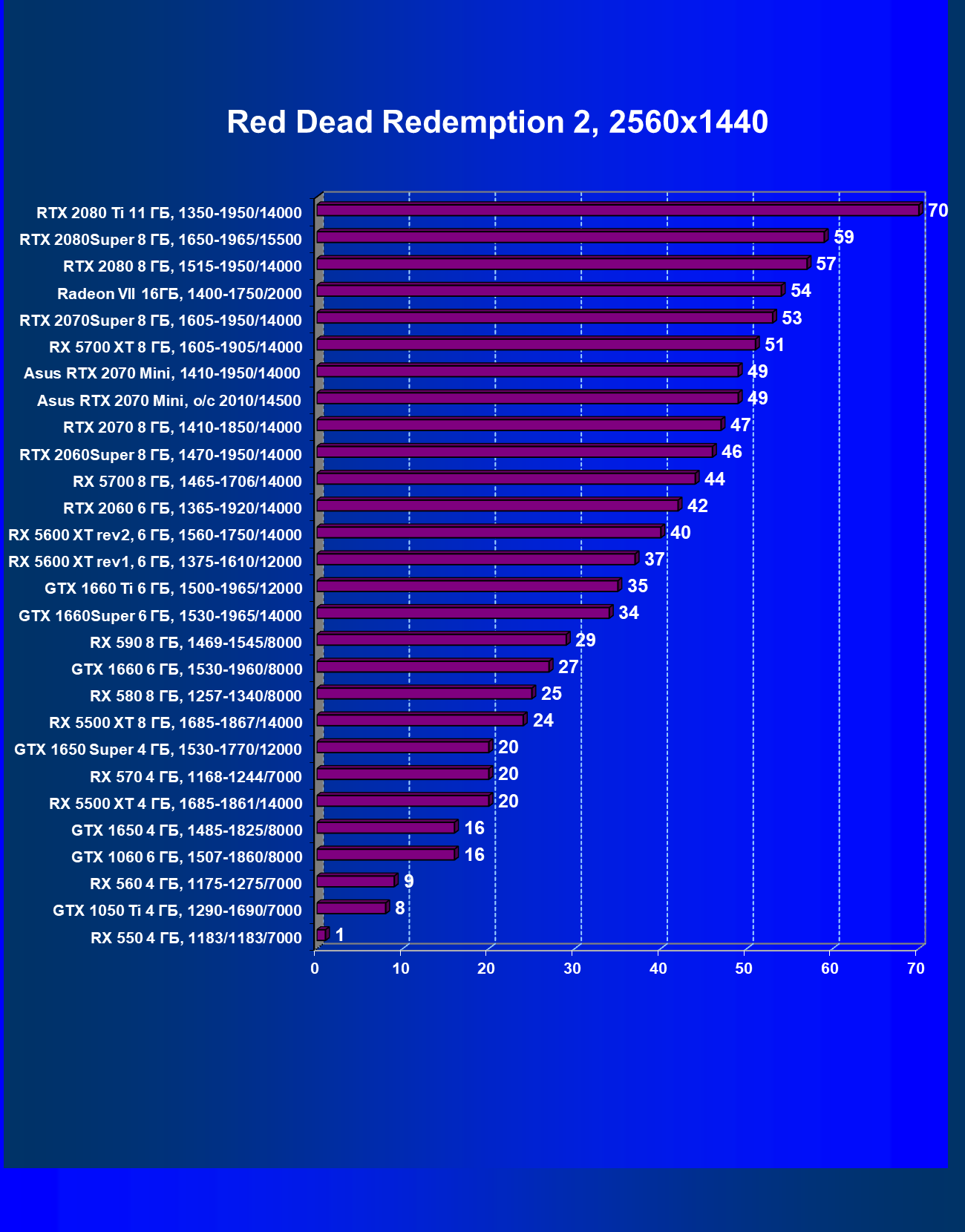

Red Dead Redemption 2

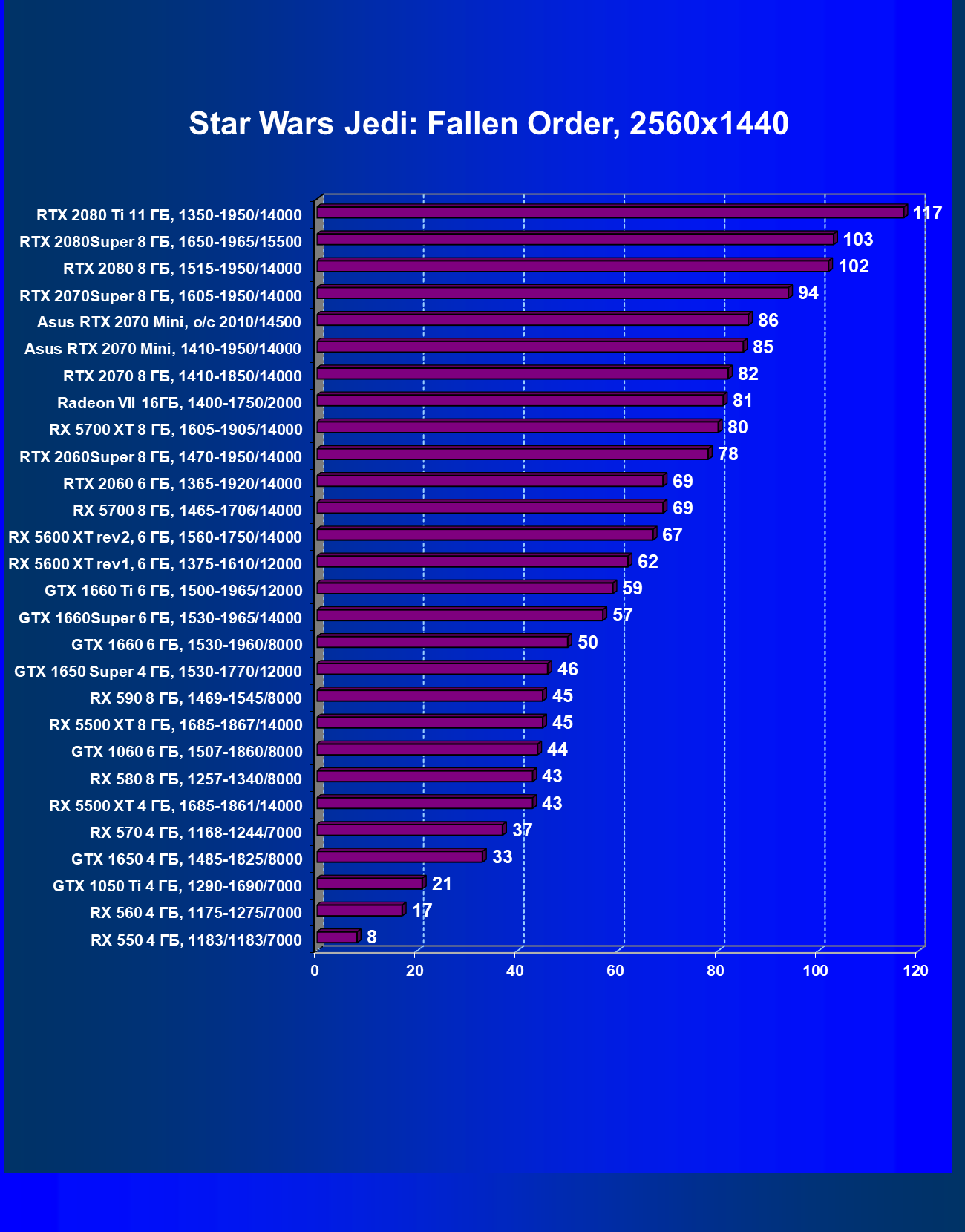

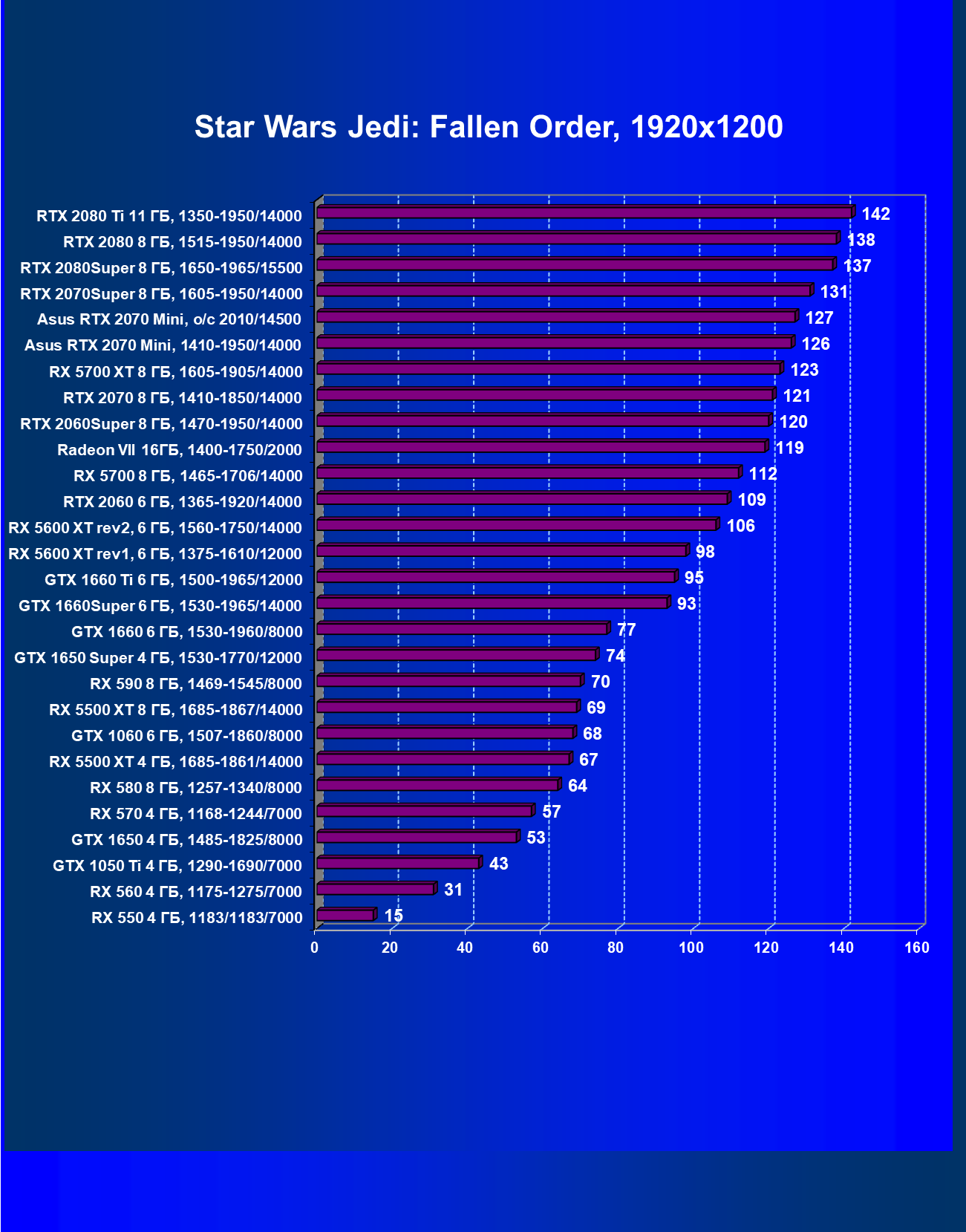

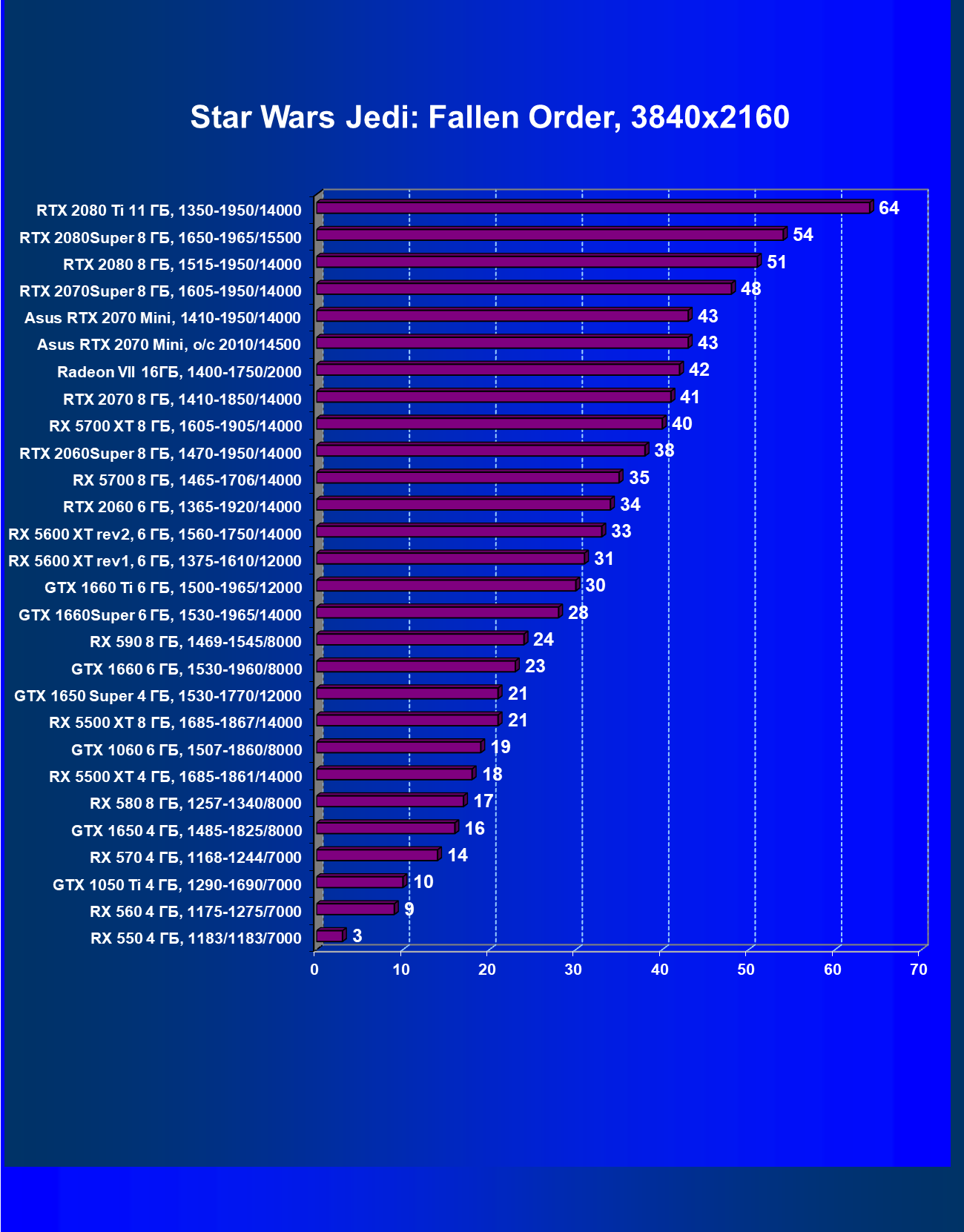

Star Wars Jedi: Fallen Order

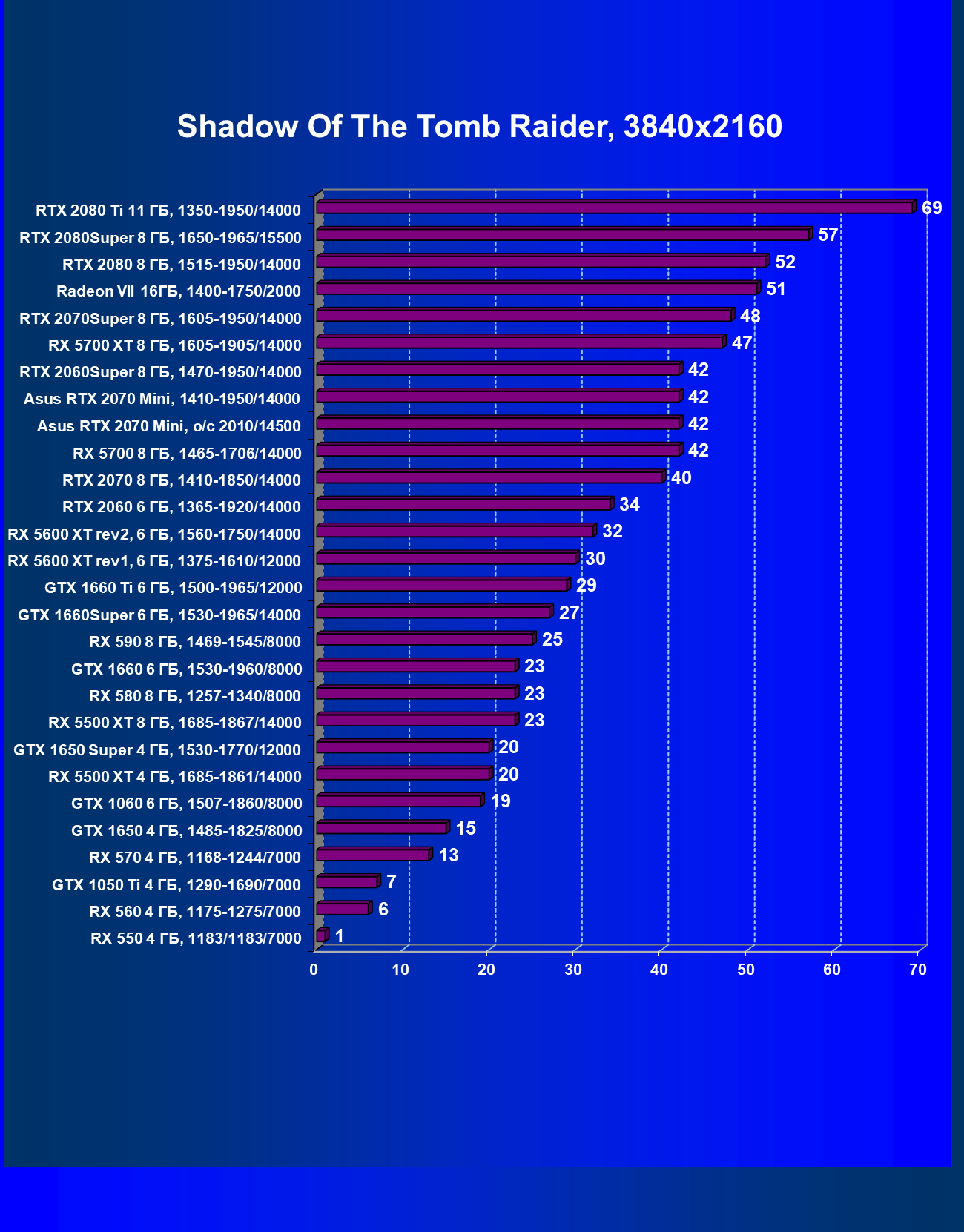

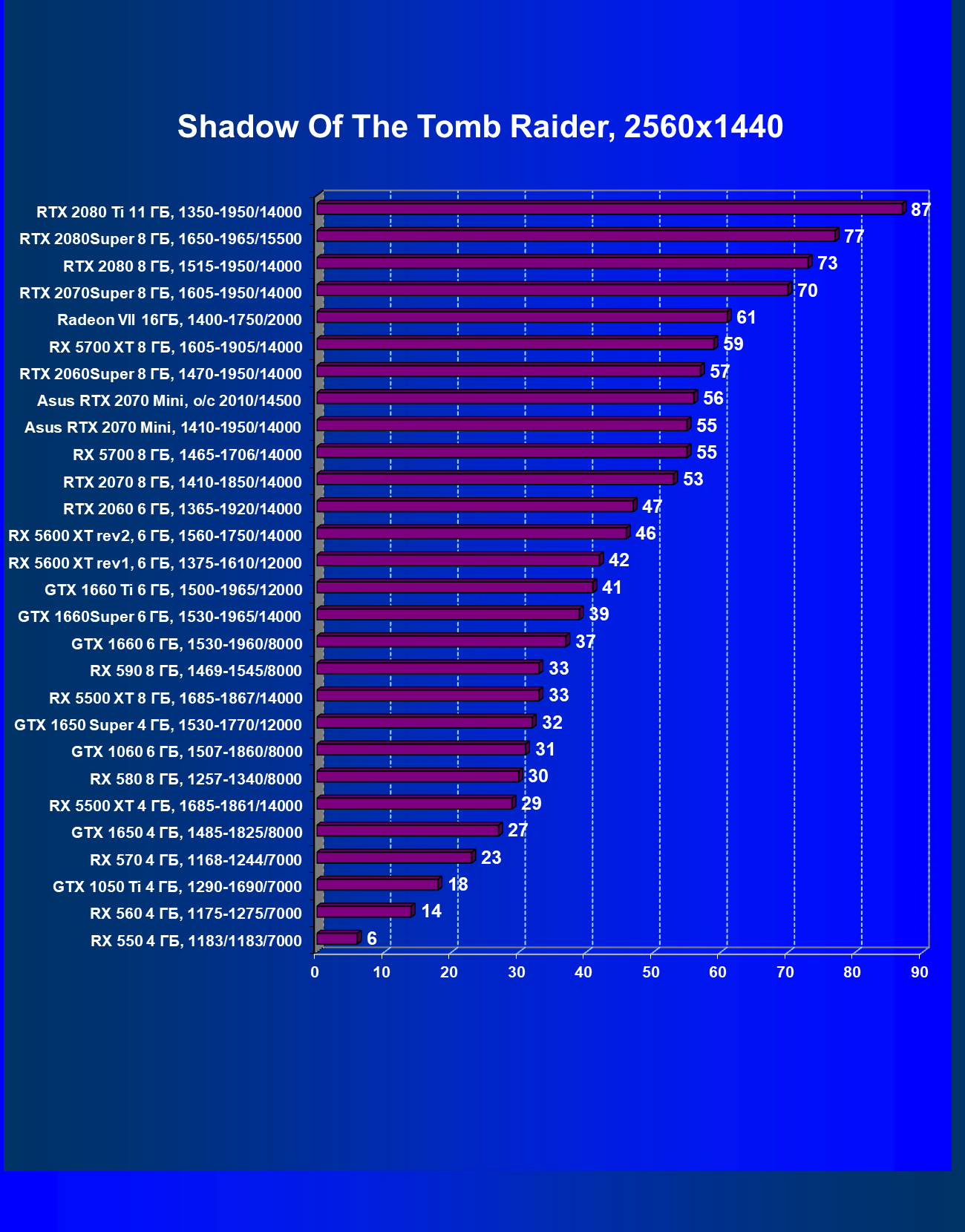

Shadow of the Tomb Raider

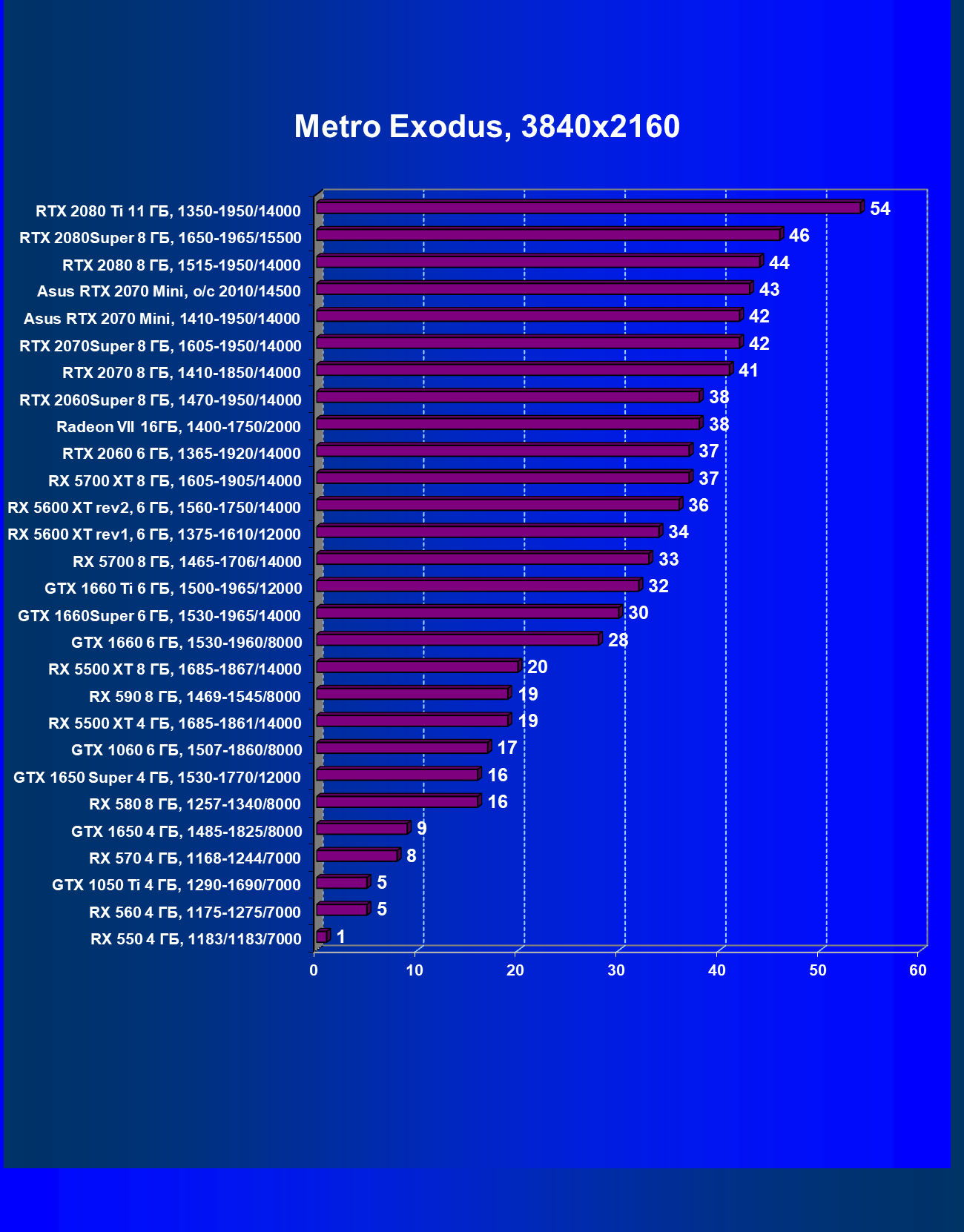

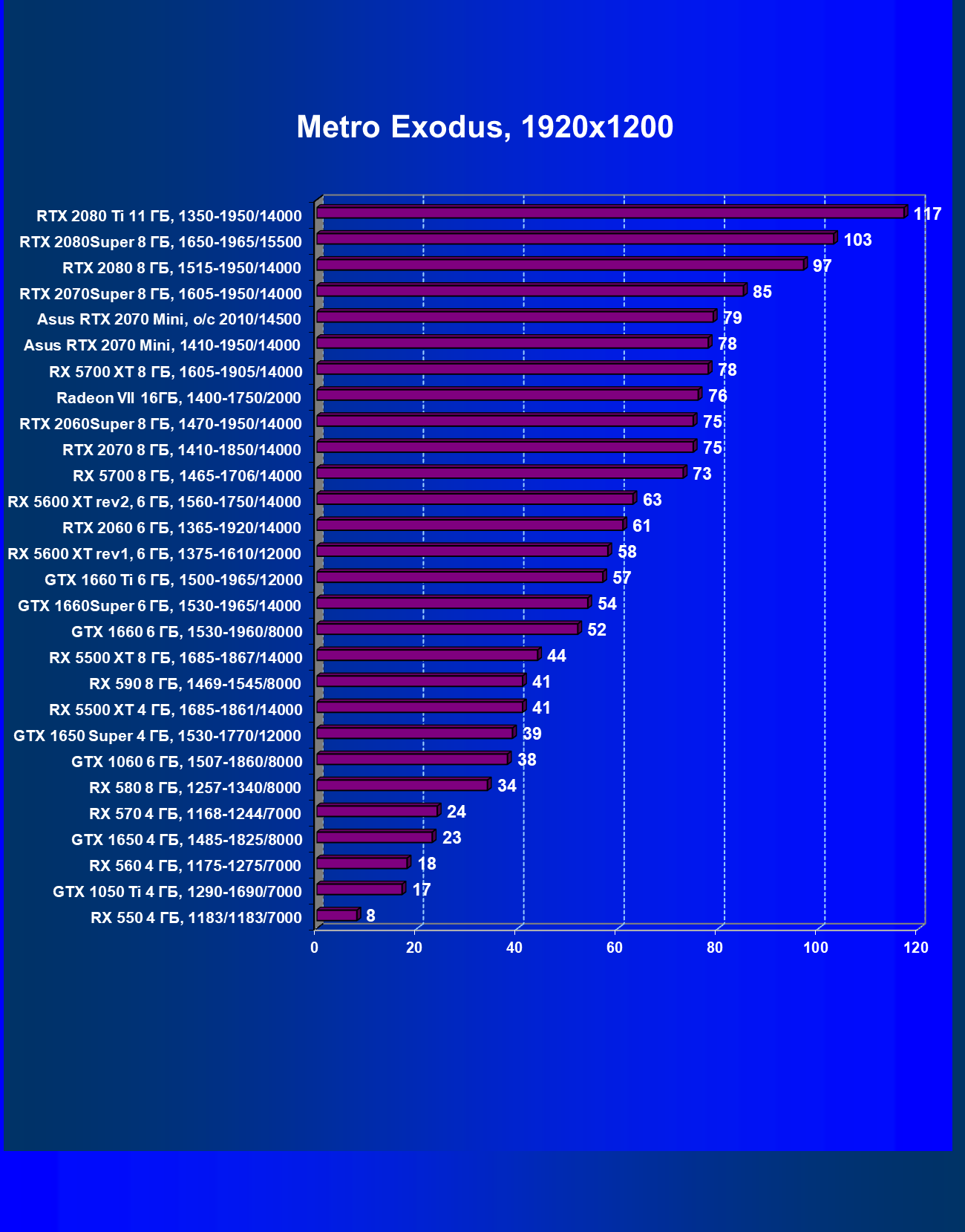

Metro Exodus

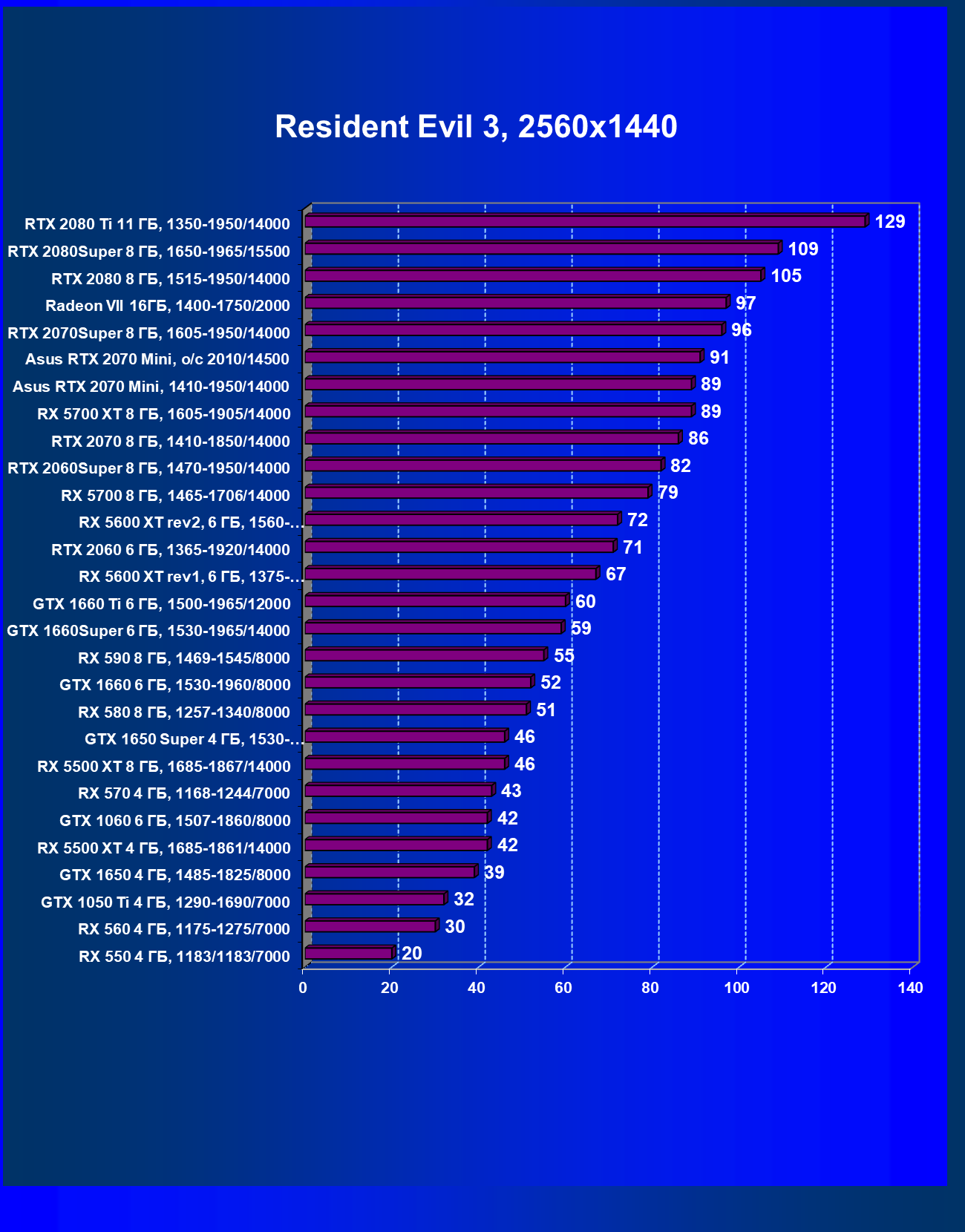

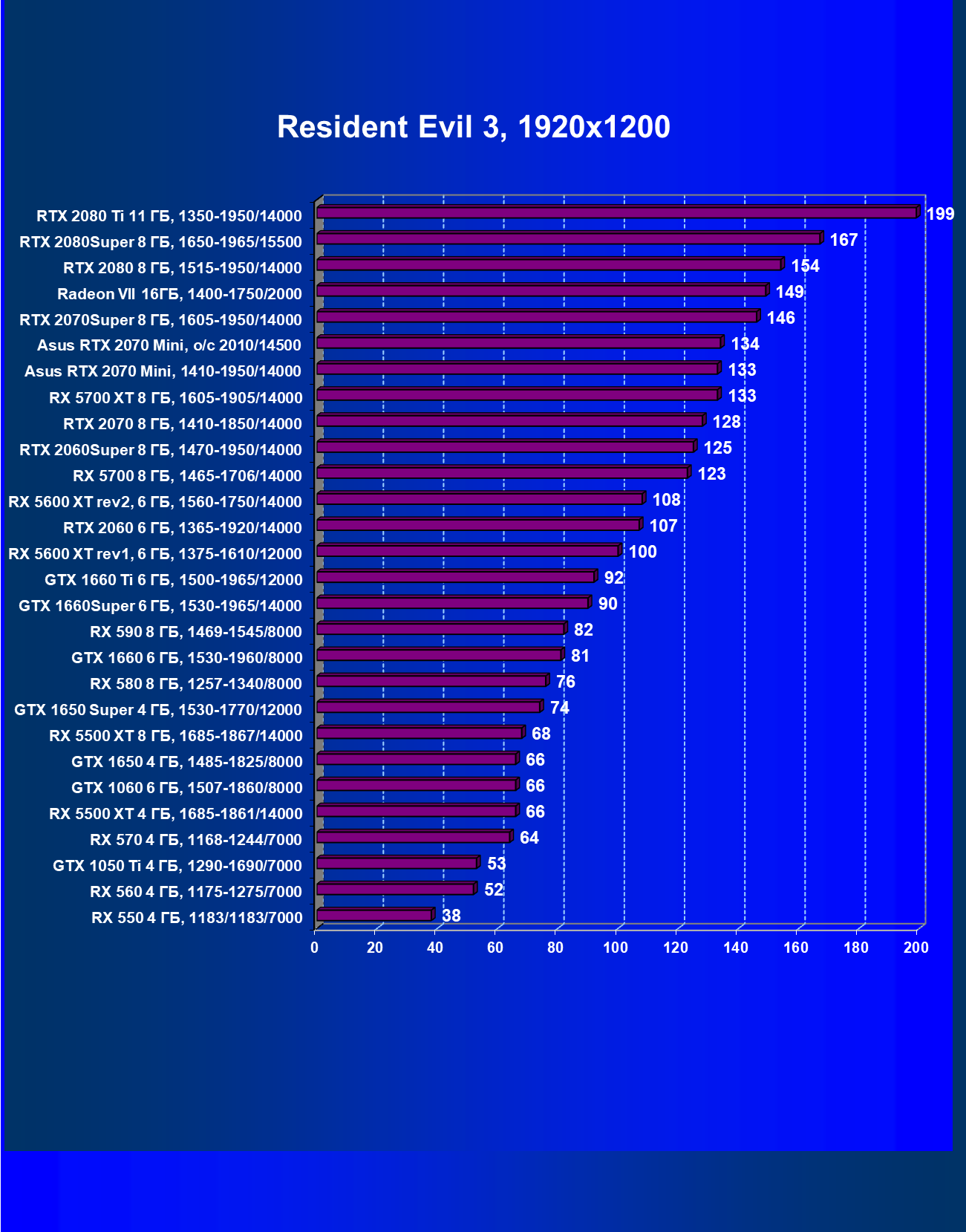

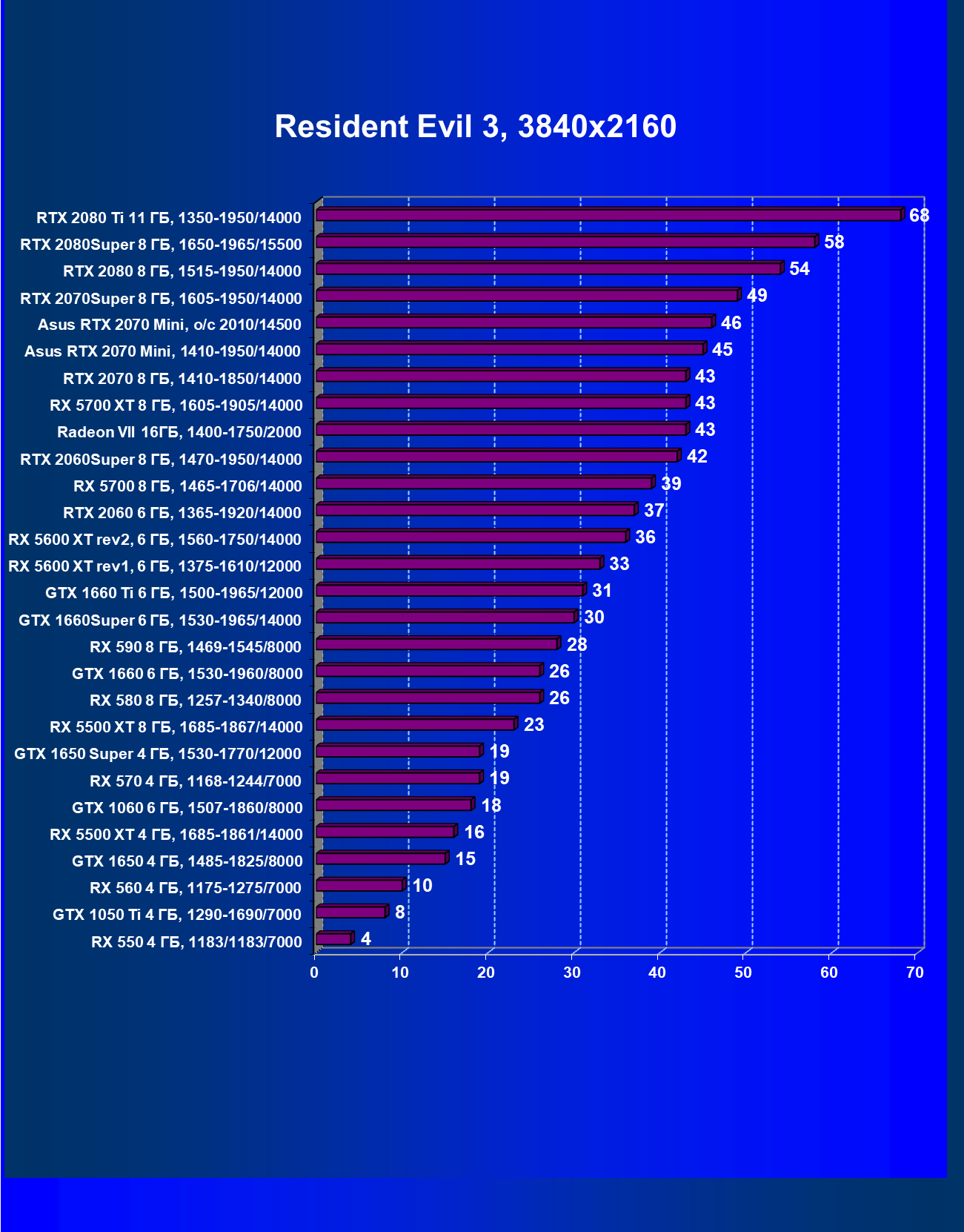

Resident Evil 3

Рейтинги

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят RTX 2070 и его конкуренты.

Для расчета рейтинга полезности использованы розничные цены на конец июля 2020 года.

Карта Asus в режиме OC Mode продемонстрировала производительность на уровне Radeon RX 5700 XT и чуть-чуть выше, чем у RTX 2060 Super.

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.

Стоимость рассмотренной карты Asus оказалась слишком завышенной (впрочем, на момент подготовки обзора карта была в наличии всего в одной торговой точке), так что глубокие выводы на основе цены я делать не стану. К тому же, рейтинг полезности не учитывает многие иные факторы: размеры, шум, подсветку и пр.

Выводы

Asus Dual GeForce RTX 2070 Mini OC Edition (8 ГБ) будет очень интересна владельцам небольших ПК, поскольку она обеспечивает прекрасную производительность при своих очень компактных размерах.

Однако СО у карты весьма шумная, что ожидалось еще до тестирования. Такой мощный GPU, как RTX 2070, трудно охладить небольшим кулером — иначе зачем было бы делать все остальные платы на этом GPU огромными и толстыми? Понятно, что за компактность надо платить. И в данном случае расплата идет повышенным шумом. Впрочем, шум не настолько велик, чтобы было невозможно сидеть за компьютером. А если такой ПК убрать куда-нибудь подальше, хотя бы под стол, то шум будет досаждать меньше. С другой стороны, мы тестировали видеокарту в просторном корпусе, а в маломерном нагрев и шум могут быть выше: даже 3000 об/мин (соответствующий шум — 40 дБА) — это всего лишь 70% от максимальных оборотов вентиляторов, то есть они могут шуметь сильнее). Однако фирменной утилитой GPU Tweak II можно вручную настроить работу вентиляторов на меньший шум (нагрев, разумеется, будет выше). Та же утилита дает возможность легко менять режимы работы на лету, хотя это и не помогает обойти ограничения Nvidia при разгоне.

У рассмотренной карты Asus есть подсветка, но светится лишь маленький фрагмент на кулере. К тому же, подсветкой нельзя управлять (в том числе — отключить).

С учетом стоимости карте трудно дать однозначную оценку. Во-первых. таких решений очень мало на рынке, поэтому ценники могут быть завышенными или резко меняться. Во-вторых, за размеры тоже хотят денег. Когда-то было так, что чем больше размер — тем дороже карта. Теперь вот компактные размеры тоже в цене.
