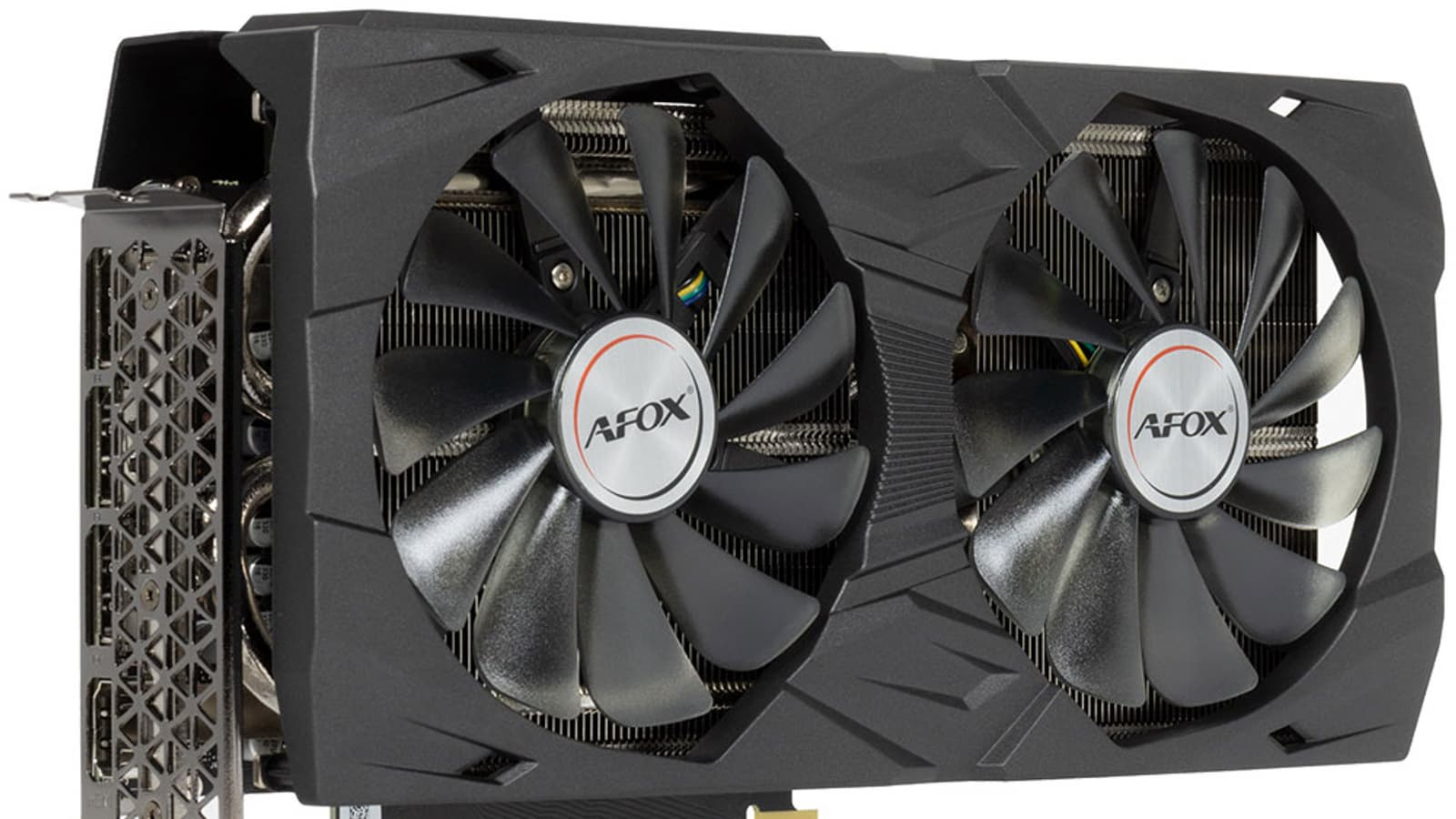

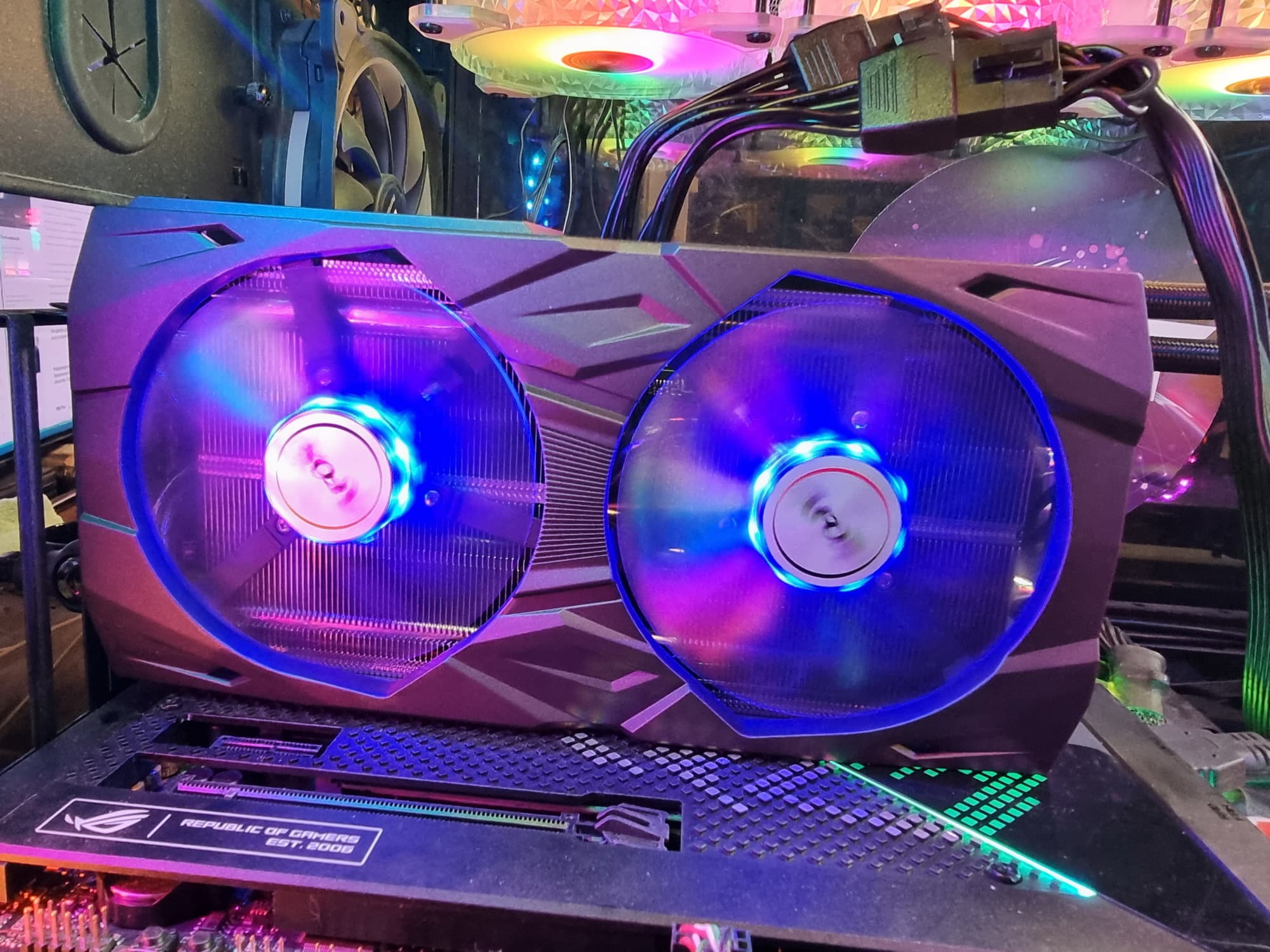

Обзор видеокарты Afox GeForce RTX 3070 D6H2 (8 ГБ)

Объект исследования: серийно выпускаемый ускоритель трехмерной графики (видеокарта) Afox GeForce RTX 3070 D6H2 8 ГБ 256-битной GDDR6

Кратко о главном

Напомню, что уже состоялся анонс нового поколения видеоускорителей от Nvidia — RTX 4000-й серии. Пока выпущено только три самых топовых решения: RTX 4090, RTX 4080 16ГБ и RTX 4080 12 ГБ, причем два последних в реальной продаже появятся только в ноябре, а RTX 4090 уже начали продаваться (на российском рынке могут появиться позже). Также Nvidia объявила, что RTX 3090 Ti, RTX 3090, RTX 3080 Ti снимаются с производства (явно будут мешать новым продуктам), а вот RTX 3080 10 ГБ и ниже пока остаются в строю, ведь ниже RTX 4080 ничего не анонсировано, и даже слухов нет о том, что собой будут представлять RTX 4070, 4060 и т. д. Наверно RTX 3080/3070/3060/3050 еще будут какое-то время. Поэтому для тех, кто хочет покупать новый ускоритель по относительно низкой цене (явно ниже 60—80 тысяч рублей), есть отличный выбор из RTX 3070, 3060 Ti, 3060 и 3050.

Нам продолжает помогать компания Afox Corp., и снова владелец компании Alex Kung прислал данный образец прямо из Шеньчженя. Если кому интересно, то здесь можно почитать о самой компании Afox Corporation, а здесь рассказывается о посещении их фабрики по производству видеокарт. В принципе, продукция под брендом Afox присутствует у нас давно, однако до недавнего времени это относилось только к видеокартам самых дешевых линеек (уровня GT630/730). Сейчас в официальной «белой» торговле полностью представлена и серия RTX 3xxx от этой компании.

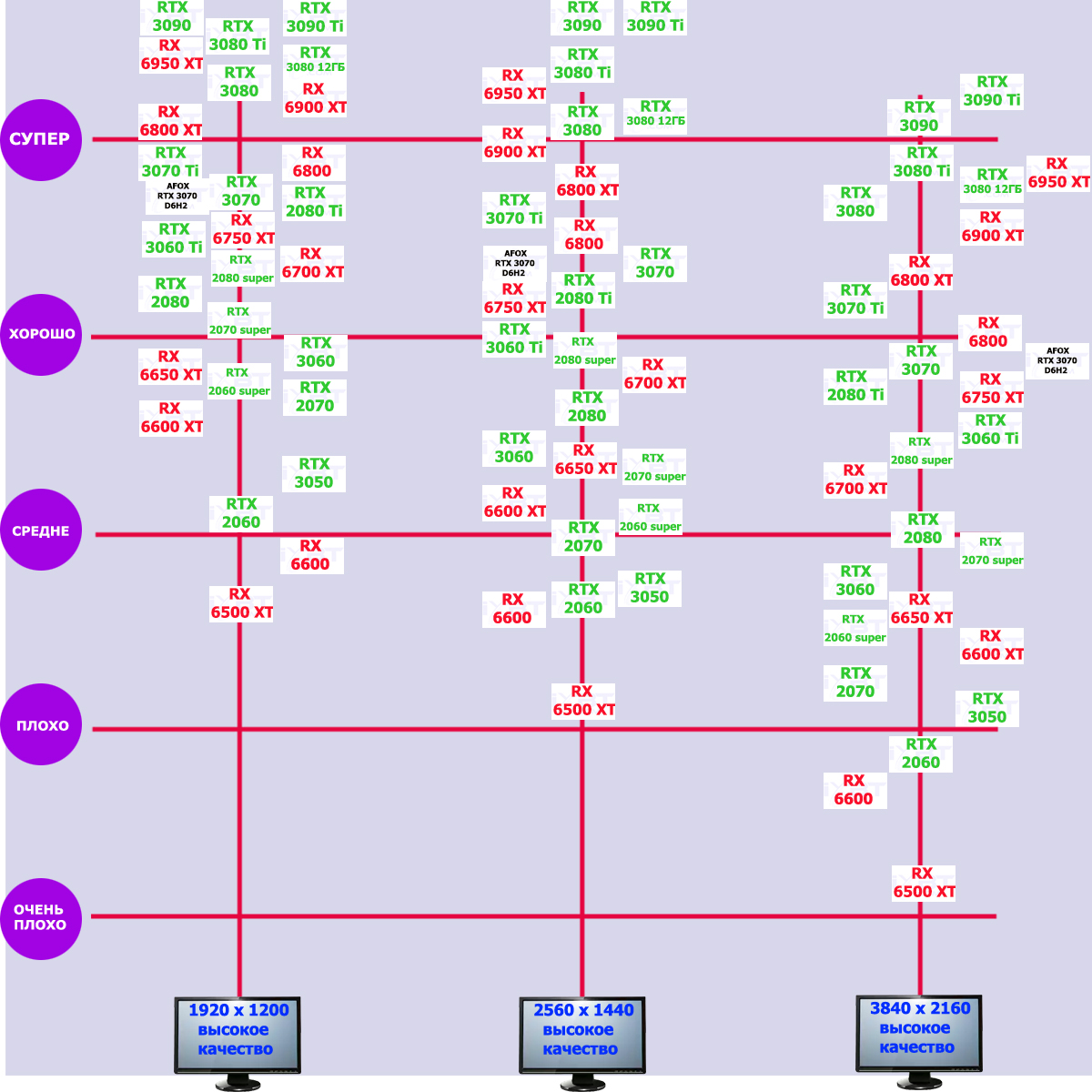

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.

Игры без использования трассировки лучей (классическая растеризация)

Наши тесты показали, что GeForce RTX 3070 хорошо подходит для многих «классических» игр без использования трассировки лучей в разрешении 4К при условии максимального качества графики, однако в ряде игр все же FPS будет низковат для 3840х2160, поэтому придется перейти в 2.5К, где комфорт будет сильно выше. Ближайших конкурентов — несколько: Radeon RX 6800, 6750 XT и 6700 XT (надо просто следить за ценовыми соотношениями). Видеокарта Afox в плане производительности равна референс-аналогу.

Игры с использованием трассировки лучей

На рынке появляется все больше игр с поддержкой как Nvidia DLSS, так и AMD FSR, разумеется, наряду с трассировкой лучей. Вышеупомянутые технологии так называемого умного антиалиасинга позволяют неплохо поднять производительность, компенсируя отчасти падение от использования RT. Более того, иногда DLSS поднимает FPS даже выше того уровня, что выдавала карта из семейства RTX без трассировки лучей. Поэтому в целом оценки у флагманов не сильно отличаются от предыдущих. Понятно, что у менее производительных решений ситуация не такая радужная.

Если задействовать трассировку лучей без использования DLSS, то хороший комфорт мы получим только в разрешении 2.5К (разумеется остальные настройки графики на максимуме). Конечно найдутся игры, в которых даже применение трассировки лучей позволит сносно играть в разрешении 4К, однако все же если мы говорим про трассировку лучей для RTX 3070, то подразумеваем разрешения 2560х1440 и ниже. Ближайший конкурент со стороны AMD в играх с трассировкой лучей (без FSR) уже Radeon RX 6800 XT. А с FSR — RX 6800.

Характеристики карты

Компания Afox Corporation (торговая марка Afox) основана в 2009 году в Китайской Народной Республике (г. Шеньжень). Штаб-квартира в Шеньжене. Второй офис — в Гонконге. Производственные мощности — в Китае недалеко от Шеньженя. Компания производит собственными силами видеокарты, материнские платы бюджетного сегмента, блоки питания для ПК и модули памяти. Также под маркой Afox в продаже имеются SSD-накопители. Общая численность сотрудников, включая работников фабрик — около 500 человек.

Память

Карта имеет 8 ГБ памяти GDDR6 SDRAM, размещенной в 8 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4Z80325BC-HC14) рассчитаны на условную номинальную частоту работы в 3500 (14000) МГц.

Особенности карты и сравнение с Nvidia GeForce RTX 3070 Founders Edition

Afox GeForce RTX 3070 D6H2 (8 ГБ)	Nvidia GeForce RTX 3070 Founders Edition 8 ГБ

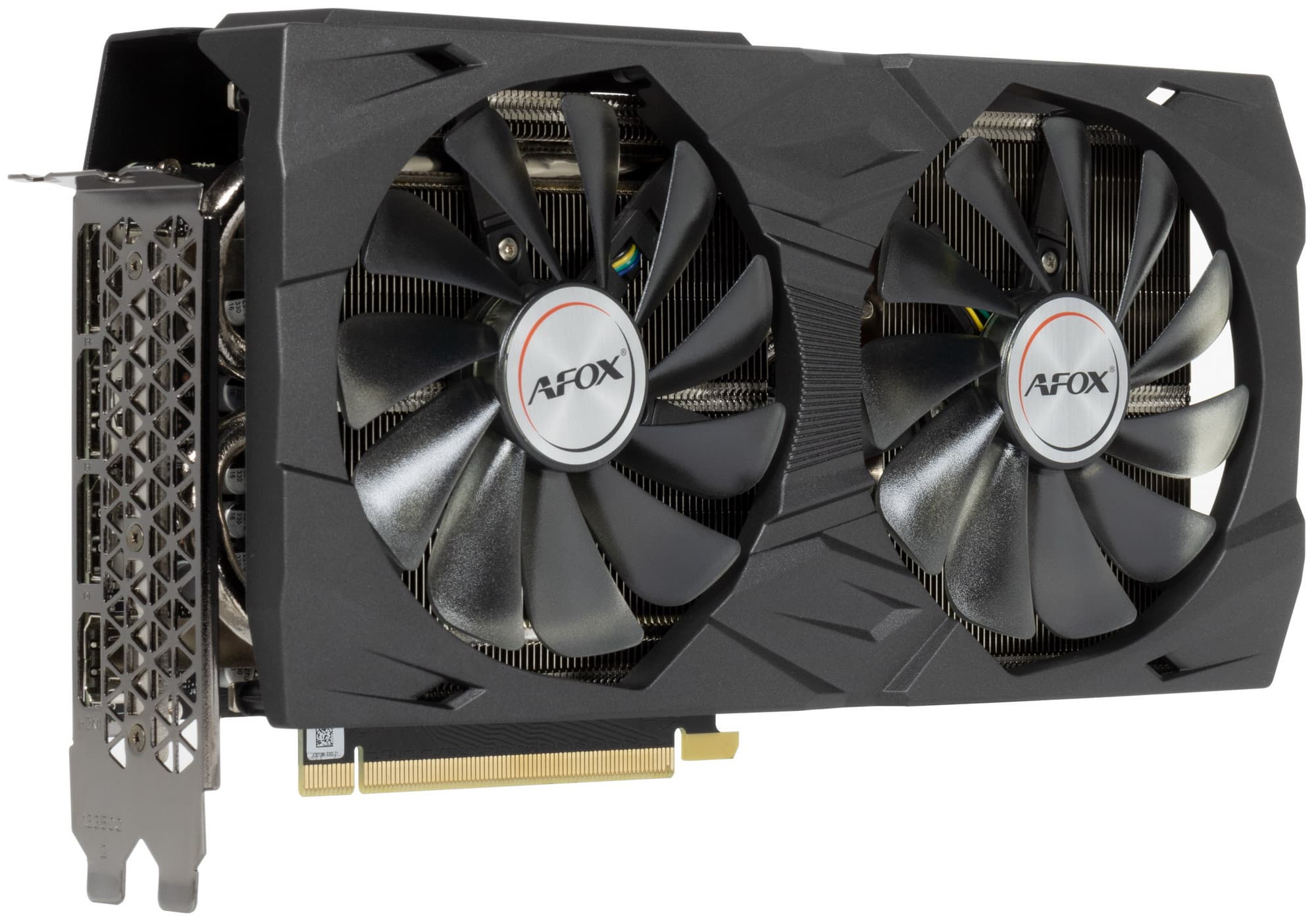

вид спереди

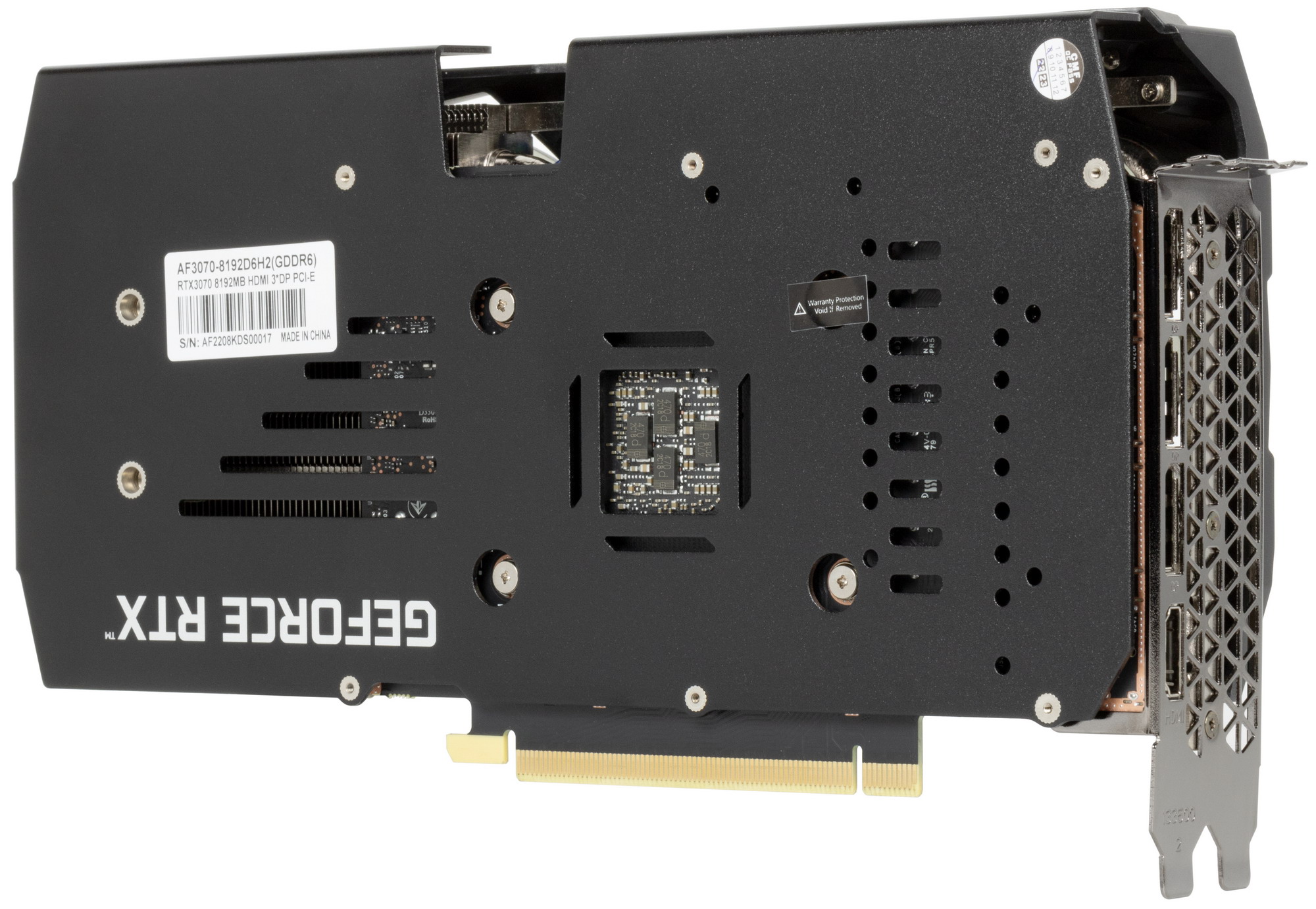

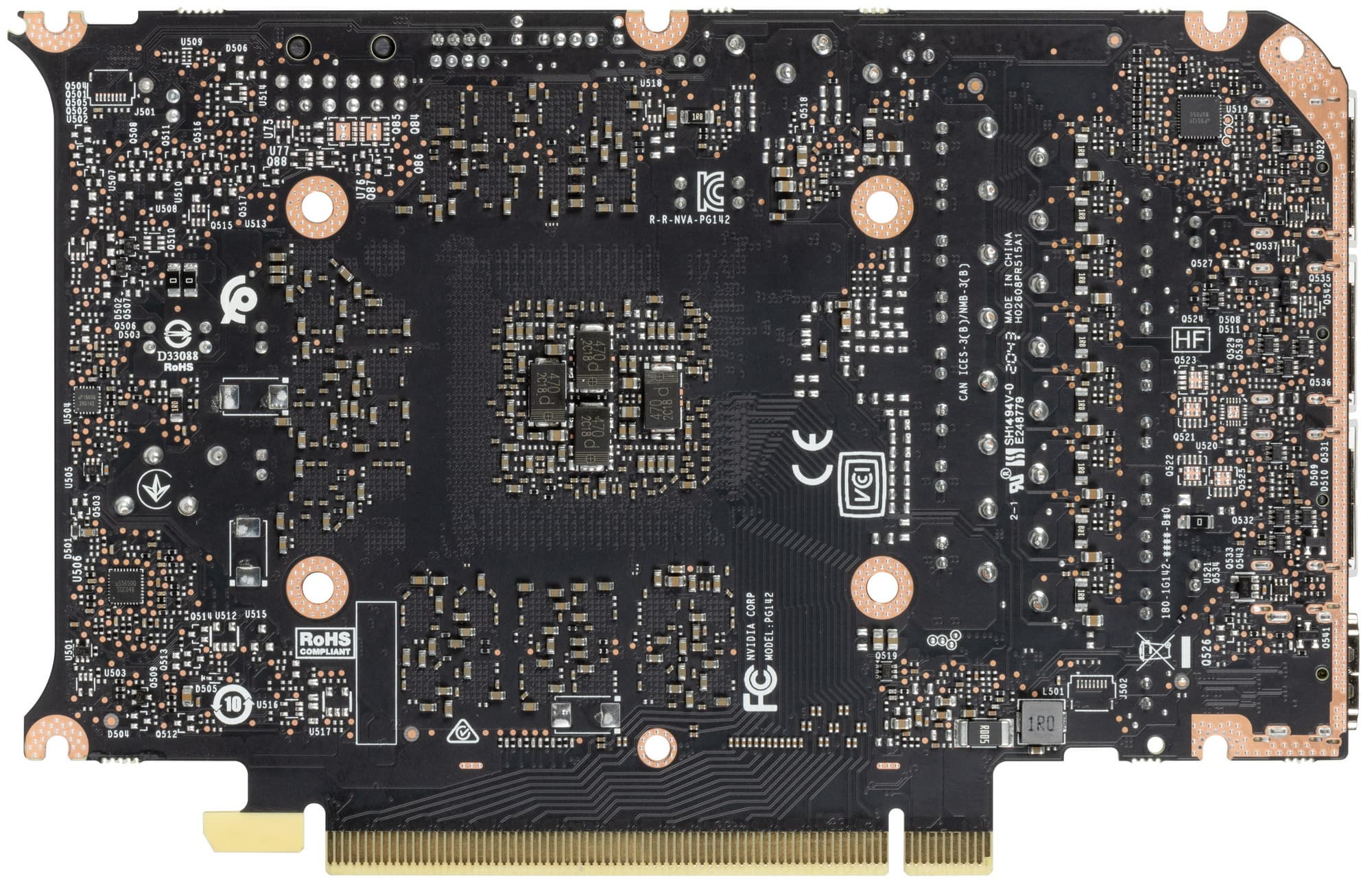

вид сзади

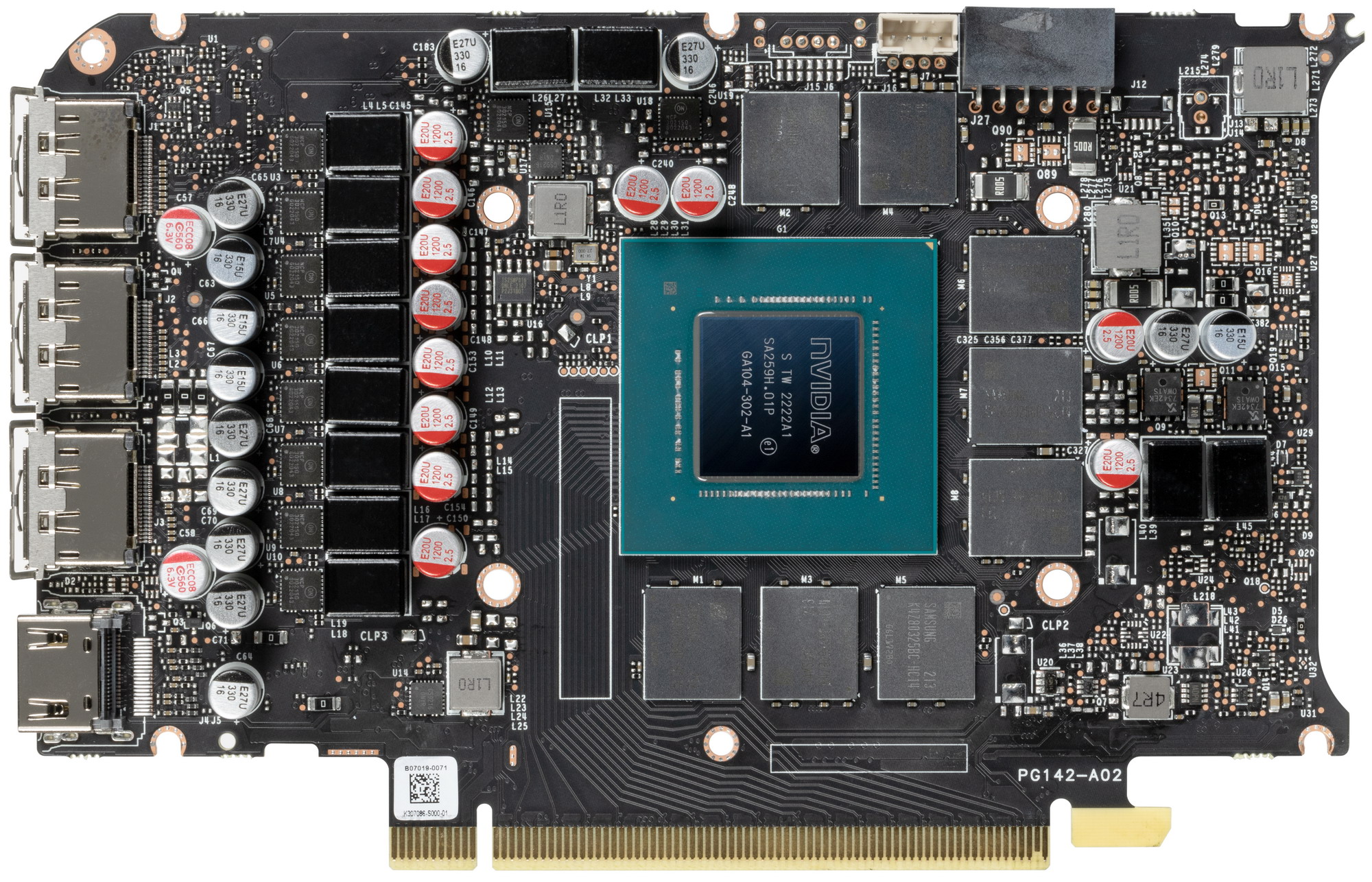

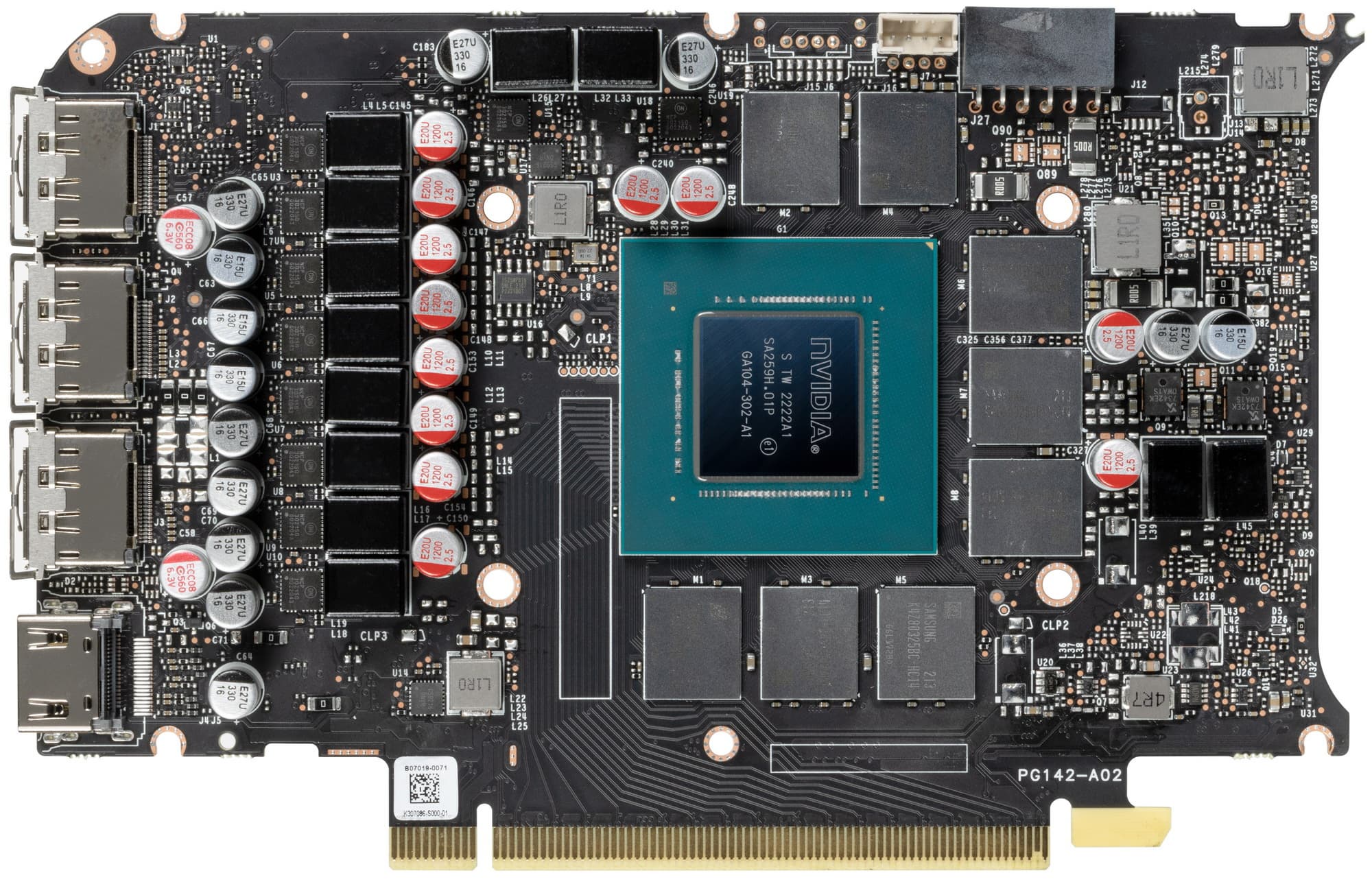

Мы уже отмечали, что для семейства GeForce RTX 30 инженеры Nvidia разработали несколько референс-дизайнов: для своих карт Founders Edition и для партнеров. В данном случае Afox просто купили референс-карту того же дизайна, что используется в платах FE.

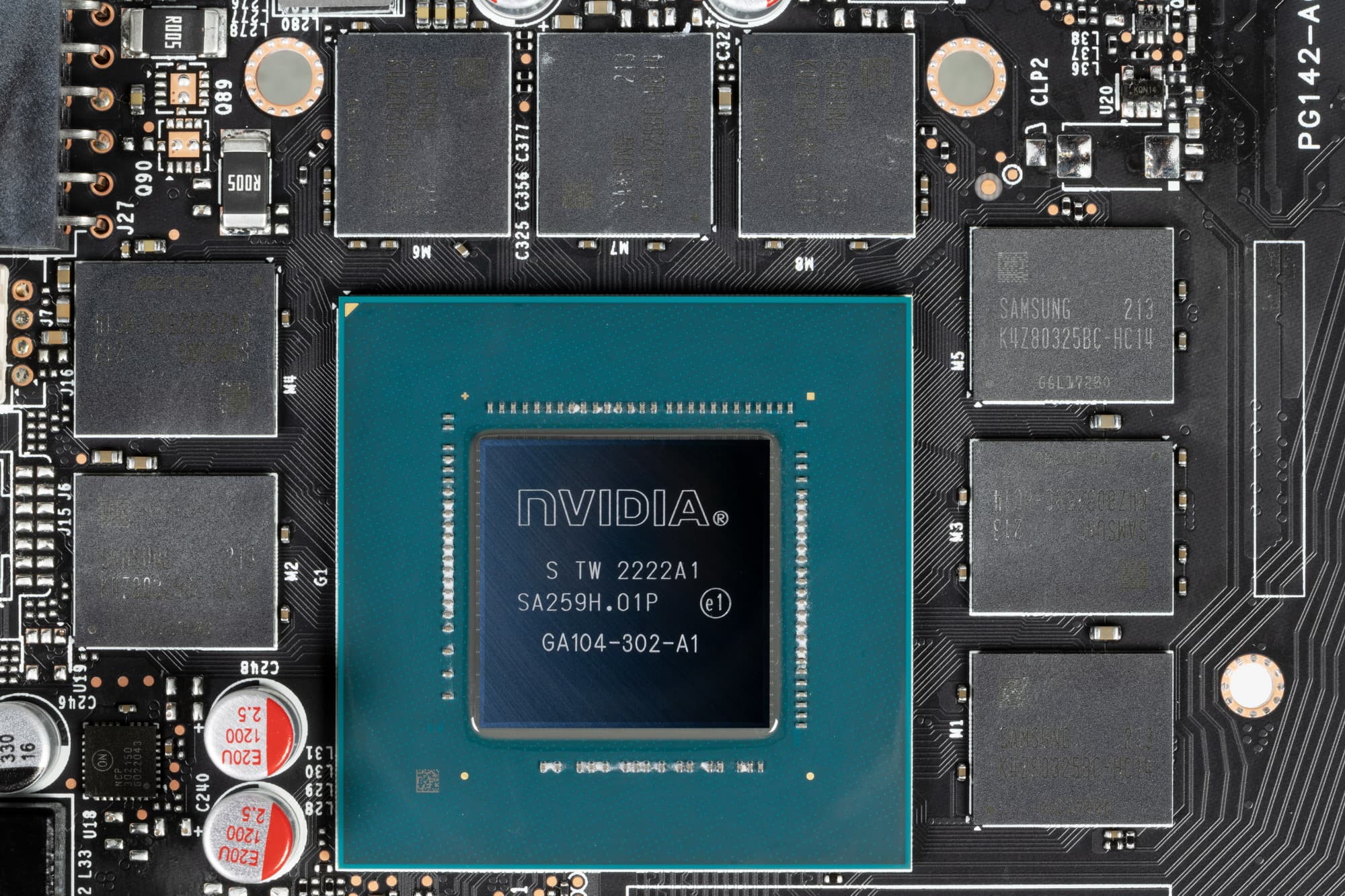

Мы видим, что ядро имеет маркировку GA104-302 (c защитой от майнинга LHR). Кристалл выпущен на 22-й неделе 2022 года.

Суммарное количество фаз питания у GeForce RTX 3070 FE — 11, при этом распределение фаз — 9+2. Физически имеется возможность установки еще одной фазы (на ней сэкономили). А вот инженеры Afox полностью укомплектовали карту фазами, их стало 12: 10 — на ядро, и 2 на микросхемы памяти.

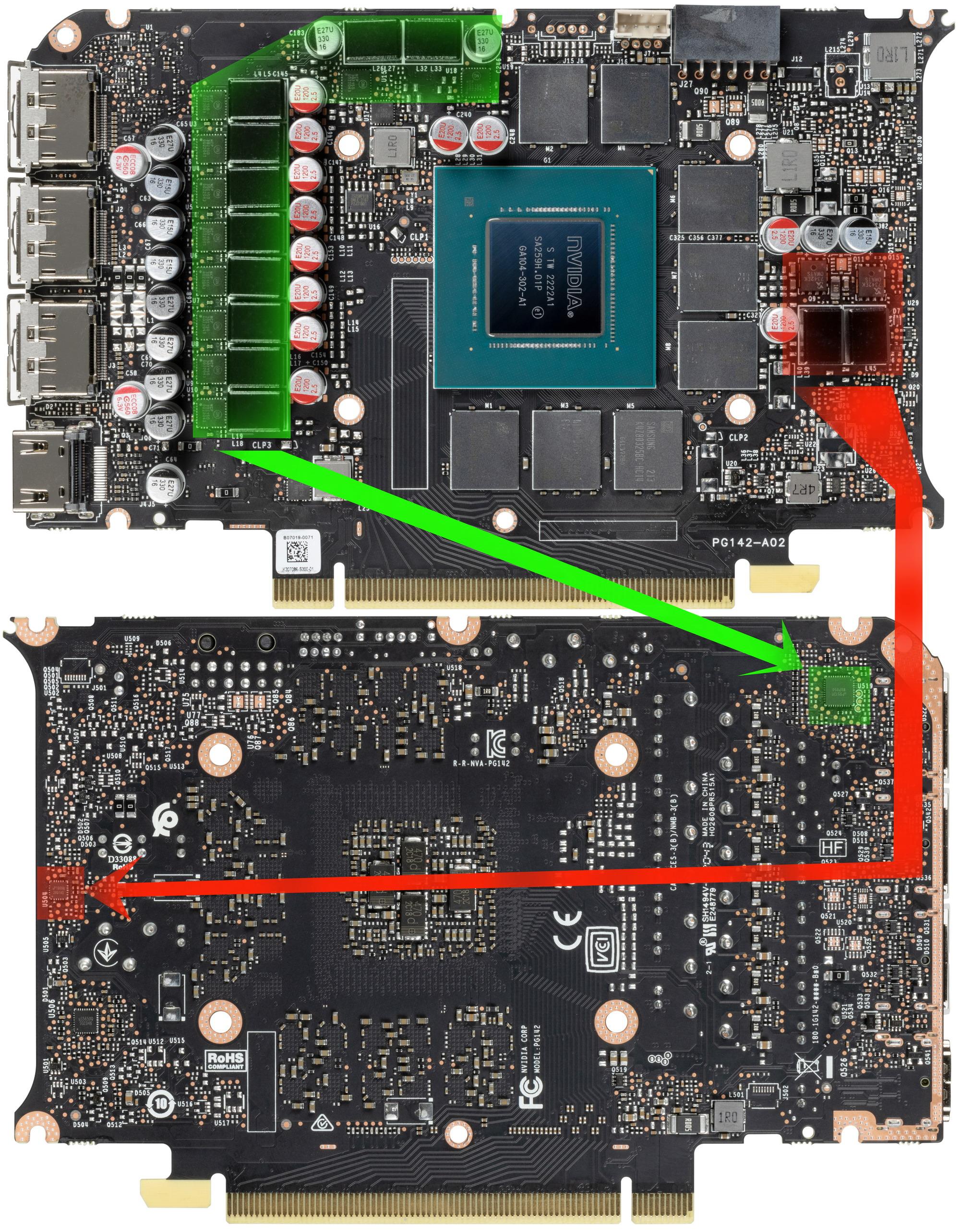

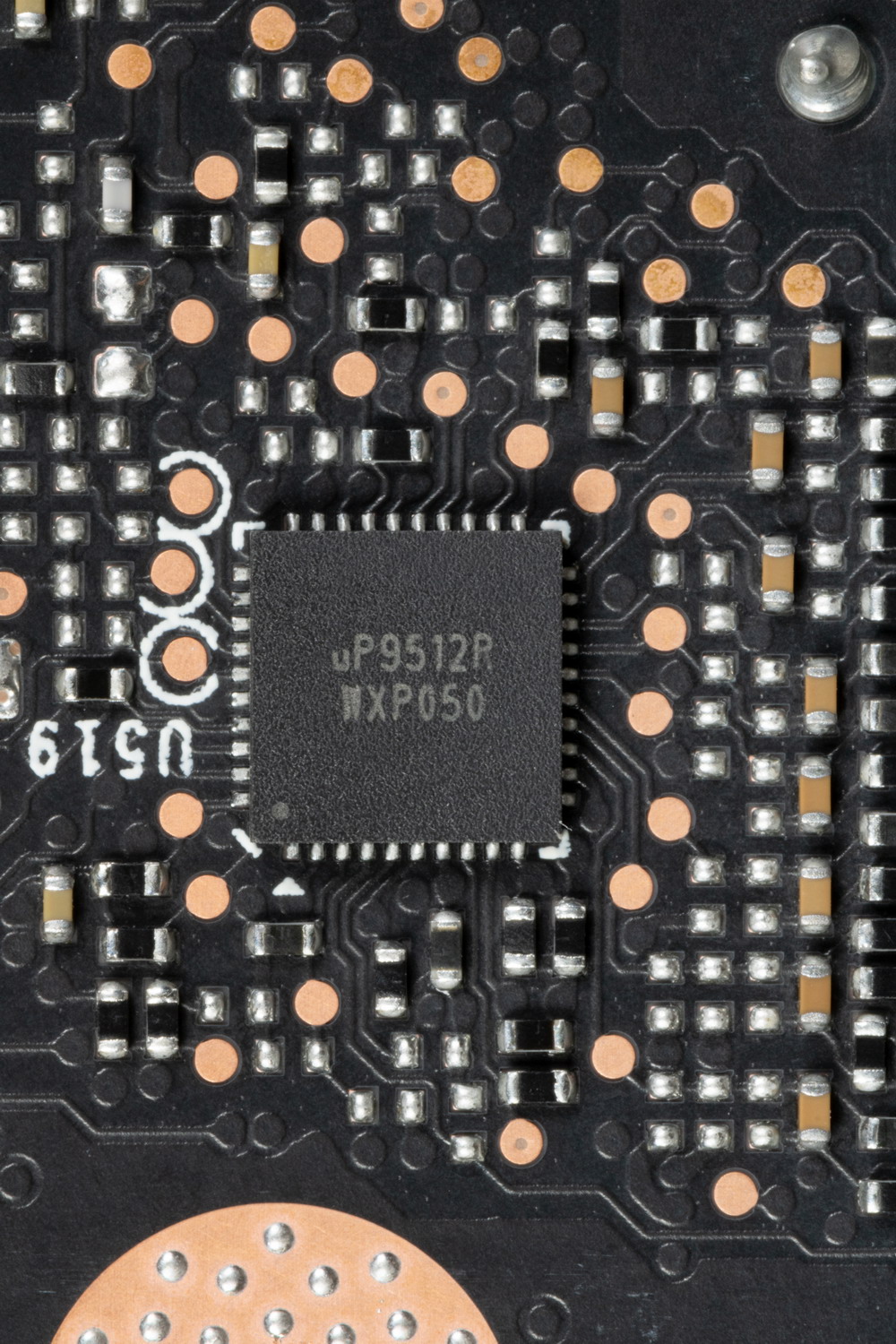

Зеленым цветом отмечена схема питания ядра, красным — памяти. Давайте разбираться, кто за что отвечает. На плате есть три ШИМ-контроллера: uP9512R (uPI Semiconductor), рассчитанный на управление максимум 12 фазами, uS5650Q и uP1666Q (той же uPI). Все они расположены на оборотной стороне PCB.Для управления схемой питания GPU используется uP9512R.

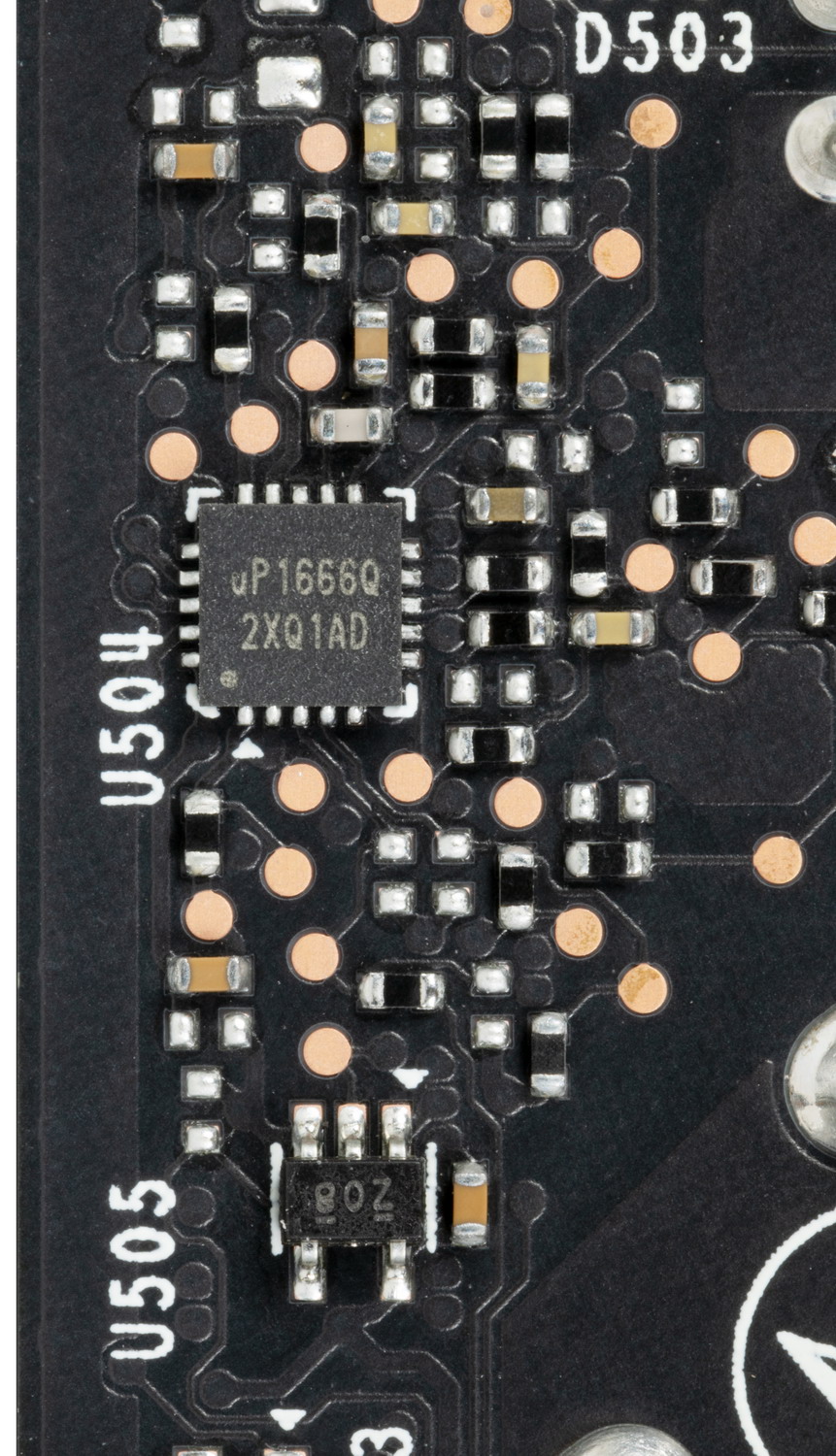

Тогда как на uP1666Q возложено управление 2 фазами питания микросхем памяти.

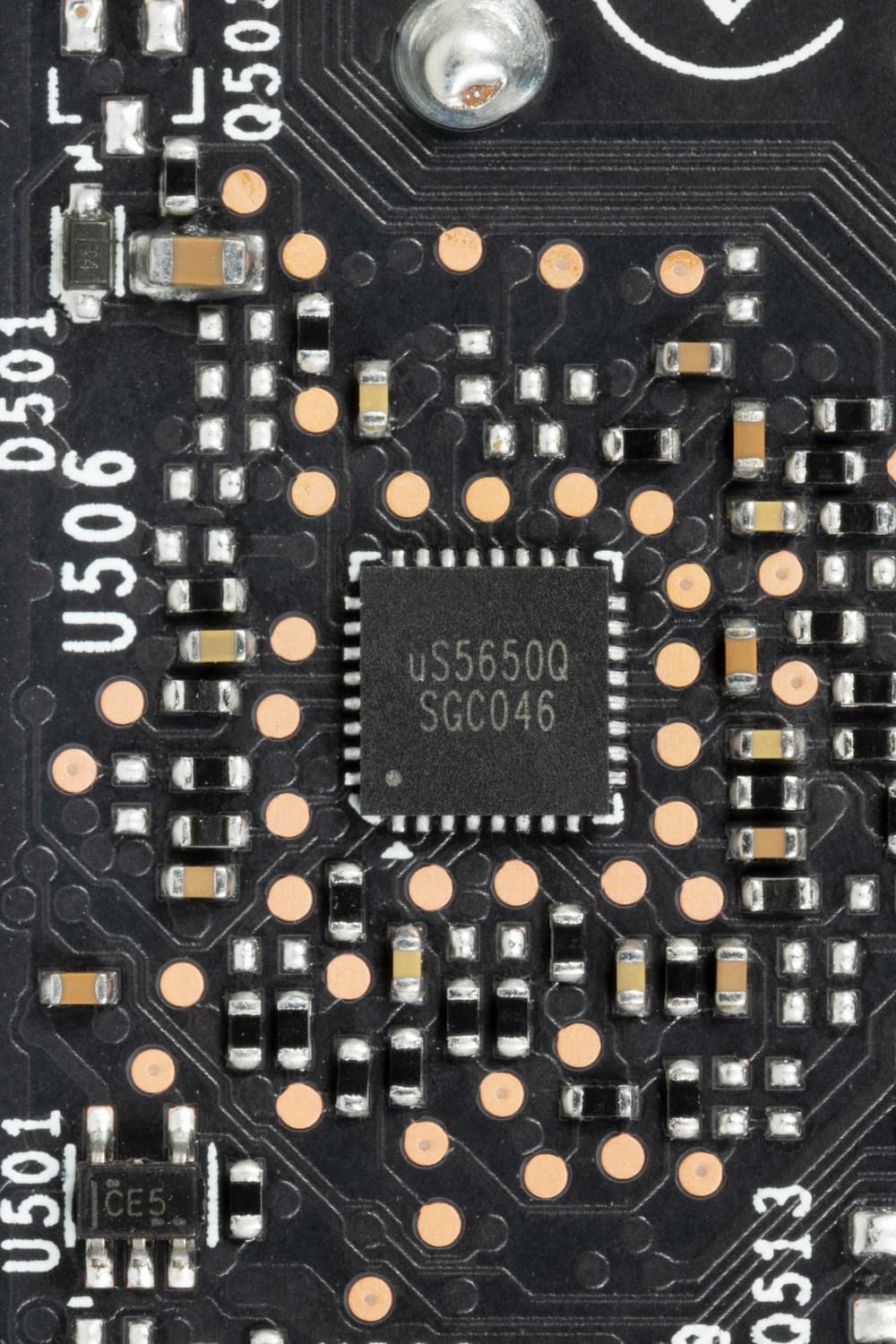

Контроллер uS5650Q отвечает за мониторинг состояния платы.

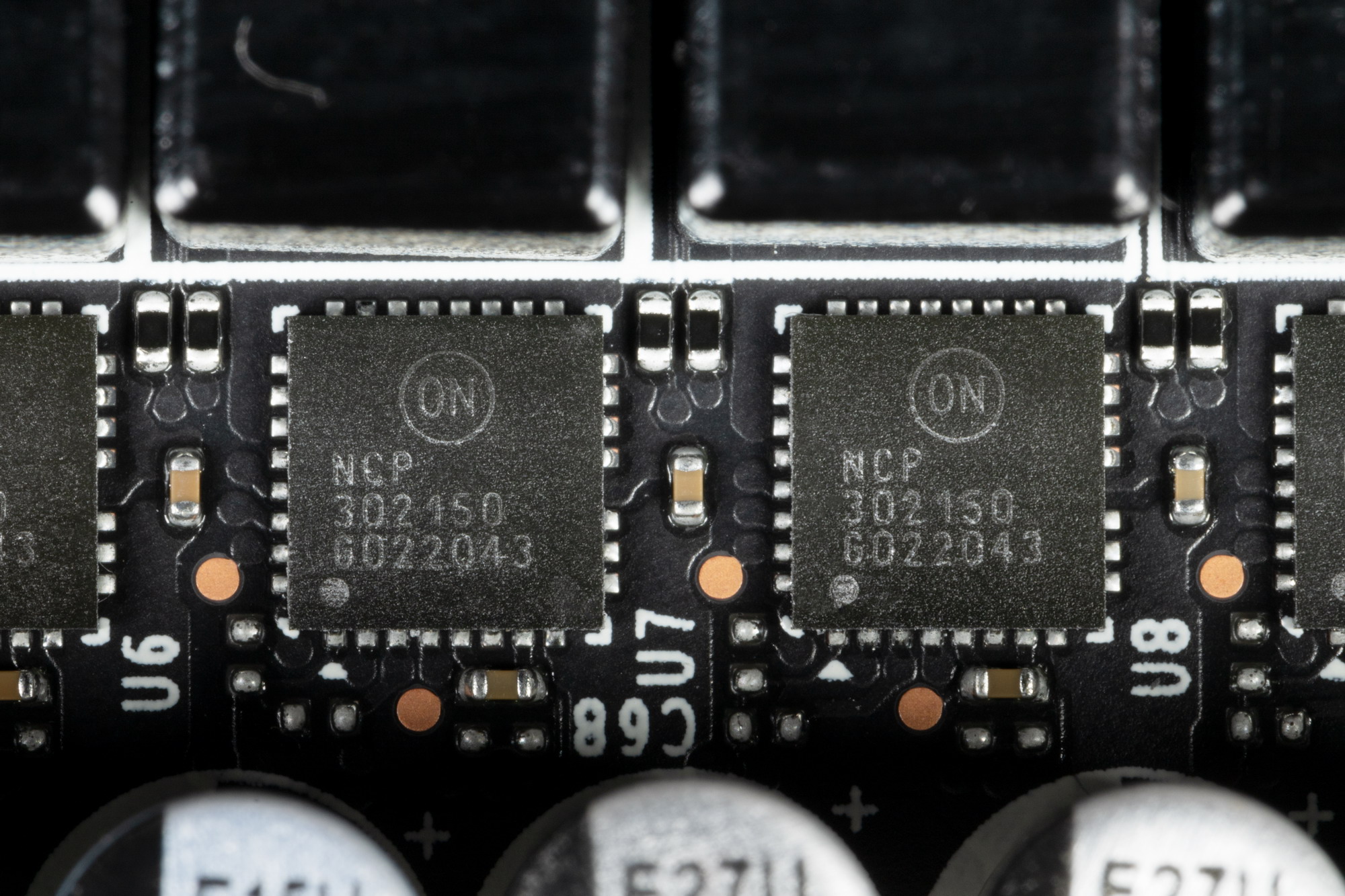

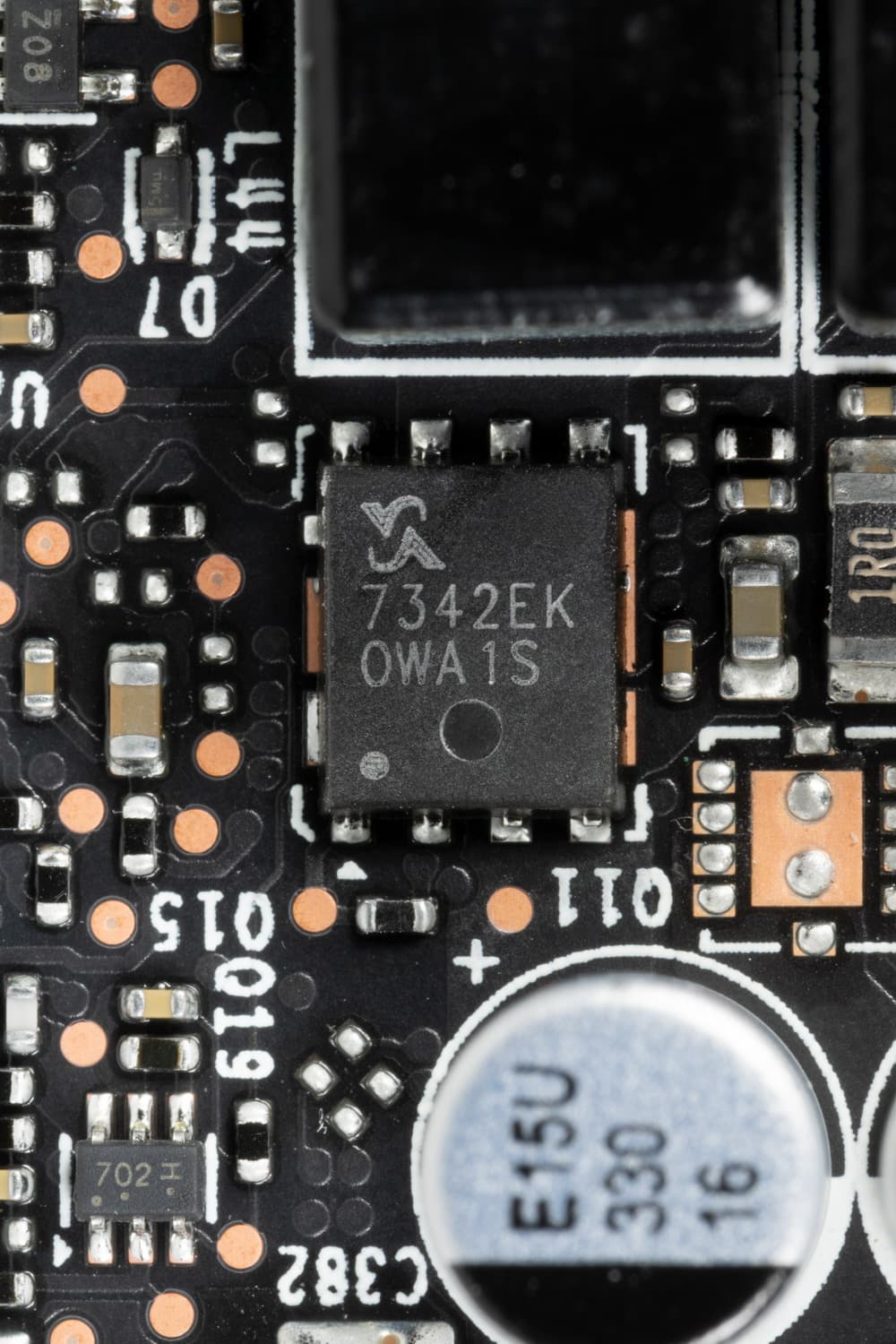

В преобразователе питания, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае мосфеты схемы питания GPU NCP302150 (до 50А, On Semiconductor) и мосфеты схемы питания памяти SM7342EKKP (Sinopower).

Штатные частоты памяти и ядра равны референсным значениям (максимум лишь чуть-чуть меньше, чем у карты 3070 FE). Энергопотребление карты Afox в тестах доходило до 224 Вт.

Я попробовал ручной разгон и получил максимальные частоты 2070/16000 МГц, что обеспечило прирост в играх в среднем почти на 4% относительно референсных значений. Энергопотребление карты выросло до 243 Вт.

Питание на карту Afox подается через 12-контактный разъем питания (напомню, что PCB — та же самая, что у RTX 3070 FE). В комплекте поставки карты имеется адаптер — переходник с 12-контактного разъема на два по 8 (всем хорошо знакомых). Следует заметить, что данный разъем совместим с современным 16-контактным стандарта PCIe 5.0, поэтому для питания этой карты могут подойти и «хвосты» 12VHPWR от новейших блоков питания стандарта ATX 3.0.

Также надо отметить по сути уже устоявшиеся стандартные габариты данной карты, поэтому видеокарта занимает 3 слота в системном блоке.

Карта имеет стандартный набор гнезд вывода информации: три DP 1.4a и один HDMI 2.1.

Нагрев и охлаждение

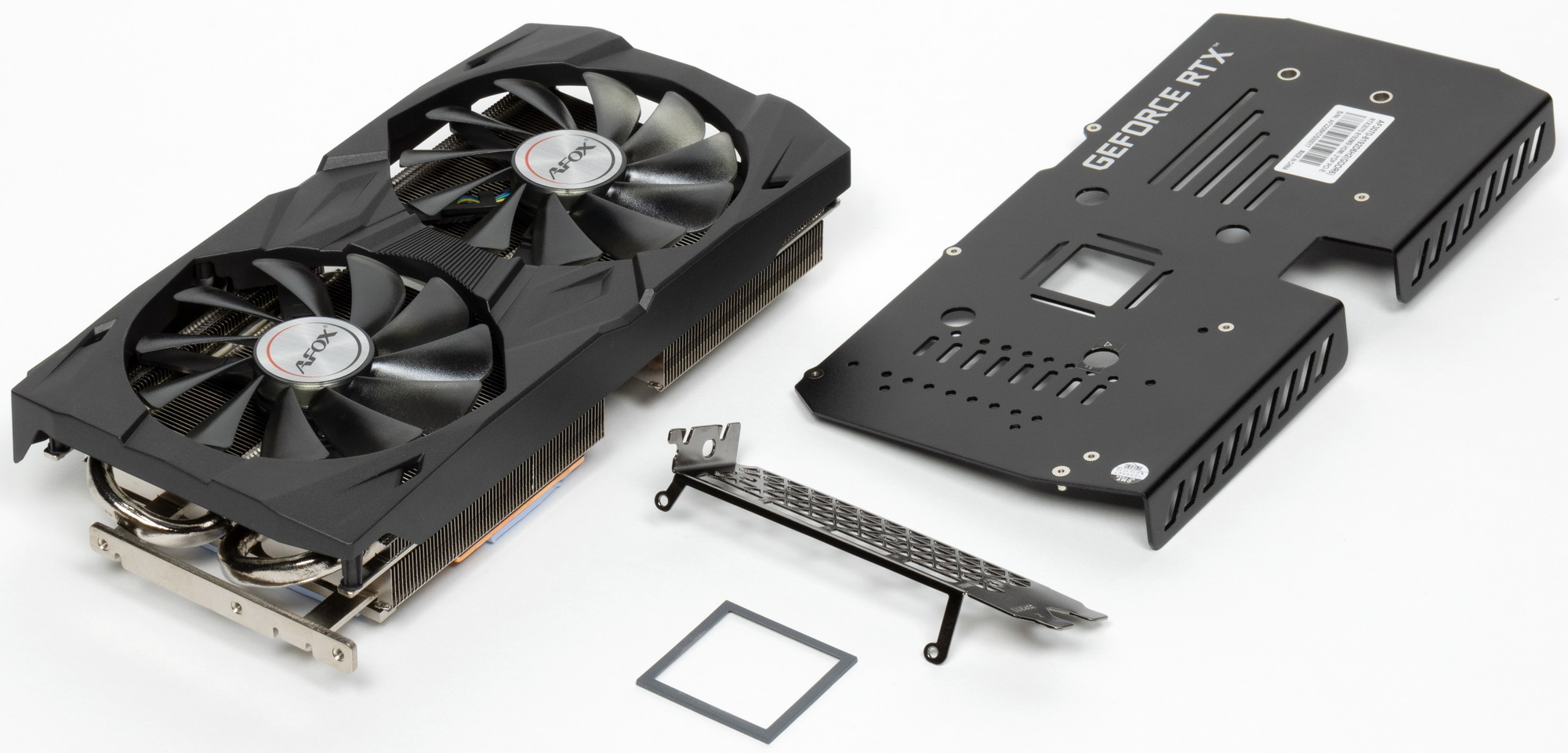

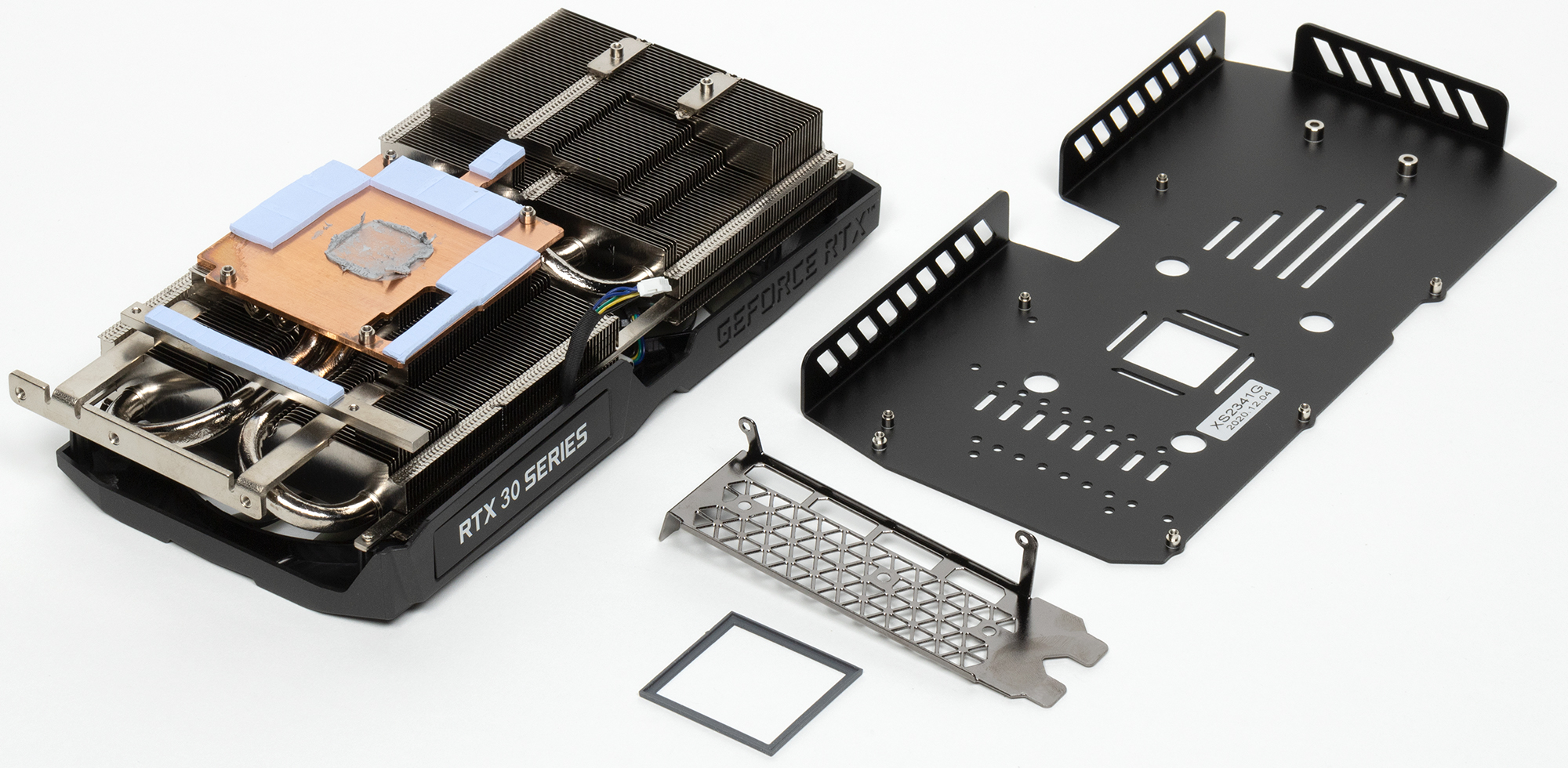

Основой СО является довольно массивный радиатор из медного сплава с никелированным покрытием. Его пронизывает 4 тепловых трубки, разносящие тепло по ребрам. Они припаяны к большой медной платформе, охлаждающей графическое ядро и микросхемы памяти (через термопрокладки). Силовые элементы преобразователя питания имеют дополнительные подошвы на том же радиаторе.

Задняя пластина не участвует в охлаждении оборотной стороны платы, просто служит элементом защиты и элементом дизайна.

Поверх радиатора установлен кожух с двумя вентиляторами ∅100 мм, работающих на одной частоте вращения.

Остановка вентиляторов при малой нагрузке видеокарты происходит, если температура GPU опускается ниже 50 градусов. При запуске ПК вентиляторы работают, однако после загрузки видеодрайвера идет опрос рабочей температуры, и они выключаются.

Мониторинг температурного режима с помощью MSI Afterburner:

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является прекрасным результатом для видеокарт такого уровня. Энергопотребление карты доходило до 224 Вт.

При ручном разгоне параметры нагрева и шума менялись мало, максимальное потребление выросло лишь до 243 Вт.

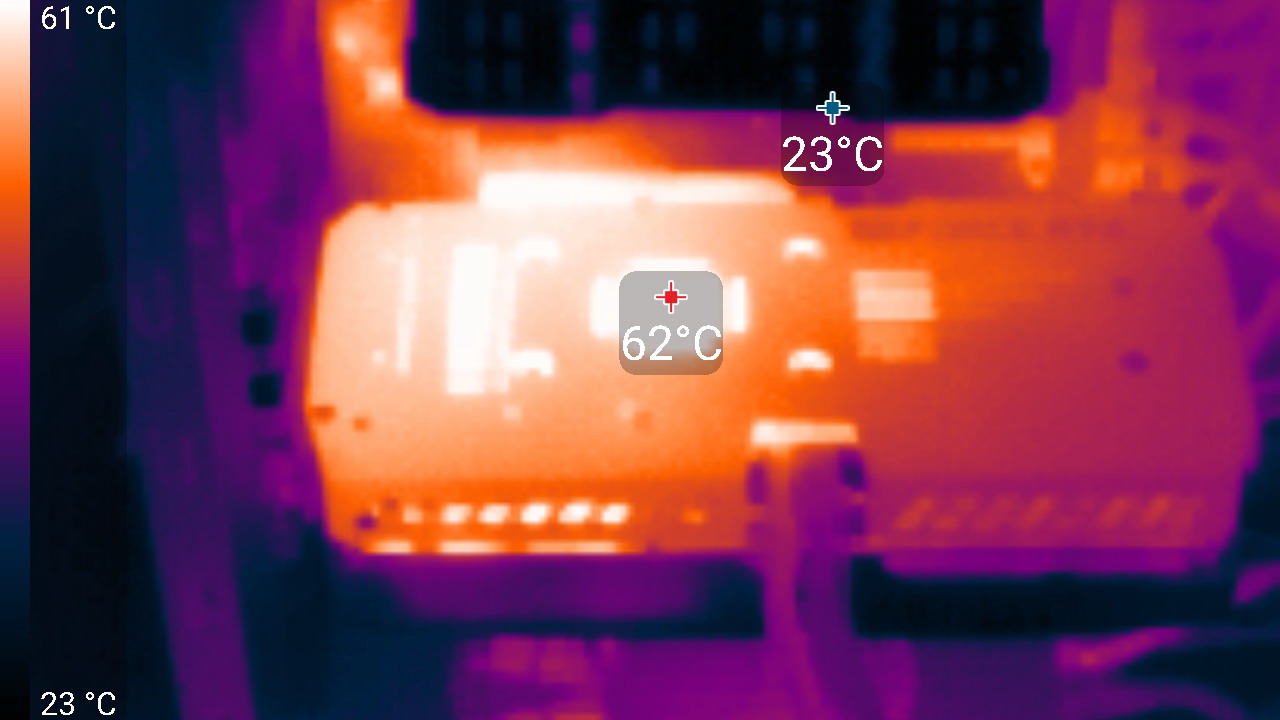

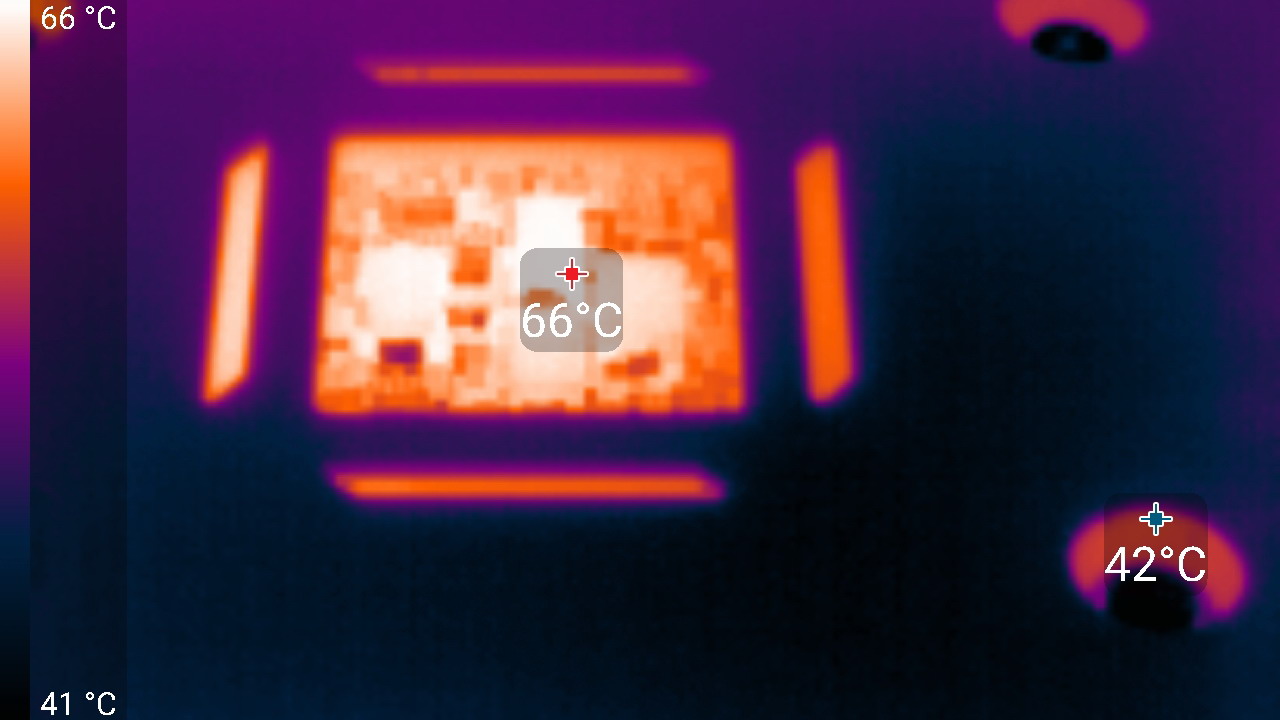

Максимальный нагрев наблюдался в центральной части PCB в районе ядра.

Шум

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В режиме простоя в 2D температура была не выше 36 °C, вентиляторы не работали, уровень шума был равен фоновому — 18 дБА.

При просмотре фильма с аппаратным декодированием ничего не менялось.

В режиме максимальной нагрузки в 3D температура достигала 69 °C (по ядру). Вентиляторы при этом раскручивались до 2077 оборотов в минуту, шум вырастал до 33,5 дБА: это отчетливо слышно, но еще не громко.

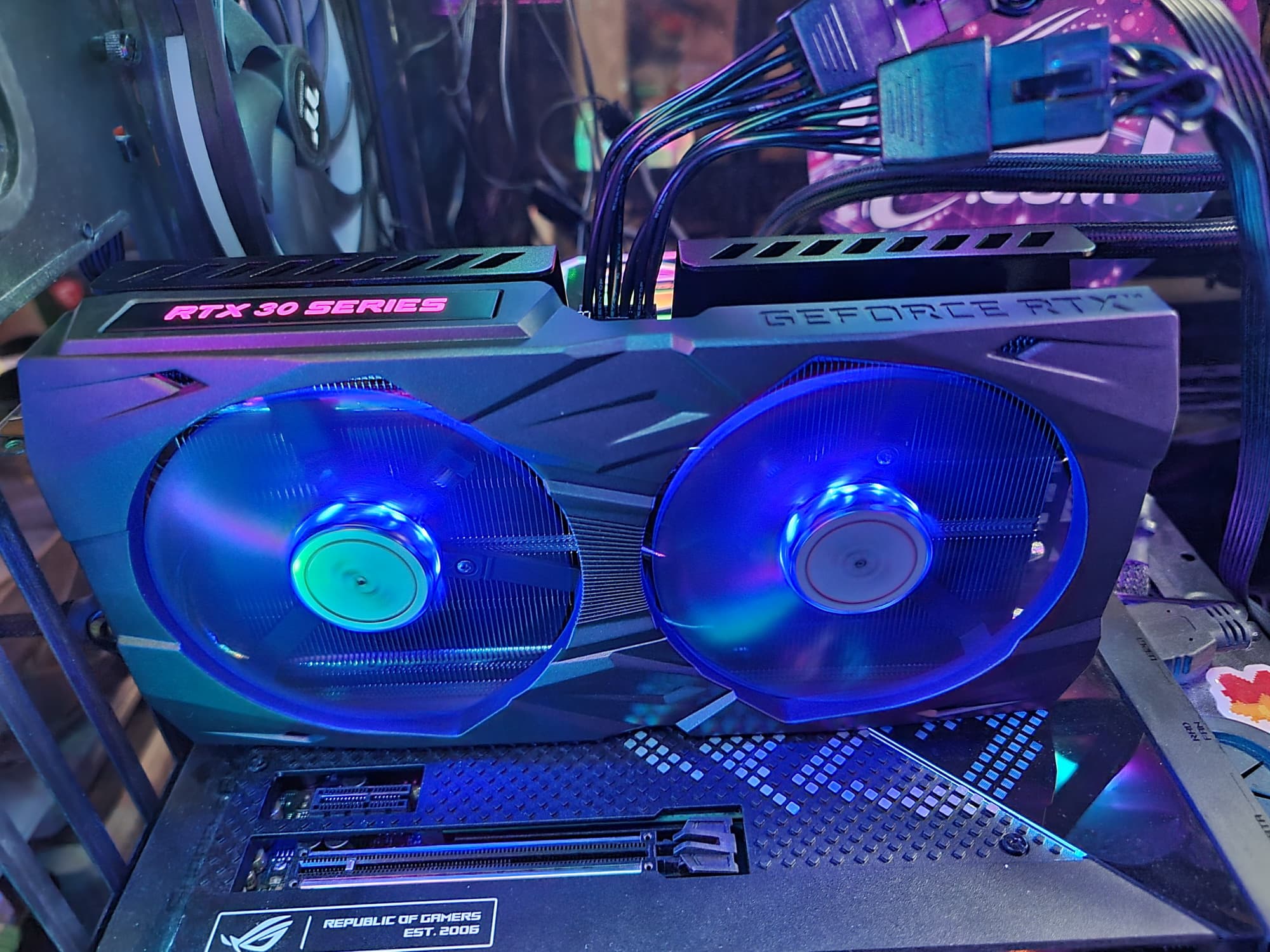

Подсветка

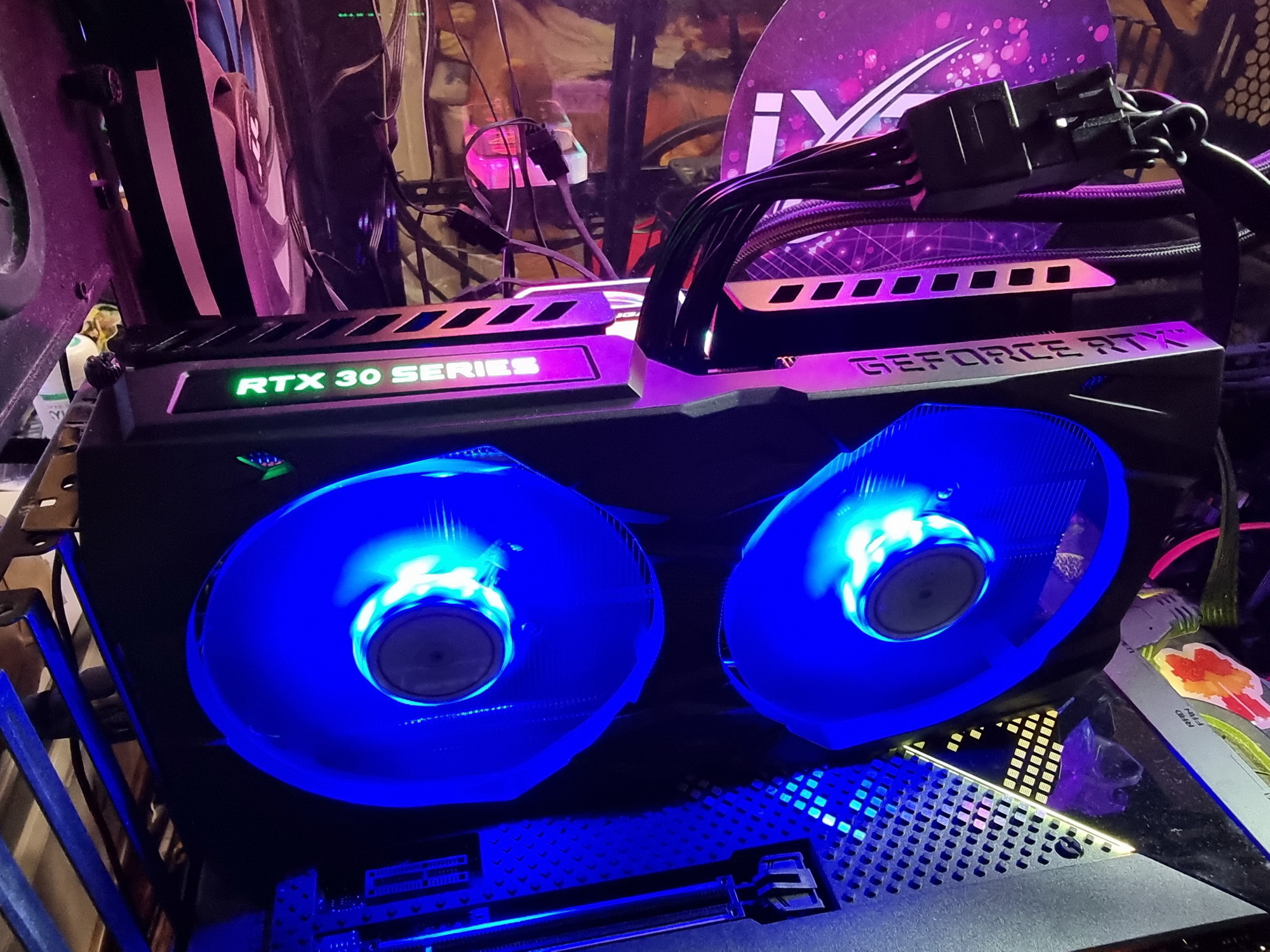

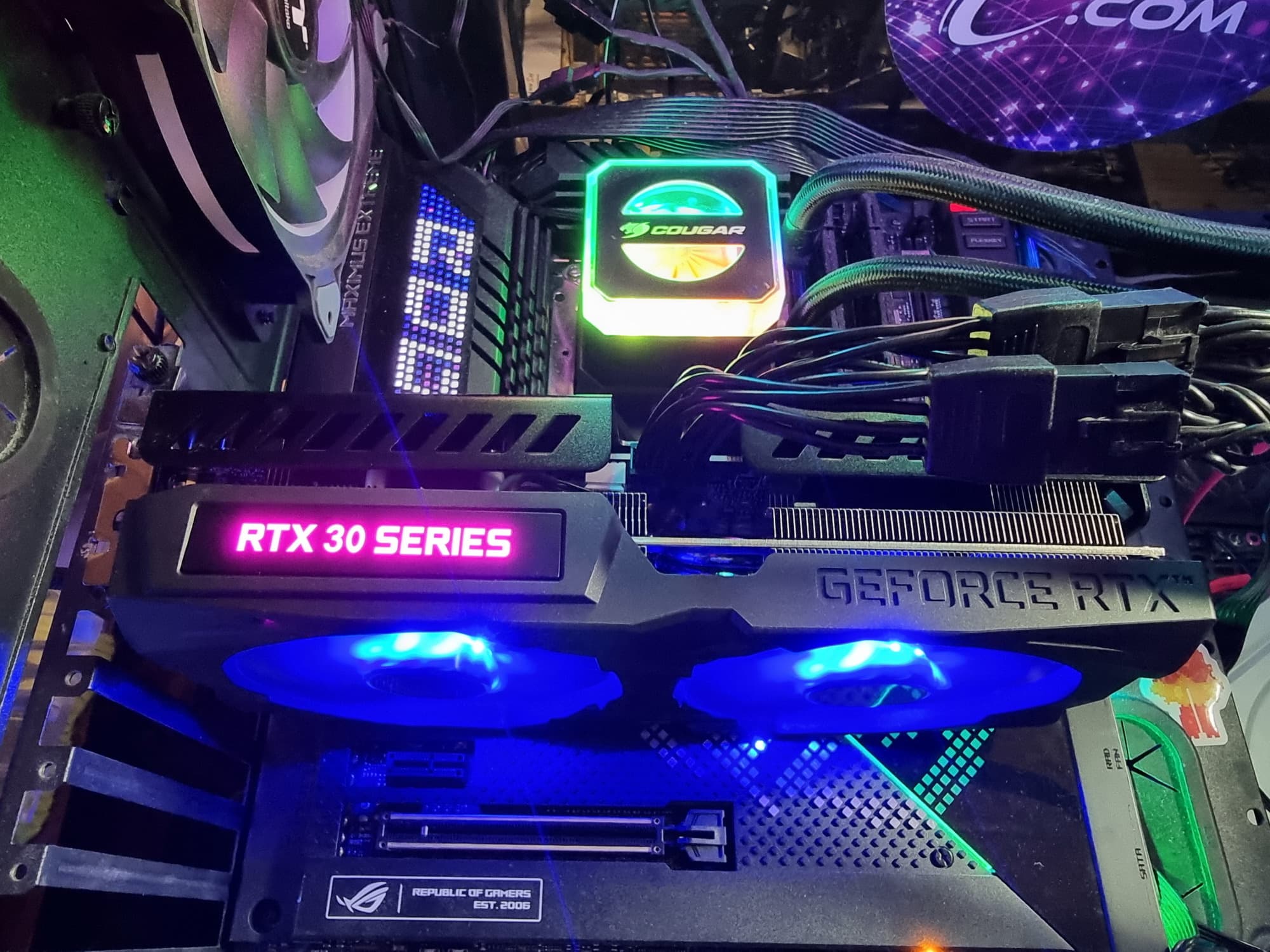

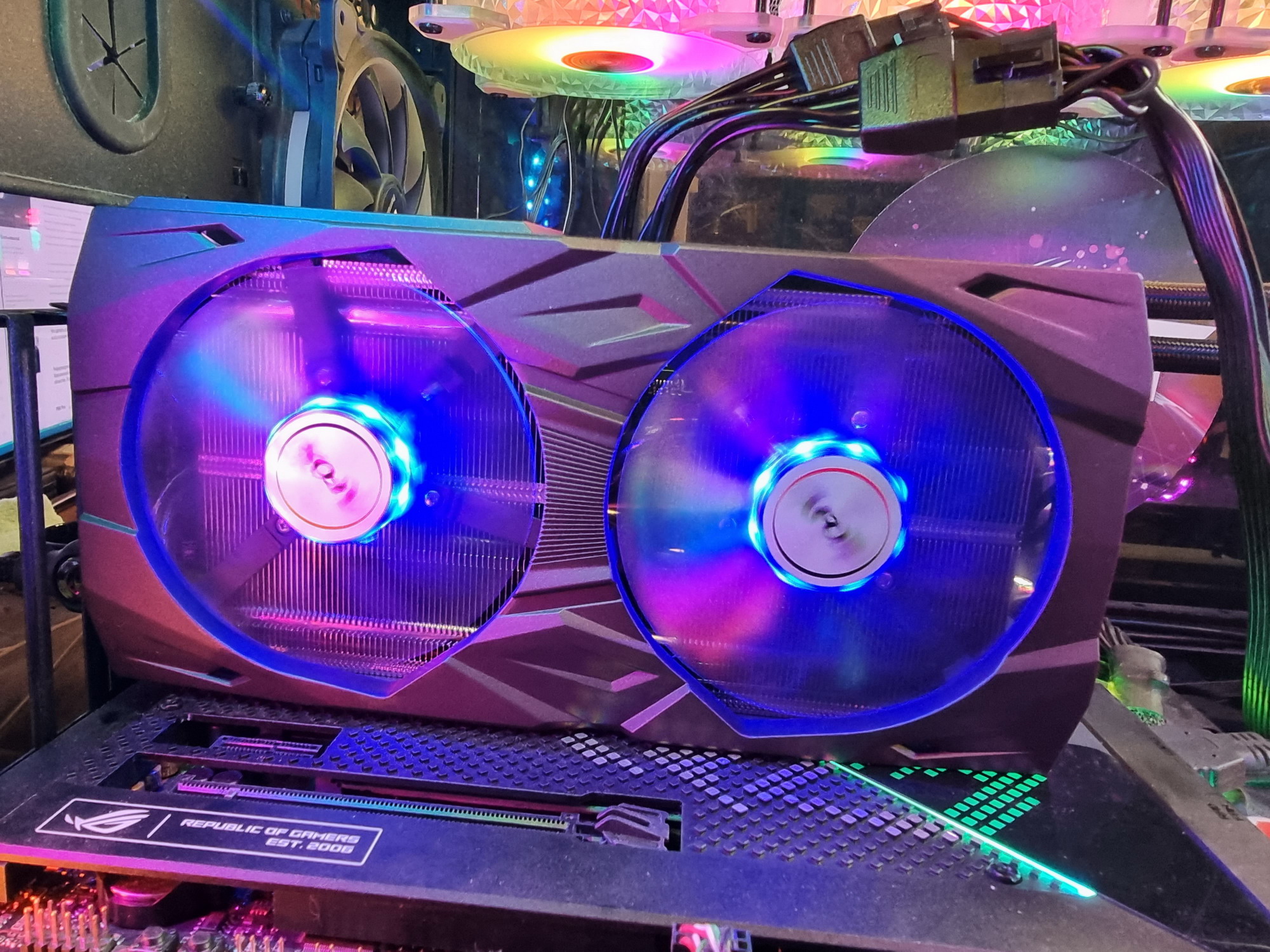

Карта имеет постоянную не регулируемую и не отключаемую подсветку вентиляторов синим цветом, а также циклически меняющую цвет подсветку логотипа на верхнем торце карты.

Утилиты для управления подсветкой нет.

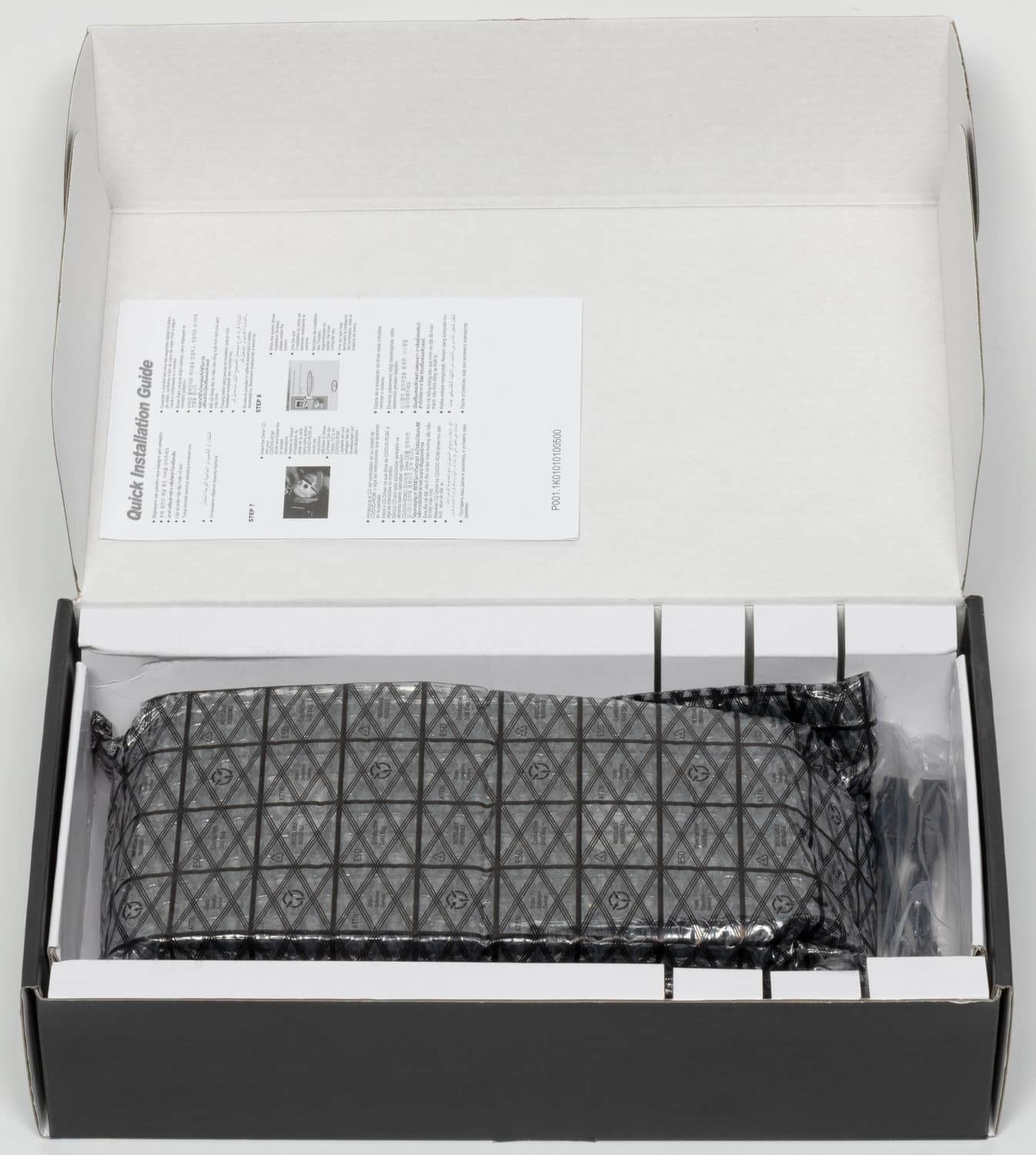

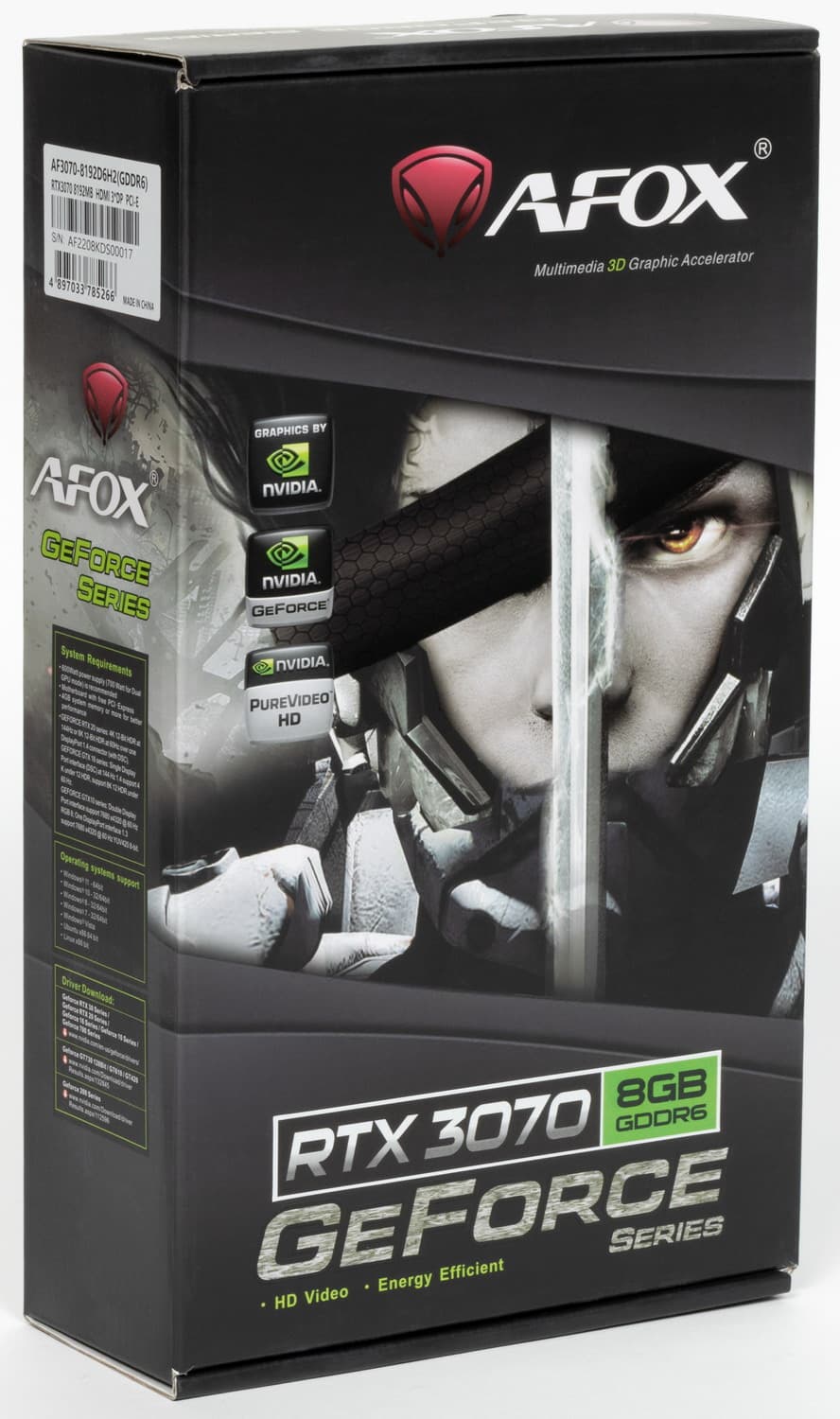

Комплект поставки и упаковка

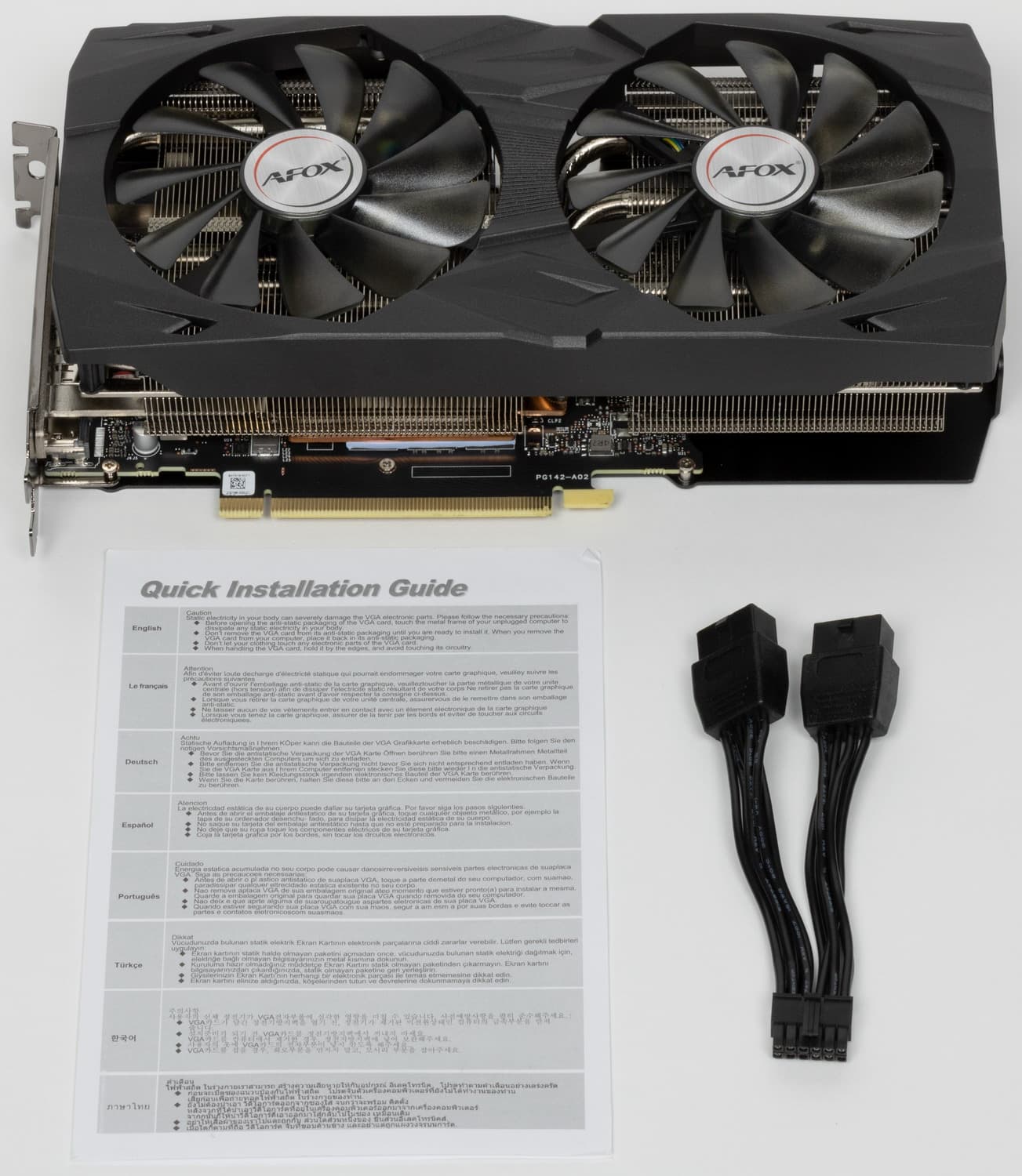

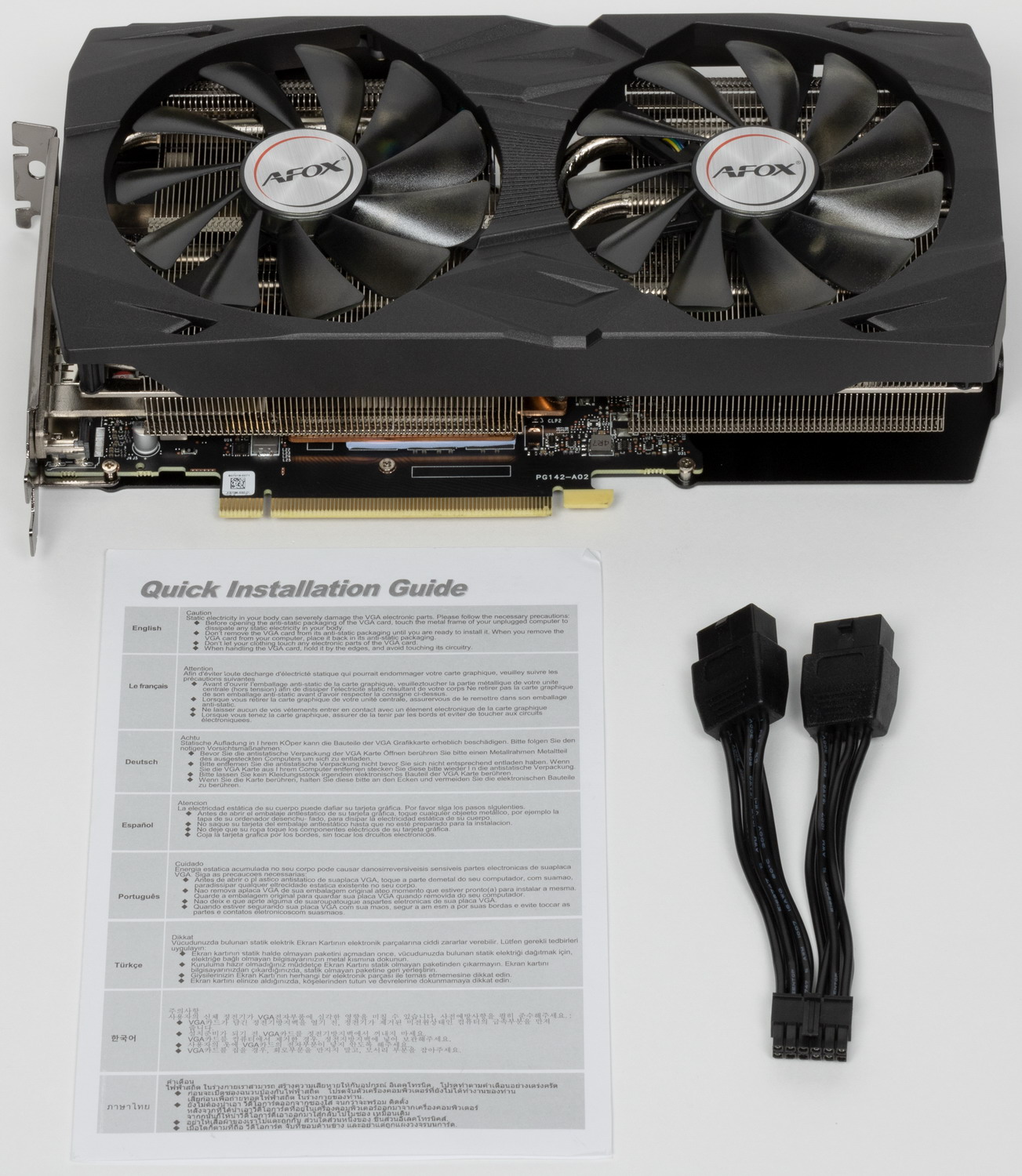

Комплект поставки крайне прост: кроме традиционного краткого руководства пользователя и адаптера-переходника питания на 12-контактный разъем с двух по 8, ничего более нет.

Результаты тестирования, конфигурация

Список инструментов тестирования

Во всех игровых тестах использовалось максимальное качество графики в настройках.

• Hitman III (IO Interactive/IO Interactive)
• Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
• God of War (Sony IE/Sony IE)
• Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
• Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
• The Medium (Bloober/Bloober)
• Godfall (Gearbox Publishing/Counterplay Games)
• Resident Evil Village (Capcom/Capcom)
• Far Cry 6 (Ubisoft/Ubisoft)
• Battlefield 2042 (DICE/EA)

Результаты тестирования в 3D-играх

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1200, 2560×1440 и 3840×2160

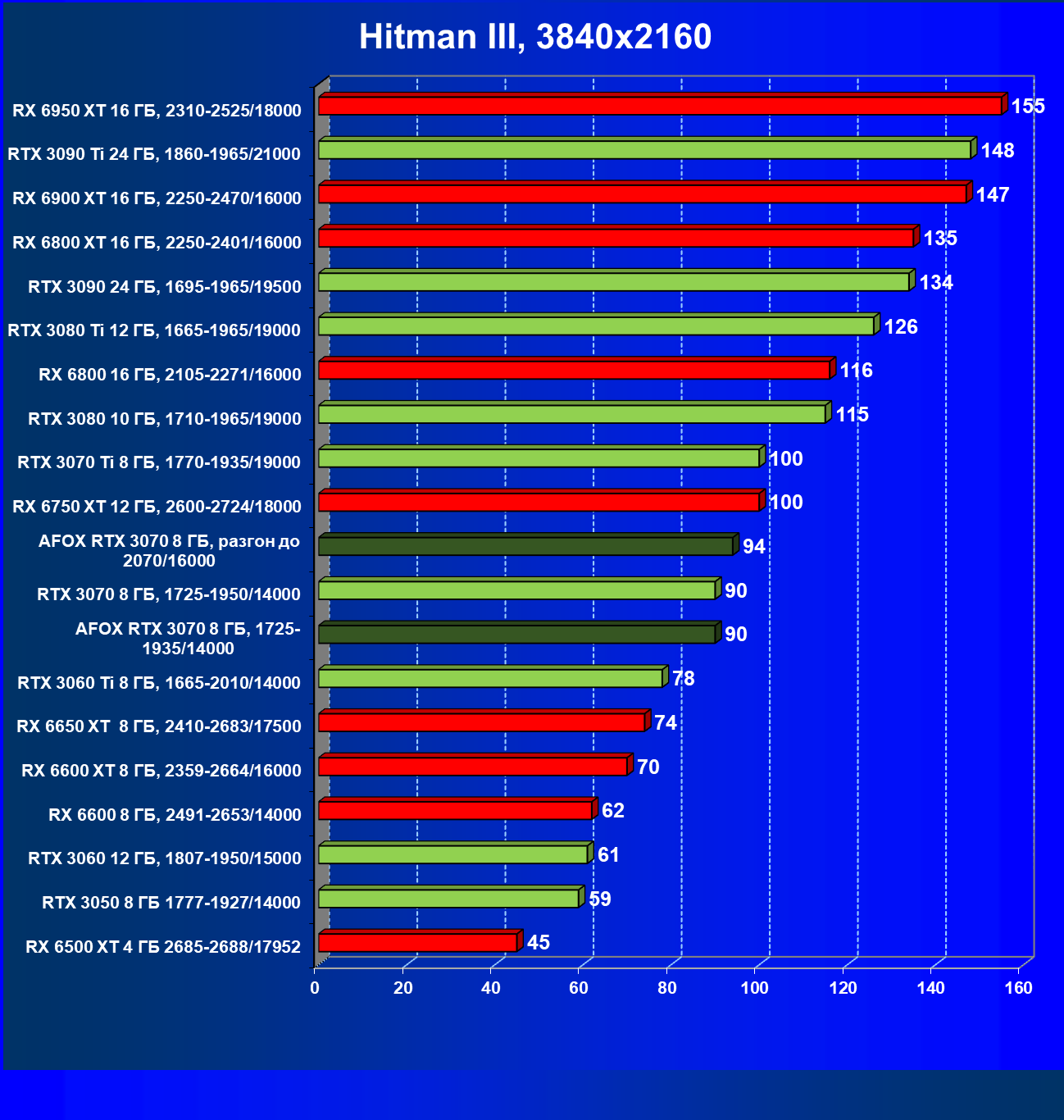

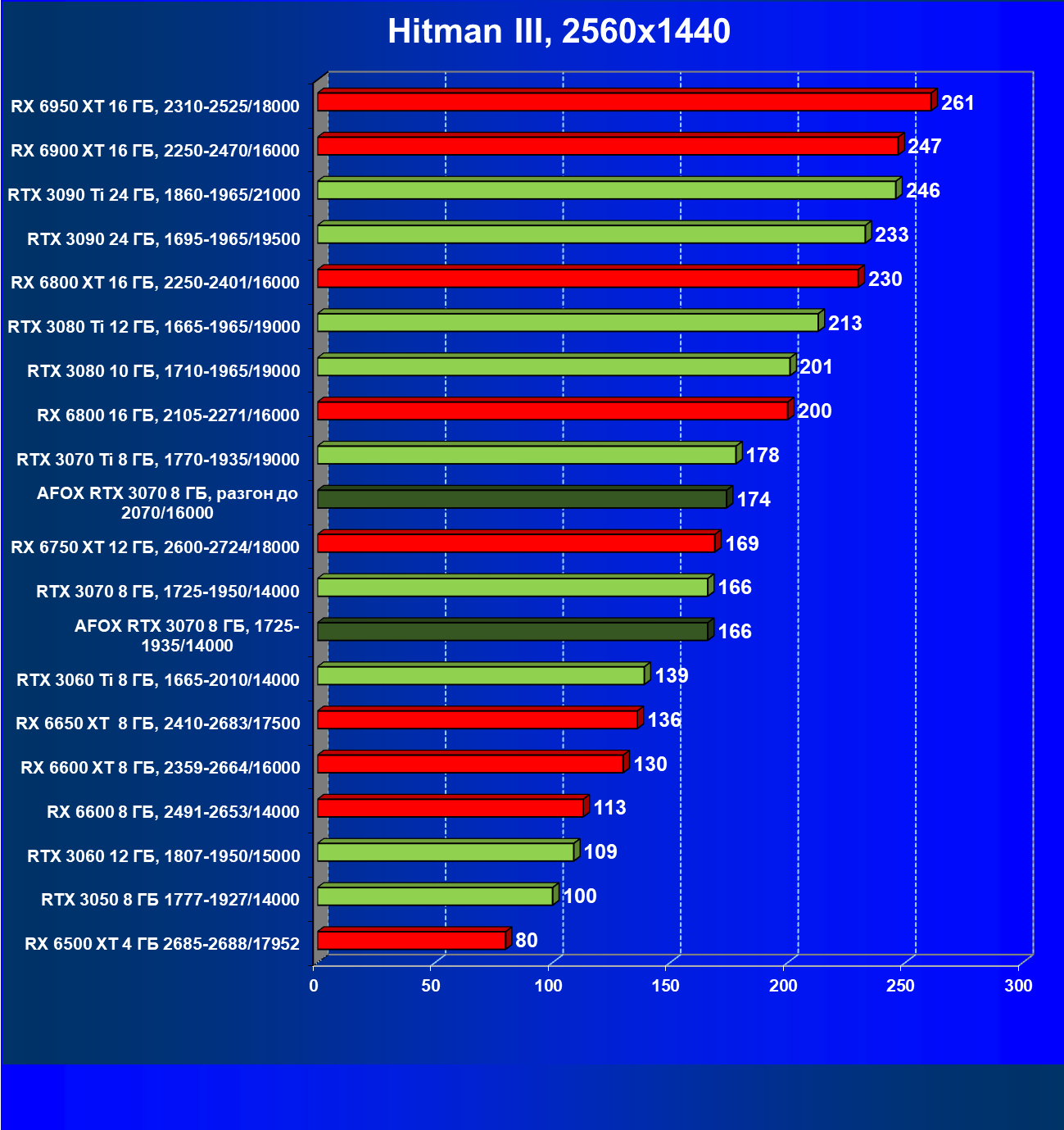

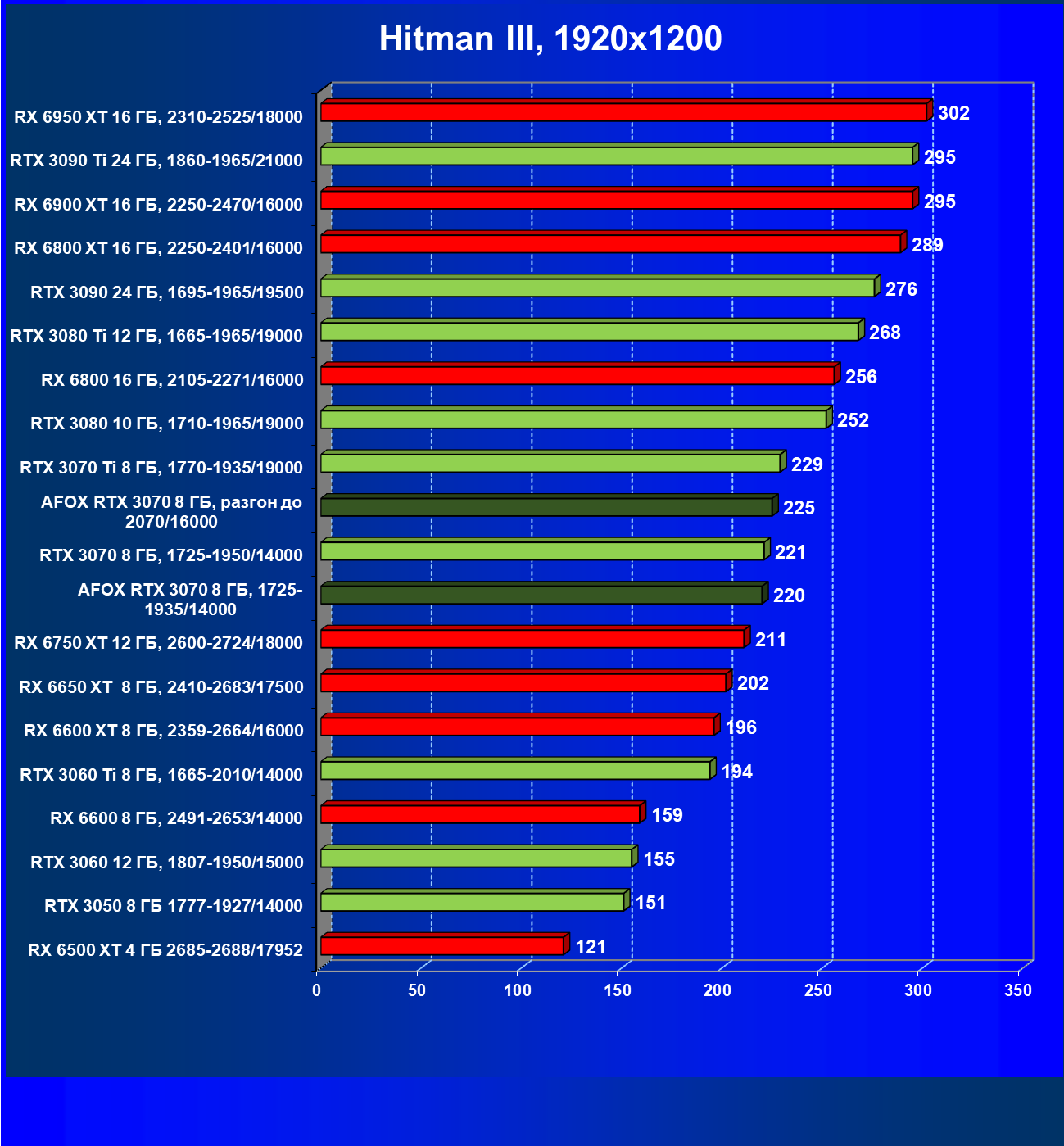

Hitman III

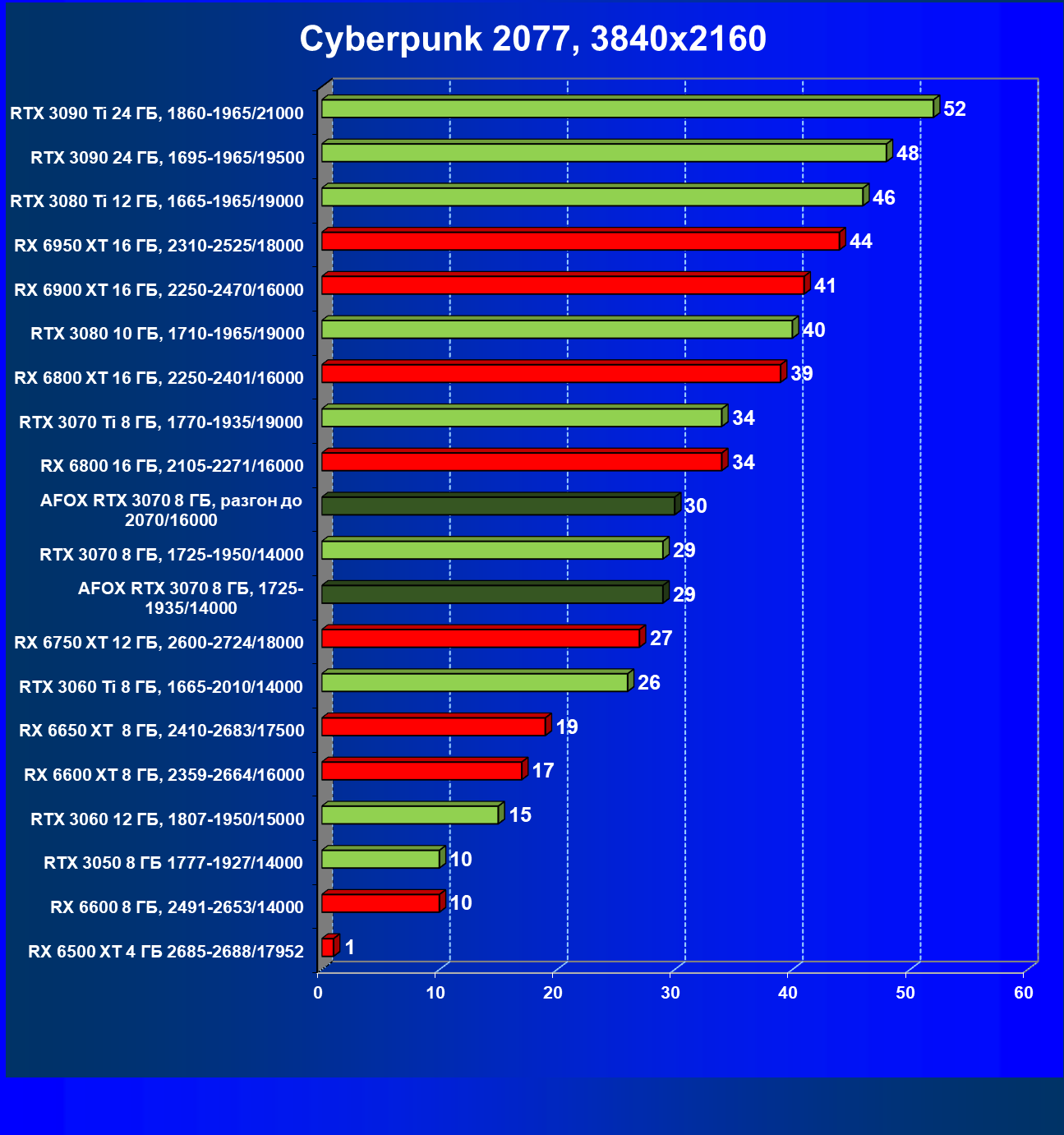

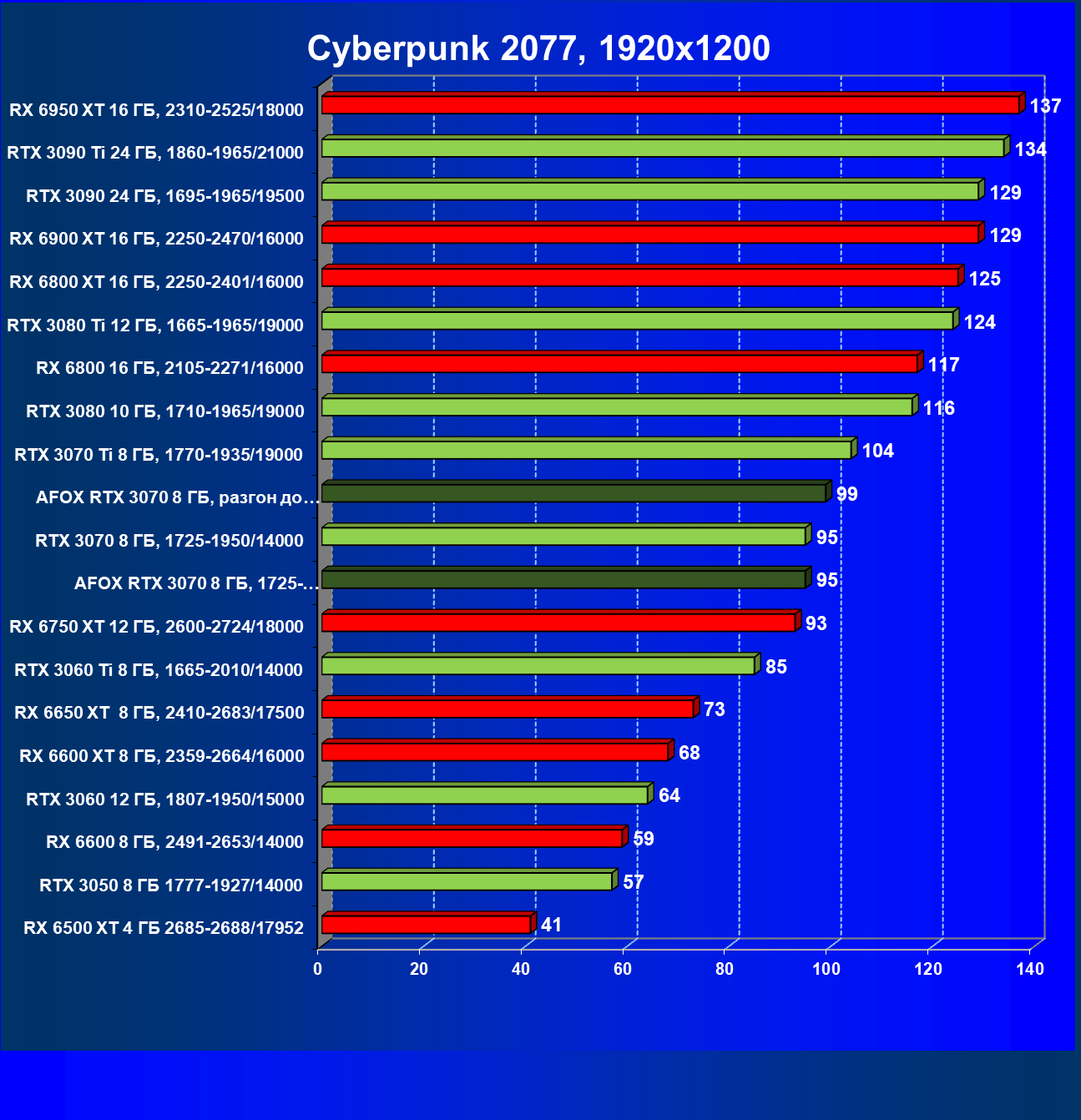

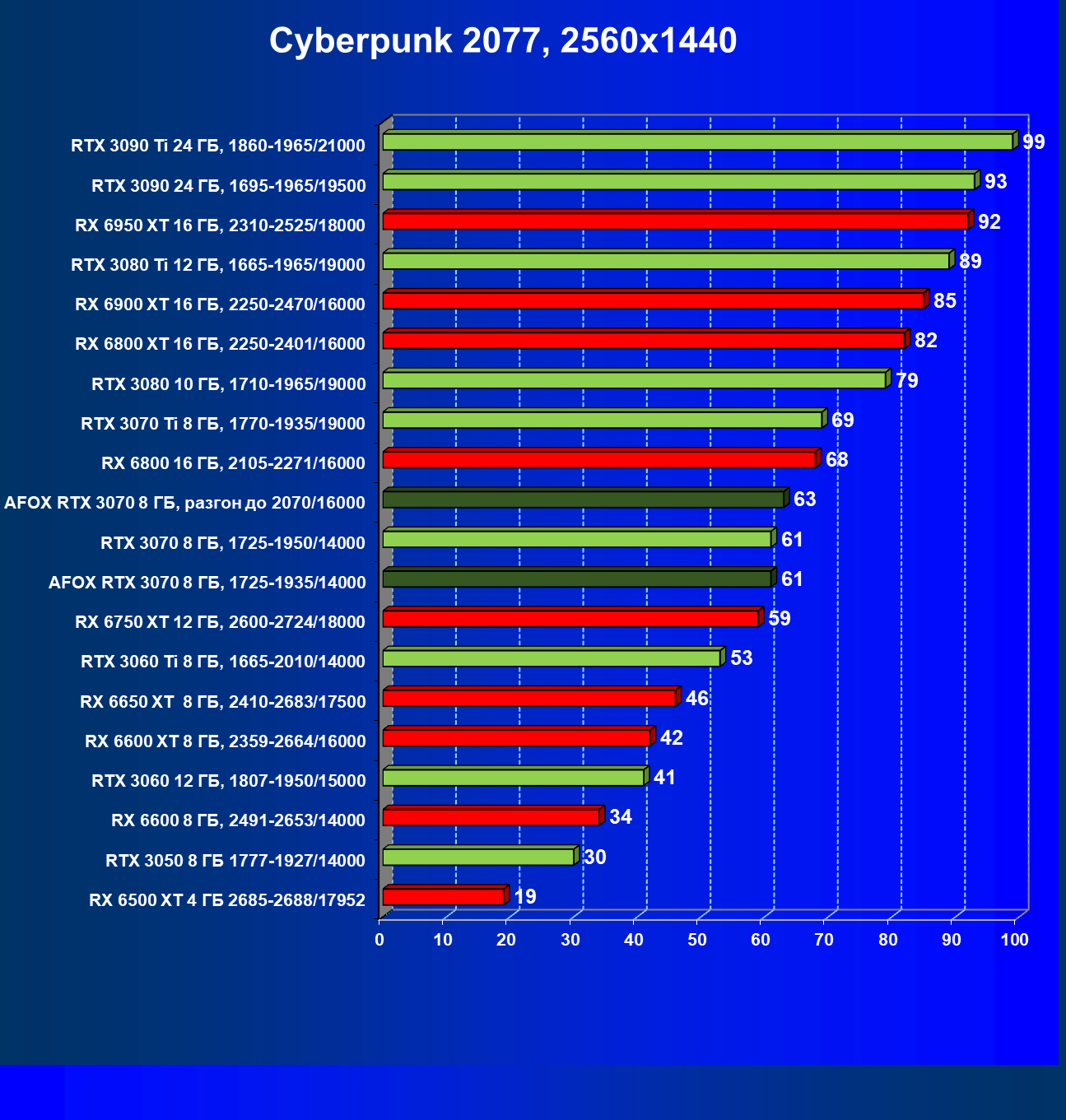

Cyberpunk 2077

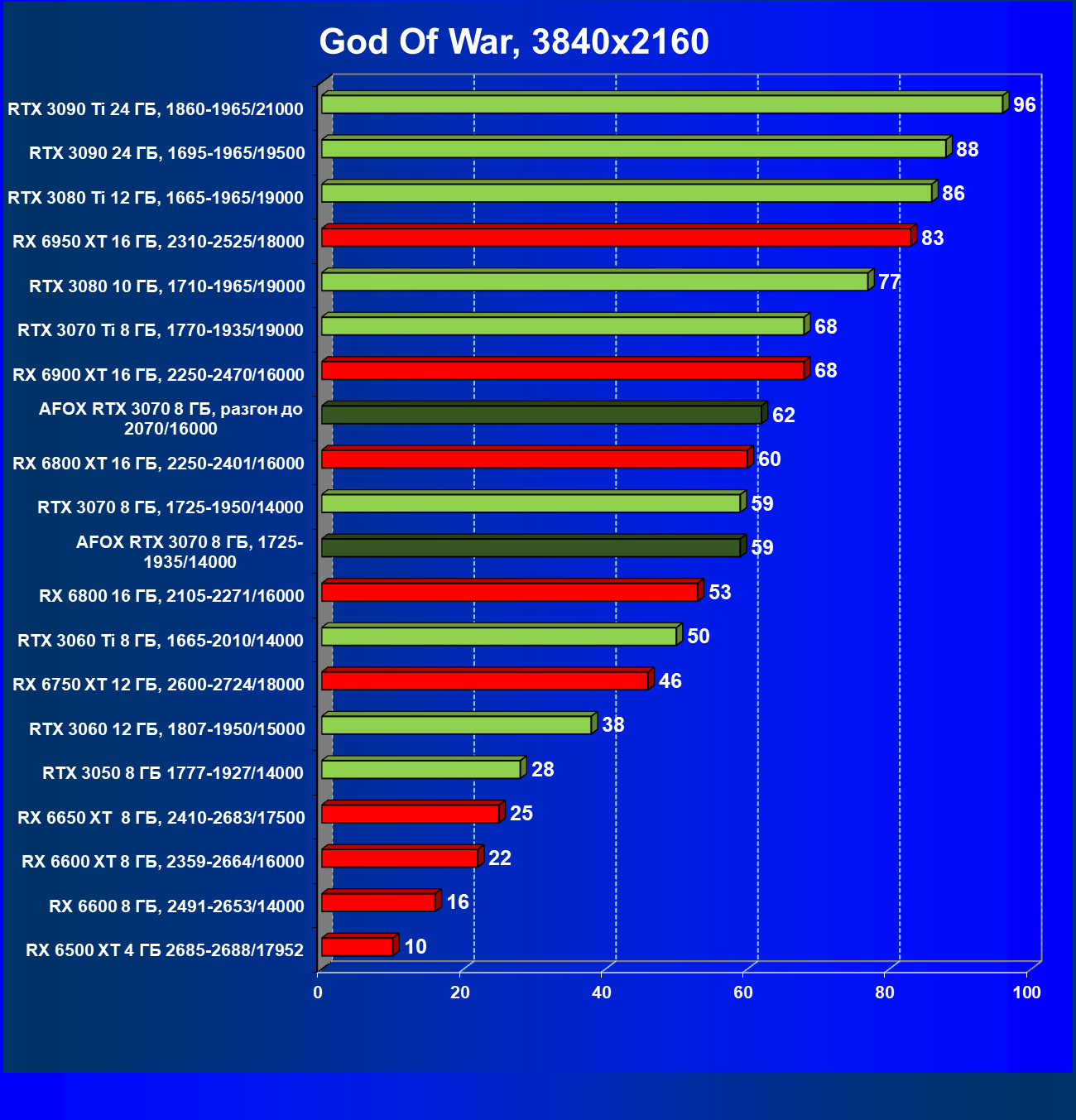

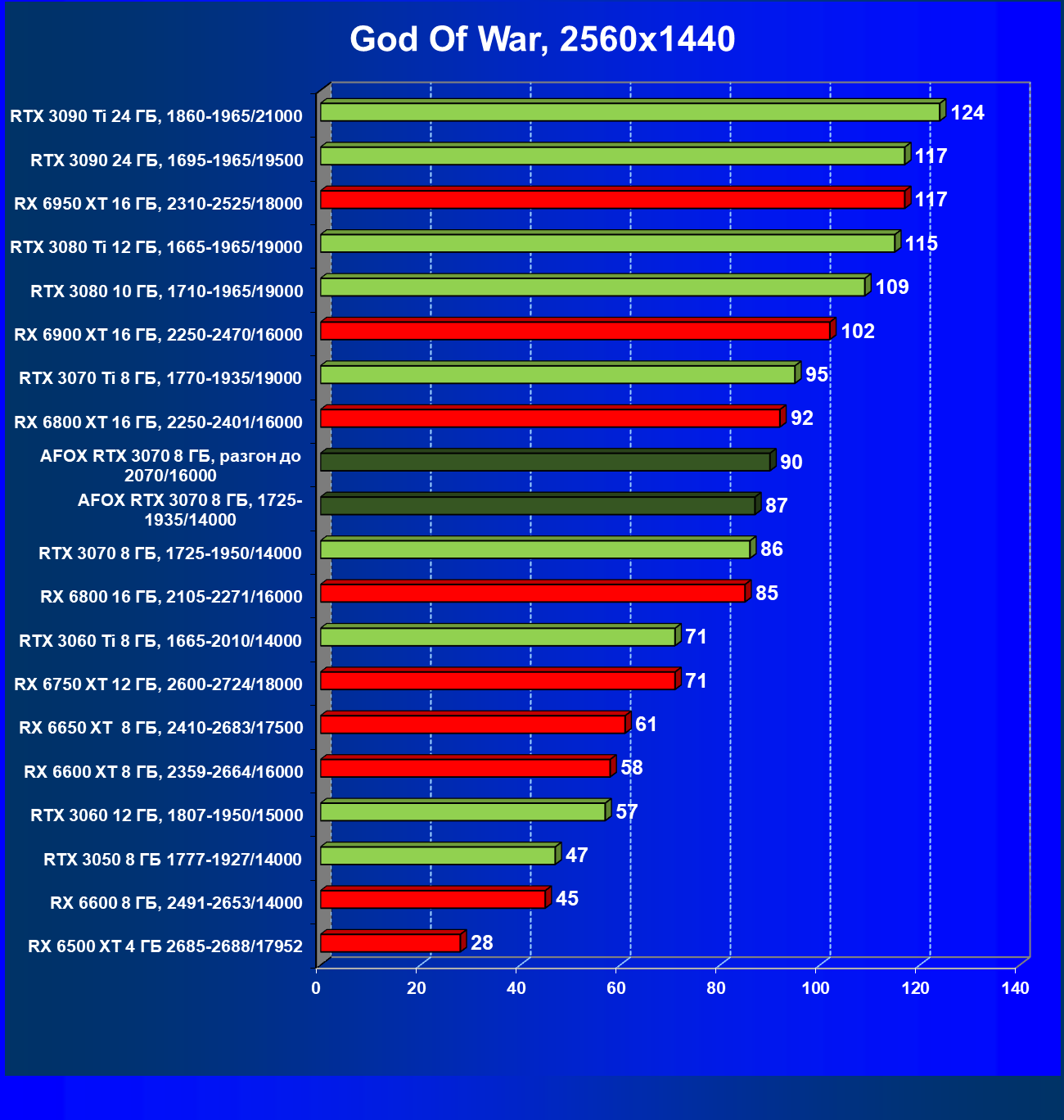

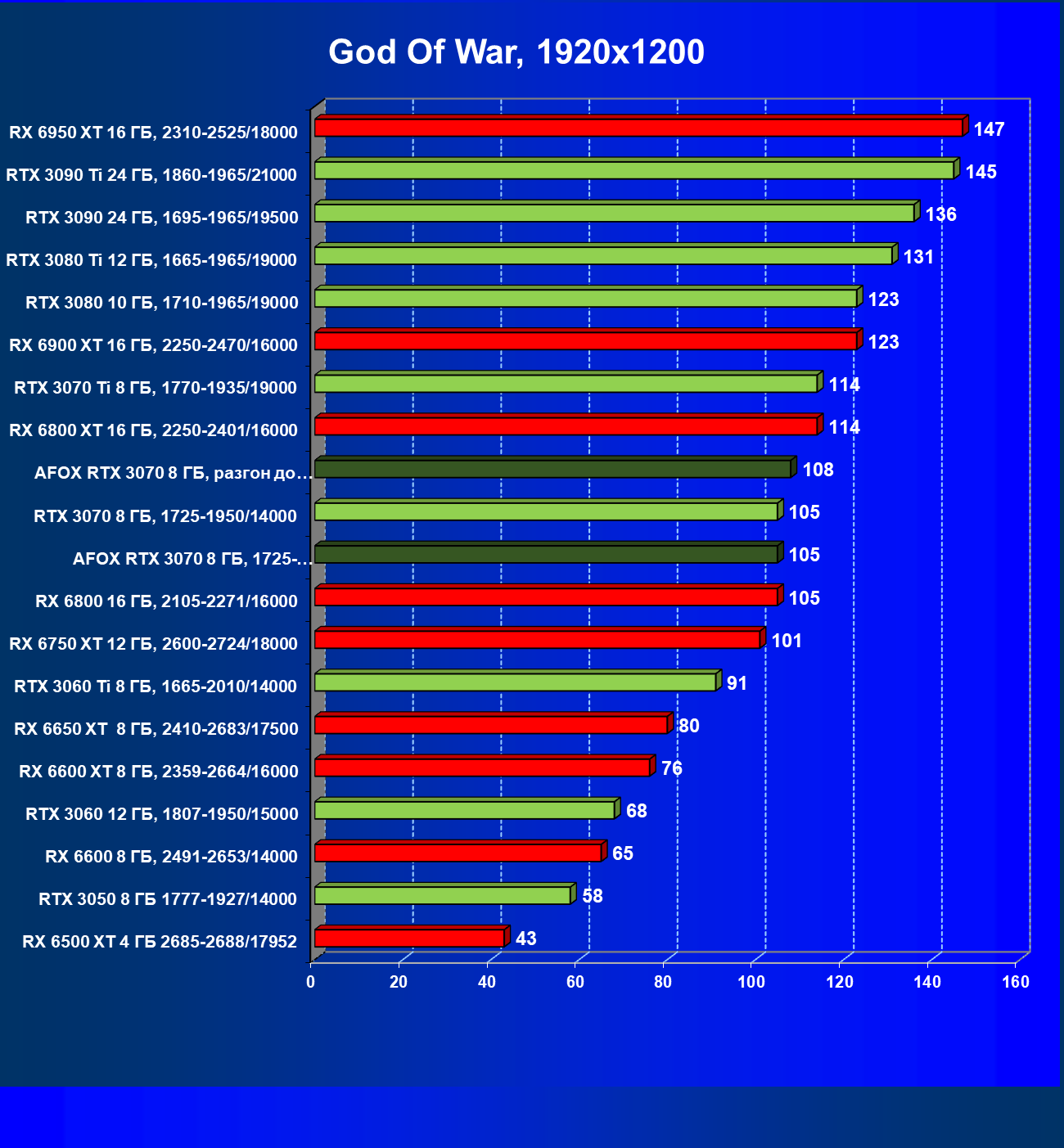

God of War

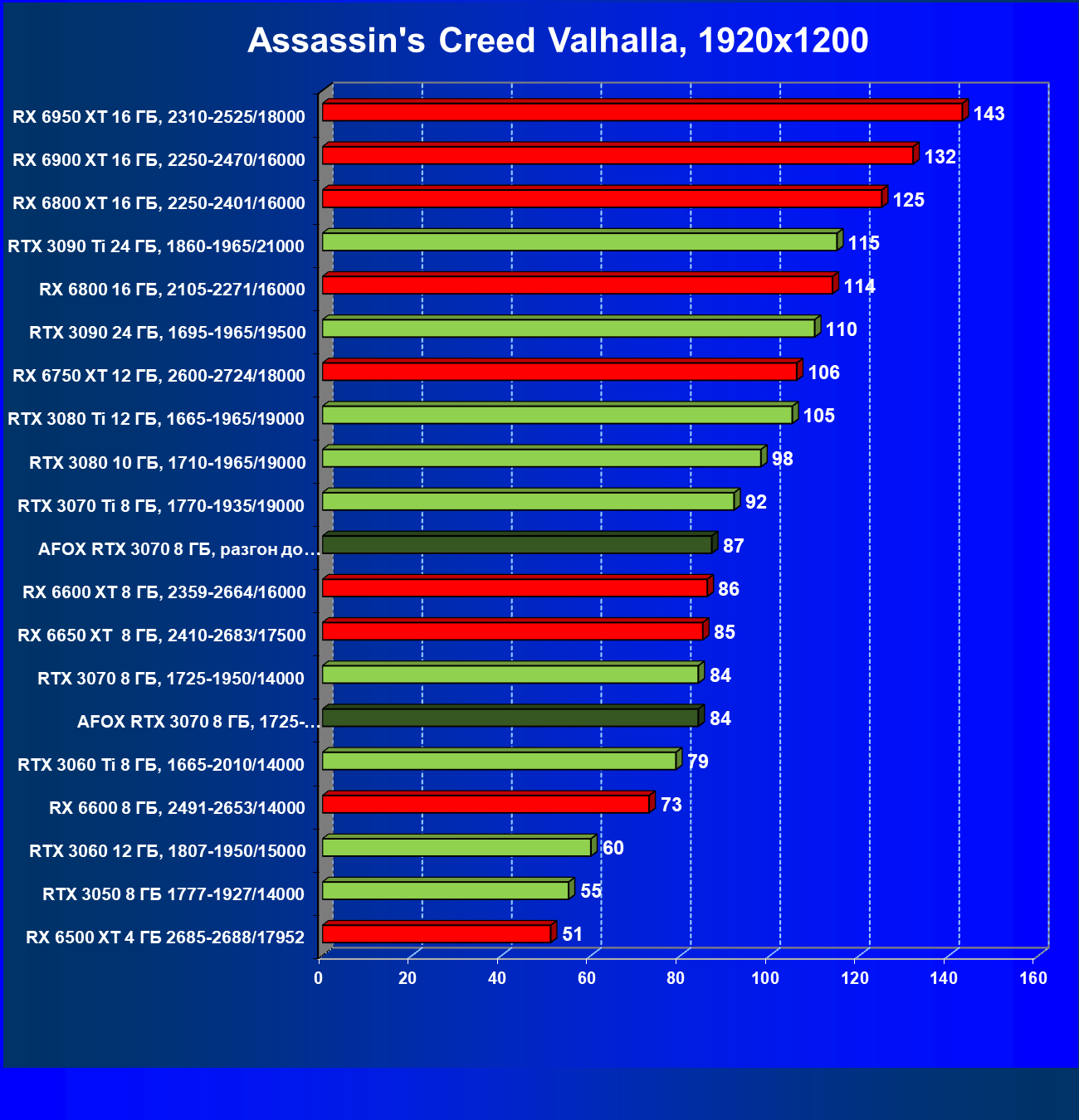

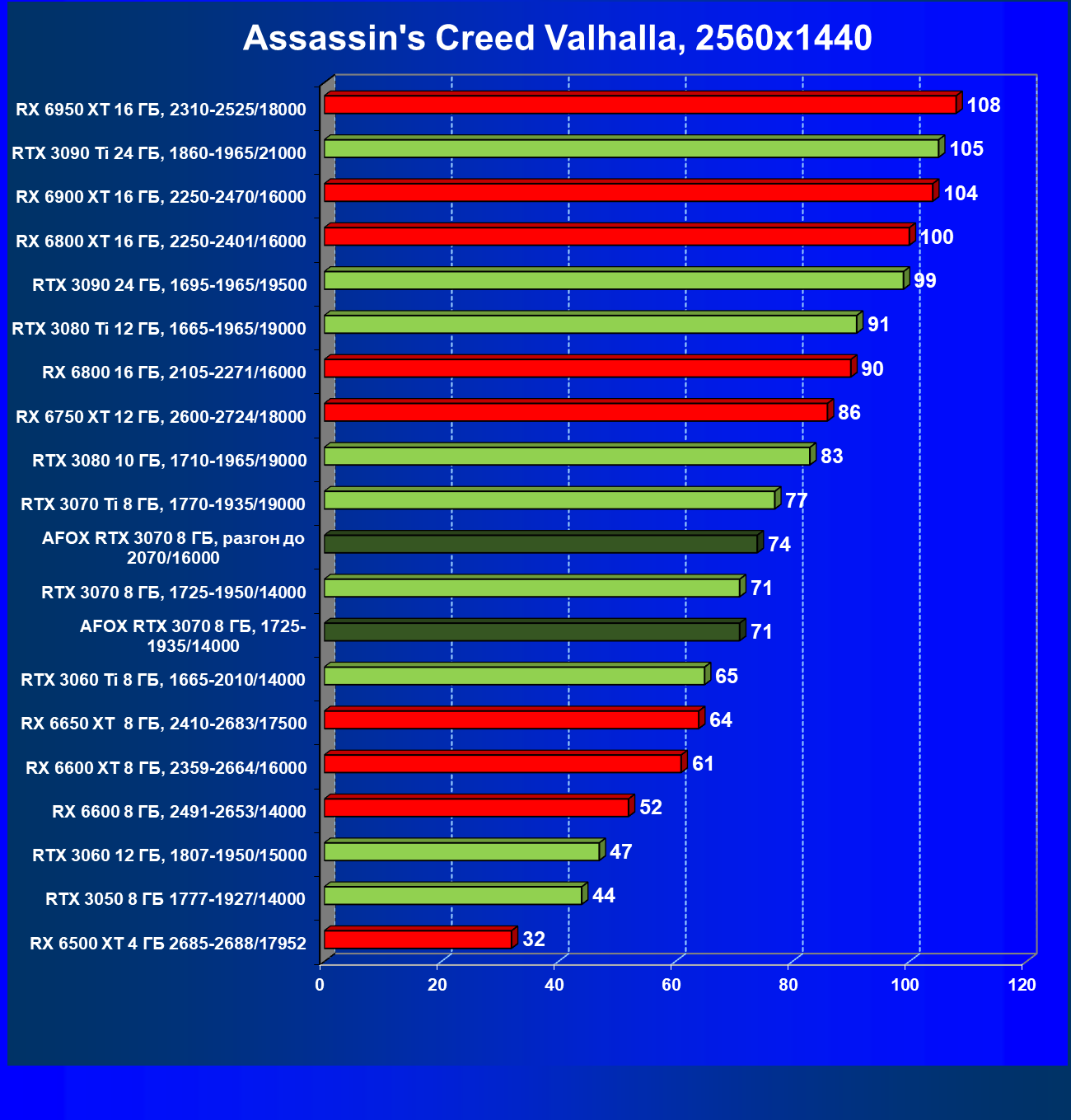

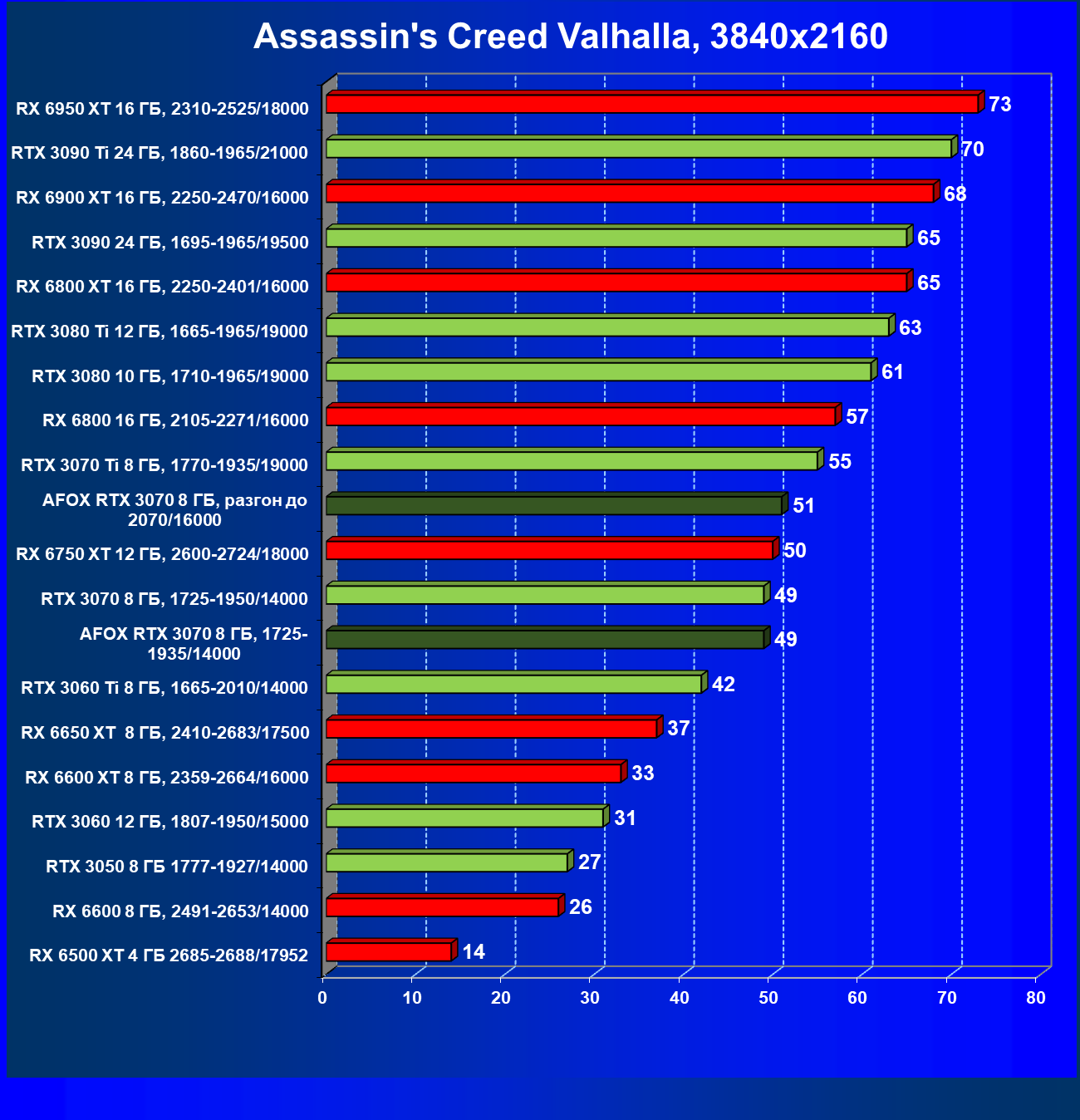

Assassin’s Creed Valhalla

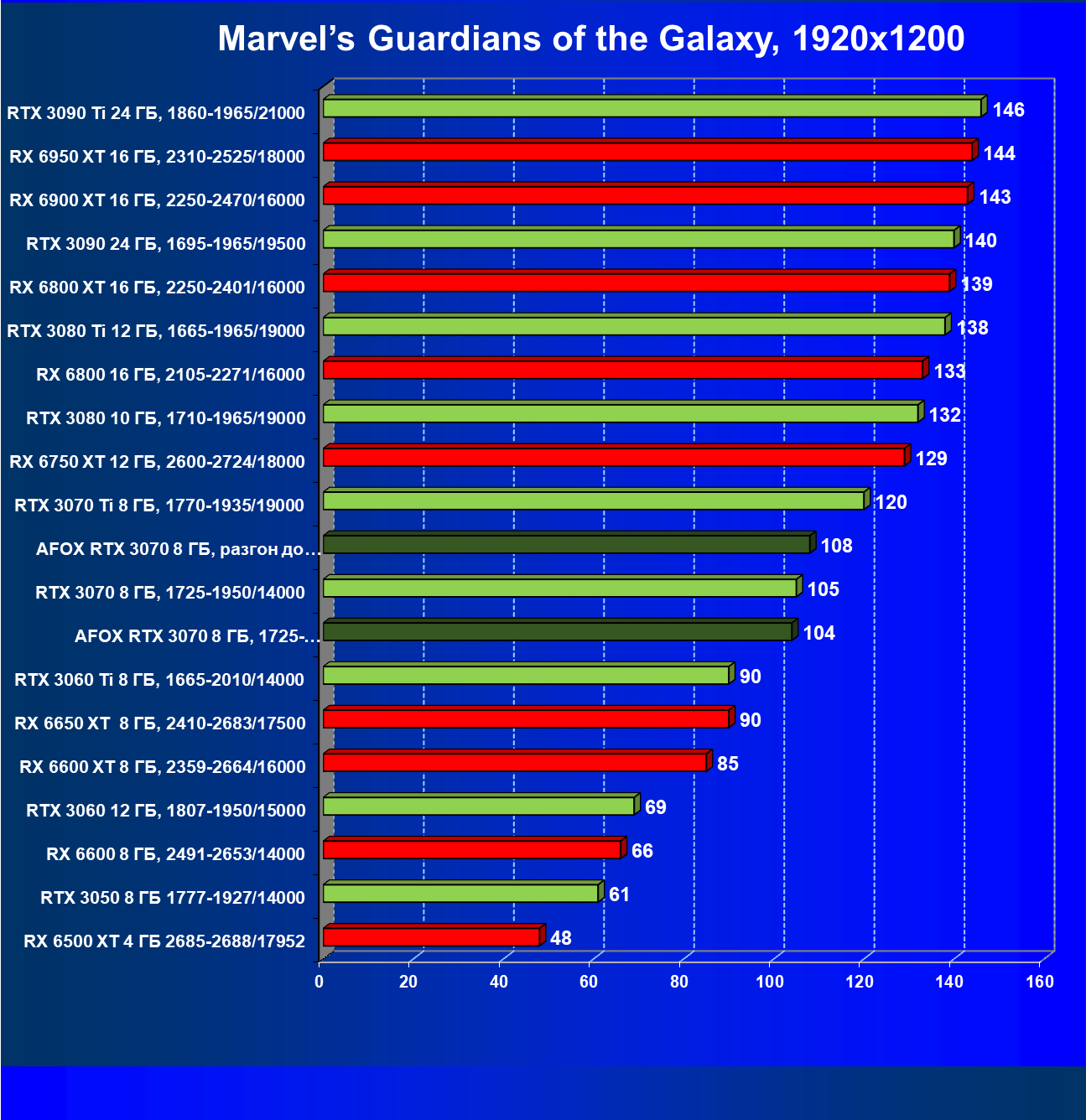

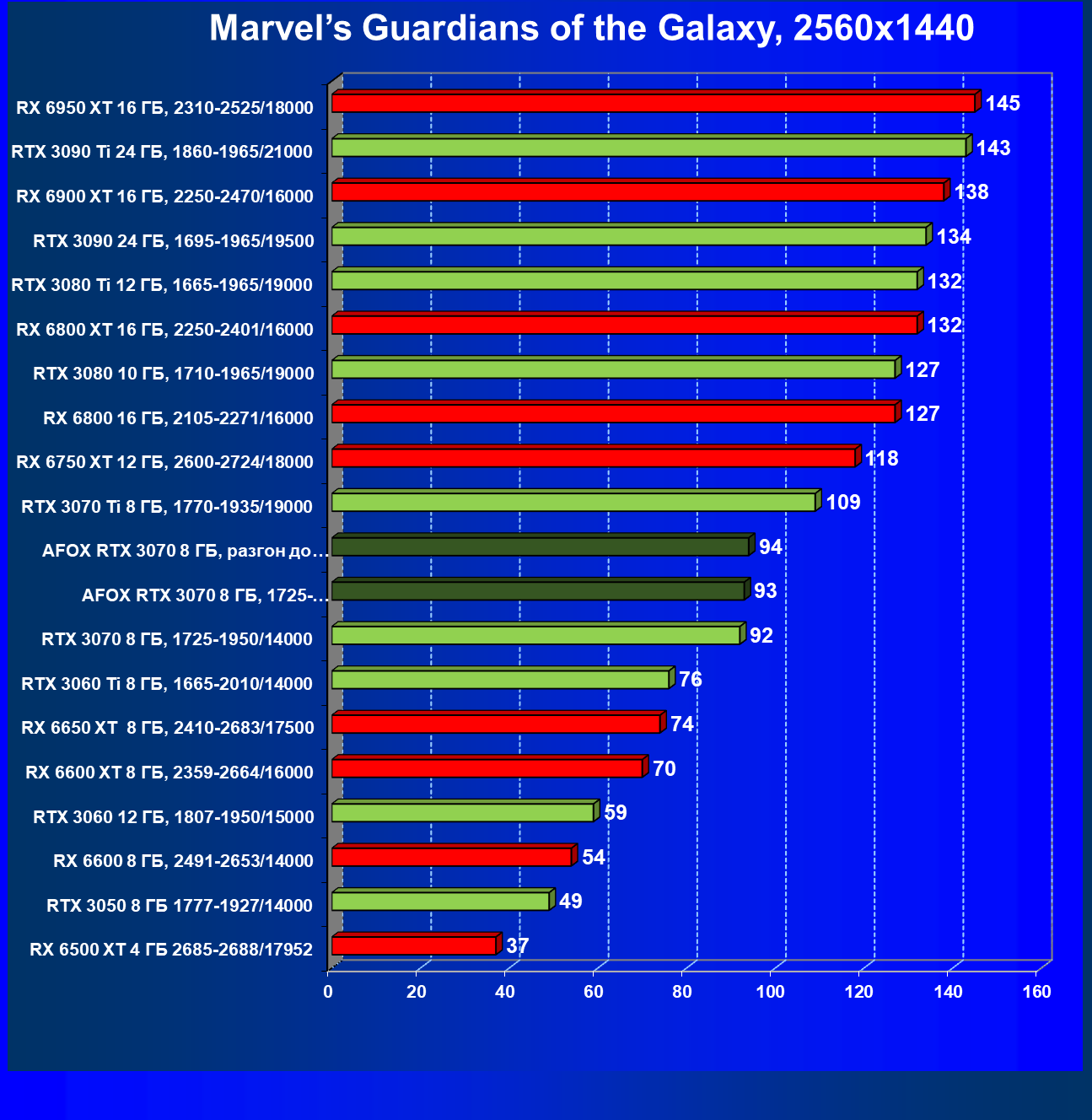

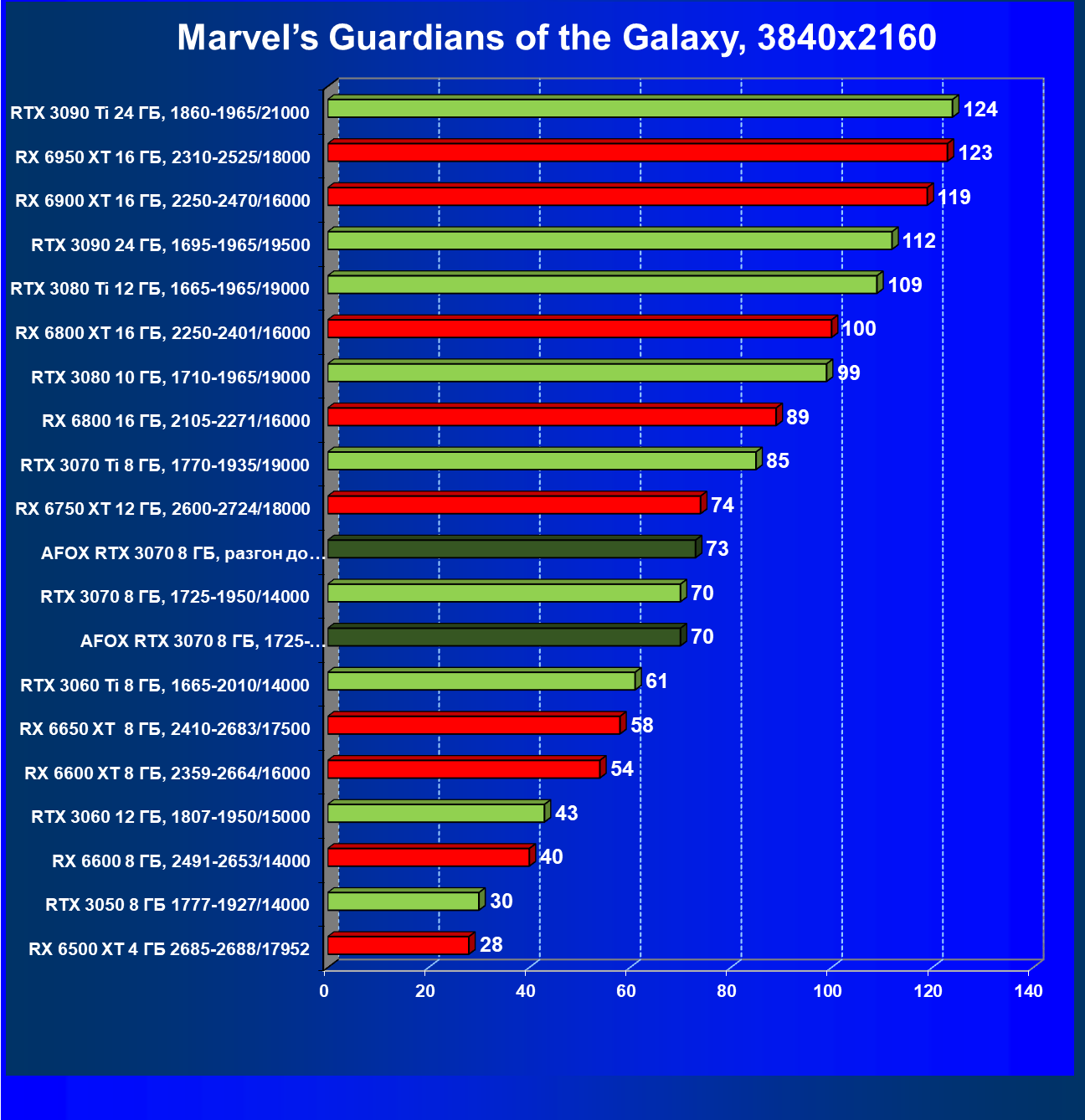

Marvel’s Guardians of the Galaxy

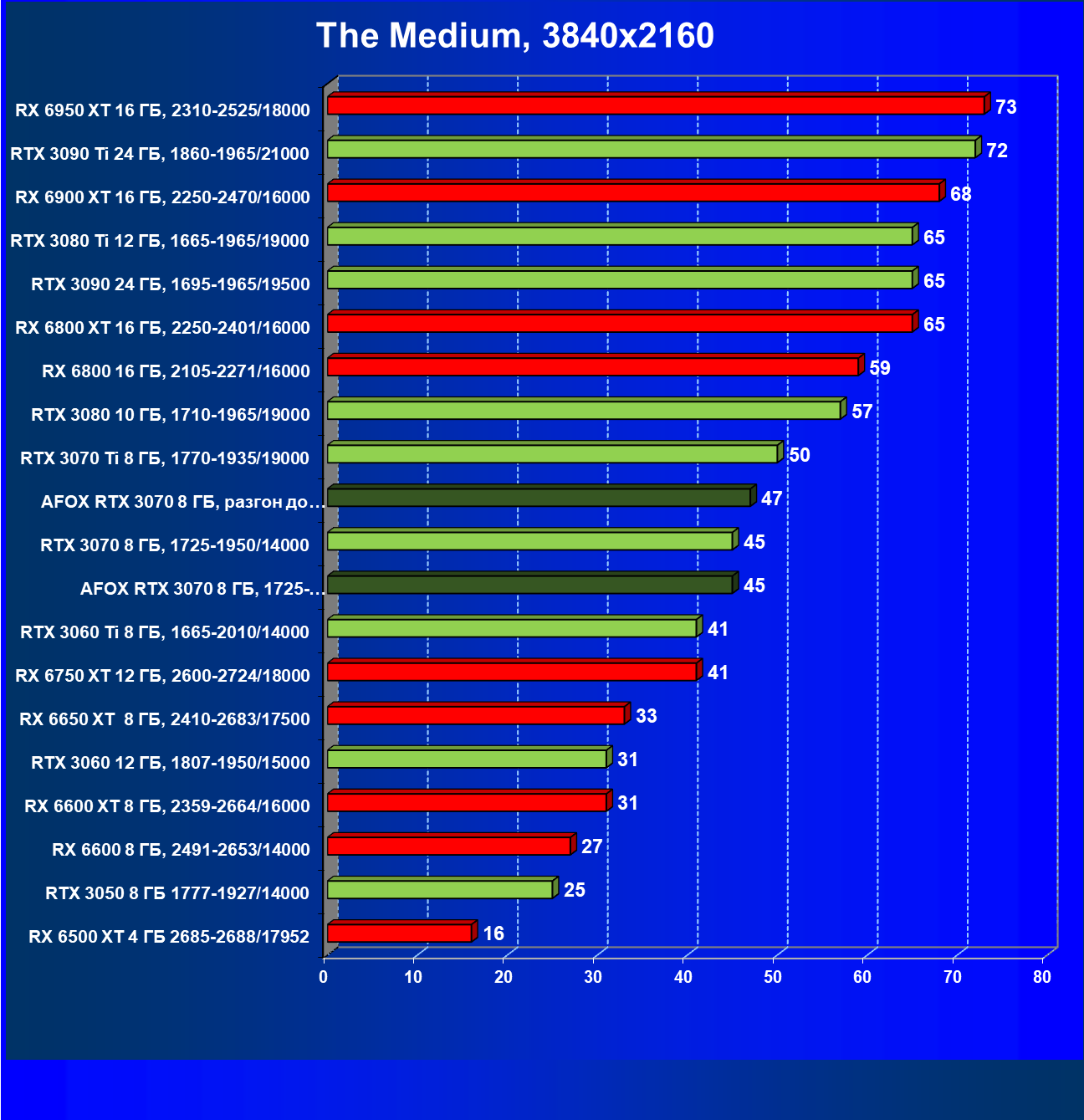

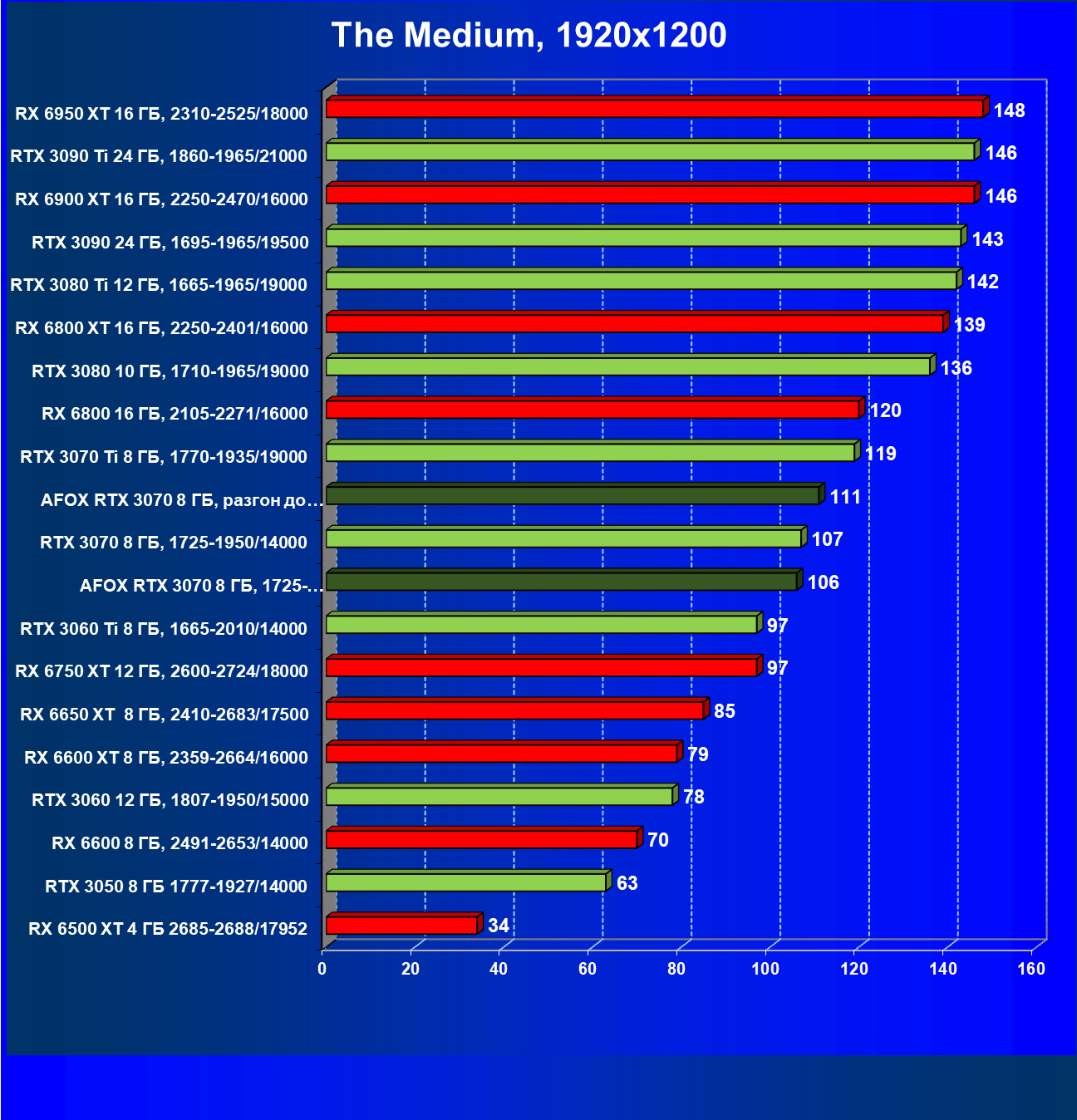

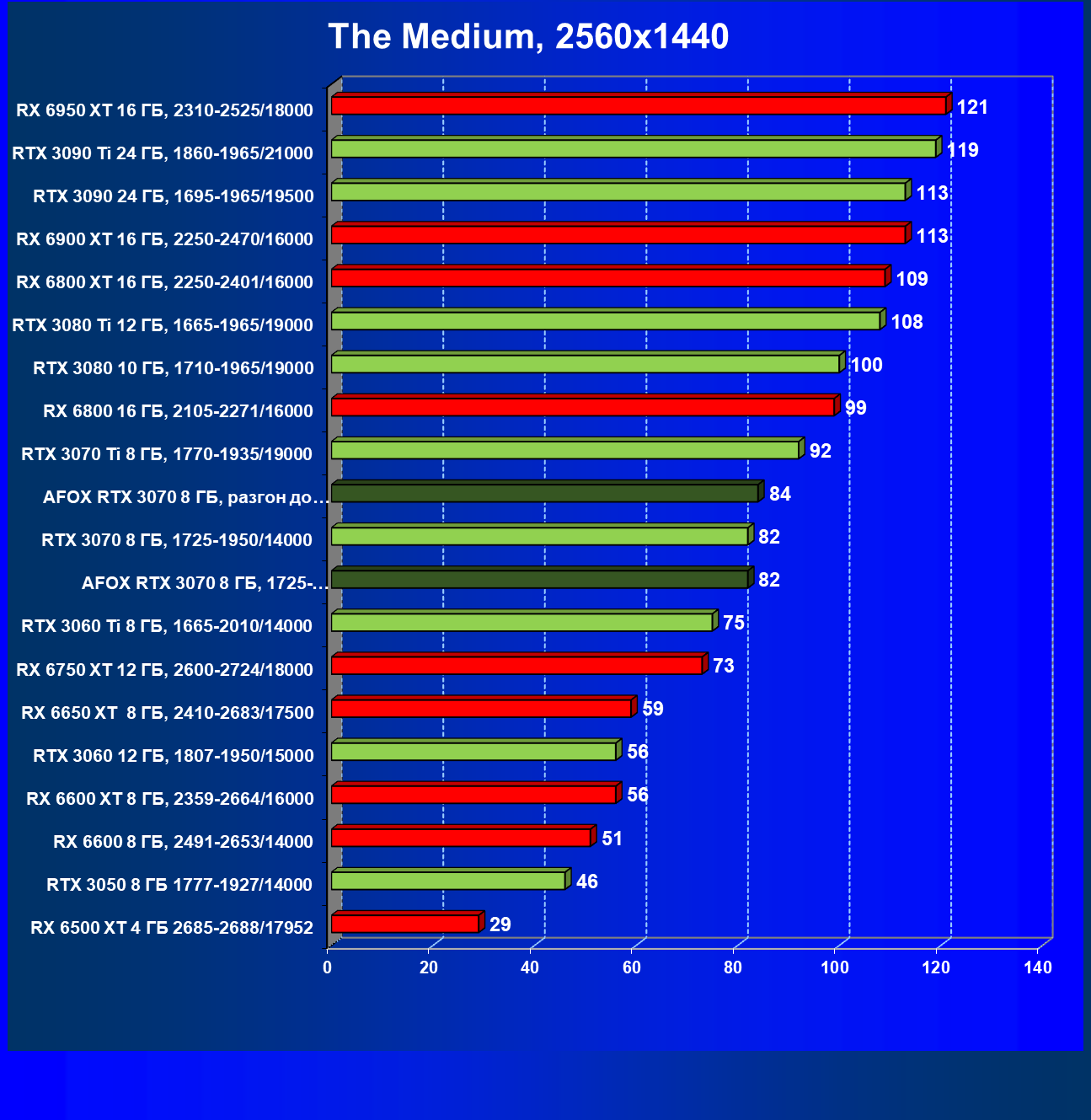

The Medium

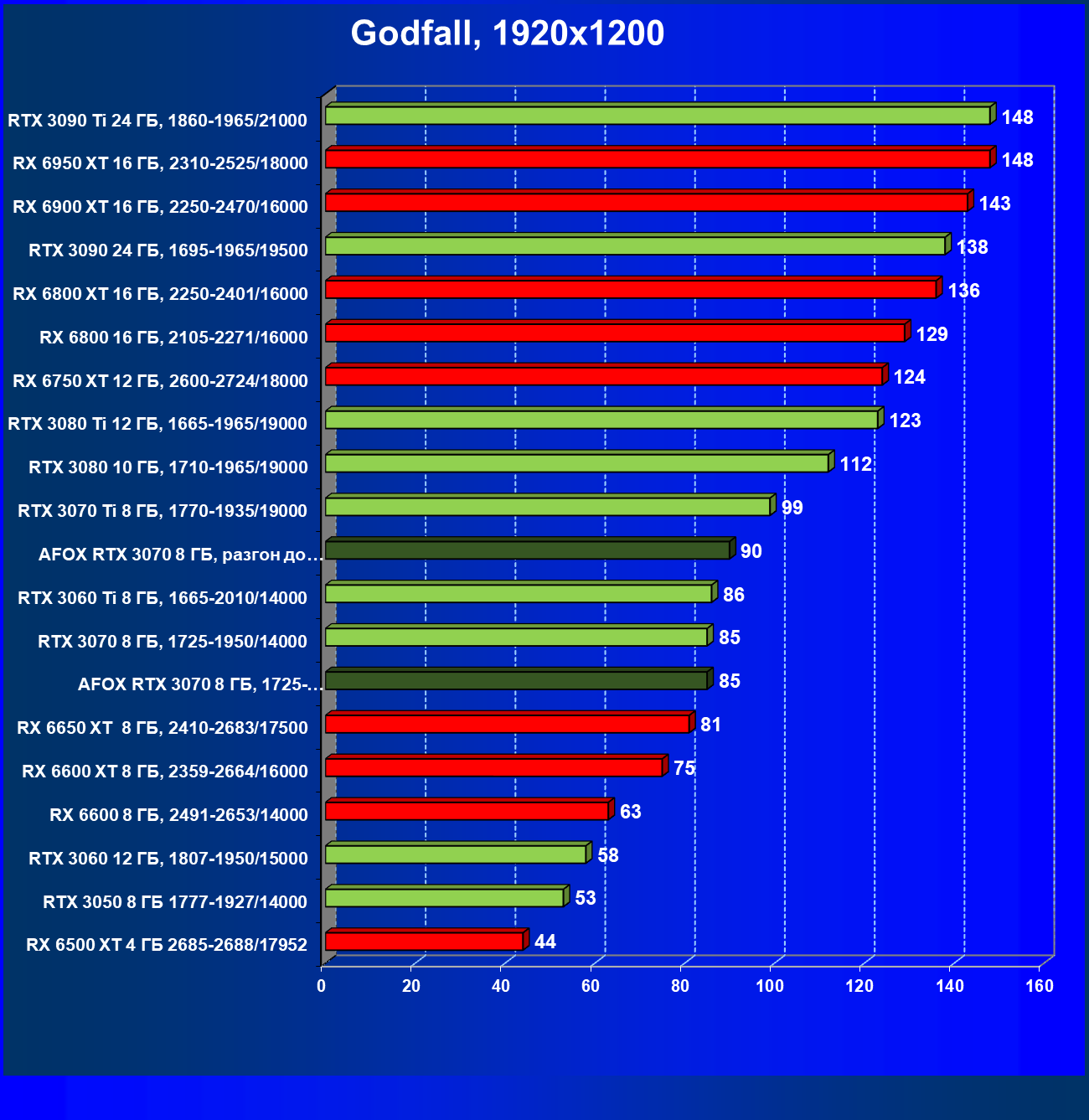

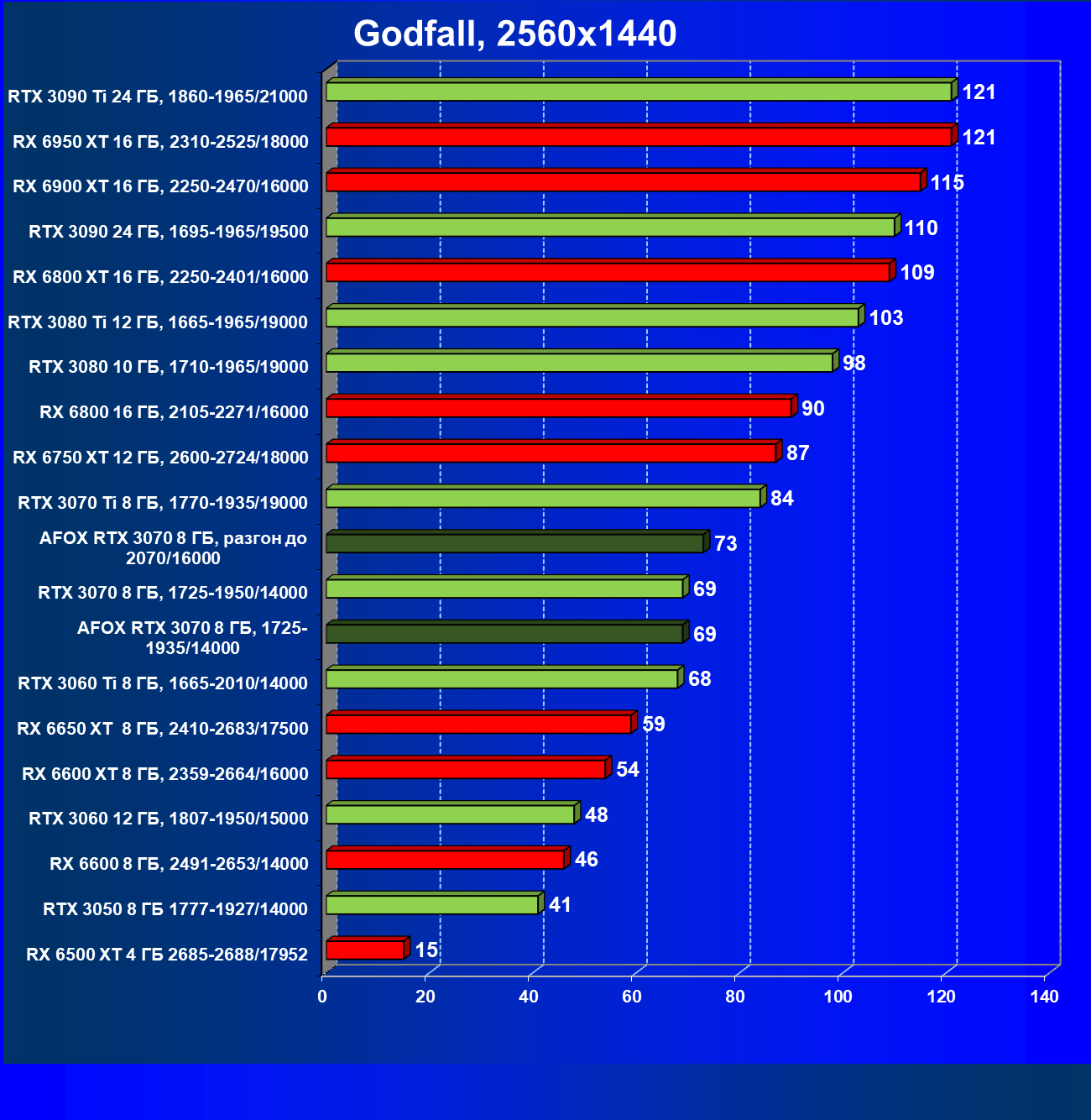

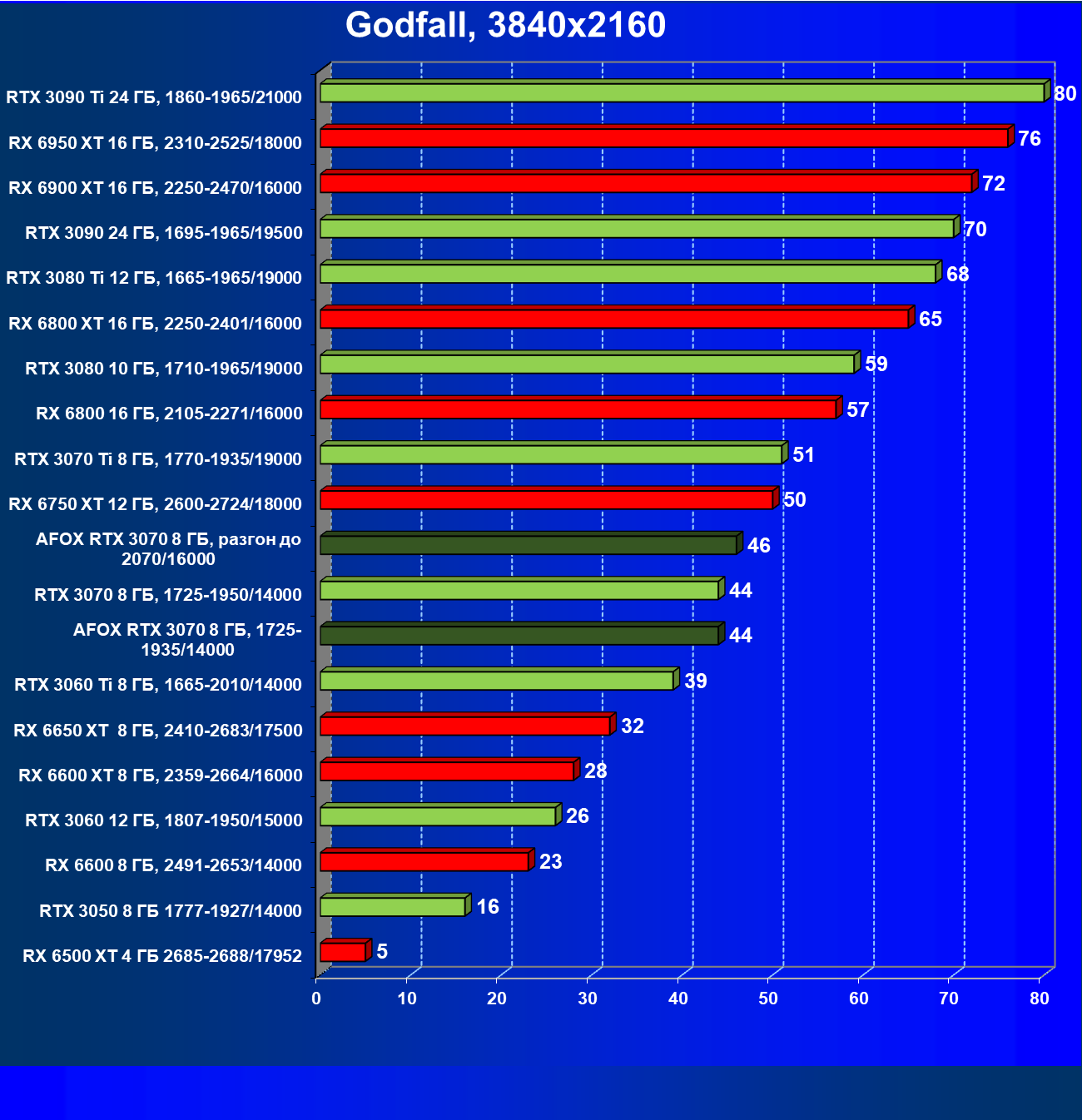

Godfall

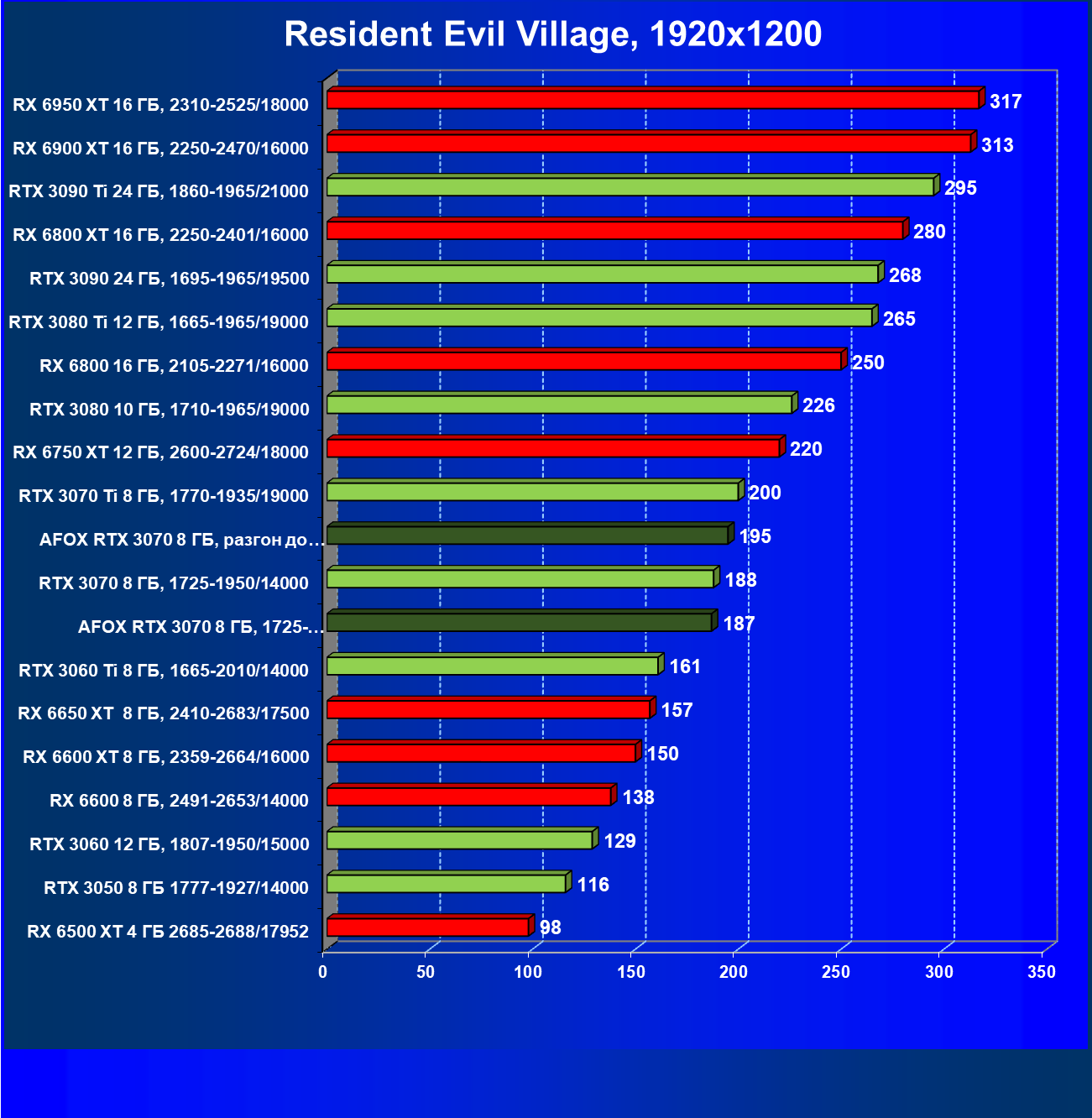

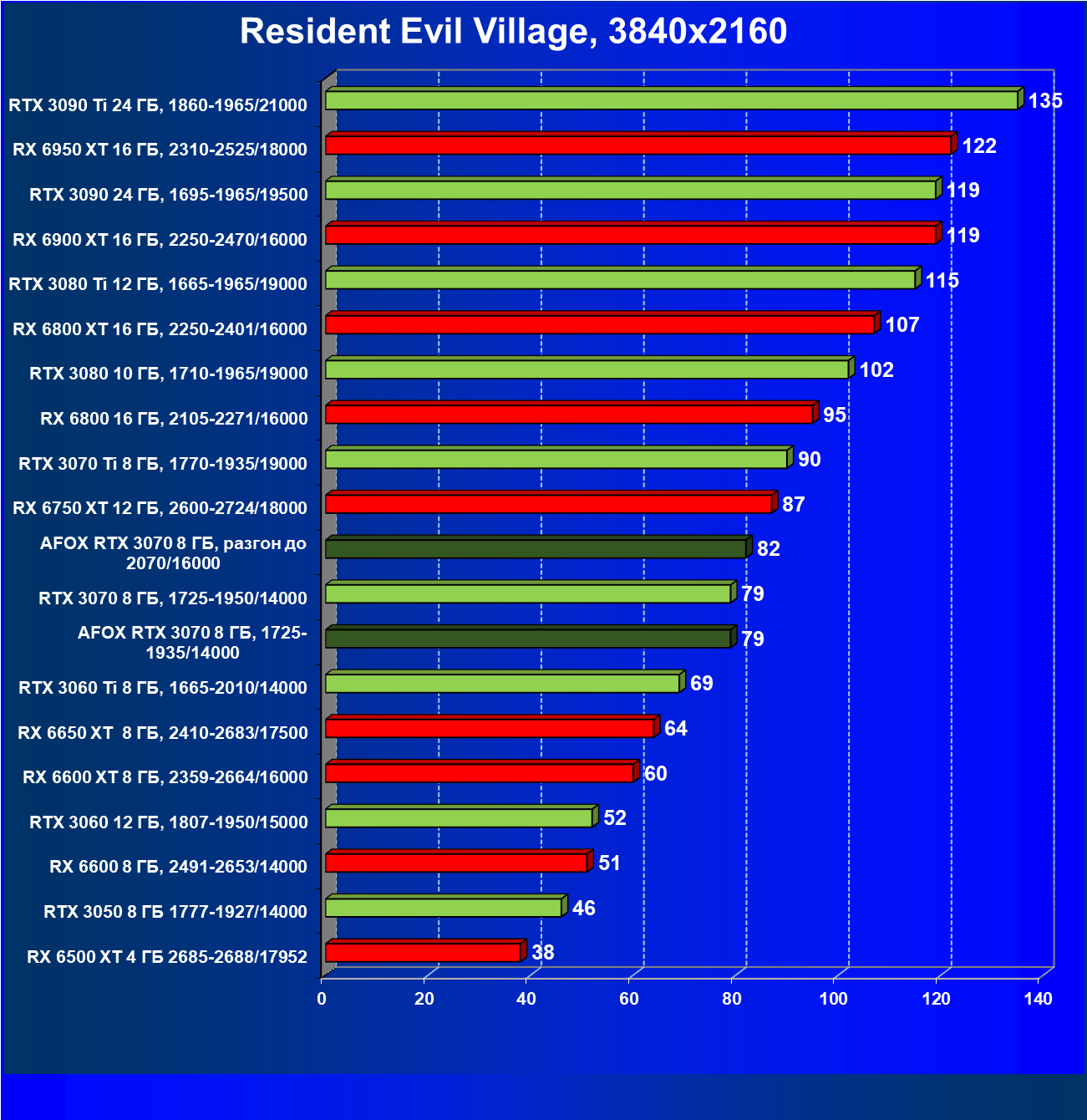

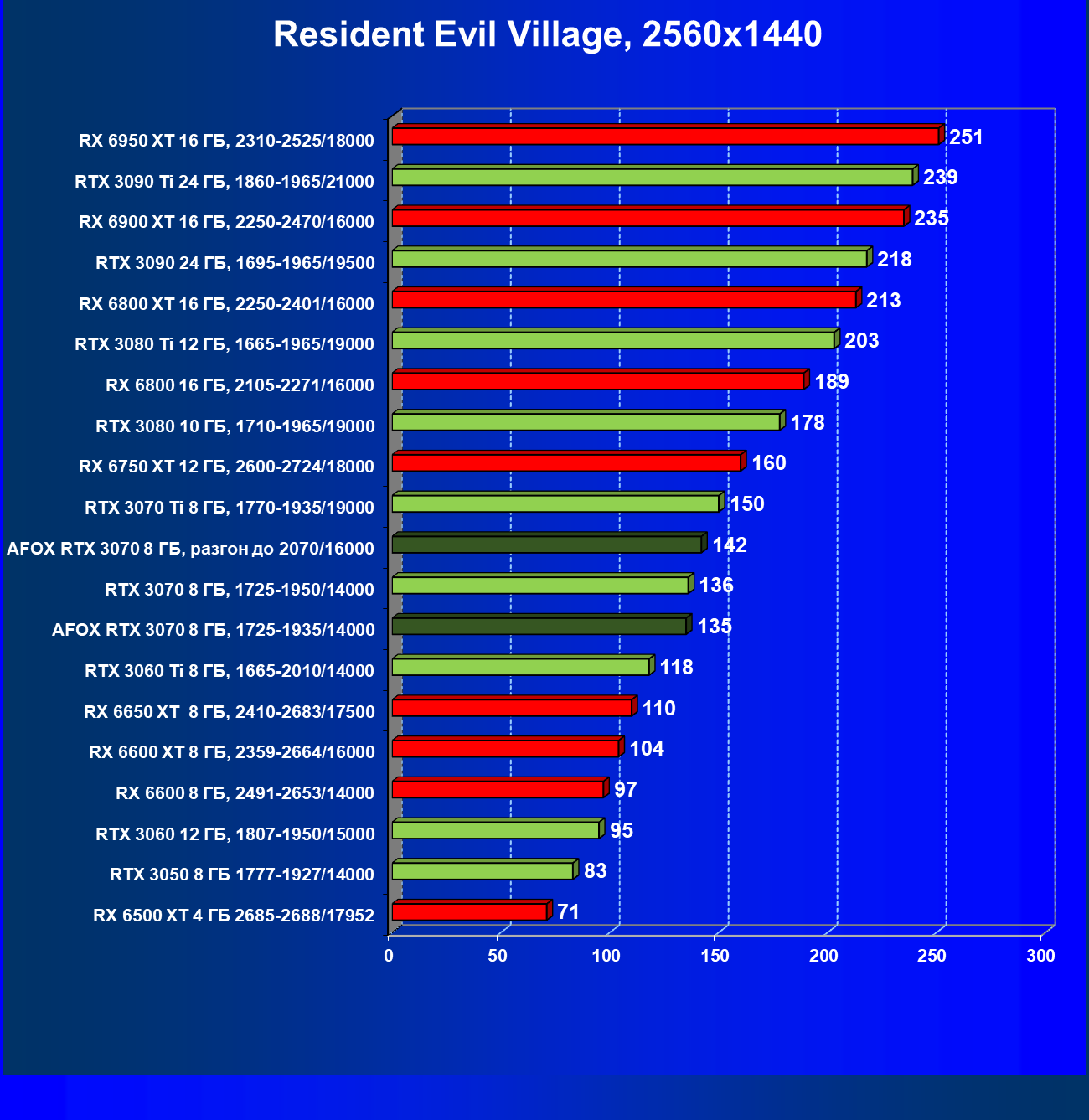

Resident Evil Village

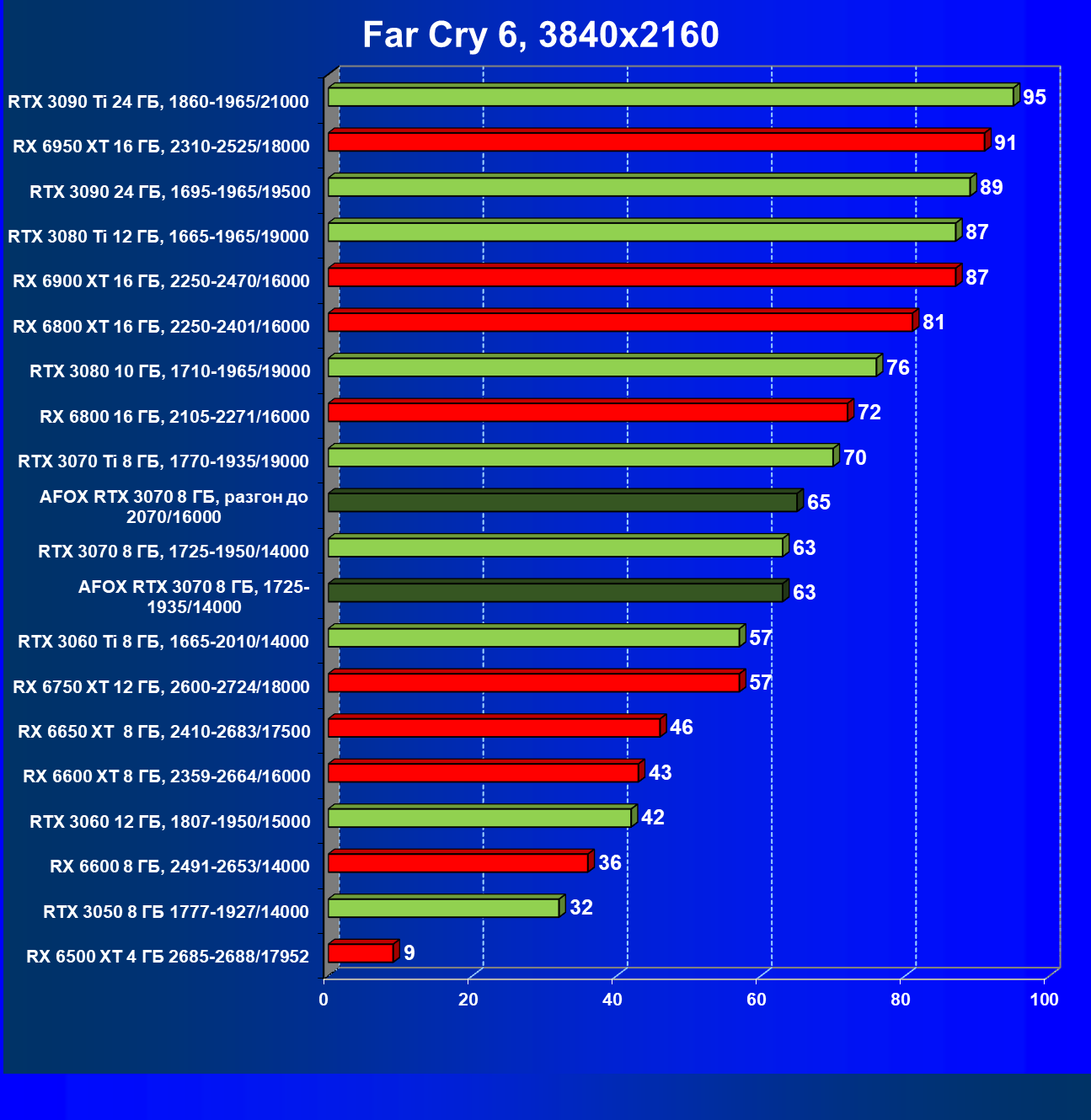

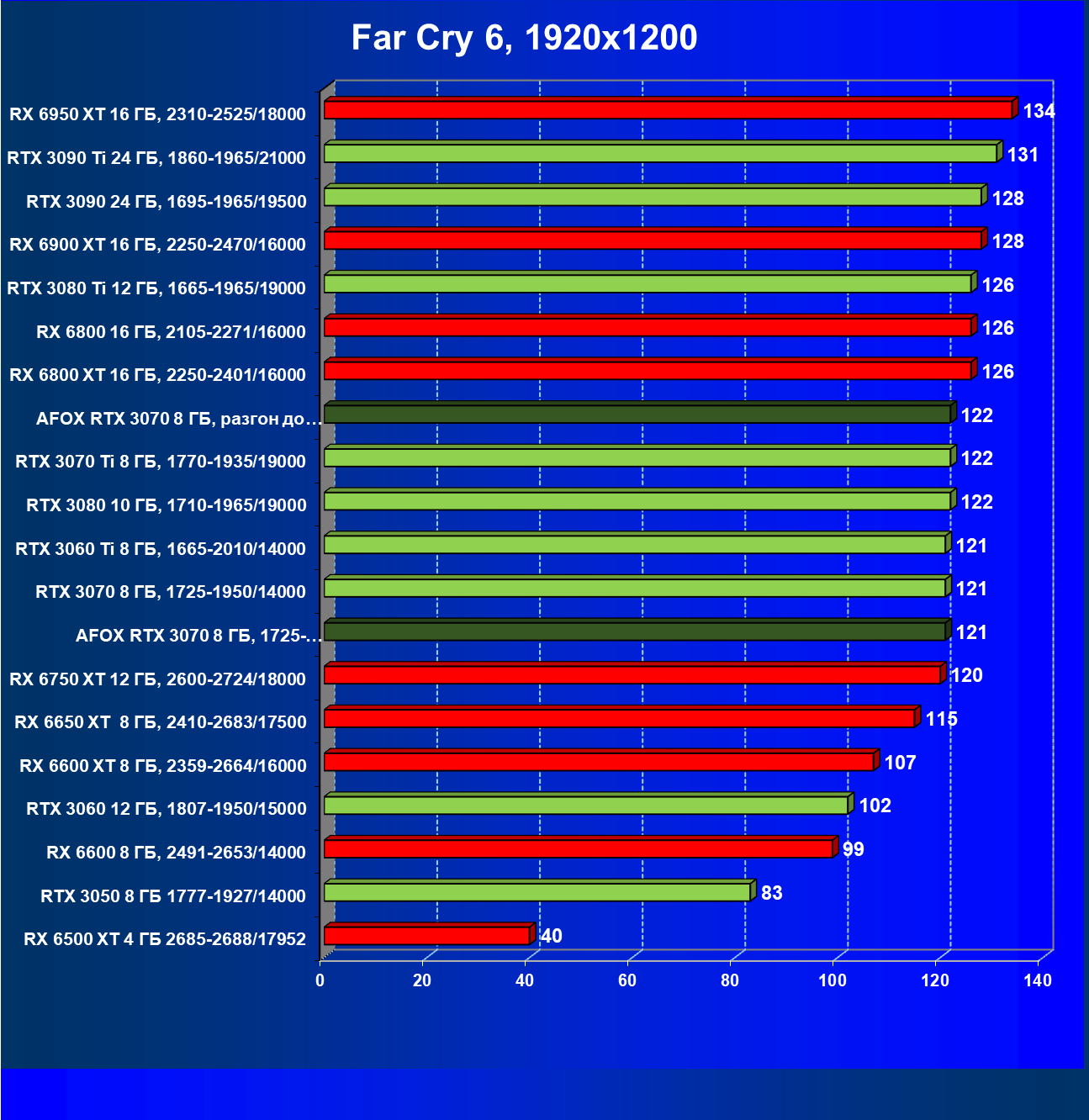

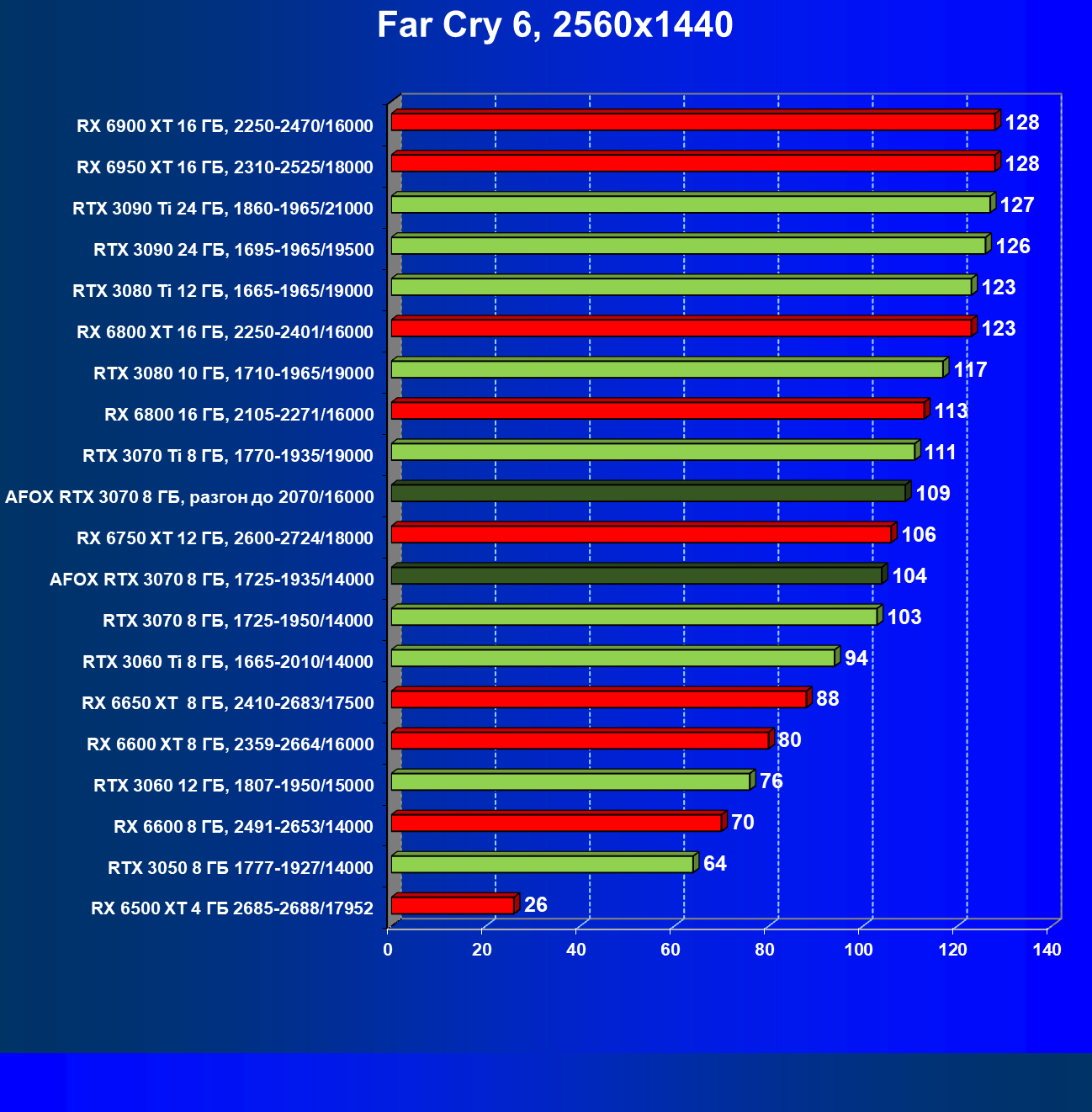

Far Cry 6

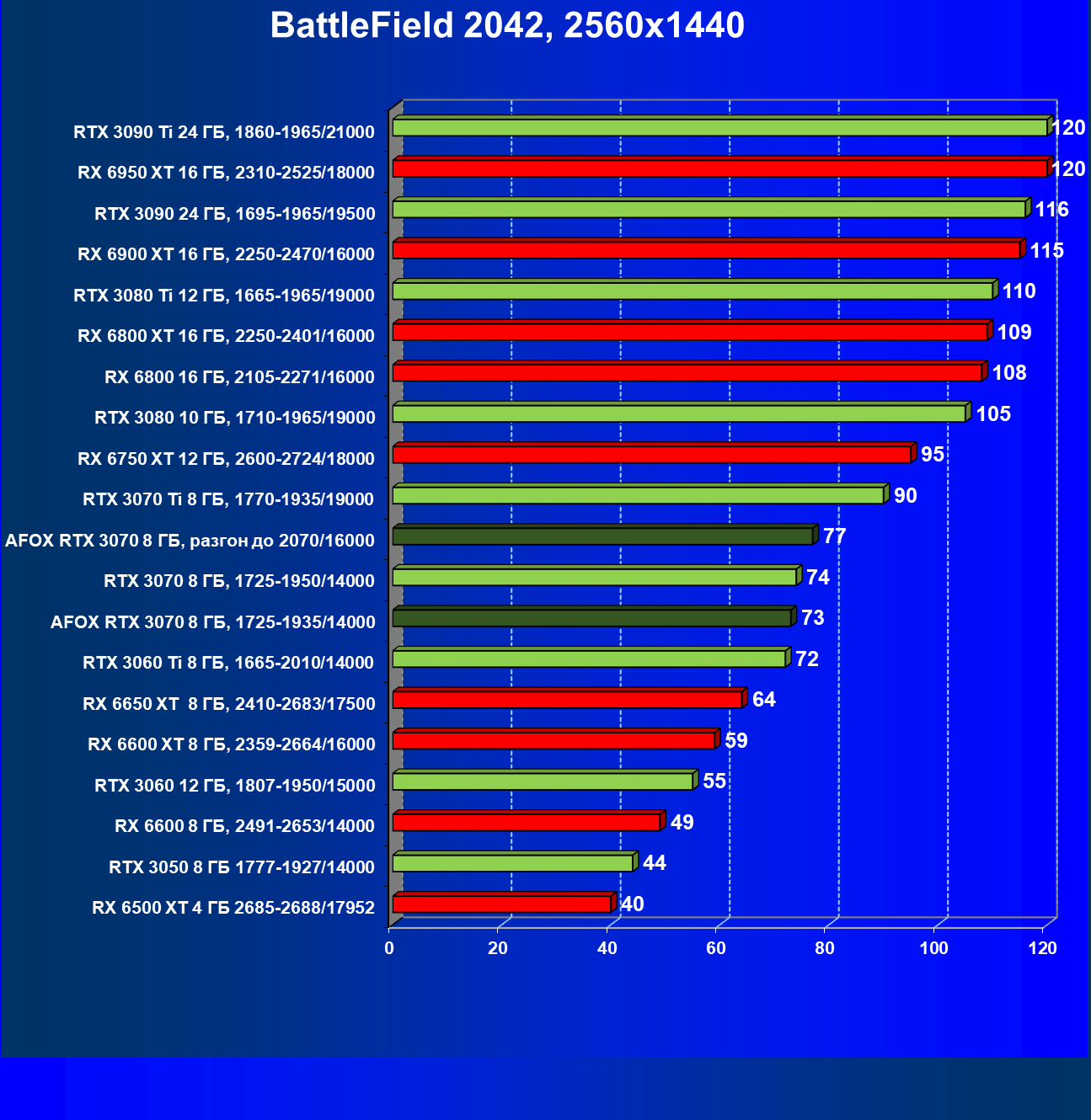

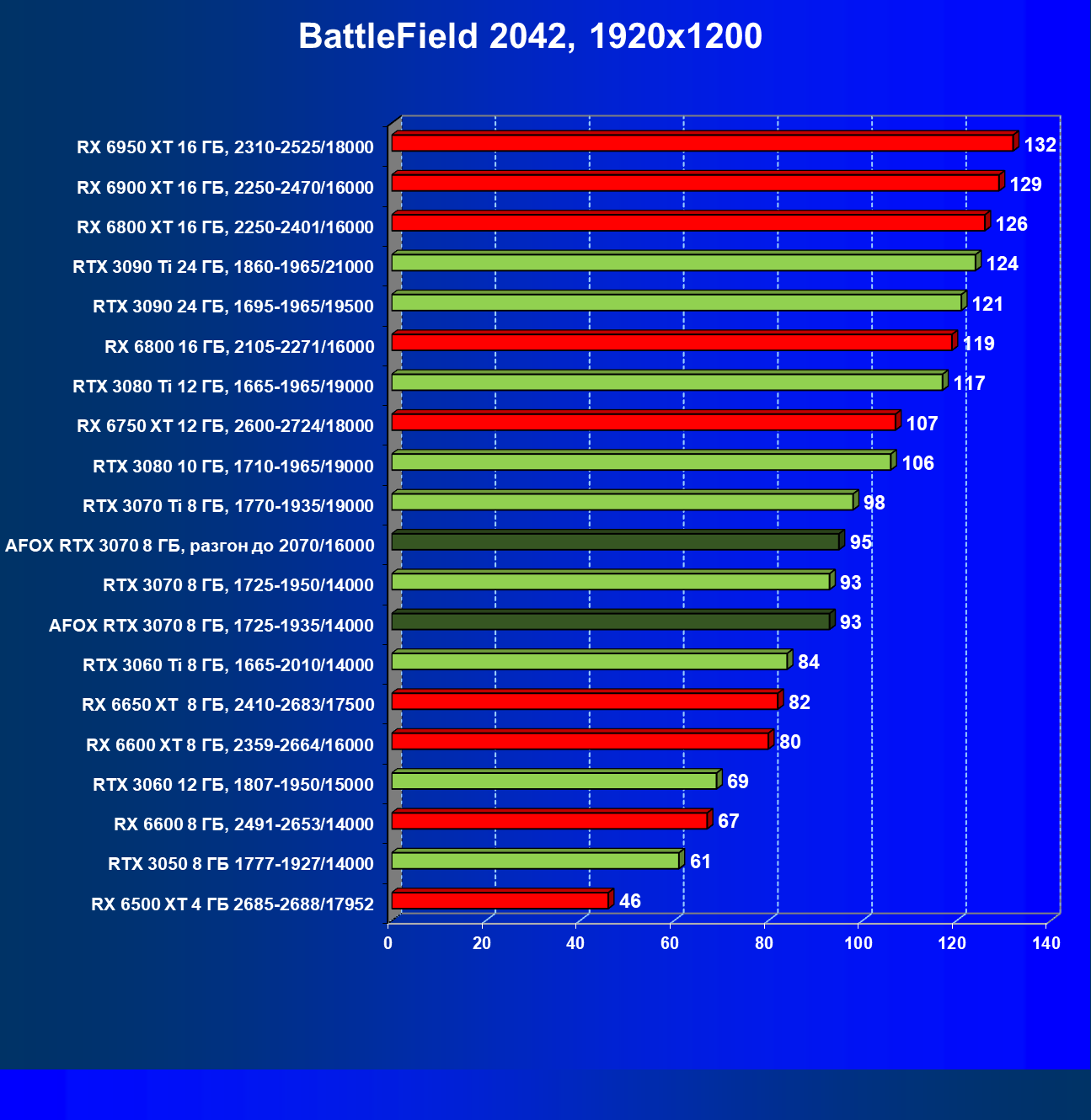

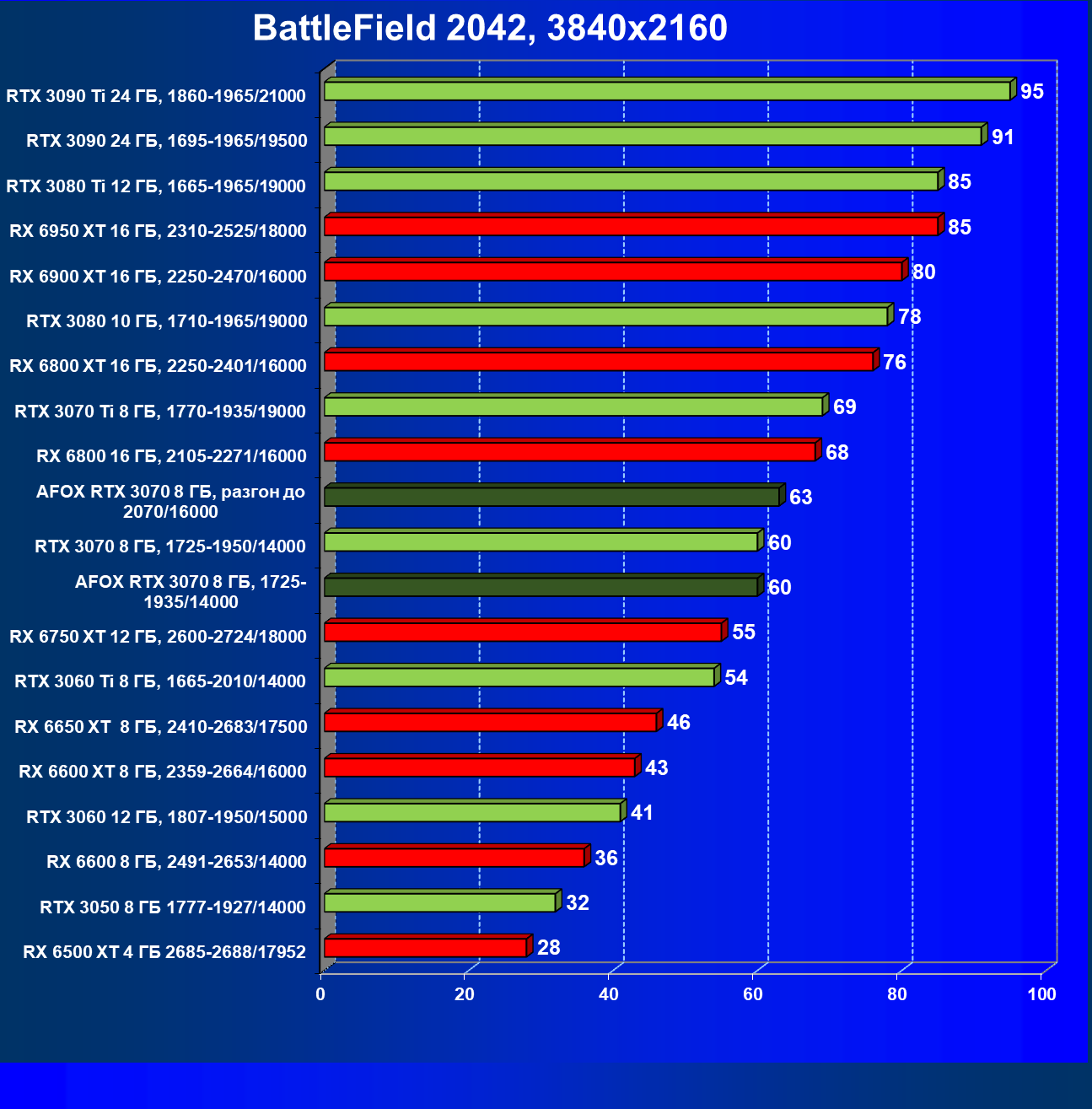

Battlefield 2042

Все регулярно тестируемые нами видеокарты сейчас поддерживают технологию RT, поэтому мы проводим тесты не только с использованием обычных методов растеризации, но и с включением RT и/или DLSS/FSR.

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS/FSR в разрешениях 1920×1200, 2560×1440 и 3840×2160

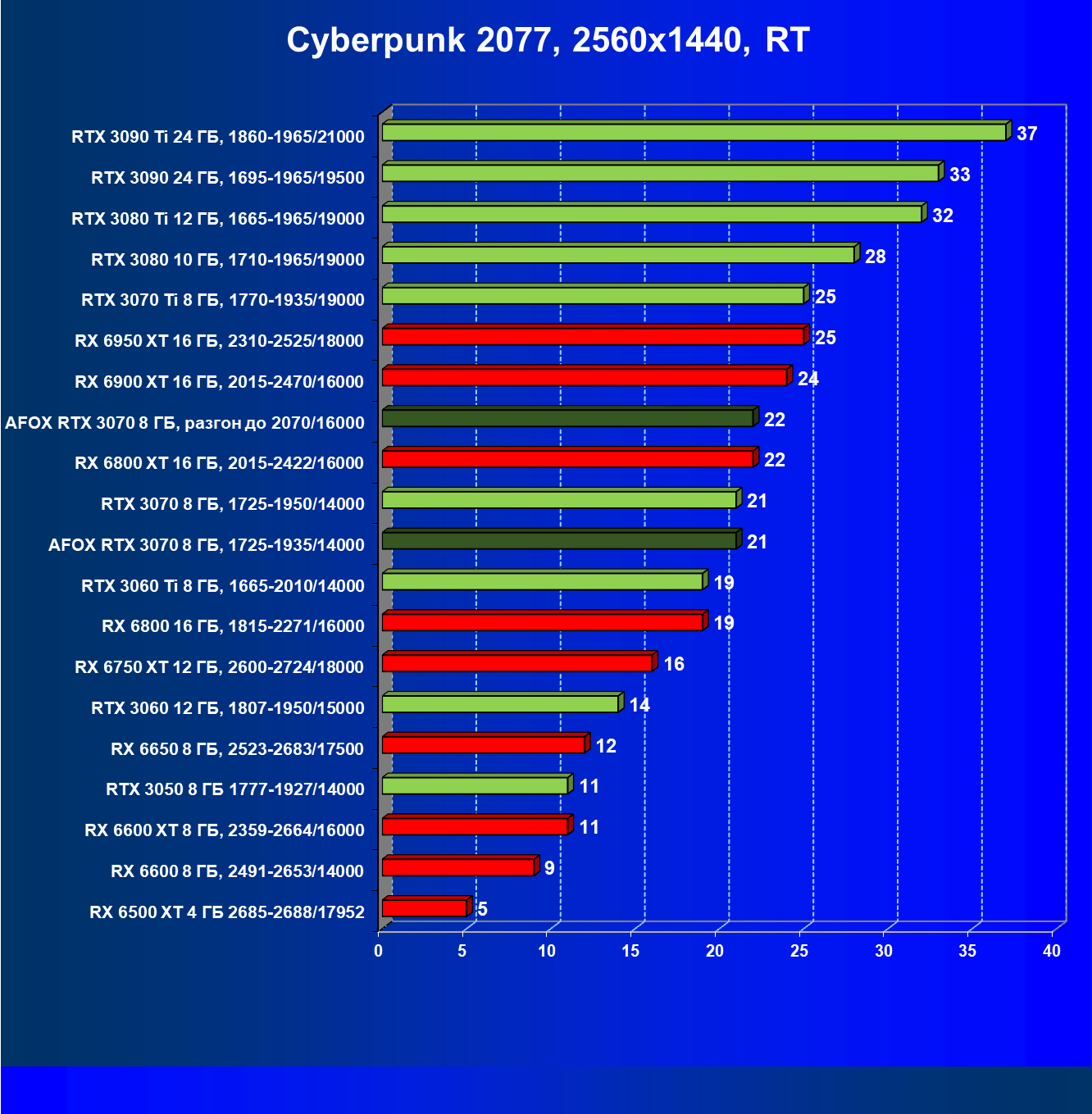

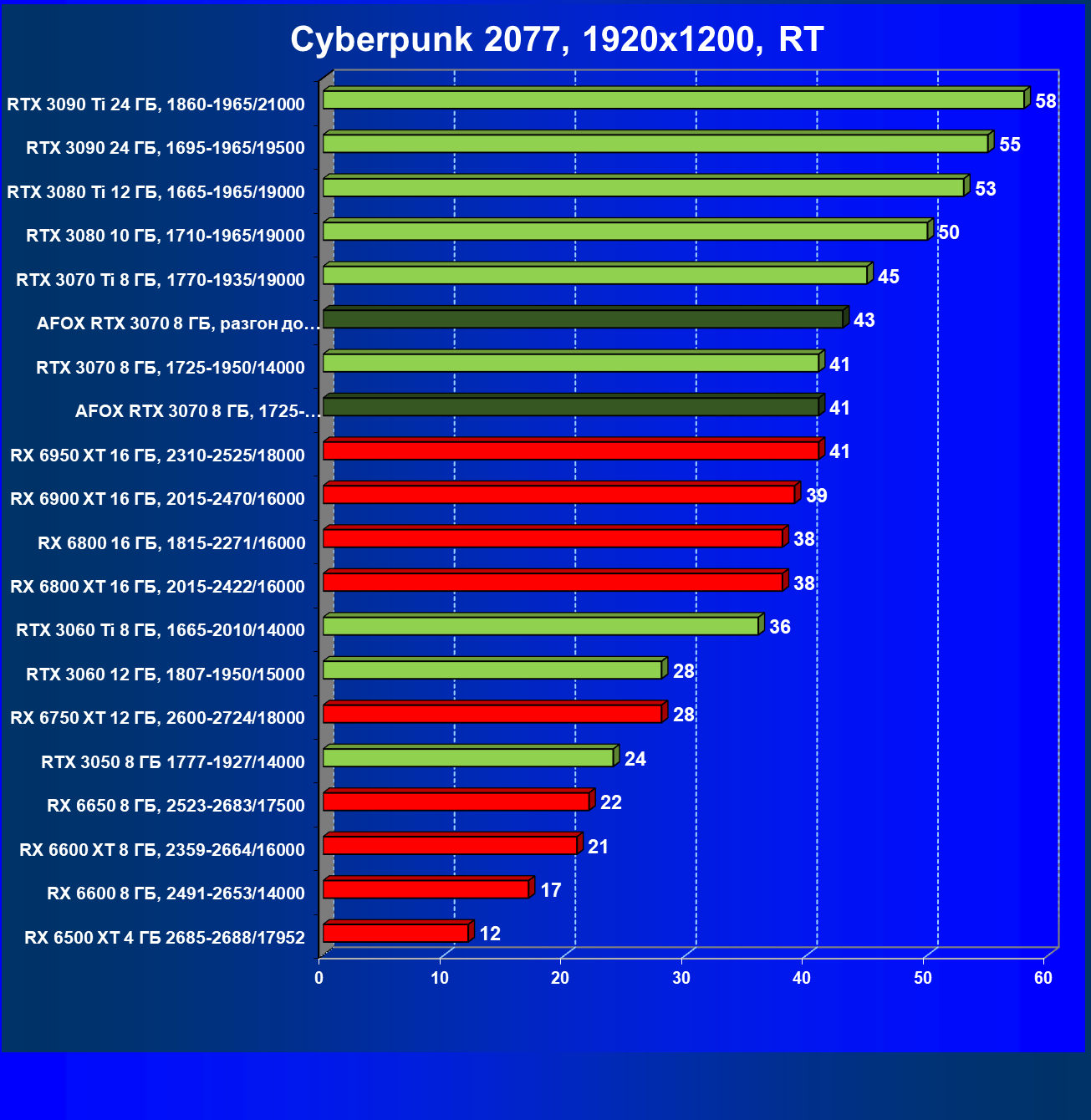

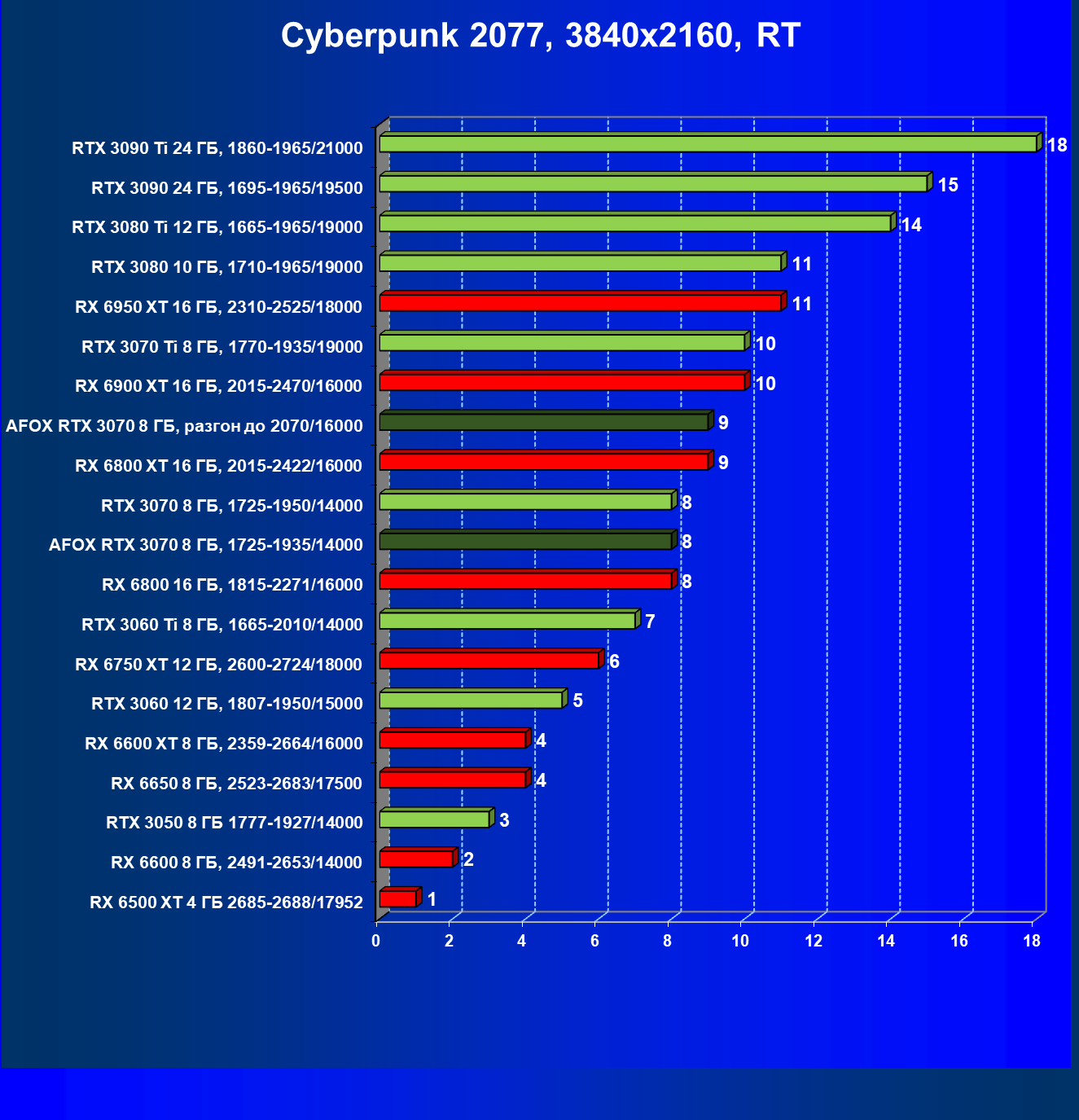

Cyberpunk 2077, RT

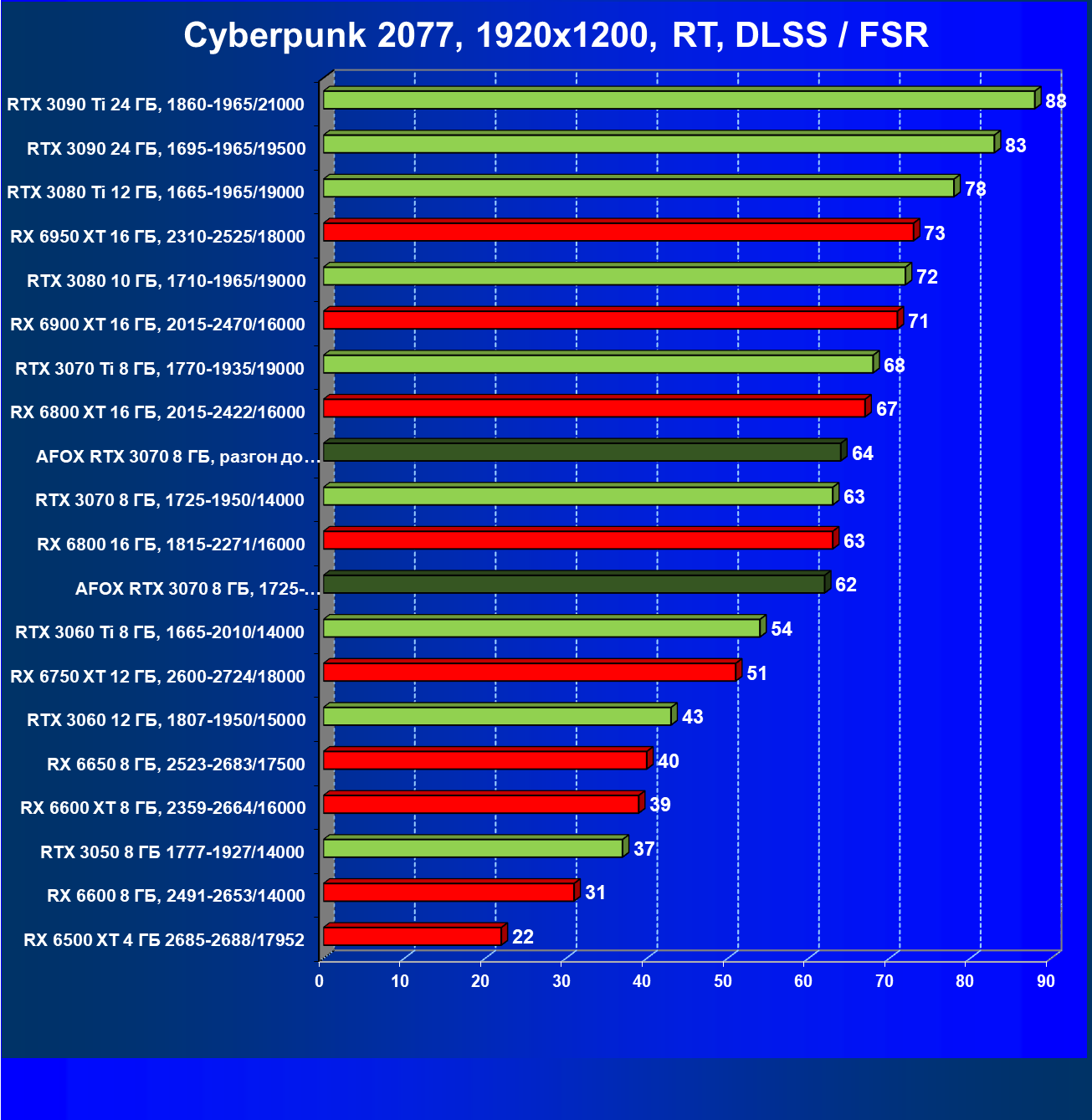

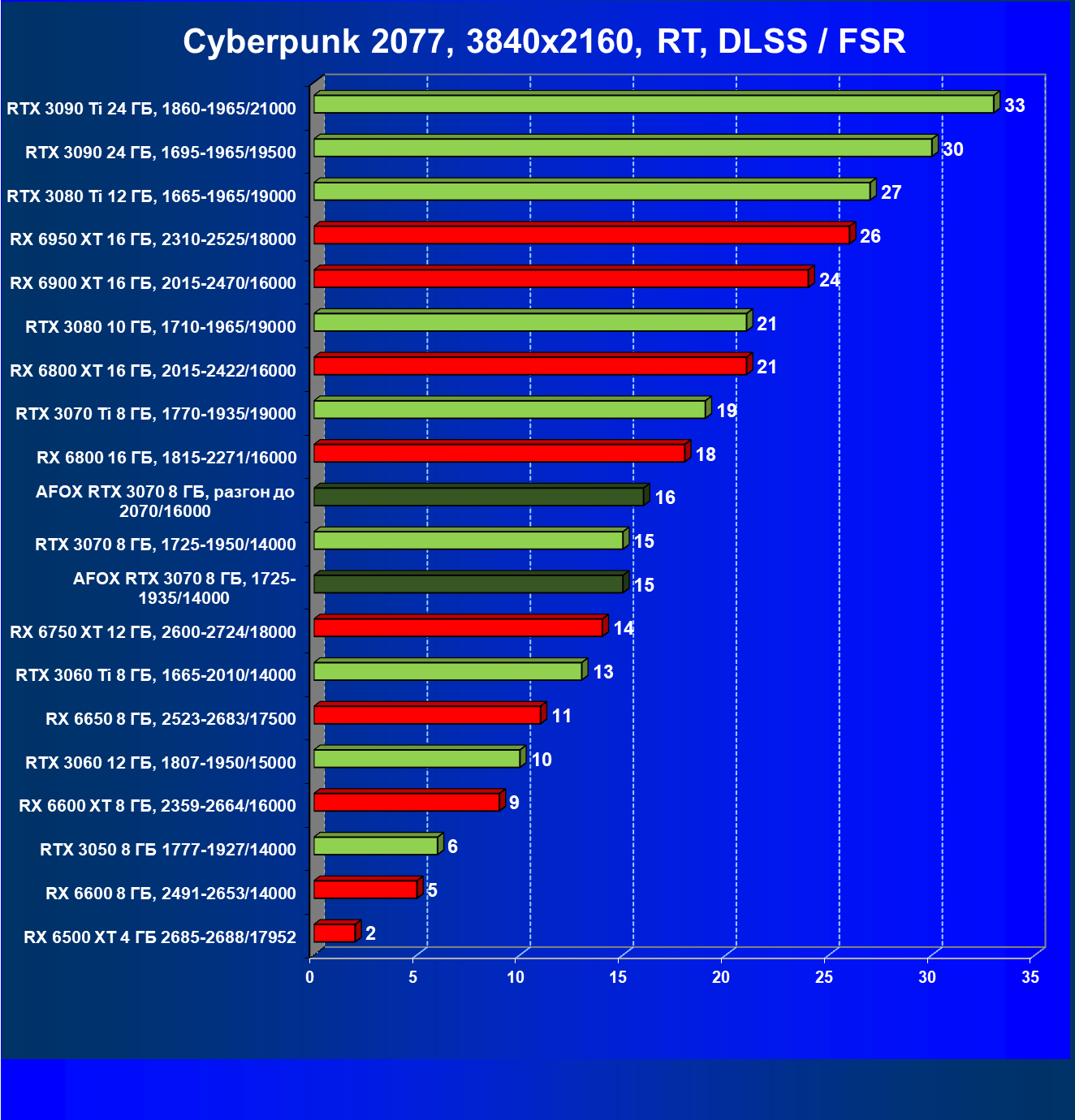

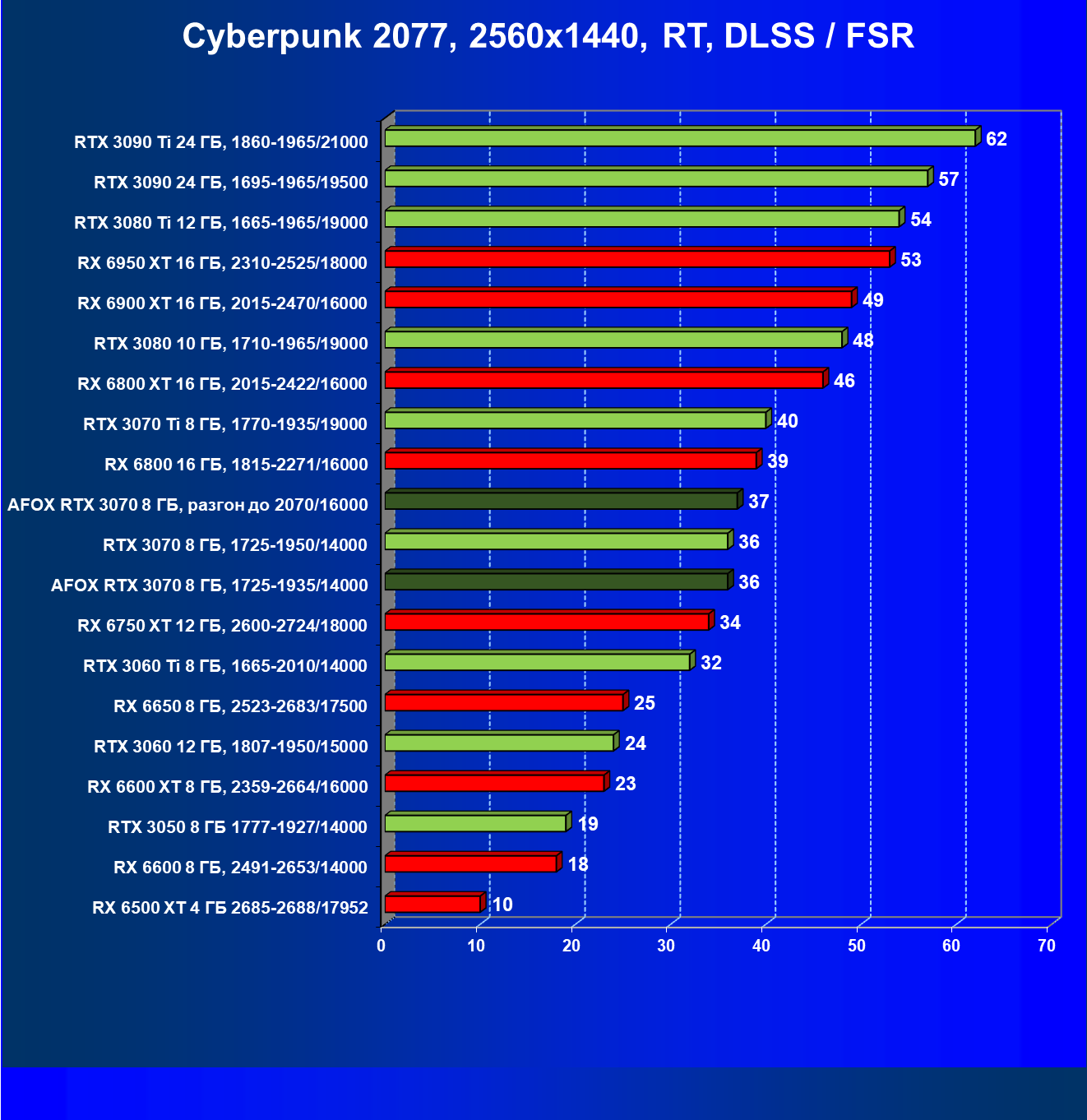

Cyberpunk 2077, RT+DLSS/FSR

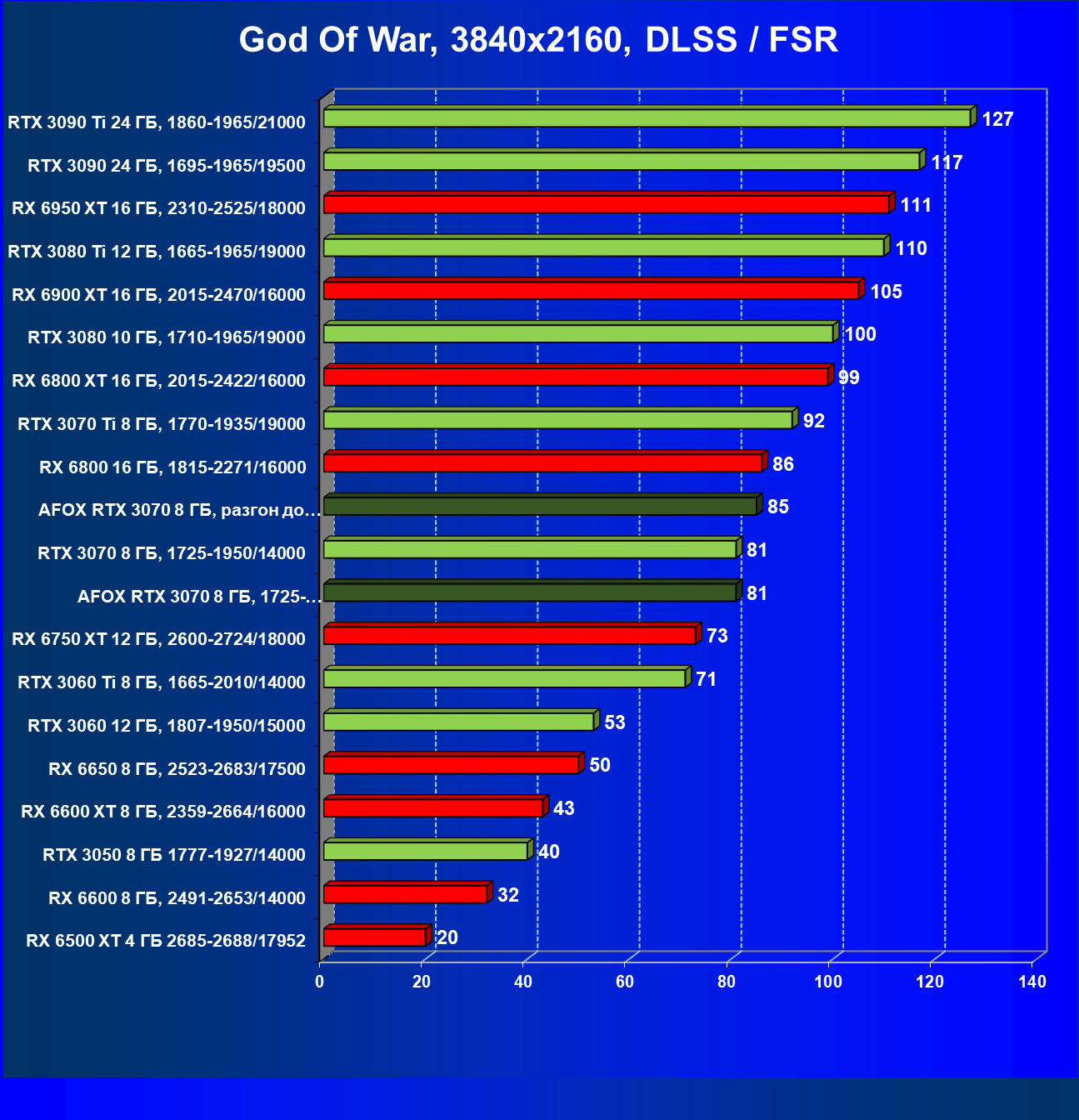

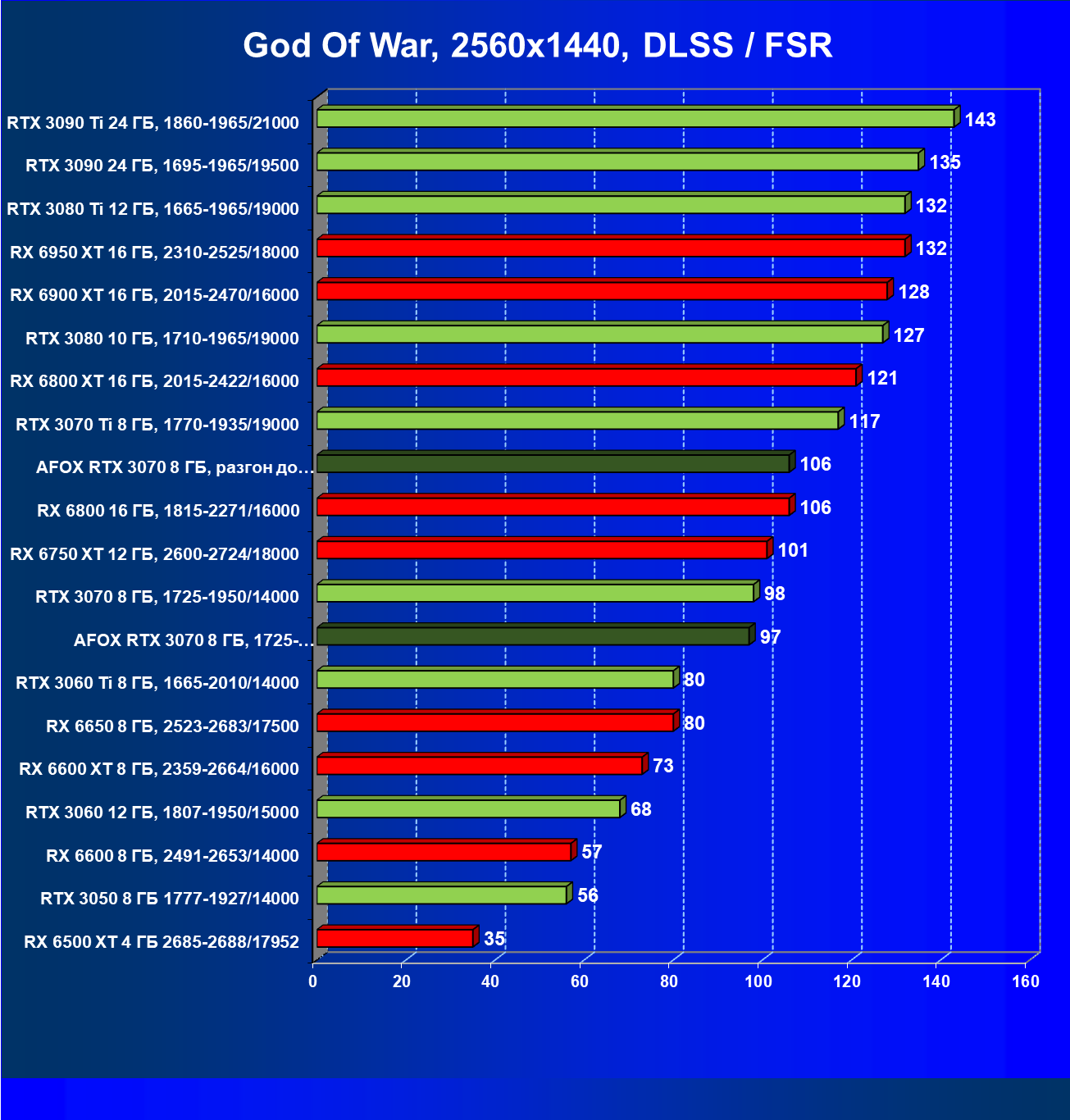

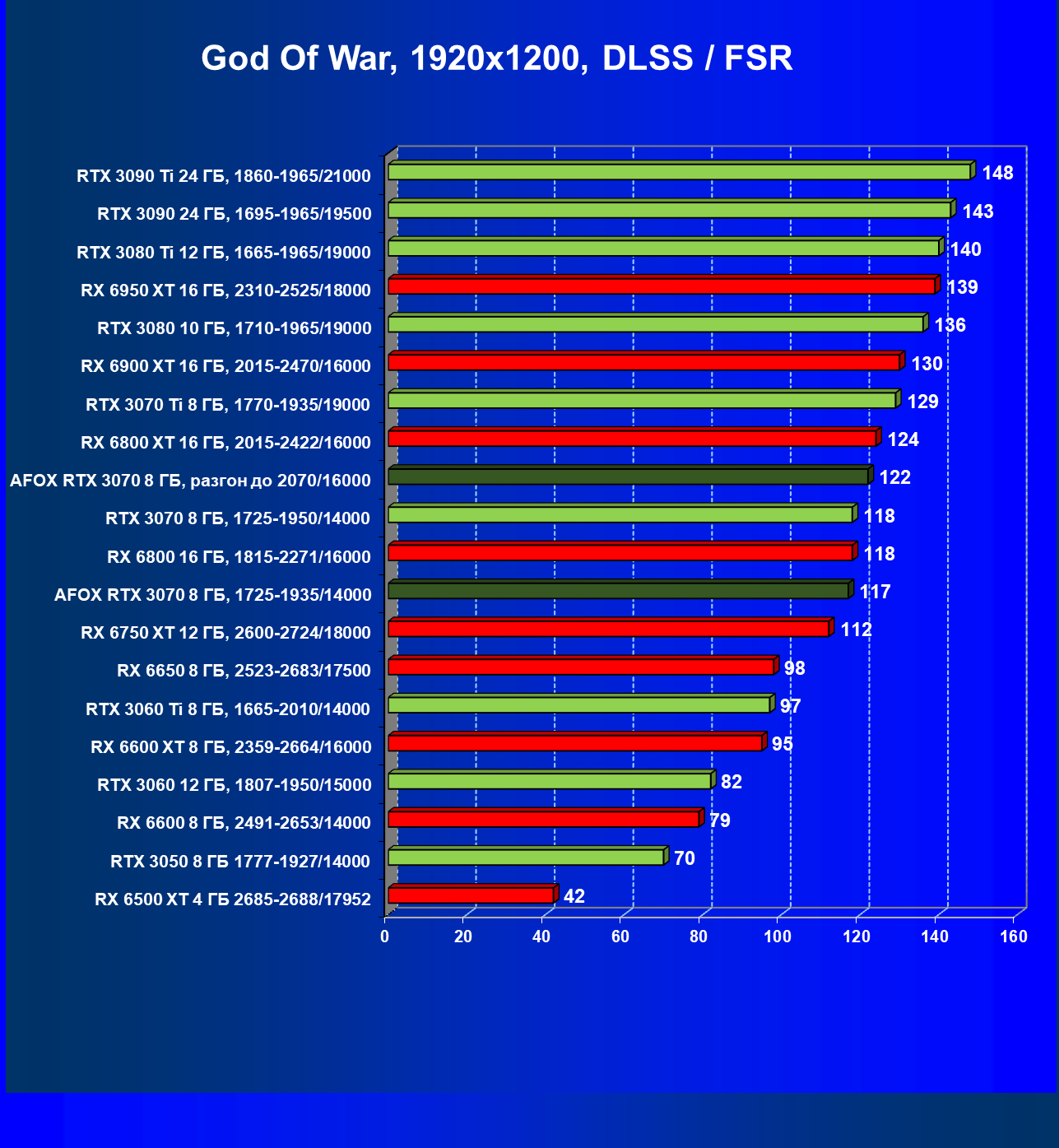

God of War, DLSS/FSR

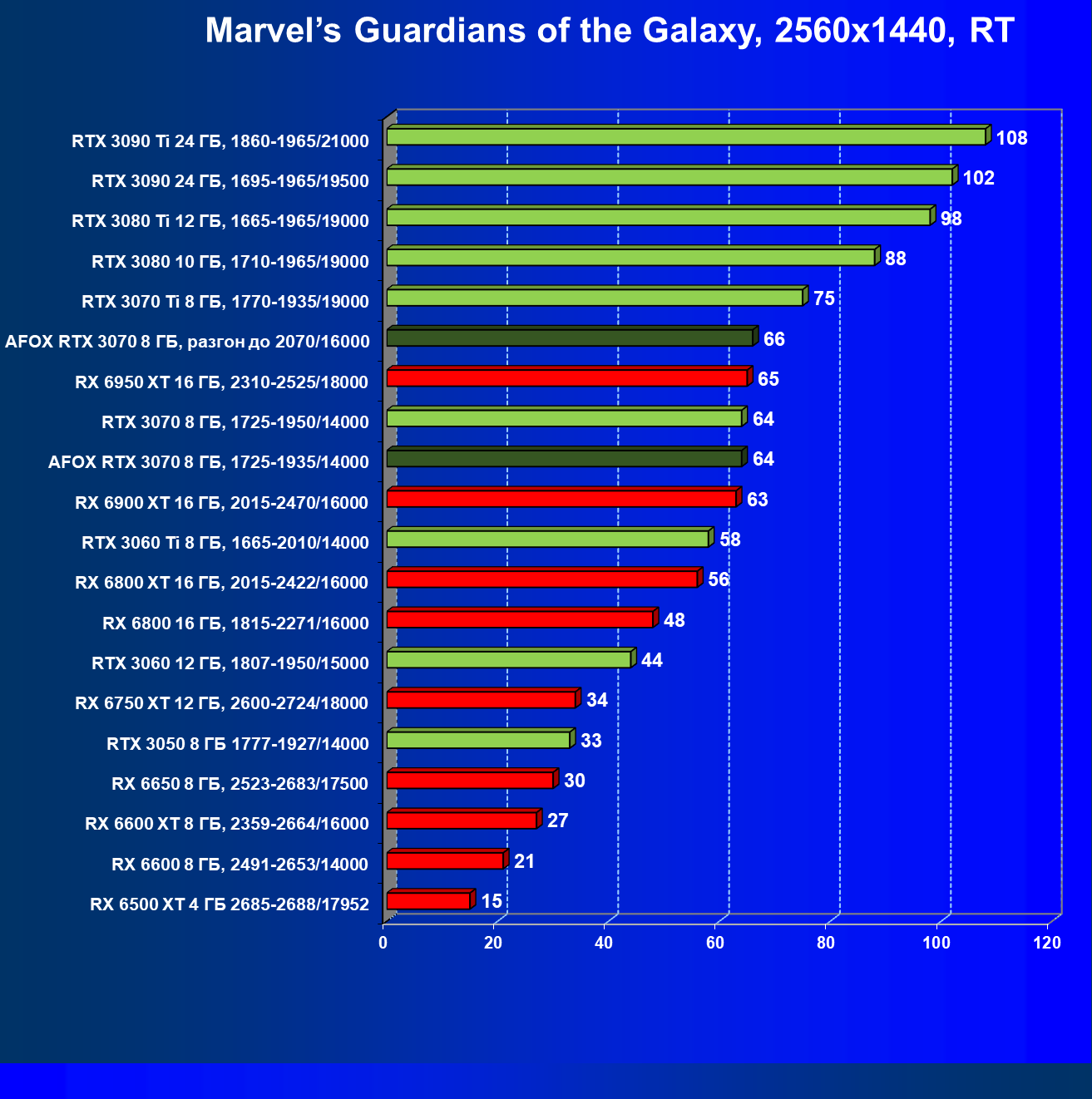

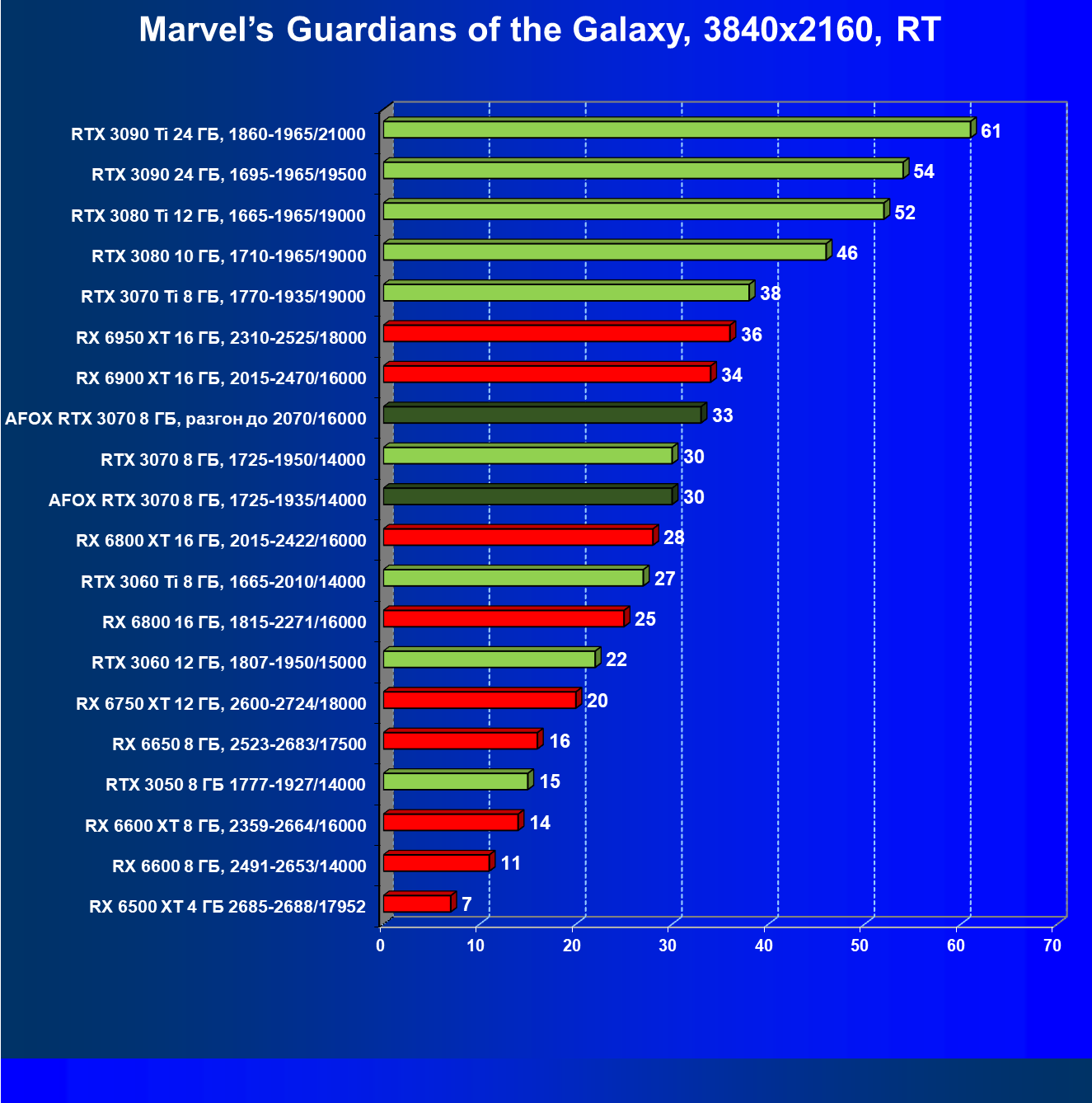

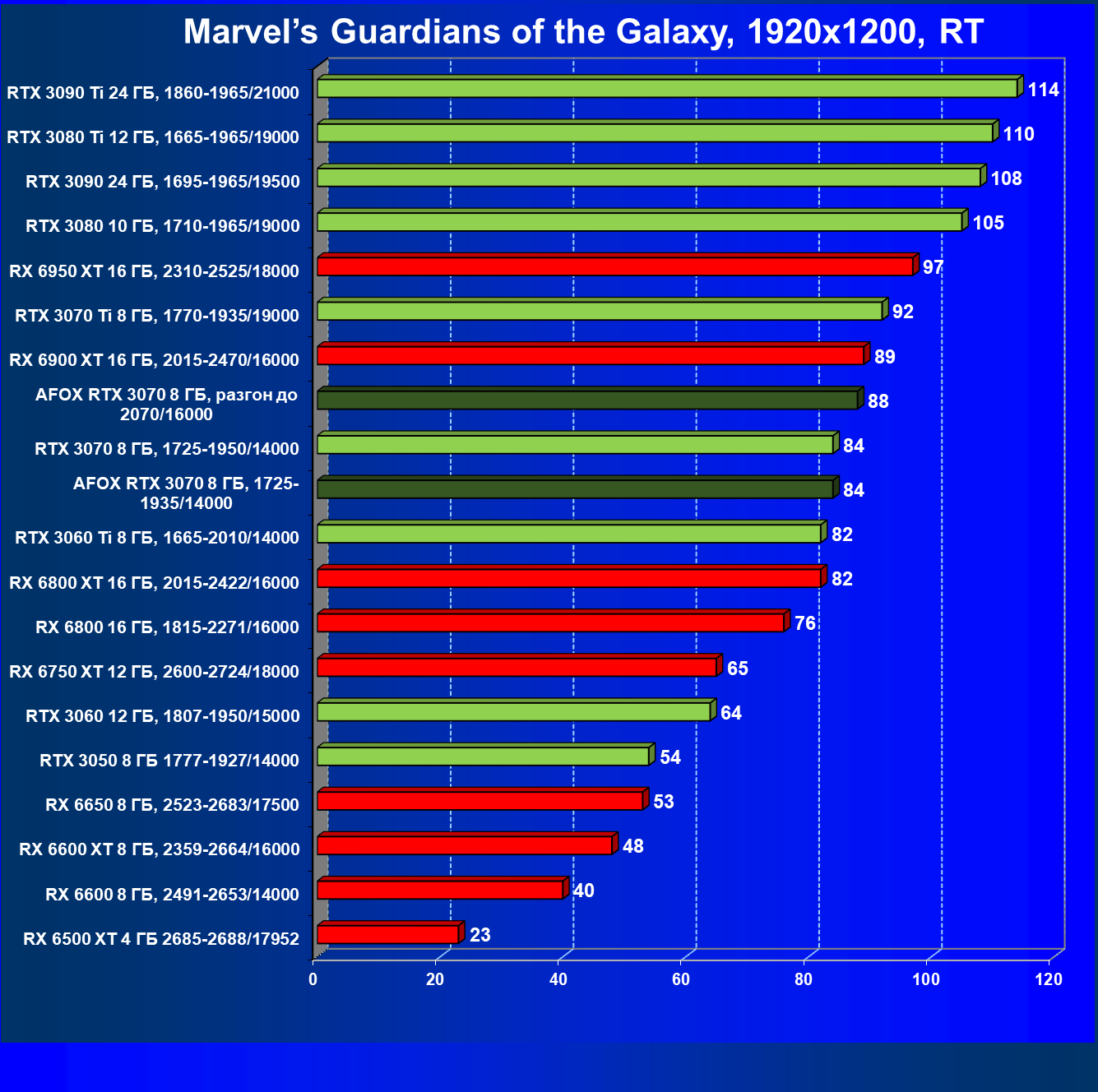

Marvel’s Guardians of the Galaxy, RT

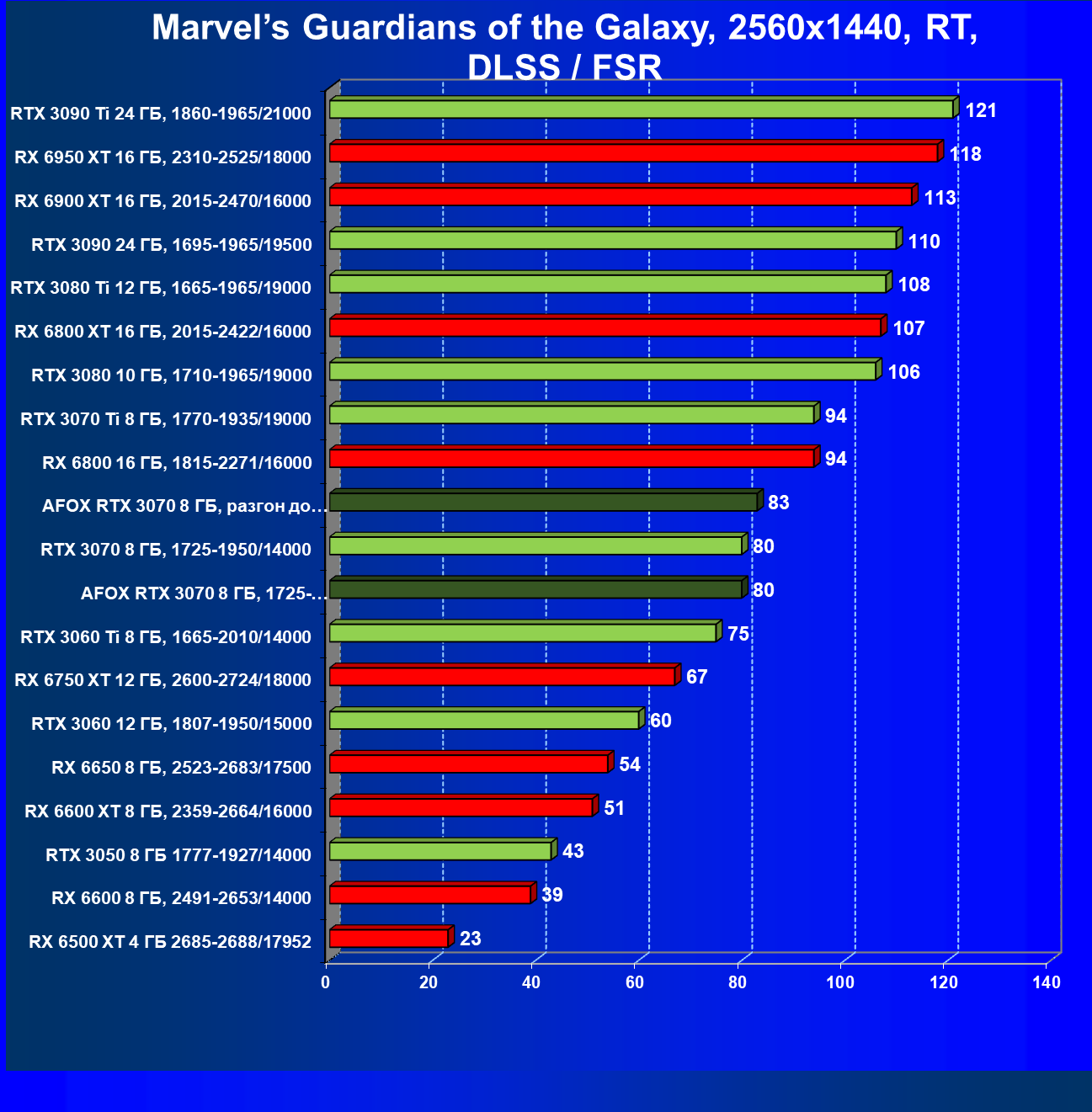

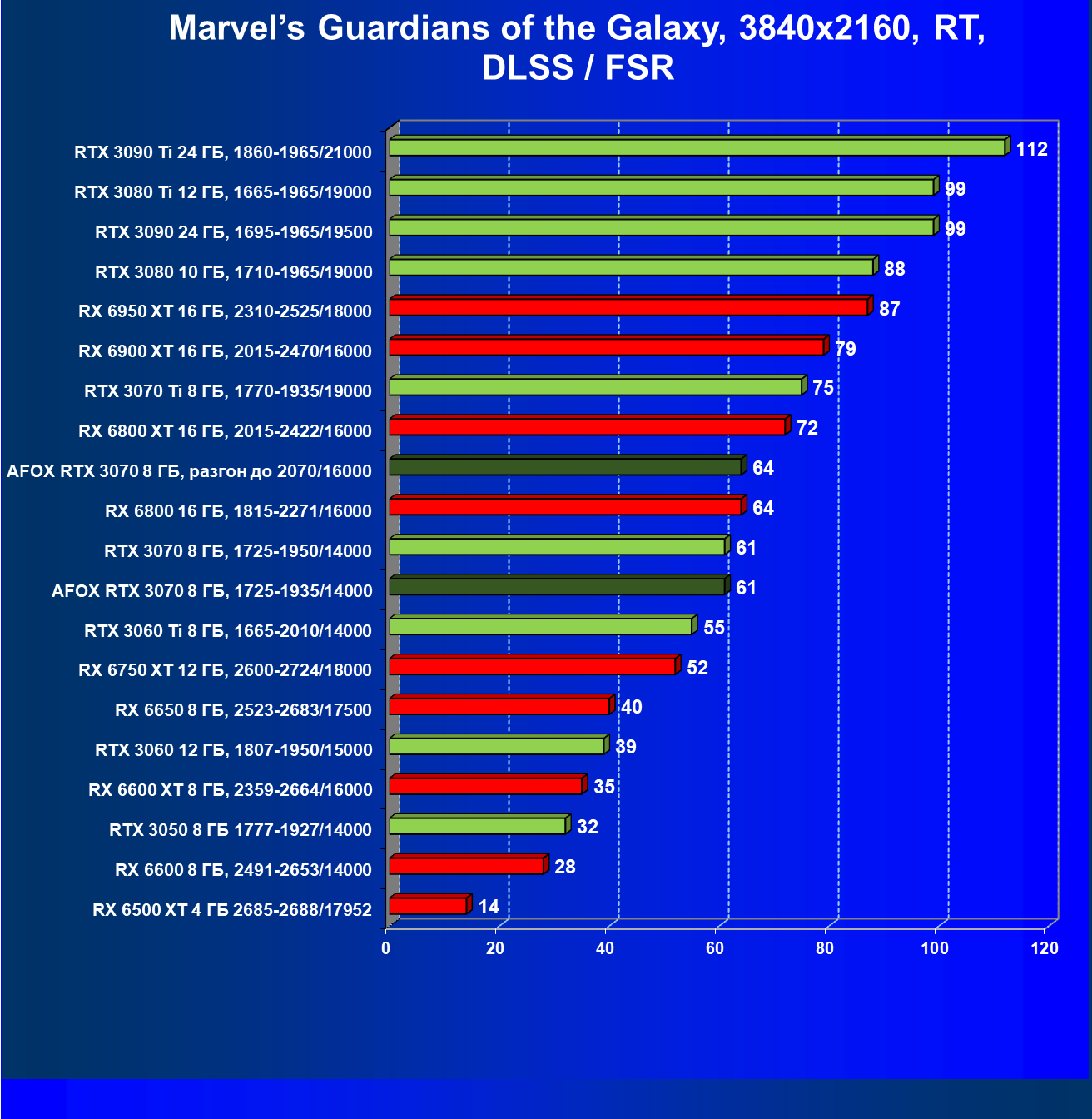

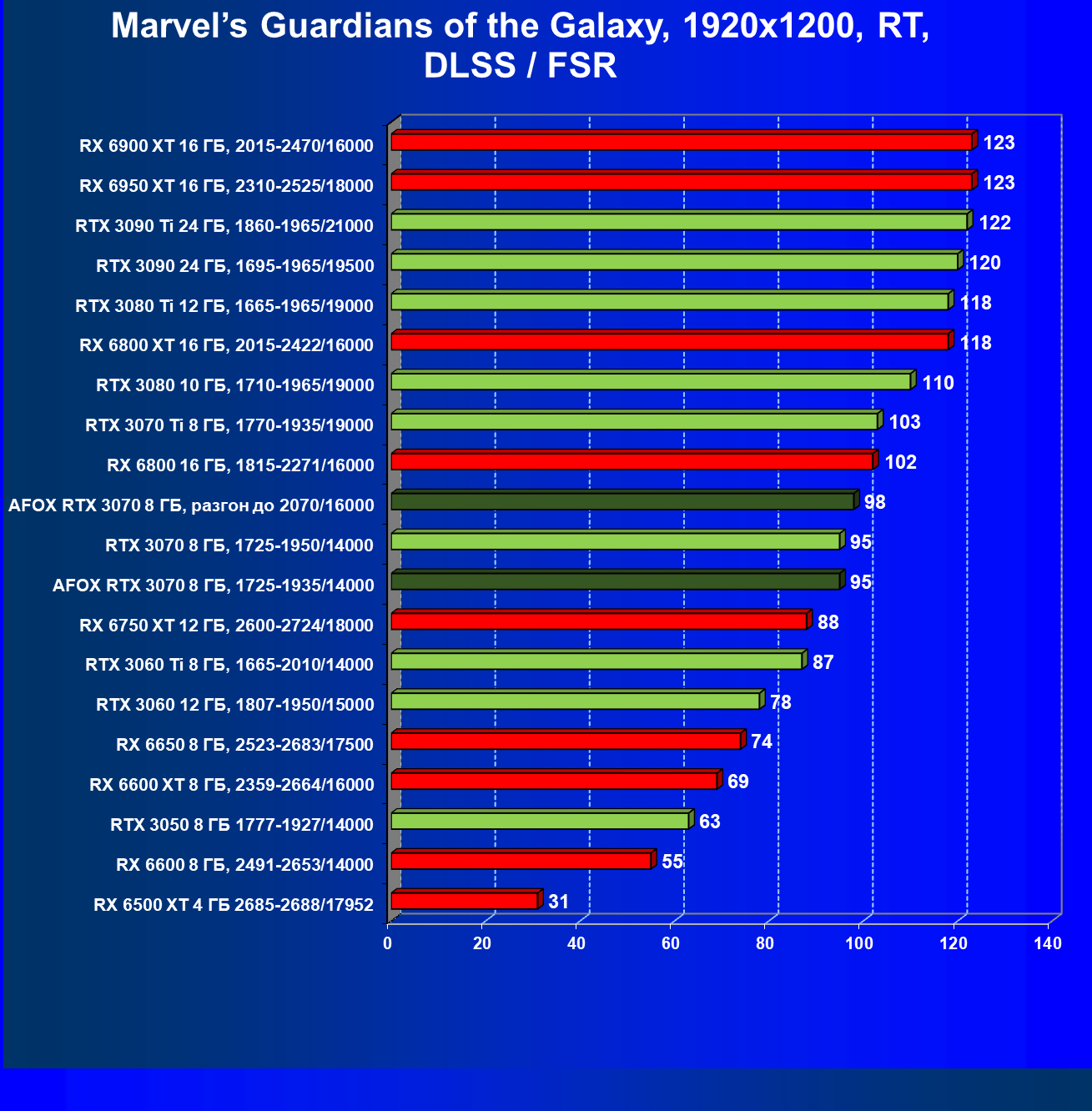

Marvel’s Guardians of the Galaxy, RT + DLSS/FSR

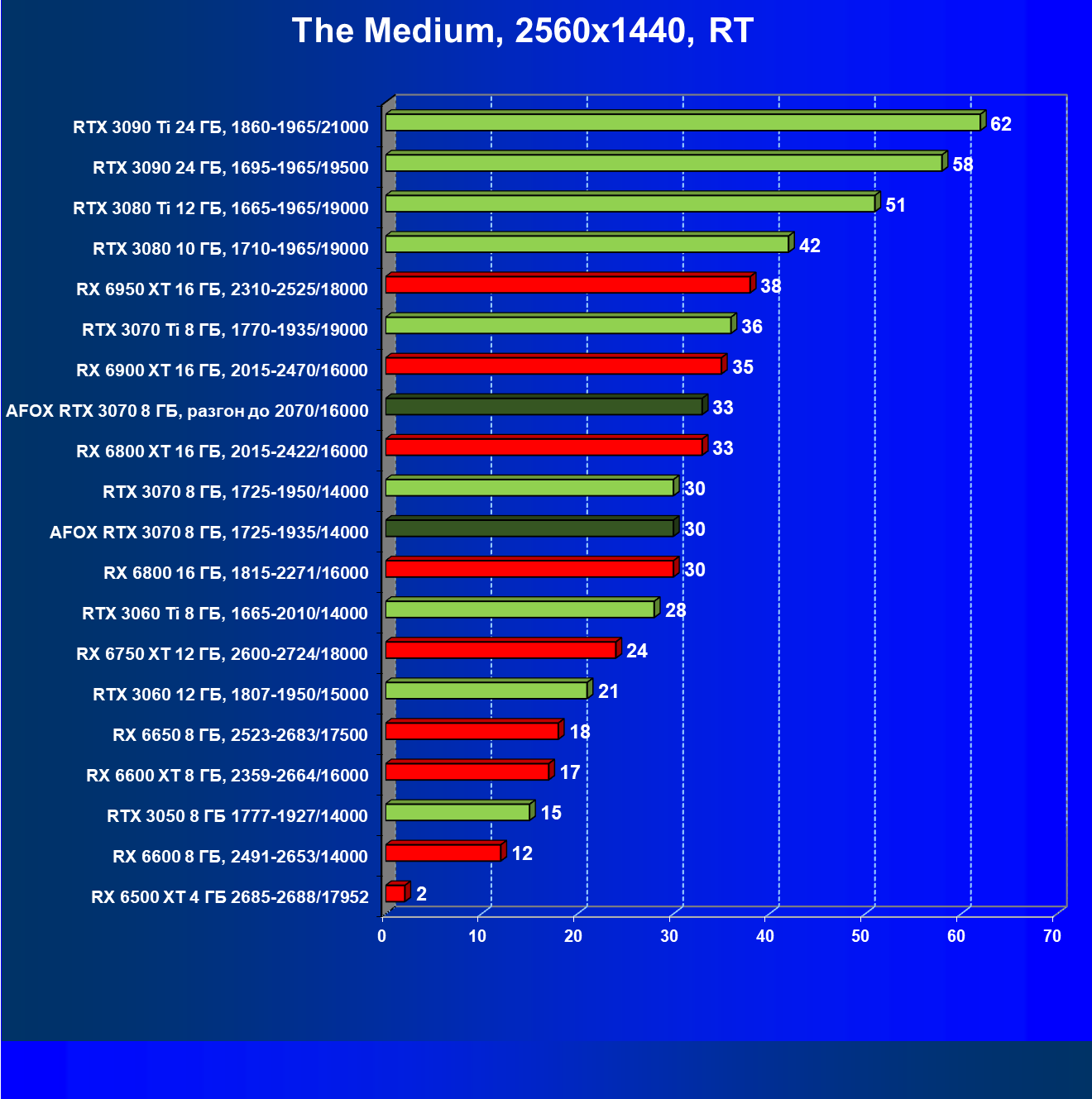

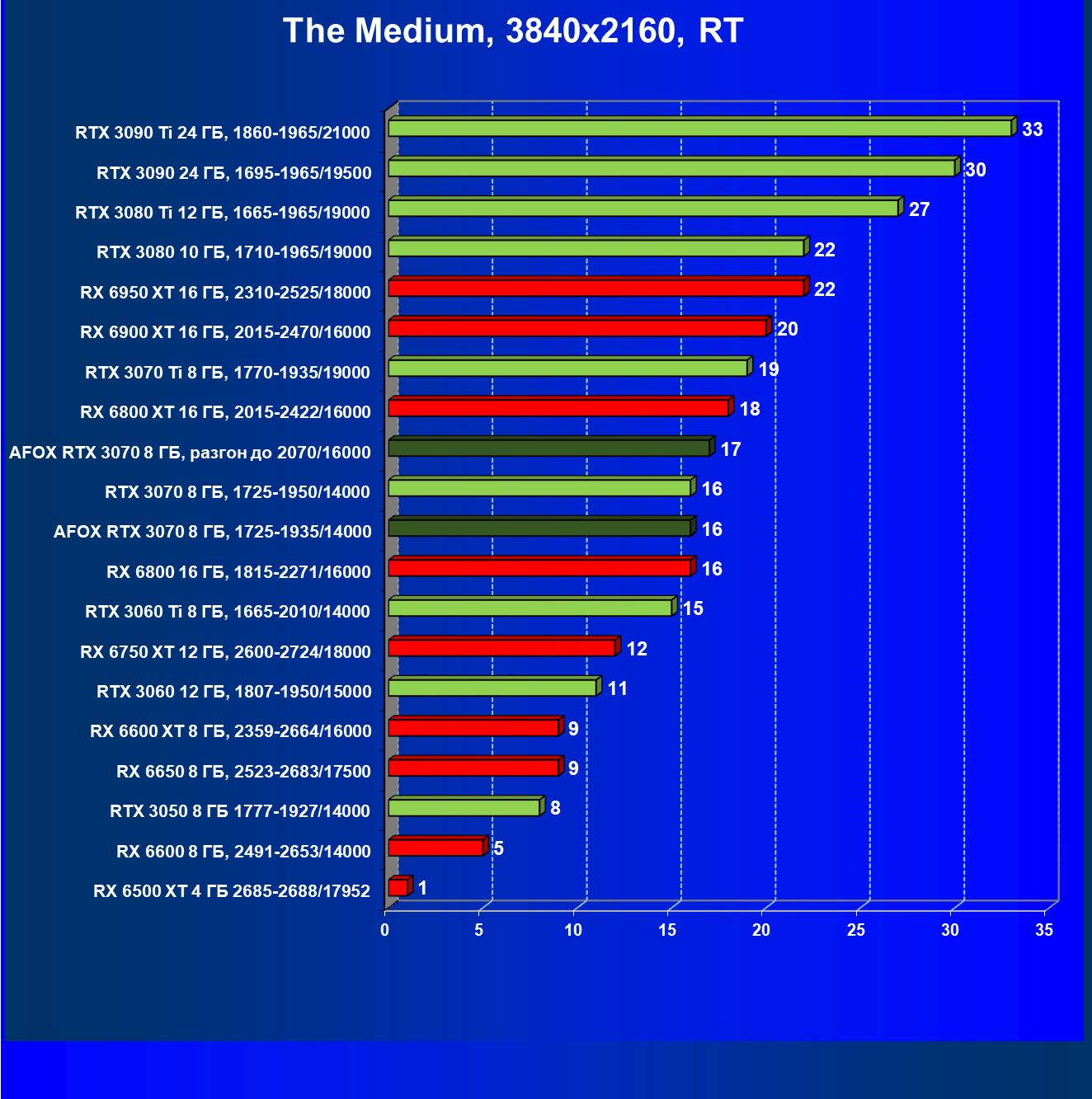

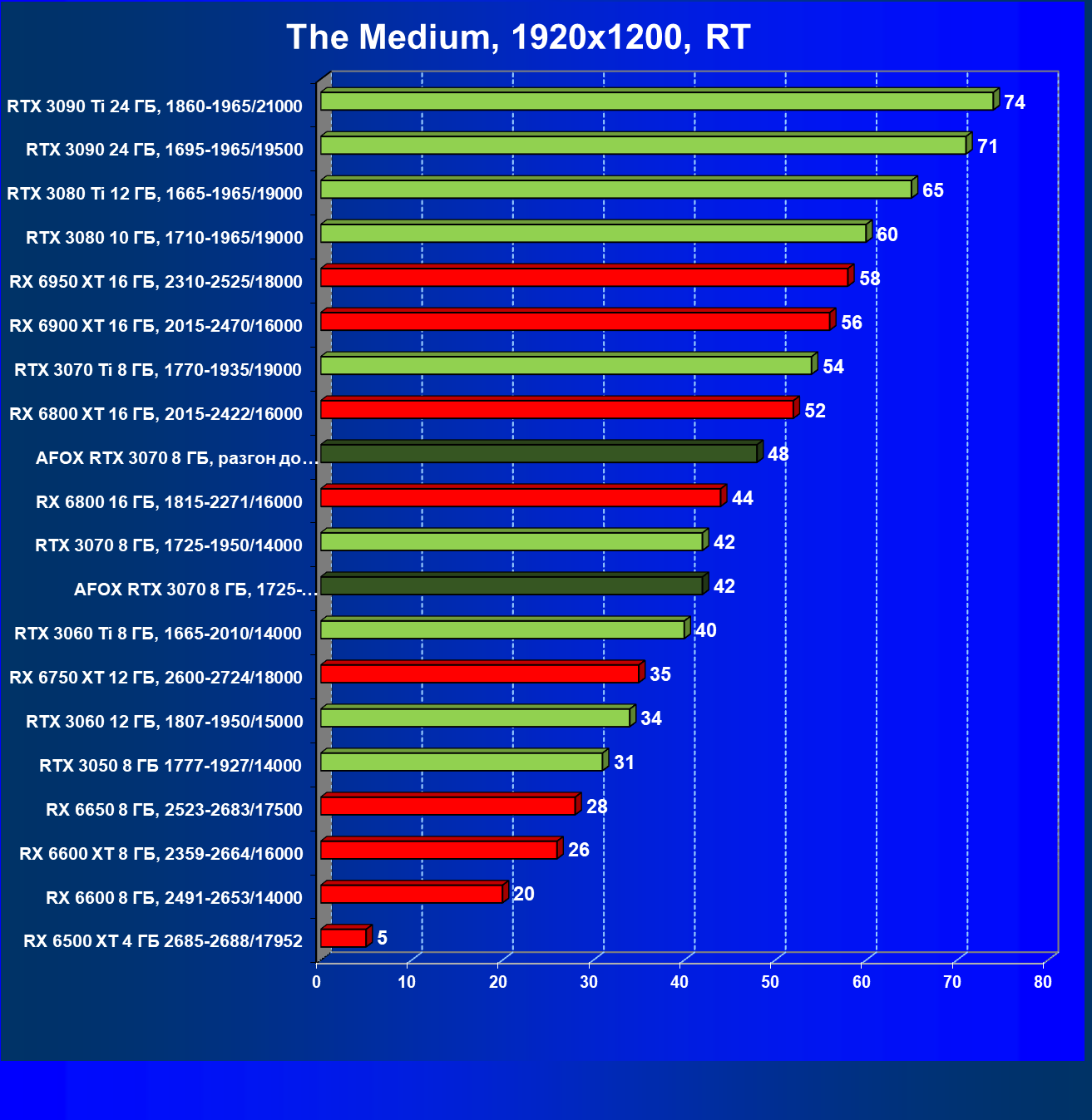

The Medium, RT

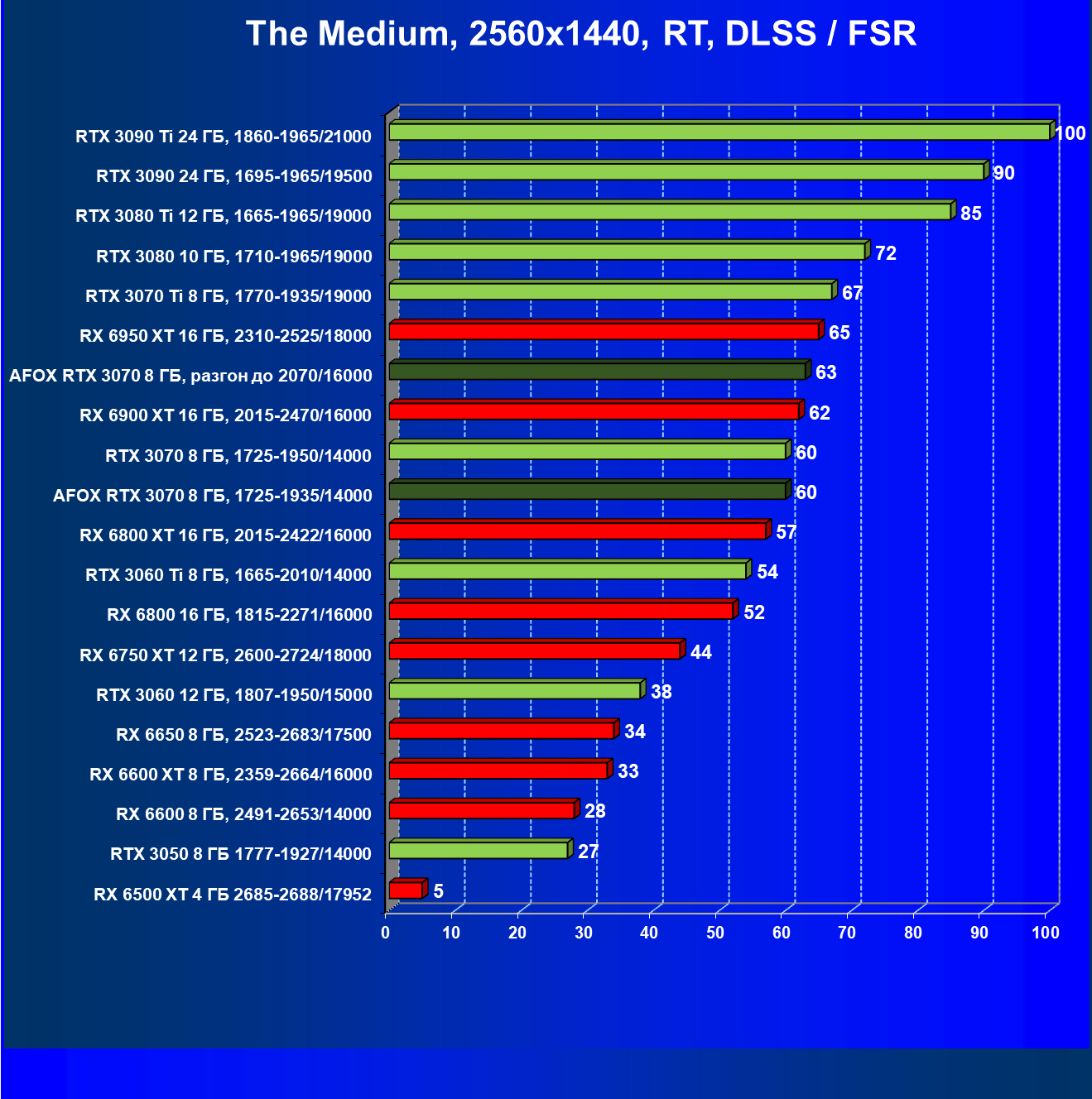

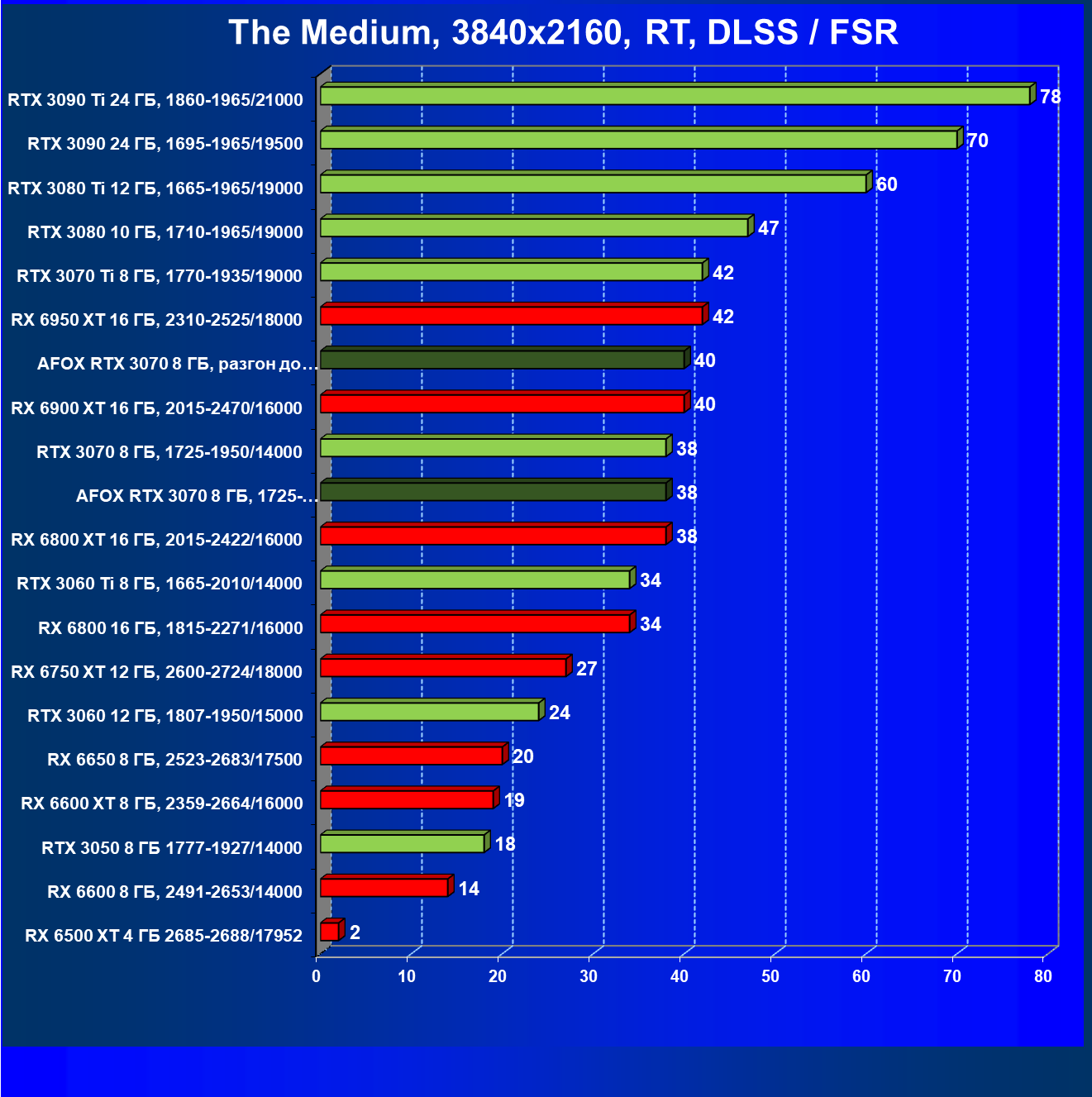

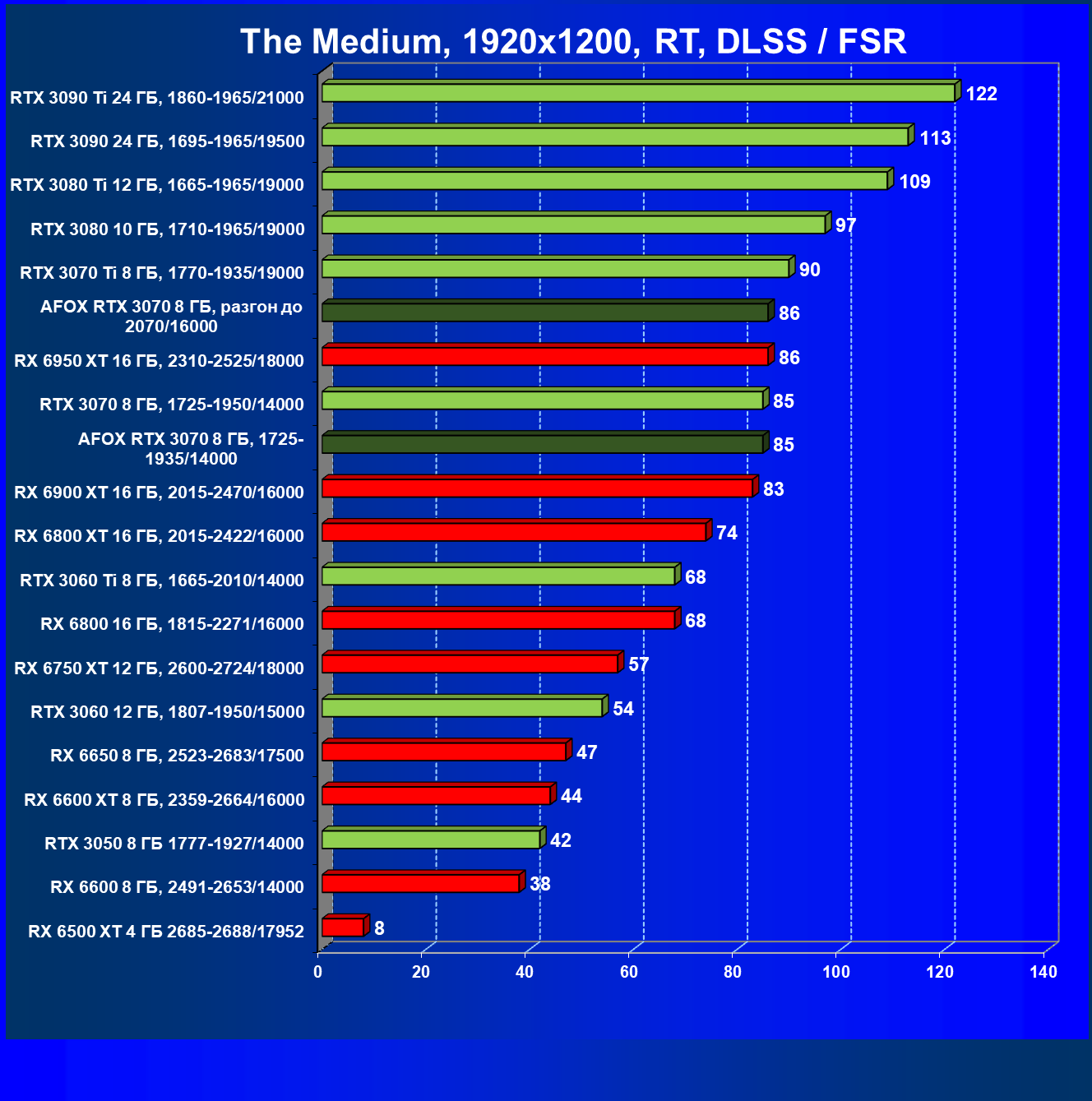

The Medium, RT + DLSS/FSR

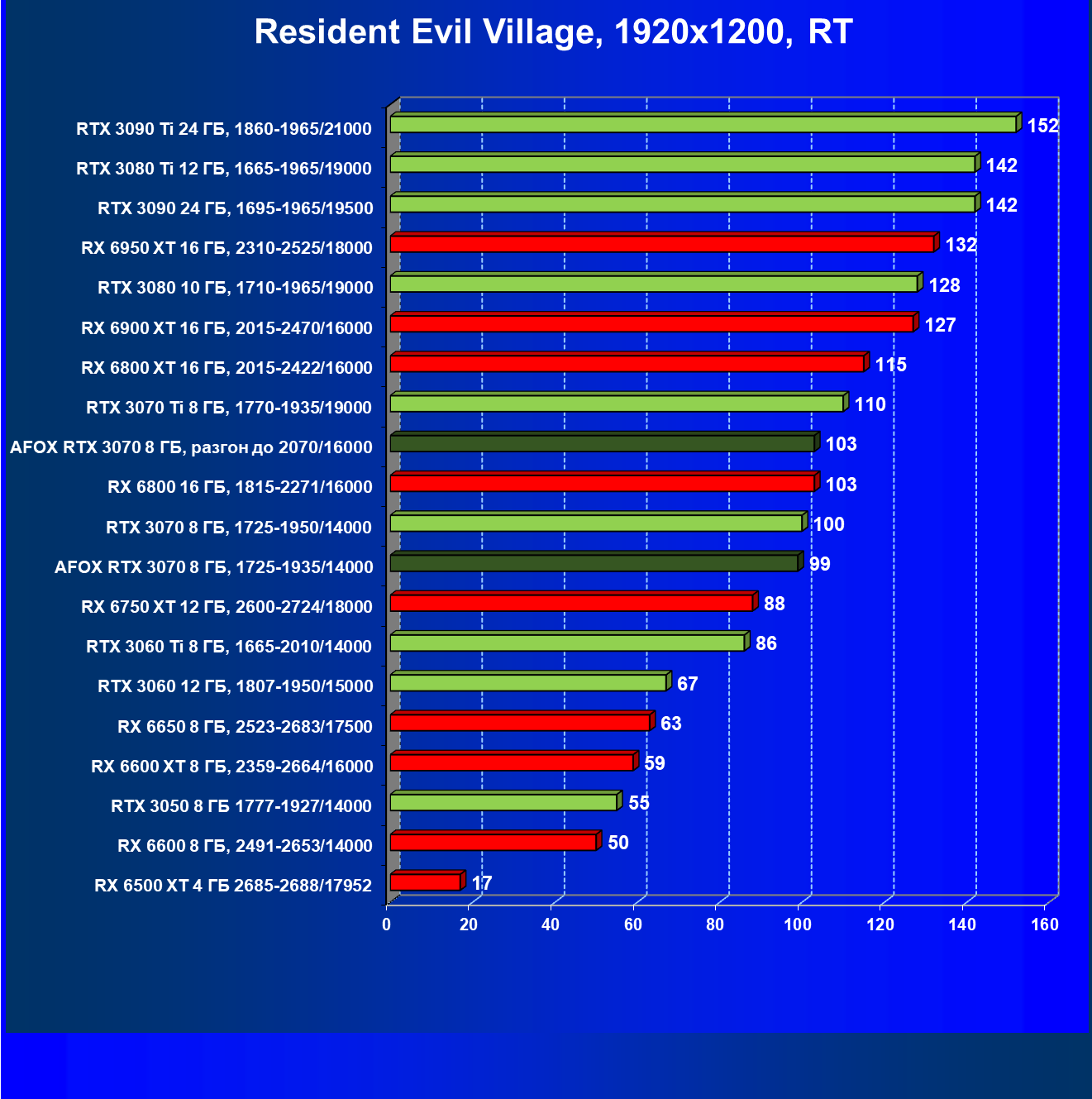

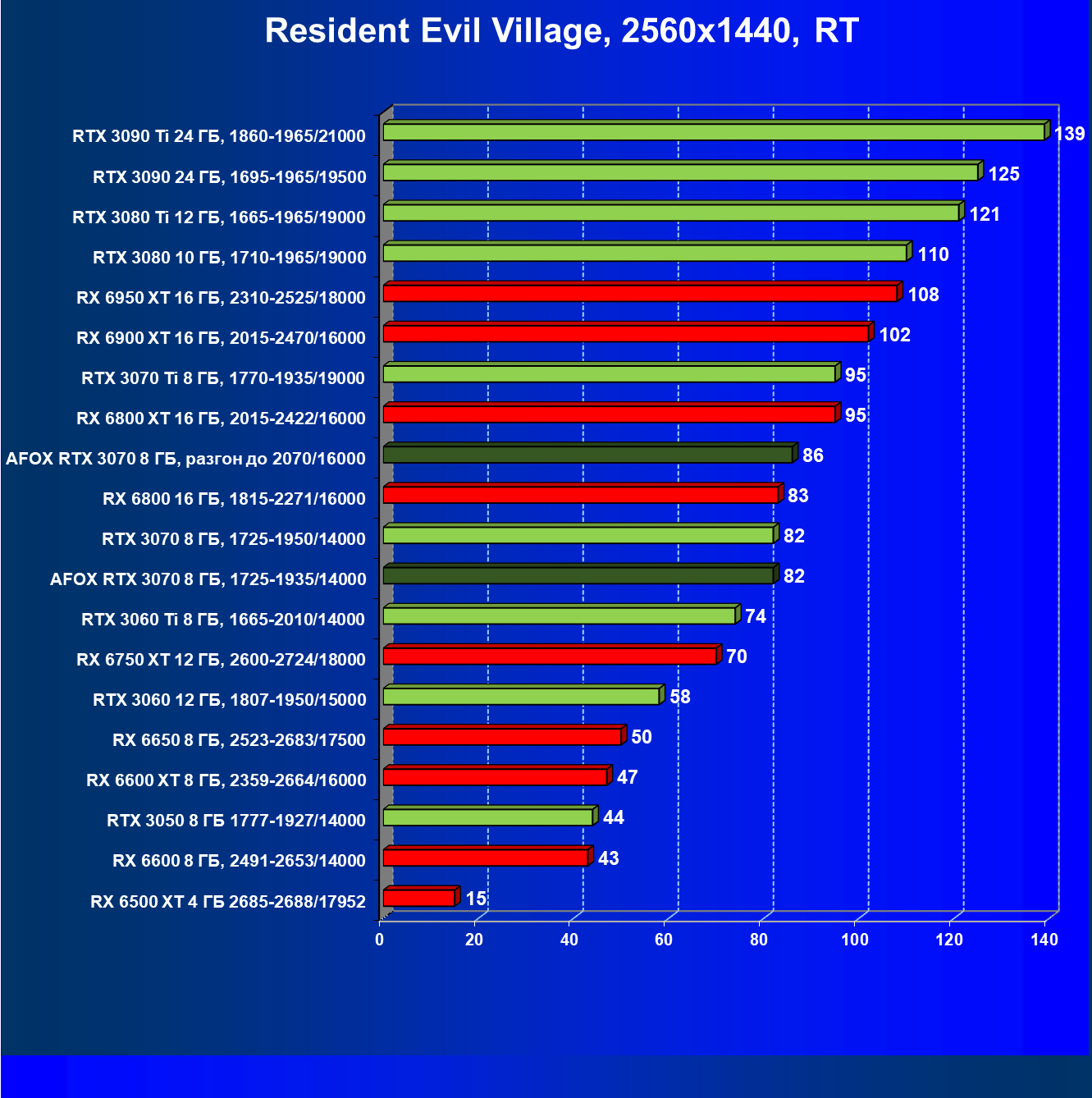

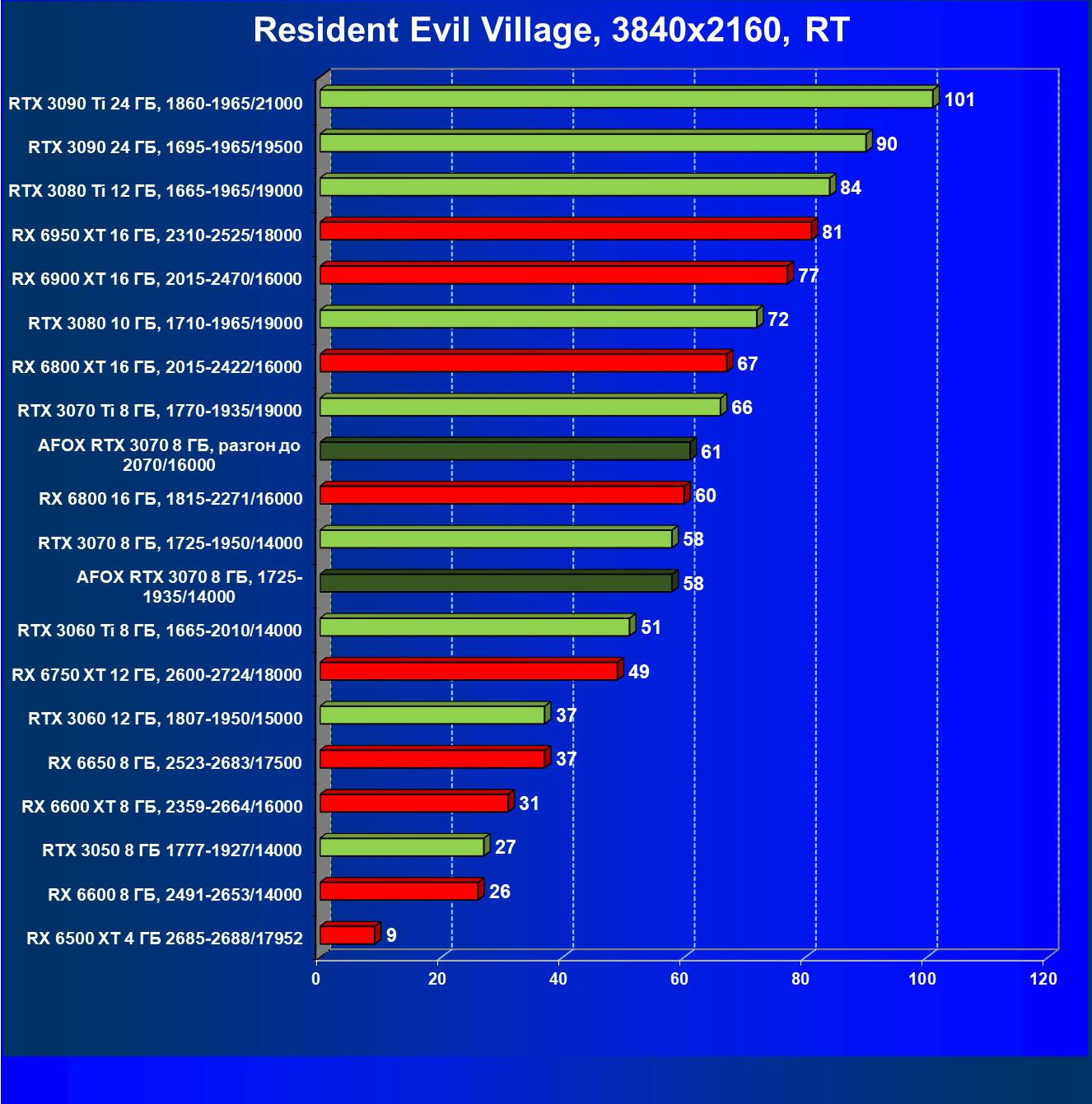

Resident Evil Village, RT

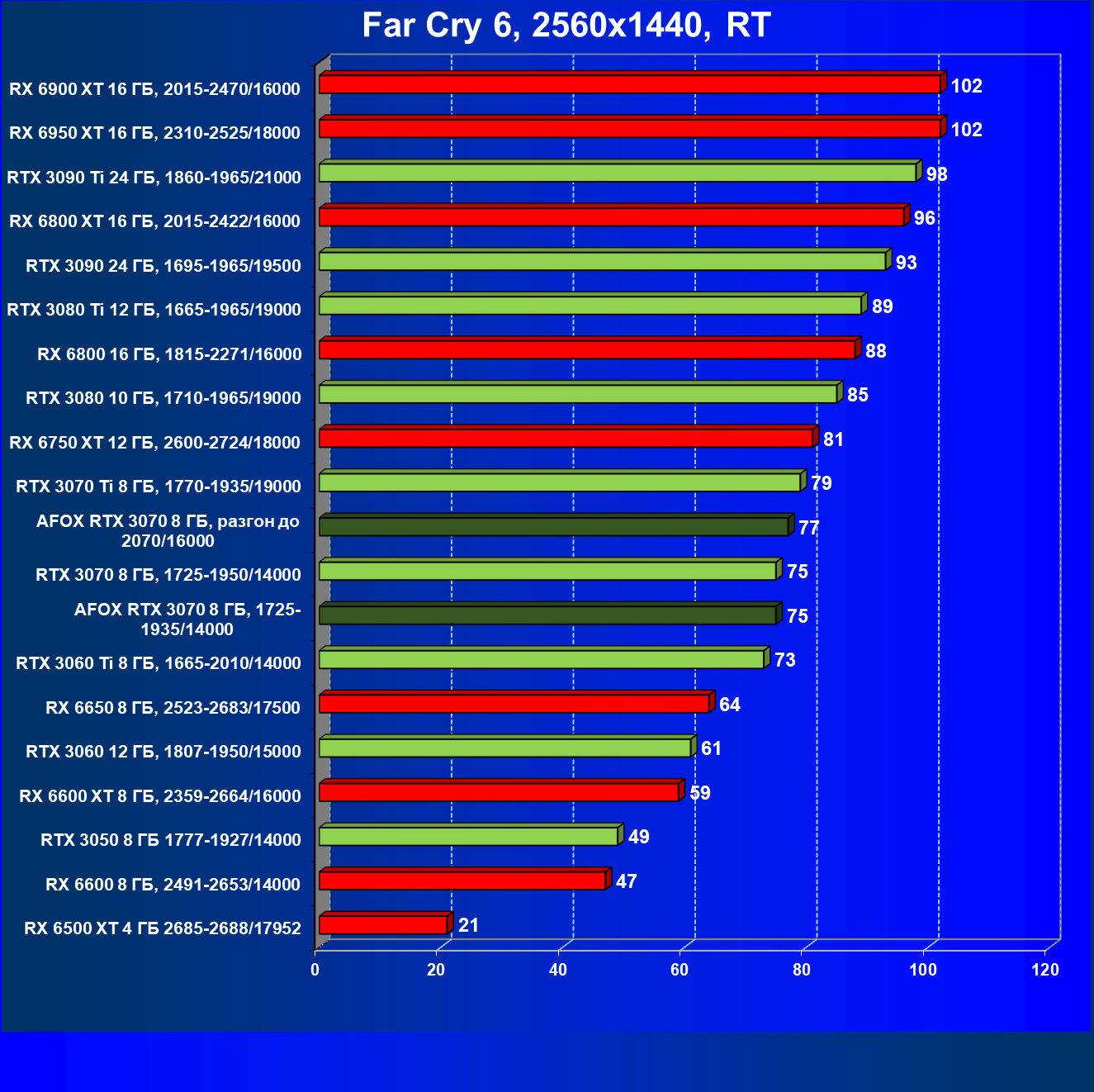

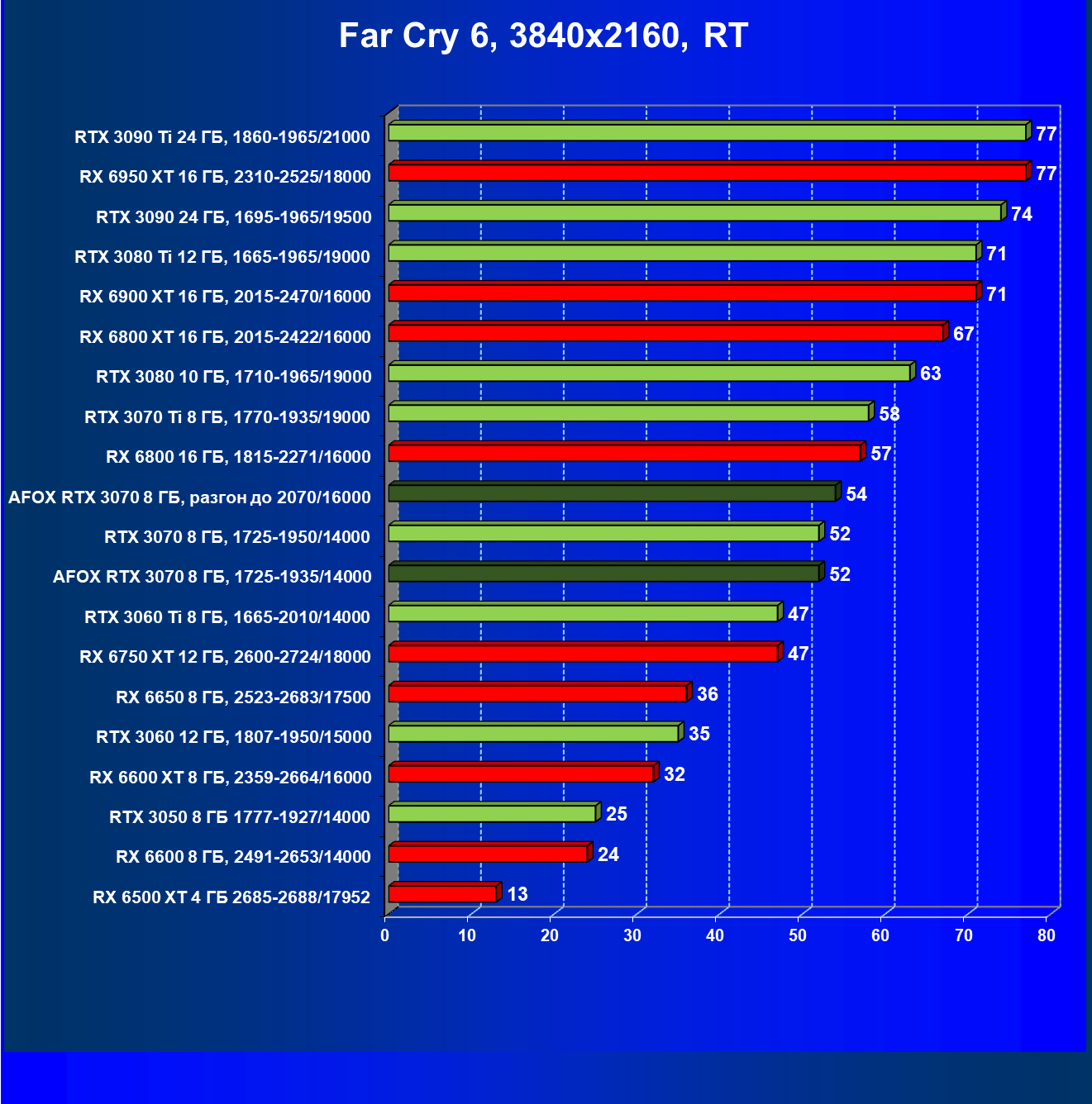

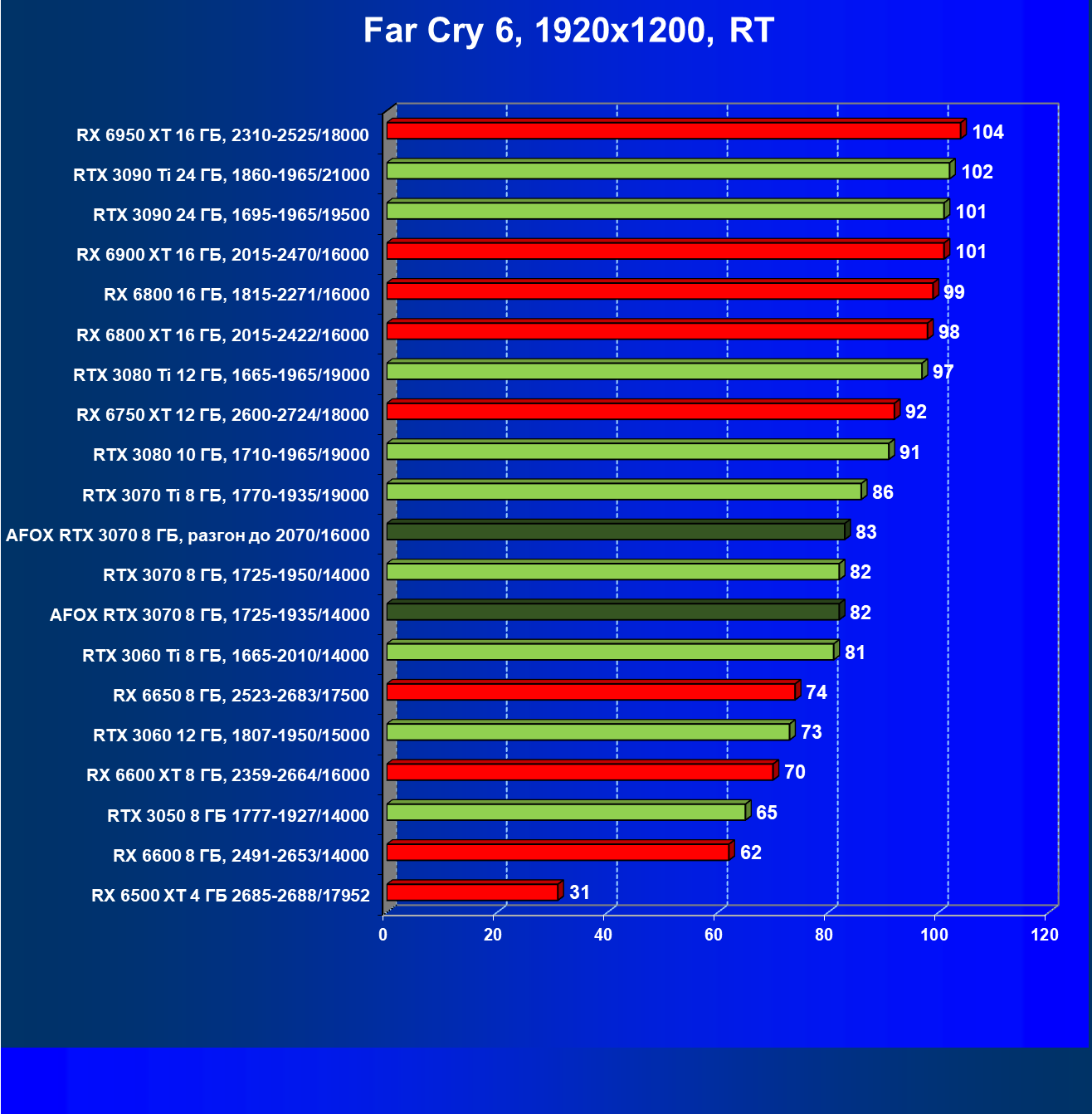

Far Cry 6, RT

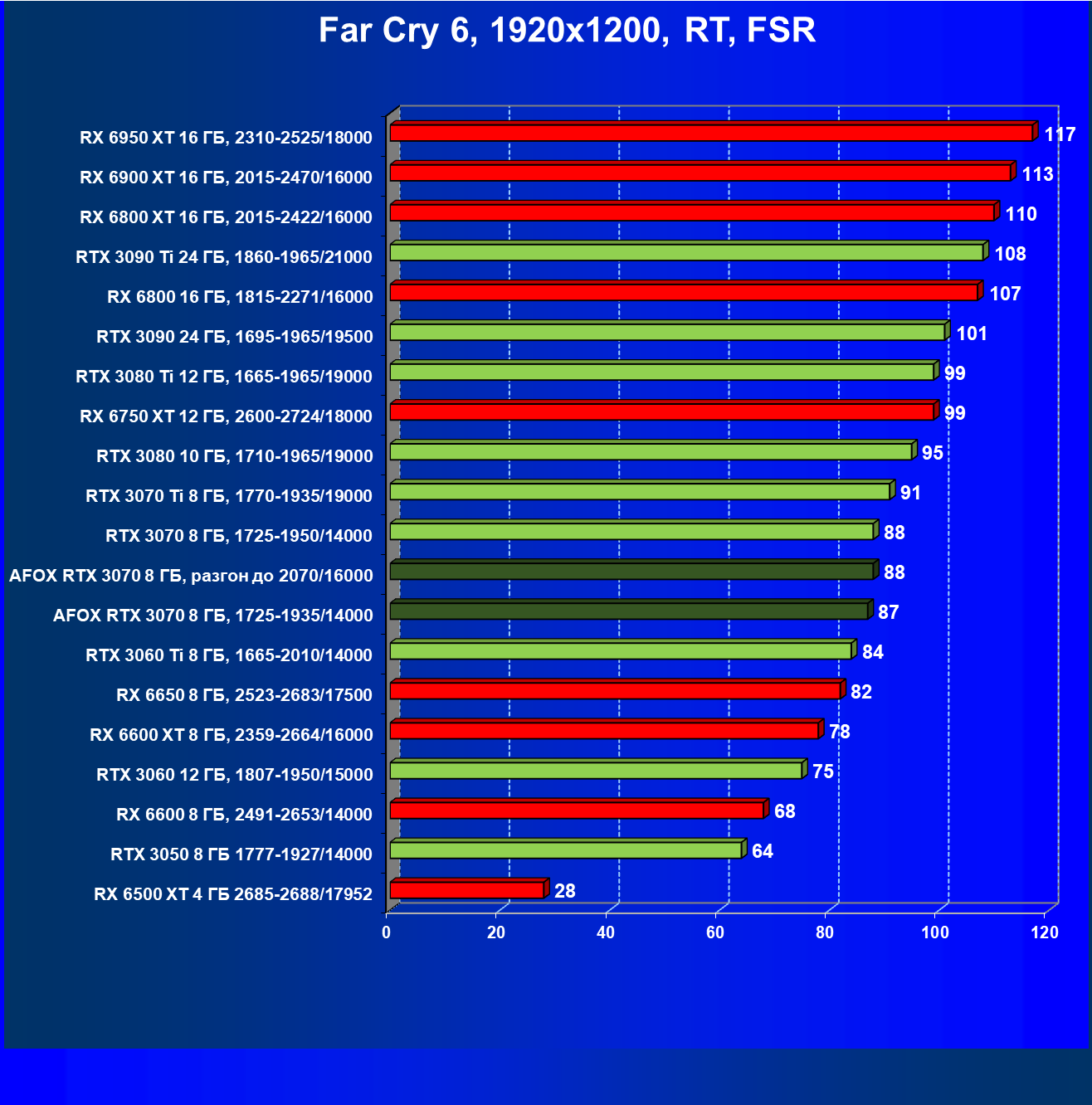

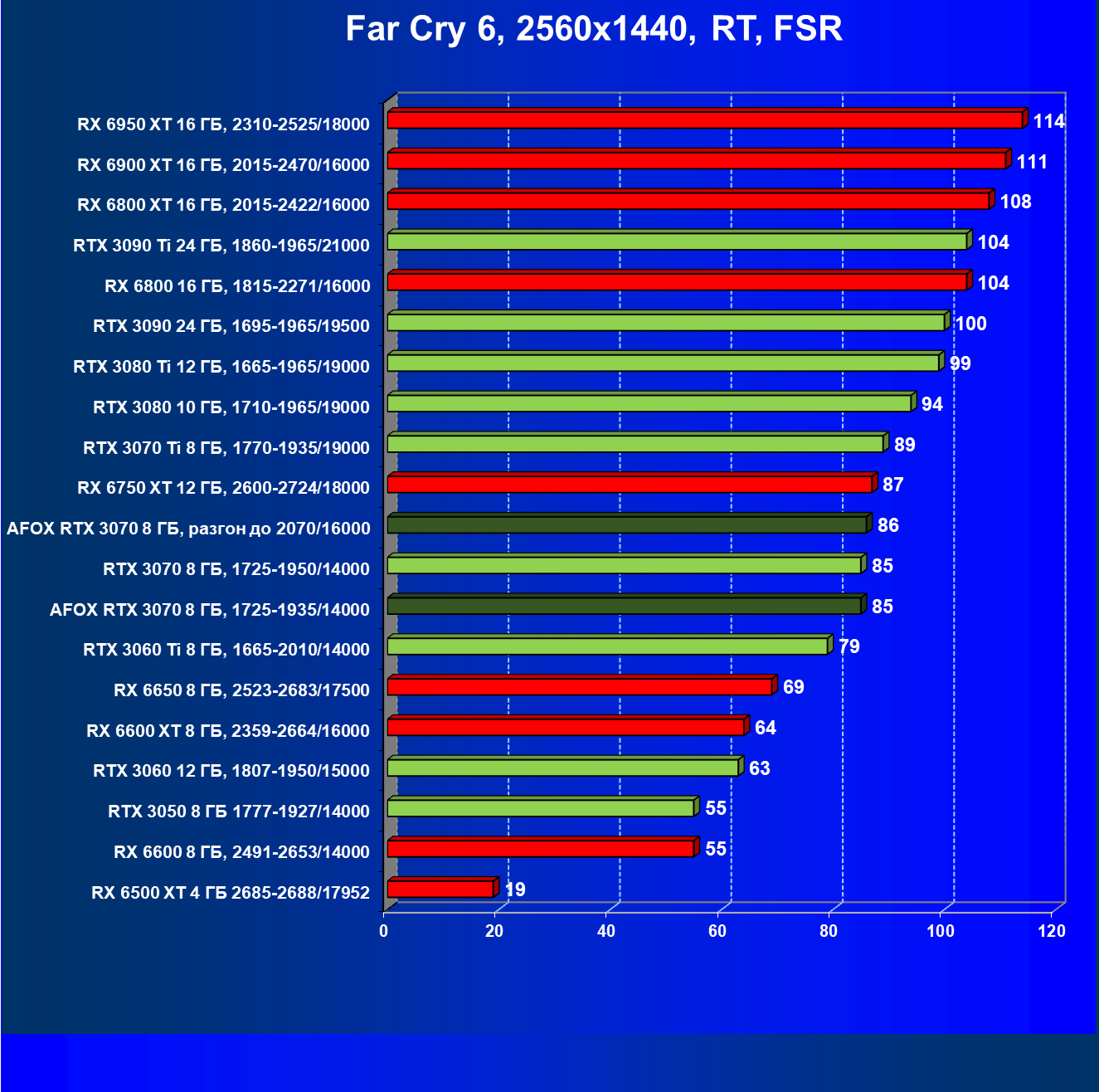

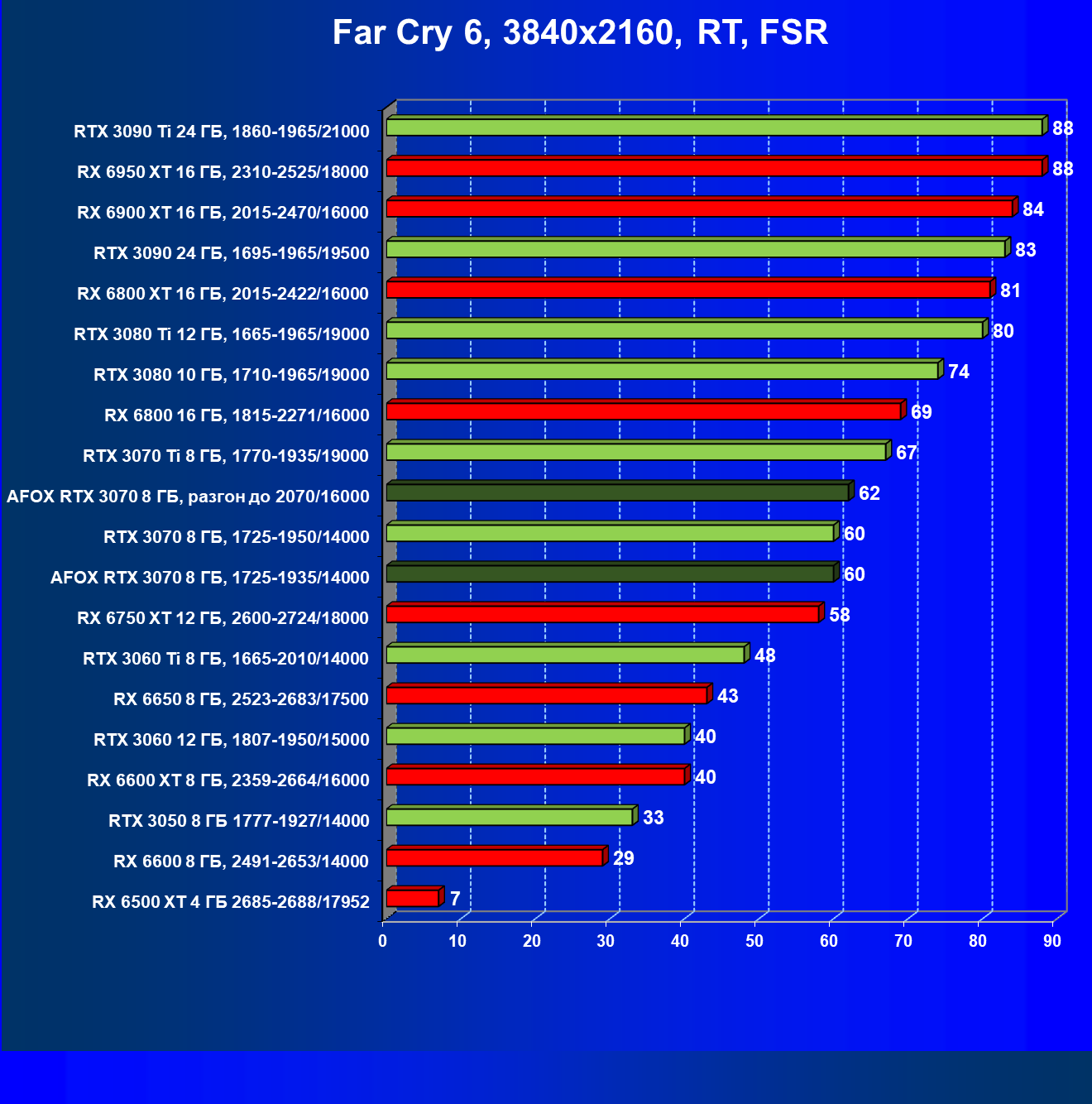

Far Cry 6, RT + FSR

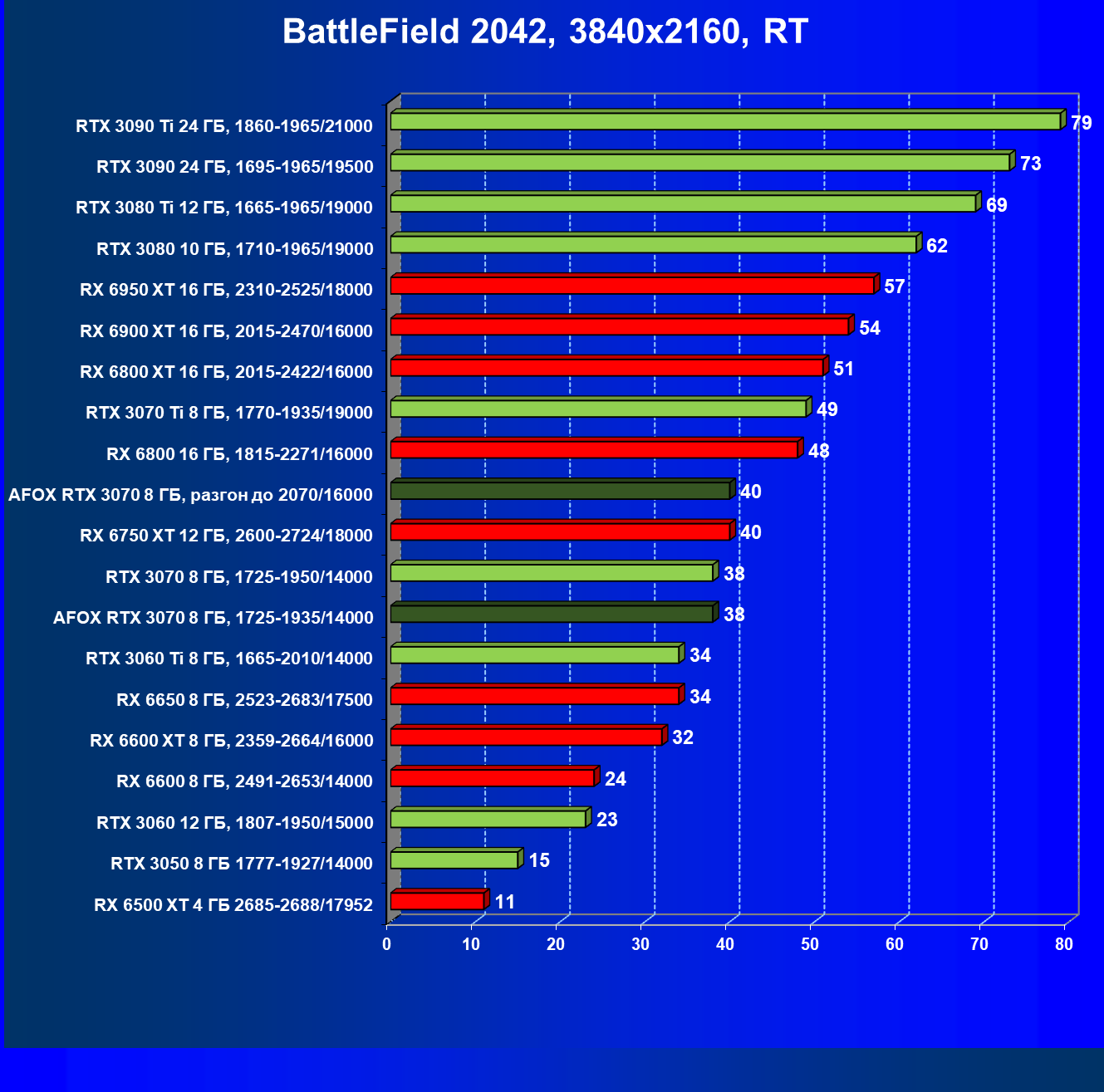

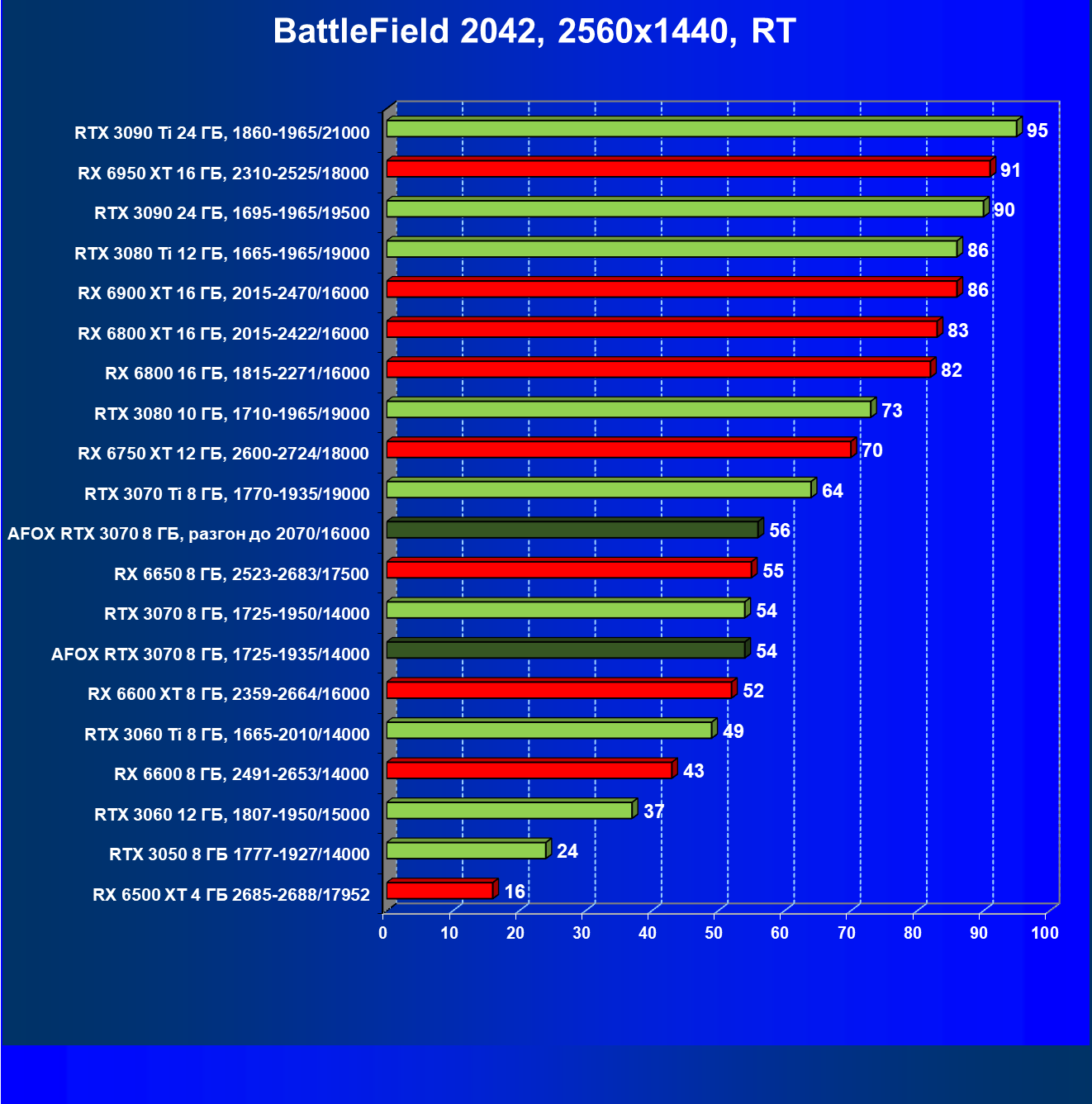

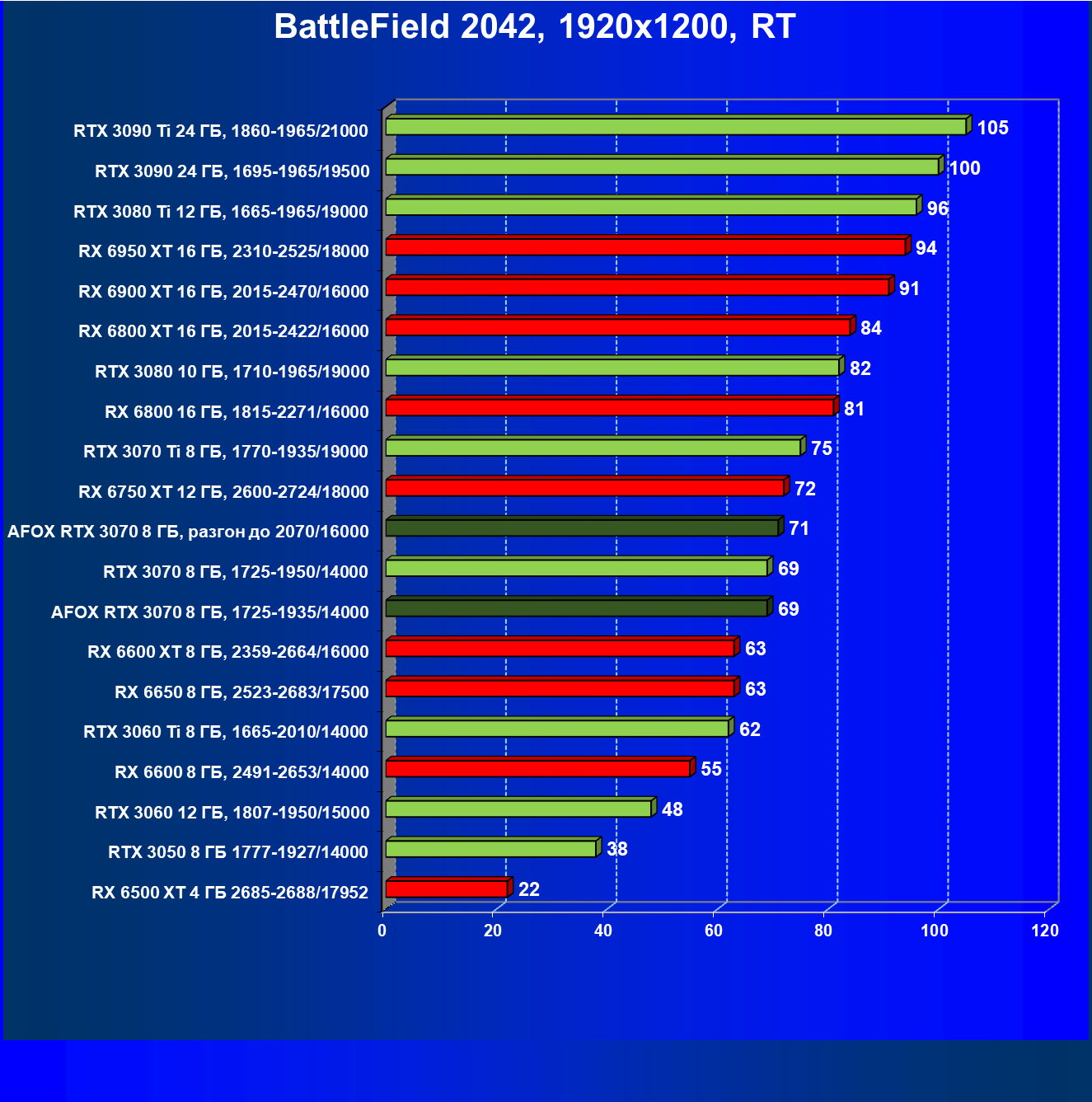

Battlefield 2042, RT

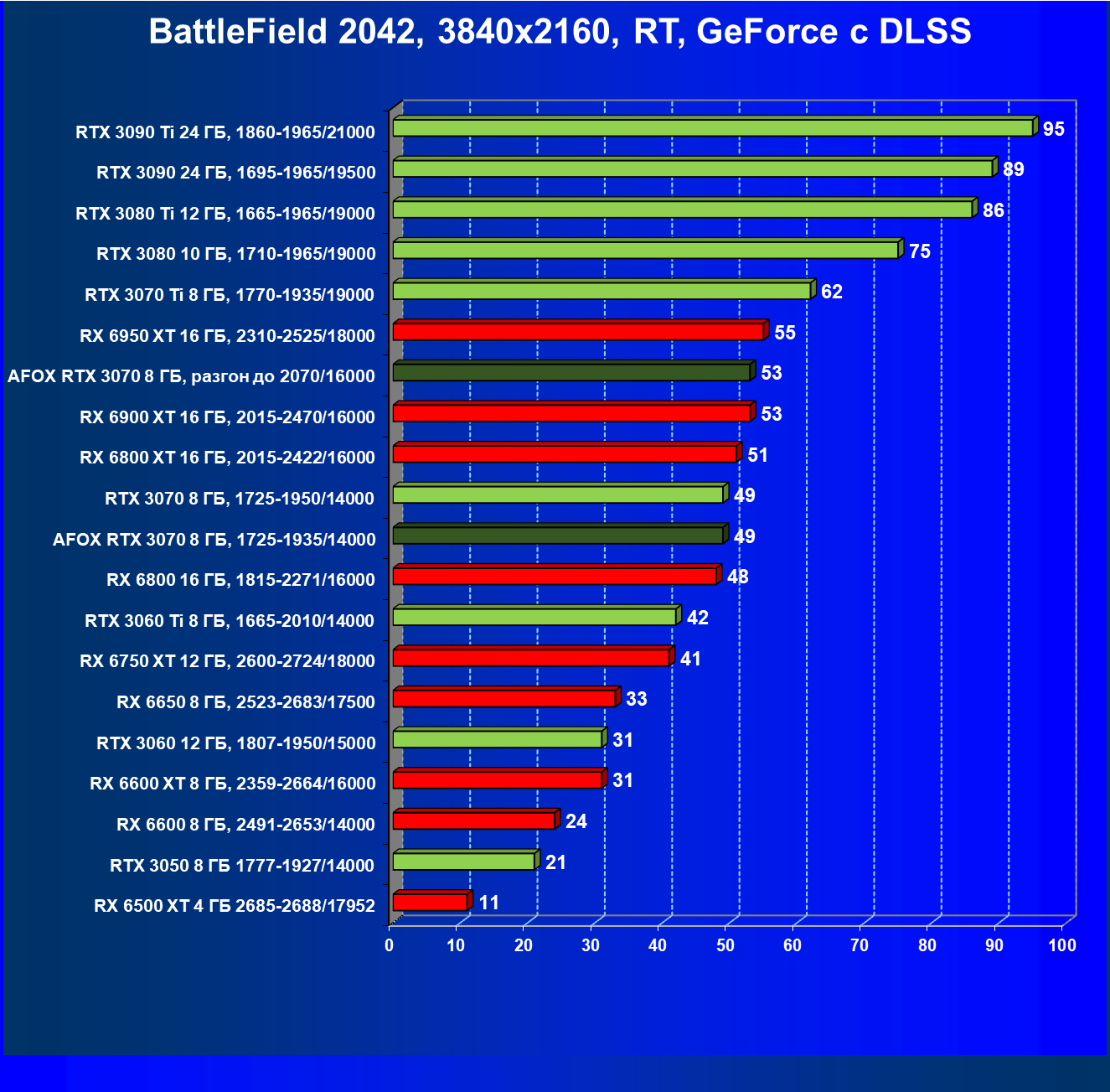

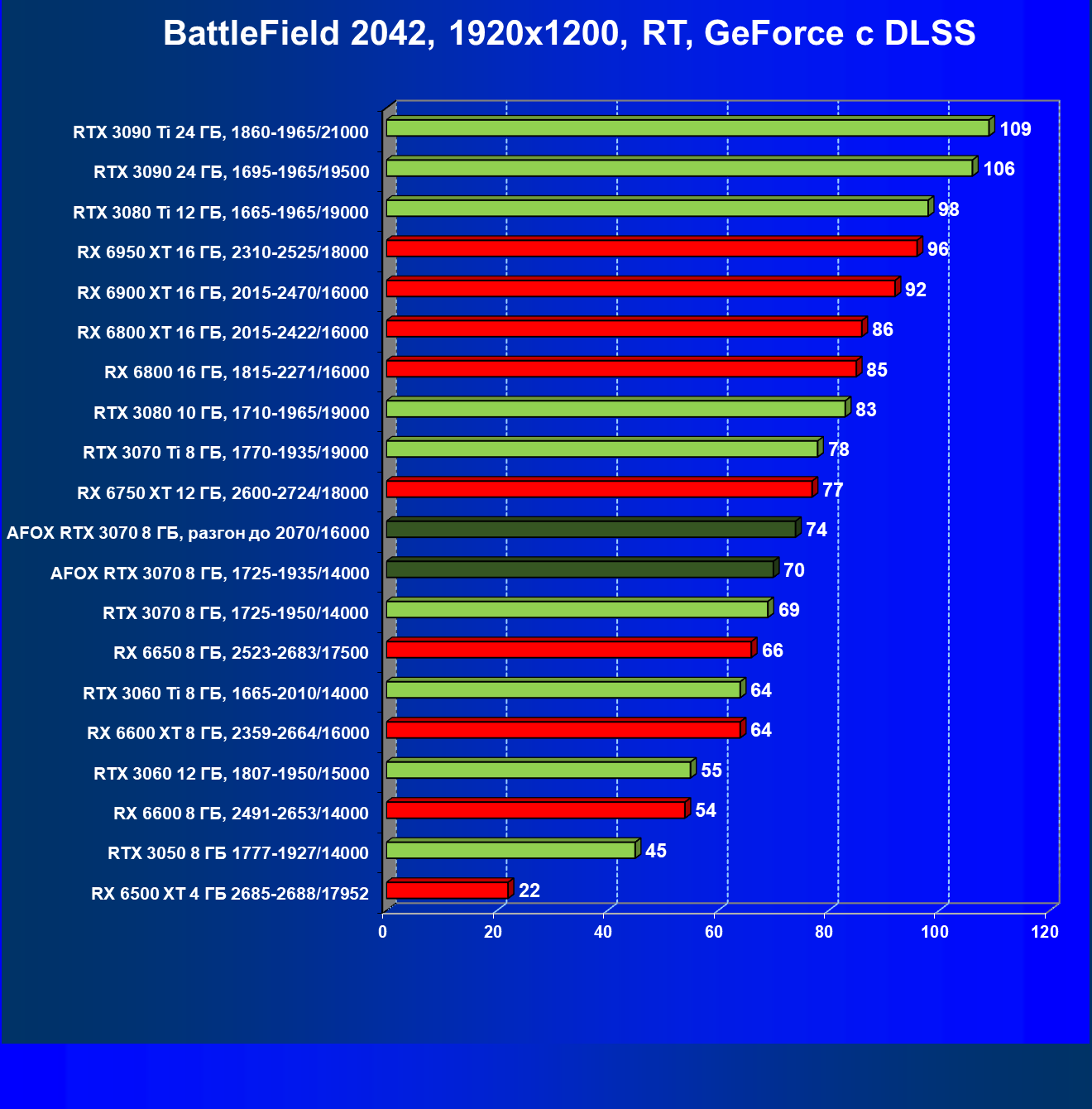

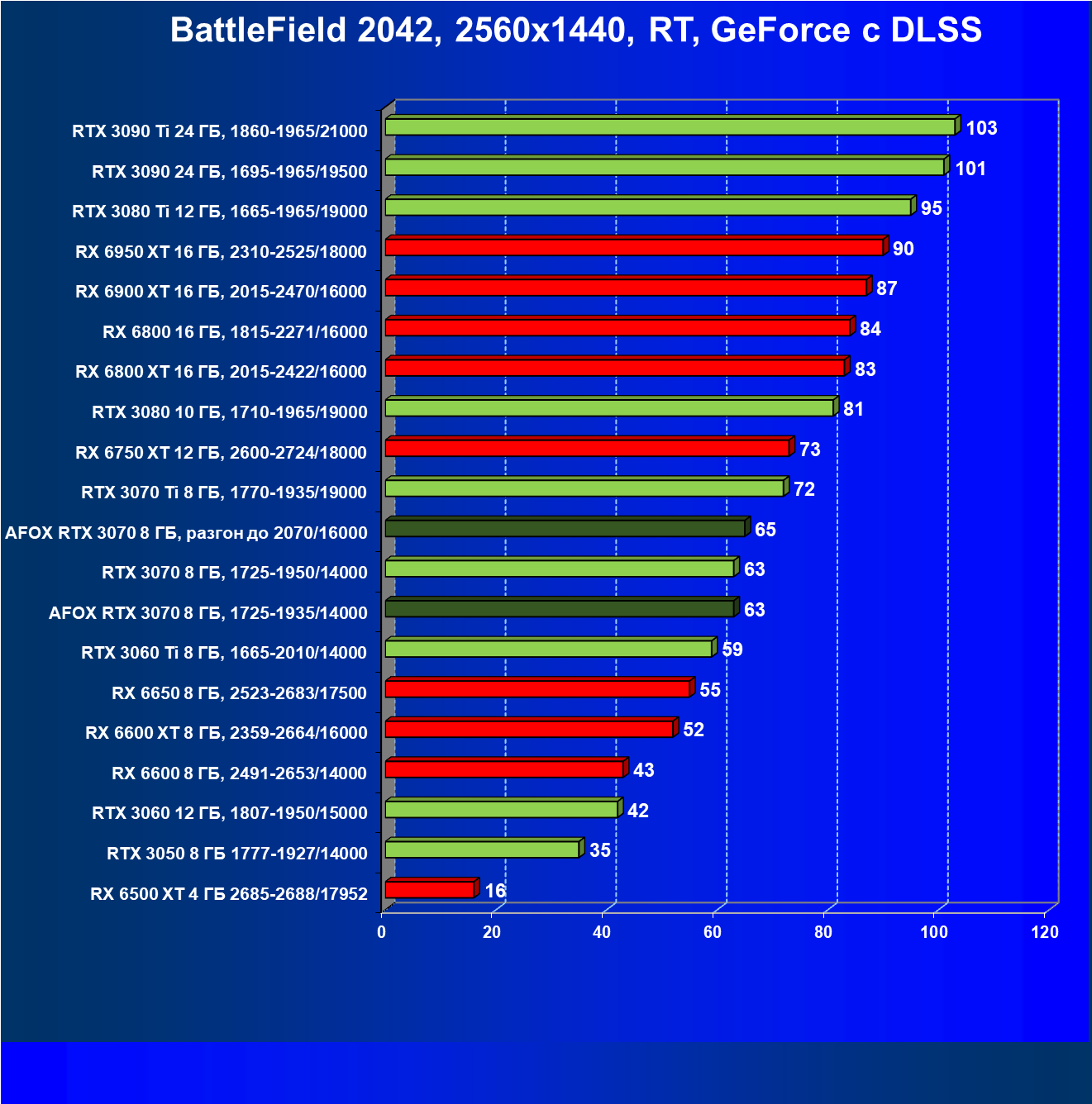

Battlefield 2042, RT + DLSS

Рейтинг iXBT.com

Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариантах:

1. Вариант рейтинга iXBT.com без включения RT

Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 20 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3070 и его конкуренты.

Рейтинг приведен суммарно для всех трех разрешений.

В классических играх RTX 3070 при схожей стоимости чуть-чуть не дотягивает по производительности до соперника в лице RX 6750 XT, карта Afox в этом плане полностью схожа с референс-аналогом, а вот с помощью ручного разгона продукт Afox смог почти догнать Radeon RX 6750 XT.

1. Вариант рейтинга iXBT.com с включением RT

Рейтинг составлен по 9 тестам, в которых используется технология трассировки лучей и одновременно технология Nvidia DLSS или AMD FSR. Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).

Рейтинг приведен суммарно для всех трех разрешений.

Более сильное в целом падение производительности при включении трассировки лучей у семейства Radeon RX привело к тому, что RTX 3070 обошел конкурента (и даже использование AMD FSR не помогло RX 6750 XT получить хотя бы равенство с RTX 3070).

Рейтинг полезности

Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на конец октября 2022 года.

1. Вариант рейтинга полезности без включения RT

На момент написания материала карта Afox была практически одной из самых дешевых на маркете (я говорю про официальную «белую» торговлю). Поэтому неудивительно, что этот продукт — самый выгодный к приобретению на конец октября 2022.

1. Вариант рейтинга полезности с включением RT

Никаких особых изменений в плане лидерства карты Afox нет.

Выводы

Afox GeForce RTX 3070 D6H2 (8 ГБ) — прекрасная карта довольно высокого уровня, подходящая для игр в разрешении 2.5К с максимальными настройками графики (советуем включать DLSS при его поддержке в игре). Система охлаждения не слишком шумная, плата имеет привычную длину около 24 см и занимает три слота в системном блоке. Ручной разгон возможен, однако он несколько лимитирован ограничениями в драйверах. Стоит отметить RGB-подсветку, но с отсутствием возможности синхронизации с материнскими платами (и вообще ее нельзя отключить).

Карта может потреблять 224—240 Вт, она требует два 8-контактных разъема питания (подключаются к прилагаемому адаптеру-переходнику на 12-контактный разъем на самой карточке).

Данная карта на момент подготовки обзора выглядела весьма привлекательным выбором даже с учетом выхода в свет нового поколения RTX 40, так как аналог RTX 3070 из нового поколения выйдет нескоро — наверное, только в 2023 году.

В целом GeForce RTX 3070 предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении 2.5K при использовании максимальных настроек качества даже с RT (ряд игр с RT+DLSS могут дать приемлемый комфорт и в 4К). Также для него справедливы все особенности семейства GeForce RTX 30, включая поддержку стандарта HDMI 2.1, позволяющего выводить 4K-изображение со 120 FPS или 8K-разрешение при помощи одного кабеля, поддержку аппаратного декодирования видеоданных в формате AV1, технологию RTX IO, способную обеспечить быструю передачу и распаковку данных с накопителей прямо в GPU, а также технологию снижения задержек Reflex, полезную для киберспортсменов.
