Кратко о главном
Сегодня у нас на тестировании довольно компактная (подойдет для тех, у кого небольшой корпус) и вместе с тем достаточно мощная карта Afox GeForce RTX 3060 D6H2 (12 ГБ). Карта имеет приличный объем памяти, которого вполне хватит для комфорта в современных играх со сложной графикой.

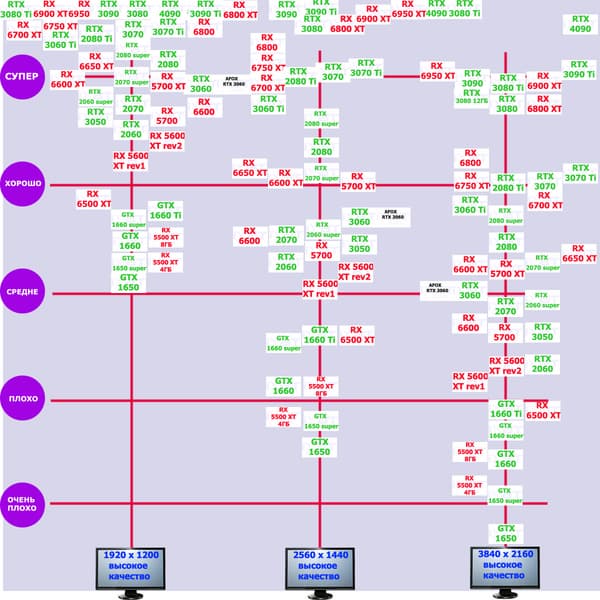

Перед демонстрацией детальных тестов мы приводим краткие сведения о производительности семейства, к которому относится конкретный исследуемый ускоритель, а также его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
Игры без использования трассировки лучей (классическая растеризация):
Напоминаем, что GeForce RTX 3060 имеет уровень производительности существенно ниже, чем его старший собрат с суффиксом Ti: если RTX 3060 Ti отлично подходит для игры в разрешении 2.5K с максимальными настройками графики, но без использования RT, то RTX 3060 в некоторых играх в разрешении 2.5K уже не может обеспечить полноценный комфорт, поэтому придется снизить разрешение до Full HD. Конечно, найдутся игры, где и в разрешении 2560×1440 такая видеокарта обеспечит комфортный игровой процесс без снижения настроек графики, но это, скорее, будут сетевые игры с относительно примитивной графикой. Из стана AMD конкурентом является Radeon RX 6600 XT, который выглядит лучше и производительнее, чем RTX 3060, но только в играх без трассировки лучей. Есть еще и RX 6600, который чуть слабее, чем RTX 3060. Видеокарта Afox является полным аналогом референс-карты в плане производительности.

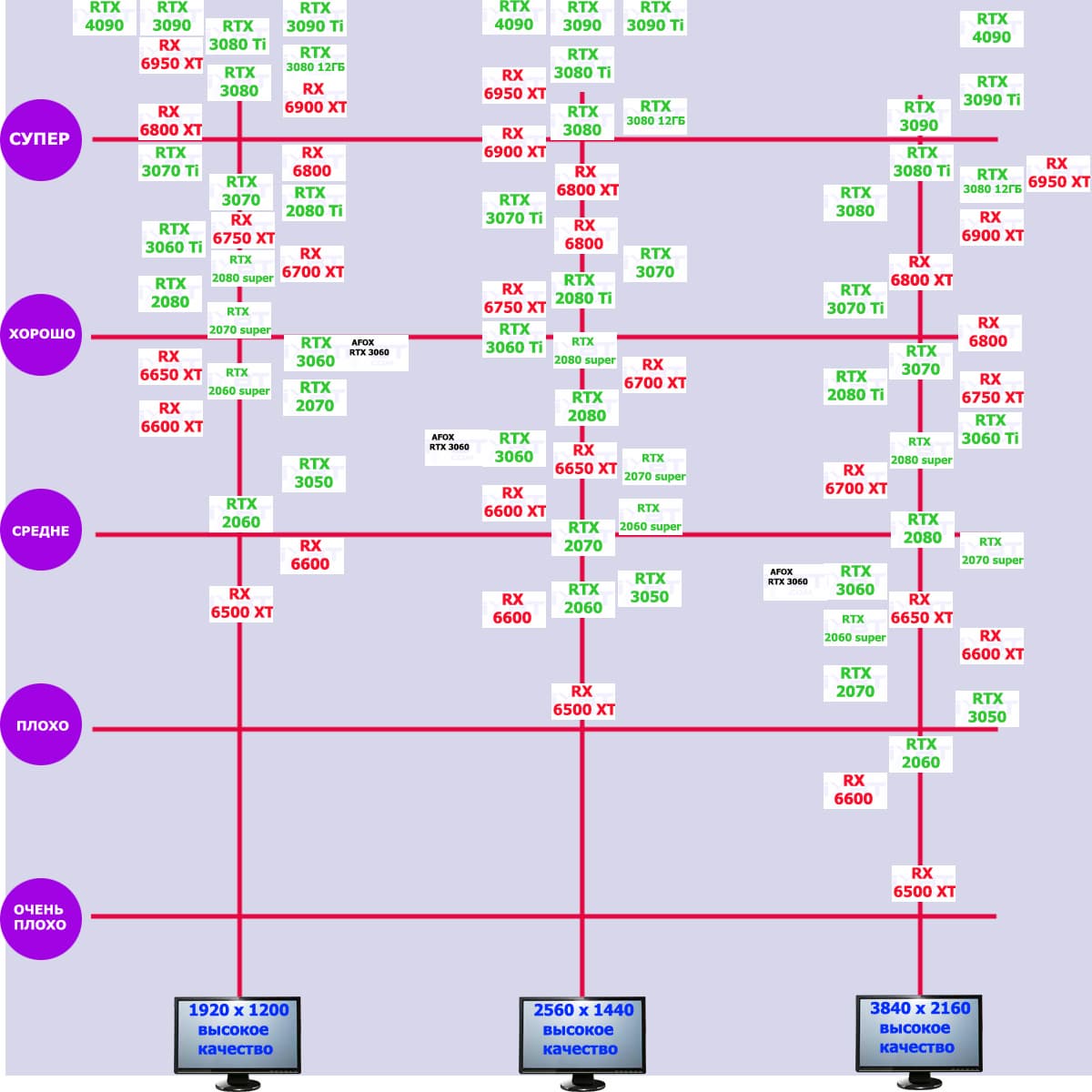

Игры с использованием трассировки лучей:
В данном случае GeForce RTX 3060 полноценно подходит для игры с максимальными настройками (включая использование RT+DLSS) только в разрешении Full HD. Зато в этом разрешении ускоритель, как правило, тянет игры с RT даже без DLSS. А вот для разрешения 2.5K с RT он уже слабоват. Учитывая более драматичное падение скорости у решений AMD при включении трассировки лучей, RTX 3060 обходит уже не только Radeon RX 6600 XT, но и RX 6650 XT.

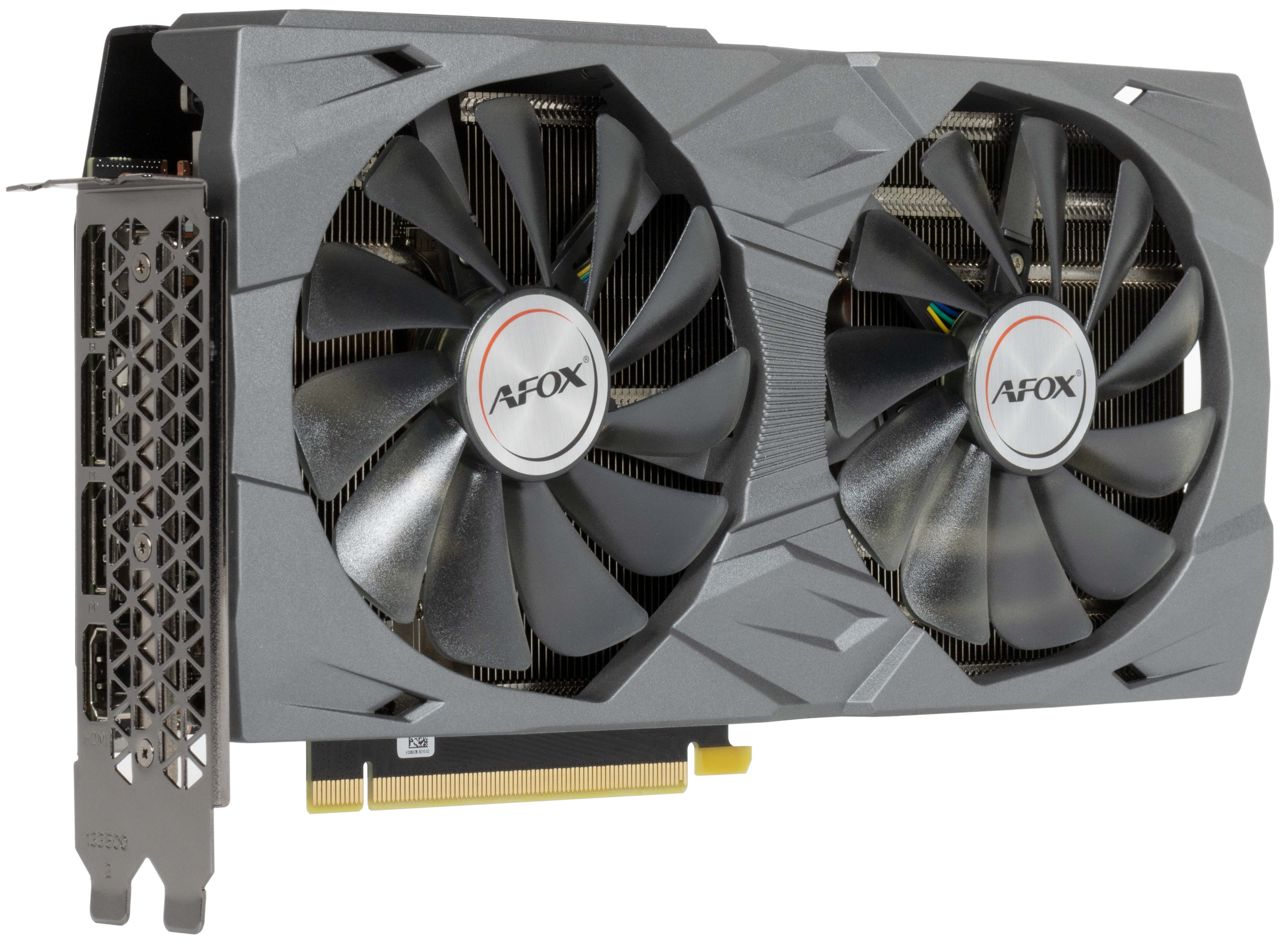

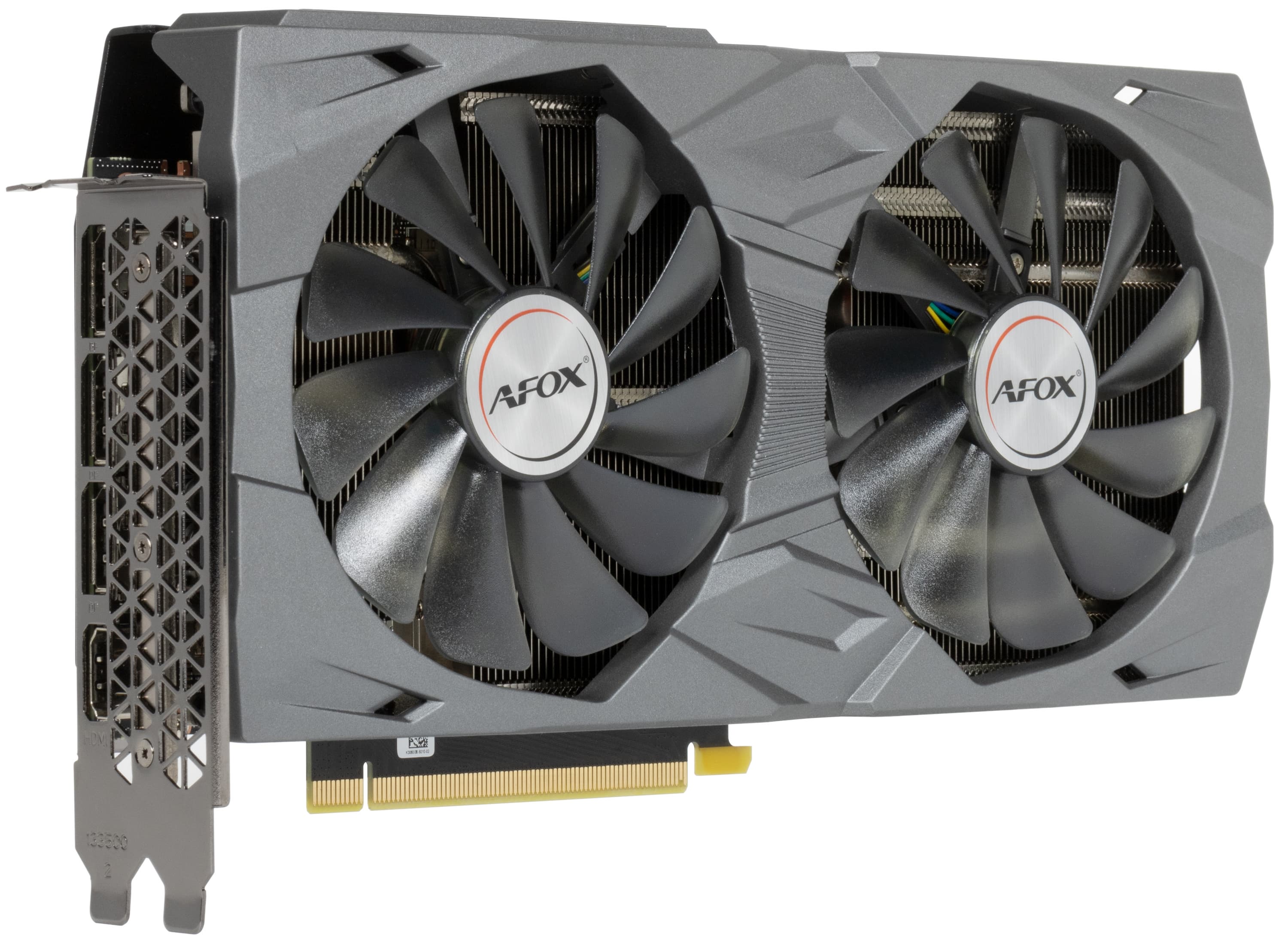

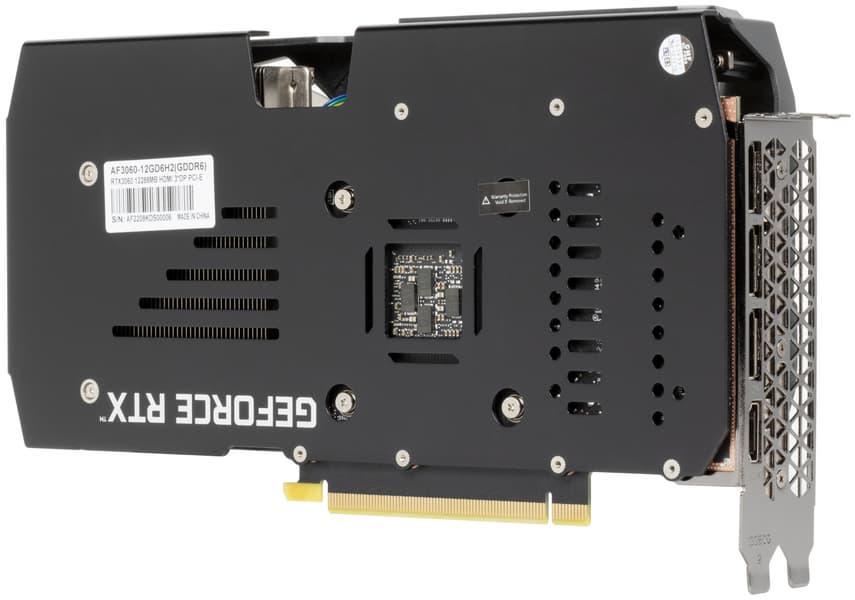

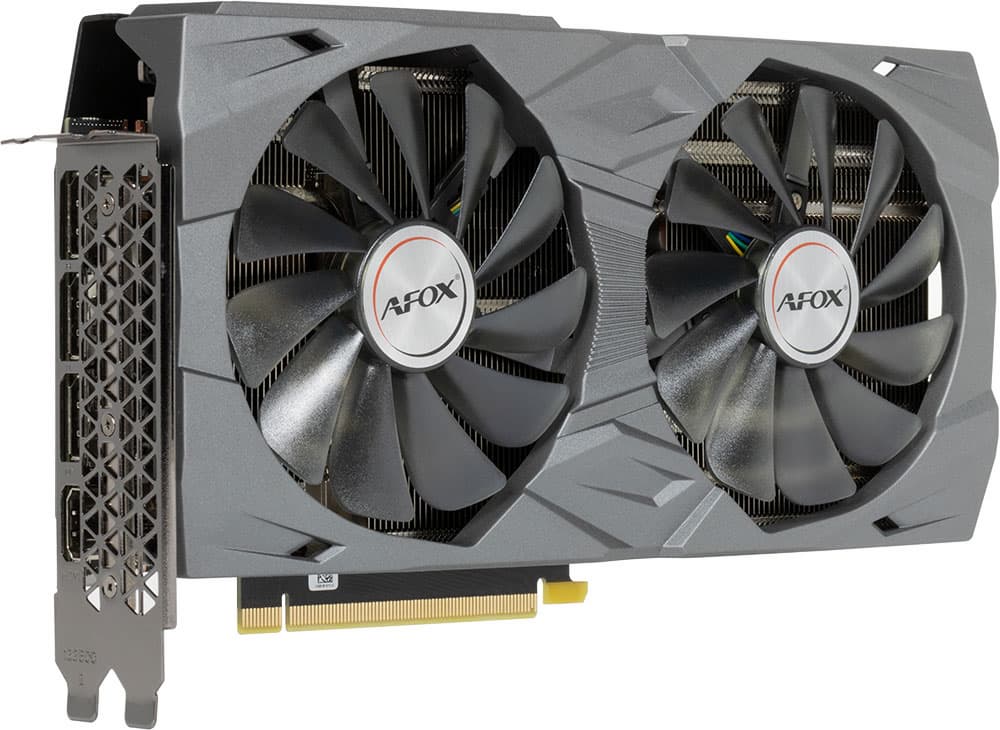

Характеристики карты
- 247 мм в длину
- 40 мм в ширину («2-слотовый дизайн»)
- 120 мм в высоту
- 3×DisplayPort 1.4a + 1×HDMI 2.1
- один 8-контактный разъем питания
Afox GeForce RTX 3060 D6H2 (12 ГБ) 192-битной GDDR6 | ||
---|---|---|
Параметр | Значение | Номинальное значение (референс) |
GPU | GeForce RTX 3060 (GA106) | |
Интерфейс | PCI Express x16 4.0 | |
Частота работы GPU (ROPs), МГц | 1777(Boost)—1950(Max) | 1777(Boost)—1950(Max) |
Частота работы памяти (физическая (эффективная)), МГц | 1875 (15000) | 1875 (15000) |
Ширина шины обмена с памятью, бит | 192 | |
Число вычислительных блоков в GPU | 28 | |
Число операций (ALU/CUDA) в блоке | 128 | |
Суммарное количество блоков ALU/CUDA | 3584 | |
Число блоков текстурирования (BLF/TLF/ANIS) | 112 | |
Число блоков растеризации (ROP) | 48 | |
Число блоков Ray Tracing | 28 | |
Число тензорных блоков | 112 | |
Размеры, мм (cама карта/выносной радиатор СВО) | 247×120×40 | 240×110×36 |
Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
Цвет текстолита | черный | черный |
Энергопотребление пиковое в 3D, Вт | 207 | 159 |
Энергопотребление в режиме 2D, Вт | 30 | 30 |
Энергопотребление в режиме «сна», Вт | 11 | 11 |
Уровень шума в 3D (максимальная нагрузка) | 34.4 | 29,5 |
Уровень шума в 2D (просмотр видео), дБА | 18,0 | 18,0 |
Уровень шума в 2D (в простое), дБА | 18,0 | 18,0 |
Видеовыходы | 1×HDMI 2.1, 3×DisplayPort 1.4a | 1×HDMI 2.1, 3×DisplayPort 1.4a |
Поддержка многопроцессорной работы | нет | |
Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
Питание: 8-контактные разъемы | 1 | 1 |
Питание: 6-контактные разъемы | 0 | 0 |
Максимальное разрешение/частота, DisplayPort | 3840×2160@120 Гц, 7680×4320@60 Гц | |
Максимальное разрешение/частота, HDMI | 3840×2160@120 Гц, 7680×4320@60 Гц | |
Розничные предложения карты Afox |
Память

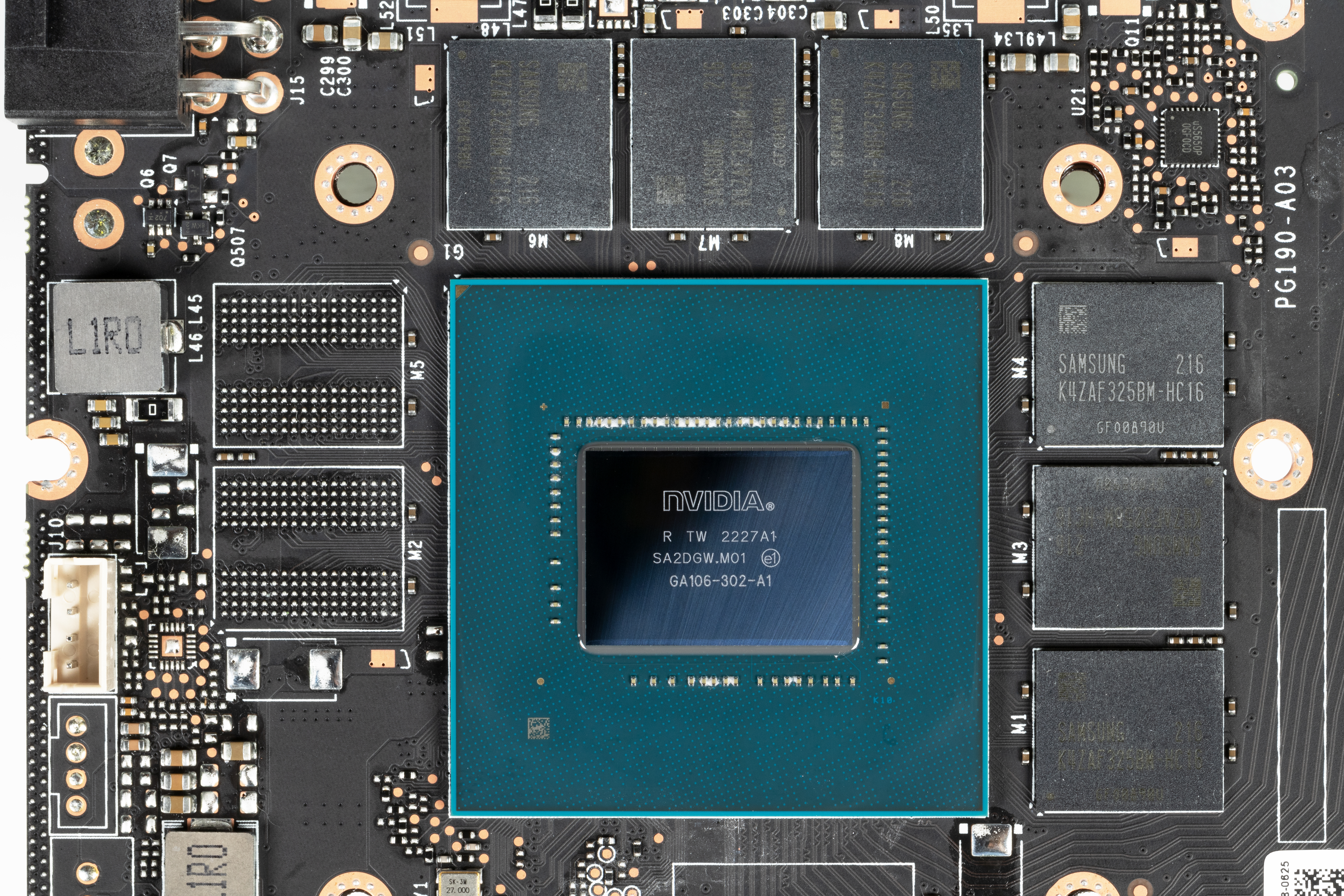

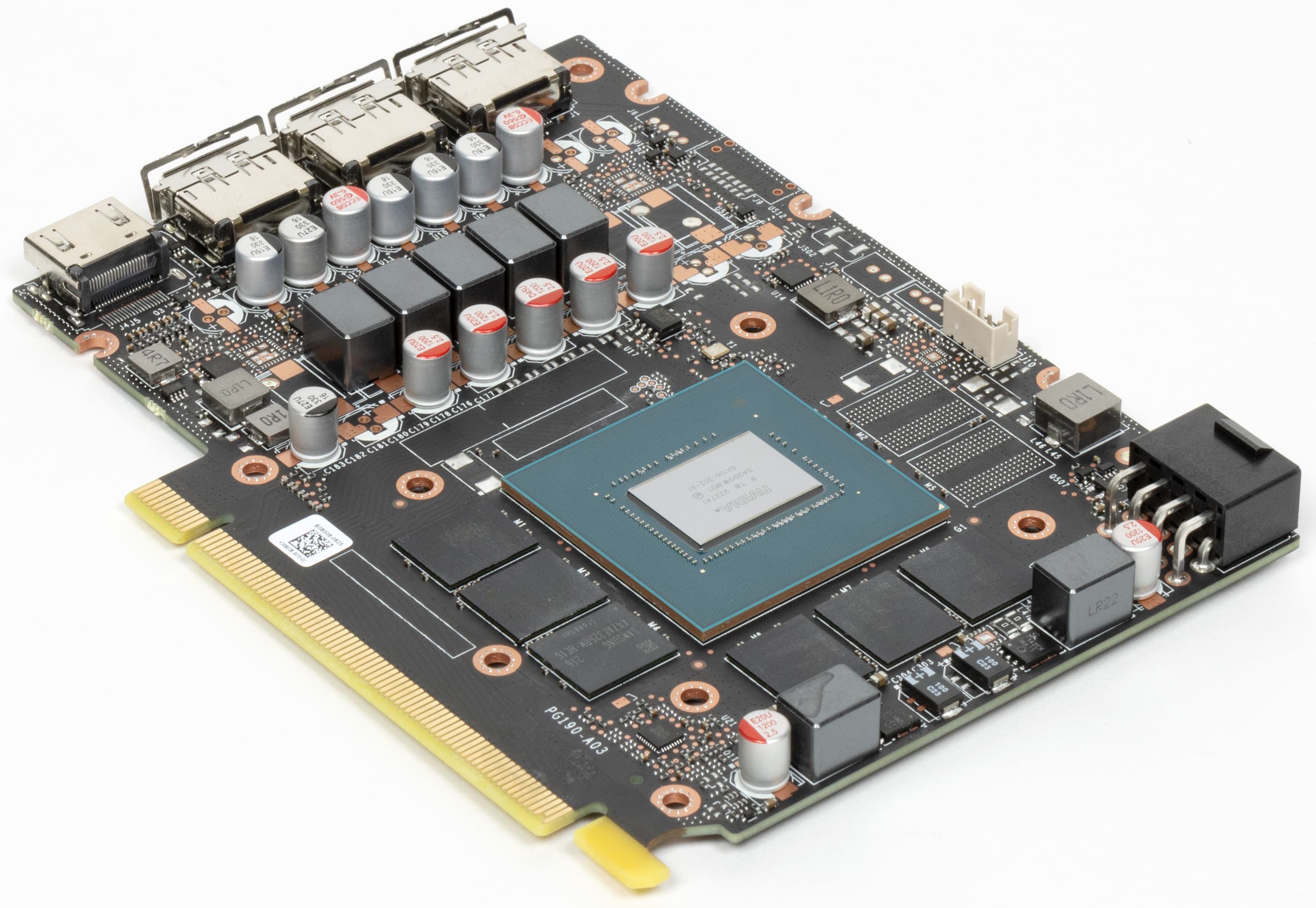

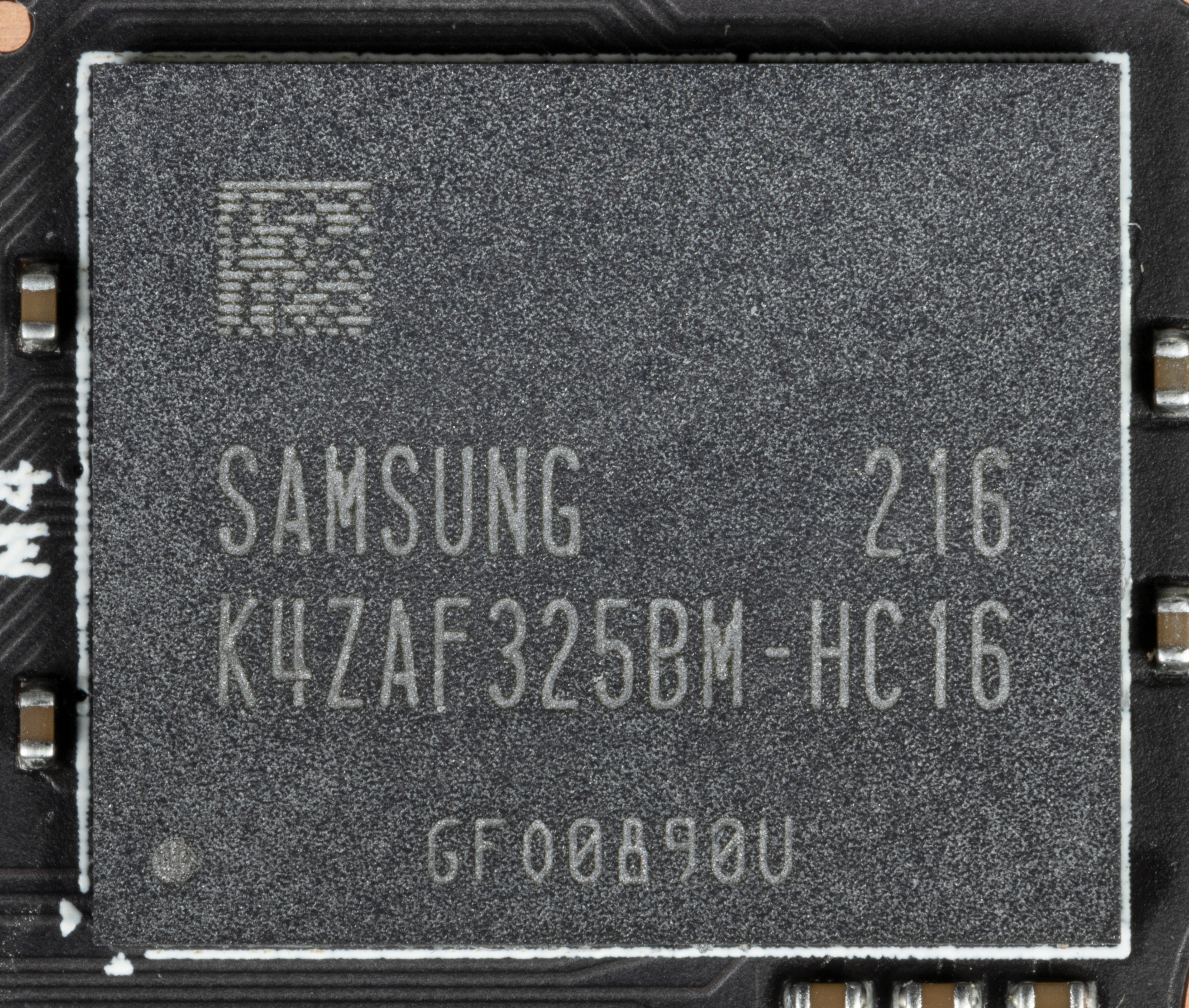

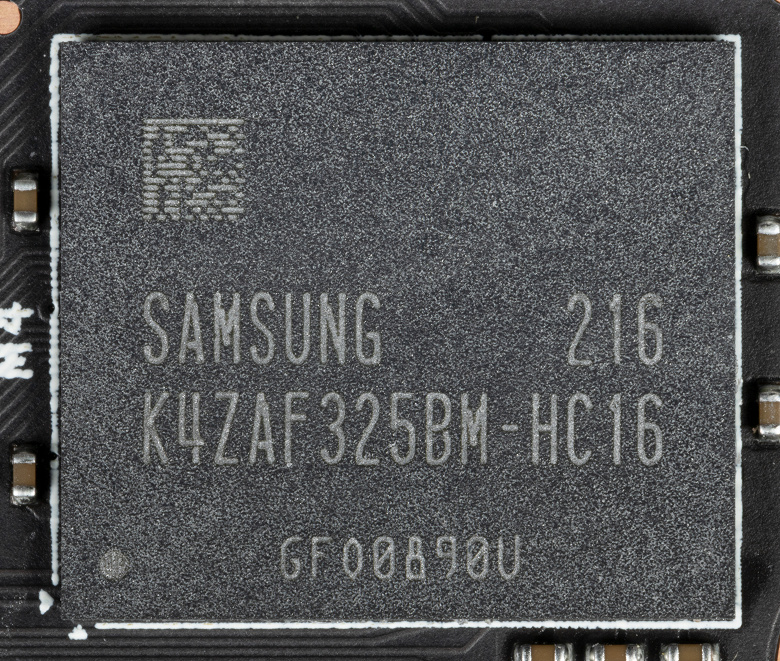

Карта имеет 12 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 16 Гбит на лицевой стороне PCB. Микросхемы памяти Samsung (GDDR6, K4ZAF325BM-HC16) рассчитаны на условную номинальную частоту работы в 2000 (16000) МГц.

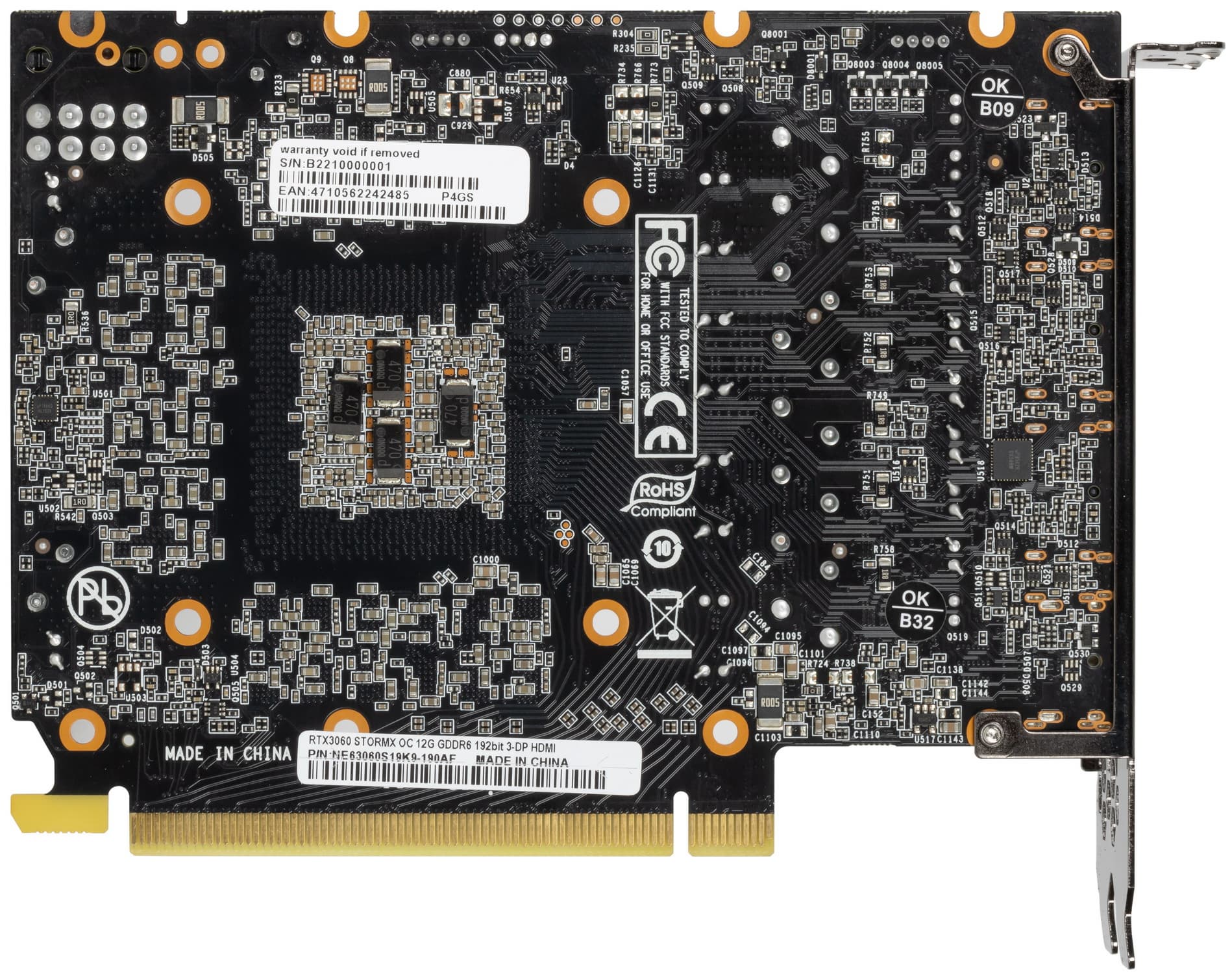

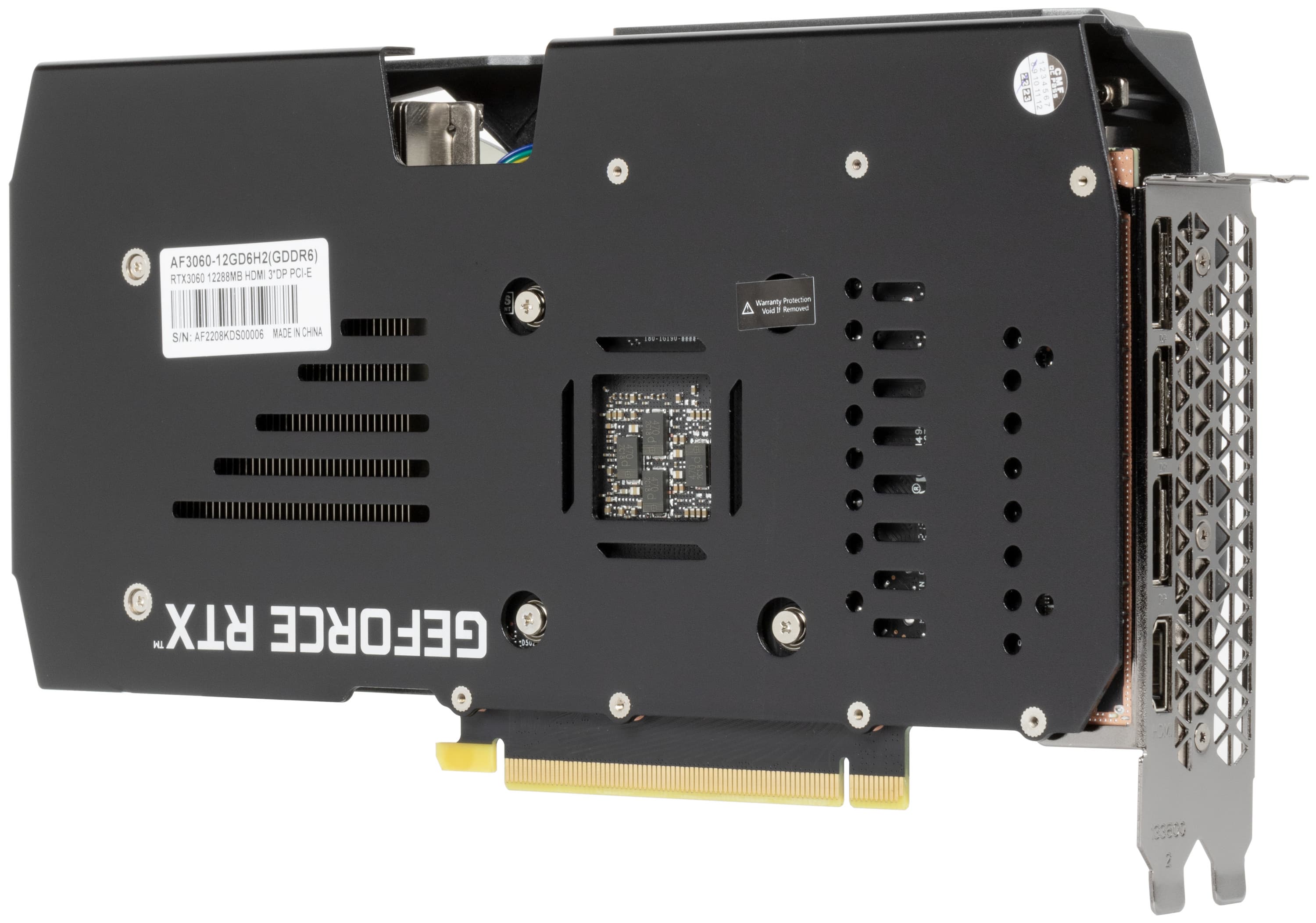

Особенности карты и сравнение с Palit GeForce RTX 3060 StormX
Afox GeForce RTX 3060 D6H2 (12 ГБ) | Palit GeForce RTX 3060 StormX (12 ГБ) |
---|---|
вид спереди | |
![]() |
![]() |

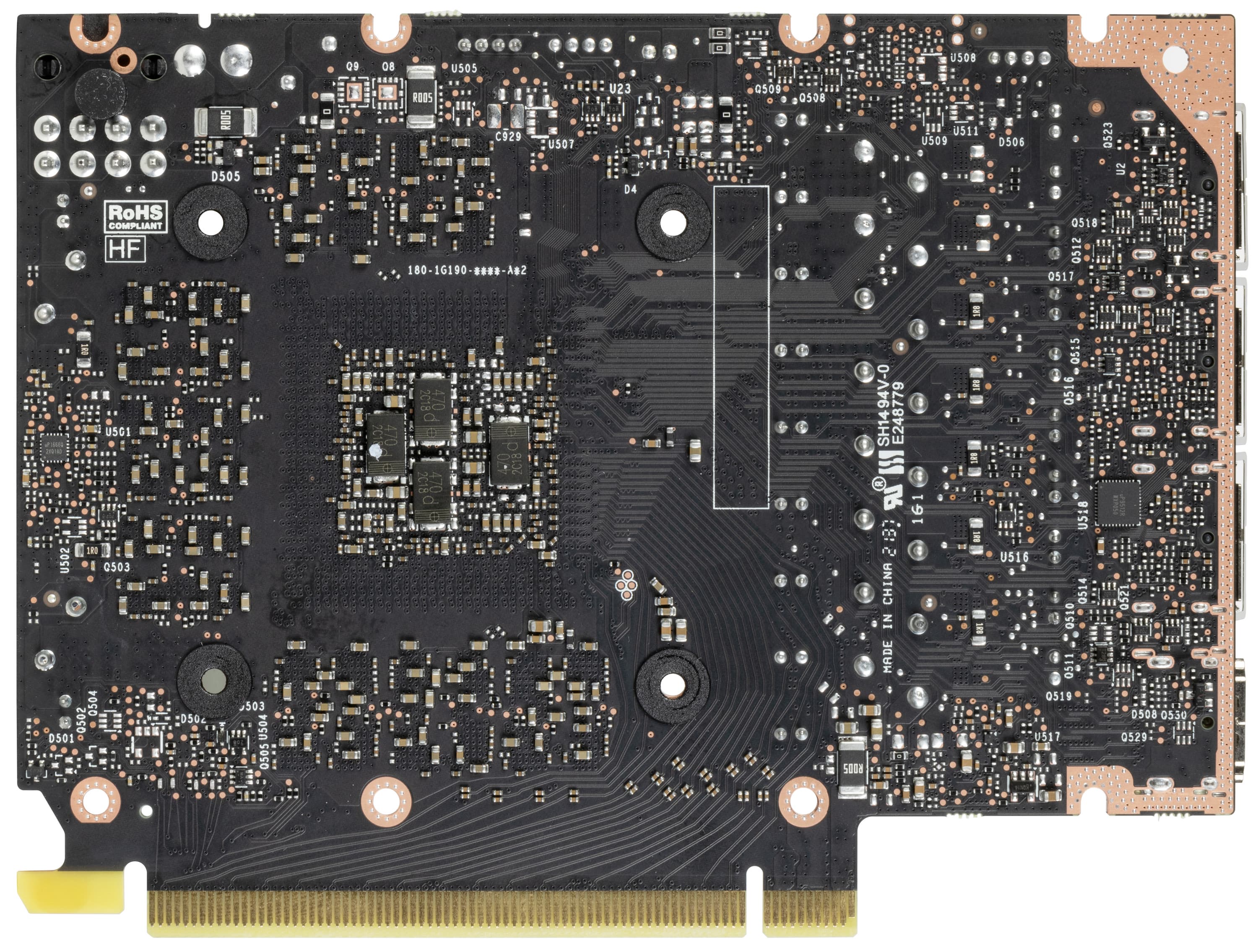

вид сзади | |
![]() |
![]() |

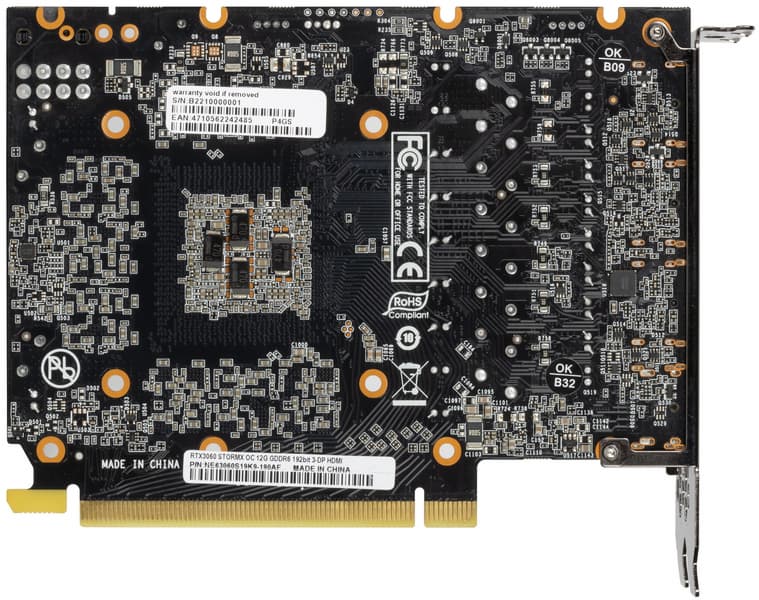

Сравнение с картой Palit не только вынужденное (Nvidia не предоставляла обозревателям GeForce RTX 3060 Founders Edition, и в нашем базовом материале по RTX 3060 мы использовали именно карту Palit RTX 3060 StormX), но и логичное. Прекрасно видно, что перед нами, по сути, эта самая карта Palit, которую Afox просто закупает у производителя.

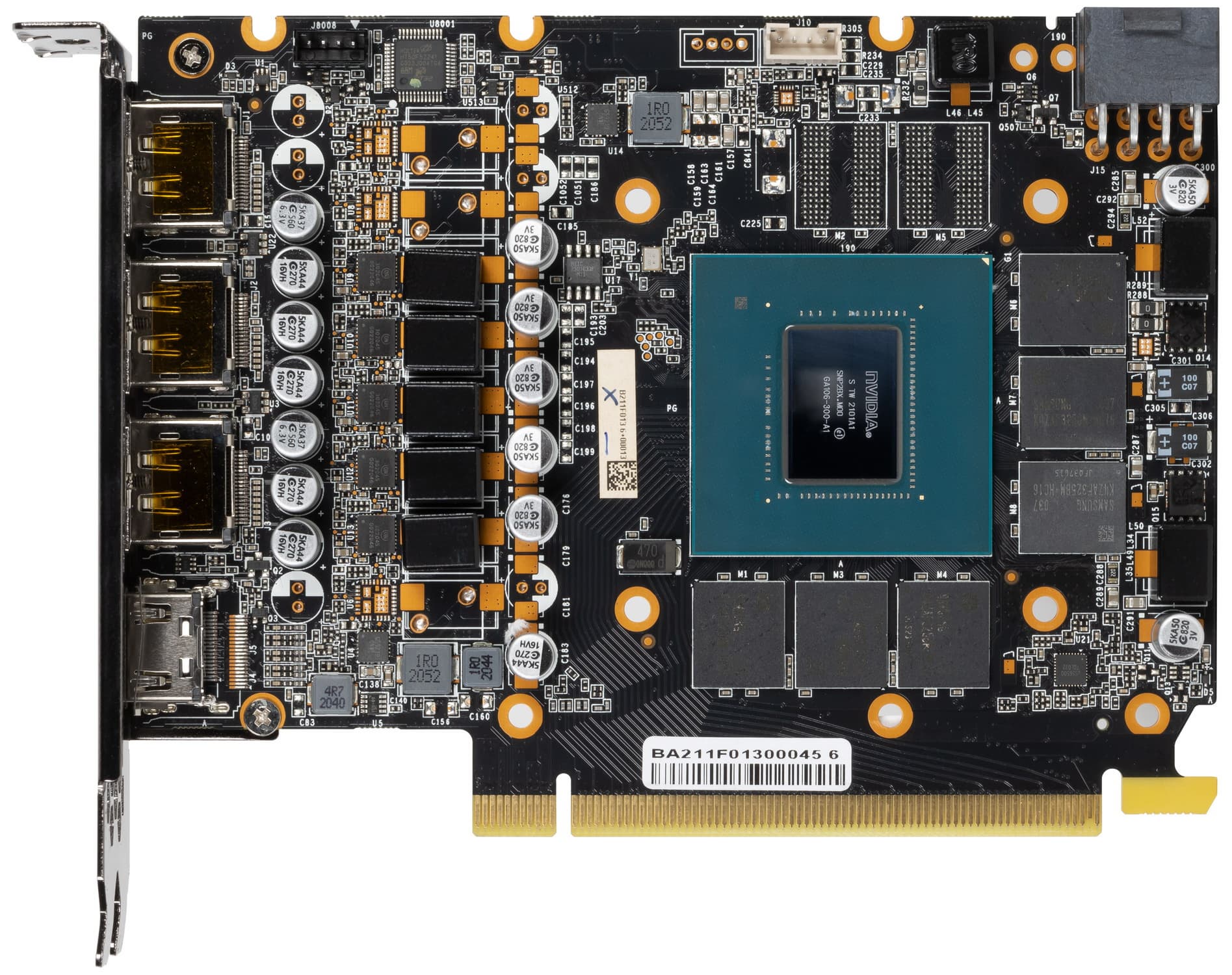

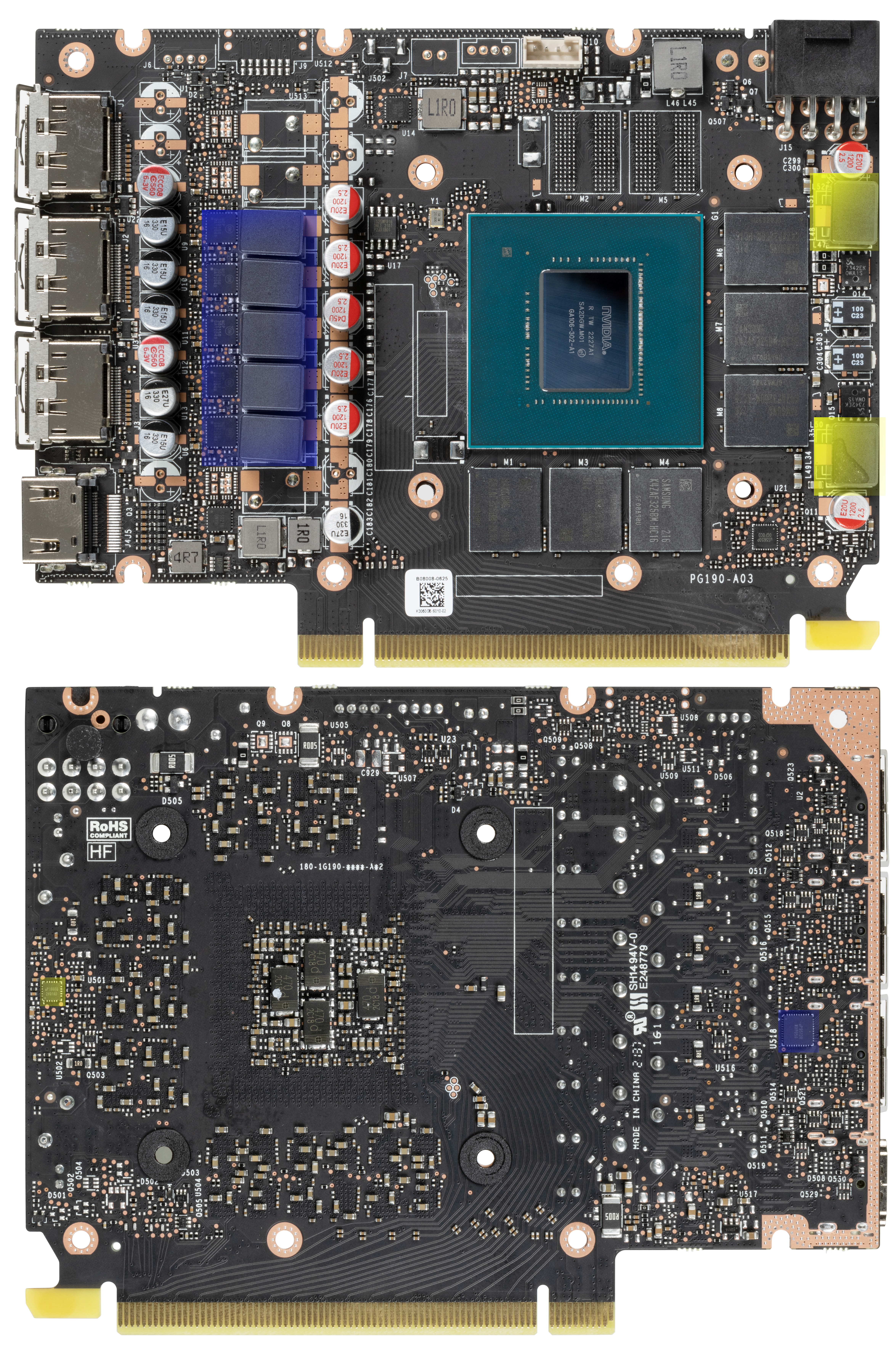

Суммарное количество фаз питания у карты Afox — 7 (5 на ядро и 2 на микросхемы памяти).

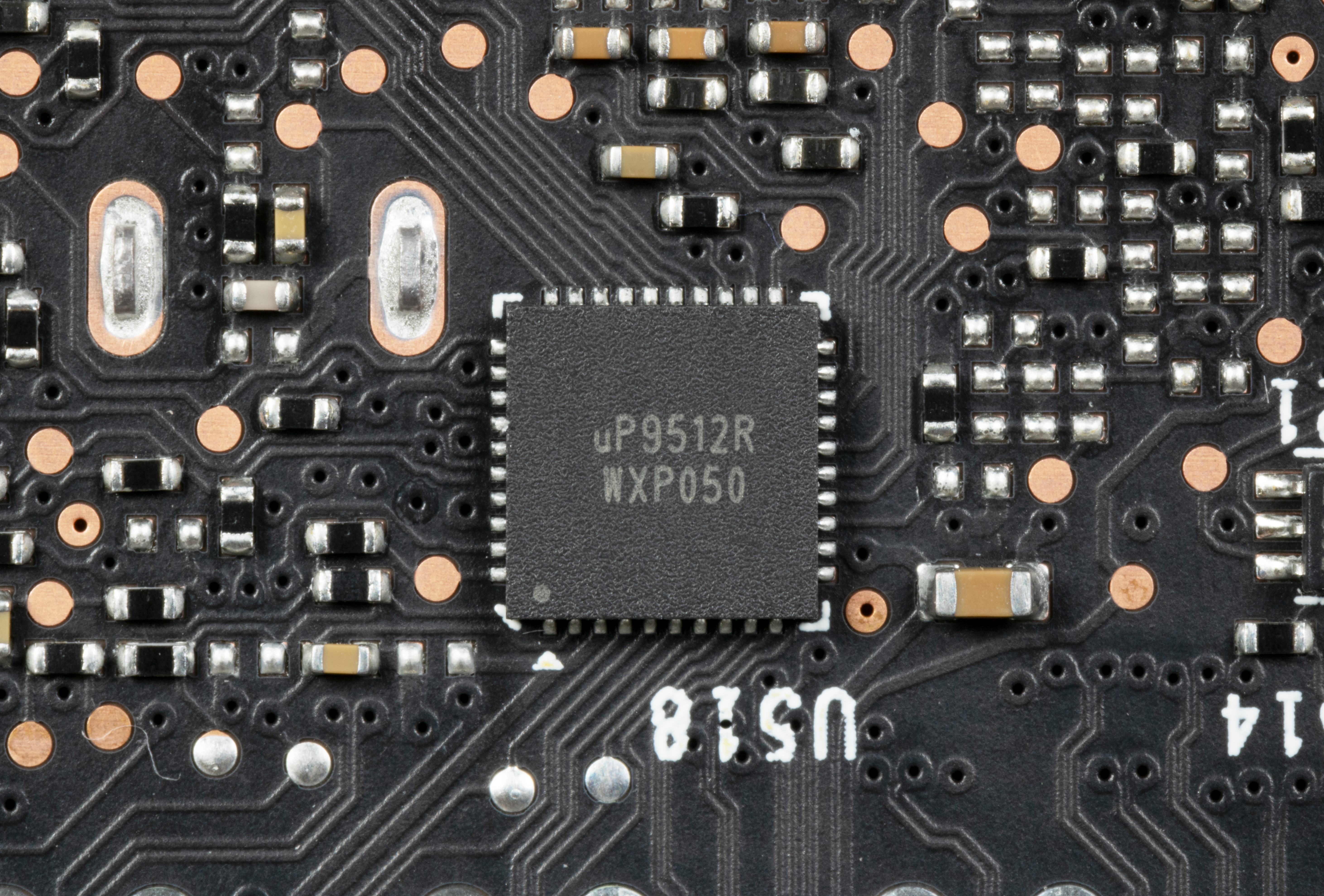

Синим цветом отмечена схема питания ядра, желтым — памяти. ШИМ-контроллер uP9512R (uPI Semiconductor) расположен на оборотной стороне карты и отвечает за работу фаз питания графического процессора.

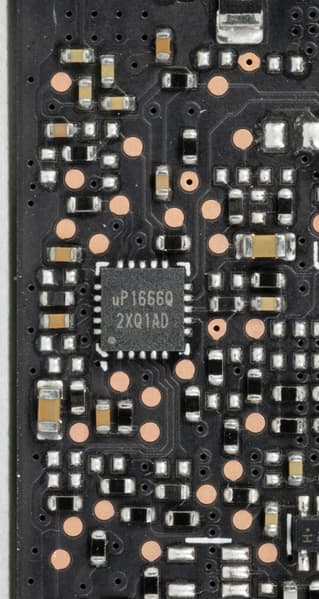

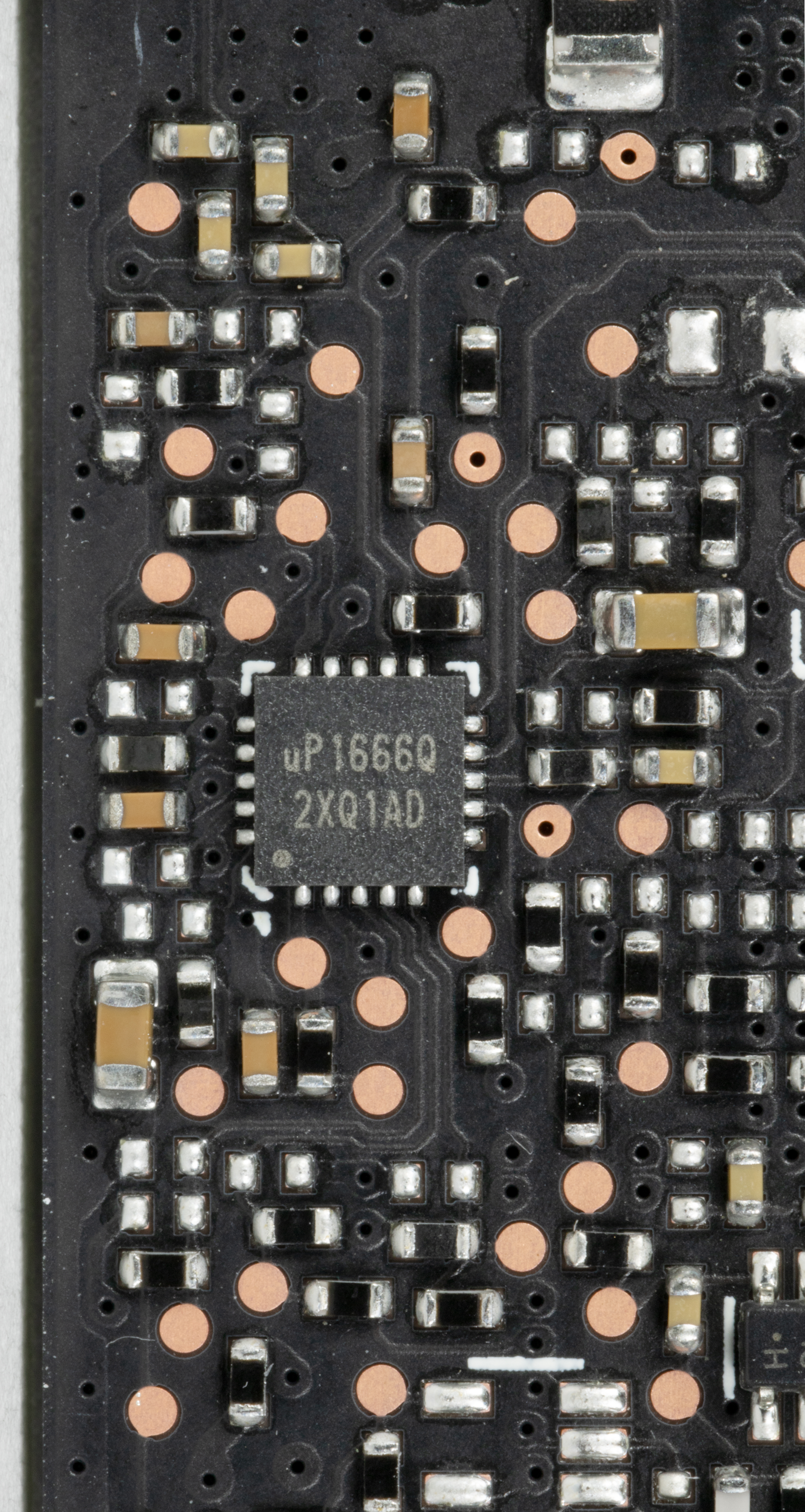

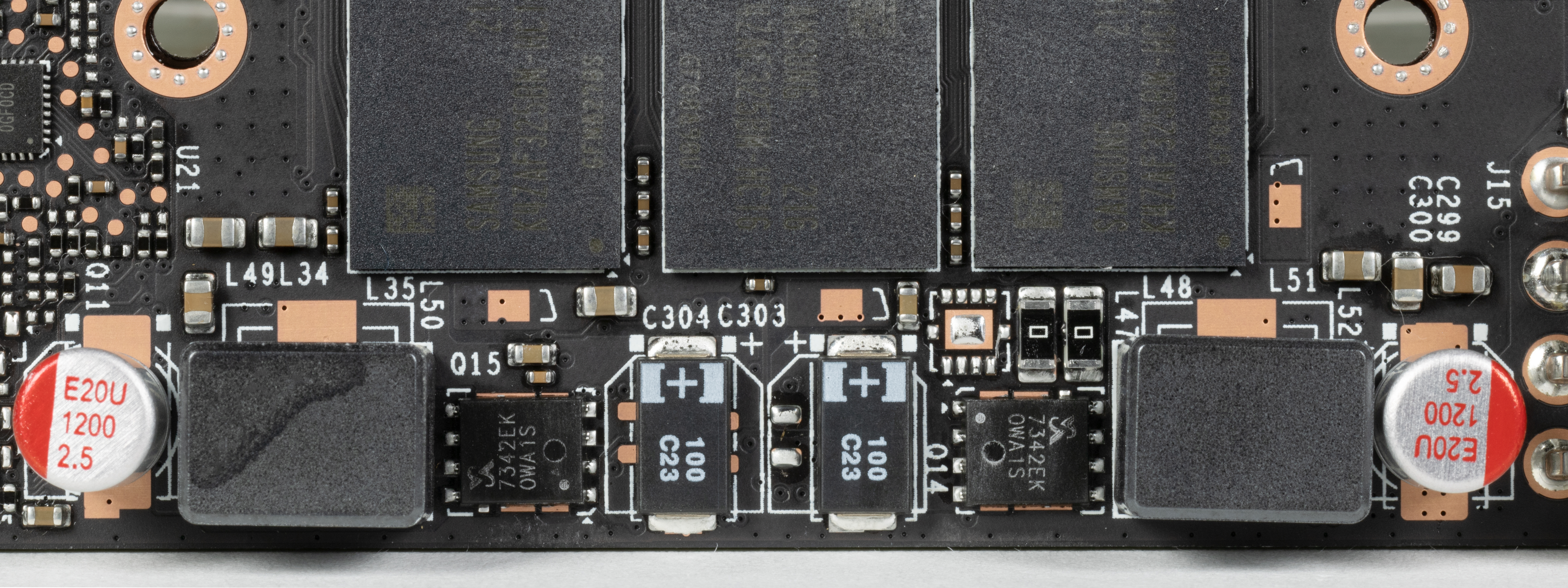

На оборотной стороне расположен и ШИМ-контроллер uP1666Q (uPI Semiconductor), который управляет двухфазной схемой питания микросхем памяти.

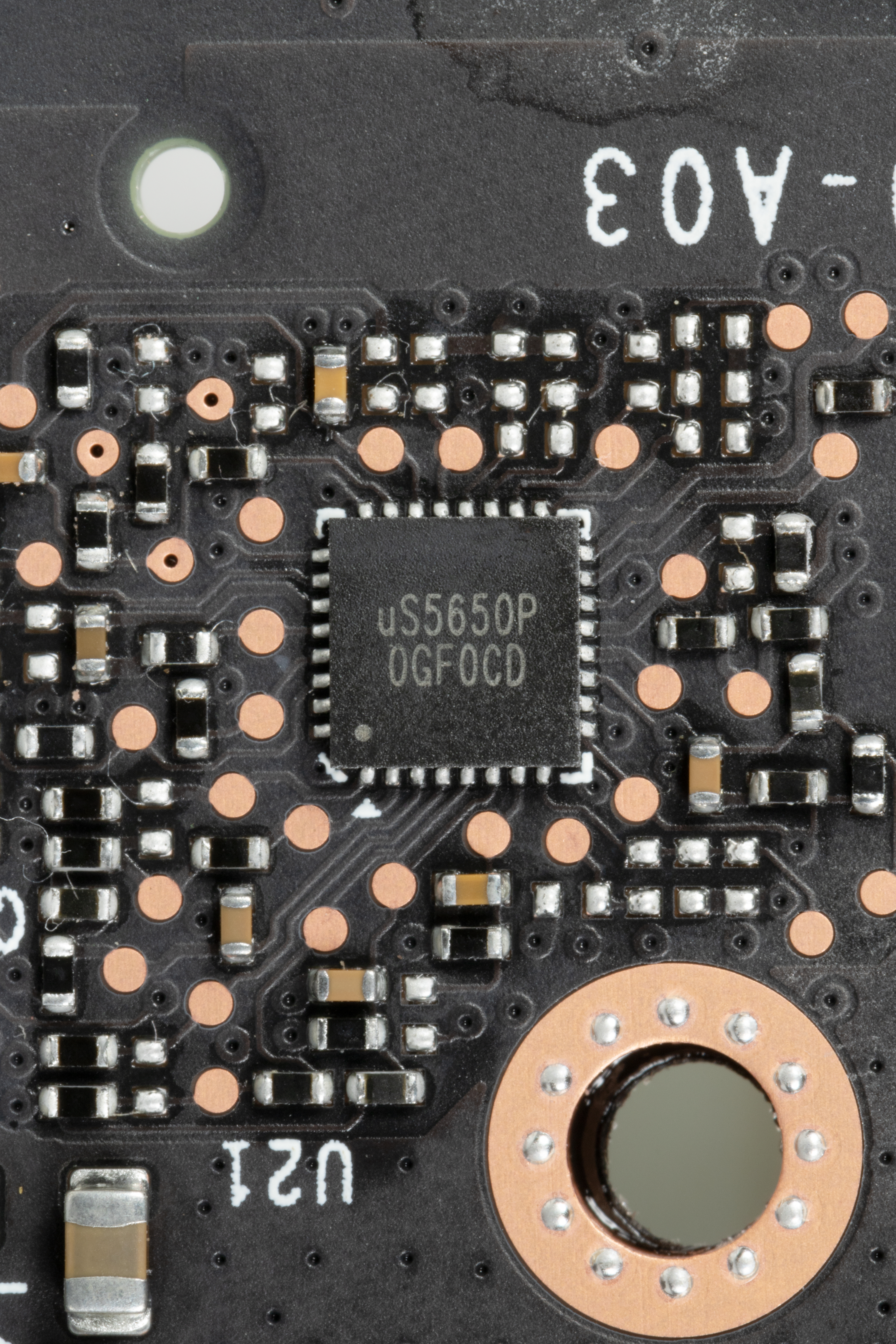

На лицевой стороне имеется uS5650Q (той же uPI), отвечающий за мониторинг.

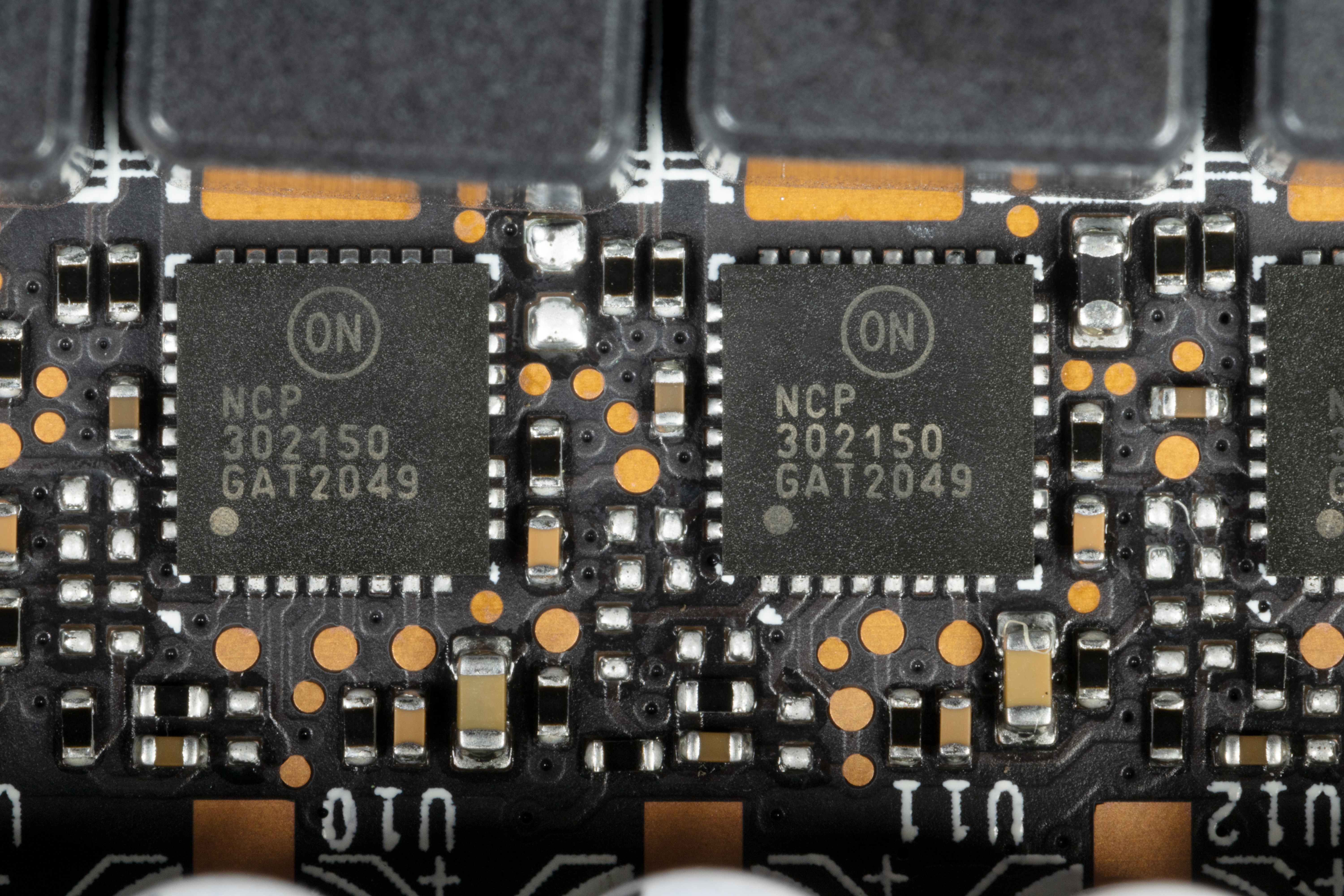

В преобразователе питания GPU, традиционно для всех видеокарт Nvidia, используются транзисторные сборки DrMOS — в данном случае NCP302150 (On Semiconductor, до 50 А). В преобразователе питания микросхем памяти используются уже полевые транзисторы SM7342EKKP (Sinopower), рассчитанные на ток до 45 А.
![](/img/x387/r30/00/02/56/70/IMG0025.jpg)
![](/img/x387/r30/00/02/56/70/IMG0022.jpg)
Коннектор питания — один, 8-контактный.
Штатные частоты памяти у карты Afox равны референсным значениям, да и частоты работы GPU практически не отличаются от референсных.
Нагрев и охлаждение

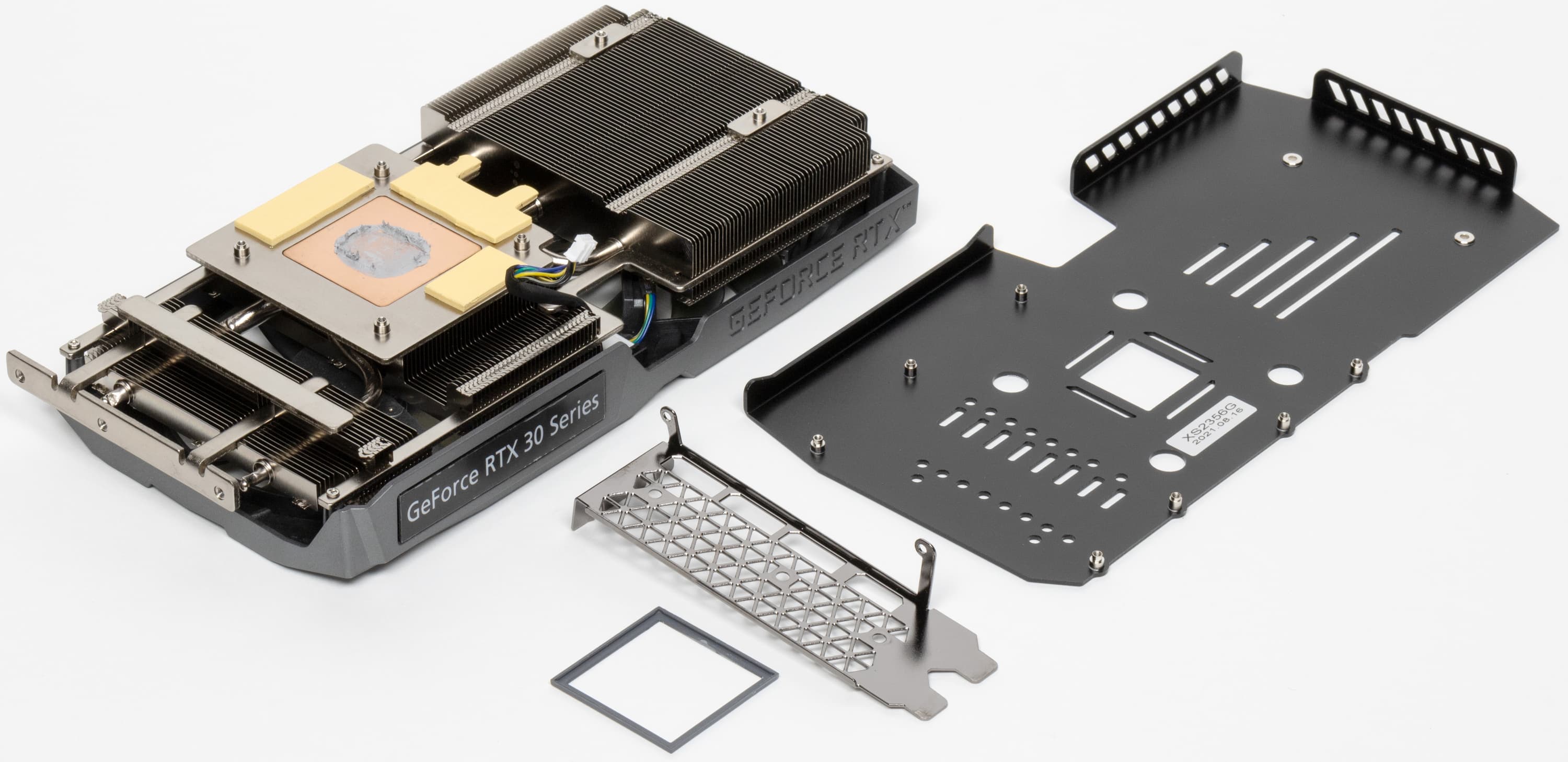

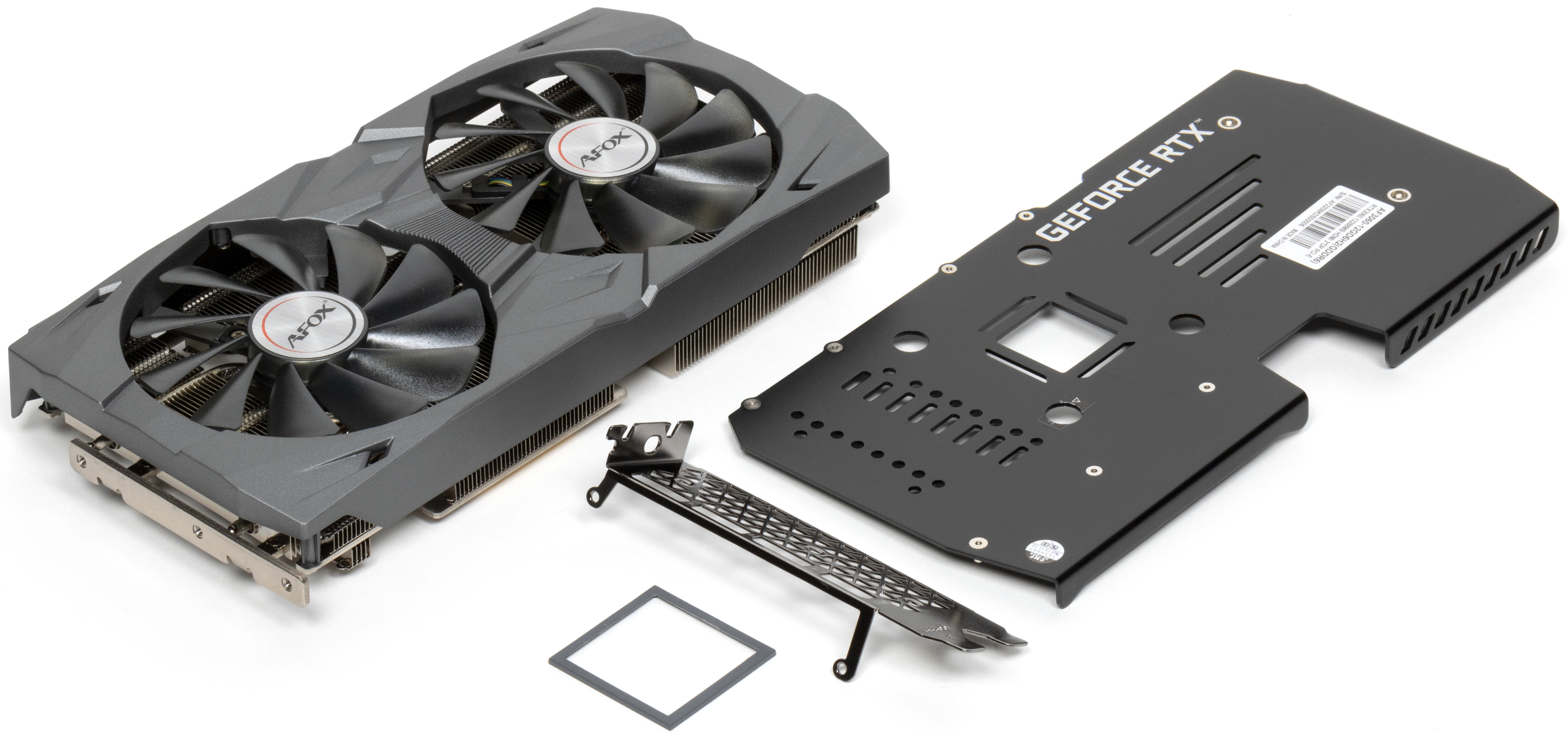

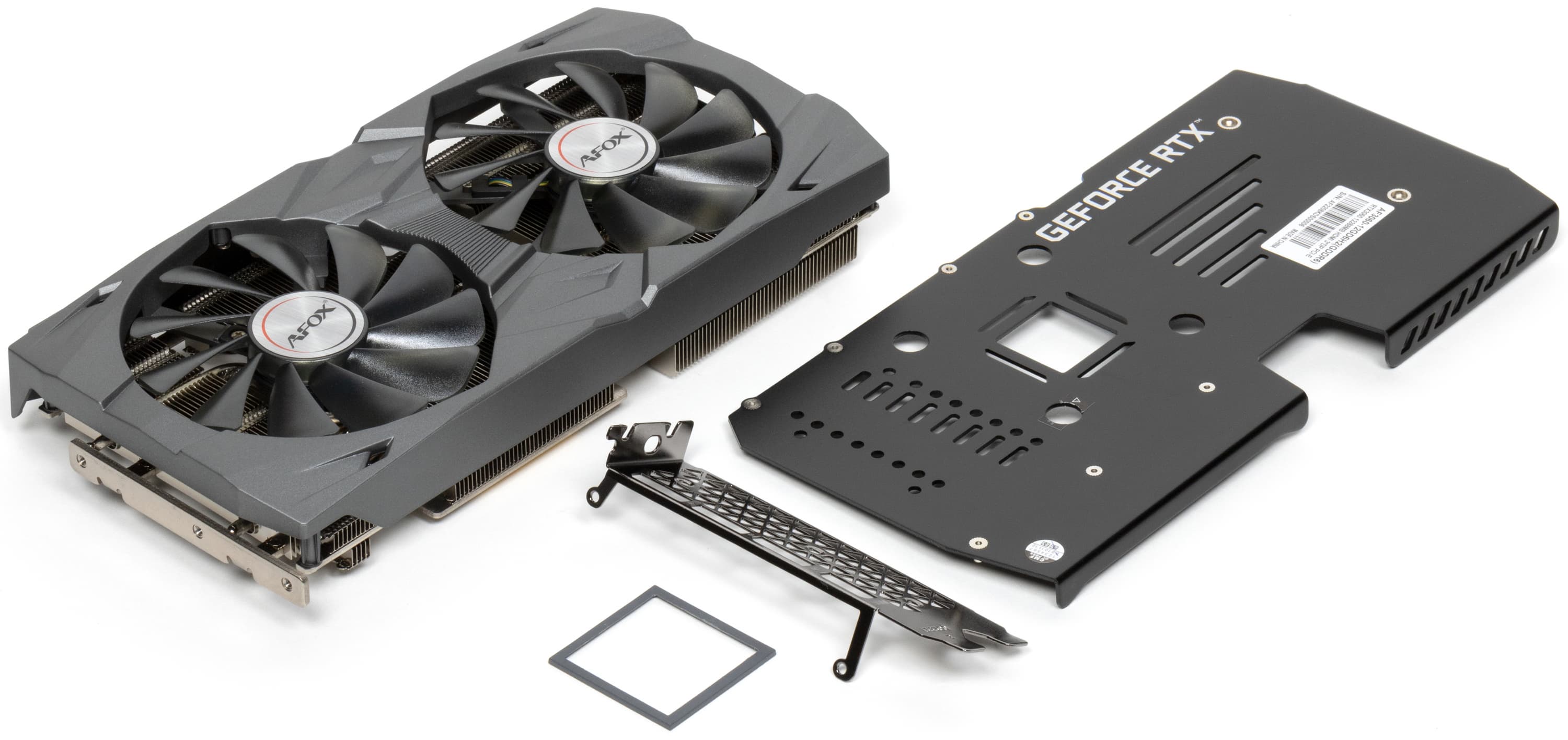

Перед нами трехсекционный пластинчатый радиатор с тепловыми трубками, центральная часть которого охлаждает GPU и микросхемы памяти, а для охлаждения преобразователей питания VRM к ним прижимается отдельная подошва радиатора, но без термопрокладок.
Поверх радиатора установлен кожух с двумя вентиляторами диаметром 90 мм. Правый (на фото) вентилятор частично продувает радиатор насквозь через маленькие отверстия в задней пластине.
У этой модели Afox при температуре нагрева графического ядра ниже 55 °C вентиляторы останавливаются, делая видеокарту полностью бесшумной (см. видеоролик ниже).

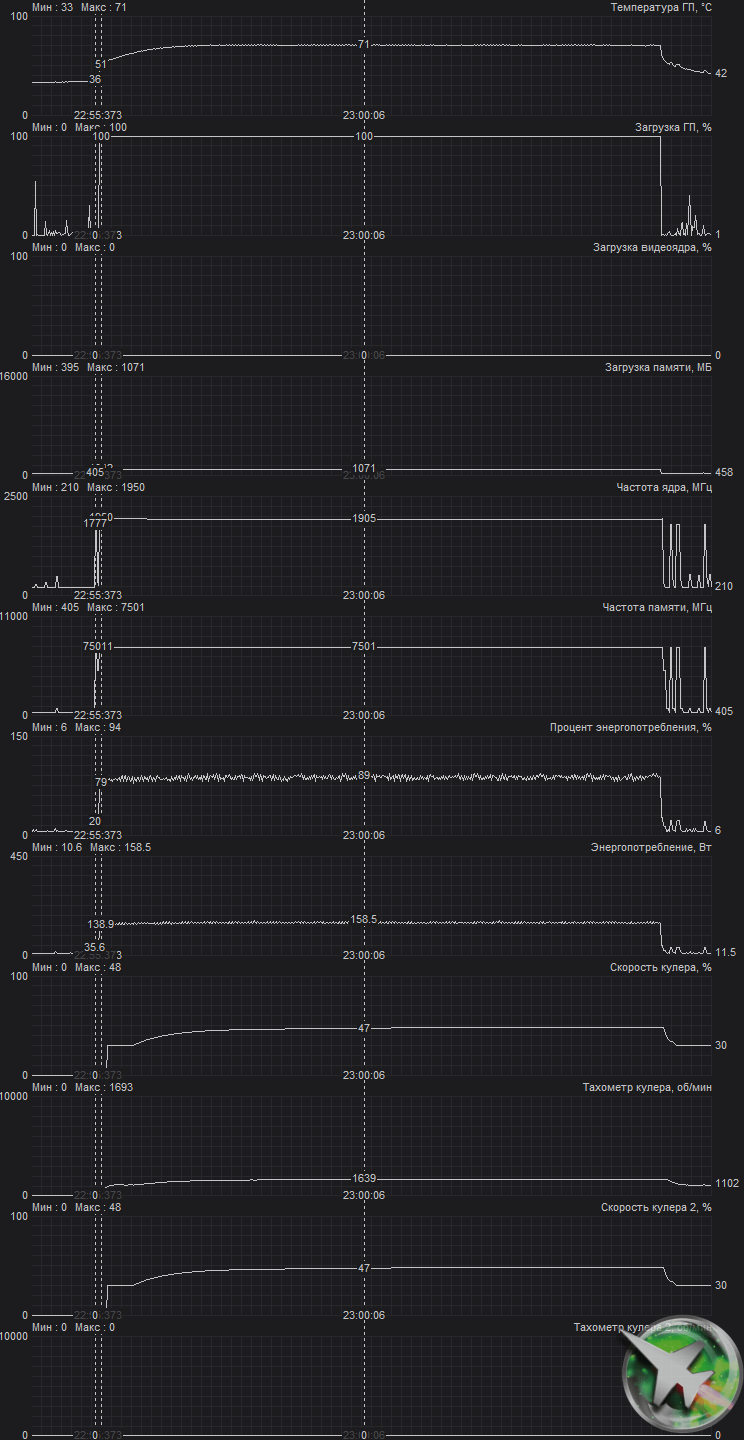

Мониторинг температурного режима с помощью утилиты MSI Afterburner:
![](/img/x780/r30/00/02/56/70/111.png)

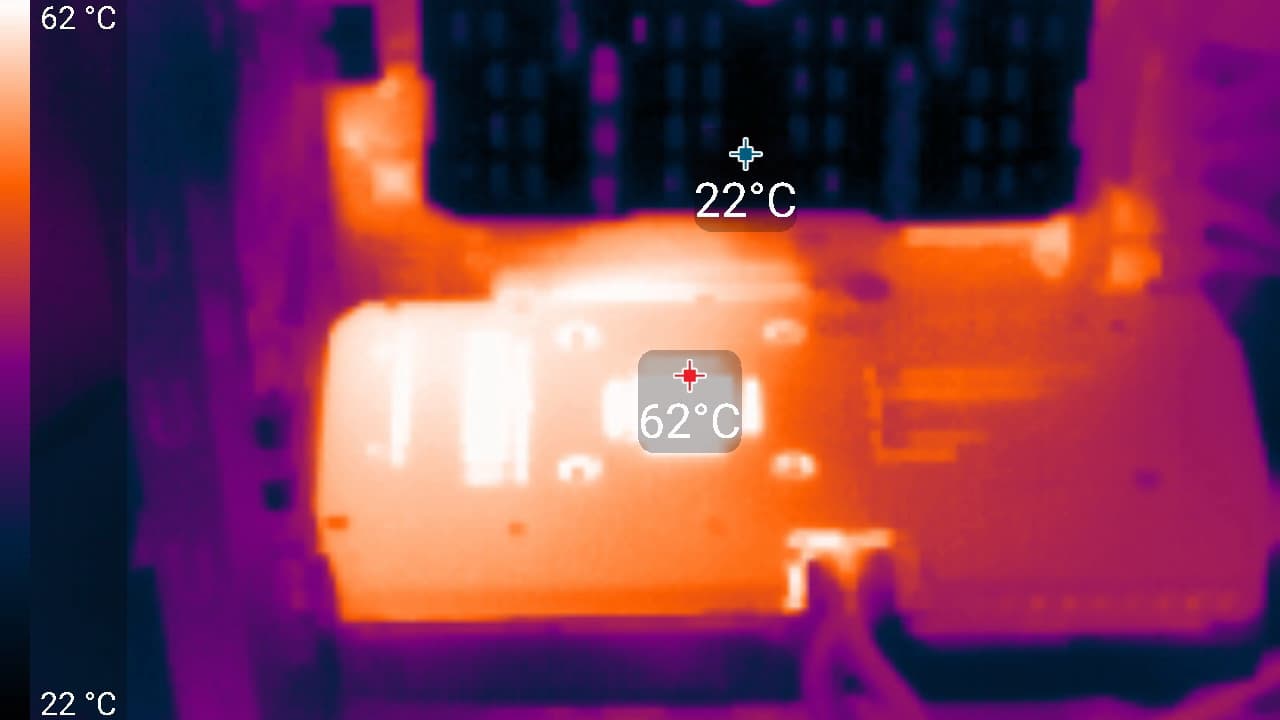

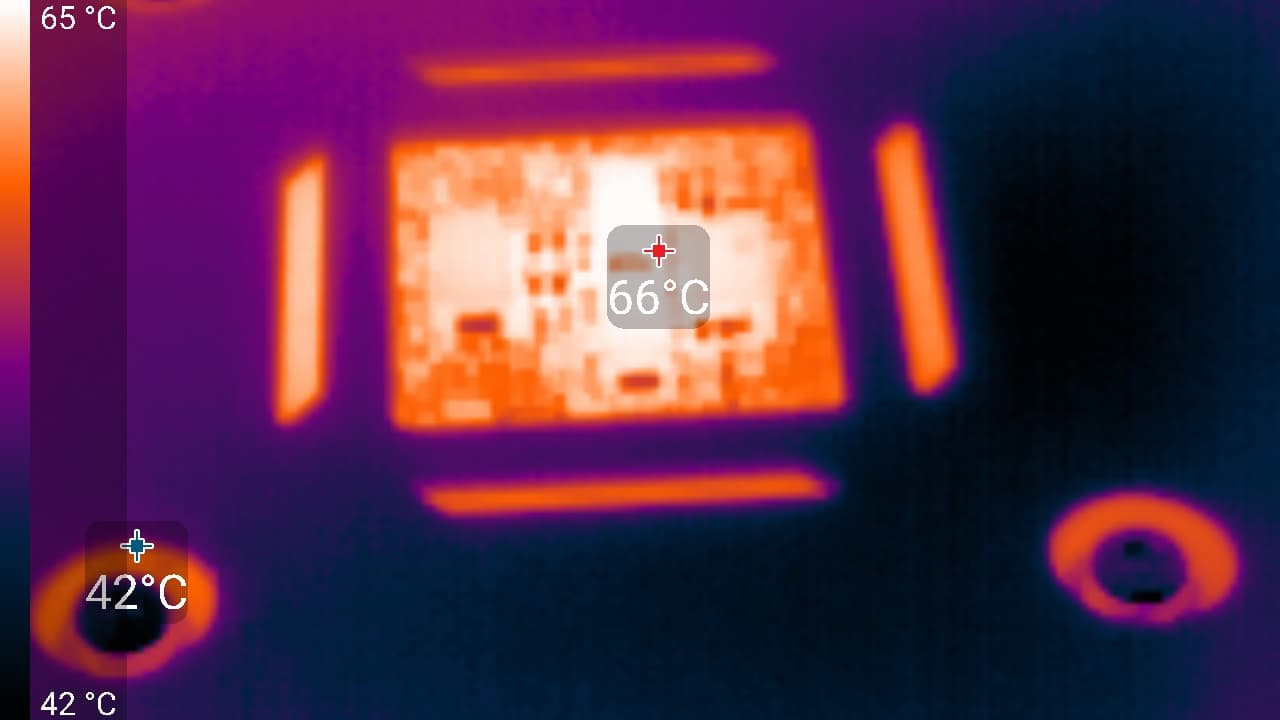

После пары часов тестов максимальный нагрев по ядру составил 71 °C (в целом удовлетворительный результат), при этом максимальное потребление — 159 Вт.
Основным источником нагрева в данной модели является графический процессор.
В ролике ниже — нагрев в течение 8 минут, ускоренный в 50 раз.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D вентиляторы не вращались, температура была не выше 33,1 °C. Уровень шума фоновый.
В режиме максимальной нагрузки в 3D температура достигала 71 °C. Вентиляторы при этом раскручивались до 1693 об/мин, шум вырастал до 33,4 дБА (это отчетливо слышно, но еще не громко).
В ролике ниже шум фиксировался через каждые 20 секунд при наборе и снятии нагрузки в 3D.
Подсветка

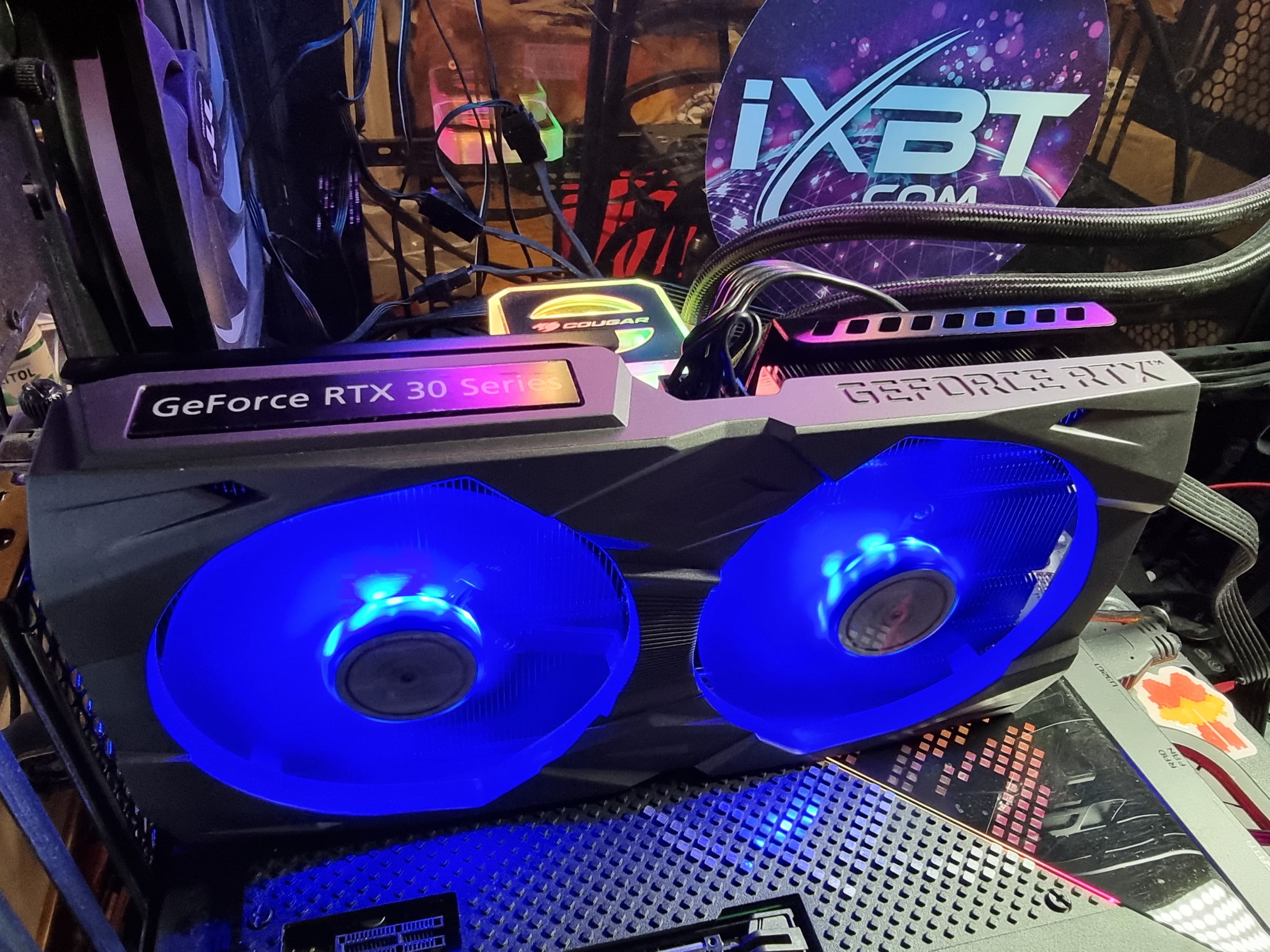

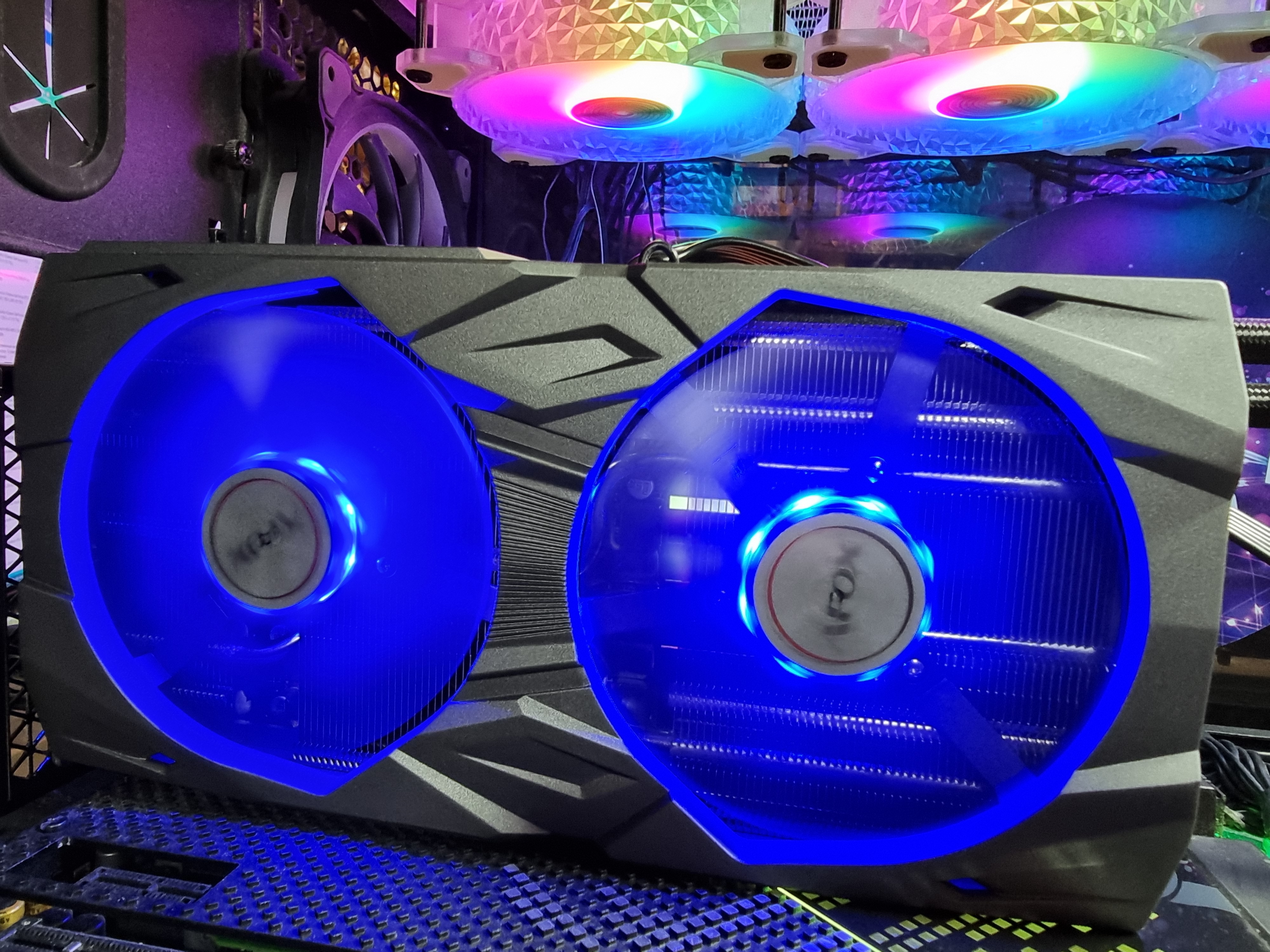

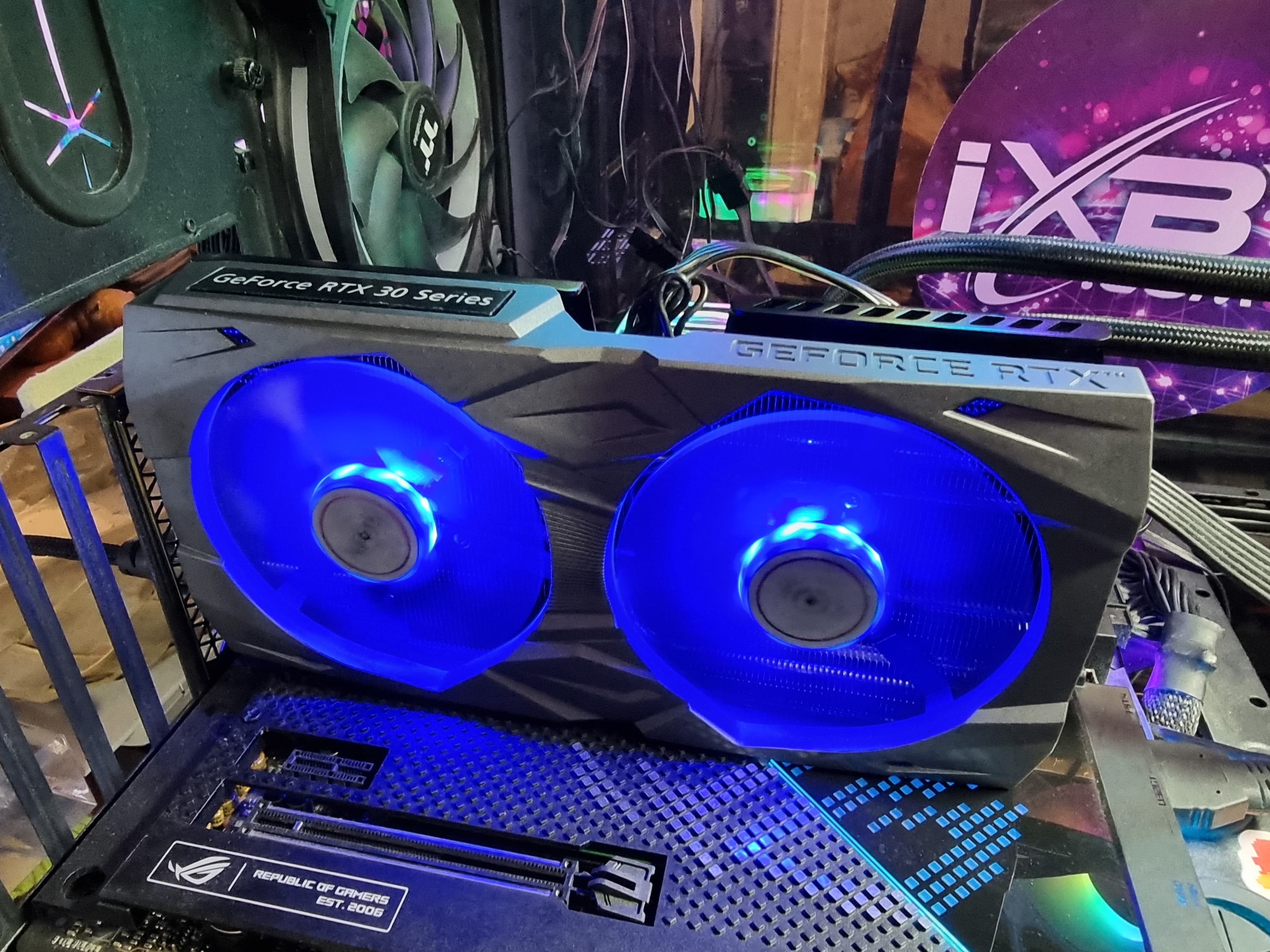

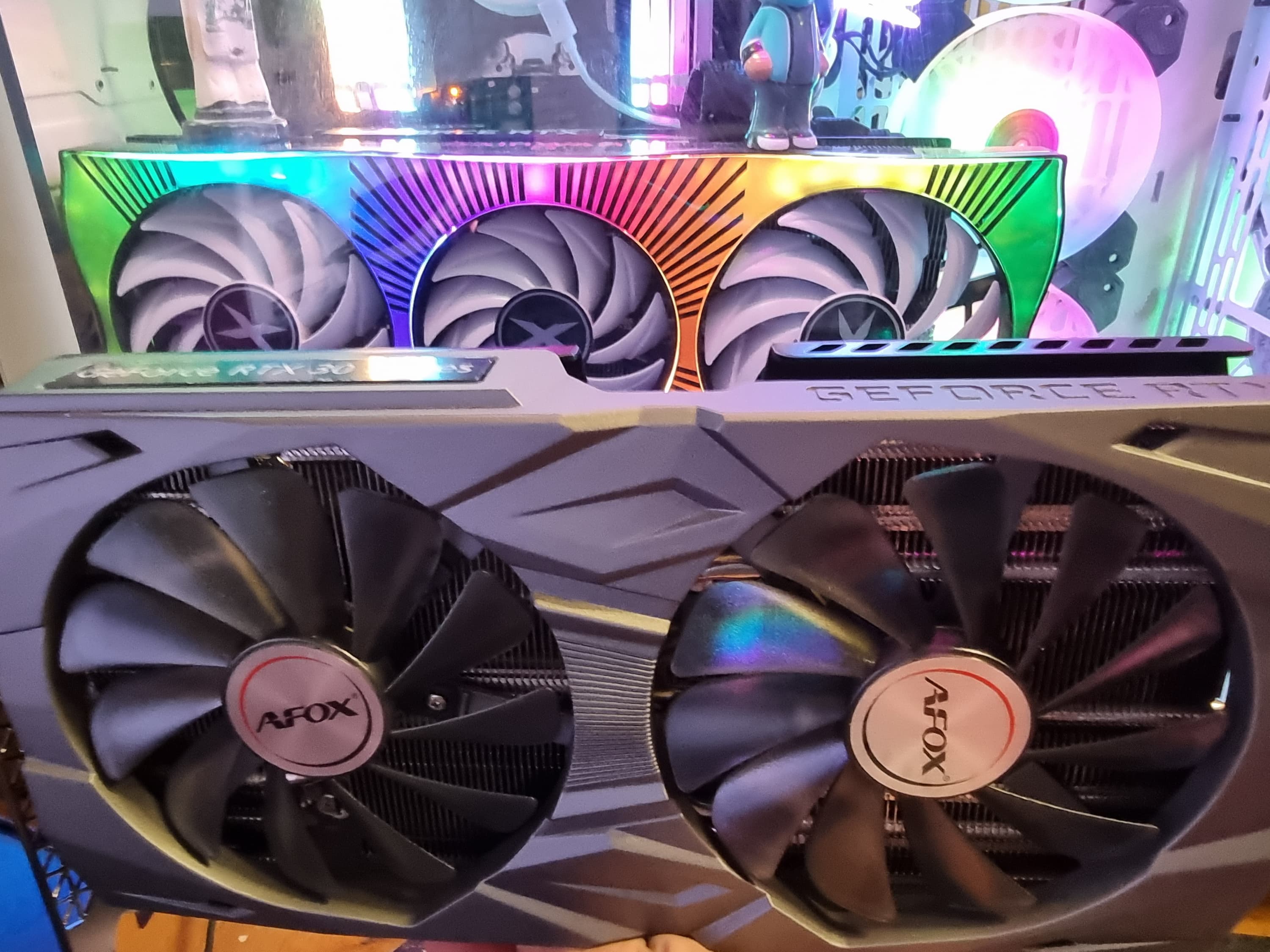

У обозреваемой карты светится надпись GeForce RTX на верхнем торце кожуха, а также имеется подсветка вентиляторов синим цветом. Подсветка не регулируется и не выключается.
У компании Afox отсутствуют утилиты настройки видеокарт, поэтому подсветка неотключаемая.

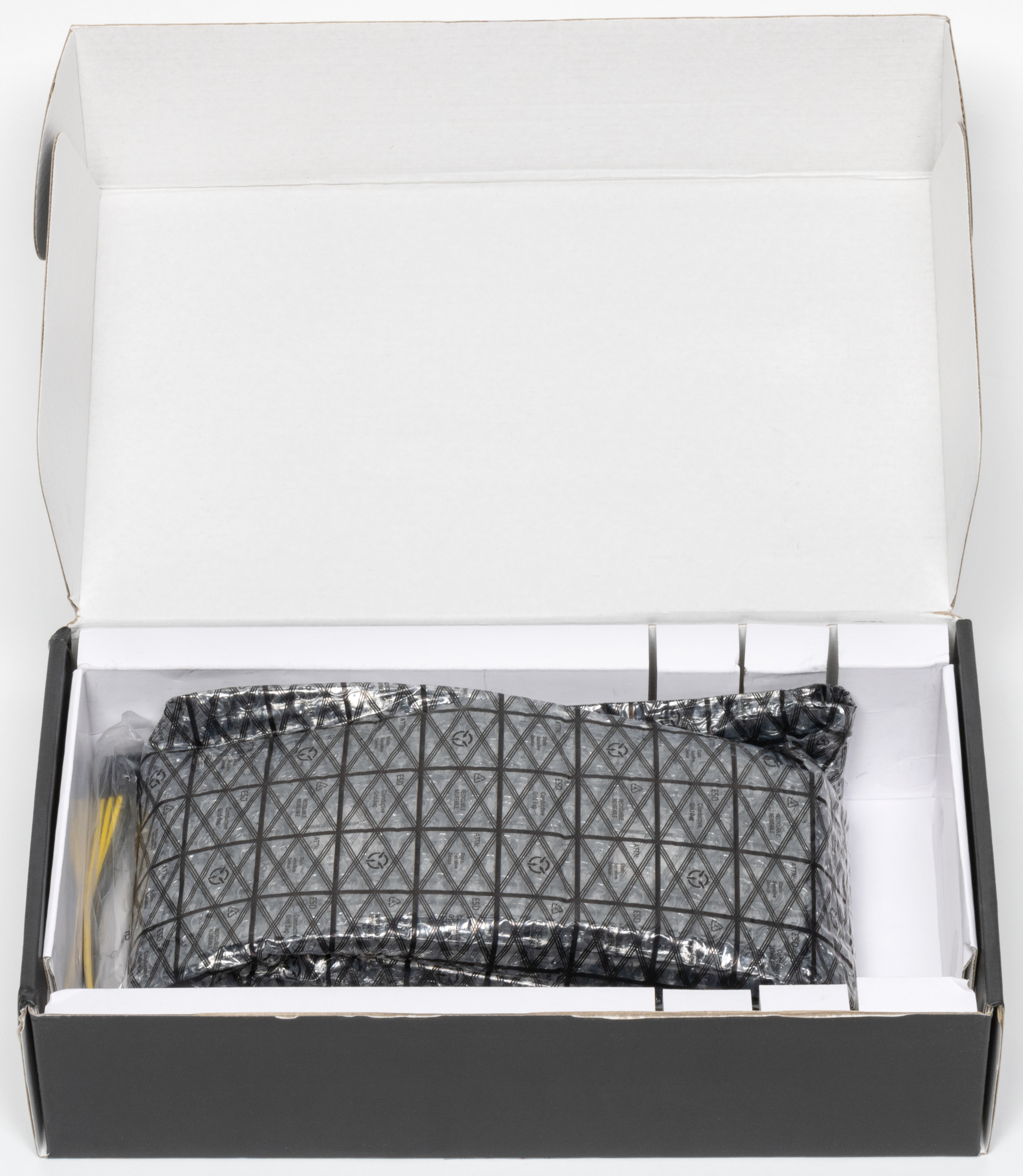

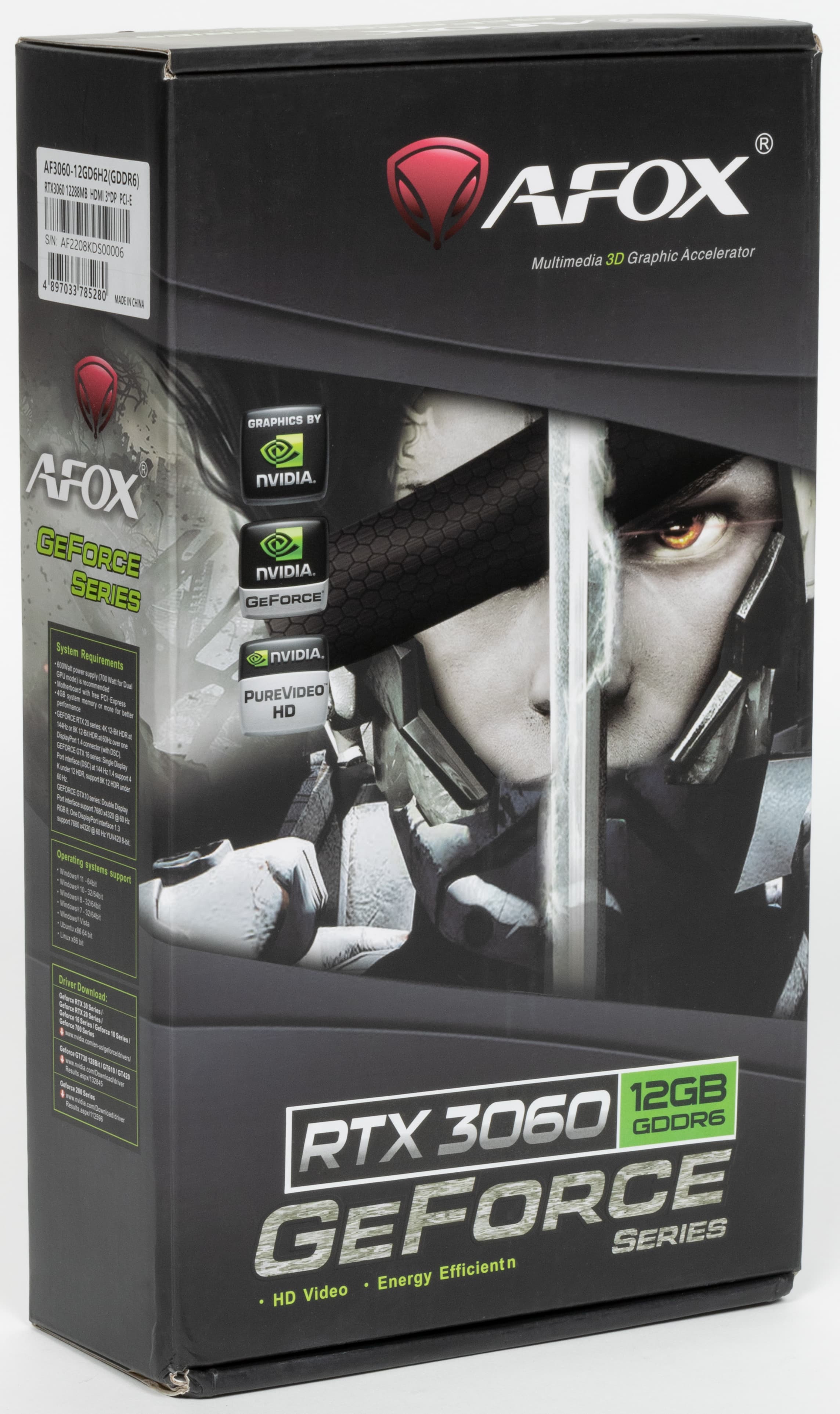

Комплект поставки и упаковка

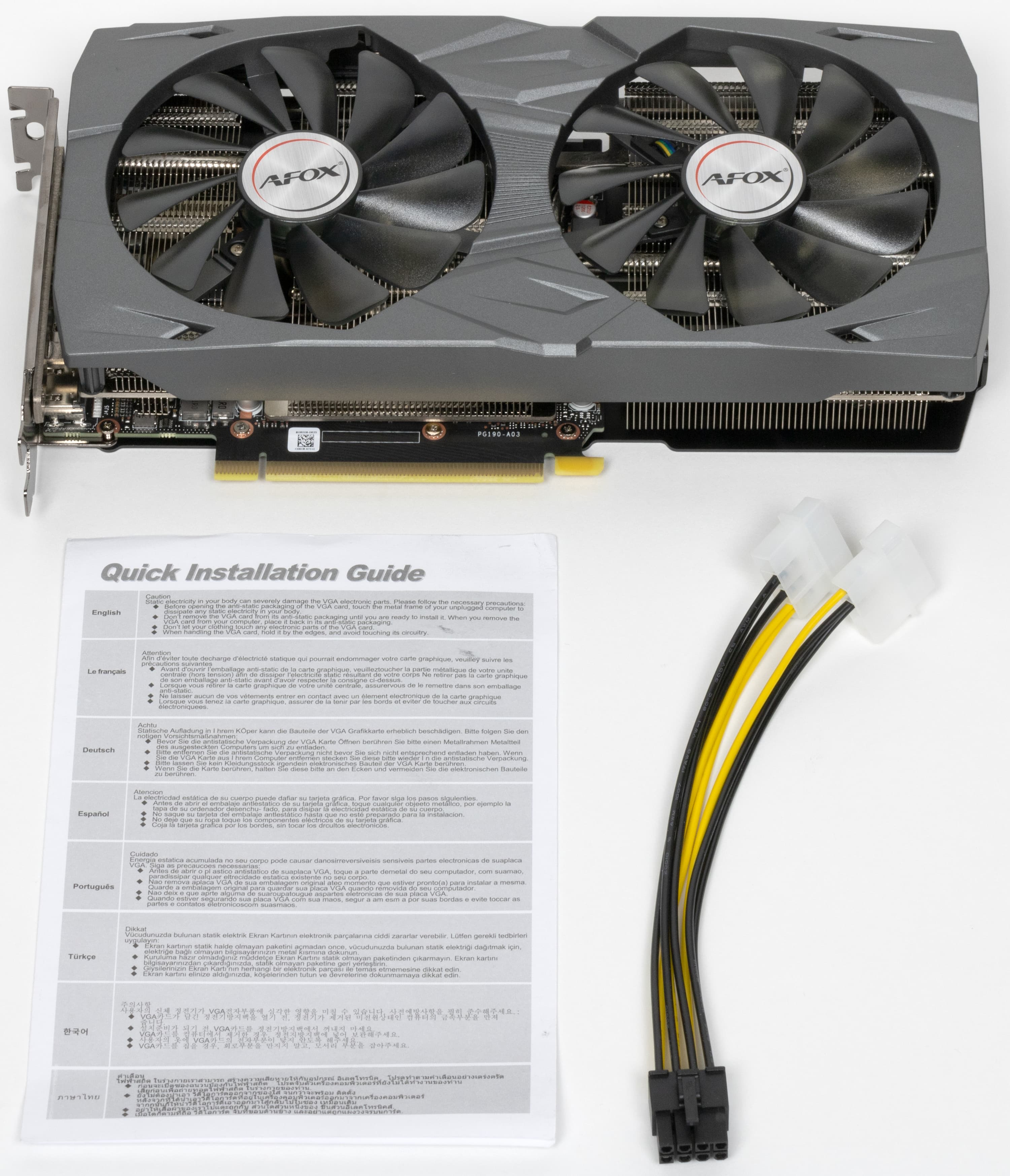

Комплект минимальный: сама карта, пара листовок-инструкций и мало кому сейчас нужный переходник питания с периферийного разъема.
![](/img/x387/r30/00/02/56/70/IMG9968.jpg)
![](/img/x387/r30/00/02/56/70/IMG9964.jpg)
Результаты тестирования, конфигурация
Список инструментов тестирования
Во всех игровых тестах использовалось максимальное качество графики в настройках.
- Hitman III (IO Interactive/IO Interactive)
- Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
- God of War (Sony IE/Sony IE)
- Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
- Marvel’s Guardians of the Galaxy (Eldos/Square Enix)
- The Medium (Bloober/Bloober)
- Godfall (Gearbox Publishing/Counterplay Games)
- Resident Evil Village (Capcom/Capcom)
- Far Cry 6 (Ubisoft/Ubisoft)
- Battlefield 2042 (DICE/EA)
Результаты тестирования в 3D-играх

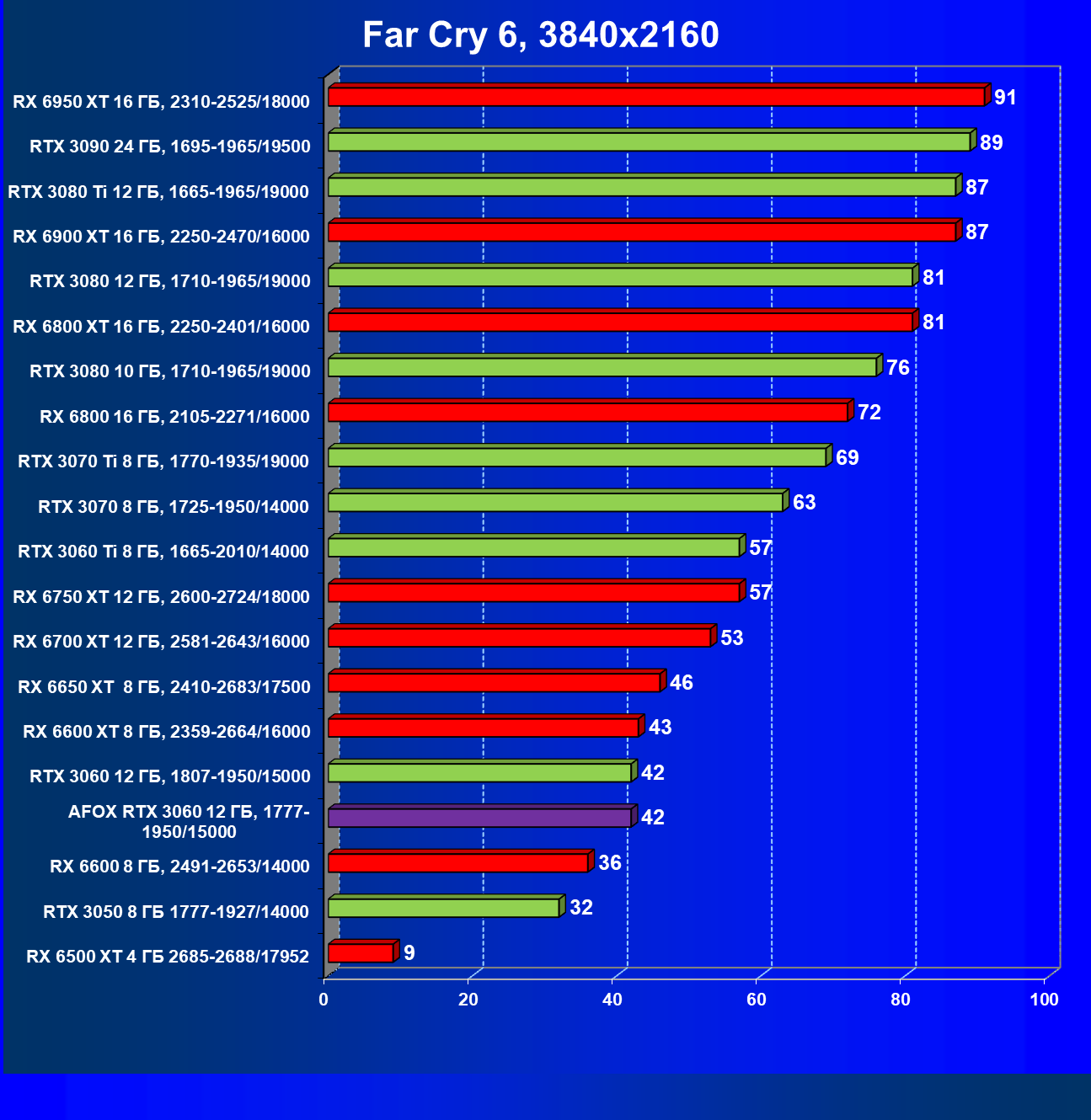

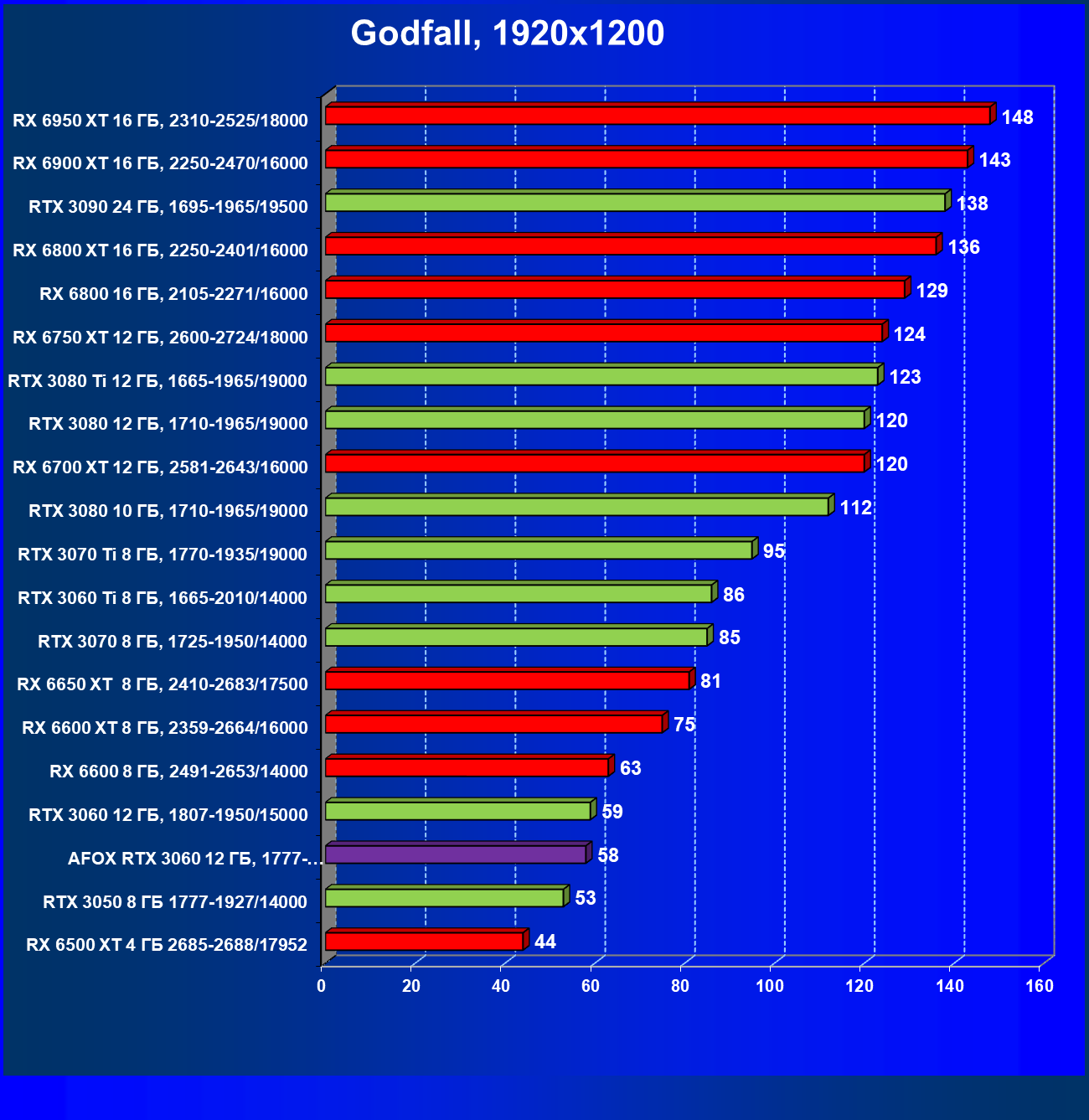

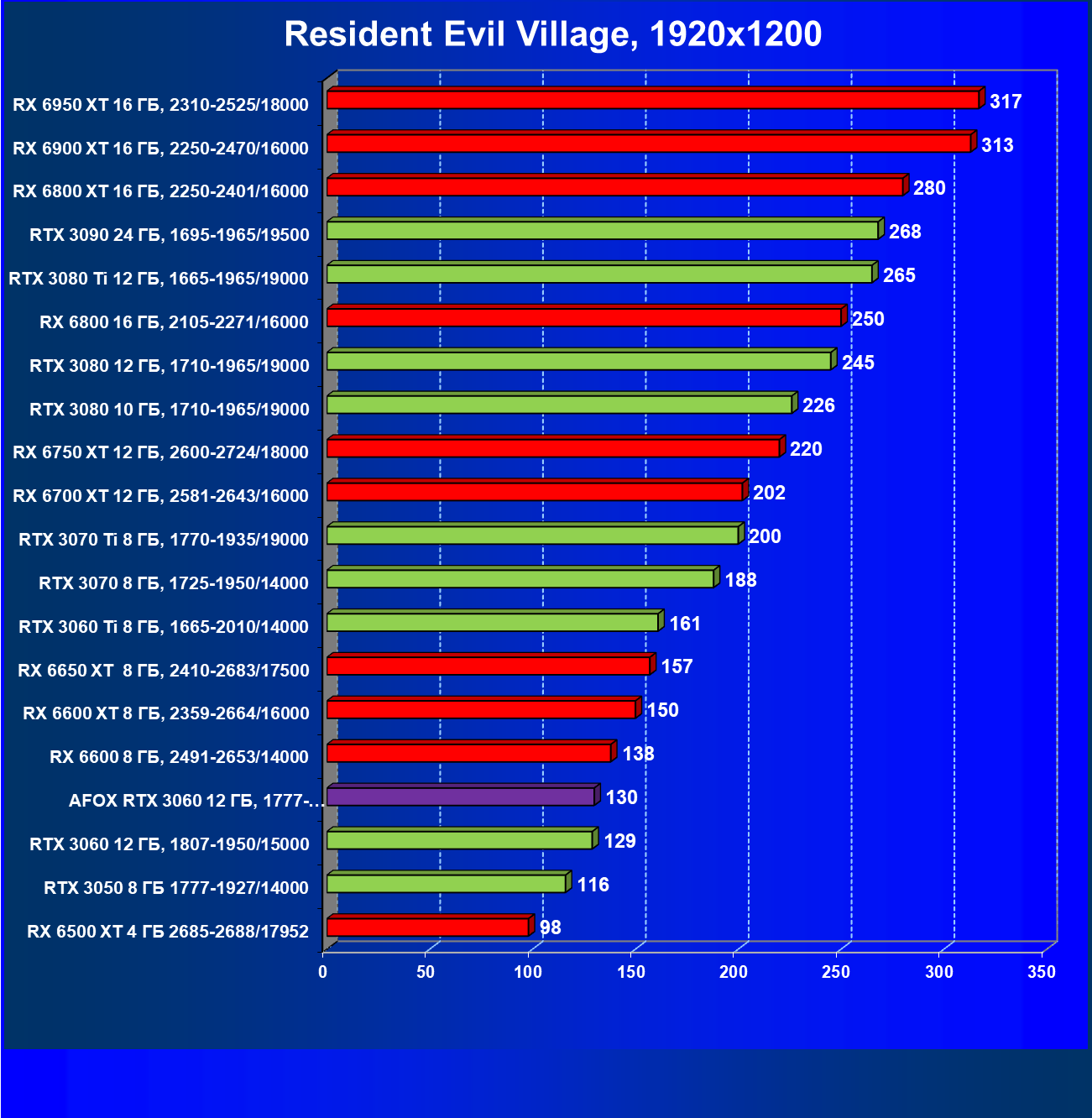

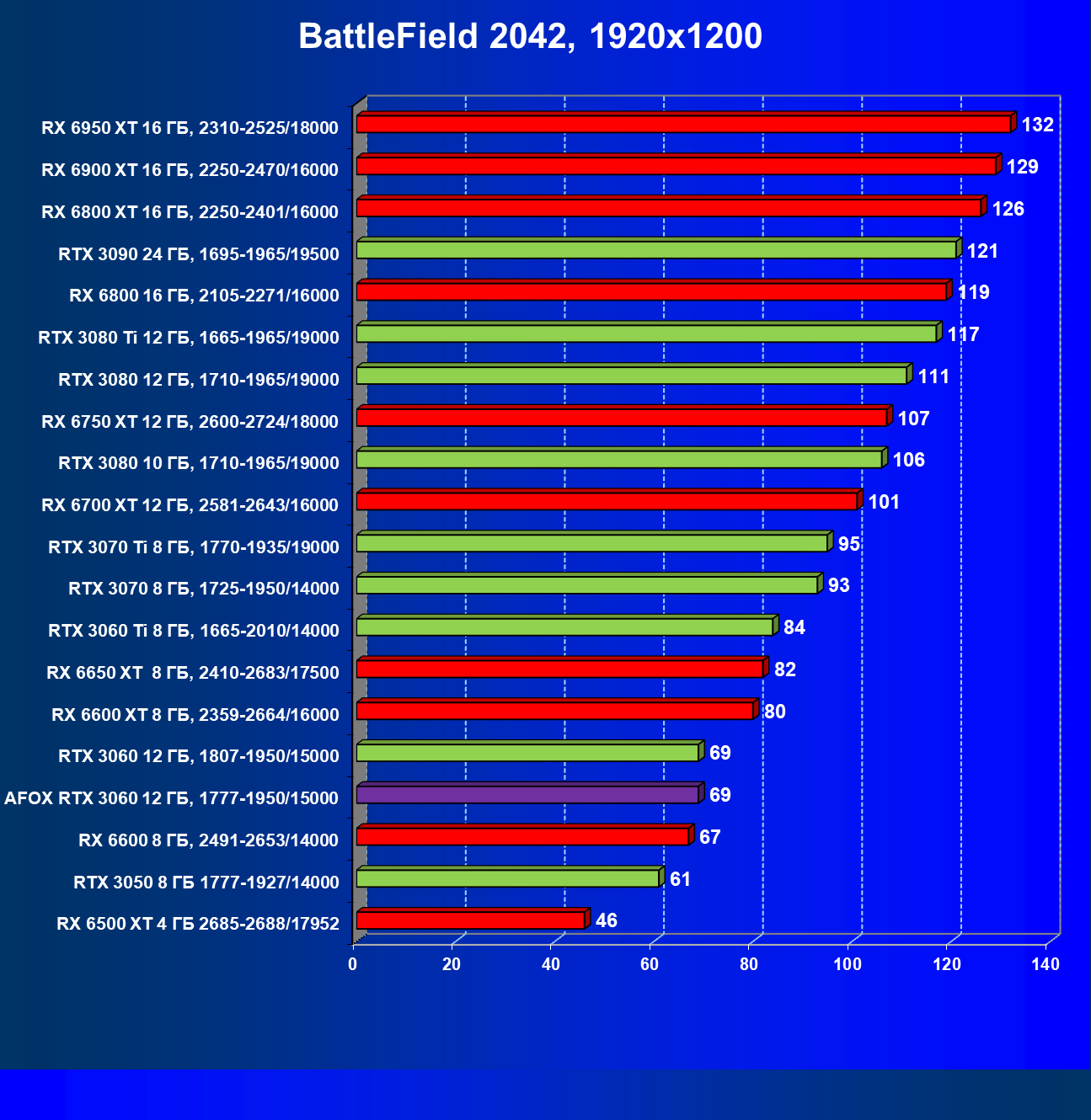

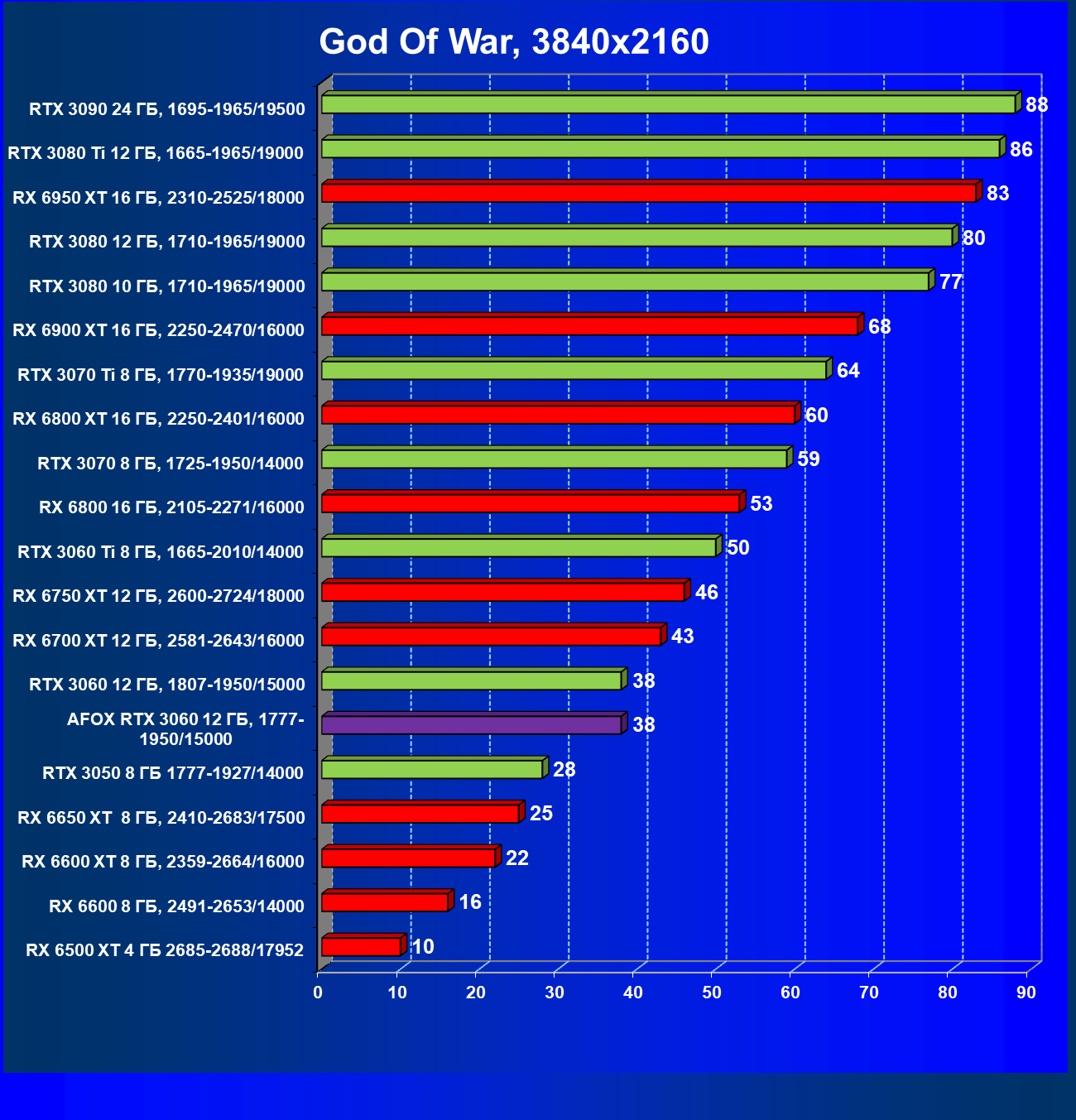

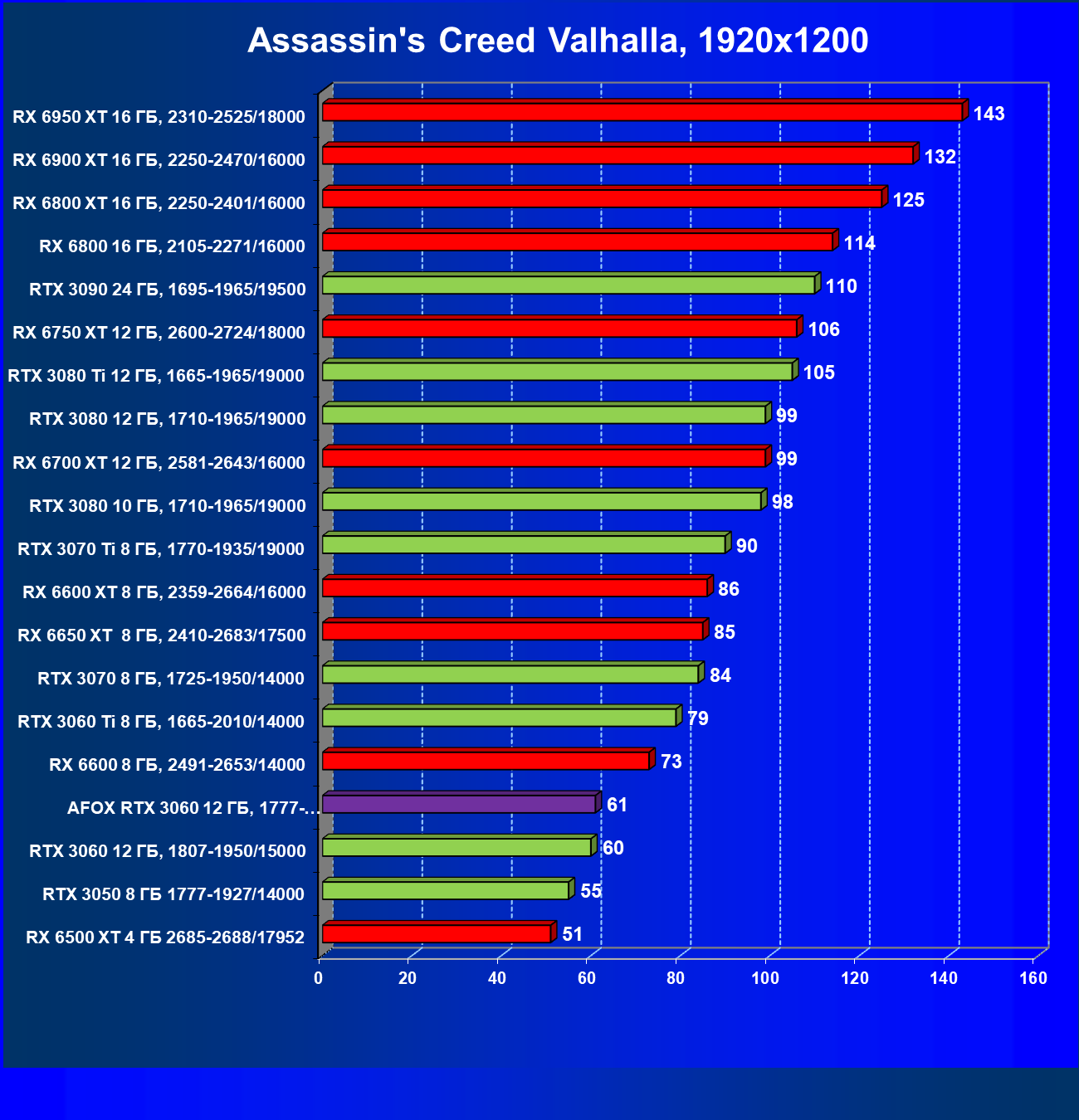

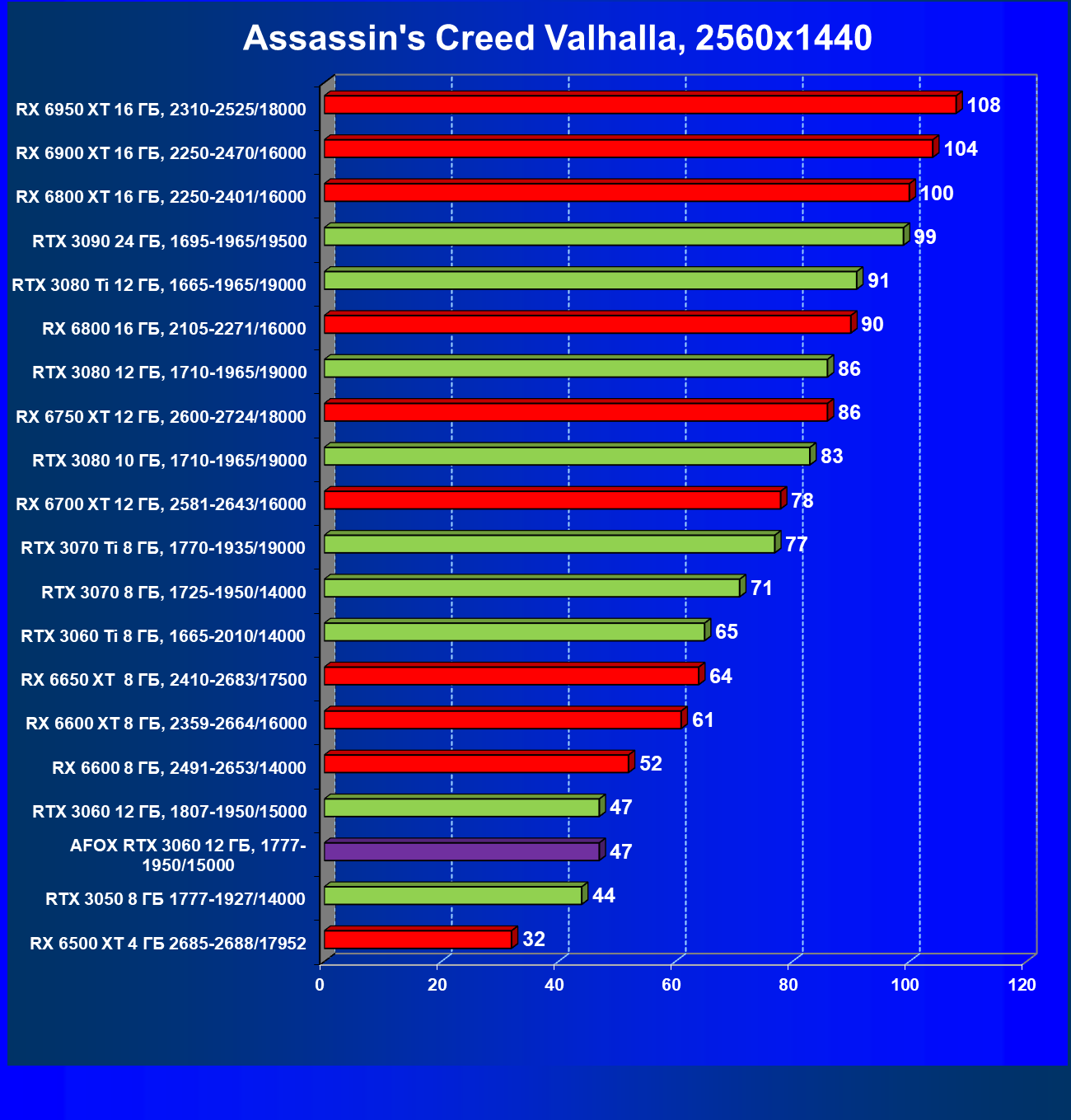

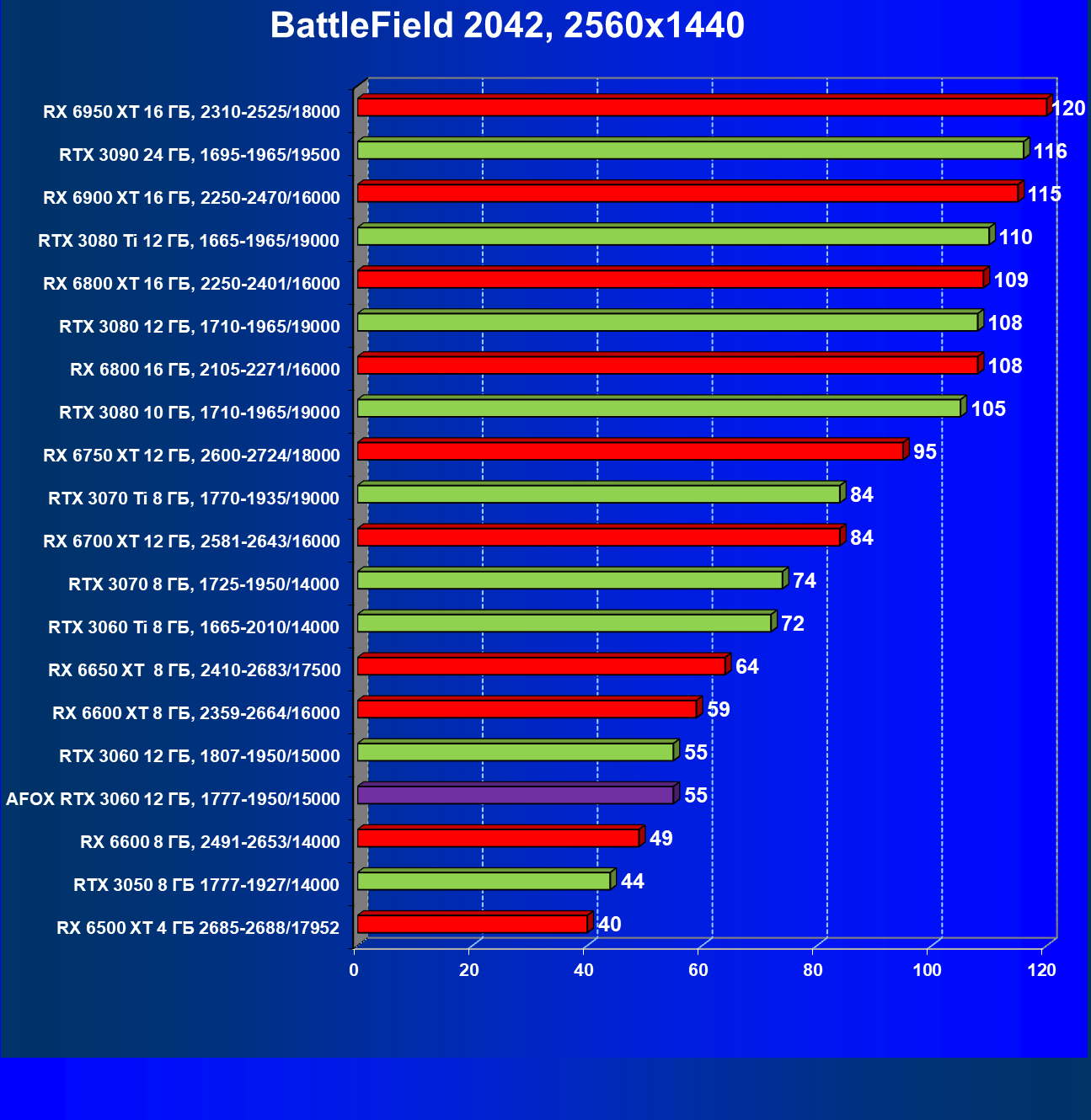

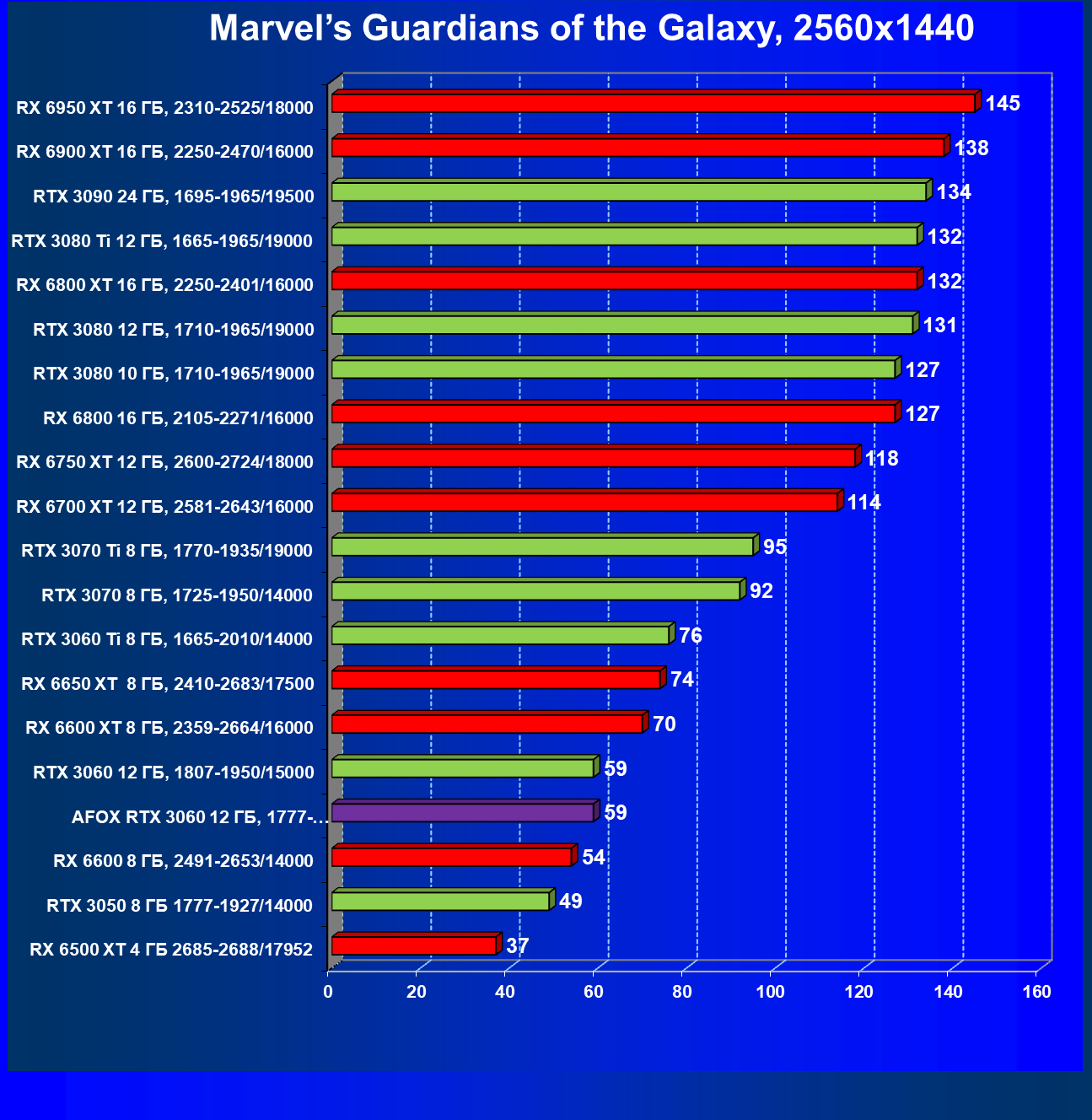

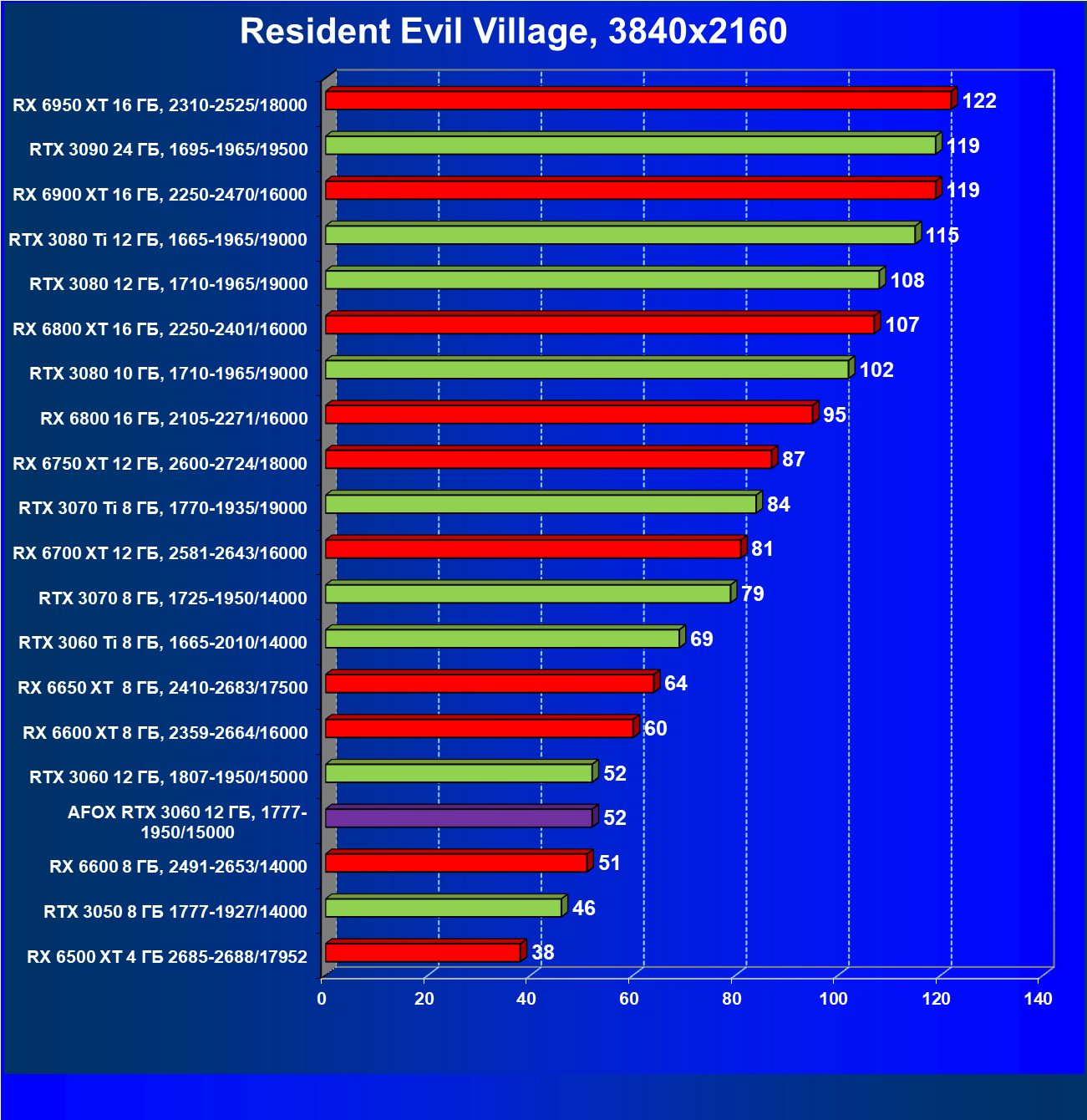

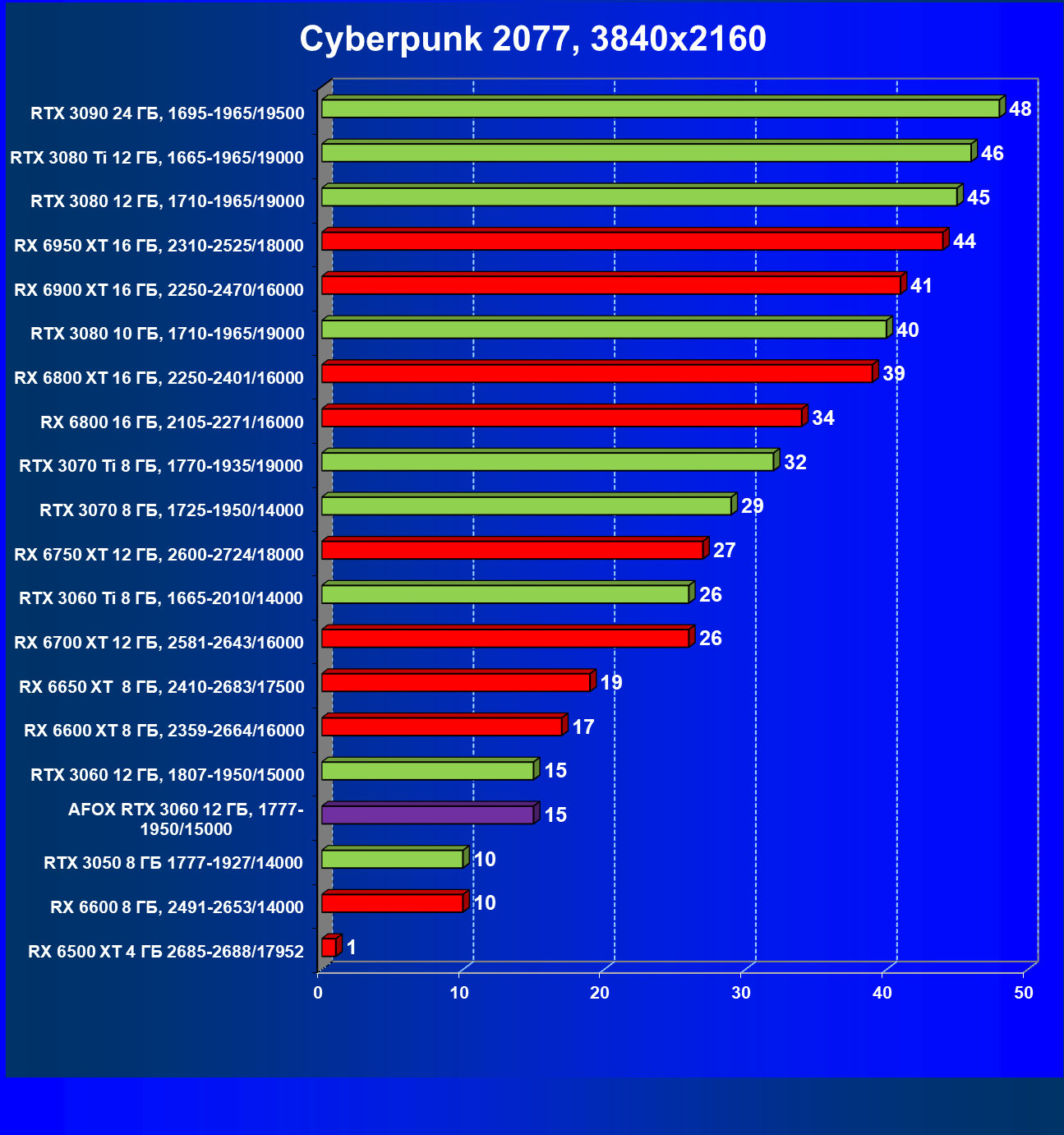

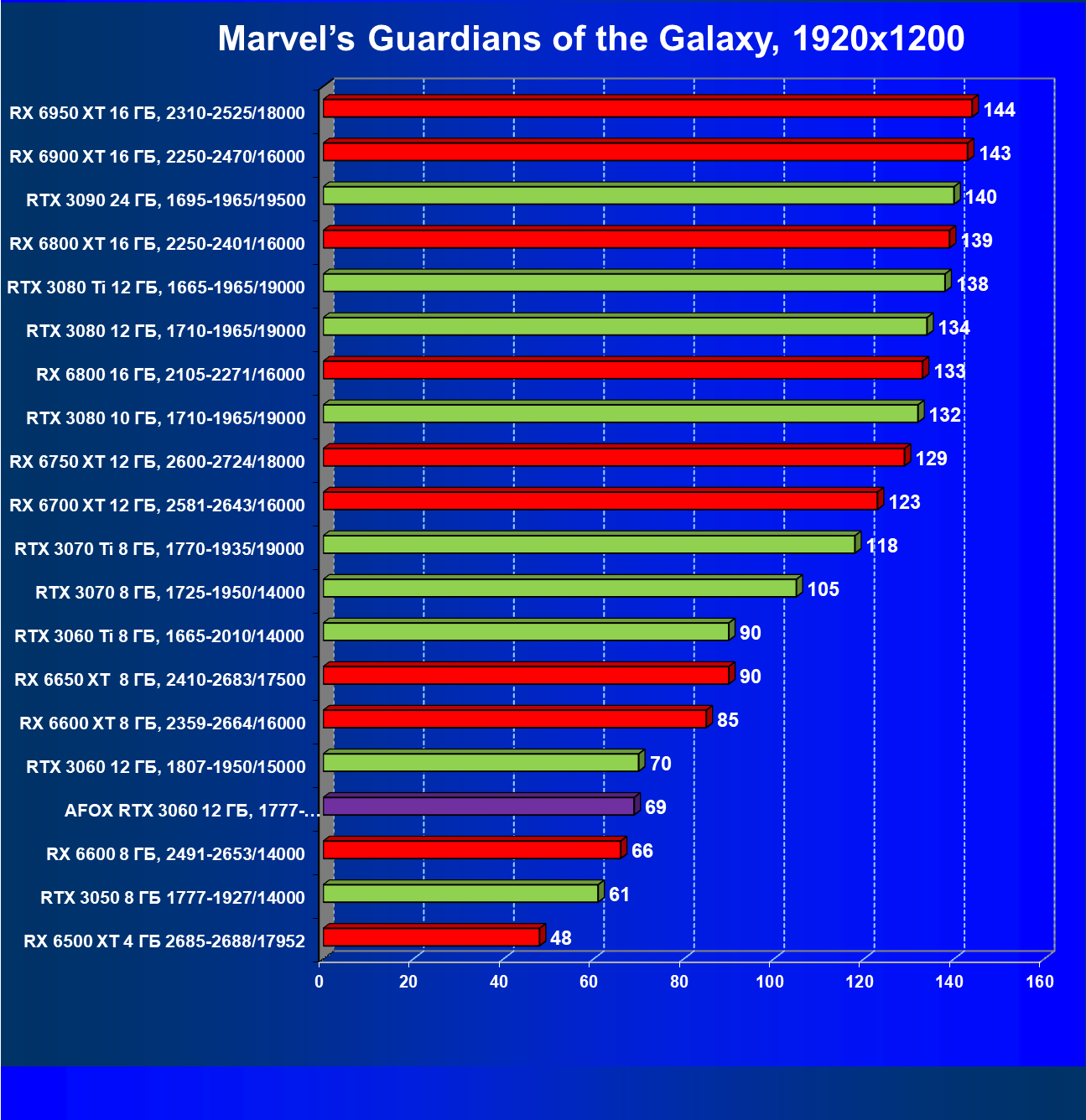

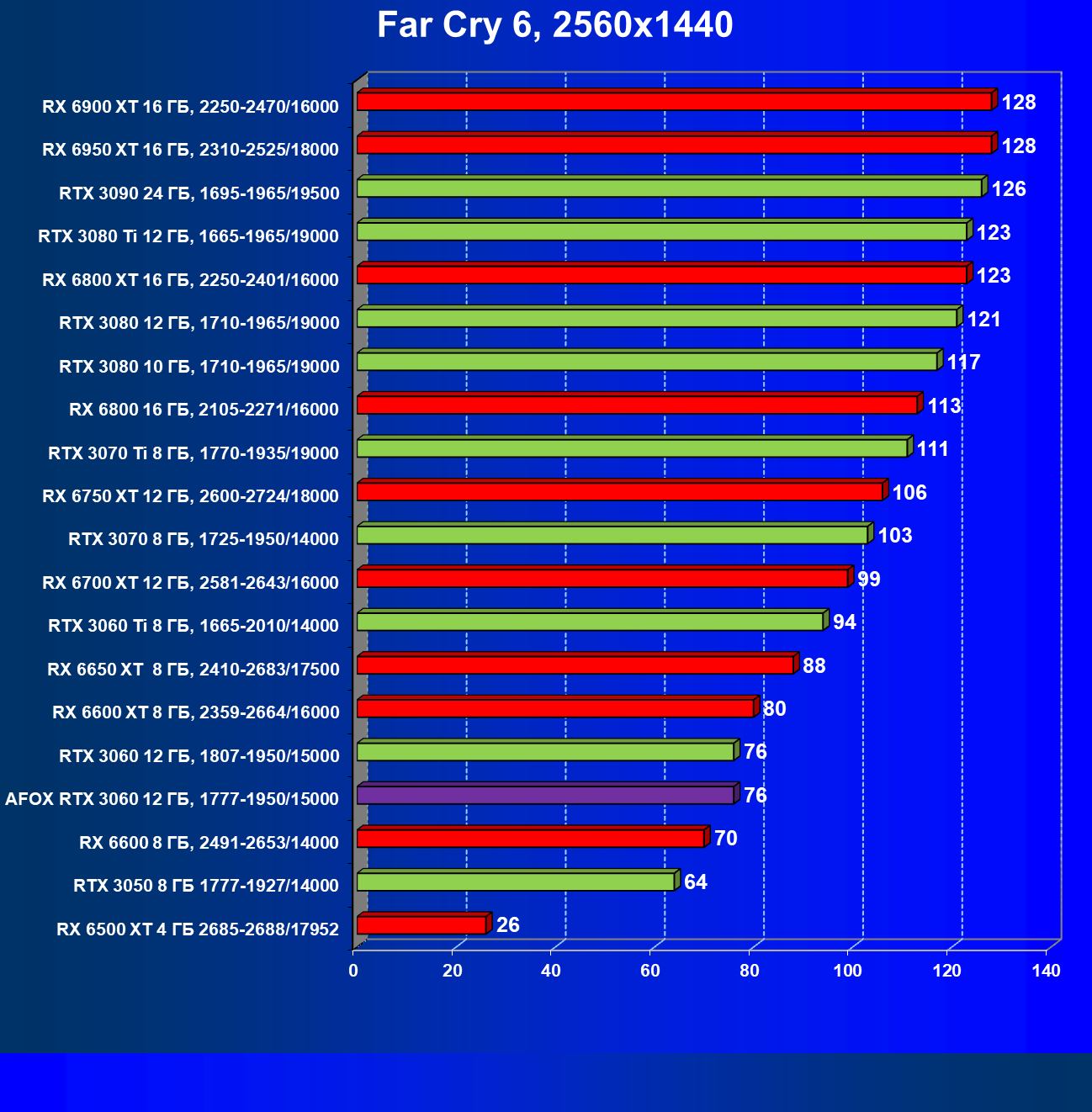

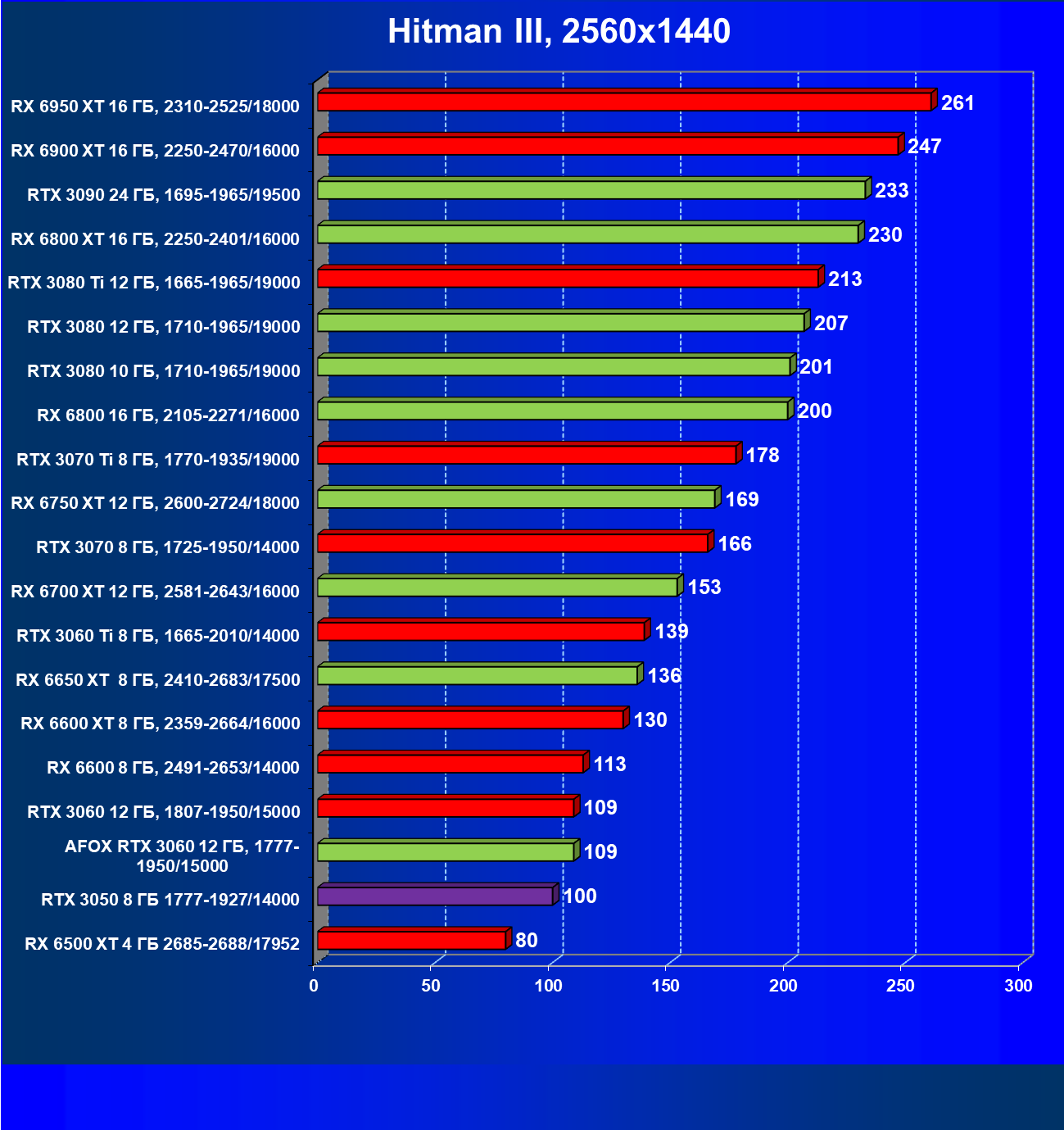

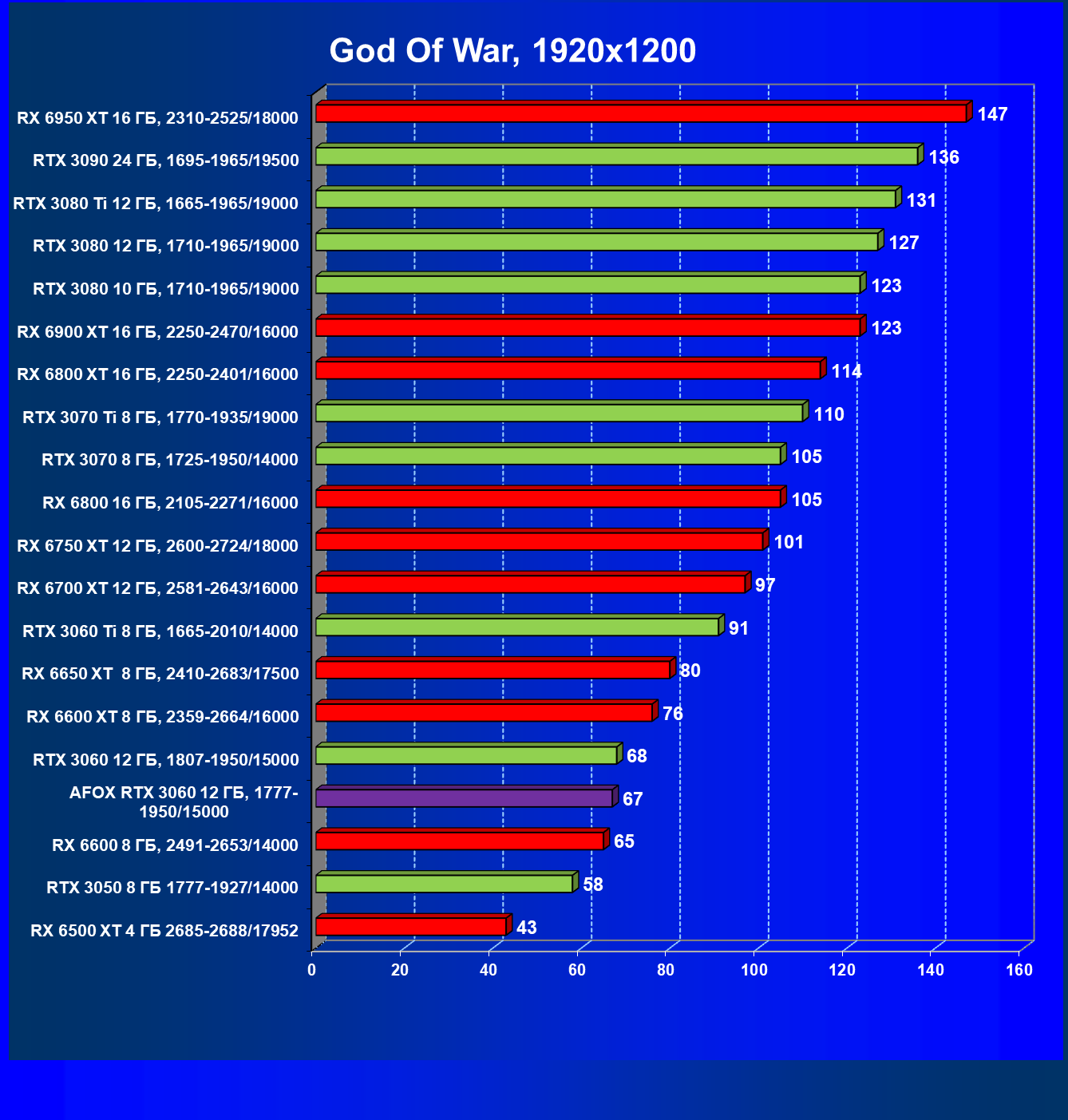

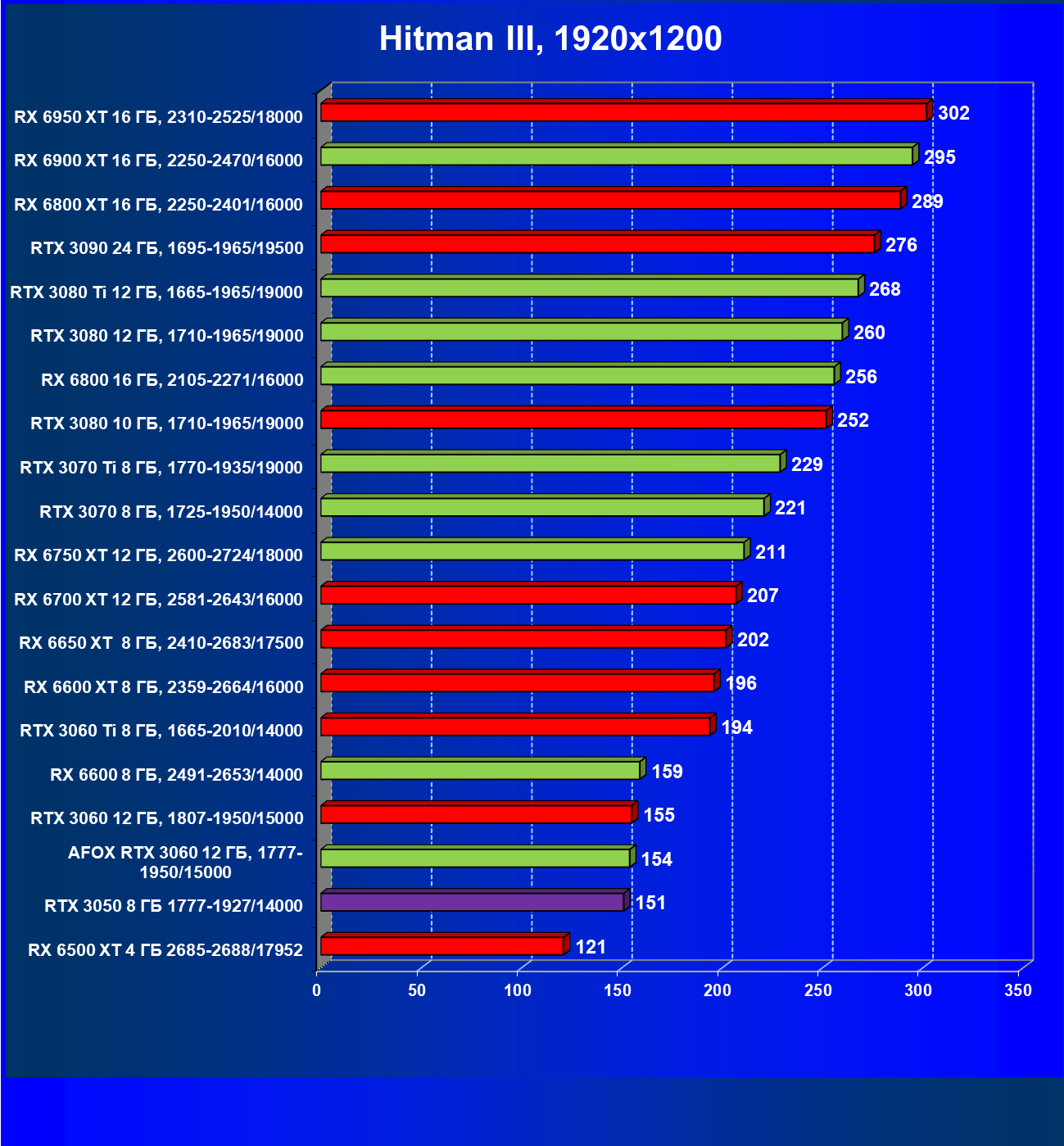

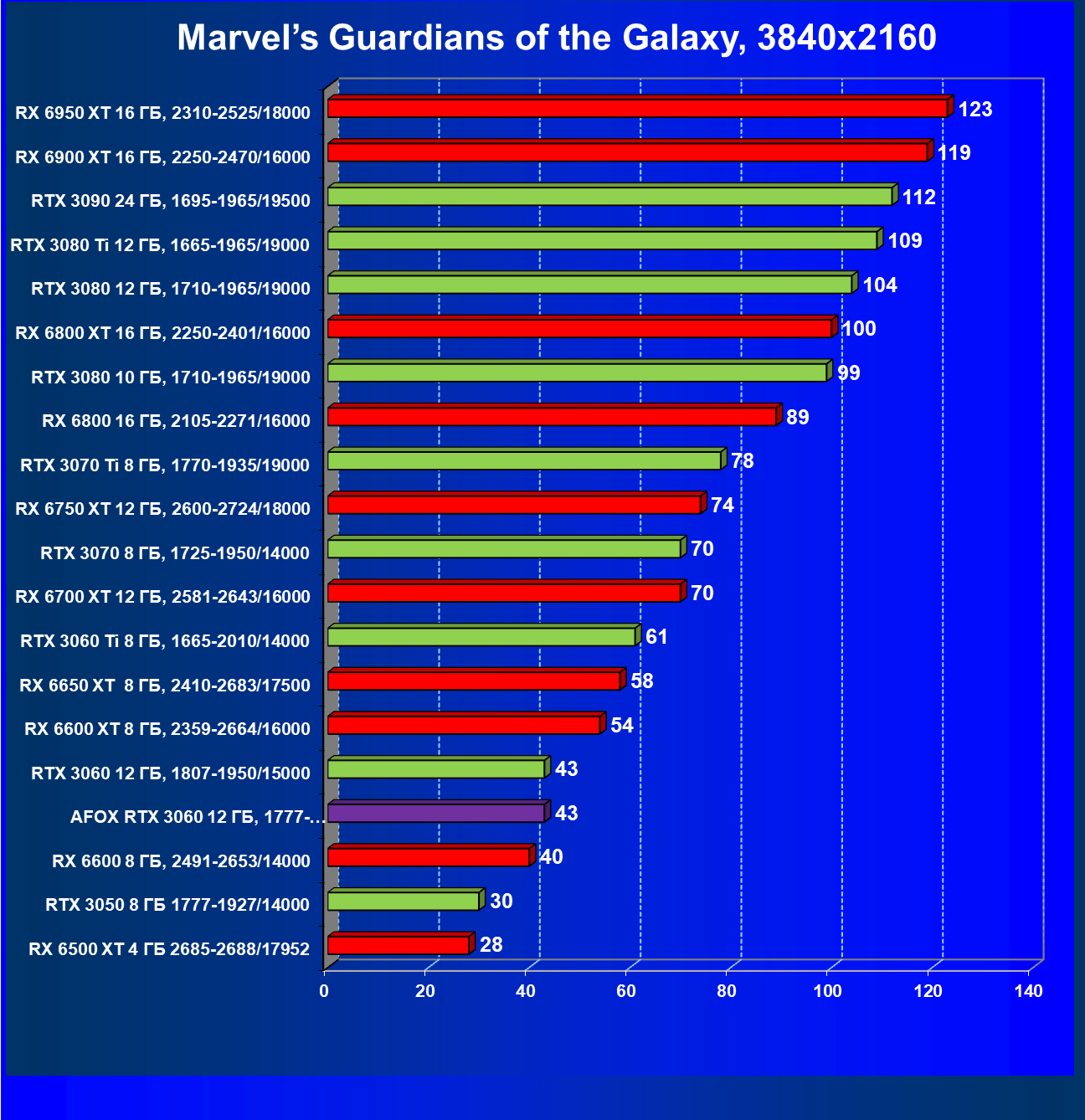

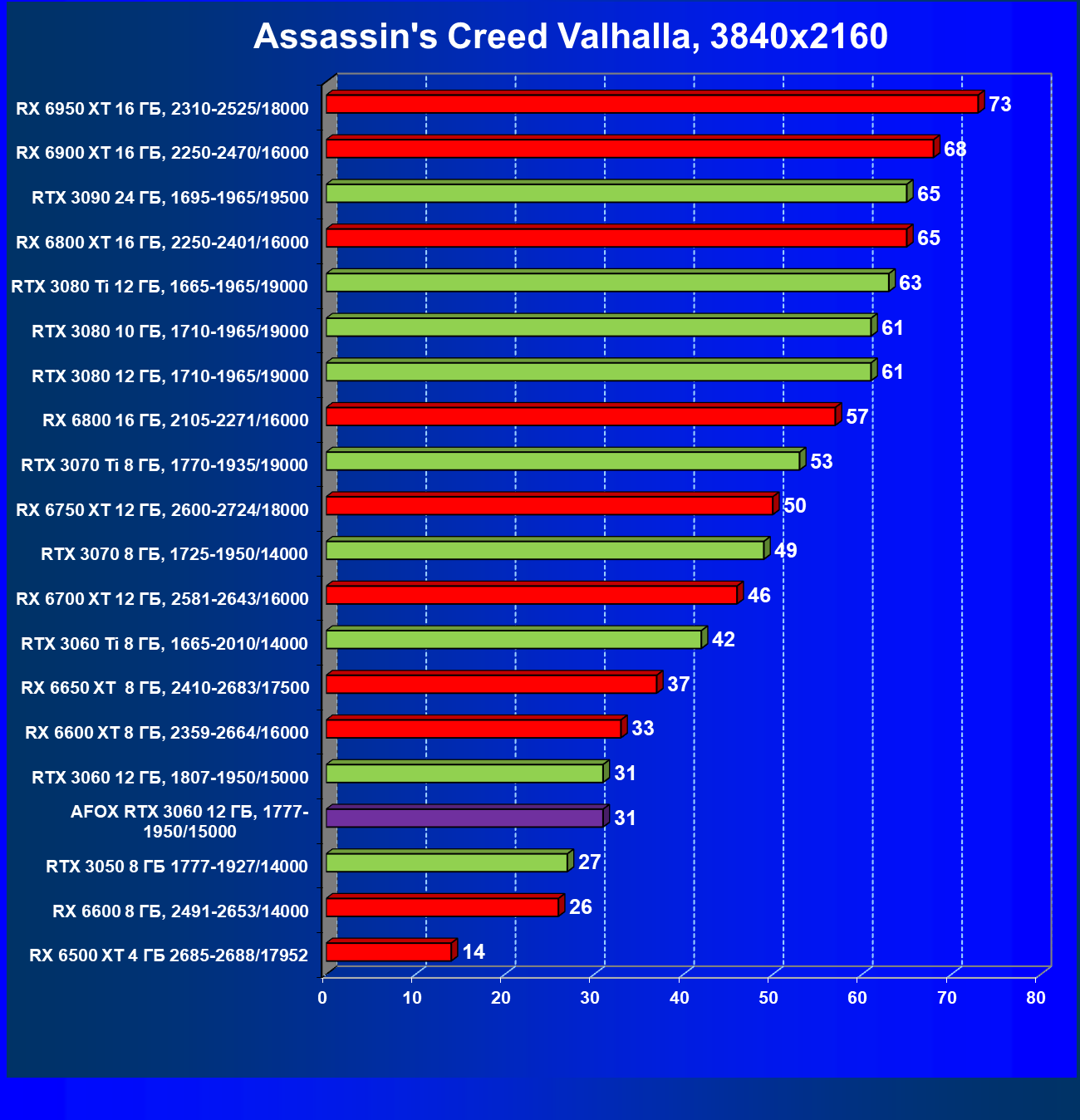

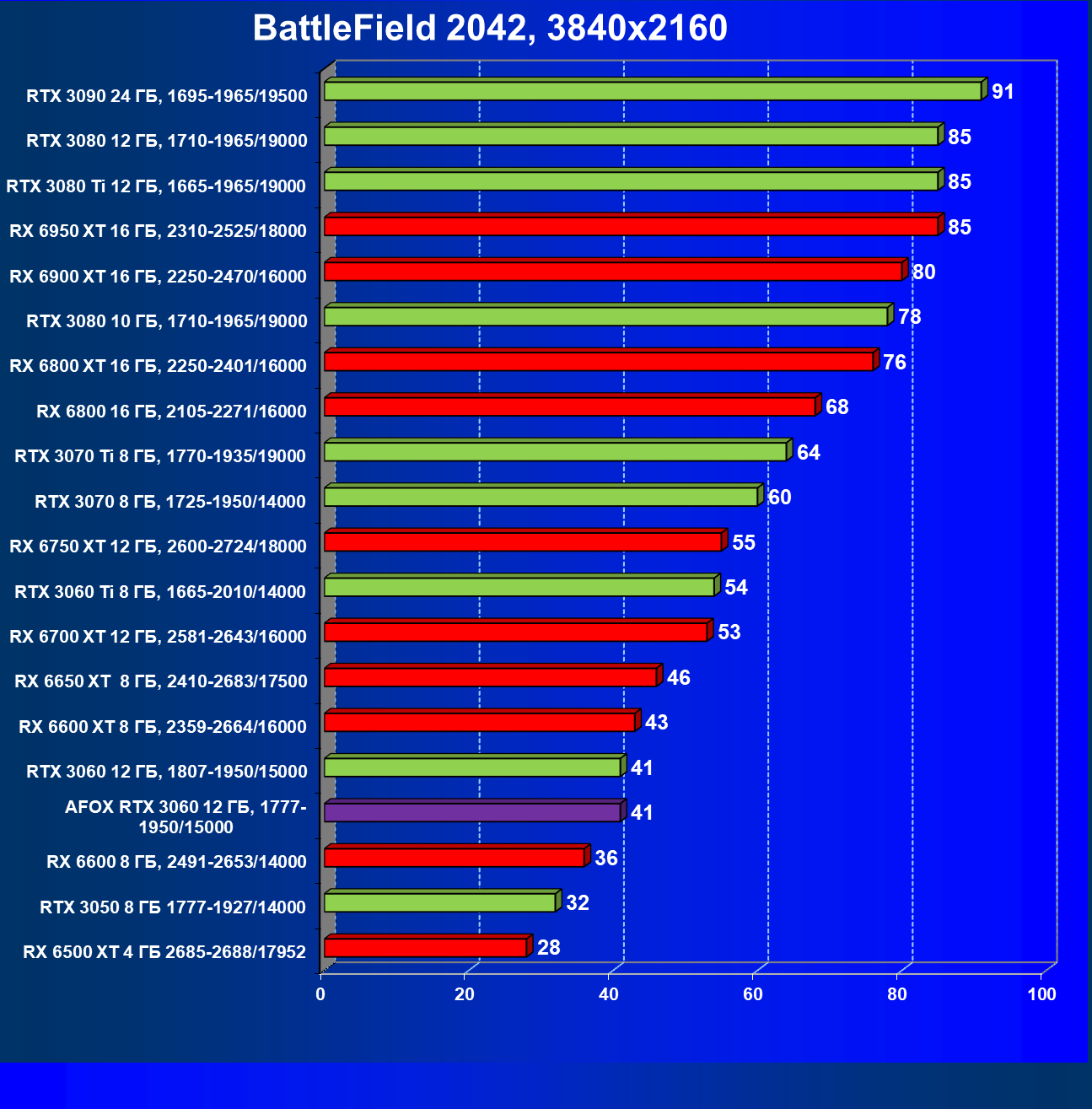

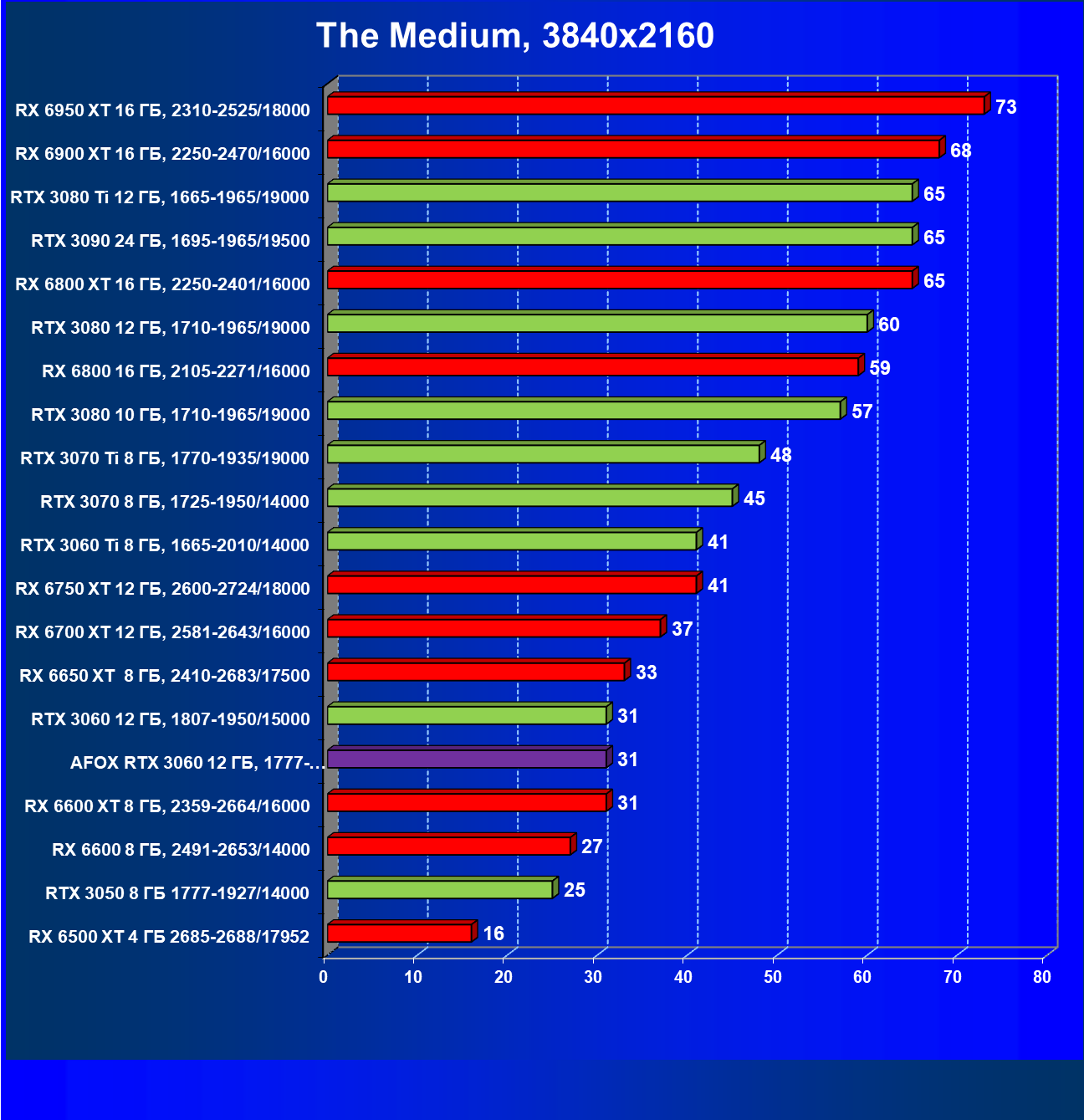

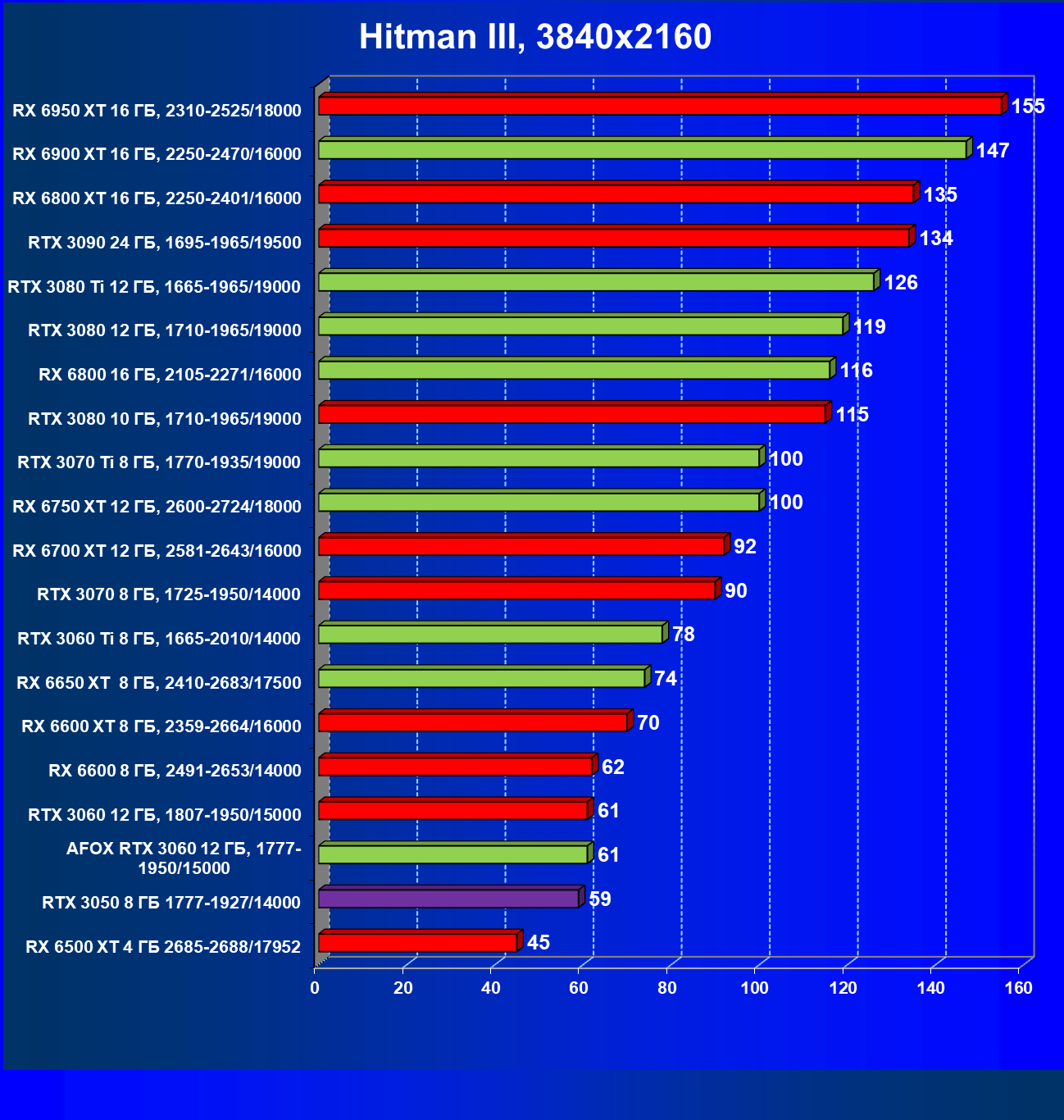

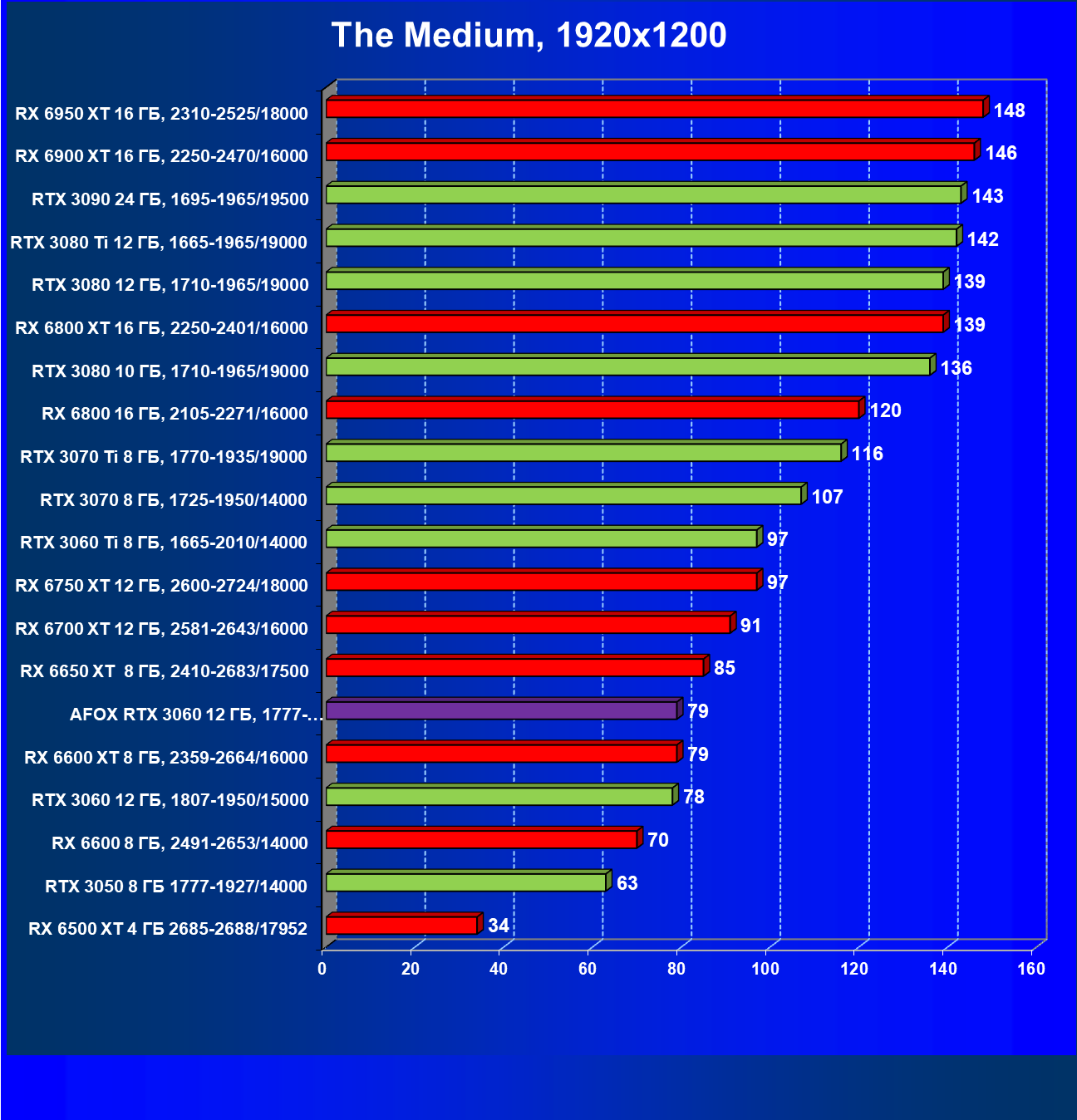

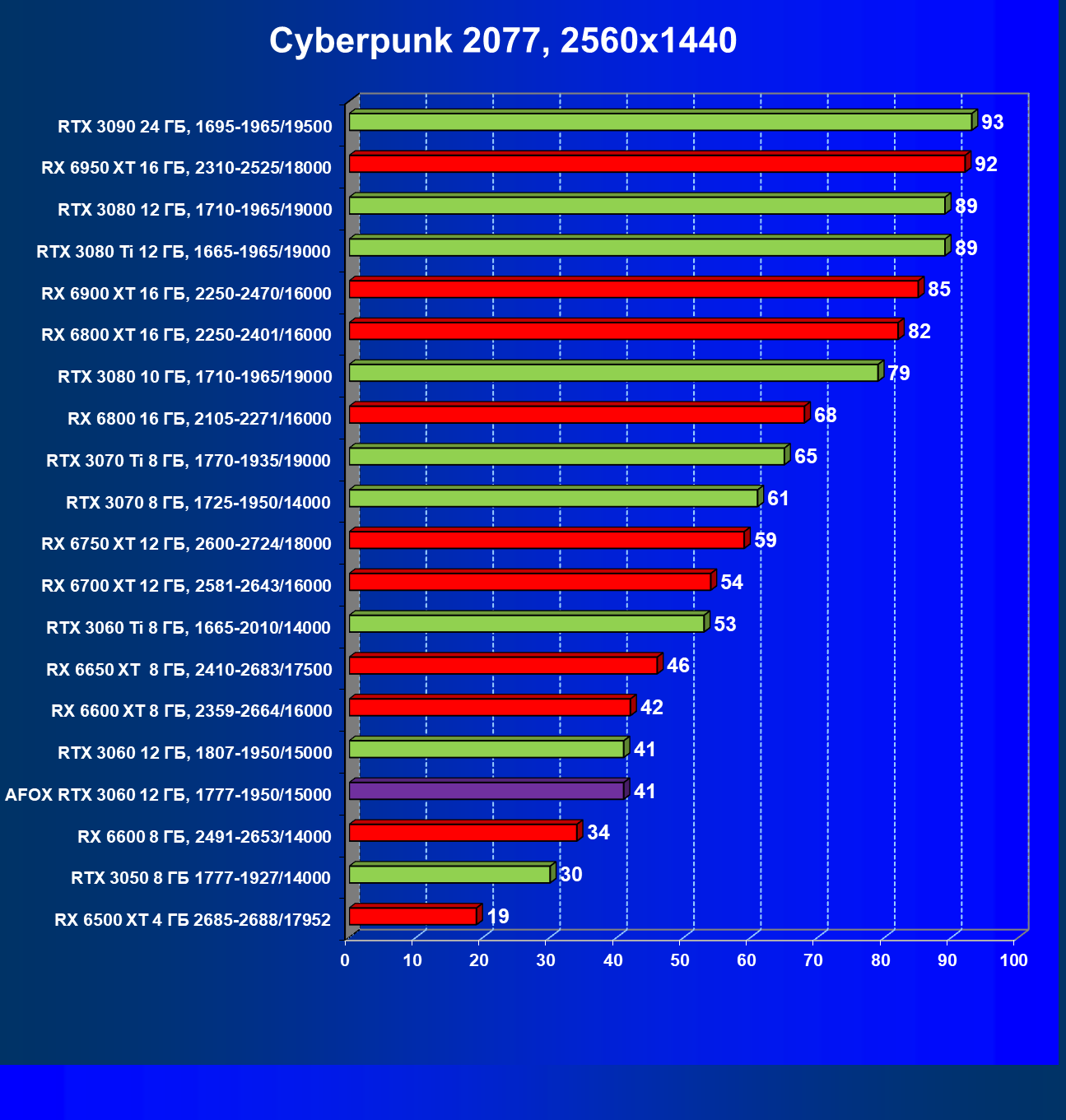

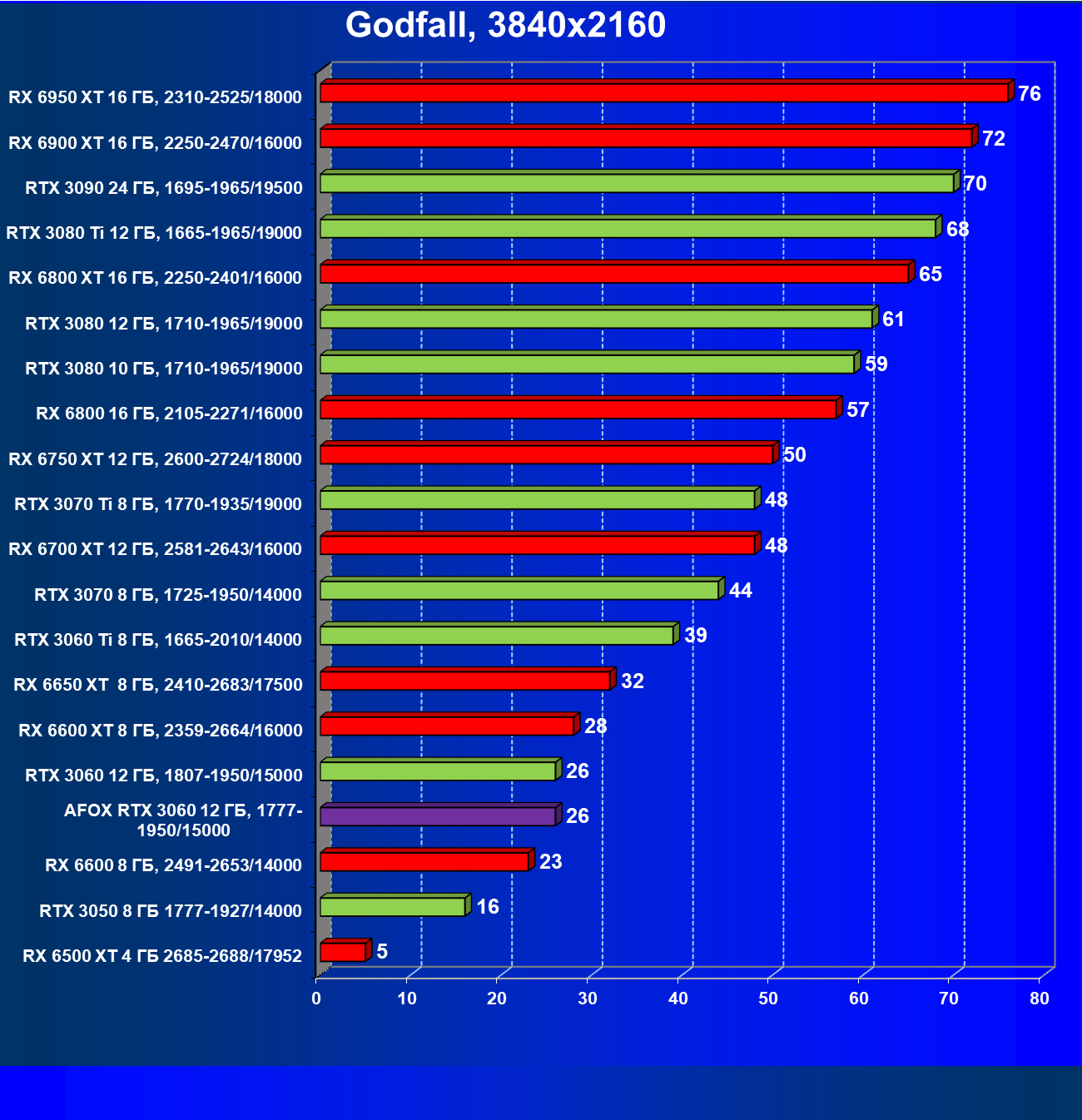

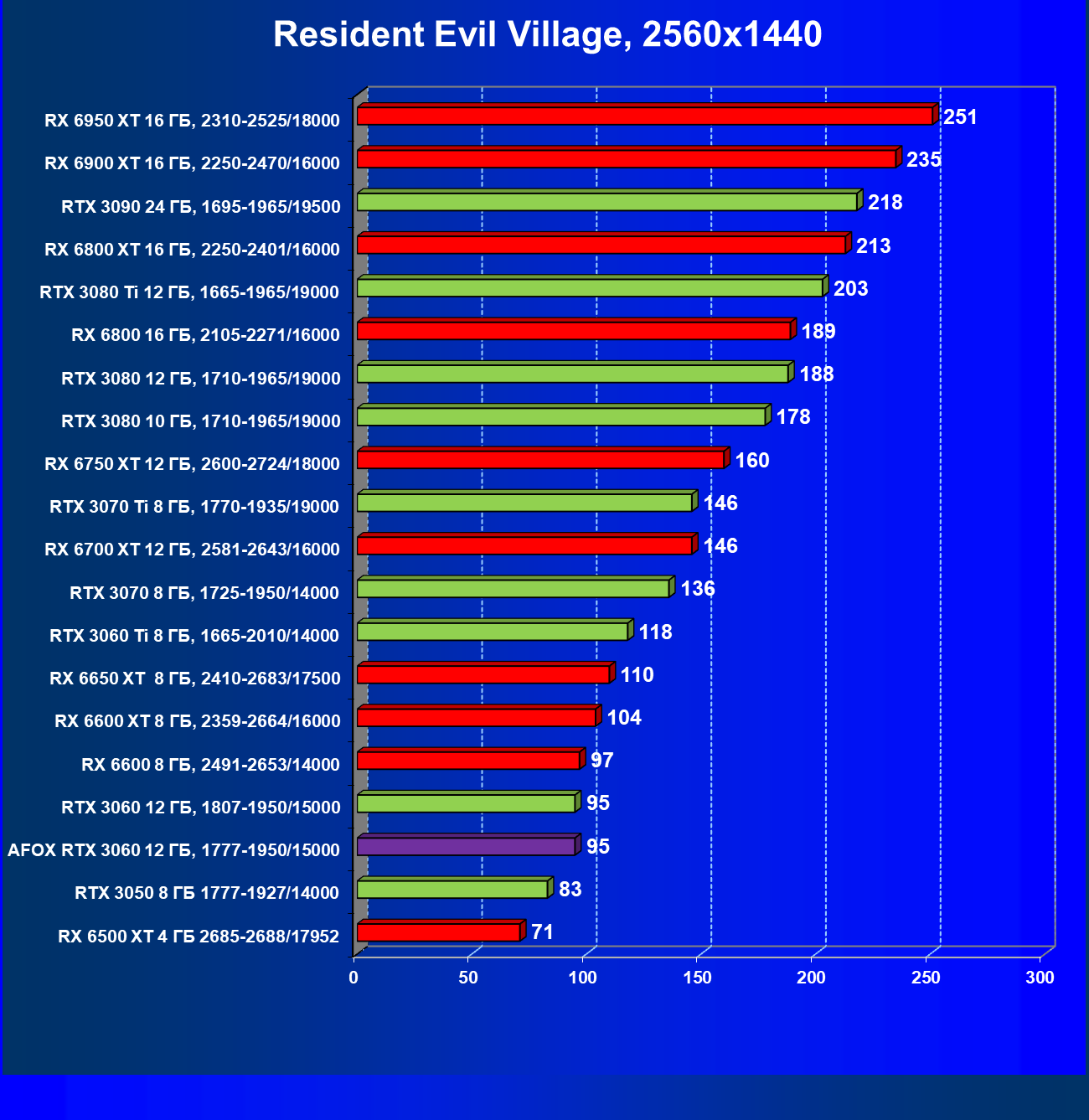

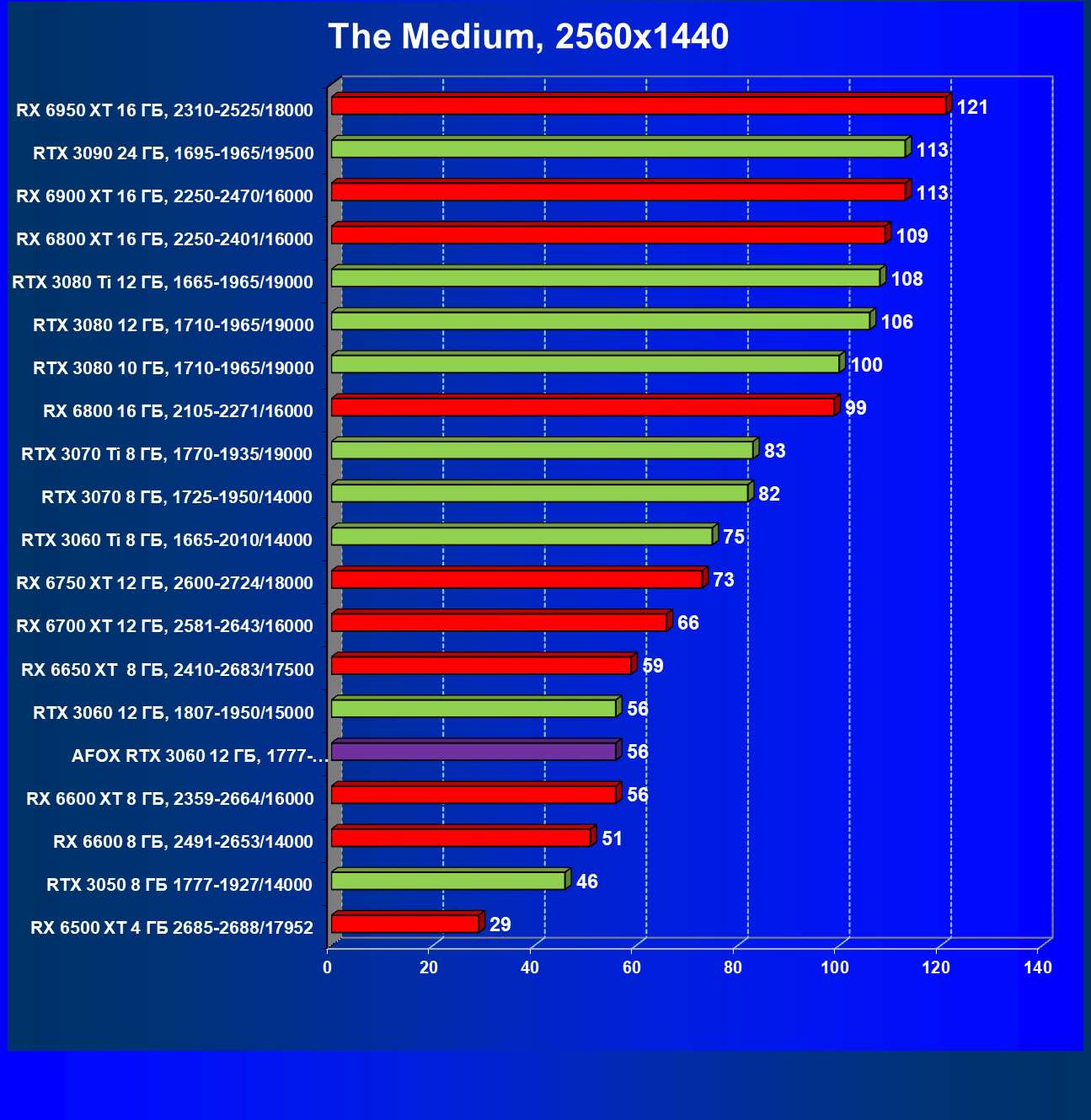

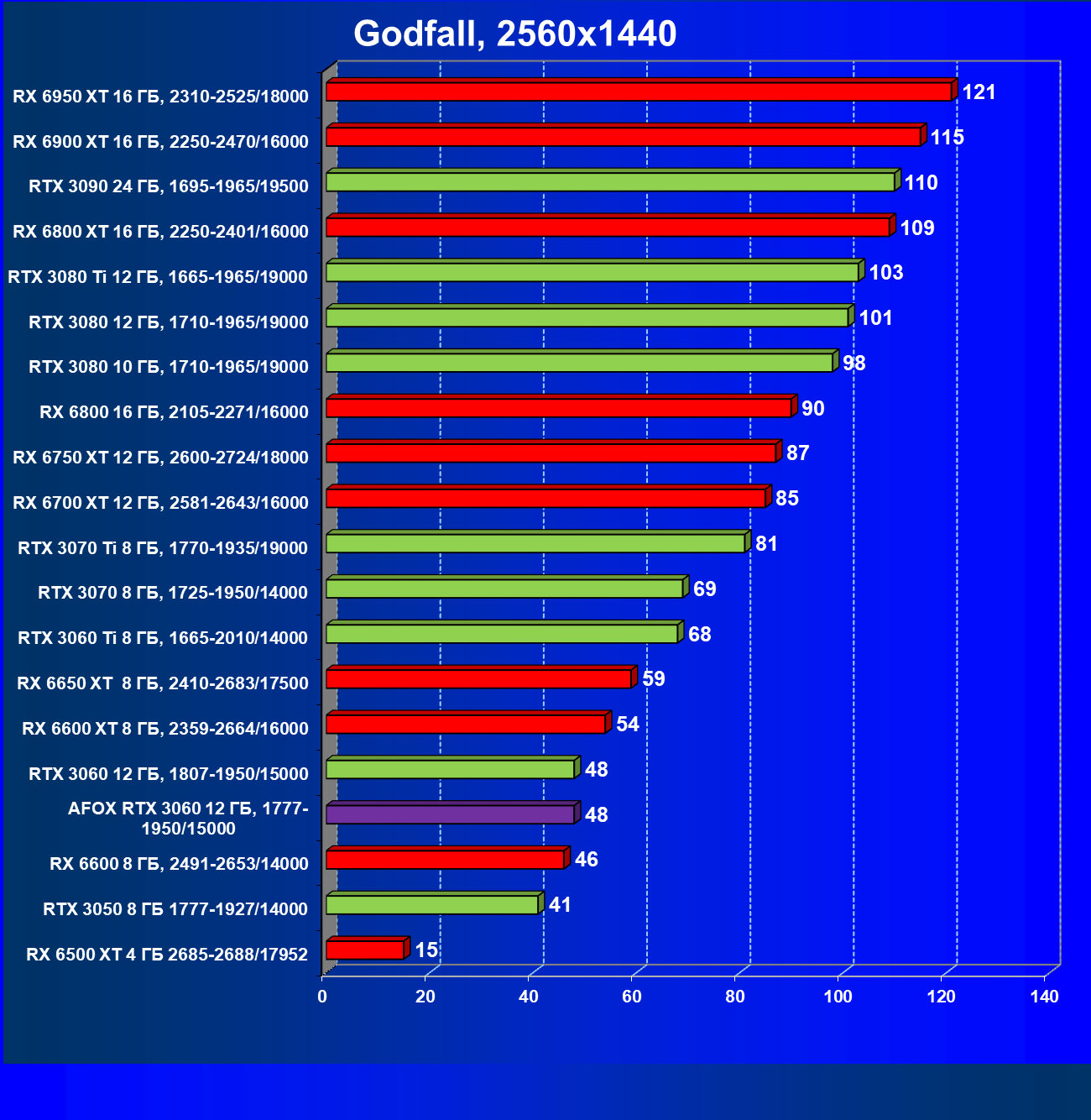

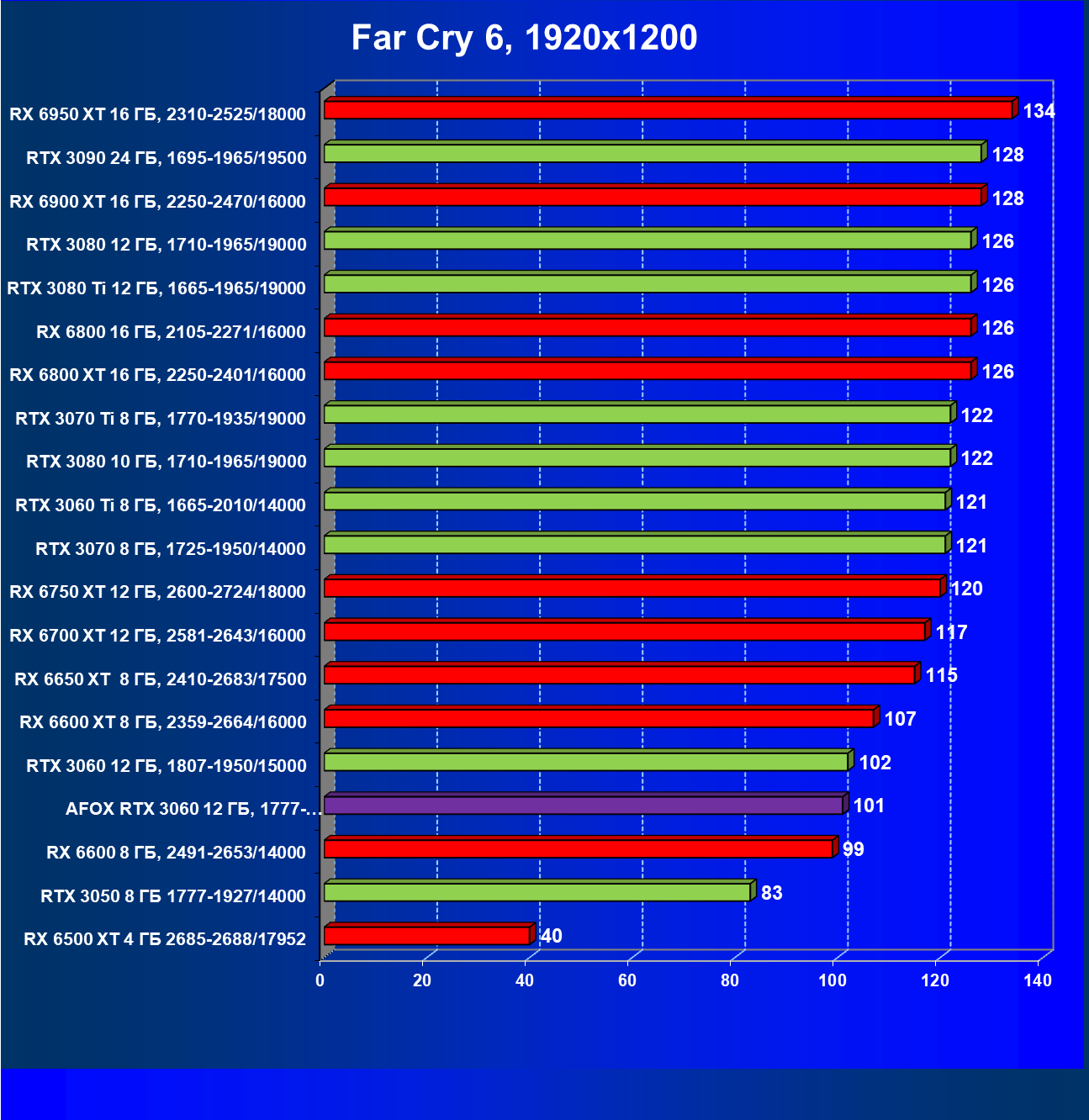

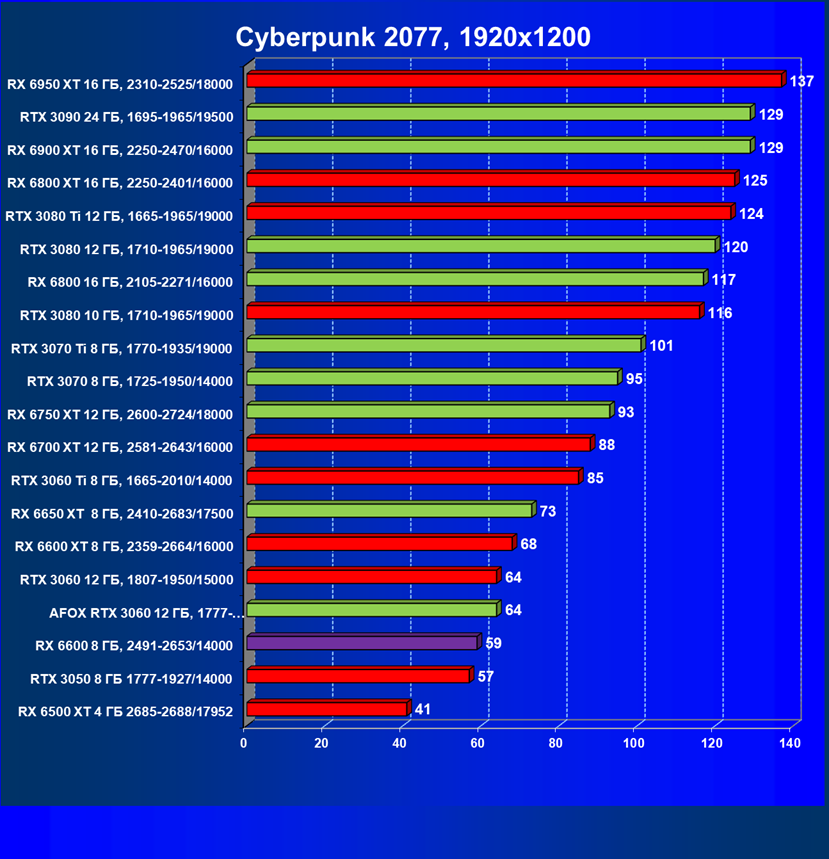

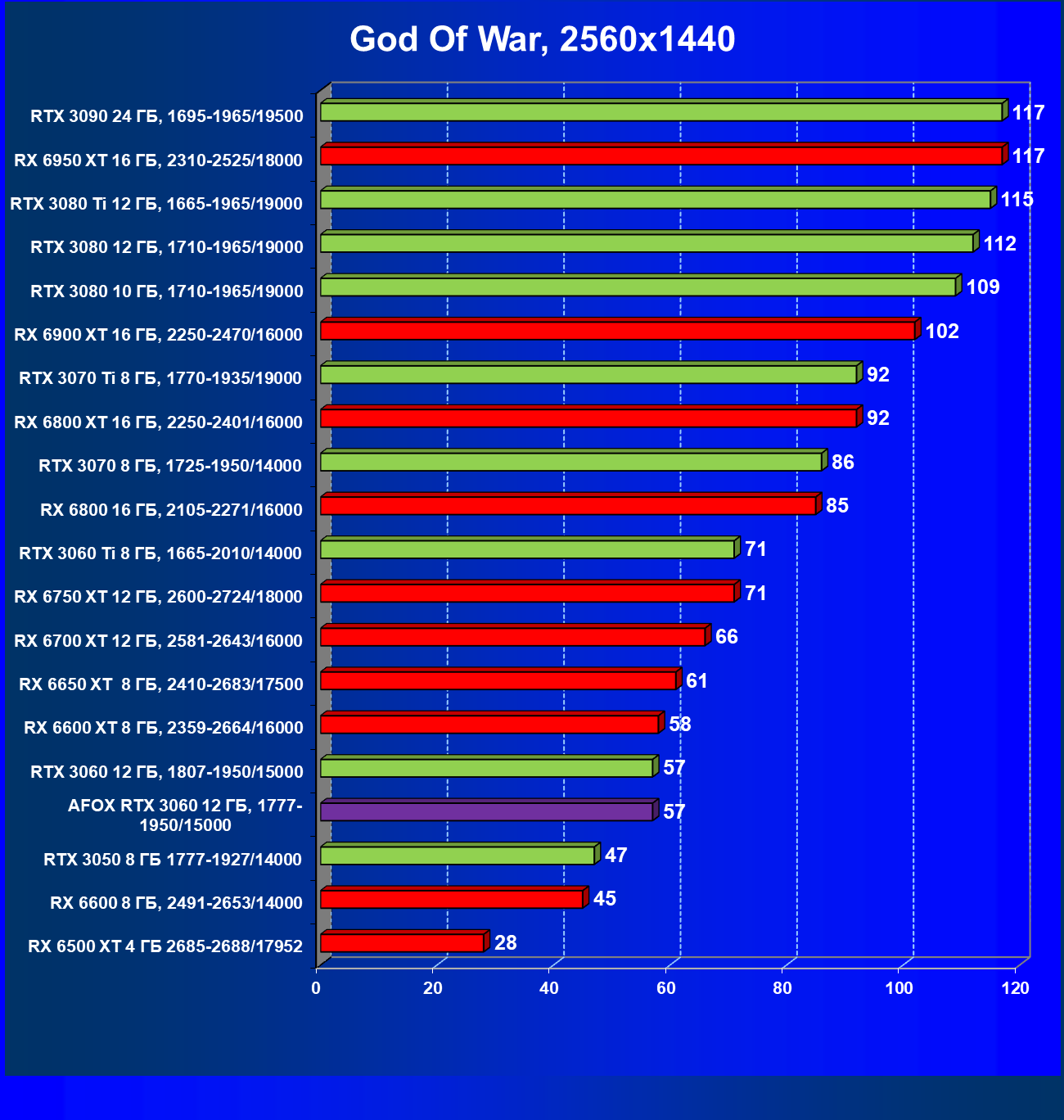

Стандартные результаты тестов без использования аппаратной трассировки лучей в разрешениях 1920×1200, 2560×1440 и 3840×2160
Все регулярно тестируемые нами видеокарты сейчас поддерживают технологию RT, поэтому мы проводим тесты не только с использованием обычных методов растеризации, но и с включением RT и/или DLSS/FSR.

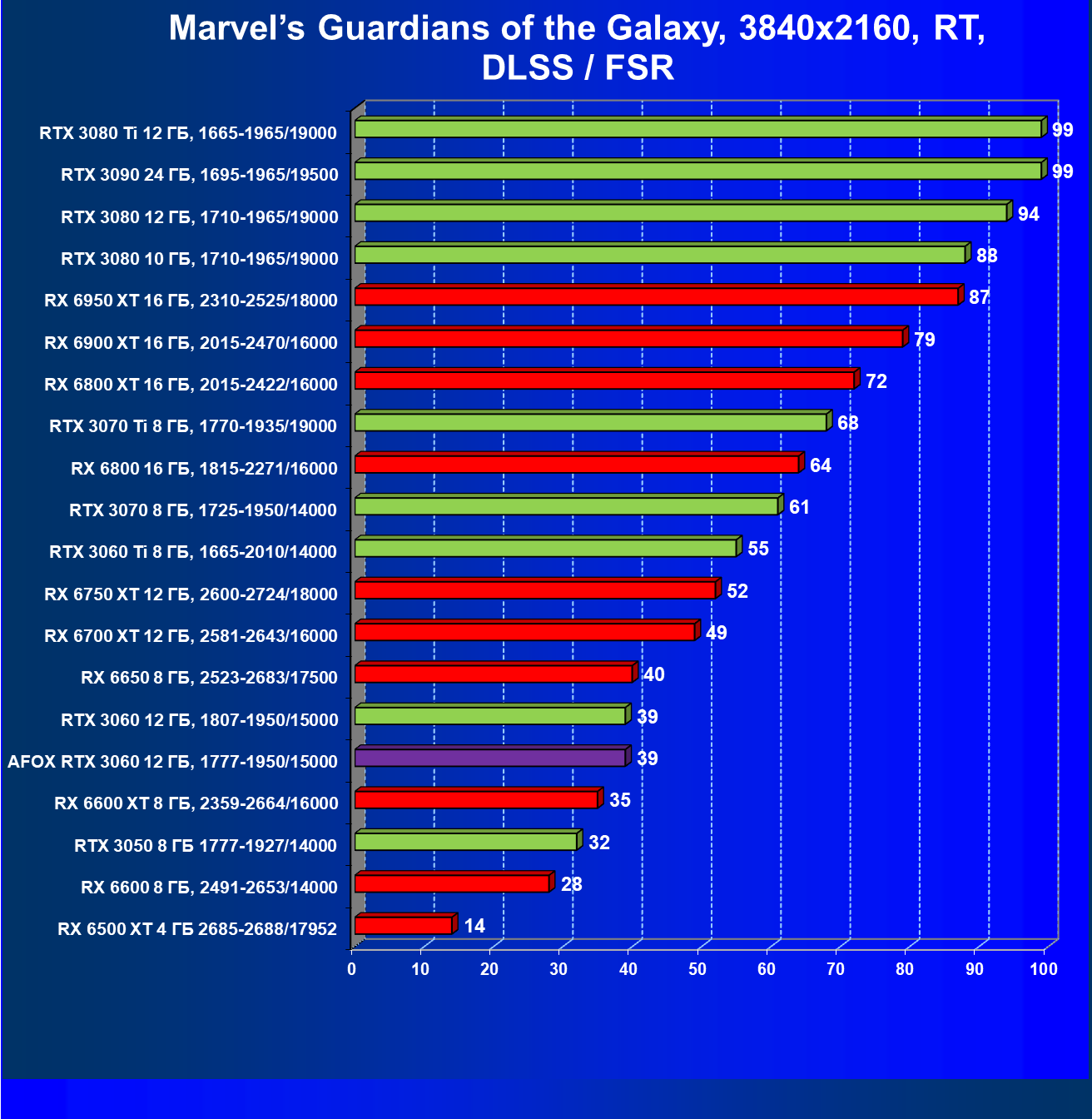

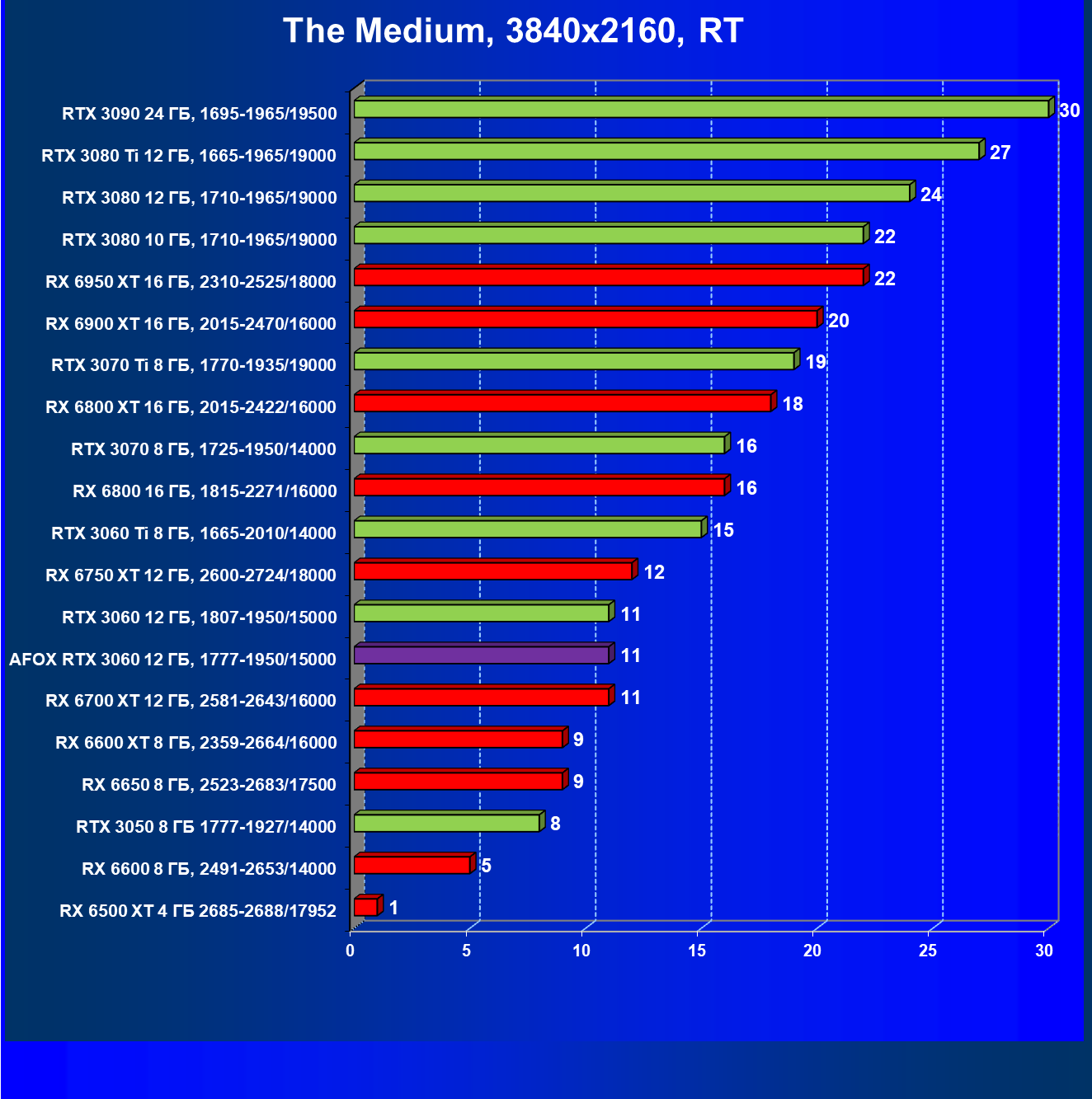

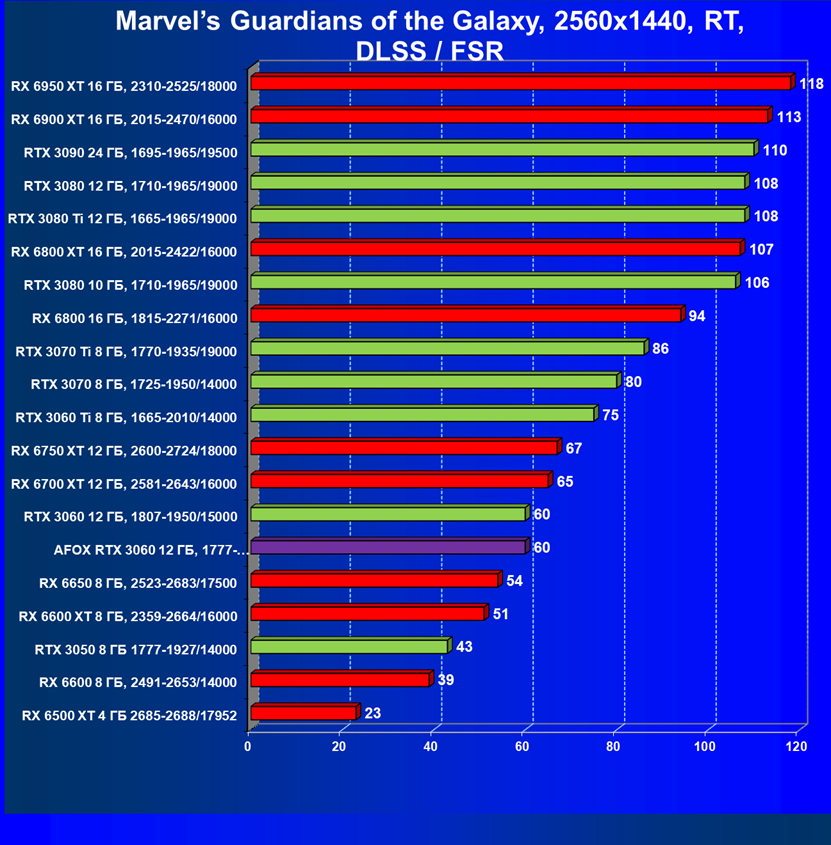

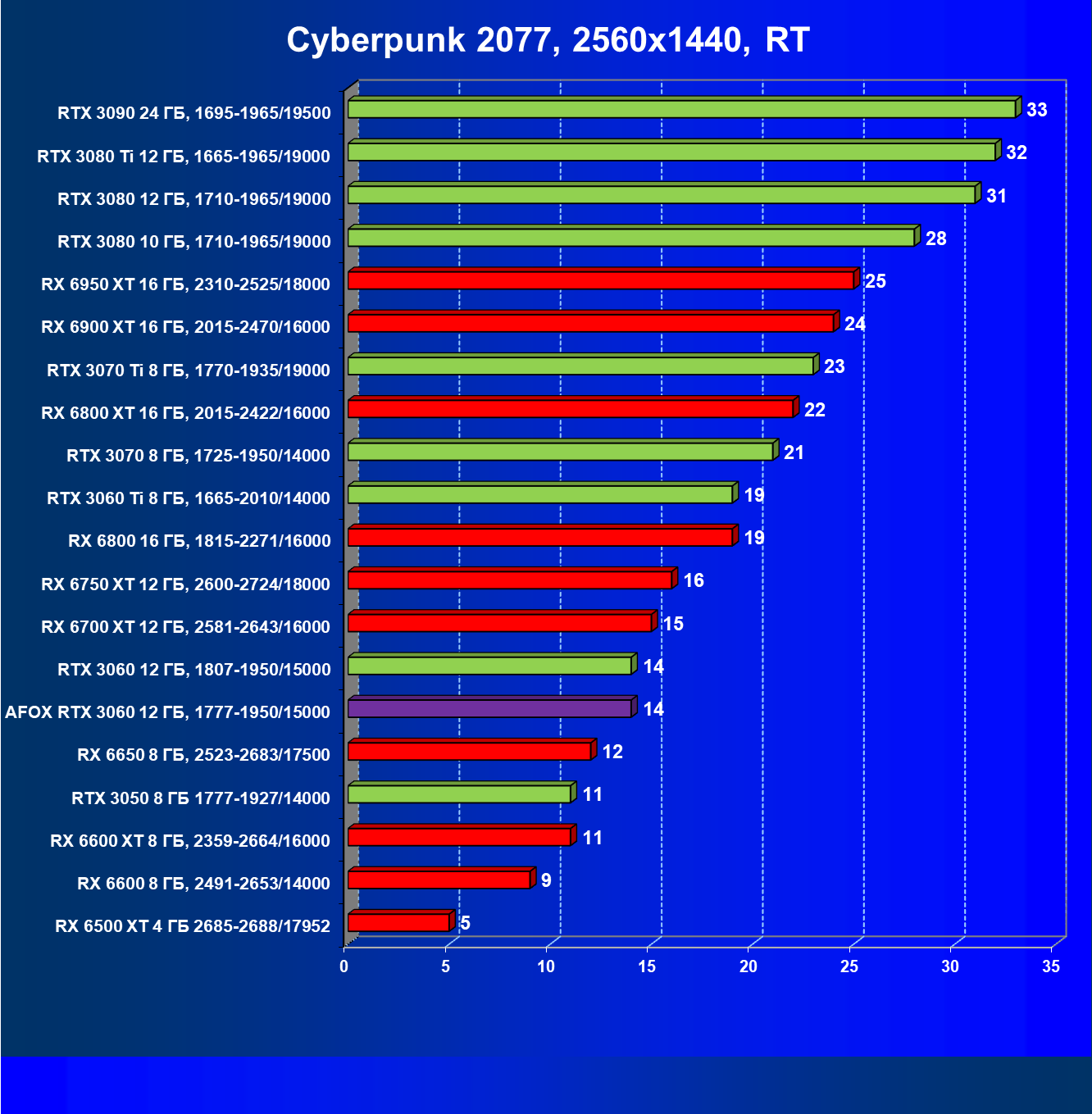

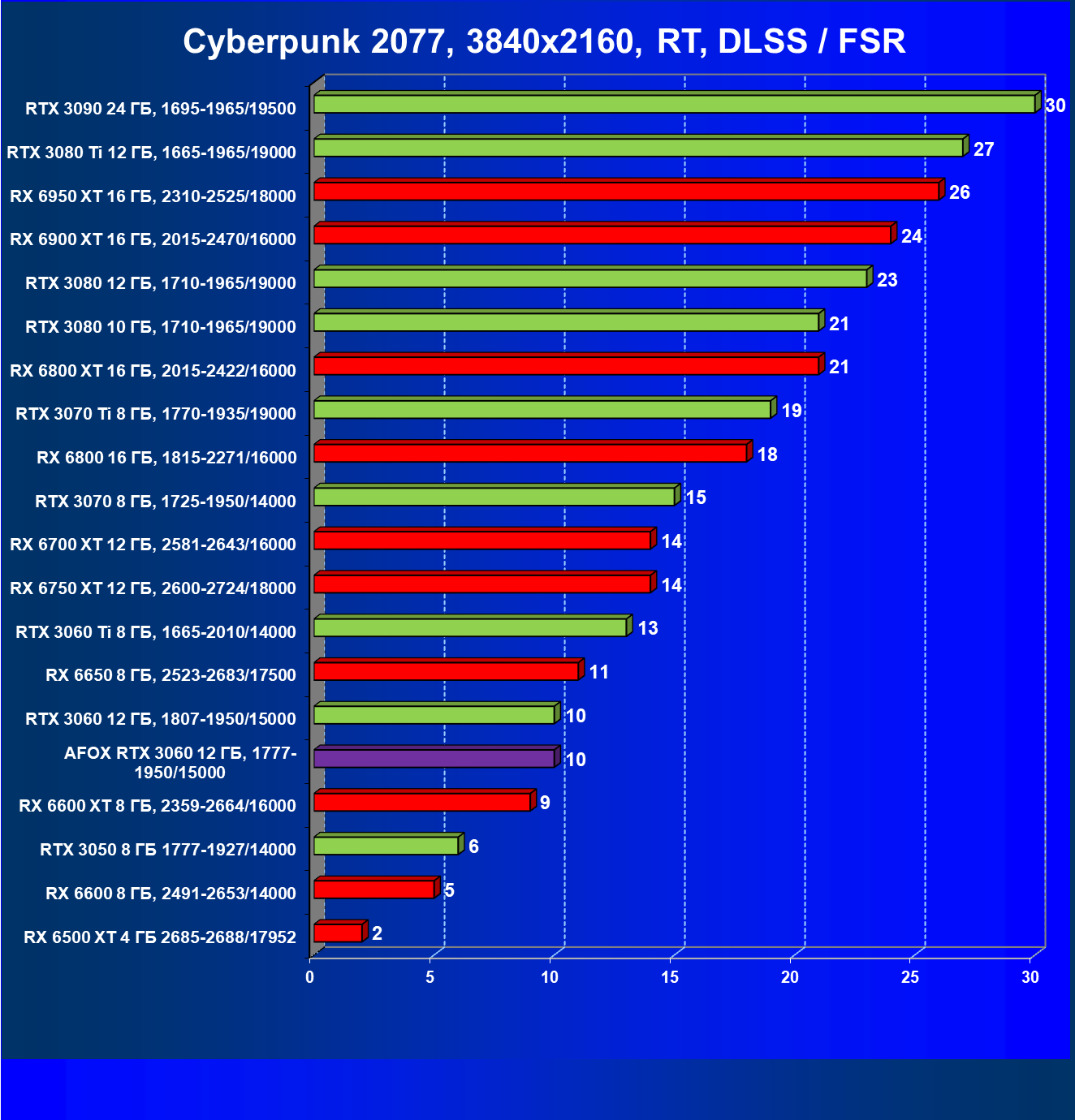

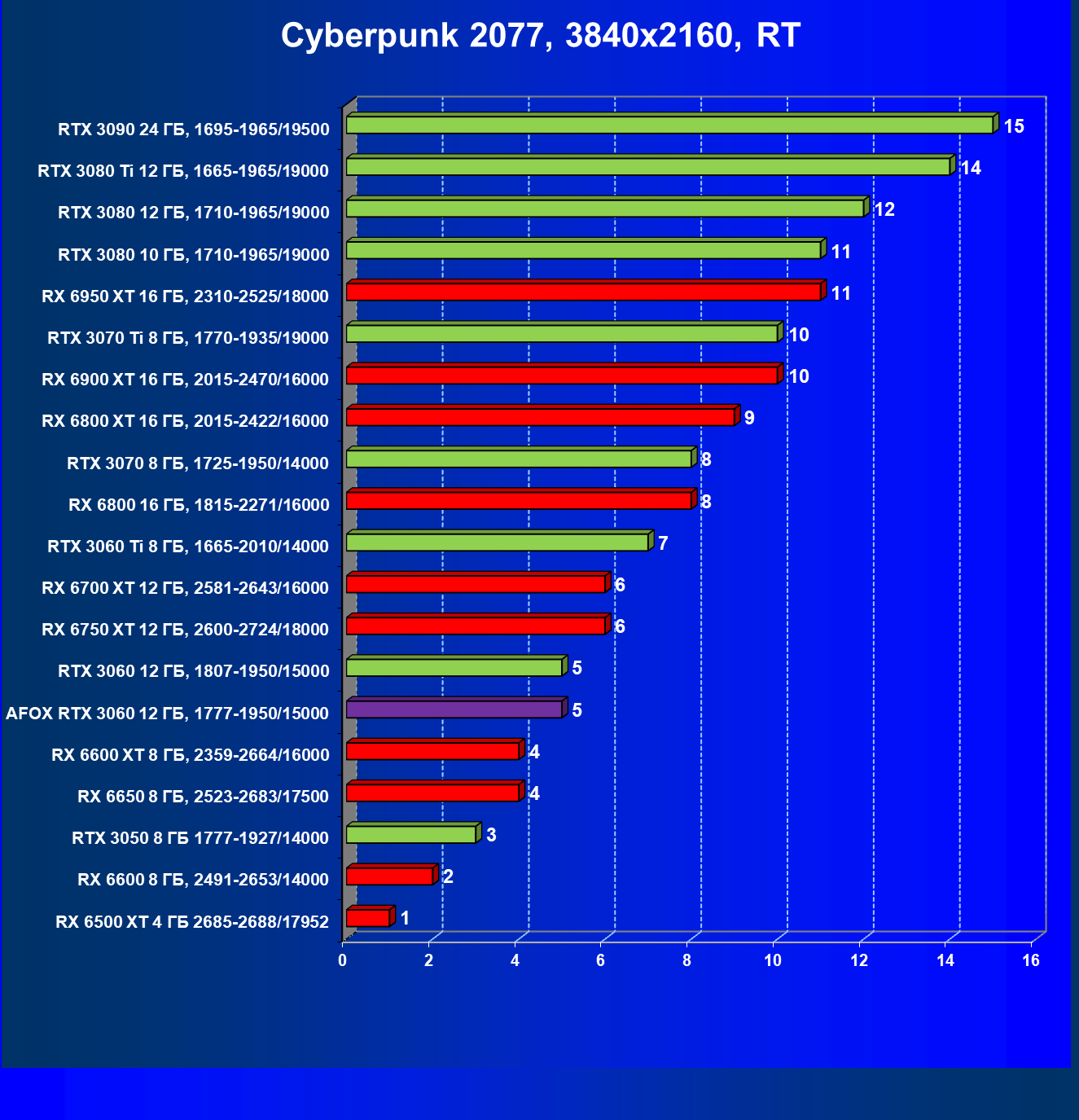

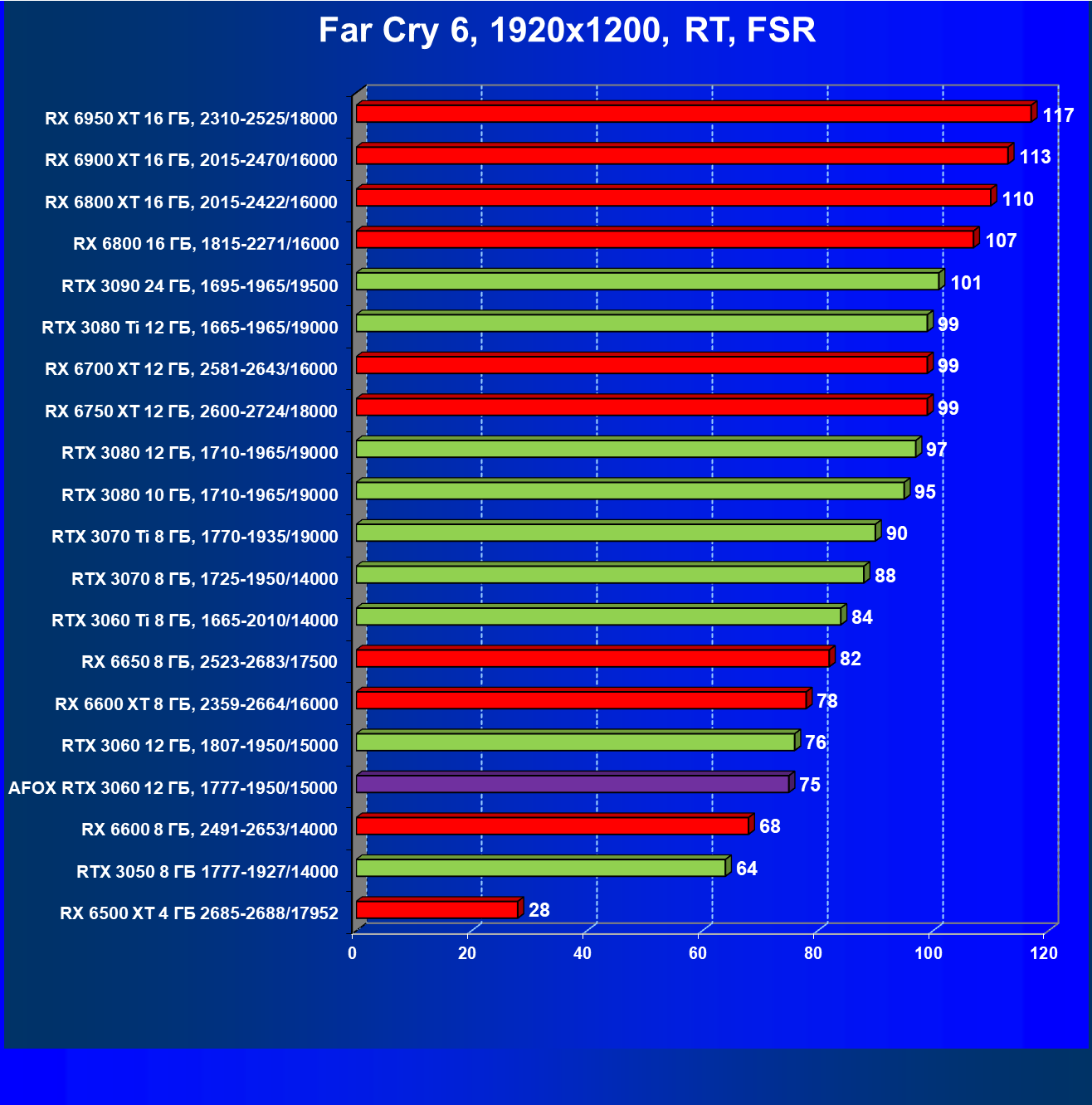

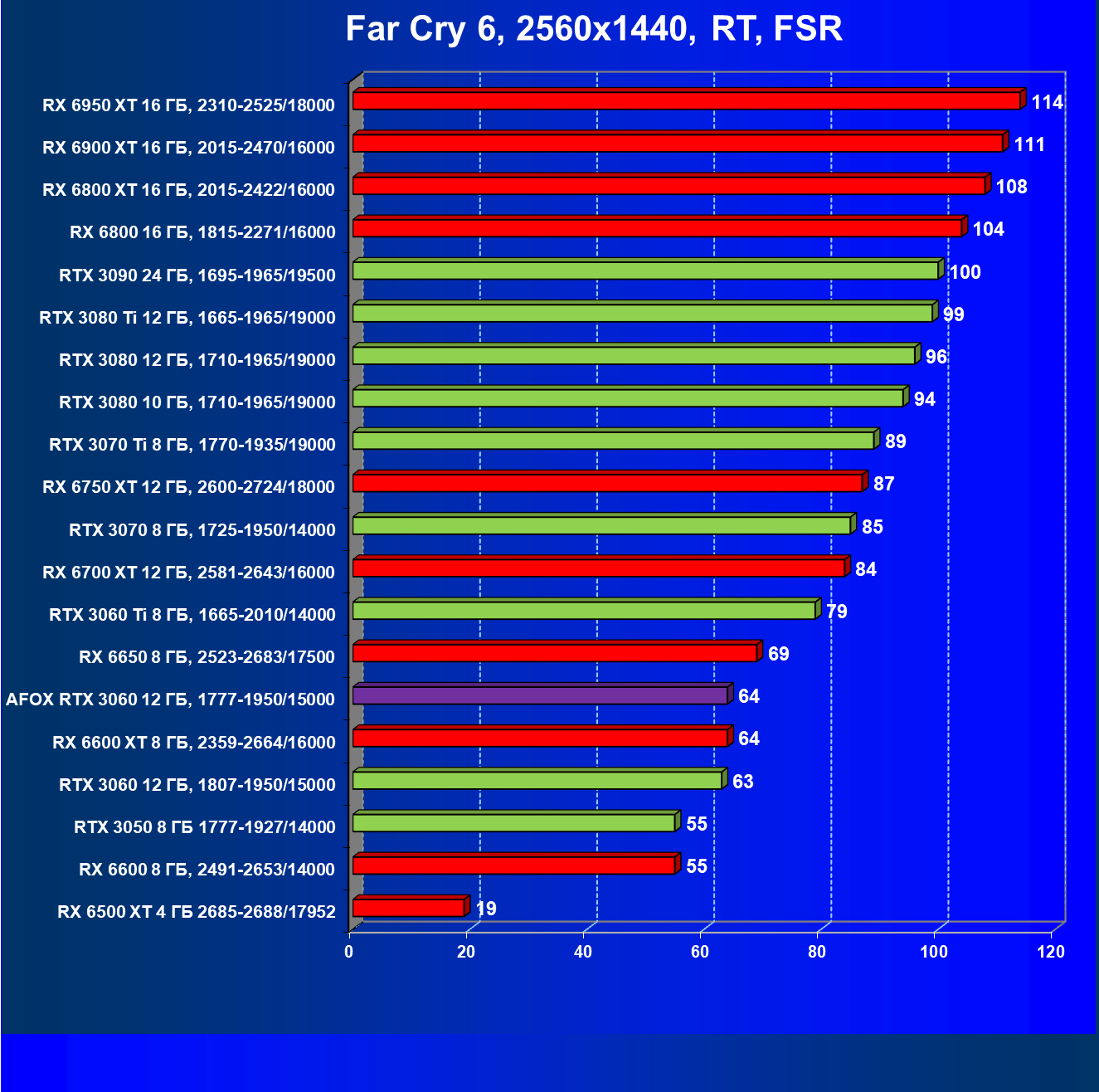

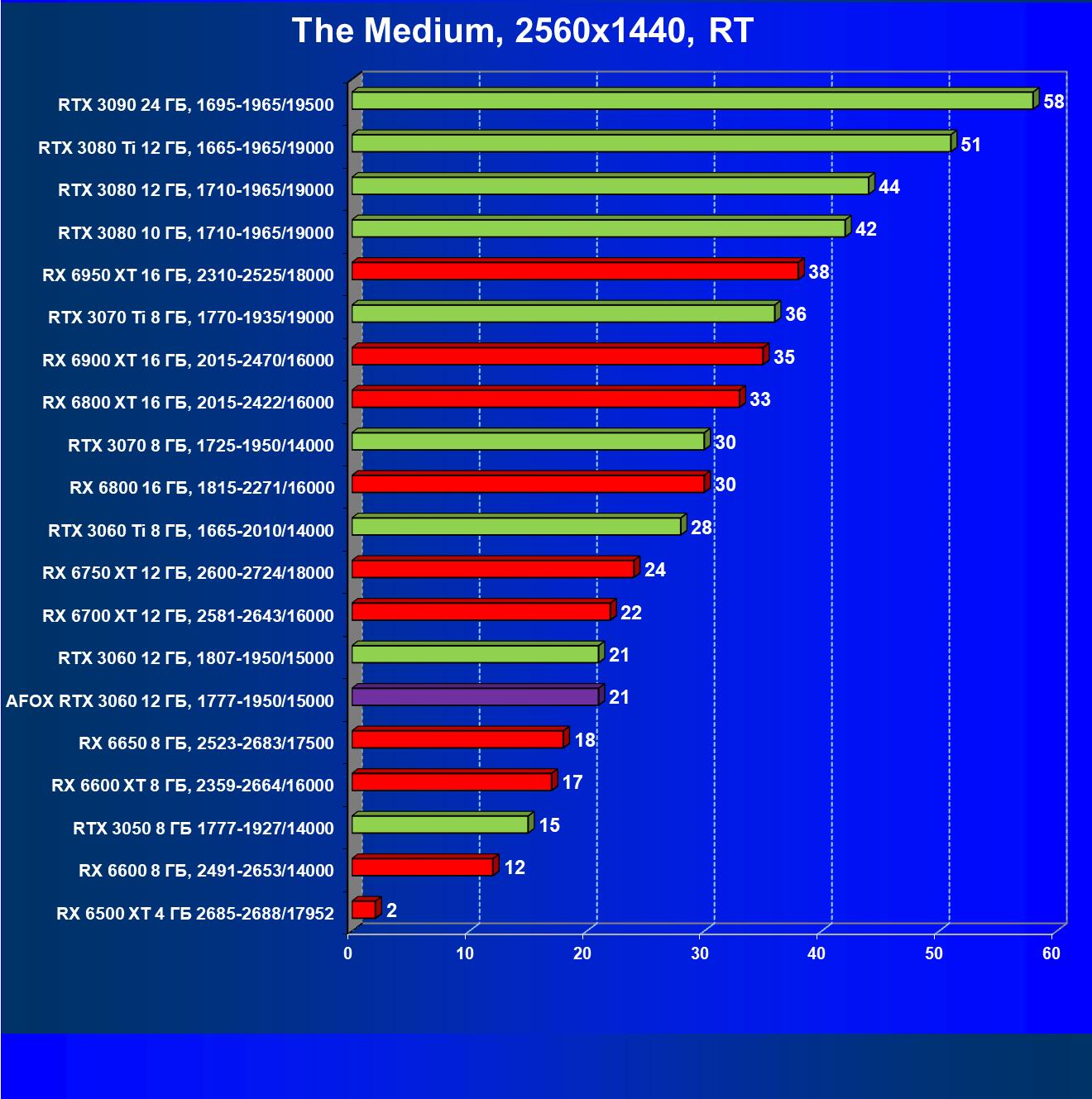

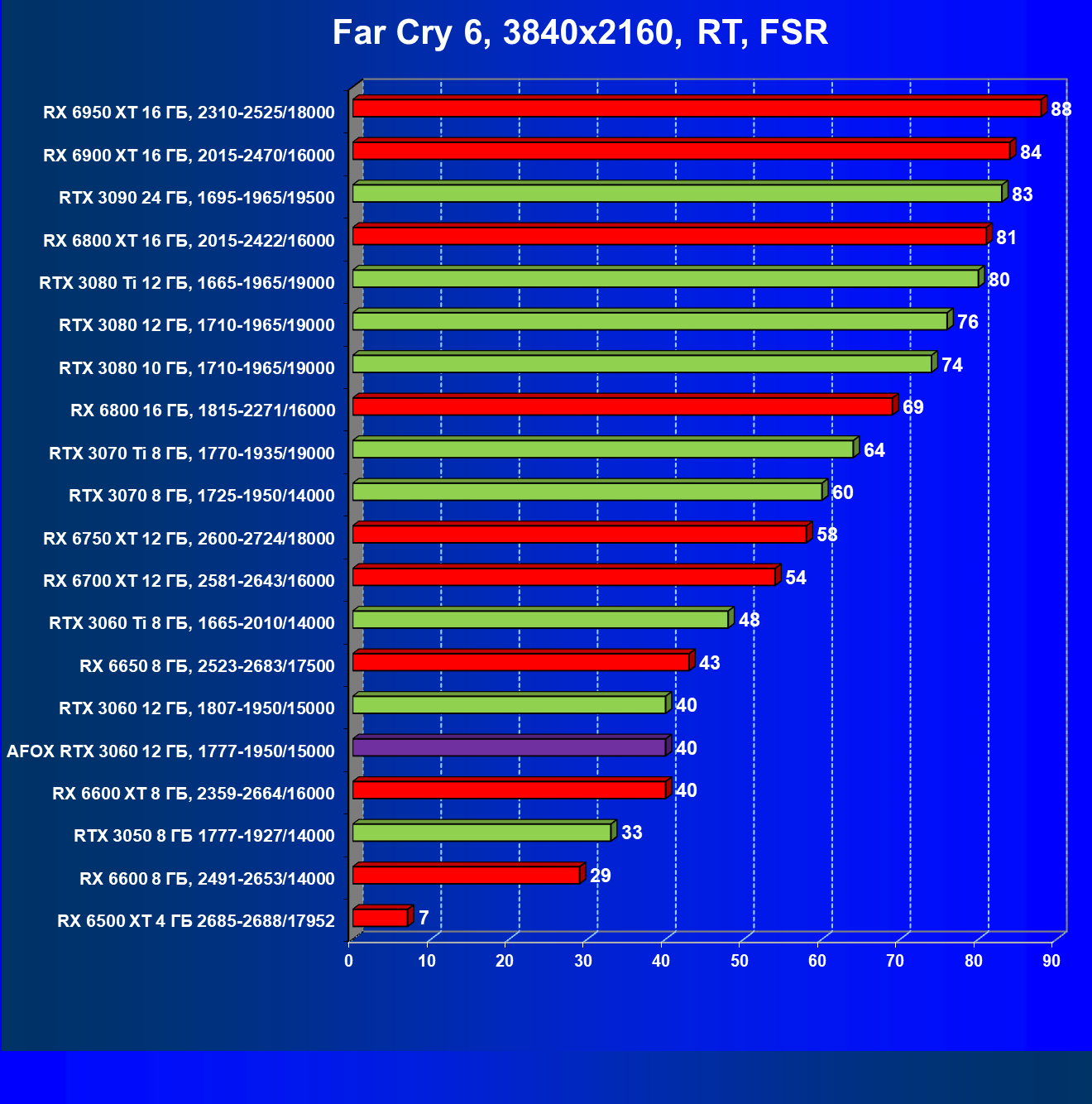

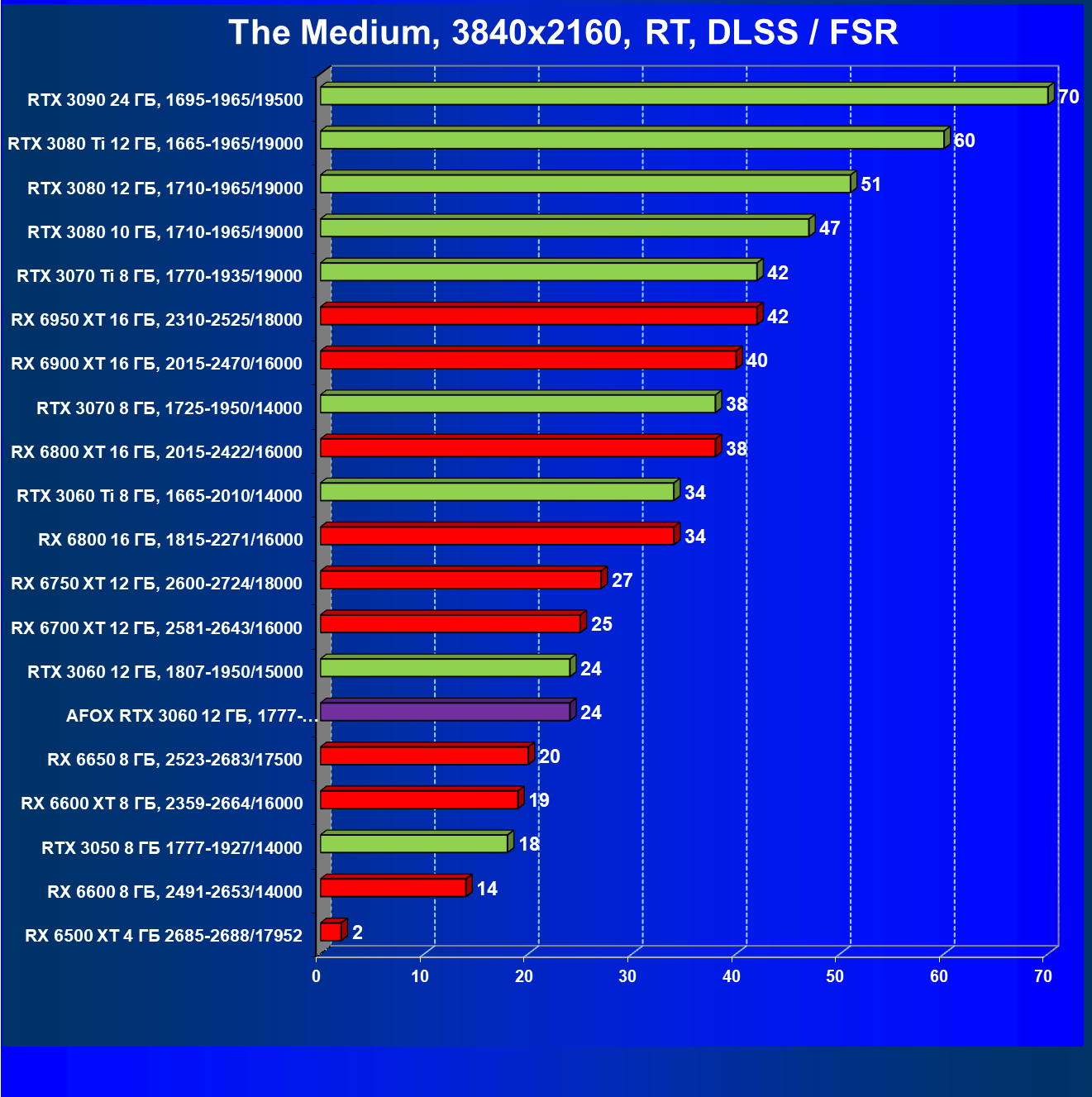

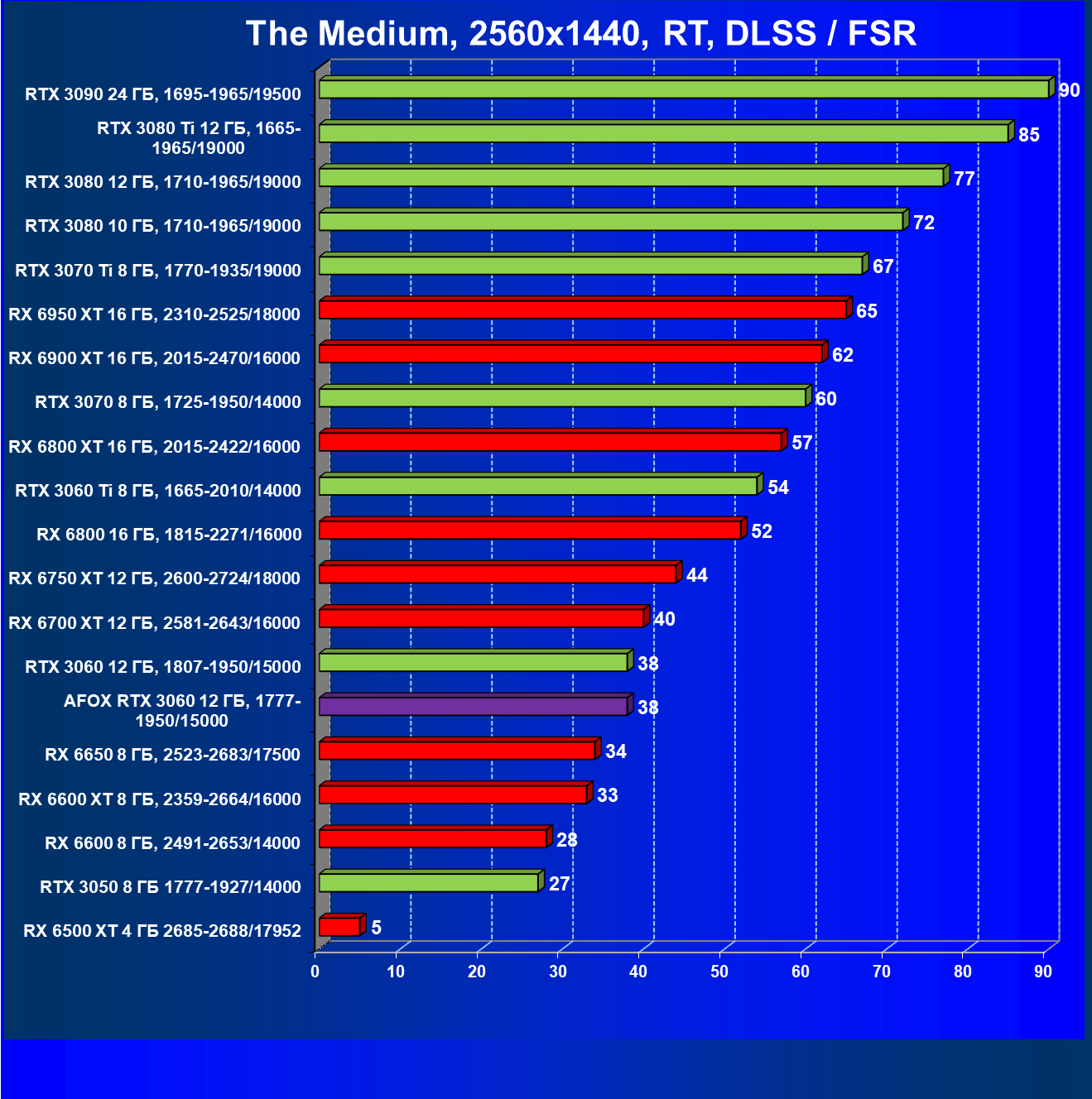

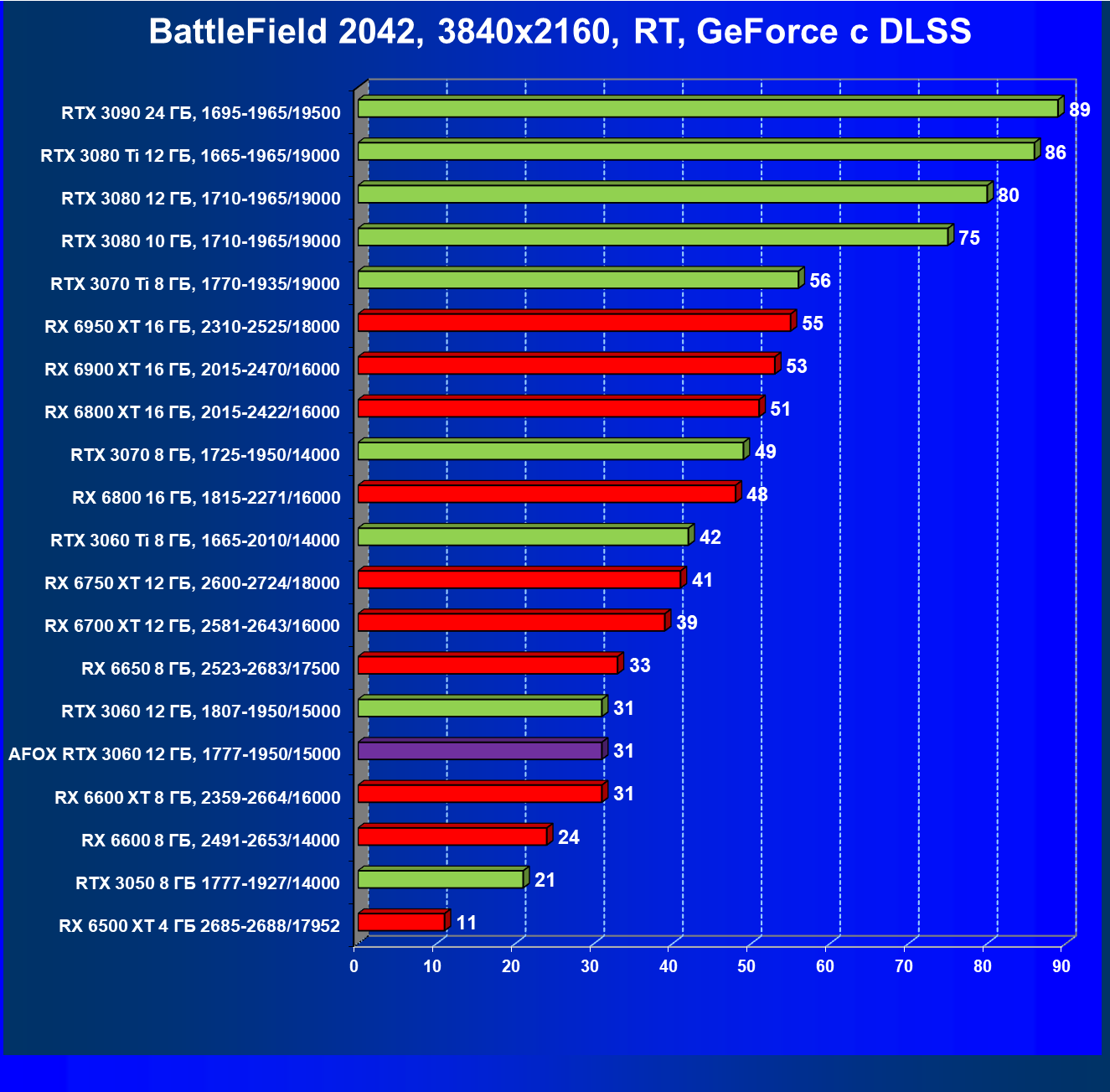

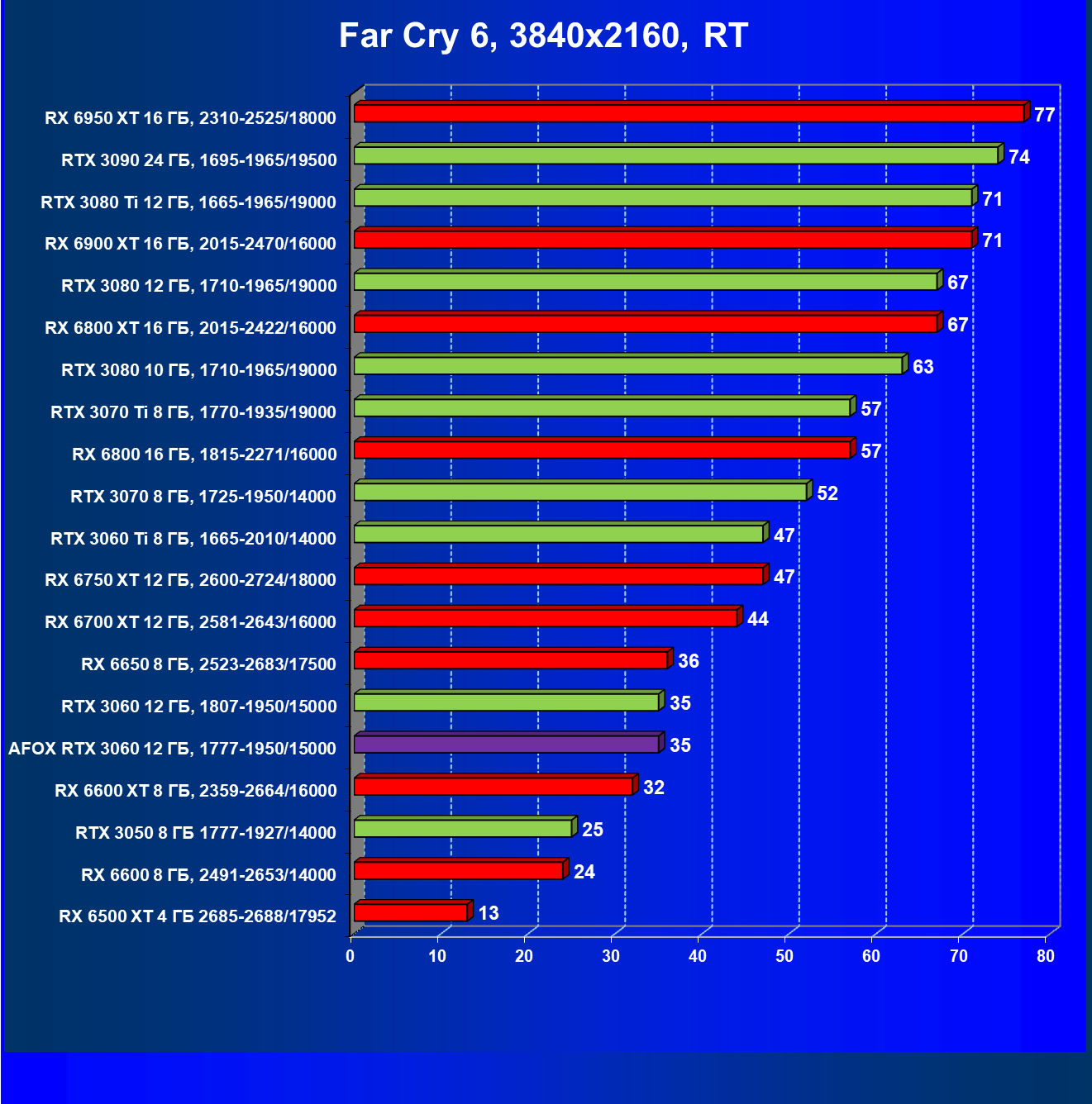

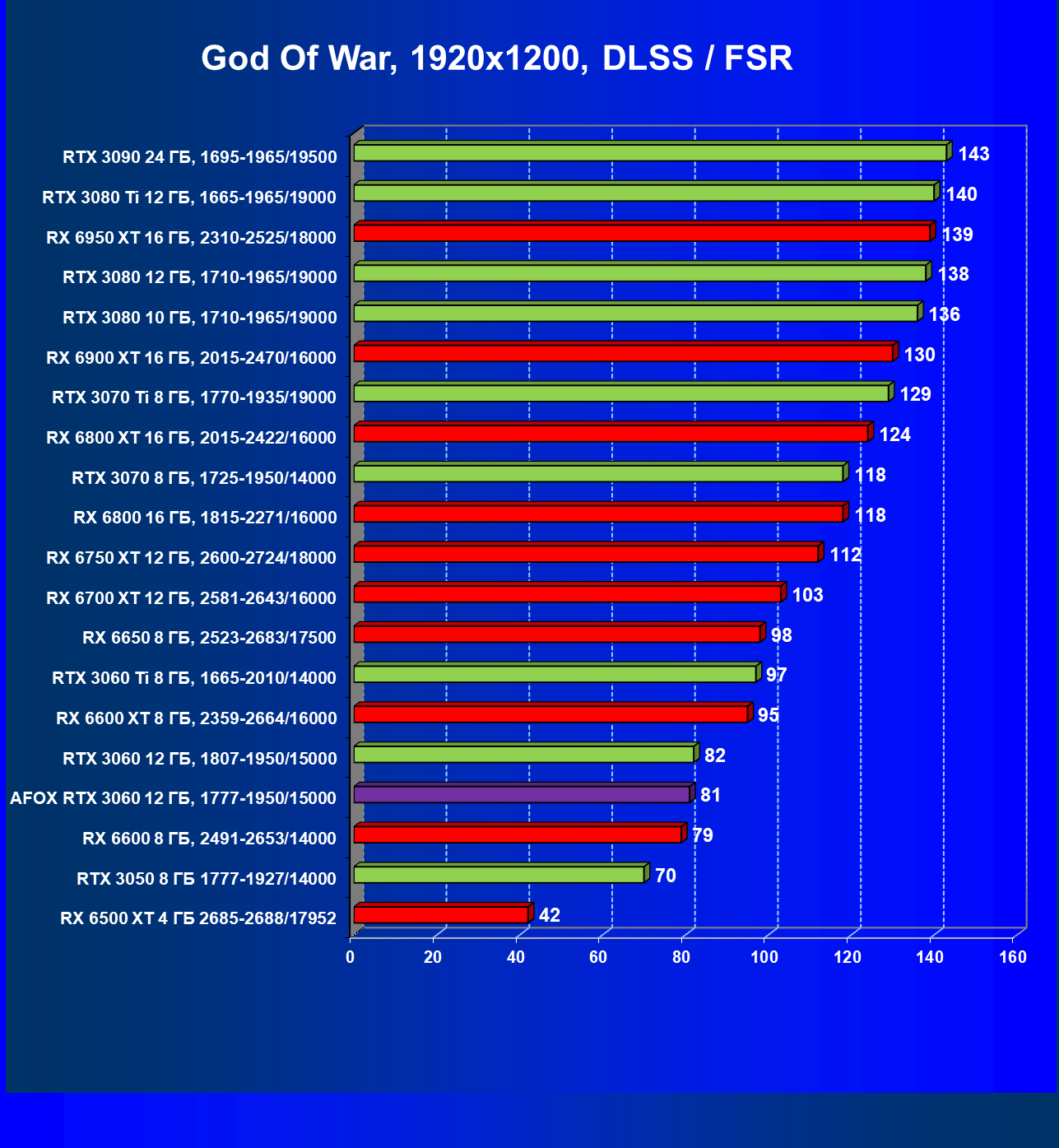

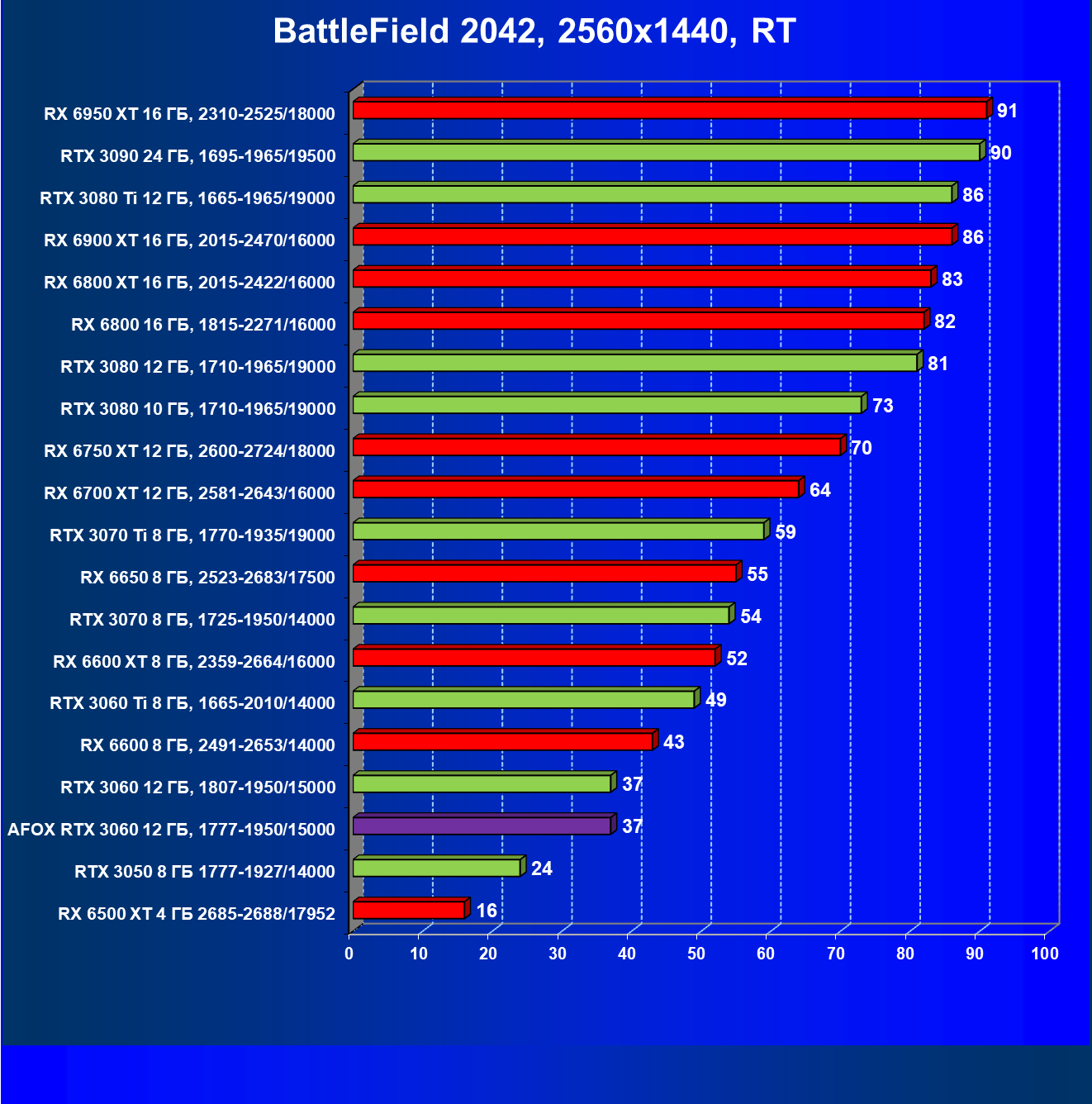

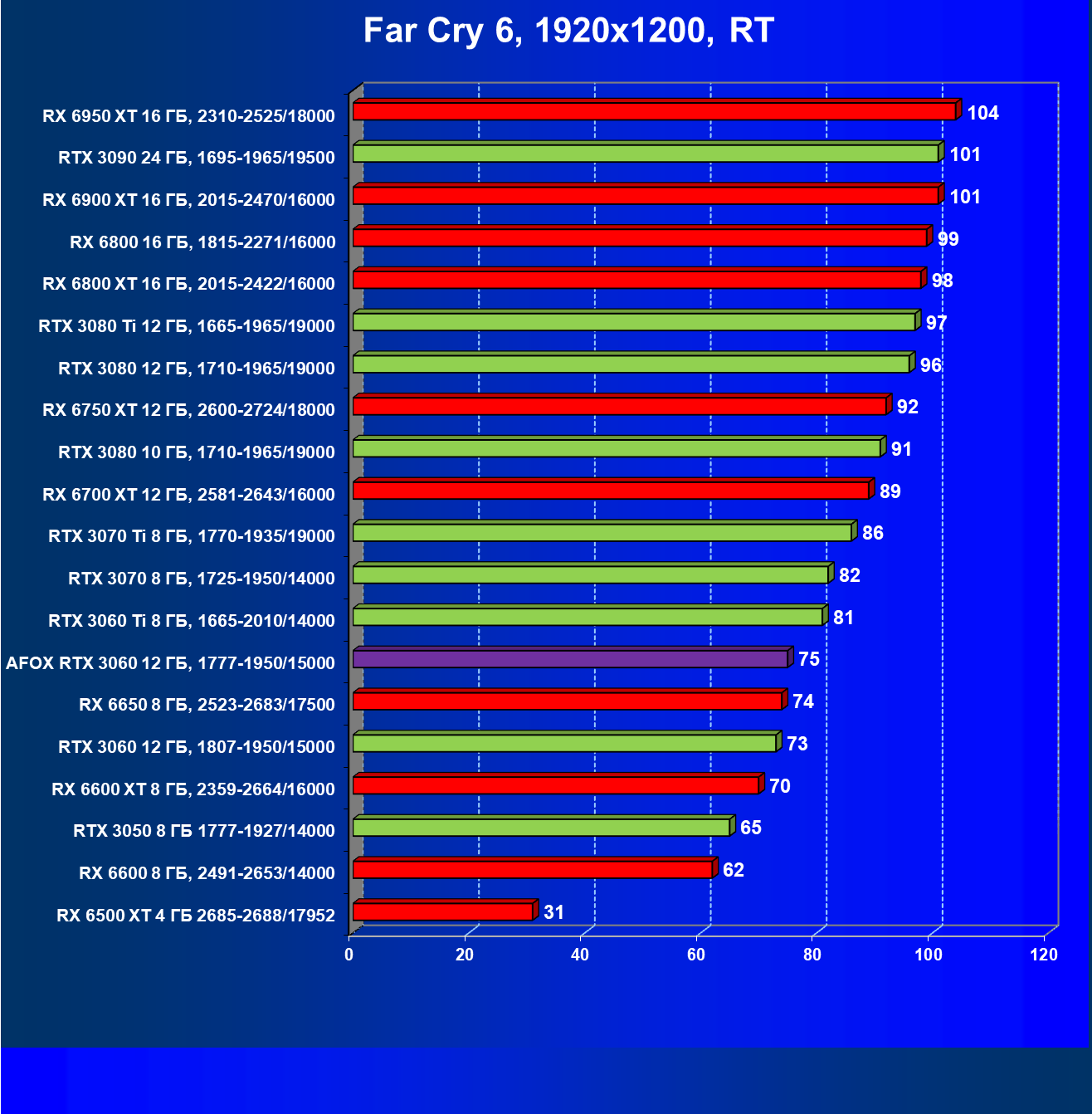

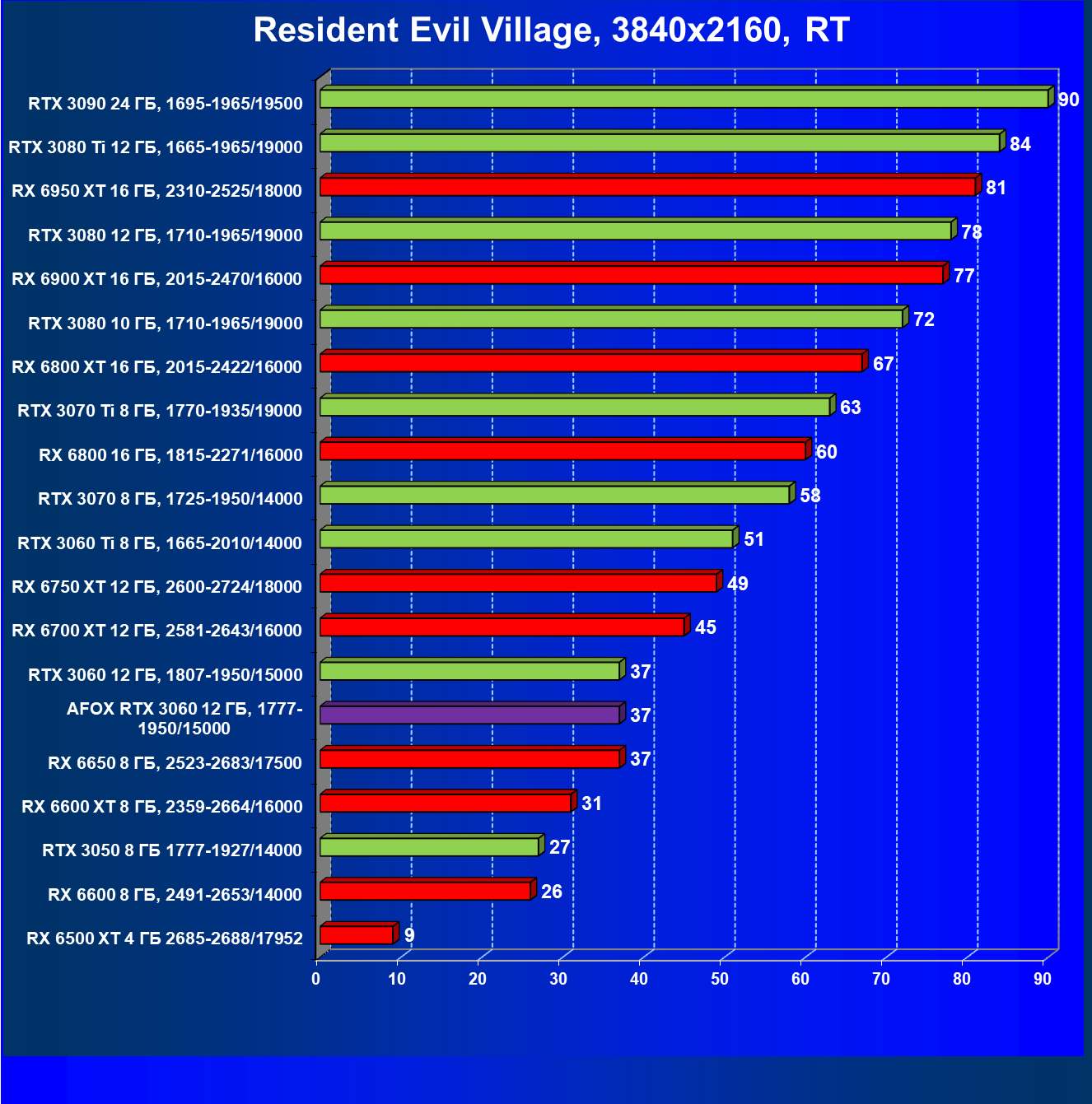

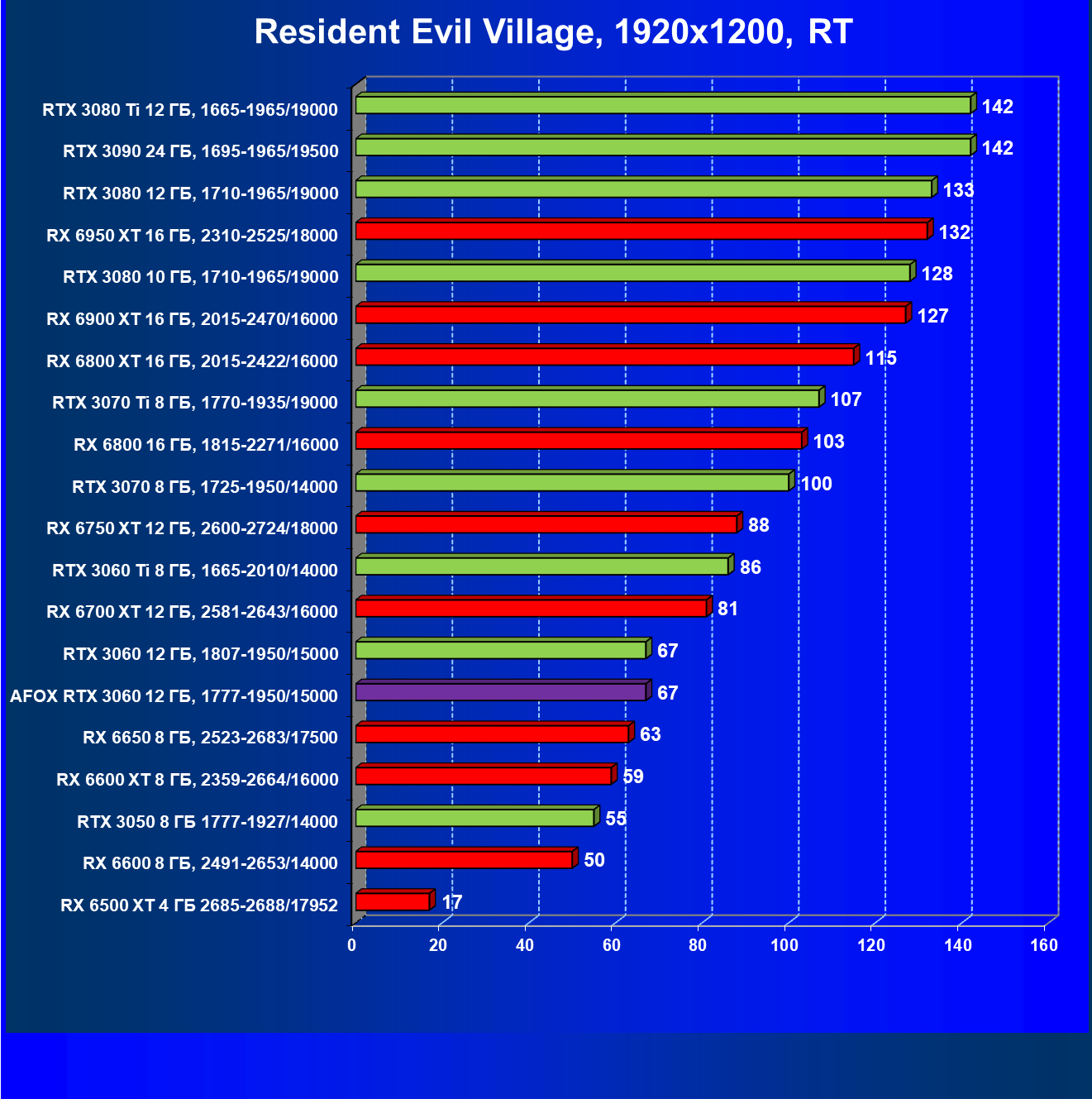

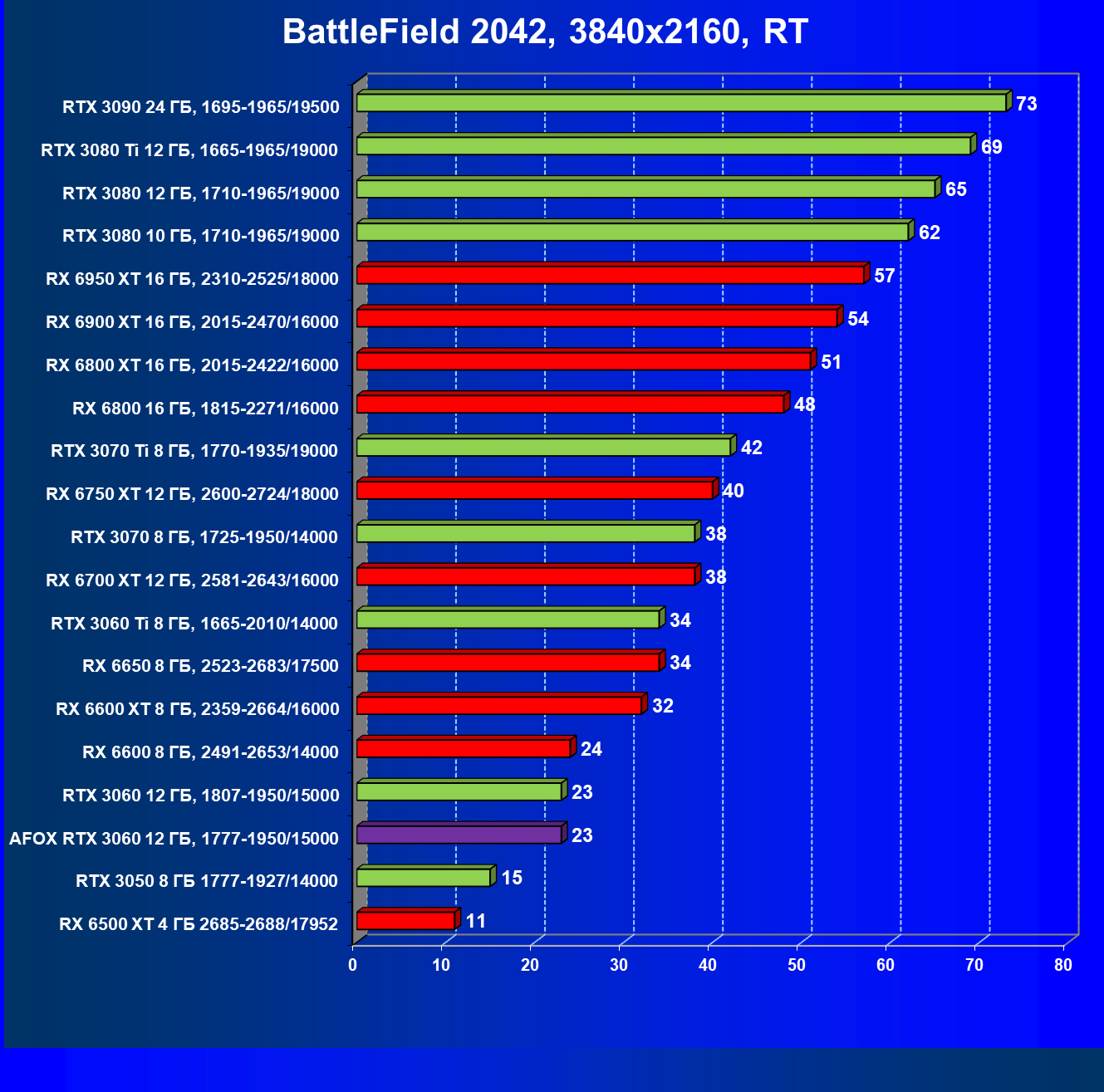

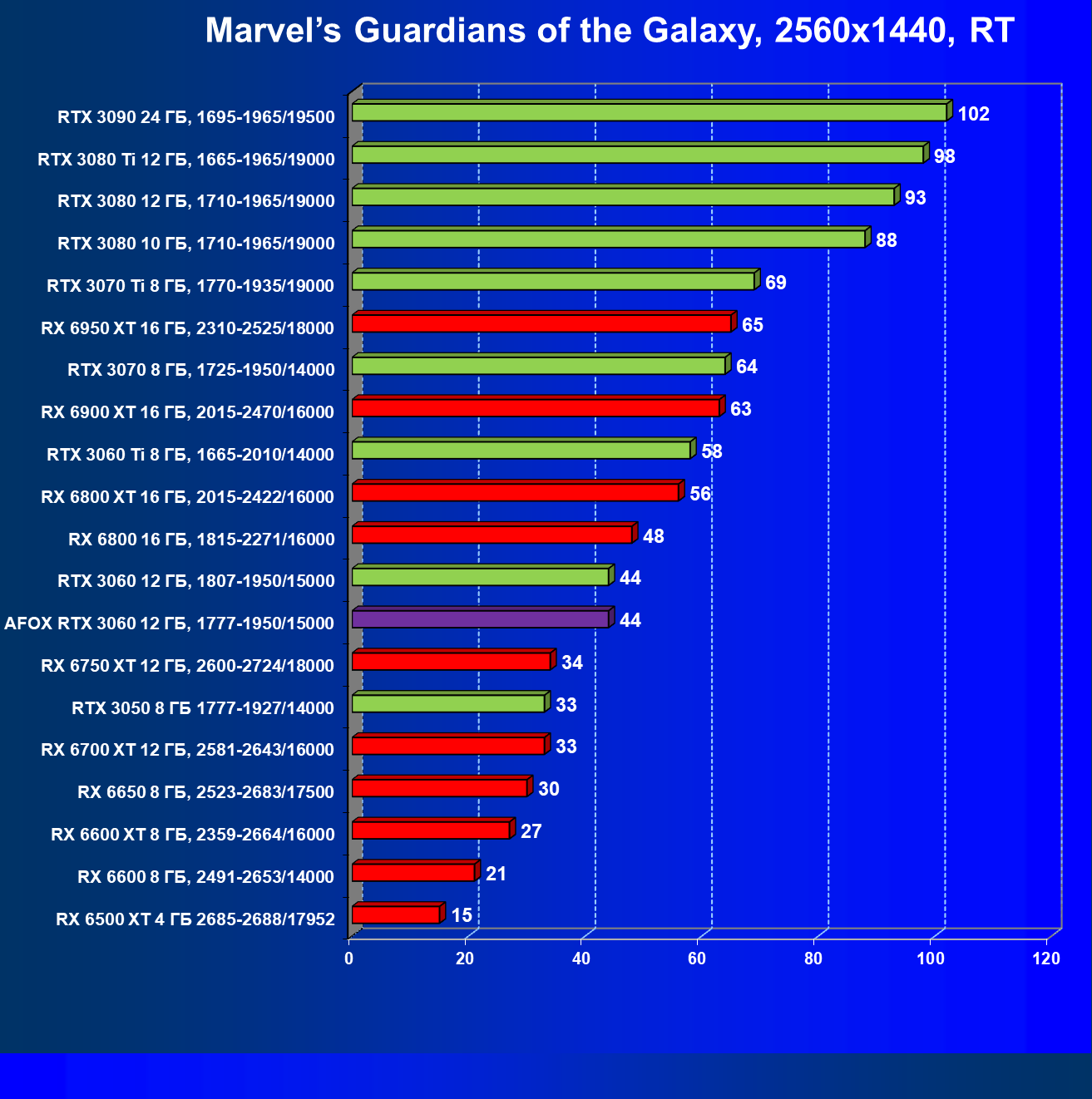

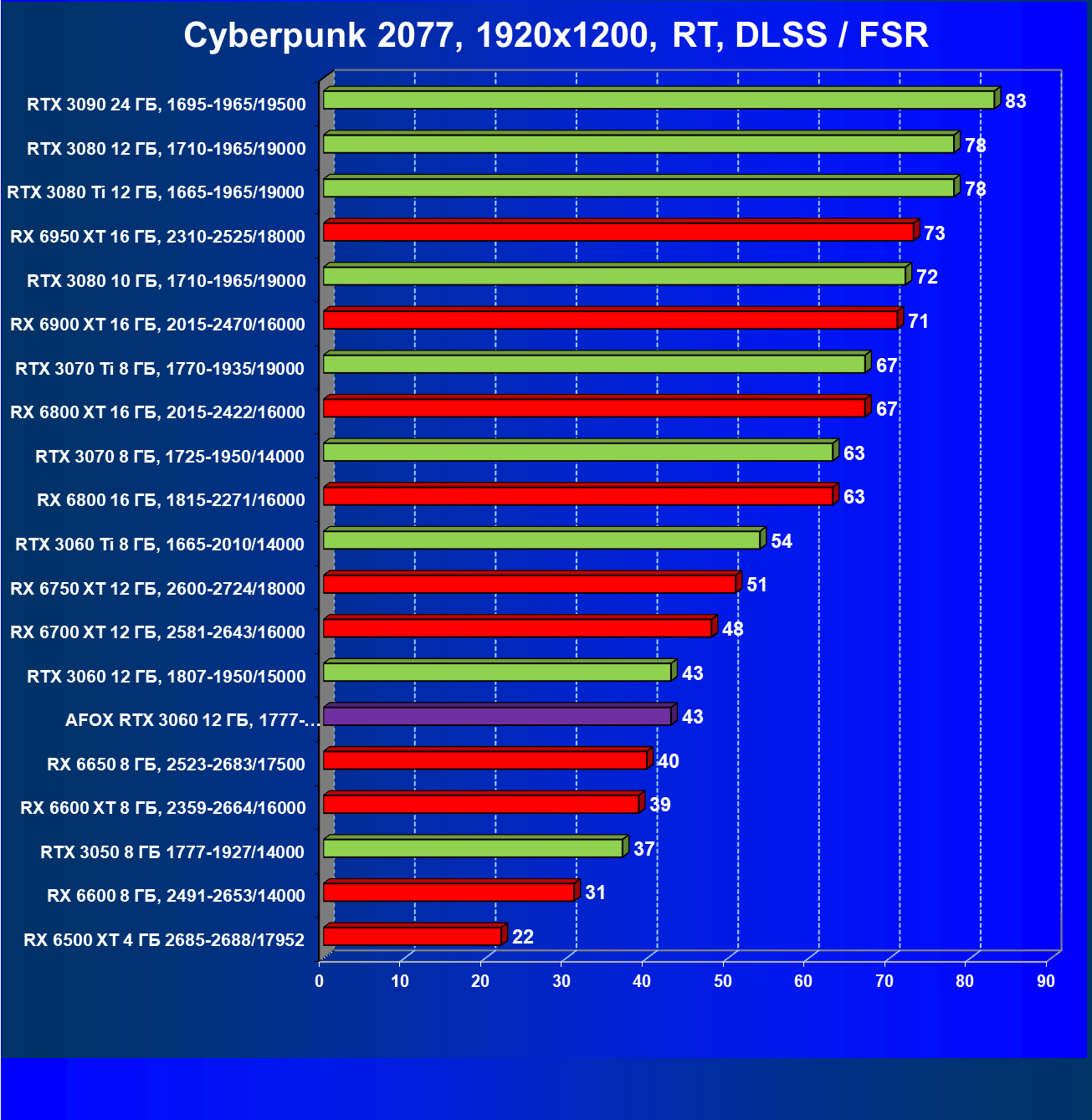

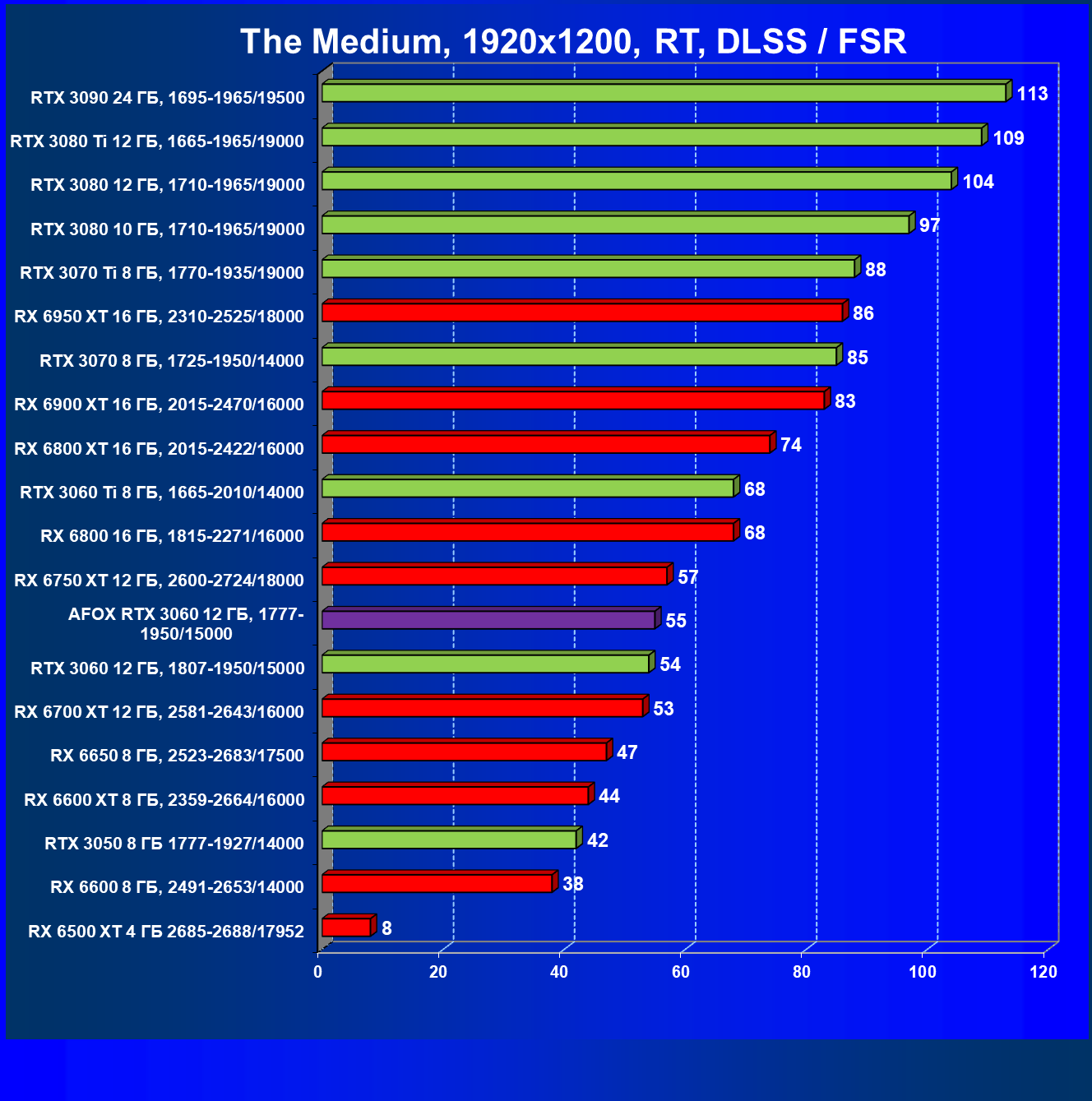

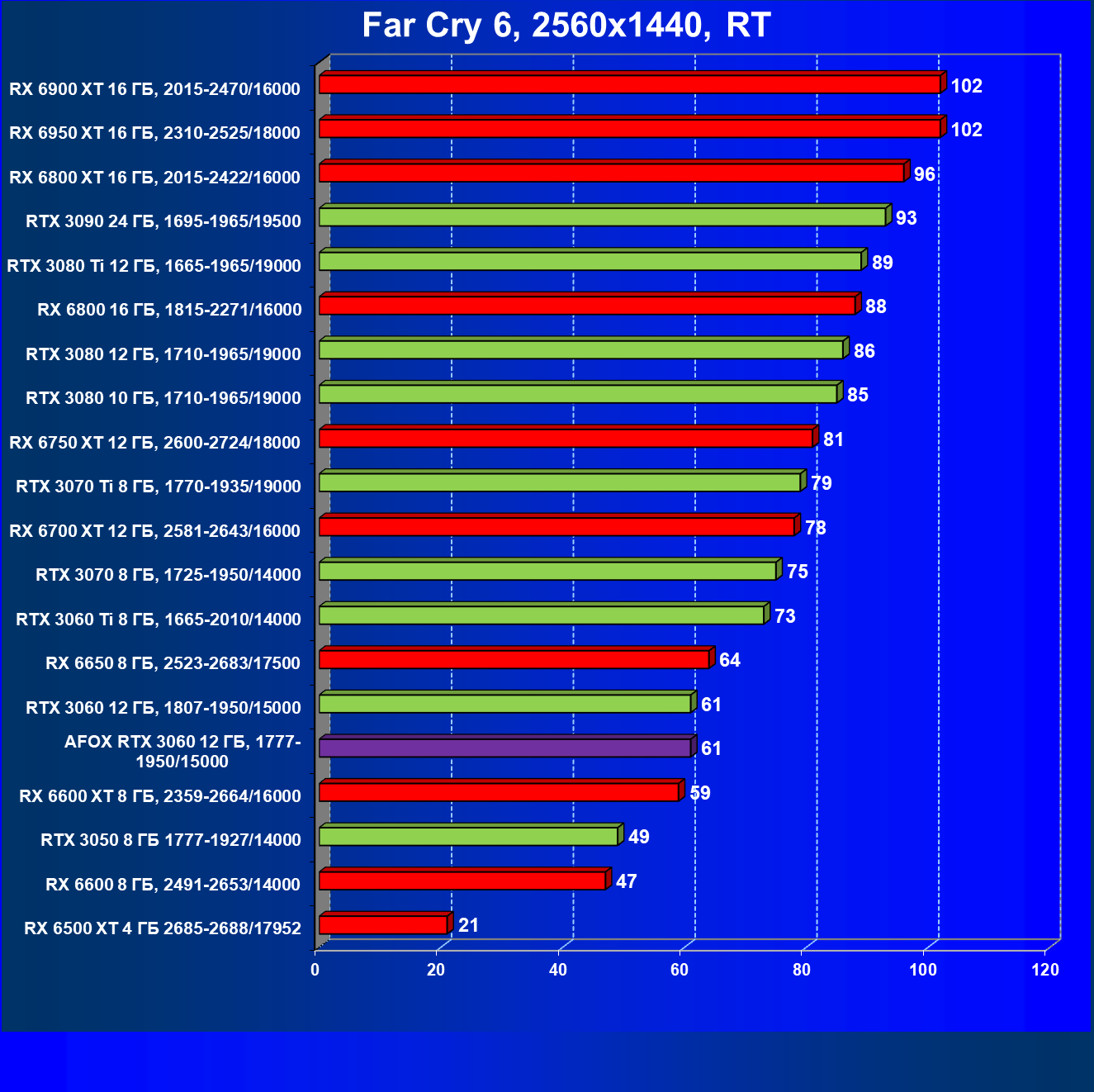

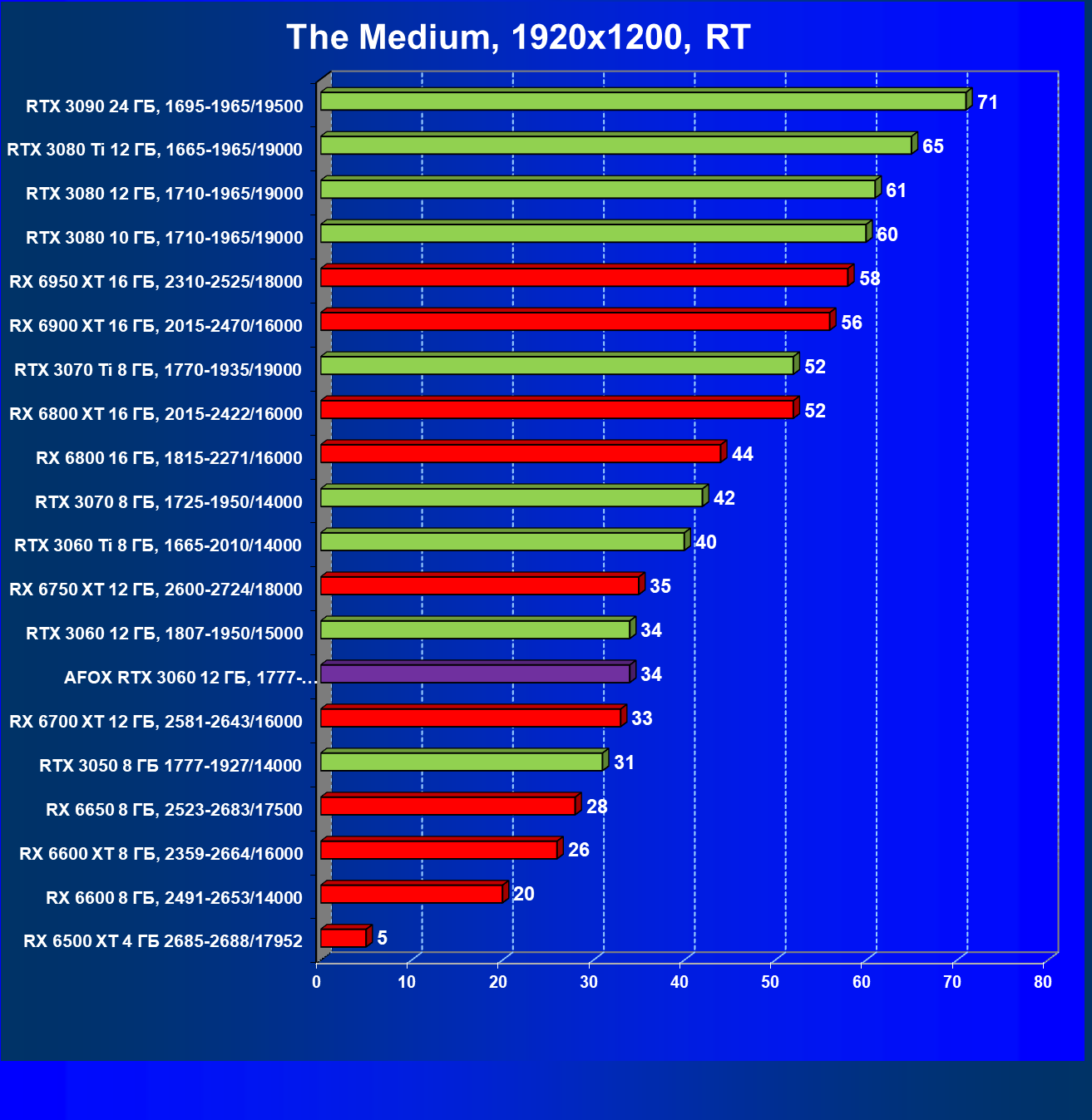

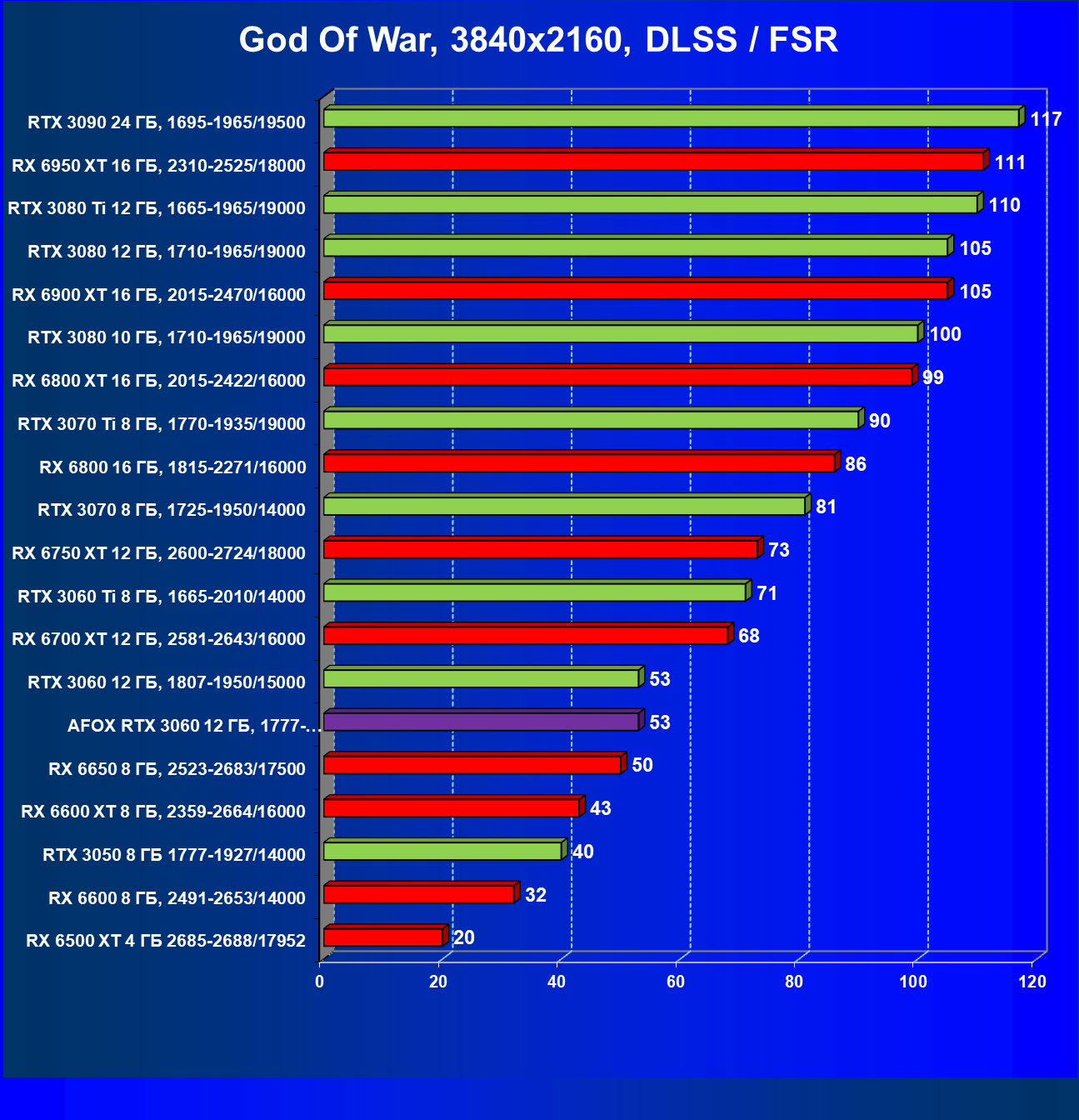

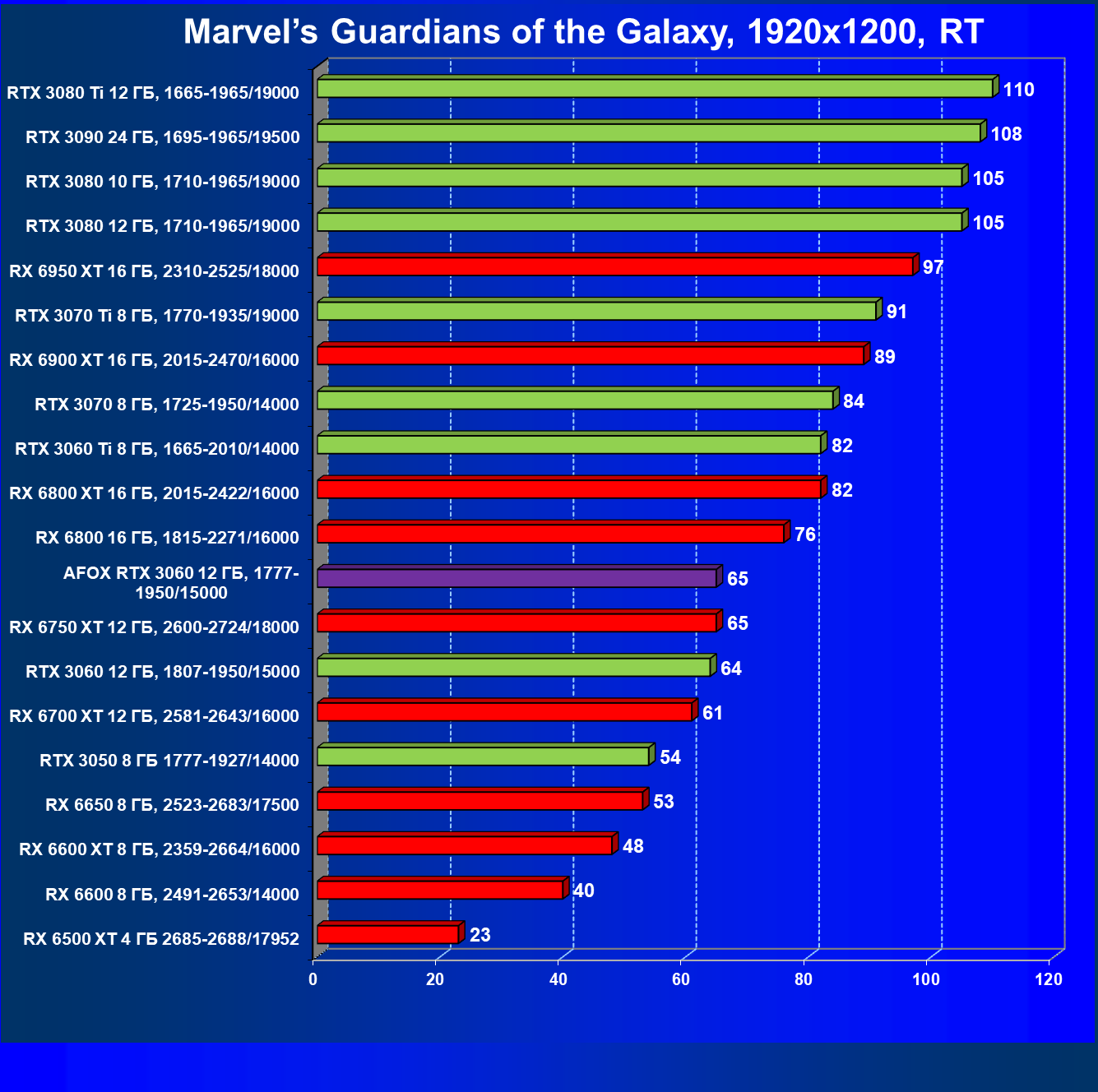

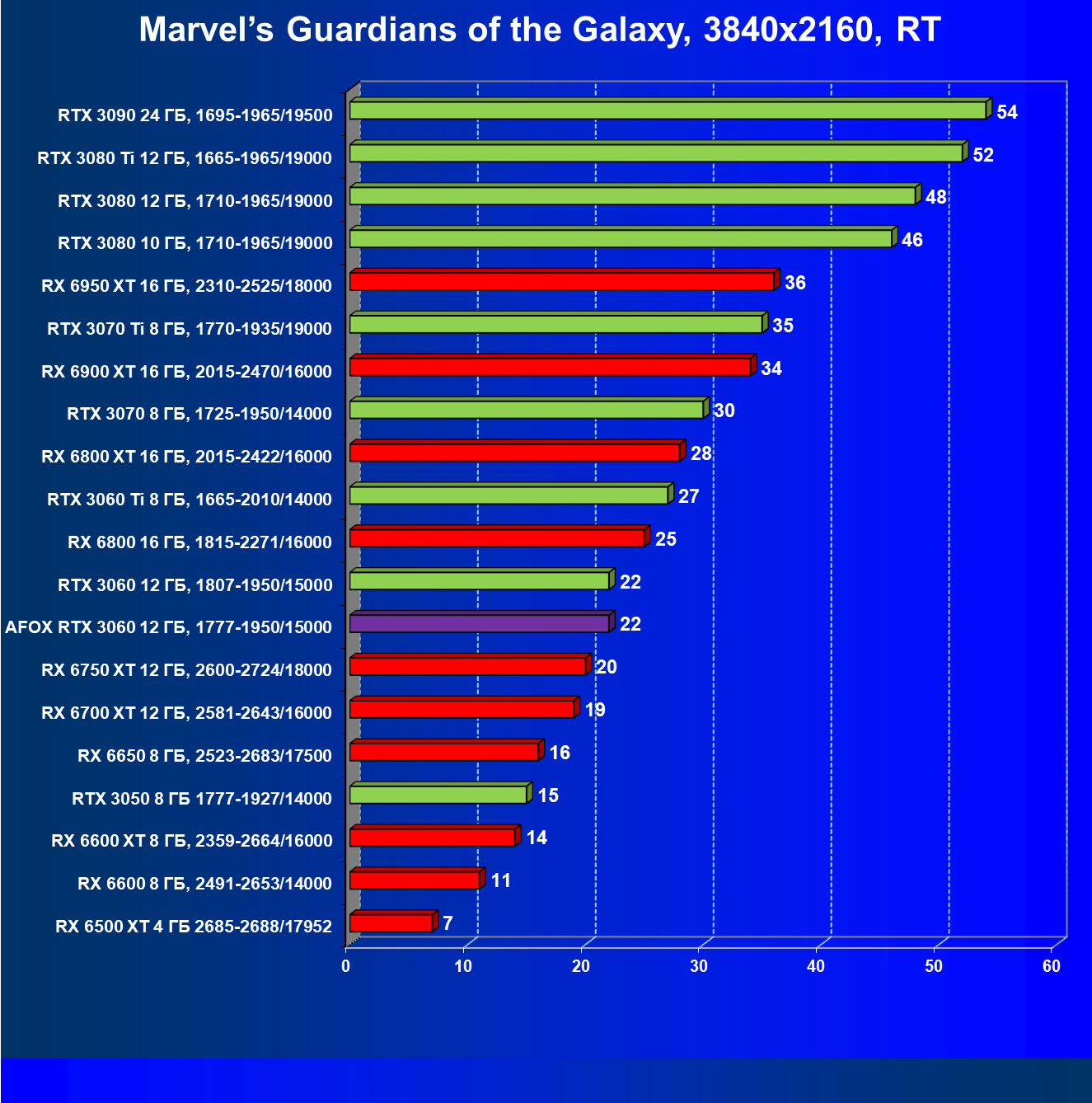

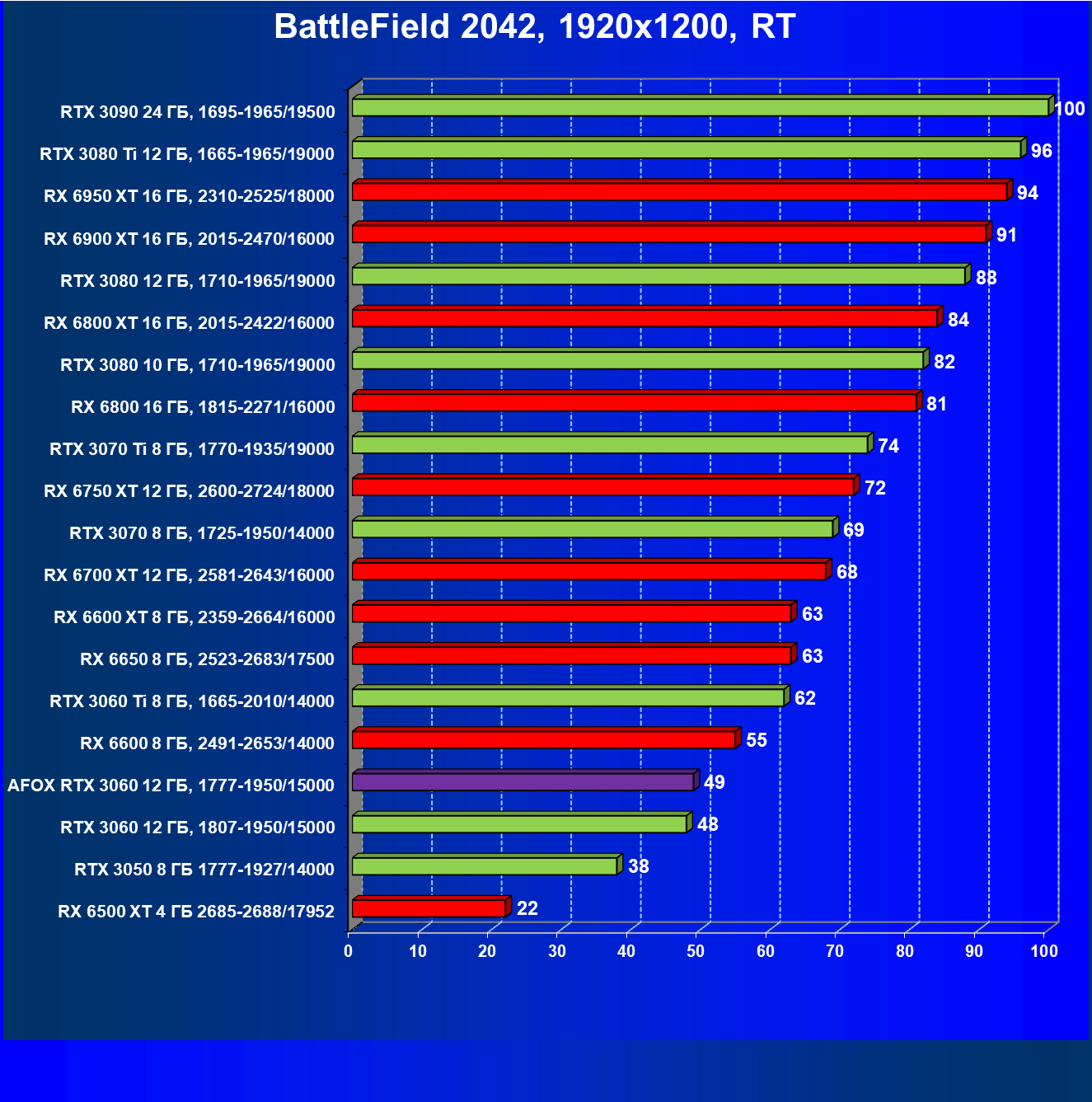

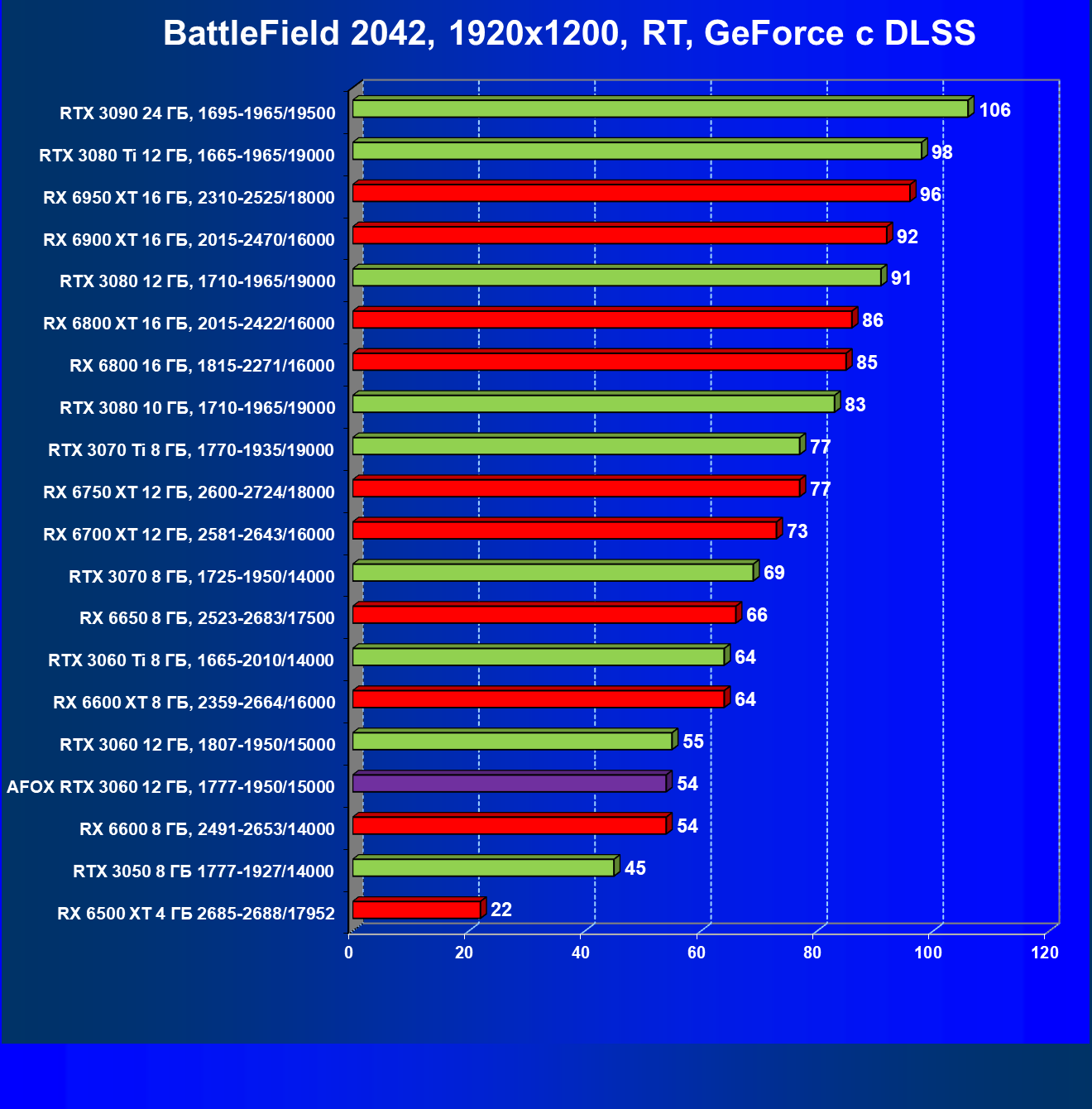

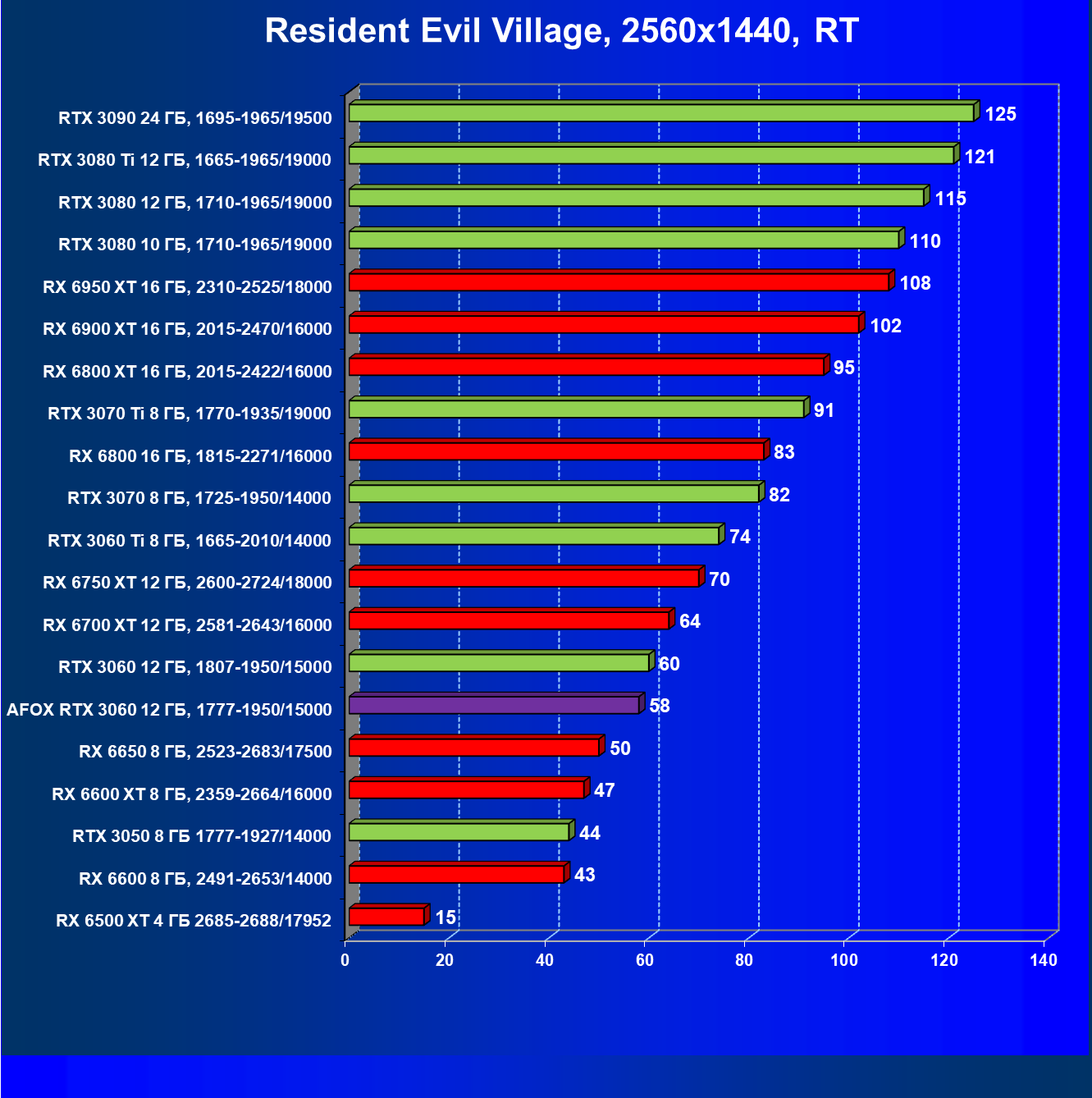

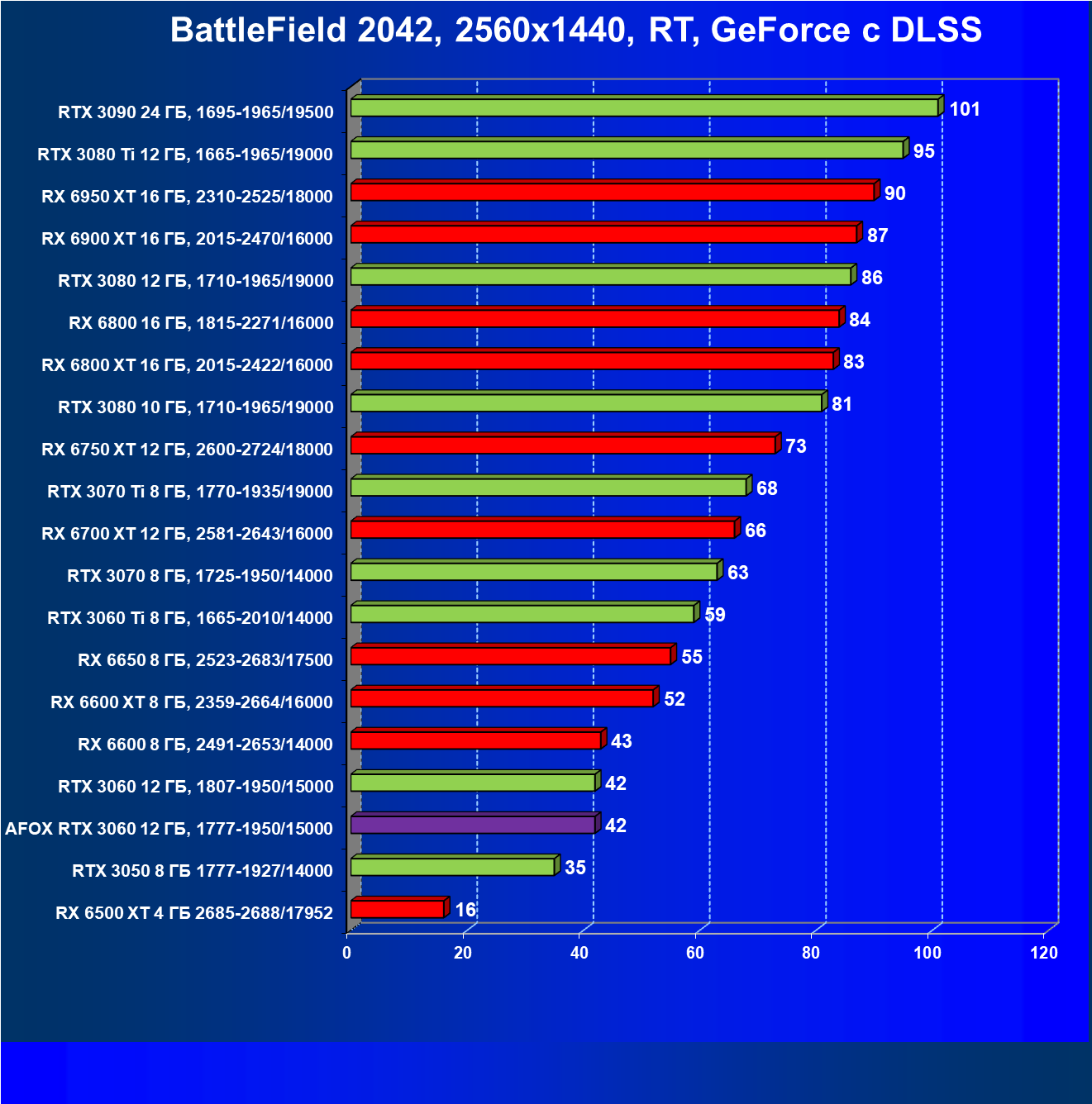

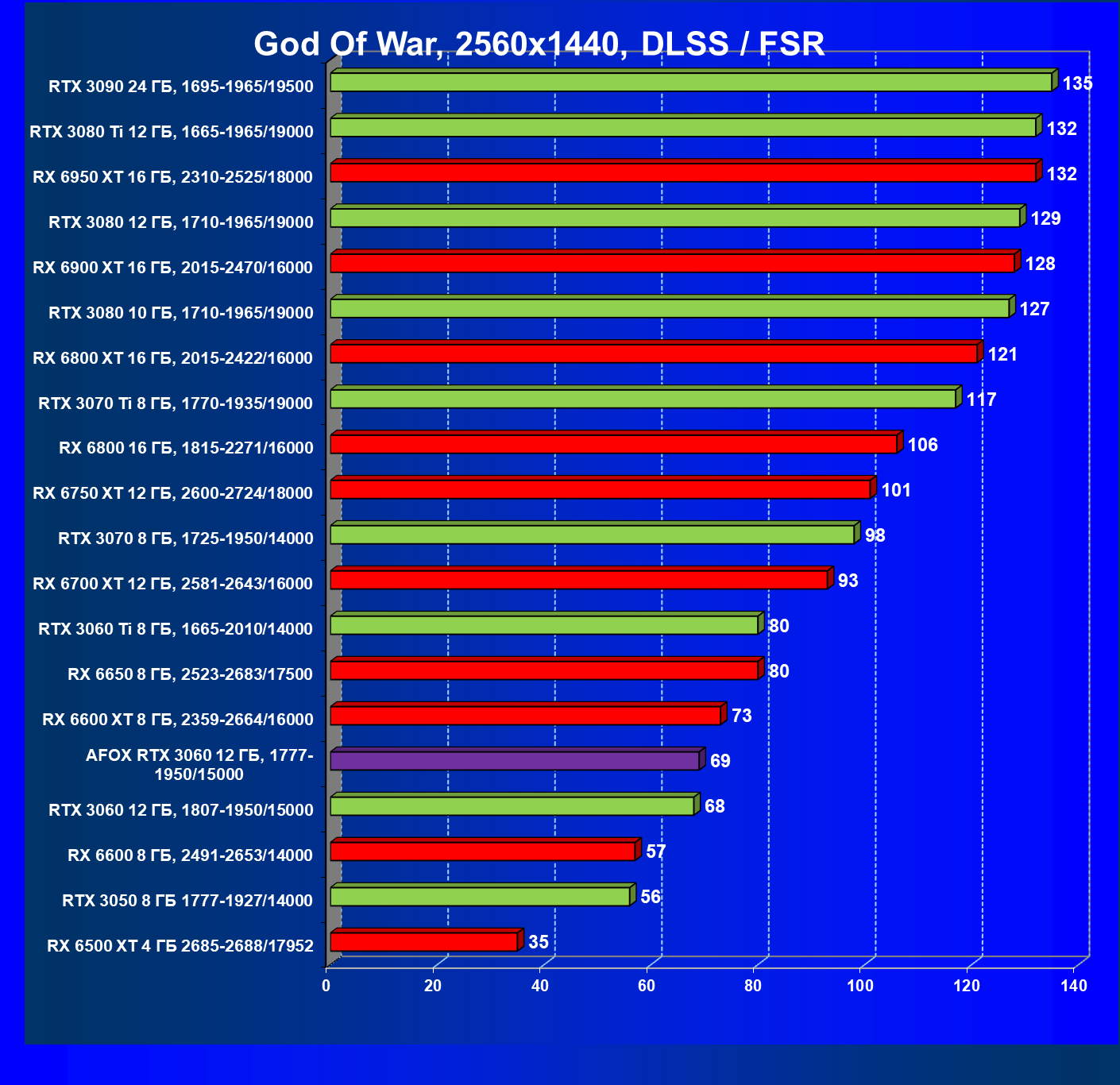

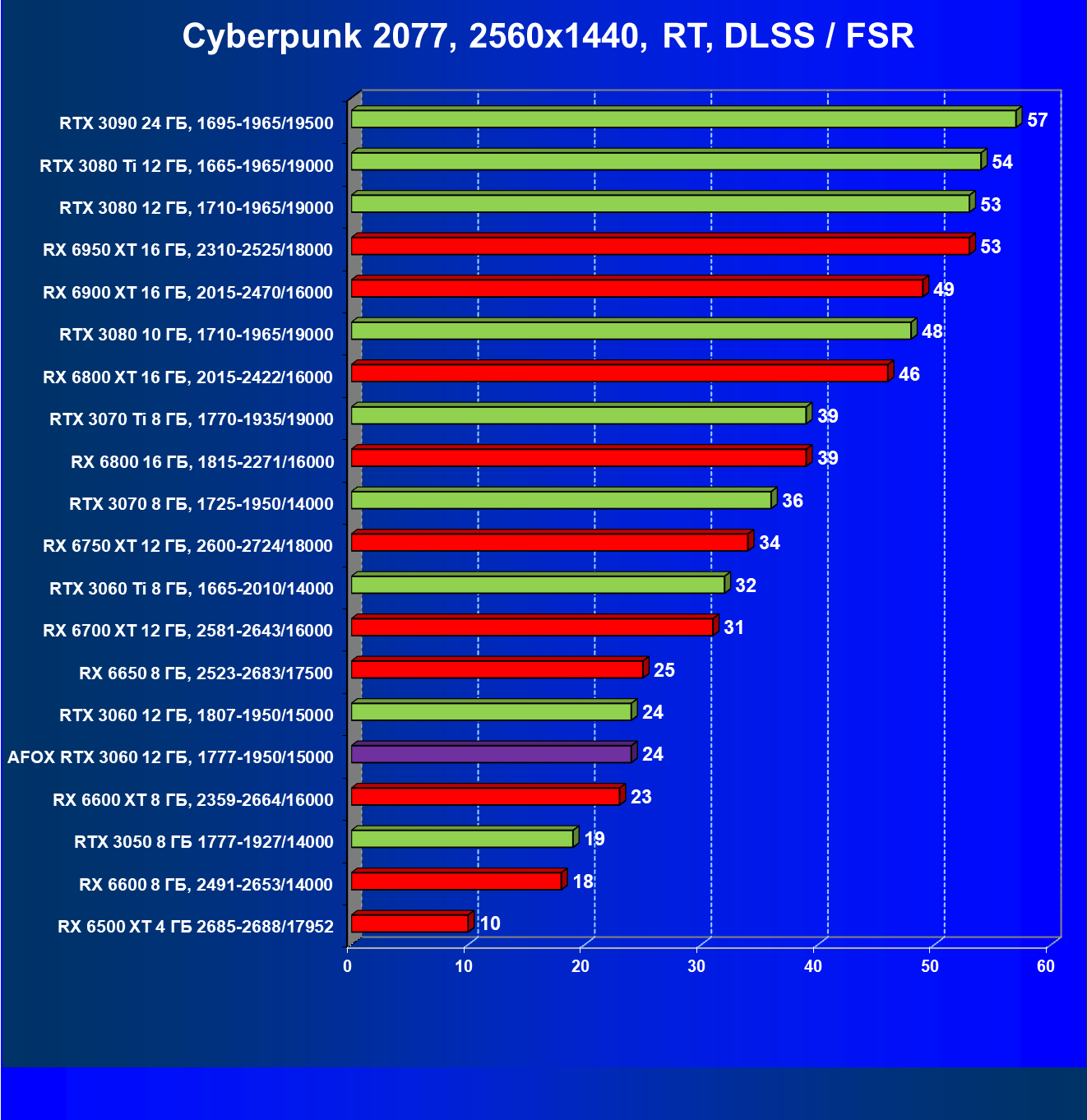

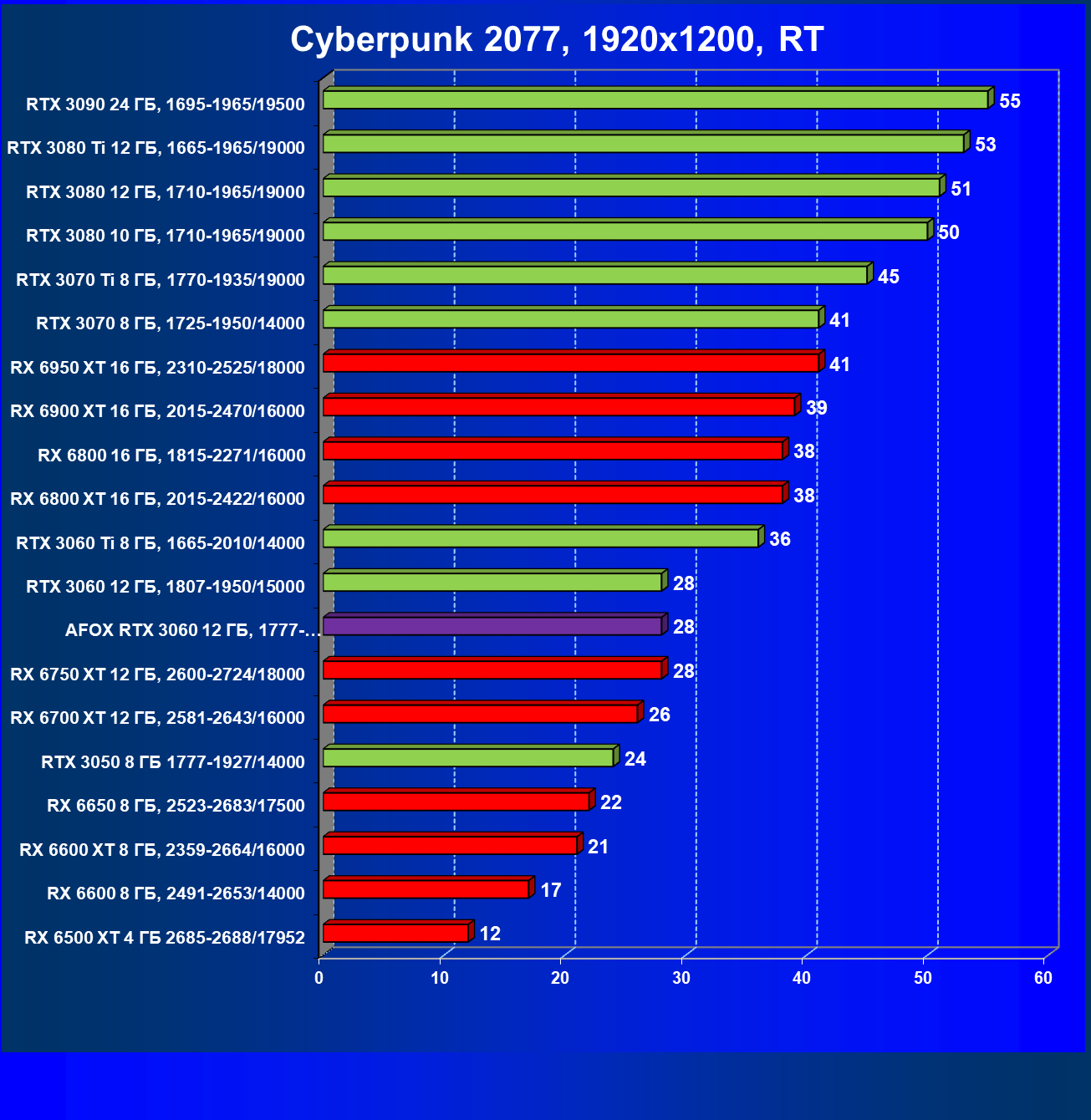

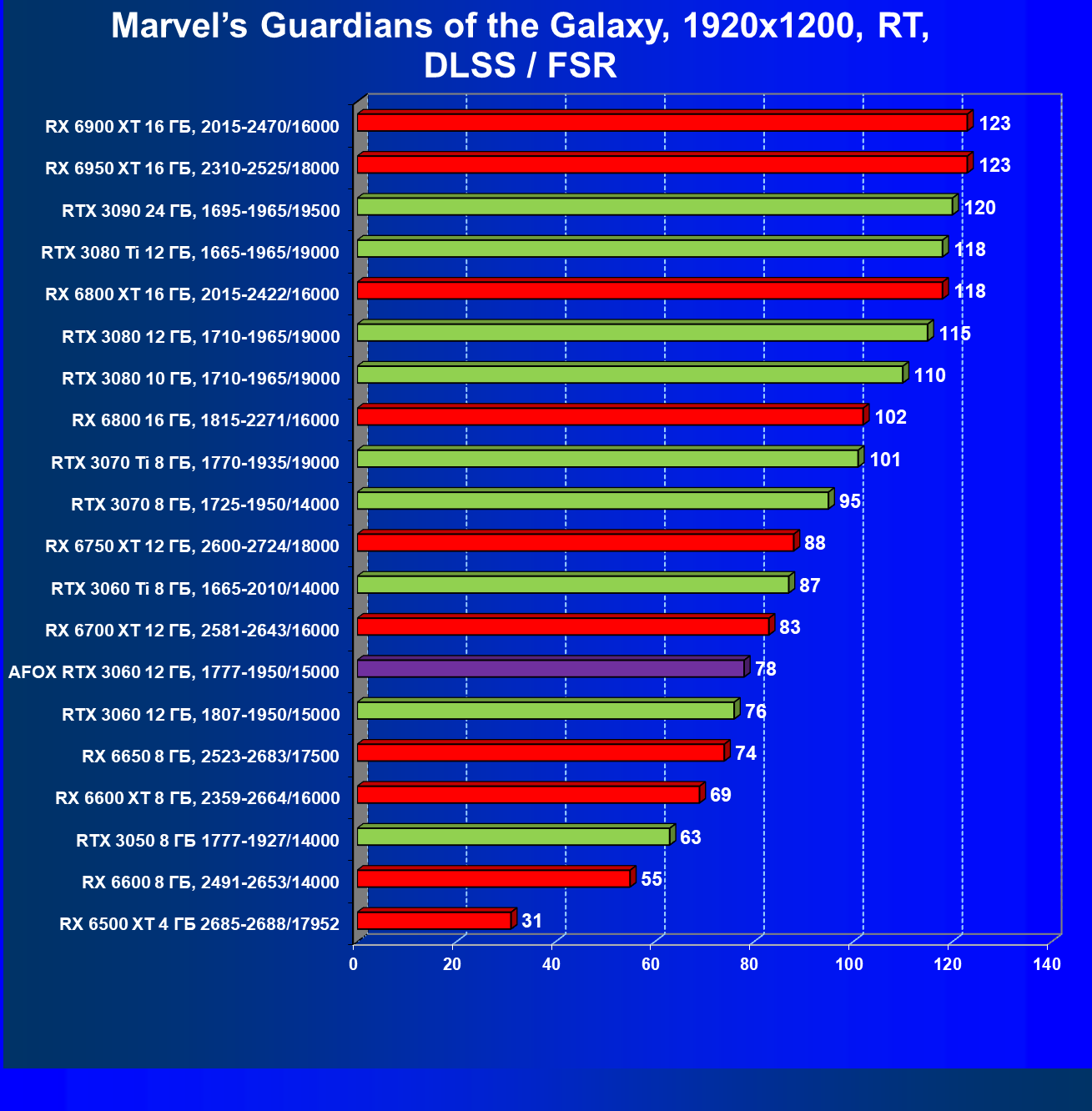

Результаты тестов со включенной аппаратной трассировкой лучей и/или DLSS / FSR в разрешениях 1920×1200, 2560×1440 и 3840×2160
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и представлен в двух вариант
- Вариант рейтинга iXBT.com без включения RT
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по наиболее слабому ускорителю из группы карт — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). Рейтинги ведутся по 20 периодически исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. В данном случае из общего списка выбрана группа карт для анализа: GeForce RTX 3060 и его конкуренты.
Рейтинг приведен суммарно для всех трех разрешений.
№ | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
---|---|---|---|---|
11 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 264 | 69 | 38 500 |
12 | RX 6650 XT 8 ГБ, 2523—2683/17500 | 234 | 71 | 33 000 |
13 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 219 | 68 | 32 000 |
14 | Afox RTX 3060 12 ГБ, 1777—1950/15000 | 199 | 62 | 32 000 |
15 | RTX 3060 12 ГБ, 1807—1950/15000 | 199 | 62 | 32 000 |
16 | RX 6600 8 ГБ, 2491—2653/14000 | 182 | 67 | 27 000 |
17 | RTX 3050 8 ГБ 1777—1927/14000 | 165 | 72 | 23 000 |
GeForce RTX 3060 показывает себя чуть менее производительным решением, чем конкурент в лице Radeon RX 6600 XT, а ценники у них примерно одинаковые. Но при этом GeForce RTX 3060 позволит поиграть во многие игры на максимальных настройках графики даже в разрешении 2.5K, если игрой поддерживается технология DLSS. У рассмотренной карты отсутствует возможность разгона, поэтому скоростные показатели идентичны другим моделям GeForce RTX 3060.
- Вариант рейтинга iXBT.com с включением RT
Рейтинг составлен по 9 тестам с применением технологии трассировки лучей (с Nvidia DLSS и с AMD FSR). Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).
Рейтинг приведен суммарно для всех трех разрешений.
№ | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
---|---|---|---|---|
13 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 427 | 111 | 38 500 |
15 | RX 6650 XT 8 ГБ, 2523—2683/17500 | 346 | 105 | 33 000 |
16 | Afox RTX 3060 12 ГБ, 1777—1950/15000 | 333 | 104 | 32 000 |
17 | RTX 3060 12 ГБ, 1807—1950/15000 | 332 | 104 | 32 000 |
18 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 321 | 100 | 32 000 |
19 | RX 6600 8 ГБ, 2491—2653/14000 | 256 | 95 | 27 000 |
20 | RTX 3050 8 ГБ 1777—1927/14000 | 255 | 111 | 23 000 |
Здесь карта Afox уже обошла конкурента RX 6600 XT, которому даже поддержка FSR в ряде игр не помогает компенсировать сильное падение производительности от включения трассировки лучей, но видеокарта RX 6650 XT уверенно опережает обозреваемую карту в играх как с трассировкой лучей, так и без оной.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатель предыдущего рейтинга разделить на цены соответствующих ускорителей. Для расчета рейтинга полезности использованы розничные цены на начало декабря 2022 года.
- Вариант рейтинга полезности без включения RT
Рейтинг составлен по всем тестам без использования технологий трассировки лучей. Этот рейтинг нормирован по самому слабому ускорителю — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%). В данном случае из общего списка выбрана группа карт для анализа, в которую входят GeForce RTX 3060 и его конкуренты.
№ | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
---|---|---|---|---|
02 | RX 6650 XT 8 ГБ, 2523—2683/17500 | 71 | 234 | 33 000 |
03 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 69 | 264 | 38 500 |
04 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 68 | 219 | 32 000 |
05 | RX 6600 8 ГБ, 2491—2653/14000 | 67 | 182 | 27 000 |
09 | Afox RTX 3060 12 ГБ, 1777—1950/15000 | 62 | 199 | 32 000 |
10 | RTX 3060 12 ГБ, 1807—1950/15000 | 62 | 199 | 32 000 |
Карта Afox (как и в целом все GeForce RTX 3060) смотрится менее привлекательно, чем более производительная, но и более дорогая GeForce RTX 3060 Ti, да и Radeon RX 6600 XT сморится лучше, пока дело не доходит до трассировки лучей.
- Вариант рейтинга полезности с включением RT
Рейтинг составлен по 9 тестам с применением технологии трассировки лучей (с Nvidia DLSS и с AMD FSR). Этот рейтинг нормирован по самому слабому ускорителю в данной группе — Radeon RX 6500 XT (то есть сочетание скорости и функций Radeon RX 6500 XT приняты за 100%).
№ | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
---|---|---|---|---|
02 | RTX 3060 Ti 8 ГБ, 1665—2010/14000 | 111 | 427 | 38 500 |
04 | RX 6650 XT 8 ГБ, 2523—2683/17500 | 105 | 346 | 33 000 |
05 | Afox RTX 3060 12 ГБ, 1777—1950/15000 | 104 | 333 | 32 000 |
06 | RTX 3060 12 ГБ, 1807—1950/15000 | 104 | 332 | 32 000 |
07 | RX 6600 XT 8 ГБ, 2359—2664/16000 | 100 | 321 | 32 000 |
10 | RX 6600 8 ГБ, 2491—2653/14000 | 95 | 256 | 27 000 |
В играх с трассировкой лучей ситуация лучше, здесь GeForce RTX 3060 находится на своем месте, уступая лишь более производительному ускорителю RX 6650 XT с близкой ценой.
Выводы
Afox GeForce RTX 3060 D6H2 (12 ГБ) может заинтересовать геймеров, желающих играть в Full HD с максимальными настройками графики, а также тех пользователей, которым понравится ярко-синее свечение карты при работе. У карты не слишком шумный кулер, да и нагрев в норме. По габаритам она вписывается в относительно компактные ПК, занимая два слота в системном блоке, имеет 4 видеовыхода (3 DP 1.4a и 1 HDMI 2.1), получает питание через один 8-контактный разъем. Подсветка простая, она не отключается и не настраивается.
Без включения RT ускоритель GeForce RTX 3060 может обеспечить комфорт в разрешении 2.5K при максимальных настройках графики, но не во всех современных играх, в некоторых придется снизить качество или включить в игре поддержку DLSS (или FSR), если она есть. Объема памяти в 12 ГБ хватит на длительную перспективу. Что касается трассировки лучей, то, разумеется, GeForce RTX 3060 реализует в таких играх весь потенциал возможностей RT в сочетании с DLSS, но только в Full HD.
