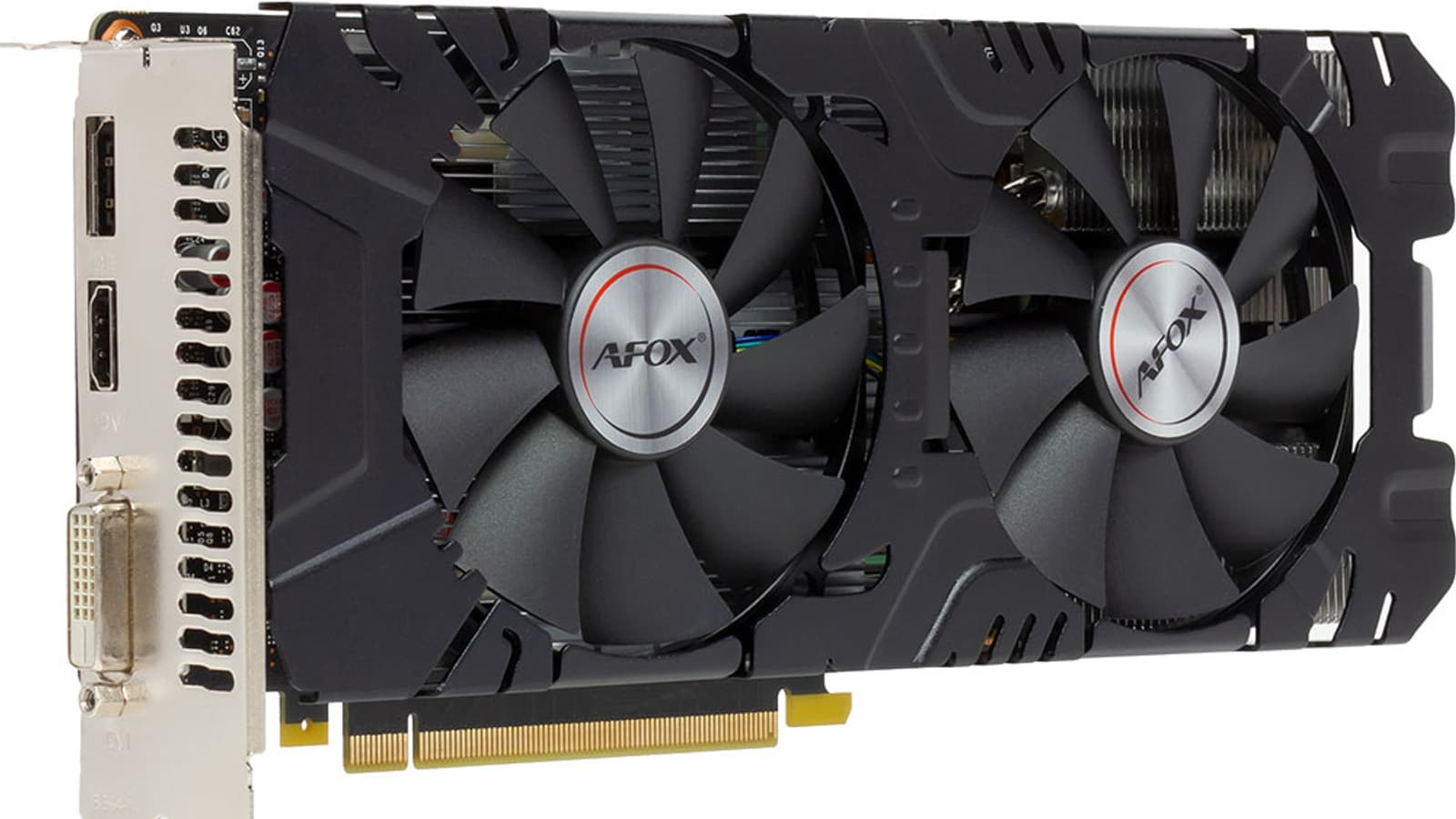

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Afox GeForce GTX 1660 Ti 6 ГБ 192-битной GDDR6
Кратко о главном

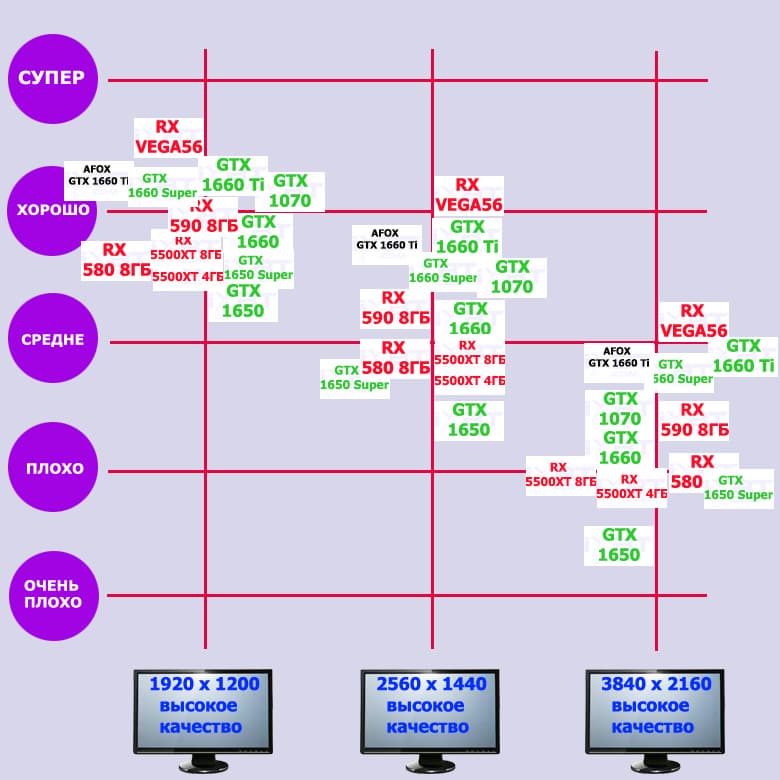

В начале всех обзоров серийных видеокарт мы обновляем свои знания о производительности семейства, к которому относится ускоритель, и его соперников. Все это нами субъективно оценивается по шкале из пяти градаций.
По результатам наших тестов мы давно уже пришли к выводу, что в целом GeForce GTX 1660 Ti идеально подойдет для игры в разрешении Full HD (1920×1200/1080) при выставлении максимальных настроек качества графики. В некоторые не особо продвинутые по графике игры он позволит поиграть и в разрешении 2.5К. По производительности GTX 1660 Ti «обитает» где-то посредине между конкурентами в лице Radeon RX Vega 56 и RX 590. Вышедший позже GeForce GTX 1660 Super находится примерно на том же уровне.
Характеристики карты
Компания Afox Corporation (торговая марка Afox) основана в 2009 году в Китайской Народной Республике (г. Шеньжень). Штаб-квартира в Шеньжене. Второй офис — в Гонконге. Производственные мощности — в Китае недалеко от Шеньженя. Компания производит собственными силами видеокарты, материнские платы бюджетного сегмента, блоки питания для ПК и модули памяти. Также под маркой Afox в продаже имеются SSD-накопители. Общая численность сотрудников, включая работников фабрик — около 500 человек.
| Afox GeForce GTX 1660 Ti 6 ГБ 192-битной GDDR6 | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | GeForce GTX 1660 Ti (TU116) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 1530—1770(Boost)—1890(Max) | 1500—1770(Boost)—1965(Max) |
| Частота работы памяти (физическая (эффективная)), МГц | 3000 (12000) | 3000 (12000) |
| Ширина шины обмена с памятью, бит | 192 | |
| Число вычислительных блоков в GPU | 24 | |
| Число операций (ALU) в блоке | 64 | |
| Суммарное количество блоков ALU | 1536 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 96 | |
| Число блоков растеризации (ROP) | 48 | |
| Число блоков Ray Tracing | нет | |
| Число тензорных блоков | нет | |
| Размеры, мм | 220×100×36 | 250×115×36 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление пиковое в 3D, Вт | 120 | 123 |
| Энергопотребление в режиме 2D, Вт | 19 | 20 |
| Энергопотребление в режиме «сна», Вт | 10 | 10 |
| Уровень шума в 3D (максимальная нагрузка), дБА | 28,3 | 25,9 |
| Уровень шума в 2D (просмотр видео), дБА | 21,5 | 18,0 |
| Уровень шума в 2D (в простое), дБА | 21,5 | 18,0 |
| Видеовыходы | 1×DVI-D, 1×HDMI 2.0b, 1×DisplayPort 1.4 | 1×HDMI 2.0b, 3×DisplayPort 1.4 |
| Поддержка многопроцессорной работы | нет | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 3 | 4 |
| Питание: 8-контактные разъемы | 1 | 1 |
| Питание: 6-контактные разъемы | 0 | 0 |
| Максимальное разрешение/частота, Display Port | 3840×2160@120 Гц (7680×4320@30 Гц) | |
| Максимальное разрешение/частота, HDMI | 3840×2160@60 Гц | |
| Максимальное разрешение/частота, Dual-Link DVI | 2560×1600@60 Гц (1920×1200@120 Гц) | |
| Максимальное разрешение/частота, Single-Link DVI | 1920×1200@60 Гц (1280×1024@85 Гц) | |
| Средняя цена карты Afox | на момент публикации обзора — 18-19 тысяч рублей | |
Память

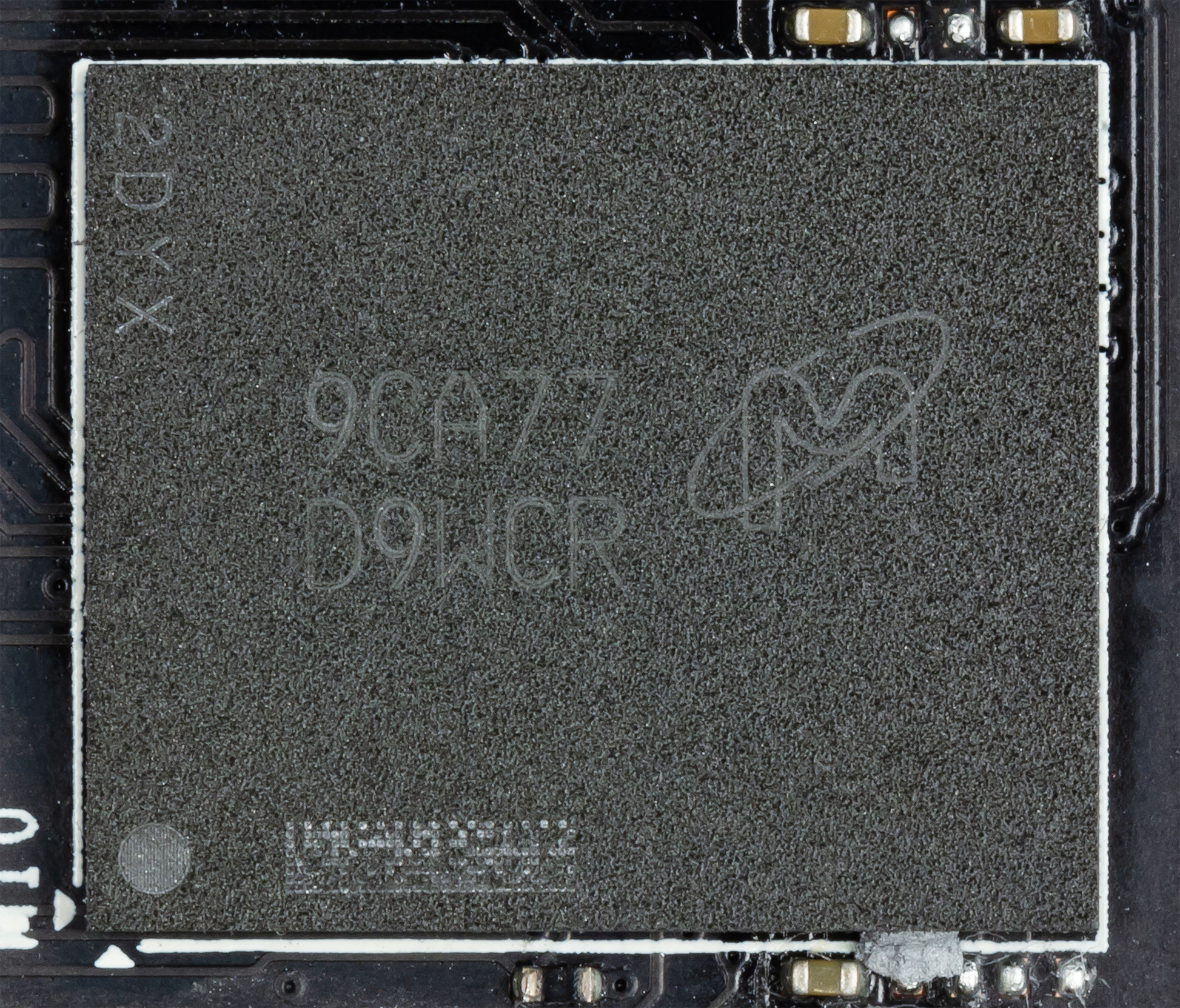

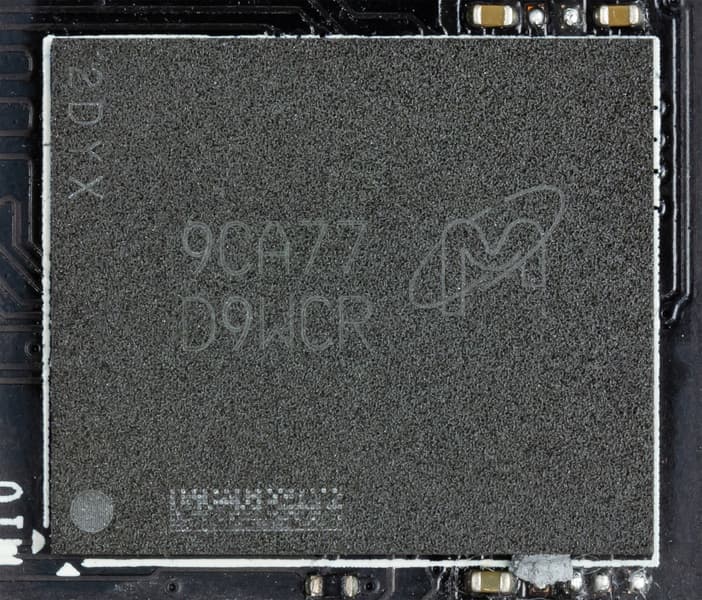

Карта имеет 6 ГБ памяти GDDR6 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти Micron (GDDR6, MT61K256M32JE-12:A ) рассчитаны на номинальную частоту работы в 3000 (12000) МГц. Расшифровщик кодов на упаковках FBGA находится здесь.
Особенности карты и сравнение с одной из версий GTX 1660 Ti

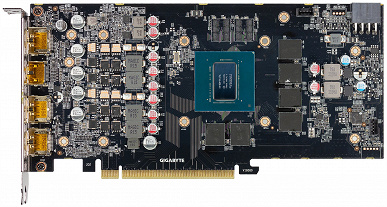

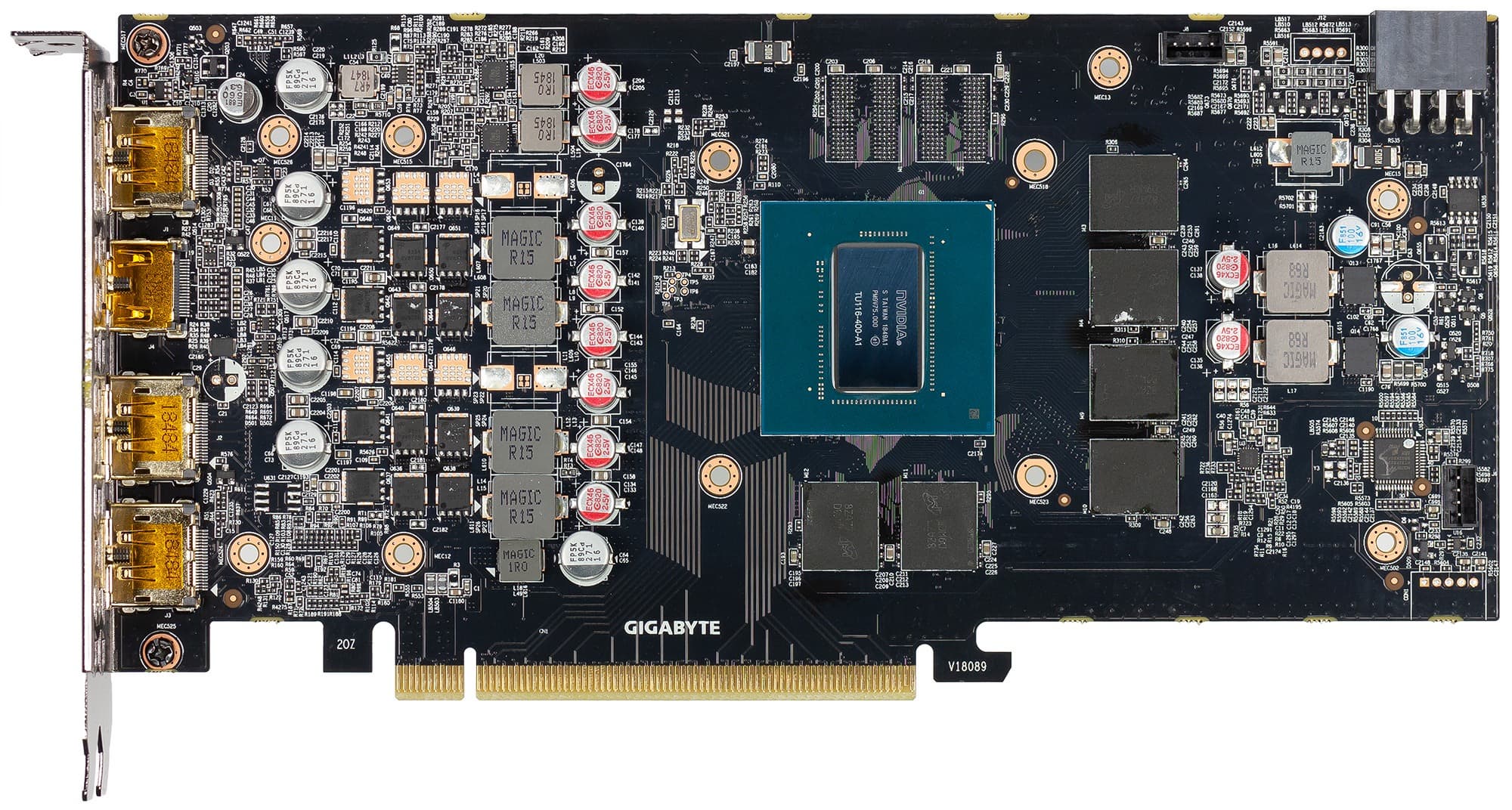

| Afox GeForce GTX 1660 Ti (6 ГБ) | Gigabyte GeForce GTX 1660 Ti Gaming OC 6 ГБ |
|---|---|

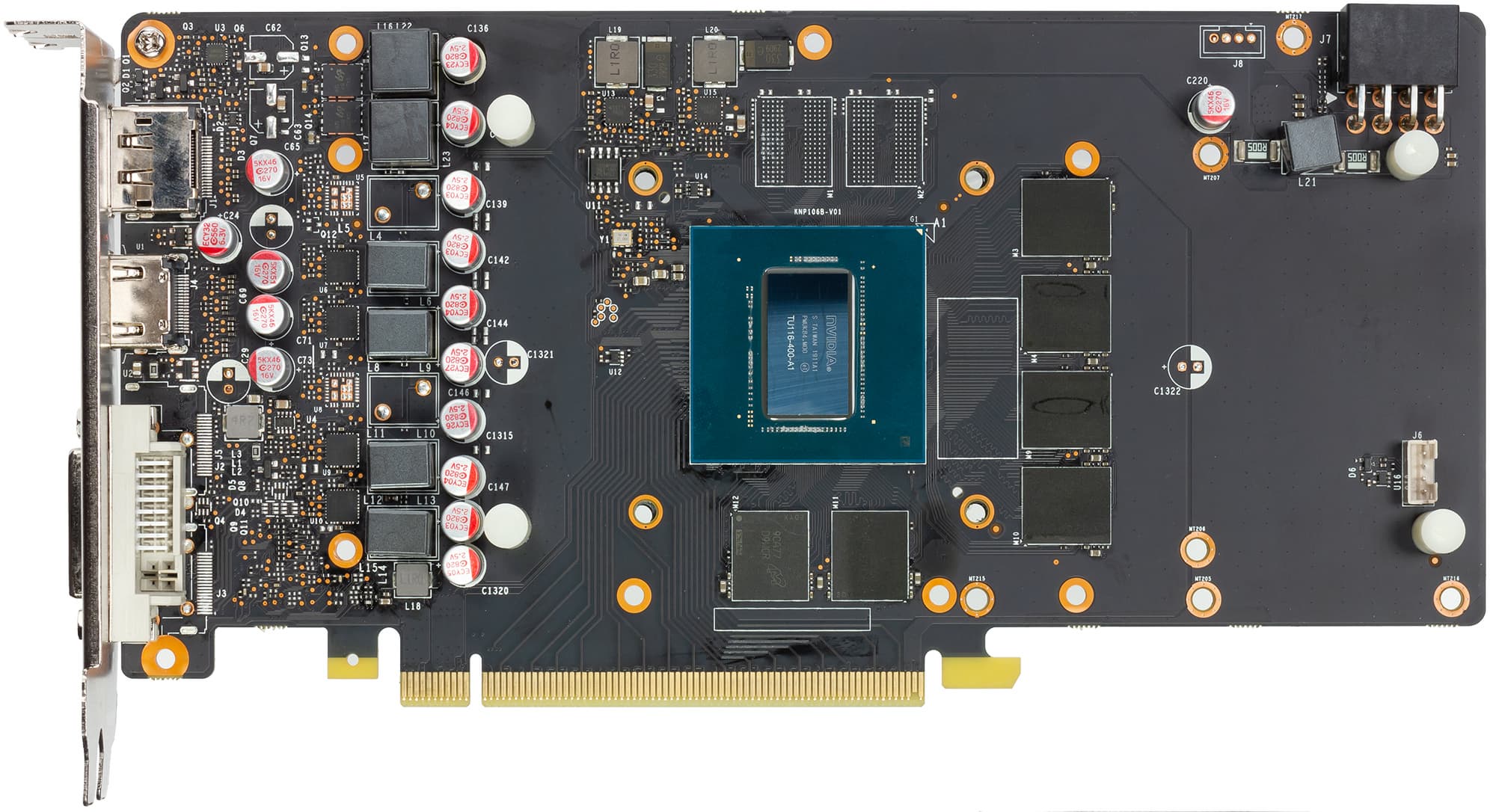

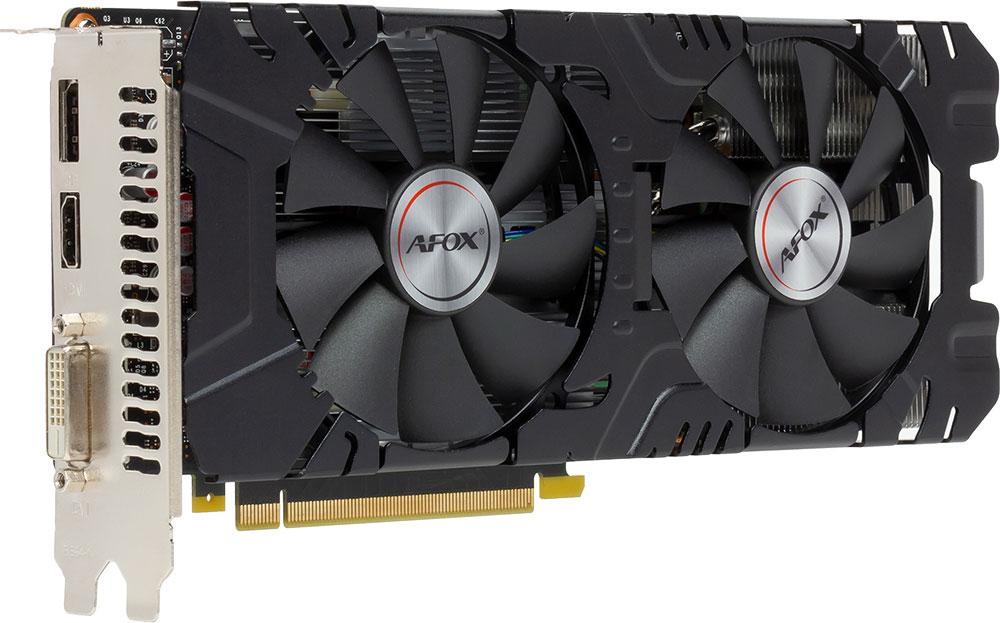

| вид спереди | |
|
|

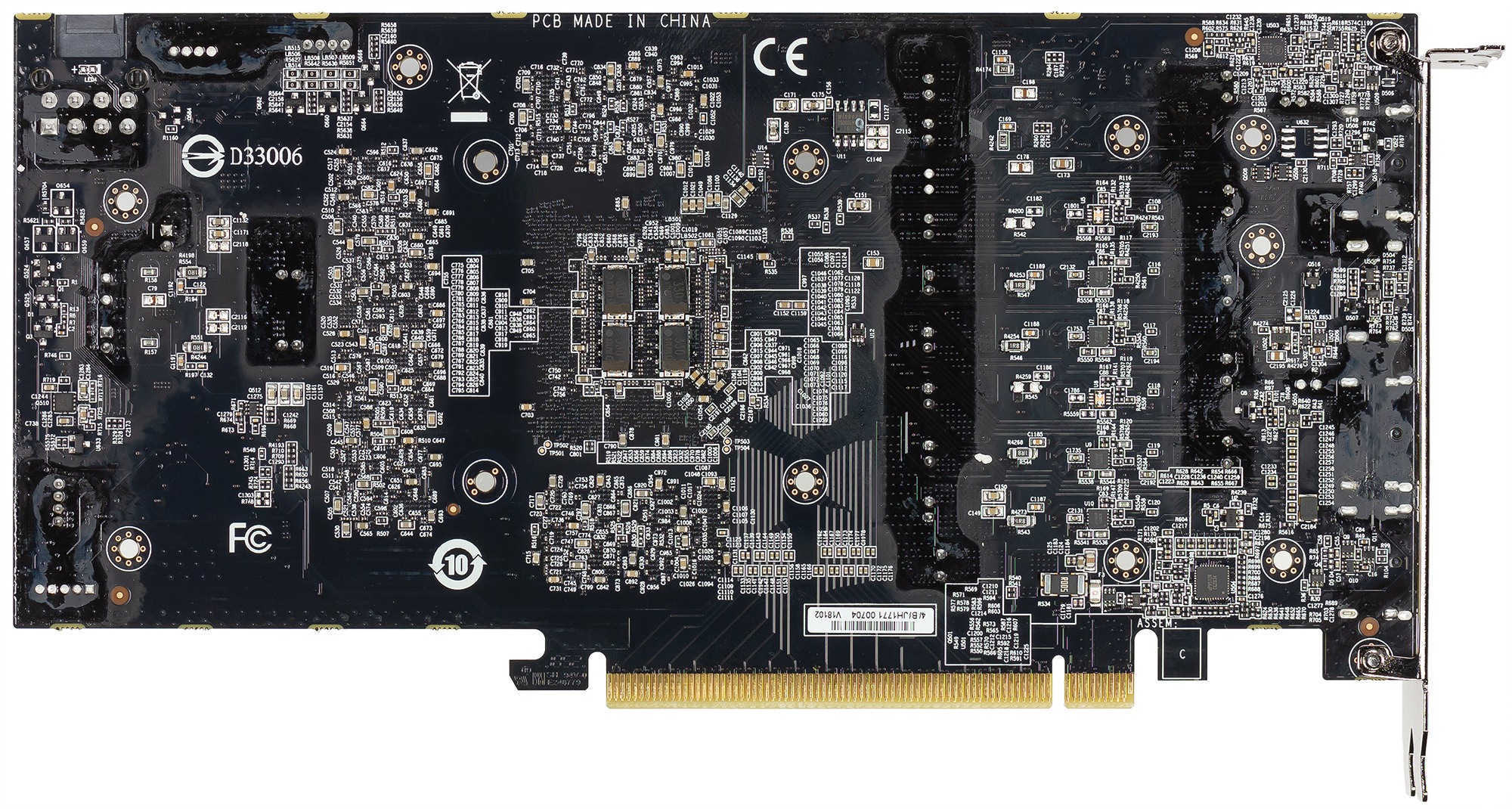

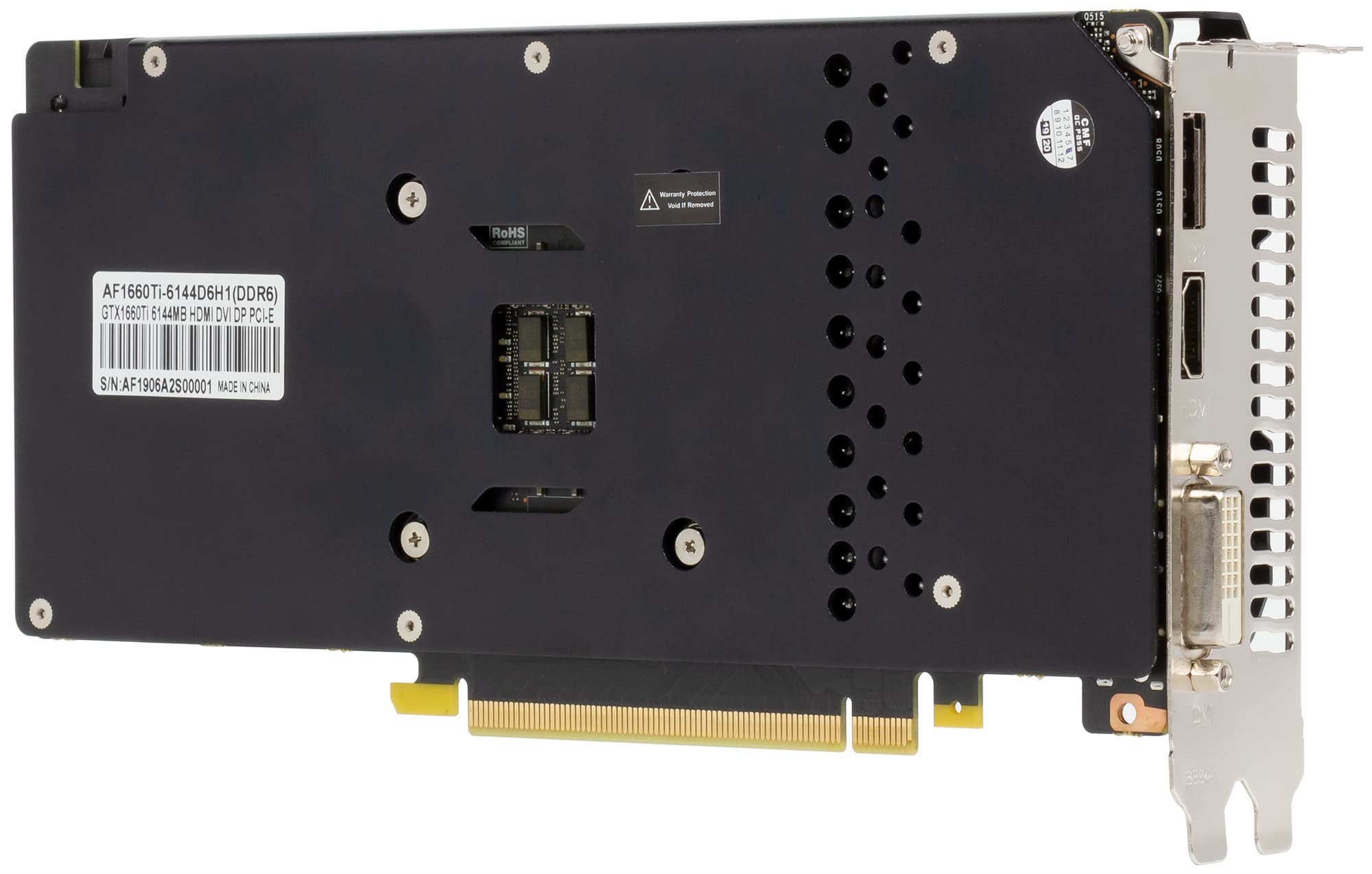

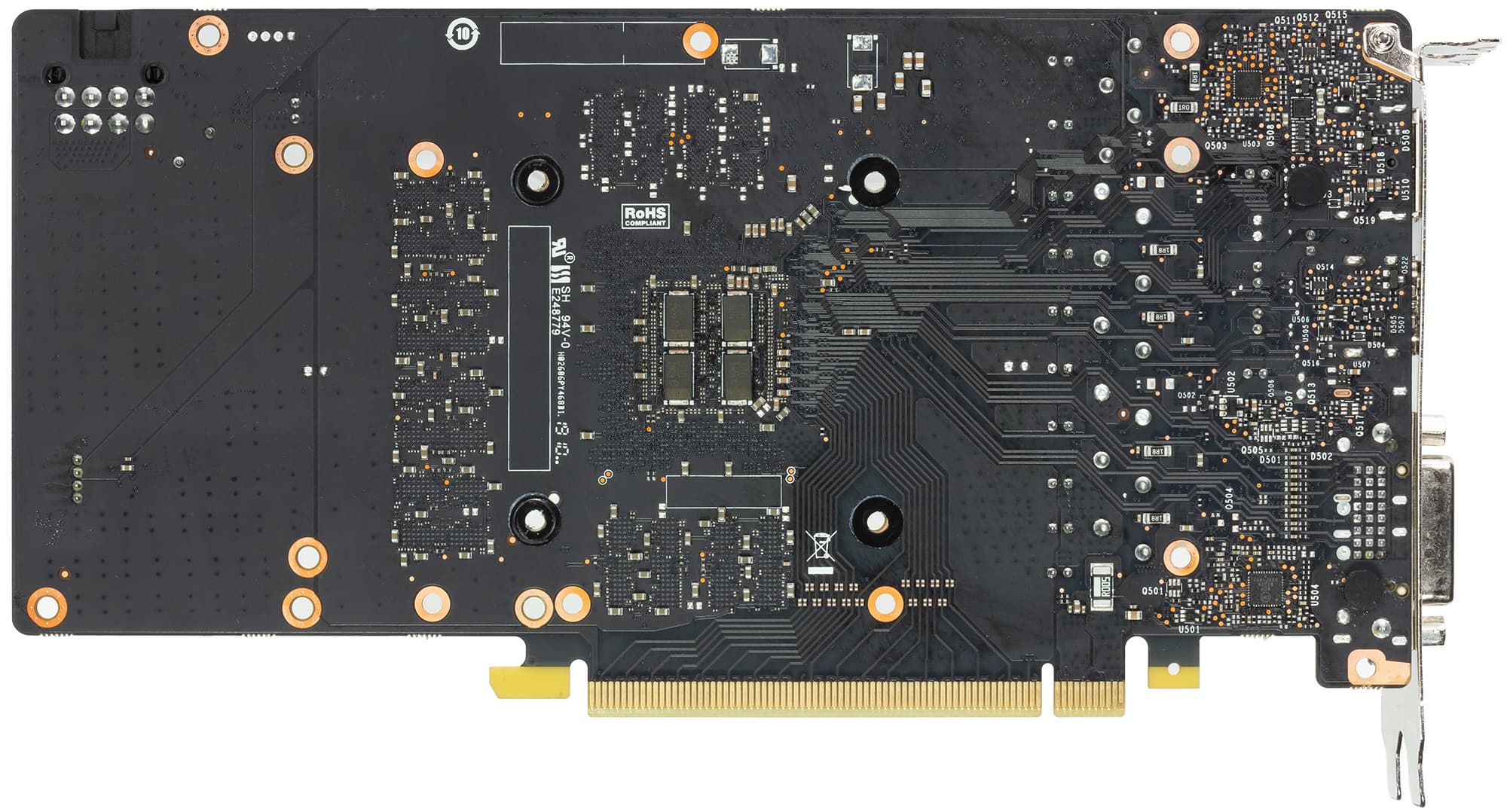

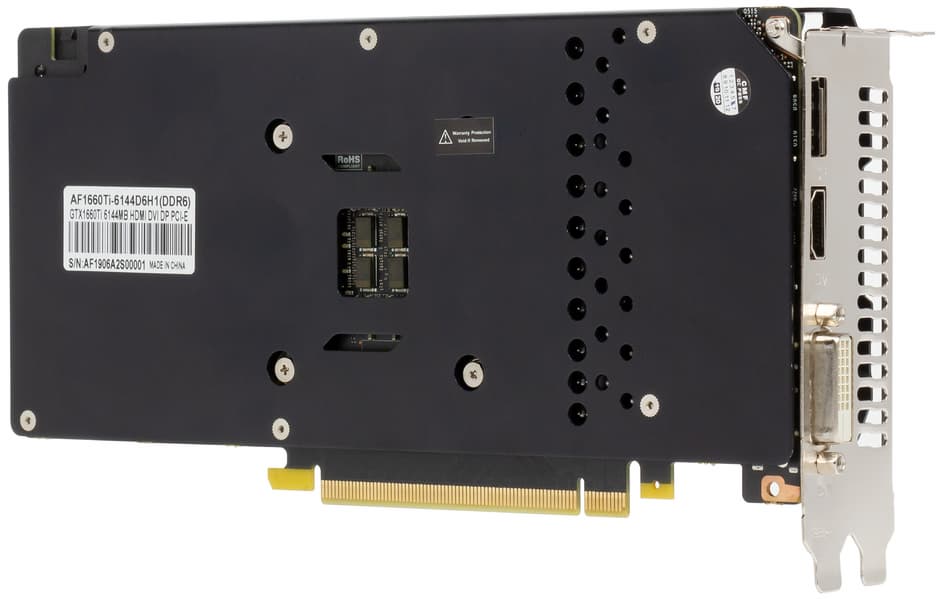

| вид сзади | |
|
|
Поскольку референс-карт Nvidia на GeForce GTX 1660 Ti нам предоставлено не было, мы сравним карту Afox с другой серийной картой на том же GTX 1660 Ti.
Прекрасно видно, что дизайн карт очень похож только в части расположения микросхем памяти вокруг GPU. Схемы питания же даже чисто внешне выглядят совсем разными. Хотя в обоих случаях для питания достаточно одного 8-контактного разъема: в целом графический процессор и набор микросхем памяти потребляют не так уж много, а Nvidia не позволяет сильно повышать частоты работы. В целом у карты Afox более бюджетный вариант.

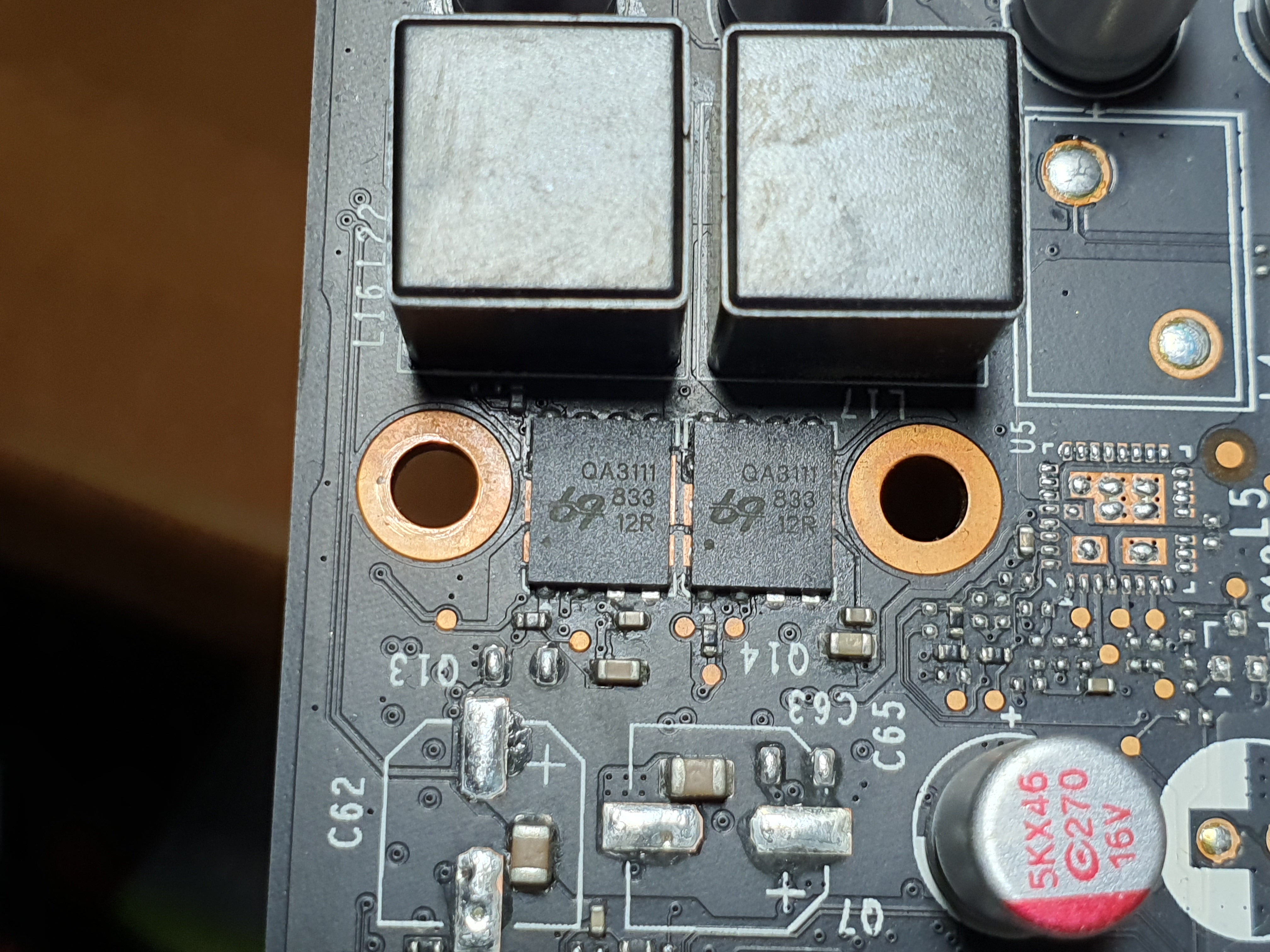

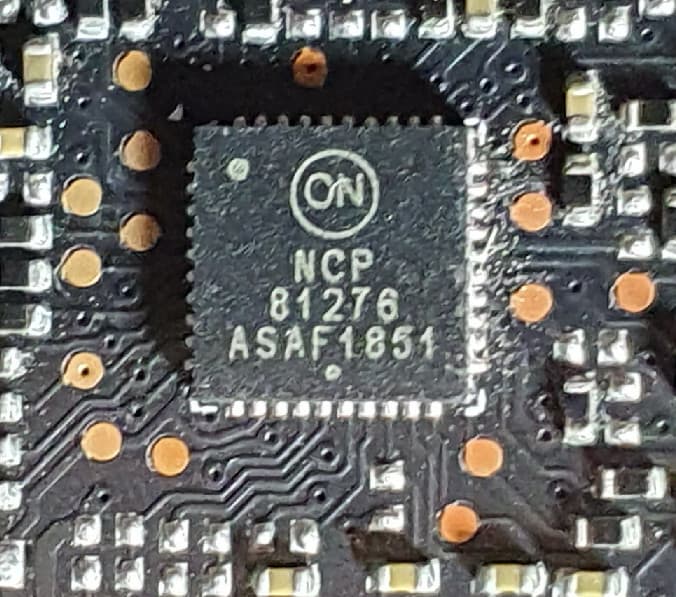

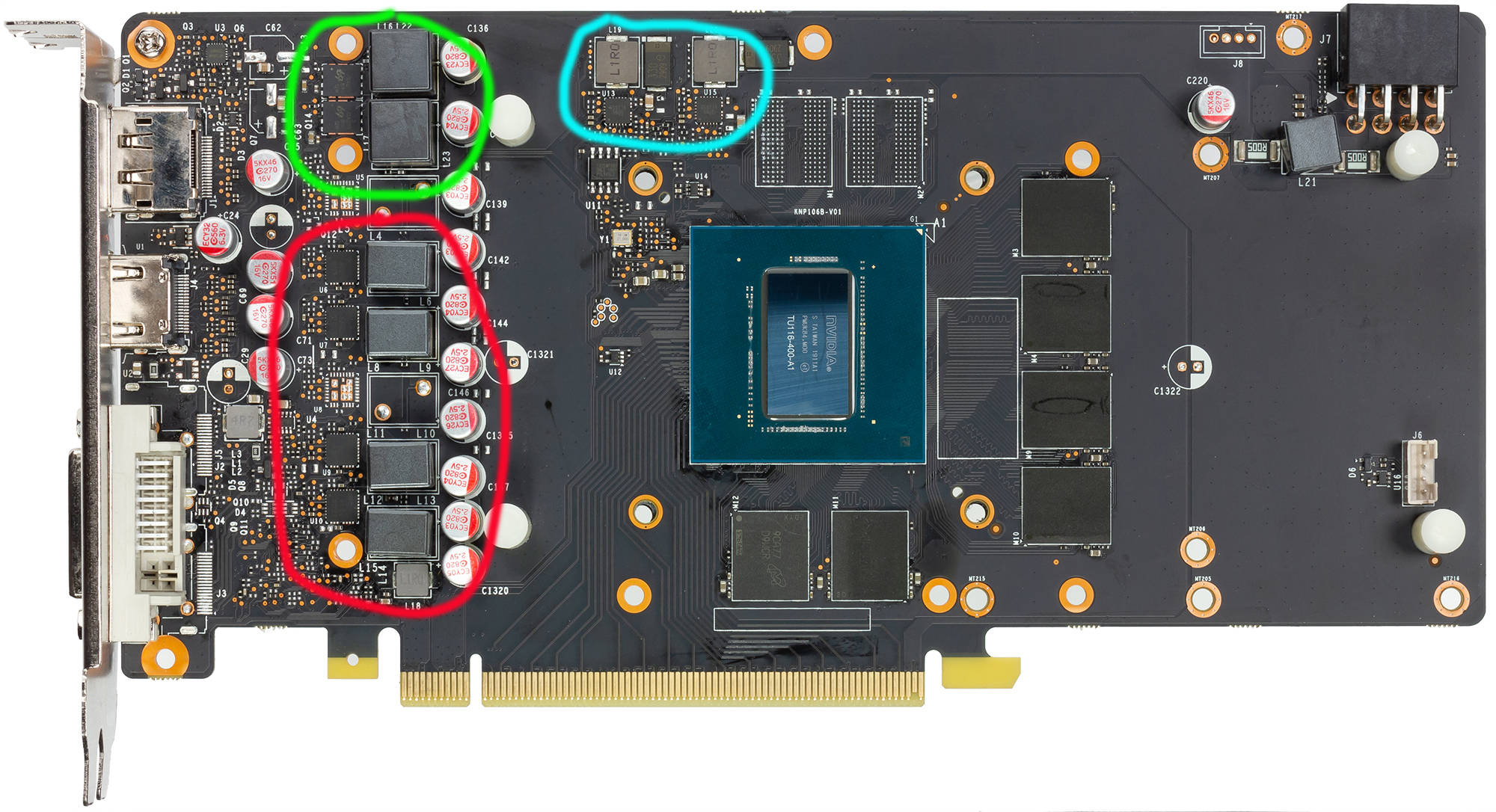

Схема питания ядра (красная) у карты Afox построена на базе 4-фазной схемы, с применением сборок DrMOS, а управляется все цифровым контроллером NCP81276 производства On Semiconductors (он расположен на оборотной стороне карты).
Схема питания микросхем памяти 2-фазная (зеленого цвета),

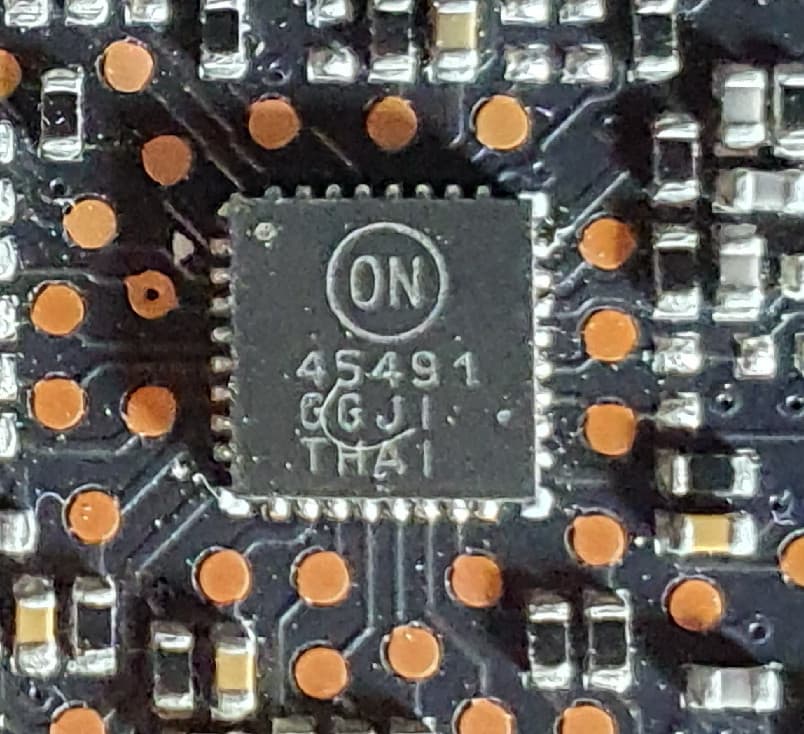

ею управляет отдельный контроллер On Semiconductors NCP45491.

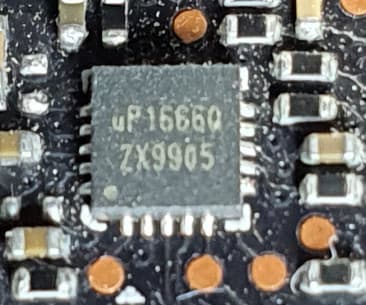

За мониторинг отвечает контроллер uP 1666Q.
Видеовыходов здесь 3, а не 4, но зато представлены все востребованные современные разъемы: DVI-D, DP и HDMI. Подвод питания осуществляется через один 8-контактный разъем.
Штатные частоты у карты Afox чуть ниже по ядру, чем у карты Nvidia Founders Edition. Поскольку у Nvidia сейчас много ускорителей с весьма близкой производительностью, компания через драйверы тщательно контролирует допустимый разгон, не позволяя ускорителям выходить за пределы заданного TDP и оказываться быстрее «соседней» карты.
Утилита для управления работой карты производителем не предоставляется.
Нагрев и охлаждение

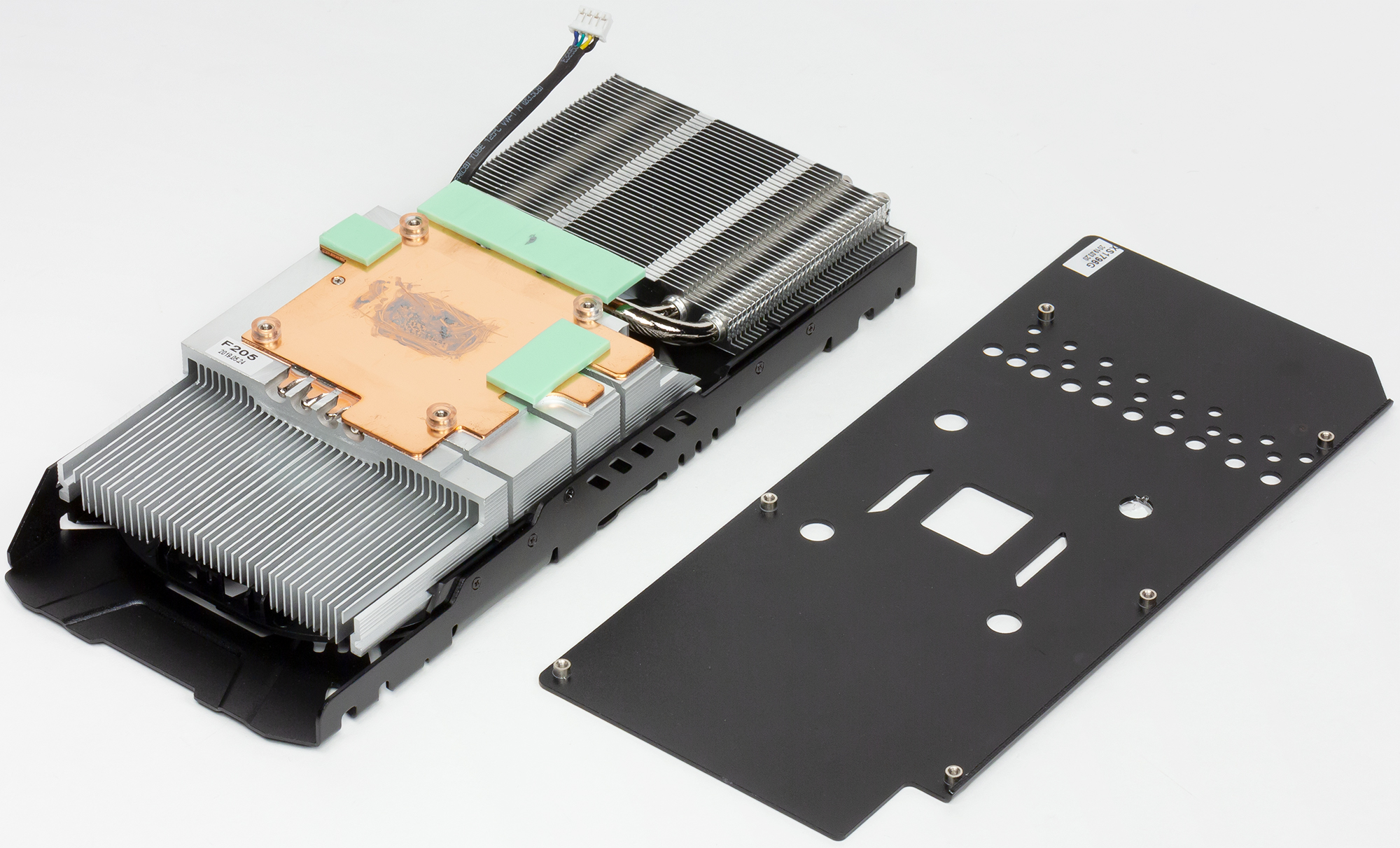

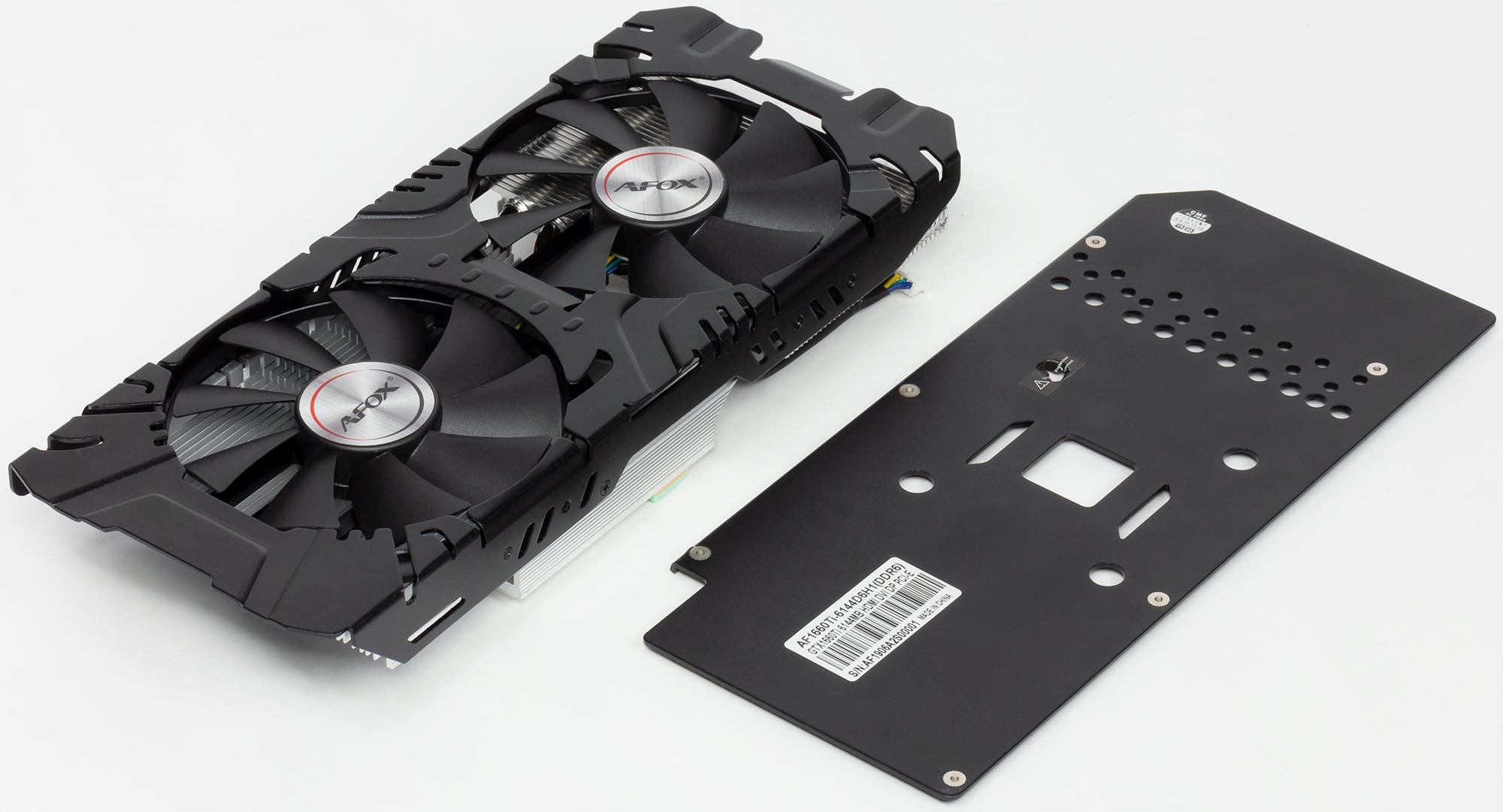

Здесь используется двухсекционный большой пластинчатый радиатор, его пересекают две тепловые трубки для улучшения рассеивания тепла по ребрам. Трубки припаяны к основанию, которое и прижимается к GPU (и микросхемам памяти через термоинтерфейс). На обороте карты установлена толстая пластина, служащая исключительно элементом жесткости. В итоге система охлаждения видеокарты укладывается по толщине в 2 слота.

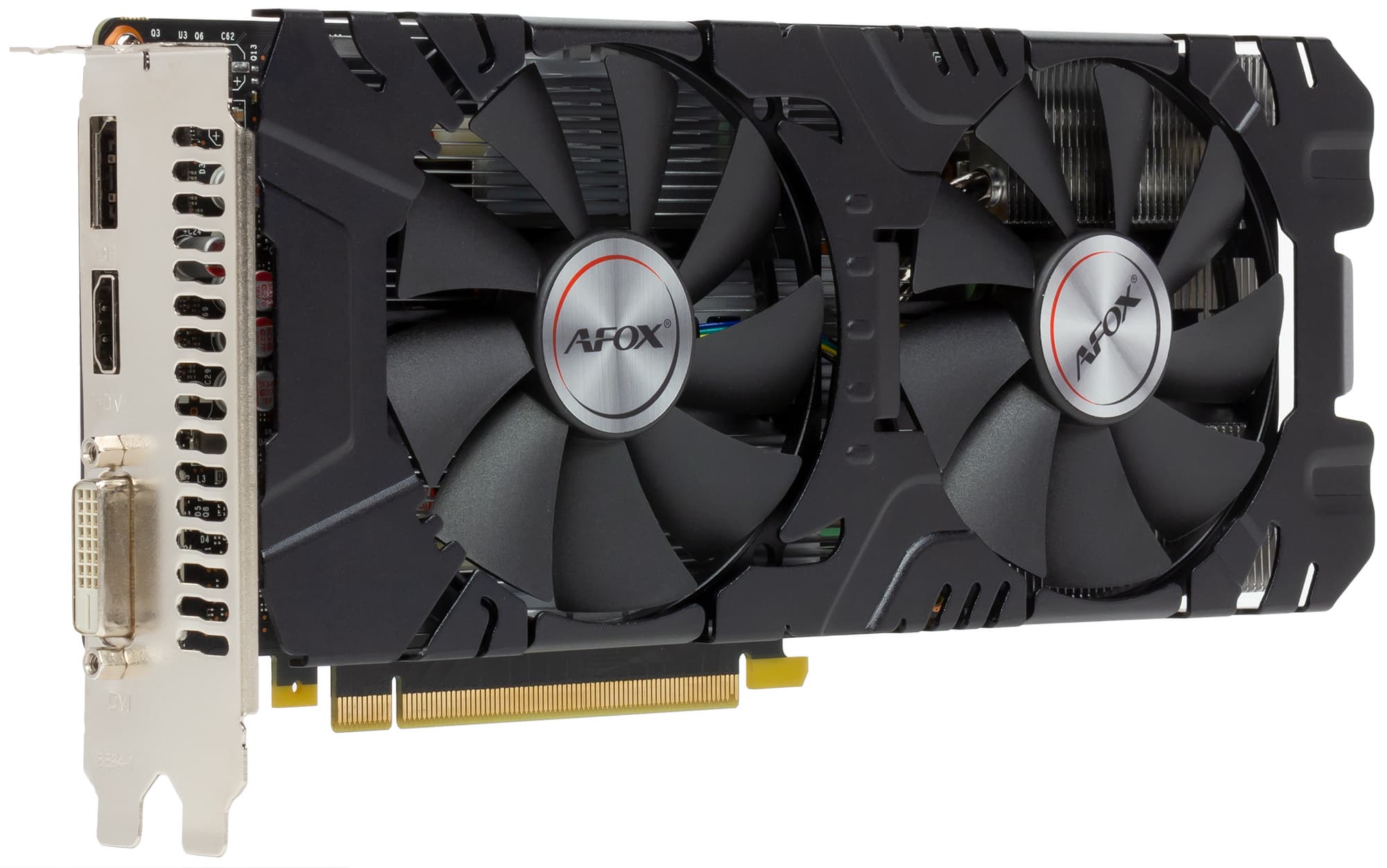

Поверх радиатора установлен кожух с двумя вентиляторами 90 мм, работающими на одинаковой частоте. Вентиляторы не останавливаются даже в простое (это видно из начального видеоролика).
Мониторинг температурного режима с помощью MSI Afterburner (автор А. Николайчук AKA Unwinder):
После 6-часового прогона под нагрузкой максимальная температура ядра не превысила 69 градусов, что является хорошим результатом для видеокарты такого уровня.

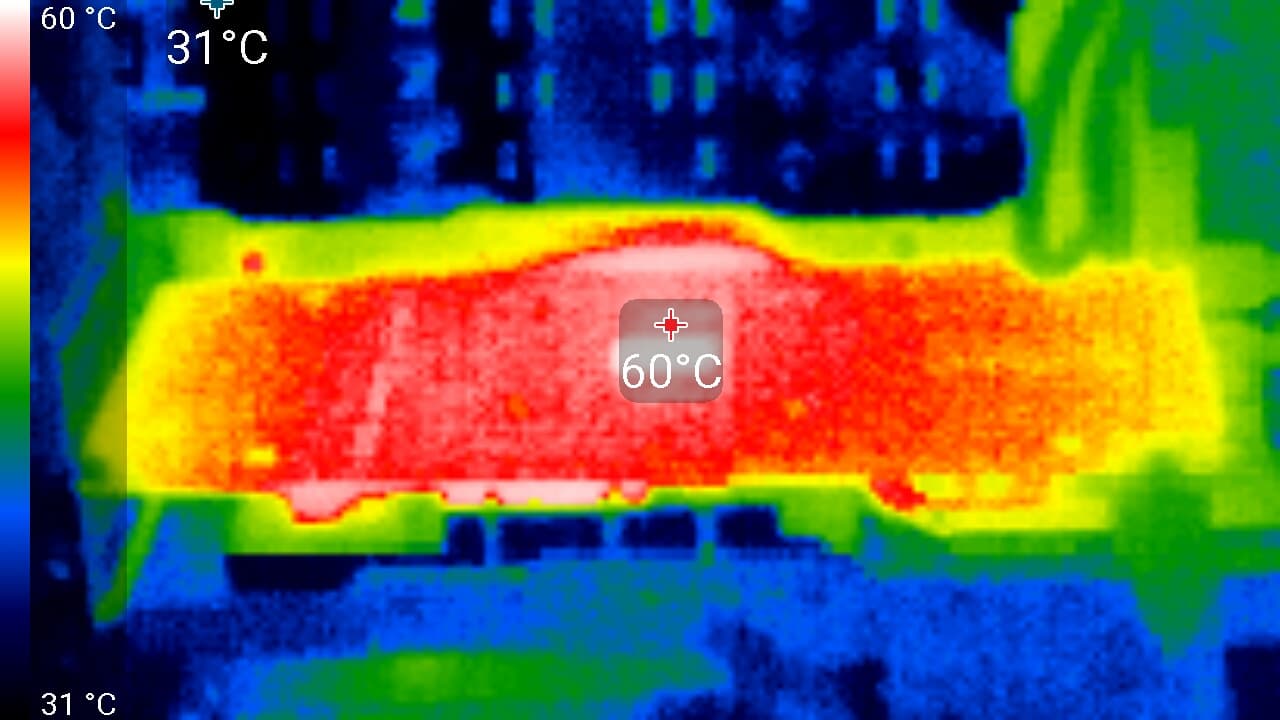

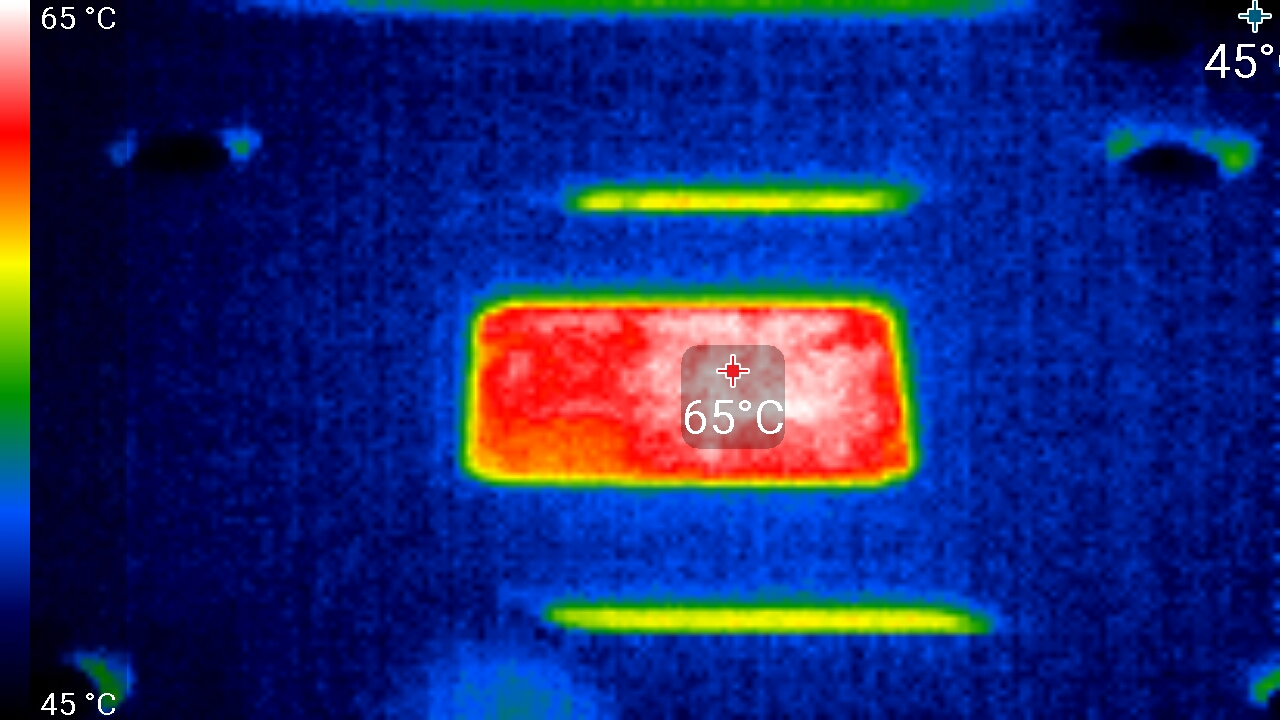

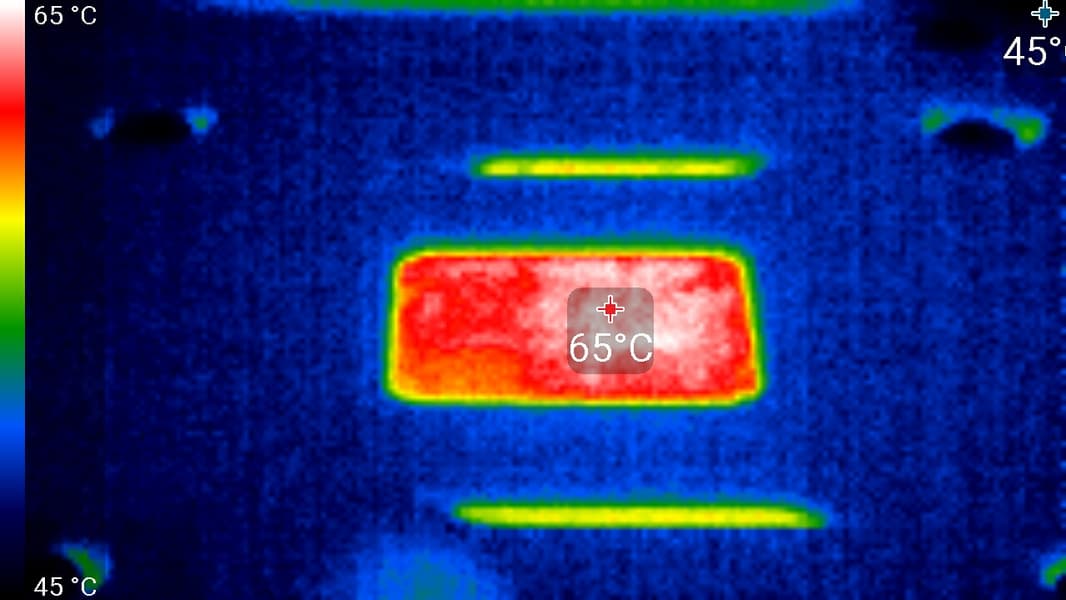

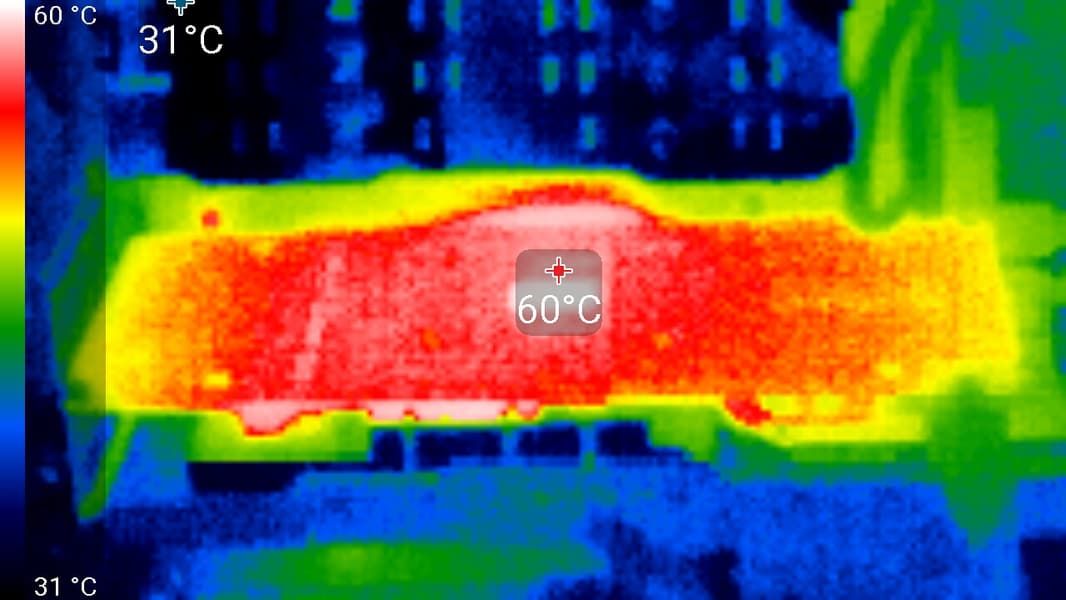

Максимальный нагрев — край платы и центральный участок PCB около GPU и силовых преобразователей.
Шум
Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.
Режимы измерения:
- Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
- Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
- Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark
Оценка градаций уровня шума следующая:
- менее 20 дБА: условно бесшумно
- от 20 до 25 дБА: очень тихо
- от 25 до 30 дБА: тихо
- от 30 до 35 дБА: отчетливо слышно
- от 35 до 40 дБА: громко, но терпимо
- выше 40 дБА: очень громко
В режиме простоя в 2D температура составляла 31 °C, вентиляторы вращались на уровне 1200 оборотов в минуту, уровень шума составлял 21,5 дБА.
При просмотре фильма с аппаратным декодированием ничего не менялось, шум сохранялся на том же уровне.
В режиме максимальной нагрузки в 3D температура достигала 69 °C. Вентиляторы при этом раскручивались до 1600 оборотов в минуту, шум вырастал до 28,3 дБА, это достаточно тихо.

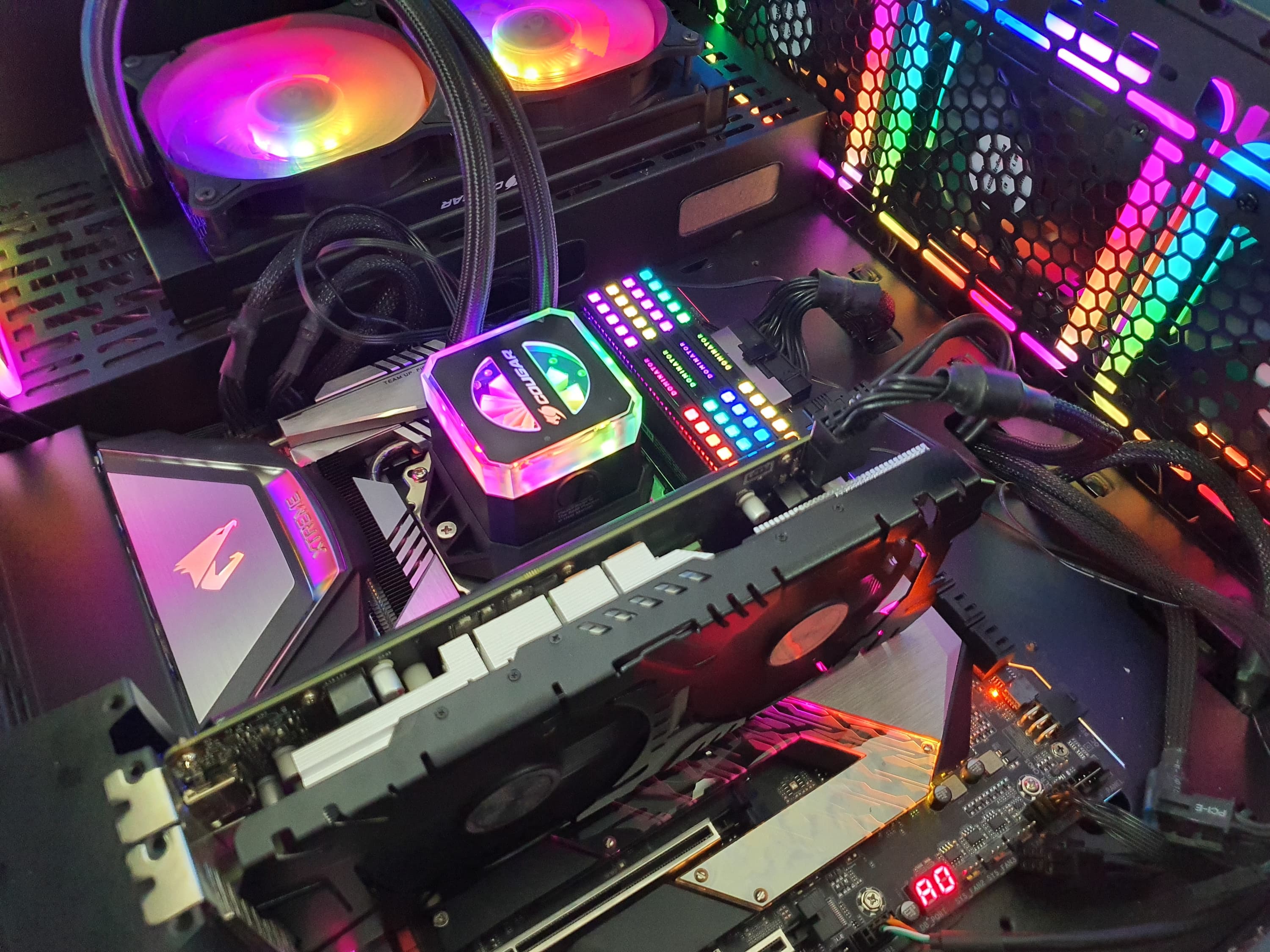

Подсветка
Подсветка у этой карты отсутствует.
Так что эта плата для тех, кого подсветка раздражает в принципе :)

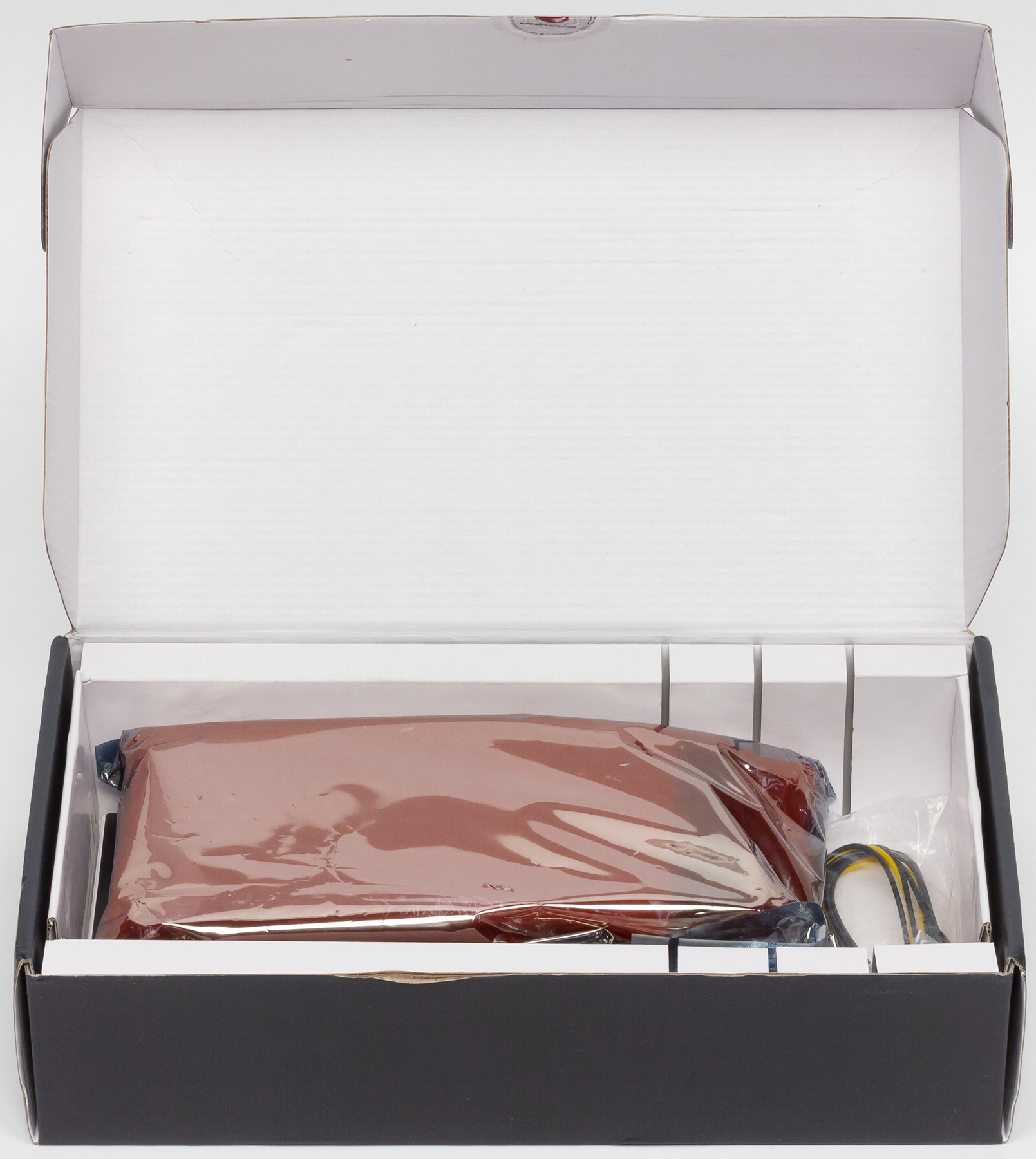

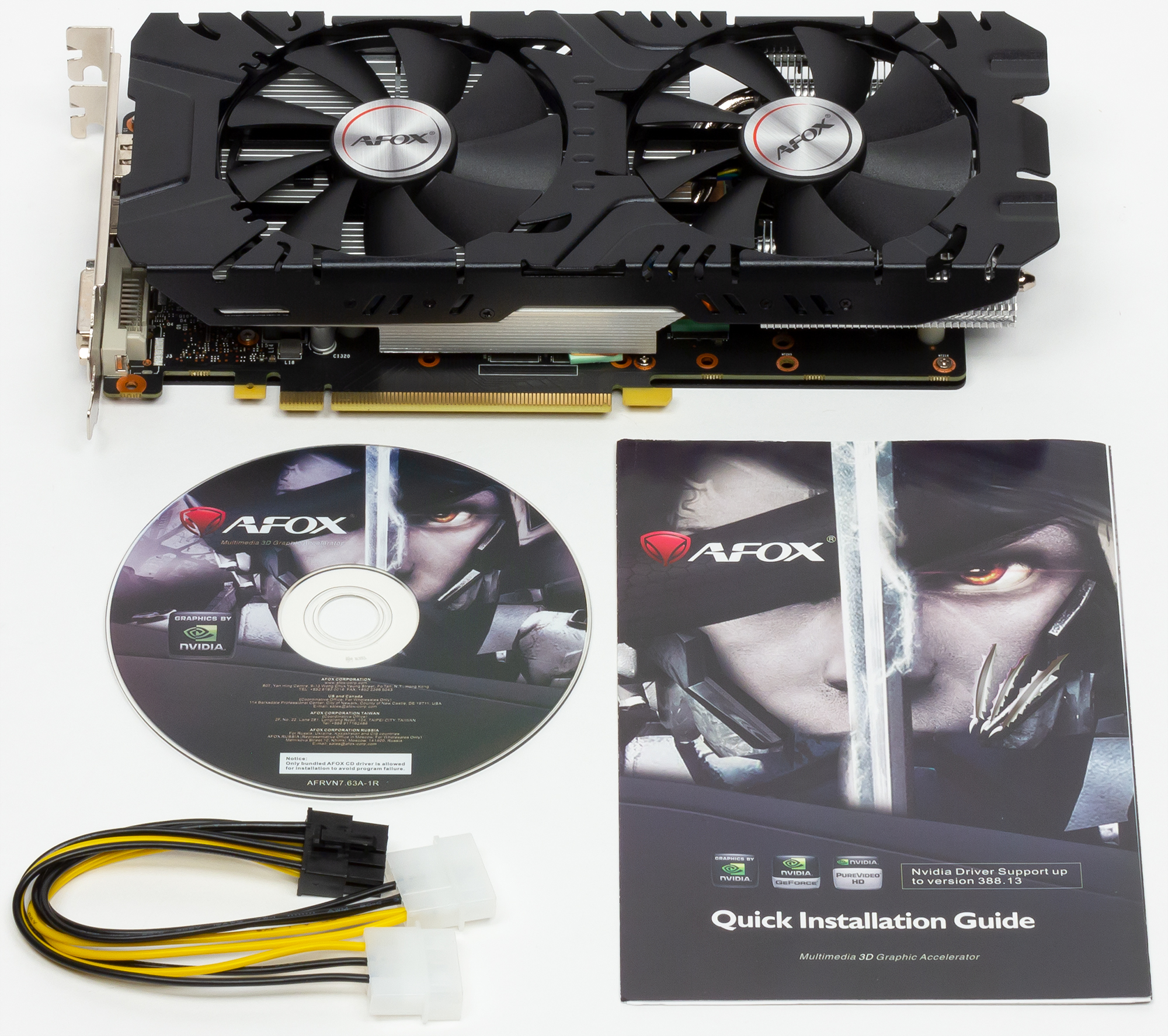

Комплект поставки и упаковка
Базовый комплект поставки должен включать в себя руководство пользователя, носитель с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания.
Результаты тестирования
Список инструментов тестирования
Во всех играх использовалось максимальное качество графики в настройках.

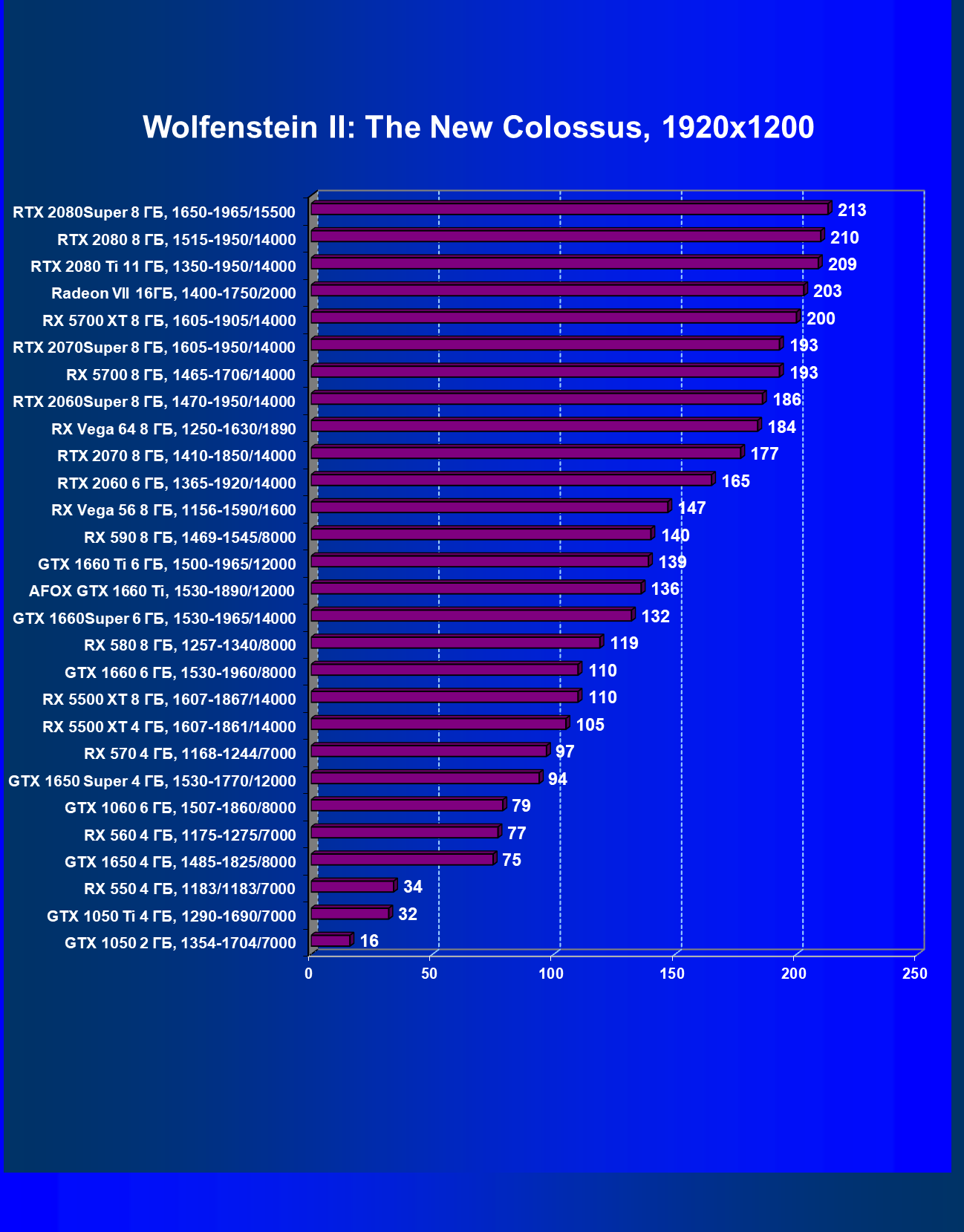

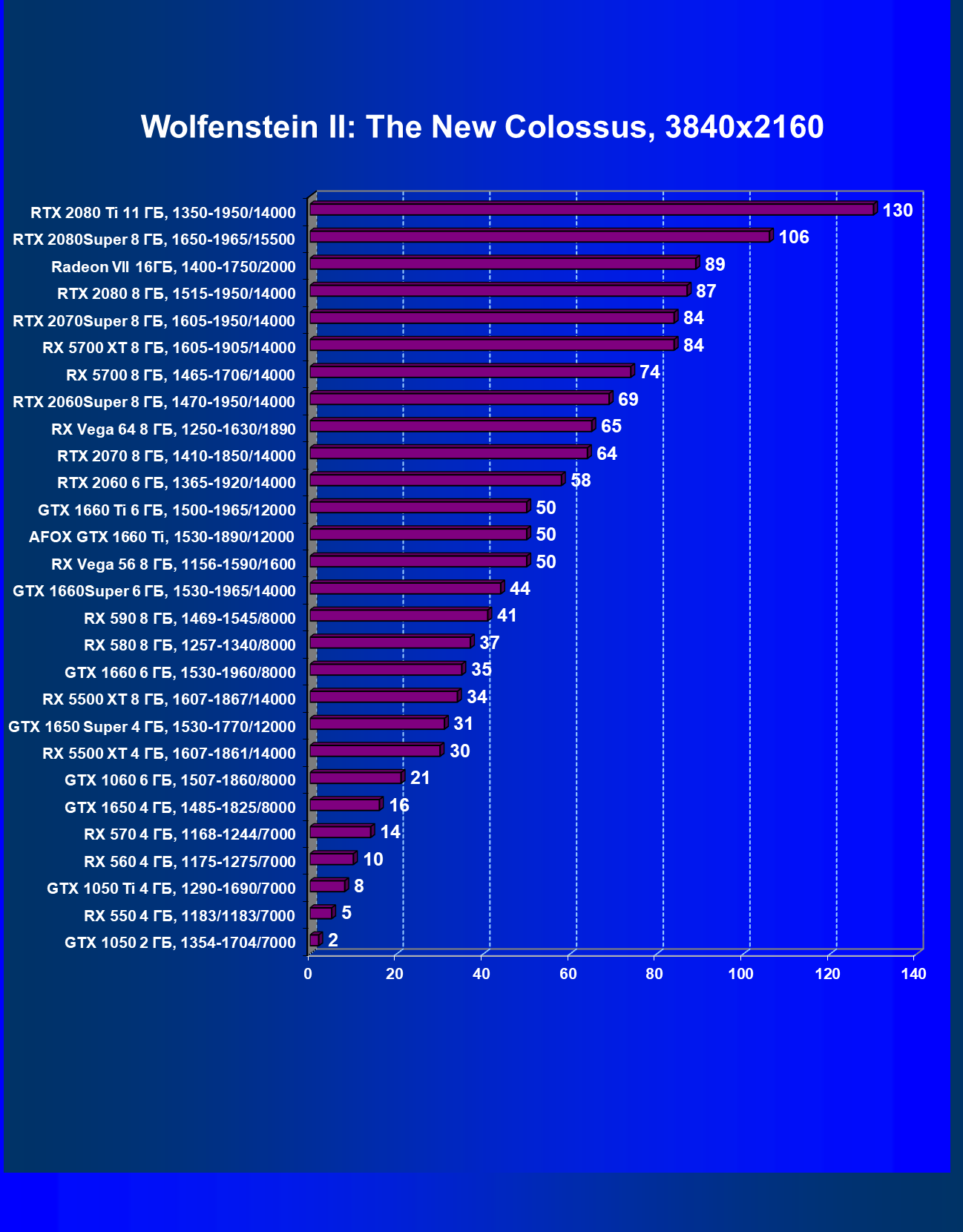

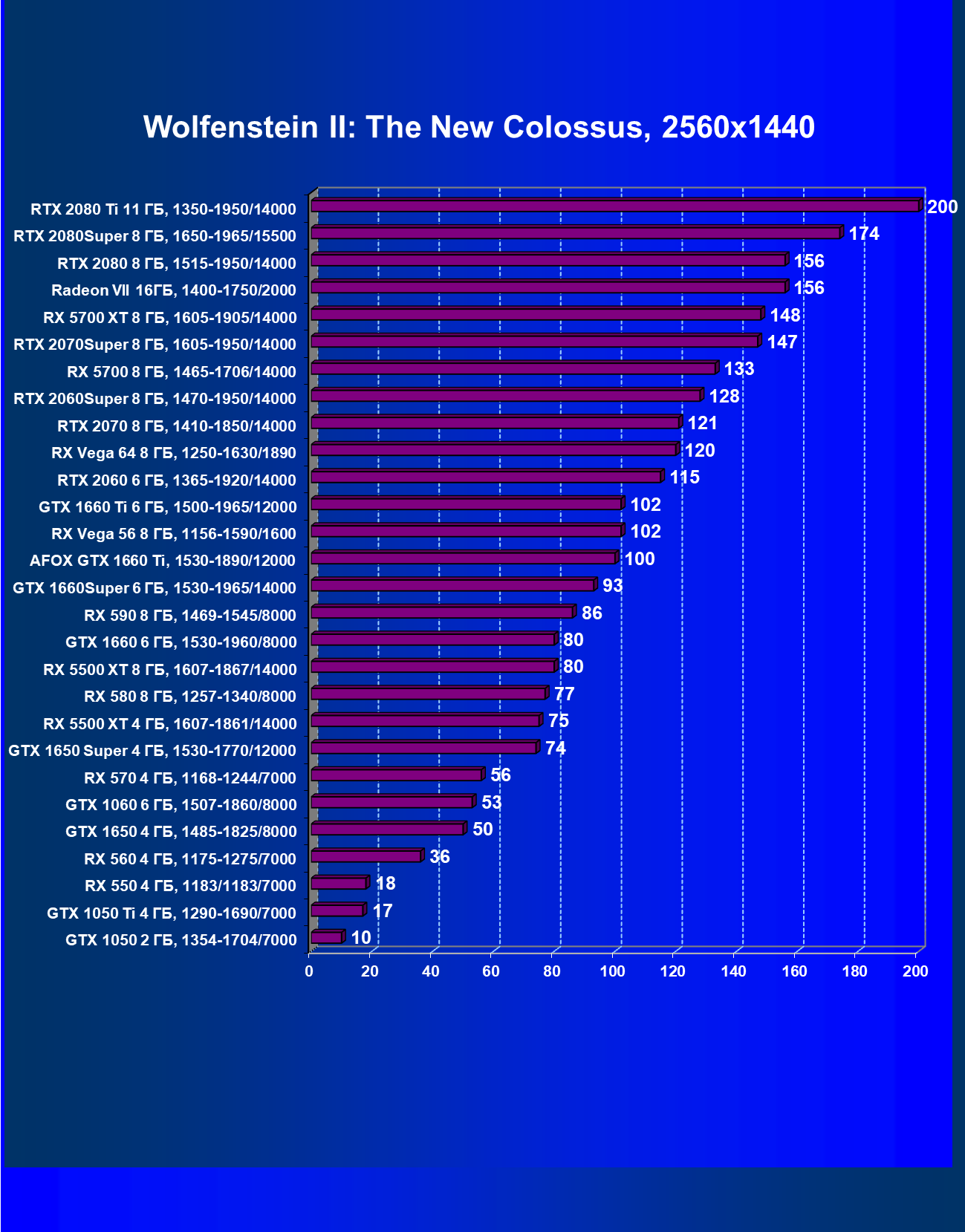

- Wolfenstein II: The New Colossus (Bethesda Softworks/MachineGames)

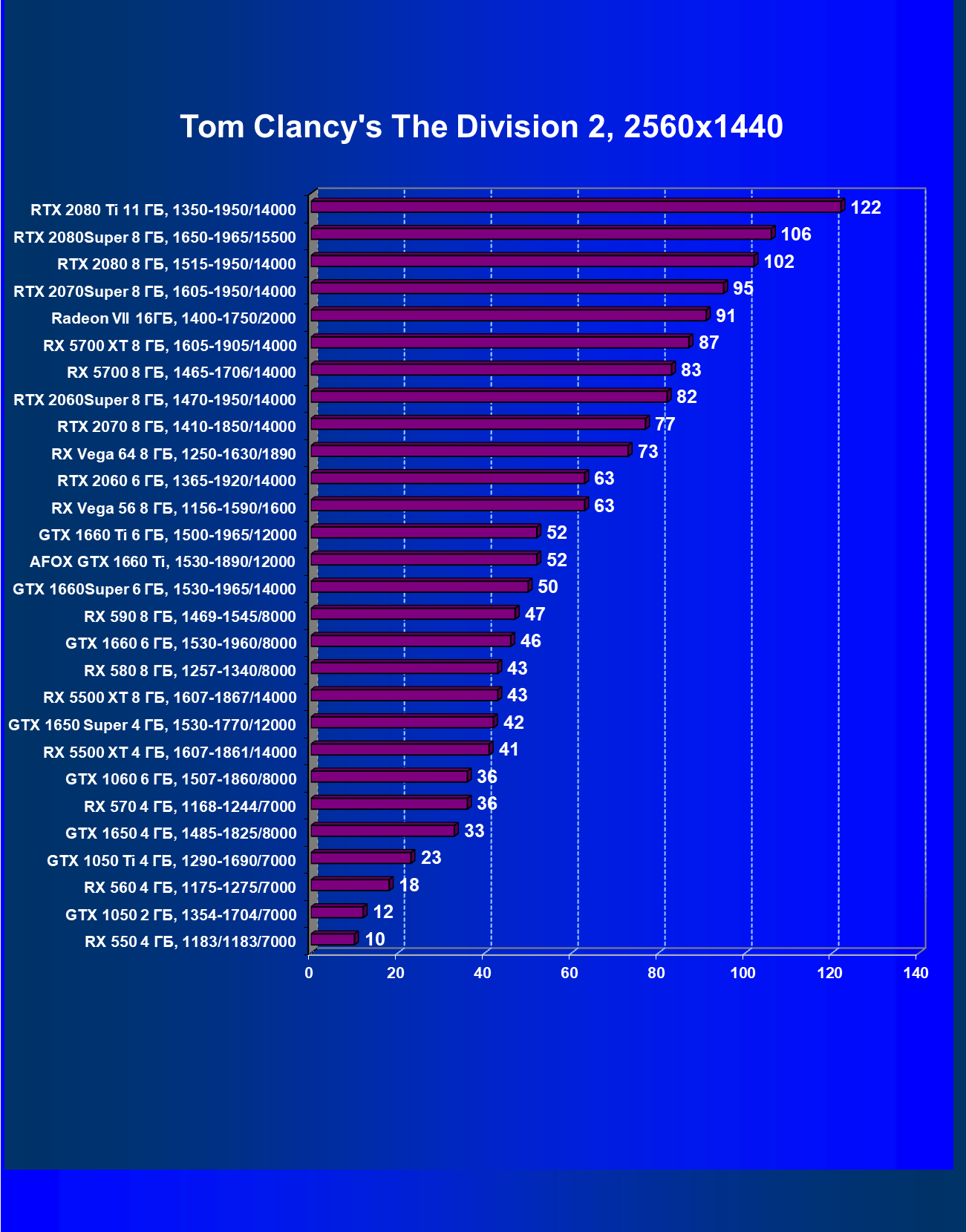

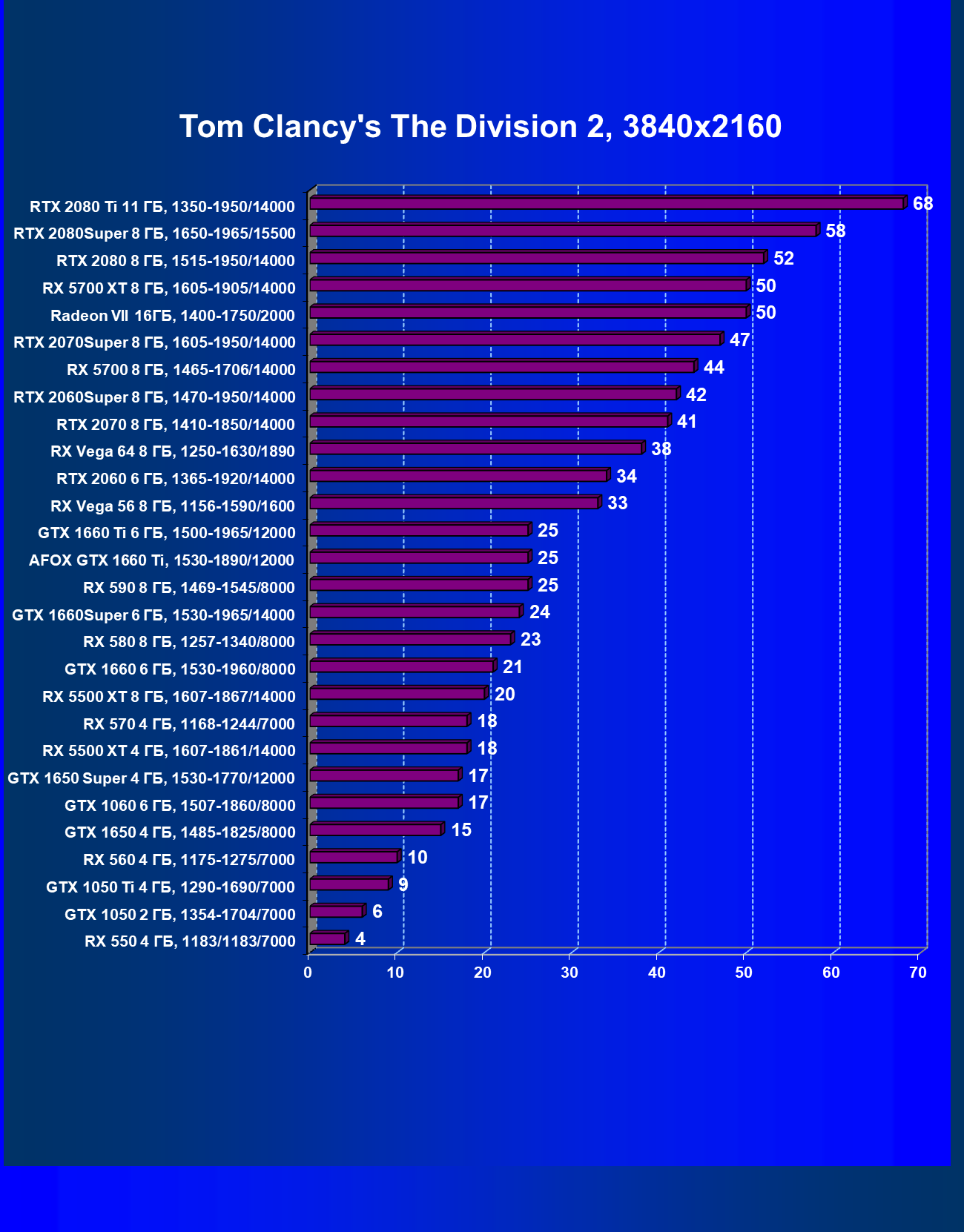

- Tom Clancy’s The Division 2 (Massive Entertainment/Ubisoft)

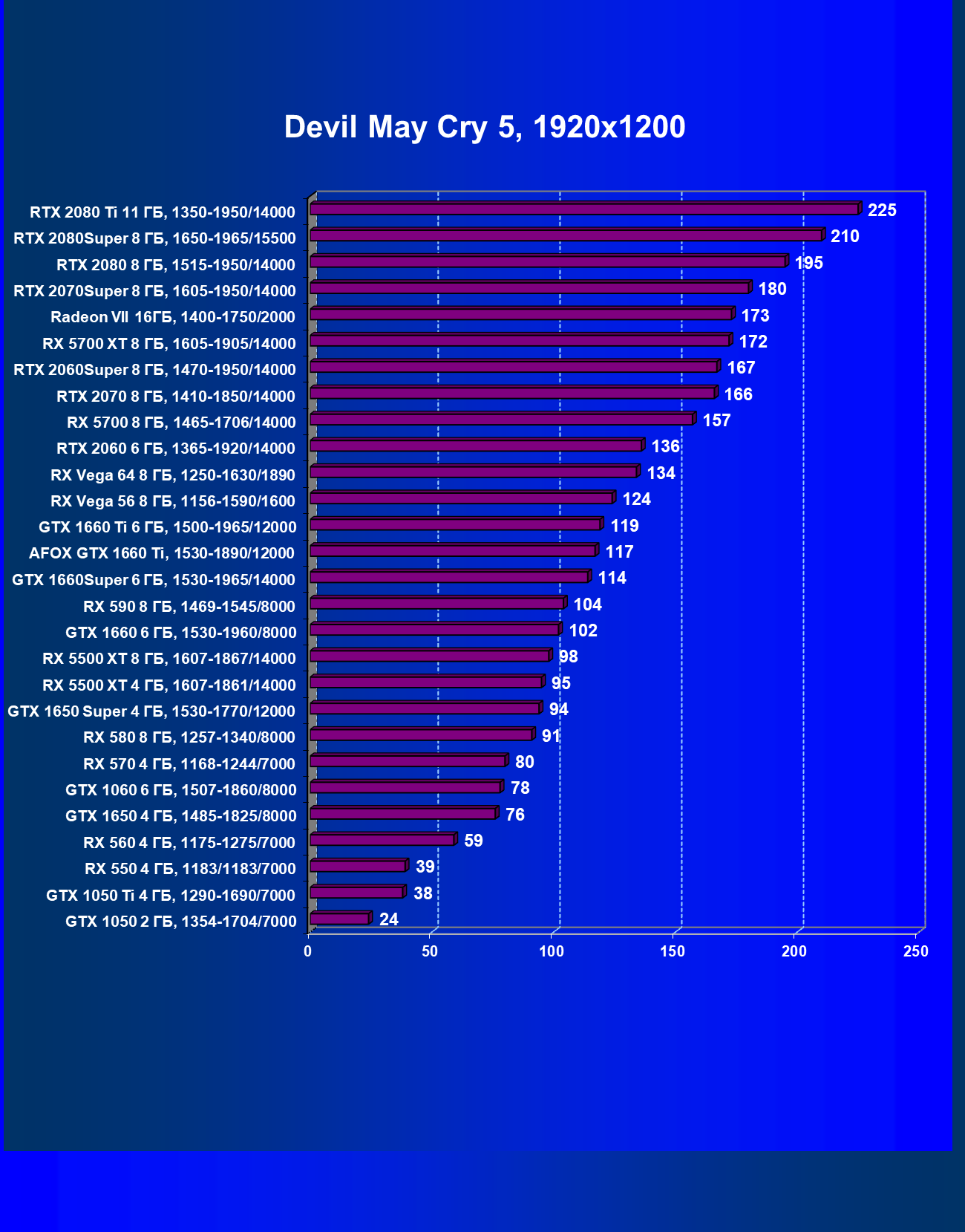

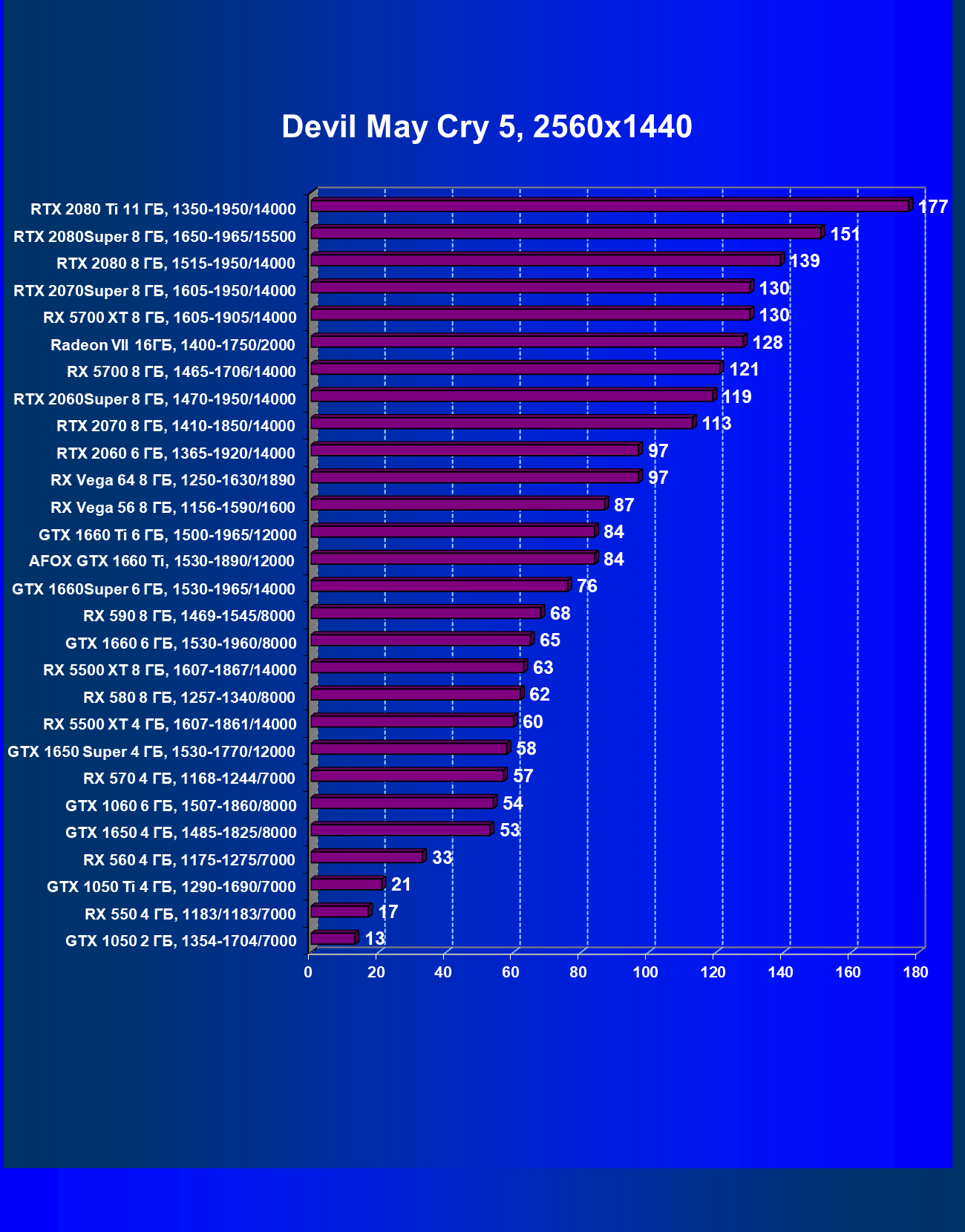

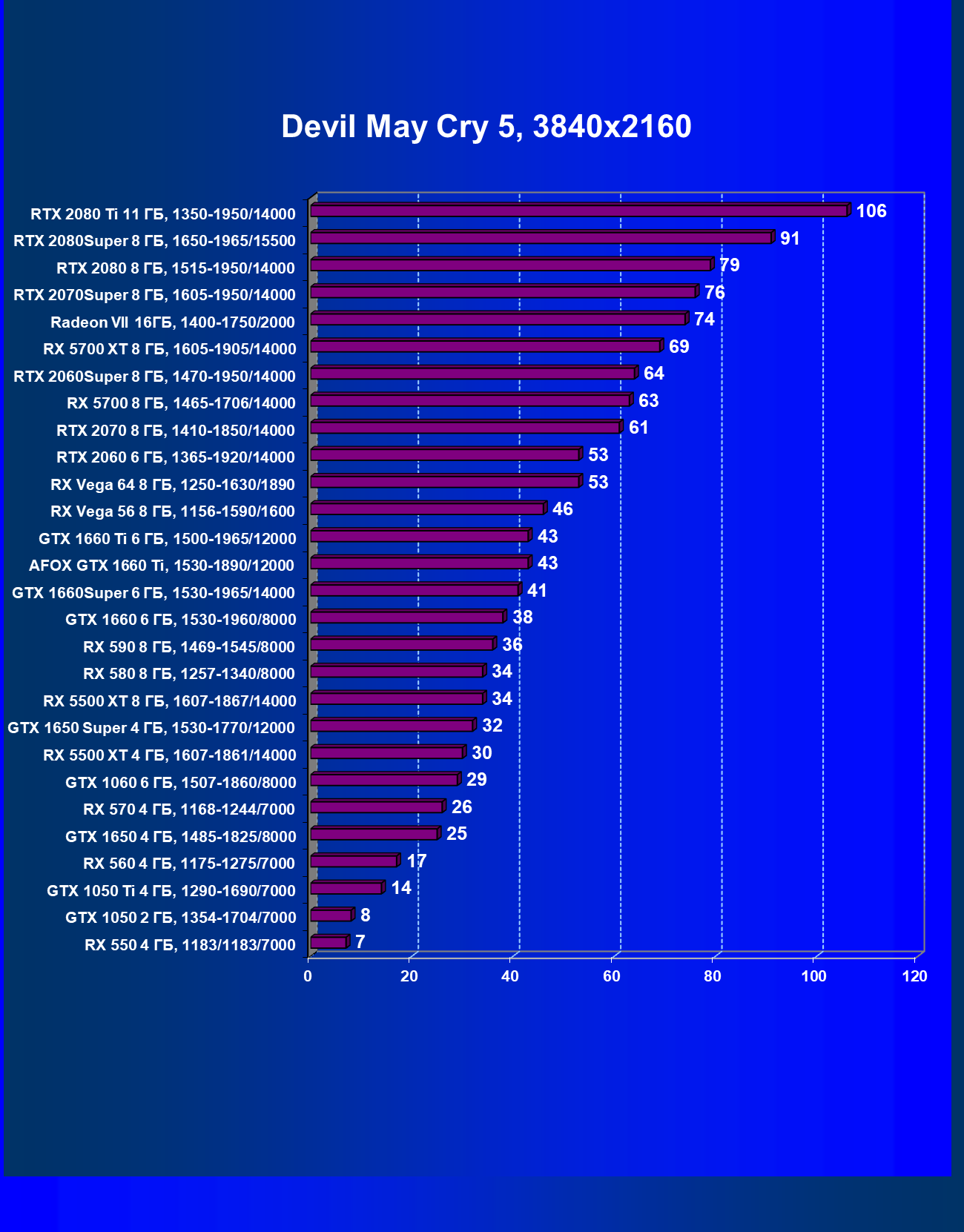

- Devil May Cry 5 (Capcom/Capcom)

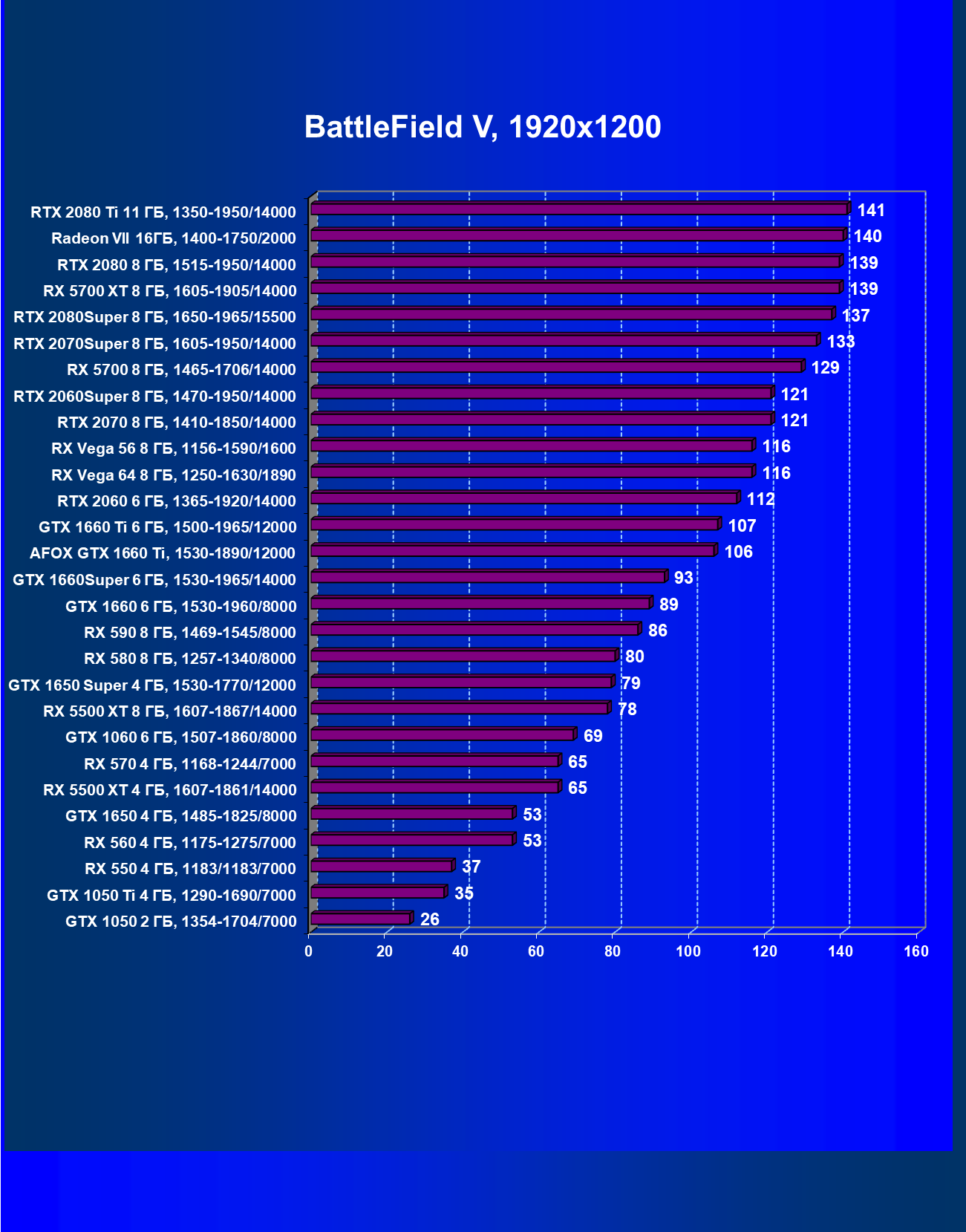

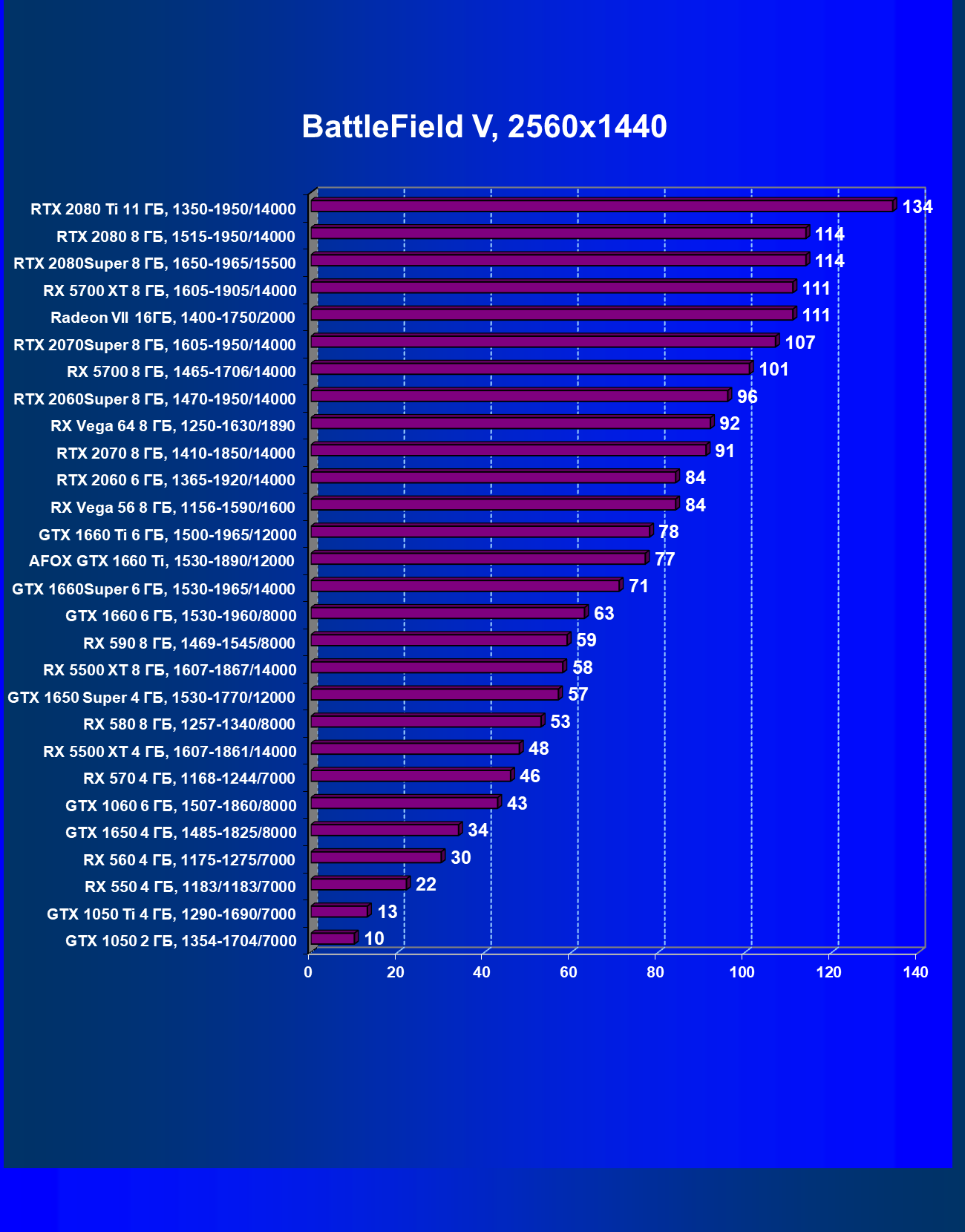

- Battlefield V (EA Digital Illusions CE/Electronic Arts)

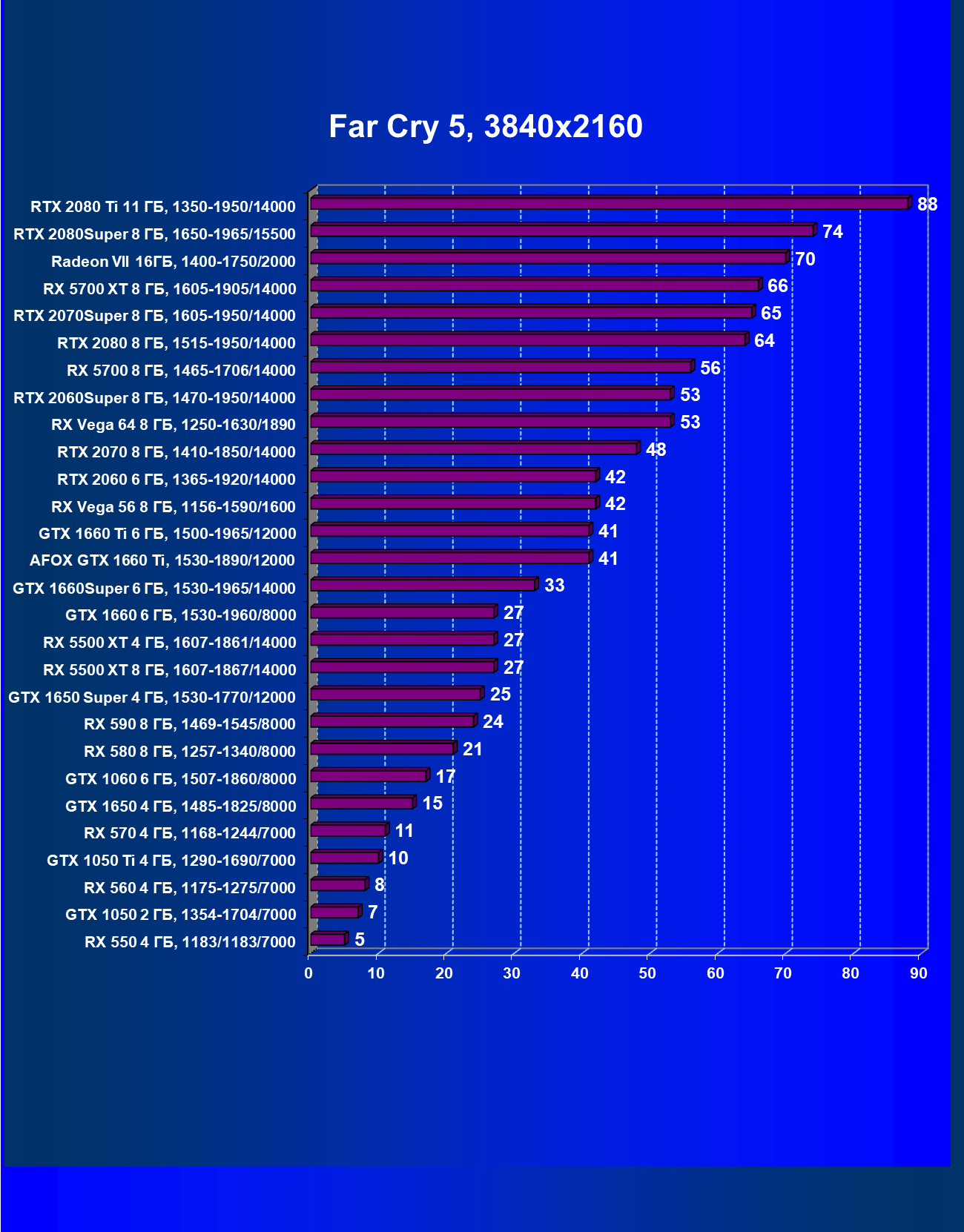

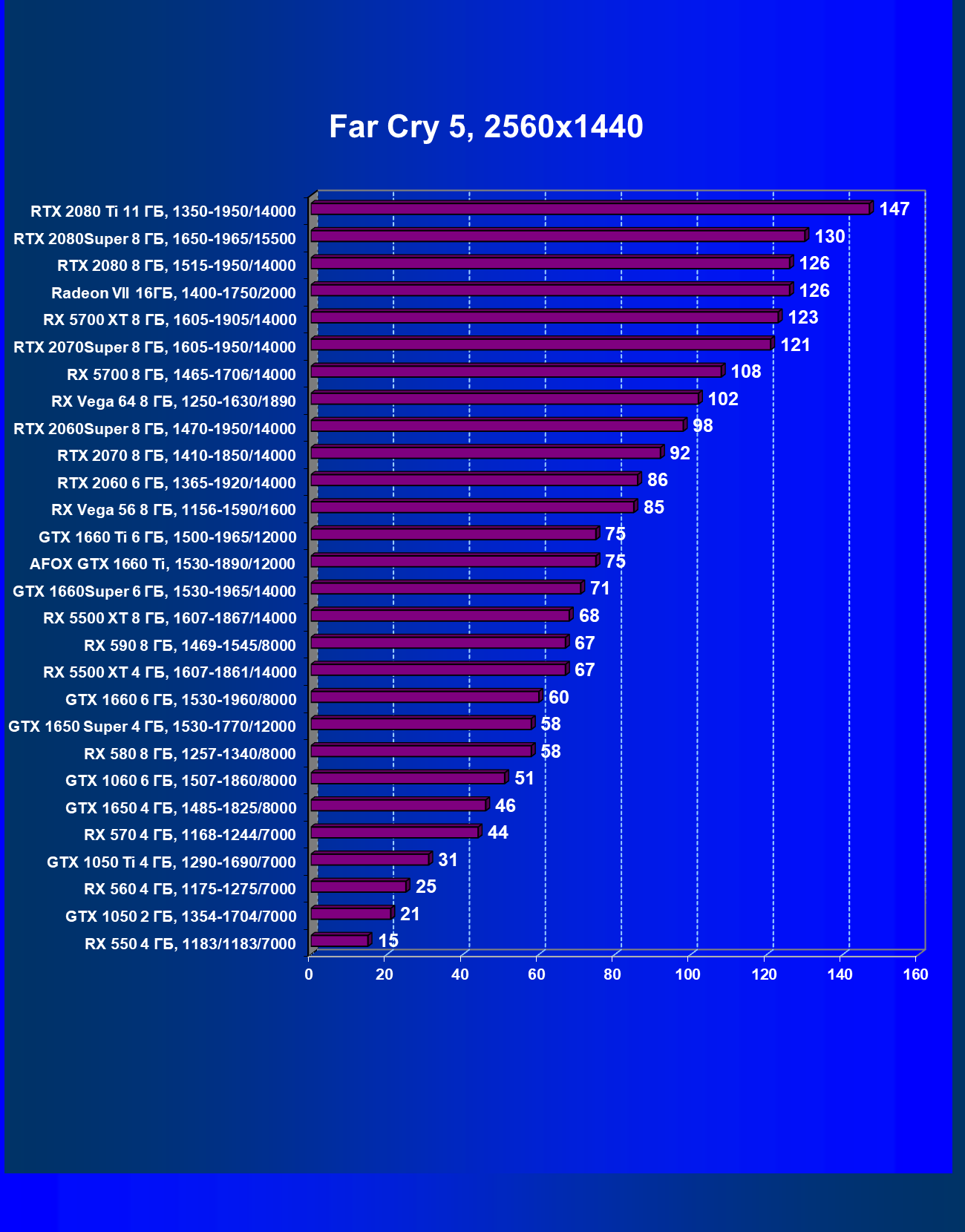

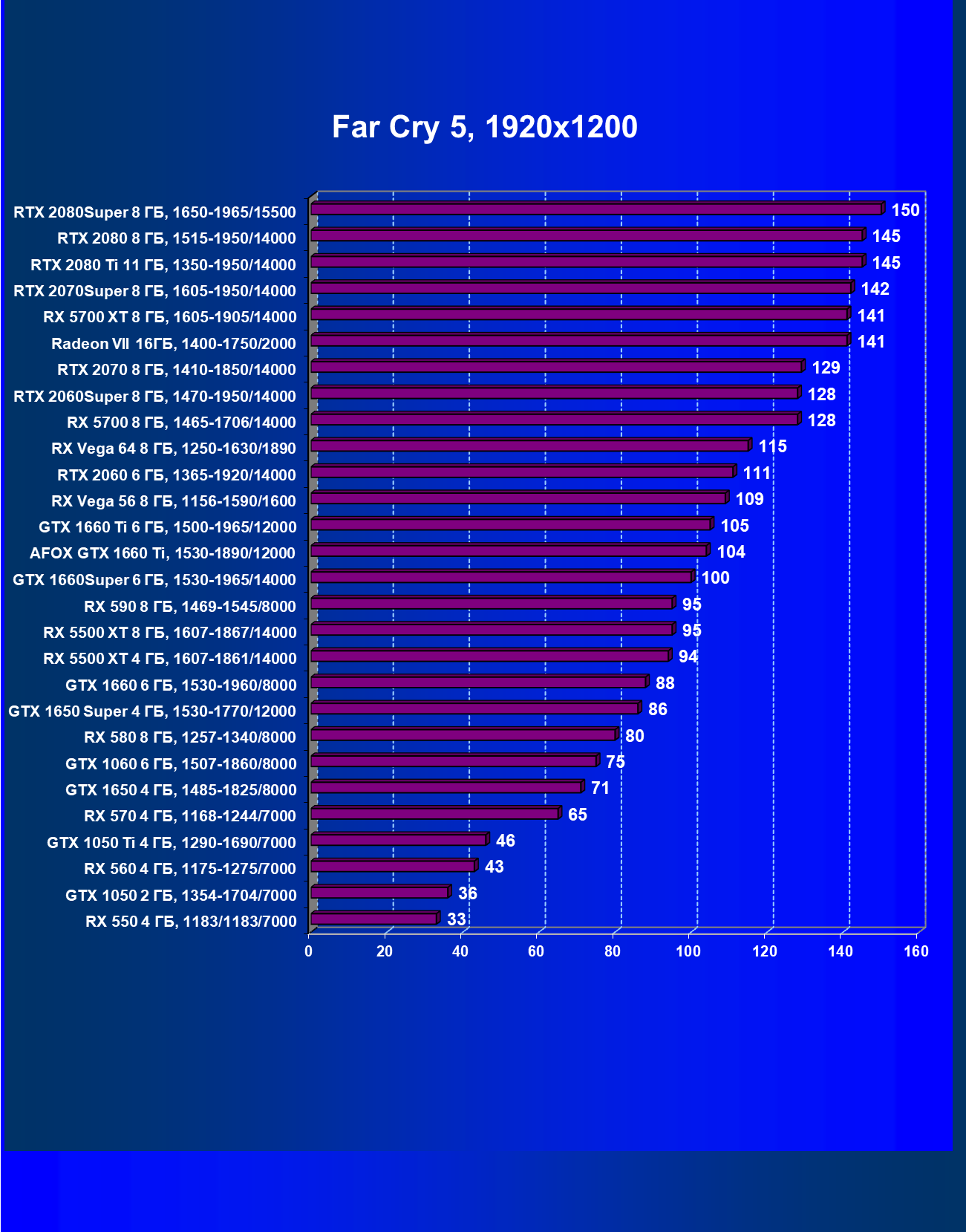

- Far Cry 5 (Ubisoft/Ubisoft)

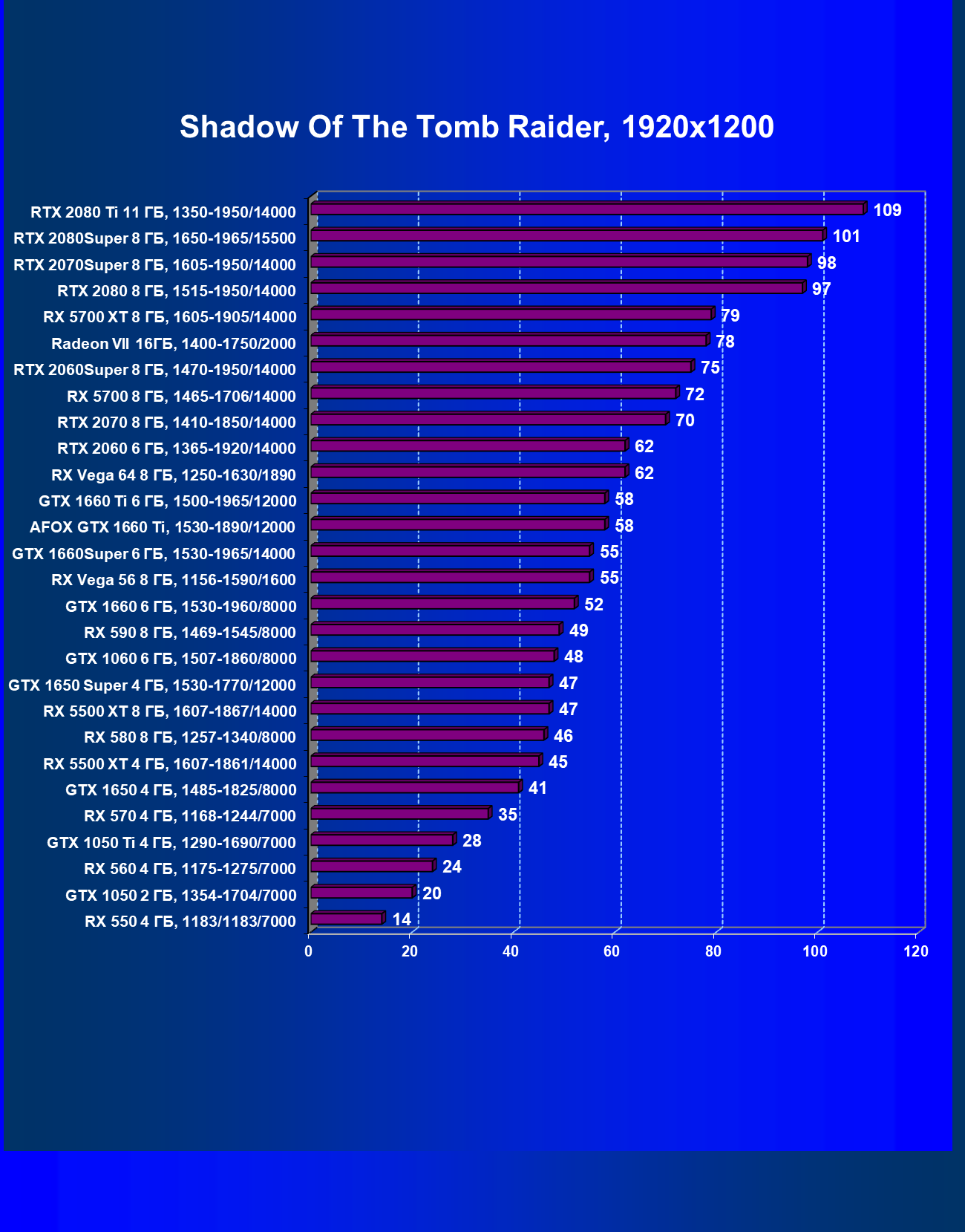

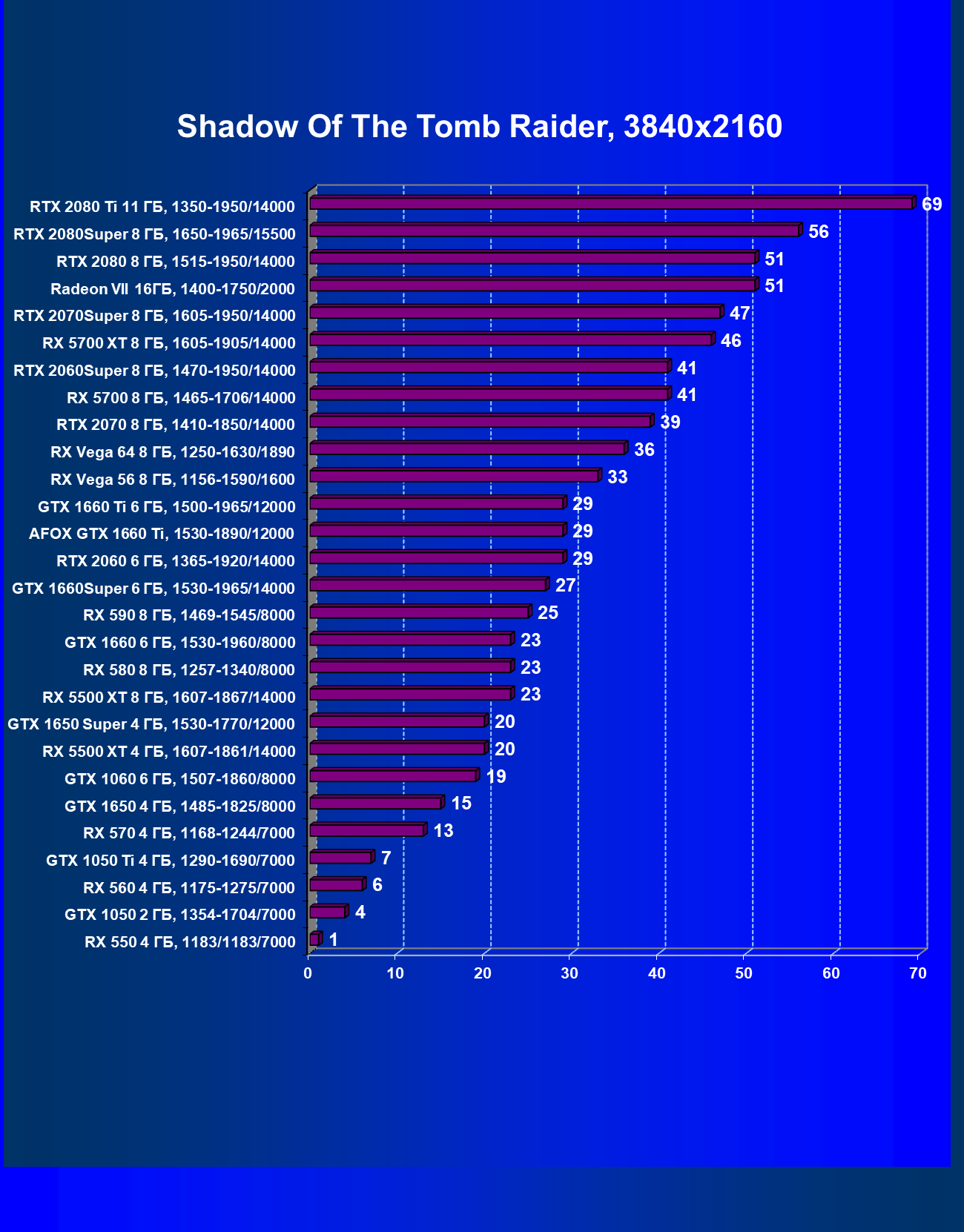

- Shadow of the Tomb Raider (Eidos Montreal/Square Enix), HDR включен

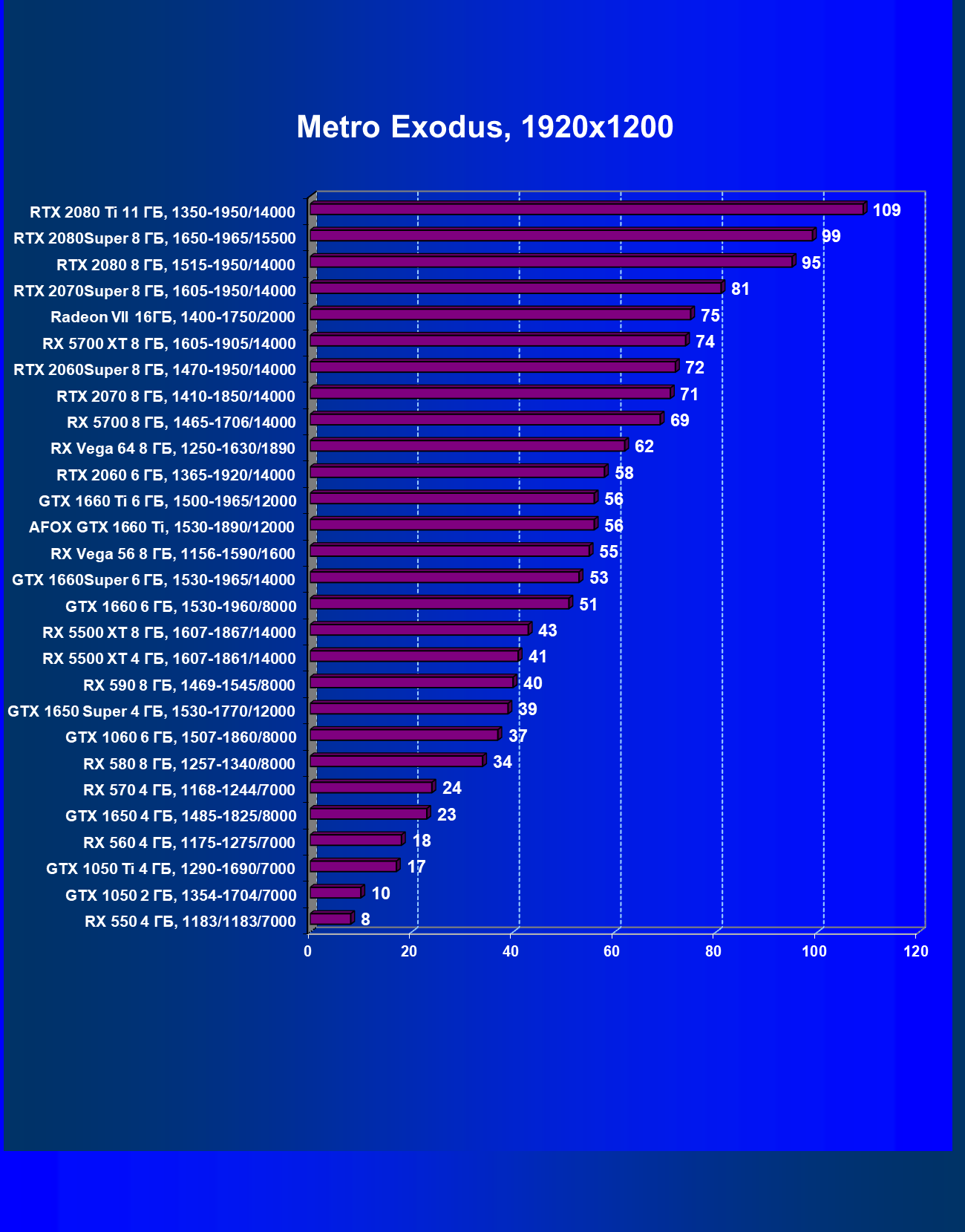

- Metro Exodus (4A Games/Deep Silver/Epic Games)

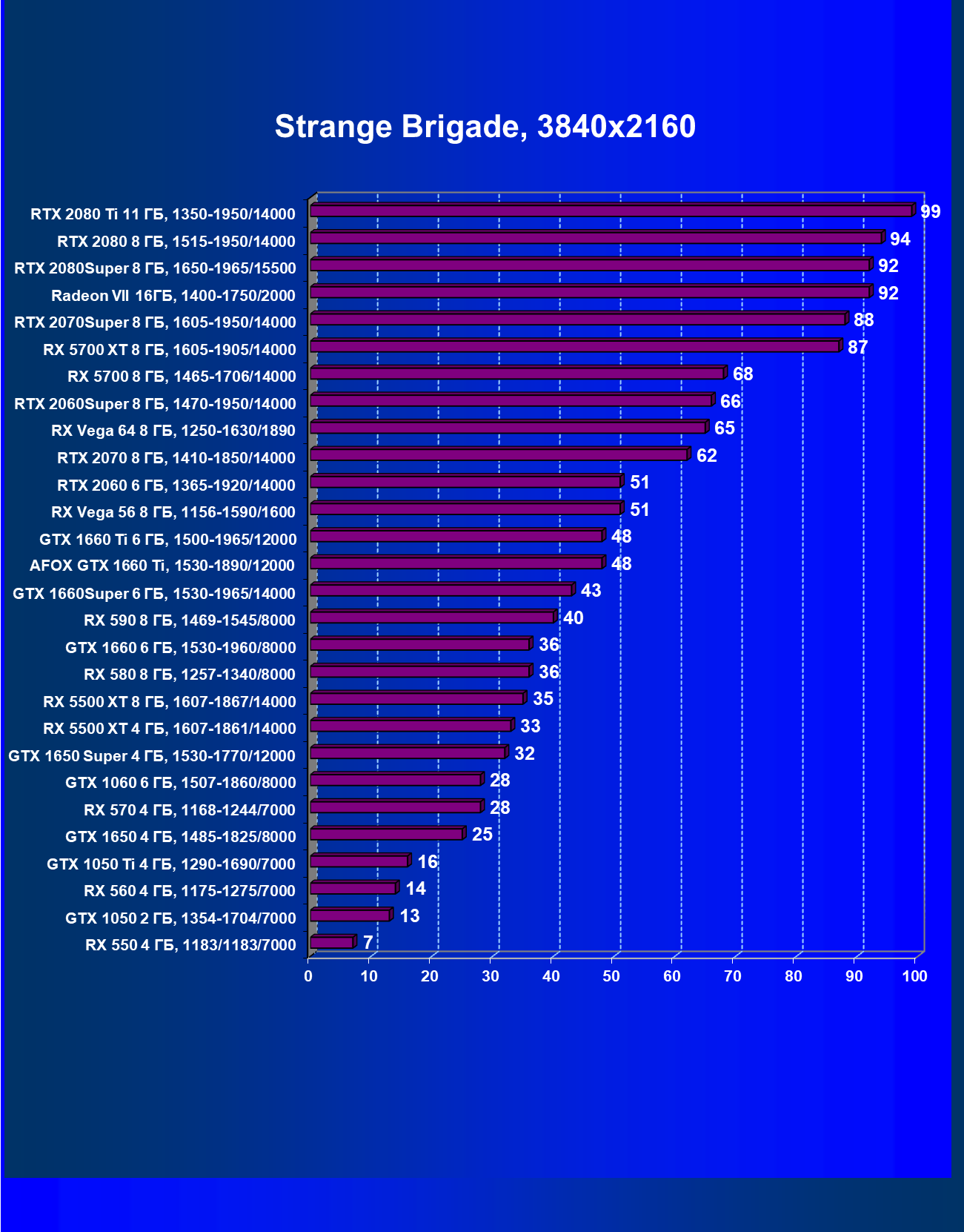

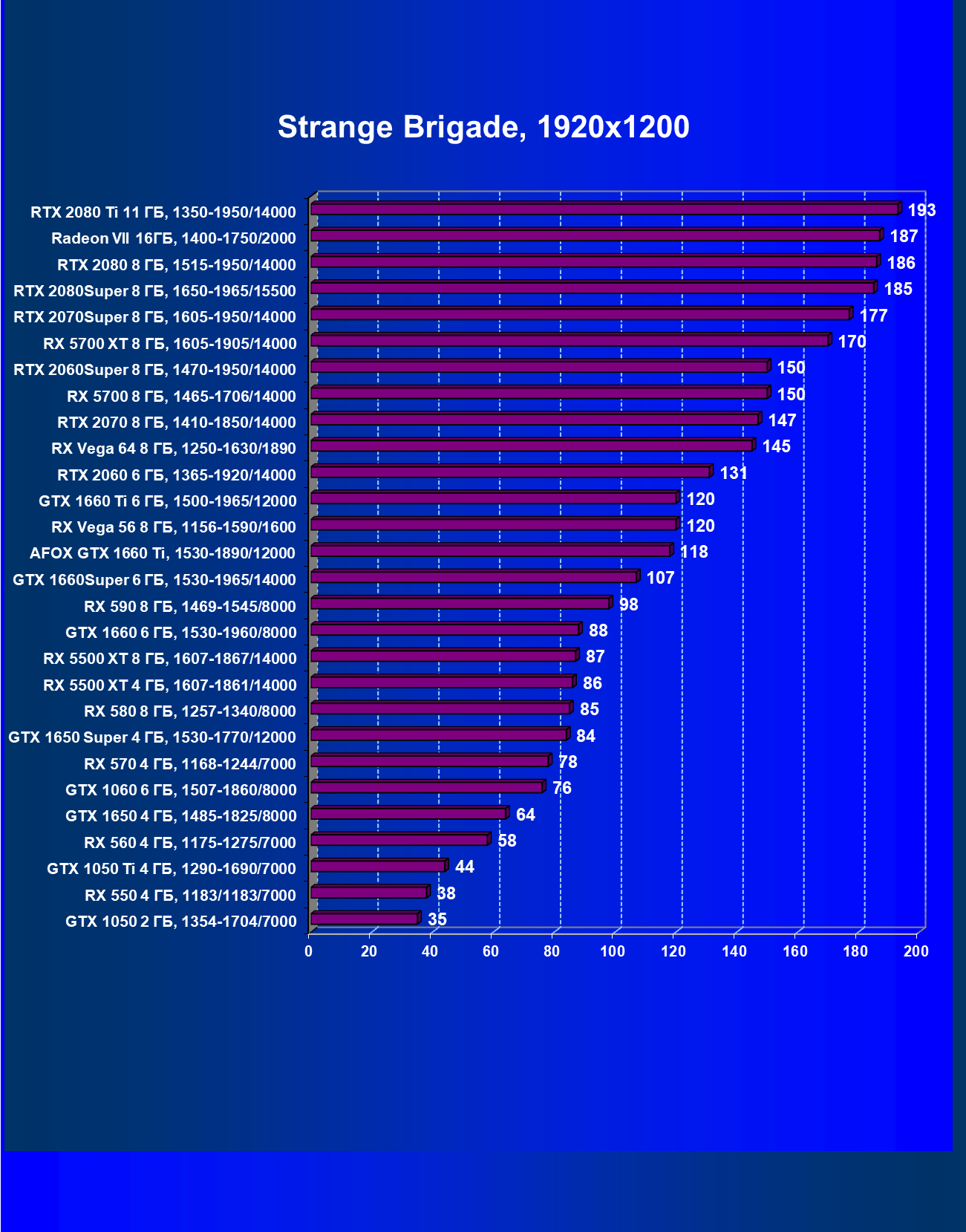

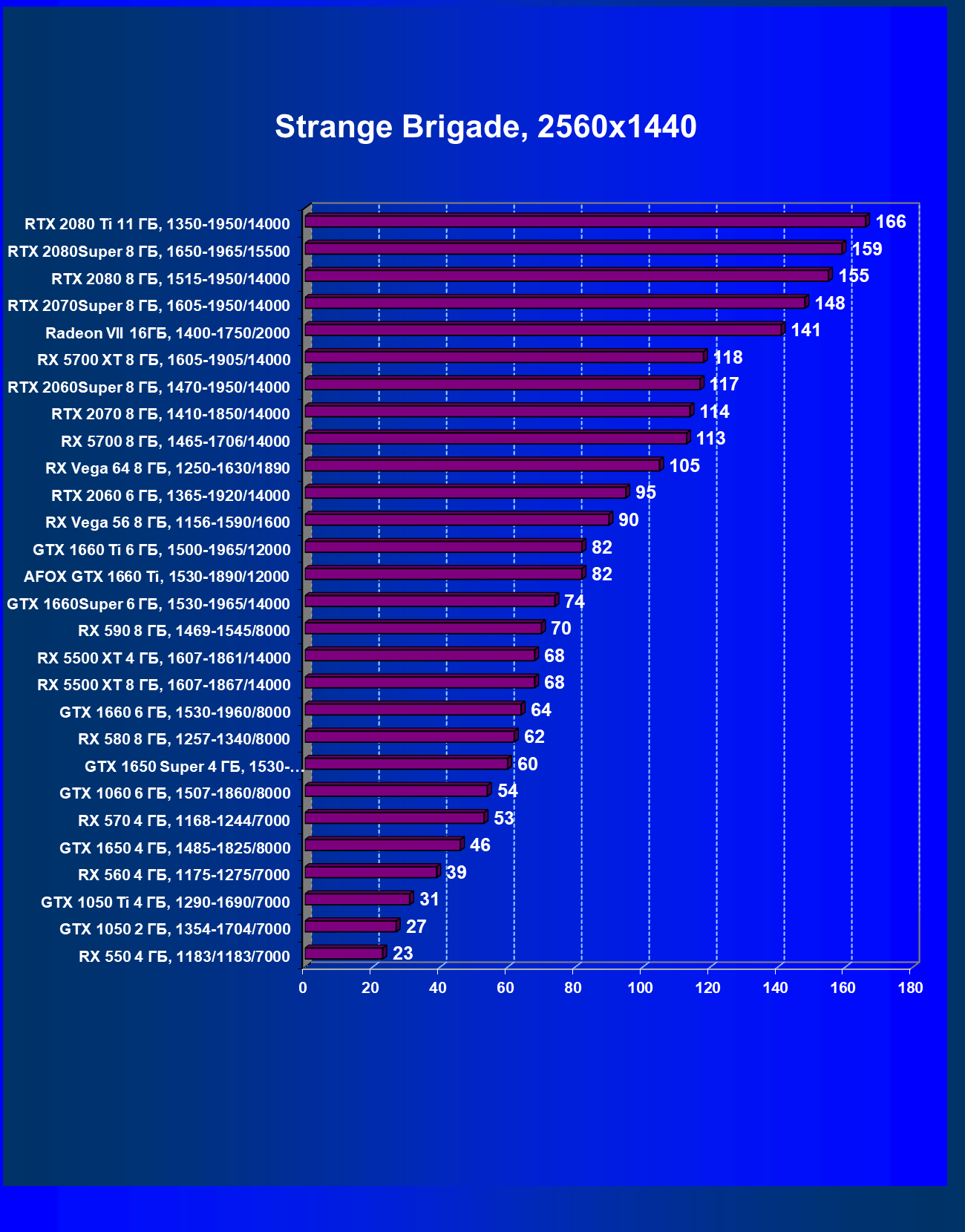

- Strange Brigade (Rebellion Developments/Rebellion Developments)
Рейтинги
Рейтинг iXBT.com
Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Radeon RX 550 (то есть сочетание скорости и функций RX 550 приняты за 100%). Рейтинги ведутся по 28 ежемесячно исследуемым нами акселераторам в рамках проекта Лучшая видеокарта месяца. Из общего списка выбирается группа карт для анализа, куда входят GTX 1660 Ti и его конкуренты.
Для расчета рейтинга полезности использованы розничные цены на начало января 2020 года.
| № | Модель ускорителя | Рейтинг iXBT.com | Рейтинг полезности | Цена, руб. |
|---|---|---|---|---|
| 13 | Afox GTX 1660 Ti, 1530—1890/12000 | 590 | 319 | 18 500 |
| 14 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 590 | 362 | 16 300 |
| 15 | GTX 1660 Super 6 ГБ, 1530—1965/14000 | 540 | 362 | 14 900 |
| 16 | RX 590 8 ГБ, 1469—1545/8000 | 480 | 369 | 13 000 |
| 18 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 450 | 310 | 14 500 |
Из-за более бюджетной схемы питания максимально достижимые частоты GPU у карты Afox оказались чуть ниже, чем у референсного варианта, но на производительности это почти не отразилось, поэтому можно смело считать, что продукт Afox является полной копией референса в плане производительности. А значит, он превосходит своих конкурентов в этом же ценовом сегменте (Radeon RX 590, 5500 XT 8 ГБ) и GTX 1660 Super.
Рейтинг полезности
Рейтинг полезности тех же карт получается, если показатели рейтинга iXBT.com разделить на цены соответствующих ускорителей.
| № | Модель ускорителя | Рейтинг полезности | Рейтинг iXBT.com | Цена, руб. |
|---|---|---|---|---|
| 04 | RX 590 8 ГБ, 1469—1545/8000 | 369 | 480 | 13 000 |
| 05 | GTX 1660 Super 6 ГБ, 1530—1965/14000 | 362 | 540 | 14 900 |
| 06 | GTX 1660 Ti 6 ГБ, 1500—1965/12000 | 362 | 590 | 16 300 |
| 16 | Afox GTX 1660 Ti, 1530—1890/12000 | 319 | 590 | 18 500 |
| 18 | RX 5500 XT 8 ГБ, 1607—1867/14000 | 310 | 450 | 14 500 |
Рейтинг полезности в данном случае хорошо отражает проблему с непостоянством цены при малом числе предложений на рынке. На момент подготовки статьи карта Afox была одной из самых дешевых в семействе GTX 1660 Ti, но к моменту публикации пара самых дешевых предложений пропали, средняя цена сразу же скакнула, и итоговое место Afox GeForce GTX 1660 Ti в рейтинге полезности — предпоследнее в своей группе. Возможно, к моменту вашего прочтения статьи ситуация поменяется еще раз. Кроме того, всегда надо иметь в виду, что наш рейтинг полезности не учитывает иные факторы: шум, наличие/отсутствие подсветки, габариты и т. д.
Выводы
Afox GeForce GTX 1660 Ti (6 ГБ) — хороший вариант среднебюджетного ускорителя 3D-графики для тех, кому не нужна подсветка, но кому важны относительно небольшие габариты карты. Кулер у карты довольно тихий, а наличие 3 разных видеовыходов позволит без проблем и переходников подключить этот ускоритель к любому современному монитору или телевизору (стандартно у GeForce GTX 1660 Ti присутствует 4 видеовыхода, но крайне сомнительно, чтобы у владельцев таких видеокарт была потребность в подключении четырех мониторов одновременно).
Кстати, если кому интересно, здесь можно почитать о самой компании Afox Corporation, а здесь есть раздел по их фабрике видеокарт.
Еще раз отметим, что в целом GeForce GTX 1660 Ti предназначен для тех энтузиастов ПК-игр, которые планируют играть в разрешении Full HD при использовании максимальных настроек качества, причем в ряде случаев им удастся хорошо поиграть и в разрешении 2560×1440.
