Около двух лет назад мы рассказывали о корпусах Z9 производства компании Zalman, а сейчас представляем еще один образец из этой линейки — корпус Zalman Z11 Plus. Шасси у обеих моделей одинаковое, а отличия в основном касаются внешнего оформления: Z11 явно рассчитан на тех, кто предпочитает необычные формы, и Z9 на его фоне выглядит скромником. Как и предыдущая модель, Z11 поставляется в двух вариантах, отличающихся оснащением — «топовый» вариант содержит в обозначении слово Plus. Но и тут есть изменения: Z11 Plus лишился контроллера вентиляторов (в Z9 Plus он был, пусть и простенький) и термодатчика с цифровым индикатором, но приобрел два порта USB 3.0, которых не было у Z9. Количество вентиляторов также изменилось: 5 штатных вместо 4.

Вариант Z11 отличается от Z11 Plus отсутствием портов USB 3.0 — вместо них имеется еще одна пара USB 2.0, а также отсутствует один из вентиляторов (верхний).

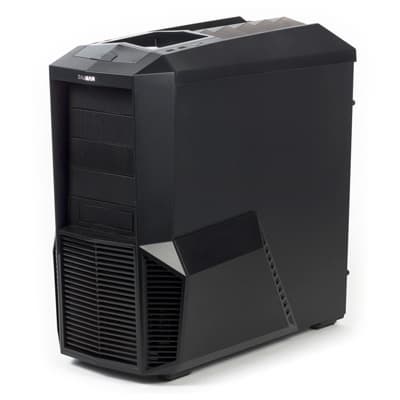

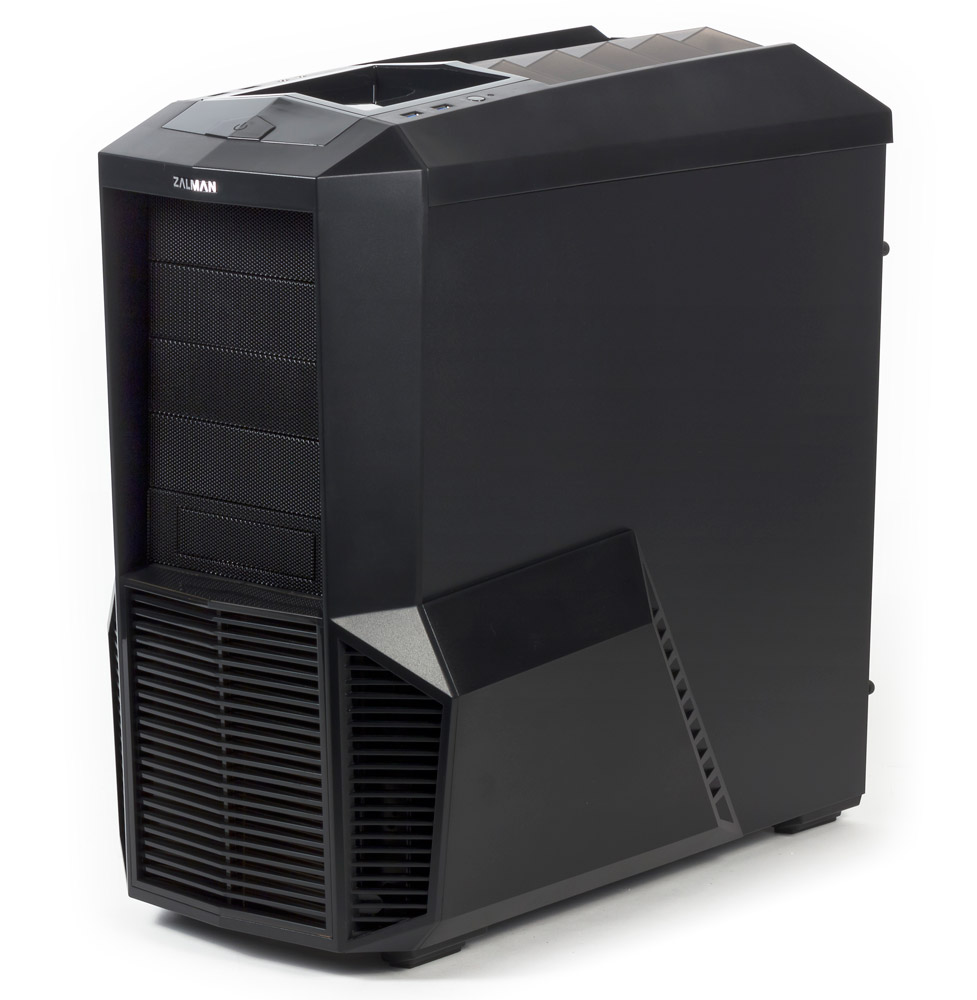

Корпус Zalman Z11 Plus, общий вид

Как и Z9, корпуса Z11 следует отнести к бюджетным, однако на оснащенности это не сказалось: мы видели немало более дорогих моделей других производителей, которые были оснащены беднее.

Поставляется корпус в коробке из обычного картона с трехцветным оформлением. Хотя вес брутто невелик, по бокам не забыты вырезы для захвата рукой.

Компоновка

Корпус Zalman Z11 Plus представляет собой однообъемный miditower с нижним расположением блока питания, который приобретается отдельно. Цвет предлагается только один — черный.

Имеются пять слотов для 5,25-дюймовых устройств, все с выходом на лицевую панель. В один из слотов можно установить и 3,5-дюймовое устройство, также с выходом наружу: есть и соответствующий переходник, и заглушка с прорезью.

Жесткие диски устанавливаются в поперечную корзину, имеющую пять посадочных мест для 3,5-дюймовых устройств. По одному 2,5-дюймовому HDD или SSD можно установить в комплектный переходник 5-дюймового отсека и на правой стороне подложки системной платы.

В корпус можно устанавливать системные платы ATX и все более компактные варианты. Выбор видеокарт ограничен моделями длиной до 290 мм, включая дополнительный разъем питания, если он расположен в торце платы.

Комплектация

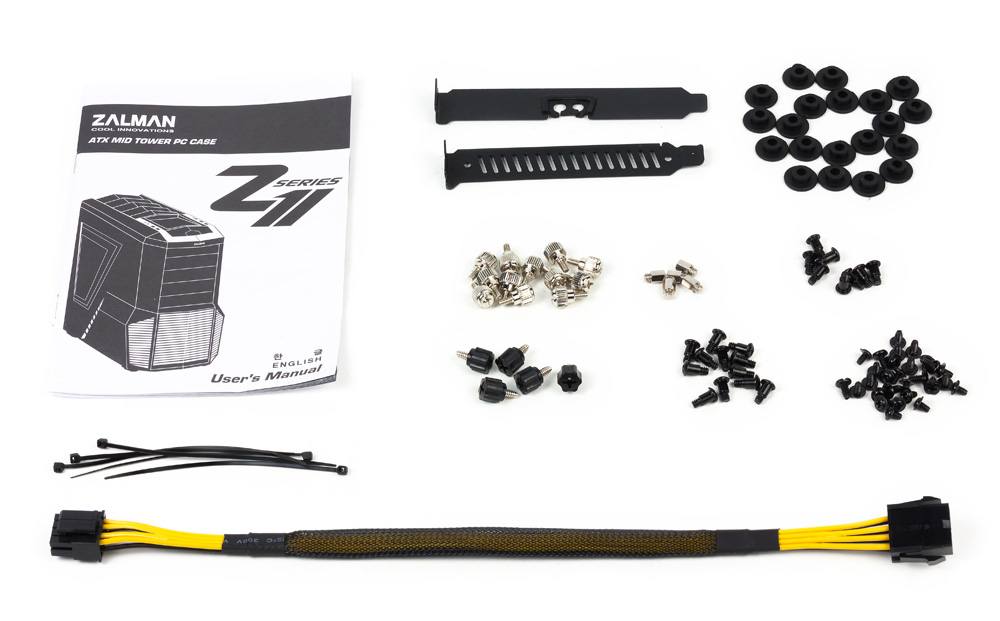

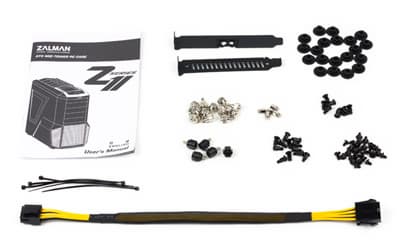

Комплект принадлежностей довольно богатый: рассортированный по пакетикам крепеж в немалом количестве, сменные заглушки для слотов расширения, пять одноразовых стяжек для кабелей и переходник питания для процессора. И, конечно, инструкция — правда, нам она досталась без перевода на русский язык. Всё это уложено в удобный чехольчик с застежкой.

Конструкция

Размеры корпуса 498×260×530 мм (В×Ш×Г), включая выступающие части, т.е. несколько больше, чем Z9, но лишь за счет дополнительных внешних элементов оформления. Вес собственно корпуса 7,4 кг, комплекта в упаковке 9,0 кг.

Согласно нашим замерам, для шасси использована сталь толщиной 0,6 мм, съемные боковые стенки немного толще — 0,7 мм. В левой стенке есть окно, закрытое крышкой из прозрачного, но слегка тонированного пластика, причем крышка эта не просто плоский кусок оргстекла, а имеет сложную объемную форму, которая может позволить установить более габаритный кулер для процессора. И у левой, и у правой боковых стенок спереди внизу есть пластиковые накладки, закрывающие места установки вентиляторов; форма их также достаточно сложная.

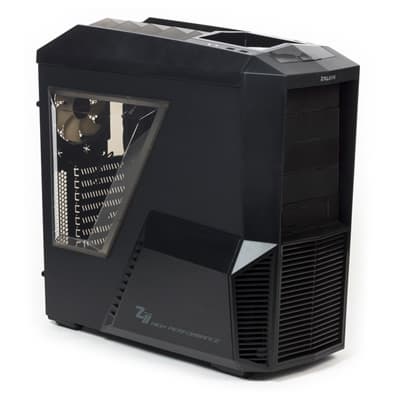

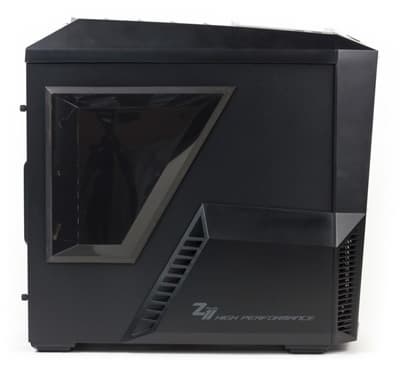

Вид слева

Ножки корпуса выполнены в виде пластмассовых прямоугольников с резиновыми вставками, что должно обеспечивать неплохую амортизирующую способность.

Рассказывая о пластиковых лицевой и верхней панелях корпуса, мы в третий раз должны употребить слова «сложная форма»: описать ее трудно, лучше всего просто посмотреть на фото. Дизайнеры явно дали волю фантазии (разумеется, в рамках установленного бюджета), причем это касается не только формы, но даже окраски: решетчатые части панелей, прикрывающие вентиляторы с подсветкой, сделаны полупрозрачными, а все прочие свет не пропускают. Основная часть поверхностей матовая, но, как и в Z9, есть элементы с глянцем, и вновь именно те, к которым чаще будут прикасаться руки.

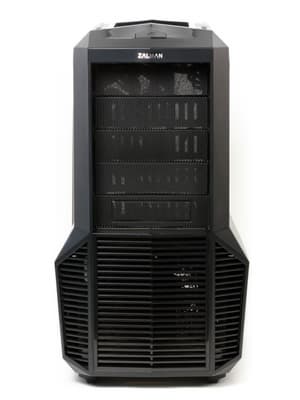

Лицевая панель

Заглушки 5-дюймовых слотов сделаны из металлической сетки с мелкими отверстиями.

Кнопка Power расположена «на лбу» корпуса (немного скошенной верхней части лицевой панели), поэтому она будет заметна и легко доступна при любом расположении корпуса — хоть на столе, хоть под столом. В нее встроен и индикатор синего цвета.

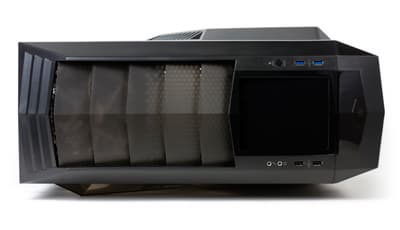

Вид сверху

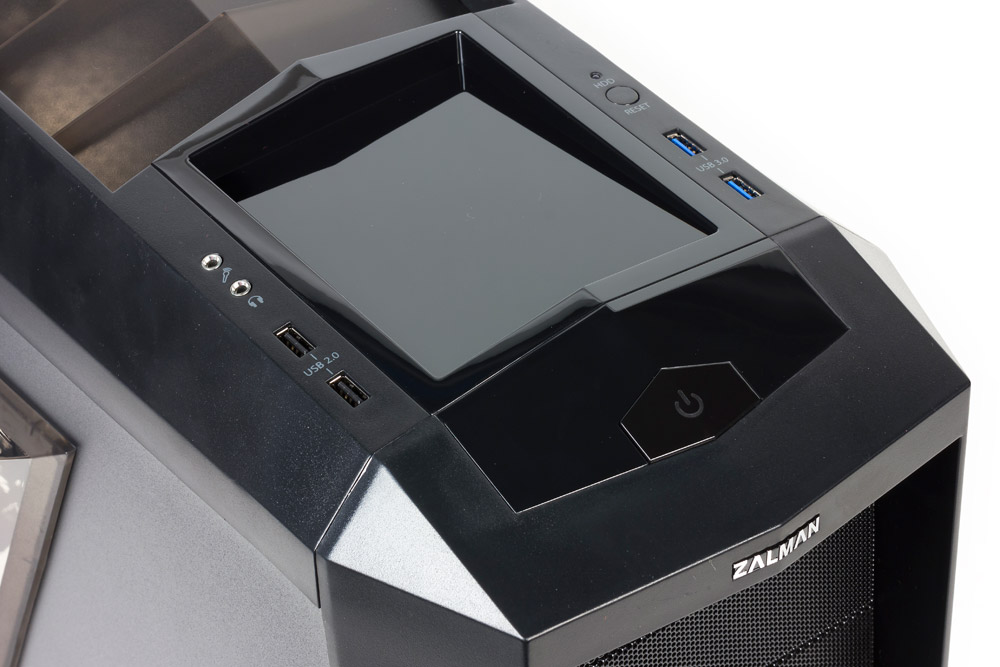

Остальные органы управления и коммутации размещены в передней трети верхней пластиковой панели. Причем в середине сделана неглубокая ниша размером 10×12,5 см, в которую можно положить подключаемые USB-кабелями устройства. Справа от нее ближе к лицевой панели идут два разъема USB 3.0 (в Z11 без Plus вместо них два порта USB 2.0), затем кнопка Reset и красный индикатор дисковой активности. Слева таким же рядом расположились два разъема USB 2.0 и пара аудиопортов. Относительно небольшая высота корпуса при настольном его размещении позволит пользоваться USB-портами, не вставая. А вот индикатор HDD при этом виден не будет, и сомнительно, что его можно будет увидеть, если компьютер стоит под столом.

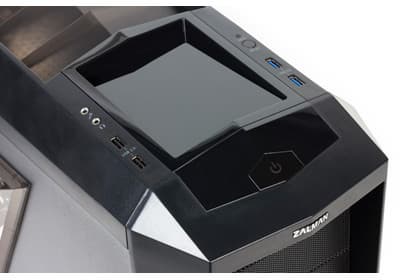

Панель управления

К сожалению, наличие четырех портов USB при таком их расположении не гарантирует возможности подключения четырех устройств с заметной шириной: зазор между разъемами в парах составляет 13 мм.

Нажать кнопку Reset случайно вряд ли получится, а вот про Power этого не скажешь: свободного хода она практически не имеет, и выключить компьютер можно легким касанием.

Система вентиляции

В корпусе Z11 Plus целых пять вентиляторов собственного производства Zalman.

Фронтальный и верхний размером 120×120 мм имеют неотключаемую синюю подсветку и подключаются 3-контактными разъемами к системной плате (встроенного контроллера, как в Z9 Plus, нет). Вместо них можно поставить 140-миллиметровые вентиляторы.

Третий вентилятор, на задней стенке шасси, тоже 120-мм, но без подсветки и с подключением к блоку питания с помощью периферийного разъема Molex (двойного, male+female).

Еще два небольших 80-миллиметровых вентилятора установлены на боковых стенках в районе дисковой корзины. Они работают на вытяжку, а снаружи есть пластиковые накладки, играющие не только декоративную роль, но и являющиеся воздуховодами, направляя поток воздуха от боковых вентиляторов назад, параллельно боковой стенке. За счет этого корпус можно будет поставить вплотную к стенке (относительно вплотную, конечно: накладки слева и справа достаточно широкие). Питание к этим вентиляторам подается также через разъемы Molex male+female.

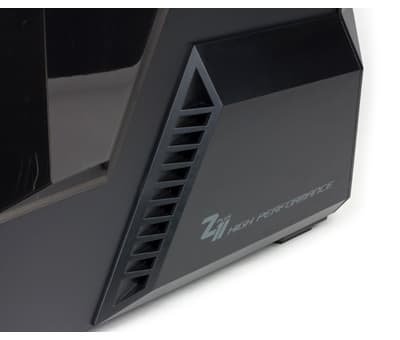

Воздуховод бокового вентилятора

Возможности модернизации системы вентиляции заключаются в установке еще двух 120- или 140-миллиметровых вентиляторов: на днище шасси и второго наверху.

Штатные фильтры есть спереди и снизу. Для доступа к фронтальному фильтру придется снимать лицевую панель — это не слишком трудоемкая операция, однако быстросъемным этот фильтр назвать нельзя. Сделан он из мелкоячеистой капроновой сетки на пластиковой рамке, и точно такой же защищает от пыли место для опционального нижнего вентилятора. А вот отверстия в днище шасси под блоком питания закрывает фильтр немного другой конструкции: это лист из тонкого пластика с мелкими отверстиями. Оба нижних фильтра легко снимаются снаружи, без вскрытия корпуса.

Верхние вентиляторы фильтров лишены. Это хоть и нелогичное, но, с учетом стоимости корпуса, простительное решение. Что же касается заднего и боковых вентиляторов, то они работают на вытяжку, и потому отсутствие фильтров вполне понятно.

Отметим еще, что сетчатые заглушки 5-дюймовых слотов оснащены поролоновыми вкладышами.

Конечно, есть возможность установки жидкостных систем охлаждения. Куда ж без этого…

Из дополнительных вентиляционных отверстий, кроме имеющихся в заглушках 5,25-дюймовых слотов, имеются вертикальная перфорированная полоса в задней стенке шасси и прорези в заглушках слотов расширения.

Сборка системного блока

Боковые крышки крепятся обычной системой пазов и гребенок, а фиксируются парами винтов с пластиковыми накатными головками. На задних торцах крышек имеются штампованные выступы для захвата пальцами, и это здорово помогает при снятии: крышки сидят на месте очень плотно.

Часть шестигранных стоек для материнской платы уже установлена, но почему-то только четыре, а еще пять есть в комплекте принадлежностей. Прорези для плат расширения придется освобождать, выламывая одноразовые заглушки. Заглушки есть и в 4 из 5 пятидюймовых слотов, причем две из них крепятся винтами, а две нужно выламывать.

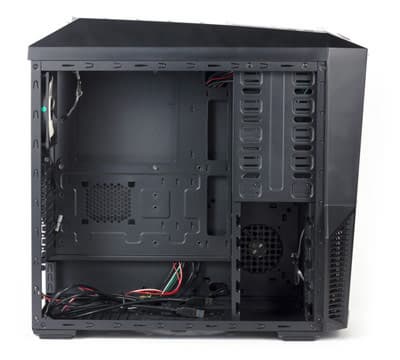

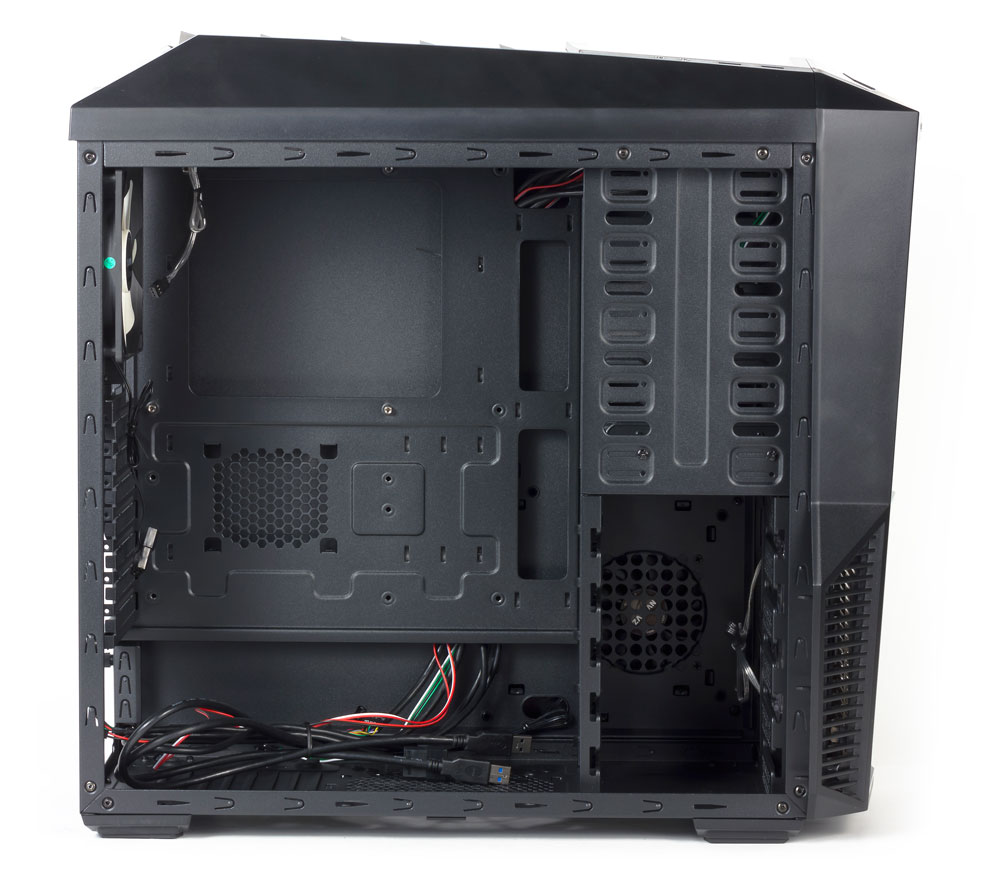

Вид изнутри слева

Крепление оптических накопителей самое бесхитростное — винтами с обеих сторон, а вот 3,5-дюймовые HDD/SSD устанавливаются хитрее: сначала длинными винтами нужно закрепить по бокам накопителя четыре резиновых амортизатора с Т-образным сечением, чтобы можно было задвинуть его в пазы, имеющиеся в боковых стенках корзины. Фиксация производится пластиковой защелкой, дополнительного крепления винтами не предусмотрено, да это вряд ли нужно: накопитель держится достаточно плотно.

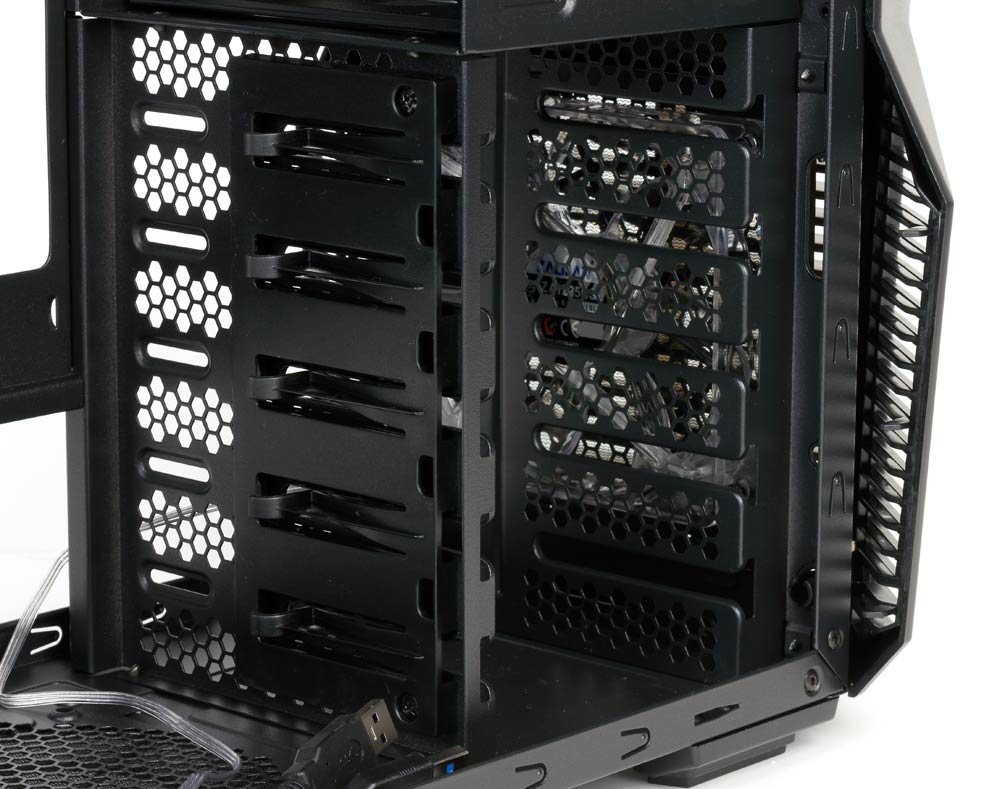

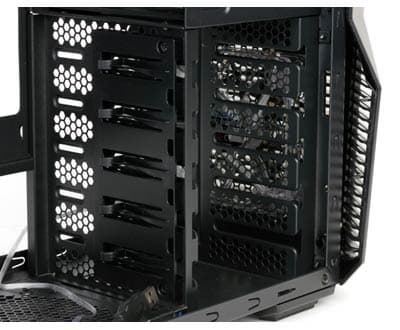

Корзина для 3,5-дюймовых накопителей

Конечно, такие амортизаторы до известной степени снизят вибрации от дисковых накопителей, но теплоотвод от корпусов дисков на шасси отсутствует. Правда, при наличии целых трех вентиляторов, обслуживающих дисковую корзину, это не столь уж критично.

Диски, как и в Z9, вставляются слева, однако интерфейсные разъемы могут смотреть только направо, где до боковой стенки остается не так уж много места, и следует использовать SATA-кабели c Г-образными коннекторами.

Как уже говорилось, не забыты и 2,5-дюймовые накопители: один можно установить на тыльной стороне подложки системной платы, закрепив четырьмя винтами к имеющимся ушкам с отверстиями, для второго предусмотрено место на переходнике пятидюймового слота, в который можно установить или 2,5-, или 3,5-дюймовый HDD/SSD, или 3,5-дюймовое устройство с выходом на лицевую панель.

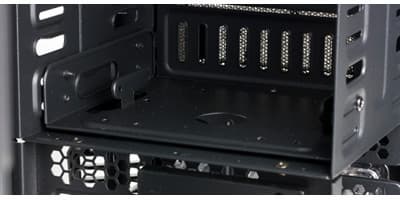

3,5-дюймовый переходник в пятидюймовый слот

В подложке системной платы имеется большое окно, которое позволит устанавливать или снимать процессорный кулер без демонтажа самой платы. Выпуклая форма декоративной пластиковой накладки, закрывающей окно в левой боковой стенке, позволит выбрать систему охлаждения процессора с увеличенными размерами.

Кабели от внешних разъемов USB 2.0 и HD Audio экранированы, подключаются к внутренним коннекторам системной платы монолитными коннекторами. А вот способ подключения разъемов USB 3.0 выбран странный: к внешним портам системной платы. Такое решение можно было приветствовать несколько лет назад, когда далеко не все системные платы имели внутренние 19-контактные коннекторы USB 3.0, да и внешние порты USB 3.0 встречались не так часто, а сегодня объяснить подобное можно либо стремлением угодить владельцам материнских плат прошлых лет выпуска, либо желанием дать возможность подключать внешние разъемы корпуса как к портам USB 2.0, так и USB 3.0, но при этом не комплектовать корпус соответствующим переходником.

В утешение производитель положил в комплект заглушку слота расширения с закрытой резиновым уплотнителем прорезью, через которую можно вывести кабели от разъемов USB 3.0 наружу.

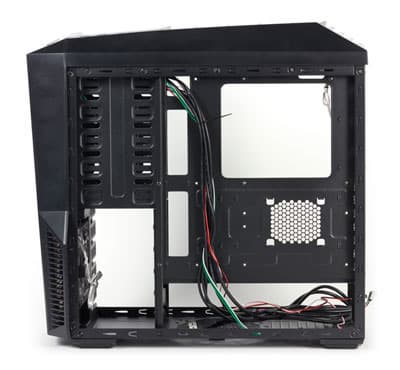

Вид изнутри справа

Лицевая панель крепится шестью пластиковыми защелками и снимается без особого труда. Провода, идущие к расположенным на ней кнопке и индикатору, снабжены промежуточными разъемами, поэтому мешать снятию панели не будут.

Верхняя панель также крепится защелками; снимать ее придется лишь для каких-то манипуляций с вентиляторами, но при этом придется «побороть» толстый пучок подходящих к ней кабелей.

Естественно, кабели можно проложить за подложкой системной платы, для чего в ней имеются большие отверстия. Правда, резиновых заглушек для них не предусмотрено, разработчики решили ограничиться вальцовкой краев отверстий. Завальцованы и прочие кромки, о которые может пораниться сборщик.

Блок питания можно ставить и после материнской платы, располагая его вентилятором вверх или вниз. Крепится БП непосредственно к задней панели, без всяких дополнительных рамок, а на днище корпуса для него предусмотрены выступы с резиновыми амортизирующими накладками.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

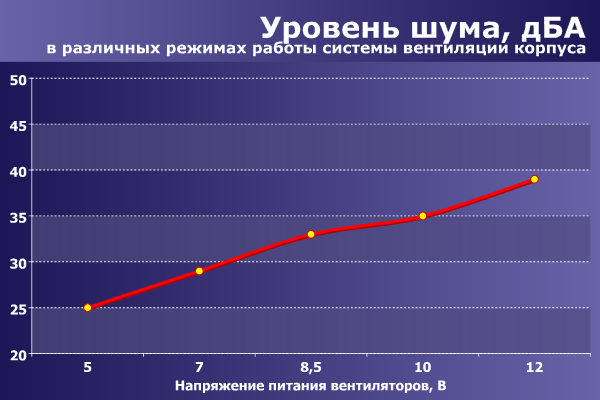

При питании всех вентиляторов от 5 вольт шум находится на низком уровне и слабо различим в типичном жилом помещении в дневное время суток. В случае размещения корпуса на полу или на тумбе под столом уровень шума еще несколько снизится, и в этом случае можно будет считать систему охлаждения корпуса условно бесшумной.

При питании вентиляторов от 7 вольт шум системы охлаждения корпуса можно оценить как пониженный относительно типичного уровня шума для жилого помещения в дневное время суток при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу или на тумбе под столом уровень шума несколько снизится, и в этом случае можно будет считать систему охлаждения корпуса достаточно тихой.

При питании вентиляторов от 8,5–10 вольт шум системы охлаждения корпуса можно оценить как среднетипичный для жилого помещения в дневное время суток. Источник с подобным уровнем шума не будет особенно выделяться в жилом, а тем более офисном помещении. Аналогично, при напольном расположении такой шум можно считать пониженным.

При дальнейшем повышении напряжения питания вентиляторов шум вплотную приближается к эргономичной границе в 40 дБА. Шум подобного уровня уже хорошо заметен в жилом помещении на расстоянии 2-3 метров от источника и оценивается как довольно заметный для жилого помещения в дневное время суток, хотя для офисного помещения подобный уровень может оказаться вполне типичным при работе нескольких компьютеров, кондиционера, освещения и прочего оборудования. При позиционировании измерительного микрофона в соответствии с типичным размещением головы пользователя относительно системного блока при напольном размещении последнего шум заметно снижается. Соответственно, при напольном расположении корпуса шум можно считать среднетипичным для жилого помещения в дневное время суток, что и подтверждают результаты измерений. Зарегистрированное значение щума в подобных условиях составило 34 дБА для расположения корпуса с обеих сторон от микрофона (и пользователя).

В связи с тем, что из четырех разъемов, предназначенных для питания вентиляторов, только два можно штатно присоединить к системной плате с целью управления скоростью вращения вентиляторами, а остальные два разъема подключаются напрямую к блоку питания без возможности какой-либо регулировки, у пользователя данного корпуса могут возникнуть определенные неудобства при желании снизить уровень шума штатной системы охлаждения относительно номинала.

Расположение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА424544
Ослабление шума, дБА301
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА434644
Корпусные вентиляторы (12 В), дБА343934
Приращение шума за счет корпусных вентиляторов, дБА110

Корпус имеет боковые стенки с небольшими по площади отверстиями, но сверху и спереди расположены вентиляционные отверстия большой площади. В связи с этим, с фронта отсутствует какое-либо ослабление шума, возникающего во внутреннем объеме корпуса. А вот в случае эмуляции напольного размещения со сдвигом от центральной оси регистрируется небольшое ослабление уровня шума, причем с правой стороны корпуса ослабление чуть сильнее. Тем не менее, на существенный шумоизоляционный эффект рассчитывать не стоит.

Акустическая эргономика данной модели находится на среднем уровне. Для любителей тишины корпус не подойдет из-за относительно шумной штатной системы охлаждения в номинале и отсутствия возможности штатной регулировки всех вентиляторов. С другой стороны, на фоне мощных комплектующих со стоковой системой охлаждения корпус не будет являться солирующим, с точки зрения уровня шума, элементом, требующим скорейшей оптимизации или замены.

Позиционирование и выводы

Выводы для корпусов Zalman Z11 будут примерно те же, что для Z9: соотношение цены и оснащенности достаточно интересное, причем еще более интересным его делает появление портов USB 3.0 в модели Z11 Plus. Правда, внешний вид корпуса стал более «любительским», и если скромный Z9 вполне подходит на роль корпуса для офисного или многоцелевого домашнего компьютера (при условии, что владелец мирится с синей подсветкой или готов отключить ее вместе с вентиляторами), то Z11 явно претендует на большее. Насколько обоснованно — без рассуждений на темы о субъективности восприятия оформления сказать трудно, поэтому просто прикинем баланс изменений в сравнении с Z9 в ценовом измерении.

Количество вентиляторов вновь можно назвать избыточным: эффективность боковых вентиляторов сомнительна, а платить за них приходится и в версии Z11, и в Z11 Plus. Сожалеть об отсутствии контроллера, к которому в Z9 Plus можно было подключить лишь два вентилятора, и термометра, выполняющего больше декоративную функцию, вряд ли кто-то будет, а вот увеличение цены по сравнению с Z9 Plus достойно сожаления: минус контроллер и термометр, минус один большой вентилятор и плюс два маленьких, замена двух портов USB 2.0 на 3.0 и изменение дизайна вылились в лишние $12–14 розничной цены, что для бюджетного корпуса немало. Есть, конечно, версия Z11 без Plus, позволяющая сэкономить $8–10, но ценой отказа от портов USB 3.0 — одного из самых полезных отличий от модели Z9. К тому же и Z11 на момент написания обзора был в среднем хоть и немного, но дороже, чем не только Z9, но и Z9 Plus. Разумеется, все эти рассуждения верны лишь на момент написания обзора: возможно, в дальнейшем расклад цен несколько изменится.

Средняя текущая цена (количество предложений)
Корпус Zalman Z11 Plus
$77(70)


Корпус Zalman Z11 Plus предоставлен на тестирование производителем
