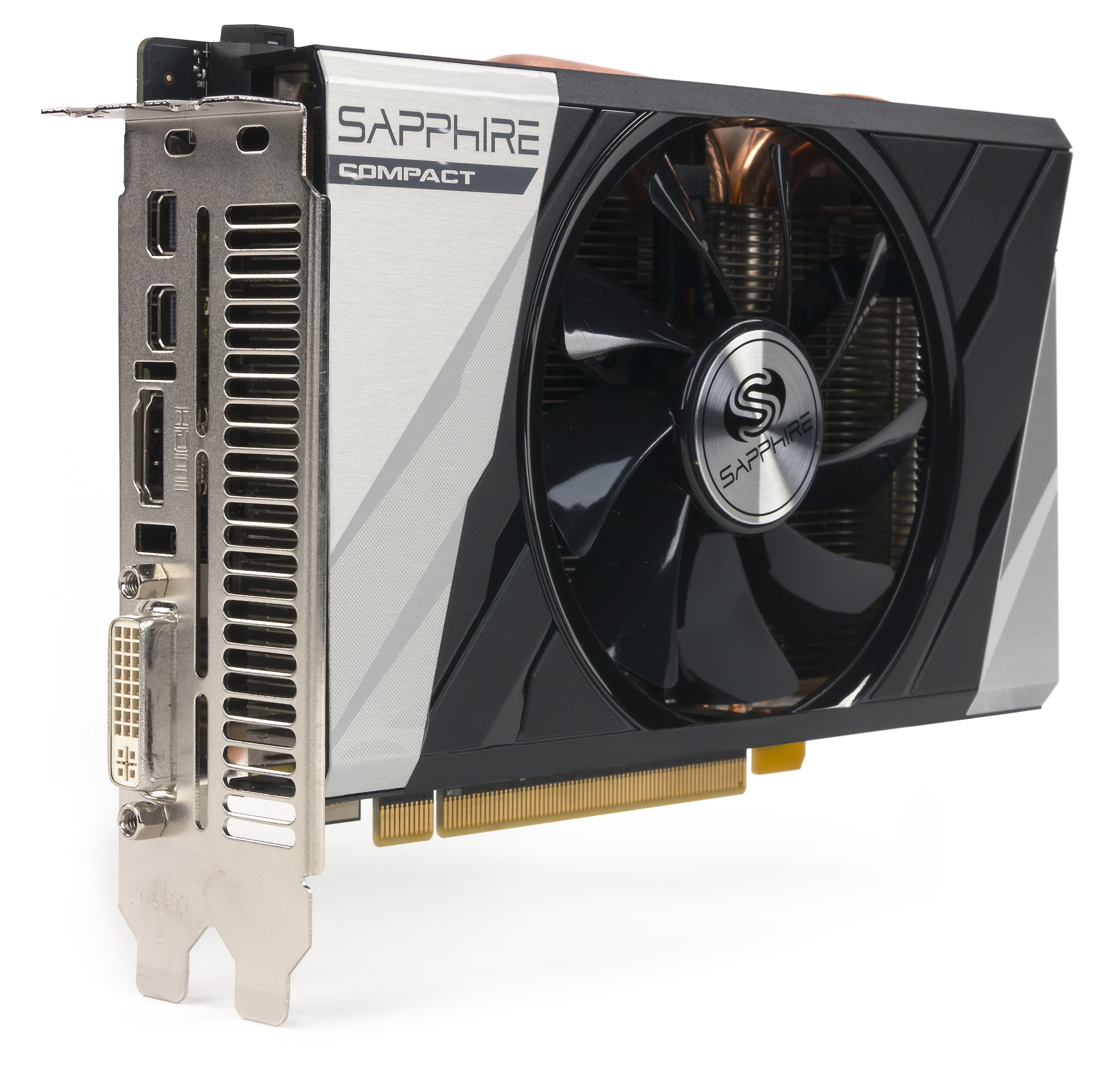

Объект исследования: Серийно выпускаемый ускоритель трехмерной графики (видеокарта) Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E
Сведения о производителе: Компания Sapphire Technology (торговая марка Sapphire) основана в 2001 году в Гонконге как дочерняя структура крупнейшего концерна по выпуску комплектующих для ПК — PC Partner. Сфокусирована на выпуске продукции на основе ядер (графических процессоров) ATI (впоследствии вошедшей в состав AMD). Штаб-квартира — в Гонконге, производство — в Китае. Крупнейший производитель ускорителей серии Radeon. Выпускает также системные (материнские) платы на основе чипсетов AMD, а также мини-ПК и другую продукцию.
Устройство(а)
| Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E | ||
|---|---|---|
| Параметр | Значение | Номинальное значение (референс) |
| GPU | Radeon R9 285 (Tonga) | |
| Интерфейс | PCI Express x16 | |
| Частота работы GPU (ROPs), МГц | 928 | 918 |
| Частота работы памяти (физическая (эффективная)), МГц | 1375 (5500) | 1375 (5500) |
| Ширина шины обмена с памятью, бит | 256 | |
| Число вычислительных блоков в GPU/частота работы блоков, МГц | 28/928 | 28/918 |
| Число операций (ALU) в блоке | 64 | |
| Суммарное число операций (ALU) | 1792 | |
| Число блоков текстурирования (BLF/TLF/ANIS) | 112 | |
| Число блоков растеризации (ROP) | 32 | |
| Размеры, мм | 175×100×35 | 250×100×33 |
| Количество слотов в системном блоке, занимаемые видеокартой | 2 | 2 |
| Цвет текстолита | черный | черный |
| Энергопотребление (пиковое в 3D/в режиме 2D/в режиме «сна»), Вт | 187/51/3 | 190/57/3 |
| Выходные гнезда | 1×DVI (Dual-Link/HDMI), 1×HDMI 1.4a, 2×mini-DisplayPort 1.2 | 1×DVI (Dual-Link/HDMI), 1×DVI (Single-Link/HDMI), 1×HDMI 1.4a, 1×DisplayPort 1.2 |
| Поддержка многопроцессорной работы | CrossFire | |
| Максимальное количество приемников/мониторов для одновременного вывода изображения | 4 | 4 |
| Дополнительное питание: количество 8-контактных разъемов | 1 | Нет |
| Дополнительное питание: количество 6-контактных разъемов | Нет | 2 |
| Максимальное разрешение 2D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Максимальное разрешение 3D: DP/HDMI/Dual-Link DVI/Single-Link DVI | 3840×2400/3840×2400/2560×1600/1920×1200 | |
| Комплектация локальной памятью | |
|---|---|
Картa имеeт 2048 МБ памяти GDDR5 SDRAM, размещенной в 8 микросхемах по 2 Гбит (на лицевой стороне PCB). Микросхемы памяти Elpida (GDDR5). Микросхемы рассчитаны на номинальную частоту работы в 1500 (6000) МГц. |  |
| Сравнение с эталонным дизайном (reference) | |
|---|---|

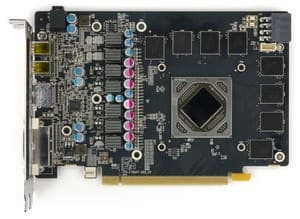

| Вид спереди | |
| Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R9 285 |
 |  |

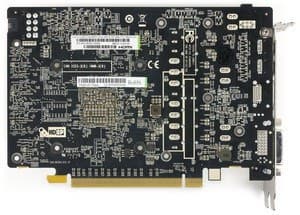

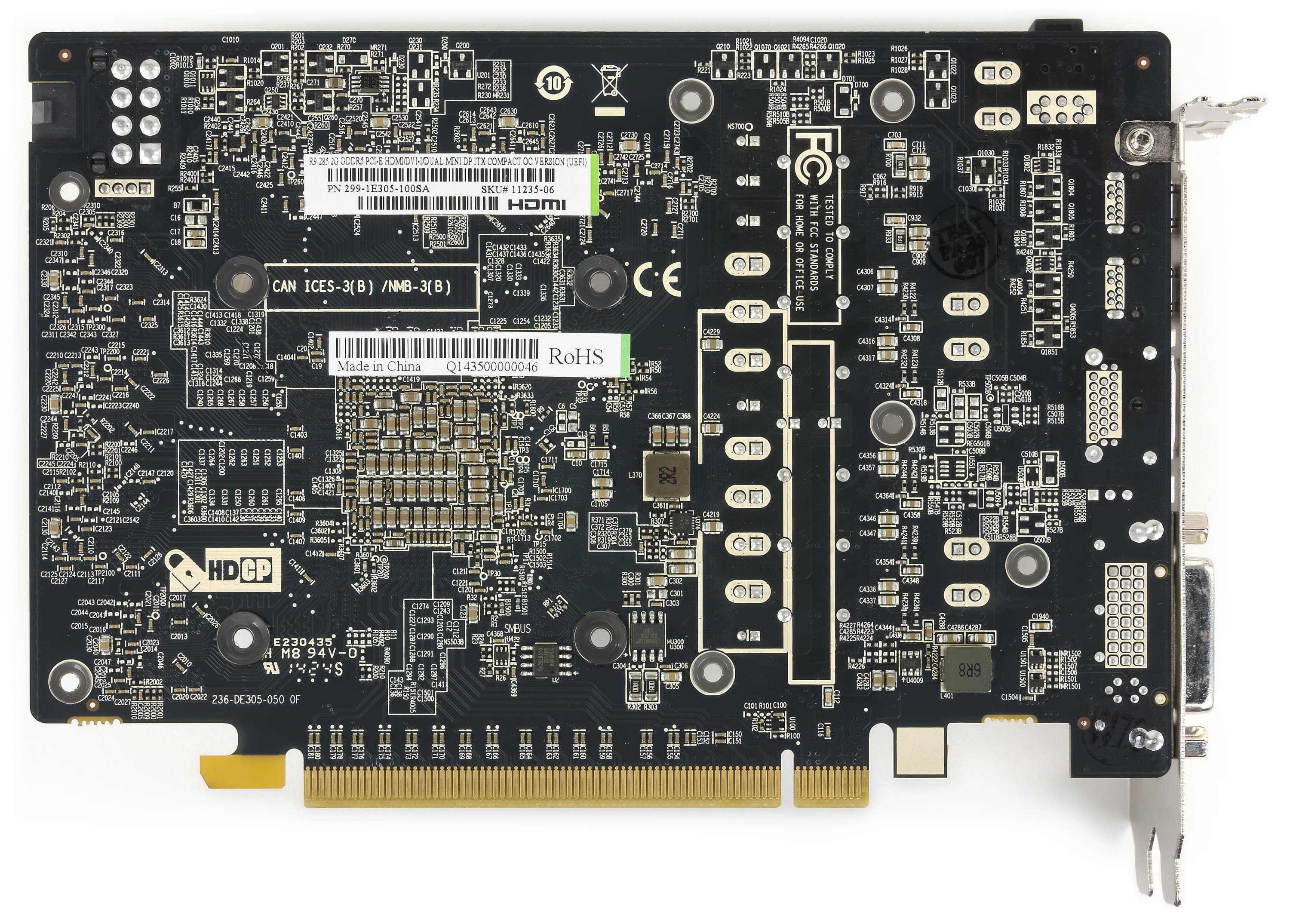

| Вид сзади | |
| Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E | Reference card AMD Radeon R7 260X |
 |  |
Ввиду своего особого предназначения данная карта имеет существенно переработанную PCB. Изначально эта модель предназначена для малых корпусов, возможно даже для баребонов, поэтому в названии недвусмысленно указано «ITX». Плата получила модернизированный конвертер питания и довольствуется одним 8-контактным разъемом питания (обычно схема 6+6). Собственно, у нас остался вопрос: зачем вообще выпускают видеокарты с полноформатными PCB, если вполне возможно те же возможности ускорителя «уместить» на мини-плате?
Карта имеет два BIOS, загрузка с которых переключается кнопкой на верхнем торце PCB. Один из режимов полноценно поддерживает работу с UEFI: ранее бывали случаи, когда при заходе в настройки UEFI материнской платы экран ничего не показывал (просто не мог перейти в нужное разрешение для включения графической оболочки UEFI), теперь же такая проблема исключена.
| Система охлаждения | |
|---|---|

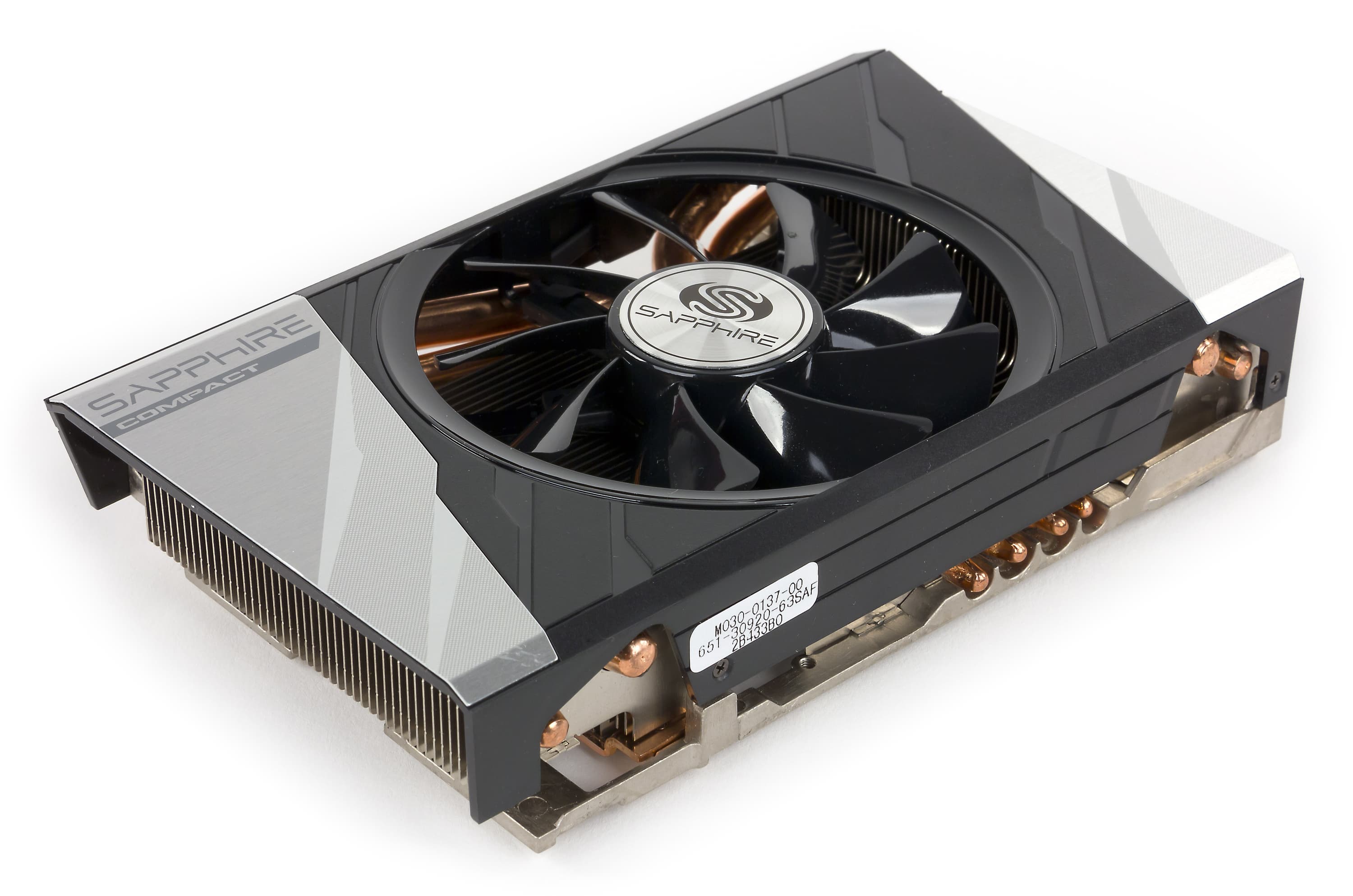

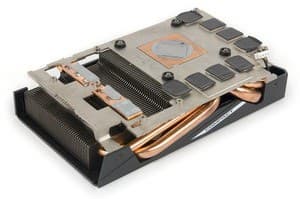

Основой СО является массивный пластинчатый радиатор, имеющий медное основание (для ядра) с припаянными к нему тепловыми трубками, помогающими распределять тепло от ядра равномерно по пластинам радиатора. Сверху на радиаторе установлен кожух с одним большим вентилятором. Микросхемы памяти и силовые транзисторы охлаждаются основным радиатором. После 6-часового прогона под нагрузкой максимальная температура не превысила 63 градуса, что является отличным результатом для видеокарты такого уровня. При этом максимальная частота вращения вентиляторов составляла чуть более 1500 оборотов в минуту, то есть кулер оставался практически бесшумным. Напомню, что, как правило, мы ощущаем шум кулера (среднерядового для видеокарт) начиная примерно с 1800-2000 оборотов в минуту (зависит от конструкции вентиляторов). Кулер с 2500 оборотов в минуту — это уже весьма шумное устройство. |  |
 | |

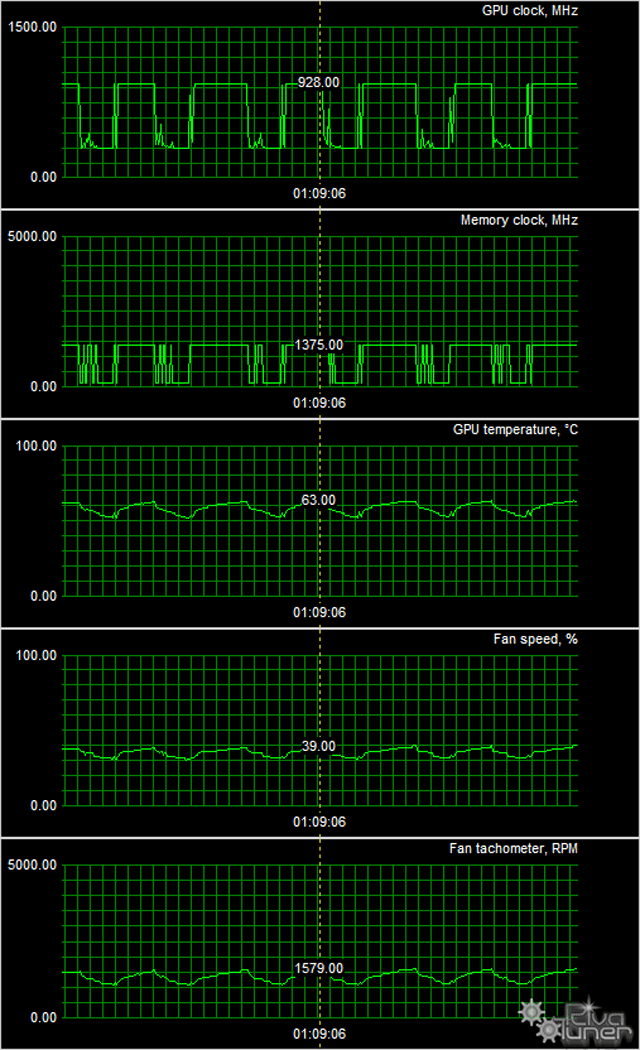

| Мониторинг температурного режима с помощью EVGA PrecisionX (автор А. Николайчук AKA Unwinder) |
|---|
 |

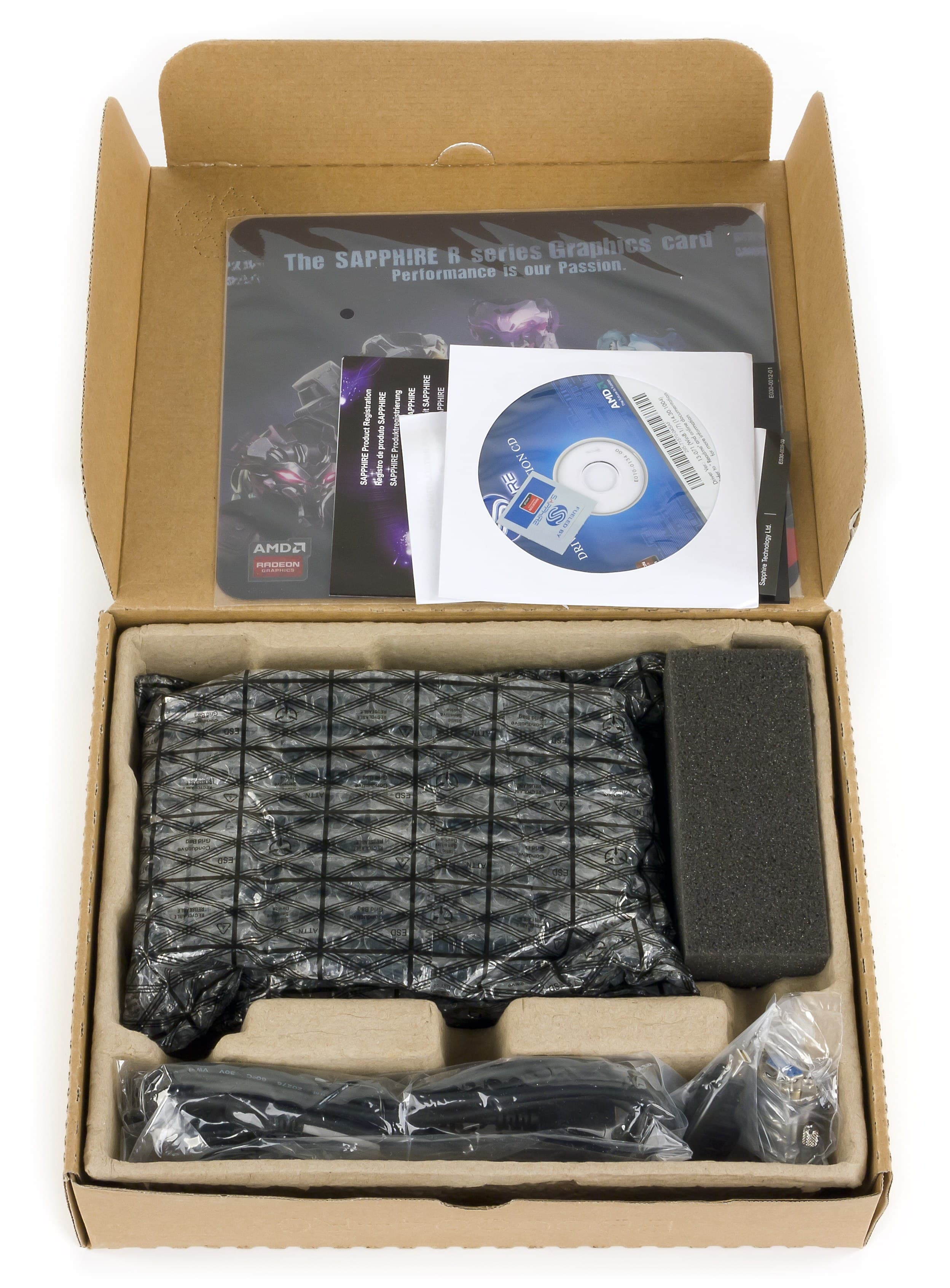

| Комплектация. | |
|---|---|

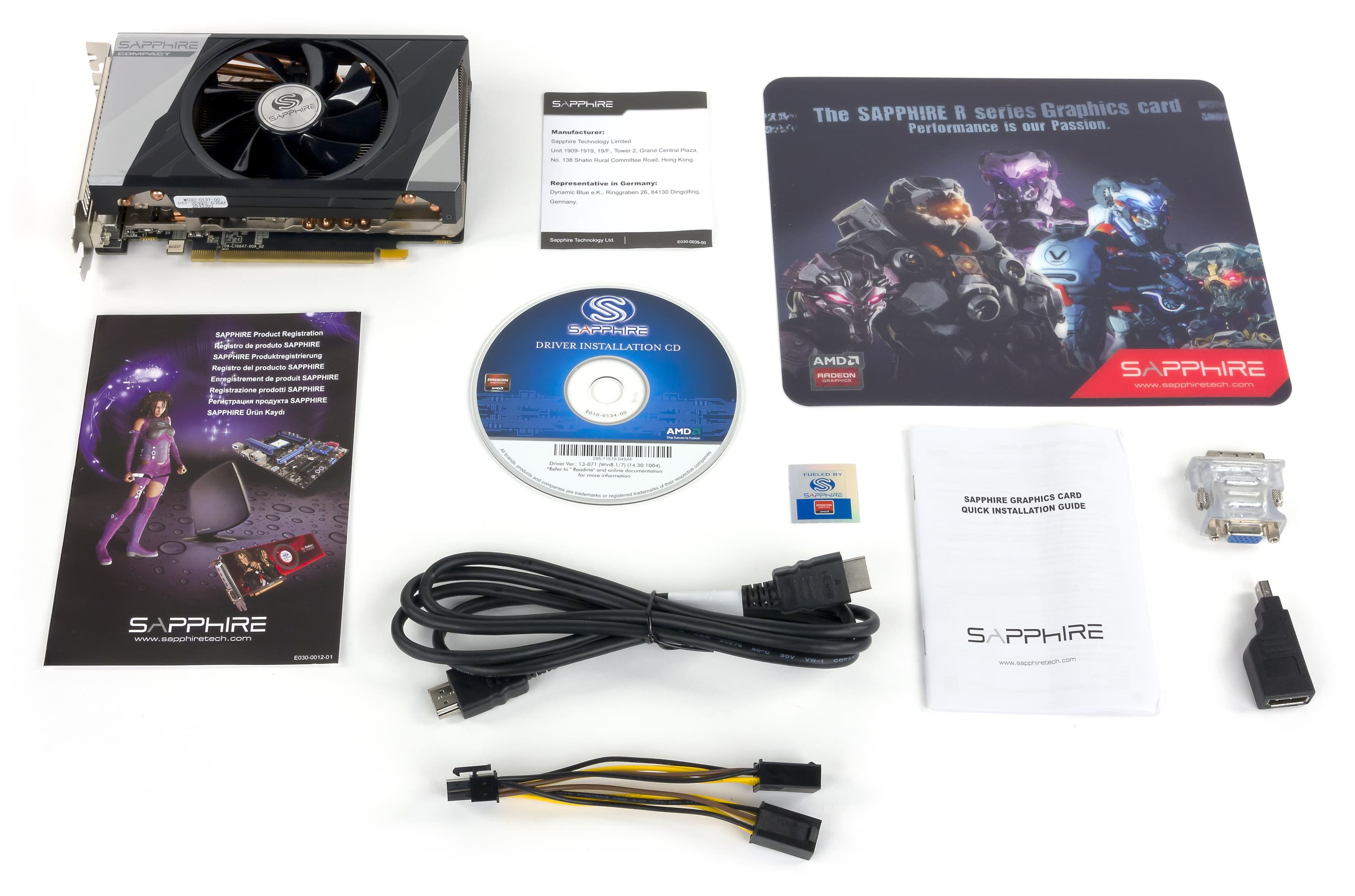

Базовый комплект поставки должен включать в себя руководство пользователя, диск с драйверами и утилитами. Мы видим базовый комплект плюс разветвитель питания, адаптеры DVI-to-VGA и mini-DP-to-DP, кабель HDMI, фирменную наклейку на корпус и коврик для мыши. |  |
| Упаковка | |
|---|---|
 |  |
Установка и драйверы
Конфигурация тестового стенда
- Компьютеры на базе процессора Intel Core i7-3960X (Socket 2011):
- 2 процессора Intel Core i7-3960X (o/c 4 ГГц);
- СО Hydro SeriesT H100i Extreme Performance CPU Cooler;
- СО Intel Thermal Solution RTS2011LC;
- системная плата Asus Sabertooth X79 на чипсете Intel X79;
- системная плата MSI X79A-GD45(8D) на чипсете Intel X79;
- оперативная память 16 ГБ DDR3 Corsair Vengeance CMZ16GX3M4A1600C9 1600 МГц;
- жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA2;
- жесткий диск WD Caviar Blue WD10EZEX 1 TБ SATA2;
- 2 SSD Corsair Neutron SSD CSSD-N120GB3-BK;
- 2 блока питания Corsair CMPSU-1200AXEU (1200 Вт);
- корпус Corsair Obsidian 800D Full Tower.
- операционная система Windows 7 64-битная; DirectX 11.1;
- монитор Dell UltraSharp U3011 (30″);
- монитор Asus ProArt PA249Q (24″);
- клавиатура Cougar 700K;
- драйверы AMD версии Catalyst 14.8 RC1, Nvidia версии 344.16. VSync отключен.
Список инструментов тестирования
Все настройки в нижеперечисленном ПО выставлены на максимальное качество графики.
- BioShock Infinite (Irrational Games/2K Games) — DirectX 11.0
- 3DMark (2013) (FutureMark) — DirectX 11.1, настройки тестирования — Performance. Использовался набор тестов FireStrike (в результатах показаны graphics points только по этому набору тестов).
- Tomb Raider (2014) (Crystal Dynamics/Square Enix) — DirectX 11.0
- Batman: Atkham Origins (Warner Bros. Interactive Entertainment) — DirectX 11.0
- Crysis 3 (Crytek/EA) — DirectX 11.0
- Watch Dogs (Ubisoft) — DirectX 11.0
- Hitman Absolution (IO Interactive/Square Enix) — DirectX 11.1
- Metro: Last Light (4A Games/Deep Silver) — DirectX 11.0
- Battlefield 4 (EA Digital Illusions CE/EA) — DirectX 11.0
- Thief (2014) (Eldos Montreal/Square Enix) — DirectX 11.1
Результаты тестов: сравнение производительности
- BioShock Infinite
- Hitman Absolution
- Tomb Raider (2014)
- Batman: Arkham Origins
- Watch Dogs
- 3DMark FireStrike Graphics Marks
- Metro: Last Light
- Battlefield 4
- Thief (2014)
- Crysis 3
Выводы
| Рейтинг iXBT.com | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг ускорителей iXBT.com демонстрирует нам функциональность видеокарт друг относительно друга и нормирован по самому слабому ускорителю — Geforce GT 630 (то есть сочетание скорости и функций GT 630 приняты за 100%). Рейтинги ведутся по 36 ежемесячно исследуемых нами в рамках i3D-Speed акселераторам (методику рейтингования можно посмотреть здесь). Выбирается группа карт для анализа, куда входят R9 285 и его конкуренты. Для расчета рейтингов полезности использованы цены из розничной продажи на период, указанный справа. | начало ноября 2014 г. | |||
| № | Название ускорителя | Рейтинг iXBT.com | Рейтинг полез. | Цена |
| 14 | R9 285 2048 МБ, 973/973/5500 | 1000 | 373 | 268 |
| 15 | Sapphire ITX R9 285 2048 МБ, 928/928/5500 | 990 | 371 | 267 |
| 16 | R9 280 3072 МБ, 940/940/5000 | 950 | 403 | 236 |
| 17 | GTX 760 2048 МБ, 980—1033/6000 | 940 | 378 | 249 |
| 18 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 850 | 266 | 320 |
Комментарий к Рейтингам iXBT.com
Из-за того, что в качестве среднестатистического Radeon R9 285 мы использовали карту Gigabyte с повышенными частотами работы, продукт Sapphire оказался на втором месте, однако разница крайне несущественна. А вот победа над соперником в лице Geforce GTX 760 очевидна.
| Рейтинг полезности | ||||
|---|---|---|---|---|
| Пояснение | Дата взятия цен из розничной продажи для формирования Рейтингов полезности | |||
| Рейтинг полезности тех же карт получается если показатели предыдущего рейтинга разделить на цены соответствующих ускорителей | начало ноября 2014 г. | |||
| № | Название ускорителя | Рейтинг полез. | Рейтинг iXBT.com | Цена |
| 05 | R9 280 3072 МБ, 940/940/5000 | 403 | 950 | 236 |
| 13 | GTX 760 2048 МБ, 980—1033/6000 | 378 | 940 | 249 |
| 14 | R9 285 2048 МБ, 973/973/5500 | 373 | 1000 | 268 |
| 15 | Sapphire ITX R9 285 2048 МБ, 928/928/5500 | 371 | 990 | 267 |
| 26 | GTX 660 Ti 2048 МБ, 915—1030/6000 | 266 | 850 | 320 |
Комментарий к Рейтингам полезности
А вот с учетом цены R9 285 выглядит уже далеко не так интересно. Формально выгоднее покупать Geforce GTX 760, и уж точно куда выгоднее R9 280, который уходит с рынка, поэтому цены на него сильно упали. Впрочем, разница между рейтингом ближайших соперников крайне мала, поэтому выбор между R9 285 и GTX 760 неочевиден. Любое незначительное изменение в ценах может поменять расклад.
Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E — очень интересное и крайне эффективное с точки зрения СО решение. Мы видим, что даже относительно дорогие ускорители ценового сегмента 250—280 долларов могут быть небольшими, умещаться в компактных корпусах формата Mini-ITX и быть при этом малошумными и не слишком горячими. Зачем же тогда выпускают более «длинные» аналоги? :) Только ради оверклокерских возможностей? Ну, может быть.
Oкончательное решение традиционно остается за нашими читателями (смотрите на цены ниже!). В номинации «Оригинальный дизайн» (за ноябрь 2014 года)
награду получила карта:
- Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E
В номинации «Отличная поставка» (за ноябрь 2014 года)
награду получила карта:
- Sapphire Radeon R9 285 ITX Compact 2048 МБ 256-битной GDDR5 PCI-E
| Средняя текущая цена (количество предложений) в московской рознице: | |
|---|---|
| Рассматриваемые карты | Конкуренты |
| R9 285 2 ГБ — $213(5) | GTX 760 2 ГБ — $212 (на 01.06.16) |
| R9 285 2 ГБ — $213(5) | GTX 660 Ti 2 ГБ — $309(2) |
| R9 285 2 ГБ — $213(5) | R9 280 3 ГБ — $276(2) |
| R9 285 2 ГБ — $213(5) | R9 270X 2 ГБ — $195 (на 01.06.16) |
| Sapphire R9 285 ITX — Н/Д(0), | R9 285 2 ГБ — $213(5) |
| Предложения Sapphire Radeon R9 285 ITX Compact | |
