Мы продолжаем рассматривать серийно выпускаемые видеокарты на базе GeForce4 Ti 4200. Как можно убедиться из прайс-листов, только ленивые компании не анонсировали видеокарты на базе этого GPU. Подобных карт уже очень много и на российском рынке, однако далеко не всегда в прайсах указано наименование компании, выпустившей данный продукт. Разумеется, мы уже знаем бренд-имена MSI, Triplex, но вот Galaxy Technology — это новое имя для российских пользователей. Кто знает, может быть, среди позиций "NVIDIA (noname) GeForce4 Ti 4200" в списках цен есть и продукты от этой гонконгской компании. Я напомню, что в наших традициях остается рассказывать читателям о продуктах той или иной компании, если есть четкая уверенность, что мы рассматриваем определенную карту от определенной фирмы. Очень много noname-изделий поставляется в ОЕМ-поставках, в прайс-листах пишут о них, что Бог на душу положит (в лучшем случае, просто NVIDIA GeForce…, а в худшем обзовут неизвестную карту именем какого-нибудь бренда). Поэтому мы бросили свой взгляд на карту от Galaxy и решили, что продукт достоин нашего и вашего внимания.
Я немного представлю эту фирму. Компания была основана в 1994 году, имеет головной офис в Гонконге, а фабрики — в Китае (да, ныне весьма редкий случай, когда компания не закупает продукты по ОЕМ-контрактам, а занимается производством самостоятельно). Galaxy занимается не только видеокартами, но и звуковыми платами, а также модемами.
В ассортименте выпускаемой продукции этой фирмы есть практически весь набор изделий на базе процессоров от NVIDIA. Все продукты выпускаются торговой маркой 3G Graphic. Сегодня мы рассмотрим карту на очень популярном среди российских пользователей чипсете GeForce4 Ti 4200.
Я не стану снова рассказывать о Ti 4200, так как обо всех прелестях Ti 4200 (да и обо всей линейке GeForce4 Ti) вы сможете узнать из наших материалов, посвященных платам на GeForce4 Ti.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce4 Ti
- Базовый обзор NVIDIA GeForce4 Ti
- Обзор MSI GF4Ti4600 на базе NVIDIA GeForce4 Ti — рассмотрены вопросы работы анизотропной фильтрации на примере 3DMark2001 SE, а также новый тест Advanced Pixel Shader Test из этого пакета.
- Обзор Leadtek WinFast GeForce4 Ti 4600 на базе NVIDIA GeForce4 Ti 4600 — тестирование на базе Vulpine GLMark с использованием анизотропной фильтрации.
- Обзор Gainward PowerPack GeForce4 Ultra/700XP и Ultra/750XP Golden Sample на базе NVIDIA GeForce4 Ti 4400/4600 — тестирование на базе новых инструментов: Codecult Code Creatures и Novalogic Comanche4 Benchmark.
- Обзор Chaintech A-GF61 SE на базе NVIDIA GeForce4 Ti 4600 - исследование зависимости производительности от частоты центрального процессора на примерах AMD Athlon 750, 1000 MHz, Athlon XP 1250, 1666 MHz (на базе Serious Sam II, Return to Castle Wolfenstein).
- Обзор Creative 3D Blaster GeForce4 Ti 4400 на базе NVIDIA GeForce4 Ti 4400 - исследование зависимости производительности от частоты центрального процессора на примерах Intel Pentium III 1000, Pentium 4 2000, 2200 MHz (на базе Serious Sam II, Return to Castle Wolfenstein).
- Обзор ASUS V8440 и V8460 на базе NVIDIA GeForce4 Ti 4400 и 4600 - исследование зависимости производительности от частоты центрального процессора на примерах Intel Pentium III 1000, Pentium 4 2000, 2200 MHz, AMD Athlon 750, 1000 MHz, Athlon XP 1250, 1666 MHz (на базе 3DMark2001 SE).
- Обзор ABIT Siluro GF4 Ti на базе NVIDIA GeForce4 Ti 4400 - исследование работы АА на базе 3DMark2001 SE.
- Обзор Palit Daytona GeForce4 Ti 4600 - исследование работы анизотропии на разных платформах на базе 3DMark2001 SE (Game1, Game2).
- Обзор Joytech Apollo Bloody Monster II GeForce4 Ti 4600 - исследование работы анизотропии на разных платформах на базе 3DMark2001 SE (Game3, Game4).
- Обзор S/U/M/A/ Platinum GeForce4 Ti 4400 DVI и GeForce4 Ti 4600 SE - исследование работы анти-алиасинга на разных платформах на базе 3DMark2001 SE (Game1, Game2).
- Обзор Triplex Millennium Silver GeForce Ti 4600 - исследование работы анти-алиасинга на разных платформах на базе 3DMark2001 SE (Game3, Game4).
- Обзор Leadtek WinFast A250LE 64MB и Gainward Powerpack Ultra/650XP 128MB на базе NVIDIA GeForce4 Ti 4200
- Обзор S/U/M/A/ Platinum GeForce4 Ti 4200 64MB, 4200SE 64MB и 4200SE 128MB - исследование работы анизотропной фильтрации на базе 3DMark2001 SE, RtCW, Serious Sam: TSE.
- Обзор Sparkle GeForce4 Ti 4400 и GeForce4 Ti 4600.
- Обзор ABIT Siluro GF4Ti4200, Prolink PixelView GeForce4 Ti 4200, Palit Daytona GeForce4 Ti 4200 128MB и Gainward Powerpack Ultra/650XP 64MB на базе NVIDIA GeForce4 Ti 4200
- Обзор Albatron GeForce4 Ti 4200 128MB, Sparkle GeForce4 Ti 4200 128MB, Gainward PowerPack GeForce4 Ti 4200 64MB 3.3ns на базе NVIDIA GeForce4 Ti 4200 — рассматриваются вопросы так называемой быстрой анизотропии в драйверах версии 30.*
Вкратце расскажем о других изделиях, представленных в этом материале. Полагаю, что фирма MSI не нуждается в комментариях и повествованиях о большом пути, проделанном вместе с NVIDIA, по выпуску продуктов на базе процессоров этой калифорнийской фирмы. А вот тайваньский Triplex — пока еще в новинку на нашем рынке. Мы уже пару раз представляли продукты этой компании, в списке выше это можно посмотреть. Продукты этой фирмы замечательны своими серебряными PCB (причем карты реально покрыты напыленным серебром), превосходным качеством изготовления, а также примечательными упаковками.
В этом же обзоре есть отдельная часть, посвященная VIVO на базе процессора Philips 7108. Поэтому всем желающим узнать мнение профессионала на сей счет мы советуем не пропустить этот раздел. А пока рассмотрим сами карты. Платы

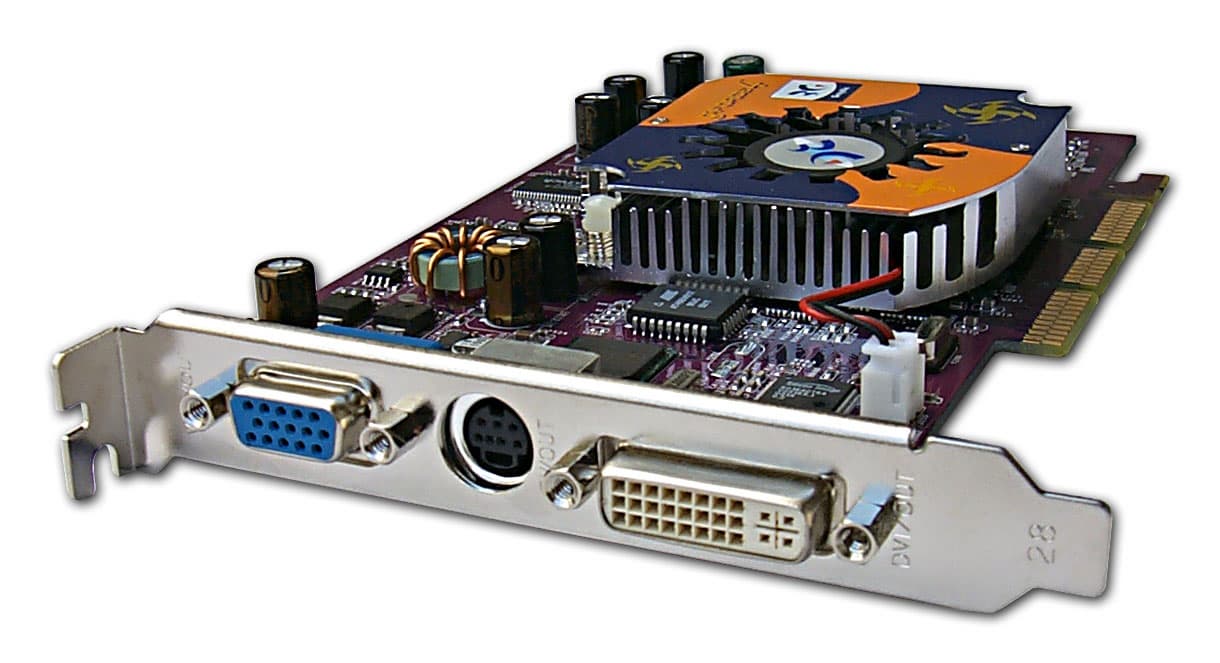

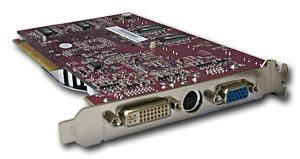

| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | |
|---|---|
 |  |

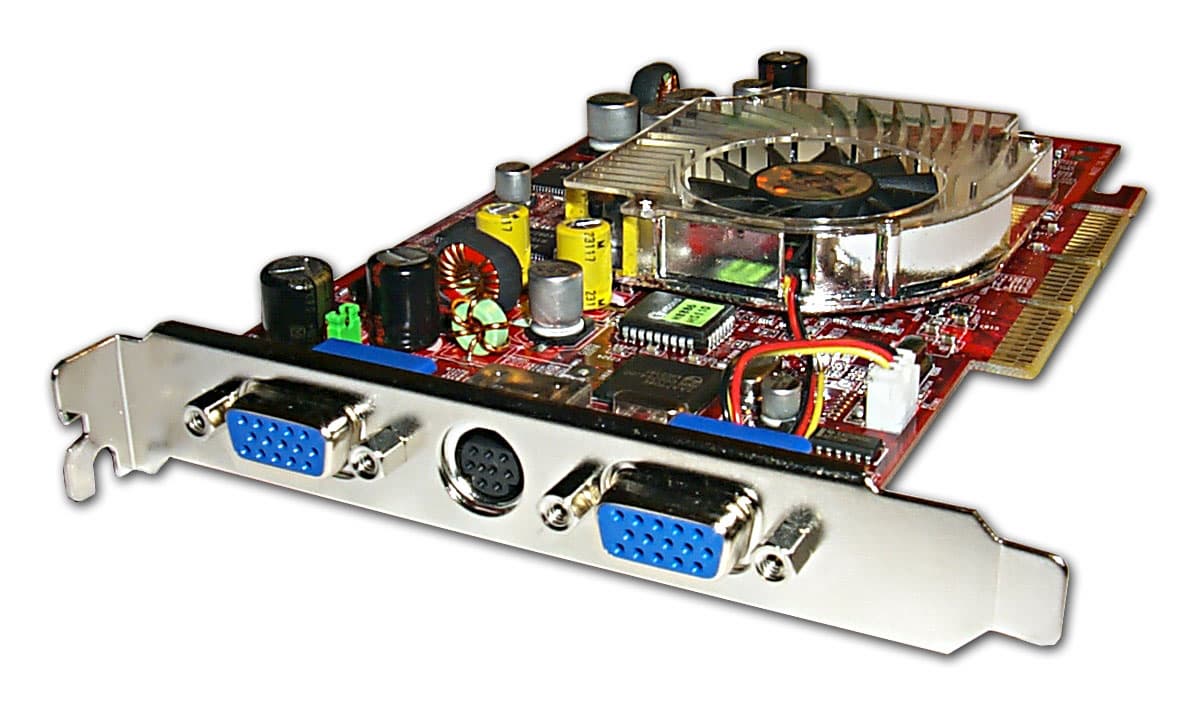

| MSI GF4Ti4200 VIVO 64MB | |
 |  |
| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | |
 |  |

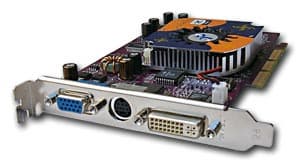

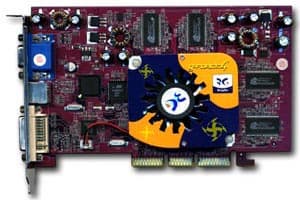

| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | |
|---|---|

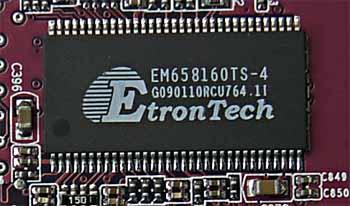

| Карта имеет интерфейс AGP x2/x4, 64 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB. На видеокарте установлены модули памяти от EtronTech со временем выборки 4ns, что соответствует частоте работы 250 (500) МГц, на которой память и работает. GPU функционирует на обычной для Ti 4200 частоте 250 МГц. |  |

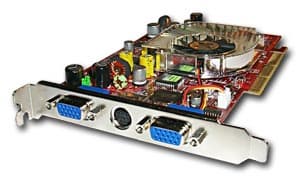

| MSI GF4Ti4200 VIVO 64MB | |

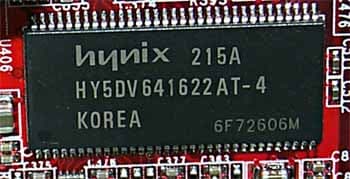

| Карта имеет интерфейс AGP x2/x4, 64 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB. На видеокарте установлены модули памяти от Hynix со временем выборки 4ns, что соответствует частоте работы 250 (500) МГц, но память работает на частоте 256 (513) МГц, что стало характерным для ряда подобных продуктов на базе GeForce4 Ti 4200. GPU функционирует на частоте 250 МГц. |  |

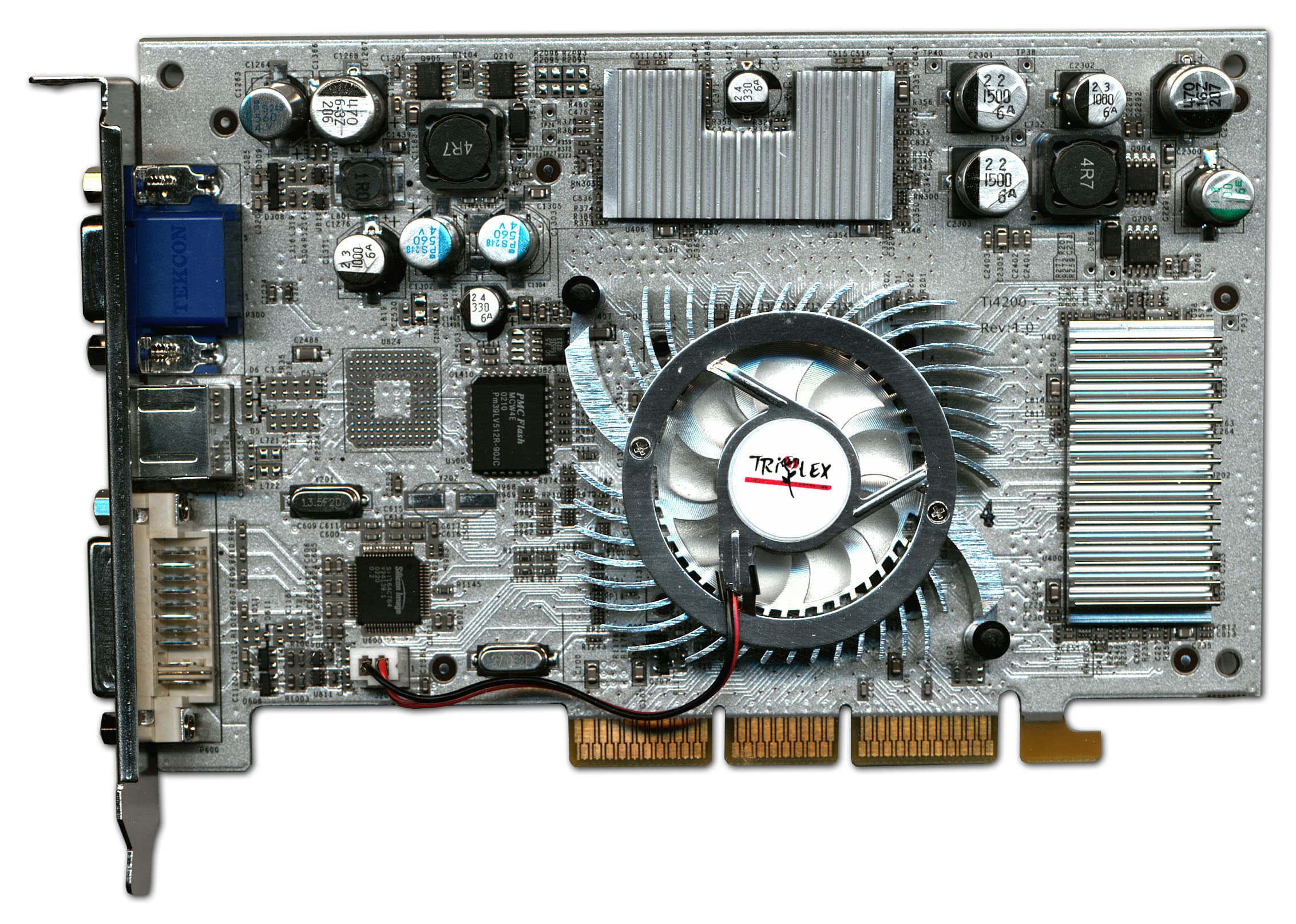

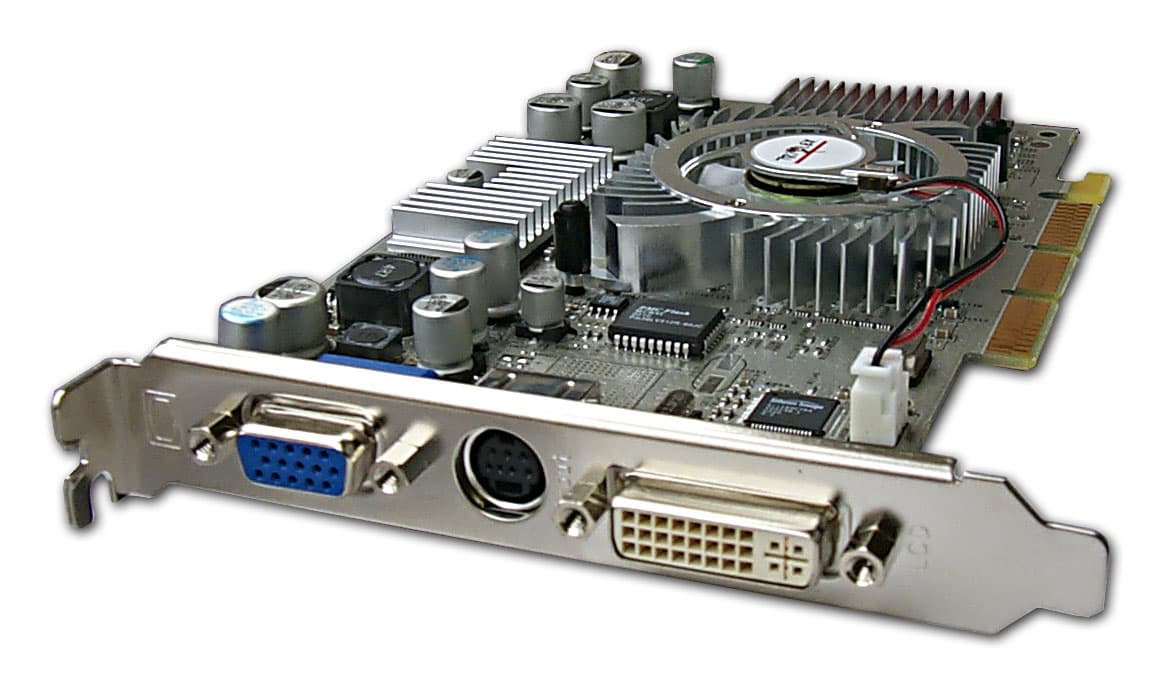

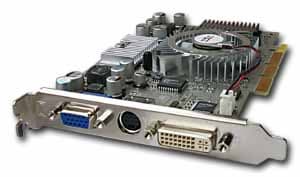

| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | |
| Карта имеет интерфейс AGP x2/x4, 64 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на обеих сторонах PCB. На видеокарте установлены модули памяти от Hynix со временем выборки 3.3ns, что соответствует примерно частоте работы 300 (600) МГц, память же работает на частоте 275 (550) МГц. GPU функционирует на частоте 250 МГц. |  |

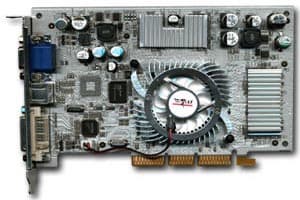

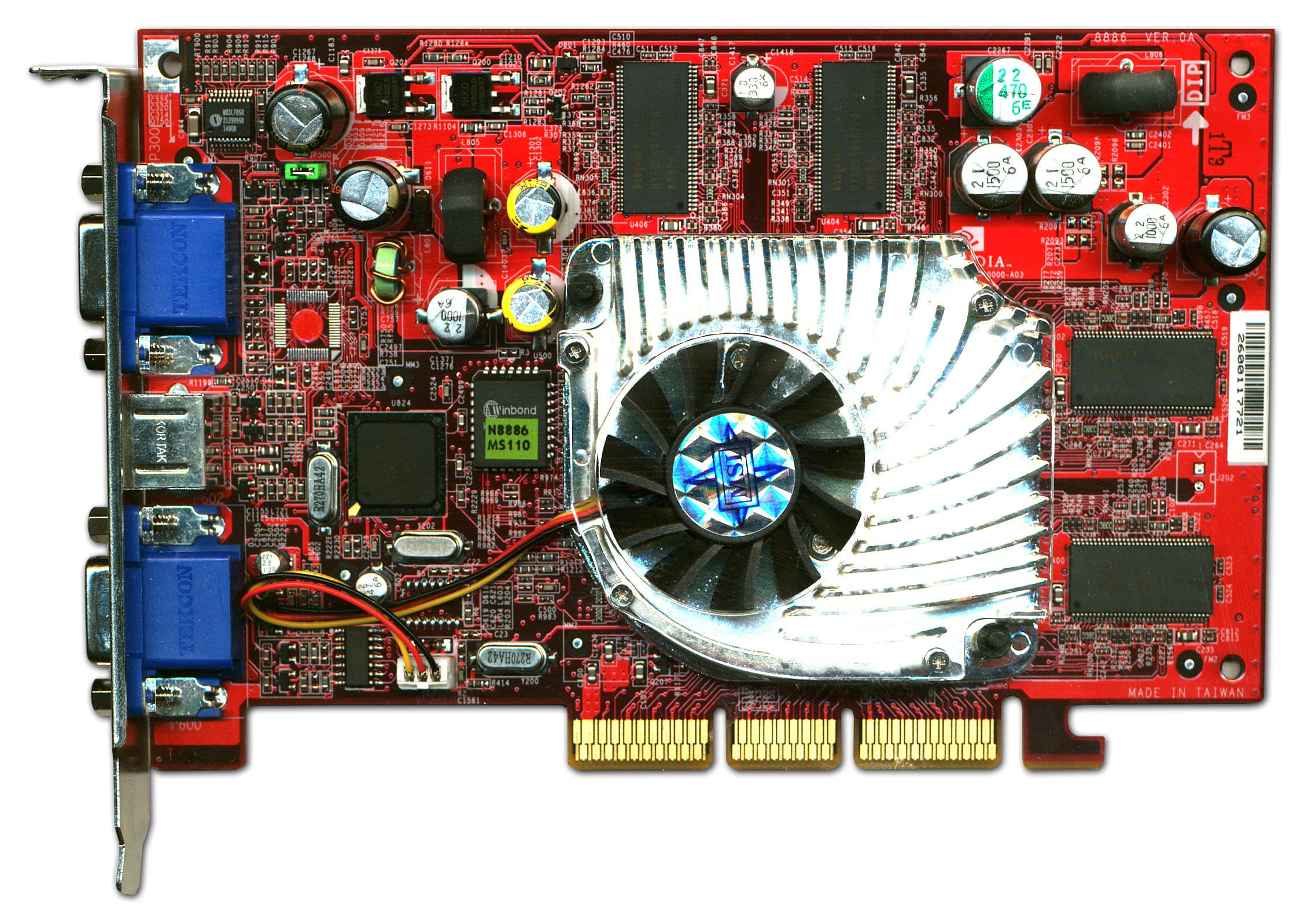

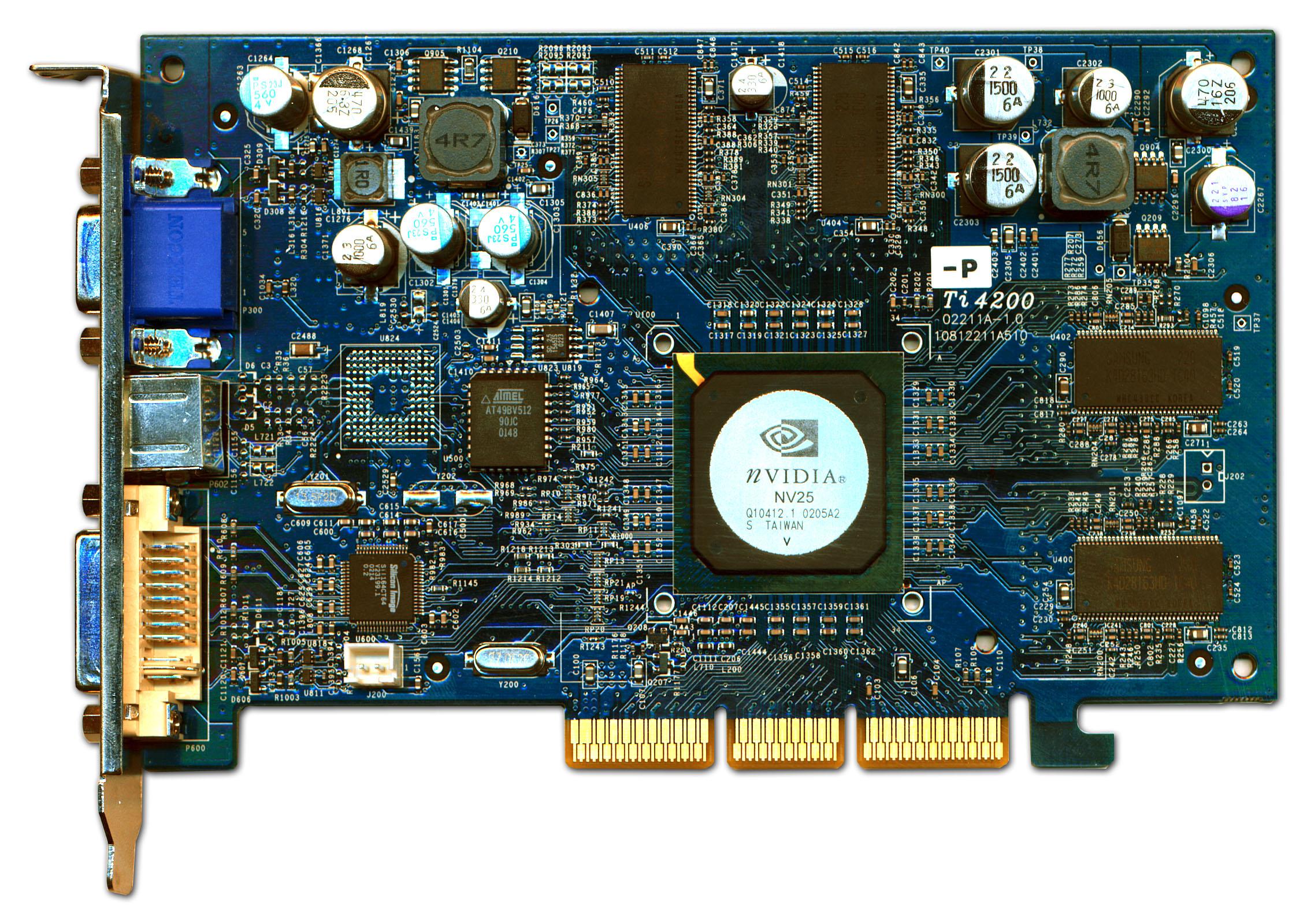

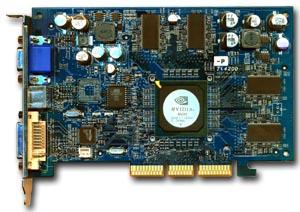

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|

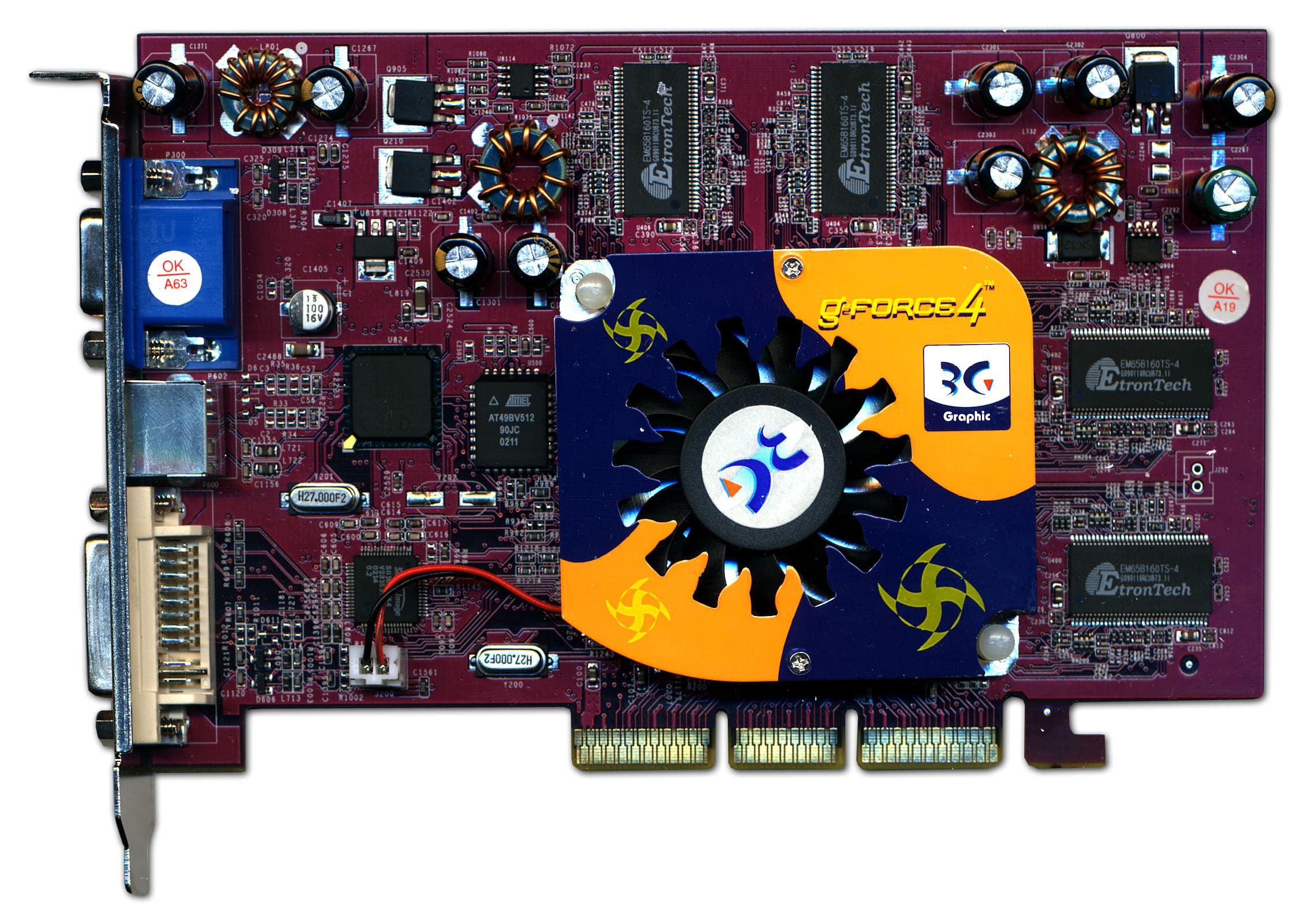

| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | Reference card NVIDIA GeForce4 Ti 4200 |
 |  |

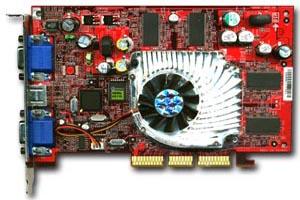

| MSI GF4Ti4200 VIVO 64MB | |
 | |
| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | |
 | |

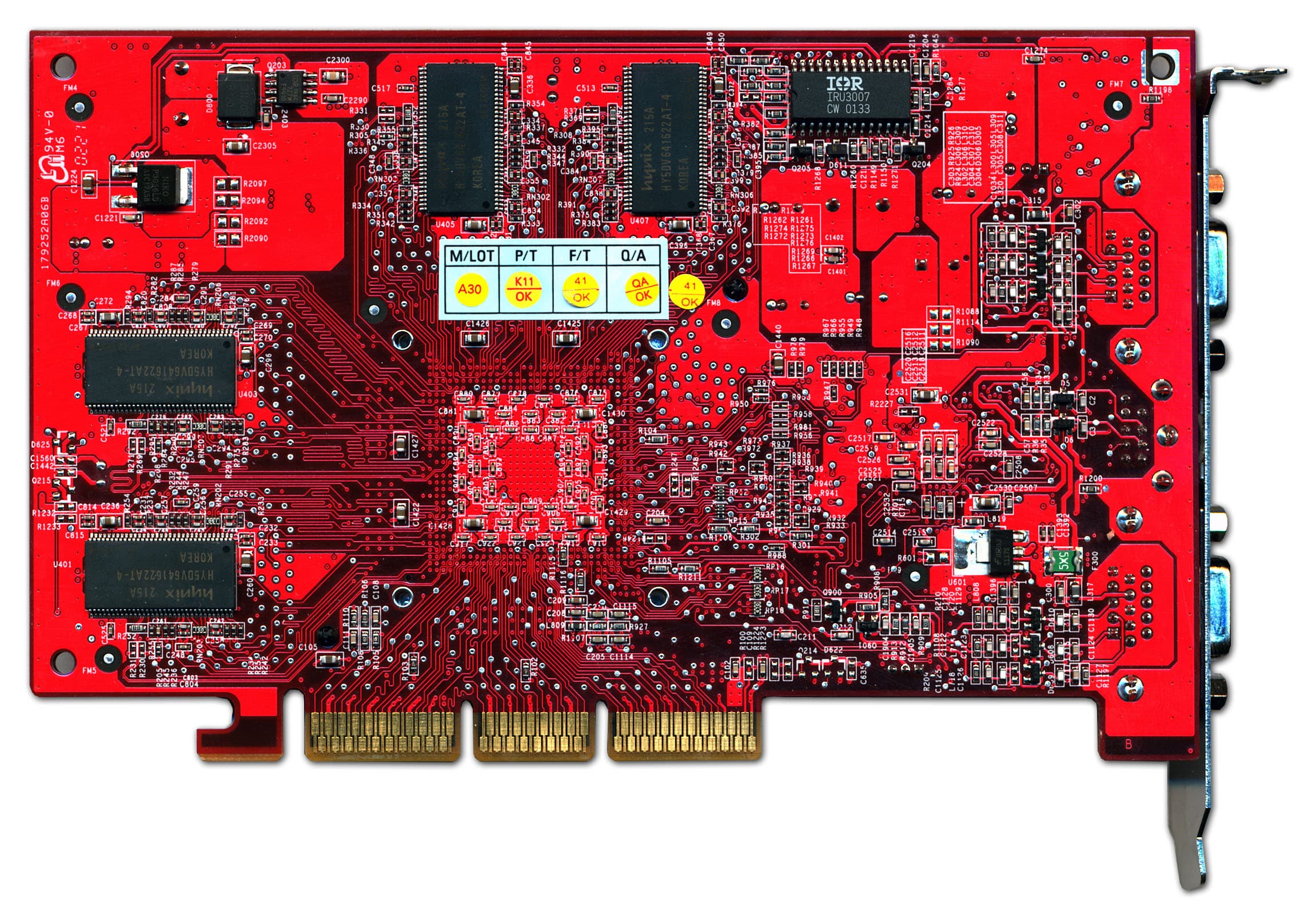

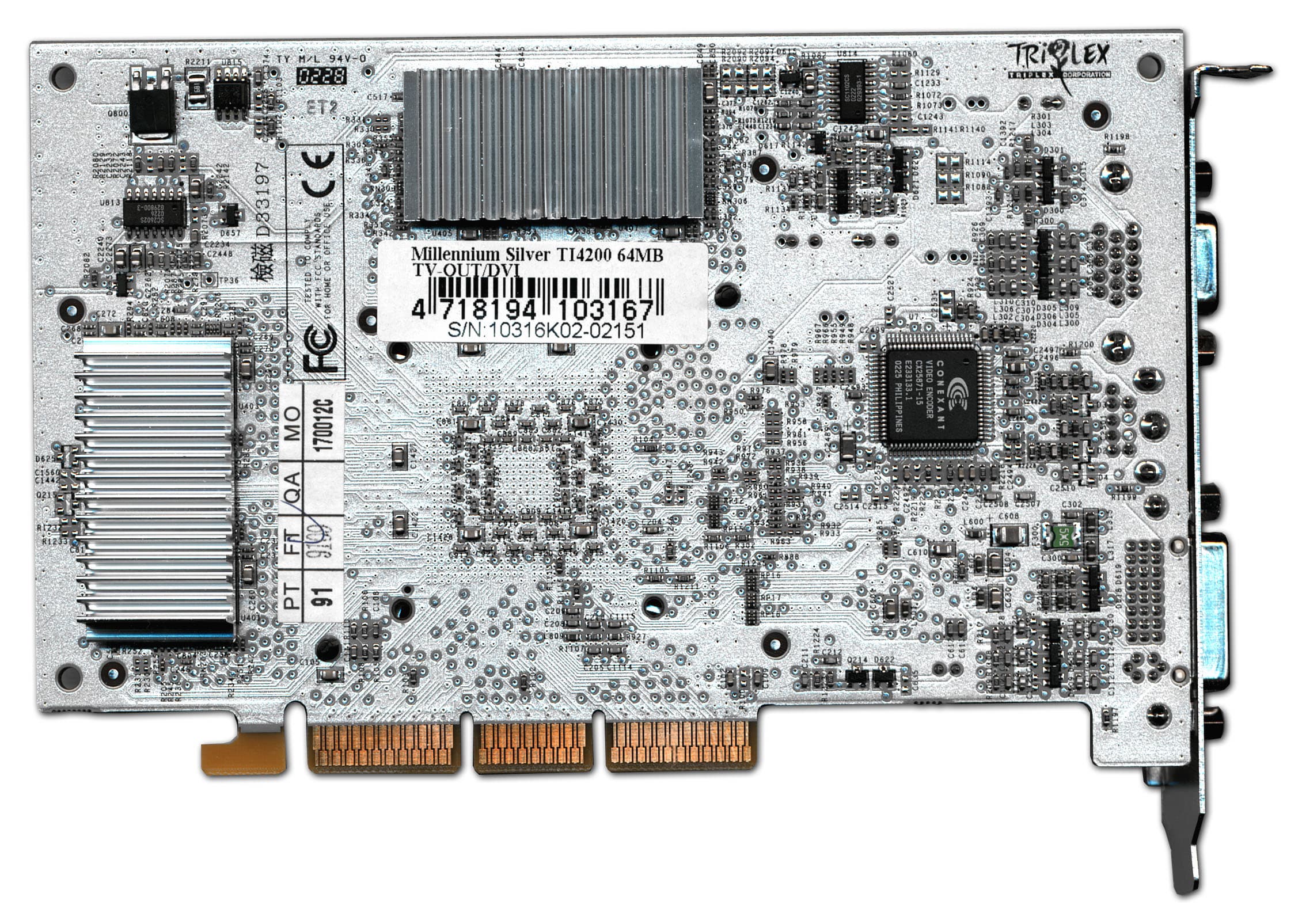

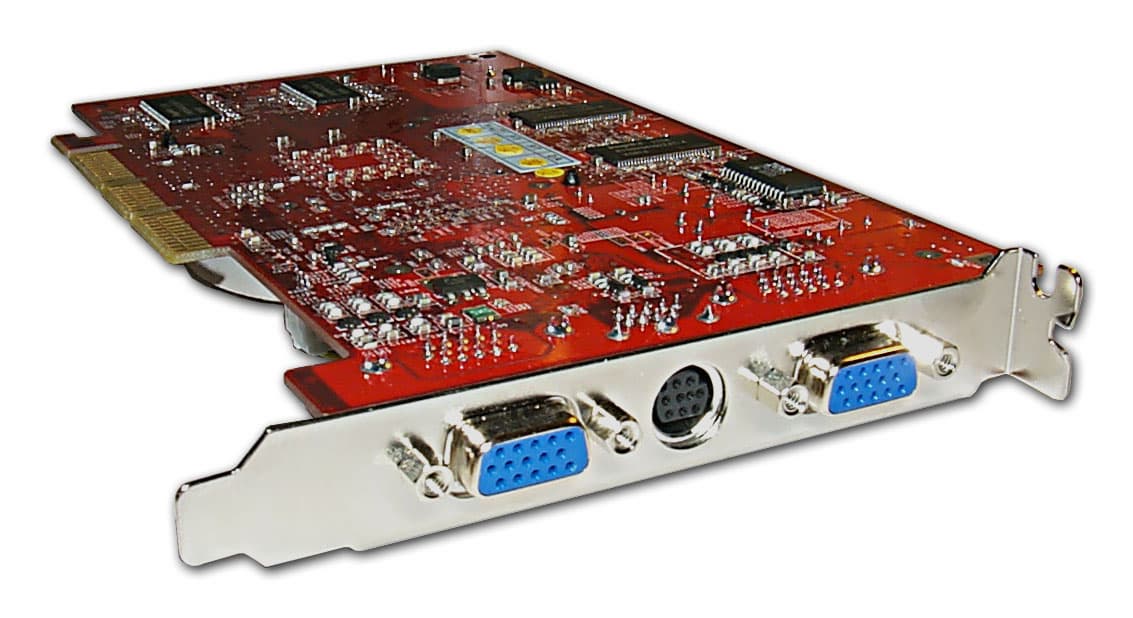

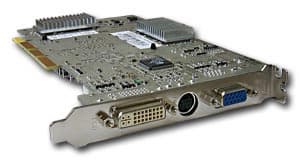

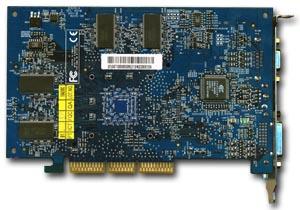

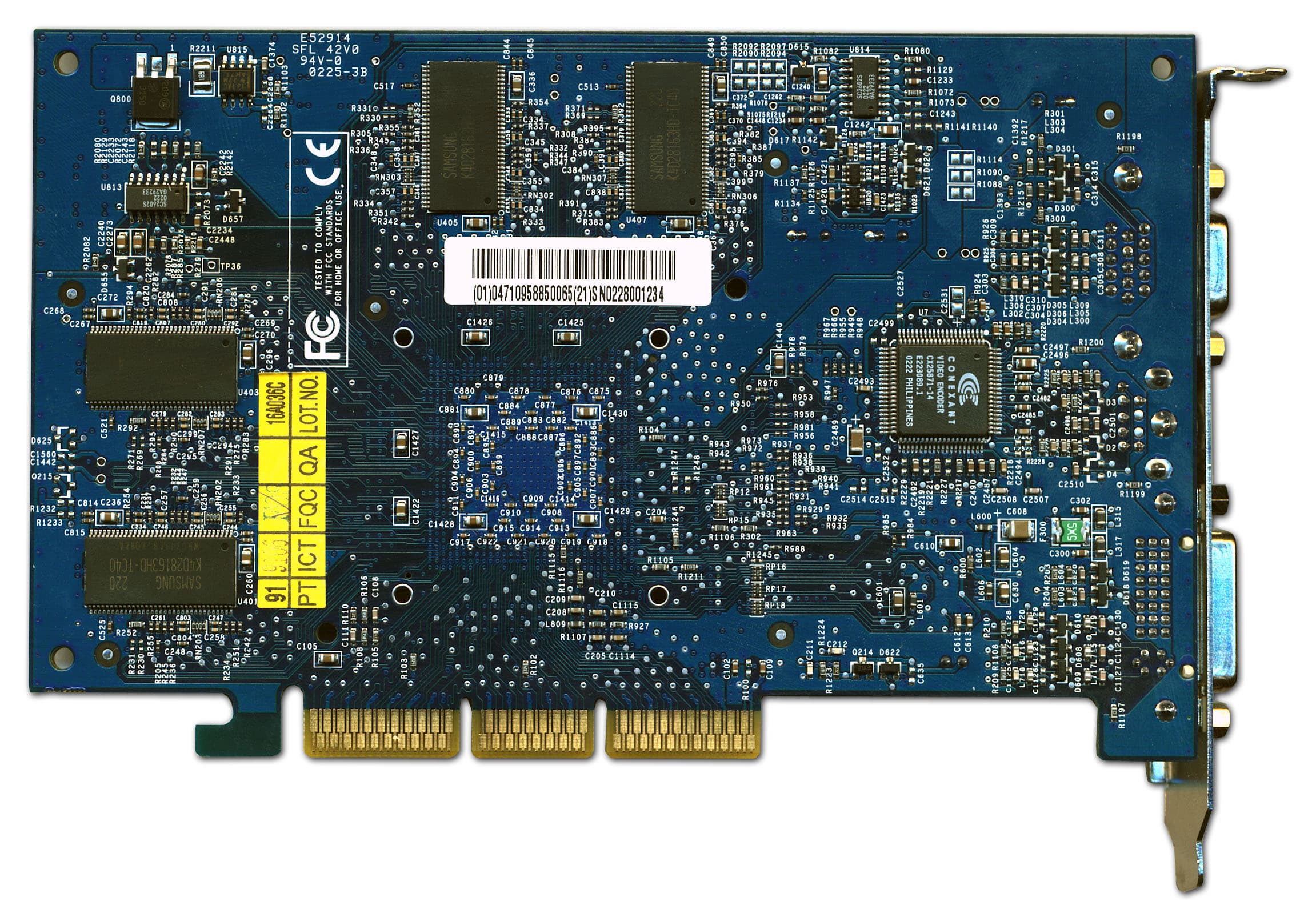

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

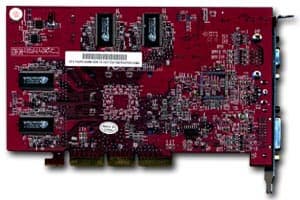

| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | Reference card NVIDIA GeForce4 Ti 4200 |
 |  |

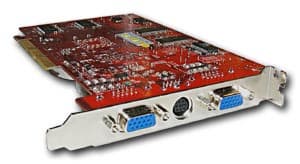

| MSI GF4Ti4200 VIVO 64MB | |
 | |

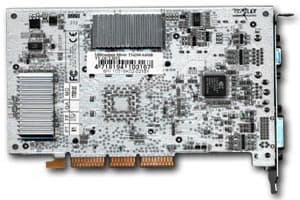

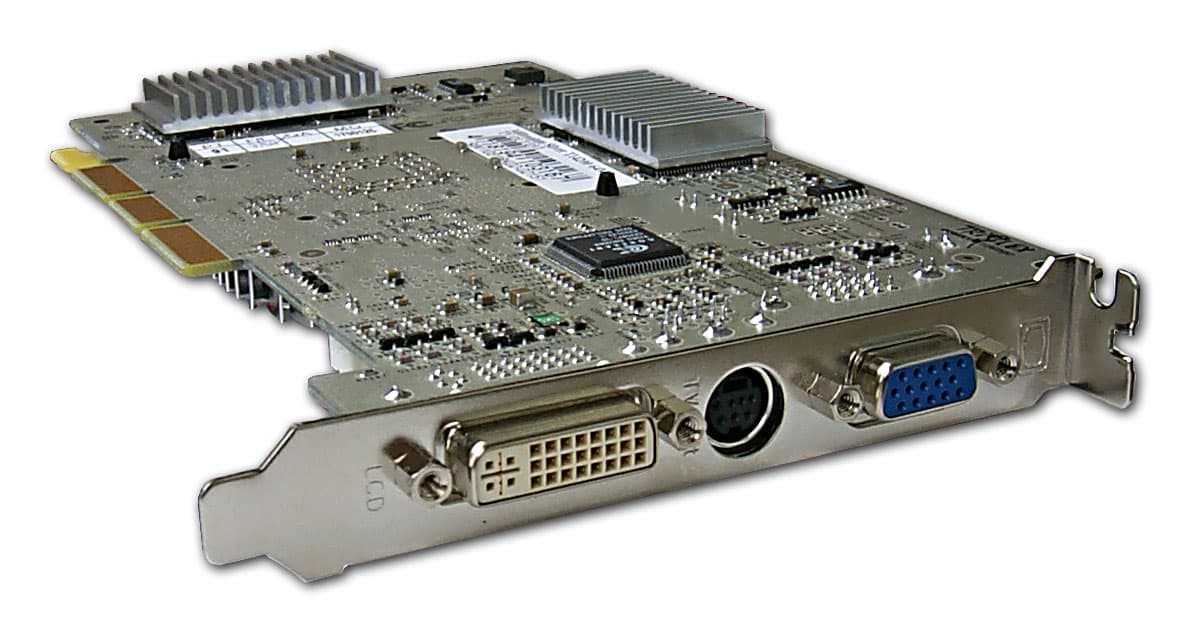

| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | |
 | |
Первое, что можно заметить: все карты почти полностью соответствуют эталонному дизайну (у карт от MSI и Galaxy есть небольшие отклонения от reference).
Что касается частот, то еще раз обратим внимание на то, что с некоторого времени все 64-мегабайтные карты стали иметь частоту работы памяти выше на 6 (13) МГц, нежели ранее (вероятно, это случилось с выходом нового BIOS от NVIDIA, поскольку все упомянутые карты имеют reference BIOS). А вообще, уже начинается некоторый беспорядок с частотами. Пока, к счастью, частоты изменены относительно рекомендованных NVIDIA в бОльшую сторону. Особенно это касается карты от Triplex.
Теперь рассмотрим особенности каждой из исследуемых карт. Отчетливо видно, что различия между ними, кроме микросхем памяти, состоят в цвете PCB, а также конструкции охлаждающих устройств.
Охлаждающие устройства мы представим ниже:

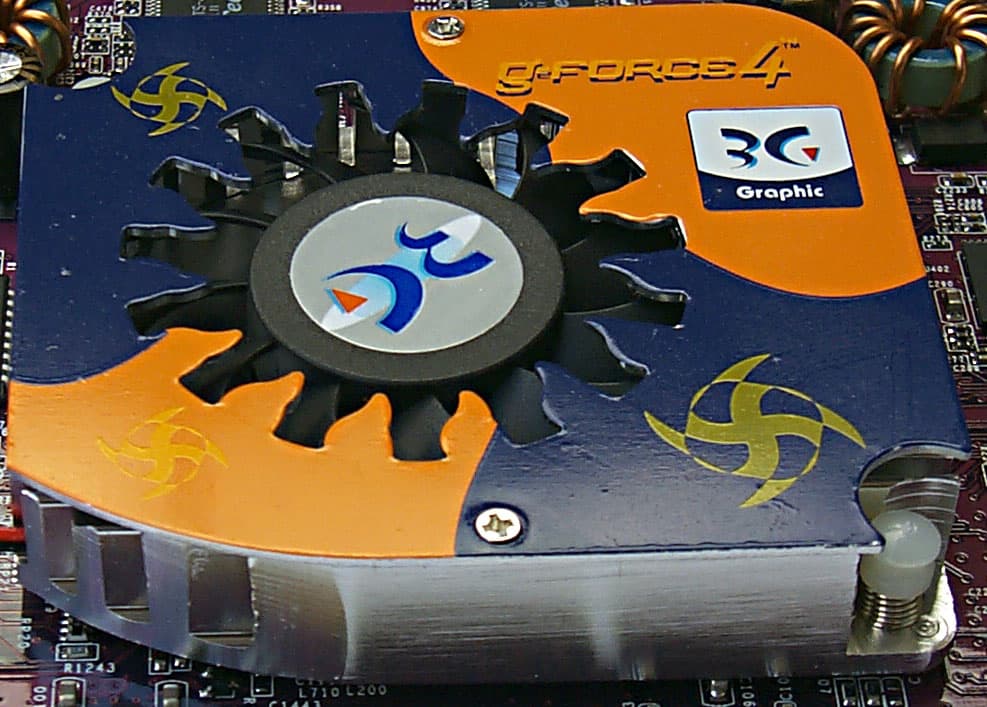

| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | |
|---|---|
| Перед нами почти копия эталонного кулера, однако все же это оригинальное изделие. Как мы уже не один раз говорили, такая форма весьма хороша для эффективного охлаждения. |  |
 | |
| MSI GF4Ti4200 VIVO 64MB | |

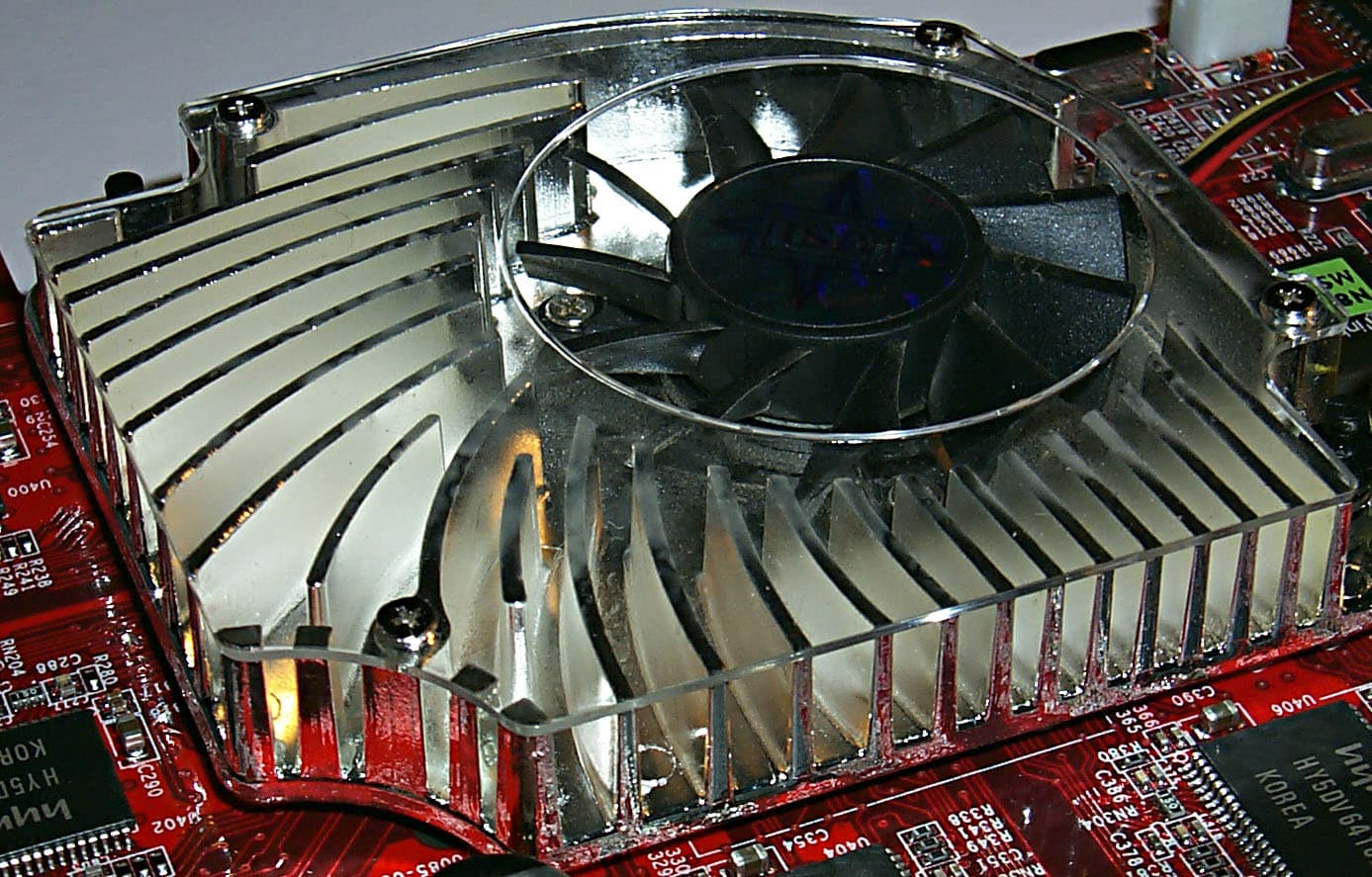

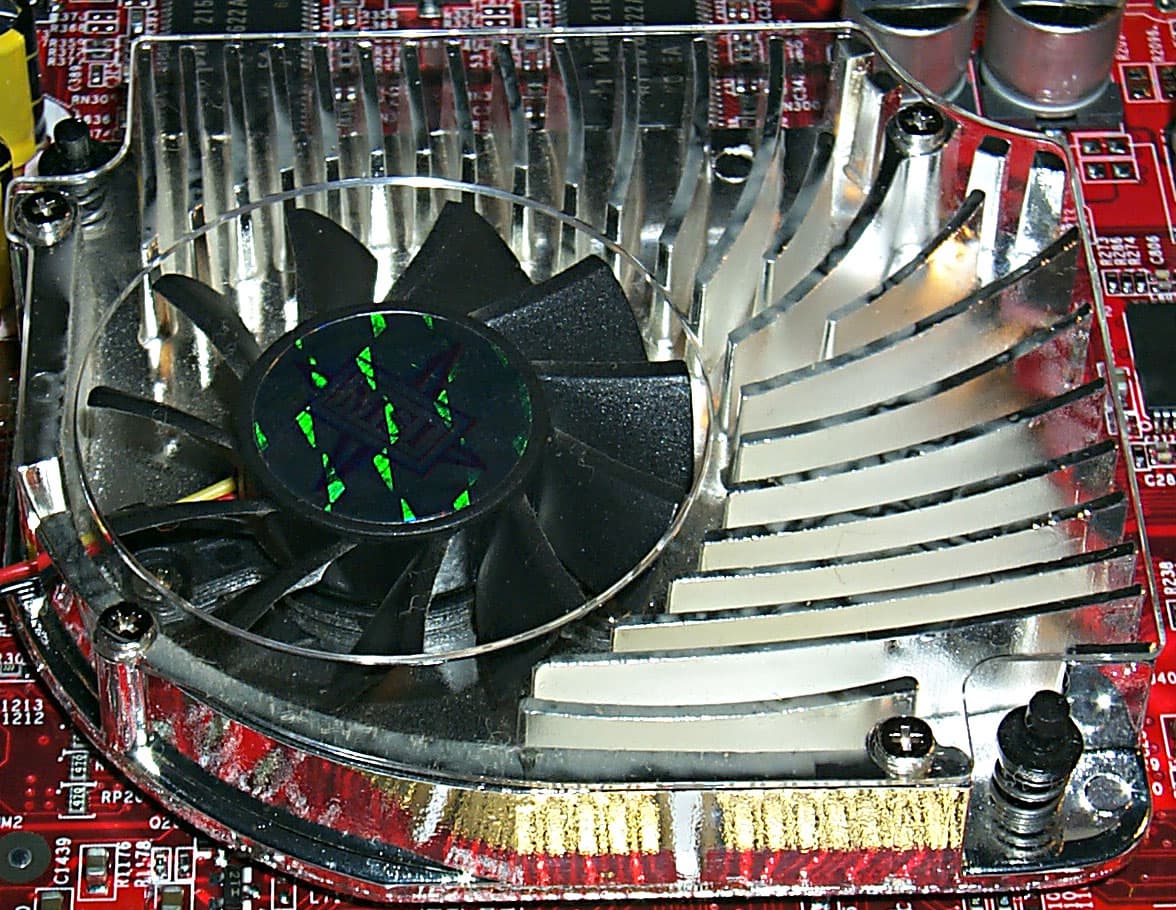

| Перед нами также почти копия стандартного референс-кулера от NVIDIA, представляющая собой закрытый радиатор со смещенным относительно центра GPU вентилятором. Единственный минус — пластиковая крышка может весьма неприятно дребезжать при работе кулера. |  |
 | |
| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | |

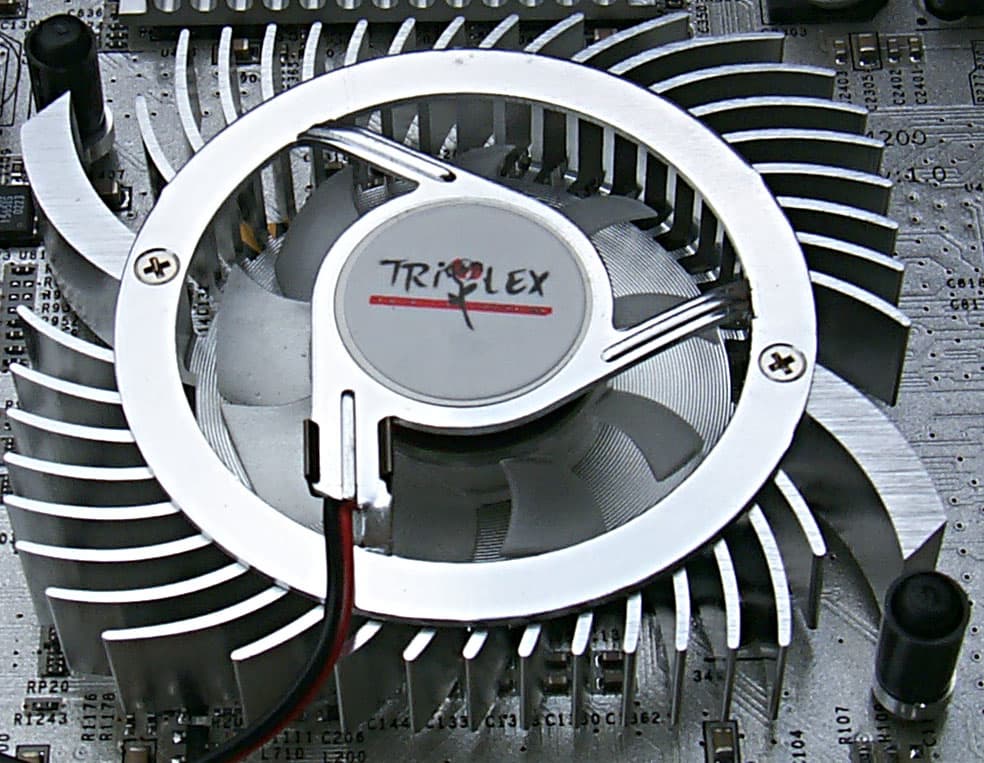

| Перед нами весьма стильная по внешнему виду разработка (и уже довольно хорошо знакомая пользователям российского рынка, многие производители используют такие кулеры в подобных случаях). А наличие довольно большого числа ребер у радиатора делает кулер в целом весьма эффективным. |  |

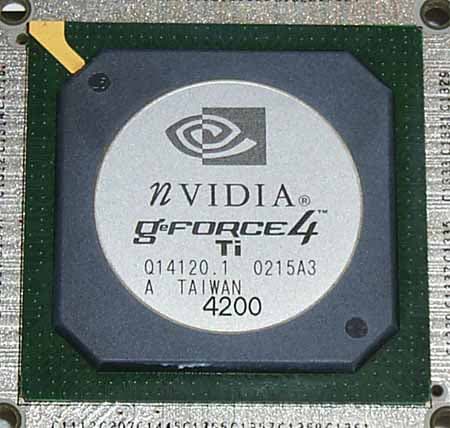

Под кулерами, разумеется, можно найти GPU — GeForce4 Ti 4200:
Отметим, что VIVO обладает только одна карта от MSI, на которой установлен процессор Philips 7108:

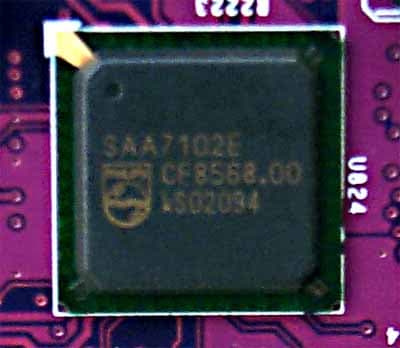

Остальные две снабжены только TV-out, причем на плате от Galaxy установлен тоже кодек Philips, только 7102:
Карта от Triplex имеет TV-out на базе процессора от Conexant.
Рассмотрим комплекты поставок:

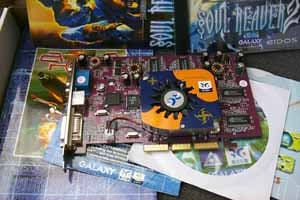

| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | |
|---|---|

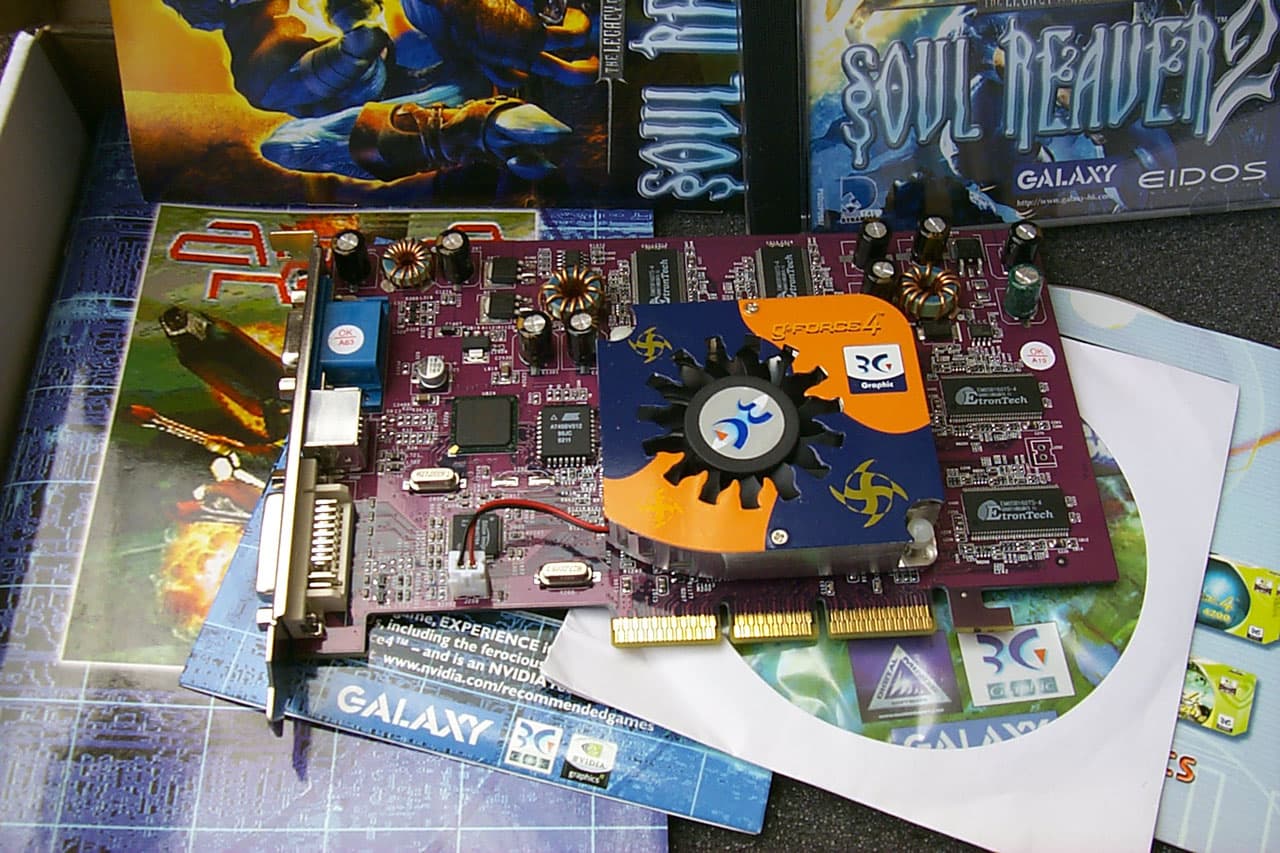

| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, две игры (Aquanox, Soul Reaver 2), диск с фирменными скринсэйверами, никаких переходников в коробке нет (есть только удлинитель S-Video). |  |

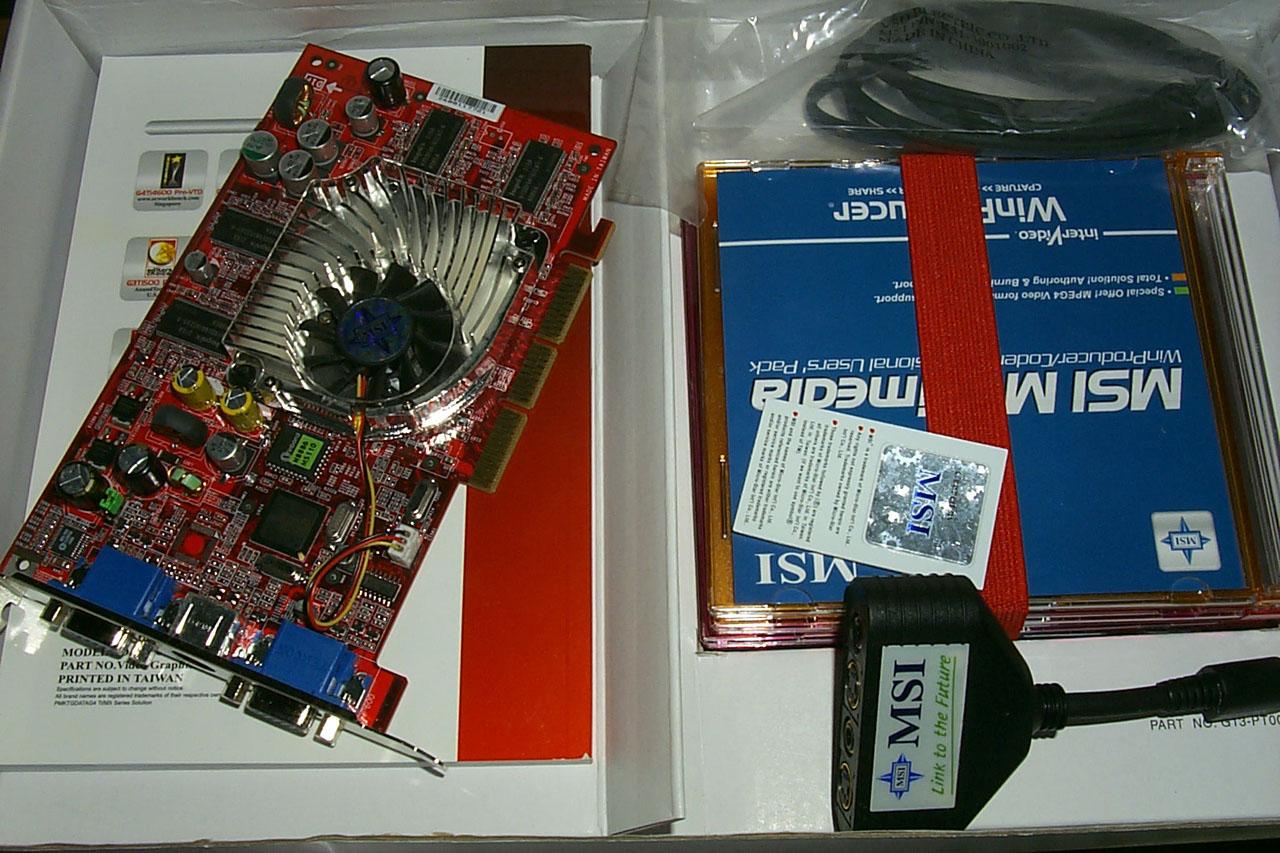

| MSI GF4Ti4200 VIVO 64MB | |
| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, WinCoder/WinProducer (для VIVO), целый набор игр и фирменных программ от MSI, переходник-разветвитель VIVO, переходник DVI-to-VGA, удлинитель S-Video. |  |

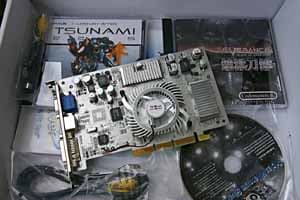

| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | |

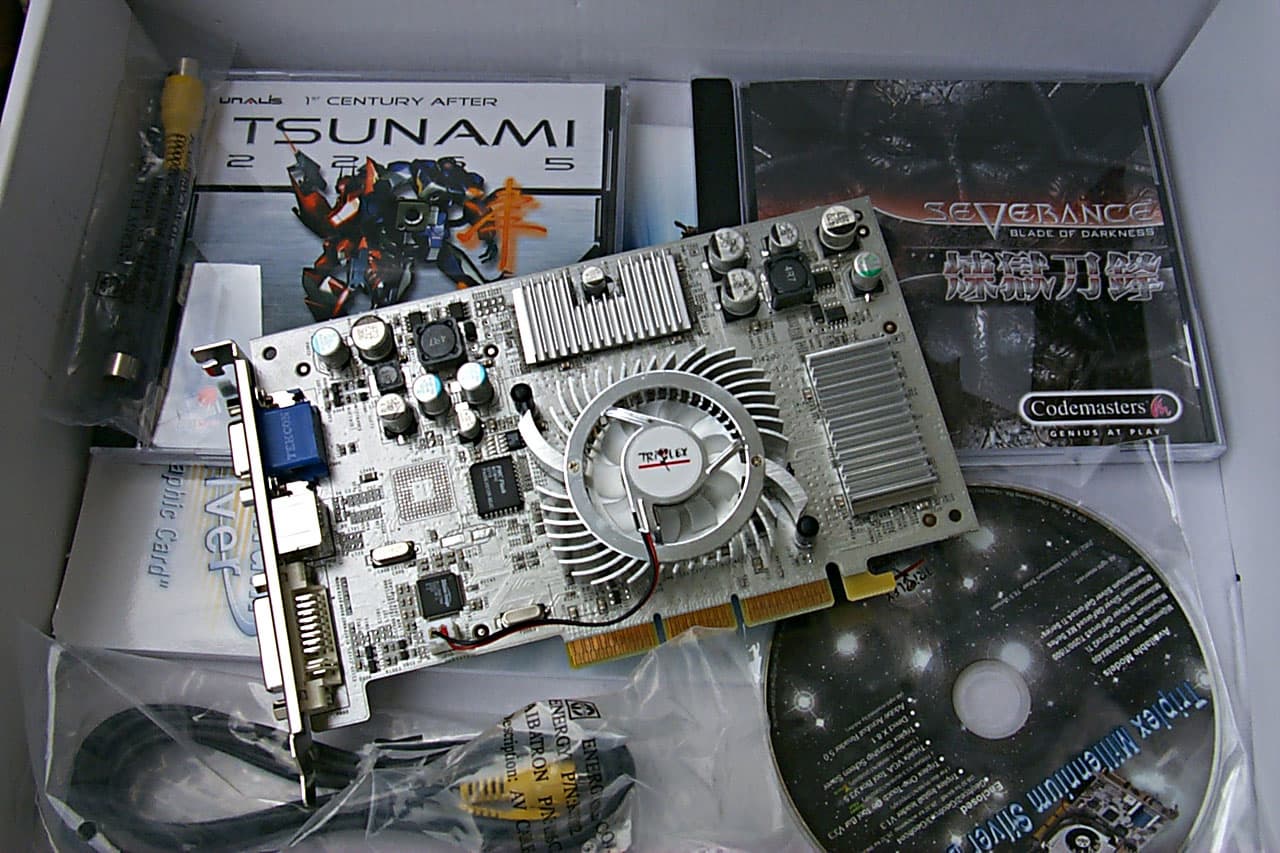

| В коробке можно найти: руководство пользователя, диск с драйверами и утилитами, игры Tsunami 2265 (на китайском языке!) и Blade of Darkness, удлинитель S-Video, переходник DVI-to-VGA, переходник S-Video-to-RCA. |  |
Все видеокарты поставляются в retail-упаковках.
| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | |
|---|---|
| Как мы видим, дизайн упаковки тоже как бы reference от NVIDIA, такую раскраску мы могли видеть и ранее, отличия лишь в логотипах фирм на коробках и названиях карт. |  |
| MSI GF4Ti4200 VIVO 64MB | |
| Перед нами упаковка уже типичного дизайна от MSI, который мы многократно могли видеть. Отмечу, что по нелепой случайности или по недоразумению, на коробке указана емкость памяти 128 мегабайт, тогда как у карты — всего 64. |  |
| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | |
| А вот Triplex всегда отличается оригинальностью упаковки. В данном случае мы видим стильный бокс в серебристых тонах, имеющий окно, за которым можно видеть саму карту. |  |
На этом рассмотрение особенностей карт мы заканчиваем.
Разгон
| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | 250/500 -> 320/600 MHz, очень хороший показатель потенциала данной карты. |
|---|---|
| MSI GF4Ti4200 VIVO 64MB | 250/513 -> 300/605 MHz, неплохо для 4ns памяти |
| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | 250/550 -> 315/628 MHz, наличие 3.3ns памяти положительным образом сказывается на разгоне по памяти, да и разгон чипа впечатляет. |
Результаты разгона красноречиво говорят, что из всех карт легко сделать почти Ti 4600. Причем по разгону чипа все карты легко выходят из 300 МГц. Что может косвенно подтверждать наши предположения о том, что на Ti 4200 идут не "отходы", а нормальные чипы NV25, волевым порядком маркируемые как Ti 4200.
Подчеркну два важных момента:
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Pentium 4 2530 MHz:
- процессор Intel Pentium 4 2530 МГц;
- системная плата ASUS P4T533 (i850E);
- оперативная память 512 MB 32bit RDRAM PC4200;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP.
На стенде использовались мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
При тестировании применялись драйверы от NVIDIA версии 40.41. VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, "не дружащие" с теми или иными видеокартами.
Что касается протестированных экземпляров, то совместно с ViewSonic P817 и кабелем BNC Bargo платы продемонстрировали отменное качество в следующих разрешениях и частотах:
| Galaxy 3G Graphic GeForce4 Ti 4200 64MB | 1600x1200x75Hz, 1280x1024x100Hz, 1024x768x120Hz |
|---|---|
| MSI GF4Ti4200 VIVO 64MB | 1600x1200x75Hz, 1280x1024x100Hz, 1024x768x120Hz |
| Triplex Millennium Silver GeForce4 Ti 4200 64MB 3.3ns | 1600x1200x85Hz, 1280x1024x100Hz, 1024x768x120Hz |
В качестве инструментов для тестирования использовались:
- Unreal Tournament 2003 Demo Final release (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию, сцены: Flyby ANTALUS и Flyby CITADEL
Порядок тестирования: запускаются соответствующие .bat файлы из каталога Benchmark игры, подставляя только нужное разрешение.

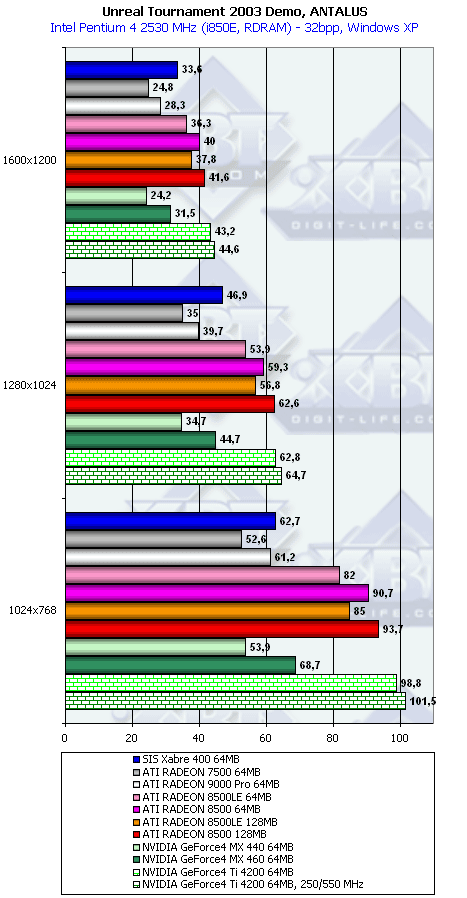

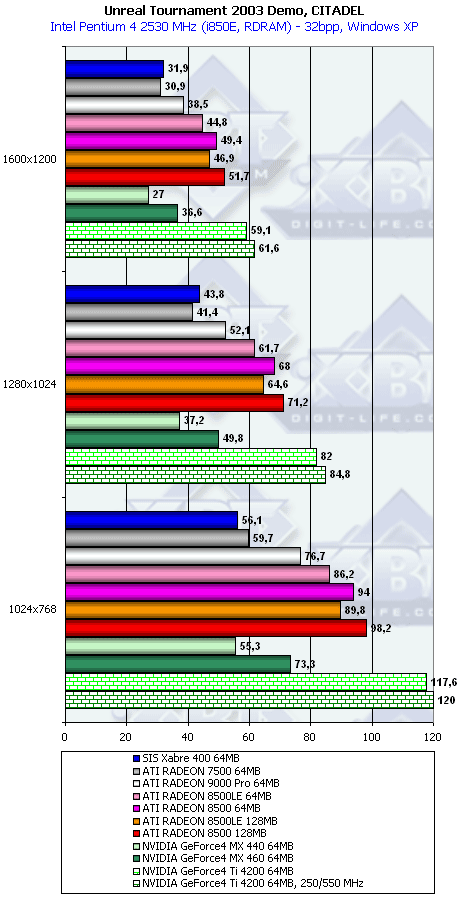

Производительность в UT2003 DEMO
Недавно наконец-то вышла финальная DEMO игры Unreal Tournament 2003, которая имеет богатый выбор бенчмарков для тестирования видеокарт. Проанализировав каждый из них, мы пришли к выводу, что использовать bat-файлы с воспроизведением записанных ботматчей нет резона по двум причинам: довольно вялые баталии с большими временными промежутками стояния на одном месте и слишком большая процессорозависимость этих матчей (от видеокарты не столь много зависит, ну разве кроме 1600х1200). Поэтому мы взяли две сцены с облетами: ANTALUS и CITADEL.
Для получения более масштабной картины мы сравнили Ti 4200 не только с близкими им по ценам картами ( RADEON 8500/8500LE 128MB), но с рядом более дешевых. Заодно читатели смогут оценить соотношение между собой и других плат.
Мы видим, что RADEON 8500 прямо "дышит в затылок" картам на Ti 4200, особенно это проявляется на старших разрешениях. А также четко видно, что MX 440/460 очень сильно отстают (вот где начинает сказываться отсутствие аппаратной поддержки шейдеров).
В целом, картина ясна: Ti 4200 — лидер в данном тестировании, но соперник в лице RADEON 8500 имеет также весьма неплохие результаты и твердо держит второе место.
Мультимедийные возможности видеокарт серии GeForce 4 Ti 4200 — VIVO
Этот раздел написан на основе исследований возможностей конкретной видеокарты MSI GeForce 4 Ti 4200-vtp (64 Mb DDR SDRAM), однако практически все, что будет перечисляться ниже, справедливо для всех видеокарт данной серии. По традиции, игровые возможности платы оставим для обсуждения геймерами и посмотрим, что эта плата может предложить любителям домашнего видеомонтажа.
Как ясно из описания карты, она имеет два выхода на VGA-мониторы (15-pin) и комбинированный разьем аналогового видеосигнала. Одно из назначений этого разьема - вывод аналогового видеосигнала на телевизор или аналогичные по назначению устройства (TV-out). Второй VGA-выход функционально совмещен с аналоговым выходом TV-out и использоваться одновременно они не могут. В настройках видеокарты в качестве второго выхода выбирается либо "VGA-дисплей", либо "телевизор". Подключение к телевизору осуществляется через переходник, на конце которого имеется композитный и S-Video-разьемы:
Часть плат имеет дополнительно видеовход (TV-in). Именно такая плата досталась мне на исследования. Ввод изображения производится через тот-же разьем платы, но переходник в этом случае имеет еще два "хвоста":

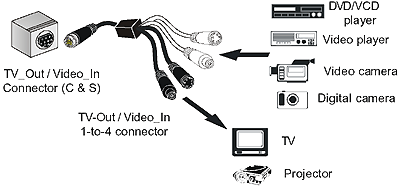

Общая типовая схема подключения аналоговых устройств приведена ниже:

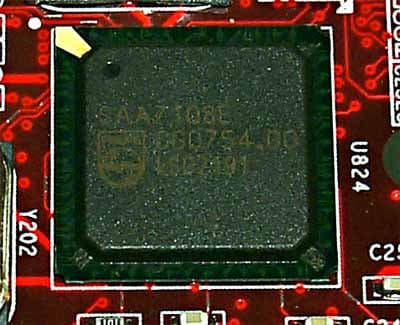

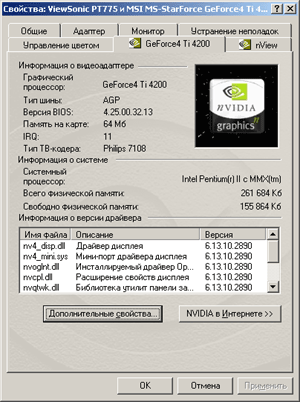

За обработку ТВ-сигналов на плате отвечает чип Philips 7108. О том, что он позволяет реализовать и как справляется со своими задачами, будет рассказано ниже.
Для функционирования большинства мультимедийных возможностей видеокарты необходима установка дополнительного программного обеспечения. К плате прилагается девять CD-дисков в красочных разноцветных упаковках:
- диск с VGA- и capture-драйверами, а также прочим, иногда совершенно бесполезным софтом.
- MSI DVD 3.0 — программный DVD-плеер.
- InterVideo WinDVR — программа для оцифровки видеосигнала.
- InterVideo WinProducer / Coder 2.0 — программа для видеомонтажа (на двух дисках).
- И четыре диска с играми…
Исследование платы проводилось на тестовом компьютере в следующей конфигурации:
- процессор: P4-1800
- материнская плата: ASUS P4T-F (чип i850)
- память: 512 Мб Samsung
- системный диск IBM IC35L040
- дисковый массив под видео: FastTrak 100 TX 2 + 4 диска IBM IC35L040 по 40 Гб и 7200 rpm
- звуковая карта Creative SB Audigy
- операционная система Windows 2000 pro 2195 + SP2
Установка платы и программного обеспечения прошла блестяще. Довольно редкий случай, когда при установке не проявилось никаких затруднений.

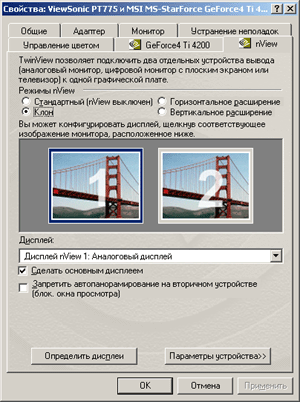

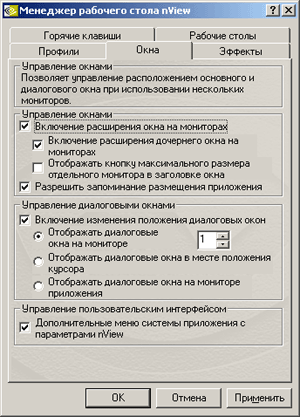

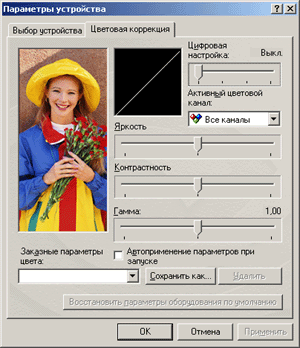

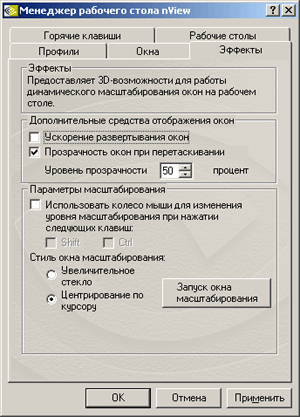

Исследования я начал с детального изучения мультимониторных возможностей платы. А их оказалось довольно много. Плата позволяет растягивать на второй монитор рабочий стол Windows (как по горизонтали, так и по вертикали). Причем разрешения и развертки у мониторов устанавливаются независимо. В режиме клонирования содержимое второго монитора полностью или частично повторяет картинку основного монитора. Если разрешение у второго меньше чем у первого, то выводится только часть экрана, которая перемещается вслед за мышиным указателем так называемый "виртуальный экран" или автопанорамирование). Дополнительно для каждого монитора задается раздельная цветокоррекция, тип развертки и синхронизации, сглаживание, растягивание изображения и пр.:

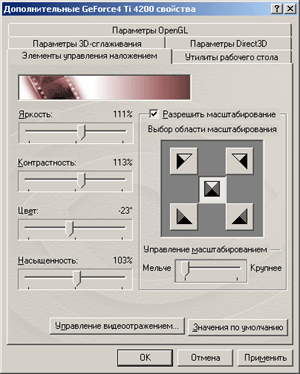

Режим zoom позволяет многократно увеличить определенную область первого монитора на втором мониторе или может работать по принципу "увеличительного стекла".
В каждом режиме доступно множество дополнительных вспомогательных функций, объединенных фирменным сервисом "nView". Настраивается nView через простой и легко понимаемый пошаговый мастер настроек:

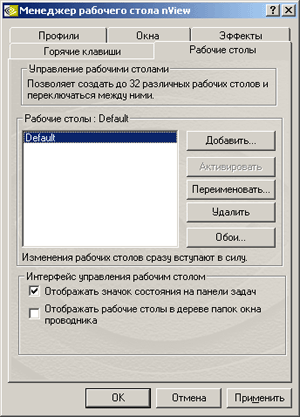

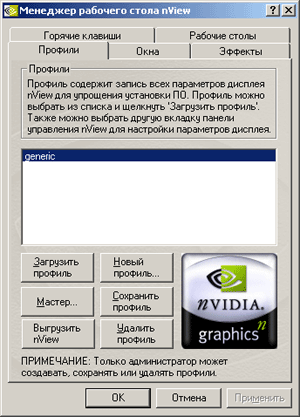

Для разных задач пользователем создаются отдельные профили. Дополнительно nView запоминает размещение приложений на экране, предлагает броузер рабочих столов Windows, реализует частичную прозрачность для перекрывающихся или перетаскиваемых окон, ускоряет развертывание окон и пр.

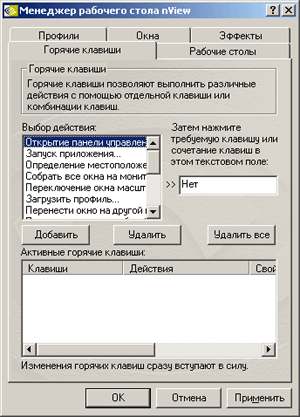

Большинство ключевых команд вызывается через горячие клавиши:
TV-out
Из неудобств следует отметить, что если в качестве второго монитора выбран аналоговый выход TV-out, то реально выводимое на экран изображение имеет всего два значения разрешения: 640х480 и 800х600 (NTSC и PAL соответственно). Отображение бОльших разрешений основного монитора возможно только через виртуальный экран. В режиме PAL изображение легко растягивается на весь телевизионный монитор. Т.е. удается полностью устранить черные поля по краям выводимой рабочей области изображения. А вот в режиме NTSC полностью растянуть картинку по вертикали не удается. Поля неизбежно присутствуют.
Качество выводимого на TV-out изображения можно субъективно оценить как высокое. Текст разборчив, пиксельные мерцания на контрастных переходах практически отсутствуют. Разумеется, при использовании выхода S-Video вместо композитного четкость дополнительно повышается, но незначительно. К сожалению, не существует достоверных методов демонстрации качества работы TV-out через веб-страницу или объективного сравнения разных источников TV-out. Но последовательное подключение к контрольному монитору исследуемой видеокарты MSI GeForce 4 Ti 4200 и Matrox G450 DH показало, что качество их работы примерно сравнимо. Хотя у двух этих пла выход TV-out реализованы совершенно разными средствами.

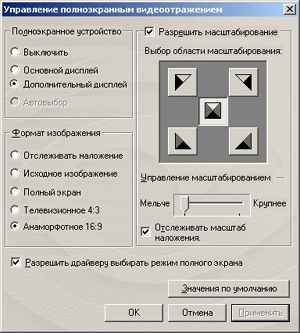

Другое, не менее полезное применение второго выхода платы, это полноэкранное отображение окна видеооверлея. В простейшем случае результата можно достичь, развернув воспроизводимое изображение на полный экран (например, в медиаплеере Windows). Но плата предоставляет и более совершенные средства. Называется это "элементы управления наложением" :
После активизации этого режима при воспроизведении DVD-файлов в программе MSI DVD на выбранном мониторе в полноэкранном режиме проигрывается воспроизводимый файл. Но, к сожалению, это возможно только для MPEG-файлов и только в программе MSI DVD (она поставляется вместе с платой и представляет из себя адаптированную версию известной программы InterVideo WinDVD) или Windows MediaPlayer. Воспроизведение всех остальных типов файлов возможно только в окне в режиме клонирования. Также отображение видеооверлея на втором мониторе вообще невозможно при приеме видеосигнала с внешних аналоговых входов (TV-in).
TV-in

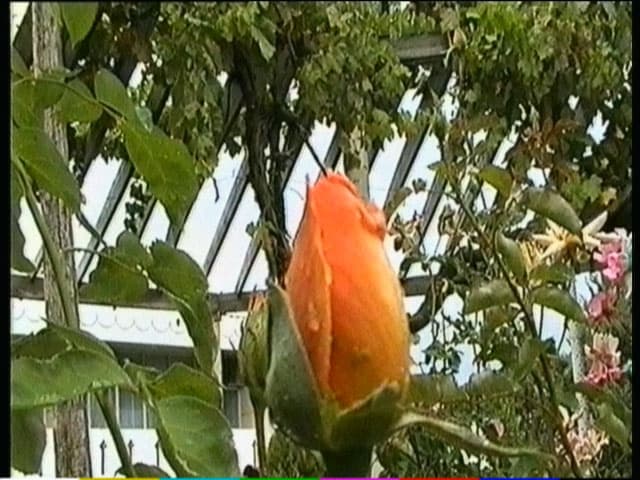

Для просмотра и записи видеоизображений с внешних аналоговых входов плата комплектуется программой InterVideo WinDVR версии 2.0. Программа эта довольно распространенная и популярная. Она входит в комплект многих компьютерных TV-тюнеров и подробно рассматривалась в моих предыдущих обзорах. Замечу лишь, что выявленные в предыдущих версиях программы ошибки разработчиками так и не были исправлены. Как и версия 1.5, эта программа хронически не хочет адаптации к российским стандартам. В качестве страны невозможно выбрать Россию (программа перебрасывает на Казахстан), по умолчанию предлагается стандарт NTSC, максимальное разрешение при оцифровки видеосигнала ограничено 720х480 (вместо положенных 720х576). А оцифровка статичных кадров (StillCapture) производится только с разрешением 640х480. О качестве оцифровки можно судить по приведенным ниже фрагментам. Традиционно для таких исследований, тестовая таблица подавалась с эталонного генератора тестовых сигналов, а реальное изображение бралось с видеомагнитофона Betacam SP. Оценка качества программного сжатия WinDVR на этот раз не производилась, т.к. такие исследования осуществлялись ранее.

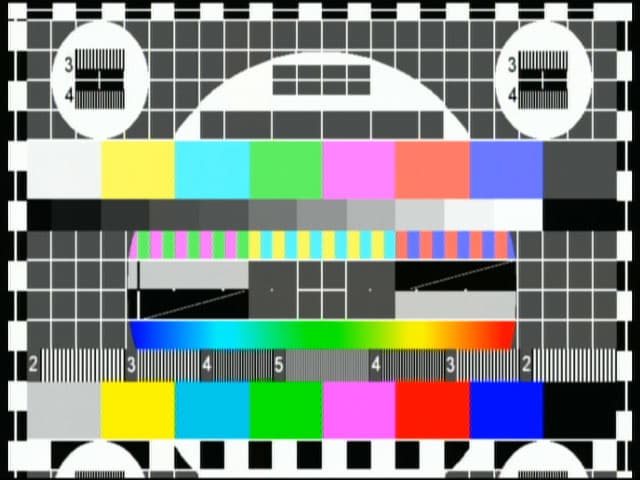

| Тестовая таблица | Реальное изображение | |
| композитный вход |  |  |
| S-Video вход |  |  |
Как видно из приведенных кадров тестовой таблицы, в нижней части изображения сьедается порадка 15% полезного видеосигнала. И, очевидно, виной тому даже не программа WinDVR, а сам capture-драйвер платы. Такая же ситуация наблюдалась при захвате в любых других программах (например, SmartCap или VirtualDub). Четкость изображения оставляет желать лучшего и наблюдается некоторая замыленность. А самое возмутительное, что практически отсутствует разница между качеством оцифровки по входам composite и S-Video.
Поскольку на исследуемой плате отсутствует звуковой тракт, то запись и воспроизведение звукового спровождения видеоизображения возможны только через штатную звуковую карту компьютера (если она есть).
Видеомонтаж

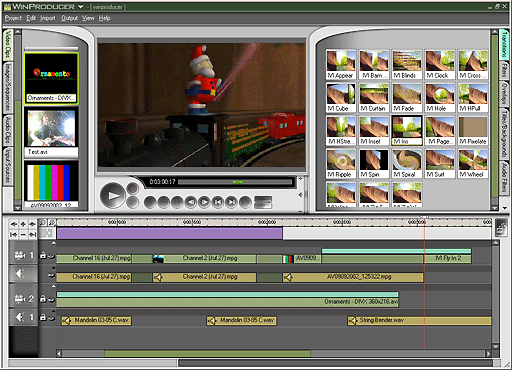

С платой поставляется программа для видеомонтажа InterVideo WinProducer версии 2.0. Эта программа позволяет осуществлять полный цикл видеомонтажа от оцифровки с аналоговых либо DV-источников до создания DVD. На выходе программа поддерживает все распространенные файловые форматы и кодеки: DVD, VideoCD, SVCD, DV type 1 и 2, ASF, WMF, DivX, MP3 и др. Дополнительно к этой программе прилагается Professional Users Pack, включающий в себя кодек MPEG4 и модули для создания VCD.
Творческие возможности программы ограничены заложенным в нее набором переходов, фильтров и титров (в сравнении с более серьезными и авторитетными программами), но начинающим пользователям она вполне пригодится. Все этапы монтажа просты, наглядны и интуитивно понятны:
Вывод смонтированных фильмов на ленту осуществляется программой MSI WinDVD.
Итоги по разделу
Благодаря богатым мультимониторным и мультимедийным возможностям, плата MSI GeForce 4 Ti 4200-vtp найдет достойное применение в презентационных задачах, у владельцев нескольких компьютерных мониторов и начинающих видеомонтажеров.
Выводы в целом
Мы рассмотрели очередную "порцию" карт на базе Ti 4200, которые, хоть и представляют собой почти копии эталонной карты, но имеют свои "изюминки" и особенности. В этом материале мы также познакомились с результатами тестирования новейшего бенчмарка на базе UT2003 DEMO, где Ti 4200 держит лидерство среди примерно равных по стоимости карт. Учитывая, что цены на эти карты имеют неуклонную тенденцию к падению, полагаю что их популярность будет расти (если конечно ATI резко не сменит ценовую политику и не уронит цены ниже, чем стоимость карт на базе Ti 4200).
Что касается протестированных карт, то можем сказать следующее:
- Видеокарта от Galaxy обладает практически самой низкой ценой на сегодня (примерно $120 в розницу на середину сентября), имея самое лучшее сочетание цена/скорость. Отсутствие переходников в комплекте поставки является некоторым минусом для данной карты.
- Плата от MSI обладает VIVO, прекрасным набором ПО, однако, как показали наши исследования, качество Video In пока еще весьма посредственное (из-за драйвера видеозахвата). В остальном, обычная карта на основе reference.

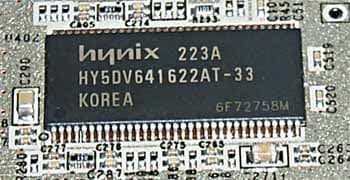

- Карта от Triplex комплектуется более быстрой памятью, причем частота работы памяти по умолчанию поднята до 275 (550) МГц. Все это делает карту лидером по скорости. Кроме того, отличное качество исполнения, оригинальные дизайн и упаковка делают эту плату очень и очень привлекательной.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
Плюсы:
- Очень хорошая производительность в 3D-играх (при разгоне вплоть до уровня Ti 4600!);
- Отличное качество исполнения всех карт;
- Повышенные частоты у Triplex Millennium Silver GeForce4 Ti 4200 64MB;
- Наличие у всех карт TV-out, а у платы от MSI — еще и VIVO;
- В комплекты поставок Triplex и MSI входят все нужные переходники;
- богатые возможности для использования с двумя мониторами
- высокое качество TV-out
- Простое и удобное ПО для видеомонтажа.
Минусы:
- ограниченные возможности полноэкранного видеооверлея
- посредственное качество TV-in
- Отсутствие переходников в комплекте поставки от Galaxy.
Благодарим компании IMPEX Neo Group и Almer за предоставленные видеокарты
