Кажется, еще совсем не так давно на рынке систем безопасности появились первые модели относительно доступных IP-камер. Тогда далеко не всем было понятно, ради чего стоит менять привычные аналоговые камеры хороших и проверенных временем брендов на никому доселе неизвестные наименования, за которыми стоят немногочисленные и мало кому известные на тот момент азиатские производители. Ну в самом деле — первые IP-камеры по качеству если и отличались от обычных веб-камер, то самую малость. Чуть поярче картинка, чуть лучше объектив, правда, возможность удаленно зайти на камеру и что-то там изменить в настройках грела душу некоторым неугомонным гикам от систем безопасности. В целом же картина была невеселой. Но время шло, и с появлением в широкой продаже мегапиксельных IP-камер ситуация начала меняться. Поначалу потребителей пугала несколько завышенная цена, но этот период продлился недолго — конкуренция делала свое дело на радость тем же потребителям. Изображение с таких камер, при наличии нормального объектива, визуально превосходило качеством изображение с аналоговых камер. Объяснение простое — доступные по цене камеры в лучшем случае имели разрешение, немногим превышающее 500 ТВЛ по горизонтали. Это ограничение имеет давнюю историю, далеко выходящую за рамки нашего сегодняшнего обзора, скажем лишь, что оно было заложено еще на заре становления эпохи телевидения. Мегапиксельные же IP-камеры не имеют подобного ограничения, и даже самые доступные на тот момент экземпляры имели разрешение, превышающее 700 ТВЛ. И вот тут-то и наступил момент истины: цены сделались более демократичными, качество — заведомо лучшим, и потребитель проголосовал-таки кошельком за цифру.
С тех пор прошло несколько лет, и, понятное дело, рынок не стоял на месте. Появились новые бренды, новые технологии, повысились разрешения — одним словом, появилась тема для сегодняшнего обзора, и нашим героем сегодня будет IP-камера высокого разрешения ACTi E96.
Комплектация
Комплектация скромна — в коробке с цветным логотипом ACTi мы обнаружили гарантийный талон, инструкцию по быстрой инсталляции камеры (на листе формата А8), бумажный шаблон для разметки под монтаж креплений для IP-камеры, монтажный комплект из трех саморезов и трех пластиковых дюбелей, саму IP-камеру и кое-что, вызвавшее у нас чувство легкой ностальгии:
Думаем, что у многих из вас были подобные отвертки в наборах, разве что про тип «Т» тогда никто и не слышал.
Характеристики
Технические параметры, заявленные производителем оборудования — это всегда интересно:
| Параметр | Значение |
| Максимальное разрешение | 5 Мп |
| Климатическое исполнение | Внутренний монтаж |
| Матрица | Progressive Scan CMOS |
| Минимальная освещенность | Цвет: 0,1 люкс при F2,0 |
| Объектив | Фиксированные диафрагма (F2,0) и фокусное расстояние (1,19 мм) |
| Регулируемый угол обзора | Поворот ±90° |
| Крепление объектива | Несъемное (монтаж на плате) |
| Горизонтальный угол обзора | 180° (Зона обзора), 109,8° (Высокодетализированная зона обзора) |
| Поддерживаемые алгоритмы сжатия видеопотока | H.264 High Profile, MJPEG |
| Максимальная частота кадров | 15 к/с при 2592×1944 15 к/с при 2048×1536 15 к/с при 640×480 |
| Режим обзора | Сверхширокоугольный (fisheye) |
| Количество одновременно поддерживаемых видеопотоков | Два потока |
| Поддержка расширенного динамического диапазона (WDR) | Basic WDR (69 дБ) |
| Поддержка цифрового шумоподавления | DNR |
| Поддержка аудиоканала | Нет |
| Поддерживаемые сетевые протоколы и службы | TCP, UDP, HTTP, HTTPS, DHCP, PPPoE, RTP, RTSP, IPv6, DNS, DDNS, NTP, ICMP, ARP, IGMP, SMTP, FTP, UPnP, SNMP, Bonjour |
| Сетевой интерфейс | RJ-45 |
| Локальное хранилище | слот для карт microSDHC/microSDXC |
| Тип питания | PoE Class 1 |
| Тип корпуса | Вандалоустойчивый (IK08) |
| Тип монтажа | Потолочный, настенный |
| Поддерживаемые ОС | Windows 7, Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP |
| Поддерживаемые браузеры | IE 8, IE 9, IE 10, IE 11, Firefox с Quicktime, Chrome с Quicktime, Safari с Quicktime |
| Поддержка стандарта ONVIF | Да |
| Диапазон рабочих температур | от −10 °C до +50 °C |
| Сертификаты соответствия | CE, FCC, IK08 |
| Гарантия от производителя | 3 года |
Ну что же, 5 мегапикселей — заявка серьезная. Далее мы, конечно же, поглядим, насколько она обоснована. Объектив типа «рыбий глаз» наводит на мысли о мощной постобработке видеосигнала и о расширенной функциональности, что также не останется без нашего внимания. Что же касается вандалоустойчивости корпуса, то заявленная величина IK08 означает, что максимально допустимая кинетическая энергия удара в этом случае не должна превышать пяти джоулей. В переводе на понятный всем язык это означает, что производитель гарантирует: ACTi E96 выдержит падение груза массой 0,6 кг с высоты одного метра.
Внешний вид, конструкция
Внешний вид ACTi E96 в принципе ничем не выделяется среди собратьев:
Перед нами обычная купольная камера. И лишь присмотревшись, можно разглядеть сверхширокоугольный объектив:
На защитном кожухе камеры можно разглядеть три отверстия, через которые кожух и крепится к основной части камеры (именно тут нам и понадобится та самая, вызвавшая легкий приступ ностальгии отвертка). Выкрутив три небольших винта, мы увидим саму камеру без кожуха:
Обратите внимание на то, что монтажная плата закреплена на нижней части корпуса, которая выполнена из алюминия (еще раз вспомним про вандалоустойчивость). С этого угла хорошо различим разъем порта Ethernet, с помощью которого камера подключается к сети. Немного развернем камеру:
А здесь первое, что бросается в глаза — это разъем для установки карты памяти microSD. Она устанавливается по желанию и позволяет организовать локальный видеоархив. Очень полезная возможность с учетом того, что каналы связи не всегда бывают стабильными. Немного левее расположена кнопка сброса настроек IP-камеры. И здесь же распаяны три сигнальных светодиода — с их помощью можно визуально определить текущее состояние ACTi E96.
А что насчет питания камеры, спросите вы? Отвечаем: блока питания в комплекте не обнаружено, зато заявлена поддержка PoE Class 1, что означает возможность питания камеры и одновременную передачу видеопотока по одному кабелю.
В целом же отметим, что сама камера собрана без каких-либо нареканий — начиная от механических креплений (продумана даже такая мелочь, как невозможность выпадения трех крепежных болтов из кожуха), заканчивая качеством монтажа радиоэлементов на печатной плате.
Интерфейс и ПО
Прежде всего, предлагаем поговорить о сетевой архитектуре системы видеонаблюдения, построенной на базе современных технологий в исполнении ACTi. Еще совсем недавно реализация большинства систем видеонаблюдения на базе IP-камер строилась по следующему принципу:
Для этой схемы характерна повышенная нагрузка на АРМ оператора (запись видео с нескольких камер, просмотр архива, обработка удаленных подключений), и, как следствие, высока вероятность технического сбоя. В нашем же случае возможна реализация несколько иной схемы:
Основное отличие от предыдущей схемы — разделение ролей сервера и клиента. Тем самым мы повышаем уровень отказоустойчивости серверной части системы видеонаблюдения, в том числе и за счет устранения влияния человеческого фактора (оператор).
Вышеописанное реализуется с помощью пакетов программного обеспечения «ACTi NVR Server» и «ACTi NVR Workstation». Это программное обеспечение доступно после регистрации на сайте производителя, и если у вас не более 16 IP-камер — вам будет предоставлена бесплатная лицензия. На отдельный АРМ устанавливается серверная часть этого ПО. Кстати говоря, сразу же приведем и такую таблицу:
| Параметр ПК | Сервер + локальный клиент | Только сервер | Удаленный клиент | ||
| Кол-во каналов | 1—16 | 17—64 | 1—64 | 1—16 | 17—64 |
| Процессор | Intel Core 2 Quad 2,4 ГГц | Intel Core i7-920 2,67 ГГц | Intel Core 2 Quad 2,4 ГГц | Intel Core 2 Quad 2,4 ГГц | Intel Core i7-920 2,67 ГГц |
| ОЗУ | 4 ГБ | ||||
| Сеть | Ethernet (рекомендуется 1000 Base-T) | ||||
| Объем свободного места на жестком диске | Минимум 40 ГБ | При доступе через браузер: минимальные требования не предъявляются | |||
| Операционная система | 32/64-разрядные системы с последними установленными обновлениями: Windows 7, Windows Server 2008, Windows Vista, Windows Server 2003, Windows XP | ||||
| Разрешение монитора | Минимальное: 1024×768 | ||||
| Браузер | 32-битный Internet Explorer 8 и 9 | ||||
| Рекомендуемые системные требования: | Windows 7 (с установленными последними обновлениями), браузер Internet Explorer 9 (веб-клиент), процессор Intel Core i7-920 2,67 ГГц, ОЗУ 4 ГБ, объем свободного места на диске 40 ГБ, разрешение монитора 1024×768, сетевой адаптер Ethernet 1000 Base-T | ||||
Установка серверной части проста, и писать тут совершенно не о чем. Перейдем, пожалуй, сразу к конфигурации сервера. После установки значок сервера появляется в системном трее под названием «NVR3 Administration Tool». Двойным щелчком мыши откроем его:
На первой вкладке указывается, на каком IP-адресе установлен сервер, порт для подключения и способ авторизации. Переключившись на вторую, мы увидим панель управления тремя службами. Именно эти службы и отвечают за работу сервера.
Клиентская же часть доступна двумя способами — подключение с помощью браузера по адресу, указанному в настройках серверной части, либо же с помощью программного обеспечения «ACTi NVR Workstation». Функционально эти оба способа практически идентичны, разница есть лишь в деталях, о которых мы сообщим немного ниже. Так или иначе, для подключения мы должны авторизоваться:
Успешно авторизовавшись, мы попадаем в основное окно:
Здесь нам следует заранее прояснить один момент: дело в том, что объектив типа «рыбий глаз» предоставляет значительно больше возможностей отображения, нежели обычные объективы. И для того, чтобы в дальнейшем не потерять нить рассуждений, мы предлагаем именно сейчас ознакомиться со всеми возможными вариантами отображения. ACTi E96 позволяет нам преобразовывать исходное сверхширокоугольное изображение в шесть различных вариантов:
| Исходный вид | Функция «DeWarp» | Панорама |
 |  |  |
| В этом случае мы видим то, что видит камера без какой-либо пост-обработки | Камера с помощью хитрых алгоритмов делает картинку более привычной взгляду человека. Конечно, геометрические искажения налицо, но это уже значительно ближе к обычному изображению с камер | Разновидность предыдущего режима. Компенсация геометрических искажений работает немного иначе, нежели в предыдущем варианте |
| Двойная панорама | Панорама-фокус | Режим четырех окон: |
 |  |  |
| В этом режиме ACTi E96 эмулирует сразу две IP-камеры | Полноценная работа этого режима возможна только при использовании «ACTi NVR Workstation». Здесь возможно PTZ-управление двумя нижними виртуальными камерами | Крайне интересный режим, в котором эмулируется наличие сразу четырех PTZ-камер. Учитывая очень широкий угол обзора реального объектива, четыре управляемые (пусть даже виртуально) камеры здесь просто необходимы |

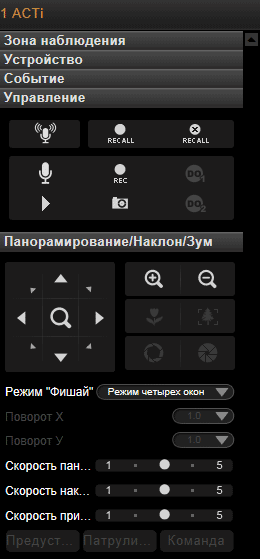

Во всех режимах, в которых предусмотрен PTZ-контроль, управление виртуальными камерами возможно как с мышки, так и с панели в левой части экрана:
Немного выше на этой же панели есть вкладки с отображением истории событий, подключенных камер и с планом объекта охраны. Заглянем в настройки, для этого выберем кнопку с изображением гаечного ключа и отвертки в правой части экрана:
Для удобства все пиктограммы продублированы в виде верхнего ряда меню. В рамках этого обзора затруднительно пробежаться по всем пунктам этого раздела, но все же кое-куда мы заглянем:
Настройки уровня доступа для различных пользователей реализованы достаточно гибко.
А здесь можно указать, в каком режиме и в какое время необходимо вести запись.
Настройка детекции (обнаружения) движения. Всего предусмотрено три зоны детекции движения произвольных размеров и положения. Возможна раздельная настройка чувствительности каждой зоны. После настроек предлагаем заглянуть в раздел изучения архивных записей:
В левой части экрана мы видим уже знакомую нам панель с вкладками различных режимов работы. Но панель эта немного иная — на ней добавились вкладки найденных событий и управления просмотром архива. Вот так выглядит панель поиска:
Выбираем кнопками интересующий нас тип событий и жмем «Apply»:
Результат поиска может быть отображен в разных режимах с помощью кнопок в верхней части окна.
Найденное событие может быть просмотрено с помощью этой панели:
Сами же события наглядно отображаются и могут перематываться мышкой на панели, расположенной в нижней части экрана:
Кстати, на скриншоте видно, что изменение режимов отображения доступно не только в режиме просмотра живого видео.
Все те скриншоты, что мы привели выше, в силу своей статичности не могут передать всей полноты ощущений, возникающих при работе с ACTi E96. Поэтому мы подготовили пятиминутный видеоролик, в котором можно увидеть, как именно работают различные варианты отображения, а также работу с архивом видеозаписей:
Конечно же, полный обзор программной составляющей — дело небыстрое. Поэтому для заинтересованных мы приводим ссылку на комплект документации для изучения всех возможностей этого ПО. Кстати говоря, исполнение документации — одно из лучших в истории наших обзоров. Мало того, что все переведено на русский язык — документация структурирована, понятна, логична и красочно оформлена.
Эксплуатация
Поделимся своими впечатлениями от многодневного тестирования ACTi E96. Собственно, учитывая тип объектива, мы не стали проверять ни разрешающую способность камеры, ни ее геометрические искажения — смысла в этом немного. Важнее то, насколько удобной и безотказной была ее работа. Начнем с процесса монтажа. Монтаж прост — снимаем защитный кожух камеры, прикручиваем основу к потолку, подключаем сетевой кабель, возвращаем на место защитный кожух — и на этом все. По времени эти процедуры заняли у нас (с учетом принести-разобрать-унести стремянку) не более 10 минут. Несколько сложнее оказалось подобрать блок питания — его, как вы помните, в комплекте не оказалось. Но и эта проблема была решена достаточно быстро — сейчас практически в любой крупной специализированной торговой сети можно найти PoE-инжекторы. Купили, подключили — и увидели IP-камеру в сети. После чего установили программное обеспечение и настроили камеру в нужный режим работы. Далее началась двухнедельная тестовая эксплуатация ACTi E96. В течение всего этого срока программное обеспечение ни разу нас не подвело — не было ни зависаний, ни сбоев, ни каких-либо сообщений об ошибках. Все три службы в системе работали постоянно и стабильно. Конечно, видеопоток максимального качества ощутимо разогревал процессор тестового ноутбука, так что рекомендуемые производителем параметры ПК желательно соблюдать. Кстати говоря, ноутбук был подключен к локальной сети с помощью Wi-Fi-адаптера, который, в свою очередь, подключался к старенькому роутеру D-Link DI-524 с поддержкой протокола 802.11g (54 Мбит/с). И ни разу мы не увидели ни пропусков кадров, ни остановки картинки.
Выводы
Наш сегодняшний обзор получился довольно объемным. Мы бы хотели написать еще больше, но тогда обзор плавно перейдет в область инструкций, чего, честно говоря, нам бы не хотелось — очень трудно конкурировать с уже существующей документацией. Поэтому просто подытожим все те впечатления, что у нас сложились от знакомства с ACTi E96.
Начнем с самой камеры: у нас остались только положительные эмоции от ее конструкции, от того, насколько стабильно и без сбоев она отработала все это время. Немного жаль, что в комплекте не оказалось блока питания, но, с другой стороны, в случае создания хотя бы даже средней по величине системы видеонаблюдения (камер на 8-10) вам уже не обойтись отдельным блоком питания — тут будет нужен многоканальный стабилизированный БП.
Что же касается программной составляющей — отметим, что все то ПО, что было установлено на ПК, отработало без замечаний. Конечно же, настоятельно рекомендуем придерживаться указанных производителем системных требований к ПК — видеопоток такого разрешения крайне чувствителен к аппаратной составляющей компьютера.
Отдельно отметим и высококачественную русификацию программного обеспечения — чем бы вы ни пользовались (браузер или просто ПО) — практически в любом месте интерфейса вы найдете только русский язык (конечно же, предварительно выбрав его в настройках).
И напоследок — о том, что ACTi с завидной регулярностью выкладывает у себя на сайте программные обновления для своих продуктов. Это очень важный момент: установив обновление прошивки (или программного обеспечения), вы как минимум избавитесь от каких-либо ошибок, а как максимум — получите новую функциональность в работе камеры.
