Обзор корпуса Thermaltake Ceres 300 TG ARGB

Предлагаемая тайваньской компанией Thermaltake серия компьютерных корпусов Ceres в настоящее время включает восемь моделей — во всяком случае, именно столько значится в русскоязычном разделе официального сайта. Отличия друг от друга у них небольшие, самое заметное — цвет: помимо привычных черного и белого, предлагаются более экзотические Matcha Green (цвет японского порошкового зеленого чая) и Hydrangea Blue (голубая гортензия). Есть разница и в количестве штатно установленных вентиляторов, а также в их размере.

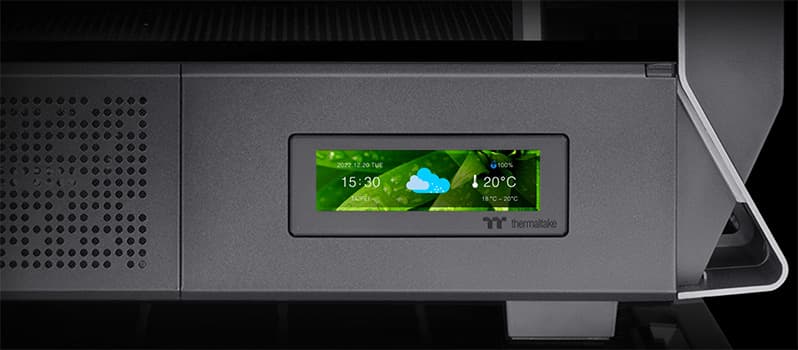

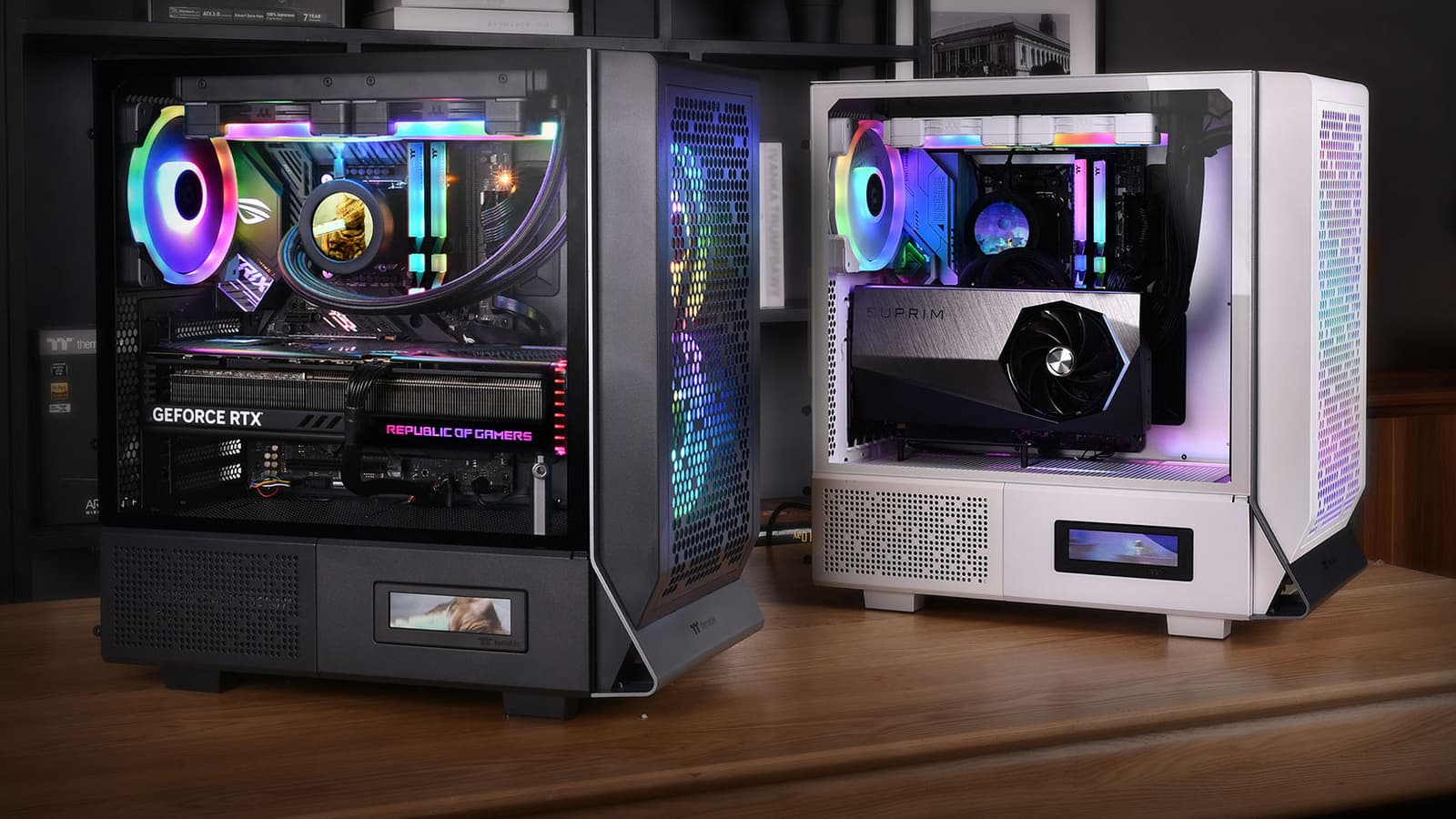

Корпуса серии могут комплектоваться цветной 3,9-дюймовой ЖК-панелью (LCD Panel Kit), которая устанавливается внизу на левом боку — именно с ней приводится большинство иллюстраций на сайте производителя, но панель обычно поставляется как опция.

Этот аксессуар можно выбрать с рамкой цветов черного, белого и Matcha Green. После установки владелец сможет использовать программное обеспечение TT RGB Plus 2.0, которое предоставит возможности для мониторинга производительности и управления эффектами. Комплект ЖК-панели можно использовать в сочетании с другими продуктами серии Thermaltake Ultra.

К нам на тесты попал корпус Thermaltake Ceres 300 TG ARGB, цены на него во время тестирования начинались с 10 тысяч рублей, предлагаются три варианта расцветки: доставшийся нам черный, а также снежно-белый и зеленый Matcha Green.

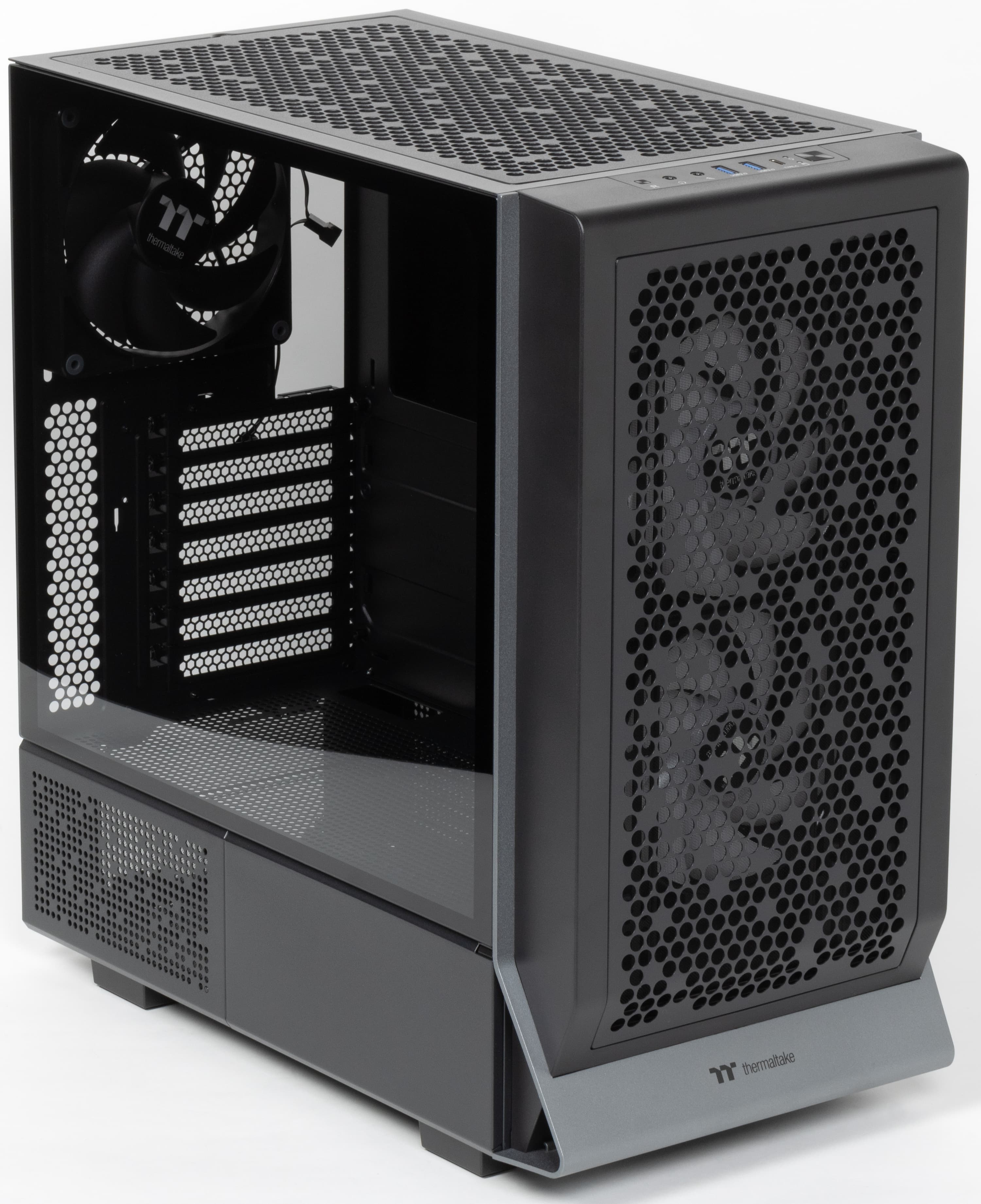

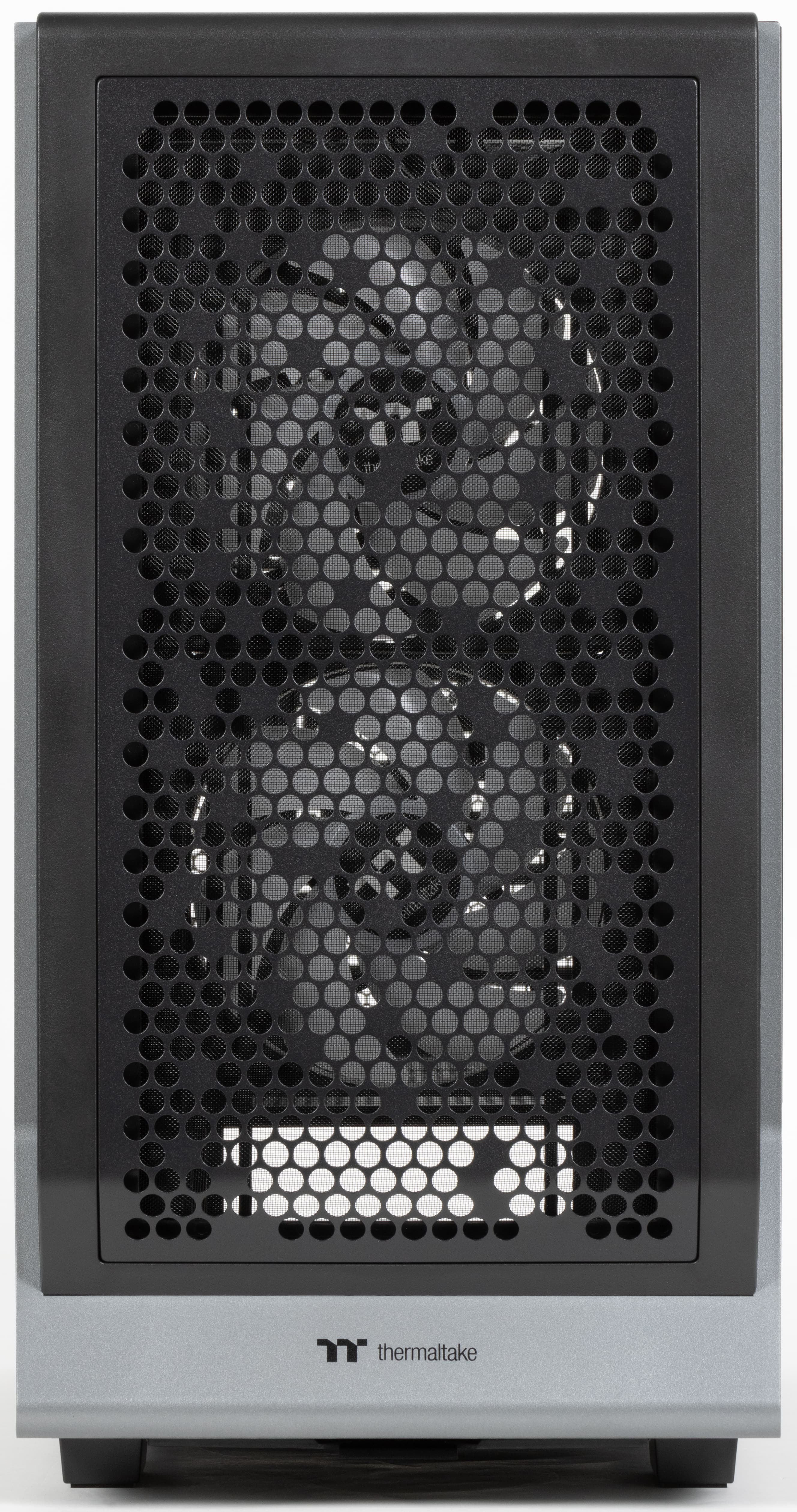

Большинство поверхностей корпуса плоские, углы прямые, особым дизайном отличается лишь фронтальная панель, верхняя грань которой заметно скруглена, а нижняя скошена, по бокам и снизу имеется обрамление в виде «фартука» серебристо-серого цвета, имеющего сложную форму с выступом в нижней части.

Левая боковая панель (она занимает примерно три четверти соответствующей плоскости корпуса) сделана цельностеклянной, с узкой черной непрозрачной рамкой на краях и тонировкой на остальной площади, что позволит использовать комплектующие с подсветкой. Разноцветные огни будут хорошо видны и через лицевую панель, которая почти целиком состоит из металлической сетки с крупными круглыми отверстиями.

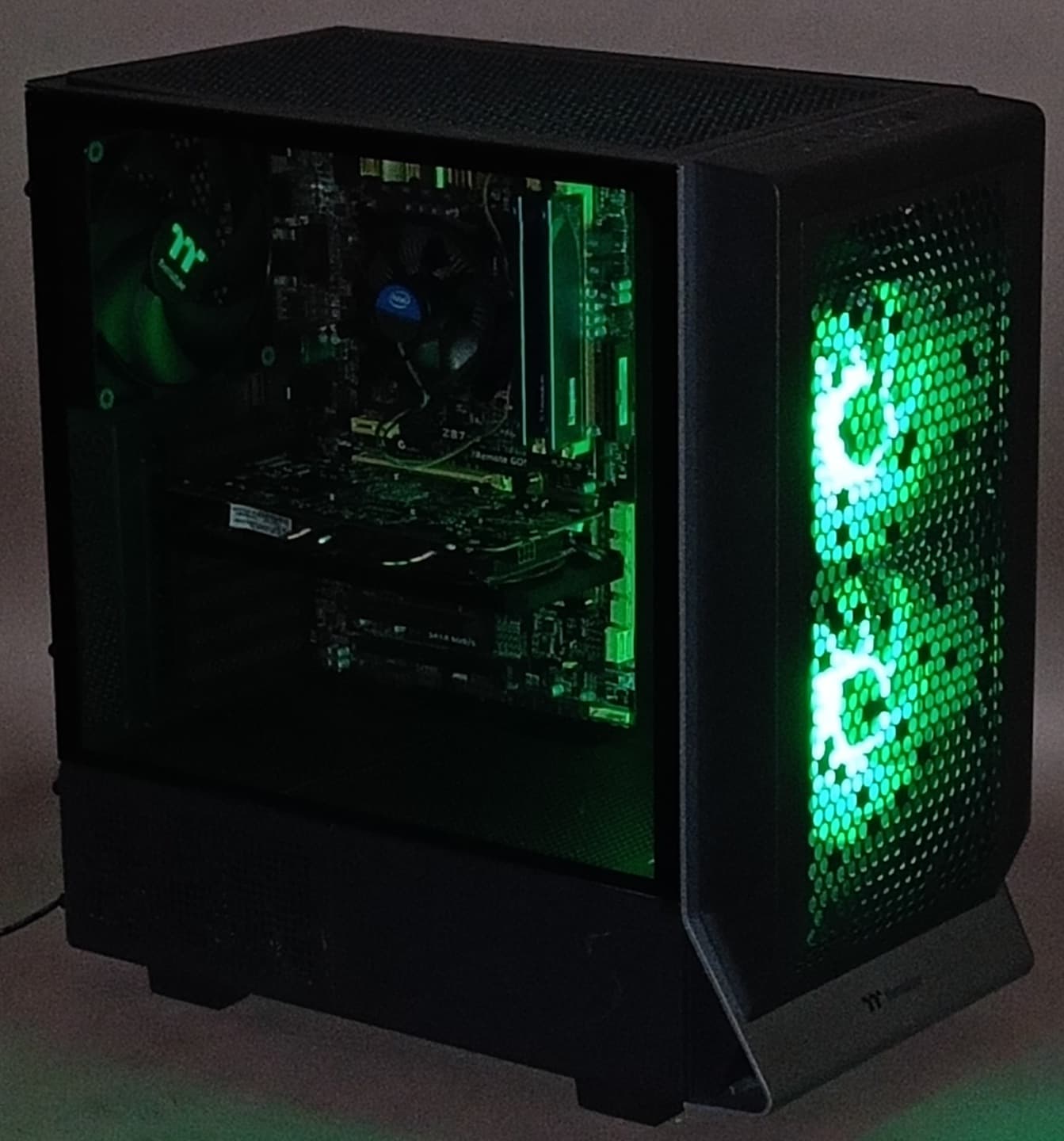

Из внешних украшений имеется лишь логотип компании, который нанесен на нижнем выступе «фартука», а внутри установлены два вентилятора с подсветкой.

Упаковка сделана из обычного картона с бесхитростным монохромным оформлением, по бокам предусмотрены прорези для захвата руками при переноске. Дополнительные компоненты уложены в небольшую плоскую коробку, есть и бумажная инструкция, а соответствующий файл можно скачать с официального сайта.

Компоновка

Корпус башенного типа с нижним расположением блока питания, размеры по нашему замеру: высота 475 мм, ширина 245 мм, глубина 463 мм (с учетом выступающих элементов).

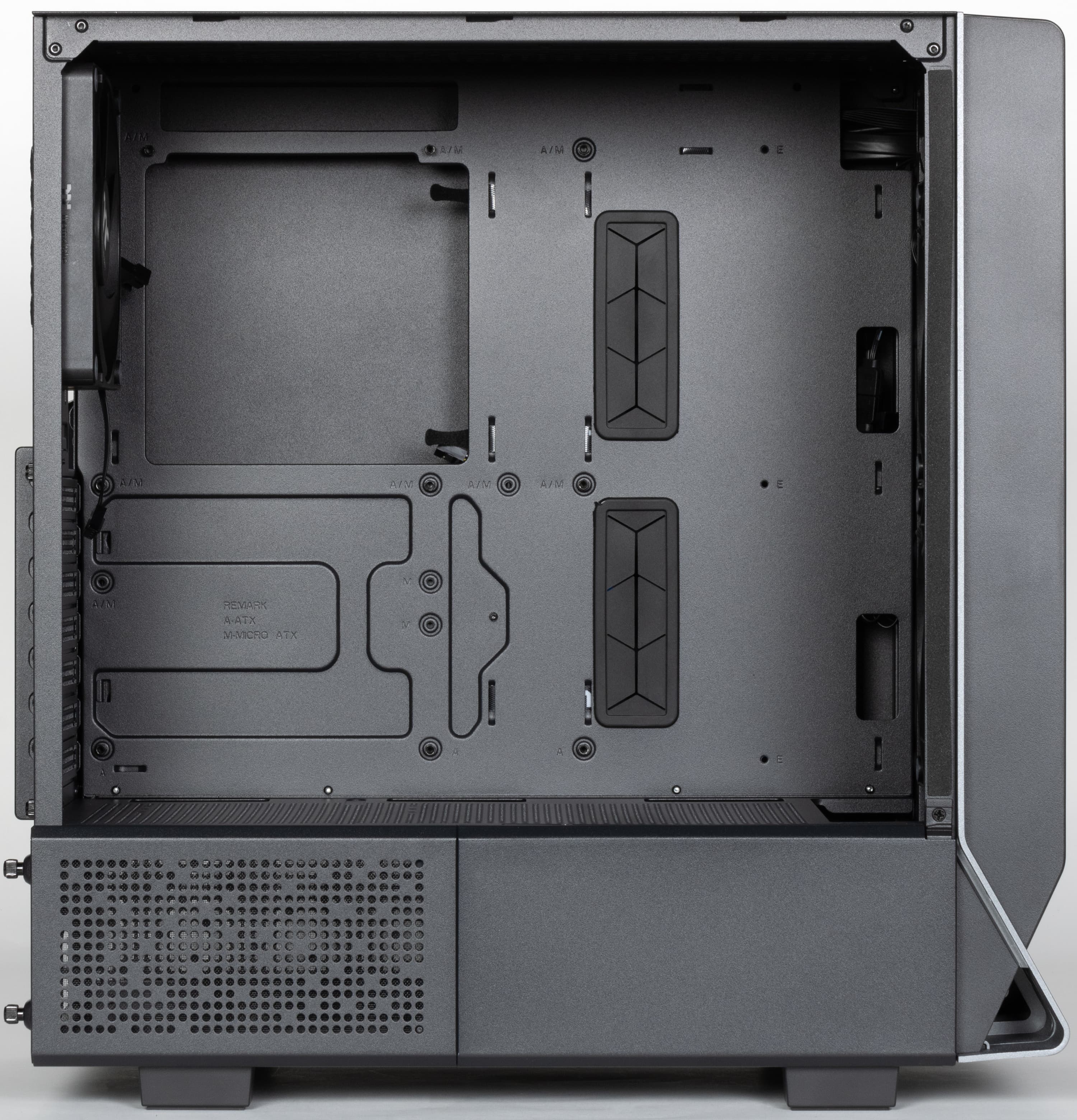

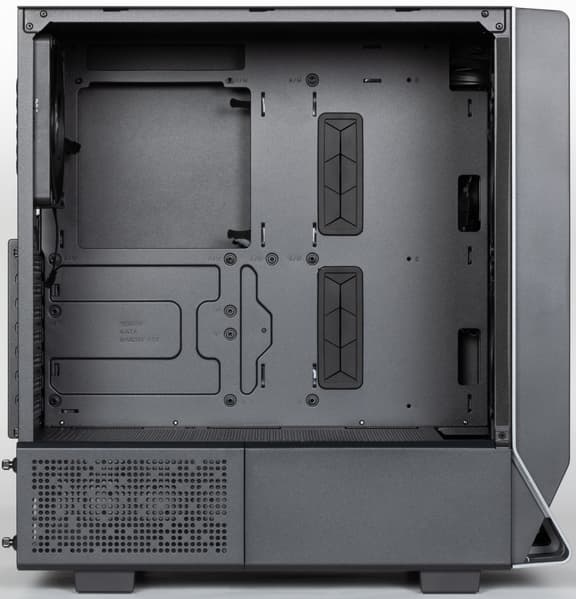

По высоте он разбит на два объема. В верхнем вертикально размещается системная плата форматом до E-ATX включительно (или до 330×305 мм) с платами расширения, в нижнем горизонтально устанавливается блок питания.

При этом нижний объем отделен от верхнего перегородкой, имеющей как небольшие вентиляционные отверстия, так и более крупные прорези для кабелей. Внизу наружная часть левой боковой плоскости состоит из двух небольших съемных крышек, остальное закрывает упомянутая выше стеклянная панель.

На оборотной стороне основания для системной платы есть места для установки HDD/SSD.

Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:

Система подсветки

В качестве штатных источников подсветки используются два передних вентилятора с индивидуальной адресацией светодиодов, которые оснащены стандартными трехконтактными разъемами типа ARGB.

Собственного контроллера, управляющего работой вентиляторов и системой подсветки, не предусмотрено — подразумевается подключение к системной плате, имеющей интерфейс для подключения светодиодных лент адресного типа с напряжением питания 5 В; такие модели есть, например, у Asus, Gigabyte, MSI и ASRock.

Система охлаждения

На поверхностях корпуса возможна установка немалого количества вентиляторов: типоразмера 120 мм — до семи штук, 140 мм — до пяти. Посадочные места для них предусмотрены спереди, вверху и сзади.

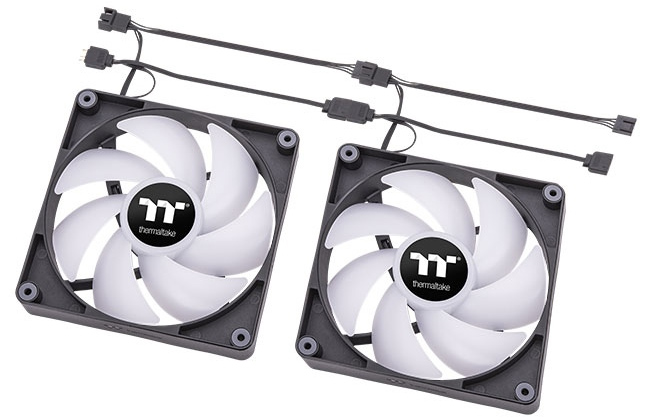

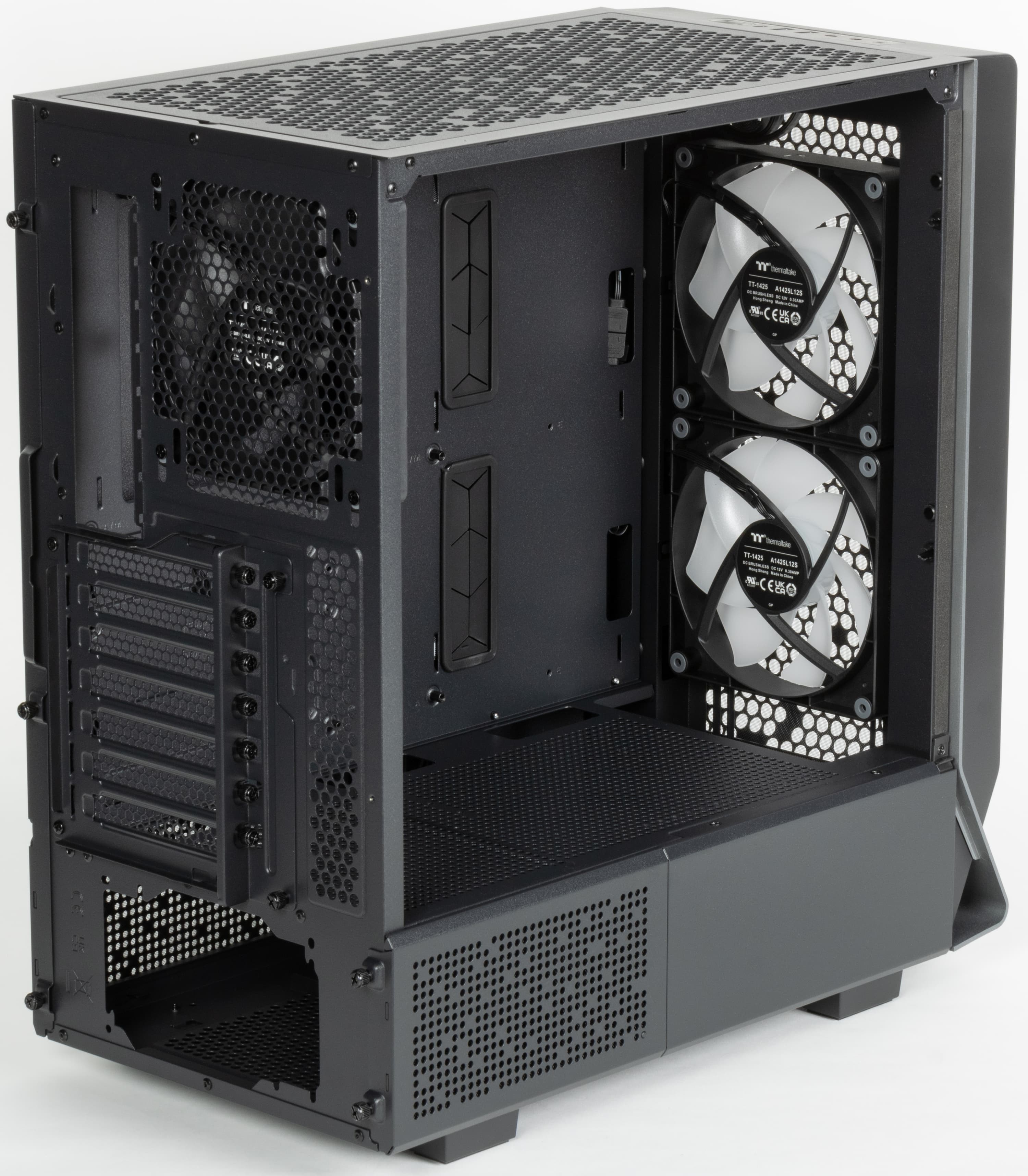

Штатно предустановлены три 140-миллиметровых вентилятора собственного производства. Два фронтальных нагнетающих CT140 ARGB (12 В, 0,3 А) имеют подсветку с индивидуальной адресацией светодиодов и ШИМ-управление скоростью вращения, еще один CT140 без подсветки установлен сзади как вытяжной. Разъемы для подключения двух типов: стандартные четырехконтактные для ШИМ и трехконтактные ARGB для подсветки, предусмотрено сквозное подключение. В местах крепления у вентиляторов имеются силиконовые амортизирующие прокладки.

При необходимости можно установить и радиаторы: спереди — до 360 мм, вверху — до 280 мм, сзади — до 140 мм. При этом надо учитывать, что от кромки системной платы до верхней крышки шасси расстояние небольшое — 37 мм, зато спереди до выреза в перегородке целых 74 мм, и здесь существенных ограничений для толщины радиаторов нет.

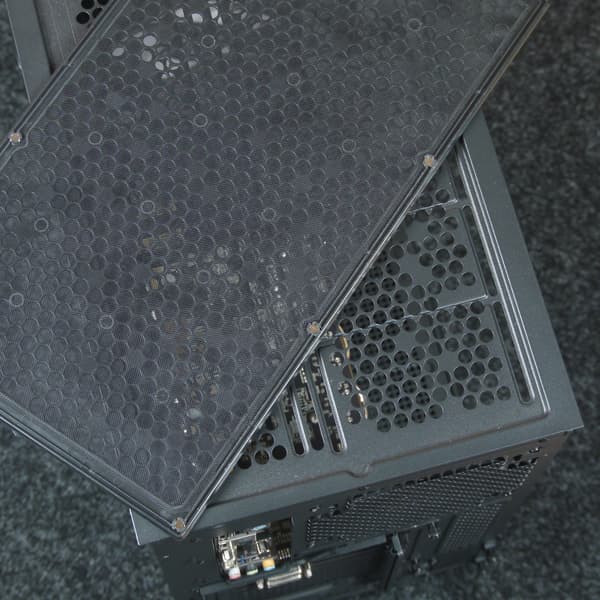

Предусмотрены фильтры, наиболее удобно обслуживать верхний — это пластиковая рамка с крупными круглыми отверстиями, изнутри оснащенная мелкоячеистой капроновой сеткой. Удерживается она на металле верхней плоскости шасси с помощью нескольких закрепленных по краям магнитов.

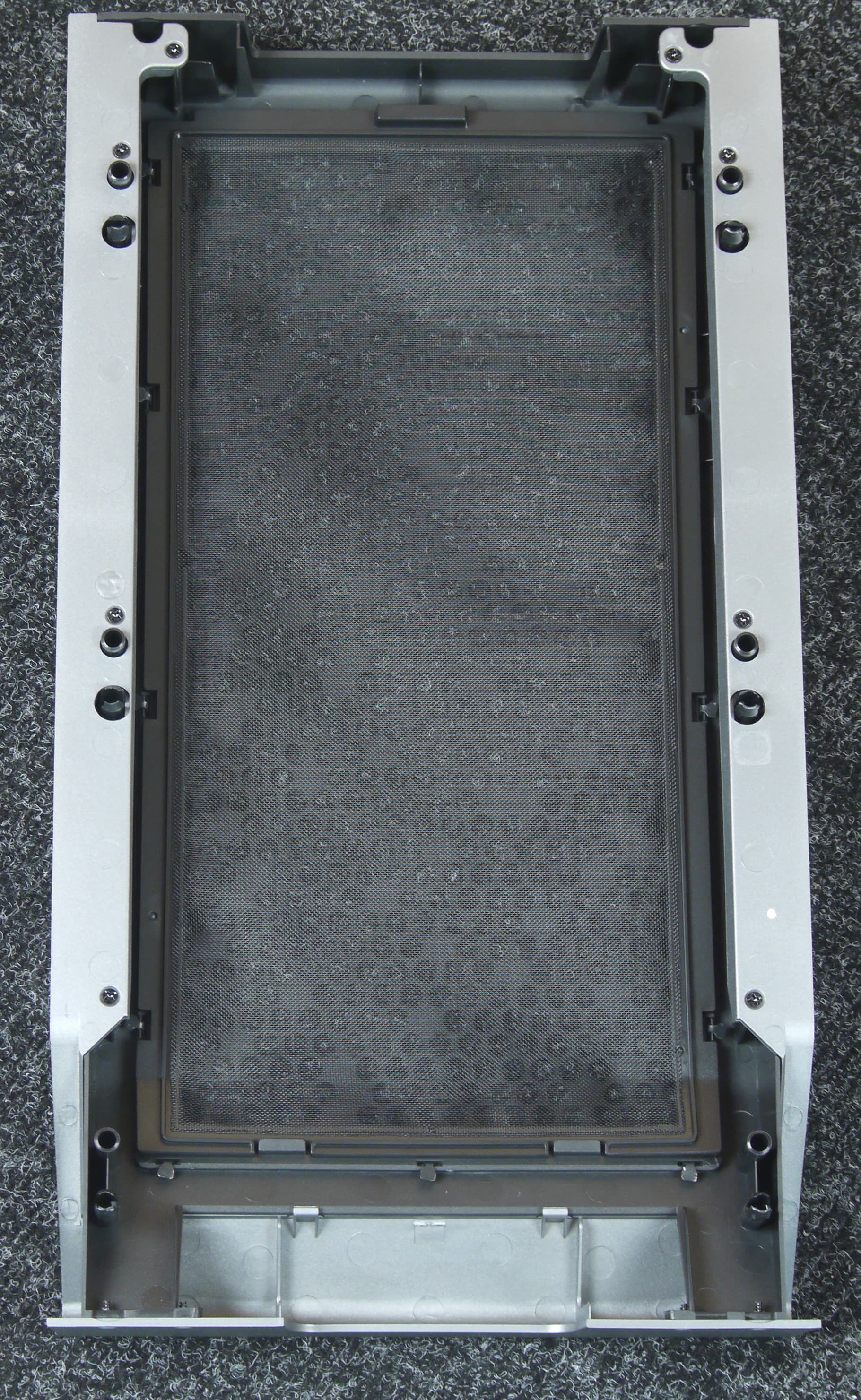

Таким же по конструкции фильтром оснащена изнутри лицевая панель. Конечно, для обслуживания саму панель придется снимать, но это не составит труда (подробности ниже).

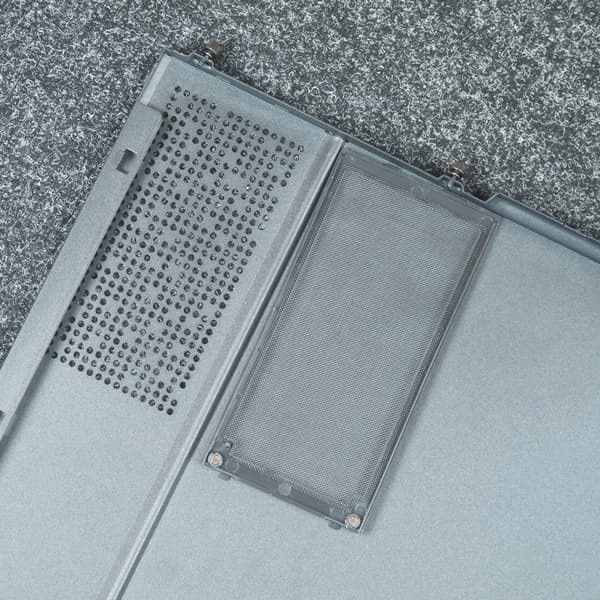

Есть и еще две области с отверстиями: в нижней части правой (металлической) боковой стенки и слева, на съемной наружной крышке отсека для блока питания. Там также есть аналогичные фильтры, для доступа к которым придется снимать крышки, каждая из которых фиксируется винтами.

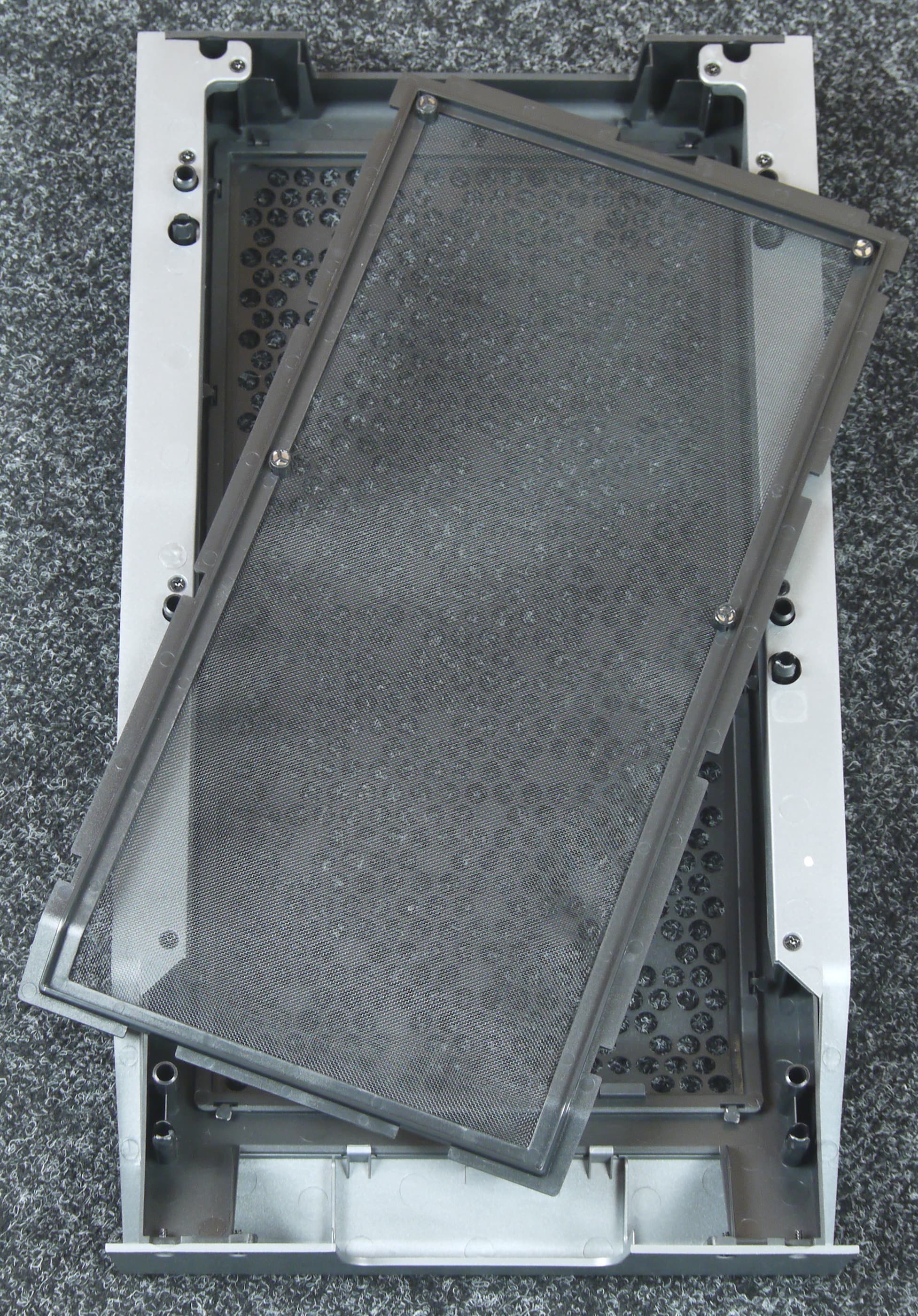

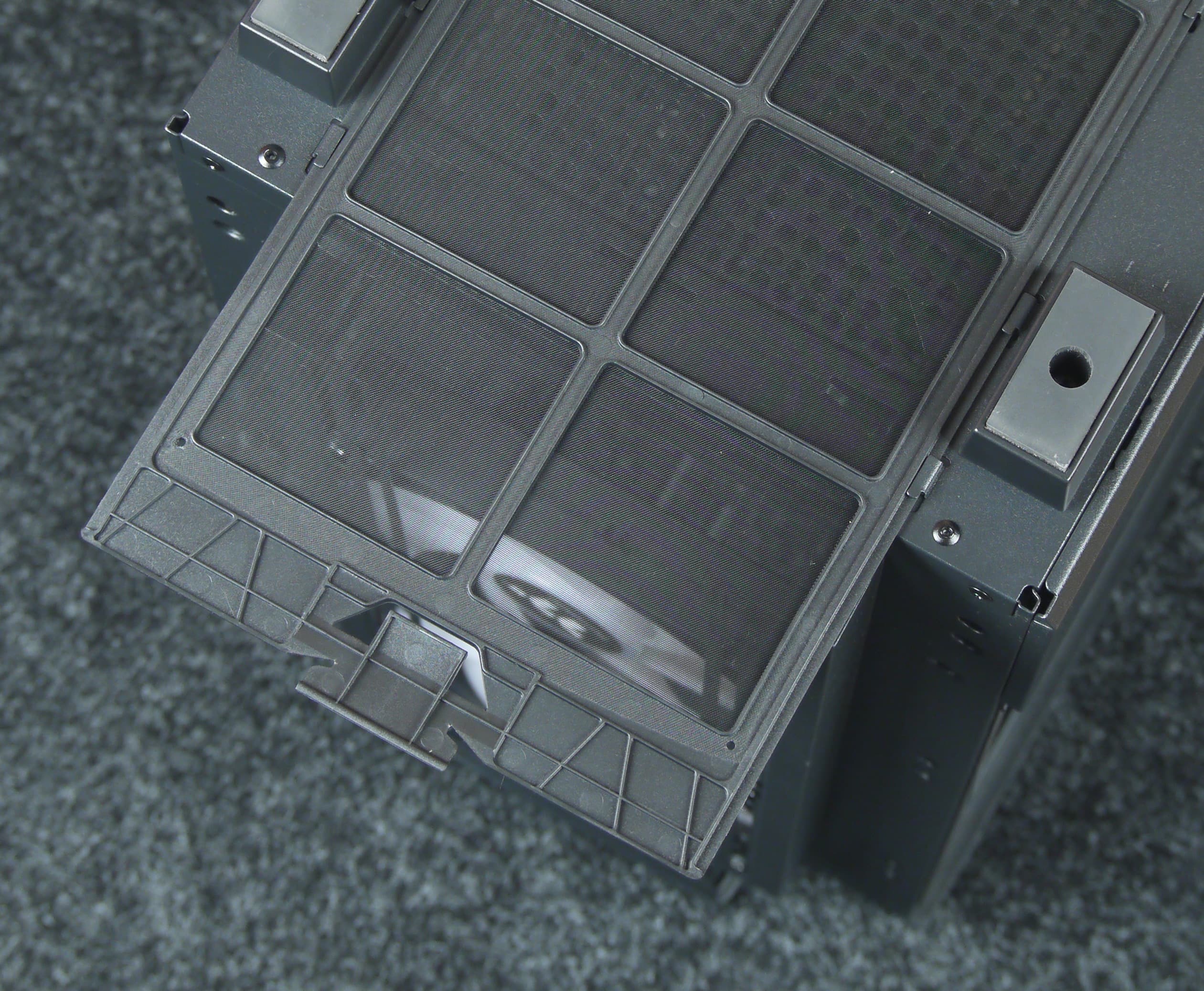

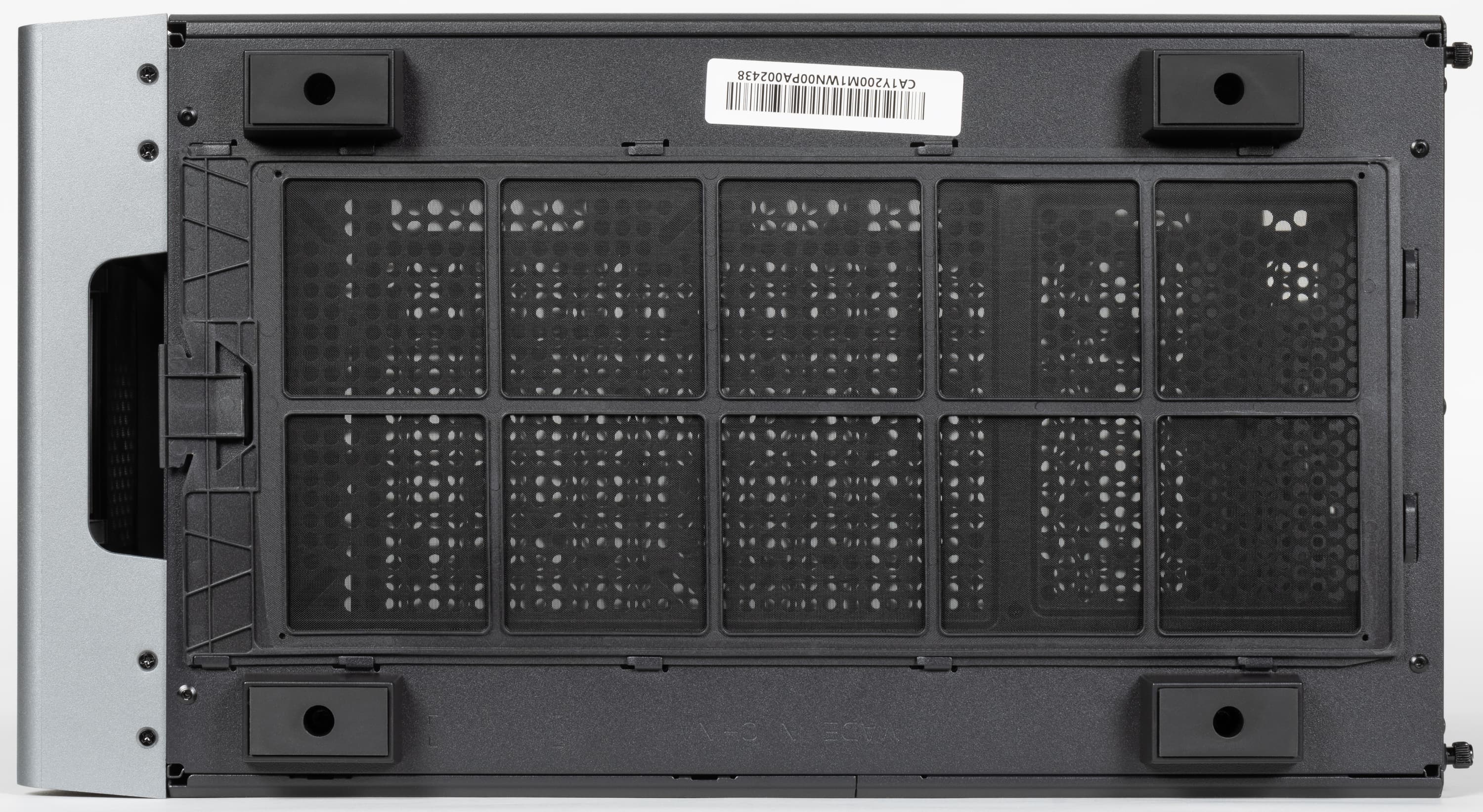

Наконец, имеется фильтр для отверстий на днище шасси — такая же рамка с сеткой, но без магнитов. Она вставляется в Г-образные выступы и извлекается спереди, что очень удобно с учетом немалой ее длины: не придется двигать или наклонять компьютер.

Надо сказать, что в передней части днища предусмотрены отверстия для крепления еще одного 120- или 140-миллиметрового вентилятора, но этот факт почему-то не отмечен в описаниях.

Размер отверстий у сеток этих фильтров таков, что вполне можно надеяться на защиту от мелких пылинок.

Конструкция

Корпус не особо тяжелый — его масса составляет 7,6 кг, из которых почти 1,5 кг приходится на стеклянную стенку. В упаковке получается чуть больше 9 кг.

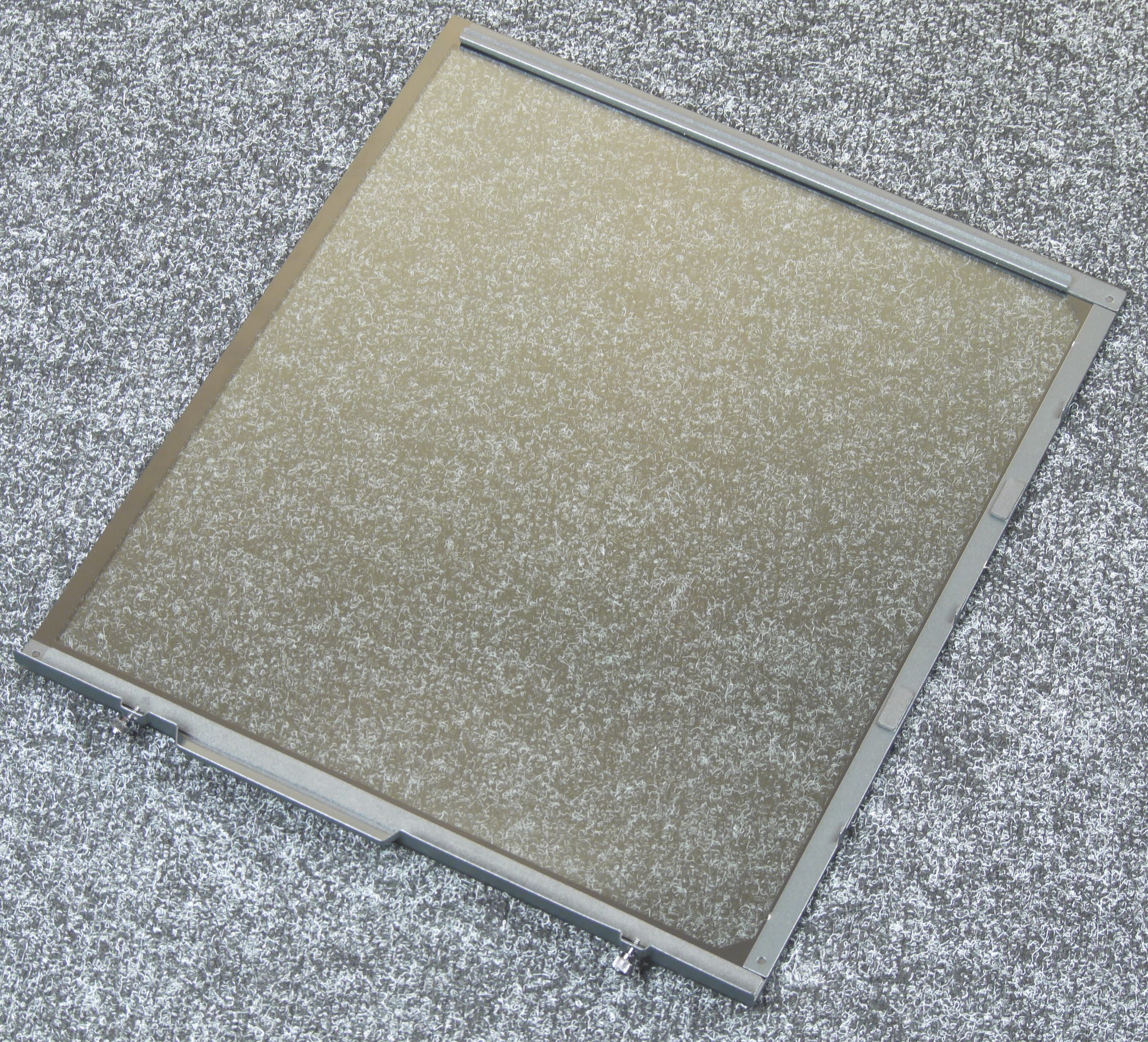

Левая боковая стенка выполнена из закаленного стекла толщиной 3,3 мм (по нашему замеру) с оснащенными крепежными элементами стальными накладками по бокам и вверху. На ее задней кромке есть уплотнитель по всей длине, для передней уплотнитель приклеен к соответствующему ребру шасси, вверху имеются лишь две небольшие амортизирующие наклейки, а внизу нет и этого. Фиксируется эта стенка сзади двумя невыпадающими винтами с накатными головками, вверху у нее есть несколько фигурных выступов, входящих в прорези верхней кромки шасси, а спереди имеется зацеп для крепления к передней кромке.

Освободив винты, немного сдвигаем стенку назад (для удобства на задней металлической накладке предусмотрен выступ под захват пальцами) и снимаем ее. Установка в обратном порядке.

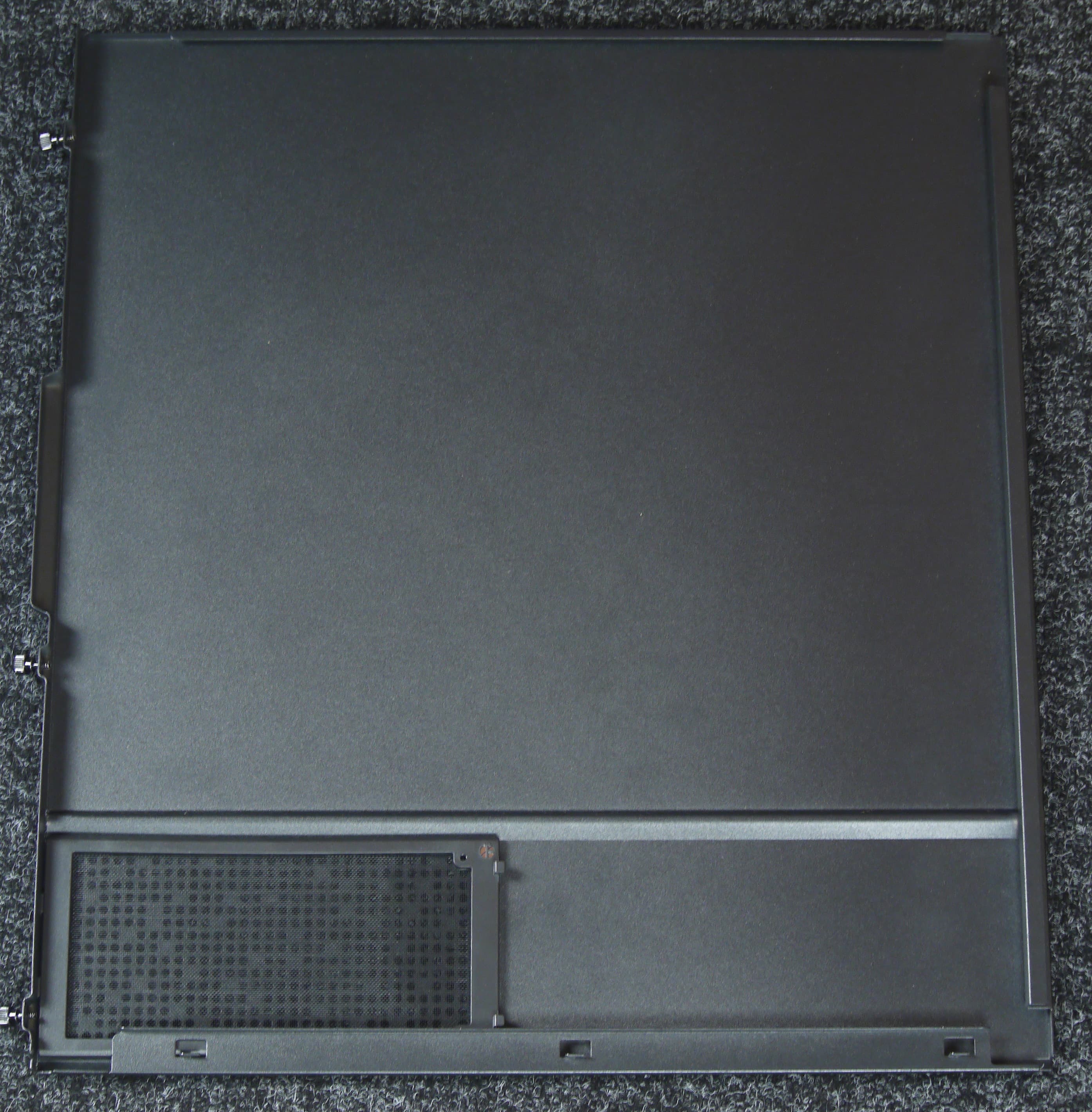

Правая крышка полностью стальная, крепление у нее такое же, но фиксирующих винтов три. Толщина металла 0,95 мм.

Нижняя часть левой боковой поверхности корпуса, находящаяся ниже стеклянной крышки, состоит из двух частей. Про заднюю мы уже говорили, передняя крепится двумя винтами с потайными головками изнутри корпуса, снимать ее придется для установки упоминавшейся выше опциональной панели с ЖК-экраном.

Элементы шасси имеют толщину 0,85 мм, основание для системной платы тоньше — 0,75 мм, менее нагруженные детали могут быть и 0,65 мм. С учетом не очень больших размеров конструкция получилась достаточно жесткой, изготовление вполне качественное. Удобство сборки компьютера также было не на последнем месте при разработке корпуса, равно как и безопасность: способные повредить руки сборщика кромки скруглены или завальцованы.

Лицевая панель крепится цилиндрическими пластиковыми защелками, в ее нижнем торце предусмотрен вырез для захвата рукой при снятии, но лучше дополнительно помогать себе плоской отверткой или аналогичным инструментом. Никакие провода к ней не подходят, поэтому полному ее снятию ничто не мешает.

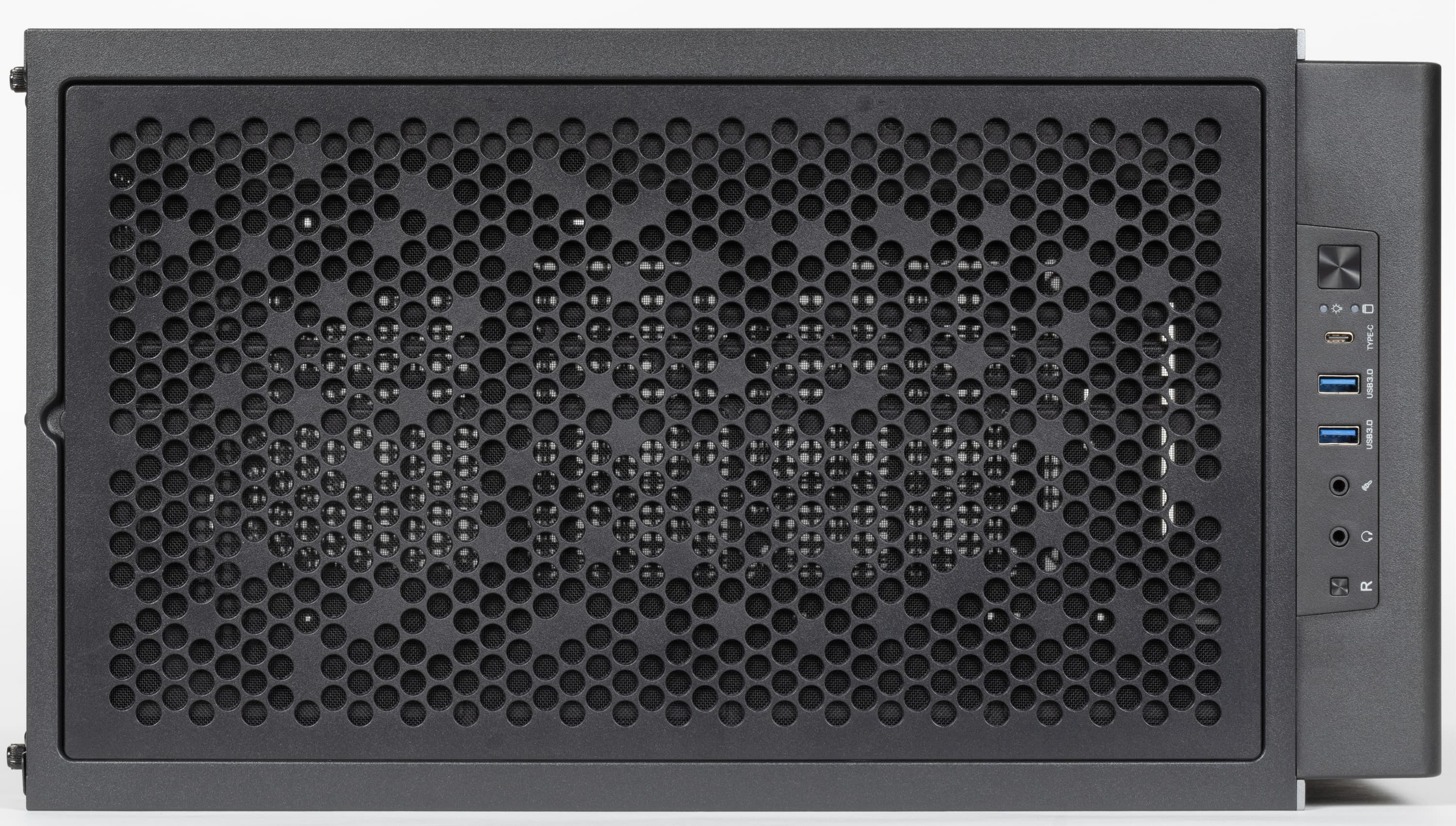

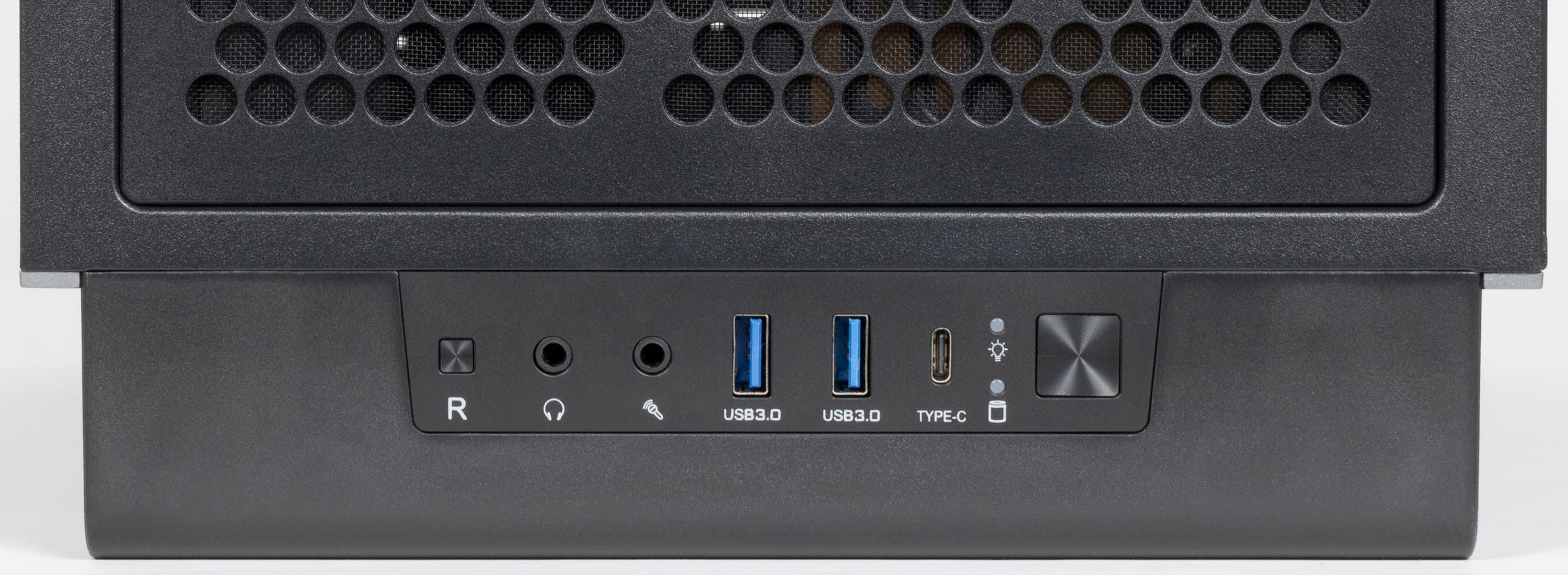

Интерфейсные разъемы и кнопки расположены на верхней плоскости шасси возле лицевой панели. Имеются два порта USB Type-A и один USB Type-C (конечно, тех и других хотелось бы иметь побольше, но для корпуса с умеренной ценой и это вполне нормально), отдельные разъемы для подключения микрофона и наушников, два индикатора — включения (белый) и дисковой активности (красный), небольшая кнопка перезагрузки, а также кнопка большего размера для включения. Усилие нажатия кнопок комфортное, свободный ход совсем небольшой, для Power нельзя исключить срабатывания от случайного прикосновения, а для Reset из-за ее размера подобное вряд ли возможно.

Ножки пластиковые, их высота 20 мм. Каждая из четырех оснащена резиновой накладкой для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.

Накопители

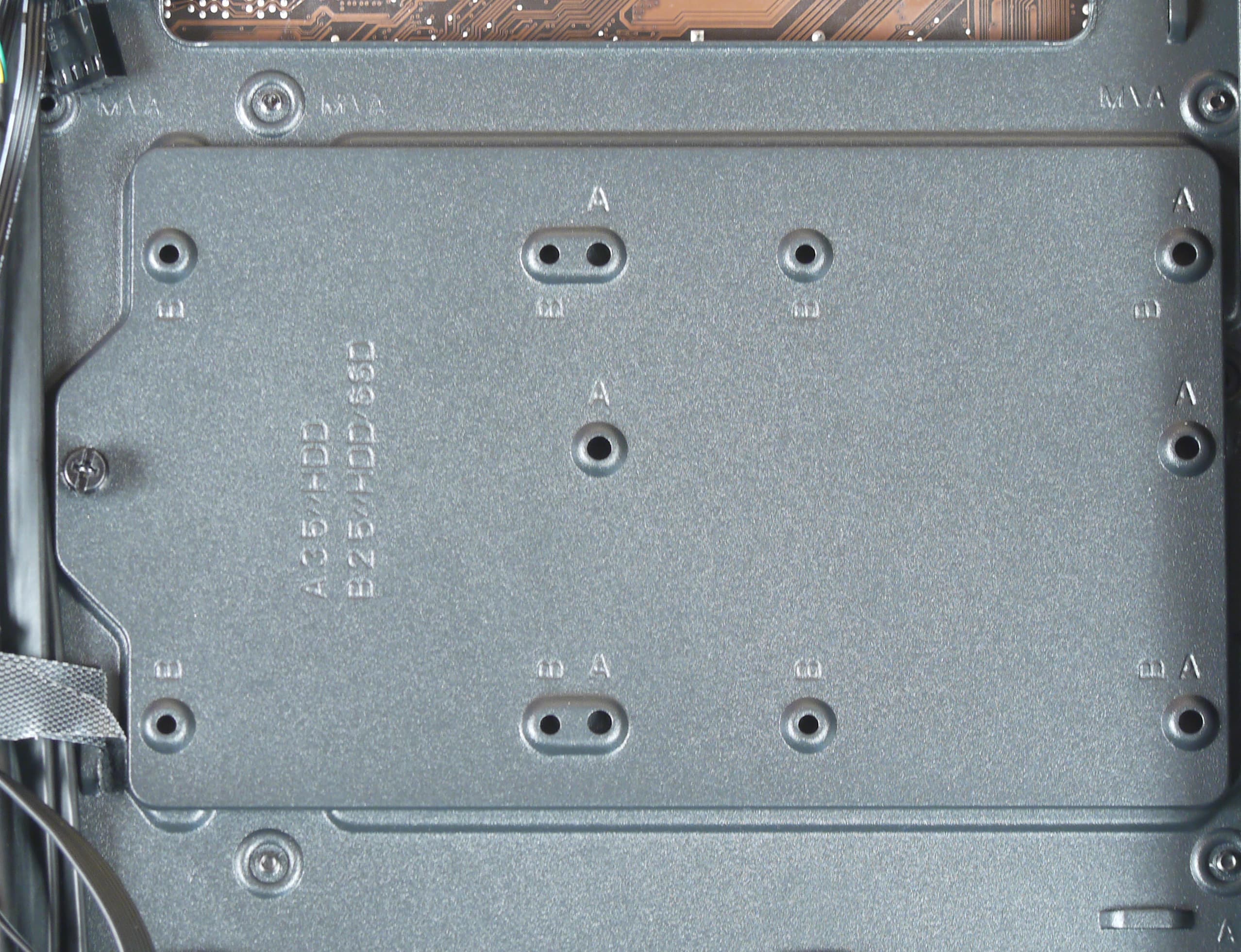

Возможности для установки HDD/SSD богатыми точно не назовешь: с обратной стороны основания для системной платы имеется монтажная пластина, на которой можно закрепить (винтами снизу) либо один 3,5-дюймовый, либо два 2,5-дюймовых накопителя — и это всё.

Офисному аппарату такого вполне достаточно, однако корпус явно рассчитан на сборку компьютера для более серьезных задач, и столь малое количество мест для установки дисков может стать «веским доводом против» при выборе.

Монтажная пластина крепится одним невыпадающим винтом с накатной головкой и двумя фиксирующими выступами, входящими в прорези основания. Установленные на ней накопители не попадают в зону действия вентиляторов, но сама пластина в некоторой степени играет роль теплоотвода.

При большом желании можно «приколхозить» диски и на верхнюю плоскость перегородки, отделяющей отсек для блока питания, в которой имеется много отверстий, но это уже нештатные и не слишком удобные (мягко говоря) варианты, а вид через прозрачную боковую стенку вряд ли получится эстетичным.

Сборка системного блока

Способ крепления боковых стенок описан выше, осталось только сказать, что снимать и устанавливать их на место достаточно удобно.

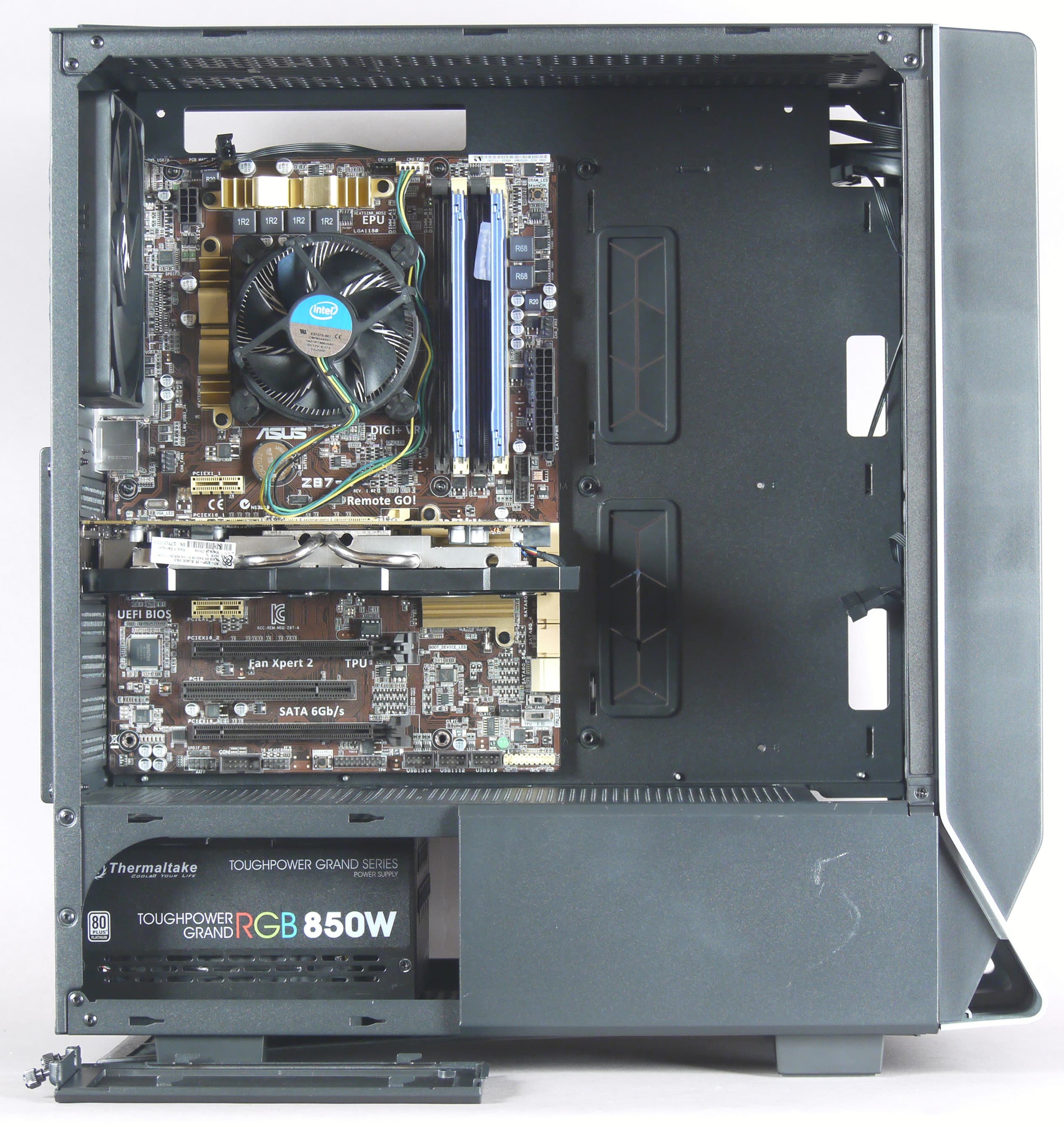

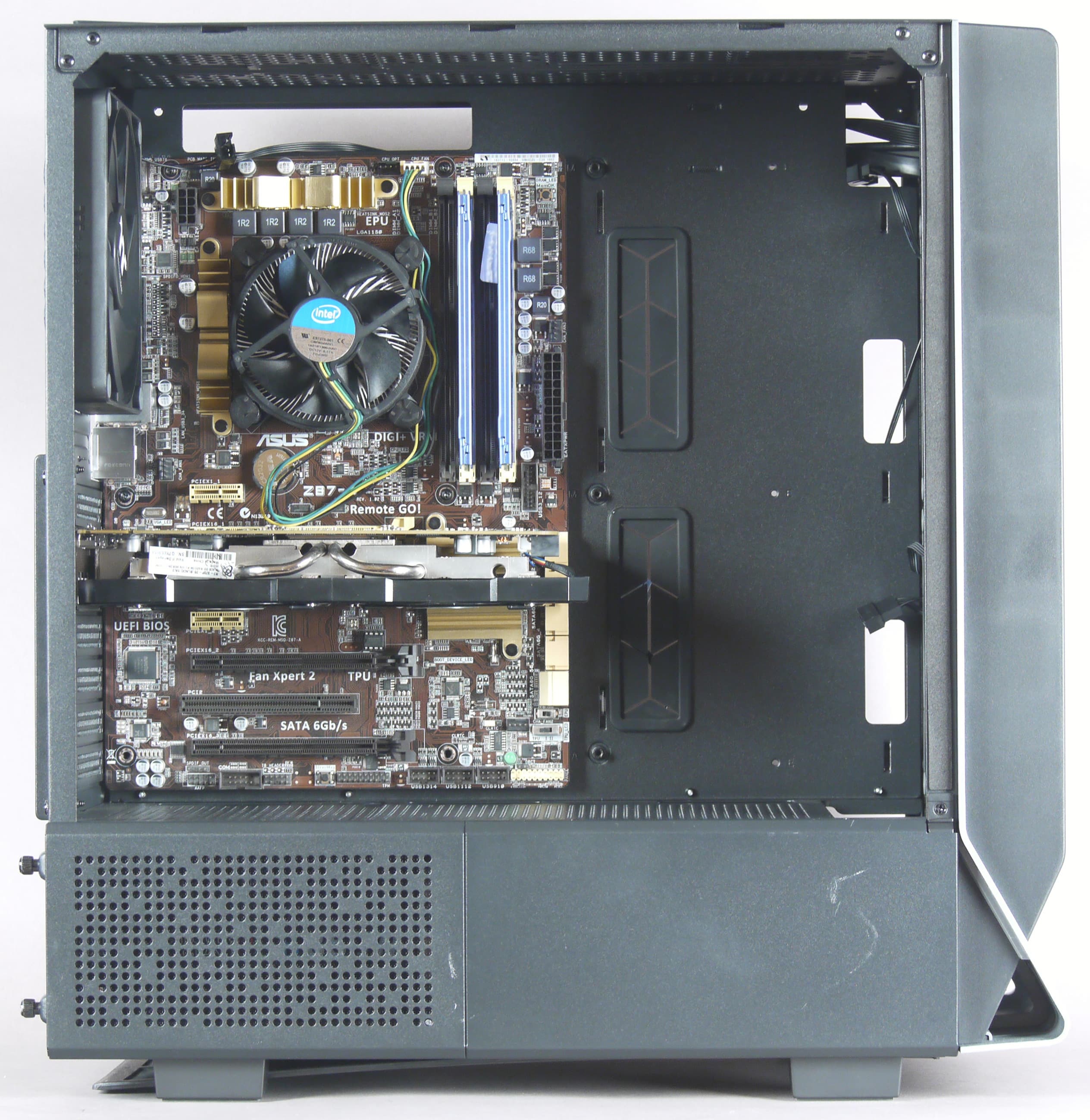

Порядок сборки ПК особого значения не имеет — компоненты разнесены и не мешают друг другу при установке.

Девять стоек для монтажа системной платы формата ATX уже установлены, в комплекте есть и три дополнительных.

Блок питания вставляется с правой стороны (лучше ориентировать его вентилятором вниз) и фиксируется на задней стенке корпуса при помощи четырех винтов. Максимальная его длина в спецификации ограничена значением 220 мм, чего даже с учетом отходящих проводов достаточно для подавляющего большинства БП, но фактически можно установить любой из реально существующих: каких-то элементов конструкции между задней и передней стенками в нижнем объеме корпуса нет, и для блока питания можно использовать всю длину.

Какого-либо пьедестала для БП нет, имеется лишь пластиковый «порожек» в тринадцати сантиметрах от задней стенки, который поможет правильно позиционировать БП при установке, но на роль амортизатора он не годится.

По данным производителя, можно использовать процессорный кулер высотой до 185 мм, реально расстояние от основания для системной платы до противоположной стенки 205 мм, но из него нужно вычесть высоту стоек для монтажа платы (в данном случае 6 мм) и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы, а для прокладки кабелей имеются прорези, две самые большие из которых закрыты резиновыми вставками с разрезными лепестками.

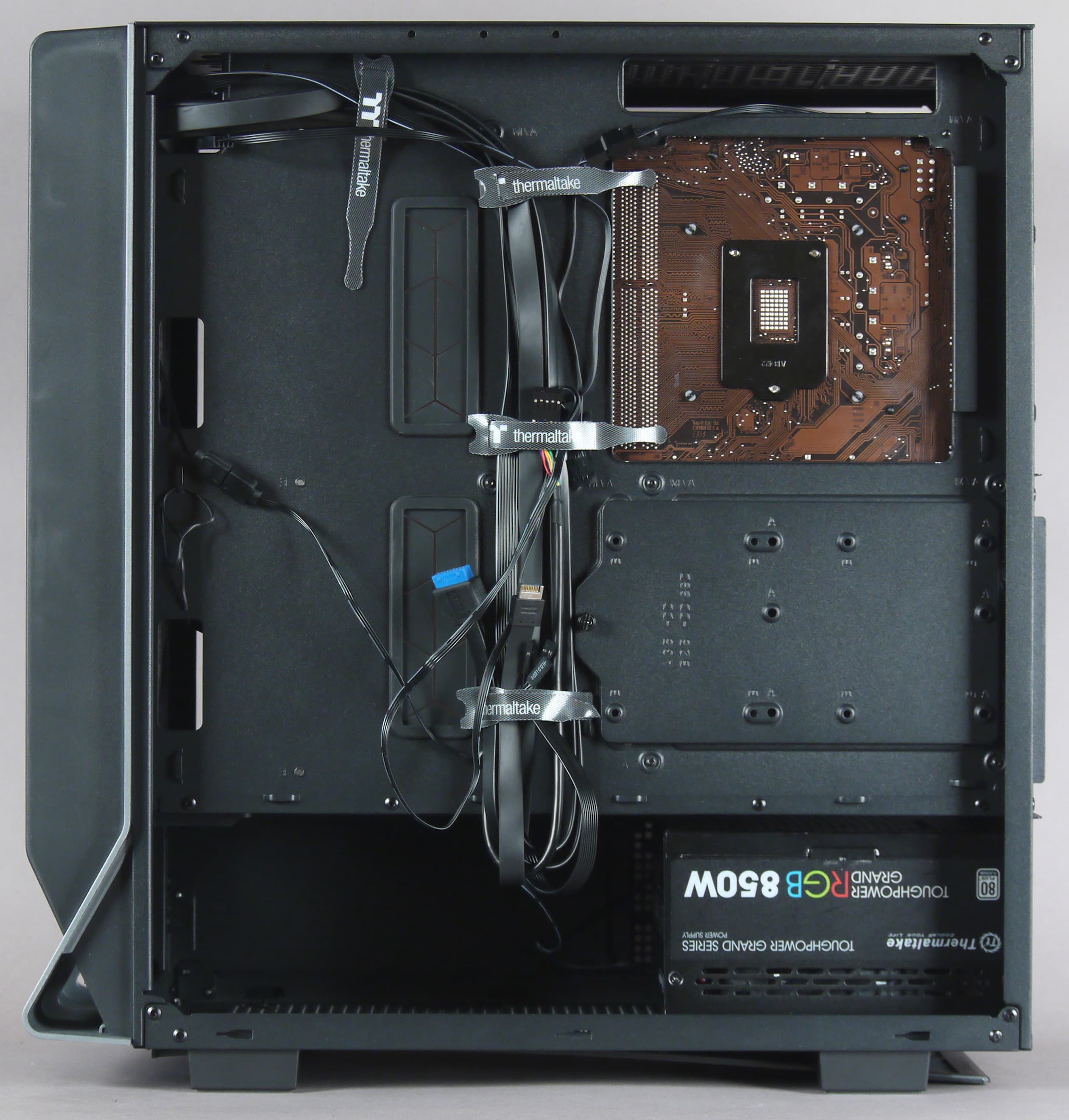

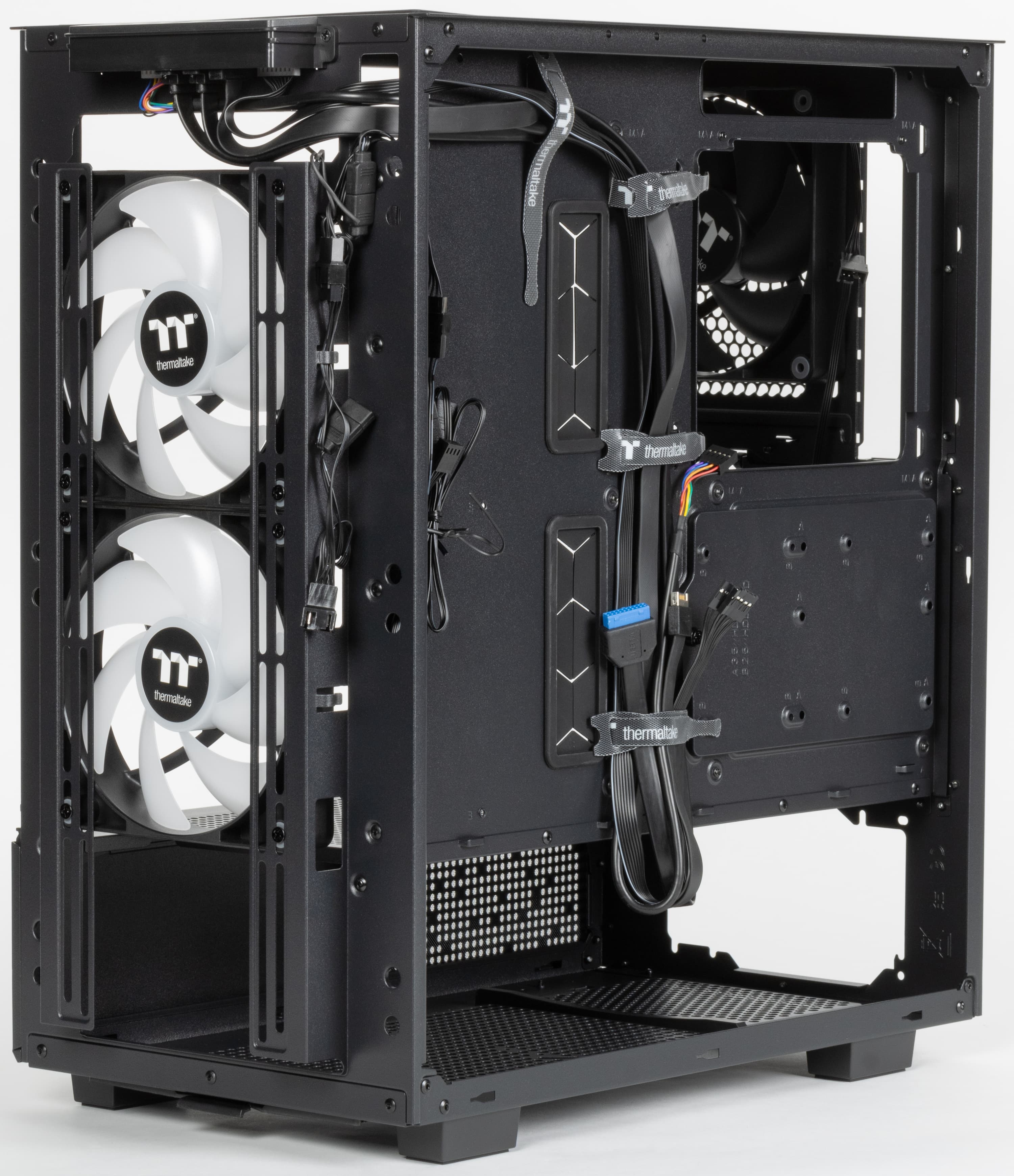

Между основанием для системной платы и правой боковой стенкой остается около 25 мм, чего вполне достаточно для прокладки кабелей. Для их аккуратного монтажа предусмотрены штампованные «ушки» и четыре многоразовые стяжки с «липучками», в комплекте есть и десяток одноразовых стяжек.

Для видеокарт в данном корпусе возможны два способа установки: горизонтальный (непосредственно в слот расширения системной платы) и вертикальный (параллельно плате, подключение с помощью отдельно приобретаемого райзера, который можно закрепить на перегородке нижнего отсека с помощью имеющихся в комплекте стоек, резьбовые отверстия для них также имеются). Понятно, что потребуется разное положение прорезей для карт расширения на задней стенке, и это предусмотрено: на задней стенке есть извлекаемая вставка с семью прорезями, закрепляемая выступами-фиксаторами и четырьмя винтами под крестовую отвертку. Она может быть установлена двумя способами: в состоянии «из коробки» прорези расположены горизонтально, но можно повернуть ее на 90° и получить вертикальные прорези.

По спецификации длина видеокарты может составлять до 370 мм без радиатора и до 340 мм с радиатором, уточним: расстояние внутри по глубине до штатных фронтальных вентиляторов 390 мм.

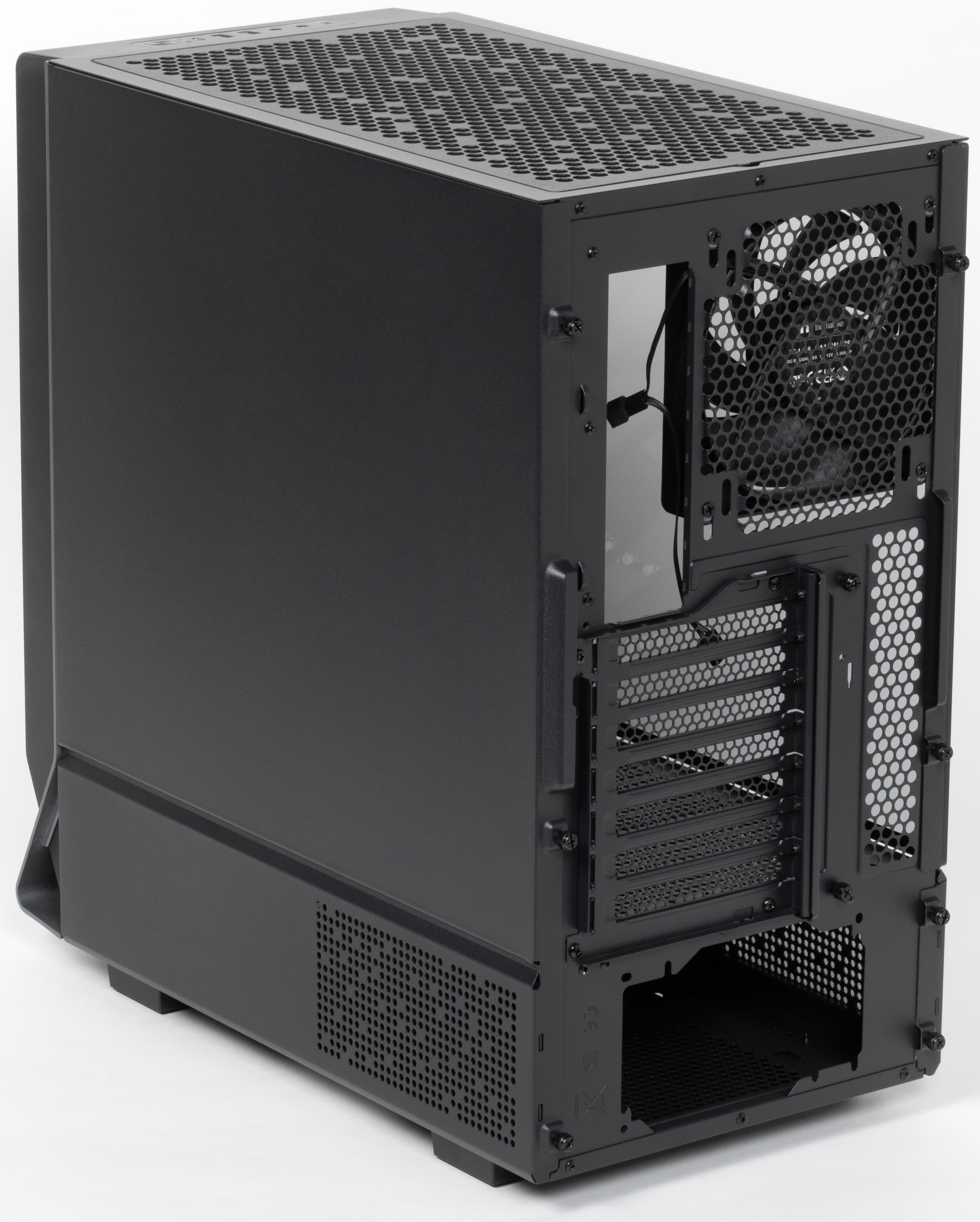

Заглушки и платы расширения в прорезях крепятся винтами с накатными головками, доступ к ним снаружи корпуса, есть и дополнительная прижимная пластина, фиксируемая двумя винтами с такими же головками, для нее также предусмотрены два положения — вертикальное и горизонтальное.

Кнопки, индикаторы и разъемы панели управления подключаются к системной плате стандартными коннекторами. В комплекте имеется «пищалка», что бывает не всегда.

Акустическая эргономика

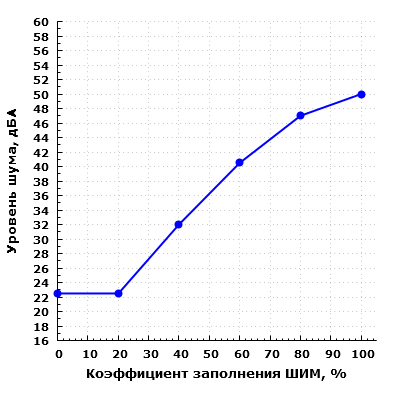

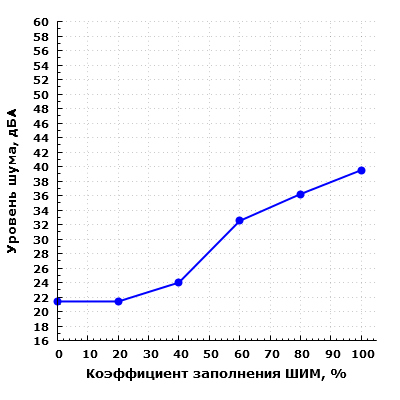

В ходе измерений мы подавали управляющий сигнал ШИМ, изменяя его коэффициент заполнения от 0 до 100 процентов. Сразу стоит отметить, что штатные вентиляторы корпуса при подаче сигнала с КЗ=0% продолжают вращаться. При наличии обрыва в цепи ШИМ вентиляторы вращаются на максимальных оборотах.

При измерении шума на расстоянии 0,35 м от передней панели, что в нашем случае близко по условиям к настольному размещению корпуса, его значение изменялось от очень низкого (22,5 дБА) до очень высокого (50 дБА) уровня для жилого помещения в дневное время суток.

При измерении шума на расстоянии 1,2 м от верхней панели, что в нашем случае близко по условиям к напольному размещению корпуса, его значение изменялось от очень низкого (21,4 дБА) до повышенного (39,5 дБА) уровня для жилого помещения в дневное время суток.

Скорость вращения вентиляторов при этом изменялась от 500 до 1550 оборотов в минуту.

Подобные результаты можно оценить скорее положительно, так как при минимальном КЗ уровень шума достигается очень низкий, при КЗ=100% обеспечивается хорошее охлаждение, хотя и при сильном шуме, а при КЗ менее 60% шум остается в эргономичных пределах.

Итоги

Корпус Thermaltake Ceres 300 TG ARGB нельзя отнести ни к предельно дешевым, ни к очень уж дорогим. Поэтому в нем сочетаются как бюджетные, так и вполне продвинутые решения.

К первым следует отнести отсутствие штатного контроллера для управления вентиляторами и подсветкой, без которого, правда, можно обойтись: вентиляторами «умеет» управлять любая современная системная плата, да и с подсветкой многие из них вполне справляются.

Сложнее мириться с крайне малым количеством посадочных мест для накопителей: владелец сможет выбирать лишь между одним 3,5-дюймовым либо двумя с размерностью 2,5 дюйма. Для офисного компьютера больше обычно и не требуется, но данный корпус явно нацелен на задачи посложнее.

С системой охлаждения картина более отрадная: трех имеющихся вентиляторов (140-миллиметровых, вполне приличных) будет достаточно для многих конфигураций ПК, включая игровые, но есть и немалый потенциал для установки как других вентиляторов, так и радиаторов СЖО разного размера. При этом используемые фильтры (а они предусмотрены во всех необходимых местах) позволят рассчитывать на минимальное проникновение пыли.

Оснащенность портами USB на передней панели (их три: два Type-A и один Type-C) вполне нормальная для данной ценовой категории.

Разработчики предусмотрели любой способ размещения видеокарт — вертикально или горизонтально.

Уделено внимание удобству — как сборки компьютера, так и его последующего обслуживания.
