Обзор игрового корпуса MSI MPG Gungnir 300R Airflow

Различная продукция под брендом MSI в нашу лабораторию попадает регулярно, однако компьютерные корпуса этого производителя нам почти не достаются: единственный за долгие годы образец MSI MPG Quietude 100S был рассмотрен больше двух лет назад. Но сейчас к нам на тесты попал корпус MSI MPG Gungnir 300R Airflow.

У компании есть три линейки корпусов, предназначенных для игровых компьютеров: флагманская MEG (MSI Enthusiast Gaming, очень дорогие), промежуточная MPG (MSI Performance Gaming, к ней относится и герой нашего обзора), а также самая доступная по цене и ориентированная на начинающих геймеров MAG (MSI Arsenal Gaming).

В соответствии с этой классификацией изделия в линейке MPG не относятся ни к чрезмерно дорогим, ни к дешевым: цена на Gungnir 300R Airflow во время тестирования начиналась от 16 тысяч рублей. Модели MAG можно купить в пределах 5—9 тысяч, а ценники корпусов MEG внушают трепет: стоимость приближается к 40 тысячам.

В обозначении модели используется название копья германо-скандинавского бога Одина — Гунгнир (Gungnir), которое пробивало самые прочные щиты и доспехи, разбивало самые лучшие мечи. Если вспомнить известное высказывание другого персонажа (уже не «импортного», а отечественного) «Как вы яхту назовете, так она и поплывет», можно сказать: для корпуса выбор имени хотя и несколько странный — подобное скорее подошло бы игровому ноутбуку, но всё же вполне достойный. И надо сказать, что такое название есть и у других корпусов линейки MPG — например, с индексами 110R и 300P.

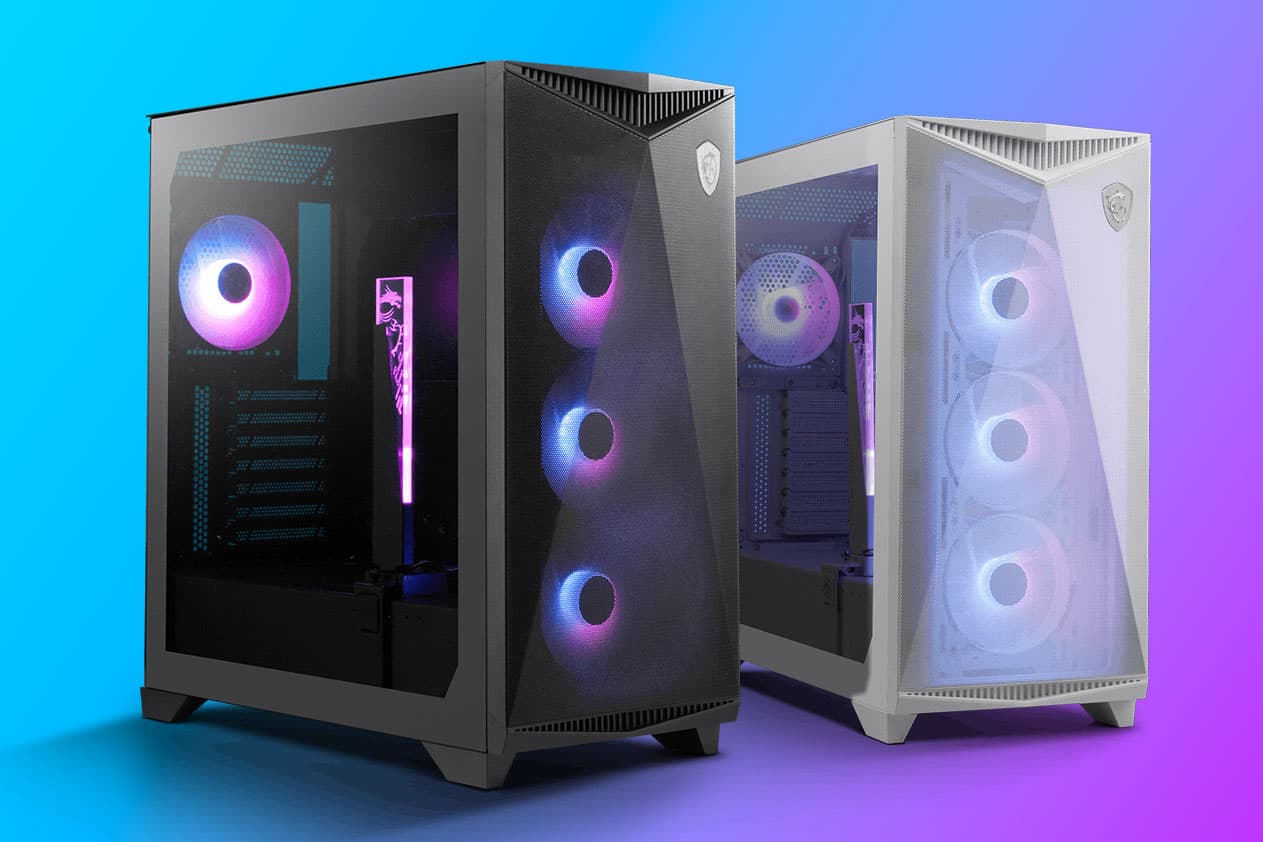

Предлагаются два варианта расцветки: доставшийся нам черный, а также молочно-белый.

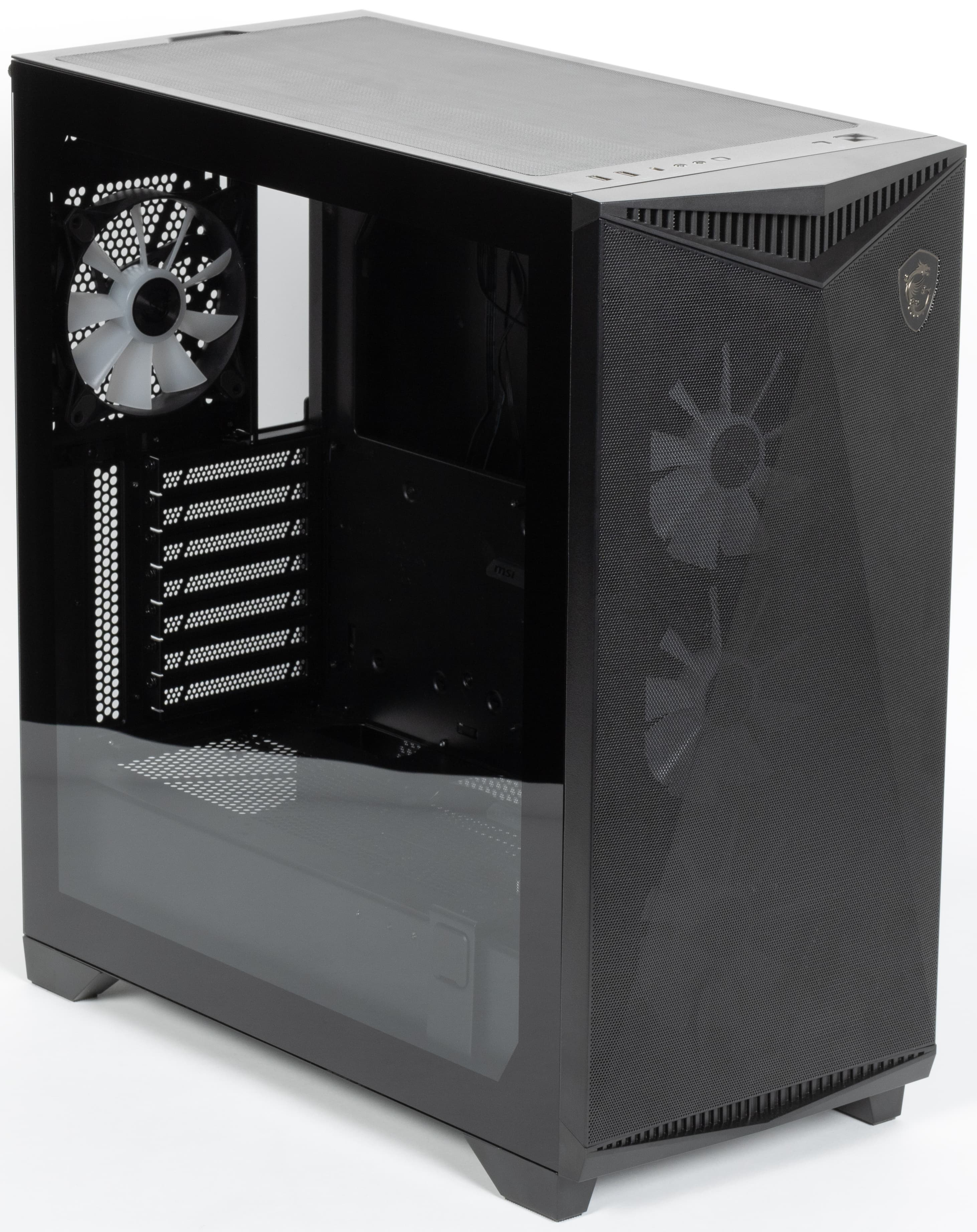

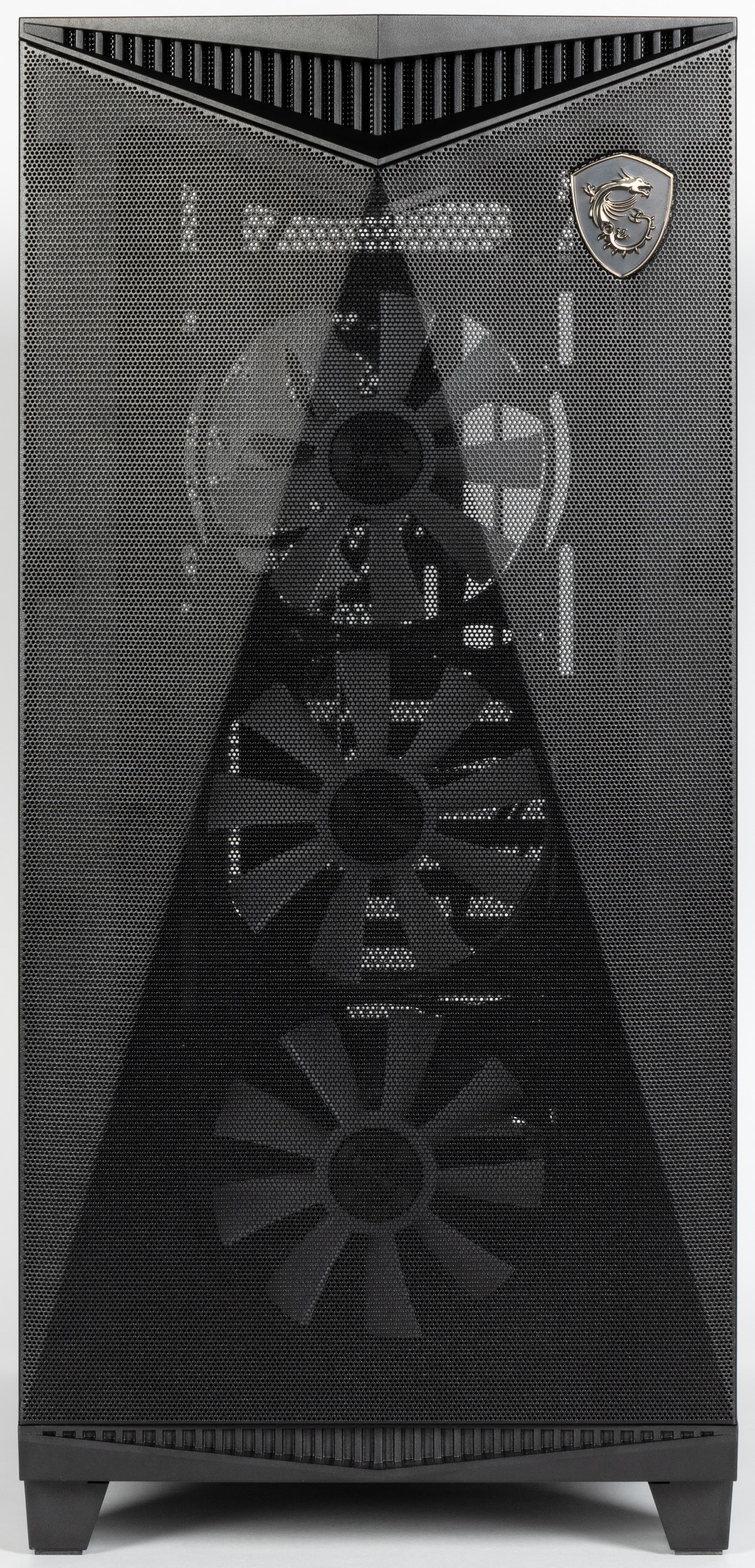

Дизайн корпуса без особых изысков: большинство поверхностей плоские, углы прямые, объемность есть лишь у фронтальной панели, которая имеет сложную и слегка выпуклую форму. В целом решение правильное: при большинстве вариантов размещения будет видно именно «лицо», но для ценителей компонентов с RGB-подсветкой левая боковая панель сделана цельностеклянной, с черной непрозрачной рамкой шириной около 3,5 см на краях и тонировкой на остальной площади. Разноцветные огни будут хорошо видны и через лицевую панель, которая почти целиком состоит из металлической сетки с мелкими круглыми отверстиями.

Из внешних украшений имеется лишь щиток с эмблемой компании (драконом), который закреплен в верхнем правом углу передней панели. Внутри установлены четыре вентилятора с подсветкой, управляемые штатным контроллером.

Упаковка сделана из обычного картона с бесхитростным монохромным оформлением, по бокам предусмотрены прорези для захвата руками при переноске. Дополнительные компоненты уложены в плоскую коробку, имеется и инструкция Quick Installation Guide на разных языках, включая русский, но содержащиеся в ней сведения тривиальны: человек даже с минимальным опытом сборки компьютеров вполне сможет сам догадаться, как установить системную плату или блок питания. Зато ни слова не сказано про не столь очевидные моменты, включая использование встроенного контроллера и альтернативный способ установки видеокарт.

Компоновка

Корпус башенного типа с нижним расположением блока питания, размеры по нашему замеру: высота 512 мм, ширина 235 мм, глубина 513 мм (с учетом выступающих элементов).

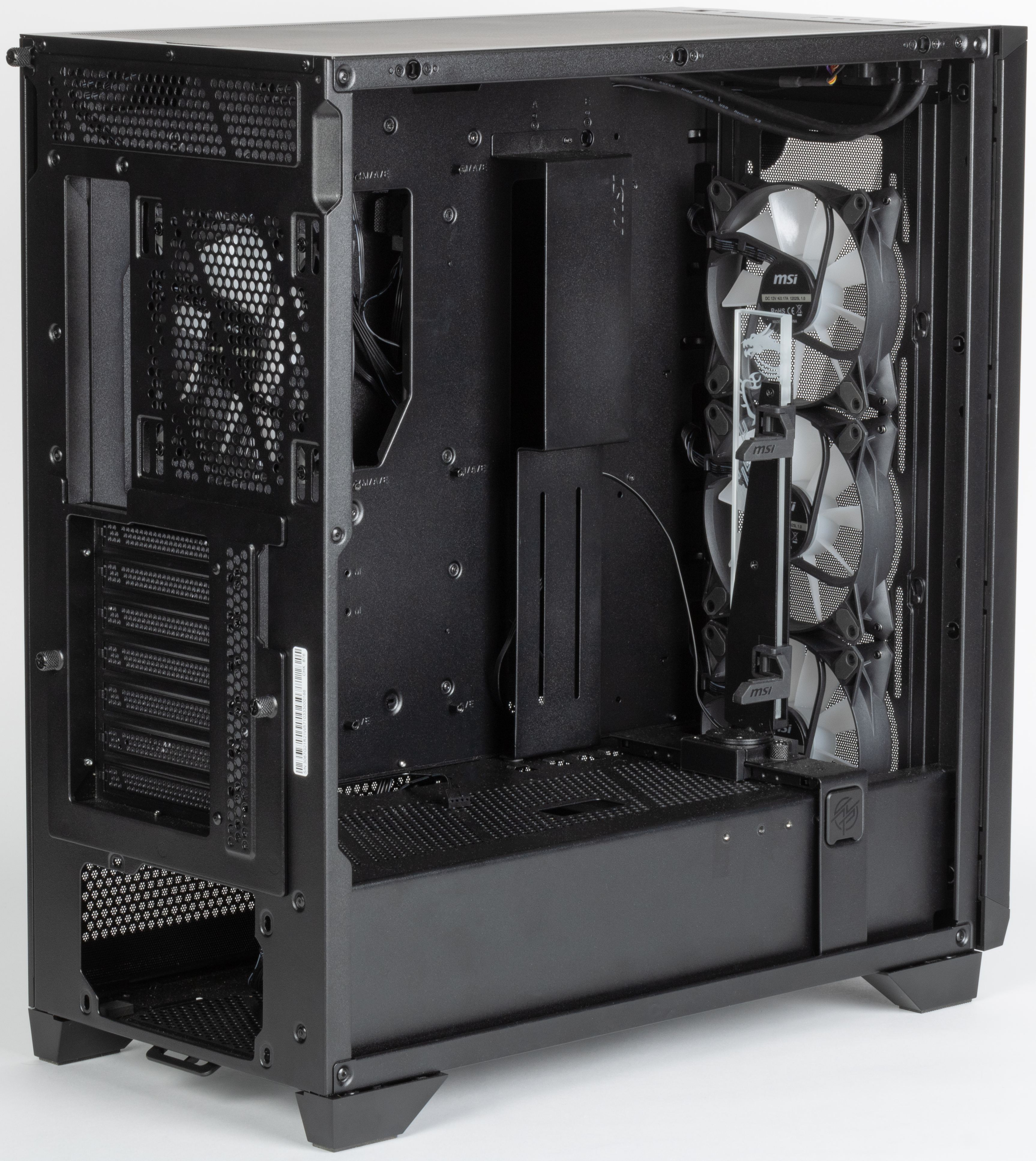

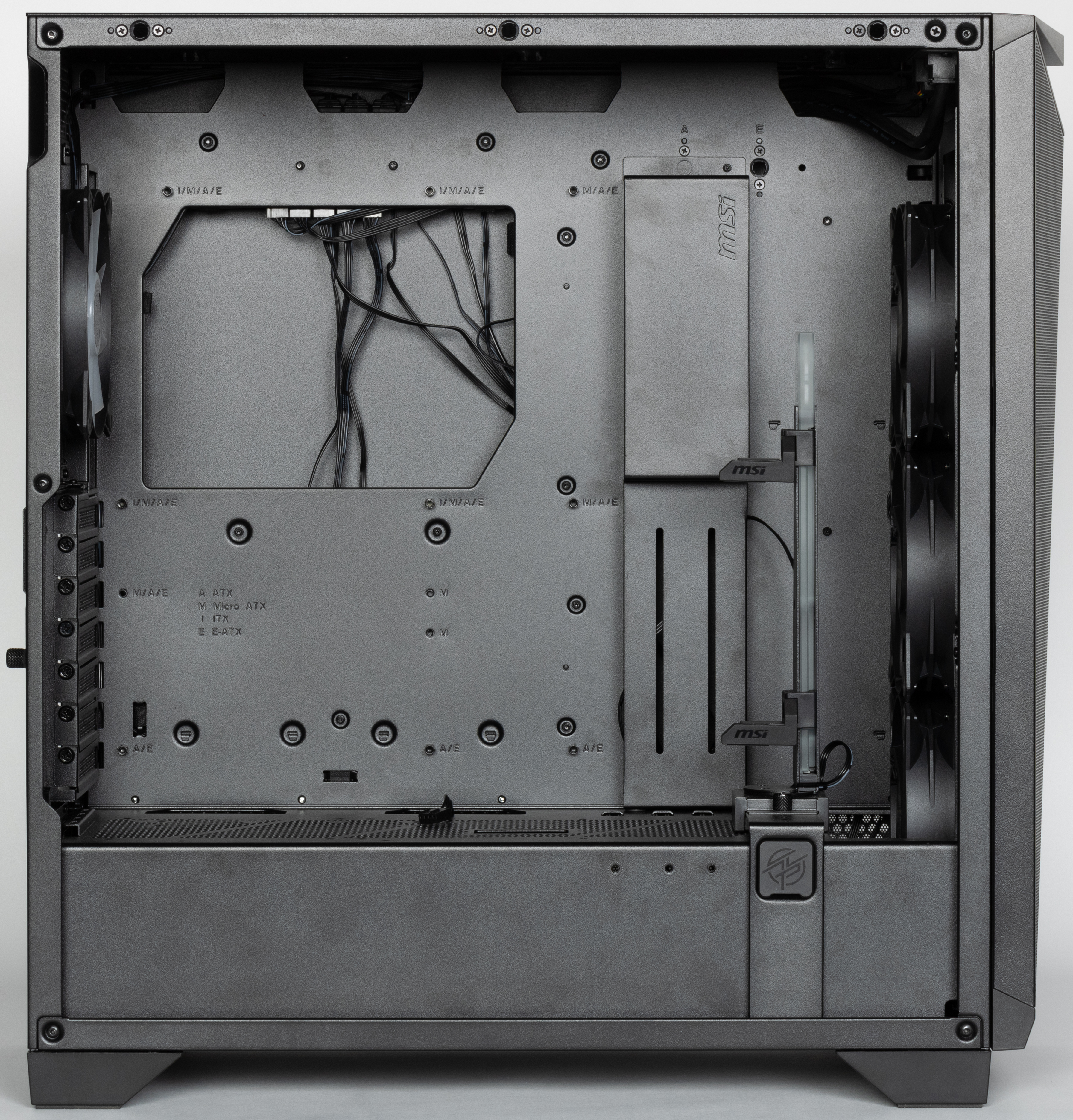

По высоте он разбит на два объема. В верхнем вертикально размещается системная плата форматом до E-ATX включительно (или до 280×305 мм) с платами расширения, в нижнем горизонтально устанавливаются блок питания и стойка для накопителей.

При этом нижний объем отделен от верхнего кожухом, левая стенка которого сплошная, а верхняя имеет как небольшие вентиляционные отверстия, так и более крупные прорези для кабелей.

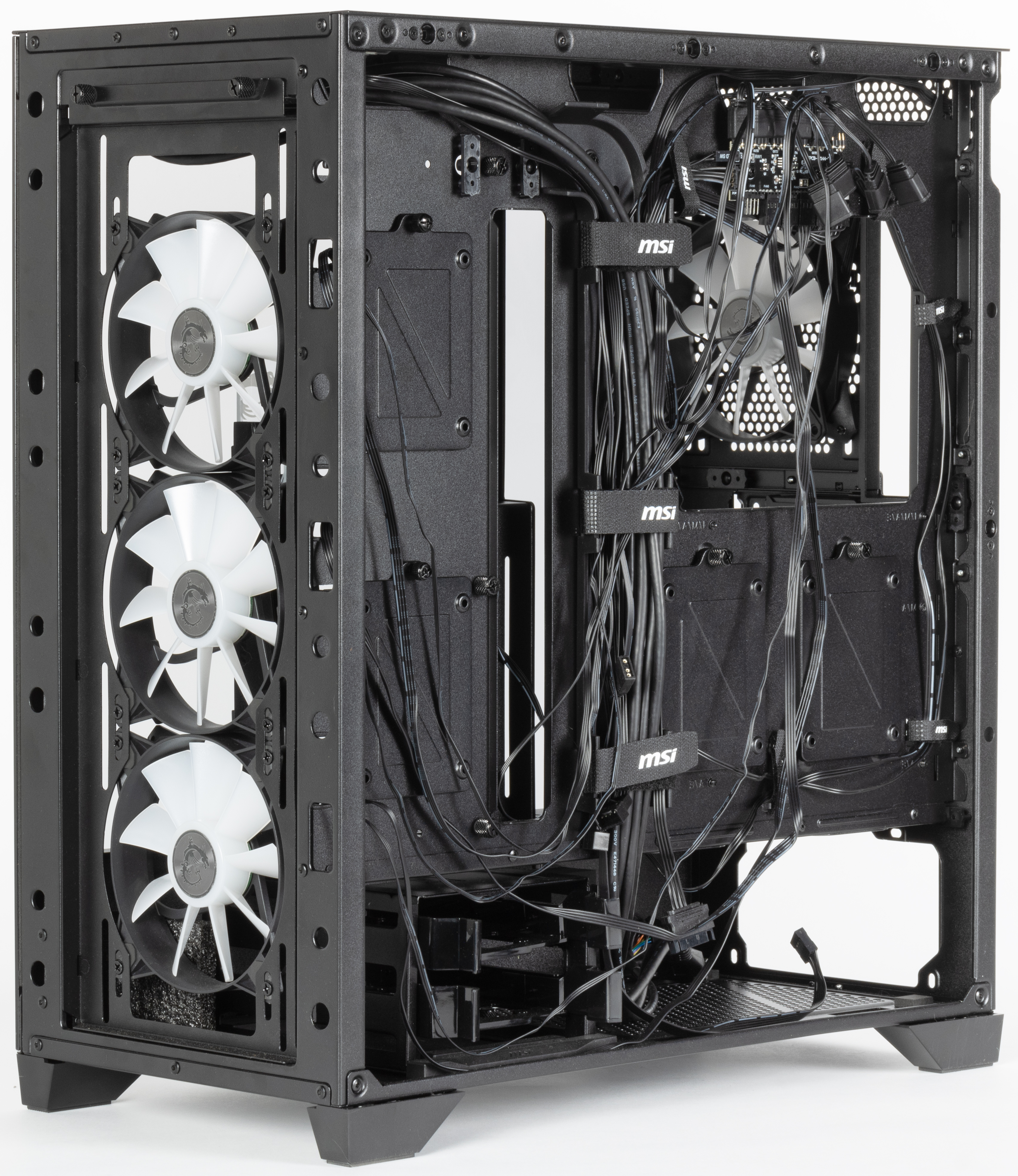

На оборотной стороне основания для системной платы есть места для установки 2,5-дюймовых HDD/SSD. Там же, но в верхней части, расположен контроллер, управляющий работой вентиляторов и системой подсветки; к нему подходят многочисленные кабели, которых не видно через прозрачную левую стенку корпуса.

Посадочные места для накопителей с внешним доступом в корпусе отсутствуют.

Приводим краткую спецификацию модели, ориентируясь в основном на данные производителя:

Система подсветки

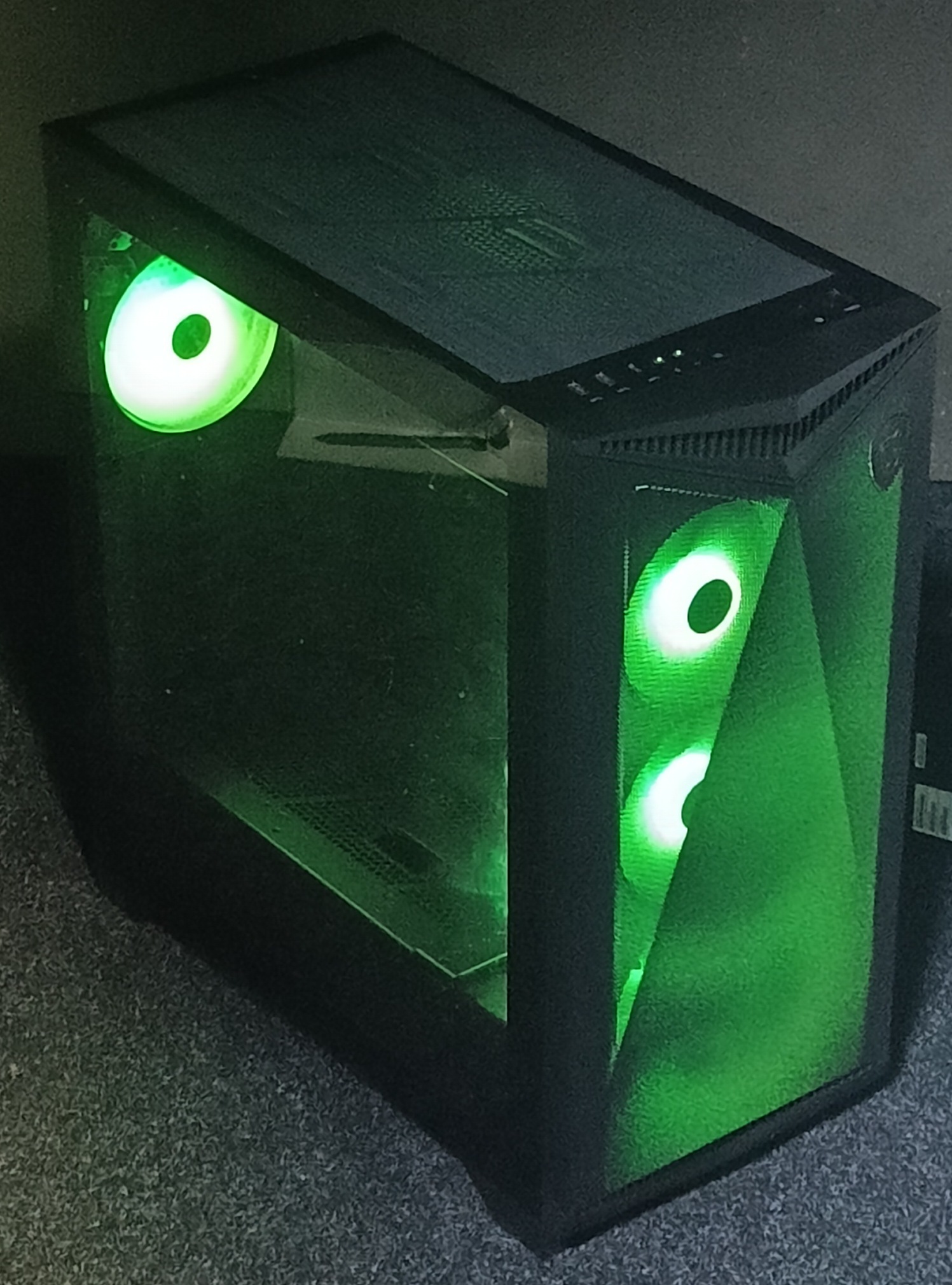

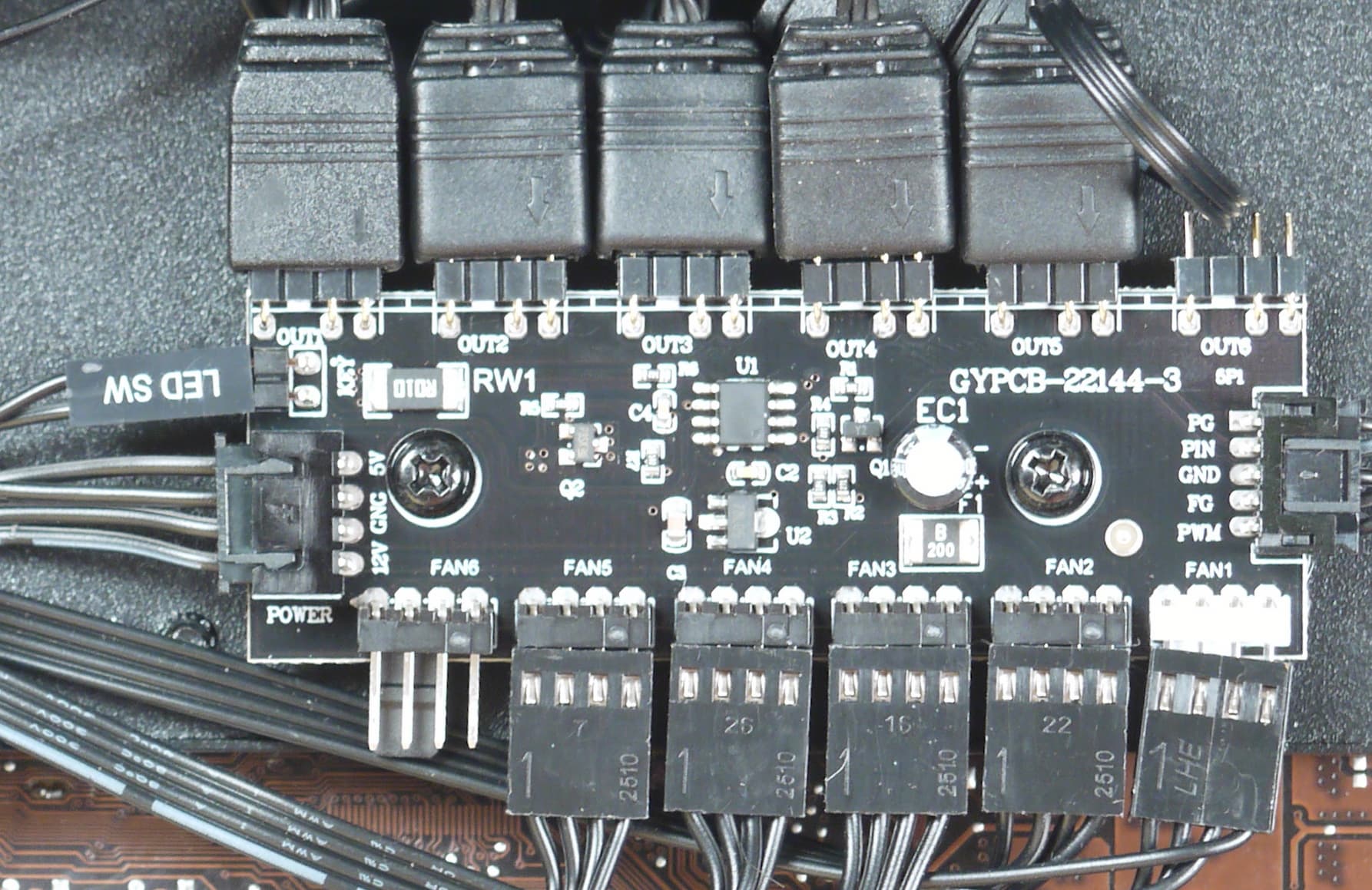

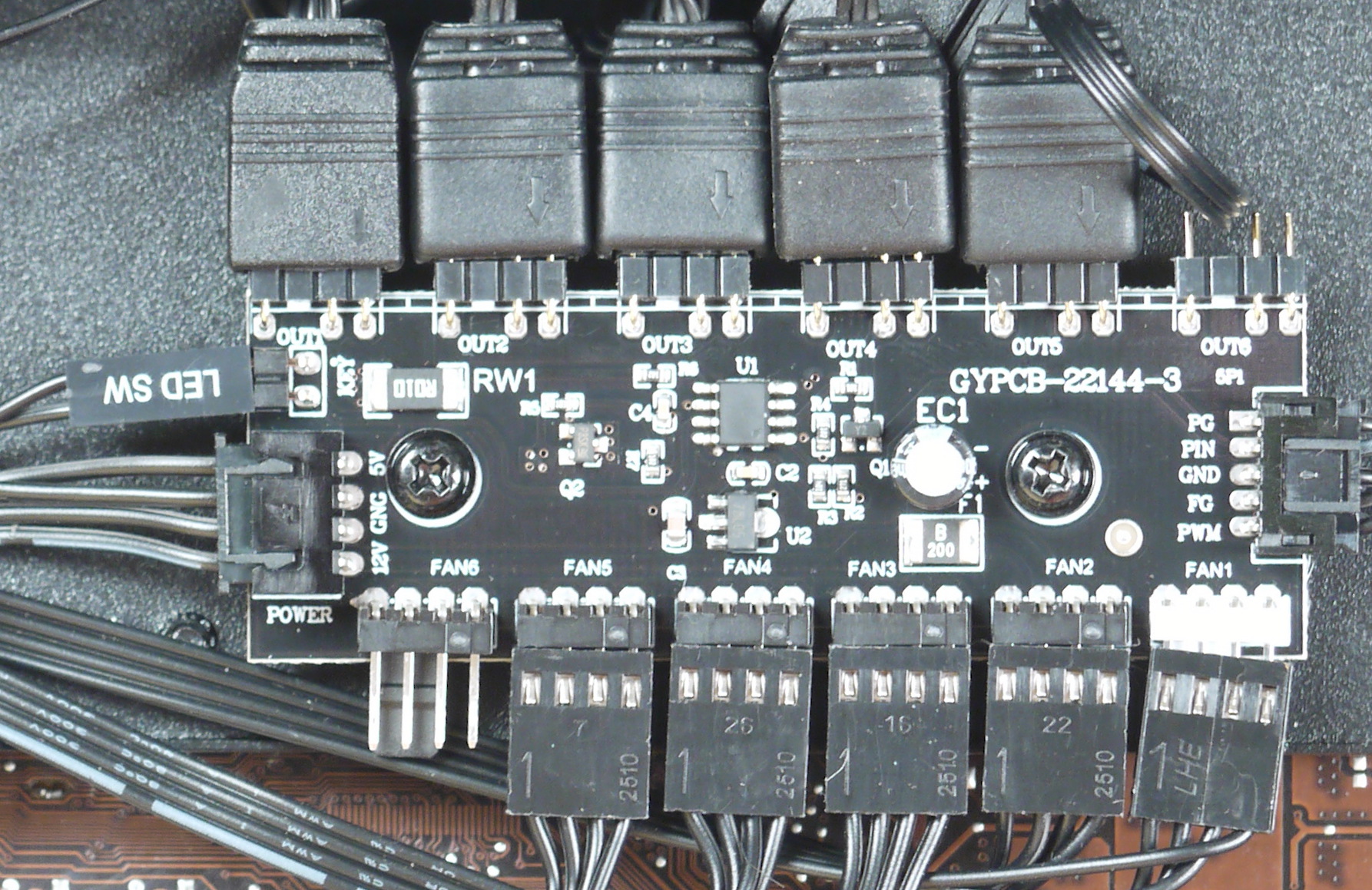

В качестве источников света используются четыре вентилятора (три спереди и один сзади) с индивидуальной адресацией светодиодов, которые подключены ко встроенному контроллеру стандартными трехконтактными разъемами типа ARGB. Питание на контроллер подается через разъем SATA Power.

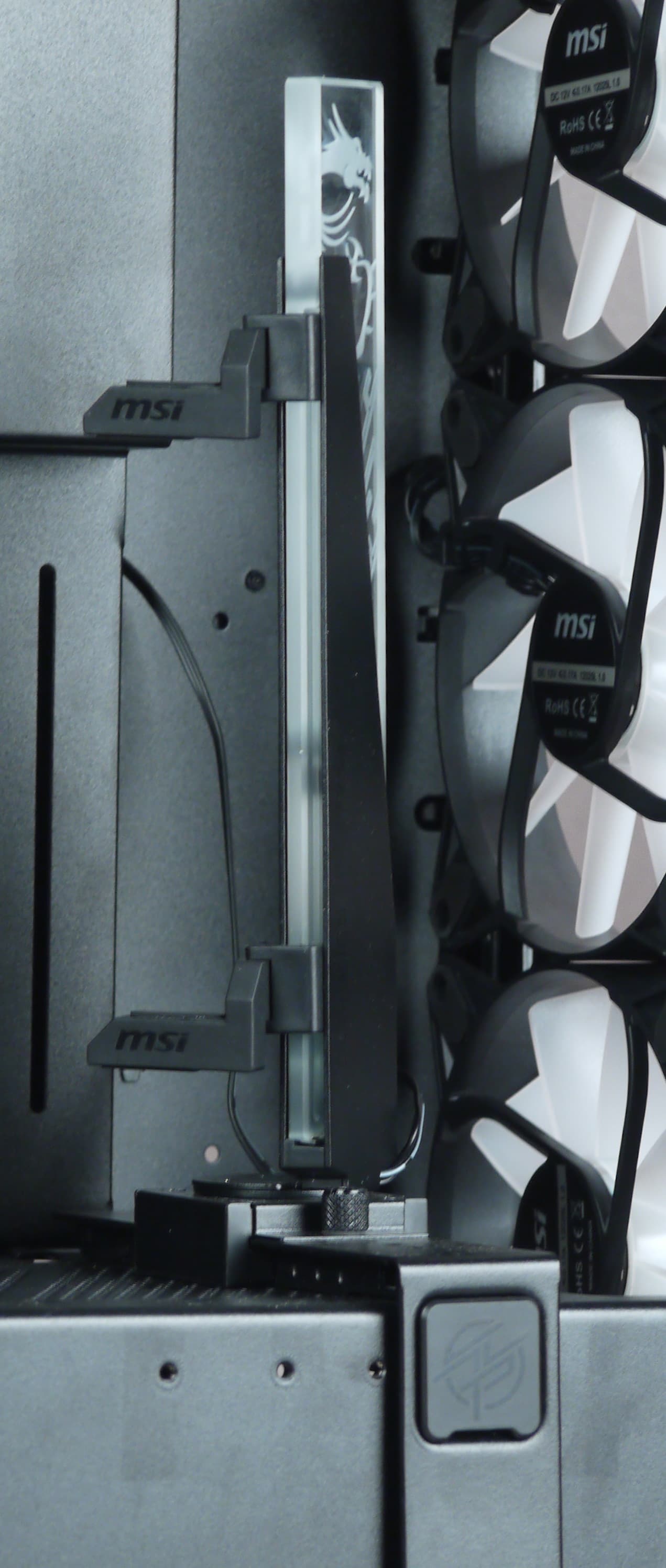

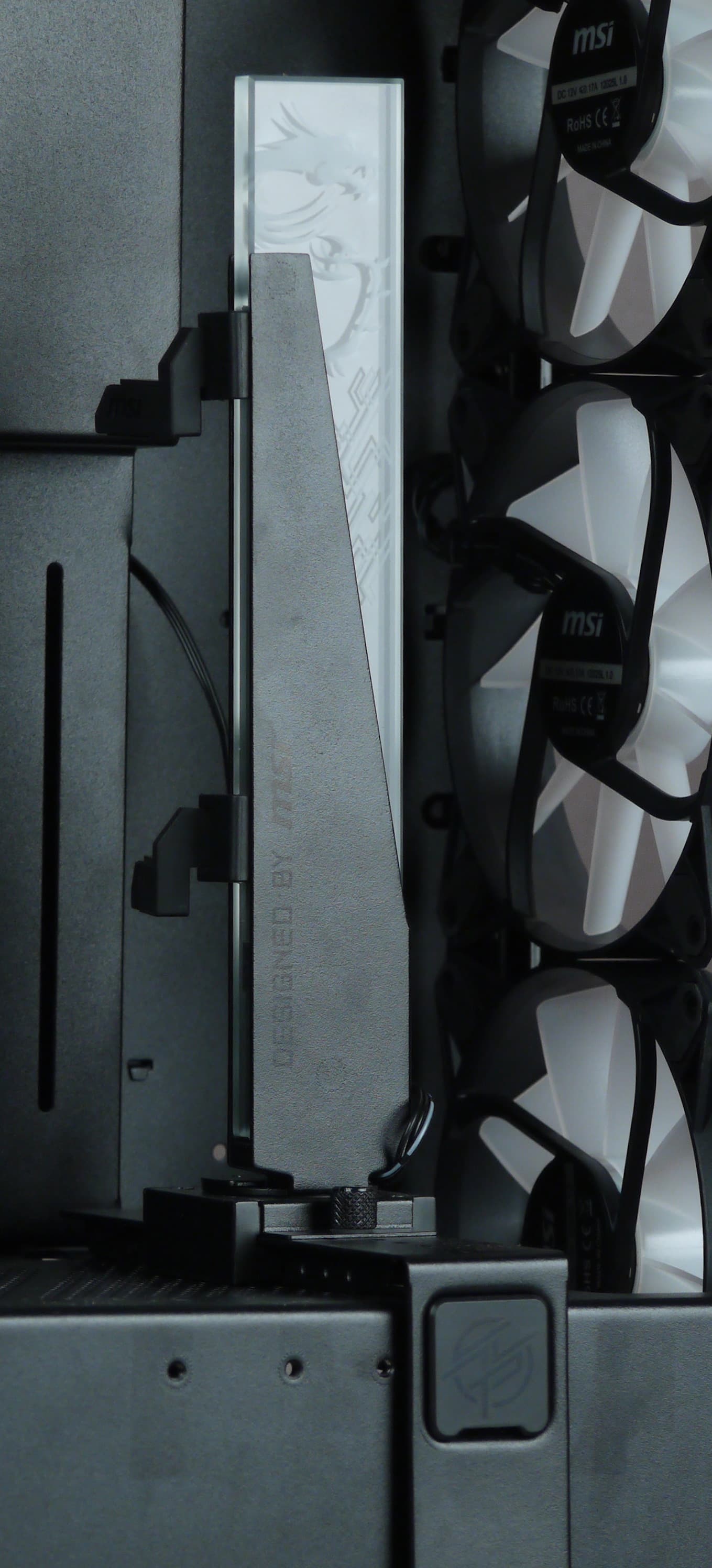

Кроме того, штатная стойка с опорами для задних краев видеокарт (о ней ниже) оснащена вертикальной прозрачной вставкой с изображением фирменного дракона, которая снизу подсвечивается набором разноцветных светодиодов. Спереди она практически не видна, но при взгляде слева через прозрачную стенку заметна очень хорошо, причем эту опору вместе со вставкой можно развернуть на 90°, чтобы дракон был виден во всей красе.

Предусмотрено подключение дополнительных органов подсветки.

Режимы подсветки можно выбирать кнопкой с обозначением «LED» на верхней панели (но совсем отключить подсветку нельзя), также поддерживается управление через MSI Mystic Light и аналогичные программные решения.

Система охлаждения

Контроллер, помимо подсветки, управляет еще и скоростью вращения вентиляторов с ШИМ (с четырехконтактными разъемами).

На поверхностях корпуса возможна установка немалого количества вентиляторов: типоразмера 120 мм — до семи штук, 140 мм — до шести. Посадочные места для них предусмотрены спереди (на съемной раме), вверху и сзади.

В официальном описании говорится про десять 120-миллиметровых вентиляторов, уточним: еще три устанавливаются внутри — два горизонтально на крышке кожуха, отделяющего нижний объем от верхнего (в комплекте есть винты соответствующей длины), и один с помощью имеющегося в ЗИПе кронштейна вертикально крепится к одной из двух прорезей в декоративной шторке, закрывающей отходящие от системной платы провода. Этот кронштейн допускает использование и 80-миллиметрового вентилятора, а также предусматривает возможность поворота вокруг вертикальной оси; необходимый крепеж также есть в комплекте.

Штатно предустановлены четыре 120-миллиметровых вентилятора собственного производства с обозначением MSI 12025L 1.0: один вытяжной сзади, еще три нагнетающих спереди. Каждый из них оснащен двумя разъемами: четырехконтактным для ШИМ-управления скоростью вращения и трехконтактным ARGB для подсветки, потребление до 0,17 А, в местах крепления у вентиляторов имеются резиновые амортизирующие прокладки.

При необходимости можно установить и радиаторы: спереди и вверху — до 360 мм, сзади — до 140 мм. От верхней кромки системной платы до верхней крышки шасси остается 70 мм, спереди до выреза в перегородке свободного пространства лишь немного меньше — 60 мм, то есть существенных ограничений для толщины радиаторов нет.

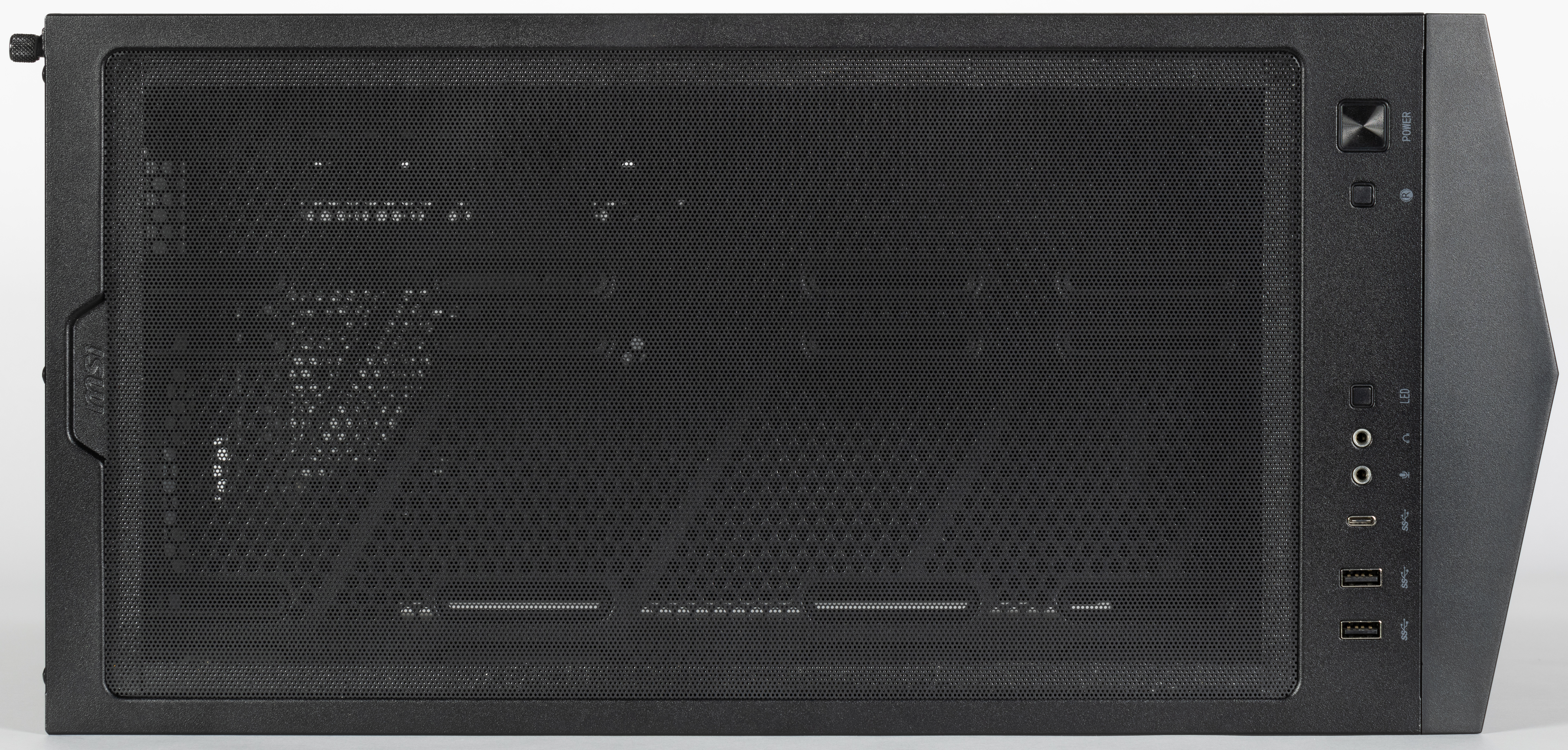

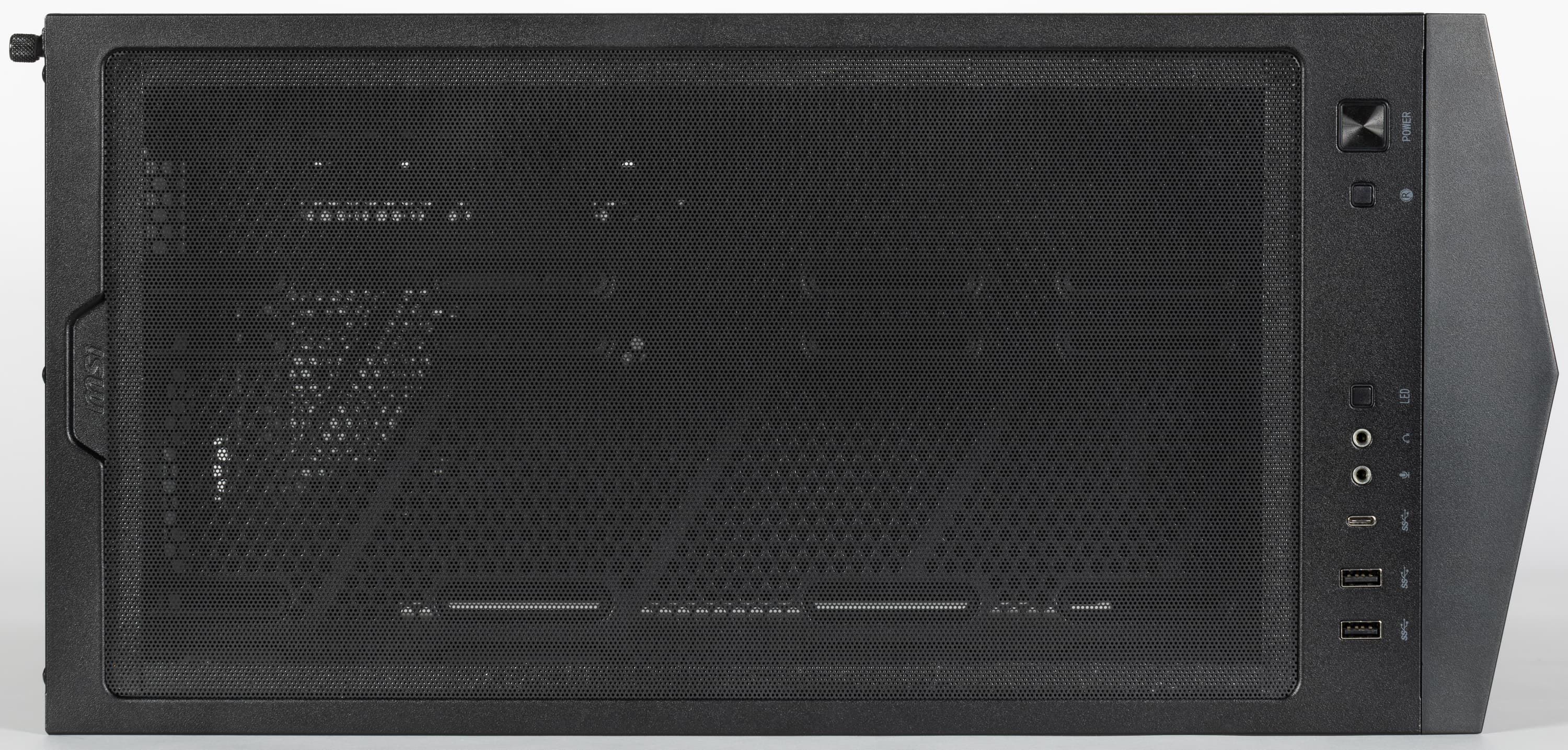

Предусмотрены фильтры, наиболее удобно обслуживать верхний — это лист гибкого пластика с мелкими круглыми отверстиями, который удерживается на металле верхней плоскости шасси с помощью закрепленных по периметру магнитных полос.

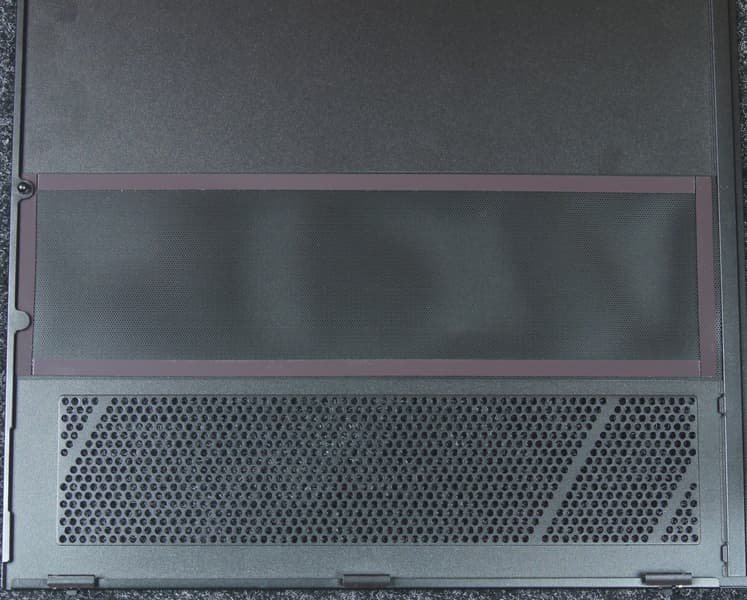

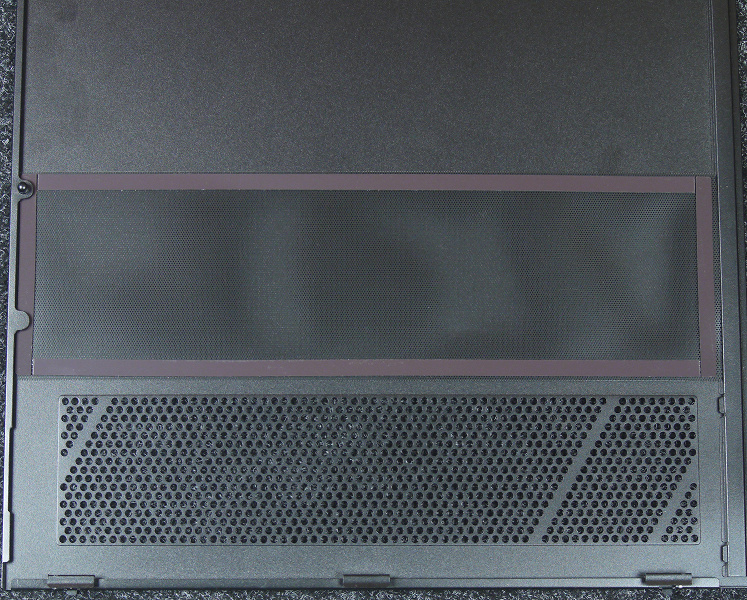

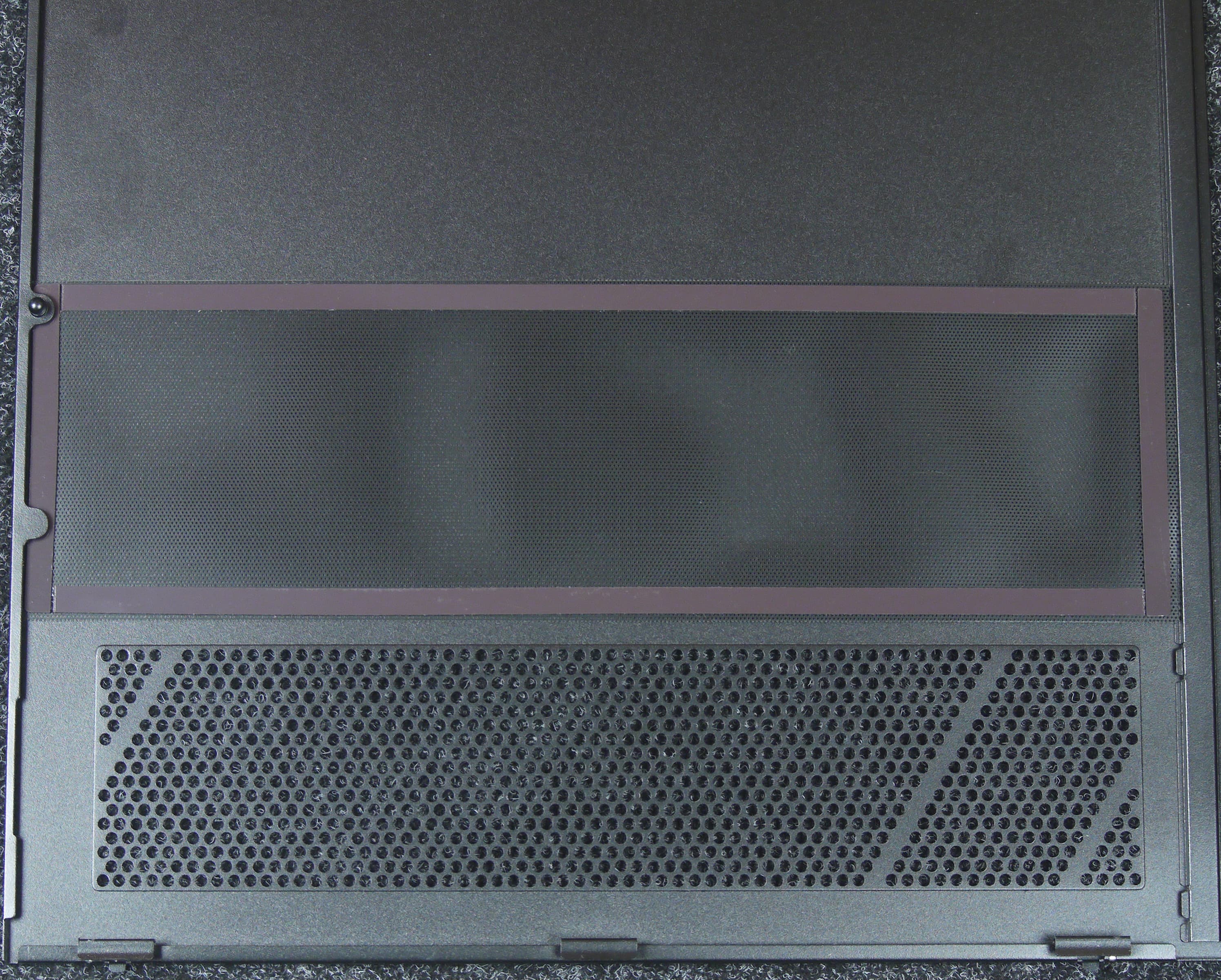

Аналогичным по конструкции фильтром оснащена изнутри область с отверстиями в нижней части правой (металлической) боковой стенки. Конечно, для обслуживания придется снимать эту стенку, но она фиксируется всего одним винтом.

Размер отверстий у этих двух фильтров таков, что надеяться на защиту от мелких пылинок вряд ли можно.

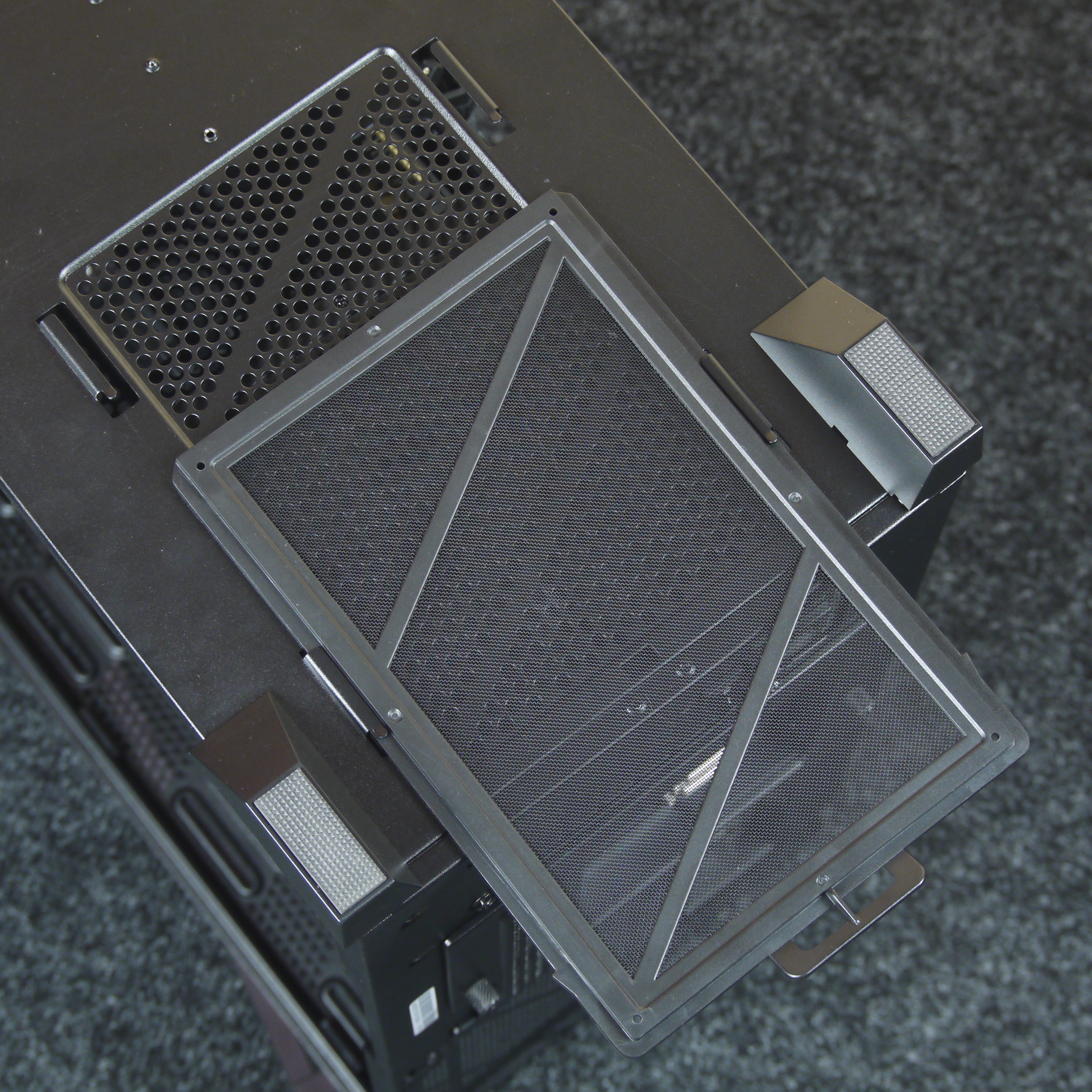

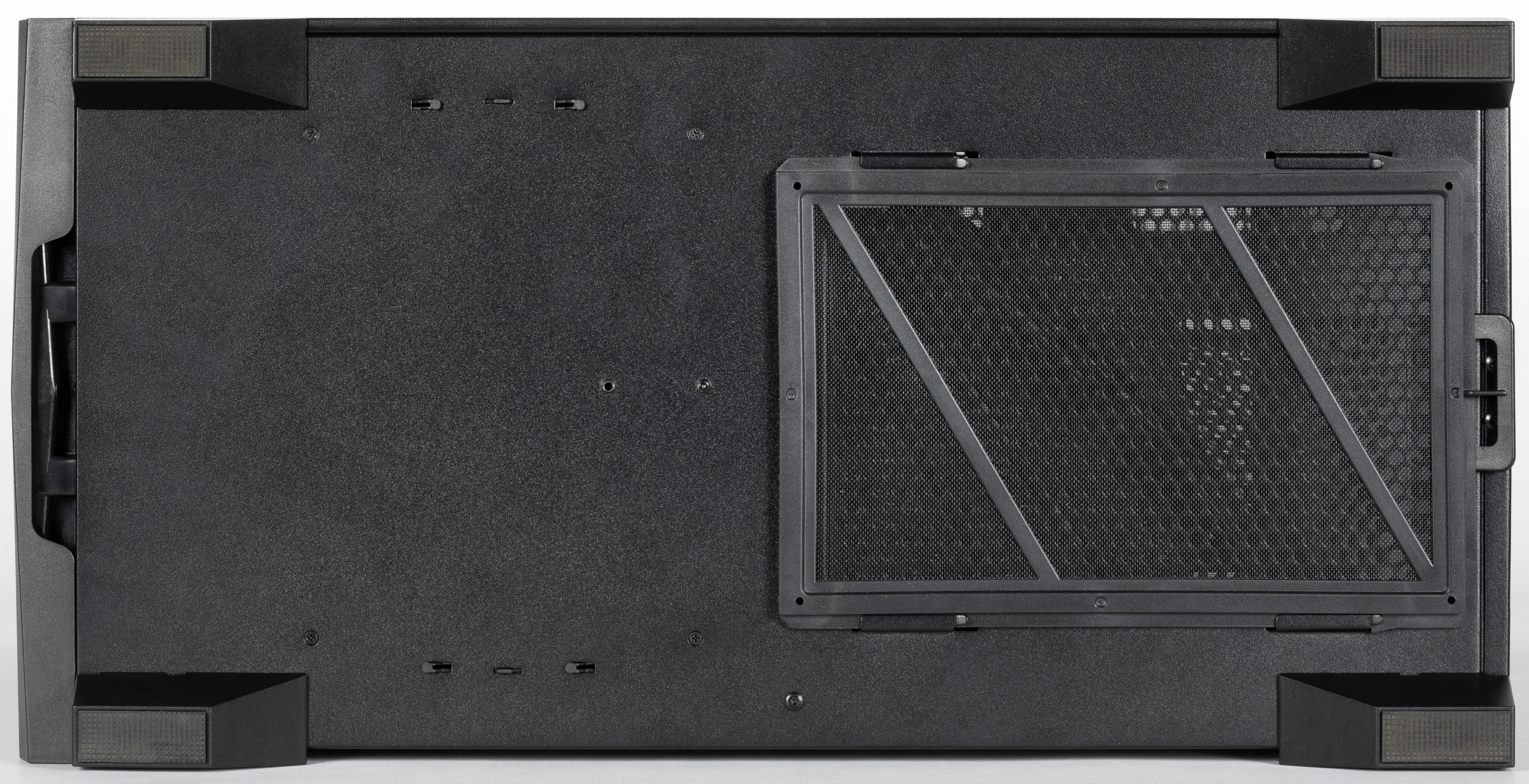

Еще один фильтр в виде мелкоячеистой капроновой сетки на пластиковой рамке расположен под днищем в месте расположения блока питания. Он выдвигается назад без вскрытия корпуса, сделать это можно на ощупь, единственная проблема с доступом к нему — позади компьютера потребуется минимум 24-25 см свободного пространства (длина фильтра с небольшим запасом).

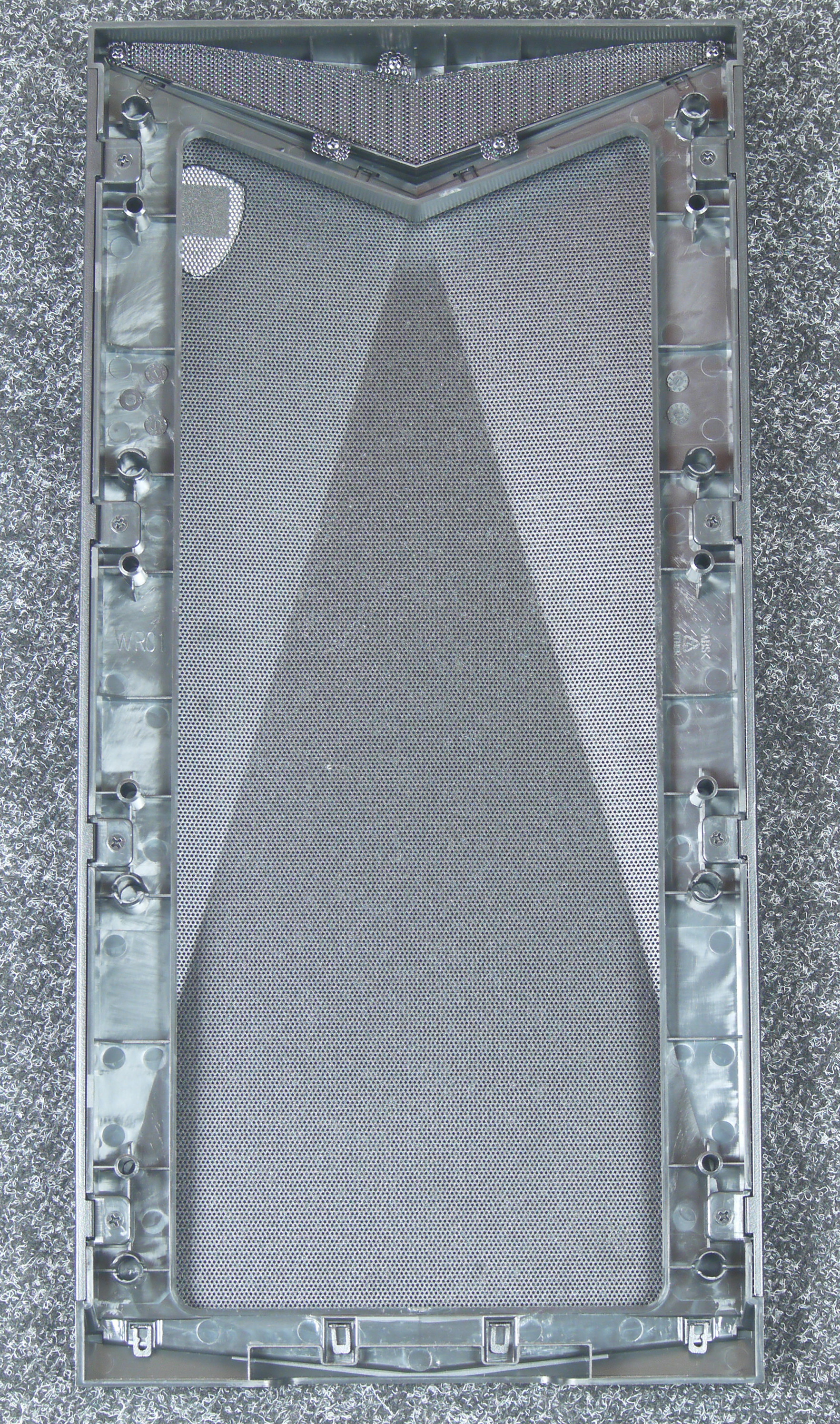

А для фронтальных вентиляторов, которые активно нагнетают воздух внутрь корпуса, специального фильтра нет, его роль играет металлическая сетка лицевой панели, эффективность которой в плане защиты от пыли сомнительна, зато она не сильно мешает подаче охлаждающего воздуха.

Снять эту панель для обслуживания можно без особого труда: она крепится цилиндрическими пластиковыми защелками и не имеет электрических соединений, в ее нижнем торце предусмотрен вырез для захвата рукой при снятии, но лучше дополнительно помогать себе плоской отверткой или аналогичным инструментом.

Конструкция

Корпус увесистый — его масса составляет 10,8 кг, из которых почти 1,8 кг приходится на стеклянную стенку. В упаковке получается 13,2 кг.

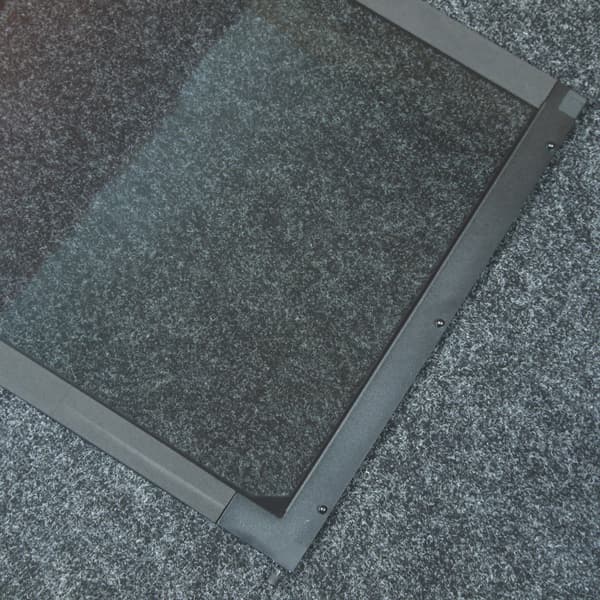

Левая боковая стенка выполнена из закаленного 3-миллиметрового (по нашему замеру) стекла с оснащенными крепежными элементами стальными накладками вверху и внизу и уплотнителями по бокам. Фиксируется она сзади вверху одним невыпадающим винтом с накатной головкой и имеет крепление гильотинного типа: освободив винт, верхнюю часть стенки надо подцепить пальцем в имеющейся сзади выемке, немного отвести верхнюю часть наружу (с усилием — шаровидные выступы на верхней накладке стенки должны выйти из защелок на соответствующей грани шасси) и снять движением вверх; установка в обратном порядке: чуть наклонив, надеваем сверху вниз, чтобы зацепы нижней накладки зафиксировались на кромке нижней грани шасси, затем досылаем до упора верхнюю часть и закручиваем винт.

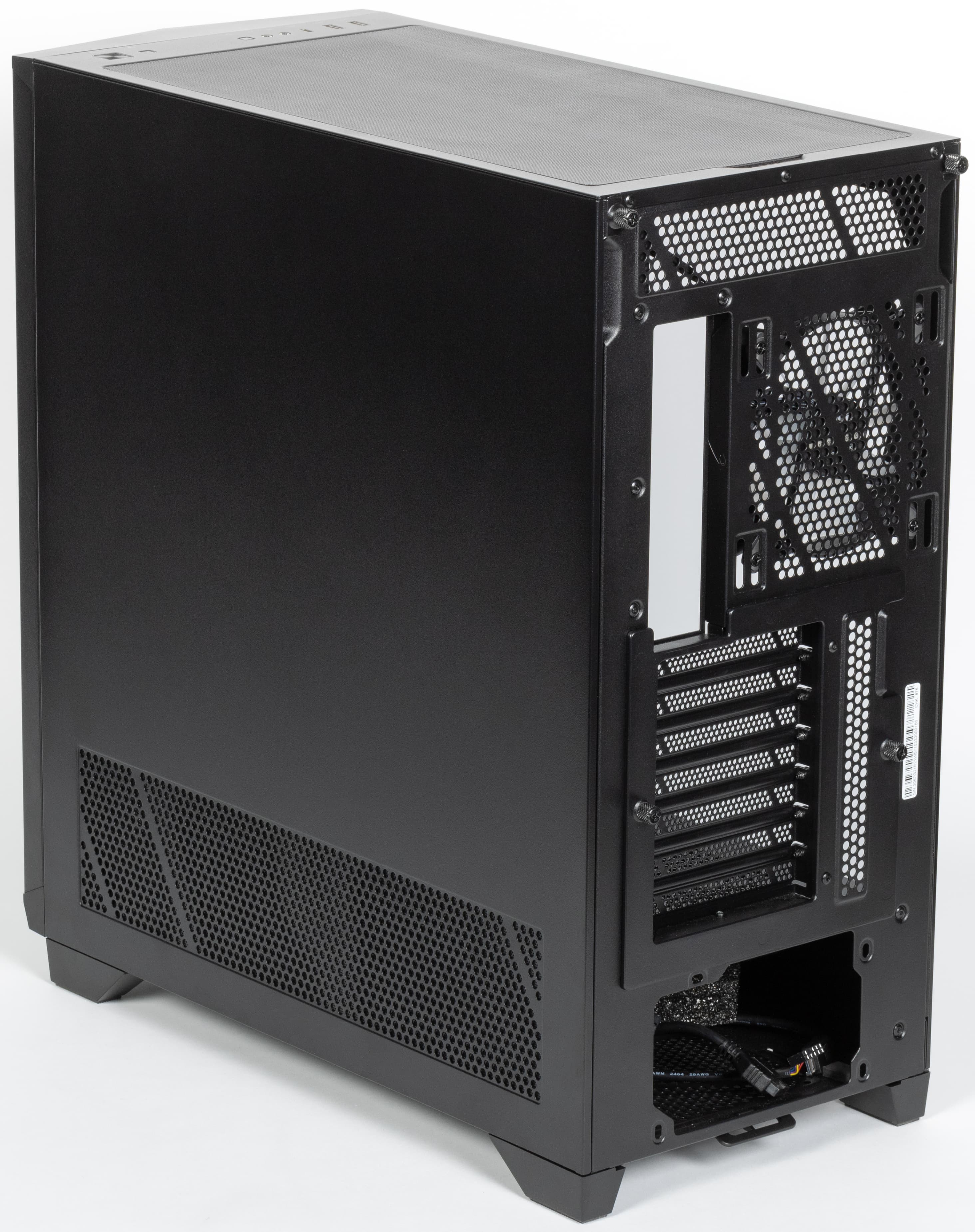

Правая стенка полностью стальная, крепление у нее такое же. Толщина металла 0,9 мм.

Съемной верхней крышки нет, в какой-то степени ее роль играет упоминавшийся выше пластиковый фильтр.

Элементы шасси имеют толщину 0,9 мм, менее нагруженные детали тоньше — 0,7-0,8 мм. В результате конструкция получилась достаточно жесткой, изготовление вполне качественное. Удобство сборки компьютера также явно было не на последнем месте при разработке корпуса, равно как и безопасность: способные повредить руки сборщика кромки скруглены или завальцованы.

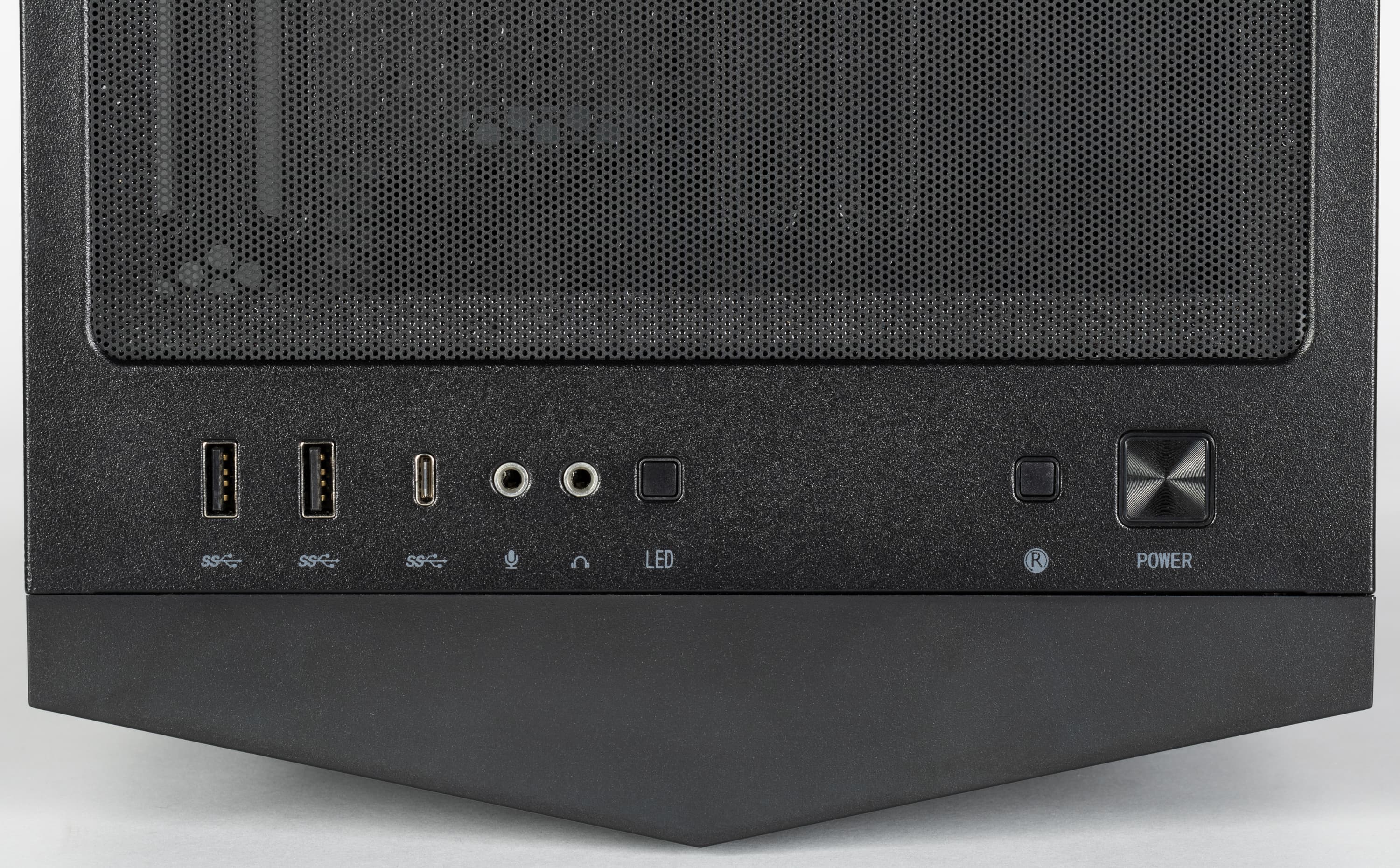

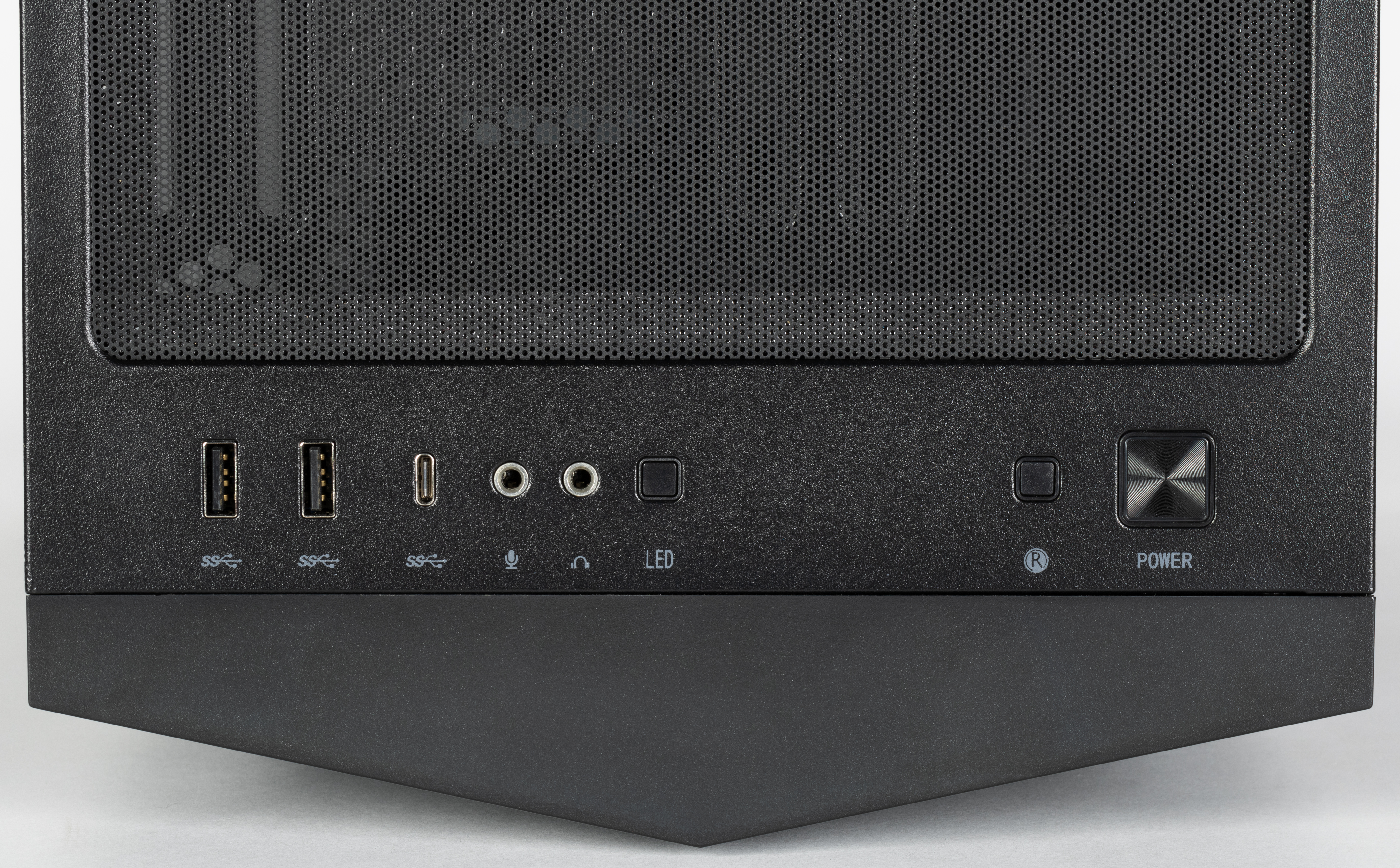

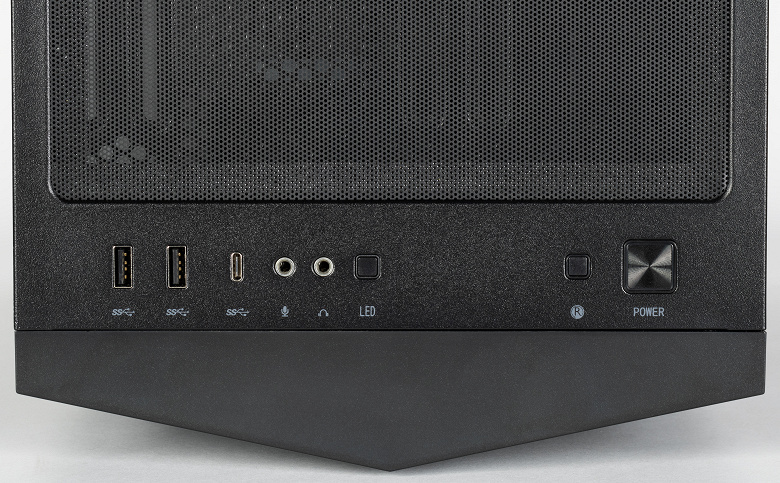

Интерфейсные разъемы и кнопки расположены на верхней плоскости возле лицевой панели. Имеются два порта USB Type-A и один USB Type-C (тех и других могло бы быть и побольше), отдельные разъемы для подключения микрофона и наушников, небольшие кнопки управления подсветкой и перезагрузки, а также кнопка большего размера для включения, окантовка которой подсвечивается белым. Усилие нажатия кнопок комфортное, свободный ход небольшой, для Power нельзя исключить срабатывания от случайного прикосновения, а для двух других подобное вряд ли возможно.

О креплении лицевой панели мы рассказали выше, еще раз уточним: никакие провода к ней не подходят, поэтому полному ее снятию ничто не мешает.

Ножки пластиковые, их высота 27 мм. Каждая из четырех оснащена резиновой накладкой заметной толщины для амортизации и защиты от царапин поверхности, на которую устанавливается компьютер.

Накопители

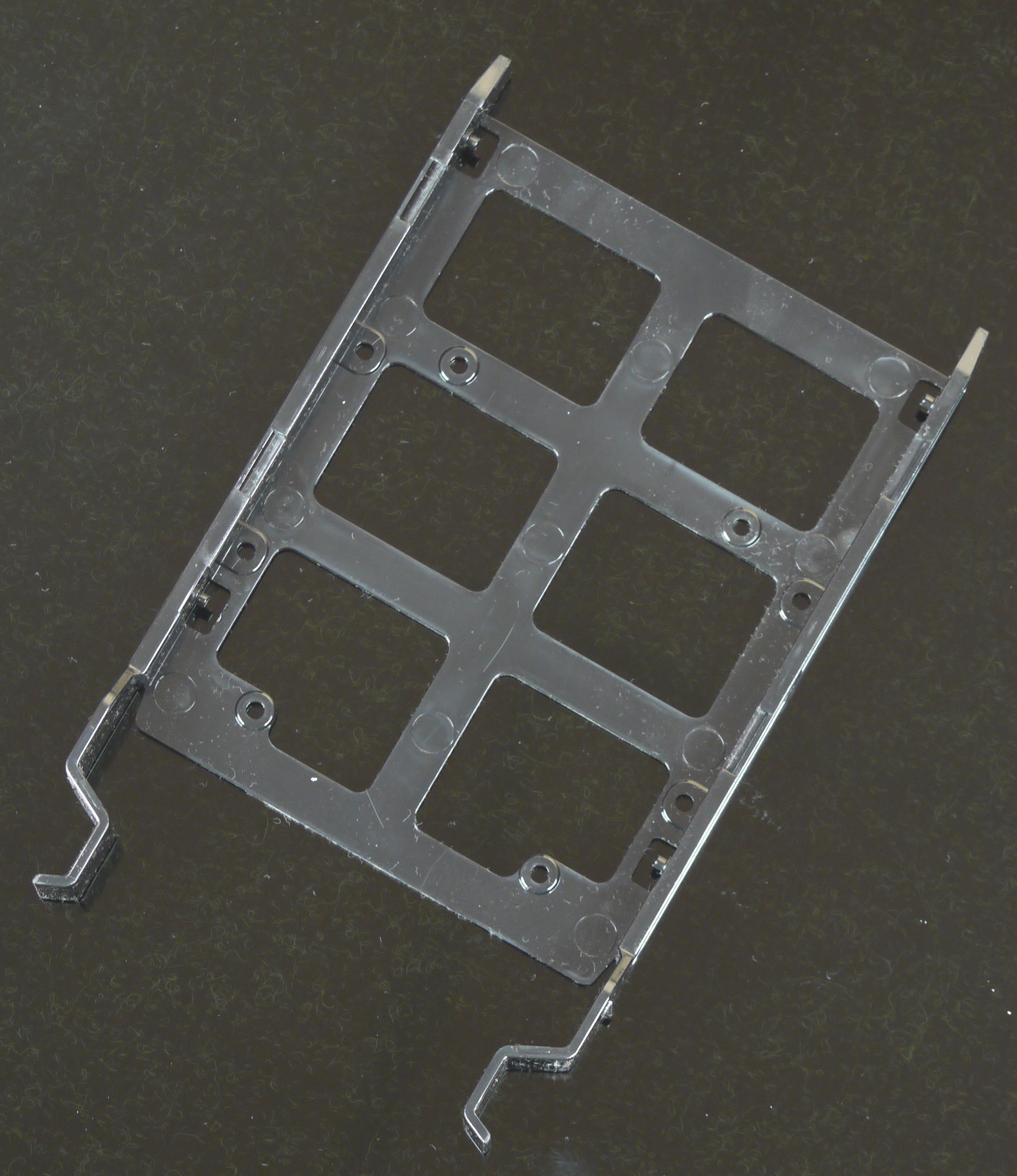

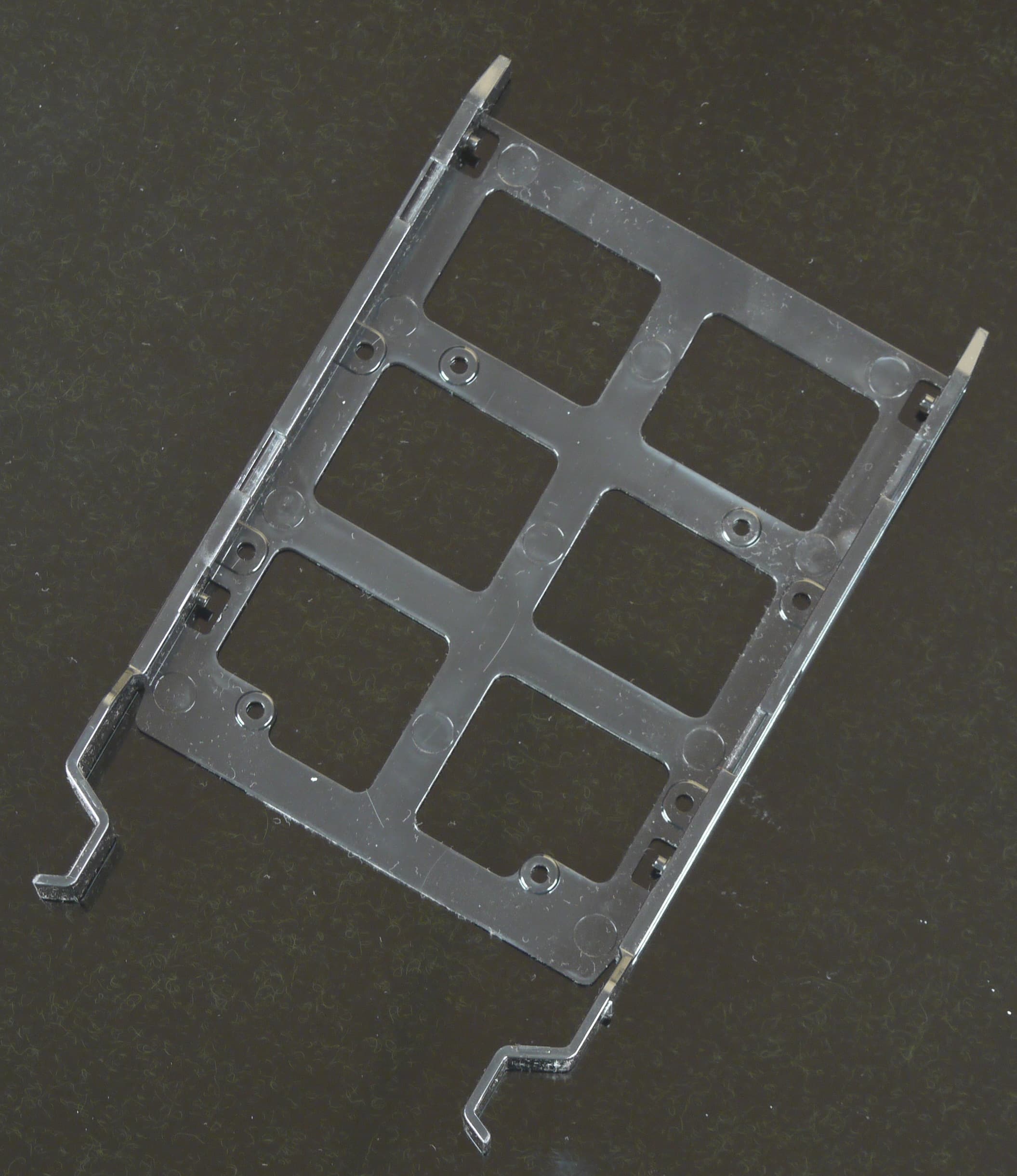

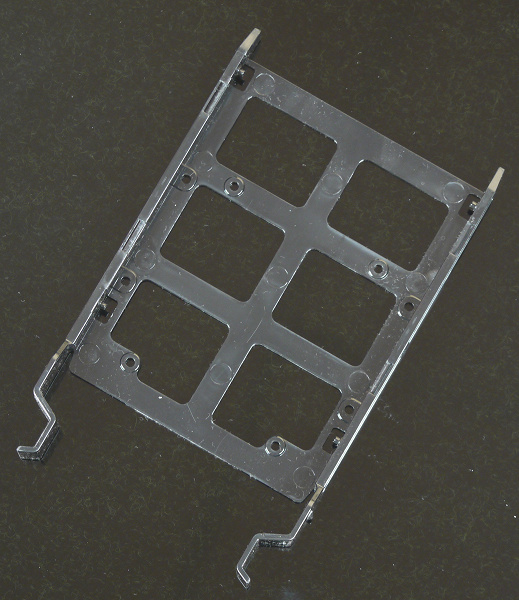

3,5-дюймовые жесткие диски устанавливаются в двухместную корзину с помощью пластиковых салазок, к которым крепятся с помощью штырей и винтов. Салазки универсальные, рассчитаны и на 2,5-дюймовые HDD/SSD, закрепляемые винтами через дно, каких-либо дополнительных амортизирующих элементов не предусмотрено. В корзине салазки фиксируются защелками, а выступающие рукоятки позволяют легко извлекать их.

Корзина находится на днище корпуса и сделана съемной (можно удалить совсем или выбрать одну из двух позиций установки), фиксируется одним винтом с накатной головкой; доступ к ней справа. При этом размещенные в ней накопители попадают в зону действия нижнего фронтального вентилятора, а в стенках корзины имеются прорези.

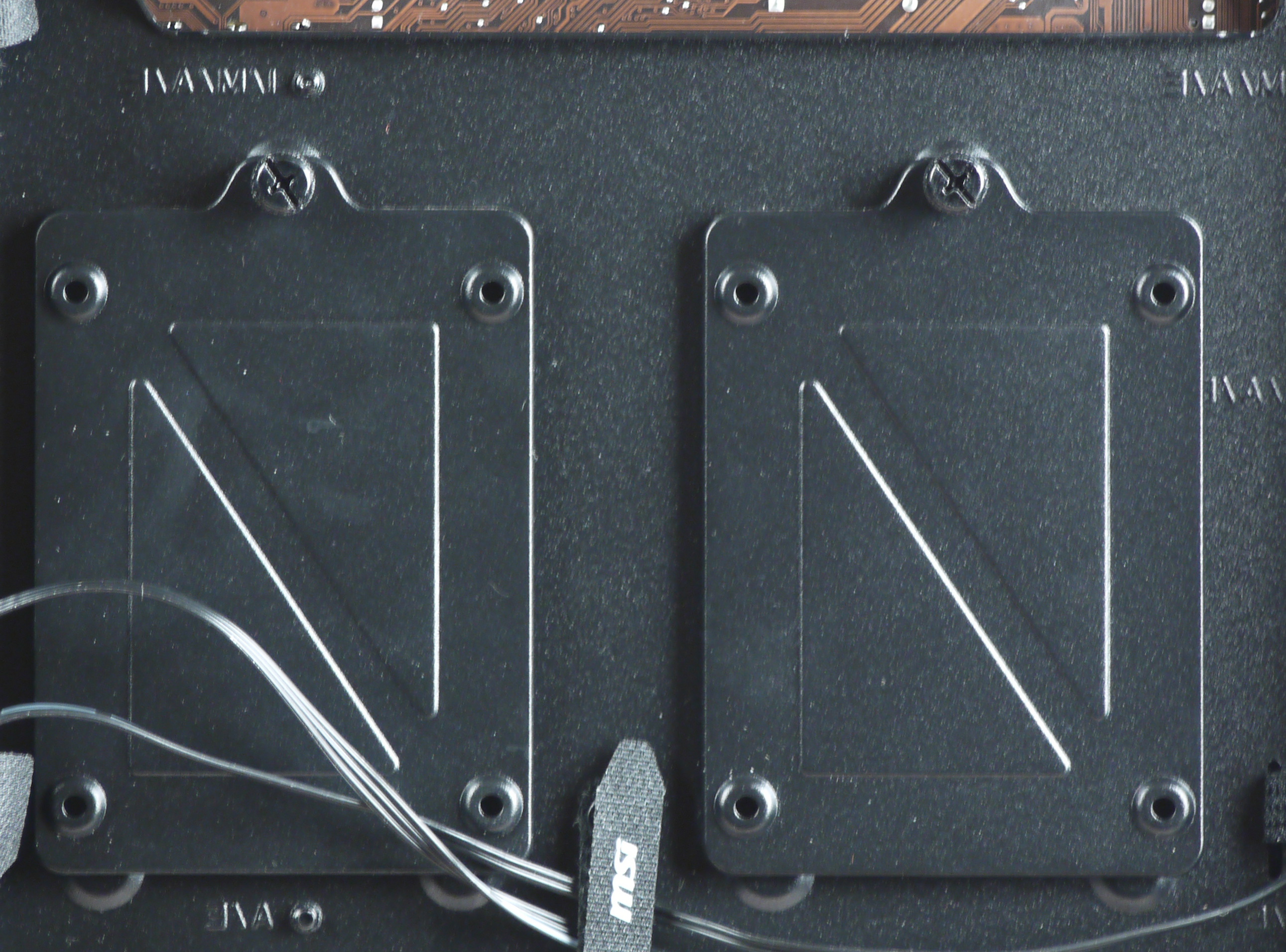

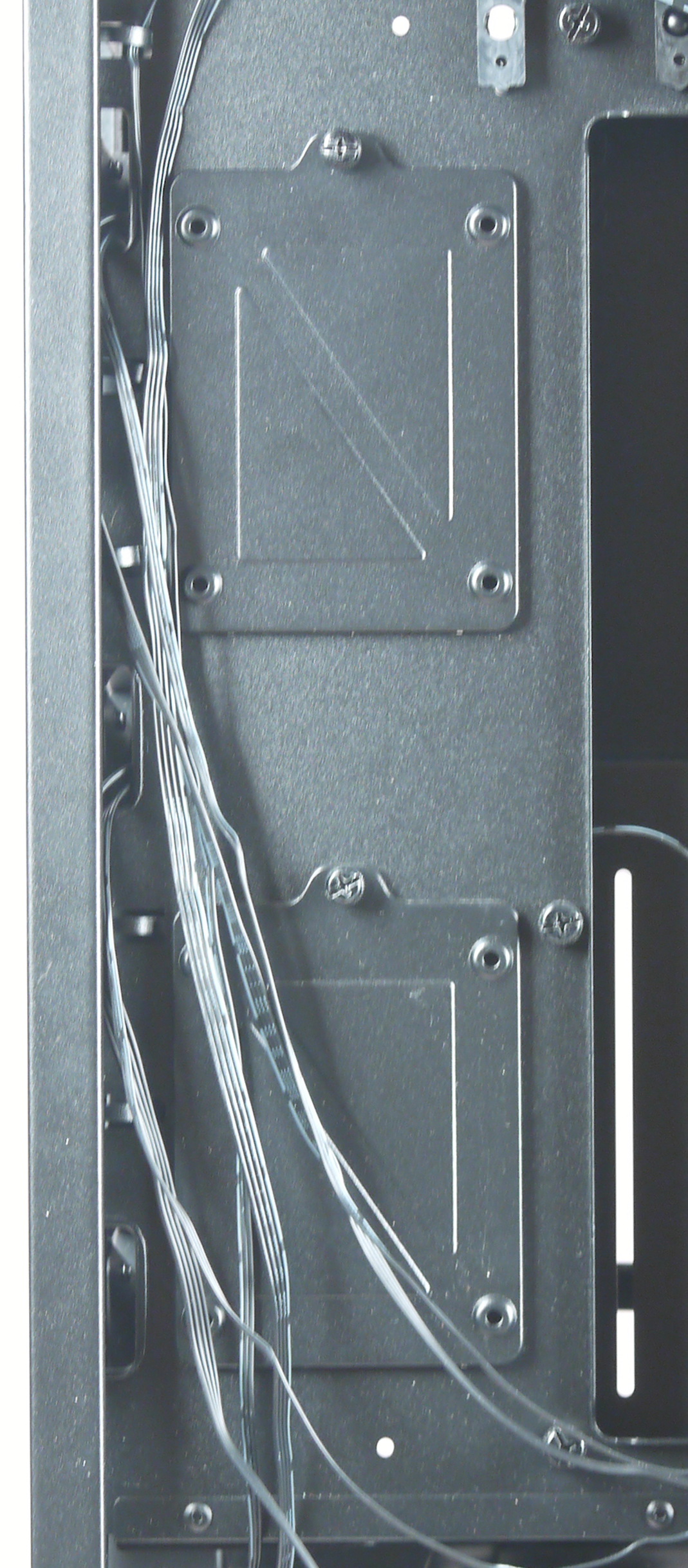

Еще четыре посадочных места для 2,5-дюймовых накопителей предусмотрены на обратной стороне основания для системной платы, где они устанавливаются с помощью монтажных пластин, играющих также роль теплоотвода. Каждая пластина крепится двумя зацепами и одним винтом с накатной головкой, а диск на ней фиксируется винтами со стороны дна.

Кроме того, два 2,5-дюймовых накопителя можно закрепить на верхней плоскости кожуха отсека с блоком питания, но это явно не самое удачное место.

Таким образом, в корпус можно установить до восьми накопителей, из которых до двух могут иметь типоразмер 3,5 дюйма. Нельзя сказать, что это много для корпуса подобного размера, но для большинства владельцев будет вполне достаточно.

Сборка системного блока

Способ крепления боковых стенок описан выше, осталось только сказать, что снимать и устанавливать их на место достаточно удобно.

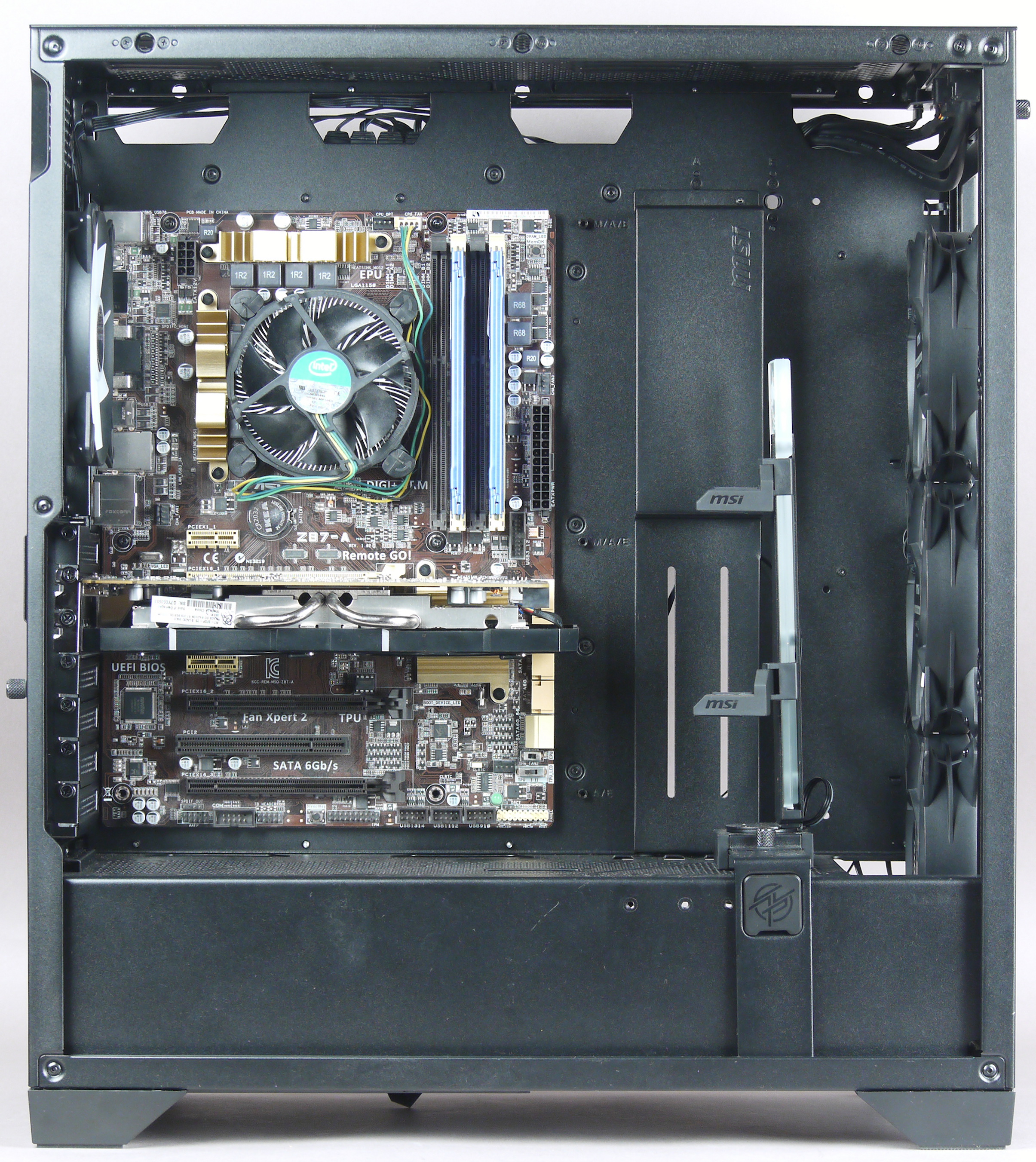

Порядок сборки ПК особого значения не имеет — компоненты разнесены и не мешают друг другу при установке.

Девять стоек для монтажа системной платы формата ATX шириной 244 мм уже установлены, но дополнительных в комплекте нет, хотя набор достаточно богатый, есть даже крестовая отвертка.

Блок питания вставляется с правой стороны (лучше ориентировать его вентилятором вниз) и фиксируется на задней стенке корпуса при помощи четырех винтов. Максимальная его длина в спецификации ограничена значением 220 мм, чего даже с учетом отходящих проводов достаточно для подавляющего большинства БП из реально существующих, а если сдвинуть или снять дисковую корзину, то свободное пространство будет существенно увеличено.

Какого-либо пьедестала для блока питания нет, но имеются четыре наклейки из довольно твердой резины, которые играют роль амортизаторов и помогают правильно позиционировать БП при установке.

По данным производителя, можно использовать процессорный кулер высотой до 175 мм, реально расстояние от основания для системной платы до противоположной стенки 195 мм, но из него нужно вычесть высоту стоек для монтажа платы (в данном случае 6 мм) и толщину самой платы с установленным процессором. Имеющееся в этом основании большое окно обеспечит доступ к креплению кулера без снятия платы.

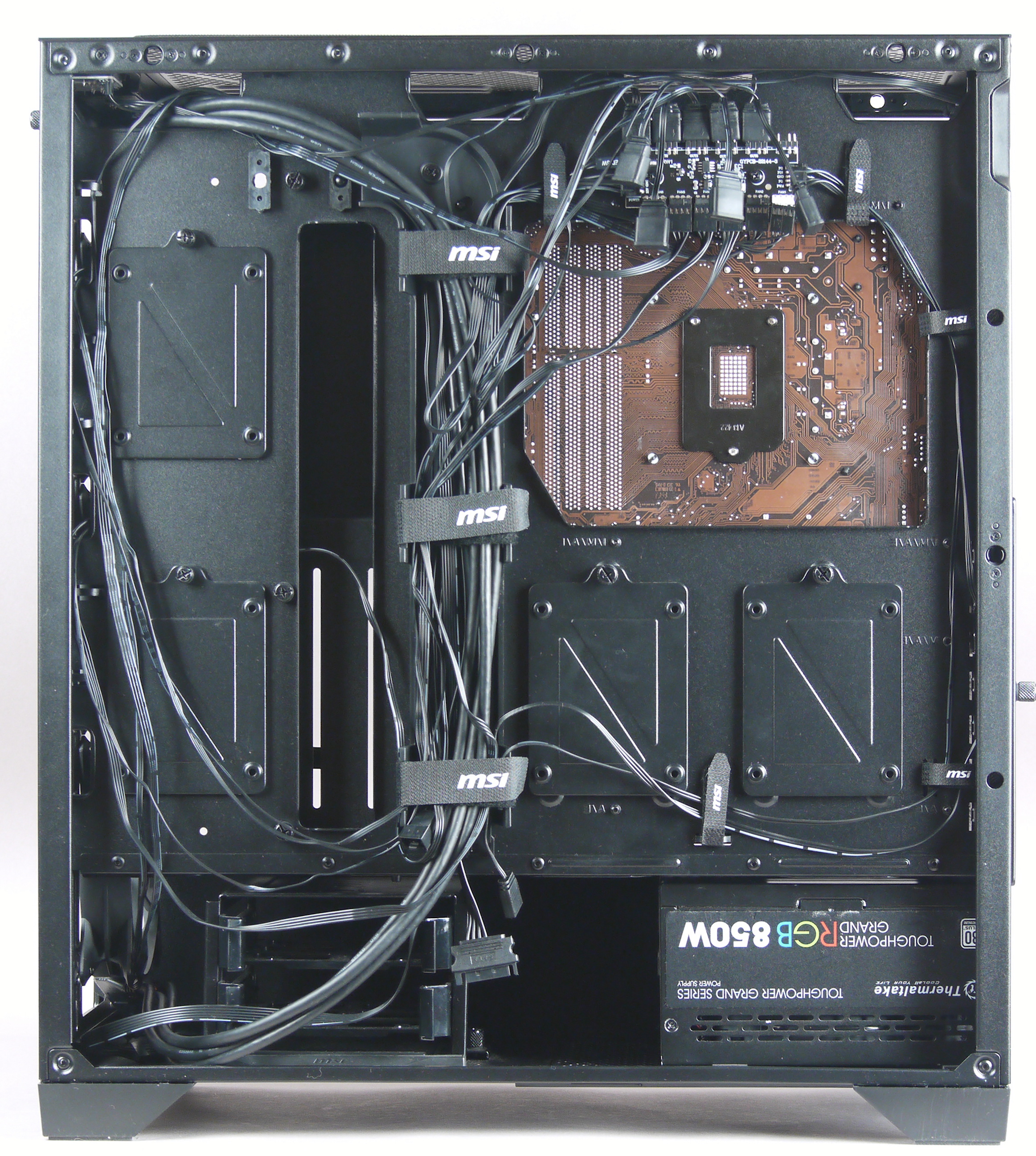

Между основанием для системной платы и правой боковой стенкой остается около 25 мм, чего вполне достаточно для прокладки кабелей. Для их аккуратного монтажа предусмотрен пластиковый кабель-канал и многоразовые стяжки с «липучками», в комплекте есть и одноразовые стяжки.

Скрыть отходящие от системной платы кабели от взгляда через прозрачную левую стенку поможет декоративная металлическая шторка, для которой предусмотрены два положения: под платы ATX и E-ATX.

Для видеокарт в данном корпусе возможны два способа установки: горизонтальный (непосредственно в слот расширения системной платы) и вертикальный (параллельно плате, подключение с помощью отдельно приобретаемого райзера). Понятно, что для этого потребуется разное положение прорезей для карт расширения на задней стенке, и это предусмотрено: для задней стенки есть сменные вставки, закрепляемые четырьмя шаровидными выступами и двумя винтами с накатными головками. При этом предустановленная вставка с семью прорезями может быть установлена двумя способами: в состоянии «из коробки» прорези расположены горизонтально, но можно повернуть ее на 90° и получить вертикальные прорези.

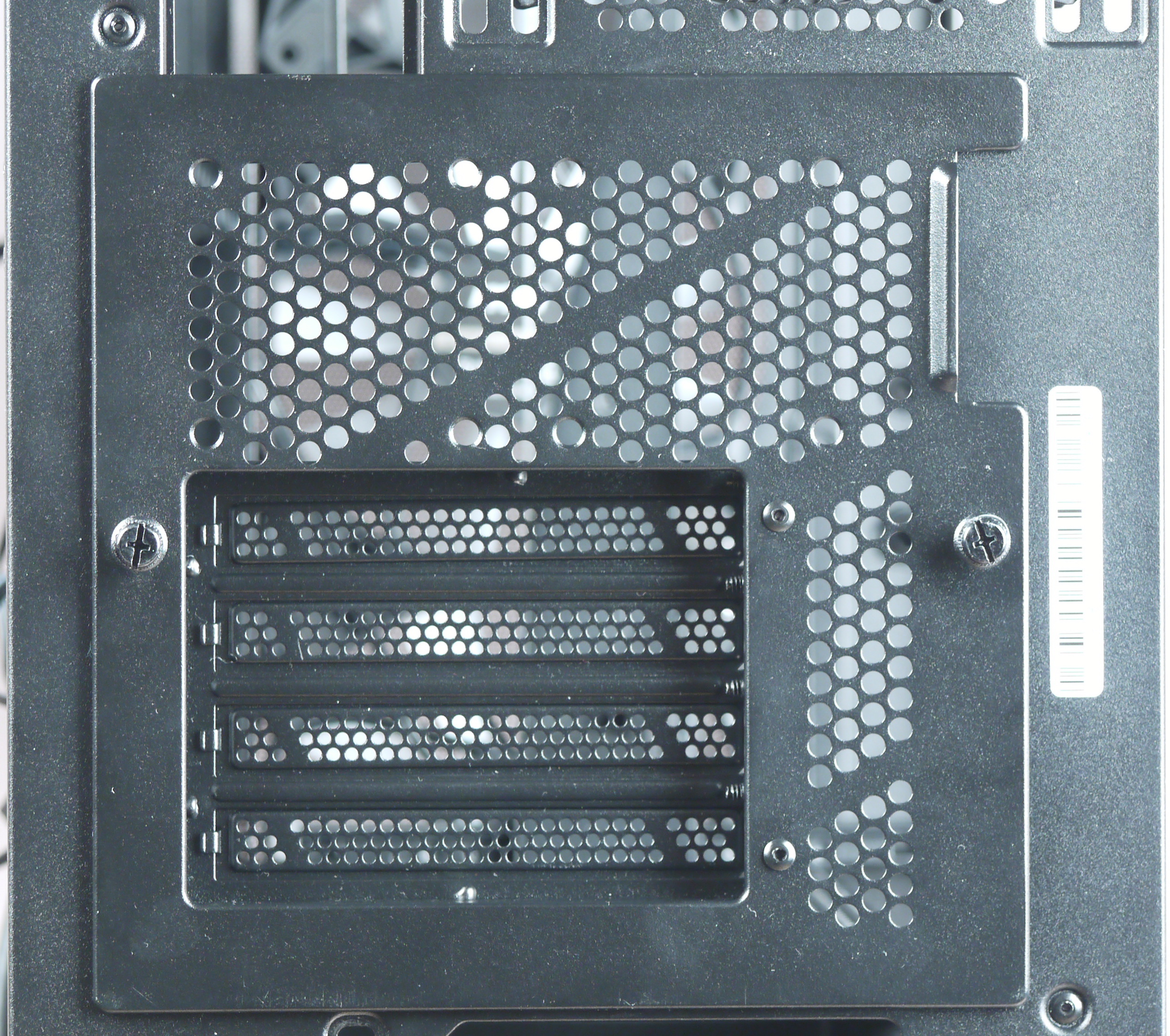

В коробке с ЗИПом есть вторая вставка, допускающая только вертикальное положение прорезей, которых у нее всего четыре, но есть возможность установки двух дополнительных 60-миллиметровых вентиляторов.

По спецификации длина видеокарты может составлять до 360 мм, уточним: расстояние внутри по глубине до штатных фронтальных вентиляторов 395 мм.

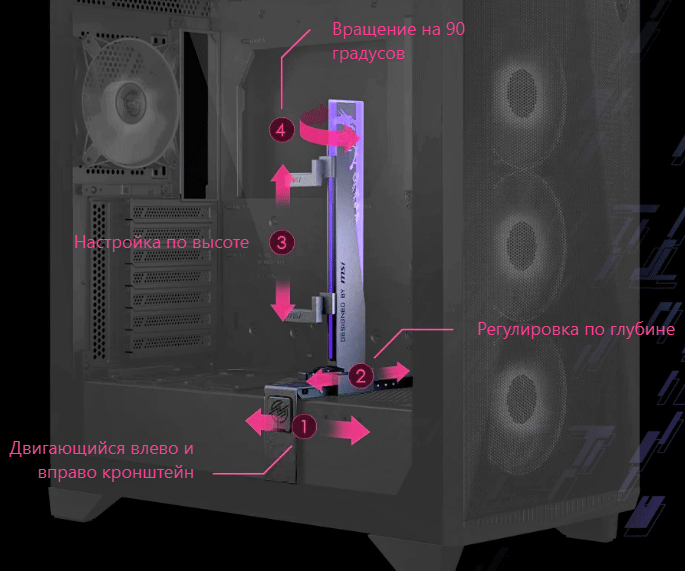

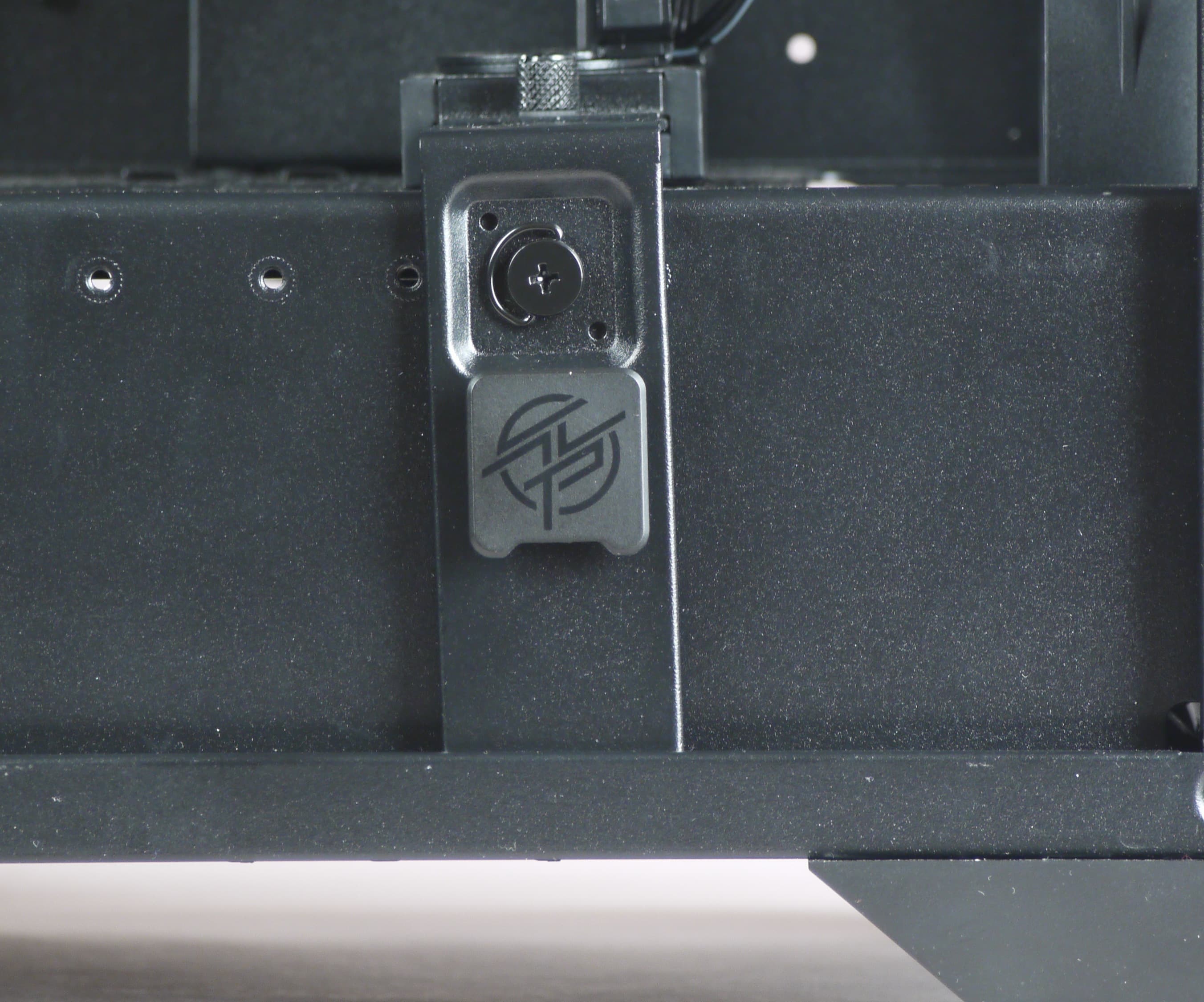

Для надежной фиксации заднего края одной или двух видеокарт имеется упоминавшаяся выше стойка, положение которой можно регулировать в соответствии с габаритами видеоадаптера: есть пять позиций по длине платы (снимаем декоративную заглушку в нижней части основания стойки, которая держится магнитами, под ней винт, откручиваем его, сдвигаем и вновь фиксируем на нужном месте в соответствии с предусмотренными отверстиями), десять позиций по ее ширине (еще один винт с накатной головкой, хорошо заметный, после его удаления с усилием сдвигаем стойку — там есть еще и подпружиненные фиксаторы).

Наконец, сами опоры можно сдвигать вверх-вниз, на этот раз бесступенчато: поворачиваем выступ опоры (на нем предусмотрен резиновый амортизатор) параллельно декоративной вставке, освобождая зажим, сдвигаем в нужное положение и возвращаем выступ в нормальное положение.

Напомним, что опору на ее основании можно поворачивать на 90°.

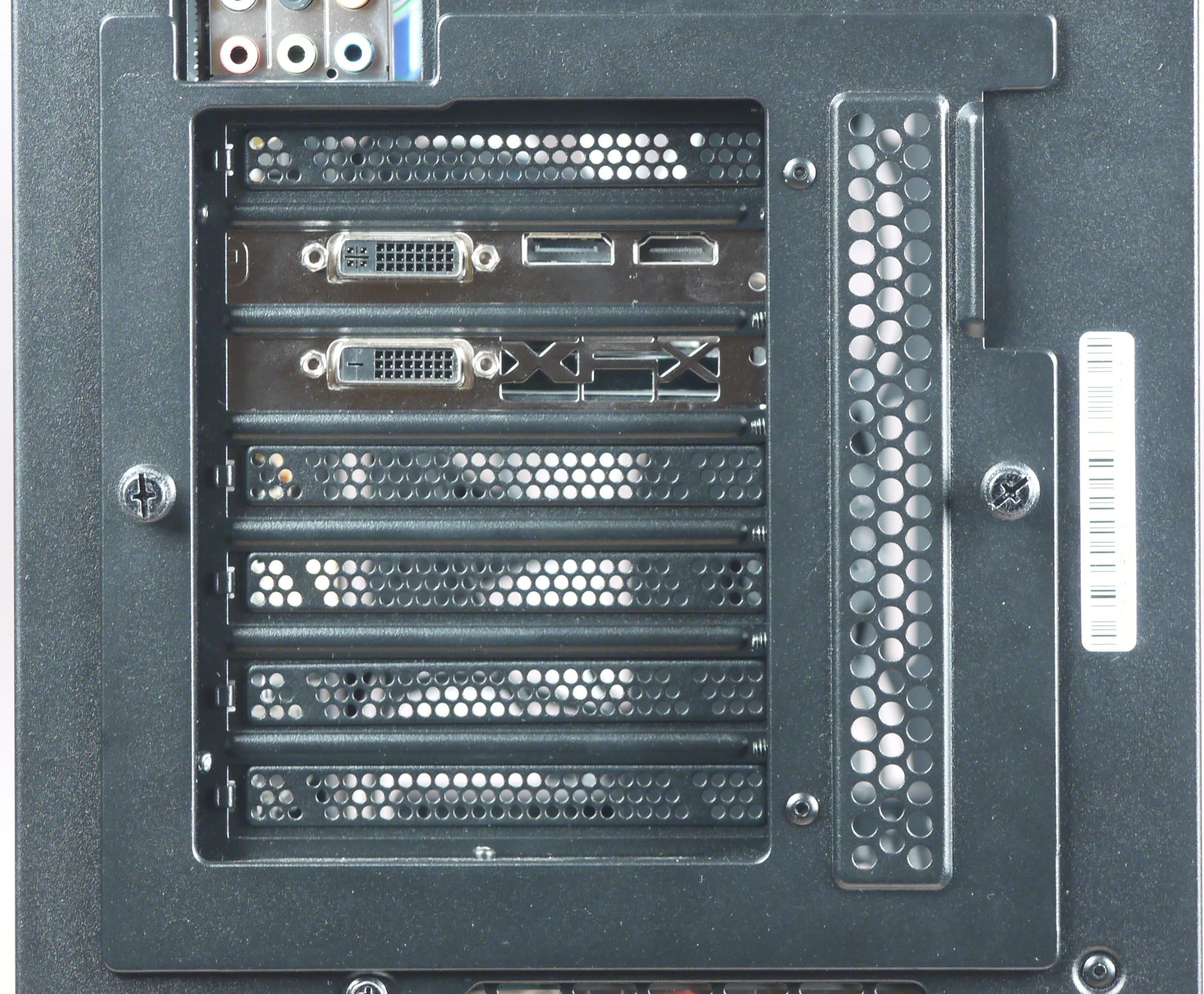

Заглушки и платы расширения в прорезях крепятся винтами с головкой под крестовую отвертку, доступ к ним изнутри корпуса, для удобства в противолежащей кромке шасси сделан вырез.

Кнопки и разъемы панели управления подключаются к системной плате стандартными коннекторами. Причем есть противоречие с инструкцией: в ней подключение кнопок и индикатора показано одно- и двухконтактными разъемами, а реально используется колодка F_Panel.

Акустическая эргономика

Встроенный контроллер подключается к одному из портов на системной плате и транслирует управляющий сигнал ШИМ на все подключенные вентиляторы. При желании вентиляторами можно управлять независимо, подключив их к системной плате напрямую.

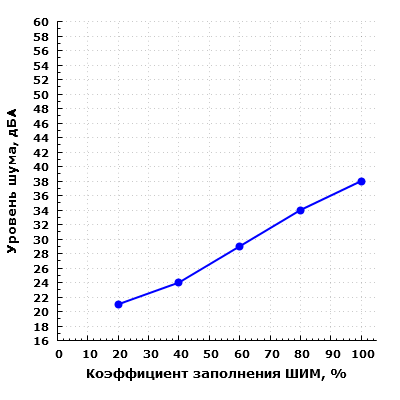

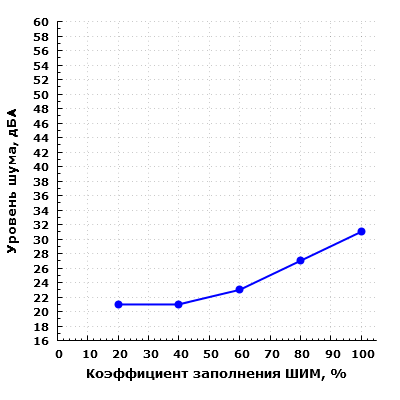

В ходе измерений мы подавали на встроенный контроллер управляющий сигнал ШИМ, изменяя его коэффициент заполнения от 0 до 100 процентов. Сразу стоит отметить, что штатные вентиляторы корпуса при подаче сигнала с КЗ=0% не вращаются и полностью останавливаются. При наличии обрыва в цепи ШИМ вентиляторы вращаются на максимальных оборотах.

При измерении шума на расстоянии 0,35 м от передней панели, что в нашем случае близко по условиям к настольному размещению корпуса, его значение изменялось от очень низкого (21,4 дБА) до повышенного (38,4 дБА) уровня для жилого помещения в дневное время суток.

При измерении шума на расстоянии 1,2 м от верхней панели, что в нашем случае близко по условиям к напольному размещению корпуса, его значение изменялось от очень низкого (21,2 дБА) до среднего (31,5 дБА) уровня для жилого помещения в дневное время суток.

Подобные результаты можно оценить положительно, так как при минимальном КЗ уровень шума достигается очень низкий, а при КЗ=100% шум хоть и значительно повышается, но остается в пределах 40 дБА.

Итоги

Корпус MSI MPG Gungnir 300R Airflow произвел в целом вполне благоприятное, хотя и не совсем однозначное впечатление: к дешевым его не отнесешь, однако в конструкции присутствуют решения, скорее присущие бюджетным корпусам.

Одно из них — отсутствие декоративной верхней крышки. Сетка съемного фильтра на эту роль годится не очень, поэтому вид сверху глаз особо не радует. Конечно, это важно далеко не всегда, а для офисного компьютера подобное и вовсе было бы вполне приемлемо (сделано-то вполне аккуратно), но напомним, что корпус заявлен как игровой, хотя и в игровых моделях такое нам встречалось.

Второе: вместо фронтального фильтра используется декоративная металлическая сетка лицевой панели.

Наконец, у корпуса немалых размеров количество посадочных мест для накопителей могло бы быть и побольше, чем шесть реальных и два довольно условных. То же относится и к внешним портам USB (их три: два Type-A и один Type-C).

Конечно, к критически значимому перечисленное отнести нельзя, а в остальном корпус вполне достойный.

Разработчики стремились создать максимум удобства для размещения видеокарт — одной или двух, вертикально или горизонтально.

Не остались без внимания и вопросы охлаждения: количество посадочных мест для различных вентиляторов впечатляет, достаточно пространства и для радиаторов СЖО различных размеров.

Уделено внимание удобству — как сборки компьютера, так и его последующего обслуживания.

Наличие цельностеклянной левой дверцы требует принятия мер для того, чтобы через нее не были видны «нивы» отходящих от системной платы проводов и кабелей, и это тоже не забыто.

Штатный контроллер позволяет управлять и декоративной подсветкой (кнопкой или с помощью ПО), и работой вентиляторов.

Предлагается также модель MSI MPG Gungnir 300P Airflow (именно 300P, разница в одной букве) с расширенной комплектацией: там есть и PCIe-райзер для установки видеокарты с поворотом, и три дополнительных вентилятора — два 60-миллиметровых сзади и один 80-миллиметровый внутри. Фронтальные и задний вентиляторы той же размерности, что у 300R, но не имеют подсветки, отсутствует и контроллер подсветки/вентиляторов, поэтому цена корпуса 300Р примерно та же.
