Компания Synology, один из признанных лидеров рынка сетевых накопителей, осенью этого года представила несколько моделей новой линейки. К настоящему моменту были представлены пять двух- и четырехдисковых накопителей: DS213air, DS213, DS213+, DS413j, DS413. Наиболее интересным является возвращение компании к платформе PowerPC — две модели из этого списка основаны на двухъядерных процессорах Freescale QorIQ P1022. Как вы помните, ранее эта архитектура встречалась в топовых накопителях компании несколько лет назад. А по своим скоростным характеристикам они успешно конкурировали с платформой x86, несмотря на относительно низкую тактовую частоту и одноядерность.
Интересно будет посмотреть, что же смогут предложить пользователю современные устройства на этих процессорах. В этом материале мы познакомимся с моделью DS213+, которая позиционируется в сегмент SMB и находится там чуть ниже DS712+, отличающегося более мощной платформой и расширенными возможностями внешних подключений.
Комплект поставки и внешний вид

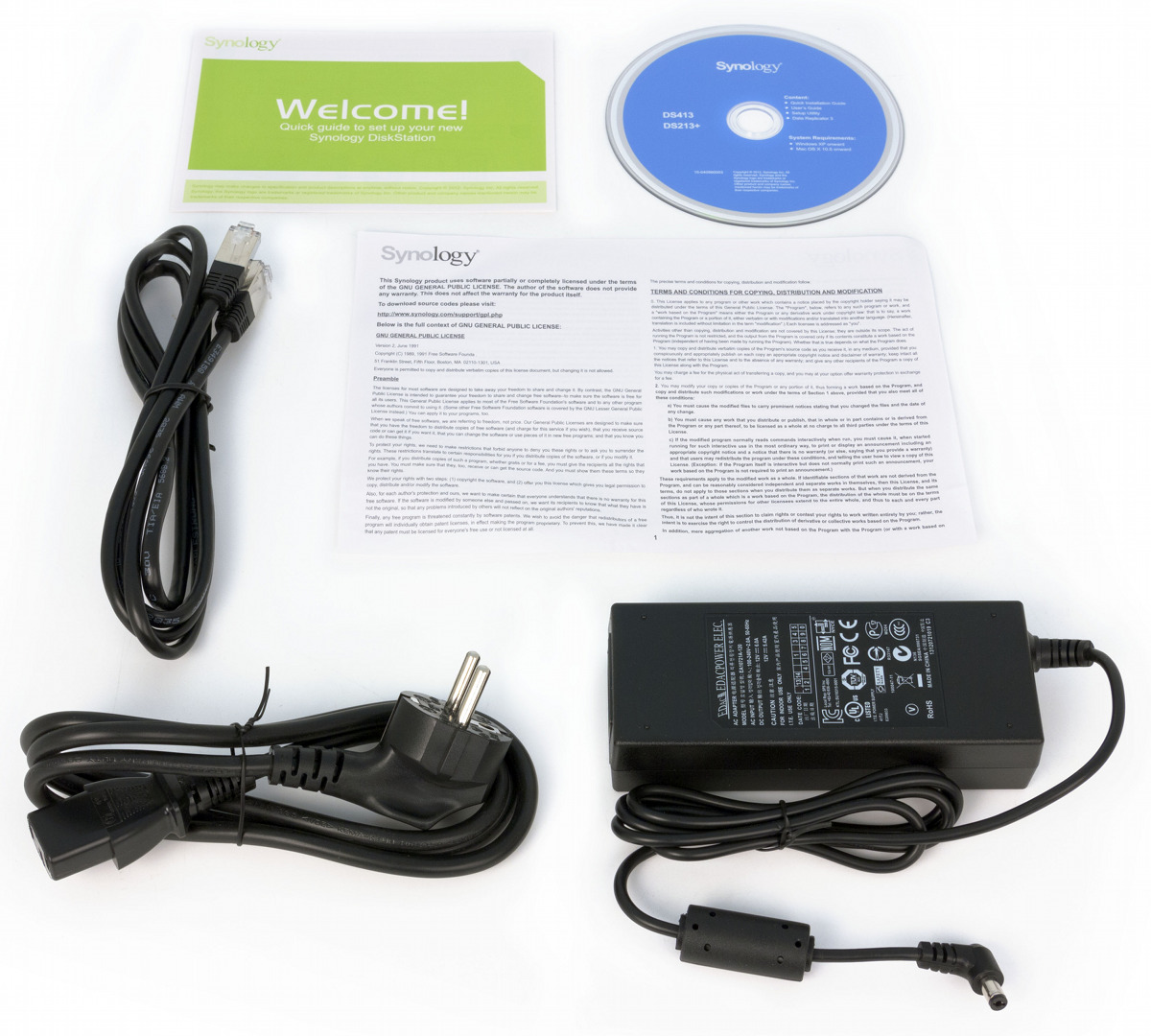

Комплектация сетевых накопителей давно устоялась. В коробке можно найти все необходимое для запуска системы, кроме самих винчестеров: накопитель, комплект винтов для крепления дисков, внешний блок питания на 12 В 60 Вт с кабелем, сетевой патч-корд, компакт-диск с утилитами и электронной версией документации, несколько информационных листовок.
Упаковано все это в картонную коробку с пластиковой ручкой. В этот раз она оформлена в бело-зеленых тонах, видимо для создания образа экологичного продукта. Она универсальная для нескольких моделей, так что для идентификации есть большая наклейка с фотографией устройства, кратким описанием и характеристиками.

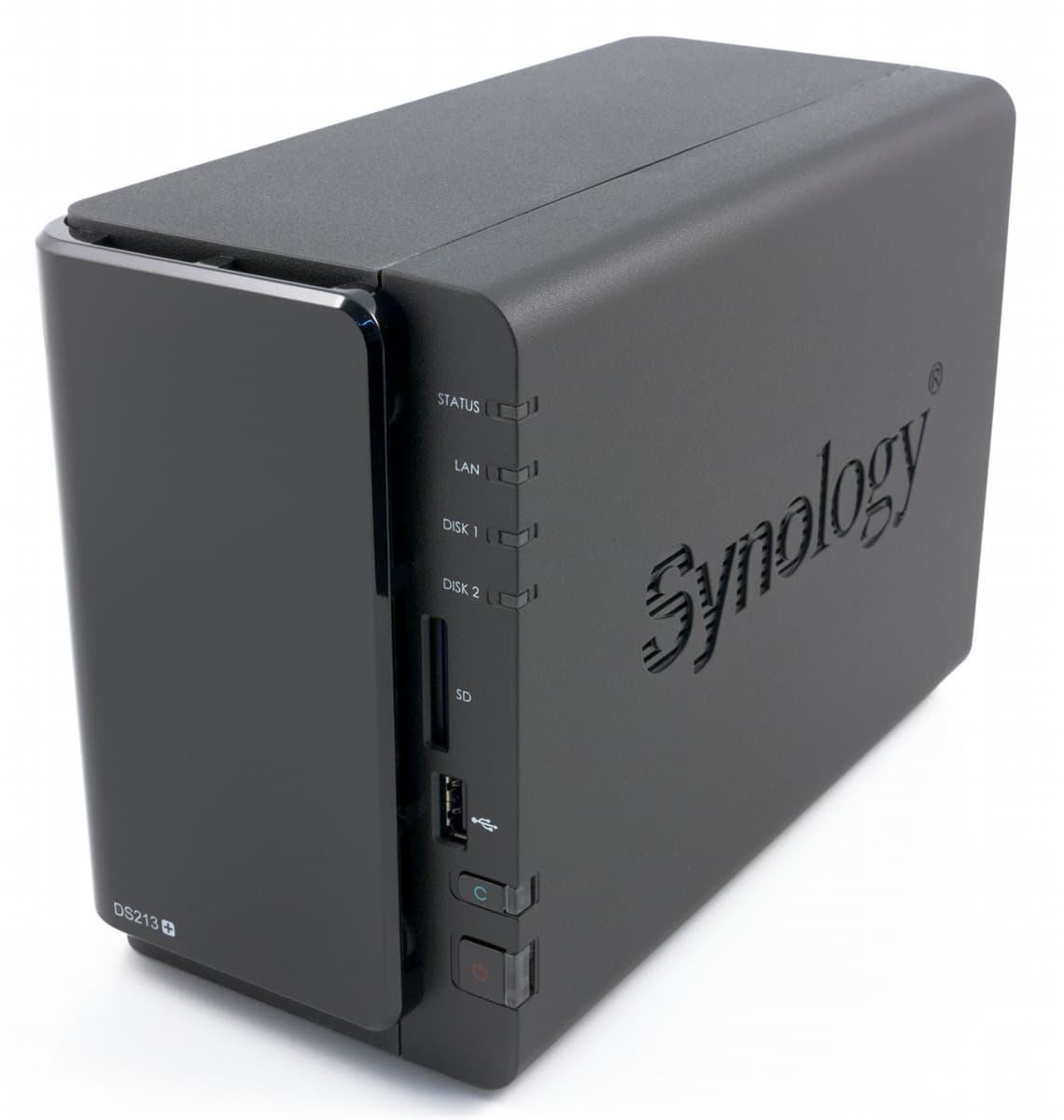

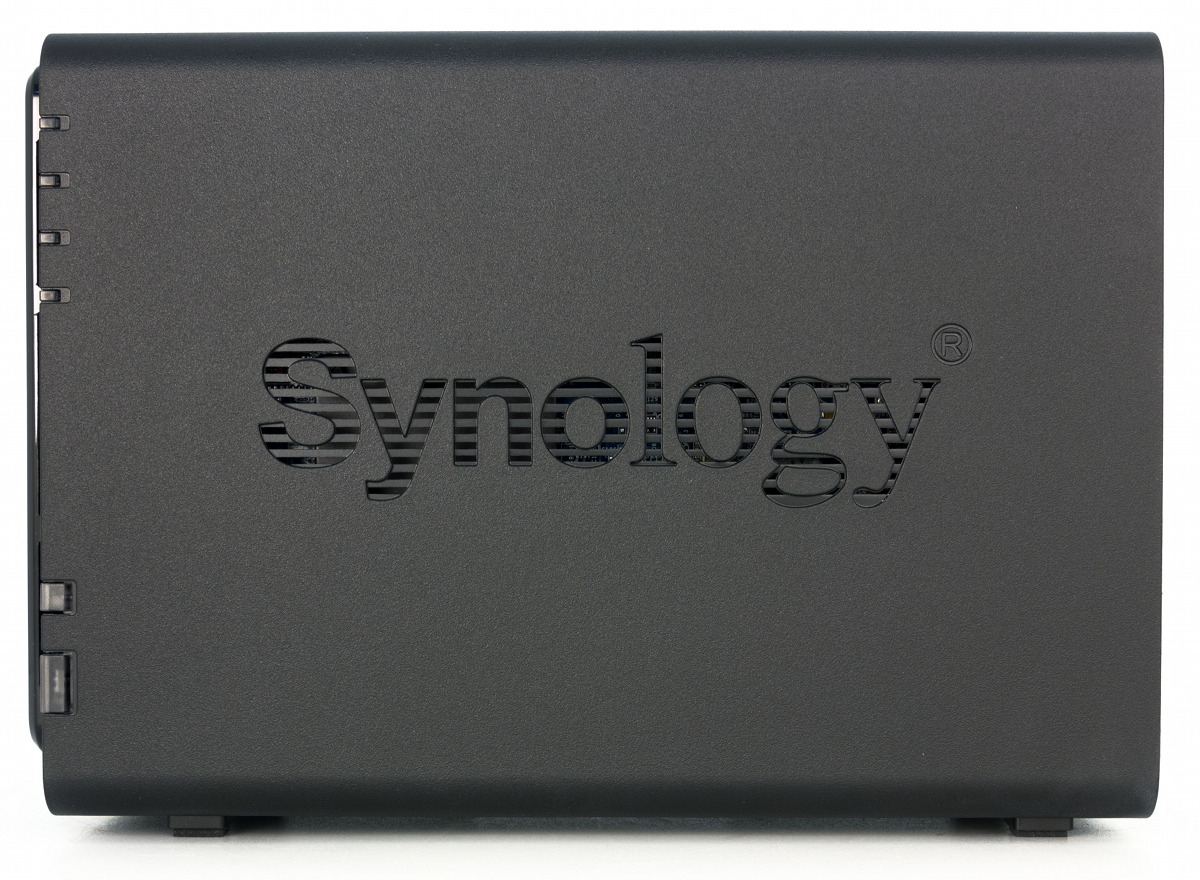

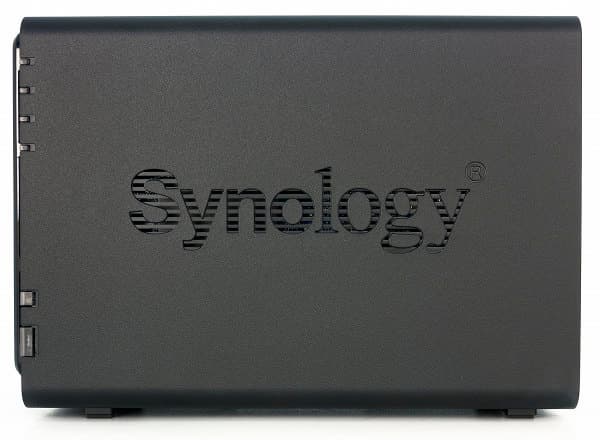

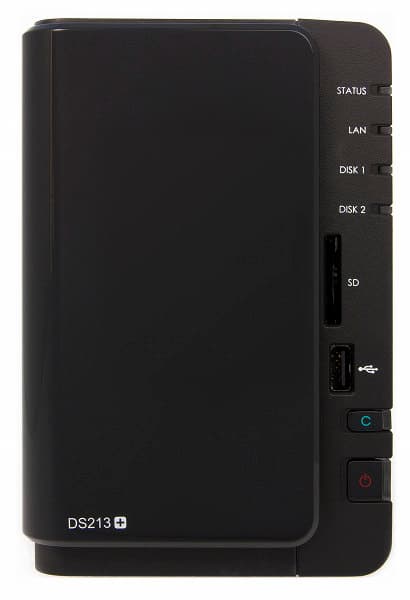

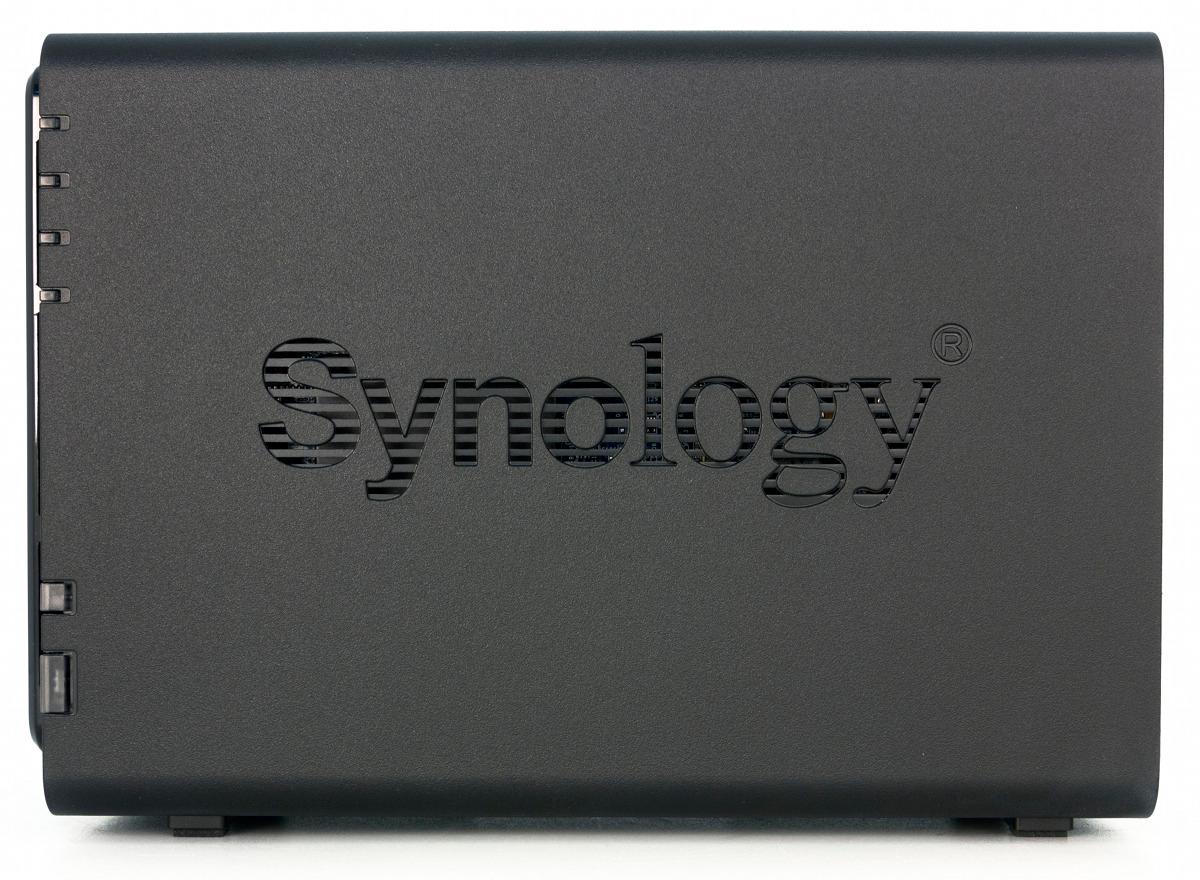

Дизайн корпуса у DS213+ уже был использован в предыдущих двухдисковых моделях, но мы с ними в тестах не встречались. Судя по повторению, он оказался достаточно удачным. Размеры корпуса составляют 106×234×164 мм без учета кабелей, что достаточно неплохо для данного класса. Практически все внешние поверхности изготовлены из пластика. Основная часть корпуса — матовая, крышка передней панели глянцевая, сзади можно найти немного металла вокруг разъемов. Цвет выбран исключительно черный. Напомним, что устройства начального уровня у Synology белые, а все остальное, что позиционируется для офиса и старше — черное.

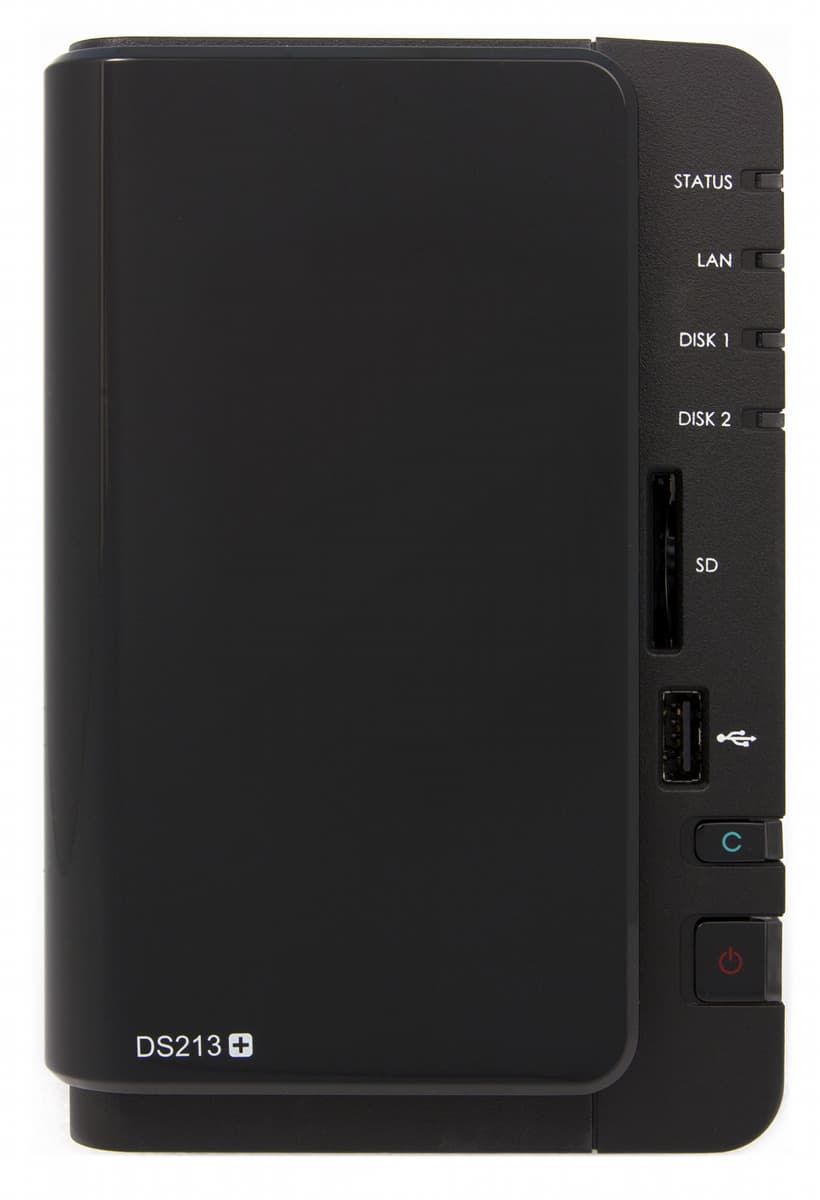

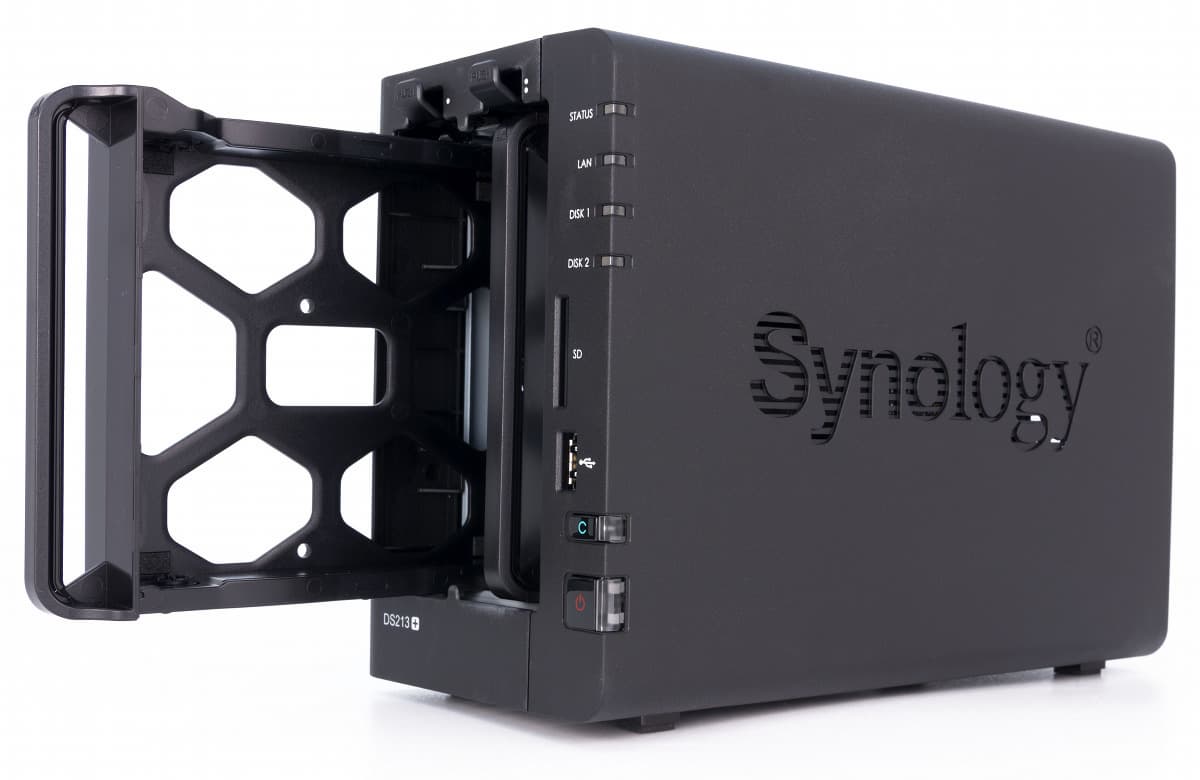

Два отсека с поддержкой горячей замены дисков скрываются за передней крышкой. Интересно, что она закрепляется на резиновых вставках и держится только на трении. Справа от нее находятся цветные индикаторы состояния и активности, слот для карт памяти SD/SDHC, порт USB 2.0, кнопка копирования данных и основная кнопка включения питания со встроенными светодиодами. На боковых сторонах можно заметить дополнительные решетки вентиляции, выполненные в виде логотипа производителя. Еще пара есть на дне в передней части корпуса.

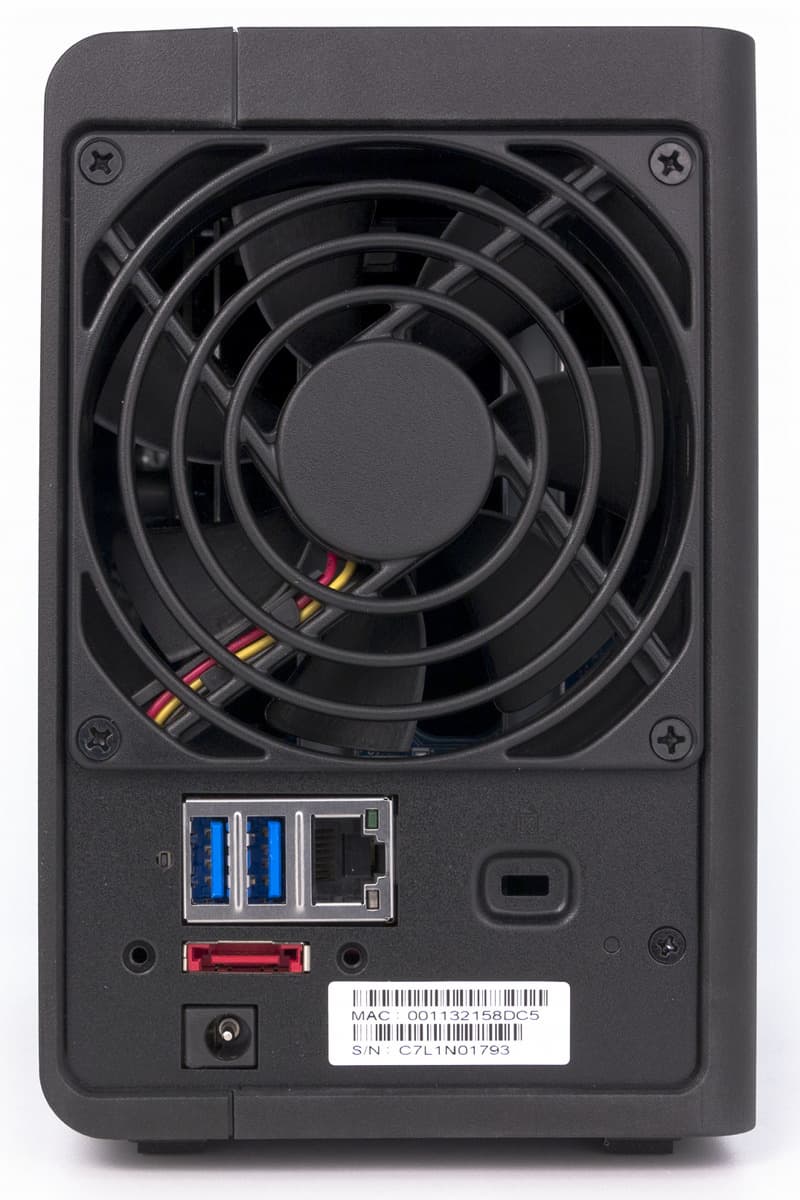

На задней панели разместили решетку вентилятора, скрытую кнопку сброса, отверстие замка Кенсингтона и все остальные разъемы: вход блока питания, гигабитный сетевой порт с индикаторами, два порта USB 3.0, один eSATA. Решетку вентилятора можно снять без разборки корпуса, однако даже в этом случае почистить систему охлаждения будет непросто, поскольку вентилятор не вынимается и ориентирован на выдув из корпуса.
В целом корпус получится достаточно практичным, однако надо иметь ввиду, что хотя матовые поверхности меньше страдают от пыли с точки зрения внешнего вида, очищать их заметно сложнее, чем глянец. Так что желательно все-таки обратить внимание на место установки устройства для снижения уровня загрязнения. Что касается дизайна, то он представляется удачным как с точки зрения стиля, так и удобства использования накопителя.
Конструкция и аппаратные характеристики
Компания Synology оптимально подходит к созданию внутренней конструкции корпуса, не стараясь превратить накопитель в бронированный автомобиль. Компактная металлическая рама обеспечивает необходимую надежность с сохранением небольшого веса. На ней закреплена основная печатная плата устройства, бекплейн для дисков, и вентилятор. Отметим, что никаких соединений из гибких кабелей в устройстве нет, что повышает надежность. На процессоре установлена теплораспределительная пластина, которой вполне достаточно для обеспечения необходимого температурного режима устройства.
Платформа данного накопителя использует процессор Freescale QorIQ P1022, который имеет архитектуру PPC и два ядра, работающих на частоте 1,067 ГГц. Оперативная память представлена четырьмя микросхемами DDR3 с общим объемом 512 МБ. Возможности ее расширения нет. Для загрузчика установлен флэш на 2 МБ.
За подключение внутренних винчестеров отвечает Silicon Image Sil3132, а порт eSATA обеспечивается встроенным контроллером процессора. Встроенный в процессор сетевой контроллер дополнен внешним чипом Realtek RTL8211, поддерживающим специальные «зеленые» технологии для снижения энергопотребления. Также на плате можно найти микросхему NEC D720200 для двух портов USB 3.0, USB 2.0 хаб GL850G и контроллер карт памяти GL836.
За охлаждение накопителя отвечает 92 мм вентилятор Y.S.TECH FD129225LL-N. Скорость его вращения регулируется автоматически, а в режиме сна он может полностью выключаться.
Тестирование устройства проводилось с прошивкой DSM 4.1.
Сборка и настройка
Накопитель поставляется без винчестеров, так что сначала пользователю нужно приобрести и установить один или два винчестера. Отметим, что конструкция рамок позволяет использовать диски и SSD размеров 3,5″ и 2,5″. Интересно выполнено крепление больших винчестеров — они прикручиваются в пластиковую рамку специальными винтами с резиновыми втулками. Это позволяет заметно ослабить передачу вибрации диска на корпус накопителя. Правда есть и отрицательный эффект — теплопередача также снижается. Однако при использовании современных малопотребляющих моделей винчестеров это несущественно. Особенно учитывая крупный и эффективный вентилятор в корпусе устройства.
Новые модели от Synology теперь можно настраивать без использования утилиты DSAssistant. Устройства имеют загрузочный флэш, который реализует собственный мини-web-сервер, через который можно установить прошивку на винчестеры. При этом он даже может сам скачать ее из сети Интернет (при наличии доступа). Найти новое устройство в сети для инсталляции можно по логам роутера, с использованием DSAssistant или по стандартному имени DiskStation.
Помощник начальной настройки состоит из нескольких страниц — загрузка прошивки, установка пароля администратора, выбор сетевого имени системы и, опционально, создание дискового тома SHR.
web-интерфейс накопителя доступен не только по протоколу http, но и через защищенное соединение https. При этом пользователь может изменить номера портов и установить собственный сертификат. Есть полная локализация для популярных языков, включая русский.

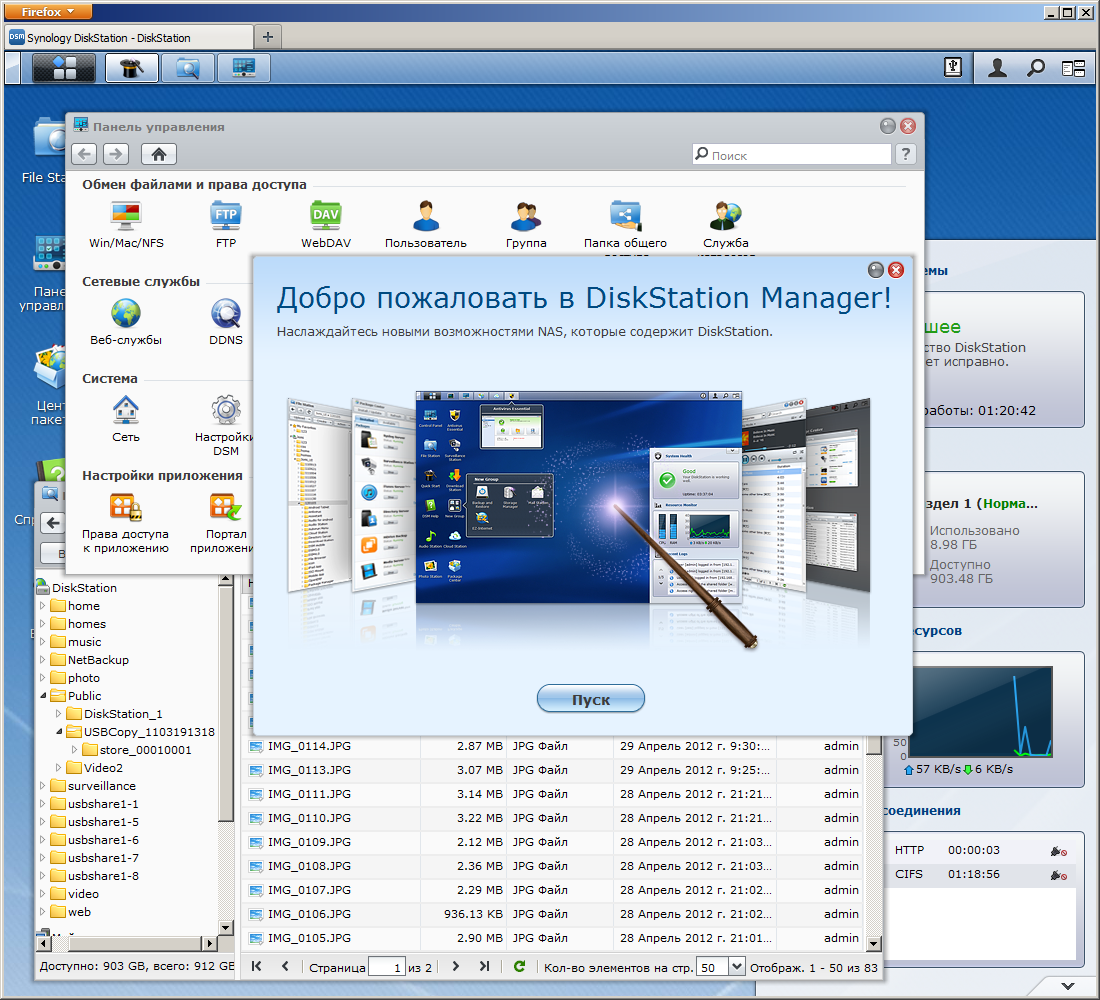

Внешний вид интерфейса напоминает рабочий стол современной операционной системы, включая виджеты, панель задач, многооконный режим, встроенную систему поиска, уведомления, иконки приложений и тому подобное. Можно конечно поспорить, насколько все это необходимо для сетевого накопителя, но работать с ним действительно удобно, хотя и потребуется привыкнуть. На начальном этапе пригодится раздел «Быстрый старт», в котором собраны наиболее важные настройки. Заметим, что для изменения подавляющего большинства опций перезагрузка устройства не требуется.
Основные настройки и возможности системы совпадают с ранее рассмотренными моделями Synology, так что опишем их в кратком формате.

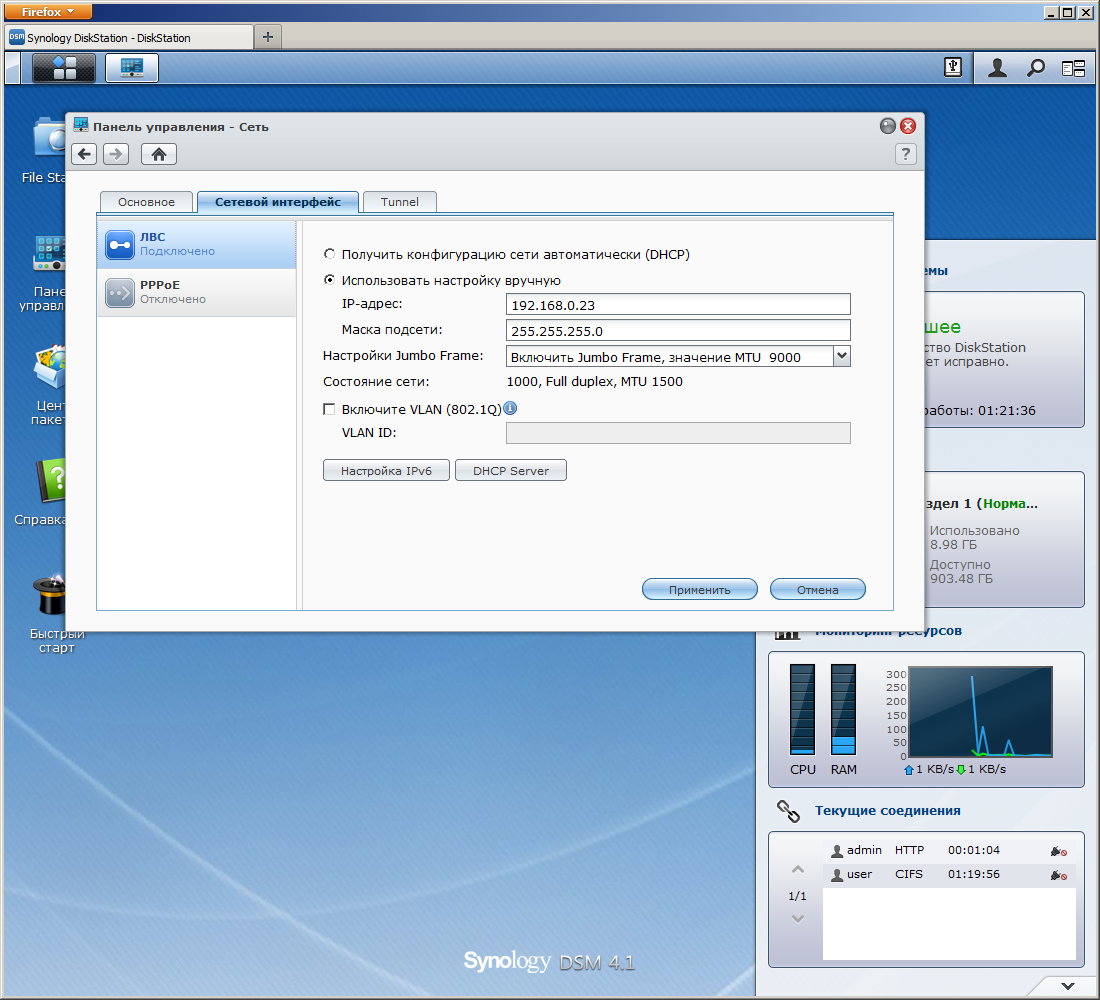

Накопитель имеет гигабитный порт с поддержкой Jumbo Frames и WOL для подключения к локальной сети. С точки зрения программной реализации, можно использовать VLAN и IPv6. Есть встроенные клиенты PPPoE, PPTP и OpenVPN. При подключении беспроводного USB-адаптера, его можно будет использовать в режиме клиента или организовать точку доступа. Для обеспечения удаленного доступа с динамическим IP-адресом можно использовать штатный клиент DDNS, поддерживающий более десяти сервисов.
Еще одним способом обеспечить простой доступ является функция QickConnect, которая позволяет заменить имя хоста на уникальный цифровой идентификатор для фирменных мобильных утилит и других сервисов.
NAS способен самостоятельно настроить совместимый роутер на трансляцию портов для требуемых сервисов. Список моделей не очень велик, однако допускается работа по протоколу UPnP, который есть у большинства современных устройств.

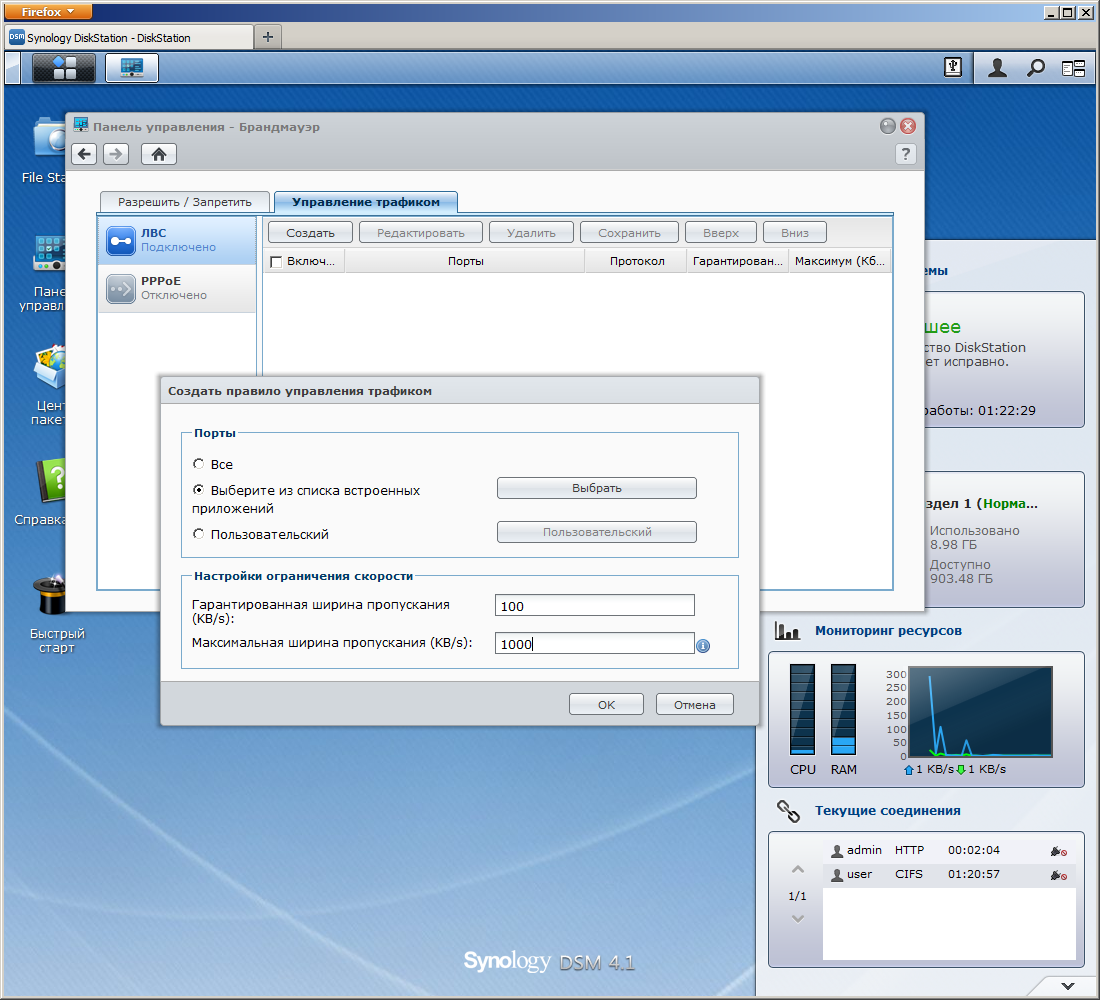

Для повышения безопасности можно использовать встроенный модуль межсетевого экрана. Причем в нем кроме правил блокировки и разрешения доступа есть теперь и опции для управления трафиком — можно указать гарантированную и максимальную полосы для встроенных сервисов. Традиционно реализована и функция защиты от подбора паролей — в случае нескольких неправильных попыток входа, клиент блокируется. Причем работает это для большинства встроенных сервисов. Упомянем здесь и реализацию протоколов UPnP, Bonjour и SNMP.

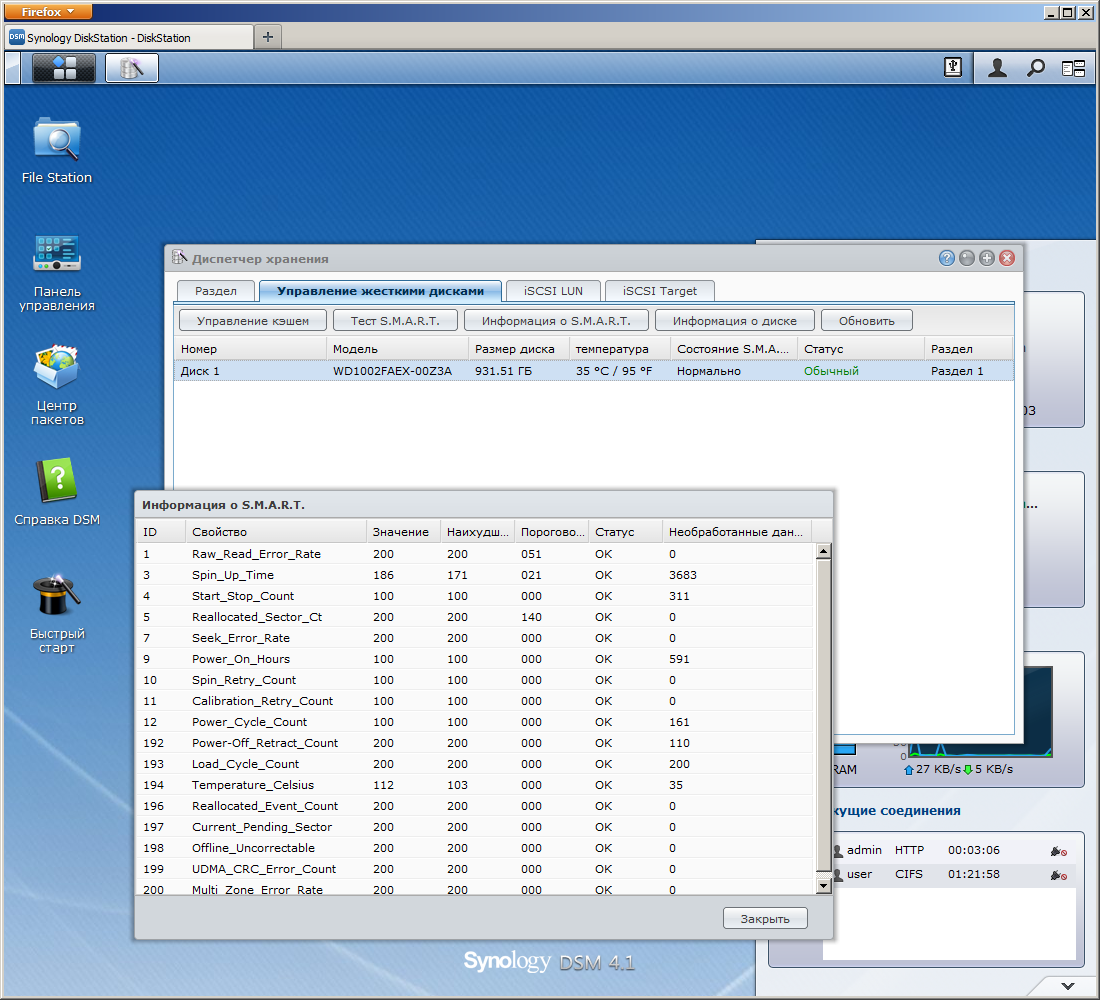

Для проверки состояния винчестеров используются технологии S.M.A.R.T., включая настройку расписания регулярных проверок.
Двухдисковые устройства являются сегодня наиболее массовыми, хотя и не могут обеспечить гибкости конфигурации, сравнимой с накопителями, имеющими четыре и более отсека. Возможности организации дисковых массивов включают в себя отдельные диски, JBOD, RAID0, RAID1 и фирменный режим SHR. Последний в данном случае не очень актуален. Упомянем возможность миграции дисковых массивов и увеличение объема RAID1 последовательной заменой винчестеров без потери данных.

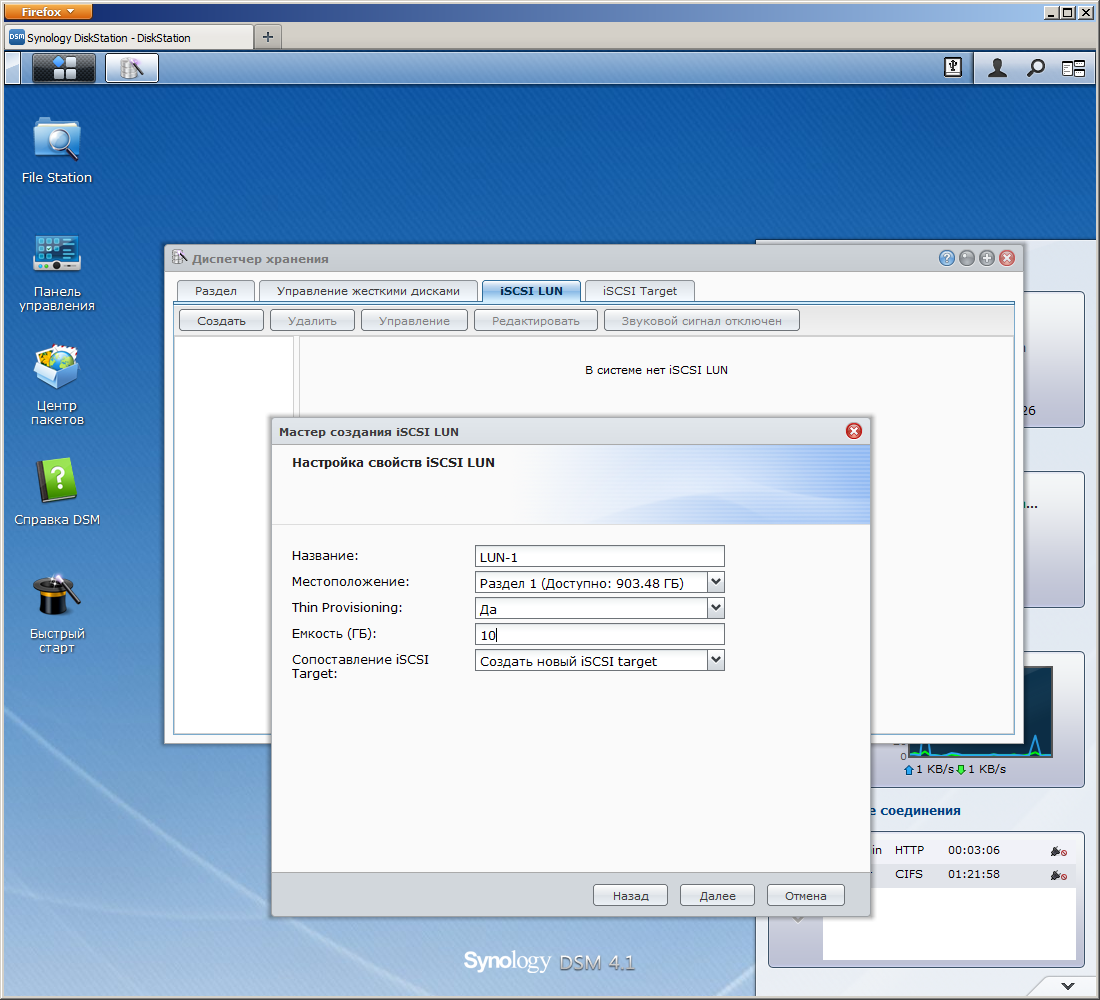

Накопитель поддерживает работу с томами iSCSI в файловом и блочном режимах. Допускается создание нескольких target и LUN. Данная функция может оказаться полезной при реализации систем виртуализации.

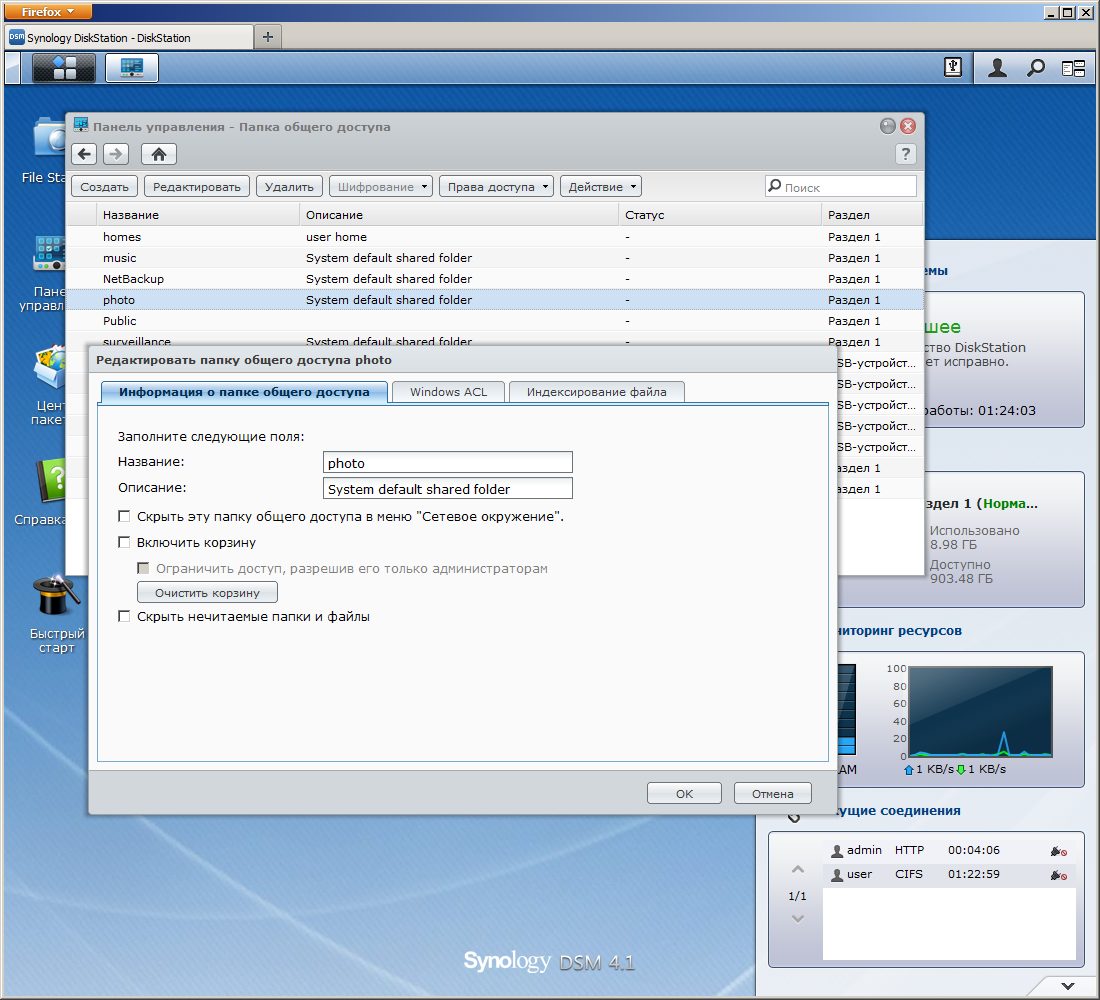

Для хранения файлов пользователя, как обычно, используются общие папки. В опциях можно указать скрытие из сетевого окружения, включение корзины удаленных файлов, индексирование для быстрого поиска и другие параметры. С недавнего времени была реализована поддержка Windows ACL для установки прав не только на сам ресурс, но и отдельные документы на нем.

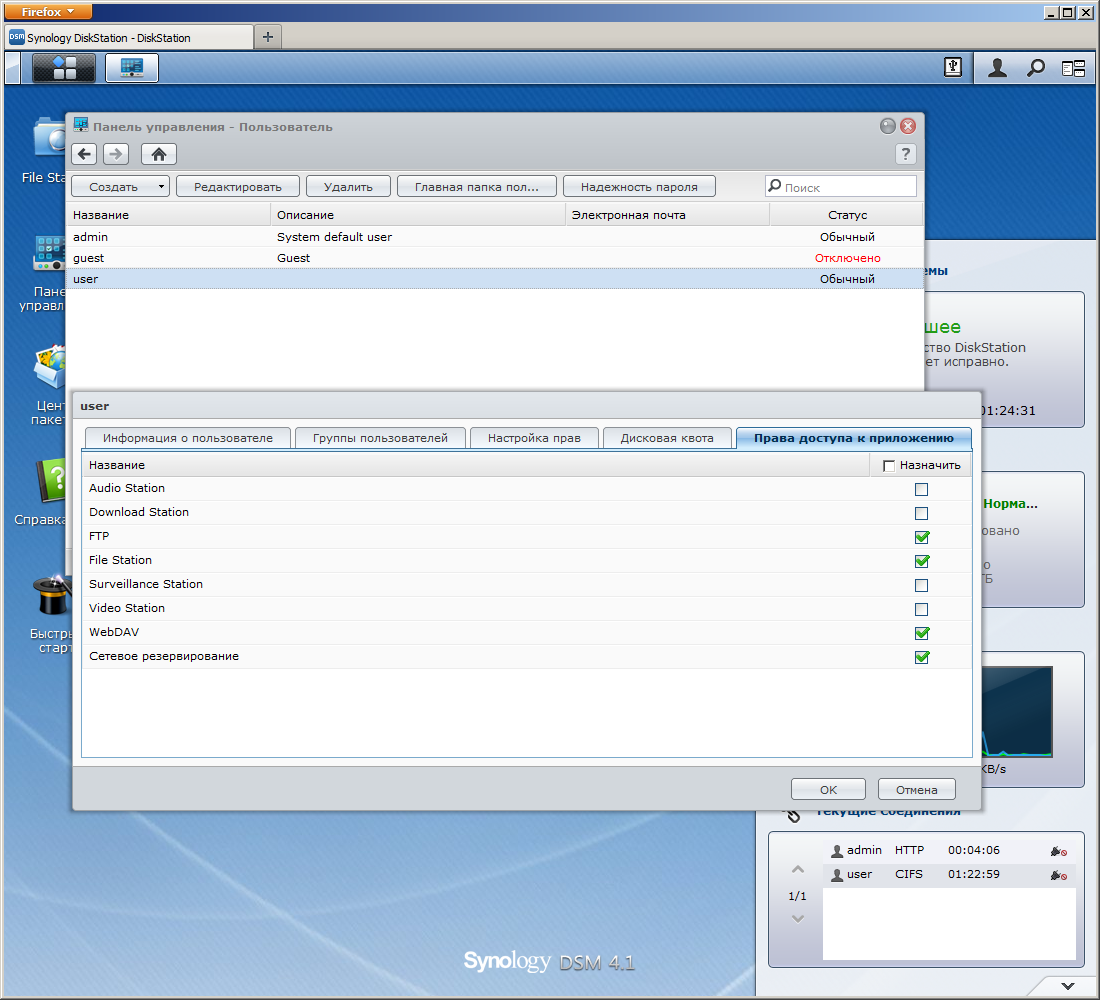

Для контроля доступа используется локальная база пользователей и групп, интеграция в домен Windows или подключение к серверу LDAP. Предусмотрено выделение пользователям дисковой квоты, установка разрешений на использование сервисов устройства (например, File Station), а также ограничение скоростей (например, для сервера FTP, правила можно применять также к группам).

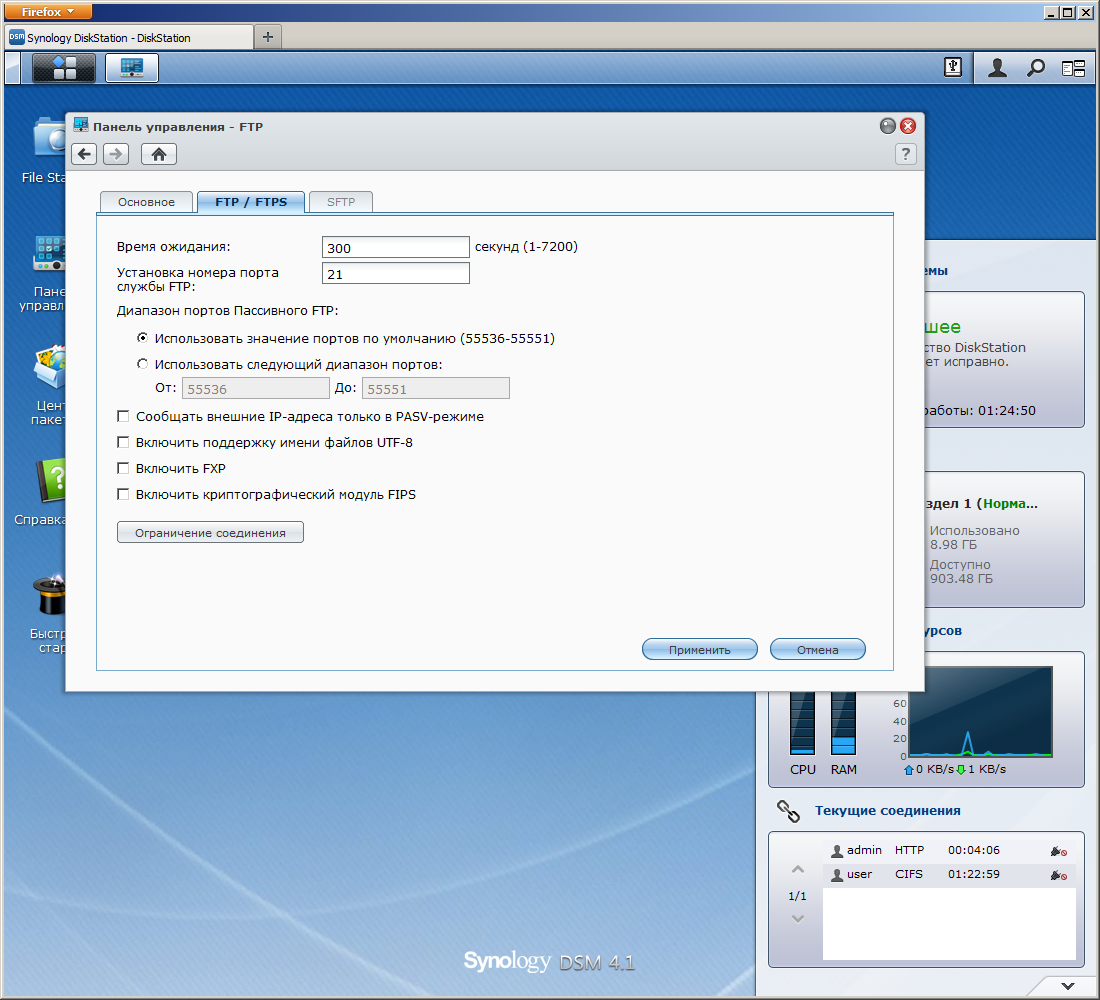

Накопитель поддерживает все современные протоколы доступа к данным, включая CIFS, AFP, NFS, FTP, webDAV и http(s). Сервер FTP у Synology, на наш взгляд, один из наиболее функциональных и удобных. Он поддерживает шифрование, ограничение скоростей, пассивный режим, изменение номеров портов, UTF-8 и FXP.
Региональные настройки состоят в установке часов (есть режим синхронизации через интернет и работа в качестве сервера NTP для других клиентов), языков web-интерфейса, почтовых сообщений и сетевых клиентов без поддержки Unicode.
Накопитель умеет самостоятельно проверять доступность новых версий прошивки и загружать их. Однако решение об установке остается за пользователем. Что касается конфигурации, то предусмотрены пункты ее сохранения, восстановления и сброса. В последнем случае также удаляются все данные на дисках.

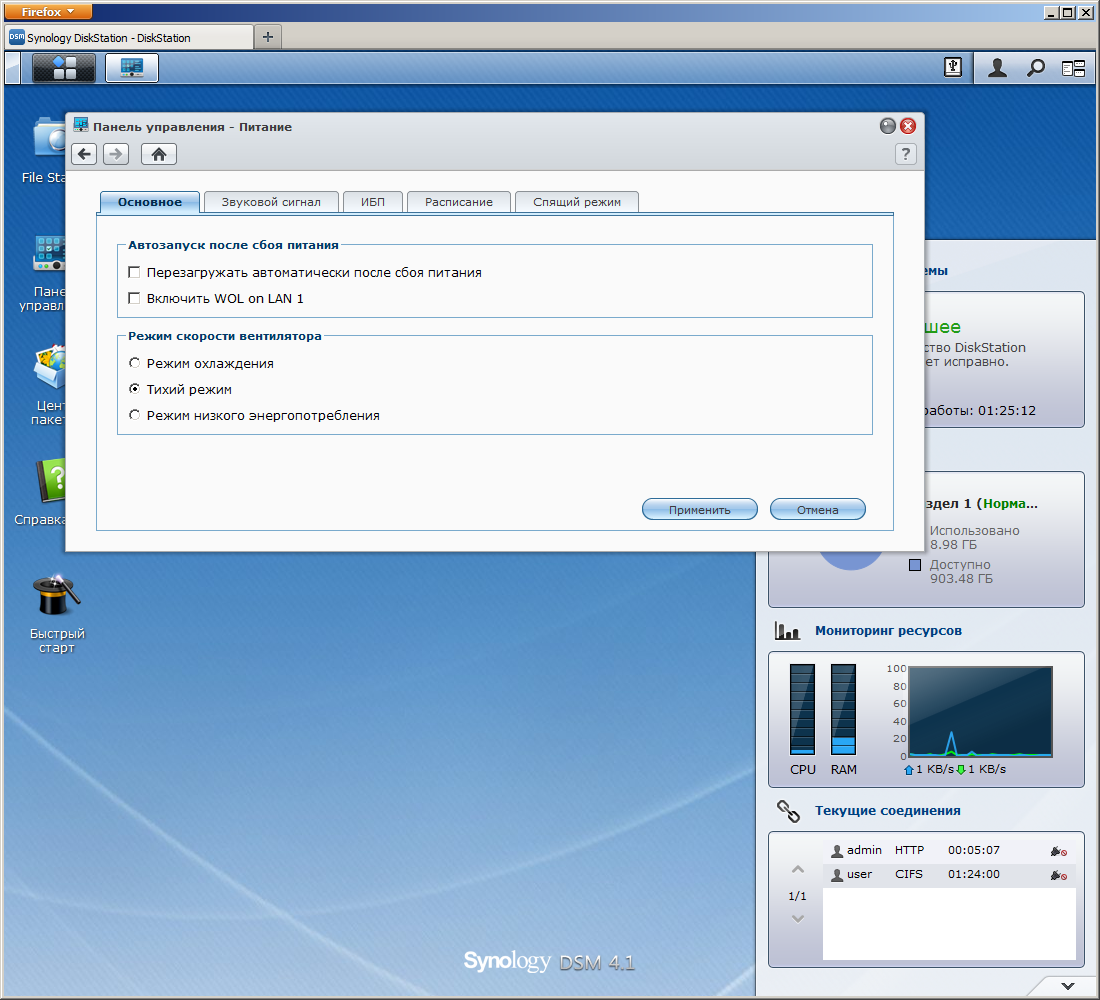

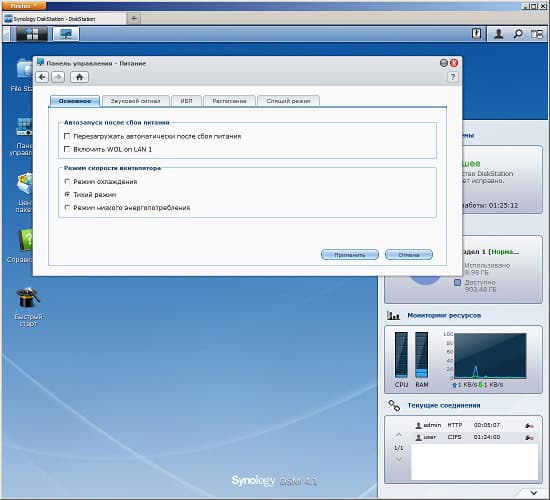

Рассматриваемая модель имеет расширенные возможности по управлению питанием. Кроме привычного режима сна, в котором выключаются и винчестеры и вентилятор, можно запрограммировать расписание работы устройства. Также есть опция включения при возобновлении питания.
В случае возникновения аварийных условий (например, отказа вентилятора или винчестера, повреждения раздела), устройство может подавать звуковые и световые сигналы. Причем первые можно отключить через web-интерфейс.
Для информирования администратора, когда он не находится рядом с накопителем, используются несколько каналов коммуникаций: электронная почта, SMS (требуется внешний сервис), Windows Live Messenger и Skype. Также есть поддержка мобильных устройств на базе Android/iOS с установленной на них программой DS Finder. Есть возможность распределить сообщения разных категорий по разным каналам. Кроме того, поддерживается работа с сервером Syslog.

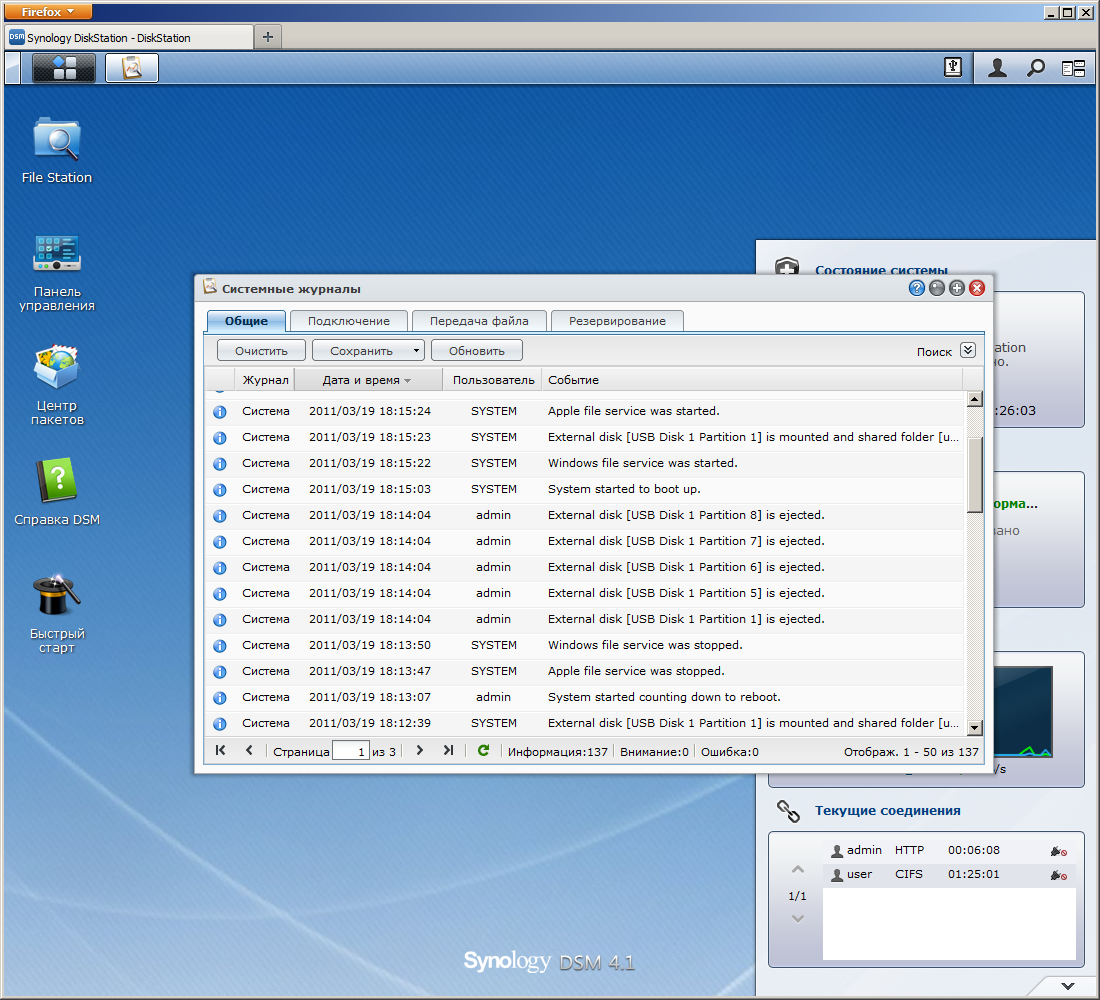

В случае необходимости, для выяснения деталей, можно использовать встроенный журнал событий, отличающийся высокой информативностью. Кроме системного, есть также несколько дополнительных журналов — передачи файлов, текущих подключений, сетевого резервного копирования и других. Отметим, что можно включить запись протокола всех операций по некоторым протоколам, включая CIFS, FTP и webDAV.

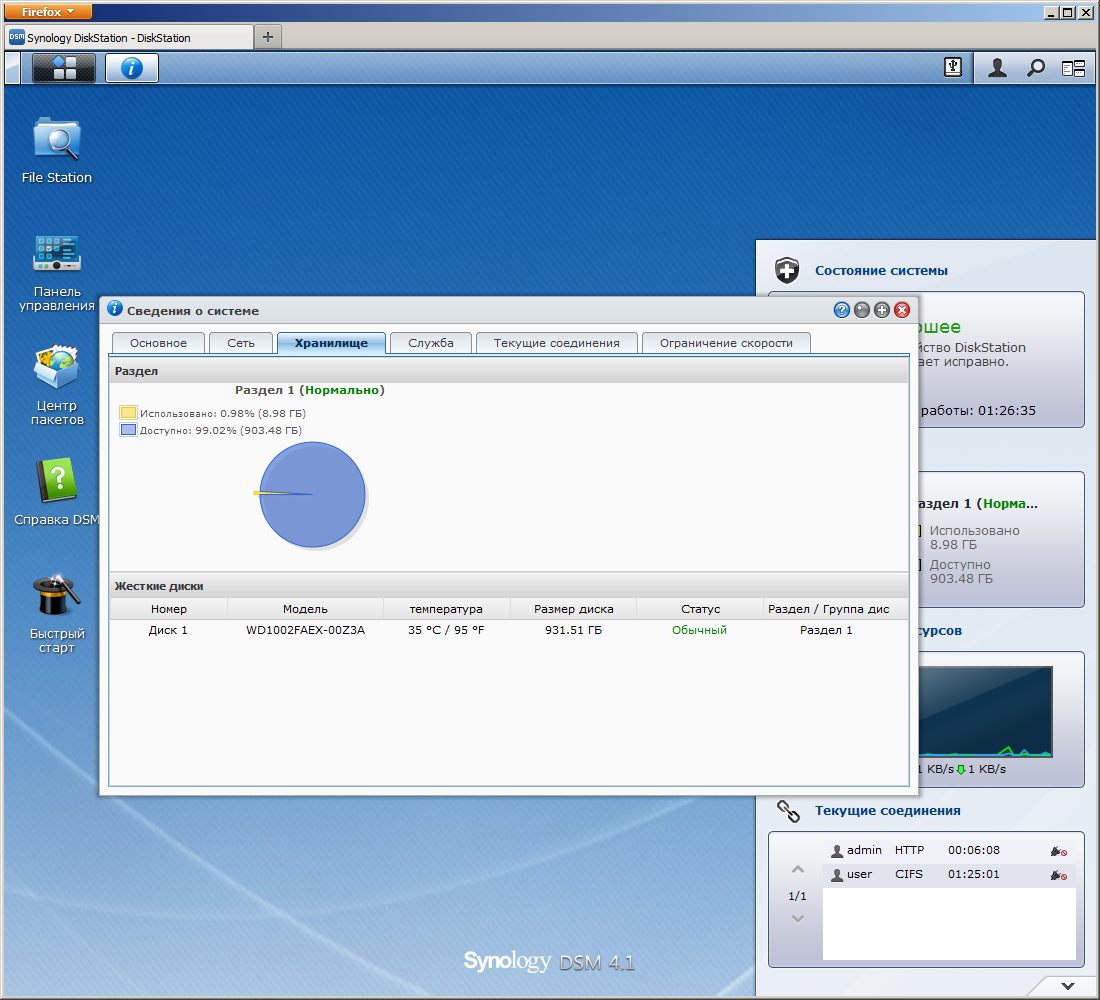

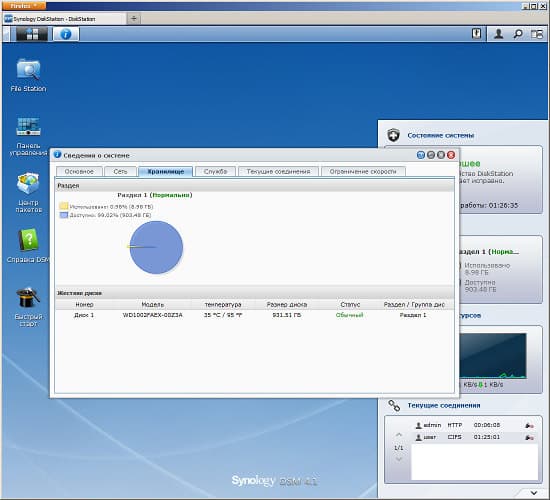

Для определения текущего состояния сервера в разделе «Сведения о системе» представлена информация о прошивке, температуре, сетевых параметрах, состоянии дисков и томов, статусе служб. Дополнительно есть средства мониторинга текущей загрузки ресурсов — процессора, оперативной памяти, сети и дисковой подсистемы. Причем эту информацию можно сохранять на длительный период (до года) для последующего анализа.
Внешние устройства
Synology DS213+ может похвастаться широким набором интерфейсов. Он имеет один порт USB 2.0 и слот для карт памяти SD/SDHC на передней панели, а также два USB 3.0 и один eSATA на задней панели. Их можно использовать для подключения различных типов устройств: накопителей, принтеров, ИБП, беспроводных адаптеров, колонок и даже цифровых ТВ-тюнеров.
Порт eSATA, конечно, может работать только с накопителями. К нему можно подключать и фирменные блоки расширения на несколько винчестеров. К сожалению, поддержка HFS+ до сих пор не реализована. Так что пользователю придется использовать FAT32, NTFS, EXT2/3/4. Для каждого раздела создается соответствующая общая папка, права доступа к которой можно изменить. Аналогичные возможности и для USB-подключений.
Фронтальный порт, слот SD и кнопку «Copy» можно использовать для быстрого копирования данных с внешнего устройства в выбранную папку сетевого накопителя. Благодаря поддержке протокола MTP, можно скачивать фотографии и видео с фотоаппаратов и других устройств, включая продукты Apple.

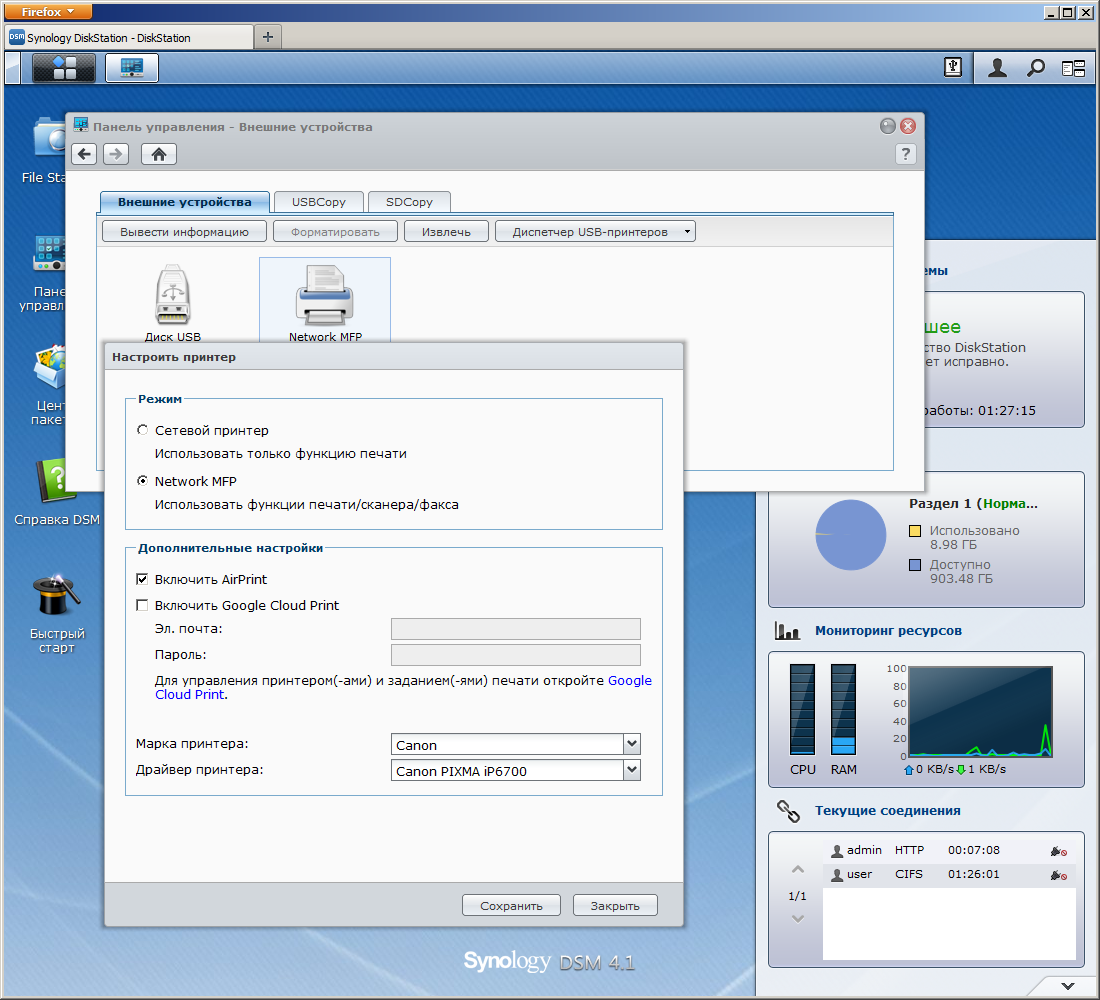

Можно похвалить Synology за реализацию сетевого МФУ. Данная функция позволяет не только печатать, но и сканировать по сети со многими недорогими устройствами. Кроме того, поддерживаются сервисы AirPrint (для печати с мобильных устройств Apple) и Google Cloud Print.
Совместная работа с ИБП позволяет повысить надежность хранения данных в случае нестабильного электропитания. В этом случае, накопитель сможет безопасно выключаться при длительном отсутствии напряжения в сети. Отметим встроенные средства работы в режиме клиент-сервер для обслуживания одним ИБП нескольких устройств сразу.
Про адаптеры Wi-Fi мы уже упоминали выше. Что касается акустических систем, то они могут быть использованы совместно с фукнцией Audio Station для проигрывания аудиофайлов с управлением из браузера или мобильного устройства.
Дополнительные функции и расширение возможностей
Современные сетевые накопители от лидеров рынка представляют собой уникальные компактные мини-сервера, способные выполнять огромное число функций, сравнимое с традиционными ПК. Описать все это в одной публикации просто невозможно, так что и здесь нам придется ограничиться лишь кратким изложением.

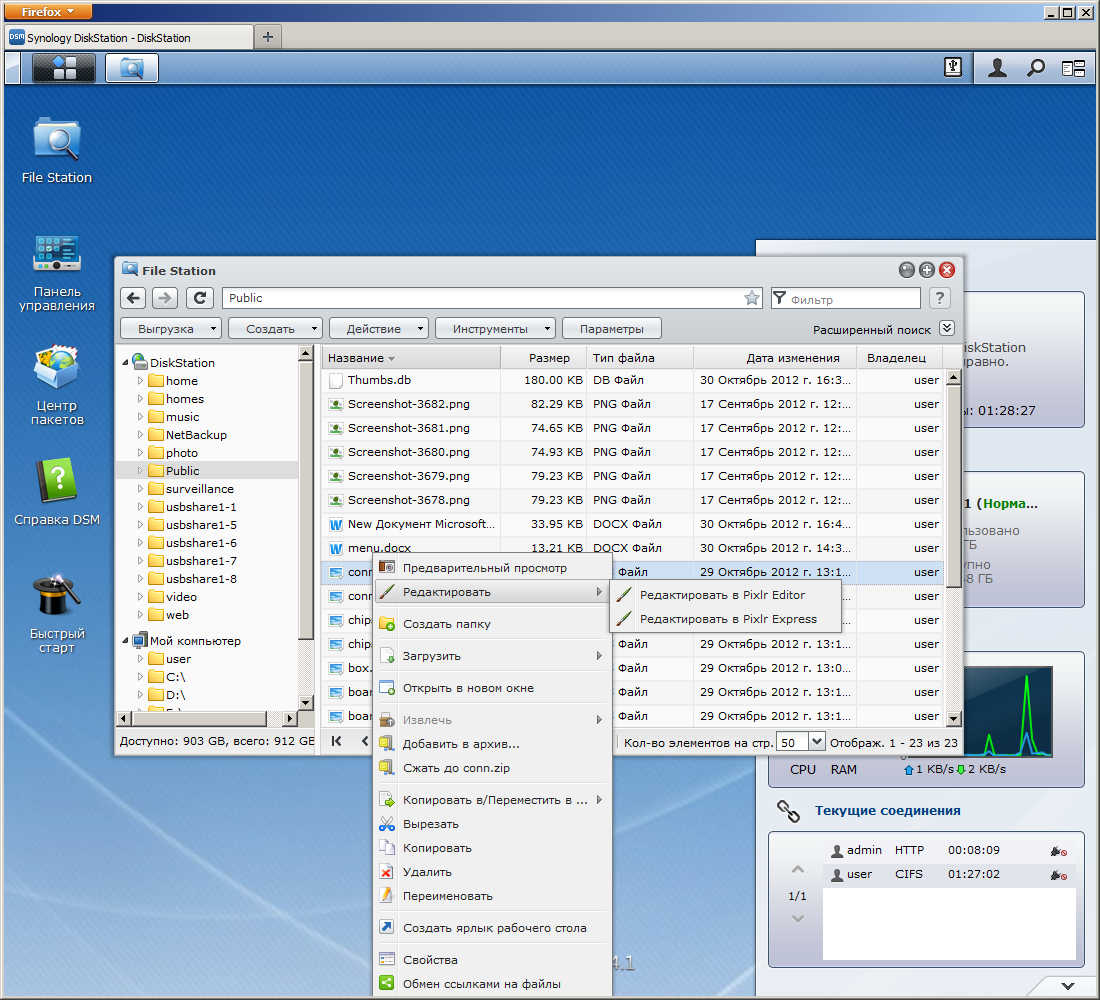

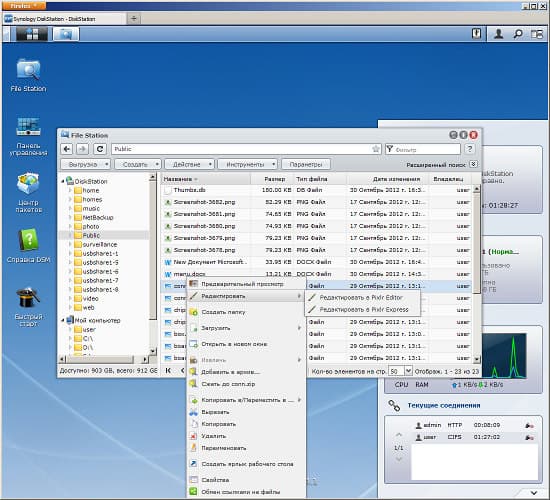

Одной из наиболее востребованных функций DSM является File Station — менеджер файлов, работающий в браузере. Если сравнивать с ранними его версиями, то модуль изменился очень сильно. Теперь, кроме всех возможных операций с файлами и папками, можно просматривать мультимедафайлы, редактировать фотографии, работать с архивами, открывать документы в Google Docs, монтировать образы ISO и удаленные ресурсы по протоколу CIFS, легко и быстро обмениваться файлами по коротким ссылкам.
Еще одной популярной функцией является встроенная система резервного копирования. С ее помощью можно автоматически создавать копии папок и iSCSI LUN на локальных ресурсах и по сети, синхронизировать данные между несколькими сетевыми накопителями, работать с облачным сервисом Amazon S3. Что касается работы с ПК, то для Windows можно использовать комплектную программу Synology Data Replicator 3, штатный Windows Backup или любые другие утилиты. Пользователям Mac еще проще, поскольку полностью поддерживается фирменная Time Machine.
Также в базовой прошивке оставили сервис web-сервера. Напомним, что у Synology он может быть использован для хостинга сайтов, поддерживает виртуальные хосты, MySQL и php.

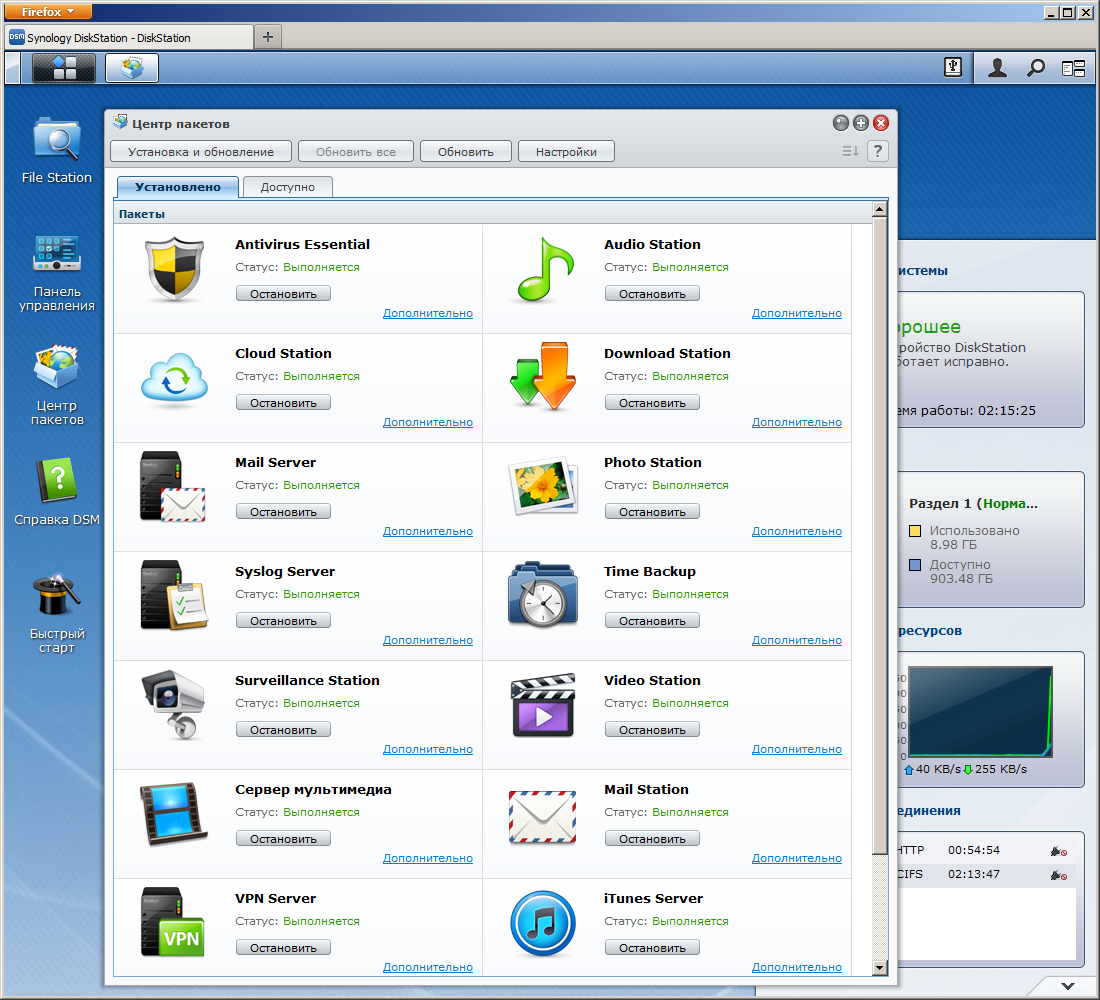

Все остальные функции вынесли в отдельные программные модули, называемые пакетами. Работа с ними (установка, удаление, обновление, запуск, остановка) осуществляется через раздел «Центр пакетов». Для добавления нужной функции достаточно выбрать пакет из каталога и установить его. После этого собственный интерфейс настройки утилиты появляется в главном меню. Сервис аналогичен популярным магазинам приложений. При этом, кроме официального каталога Synology, можно использовать и другие источники и даже заранее скачанные готовые установочные файлы модулей. Отметим, что для установки используется не основной системный раздел, а в скрытую папку одного из пользовательских томов. С одной стороны, это снимает ограничение на объем, но с другой требует более внимательных действий при удалении томов. На момент написания статьи, для DS213+ были доступны следующие официальные программы:
- Antivirus Essential: антивирус с обновляемыми базами и расписанием проверки;
- Audio Station: доступный из браузера проигрыватель аудиозаписей и интернет-радио, может работать с удаленными серверами и плеерами DLNA, позволяет выводить звук через USB-аудиоконтроллер, поддерживает AirPlay;
- Cloud Station: сервис синхронизации файлов между сетевым накопителем, компьютерами и мобильными устройствами с поддержкой нескольких версий документов;
- Пакет DHCP Server: сервер DCHP;
- Directory Server: сервер LDAP;
- Download Station: сервис автономной загрузки файлов по FTP, http, BitTorrent, eMule, NZB, премиум-аккаунтов, встроенной системой поиска и RSS;
- Mail Server: почтовый сервер с поддержкой SMTP, POP3, IMAP4 и их версий с шифрованием, поддерживает фильтрацию спама, автоответ и псевдонимы;
- Mail Station: почтовая программа с web-интерфейсом;
- Сервер мультимедиа: медиасервер DLNA, индексирует любые папки, умеет транскодировать редкие аудиоформаты, возможен выбор профиля клиентского устройства и блокировка доступа;
- Photo Station: сервер публикации фотоальбомов и видео, может работать с собственной базой пользователей, имеет встроенные блоки комментариев и блога, определяет координаты фотосъемки по EXIF;
- Surveillance Station: универсальная система видеонаблюдения с поддержкой более чем тысячи моделей IP-камер, собственной базой пользователей и настройкой уведомлений, разграничением прав, детекторами движения, архивами, удаленным доступом, импортом/экспортом, каскадированием;
- Syslog Server: сервер Syslog для хранения и обработки журналов событий с различных устройств;
- Time Backup: сервис резервного копирования с поддержкой нескольких копий файлов;
- VPN Server: сервер удаленного доступа с поддержкой протоколов PPTP и OpenVPN;
- Video Station: новый модуль для работы с видео (фильмами, сериалами, домашним видео, ТВ-передачами, умеет записывать с цифровых тюнеров), позволяет создать детальный каталог с использованием внешних серверов в качестве источника метатегов и описания (в настоящий момент автоматическая загрузка информации о фильме работает только с английским языком), работает совместно с утилитой для iOS или через web-интерфейс;
- iTunes Server: сервер хранения мультимедиа файлов для программы iTunes.
На специальной странице «Портал приложения» можно настроить специальные ссылки для прямого входа на некоторые сервисы, в том числе File Station, Audio Station и другие. Могут быть использованы псевдонимы (например http://DiskStation:5000/audio) или пользовательские номера портов (для протоколов http и https).
Дополнительно в разделе продуктов сторонних производителей представлены Asterisk, Drupal, GLPI, HiDrive Backup, Joomla, Magneto, MediaWiKi, Moodle, OrangeHRM, Piwik, PrestaShop, Python, Logitech Media Server, SugarCRM, webalizer, WordPress, osCommerce, osTicket, phpBB, phpMyAdmin, vtigerCRM.
Так двум ядрам установленного в сетевом накопителе явно будет чем заняться в свободное время.
Тем пользователям, которые привыкли иметь полный контроль над работой системы, пригодится доступ к консоли по протоколам telnet и SSH.
Synology предлагает сегодня наиболее интересный набор утилит для мобильных устройств на базе Android и iOS, позволяющий использовать практически все функции устройства удаленно:
- DS cam: клиент для системы видеонаблюдения, поддерживает как живую картинку, так и просмотр архивных записей, позволяет получать уведомления от сервиса;
- DS audio: доступ с музыкальной библиотеке;
- DS file: управление файлами;

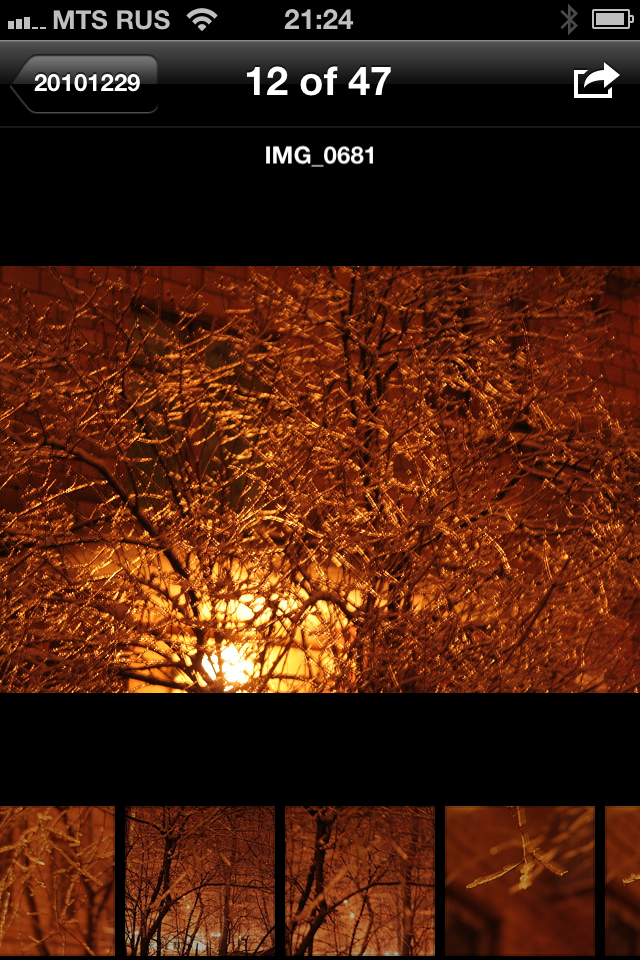

- DS photo+: просмотр фотоальбомов;

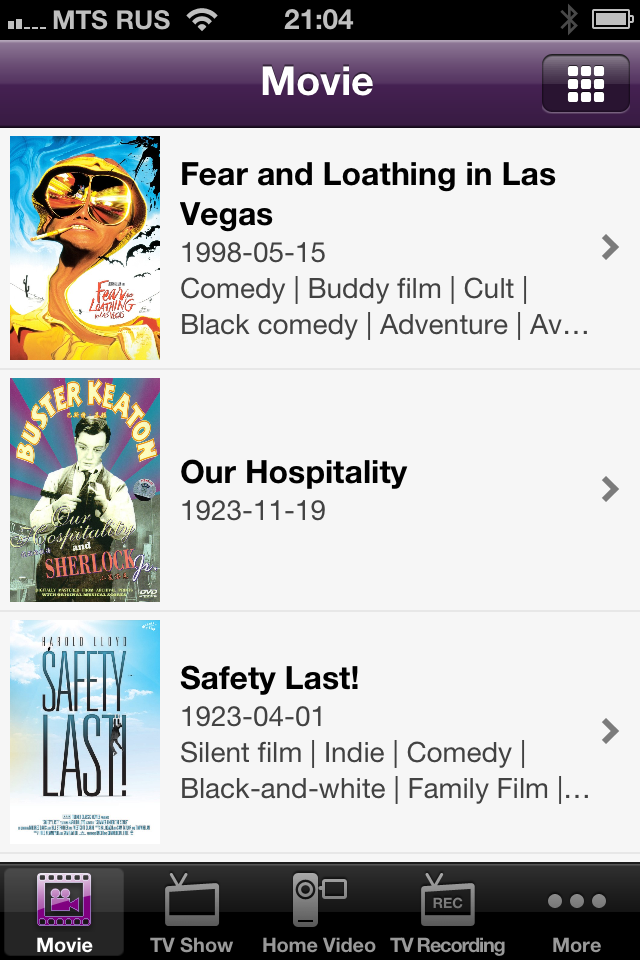

- DS video: доступ к каталогу фильмов и видеозаписей (в настоящий момент доступен только для iOS);

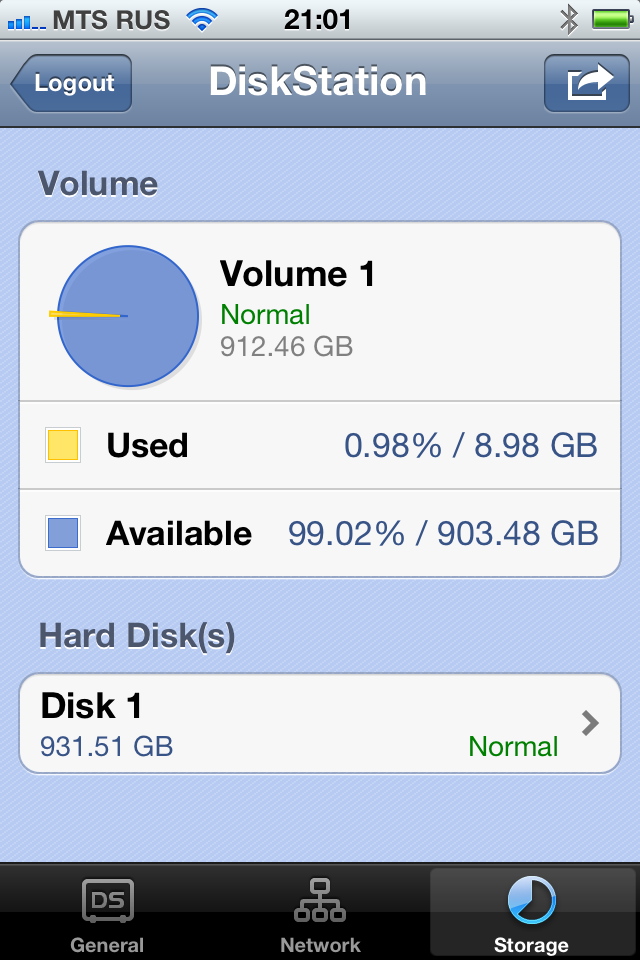

- DS finder: управление накопителем, получение уведомлений, перезагрузка/выключение устройства;

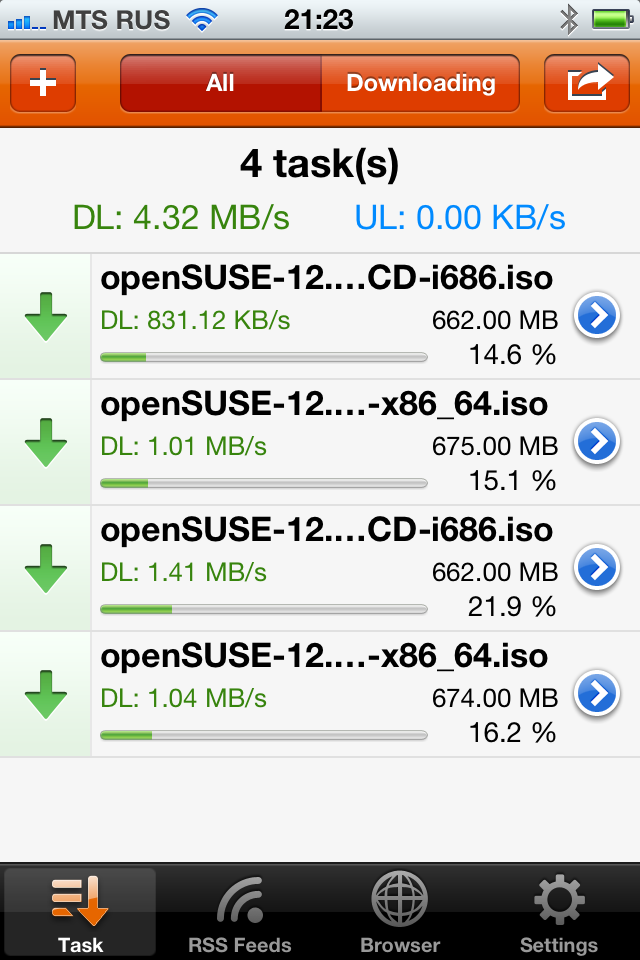

- DS download: клиент для станции загрузки файлов, имеет встроенный web-браузер, позволяет создавать новые задания и управлять существующими (в настоящий момент доступен только для iOS).
Кроме того, в магазинах Google Play и AppStore можно найти еще несколько программ для работы с сетевыми накопителями этого производителя. Отметим, что при использовании браузера с мобильных устройств, пользователю будет автоматически предложена специальная оптимизированная версия web-интерфейса (с возможностью переключения на полный вариант). На сайте компании также указана поддержка некоторыми утилитами и платформы Windows Phone, но за неимением соответствующего устройства, этот вариант мы не тестировали.
Производительность
Тестирование производительности проводилось с использованием утилиты Intel NASPТ, в которую были добавлены альтернативные шаблоны, оперирующие большими объемами данных.
Были использованы жесткие диски Western Digital WD1002FAEX. Настройки устройства заключались в создании дискового массива необходимого типа, общего ресурса на нем и пользователя с полным доступом. Дополнительно включалась опция Jumbo Frames на сетевом контроллере накопителя.
На первом графике представлены результаты в режимах SHR с одним и двумя винчестерами.
Скорость однопоточного последовательного чтения и записи с одним винчестером в SHR составляет около 90 МБ/с, что является отличным результатом. Если же попробовать использовать много потоков, то на чтении мы получим порядка 65 МБ/с, а на запись это никак не повлияет. Случайные операции традиционно медленнее, но даже в этих сложных условиях накопитель показывает 15-25 МБ/с. Впрочем, в данном случае на показатели скорее влияет винчестер и его прошивка, чем сетевой накопитель.
Двухдисковый массив SHR, аналогичный RAID1, показывает во многих сценариях сходные результаты. Однако многопоточное чтение дается ему лучше, а запись — ожидаемо хуже.
Второй тест проводился классическими массивами RAID в доступных на устройстве конфигурациях.
Работа с одним диском в режиме «Basic» мало отличается от аналогичного режима с SHR — до 90 МБ/с на однопоточном чтении и записи. Режим JBOD, позволяющий получить единое пространство из двух дисков, незначительно быстрее их. Использование массива с чередованием улучшает показатели многопоточной записи и теста с одновременным чтением и записью. RAID1 ведет себя как аналог в SHR — многопоточное чтение чуть быстрее, а запись — медленнее.
В целом видно, что установленная в накопителе платформа позволяет получить близкие к максимальным возможностям гигабитной сети скорости. Но конкретные цифры конечно зависят от типа нагрузки.
Интерес представляет также работа с подключенным через USB 3.0 и eSATA накопителем. В качестве последнего мы взяли все тот же WD1002FAEX. Для подключения к USB 3.0 был использован адаптер серии Seagate GoFlex Desk. Следующий график показывает скорость работы через интерфейс USB 3.0.
По цифрам видно, что подключенный по USB 3.0 винчестер с файловой системой EXT4 (которая используется и для внутренних томов) почти не отстает на чтении от подключенного к SATA диска. EXT3 на некоторых шаблонах значительно снижает показатели, так что есть смысл предпочесть именно четвертую версию. Что же касается NTFS, то с ней можно рассчитывать на скорости до 50 МБ/с, что тоже неплохо.
Посмотрим, что может предложить eSATA.
Неожиданно низкие результаты показал отформатированный в EXT4 диск на операциях записи. Даже EXT3 оказалась быстрее. Возможно дело здесь в особенностях контроллеров — для внутренних дисков используется внешний адаптер, а порт eSATA обслуживает встроенный в центральный процессор контроллер. Про NTFS и говорить нечего — около 20 МБ/с на чтении и 40 МБ/с на записи. Так что для этой файловой системы рекомендуем использовать подключение по USB 3.0.
Выводы
Рынок сетевых накопителей уже прошел этап взрывного роста и основные игроки на нем давно известны. Однако для поддержания высокого статуса необходимы регулярные обновления линеек. В этом году компания Synology решила снова использовать в верхне-среднем сегменте платформу PowerPC, которая обеспечивает высокую производительность при доступной стоимости и низком энергопотреблении.
Модель DS213+, ориентированная на бизнес-сегмент, может похвастаться скоростью работы, низким уровнем шума и широким набором портов ввода-вывода. Учитывая наличие только двух отсеков, это явно будет востребовано пользователями.
Но развивается не только железо — новые возможности операционной системы DSM 4.1, доступной и для моделей прошлых поколений, делают ее уникальным предложением на рынке. Модульная конструкция прошивки позволяет сохранить надежность работы и предложить пользователю широкий набор функций. Среди них есть как домашние приложения для загрузки файлов и работы с мультимдиа, так и явно ориентированные на бизнес-сегмент модули, в частности система видеонаблюдения и служебные сетевые сервисы. Не была забыта и тенденция миграции на мобильные устройства — комплект утилит для операционных систем Google и Apple позволяет полноценно использовать устройство, даже находясь на другом конце света.
Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: $506(5).
За оптимизацию конструкции для снижения уровня шума, высокопроизводительную платформу и современный набор периферийных портов в модели DS213+ компания Synology получает нашу награду Original Design.
