Компания Synology одной из последних начала использовать в своих решениях процессоры Intel Atom. Произошло это в серии x10, представленной на рубеже 2009-2010 годов. Топовая модель того времени — DS1010+ — позволяла использовать пять винчестеров внутри корпуса и пять в дополнительном внешнем блоке. Штатный объем оперативной памяти в 1 ГБ можно было расширить до 3 ГБ. Ни о каких USB 3.0, конечно, и речи не было. Последователи этого устройства выходили каждый год и имели два порта eSATA для расширения объема хранения данных, что позволило называть их DS15xx+. При этом в DS1512+ была установлена уже новая версия процессора — Intel Atom D2700, работающая на частоте более 2 ГГц и поддерживающая оперативную память стандарта DDR3.

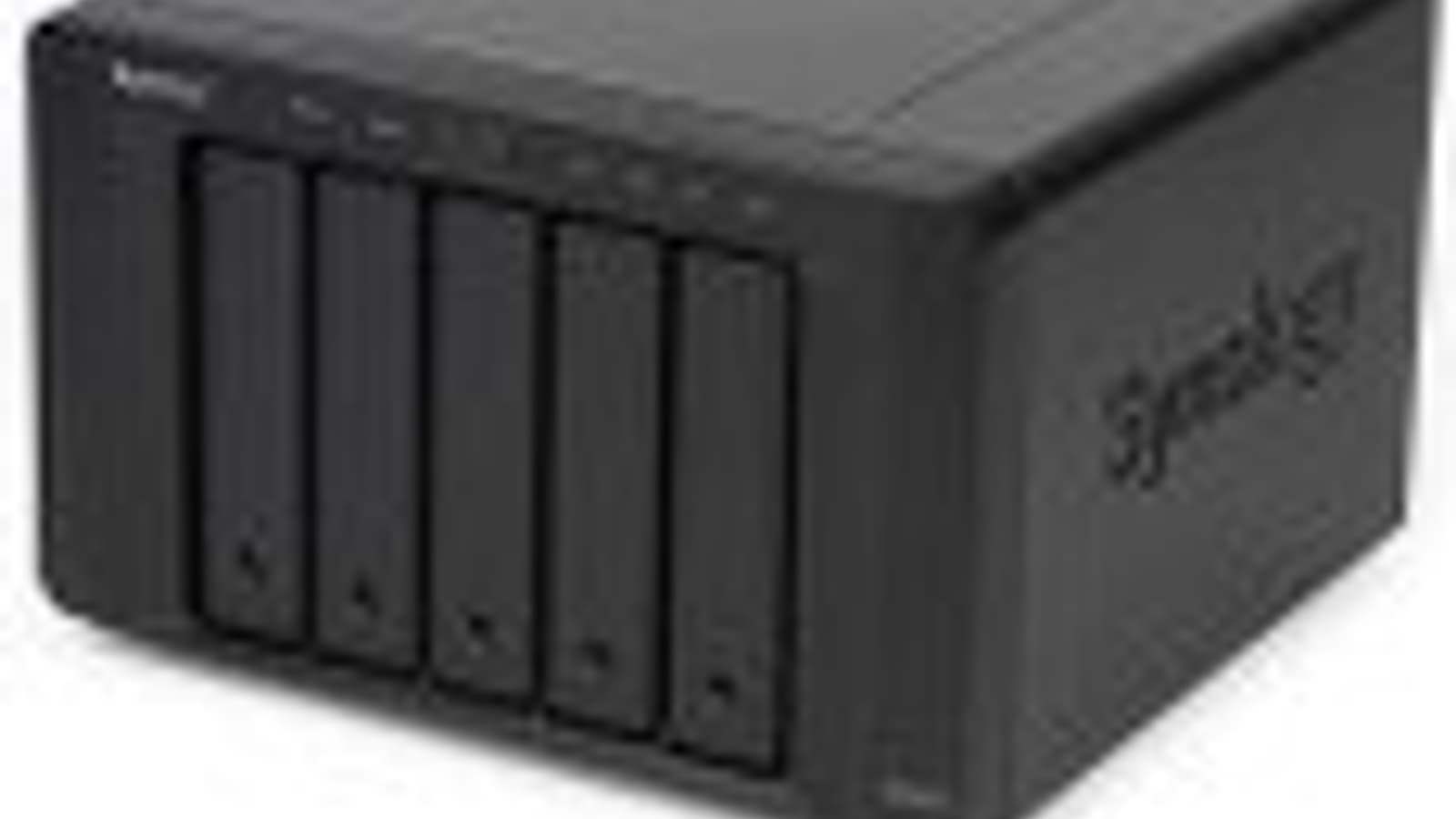

Модель DS1513+, которая будет рассмотрена в этой статье, может похвастаться штатными 2 ГБ оперативной памяти (возможно расширение до 4 ГБ) и сразу четырьмя гигабитными сетевыми интерфейсами. Что касается портов расширения, то их состав не изменился относительно прошлогодней модификации — 4×USB 2.0, 2×USB 3.0, 2×eSATA.
Комплект поставки и внешний вид

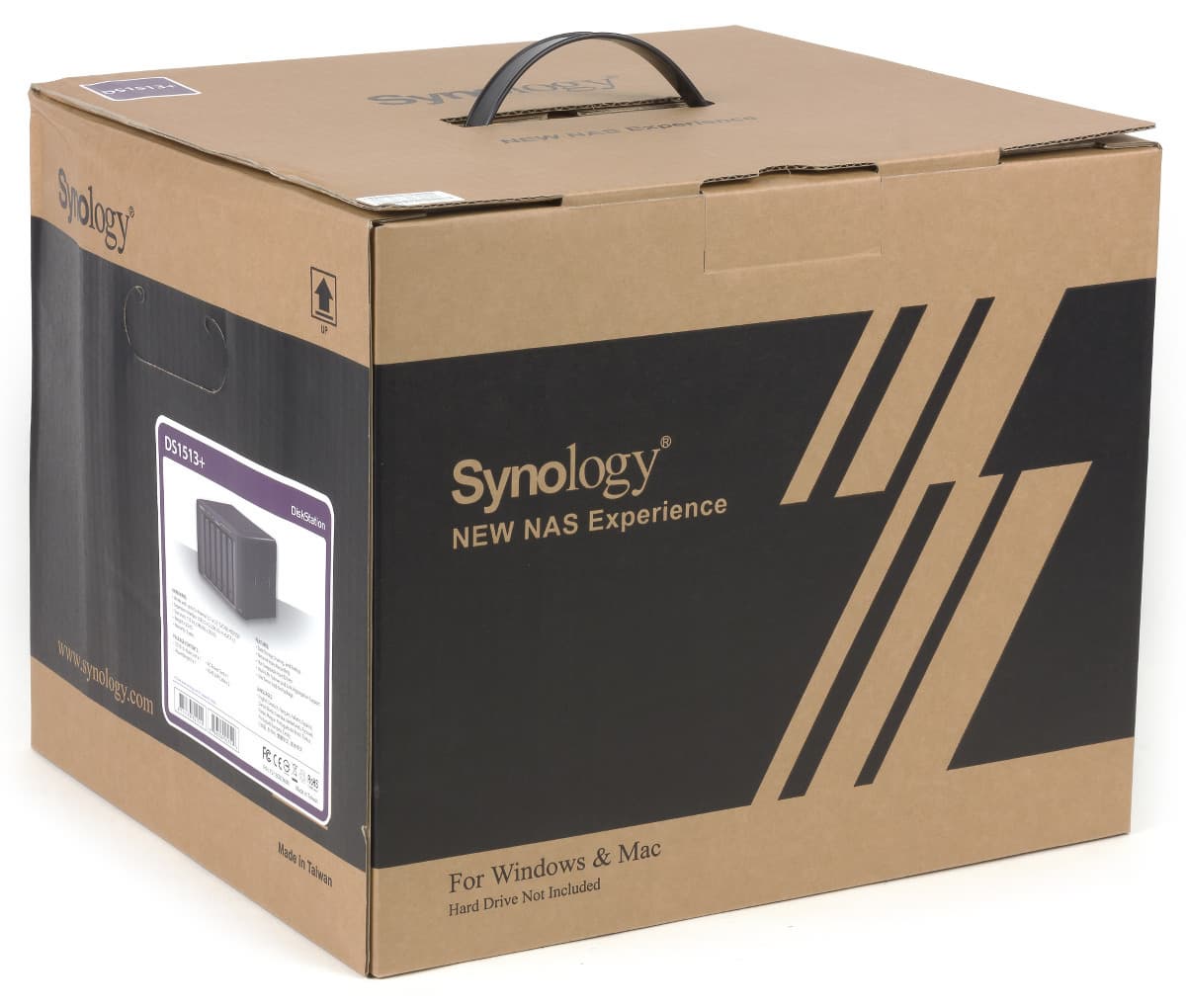

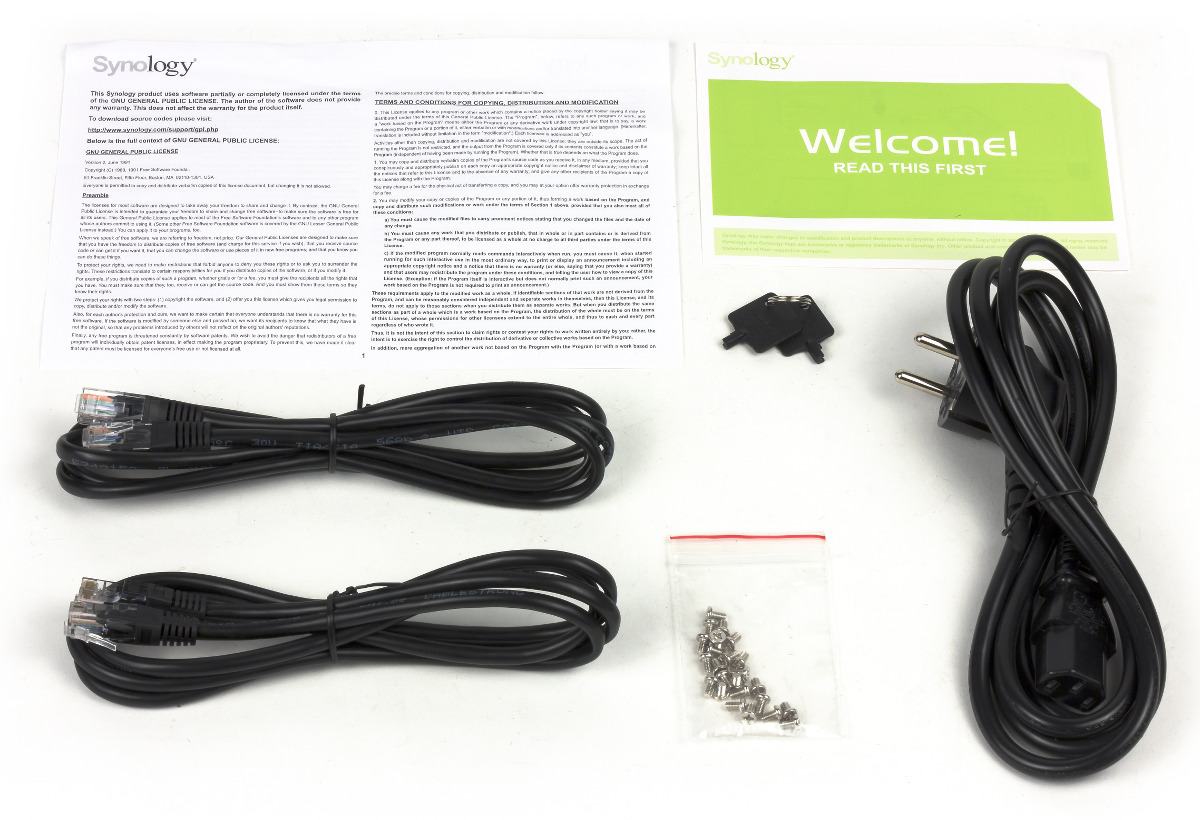

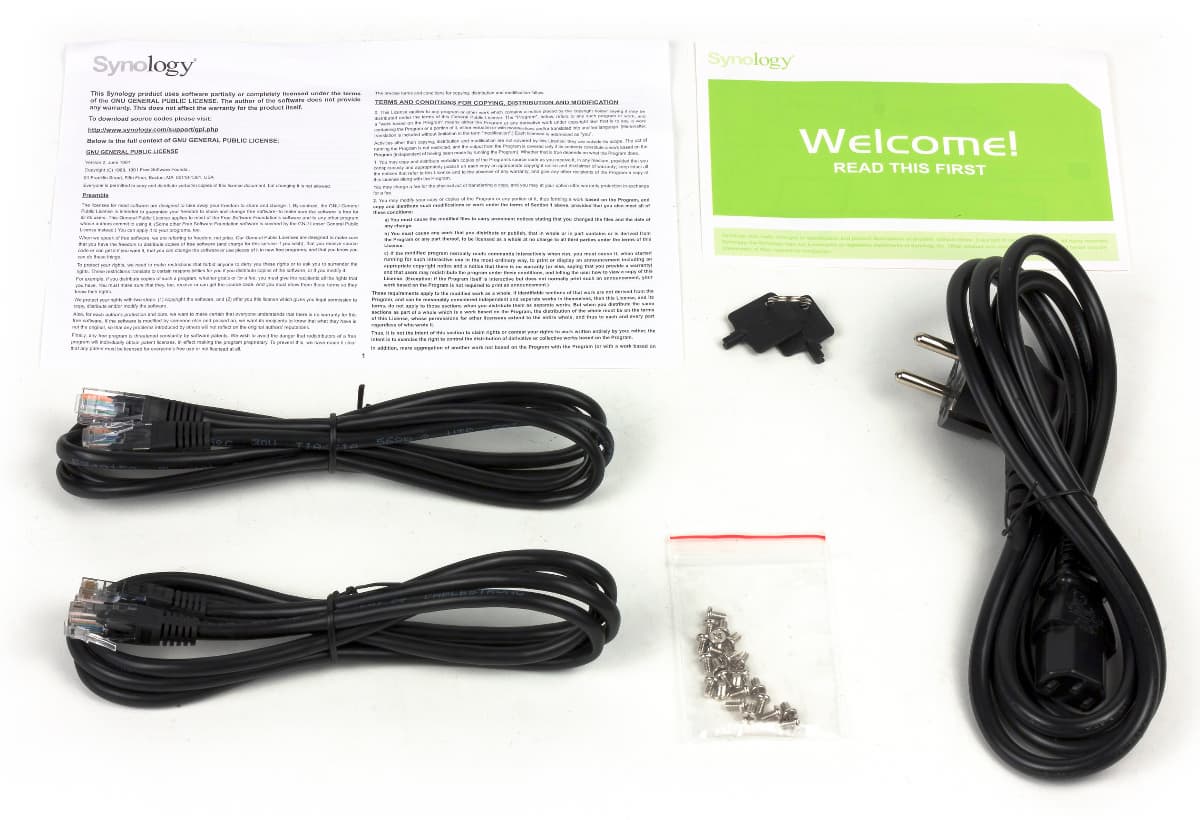

Накопитель поставляется в строгой картонной коробке, которая, несмотря на свои достаточно большие размеры и массу (более 4 кг), имеет пластиковую ручку для переноски. Комплектация стандартная — кабель питания, два сетевых кабеля, комплект винтов для крепления дисков 2,5″, два ключа для защелок дисковых отсеков, краткая инструкция.
На сайте производителя можно скачать электронные версии документации, обновления прошивки, утилиты для компьютера, дополнительные программные модули. Срок гарантийного обслуживания рассматриваемой модели составляет три года.

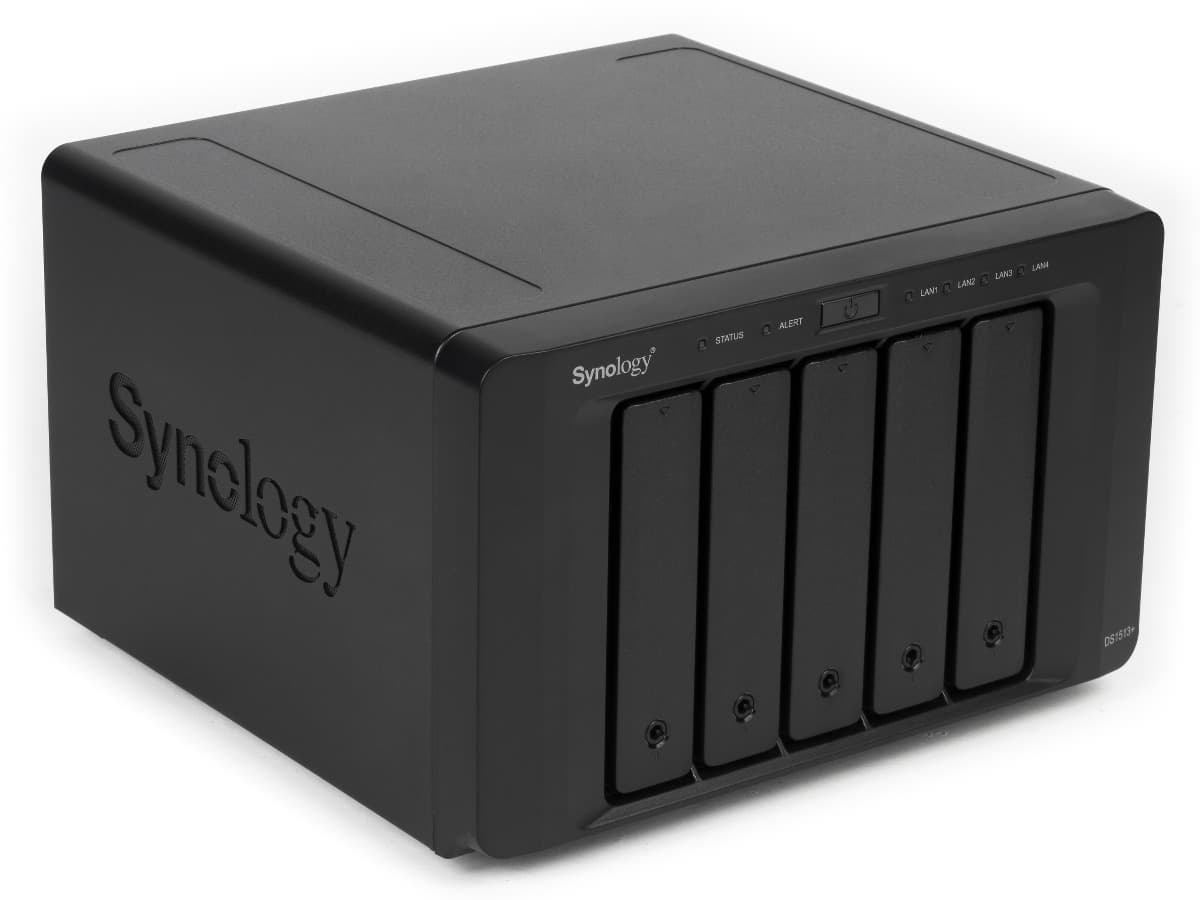

Внешние размеры корпуса не изменились — 258×233×159 мм. Основная часть корпуса выполнена из металла, покрашена в черный матовый цвет. Передняя панель из черного пластика также в этот раз матовая.

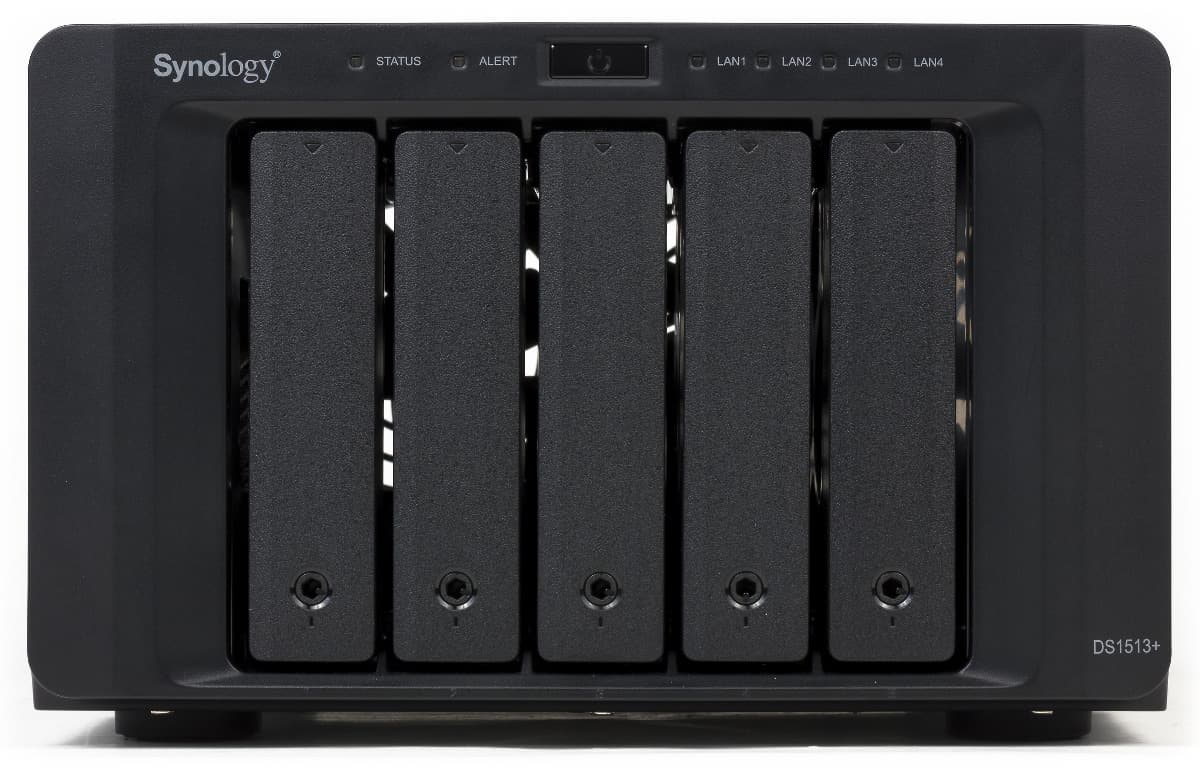

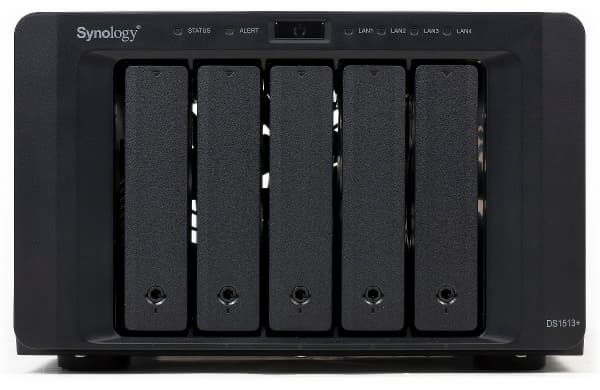

По сравнению с предшественниками немного изменился вид фронтальной панели — кнопка включения переехала в центр верхней кромки, немного изменилась форма панели и рамок для дисков. Рамки имеют дополнительные защелки, предназначенные для повышения надежности крепления, а не защиты.

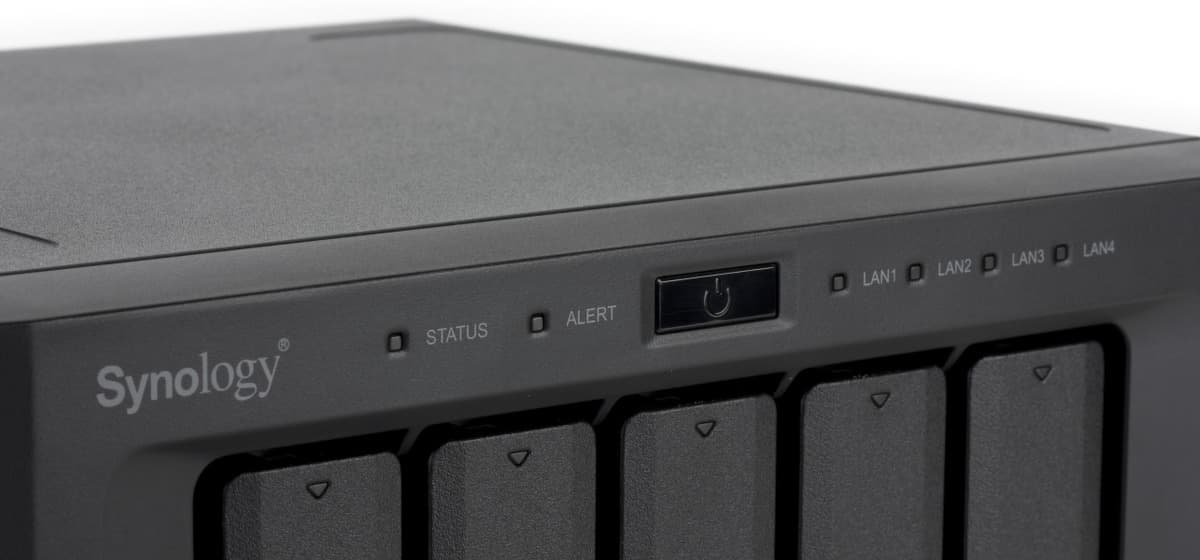

В верхней части передней панели есть шесть индикаторов, включая по одному на каждый сетевой порт, и кнопка включения питания со встроенным светодиодом. Для каждого диска на его рамке выведен индикатор активности и статуса. Никаких портов на передней панели нет.

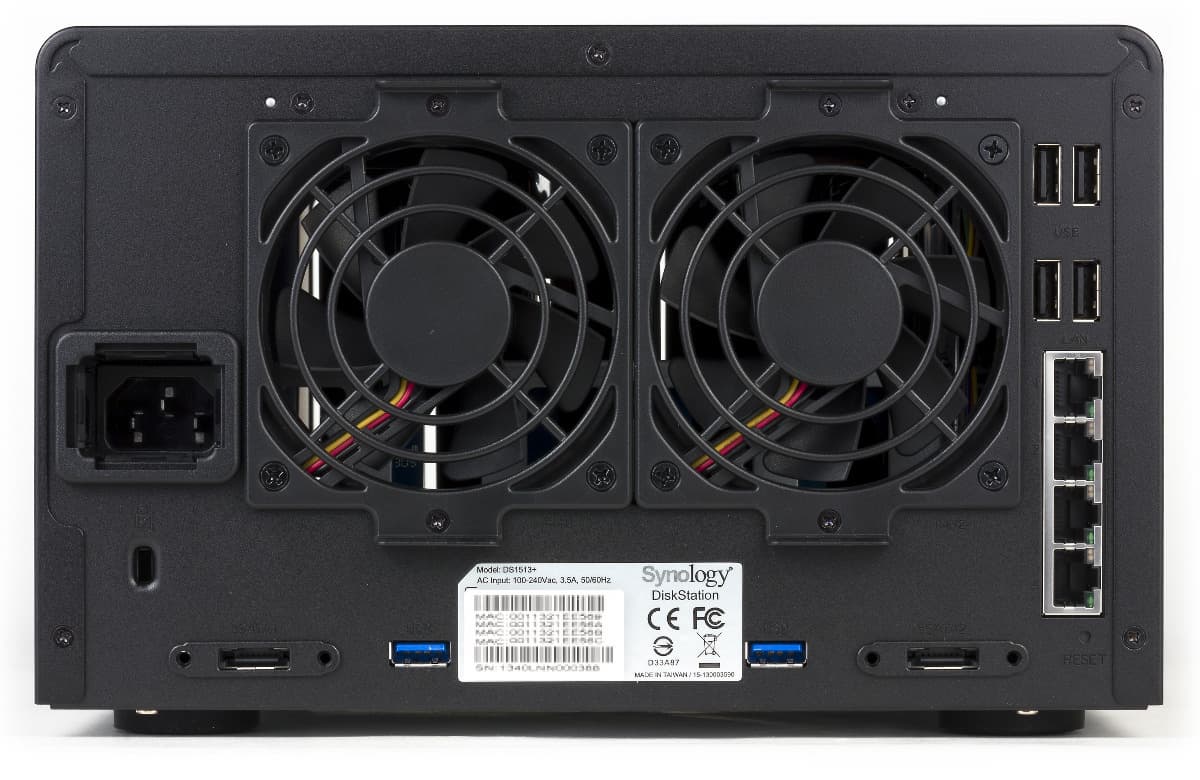

Сзади находятся два вентилятора системы охлаждения формата 80×20 мм, которые разместили в специальных быстросъемных рамках, что существенно упрощает их демонтаж для чистки или замены. Блок питания встроенный и рассчитан на использование стандартного кабеля.
В правой части задней панели находятся четыре порта USB 2.0 и четыре гигабитных сетевых порта со встроенными индикаторами. По нижнему краю идут два порта eSATA и два порта USB 3.0. Напомним, что eSATA в устройствах Synology может работать или с одиночными дисками, или со специальными фирменными многодисковыми модулями расширения. При этом рекомендуется использовать комплектные кабели, которые имеют дополнительные винтовые крепления. Если очень постараться, в самом углу задней панели можно найти скрытую кнопку сброса.
Опирается корпус на четыре ножки с резиновыми вставками. Интересно, что на дне также есть служебный консольный разъем.
Конструкция и аппаратные характеристики

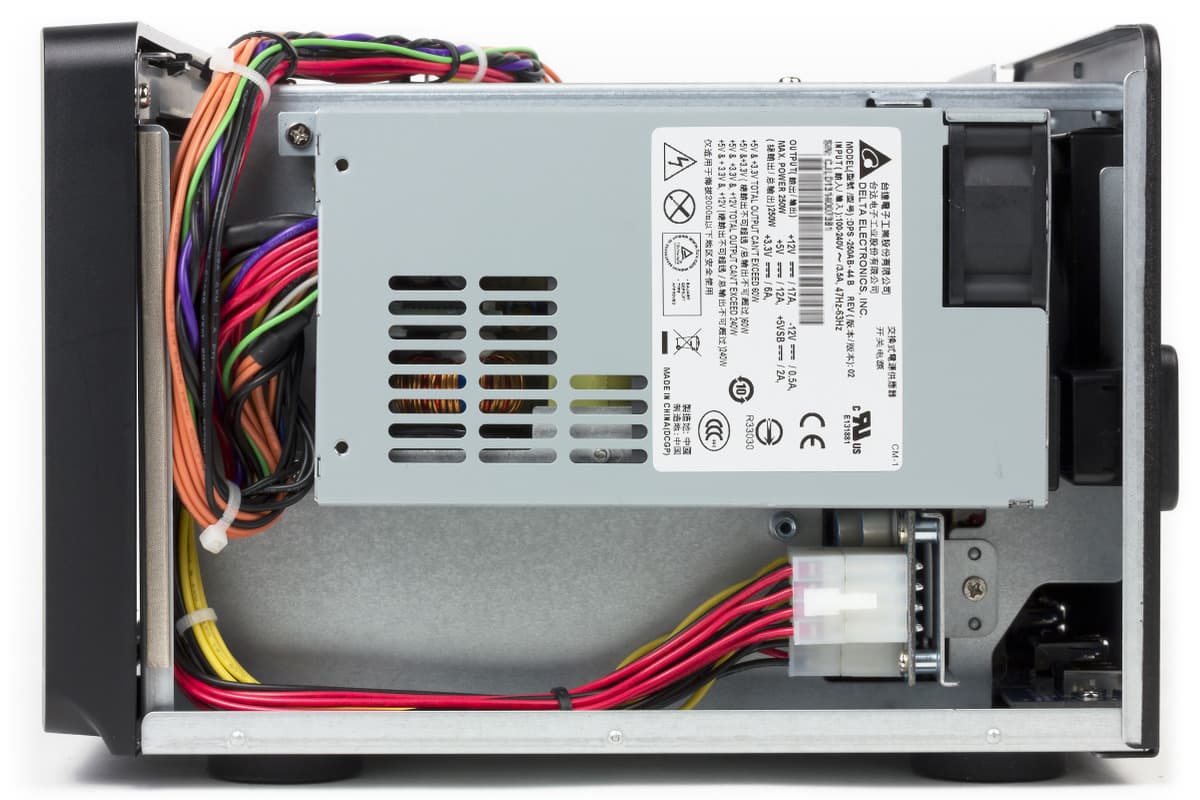

Внутри накопителя пользователю делать почти нечего. Единственный повод туда заглянуть — установка второго модуля оперативной памяти. Для этого достаточно только снять верхний кожух. Основой конструкции служит металлическая рама. На ней справа закреплен блок питания формата Flex ATX, представленный знакомой моделью Delta DPS-250AB-44 с максимальной мощностью 250 Вт. Обратим внимание на наличие в нем собственного вентилятора 40×20 мм, который «гоняет» воздух исключительно внутри основного корпуса накопителя.

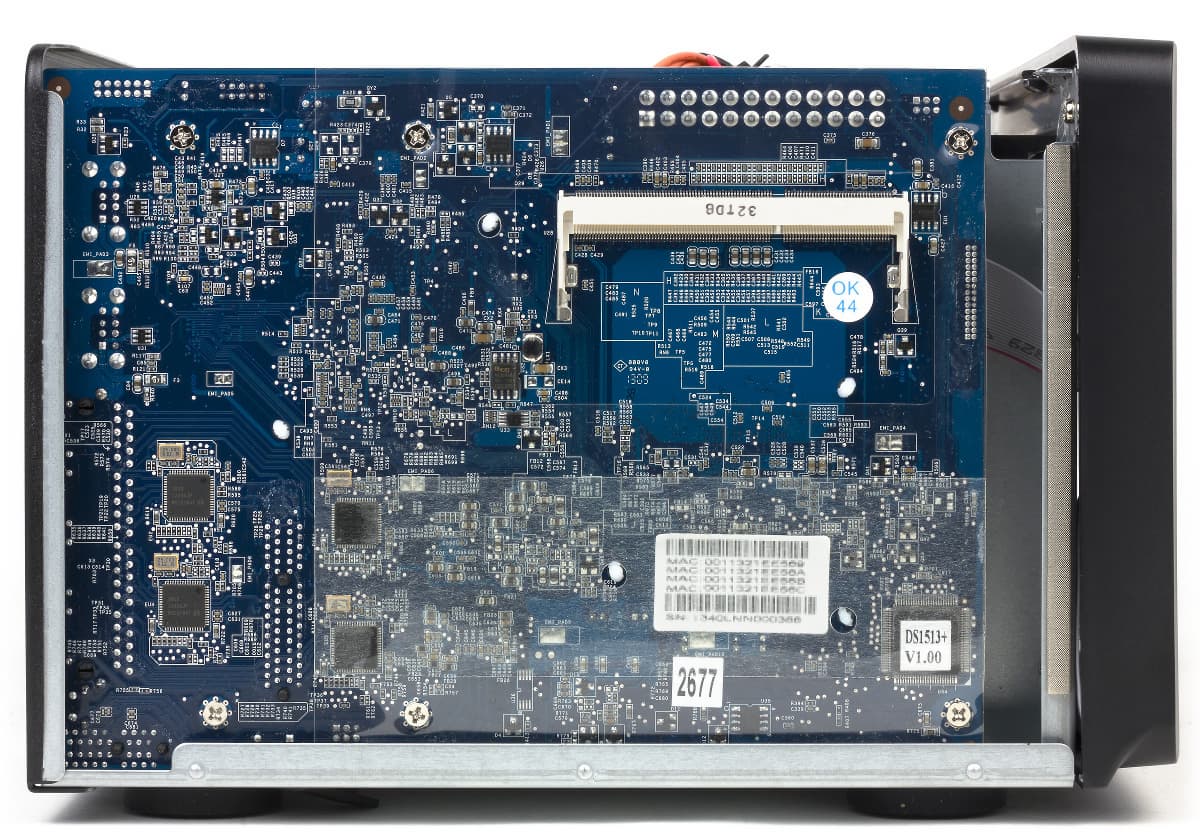

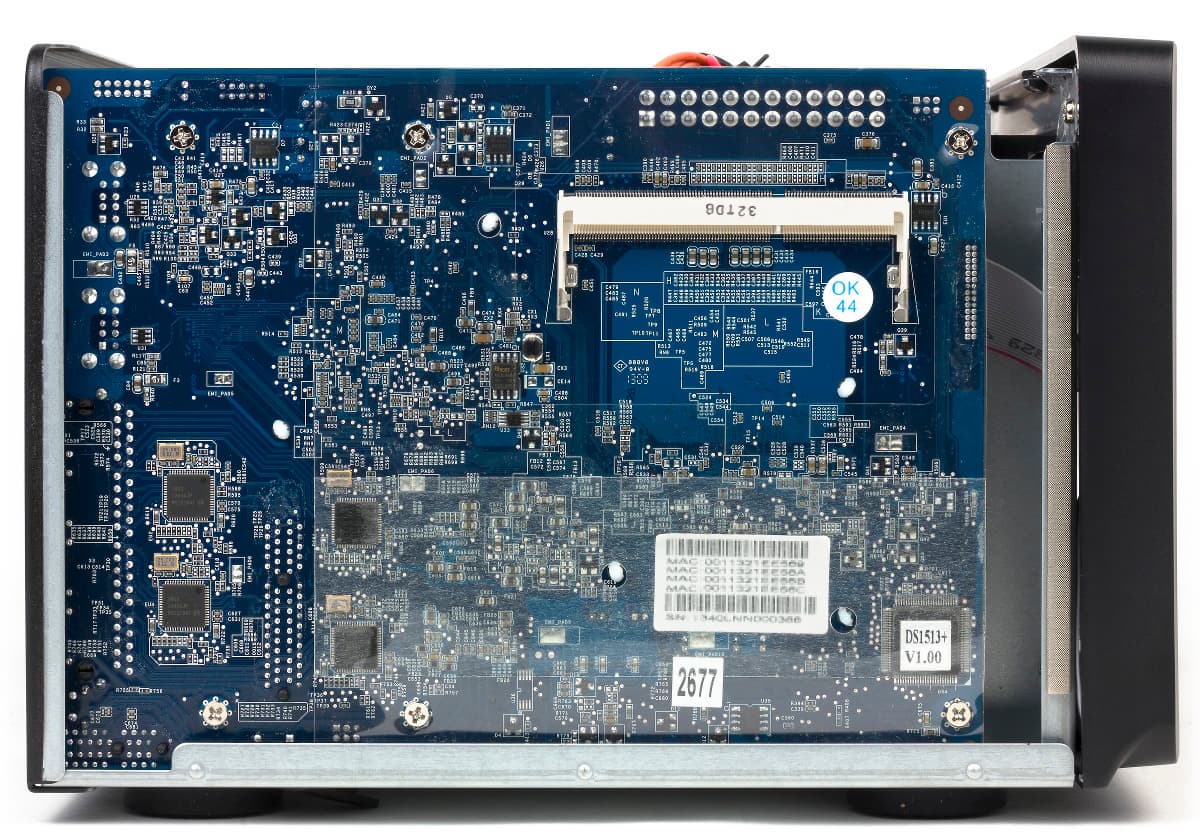

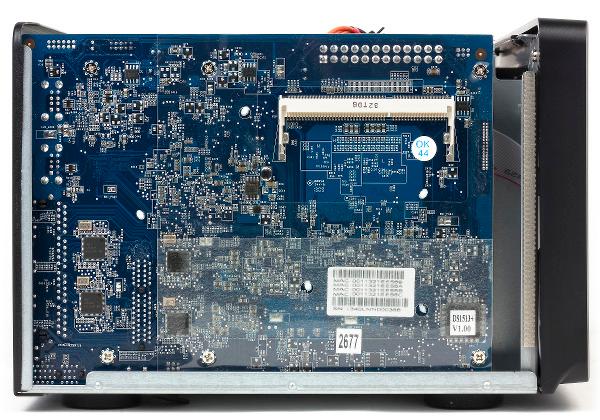

На левой стенке рамы находится основная печатная плата накопителя. На ней установлен процессор Intel Atom D2701 (x64, 2C4T, 2,13 ГГц), чипсет Intel ICH10R, два слота SODIMM (в одном, внутреннем, уже стоит модуль на 2 ГБ). В системе используются гигабитные сетевые контроллеры Intel I210-AT, контроллер EtronTech EJ168A на два порта USB 3.0 и контроллер Silicon Image Sil3132 для реализации двух портов eSATA. Первоначальная загрузка осуществляется со специального накопителя объемом 128 МБ с интерфейсом USB, подключенного прямо на основную печатную плату.
В целом ничего необычного или оригинального здесь нет, если не считать четырех сетевых контроллеров. Еще одно отличие от топовых моделей других производителей — отсутствие порта HDMI. Учитывая текущую программную поддержку вариантов его использования, это небольшая потеря.
Тестирование накопителя проводилось с прошивкой версии DSM 4.2-3214.
Сборка и настройка

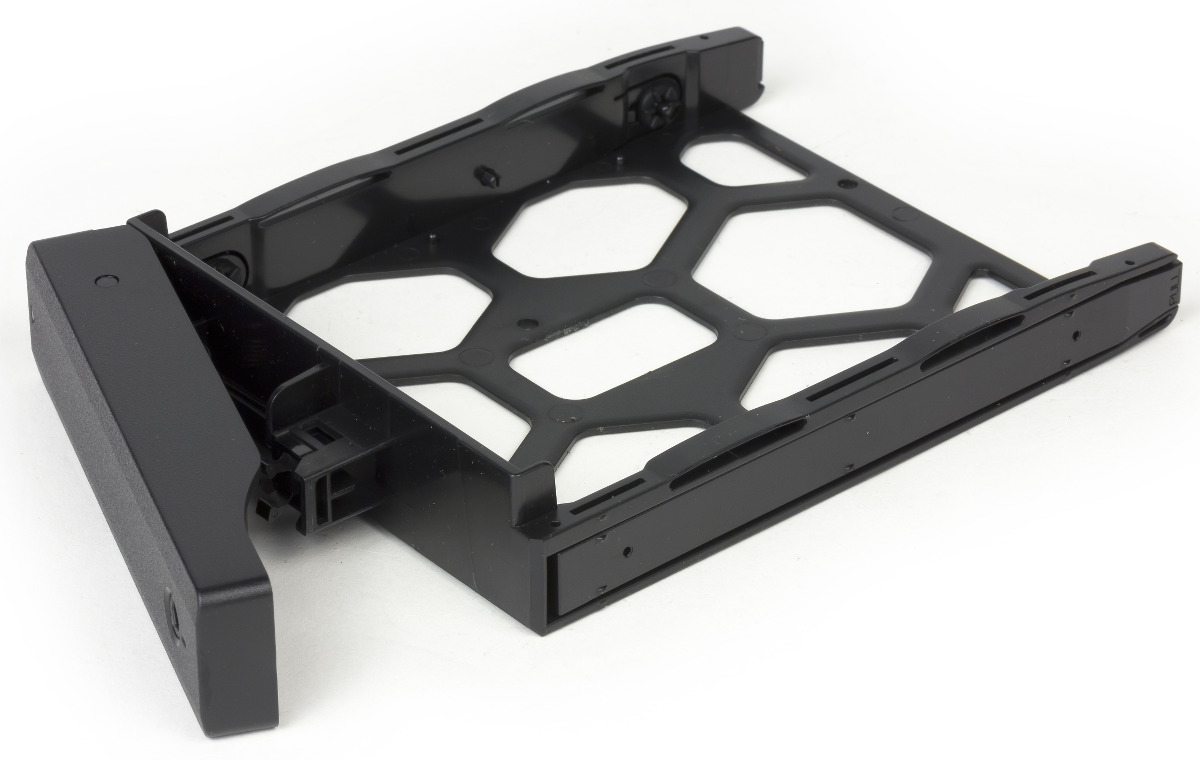

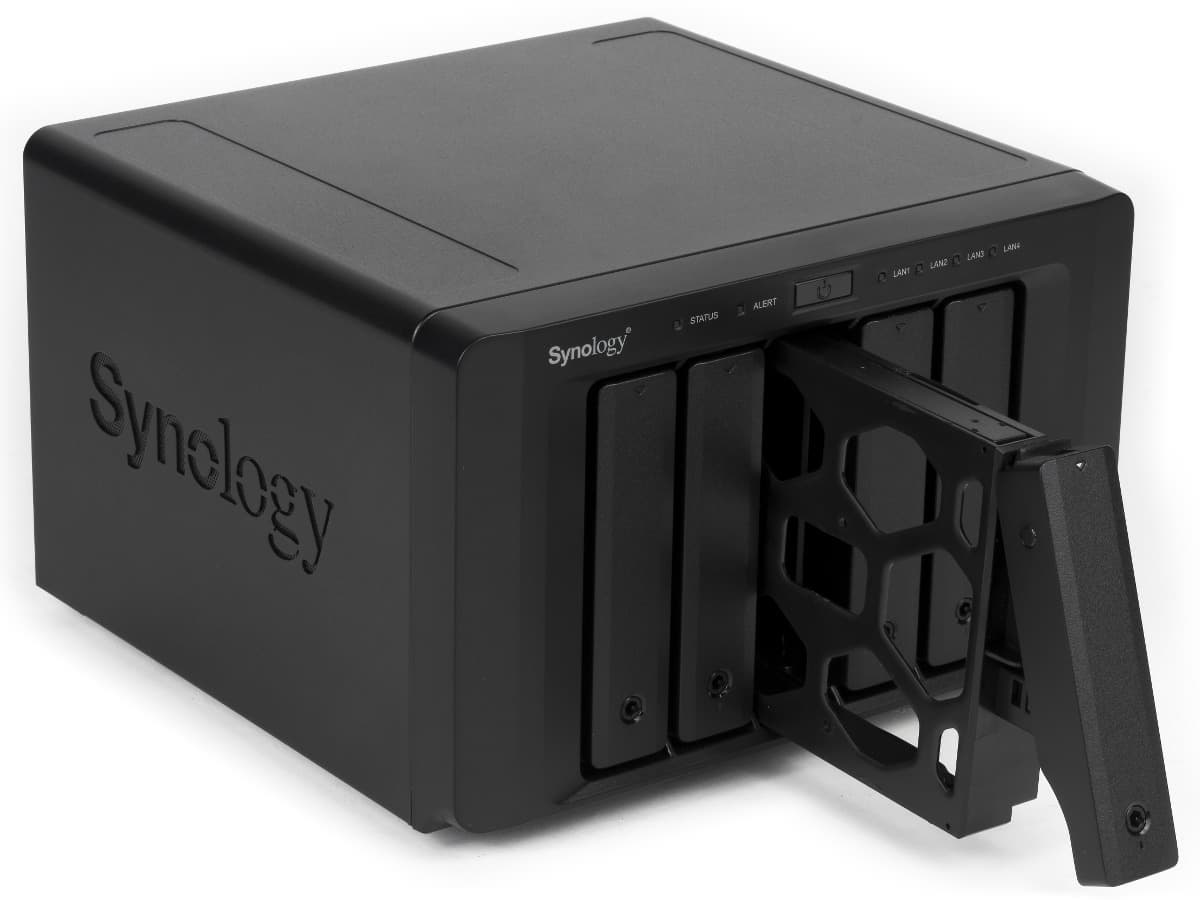

В это раз мы встретились с новой конструкцией рамок для установки дисков. В случае работы с 3,5″ моделями для сборки системы не потребуется никаких инструментов. При этом винчестеры будут надежно закреплены с применением резиновых прокладок для снижения вибрации и шума.

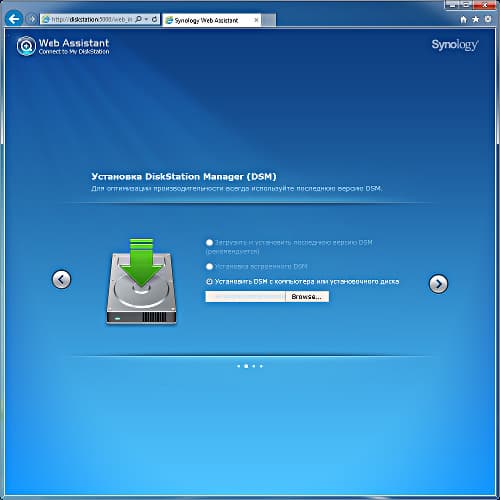

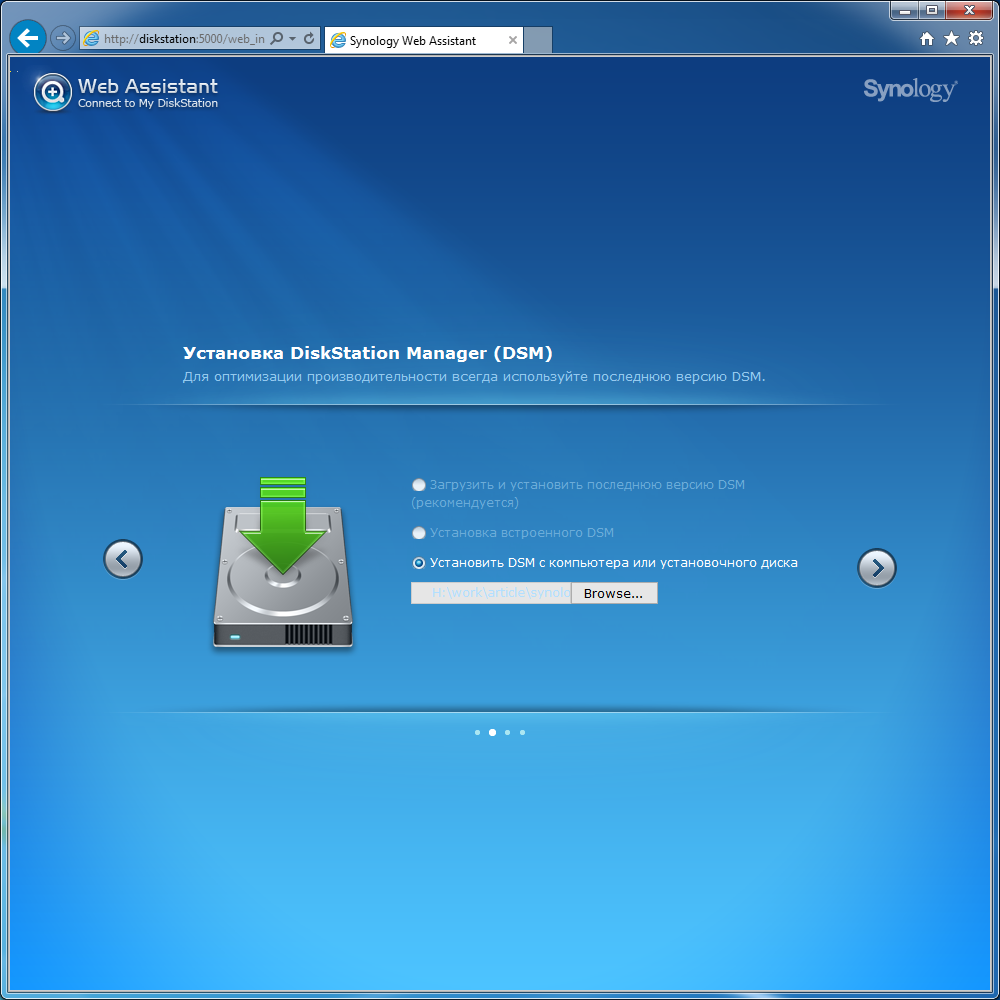

Устройство имеет встроенный флэш-накопитель со специальным установочным образом, так что для форматирования дисков и инсталляции DSM потребуется только ПК с браузером. При этом пользователь может использовать записанную в устройстве версию, скачать новую из интернета или загрузить готовый файл прошивки. Дополнительно в процессе установки можно изменить имя системы, пароль администратора, создать дисковый массив SHR.
Программное обеспечение современных сетевых накопителей Synology, даже если иметь дело только с его web-интерфейсом, больше похоже на собственную операционную систему, чем на обычную «прошивку». Так что подробное описание всех возможностей в одной статье просто невозможно. В этот раз мы опустим детали, поскольку уже появилась бета-версия DSM 4.3 с множеством новых и интересных функций, и с выходом релиза будет повод познакомиться с ней поближе.

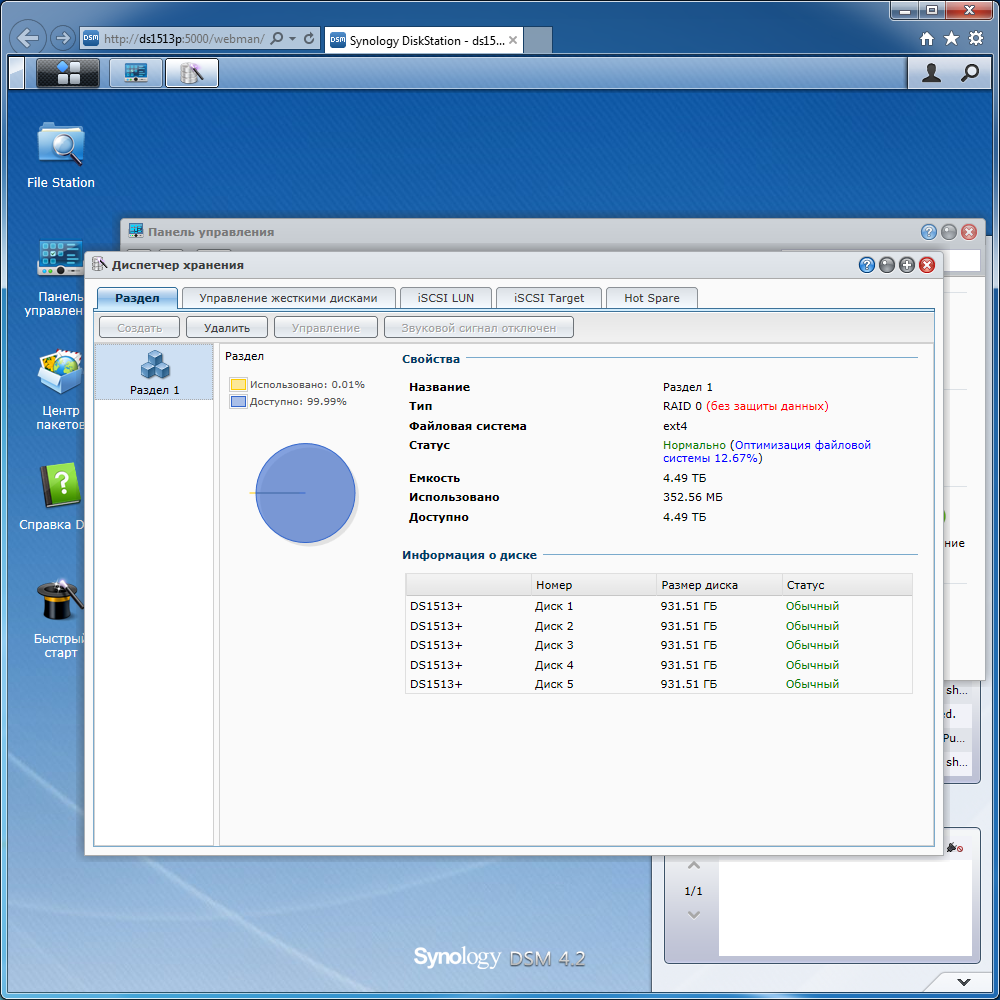

Настройка дисковых томов очень гибкая — можно иметь любое их число (с ограничением по числу установленных винчестеров), поддерживаются диск горячей замены, варианты миграции и расширения объема без потери данных, а также фирменный режим SHR для более эффективного использования пространства в отказоустойчивых массивах из дисков разного объема.
Предусмотрена работа с протоколом iSCSI, при этом LUN могут создаваться как на существующем томе (файловый режим), так и на чистых дисках (блочный режим), которые могут быть организованы в RAID.
Для контроля состояния винчестеров используется технология S.M.A.R.T., запуск тестов по расписанию, проверка температуры. Предусмотрено управление питанием внутренних и внешних дисков.

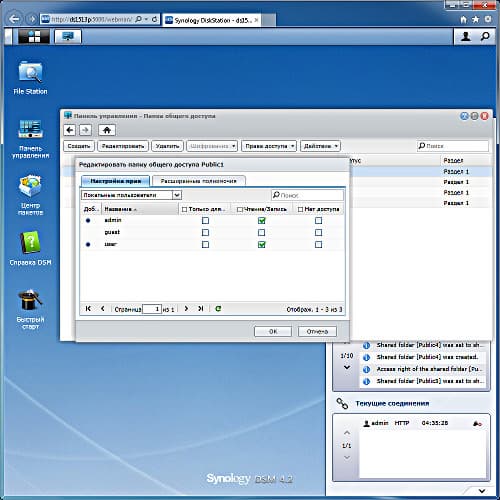

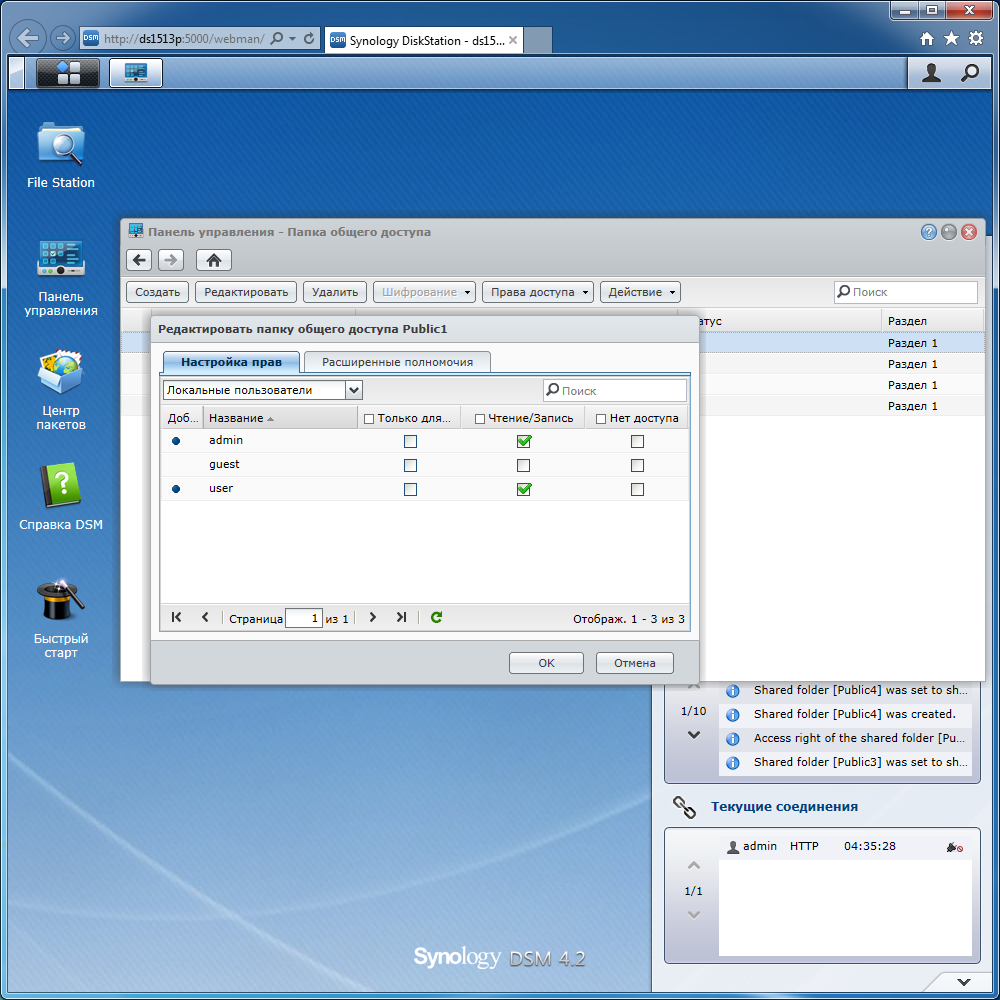

На томах создаются общие ресурсы (сетевые папки), а контроль доступа пользователей к ним осуществляется по локальной базе, через Active Directory или сервер LDAP. В опциях ресурса можно указать скрытие из сетевого окружения и включение корзины для удаленных файлов.

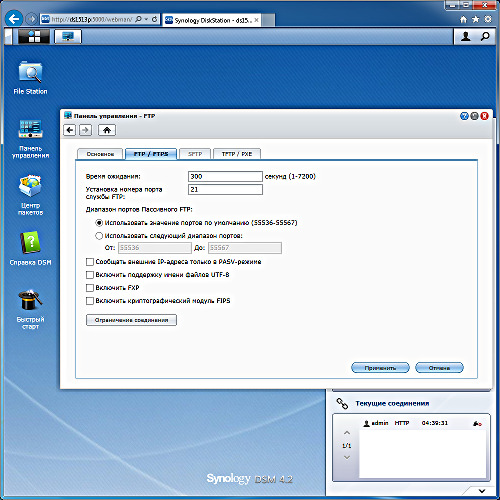

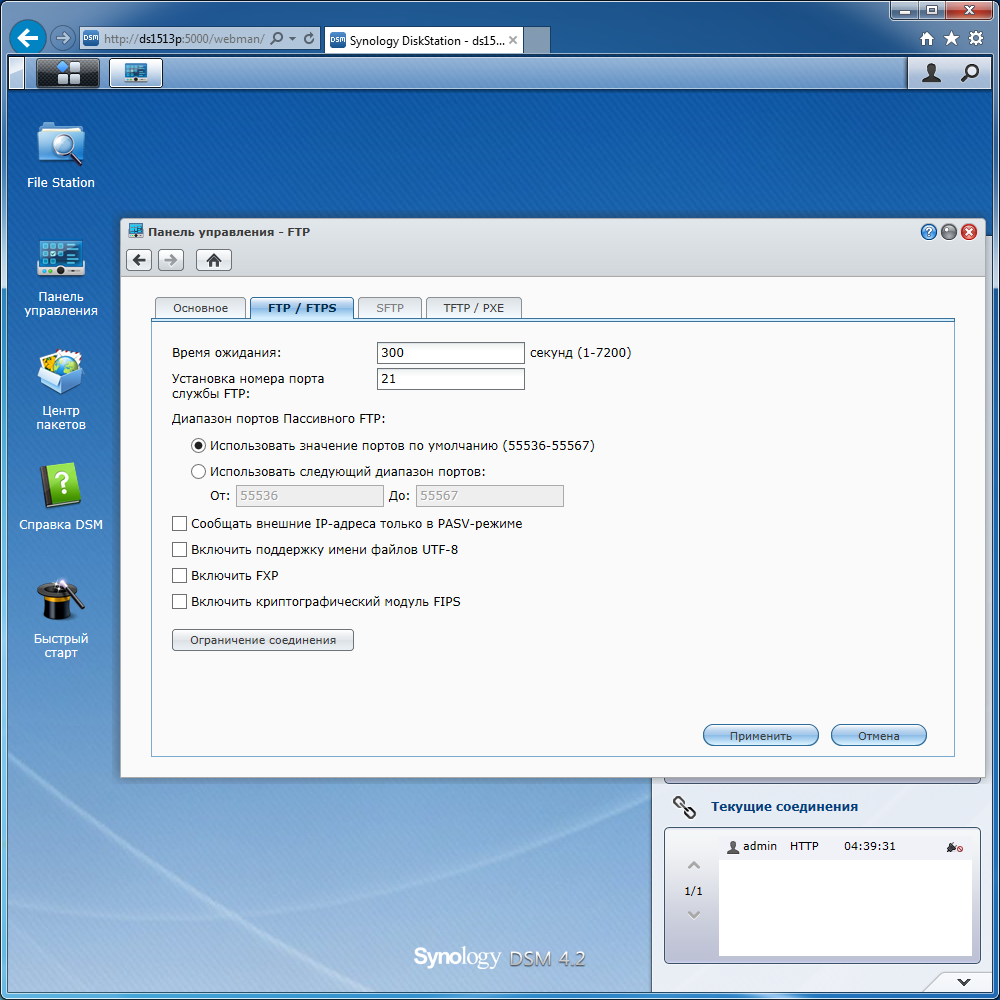

Доступ к документам возможен по всем современным протоколам, что позволяет использовать устройство в гетерогенной сетевой среде. Накопитель поддерживает SMB/CIFS, AFP, NFS, FTP, HTTP, WebDAV. Больше всего опций традиционно у FTP — можно изменить номера портов, включить шифрование, ограничить скорости, активировать кодировку UTF-8. Этот сервер также поддерживает протоколы TFTP и PXE.

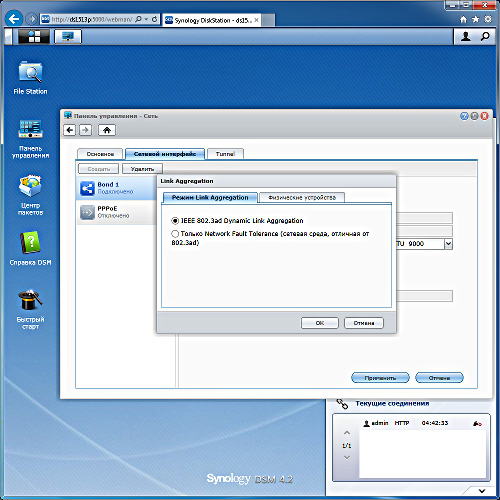

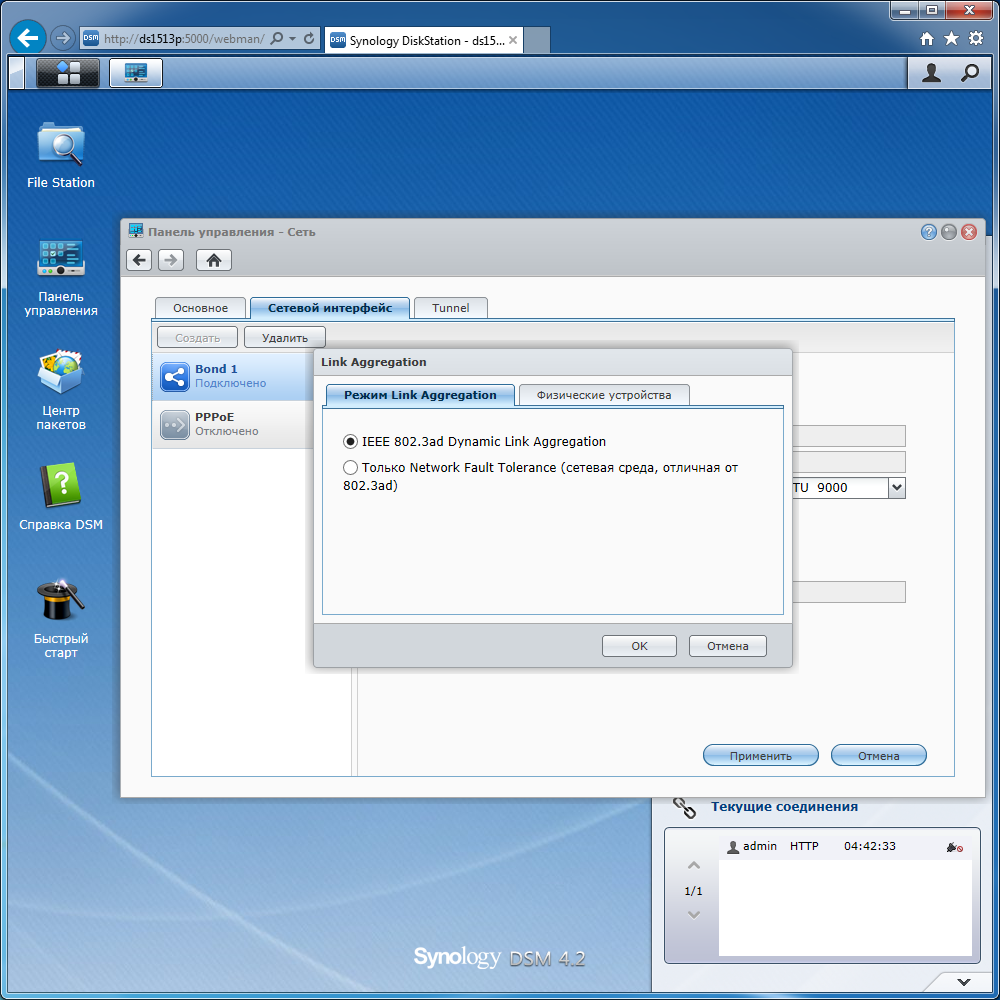

Для подключения к сети можно использовать четыре гигабитных интерфейса и Wi-Fi USB-адаптер. Поддерживается Jumbo Frames, IPv6, WOL, объединение портов, клиенты PPPoE, PPTP и OpenVPN. Есть несколько специальных функций для упрощения настройки удаленного доступа к сетевому накопителю (DDNS, QuickConnect, настройка роутера и другие).
Дополнительная защита обеспечивается встроенным межсетевым экраном и сервисом обнаружения подбора пароля и блокировки нарушителя. Практически все номера портов служб можно изменить, что также повышает уровень безопасности.

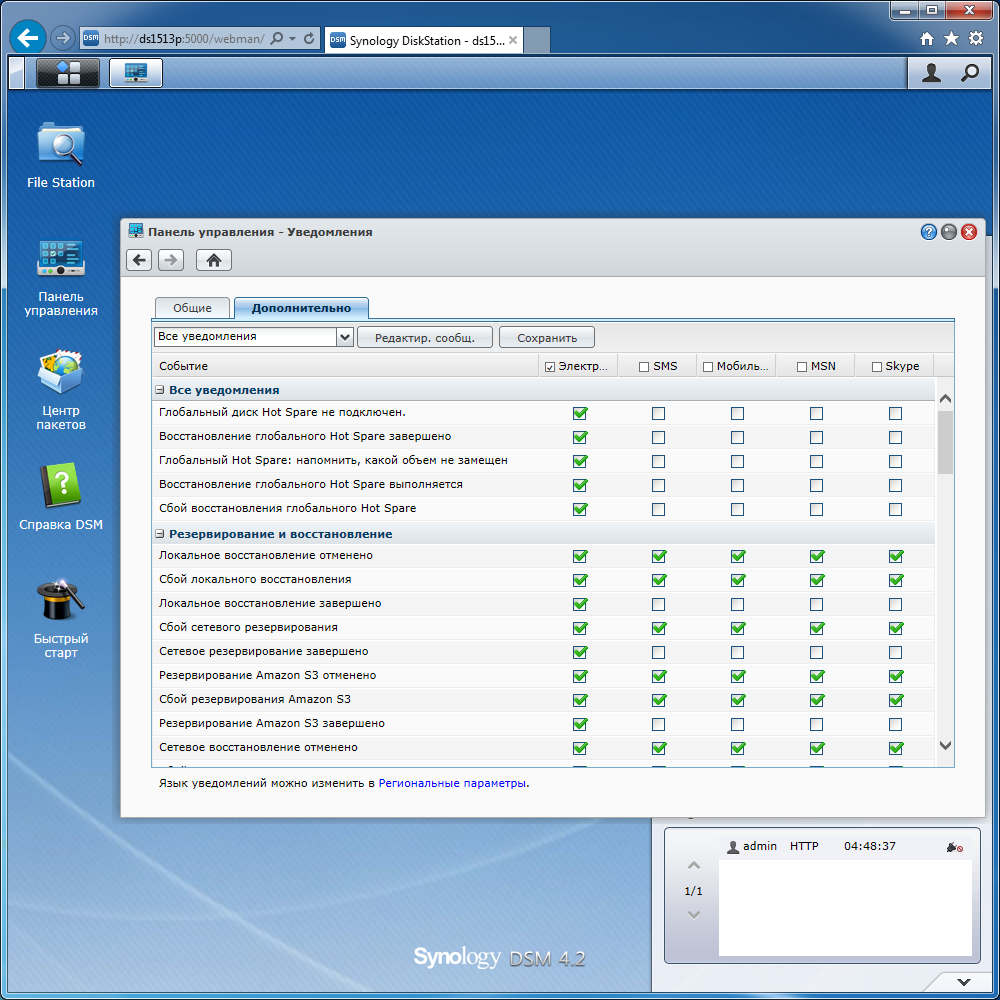

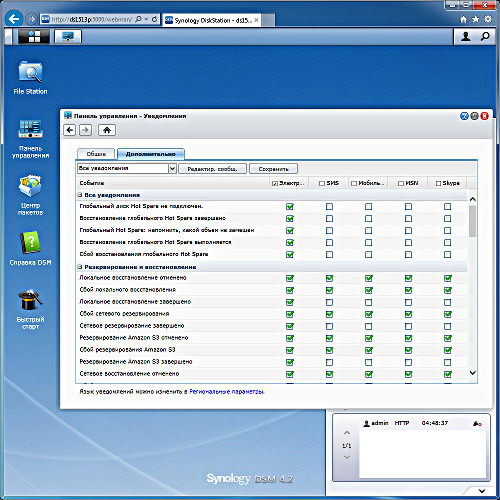

Для информирования администратора о работе накопителя можно использовать несколько вариантов коммуникаций: электронная почта, SMS, Push-сервисы для смартфонов, Skype и Windows Live Messenger. При этом гибко настраивается назначение типов уведомлений способам сообщения.

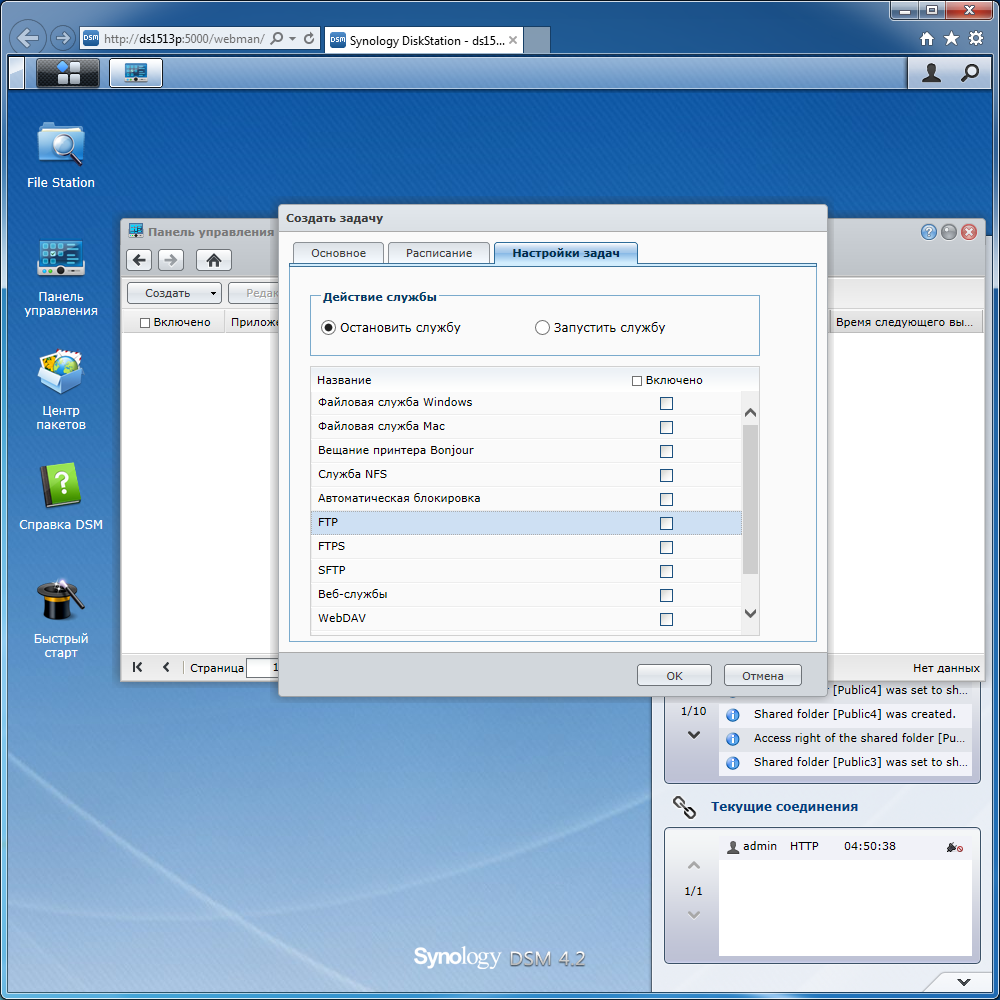

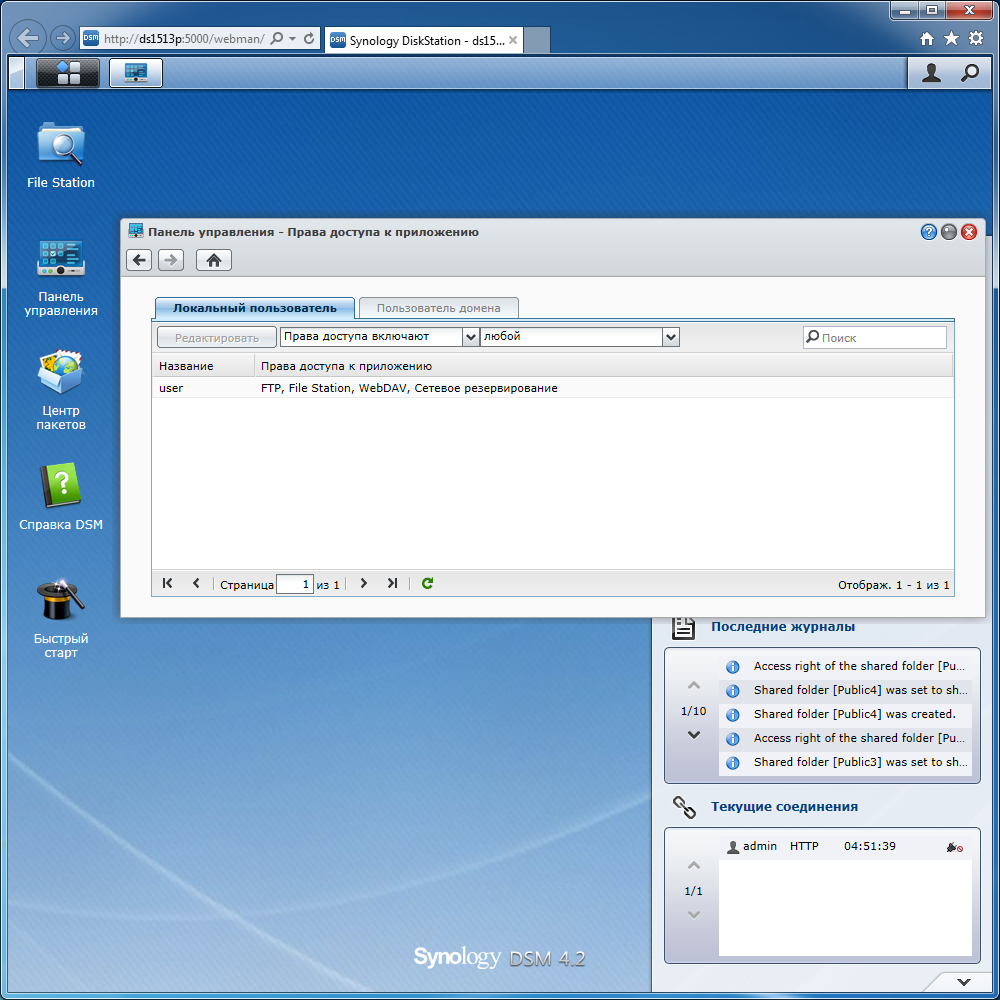

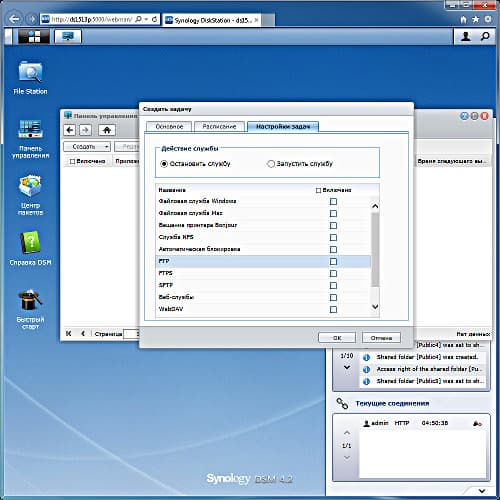

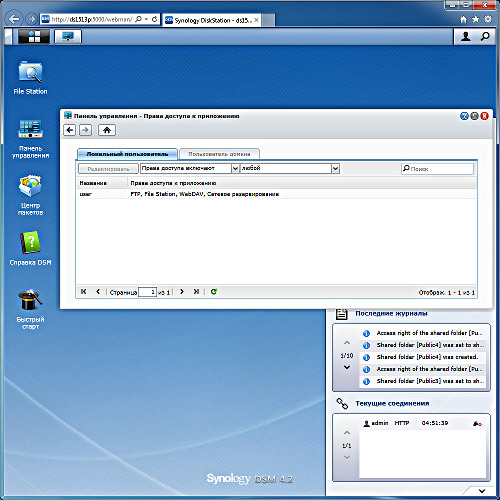

Отметим, что также можно указывать права на использование различных функций, например заблокировать пользователю работу по FTP. Кроме этого, можно составить расписание работы сервисов.

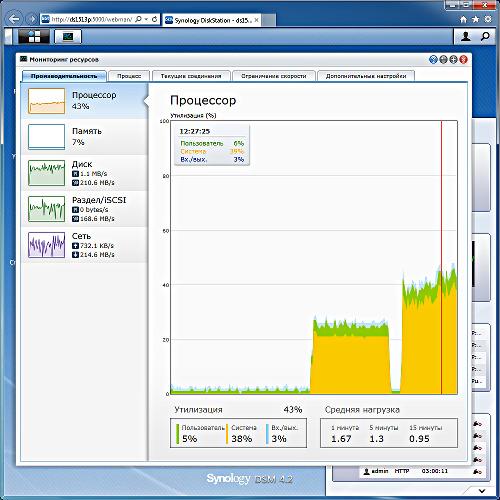

Накопитель имеет развитую систему журналов, в частности позволяет отслеживать все операции с файлами. Также есть система контроля ресурсов (процессора, оперативной памяти, дисков, сети), которая может помочь проанализировать уровень нагрузки сетевого накопителя.

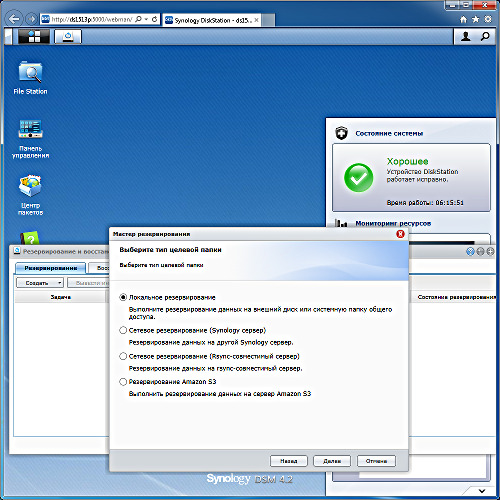

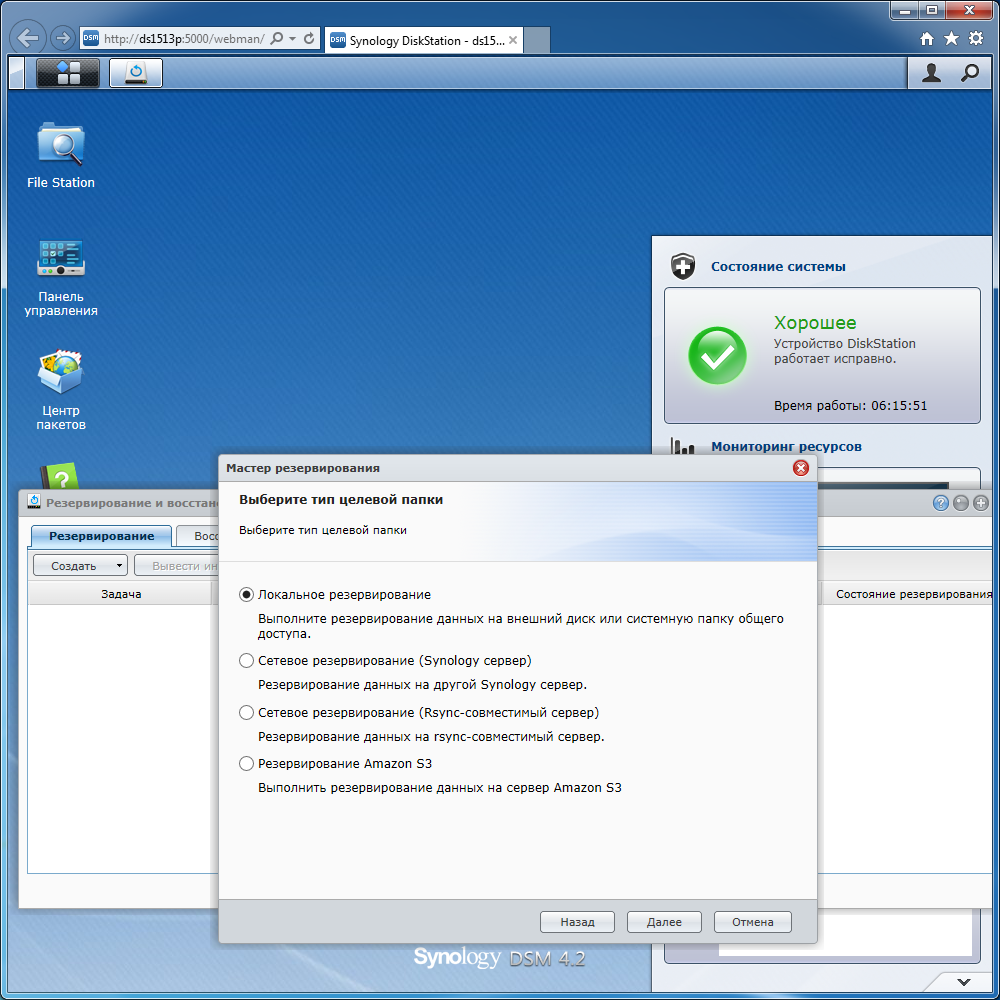

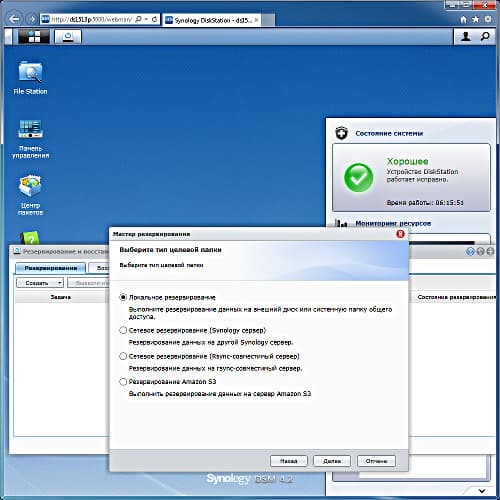

В штатной прошивке присутствуют модули для организации web-сервера и резервного копирования. В первом случае можно использовать MySQL и php, что позволяет создавать достаточно сложные проекты. Встроенная утилита резервного копирования поможет повысить надежность хранения данных путем создания копий на внешних носителях, другом сервере или в Amazon S3. Есть и возможность синхронизации данных между несколькими серверами.

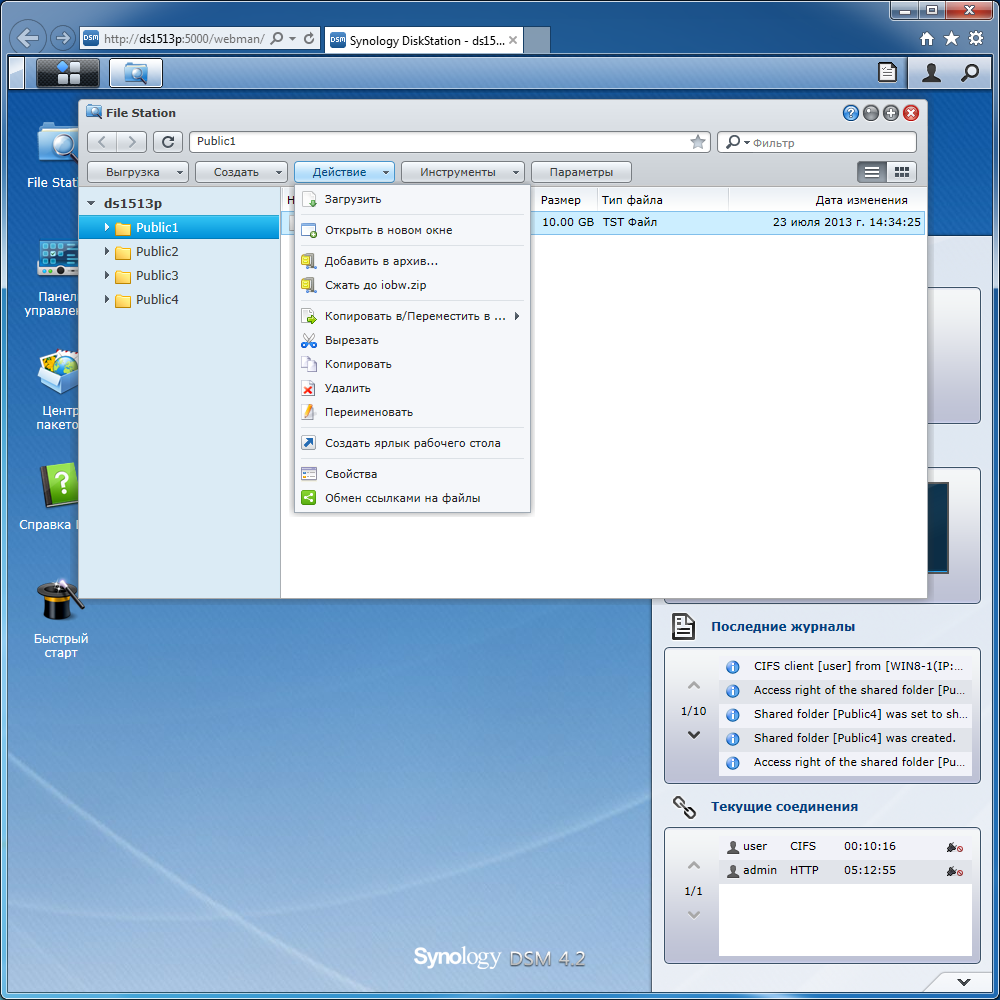

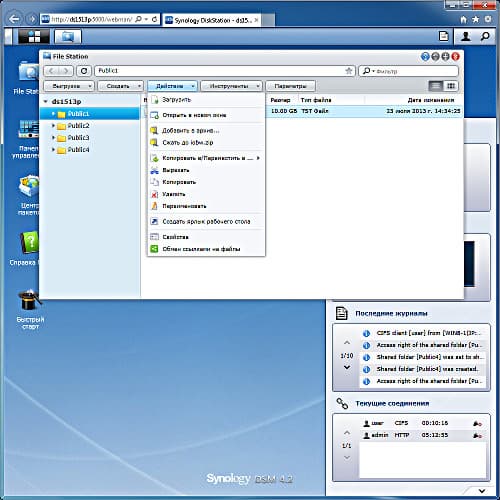

Отдельно стоит упомянуть модуль File Station, который позволяет полноценно управлять файлами через браузер, работать с архивами, монтировать удаленные папки и образы ISO, предоставлять удаленный доступ к документам по прямым ссылкам.
Дополнительные пакеты и утилиты для мобильных устройств

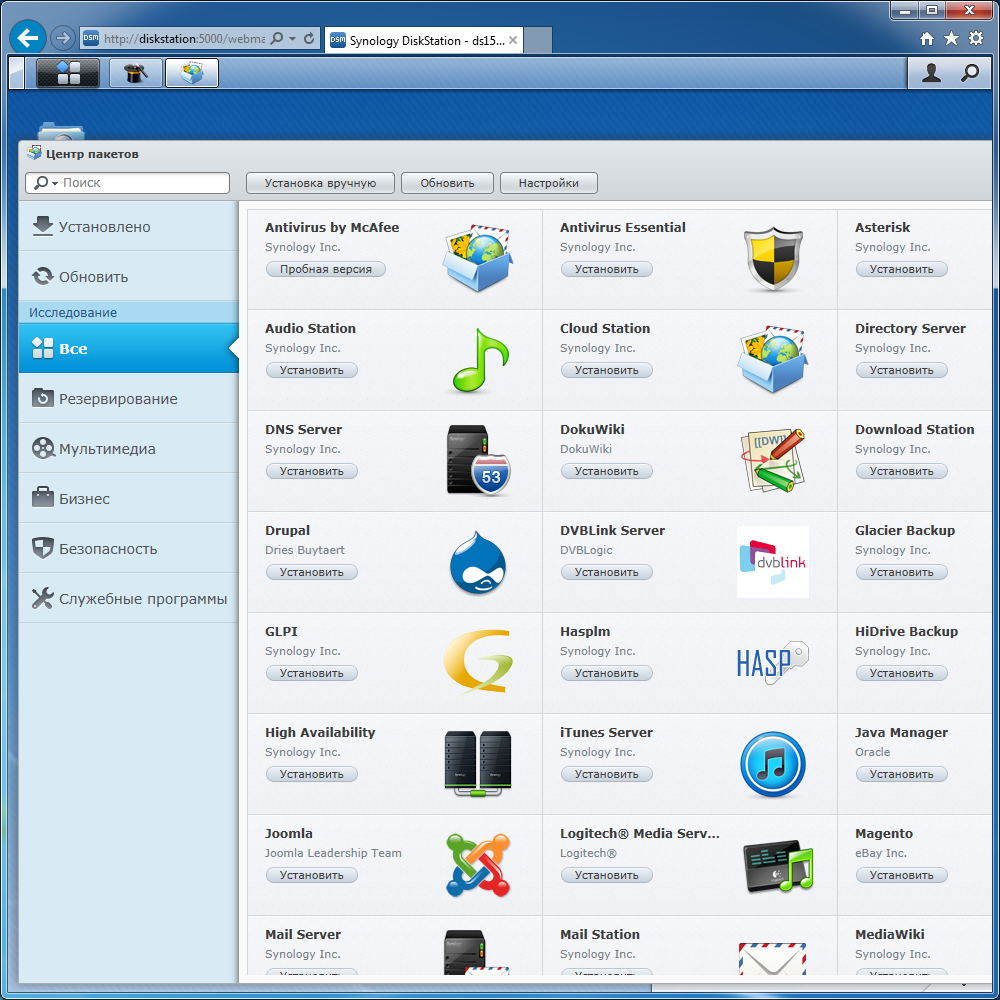

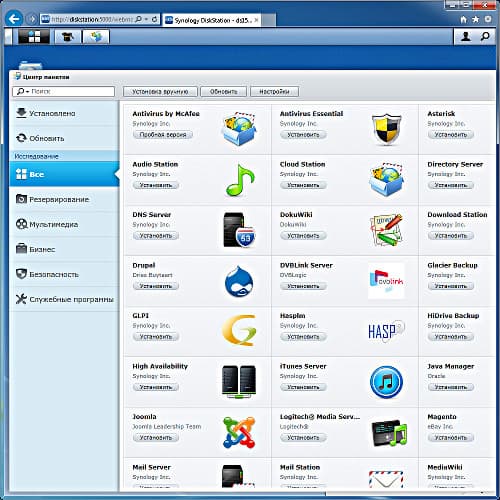

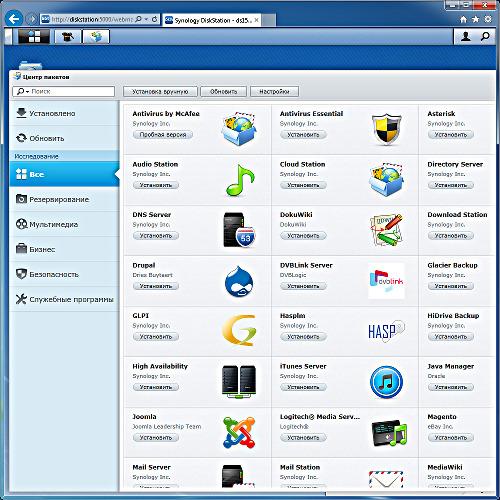

В каталоге дополнительных модулей, который доступен прямо из web-интерфейса, на момент написания статьи присутствовало более полусотни пакетов.
Подробнее с ними можно ознакомиться на сайте производителя. Упомянем в алфавитном порядке только наиболее интересные и популярные:
- Antivirus Essential — антивирусный сканер с поддержкой расписания работы и обновления баз;
- Asterisk — известное решение IP-телефонии;
- Audio Station — работа с музыкальной библиотекой и интернет-радио в браузере, на мобильных устройствах, поддержка USB- и Bluetooth-колонок, ресиверов DLNA и AirPlay;
- Cloud Station — пакет для создания собственного облака для хранения и синхронизации данных между NAS, ПК, Mac и мобильными устройствами, поддерживает работу с версиями файлов и обеспечивает безопасное подключение с SSL;
- Directory Server — сервер LDAP для централизованной обработки данных пользовательских аккаунтов;
- Download Station — сервис автономной загрузки файлов по протоколам HTTP, FTP, BitTorrent, поддерживает поиск, работу с файлообменниками, управление с мобильных устройств;
- Drupal, Joomla, WordPress — известные системы управления публикациями;
- Mail Server и Mail Station — реализация почтового сервера и web-клиента для него;
- Photo Station — публикация альбомов фотографий и видео, поддержка комментариев и блогов, собственная база пользователей;
- Surveillance Station — система видеонаблюдения для IP-камер, поддержка мобильных клиентов, выделение специальных прав пользователям, поддержка большого числа моделей камер, в комплекте лицензия только на одну камеру;
- Video Station — создание каталога видеофильмов, поддержка мобильных клиентов, загрузка описаний и обложек;
- VPN Server — сервер удаленного доступа с поддержкой протоколов PPTP и OpenVPN;
- Сервер мультимедиа — реализация сервера DLNA для трансляции медиафайлов на совместимые приемники, включая игровые приставки, Smart-ТВ и медиаплееры.
Кроме официального каталога производителя можно использовать и другие ресурсы и устанавливать пакеты из готовых файлов. Также никуда не делся доступ к консоли встроенной операционной системы через Telnet и SSH.
Компания Synology предлагает, пожалуй, наиболее интересный комплект программ для мобильных устройств на базе Android, iOS, Windows Phone. Данные утилиты помогают обеспечить доступ к данным и сервисам на сетевом накопителе как при локальном подключении, так и через интернет. Конечно, в некоторых случаях для работы с файлами можно использовать и сторонние утилиты работы по протоколам FTP, SMB, WebDAV и другим, но именно фирменные модули наиболее удобны и просты в настройке. Полный список насчитывает восемь приложений:
- DS audio — клиент сервиса Audio Station;
- DS cam — клиент системы видеонаблюдения;
- DS cloud — программа синхронизации файлов сервиса Cloud Station;
- DS download — управление системой загрузки файлов, позволяет контролировать текущие задания и создавать новые;
- DS file — полноценный менеджер файлов;
- DS finder — системная утилита для отображения статуса системы, приема push-сообщений, контроля нагрузки;
- DS photo+ — просмотр фотографий и загрузка новых с мобильного устройства на накопитель;
- DS video — клиент сервиса Video Station.
Отметим, что в текущий момент на Windows Phone 8 недоступны DS cam, DS cloud и DS download. Также стоит упомянуть, что есть мобильные приложения для накопителей Synology и от сторонних разработчиков.
Внешние устройства
Накопитель имеет порты USB 2.0, USB 3.0 и eSATA. Последний может использоваться только для подключения внешних винчестеров с целью расширения объема дискового хранилища или резервного копирования. На дисках можно использовать несколько разделов и файловые системы FAT32, NTFS, EXT3, EXT4 и HFS+. Есть поддержка специальных фирменных блоков расширения на пять дисков, так что число отсеков данной модели может быть расширено до 15, что и отражено в названии устройства.

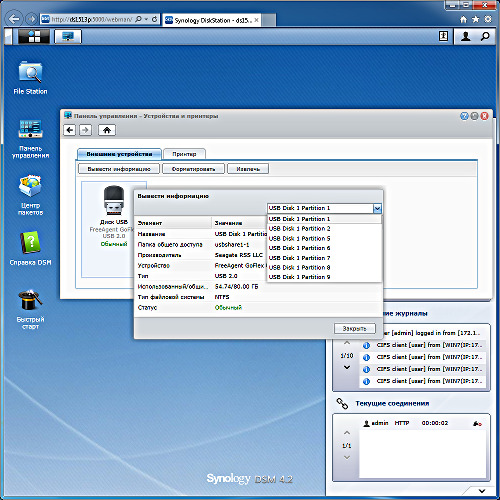

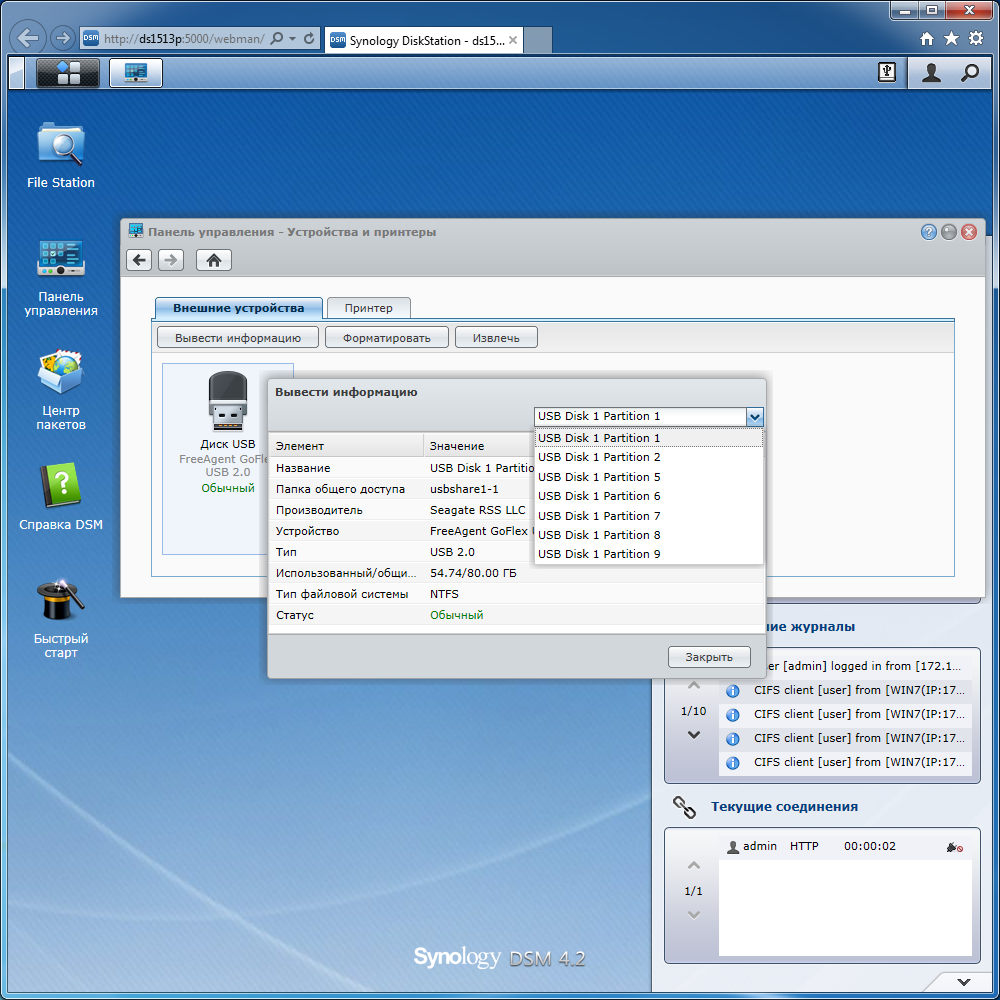

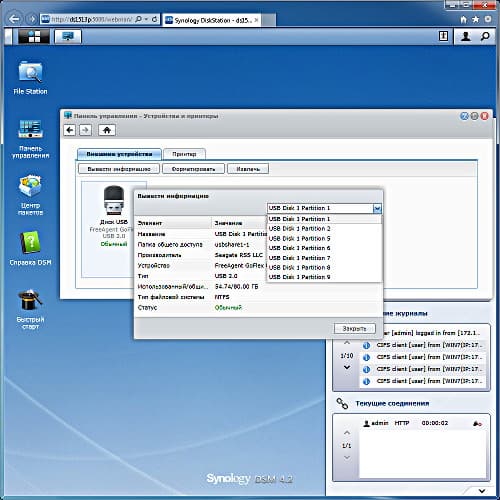

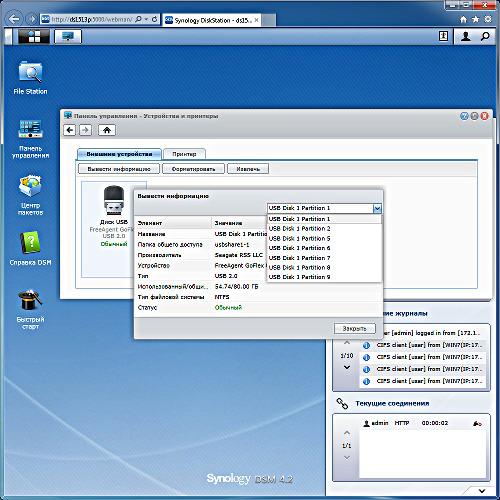

Причем возможности по организации внешних дисков в массивы аналогичны внутренним винчестерам. В web-интерфейсе есть возможность безопасного отключения дисков и форматирования.
Что касается накопителей, то работа через USB с ними аналогична. Дополнительно с этим интерфейсом можно использовать и другие устройства: принтеры, МФУ, USB-колонки, адаптеры Wi-Fi, контроллеры Bluetooth, тюнеры DVB-T (для модуля DVBLink Server), ИБП.

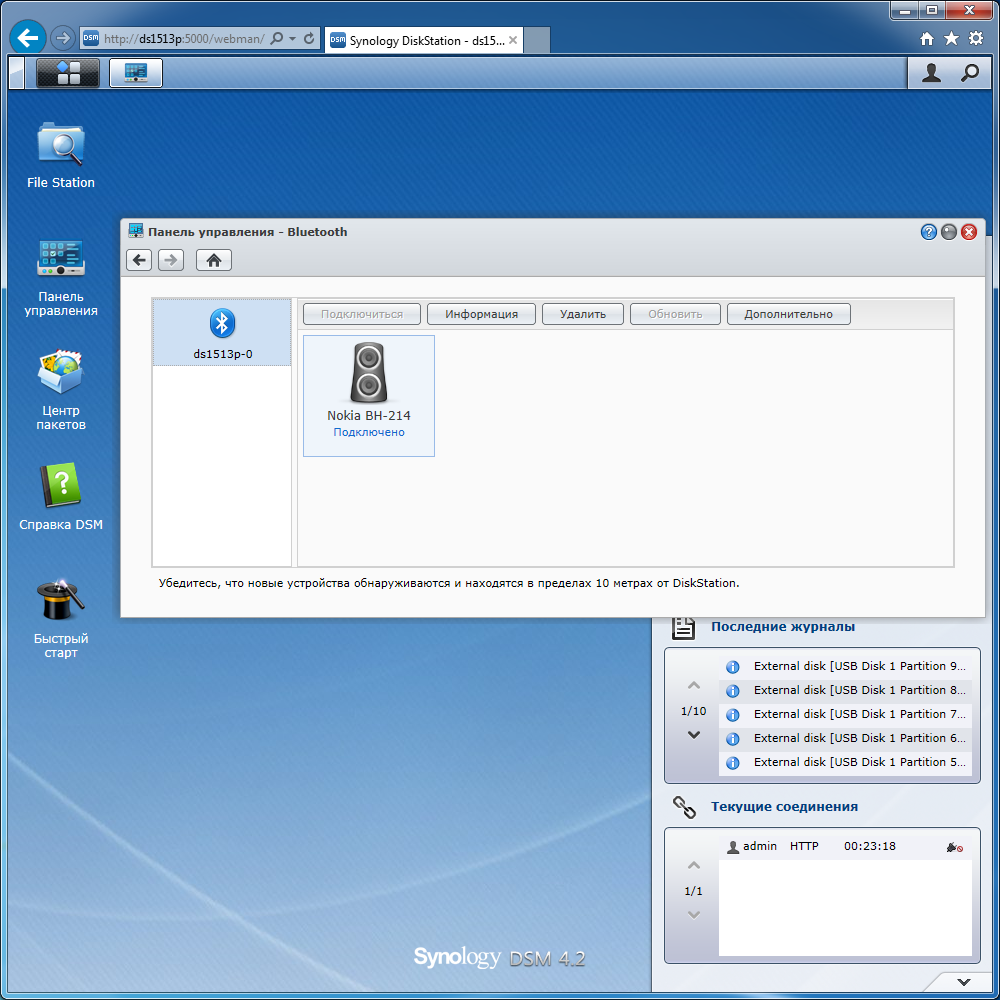

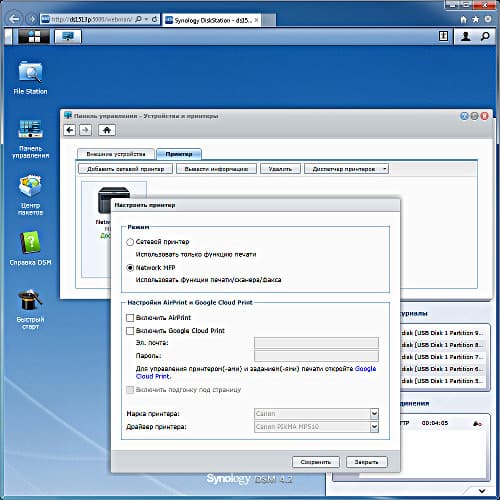

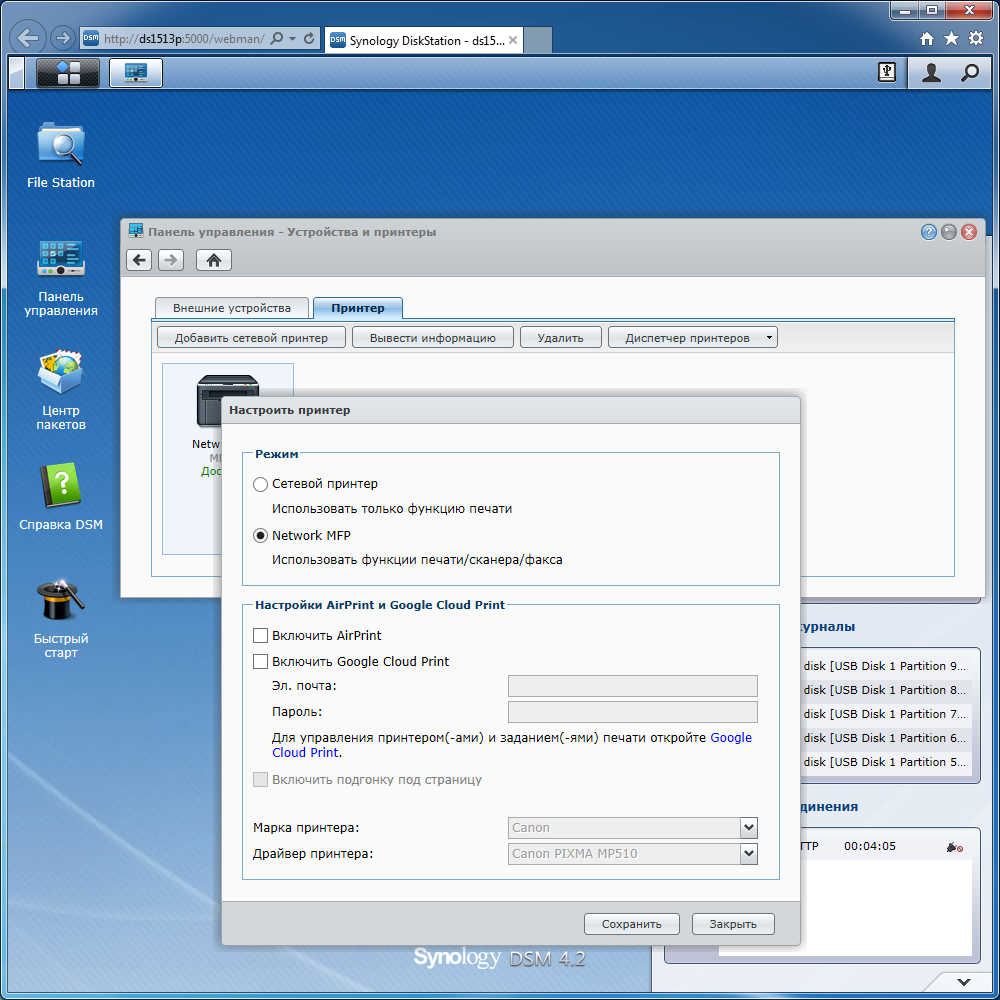

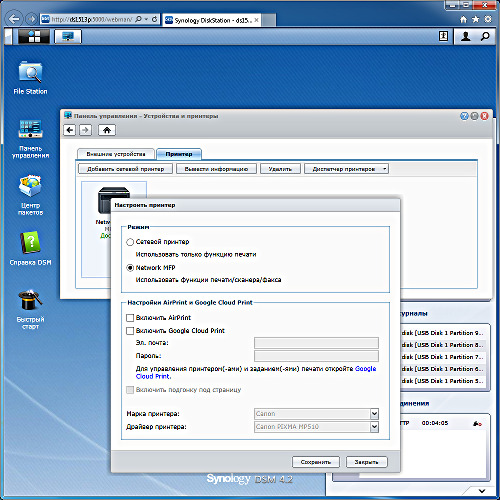

Для МФУ есть поддержка сканирования, а также сервисов AirPrint и Google Cloud Print. Накопитель имеет встроенный сервис, позволяющий использовать один ИБП сразу для нескольких сетевых накопителей по сети, обеспечивая безопасное их выключение в случае пропадания питания (после восстановления питания устройство способно включиться самостоятельно). Кроме того, есть возможность программирования расписания работы NAS.
Производительность

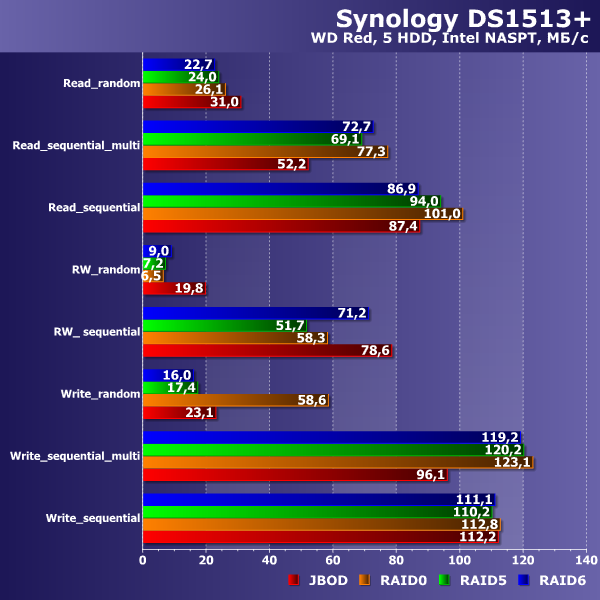

Тестирование производительности устройства проводилось с жесткими дисками серии WD Red объемом 1 ТБ каждый (модель WD10EFRX). Использовалась программа Intel NASPT с шаблонами, в которых участвовали файлы большого объема. Были проверены четыре конфигурации массивов из пяти дисков: JBOD, RAID0, RAID5 и RAID6. Из дополнительных опций только включались Jumbo Frames. В качестве клиента использовался ПК с операционной системой Windows 8 и серверным сетевым контроллером Intel.
Как и следовало ожидать, максимальная скорость на потоковых операциях в данной модели обычно ограничивается уже сетевым интерфейсом, а не процессором или дисками. Особенно нужно отметить близость показателей для массива с чередованием и отказоустойчивых вариантов, что говорит о том, что центральный процессор успевает в данном случае обработать все необходимые расчеты. Только у JBOD, который, по сути, аналогичен одному винчестеру, мы видим небольшое снижение на чтении и записи в несколько потоков, поскольку чередования запросов к дискам в этом случае не происходит. Однако на шаблоне одновременного случайного чтения и записи он выступил лучше других участников. Так что мы еще раз подтвердили, что топовые модели сетевых накопителей Synology являются одними из наиболее производительных в своем классе.

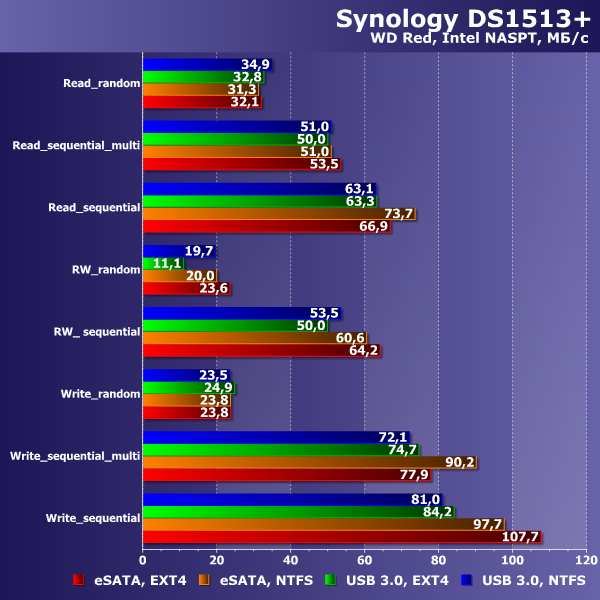

Устройство имеет два быстрых внешних интерфейса, так что скорость их работы также представляет определенный интерес. Мы проверили работу по сети с двумя наиболее востребованными файловыми системами — EXT4 и NTFS.
Если говорить про диск с EXT4 на eSATA, то он мало отличается по скорости от установленного внутрь накопителя винчестера. Да и в целом все четыре конфигурации очень схожи по своим показателям, так что использование более привычной пользователям Windows файловой системы NTFS в рассматриваемом случае вполне оправдано.
Энергопотребление
В качестве дополнительного теста в этот раз мы попробовали оценить энергопотребление сетевого накопителя в различных режимах. К сожалению, используемый нами прибор рассчитан на сотни ватт и в данном случае может быть достаточно большая погрешность. Так что результаты будут интересны, скорее, с точки зрения сравнения с другими устройствами, а не как абсолютные значения.
Первый из режимов — эмуляция рабочей нагрузки. В нем создавался массив RAID5 из всех винчестеров и запускался тест одновременного случайного чтения и записи. Второе значение получено во время бездействия накопителя, но при включенных винчестерах. А третье отражает режим сна, когда питание дисков выключено. Результаты были получены усреднением показаталей за 10 минут.

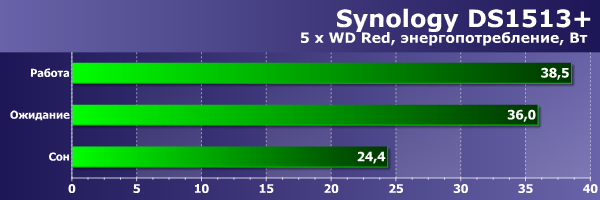

Тестирование показало, что потребление устройства с дисками не превышает 40 Вт. При этом выключение винчестеров позволяет снизить этот уровень до 25 Вт. Данные значения вполне сравнимы с массовыми ПК. Так, компактная система на базе Intel Pentium G620 в простое потребляет около 30 Вт (если проверять этим же прибором). Более экономные представители Intel Core выступают лучше, но и стоят они дороже.
Работа с несколькими сетевыми интерфейсами
Мы уже несколько раз встречались с сетевыми накопителями, которые имеют более одного гигабитного интерфейса для подключения к локальной сети. Но разобраться в том, что дает эта возможность конечному пользователю, кроме одновременной работы с несколькими сетями, пока не получалось. Рассматриваемая в этой статье модель DS1513+ имеет целых четыре контроллера, так что мы решили дополнить данное тестирование кратким рассказом о вариантах их использования. Отметим, что многие вопросы данной темы уходят корнями в современные сетевые технологии, в которые в данном случае мы не будем углубляться и относительно коротко опишем только некоторые сценарии. Тем более что NAS — это в некотором смысле «черный ящик», имеющий множество влияющих на производительность параметров, подбирать которые имеет смысл под конкретные задачи пользователя.
Прежде всего, ответим на, пожалуй, самый популярный вопрос — можно ли добиться увеличения скорости чтения или записи файлов с сетевого диска при использовании двух или более сетевых контроллеров в сетевом накопителе? К сожалению, в большинстве случаев ответ будет отрицательный. Технология объединения сетевых портов служит для увеличения производительности и повышения надежности. Однако первое обычно обеспечивается для сценария «один сервер — один сервис — несколько клиентов», но не для «один сервер — один сервис — один клиент».
Для проверки возможностей DS1513+ мы использовали специальное оборудование — коммутатор D-Link DGS-3200-10 и четырех клиентов. Все четыре порта сетевого накопителя были подключены к коммутатору и настроены в режиме агрегации портов (802.3ad/LACP). К другим четырем портам коммутатора подключались клиенты гигабитными линками. На сетевом накопителе создавались тома RAID0 и RAID5 из пяти винчестеров WD Red.
В качестве тестового инструмента в этот раз использовался IOmeter. В случае работы с сетевыми дисками он создает на них один большой тестовый файл и осуществляет операции по заданным шаблонам внутри него. Для каждого клиента была сделана отдельная сетевая папка и в результате конфигурация отражала одновременную работу нескольких клиентов с собственными файлами. Данный вариант можно в некотором приближении считать аналогом традиционного чтения и записи файлов по сети.

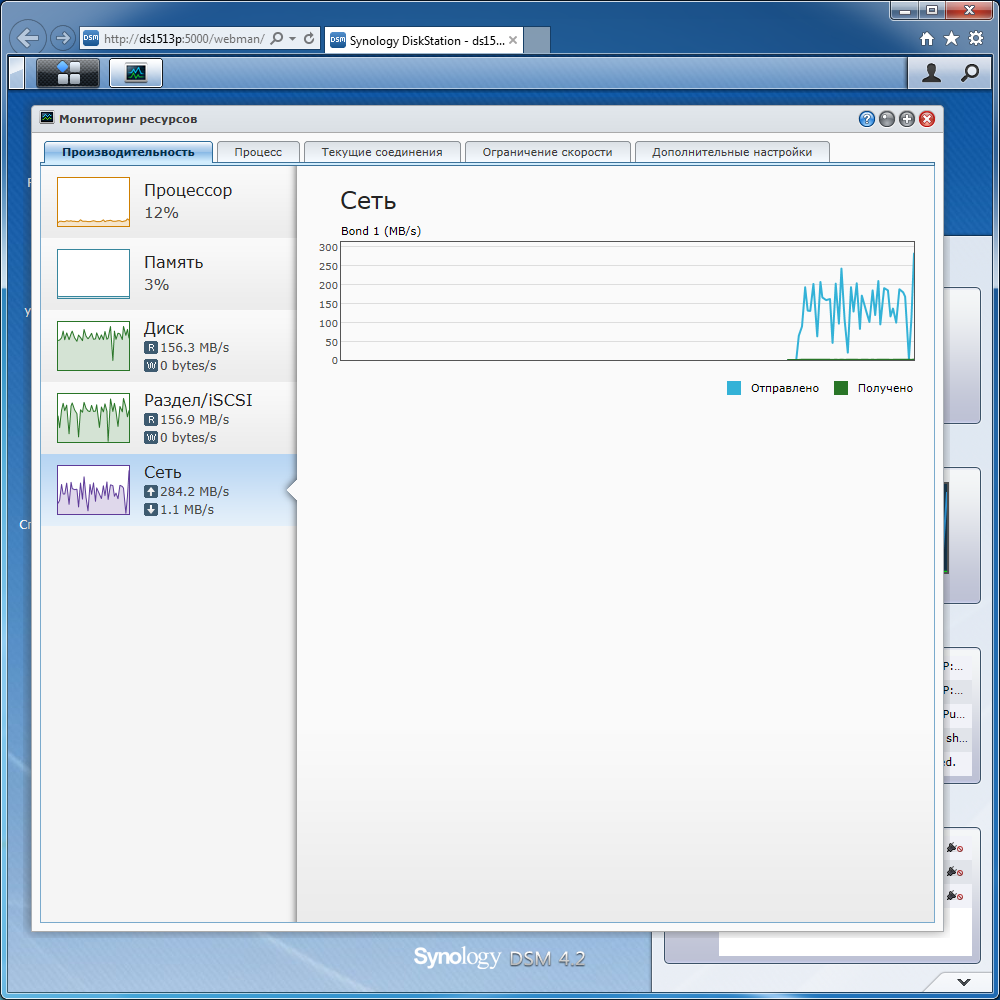

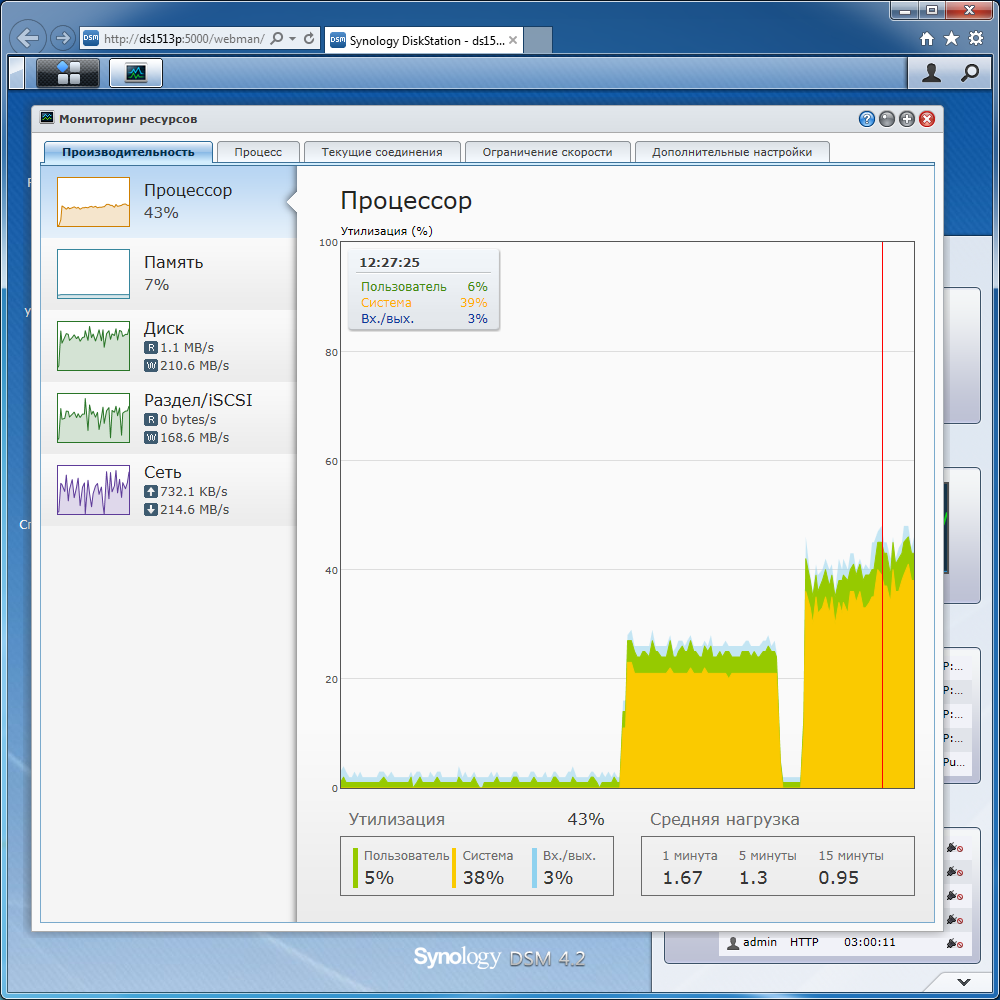

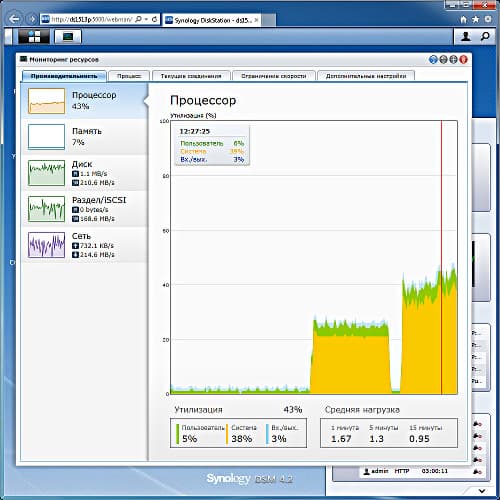

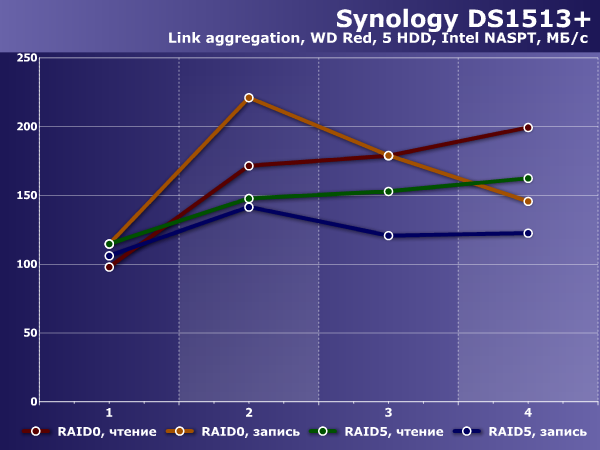

Поскольку нас в данном случае интересует максимальная производительность и эффективность работы объединенного сетевого канала, то для шаблонов мы остановились на двух вариантах — последовательное чтение и запись блоками по 1 МБ. В опциях менеджеров IOmeter дополнительно выставлялось значение 32 для опции Outstanding I/Os. На графике приводится зависимость общей производительности (сумма скоростей всех клиентов) от числа клиентов.
По результатам тестирования данного сценария можно сделать пару выводов. Во-первых, объединение портов действительно может дать заметный рост общей производительности при одновременной работе нескольких клиентов с одним сетевым накопителем. Это может пригодиться в случае работы устройства в SMB или других местах, где востребован этот сценарий. Для реализации данного преимущества потребуется только коммутатор с необходимым числом портов и поддержкой 802.3ad. Никаких специальных требований к клиентам нет.
Во-вторых, при работе в данном режиме мы видим заметное отставание отказоустойчивого массива RAID5 от массива с чередованием RAID0. Что говорит о том, что Intel Atom при подобной нагрузке уже может не обеспечивать высокую скорость. Впрочем, не стоит забывать про влияние и самих винчестеров. Все-таки WD Red не позиционируются для максимальной производительности в крупных системах.

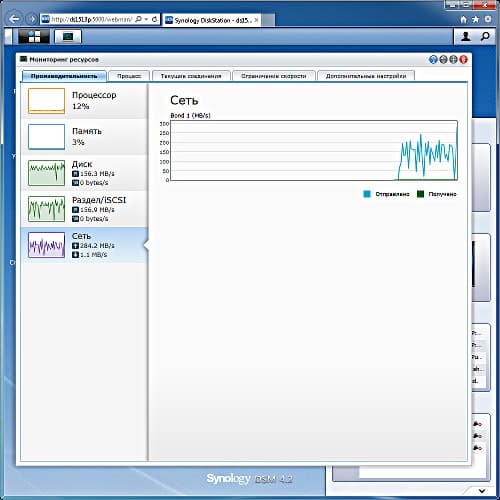

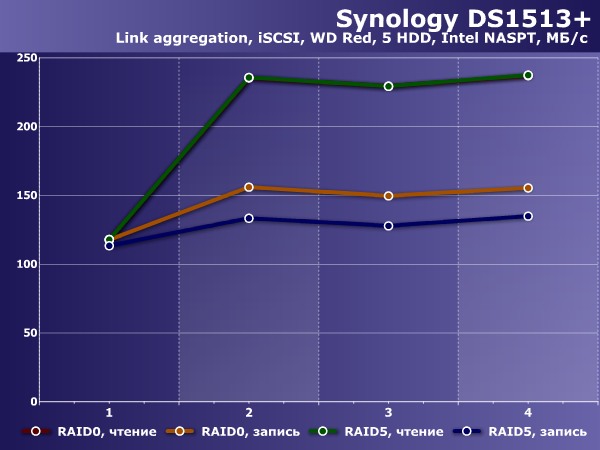

Вторая группа тестов, более синтетическая, проводилась в следующем сценарии: на массивах RAID0 и RAID5 из пяти винчестеров создавался том iSCSI, который монтировался на всех клиентах. Полученный диск тестировался в IOmeter на последовательном чтении и записи, но уже блоками по 256 КБ. Для Outstanding I/Os тоже выставлялось значение 32. В данном случае мы хотели получить еще более высокую скорость из-за исключения из цепочки файловой системы и сетевого протокола работы с файлами (правда одновременно «потерялось» и кэширование). В реальности работа с одним томом одновременно несколькими клиентами очень редкая и специфическая ситуация.
В этом режиме нам удалось получить почти 250 МБ/с в операциях чтения, и это уже похоже на ограничение винчестеров или платформы, но не сети. Интересно, что график для записи на RAID5 очень похож на показанный на предыдущей иллюстрации.
Напомним, что производитель указывает в описании модели скорости при работе с несколькими клиентами в 200 МБ/с на запись и 350 МБ/с на чтение. Учитывая, что клиенты, диски и сетевое оборудование отличались от наших (например, наш коммутатор стоил почти в десять раз меньше, чем использованный производителем), нет повода переживать.
Существует еще один способ одновременного использования нескольких соединений, не требующий специального коммутатора. Речь идет о технологии Multi-Path Input Output (MPIO), когда система хранения и клиент связываются несколькими линками на высоком уровне, например TCP/IP, для обеспечения отказоустойчивости и повышения скорости. В этом режиме требуется поддержка MPIO со стороны сетевых протоколов на сервере и клиенте. Если рассматривать наш случай, то данную технологию можно использовать для подключения тома iSCSI на сетевом накопителе к серверу, в качестве последнего подходит, например, Windows Server 2012 (настольные версии операционных систем Microsoft поддержки MPIO для iSCSI не имеют). Работа с MPIO появилась также в третьей версии сетевого протокола SMB, результат внедрения можно увидеть на примере пары Windows Server 2012 и Windows 8. К сожалению, в сетевых накопителях эта возможность еще не реализована. Тесты показали, что MPIO позволяет практически линейно масштабировать скорость работы (конечно если платформа и диски позволяют). Быстрая проверка варианта iSCSI с Windows Server 2012 на двух линках показала цифры на уровне 220 МБ/с.
В заключение данного раздела суммируем основной результат: сетевой накопитель с несколькими сетевыми интерфейсами при работе со специальным коммутатором может получить увеличение общей производительности в сценарии использования одного сервера и нескольких клиентов. Для домашних применений и SOHO два или более сетевых интерфейса в большинстве случаев бесполезны.
Выводы
Компания Synology заслуженно занимает место среди лидеров рынка сетевых накопителей для дома, SOHO и SMB. На примере развития моделей с пятью отсеками мы видим, что каких-то революционных изменений за несколько последних лет не было, однако все устройства соответствовали самому высокому уровню на момент своего анонса, а также предлагали необычные и интересные решения, например возможность расширения емкости до 15 винчестеров.
Представленный в этом году накопитель DS1513+ является на сегодня одним из наиболее быстрых и универсальных решений уровня SMB. Устройство имеет практичный и удобный корпус, качественно изготовлено, не требует специальных знаний для инсталляции и эксплуатации, обладает уникально широкими возможностями встроенного программного обеспечения. По последнему параметру решения Synology уже давно вышли за рамки обычных сетевых накопителей и могут считаться полноценными серверами приложений, включая печать и сканирование, резервное копирование, сервер электронной почты, IP-телефонию, VPN, сервисы мультимедиа, видеонаблюдение, хостинг сайтов и многое другое. Кроме того, упомянем специализированные программы для мобильных устройств, которые позволяют реализовать новые сценарии удаленной работы.
Разумеется, в этих условиях, когда планка установлена очень высоко, сложно ежегодно выпускать новые решения, однако компания находит места, где еще можно что-то улучшить или усовершенствовать. Конечно, эти изменения могут показаться незначительными, однако именно из них складывается впечатление о разработчике и о продукте. В частности в рассматриваемой модели используется безвинтовое крепление винчестеров с дополнительной защитой от вибраций и легкосъемные вентиляторы системы охлаждения, что заметно повышает удобство использования устройства.
Традиционно не забудем и про один из наиболее существенных вопросов — стоимость решения. На момент написания статьи Synology DS1513+ оценивался более чем в 40 000 рублей. В большинстве случаев бюджеты домашних пользователей и SOHO не рассчитаны на такие суммы (если только нет специальных сценариев или требований), но для SMB уже может быть смысл в использовании этой модели для решения задач хранения, резервного копирования, синхронизации, удаленного доступа и других. При этом в рассмотрении вопроса о приобретении накопителя такого уровня нужно учитывать множество параметров, в том числе соответствие нагрузке и задачам, планы развития инфраструктуры, а также затраты на обслуживание.
Средняя розничная цена рассмотренной модели в Москве, актуальная на момент чтения вами данной статьи, составляет: Н/Д(0).
