Высокопроизводительный сетевой накопитель QNAP TS-569L

Рынок сетевых накопителей для дома и SOHO/SMB сегодня можно считать вполне состоявшимся. Производители регулярно обновляют аппаратные платформы своих линеек и расширяют возможности встроенного программного обеспечения. В первом случае речь обычно идет об установке очередного представителя Intel Atom, увеличении объема оперативной памяти и числа портов ввода-вывода, изменении конструкции корпуса. Рост производительности платформы позволяет реализовать множество дополнительных сервисов, так что современные решения все больше становятся похожи на многофункциональные сервера, чем на винчестеры с сетевым доступом.

Компания QNAP, один из ведущих производителей на этом рынке, в нижнем сегменте предлагает почти два десятка решений. Младшие из них основаны на чипах с архитектурой ARM, но уже начиная с двухдисковых можно встретить и высокопроизводительную платформу с Intel Atom. При этом для устройств на 5, 6 и 8 отсеков она является единственным вариантом.

В этой статье мы рассмотрим модель TS-569L, которая имеет возможность установки пяти винчестеров, обладает интерфейсами USB 3.0 и eSATA и парой гигабитных сетевых портов. Она является представителем второго поколения пятидисковых моделей на Intel Atom и отличается от предшественников серии TS-559 в основном только процессором. Также стоит заметить, что суффикс «L» используется компанией для обозначения упрощенных моделей. В частности у TS-569L есть «старший брат», который обладает дополнительным дисковым контроллером для работы с SATA 6 Гбит/с, матричным дисплеем и замками на дисковых отсеках. На наш взгляд, существенным эти отличия назвать сложно. Интересно отметить, что в самой первой модели на пять отсеков — TS-509 Pro — использовался процессор Intel Celeron.

Комплект поставки и внешний вид

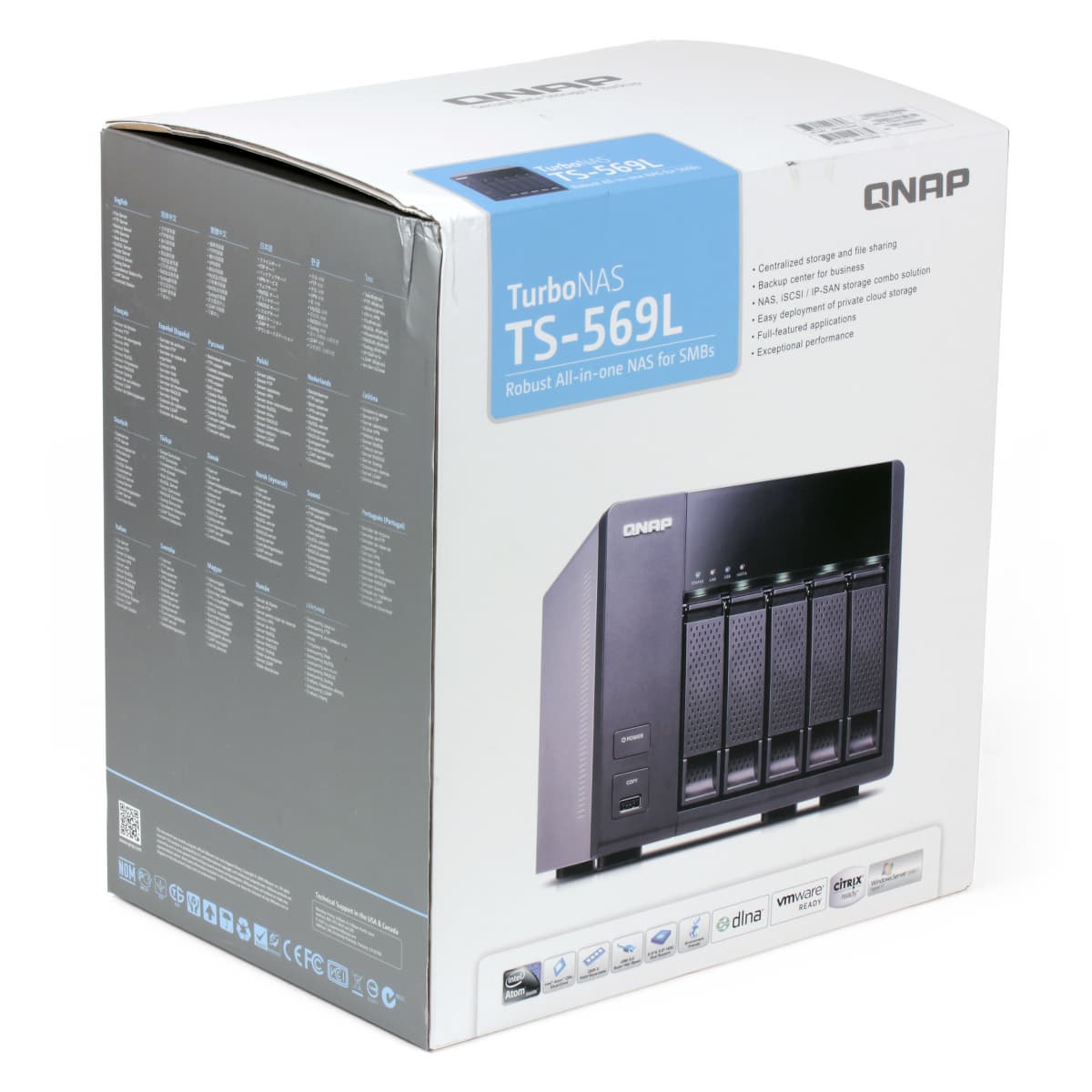

Накопитель поставляется в традиционной картонной коробке. Конечно, маловероятно, что устройство подобного уровня будут покупать выбирая на полке магазина, но все-таки приятно, что на упаковке приводится много полезной информации, включая характеристики модели, фотографии, сценарии использования.

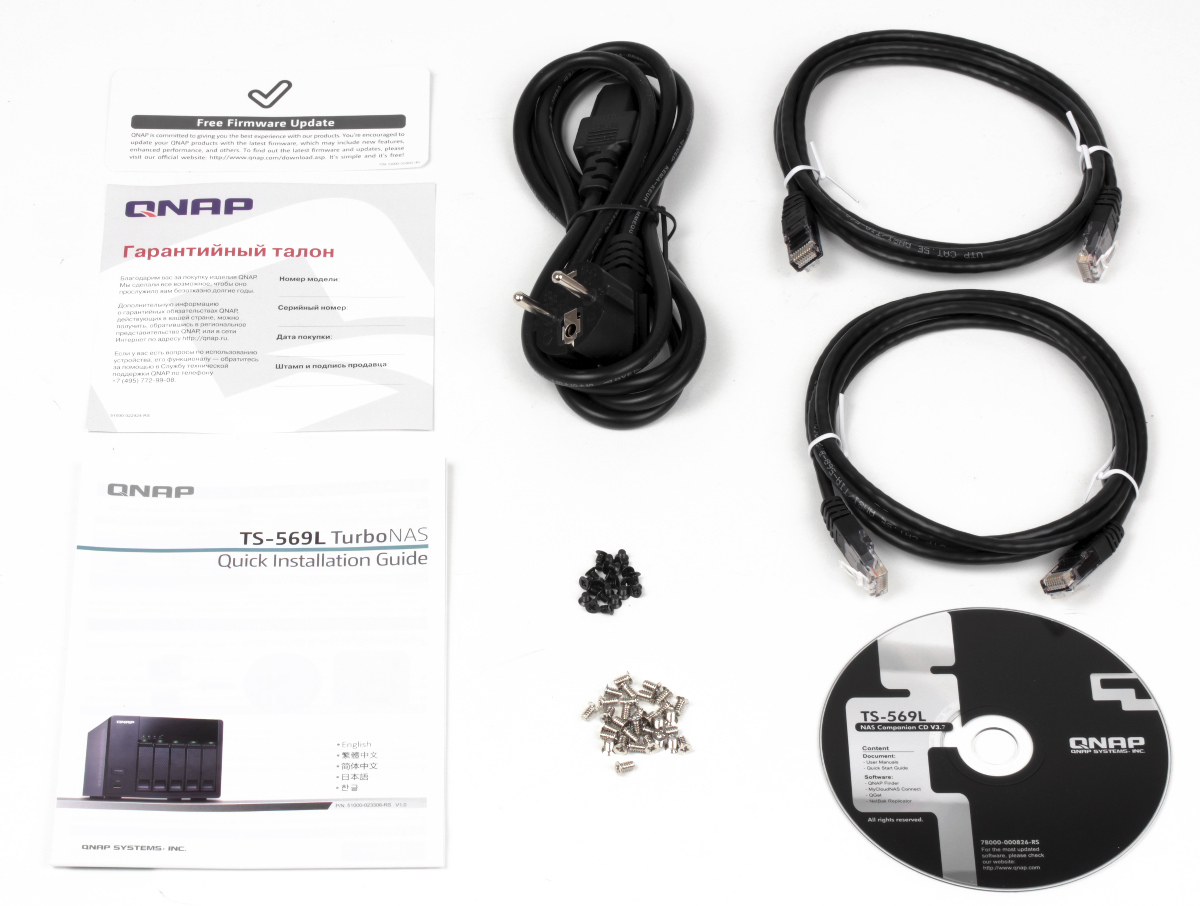

Комплект поставки стандартный: устройство, кабель питания, два сетевых патч-корда, винты для крепления винчестеров, листовка по быстрой установке, гарантийный талон и компакт-диск с программами и документацией. На сайте компании можно загрузить обновления прошивок, утилит и электронные версии руководств. Отметим наличие специального раздела сайта для помощи начинающим пользователям и демо-интерфейса устройств.

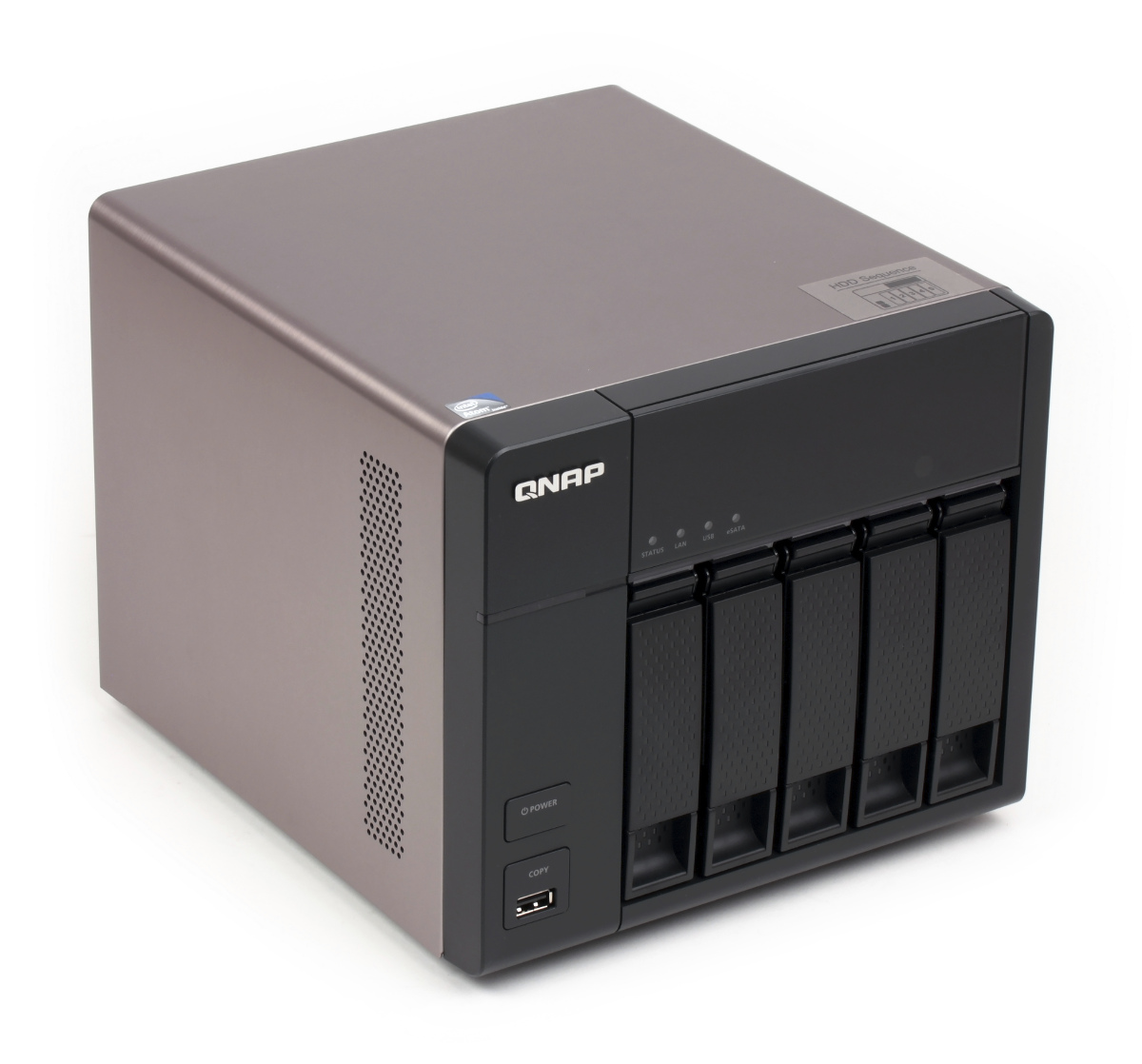

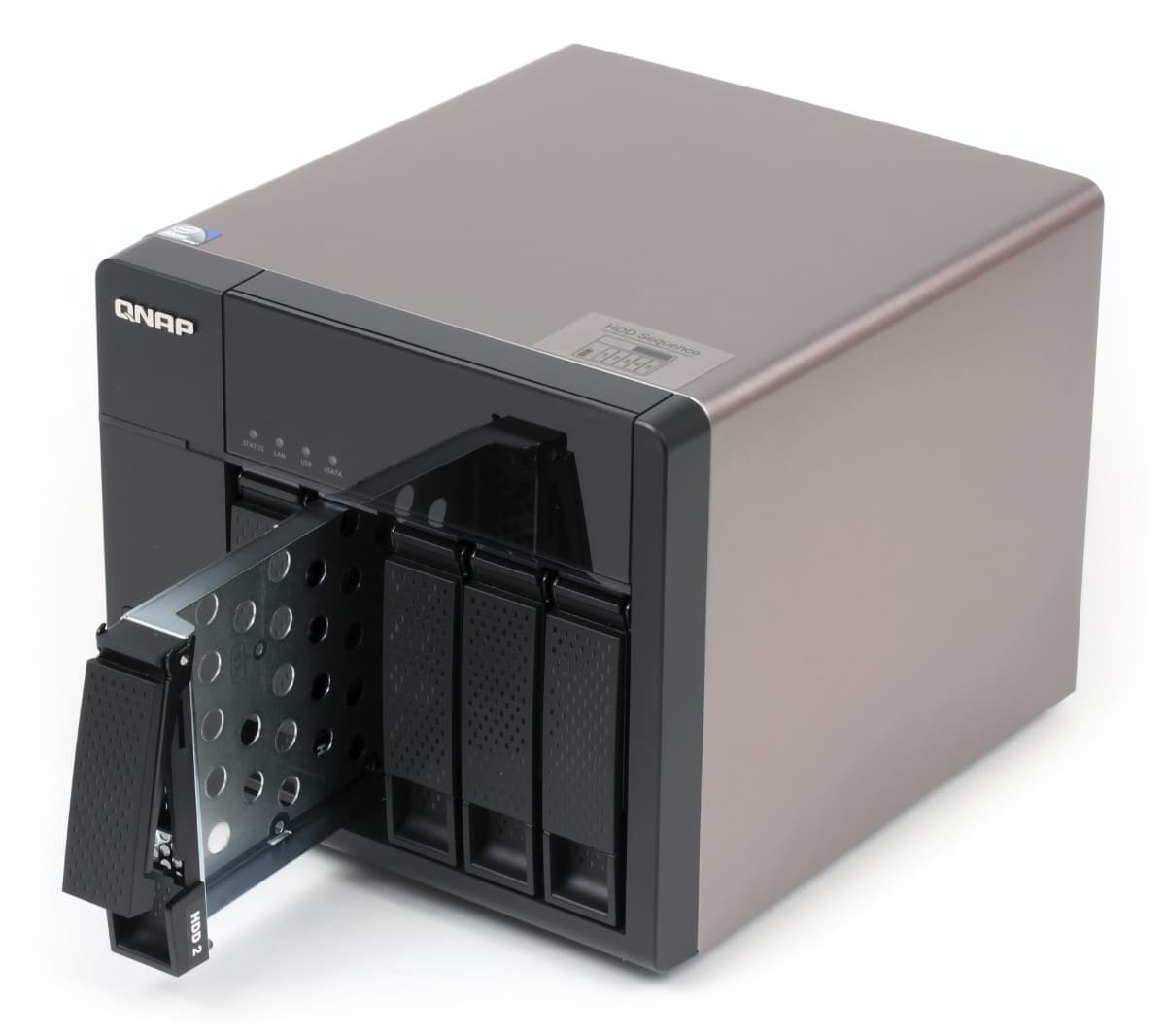

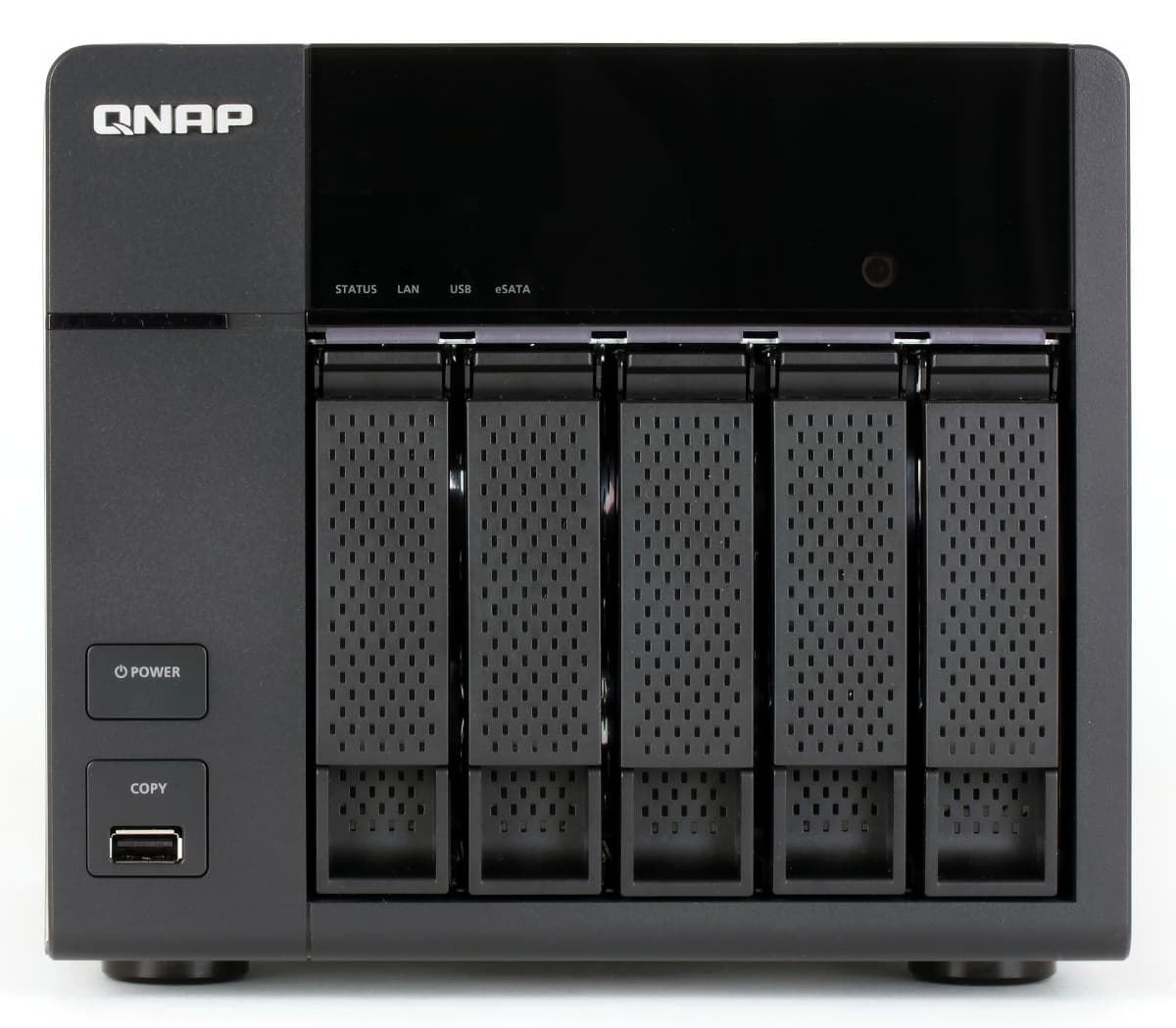

Дизайн корпуса QNAP давно не меняла, так что устройство вполне узнаваемо. TS-569L имеет корпус с размерами 21×23,5×18,5 сантиметров. Передняя панель изготовлена из темного матового пластика и имеет глянцевую вставку в верхней части.

У модификации «Pro» она используется для дисплея, здесь же выполняет декоративные функции и содержит несколько индикаторов. Если приглядеться, то в правом нижнем углу можно заметить окошко ИК-приемника сигналов пульта дистанционного управления. По нижнему краю разместили индикаторы состояния дисков.

Внизу слева находится кнопка включения устройства, порт USB 2.0 и кнопка запуска задания копирования данных. Основное пространство занимают отсеки для винчестеров. Корзины поддерживают горячую замену дисков. Замков в данной модели не предусмотрено.

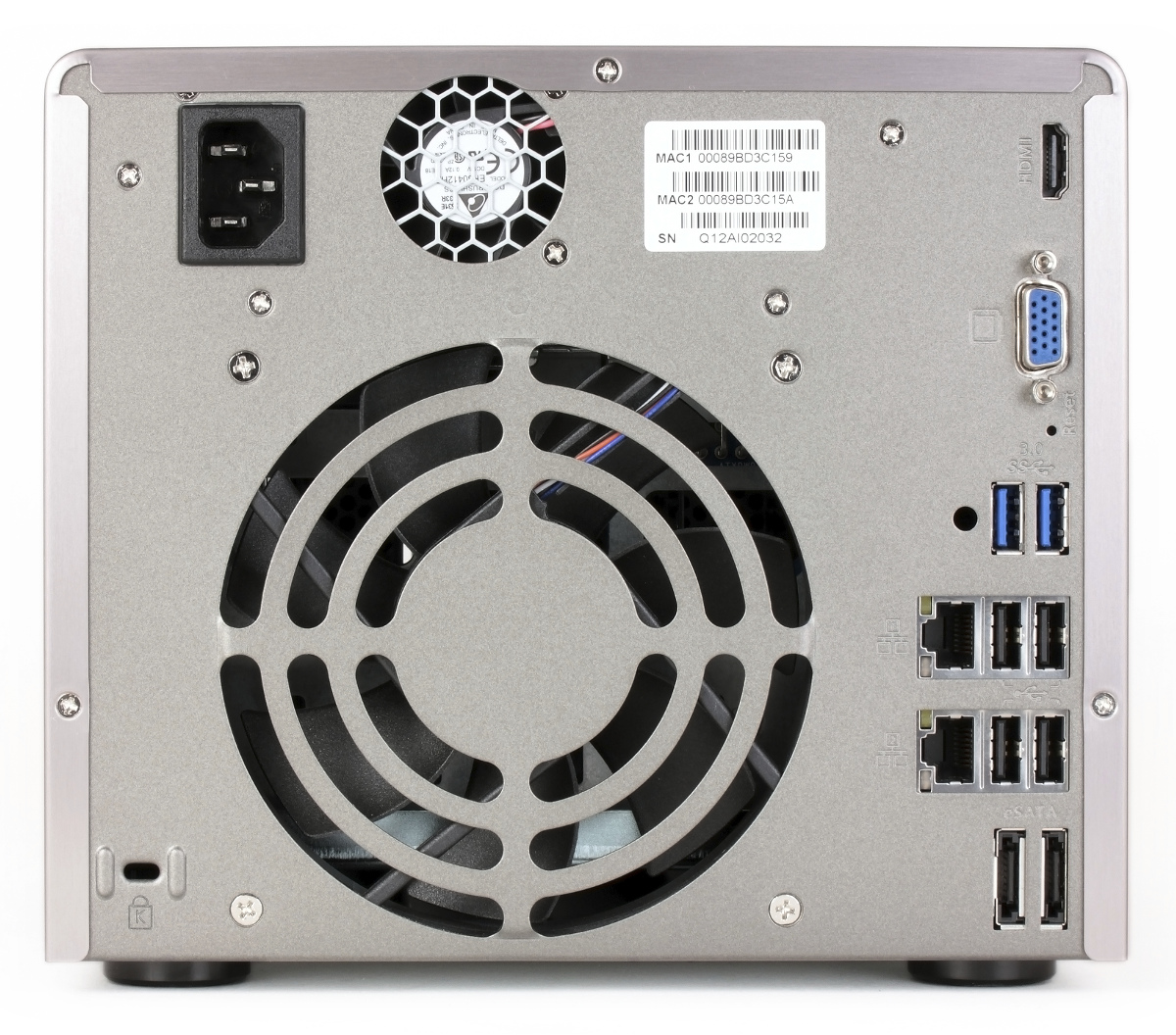

Сзади можно увидеть крупную решетку основного 120-миллиметрового вентилятора системы охлаждения, вход блока питания, его 40-миллиметровый вентилятор и многочисленные разъемы. Кроме двух сетевых гигабитных портов, пары eSATA и четырех USB 2.0 в рассматриваемой модели есть также два USB 3.0, VGA и HDMI. Последние могут использоваться для реализации функции медиаплеера. Также здесь находится скрытая кнопка сброса настроек и отверстие для кенсингтонского замка.

Сверху все закрыто алюминиевой крышкой. Она имеет небольшие решетки на левой стороне, где расположена основная печатная плата устройства. Опирается модель на четыре пластиковые ножки. Резиновые вставки на них придают устойчивости.

Для пятидисковой модели корпус получился достаточно компактным. В целом он производит хорошее впечатление, является удобным и практичным в использовании.

Конструкция и аппаратные характеристики

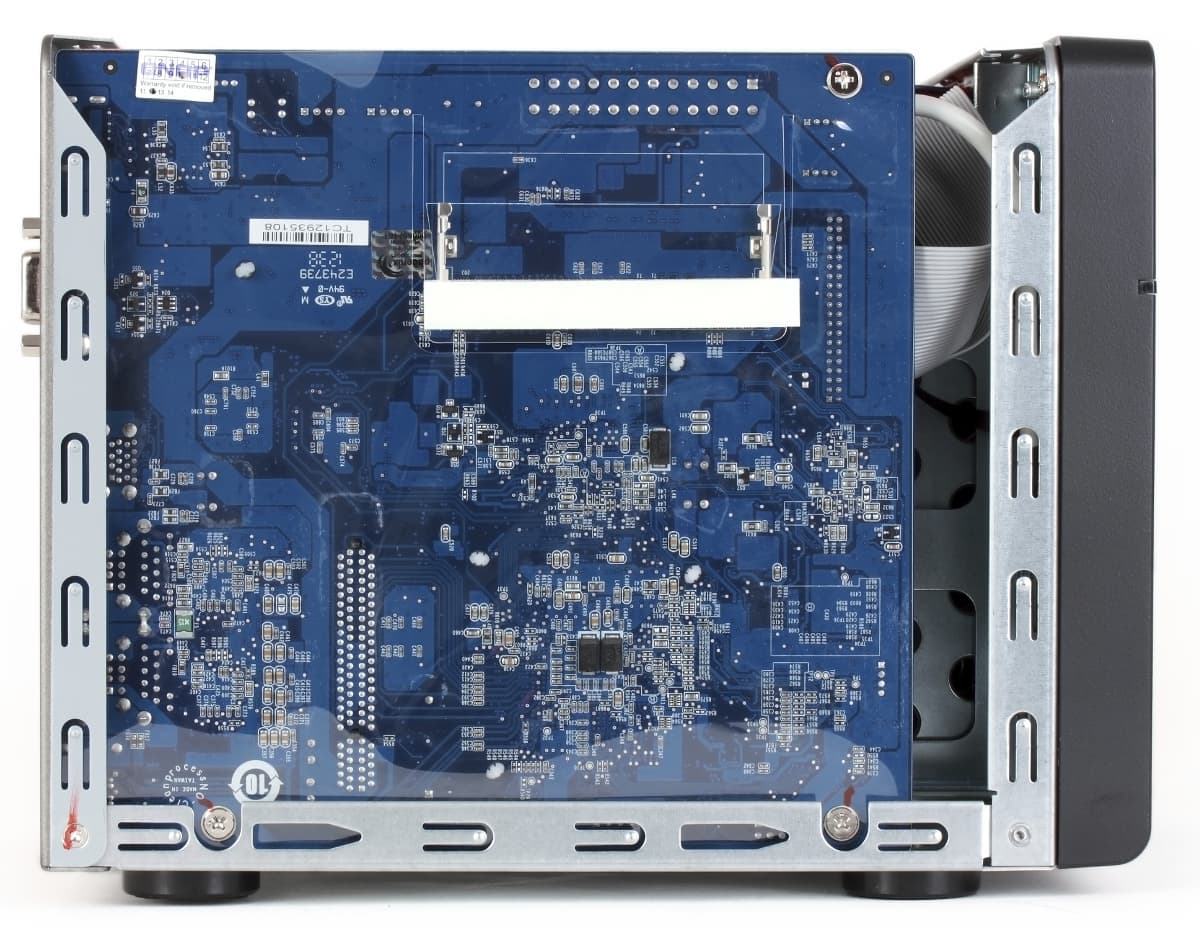

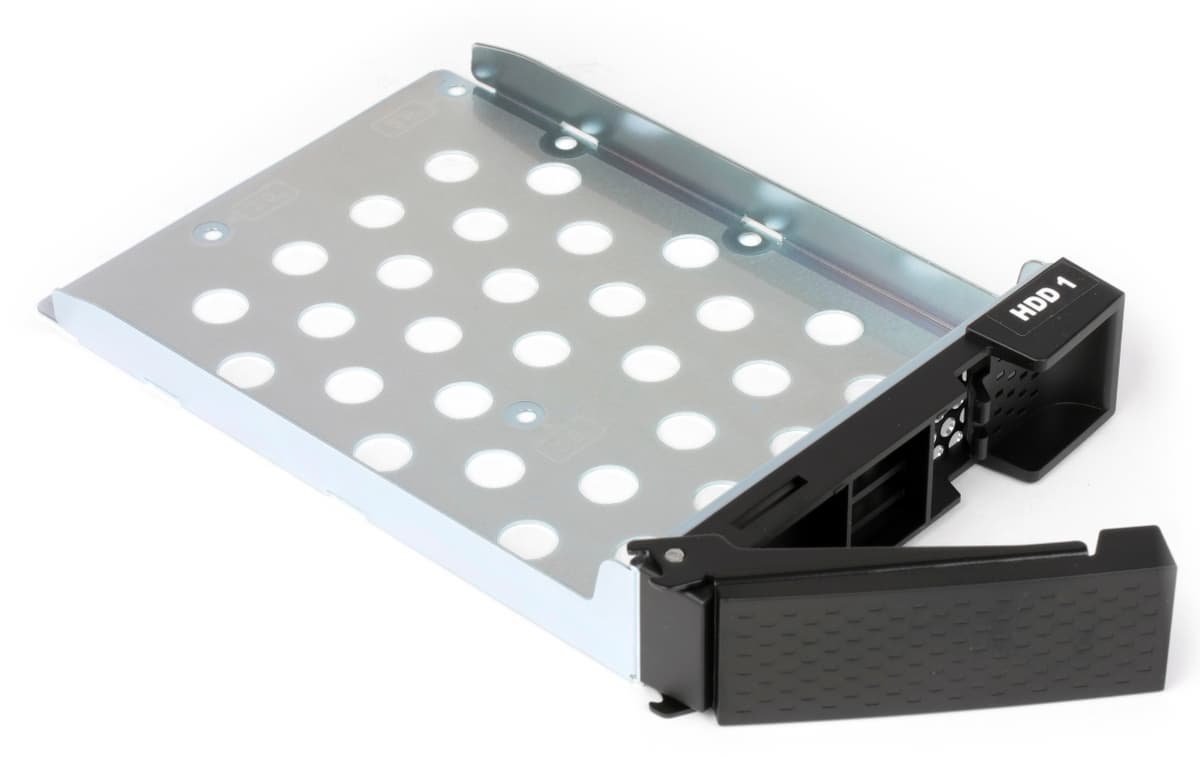

Ничего нового в конструкции данного устройства нет: металлическая рама, на которой закреплены печатные платы, блок питания, отсек для установки винчестеров. Для подключения дисков используется бекплейт, гибкие кабели работают только для соединения дополнительной платы с индикаторами.

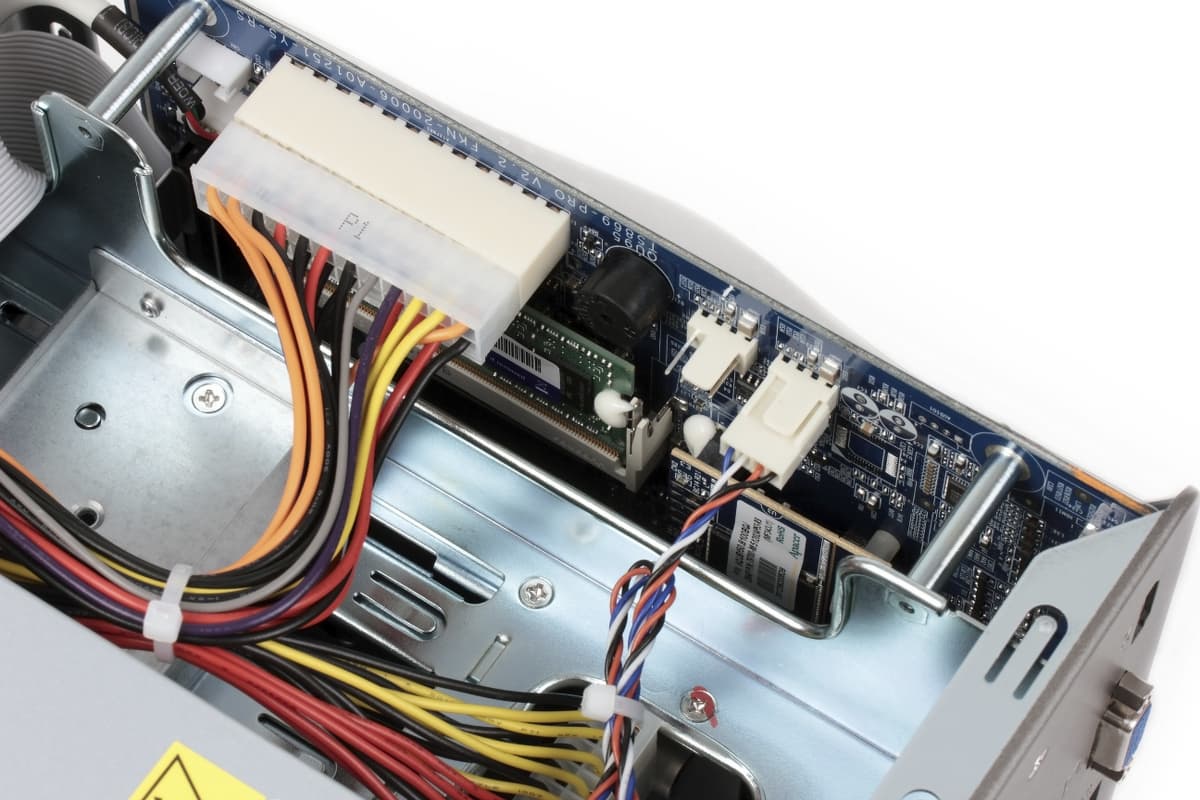

Накопитель основан на обновленной платформе x86: процессор Intel Atom D2700 (2C4T, 2,13 ГГц, x86-64), чипсет ICH10R. Объем оперативной памяти DDR3 составляет 1 ГБ, при необходимости пользователь может добавить второй модуль SODIMM, разъем которого находится на внешней стороне печатной платы и доступен после снятия кожуха.

Дисковые отсеки используют контроллеры Marvell 88SE9125. Несмотря на то, что сами микросхемы могут работать с SATA 6 Гбит/с, в данной модели накопителя заявлена поддержка только SATA 3 Гбит/с. Для работы сетью установлено два контроллера Intel 82574L, а порты USB 3.0 обслуживаются чипом компании Etron Technology, Inc. На печатной плате можно также найти флэш-диск большого объема для хранения образа прошивки. Наличие видеовыходов позволяет реализовать несколько новых сценариев использования.

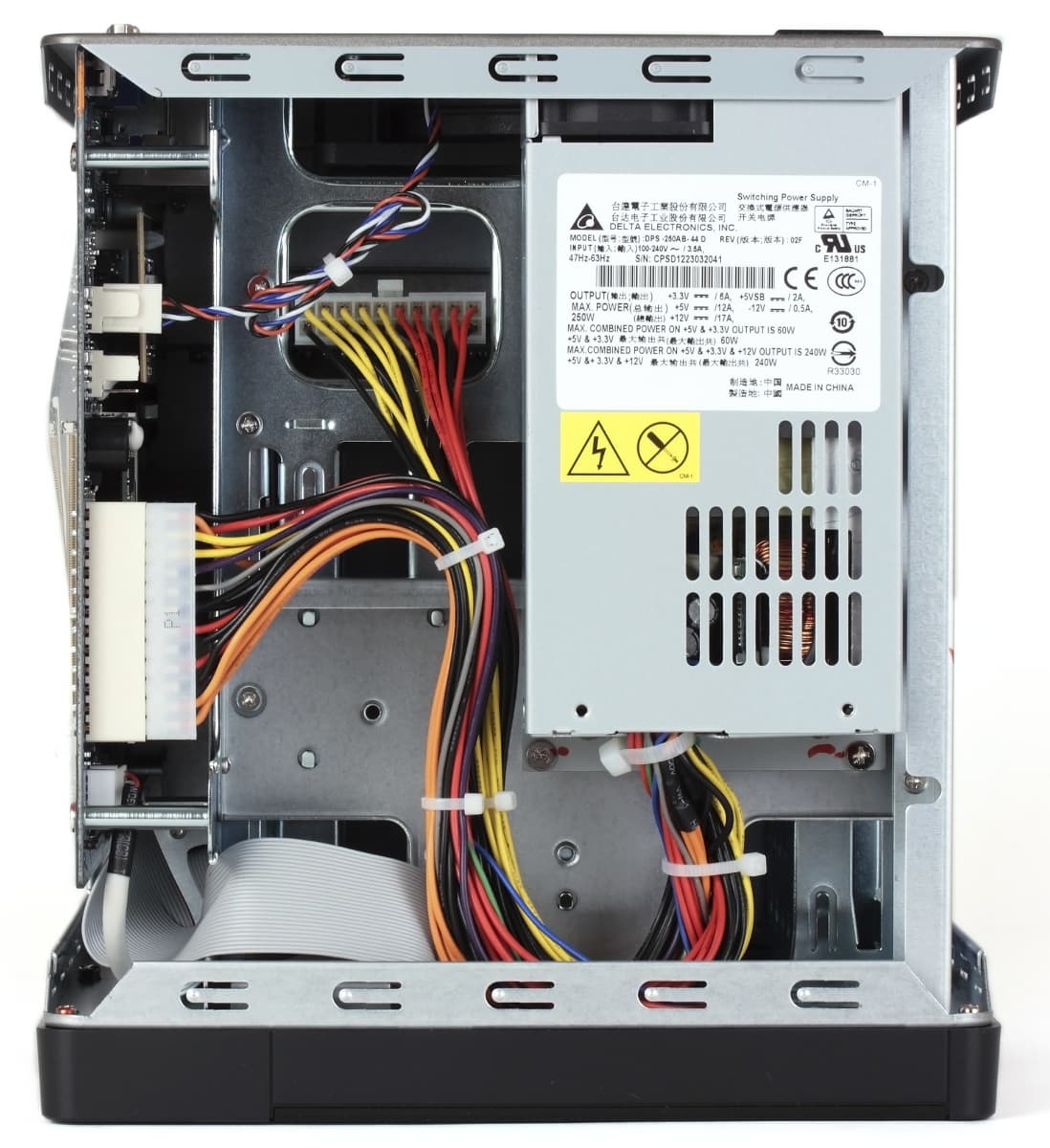

За питание системы отвечает блок Delta DPS-250AB-44D. Система охлаждения использует основной вентилятор размером 120 мм, который подключается к плате четырехконтактным кабелем и поддерживает контроль и управление скоростью работы. Отметим, что снять его для чистки или замены относительно легко. Очень тихим устройство назвать нельзя. Однако для данного сегмента, когда предполагается эксплуатация в офисных условиях, это не критично.

Тестирование проводилось с версией программного обеспечения 4.0.5 (20131023).

Сборка и настройка

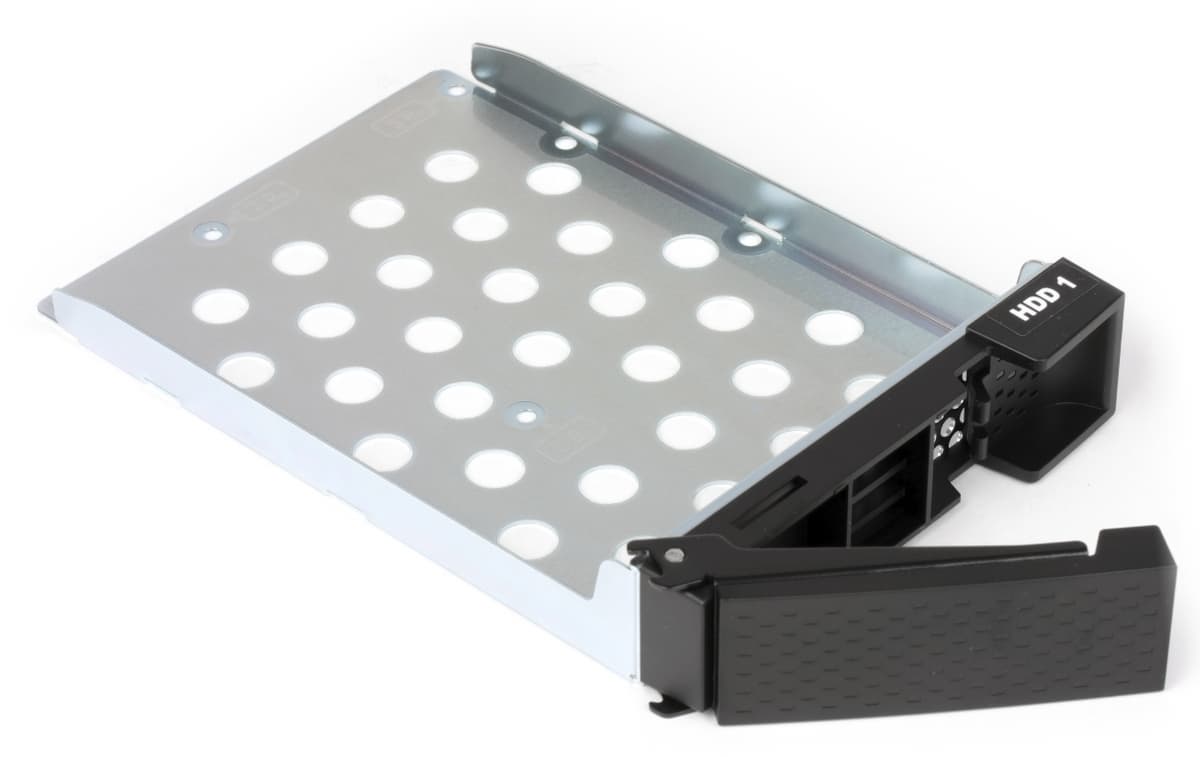

Для запуска системы в работу необходимо сначала установить жесткие диски. Рамки позволяют использовать модели как формата 3,5″, так и 2,5″. В официальном списке совместимости представлены все современные производители, включая устройства на 3 и 4 ТБ. Единственное, на что стоит обратить внимание — популярная серия WD Green не рекомендуется для использования. Впрочем, учитывая наличие на рынке WD Red и Seagate NAS, это несущественно.

В отличие от старшего брата, TS-569L не имеет дисплея и кнопок на корпусе, так что, несмотря на наличие емкого флэш-диска, для установки операционной системы QTS на винчестеры потребуется компьютер. Найти накопитель в сети можно по логам роутера, имени или утилитой QNAP Finder. После этого предлагается указать несколько основных параметров — имя устройства, пароль администратора, сетевые настройки, сервисы, тип дискового тома.

Web-интерфейс накопителя работает работает как с протоколом http, так и с его защищенной версией https (в том числе и с загрузкой официального сертификата). Номера портов при этом можно изменить, а также закрыть доступ к открытой версии. Отметим наличие русской версии и встроенную справочную систему.

Версия 4.0 программного обеспечения QNAP существенно изменила как внешний вид, так и набор возможностей. Как мы уже упоминали выше, систему подобного уровня стоит считать скорее универсальным сервером, чем сетевым накопителем. Описание возможностей соответствует версии 4.0.5, загруженной с официального русского сайта.

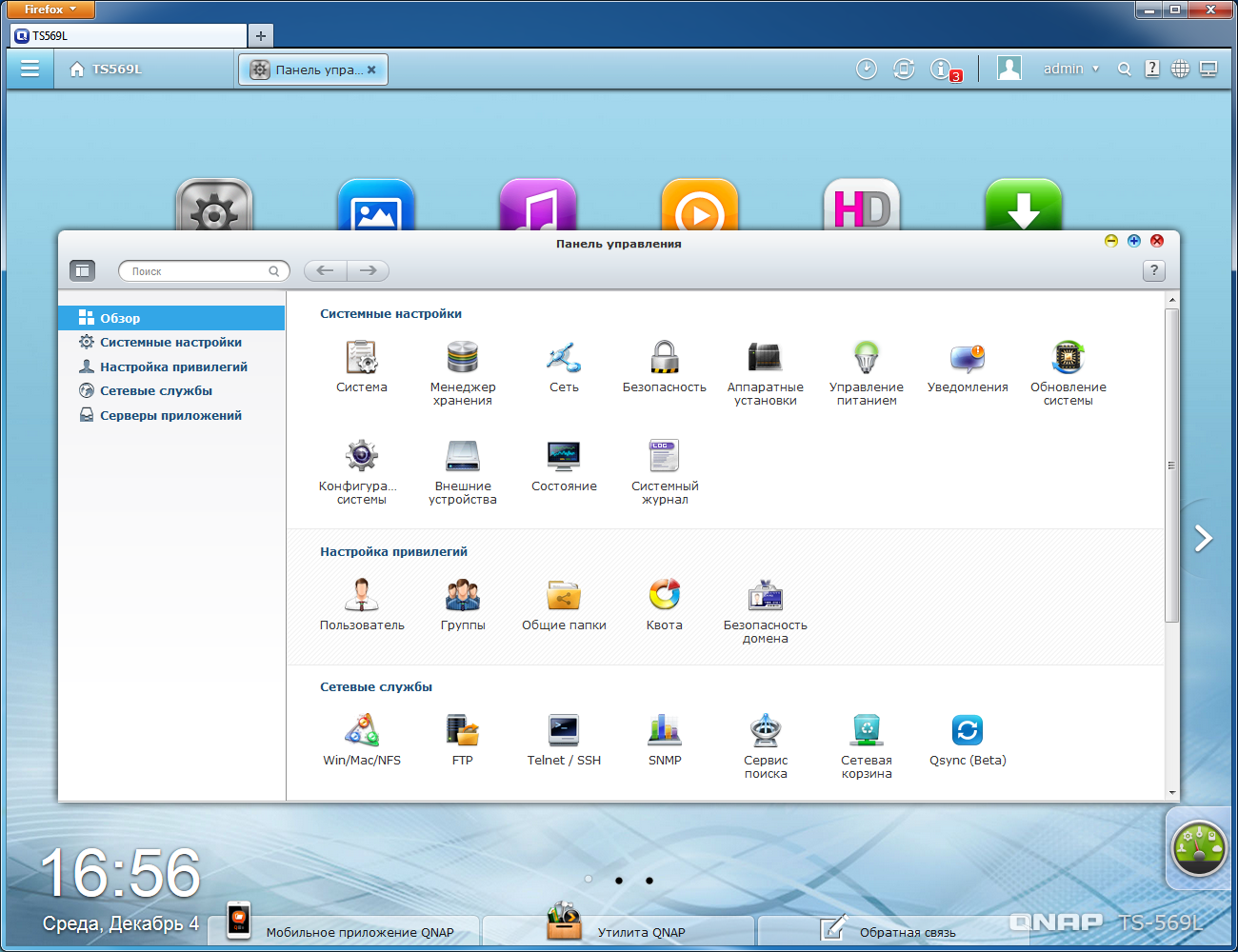

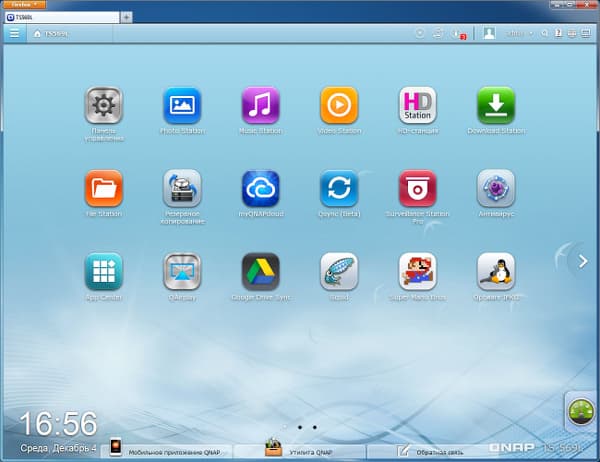

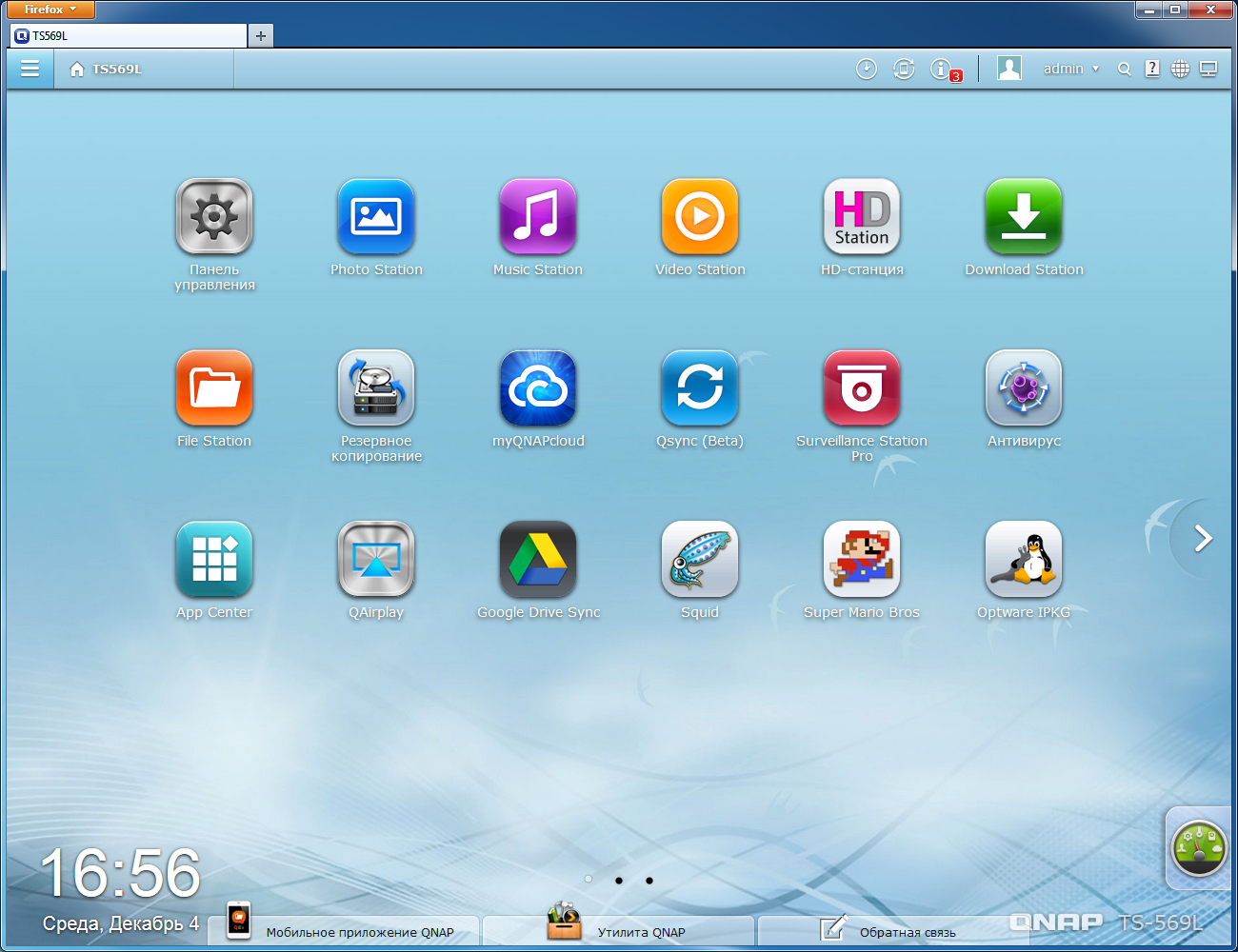

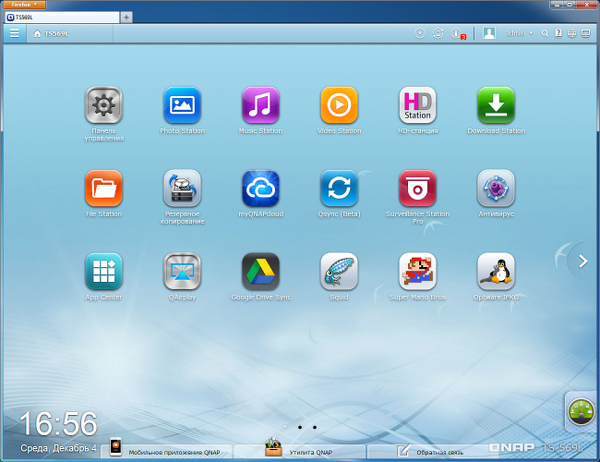

Интерфейс новой версии прошивки использует популярный сегодня графический вариант с несколькими рабочими столами, иконками приложений, строкой состояния, виджетами и другими элементами. Есть даже возможность установки собственного фона рабочего стола. Однако логическая организация в некоторых моментах не очень удобна. Местами встречаются не всегда ясные взаимодействия между разделами и окнами, так что для привыкания к новому формату потребуется время. Есть возможность использования контекстного поиска для быстрого нахождения необходимых страниц настроек. Еще раз подробно разбирать возможности штатной прошивки мы в этот раз не будем. Опишем только основные моменты и новшества версии 4.0.

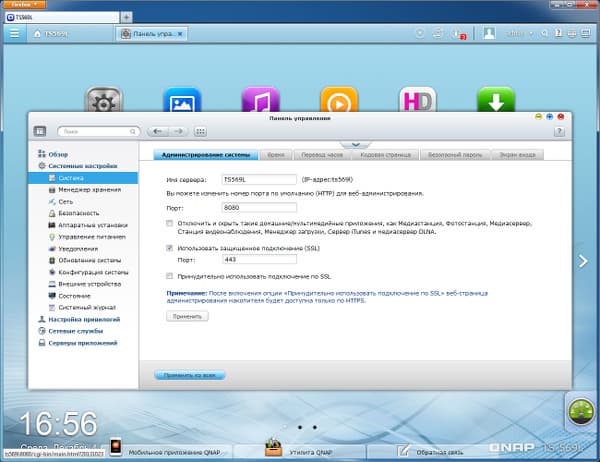

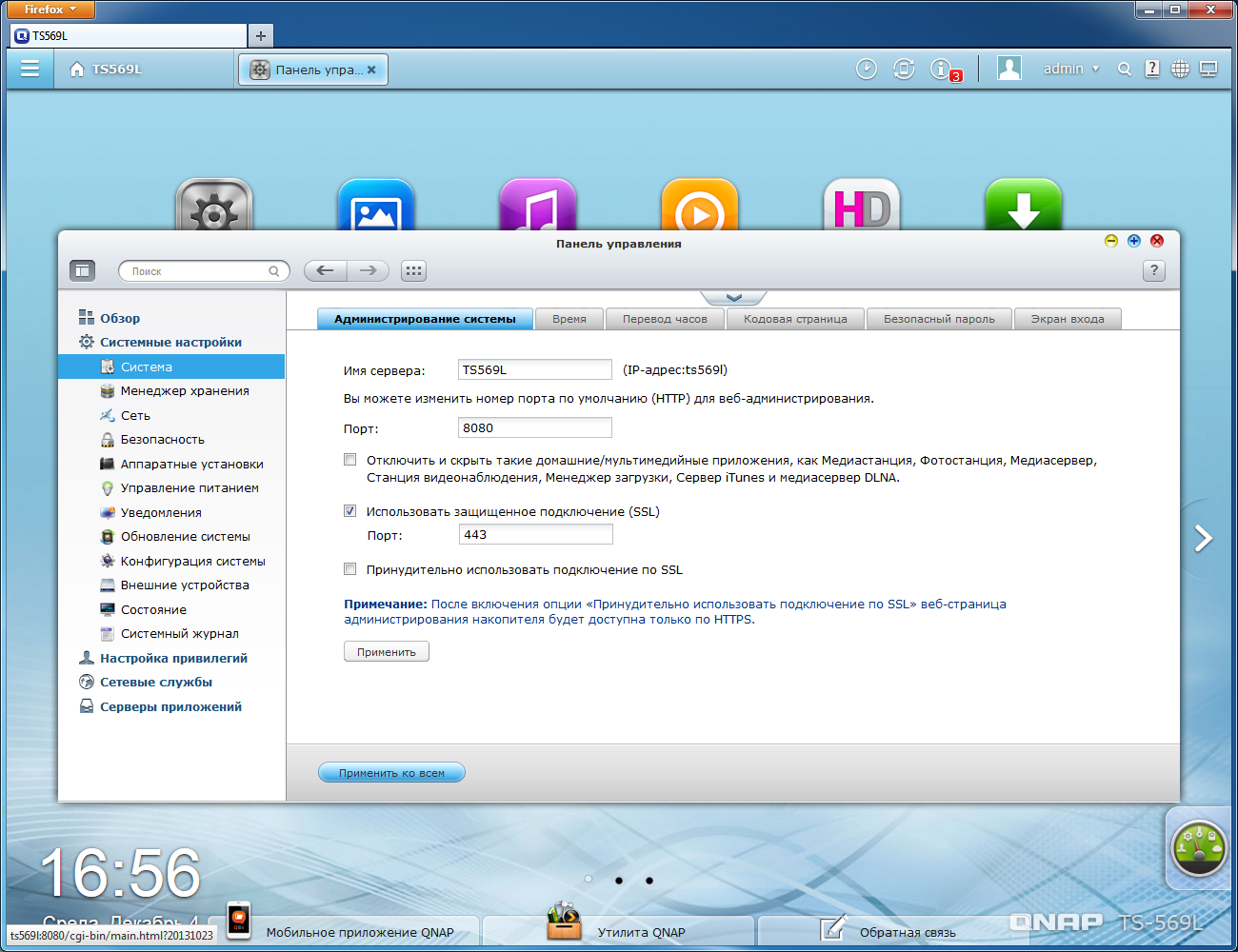

Базовые системные настройки обычны, они включают в себя имя сервера, порты доступа к Web-интерфейсу, время и дату. Отметим наличие возможности установки правил для паролей, что позволит повысить безопасность системы.

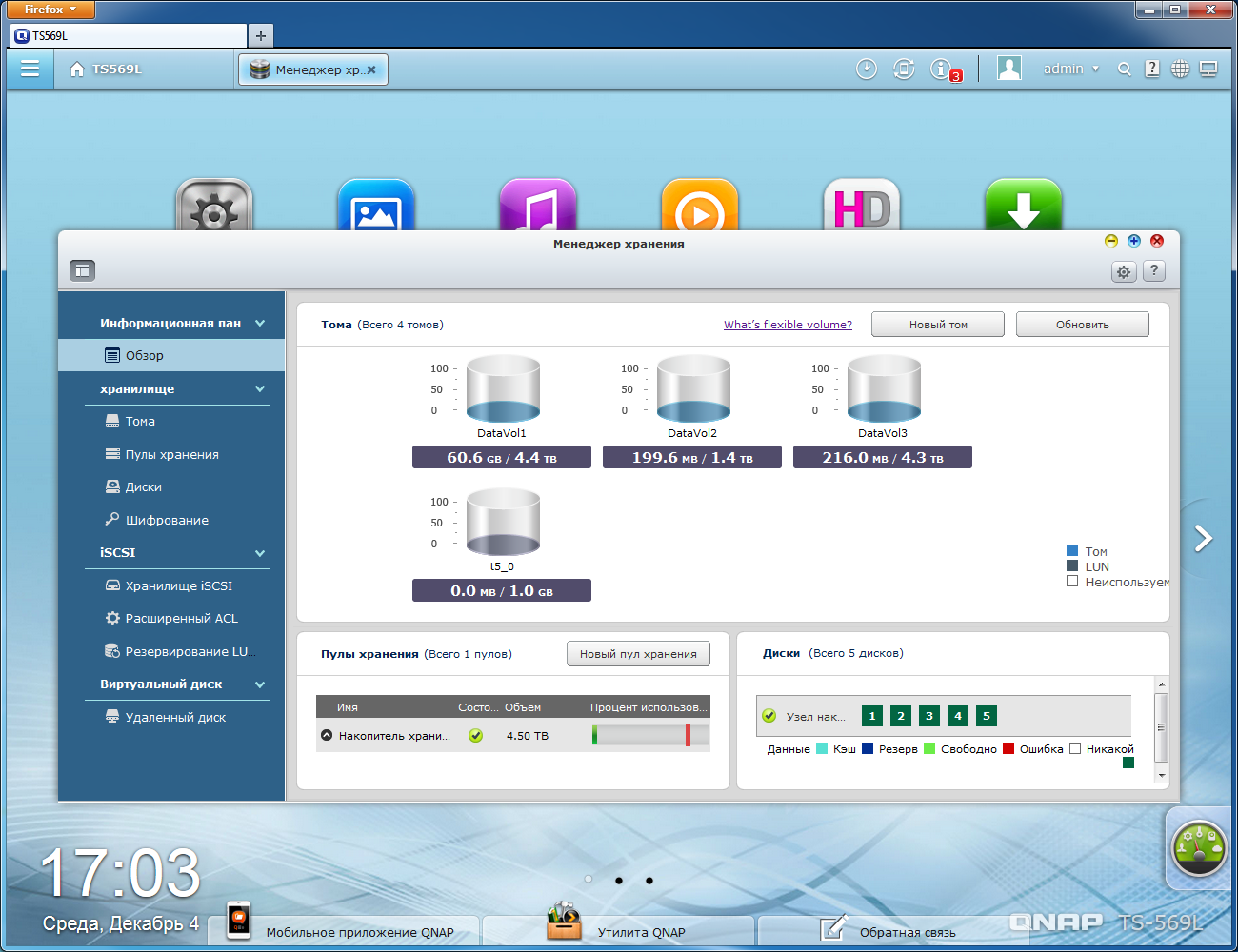

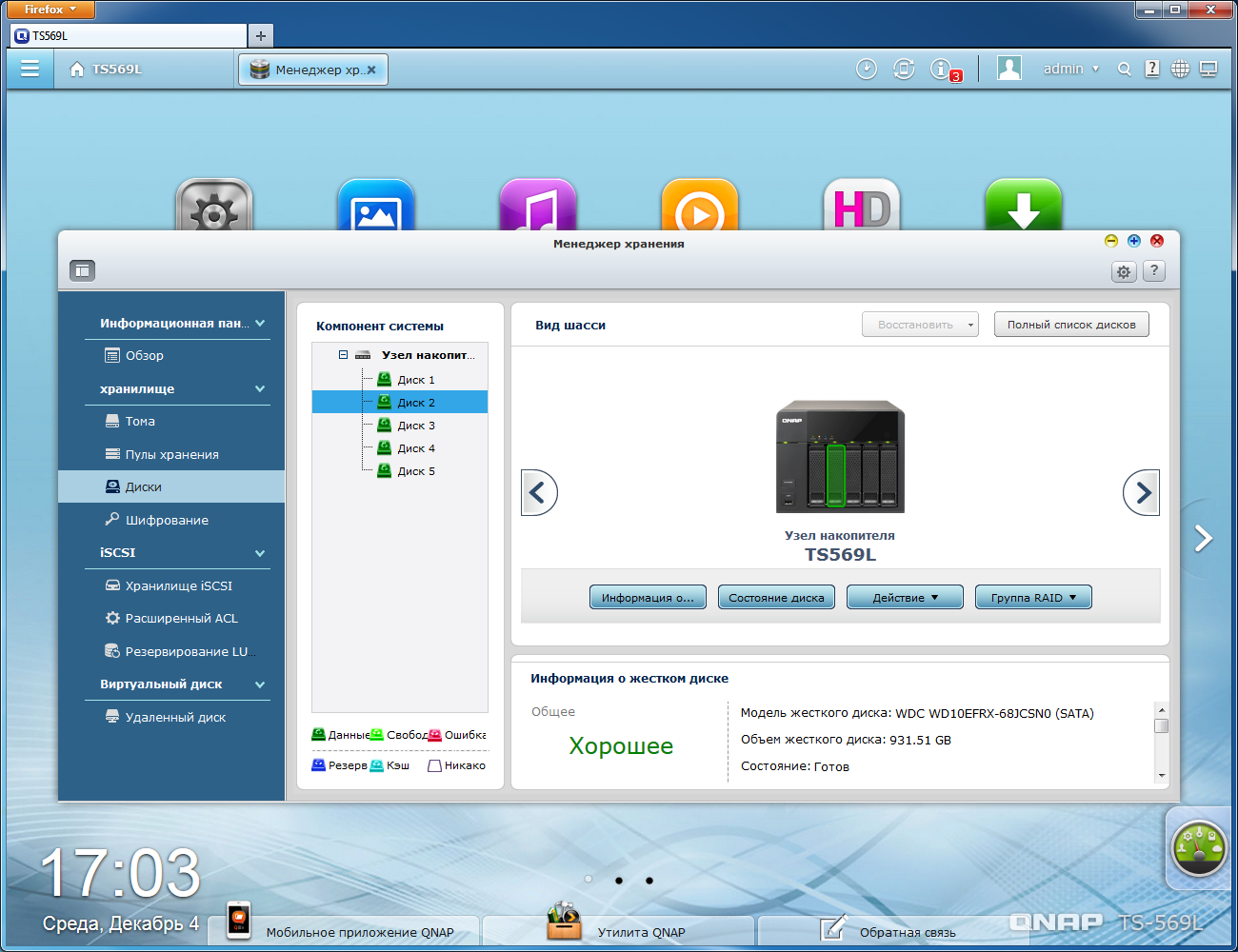

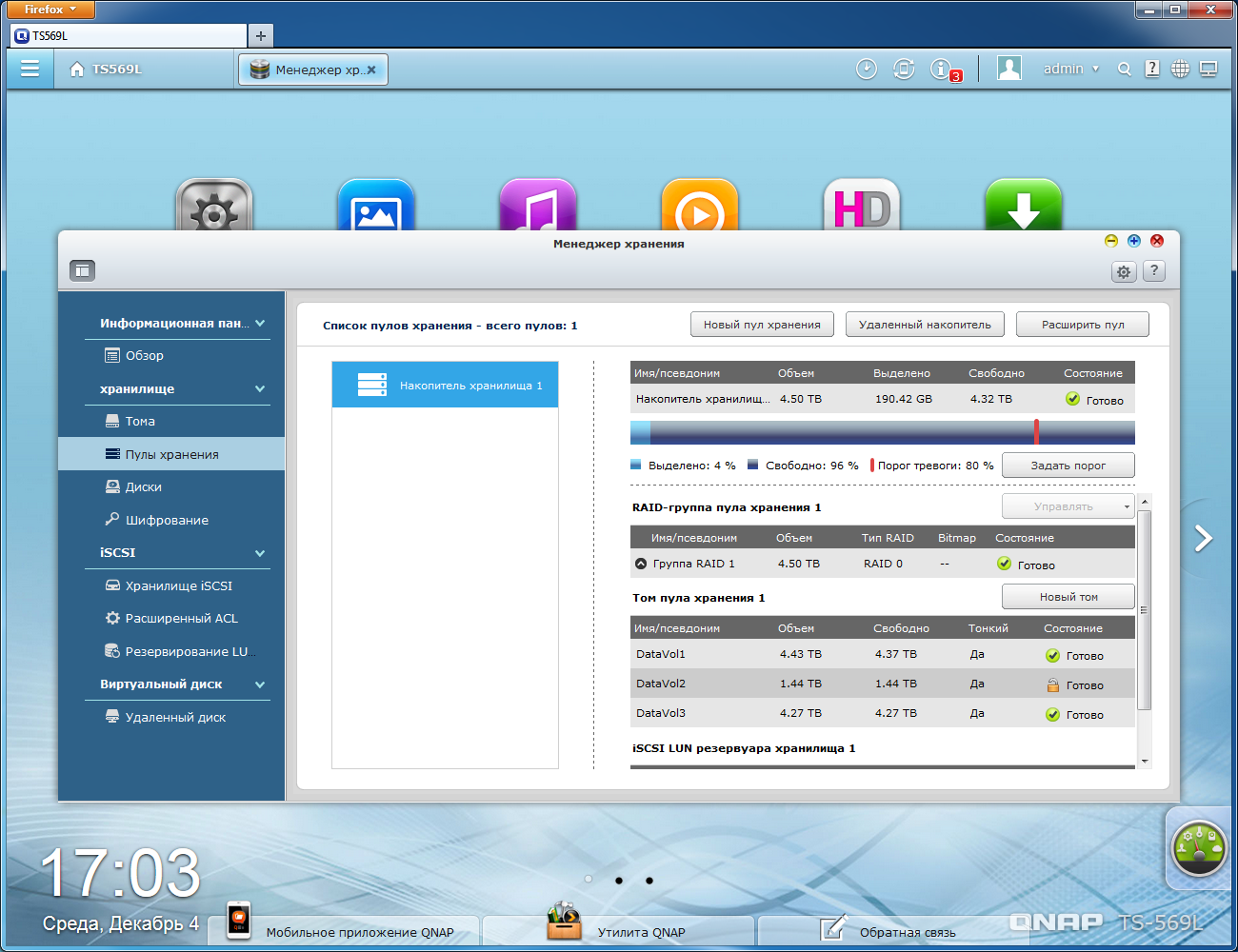

По работе с дисковыми томами у QNAP в новой версии прошивки произошли существенные изменения. Следуя современным тенденциям в системах хранения данных, теперь вместо простой организации RAID-массивов, используется технология дисковых пулов. В них можно использовать различные типы конфигурации дисков, включая массивы RAID, и в дальнейшем динамически менять их состав.

Уже поверх них пользователь формирует обычные тома, причем их заданный объем может даже превышать размер пула, поскольку выделение места происходит с использованием thin provisioning. Данная схема позволяет гибко формировать конфигурацию устройства исходя из меняющихся требований пользователя. Напомним также, что решения QNAP поддерживают миграцию и расширение RAID-массивов с сохранением данных. Не забыли и возможность шифрования томов с использованием AES 256.

Возможно использование целей и томов iSCSI, при этом LUN создаются на уже существующих пулах (блочный режим) или томах (файловый режим). Предусмотрены thin provisioning, контроль доступа, резервное копирование LUN. Сервер может выступать и в роли инициатора iSCSI, подключая к себе удаленные тома. В дальнейшем они могут быть отформатированы в поддерживаемые файловые системы и на них можно создавать общие ресурсы для сетевого доступа.

Контроль состояния винчестеров включает в себя проверку температуры и параметров S.M.A.R.T., включая запуск тестов по расписанию.

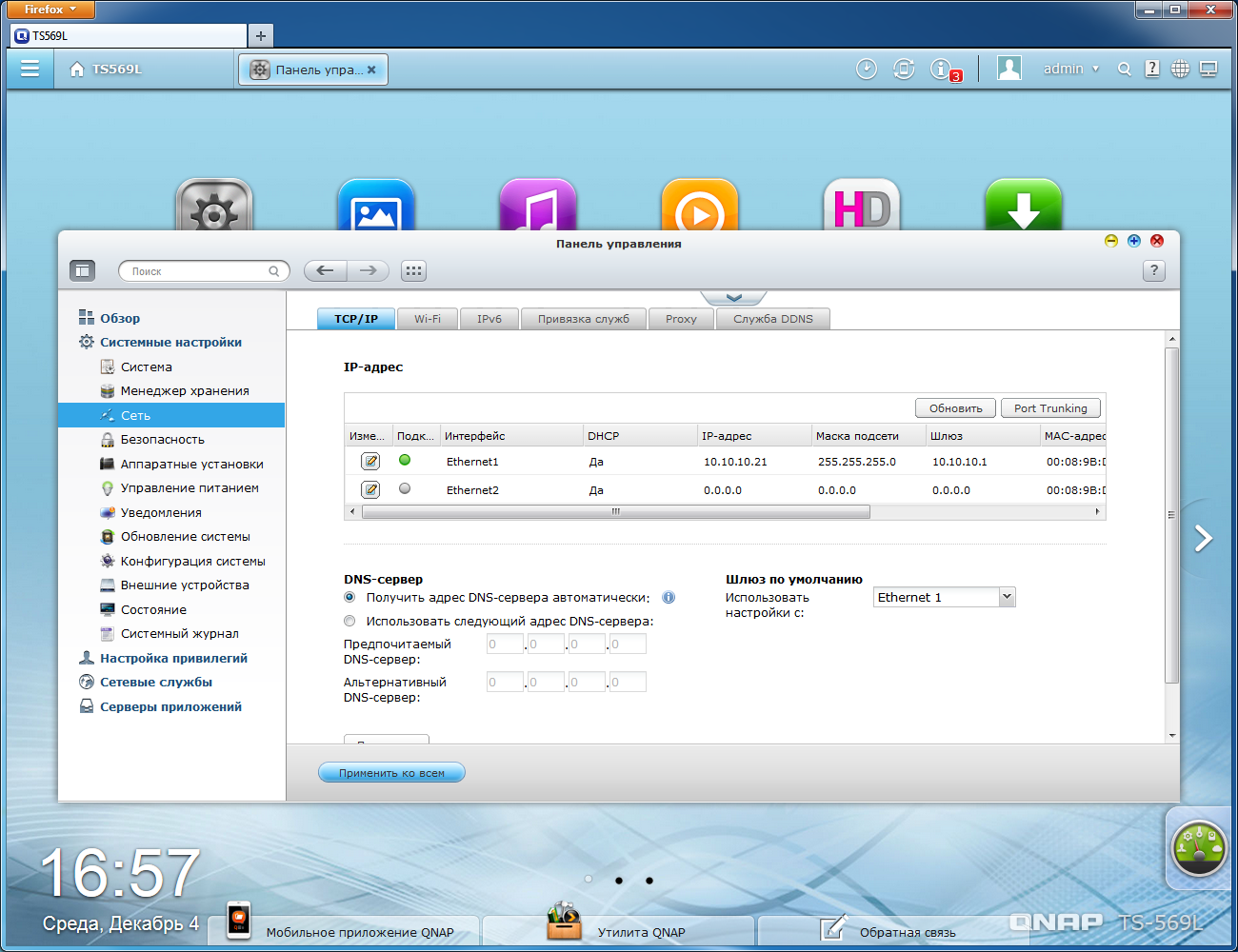

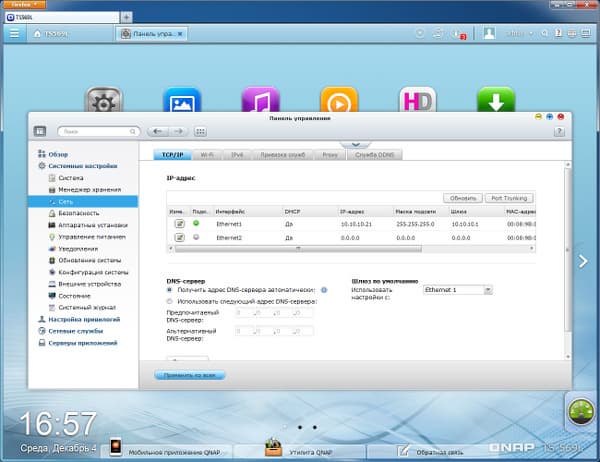

Для подключения к локальной сети накопитель имеет два гигабитных интерфейса с возможностью объединения для увеличения скорости и/или надежности соединения. Есть поддержка VLAN, IPv6, WOL, Jumbo Frames, клиент DDNS, встроенный сервер DHCP. В случае работы в разных сегментах сети, может пригодиться опция привязки служб к интерфейсам. Накопитель поддерживает подключение и к сетям Wi-Fi, для этого необходимо установить в USB-порт совместимый адаптер.

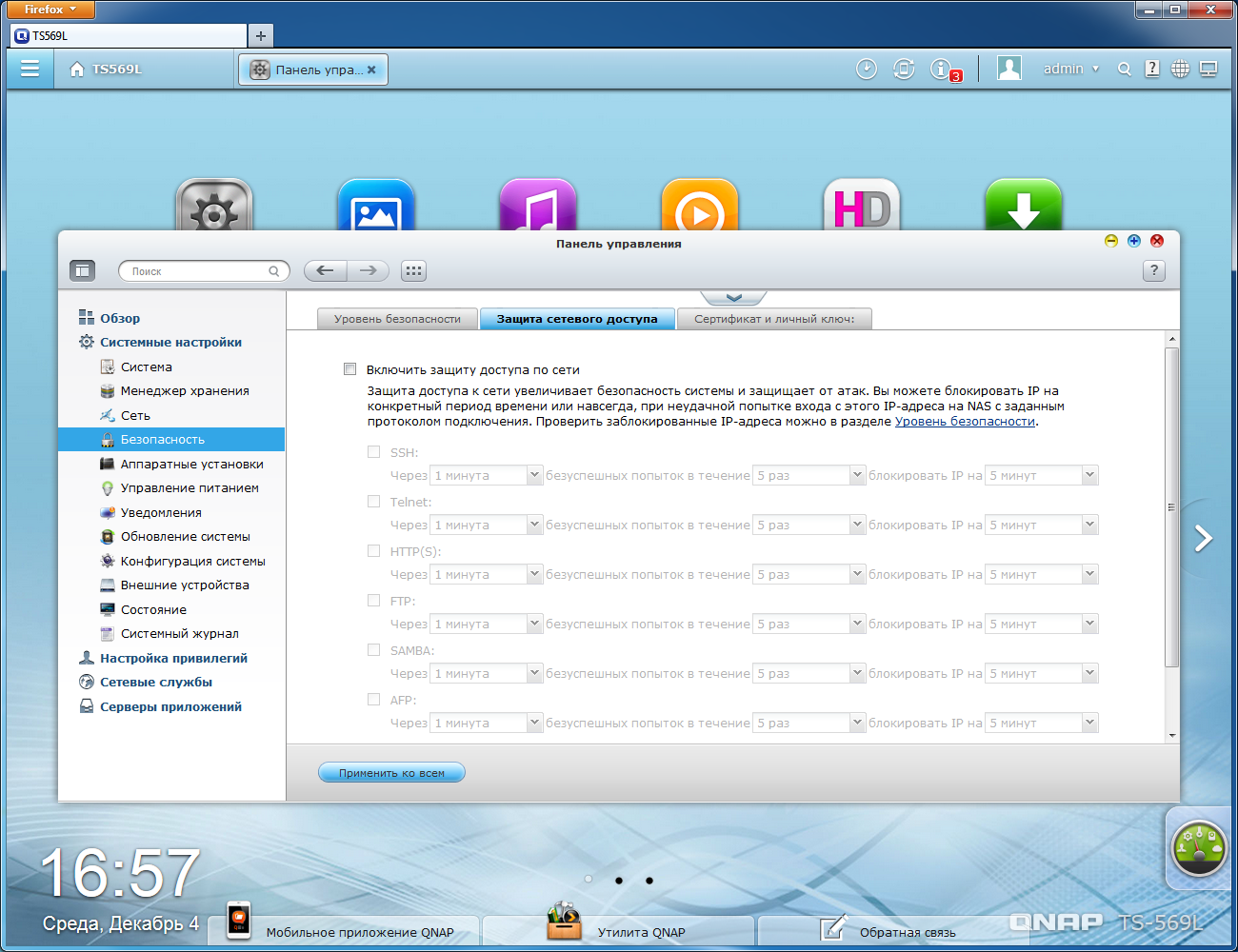

Дополнительную защиту можно обеспечить с использованием встроенного черного или белого списка IP-адресов клиентов. При публикации сервисов в сети Интернет не обойтись без системы блокировки доступа при обнаружении попытки подбора пароля. Автоматическое обнаружение устройства в сети обеспечивается протоколами UPnP и Bonjour. Присутствует поддержка SNMP для удаленного контроля устройства.

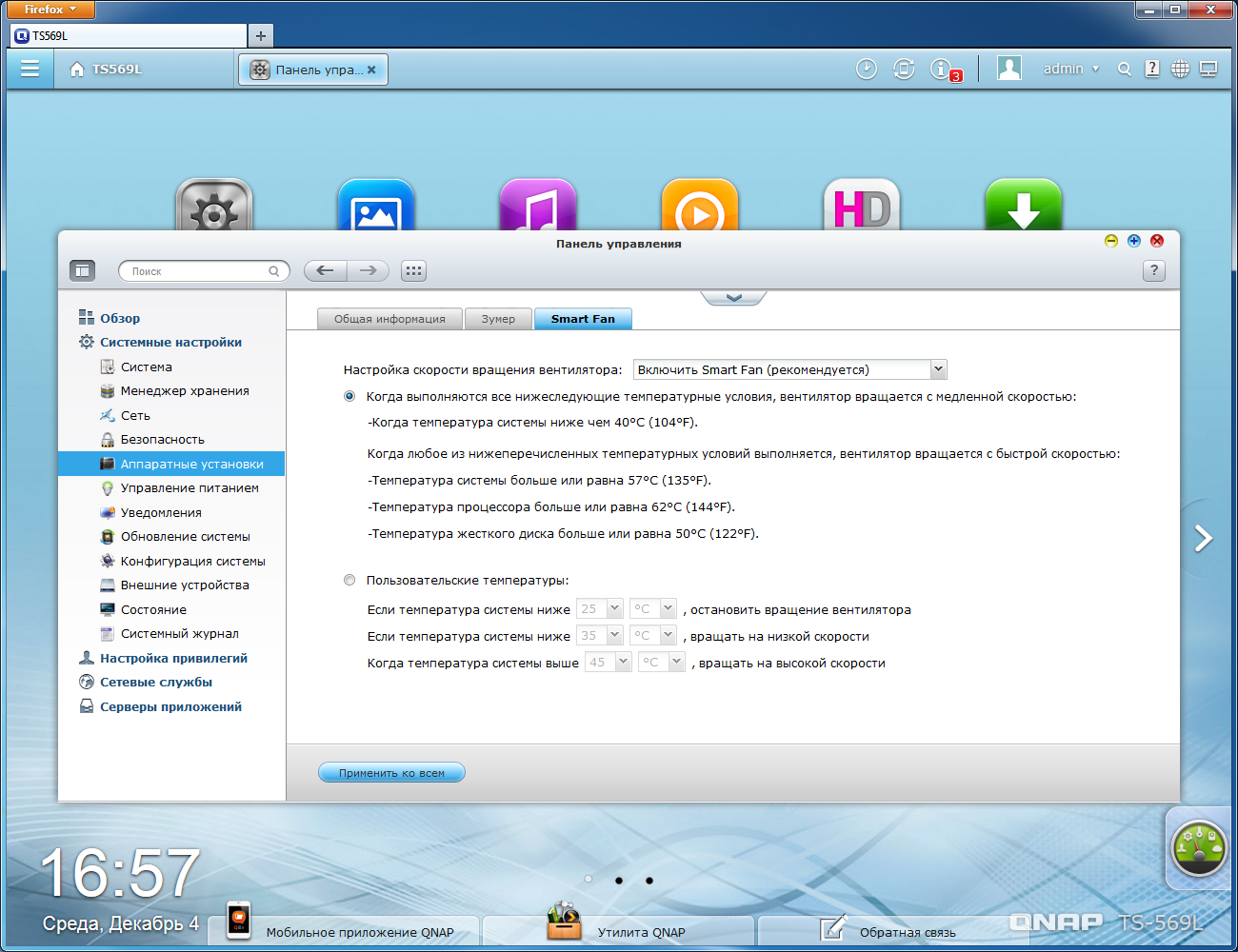

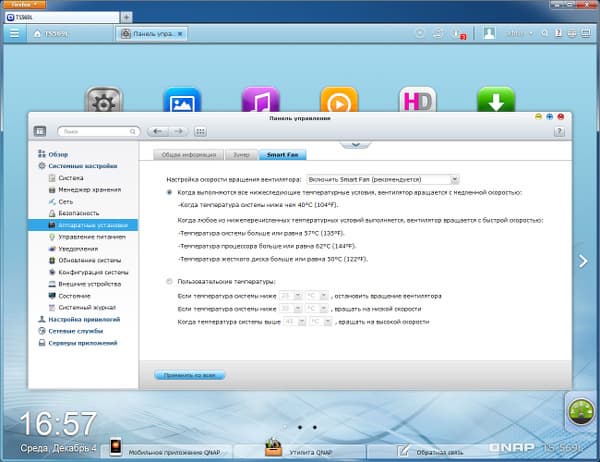

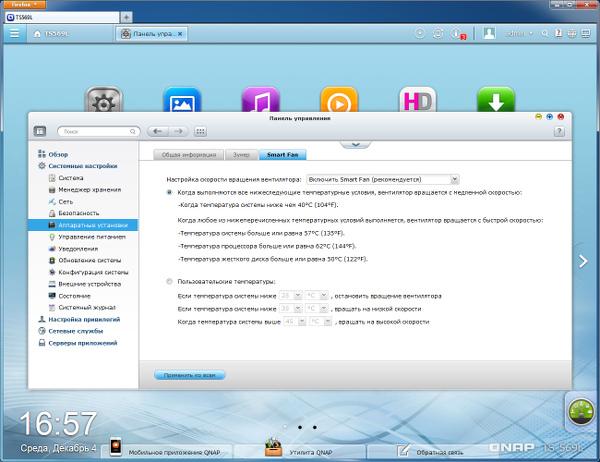

Аппаратные настройки включают в себя блокировку кнопки сброса конфигурации, включение режима сна для дисков, выключение звукового сигнала (срабатывает не всегда), настройку режима работы вентилятора системы охлаждения.

Данная модель позволяет запрограммировать расписание работы и умеет самостоятельно включаться после появления питания, что пригодится при эксплуатации с ИБП. Источники бесперебойного питания подключаются по USB или по сети. Возможна совместная работа нескольких накопителей с одним ИБП при синхронизации по сети.

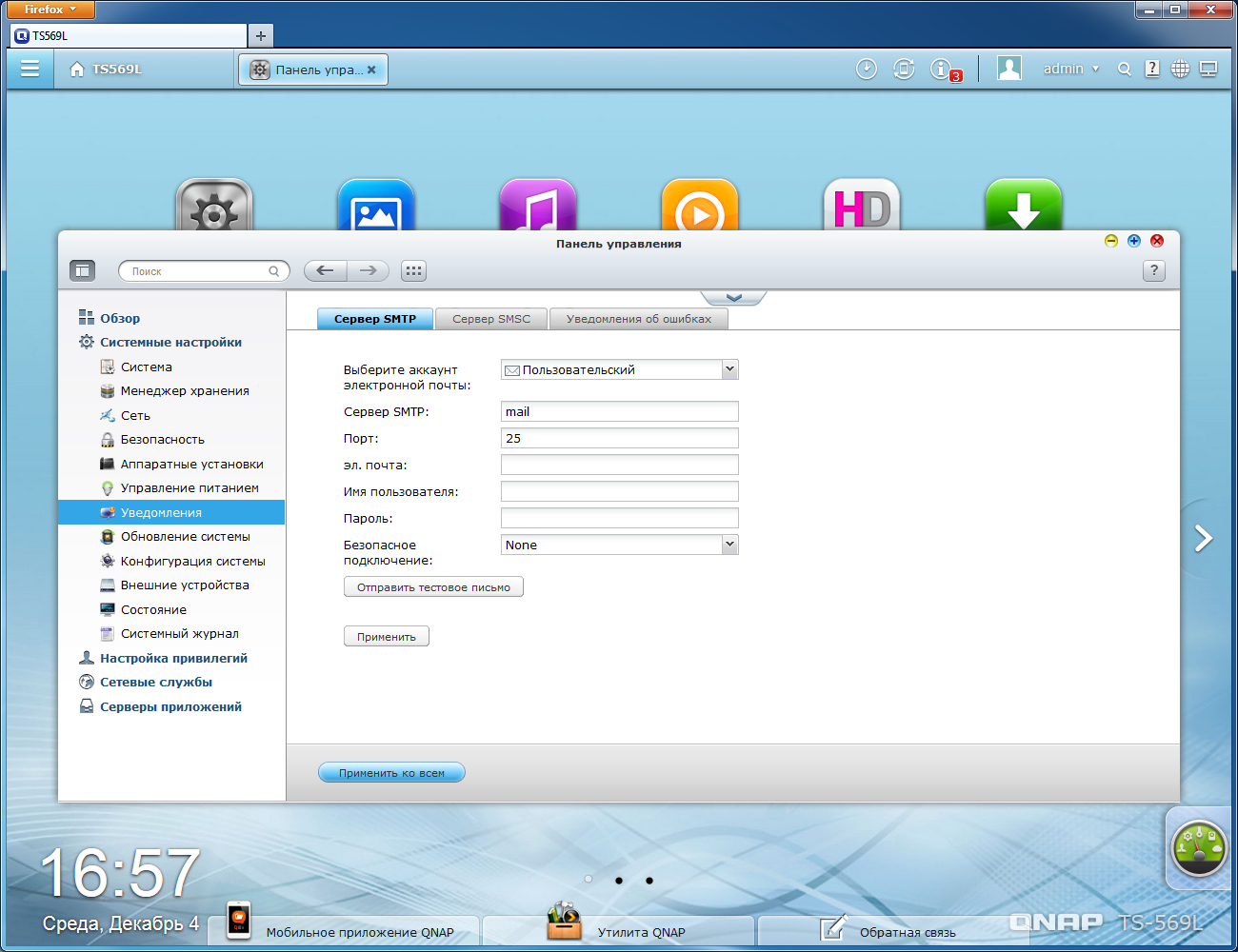

Для отправки сообщений администратору поддерживаются электронная почта (до двух адресов получателей) и SMS (с внешним провайдером). В первом случае есть предустановленные профили для популярных сервисов Gmail, Yahoo! и других. Детального разделения каналов связи по типам событий нет.

Обновление прошивки возможно в ручном режиме из файла или с загрузкой новой версии через интернет. Не забыли про сохранение и восстановление конфигурации накопителя, а также сброс настроек.

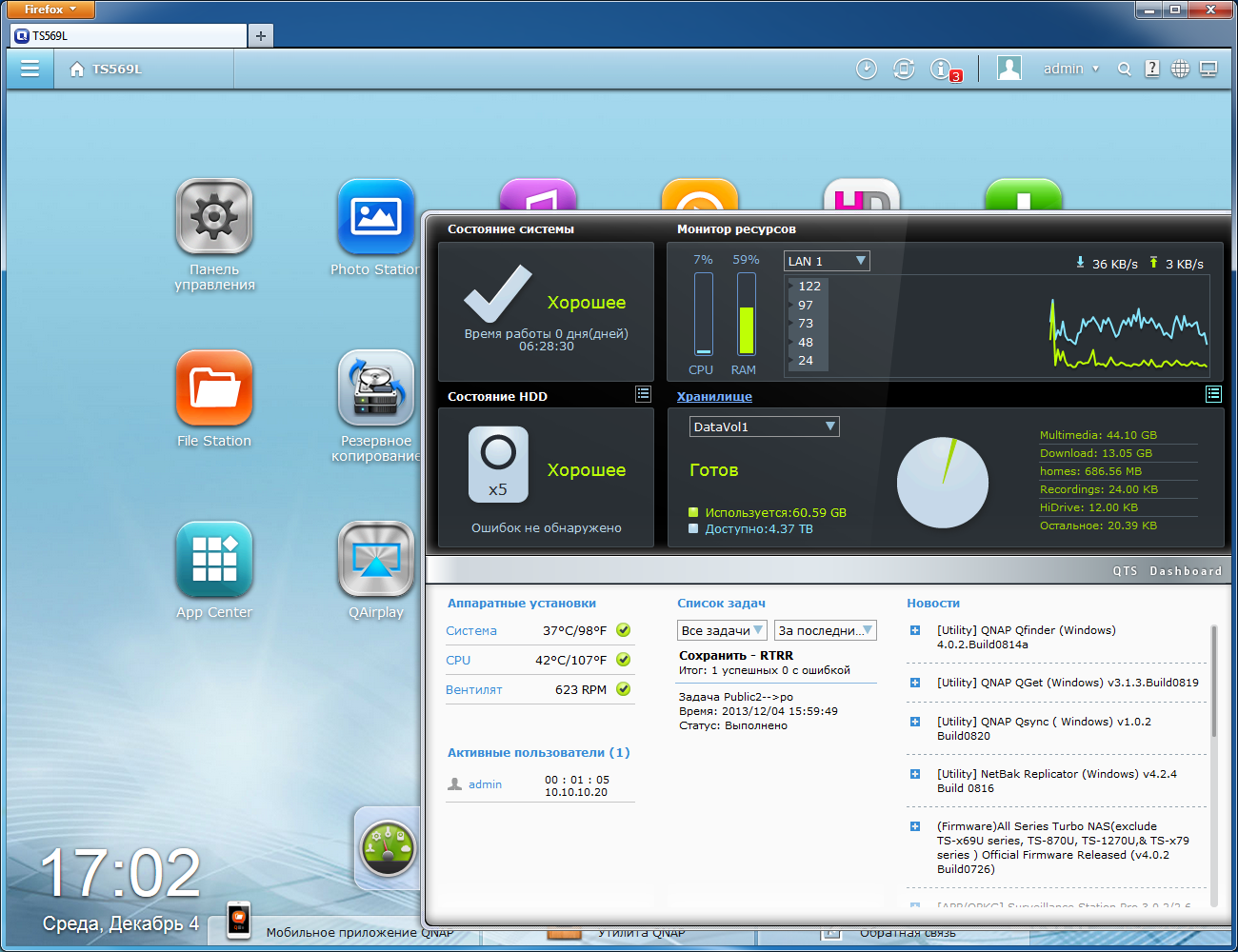

Следить за состоянием устройства удобно через Dashboard на рабочем столе. В нем приводится информация о состоянии дисков и томов, монитор ресурсов, температуры и скорость вращения вентилятора, статус запрограммированных задач, подключенные пользователи, а также линейка новостей производителя. Есть в интерфейсе и отдельный модуль «Состояние». В нем в виде таблиц и графиков приводятся аналогичная, но более подробная информация.

Кроме подробного системного журнала, накопитель может записывать все действия пользователей при работе с ним по различным протоколам. А на отдельной странице указываются все активные пользователи. Отметим, что есть поддержка сохранения этих данных на внешнем сервере syslog.

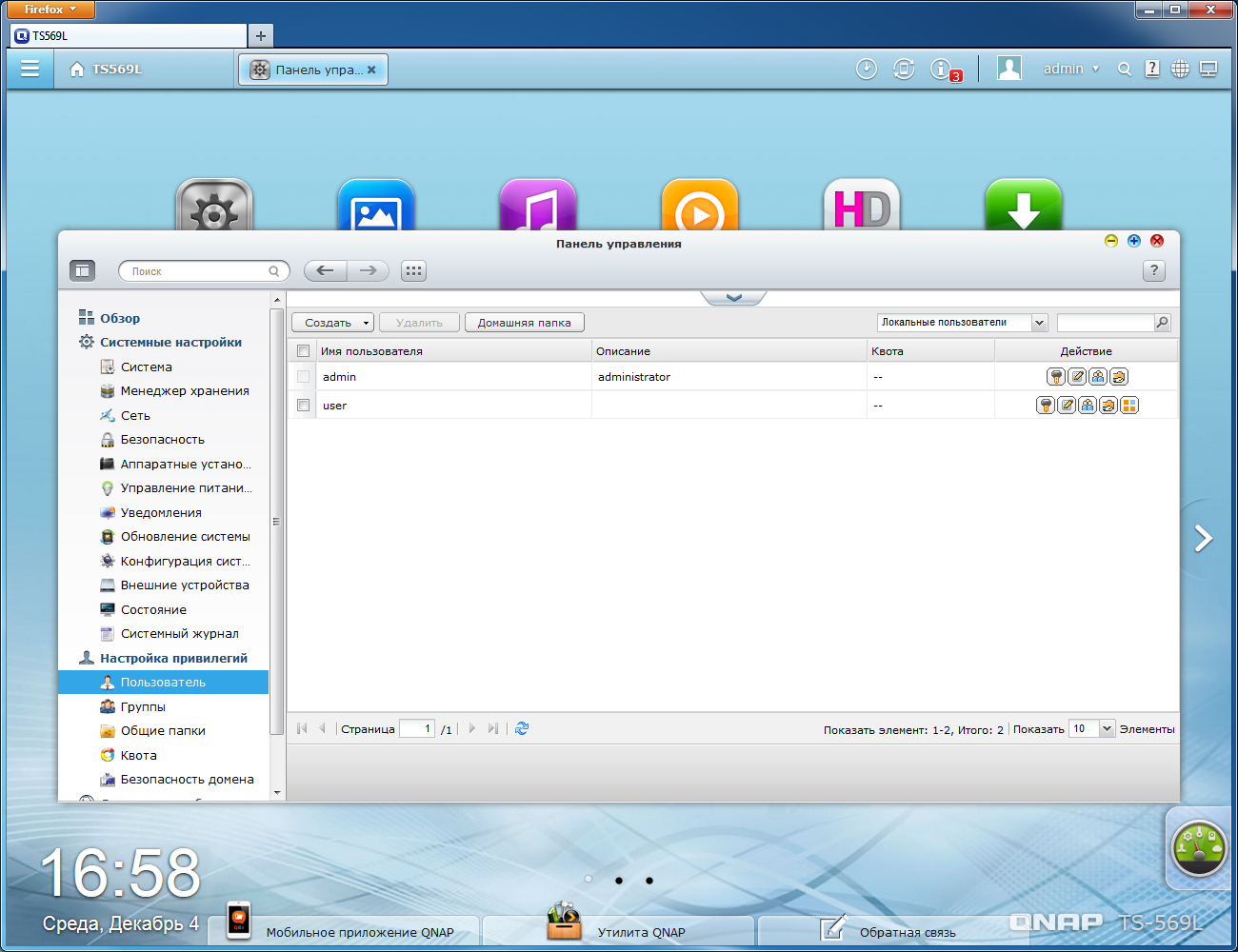

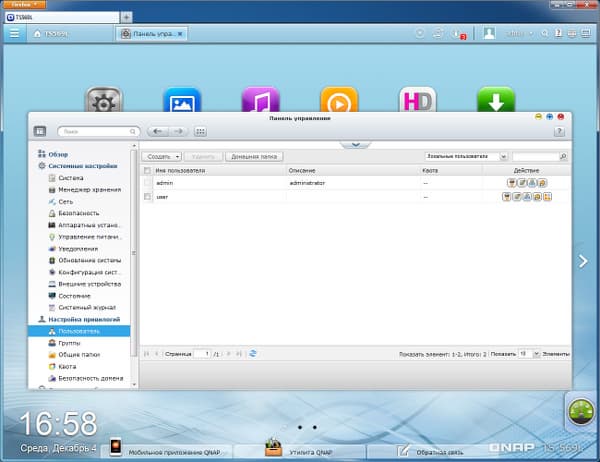

Контроль прав доступа осуществляется с использованием механизма пользователей, паролей и групп. База данных с ними может быть локальной для устройства, или же находиться на сервере LDAP (в том числе и установленном на самом накопителе) или в Active Directory. Для пользователей можно включить домашнюю папку, а также дисковую квоту. В случае локальной базы с большим числом записей можно использовать возможности экспорта и импорта данных пользователей. Предусмотрена выдача прав на использование дополнительных сервисов накопителя.

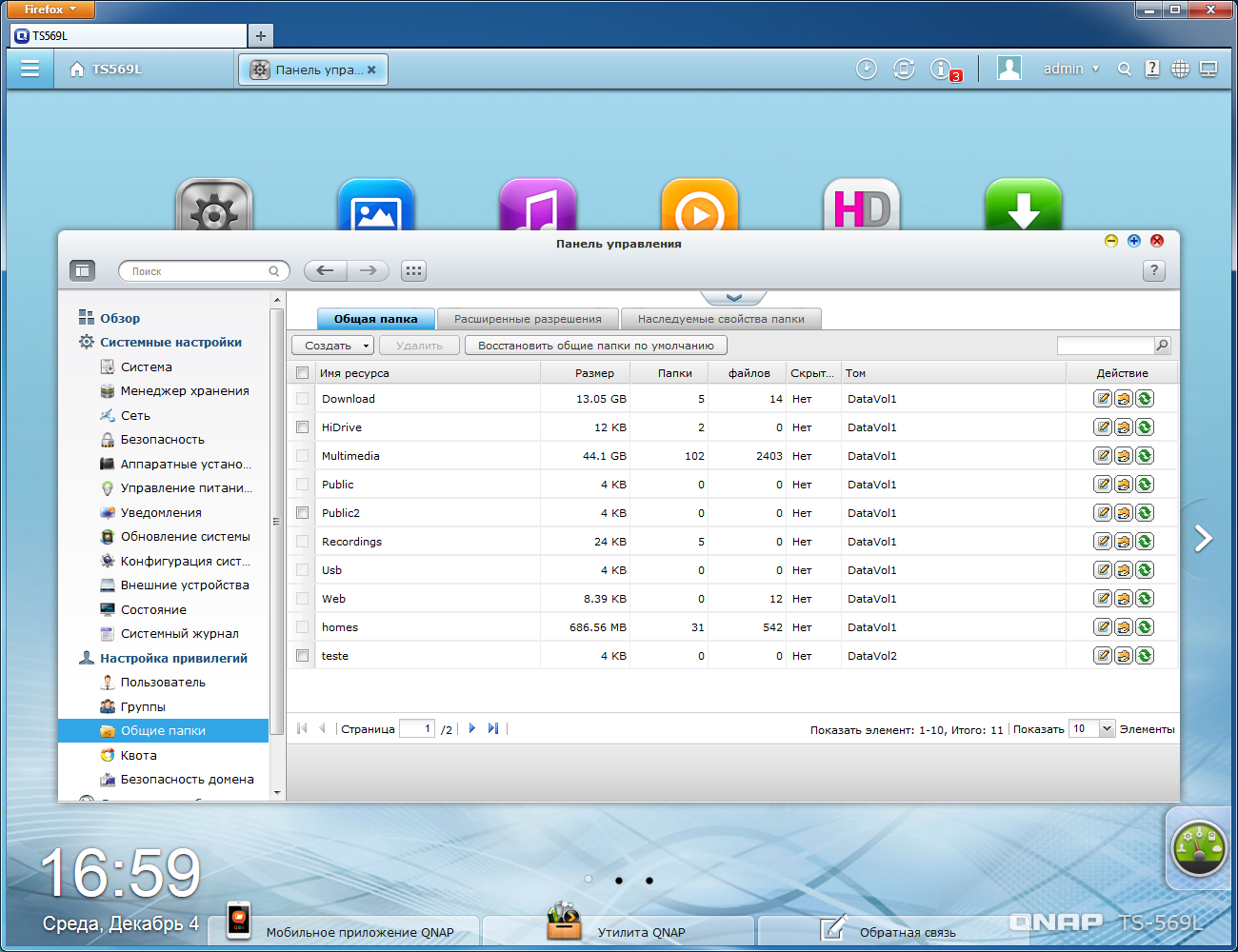

В списке общих ресурсов для каждого показывается объем и количество находящихся в нем файлов и папок. В дополнительных опциях можно включить корзину удаленных файлов, что является очень полезной возможностью. Кроме стандартных списков прав для каждой сетевой папки, накопитель способен работать и с расширенными списками разрешений для вложенных папок и файлов, в том числе и с Windows ACL для клиентов с этой версией операционной системы.

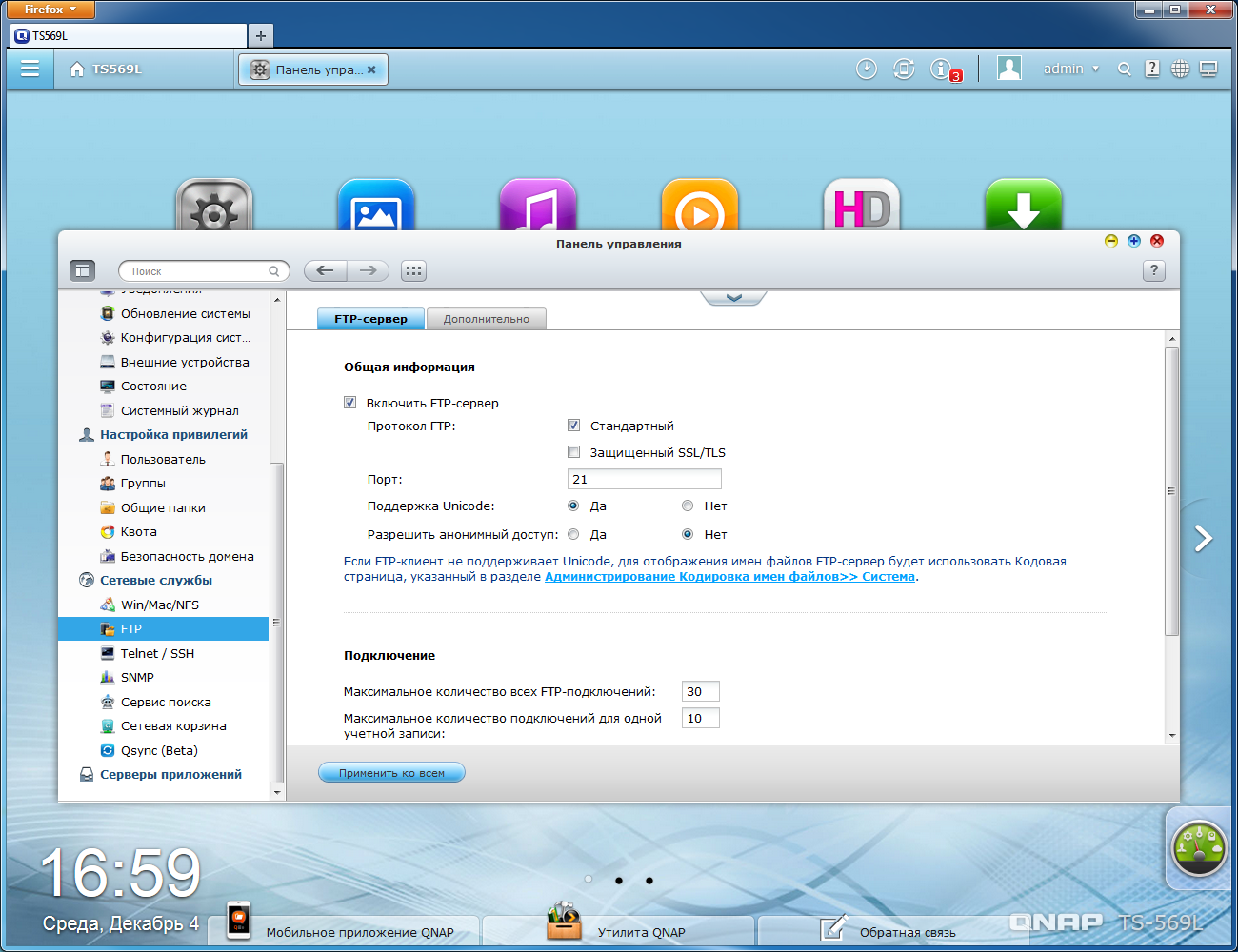

Сетевые накопители QNAP можно успешно использовать в гетерогенных сетевых конфигурациях благодаря поддержке широкого набора протоколов, включая SMB, AFP, NFS и FTP. Последний поддерживает Unicode, пассивный режим, изменение номеров портов и ограничение скорости.

Большинство дополнительных сервисов устройства было вынесено в отдельно устанавливаемые пакеты. При этом для части из них сохранились страницы управления в основном интерфейсе и возможность входа по прямой ссылке. Но некоторые сервисы остались в базовой прошивке.

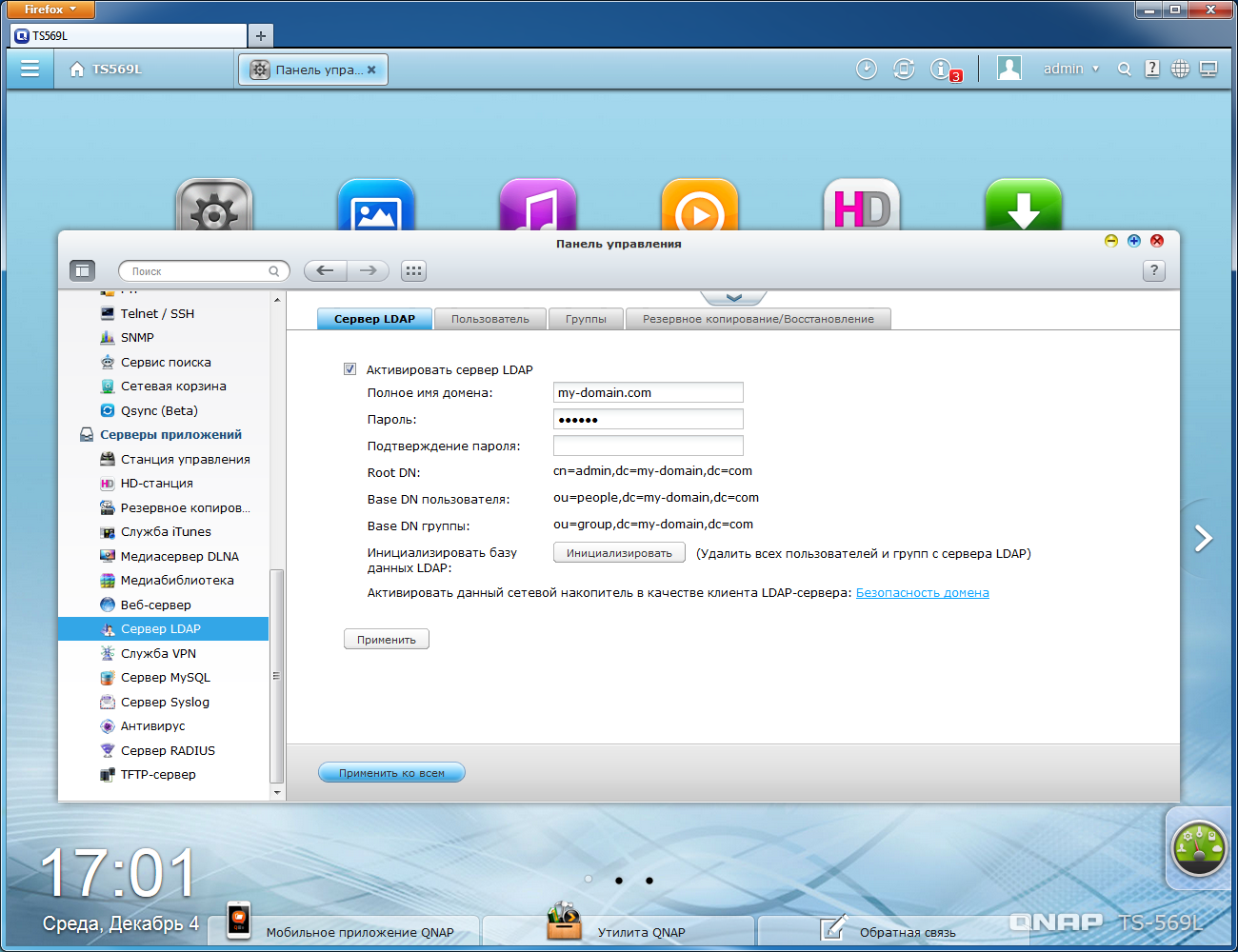

В частности это такие службы как Web-сервер, сервер MySQL, сервер LDAP, сервер RADIUS, сервер Syslog, сервер VPN (с поддержкой PPTP и OpenVPN), сервер TFTP. Нет сомнения в том, что они могут быть полезны не только для крупных сетей, но и SMB/SOHO.

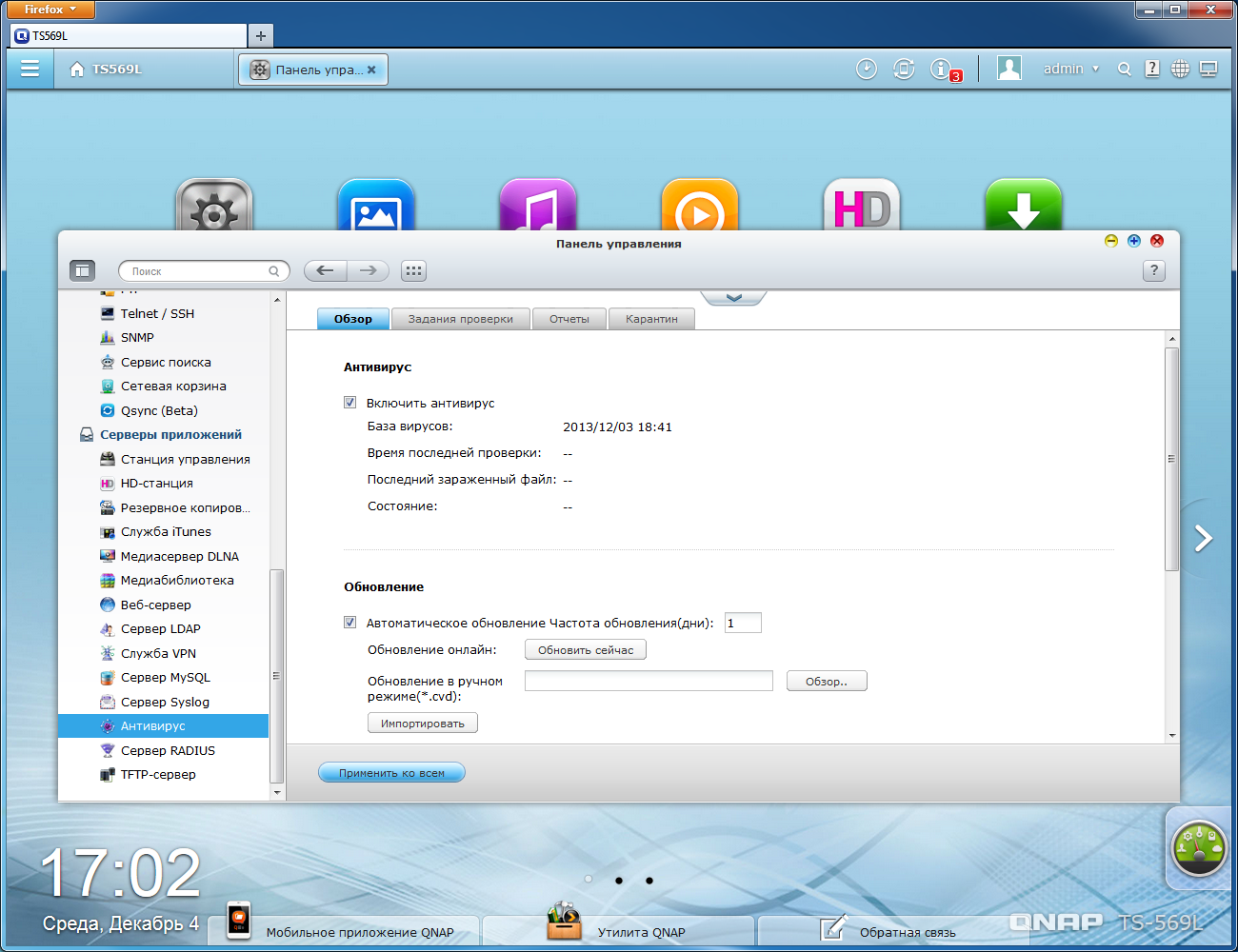

Отдельно стоит упомянуть встроенный антивирус, основанный на технологиях ClamAV. Он поддерживает обновление баз и проверку файлов по расписанию, установленному пользователем.

Также компания обеспечила поддержку и одного из основных применений сетевых накопителей — резервного копирования. Реализована поддержка серверов Rsync и RTRR (фирменного протокола QNAP для репликации данных в реальном времени). Встроенными средствами можно обеспечить автономное выполнение нескольких вариантов резервного копирования и синхронизации данных с внешними накопителями, удаленными системами (в том числе и с сервером FTP) и облачными сервисами. В этом модуле есть и возможность создания заданий копирования или синхронизации локальных папок накопителя. Пользователям Mac OS пригодится поддержка сервером системы Time Machine.

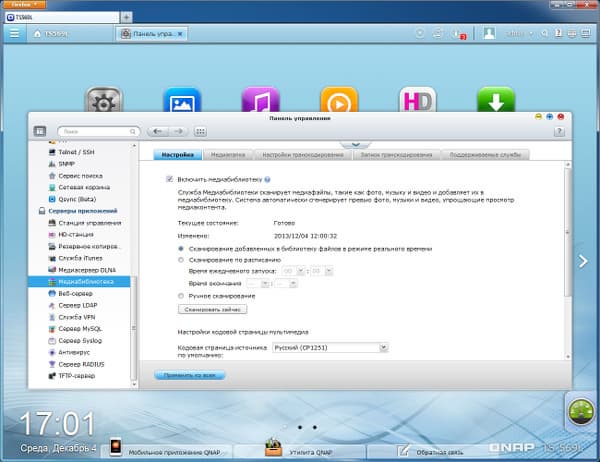

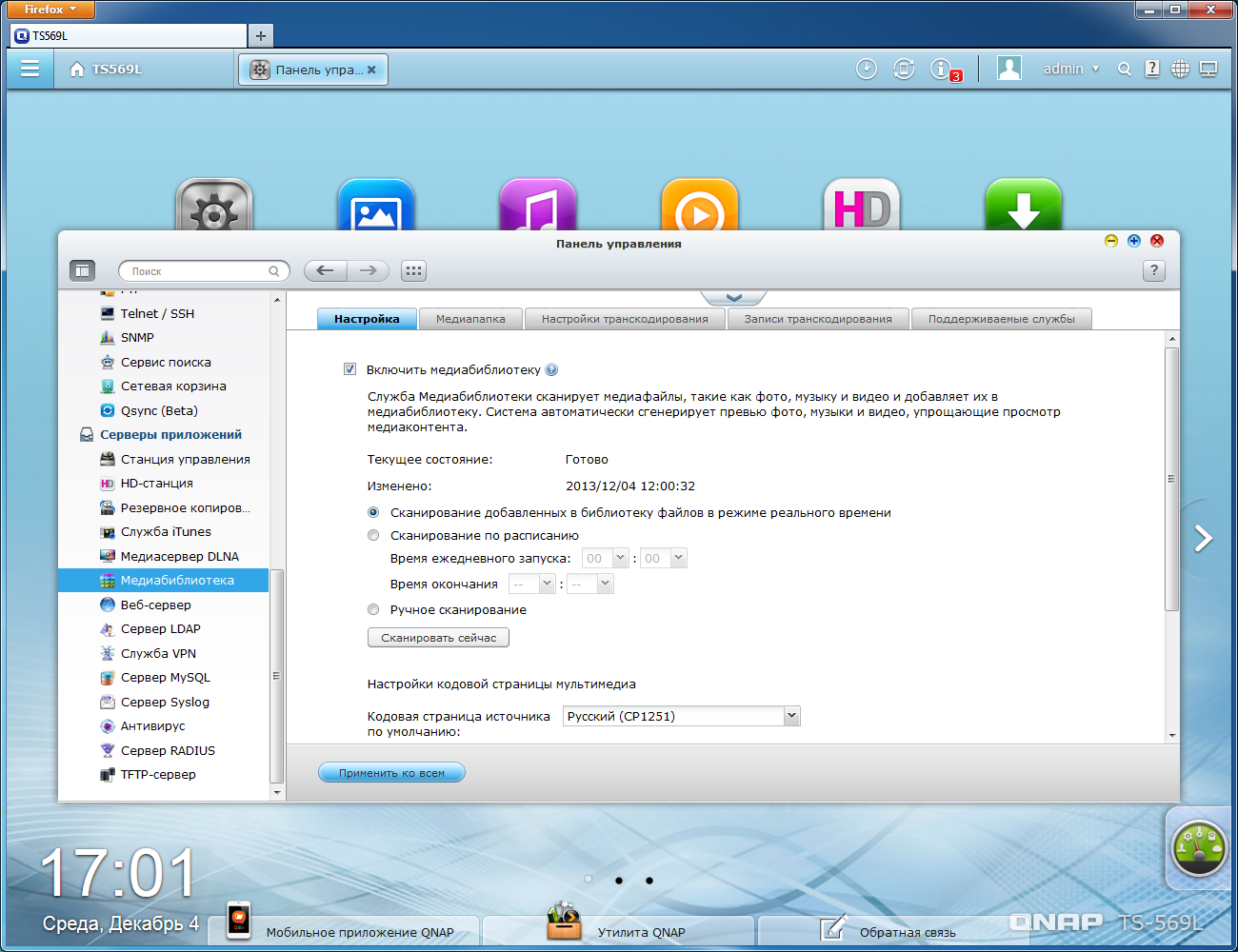

Ориентированные на работу с мультимедиафайлами сервисы опираются на модуль «Медиабиблиотека». Он отвечает за сканирование и индексацию данных этого типа в указанных пользователем папках. Недавно в нем появилась опция фонового транскодирования выбранных видеофайлов в форматы для мобильных устройств. Возможно, что в некоторых ситуациях это и пригодится, но надо отдавать себе отчет, что данная задача не является простой для установленной в накопителе платформе с точки зрения производительности. Данные этого модуля используются в дальнейшем при работе других серверов, в частности первого медиасервера DLNA, фото- и аудиокаталогов.

Сервер iTunes, основанный на программе FireFly, и второй сервер DLNA, представленный известным продуктом TwonkyMedia, работают независимо от «Медиабиблиотеки».

В новых версиях прошивки существенно был улучшена встроенная система управления файлами через браузер — File Station. Кроме традиционных операций с папками и файлами, в ней есть возможность просмотра видеороликов и прослушивания аудиокомпозиций, менеджер общего доступа к файлам, архиватор и другие функции.

Стоит также упомянуть о двух новых сервисах. Впрочем, полностью новыми их назвать сложно, некоторые элементы встречались и ранее.

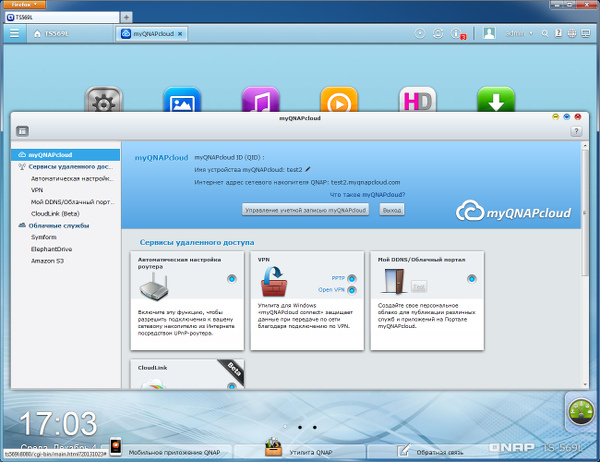

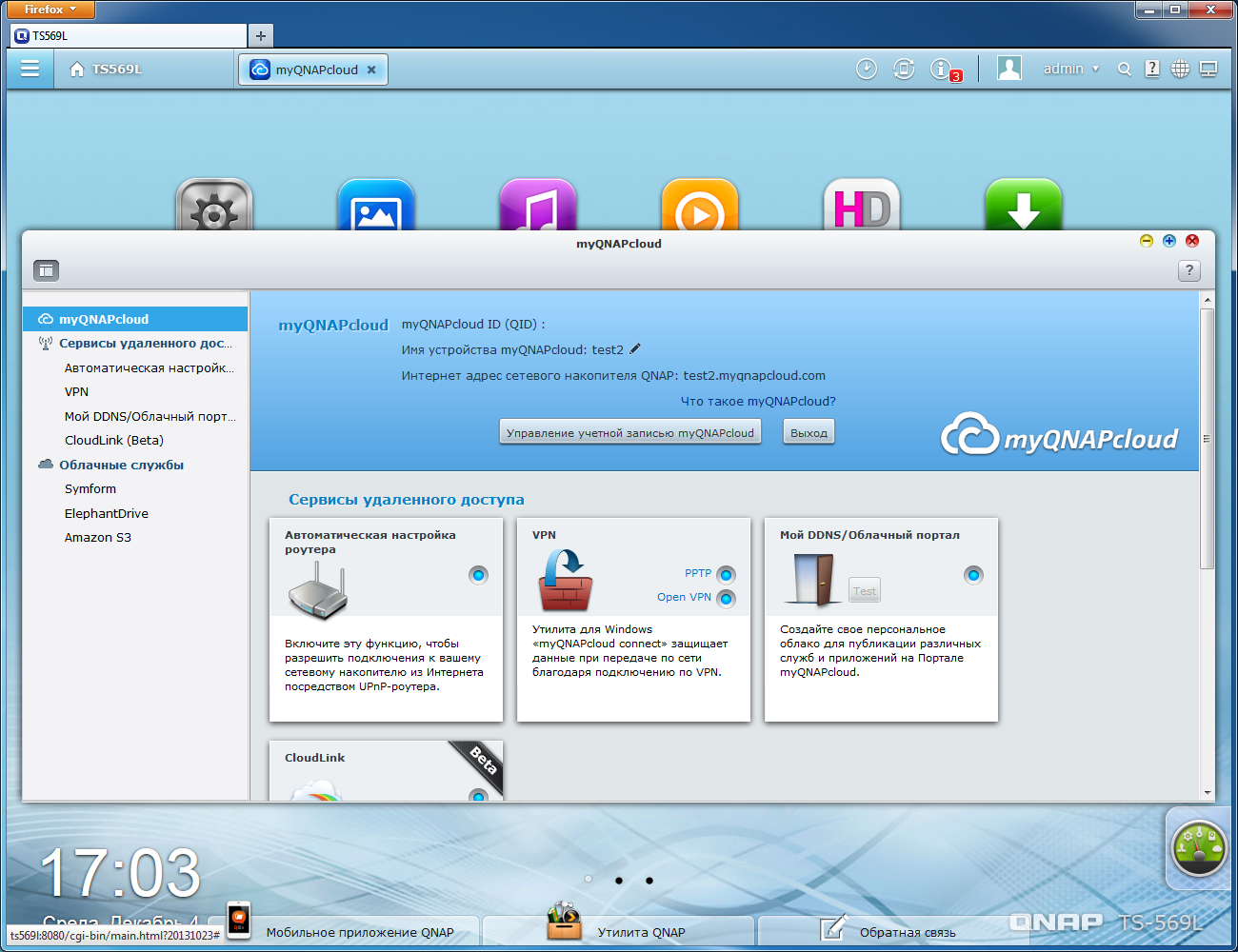

myQNAPcloud собрал в себе несколько возможностей для обеспечения простой настройки удаленного доступа к накопителю через интернет с компьютеров и мобильных устройств. В нем вы можете зарегистрировать имя устройства в собственной службе DDNS от QNAP, настроить UPnP-совместимый роутер для трансляции портов, получить доступ к данным и службам через специальный портал myQNAPcloud, настроить защищенный VPN-канал. Также была реализована функция CloudLink, которая позволяет обойтись без настройки трансляции портов роутера для удаленного доступа к системе.

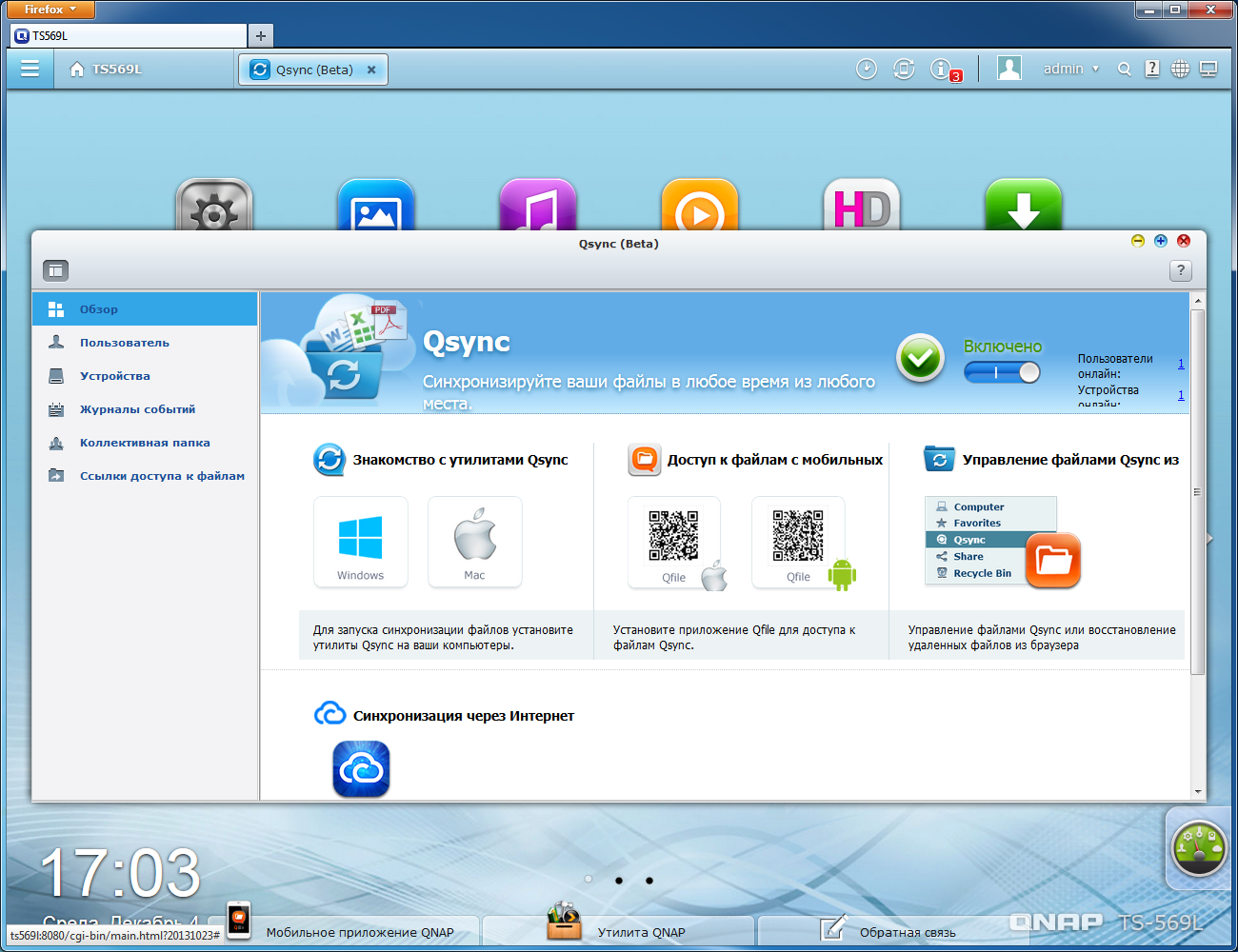

Сервис Qsync, находящийся в настоящее время в состоянии бета-версии, позволяет реализовать фоновую синхронизацию папки пользователя на сетевом накопителе и на компьютере. Правда, надо отметить, что доступ к данным в этой папке сетевого накопителя возможен только через Web-интерфейс. Никакие другие традиционные протоколы с ней не работают. Есть возможность предоставить полный доступ к части своих данных другим пользователям системы.

Внешние устройства

Установленные в NAS порты USB предназначены для подключения различных периферийных устройств. Кроме упомянутых выше беспроводных адаптеров и ИБП, возможны и другие сценарии. В частности накопители можно использовать для расширения объема или резервного копирования. На дисках допускается иметь несколько разделов, а совместимые файловые системы представлены FAT32, NTFS, EXT2/3/4 и HFS. Каждый раздел представляется собственной общей папкой. Администратор не может изменить ее имя, но способен установить права доступа к ресурсу. Отметим, что после переподключения накопителя права не сохраняются.

На передней панели накопителя есть отдельный порт USB и кнопка «Copy» около него. Их можно использовать для быстрого копирования данных с или на внешние устройства, например фотографий.

Сервер поддерживает сетевую печать на USB-принтерах, которых можно подключить до трех к одному устройству. Для реализации этой функции используются протоколы IPP (Internet Printing Protocol) и SMB, а также возможна печать с компьютеров, использующих Mac OS. Предусмотрено ограничение доступа клиентов по их IP-адресам.

Порты eSATA имеют аналогичные возможности по работе с внешними накопителями.

Дополнительные функции и расширение возможностей

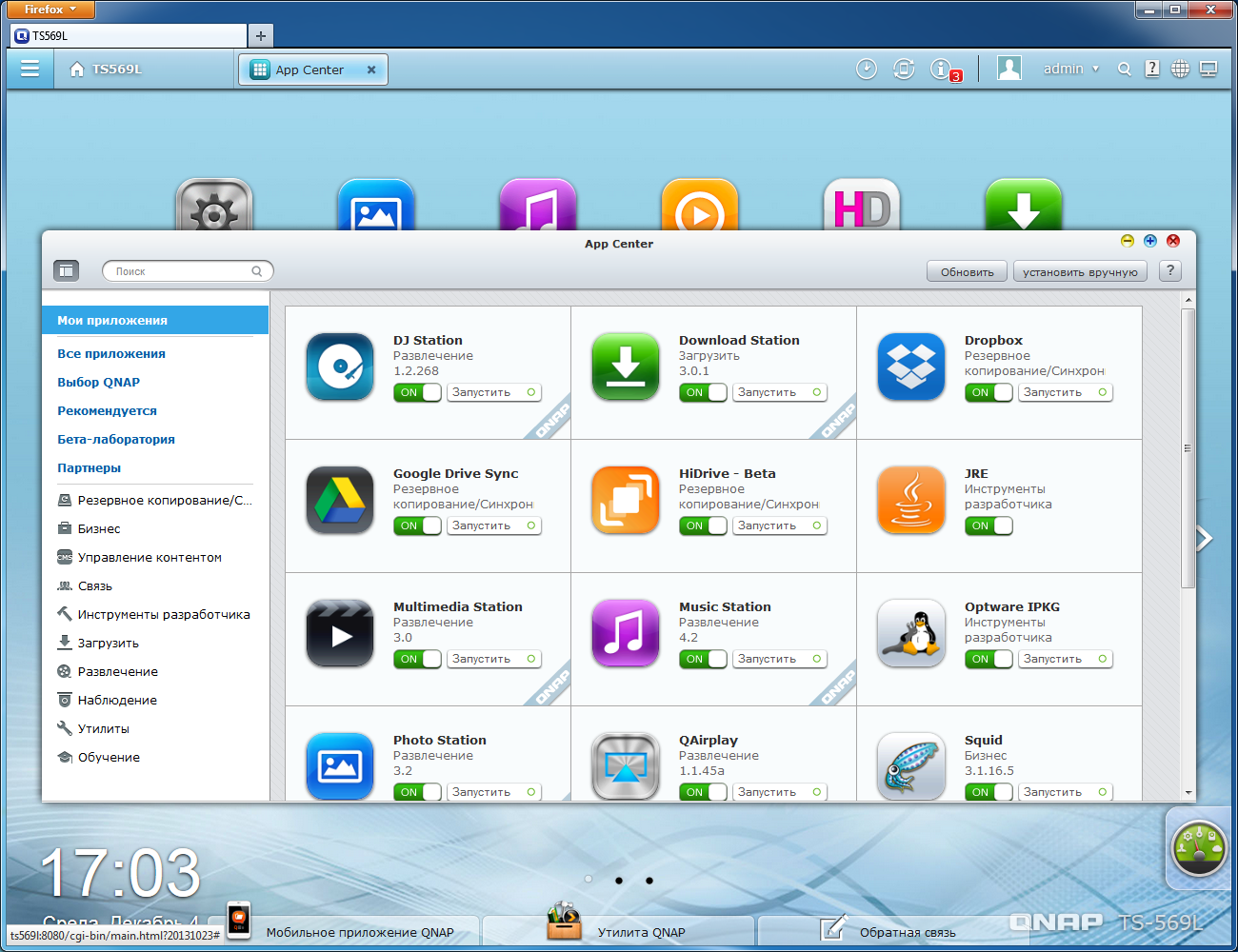

Управление дополнительными сервисами и установка новых пакетов осуществляется через пункт меню «App Center». Список автоматически фильтруется только для данной платформы NAS, и, кроме того, отсортирован по категориям. Общее число доступных в каталоге программ — более ста. Так что подробно рассмотреть все у нас не получится.

Отметим, что сохранили возможность самостоятельной загрузки и инсталляции пакетов. В случае выпуска обновления, пользователь из этого же меню сможет его установить с сохранением всех данных приложения. Некоторые из утилит уже входят в состав основной прошивки и также могут быть в дальнейшем обновлены.

В разделе «Выбор QNAP» представлены следующие программы:

  • DJ Station — трансляция музыки в сеть по собственным спискам воспроизведения;
  • Download Station — система автономной загрузки файлов по протоколам http, ftp, BitTorrent; есть встроенная система поиска, поддержка RSS и премиум аккаунтов;
  • Multimedia Station — доступ к медиафайлам через браузер;
  • Music Station — прослушивание музыки и интернет-радио через бразуер;
  • Photo Station — организация, просмотр и публикация фотографий через браузер;
  • Surveillance Station Pro — система видеонаблюдения для IP-камер;
  • Digital TV Station — сервис записи и просмотра ТВ-программ с DVB-T USB-тюнеров;
  • Video Station — сервис видеокаталога с поддержкой комментариев и оценок.

Упомянем еще несколько интересных программ, которые могут быть полезны широкому кругу пользователей:

  • AjaXplorer — управление файлами через браузер;
  • Asterisk — известная программа IP PBX;
  • BitTorrent Sync — основанная на технологиях p2p программа синхронизации;
  • DocuWiki, Dolphin, Drupal, Joomla, MediaWiki, MyBB, Nucleus, phpBB, WordPress — управление контентом;
  • Dropbox, Google Drive Sync, HiDrive — синхронизация с облачными хранилищами;
  • JRE — реализует поддержку Java;
  • Logitech Media Server — медиасервер для устройств SqueezeBox;
  • MLDonkey, NZBGet, SABnzbdplus, transmission — программы обмена файлами;
  • OpenRemote — домашняя автоматизация;
  • Optware IPKG — популярная система управления пакетами программ;
  • Plex Media Server, PS3 Media Server, TwonkyMedia — медиасервисы;
  • QAirplay — трансляция мультимедиа с NAS на устройства Apple TV;
  • QUSBCam — использование USB-камер в штатной системе видеонаблюдения;
  • Squid — кэширующий прокси-сервер.

Как видно из списка, рассматриваемая способна не только выполнять базовые функции сетевого накопителя — сетевое хранение файлов и резервное копирование, но и решать множество других задач в офисах и дома.

В случае, если представленных готовых сервисов недостаточно, пользователь может использовать доступ к консоли сервера по протоколам telnet и SSH для решения своих специальных задач.

Мобильные утилиты

Учитывая широкий набор возможностей сервера и распространение мобильных устройств, для более удобной интеграции с ними производитель представляет в соответствующих магазинах приложений набор программ для платформ Android и iOS:

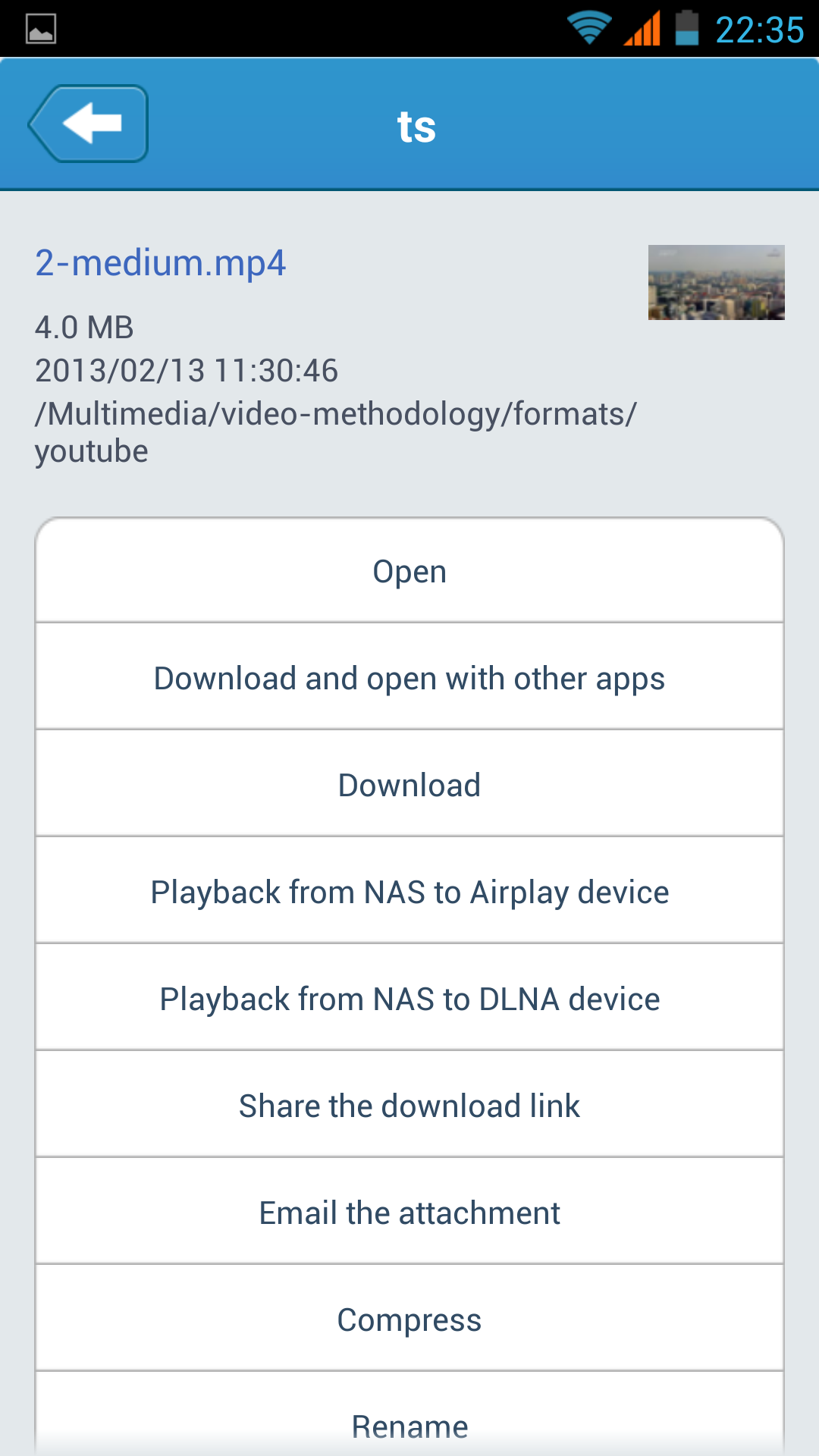

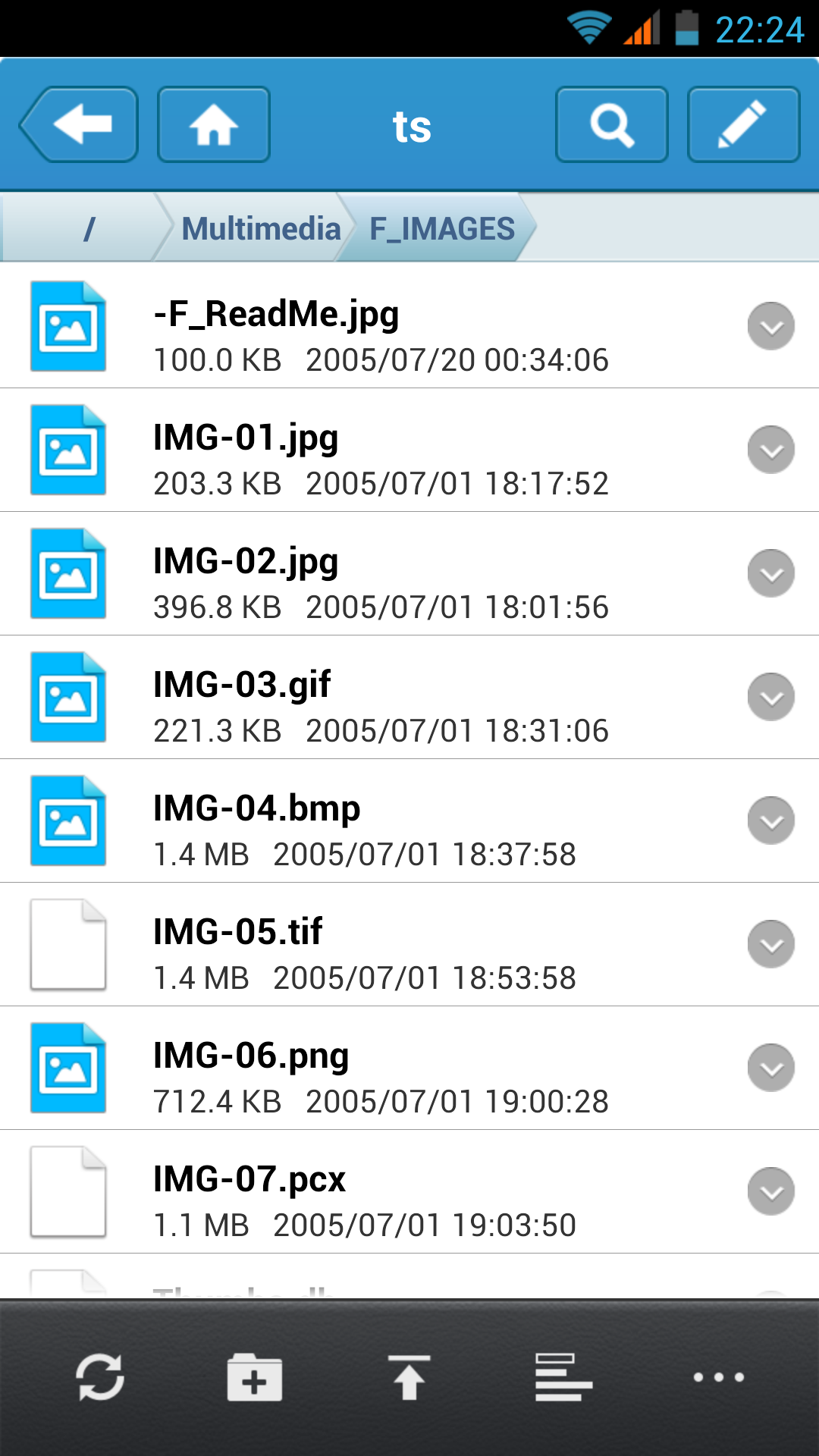

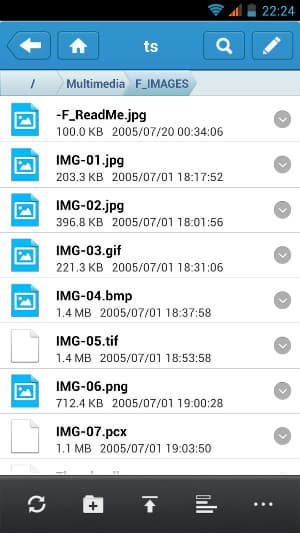

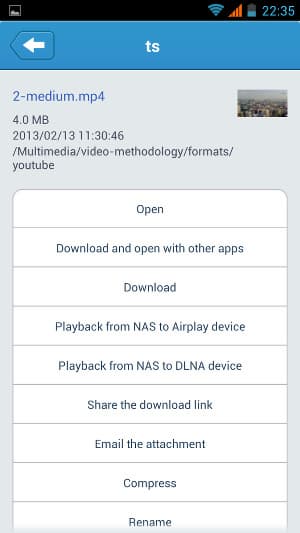

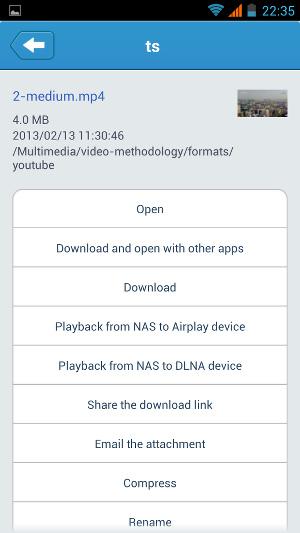

  • Qfile — менеджер файлов с широкими возможностями, включая скачивание и загрузку, трансляцию с NAS на приемники DLNA и AirPlay, передачу ссылки на файл, отправку по электронной почте и другие функции, также есть в HD-версии для планшетов с iOS;
    Мобильные утилиты QNAP TS-569L   Мобильные утилиты QNAP TS-569L

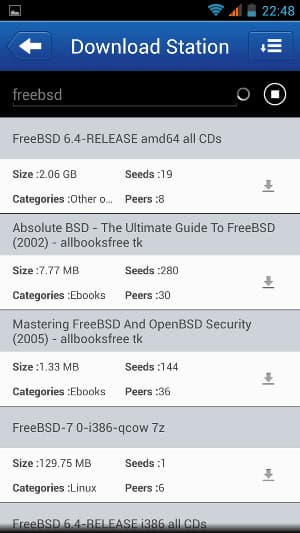

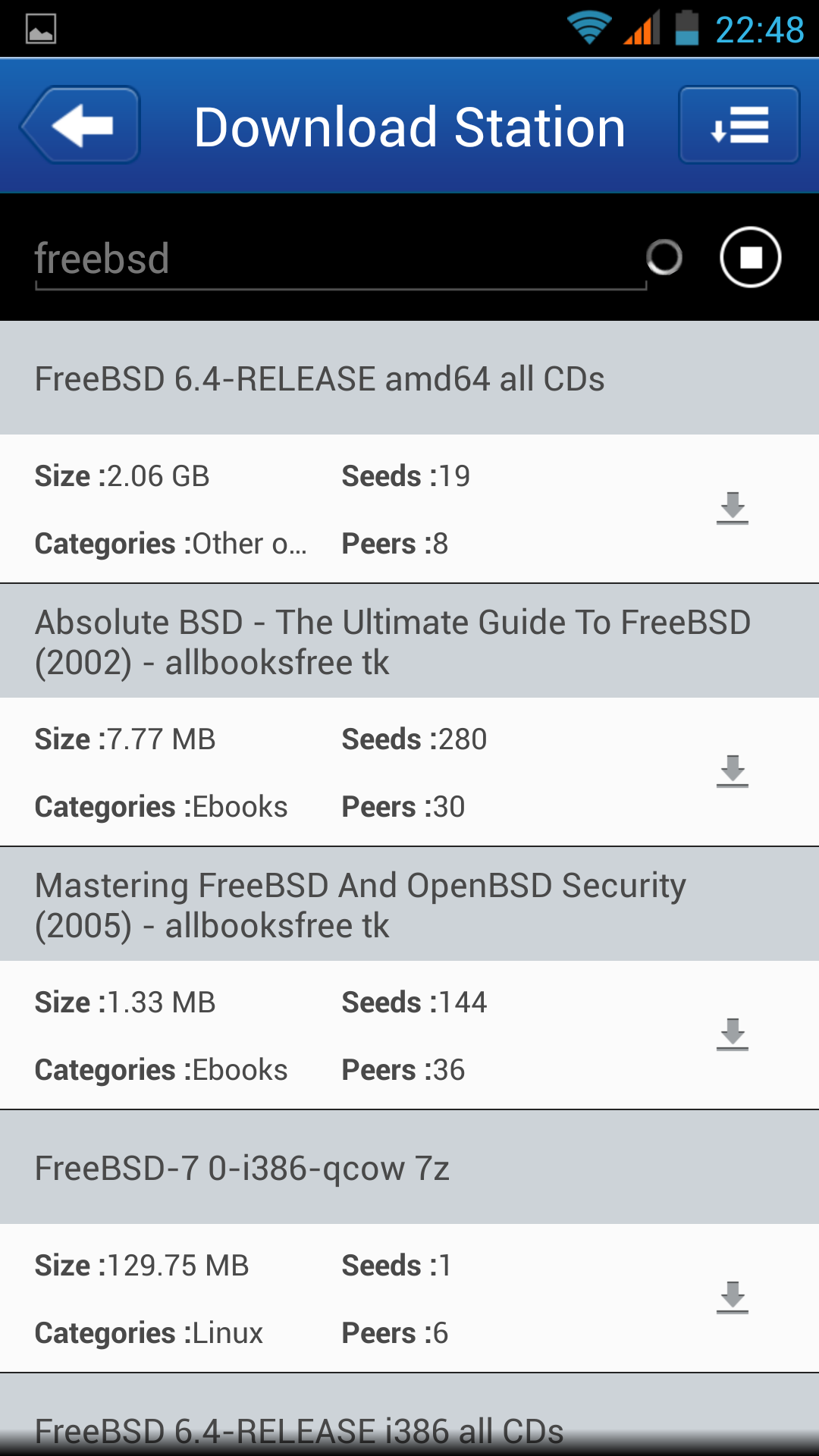

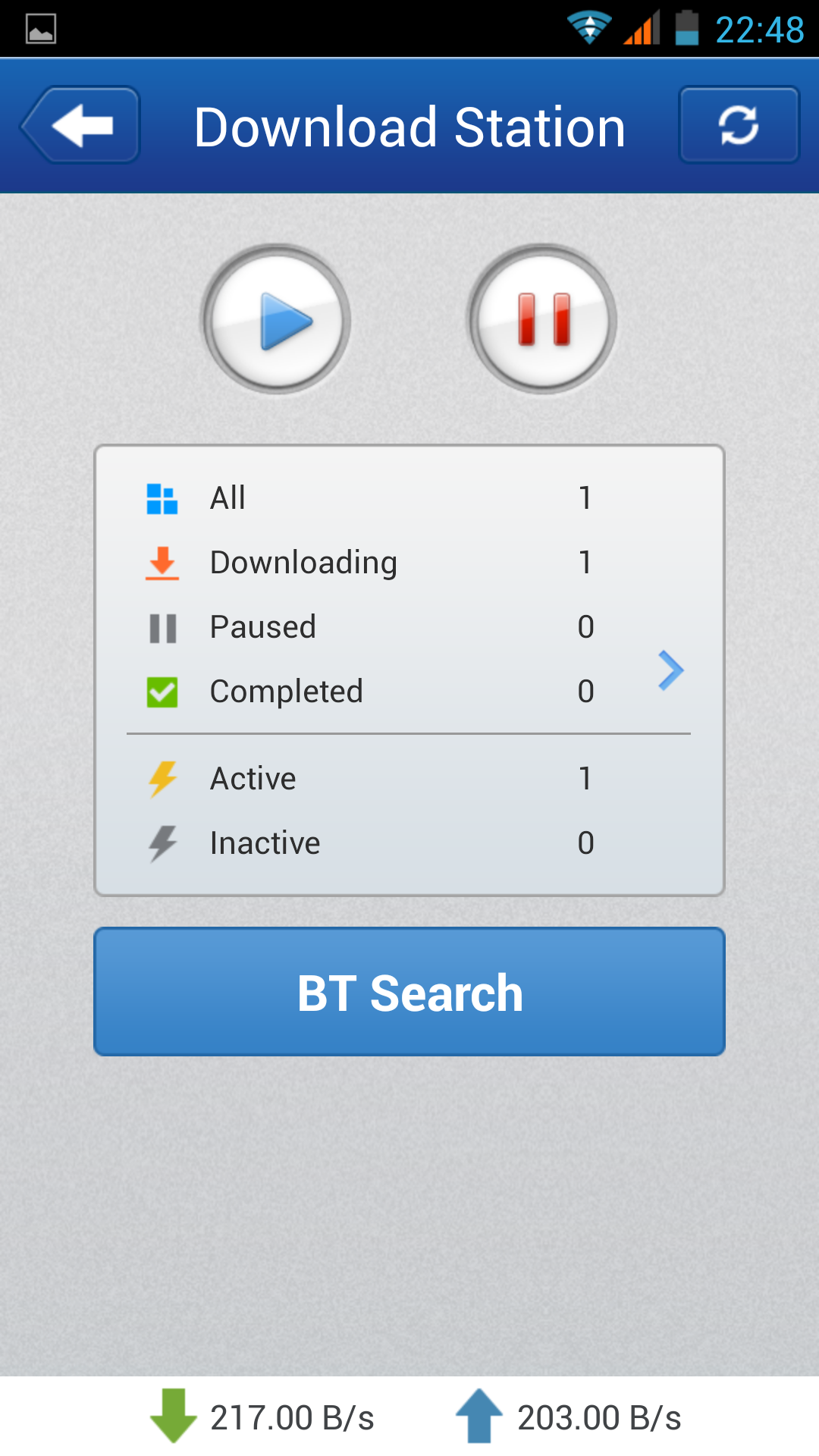

  • Qget (только Android) — управление загрузками, поддерживает прямую передачу ссылок и заданий из браузера;

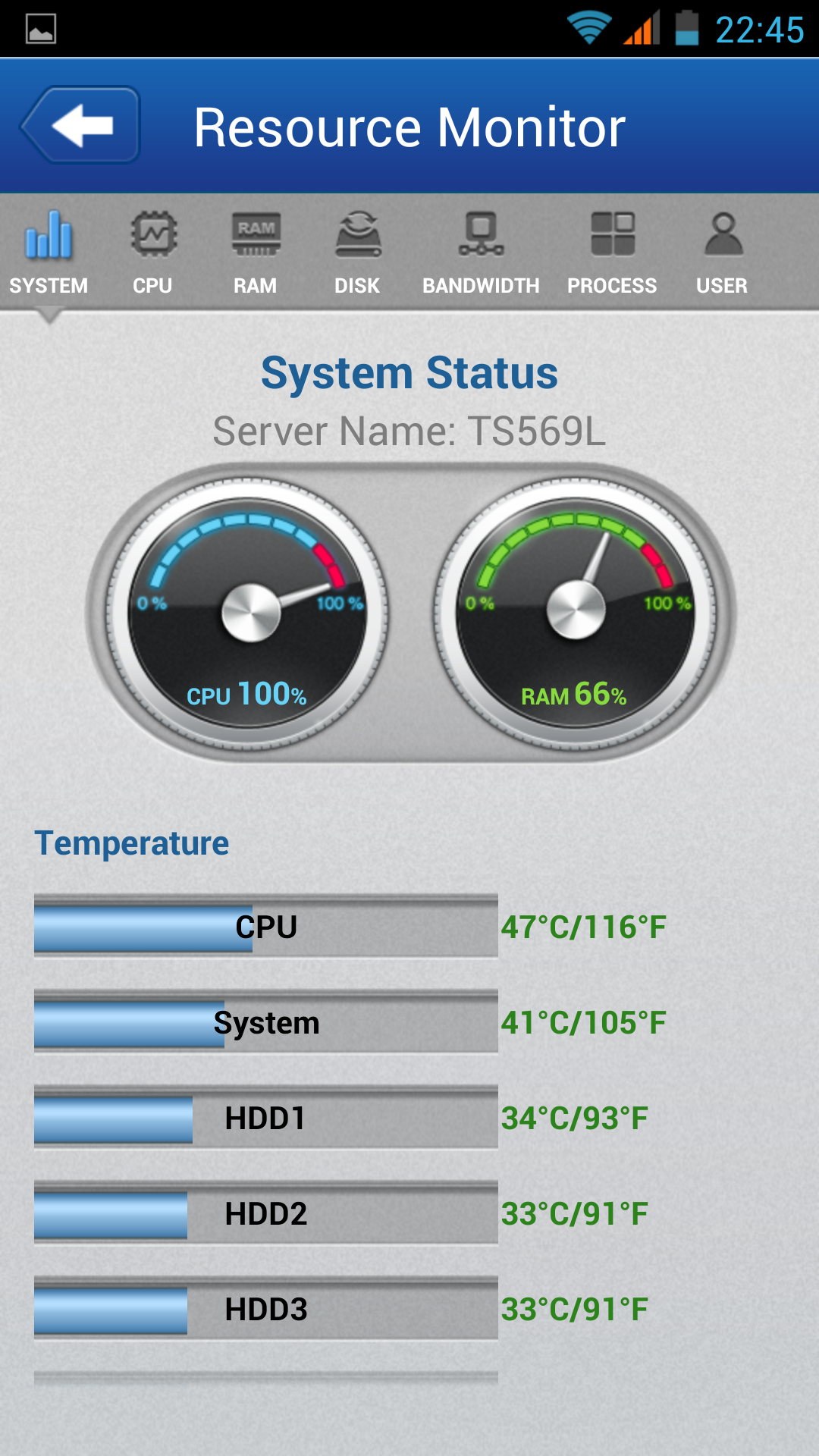

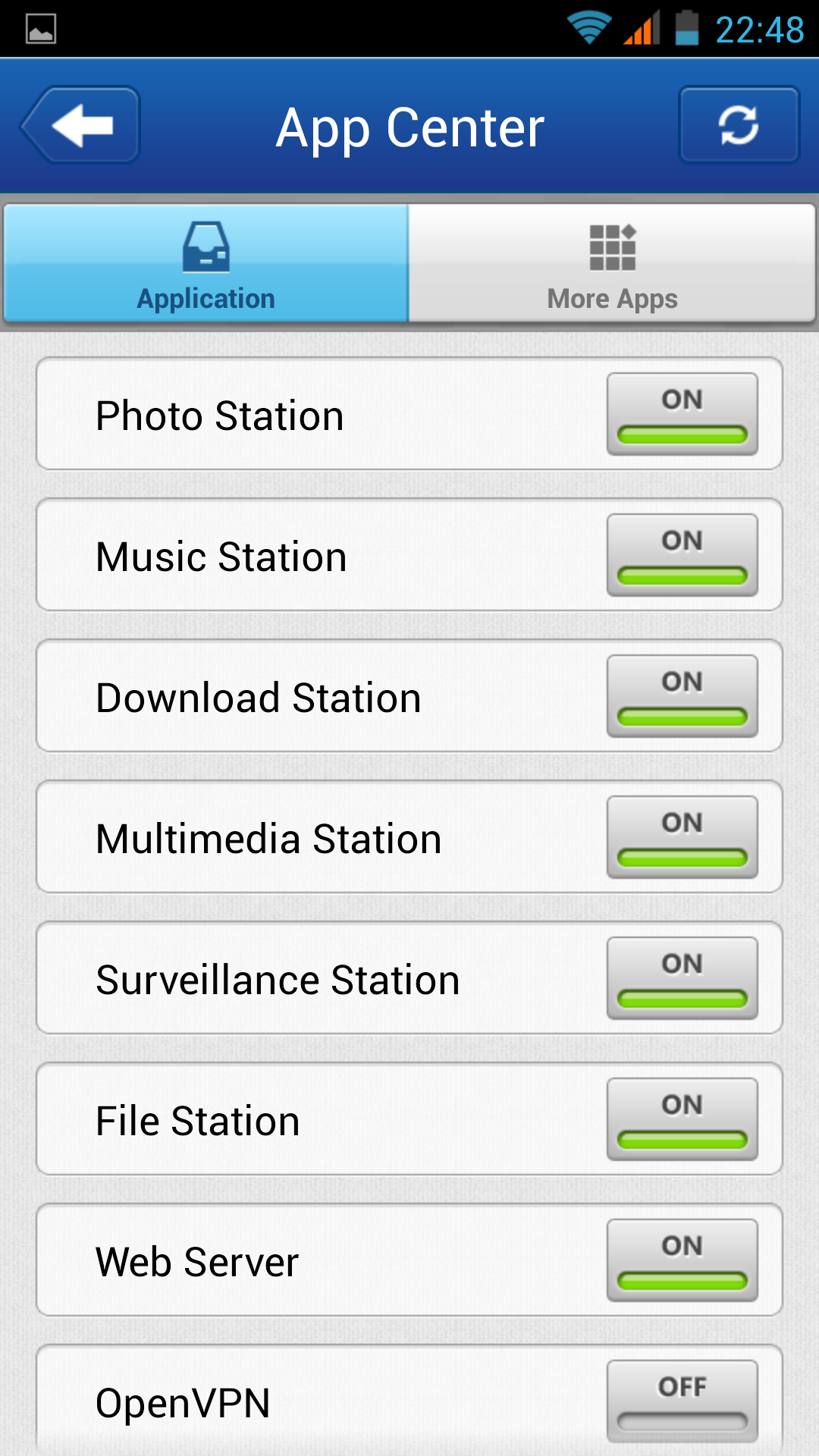

  • Qmanager — программа удаленного управления NAS, позволяет просматривать статус, редактировать привилегии, останавливать и запускать службы, управлять резервным копированием и системой загрузки файлов;
    Мобильные утилиты QNAP TS-569L   Мобильные утилиты QNAP TS-569L
    Мобильные утилиты QNAP TS-569L   Мобильные утилиты QNAP TS-569L

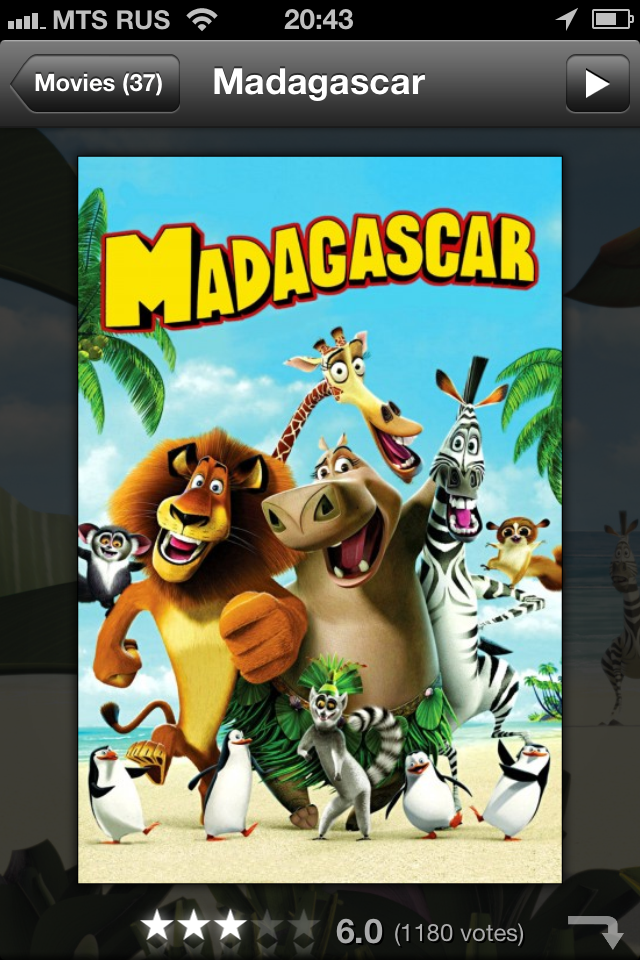

  • QMobile — программа прошлого поколения для доступа к медиафайлам, с текущей версией прошивки не имеет смысла ее использовать;
  • Qmusic — прослушивание музыкальных композиций с NAS;

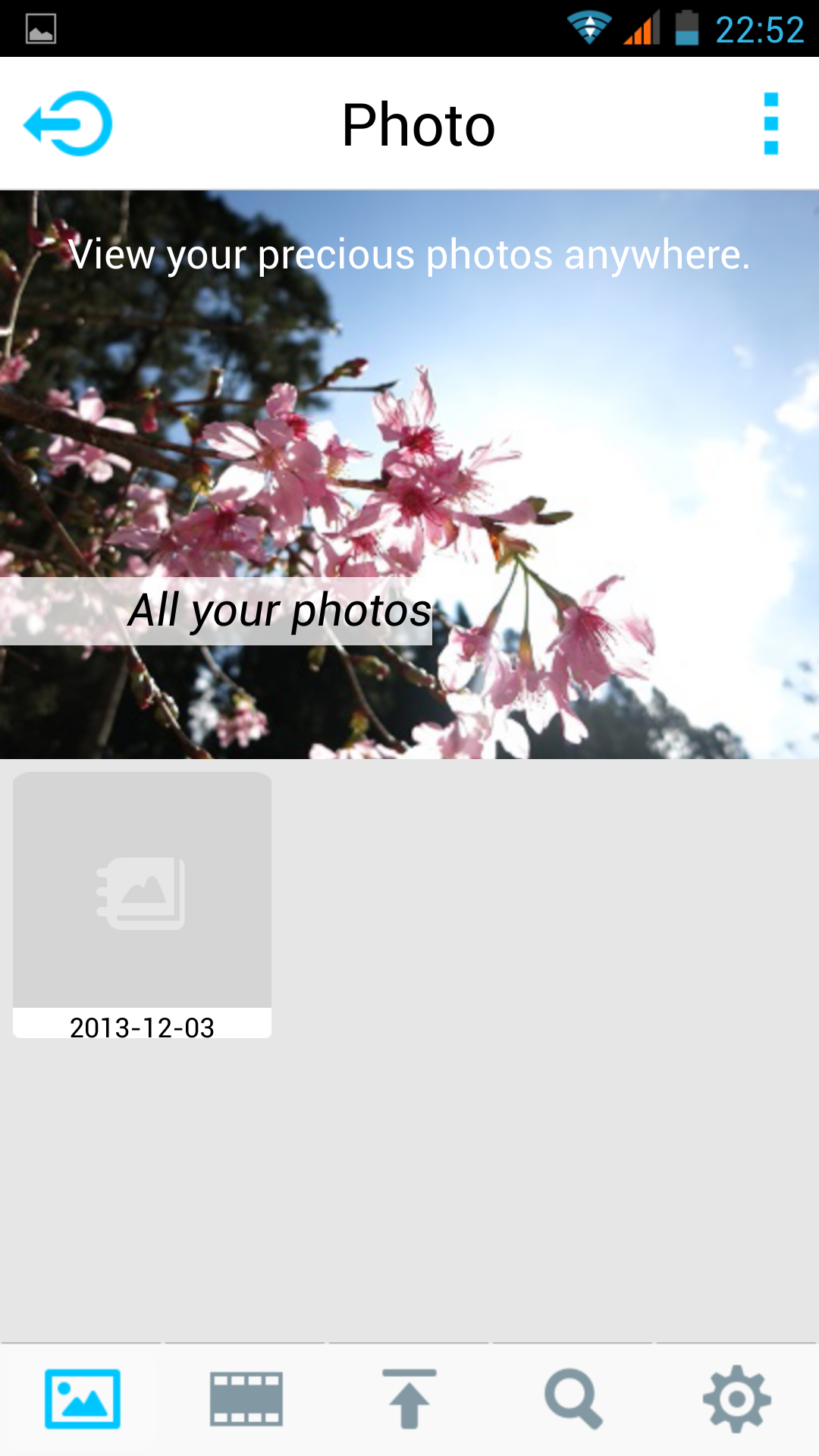

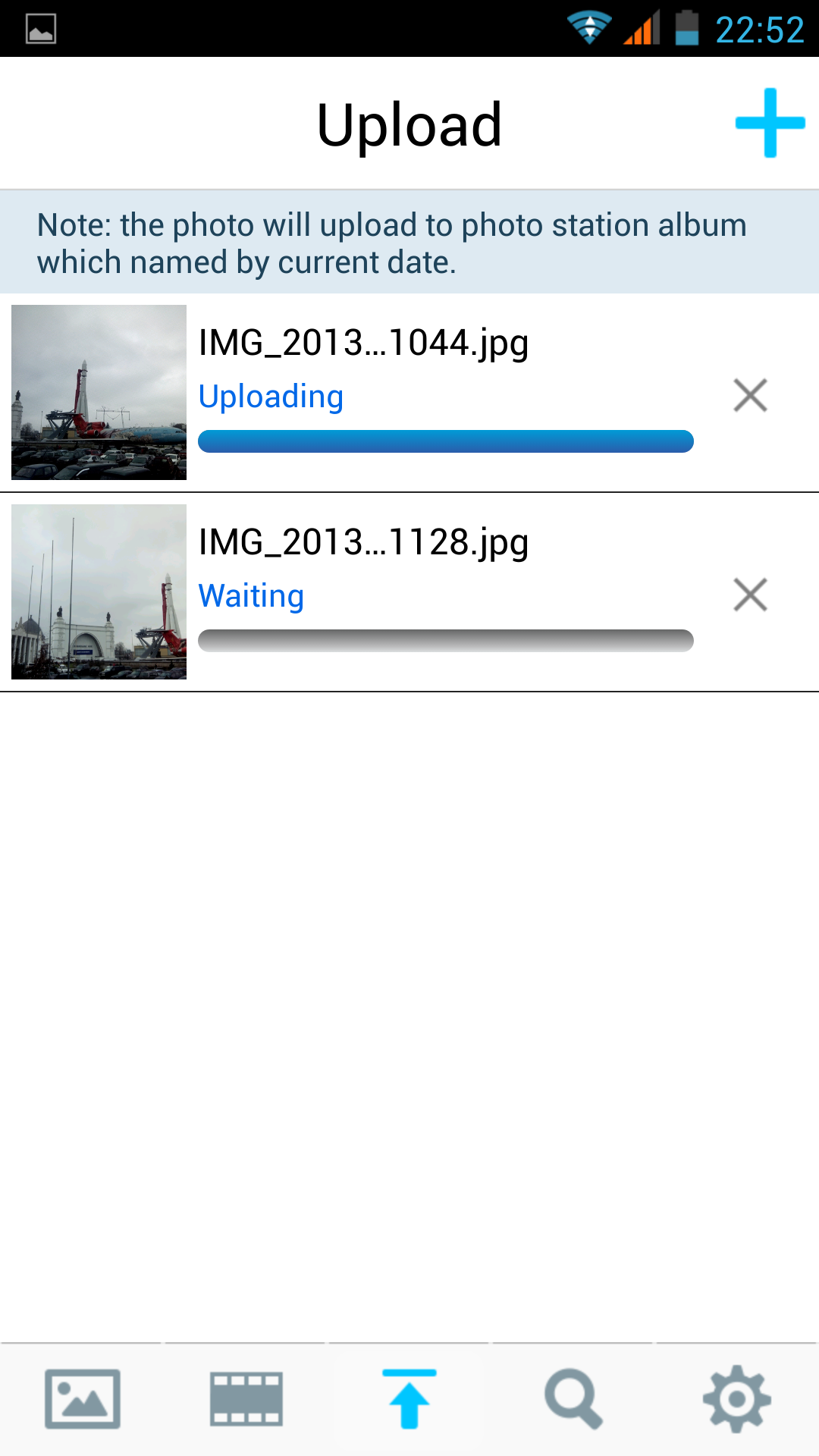

  • Qphoto Lite (только Android) — клиент для работы с фотоальбомами и видеофайлами, позволяет загружать новые фотографии со смартфона на сетевой накопитель;
    Мобильные утилиты QNAP TS-569L   Мобильные утилиты QNAP TS-569L
  • Qremote — управление сервисом «HD Station»;
  • VMobile — удаленный доступ к системе видеонаблюдения.

Кроме этих оригинальных разработок, для совместной работы с сетевым накопителем можно использовать и сторонние программы. Например, многие файловые менеджеры позволяют работать по протоколам SMB или FTP.

Использование видеовыхода HDMI

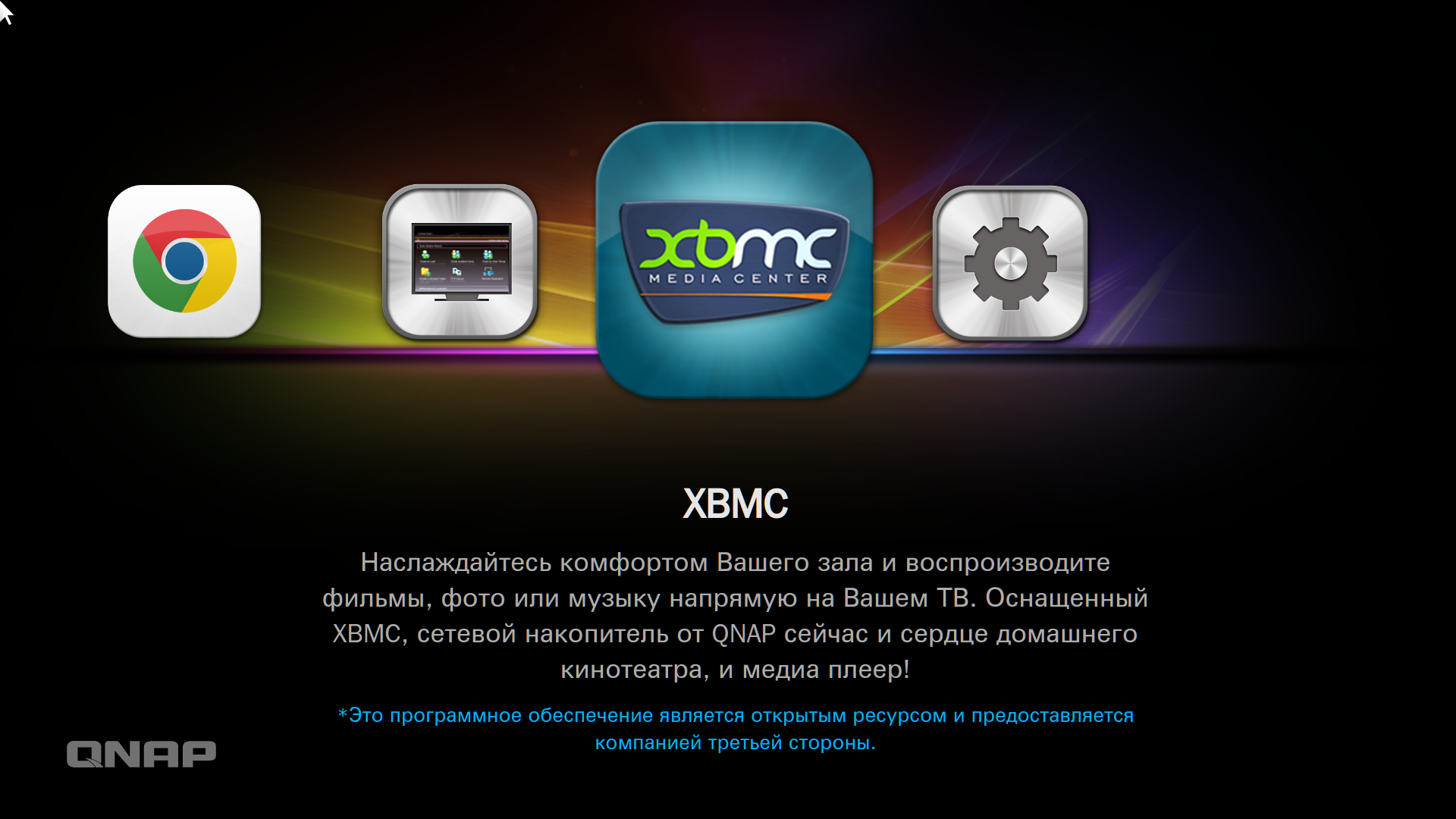

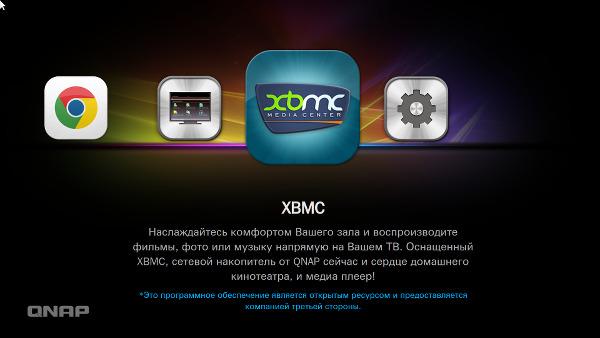

Накопитель имеет выход HDMI и поддержку ИК-пульта управления, что позволяет использовать его в роли медиаплеера или в других сценариях с подключением к телевизору. Функции, связанные с этим режимом, собраны в пункте «HD Station». После загрузки и установки соответствующих пакетов, можно воспользоваться тремя сервисами: медиаплеером XBMC, браузером Chrome и доступом к интерфейсу настройки накопителя.

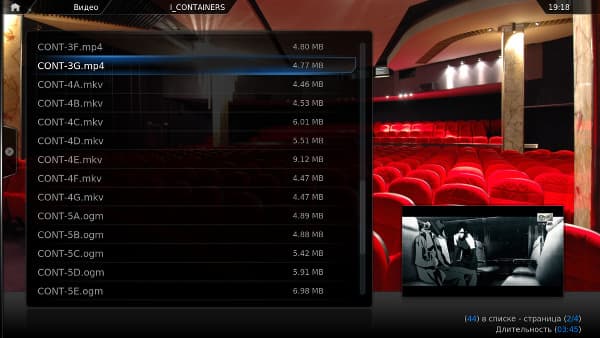

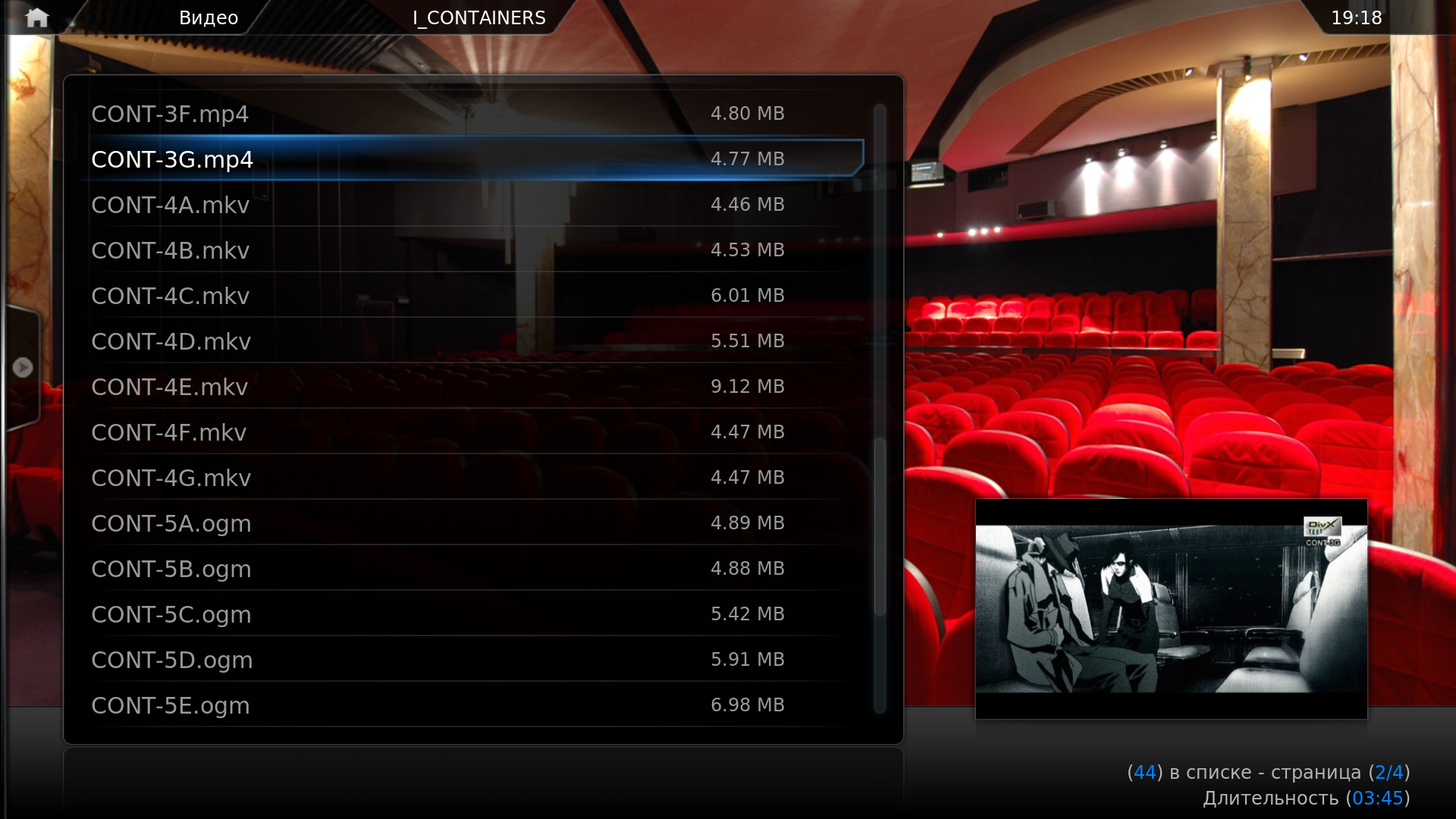

Для использования данных функций потребуется подключение какого-либо внешнего устройства управления. На их роль подойдут обычные клавиатуры и мыши с интерфейсом USB, а также можно использовать ИК-пульт дистанционного управления (в накопитель встроен приемник ИК-сигналов). Что касается конкретной модели, то один из вариантов — стандартный пульт Microsoft Media Center. Мы использовали в тестировании запрограммированный Logitech Harmony.

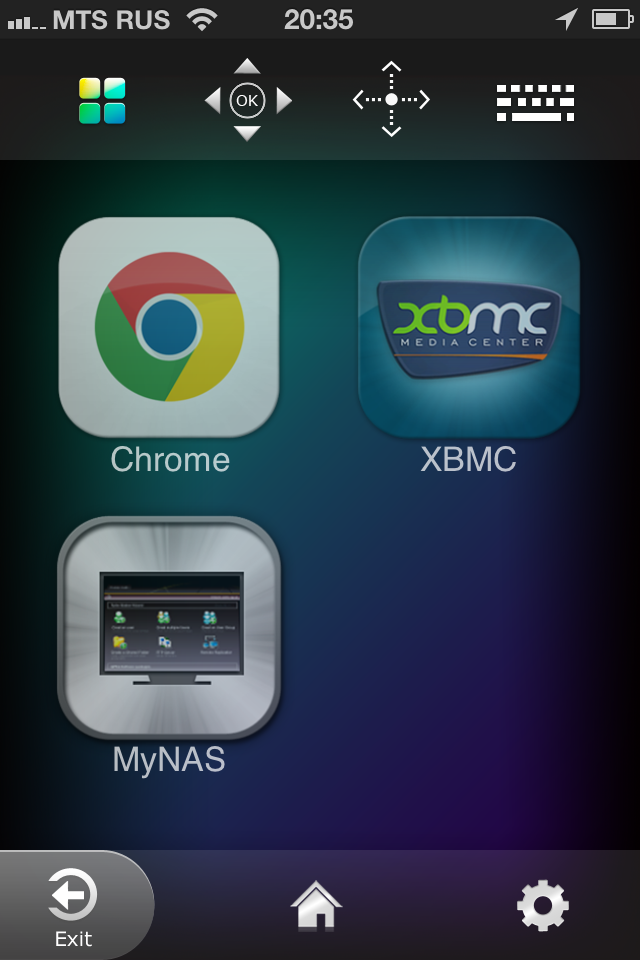

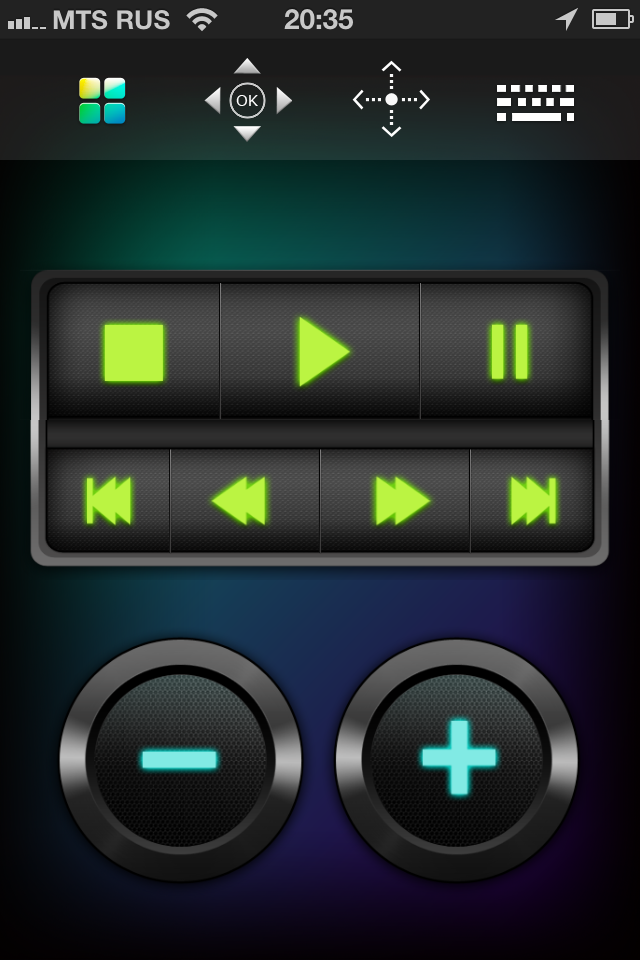

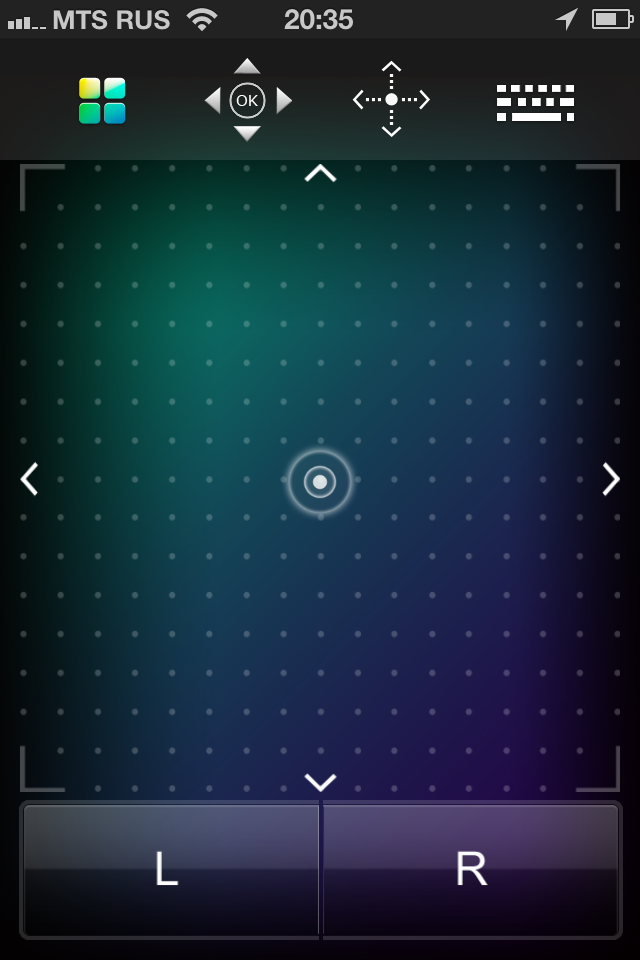

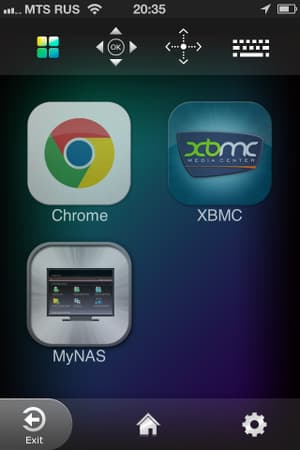

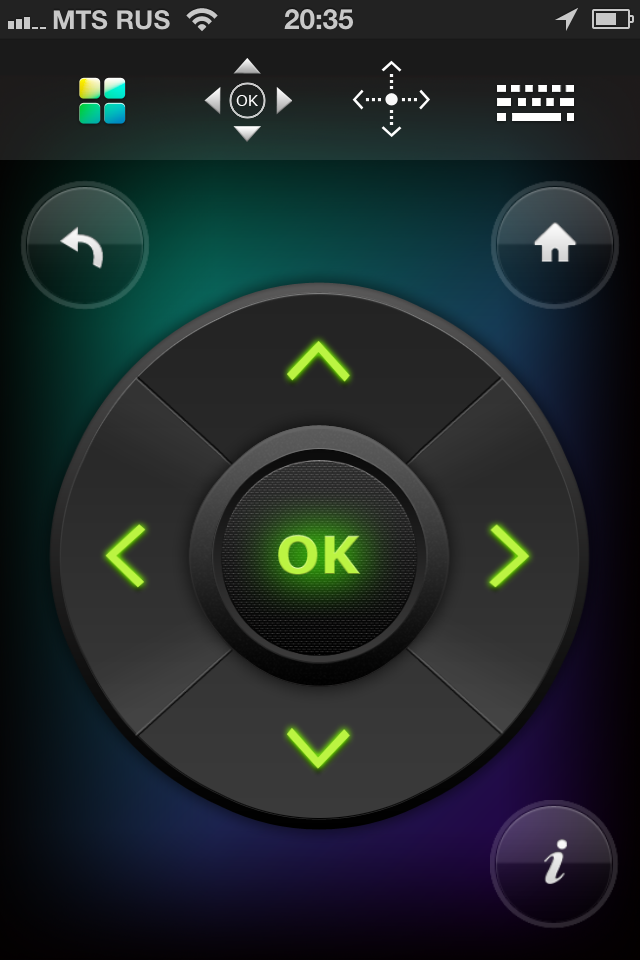

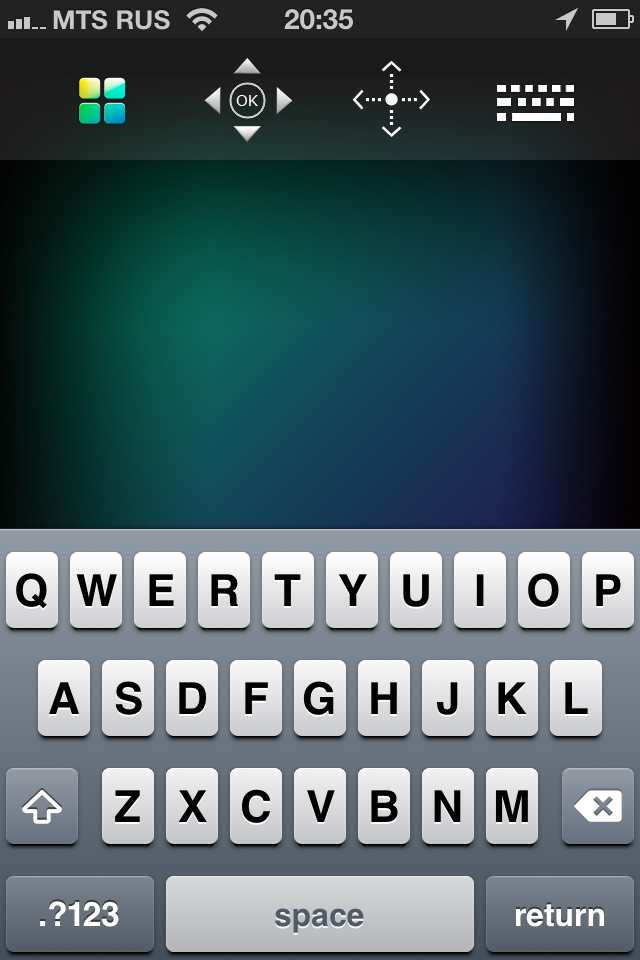

Если у вас есть мобильное устройство, то вы можете использовать специальную утилиту Qremote, которая работает по сети и позволяет запускать приложения, управлять плеером, эмулировать мышку и клавиатуру.

Управление HD Station в QNAP TS-569L   Управление HD Station в QNAP TS-569L

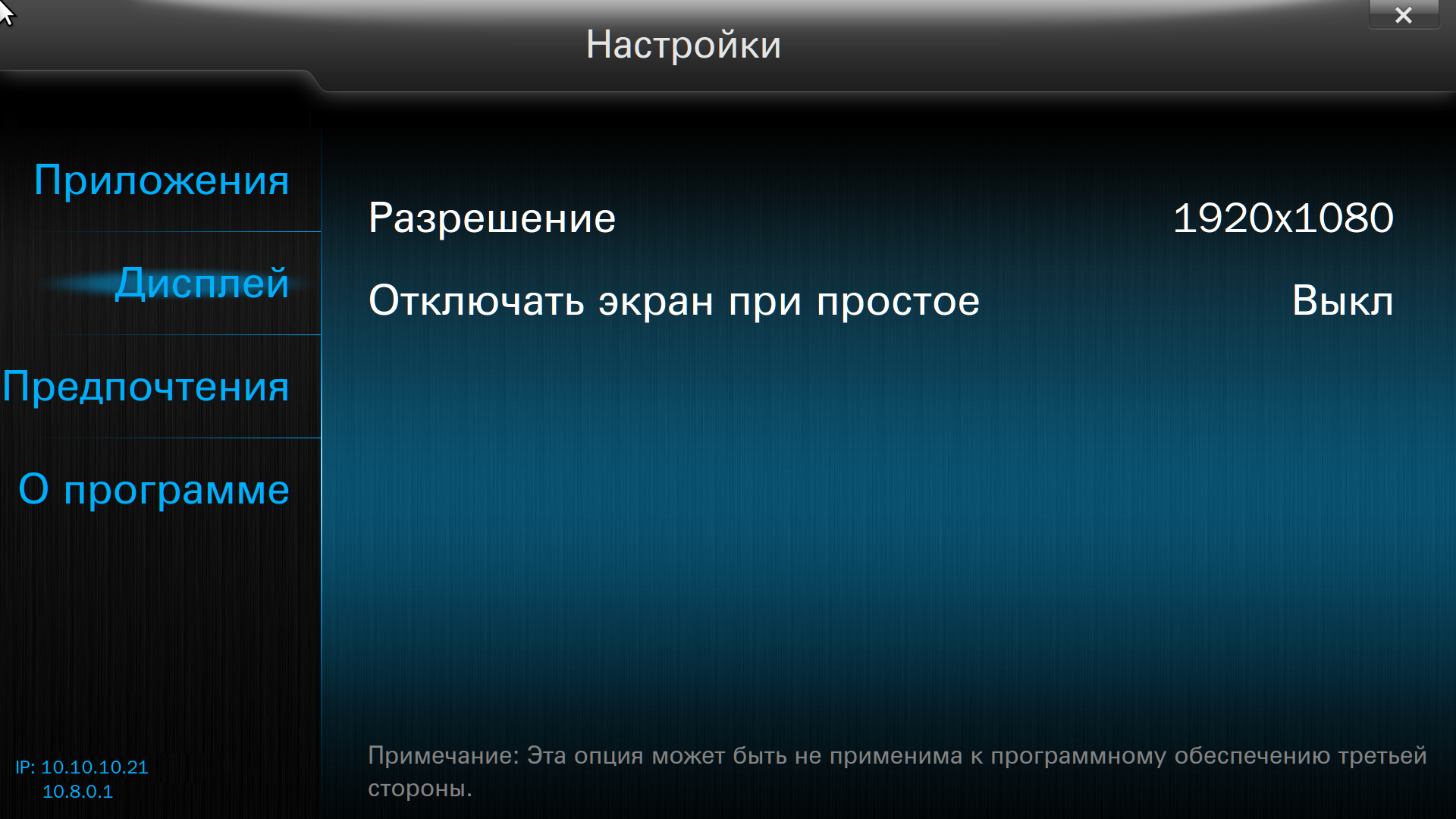

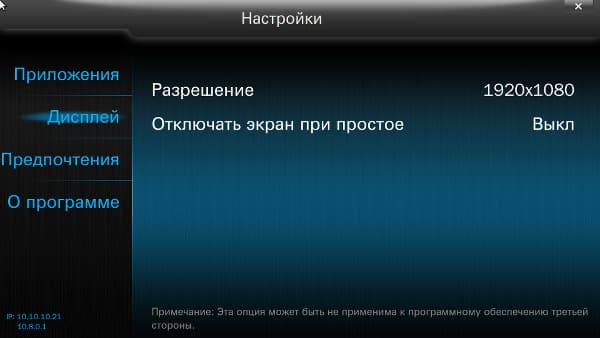

В отдельном меню можно настроить несколько опций сервиса «HD Station» — язык, режим (разрешение) экрана, заставку при отсутствии активности пользователя, тип ИК-пульта, режим вывода звука. Также предусмотрен автозапуск присутствующих в модуле приложений (например, браузера).

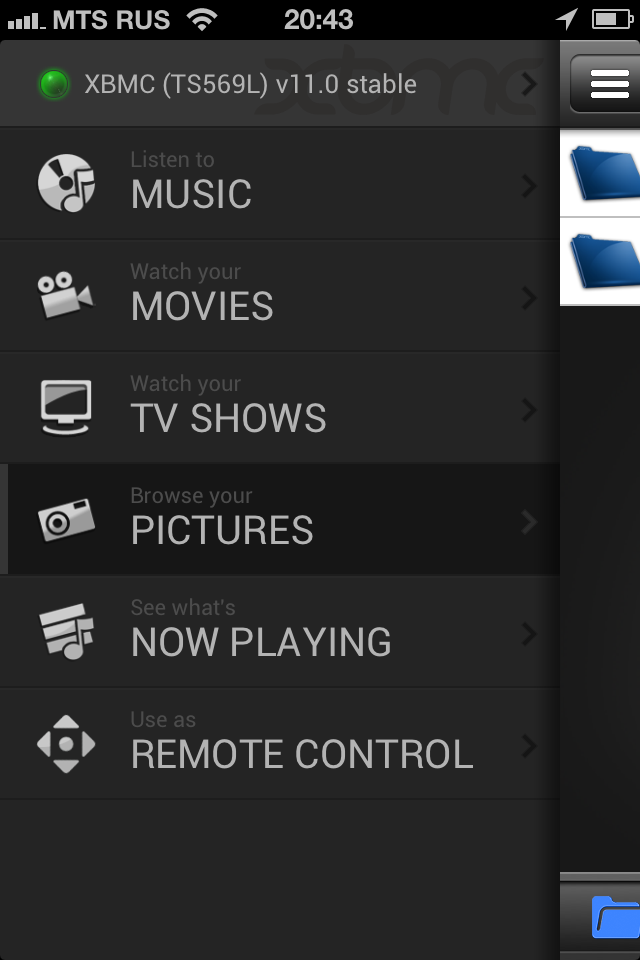

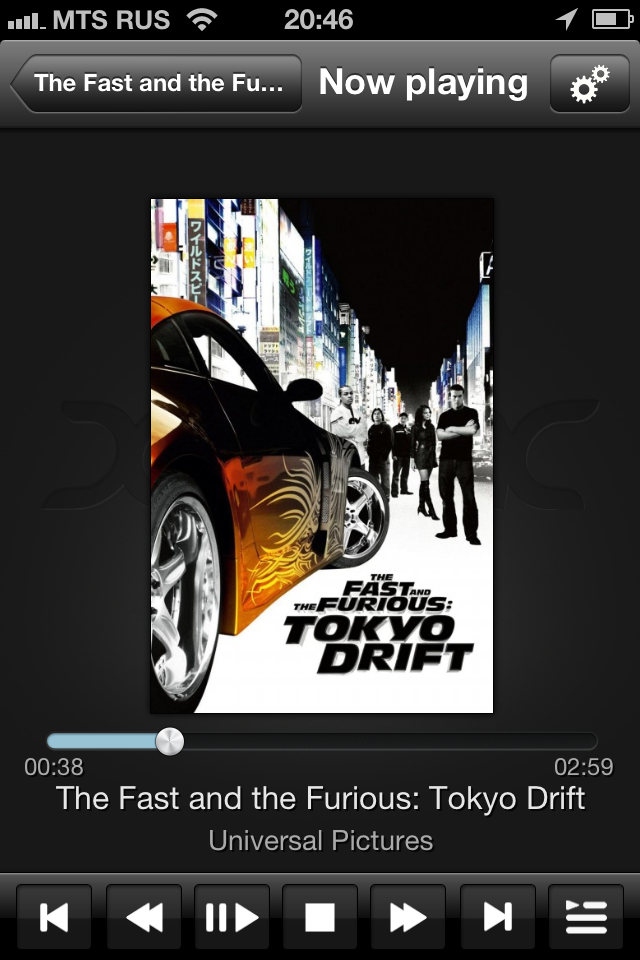

Для работы с оболочкой XBMC можно использовать и оригинальные мобильные приложения, что заметно увеличивает удобство работы с данным сервисом. Установленный в накопителе процессор способен справиться с проигрыванием многих современных форматов видео.

Управление HD Station в QNAP TS-569L   Управление HD Station в QNAP TS-569L

Однако интерфейс используемой версии XBMC не отличается отзывчивостью, а проверка на реальных видеофайлах показала, что на удобный вариант «из коробки» данная реализация не очень похожа. В частности некоторые из вполне стандартных HD-роликов воспроизводились с задержками, вывод многоканального звука настроить не удалось, иногда программа «вылетала на ровном месте».

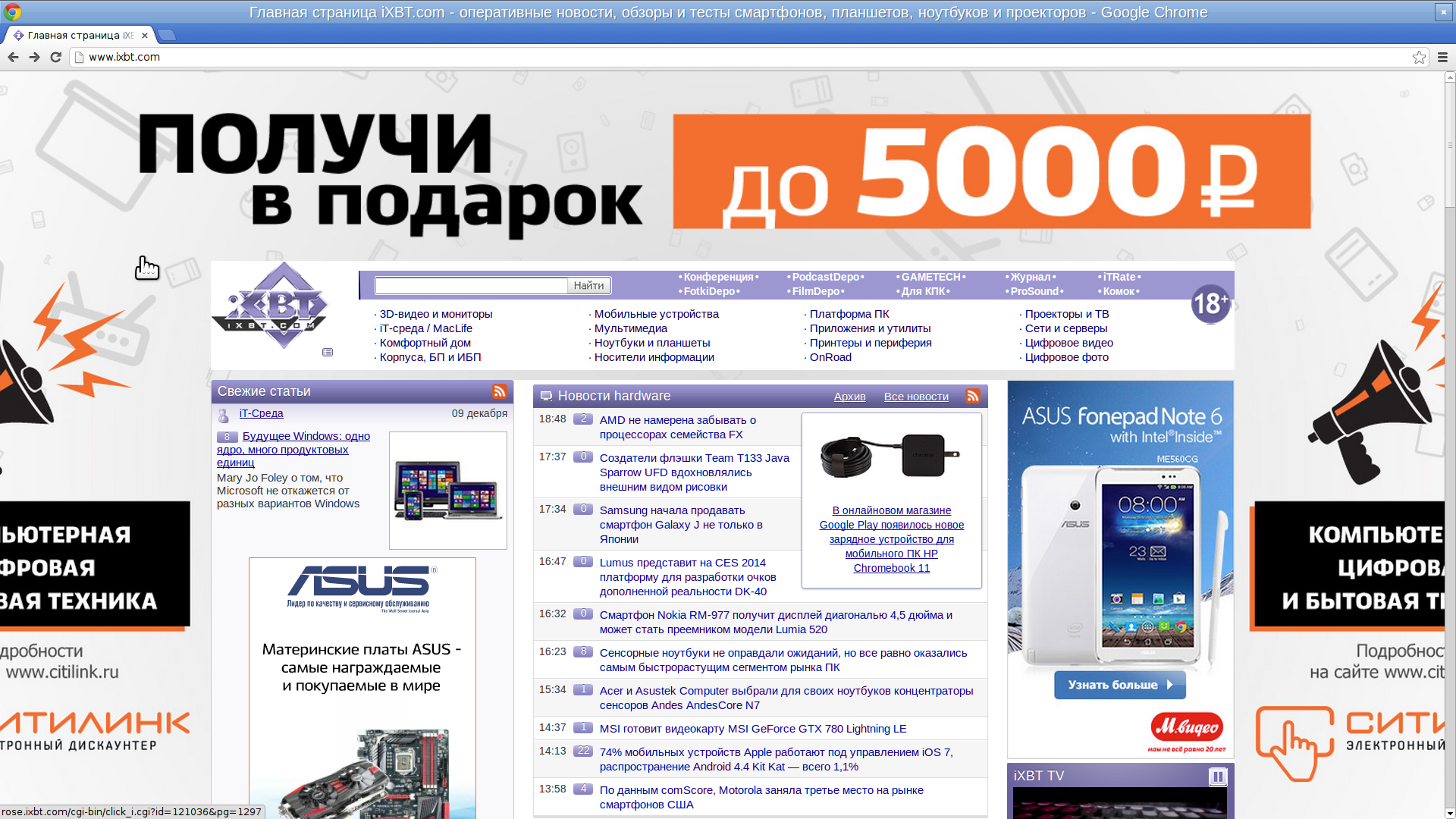

Кроме работы с медиафайлами в XBMC, можно использовать браузер Google Chrome для доступа к онлайн-каталогам видео.

Управление HD Station в QNAP TS-569L   Управление HD Station в QNAP TS-569L

В целом данная возможность может быть интересна некоторым пользователям, которые не имеют смарт-ТВ или отдельных сетевых медиаплееров. С точки зрения комфорта, устанавливать пятидисковый сетевой накопитель в стойке с аппаратурой или около ТВ не очень правильно.

Управление HD Station в QNAP TS-569L   Управление HD Station в QNAP TS-569L

Производительность

Тестирование производительности сетевого накопителя проводилось с жесткими дисками Western Digital WD10EFRX в утилите Intel NASPТ на нашем традиционном наборе шаблонов. Настройки устройства были минимальны — создавался дисковый массив требуемого типа, на нем общая папка и пользователь с полным доступом к ней. Дополнительно активировалась технология Jumbo Frames. В роли клиента выступал современный ПК под управлением 64-битной версии Windows 7. Все конфигурации использовали пять винчестеров.

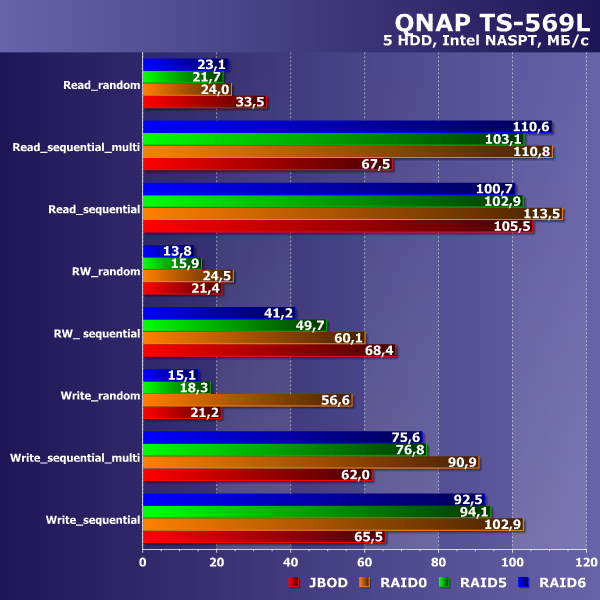

Производительность QNAP TS-569L

Максимальные показатели при чтении и записи составляют 90-110 МБ/с. Отметим, что эти результаты достижимы, в том числе, и при использовании дисковых массивов RAID5 и RAID6, что говорит о хорошей реализации работы с ними в прошивке. Массив с чередованием ожидаемо является самым быстрым в большинстве сценариев.

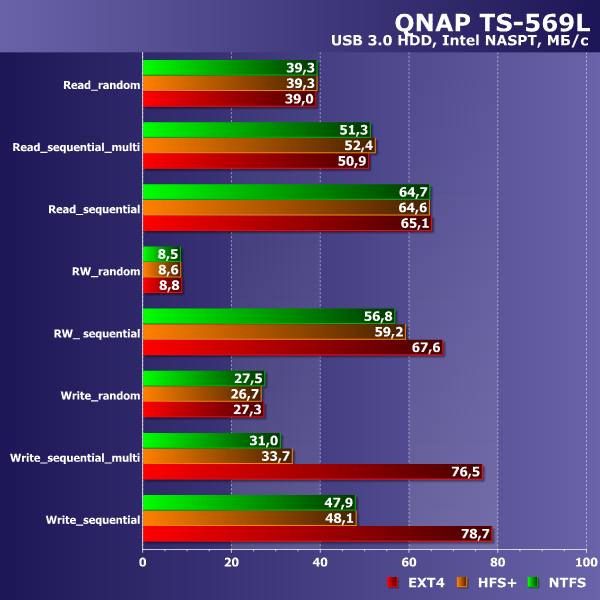

Рассматриваемая модель имеет возможность использования внешних накопителей с интерфейсами USB 3.0 и eSATA. На следующих графиках приводятся результаты тестирования их производительности при сетевом доступе с различными файловыми системами. Для проверки использовался жесткий диск Western Digital WD10EFRX.

Производительность QNAP TS-569L

Интерфейс USB 3.0 в сочетании с файловой системой EXT4 позволяет читать данные на скоростях более 60 МБ/с, а запись осуществляется почти на 80 МБ/с. Файловые системы NTFS и HFS+ на чтении отличаются мало, а запись на них заметно медленнее — до 50 МБ/с.

Производительность QNAP TS-569L

Использование eSATA не дает однозначного преимущества во всех сценариях. В частности последовательное чтение в несколько потоков и последовательное чтение и записи с ним осуществляются медленнее. Однако на случайных операциях чтения и записи он существенно (более чем в два раза) быстрее. Соотношение по файловым системам не меняется.

Энергопотребление

Для измерения уровня энергопотребления использовались те же винчестеры, что и в тестах производительности. Используемый нами прибор рассчитан на работу с нагрузкой в сотни ватт от сети электропитания 220 В и с данным оборудованием может не обеспечивать высокую точность. Но для сравнения с другими устройствами результаты использовать можно.

Проверка проводилась в трех режимах — сон (питание дисков выключено), бездействие (диски включены, активности нет), работа (операции случайного чтения и записи). Во всех сценариях использовалась конфигурация RAID5 из пяти винчестеров. Результаты представляют собой усредненные за 10 минут показатели.

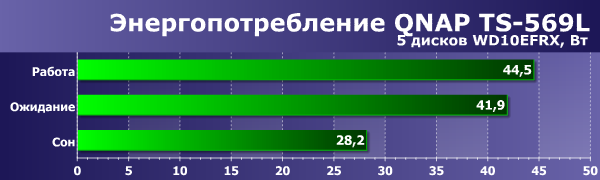

Энергопотребление QNAP TS-569L

Как видно по графику, устройство потребляет в рабочем режиме не более 45 Вт. Минимальный уровень энергопотребления в режиме сна составляет менее 30 Вт. Эти показатели сравнимы с недорогими ПК начального уровня на обычных процессорах.

Выводы

Производитель позиционирует модель TS-569L в сегмент требовательных домашних пользователей и SOHO. Устройство имеет традиционный дизайн, качественно изготовлено, обладает достаточно производительной для данной области платформой, широким набором дополнительных функций и хорошими возможностями расширения.

Наличие пяти отсеков для жестких дисков будет интересно тем пользователям, которые точно знают, зачем их использовать. Отметим, что в данном сегменте у компании есть устройства для одного, двух, четырех, пяти, шести и восьми винчестеров, так что подобрать требуемый вариант несложно. Единственное, что может помешать — существенный рост стоимости решения при увеличении числа отсеков.

С точки зрения аппаратной платформы модель представляет собой вполне обычный вариант на базе процессора Intel Atom. Единственное, чем удается немного выделиться — наличие порта HDMI. Впрочем, в текущий момент варианты его использования сложно признать действительно удобными по сравнению с возможностями современных ТВ или сетевых плееров и приставок. Но что точно окажется полезным — порты USB 3.0 и eSATA. Несмотря на пять отсеков, использование внешних накопителей представляет собой простой способ увеличения максимальной емкости устройства.

Производительность сетевого накопителя находится на высоком уровне. Мощности процессора достаточно для обслуживания отказоустойчивых массивов без существенных потерь в скорости.

Обновление встроенного программного обеспечения принесло несколько новых функций, среди которых отметим дисковые пулы для управления винчестерами, сервисы myQNAPcloud и Qsync. Впрочем, основное расширение возможностей обеспечивается поддержкой пакетов программ, которых насчитывается более сотни. В он-лайн каталоге можно найти как мультимедийные сервисы, интересные дома, так и ориентированные на профессиональное использование программы.

Не забыл производитель обновить и набор мобильных утилит, так что пользователи смартфонов и планшетов смогут реализовать множество сценариев работы с устройством.
