Цикл обзоров продукции фирмы Krauler мы начинаем с автоматического стабилизатора напряжения VR-R1200VA. Компания о себе подробно не распространяется, а, скорее всего, является обычным Retail-поставщиком изделий китайских OEM/ODM производителей. Продукция с логотипом Krauler представлена клавиатурами, мышами, корпусами, ИБП и стабилизаторами. Наш сегодняшний "подопытный" является новинкой в линейке стабилизаторов.Описание
Стабилизаторы Krauler делятся на три серии — N, S и R. Серия R представлена двумя однотипными моделями мощностью 1200 и 2000 ВА.
Производитель заявляет следующие характеристики изделия:
Входное напряжение | 100 — 260 В |
Выходное напряжение | 220 В ±10 % |
Автоматический регулятор напряжения | 6 повышающих ступеней и 1 понижающая |
Выходная мощность | 1200 ВА / 720 Ватт |
Индикаторы | Цифровой LED дисплей |
Звуковая сигнализация | Нет |
Защита по входу | Плавкий предохранитель |
Защита от короткого замыкания по выходу | Нет |
Автоматическое отключение при перегрузке | Нет |
Защита телефонии | Фильтр RJ-11 |
Размеры Ш×Д×В | 260×200×114 мм |
Вес | 4,2 Кг |
Выходные разъемы | 3 розетки для евровилок и 2 для обычных плоских |

Стабилизатор поставляется в картонной коробке. Полиграфия выдержана в строгих фирменных цветах. Вырезы под ручки отсутствуют. Устройство надежно защищено от внешних воздействий (пакет и пенопластовые вставки).

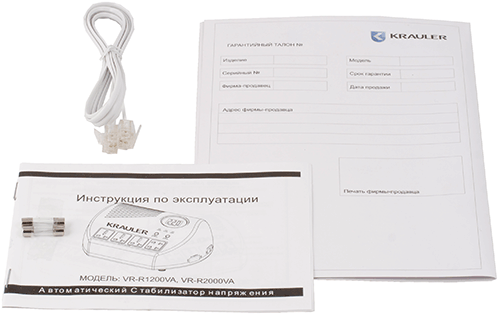

Комплект поставки включает в себя:
- руководство пользователя на русском языке
- гарантийный талон на русском языке
- два плавких предохранителя на 10А
- телефонный кабель с разъемами RJ-11

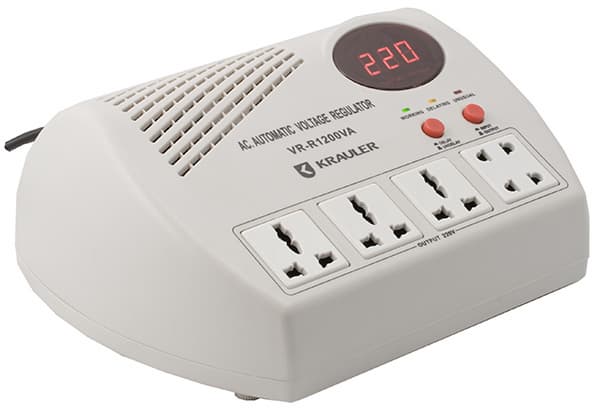

Стабилизатор выполнен в элегантном, обтекаемом пластиковом корпусе. Одинаково подходит для настольной и напольной установки. Большой сегментный индикатор легко читается, разноцветные светодиоды информативны.

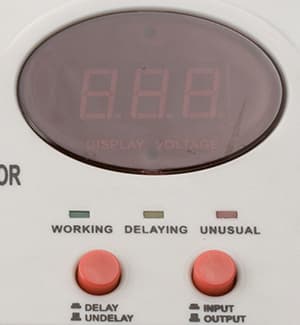

Управляющие кнопки имеют столь малый ход, что тактильно или визуально определить, нажата кнопка или нет, практически невозможно.
Вентиляционные прорези находятся в верхней и нижней части стабилизатора.

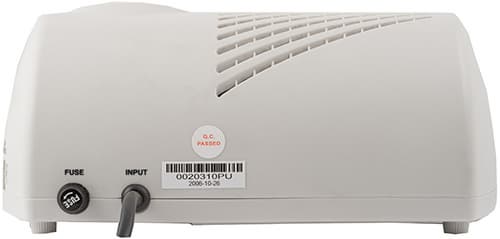

На задней панели расположен шнур питания и предохранитель на 10 А. Устройство имеет небольшие пластиковые ножки.

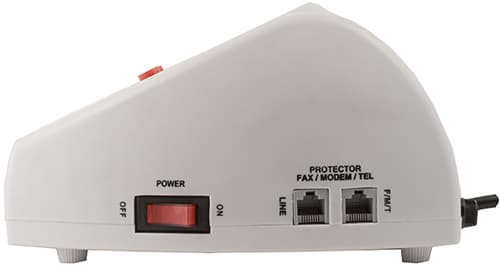

С правой стороны стабилизатора находится выключатель и гнезда RJ-45 для защиты телефонии.Внутреннее устройство

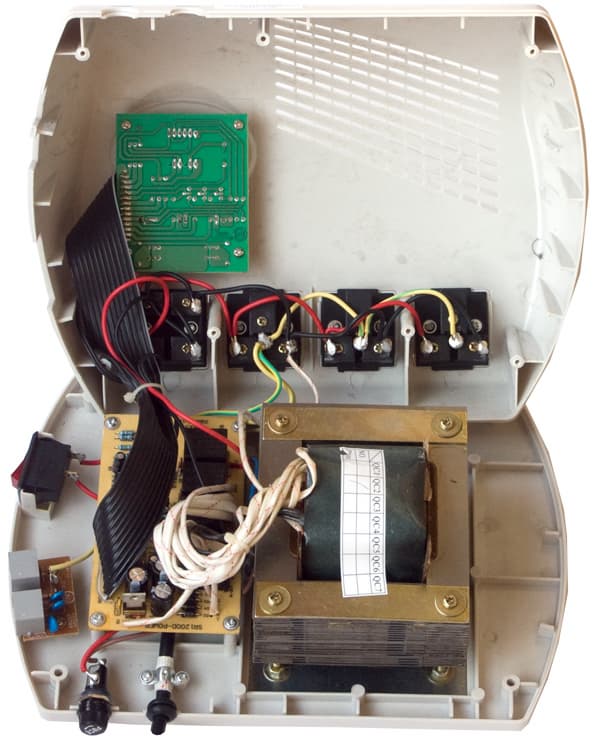

Стабилизатор состоит из автотрансформатора, который своим весом и габаритами внушает надежду на честные 1200VA. Для коммутации обмоток применяются реле, рассчитанные на 15 А. Логику работы определяет микроконтроллер S3F9454 фирмы Samsung. На верхней половинке корпуса стабилизатора расположен блок розеток, а также плата индикации и управления.

Блок разъемов RJ-45 выполнен в виде отдельной печатной платки. Варисторная защита реализована для двух центральных "телефонных" пар. Несмотря на заявленную защиту от электромагнитных помех, никакого фильтра стабилизатор конструктивно не имеет. Возможно, следует считать фильтром сам автотрансформатор.Тестирование
При подключении к сети, стабилизатор подключает нагрузку с задержкой в 6 или 120 секунд, что выбирается левой управляющей кнопкой. Нажатие правой кнопки приводит к показу входного напряжения, но всего на несколько секунд. Точность замера напряжения оказалась неплохой, и практически совпадала с показаниями TrueRMS мультиметров. А выходное напряжение индицируется всегда 220 В, вне зависимости от его реального значения.
Принцип работы стабилизатора подобен системе AVR в ИБП, реле переключают обмотки автотрансформатора. В стабилизаторе используется одна понижающая ступень (для нормализации повышенного напряжения) и шесть повышающих (для нормализации пониженного напряжения питающей сети). Гистерезис AVR 8—12 В.

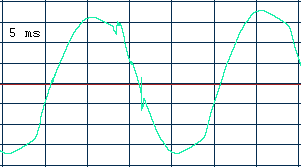

Время переключения обмоток автотрансформатора очень хорошее, около двух миллисекунд. Практически, не всегда удавалось даже обнаружить момент переключения на осциллограмме.

К сожалению, процесс не бесшумен. Реле громко щелкают, корпус при этом служит отличным резонатором.
Нижеприведенный график иллюстрирует работу стабилизатора.
По результатам тестирования, работу AVR можно считать удовлетворительной. В диапазоне входного напряжения 130–255 В обеспечивается стабилизация 220 В ±8%.
При повышении входного напряжения до 270 В, включается сигнализация высокого выходного напряжения, при этом моргает индикатор напряжения и индицируется реальное выходное напряжение (типично в диапазоне 247-250 В). В случае дальнейшего роста входного напряжения, происходит отключение нагрузки и зажигание на индикаторе напряжения символа H. Включение стабилизатора происходит с установленной задержкой (6 или 120 секунд) при падении входного напряжения ниже 250 В.
Понижение входного напряжения до 120 В (выходное 186 В) и ниже, индицируется символом L. При этом отключения нагрузки не происходит.
Для испытания стабилизатора в реальных условиях, мы провели суточный цикл тестирования на реальной сети и реальной нагрузке. Нижеприведенный график иллюстрирует работу стабилизатора.
Тестирование показывает не всегда адекватную работу стабилизатора. В частности, в районе 21:00 входное напряжение 226 В было занижено стабилизатором до 204 В.
Вывод
Тестируемое устройство имеет весьма узкий диапазон применения. Оно может быть рекомендовано к использованию дачниками и сельскими жителями, в тех местах, где электросеть экстремально перегружена, а напряжение временами падает до 120 В. Достоинства:
- Широкий диапазон стабилизации
- Стильный дизайн
- Низкая цена
- Дисплей напряжения не показывает истинное напряжение
- Кнопка переключателя индикатора напряжений не фиксируется
- Одноразовый плавкий предохранитель вместо многоразового
