Первой серией блоков питания, на которых мне приходится начинать знакомство с этими устройствами, являются три имеющихся у нас модели: PUREPOWER680-APD и TWV-480AD от небезызвестной компании Thermaltake, а также FSP550-60PLN от FSP Group.
Забегая вперед, хотелось бы отметить, что в ближайшее время я не планирую массовых публикаций фотографий блоков питания в «открытом» виде — в ряде случаев размещение компонентов на плате настолько плотное, что разглядеть «внутренности» поближе достаточно трудно — из-за установленных радиаторов ключевых транзисторов, например. Тем не менее, совсем отказываться от подобных снимков я не намерен.
Внешний вид, комплект поставки

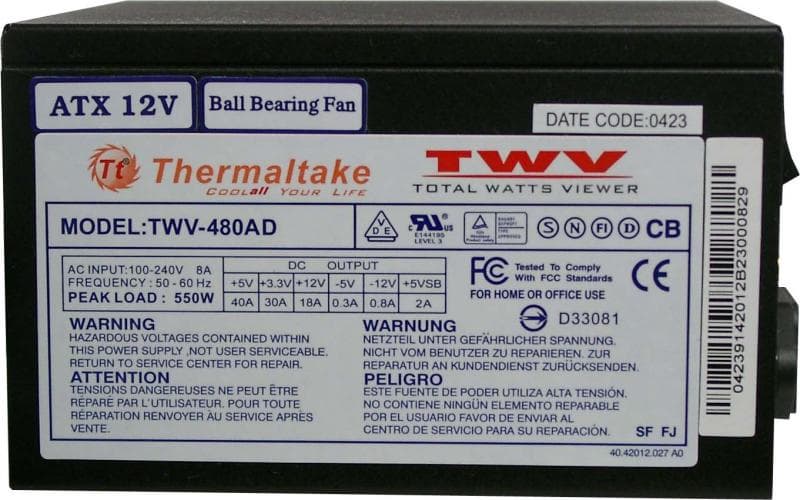

Обе модели Thermaltake поставляются в традиционно красочных коробках, буквально испещренных пиктограммами, глядя на которые даже человек, не знающий английского языка, сможет примерно оценить параметры блока. Начнем с младшей из имеющихся моделей, TWV-480AD. Корпус этого блока питания выполнен из черного матового металла (блок крашеный), который контрастирует с оранжевым пластиком двух 80-мм вентиляторов. В комплекте поставки блока помимо традиционного руководства поставляются переходник разъема питания 20-24 контакта, дополнительный 80-мм вентилятор, шнур питания и панель управления вентиляторами — для установки в 5,25-дюймовый отсек системного блока. Помимо двух ручек управления скоростью вращения вентиляторами на панели управления размещается трехсекционный дисплей, отображающий потребляемую системой мощность.

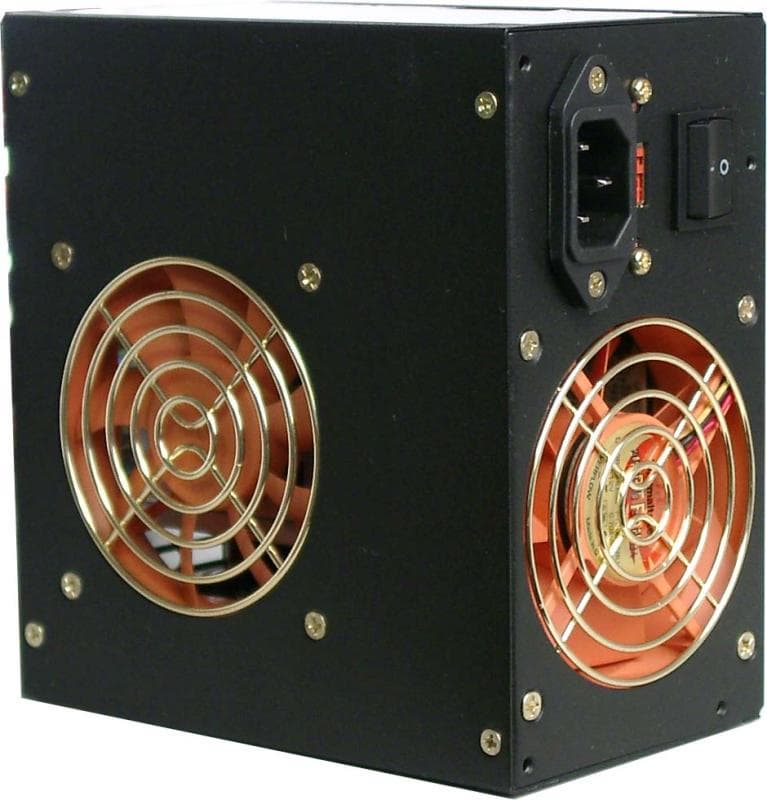

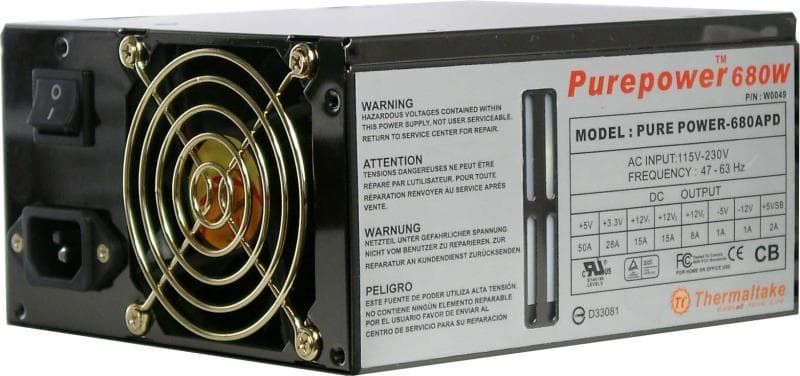

PUREPOWER680-APD — еще один блок питания, выполненный в корпусе с зеркальной поверхностью (цвет — черный). Как и младшая модель, этот блок оснащен двумя 80-мм вентиляторами (на задней панели и нагнетающий — в нижней части), в комплекте поставки — традиционный шнур питания, руководство пользователя и переходник для разъема питания 20-24 контакта.

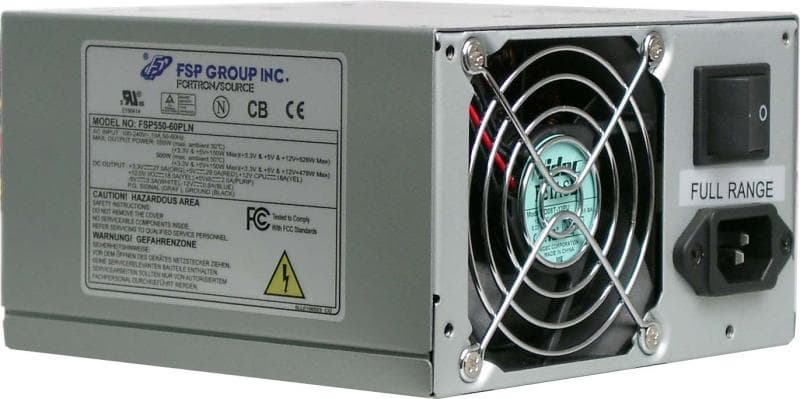

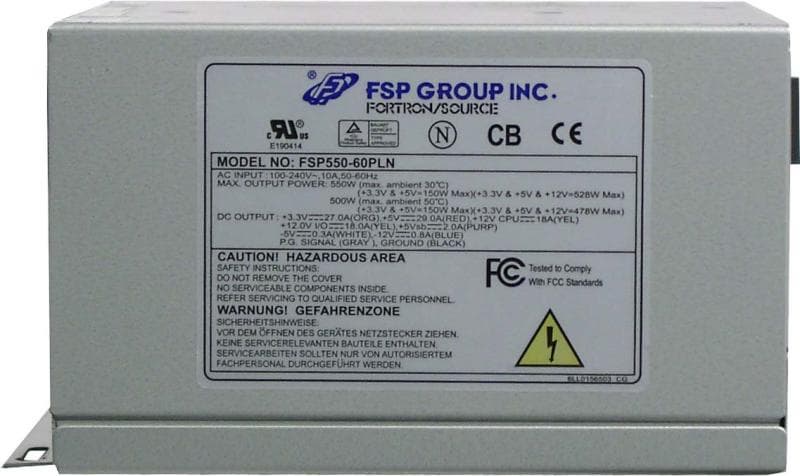

Блок FSP550-60PLN попал к нам в виде отдельного решения, так что, к сожалению, сказать ничего ни о комплекте поставки, ни об упаковке (если таковая имеется вообще) нельзя. Сам блок выполнен в обычном корпусе стального цвета и оснащен одним 80-мм вентилятором. Судя по типу и количеству контактов, блок питания не претендует на роль серверного — тем паче, что к блокам этого типа наверняка существуют дополнительные требования — например, поддержка «горячей замены».
Разъемы

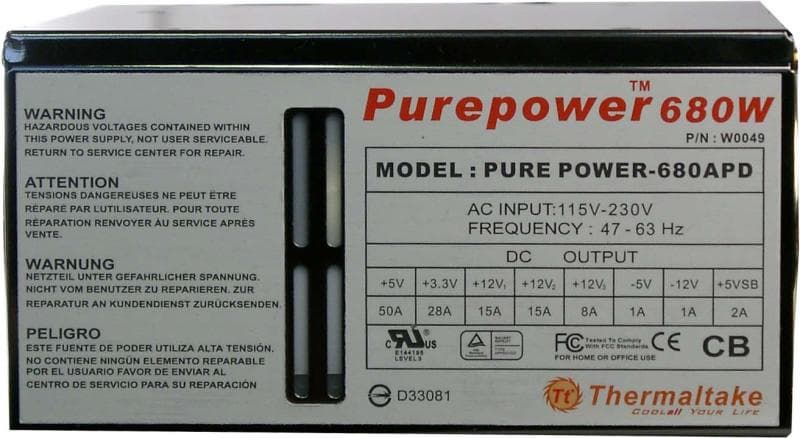

Судя по всему, модель PUREPOWER680-APD позиционируется производителем как серверный блок питания — на что указывает и увеличение количества разъемов решения. Стоит обратить внимание, что модель имеет два разъема для питания видеокарт под PCI Express — благодаря этому блок может использоваться в графических станциях; оставшаяся пара блоков скорее предназначена для использования в обычных, но достаточно мощных системах:
| Thermaltake Purepower 680-APD | Thermaltake Purepower TWV480 | FSP550-60PLN | |
| Основной разъем питания | 24 | 20 | 24 |
| SATA (15 контактов) | 4 | 2 | |
| «Периферийные» (4 контакта) | 10 | 9 | 5 |
| +12 В (4 контакта) | 1 | ||
| FDD (4 контакта) | 2 | 1 | |
| PCI Express +12 В (6 контактов) | 2 | ||
| +12 В (8 контактов) | 1 | ||
| AUX | 1 | ||
Перед тем, как перейти к рассмотрению стабильности выходных напряжений блоков и пульсациям по основным (+12 и +5 В) шинам питания, хотелось бы остановиться на паре моментов. Во-первых, характеристики осциллографа:
| Вертикальное отклонение | Полоса пропускания, открытый вход | 0 — 1 50 МГц (-3 дБ) | ||||||||||||||||||
| Входной импеданс | 1 МОм 20 пФ | |||||||||||||||||||
| Динамический диапазон (от середины экрана) | свыше 8 делений на 150 МГц | |||||||||||||||||||
| Чувствительность | 2 мВ/деление — 5 В/деление (шаг 1-2-5, 1 2 ступеней), за исключением 0,2 5мкс/дел | |||||||||||||||||||
| Точность | 3% (5% для 2 мВ) | |||||||||||||||||||
| Связь с источником сигнала | AC, DC, GROUND | |||||||||||||||||||
| Макс. допустимое входн. напряжение | 4 00 В пиковое (постоянное + переменное пиковое на частоте 1 КГц) | |||||||||||||||||||
| Время нарастания сигнала | около 2,3 нс | |||||||||||||||||||
| Смещение сигнала | ±0,2 деления при 5 мВ/дел — 5 В/дел, ±0,5 дел. при 2 мВ/дел | |||||||||||||||||||
| Переходное затухание между каналами | не более 0,3 дел на частоте 50 МГц | |||||||||||||||||||
| Влияние аттенюатора | ±0,2 дел. при 5 мВ/дел~5 В/дел ±0,5 дел. при 2 мВ/дел | |||||||||||||||||||
| Дрейф луча | ±0,3 деления в час | |||||||||||||||||||
| Горизонтальная развертка | Разрешающая способность | Около 80 псек | ||||||||||||||||||
| Время развертки | для периодических сигналов | 2 нс/дел — 0,1 µс/деление | ||||||||||||||||||
| в режиме реального времени | 0,2 5µс/дел — 0,1 сек/деление | |||||||||||||||||||
| в режиме ROLL | 0,2 сек/дел — 5 сек/деление | |||||||||||||||||||
| Опережение синхронизации | 10 делений максимум | |||||||||||||||||||
| Смещение по горизонтали | не менее 10 делений | |||||||||||||||||||
| Сбор данных | Максимальная частота отсчетов | 200 MS/s для одного канала, 100 MS/s на 2 каналах одновременно в режиме реального времени 25GS/s на 2 каналах одновременно при измерениях периодических сигналов | ||||||||||||||||||
| Разрешающая способность АЦП | 8 бит | |||||||||||||||||||
| Полоса пропускания однократного сигнала | 20 МГц | |||||||||||||||||||
| Пиковый детектор однократного сигнала | 10 нс(5 µс/дел — 5 с/дел) | |||||||||||||||||||
| Память дисплея | 32 К слов на канал | |||||||||||||||||||
| Усреднение | переменное, 2 — 1 28 | |||||||||||||||||||
| Послесвечение (persistance) | только в режиме реального времени | |||||||||||||||||||
| Синхронизация | Чувствительность осциллографа, CH1 и CH2 |
| ||||||||||||||||||
| Тип синхронизации | по фронту, TV | |||||||||||||||||||
| Режимы синхронизации | Авто, Норм., Однократный | |||||||||||||||||||
| Полярность | + / - | |||||||||||||||||||
| Источник синхронизации | CH1, CH2, EXT (внешний), LINE (от сетевой частоты) | |||||||||||||||||||
| Вход | AC, DC, НЧ режекторный, ВЧ режекторный | |||||||||||||||||||
| Синхронизация телевизионных сигналов | кадровая, строчная | |||||||||||||||||||
| Регулировка уровня синхронизации | внутренняя: ±3 деления, внешняя ±35% от синхросигнала с амплитудным размахом 4 В | |||||||||||||||||||
| Точность автоматической установки на 5 0% | ±0,2 деления | |||||||||||||||||||
| Чувствительность в режиме внешней синхрониз. | 0,2 В пик-пик (0 — 150 МГц) | |||||||||||||||||||
| Максимальное напряжение на внешнем входе | 400 В (постоянное + пиковое) при частоте до 1 КГц | |||||||||||||||||||
| Частота среза на ВЧ | около 50 КГц (-3 дБ) | |||||||||||||||||||
| Сопротивление входа внешней синхронизации | около 1 МОм | |||||||||||||||||||
| Дисплей | Дисплей | ЖК-дисплей с диагональю 5,7 дюйма с подсветкой флуоресцентной лампой с холодным катодом | ||||||||||||||||||
| Разрешающая способность | 320 х 240 пикселей | |||||||||||||||||||
| Регулировки | регулировка яркости на передней панели осциллографа | |||||||||||||||||||
| Общие характеристики | Питание прибора | сетевое напряжение 90 В — 250 В, сетевая частота 48 Гц — 440 Гц | ||||||||||||||||||
| Потребляемая мощность | Максимум 30 Вт | |||||||||||||||||||
| Климатические условия | Рабочая температура | 10°C — 35°С (при выполнении автокалибровки при температуре 25°C ±5°C) | ||||||||||||||||||
| Макс. диапазон рабочих температур | 0°C — +4 0°C при относительной влажности 45% — 80% | |||||||||||||||||||
| Температура хранения | -10°C — +60°C при относительной влажности 35% — 85% | |||||||||||||||||||
| Размеры | 3 70 мм × 1 67 мм × 3 38 мм | |||||||||||||||||||
| Вес | 5,5 кг | |||||||||||||||||||
Все замеры производились с использованием штатных щупов TP6060. Во-вторых, необходимо сделать замечание относительно режимов отображения осциллограмм. Устройство предусматривает два режима — векторный и точечный. Разумеется, при векторном отображении формы сигнала количество отображаемых помех серьезно увеличивается, а при точечном режиме прорисовки этих помех не видно (можно заметить только точки вершин пиков). Там, где это было возможно и целесообразно, приводятся две осциллограммы — в векторном и точечном видах. Учитывая замечания читателей, сделанные после публикации первых материалов, где появились обзоры БП, в некоторых случаях снималась дополнительная осциллограмма — для уточнения присутствия «реальных» помех, не являющихся случайными. На всех приведенных ниже осциллограммах CH1 — +12 В, CH2 — +5 В, коэффициент деления щупа 1:1.
Погрешность нагрузок (в режиме считывания значения напряжения) составляет от 0,05 до 0,1%, выдаваемые данные — средние за 200 мс.
Purepower 680-APD

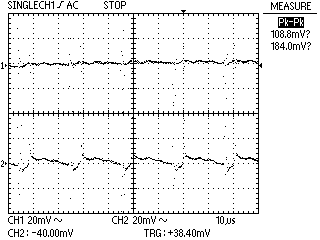

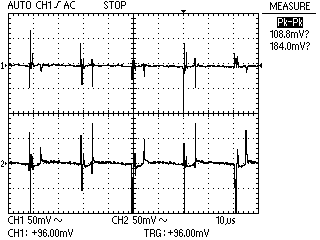

В данном случае пульсации по обеим шинам — и +5, и +12 В оказались значительными, более того, по шине +5 В значительно вышли за пределы, упомянутые в PSDG — 10%.
Результаты проверки стабильности напряжений: минимальное значение по шине +12 В, зафиксированное в ходе замеров, составило +11,78, а максимальное — +12,18 В, по шине +5 В минимальное значение — +4,78, максимальное — +5,16 В, по шине +3,3 В — +3,16 и +3,30 В соответственно.
Purepower TWV-480AD

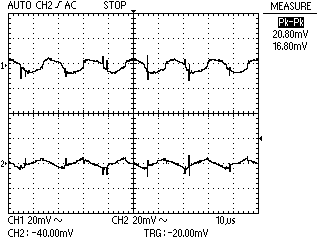

Пульсации по шине +12 В составляют около 20,8 мВ, по +5 В — не более 16,8 мВ. Результаты проверки стабильности напряжений: минимальное значение по шине +12 В, зафиксированное в ходе замеров, составило +11,45, а максимальное — +12,20 В, по шине +5 В минимальное значение — +4,80, максимальное — +5,14 В, по шине +3,3 В — +3,18 и +3,40 В соответственно.
FSP550-60PLN
Пульсации по шине +12 В составляют около 46,4 мВ, по +5 В — не более 24,8 мВ. Результаты проверки стабильности напряжений: минимальное значение по шине +12 В, зафиксированное в ходе замеров, составило +11,58, а максимальное — +12,15 В, по шине +5 В минимальное значение — +4,79, максимальное — +5,15 В, по шине +3,3 В — +3,22 и +3,44 В соответственно.
Выводы
Рассмотренные блоки питания оказались достаточно стабильными в работе, ни один из них не вышел за рекомендованные PSDG рамки ни в терминах отклонений напряжений питания по основным шинам, но по продемонстрированным пульсациям несколько озадачил Purepower 680-APD, причем, при проведении дополнительных замеров ситуация не изменилась в лучшую сторону и по шине +5 В величина колебаний и пульсаций постоянно превышала 10% порог, указанный в PSDG. Вероятно, показанные результаты (блоков вообще) могут быть обусловлены тем, что нагрузка, прилагаемая во время проведения испытаний, была, во-первых, намного ниже официально заявленной, а, во-вторых, соответствовала относительно абстрактным значениям, предлагаемым руководством по разработке блоков питания (при проведении замеров использовались значения нагрузок, рекомендованные для измерения КПД блоков мощностью 400 Вт, по таблице PSDG). Факт отсутствия в документе каких-либо ориентировочных данных, касающихся блоков питания мощностью более 400 Вт наводит на мысль, что необходимо будет пересмотреть варианты нагрузки блоков — с тем, чтобы получать более-менее достоверные данные, позволяющие говорить о качестве блока в сравнении с другими моделями — в конце концов, при выбранном методе блоки, различающиеся по мощности, находятся в неравных условиях с самого начала — скажем, 460 и 550 Вт блоки будут нагружться как абстрактная 400 Вт модель.
