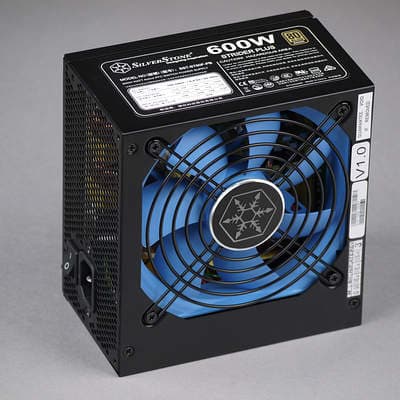

Внешний вид блока питания Silverstone Strider Plus 600 (SST-ST60F-PB)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена
T-11861875
Розничные предложения
L-11861875-10

Мы продолжаем знакомиться с блоками питания компании Silverstone. На этот раз нам предстоит изучить представителя серии Strider Plus в лице модели ST60F-PB. Стоит отметить, что серия Strider Plus позиционируется в качестве относительно доступной и находится на втором месте снизу в иерархии модельного ряда блоков питания Silverstone — над серией Strider Gold S, представителей которой мы тестировали ранее.

Корпус блока питания в длину составляет около 140 мм, дополнительно около 15-20 мм потребуется для разъемов, которыми подключаются провода для питания компонентов системного блока. Таким образом, нужно рассчитывать на установочный размер порядка 160 мм. В большинство компактных корпусов блок питания с такими габаритами установить вполне возможно.

Покрытие корпуса полуматовое гладкое, устойчивость к различным загрязнениям, типа следов от рук, невысокая.

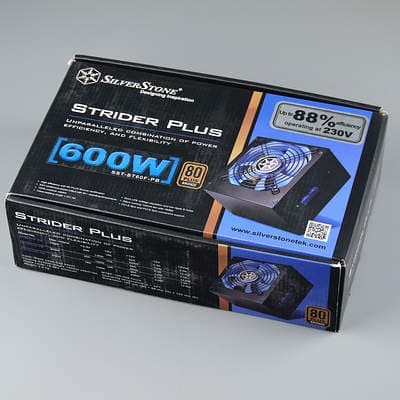

Упаковка блока питания Silverstone Strider Plus 600 (SST-ST60F-PB)

Вентилятор в синих тонах под проволочной решеткой выглядит внутри черного корпуса весьма стильно.

Дизайн коробки также выполнен в черно-синих тонах, картон имеет достаточную прочность для предотвращения повреждения устройства.

Характеристики

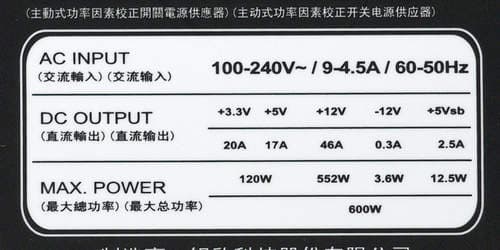

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 552 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,92, что является вполне приличным показателем для современных решений подобной мощности; для бюджетных продуктов такое значение вполне типично.

Характеристики блока питания Silverstone Strider Plus 600 (SST-ST60F-PB)

Длина проводов и количество разъемов

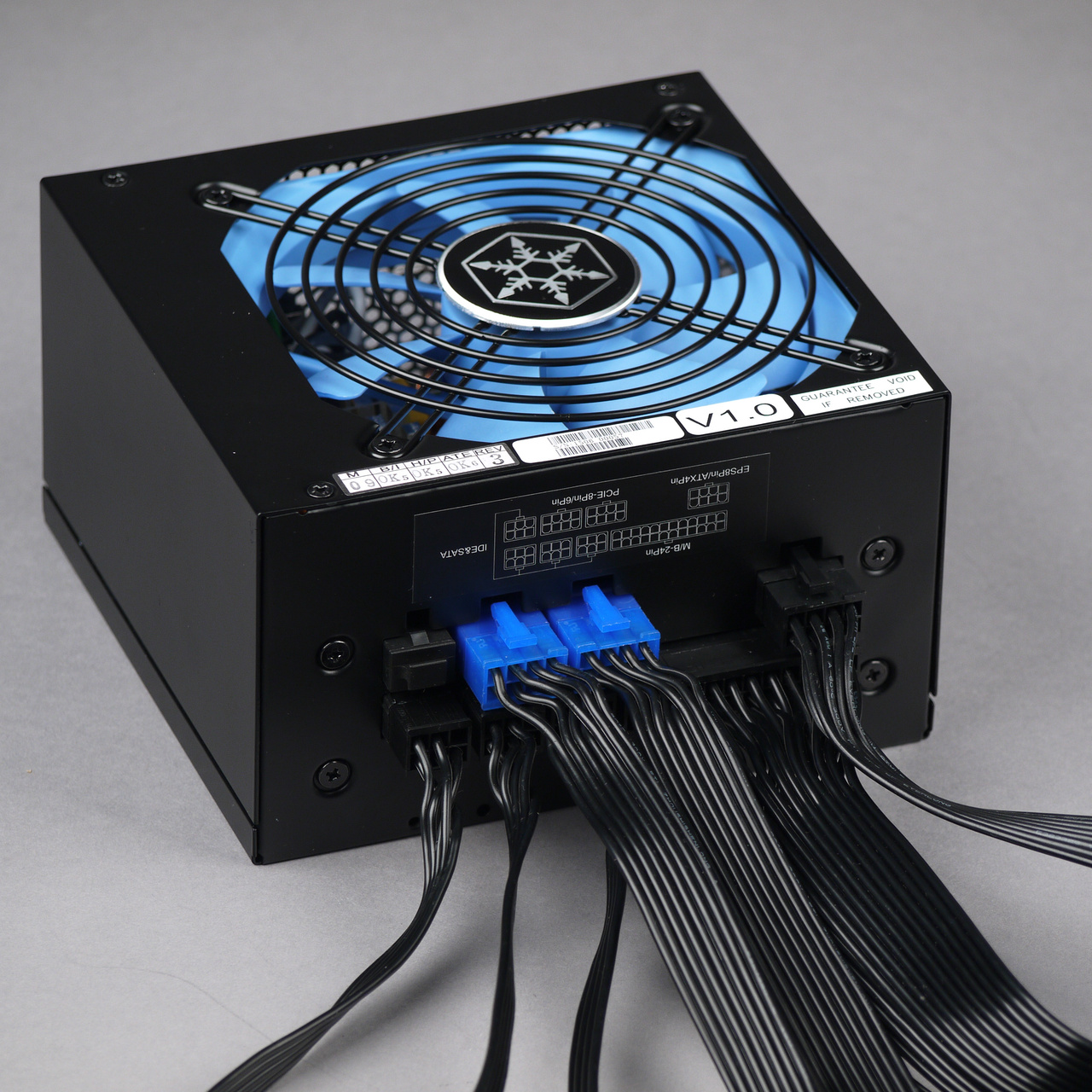

Провода и разъемы блока питания Silverstone Strider Plus 600 (SST-ST60F-PB)

Модульные
до основного разъема АТХ — 55 см
до процессорного разъема 8 pin SSI — 75 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс 15 см до разъема питания видеокарты PCI-E 1.0 VGA Power Connector (6 pin)
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 55 см, плюс 15 см до разъема питания видеокарты PCI-E 1.0 VGA Power Connector (6 pin)
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема, плюс 15 см до разъема питания FDD

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connector2
8 pin PCI-E 2.0 VGA Power Connector2на двух шнурах
4 pin Peripheral Connector3
15 pin Serial ATA Connector8на 2 шнурах
4 pin Floppy Drive Connector1

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов у данной модели позволяет использовать ее почти в любых современных корпусах, включая решения типоразмера full tower. А вот набор разъемов для современного блока питания подобной мощности не является идеальным. Распределение восьми разъемов SATA Power всего по двум шнурам не является оптимальным решением, особенно в случае установки оптического привода или любого другого устройства в отсеки типоразмера 5,25 дюйма. Количество же периферийных разъемов («молексов») несколько избыточно.

Однако в случае типовых конфигураций каких-либо проблем с Silverstone Strider Plus 600 возникнуть не должно, так как набор разъемов вполне достаточен для систем со стандартным набором компонентов, а любой ненужный шнур можно снять.

Система охлаждения

Вид платы блока питания Silverstone Strider Plus 600 (SST-ST60F-PB)

Основные полупроводниковые элементы установлены на двух компактных радиаторах, не отличающихся особой массивностью, что типично как раз для бюджетных продуктов.

Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде.

В блоке питания установлены конденсаторы производства Teapo (высоковольтный) и Taicon. Для бюджетного продукта вариант неплохой.

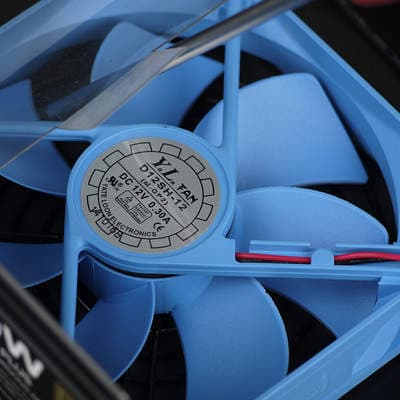

Вентилятор блока питания Silverstone Strider Plus 600 (SST-ST60F-PB)

В блоке питания установлен вентилятор производства компании Yate Loon Electronics — D12SH-12 типоразмера 120 мм, имеющий, по данным производителя, максимальную скорость вращения 2200 оборотов в минуту. Подключение двухпроводное. Вентилятор основан на подшипнике скольжения, который имеет меньший срок службы по сравнению с подшипником качения, но для бюджетных продуктов применение вентиляторов на подшипнике скольжения вполне типично. Впрочем, вентиляторы производства Yate Loon зарекомендовали себя как довольно качественные.

Тестирование блока питания

Работа на максимальной мощности Silverstone Strider Plus 600 (SST-ST60F-PB)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Практические испытания продемонстрировали работоспособность блока питания на максимальной мощности продолжительное время. Однако отклонения значений напряжения по каналам +12VDC и +3.3VDC очень большие.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

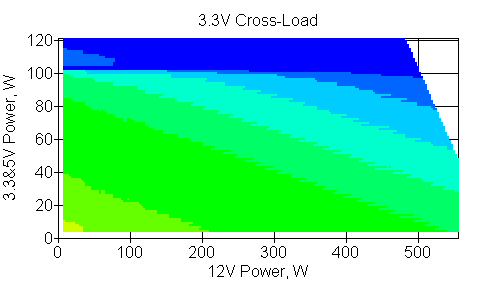

Отклонения по линии +3.3 VDC

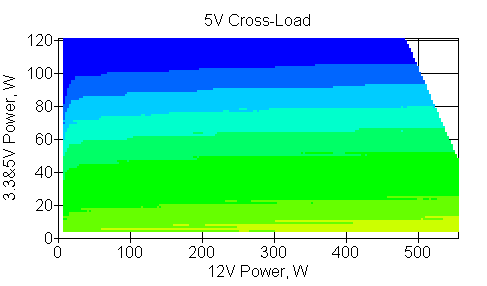

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

Электрические характеристики данной модели идеальными назвать сложно. Адекватная величина отклонений по каналу +12VDC обеспечивается лишь при мощности нагрузки в пределах 200 Вт по данному каналу.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных рассчитываются параметры, определяющие экономичность и эффективность источника питания.

Экономичность блока питания
рассеиваемая только блоком питания мощность

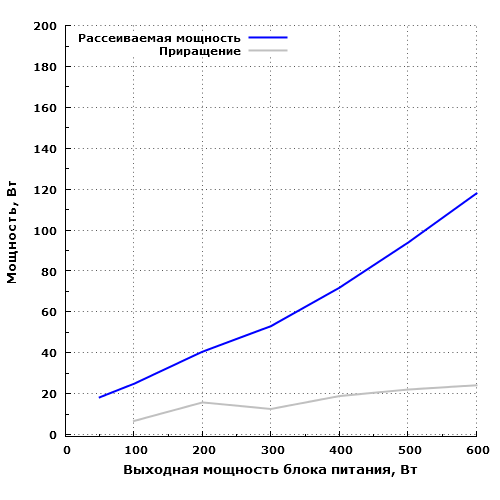

Рассеиваемая мощность Silverstone Strider Plus 600 (SST-ST60F-PB)

Экономичность данной модели достаточно низкая, хотя для бюджетного продукта показатели вполне адекватные. На максимальной мощности блок питания рассеивает около 118 Вт, и это довольно много для решения мощностью 600 Вт. 100 Вт этот БП рассеивает на мощности около 520 Вт, 60 Вт — на мощности около 330 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,0460,2
STB0,1840,4
Zload0,1955,2

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 5 Вт.

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока

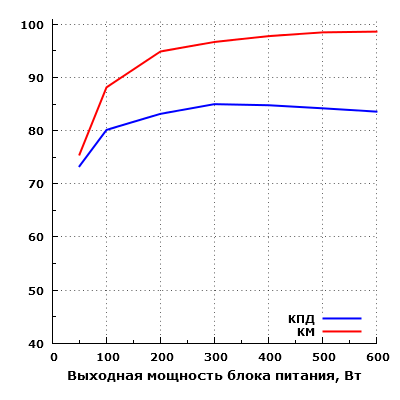

Эффективность Silverstone Strider Plus 600 (SST-ST60F-PB)

Эффективность БП хоть и невысокая по абсолютному значению, но вполне соответствует современным решениям данного ценового сегмента. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 83% в диапазоне мощности от 200 до 600 ватт, максимальное зарегистрированное значение составило около 85% на мощности 300 Вт. КПД на мощности 50 Вт составил около 73,3%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А26,9

Пусковой ток сравнительно высокий, что говорит о возможных затруднениях при работе с маломощными ИБП со ступенчатой аппроксимацией выходного напряжения.

По просьбам читателей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Тип подключенияМощность нагрузки не менее, Вт
1 разъем250
2 разъема на 1 шнуре360
все разъемы552

Неожиданных ограничений по току нагрузки не наблюдается.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра

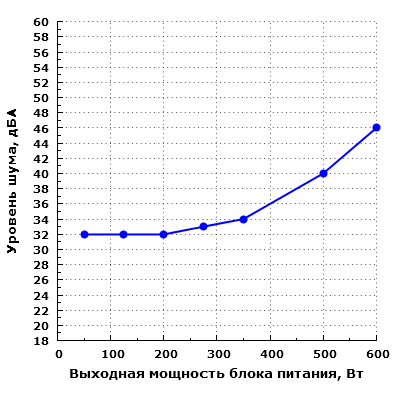

Уровень шума Silverstone Strider Plus 600 (SST-ST60F-PB)

При работе в диапазоне 50—350 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

На мощности 500 Вт шум уже достаточно высокий. Дальнейшее повышение мощности нагрузки приводит к сильному увеличению уровня шума блока питания. При работе на мощности 600 Вт шум очень высокий.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен1
STB0

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут

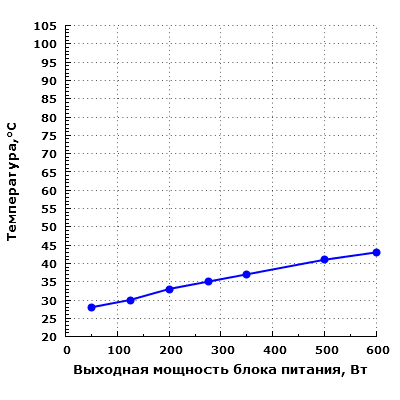

Тепловой режим Silverstone Strider Plus 600 (SST-ST60F-PB)

Термонагруженность конденсаторов находится на низком уровне (их температура ниже 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная548
125 Вт386
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная5310
125 Вт4212

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха.

Температура конденсаторов возросла не слишком заметно и до границы 60 градусов не добралась. А вот шум БП увеличился серьезно, что демонстрирует наличие некоторого запаса производительности у системы охлаждения блока питания, позволяющего частично компенсировать повышение температуры окружающего воздуха.

Оценка потребительских качеств

Потребительские качества исследованного БП находятся на невысоком уровне. Данная оценка определяется не слишком удачными электрическими характеристиками продукта, а также средней акустической эргономикой. Формально блок питания способен отдать заявленную мощность, но осуществить это практически в реальной системе будет невозможно, так как нагрузочная способность шины +12VDC низкая, что в случае системы с мощной видеокартой может привести к нестабильной работе.

Итоги

Розничную цену Silverstone Strider Plus 600 сложно назвать низкой: она составляет около 80 долларов. В то же время, по потребительским качествам данный БП может конкурировать только с существенно более дешевыми решениями, а в сравнении со среднебюджетными решениями ведущих изготовителей он выглядит слабо, одних только полностью съемных проводов тут явно недостаточно.

Данная модель вполне пригодна для сборки систем начального уровня с дискретной видеокартой без дополнительного питания.

Блок питания Silverstone Strider Plus 600 предоставлен на тестирование производителем
