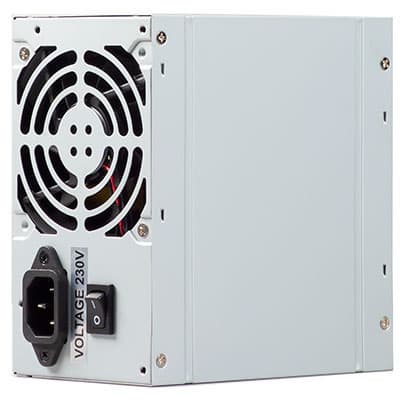

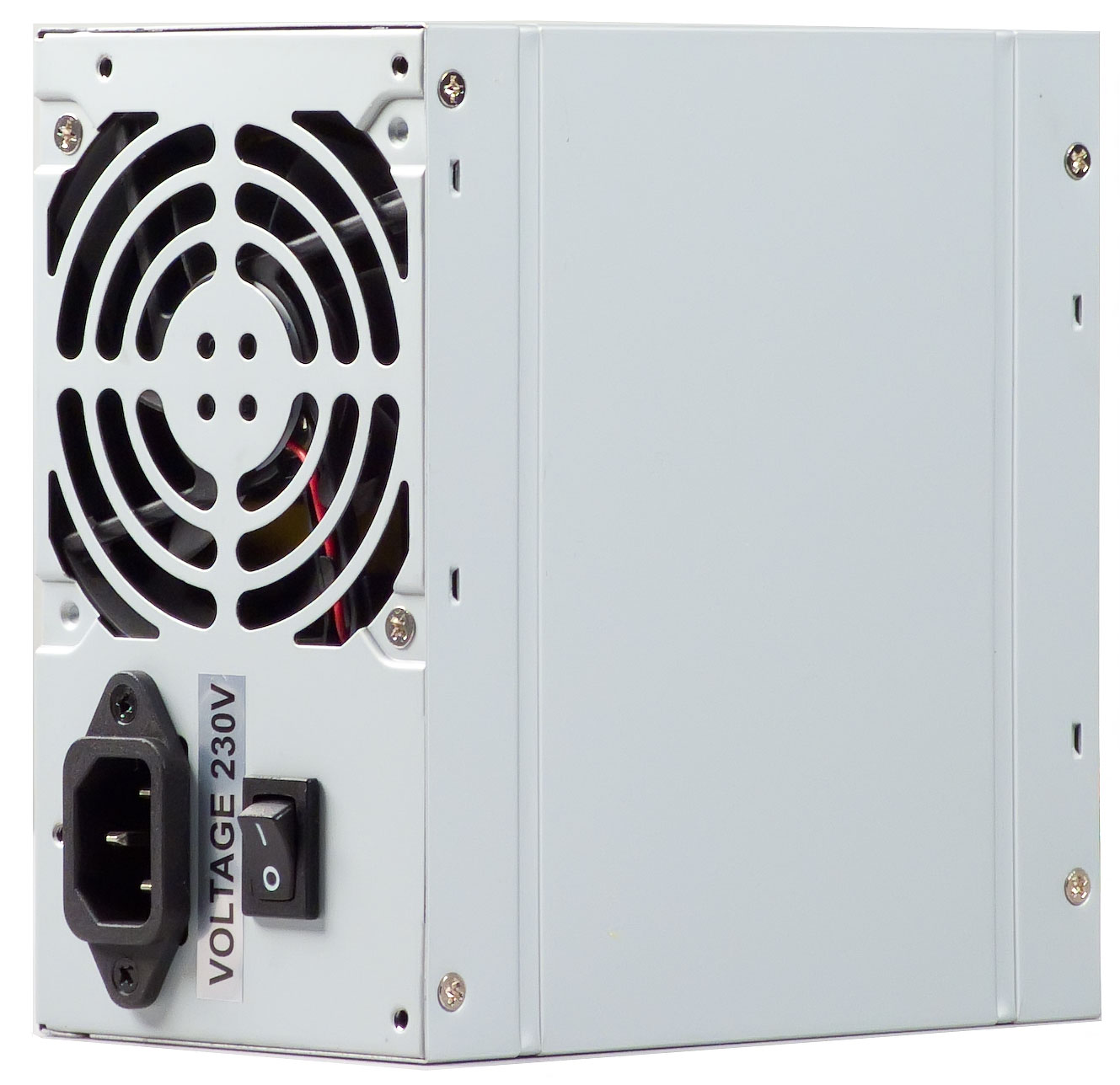

В предыдущих материалах мы уже познакомились с несколькими моделями блоков питания производства Enhance. По своему набору потребительских качеств блоки питания ENP-6770G и ATX-0250GA представляют собой бюджетные решения, тогда как модель ENP-3650 представляет собой очень интересное решение с оригинальной системой охлаждения. Сегодня нам предстоит познакомиться с блоком питания Enhance ATX-2030FA, который предсталяет собой низкобюджетное решение с розничной стоимостью ниже 1000 рублей. Внешний вид данной модели вполне типичен для блоков питания данной стоимости, каких-то изысков тут ждать не стоит. Да и в продаже подобные модели присутствуют, как правило, в упаковке, предназначенной для интеграторов и сборщиков, а никак не для розничной продаже. То есть в лучшем случае блок питания будет упакован в целлофановый пакет.

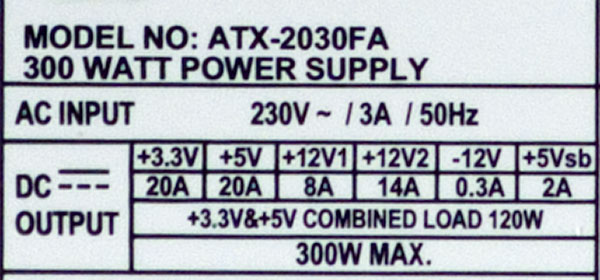

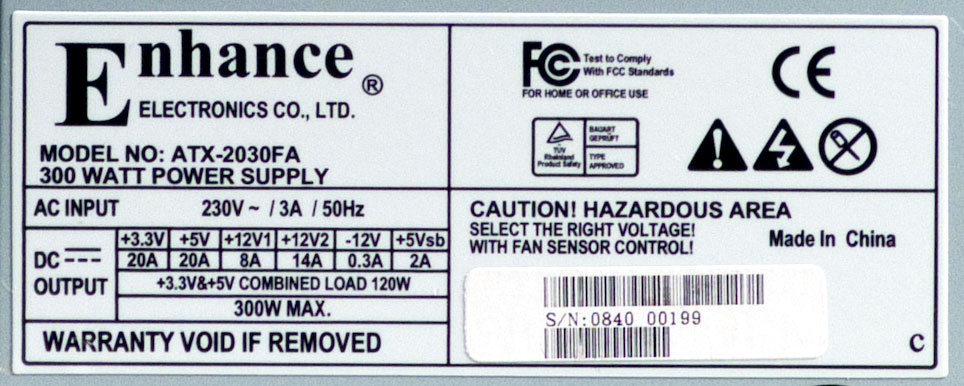

Характеристики



В данном случае мощность шины +12VDC не указана, по стандарту для блока питания мощностью 300 Вт она должна составлять не менее 216 Вт (18 А).

Длина проводов и количество разъемов

  • до основного разъема АТХ — 40 см;
  • до процессорного разъема 4 pin ATX12V — 42 см;
  • до первого разъема SATA Power Connector — 43 см, плюс 15 см до второго разъема - Peripheral Connector (молекс) и 15 см до третьего разъема - Peripheral Connector (молекс);
  • до разъема Peripheral Connector (молекс) — 44 см, плюс 15 см до второго такого же разъема и еще 15 см до третьего разъема Peripheral Connector (молекс) и 15 см до разъема питания FDD.


Наименование разъема
Количество коннекторов
Примечание
всего
съемных

24 pin Main Power Connector
1
-
разборный
4 pin 12V Power Connector
1
-

8 pin SSI Processor Connector
-
-

6 pin PCI-E 1.0 VGA Power Connector
-
-

8 pin PCI-E 2.0 VGA Power Connector
-
-

4 pin Peripheral Connector
4
-

15 pin Serial ATA Connector
1
-

4 pin Floppy Drive Connector
1
-


Длина проводов у данного блока питания относительно небольшая, но это вполне типично для низкобюджетных моделей. Зачастую, можно встретить еще более короткие провода.

Количество разъемов выглядит достаточно странно для блока питания, продаваемого в 2010 году. Все один разъем SATA Power – это просто неудовлетворительно, даже для столь бюджетного решения.

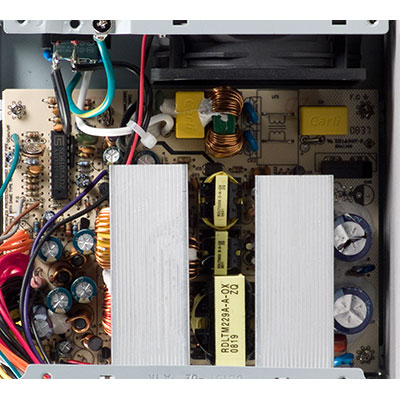

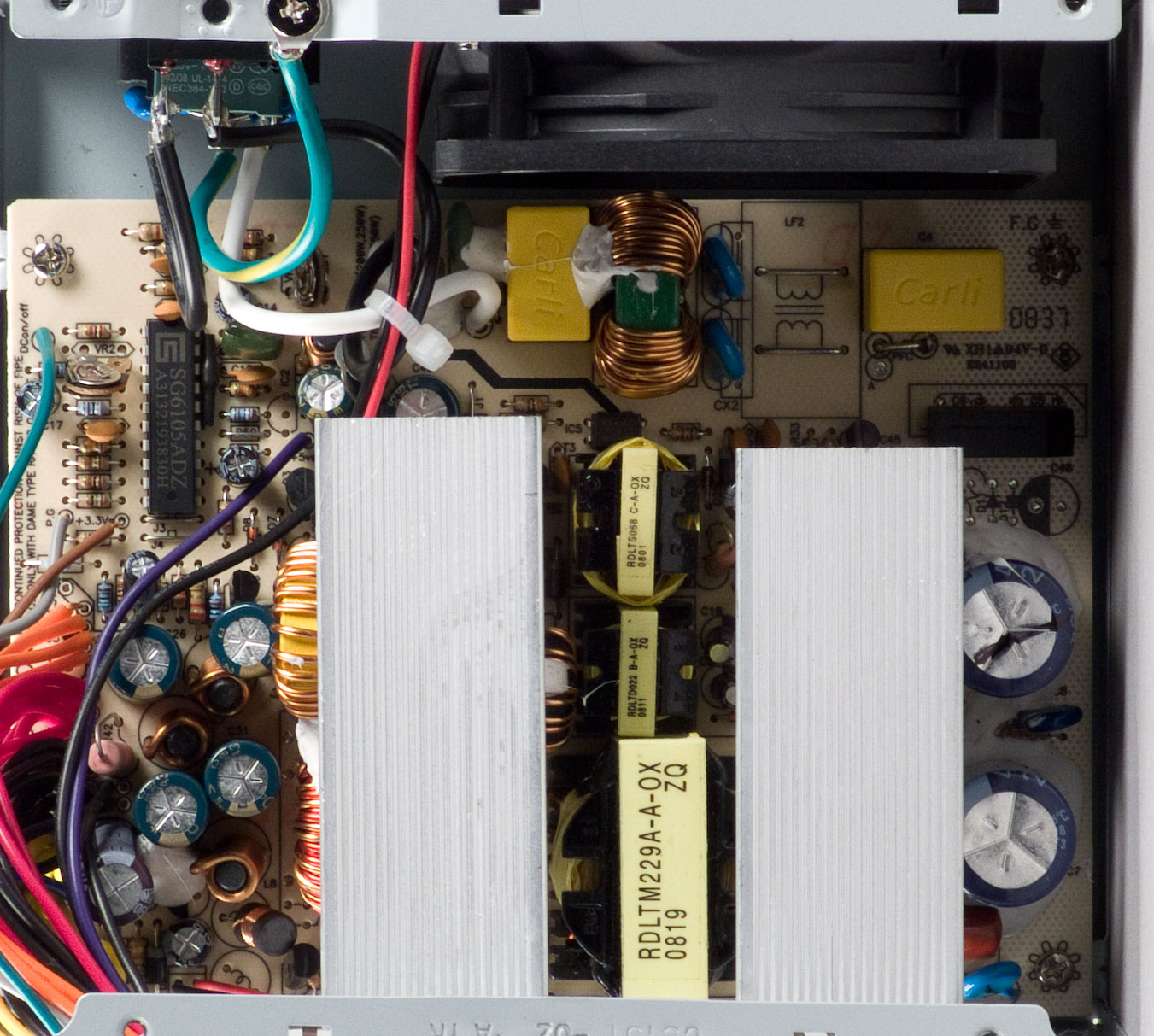

Конструкция

Под штампованной вентиляционной решеткой установлен вентилятор Space fan M802512BH типоразмера 80 мм производства компании Mitachi.

Блок питания не имеет какой-либо схемы коррекции коэффициента мощности, диапазон питающего напряжения у данной модели стандартный.

Во входном выпрямителе установлена батарея из двух конденсаторов, каждый из которых имеет емкость 470 мкФ (200 В). Конденсаторы произведены тайваньской компанией Teapo и имеют максимальную рабочую температуру 85 градусов. Как правило в блоках питания подобной мощности и конструкции в выпрямителе используют конденсаторы емкостью не менее 680 мкФ, так что тут заметна определенная экономия.

Основные полупроводниковые элементы установлены на двух небольших радиаторах с толщиной основания 2 мм.

В выходном каскаде установлены конденсаторы преимущественно производства Teapo, рассчитанные на максимальную температуру 105 градусов.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости огра значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания, можно посмотреть в одной из предыдущих статей, например, здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W - Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостинеудовлетворительнонеудовлетворительнонеудовлетворительно0 (неудовлетворительно)
В рабочем диапазонехорошоотличноочень хорошо4,14 (очень хорошо)

Выходные параметры блока питания, при типичном для современных систем распределении потребляемой мощности по каналам, находятся на хорошем уровне. Максимальные отклонения выходных напряжений в данном диапазоне не превышают трех процентов от номинала. При этом, в случае превышения мощности по шине 3,3 и 5 свыше 80 Вт уже становятся заметны определенные проблемы, выражающиеся в размере отклонений от номинала 5 процентов и более.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.



Средний КПД блока питания
Диапазон мощности, ВтЗначениеОценка
Полный70,5неудовлетворительно
50-25072,7неудовлетворительно
100-500 - -

КПД блока питания находится на очень низком уровне. Среднее значение коэффициента мощности составило 58,2 процента, что также является низким показателем.

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума при работе блока питания на низкой мощности находится на уровне выше среднего, при работе на типичной мощности уровень шума блока питания находится на высоком уровне. Устройство с подобной акустической эргономикой мало пригодно к эксплуатации в жилых помещениях.

Позиционирование и рекомендации по использованию

С учетом имеющегося набора потребительских качеств данная модель вряд ли заинтересует домашнего пользователя, а тем более энтузиаста-компьютерщика.

Итоги

По сути, сегодня мы рассмотрели один из возможных вариантов низкобюджетного решения, причем далеко не в самом удачном исполнении. Из достоинств данной модели можно отметить только низкую розничную цену.
