Блок питания Chieftec Nitro SPS-650C

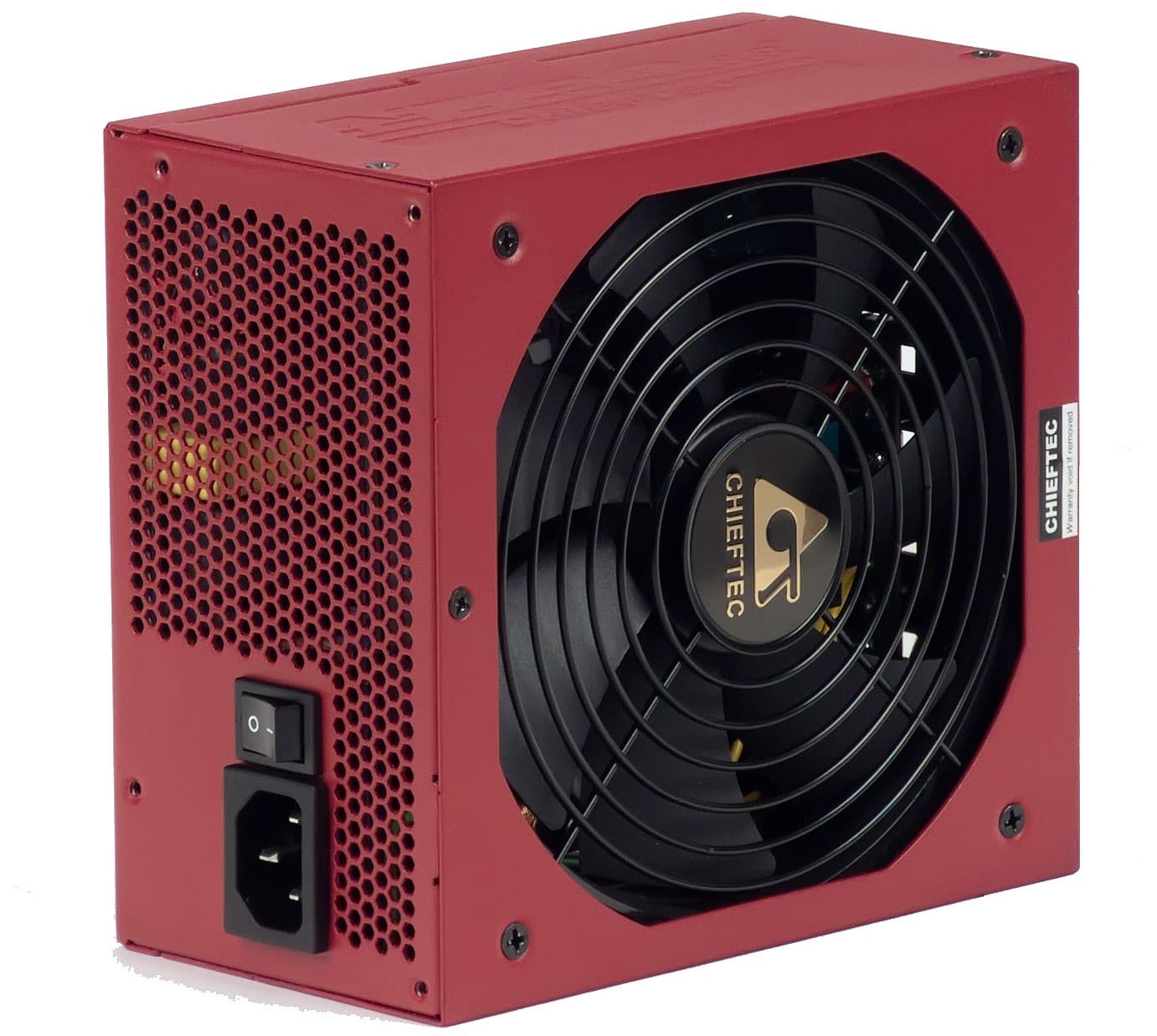

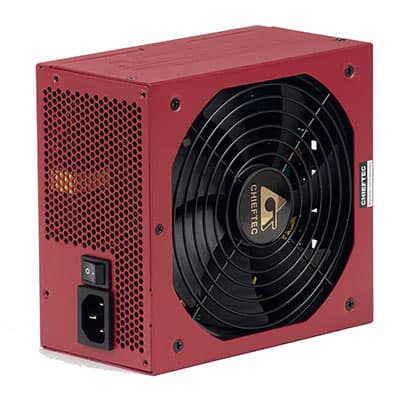

Блок питания Chieftec Nitro SPS-650C, внешний вид
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Компания Chieftec продолжает наполнять моделями недавно анонсированную серию Nitro. На этот раз были представлены четыре модели мощностью 650, 750, 850 и 1000 ватт, данные блоки питания относятся к группе Nitro 88+ и имеют модульное подключение проводов для питания компьютерных комплектующих.

Мы получили возможность протестировать представителя новой серии — модель Chieftec SPS-650C мощностью 650 Вт. Блок питания поставляется в упаковке, предназначенной для розничной продажи: она представляет собой картонную коробку с качественной матовой полиграфией и оснащена пластиковой ручкой для переноски, что довольно удобно.

Блок питания Chieftec Nitro SPS-650C, упаковка

Комплект поставки вполне стандартен: инструкция, провода для подключения к комплектующим, сетевой кабель и тканевый мешок небольших размеров.

Корпус блока питания покрашен в кирпично-красный цвет, качество покрытия высокое — по всей видимости, применяется метод порошковой окраски. Внешний вид блока питания довольно оригинален, правда, выбор подобной расцветки кажется весьма спорным решением, особенно для продукта премиум-класса.

Характеристики

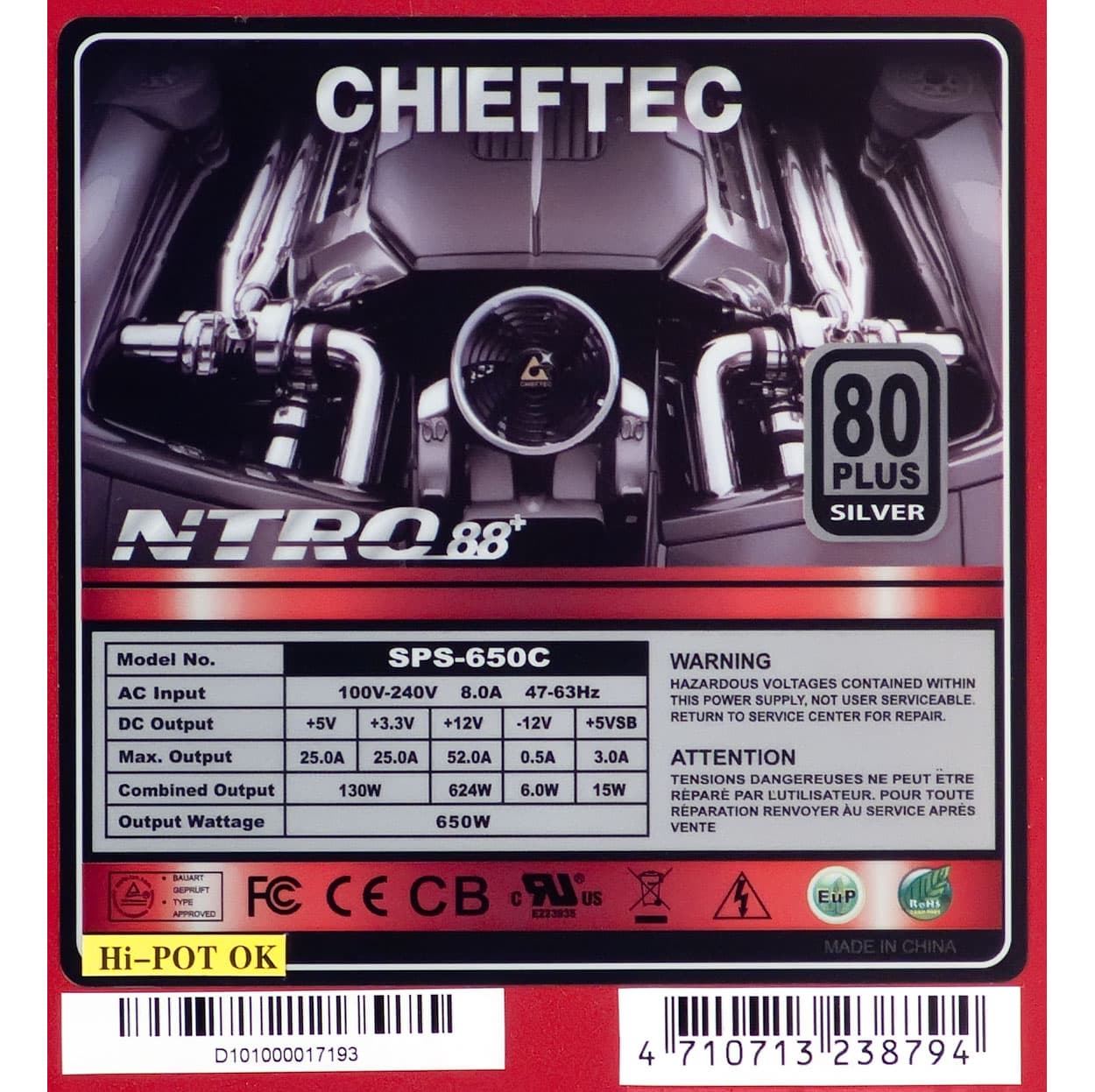

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Для мощности шины +12VDC заявлено значение 624 Вт. Данная величина соответствует значению типового блока питания мощностью 650 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,96.

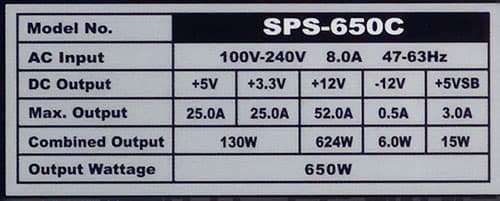

Блок питания Chieftec Nitro SPS-650C, маркировка

Наименование блока питанияМаксимальный ток, АМаксимальная мощность, ВтКНС12В
3,3V5V12V112V212V312V43,3&5V12VОбщая
ATX12V ver. 2.3 180W
131410801201750,686
ATX12V ver. 2.3 220W
131414801682150,781
ATX12V ver. 2.3 270W
191517972042650,77
ATX12V ver. 2.3 300W
21151181032162950,732
ATX12V ver. 2.3 350W
211511141032643450,765
ATX12V ver. 2.3 400W
241517141203003950,76
ATX12V ver. 2.3 450W
241517161203604450,81
EPS12V ver. 2.91 550W
242416161481404925500,895
EPS12V ver. 2.91 600W
2424161616161405766000,96
EPS12V ver. 2.91 650W
2430161616161706246500,96
Chieftec Nitro SPS-650C2525521306246500,96
EPS12V ver. 2.91 700W
2430161616161706727000,96
EPS12V ver. 2.91 750W
2430161616181707207500,96
EPS12V ver. 2.91 800W
2430161616181707688000,96

Длина проводов и количество разъемов

  • до основного разъема АТХ — 62 см
  • до процессорного разъема 8 pin SSI — 62 см
  • до процессорного разъема 8 pin SSI — 62 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 61 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 61 см
  • до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до первого разъема SATA Power Connector — 60 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
  • до разъема Peripheral Connector (молекс) — 62 см, плюс 15 см до второго такого же разъема и еще 15 см до разъема питания FDD
  • до разъема Peripheral Connector (молекс) — 62 см, плюс 15 см до второго такого же разъема

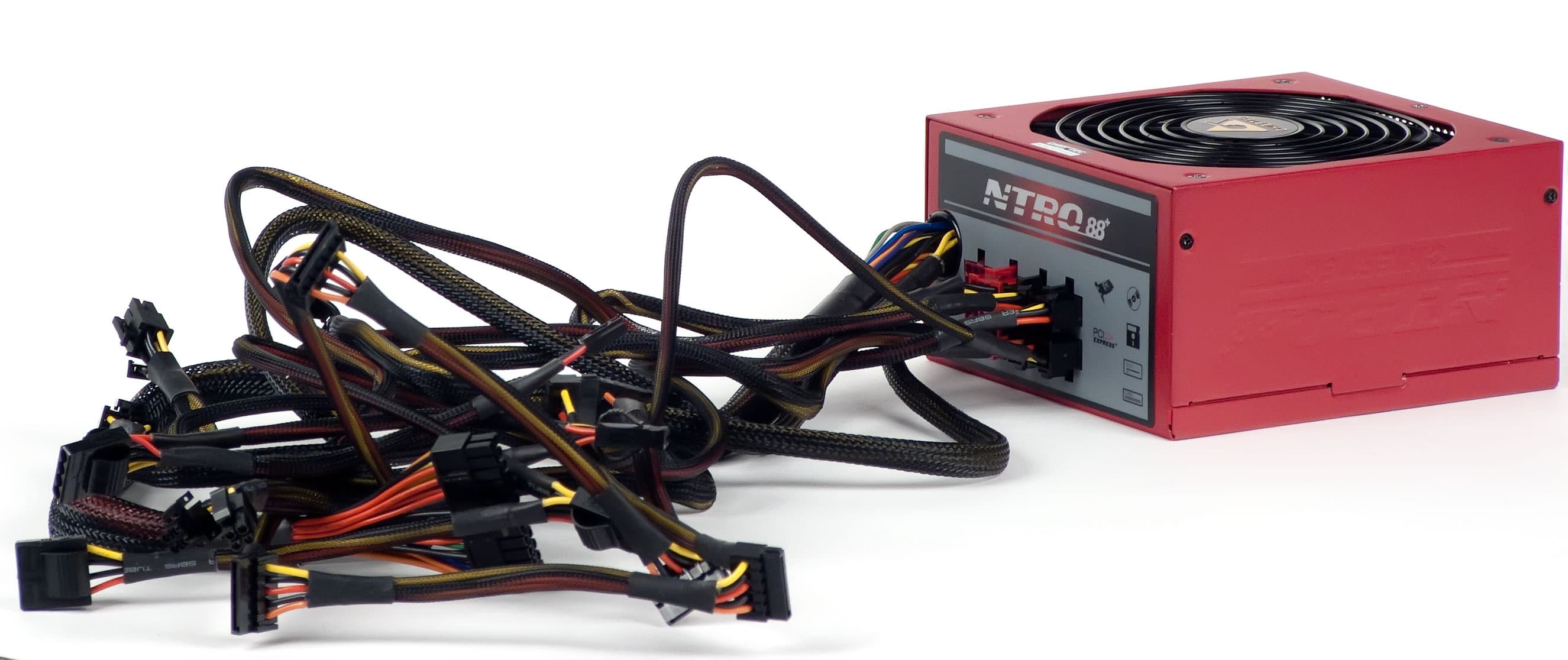

Блок питания Chieftec Nitro SPS-650C с подключенными проводами
Наименование разъемаКоличество коннекторовПримечание
всегосъемных
24 pin Main Power Connector1разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector2разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector21+1разборные
4 pin Peripheral Connector42+2эргономичные
15 pin Serial ATA Connector63+3
4 pin Floppy Drive Connector1

У данного блока питания используется так называемая модульная система подключения проводов с разъемами для питания комплектующих внутри системного блока. Данная конструкция позволяет снять неиспользуемые жгуты проводов, высвободив побольше места и придав более аккуратный вид внутренностям системного блока.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество разъемов SATA Power, то есть порядка 8 штук на трех жгутах. Также несколько излишним выглядит количество разъемов Peripheral Connector (молекс): в современном системном блоке найти в таком количестве потребителей с подобным разъемом питания довольно затруднительно. По сути, сегодня запитать от разъемов Peripheral Connector можно лишь некоторые накопители (например, внутренние картоводы), платы расширения (например, звуковые карты), а также различные универсальные панели и контроллеры вентиляторов. Однако, несмотря на внушительный на первый взгляд перечень, в большинстве системных блоков количество подобных устройств стремится к нулю, поэтому в реальности достаточно 2-3 разъемов на двух жгутах. Впрочем, некоторый прогресс в уменьшении их количества тут налицо.

По поводу длины проводов до разъемов — она вполне стандартна для данной ценовой категории. Длина проводов до разъема питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно практически для всех корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длина проводов до разъема питания процессора может оказаться недостаточной.

Отрадно, что производитель озаботился возможностью штатного подключения высокопроизводительных видеокарт, имеющих сдвоенный разъем питания. В данной модели предусмотрено два разъема питания видеокарт на индивидуальных жгутах.

Единственное, что выглядит не слишком логично — это наличие двух разъемов питания преобразователя процессора, так как есть сильные сомнения, что покупатели подобных БП будут использовать двухпроцессорные конфигурации. В данном случае более предпочтительным решением было бы наличие одного разъема, но на жгуте проводов порядка 75 сантиметров. При желании второй разъем можно сделать отключаемым, аналогично разъемам для питания видеокарт.

Конструкция

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений. Под проволочной решеткой установлен вентилятор D14SM-12 типоразмера 140 мм производства Yate Loon Electronics. Данная модель вентилятора основана на подшипнике скольжения и имеет максимальную скорость вращения 1400 об/мин. Стоит отметить, что применение вентиляторов на подшипниках скольжения не является оптимальным решением в столь термонагруженном узле, которым является блок питания.

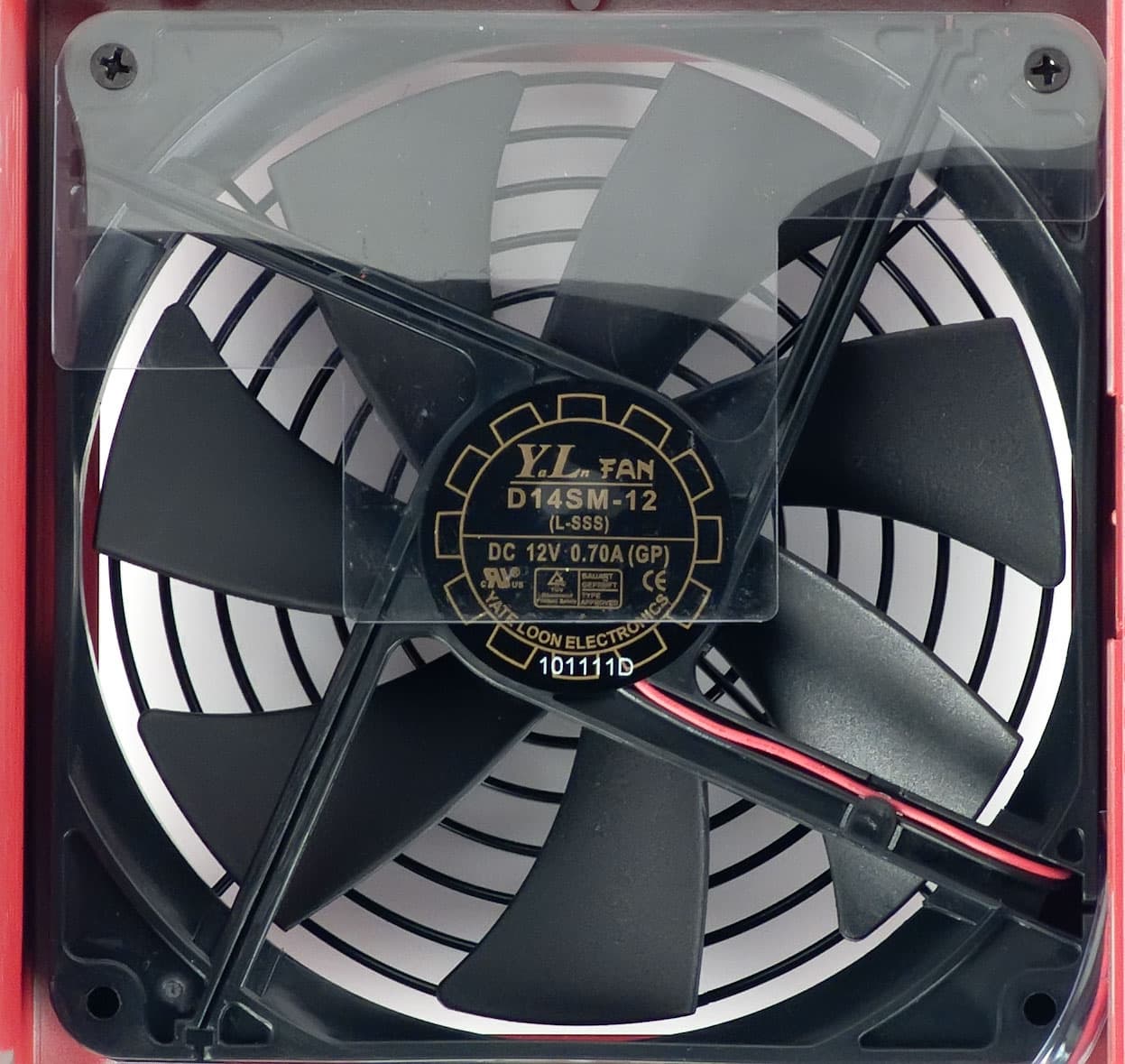

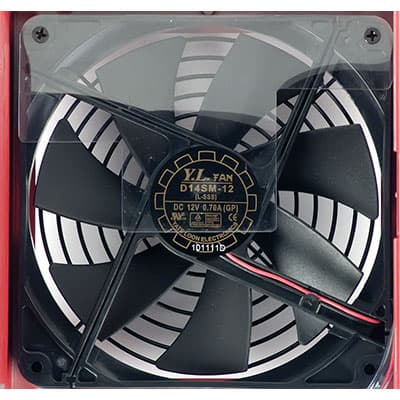

Блок питания Chieftec Nitro SPS-650C, вентилятор

Основные полупроводниковые элементы установлены на трех радиаторах, два из которых представляют собой пластины толщиной около 5 мм с частичным оребрением в верхней части, третий радиатор представляет собой пластину без оребрения.

Практически все конденсаторы, установленные в блоке питания, произведены японскими компаниями Hitachi и Nippon Chemi-con. Во входном выпрямителе установлен конденсатор серии HP3 емкостью 450 мкФ (400 В), рассчитанный на максимальную рабочую температуру 85 градусов — это вполне типично для блока питания мощностью 650 ватт. В выходном каскаде установлены конденсаторы серии KZE, рассчитанные на максимальную рабочую температуру 105 градусов. На платах конверторов +3,3VDC и +5VDC установлены полимерные конденсаторы.

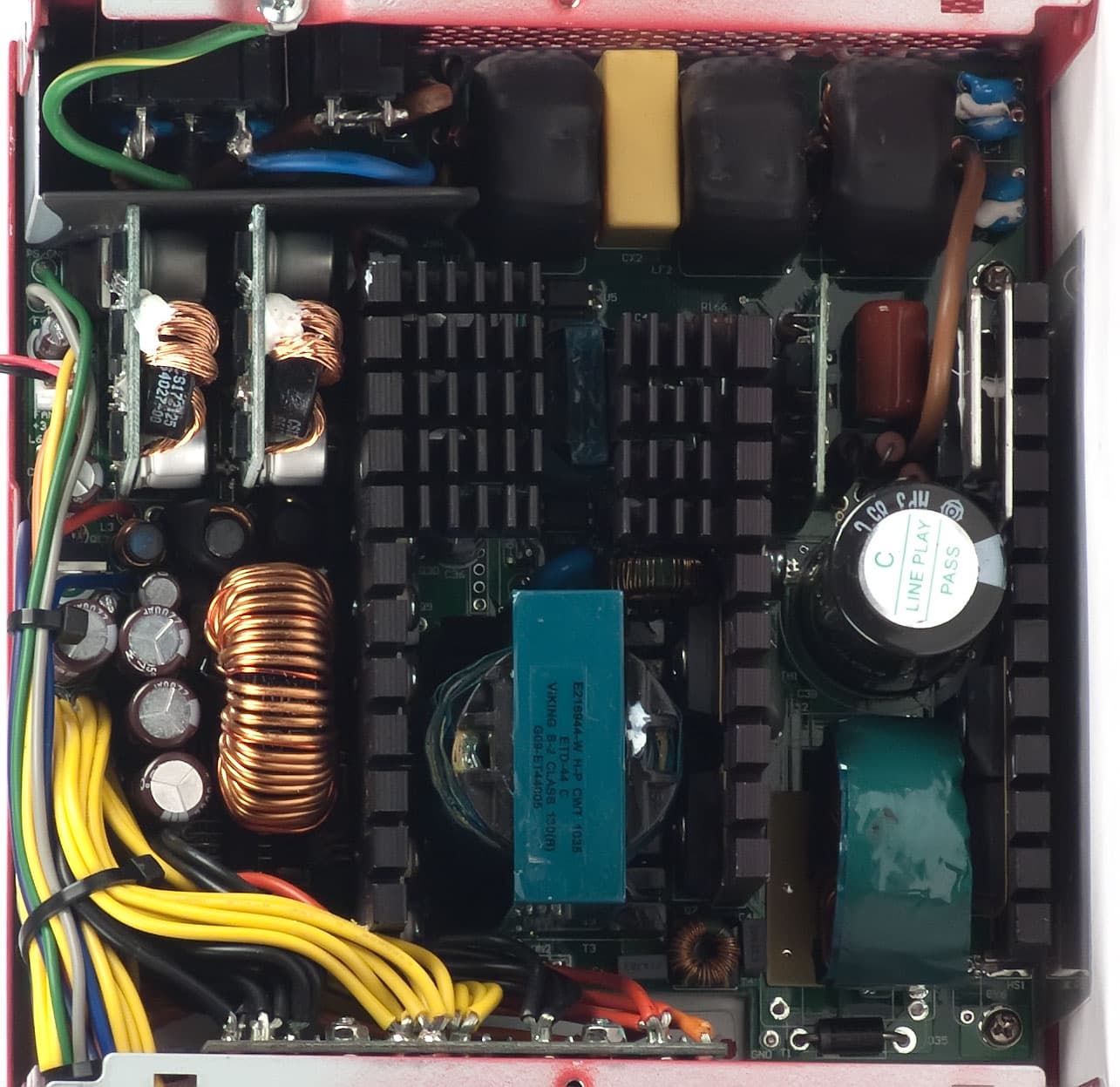

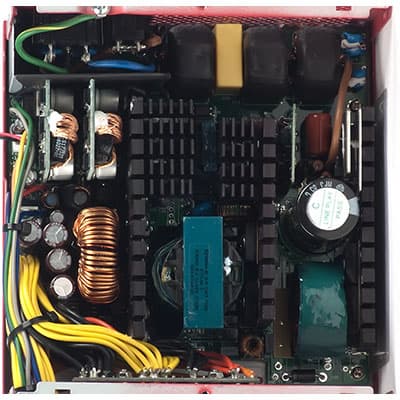

Блок питания Chieftec Nitro SPS-650C, схемотехника

Практически все намоточные элементы дополнительно зафиксированы термоусадкой или накладками из синтетического материала и герметиком.

На вентиляторе установлена пластиковая накладка, с одной стороны она закреплена винтами, а с другой — свободно нависает над компонентами БП. Накладка перекрывает около трети площади вентилятора. Зачастую в гораздо менее дорогих моделях реализация подобного технического решения выполняется несколько более качественно: умолчим о возможности использования вентилятора со встроенной пластиной-дефлектором, но во всяком случае обеспечить трехточечную фиксацию особого труда не составляет и куда как менее известным производителям.

Схемотехника данной модели серьезно отличается от рассмотренной ранее BPS-550C. В данном случае используется топология VRM-inside, когда преобразование напряжений +3,3VDC и +5VDC из основного напряжения +12VDC осуществляется импульсными конверторами, размещенными на отдельных платах.

Произведена данная модель, судя по маркировке на одном из трансформаторов, на заводе компании CWT.

Характеристики
Максимальная выходная мощность  650 Вт
Рабочий диапазон входных напряжений расширенный
Наличие и тип ККМ (PFC)  есть, активный (APFC)
Длина корпуса 170 мм
Масса (без упаковки)
Типоразмер вентилятора140 мм
Модель вентилятораYate Loon D14SM-12
Подключение вентиляторадвухпроводное
Пластиковая накладка на вентиляторе (дефлектор)есть
Решетка перед вентиляторомпроволочная
Количество радиаторов3
Толщина основания радиаторов5 мм
Линейные размеры основания90×40, 80×40, 95×40
Производитель конденсаторовNippon Chemi-Con Hitachi
Наличие выключателя сетевого питанияесть
Наличие защитной втулки в отверстии для проводовесть
Подсветканет

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5V с одной стороны (по оси ординат) и максимальной мощностью по шине 12V с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3,3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

 3,3V5V12VОбщая
По всей полуплоскостихорошоочень хорошоотлично4,43 (очень хорошо)
В рабочем диапазонеотличноотличноотлично5 (отлично)

Электрические параметры блока питания находятся на очень хорошем уровне. Отклонения свыше пяти процентов отсутствуют во всем измеренном диапазоне мощности. Отклонения от номинала напряжений по линии +12VDC не превышают одного процента, по линии +5VDC — не превышают двух процентов.

В типичном рабочем диапазоне отклонения по всем каналам не превышают одного процента — это отличный показатель.

Следующим этапом является определение реальной системной мощности блока питания, то есть той мощности, которой можно воспользоваться при эксплуатации реального системного блока, а не только при подключении к тестовому стенду.

Определяется данный параметр путем суммирования реальной максимальной мощности по шине 12V и мощности 42 Вт по шине 3,3&5V — конечно, при условии, что значения напряжений остаются в пределах нормы.

В нашем случае мощность, рассчитанная по данной формуле, даже немного превысила максимальную мощность блока питания, и по нашим правилам последнюю мы и засчитали в качестве реальной системной мощности.

Коэффициент маркетинговой корректности (КМК) — показывает отношение рассчитанного нами рейтинга мощности к некой величине, указанной в наименовании (модели) блока питания и подразумевающей максимальную выходную мощность данного блока питания.

В данном случае КМК = 650/650 = 1

Это отличный показатель для современной модели.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им и расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощностиЗначениеОценка
Полный86,5отлично
50—250 Вт85,2отлично
100—500 Вт89,1отлично

КПД данной модели находится на очень хорошем уровне для современных решений.

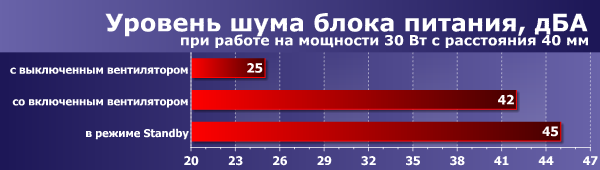

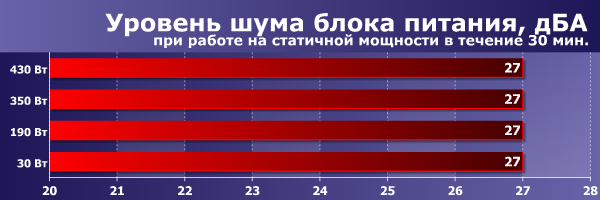

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Акустическая эргономика SPS-650C находится в целом на очень хорошем уровне, особенно с учетом достаточно высокой мощности данной модели. Это значит, что при работе на низкой и средней мощности уровень шума от работы БП будет незаметен или малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при условии эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации.

К сожалению, наш экземпляр блока питания имел заметный дефект в акустической эргономике, заключающийся в наличии свиста в режме Standby, в остальных режимах работы данный дефект отмечен не был.

С целью документальной фиксации данного факта нами было проведено несколько инструментальных измерений с расположением микрофона на малом расстоянии (40 мм) от блока питания. Устанавливался микрофон по центру корпуса БП со стороны вентилятора, блок питания при этом располагался на столе без корпуса.

Уровень звукового давления в режиме Standby превышает уровень звукового давления от блока питания с вращающимся вентилятором при малой нагрузке, тогда как в случае принудительной остановки вентилятора механическим приспособлением уровень шума крайне низок, то есть дефект проявляется только в режиме Standby.

Позиционирование и рекомендации по использованию

Данный блок питания предназначен для высокопроизводительных систем на основе мощных платформ с использованием видеокарт типа GTX 480/580. При этом уровень шума самого́ блока питания остается на эргономичном уровне в широком диапазоне выходной мощности, что должно порадовать любителей низкого уровня шума. Правда, имеющийся у нас экземпляр имел значительный дефект в акустической эргономике в режиме Standby.

Итоги

Блок питания оставил очень хорошее впечатление. Не скажу, что он произвел вау-эффект, но модель вполне удачная и достойная, хотя и, к сожалению, с небольшим дефектом в плане акустической эргономики в режиме Standby. Помимо этого у модели есть некоторые особенности, такие как, например, экстравагантный внешний вид и количество разъемов, которое более характерно для среднебюджетного продукта, но эти особенности не слишком критичны для большинства пользователей.

Средняя текущая цена (количество предложений)
Блок питания Chieftec Nitro SPS-650C
Н/Д(0)


Блок питания Chieftec Nitro SPS-650C
