Блок питания Chieftec GPS-550A8

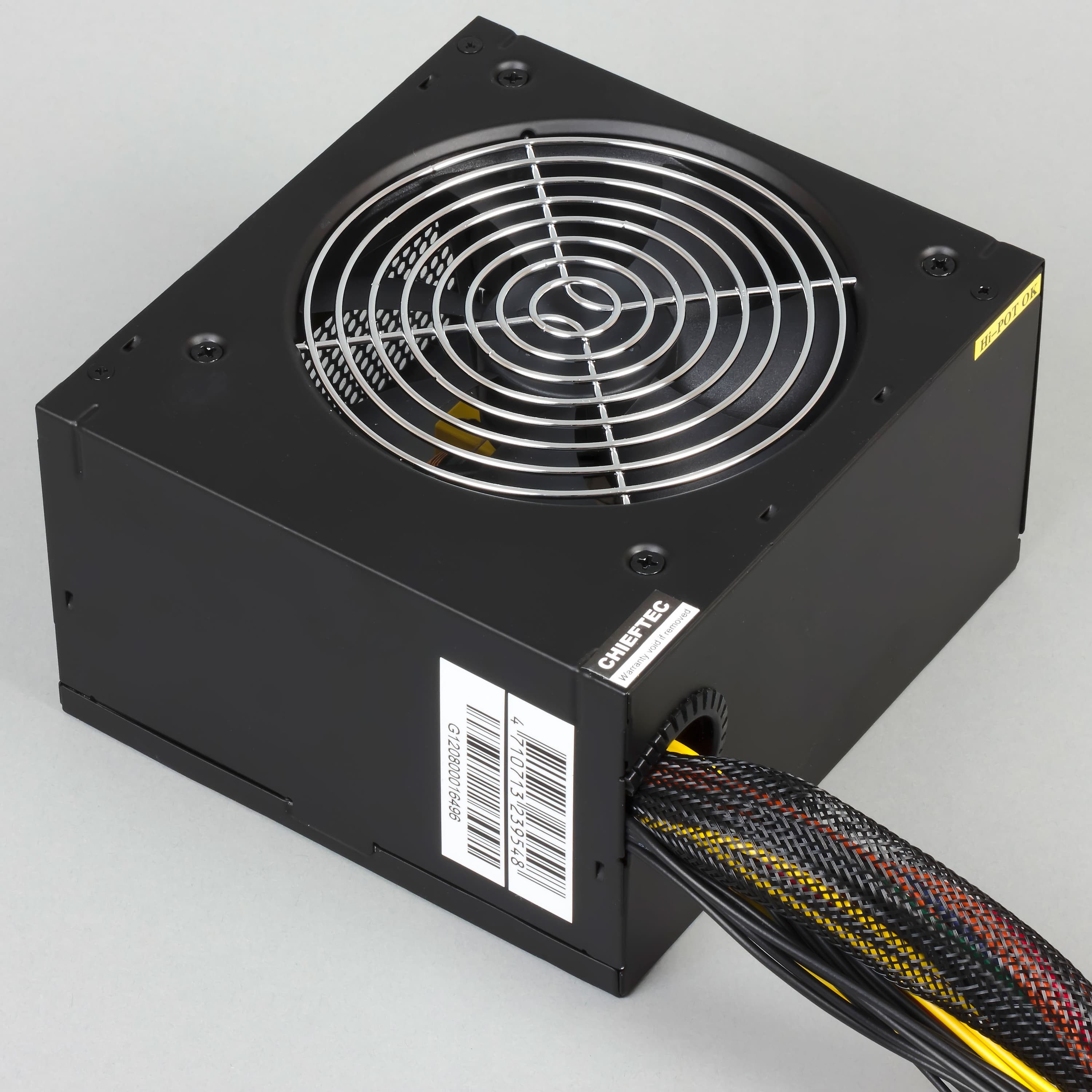

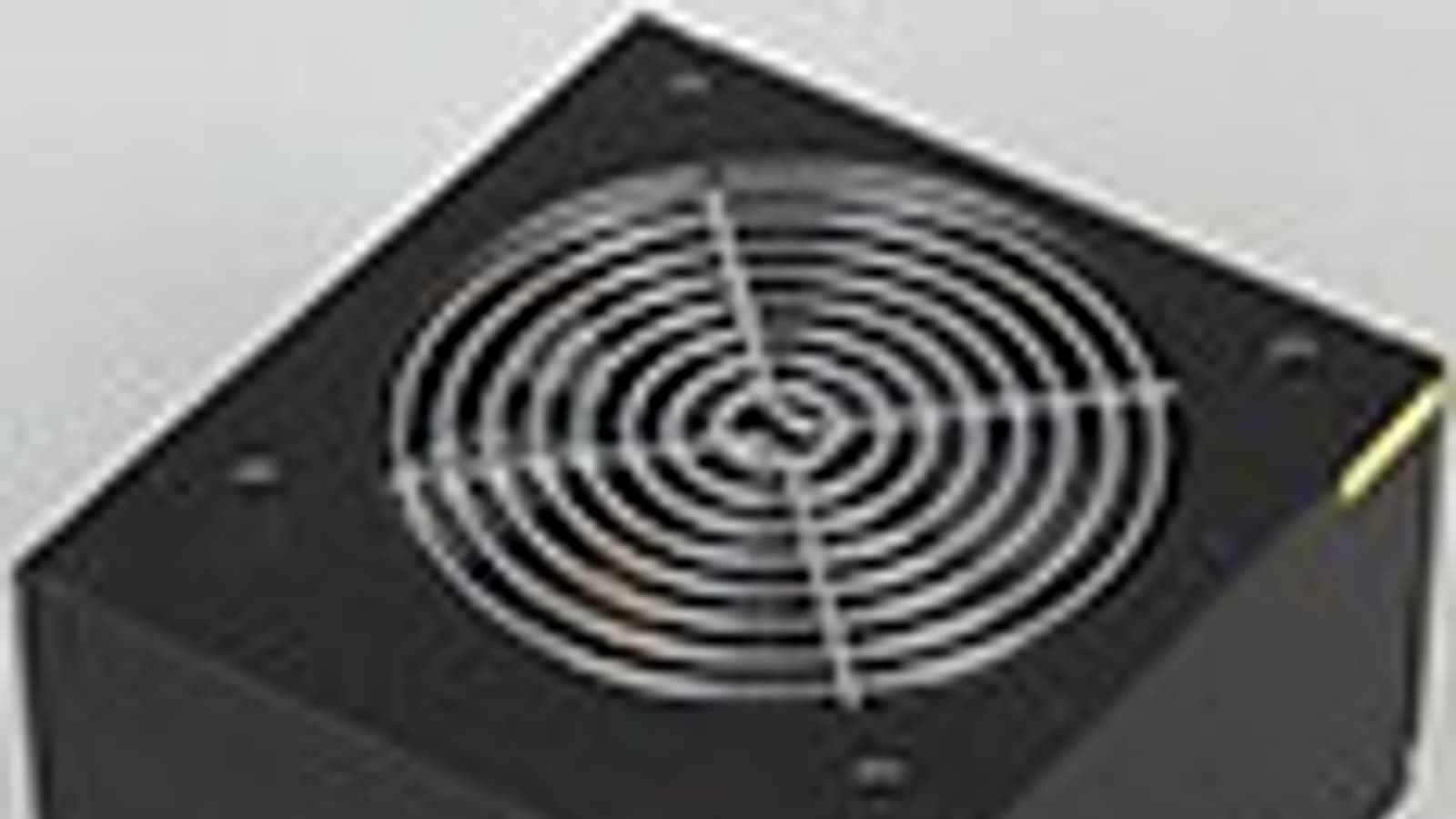

Внешний вид блока питания Chieftec GPS-550A8
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

В августе 2012 года заслуженная серия блоков питания Smart компании Chieftec была существенно обновлена, в ее состав вошли семь новых моделей мощностью от 400 до 700 Вт, которые отличаются окончанием «A8» в маркировке.

Мы познакомимся с блоком питания GPS-550A8 мощностью 550 Вт, который характеризуется наличием APFC, скромным набором разъемов и очень простой упаковкой, представляющей собой коробку из упаковочного картона с одноцветной полиграфией. Стоит отметить, что блок питания предназначен только для европейских сетей с напряжением 220—240 В.

Упаковка блока питания Chieftec GPS-550A8

Судя по внешним данным и конструкции данного БП, сейчас продукты из серии Smart являются максимально экономичными решениями, а не среднебюджетными, как это было несколько лет назад.

Характеристики

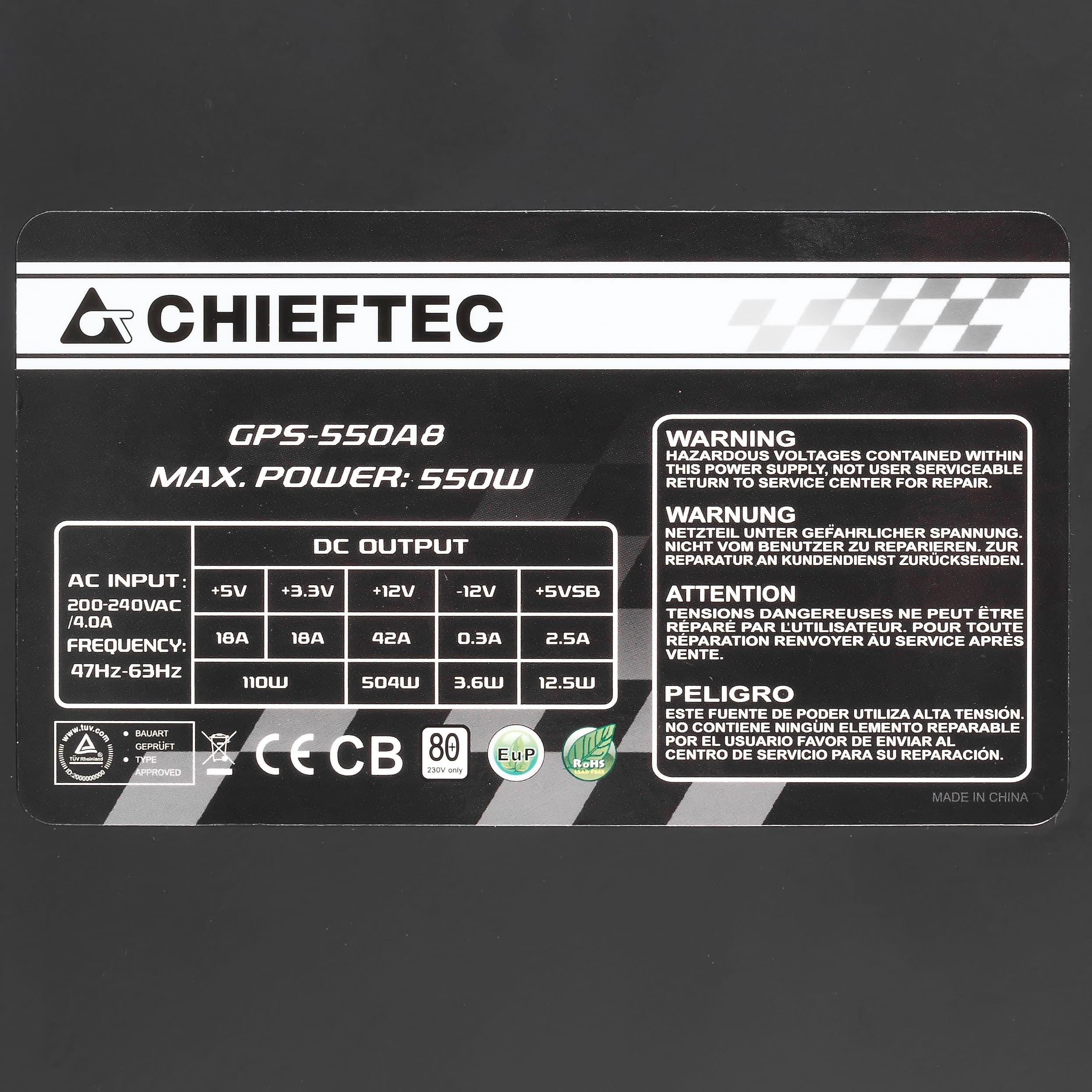

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 504 Вт (42 А). Соотношение мощности по шине +12VDC и полной мощности составляет 0,916, что является средним показателем для современных решений подобной мощности, хотя для бюджетных продуктов такое значение вполне типично.

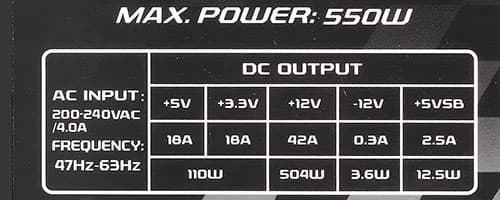

Характеристики блока питания Chieftec GPS-550A8

Длина проводов и количество разъемов

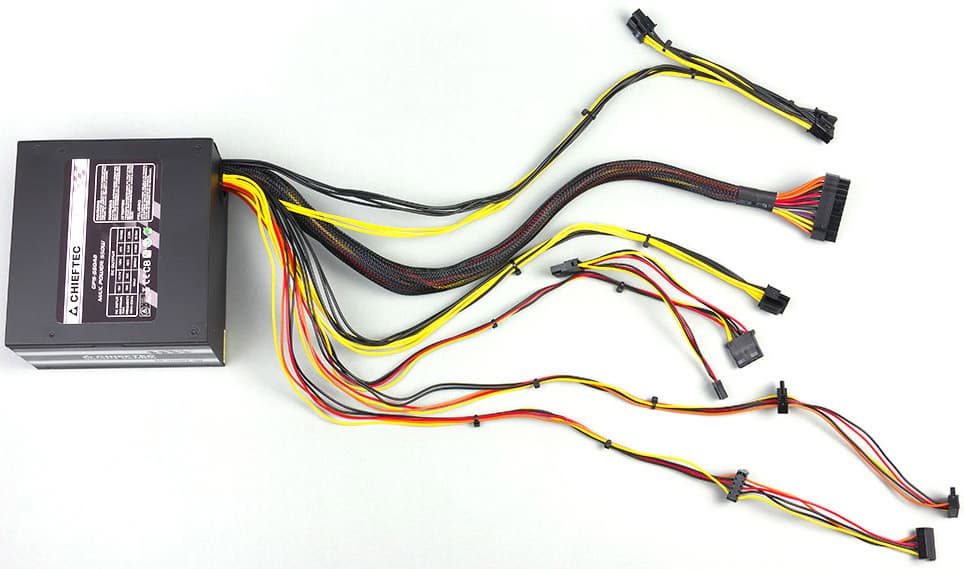

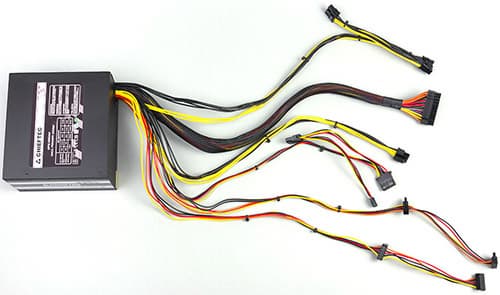

Провода и разъемы блока питания Chieftec GPS-550A8
Фиксированные
до основного разъема АТХ — 50 см
до процессорного разъема 8 pin SSI — 52 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 52 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 53 см, плюс 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 53 см, плюс 15 см до второго такого же разъема
до первого разъема Peripheral Connector («молекс») — 50 см, плюс 15 см до второго такого же разъема, плюс еще 15 см до разъема питания FDD

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2разборные
4 pin Peripheral Connector2эргономичные
15 pin Serial ATA Connector4на 2 жгутах
4 pin Floppy Drive Connector1

Количество разъемов позволяет подключить только минимально необходимый набор компонентов. Стоит отметить весьма небольшое количество разъемов SATA Power — их всего четыре, тогда как обычно у блоков питания подобной мощности, даже весьма недорогих, их порядка шести штук.

Длина проводов у данного блока питания средняя. Ее будет вполне достаточно для использования в корпусах типоразмера minitower, miditower и fulltower с верхним расположением БП, а также в компактных корпусах типоразмера miditower высотой в пределах 40 см с нижним расположением блока питания. В более габаритных корпусах с нижним расположением блока питания, возможно, окажется недостаточной длина проводов до коннектора питания процессора.

Система охлаждения

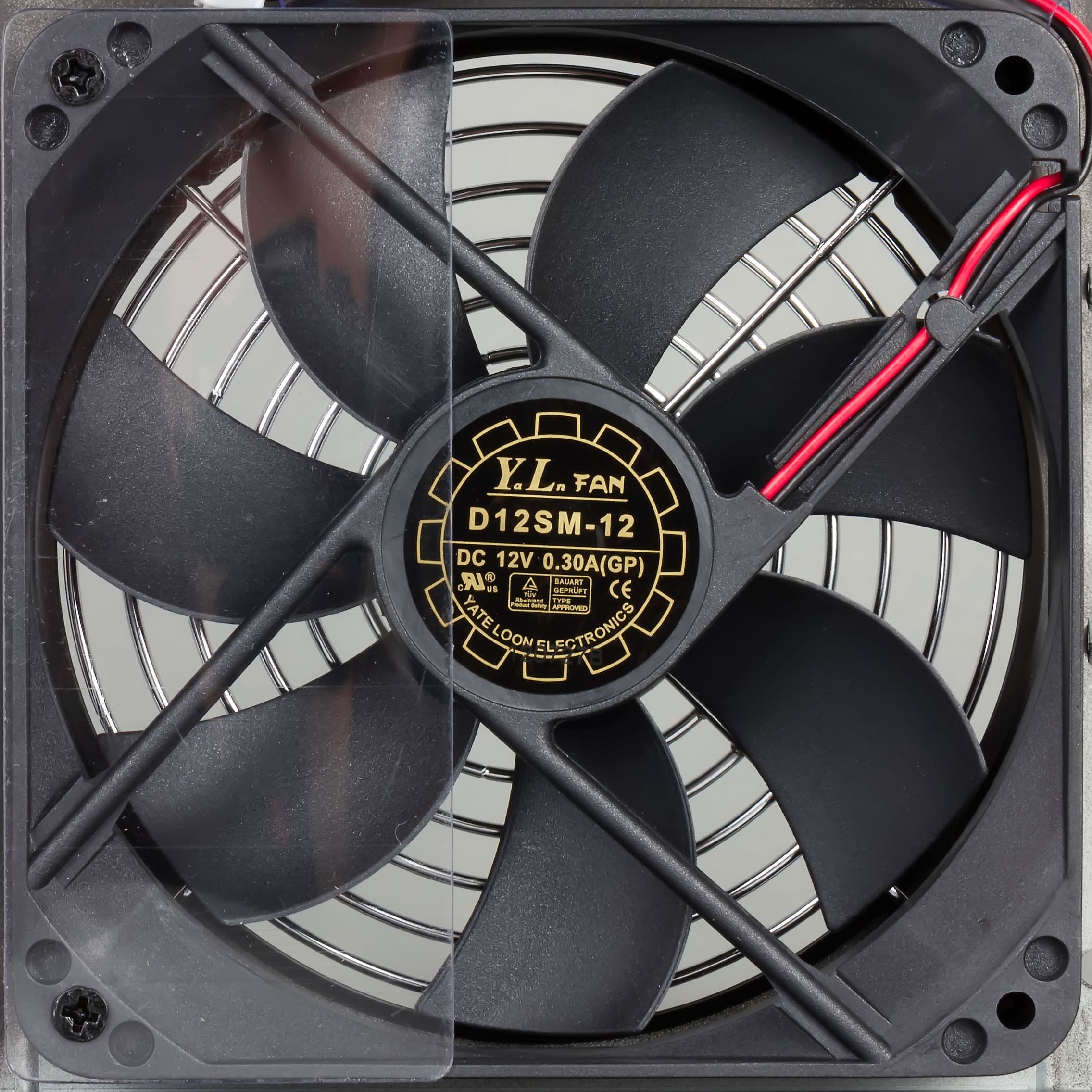

Вентилятор блока питания Chieftec GPS-550A8

В блоке питания установлен вентилятор типоразмера 120 мм (D12SM-12, произведен компанией Yate Loon Electronics), имеющий, по данным производителя, максимальную скорость вращения 1650 оборотов в минуту. Вентилятор основан на подшипнике скольжения.

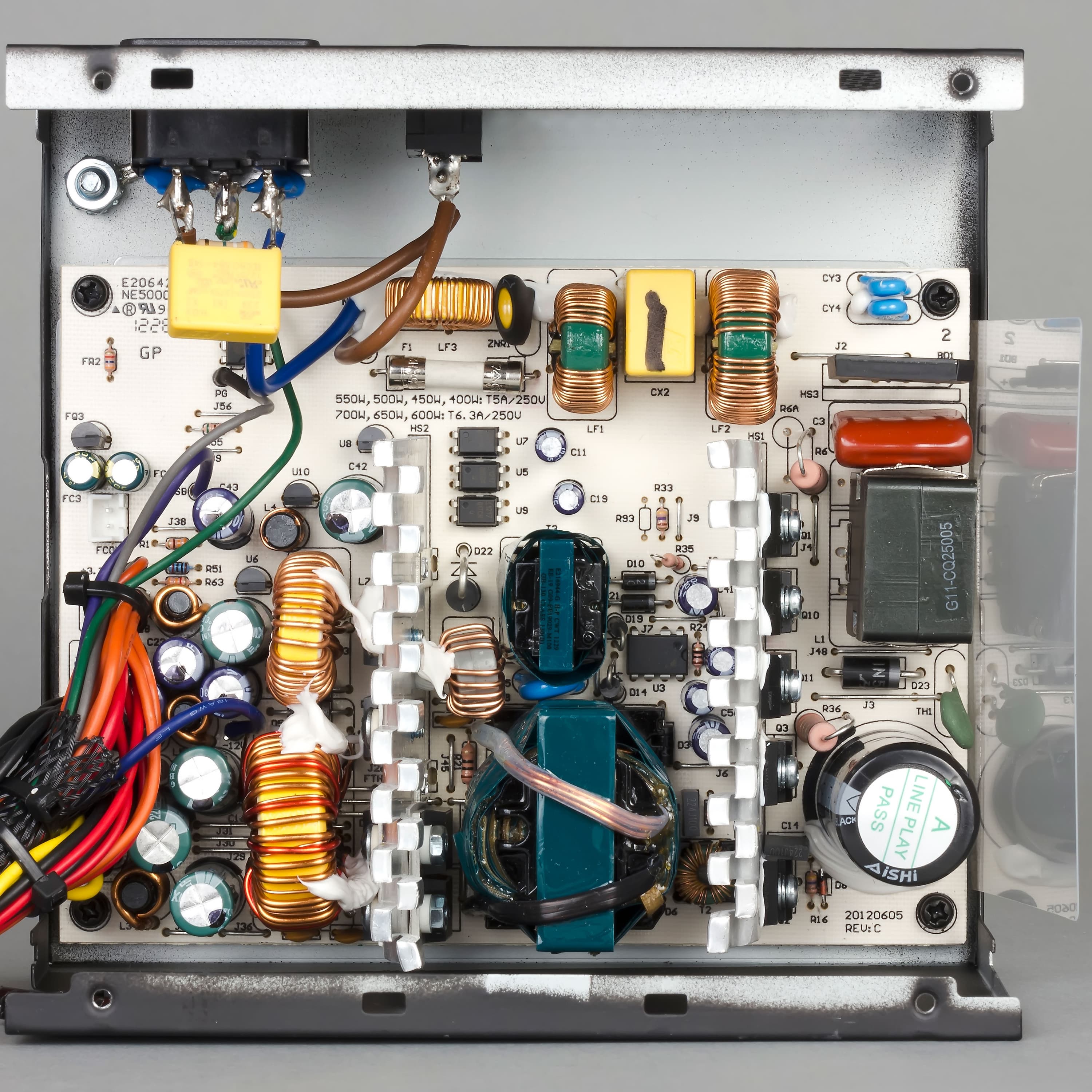

Вид платы блока питания Chieftec GPS-550A8

Основные полупроводниковые элементы установлены на двух компактных радиаторах с толщиной основания около 3 мм, оребрение которых выполнено путем расщепления верхней части. Радиаторы не перекрывают расположенные рядом элементы и не препятствуют их обдуву, а также имеют достаточно невысокое аэродинамическое сопротивление. Массо-габаритные характеристики теплорассеивающих элементов очень скромны для решения мощностью 550 Вт, выполненного на типичной платформе с групповой стабилизацией.

Тестирование блока питания

Работа на максимальной мощности блока питания Corsair AX1200i

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности в течение 20 минут. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

В данном случае никаких проблем не возникло, значения напряжений от номинала отклоняются несильно.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

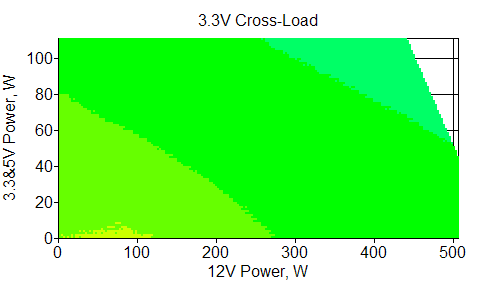

Отклонения по линии +3,3 VDC

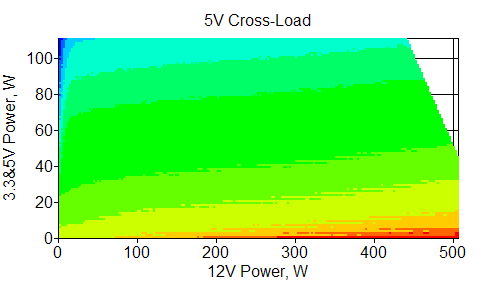

Отклонения по линии +5 VDC
Отклонения по линии +12 VDC

К каналам +3.3VDC и +5VDC особых претензий нет, хотя напряжения по последнему каналу и имеют большие отклонения — но только на краях диапазона мощности при нетипичном распределении нагрузки по каналам. А вот картинка КНХ канала +12VDC напоминает радугу; в нашем случае — к сожалению. С другой стороны, при типичном распределении мощности по каналам до 350 Вт по +12VDC измеренное значение напряжения данного номинала имеет вполне нормативные отклонения, что позволяет с успехом питать почти любую домашнюю неэкстремальную систему при выполнении типичных задач.

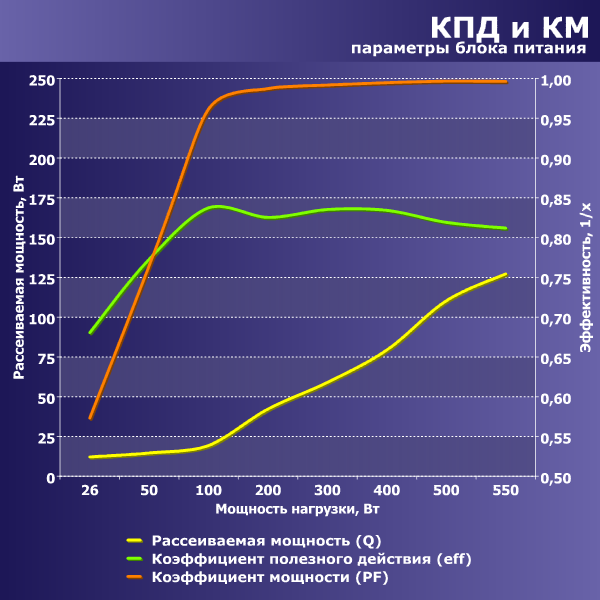

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Согласно нашим измерениям, КПД данного БП достигает значения свыше 80 процентов в диапазоне мощности от 100 до 550 ватт, максимальное зарегистрированное значение составило около 84 процентов на мощности 100 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 77 процентов, на мощности 35 Вт — около 68 процентов. Показатели невысокие, но вряд ли кто-то ожидает от экономичного продукта чудес эффективности.

С точки зрения эффективности преобразования, наиболее оптимальный диапазон эксплуатации данной модели имеет верхнюю границу 400 Вт.

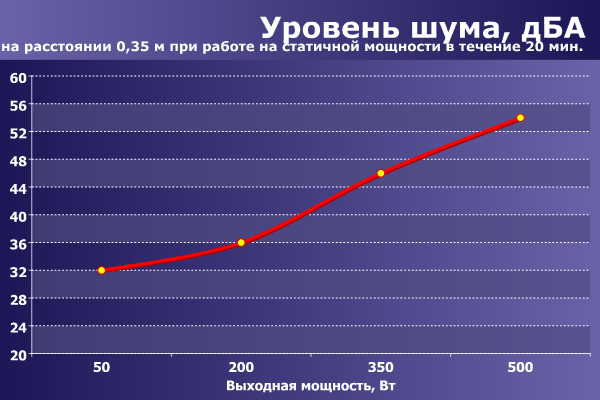

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

Данная модель имеет средний уровень шума в диапазоне до 200 Вт включительно при условии расположения БП в ближнем поле. При более значительном удалении — например, размещении под столом в корпусе с нижним расположением БП — такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно на расстоянии метра и более, в офисном помещении он будет малозаметен, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное же время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно.

На мощности в 350 Вт блок питания приближается к отметке в 50 дБА, а при нагрузке в 500 Вт ее преодолевает. Шум на такой мощности можно охарактеризовать как достаточно высокий. Находиться в ближнем поле от такого источника шума долговременно уже некомфортно даже в условиях офиса. При более значительном удалении такой источник все равно будет обращать на себя внимание, но раздражать станет уже в меньшей степени.

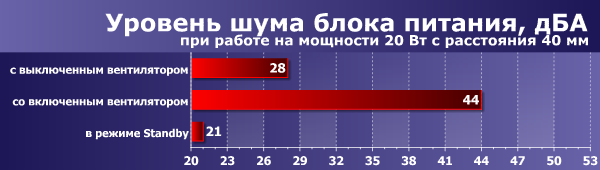

В режиме ожидания различимый на слух шум от работы электроники отсутствует.

В рабочем режиме при остановленном вентиляторе шум от электроники выше, но различим только на очень близком расстоянии (около 0,1 м) — на большем он никак не выделяется. Никаких призвуков, похожих на писк, у данного экземпляра отмечено не было.

Оценка потребительских качеств

Потребительские качества данной модели находятся на невысоком уровне. Электрические характеристики и акустическая эргономика не самые удачные, а длина проводов и количество разъемов подразумевают использование в системе только минимального набора компонентов. Впрочем, последнее вполне логично для такого экономичного продукта. Интересно, что у компании Chieftec также есть серия iArena, которая тоже является экономичной, но имеет более доступную цену (разница около 200-300 рублей за модель мощностью 500 Вт). Кроме того, есть у Chieftec и интересные среднебюджетные продукты стоимостью около 2000 рублей, которые имеют заметно лучший набор потребительских качеств — правда, выпускаются они в обычном сером корпусе.

Итоги

Блок питания оставил сложные впечатления. С одной стороны, Chieftec GPS-550A8 нормально работает на максимальной мощности (причем долговременно, что не всегда по силам моделям с более высоким позиционированием), относительно недорого стоит и имеет достаточно приличную для экономичного продукта мощность шины +12VDC. С другой стороны, выходные параметры канала +12VDC в реальности не очень хороши, и по факту стоит ограничиться мощностью порядка 350-400 Вт по данному каналу. Акустическая эргономика модели также не впечатляет, эргономичным уровень ее шума можно считать до мощности 200 Вт. Не все радужно и с точки зрения эффективности: на максимуме БП рассеивает мощность, превосходящую данный параметр у ламп накаливания номиналом 100 Вт, которые сейчас продают под видом инфракрасного обогревателя. Проанализировав технические и эргономические параметры данной модели, можно сделать вывод, что оптимальный эксплуатационный диапазон данного продукта находится в пределах 250—400 Вт. Есть ли смысл приобретать БП такой мощности с подобным набором потребительских качеств или лучше посмотреть в сторону менее мощных продуктов с улучшенным набором потребительских качеств — каждый может решить самостоятельно.

Средняя текущая цена (количество предложений)
Блок питания Chieftec GPS-550A8
Н/Д(0)


Блок питания Chieftec GPS-550A8 предоставлен на тестирование производителем



16 января 2013 Г.
