Источники бесперебойного питания: попытка выработки комплексной методики тестирования

По мере своего развития цивилизация начинает потреблять все больше энергии, в частности, электрической — станки, заводы, электронасосы, фонари на улицах, лампы в квартирах… Появление радио, телевизоров, телефонов, компьютеров дало человечеству возможность ускорить обмен информацией, однако, еще сильнее привязало его к источникам электроэнергии, поскольку теперь, во многих случаях, пропадание электричества равносильно потере канала доставки информационного потока. Наиболее критична такая ситуация для ряда наиболее современных отраслей, в частности, там, где основным инструментом производства являются компьютерные сети.

Давно подсчитано, что через пару-тройку месяцев работы стоимость информации, хранящейся на компьютере, превышает стоимость самого ПК. Уже давно информация стала разновидностью товара — ее создают, оценивают, продают, покупают, накапливают, преобразуют… и порой теряют по самым разнообразным причинам. Разумеется, до половины проблем, связанных с потерей информации, возникает из-за программных или аппаратных сбоев компьютерами. Во всех остальных случаях, как правило, проблемы связаны с некачественным электроснабжением компьютера.

Обеспечение качественного питания компонентов ПК — залог стабильной работы любой компьютерной системы. От формы и качественных характеристик сетевого питания, от удачного выбора компонентов питания порой зависит судьба целых месяцев работы. Исходя из этих соображений, была разработана изложенная ниже методика исследования, призванная в дальнейшем стать основой тестирования качественных характеристик бесперебойных блоков питания.

Оглавление

  1. Положения ГОСТ
  2. Классификация ИБП (описание, схема)
    • Оффлайновые
    • Линейно-интерактивные
    • Онлайновые
    • Основные типы по мощностям
  3. Физика
    • a. Виды мощности, формулы расчета:
      • Мгновенная
      • Активная
      • Реактивная
      • Полная
  4. Тестирование:
    • Цель тестирования
    • Общий план проведения
    • Параметры для проверки
  5. Оборудование, использованное при тестировании
  6. Библиография
Положения ГОСТ

Все, что связано с электрическими сетями, в России регламентируется положениями ГОСТ 13109-97 (принят Межгосударственным Советом по стандартизации, метрологии и сертификации взамен ГОСТ 13109-87). Нормативы этого документа полностью соответствуют международным стандартам МЭК 861, МЭК 1000-3-2, МЭК 1000-3-3, МЭК 1000-4-1 и публикациям МЭК 1000-2-1, МЭК 1000-2-2 в части уровней электромагнитной совместимости в системах электроснабжения и методов измерения электромагнитных помех.

Стандартными показателями для электросетей в России, установленными ГОСТ, являются следующие характеристики:

  • напряжение питания — 220 В±10%
  • частота — 50±1 Гц
  • коэффициент нелинейных искажений формы напряжения — менее 8% в течение длительного времени и 12% — кратковременно

Оговорены в документе и типичные проблемы электроснабжения. Чаще всего нам приходится сталкиваться со следующими из них:

  • Полное пропадание напряжения в сети (отсутствие напряжения в сети на время более 40 секунд из-за нарушений в линиях подачи электроэнергии)
  • Проседания (кратковременное снижение напряжения в сети до величины менее 80% от номинального значения на время более 1 периода (1/50 секунды) являются следствием включения мощных нагрузок, внешне проявляется как мерцание ламп освещения) и всплески (кратковременные повышения напряжения в сети на величину более 110 % от номинального на время более 1 периода (1/50 секунды); появляются при отключении большой нагрузки, внешне проявляются как мерцание ламп освещения) напряжения разной продолжительности (характерно для больших городов)
  • Высокочастотный шум — радиочастотные помехи электромагнитного или другого происхождения, результат работы мощных высокочастотных устройств, коммуникационных устройств
  • Отклонение частоты за пределы допустимых значений
  • Высоковольтные выбросы — кратковременные импульсы напряжения величиной до 6000В и длительностью до 10 мс; появляются при грозах, как результат статического электричества, из-за искрения переключателей, внешних проявлений не имеют
  • Выбег частоты — изменение частоты на 3 и более Гц от номинального (50 Гц), появляются при нестабильной работе источника электроэнергии, внешне могут и не проявляться.

Все эти факторы могут привести к выходу из строя достаточно «тонкой» электроники, и, как это часто бывает, к потере данных. Впрочем, люди давно научились защищаться: фильтры сетевого напряжения, «гасящие» скачки, дизель-генераторы, обеспечивающие подачу электроэнергии системам при пропадании напряжения в «глобальном масштабе», наконец, источники бесперебойного питания — основной инструмент защиты персональных ПК, серверов, мини-АТС и др. Как раз о последней категории устройств и пойдет речь.
Классификация ИБП

«Разделять» ИБП можно по разным признакам, в частности, по мощности (или сфере применения) и по типу действия (архитектуре/устройству). Оба этих метода тесно связаны друг с другом. По мощности ИБП делятся на

  1. Источники бесперебойного питания малой мощности (с полной мощностью 300, 450, 700, 1000, 1500 ВА, до 3000 ВА — включая и on-line)
  2. Малой и средней мощности (c полной мощностью 3–5 кВА)
  3. Средней мощности (с полной мощностью 5–10 кВА)
  4. Большой мощности (с полной мощностью 10–1000 кВА)

Исходя из принципа действия устройств, в литературе в настоящее время используется два типа классификации источников бесперебойного питания. Согласно первому типу, ИБП делятся на две категории: on-line и off-line, которые, в свою очередь, делятся на резервные и линейно-интерактивные.

Согласно второму типу, ИБП делятся на три категории: резервные (off-line или standby), линейно-интерактивные (line-interactive) и ИБП с двойным преобразованием напряжения (on-line).

Мы будем пользоваться вторым типом классификации.

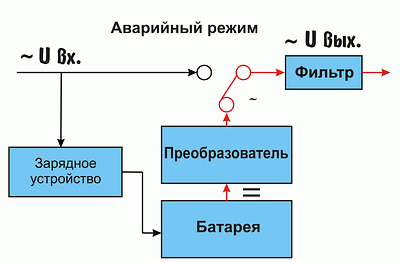

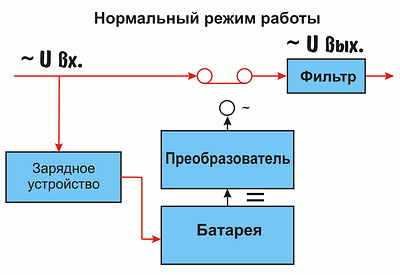

Рассмотрим для начала разницу типов ИБП. Источники резервного типа выполнены по схеме с коммутирующим устройством, которое в нормальном режиме работы обеспечивает подключение нагрузки непосредственно к внешней питающей сети, а в аварийном — переводит ее на питание от аккумуляторных батарей. Достоинством ИБП такого типа можно считать его простоту, недостатком — ненулевое время переключения на питание от аккумуляторов (около 4 мс).

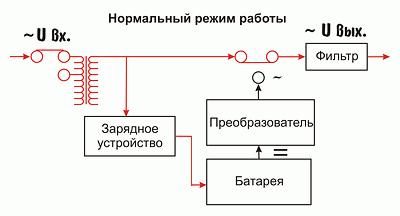

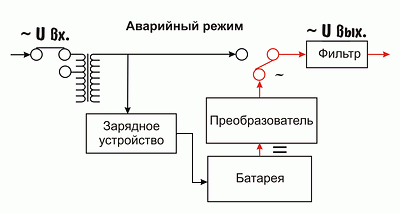

Линейно-интерактивные ИБП выполнены по схеме с коммутирующим устройством, дополненной стабилизатором входного напряжения на основе автотрансформатора с переключаемыми обмотками. Основное преимущество таких устройств — защита нагрузки от повышенного или пониженного напряжения без перехода в аварийный режим. Недостатком таких устройств также является ненулевое (около 4 мс) время переключения на аккумуляторы.

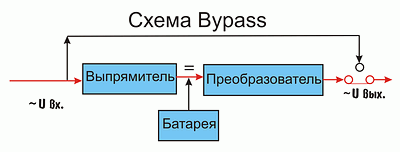

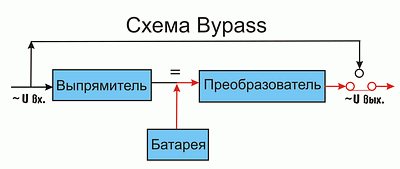

ИБП с двойным преобразованием напряжения отличается тем, что в нем поступающее на вход переменное напряжение сначала преобразуется выпрямителем в постоянное, а затем — с помощью инвертора — снова в переменное. Аккумуляторная батарея постоянно подключена к выходу выпрямителя и входу инвертора и питает его в аварийном режиме. Таким образом, достигается достаточно высокая стабильность выходного напряжения независимо от колебаний напряжения на входе. Кроме того, эффективно подавляются помехи и возмущения, которыми изобилует питающая сеть.

Практически, ИБП данного класса при подключении к сети переменного тока ведут себя как линейная нагрузка. Плюсом данной конструкции можно считать нулевое время переключения на питание от аккумуляторов, минусом — снижение КПД за счет потерь при двукратном преобразовании напряжения.


Физика

Во всех справочниках по электротехнике различаются четыре вида мощности: мгновенная, активная, реактивная и полная. Мгновенная мощность вычисляется как произведение мгновенного значения напряжения и мгновенного значения тока для произвольно выбранного момента времени, то есть



Так как в цепи с сопротивлением r u=ir, то



Средняя за период мощность P рассматриваемой цепи равна постоянной слагающей мгновенной мощности

Среднюю за период мощность переменного тока называют активной. Единица активной мощности вольт-ампер называется ватт (Вт).



Соответственно и сопротивление r называют активным. Так как U=Ir, то


Обычно именно активную мощность понимают под потребляемой мощностью устройства.

Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля. Для синусоидального тока равна произведению действующих тока и напряжения на синус угла сдвига фазы между ними.



Полная мощность — потребляемая нагрузкой суммарная мощность (учитываются как активная, так и реактивная ее составляющие). Вычисляется как произведение среднеквадратичных значений входного тока и напряжения. Единица измерения — ВА (вольт-ампер). Для синусоидального тока равна



или

Практически на любом электрическом приборе находится этикетка с указанием либо полной мощности устройства, либо активной мощности.
Тестирование

Основная цель тестирования — продемонстрировать поведение тестируемых ИБП в реальных условиях, дать представление о дополнительных характеристиках, которые не находят отражения в общей документации на устройства, на практике определить влияние различных факторов на работу ИБП и, возможно, помочь определиться с выбором того или иного источника бесперебойного питания.

Несмотря на то, что рекомендаций по выбору ИБП в настоящее время существует великое множество, в ходе тестирования мы рассчитываем, во-первых, рассмотреть ряд дополнительных параметров, которыми стоит поинтересоваться перед покупкой оборудования, во-вторых, по необходимости скорректировать набор выбранных методов и параметров тестирования и выработать базу для будущего анализа всего тракта питания систем.

Общий план проведения тестирования выглядит следующим образом:

  • Указание класса устройства
  • Указание заявленных производителем характеристик
  • Описание комплектности поставки (наличие руководства, дополнительных шнуров, ПО)
  • Краткое описание внешнего вида ИБП (функции, вынесенные на контрольную панель и перечень разъемов)
  • Тип аккумуляторов (с указанием емкости аккумуляторов, обслуживаемые/необслуживаемые, наименование, возможно — взаимозаменяемость, возможность подключения дополнительных аккумуляторных блоков)
  • «Энергетическая» составляющая тестов

В процессе тестирования планируется проверить следующие параметры:

  • Диапазон входного напряжения, при котором ИБП работает от сети, не переключаясь на аккумуляторы. Больший диапазон входного напряжения уменьшает количество переходов ИБП на батарею и увеличивает срок ее службы
  • Время переключения на питание от аккумулятора. Чем меньше время переключения, тем меньше риск выхода из строя нагрузки (устройства, подключенного через ИБП). Длительность и характер процесса переключения во многом определяют возможность нормального продолжения работы оборудования. Для компьютерной нагрузки допустимое время прерывания питания 20-40 мс.
  • Осциллограмма переключения на аккумулятор
  • Время переключения с аккумулятора на внешнее питание
  • Осциллограмма переключения с аккумулятора на внешнее питание
  • Время работы в автономном режиме. Этот параметр определяется исключительно емкостью батарей, установленных в ИБП, которая, в свою очередь, увеличивается при росте максимальной выходной мощности ИБП. Для обеспечения автономным питанием двух современных компьютеров SOHO типичной конфигурации в течение 15-20 мин, максимальная выходная мощность ИБП должна быть порядка 600-700 ВА.
  • Параметры выходного напряжения при работе от батарей
  • Форма импульса в начале разряда аккумулятора
  • Форма импульса в конце разряда аккумулятора
  • Диапазон выходного напряжения ИБП при изменении входного напряжения. Чем этот диапазон уже, тем меньше влияние изменения входного напряжения на питаемую нагрузку
  • Стабилизация выходного напряжения
  • Фильтрация выходного напряжения (если она есть)
  • Поведение ИБП при перегрузке на выходе
  • Поведение ИБП при пропадании нагрузки
  • Вычисление КПД ИБП. Определяется как отношение выходной мощности устройства к потребляемой мощности от источника питания
  • Коэффициент нелинейных искажений, характеризующий степень отличия формы напряжения или тока от синусоидальной
    • 0% — синусоида
    • 3% — искажения не заметны на глаз
    • 5% — искажения заметны глазом
    • до 21% — трапецеидальная или ступенчатая форма сигнала
    • 43% — сигнал имеет прямоугольную форму
Оборудование

При тестировании мы будем пользоваться не реальными рабочими станциями и серверами, а эквивалентными нагрузками, которые имеют стабильный характер потребления и коэффициент использования мощности, близкий к 1. В качестве основного оборудования, которое будет использоваться при проведении тестирований, в настоящее время рассматривается следующий комплект:

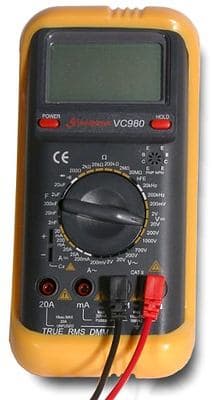

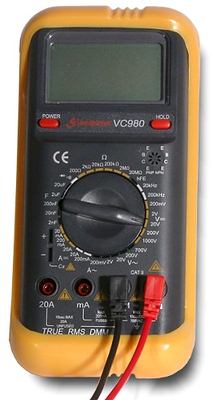

  1. Цифровой мультиметр Sinometer VC980
    • Полная защита от перегрузки
    • True RMS
    • Напряжение постоянного тока: 200mV/2V/20V/200V/1000V (± 0.05%)
    • Напряжение переменного тока: 200mV/2V/20/200V/700V (± 0.8%)
    • Постоянный ток: 20mA/200mA/20A (± 0.5%)
    • Переменный ток: 200mA/20A (± 1.5%)
    • Сопротивление: 200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ/20MΩ (± 0.2%)
    • Емкость : 2nF/20nF/200nF/2µF/20µF (± 2.5%)
    • Частота: 20kHz/200kHz (± 1.5%)
    • Напряжение питания: 6F22 (9V) x 1

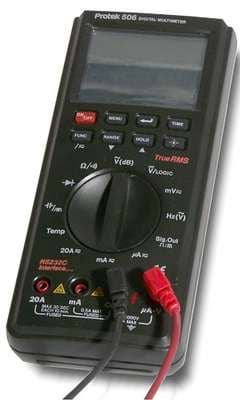

  2. Цифровой мультиметр Protek 506
    • Индуктивность: 0 — 100 Н (3%)
    • Напряжение постоянного тока: 400мВ — 1000 В (0,5 %)
    • Автомат с аналоговой шкалой
    • Постоянный ток: 400 мкА — 20 А(1%)
    • Емкость: до 100 µF (3%)
    • Сопротивление: 400 Ω — 40МΩ (0,5%)
    • Память: 10 результатов
    • Логический пробник: 0,8 В — 2 В
    • Интерфейс: RS-232
    • Измерение децибел: — 25 dBm-+59dBm (± 0,5 dBm)
    • Напряжение переменного тока: 400 мВ — 750 В(1,5%)
    • Генератор: 2 Кгц, 4 Кгц, 8 Кгц
    • Переменный ток: 400 мкА — 20 А (1,5%)
    • Измерение частоты: до 10 МГц

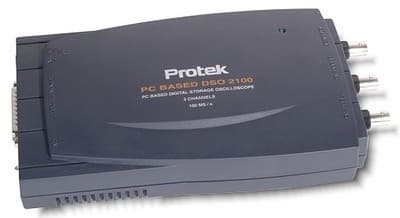

  3. Цифровой двухлучевой осциллограф DSO2100
    • Интерфейс с ПК — LPT
    • Полоса пропускания 30МГц (-3dB)
    • Два канала
    • Объем памяти 32кБ/канал
    • Коэффициент вертикальной развертки 50мВ/DIN — 5В/DIN, точность 3%,
    • Импеданс входного сигнала 1Мом/25пФ
    • Макс вх.напряжение 100В
    • Коэффициент временной развертки 5нс/DIN — 320с/DIN
    • Макс. временной интервал 100 Мс/с.
    • Спектральный анализатор: полоса пропускания 0-50 Мгц. два канала, функции FFT.
  4. Регулируемая нагрузка (блок из двадцати 100 Ом ПЭВР-50, три параллельных блока с сопротивлением 184-214 Ом, 398-486 Ом, 500-594 Ом)
  5. Лабораторный автотрансформатор ЛАТР-1М (0~250 В)
Библиография
  1. ГОСТ 721-77 Системы энергоснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В
  2. ГОСТ 19431-84 Энергетика и электрификация. Термины и определения
  3. ГОСТ 21128-83 Системы энергоснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В
  4. ГОСТ 30372-95 Совместимость технических средств электромагнитная. Термины и определения
  5. Теоретическая электротехника, изд. 9-е, исправленное, М.-Л., издательство "Энергия", 1965
  6. Рекламные материалы компании N-Power
  7. Интернет-ресурс UPS.ru




9 августа 2003 Г.

:

:

, , — , , , , … , , , , , , , , . , , , .

, - , , . — , , , , , … . , , , - . , , .

— . , . , , .
