Обзор контроллера вентиляторов ZALMAN ZM-MFC1

Когда вентиляторы мешают жить

В большинстве современных компьютеров основным источником шума являются вентиляторы. Работать и отдыхать рядом с таким шумящим ящичком весьма сомнительное удовольствие. К большому сожалению, просто взять и отключить вентиляторы, увы, нельзя. Зато можно уменьшить их скорость, тем самым существенно снизив уровень издаваемого ими шума. Ведь при обычной офисной работе или при интернет-серфинге компьютерные внутренности греются гораздо меньше, чем, например при играх.

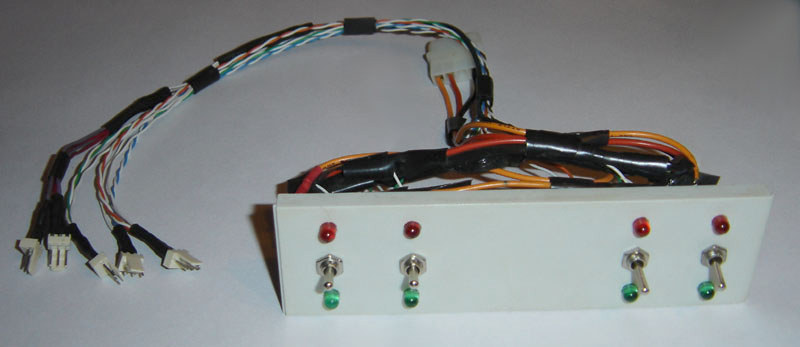

Полтора года назад шум от компьютера меня подвигнул меня на изготовление такого устройства:

Это обычная заглушка пятидюймового отсека, на которой установлены 4 тумблера и 8 контрольных светодиодов. Два двухпозиционных тумблера слева (12 В/5 В) отвечают за охлаждение процессора и видеокарты. Два трехпозиционных тумблера справа (12 В/выкл./5 В) отвечают за корпусные вентиляторы. Единственное, что меня не устраивало в этой панельке, это то, что скорости вращения вентиляторов фиксированы. Ну и, наверное, очень простой дизайн, вернее его полное отсутствие :)

Следующим моим шагом должно было стать изготовление контроллера вентиляторов с бесступенчатой регулировкой скорости вращения, так называемого «реобаса». Я даже переменные резисторы купил… Но, к сожалению, так и не нашел времени все это собрать. А тут и различные производители выкинули на российский рынок достаточно большое количество готовых контроллеров. Собственно один из таких продуктов мы сегодня и рассмотрим

Заводской «шумодав» Zalman

Корейская компания ZALMAN производит большое количество компьютерных комплектующих, главной отличительной чертой которых является стремление максимально снизить шум, издаваемый компьютером. Компаний была разработана целая система CNPS (Computer Noise Prevention System) для борьбы с шумом, издаваемым компьютером. Сегодня мы рассмотрим один из продуктов, предназначенный для снижения шума вентиляторов. ZALMAN ZM-MFC1 Multi Fan Speed Controller представляет собой 6 канальный ручной контроллер вентиляторов устанавливаемый в пятидюймовый отсек компьютера и позволяющий регулировать скорость (т.е. соотношение шум/производительность) у установленных вентиляторов.

Технические характеристики:

  • Универсальный контроллер вентиляторов:
    • 4 канала: регулирование скорости вентиляторов трехконтактным разъемом (7 Вт или ниже) с помощью регулятора скорости вентиляторов
    • 2 канала: двухуровневое (+5 В, +12 В) регулирование скорости вентиляторов или других электронных устройств с двухконтактным разъемом при помощи тумблера
  • Входное напряжение — 12 В
  • Выходное напряжение 5 В~11 В ±5%
  • Размеры — (Ш×В×Г) 148,5×42×65 мм
  • Вес — 112 г

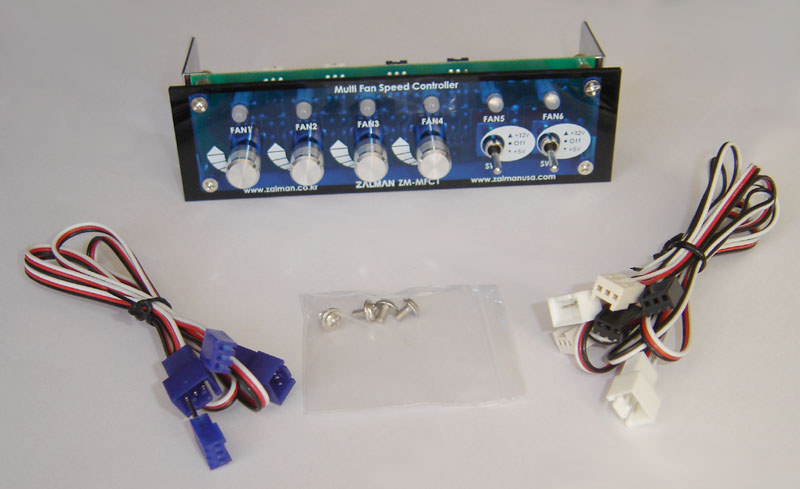

Комплектация:

  • контроллер ZALMAN ZM-MFC1
  • 2 соединительных кабеля С1
  • 2 соединительных кабеля С2
  • 4 крепежных болта
  • краткая инструкция по установке

Дизайн и внешний вид

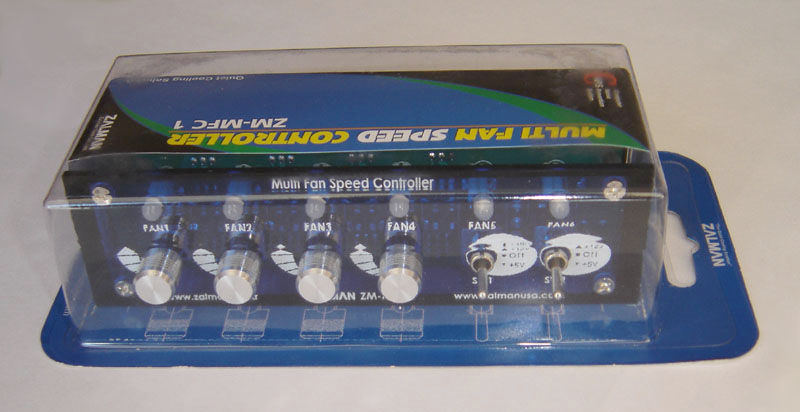

Упаковка контроллера выполнена в характерном для компании ZALMAN дизайне. Через окошко прекрасно видно сам контроллер, так что ошибиться при покупке невозможно. На задней стороне упаковки находится краткая инструкция-иллюстрация по подключению.

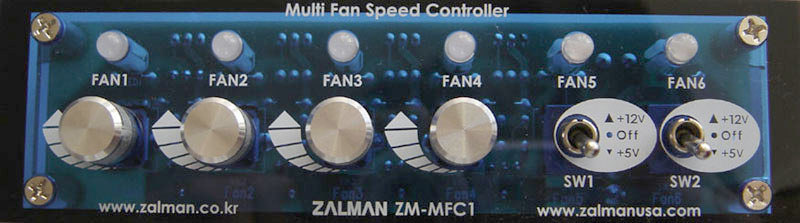

Выглядит контроллер весьма необычно. Передняя панель изготовлена из полупрозрачного темно-синего пластика. В верхней части устройства идет ряд из шести светодиодных индикаторов, под ним расположились четыре металлические ручки и два трехпозиционных переключателя. Все ручки и переключатели подписаны fan1-fan6. Также присутствуют надписи показывающие модель устройства — «ZALMAN ZM-MFC1», его назначение — «Multi Fan Speed Controller», а так же два веб-адреса компании производителя — корейский и американский.

Нельзя сказать, что такой дизайн понравится всем пользователям. Но это слишком субъективно. Очевидный его недостаток заключается в том, что на передней панели остаются отпечатки пальцев и панель очень быстро «залапывается», теряет хороший внешний вид.

Металлические ручки достаточно удобны и не проскальзывают в руках. Ручка крутится легко, с минимальным усилием и позволяет достаточно точно выставить желаемое напряжение. К сожалению, отсутствуют какие-либо метки обозначающие положение ручки. Судить об этом можно только по яркости свечения светодиода-индикатора. Ход ручки составляет примерно 270°. Минимальное значение исходящего напряжения достигается в крайнем левом положении, максимальное — в крайнем правом.

Яркость свечения первых четырех светодиодных индикаторов зависит от исходящего напряжения. Чем больше напряжение, тем больше яркость. При минимальном напряжении светодиод едва заметно мерцает, при максимальном — горит ярко и ровно. Стоит заметить, что индикатор будет работать только в том случае, если к панели подключен вентилятор, имеющий тахометр. Т.е. в вентиляторном разъеме будут 3 провода. В случае отсутствия тахометра (2 провода) управление так же возможно, но никакой индикации не будет.

Трехпозиционные переключатели позволяют выбрать одно из трех положений:

  • +12 v (+12 В)
  • off (выключено)
  • +5 v (+5 В)

Сюда можно подключить не только вентиляторы, но и другие устройства, например, неоновые лампы подсветки. Светодиодные индикаторы светятся красным цветом в положении «+12v» и синим цветом в положении «+5v». В положении «off» индикатор не работает.

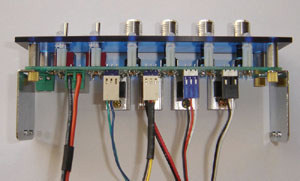

Посмотрим на контроллер сзади. Качество изготовления печатной платы не вызывает никаких сомнений — все сделано очень аккуратно. На стабилизаторах установлены радиаторы охлаждения — во избежание перегрева. На плате распаяны четыре трехконтактных разъема (2 белого цвета, 2 синего), два двухконтактных разъема для подключения вентиляторов. Здесь же располагается 4-контактный разъем для подключения питания устройства. Все разъемы подписаны, ошибиться при подключении весьма сложно.

Сборка

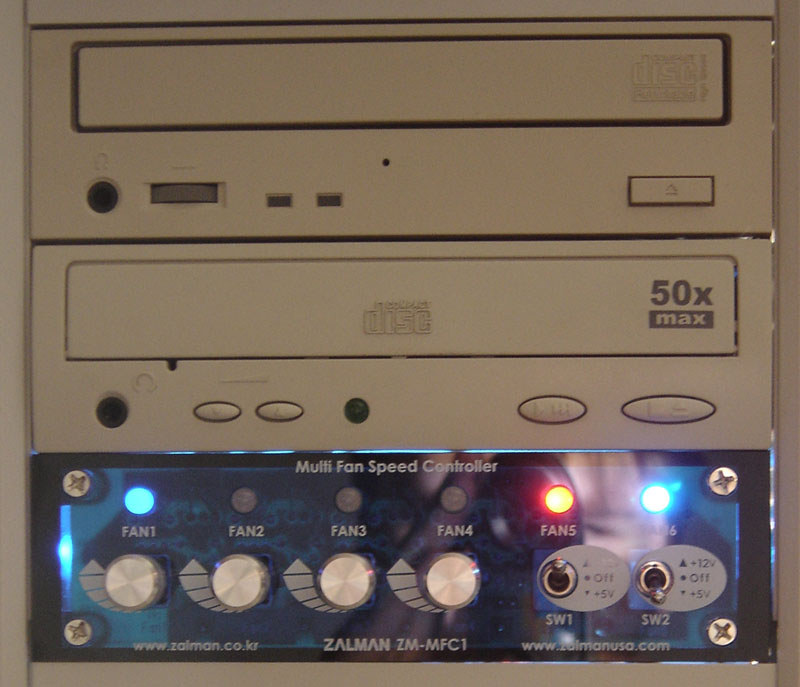

После того как устройство осмотрено со всех сторон, пора бы его подключить и проверить в действии. Для этого вытаскиваем из корпуса пятидюймовую заглушку вставляем на ее место контроллер закручиваем 4 винта идущие в комплекте. И понимаем, что по-хорошему, соединительные кабели нужно было подключить до установки в корпус. Поскольку подключение кабелей к установленному контроллеру (особенно если остальные пятидюймовые отсеки заняты) является весьма нетривиальным процессом.

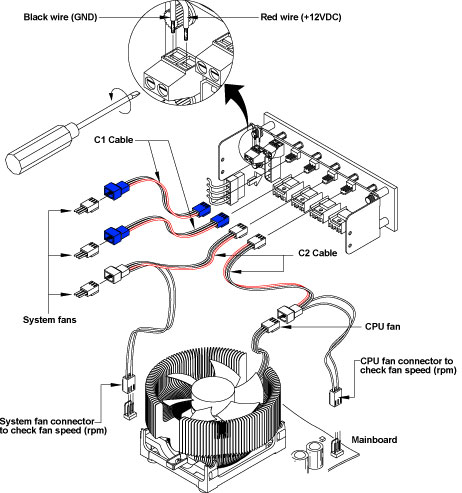

Напомню, что в комплекте поставляются 4 соединительных кабеля (2 кабеля типа С1 и 2 кабеля типа С2). Кабель C1 используется в том случае, если скорость вентилятора не нужно контролировать через материнскую плату. Т.е. это просто удлинитель длиной 40 см, одним концом подключающийся к контроллеру, другим к вентилятору. Кабель C2 используется, если скорость вентилятора необходимо контролировать через материнскую плату. На этом кабеле 3 разъема, один подключается к контроллеру, второй к вентилятору, третий к материнской плате. Длина кабеля — также 40 см. Естественно стоит учитывать, имеется ли на материнской плате мониторинг скорости вентиляторов (на старых платах может отсутствовать). Таким образом, можно подключить вентилятор процессорного кулера, для того чтобы следить за скоростью его вращения. Кроме того, необходимо программное обеспечение, имеющее функции мониторинга (Motherboard Monitor, SpeedFan и т.д.).


Схема взята с сайта компании Zalman

На регулируемые каналы (1-4) можно подключать вентиляторы с энергопотреблением до 7 Вт, т.е. практически все решения, предназначенные для использования в ПК. Собственно на один канал можно повесить 2 или 3 вентилятора, главное чтобы их суммарное энергопотребление не превышало 7 Вт. На каналы 5,6 можно подключать устройства любой мощности, лишь бы блок питания вашего компьютера справился с этой нагрузкой. К этим каналам подключается зачищенный провод без разъема.

Для тестирования были использованы следующие комплектующие:

  • Контроллер вентиляторов ZALMAN ZM-MFC1
  • Материнская плата ABIT SA6 (3 разъема для вентиляторов с мониторингом оборотов)
  • Блок питания FSP235-60GTW 235 Вт
  • 80x80 мм ZALMAN ZM-F1 (тахометр)
  • 80х80 мм Spire FD08025B1L (тахометр)
  • Боксовый кулер от PIII (тахометр)
  • Неоновая лампа Thermaltake Perfectlight 1720 Purple
  • Цифровой мультиметр
  • ПО SpeedFan 4.06

С помощью мультиметра измеряем максимальное и минимальное напряжение на каждом из четырех регулируемых каналов (1-4). В среднем получаем 5 и 10,5 В, что укладывается в пятипроцентный допуск производителя. Вентиляторы с тахометром (ZALMAN ZM-F1, Spire FD08025B1L, Intel Box (PIII)) поочередно подключаем к первому каналу контроллера, затем напрямую к блоку питания (по показаниям мультиметра там 11,9 В) и измеряем минимальную и максимальную скорости вращения.

ВентиляторМинимальное напряжение (В)Максимальное напряжение (В)Подключение напрямую к блоку питания (В)
 5 10,511,9
Скорость вращения вентиляторов (оборотоы в минуту)
ZALMAN ZM-F1148726572885
Spire FD08025B1L138319742235
Intel Box (PIII)146138354272

Еще один интересный момент. Для достижения максимального напряжения ручку достаточно повернуть наполовину. Это несколько неудобно. Напомню, что ход ручки составляет 270°.

Положение ручки0° (минимум)135° (середина)270° (максимум)
Напряжение5 В10,5 В10,5 В

Все три вентилятора успешно завелись при минимальном напряжении. Если остановить подключенный вентилятор во время работы (сымитировав, например, попадание в лопасти провода), то светодиод может погаснуть, может загореться ярче, а может и гореть, как и прежде. Все зависит от напряжения.

Напряжение5 В10,5 В
СветодиодЛибо погаснет, либо загорится ярчеБудет гореть без изменения яркости

По моей субъективной оценке при минимальной скорости вращения все вентиляторы становятся практически бесшумными. Собственно говоря, это именно то, что нам и требовалось.

Рассмотрим два оставшихся канала (5 и 6). Измеряем напряжение в нижнем и верхнем положениях тумблера — получаем 5 и 11,9 В соответственно. Подключаем неоновую лампу, включаем в положение +12 В — лампа светится, как ей и положено. Подключаем вентилятор ZALMAN ZM-F1. Значения скорости оказываются такими же, как и в предыдущем случае (5 В — 1487 об/мин., 12 В — 2885 об/мин.).

В процессе тестирования было выяснено, что само устройство в ходе работы не издает никакого шума.

Краткие выводы

Контроллер работает и выполняет свои обязанности на 100%, т.е. позволяет снизить шум, издаваемый вентиляторами внутри системного блока. Прост в установке и в работе. Имеет эффектный внешний вид. А что, собственно говоря, еще нужно? Мне кажется, что ZALMAN ZM-MFC1 при своей не очень высокой стоимости может стать весьма неплохим выбором.

Плюсы

  • Выполняет свое назначение на 100%
  • 6 независимых каналов для регулировки
  • Оригинальный внешний вид
  • Простота установки и настройки


Минусы

  • Отсутствие каких-либо меток, обозначающих положение ручки регулятора.
  • Отсутствие четкой индикации остановки вентилятора



28 января 2005 Г.
