Героем данного обзора стал компактный корпус под названием Milo ML05, произведенный известной компанией SilverStone и предназначенный для построения традиционного HTPC. В настоящий момент линейка Milo насчитывает шесть моделей, бо́льшая часть которых рассчитана на установку системных плат формата microATX, в то время как ML05 и ML06 предусматривают только платы формата Mini-ITX. Единственное отличие между этими двумя моделями заключается в дизайне передней панели: в доставшемся нам на тестирование ML05 панель выполнена из зеркального пластика, а у ML06 — из крашеного алюминия.
Объем корпуса составляет всего 7 литров, но это не значит, что в нем нельзя собрать полноценный и современный персональный компьютер. Впрочем, позиционируется корпус только в качестве основы для классического HTPC, устанавливаемого в гостиную рядом с большим телевизором и прочей аудио/видеоаппаратурой. О построении игровой машины или рабочей станции говорить не приходится, для этих целей у ML05 и дизайн неподходящий, и шасси.
Дизайн корпуса хорошо подойдет для стойки с Blu-ray-плеером и ресивером. SilverStone Milo ML05 рассчитан на установку оптического привода с щелевой загрузкой, фронтальные порты убраны на боковую грань — все для того, чтобы лицевая панель выглядела как можно более однородно и лаконично.
Поставляется SilverStone Milo ML05 в коробке из обычного картона, на внешней стороне которой нанесены схематичные изображения продукта и краткие технические характеристики. В комплект поставки помимо самого корпуса входит один пылевой фильтр, самоклеющиеся резиновые ножки, набор крепежных винтов, одноразовые стяжки и инструкция по сборке на 9 языках, включая русский. Инструкция выполнена качественно, в ней можно найти не только подробные сведения по правильной сборке ПК, но и дополнительную информацию о важных ограничениях габаритов некоторых комплектующих.
Компоновка
Корпус представляет собой однообъемную конструкцию, в которой все комплектующие находятся в пределах одной плоскости. Разве что при установке оптического привода он окажется в области прямо над системной платой. SilverStone Milo ML05 предусматривает установку только компактных блоков питания стандарта SFX глубиной до 100 мм.
Корпус сам по себе очень невысокий, поэтому платы расширения можно устанавливать только низкопрофильные, а высота процессорного кулера ограничивается величиной 37—70 мм в зависимости от конфигурации собираемого ПК, о чем мы подробнее расскажем в соответствующем разделе обзора.
Конструкция
Габариты SilverStone Milo ML05 — 350 (Д) × 204 (Ш) × 99 (В) мм, а вес без блока питания составляет всего 2,1 кг. Шасси корпуса, если верить официальной документации, выполнено из 0,8-миллиметровой стали. По ощущениям, элементы шасси действительно весьма прочные, в руках «не гуляют», так что наличия неприятного дребезга во время работы можно не бояться.

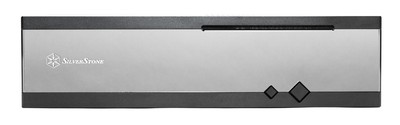

Бо́льшую часть передней панели занимает пластиковая панель с зеркальным покрытием. Отражение в ней не идеальное, но этого и не требуется. В левой части зеркальной панели разместился фирменный логотип со знаменитой снежинкой SilverStone. На переходе зеркального пластика в черный удачно спряталась щель дисковода.
В нижней части передней панели в области под оптическим приводом находятся две кнопки включения и перезагрузки, выполненные в виде ромбов. Кнопка включения имеет заметно больший размер, но и для перезагрузки ПК не придется прибегать к использованию подручных предметов. У кнопок присутствует значительный люфт, механизм работает с большим ходом кнопки и приятным щелчком. Индикаторы питания и активности HDD видны только в включенном состоянии, они находятся слева от кнопок и выполнены в синем цвете:
Два порта USB 3.0 и стандартный набор аудиоразъемов вынесены на правый торец корпуса, пользоваться ими будет удобно, вот только поставить ПК правой стенкой вплотную к чему-либо не получится — это важно учитывать до покупки. Порты USB разнесены далеко друг от друга, поэтому проблем с одновременным подключением двух крупногабаритных устройств возникать не должно.
Там же, на правой боковой стенке, находятся перфорированные отверстия, являющиеся по совместительству посадочными местами для двух вентиляторов типоразмера 80 мм. Левая стенка корпуса, напротив, абсолютно глухая. То же самое справедливо и в отношении нижней стенки, на ней нет ничего примечательного, кроме обозначенных по периметру мест для установки резиновых ножек из комплекта поставки.
На верхней стенке находятся две перфорированные области: одна в районе системной платы и вторая над нишей для блока питания. На задней стенке также нет ничего интересного, только вырезы под установку блока питания и заглушку задних портов ввода/вывода.
Система охлаждения
В комплекте с SilverStone Milo ML05 не поставляется ни одного корпусного вентилятора, однако шасси предусматривает установку трех дополнительных охладителей: двух 80-миллиметровых моделей на правой боковой стенке и одного 120-миллиметрового вентилятора над системной платой. Правда, при установке последнего высота процессорного кулера не сможет превышать 37 мм, что довольно мало даже для низкопрофильных моделей.
Зато в комплект поставки входит один съемный пылевой фильтр из мелкой пластиковой сетки. Он легко крепится и снимается с внутренней стороны верхней стенки корпуса благодаря магнитной рамке, хотя крышку все равно нужно снимать, а это требует откручивания трех винтов.
В целом система охлаждения корпуса ничего интересного собой не представляет, рассчитывать на установку комплектующих с TDP больше 60 Вт в ML05 не стоит.
Сборка системного блока

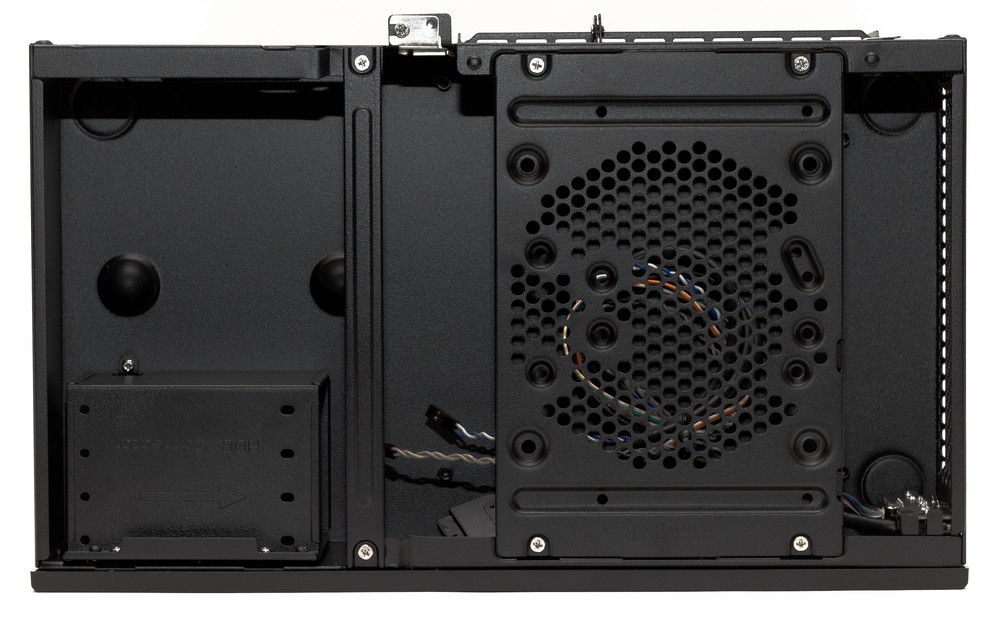

Из внешних элементов корпуса демонтажу поддается только верхняя крышка, которая крепится к основанию с помощью трех винтов под крестовую отвертку. Под крышкой находятся еще два элемента, которые нужно демонтировать перед началом сборки: многоцелевой кронштейн и центральная скоба. Скоба используется лишь для придания конструкции дополнительной жесткости, а вот многоцелевой кронштейн — вещь действительно необычная и по-своему интересная.
Его размер, количество и расположение монтажных отверстий позволяют использовать его для установки вентилятора типоразмера 120 мм, одного жесткого диска 3,5″, двух дисков 2,5″ или оптического привода с щелевой загрузкой. К сожалению, выбрать нужно что-то одно из этого списка. Метод крепления в любом случае будет винтовым, только количество и диаметр винтов окажется разным.
Сам кронштейн крепится к шасси четырьмя винтами под крестовую отвертку, а центральная скоба — двумя. После их демонтажа открывается доступ к подложке для системной платы, съемной корзине для жестких дисков и месту установки блока питания стандарта SFX.
Заглушка для задних портов ввода/вывода традиционно отсутствует, а четыре стойки для установки системной платы формата Mini-ITX заранее проставлены на основании. Крепить плату предполагается обычными винтами под крестовую отвертку.
Корзина для накопителей держится на трех винтах: два со стороны задней стенки и один с нижней. Она предусматривает установку четырех HDD/SSD типоразмера 2,5″. Накопители крепятся винтами, какие-либо амортизаторы в этой конструкции не предусмотрены.
Заглушки для плат расширения съемные, крепятся к шасси винтами. SilverStone Milo ML05 предусматривает установку одной однослотовой платы длиной до 193 мм. При наличии Г-образного переходника (riser card) можно установить и полноразмерную плату расширения, однако она также очень сильно ограничит высоту процессорного кулера и, скорее всего, лишит возможности использовать многоцелевой кронштейн.
Шасси предусматривает двухстороннюю установку блока питания, но логичнее закрепить его вентилятором вверх, так как только в верхней стенке предусмотрена перфорация для притока холодного воздуха (и пыли) к БП.
Порты USB 3.0 с передней панели подключаются монолитной колодкой к системной плате, переходников на USB 2.0 и возможности подключиться к портам на задней панели ввода/вывода нет. Колодка для подключения аудиоразъемов также монолитная с поддержкой стандарта HD Audio без обратной совместимости с AC’97. Кнопки и индикаторы с передней панели подключаются стандартной россыпью раздельных проводов.
Сборка ПК в данном корпусе не вызывает особых осложнений. Даже столь любимых компанией SilverStone винтов нужно открутить и закрутить не так много. Свободного места при условии использования только одного накопителя и пустого места над системной платой оказывается более чем достаточно для комфортного подключения всех кабелей и их относительно аккуратной укладки не во вред свободной циркуляции воздуха. Однако если поставить все 4 диска в корзину и установить сверху привод или еще парочку накопителей, то повозиться с укладкой проводов придется очень и очень сильно.
Тестирование эффективности системы вентиляции корпуса
Данный этап исследования представляет собой тестирование с помощью программных средств, нагружающих различные подсистемы компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.
В конфигурацию тестового стенда входили следующие комплектующие:
- Материнская плата Asus P8H61-I LX
- Процессор Intel Celeron G540
- Процессорный кулер Glacialtech Igloo i630 Light
- Жесткий диск Seagate ST9640320AS
- Оперативная память Kingston KVR1333D3N9 (2 планки)
Эта конфигурация является унифицированной для тестирования всех малогабаритных корпусов, поэтому в нее входит 2,5″ жесткий диск и процессорный кулер с высотой, близкой к минимальной. Поскольку в рассматриваемом корпусе невозможна установка тестового графического ускорителя Radeon HD 5750, используется интегрированная в процессор графика.
Температура в помещении во время всех тестов остается неизменной и составляет 24 градуса. Замеры температуры производились программой SpeedFan в следующих режимах:
- Idle — режим простоя: работа операционной системы Windows 7 Домашная Расширенная со включенным антивирусом MS Essentials и фоновыми процессами в течение 1 часа.
- Video (CPU) и Video (DXVA) — просмотр ролика Full HD (BDRemux) с помощью плеера VLC 2.0 с выключенным и включенным аппаратным декодером в течение 1 часа.
- LinPack — нагрузка центрального процессора расчетами в программе-бенчмарке Intel в течение 1 часа; данный софт славится тем, что создает нетипично высокую нагрузку на CPU, прогревая его до максимального уровня.
- FurMark — нагрузка графического ускорителя и, в меньшей степени, центрального процессора в специализированном бенчмарке в течение 1 часа.
- FurMark+LinPack — одновременный запуск обоих бенчмарков и их прогон в течение 1 часа; здесь нагрузка на компоненты ПК должна быть максимальной.
Результаты тестов представлены на диаграмме:
Тестирование показало, что система охлаждения корпуса справляется с поставленной задачей на пределах своих возможностей. Долгая работа под максимальной нагрузкой в жаркий летний день может стать опасной для процессора с аналогичной или более слабой системой охлаждения. Кулер в SilverStone Milo ML05 стоит выбирать компактный, но производительный, а процессор — как можно менее горячий.
Позиционирование и выводы
SilverStone Milo ML05 позиционируется как основа для построения компактного HTPC начального уровня, и с этой задачей он неплохо справляется, если понимать под HTPC в первую очередь ПК для просмотра видео и прослушивания музыки. Правда, хранить домашнюю коллекцию мультимедиа-файлов придется где-то в другом месте — в ML05 всего одно посадочное место под 3,5″ жесткий диск, да и то им лучше не пользоваться, дабы не перегревать процессор, а 2,5″ модели пока что недостаточно объемны для таких целей.
SilverStone Milo ML05 производит впечатление качественной вещи, с которой вполне удобно и приятно работать. К достоинствам корпуса можно отнести аккуратный, хорошо подходящий для HTPC дизайн, относительно простую сборку и надежную фиксацию всех комплектующих, а также весьма доступную цену. Серьезных недостатков у ML05 во время тестирования выявлено не было, скорее можно говорить об особенностях модели, обусловленных ее компактными габаритами.
