В начале текущего года состоялось наше первое знакомство с компьютерным корпусом китайской компании Deepcool, ранее известной в основном как производитель различных систем охлаждения. Представитель этого нового для компании направления, Pangu, произвел вполне достойное впечатление, особенно с учетом умеренной цены. Тогда же мы упоминали и другой, весьма необычный корпус этого производителя — Deepcool Aquila, который готовился к серийному выпуску.
И вот этот корпус у нас — правда, уже под названием Deepcool Steam Castle. Попутно отметим: за прошедшие полгода ситуация с информационной поддержкой изменилась к лучшему — описание корпуса на сайте производителя долго искать не пришлось, оно есть в том числе и в русскоязычном разделе. Правда, до перевода на русский язык дело пока не дошло: весь текст на английском. Да и «бумажное» описание в доставшемся нам комплекте также было на английском (плюс китайский), хотя претензий по этому поводу мы высказывать не будем: это не товарный образец для российского рынка, который обязан иметь инструкцию на русском языке.
Как мы уже говорили в обзоре Pangu, дизайнеры компании предпочитают использовать на внешних поверхностях покрытие из резиноподобного материала. У Steam Castle так обработаны лицевая, верхняя и нижняя панели, а боковые и задняя стенки более привычные — из окрашенного металла. Другая общая черта этих двух корпусов — скругленные переходы между наружными гранями, причем к Steam Castle это относится в наибольшей степени: закруглений нет лишь на кромках, примыкающих к задней стенке. Но это относится не ко всем корпусам Deepcool: у модели Tesseract скругленных граней нет вовсе.

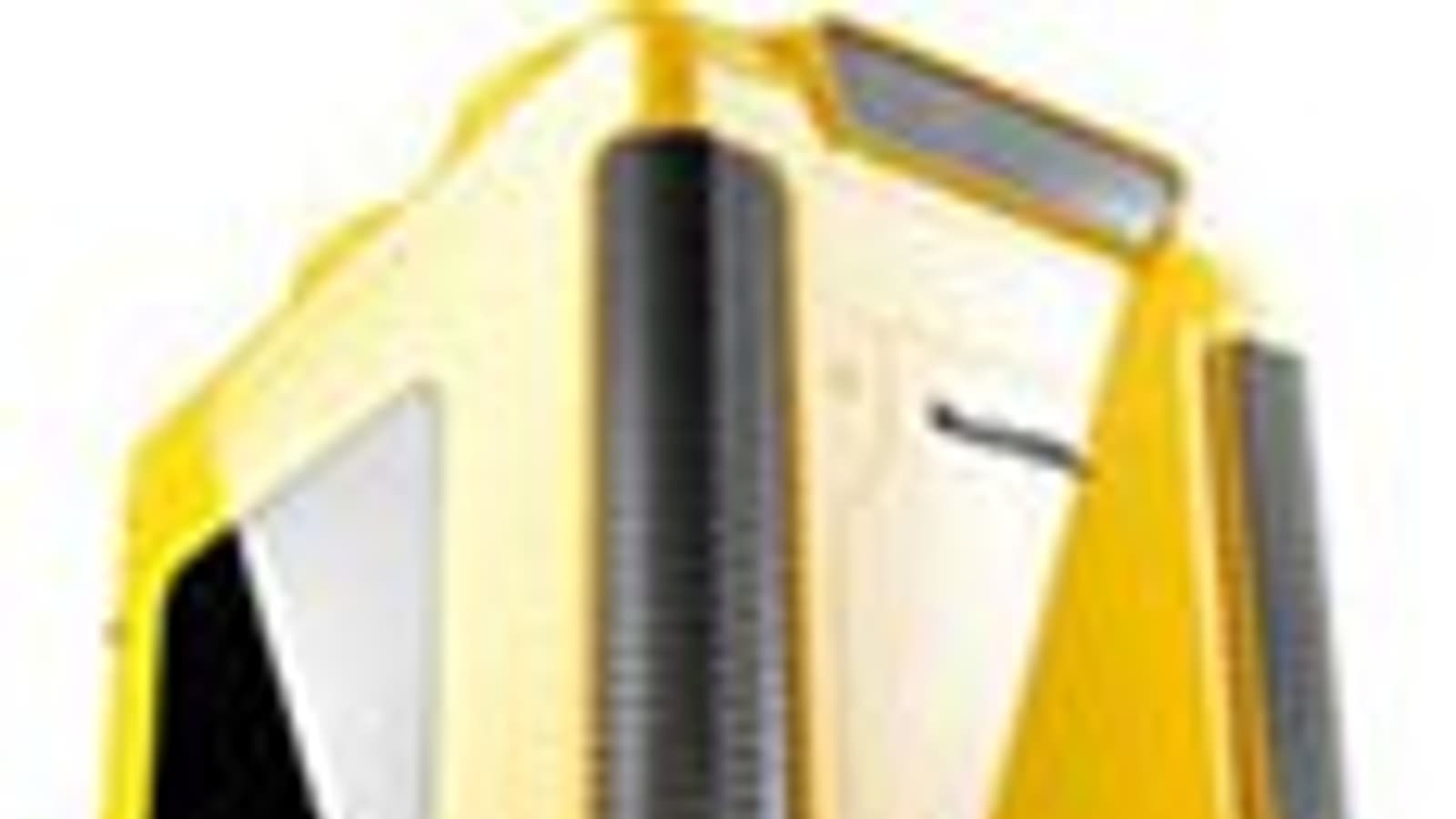

Зато в плане выбора вариантов окраски конкурентов у Steam Castle будет немного: корпус предлагается в белой, желтой, красной и черной расцветках. Нам вновь достался черный, так что впечатление о других цветах мы получили только по фотографиям на сайте производителя.
Однако «вариации на заданную тему» ограничиваются только расцветкой, никаких других модификаций нет: все четыре варианта имеют окно в левой боковой стенке и оснащены совершенно одинаково.
Значительная ширина при небольшой высоте придает корпусу приземистый вид. Но это лишь на второй взгляд, а поначалу внимание привлекают четыре раструба на верхней крышке, заметно выступающие вверх и попарно направленные с небольшим наклоном влево и вправо. В них нет вентиляторов, это просто воздуховоды, имеющие пластиковые декоративные решетки с радиальным оребрением, сквозь которые видны светодиоды декоративной подсветки.
Еще три воздуховода обрамляют по бокам и сверху фронтальную панель. По краям ее нижней части есть еще два овальных отверстия с выступающими вперед бортиками и дополнительными цилиндрическими элементами. Это тоже воздуховоды, на что намекает и мелкоячеистая сетка, изнутри закрывающая отверстия; однако их функция скорее чисто декоративная: слишком уж мала площадь отверстий, чтобы от них был какой-то прок в плане охлаждения.
Помимо доминирующей окраски, серебристым цветом выделяются логотип компании и решетки передних и верхних воздуховодов.
В отличие от самого корпуса, упаковка вполне заурядная: коробка из обычного картона с монохромным оформлением. Да и комплектация лишь немногим богаче, чем у Pangu — помимо крепежа и десятка одноразовых стяжек для кабелей, есть спикер для системной платы и резиновые амортизаторы для крепления 2,5-дюймовых накопителей.
На момент написания обзора корпус еще не был представлен в российских торговых сетях, поэтому ориентироваться нам придется на цены, имеющиеся в зарубежных источниках: около $120, что не так уж много для столь необычного корпуса. Хотя, конечно, российское ценообразование имеет свои особенности, и стоимость корпуса в нашей стране предсказать сложно.
Компоновка
Deepcool Steam Castle сложно отнести к какому-то из привычных типоразмеров: по высоте это явно minitower, зато такой шириной может похвастать не каждый full tower. Видимо, поэтому и производитель про типоразмер умалчивает.
В корпус можно устанавливать системные платы microATX и mini-ITX, есть четыре слота расширения. Причем расположение платы необычное: подложка расположена не вертикально в правой части шасси, а горизонтально, разделяя внутренний объем на нижнюю треть, в которой размещаются блок питания и отсеки для накопителей, и верхнюю часть, предназначенную для установки системной платы и карт расширения.
Для HDD и SSD имеются два двухместных отсека. Один из них, поперечный, предназначен для накопителей обеих размерностей, которые устанавливаются на салазки. Второй отсек, продольный, рассчитан только на 2,5-дюймовые HDD/SSD.
Выход на фронтальную панель имеет единственный пятидюймовый отсек. Для расположенного под ним 3,5-дюймового отсека прорезь в передней стенке шасси есть, а вот в лицевой панели ее почему-то нет, поэтому этот отсек может быть использован только для установки пятого HDD или SSD соответствующей размерности.
Видеокарты специально подбирать не придется: их длина может достигать 320 мм (с учетом расположенного в торце разъема питания), что подтверждается и нашим замером. А вот выбор блоков питания ограничен моделями стандартной длины.
Конструкция
Размеры корпуса 420×278×406 мм (В×Ш×Г), включая выступающие части.
На материалах явно не экономили: в разных элементах конструкции использована сталь от 0,8 до 0,9 мм. Поэтому корпус получился весьма жестким, и для своих размеров довольно увесистым — вес нетто по нашему замеру составил 7,1 кг.
Панель управления размещена совсем уж необычно: в передней части правой боковой стенки. Конечно, все ее органы легко доступны и хорошо видны, но при единственном варианте размещения: на столе и в левой части рабочего места. Про напольное размещение вообще лучше забыть — слишком низко придется наклоняться к кнопкам и разъемам, да и при установке на столе, но справа, удобство пользования панелью будет более чем сомнительным. И уж точно нельзя ставить корпус правым боком близко к стенке или какому-то другому устройству.
Самая заметная часть панели — рукоятка управления вентиляторами и декоративной подсветкой, она находится в самом верху. Нажатие на рукоятку переключает режимы подсветки: постоянные красный, зеленый или синий, те же цвета с циклическим плавным изменением яркости от максимума до минимума и обратно, а также полное отключение. Вращением этой рукоятки регулируется скорость вращения вентиляторов и яркость подсветки в постоянном режиме свечения.
Ниже расположены кнопки: маленькая Reset и большая Power. Кнопка Power имеет небольшой свободный ход и нажимается очень легко, а вот нажать на Reset вряд ли получится без какого-то инструмента с тонким кончиком.
Середину панели управления занимает пара аудиоразъемов, рядом с которыми находятся и синие светодиодные индикаторы включения и дисковой активности. А внизу ряд из четырех портов USB — по два 2.0 и 3.0; разъемы ориентированы горизонтально, да и интервал между ними приличный, поэтому никаких проблем с одновременным подключением как широких, так и толстых устройств возникнуть не должно.
На верхней плоскости шасси закреплена пластиковая панель, закрывающая места установки опциональных вентиляторов, поэтому значительную ее часть занимают воздуховоды — уже упоминавшиеся трубы, а также небольшая по площади вентиляционная решетка в задней части.
На лицевой панели есть лишь заглушка пятидюймового слота, а также вентиляционные решетки, о которых мы говорили выше.
Обе эти панели при желании можно снять — они крепятся обычными цилиндрическими пластиковыми защелками, для снятия верхней нужно сначала снять фронтальную. Необходимость в этом возникнет при каких-либо манипуляциях с вентиляторами.
Система вентиляции
В штатную комплектацию входят два вентилятора без подсветки и с логотипом Deepcool: задний 120-миллиметровый вытяжной, а также передний нагнетающий внушительной размерности 200 мм, который обслуживает как переднюю дисковую стойку, так и место расположения видеокарт.
Есть возможности и для модернизации. Во-первых, фронтальный вентилятор можно заменить на 120- или 140-миллиметровый, но какого-то смысла в такой замене мы не видим: он будет располагаться в центре решетки, а потому ухудшится охлаждение и накопителей в стойке, и видеокарт. Переместить его выше или ниже можно, можно поставить и два 92-миллиметровых вентилятора, но штатных отверстий для крепления нет, и придется немного поколдовать.
Задний вентилятор также можно заменить, но уже на модель большего размера — 140 мм.
Во-вторых, можно добавить один или два вентилятора размером 120/140 мм на верхнюю панель. Саморезы для одного из них есть в комплекте, а крепеж для второго сборщику придется искать самому. Это место предусматривает и установку 240-миллиметрового радиатора системы жидкостного охлаждения, а для трубок на задней стенке есть два отверстия с резиновыми заглушками.
Штатные вентиляторы имеют стандартные 3-контактные разъемы, которые позволяют подключать их к системной плате или к имеющемуся регулятору. У регулятора три канала, так что есть запас и для одного дополнительного вентилятора. А вот для подачи питания от БП на сам регулятор выбран довольно экзотический способ: вместо привычного периферийного разъема используется коннектор питания SATA, что в некоторых конфигурациях может создать неудобства — периферийных разъемов у блоков питания обычно с избытком, что не всегда можно сказать про SATA Power.
3,5-дюймовые жесткие диски устанавливаются в пластиковые салазки, поэтому ни о каком отводе тепла на шасси речи нет, и охлаждение осуществляется потоком воздуха от фронтального вентилятора. Как и в модели Pangu, конструкцию как корзин, так и самих салазок можно назвать продуманной: в стенках корзин и в днищах салазок есть крупные отверстия.
Единственный фильтр есть только в месте установки блока питания. Сделан он и привычно, и удобно: это извлекаемая снаружи пластиковая рамка с капроновой сеткой.
Вероятность проникновения пыли через воздуховоды верхней крышки невелика, прежде всего из-за не слишком большой суммарной площади отверстий, снабженных к тому же пластиковыми декоративными решетками. А вот фронтальному вентилятору фильтр явно не помешал бы, но его конструкторы сочли излишеством. Правда, на сайте производителя говорится про «three air intake channel with dust filter», однако какое-то подобие фильтра есть только у верхнего воздуховода — это несъемная пластиковая решетка, изнутри дополняющая декоративную наружную, но ее отверстия лишь немногим меньше, чем у наружной.
У боковых фронтальных воздуховодов нет и такого фильтра, хотя их пластиковые декоративные решетки сделаны съемными, что отдельной строкой отмечено в описании на сайте. Смысл такого решения в плане фильтрации весьма туманный, скорее всего, это чисто технологический прием — соединение двух деталей с разной окраской.
К тому же в нижней кромке лицевой панели есть немалого размера прорезь для захвата рукой при снятии, через которую пыль будет невозбранно засасываться вентилятором.
Заглушка 5,25-дюймового слота на лицевой панели сплошная, боковые стенки тоже, а из дополнительных отверстий есть перфорация в заглушках слотов расширения и область с отверстиями на задней стенке возле места установки корзины для 2,5-дюймовых накопителей.
Относительно высоты процессорных систем охлаждения у производителя данных нет, а наш замер показал, что расстояние от основания системной платы до верхней плоскости шасси составляет 218 мм. Вычтем из этого значения высоту устанавливаемой системной платы с учетом разъема для процессора, а также стоек для нее, и получим максимальную высоту процессорного кулера. Правда, установка на верхней панели радиатора СВО или достаточно толстых вентиляторов может сократить эту величину.
Сборка системного блока
Боковые крышки крепятся системой гребенок и пазов, а фиксируются парами винтов с накатными головками. Толстый металл вкупе с небольшими размерами сделали крышки жесткими в достаточной степени, чтобы обойтись без перекосов, затрудняющих установку. Снятие облегчают имеющиеся на задних торцах выступы для захвата.
Надо не забыть, что на правой стенке расположена панель управления, к которой подходит целый пучок кабелей. Правда, длина кабелей выбрана с запасом, и серьезных проблем они не создадут, но некоторые неудобства всё же будут.
Четыре стойки для системной платы формата mini-ITX уже установлены, еще пять есть в комплекте крепежа. Для облегчения монтажа есть и переходник с шестигранника на крестовую отвертку.
Вырез в подложке системной платы есть, но вряд ли он позволит установить или снять процессорный кулер без демонтажа самой платы: размер этого выреза маловат, но главное в другом — подобраться к тыльной стороне платы помешает и блок питания, и задняя дисковая стойка.
Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а прорези для плат расширения снабжены многоразовыми заглушками. Причем крепятся и эти заглушки, и установленные платы с помощью общей фиксирующей пластины: она закреплена винтом с накатной головкой, после освобождения которого пластину можно сдвигать вверх. Есть возможность и индивидуального крепления плат винтами, доступными снаружи корпуса.
Блок питания крепится винтами непосредственно к задней стенке, а на нижней плоскости шасси есть толстые наклейки-амортизаторы, помогающие правильно сориентировать его при установке. Естественно, установленная системная плата не помешает монтажу блока питания, а вот поставить его можно только вентилятором вниз, иначе вентиляционные отверстия будут закрыты подложкой системной платы — зазор составит всего около сантиметра.
Есть и еще одно «но»: даже для БП стандартного размера расстояние между его задней стенкой и передней дисковой стойкой составит чуть более 4,5 см, а отверстий для вывода кабелей из нижнего объема шасси в верхний всего два, причем одно из них при установке платы microATX перекрывается. Поэтому придется немало попыхтеть, прокладывая должным образом различные кабели.
Оптический накопитель в 5,25-дюймовом слоте с выходом на лицевую панель и диски в расположенном ниже 3,5-дюймовом фиксируются винтами. Попутно отметим: обе прорези в шасси — и 5,25, и 3,5-дюймовая — снабжены заглушками, которые нужно выламывать. Декоративную пятидюймовую заглушку лучше извлекать после снятия лицевой панели; напомним: для 3,5-дюймового слота прорези в лицевой панели нет.
Салазки для HDD/SSD той же конструкции, что и у Pangu: они состоят из двух независимых половинок, которые при установке 3,5-дюймового накопителя нужно раздвинуть, потянув в разные стороны. Накопитель при этом фиксируется штифтами, снабженными амортизирующими прокладками, а чтобы половинки салазок впоследствии не разошлись, через имеющиеся в их стенках отверстия можно закрутить по винту с каждого бока. Но, в отличие от Pangu, сделать это можно только для закрепления HDD на салазках, но не для фиксации салазок вместе с накопителем в корзине — в ее стенках нет соответствующих отверстий. Причина понятна: при установленном БП к внутренней стенке дисковой стойки попросту не подберешься. Надо отметить, что и без этого салазки с диском в стойке держатся очень и очень плотно.
2,5-дюймовые HDD/SSD крепятся к салазкам четырьмя винтами снизу, тем самым обеспечивается и надежное соединение половинок салазок.
Накопители в эту стойку можно устанавливать только разъемами направо, о чем напоминает наклейка с соответствующей надписью, имеющаяся на салазках. Значительная ширина корпуса позволит использовать SATA-кабели как с прямыми, так и с Г-образными коннекторами.
Вторая стойка, рассчитанная на 2,5-дюймовые HDD/SSD, расположена в правом заднем углу днища шасси. Перед установкой к накопителю надо прикрутить винтами имеющиеся в комплекте резиновые амортизаторы Т-образного сечения (широкой частью к корпусу диска), которые одновременно играют роль фиксаторов, входящих в горизонтальные пазы стенок стойки. Чтобы диски не болтались, на правой стенке стойки есть пластиковые пружинящие элементы.
Подключение фронтальных разъемов USB и аудио к внутренним разъемам системной платы производится экранированными кабелями с монолитными коннекторами. Для аудио есть и HD Audio, и AC'97.
Измерение уровня шума
Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.
Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.
 |
Уровень шума системы охлаждения корпуса изменяется в достаточно узких пределах от 19 до 27 дБА, в таких же пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В уровень шума находится на очень низком уровне даже при расположения микрофона в ближнем поле. Однако с ростом напряжения питания уровень шума повышается. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от очень низкого (21 дБА) до пониженного (26 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В шуму системы очень далеко до 40 дБА.
Корпус оснащен встроенным электронным (ШИМ) контроллером вентилятором, который регулируется безупорным колесом. Установить какое-либо положение регулятора кроме минимального и максимального тут крайне непросто. К сожалению, при взаимодействии данного устройства с комплектными вентиляторами возникал шум неаэродинамического происхождения, тогда как при питании вентиляторов от внешнего источника питания напрямую таких проблем не было. Скорей всего, возникновение данной проблемы связанно именно с параметрами напряжения на выходе контроллера вентиляторов, а обмотка вентилятора уже выступает просто как звуковой контур. Самый простой вариант решения этой проблемы — не пользоваться встроенным контроллером, а подключить вентиляторы к системной плате или блоку питания напрямую. Тем более, что даже при питании от 12 В шум системы охлаждения весьма низкий. Явную неадекватность демонстрируют и результаты, полученные при минимальном и максимальном положении регулятора при заметном изменении скорости воздушного потока от вентиляторов. Это объясняется тем, что при минимальном положении регулятора составная часть шума неаэродинамического происхождения сильнее (громче), чем при максимальном положении регулятора. Такой эффект иногда встречается при использовании регуляторов на ШИМ-контроллерах и обычно связан с низкой частотой сигнала на выходе контроллера.
| Уровень шума, дБА | |
| Режим | Настольное размещение |
| High | 29 |
| Low | 31 |
Если не учитывать вышеописанный дефект контроллера, то оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум очень низкий, а при максимальном напряжении питания шум хоть и становится заметней, но, тем не менее, не достигает даже среднетипичного уровня. Обратной стороной подобной акустической эргономики обычно является низкая производительность системы вентиляции корпуса.
Позиционирование и выводы
Что же, столь привлекательный снаружи корпус оказался еще и вполне достойным по конструкции и оснащенности, да и к качеству изготовления сколь-нибудь серьезных претензий нет.
Пожалуй, единственным недостатком, достойным отдельного упоминания, является неполная система фильтрации; конечно, то же самое можно сказать о многих других корпусах данной ценовой категории, но это вряд ли может быть оправданием для разработчиков Steam Castle. Тем более что в ранее рассмотренной нами модели Pangu, несмотря на вполне бюджетную цену, проблема фильтрации решена гораздо полнее.
К сомнительным решениям мы отнесем расположение панели управления на правом боку. Ну, и еще раз удивимся фантазии разработчиков, сделавших 3,5-дюймовый отсек с прорезью в шасси, но без соответствующего отверстия в лицевой панели.
В плане выбора возможных конфигураций компьютеров корпус достаточно универсален — конечно, с учетом максимально возможного размера системных плат. Зато видеокарты можно ставить практически любые — модели длиной свыше 320 мм надо еще поискать. А пяти дисковых и одного оптического накопителя большинству потенциальных покупателей будет достаточно.
Плюс, вспомним про возможность выбора из четырех цветов, включая классический черный, элегантный белый, яркие желтый и красный, что позволит удовлетворить самые разные вкусы. Осталось только дождаться розничных цен на российском рынке, и если они не сильно превысят указанные выше $120, то корпусу Deepcool Steam Castle вполне можно предсказать успех.
А пока мы награждаем его почетным знаком за оригинальный дизайн.
