Корпус Corsair Graphite 230T

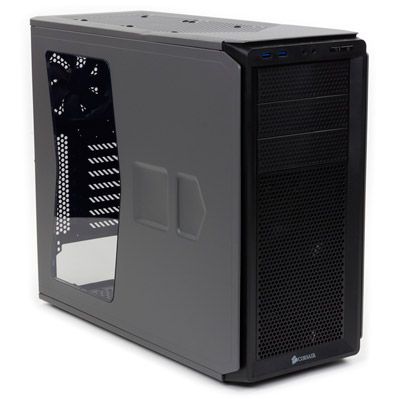

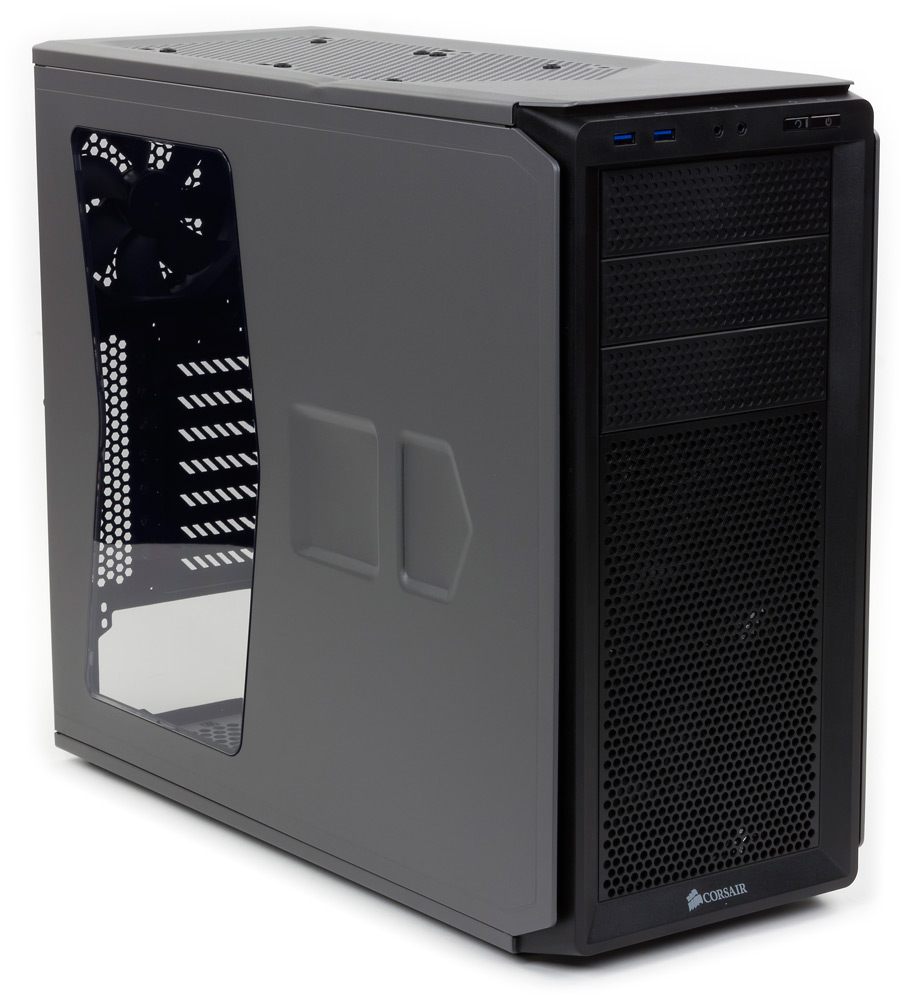

Корпус Corsair Graphite 230T, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Отложив до появления новых моделей серию корпусов Corsair Carbide, мы переходим к другой серии того же изготовителя — Graphite, представитель которой, Corsair Graphite 600T, побывал у нас более трех лет назад, и на тот момент был единственным в серии.

Сейчас серия Corsair Graphite состоит из 8 корпусов. Если быть точным, моделей всего две — уже упомянутая 600T и более новая 230T, и каждая из них имеет варианты разного цвета, а также с окном в левой боковой стенке и без него.

Корпус Corsair Graphite 230T предлагается в черной расцветке с окном и без окна, а также в серой и оранжевой, но только с окном. Нам достался серый корпус; этот цвет мы бы назвали самым элегантным, поскольку черный давно приелся, а оранжевый слишком уж экстравагантный. Производители редко называют цвета одним словом (если, конечно, это не банальный черный), в данном случае маркетологи Corsair тоже не отошли от этой традиции и назвали цвет словосочетанием Battleship Grey, которому мы не беремся дать литературный перевод и лишь напомним, что battleship — это линкор, линейный корабль.

Вообще-то на роль линкора больше подходит модель 600T, весьма габаритная и тяжелая, а 230T тянет разве что на эсминец: он заметно меньше по размерам, а по весу и вовсе почти вдвое легче.

Если в серии Carbide «фамильные» черты прослеживались весьма четко, то в корпусах 600T и 230T отличий больше, чем общего. В плане дизайна их объединяет, пожалуй, только почти сплошная перфорация лицевых панелей. Корпус 600T выделялся непривычно выпуклыми формами и сглаженными углами боковых и верхней панелей, а у 230T все панели плоские. Оснащение моделей также разное, но это как раз вполне объяснимо: цена 230T почти в два раза ниже.

Но назвать Corsair Graphite 230T заурядным нельзя: в конструкции есть изюминки, выделяющие его из бесконечного ряда корпусов данной ценовой категории. Да и дизайн, классически строгий, всё же не отнесешь к тривиальным: примыкающим к лицевой панели краям верхней и боковых крышек придана трапециевидная форма, образующая своеобразные уголки, а на боковых плоскостях есть штампованные впадины стреловидной формы, причем окно в левой стенке продолжает эту тему, образуя оперение стрелы. Само окно закрыто полупрозрачным тонированным пластиком, сквозь который видна внутренняя часть компьютера, но не так навязчиво, как это бывает в корпусах с прозрачным окном.

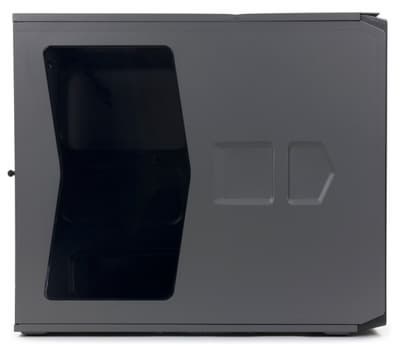

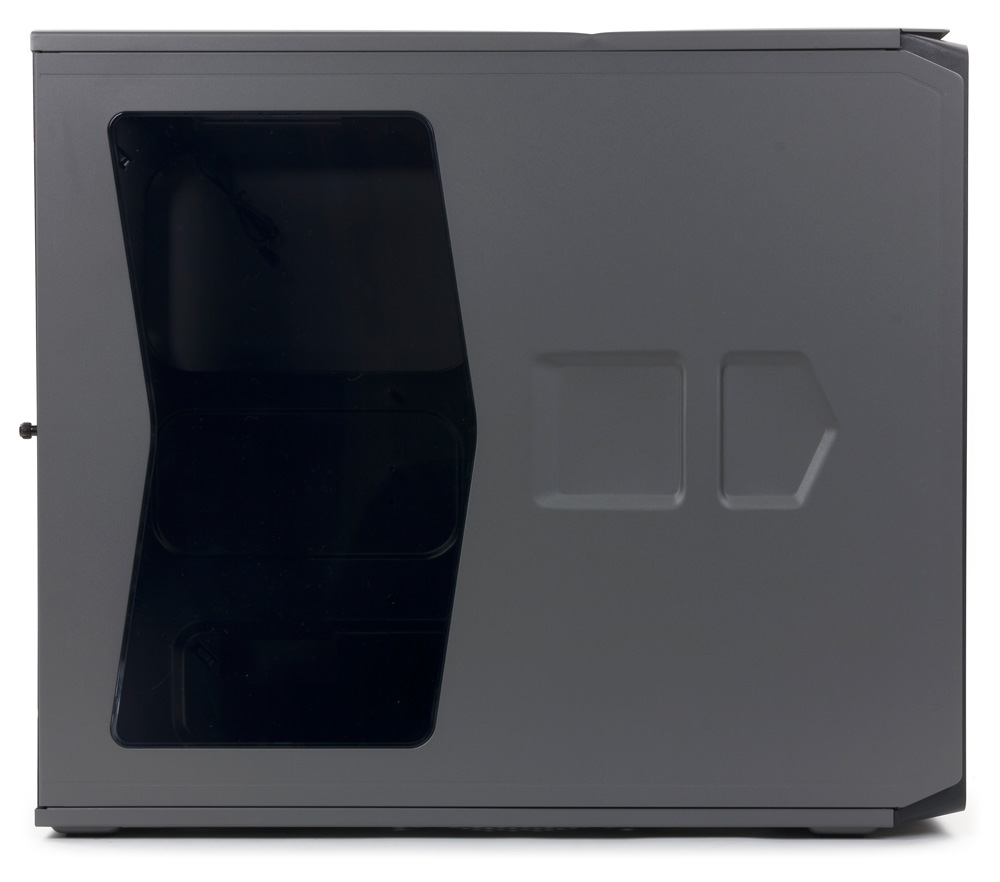

Вид слева

Упаковка вполне привычная для корпусов Corsair: обычный картон со схематичным изображением корпуса в сборе и в разобранном виде, а также с пояснениями на разных языках, включая русский. Прорезей по бокам коробки для захвата руками нет, но это не столь уж большой минус: коробка весит всего 7,5 кг. Правда, в отсутствие прорезей нести ее придется двумя руками.

Компоновка

Модель Corsair Graphite 230T производитель называет компактным Mid Tower. Особой компактности мы не заметили — вполне обычный miditower, но в отсутствие стандартов, четко определяющих границы между разными типоразмерами корпусов, спорить с этим утверждением нет смысла.

Внутренняя компоновка вполне обычная: блок питания располагается внизу, у передней стенки шасси закреплен пластиковый отсек для HDD/SSD довольно оригинальной конструкции (об этом ниже), над которым оставлено пространство для размещения видеокарт, длина которых, включая расположенный в торце разъем дополнительного питания, может достигать внушительных 440 миллиметров.

Еще выше расположены три слота с выходом на лицевую панель для пятидюймовых устройств, а такого выхода для 3,5-дюймовых устройств, традиционно для Corsair, не предусмотрено.

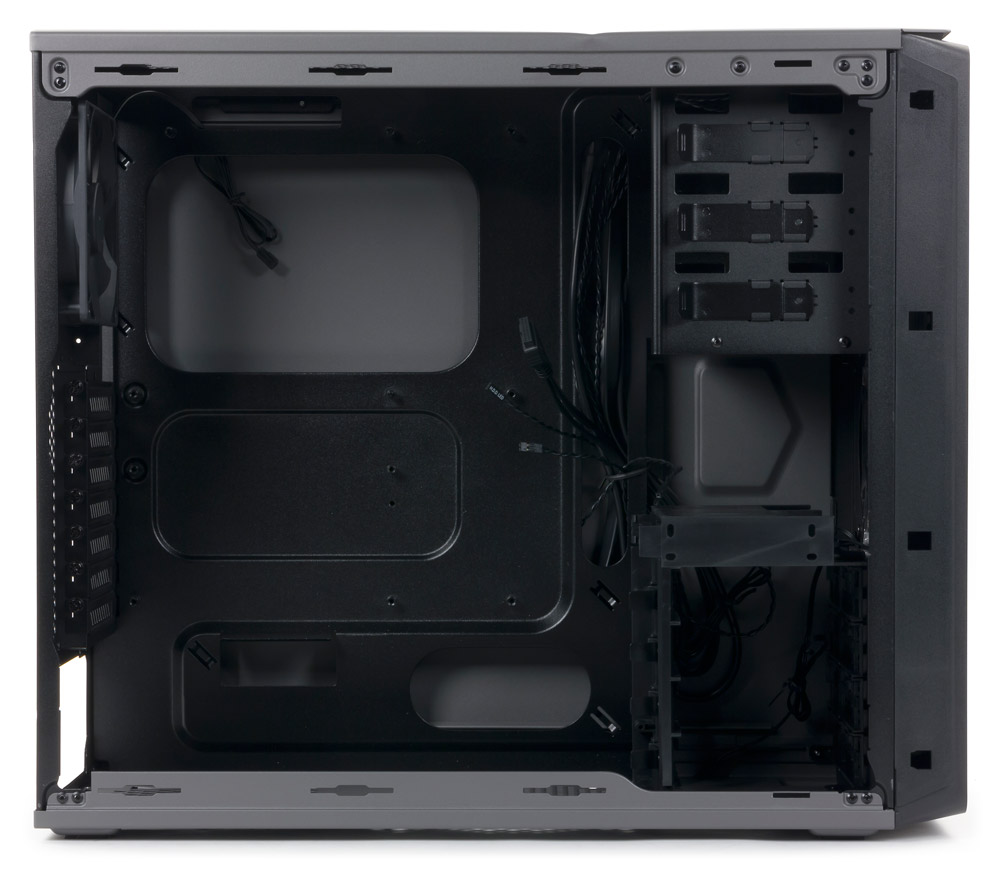

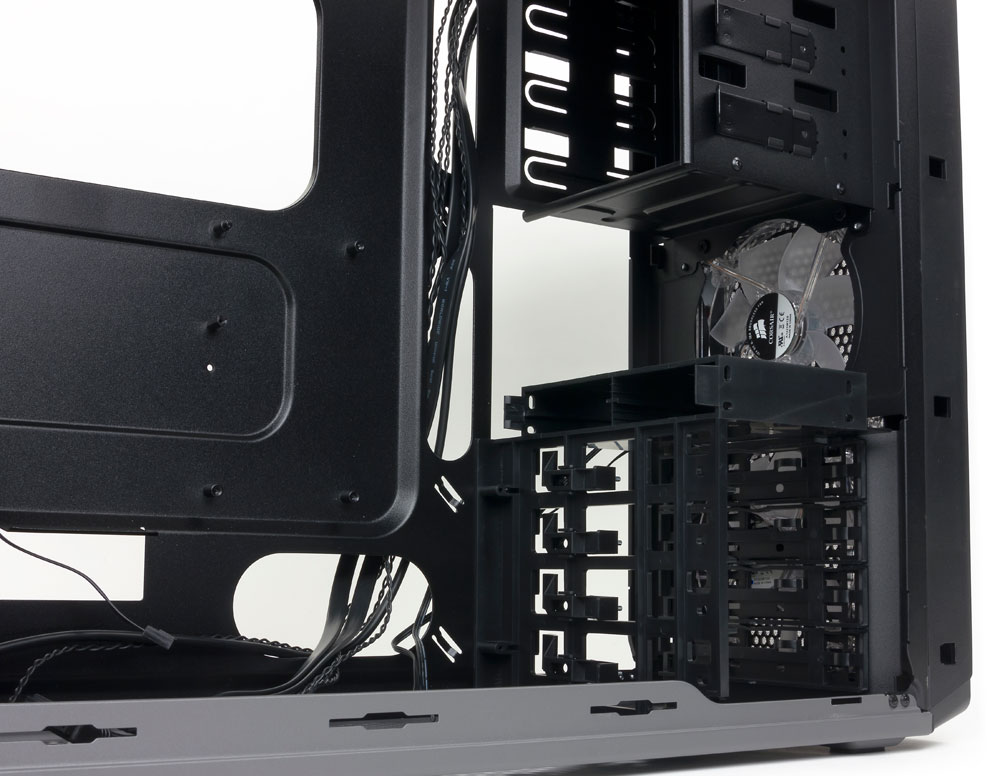

Вид на шасси слева

Максимальный размер устанавливаемых системных плат ограничен ATX, а количество слотов для плат расширения равно семи.

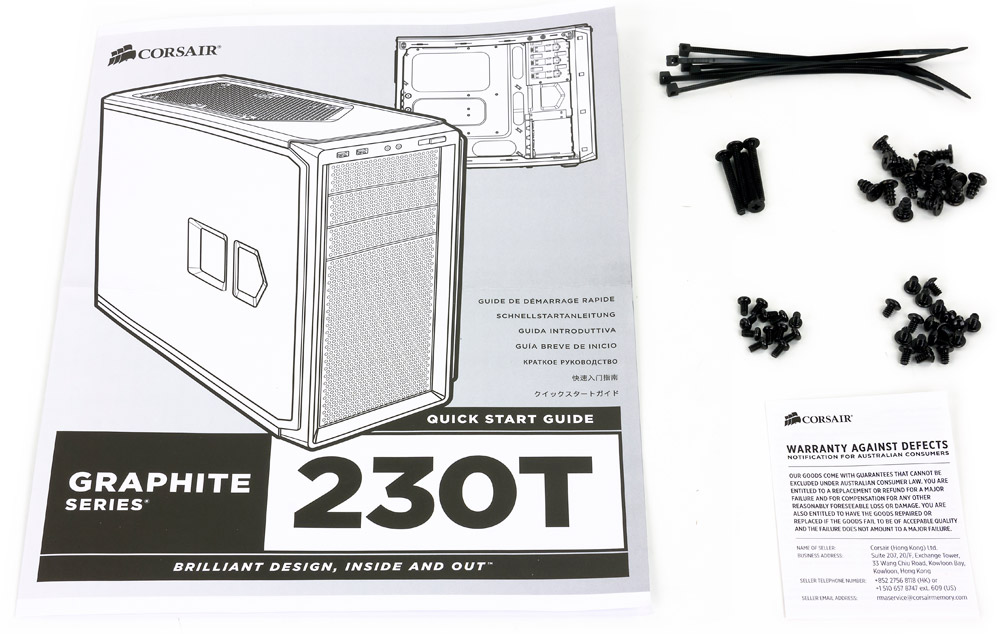

Комплектация, опять же традиционно для Corsair, небогатая: рассортированный по пакетикам набор крепежа, шесть одноразовых стяжек для кабелей и краткое руководство по сборке на семи языках, включая русский. Забавная деталь: если количество слотов расширения на шести из семи языков обозначено как 7, то в переводе на русский почему-то получилось 8… Заметим к слову, что русский язык по-прежнему не в чести и на официальном сайте Corsair: хотя русскоязычный раздел есть, но в нем переведены в основном меню и анонсы, а информация о конкретных моделях, включая 230T, переведена максимум процентов на пять, остальной текст на английском.

Комплектация

Конструкция

Размеры корпуса 436×210×513 мм (В×Ш×Г), включая выступающие части. Вес без упаковки и блока питания 6,35 кг.

Шасси и наружные панели изготовлены из стали толщиной 0,7 мм, что при таких габаритах обусловило среднюю жесткость как конструкции в целом, так и отдельных ее элементов. Наиболее «хилой» получилась верхняя панель, изобилующая вентиляционными отверстиями, зато подложка системной платы, имеющая сложный штампованный рельеф, довольно жесткая.

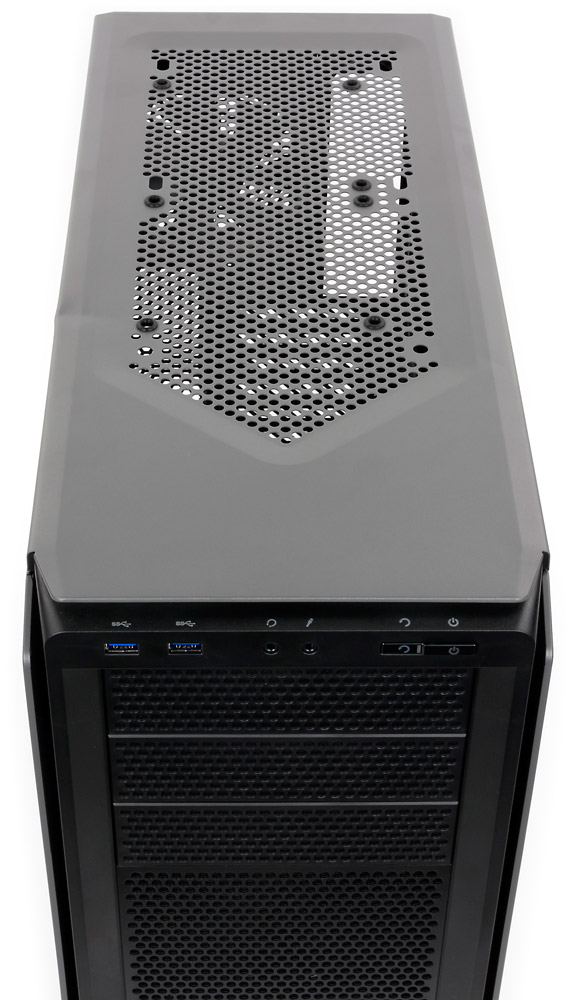

Верхняя панель

Боковые стенки крепятся вполне обычной системой выступов и пазов, но вот снимаются они очень необычно: сдвигать их нужно не назад, а вперед. Ухватиться пальцами помогут упоминавшиеся стреловидные впадины, которые одновременно обозначают направление сдвига при снятии. Дополнительно каждая стенка сзади фиксируется одним винтом с накатной головкой.

Лицевая панель целиком сделана из пластика и крепится к шасси с помошью шести плоских пластиковых защелок. Ее снятию не мешают никакие провода, поскольку все разъемы, кнопки и индикаторы закреплены на фронтальной панели шасси, в верхней ее части.

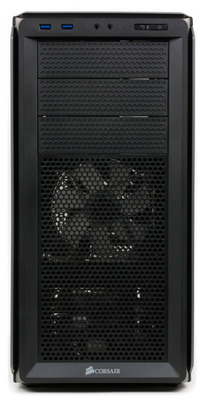

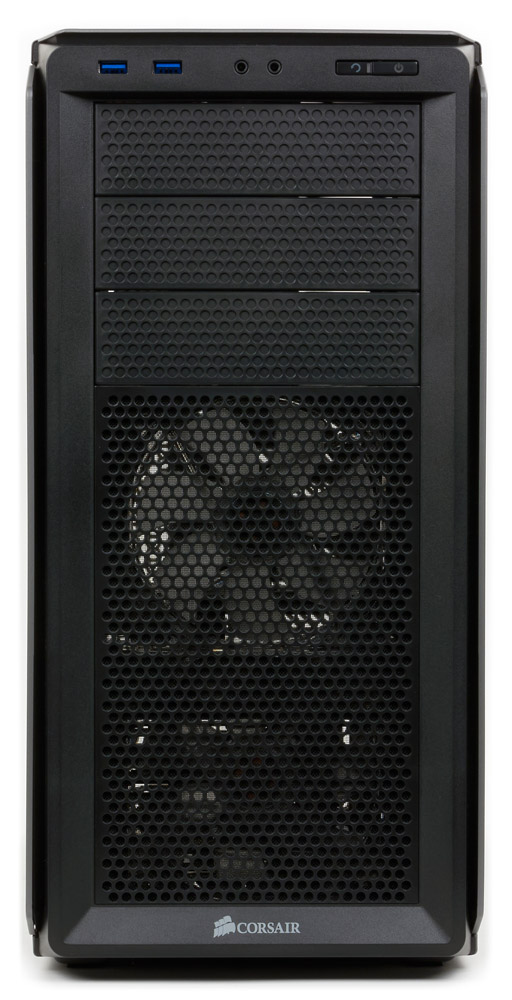

Лицевая панель

Органы управления расположены в один ряд, слева направо: два порта USB 3.0 (расстояние между ними 12 мм — в большинстве случаев этого вполне достаточно, и лишь при одновременной установке двух очень широких устройств возможны проблемы), пара аудиоразъемов, кнопка Reset, синие индикаторы включения и дисковой активности, кнопка Power. Надо отметить, что кнопки неудобные: свободный ход мал, а для срабатывания приходится прикладывать заметное усилие. Зато расположение органов управления, равно как и нанесенные на двух плоскостях обозначения, позволят с одинаковым удобством использовать их как при настольном, так и при напольном размещении компьютера.

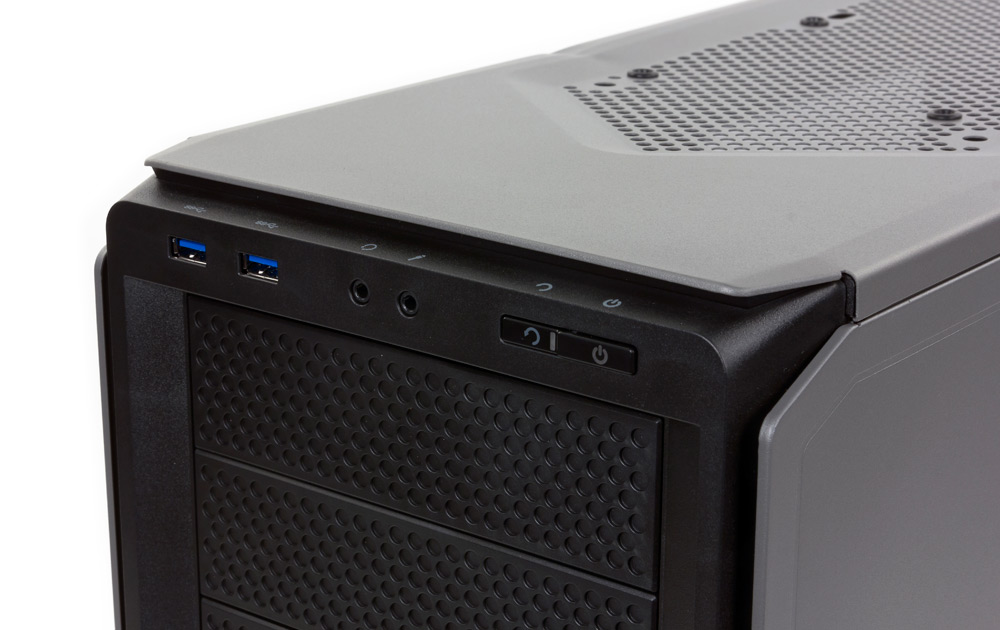

Панель управления

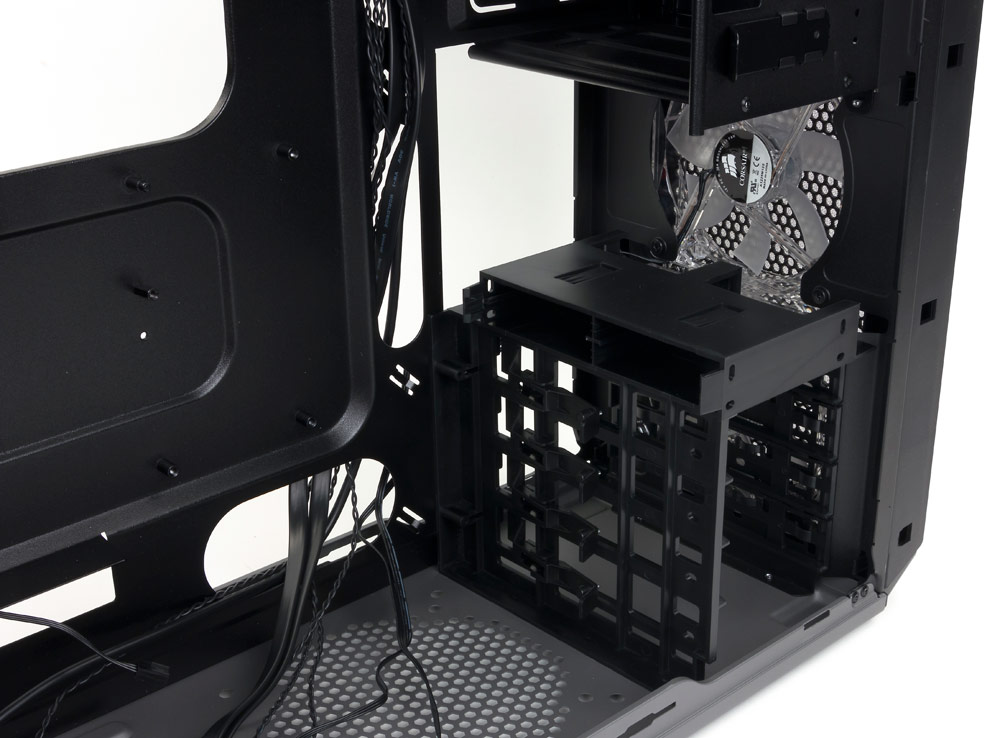

Корзина для жестких дисков представляет собой пластиковую конструкцию, имеющую четыре поперечных отсека для 3,5-дюймовых накопителей, над которыми четыре продольных отсека для 2,5-дюймовых HDD и SSD.

Корзина для HDD/SSD

Ножками корпуса служат штампованные выступы днища шасси, снабженные наклейками из полосок толстой резины.

Система вентиляции

Корпус оснащен тремя 120-миллиметровыми вентиляторами с логотипом Corsair. Все они подключаются только к 3-контактным разъемам системной платы, поскольку какого-либо контроллера в корпусе не предусмотрено, а в комплекте нет переходников на Molex для подключения к блоку питания.

Два штатных вентилятора, установленных в качестве нагнетающих, расположены на фронтальной панели шасси. Один из них, нижний, приходится как раз напротив дисковой корзины, в боковых поверхностях которой есть отверстия, а второй будет служить для дополнительного охлаждения видеоадаптеров и других компонентов компьютера.

Оба эти вентилятора имеют неотключаемую синюю подсветку, в корпусах других расцветок подсветка может быть красной.

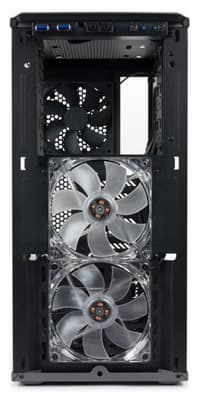

Вентиляторы

Третий вентилятор, без подсветки, расположен стандартно: как вытяжной на задней стенке шасси.

Конечно, есть и возможность установки дополнительных вентиляторов: двух 120- или 140-миллиметровых на верхней панели корпуса и одного тех же размеров на днище шасси. В комплекте предусмотрен крепеж для этих вентиляторов, а также амортизирующие прокладки, часть из которых уже установлена на верхней панели.

Запас пространства под верхней крышкой корпуса позволит устанавливать и радиаторы систем жидкостного охлаждения. Правда, отверстий для СВО на задней стенке нет: очень редкий случай для корпусов не только данной ценовой категории, но даже для более дешевых. Тем не менее, это не недостаток, а всего лишь небольшое ограничение на выбор и размещение подобных систем охлаждения.

А вот система фильтрации недостатков не лишена.

Фильтр лицевой панели

Фильтром для фронтальных вентиляторов служит капроновая сетка, изнутри наклеенная на декоративную решетку, занимающую более половины лицевой панели. Соответственно обслуживать этот фильтр можно только вместе с лицевой панелью, для чего ее сначала нужно снять. Правда, процесс этот не слишком сложный, но придется, как минимум, снять обе боковые стенки, чтобы получить доступ к защелкам лицевой панели.

Еще один фильтр, на этот раз быстросъемный, защищает отверстия в днище шасси на месте расположения блока питания. Конструктивно он выполнен в виде пластиковой рамки с капроновой сеткой, крепится снаружи и извлекается движением назад без вскрытия корпуса.

Всё, больше фильтров нет: ни в месте расположения двух верхних опциональных вентиляторов, ни для такого же вентилятора на днище шасси. Корпус нельзя назвать совсем уж дешевым, и подобная экономия на фильтрах является странной, хотя и встречается даже в более дорогих моделях.

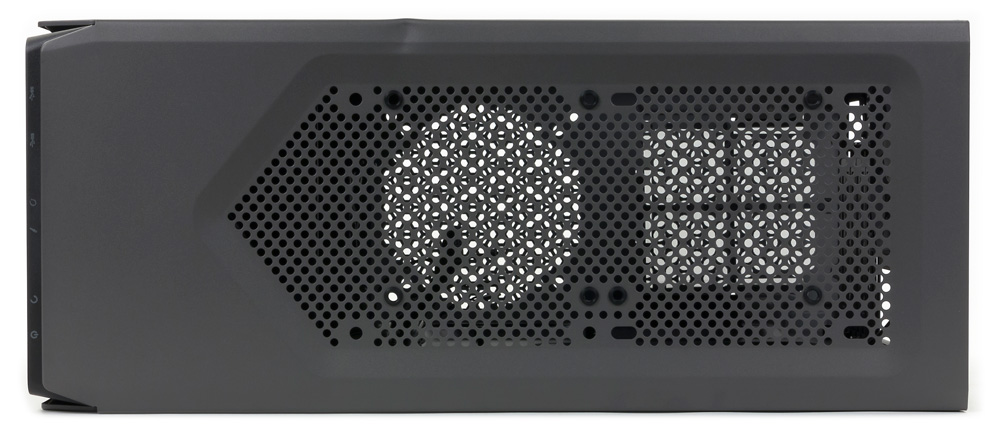

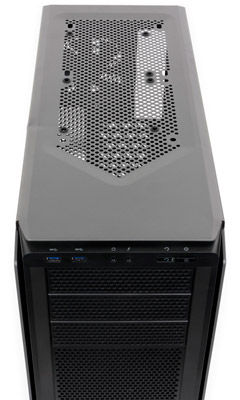

Верхняя панель

Корпус позволит устанавливать процессорные системы охлаждения высотой до 175–180 мм.

Из дополнительных отверстий упомянем прорези в заглушках слотов расширения и небольшую перфорированную область на задней стенке. Декоративные заглушки пятидюймовых слотов отверстий не имеют, там есть лишь их имитация, зрительно продолжающая ряды отверстий в нижней части лицевой панели.

Сборка системного блока

Крепление боковых стенок описано выше, добавим лишь, что снимаются они очень легко, а возвращать их на место хоть и сложнее, но всё же и тут особых затруднений не возникает.

Стойки для крепления системной платы уже установлены, причем средняя является центрирующей. Дополнительных стоек в комплекте нет, да они и не понадобятся, разве что придется переставить одну из имеющихся. В подложке есть и вырез, позволяющий устанавливать и снимать процессорный кулер без демонтажа платы. Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а прорези для плат расширения снабжены многоразовыми заглушками.

Платы расширения крепятся винтами с накатными головками; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

Блок питания крепится винтами непосредственно к задней стенке, а на нижней плоскости шасси есть выступы, помогающие правильно сориентировать его при установке. Вот только каких-либо амортизирующих накладок, как и во многих других корпусах Corsair, не предусмотрено (опять непонятная экономия на мелочах!). Есть место и для блоков питания с увеличенной мощностью и длиной, а ставить их можно вентилятором вверх или вниз, причем уже установленная системная плата не помешает монтажу БП.

Пятидюймовые накопители в соответствующих отсеках слева крепятся штатными защелками. Посадка очень плотная: люфта практически нет, однако предусмотрена возможность дополнительного крепления винтом справа. Отметим, что все три посадочных места не имеют заглушек в шасси, которые пришлось бы выламывать, да и декоративные заглушки лицевой панели можно извлечь без снятия самой панели — достаточно подтолкнуть нужную заглушку изнутри.

Отсек для HDD/SSD

3,5-дюймовые диски в отсеках также крепятся защелками слева, чего вполне достаточно. Устанавливать накопители нужно разъемами направо, а интерфейсные кабели можно использовать как с прямым, так и с Г-образным наконечником — до правой стенки в любом случае места будет достаточно.

SSD и HDD размером 2,5 дюйма в предназначенные для них отсеки устанавливаются с большим усилием; тем не менее, люфт получается заметным, поэтому предусмотрено еще и крепление парами винтов.

Конечно, пластик дисковой корзины не может обеспечить нормальный теплоотвод от корпусов накопителей. Для 3,5-дюймовых моделей рассчитывать в этом плане приходится на нижний фронтальный вентилятор, а вот с 2,5-дюймовыми дело хуже: в нишах, открытых лишь спереди и сзади, возможностей для отвода тепла немного, а если установлены три или четыре накопителя, то нижние остаются практически без охлаждения.

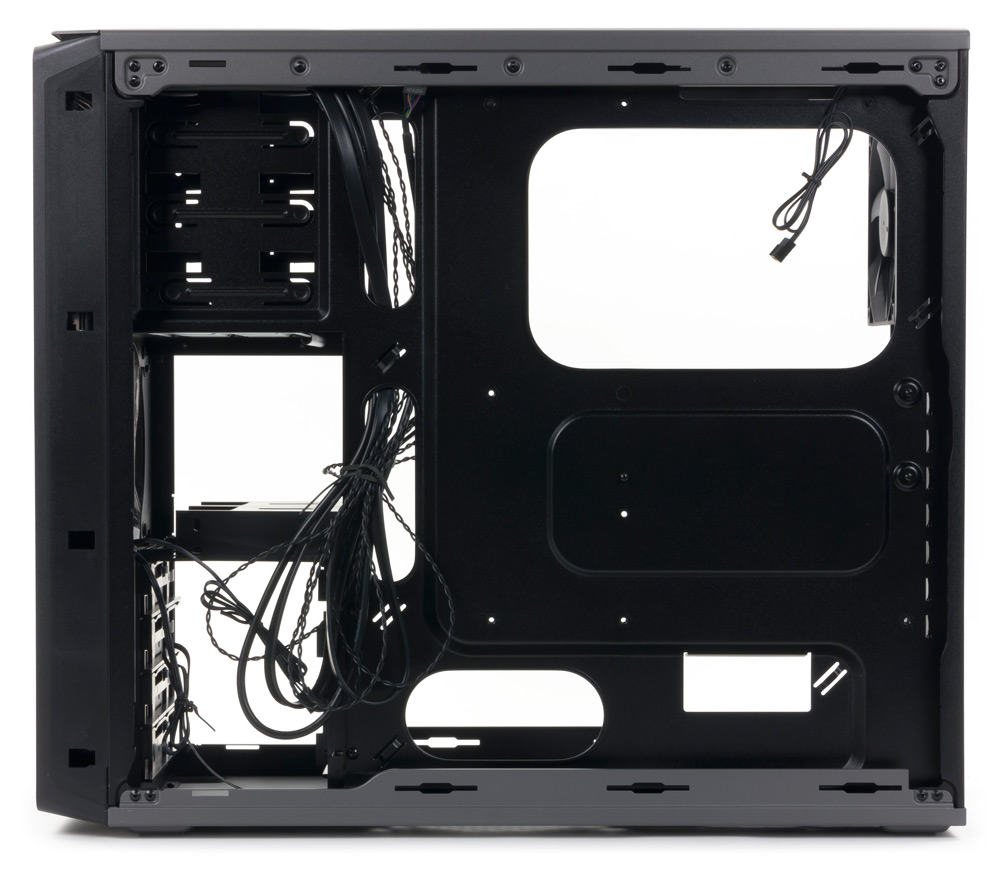

Вид на шасси справа

Кабели при монтаже можно проложить за подложкой системной платы, причем особо тщательно укладывать их не придется — пространства справа вполне достаточно, да и имеющихся прорезей должно хватить для большинства конфигураций. Правда, резиновых заглушек в прорезях нет, конструкторы решили ограничиться вальцовкой кромок.

Подключение фронтальных разъемов USB и аудио к внутренним разъемам системной платы производится экранированными кабелями с монолитными коннекторами. Как и у других корпусов Corsair, для аудио есть только HD Audio.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

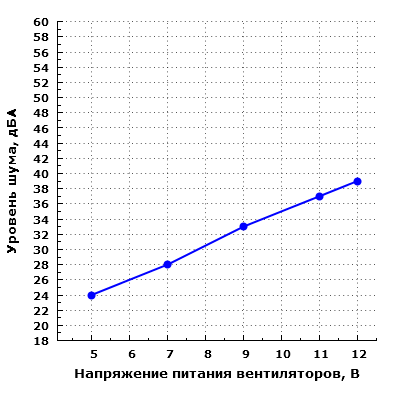

Уровень шума корпуса

На расстояниях, типичных для настольного расположения компьютера, уровень шума системы охлаждения корпуса изменяется в довольно широких пределах от 24 до 39 дБА в зависимости от напряжения питания вентиляторов.

При напряжении питания вентиляторов до 9 В включительно шум можно оценить как малозаметный в типичных условиях жилого помещения в дневное время суток, что вполне позволяет использовать штатные вентиляторы, если нет особо высоких требований к акустической эргономике.

При напряжении питания вентиляторов 11-12 В шум повышается и в условиях типичного жилого помещения уже будет заметен довольно хорошо. Тем не менее, эргономичный предел, соответствующий значению 40 дБА, его уровень не превышает, что вполне позволяет использовать режим с питанием вентиляторов напряжением 12 В при выполнении задач, требующих максимальной производительности и высокого тепловыделения компонентов соответственно.

Отметим, что при напряжении питания вентиляторов 5 В шум находится на довольно низком уровне.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА424242
Ослабление шума, дБА333
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА424342
Корпусные вентиляторы (12 В), дБА323932
Приращение шума за счет корпусных вентиляторов, дБА010
Корпусные вентиляторы (5 В), дБА212421

Корпус обеспечивает относительно неплохое ослабление шума от комплектующих, размещенных внутри него. Разумеется, относительно неплохое оно при сравнении решений со схожей конструкцией.

Акустическая эргономика для универсального корпуса вполне достойная, а для игрового корпуса — так и подавно.

Позиционирование и выводы

Внешне корпус выглядит очень привлекательно, в немалой степени благодаря матовой серой окраске боковых и верхней крышек, с которой контрастирует черный пластик лицевой панели. На наш взгляд, наличие синей подсветки диссонирует со строгим дизайном корпуса, но подчеркнем: это всего лишь частное мнение. Возможно, если бы нам достался оранжевый корпус с красной подсветкой, мнение было бы иным, но сомневаемся, что столь яркая расцветка многим придется по вкусу.

Оснащенность, прямо скажем, небогатая: это касается и внешних портов (всего два USB, пусть и 3.0), и системы фильтрации, и комплекта принадлежностей, и отсутствия контроллера вентиляторов. Конечно, кому-то может быть мало восьми мест для накопителей, особенно с учетом того, что это «4 + 4», но с помощью дополнительно приобретаемых адаптеров для их установки удастся использовать и пятидюймовые слоты. Если же еще учесть цену, которую для продукции Corsair вполне можно назвать бюджетной, то на многое и вовсе допустимо посмотреть сквозь пальцы.

Размеры и особенно конфигурация корпуса, дающая возможность использовать практически любые видеокарты без сокращения количества мест для накопителей, позволят использовать Corsair Graphite 230T для создания широкого спектра высокопроизводительных компьютеров, включая игровые. Тем более что качество изготовления традиционно высокое для данного производителя.

Средняя цена по данным price.ru
$77(16)
Средняя цена по данным Яндекс.Маркет
T-10597113
Предложения Corsair Graphite 230T по данным Яндекс.Маркет
L-10597113-10

Корпус Corsair Graphite 230T предоставлен на тестирование производителем
